Danfoss AK-CH 650A User guide [sv]

Download

Design Guide

Kapacitetsregulator för Vätskekylaggregat med två suggrupper

AK-CH 650A

ADAP-KOOL® Refrigeration control systems

Innehåll

1. Introduktion .............................................................................3

Användning ................................................................................................ 3

Principer ............................................................................................... 4

2. En regulators design ...............................................................7

Modulöversikt ............................................................................................ 8

Gemensamma data för moduler ...................................................... 10

Regulator ............................................................................................ 12

Expansionsmodul AK-XM 101A..................................................14

Expansionsmodul AK-XM 102A / AK-XM 102B ..................... 16

Expansionsmodul AK-XM 103A..................................................18

Expansionsmodul AK-XM 204A / AK-XM 204B ..................... 20

Expansionsmodul AK-XM 205A / AK-XM 205B ..................... 22

Expansionsmodul AK-OB 110 ..................................................... 24

Expansionsmodul AK-OB 101A .................................................. 25

Expansionsmodul EKA 163B / EKA 164B .................................26

Spänningsmatningsmodul AK-PS 075 / 150 .........................27

Förord till design .....................................................................................28

Funktioner ........................................................................................28

Anslutningar ..................................................................................... 29

Begränsningar .................................................................................. 29

Design av en kompressor- och kondensorstyrning .................. 30

Procedur: ............................................................................................30

Skiss ......................................................................................................30

Kompressor- och kondensorfunktioner ................................30

Anslutningar ..................................................................................... 31

Planeringstabell .............................................................................. 33

Längd ................................................................................................... 34

Länkning av moduler .....................................................................34

Fastställ anslutningspunkterna ..................................................35

Anslutningsscheman ..................................................................... 36

Matningsspänning..........................................................................37

Beställning .................................................................................................38

3. Montering och kabeldragning ............................................39

Montering .................................................................................................. 40

Montering av analog utgångsmodul .......................................40

Montering av expansionsmodulen på basmodulen .......... 41

Kabeldragning ......................................................................................... 42

4. Konguration och betjäning ................................................45

Konguration ........................................................................................... 47

Koppla in PC ...................................................................................... 47

Authorization .................................................................................... 48

Systeminställning ............................................................................50

Ställ in anläggningstyp ................................................................ 51

Ställ in reglering av kompressorer ............................................52

I vårt exempel väljer vi inställningen: .....................................52

- Setpoint = 2ºC ..........................................................................52

Inställningarna visas här i displayen. ......................................52

Ställ in reglering av kondensor ..................................................55

Inställning av Display ..................................................................... 57

Ställ in avfrostning ..........................................................................58

Ställ in allmänna larmingångar .................................................. 59

Ställ in separata termostatfunktioner ......................................60

Ställ in separata spänningsfunktioner ..................................... 61

Konguration av ingångar och utgångar ...............................62

Ställ in larmprioriteringar ............................................................. 64

Lås kongurationen ....................................................................... 66

Kontrollera kongurationer .........................................................67

Kontroll av anslutningar .......................................................................69

Kontroll av inställningar .......................................................................71

Schemafunktion ...................................................................................... 73

Installation i nätverk .............................................................................. 74

Första start av reglering........................................................................75

Kontrollera larm ...............................................................................75

Starta regleringen ........................................................................... 76

Manuell kapacitetsreglering ....................................................... 77

Manuell avfrostning ............................................................................... 78

5. Reglerfunktioner ...................................................................79

Suggrupper ............................................................................................... 80

Kapacitetsreglering av kompressorer ......................................80

Referens för kompressorstyrning ......................................81

Kapacitetsfördelning ............................................................. 82

Power Pack-typer - kompressorkombinationer ............ 82

Eektbegränsning ...................................................................85

Insprutning i förångare .........................................................85

Avfrostning ........................................................................................86

Säkerhetsfunktioner .......................................................................87

Pumpstyrning ................................................................................... 89

Kondensor ................................................................................................. 90

Kapacitetsreglering av kondensor ............................................ 90

Referens för kondenseringstryck ............................................... 91

Kapacitetsfördelning .....................................................................92

Stegreglering ............................................................................................92

Varvtalsreglering .....................................................................................92

Kondensorkopplingar ...................................................................93

Säkerhetsfunktioner för kondensor .........................................93

Extern kondensorreglering .........................................................94

Allmänna övervakningsfunktioner ..................................................95

Diverse ........................................................................................................ 96

Tillägg A - Larmtexter ..........................................................................100

Tillägg B - Rekommenderade anslutningar................................102

2 Kapacitetsregulator RS8GK307 © Danfoss 08-2015 AK-CH 650A

1. Introduktion

Användning

AK-CH 650A är en vätskekylregulator för kapacitetsreglering av max. 8 kompressorer i 2 grupper och kapacitetsreglering av 1 luftkylda kondensorer på indirekta kylsystem för kommersiell kylning. Utöver kapacitetsreglering kan regulatorn reglera pumpar etc.

SW = 1.8

Regulatorn använder sig av följande signaler för reglering/övervakning: S4 Tilloppstemperatur (regleringssignal) S3 Returtemperatur P0.1, P0.2 Sugtryck Pc Kondenseringstryck Sc3 Utetemperatur S4.1, S4.2 Frysskydd Flödesvakt Frysskydd / pumpväxling Sd.1, Sd.2 Hetgastemperatur (övervakning) Ss.1, Ss.2 Suggastemperatur (avläsning)

Kompressorkapacitet regleras med tilloppstemperatur S4 och sugtryck P0 som frostskydd. Kondensorkapacitet regleras av kondenseringstryck Pc eller alternativt temperaturgivare S7.

Om systemet har en kondensor för varje insugningsgrupp, måste kondensorkapaciteten regleras externt, till exempel med två AKPC 530-enheter. Om systemet har luftkylare och värmeåtervinning måste det regleras externt, till exempel med en AK-PC 420. I avsnittet om kondensorreglering visas ett par exempel.

Bland de olika funktionerna nns:

- Kapacitetsreglering av upp till 8 kompressorer (2x4 stk)

- max 3 avlastare/komp

- Varvtalsreglering på två kompressorer

- Upp till 6 säkerhetsingångar för varje kompressor

- Kapacitetsbegränsning för att minimera förbrukningstoppar

- Tvillingpumpsreglering med automatisk drifttidsutjämnare

- Varvtalsreglering av tvillingpump

- Start/stoppsignal för insprutning i förångare

- Avfrostningsreglering med tids- eller temperaturstopp (kylskåp)

- Säkerhetsövervakning av högtryck / lågtryck / högtryckstempe-

ratur

- Frysskydd

- Kapacitetsreglering av upp till 8 äktar

- Flytande kondensorreferens efter utomhustemperatur

- Värmeåtervinningsfunktion

- Fläktkapacitet med stegkoppling, varvtalsreglering eller en

kombination av dessa

- Säkerhetsövervakning av äktar

- Larmsignaler kan genereras direkt från regulatorn och via data-

kommunikation

- Larm visas med text så att larmorsaken enkelt kan ses

- Plus en del helt separata funktioner som är helt oberoende av

regleringen - som t.ex. larmingångar, termostater, pressostater och spänningsingångar.

AK-CH 650A Kapacitetsregulator RS8GK307 © Danfoss 08-2015 3

Principer

Den stora fördelen med denna serie är att den kan utökas i takt med att anläggningens storlek ökar. Den har utvecklats för kylreglering, men inte för någon specik applikation - variation skapas genom mjukvara och sättet man denierar anslutningarna. Samma moduler används för varje reglering och sammansättningen kan ändras efter behov. Med dessa moduler (byggstenar) kan man skapa en mängd olika sorters regleringar. Men man måste själv anpassa uppsättningen till de faktiska behoven - dessa instruktioner ger den assistans som behövs för att nna fram genom uppkomna frågor så att regleringen kan denieras och anslutningarna genomföras.

Regulator

Överdelen

Fördelar

∙ Regulatorns storlek kan ”växa” med systemen ∙ Mjukvaran kan ställas in för en eller era regleringar ∙ Flera regleringar med samma komponenter ∙ Avsedd för expansion när systemkrav ändras ∙ Flexibelt koncept:

- Regulatorserie med gemensam konstruktion

- En princip - många användningsområden för reglering

- Moduler väljs efter de faktiska anslutningskraven

- Samma moduler används från reglering till reglering

Expansionsmoduler

Underdelen

Regulatorn är regleringens hörnsten. Modulen har ingångar och utgångar som klarar av att hantera små system..

• Underdelen - och därigenom terminalerna - är samma för alla regulatormodeller.

• Överdelen innehåller intelligensen med mjukvara. Denna enhet kommer att variera med regulatormodell. Men den kommer alltid att levereras tillsammans med underdelen.

• Utöver mjukvaran är överdelen även försedd med kopplingar för datakommunikation och adressinställningar.

Exempel

En reglering med få anslutningar kan genomföras med regleringsmodulen ensamt.

Om systemet växer och er funktioner måste regleras kan regulatorn expanderas. Med er moduler kan er signaler mottas och er reläer kopplas in- och ur - hur många och vilka bestäms av den aktuella applikationen.

Om det nns många anslutningar måste en eller era expansionsmoduler monteras in

4 Kapacitetsregulator RS8GK307 © Danfoss 08-2015 AK-CH 650A

Direktkoppling

Inställning och drift av en AK regulator måste genomföras via mjukvaruprogrammet ”AK-Service Tool.”

Programmet installeras på en PC, och inställning och drift av de olika funktionerna utförs via regulatorns meny displayer.

Displayer

Menydisplayerna är dynamiska, så ändrade inställningar i en meny resulterar i ändrade inställningar i övriga menyer.

En enkel applikation med få anslutningar kommer ge en konguration med få inställningar. En motsvarande applikation med många anslutningar kommer ge en konguration med många inställningar. Från översiktsdisplayen nns tillgång till ytterligare displayer för kompressorregleringen och kondensorregleringen. Längst ned på displayen nns tillgång till ett antal generella funktioner, så som ”tidsscheman”, ”manuell drift”, ”loggfunktion”, ”larm”, och ”service” (konguration).

Nätverksuppkoppling

Regulatorn kan kopplas upp i ett nätverk tillsammans med andra regulatorer i ett ADAP-KOOL® kylreglersystem. När detta ställts in kan inställningar genomföras på distans med exempelvis Danfoss mjukvaruprogram typ AKM.

Användare

Regulatorn levereras med era språk, av vilka ett kan väljas och användas av användaren. Finns era användare vill kanske dessa använda olika språk. Alla användare måste tilldelas en användarprol som antingen ger tillgång till full betjäning eller gradvis begränsar betjäningsnivån till den lägsta möjliga nivån som bara tillåter användaren att ”se.” Språkval är en del av Service Tool inställningarna. Om språkval inte är tillgängligt i Service Tool för den aktuella regulatorn, visas engelsk text.

Extern display

En extern display kan påmonteras så att, brine termperatur, P0 (sugtryck) och Pc (kondenseringstryck) avläsningar kan visas. Totalt kan 4 displayer anslutas och med en inställning är det möjligt att välja mellan följande avläsningar: S4, S3, P01, P02, S4.1, S4.2, Kondensorgivare, Pc1, Pc2, Sd1, Sd2, Ss1, Ss2.

AK-CH 650A Kapacitetsregulator RS8GK307 © Danfoss 08-2015 5

Lysdioder

Ett antal lysdioder gör det möjligt att följa signalerna som mottas och sänds av regulatorn.

Logg

Från loggfunktionen kan man deniera vilka mätningar man vill ska visas. De samlade värdena kan skrivas ut, eller så kan de exporteras till en l. Man kan öppna len i Excel.

Benner man sig i en servicesituation kan man visa mätningarna i en trendfunktion. Mätningarna görs då i realtid och visas omedelbart.

■ Power

■ Comm

■ DO1 ■ Status

■ DO2 ■ Service Tool

■ DO3 ■ LON

■ DO4

■ DO5 ■ Alarm

■ DO6

■ DO7

■ DO8 ■ Service Pin

Slow ash = OK Quick ash = answer from gateway Constantly ON = error Constantly OFF = error

Flash = active alarm/not cancelled Constant ON = Active alarm/cancelled

Larm

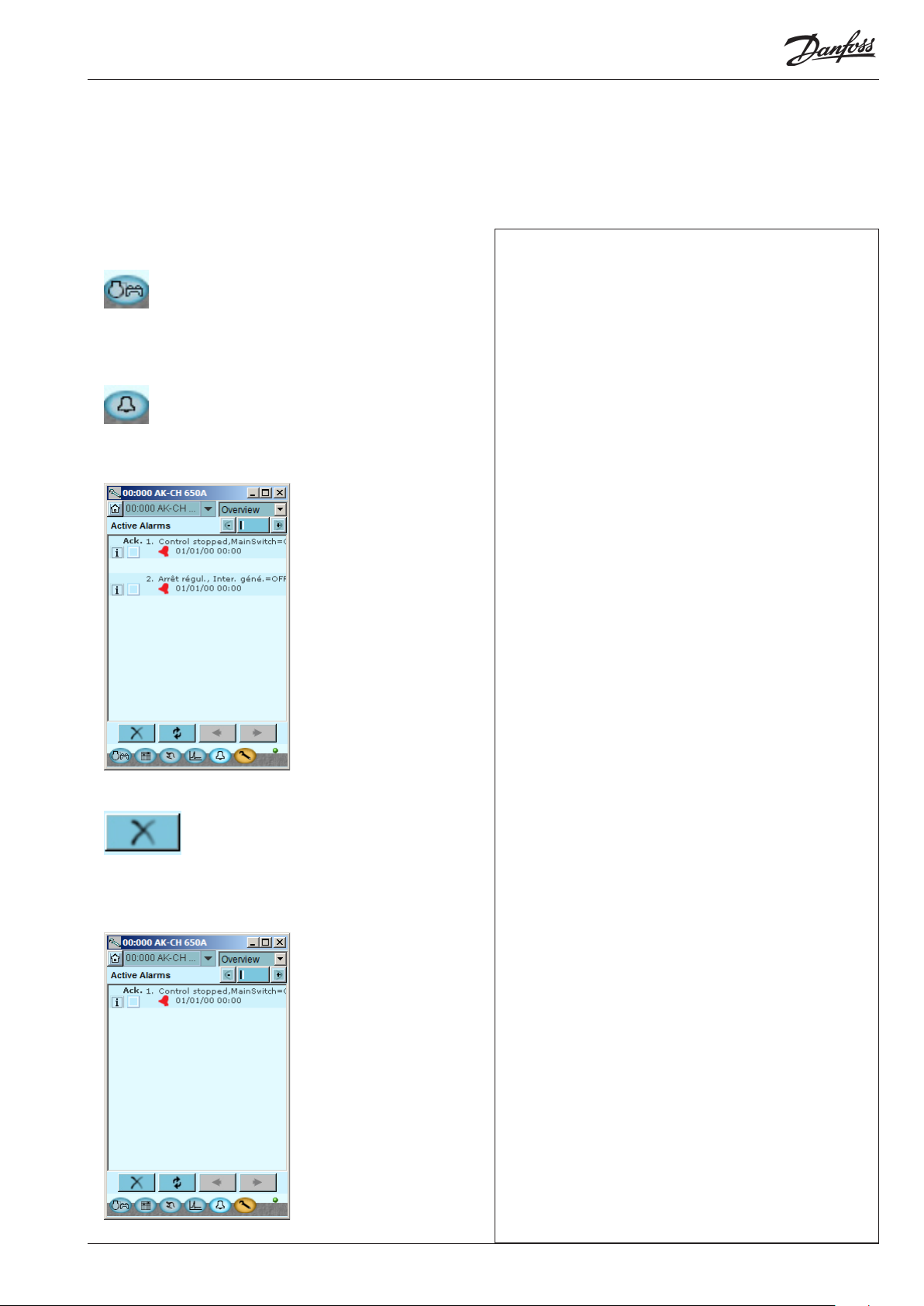

Displayen ger en översikt av alla aktiva larm. Vill man bekräfta att man sett larmet kan man kryssa för det i bekräfta fältet. Vill man veta mer om ett aktuellt larm kan man klicka på det för att få en informationsvisning på skärmen.

En motsvarande visning nns för alla tidigare larm. Här kan man ladda upp information om man behöver ytterligare information om larmhistoriken.

6 Kapacitetsregulator RS8GK307 © Danfoss 08-2015 AK-CH 650A

2. En regulators design

Denna sektion beskriver hur en regulator är designad.

Regulatorn i ett system är baserad på en uniform kopplingsplattform där skillnaderna mellan reglerapplikationerna bestäms av den använda överdelen med en specik mjukvara och av vilka ingångs- och utgångssignaler den relevanta applikationen kommer att kräva. Är det en applikation med få anslutningar kan det räcka med bara regulatormodulen (överdel med tillhörande underdel). Är det en applikation med många anslutningar kommer regulatormodulen plus en eller era expansionsmoduler att behöva användas.

Denna sektion ger en översikt av möjliga anslutningar plus hjälp vid val av de moduler som krävs av den faktiska applikationen.

AK-CH 650A Kapacitetsregulator RS8GK307 © Danfoss 08-2015 7

Modulöversikt

• Regulatormodul -- klarar av att hantera mindre anläggningskrav

• Expansionsmodul. När komplexiteten ökar och ytterligare ingångar eller utgångar krävs kan moduler fästas till regulatorn. En kontakt på sidan av modulen kommer att överföra matningsspänningen och datakommunikationen mellan modulerna.

• Överdel Regulatormodulens överdel innehåller intelligensen. Detta är den enhet där regleringen denieras och där datakommunikation kopplas till andra regulatorer i ett större nätverk.

• Anslutningstyper Det nns olika slags ingångar och utgångar. En typ kan exempelvis vara att ta mot signaler från givare och strömbrytare, medan en annan kan vara att ta emot spänningssignal, och en tredje typ kan vara utgångar med reläer, etc. De individuella typerna visas i tabellen nedan.

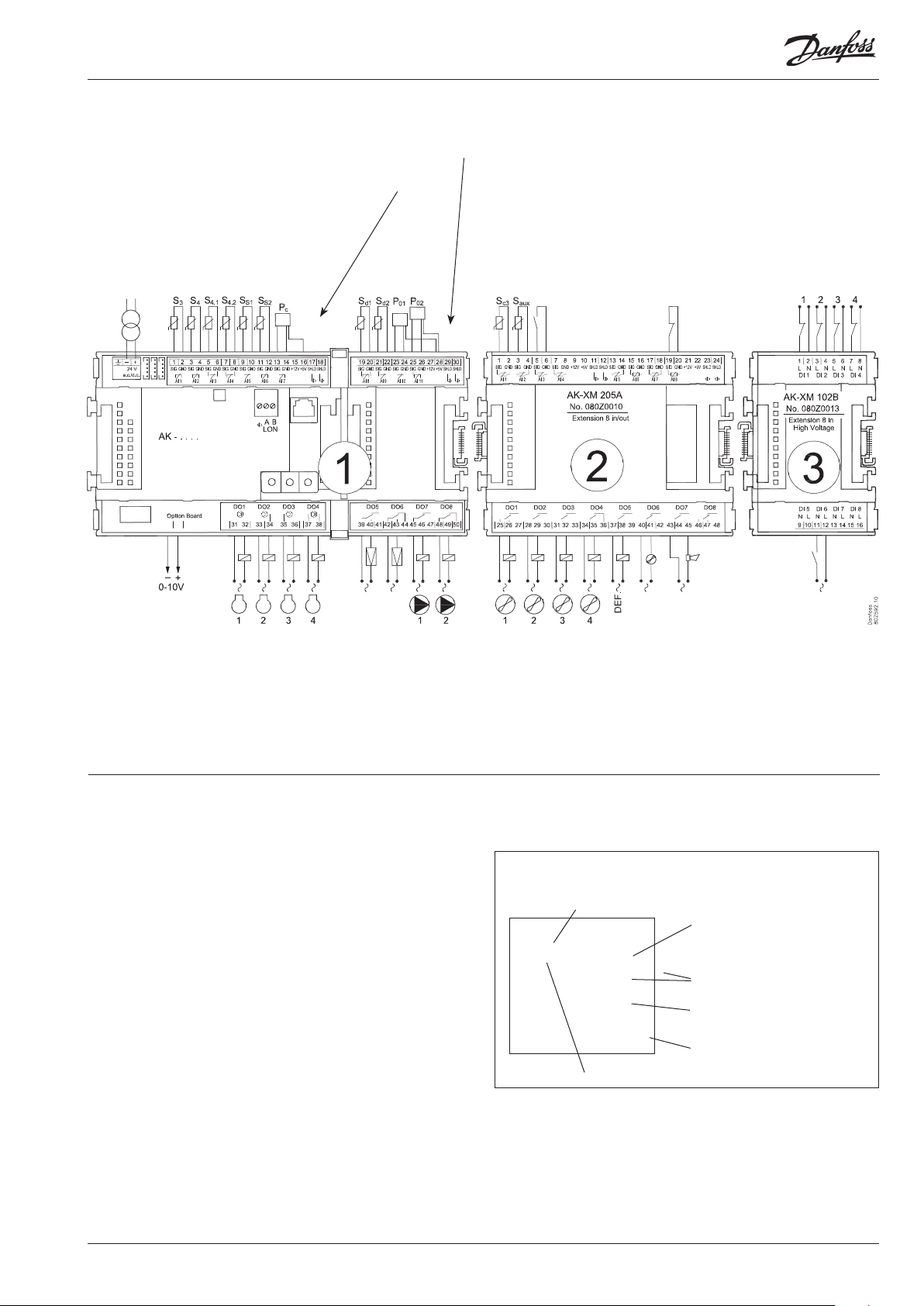

Expansionsmodul med extra analoga ingångar

Extern display för sugtryck, etc.

• Valfri anslutning När en reglering planeras kommer den att skapa ett behov av ett antal anslutningar fördelade på nämnda typer. Denna anslutning måste ske på antingen regulatormodulen eller expansionsmodulen. Det som måste observeras är att de olika typerna inte får sammanblandas (en analog ingångssignal får exempelvis inte kopplas till en digital utgång).

• Kongurering av anslutningar Regulatorn måste få kännedomom var man ansluter de

individuella ingångs- och utgångssignalerna. Detta sker i en senare konguration där varje individuell anslutning denieras baserat på följande princip:

- till vilken modul

- till vilken punkt (”terminaler”)

- vad är anslutet (dvs. trycktransmitter/typ/trycknivå)

Expansionsmodul med extra reläutgångar och ytterligare analoga ingångar

Regulator med analoga ingångar och reläutgångar

Överdel

Expansionsmodul med 2x analoga utgångssignaler

Modulen med extra reläutgångar nns också tillgänglig i en version där överdelen försetts med växlande kontakter så att reläerna kan överstyras.

8 Kapacitetsregulator RS8GK307 © Danfoss 08-2015 AK-CH 650A

1. Regulator

Modell Funktion Applikation

AK-CH 650A Regulator för kapacitetsreglering av kompressorer och kondensorer Reglering av vätskekylaggregat för två sug-grupper

2. Expansionsmoduler med översikt av ingångar och utgångar

Modell Analoga in-

gångar

För givare, trycktransmittrar, etc.

Regulator 11 4 4 - - - -

Expansionsmoduler

AK-XM 101A 8

AK-XM 102A 8

AK-XM 102B 8

AK-XM 103A 4 4

AK-XM 204A 8

AK-XM 204B 8 x

AK-XM 205A 8 8

AK-XM 205B 8 8 x Följande expansionsmodul kan placeras på kretskortet i regulatormodulen.

Det nns bara utrymme för en modul. AK-OB 110 2

Av/på utgångar Av/på matningsspänning (DI

Relä (SPDT)

Solid state Lågspänning

signal)

(max. 80 V)

Högspänning (max. 260 V)

Analoga ingångar

0-10 V d.c. För överstyrning

Modul med brytare

av reläutgångar

3. AK betjäning and tillbehör

Modell Funktion Applikation

Betjäning

AK-ST 500 Mjukvara för betjäning av AK regulator AK-betjäning

- Kabel mellan PC och AK regulator AK - Com port

Tillbehör Spänningsmatningmodul 230 V / 115 V till 24 V

AK-PS 075 18 VA AK-PS 150 36 VA

Tillbehör Extern display som kan kopplas till regulatormodulen. För visning av, exempelvis, sugtrycket.

EKA 163B Display

EKA 164B Display med inställningsknappar

- Kabel mellan display och regulator

Tillbehör

AK-OB 101A Realtidsklocka med batteri backup För montering i en AK regulator

Kabel mellan nollmodemskabel och AK regulator / Kabel mellan PDA kabel och AK regulator

Kabel mellan PC och AK regulator AK - USB port

Realtidsklocka för användning i regulatorer som kräver en klockfunktion, men som inte är kopplade med datakommunikation.

AK - RS 232

Forsyning til regulator

Length = 2 m

Length = 6 m

På nästföljande sidor nns specika data för varje modul.

AK-CH 650A Kapacitetsregulator RS8GK307 © Danfoss 08-2015 9

Gemensamma data för moduler

Matningsspänning 24 V a.c./d.c. +/- 20%

Strömförbrukning AK-__ (Regulator) 8 VA

AK-XM 101, 102 2 VA

AK-XM 204, 205 5 VA

Analog ingång Pt 1000 ohm /0°C Upplösning:: 0.1°C

Trycktransmitter av typen AKS 32R/AKS 2050 /AKS 32 (1-5 V)

Spänningssignal 0-10 V

Kontaktfunktion (Av/På) On at R < 20 ohm

On/o spänningsingångar Låg spänning

Reläutgångar SPDT

Halvledarutgångar Kan användas för belastning som frekvent

0 / 80 V a.c./d.c.

Hög spänning 0 / 260 V a.c.

AC-1 (ohm) 4 A

AC-15 (induktiv)) 3 A

U Min. 24 V

kopplas av och på, t.ex.: sargvärme, äktar och AKV ventil

Noggrannhet:: +/- 0.5°C

Upplösning:1 mV Exakthet +/- 10 mV Max. anslutning av 5 trycktransmittrar på en modul

O at R > 2K ohm (guldpläterade kontakter behövs inte)

O: U < 2 V On: U > 10 V

O: U < 24 V On: U > 80 V

Max. 230 V Låg- och högspänning får inte kopplas till samma utgångsgrupp

Max. 240 V a.c. , Min. 48 V a.c. Max. 0.5 A, Leak < 1 mA Max. 1 AKV

Omgivningstemperatur Vid transport -40 till 70°C

Vid drift -20 till 55 °C,

Kapsling Material PC / ABS

Kapslingsgrad IP10 , VBG 4

Montering För montering på panel-vägg eller DIN skena

Vikt med skruvterminal Moduler i 100- / 200- /regulatorserierna Ca. 200 g / 500 g / 600 g

Godkännanden EU:s lågspänningsdirektiv och EMC krav

möts

UL 873,

Nämnda data gäller för alla moduler. När data är specika nämns detta tillsammans med modulen i fråga.

Kapacitiv last

Reläerna kan inte användas för direktanslutning av kapacitiva laster som lysdioder eller för att slå på/av EC-motorer. All last med omkopplingsbar strömförsörjning måste anslutas via en lämplig kontaktor eller liknande.

0 till 95 % RH (ej kondensering) Ingen stötpåverkan/vibrationer

LVD-tester enligt EN 60730 EMC-testad Skydd enligt EN 61000-6-2 Emission enligt EN 61000-6-3

UL le number: E166834 för XM moduler UL le number: E31024 för CH moduler

10 Kapacitetsregulator RS8GK307 © Danfoss 08-2015 AK-CH 650A

Dimensioner

Moduldimensionen är 72 mm Moduler i 100-serien består av en modul Moduler i 200-serien består av två moduler Regulator består av tre moduler Längden för en samlad enhet = n x 72 + 8

AK-CH 650A Kapacitetsregulator RS8GK307 © Danfoss 08-2015 11

Regulator

Funktion

Det nns era regulatorer i serien. Funktionen bestäms av den

programmerade mjukvaran, men regulatorerna är utåt sett identiska - de har alla samma anslutningsmöjligheter:

11 analoga ingångar för givare, trycktransmittrar,

spänningssignaler och kontaktsignaler,

8 digitala utgångar, med 4 halvledarutgångar och 4 reläutgångar.

Matningsspänning

24 V a.c. eller d.c. som ska anslutas till regulatorn. 24 V får inte föras vidare och användas av andra regulatorer då den inte är galvaniskt separerad från ingångar och utgångar. Med andra ord, man måste använda en transformator för varje regulator. Klass II krävs. Terminalerna får inte vara jordade. Matningsspänningen till eventuell expansionsmodul överförs via kontakt på den högra sidan. Transformatorns storlek bestäms av eektbehovet från det totala antalet moduler.

Matningsspänning till en trycktransmitter kan tas antingen från 5 V utgången eller från 12 V utgången beroende på transformatormodell.

Datakommunikation

Om regulatorn ska inkluderas i ett system måste kommunikationen ske via LON anslutningen. Installationen måste genomföras så som beskrivs i de separata instruktionerna för LON kommunikation.

Adressinställning

När regulatorn är kopplad till en gateway modell AKA 245 måste regulatorns adress vara inställd mellan 1 och 119.

Service PIN

När regulatorn är kopplad till datakommunikationskabel måste gatewayen ha kännedom om den nya regulatorn. Detta får den genom att man trycker på Service PIN. Lysdioden kommer att blinka ”Status” när gatewayen sänder ett acceptmeddelande.

Betjäning

Regulatorns betjäning måste ske från mjukvaruprogrammet ”Service Tool.” Programmet måste installeras på en PC, och PC:n måste vara kopplad till regulatorn via nätverkskontakten på enhetens framsida.

Lysdioder

Det nns två rader med lysdioder. Dessa betyder: Vänstra raden: ∙ Matningsspänning till regulatorn ∙ Kommunikationen aktiv med bottendelen (röd = fel) ∙ Status för utgångarna DO1 till DO8

Högra raden:

∙ Mjukvarustatus (långsamma blinkningar = OK) ∙ Kommunikation med Service Tool ∙ Kommunikation på LON ∙ Larm när lysdiod blinkar

-3 lysdioder som ej används ∙ ”Service Pin” kontakt har aktiverats

Address

■ Power

■ Comm

■ DO1 ■ Status

■ DO2 ■ Service Tool

■ DO3 ■ LON

■ DO4

■ DO5 ■ Alarm

■ DO6

■ DO7

■ DO8 ■ Service Pin

Långsamma blinkningar = OK Snabba blinkningar = svar från gateway Konstant PÅ = fel Konstant AV = fel

Blinkar = aktivt larm/ej avstängd Konstant PÅ = Aktivt larm/avstängd

Håll säkerhetsavståndet!

Låg- och högspänning får inte kopplas till samma utgångsgrupp

En inbyggnadsmodul (option board) kan placeras på regulatorns underdel. Modulen beskrivs senare i dokumentet.

12 Kapacitetsregulator RS8GK307 © Danfoss 08-2015 AK-CH 650A

Punkt

Punkt 1 2 3 4 5 6 7 8 9 10 11 Typ AI1 AI2 AI3 AI4 AI5 AI6 AI7 AI8 AI9 AI10 AI11

Plint 15: 12 V Plint 16: 5 V

Plint 27: 12 V Plint 28: 5 V

Analoga ingångar på 1-11

Halvledarutgångar på 12-15

Relä eller AKV spole ex. 230 V a.c.

Signal Signal typ

Pt 1000 ohm/0°C

S1 S2 Saux1 Saux2 SsA SdA

AKS 32R

3: Brun

2: Blå

1: Svart

P0A P0B PcA

AKS 32

3: Brun

2: Svart

1: Röd

PcB

...

Av/På Ext.

Huvud brytare

Dag/ Natt

Dörr

AKV

AKV Komp 1 Komp 2 Fläkt 1 Larm Belysning

Avfrostning

Inbyggnadsmodul

Se signalen på sidan med modulen

24 och 25 används endast när inbyggnadsmodul är ansluten

Pt 1000

AKS 32R/ AKS 2050

-1 - xx bar

AKS 32

-1 - zz bar

0 - 5 V 0 - 10 V

Aktiv på:

Stängd

Öppen

Aktiv på:

På

O

Point 12 13 14 15 16 17 18 19 Type DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8

Signal Module

Punkt Plint

1 (AI 1) 1 - 2 2 (AI 2) 3 - 4 3 (AI 3) 5 - 6 4 (AI 4) 7 - 8 5 (AI 5) 9 - 10 6 (AI 6) 11 - 12 7 (AI 7) 13 - 14 8 (AI 8) 19 - 20

9 (AI 9) 21 - 22 10 (AI 10) 23 - 24 11 (AI 11) 25 - 26

12 (DO 1) 31 - 32 13 (DO 2) 33 - 34 14 (DO 3) 35 - 36 15 (DO 4) 37 - 38 16 (DO 5) 39 - 40 - 41

17 (DO6) 42 -43 - 44 18 (DO7) 45 - 46- 47 19 (DO8) 48 - 49 -50

24 25 -

Plint 17, 18, 29, 30: (Kabelskärm))

Reläutgångar på 16-19

Signaltyp/

Aktiv på

AK-CH 650A Kapacitetsregulator RS8GK307 © Danfoss 08-2015 13

Expansionsmodul AK-XM 101A

Funktion

Modulen innehåller 8 analoga ingångar för givare, trycktransmittrar, spänningssignaler och kontaktsignaler.

Matningsspänning

Matningsspänningen till modulen kommer från den i raden föregående modulen.

Matningsspänning till trycktransmittern kan tas antingen från 5 V utgången eller 12 V utgången beroende på transmittertyp.

Lysdioder

Bara de två översta lysdioderna används. De indikerar följande: ∙ Matningsspänning till modulen ∙ Kommunikation med regulatorn är aktiv (röd = fel)

14 Kapacitetsregulator RS8GK307 © Danfoss 08-2015 AK-CH 650A

Punkt

Punkt 1 2 3 4 Typ AI1 AI2 AI3 AI4

Plint 9: 12 V Plint 10: 5 V

Pt 1000 ohm/0°C

AKS 32R

AKS 32

Signalingången högst upp är den vänstra av de två terminalerna.

Signalingången längst ned är den högra av de båda terminalerna.

3: Brun

2: Blå

1: Svart

3: Brun

2: Svart

1: Röd

Signal

S1 S2 Saux1 Saux2 SSA SdA

P0A P0B PcA PcB

Signal typ

Pt 1000

AKS 32R/ AKS 2050

-1 - xx bar

AKS 32

-1 - zz bar

Plint 15: 5 V Plint 16: 12 V

Plint

11, 12, 13, 14:

(Kabelskärm)

Punkt 5 6 7 8 Typ AI5 AI6 AI7 AI8

Av/På

...

Ext. Huvudbrytare

Dag/ Natt

Dörr

0 - 5 V 0 - 10 V

Aktiv på:

Stängd

Öppen

Signal Modul Punkt Plint

1 (AI 1) 1 - 2

2 (AI 2) 3 - 4

3 (AI 3) 5 - 6

4 (AI 4) 7 - 8

5 (AI 5) 17 - 18

6 (AI 6) 19 - 20

7 (AI 7) 21 - 22

8 (AI 8) 23 - 24

Signal typ /

Aktiv på

AK-CH 650A Kapacitetsregulator RS8GK307 © Danfoss 08-2015 15

Expansionsmodul AK-XM 102A / AK-XM 102B

Funktion

Modulen innehåller 8 ingångar för on/o spänningssignaler.

Signal

AK-XM 102A är till för lågspänningssignaler. AK-XM 102B är till för högspänningssignaler.

Matningsspänning

Matningsspänningen till modulen kommer från den i raden föregående modulen.

Lysdioder

Dessa indikerar: ∙ Matning av spänning till modulen ∙ Kommunikation med regulatorn är aktiv (röd = fel) ∙ Status för de individuella ingångarna 1 till 8 (när upplyst = spän-

ning)

AK-XM 102A

Max. 24 V

Av/På: På: DI > 10 V AC Av: DI < 2 V a.c.

AK-XM 102B

Max. 230 V

Av/På: På: DI > 80 V AC Av: DI < 24 V a.c.

16 Kapacitetsregulator RS8GK307 © Danfoss 08-2015 AK-CH 650A

Punkt

AK-XM 102A: Max. 24 V AK-XM 102B: Max. 230 V

Signal Aktiv på

Ext. Huvud brytare

Dag/ Natt

Komp. säkerhet 1

Komp. säkerhet 2

Stängd

(spänning på)

Öppen

(spänning av)

Punkt 1 2 3 4

Typ DI1 DI2 DI3 DI4

Punkt 5 6 7 8 Typ DI5 DI6 DI7 DI8

Signal Modul Punkt Plint Aktiv på

1 (DI 1) 1 - 2

2 (DI 2) 3 - 4

3 (DI 3) 5 - 6

4 (DI 4) 7 - 8

5 (DI 5) 9 - 10

6 (DI 6) 11 - 12

7 (DI 7) 13 - 14

8 (DI 8) 15 - 16

AK-CH 650A Kapacitetsregulator RS8GK307 © Danfoss 08-2015 17

Expansionsmodul AK-XM 103A

Funktion

Modulen innehålle: 4 analoga ingångar för givare, trycktransmittrar, spänningssignaler och kontaktsignaler.

4 analoga spänningsutgångar 0 - 10 V

Matningsspänning

Matningsspänningen till modulen kommer från den i raden föregående modulen.

Matningsspänning till trycktransmittern kan tas antingen från 5 V utgången eller 12 V utgången beroende på transmittertyp.

Galvanisk isolering

Ingångarna är galvaniskt separerade från utgångarna. Utgångarna AO1 och AO2 är galvaniskt separerade från AO3 och AO4.

Lysdioder

Bara de två översta lysdioderna används. De indikerar följande: ∙ Matningsspänning till modulen

∙ Kommunikation med regulatorn är aktiv (röd = fel).

Max. belastning

I < 2,5 mA R > 4 kΩ.

18 Kapacitetsregulator RS8GK307 © Danfoss 08-2015 AK-CH 650A

Punkt

Signalingången högst upp är den vänstra av de två terminalerna.

Punkt 1 2 3 4 Typ AI1 AI2 AI3 AI4

Plint 9: 12 V Plint 10: 5 V

Plint 11, 12: (Kabelskärm)

Signalingången längst ned är den högra av de båda terminalerna.

Pt 1000 ohm/0°C

AKS 32R

AKS 32

3: Brun

2: Blå

1: Svart

3: Brun

2: Svart

1: Röd

Signal

S1 S2 Saux SsA SdA Shr Stw Sgc

P0A P0B PcA PcB Paux Pgc Prec

Signal typ

Pt 1000

AKS 32R / AKS 2050

-1 - xx bar

AKS 32

-1 - zz bar

Galvanic isolation: AI 1-4 ≠ AO 1-2 ≠ AO 3-4

Punkt 5 6 7 8 Typ AI5 AI6 AI7 AI8

...

On/O Ext.

Huvudbrytare

Dag/ Natt

Dörr Nivå kontakt

0 - 5 V 0 - 10 V

Aktiv på:

Stängd

Öppen

0-10 V

Signal Modul Punkt Plint

1 (AI 1) 1 - 2

2 (AI 2) 3 - 4

3 (AI 3) 5 - 6

4 (AI 4) 7 - 8

5 (AO 1) 17 - 18

6 (AO 2) 19 - 20

7 (AO 3) 21 - 22

8 (AO 4) 23 - 24

Signal typ /

Aktiv på

AK-CH 650A Kapacitetsregulator RS8GK307 © Danfoss 08-2015 19

Expansionsmodul AK-XM 204A / AK-XM 204B

Funktion

Modulen innehåller 8 reläutgångar.

Matningsspänning

Matningsspänning till modulen kommer från den i raden föregående modulen.

Endast för AK-XM 204B Överstyrning av relä

Åtta kopplingskontakter på framsidan överstyr reläfunktionerna. Antingen till position OFF eller ON. I positionen Auto utförs regleringen av regulatorn.

Lysdioder

Det nns två rader med lysdioder. De indikerar följande: Vänstra raden: ∙ Matningsspänning till regulatorn ∙ Kommunikationen aktiv med bottendelen (röd = fel) ∙ Status för utgångarna DO1 till DO8 Högra raden (endast för AK-XM 204B): ∙ Överstyrning av reläer ON = överstyrning OFF = ingen överstyrning

AK-XM 204A AK-XM 204B

Säkringar

På bottendelen nns en säkring för varje utgång.

Max. 230 V

AC-1: max. 4 A (ohm) AC-15: max. 3 A (Induktiv)

AK-XM 204B Överstyrning av relä

Håll säkerhetsavståndet!

Låg- och högspänning för inte kopplas till samma utgångsgrupp

20 Kapacitetsregulator RS8GK307 © Danfoss 08-2015 AK-CH 650A

Punkt

Signal Aktiv på

Komp. 1

Komp. 2

Fläkt 1

Larm

På

Punkt 1 2 3 4 5 6 7 8 Typ DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8

Signal Modul Punkt Plint Aktiv på

1 (DO 1) 25 -26 - 27

2 (DO 2) 28 - 27 - 30

3 (DO 3) 31 - 32 - 33

4 (DO 4) 34 - 35 -36

5 (DO 5) 37 - 38 - 39

6 (DO 6) 40 - 41 - 42

7 (DO 7) 43 - 44 - 45

8 (DO 8) 46 - 47 - 48

AK-CH 650A Kapacitetsregulator RS8GK307 © Danfoss 08-2015 21

Expansionsmodul AK-XM 205A / AK-XM 205B

Funktion

Modulen innehåller: 8 analoga ingångar för givare, trycktransmittrar, spänningssignaler och kontaktsignaler. 8 reläutgångar

Matningsspänning

Matningsspänningen till modulen kommer från den i raden föregående modulen.

Endast för AK-XM 205B Överstyrning av relä

Åtta växlingskontakter på framsidan möjliggör överstyrning av reläfunktionerna. Antingen till positionen OFF eller ON. I positionen Auto utförs regleringen av regulatorn.

Lysdioder

Det nns två rader med lysdioder. Dessa betyder:

Vänstra raden:

∙ Matningsspänning till regulatorn ∙ Kommunikation aktiv med bottendelen (röd = fel) ∙ Status för utgångarna DO1 och DO8

Högra raden (endast för AK-XM 205B):

∙ Överstyrning av reläer ON = Överstyrning OFF = Ingen överstyrning

Säkringar

På bottenplattan nns en säkring för varje utgång.

AK-XM 205A AK-XM 205B

max. 10 V

Max. 230 V

AC-1: max. 4 A (ohm) AC-15: max. 3 A (Induktiv)

Håll säkerhetsavståndet!

Låg- och högspänning för inte kopplas till samma utgångsgrupp

AK-XM 205B Överstyrning av reläer

22 Kapacitetsregulator RS8GK307 © Danfoss 08-2015 AK-CH 650A

Punkt

Signal Signal typ

Punkt 1 2 3 4 5 6 7 8 Typ AI1 AI2 AI3 AI4 AI5 AI6 AI7 AI8

Plint 9: 12 V Plint 10: 5 V

Plint 21: 12 V Plint 22: 5 V

Plint 11, 12, 23, 24 :

(Kabelskärm)

Point 9 10 11 12 13 14 15 16 Type DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8

Pt 1000 ohm/0°C

AKS 32R

AKS 32

Av/På

3: Brun

2: Blå

1: Svart

3: Brun

2: Svart

1: Röd

S1 S2 Saux1 Saux2 SsA SdA

P0A P0B PcA PcB

...

Ext. Huvud brytare

Dag/ Natt

Dörr

Komp 1 Komp 2 Fläkt 1 Larm Belysning

Avfrostning

Pt 1000

AKS 32R/ AKS 2050

-1 - xx bar

AKS 32

-1 - zz bar

0 - 5 V 0 - 10 V

Aktiv på:

Stängd

Öppen

Aktiv på:

på

Signal Modul Punkt Plint

1 (AI 1) 1 - 2

2 (AI 2) 3 - 4

3 (AI 3) 5 - 6

4 (AI 4) 7 - 8

5 (AI 5) 13 - 14

6 (AI 6) 15 - 16

7 (AI 7) 17 - 18

8 (AI 8) 19 -20

9 (DO 1) 25 - 26 - 27

10 (DO 2) 28 - 29 - 30

11 (DO 3) 31 - 32 - 33

12 (DO 4) 34 - 35 - 36

13 (DO 5) 37 - 38 - 39

14 (DO6) 40 - 41 - 42

15 (DO7) 43 - 44 - 45

16 (DO8) 46 - 47 - 48

Signal typ /

Aktiv på

AK-CH 650A Kapacitetsregulator RS8GK307 © Danfoss 08-2015 23

Expansionsmodul AK-OB 110

Funktion

Modulen innehåller två analoga spänningsutgångar på 1-10 V.

Matningsspänning

Matningsspänning till modulen kommer från regulatormodulen.

Placering

Modulen placeras på bottendelen i regulatormodulen.

Punkt

De båda utgångarna har nummer 24 och 25. De visas på den tidigare sidan där regulatorn också nämns.

Maxbelastning I < 2,5 mA R > 4 kohm

AO 0 - 10 V

Modul

Punkt 24 25 Typ AO1 AO2

AO2

AO1

24 Kapacitetsregulator RS8GK307 © Danfoss 08-2015 AK-CH 650A

Expansionsmodul AK-OB 101A

Funktion

Modulen är en realtidsurmodul med batteribackup.

Modulen kan användas i regulatorer som inte är sammankopplade med en datakommunikationsenhet tillsammans med de övriga regulatorerna. Modulen används här om regulatorn behöver batteribackup för följande funktioner: ∙ Urfunktion ∙ Fastslagna tider för dag/natt växling ∙ Fastslagna avfrostningstider ∙ Sparande av larmlogg i händelse av strömavbrott ∙ Sparande av temperaturlogg i händelse av strömavbrott

Anslutning

Modulen är försedd med kontaktanslutning

Placering

Modulen placeras på kretskortet inuti överdelen.

Punkt

Ingen punkt behöver denieras för en urmodul - koppla bara in den.

Batteriernas varaktighet

Batterierna räcker i era år - även om frekventa strömavbrott skulle inträa. Ett larm genereras när batterierna behöver ersättas. Batterierna kommer dock att räcka ytterligare i era månader efter att larmet utlösts.

AK-CH 650A Kapacitetsregulator RS8GK307 © Danfoss 08-2015 25

Expansionsmodul EKA 163B / EKA 164B

Funktion

Visning av viktiga mätningar från regulatorn, t.ex. brine temperatur, sugtryck eller kondenseringstryck. Inställning av de individuella funktionerna kan genomföras genom användning av displayen med knappar. Det är regulatorn som används som avgör vilka mätningar och inställningar som kan genomföras.

Anslutning

Expansionsmodulen är kopplad till regulatormodulen via en kabel med kontakt. Man måste använda en kabel per modul. Kabeln nns i olika längder.

Båda modellerna av displayer (med eller utan knappar) kan kopplas till antingen displayutgång A, B, C eller D.

När regulatorn startar upp, visar displayen vilken utgång som är ansluten.

- - 1 = utgång A

- - 2 = utgång B etc.

EKA 163B EKA 164B

Placering

Expansionsmodulen kan placeras på ett avstånd på upp till 15 m från regulatormodulen.

Punkt

Ingen punkt behöver denieras för en displaymodul - koppla bara in den.

Modul

Punkt - Typ - -

26 Kapacitetsregulator RS8GK307 © Danfoss 08-2015 AK-CH 650A

Spänningsmatningsmodul AK-PS 075 / 150

Funktion

24 V spänning för regulator.

Matningsspänning

230 V a.c. eller 115 V a.c. (från 100 V a.c. till 240 V a.c.)

Placering

På DIN-skena.

Eekt

Typ Utspänning Utström Eekt

AK-PS 075 24 V d.c. 0.75 A 18 VA AK-PS 150 24 V d.c.

(justerbar)

1.5 A 36 VA

Dimensioner

Typ Höjd Bredd

AK-PS 075 90 mm 36 mm AK-PS 150 90 mm 54 mm

Matning till en regulator

Anslutningar

AK-PS 075

AK-PS 150

AK-CH 650A Kapacitetsregulator RS8GK307 © Danfoss 08-2015 27

Förord till design

Var medveten om följande när antalet expansionsmoduler ska planeras. Ev. kan en signal ändras, så att en ytterligare modul kan undvikas.

• En AV/PÅ signal kan mottas på två sätt. Antingen som en kontaktsignal på en analog ingång eller som spänning på en låg eller högspänningsmodul.

• En AV/PÅ utgångssignal kan ges på två olika sätt. Antingen med en reläkontakt eller med halvledarutgång. Den huvudsakliga skillnaden ligger i den tillåtna belastningen och att reläkontakten innehåller en brytande kontakt.

Nedan nämns ett antal funktioner och anslutningar som kan behöva övervägas när en reglering ska planeras. Fler funktioner än bara de som nämns här nns i regulatorn, men de som nämns har inkluderats så att behovet av anslutningar kan bestämmas.

Funktioner

Urfunktion

Urfunktion och växling mellan sommar- och vintertid nns i regulatorn. Uret nollställs om strömavbrott inträar. Urinställning bibehålls om regulatorn är sammankopplad med ett nätverk med en gateway, eller så kan en urmodul monteras i regulatorn.

Start/stopp av reglering

Reglering kan startas och stoppas via mjukvaran. Extern start/ stopp kan också kopplas in.

Larmfunktion

Om larmet ska skickas till en signalsändare måste en reläutgång användas.

Extra temperaturgivare och tryckgivare

Om ytterligare mätningar måste genomföras utöver regleringen kan givare kopplas till de analoga ingångarna.

Tvångsstyrning

Mjukvaran innehåller möjlighet tvångsstyrning. Om en expansionsmodul med reläutgångar används kan modulens överdel vara utrustad med växlingskontakter - kontakter som kan överstyra de individuella reläerna till antingen AV eller PÅ position.

Datakommunikation

Regulatormodulen har terminaler för LON datakommunikation. Kraven för installation beskrivs i ett separat dokument.

28 Kapacitetsregulator RS8GK307 © Danfoss 08-2015 AK-CH 650A

Anslutningar

I princip nns följande typer av anslutningar:

Analoga ingångar ”AI”

Denna signal måste vara kopplad till två terminaler. Signalen kan mottas från följande källor:

• Temperatursignal från Pt 1000 ohm temperaturgivare

• Kontaktsignal där ingången är kortsluten respektive ”öppnad”

• Spänningssignal från 0-10 V

• Signal från trycktransmitter AKS 32, AKS 32R eller AKS 2050 Matningen till trycktransmittern hämtas från modulens terminaler där det nns både 5 V och 12 V tillgängliga. Trycktransmitterns tryckområde måste

ställas in vid kongureringen.

AV/PÅ spänningsingångar ”DI”

Signalen måste vara kopplad till två terminaler.

• Signalen måste ha två nivåer, antingen 0 V eller ”spänning” på ingången. Det nns två olika sorters expansionsmoduler för den här signaltypen:

-lågspänningssignaler, t.ex.. 24 V

-högspänningssignaler, t.ex. 230 V

AV/PÅ utgångssignaler ”DO”

Det nns två modeller, nämligen följande:

• Reläutgångar Alla reläutgångar kommer med växlingsrelä så att de erforderliga funktionerna kan erhållas när regulatorn saknar spänning

• Halvledarutgångar Reserverad för AKV ventiler, men utgång kan koppla in och ur ett externt relä, som med en reläutgång. Utgången nns bara på regulatormodulen.

Vid kongurering måste funktionen ställas in: ∙ Aktiv när utgången är aktiverad ∙ Aktiv när utgången inte är aktiverad

Analog utgångssignal ”AO”

Signalen används om en regulatorsignal ska överföras till en extern enhet, t.ex. en frekvensomformare. Vid kongurering måste signalområdet denieras: 0-5 V, 1-5V, 0-10 V eller 2-10 V. eller omvänt 5-0 V, 5-1 V, 10-0 V eller 10-2 V.

Vid kongurering måste funktionen ställas in: ∙ Aktiv när ingången saknar spänning. ∙ Aktiv när spänning tillförs till ingången.

Begränsningar

Då systemet är mycket exibelt vad gäller antalet inkopplade enheter måste man kontrollera om det val man gjort överrensstämmer med de få begräsningar som nns. Regulatorns komplexitet avgörs av mjukvaran, processorns storlek och storleken på minnet. Det förser regulatorn med ett specikt antal anslutningar från vilka data kan laddas ned, och andra där anslutningar med reläer kan genomföras.

✔ Summan av anslutningarna får inte överstiga 80

✔ Antalet expansionsmoduler måste begränsas så att den totala

styrkan inte överstiger 32 VA (regulator inräknat).

✔ Högst fem trycktransmittrar får vara kopplade till en enskild

regulatormodul

✔ Högst fem trycktransmittrar får vara kopplade till en enskild

expansionsmodul

AK-CH 650A Kapacitetsregulator RS8GK307 © Danfoss 08-2015 29

Design av en kompressor- och kondensorstyrning

Procedur:

1. Gör en skiss av systemet i fråga

2. Kontrollera att regulatorns funktioner inkluderar erforderlig applikation

3. Överväg vilka anslutningar som ska göras

4. Använd planeringstabellen. / Skriv ned antalet anslutningar. / Lägg samman

5. Finns tillräckligt med anslutningar på regulatormodulen? - Om inte, kan man ändra en AV/PÅ ingångssignal från spänningssignal till kontaktsignal, eller krävs en expansionsmodul?

6. Bestäm vilken expansionsmodul som ska användas

7. Kontrollera att begränsningarna beaktas

8. Beräkna den totala längden av moduler

9. Modulerna sammanlänkas

10. Anslutningsplatserna fastslås

11. Rita upp ett anslutningsschema eller ett nyckeldiagram

12. Matningsspänningens/transformatorns storlek

Följ dessa 12 steg

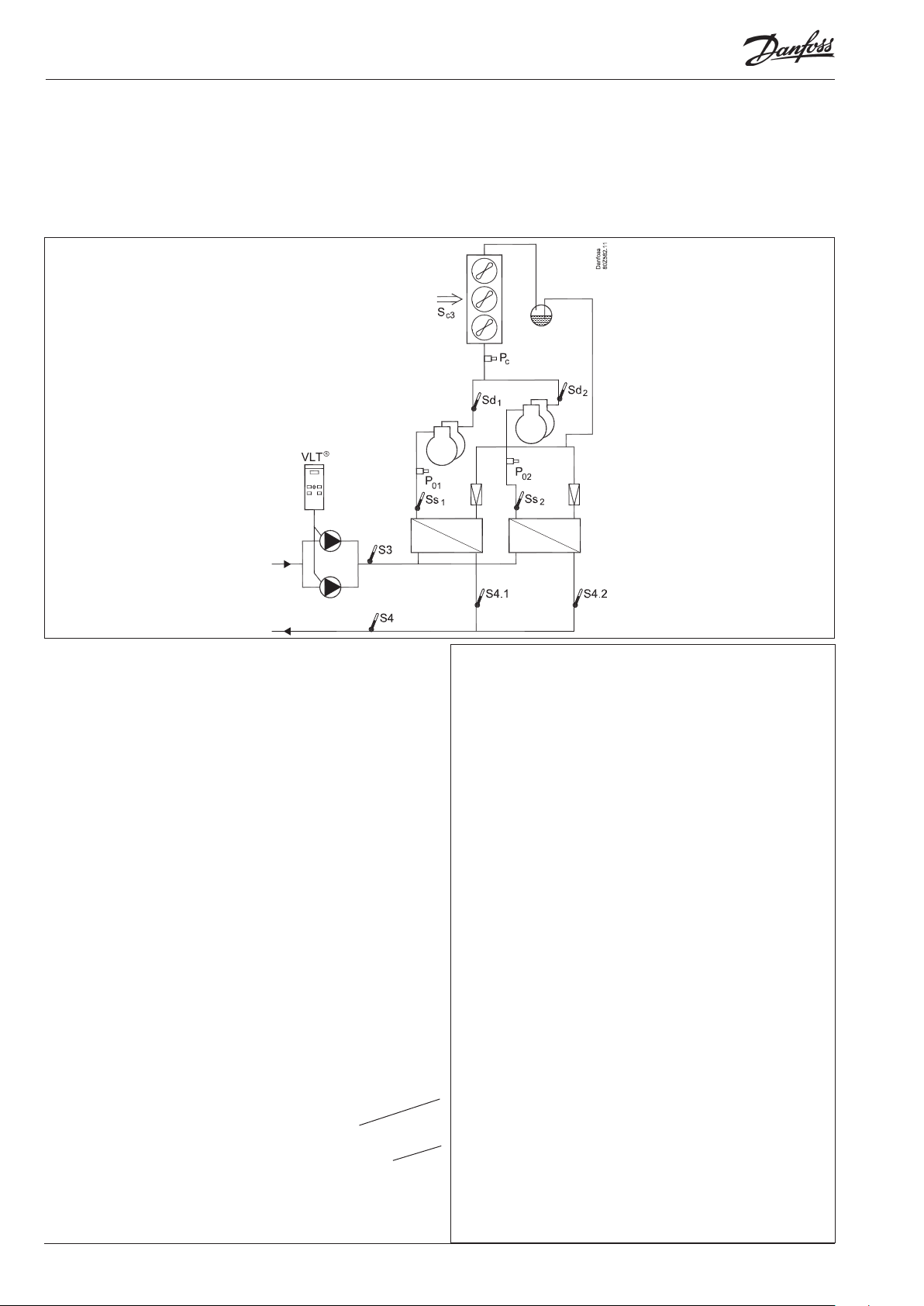

Skiss

Gör en skiss av anläggningen

Kompressor- och kondensorfunktioner

AK-CH 650A

Applikation

Reglering av två kompressorgrupp x Reglering av en kondensorgrupp x Både kompressorgrupper och kondensorgrupp x Pumpreglering x

Reglering av kompressorkapacitet

PI-reglering x Max antal kompressorer 8 Max antal avlastare för varje kompressor 3 Identiska kompressorkapaciteter x Annan kompressoreektb x Varvtalsreglering av första kompressorn i varje grupp x Drifttidsutjämning inom varje grupp x Minsta återstartstid x Minsta på-tid x Vätskeinsprutning i förångare x Kapacitetsbegränsning x

Brinetemperaturreferens

Överstyrning via P0 optimering x Överstyrning via ”natthöjning” x Överstyrning via ”0-10 V signal” x Varvtalsreglering av pumpar x

Reglering av kondensorkapacitet

Stegreglering x Max antal steg 8 Varvtalsreglering x Steg- och varvtalsreglering x

30 Kapacitetsregulator RS8GK307 © Danfoss 08-2015 AK-CH 650A

Varvtalsreglering 1. steg x Begränsning av varvtal under nattdrift x Värmeåtervinningsfunktion via termostatfunktion x Värmeåtervinningsfunktion via DI signal x

Kondensortryckreferens

Flytande kondensortryckreferens x Inställning av referens för värmeåtervinningsfunktion x

Säkerhetsfunktion

Skydd mot låg temperatur vid S4.1 och S4.2 x Minsta sugtryck x Max sugtryck x Max kondenseringstryck x Max hetgastemperatur x Min./Max överhettning x Säkerhetsövervakning av kompressorer x Gemensam högtrycksövervakning av kompressorer x Säkerhetsövervakning av kondensoräktar x Generella larmfunktioner med tidsfördröjni 10 Frysskydd x

Diverse

Extra givare 7 Möjlighet att välja att koppla in separat display 2 Separata termostatfunktioner 5 Separata pressostatfunktioner 5 Separata spänningsmätningar 5

Lite mer om funktionerna

Kompressor

Reglering av upp till 8 kompressorer. Upp till tre avlastningssteg per kompressor. Kompressor Nr. 1 i varje grupp kan varvtalsregleras.

Kondensor

Reglering av upp till 8 kondensorsteg. Fläktar kan varvtalsregleras. Antingen alla på en signal eller bara den första äkten av era. Reläutgångar och halvledarutgångar kan användas, om så önskas.

Varvtalsreglering av kondensoräktar

Funktionen kräver en analog utgångsmodul. En reläutgång kan användas för att starta/stoppa varvtalsregleringen. Fläktarna kan också kopplas in eller ur med reläutgångarna.

Säkerhetskrets

Om signaler ska mottas från en eller era delar av en säkerhetskrets måste varje signal vara kopplad till en AV/PÅ ingång.

Dag/nattsignal för höjning av sugtryck

Urfunktionen kan användas, men en extern AV/PÅ signal kan även användas istället. Om ”PO optimerings” funktionen används kommer ingen signal att ges angående höjning av sugtrycket. PO optimeringen kommer att sköta om detta.

Separata termostat och pressostatfunktioner

Ett antal termostater/pressostater kan användas, efter behov. Funktionen kräver en givarsignal och en reläutgång. I regulatorn nns inställningar för inkopplings- och urkopplingsvärden. En sammanhörande larmfunktion kan också användas.

Separata spänningsmätningar

Ett antal spänningsmätningar kan användas, efter behov. Signalen kan exempelvis vara 0-10 V. Funktionen kräver en givarsignal och en reläutgång. I regulatorn nns inställningar för inkopplings- och urkopplingsvärden. En sammanhörande larmfunktion kan också användas.

För mer information om funktionerna, gå till kapitel

Anslutningar

Här följer en översikt av de möjliga anslutningarna. Texterna kan läsas i samband med tabellerna i punkt 4.

Analoga ingångar

Temperaturgivare

• S4 och S3 (reglerande givare för brinetemperatur) Måste alltid användas.

• S4.1, S4.2 (Frysskydd givare)

• Ss1, Ss2 (suggastemperatur)

Mätningen är reserverad, men anslutningen kan raderas

• Sd1, Sd2 (hetgastemperatur) Mätningen är reserverad, men anslutningen kan raderas

• Sc3 (utomhustemperatur) Ska användas när reglering genomförs med ytande kondensering.

AK-CH 650A Kapacitetsregulator RS8GK307 © Danfoss 08-2015 31

• S7 (varm brine returtemperatur) Måste användas när reglergivaren för kondensorn har valts som S7.

• Saux (1-4), extra temperaturgivare, om tillämpligt. Upp till fyra extra givare för övervakning och datainsamling kan kopplas in. Dessa givare kan användas för allmänna termostatfunktioner.

• Shrec (värmeåtervinningstermostat)

Måste användas när värmeåtervinning regleras via en termostatfunktion.

Trycktransmitter

• P01, P02 Sugtryck Måsta alltid användas.

• Pc (Pc1, Pc2) Kondenseringstryck Måste alltid användas i samband med kompressor- och kondensorreglering.

• Paux (1-3) Upp till 3 extra trycktransmittrar kan kopplas in för övervakning och datainsamling. Dessa givare kan användas för allmänna tryckbrytar-funktioner.

En trycktransmitter modell AKS 32 eller AKS 32R kan ge signaler upp till högst 5 regulatorer.

Spänningssignal

• Ext. referens

Används när överstyrningssignal mottas från en annan regulator.

• Spänningsingångar (1-5)

Upp till 5 extra spänningssignaler kan kopplas in för övervakning och datainsamling. Dessa signaler kan användas för allmänna spänningsingångsfunktioner.

• Upp till 2 ingångar för kapacitetsbegränsning

• Extern dag/nattsignal (höj/sänk sugtrycksreferensen). Funktionen används inte om ”P0 optimerings” funktionen används.

• DI ingång (1-10) ingångar

Upp till 10 extra av/på signaler för allmän larmövervakning och datainsamling kan kopplas in.

Av/på-utgångar

Reläutgångar

• Kompressorer (1-8)

• Avlastare (max 3/kompressorer)

• Fläktmotor (1-8)

• Start/stopp av vätskeinsprutning i förångare

• Avfrostningsutgång

• Start/stopp av värmeåtervinning

• Start/stopp av tvillingpumpar (1-2)

• Start/stopp av varvtalsreglering (1-2) (komp./äktar/pumpar)

• Larmrelä

• Allmänna funktioner från termostater (1-5), pressostater (1-5) och

spänningsingångar (1-5)

På/Av-ingångar

Kontaktfunktion (på en analog ingång) eller spänningssignal (på en expansionsmodul)

• Frysskydd

• Flow switch eller tryckdierens för pumpövervakning

• Start av avfrostning

• Upp till 6 signaler från varje kompressors säkerhetskrets

• Signaler från kondensoräktens säkerhetskrets

• Alla signaler från frekvensomformarens säkerhetskrets (kompr. och/eller äktar)

• Extern start/stopp av reglering.

• Extern start stopp av värmeåtervinning

Exempel Kompressorgrupper:

• Köldmedium R404A

• 4 kompressorer (15 kW)

• Säkerhetsövervakning av varje kompressor

• Kapacitetsbegränsning av kompressor via kontaktsignal (belast-

ningsbegränsning)

• Insprutningssignal till värmeväxlare

• S4 inställning 2°C

Luftkyld kondensor:

• 4 äktar, stegreglering

• Pc-reglering baseras på utomhustemperatur, givare Sc3

Pumpar + avfrostning:

• start/stopp av 2 pumpar

• Varvtalsreglering pumpar

• Övervakning via ödesswitch (kontaktsignal)

• Utgång för avfrostning

Fläkt i anläggningsrum:

• Termostatreglering av äktar i maskinrum (givare + utgång)

Säkerhetsfunktioner:

• Övervakning av S4, P0, Pc, Sd och överhettning i sugledningen

• P0 min. = -10°C

• Pc max. = 50°C

• Sd max. = 120°C

• SH min. = 5°C, SH max. = 35°C

Övrigt:

• Larmutgång används

• Extern huvudströmbrytare används (kontaktsignal)

Halvledarutgångar

Halvledarutgångarna på regulatormodulen kan användas för samma funktioner som de som nämns under ”reläutgångar”. (Utgångarna kommer alltid att vara ”AV” när regulatorn drabbas av strömavbrott.)

Analoge utgångar

∙ Varvtalsreglering av kondensoräktar ∙ Varvtalsreglering av kompressorer ∙ Varvtalsreglering av pumpar

Data från detta exempel används på nästa sida. Resultatet är att följande moduler ska användas:

∙ AK-CH 650A basmodul ∙ AK-XM 102A digital ingångsmodul ∙ AK-XM 205A relämodul ∙ AK-OB 110 analog utgångsmodul

32 Kapacitetsregulator RS8GK307 © Danfoss 08-2015 AK-CH 650A

Planeringstabell

Men hjälp av tabellen kan man fastställa om det nns tillräckligt med ingångar och utgångar på basregulatorn. Finns dessa inte i tillräckligt antal måste regulatorn utökas med en eller era av de nämnda expansionsmodulerna.

Anteckna vilka anslutningar som kommer att krävas och addera dem.

Analoga ingångar

Temperaturgivare, S3, S4, S4.1, S4.2, Ss1, Ss2, Sd1, Sd2, S7 8 Utomhustemperaturgivare, Sc3 1 Extra temperaturgivare / separata termostater 1 Trycktransmitter, P01, P02, Pc, separata pressostater 3 P = Max. 5 / modul 0-10 V signal från annan reglering, separata signaler Värmeåtervinning via termostat

Av/på ingångar

Säkerhetskrets, frysskydd Säkerhetskrets, oljetryck Säkerhetskrets, komp. motorskydd/Motortemperatur Säkerhetskrets, komp. högtryckstermostat Säkerhetskrets, komp. högtryckspressostat Säkerhetskrets, generella för varje kompressor 4 Säkerhetskrets, kondensoräkt Säkerhetskrets, VSD, komp. / kond. / pump Avfrostningsstart Extern start/stopp 1 Natthöjning av sugtryck Flödesswitch 1 Separata larmfunktioner Värmeåtervinning via DI Kapacitetsbegränsning 1

Av/på utgångar

Kompressor (motorer) 4 Avlastare Fläktmotorer 4 Larmrelä 1 Pumpar Avfrostningsutgång Separat termostat och pressostatfunktion och spännings-

mätningar Värmeåtervinningsfunktion Vätskeinsprutning i förångare 2

Analog styrsignal, 0-10 V

Frekvensomformare kompressor/kondensor/pump 1

Analog ingångssignal

Exempel

På/av-spänningssignal

Exempel

På/av-spänningssignal

Kontakt 24 V 230 V

Exempel

På/av-utgångssignal

Exempel

2 1

Analog utgångssignal 0-10 V

Exempel

Begränsningar

Exemplet:

Ingen av de tre begränsningarna överskreds => OK

Summa av anslutningar för regleringen 15 0 5 15 1 Sum = max. 80

Antal anslutningar på en regulatormodul 11 11 0 0 0 0 8 8 0 0

Saknade anslutningar, om tillämpligt 4 - 5 7 1

Saknade anslutningar som ska tillhandahållas genom en eller era expansionsmoduler: Summan av eekten

AK-XM 101A (8 analoga ingångar) ___ pcs. á 2 VA = __ AK-XM 102A (8 digitala lågspänningsingångar) AK-XM 102B (8 digitala högspänningsutgångar) 1 ___ pcs. á 2 VA = __ AK-XM 103A (4 analoga ingångar + 4 analoga utgångar.) ___ pcs. á 2 VA = __ AK-XM 204A / B (8 reläutgångar) ___ pcs. á 5 VA = __ AK-XM 205A / B (8 analoga ingångar + 8 reläutgångar) 1 1 ___ pcs. á 5 VA = __ AK_OB 110 (2 analoga utgångar) 1 ___ pcs. á 0 VA = 0

___ pcs. á 2 VA = __

1 pcs. à 8 VA = 8 Summa = Summa = max. 32 VA

AK-CH 650A Kapacitetsregulator RS8GK307 © Danfoss 08-2015 33

Längd

Använder man expansionsmoduler kommer regulatorkombinationens längd att växa. Raden av moduler är en komplett enhet som inte kan brytas.

Moduldimensionen är 72 mm. Moduler i 100-serien består av en modul. Moduler i 200-serien består av två moduler. Regulatorn består av tre moduler. En sammanlagd enhets längd = n x 72 + 8 eller uttryckt på annat sätt:

Modul Typ Antal à Längd

Regulatormodul 1 x 224 = 224 mm Expansionsmodul 200-series _ x 144 = ___ mm Expansionsmodul 100-series _ x 72 = ___ mm

Total längd = ___ mm

Länkning av moduler

Börja med regulatomodulen och montera sedan på de valda expansionsmodulerna. Sekvensen har ingen betydelse.

Exemplet fortsätter: Regulatormodul + 1 expansionsmodul i 200-serien + 1 expansionsmodul i 100-serien = 224 + 144 + 72 = 440 mm.

Man får däremot inte ändra sekvensen, dvs. ytta om modulerna, efter att man genomfört inställningen där regulatorn informeras om vilka anslutningar som nns på vilka moduler och på vilka terminaler.

Modulerna är fästa i varandra och hålls samman av en kontakt som samtidigt sänder matningsspänningen och intern datakommunikation till nästa modul.

Montering och borttagande får endast genomföras när det inte nns någon spänning ansluten.

Skyddslocket som är monterat på regulatorns kontakt måste yttas till den sista lediga kontakten så att denna kontakt är skyddad mot kortslutning eller smuts.

När regleringen har startats kommer regulatorn alltid att kontrollera om kontakt nns med den inkopplade modulen. Status för detta kan avläsas på lysdioden.

När de båda hakarna för DIN-skenemonteringen är i öppen position kan modulen tryckas på plats på DIN-skenan - oavsett var i raden modulen nns. Borttagande sker på samma sätt med de båda hakarna i den öppna positionen.

34 Kapacitetsregulator RS8GK307 © Danfoss 08-2015 AK-CH 650A

Fastställ anslutningspunkterna

Alla anslutningar måste kongureras med modul och punkt, så i princip har det ingen betydelse var anslutningarna görs, så länge det sker på korrekt typ av ingång eller utgång. ∙ Regulatorn är den första modulen, nästa är nr. 2, etc. ∙ En punkt är de två eller tre terminaler som hör till en ingång eller

utgång (t.ex. två terminaler för en givare eller tre terminaler för ett relä).

Förberedandet av anslutningsdiagrammet och efterföljande kongurering bör ske vid detta tillfälle. Det genomförs enklast genom att man fyller i anslutningsöversikten för de relevanta modulerna. Princip:

Namn På modul På Punkt Funktion

fx Kompressor 1 x x Stäng fx Kompressor 2 x x Stäng fx Larmrelä x x NC fx Huvudbrytare x x Stäng fx P0 x x AKS 32R 1-6 bar

Anslutningsöversikten från regulatorn och eventuella expansionsmoduler hämtas från avsnittet ”Modulöversikt.” T.ex. regulatormodul:

Signal Modul Punkt Plint

1 (AI 1) 1 - 2 2 (AI 2) 3 - 4 3 (AI 3) 5 - 6 4 (AI 4) 7 - 8

- Kolumnerna 1, 2, 3 och 5 används för kongureringen.

- Kolumnerna 2 och 4 används för anslutningsdiagrammet.

Signal typ /

Aktiv på

modul Punkt

Tänk på numreringen. Den högra delen av regulatormodulen liknar en separatmodul. Men det är en del av regulatorn.

Tips I tillägg B nns 16 generella anläggningstyper illustrerade. Är den aktuella anläggningen i stort sett identisk med någon av de som illustreras kan man med fördel använda sig av de angivna anslutningspunkterna.

Exemplet fortsätter:

Signal Modul Punkt Plint

Brine returtemperatur S3 Brine tilloppstemperatur S4 2 (AI 2) 3 - 4 Pt 1000 Frysskudd Brine S4.1 3 (AI 3) 5 - 6 Pt 1000 Frysskudd Brine S4.2 4 (AI 4) 7 - 8 Pt 1000 Suggastemperatur -Ss1 5 (AI 5) 9 - 10 Pt 1000 Suggastemperatur - Ss2 6 (AI 6) 11 - 12 Pt 1000 Kondenseringstryck - Pc 7 (AI 7) 13 - 14 AKS32-34 Hetgastemperatur - Sd1 8 (AI 8) 19 - 20 Pt 1000 Hetgastemperatur - Sd2 9 (AI 9) 21 - 22 Pt 1000 Sugtryck - P01 10 (AI 10) 23 - 24 AKS32-12 Sugtryck - P02 11 (AI 11) 25 - 26 AKS32-12 Kompressor 1 / (grp A no. 1) 12 (DO 1) 31 - 32 ON Kompressor 2 / (grp B no. 1) 13 (DO 2) 33 - 34 ON

Kompressor 3 / (grpA no. 2) 14 (DO 3) 35 - 36 ON

Kompressor 4 / (grpB no. 2) 15 (DO 4) 37 - 38 ON

Vätskeinsprutning i förångare 1

Vätskeinsprutning i förångare 2

Pump 1 18 (DO7) 45-46-47 ON Pump 2 19 (DO8) 48-49-50 ON Varvtalsreglering av pumpar 24 - 0-10 V

1 (AI 1) 1 - 2 Pt 1000

16 (DO 5) 39-40-41 ON

17 (DO6) 42-43-44 ON

25 -

Signal typ /

Aktiv på

Signal Modul Punkt Plint Aktiv på

Utomhustemperatur Sc3 Termostatgivare i maskinrum

- Saux 1 Extern huvudbrytare 3 (AI 3) 5 - 6 ON

Flödesswitch, brine 8 (AI 8) 19 - 20 OFF Fläkt 1 9 (DO 1) 25-26-27 On Fläkt 2 10 (DO 2) 28-29-30 On Fläkt 3 11 (DO 3) 31-32-33 On Fläkt 4 12 (DO 4) 34-35-36 On Avfrostning

Larm 15 (DO 7) 43-44-45 OFF

Signal Modul Punkt Plint Aktiv på

Kompressor 1, säkerhetskrets Kompressor 2, säkerhetskrets 2 (DI 2) 3 - 4 Öppen Kompressor 3, säkerhetskrets 3 (DI 3) 5 - 6 Öppen Kompressor 4, säkerhetskrets 4 (DI 4) 7 - 8 Öppen

Kapacitetsbegränsning 6 (DI 6) 11 - 12 Stängd

1 (AI 1) 1 - 2 Pt 1000

2 (AI 2) 3 - 4 Pt 1000

13 (DO 5) 37-38-39 14 (DO 6) 40-41-42

8 (DO 8) 46-47-48

1 (DI 1) 1 - 2 Öppen

5 (DI 5) 9 - 10

7 (DI 7) 13 - 14 8 (DI 8) 15 - 16

AK-CH 650A Kapacitetsregulator RS8GK307 © Danfoss 08-2015 35

Anslutningsscheman

Ritningar av de individuella modulerna kan beställas från Danfoss. Format = dwg och dxf.

Man kan därefter själv skriva in modulnumret i cirkeln och skriva in de individuella anslutningarna.

Exemplet fortsätter:

Komp. 1 Allm. säkerhet

Extern huvudbrytare

Pack 1, comp. 1

Pack 2, comp. 1

Pack 1, comp. 2

Pack 2, comp. 2

Frekvensomformare

Pump ödesswitch

Rumsäkt

Kom. 2 Allmän säkerhet

Komp. 3 Allmän säkerhet

Komp 4. Allmän säkerhet

Förbrukningsbegränsning

Vätskeinsprutning i förångare

36 Kapacitetsregulator RS8GK307 © Danfoss 08-2015 AK-CH 650A

Matningsspänning

Matningsspänning är endast ansluten till regulatormodulen. Matningen till de övriga modulerna sänds via kontakten mellan modulerna. Matningen måste vara på 24 V +/-20%. En transformator måste användas för varje regulator. Transformatorn måste vara av klass II. Matningen får inte delas av andra regulatorer eller enheter. De analoga ingångarna och utgångarna är inte galvaniskt separerade från matningen.

Ingången för + och - 24 V får inte vara jordad.

Exemplet fortsätter:

Regulatormodul 8 VA + 1 Expansionsmodul i 200-serien 5 VA + 1 Expansionsmodul i 100-serien 2 VA

-----Transformatorstorlek (som minst) 15 VA

Transformatorstorlek

Strömförbrukningen växer i takt med antalet använda moduler:

Modul Typ Antal á Eekt

Regulator 1 x 8 = 8 VA Expansionsmodul 200-serien _ x 5 = __ VA Expansionsmodul 100-serien _ x 2 = __ VA Totalt ___ VA

AK-CH 650A Kapacitetsregulator RS8GK307 © Danfoss 08-2015 37

Beställning

1. Regulator

Typ Funktion Applikation Språk Best.nr.

AK-CH 650A

Regulator för kapacitetsreglering av kompressorer och kondensorer

Vätskekylaggregat för två sug grupp

Engelska, tyska, franska, holländska, italienska

Engelska, danska, nska 080Z0138

080Z0136

2. Expansionsmoduler och översikt för ingångar och utgångar

Typ Analoga

ingångar

För givare, trycktransmittrar, etc.

Regulator 11 4 4 - - - - -

Expansionsmoduler…

AK-XM 101A 8 080Z0007

AK-XM 102A 8 080Z0008 x

AK-XM 102B 8 080Z0013

AK-XM 103A 4 4 080Z0032

AK-XM 204A 8 080Z0011

AK-XM 204B 8 x 080Z0018

AK-XM 205A 8 8 080Z0010 x

AK-XM 205B 8 8 x 080Z0017 Följande expansionsmodul kan placeras på bottendelen i regulatormodulen.

Utrymme nns bara för en modul. AK-OB 110 2 080Z0251 x

Av/på utgångar Av/på matningsspänning

Relä (SPDT)

Halvledare Lågspänning

(DI signal)

(max. 80 V)

Högspänning (max. 260 V)

Analoga utgångar

0-10 V d.c. För över-

Modul med kontakter

styrning av reläutgångar

Best.nr.

Med skruvplintar

Exemplet fortsätter

3. AK drift och tillbehör

Typ Funktion Applikation

Drift

AK-ST 500 Mjukvara för betjäning av AK regulatorer AK-drift 080Z0161 x

- Kabel mellan PC och AK regulator AK - Com port 080Z0262 x

Tillbehör Spänningsmatningsmodul 230 V / 115 V to 24 V

AK-PS 075 18 VA AK-PS 150 36 VA 080Z0054

Tillbehör Extern display som kan kopplas till regulatormodulen. För visning av exempelvis sugtrycket

EKA 163B Display 084B8574

EKA 164B Display med knappar 084B8575

- Kabel mellan display och regulator

Tillbehör

AK-OB 101A Realtidsur med batteribackup Ska monteras i en AK regulator 080Z0252

Kabel mellan nollmodemskabel och AK regulator / kabel mellan PDA kabel och AK regulator

Kabel mellan PC och AK regulator AK- USB port 080Z0264

Realtidsur för användning i regulatorer som kräver en urfunktion, men som inte är kopplade med datakommunikation

AK - RS 232 080Z0261

Tillbehör för regulator

Längd = 2 m 084B7298

Längd = 6 m 084B7299

Best.nr.

080Z0053 x

Exemplet fortsätter

38 Kapacitetsregulator RS8GK307 © Danfoss 08-2015 AK-CH 650A

3. Montering och kabeldragning

Denna sektion beskriver hur regulatorn: ∙ Monteras ∙ Kopplas in

Vi har beslutat oss för att arbeta med exemplet vi gick igenom tidigare som bas, dvs. de följande modulerna: ∙ AK-CH 650A regulatormodul ∙ AK-XM 205A relämodul ∙ AK-XM 102A digital ingångsmodul ∙ AK-OB 110 analog utgångsmodul

AK-CH 650A Kapacitetsregulator RS8GK307 © Danfoss 08-2015 39

Montering

Montering av analog utgångsmodul

1. Ta bort överdelen från modulen

Basmodulen får inte vara spänningssatt

Tryck in plattan på den vänstra sidan av lysdioderna och på den högra sidan av de röda adressomkopplarna. Lyft bort överdelen från basmodulen.

Den analoga expansionsmodulen kommer att leverera en signal till frekvensomformaren.

2. Montera in inbyggnadsmodulen i basmodulen

3. Sätt tillbaka överdelen på basmodulen.

Det nns två utgångar, men bara en används i detta exempel.

40 Kapacitetsregulator RS8GK307 © Danfoss 08-2015 AK-CH 650A

Montering och Kabeldragning - fortsatt

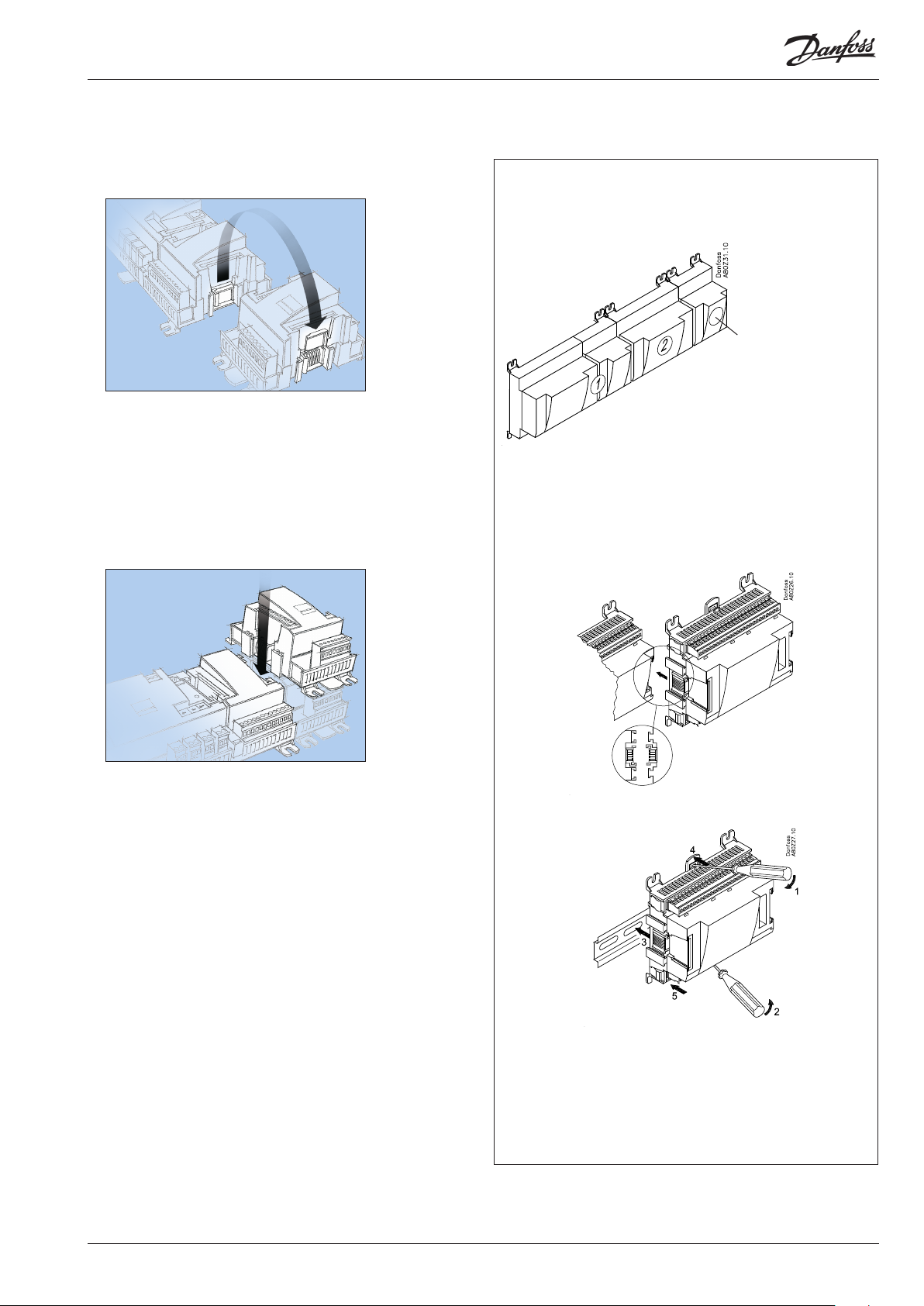

Montering av expansionsmodulen på basmodulen

1. Flytta skyddskåpan

Ta bort skyddskåpan från kontakten på basmodulens högra sida. Placera kåpan på kontakten till höger på expansionsmodulen som ska monteras längst ut på höger sida av regulatorkombinationen.

2. Sätt ihop expansionsmodulen och basmodulen

Basmodulen får inte vara spänningssatt.

I vårt exempel ska två expansionsmoduler fästas på basmodulen. Vi har valt att fästa modulen med reläer direkt på basmodulen och sedan modulen med ingångssignaler. Sekvensen är alltså:

Alla efterföljande inställningar som påverkar de båda expansionsmodulerna bestäms av denna sekvens.

När de båda snäppfästena för DIN-skenan är i den öppna positionen kan modulen tryckas på plats på DIN-skenan - oavsett var modulen är i raden. Demontering utförs sålunda med de båda snäppfästena i den öppna positionen.

AK-CH 650A Kapacitetsregulator RS8GK307 © Danfoss 08-2015 41

Montering och Kabeldragning - fortsatt

Kabeldragning

Bestäm under planeringen vilken funktion som ska kopplas in och var detta ska ske.

1. Koppla in ingångar och utgångar

Här är tabellerna för exemplet:

Signal Modul Punkt

Brine returtemperatur S3 Brine tilloppstemperatur S4 2 (AI 2) 3 - 4 Pt 1000 Frysskydd Brine S4.1 3 (AI 3) 5 - 6 Pt 1000 Frysskydd Brine S4.2 4 (AI 4) 7 - 8 Pt 1000 Suggastemperatur - Ss1 5 (AI 5) 9 - 10 Pt 1000 Suggastemperatur - Ss2 6 (AI 6) 11 - 12 Pt 1000 Kondensortryck - Pc 7 (AI 7) 13 - 14 AKS32-34 Discharge gas temperature

- Sd1 Discharge gas temperature

- Sd2 Sugtryck - P01 10 (AI 10) 23 - 24 AKS32-12 Sugtryck - P02 11 (AI 11) 25 - 26 AKS32-12 Kompressor 1 (grp A no. 1) 12 (DO 1) 31 - 32 ON Kompressor 2 (grp B no. 1) 13 (DO 2) 33 - 34 ON Kompressor 3 (grp A no. 2) 14 (DO 3) 35 - 36 ON Kompressor 4 (grp B no. 2) 15 (DO 4) 37 - 38 ON Vätskeinsprutning i förångare

1 Vätskeinsprutning i förångare

2 Pump 1 18 (DO7) 45-46-47 ON Pump 2 19 (DO8) 48-49-50 ON Varvtalsreglering av pump 24 - 0-10 V

1 (AI 1) 1 - 2 Pt 1000

8 (AI 8) 19 - 20 Pt 1000

9 (AI 9) 21 - 22 Pt 1000

16 (DO 5) 39-40-41 ON

17 (DO6) 42-43-44 ON

Terminal

25 -

Signaltyp /

aktiv vid

Funktionen av de båda switch-funktionerna kan ses i den sista kolumnen.

AKS 32 trycktransmitter nns för era tryckområden. Här nns två olika sorter. En för upp till 12 bar och en för upp till 34 bar.

Signal Modul Punkt Terminal Aktiv vid

Utomhustemperatur Sc3 Termostatgivare i anlägg-

ningsrum - Saux Extern huvuströmbrytare 3 (AI 3) 5 - 6 ON

ödesswitch, brine 8 (AI 8) 19 - 20 OFF Fläkt 1 9 (DO 1) 25-26-27 On Fläkt 2 10 (DO 2) 28-29-30 On Fläkt 3 11 (DO 3) 31-32-33 On Fläkt 4 12 (DO 4) 34-35-36 On Avfrostning 13 (DO 5) 37-38-39 On Fläkt i anläggningsrum 14 (DO 6) 40-41-42 Larm 15 (DO 7) 43-44-45 OFF

Signal Modul Punkt Terminal Aktiv vid

Kompressor 1 Allm. säkerhet Kompressor 2 Allm. säkerhet 2 (DI 2) 3 - 4 öppen Kompressor 3 Allm. säkerhet 3 (DI 3) 5 - 6 öppen Kompressor 4 Allm. säkerhet 4 (DI 4) 7 - 8 öppen

Förbrukningsbegränsning 6 (DI 6) 11 - 12 stängt

1 (AI 1) 1 - 2 Pt 1000

2 (AI 2) 3 - 4 Pt 1000

8 (DO 8) 46-47-48

1 (DI 1) 1 - 2 öppen

5 (DI 5) 9 - 10

7 (DI 7) 13 - 14 8 (DI 8) 15 - 16

42 Kapacitetsregulator RS8GK307 © Danfoss 08-2015 AK-CH 650A

Montering och Kabeldragning - fortsatt

Anslutningarna för exemplet kan ses här.

Varning Håll signalkablar separerade från kablar med hög spänning

Skärmen på trycktransmitterkablarna får bara kopplas i änden vid regulatorn.

Komp. 1 Allm.säkerhet

Komp. 3 Allm.säkerhet

Komp. 2 Allm.säkerhet

Komp. 4 Allm.säkerhet

Extern huvuströmbrytare

Pumpe ow switch

förångare

Frekvensomformare

Pack 1, comp. 1

Pack 2, comp. 1

Pack 1, comp. 2

Pack 2, comp. 2

Vätskeinsprutning i

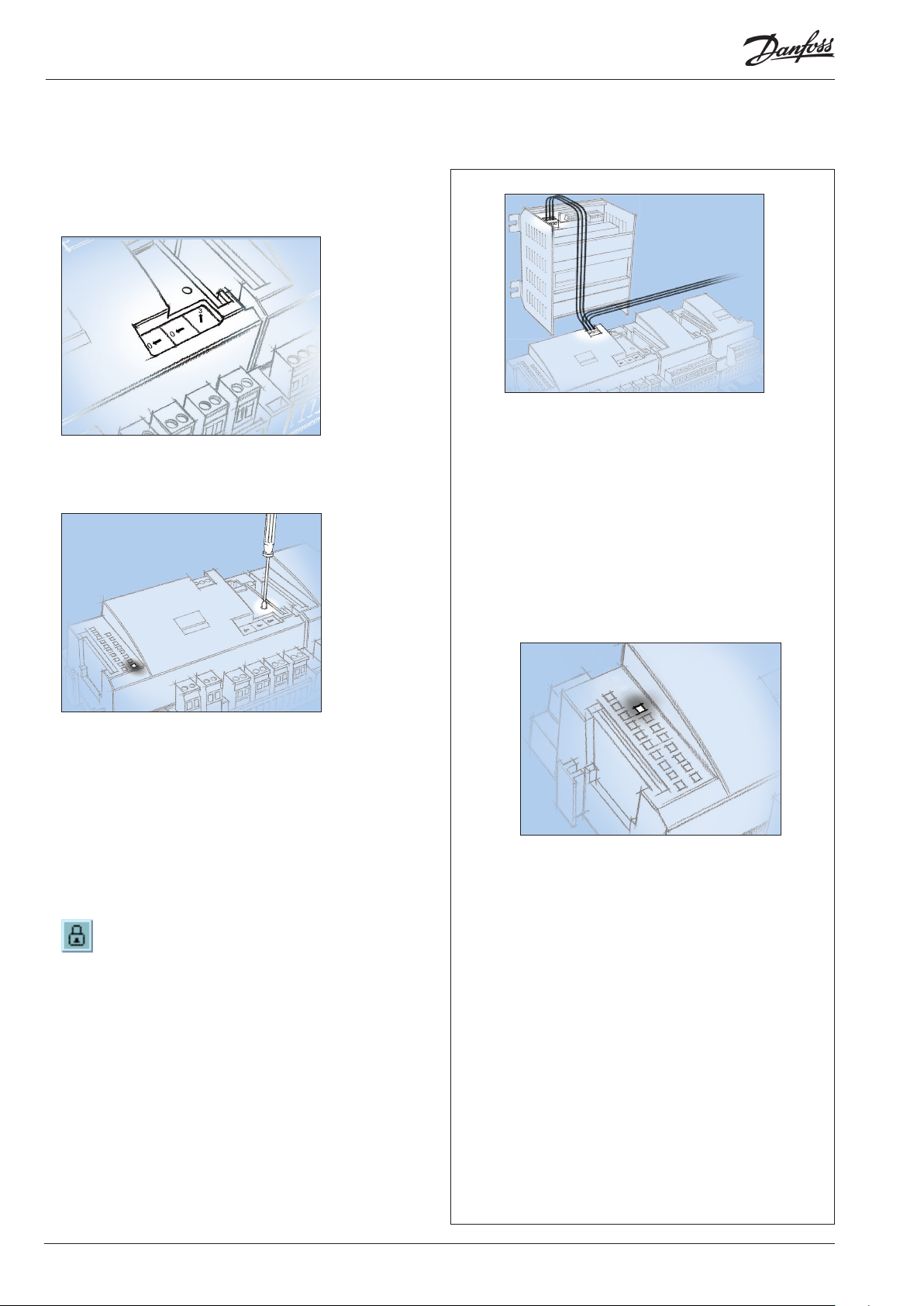

2. Koppla in LON kommunikationsnätverk

Installationen av datakommunikationen måste uppfylla kraven som anges i dokument RC8AC.

3. Koppla in matningsspänning

Matningen är 24 V, och denna får inte användas till andra regulatorer eller apparater. Terminalerna får inte vara jordade.

4. Följ lysdioderna

När matningsspänningen kopplas in kommer regulatorn genomgå en intern kontroll. Regulatorn kommer att vara redo inom en knapp minut, när ”Status” börjar blinka långsamt i lysdioden.

5. När ett nätverk nns

Ställ in adressen och aktivera Service Pin.

Intern kommunikation mellan modulerna: Snabbt blinkande = fel Kontinuerligt På = fel

■ Power

■ Comm

■ DO1 ■ Status

■ DO2 ■ Service Tool

■ DO3 ■ LON

■ DO4

■ DO5 ■ Alarm

■ DO6

■ DO7

■ DO8 ■ Service Pin

Status på utgång 1-8

Rumsäkt

Långsamt blinkade = OK Snabbt blinkande = svar från porten i 10 min. efter nätverk installation Kontinuerligt PÅ = fel Kontinuerligt AV = fel

Extern kommunikation

Blinkande = aktivt larm/ej avbruten Konstant på = Aktivt larm/avbruten

Nätverksinstallation

Consumption limit

6. Regulatorn är nu redo att kongureras.

AK-CH 650A Kapacitetsregulator RS8GK307 © Danfoss 08-2015 43

44 Kapacitetsregulator RS8GK307 © Danfoss 08-2015 AK-CH 650A

4. Konguration och betjäning

Denna sektion beskriver hur regulatorn: ∙ Kongureras ∙ Betjänas

Vi har beslutat arbeta utifrån exemplet vi tidigare gick igenom som bas, dvs. kompressorreglering med 4 kompressorer och kondensorreglering med 4 äktar. Exemplet visas på nästföljande sida.

AK-CH 650A Kapacitetsregulator RS8GK307 © Danfoss 08-2015 45

Kylanläggningsexempel

Vi har bestämt oss för att beskriva inställningen med hjälp av ett exempel bestående av två förångare och en kondensor. Exemplet är detsamma som det som ges i ”Design” sektionen, dvs. regulatorn är en AK-CH 650A + expansionsmoduler.

Kompressorgrupp:

∙ Köldmedium ∙ 4 kompressorer (15 kW) ∙ Säkerhetsövervakning av varje kompressor ∙ Kapacitetsbegränsning av kompressorer via kontaktsignal (load

shedding) ∙ Insprutningssignal till värmeväxlare ∙ S4 inställning 2ºC

Luftkyld kondensor:

∙ 4 äktar, stegreglering ∙ Pc reglerar baserat på utomhustemperatur Sc3

Pumpar + avfrostning:

∙ Start/Stopp av 2 pumpar ∙ Varvtalsreglering av pumpar ∙ Övervakning via ödesswitch (kontaktsignal) ∙ Utgång för avfrostning

Fläkt i maskinrummet:

∙ Termostatreglering av äkt i maskinrum (givare + utgång)

Säkerhetsfunktioner:

∙ Övervakning av S4, Po, Pc, Sd och överhettning på sugledningen

• P0 min. = -10°C

• Pc max. = 50°C

• Sd max. = 120°C

• SH min. = 5°C, SH max = 35°C

Övrigt:

∙ Larmutgång används ∙ Extern huvudbrytare används

För det visade exemplet används följande moduler:

∙ AK-CH 650A basmodul ∙ AK-XM 102A relämodul ∙ AK-XM 205A relämodul ∙ AK-OB 110 analog utgångsmodul

En intern huvudbrytare nns också som inställningsalternativ. Båda måste vara ”PÅ” innan någon reglering utförs.

Modulerna som används väljs i designfasen.

46 Kapacitetsregulator RS8GK307 © Danfoss 08-2015 AK-CH 650A

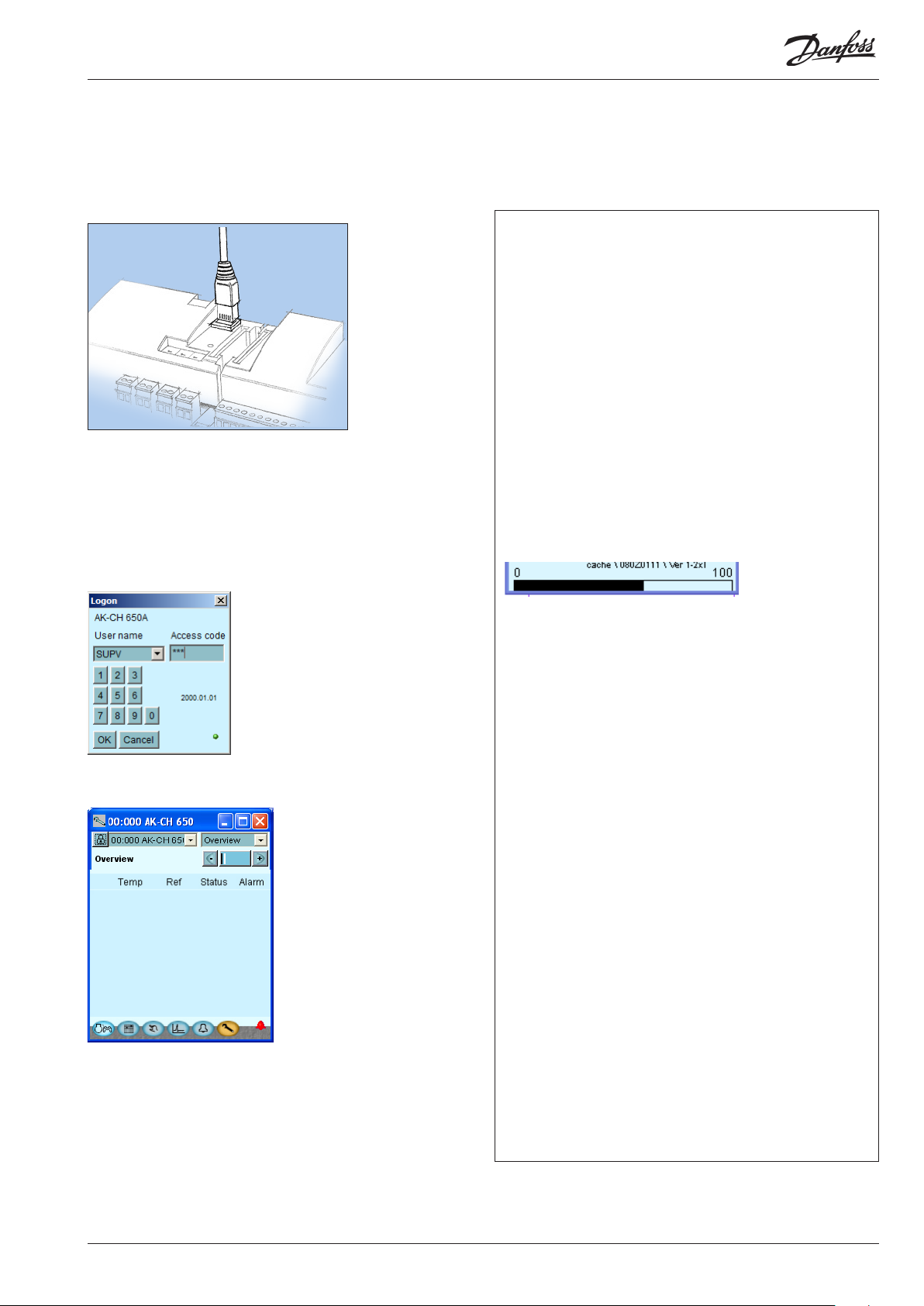

Konguration

Koppla in PC

PC med programmet ”Service Tool” kopplas till regulatorn.

Regulatorn måste vara påslagen först och lysdioden måste lysa ”Status” innan Service Tool programmet startas.

För inkoppling och drift av ”AK service tool” mjukvara, se manualen för mjukvaran.

Starta Service Tool programmet

Logga in med användarnamn SUPV

Välj namnet SUPV och tryck in lösenorde

Första gången som Service Tool är inkopplad till en ny version av en regulator kommer starten av Service Tool att ta längre tid än vanligt medan informationen hämtas från regulatorn.

När regulatorn levereras är SUPV lösenordet 123. När man är inloggad i regulatorn kommer en översikt av den alltid att visas.

I detta fall är översikten tom. Det beror på att regulatorn ännu inte installerats. Den röda larmklockan längst ned till höger visar att det nns ett aktivt larm i regulatorn. I vårt fall beror larmet på att tiden ännu inte ställts in i regulatorn.

AK-CH 650A Kapacitetsregulator RS8GK307 © Danfoss 08-2015 47

Konguration - fortsatt

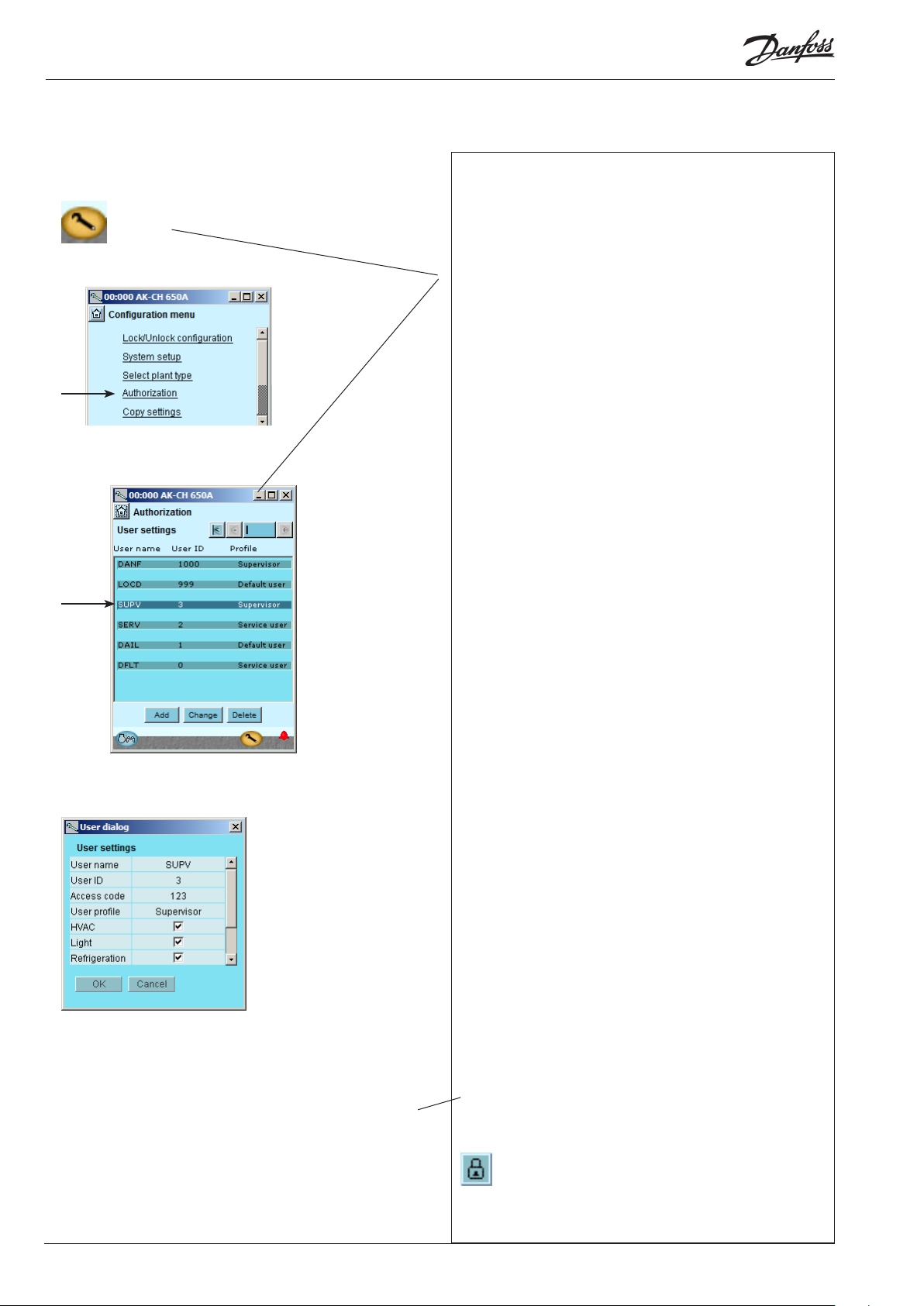

Authorization

1. Gå till menyn Conguration (konguration)

Klicka på den orangea knappen med en skiftnyckel på, nederst på displayen.

2. Välj Authorization (behörighet)

3. Ändra inställningar för användaren “SUPV”

Vid leverans är regulatorn uppsatt med standard behörigheter för olika användartyper. Denna inställning ska ändras och anpassas till anläggningen. Ändringarna kan göras nu eller senare.

Du kommer att använda den här knappen igen när du vill komma till den här displayen. På vänster sida visas inte alla funktioner ännu. Här kommer det att nnas er funktioner ju längre vi kommer med inställningarna.

Klicka på raden Authorization (behörighet) för att komma till displayen för användarinställningar.

4. Välj användarnamn och behörighetskod

5. Gör en ny login med användarnamnet och den nya behörighetskoden

Markera raden med användarnamnet SUPV. Klicka på knappen Change (ändra)

Det är här man väljer supervisor för denna anläggning och en motsvarande behörighetskod för denna person.

Regulatorn kommer att använda samma språk som är valt i service tool, men bara om regulatorn innehåller detta språk. Om språket inte nns i regulatorn, kommer inställningar och avläsningar att visas på engelska.

För att aktivera de nya inställningarna måste du göra en ny login på regulatorn med det nya användarnamnet och relevant behörighetskod. Du når loginmenyn genom att klicka i övre vänstra hornet.

48 Kapacitetsregulator RS8GK307 © Danfoss 08-2015 AK-CH 650A

Konguration - fortsatt

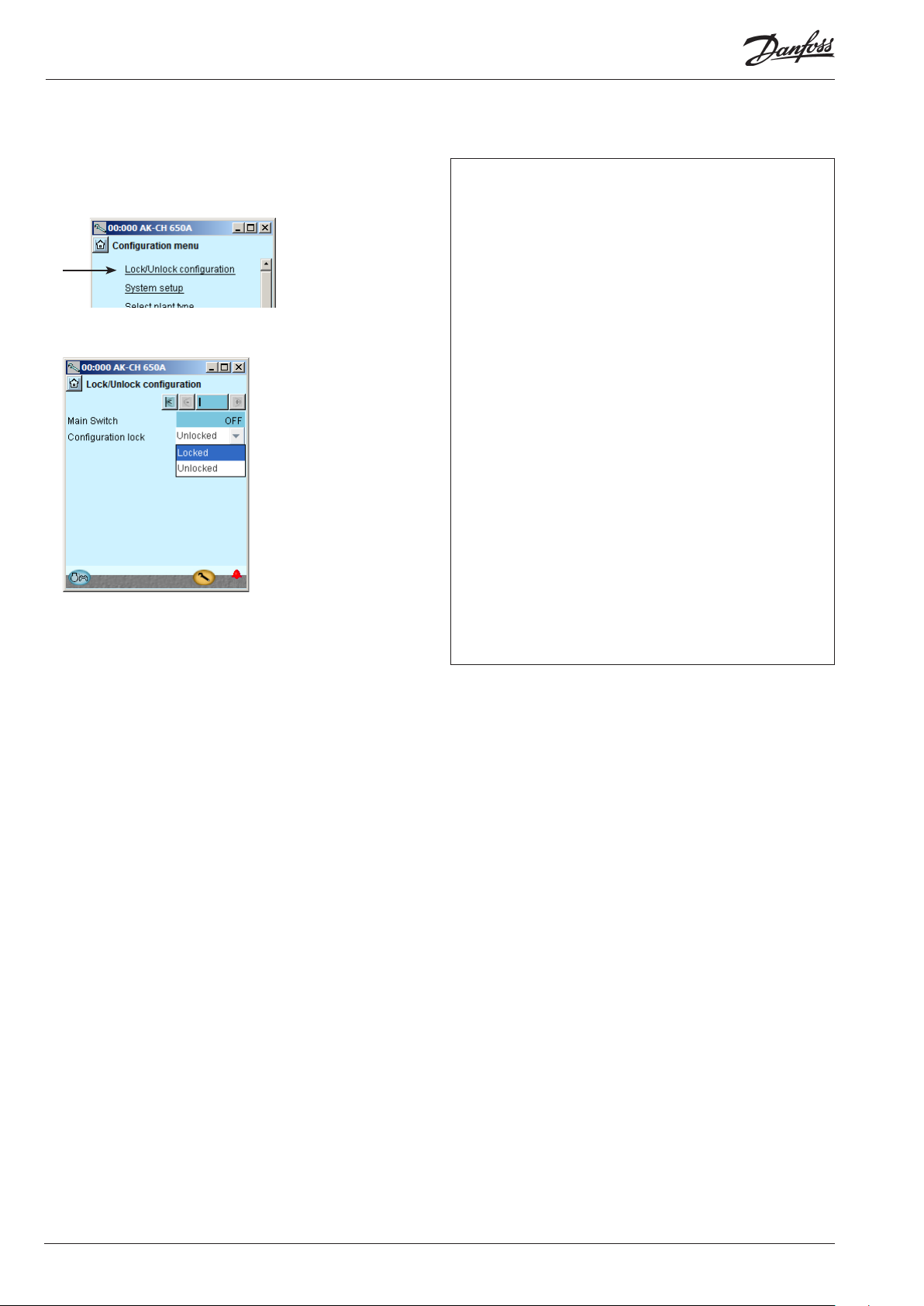

Lås upp regulatorernas konguration

1. Gå till Kongurationsmeny

2. Välj Lås/Lås upp konguration

3. Välj kongurationslås

Klicka på det blå fältet med texten Låst

Regulatorn kan bara kongureras när den är upplåst. Den kan bara reglera när den är låst.

Ändringar i ingångs- och utgångsinställningarna aktiveras bara när regulatorn är ”Låst”.

Värdena kan ändras när den är låst, men bara för de inställningar som inte påverkar kongurationen.

4. Välj Upplåst

Välj Upplåst och (tryck OK).

AK-CH 650A Kapacitetsregulator RS8GK307 © Danfoss 08-2015 49

Konguration - fortsatt

Systeminställning

1. Gå till Kongurationsmeny

2. Välj Systeminställning

3. Ställ in systeminställningar

Alla systeminställningar kan ändras genom att klicka på det blå fältet med inställningen och sedan indikera värdet för den önskade inställningen.

I det första fältet skriver man in ett namn för vad regulatorn ska reglera.

När den första tiden är inställd kan PC:ns tid överföras till regulatorn. När regulatorn är kopplad till ett nätverk kommer tid och datum att automatiskt ställas in av systemenheten i nätverket. Detta gäller även för övergång till sommartid.

50 Kapacitetsregulator RS8GK307 © Danfoss 08-2015 AK-CH 650A

Konguration - fortsatt

Ställ in anläggningstyp

1. Gå till Kongurationsmeny

2. Välj anläggningstyp

Klicka på linjen Välj anläggningstyp

3. Ställ in anläggningstyp

Snabbinstallationen består av ett antal inställningar som är baserade på ett system med två förångare och en kondensor.

När anläggningstyp ska kongureras kan detta genomföras på två olika sätt: Någon av dessa båda (vi väljer att använda det nedre)

Den övre av dessa båda inställningar

ger ett val mellan ett antal fördeni-

erade kombinationer, som samtidigt

bestämmer anslutningspunkterna.

I slutet av manualen nns en

översikt av valmöjligheterna och

anslutningspunkterna.

4. Ställ in gemensamma funktioner

I vårt exempel består anläggningen av två förångare och en kondesor. Därför har vi valt anläggningstypen Två förångare + en kondensor.

Regulatorn kan styra en kondensorgrupp, men inte två. Två grupper måste styras separat. Här låter vi regulatorn styra kondesorgruppen. Välj Ja.

Ytterligare inställningar:

Extern huvudbrytare till Ja.

Använd Larmutgång till Hög. (Vid ”Hög” är reläet bara aktiverat för högprioritetslarm).

Efter att denna funktion kon-

gurerats kommer regulatorn

att stängas av och starta om.

Efter omstarten kommer ett

stort antal inställningar att

ha gjorts. Dessa inkluderar

anslutningspunkterna.

Fortsätt med inställning-

arna och kontrollera

värdena.

Ändrar man några av

inställningarna kommer

de nya värdena att

gälla.

AK-CH 650A Kapacitetsregulator RS8GK307 © Danfoss 08-2015 51

Konguration - fortsatt

Ställ in reglering av kompressorer

1. Gå till Kongurationsmeny

2. Välj Suggrupp

3. Ställ in värden för referensen

Tryck +- knappen för att gå vidare till nästa sida.

4. Ställ in värdena för kapacitetsreglering

Tryck +- knappen för att gå vidare till nästa sida.

Kongurationsmenyn i Service Tool har nu ändrats. Den visar de möjliga inställningarna för vald anläggningstyp.

I vårt exempel väljer vi inställningen:

- Setpoint = 2ºC Inställningarna visas här i displayen.

Det nns era sidor efter varandra. Den svarta bjälken i detta fält berättar vilken av sidorna som för närvarande visas. Man yttar sig mellan sidorna genom att använda + och - knapparna. .

I vårt exempel väljer vi:

- 4 kompressorer

- S4 som signal till regleringen

- Köldmedium = R404A Inställningarna visas här i displayen.

Vill man veta mer om de olika kongurationsmöjligheterna, se listan nedan. Siran refererar till siran och bilden i kolumnen på vänster sida.

3 - Referensmetod

Förskjutning av sugtryck som en funktion av externa signaler. 0: Referens = inställd referens + nattoset + oset från extern 0-10 V signal 1: Referens = inställd referens + oset från P0 optimering + nattoset Börvärde (-80 till +30ºC) Inställning av krävda sugtrycket i ºC

Oset via extern referens

Välj om en extern 0-10V referensöverridningssignal krävs Oset vid maxingång (-100 till +100ºC) Referensförskjutning vid maximal ext. referenssignal Oset vid min. ingång (-100 till + 100ºC) Referensförskjutning vid min. ext. referenssignal Oset lter (10-1800 sek.) Filter för referensförskjutning, högre värde resulterar i långsammare förskjutning

Nattval via DI

Välj om en digital ingång krävs för aktivering av nattdrift. Nattdrift kan alternativt regleras via internt veckoschema eller från systemmanagern via datakommunikation Nattoset (-25 till +25K) Förskjutning av brinetemperaturen under nattdrift (inställd i Kelvin)

Oset via S3

Referensvalet måste ersättas av en signal från S3 (Funktionen är endast relevant när regulatorns givare är inställd på S4. Om den är inställd på S3, kommer osetfunktionen sluta att fungera.)

Tref S3 oset

Ställ in S3 temperaturen där ingen oset ska genomföras

K1 S3 oset

Ställ in storleken på den förändring som ska genomföras i referensen när S3 temperaturen avviker 1 grad från inställningen. (-10 till 10 K) Maxreferens (-50 till +80ºC) Maxtillåtna brinereferens Minimumreferens (-80 till +25ºC) Minsta tillåtna brinereferens

4 - Kompressorapplikation

Välj den krävda kompressorapplikationen

Antal kompressorer

Ställ in antal kompressorer

Antal avlastare

Ställ in antal avlastningsventiler

Reglar givare

Välj antingen S3 eller S4

P0 köldmedium

Välj köldmedietyp

P0 köldmediefaktorer K1, K2, K3

Används bara om ”P0 köldmedietyp” inte kan väljas (kontakta Danfoss för information)

Insprutnings forångare 1 (2)

Om denna funktion väljs kan insprutningen koordineras med kompressordrift: Ingen synkronisering Synkronisering: Här är signalen på om bara en kompressor är i drift. VSD (varvtal) minihastighet (0.5 – 60.0 Hz) Minsta tillåtna hastighet innan stopp av Variable Speed Drive (Lågbelastning) VSD starthastighet (20.0 - 60.0 Hz) Minsta hastighet för start av Variable Speed Drives (Måste vara högre ställd än ”VSD minihastighet Hz”).

52 Kapacitetsregulator RS8GK307 © Danfoss 08-2015 AK-CH 650A

Konguration - fortsatt

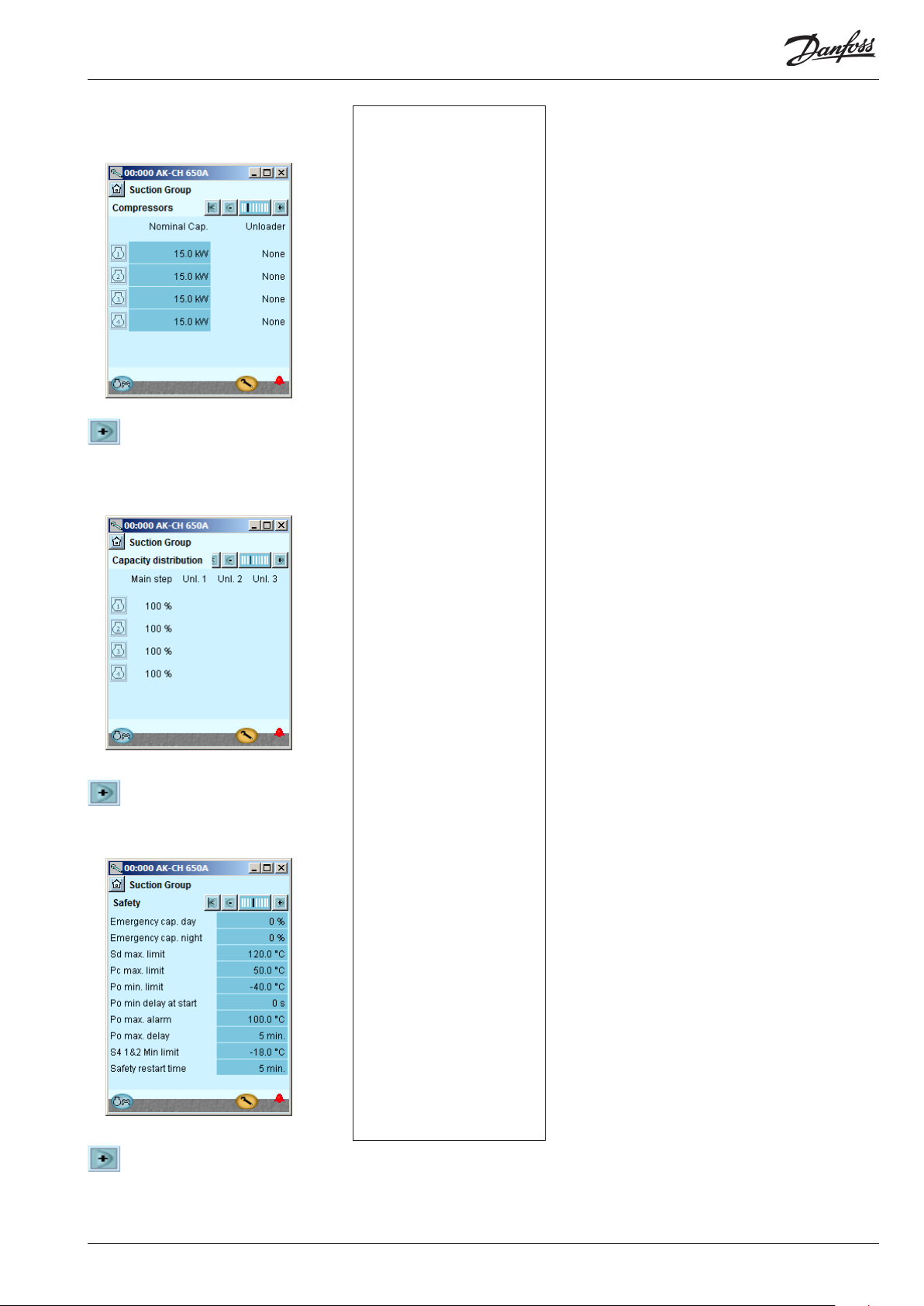

5. Ställ in värden för kompressorernas kapacitet

Tryck +- knappen för att gå vidare till nästa sida.

6. Ställ in värden för huvudsteg och eventuella avlastare

Tryck +- knappen för att gå vidare till nästa sida.

7. Ställ in värdena för säker drift

I vårt exempel har vi valt:

- 4 kompressorer på 15 kW

I vårt exempel nns inga avlastare och sålunda inte heller några förändringar.

I vårt exempel väljer vi de

inställningar som visas i displayen

VSD maxhastighet (40.0 – 120.0 Hz) Högsta tillåtna hastighet för kompressormotor

VSD säkerhetsövervakning

Välj detta om ingång för övervakning av frekvensomformaren behövs. Startfördröjning första kompressor (5-600 sec.) För att säkerställa brineöde före start kan en fördröjning av den första kompressorn ställas in.

Eektbegränsningar

Välj hur många eektbegr.ingångar som behövs.

Eektbegränsning 1

Ställ in maxkapacitetsgräns för eekt ingång 1

Eektbegränsning 2

Ställ in maxkapacitetsbegränsning för eekt ingång 2

överstyrningsbegränsning för S4 (S3)

Alla belastningar under nivån tillåts fritt. Om S4 (S3) överskrider värdet startas en tidsfördröjning. Om tidsfördröjningen går ut raderas belastningsbegränsningen.

Överstyrningsfördröjning 1

Maxtid för kapacitetsbegränsning, om S4 (S3) är för högt

Överstyrningsfördröjning 2

Maxtid för kapacitetsbegränsning, om S4 (S3) är för högt

Avancerade reglerinställningar

Välj om de avancerade kapacitetsreglerinställningarna ska vara synliga

Förstärkningsfaktor för P0 reglering (0.1 – 10.0) Min.kapacitetsbegränsning (0 – 100 %) Minimiförändring i begärd kapacitet som resulterar i in/ urkoppling av kompressorer Initial starttid (15 – 900 s) Den tid efter uppstart då inkopplingskapaciteten är begränsad till det första kompressorsteget

Avlastning

Välj om en eller två kapacitetsreglerade kompressorer ska tillåtas lastas av samtidigt som kapaciteten sjunker.

5 - Compressors

I denna display denieras kapacitetsfördelningen mellan kompressorerna. Kapaciteter som behöver ställas är beroende på den ”kompressor applikation” och det ”Stegregleringsläge” som valts. Nominell kapacitet (0.0 – 100000.0 kW) Ställ in den nominella kapaciteten för kompressorn i fråga. För kompressorer med variabel hastighet måste den nominella kapaciteten ställas in för huvudfrekvenserna (50/60 Hz)

Avlastare

Antal avlastningsventiler för varje kompressor (0-3)

6 - Kapacitetsfördelning avläsning

Inställningarna är gjorda i de tidigare displayerna. Huvudsteg 0 - 100%

Avlastning

Avläsning av kapaciteten på varje avlastning

7 - Säkerhet Nöddrift dag

Den önskade inkopplingskapaciteten för dagsanvändning i fall av nöddrift som ett resultat av fel i sugtryckgivare / mediatemperaturgivare.

Nöddrift natt

Den önskade inkopplingskapaciteten för nattdrift i fall av nöddrift som ett resultat av fel i sugtryckgivare / mediatemperaturgivare

Sd maxnivå

Maxvärdet för hetgastemperaturen. 10 K under värdet ska kompressorkapaciteten reduceras och hela kondensorkapaciteten kopplas in. Om nivån överskrids kommer hela kompressorkapaciteten att kopplas ur.

Pc maxnivå

Tryck +- knappen för att gå vidare till nästa sida.

Maxvärde för kondensortryck i ºC. 3 K under värdet kompressorkapaciteten att reduceras. Om nivån överskrids kommer hela kompressorkapaciteten att kopplas ur.

AK-CH 650A Kapacitetsregulator RS8GK307 © Danfoss 08-2015 53

Konguration - fortsatt

8. Ställ in övervakning av kompressor

Tryck +-knappen för att gå till nästa sida.

9. Ställ in drifttid för kompressor

I vårt exempel använder vi:

- Frysskydd (ow switch)

- En allmän säkerhetsövervakningsenhet för varje kompressor

(Återstående valmöjligheter kunde ha valts om specika säkerhetskontroller för varje kompressor hade varit nödvändiga.)

Ställ in minsta AV-tid för kompressorreläet. Ställ in minsta PÅ-tid för kompressorreläet. Ställ in hur ofta kompressorn tilllåts starta.

P0 Minnivå

Minvärde for sugtryck i °C Om nivån överskrids kommer det respektive kompressorkapaciteten att kopplas ur. P0 minimifördröjning vid start (0-600 sec) Lågtrycksurkoppling kan fördröjas så att urkoppling kan undvikas.

P0 max. larm

Utfärdar ett larm när tidsfördröjningen har passerats

P0 max. fördröjning

Tidsfördröjning för P0 max. larm

S4 min. gräns

Frånkopplingsgräns Om S4 eller S4.2 har ett värde som är lägre än det inställda värdet, kommer de respektive kompressorgrupperna att koppla från.

Säkerhetsomstarttid

Gemensam tidtabell före omstart av kompressor. (Tillämplig till funktionerna: ”Sd maxnivå”, ”Pc maxnivå”, ”P0 miniminivå och "S4 min limit"”.)

8 - Kompressorsäkerhet Frysskydd

Välj om ett samlat, gemensamt DI-säkerhetsintag för alla kompressorer är önskvärt. Om larmet aktiveras kommer alla kompressorer att kopplas ur.

Oljetryck mm

Deniera här om denna typ av skydd ska anslutas. För "Allmän", är det en signal från varje kompressor.

9- Minimidrifttid

Kongurera här drifttiderna så att ”onödig drift” kan undvikas. Omstartstid är tidsintervallet mellan två efterföljande starter.

Tryck +-knappen för att gå till nästa sida.

10. Ställ in tid för säkerhetsutgångar

Tryck +-knappen för att gå till nästa sida.

11. Ställ in Div. funktion

Tryck +-knappen för att gå till nästa sida.

Inställningarna gäller bara till reläet som kopplar in och ur kompressormotorn. De gäller inte för avlastare.

Om restriktionerna överlappar kommer regulatorn att använda den längsta restriktionstiden.

I vårt exempel använder vi larmövervakning av S4 temperaturen

10- Säkerhetstimer Urkopplingsfördröjning

Tidsfördröjningen som resulterar från bortfall av automatiska säkerhetsåtgärder och tills kompressor-felet rapporteras. Denna inställning är gemensam för alla säkerhetsingångar för den relevanta kompressorn.

Omstartsfördröjning

Minimitid som en kompressor bör vara OK efter en säkerhetsurkoppling. Efter denna tid kan den starta igen.

11. Diverse funktioner Larmövervakning S4

Larmmöjlighet i händelse av för hög eller låg S4. Olika tidsfördröjningar är inkopplade.

12 - Pumpar Antal pumpar (0, 1 eller 2) Kall pumpreglering

Pumpreglering denieras här: 0: Inga pumpar i drift 1: Bara pump ett i drift 2: Bara pump två i drift 3: Båda pumparna i drift 4: Drifttidsutjämning. start innan stopp 5: Drifttidsutjämning. stop innan start

Pumpcykeltid

Drifttid före skifte till andra pumpen (1-500h)

Pumpväxlingstid

Överlappningstid, där båda pumparna är i drift med "start före stopp" eller stopptid med "stopp före start" (0-600 sek.)

Pumplarmsfördröjning

Fördröjning från bortfall av ödesswitch till larm.

Variabelt pumpvarvtal

Ja: Varvtalet styrs via en 0-10 V-signal. Nej: Pumpstyrning av/på

Varvtalsfaktorer för pump

0.1-1: En icke linjär korrelation (ju högre värde, desto högre utgångsspänning vid samma kompressorkapacitet).

Min. pumpvarvtal

Ställ in önskad frekvens. Samma värde måste ställas in i frekvensomformaren.

Max. pumpvarvtal

Ställ in önskad frekvens. Samma värde måste ställas in i frekvensomformaren.

54 Kapacitetsregulator RS8GK307 © Danfoss 08-2015 AK-CH 650A

Konguration - fortsatt

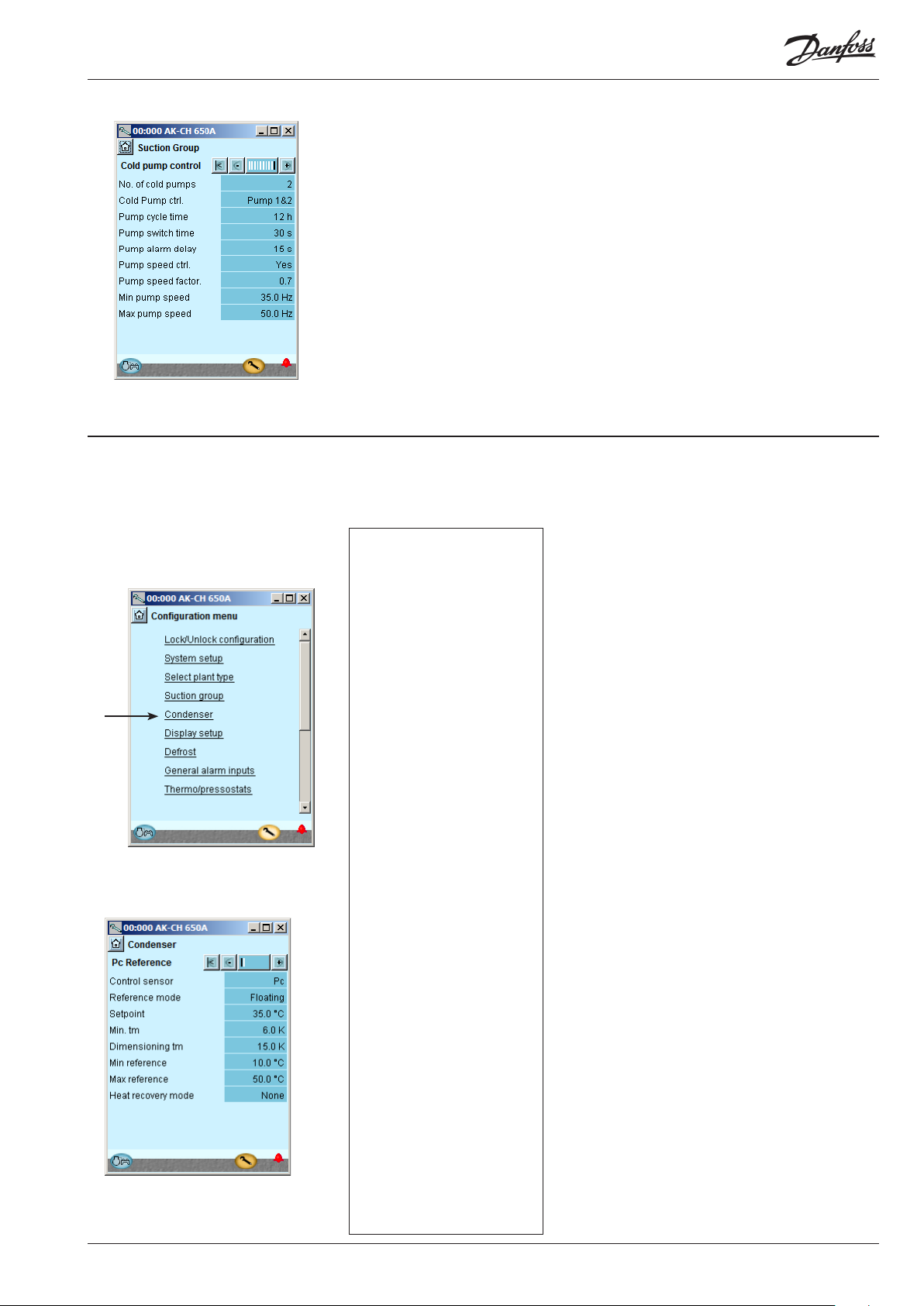

12. Ställ in pumpfunktioner

Ställ in reglering av kondensor

1. Gå till Kongurationsmeny

2. Välj kondensor

3. Ställ in regleringsläge och referens

I vårt exempel styrs kondensorn på bas av utomhustemperaturen (ytande kondensering). Inställningarna visas här i displayen.

3 - PC referens Reglergivare

Pc: Kondenseringstrycket PC används för reglering. S7: Medietemperatur används för reglering.

Referensläge

Val av kondensortryckreferens Fasta inställningar: Används om en permanent referens krävs = ”Inställning” Flytande: Används om referensen ändras som en funktion av Sc3 utetemperatursignal, kongurerade ”Dimensioning tm K”/”Minimum tm K” och den faktiska inkopplade kompressorkapaciteten.

Börvärde

Inställning av önskat kondensortryck i ºC

Min. temp.

Minsta genomsnittliga temperaturskillnad mellan Sc3 luft och Pc kondenseringstemperatur utan belastning

Dimensioneringstemp.

Dimensionera genomsnittlig temperaturskillnad mellan Sc3 luft och Pc kondenseringstemperatur vid maxbelastning (temp. skillnad vid maxbelastning, vanligtvis 8-15 K).

Min. referens

Minsta tillåtna kondensortryckreferens

Max referens

Maxtillåtna kondensortryckreferens

Värmeåtervinningsläge

Val av metod för värmeåtervinning Nej: Värmeåtervinning används inte. Termostat: Värmeåtervinning styrs från termostat Digital ingång: Värmeåtervinning styrs från signal på en digital ingång

Värmeåtervinningsrelä

Välj om en utgång krävs som ska aktiveras under värmeåtervinning

Värmeåtervinningsreferens

Referens för kondenseringstryck, när värmeåtervinning är aktiverad

Värmeåtervinningsnedtrappning

Kongurera hur snabbt referensen för kondensortrycket ska trappas ned till normal nivå efter värmeåtervinning. Kongurera i Kelvin per minut.

Värmeåtervinningsurkoppling

Temperaturvärdet där termostaten kopplar ur värmeåtervinningen

Värmeåtervinningsinkoppling

Temperaturvärde där termostaten kopplar ur värmeåtervinningen

AK-CH 650A Kapacitetsregulator RS8GK307 © Danfoss 08-2015 55

Tryck +-knappen för att gå till nästa sida.

4. Ställ in värdena för kapacitetsreglering

Fyra stegreglerade äktar används i vårt exempel. Inställningarna visas här i displayen.

För information: funktionen ”Monitoring fan safety” kräver en ingångssignal från varje äkt.

4 - Kapacitetsreglering Antal äktar

Ställ in äktantal

Övervaka äktsäkerhet

Säkerhetsövervakning av äktar. En digital ingång används för övervakning av varje äkt.

Kapacitetsregleringsläge

Välj regleringsläge för kondensor Steg: Fläktarna stegkopplas via reläutgångar Steg/varvtal: Fläktkapaciteten regleras via en kombination av varvtal och stegkoppling Varvtal: Fläktkapaciteten regleras via varvtalsreglering (frekvensomformare) Varvtalsreglering på första steget, resterande=steg

Reglermetod

Val av reglermetod P-band: Fläktkapaciteten regleras via P-band reglering. P-bandet kongureras som ”Proportional band XP” PI-reglering: Fläktkapaciteten regleras via PI regulatorn.

Kapacitetskurva

Val av kapacitetskurvmodell Linjär: Samma förstärkning i hela området Kvadratisk: Kvadratisk kurvform, som ger större förstärkning vid högre belastningar.

VSD startvarvtal

Minimivarvtal för start av varvtalsreglering (Måste kongureras högre än ”VSD Min. Hastighet %)

VSD minivarvtal

Minsta varvtal där varvtalsreglering kopplas ur (lågbelastning)

Proportionerligt band Xp

Proportionerligt band för P/PI regulator.

Integrationstid Tn

Integrationstid för PI regulator

VSD säkerhetsövervakning

Val av säkerhetsövervakning av frekvensomformare. En digital ingång används för att övervaka frekvensomformaren.

Kapacitetsnivå under natt

Inställning av maxkapacitetsnivå under nattdrift. Kan användas till att begränsa äktvarvtal under natt för att begränsa störningsnivån.

56 Kapacitetsregulator RS8GK307 © Danfoss 08-2015 AK-CH 650A

Inställning av Display

1. Gå till menyn Conguration (konguration)

2. Välj Display setup

3. Deniera vilka avläsningar som ska visas för de individuella utgångarna

I vårt exempel används inte separate displayer. Inställningarna här nns med för information.

3 - Display setup

Display

Följande kan avläsas för de fyra utgångarna S4 S3 P01 P02 S4.1 S4.2 Cond. control sensor Pc1 Pc2 Sd1 Sd2 Ss1 Ss2

Unit readout

Välj om avläsningar ska ske i SI enheter (°C och bar) eller (USenheter °F och psi)

AK-CH 650A Kapacitetsregulator RS8GK307 © Danfoss 08-2015 57

Konguration - fortsatt

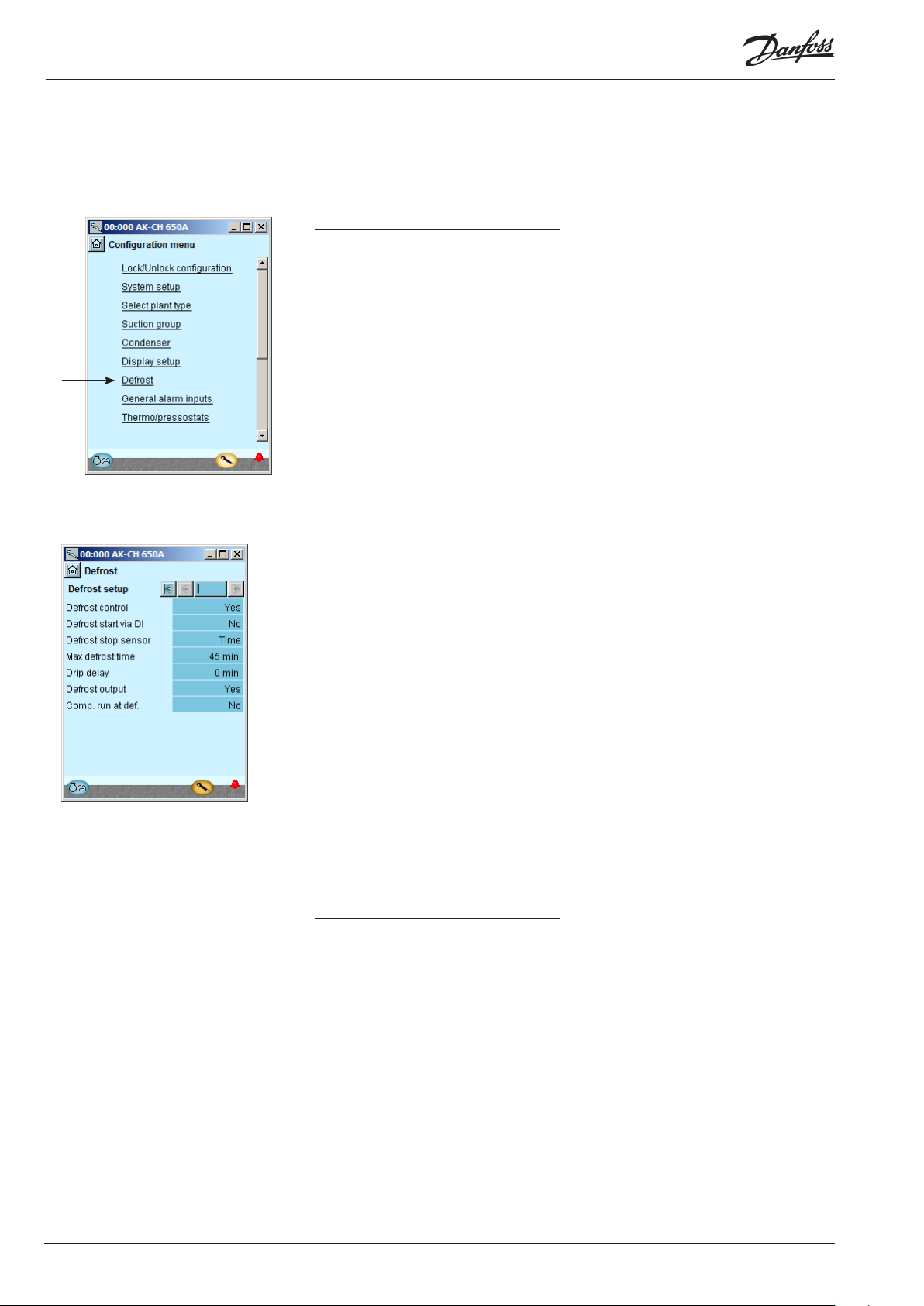

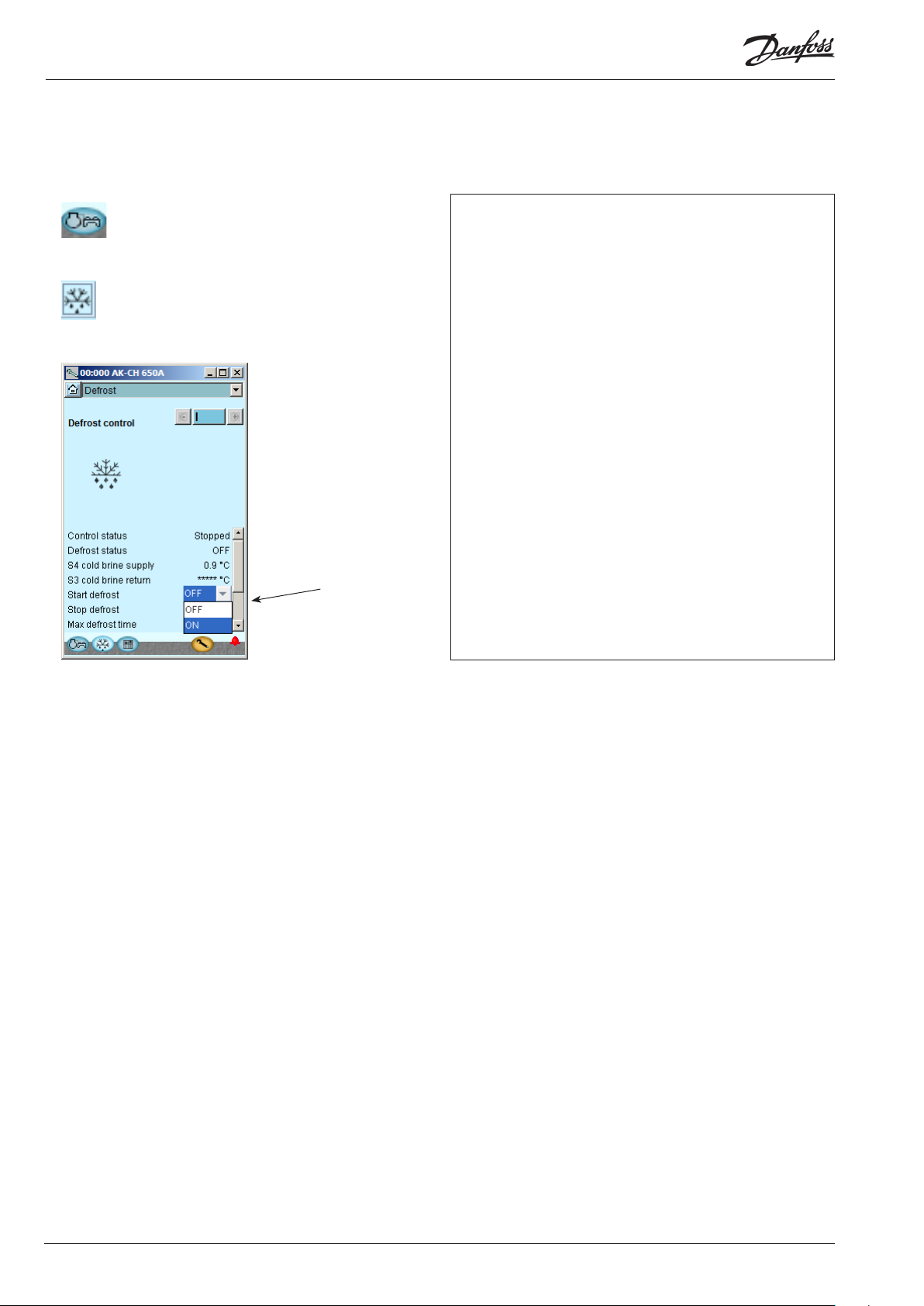

Ställ in avfrostning

1. Gå till Kongurationsmeny

2. Välj Avfrostning

3. Deniera nödvändiga avfrostningsfunktioner

När ingen ingång används för att starta en avfrostningscykel möjliggör detta användning av ett schema där starttider för avfrostning speciceras. Schemat nns under daglig användning. Se sida 72.

3 - Avfrostningsfunktioner Avfrostningsfunktion

Välj om avfrostningsreglering ska användas.

Avfrostningsstart via DI

Välj om en DI ingång ska användas för start av avfrostningscykeln. Om inte detta används är det möjligt att lägga upp ett avfrostningsschema under ”daglig användning”.

Avfrostningsstopp

Välj en procedur för avfrostningsstopp. Genom tid. / Genom S3 temperatur. / Genom S4 temperatur.

Avfrostningens stopptemperatur

Värdeinställning (-5 till 60)

Maxavfrostningstid

Max tillåtna avfrostningstid . Kylning kommer alltid att starta när denna tid överskridits.

Droppfördröjning

Tid efter avfrostningens slut, där vattnet droppar från kylytorna.

Avfrostningsutgångar

Välj om en utgång ska aktiveras under avfrostning.

Kompressordrift under avfrostning

Välj om kompressorerna ska vara i drift under avfrostning.

58 Kapacitetsregulator RS8GK307 © Danfoss 08-2015 AK-CH 650A

Konguration - fortsatt

Ställ in allmänna larmingångar

1. Gå till Kongurationsmeny

2. Välj generella larmingångar

3. Deniera de nödvändiga larmfunktionerna

I vårt exempel väljer vi ingen allmänna larmingångar. Bild nns med som exempel.

En larmfunktion visas.

Namnet på larmfunktionen och larmtexten kan anges efter önskemål.

3 - Allmänna larmingångar

Denna funktion kan användas för att övervaka alla slags digitala signaler.

Antal ingångar

Ställ in antalet digitala larmingångar.

Justera för varje ingång ∙ Namn ∙ Tidsfördröjning för DI larm (gemensamt värde för samtliga) ∙ Larmtext

AK-CH 650A Kapacitetsregulator RS8GK307 © Danfoss 08-2015 59

Konguration - fortsatt

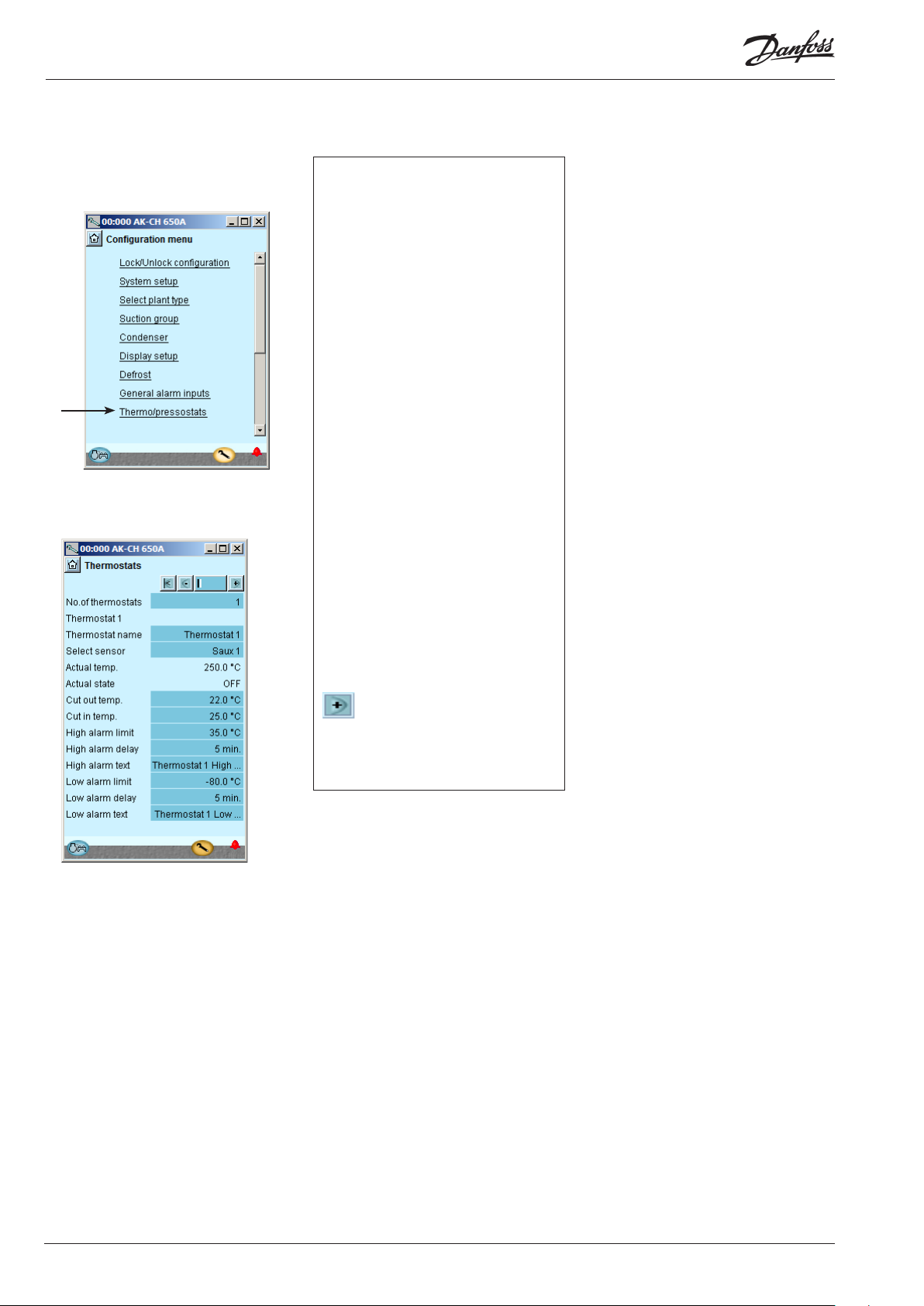

Ställ in separata termostatfunktioner

1. Gå till Kongurationsmeny

2. Välj Termostater

3. Deniera den nödvändiga termostatfunktionen

I vårt exempel väljer vi en termostatfunktion för övervakning av rumstemperaturen.

Vi har därefter skrivit in ett namn för funktionen.

3 - Termostater

De allmänna termostaterna kan användas till att övervaka temperaturgivarna som används, så väl som 4 extra temperaturgivare. Varje termostat har en separat utgång för reglering av extern automatik.

Antal termostater

Ställ in antalet allmänna termostater. För varje termostatjustering ∙ Namn ∙ Vilken av givarna används Faktisk temperatur. Temperaturmätningar på givaren som är ansluten till termostaten

Faktisk status

Faktisk status på termostatutgången

Urkopplingstemperatur

Urkopplingsvärde för termostaten

Inkopplingstemperatur

Inkopplingsvärde för termostaten

Höglarmsnivå

Höglarmsnivåt

Höglarmsfördröjning

Tidsfördröjning för höglarm

Höglarmstext

Indikera larmtext för höglarmet

Låglarmsnivå

Låglarmsfördröjning

Tidsfördröjning får låglarm

Låglarmstext

Indikera larmtext för låglarm

3b - Pressostater

Liknande funktioner nns för upp till 3 pressostatfunktioner.

Med +-knappen kan man gå till liknande inställningar för tryckstyrningsfunktioner. (Används inte i exemplet.)

60 Kapacitetsregulator RS8GK307 © Danfoss 08-2015 AK-CH 650A

Konguration - fortsatt

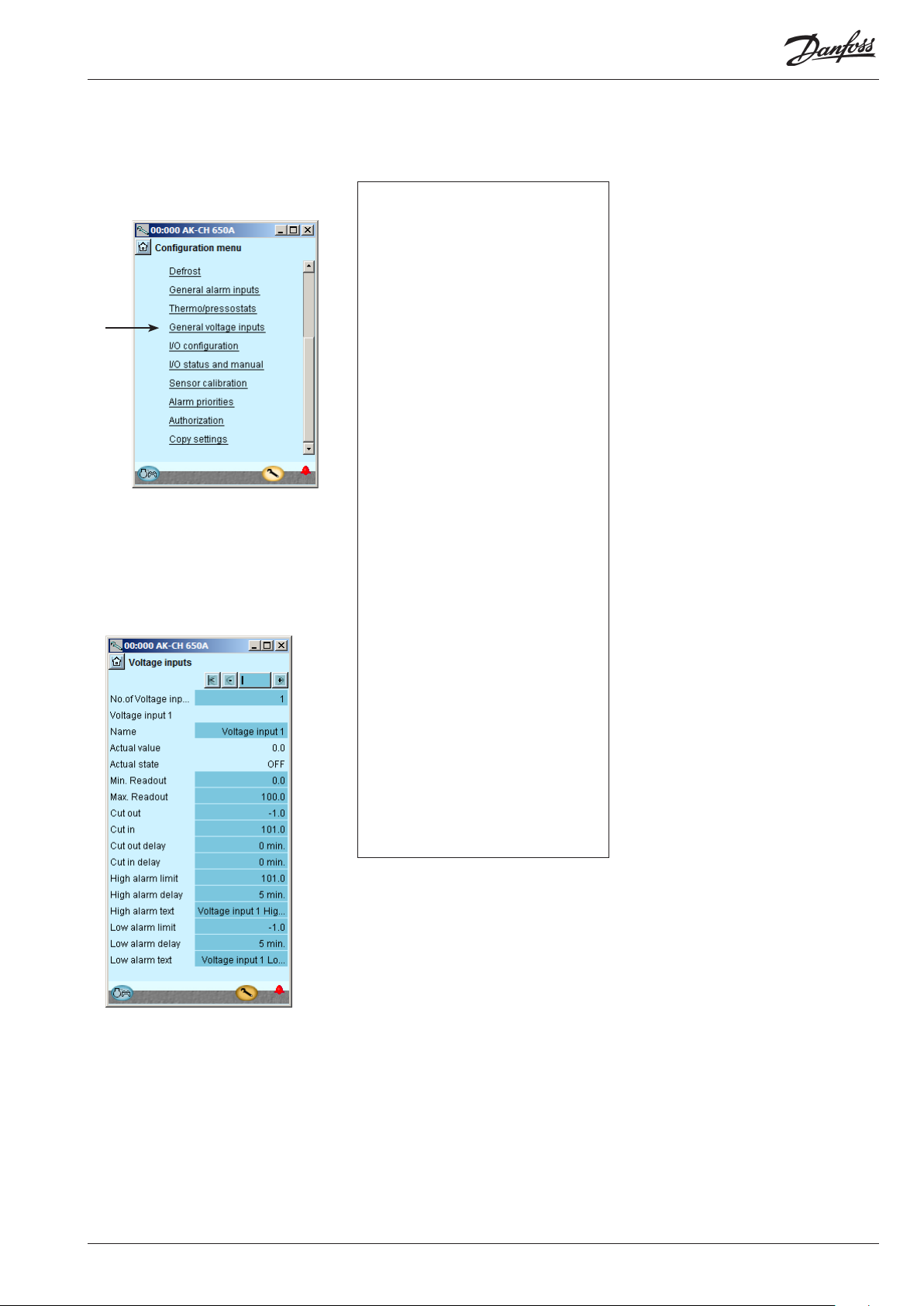

Ställ in separata spänningsfunktioner

1. Gå till Kongurationsmeny

2. Välj General Voltage ingångar

(I vårt exempel använder vi inte denna funktion.)

I vårt exempel använder vi inte denna

3. Deniera de nödvändiga namnen och värdena kopplade

till signalen

funktion så displayen har inkluderats för information endast. Namnet på funktionen kan vara xx och längre ned i displayen kan larmtexterna skrivas in.

Värdena ”Min. and Max. Readout” är dina inställningar som representerar de övre och nedre värdena för spänningsområdet. 2V och 10V, till exempel. (Spänningsnivån väljs vid I/O inställningen.)

För varje spänningsingång som denierats kommer regulatorn att reservera en reläutgång i I/O inställningen. Det är inte nödvändigt att deniera detta relä om allt som krävs är ett larmmeddelande via datakommunikationen.

3 - Spänningsingångar

De allmänna spänningsingångarna kan användas till att övervaka externa spänningssignaler. Varje spänningsingång har en separat utgång för reglering av extern automatik.

Antal spänningsingångar

Ställ in antalet allmänna spänningsingångar, speciera 1-5:

Namn Faktiskt värde

= avläsning av mätningen

Faktisk status

= avläsning av utgångsstatus Min. avläsning Uppge avläsningsvärde vid minimum spänningssignal

Maxavläsning

Uppge avläsningsvärde vid maximum spänningssignal

Urkoppling

Urkopplingsvärde för utgång

Inkoppling

Inkopplingsvärde för utgång

Urkopplingsfördröjning

Tidsfördröjning för urkoppling

Inkopplingsfördröjning

Tidsfördröjning för inkoppling

Övre larmnivå

Höglarmsfördröjning

Tidsfördröjning för höglarm Nedre larmnivå Nedre larmnivå Låglarmsfördröjning Tidsfördröjning för låglarm

Låglarmstext

Indikera larmtext för låglarm

AK-CH 650A Kapacitetsregulator RS8GK307 © Danfoss 08-2015 61

Konguration - fortsatt

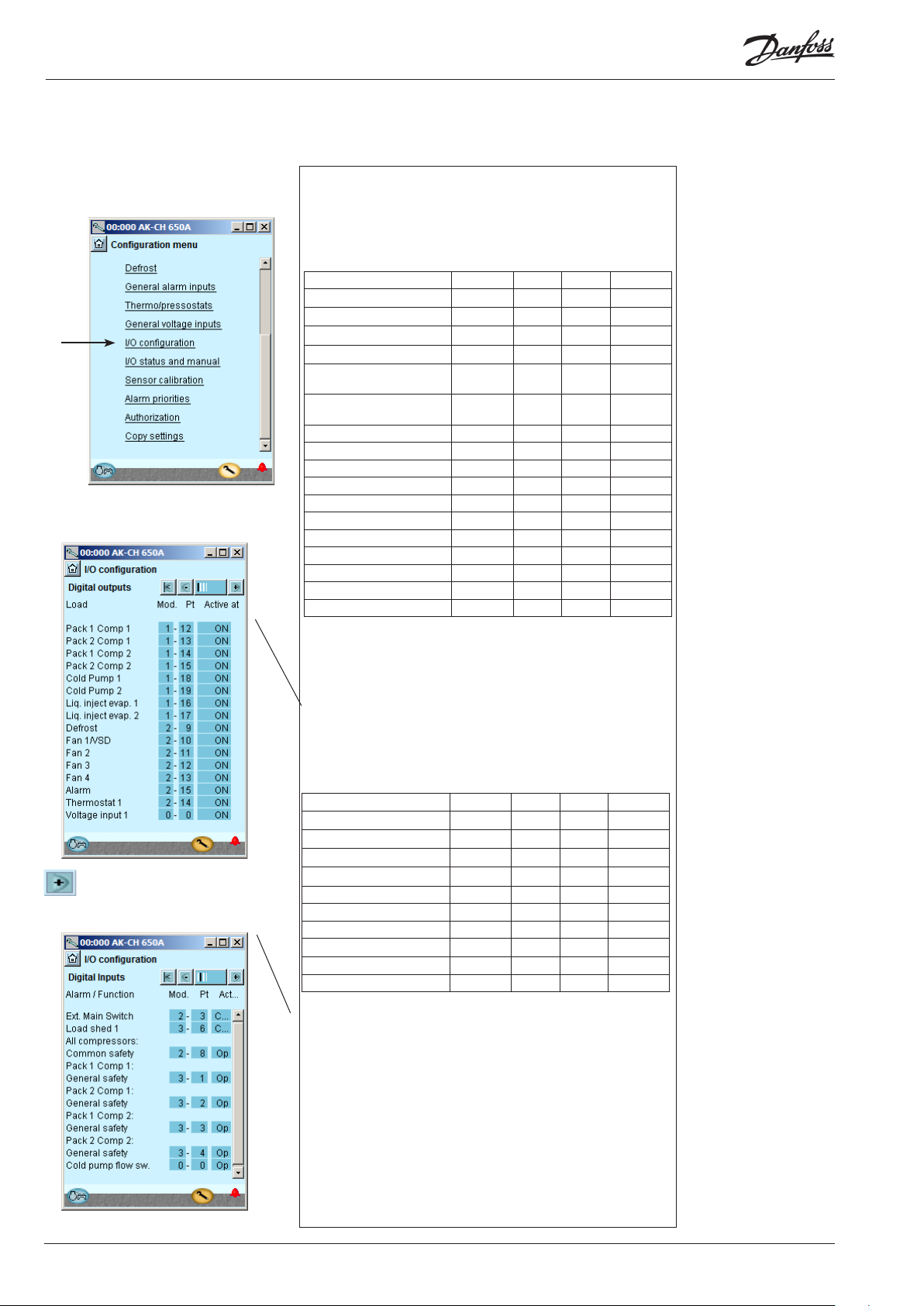

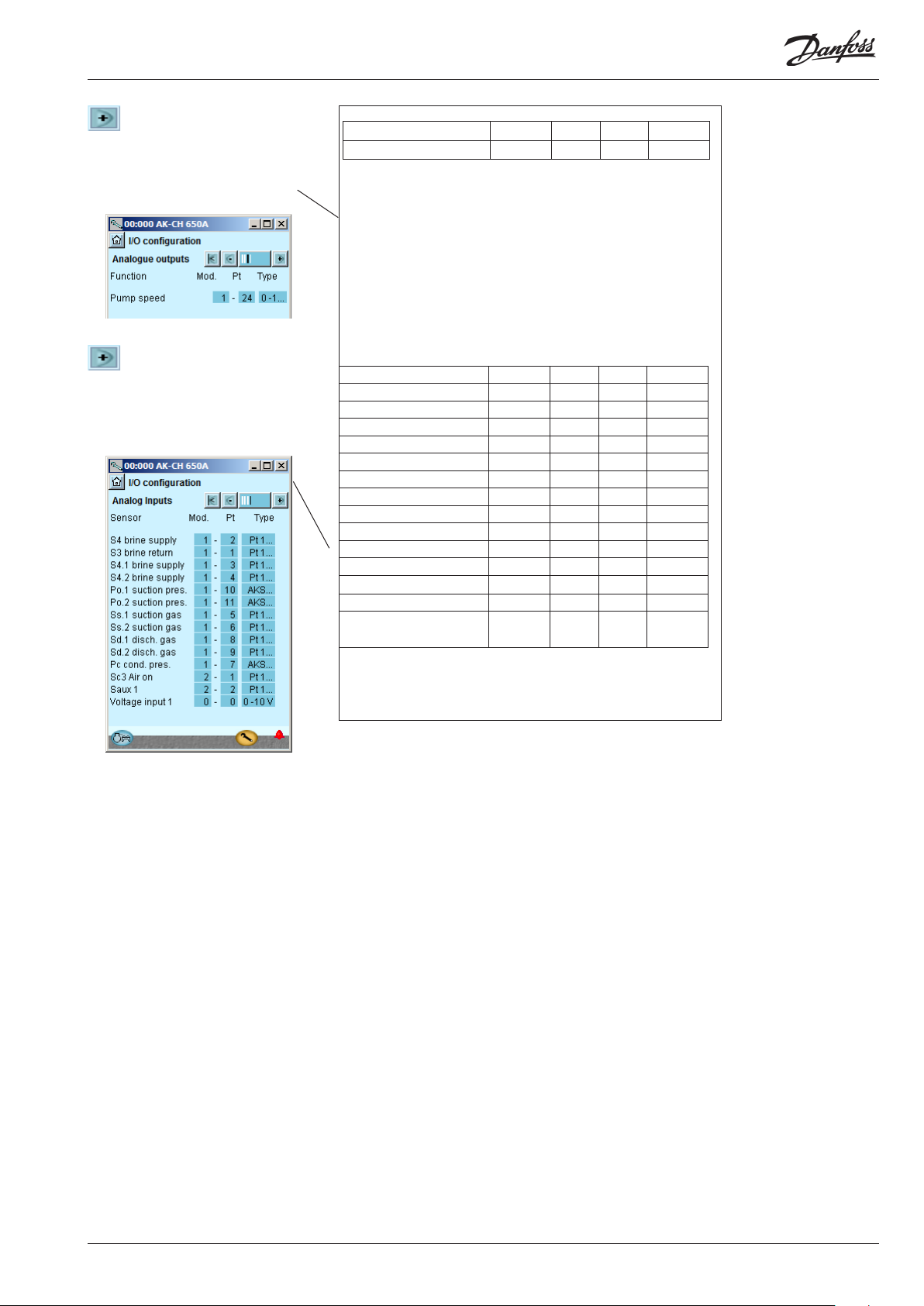

Konguration av ingångar och utgångar

1. Gå till Kongurationsmeny

2. Välj I/O konguration

3. Konguration av Digitala utgångar

Följande visningar kommer att vara beroende av tidigare denitioner. Displayerna kommer visa vilka anslutningar de tidigare inställningarna kräver. Tabellerna är de samma som de som visats tidigare. ∙ Digitala utgångar ∙ Digitala ingångar ∙ Analoga utgångar ∙ Analoga ingångar

Belastning Utgång Modul Punkt Aktiv vid

Kompressor 1 (grp A no. 1) DO1 1 12 ON Kompressor 2 (grp B no. 1) DO2 1 13 ON Kompressor 3 (grp A no.2) DO3 1 14 ON Kompressor 4 (grp B no. 2) DO4 1 15 ON Vätskeinsprutning i forångare

1 Vätskeinsprutning i forångare

2 Pump 1 DO7 1 18 ON Pump 2 DO8 1 19 ON

Fläkt 1 DO1 2 1 ON Fläkt 2 DO2 2 2 ON Fläkt 3 DO3 2 3 ON Fläkt 4 DO4 2 4 ON Avfrostning DO5 2 5 ON Fläkt i anläggningsrum DO6 2 6 ON Larm DO7 2 7 OFF !!!

!!! Larmet är inverterat så att ett larm ska avges om matningsspänningen till regulatorn upphör.

Regulatorns digitala utgångar ställs in genom att skriva in vilken modul och punkt på denna modul som var och en av dessa har anslutits till. Därefter väljer vi för varje utgång om belastningen ska vara aktiv när utgångar är i positionerna PÅ eller AV.

Funktion Ingåang Modul Punkt Aktiv vid

Extern huvudbrytare AI3 2 3 stängd Flödesvakt, brine AI8 2 8 Öppen

DO5 1 16

DO6 1 17 ON

3 - Utgångar

De möjliga funktionerna är följande: Pack 1 Komp. 1 Avlastare 1-1, 1-2, 1-3 Pack 2 Komp. 2-4 Kallpump 1 Kallpump 2 Insprutning i förångare Avfrostning Fläkt 1 / VSD Fläkt 2 - 8 Värmeåtervinning Larm Termostat 1 - 5 Pressostat 1 - 5 Spänningsingång 1 - 5

4 - Digitala ingångar

De möjliga funktionerna är följande: Ext. Huvudbrytare Natthöjning Eektbegr. 1 Eektbegr. 2 Frysskydd Alla kompressorer: Pack x Kompressor. x Oljetrycksäkerhet Överströmsskydd Motortemperaturskydd Hetgastemp.skydd Hetgastryckskydd Generellt skydd VSD komp_. fel 1-2 Flödesvakt (kall) Fläkt 1 skydd Fläkt 2….8 skydd VSD Kond. skydd Värmeåtervinning DI larm 1

DI larm 2.....10

Avfrostning

Tryck +-knappen för att gå till nästa sida

4. Ställ in Av/på ingångsfunktioner

Kompressor 1 Allm. säkerhet DI1 3 1 Öppen Kompressor 2 Allm. säkerhet DI2 3 2 Öppen Kompressor 3 Allm. säkerhet DI3 3 3 Öppen Kompressor 4 Allm. säkerhet DI4 3 4 Öppen

Förbrukningsbegränsning DI6 3 6 stängd

Regulatorns digitala ingångsfunktioner ställs in genom att skriva in vilken modul och punkt på denna modul som var och en av dessa har kopplats till. Därefter väljer vi för varje utgång om funktionen ska vara aktiv när utgången är i position Stängd eller Öppen. Öppen har här valts för samtliga säkerhetskretsar. Detta innebär att regulatorn kommer att motta signal under normal drift och registrera det som en felaktighet om signalen avbryts. Pumpens ödesbrytare används här för frostskydd. Detta innebär att alla kompressorer stannar om ödet inte är tillräckligt stort. Botteninställningen för pumpens ödesbrytare är här inställd på 0-0, men den ger inkorrekt information i användardisplayen. Detta kan korrigeras genom att ansluta ledningarna till en tillgänglig ingång, och sedan deniera den istället för inställningen 0-0.

62 Kapacitetsregulator RS8GK307 © Danfoss 08-2015 AK-CH 650A

Konguration - fortsatt

Tryck +-knappen för att gå till nästa sida

5. Konguration av Analoga

utgångar

Tryck +-knappen för att gå till nästa sida

6. Konguration av Analoga

Ingångssignaler

Funktion Utgång Modul Punkt Modell

Varvtalsreglering av pompar AO1 1 24 0-10 V

Vi ställer in de analoga utgångarna för reglering av kompressorvarvtalet.

Givare Ingång Modul Punkt Modell

Brine returtemp. S3 AI1 1 1 Pt 1000 Brine tilloppstemp. S4 AI2 1 2 Pt 1000

Frysskydd Brine S4.1 AI3 1 3 Pt 1000 Frysskydd Brine S4.2 AI4 1 4 Pt 1000 Suggastemperatur - Ss1 AI5 1 5 Pt 1000 Suggastemperatur - Ss2 AI6 1 6 Pt 1000 Kondensortryck - Pc AI7 1 7 AKS32-34 Hetgastemp - Sd1 AI8 1 8 Pt 1000 Hetgastemp - Sd2 AI9 1 9 Pt 1000 Sugtryck - P01 AI10 1 10 AKS32-12 Sugtryck - P02 AI11 1 11 AKS32-12

Utomhustemp. Sc3 AI1 2 1 Pt 1000

Termostatgivare i maskinrum Saux

Vi ställer in de analoga ingångarna för givarna.

AI2 2 2 Pt 1000

5 - Analoga utgångar

De möjliga signalerna är följande: 0 – 10 V 2 – 10 V 0 – 5 V 1 – 5 V 10 – 0 V 10 – 2 V 5 – 0 V 5 – 1 V Välj för:

∙ Varvtalsreglering kompres-

sorer

∙ Varvtalsreglering kon-

densoräktar

6 - Analoga ingångar

De möjliga signalerna är följande: Temperaturgivare:

• Pt1000

• PTC 1000

Trycktransmitter::

• AKS 32, -1 – 6 bar

• AKS 32R, -1 – 6 Bar

• AKS 32, - 1 – 9 bar

• AKS 32R, -1 – 9 bar

• AKS 32, - 1 – 12 bar

• AKS 32R, -1 – 12 bar

• AKS 32, - 1 – 20 bar

• AKS 32R, -1 – 20 bar

• AKS 32, - 1 – 34 bar

• AKS 32R, -1 – 34 bar

• AKS 32, - 1 – 50 bar

• AKS 32R, -1 – 50 bar

• AKS 2050, -1 – 59 bar

• AKS 2050, -1 – 99 bar

• AKS 2050, -1 – 159 bar

• Användardenierade (bara ratiometrisk, min. och max värde på tryckområdet måste ställas in)

Spänningssignaler för referensförskjutning:

• 0 - 5 V,

• 0 - 10 V

S4, S4.1, S4.2 Brine tillopp S3 Brine retur P01, P02 sugtryck Ss1, Ss2 suggas Sd1, Sd2 tryckgas Pc, Pc1, Pc2 kond. tryck S7 varmt brine Sc3 luft på Ext. Referenssignal Värmeåtervinning Saux 1 - 4 Paux 1 - 3 Spänningsingångar 1 - 5

• 0 - 5 V,

• 0 - 10 V,

• 1 - 5 V,

• 2 - 10 V

AK-CH 650A Kapacitetsregulator RS8GK307 © Danfoss 08-2015 63

Konguration - fortsatt

Ställ in larmprioriteringar

1. Gå till Kongurationsmeny

2. Ställ in Larmprioriteringar

Många funktioner har ett larm inkopplat. Valet av funktioner och inställningar har kopplat in alla de relevanta larmen som är aktuella. De kommer snart att visas med text i de tre bilderna. Alla larm som kan utlösas kan ställas in med en angiven prioritetsordning: ∙ ”Högt” är den viktigaste prioriteten ∙ ”Endast logg” har lägst prioritet ∙ ”Urkopplad” ger inget larm alls Att inställningar och aktion är ömsesidigt beroende av varandra kan ses i tabellen.

3. Ställ in prioriteringar för Suggrupp

Inställning

Hög X X X X 1 Medium X X X 2 Låg X X X 3 Endast logg X Urkopplad

Logg Larmreläval Nätverk AKM-

Non Hög Låg - Hög

dest.

Se även alarm text

De första larmen för suggrupperna visas här. Längre ned i displayen ställs prioriteterna för kompressorns säkerhetskretsar in.

Tryck +-knappen för att gå vidare till nästa sida

4. Ställ in larmprioriteringar för kondensor

I vårt exempel väljer vi inställningarna som här visas i displayen

Tryck +-knappen för att gå vidare till nästa sida.

64 Kapacitetsregulator RS8GK307 © Danfoss 08-2015 AK-CH 650A

Konguration - fortsatt

5. Ställ in prioriteringar för termostat och extra Digitala signaler.

I vårt exempel väljer vi inställningarna som här visas i displayen.

AK-CH 650A Kapacitetsregulator RS8GK307 © Danfoss 08-2015 65

Konguration - fortsatt

Lås kongurationen

1. Gå till Kongurationsmeny

2. Välj Lås/Lås upp konguration

3. Lås Konguration

Tryck i fältet mot Kongurationslås.

Välj Låst.

Inställningen av regulatorn has nu låsts. Om man därefter vill göra ändringar i regulatorns inställning, kom först ihåg att låsa upp kongurationen.

Regulatorn kommer nu att göra en jämförelse av valda funktioner och deniera ingångar och utgångar. Resultatet kan ses i nästa sektion där inställningen kontrolleras.

66 Kapacitetsregulator RS8GK307 © Danfoss 08-2015 AK-CH 650A

Konguration - fortsatt

Kontrollera kongurationer

1. Gå till Kongurationsmeny

2. Välj I/O konguration

3. Kontrollera konguration av Digitala Utgångar

Den här kontrollen kräver att inställningen är låst

(Bara när inställningen är låst är alla inställningar för in- och utgångar aktiverade.)

Ett fel har inträat om du ser följande:

Inställningen av digitala utgångar visas enligt den kabeldragning som är gjord.

En 0 - 0 intill en denierad funktion. Om inställningen gått tillbaka till 0-0 måste du kontrollera inställningen igen. Detta kan bero på följande:

• Ett val har gjorts med en kombination av modulnummer och punktnummer som inte existerar.

• Det valda punktnumret på den valda modulen har ställts in för något annat.

Felet åtgärdas genom att ställa in utgången korrekt.

Kom ihåg att inställningen måste låsas upp innan du kan ändra modul- och punktnummer..

Tryck +-knappen för att gå vidare till nästa sida

4. Kontrollera konguration av Digitala Ingångar

Tryck +-knappen för att gå vidare till nästa sida

5. Kontrollera konguration av Analoga Utgångar

Inställningen av digitala ingångar visas enligt den kabeldragning som är gjord.

Inställningarna visas på en RÖD bakgrund. Om en inställning har blivit röd, måste du kontrollera inställningen igen. Detta kan bero på följande:

• ingången eller utgången har ställts in, men har ändrats så att den inte längre gäller.

Problemet åtgärdas genom att ställa in modul-

numret till 0 och punktnumret till 0.

Kom ihåg att inställningen måste låsas upp innan du kan ändra modul- och punktnummer.

Tryck +-knappen för att gå vidare till nästa sida.

Konguration - fortsatt

6. Kontrollera kongurationen av Analoga Ingångar.

Den valda modulen och punktnumren för Sc3 Air on visas i ett rött fält istället för ett blått. Detta beror på att ingången har ställts in, men att ingången därefter har ändrats så att utomhustemperaturgivaren Sc3 inte längre ska användas. Till exempel genom att ändra Pc referensval från kondensor A till Flytande och Fast inställning. Problemet korrigeras genom att ställa Sc3 air on på modul nummer 0 och punktnummer 0. (I DETTA EXEMPEL BEHÅLLER VI INSTÄLLNINGAR 2 OCH 1. Den felaktiga inställningen har endast visats för informationens skull.) Kom ihåg att inställningen måste låsas upp innan man kan ändra modul och punktnummer.

Kontroll av anslutningar

1. Gå till Kongurationsmeny

2. Välj I/O status och manual

3. Kontrollera Digitala Utgångar

Innan regleringen startas kontrollerar vi så att alla ingångar och utgångar har kopplats in som väntat.

Denna kontroll kräver att alla inställningar är låsta

Genom att använda den manuella regleringen av varje utgång kan man kontrollera om utgången har kopplats in på korrekt sätt.

AUTO Utgången regleras av regulatorn

MAN OFF Utgången tvingas till pos. AV

MAN ON Utgången tvingas till pos. PÅ

Tryck +-knappen för att gå vidare till nästa sida

4. Kontrollera Digitala Ingångar

Tryck +-knappen för att gå vidare till nästa sida

Koppla ur säkerhetskretsen för kompressor 1. Kontrollera att LED DI1 på expansionsmodulen (modul 3) går ut. Kontrollera att larmvärdet för säkerhetsövervakning av kompressor 1 är PÅ. Återstående digitala ingångar kontrolleras på samma sätt.

Kontroll av anslutningar - fortsatt

5. Kontrollera analoga utgångar

6. Lägg tillbaka regleringen av spänningsutgångar till automatisk

Sätt reglering av utgångsspänning på manuell.

Tryck på Mode fältet.

Välj MAN.

Tryck OK.

Tryck på Value fältet. Välj exempelvis 50%.

Tryck OK.

På utgången kan man nu mäta det väntade värdet: i detta exempel, 5 volt

Exempel på kopplingen mellan en denierad utgångssignal och ett manuellt inställt värde.

Denition Inställning

0 % 50 % 100 %

0 - 10 V 0 V 5 V 10 V 1 - 10 V 1 V 5.5 V 10 V 0 - 5 V 0 V 2.5 V 5 V 2 - 5 V 2 V 3.5 V 5 V

Tryck +-knappen för att gå vidare till nästa sida.

7. Kontrollera analoga ingångar

Kontrollera att alla givare visar normala värden.

I vårt fall har vi inget värde för de esta av givarna. Detta kan bero på

följande: ∙ Givaren har inte kopplats in ∙ Givaren är kortsluten ∙ Punkten eller modulnumret har inte ställts in på korrekt sätt. ∙ Kongurationen är inte låst.

Kontroll av inställningar

1. Gå till översikten

2. Välj suggrupp

Innan regleringen startar kontrollerar vi att inställningarna är så som de borde vara.

Översiktsdisplayen kommer nu att visa en rad för var och en av de allmänna funktionerna. Bakom varje ikon nns ett antal displayer med de olika inställningarna. Det är alla dessa inställningar som måste kontrolleras.

3. Gå vidare genom suggruppens alla individuella displayer

Byt displayer med +-knappen. Glöm inte inställningarna längst ned på sidan - de som bara kan ses via ”Rullningslisten”

4. Säkerhetsbegränsningar

Den sista sidan innehåller säkerhetsbegränsningar och återstartstider.

5. Gå tillbaka till översikten

6. Välj kondensorgrupp

7. Gå vidare genom alla de individuella displayerna för kondensorgruppen

Kontroll av inställningar - fortsatt

Ändra displayer med +-knappen. Glöm inte inställningarna längst ned på sidorna - de som bara kan ses via ”Rullningslisten”

8. Säkerhetsbegränsningar

Den sista sidan innehåller säkerhetsbegränsningar och återstartstider.

9. Gå tillbaka till översikten och gå vidare till avfrostningsfunktionen

Kontrollera inställningarna.

10. Gå tillbaka till översikten och gå vidare till termostatgruppen

Kontrollera inställningarna.

11. Gå tillbaka till översikten och vidare till de allmän-

na larmingångarna.

I detta exempel har avfrostningsschemat ställts in på två avfrostningar per dag.

Kontrollera inställningarna.

12. Installation av regulatorn är nu fullbordad.

Schemafunktion

1. Gå till Kongurationsmeny

2. Välj schema

3. Ställ in schema

Före regleringen startas kommer vi att ställa in schemafunktionen för S4 temperatur natthöjning. I andra fall där regulatorn installeras i ett nätverk med en systemenhet kan denna inställning utföras i systemenheten som sedan överför en dag/nattsignal till regulatorn.

Tryck på en veckodag och ställ in tiden för dagperioden.

Fortsätt med de andra dagarna.

Ett komplett veckoschema visas i displayen.

Installation i nätverk

1. Ställ in adressen (här, exempelvis 3)

Vrid på den högra adressknappen så att pilen pekar på 3. Pilen på de båda andra adressknapparna måste peka på 0.

2. Tryck på Service Pin

Tryck ned Service Pin och håll den nere tills Service Pin lysdioden tänds.

Regulatorn ska distansövervakas via ett nätverk. I detta nätverk ger vi adressnummer 3 till regulatorn. Samma adress får inte användas av mer än en regulator i samma nätverk.

Krav på systemenheten

Systemenheten kan vara en gateway modell AKA 245 med mjukvaruversion 6.0 eller högre. Den kan hantera upp till 119 AK regulatorer.

3. Vänta på svar från systemenheten

Beroende på nätverkets storlek så kan det dröja upp till en minut innan regulatorn mottar ett svar om den har installerats i nätverket. När den har installerats kommer Status lysdioden att börja blinka snabbare än normalt (en gång i halvsekunden). Den kommer att fortsätta med detta i cirka 10 minuter.

4. Utför ny login via Service Tool

Om Service Tool var kopplat till regulatorn när det installerades i nätverket måste man genomföra en ny inloggning till regulatorn via Service Tool.

Om inget svar fås från systemenheten

Om Statuslysdioden inte börjar blinka snabbare än vanligt så har inte regulatorn installerats i nätverket. Anledningen till detta kan vara något av följande:

Regulatorn har tilldelats en adress utom räckvidd.

Adressen 0 kan inte användas.

Om systemenheten i nätverket är en AKA 243B Gateway kan bara adresserna mellan 1 och 10 användas.

Den valda adressen används redan av en annan regulator eller enhet i nätverket:

Adressinställningen måsta ändras till en annan (ledig) adress.

Kabeldragningen har inte utförts på korrekt sätt. Avslutningen har inte genomförts på korrekt sätt.

Datakommunikationskraven beskrivs i dokumentet: ” ”Data communcation connections to ADAP-KOOL® Refrigeration Controls” RC8AC.

Första start av reglering

Kontrollera larm

1. Gå till Översikten

Tryck den blå översiktsknappen med kompressorn och kondens-

orn längst ned i vänstra hörnet av displayen.

2. Gå till larmlistan

Tryck det blå fältet med larmklockan längst ned på displayen.

3. Kolla aktiva larm

I vårt fall har vi en serie av larm. Vi kommer att städa upp dem så att vi bara har de som är relevanta.

4. Ta bort avbrutna larm från larmlistan

Tryck det röda korset för att ta bort avbrutna larm från larmlistan.

5. Kolla aktiva larm igen

I vårt fall ligger ett aktivt larm kvar eersom regleringen har stoppat. Detta larm måste vara aktivt när regleringen har startat. Vi är nu redo för start av reglering.

Notera att aktiva anläggningslarm automatiskt avbryts när huvudbrytaren är i pos. OFF. Om aktiva larm dyker upp när regleringen är i gång behöver orsaken till dessa hittas och åtgärdas.

Första start av reglering- fortsatt

Starta regleringen

1. Gå till start/stopp display

Tryck den blå knappen längst ned på displayen.

2. Starta reglering

Tryck i fältet mot huvudbrytaren. Välj ON.

Regulatorn kommer nu att starta pumpar, kompressorerna och äktarna.

Notera: Reglering startar inte förrän både den interna och externa kontakten är ”PÅ”.

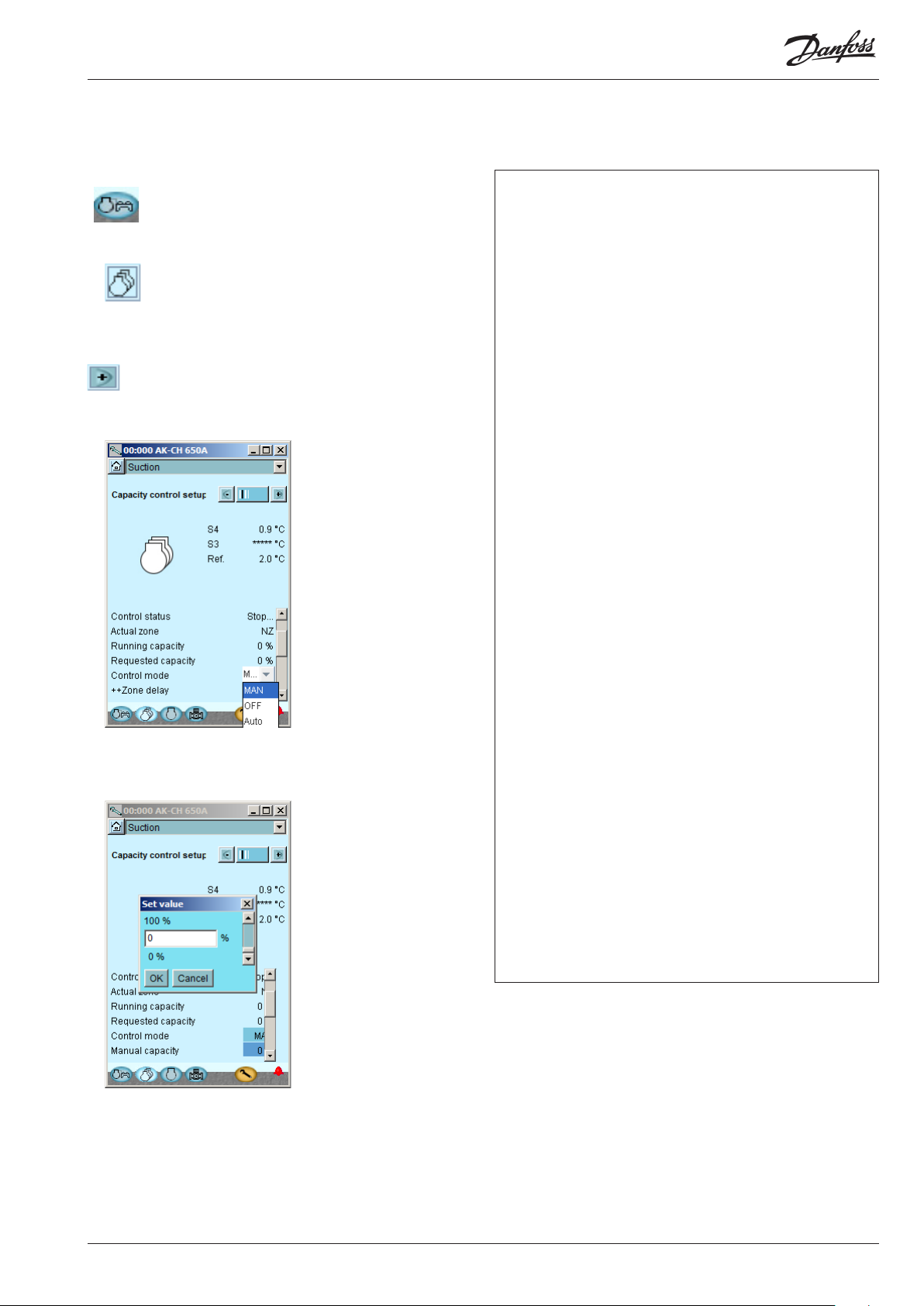

Manuell kapacitetsreglering

1. Gå till översikt

2. Välj suggrupp

Tryck suggruppsknappen för den suggrupp som ska regleras manuellt.

Tryck +-knappen för att gå vidare till nästa sida.

3. Ställ in kapacitetsreglering till manuell

Behöver man manuellt justera kapaciteten på kompressorerna kan man använda följande procedur:

Tryck i det blå fältet mot Kontrolläge Välj MAN. (Tryck OK.)

4. Ställ in kapacitet i procent

Tryck i det blå fältet mot Manuell kapacitet.

Ställ in kapaciteten på det önskade procenttalet. Tryck OK.

Manuell avfrostning

1. Gå till Kongurationsmeny

2. Välj avfrostning

3. Starta avfrostning

Vill man utföra en manuell avfrostning kan detta göras genom följande operation.

5. Reglerfunktioner

Denna sektion beskriver de olika reglerfunktionerna.

Suggrupper

Kapacitetsreglering av kompressorer

PI-reglering och kontrollzoner

AK-CH 650A kan reglera upp till 8 kompressorer med upp till 3 avlastningsventiler var. Den första kompressorn i varje grupp kan utrustas med varvtalsreglering.

Beräkning av den önskade kompressorkapaciteten sker med PI reglering, men inställningen utförs på samma sätt som med en neutralzonregulator som är uppdelad i 5 olika regleringszoner så som visas i skissen nedan.

Brine temperatur

Bredden på vissa av zonerna kan ställas in via inställningarna ”+Zone K”, ”NZ K” och ”-Zone K”. Vidare så går det att justera zontimers som är likvärdiga med TN integrationstiden för PI regulatorn när sugtrycket benner sig i zonen i fråga (se skissen ovan).

Genom att ställa en zontimer på ett högre värde blir PI regulatorn långsammare i denna zon och genom att ställa zontimern på ett lägre värde blir PI regulatorn snabbare i denna zon.

Förstärkningsfaktorn Kp justeras som parameter ”Kp S4”. I den neutrala zonen tillåts regulatorn endast att höja eller sänka kapaciteten genom varvtalsreglering och/eller inkoppling av avlastningsventiler. I de övriga zonerna tillåts också regulatorn att höja/sänka kapaciteten genom start och stopp av kompressorer.

Den sista kompressorn tillåts bara stoppas när brinetemperaturen är i ”-Zone” eller ”--Zone”

Önskad kapacitet

Utläsningen ”Önskad kapacitet” är utgången från PI regulatorn och den visar den av PI regulatorn faktiskt önskade kompressorkapaciteten. Förändringstakten i den önskade kapaciteten beror på i vilken zon brinetemperaturen benner sig och om brinetemperaturen är stabil eller om den konstant ändras.

Integratorn tittar endast på avvikelsen mellan börvärdet och den aktuella temperaturen och följaktligen höjningar/sänkningar av önskad kapacitet. Förstärkningsfaktorn Kp tittar å andra sidan endast på de temporära temperaturförändringarna.

I ”+Zon” och ”++Zon” kommer regulatorn normalt att höja den önskade kapaciteten då temperaturen ligger över börvärdet. Men om temperaturen sjunker mycket snabbt kan den önskade kapaciteten sänkas i dessa zoner.

I ”-Zon” och ”--Zon” kommer regulatorn normalt att sänka den önskade kapaciteten då temperaturen ligger under börvärdet. Men om temperaturen stiger mycket snabbt kan den önskade kapaciteten höjas i dessa zoner.

Ändra kapacitet Regulatorn kommer att koppla in eller koppla ur kapacitet baserat på dessa grundläggande regler:

Höj kapacitet: Kapacitetsfördelaren kommer att starta extra kompressorkapacitet så snart som den önskade kapaciteten har höjts till ett värde, vilket tillåter nästa kompressor att starta. Med hänvisning till exemplet nedan -- ett kompressorsteg läggs till så snart som det nns ”rum” för detta kompressorsteg under den önskade kapacitetskurvan.

Sänk kapacitet: Kapacitetsfördelaren stoppar kompressorkapacitet så snart som den önskade kapaciteten har sjunkit till ett värde, vilket tillåter nästa kompressor att stanna. Med hänvisning till exemplet nedan

-- ett kompressorsteg stannar så snart som det nns ”rum” för detta kompressorsteg under den önskade kapacitetskurvan.

Exempel: 4 kompressorer av samma storlek (två i varje grupp) Kapacitetskurvan kommer att se ut så här

Vid uppstart måste kylsystemet ha tid att stabiliseras innan PI regleringen tar över regleringen. För detta syfte görs vid start av anläggning en begränsning av kapaciteten så att endast det första kapacitetssteget kommer att kopplas in efter en inställd period (att ställas in via ”runtime rst step”).

Udda nummer är från grupp 1. Lika många är från grupp 2

Urkoppling av det sista kompressorsteget: Det sista kompressorsteget kommer normalt bara att kopplas ur när den önskade kapaciteten är 0% och sugtrycket står på ”-Zone” eller på ”--Zone”

Referens för kompressorstyrning

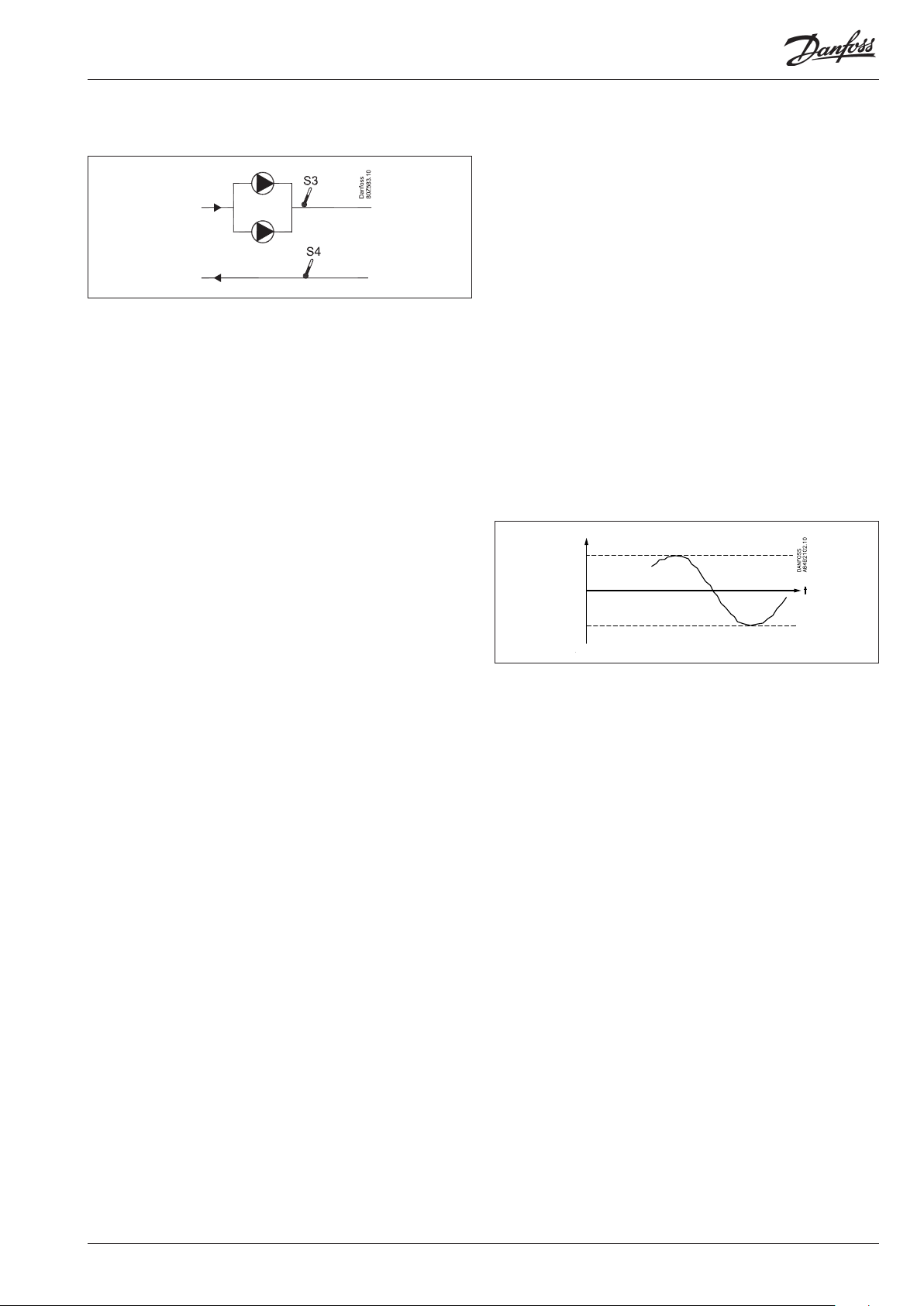

Reglergivare

Reglergivaren kan ställas på S4 eller S3. Genom att ställa reglergivaren på S4,kan S3-temperaturen inkluderas i regleringen med en oset-funktion. (Frostskydd måste ske via givarna S4.1 och S4.2).

Referensen för regleringen kan denieras på 2 sätt: Antingen Ref = P0 inställning + P0 optimering + natthöjning Eller Ref = inställning + nattförskjutning + Ext. Ref. + S3 oset

Inställning

Ett grundläggande börvärde för brinetemperaturen ställs in.

P0 optimering

Den här funktionen förskjuter referensen så att reglering inte sker med lägre brinetemperatur än vad som krävs. Funktionen samarbetar med de övriga regulatorerna på de individuella kyl- och frysmöblerna samt med nätverkets systemmanager. Systemmanagern erhåller data från de individuella anläggningssektionerna och anpassar brinetemperaturen optimalt. Funktionen beskrivs i manualen för systemmanagern. Med den har funktionen kan man avläsa vilken kylmöbel som för tillfället är tyngst belastad och likaså vilken förskjutning som tillåts för brinetemperaturreferensen.

Nattförskjutning

Funktionen används till att ändra sugtrycksreferens för nattdrift som energisparande funktion. Med denna funktion kan referensen förskjutas med upp till 25 K i positiv eller negativ riktning. (När man förskjuter till en högre temperatur ställs ett positivt värde in.) Förskjutning kan aktiveras på tre olika sätt: ∙ Signal på en ingång ∙ Från en systemmanagers överstyrningsfunktion ∙ Internt tidsschema ”Nattförskjutning” funktionen kan inte användas när reglering med överstyrningsfunktion ”P0-optimering” genomförs. (Överstyrningsfunktionen kommer här självt att anpassa brine temperaturen till det maxtillåtna.) Funktionen kan användas om en kort ändring i brinetemperaturen (t.ex. upp till 15 min.) behövs. Här kan inte P0 optimeringen kompensera för ändringen.

Ext. Ref. - Överstyrning med en 0 -10 V signal

När en spänningssignal är kopplad till regulatorn kan referensen förskjutas. Vid inställningen denieras hur stor förskjutning som ska ske vid maxsignal (10 V).

S3 oset

(Endast om regleringsgivaren är inställd på S4.) Med den här funktionen kan man förskjuta referensen, baserat på en uppmätt S3 temperatur. Denna givare kan exempelvis placeras i brinereturen eller i butikslokalen. Detta tillåter att en referens justeras efter den aktuella belastningen. I händelse av fel på S3 givaren uteblir tillskottet till referensen.

Oset beräknas på basis av följande uttryck: S3 oset = K1 (S3 temp. -TrefS3Oset.), där K1 är en multiplikationsfaktor och “TrefS3Oset” är S3 temperaturen som inte ger referensoset.

Exempelvis:

- Brinens referenstemperatur ska förskjutas baserat på butikstemperaturen.

- Vid 18ºC krävs ingen förskjutning, dvs. S3 ref = 18

- För varje höjning på 1ºC i butikstemperatur krävs en sänkning i referensen på 0.5 , dvs. K1 = -0.5.

- Tillskottet till referensen blir därför: -0.5x (”S3 temp” - 18)

Referensbegränsning

För att skydda sig själv mot för hög eller låg regleringsreferens måste en begränsning av referensen ställas in.

S4 (S3)

Max.

Min.

Tvångsstyrning av kompressorkapaciteten

En tvångsstyrning av kapaciteten kan genomföras som åsidosätter den normala regleringen. Beroende på vald form av tvångsstyrning så kommer säkerhetsfunktionerna att avbrytas.

Tvångsstyrning via överstyrning av önskad kapacitet Regleringen ställs in på manuellt och den önskade kapaciteten ställs in i antal % av den möjliga kompressorkapaciteten.

Tvångsstyrning via överstyrning av digitala utgångar De individuella utgångarna kan ställas in på MAN PÅ eller MAN AV i mjukvaran. Regleringsfunktionen åsidosätter detta men ett larm sänds ut att utgången nu överstyrs.

Tvångsstyrning via omkopplare Om tvångsstyrningen görs med omkopplarna på framsidan av en expansionsmodul registreras detta inte av regleringsfunktionen och inget larm utlöses. Regulatorn fortsätter i drift och övriga reläer påverkas ej.

Kapacitetsfördelning

Cyklisk drift används för att reglera varje grupp.

Power Pack-typer - kompressorkombinationer

Regulatorn kan reglera Power Pack med upp till 8 kompressorer av olika typer:

- Två varvtalsreglerade kompressorer

- Kapacitetsreglerade kolvkompressor med upp till 3 avlastningsventiler

- Enkelstegskompressorer - kolv eller skroll

Diagrammet nedan visar de kompressorkombinationer som regulatorn klarar av att reglera.

Gruppe A Gruppe B Beskrivning

Enstegs kompressor. *1

Alla kompressorer bör vara av samma typ och storlek. Kapaciteten är växelvis ansluten mellan de två grupperna: 1: Först till grupp A 2: Först till grupp B 3: Sedan till grupp A 4: Sedan till grupp B

etc.

Kompressorn koppas in och ur i enlighet med ”Först in, Först ut” principen för att likställa drifttiden mellan kompressorerna. Varvtalsreglerade kompressorer kommer alltid att kopplas in först, och den variabla kapaciteten används för att fylla igen kapacitetsgap mellan de efterföljande stegen. Om det nns en kompressor med avlastningsventiler, kommer den alltid att kopplas in först.

Timer-restriktioner och säkerhetsurkopplingar Om en kompressor hindras från att starta för att det ”hänger” på återstartstimern eller är säkerhetsurkopplad ersätts detta steg av en annan kompressor.

Drifttidsutjämning

Drifttidsutjämningen genomförs mellan kompressorer av samma

modell med samma totala kapacitet.

- Vid de olika uppstarterna kommer den kompressor med det lägsta antalet drifttimmar att starta först.

- Vid de olika stoppen kommer den kompressor med högst antal drifttimmar att stoppa först.

- För kompressorer med era steg genomförs drifttidsutjämningen mellan kompressorernas huvudsteg.

*1) Enstegskompressorerna vara av samma storlek. *2) För kompressorer med avlastningsventiler gäller det generellt att de måste vara

av samma storlek, ha samma antal avlastningsventiler (max 3) och ha samma storlek på huvudstegen. Om kompressorer med avlastningsventiler kombineras med

enstegs kompressorer bör alla kompressorer vara av samma storlek. (De första två eller alla är med lasta ventiler) *3) Varvtalsreglerade kompressorer kan ha olika storlek i relation till efterföljande

kompressorer. Varvtalsreglerade kompressorer måste de ha samma frekvensom-

råde.

En kompressor med avlastningsventil, kombinerat med enstegs kompressor. *2

Alla kompressorer med avlastningsventiler. *2

En varvtalsreglerad kompressor kombinerat med enstegs kompressor. *1 och *3

Exempel på inkopplingsmönster

Kapacitetsreglerade kompressorer med avlastningsventiler

”Avlastningsstyrning” bestämmer hur kapacitetsfördelaren ska hantera dessa kompressorer.

Avlastningsstyrning = 1 Här tillåter kapacitetsfördelaren endast att en av kompressorerna avlastas åt gången. Fördelen med denna inställning är att den undviker drift med era kompressorer avlastade, vilket inte är energieektivt.

Till exempel: Två kapacitetsreglerade kompressorer på 20 kW, båda med 2 avlastningsventiler, cykliska kopplingsmönster.

• För sjunkande kapacitet avlastas kompressorn med högst antal drifttimmar (C1)

• När C1 är helt avlastad kopplas den ur innan kompressor C2 avlastas.

Avlastningsstyrning = 2

Här tillåter kapacitetsfördelaren två kompressorer att avlastas medan kapaciteten sjunker. Fördelen med denna inställning är att det minskar antalet start/ stopp av kompressorer.

Till exempel: Två kapacitetsreglerade kompressorer på 20 kW, båda med 2 avlastningsventiler, cykliska kopplingsmönster.

Varvtalsreglerade kompressorer:

Regulatorn kan använda varvtalsregleringen på den första kompressorn i varje grupp. Den variabla delen av den varvtalsreglerade kompressorn används för att fylla igen kapacitetsgap i följande kompressorsteg.

Allmänt om hanteringen: En utgång på regulatorn kopplas till frekvensomformarens AV/PÅ ingång och samtidigt kopplas en analog utgång ”AO” till frekvensomvandlarens analoga ingång. AV/PÅ signalen kommer att starta och stoppa frekvensomvandlaren och den analoga ingången kommer att ange hastigheten. Det är bara de kompressor som denierats som kompressor 1+2 som kan varvtalsregleras.

När steget är i drift kommer det att bestå av en fastställd kapacitet och en variabel kapacitet. Den fastställda kapaciteten kommer att vara den som motsvarar min.varvtalet och den variabla ligger mellan min. and max.varvtal. För att erhålla bästa reglering måste den variabla kapaciteten vara större än de efterföljande kapacitetssteget som det måste täcka under regleringen. Finns stora snabba variationer i anläggningens kapacitetsbehov ökar behovet av variabel kapacitet.

Så här kopplar man in och ur steget:

• För sjunkande kapacitet avlastas kompressorn med högst antal drifttimmar (C1).

• När C1 är helt avlastad, avlastas kompressor C2 med ett steg innan C1 kopplas ur.

Inkoppling De varvtalsreglerade kompressorn kommer alltid att vara de första att starta och de sista att stoppa. Frekvensomvandlaren kommer att startas när ett kapacitetskrav motsvarande det nämnda ”Startvarvtalet” uppstår (reläutgången för kompressor 1 ändras till PÅ och den analoga utgången förses med en spänning som motsvarar denna hastighet). Det är nu upp till frekvensomformaren att driva upp varvtalet till ”Startvarvtal.” Kapacitetssteget kommer nu att kopplas in och den önskade kapaciteten att bestämmas av regulatorn. Startvarvtalet bör alltid vara så högt ställt att en snabb smörjning av kompressorn erhålls under starten.

Reglering - höjning av kapacitet Om behovet av kapacitet blir större än ”Maxvarvtalet” kommer det efterföljande kompressorsteget att kopplas in. Samtidigt kommer kapacitetsstegets varvtal att reduceras så att kapaciteten reduceras så mycket som exakt motsvarar det inkopplade kompressorsteget. På så sätt uppnås en helt ”friktionsfri” övergång utan kapacitetshål (se även skiss).

1 1+2 1+2 1+2 +3 +3+4

Som tidigare nämndes ska den variabla delen av kapaciteten vara större än kapaciteten för efterföljande ensteg kompressorsteg för att uppnå en kapacitetskurva utan ”hål”.

Förutsättning för att använda denna reglermetod är att båda kompressorerna har samma frekvensområde.

Reglering - sänkning av kapacitet Om kapacitetsbehovet blir mindre än ”Minimivarvtal” kommer det efterföljande kompressorsteget att kopplas ur. Samtidigt ökar kapacitetsstegets varvtal så att kapaciteten ökar så mycket som exakt motsvarar det urkopplade kompressorsteget.

Urkoppling Kapacitetssteget kommer att kopplas ur när kompressorn har nått ”Minimivarvtal” och den efterfrågade kapaciteten har sjunkit till 1%.

Timer-begränsning på de varvtalsreglerad kompressorer Om en varvtalsreglerad kompressor inte tillåts starta på grund av en timer-begränsning kommer inte heller någon annan kompressor att tillåtas starta. När timer-begränsningen har upphört kommer den varvtalsreglerade kompressorn att starta.

Säkerhetsurkoppling på varvtalsreglerad kompressorer Om en varvtalsreglerade kompressor kopplas ur baserat på säkerhet tillåts andra kompressorer att starta. Så snart som den varvtalsreglerade kompressorn är redo att starta så kommer den att vara den första kompressorn som startar.

Kompressor timers

Tidsfördröjningar för in- och urkoppling

För att skydda kompressorn mot upprepade omstarter kan tre

tidsfördröjningar läggas in.

- En minimitid som ska passera mellan kompressorstart och till

dess att den kan återstartas.

- En minimitid (PÅ-tid) som kompressorn ska vara i drift innan den

kan stoppas igen.

- En minimi AV-tid som ska passera mellan ett kompressorstopp

till dess att den återstartas.

När avlastare kopplas in och ur kommer inte tidsfördröjningarna att användas.

Överstyrning av eektbegränsning: För att undvika att eektbegränsning leder till temperaturproblem för de kylda produkterna så nns en överstyrningsfunktion.

En överstyrningsbegränsning ställs in för regleringstemperaturen, samt en fördröjningstid för varje digital ingång.

Om temperaturen under eektbegränsning överskrider den inställda överstyrningsbegränsningen och fördröjningstiderna för de båda digitala ingångarna går ut så kommer eektbegränsningen att överstyra signalerna så att kompressorkapaciteten kan höjas till dess att temperaturen på nytt är under det normala referensvärdet. Eektbegränsningen kan därefter på nytt aktiveras.

Timer

En kompressormotors drifttid registreras kontinuerligt. Man kan avläsa:

- drifttid för den föregående 24-timmarsperioden

- total drifttid sedan timern senast nollställdes

Kopplingsräknare

Antalet reläinkopplingar och reläutkopplingar registreras kontinuerligt. Antalet starter kan här avläsas:

- Antalet under den föregående 24-timmarsperioden

- Totalt antal sedan räknaren senast nollställdes

Eektbegränsning

På vissa installationer nns önskan att begränsa kompressoreffekten så att man kan hålla nere den totala elektriska belastningen i butiken.

1 eller 2 digitala ingångar nns tillgängliga för detta ändamål.

För varje digital ingång nns ett gränsvärde för den maximalt tillåtna kompressoreekten så att eektbegränsningen kan genomföras i 2 steg.

När en digital ingång aktiveras begränsas den maximalt tillåtna kompressoreekten till det inställda värdet. Detta innebär att om den gällande kompressoreekten efter aktivering av den digitala ingången är högre än denna begränsning så kommer kompressoreekt att kopplas ur så att den därefter kommer att ligga på eller under det maximala gränsvärdet för denna digitala ingång.

Larm: När eektbegränsningens digitala ingång aktiveras kommer ett larm att avges för att informera om att den normala regleringen har förbigåtts. Detta larm kan dock undertryckas om så önskas.

Insprutning i förångare

Regulatorn kan avge en start/stoppsignal för vätskeinsprutning i varje grupp förångare

Funktionen kan på följande sätt kopplas till kompressordrift så vätskeinsprutning synkroniseras med kompressor start/stopp.

Här slås insprutningssignalen PÅ när den första kompressorn startas och slås AV när den sista kompressorn kopplas ur.

När båda eektbegränsningssignalerna är aktiva kommer det lägsta värdet för kapaciteten att vara den som är tillämplig.

Avfrostning

Regulatorn kan genomföra en central avfrostning av hela kallbrinekretsen. När en avfrostning inleds stannar kompressorn (valbar funktion) och pumparna fortsätter att cirkulera den kalla brinen. Avfrostning kan stoppas på tid, eller när den kalla brinen har nått en viss, inställd temperatur. Efter att avfrostningen avslutats kan man specicera en avdroppningstid innan kompressorerna återstartar.

Start efter avfrostning

Det går att lägga in en droppfördröjning efter en avfrostning så att eventuella vattendroppar kan droppa av förångaren innan kylningen återstartas. Detta säkerställer att förångaren är så fri som möjligt från vatten vid återstart av kylning.

Avfrostningsutgång

Man kan deniera en avfrostningsutgång till att reglera externa automatiska styrningar under avfrostning. Utgången kommer att aktiveras under själva avfrostningen, men avaktiveras vid eventuellt avdroppningsfördröjning.

Valmöjligheten nns för avfrostningsfunktionen att använda en utgång för aktivering av externa automatiska regleringar.

Avfrostningsstart Avfrostning kan startas på era olika sätt.

- Manuell avfrostning Efter aktivering återgår inställningen automatiskt till AV så snart avfrostningen har fullbordats.

- Extern kontaktsignal Avfrostningsstart genomförs med en signal på en DI ingång. Signalen måste vara en pulssignal med en varaktighet på minst 3 sekunder. Avfrostning inleds när signalen ändras från AV till PÅ.

- Internschema Avfrostning startas via ett veckoprogram som ställts in i regulatorn. Tiderna är relaterade till regulatorns urfunktioner. Upp till 8 avfrostningar per dag kan ställas in.

- Nätverkssignal Avfrostning kan startas via en signal från ett nätverk (systemmanager)

Avfrostningsstopp

Följande typer av avfrostningsstopp kan väljas:

Stopp baserat på temperatur med tid som säkerhet Här mäts temperaturen på den kalla brinen. När temperaturen är lika med stopptemperaturen avslutas avfrostningen. Stopp av avfrostning baserat på S4 eller S3 temperatur kan väljas. Om avfrostningstiden överskrider den inställda max.avfrostningstiden avslutas avfrostningen. Detta sker även om temperaturen för avfrostningsstopp inte har nåtts. Samtidigt som avfrostningen stoppas skickas larmmeddelandet ”Avfrostningstid överskriden” ut. Larmet kvitteras automatiskt efter 5 minuter.

Kompressorer

Man kan deniera huruvida normal kompressorkapacitetsreglering ska vara aktiv under avfrostning eller inte.

Pumpar

Pumpreglering kommer alltid att vara aktiv under avfrostning.

Status

Följande statusvärden för avfrostning kan avläsas:

- Avfrostningsstatus (AV/PÅ)

- Gällande temperatur vid avfrostningsgivare

- Pågående avfrostnings varaktighet eller varaktighet för senast fullbordad avfrostning

- Genomsnittlig varaktighet för de 10 senaste avfrostningarna

Stopp baserat på tid Här ställs en permanent avfrostningstid in. När väl denna tid har passerat stoppas avfrostningen.

Manuellt stopp En pågående avfrostning kan stoppas manuellt genom att aktivera ”Stop defrost” funktionen.

Säkerhetsfunktioner

Signal från kompressorns säkerhetsautomatik

Regulatorn kan övervaka statusen för varje kompressors säkerhetskrets. Signalen tas direkt från säkerhetskretsen och är kopplad till en ingång. (Säkerhetskretsen måste stoppa kompressorn utan att involvera regulatorn.) Om säkerhetskretsen kopplas ur kommer regulatorn att koppla ur alla säkerhetsreläer för kompressorn i fråga och avge ett larm. Reglering fortsätter med de övriga kompressorerna.

Allmän säkerhetskrets

Om en lågtrycksswitch är placerad i säkerhetskretsen måste den vara placerad i slutet av kretsen. Den får inte koppla ur DI signaler. (Det nns en risk att regleringen blir låst och att den inte startar igen.) Detta gäller även för exemplet nedan.

Om ett larm som också övervakar lågtryckstermostaten behövs kan ett ”allmänt larm” denieras (ett larm som inte påverkar regleringen). Se följande sektion ”Allmänna övervakningsfunktioner”.

Utbyggd säkerhetskrets Istället för en allmän övervakning av säkerhetskretsen så kan den här funktionen byggas ut. På så sätt avges ett detaljerat larmmeddelande som berättar vilka delar av säkerhetskretsen som fallit ur. Säkerhetskretsens sekvens måste fastställas så som visas, men samtliga behöver inte nödvändigtvis användas.

Tidsfördröjningar med säkerhetsurkoppling: I samband med säkerhetsövervakningen av en kompressor kan två tidsfördröjningar denieras:

Urkopplingsfördröjningstid: Fördröjningstid från larmsignal från säkerhetskrets till kompressorutgången kopplas ur (notera att fördröjningstiden är gemensam för alla säkerhetsingångar för kompressorn i fråga)

Säkerhetsåterstarttid: Den minimumtid en kompressor måste vara OK efter en säkerhetsurkoppling till dess att den kan starta igen.

Övervakning av max. hetgastemperatur (Sd1, Sd2)

Funktionen kopplar snabbt ur alla kompressorstegen i gruppen om hetgastemperaturen blir högre än tillåtet. Det skickas larm. Urkopplingsnivån är gemensam för båda grupperna och kan denieras inom området 0 till +195ºC.

Larmet upphävs och förnyad inkoppling av kompressorsteg tillåts när tidsfördröjningen före återstart har passerats. (se senare)

Övervakning av min. sugtryck (P01, P02)

Funktionen kopplar snabbt ur alla kompressorsteg i grupp om sugtrycket blir lägre än det tillåtna värdet. Urkopplingsvärdet är gemensam för båda grupperna och kan denieras inom området -120 till +30ºC. Vid urkoppling aktiveras larmfunktionen:

Oljetrycksurkoppling

Överströmurkoppling

Motortemperatururkoppling

Hetgastemperatururkoppling

Utgångstryckurkoppling

Allmänt skydd

Gemensam säkerhetskrets - frysskudd met ow switch En gemensam säkerhetssignal kan också mottas från hela suggruppen. Alla kompressorer kommer då att kopplas ur när säkerhetssignalen kopplar ur.

Larmet upphävs och förnyad inkoppling av kompressorsteg tillåts

när följande förhållanden möts:

- trycket (temperaturen) ligger över urkopplingsnivån.

- tidsfördröjningen har passerat (se senare).

(Vid start av den första kompressorn går det att fördröja funktionen så att urkoppling kan undvikas.)

Larm vid max. insugningstryck

Ett larm utlöses om värdet överskrids och regleringen fortsätter.

Övervakning av max. kondenseringstryck (Pc,Pc1, Pc2)

(Pc används till en vanlig kondensor. Om separata kondensorer används för var varje grupp, används Pc1 och Pc2.) Funktionen kopplar ur kompressorstegen i grupp om kondenseringstrycket blir högre än tillåtet. Urkopplingsgränsen är gemensam för båda grupperna och kan denieras inom området

-30 till 100ºC. Kondenseringstrycket mäts med trycktransmitter Pc, Pc1, Pc2.

Vid de gemensamma kondensor (PC) funktionen börjar verka vid ett värde som är 3 K under det inställda värdet. Vid denna punkt kopplas ur 33% av kompressorkapaciteten (men minst ett steg). Detta upprepas var 30:e sekund. Larmfunktionen aktiveras.

Om temperaturen (trycket) stiger till det inställda gränsvärdet kommer följande att ske:

- alla kompressorsteg kopplas omedelbart ur

- kondensorkapaciteten förblir inkopplad

Larmet kommer att upphävas och förnyad inkoppling av

kompressor tillåts när följande villkor möts:

- temperaturen (trycket) faller till 3 K under gränsvärdet

- tidsfördröjningen för återstart har passerats

Allmän kondensor (Pc)

Alla kompressorer kopplas ur om gränsvärdet överskrids. Ett larm utlöses.

Tidsfördröjning

En gemensam tidsfördröjning nns för ”Övervakning av max. hetgastemperatur” och ”Min. sugtryck”. Efter en urkoppling kan inte reglering återupptas förrän tidsfördröjningen har gått ut. Tidsfördröjningen inleds när Sd temperaturen på nytt fallit till 10 K under gränsvärdet eller P0 har stigit över P0 minimivärdet.

Frysskydd

Förångarens temperatur mäts av givarna S4.1 och S4.2. Allmänt gränsvärde "S4 min. gräns" måste anges. Alla kompressorer i gruppen stoppas direkt om lägre temperaturer uppmäts. Pumpdrift fortsätter. Återinkoppling av kompressorerna tillåts inte så länge som temperaturen är lägre än gränsvärdet.

Startprocedur

Regulatorn innehåller funktioner som säkerställer en korrekt samverkan mellan pumpar, kompressorer och insprutning vid start.

Pumpar

Vid start måste pumparna accelerera en stor brinemassa till normal ödeshastighet innan kompressorerna tillåts starta. En justerbar fördröjningstid nns i regulatorn, ”Comp.Wait s”, som måste passeras innan den första kompressorn kan starta.

Kapacitetsbegränsning

Om alltför hög kompressorkapacitet är inkopplad vid start nns en risk att kompressorerna kommer att falla ur vid lågt tryck. För att undvika detta inmatas en kapacitetsbegränsning vid start av systemet så att endast det första kapacitetssteget aktiveras under en inställd tidsperiod (som ställs in via ”operation rst time step”)

S4 Larmtermostat

Funktionen används till att avge ett larm om S4 brinetemperaturen blir kritisk. Larmbegränsningar och fördröjningstider kan ställas in för höga och låga temperaturer. Ett larm avges om den inställda begränsningen överskrids, men endast efter att fördröjningstiden gått ut. Inga larm avges när kylningen har stoppats baserat på att huvudbrytaren ställts på Av.

Larmgränser

Larmgränser för hög och låg S4 temperatur ställs in i absolutvärden i ºC. Larmgränserna påverkas inte under nattdrift eller på externa referensförskjutningar via en spänningssignal.

Tidsfördröjningar

Tre tidsfördröjningar ställs in: ∙ Vid för låg temperatur ∙ Vid för hög temperatur under normal reglering ∙ Vid för hög temperatur under pull-down

- Efter aktivering av en intern eller extern huvudbrytare

- Under avfrostning

- Efter elavbrott

Tidsfördröjningen under pull-down gäller tills S4 temperaturen sjunker under den övre larmgränsen.

S4 statusinformation

Följande kan avläsas för att kunna bedöma hur väl systemet

fungerar:

∙ Min, Max och genomsnittlig S4 temperatur för de senaste 24

timmarna

∙ Drifttid utanför larmgränserna under de senaste 24 timmarna,

som ett procenttal.

Exempel

Fördröjning på P0 min. urkoppling

Som ytterligare skydd mot urkoppling vid låga tryck under start kan man fördröja ”P0 Min” urkopplingen. Fördröjningstiden kan ställas in via ”P0 Min. fors”.

Kurva 1: Pull-down fas (1): Tidsfördröjningen passeras. Larmet aktiveras. Kurva 2: Normal reglering där temperaturen blir för hög (2): Tidsfördröjningen passeras. Larmet aktiveras. Kurva 3: Temperaturen blir för låg. (3): Tidsfördröjningen passeras. Larmet aktiveras.

Pumpstyrning

Regulatorn kan reglera och övervaka en eller två pumpar som cirkulerar brinen. Om två pumpar används, och drifttidsutjämning har valts, kan regulatorn även genomföra en växling mellan pumparna om driftlarm inträar.

Aktivitet vid händelse av driftlarm Pumpval genomförs med följande inställning: 0: Båda pumparna är stoppade 1: Pump 1 startas 2: Pump 2 startas 3: Båda pumparna startas 4: Automatisk växling mellan pumparna tillåts. Stopp före start 5: Automatisk växling mellan pumparna tillåts. Start före stopp

(Denna funktion används när båda pumparna styrs i skift av

samma frekvensomformare.)

Automatisk växling mellan pumparna (endast för inställning=4 och 5)

Start before stop

Stop before start

1) Pumpväxling neutraliserar larmsituationen innan larmfördröjningen passeras. Om pumpväxlingen neutraliserar larmsituationen kommer den fungerande pumpen, nu i drift, att köra på tills den normala cykeltiden har passerats. Därefter sker ännu en växling till den ”felande pumpen”, då det antas att denna reparerats. Samtidigt återställs larmsituationen (larmet kvitteras). Har den felande pumpen inte reparerats kommer detta att utlösa ett larm och resultera i en övergång till den fungerande pumpen. Detta upprepas till dess att normala förhållanden råder igen.

2) Pumpväxling neutraliserar inte larmsituationen innan larmfördröjningen passeras. Om larmet, å andra sidan, är aktivt efter pumpväxlingen kommer regulatorn också att avge ett larm för den andra pumpen. Samtidigt aktiveras båda pumputgångarna i ett försök att skapa tillräckligt öde för att larmsituationen ska neutraliseras. Från och med nu kommer regulatorn att ha båda pumputgångarna aktiverade tills den normala tidscykeln passerats. Därefter återställs larmsituationen och pumpväxlingen till en pump genomförs på nytt.

Separata larmprioriteringar kan ställas in för bortfall av en pump och för bortfall av båda pumparna. Se Larm och Meddelande sektionen.

Larmhantering Pumplarm ställs av/kvitteras när normal pumpväxling genomförs efter att cykeltiden passerats. Pumplarm kan även kvitteras genom att ställa in pumpval på den ”felande” pumpen - om ödesvakten är OK kommer larmet att kvitteras/ställas av som ett resultat.

Variabelt pumpvarvtal

Denna inställning ger en alternering mellan de båda pumparna så att en slags drifttidsutjämning åstadkoms. Perioden mellan pumpväxlingarna kan ställas in som ”PumpCycle”. Vid övergång till den andra pumpen kommer den första pumpen att förbli i drift under ”PumpDel” tiden. Därefter stannar den. Vid stopp före start blir "PumpDel" stopptiden för skifte.

Pumpövervakning Regulatorn övervakar pumpdrift via ”Flödesswitch” säkerhetsingången. Denna signal kan exempelvis härstamma från en differenspressostat eller en ödesvakt. Ställ även här in en larmfördröjningstid som gäller under start och vid pumpväxling. Fördröjningstiden är till för att säkerställa att inga fel signaleras för en pump innan brineödet har etablerats vid start/pumpväxlingar.

Om en ödesbrytare används till att stoppa kompressorerna måste den anslutas till kompressorernas säkerhetsfunktion "frostskydd".

Drifttidsutjämning Om pumparna körs med automatisk drifttidsutjämning kan regulatorn genomföra en växling mellan pumparna i det fall att öde saknas. Beroende på om pumpväxling neutraliserar larmsituationen eller inte så kommer följande att ske:

Regulatorn kan försörja en 0-10 V-signal som indikerar önskat pumpvarvtal. Signalen är ansluten till en frekvensomvandlare.

Varvtalsfaktor Önskade egenskaper denieras av en faktor som utgångssignalen måste ha i relation till inkopplingskompressorns kapacitet. Relationen är linjär vid en faktor = 0.

Inkopplings- kompressorns kapacitet

Min. och Max. frekvens som skall ställas in för både regulatorn och frekvensomformaren.

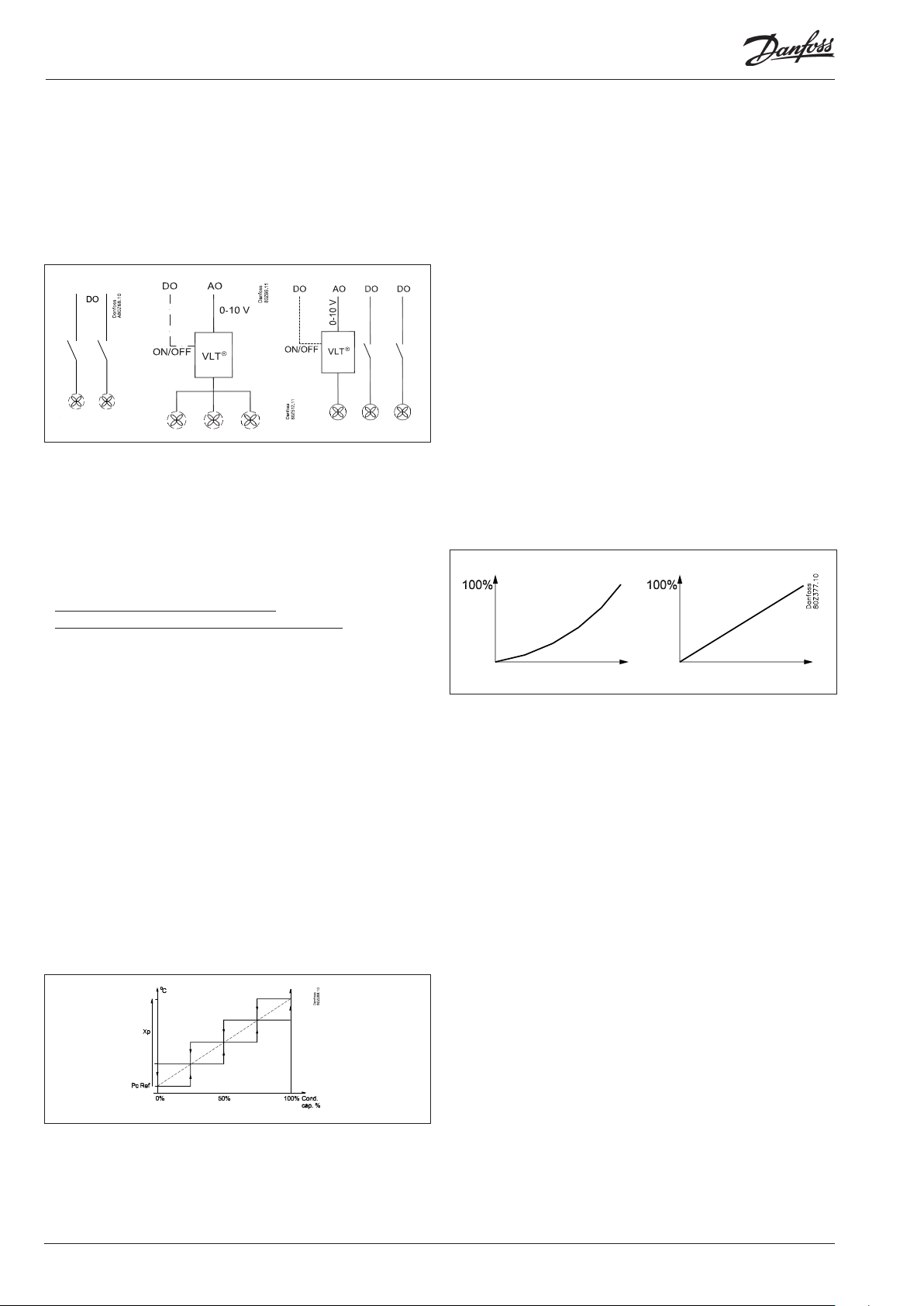

Kondensor

Regulatorn kan styra en kondensor som är gemensam till de två ingsugningsgrupperna. Om det nns en kondensor för varje insugningsgrupp, måste kondensorerna styras av en annan regulator.

Kapacitetsreglering av kondensorn kan åstadkommas via antingen stegreglering eller varvtalsreglering av äktarna.

• Stegreglering Regulatorn kan reglera upp till 8 kondensorsteg som sekventiellt kopplas in och ur.

• Varvtalsreglering Den analoga utgångsspänningen är kopplad till en varvtalsreglering. Alla äktar regleras nu från 0 till maxkapacitet. Om en AV/PÅ signal krävs kan detta fås från en reläutgång. Reglering kan genomföras baserat på någon av följande principer:

- alla äktar drivs på samma hastighet

- endast det nödvändiga antalet äktar kopplas in

- Kombination med en äkt varvtalsreglerad och resten stegreglerade

Kapacitetskurva

På luftkylda kondensorer kommer det första kapacitetssteget alltid att ge jämförelsevis mer kapacitet än de efterföljande kapacitetsstegen. Ökningen i kapacitet som genereras av varje extra steg minska gradvis i takt med att er och er steg kopplas in.

Detta innebär att kapacitetsregulatorn kräver mer förstärkning vid hög kapacitet än vid låg kapacitet. Som en följd verkar kapacitetsregulatorn för kondensorreglering med en bågformad kapacitetskurva så att förstärkningen är optimal vid både höga och låga kapaciteter.

På vissa enheter är kompensation redan gjord för ”problemet” som beskrivs ovan, genom binärkoppling av äktarna, dvs. några äktar är kopplade vid låg kapacitet och många äktar vid hög kapacitet, till exempel 1-2-3-8 etc. I det här fallet har det redan kompenserats för den icke-linjära förstärkningen, och det nns inget behov för en bågformad kapacitetskurva.

Man kan därför välja på regulatorn om man behöver en bågformad eller linjär kapacitetskurva för att hantera kondensorkapaciteten.

Kapacitetskurva = Linjär / Kapacitet

Kapacitetsreglering av kondensor

Den inkopplade kondensorkapaciteten regleras av kondensortryckets gällande värde och är beroende på om trycket är stigande eller fallande. Reglering genomförs av en PI regulator som också kan ändras till en P regulator om anläggningens design skulle göra detta nödvändigt.

PI reglering

Regulatorn kopplar in kapaciteten på ett sådant sätt att avvikelsen mellan det gällande kondenseringstrycket och referensvärdet blir så litet som möjligt.

P reglering

Regulatorn kopplar in kapacitet som beror på avvikelsen mellan det gällande kondenseringstrycket och referensvärdet. Det proportionerliga XP bandet anger avvikelsen vid 100 % kondenseringskapacitet.

Kapacitetskurva = Kapacitet Kapacitetskurva = Linjär

Val av reglergivare

Kapacitetsfördelaren kan antingen reglera från kondensortrycket Pc eller från medietemperaturen S7.

Cap. Ctrl givare = Pc/S7

Om mediatemperatur S7 väljs som reglergivare så används Pc fortfarande som säkerhetsfunktion för högkondensortryck och kommer därför att se till så att kompressorkapaciteten kopplar ur när kondenseringstrycket är för högt.

Att hantera givarfel:

Cap. Ctrl. Givare = Pc Om Pc används som reglergivare kommer ett fel i signalen att resultera i en inkoppling av 100% av kondensorkapaciteten, men kompressorreglering kommer att förbli som normalt.

Cap Ctrl. Givare = S7 Om S7 används som reglergivare kommer ett fel i denna givare att resultera i ytterligare reglering som följer Pc signalen, men i enlighet med en referens som är 5K över den gällande referensen. Finns ett fel i både S7 och Pc kopplas 100% kondensorkapacitet in, men kompressorreglering förblir som normalt.

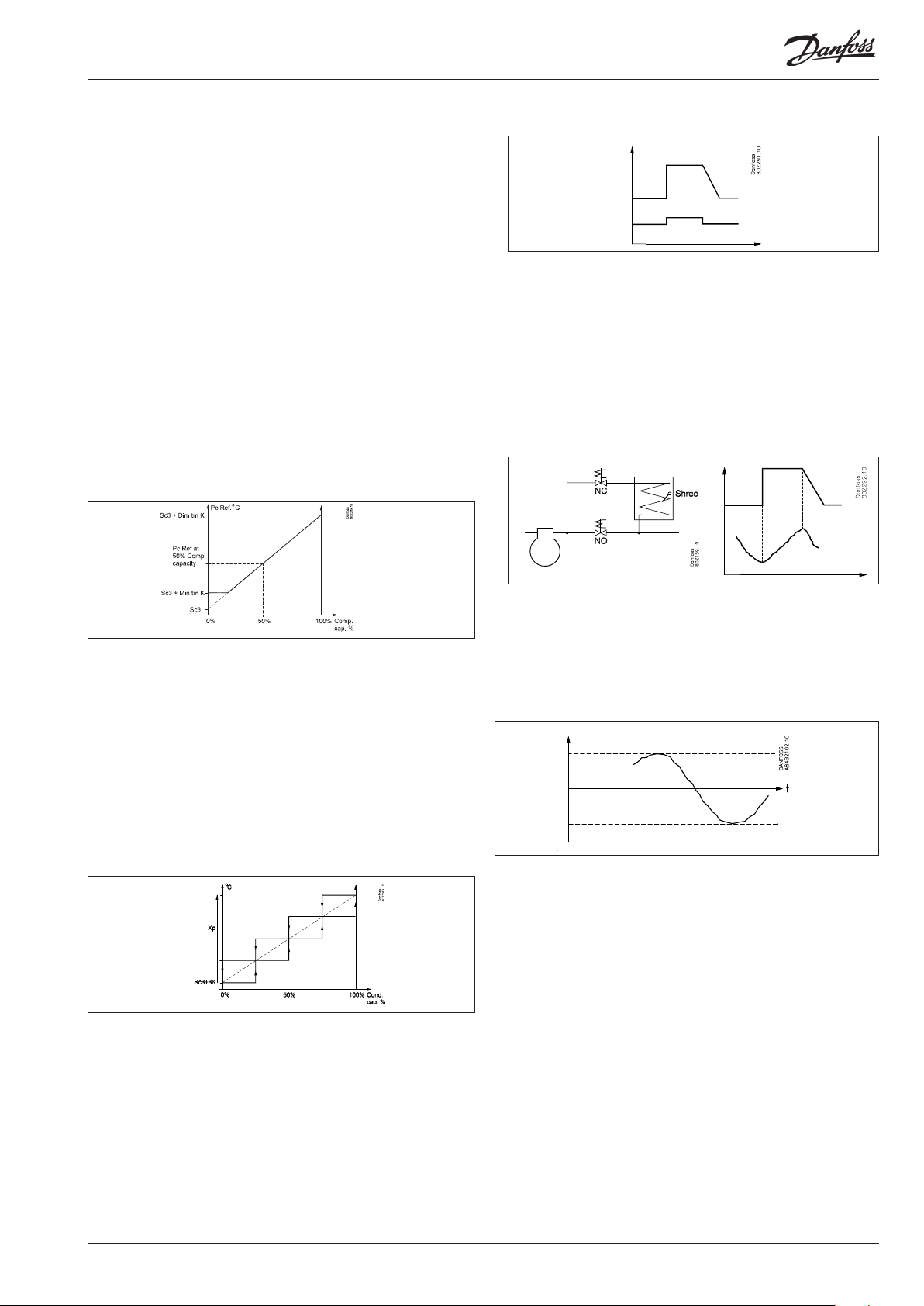

Referens för kondenseringstryck

Referensen för regleringen kan denieras på två sätt. Antingen som en fast referens eller som en referens som varierar enligt utomhustemperaturen.

ortemperaturen att höjas till ett inställt värde och den anknutna reläutgången används för att aktivera en magnetventil.

Pc ref

Fast referens

Referensen för kondenseringstrycket ställs in i ºC.

Flytande referens

Funktionen tillåter kondenseringstryckets referensvärde att variera i enlighet med utomhustemperaturen inom ett denierat område.

PI reglering Referensen är baserad på:

- utomhustemperaturen avläst med Sc3 givare

- minimitemperaturskillnaden mellan lufttemperaturen och kondenseringstemperaturen vid 0% kompressorkapacitet.

- kondensorns dimensionerade temperaturskillnad mellan lufttemperaturen och kondenseringstemperaturen vid 100% kompressorkapacitet (Dim tmK)

- hur stor del av kompressorkapaciteten som kopplats in

Minimitemperaturskillnaden (min tm) vid låg belastning bör vara ställd vid ungefär 6 K då detta eliminerar risken att alla äktar körs när ingen kompressor är igång. Ställ in den dimensionerade skillnaden (dim tm) vid maxbelastning (t.ex. 15 K)

Regulatorn kommer nu att bidra med ett värde till referensen som beror på hur stor del av kompressorkapaciteten som har kopplats in.

2. Användning av termostat för funktionen Den här funktionen kan med fördel användas där värmeåtervinningen används till att värma upp en vattentank. En temperaturgivare används för att aktivera/avaktivera värmeåtervinningsfunktionen. När temperaturgivaren sjunker under den inställda inkopplingsgränsen aktiveras värmeåtervinningsfunktionen och referensen för kondensortemperaturen kommer att höjas till ett inställt värde. Samtidigt används den valda reläutgången till att aktivera en magnetventil som leder den varma gasen genom värmeväxlaren i vattentanken. När temperaturen i tanken har nått det inställda värdet kopplas värmeåtervinningen ur igen.

I båda fallen gäller att när värmeåtervinningsfunktionen avaktiveras så kommer referensen för kondenseringstemperaturen därefter att sakta sjunka i enlighet med den inställda hastigheten i Kelvin/minut.

Referensbegränsning

För att skydda sig själv mot en allt för hög eller för låg regleringsreferens måste en begränsning av referensen ställas in.

PcRef

Max

P-reglering

Min

Med P reglering kommer referensen att vara tre grader över den avlästa utomhustemperaturen. Det proportionerliga Xp bandet anger avvikelsen med 100% kondensorkapacitet.

Tvångsdrift av kondensorkapaciteten

Tvångsdrift av kapaciteten kan ordnas där normal reglering ignoreras.

Säkerhetsfunktionerna upphävs under tvångsstyrning.

Tvångsstyrning via inställning Reglering ställs på Manuell.

Värmeåtervinningsfunktion

Värmeåtervinningsfunktionen kan användas på installationen när man vill använda varmgas för värmesyften. När funktionen är aktiverad ändras referensen för kondensortemperaturen till ett inställt värde och den anknutna reläutgången används för att aktivera en magnetventil. Funktionen kan aktiveras på två sätt:

Kapaciteten ställs in i procent av den reglerade kapaciteten

Tvångsstyrning av reläer Om tvångsstyrning genomförs via omkopplarna på expansionsmodulens framsida kommer säkerhetsfunktionen att registrera eventuella överskridningar av värden och utfärda larm, om så behövs, men regulatorn kan inte i denna situation koppla in eller ur reläer.

1. En digital ingångssignal mottas I det här fallet aktiveras värmeåtervinningsfunktionen via en extern signal från, exempelvis, ett byggnadsautomationssystem. När funktionen är aktiverad kommer referensen för kondens-

Kapacitetsfördelning

Stegreglering

In- och urkopplingar genomförs sekventiellt. Den sist inkopplade enheten kommer att kopplas ut först.

Varvtalsreglering

När en analog ingång används kan äktarna varvtalsregleras, exempelvis med en frekvensomformare modell AKD.

Varvtalsreglering + stegreglering

Start Min.

Regulatorn startar frekvensomformaren och den första äkten när kapacitetskravet motsvarar det inställda startvarvtalet. Regulatorn kopplar steg för steg in era äktar i takt med att kapacitetskravet växer och anpassar sedan varvtalet till den nya situationen. Regulatorn kopplar ur äktar när kapacitetskravet blir lägre än det inställda minimivarvtalet.

Gemensam varvtalsreglering

Den analoga utgångsspänningen är kopplad till varvtalsregleringen. Alla äktar kommer nu att regleras från 0 till maxkapacitet. Om en AV/PÅ signal krävs för frekvensomformaren, så att äktarna kan stoppas helt och hållet, kan en reläutgång denieras.

Start Min.

Regulatorn startar frekvensomformaren när kapacitetskravet motsvarar det inställda startvarvtalet. Regulatorn stoppar frekvensomformaren när kapacitetskraven blir lägre än det inställda minimivarvtalet.

I kongurationen av regulatorns utgångar kommer det att vara utgången ”FanA1” som startar och stannar frekvensomformaren.

Varvtalsreglering av första äkt + stegreglering av resten

Regulatorn startar frekvensomformaren och ökar varvtalet på första äkten. Om mer kapacitet krävs, går nästa äkt in samtidigt som den första äkten går ner till min.varvtal. Härifrån kan första äkten öka varvtalet igen, osv.

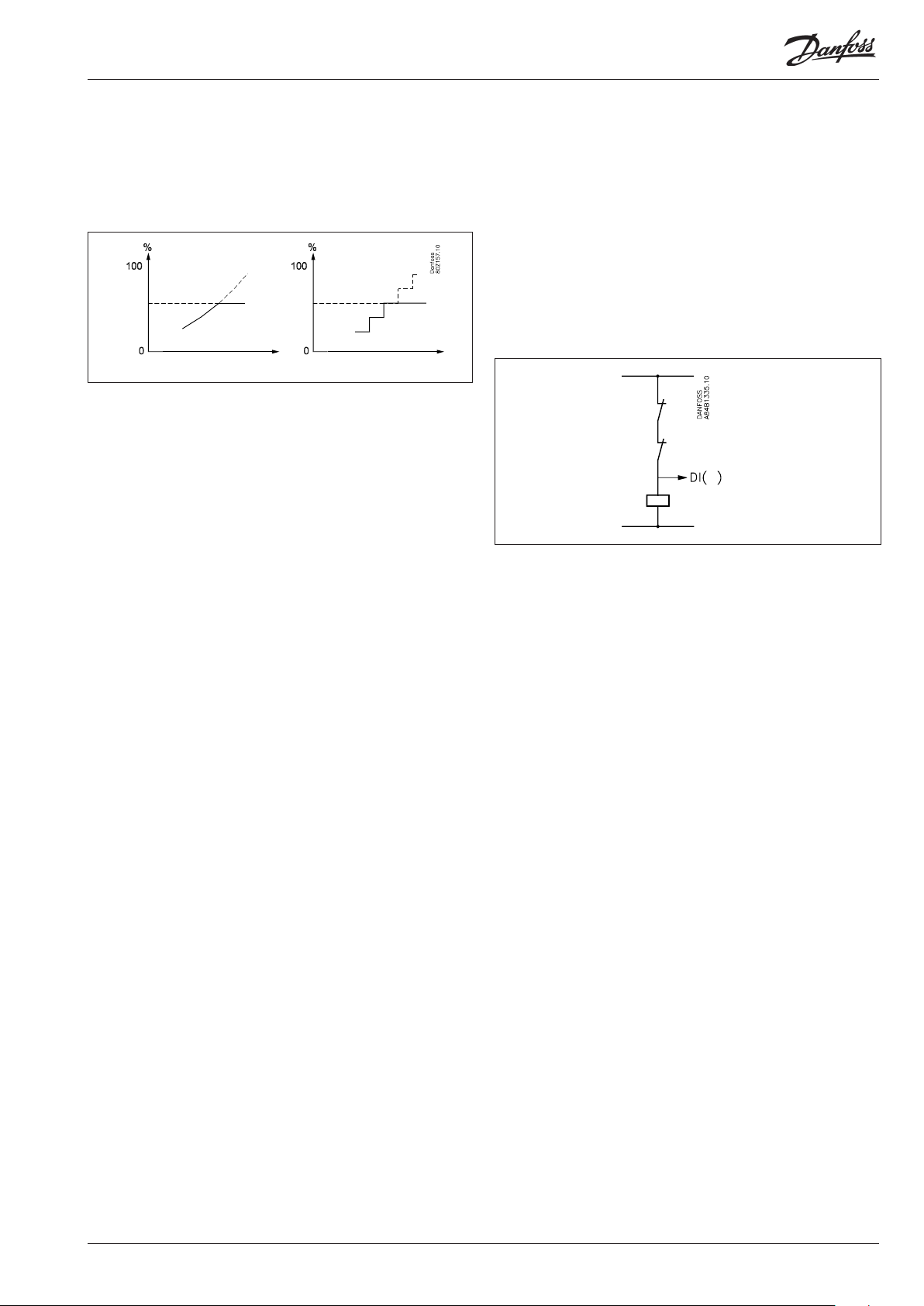

Kapacitetsbegränsning under nattdrift

Denna funktion används för att minska ljudet från äktarna till ett minimum. Den används huvudsakligen tillsammans med en varvtalsreglering, men kommer också att vara aktiv när steg kopplas in och ur. Inställningen görs som en procent av maxkapaciteten

Begränsningen kommer att förbises när säkerhetsfunktionen Sd max. och Pc max. verkar.

Kondensorkopplingar

Koppling av kondensorsteg

Det nns inga tidsfördröjningar i samband med inkoppling och urkoppling av kondensorsteg utöver den medföljande tidsfördröjningen i PI/P regleringen.

Säkerhetsfunktioner för kondensor

Signal från äkt och frekvensomformarens säkerhetsautomatik

Regulatorn kan motta signaler om status för varje individuellt kondensorstegs säkerhetskrets. Signalen mottas direkt från säkerhetskretsen och är kopplad till en ”DI” ingång. Om säkerhetskretsen kopplar ur kommer regulatorn att avge larm. Regleringen fortsätter med de återstående stegen.

Hjälpreläutgången kopplas inte ur. Anledningen till detta är att äktarna ofta är kopplade i par men med en säkerhetskrets. Vid händelse av fel på den ena äkten kommer den andra att fortsätta vara i drift.

Timer

Drifttiden på en äktmotor registreras kontinuerligt. Man kan avläsa:

- drifttid för den senaste 24-timmarsperioden

- total drifttid sedan senaste gången timern nollställdes

Kopplingsräknare

Antalet kopplingar registreras kontinuerligt. Här kan antalet starter avläsas:

- antal under den senaste 24-timmarsperioden

- totalt antal sedan senaste gången räknaren nollställdes

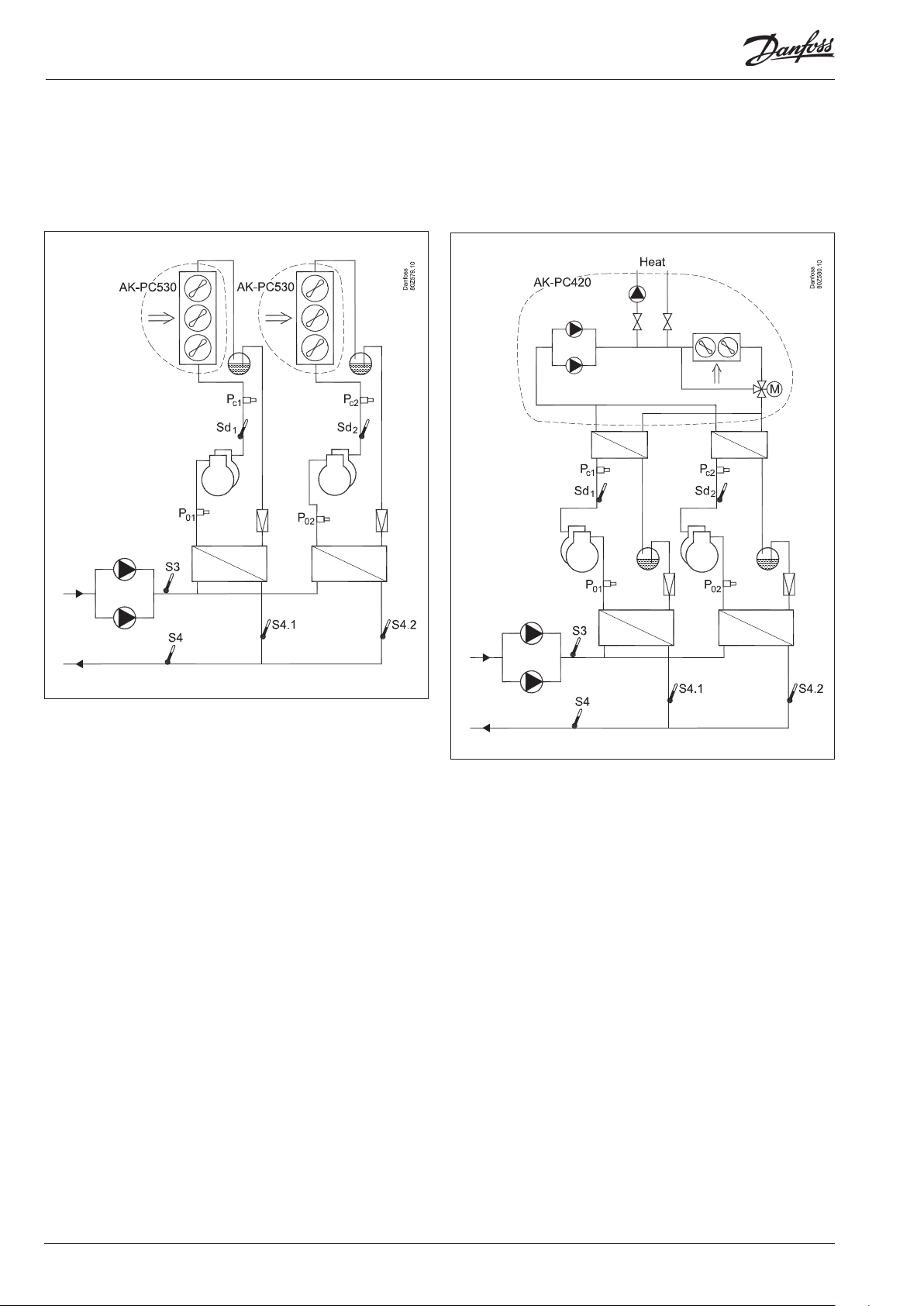

Extern kondensorreglering

Om varje sugkrets har sin egen kondensor, måste varje kondensor styras separat av sin egen separata kapacitetregulator, till exempel en AK-PC 530.

Exempel

Om varma sidan kräver full styrning av en kondensorkrets, kan AKCH 650 kombineras med en kondensorreglering typ AK-PC 420.

Exempel

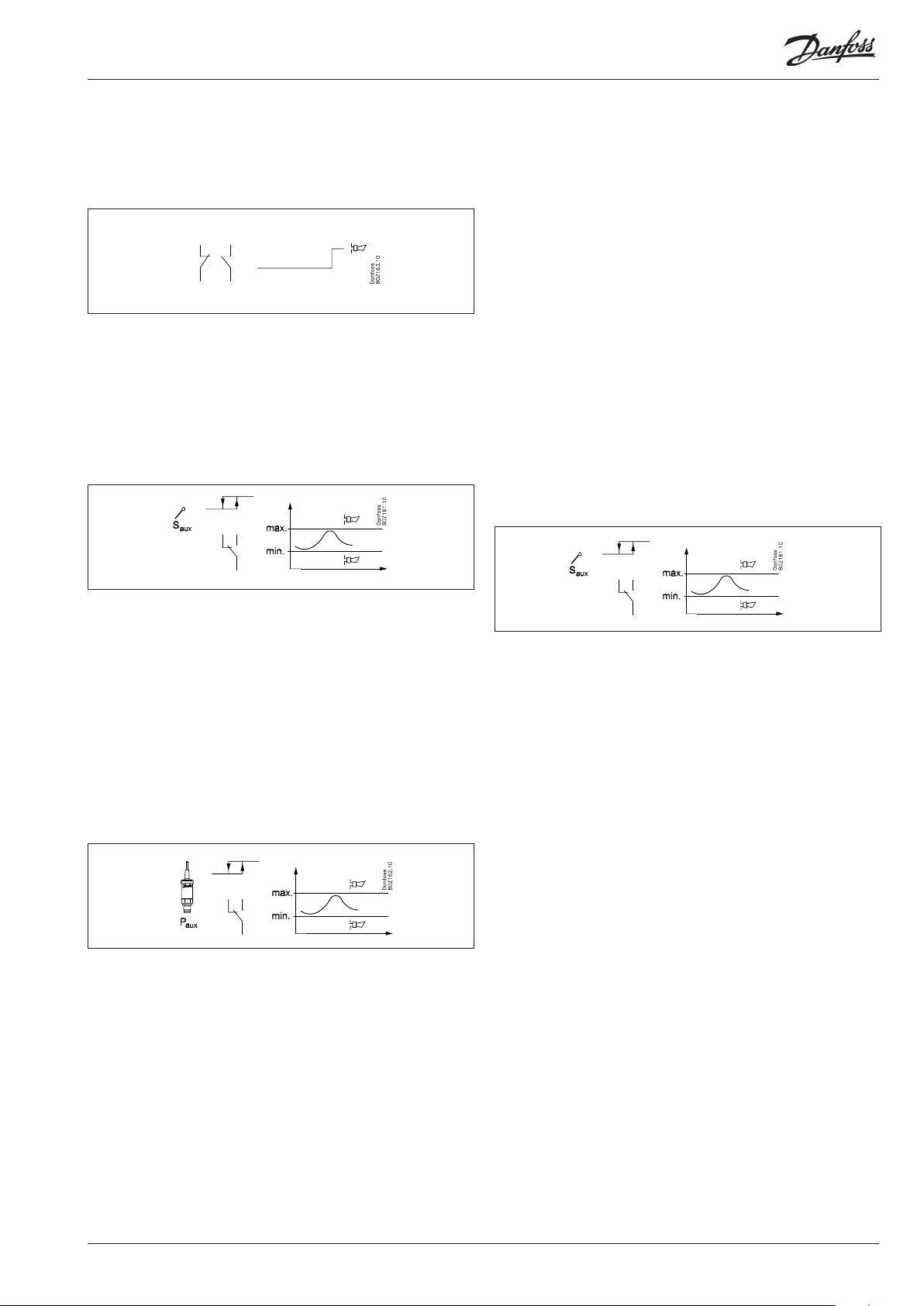

Allmänna övervakningsfunktioner

Allmänna larmingångar (10 enheter) En ingång kan användas för övervakning av en extern signal.

Den individuella signalen kan anpassas till det relevanta arbetsområdet då det går att ge larmfunktionen ett namn och att ange sin egen larmtext. En tidsfördröjning kan ställas in för larmet.

Generella termostatfunktioner (5 enheter) Funktionen kan fritt användas för larmövervakning av anläggningstemperaturen eller för AV/PÅ termostatreglering. Ett exempel skulle kunna vara termostatreglering av äkten i maskinrummet.

Termostaten kan antingen använda en av givarna som används av regleringen (Ss_, Sd_, Sc3, S3, S4_, S7, Shrec) eller en oberoende givare (Saux1, Saux2, Saux3, Saux4). Inkopplings- och urkopplingsnivåer ställs in för termostaten. Koppling av termostatens utgång kommer att baseras på gällande givartemperatur. Larmnivåer kan ställas in för låg respektive hög temperatur, inklusive separata larmfördröjningar. De individuella termostatfunktionerna kan anpassas till den relevanta applikationen då det går att ge termostaten ett namn och ange larmtexter.

Generella spänningsingångar med hjälpreläer (5 enheter) 5 generella spänningsingångar nns tillgängliga för övervakning

av diverse spänningsmätningar på installationen. Exempel inkluderar övervakning av gasdetektor, fuktavläsning och nivåsignal - alla med tillhörande larmfunktioner. Spänningsingångarna kan användas till att övervaka standardspänningssignaler (0-5V, 1-5V, 2-10V eller 0-10V). Om så behövs kan man även använda 0-20mA eller 4-20mA om externt motstånd monteras på ingången för att justera signalen till spänningen. En reläutgång kan anslutas till övervakningen så att man kan styra externa enheter.

För varje ingång kan följande ställas in/avläsas:

- Fritt denierbart namn

- Val av signalmodell (0-5V, 1-5V, 2-10V, eller 1-10V)

- Skalning av avläsningen så att den motsvarar mätenheten

- Hög- och låglarmnivåer inklusive fördröjningstid

- Fritt denierbar larmtext

- Anslutning av en reläutgång med in- och urkopplingsnivåer inklusive fördröjningstider

Generella pressostatfunktioner (5 enheter) Funktionen kan fritt användas för larmövervakning av anläggningstryck eller pressure or för AV/PÅ pressostatreglering.

Tryckregleringen kan antingen använda en av givarna som används av regleringsfunktionen (P0_, Pc_) eller en oberoende givare (Paux1, Paux2, Paux3). Inkopplings- och urkopplingsnivåer ställs in för tryckregleringen. Koppling av pressostatutgång kommer att baseras på gällande tryck. Larmnivåer kan ställas in för låg- respektive högtryck, inklusive separata larmfördröjningar. Den individuella pressostatfunktionen kan anpassas till den relevanta applikationen då det går att ge tryckregleringen ett namn och ange larmtexter.

Diverse

Huvudbrytare

Huvudbrytaren används till att stoppa och starta regleringsfunktionen.

Omkopplaren har 2 positioner:

- Normalt regleringstillstånd (inställning = PÅ)

- Reglering stoppad (Inställning = AV)

Utöver detta kan man också välja att använda en digital ingång som en extern huvudbrytare.

Om omkopplaren eller den externa huvudbrytaren ställs på AV är alla reglerfunktioner inaktiva och ett larm genereras för att uppmärksamma detta - alla andra larm upphör.

Köldmedium

Innan reglering kan återupptas måste köldmediet denieras. Man kan välja något av följande köldmedier:

1 R12 11 R114 21 R407A 31 R422A 2 R22 12 R142b 22 R407B 32 R413A 3 R134a 13 User dened 23 R410A 33 R422D 4 R502 14 R32 24 R170 34 R427A 5 R717 15 R227 25 R290 35 R438A 6 R13 16 R401A 26 R600 36 R513A 7 R13b1 17 R507 27 R600a 37 R407F 8 R23 18 R402A 28 R744 9 R500 19 R404A 29 R1270 10 R503 20 R407C 30 R417A

Köldmediet kan endast ändras om ”Huvudbrytaren” ställts på ”stoppad reglering”.

Varning: Ett inkorrekt val av köldmedium kan orsaka skada på kompressorn.

Givarfel

Om avsaknad av signal från en av de inkopplade temperaturgivarna eller trycktransmittrarna registreras, kommer ett larm att avges.

• När ett S4 eller P0 fel uppstår kommer regleringen att fortsätta med xx% inkopplad kapacitet under dagdrift och xx% inkopplad kapacitet under nattdrift - men minimum ett steg. (Värdena kan ställas in.)

• Vid händelse av ett S3- eller S4-fel fortsätter styrningen via nödkylning där värden från andra givare används.

• När ett Pc fel uppstår kopplas ur alla kompressorer.

• När ett Pc1 eller Pc2 fel uppstår kopplas ur den tillhörande kompressor gruppen.

• När ett fel uppstår på Sd givare kommer säkerhetsövervakningen av hetgastemperaturen att upphöra.

• När ett fel uppstår på Ss givare kommer övervakningen av

överhettning på sugledningen att upphöra.

• När ett fel uppstår på utetemperaturgivaren Sc3 kan inte relegeras med variabel kondenseringstrycksreferens. Istället använder man Pc ref. min. värde som referens.

• S7 fel: Se sidan 90. OBS: En inkorrekt givare måste vara i ordningsställd i 10 minuter innan givarlarmet avaktiveras.

Givarkalibrering:

Ingångssignalen från alla anslutna givare kan korrigeras. En korrigering är bara nödvändig om givarkabeln är lång och har en liten ledningsarea. Alla displayer och funktioner kommer att använda det korrigerade värdet.

Urfunktion

Regulatorn innehåller en urfunktion. Urfunktionen används endast till att växla mellan dag/natt. År, månad, datum, timmar och minuter måste ställas in.

Obs: Om regulatorn inte är försedd med RTC modul (AK-OB 101A) måste uret återställas efter varje strömavbrott. Om regulatorn är kopplad till en installation med en AKA-gateway eller en AK systemmanager kommer dessa att automatiskt återställa urfunktionen.

Larm och meddelanden

I samband med regulatorns funktioner nns ett antal larm och meddelanden som blir synliga i händelse av fel eller felaktig drift.

Larmhistorik:

Regulatorn innehåller en larmhistorik (log) som innehåller alla aktiva larm såväl som de senaste 40 historiska larmen. I larmhistoriken kan man se när larmet utlöstes och när det upphörde. Man kan dessutom se varje larms prioritetsgrad samt när larmet kvitterades och av vilken användare.

Larmprioritet:

Skillnad görs mellan viktig och mindre viktig information. Vikten

- eller prioriteten - är inställd för vissa larm medan andra kan ändras (denna ändring kan endast genomföras med hjälp av AKST service tool mjukvara till systemet och inställningarna måste genomföras i varje individuell regulator).

Inställningarna avgör vilken sortering/åtgärd som måste genomföras när ett larm ljuder. ∙ ”Hög” är det viktigaste ∙ ”Log endast” är den lägsta ∙ ”Avbruten” resulterar inte i någon åtgärd

Larmrelä

Man kan också välja om man behöver en larmutgång på regulatorn som en lokal larmindikation. Man kan för detta larmrelä deniera vilken larmprioritering det måste reagera på - man kan välja mellan följande:

∙ ”Non” - inget larmrelä används ∙ ”Hög” - Larmrelä aktiveras endast vid larm med hög prioriteringsgrad ∙ ”Låg - hög” - Larmrelä aktiveras endast vid larm med ”låg” prioritet, ”medium” prioritet eller ”hög” prioritet.

Relationen mellan larmprioritet och åtgärd syns i schemat nedan.

Inställning

Hög X X X X 1 Medium X X X 2 Låg X X X 3

Endast logg Urkopplad

Logg

Larmreläval Nätverk

Non Hög Låg-Hög

AKM

destina-

tion

Larmkvittering Om regulatorn är kopplad till ett nätverk med en AKA gateway eller en AK systemmanager som larmmottagare kommer dessa att automatiskt kvittera de larm som sänds till dem.

Tvångsstyrning via nätverk

Regulatorn innehåller inställningar som kan betjänas från gatewayens tvångsstyrningsfunktion via datakommunikation.

När tvångsstyrningsfunktionen ber om en förändring kommer alla inkopplade regulatorer på detta nätverk att ställas in samtidigt. Följande val nns:

- Ändra till nattdrift

- Tvångsstängning av insprutningsventiler (Insprutning PÅ)

- Optimering av sugtryck (P0)

Drift av AKM / Service Tool

Inställningen av regulatorn själv kan endast genomföras via AK-ST 500 Service Tool mjukvara.

Om regulatorn å andra sidan inte är inkluderat i ett nätverk måste användaren kvittera alla larm.

Larmlysdiod Larmlysdioden på regulatorns framsida anger regulatorns larmstatus.

Blinkande: Det nns ett aktivt larm eller ett okvitterat larm. Lyser fast: Det nns ett aktivt larm som har kvitterats. Avslagen: Det nns inga aktiva larm eller okvitterade larm.

IO Status och manuell

Funktionen används i samband med installation, underhåll och felsökning på utrustningen. Med hjälp av denna funktion styrs de anslutna utgångarna.

Mätningar Status för alla ingångar och utgångar kan här läsas och kontrolleras.

Tvångsstyrning Man kan här utföra en överstyrning av alla utgångar för att kontrollera om dessa är korrekt anslutna.

Obs: Ingen övervakning nns när utgångarna överstyrs.

Loggning/registrering av parametrar

Som ett redskap för dokumentation och felsökning ger regulatorn möjlighet till loggning av parameterdata i internminnet.

Via AK-ST 500 Service Tool mjukvara kan man:

a) Välja upp till 10 parametervärden som regulatorn kontinuerligt kommer att registrera b) Ange hur ofta de måste registreras

Regulatorn har ett begränsat minne, men som en tumregel kan 10 parametrar sparas, vilka registreras var 10:e minut i 2 dagar.

Via AK-ST 500 kan man därefter avläsa de historiska värdena i form av diagrampresentationer.

Om regulatorn är inkluderad i ett nätverk med en AKA gateway kan man därefter genomföra all daglig inställning av regulatorn via AKM systemmjukvara, dvs. man kan se och ändra dagliga avläsningar/inställningar.

Obs: AKM mjukvara tillhandahåller inte tillgång till alla regulatorns kongurationsinställningar. Inställningarna/avläsningarna som kan tas fram framgår av AKM meny betjäning (se även Litteraturöversikt).

Behörighet / Lösenord

Regulatorn kan betjänas med Systemmjukvara modell AKM och Service Tool mjukvara AK-ST 500.

Båda betjäningsmetoderna ger tillgång till era nivåer i enlighet med användarens insikt i de olika funktionerna.

Systemmjukvara modell AKM: De olika användarna denieras här med initialer och nyckelord. Tillgång ges därefter till exakt de funktioner som användaren kan betjäna. Processen beskrivs i AKM manualen.

Service Tool mjukvara AK-ST 500 Betjäningen beskrivs i manualen.

När en användare skapas måste följande uppges: a) Ange ett användarnamn b) Ange ett lösenord c) Välj användarnivå d) Välj enheter - antingen US (dvs. ºF och PSI) eller Danfoss SI (ºC och Bar) e) Välj språk

Tillgång ges till fyra användarnivåer.

1) DFLT - Default user - Tillgång utan användning av lösenord. Se dagliga inställningar och avläsningar.

2) Daily - Daglig användare Ställ in valda funktioner och bekräfta larm.

3) SERV - Service användare Alla inställningar i menyn förutom skapande av nya användare.

4) SUPV - Supervisor användare Alla inställningar inklusive skapande av nya användare.

Visning av brinetemperatur och kondenseringstryck

1 til 4 separata displayer kan kopplas till regulatorn. Koppling åstadkoms med ledningar med kontakter. Displayen kan exempelvis placeras i en front i en styrlåda.

När en display är ansluten kommer den att visa värdet som visas.

fx.

- Brine Reglergivare

- P01, P02

- S3

- S4, S4.1 3), S4.2

- Ss1, Ss2

- Sd1, Sd2

- Reglergivare kondensor

- Pc, Pc1, Pc2

- S7

1) - 4)

= fabriksinställd skärm utlopp

När en display med knappar väljs kan en enkel inställning via ett menysystem genomföras utöver visning av brinetemperatur och kondenseringstryck.

No. Function Cond. Suc-

d02 Defrost stop temperature x x x d04 Max defrost time (safety time at stop on temperature) x x x d06 Drip delay. Time before cooling starts after defrost x x x o30 R efrigerant setting x x x o57 Capacit y setting for condenser

0: MAN, 1: OFF, 2: AUTO 058 Manual setting of condenser capacity x x o59 Capacit y setting for suction group

0: MAN, 1: OFF, 2: AUTO o60 M anual setting of suction capacity x x o62 S elect of predened conguration

This setting will give a selection of predened combina-

tions which at the same time establish the connections

points.. At the end of the manual an overview of options

and connection points is shown. After the conguration

of this function the controller will shut down and restart o93 Lock of conguration

It is only possible to select a predened conguration or

change refrigerant when the conguration lock is open.

0 = Conguration open

1 = Conguration locked P31 Pump status

0=stopped. 1=pump 1 running. 2=pump 2 running.

3=both pumps running P35 Selection of pump control

0=both pumps are stopped. 1=only pump 1 must run.

2=only pump 2 must run. 3=both pumps must run.

4= equalization of operation time (start before stop).

5=equalization of operation time (stop before start) r12 Main switch

0: Controller stopped

1: Regulating r23 Set point suction pressure

Setting of required brine temperature in °C r24 Suction pressure reference

Actual reference temperature for brine regulation r28 Set point condenser

Setting of required condenser pressure in °C r29 Condenser reference

Actual reference for temperature for condenser capacity u09 Temperature at defrost sensor x x x u11 D efrost time or duration of last defrost x x x u12 S3 temperature x x x u16 Actual media temperature measured with S4 x x u44 S c3 out door temperature in °C x x

x x

x x x

x x

tion

x x

Pack

u48 Actual regulation status on condenser

0: Power up 1: Stopped 2: Manuel 3: Alarm 4: Restart 5: Standby 10: Full loaded

11: Running u49 Cut in condenser capacity in % x x u50 R eference for condenser capacity in % x x u51 Actual regulation status on suction group

0: Power up

1: Stopped

2: Manuel

3: Alarm

4: Restart

5: Standby

10: Full loaded

11: Running u52 Cut in compressor capacity in % x x u53 R eference for compressor capacity x x u54 S d discharge gas temperature in °C x x u55 Ss Suc tion gas temperature in °C x x u98 Actual temperature for S7 media sensor x x U01 Actual Pc1 condensing pressure in °C x x U29 Actual Pc2 condensing pressure in °C x x U30 Actual Suction pressure P01 in °C x x U31 Actual Suction pressure P02 in °C x x U32 Actual brine supply S4.1 in °C x x U33 Actual brine supply S4.2 in °C x x

AL1 Alarm suction pressure x x AL2 Alarm condenser x x

x x

Vill man se ett av värdena i meny list under ”funktion” ska man använda knapparna på följande sätt:

1. Tryck den övre knappen tills en parameter visas

2. Tryck den övre eller nedre knappen och leta upp den parameter som du vill läsa

3. Tryck på mittenknappen tills parametervärdet visas

Efter en kort stund kommer displayen automatiskt att återgå till ”Avläsningsdisplayen”

Sekundär display Följande avläsningar kan visas genom att trycka in den nedre knappen på displayen: För display A: Kondensorns reglergivare För display B: Kompressorns reglergivare. För display C: S4.1 brine temperatur För display D: S4.2 brine temperatur

Lysdioder på regulatorn

Internkommunikation mellan modulerna: Snabba blinkningar = fel Konstant På = fel

Status för utgång 1-8

Långsamt blinkande = OK Snabba blinkningar = svar från gateway

■ Power

■ Comm

■ DO1 ■ Status

■ DO2 ■ Service Tool

■ DO3 ■ LON

■ DO4

■ DO5 ■ Alarm

■ DO6

■ DO7

■ DO8 ■ Service Pin

förblir på i 10 min efter nätverksregistrering Konstant PÅ = fel Konstant AV = fel

Extern kommunikation

Blinkning = aktivt larm/inte upphävt Konstant PÅ = Aktivt larm/upphävt

Nätverksinstallation

Tillägg A - Larmtexter

Inställningar

Suction group

Control mode Låg Manual comp. cap. Control_ Kompressor kapacitetsstyrning kör manuellt

Low suction pressure P0 Låg Low pressure P0_ Min. säkerhetsgräns för sugtryck P0 har överskridits

High suction pressure P0 Hög High pressure P0_ Höglarmgräns för P0 har överskridits

High S4_ temperature Hög High S4_ temp. Hög S4 temperatur

Low S4_ temperature Medium Low S4_ temp. Låg S4 temperatur

Load shedding Medium Load Shed active Belastningsbegränsning har aktiverats

P0_/S4_ sensor error Hög

Misc. sensor error Hög

Pump alarm Medium

Cold pump 1&2 alarm Hög

Frost protection Hög Anti freeze safety cutout All compressors have been cut out on common safety input

Alla kompressorer

Pack 1 Comp. 1 safety Pack 2 Comp. 1 safety Medium

VSD safety Medium

Standardinställning

Alarm text engelska Beskrivning

P0_ sensor error P0 trycktransmittersignal fel

S4_ sensor error Temperatursignal från S4 media temp. givare defekt

S3 sensor error Temperatursignal från S3 media temp. givare defekt

Ss_ sensor error Temperatursignal från Ss suggastemp. är defekt

Sd_ sensor error Temperatursignal från Sd hetgastemp. är defekt

Sc3 sensor error Temperatursignal från Sc3 luftkondensor defekt

Heat recovery sensor error Temperatursignal från Shrec värmeåtervinningstermostat defekt

Saux1 sensor error Signal från extra Temp. givare Saux1 är defekt

Saux2 sensor error Signal från extra Temp. givare Saux2 är defekt

Saux3 sensor error Signal från extra Temp. givare Saux3 är defekt

Saux4 sensor error Signal från extra Temp. givare Saux4 är defekt

Cold pump 1 alarm Kall pump 1 är defekt

Cold pump 2 alarm Kall pump 2 är defekt

Cold pump 1&2 alarm Både kall pump 1 och 2 är defekta

Comp. X oil pressure cut out Compressor no. x has been cut out on oil pressure safety

Comp. x over current cut out Compressor no. x has been cut out on over current safety

Comp. 1 motor prot. cut out Compressor no. x has been cut out on motor protection safety

Comp. 1 disch. Temp cut out Compressor no. x has been cut out on discharge temperature safety

Comp. 1 disch. Press. Cut out Compressor no. x has been cut out on discharge pressure safety

Comp. 1 General safety cut out

Comp. 1 VSD safety error Alla kompressorer har kopplats ur på common safety ingång

Compressor no. x has been cut out on general safety

Condenser

Control mode Låg Manual cond. cap. Control Kondensor kapacitetsstyrning kör manuellt

High Pc/Sd temp. Hög

Pc/S7 Sensor error Hög

Detect blocked air ow Medium Air ow reduced cond. A Den intelligenta luftödesövervakningen av kondensorn rapport-

Fan/VSD safety Medium

High disch. temp. Sd_ Säkerhetsgräns för hetgastemperatur har överskridits

High pressure Pc Hög säkerhetsgräns för kondensortryck Pc har överskridits

Pc_ sensor error Trycktransmitter signal från Pc är defekt

S7 sensor error Temperatursignal för S7 mediatemperaturgivare är defekt

erar att rengöring är aktuell

Fan Alarm 1 Fläkt nr. X är rapporterad defekt via säkerhetsingång

Fan VSD alarm Frekvensomformare för kondensoräktar har kopplats ur på safety

Danfoss AK-CH 650A User guide [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual
