Danfoss AK-CC55 Multi Coil User guide

User Guide

Régulateur de vitrine/chambre froide (EEV) Type AK-CC55 Multi Coil

Logiciel version 1.8x

Pour meubles frigoriques et chambres froides.

AK-CC55 Multi Coil

Table des matières

Introduction 5

Aperçu de la gamme 6

Connectivité 7 Aperçu des fonctions 7 Transmission de données 7 AK-CC55 Multi Coil 8 Acheur externe 8

Fonctionnalité du régulateur 10

Fonctions 10 Injection de liquide à l’aide de soupape AKV 10 Régulation de la température 11 Surveillance de la température 11 Bandes thermostatiques 12 Régulation de nuit de la valeur du thermostat 12 Nettoyage de meuble 12 Extinction du meuble 13 Dégivrage 13 Démarrage du dégivrage 13 Arrêt du dégivrage 13 Régulation du ventilateur pendant le dégivrage 14 Séquence de dégivrage 14 Horloge temps réel 14 Dégivrage coordonné 14 Fonction de fusion 14 Rail antibuée 15 Régulation par impulsion du ventilateur 16 Fonction d’éclairage 16 Volet de nuit 16 Régulation de l’humidité 17 Fonction de chauage (application 4 uniquement) 18 Entrées numériques 18 Fermeture forcée 19 Contact de porte 19 Acheur 19

AK-CC55 Multi Coil

Forçage 20

Applications 21

Options de raccordements et d'application de l’AK-CC55 21

Congurations d’application et raccordements E/S 22 Identication du produit 24

Raccordements de l’AK-CC55 Multi Coil 24

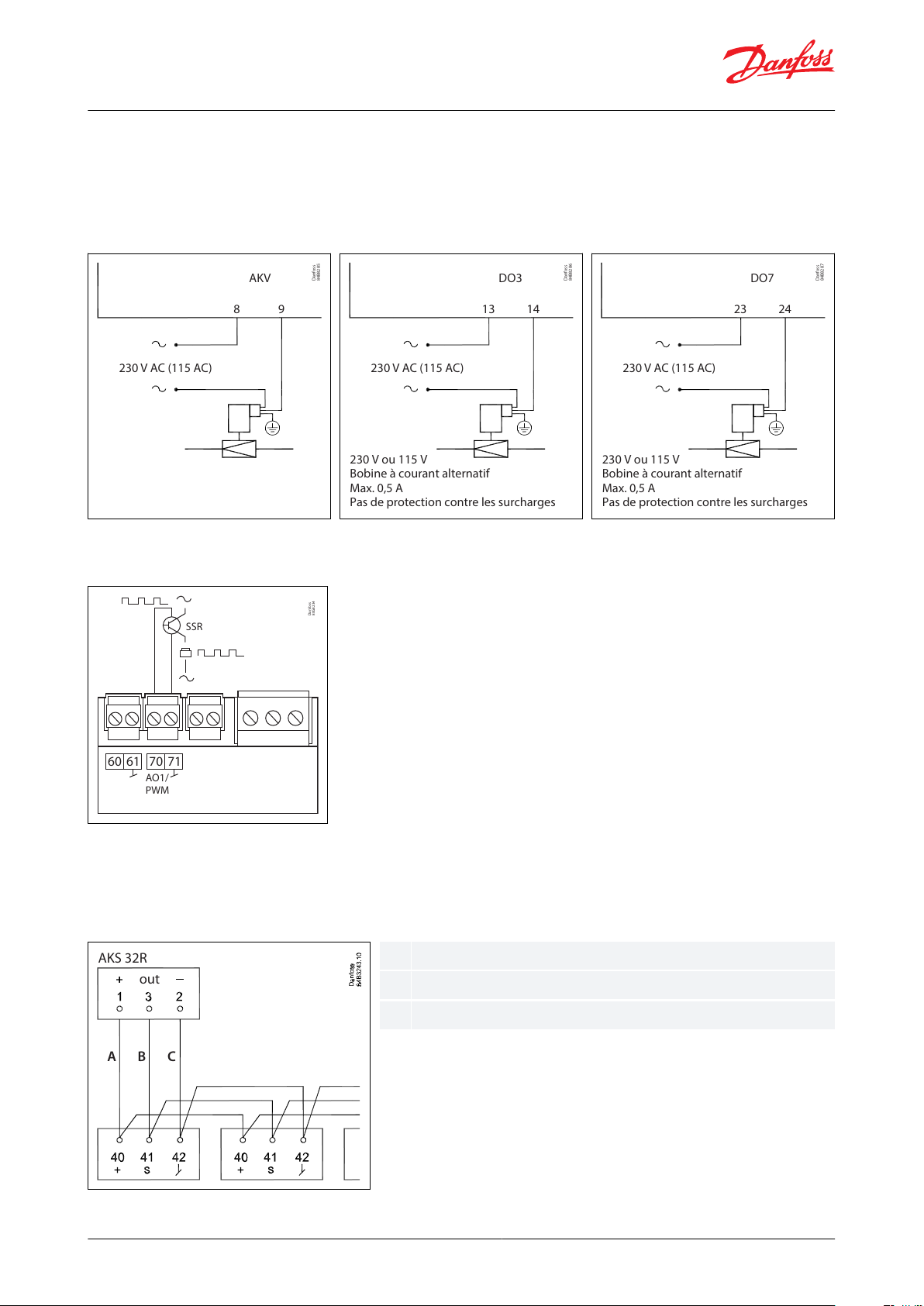

Transmission de données 24 AKV info 25 Relais à semi-conducteurs externe pour rails antibuée 25 Infos AKS 32R 25 Dégivrage coordonné via connexions câblées 26 Acheur externe AK-UI55 26 Connexions 26

Fonctionnement 29

Fonctionnement via la transmission de données 29 Fonctionnement direct 29 Fonctionnement via le kit AK-UI55 29

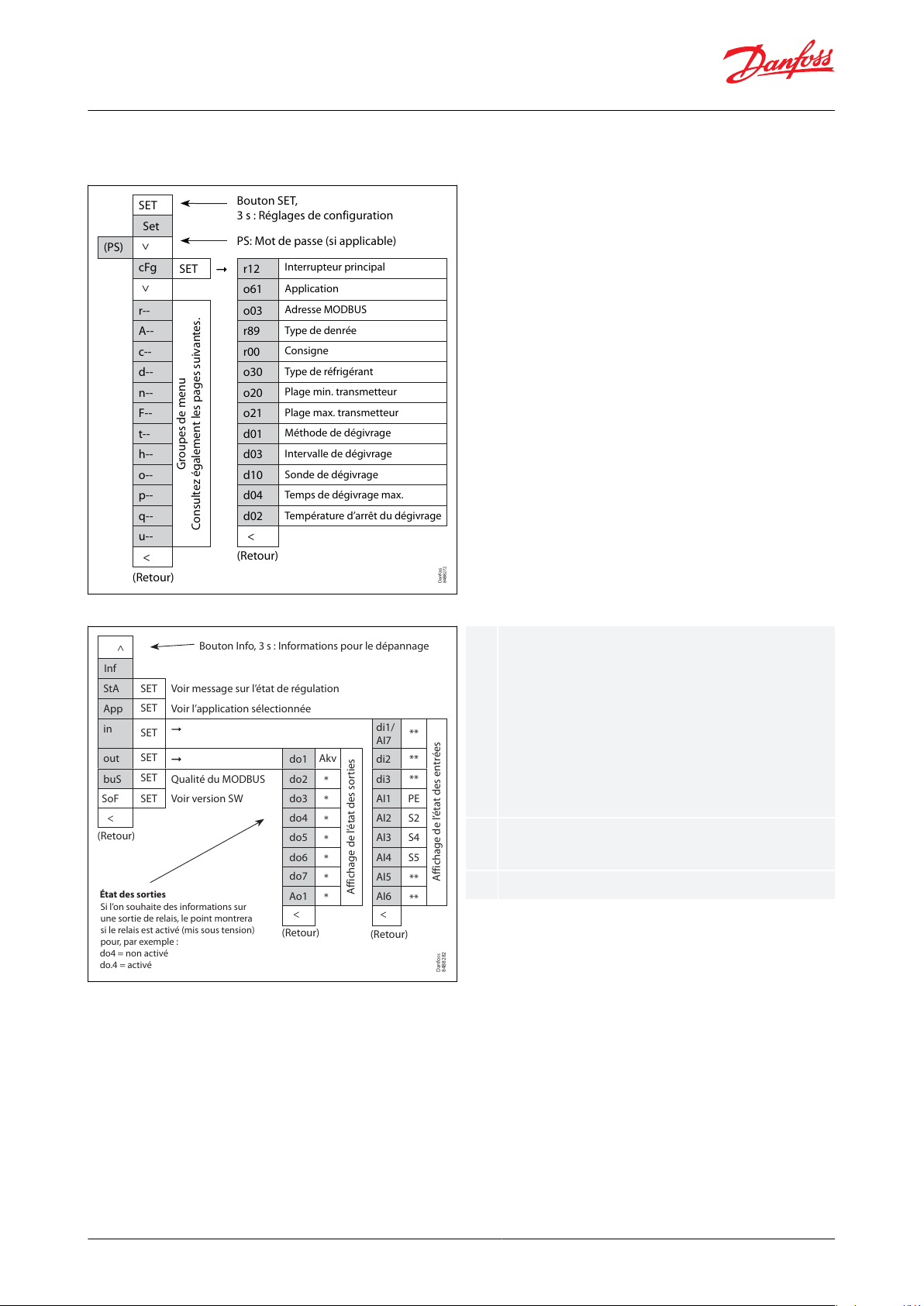

Groupes de paramètres en cas de fonctionnement via l’acheur 31 Prenez un bon départ 31

Menu d’achage de l’AK-UI55 (logiciel version 1.8x) 33

Thermostat 33 Réglages alarme 33 Dégivrage 34 Régulation d’injection 34 Régulation du ventilateur 34 Horaire dégivrage 35 Régulation de l’humidité 35 Divers 36 Régulation 37 Cong. DO et manuel 37 Maintenance 38

Fonctionnement via AK-UI55 Bluetooth 41

Menu de connexion de l’AK-CC55 (logiciel version 1.8x) 42

Démarrage/Arrêt 42 Conguration 42

AK-CC55 Multi Coil

Régulation du thermostat 44 Seuils d’alarme et temporisations 46 Régulation de l’humidité 47 Régulation d’injection 48 Régulation du dégivrage 50 Programmes de dégivrage 52 Régulation du ventilateur 53 Régulation du rail antibuée 54 Régulation éclairage/nettoyage 55 Commandes d'acheur 56 Priorités du relais d’alarme 56 Divers 57 Avancé 57 Message d’erreur 60

État de fonctionnement 62

Caractéristiques du produit 63

Données techniques 63

Spécications électriques 63 Sonde et données de mesure 63 Spécications des relais d’entrée et de sortie 63 Données de fonction 64 Conditions environnementales 64

Dimensions 64

Certicats, déclarations et homologations 65

Déclaration sur l’acheur de l'AK-UI55 Bluetooth 66

Assistance en ligne 67

S4/S4B/S4C

P

AKV

S2/S2B/S2C

S5/S5B

Danfoss

84B3293

AK-CC55 Multi Coil

Introduction

Application

Régulation complète des meubles frigoriques avec une grande exibilité pour s’adapter aux meubles frigoriques et aux chambres froides.

Avantages :

• Régulateur universel pour la régulation de 3 vannes AKV maximum dans la même section de réfrigération

• Conguration rapide avec des réglages prédénis

• Conguration et maintenance faciles à l’aide d’une application mobile Bluetooth

• Optimisation énergétique de l’ensemble du meuble frigorique

• La régulation adaptative de la surchaue minimale stable (MSS) est accomplie avec la surchaue la plus faible possible

• Possibilité d’augmentation de la pression d’aspiration de plusieurs degrés

• La régulation liquide adaptative (ALC) peut être eectuée avec une surchaue jusqu’à 0 degré sur les systèmes au CO2 transcritiques équipés d’éjecteurs de liquide

Principe

La température dans le meuble est enregistrée par une à trois sondes de température de l’air S4 qui peuvent être situées dans le ux d’air de l’évaporateur. Un réglage détermine le relevé apparaissant sur l'acheur : la température du thermostat A, la température moyenne des sondes S4 ou la température la plus élevée des sondes S4.

Si deux acheurs sont connectés, il est possible de sélectionner l’achage de la température du thermostat A sur l’acheur 1 et de la température du thermostat B sur l’acheur 2.

La température de l’évaporateur est enregistrée avec une ou deux sondes S5 qui peuvent être utilisées comme sondes de dégivrage.

Outre les sorties des vannes d’injection AKV électroniques, le régulateur dispose de sorties de relais qui sont dénies par le réglage de l’application.

Chire 1: AK-CC55 avec évaporateur, soupape AKV et positions de sonde

AK-CC55 Compact

AK-CC55 Single Coil

AK-CC55 Single Coil UI

AK-CC55 Multi Coil

Photo du produit

Détendeur

1 x TXV ou AKV

1 x AKV

3 x AKV

Sortie numérique3554

Entrée numérique

1 (2)

3 (2)

Sortie analogique1111

Entrée analogique

5 (4)

6 (7)

Acheur

1 à distance

2 à distance

1 à distance + 1 intégré

2 à distance

Module de comm.

Modbus

Module de comm. en option

Module LON

AK-CC55 Multi Coil

Aperçu de la gamme

La gamme AK-CC55 comprend quatre régulateurs avec diérentes fonctionnalités et diérents paramètres d’application, comme indiqué dans le tableau.

Tableau 1: Gamme AK-CC55

Afficheur distant Application mobile

Gestionnaire de système

Bus des afficheurs

Modbus

LON/ TCP/IP (SNMP)

Modbus

LON/ TCP/IP (SNMP)

Bluetooth

AK-UI55 Bluetooth

AK-UI55 Set

AK-UI55 Info

Smartphone ou tablette (IOS ou Android)

AK-CC55 Connect

AK-CC55 Single Coil UI

AK-CC55 à bobines multiples

AK-CC55 Compact

KoolProg

Régulateur de vitrine

Danfoss

80G8333

AKA 245 : Unités LON uniquement et 250 paramètres de régulateur au maximum

Application

AK-CC55 Compact

AK-CC55 Single Coil

AK-CC55 Single Coil UI

AK-CC55 Multi Coil

AKV – application (détendeur à commande électrique)

xxx

0 – 10 V pour régulation vanne pas-à-pas externe

x

TXV – application (détendeur thermostatique + électrovanne ou compresseur)

x

Gaz chauds à distance – Application

x

Une vanne, un évaporateur, une section de réfrigération

xxx

Une vanne, un évaporateur, deux sections de réfrigération

x

Une vanne et deux évaporateurs, deux sections de réfrigération

x

Deux vannes et deux évaporateurs (même section de réfrigération)

x

Trois vannes et trois évaporateurs (même section de réfrigération)

x

Conguration

personnalisée de sorties de relais

x

Deux compresseurs

x

Chauagexx

x

Régulation de l’humidité de l’air

x

Surchaue

adaptative

xxx

Régulation adaptative liquide (régulation de surchaue zéro degré pour des systèmes au CO2 transcritique avec éjecteurs liquide)

xxx

Dégivrage adaptatif

x

Sonde de produit

x

Lon RS485, en option (AK-OB55)

x

AK-CC55 Multi Coil

Connectivité

Le schéma illustre les options de connectivité présentées par l’AK-CC55 pour la conception des fonctionnalités du système.

Chire 2: Connectivité

Aperçu des fonctions

Tableau 2: Aperçu des fonctions de l’AK-CC55 par type

Transmission de données

Le régulateur dispose d’une transmission de données MODBUS intégrée. S’il est nécessaire d’utiliser une autre forme de transmission de données, un module Lon RS 485 peut être inséré dans le régulateur.

Boîtier standard. Généralement utilisé pour les vitrines où le régulateur est monté dans un coret.

Danfoss

84B8236

Le boîtier standard peut être complété par un ou deux acheurs externes.

Danfoss

84B8238

AK-CC55 Multi Coil

La connexion doit alors se faire au module.

Chire 3: Montage du module de communication

AK-CC55 Multi Coil

AK-CC55 Multi Coil – Régulation de 3 vannes AKV au maximum.

Un réglage du mode d’application congurera les entrées et les sorties pour l’utilisation souhaitée. Il est possible de choisir parmi cinq applications.

Acheur externe

Il existe trois versions avec diérentes fonctions :

• AK-UI55 Info : Achage de la température.

• AK-UI55 Set : Achage de la température avec boutons de commande à l’avant.

• AK-UI55 Bluetooth : Achage de la température avec connexion Bluetooth, à utiliser avec l’appli mobile AK-CC55 Connect.

AK-CC55 Multi Coil

Chire 4: AK-UI55 Info Chire 5: AK-UI55 Set Chire 6: AK-UI55 Bluetooth

AK-CC55 Multi Coil

Fonctionnalité du régulateur

Fonctions

• Thermostat jour/nuit avec fonctionnement ON/OFF ou modulant

• Commutation entre les réglages du thermostat via l’entrée numérique

• Régulation adaptative de la surchaue

• Démarrage du dégivrage via le programme, l’entrée numérique, le réseau ou l’achage des paramètres

• Dégivrage naturel ou électrique

• Arrêt du dégivrage en fonction du temps et/ou de la température

• Coordination du dégivrage entre plusieurs régulateurs dans un alignement

• Activation des ventilateurs lorsque le thermostat est hors tension

• Fonction de nettoyage du meuble pour la documentation de la procédure HACCP

• Régulation du rail antibuée via la charge jour/nuit ou le point de rosée

• Régulation de l’humidité dans les chambres froides

• Fonction de porte

• Régulation des volets de nuit

• Régulation d’éclairage

• Thermostat de chauage

• Les entrées de haute précision garantissent une meilleure exactitude de mesure que celle indiquée dans la norme EN ISO 23953-2 sans étalonnage ultérieur (sonde Pt 1000 ohm).

• Communication MODBUS intégrée avec possibilité de montage d’une carte de communication LonWorks

Injection de liquide à l’aide de soupape AKV

L’injection de liquide dans l’évaporateur est régulée par une soupape d’injection électronique de type AKV. La soupape fonctionne à la fois comme détendeur et électrovanne. Le régulateur ouvre et ferme la soupape en fonction des relevés de la sonde.

La fonction contient un algorithme adaptatif qui ajuste de manière indépendante l’ouverture de la soupape an que l’évaporateur fournisse en permanence une quantité optimale de réfrigérant.

La surchaue est mesurée via :

Capteur de pression Pe et sonde de température S2. En utilisant un capteur de pression et une sonde de température, une mesure correcte de la surchaue est obtenue dans toutes les conditions, ce qui garantit une régulation très robuste et exacte. Le signal d’un transmetteur de pression peut être partagé par un max. de 10 régulateurs, mais uniquement s’il n'y a pas de diérence de pression signicative entre les évaporateurs en question.

Il existe deux réglages parallèles pour la surchaue :

• Détente sèche, qui ne permet pas l’écoulement de liquide à la sortie de l’évaporateur.

• Régulation liquide adaptative dans les systèmes au CO2 transcritique, qui permet l'écoulement de liquide. Ce type de régulation nécessite que le régulateur reçoive un signal on/o provenant (par exemple) d’un accumulateur d’aspiration dans la conduite d’aspiration. Un contacteur de niveau dans le réservoir enregistre lorsque le niveau de liquide dépasse le niveau max. Lorsque cela se produit, le régulateur passe en détente sèche, puis revient en régulation liquide lorsque le niveau de liquide a baissé. La fonction est dénie dans le réglage o02, o37 ou o84.

La fonction peut également être activée via la transmission de données à partir d’une unité système. En cas de perte du signal de régulation adaptative du liquide, le régulateur repasse automatiquement en détente sèche.

Détente sèche (régulation MSS)

Régulation liquide adaptative (ALC)

Danfoss

84B2732

S2

AKV

p

e

Danfoss

80Z775

DI1 (DI2)

S2

AKV

ON/OFF

p

e

Régulation tout ou rien (ON/OFF)

Régulation modulante

Danfoss

80Z8134

AK-CC55 Multi Coil

Tableau 3: Injection de liquide

AVERTISSEMENT:



Un actionnement accidentel peut permettre un écoulement de liquide vers le compresseur. Il est de la responsabilité de l’installateur de s’assurer que la perte de signal vers le régulateur n’entraîne pas d'écoulement de liquide vers le compresseur. Danfoss décline toute responsabilité en cas de dommages résultant d’une

installation inappropriée.

Régulation de la température

La température dans l’appareil est enregistrée par une parmi jusqu'à trois sondes de température de l’air S4.

La régulation de température réelle peut se faire de trois manières (même consigne de thermostat utilisée pour tous les évaporateurs) :

Comme régulation tout ou rien avec un diérentiel, en utilisant la sonde S4 individuelle de chaque évaporateur.

1.

Comme régulation modulante, en utilisant la sonde S4 individuelle de chaque évaporateur.

2.

Comme un thermostat tout ou rien commun à tous les évaporateurs. Elle peut être sélectionnée pour utiliser :

3.

◦ la sonde de température de l’air S4A, ◦ la moyenne de toutes les sondes de température de l’air S4, ◦ la valeur la plus élevée de toutes les sondes de température de l’air S4 pour le thermostat commun.

Cependant, l’utilisation d’une régulation modulante est limitée, car elle ne peut être utilisée que dans les armoires à distance. Il n’est pas recommandé d’utiliser un thermostat modulant dans les applications basse température. Dans les applications avec un évaporateur et un compresseur, la fonction thermostat avec régulation tout ou rien doit être sélectionnée. Dans les armoires à distance, la fonction du thermostat peut être sélectionnée pour la régulation tout ou rien ou pour la régulation modulante.

Tableau 4: Méthodes de régulation

Surveillance de la température

Les sondes d’air individuelles S4A, S4B et S4C sont toujours utilisées pour la surveillance d’alarme de température indépendamment de la sonde dénie comme sonde de thermostat. Les réglages communs pour la limite de température haute, la limite de température basse et les temporisations d’alarme sont utilisés pour les 3 sondes et des alarmes sont générées pour chaque section d’évaporateur individuelle. Une temporisation plus longue peut être dénie pour l’alarme de température haute. Ce délai est actif pour le refroidissement rapide après le dégivrage, le nettoyage de l’appareil et le démarrage.

AK-CC55 Multi Coil

Bandes thermostatiques

Les bandes thermostatiques peuvent être utilisées avantageusement pour les appareils où diérents types de produits sont stockés, ce qui nécessite des conditions de température diérentes. Il est possible de passer d’une bande thermostatique à l’autre via un signal de contact sur une entrée numérique. Un thermostat et des seuils d’alarme séparés peuvent être réglés pour chaque bande thermostatique.

Chire 7: Fonction de bande thermostatique avec deux réglages de bande diérents

Régulation de nuit de la valeur du thermostat

Dans les meubles frigoriques, il peut y avoir de grandes diérences de charge entre les heures d’ouverture et de fermeture du magasin, en particulier si des volets/couvercles de nuit sont utilisés. La référence du thermostat peut être augmentée ici sans que cela n’ait d’eet sur la température du produit.

Le passage entre régime de jour et régime de nuit peut s’eectuer comme suit :

• via un commutateur externe raccordé à une entrée numérique

• via un signal du système de transmission de données

Chire 8: Fonction de bande thermostatique avec régulation de nuit

Nettoyage de meuble

Cette fonction permet au personnel du magasin d’eectuer facilement un nettoyage du meuble selon une procédure standard. Le nettoyage du meuble est activé par un signal d’impulsion - en règle générale via un interrupteur à clé placé sur le meuble ou via l’application mobile AK-CC55 Connect.

Le nettoyage du meuble s’eectue en trois phases :

1.

Lors de la première activation, la réfrigération est arrêtée, mais les ventilateurs continuent à fonctionner an de dégivrer les évaporateurs. « Fan » s’ache à l’écran.

2.

Lors de la deuxième activation, les ventilateurs sont également arrêtés et le meuble peut maintenant être nettoyé. « OFF » s’ache à l’écran.

3.

Lors de la troisième activation, la réfrigération reprend. L’écran ache la température réelle du meuble, réglage o97.

Lorsque le nettoyage du meuble est activé, une alarme de nettoyage est transmise au destinataire d’alarme normal. Un traitement ultérieur de ces alarmes attestera que le meuble a été nettoyé aussi souvent que prévu.

Il n'y a pas d’alarmes de température pendant le nettoyage du meuble

-++°C1÷+

Ventilateur2÷÷Éteint3++°C

AK-CC55 Multi Coil

Tableau 5: Fonction de nettoyage du meuble

Extinction du meuble

La fonction ferme la soupape AKV et toutes les sorties sont désactivées. Le meuble réfrigérant est arrêté comme « l'interrupteur général », mais cela se produit sans « alarme de veille A45 ». La fonction peut être activée par un commutateur sur l’entrée DI ou par un réglage via la transmission de données.

Dégivrage

Selon l’application, vous pouvez choisir entre les méthodes de dégivrage suivantes : Naturel : Les ventilateurs continuent de fonctionner pendant le dégivrage. Électrique : L’élément chauant est activé.

Démarrage du dégivrage

Un dégivrage peut être démarré de diérentes manières :

Intervalle :

Le dégivrage démarre à des intervalles xes, par exemple toutes les huit heures. Un intervalle doit TOUJOURS être réglé sur une valeur « supérieure » à la période dénie entre deux dégivrages lorsqu’un programme ou un signal réseau est utilisé.

Programme hebdomadaire :

Le dégivrage peut ici être démarré à des heures xes du jour et de la nuit. La limite est cependant de 6 dégivrages par jour.

Contact :

Le dégivrage est démarré par un signal de contact sur une entrée numérique.

Chire 9: Démarrage dégivrage

Réseau :

Le signal de démarrage du dégivrage est reçu depuis un gestionnaire de système via la transmission de données.

Durée max. de fonctionnement du thermostat :

Lorsque le temps cumulé a dépassé une valeur prédénie, un dégivrage est démarré.

Manuel :

Un dégivrage supplémentaire peut être activé à l’aide du bouton de dégivrage sur l’écran de l'AK-UI55 Set ou via un réglage de paramètre. Toutes les méthodes mentionnées peuvent être utilisées en parallèle. Si une seule d’entre elles est activée, un dégivrage démarre.

Arrêt du dégivrage

Le dégivrage peut être arrêté en fonction de ou par :

• Heure

• La température (et le temps comme sécurité)

Gestionnaire de système

Max. 10

Danfoss

84B8268

AK-CC55 Multi Coil

Régulation du ventilateur pendant le dégivrage

Les ventilateurs peuvent être arrêtés ou peuvent fonctionner pendant le dégivrage. Ils peuvent également fonctionner, puis être arrêtés à une température dénie. Le signal de température est obtenu par la sonde d’arrêt du dégivrage.

Séquence de dégivrage

1.

Évacuation

2.

Dégivrage

3.

Position d’attente après dégivrage

4.

Égouttage

5.

Temporisation du ventilateur

Horloge temps réel

Le régulateur dispose d’une horloge temps réel intégrée qui peut être utilisée pour démarrer les dégivrages. Cette horloge dispose d’une réserve de batterie de quatre jours.

Si le régulateur est équipé d’une transmission de données, l’horloge est automatiquement mise à jour par un gestionnaire de système Danfoss.

Dégivrage coordonné

Il existe deux manières d’organiser le dégivrage coordonné.

Chire 10: Options de dégivrage coordonné

Soit avec des connexions câblées entre les régulateurs, soit via la transmission de données :

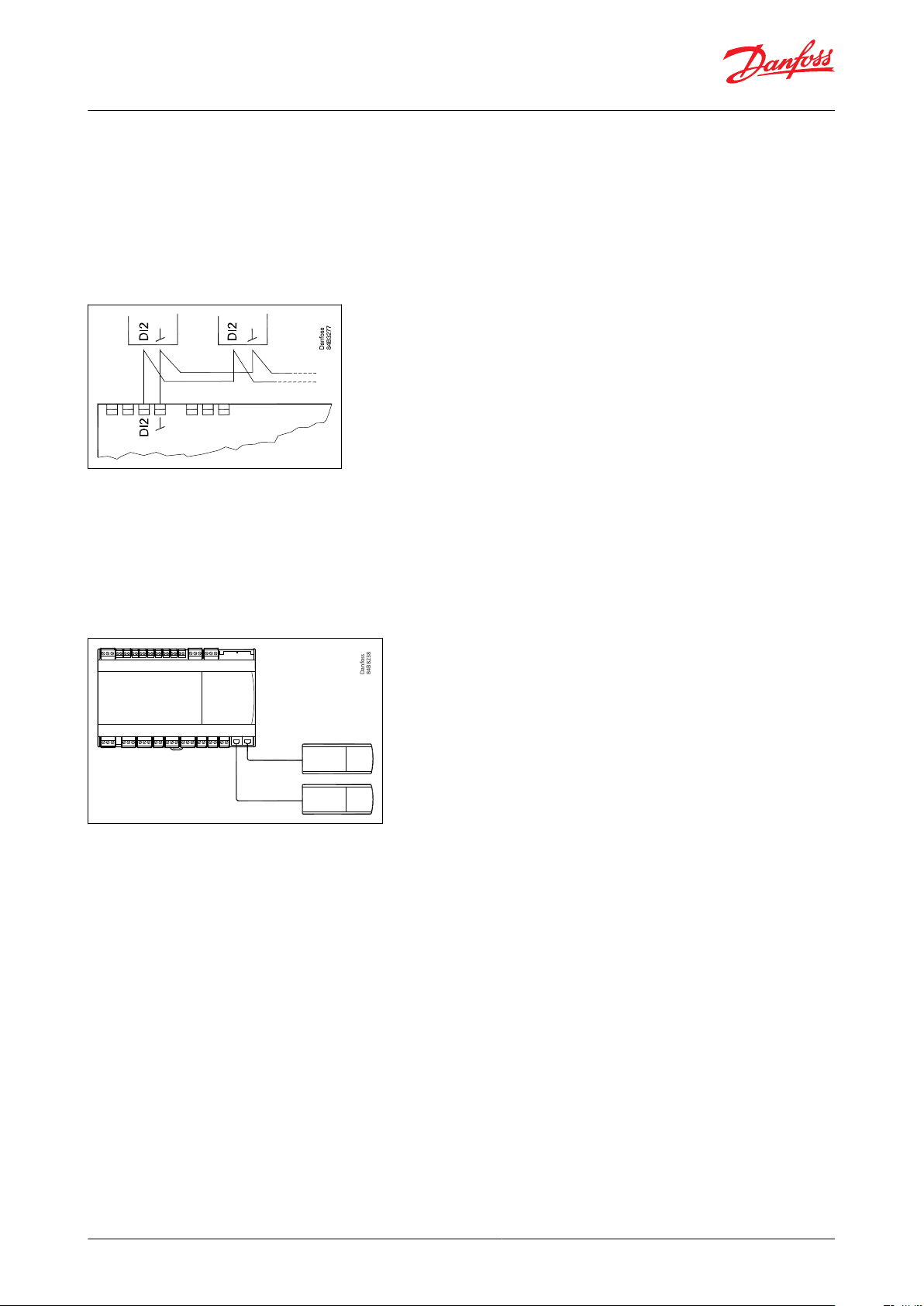

Connexions câblées

L’entrée numérique DI2 doit être congurée pour un dégivrage coordonné et les régulateurs concernés doivent être mutuellement raccordés par câble. Lorsqu’un régulateur démarre un dégivrage, tous les autres régulateurs le suivent et démarrent également un dégivrage. Après le dégivrage, les régulateurs individuels passent en position d’attente. Une fois que tous sont en position d’attente, il y a commutation vers la réfrigération.

Coordination via le bus de communication

Le System Manager règle ici la coordination. Les régulateurs sont rassemblés en groupes de dégivrage et le gestionnaire de système veille à ce que le dégivrage soit démarré dans le groupe selon un programme hebdomadaire.

Lorsqu’un régulateur a terminé le dégivrage, il envoie un message au gestionnaire du système et passe en position d’attente. Lorsque chaque régulateur du groupe est en position d’attente, la réfrigération est à nouveau autorisée dans tous les régulateurs individuels.

Fonction de fusion

Cette fonction permet d’éviter que le débit d’air dans l’évaporateur ne soit réduit par le gel créé par un fonctionnement ininterrompu pendant une longue période.

Danfoss

84B2729

o88

o86

100%

o87

AK-CC55 Multi Coil

La fonction est activée si la température du thermostat est restée dans la plage comprise entre -5 °C et +10 °C pendant une période supérieure à l’intervalle de fusion déni. La réfrigération est alors arrêtée pendant la période de fusion dénie. La fonte du givre améliorera considérablement le débit d’air et donc la capacité de l’évaporateur.

Rail antibuée

Il est possible de réguler par impulsions la puissance du rail antibuée an d’économiser de l’énergie. La régulation par impulsions peut être commandée en fonction de la charge jour/nuit ou du point de rosée.

Relais ou sortie analogique

Une sortie relais peut être utilisée lorsque des temps de cycle longs sont autorisés. Si des impulsions rapides sont nécessaires, la sortie analogique AO1/PWM peut être utilisée. La sortie doit être connectée à un relais externe à semi-conducteurs. Le temps de cycle doit être conguré pour la sortie relais à o43 ou pour la sortie analogique à P82.

Régulation par impulsions en fonction du jour et de la nuit

Diérentes périodes de marche peuvent être dénies pour le régime de jour et de nuit. Un temps de cycle est déni ainsi que le pourcentage de la période pendant laquelle le rail antibuée est allumé.

Chire 11: Régulation des rails antibuée, charge jour/nuit

Régulation par impulsions en fonction du point de rosée

Pour utiliser cette fonction, un gestionnaire de système de type AK-SM est nécessaire pour mesurer la température ambiante et l’humidité an de calculer le point de rosée et de le distribuer aux régulateurs de meubles. Pour cela, la période de fonctionnement du rail antibuée est régulée en fonction du point de rosée distribué.

Deux valeurs de point de rosée sont dénies dans le régulateur de meuble :

• une pour laquelle l’eet doit être maximal, c’est-à-dire 100 %. (o87)

• une pour laquelle l’eet doit être minimal. (o86)

À un point de rosée égal ou inférieur à la valeur en 086, l’eet sera la valeur indiquée en o88. Dans la zone comprise entre les deux valeurs de point de rosée, le régulateur gère l’alimentation du rail antibuée.

Chire 12: Régulation des rails antibuée, point de rosée

AK-CC55 Multi Coil

Pendant le dégivrage

Pendant le dégivrage, les rails antibuée peuvent être réglés sur OFF, ON ou sur la régulation normale, comme sélectionné au réglage d27.

Régulation par impulsion du ventilateur

Pour réaliser des économies d’énergie, il est possible de commander par impulsions l’alimentation des ventilateurs de l’évaporateur.

La régulation par impulsions peut être réalisée de l’une des manières suivantes :

• pendant la période de coupure du thermostat (chambre froide)

• pendant le régime de nuit et pendant la période de coupure du thermostat (meuble avec volets de nuit) (La fonction n’est pas active lorsque r14=2, c’est-à-dire en cas de régulation modulante).

Une période est dénie ainsi que le pourcentage de cette période pendant laquelle les ventilateurs doivent fonctionner.

Chire 13: Durée de cycle du ventilateur

Coupure des ventilateurs pendant les pannes d’installation

Si la réfrigération s’arrête en cas de panne, la température dans la chambre froide peut augmenter rapidement en raison de l’émission de chaleur provenant de ventilateurs de grande taille. Pour éviter cette situation, le régulateur peut arrêter les ventilateurs si la température au niveau de S5 dépasse un seuil déni. Les ventilateurs se remettront en marche lorsque la température S5 aura chuté de 2 K en dessous du seuil déni. (La fonction peut également être utilisée comme fonction MOP. Ici, la charge sur les compresseurs est limitée jusqu’à ce que la température S5 soit redescendue sous la valeur congurée).

Fonction d’éclairage

Cette fonction peut être utilisée pour commander l’éclairage d’un meuble frigorique ou d’une chambre froide. Il peut également être utilisé pour commander un volet de nuit motorisé.

La fonction d’éclairage peut être dénie de plusieurs façons :

• L’éclairage est régulé par un signal provenant d’un contact de porte. L’éclairage reste allumé pendant une durée déterminée après la fermeture de la porte.

• L’éclairage est régulé par la fonction jour/nuit

• L’éclairage est régulé par une entrée DI ou une commande d’éclairage à distance par un gestionnaire de système.

• L’éclairage est régulé par la transmission de données d’un gestionnaire de système.

Il existe ici deux options opérationnelles en cas d’échec de la transmission des données :

• La lumière peut s’allumer

• La lumière peut rester dans son mode actuel

La charge légère doit être connectée aux bornes NC du relais. Cela garantit que la lumière reste allumée dans l’appareil en cas de panne d’alimentation du régulateur. Un réglage dénit comment l’éclairage est commandé lorsque la régulation est arrêtée via « r12 » (interrupteur principal réglé sur arrêt ; voir o98). La lumière s’éteint lorsque la fonction de nettoyage du meuble est activée.

Volet de nuit

Les volets de nuit motorisés peuvent être commandés automatiquement à partir du régulateur via le connecteur NO sur le relais d’éclairage. Les volets de nuit suivront l’état de la fonction d’éclairage. Lorsque l’éclairage est allumé, les volets de nuit s’ouvrent et lorsque l’éclairage est éteint, les volets de nuit se referment. Lorsque les volets de nuit sont fermés, il est possible de les ouvrir à l’aide d’un signal de commutation sur l’entrée numérique. Si ce signal d’impulsion est activé, les volets de nuit s’ouvrent et le meuble frigorique peut être rempli de nouveaux produits. Si le signal d’impulsion est à nouveau activé, les volets se ferment.

Danfoss

80G8330

y

x

A

B

C

xyABC

Heure

Température

Diérence temp. max. humidité

Diérence temp. min. humidité

Régulation de l’humidité activée

Danfoss

80G8221

y

x

A

SP

B

100%

xyASPB

Heure

Humidité

Diérence d’humidité

Point de consigne

Humidicateur

AK-CC55 Multi Coil

Un volet de nuit s’ouvre lorsque la fonction de nettoyage du meuble est activée.

Un réglage peut dénir l’ouverture du volet de nuit lorsque « r12 » (interrupteur principal) est réglé sur arrêt (voir o98).

Lorsque le volet de nuit s’abaisse, le ventilateur s’arrête pendant la durée dénie. Le volet de nuit peut ainsi s’abaisser dans la bonne position.

Régulation de l’humidité

Dans l’application 4 lors de la conguration de la régulation d’ambiance, il est possible de dénir si la régulation de l’humidité doit s’eectuer via un humidicateur ou un déshumidicateur.

Lorsque la régulation de l’humidité est activée, le deuxième achage indique l’humidité réelle.

Le régulateur mesure l’humidité via un signal de 0 à 10 V provenant d’une sonde d’humidité et, grâce à un relais DO, il peut activer un humidicateur ou un déshumidicateur.

Les seuils d’alarme d’humidité haute et basse peuvent être dénies pour générer une alarme d’humidité.

La régulation de l’humidité est désactivée lorsque l’interrupteur principal est sur OFF, en mode manuel, à l’arrêt de la vitrine, en mode fermeture forcée, à l’ouverture de la porte, si le refroidissement est arrêté, en cas d’erreur du capteur d’humidité et pendant le nettoyage de la vitrine.

Il est possible de dénir si la régulation de l’humidité est activée ou non pendant le dégivrage.

Chire 14: Régulation de l’humidité

Il est possible de dénir une plage de température max. et min. lorsque la régulation de l’humidité est activée. Le diérentiel supérieur et inférieur est xé à 1K.

Chire 15: Régulation de l’humidicateur

Si l’humidité descend en dessous du point de consigne (SP), l’humidication est lancée via un signal DO envoyé à un humidicateur.

Danfoss

80G8332

y

x

A

100%

SP

B

xySPAB

Heure

Humidité

Point de consigne

Diérence d’humidité

Déshumidicateur

Danfoss

84B8269

A

r01

t

º C

r62

B

C

ABC

Réfrigération

Zone neutre

Chauage

AK-CC55 Multi Coil

Si l’humidité augmente jusqu’au diérentiel d’humidité SP +, l’humidication est arrêtée.

Chire 16: Régulation du déshumidicateur

Si l’humidité dépasse le point de consigne (SP), la déshumidication est lancée via un signal DO vers un déshumidicateur.

Si l’humidité descend en dessous du point de consigne – Diérentiel d’humidité, la déshumidication est arrêtée.

Fonction de chauage (application 4 uniquement)

La fonction de chauage est utilisée pour éviter que la température ne devienne trop basse, par exemple dans une chambre froide. Le seuil de coupure de la fonction de chauage est déni comme une valeur de décalage inférieure au seuil réel de coupure du thermostat de réfrigération. Cela garantit que la réfrigération et le chauage ne se produisent pas simultanément. La diérence pour le thermostat de chauage a la même valeur que pour le thermostat de réfrigération. Pour éviter que le thermostat de chauage se déclenche pendant des refroidissements brefs de l'atmosphère, il est possible de régler une temporisation pour passer de la réfrigération au chauage.

Chire 17: Fonction de chauage

Entrées numériques

Il y a deux entrées numériques, DI1 et DI2, avec fonction de contact sec, et une entrée numérique DI3 avec signal haute tension.

Elles peuvent être utilisées pour les fonctions suivantes :

Fonction

Menu Entrée/Réglages

Réglage

DI1

DI2

DI3

o02

o37

o84

Aucun+++0

État DI+++1

Fonction de porte

+++

2

Alarme de porte

+++

3

Démarrage dégivrage

+++

4

Interrupteur principal

+++

5

Régulation de nuit

+++

6

Bande thermostatique

+++

7

Alarme de fermeture

++8

Alarme d’ouverture

++9

Nettoyage de vitrine

+++

10

Refroidissement forcé

+++

11

Ouvrir les volets

+++

12

Dégivrage coordonné

+

13

Fermeture forcée

+++

14

Extinction+++15

Régulation d’éclairage

+++

16

Détection de fuite

+++

20

Régulation liquide adaptative

+++

21

AK-CC55 Multi Coil

Tableau 6: Tableau des fonctions et paramètres DI

Exemple : Si la DI1 doit être utilisée pour démarrer un dégivrage, o02 doit être réglée sur 4.

Fermeture forcée

Les soupapes AKV peuvent être fermées par un signal externe (« fermeture forcée »).

La fonction doit être utilisée en relation avec le circuit de sécurité du compresseur, de sorte qu’il n'y ait pas d’injection de liquide dans l’évaporateur lorsque le compresseur est arrêté par les commandes de sécurité et ne peut pas redémarrer (mais pas à basse pression - BP).

Via un réglage (voir o90 Fan at forced closing (Ventilateur à la fermeture forcée)), il est possible de dénir si le ventilateur doit être activé ou désactivé pendant la fermeture forcée et si un dégivrage en cours est inhibé (c.-à-d. en position de veille pendant une période pouvant aller jusqu’à 10 minutes avant d’être annulé) - cette fonction peut être utilisée dans les systèmes au CO2 pour éliminer un chauage excessif pendant que les compresseurs ne peuvent pas fonctionner.

Le signal peut être reçu depuis l’entrée numérique ou via le bus de communication.

Contact de porte

La fonction de contact de porte peut être dénie via les entrées numériques pour deux applications diérentes :

Surveillance d’alarme :

Le régulateur surveille le contact de porte et émet un message d’alarme si la porte a été ouverte pendant une période supérieure à la temporisation d’alarme dénie.

Surveillance d’alarme et arrêt de la réfrigération :

Lorsque la porte est ouverte, la réfrigération est arrêtée, c’est-à-dire que l’injection, le compresseur et le ventilateur sont arrêtés et que l’éclairage s’allume. Si la porte reste ouverte plus longtemps que le temps de redémarrage déni, la réfrigération reprend. Cela garantira le maintien de la réfrigération même si la porte reste ouverte ou si le contact de porte est défectueux. Si la porte reste ouverte plus longtemps que la temporisation d’alarme dénie, une alarme est également déclenchée.

Acheur

Le régulateur est équipé d’une ou de deux prises pour un acheur externe. L’un des types d’acheur suivants peut être connecté à une prise :

Danfoss

84B8238

Fonction de commande prin‐ cipale

Description

Bascule therm. CP

Signal de commande principale utilisé pour activer/désactiver la charge de vitrine en fonction de la condition de charge

Demande de charge CP

Signal de commande principale utilisé pour contrôler l’équilibre de charge entre plusieurs régulateurs de vitrines sur la même conduite d’aspiration

Décalage Te max. CP

Décalage demandé par rapport à la température d’évaporation réelle

an de maintenir la température de l’air au point de consigne

réel

Régulation liquide CP

Signal de commande principale permettant de passer à la régulation adaptative du liquide

CP Régulation de nuit

Signal de commande principale pour commutation entre régime de jour et régime de nuit

CP Extinction de vitrine

Signal de commande principale utilisé pour éteindre une vitrine pendant une période donnée. Pendant l’extinction, il n'y aura pas de surveillance d’alarme

Fermeture forcée CP

Signal de commande principale fermant la soupape d’injection

Refroidissement forcé CP

Signal de commande principale fournissant un refroidissement forcé

Démarrage dégivrage CP

Signal de commande principale démarrant un dégivrage. Lors du dégivrage adaptatif, le dégivrage peut être omis s'il n’est pas nécessaire

État dégivrage CP

Achage

de l’état réel du dégivrage

Attente après dégivrage CP

Signal de commande principale utilisé pour la régulation coordonné du dégivrage

an d’empêcher les armoires de revenir à la ré-

frigération normale après un dégivrage tant que toutes les armoires n'ont pas terminé le dégivrage

Arrêt dégivrage CP

Signal de commande principale utilisé pour empêcher un démarrage du dégivrage dans un régulateur.

Signal éclairage CP

Signal de commande principale pour la régulation de l’éclairage via un signal de transmission de données provenant du gestionnaire de système

Point de rosée réel CP

Signal de commande principale envoyant le point de rosée mesuré réel depuis le gestionnaire du système au régulateur via le réseau.

Verrou Bluetooth CP

Signal de commande principale bloquant toute transmission de données Bluetooth

AK-CC55 Multi Coil

• AK-UI55 Info (achage de la température)

• AK-UI55 Set (achage de la température et fonctionnement)

• AK-UI55 Bluetooth (achage de la température et interface de l’application)

La connexion entre l’acheur et le régulateur doit être eectuée à l’aide d’un câble AK-UI55. La distance entre le régulateur et l’acheur ne doit pas être supérieure à 100 m. S’il y a deux acheurs externes, c’est la somme des deux distances qui ne doit pas être supérieure à 100 m.

Chire 18: Régulateur avec deux achages

Forçage

Le régulateur contient un certain nombre de fonctions de dérogation qui peuvent être utilisées avec les fonctions de commande principale dans la passerelle/le gestionnaire de système Danfoss :

Tableau 7: Fonctionnalité de forçage

Danfoss

84B8276

S₅

S₂

S₅

S₄

Danfoss

84B8284

S

4

S

5

(1)

*

Danfoss

84B3255

115 – 230 V AC

AKV DO3 DO7DO5 DO6

DI3

115 – 230 V AC

1 2 3 7 8 9 10 11 12 13 14 23 2421 22 30 3115 16 17 18 19 20

L N

40 5V

s

AI1

AI2 AI5 AI6

(1)

AI3 AI4 DI1/

AI7

(1)

DI2 AO1

PWM

41 42 43 44 45 46 47 48 49 50 51 52 53 54 60 61 70 71 83 84

B-A

+

MODBUS

85

DO2 DO4

Voir Tableau 9

Max. 0,5 A – Pas de protection contre les surcharges !

Application 1-3

Régulation d’un, de deux et de trois évaporateurs.

Application 4

Régulation des chambres froides à température élevée à l’aide de deux évaporateurs.

Application 5

Régulation des chambres froides à basse température à l’aide de deux évaporateurs.

AK-CC55 Multi Coil

Applications

Ce chapitre présente des exemples d’applications :

• 1-3 : Régulation d’un, de deux et de trois évaporateurs

• 4: Régulation des chambres froides à température élevée à l’aide de deux évaporateurs

• 5: Régulation des chambres froides à basse température à l’aide de deux évaporateurs

Un réglage d’application congure les entrées et les sorties de sorte que l’interface de fonctionnement du régulateur reète l’application sélectionnée.

Chire 19: Vitrine standard, verticale ou normale, avec un évaporateur

Chire 20: Conguration de chambre froide avec fonction de commande de porte, d’éclairage et de chauage

Options de raccordements et d'application de l’AK-CC55

Les étiquettes de raccordement supérieure et inférieure sont disposées comme indiqué sur la gure :

Chire 21: Raccordements électriques AK-CC55 Multi Coil

L’AK-CC55 Multi Coil est optimisé pour la régulation de un à trois détendeurs + diérentes combinaisons d’éclairage, de rail antibuée et de relais d’alarme. Il comporte 7 sorties numériques (DO), appelées DO1 – DO7, une sortie analogique (AO), appelée AO1, 6 entrées analogiques (AI), appelées AI1 - AI6, une entrée pouvant être utilisée comme DI1 (entrée numérique) ou AI7 (entrée de sonde), et 2 entrées numériques, appelées DI2 - DI3.

Tableau 8: Le régulateur couvre les cinq applications suivantes :

Nº

Description de l’application

DO1

DO2

DO3

DO4

SN5

DO6

DO7

AO1

1

1 évaporateur

A

2

2 évaporateurs

ABA

B

3

3 évaporateurs

ABC

4

Chambre froide

A

B

5

Chambre froide

ABA

B

Pe

Pression d’évaporation

S2 A, B ou C

Sortie de gaz de l’évaporateur A, B ou C

S4 A, B ou C

Température de l’air de refoulement A, B ou C

S5 A ou B

Température de l’évaporateur A ou B

RH%

Capteur d’humidité relative

Nº

Description de l’application

AI1

AI2

AI3

AI4

AI5

AI6

AI7/DI1

DI2

DI3

1

1 évaporateur

Pe

S2A

S4A

S5A

2

2 évaporateurs

Pe

S2A

S4A

S5A

S2B

S4B

S5B

3

3 évaporateurs

Pe

S2A

S4A

S5B

S4B

S2C

S4C

4

Chambre froide

Pe

S2A

S4A

S5B

S4B

RH%

5

Chambre froide

Pe

S2A

S4A

S5B

S2B

S4B

S5B

115 à 230V c.a.

AKV A Alarme Rail antibuée Dégivrage Éclairage Ventilateur

DI3

115 à 230V c.a.

1 2 3 7 8 9 10 11 12 13 14 23 2421 22 30 3115 16 17 18 19 20

L N

40

5V

s

Pe

0 à 10 V/PWM

S2A S4A S5A DI1 DI2 AO1

1

41 42 43 44 45 46 47 48 49 50 51 52 53 54 60 61 70 71 83 84

B-A

+

MODBUS

85

P

1 3 2

Danfoss

84B3268

AK-CC55 Multi Coil

Tableau 9: Application AK-CC55 Multi Coil avec spécications d’entrée numérique et analogique

Tableau 10: Description du capteur

Tableau 11: Application AK-CC55 Multi Coil avec spécications d’entrée numérique et analogique

= Utilisation en option

Congurations d’application et raccordements E/S

Chire 22: Raccordements pour l’application 1

115 à 230V c.a.

AKV A Rail antibuée AK V B Dégivrage A Dégivrage BÉclairage Ventilateur

DI3

115 à 230V c.a.

1 2 3 7 8 9 10 11 12 13 14 23 2421 22 30 3115 16 17 18 19 20

L N

A B A B

40

5V

s

Pe

0 à 10 V/PWM

S2A S2B S4BS4A S5A S5B DI2 AO1

Modulation de

largeur d’impulsion

2

41 42 43 44 45 46 47 48 49 50 51 52 53 54 60 61 70 71 83 84

B-A

+

MODBUS

85

P

1 3 2

Danfoss

84B3269

115 à 230V c.a.

AKV A AKV B AKV CÉclairage Ventilateur

DI3

115 à 230V c.a.

1 2 3 7 8 9 10 11 12 13 14 23 2421 22 30 3115 16 17 18 19 20

L N

A B C

40

5V

s

Pe

0 à 10 V/PWM

S2A S4B S2CS4A S2B S4C DI2 AO1

3

41 42 43 44 45 46 47 48 49 50 51 52 53 54 60 61 70 71 83 84

B-A

+

MODBUS

85

P

1 3 2

Alarme Rail antibuée

Danfoss

84B3270

115 à 230V c.a.

AKV A AKV B ChauffageÉclairage Ventilateur

DI3

115 à 230V c.a.

1 2 3 7 8 9 10 11 12 13 14 23 2421 22 30 3115 16 17 18 19 20

L N

A B

40

5V

s

Pe

0 à 10 V/PWM

S2A S4B RH%S4A S2B DI1 DI2 AO1

4

41 42 43 44 45 46 47 48 49 50 51 52 53 54 60 61 70 71 83 84

B-A

+

MODBUS

85

P

1 3 2

Alarme Humidité

RH

U

Danfoss

84B3271

0-10

AK-CC55 Multi Coil

Chire 23: Raccordements pour l’application 2

Chire 24: Raccordements pour l’application 3

Chire 25: Raccordements pour l’application 4

115 à 230V c.a.

AKV A AKV B Dégivrage BÉclairage Ventilateur

DI3

115 à 230V c.a.

1 2 3 7 8 9 10 11 12 13 14 23 2421 22 30 3115 16 17 18 19 20

L N

A B

40

5V

s

Pe

0 à 10 V/PWM

S2A S2B S4BS4A S5A S5B DI2 AO1

Modulation de

largeur d’impulsion

5

41 42 43 44 45 46 47 48 49 50 51 52 53 54 60 61 70 71 83 84

B-A

+

MODBUS

85

P

1 3 2

Alarme Dégivrage A

A

B

Danfoss

84B3272

Danfoss

84B3232.11A

AK-CC55 Multi Coil

Chire 26: Raccordements pour l’application 5

Identication du produit

Les régulateurs sont livrés d’usine avec des étiquettes, indiquant une utilisation de base. Lorsque l’application souhaitée est sélectionnée, des étiquettes spéciques sont fournies an de pouvoir coller celle qui convient.

Le numéro de l’application est indiqué sur le côté gauche des étiquettes. Utiliser l’étiquette correspondant à l’application sélectionnée.

Certaines étiquettes peuvent convenir à plusieurs options d’application.

Chire 27: Identication du produit

Raccordements de l’AK-CC55 Multi Coil

Transmission de données

Chire 28: Transmission de données

230 V AC (115 AC)

8 9

AKV

Danfoss

84B8285

230 V AC (115 AC)

13 14

DO3

Danfoss

84B8286

230 V ou 115 V Bobine à courant alternatif Max. 0,5 A Pas de protection contre les surcharges

230 V AC (115 AC)

23 24

Danfoss

84B8287

DO7

230 V ou 115 V Bobine à courant alternatif Max. 0,5 A Pas de protection contre les surcharges

A

AKS 32R

B

out

C

ABC

Noir

Marron

Bleu

AO1/ PWM

60

61 70 71

SSR

Danfoss

80G8234

AK-CC55 Multi Coil

 IMPORTANT:

I

l est important que l’installation du câble de transmission de données soit réalisée correctement, à une distance

susante des câbles haute tension.

AKV info

Chire 29: AK

230 V ou 115 V Bobine à courant alternatif Max. 0,5 A

V A info

Chire 30: AK

V B info

Relais à semi-conducteurs externe pour rails antibuée

Chire 32: Relais à semi-conducteurs externe pour rails antibuée

Chire 31: AK

V C info

0/10 V modulé en largeur d’impulsions (PWM) 15 mA max.

nfos AKS 32R

I

Chire 33: AKS 32R info

Danfoss

84B8238

AK-CC55 Multi Coil

 REMARQUE:

Un tr

ansmetteur de pression ratiométrique avec un signal de sortie de tension de 5 V, 10 – 90 % doit être utilisé.

Le signal d’un transmetteur de pression peut être reçu par 10 régulateurs au maximum. Il ne doit pas y avoir de chute de pression signicative depuis la position du transmetteur de pression dans la conduite d’aspiration vers les évaporateurs individuels.

Dégivrage coordonné via connexions câblées

Chire 34: Dégivrage coordonné via connexions câblées

Max. 10 L

es régulateurs suivants peuvent être raccordés selon la méthode présentée ici :

EKC 204A, AK-CC 210, AK-CC 250, AK-CC 450, AK-CC550 et AK-CC55.

La réfrigération reprend en même temps lorsque tous les régulateurs ont terminé le dégivrage.

Acheur externe AK-UI55

Chire 35: Acheur externe AK-UI55

(Longueur totale : 100 m max.)

Connexions

AI1 Transmetteur de pression

AKS 32R Raccorder aux bornes 40, 41 et 42. (Utilisez le câble 060G1034 : noir=40, marron=41, bleu=42)

Le signal d’un transmetteur de pression peut être reçu par 10 régulateurs au maximum. Mais uniquement s’il n'y a pas de chute de pression signicative entre les évaporateurs à réguler. Voir Chire 33: AKS 32R info.

AI2 - AI7 Principalement pour les entrées de température

AK-CC55 Multi Coil

• S2 Sonde Pt 1000 ohm AKS11, placée à la sortie de l’évaporateur

• S4, S5 Sonde Pt 1000 AKS11, PTC 1000 EKS111, NTC5K EKS211 ou NTC10K EKS221. Elles doivent toutes être du même type.

• S4, sonde d’air de refoulement, placée dans l’air froid de l’évaporateur

• S5, sonde de dégivrage, placée dans l’évaporateur

• % RH, entrée de signal 0-10 V depuis la sonde d'humidité

(Si l'entrée DI1 est utilisée pour une mesure de température, elle apparaîtra en tant que AI7).

DI1 Signal d’entrée numérique (contact sec)

La fonction dénie est active lorsque l’entrée est court-circuitée ou ouverte, selon la fonction dénie en o02.

DI2 Signal d’entrée numérique (contact sec)

La fonction dénie est active lorsque l’entrée est court-circuitée ou ouverte, selon la fonction dénie en o37.

AO1 Signal de sortie analogique

• Analogique 0 – 10 V (actuellement inutilisé)

• Signal modulé en largeur d’impulsion Peut être utilisé pour la régulation par impulsion rapide des rails antibuée via un relais externe à semiconducteurs.

MODBUS

Pour le bus de communication

• Borne 83 = B-

• Borne 84 = A+

• Borne 85 = écran

Tension d'alimentation

• 230 V CA ou 115 V CA

DO1

• Vanne AKV section A Raccordement du détendeur de type AKV, AKVA, AKVH ou AKVP. La bobine doit être une bobine 230 V ou 115 V

CA.

DO2

• Alarme Il y a une connexion entre les bornes 10 et 12 dans les situations d’alarme et lorsque le régulateur est hors tension. DO2 dispose d’une isolation renforcée qui peut être utilisée avec du 24 V.

• Rail antibuée Il y a une connexion entre les bornes 10 et 11 quand la fonction est en marche.

DO3 (relais à semi-conducteurs)

• rail antibuée, vanne AKV section B Il y a une connexion entre les bornes 13 et 14 lorsque la fonction doit être active.

La bobine doit être une bobine 230 V ou 115 V CA. Max. 0,5 A.

DO4

• Section de dégivrage A, Rail antibuée, Humidité Il y a une connexion entre les bornes 15 et 16 quand la fonction est en marche.

SN5

• Éclairage Il y a une connexion entre les bornes 18 et 20 lorsque la fonction doit être active.

DO6

AK-CC55 Multi Coil

• Ventilateur Il y a une connexion entre les bornes 21 et 22 lorsque le ventilateur est en marche.

DO7 (relais à semi-conducteurs)

Section de dégivrage B, Vanne AKV section C, fonction chauage

Il y a une connexion entre les bornes 23 et 24 quand la fonction est en marche.

La bobine doit être une bobine 230 V ou 115 V CA. Max. 0,5 A.

DI3 Signal d'entrée numérique

Le signal doit avoir une tension de 0 / 230V CA (115V CA) La fonction est dénie dans o84.

Acheur (connecteur RJ12)

Si le régulateur doit disposer d'achages/commandes externes, un acheur peut être raccordé. Pour un acheur, la valeur maximale longueur de câble est de 100 m. Pour deux acheurs, la somme des deux longueurs de câble ne doit pas dépasser 100 m.

Phénomènes de parasitage

Les câbles destinés aux sondes, aux entrées DI basse tension et aux bus de communication doivent être tenus à l’écart des câbles haute tension :

• Utilisez des chemins de câbles séparés

• Maintenez une distance d’au moins 10 cm entre les câbles

• Les câbles longs au niveau de l’entrée DI basse tension doivent être évités

Considérations relatives à l’installation

Des dommages accidentels, une mauvaise installation ou de mauvaises conditions du site peuvent entraîner des dysfonctionnements du système de régulation et mener à la panne de l’installation.

An d'éviter cela, nos produits intègrent toutes les protections possibles. Cependant, une installation incorrecte peut toujours présenter des problèmes. Les commandes électroniques ne sauraient remplacer les bonnes pratiques industrielles.

Danfoss décline toute responsabilité en cas de dommages causés aux biens ou aux composants de l’installation par les défauts ci-dessus. Il est de la responsabilité de l’installateur de vérier minutieusement l’installation et d’installer les dispositifs de sécurité nécessaires.

On notera tout particulièrement la nécessité de signaux vers le régulateur lorsque le compresseur est à l'arrêt et la nécessité de réservoirs de liquide en amont des compresseurs.

Votre agent Danfoss local se fera un plaisir de vous assister et de vous conseiller.

Danfoss

84B8325

D

C

A

B

E

F

AK-CC55 Multi Coil

Fonctionnement

Le régulateur peut être utilisé de diérentes manières en fonction de l’interface utilisateur. Les options suivantes sont disponibles :

• Par transmission de données

• Via l’acheur AK-UI55 Setting

• Via l’acheur AK-UI55 Bluetooth

Fonctionnement via la transmission de données

Via l’acheur du gestionnaire de système

Tous les régulateurs AK-CC55 peuvent être commandés depuis un emplacement central, par exemple l'AK-SM 800. La transmission des données doit s’eectuer via MODBUS ou Lon.

Via le gestionnaire de système et l’outil d'entretien

Le fonctionnement peut également se faire à partir d’un emplacement central avec le logiciel PC « Service Tool » (outil d'entretien) connecté à un gestionnaire de système AK-SM 720 via MODBUS ou Lon.

Programmation via KoolProg

Programmation à l’aide du logiciel PC KoolProg® via l’interface MMIMYK connectée au connecteur d’achage RJ12.

Fonctionnement direct

Fonctionnement via l’écran AK-UI55 Setting L’achage peut être placé à une distance maximale de 100 mètres du régulateur.

Smartphone et application via l’acheur Bluetooth AK-UI55

L’application « AK-CC55 connect » est utilisée pour la commande via un smartphone. AK-CC55 connect peut être téléchargée gratuitement sur tout smartphone iOS/Android compatible. Le fonctionnement du menu est établi en activant la communication Bluetooth avec l’appli.

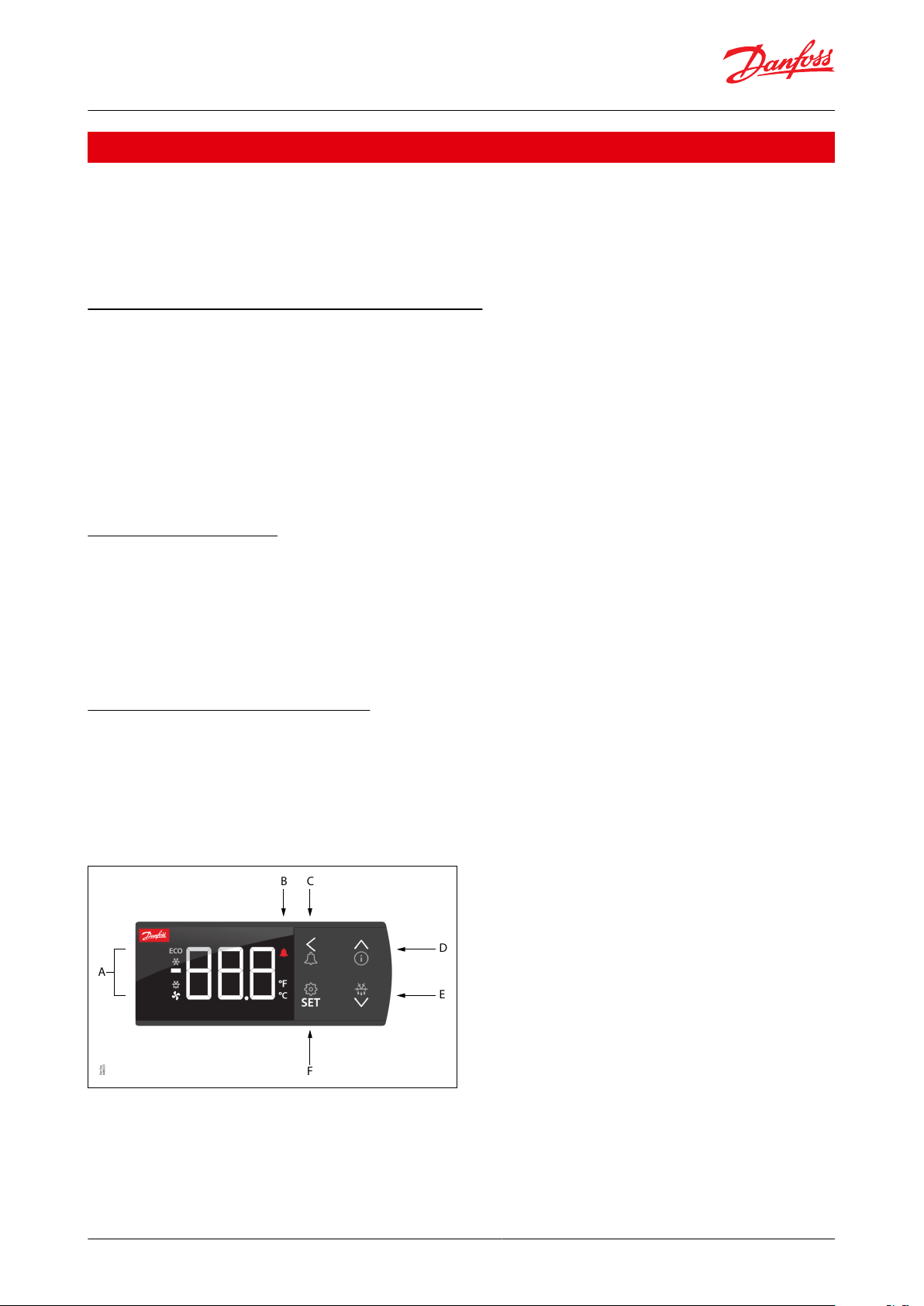

Fonctionnement via le kit AK-UI55

Achage AK-UI55 Set

Les valeurs sont achées avec trois chires, un réglage permettant de choisir entre un achage de la température en °C ou en °F.

Il est possible de verrouiller/déverrouiller le clavier, en appuyant simultanément sur les èches haut et bas si le paramètre P89 a activé cette fonction.

Chire 36: Fonctionnement via le kit AK-UI55

ABCDE

F

S’allume en cas de : Optimisation de l’énergie, refroidissement, dégivrage, fonctionnement du ventilateur

S’allume en cas d’alarme

Appuyer sur la touche alarme – Réinitialisation du relais d’alarme – Code alarme aché – ex. : « A1 »

Une pression longue (3 secondes) permet d’accéder au menu d’information « InF ». èche haut / èche bas / èche gauche: Navigation dans le menu et réglage des paramètres.

Une pression longue (3 secondes) lancera un dégivrage et l’acheur indiquera « -d- ». Une pression longue permet d’interrompre le dégivrage en cours.

RÉGLAGE: Une pression longue (3 secondes) permet d’accéder au menu «SEt». En cas de verrouillage avec mot de passe, «PS» s’ache Entrer le code. Ache le réglage pour un paramètre choisi / enregistre un réglage modié. Une pression courte permet d’accéder à la saisie de la consigne de température.

Valeur acheur

Libellé

-d-

Dégivrage en cours

Err

La température ne peut pas être achée en raison d’une erreur de sonde

Er1

L’acheur ne peut pas charger de données du régulateur. Débrancher puis rebrancher l’acheur

Er2

Communication perdue avec l’acheur

ALA

Le bouton d’alarme est activé. Le premier code d’alarme s’ache

- - -

Les trois traits sont achés au-dessus de l’achage, au début du menu ou lorsque la valeur maximale est atteinte.

- - -

Les trois traits sont achés en bas de l’achage, à la n du menu ou lorsque la valeur minimale est atteinte.

Loc

Le fonctionnement du menu est verrouillé. Déverrouiller en appuyant simultanément sur les èches vers le haut et vers le bas (pendant 3 secondes).

UnL

Le fonctionnement du menu est déverrouillé

- - -

Le paramètre a atteint sa limite min. ou max.

PS

Un mot de passe est requis pour accéder au menu

Ventilateur

Le nettoyage du meuble a été initié. Les ventilateurs fonctionnent

ARRÊT

Le nettoyage du meuble est activé et le meuble peut être nettoyé maintenant

ARRÊT

L’interrupteur général est sur OFF

SEr

L’interrupteur principal est sur service/marche manuelle

CO2

Clignote : S’achera en cas d’alarme de fuite de réfrigérant, mais uniquement si le réfrigérant conguré est le CO

2

AK-CC55 Multi Coil

Tableau 12: Messages achés à l’écran

Réglages d’usine

Pour retrouver les valeurs réglées en usine, procéder comme suit :

• Coupez la tension d’alimentation sur le régulateur.

• Maintenez les èches haut « ∧ » et bas « ∨ » enfoncées en même temps que vous rétablissez l’alimentation.

• Lorsque l’acheur indique FAc, sélectionnez « Oui ».



REMARQUE:

Les réglages d’usine constructeur seront soit les réglages d’usine Danfoss, soit des réglages d’usine dénis par l’utilisateur, le cas échéant.

L’utilisateur peut enregistrer son réglage en tant que réglage d’usine OEM via le paramètre o67.

(PS)

<

r12

<

o61

r-- o03

A-- r89

c-- r00

d-- o30

n-- o20

F-- o21

t-- d01

h-- d03

o-- d10

p-- d04

q-- d02

u-- <

<

Bouton SET, 3 s : R

églages de configuration

SET

cFg

Set

PS: Mot de passe (si applicable)

Interrupteur principal

Groupes de menu

Consultez également les pages suivantes.

Application

Adresse MODBUS

Type de denrée

Consigne

Type de réfrigérant

Plage min. transmetteur

Plage max. transmetteur

Méthode de dégivrage

Intervalle de dégivrage

Sonde de dégivrage

Temps de dégivrage max.

Température d’arrêt du dégivrage

(Retour)

Danfoss

84B8272

<

StA

App

in

di1/ AI7

**

out

do1 di2 **

buS do2

*

di3 **

do3

*

AI1 PE

< do4

*

AI2 S2

do5

*

AI3 S4

do6

*

do7

*

AI4 S5

AI5

Ao1

*

AI6

**

<<

Bouton Info, 3 s : Informations pour le dépannage

Voir message sur l’état de régulation

Affichage de l’état des sorties

Affichage de l’état des entrées

Voir l’application sélectionnée

(Retour)

État des sorties

do4 = non activé do.4 = activé

Qualité du MODBUS

Voir version SW

Akv

SET

Inf

SoF

Si l’on souhaite des informations sur une sortie de relais, le point montrera si le relais est activé (mis sous tension) pour, par exemple :

*

**

StA

Fonction de la sortie (déterminée lors de la

c

onguration). Les sorties numériques et

analogiques peuvent également être régulées de force à partir de ce menu, lorsque l’interrupteur principal r12 a été placé en position « service » (entretien). La régulation forcée d’une fonction peut également être eectuée dans les codes q11 à q27.

Fonction de l’entrée (déterminée lors de la

c

onguration).

Voir le message d’état de régulation en T

ableau 46

AK-CC55 Multi Coil

Groupes de paramètres en cas de fonctionnement via l’acheur

Chire 37: List

e des paramètres du bouton SET

Chire 38: Liste des paramètres du bouton Info

Prenez un bon départ

La procédure suivante vous permet de démarrer la régulation très rapidement :

1.

2.

3.

4.

5.

6.

7.

ouvrez le paramètre r12 et arrêtez la régulation (dans une unité neuve non réglée auparavant, r12 est déjà réglé sur 0, ce qui signifie « régulation arrêtée ») Sélectionner l’application en fonction des schémas de câblage à la page 22 Ouvrez le paramètre o61 et réglez le numéro d’application Pour réseau. Réglez l’adresse en o03 Sélectionnez ensuite un ensemble de préréglages dans le tableau d’aide « Type d’aliment » Ouvrez le paramètre r89 et dé sélectionnés sont maintenant transférés au menu Réglez la température de coupure souhaitée r00

nissez le nombre pour le jeu de préréglages. Les quelques paramètres

Réglage des préréglages (r89). A

près le réglage de 1-5, le réglage revient à 0.

12345

Type d’aliments

Légumes

Lait

Viande/poisson

Aliments surgelés

Crème glacée

Température (r00)

8 °C

0 °C

-2 °C

-20 °C

-24 °C

Réglage temp. max. (r02)

10 °C

4 °C

2 °C

-16 °C

-20 °C

Réglage temp. min. (r03)

4 °C

-4 °C

-6 °C

-24 °C

-28 °C

Seuil d’alarme supérieur (A13)

14 °C

8 °C

-15 °C

Seuil d’alarme inférieur (A14)

0 °C

-5 °C

-30 °C

Seuil d’alarme supérieur pour S6 (A22)

14 °C

8 °C

-15 °C

Seuil d’alarme inférieur pour S6 (A23)

0 °C

-5 °C

-30 °C

AK-CC55 Multi Coil

8.

Sélectionnez le réfrigérant via le paramètre o30

églez la plage (min. et max.) du transmetteur de pression via les paramètres o20 et o21

9.

R Dénissez la méthode de dégivrage souhaitée en d01

10.

Dénissez l’intervalle entre les démarrages de dégivrage en d03

11.

Réglez la sonde de dégivrage souhaitée en d10

12.

Réglez le temps de dégivrage maximal en d04

13.

Réglez la température d’arrêt du dégivrage en d02

14.

Ouvrez le paramètre r12 et démarrez la régulation

15.

Parcourez la liste des paramètres et modiez les valeurs d’usine si nécessaire

16.

Mettez le régulateur en service sur le réseau :

17.

◦ MODBUS : Activez la fonction de balayage dans l’unité système ◦ Si une autre carte de transmission de données est utilisée dans le régulateur :

▪ Lon RS485 : Activez la fonction o04 ▪ Ethernet : Utilisez l’adresse MAC

Tableau 13: Réglages du type d’aliment

Ne peut être réglé que si r12=0.

R-W

RW*

Si le fonctionnement est protégé par un ou plusieurs mots de passe, la lecture et le réglage du paramètre seront limités à : L ou É

Ce réglage est visible avec le mot de passe no. _ ou supérieur (3 est le niveau le plus élevé).

Ce réglage peut être eectué avec le mot de passe n° _ ou supérieur (3 est le niveau le plus élevé).

L’astérisque indique dans quelle application parmi 1-5 le paramètre est applicable.

Fonction

Valeurs

R-W

Code12345Valeur min.

Valeur

max.

Valeur

usine

Coupure 1

0-0

r00*****r03

r02

2,0 °C

Diérentiel

1-2

r01*****0,1 °C

20,0°C

2,0 °C

Seuil de coupure max.

0-2

r02*****r03

50,0 C

Seuil de coupure min.

0-2

r03*****-50,0 C

r02

-50,0 C

Unité de température

0=Celsius, 1=Fahrenheit

1-2

r05*****010

S4 Souage. A - Ajustement

1-2

r09*****-10,0 °C

10,0 °C

0,0 C

Interrupteur principal

-1=Manuel, 0=Arrêt, 1=Démarrage

0-2

r12*****-110

Décalage de nuit

1-2

r13*****-50,0 C

50,0 C

0,0 C

Mode thermostat

1=ON/OFF, 2=Modulant, 3=ON/OFF commun

1-2

r14*****131

Intervalle de fusion

1-2

r16*****0 heure

10 heures

1 heure

Période de fusion

1-2

r17*****0 min

30 min

5 min

Coupure 2

0-2

r21*****-50,0 C

50,0 C

2,0 °C

Chauage air zone neutre

1-2

r62*0,0 C

50,0 C

5,0 °C

Temporisation démarrage chauage d’air

1-2

r63*0 min

240 min

Type de denrée

0=Aucun, 1=Légumes, 2=Produits laitiers, 3=Viande et poisson, 4=Aliments surgelés, 5=Crème glacée

1-2

(1)

r89*****050

Sonde de thermostat

1=Ther. air A, 2=Moyenne sondes, 3=Maximum sondes

1-2

r99****13

1

Fonction

Valeurs

R-W

Code12345Valeur min.

Valeur

max.

Valeur

usine

Temporisation alarme A

1-2

A03*****0 min

240 min

30 min

Tempo. alarme porte ouverte

1-2

A04*****0 min

240 min

60 min

Temporisation d’alarme refroidissement rapide A

1-2

A12*****0 min

240 min

90 min

Seuil d’alarme haut 1

1-2

A13*****-50,0 C

50,0 C

8,0 °C

Seuil d’alarme bas 1

1-2

A14*****-50,0 C

50,0 C

-30,0 °C

Seuil d’alarme haut 2

1-2

A20*****-50,0 C

50,0 C

8,0 °C

Seuil d’alarme bas 2

1-2

A21*****-50,0 C

50,0 C

-30,0 °C

Tempo alarme DI 1

1-2

A27**

0 min

240 min

30 min

Tempo alarme DI 2

1-2

A28*****0 min

240 min

30 min

AK-CC55 Multi Coil

Menu d’achage de l’AK-UI55 (logiciel version 1.8x)

Thermostat

Tableau 14: Thermostat

(1)

Pour modier ce paramètre, la régulation doit être arrêtée via le paramètre r12 Interrupteur principal = OFF.

Réglages alarme

Tableau 15: Réglages alarme

Fonction

Valeurs

R-W

Code12345Valeur min.

Valeur

max.

Valeur

usine

Méthode de dégivrage

0 = Aucun, 1 = Électrique, 4 = Air/Cycle d'arrêt

1-3

d01*****041

Seuil d’arrêt du dégivrage A

1-2

d02*****0,0 C

50,0 C

6,0 °C

Intervalle de démarrage du dégivrage

1-2

d03*****0 heure

240 heures

8 heures

Temps de dégivrage max.

1-2

d04*****0 min

360 min

45 min

Durée de décalage de mise sous tension

1-2

d05*****0 min

240 min

0 min

Durée d’égouttage

1-2

d06*****0 min

60 min

0 min

Temporisation démarrage ventilateur

1-2

d07*****0 min

60 min

0 min

Température démarrage ventilateur

1-2

d08***-50,0 C

10,0 °C

-50,0 C

Régulation du ventilateur pendant le dégivrage

0=OFF, 1=ON, 2=OFF à l’égouttement, 3=OFF en cas de température élevée

1-2

d09*****031

Méthode d’arrêt du dégivrage

0=Durée, 1=Sonde S5, 2=Sonde S4

1-2

d10*****020

Temporisation d’évacuation

1-2

d16*****0 min

60 min

0 min

Durée max. fonctionnement thermostat

1-2

d18*****0 heure

240 heures

0 heure

Rail antibuée pendant le dégivrage

0=OFF, 1=ON, 2 = régulation normale

1-2

d27*****021

Temporisation d’achage après dégivrage

1-2

d40*****5 min

240 min

30 min

Température d’arrêt du ventilateur

1-2

d41*****-20,0° C

20,0°C

0,0 C

Fonction

Valeurs

R-W

Code12345Valeur min.

Valeur

max.

Valeur

usine

Seuil max. de

surchaue

1-2

n09*****n10

20,0°C

12,0 °C

Seuil min. de

surchaue

1-2

n10*****2,0 °C

n09

3,0°C

Température MOP

1-2

n11*****-50,0 C

15,0 C

Période AKV

1-2

(1)

n13*****3 s

6 s

Fonction

Valeurs

R-W

Code12345Valeur min.

Valeur

max.

Valeur

usine

Arrêt ventilateur, temp. S5 élevée

1-2

F04***-50,0 C

50,0 C

Mode pulsation ventilateur

0=Pas de pulsation, 1=Pulsation de coupure, 2=Pulsation de coupure nuit

1-2

F05*****020

Période ventilateur

1-2

F06*****1 min

30 min

5 min

Cycle ventilateur ON

1-2

F07*****0 %

100 %

AK-CC55 Multi Coil

Dégivrage

Tableau 16: Dégivrage

Régulation d’injection

Tableau 17: Régulation d’injection

(1)

Pour

modier ce paramètre, la régulation doit être arrêtée via le paramètre r12 Interrupteur principal = OFF.

Régulation du ventilateur

Tableau 18: Régulation du ventilateur

Fonction

Valeurs

R-W

Code12345Valeur min.

Valeur

max.

Valeur

usine

Horaire dégivrage

0=Non, 1=Oui

1-2

t00*****010

Début dég. 1 - Heures

1-2

t01*****0 heure

23 heures

0 heure

Début dég. 1 - min

1-2

t11*****0 min

59 min

0 min

Début dég. 2 - Heures

1-2

t02*****0 heure

23 heures

0 heure

Début dég. 2 - min

1-2

t12*****0 min

59 min

0 min

Début dég. 3 - Heures

1-2

t03*****0 heure

23 heures

0 heure

Début dég. 3 - min

1-2

t13*****0 min

59 min

0 min

Début dég. 4 - Heures

1-2

t04*****0 heure

23 heures

0 heure

Début dég. 4 - min

1-2

t14*****0 min

59 min

0 min

Début dég. 5 - Heures

1-2

t05*****0 heure

23 heures

0 heure

Début dég. 5 - min

1-2

t15*****0 min

59 min

0 min

Début dég. 6 - Heures

1-2

t06*****0 heure

23 heures

0 heure

Début dég. 6 - min

1-2

t16*****0 min

59 min

0 min

Heures

0-1

t07*****0 heure

23 heures

0 heure

Temps min.

0-1

t08*****0 min

59 min

0 min

Date

0-1

t45*****1311

Mois

0-1

t46*****1121

Année

0-1

t47*****0

100

0

Lundi - Suivre le programme

0=Non, 1=Oui

1-2

t51*****011

Mardi - Suivre le programme

0=Non, 1=Oui

1-2

t52*****011

Mercredi - Suivre le programme

0=Non, 1=Oui

1-2

t53*****011

Jeudi - Suivre le programme

0=Non, 1=Oui

1-2

t54*****011

Vendredi - Suivre le programme

0=Non, 1=Oui

1-2

t55*****011

Samedi - Suivre le programme

0=Non, 1=Oui

1-2

t56*****011

Dimanche - Suivre le programme

0=Non, 1=Oui

1-2

t57*****011

Fonction

Valeurs

R-W

Code12345Valeur min.

Valeur

max.

Valeur

usine

Encl. humidité

0-2

h23*0 %

100 %

70 %

Diérentiel

humidité

1-2

h24*1 %

30 %

5 %

Seuil d’alarme humidité haut

1-2

h25*0 %

100 %

Seuil d’alarme humidité bas

1-2

h26*0 %

100 %

0 %

Temporisation alarme humidité

1-2

h27*0 min

240 min

60 min

Régul. humidité au dégivrage

0=Non, 1=Oui

1-2

h28*010

Capteur d’humidité - Signal min.

1-2

(1)

h29*0 %

h30

0 %

Capteur d’humidité - Signal max.

1-2

(1)

h30*h29

100 %

Régulation de l’humidité

0=Aucun,

1=Humidicateur,

2=Déshumidicateur

1-2

(1)

h31*020

Temp. max. humidité

1-2

h32*h33

70,0 °C

Temp. min. humidité

1-2

h33*-5,0 °C

h32

2,0 °C

AK-CC55 Multi Coil

Horaire dégivrage

Tableau 19: Horaire dégivrage

Régulation de l’humidité

Tableau 20: Régulation de l’humidité

(1)

Pour

modier ce paramètre, la régulation doit être arrêtée via le paramètre r12 Interrupteur principal = OFF.

Fonction

Valeurs

R-W

Code12345Valeur min.

Valeur

max.

Valeur

usine

Temporisation des sorties à la mise sous tension

1-2

o01*****0 s

600 s

5 s

Conguration DI1

0=Aucun, 1=État DI, 2=Fonction porte, 3=Alarme porte, 4=Démarrage dégivrage, 5=Interrupteur principal, 6=Régulation de nuit, 7=Bande thermostatique, 8=Alarme de fermeture, 9=Alarme d'ouverture, 10=Nettoyage vitrine, 11=Refroidissement forcé, 12=Ouverture volets,

13=Dégivrage coordonné, 14=Fermeture forcée, 15=Extinction, 16=Régulation éclairage, 20=Détection fuite, 21=Régulation liquide adaptative

1-2

(1)

o02**021

0

Adresse réseau

1-3

(1)

o03*****0

240

0

Code PIN d'entretien

0=OFF, 1=ON

1-2

o04*****010

Code d’accès 3

3-3

o05*****0

999

0

Type de sonde de température

0=Pt 1000, 1=PTC 1000, 2=NTC 5k, 3=NTC 10k

1-3

(1)

o06*****030

Temps d'attente max.

1-2

o16*****0 min

360 min

20 min

Plage Pe min

1-3

(1)

o20*****-1,0 bar

5,0 bar

-1,0 bar

Plage Pe max

1-3

(1)

o21*****6,0 bar

200,0 bar

12,0 bar

Fluide frigorigène

0=Non sélectionné, 6=R13, 7=R13b1, 2=R22, 8=R23, 14=R32, 11=R114, 3=R134a, 12=R142b, 24=R170, 15=R227, 25=R290, 16=R401A, 18=R402A, 19=R404A, 21=R407A, 22=R407B, 20=R407C, 37=R407F, 49=R407H, 23=R410A, 32=R413A, 30=R417A, 31=R422A, 33=R422D, 34=R427A, 35=R438A, 40=R448A, 41=R449A, 48=R449B, 43=R450A, 44=R452B, 45=R454B, 9=R500, 4=R502, 10=R503, 17=R507, 36=R513A, 26=R600, 27=R600a, 5=R717, 28=R744, 46=R1233zdE, 38=R1234ze, 39=R1234yf, 47=R1234zeZ, 29=R1270, 42=R452A, 1=Acheur déni par l'utilisateur, 13=Déni par l'utilisateur

1-3

(1)

o30*****0490

Conguration DI2

0=Aucun, 1=État DI, 2=Fonction porte, 3=Alarme porte, 4=Démarrage dégivrage, 5=Interrupteur principal, 6=Régulation de nuit, 7=Bande thermostatique, 8=Alarme de fermeture, 9=Alarme d'ouverture, 10=Nettoyage vitrine, 11=Refroidissement forcé, 12=Ouverture volets, 13=Dégivrage coordonné, 14=Fermeture forcée, 15=Extinction, 16=Régulation éclairage, 20=Détection fuite, 21=Régulation liquide adaptative

1-2

(1)

o37*****0210

Mode de régulation d’éclairage

1=Jour et nuit, 2=Réseau, 3=Contact de porte, 4=Réseau (repli), 5=Entrée numérique

1-2

o38*****151

Signal éclairage CP

0=OFF, 1=ON

1-2

o39*****010

Rail antibuée allumé en cycle de jour

1-2

o41*****0 %

100 %

Rail antibuée allumé en cycle de nuit

1-2

o42*****0 %

100 %

Période du rail antibuée

1-2

o43***6 min

60 min

6 min

Mode de nettoyage de la vitrine

0=OFF, 1=Ventilateurs en marche, 2=Nettoyage

0-1

o46*****020

Mode d’application

1=1. Un évaporateur MT/BT, 2=2. Deux évaporateurs MT/BT, 3=3. Trois évaporateurs MT, 4=4. Chambre froide 2 MT/HT, 5=5. Chambre froide 2 MT/BT

1-3

(1)

o61*****151

Code d’accès 2

2-2

o64*****0

999

0

Créer de nouveaux paramètres d'usine

0=OFF, 1=ON

3-3

(1)

o67*****010

AK-CC55 Multi Coil

Divers

Tableau 21: Divers

Fonction

Valeurs

R-W

Code12345Valeur min.

Valeur

max.

Valeur

usine

Conguration DI3

0=Aucun, 1=État DI, 2=Fonction porte, 3=Alarme porte, 4=Démarrage dégivrage, 5=Interrupteur principal, 6=Régulation de nuit, 7=Bande thermostatique, 8=Alarme de fermeture, 9=Alarme d'ouverture, 10=Nettoyage vitrine, 11=Refroidissement forcé, 12=Ouverture volets,

13=Dégivrage coordonné, 14=Fermeture forcée, 15=Extinction, 16=Régulation éclairage, 20=Détection fuite, 21=Régulation liquide adaptative

1-2

(1)

o84*****0210

Mode de régulation des rails antibuée

0=ON, 1=Minuteur jour/nuit, 2=Rég. point de rosée

1-2

o85*****020

Seuil min. de point de rosée

1-2

o86*****-10,0 °C

o87

8,0 °C

Seuil max. de point de rosée

1-2

o87*****o86

50,0 C

17,0 °C

Cycle min. de fonctionnement du rail antibuée

1-2

o88*****0 %

100 %

30 % Temporisation redémarrage inj. porte

1-2

o89*****0 min

240 min

30 min

Ventilateur à fermeture forcée

0=OFF, 1=ON, 2=OFF et suppression dégivrage, 3=ON et suppression dégivrage

1-2

o90*****031

Valeur acheur

1=Ther. air A, 2=Moyenne sondes, 3=Maximum sondes; 4=S4A et S4B

1-2

o97*****141

Éclairage quand interrupteur général sur OFF

0=OFF, 1=Régul. normale

1-2

o98*****010

Fonction

Valeurs

R-W

Code12345Valeur min.

Valeur

max.

Valeur

usine

Priorité du relais d’alarme

0 = Non utilisé, 1 = Priorité élevée, 2 = Priorité moyenne, 3 = Tous

1-2

P41****03

1

Temps d’ouverture max. volets

1-2

P60*****0 min

60 min

5 min

Arrêt du ventilateur à la fermeture des rideaux

1-2

P65*****0 s

300 s

0 s

PWM rail antibuée - Période

1-2

P82*****4 s

60 s

10 s

Facteur de réfrigérant K1

1-3

(1)

P83*****-999

999

300

Facteur de réfrigérant K2

1-3

(1)

P84*****-999

999

300

Facteur de réfrigérant K3

1-3

(1)

P85*****-999

999

300

Régul.

surchaue liquide max.

1-2

P86*****P87

20,0°C

3,0°C

Régul.

surchaue liquide min.

1-2

P87*****0,0 C

P86

1,0 °C

Code d’accès 1

1-1

P88*****0

999

0

Verrouillage

acheur

0=OFF, 1=ON

1-2

P89*****010

Fonction

Valeurs

R-W

Code12345Valeur min.

Valeur

max.

Valeur

usine

Conguration

AO1

0=Aucun, 1=PWM rail antibuée

1-3

(1)

q09*****010

Forçage EEV A

1-2

(2)

q11*****0 %

100 %

0 %

Ventilateur - forçage

0=MAN OFF, 1=MAN ON

1-2

(2)

q13*****010

Dégivrage A - forçage

0=MAN OFF, 1=MAN ON

1-2

(2)

q14***010

Rail antibuée - forçage

0=MAN OFF, 1=MAN ON

1-2

(2)

q15***010

Relais d’alarme - forçage

0=MAN OFF, 1=MAN ON

1-2

(2)

q16****01

0

AK-CC55 Multi Coil

(1)

Pour modier ce paramètre, la régulation doit être arrêtée via le paramètre r12 Interrupteur principal = OFF.

Régulation

Tableau 22: Régulation

(1)

Pour

modier ce paramètre, la régulation doit être arrêtée via le paramètre r12 Interrupteur principal = OFF.

Cong. DO et manuel

Tableau 23: Cong. DO et manuel

Fonction

Valeurs

R-W

Code12345Valeur min.

Valeur

max.

Valeur

usine

Éclairage - forçage

0=MAN OFF, 1=MAN ON

1-2

(2)

q17*****010

Dégivrage B - forçage

0=MAN OFF, 1=MAN ON

1-2

(2)

q22**010Réchaueur d’air - forçage

0=MAN OFF, 1=MAN ON

1-2

(2)

q23*010

Humidicateur - forçage

0=MAN OFF, 1=MAN ON

1-2

(2)

q26*010

PWM rail antibuée - forçage

1-2

(2)

q27*****0 %

100 %

0 %

Température haute - Priorité

0=Désactivée, 3=Basse, 2=Moyenne, 1=Haute

0-2

q28*****031

Température basse - Priorité

0=Désactivée, 3=Basse, 2=Moyenne, 1=Haute

1-2

q29*****031

Erreurs de capteur - Priorité

0=Désactivée, 3=Basse, 2=Moyenne, 1=Haute

1-2

q30*****031

Alarmes DI - Priorité

0=Désactivée, 3=Basse, 2=Moyenne, 1=Haute

1-2

q31*****032

Dégivrage - Priorité

0=Désactivée, 3=Basse, 2=Moyenne, 1=Haute

1-2

q32*****033

Divers - Priorité

0=Désactivée, 3=Basse, 2=Moyenne, 1=Haute

1-2

q33*****032

Injection - Priorité

0=Désactivée, 3=Basse, 2=Moyenne, 1=Haute

1-2

q34*****032

Régulation arrêtée - Priorité

0=Désactivée, 3=Basse, 2=Moyenne, 1=Haute

1-2

q35*****033

Détection de fuite - Priorité

0=Désactivée, 3=Basse, 2=Moyenne, 1=Haute

1-2

q36*****032

Régul. humidité - Priorité

0=Désactivée, 3=Basse, 2=Moyenne, 1=Haute

1-2

q37*032

Sonde temp. aliments

1=Ther. air A, 2=Moyenne sondes, 3=Maximum sondes

1-2

(1)

q39*****131

Forçage EEV B

1-2

(2)

q41****

0 %

100 %

0 %

Forçage EEV C

1-2

(2)

q42*0 %

100 %

0 %

S4 Souage. B - Ajustement

1-2

q43****

-10,0 °C

10,0 °C

0,0 C

S4 Souage. C - Ajustement

1-2

q44*-10,0 °C

10,0 °C

0,0 C

Déshumidicateur - forçage

0=MAN OFF, 1=MAN ON

1-2

(2)

q46*010

Fonction

Valeurs

R-W

Code12345Valeur min.

Valeur

max.

Valeur

usine

État de régulation A

0=Rég. normale, 1=Attente après dégivrage, 4= Égouttage, 10=Interrupteur général OFF, 11=Coupure thermostat, 12=Protection anti-gel S4, 13=Non utilisé, 14=Dégivrage, 15=Tempo. ventilateur, 17=Porte ouverte, 18= Période fusion, 19=Régulation Th. modulante, 20=Régul. d'urgence, 23=Régul. surchaue adaptative, 24=Démarrage injection, 25=Régulation manuelle, 26=Pas de réfrigérant sélectionné, 16= Fermeture forcée, 29=Nettoyage vitrine, 30=Refroidissement forcé, 31=Porte ouverte, 32=Tempo démarrage, 33=Chauage air, 45=Arrêt régulateur, 48=Régulation liquide adaptative.

0-X

u00*****0480

S5 Évaporateur A

0-X

u09***-200,0 C

200,0 C

0,0 C

État DI1

0=OFF, 1=ON

0-X

u10**010Temps de dégivrage A

0-X

u11*****0 min

900 min

0 min

Régime de nuit

0=OFF, 1=ON

0-X

u13*****010

S4

Souage. A

0-X

u16*****-200,0 C

200,0 C

0,0 C

Temp. thermostat air A

0-X

u17*****-200,0 C

200,0 C

0,0 C

Durée fonctionnement thermostat A

0-X

u18*****0 min

999 min

0 min

AK-CC55 Multi Coil

(1)

Pour modier ce paramètre, la régulation doit être arrêtée via le paramètre r12 Interrupteur principal = OFF.

(2)

Pour modier ce paramètre, l’interrupteur principal r12 doit être réglé sur la position « SER » (Entretien) pour permettre la régulation manuelle

Pour modier ce paramètre, l’interrupteur principal r12 doit être réglé sur la position « SER » (Entretien) pour permettre la régulation manuelle des sorties.

des sorties.

Maintenance

Tableau 24: Maintenance

Fonction

Valeurs

R-W

Code12345Valeur min.

Valeur

max.

Valeur

usine

S2 Surchaue A

0-X

u20*****-200,0 C

200,0 C

0,0 C

Superheat A

0-X

u21*****-200,0 C

200,0 C

0,0 C

Référence surchaue A

0-X

u22*****-200,0 C

200,0 C

0,0 C

Ouverture EEV A

0-X

u23*****0 %

100 %

0 %

Pe pression évap.

0-X

u25*****-1,0 bar

200,0 bar

0,0 bar

Te temp. évap.

0-X

u26*****-200,0 C

200,0 C

0,0 C

État DI2

0=OFF, 1=ON

0-X

u37*****010

Valeur acheur 1

0-X

u56*****-200,0 C

200,0 C

0,0 C

Alarme temp. d’air A

0-X

u57*****-200,0 C

200,0 C

0,0 C

Ventilateur

0=OFF, 1=ON

0-X

u59*****010

Dégivrage A

0=OFF, 1=ON

0-X

u60***010

Rail antibuée

0=OFF, 1=ON

0-X

u61***010

Relais d’alarme

0=OFF, 1=ON

0-X

u62****010Éclairage

0=OFF, 1=ON

0-X

u63*****010

S5 Évaporateur B

0-X

u75**

-200,0 C

200,0 C

0,0 C

Dégivrage B

0=OFF, 1=ON

0-X

u83**010Chauage air

0=OFF, 1=ON

0-X

u84*010

Puissance du rail antibuée

0-X

u85*****0 %

100 %

0 %

Bande thermostatique

1=Bande 1, 2=Bande 2

0-X

u86*****121

État DI3

0=OFF, 1=ON

0-X

u87*****010

Temp. d’enclenchement du thermostat

0-X

u90*****-200,0 C

200,0 C

4,0 °C

Temp. de coupure du thermostat

0-X

u91*****-200,0 C

200,0 C

2,0 °C

Alarme temp. d’air B

0-X

U34****

-200,0 C

200,0 C

0,0 C

Valeur acheur 2

0-X

U35****

-200,0 C

200,0 C

0,0 C

État du réseau

0-X

U45*****0 %

100 %

0 %

Capteur d’humidité

0-X

U57*0 %

100 %

0 %

Humidicateur

0=OFF, 1=ON

0-X

U58*010

PWM rail antibuée

0-X

U59*****0 %

100 %

0 %

Température des aliments A

0-X

U72*****-200,0 C

200,0 C

0,0 C

Température sonde de dégivrage A

0-X

U73*****-200,0 C

200,0 C

0,0 C

État de régulation B

0=Rég. normale, 1=Attente après dégivrage, 4= Égouttage, 10=Interrupteur général OFF, 11=Coupure thermostat, 12=Protection anti-gel S4, 13=Non utilisé, 14=Dégivrage, 15=Tempo. ventilateur, 17=Porte ouverte, 18= Période fusion, 19=Régulation Th. modulante, 20=Régul. d'urgence, 23=Régul. surchaue adaptative, 24=Démarrage injection, 25=Régulation manuelle, 26=Pas de réfrigérant sélectionné, 16= Fermeture forcée, 29=Nettoyage vitrine, 30=Refroidissement forcé, 31=Porte ouverte, 32=Tempo démarrage, 33=Chauage air, 45=Arrêt régulateur, 48=Régulation liquide adaptative.

0-X

U74****048

0

Durée dégivrage B

0-X

U75****

0 min

900 min

0 min

S4 Souage. B

0-X

U76****

-200,0 C

200,0 C

0,0 C

Temp. thermostat air B

0-X

U77****

-200,0 C

200,0 C

0,0 C

Durée fonctionnement thermostat B

0-X

U78****

0 min

999 min

0 min

S2 Sortie de gaz B

0-X

U79****

-200,0 C

200,0 C

0,0 C

Superheat B

0-X

U80****

-200,0 C

200,0 C

0,0 C

Référence surchaue B

0-X

U81****

-200,0 C

200,0 C

0,0 C

Ouverture EEV B

0-X

U82****

0 %

100 %

0 %

AK-CC55 Multi Coil

Fonction

Valeurs

R-W

Code12345Valeur min.

Valeur

max.

Valeur

usine

État de régulation C

0=Rég. normale, 1=Attente après dégivrage, 4= Égouttage, 10=Interrupteur général OFF, 11=Coupure thermostat, 12=Protection anti-gel S4, 13=Non utilisé, 14=Dégivrage, 15=Tempo. ventilateur, 17=Porte ouverte, 18= Période fusion, 19=Régulation Th. modulante, 20=Régul. d'urgence, 23=Régul. surchaue adaptative, 24=Démarrage injection, 25=Régulation manuelle, 26=Pas de réfrigérant sélectionné, 16= Fermeture forcée, 29=Nettoyage vitrine, 30=Refroidissement forcé, 31=Porte ouverte, 32=Tempo démarrage, 33=Chauage air, 45=Arrêt régulateur, 48=Régulation liquide adaptative.

0-X

U83*0480

Durée dégivrage C

0-X

U84*0 min

900 min

0 min

S4 Souage. C

0-X

U85*-200,0 C

200,0 C

0,0 C

Temp. thermostat air C

0-X

U86*-200,0 C

200,0 C

0,0 C

Durée fonctionnement thermostat C

0-X

U87*0 min

999 min

0 min

S2 Sortie de gaz C

0-X

U88*-200,0 C

200,0 C

0,0 C

Superheat C

0-X

U89*-200,0 C

200,0 C

0,0 C

Référence surchaue C

0-X

U90*-200,0 C

200,0 C

0,0 C

Ouverture EEV C

0-X

U91*0 %

100 %

0 %

Alarme temp. d’air C

0-X

U92*-200,0 C

200,0 C

0,0 C

Température de la sonde de dégivrage B

0-X

U93****

-200,0 C

200,0 C

0,0 C

Température de la sonde de dégivrage C

0-X

U94*-200,0 C

200,0 C

0,0 C

Déshumidicateur

0=OFF, 1=ON

0-X

U96*010

AK-CC55 Multi Coil

Fonctionnement via AK-UI55 Bluetooth

Accès aux paramètres via Bluetooth et application

1.

L’application peut être téléchargée depuis l’App Store et Google Play.

◦ Nom = AK-CC55 Connect ◦ Démarrez l’application.

2.

Appuyez pendant 3 secondes sur le bouton Bluetooth de l'acheur.

◦ Le voyant Bluetooth clignote alors pendant que l’écran ache l’adresse du régulateur.

3.

Connectez-vous au régulateur à partir de l’application.

Chire 39: AK-UI55 Bluetooth

Infos d’achage :

• Loc

• Le fonctionnement est verrouillé. L'utilisation via Bluetooth est impossible.

• Déverrouillez à partir du gestionnaire système.

Chire 40: Connexion au régulateur Chire 41: Tableau de bord du

régulateur

Chire 42: Menu de conguration

Les fonctions sont décrites aux pages Page 42 – Page 60.

Fonction

Description

Valeurs

Code

Nom abrégé

Interrupteur principal

Démarrage/arrêt de la réfrigération. Avec ce réglage, la réfrigération peut être démarrée, arrêtée ou un forçage manuel des sorties peut être autorisé. (Pour la régulation manuelle, la valeur est réglée sur -1). Les sorties peuvent alors être régulées de force. Le démarrage/l’arrêt de la réfrigération peuvent également être eectués avec la fonction d’interrupteur externe connectée à une entrée numérique (DI). La régulation arrêtée déclenche une alarme « Interrupteur principal OFF ».

-1=Manuel, 0=Arrêt, 1=Démarrage

r12

r12 Inter Général

Temporisation des sorties à la mise sous tension

Temporisation du signal de sortie lors de la mise en route. Lors de la mise en route ou après une panne de courant, le retard des fonctions du régulateur permet d’éviter la surcharge du réseau. Permet de régler la temporisation.

o01

o01 TemporisationSortie

Fonction

Description

Valeurs

Code

Nom abrégé

Interrupteur principal

Démarrage/arrêt de la réfrigération. Avec ce réglage, la réfrigération peut être démarrée, arrêtée ou un forçage manuel des sorties peut être autorisé. (Pour la régulation manuelle, la valeur est réglée sur -1). Les sorties peuvent alors être régulées de force. Cette fonction est également permise au moyen d’un interrupteur externe connecté à une entrée numérique. L'arrêt de la régulation déclenchera une alarme « Interrupteur principal OFF ».

-1=Manuel, 0=Arrêt, 1=Démarrage

r12

r12 Inter Général

Mode d’application

Choix de l’application. Le régulateur couvre plusieurs applications pour la régulation d’une vitrine réfrigérée. Permet de dénir laquelle des applications possibles est nécessaire. Ce menu ne peut être réglé que lorsque la régulation est arrêtée, c’est-à-dire quand « r12 Main Switch » (interrupteur principal) est réglé sur 0.

1=1. Un évaporateur MT/BT, 2=2. Deux évaporateurs MT/BT, 3=3. Trois évaporateurs MT, 4=4. Chambre froide 2 MT/HT, 5=5. Chambre froide 2 MT/BT

o61

o61 Appl. mode

Conguration AO1

Sélectionnez la fonction de la sortie analogique

0=Aucun, 1=PWM rail antibuée

q09

q09 AO1 Cong.

Conguration DI1

Sélectionnez la fonction de l’entrée numérique

0=Aucun, 1=État DI, 2=Fonction porte, 3=Alarme porte, 4=Démarrage dégivrage, 5=Interrupteur principal, 6=Régulation de nuit, 7=Bande thermostatique, 8=Alarme de fermeture, 9=Alarme d'ouverture, 10=Nettoyage vitrine, 11=Refroidissement forcé, 12=Ouverture volets, 13=Dégivrage coordonné, 14=Fermeture forcée, 15=Extinction, 16=Régulation éclairage, 20=Détection fuite, 21=Régulation liquide adaptative

o02

o02 DI1 Cong.

Conguration DI2

Sélectionnez la fonction de l’entrée numérique

0=Aucun, 1=État DI, 2=Fonction porte, 3=Alarme porte, 4=Démarrage dégivrage, 5=Interrupteur principal, 6=Régulation de nuit, 7=Bande thermostatique, 8=Alarme de fermeture, 9=Alarme d'ouverture, 10=Nettoyage vitrine, 11=Refroidissement forcé, 12=Ouverture volets, 13=Dégivrage coordonné, 14=Fermeture forcée, 15=Extinction, 16=Régulation éclairage, 20=Détection fuite, 21=Régulation liquide adaptative

o37

o37 DI2 Cong.

Conguration DI3

Sélectionnez la fonction de l’entrée numérique

0=Aucun, 1=État DI, 2=Fonction porte, 3=Alarme porte, 4=Démarrage dégivrage, 5=Interrupteur principal, 6=Régulation de nuit, 7=Bande thermostatique, 8=Alarme de fermeture, 9=Alarme d'ouverture, 10=Nettoyage vitrine, 11=Refroidissement forcé, 12=Ouverture volets, 13=Dégivrage coordonné, 14=Fermeture forcée, 15=Extinction, 16=Régulation éclairage, 20=Détection fuite, 21=Régulation liquide adaptative

o84

o84 DI3 Cong

AK-CC55 Multi Coil

Menu de connexion de l’AK-CC55 (logiciel version 1.8x)

Démarrage/Arrêt

Tableau 25: Démarrage/Arrêt

Conguration

Tableau 26: Conguration

Fonction

Description

Valeurs

Code

Nom abrégé

Fluide frigorigène

Sélectionnez le type de réfrigérant. Si le réfrigérant requis ne fait pas partie de la liste, l’option dénie par l’utilisateur peut être utilisée. Veuillez contacter Danfoss pour plus d’informations.

 AVERTISSEMENT:

Un mauvais choix de réfrigérant peut endommager le système.

0=Non sélectionné, 6=R13, 7=R13b1, 2=R22, 8=R23, 14=R32, 11=R114, 3=R134a, 12=R142b, 24=R170, 15=R227, 25=R290, 16=R401A, 18=R402A, 19=R404A, 21=R407A, 22=R407B, 20=R407C, 37=R407F, 49=R407H, 23=R410A, 32=R413A, 30=R417A, 31=R422A, 33=R422D, 34=R427A, 35=R438A, 40=R448A, 41=R449A, 48=R449B, 43=R450A, 44=R452B, 45=R454B, 9=R500, 4=R502, 10=R503, 17=R507, 36=R513A, 26=R600, 27=R600a, 5=R717, 28=R744, 46=R1233zdE, 38=R1234ze, 39=R1234yf, 47=R1234zeZ, 29=R1270, 42=R452A, 1=Acheur défini par l'utilisateur, 13=Déni par l'utilisateur

o30

o30 Refrigerant

Facteur de réfrigérant K1

Facteur de réfrigérant pour un réfrigérant personnalisé - veuillez contacter Danfoss pour plus d’informations

P83

P83 RfgFac.K1

Facteur de réfrigérant K2

Facteur de réfrigérant pour un réfrigérant personnalisé - veuillez contacter Danfoss pour plus d’informations

P84

P84 RfgFac.K2

Facteur de réfrigérant K3

Facteur de réfrigérant pour un réfrigérant personnalisé - veuillez contacter Danfoss pour plus d’informations

P85

P85 RfgFac.K3

Facteur réfrigérant A1

Facteur de réfrigérant pour un réfrigérant personnalisé - veuillez contacter Danfoss pour plus d’informations

x65

--- Rfg.Fac.A1

Facteur réfrigérant A2

Facteur de réfrigérant pour un réfrigérant personnalisé - veuillez contacter Danfoss pour plus d’informations

x66

--- Rfg.Fac.A2

Facteur réfrigérant A3

Facteur de réfrigérant pour un réfrigérant personnalisé - veuillez contacter Danfoss pour plus d’informations

x67

--- Rfg.Fac.A3

Plage Pe min

Plage de mesure minimale pour le capteur

o20

o20 MinTransPres

Plage Pe max

Plage de mesure maximale pour le capteur

o21

o21 MaxTransPres

Type de sonde de température

Type de sonde pour S3, S4 et S5. Normalement, une sonde Pt 1000 avec une exactitude de signal élevée est utilisée. Mais vous pouvez également utiliser une sonde avec une autre exactitude de signal. Cela pourrait par exemple être une sonde PTC (1000 ohms à 25 °C). Toutes les sondes montées S3-S5 doivent être du même type. 0 = Pt 1000 1 = PTC 1000 2 = NTC 5k 3 = NTC 10k

0=Pt 1000, 1=PTC 1000, 2=NTC 5k, 3=NTC 10k

o06

o06 SensorCong

Méthode de dégivrage

Sélectionnez la méthode de dégivrage

0 = Aucun, 1 = Électrique, 4 = Air/Cycle d'arrêt

d01

d01 Def. method

Méthode d’arrêt du dégivrage

Permet de dénir si l'arrêt du cycle de dégivrage se fait en fonction de la durée ou de la température enregistrée par une sonde

0=Durée, 1=Sonde S5, 2=Sonde S4

d10

d10 DefStopSens.

Seuil d’arrêt du dégivrage A

Lorsque la sonde d’arrêt du dégivrage sélectionnée atteint le seuil déni, le cycle de dégivrage est terminé.

d02

d02 Def.StopTemp

Type de denrée

Lorsque vous modiez le type d’aliments, le régulateur adapte automatiquement les points de consigne de température et les limites d’alarme en fonction du type d’aliments sélectionné. Veuillez noter que le réglage revient à « Aucun » après avoir été modié.

0=Aucun, 1=Légumes, 2=Produits laitiers, 3=Viande et poisson, 4=Aliments surgelés, 5=Crème glacée

r89

r89 Food type

Sonde temp. aliments

Sélectionnez la température à utiliser pour la représentation de la température des aliments

1=Ther. air A, 2=Moyenne sondes, 3=Maximum sondes

q39

q39 Food sensor Adresse réseau

Adresse réseau du régulateur

o03

o03 Unit addr.

Code PIN d'entretien

Si le régulateur est intégré à un réseau LonWorks avec transmission de données, il doit avoir une adresse et le gestionnaire système doit connaître cette adresse. L’adresse est envoyée au gestionnaire système lorsque le menu est réglé sur ON.

 IMPORTANT:

Avant de régler o04, vous DEVEZ régler le mode d’application du régulateur (la fonction n’est pas utilisée lorsque la transmission de données se fait par MODBUS)

0=OFF, 1=ON

o04

o04 Service pin

AK-CC55 Multi Coil

Fonction

Description

Valeurs

Code

Nom abrégé

État de régulation A

Achage du mode de régulation réel du régulateur

0=Rég. normale, 1=Attente après dégivrage, 4= Égouttage, 10=Interrupteur général OFF, 11=Coupure thermostat, 12=Protection anti-gel S4, 13=Non utilisé, 14=Dégivrage, 15=Tempo. ventilateur, 17=Porte ouverte, 18= Période fusion, 19=Régulation Th. modulante, 20=Régul. d'urgence, 23=Régul. surchaue adaptative, 24=Démarrage injection, 25=Régulation manuelle, 26=Pas de réfrigérant sélectionné, 16= Fermeture forcée, 29=Nettoyage vitrine, 30=Refroidissement forcé, 31=Porte ouverte, 32=Tempo démarrage, 33=Chauage air, 45=Arrêt régulateur, 48=Régulation liquide adaptative.

u00

u00 Ctrl. state

État de régulation B

Achage du mode de régulation réel du régulateur

0=Rég. normale, 1=Attente après dégivrage, 4= Égouttage, 10=Interrupteur général OFF, 11=Coupure thermostat, 12=Protection anti-gel S4, 13=Non utilisé, 14=Dégivrage, 15=Tempo. ventilateur, 17=Porte ouverte, 18= Période fusion, 19=Régulation Th. modulante, 20=Régul. d'urgence, 23=Régul. surchaue adaptative, 24=Démarrage injection, 25=Régulation manuelle, 26=Pas de réfrigérant sélectionné, 16= Fermeture forcée, 29=Nettoyage vitrine, 30=Refroidissement forcé, 31=Porte ouverte, 32=Tempo démarrage, 33=Chauage air, 45=Arrêt régulateur, 48=Régulation liquide adaptative.

U74

U74 Ctrl.State B

État de régulation C

Achage du mode de régulation réel du régulateur

0=Rég. normale, 1=Attente après dégivrage, 4= Égouttage, 10=Interrupteur général OFF, 11=Coupure thermostat, 12=Protection anti-gel S4, 13=Non utilisé, 14=Dégivrage, 15=Tempo. ventilateur, 17=Porte ouverte, 18= Période fusion, 19=Régulation Th. modulante, 20=Régul. d'urgence, 23=Régul. surchaue adaptative, 24=Démarrage injection, 25=Régulation manuelle, 26=Pas de réfrigérant sélectionné, 16= Fermeture forcée, 29=Nettoyage vitrine, 30=Refroidissement forcé, 31=Porte ouverte, 32=Tempo démarrage, 33=Chauage air, 45=Arrêt régulateur, 48=Régulation liquide adaptative.

U83

U83 Ctrl.State C

Temp. thermostat air A

Température du thermostat

u17

u17 Ther. air

Temp. thermostat air B

Température du thermostat

U77

U77 Ther. Air B

Temp. thermostat air C

Température du thermostat

U86

U86 Ther. Air C

Température des aliments A

Achage de la température des aliments

U72

U72 Food temp. S4 Souage. A

Valeur réelle du capteur

u16

u16 S4 air temp.

S4 Souage. B

Valeur réelle du capteur

U76

U76 S4 temp B

S4 Souage. C

Valeur réelle du capteur

U85

U85 S4 temp C

Régime de nuit

État du régime jour/nuit (régime de nuit : on/o)

0=OFF, 1=ON

u13

u13 Night Cond.

Temp. d’enclenchement du thermostat

Achage de la valeur d’enclenchement réelle pour le thermostat

u90

u90 Cutin temp.

Temp. de coupure du thermostat

Achage de la valeur de coupure réelle pour le thermostat

u91

u91 Cutout temp.

Durée fonctionnement thermostat A

Lire le temps d’enclenchement en cours pour le thermostat ou la durée du dernier enclenchement terminé

u18

u18 Ther runtime

Durée fonctionnement thermostat B

Lire le temps d’enclenchement en cours pour le thermostat ou la durée du dernier enclenchement terminé

U78

U78 TherRuntimeB

Durée fonctionnement thermostat C

Lire le temps d’enclenchement en cours pour le thermostat ou la durée du dernier enclenchement terminé

U87

U87 TherRuntimeC Bande thermostatique

Achage du thermostat utilisé pour la régulation : 1= Bande thermostatique 1 2= Bande thermostatique 2

1=Bande 1, 2=Bande 2

u86

u86 Ther. band Chauage air

État réel de la fonction de sortie

0=OFF, 1=ON

u84

u84 Heat relay

AK-CC55 Multi Coil

Régulation du thermostat

Tableau 27: Régulation du thermostat

Fonction

Description

Valeurs

Code

Nom abrégé

Mode thermostat

Vous dénissez ici le mode de fonctionnement du thermostat : soit comme un thermostat tout ou rien (ON/OFF) ordinaire, soit comme un thermostat modulant. Lorsque le fonctionnement est « modulant », la vanne limite le débit de réfrigérant an que la variation de température soit inférieure à celle du thermostat tout ou rien. Le diérentiel du thermostat (r01) ne doit pas être réglé sur une valeur inférieure à 2 K s'il est « modulant ». Dans une installation décentralisée, vous devez sélectionner le réglage tout ou rien (ON/ OFF).

1=ON/OFF, 2=Modulant, 3=ON/OFF commun

r14

r14 Therm. mode

Sonde de thermostat

Sélectionner la sonde à utiliser pour la régulation du thermostat

1=Ther. air A, 2=Moyenne sondes, 3=Maximum sondes

r99

r99 Ther. sensor

Coupure 1

Point de consigne. Valeur de coupure du thermostat lorsque la bande de thermostat donnée est utilisée

r00

r00 Cutout

Coupure 2

Point de consigne. Valeur de coupure du thermostat lorsque la bande de thermostat donnée est utilisée

r21

r21 Cutout 2

Diérentiel

Lorsque la température est supérieure à la température de coupure dénie + le diérentiel déni, le relais du compresseur est enclenché. Il se coupe à nouveau lorsque la température descend au seuil de coupure

déni

r01

r01 Dierential

Seuil de coupure max.

Limitation du point de consigne - La plage de réglage du régulateur pour le point de consigne du thermostat peut être réduite, an d'empêcher que des valeurs trop élevées ou trop basses ne soient réglées accidentellement et entraînent des dommages. Pour éviter un réglage trop élevé du point de consigne, la valeur de référence autorisée max. peut être abaissée

r02

r02 Max cutout

Seuil de coupure min.

Limitation du point de consigne - La plage de réglage du régulateur pour le point de consigne du thermostat peut être réduite, an d'empêcher que des valeurs trop élevées ou trop basses ne soient réglées accidentellement et entraînent des dommages. Pour éviter un réglage trop bas du point de consigne, la valeur de référence autorisée min. peut être relevée

r03

r03 Min cutout

Décalage de nuit

Valeur de régulation de nuit. La référence du thermostat est la valeur de consigne plus cette valeur lorsque le régulateur passe en régime de nuit.

r13

r13 Night oset Chauage air zone neutre

Fonction de chauage. Règle la largeur de la zone neutre pour passer du refroidissement au chauage

r62

r62 Heat NZ

Temporisation démarrage chauage d’air

Temporisation lors du passage de la phase de réfrigération à la phase de chauage (il n'y a pas de temporisation lors du passage de la phase de chauage à la phase de réfrigération)

r63

r63 HeatStartDel

Intervalle de fusion

Fonction de fusion. Uniquement pour la régulation des vitrines/chambres MT (-5 à +10 °C). Cette fonction garantit que l’évaporateur ne sera pas obstrué par des cristaux de glace. Permet de dénir la fréquence à laquelle la fonction doit arrêter la réfrigération et, par conséquent, transformer les cristaux de glace en eau.

r16

r16 MeltInterval

Période de fusion

Période de fusion. Permet de dénir la durée d’une fonction de fusion en cours

r17

r17 Melt period

AK-CC55 Multi Coil

Fonction

Description

Valeurs

Code

Nom abrégé

État de l’alarme

État réel de l’alarme

0=OFF, 1=ON

x16

--- Total des alarmes

État de régulation A

Achage du mode de régulation réel du régulateur

0=Rég. normale, 1=Attente après dégivrage, 4= Égouttage, 10=Interrupteur général OFF, 11=Coupure thermostat, 12=Protection anti-gel S4, 13=Non utilisé, 14=Dégivrage, 15=Tempo. ventilateur, 17=Porte ouverte, 18= Période fusion, 19=Régulation Th. modulante, 20=Régul. d'urgence, 23=Régul. surchaue adaptative, 24=Démarrage injection, 25=Régulation manuelle, 26=Pas de réfrigérant sélectionné, 16= Fermeture forcée, 29=Nettoyage vitrine, 30=Refroidissement forcé, 31=Porte ouverte, 32=Tempo démarrage, 33=Chauage air, 45=Arrêt régulateur, 48=Régulation liquide adaptative.

u00

u00 Ctrl. state

État de régulation B

Achage du mode de régulation réel du régulateur

0=Rég. normale, 1=Attente après dégivrage, 4= Égouttage, 10=Interrupteur général OFF, 11=Coupure thermostat, 12=Protection anti-gel S4, 13=Non utilisé, 14=Dégivrage, 15=Tempo. ventilateur, 17=Porte ouverte, 18= Période fusion, 19=Régulation Th. modulante, 20=Régul. d'urgence, 23=Régul. surchaue adaptative, 24=Démarrage injection, 25=Régulation manuelle, 26=Pas de réfrigérant sélectionné, 16= Fermeture forcée, 29=Nettoyage vitrine, 30=Refroidissement forcé, 31=Porte ouverte, 32=Tempo démarrage, 33=Chauage air, 45=Arrêt régulateur, 48=Régulation liquide adaptative.

U74

U74 Ctrl.State B

État de régulation C

Achage du mode de régulation réel du régulateur

0=Rég. normale, 1=Attente après dégivrage, 4= Égouttage, 10=Interrupteur général OFF, 11=Coupure thermostat, 12=Protection anti-gel S4, 13=Non utilisé, 14=Dégivrage, 15=Tempo. ventilateur, 17=Porte ouverte, 18= Période fusion, 19=Régulation Th. modulante, 20=Régul. d'urgence, 23=Régul. surchaue adaptative, 24=Démarrage injection, 25=Régulation manuelle, 26=Pas de réfrigérant sélectionné, 16= Fermeture forcée, 29=Nettoyage vitrine, 30=Refroidissement forcé, 31=Porte ouverte, 32=Tempo démarrage, 33=Chauage air, 45=Arrêt régulateur, 48=Régulation liquide adaptative.

U83

U83 Ctrl.State C

Alarme temp. d’air A

Température mesurée pour le thermostat d’alarme

u57

u57 Alarm air

Alarme temp. d’air B

Température mesurée pour le thermostat d’alarme

U34

U34 Alarm air B

Alarme temp. d’air C

Température mesurée pour le thermostat d’alarme

U92

U92 Alarm air C

Seuil d’alarme haut

Achage du seuil d’alarme haut réel pour la surveillance de la température

y10

--- High al. lim

Seuil d’alarme bas

Achage du seuil d’alarme bas réel pour la surveillance de la température

y11

--- Low al. lim S4 Souage. A

Valeur réelle du capteur

u16

u16 S4 air temp.

S4 Souage. B

Valeur réelle du capteur

U76

U76 S4 temp B

S4 Souage. C

Valeur réelle du capteur

U85

U85 S4 temp C

Réinitialisation des alarmes

Commande de réinitialisation de toutes les alarmes, sauf si elles sont toujours actives

0=OFF, 1=ON

x15

--- Réinitialiser alarme

Seuil d’alarme haut 1

Seuil d’alarme supérieur. La valeur seuil est dénie en valeur absolue. La valeur limite est augmentée avec le décalage de nuit en régime de nuit.

A13

A13 HighLim Air Seuil d’alarme bas 1

Seuil d’alarme inférieur. La valeur limite est dénie en valeur absolue

A14

A14 LowLim Air

Seuil d’alarme haut 2

Seuil d’alarme supérieur. La valeur seuil est dénie en valeur absolue. La valeur limite est augmentée avec le décalage de nuit en régime de nuit.

A20

A20 HighLim2 Air Seuil d’alarme bas 2

Seuil d’alarme inférieur. La valeur limite est dénie en valeur absolue

A21

A21 LowLim2 Air

Temporisation alarme A

Temporisation d’alarme (temporisation d’alarme courte sur la température de l’air). Si les valeurs limites d’alarme supérieure ou inférieure sont dépassées, une fonction de minuteur commence. L’alarme ne devient active que lorsque la temporisation dénie est écoulée. La temporisation est dénie en minutes

A03

A03 Alarm delay

AK-CC55 Multi Coil

Seuils d’alarme et temporisations

Tableau 28: Seuils d’alarme et temporisations

Fonction

Description

Valeurs

Code

Nom abrégé

Temporisation d’alarme refroidissement rapide A

Temporisation d’alarme dans des conditions de refroidissement rapide (temporisation d’alarme longue). Cette temporisation est utilisée au démarrage, pendant le dégivrage et immédiatement après un dégivrage. La temporisation normale est reprise lorsque la température descend en dessous du seuil d’alarme supérieure déni.

A12

A12 Pulldown del

Tempo. alarme porte ouverte

Temporisation de l’alarme de porte

A04

A04 DoorOpen del

Temporisation redémarrage inj. porte

Démarrage de la réfrigération lorsque la porte est ouverte. Si la porte a été laissée ouverte, la réfrigération démarre après la durée dénie.

o89

o89 DoorInjStart

Tempo alarme DI 1

Temporisation de l’alarme d’entrée numérique

A27

A27 Al.Delay DI1

Tempo alarme DI 2

Temporisation de l’alarme d’entrée numérique

A28

A28 Al.Delay DI2

Fonction

Description

Valeurs

Code

Nom abrégé

État de régulation A

Achage du mode de régulation réel du régulateur

0=Rég. normale, 1=Attente après dégivrage, 4= Égouttage, 10=Interrupteur général OFF, 11=Coupure thermostat, 12=Protection anti-gel S4, 13=Non utilisé, 14=Dégivrage, 15=Tempo. ventilateur, 17=Porte ouverte, 18= Période fusion, 19=Régulation Th. modulante, 20=Régul. d'urgence, 23=Régul. surchaue adaptative, 24=Démarrage injection, 25=Régulation manuelle, 26=Pas de réfrigérant sélectionné, 16= Fermeture forcée, 29=Nettoyage vitrine, 30=Refroidissement forcé, 31=Porte ouverte, 32=Tempo démarrage, 33=Chauage air, 45=Arrêt régulateur, 48=Régulation liquide adaptative.

u00

u00 Ctrl. state

État de régulation B

Achage du mode de régulation réel du régulateur

0=Rég. normale, 1=Attente après dégivrage, 4= Égouttage, 10=Interrupteur général OFF, 11=Coupure thermostat, 12=Protection anti-gel S4, 13=Non utilisé, 14=Dégivrage, 15=Tempo. ventilateur, 17=Porte ouverte, 18= Période fusion, 19=Régulation Th. modulante, 20=Régul. d'urgence, 23=Régul. surchaue adaptative, 24=Démarrage injection, 25=Régulation manuelle, 26=Pas de réfrigérant sélectionné, 16= Fermeture forcée, 29=Nettoyage vitrine, 30=Refroidissement forcé, 31=Porte ouverte, 32=Tempo démarrage, 33=Chauage air, 45=Arrêt régulateur, 48=Régulation liquide adaptative.

U74

U74 Ctrl.State B

État de régulation C

Achage du mode de régulation réel du régulateur

0=Rég. normale, 1=Attente après dégivrage, 4= Égouttage, 10=Interrupteur général OFF, 11=Coupure thermostat, 12=Protection anti-gel S4, 13=Non utilisé, 14=Dégivrage, 15=Tempo. ventilateur, 17=Porte ouverte, 18= Période fusion, 19=Régulation Th. modulante, 20=Régul. d'urgence, 23=Régul. surchaue adaptative, 24=Démarrage injection, 25=Régulation manuelle, 26=Pas de réfrigérant sélectionné, 16= Fermeture forcée, 29=Nettoyage vitrine, 30=Refroidissement forcé, 31=Porte ouverte, 32=Tempo démarrage, 33=Chauage air, 45=Arrêt régulateur, 48=Régulation liquide adaptative.

U83

U83 Ctrl.State C

Capteur d’humidité

U57

U57 RH level %

Humidicateur

État réel de la fonction de sortie

0=OFF, 1=ON

U58

U58 Humidier

Déshumidicateur

État réel de la fonction de sortie

0=OFF, 1=ON

U96

U96 Dehumidier

Régulation de l’humidité

Sélectionnez le type de régulation d’humidité

0=Aucun, 1=Humidicateur, 2=Déshumidicateur

h31

h31 RH function

Encl. humidité

Point de consigne pour la régulation de l’humidité. Si l’humidité relative descend en dessous du point de consigne, l’humidicateur démarre.

h23

h23 RH Cutin SP

Diérentiel humidité

Diérentiel d’arrêt de l’humidicateur. L’humidication s’arrête lorsque l’humidité a augmenté au-dessus

du point de consigne avec le diérentiel réglé

h24

h24 RH Di. Seuil d’alarme humidité haut

Seuil d’alarme haut pour l’humidité relative

h25

h25 RH HighLimAl

Seuil d’alarme humidité bas

Seuil d’alarme bas pour l’humidité relative

h26

h26 RH LowLimAl

Temporisation alarme humidité

Temporisation des alarmes d’humidité haute et basse

h27

h27 RH Al. delay

AK-CC55 Multi Coil

Régulation de l’humidité

Tableau 29: Régulation de l’humidité

Fonction

Description

Valeurs

Code

Nom abrégé

Capteur d’humidité

- Signal min.

h29

h29 RH Min Value

Capteur d’humidité

- Signal max.

h30

h30 RH Max Value

Régul. humidité au dégivrage

Sélectionnez le mode de régulation de l’humidité pendant le dégivrage : Non : La régulation de l’humidité est arrêté pendant le dégivrage Oui : La régulation normale de l’humidité fonctionne pendant le dégivrage

0=Non, 1=Oui

h28

h28 RH CtrlAtDef

Temp. max. humidité

Seuil maximal pour la température de l’air du thermostat pour que la régulation de l’humidité fonctionne (limite de gel)

h32

h32 RH Max temp.

Temp. min. humidité

Seuil minimal pour la température de l’air du thermostat pour que la régulation de l’humidité fonctionne (limite de gel)

h33

h33 RH Min temp.

Fonction

Description

Valeurs

Code

Nom abrégé

État de régulation A

Achage du mode de régulation réel du régulateur

0=Rég. normale, 1=Attente après dégivrage, 4= Égouttage, 10=Interrupteur général OFF, 11=Coupure thermostat, 12=Protection anti-gel S4, 13=Non utilisé, 14=Dégivrage, 15=Tempo. ventilateur, 17=Porte ouverte, 18= Période fusion, 19=Régulation Th. modulante, 20=Régul. d'urgence, 23=Régul. surchaue adaptative, 24=Démarrage injection, 25=Régulation manuelle, 26=Pas de réfrigérant sélectionné, 16= Fermeture forcée, 29=Nettoyage vitrine, 30=Refroidissement forcé, 31=Porte ouverte, 32=Tempo démarrage, 33=Chauage air, 45=Arrêt régulateur, 48=Régulation liquide adaptative.

u00

u00 Ctrl. state

Temp. thermostat air A

Température du thermostat

u17

u17 Ther. air S4 Souage. A

Valeur réelle du capteur

u16

u16 S4 air temp.

Ouverture EEV A

État réel de la fonction de sortie

u23

u23 EEV OD %

Pe pression évap.

Signal réel du capteur

u25

u25 EvapPress Pe

Te temp. évap.

Température convertie à partir de la pression

u26

u26 EvapTemp Te

S2 Surchaue A

Valeur réelle du capteur

u20

u20 S2 temp.

Superheat A

Achage de la surchaue réelle à la sortie de l’évaporateur

u21

u21 Superheat

Référence surch-

aue A

Achage de la référence de surchaue réelle

u22

u22 SuperheatRef

Seuil min. de surch-

aue

Valeur min. pour la référence de surchaue

n10

n10 Min SH

Seuil max. de surch-

aue

Valeur max. pour la référence de surchaue

n09

n09 Max SH

Température MOP

Température MOP. Le degré d’ouverture de la vanne est réduit jusqu’à ce que la température d’évaporation atteigne le seuil MOP déni. Si aucune fonction MOP n’est requise, sélectionnez la valeur la plus élevée correspondant à OFF

n11

n11 MOP temp.

Période AKV

Durée de la modulation de largeur d’impulsion (PWM)

n13

n13 AKV Period

Régul. surchaue liquide min.

Valeur min. pour la référence de surchaue pendant la régulation adaptative du liquide

P87

P87 SH Min Liq.

Régul. surchaue liquide max.

Valeur max. pour la référence de surchaue pendant la régulation adaptative du liquide

P86

P86 SH Max Liq.

AK-CC55 Multi Coil

Régulation d’injection

Tableau 30: Commande d’injection → Commande d’injection A

Fonction

Description

Valeurs

Code

Nom abrégé

État de régulation B

Achage du mode de régulation réel du régulateur

0=Rég. normale, 1=Attente après dégivrage, 4= Égouttage, 10=Interrupteur général OFF, 11=Coupure thermostat, 12=Protection anti-gel S4, 13=Non utilisé, 14=Dégivrage, 15=Tempo. ventilateur, 17=Porte ouverte, 18= Période fusion, 19=Régulation Th. modulante, 20=Régul. d'urgence, 23=Régul. surchaue adaptative, 24=Démarrage injection, 25=Régulation manuelle, 26=Pas de réfrigérant sélectionné, 16= Fermeture forcée, 29=Nettoyage vitrine, 30=Refroidissement forcé, 31=Porte ouverte, 32=Tempo démarrage, 33=Chauage air, 45=Arrêt régulateur, 48=Régulation liquide adaptative.

U74

U74 Ctrl.State B

Temp. thermostat air B

Température du thermostat

U77

U77 Ther. Air B S4 Souage. B

Valeur réelle du capteur

U76

U76 S4 temp B

Ouverture EEV B

État réel de la fonction de sortie

U82

U82 EEV OD % B

Pe pression évap.

Signal réel du capteur

u25

u25 EvapPress Pe

Te temp. évap.

Température convertie à partir de la pression

u26

u26 EvapTemp Te

S2 Sortie de gaz B

Valeur réelle du capteur

U79

U79 S2 temp. B

Superheat B

Achage de la surchaue réelle à la sortie de l’évaporateur

U80

U80 Superheat B

Référence surch-

aue B

Achage de la référence de surchaue réelle

U81

U81 SH Ref B

Fonction

Description

Valeurs

Code

Nom abrégé

État de régulation C

Achage du mode de régulation réel du régulateur

0=Rég. normale, 1=Attente après dégivrage, 4= Égouttage, 10=Interrupteur général OFF, 11=Coupure thermostat, 12=Protection anti-gel S4, 13=Non utilisé, 14=Dégivrage, 15=Tempo. ventilateur, 17=Porte ouverte, 18= Période fusion, 19=Régulation Th. modulante, 20=Régul. d'urgence, 23=Régul. surchaue adaptative, 24=Démarrage injection, 25=Régulation manuelle, 26=Pas de réfrigérant sélectionné, 16= Fermeture forcée, 29=Nettoyage vitrine, 30=Refroidissement forcé, 31=Porte ouverte, 32=Tempo démarrage, 33=Chauage air, 45=Arrêt régulateur, 48=Régulation liquide adaptative.

U83

U83 Ctrl.State C

Temp. thermostat air C

Température du thermostat

U86

U86 Ther. Air C S4 Souage. C

Valeur réelle du capteur

U85

U85 S4 temp C

Ouverture EEV C

État réel de la fonction de sortie

U91

U91 EEV OD % C

Pe pression évap.

Signal réel du capteur

u25

u25 EvapPress Pe

Te temp. évap.

Température convertie à partir de la pression

u26

u26 EvapTemp Te

S2 Sortie de gaz C

Valeur réelle du capteur

U88

U88 S2 temp. C

Superheat C

Achage de la surchaue réelle à la sortie de l’évaporateur

U89

U89 Superheat C

Référence surch-

aue C

Achage de la référence de surchaue réelle

U90

U90 SH Ref C

AK-CC55 Multi Coil

Tableau 31: Commande d’injection → Commande d’injection B

Tableau 32: Commande d’injection → Commande d’injection C

Fonction

Description

Valeurs

Code

Nom abrégé

État de régulation A

Achage du mode de régulation réel du régulateur

0=Rég. normale, 1=Attente après dégivrage, 4= Égouttage, 10=Interrupteur général OFF, 11=Coupure thermostat, 12=Protection anti-gel S4, 13=Non utilisé, 14=Dégivrage, 15=Tempo. ventilateur, 17=Porte ouverte, 18= Période fusion, 19=Régulation Th. modulante, 20=Régul. d'urgence, 23=Régul. surchaue adaptative, 24=Démarrage injection, 25=Régulation manuelle, 26=Pas de réfrigérant sélectionné, 16= Fermeture forcée, 29=Nettoyage vitrine, 30=Refroidissement forcé, 31=Porte ouverte, 32=Tempo démarrage, 33=Chauage air, 45=Arrêt régulateur, 48=Régulation liquide adaptative.

u00

u00 Ctrl. state

État de régulation B

Achage du mode de régulation réel du régulateur

0=Rég. normale, 1=Attente après dégivrage, 4= Égouttage, 10=Interrupteur général OFF, 11=Coupure thermostat, 12=Protection anti-gel S4, 13=Non utilisé, 14=Dégivrage, 15=Tempo. ventilateur, 17=Porte ouverte, 18= Période fusion, 19=Régulation Th. modulante, 20=Régul. d'urgence, 23=Régul. surchaue adaptative, 24=Démarrage injection, 25=Régulation manuelle, 26=Pas de réfrigérant sélectionné, 16= Fermeture forcée, 29=Nettoyage vitrine, 30=Refroidissement forcé, 31=Porte ouverte, 32=Tempo démarrage, 33=Chauage air, 45=Arrêt régulateur, 48=Régulation liquide adaptative.

U74

U74 Ctrl.State B

État de régulation C

Achage du mode de régulation réel du régulateur

0=Rég. normale, 1=Attente après dégivrage, 4= Égouttage, 10=Interrupteur général OFF, 11=Coupure thermostat, 12=Protection anti-gel S4, 13=Non utilisé, 14=Dégivrage, 15=Tempo. ventilateur, 17=Porte ouverte, 18= Période fusion, 19=Régulation Th. modulante, 20=Régul. d'urgence, 23=Régul. surchaue adaptative, 24=Démarrage injection, 25=Régulation manuelle, 26=Pas de réfrigérant sélectionné, 16= Fermeture forcée, 29=Nettoyage vitrine, 30=Refroidissement forcé, 31=Porte ouverte, 32=Tempo démarrage, 33=Chauage air, 45=Arrêt régulateur, 48=Régulation liquide adaptative.

U83

U83 Ctrl.State C

Température sonde de dégivrage A

Température réelle de la sonde d’arrêt de dégivrage sélectionnée

U73

U73 Def.StopTemp

Température de la sonde de dégivrage B

Température réelle de la sonde d’arrêt de dégivrage sélectionnée

U93

U93 Def.StopTemB

Température de la sonde de dégivrage C

Température réelle de la sonde d’arrêt de dégivrage sélectionnée

U94

U94 Def.StopTemC

S5 Évaporateur A

Valeur réelle du capteur

u09

u09 S5 temp.

S5 Évaporateur B

Valeur réelle du capteur

u75

u75 S5 temp. B

Dégivrage A

État réel de la fonction de sortie

0=OFF, 1=ON

u60

u60 Def. relay

Dégivrage B

État réel de la fonction de sortie

0=OFF, 1=ON

u83

u83 Def. relay B

Temps de dégivrage A

Ache la durée du dégivrage en cours ou la durée du dernier dégivrage terminé.

u11

u11 Defrost time

Durée dégivrage B

Ache la durée du dégivrage en cours ou la durée du dernier dégivrage terminé.

U75

U75 Def. Temps B

Durée dégivrage C

Ache la durée du dégivrage en cours ou la durée du dernier dégivrage terminé.

U84

U84 Def. Time C

Démarrer le dégivrage

Commande de démarrage d’un dégivrage

0=OFF, 1=ON

x09

--- Def. Start Arrêter le dégivrage

Commande d’arrêt d’un cycle de dégivrage en cours

0=OFF, 1=ON

x10

--- Def. Stop

Méthode de dégivrage

Sélectionnez la méthode de dégivrage

0 = Aucun, 1 = Électrique, 4 = Air/Cycle d'arrêt

d01

d01 Def. method

Méthode d’arrêt du dégivrage

Permet de dénir si l'arrêt du cycle de dégivrage se fait en fonction de la durée ou de la température enregistrée par une sonde

0=Durée, 1=Sonde S5, 2=Sonde S4

d10

d10 DefStopSens.

Seuil d’arrêt du dégivrage A

Lorsque la sonde d’arrêt du dégivrage sélectionnée atteint le seuil déni, le cycle de dégivrage est terminé.

d02

d02 Def.StopTemp

AK-CC55 Multi Coil

Régulation du dégivrage

Tableau 33: Régulation du dégivrage

Fonction

Description

Valeurs

Code

Nom abrégé

Temps de dégivrage max.

Durée max. d’un cycle de dégivrage. Le réglage est également utilisé comme temps de sécurité si le dégivrage est arrêté en fonction de la température. Si la sonde d’arrêt du dégivrage sélectionnée n’atteint pas la limite de température d’arrêt du dégivrage dénie dans le délai imparti, le dégivrage s’arrête quand même.

d04

d04 Max Def.time

Intervalle de démarrage du dégivrage

La fonction est remise à zéro et démarrera la fonction de temporisation à chaque démarrage du dégivrage. Une fois le temps écoulé, la fonction lance un dégivrage. Cette fonction est utilisée comme un simple démarrage de dégivrage ou comme une protection si le signal normal ne s’ache pas. Si le dégivrage maître/ esclave sans fonction horloge ou sans transmission de données est utilisé, l’intervalle est utilisé comme durée max. entre les dégivrages. Si aucun démarrage de dégivrage n’a lieu via la transmission de données, l’intervalle est utilisé comme durée max. entre les dégivrages. En cas de dégivrage avec fonction horloge ou transmission de données, l’intervalle doit être réglé sur une période un peu plus longue que celle prévue. En cas de panne de courant, l’intervalle est maintenu et lorsque le courant est rétabli, il reprend à partir de la valeur maintenue. L’intervalle n’est pas actif quand il est réglé sur 0.

d03

d03 Def.Interval

Durée de décalage de mise sous tension

Durée de décalage pour les enclenchements de dégivrage au démarrage. Cette fonction n’est utile que si vous avez plusieurs meubles ou groupes frigoriques dont les dégivrages doivent être décalés les uns par rapport aux autres. La fonction n’est en outre pertinente que si vous avez choisi le dégivrage avec démarrage par intervalle. La fonction temporise l’intervalle par le nombre de minutes déni, mais elle ne le fait qu’une seule fois, et ce lors du tout premier dégivrage qui a lieu lorsque le régulateur est mis sous tension. La fonction est activée après chaque panne de courant.

d05

d05 Time stagg.

Durée max. fonctionnement thermostat

Dégivrage sur demande. Le temps de réfrigération total déni ici est le temps de réfrigération autorisé sans dégivrage. Si le temps est dépassé, un dégivrage démarre. Avec le réglage = 0, la fonction n’est pas utilisée.

d18

d18 MaxTherRunT.

Temporisation d’évacuation

Dénissez la durée pendant laquelle l’évaporateur est vidé de réfrigérant avant le cycle de dégivrage proprement dit

d16

d16 Pump dwn del

Durée d’égouttage

Permet de dénir le temps qui doit s’écouler entre un dégivrage et le redémarrage du compresseur. (Durée pendant laquelle l’eau s’égoutte de l’évaporateur).

d06

d06 DripO time

Temps d'attente max.

Temps de veille max. après dégivrage coordonné. Une fois qu'un régulateur aura terminé un dégivrage, il attendra un signal indiquant que la réfrigération peut reprendre. Si ce signal ne s’ache pas pour une raison ou pour une autre, le régulateur démarrera lui-même la réfrigération une fois le temps de veille écoulé.

o16

o16 MaxHoldTime

Régulation du ventilateur pendant le dégivrage

Fonctionnement du ventilateur pendant le dégivrage. Vous pouvez ici régler le fonctionnement du ventilateur pendant le dégivrage. 0 : Arrêté (fonctionne pendant l'évacuation) 1 : En fonctionnement (arrêté pendant la « temporisation ventilateur ») 2 : En fonctionnement pendant l’évacuation et le dégivrage. S'arrête ensuite. 3 : Fonctionnement pendant l’évacuation et le dégivrage jusqu’à ce que la sonde d’arrêt du dégivrage atteigne le seuil de température d’arrêt du ventilateur

0=OFF, 1=ON, 2=OFF à l’égouttement, 3=OFF en cas de température élevée

d09

d09 FanDuringDef

Temporisation démarrage ventilateur

Temporisation du démarrage du ventilateur après le dégivrage. Permet de régler le temps qui s’écoule entre le démarrage du compresseur après un dégivrage et le redémarrage du ventilateur. (Temps pendant lequel l’eau restante est transformée en glace sur l’évaporateur).

d07

d07 FanStartDel

Température démarrage ventilateur

Seuil de température pour le démarrage des ventilateurs après un dégivrage. Lorsque la température mesurée de l’évaporateur S5 est inférieure au seuil déni, les ventilateurs sont démarrés

d08

d08 FanStartTemp

AK-CC55 Multi Coil

Fonction

Description

Valeurs

Code

Nom abrégé

Température d’arrêt du ventilateur

Si la régulation du ventilateur pendant le dégivrage a été congurée pour cela, les ventilateurs peuvent être arrêtés pendant le dégivrage si la sonde de dégivrage dépasse la limite de température dénie.

d41

d41 Def Fan Stop

Rail antibuée pendant le dégivrage

Dénir comment le rail antibuée est régulé pendant le dégivrage 0 : Le rail antibuée est éteint en permanence 1 : Le rail antibuée est allumé en permanence 2 : Régulation normale du rail antibuée

0=OFF, 1=ON, 2 = régulation normale

d27

d27 Railh.at def

Temporisation d’affichage après dégivrage

Dénissez la durée maximale pendant laquelle l’écran doit acher le code de dégivrage « -d- » après un dégivrage. L’achage normal de la température est en principe démarré lorsque la température dans la vitrine est à nouveau correcte ou si une alarme de température élevée est déclenchée.

d40

d40 Disp. d del.

Fonction

Description

Valeurs

Code

Nom abrégé

Horaire dégivrage

0=Non, 1=Oui

t00

t00 Def.Schedule

Début dég. 1 Heures

Horaire du début du dégivrage (heures)

t01

t01 Def. 1 h

Début dég. 1 - Minutes

Horaire du début du cycle de dégivrage (minutes)

t11

t11 Def. 1 min

Début dég. 2 Heures

Horaire du début du dégivrage (heures)

t02

t02 Def. 2 hr.

Début dég. 2 - Minutes

Horaire du début du cycle de dégivrage (minutes)

t12

t12 Def. 2 min

Début dég. 3 Heures

Horaire du début du dégivrage (heures)

t03

t03 Def. 3 hr.

Début dég. 3 - Minutes

Horaire du début du cycle de dégivrage (minutes)

t13

t13 Def. 3 min

Début dég. 4 Heures

Horaire du début du dégivrage (heures)

t04

t04 Def. 4 hr.

Début dég. 4 - Minutes

Horaire du début du cycle de dégivrage (minutes)

t14

t14 Def. 4 min.

Début dég. 5 Heures

Horaire du début du dégivrage (heures)

t05

t05 Def. 5 hr.

Début dég. 5 - Minutes

Horaire du début du cycle de dégivrage (minutes)

t15

t15 Def. 5 min.

Début dég. 6 Heures

Horaire du début du dégivrage (heures)

t06

t06 Def. 6 hr.

Début dég. 6 - Minutes

Horaire du début du cycle de dégivrage (minutes)

t16

t16 Def. 6 min.

Lundi - Suivre le programme

0=Non, 1=Oui

t51

t51 Plann. Lundi

Mardi - Suivre le programme

0=Non, 1=Oui

t52

t52 Plann. Mardi

Mercredi - Suivre le programme

0=Non, 1=Oui

t53

t53 Plann. Mercredi

Jeudi - Suivre le programme

0=Non, 1=Oui

t54

t54 Plann. Jeudi

Vendredi - Suivre le programme

0=Non, 1=Oui

t55

t55 Plann. Vendredi

Samedi - Suivre le programme

0=Non, 1=Oui

t56

t56 Plann. Samedi

Dimanche - Suivre le programme

0=Non, 1=Oui

t57

t57 Plann. Dimanche

AK-CC55 Multi Coil

Programmes de dégivrage

Tableau 34: Programmes de dégivrage

Fonction

Description

Valeurs

Code

Nom abrégé

État de régulation A

Achage du mode de régulation réel du régulateur

0=Rég. normale, 1=Attente après dégivrage, 4= Égouttage, 10=Interrupteur général OFF, 11=Coupure thermostat, 12=Protection anti-gel S4, 13=Non utilisé, 14=Dégivrage, 15=Tempo. ventilateur, 17=Porte ouverte, 18= Période fusion, 19=Régulation Th. modulante, 20=Régul. d'urgence, 23=Régul. surchaue adaptative, 24=Démarrage injection, 25=Régulation manuelle, 26=Pas de réfrigérant sélectionné, 16= Fermeture forcée, 29=Nettoyage vitrine, 30=Refroidissement forcé, 31=Porte ouverte, 32=Tempo démarrage, 33=Chauage air, 45=Arrêt régulateur, 48=Régulation liquide adaptative

u00

u00 Ctrl. state

État de régulation B

Achage du mode de régulation réel du régulateur

0=Rég. normale, 1=Attente après dégivrage, 4= Égouttage, 10=Interrupteur général OFF, 11=Coupure thermostat, 12=Protection anti-gel S4, 13=Non utilisé, 14=Dégivrage, 15=Tempo. ventilateur, 17=Porte ouverte, 18= Période fusion, 19=Régulation Th. modulante, 20=Régul. d'urgence, 23=Régul. surchaue adaptative, 24=Démarrage injection, 25=Régulation manuelle, 26=Pas de réfrigérant sélectionné, 16= Fermeture forcée, 29=Nettoyage vitrine, 30=Refroidissement forcé, 31=Porte ouverte, 32=Tempo démarrage, 33=Chauage air, 45=Arrêt régulateur, 48=Régulation liquide adaptative

U74

U74 Ctrl.State B

État de régulation C

Achage du mode de régulation réel du régulateur

0=Rég. normale, 1=Attente après dégivrage, 4= Égouttage, 10=Interrupteur général OFF, 11=Coupure thermostat, 12=Protection anti-gel S4, 13=Non utilisé, 14=Dégivrage, 15=Tempo. ventilateur, 17=Porte ouverte, 18= Période fusion, 19=Régulation Th. modulante, 20=Régul. d'urgence, 23=Régul. surchaue adaptative, 24=Démarrage injection, 25=Régulation manuelle, 26=Pas de réfrigérant sélectionné, 16= Fermeture forcée, 29=Nettoyage vitrine, 30=Refroidissement forcé, 31=Porte ouverte, 32=Tempo démarrage, 33=Chauage air, 45=Arrêt régulateur, 48=Régulation liquide adaptative

U83

U83 Ctrl.State C

Ventilateur

État réel de la fonction de sortie

0=OFF, 1=ON

u59

u59 Fan relay

Mode pulsation ventilateur

Fonctionnement par pulsation du ventilateur 0 : Pas de fonctionnement par pulsation 1 : Fonctionnement par pulsation lorsque le thermostat est désactivé 2 : Fonctionnement par pulsations lorsque le thermostat est désactivé, mais uniquement en régime de nuit

0=Pas de pulsation, 1=Pulsation de coupure, 2=Pulsation de coupure nuit

F05

F05 FanPulseMode

Période ventilateur

Période de pulsation du ventilateur

F06

F06 Fan cycle

Cycle ventilateur ON

Temps de marche du ventilateur. La période d'activation est dénie en pourcentage de la période

F07

F07 Fan ON %

Arrêt ventilateur, temp. S5 élevée

Température d’arrêt du ventilateur. La fonction arrête les ventilateurs en cas d’erreur an qu’ils n’alimentent pas l’appareil. Si la sonde de dégivrage enregistre une température supérieure à celle dénie ici, les ventilateurs s’arrêtent. Redémarrage à 2 K en dessous du réglage. La fonction n’est pas active pendant un dégivrage ou un démarrage post-dégivrage.

F04

F04 FanStop temp

Ventilateur à fermeture forcée

Vous pouvez dénir si les ventilateurs doivent fonctionner ou être arrêtés si la fonction « Forced closing » (Fermeture forcée) est activée ici. 0: Ventilateurs éteints 1 : Ventilateurs allumés 2 : Les ventilateurs sont éteints et le dégivrage n’est pas autorisé 3 : Les ventilateurs sont allumés et le dégivrage n’est pas autorisé

0=OFF, 1=ON, 2=OFF et suppression dégivrage, 3=ON et suppression dégivrage

o90

o90 Fan ForcedCl

Arrêt du ventilateur à la fermeture des rideaux

Lorsque les volets se ferment, les ventilateurs s'arrêtent avec la temporisation dénie an de s’assurer que les volets se ferment correctement.

P65

P65 BlindFanStop

AK-CC55 Multi Coil

Régulation du ventilateur

Tableau 35: Régulation du ventilateur

Fonction

Description

Valeurs

Code

Nom abrégé

État de régulation A

Achage du mode de régulation réel du régulateur

0=Rég. normale, 1=Attente après dégivrage, 4= Égouttage, 10=Interrupteur général OFF, 11=Coupure thermostat, 12=Protection anti-gel S4, 13=Non utilisé, 14=Dégivrage, 15=Tempo. ventilateur, 17=Porte ouverte, 18= Période fusion, 19=Régulation Th. modulante, 20=Régul. d'urgence, 23=Régul. surchaue adaptative, 24=Démarrage injection, 25=Régulation manuelle, 26=Pas de réfrigérant sélectionné, 16= Fermeture forcée, 29=Nettoyage vitrine, 30=Refroidissement forcé, 31=Porte ouverte, 32=Tempo démarrage, 33=Chauage air, 45=Arrêt régulateur, 48=Régulation liquide adaptative

u00

u00 Ctrl. state

État de régulation B

Achage du mode de régulation réel du régulateur

0=Rég. normale, 1=Attente après dégivrage, 4= Égouttage, 10=Interrupteur général OFF, 11=Coupure thermostat, 12=Protection anti-gel S4, 13=Non utilisé, 14=Dégivrage, 15=Tempo. ventilateur, 17=Porte ouverte, 18= Période fusion, 19=Régulation Th. modulante, 20=Régul. d'urgence, 23=Régul. surchaue adaptative, 24=Démarrage injection, 25=Régulation manuelle, 26=Pas de réfrigérant sélectionné, 16= Fermeture forcée, 29=Nettoyage vitrine, 30=Refroidissement forcé, 31=Porte ouverte, 32=Tempo démarrage, 33=Chauage air, 45=Arrêt régulateur, 48=Régulation liquide adaptative

U74

U74 Ctrl.State B

État de régulation C

Achage du mode de régulation réel du régulateur

0=Rég. normale, 1=Attente après dégivrage, 4= Égouttage, 10=Interrupteur général OFF, 11=Coupure thermostat, 12=Protection anti-gel S4, 13=Non utilisé, 14=Dégivrage, 15=Tempo. ventilateur, 17=Porte ouverte, 18= Période fusion, 19=Régulation Th. modulante, 20=Régul. d'urgence, 23=Régul. surchaue adaptative, 24=Démarrage injection, 25=Régulation manuelle, 26=Pas de réfrigérant sélectionné, 16= Fermeture forcée, 29=Nettoyage vitrine, 30=Refroidissement forcé, 31=Porte ouverte, 32=Tempo démarrage, 33=Chauage air, 45=Arrêt régulateur, 48=Régulation liquide adaptative

U83

U83 Ctrl.State C

Point de rosée

Point de rosée réel reçu du gestionnaire de système via le réseau

x18

--- Dew point Rail antibuée

État réel de la fonction de sortie

0=OFF, 1=ON

u61

u61 Railh. relay

Puissance du rail antibuée

Achage de la puissance réelle du rail en %

u85

u85 Rail DutyC % PWM rail antibuée

État réel de la fonction de sortie

U59

U59 Railheat PWM

Mode de régulation des rails antibuée

Le rail antibuée peut être régulé de plusieurs façons : 0 : Le rail antibuée fonctionne en permanence 1 : La régulation par impulsions est utilisée avec une fonction de minuterie suivant le régime jour/nuit 2 : La régulation par impulsions est utilisée avec une fonction de point de rosée. Cette fonction nécessite la réception d’un signal concernant la valeur du point de rosée. La valeur est mesurée par un gestionnaire de système et envoyée au régulateur via la transmission de données.

0=ON, 1=Minuteur jour/nuit, 2=Rég. point de rosée

o85

o85 Railh. mode

Rail antibuée allumé en cycle de jour

Puissance du rail antibuée pendant la journée. La période d’activation est dénie en pourcentage de la période

o41

o41 Railh.ONday% Rail antibuée allumé en cycle de nuit

Puissance du rail antibuée pendant la nuit. La période d'activation est dénie en pourcentage de la période

o42

o42 Railh.ONngt%

Période du rail antibuée

Durée des impulsions du rail antibuée

o43

o43 Railh.cycle

PWM rail antibuée Période

Durée de la modulation de largeur d’impulsion (PWM)

P82

P82 RailCyclePWM

Cycle min. de fonctionnement du rail antibuée

Puissance minimale autorisée du rail antibuée. Lorsque le point de rosée mesuré est inférieur au seuil minimal déni, le rail antibuée fonctionne à la puissance minimale dénie

o88

o88 Rail Min ON%

Seuil min. de point de rosée

Si le point de rosée mesuré est inférieur à la valeur dénie, le rail antibuée fonctionne au minimum

o86

o86 DewP Min lim

Seuil max. de point de rosée

Si le point de rosée mesuré est supérieur à la valeur dénie, le rail antibuée fonctionne au maximum

o87

o87 DewP Max lim

AK-CC55 Multi Coil

Régulation du rail antibuée

Tableau 36: Régulation du rail antibuée

Fonction

Description

Valeurs

Code

Nom abrégé

État de régulation A

Achage du mode de régulation réel du régulateur

0=Rég. normale, 1=Attente après dégivrage, 4= Égouttage, 10=Interrupteur général OFF, 11=Coupure thermostat, 12=Protection anti-gel S4, 13=Non utilisé, 14=Dégivrage, 15=Tempo. ventilateur, 17=Porte ouverte, 18= Période fusion, 19=Régulation Th. modulante, 20=Régul. d'urgence, 23=Régul. surchaue adaptative, 24=Démarrage injection, 25=Régulation manuelle, 26=Pas de réfrigérant sélectionné, 16= Fermeture forcée, 29=Nettoyage vitrine, 30=Refroidissement forcé, 31=Porte ouverte, 32=Tempo démarrage, 33=Chauage air, 45=Arrêt régulateur, 48=Régulation liquide adaptative

u00

u00 Ctrl. state

État de régulation B

Achage du mode de régulation réel du régulateur

0=Rég. normale, 1=Attente après dégivrage, 4= Égouttage, 10=Interrupteur général OFF, 11=Coupure thermostat, 12=Protection anti-gel S4, 13=Non utilisé, 14=Dégivrage, 15=Tempo. ventilateur, 17=Porte ouverte, 18= Période fusion, 19=Régulation Th. modulante, 20=Régul. d'urgence, 23=Régul. surchaue adaptative, 24=Démarrage injection, 25=Régulation manuelle, 26=Pas de réfrigérant sélectionné, 16= Fermeture forcée, 29=Nettoyage vitrine, 30=Refroidissement forcé, 31=Porte ouverte, 32=Tempo démarrage, 33=Chauage air, 45=Arrêt régulateur, 48=Régulation liquide adaptative

U74

U74 Ctrl.State B

État de régulation C

Achage du mode de régulation réel du régulateur

0=Rég. normale, 1=Attente après dégivrage, 4= Égouttage, 10=Interrupteur général OFF, 11=Coupure thermostat, 12=Protection anti-gel S4, 13=Non utilisé, 14=Dégivrage, 15=Tempo. ventilateur, 17=Porte ouverte, 18= Période fusion, 19=Régulation Th. modulante, 20=Régul. d'urgence, 23=Régul. surchaue adaptative, 24=Démarrage injection, 25=Régulation manuelle, 26=Pas de réfrigérant sélectionné, 16= Fermeture forcée, 29=Nettoyage vitrine, 30=Refroidissement forcé, 31=Porte ouverte, 32=Tempo démarrage, 33=Chauage air, 45=Arrêt régulateur, 48=Régulation liquide adaptative

U83

U83 Ctrl.State C

Régime de nuit

État du régime jour/nuit (régime de nuit : on/o)

0=OFF, 1=ON

u13

u13 Night Cond.

Éclairage

État réel de la fonction de sortie

0=OFF, 1=ON

u63

u63 Light relay

Mode de régulation d’éclairage

Conguration de la fonction d’éclairage 1 : L’éclairage est régulé par l’état jour/nuit 2 : L’éclairage est régulé via la transmission de données et le paramètre de commande principale « Signal éclairage CP » 3 : L’éclairage est régulé par le contact de porte sur l’entrée DI. Lorsque la porte est ouverte, le relais s’enclenche. Lorsque la porte est refermée, il y a une minuterie de deux minutes avant que la lumière ne soit éteinte. 4 : Comme « 2 », mais en cas d’erreur de réseau de 15 minutes, la lumière s’allume et le volet de nuit s’ouvre. 5 : L’éclairage est commandé via le signal d’entrée DI

1=Jour et nuit, 2=Réseau, 3=Contact de porte, 4=Réseau (repli), 5=Entrée numérique

o38

o38 Light cong

Éclairage quand interrupteur général sur OFF

Dénissez la façon dont l’éclairage et les volets doivent être régulés lorsque l’interrupteur principal est sur OFF 0 : L’éclairage est éteint et les volets de nuit sont ouverts lorsque l’interrupteur principal est sur OFF 1 : L’éclairage et les volets de nuit sont indépendants de l’interrupteur principal.

0=OFF, 1=Régul. normale

o98

o98 Light MS=O

Mode de nettoyage de la vitrine

L’état de la fonction peut être visualisé ici ou la fonction peut être démarrée manuellement. 0 = Fonctionnement normal (pas de nettoyage) 1 = Seuls les ventilateurs fonctionnent pour dégivrer l’évaporateur. Toutes les autres sorties sont désactivées. 2 = Nettoyage avec ventilateurs arrêtés. Toutes les sorties sont désactivées. Si la fonction est régulée par un signal d’entrée logique, l’état correspondant peut être visualisé ici dans le menu.

0=OFF, 1=Ventilateurs en marche, 2=Nettoyage

o46

o46 Case clean

Temps d’ouverture max. volets

Temporisation entre l’ouverture manuelle des volets et leur fermeture

P60

P60 BlindOpenTim

AK-CC55 Multi Coil

Régulation éclairage/nettoyage

Tableau 37: Régulation éclairage/nettoyage

Fonction

Description

Valeurs

Code

Nom abrégé

Valeur acheur 1

Relevé de la température achée à l’écran

u56

u56 Display air

Valeur acheur 2

Relevé de la température achée à l’écran

U35

U35 Display air2

Valeur acheur

Sélectionner la température à acher à l’écran

1=Ther. air A, 2=Moyenne sondes, 3=Maximum sondes; 4=S4A et S4B

o97

o97 A. Ctrl.

Ajustement valeur

acheur

Correction de la température achée. Si la température des produits et la température reçue par le régulateur ne sont pas identiques, il est possible d'ajuster le décalage de la température achée.

r04

r04 A. Adj. K

Unité de température

Sélectionnez si les températures doivent être a- chées en °C ou en °F.

0=Celsius, 1=Fahrenheit

r05

r05 Temp.unit

Verrouillage a-

cheur

Avec ce réglage, il est possible de verrouiller le fonctionnement du clavier de l’acheur local. Lorsqu’il n’est pas utilisé pendant un certain temps, l’acheur local verrouille le fonctionnement des touches et une combinaison de touches spéciale est nécessaire pour utiliser le clavier.

0=OFF, 1=ON

P89

P89 LockDispKey

Fonction

Description

Valeurs

Code

Nom abrégé

Relais d’alarme

État réel de la fonction de sortie

0=OFF, 1=ON

u62

u62 Relais alarme

Priorité du relais d’alarme

Dénissez les priorités d’alarme devant activer le relais d’alarme : 0=Non utilisé, le relais d’alarme n’est pas utilisé 1 : Haute. L’alarme avec priorité haute activera le relais 2 : Moyenne. Les alarmes de priorité élevée ou moyenne activent le relais d’alarme 3 : Toutes. Toutes les alarmes activent le relais d’alarme

0 = Non utilisé, 1 = Priorité élevée, 2 = Priorité moyenne, 3 = Tous

P41

P41 Al.Rel.Prio

Inhiber alarme

Lors de l’inhibition des alarmes, le relais d’alarme cesse de signaler l’alarme jusqu’à ce qu’une nouvelle alarme se produise.

0=OFF, 1=ON

q38

q38 Sourdine Alarme

Température haute Priorité

Sélectionnez la priorité des alarmes associées au groupe d’alarmes. Attention : si vous sélectionnez « Désactiver », les alarmes ne s’achent pas à l’écran ou ne sont pas acheminées vers le relais d’alarme ou le réseau.

0=Désactivée, 3=Basse, 2=Moyenne, 1=Haute

q28

q28 Temp Haute Prio

Température basse Priorité

Sélectionnez la priorité des alarmes associées au groupe d’alarmes. Attention : si vous sélectionnez « Désactiver », les alarmes ne s’achent pas à l’écran ou ne sont pas acheminées vers le relais d’alarme ou le réseau.

0=Désactivée, 3=Basse, 2=Moyenne, 1=Haute

q29

q29 Temp Basse Prio

Erreurs de capteur Priorité

Sélectionnez la priorité des alarmes associées au groupe d’alarmes. Attention : si vous sélectionnez « Désactiver », les alarmes ne s’achent pas à l’écran ou ne sont pas acheminées vers le relais d’alarme ou le réseau.

0=Désactivée, 3=Basse, 2=Moyenne, 1=Haute

q30

q30 Sonde Prio

Alarmes DI - Priorité

Sélectionnez la priorité des alarmes associées au groupe d’alarmes. Attention : si vous sélectionnez « Désactiver », les alarmes ne s’achent pas à l’écran ou ne sont pas acheminées vers le relais d’alarme ou le réseau.

0=Désactivée, 3=Basse, 2=Moyenne, 1=Haute

q31

q31 DIAlarm Prio

Dégivrage - Priorité

Sélectionnez la priorité des alarmes associées au groupe d’alarmes. Attention : si vous sélectionnez « Désactiver », les alarmes ne s’achent pas à l’écran ou ne sont pas acheminées vers le relais d’alarme ou le réseau.

0=Désactivée, 3=Basse, 2=Moyenne, 1=Haute

q32

q32 Dégivre Prio

Divers - Priorité

Sélectionnez la priorité des alarmes associées au groupe d’alarmes. Attention : si vous sélectionnez « Désactiver », les alarmes ne s’achent pas à l’écran ou ne sont pas acheminées vers le relais d’alarme ou le réseau.

0=Désactivée, 3=Basse, 2=Moyenne, 1=Haute

q33

q33 Div. Prio

Injection - Priorité

Sélectionnez la priorité des alarmes associées au groupe d’alarmes. Attention : si vous sélectionnez « Désactiver », les alarmes ne s’achent pas à l’écran ou ne sont pas acheminées vers le relais d’alarme ou le réseau.

0=Désactivée, 3=Basse, 2=Moyenne, 1=Haute

q34

q34 Inject Prio

AK-CC55 Multi Coil

Commandes d'acheur

Tableau 38: Commandes d'acheur

Priorités du relais d’alarme

Tableau 39: Priorités du relais d’alarme

Fonction

Description

Valeurs

Code

Nom abrégé

Régulation arrêtée Priorité

Sélectionnez la priorité des alarmes associées au groupe d’alarmes. Attention : si vous sélectionnez « Désactiver », les alarmes ne s’achent pas à l’écran ou ne sont pas acheminées vers le relais d’alarme ou le réseau.

0=Désactivée, 3=Basse, 2=Moyenne, 1=Haute

q35

q35 CtrlOFF Prio

Détection de fuite Priorité

Sélectionnez la priorité des alarmes associées au groupe d’alarmes. Attention : si vous sélectionnez « Désactiver », les alarmes ne s’achent pas à l’écran ou ne sont pas acheminées vers le relais d’alarme ou le réseau.

0=Désactivée, 3=Basse, 2=Moyenne, 1=Haute

q36

q36 Fuite Prio

Régul. humidité Priorité

Sélectionnez la priorité des alarmes associées au groupe d’alarmes. Attention : si vous sélectionnez « Désactiver », les alarmes ne s’achent pas à l’écran ou ne sont pas acheminées vers le relais d’alarme ou le réseau.

0=Désactivée, 3=Basse, 2=Moyenne, 1=Haute

q37

q37 Humid Prio

Fonction

Description

Valeurs

Code

Nom abrégé

Code d’accès 3

Code d’accès pour l’acheur local

o05

o05 Acc. code 3

Code d’accès 2

Code d’accès pour l’acheur local

o64

o64 Acc. code 2

Code d’accès 1

Code d’accès pour l’acheur local

P88

P88 Acc. code 1

Fonction

Description

Valeurs

Code

Nom abrégé

État du réseau

Qualité de la communication réseau

U45

U45 Comm. status

Adresse réseau

Adresse réseau du régulateur

o03

o03 Unit addr.

Débit en bauds

Vitesse de communication du réseau

1=Auto, 2=9600 bauds, 3=19200 bauds, 4=38400 bauds

x96

--- Bus baudrate

Parité et bit d’arrêt

Sélectionnez la parité et le bit d’arrêt des messages Modbus

0=Aucun, 1=Pair, 2=Impair

x97

--- Parity bit

Fonction

Description

Valeurs

Code

Nom abrégé

S4 Souage. A Ajustement

Correction du signal du capteur, p. ex. en raison du long câble du capteur

r09

r09 Adjust S4

S4 Souage. B Ajustement

Correction du signal du capteur, p. ex. en raison du long câble du capteur

q43

q43 Adjust S4B

S4 Souage. C Ajustement

Correction du signal du capteur, p. ex. en raison du long câble du capteur

q44

q44 Adjust S4C

Fonction

Description

Valeurs

Code

Nom abrégé

Créer de nouveaux paramètres d'usine

Cette commande permet d’enregistrer les réglages réels du régulateur comme nouveaux réglages de base (les réglages d’usine précédents sont remplacés).

0=OFF, 1=ON

o67

o67 Make factory

Rétablir les paramètres d’usine

Commande rétablissant les valeurs d’usine de tous les paramètres du régulateur.

0=OFF, 1=ON

z06

--- Reset factory

Fonction

Description

Valeurs

Code

Nom abrégé

Régul

surchaue

mode A

Sélectionnez comment réguler la

surchaue de l’évaporateur. En régulation adaptative, la référence de surchaue est automatiquement adaptée pour optimiser l'utilisation de la surface de l’évaporateur. En mode de régulation par charge, la référence de surchaue est augmentée en cas de charges élevées

1=Adaptative, 2=Basée sur la charge

n21

n21 SH mode

Fermeture surchaue A

Limite de

surchaue minimum à l’endroit où la vanne

se ferme

x68

--- SH close

AFidentForce A

Réglage expert - contactez Danfoss pour plus d’informations

x69

--- AFidentForce

Kp

surchaue min. A

Seuil min. pour le facteur

d’amplication du régulateur PI qui ajuste le degré d’ouverture de la vanne (réglage expert)

x70

--- SH Kp min

AK-CC55 Multi Coil

Divers

Tableau 40: Divers → Codes d’accès

Tableau 41: Divers → Réseau

Tableau 42: Divers → Ajustement du capteur

Tableau 43: Divers → Réinitialiser aux réglages d'usine

Avancé

Tableau 44: Avancé → Régulation d’injection avancée

Fonction

Description

Valeurs

Code

Nom abrégé

Kp surchaue max. A

Seuil max. pour le facteur d’amplication du régulateur PI qui ajuste le degré d’ouverture de la vanne (réglage expert)

x71

--- SH Kp max Tn surchaue A

Temps d’intégration du régulateur PI ajustant le degré d’ouverture de la vanne (réglage expert)

x72

--- SH Tn

Gain de retour Te A

Facteur de gain pour le retour du signal de température d’évaporation Te vers le régulateur PI régulant la surchaue (réglage expert)

x73

--- Te-gain Régulation Kp RMT A

Facteur d’amplication pour régulation modulante de la température (réglage expert)

x77

--- MTR Kp factor

Régulation Tn RMT A

Temps d’intégration pour régulation modulante de la température (réglage expert)

x78

--- MTR Tn sec

AFident A

Achage expert - contactez Danfoss pour plus d’informations

x79

--- AFident

DO max. calculé A

Degré d’ouverture maximum calculé de la soupape d’injection (achage expert)

x80

--- Max OD %

Régul. liquide fermeture surchaue A

Seuil minimal de surchaue lorsque la vanne se ferme pendant la régulation adaptative du liquide

x87

--- SH close Liq

AFident Ee

Achage expert - contactez Danfoss pour plus d’informations

Y20

--- AFident Ee

Aver.OD Ee

Achage expert - contactez Danfoss pour plus d’informations

Y21

--- Aver.OD Ee

AFidentForce B

Réglage expert - contactez Danfoss pour plus d’informations

z03

--- AFidenForceB

AFident B

Achage expert - contactez Danfoss pour plus d’informations

z23

--- AFident B

Calculated Max OD B

Degré d’ouverture maximum calculé de la soupape d’injection (achage expert)

z25

--- Max OD % B

AFidentForce C

Réglage expert - contactez Danfoss pour plus d’informations

z04

--- AFidenForceC

AFident C

Achage expert - contactez Danfoss pour plus d’informations

z24

--- AFident C

Calculated Max OD C

Degré d’ouverture maximum calculé de la soupape d’injection (achage expert)

z26

--- Max OD % C

AFident Ee

Achage expert - contactez Danfoss pour plus d’informations

Y22

--- AFident Ee B

Aver.OD Ee

Achage expert - contactez Danfoss pour plus d’informations

Y23

--- Aver.OD Ee B

AFident Ee

Achage expert - contactez Danfoss pour plus d’informations

Y24

--- AFident Ee C

Aver.OD Ee

Achage expert - contactez Danfoss pour plus d’informations

Y25

--- Aver.OD Ee C

AK-CC55 Multi Coil

Fonction

Description

Valeurs

Code

Nom abrégé

État de régulation A

Achage du mode de régulation réel du régulateur

0=Rég. normale, 1=Attente après dégivrage, 4= Égouttage, 10=Interrupteur général OFF, 11=Coupure thermostat, 12=Protection anti-gel S4, 13=Non utilisé, 14=Dégivrage, 15=Tempo. ventilateur, 17=Porte ouverte, 18= Période fusion, 19=Régulation Th. modulante, 20=Régul. d'urgence, 23=Régul. surchaue adaptative, 24=Démarrage injection, 25=Régulation manuelle, 26=Pas de réfrigérant sélectionné, 16= Fermeture forcée, 29=Nettoyage vitrine, 30=Refroidissement forcé, 31=Porte ouverte, 32=Tempo démarrage, 33=Chauage air, 45=Arrêt régulateur, 48=Régulation liquide adaptative

u00

u00 Ctrl. state

État de régulation B

Achage du mode de régulation réel du régulateur

0=Rég. normale, 1=Attente après dégivrage, 4= Égouttage, 10=Interrupteur général OFF, 11=Coupure thermostat, 12=Protection anti-gel S4, 13=Non utilisé, 14=Dégivrage, 15=Tempo. ventilateur, 17=Porte ouverte, 18= Période fusion, 19=Régulation Th. modulante, 20=Régul. d'urgence, 23=Régul. surchaue adaptative, 24=Démarrage injection, 25=Régulation manuelle, 26=Pas de réfrigérant sélectionné, 16= Fermeture forcée, 29=Nettoyage vitrine, 30=Refroidissement forcé, 31=Porte ouverte, 32=Tempo démarrage, 33=Chauage air, 45=Arrêt régulateur, 48=Régulation liquide adaptative

U74

U74 Ctrl.State B

État de régulation C

Achage du mode de régulation réel du régulateur

0=Rég. normale, 1=Attente après dégivrage, 4= Égouttage, 10=Interrupteur général OFF, 11=Coupure thermostat, 12=Protection anti-gel S4, 13=Non utilisé, 14=Dégivrage, 15=Tempo. ventilateur, 17=Porte ouverte, 18= Période fusion, 19=Régulation Th. modulante, 20=Régul. d'urgence, 23=Régul. surchaue adaptative, 24=Démarrage injection, 25=Régulation manuelle, 26=Pas de réfrigérant sélectionné, 16= Fermeture forcée, 29=Nettoyage vitrine, 30=Refroidissement forcé, 31=Porte ouverte, 32=Tempo démarrage, 33=Chauage air, 45=Arrêt régulateur, 48=Régulation liquide adaptative

U83

U83 Ctrl.State C

Condition de régulation A

Achage du mode de régulation réel du régulateur

0=Interrupteur général OFF, 1=Démarrage injection, 2=Régul. surchaue, 3=Remplissage Évap., 4=Dégivrage, 5=Post dégivrage, 6=Fermeture forcée, 7=Défaut injection, 8=Régul. d'urgence, 9=Régul. modulante, 10=Période fusion, 11=Porte ouverte, 12=Nettoyage vitrine, 13=Coupure, 14=Refroidissement forcé, 15=Arrêt

x62

--- Reg. Cond.

Condition de régulation B

Achage du mode de régulation réel du régulateur

0=Interrupteur général OFF, 1=Démarrage injection, 2=Régul. surchaue, 3=Remplissage Évap., 4=Dégivrage, 5=Post dégivrage, 6=Fermeture forcée, 7=Défaut injection, 8=Régul. d'urgence, 9=Régul. modulante, 10=Période fusion, 11=Porte ouverte, 12=Nettoyage vitrine, 13=Coupure, 14=Refroidissement forcé, 15=Arrêt

z01

--- Reg. Cond B

Condition de régulation C

Achage du mode de régulation réel du régulateur

0=Interrupteur général OFF, 1=Démarrage injection, 2=Régul. surchaue, 3=Remplissage Évap., 4=Dégivrage, 5=Post dégivrage, 6=Fermeture forcée, 7=Défaut injection, 8=Régul. d'urgence, 9=Régul. modulante, 10=Période fusion, 11=Porte ouverte, 12=Nettoyage vitrine, 13=Coupure, 14=Refroidissement forcé, 15=Arrêt

z02

--- Reg. Cond C

Temp. d’enclenchement réelle CP

x63

--- Cutin temp.

Temp. de coupure réelle CP

x64

--- Cutout temp.

Bascule therm. CP

Signal de commande principale utilisé pour activer/ désactiver la charge de vitrine en fonction de la condition de charge

0=Aucune action, 1=Basculer sur ON, 2=Basculer sur OFF

x81

--- TherToggle

Demande de charge CP

Signal de commande principale utilisé pour contrôler l’équilibre de charge entre plusieurs régulateurs de vitrines sur la même conduite d’aspiration

x82

--- LoadReq

Décalage Te max. CP

Décalage demandé par rapport à la température d’évaporation réelle an de maintenir la température de l’air au point de consigne réel

x84

--- MaxTeOset Régulation liquide CP

Signal de commande principale permettant de passer à la régulation adaptative du liquide

0=OFF, 1=ON

x85

--- MC Liq. Ctrl

CP Régulation de nuit

Signal de commande principale pour commutation entre régime de jour et régime de nuit

0=OFF, 1=ON

x06

--- Night setbck

AK-CC55 Multi Coil

Tableau 45: Avancé → Commande principale

Fonction

Description

Valeurs

Code

Nom abrégé

CP Extinction de vitrine

Signal de commande principale utilisé pour éteindre une vitrine pendant une période donnée. Pendant l’extinction, il n'y aura pas de surveillance d’alarme

0=OFF, 1=ON

x17

--- Case shutdwn Fermeture forcée CP

Signal de commande principale fermant la soupape d’injection

0=OFF, 1=ON

x07

--- Forced close

Refroidissement forcé CP

Signal de commande principale fournissant un refroidissement forcé

0=OFF, 1=ON

x08

--- Forced cool.

Démarrage dégivrage CP

Signal de commande principale démarrant un dégivrage. Lors du dégivrage adaptatif, le dégivrage peut être omis s'il n’est pas nécessaire

0=OFF, 1=ON

x13

--- MC def.start

État dégivrage CP

Achage de l’état réel du dégivrage

0=OFF, 1=ON

x14

--- DefrostState

Attente après dégivrage CP

Signal de commande principale utilisé pour la régulation coordonné du dégivrage an d’empêcher les armoires de revenir à la réfrigération normale après un dégivrage tant que toutes les armoires n'ont pas terminé le dégivrage

0=OFF, 1=ON

x11

--- HoldAfterDef

Arrêt dégivrage CP

Signal de commande principale utilisé pour empêcher un démarrage du dégivrage dans un régulateur.

0=OFF, 1=ON

x12

--- Disable def.

Signal éclairage CP

Signal de commande principale pour la régulation de l’éclairage via un signal de transmission de données provenant du gestionnaire de système

0=OFF, 1=ON

o39

o39 Light remote

Point de rosée réel CP

Signal de commande principale envoyant le point de rosée mesuré réel depuis le gestionnaire du système au régulateur via le réseau.

x03

--- Act.DewPoint Facteur de charge Po CP

x83

--- Load factor

Verrou Bluetooth CP

Signal de commande principale bloquant toute transmission de données Bluetooth

0=OFF, 1=ON

aaa

--- BT lock

Delta T min. CP

Diérentiel (delta) de température minimum requis dans l’évaporateur (S3 - Te) an de maintenir la température de l’air au point de consigne réel

y04

--- Min Delta T Nb de sections de meuble

Nb des sections dans le meuble

z05

--- NoOfEvap

Code

Texte d’alarme

Description

E01

Défaillance matérielle

Le régulateur présente une défaillance matérielle

E06

Horloge déréglée

L’horloge n'est pas à une heure valide

E20

Pression évap. Pe A - Erreur de capteur

Le signal du capteur est hors plage. Veuillez

vérier le bon fonctionnement du capteur

E24

S2 Sortie de gaz A - Erreur capteur

Le signal du capteur est hors plage. Veuillez

vérier le bon fonctionnement du capteur

E26

S4

Souage. A - Erreur capteur

Le signal du capteur est hors plage. Veuillez

vérier le bon fonctionnement du capteur

E27

S5 Évaporateur A - Erreur sonde

Le signal du capteur est hors plage. Veuillez

vérier le bon fonctionnement du capteur

E37

S5 Évaporateur B - Erreur capteur

Le signal du capteur est hors plage. Veuillez

vérier le bon fonctionnement du capteur

E59

Capteur d’humidité - Erreur capteur

Le signal du capteur est hors plage. Veuillez

vérier le bon fonctionnement du capteur

E60

S4

Souage. B - Erreur capteur

Le signal du capteur est hors plage. Veuillez

vérier le bon fonctionnement du capteur

E61

S4

Souage. C – Erreur de sonde

Le signal du capteur est hors plage. Veuillez

vérier le bon fonctionnement du capteur

E62

S2 Sortie de gaz B – Erreur de sonde

Le signal du capteur est hors plage. Veuillez

vérier le bon fonctionnement du capteur

E63

S2 Sortie de gaz C – Erreur de sonde

Le signal du capteur est hors plage. Veuillez

vérier le bon fonctionnement du capteur

A01

Alarme de température haute A

La température d’alarme a été supérieure au seuil d’alarme maximal pendant une période plus longue que la temporisation d’alarme dénie.

A02

Alarme de température basse A

La température d’alarme a été inférieure au seuil d’alarme minimal pendant une période plus longue que la temporisation d’alarme dénie.

A04

Alarme porte ouverte

La porte est restée ouverte trop longtemps

A05

Temps d’attente max. de dégivrage dépassé

Le régulateur a attendu plus longtemps que le temps autorisé après un dégivrage coordonné.

A11

Réfrigérant non sélectionné

Le réfrigérant n’a pas été sélectionné, la régulation ne peut donc pas être lancée

A15

Alarme DI 1

Signal d’alarme du signal d’entrée numérique

A16

Alarme DI 2

Signal d’alarme du signal d’entrée numérique

A45

Interrupteur principal en position OFF

L'interrupteur principal du régulateur a été réglé sur Arrêt ou Régulation manuelle. Sinon, une entrée numérique congurée pour la fonction « interrupteur principal » a arrêté la commande

AK-CC55 Multi Coil

Message d’erreur

En cas d’erreur, le voyant d’alarme à l’avant est allumé et le relais d’alarme est activé (selon la priorité). Si vous appuyez sur le bouton d’alarme pendant 3 secondes, le rapport d’alarme s’ache à l’écran. (Les priorités d’alarme peuvent être modiées. Voir Tableau 39: Priorités du relais d’alarme.) Voici les messages qui peuvent apparaître :

Code

Texte d’alarme

Description

A59

Vitrine en mode nettoyage

Une opération de nettoyage a été lancée sur une vitrine

A70

Alarme de température haute B

La température d’alarme a été supérieure au seuil d’alarme maximal pendant une période plus longue que la t

emporisation d’alarme dénie.

A71

Alarme de température basse B

La température d’alarme a été inférieure au seuil d’alarme minimal pendant une période plus longue que la tempor

isation d’alarme dénie.

AA2

Fuite de CO2 dét

ectée

Il y a une fuite de CO2 dans le sy

stème de réfrigération

AA3

Fuite de réfrigérant détectée

Il y a une fuite de réfrigérant dans le système de réfrigération

a02

Alarme humidité haute

Le niveau d’humidité est trop élevé

a03

Alarme humidité basse

Le niveau d’humidité est trop bas

a05

Alarme de température élevée C

La température d’alarme a été supérieure au seuil d’alarme maximal pendant une période plus longue que la t

emporisation d’alarme dénie.

a06

Alarme de température basse C

La température d’alarme a été inférieure au seuil d’alarme minimal pendant une période plus longue que la tempor

isation d’alarme dénie.

Z01

Temps de dégivrage max. dépassé A

Le dernier cycle de dégivrage s’est arrêté en fonction de l'horloge et non de la température dénie

Z02

Temps de dégivrage max. dépassé B

Le dernier cycle de dégivrage s’est arrêté en fonction de l'horloge et non de la température dénie

Z03

Temps de dégivrage max. dépassé C

Le dernier cycle de dégivrage s’est arrêté en fonction de l'horloge et non de la température dénie

AK-CC55 Multi Coil

REMARQUE:

Transmission de données

’importance de chaque alarme peut être définie par un réglage. Le réglage doit être effectué dans le groupe

L « Destinations des alarmes »

Ctrl. État/code

État de fonctionnement

Description

Appuyez sur le bouton Info pendant 3 secondes pour voir l’état. S’il y a un code d’état, il s

’ache à l’écran. Les codes d’état individuels ont la signi-

cation suivante :

S0

Régul. normale

Le régulateur fonctionne normalement. Aucune autre régulation n’est prioritaire

S1

Attente après dégivrage

Le régulateur attend que les autres régulateurs terminent le dégivrage coordonné

S4

Égouttage

Le dégivrage est terminé et le régulateur attend l’expiration du délai d’égouttage pendant que l’eau s’égoutte de l

’évaporateur

S10

Interrupteur principal OFF

Le régulateur a été arrêté parce que le paramètre r12 Interrupteur principal a été réglé sur OFF ou sur la position « S

ervice » (Entretien), ou parce que le régulateur a été arrêté via la fonction Interrupteur principal sur l’entrée DI

S11

Coupure du thermostat

La température de l’air a atteint la valeur de coupure du thermostat

S14

Dégivrage

Le régulateur exécute un cycle de dégivrage

S15

Temporisation ventilateur

Les ventilateurs de l’évaporateur attendent d’être démarrés après un cycle de dégivrage (d07, Temporisation de démar

rage du ventilateur et d08, Température de démarrage du ventilateur)

S16

Fermeture forcée

La soupape d’injection a été fermée de force via un signal sur une entrée numérique ou depuis le gestionnaire de sy

stème (le démarrage du groupe de compresseurs est empêché)

S17

Porte ouverte

Le signal DI indique que la porte de la chambre froide est ouverte

S18

Période de fusion

Le régulateur a arrêté la réfrigération pendant une courte durée pour laisser fondre les cristaux de glace et ainsi amélior

er le débit d’air à travers l’évaporateur

S19

Régulation de temp. modulan

te

La température de l’air est régulée à proximité du point de consigne via une régulation de température modulante

S20

Régulation d’urgence

(1)

La température de l’air est régulée selon une procédure d’urgence en raison d’une erreur de capteur (Pe, S2 ou S4)

S23

Régulation adaptative de la

sur

chaue

La sur

chaue de l’évaporateur est optimisée

S24

Démarrer injection

L’injection de liquide dans l’évaporateur a démarré

S25

Régulation manuelle

L’interrupteur principal a été placé en position d'entretien pour la régulation manuelle des sorties

S26

Aucun réfrigérant sélectionné

Le type de réfrigérant n’a pas été sélectionné (paramètre o30 Réfrigérant)

S29

Nettoyage de vitrine

Une opération de nettoyage de meuble a été initiée via le paramètre o46 Mode de nettoyage de meuble ou via un sig

nal sur une entrée numérique ou via l’application AK-CC55 Connect.

S30

Refroidissement forcé

Le thermostat a été ignoré pour lancer le refroidissement forcé via un signal sur une entrée numérique

S32

Temporisation de mise sous t

ension

Le régulateur vient d’être mis sous tension et la régulation de sortie attend l’expiration de la temporisation de mise sous t

ension (paramètre o01, Temporisation des sorties à la mise sous tension).

S33

Réchauage d

’air

Le r

échaueur d’air est mis sous tension an d’augmenter la température de l’air (paramètres r62, Zone neutre

réchaueur d’air et r63, Temporisation démarrage réchaueur d’air).

S45

Extinction du régulateur

La régulation a été arrêtée en raison d’un signal d’entrée numérique ou du gestionnaire du système

S48

Régulation liquide adaptative

La régulation de sur

chaue eectue une régulation adaptative du liquide avec surchaue réduite pour les systèmes au CO2transcritique avec éjecteurs. Le signal est fourni par l’entrée numérique ou par le gestionnaire du système

AK-CC55 Multi Coil

État de fonctionnement

Tableau 46: État de fonctionnement

(1)

Régulation d’urgence :

• Si la sonde Pe ou S2 tombe en panne, le régulateur fonctionnera avec un degré d’ouverture sûr basé sur le degré d’ouverture normalement

• Si la sonde Pe ou S2 tombe en panne, le régulateur fonctionnera avec un degré d’ouverture sûr basé sur le degré d’ouverture normalement enr

egistré pendant le régime de jour et de nuit.

enregistré pendant le régime de jour et de nuit.

• En cas de défaillance de la sonde S4, le thermostat fonctionne avec un cycle de service ON/OFF enregistré pendant le régime de jour et de

• En cas de défaillance de la sonde S4, le thermostat fonctionne avec un cycle de service ON/OFF enregistré pendant le régime de jour et de nuit.

nuit.

Données électriques

Value (Valeur)

Tension d’alimentation CA [V]

115 V/230 V, 50/60 Hz

Plage de variation de tension max. [V]

85 – 265 V

Consommation électrique [VA]

5 VA

Voyant ON

LED verte

Dimensions du câble électrique [mm2]

Câble à plusieurs conducteurs 1,5 mm2 max.

Sonde et données de mesure

Value (Valeur)

Sonde S2

Pt 1000 AKS11

Sondes S4, S5

Pt 1000 AKS11 PTC 1000 EKS111 NTC5K EKS211 Sonde NTC10K EKS221

(les deux doivent être du même type)

Précision de mesure de la température

Pt1000 : -60 – 120 °C. ±0,5 K PTC1000 : -60 – 80 °C. ±0,5 K NTC5K : -40 – 80 °C. ±1,0 K NTC10K : -40 – 120 °C. ±1,0 K

Spécications de la sonde Pt1000

±0,3 K à 0 °C ±0,005 K par degré

Mesure Pe

Transmetteur de pression ratiométrique AKS 32R : 10-90 %

Mesure HR

0 - 10 V Ri > 10 K ohm Précision ± 0,3 % FS

Spécications

des relais d’entrée et de

sortie

Entrée/Sortie

Description

Entrée numérique

DI1 DI2

Signal provenant des fonctions de contacts secs Exigences en matière de contacts : Placage or La longueur de câble doit être inférieure ou égale à 15 m. Utiliser des relais auxiliaires lorsque la distance est supérieure. Boucle ouverte : 12 V Contact 3,5 mA

Entrée numérique

DI3

115 V/230 V CA

Sortie à semi-conducteurs

DO1 (pour bobine AKV) DO3 DO7

115 V/230 V CA Max. 0,5 A DO3 et DO7 (pas de protection contre les surcharges) Max. 1 x 20 W AKV pour 115 V CA 2 x 20 W AKV pour 230 V CA Remarque : 2 bobines EC ne sont pas prises en charge.

Relais

DO2 DO4 SN5 DO6

115 V/230 V CA Charge max. : CE. 8 (6)A UL. Rés. à 8 A 3FLA 18LRA Charge min. : 1 VA Appel : DO5 DO6 TV-5 80 A

Sortie analogique/PWM

AO1

Modulation de la largeur d’impulsions (PWM) à 0/10 V (PWM) max. 15 mA. 0 – 10 V variable, max. 2 mA

AK-CC55 Multi Coil

Caractéristiques du produit

Données techniques

Spécications électriques

Tableau 47: Spécications électriques

Sonde et données de mesure

Tableau 48: Sonde et données de mesure

Spécications des relais d’entrée et de sortie

Tableau 49: Spécications des relais d’entrée et de sortie

Danfoss

84B3240

Danfoss

84B3242

Données de fonction

Value (Valeur)

Acheur

LED, trois chires

Achage externe, AK-CC55 Multi Coil

2 achages externes

Raccordement achage externe

RJ12

Longueur max. du câble d’achage [m]

100 m

Bus de communication intégré

MODBUS

Option de bus de communication

Module AK-OB55 Lon RS485

Autonomie de sauvegarde de l’horloge

4 jours

Montage

Rail DIN

Conditions environnementales

Value (Valeur)

Plage de température ambiante, fonctionnement [°C]

0 – 55 °C

Plage de température ambiante, transport [°C]

-40 – 70 °C

Note sur indice de protection

IP20

Plage d’humidité relative [%]

20 – 80 %, sans condensation

Chocs/vibrations

Chocs et vibrations à proscrire

Danfoss

84B3245

AK-CC55 Multi Coil

REMARQUE:



• DO2, DO4, DO5 et DO6 sont des relais 16 A.

• La charge max. doit être respectée.

• DO5/DO6 est recommandée pour une charge avec un courant d’appel élevé, par ex. Ventilateur EC et éclairage LED.

• Tous les relais sont scellés pour une utilisation avec des réfrigérants inammables tels que le propane R290.

• Conforme à la norme EN 60 335-2-89: 2010 Annexe BB.

Données de fonction

Tableau 50: Données de fonction

Conditions environnementales

Tableau 51: Conditions environnementales

Dimensions

Les mesures sont en mm.

Chire 43: AK-CC55 Multi Coil

Chire 45: AK-OB55

Chire 44: AK-UI55 Set

Régulation

Certication

Marque

Pays

Multi Coil

EMC/LVD/RoHS

CEUEMulti Coil

Homologué UL

cURus

NAM (États-Unis et Canada)

Multi Coil

ACMA (EMC)

RCM

Australie/Nouvelle-Zélande

Multi Coil

LVE/EMC/RoHS

EAC

Russie, Kazakhstan, Bélarus

Multi Coil

LVD/EMC/RoHS

UA

Ukraine

Module d

’achage

Certication

Marque

Pays

AK-UI55 Bluetooth

CEUEAK-UI55 Bluetooth

FCC

FCC ID

États-Unis

AK-UI55 Bluetooth

ID IC

Canada

AK-UI55 Bluetooth

CMIIT

ID CMITT

Chine

AK-UI55 Bluetooth

ACMA (EMC/sans l)

RCM

Australie

AK-UI55 Bluetooth

RSM (EMC/sans l)

RCM

Nouvelle-Zélande

AK-UI55 Bluetooth

EMC/LVD/sans l

UA

Ukraine

AK-UI55 Info

EMC/LVD

UA

Ukraine

AK-UI55 Info

ACMA (EMC)

RCM

Australie

AK-UI55 Info

RSM (EMC)

RCM

Nouvelle-Zélande

AK-UI55 Info

RoHS

EAC

Russie, Kazakhstan, Bélarus

AK-UI55 Set

EMC/LVD

UA

Ukraine

AK-UI55 Set

ACMA (EMC)

RCM

Australie

AK-UI55 Set

RSM (EMC)

RCM

Nouvelle-Zélande

AK-UI55 Set

RoHS

EAC

Russie, Kazakhstan, Bélarus

Module facultatif

Certication

Marque

Pays

AK-OB55 LoN

EMC/LVD

UA

Ukraine

AK-CC55 Multi Coil

Certicats, déclar

ations et homologations

La liste contient tous les certicats, déclarations et homologations pour ce type de produit. Le numéro de code individuel peut contenir tout ou partie de ces homologations, et certaines homologations locales peuvent ne pas gurer sur la liste.

Certaines homologations peuvent changer au l du temps. Vous pouvez consulter le statut le plus récent sur danfoss.com ou contacter votre représentant Danfoss local si vous avez des questions.

Tableau 52: Contrôleur

Tableau 53: Module d

’achage

RED

IC (ISED

)

Tableau 54: Module facultatif

Régulateurs/achages/module d

’option :

Certicat CB incluant tous les écarts selon CEI 60730-1 et 2-9

Relais :

Testés selon la norme CEI 60079-15

AK-CC55 Multi Coil

Déclaration sur l’acheur de l'AK-UI55 Bluetooth

DÉCLARATION DE CONFORMITÉ FCC

ATTENTION:



Les changements ou modications non expressément approuvés peuvent annuler votre autorisation d’utiliser cet équipement. Cet appareil est conforme à la Partie 15 des règles de la FCC. Fonctionnement dans les deux conditions suivantes : (1) cet appareil ne doit pas causer d’interférences nuisibles et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences qui peuvent provoquer un fonctionnement indésirable.

DÉCLARATION D’INDUSTRIE CANADA

This device complies with Industry Canada license-exempt RSS standard(s). Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device.

Le présent appareil est conforme aux CNR d’Industrie Canada applicables aux appareils radio exempts de licence. L’exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Assistance en ligne

Danfoss

ore

un large éventail d’assistance ainsi que ses produits, y compris des informations numériques sur les

produits, des logiciels, des applications mobiles et des conseils d’experts. Voir les possibilités ci-dessous.

Le Danfoss Product Store

Le Danfoss Product Store est votre guichet unique pour tout ce qui concerne les produits, peu importe où vous vous trouvez dans le monde ou le secteur de la réfrigération dans lequel vous travaillez. Accédez rapidement aux informations essentielles telles que les caractéristiques du produit, les numéros de code, la documentation technique, les

certications,

les accessoires, etc.

Commencez à surfer sur store.danfoss.com.

Trouver de la documentation technique

Trouvez la documentation technique dont vous avez besoin pour lancer votre projet. Accédez directement à notre collection ocielle de ches techniques, certicats et déclarations, manuels et guides, modèles et dessins 3D, études de cas, brochures et bien plus encore.

Commencez votre recherche dès maintenant sur www.danfoss.com/en/service-and-

support/documentation

.

Obtenir des informations et une assistance locales

Les sites Web locaux de Danfoss sont les principales sources d’aide et d’informations sur notre entreprise et nos produits. Obtenez la disponibilité des produits et les dernières actualités régionales ou contactez un expert proche, le tout dans votre langue.

Trouvez votre site Web Danfoss local ici : www.danfoss.com/en/choose-region.

AK-CC55 Connect

L’appli gratuite AK-CC55 Connect facilite l'entretien. Vous pouvez vous connecter à un régulateur de vitrine AK-CC55 via un acheur

Bluetooth Danfoss et obtenir un aperçu visuel des fonctions d’achage. L’appli assure une interaction uide avec un régulateur de vitrine AK-CC55 Danfoss avec une conception intuitive.

Téléchargez l’appli ici :

Play Store App Store

Danfoss can accept no responsibility for possible errors in catalogues, brochures and other printed material. Danfoss reserves the right to alter its products without notice. This also applies to products already on order provided that such alterations can be made without subsequential changes being necessary in specications already agreed. All trademarks in this material are property of the respective companies. Danfoss and the Danfoss logotype are trademarks of Danfoss A/S. All rights reserved.

Danfoss AK-CC55 Multi Coil User guide [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Table des matières

Introduction

Aperçu de la gamme

Connectivité

Aperçu des fonctions

Transmission de données

AK-CC55 Multi Coil

Fonctionnalité du régulateur

Fonctions

Injection de liquide à l’aide de soupape AKV

Régulation de la température

Surveillance de la température

Bandes thermostatiques

Régulation de nuit de la valeur du thermostat

Nettoyage de meuble

Extinction du meuble

Dégivrage

Démarrage du dégivrage

Arrêt du dégivrage

Régulation du ventilateur pendant le dégivrage

Séquence de dégivrage

Horloge temps réel

Dégivrage coordonné

Fonction de fusion

Rail antibuée

Régulation par impulsion du ventilateur

Fonction d’éclairage

Volet de nuit

Régulation de l’humidité

Entrées numériques

Fermeture forcée

Contact de porte

Forçage

Applications

Options de raccordements et d'application de l’AK-CC55

Raccordements de l’AK-CC55 Multi Coil

Transmission de données

AKV info

Relais à semi-conducteurs externe pour rails antibuée

Dégivrage coordonné via connexions câblées

Connexions

Fonctionnement

Fonctionnement via la transmission de données

Fonctionnement direct

Fonctionnement via le kit AK-UI55

Prenez un bon départ

Thermostat

Réglages alarme

Dégivrage

Régulation d’injection

Régulation du ventilateur

Horaire dégivrage

Régulation de l’humidité

Divers

Régulation

Maintenance

Fonctionnement via AK-UI55 Bluetooth

Menu de connexion de l’AK-CC55 (logiciel version 1.8x)

Démarrage/Arrêt

Régulation du thermostat

Seuils d’alarme et temporisations

Régulation de l’humidité

Régulation d’injection

Régulation du dégivrage

Programmes de dégivrage

Régulation du ventilateur

Régulation du rail antibuée

Régulation éclairage/nettoyage

Priorités du relais d’alarme

Divers

Avancé

Message d’erreur

État de fonctionnement

Sonde et données de mesure

Caractéristiques du produit

Données techniques
