User Guide

Controlador de evaporadores

AK-CC 550B

ADAP-KOOL® Refrigeration control systems

Introducción

Aplicación

Control integral de la instalación de refrigeración con una gran ﬂexibilidad para adaptarse a cualquier equipo de refrigeración y cámaras frigoríﬁcas.

Ventajas

• Optimización del consumo de energía de toda la instalación de refrigeración.

• Un solo controlador para varias aplicaciones de refrigeración

• Pantalla integrada en el frontal del controlador

• Rápida puesta en marcha con ajustes predeterminados

• Recursos de comunicación integrados

• Función de reloj integrada con pila capacitiva

Principio

La temperatura de la instalación se registra a través de uno o dos sensores de temperatura ubicados en el ﬂujo de aire antes del evaporador (S3) o después del evaporador (S4), respectivamente. El ajuste del termostato, el termostato de alarma y la lectura de la pantalla determinan la inﬂuencia que tienen los valores de los dos sensores sobre cada función individual. Adicionalmente, el sensor de producto S6 que puede instalarse opcionalmente en la instalación, puede utilizarse para registrar la temperatura cerca del producto en cuestión en un determinado punto de la instalación. La temperatura del evaporador se registra mediante el sensor S5 que puede utilizarse como un sensor de desescarche. Además de la salida de la válvula electrónica de inyección de tipo AKV, el controlador tiene 5 salidas de relé cuya función es deﬁnida por el usuario (las opciones individuales de uso de describen en detalle en la página 12).

Funciones

• Termostato de día/noche con actuación ON/OFF o con modulación

• Sensor de producto S6 con límites de alarma separados

• Conmutación entre ajustes del termostato por medio de una entrada digital

• Control adaptativo de recalentamiento

• Desescarche adaptativo basado en el rendimiento del evaporador

• Arranque del desescarche mediante entrada digital, por red de datos o de manera programada

• Desescarche natural, eléctrico o mediante gas caliente

• Parada de desescarche en función del tiempo, la temperatura o ambos

• Coordinación del desescarche entre varios controles

• Pulsación de los ventiladores cuando el termostato lo autoriza

• Función de limpieza del mueble para documentar el procedimiento HACCP

• Control de antivaho mediante carga diurna/nocturna o punto de rocío

• Función de puerta

• Control de dos compresores

• Control de las cortinas de noche

• Control de luces

• Termostato térmico

• Calibración de fábrica que asegurará una mayor precisión de medición que la indicada en la norma EN ISO 23953-2 sin necesidad de posteriores calibraciones (sensor Pt 1000 ohm)

• Comunicación MODBUS integrada y opción de instalar una tarjeta de comunicaciones LonWorks / DANBUSS.

Ejemplos de equipos

Indice

Introducción ....................................................................................................... 2

Operación............................................................................................................ 4

Aplicaciones ..................................................................................................... 12

Visión general de las funciones .................................................................15

Operación..........................................................................................................27

2 User guide RS8GL405 © Danfoss 2018-11 AK-CC 550B

Menú de parámetros ..................................................................................... 29

Conexiones ....................................................................................................... 34

Datos ................................................................................................................... 36

Pedidos...............................................................................................................37

Aplicaciones

En este apartado se ofrece una descripción general de las opciones de uso del controlador. Mediante un ajuste se conﬁgurarán las entradas y salidas, de manera que la interfaz de funcionamiento del controlador se adecue a la aplicación seleccionada. Los ajustes actuales para los distintos usos del controlador pueden consultarse en la página 28.

Aplicación 1-8

Estos usos se aplican a equipos estándar o cámaras frigoríﬁcas con una válvula, un evaporador y una sección de refrigeración. Los sensores se utilizan de acuerdo con principios estándar. Las funciones cambian dependiendo de la aplicación seleccionada.

Aplicación 9

Este uso es para equipos de refrigeración con una válvula, dos evaporadores y dos etapas de refrigeración, cada uno con su propia medición de temperatura. Hay límites de alarma compartidos, pero los retardos de alarma son individuales para cada sección de refrigeración. Hay un display para cada sección. No se puede utilizar el sensor de producto S6.

Aplicación 10

Este uso es para equipos de refrigeración con una válvula, un evaporador y dos etapas de refrigeración. Hay límites de alarmas y retardos de alarma distintos para cada etapa de refrigeración. Hay un display para cada sección.

AK-CC 550B User guide RS8GL405 © Danfoss 2018-11 3

Operación

Inyección del líquido

La inyección de líquido en el evaporador está controlada por una válvula de inyección electrónica de tipo AKV. Esta válvula funciona tanto de válvula de expansión como de válvula solenoide. La válvula se abre y se cierra en función de las señales que envía el controlador. La función contiene un algoritmo adaptativo que ajusta de manera independiente la apertura de la válvula de manera que el evaporador proporcione en todo momento una refrigeración óptima.

El recalentamiento se medirse mediante

• Sensor de presión Pe y sensor de temperatura S2 Esta función permite medir el recalentamiento de forma precisa en cualquier condición, lo cual asegura un control muy preciso y ﬁable. La señal emitida por el transductor de presión puede ser utilizada por varios controladores, pero sólo si no hay una diferencia de presión signiﬁcativa entre los evaporadores implicados.

Existen dos ajustes de recalentamiento paralelos:

1. Expansión seca, que no permite el ﬂujo de líquido (estado

normal).

2. Evaporador inundado, que permite el ﬂujo de líquido. Este tipo

de control requiere la recepción de una señal ON/OFF por parte del controlador desde, por ejemplo, un depósito situado en la línea de aspiración. Un interruptor de nivel instalado en el depósito debe detectar cuándo se supera el límite superior. Cuando ello suceda, el controlador cambiará al ajuste de expansión seca y, más adelante, de nuevo al ajuste de evaporador inundado una vez que el nivel de líquido haya descendido. Esta función se puede deﬁnir en los parámetros o02, o37 u o84.

Advertencia

El accionamiento accidental puede dar lugar al traspaso de líquido hasta el compresor. Es responsabilidad del instalador garantizar que una pérdida de la señal transmitida al controlador no provoque un traspaso de líquido hasta el compresor. Danfoss no se responsabiliza de los daños resultantes de instalaciones incorrectas.

Control de temperatura

El control de temperatura puede hacerse de dos formas: como regulación normal ON/OFF con un diferencial o como control modulante, en el que la variación de temperatura no será tan grande como en el control ON/OFF. Sin embargo, hay limitaciones para el uso de de un control de modulación, ya que sólo puede utilizarse en instalaciones centralizadas. En plantas descentralizadas debe

utilizarse la función de termostato con control ON/OFF. En una planta centralizada, la función de termostato se puede elegir como control ON/OFF o como control de modulación.

Monitorización de temperatura

De la misma manera que puede hacerse con el termostato, la monitorización de alarma puede ajustarse con una ponderación entre S3 y S4, de manera que el usuario pueda decidir cuánto del valor de cada sensor debe inﬂuir en la monitorización de la alarma. Pueden establecerse los valores máximo y mínimo para la temperatura de alarma y los retardos de tiempo. Puede establecerse un retardo mayor para alarmas de alta temperatura. Este retardo está activo después del desescarche, limpieza del equipo, parada de la instalación o arranque.

4 User guide RS8GL405 © Danfoss 2018-11 AK-CC 550B

Bandas del termostato

El uso de las bandas del termostato es útil en aplicaciones en las que se almacenan diferentes tipos de productos, lo que requiere diferentes condiciones de temperatura. Es posible conmutar entre dos bandas de termostato diferentes utilizando una señal de un contacto o una entrada digital. Pueden asignarse termostatos y límites de alarma distintos a cada banda de termostato – también para el sensor de producto.

Función nocturna para el valor del termostato

En aplicaciones de refrigeración, puede haber grandes diferencias de carga entre las horas de apertura y las horas de cierre del establecimiento, especialmente si se utilizan cortinas de noche. La referencia de termostato puede elevarse sin que tenga ningún efecto en la temperatura del producto. La conmutación entre funcionamiento diurno y nocturno puede tener lugar de la siguiente manera:

• a través de una señal externa de un interruptor

• a través de una señal procedente del sistema de comunicación de datos

Sensor de producto

Puede colocarse también en la instalación un sensor de producto aparte S6, opcional, con el que puede registrarse y monitorizarse la temperatura en el punto que se desee del servicio. Hay límites de alarma y retardos de tiempo separados para el sensor de producto. La función no está disponible para la aplicación 9.

Limpieza de la instalación

Esta función facilita a los empleados del establecimiento las tareas de limpieza de la instalación de acuerdo con el procedimiento estándar. La limpieza de aplicación se activa mediante una señal – como norma, mediante una tecla de conmutación colocada en la instalación. La limpieza de la aplicación se realiza en tres fases: 1 - en la primera activación, la refrigeración se detiene pero el ven-

tilador se mantiene en funcionamiento con el ﬁn de descongelar los evaporadores. En la pantalla se muestra “Fan”.

2 - en la segunda activación, los ventiladores se detienen y ahora

puede limpiarse ya la instalación. En la pantalla se muestra “OFF”.

3 - En la tercera activación se reanuda la refrigeración. La pantalla

muestra la temperatura actual de la aplicación (o97 ajuste).

Cuando se activa la limpieza de la instalación, se transmite una alarma de limpieza al receptor habitual de alarmas. Un posterior proceso de estas alarmas documentará que la instalación se ha limpiado con la frecuencia prevista.

Monitorización de alarma Durante la limpieza de la instalación no hay alarmas de temperatura.

Parada de la instalación

La función cierra la válvula AKV y se desconectan todas las salidas. Se detiene la instalación de refrigeración como el «interruptor principal», pero esto sucede sin una alarma A45 «Modo espera». La función puede habilitarse mediante un interruptor en la entrada DI o mediante un ajuste a través de la comunicación de datos.

- + + °C

1 ÷ + Ventilador

2 ÷ ÷ Oﬀ

3 + + °C

AK-CC 550B User guide RS8GL405 © Danfoss 2018-11 5

Desescarche

Dependiendo de la aplicación se puede elegir entre los siguientes métodos de desescarche: Natural: Los ventiladores permanecen activos durante el

desescarche: Eléctrico: Se activa la resistencia Gas caliente: Las válvulas de solenoide se controlan de manera

que el gas caliente ﬂuya por el evaporador

Secuencia de desescarche

1) Vaciado

2) Desescarche

3) Posición de espera después del desescarche

4) Drenaje (retardo de drenaje. Solo gas caliente)

5) Goteo

6) Retardo del ventilador

Desescarche por gas caliente (solo aplicación 6)

Este tipo de conexión puede utilizarse en sistemas de refrigeración por gas caliente, pero solo en sistemas pequeños, por ejemplos supermercados – no es una solución adaptada a sistemas con grandes cargas El relé 2 se utiliza para la válvula de aspiración La función de conmutación del relé 4 puede utilizarse para la válvula de bypass o para la de gas caliente. Si se utilizan las válvulas PMLX y GPLX, el periodo de retardo “d23” deberá ajustarse de la forma correspondiente. Durante el desescarche por gas caliente no es posible iniciar un ciclo de desescarche manual con una pulsación del botón inferior del controlador. Es posible iniciar un desescarche manual con una señal en una entrada DI.

Aplicación de gas caliente

Resistencia para la bandeja de goteo

Es posible controlar un elemento calefactor en la bandeja de goteo para desescarche con gas caliente. Cuando comienza el desescarche, se activa el elemento calefactor. Las resistencias permanecen activadas hasta que después del desescarche se alcance un tiempo o una temperatura establecidas.

Inicio del desescarche

Un desescarche puede iniciarse de distintas formas: Intervalo: El desescarche se inicia a intervalos de tiempos ﬁjos, i. e.

cada ocho horas Debe establecerse SIEMPRE un intervalo “mayor” que el periodo establecido entre dos desescarches cuando se utiliza una programación o una señal de red para iniciarlo.

Tiempo de refrigeración: El desescarche se inicia a intervalos de

refrigeración ﬁjos, esto es, si hay poca necesidad de refrigeración se retrasará el siguiente desescarche.

Programa: El desescarche puede iniciarse en horas concretas del

día o de la noche. Sin embargo, hay un máximo de 6 desescarches.

Contacto: El desescarche se inicia con una señal de un contacto o

por una entrada digital

Red: La señal de desescarche se recibe desde la gateway o cen-

tral de gestión a través de un bus de datos

Desescarche adaptativo: El desescarche aquí se basa en el registro

inteligente del rendimiento del evaporador.

Manual: Se puede iniciar un desescarche extra pulsando el botón

inferior del controlador (aunque no con un desescarche por gas caliente). También puede iniciarse mediante un

ajuste de los parámetros. Todos los métodos mencionados pueden utilizarse indistintamente – con uno cualquiera que se active se iniciará un desescarche.

Parada del desescarche

El desescarche puede detenerse por cualquiera de los siguientes métodos:

• Tiempo

• Temperatura (con tiempo como medida de seguridad).

Compresor

Si el método de desescarche se ha ajustado a “Hotgas”, el compresor estará en “On” durante el ciclo de desescarche.

Ventiladores

Los ventiladores se pueden detener o mantener en funcionamiento durante el desescarche. También pueden ponerse en marcha y detenerse una vez alcanzada una determinada temperatura. La señal de temperatura se obtiene a partir de la temperatura de parada de desescarche.

6 User guide RS8GL405 © Danfoss 2018-11 AK-CC 550B

Desescarche coordinado

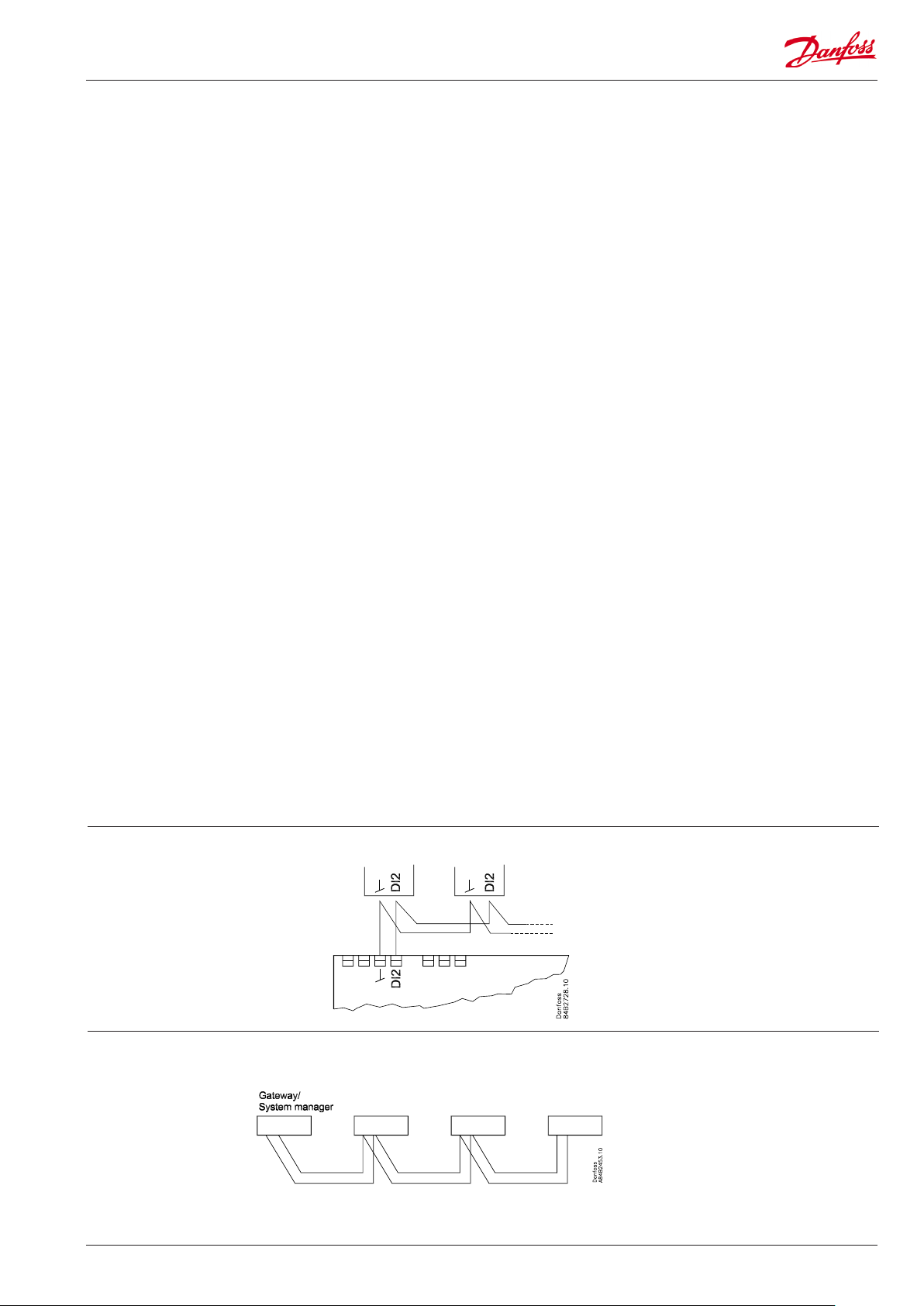

Hay dos formas de realizar desescarches coordinados. Interconectando los equipos con cables o vía bus de comunicaciones.

Desescarche coordinado vía cables La entrada digital DI2 se conecta entre los controladores de corriente. Cuando un equipo inicia un desescarche, todos los demás lo inician también. Cada equipo realiza su desescarche de forma independiente y al terminar queda en modo de espera. Cuando todos alcanzan el modo de espera, todos vuelven al estado normal de refrigeración.

Desescarche coordinado vía bus de comunicaciones Aquí es la unidad central (gateway o system manager) la que gestiona la coordinación. Los controladores se ordenan en grupos de desescarche y la unidad central asegura que el desescarche comienza en cada grupo de acuerdo con lo establecido en la programación semanal. Cuando un controlador termina el desescarche, envía un mensaje a la unidad central y pasa al estado de espera. Cuando todos los controladores del grupo están en estado de espera, se permite de nuevo la refrigeración en todos los controladores individuales.

Max. 10

Central de gestión (gateway o system manager)

Desescarche bajo demanda

1 Basado en tiempo de refrigeración

Cuando el tiempo acumulado refrigerando supera la cantidad programada, se inicia un desescarche. (La función no está activada si el desescarche adaptativo se ha establecido en 2, 3 o 4.)

Desescarche adaptativo :

Esta función evalúa la necesidad de un desescarche automático según el ﬂujo de aire que atraviesa el equipo. Puede iniciar un desescarche o incluso puede cancelar un desescarche programado. Pueden seleccionarse las siguientes funciones: 0 Apagado (Oﬀ) 1 Monitorización

Aquí se calcula un valor para el ﬂujo de aire del evaporador.

Se activará una alarma en caso de que se forme hielo o vapor

instantáneo.

2 Día adaptativo (puede reemplazar un desescarche al día). Esta función se puede usar si el equipo no cuenta con una persiana o cubierta durante el día y se usan persianas o cubiertas durante la noche.

Se calcula un valor para el ﬂujo de aire diurno del evaporador.

El evaporador se monitoriza solo durante el día y el próximo desescarche

previsto se lleva a cabo según sea necesario.

Si la función no requiere un desescarche en el momento del desescarche

previsto durante el día, aquel no se llevará a cabo.

Todos los desescarches previstos y DI se llevan a cabo durante la noche.

3 Día y noche adaptativos (puede reemplazar el desescarche durante el día y la noche). Esta función se puede usar si el equipo cuenta con una puerta convencional o corredera, o si permanece completamente descubierto durante el día y la noche. Su uso se recomienda también en cámaras.

Se calcula un valor para el ﬂujo de aire del evaporador.

Se monitoriza el evaporador y el próximo desescarche previsto se llevará

a cabo según sea necesario.

Si la función no requiere un desescarche en el momento del desescarche

previsto, este no se llevará a cabo.

4 Totalmente adaptativo (principalmente cámaras)

(puede dar lugar a un desescarche adicional). Esta función se puede usar si el equipo cuenta con una puerta convencional o corredera, o si permanece completamente descubierto durante el día y la noche. Su uso se recomienda también en cámaras. Se calcula un valor para el ﬂujo de aire del evaporador. Se monitoriza el evaporador y el desescarche se llevará a cabo según sea necesario, independientemente de la programación. Todos los desescarches previstos también se llevarán a cabo.

Desescarche adaptativo necesita las siguientes conexiones:

- Válvula de expansión tipo AKV

- Señal de temperatura desde ambos sensores, S3 y S4.

- Señal de temperatura desde el sensor de presión de condensación Pc que se ha de distribuir a través de la red desde el conjunto controlador. El valor deberá indicar la presión delante de la válvula AKV. En plantas donde cada una de las partes no es representativa no deberá usarse la señal procedente del "system manager". Aquí, el controlador emplea una constante.

NOTA: Los sensores S3 y S4 deben colocarse en la corriente y canal de aire inmediatamente antes después y después del evaporador, respectivamente.

Nota La función “Desescarche adaptativo” debe activarse únicamente cuando el evaporador esté funcionando bajo condiciones normales de operación.

Tiempo mínimo entre operaciones de desescarche. Hay un lapso mínimo de dos horas entre los desescarches. Esto evita que las operaciones de desescarche planeadas de acuerdo con la programación semanal o señal DI se realicen inmediatamente después de que se haya llevado a cabo un desescarche manual o por demanda. El tiempo que se establece es el que debe transcurrir desde que se completa un desescarche por demanda hasta que se permite una nueva desescarche. El desescarche por demanda no comenzará tampoco si falta menos tiempo para un desescarche programado que el 2 horas.

Función de fusión

Esta función evitará que el ﬂujo de aire en el evaporador se reduzca debido al hielo creado por un funcionamiento ininterrumpido prolongado. La función es activada cuando la temperatura del termostato ha permanecido en el intervalo entre -5°C y +10°C durante un periodo de tiempo mayor que el intervalo establecido para el deshielo. La refrigeración se detendrá durante el intervalo establecido para el

Reloj de tiempo real

El controlador integra un reloj en tiempo real que puede utilizarse para comenzar el desescarche. Este reloj tiene una alimentación eléctrica de reserva para cuatro horas. El agotamiento de la reserva de alimentación activará la alarma E6. Si esto sucede, el reloj debe comprobarse/restablecerse. Si el controlador está equipado con comunicación de datos, el reloj

se actualizará automáticamente desde la unidad central. deshielo. El hielo se fundirá de manera que el ﬂujo de aire, y por tanto la capacidad del evaporador, mejoren signiﬁcativamente.

AK-CC 550B User guide RS8GL405 © Danfoss 2018-11 7

Control de dos compresores (aplicacione 5) Los dos compresores deben ser del mismo tamaño. Cuando el termostato demanda frío se activa primero el compresor con menos horas de funcionamiento. El otro compresor se activará tras un retardo programable, de forma que la carga se divide entre los dos.

Cuando la temperatura se desciende por debajo del 50% del diferencial, el compresor que haya estado funcionando durante más tiempo parará. El compresor continuará en funcionamiento hasta que la temperatura haya alcanzado el valor de desconexión. A continuación se desconectará. Cuando la temperatura alcance de nuevo el valor medio del diferencia, se arrancará de nuevo un compresor. Si un compresor no puede mantener la temperatura dentro de la diferencia, se arrancará también el segundo compresor. Si uno de los compresores ha estado funcionando él solo durante dos horas, se conmutarán los compresores de manera que el tiempo de funcionamiento esté equilibrado.

Ambos compresores, tienen que ser de un tipo capaz de arrancar incluso soportando una alta presión. Los parámetros “Mínimo tiempo On” y “Mínimo tiempo Oﬀ” tienen siempre prioridad durante el funcionamiento normal. Pero si se activa una de las funciones manuales, el “Mínimo tiempo On” no se tendrá en cuenta.

Anti-vaho

Es posible el control por pulsos de la potencia de anti-vaho con el objeto de ahorrar energía. El control de pulsos de anti-vaho puede realizarse de acuerdo con la carga diurna/nocturna o con el punto de rocío.

Control de pulsos para día y noche

Pueden establecerse varios intervalos ON para el funcionamiento de día y de noche. También se establece un periodo de tiempo como el porcentaje del intervalo de tiempo durante el cual el anti-vaho está en ON.

Control de pulsos para punto de rocío

Para utilizar esta función es necesario un administrador del sistema del tipo AK-SM que pueda medir el punto de rocío y distribuir el punto de rocío actual a los controladores de la instalación. El periodo ON del anti-vaho se controla para el punto de rocío actual. En el control de la instalación se establecen dos valores de punto de rocío:

• Uno en el que el efecto debe ser máximo, es decir, 100%. (o87)

• Uno en el que el efecto debe ser mínimo. (o86). En un punto de rocío que sea igual o menor que el valor en 086, el efecto tendrá el valor indicado en o88. En el área comprendida entre los dos valores de punto de rocío mencionados, el controlador gestionará la potencia que se debe suministrar al anti-vaho.

Durante el desescarche

Durante el desescarche, el anti-vaho estará activo, según lo seleccionado en el ajuste d27.

Anti-vaho

Punto de rocío

8 User guide RS8GL405 © Danfoss 2018-11 AK-CC 550B

Ventilador

Control de pulsos

Para ahorrar energía, es posible controlar mediante pulsos la alimentación eléctrica de los ventiladores de los evaporadores. El control de pulsos puede realizarse de una de las siguientes maneras:

- durante el periodo de corte del termostato (cámara frigoríﬁca)

- durante el funcionamiento nocturno y durante el periodo de

corte del termostato (instalación con cortina de noche)

(La función no está activa cuando r14=2, es decir, cuando la regu-

lación es de modulación).

También se establece un periodo de tiempo como el porcentaje del intervalo de tiempo durante el cual los ventiladores están en funcionamiento.

Desconexión de los ventiladores durante una parada de la instalación

Si se detiene la refrigeración en parada de la instalación, la temperatura en la cámara frigoríﬁca puede aumentar rápidamente como resultado de la alimentación procedente de los ventiladores grandes. Para evitar esta situación, el controlador puede detener los ventiladores si la temperatura en S5 excede un valor límite preestablecido.

Función de iluminación

Esta función puede utilizarse para controlar luz en una instalación de refrigeración o en una cámara frigoríﬁca. Puede utilizarse también para controlar una cortina de noche motorizada.

periodo de tiempo

La función de luz puede deﬁnirse de tres formas:

- la luz es controlada a través de una señal procedente de un

contacto de puerta. Esta función se acompaña de un retardo para que la luz se mantenga encendida durante un intervalo de 2 minutos tras el cierre de la puerta.

- la luz es controlada mediante la función día/noche

- la luz es controlada por una señal procedente de una unidad

central a través de la comunicación de datos. Aquí hay dos modos operacionales para el caso de que la comunicación falle:

- La luz se enciende

- La luz permanece en su estado actual.

La luz debe conectarse al contacto NC del relé. Esto asegura que la luz permanece encendida en caso de que falle la alimentación del controlador. La luz se apaga cuando «r12» (interruptor principal) está apagado (véase o98). La luz se apaga cuando se activa la función de limpieza de la instalación.

Cortina de noche

La cortina de noche motorizada puede ser controlada automáticamente por el controlador. Las cortinas de noche siguen el estado de la función de luz. Cuando la luz se enciende, las cortinas de noche se abren, y cuando la luz se apaga las cortinas de noche se cierran de nuevo. Cuando las cortinas de noche están cerradas, es posible abrirlas utilizando una señal de interruptor conectada a una entrada digital. Si se activa esta entrada, las cortinas se abren y se pueden almacenar nuevos productos en la instalación de refrigeración. Si la entrada se activa de nuevo, las persianas vuelven a cerrarse. Cuando se utiliza la función de cortina de noche, la función termostato puede realizar el control con diferentes ponderaciones entre los sensores S3 y S4. Una ponderación durante el funcionamiento diurno y otra cuando la persiana está cerrada. (El ajuste nocturno S4% no se ve afectado por la función de cortina de noche). Una cortina de noche se abre cuando se activa la función de limpieza de la instalación.

Un ajuste puede deﬁnir que la cortina de noche se abra cuando

«r12» (interruptor principal) esté apagado (véase o98).

Al cerrarse la cortina de noche, el ventilador se detendrá durante

dos minutos. En ese momento se puede cerrar la cortina de noche

en la posición correcta.

Entradas digitales

Hay dos entradas digitales DI1 y DI2 con función de contacto y una entrada digital DI3 con señal de tensión, (220V). Pueden utilizarse para las siguientes funciones:

- Lectura de contactos a través de la comunicación de datos

- Función de contacto de la puerta con alarma

- Arranque de desescarche

- Interruptor principal - arranque/para de la refrigeración

- Funcionamiento nocturno

- Conmutación de bandas del termostato

- Monitorización de alarma general

- Limpieza de mueble

- Parada de la instalación

- Refrigeración forzada (gas caliente)

- Control manual de las cortinas de noche

- Evaporador inundado permitido

- Desescarche coordinado (solo DI2)

- Cierre forzado de válvula (solo DI3)

- Alarma de refrigerante (solo DI1 y DI2)

Cierre forzado

Las válvulas AKV pueden cerrarse mediante una señal externa (“Cierre forzado”). La función debe utilizarse en coordinación con el circuito de seguridad del compresor, de manera que no haya inyección de líquido al evaporador cuando el compresor es detenido por los controles de seguridad. (Pero no a baja presión LP). Si se está realizando un ciclo de desescarche, el estado de cierre forzado no se restablecerá hasta que se haya completado el desescarche. En caso contrario, el ciclo de desescarche se detiene inmediatamente en cuanto se recibe la señal. La función se deﬁne en o90. La señal puede recibirse desde la entrada DI3 o a través de la comunicación de datos Puede establecerse si durante un cierre forzado los ventiladores se pararán o estarán en funcionamiento.

Contacto de puerta

La función de contacto de puerta puede conﬁgurarse, utilizando las entradas digitales, para dos aplicaciones diferentes:

Monitorización de alarma

El controlador monitoriza el contacto de puerta y manda un mensaje de alarma si la puerta permanece abierta durante más tiempo que el establecido como retardo de alarma.

Monitorización de alarma y parada de la refrigeración

Cuando la puerta se abre, la refrigeración se detiene, es decir, la inyección, el compresor y el ventilador se paran y la luz se enciende. Si la puerta permanece abierta durante un tiempo mayor que el tiempo de reinicio establecido, la refrigeración volverá a ponerse en marcha. Esto asegura que la refrigeración se mantenga incluso cuando la puerta se deje abierta o si el contacto de puerta se estropea. Si la puerta permanece abierta durante un tiempo mayor que el tiempo de retardo de alarma establecido, se generará también una alarma.

Función de calefacción (solo aplicación 8)

La función de calefacción se utiliza para evitar que la temperatura descienda demasiado, por ejemplo en una sala de despiece, etc. El límite para que se desactive la función de calefacción se establece como un desplazamiento bajo el límite actual para la desconexión del termostato de refrigeración. Esto asegura que no haya simultáneamente refrigeración y calefacción. El diferencial para el termostato de calefacción tiene el mismo valor que el del termostato de refrigeración. Para evitar que el termostato de calefacción se active durante caídas breves de la temperatura del aire, puede establecerse un retardo de tiempo antes de que se pase de refrigeración a calefacción.

Refrigeración

Zona neutra

Calor

Conexión a bus de comunicaciones

El controlador incorpora un bus MODBUS para comunicación de datos.

Si se necesita un protocolo diferente de comunicación de datos, puede colocarse una Lon RS 485/DANBUSS tarjeta en el controlador. La conexión para le borne RS 485.

(Para utilizar una tarjeta RS 485 y una gateway tipo AKA 245, la gateway debe tener la versión 6.20 o superior.)

Display

El controlador tiene un conector para el display. Puede conectarse un display de tipo EKA 163B ó EKA 164B (longitud máxima 15 m). EKA 163B es un display para lecturas (sin botones). EKA 164B es un display tanto para lecturas como para control. La conexión entre el display y el controlador puede realizarse con un cable que tenga conector en ambos extremos.

Si la distancia entre el display y el controlador es mayor de 15 m, la conexión deberá realizarse de otra manera. Se debe también montar en el controlador una tarjeta extra si se

! Address o03 > 0

quiere utilizar comunicación de datos. La comunicación de datos MODBUS integrada en el controlador se usa para que el display y la comunicación de datos a los otros controladores puedan realizarse a través de otra tarjeta. La tarjeta puede ser: Lon RS 485/DANBUSS o MODBUS. Cuando se va a conectar un display al MODBUS integrado, el display puede cambiarse ventajosamente a una del mismo tipo pero con Índice A (versión con botones). La dirección de los controladores debe ser mayor que 0 para que el display pueda comunicarse con el controlador. Si es necesaria la conexión de dos pantallas, una deberá conectarse al conector (máx. 15 m) y la otra al bus de comunicación de datos. (En las aplicaciones 9 y 10, el display MODBUS mostrará los valores para la sección B).

Importante

Todas las conexiones al MODBUS/DANBUSS y al RS 485 deben cumplir los requisitos de cables para comunicación de datos. Véase la publicación: RC8AC.

Sobrecontrol forzado externo (Override)

El controlador contiene distintas funciones que pueden utilizarse conjuntamente con la función de inhibición externa en la gateway maestra/gestor del sistema.

Función vía bus de comunicaciones Función forzado externo en la gateway del sistema Parámetros utilizados en el AK-CC 550B

Inicio de desescarche

Desescarche coordinado Control desescarche / Grupo desescarche --- HoldAfterDef / - - - DefrostState

Inhibir arranque desescarche --- Disable Def

Programación día/noche Control día/noche / Prog. tiempos / Zona de luz --- Night setback

Control de luz Control día/noche / Progr. horarios O39 light Remote

Cierre forzado Cierre forzado / Inyección ON / AKC ON --- Forced cl.

Refrigeración forzada --- Forced cool

Enlace anti-vaho a punto de rocío / Anti-vaho mejorado --- Dew point

Optimización P0 Optimización P0 El controlador soporta optimización

Desescarche adaptativo / Desescarche adaptativo. Solo gestor del sistema - - - Tc TempMean, MC Def.start

Evaporador inundado Actualmente, solo mediante señal ON/OFF +

Parada de la instalación - - - Case shutdown

Control desescarche / Prog. de eventos / Grupo desescarche

función booleana en AK-SM ___

--- Def start

- - - Flood evap

Aplicaciones

Se presenta a continuación una visión general de los distintos campos de aplicación.

Mediante un ajuste se deﬁnirán las salidas de relé de manera que el interfaz del controlador esté adaptado a la aplicación seleccionada.

En la pág. 20 se resumen los parámetros relevantes para los respectivos esquemas de cableado.

S3 y S4 son sensores de temperatura. La aplicación determina si se usa uno o el otro, o los dos. El sensor S3 está instalado en el ﬂujo de aire antes del evaporador. El S4 está instalado después del evaporador. La programación de un porcentaje determina cómo se realizará el control. S5 es un sensor de desescarche y está colocado sobre el evaporador o en sus aletas. S6 es un sensor de producto. El DI1 y el DI2 son entradas de contacto que pueden utilizarse para una de las siguientes funciones: función de puerta, función de alarma, inicio desescarche, interruptor externo principal, operación nocturna, cambio de termostato de referencia, limpieza de mueble, refrigeración forzada ó desescarche coordinado. DI3 es una entrada de 230 V. Consulte las funciones en los ajustes o02, o37 y o84.

 = O61 ajuste

General:

Los diez usos están todos adaptados para sistemas comerciales de refrigeración en la forma bien de equipos de refrigeración o bien de cámaras frigoríﬁcas. En general todas tienen salidas para:

• Válvula AKV

• Ventilador

• Desescarche

Además, tienen usos diferentes, al igual que sus entradas y salidas.

Aplicación 1-4

Aplicaciones estándares. Esta aplicación es para usos estándar en los que la diferencia más importante estriba únicamente en las diferentes combinaciones de las siguientes funciones de entradas/salidas:

• Alarma

• Anti-vaho

• Compresor

• Luz

+ 26 hidden pages
