User Guide

Regulator för kylmöbelstyrning

AK-CC 550A

ADAP-KOOL® Refrigeration control systems

Introduktion

Tillämpning

Komplett kylmöbelstyrning med stor ﬂ exibilitet som kan anpassas till kylmöbler och kylrum. Den kan också reglera med adaptiv vätskekontroll.

Fördelar

• Tillåter att sugtrycket höjs ﬂ era grader

• Energioptimering av hela kylmöbeln

• En regulator till ﬂ era olika kylmöbler

• Integrerad display på regulatorns framsida

• Snabbinstallation med fördeﬁ nierade inställningar

Principskiss

Temperaturen i kylmöbeln registreras av en eller två temperaturgivare som placeras i luftﬂ ödet före förångaren (S3) eller efter förångaren (S4). En inställning för såväl termostat, larmtermostat och displayavläsning avgör hur stor inverkan de två givarvärdena ska ha på den enskilda funktionen. Dessutom kan produktgivare S6 placeras på valfri plats i kylmöbeln och användas för att registrera temperaturen nära produkten som kyls i kylmöbeln. Förångarens temperatur registreras med S5-givaren som kan användas som avfrostningsgivare. Förutom en utgång till den elektroniska insprutningsventilen av typen AKV har regulatorn 5 reläutgångar som deﬁ nieras genom den tillämpning som har valts - på sidan 12 beskrivs de enskilda användningsmöjligheterna i detalj.

Funktioner

• Dag/natt-temostat med ON/OFF eller modulerande princip

• Produktgivare S6 med separata larmgränser

• Växla mellan termostatinställningar via digitala ingångar

• Adaptiv reglering av överhettning

• Överhettningen kan regleras ner till 0 K

• Adaptiv avfrostning baserat på förångarens prestanda

• Start av avfrostning via schema, digital ingång eller nätverk

• Naturlig, elektrisk eller varmgasavfrostning

• Avfrostningsstopp baserat på tid och/eller temperatur

• Koordinerad avfrostning mellan ﬂ era regulatorer

• Pulsning av ﬂ äktar när termostaten är frånkopplad

• Möbelrengöringsfunktion för dokumentation av HACCP-procedur

• Styrning av sargvärme via dag/natt-belastning eller daggpunkten

• Dörrfunktion

• Styrning av två kompressorer

• Styrning av nattäckning

• Styrning av ljus

• Värmetermostat

• Fabrikskalibrering som garanterar en mer exakt mätning än vad

som krävs enligt standarden EN ISO 23953-2, och utan påföljande kalibrering (Pt 1000 ohmsgivare)

• Integrerad MODBUS-kommunikation med möjlighet att installera ett LonWorks-kommunikationskort

Kylmöbelexempel

Innehåll

Introduktion ....................................................................................................... 2

Drift........................................................................................................................ 4

Tillämpningar ................................................................................................... 12

Funktionsöversikt ...........................................................................................15

Drift......................................................................................................................26

2 User guide RS8FS607 © Danfoss 2018-09 AK-CC 550A

Menyöversikt ....................................................................................................28

Anslutningar ....................................................................................................32

Data ..................................................................................................................... 34

Beställning ........................................................................................................ 35

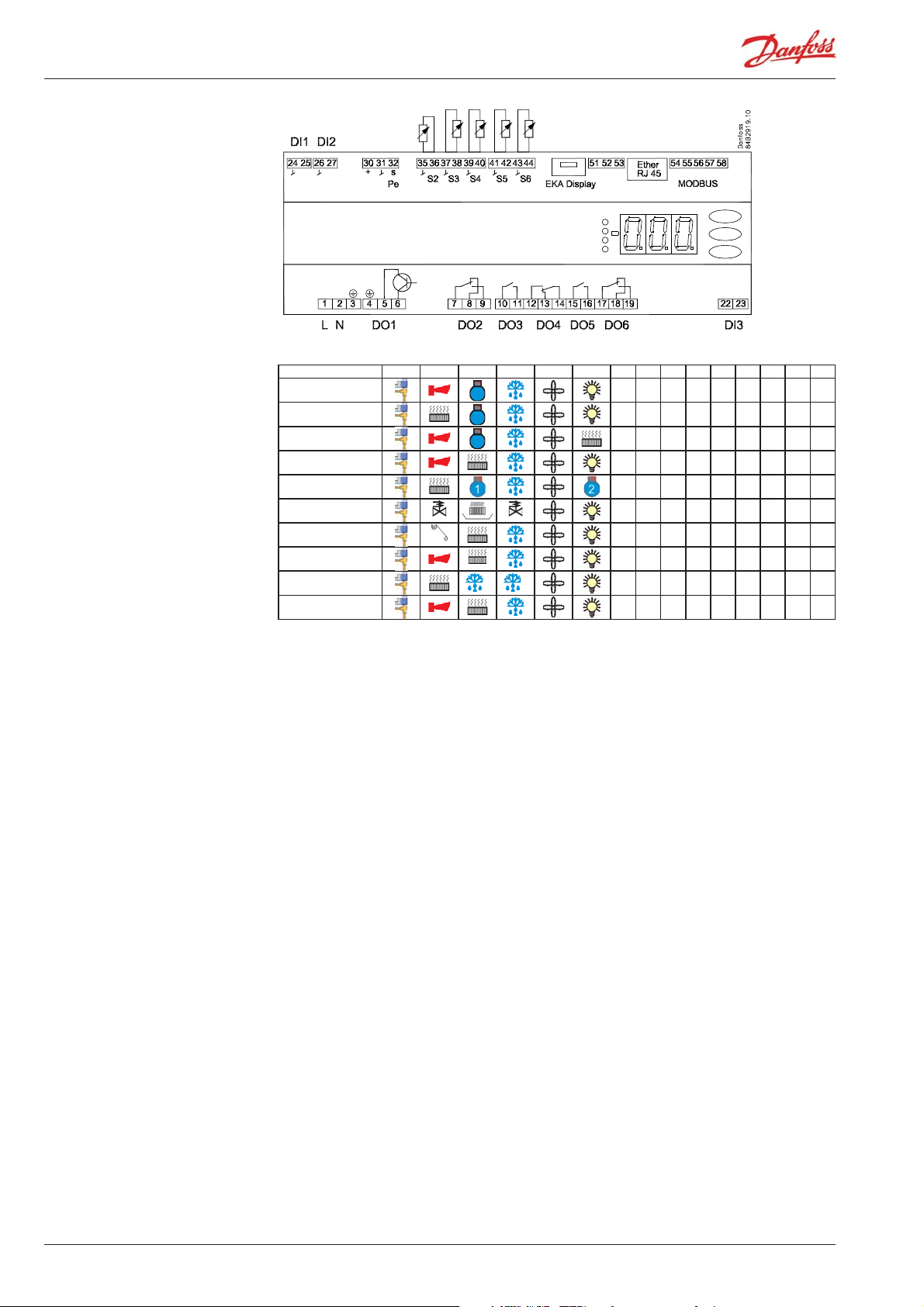

Tillämpningar

Här är en översikt över regulatorns användningsmöjligheter. En inställning konﬁ gurerar in- och utgångar så att regulatorns driftsgränssnitt inriktas på vald tillämpning. Aktuella inställningar för respektive användning ﬁ nns på sidan 28.

Tillämpning 1-8

De här tillämpningarna används för standardkylmöbler eller kylrum med en ventil, en förångare och en kylsektion. Givarna används enligt standardprinciper. Utgångsfunktionerna ändras beroende på vilken tillämpning som har valts.

Tillämpning 9

Den här användningen är avsedd för kylmöbler med en ventil, två förångare och två kylsektioner. Här regleras temperaturen och larmövervakningen alltid efter S4-givaren. S3-givaren används för displayavläsning. Produktgivaren ersätts av en extra avfrostningsgivare S5B till den andra förångaren.

Tillämpning 10

Den här tillämpningen är avsedd för kylmöbler med en ventil, en förångare och två kylsektioner. Här regleras temperaturen alltid efter S4-temperaturen.

De två S3-temperaturerna används för larmövervakning och displayavläsning för alla kylsektioner. De två kylsektionerna har gemensamma larmgränser.

AK-CC 550A User Guide RS8FS607 © Danfoss 2018-09 3

Drift

Vätskeinsprutning

Vätskeinsprutningen i förångaren regleras av en elektronisk insprutningsventil av typen AKV. Ventilen fungerar både som expansionsventil och magnetventil. Ventilen öppnas och stängs med signaler från regulatorn. Funktionen innehåller en adaptiv algoritm som självständigt justerar ventilens öppningsgrad så att förångaren hela tiden levererar optimal kylning.

Överhettningen mätas med:

• Tryckgivare Pe och temperaturgivare S2 Det här ger en korrekt överhettningsmätning under alla förhållanden vilket garanterar mycket pålitlig och exakt reglering. Signalen från en trycktransmitter kan användas av ﬂ era regulatorer, men bara om det inte är någon betydande tryckskillnad mellan förångarna ifråga.

Det ﬁ nns två parallella inställningar för överhettning:

1. Torr expansion, vilken inte tillåter vätskeﬂ öde.

2. Adaptiv vätskekontroll, vilken tillåter vätskeﬂ öde. Denna typ

av reglering kräver att regulatorn tar emot en på/av-signal från (exempelvis) en tank i sugledningen. En nivåbrytare i tanken kommer att registrera när den övre gränsen för vätskenivån överskrids. När detta sker kommer regulatorn att koppla om till torr expansion, och sedan tillbaka till med adaptiv vätskekontroll när vätskenivån har sjunkit. Funktionen deﬁ nieras i inställning o02, o37 eller o84. Funktionen kan även erhållas via datakommunikation från en systemenhet.

Varning

Oavsiktlig manövrering kan orsaka vätskegenomströmning till kompressorn. Det är installatörens ansvar att se till att signalförlust till regulatorn inte leder till vätskegenomströmning till kompressorn. Danfoss tar inget ansvar för skador som uppstår till följd av felaktig installation.

Temperaturreglering

Själva temperaturregleringen kan ske på två sätt: som en vanlig ON/OFF-reglering med tillhörande diﬀ erens, eller som en modulerande reglering där temperaturvariationen inte blir så stor som vid ON/OFF-styrning. Användningen av modulerande styrning är dock begränsad eftersom den endast kan användas på en centralanläggning. I en decentraliserad anläggning bör termostatfunktion med ON/OFF-reglering väljas. I en central anläggning kan termostatfunktionen antingen väljas med ON/OFF-reglering eller modulerande reglering.

Temperaturövervakning

Likt termostaten kan larmövervakningen ställas in med en viktning mellan S3 och S4 så att du kan bestämma hur mycket de två givarvärdena ska påverka larmövervakningen. Min- och maxgränser kan ställas in för larmtemperatur och tidsfördröjningar. En längre tidsfördröjning kan ställas in för högtemperaturlarm. Tidsfördröjningen är aktiv efter avfrostning, möbelrengöring och uppstart.

4 User guide RS8FS607 © Danfoss 2018-09 AK-CC 550A

Termostatband

Termostatband kan med fördel användas för kylmöbler där olika sorters varor som kräver olika temperaturförhållanden förvaras. Växling mellan två olika termostatband är möjligt via en kontaktsignal på en digital ingång. Separata termostat- och larmgränser kan ställas in för alla termostatband - även för produktgivaren.

Natthöjning av termostatvärde

Det kan ﬁ nnas stora skillnader i belastning på kylmöbeln då butiken är öppen jämfört med då den är stängd, i synnerhet om nattäckning används. Här kan termostatreferensen höjas utan att det påverkar produkttemperaturen. Omkoppling mellan dag- och nattdrift kan ske på följande sätt:

• via en extern brytarsignal.

• via en signal från datakommunikationssystemet.

Produktgivare

En separat produktsensor S6, som vid behov kan placeras i kylmöbeln, kan också användas för att registrera och övervaka temperaturen i den varmaste delen av kylmöbeln. Det ﬁ nns separata larmgränser och tidsfördröjningar för produktgivaren.

Kylmöbelrengöring

Den här funktionen gör det enkelt för butikspersonalen att rengöra kylmöbeln genom att följa en standardrutin. Möbelrengöringen aktiveras via en signal - i regel via en nyckelbrytare placerad på kylmöbeln. Möbelrengöringen genomförs i tre faser: 1 - Den första aktiveringen stoppar kylningen medan ﬂ äktarna

fortsätter att vara igång för att avfrosta förångarna. “Fan” visas på displayen.

2 - Den andra aktiveringen stoppar även ﬂ äktarna, och kylmöbeln

kan nu rengöras. “OFF” visas på displayen.

3 - Den tredje aktiveringen startar upp kylningen. På displayen

visas kylmöbelns aktuella temperatur (o97 inställning).

-++°C 1÷+Fan 2÷÷Oﬀ

3++°C

När kylmöbelrengöringen aktiveras skickas ett rengöringslarm till den normala larmmottagaren. En senare behandling av de här larmen dokumenterar att kylmöbeln har rengjorts så ofta som planerat.

Larmövervakning Under rengöringen av kylmöbeln används inte temperaturlarm.

Avstängning av möbel

Funktionen stänger AKV-ventilen och alla utgångar stängs av. Kylningen stängs av med huvudströmbrytaren men utan ett "A45standby-larm". Funktionen kan aktiveras av en brytare på DI-ingången eller via en inställning av datakommunikationen.

AK-CC 550A User Guide RS8FS607 © Danfoss 2018-09 5

Avfrostning

Beroende på tillämpning kan du välja mellan följande avfrostningsmetoder: Naturlig: Fläktarna körs fortfarande under avfrostningen El: Värmeelementet aktiveras Varmgas: Magnetventilerna styrs så att varmgas kan ﬂ öda genom förångaren

Avfrostningssekvens

1) Pump down

2) Avfrostning

3) Vänteläge efter avfrostning

4) Tömning (dräneringsfördröjning. Endast vid varmgas)

5) Avdroppning

6) Fläktfördröjning

Varmgasavfrostning (endast tillämpning 6)

Den här typen av anslutning kan användas i system med varmgasavfrostning, men endast i små system i till exempel matvaruaffärer eftersom funktionerna inte är anpassade till system med stor produktvolym Relä 2 används till sugventilen Relä 4:s omkopplingsfunktion kan användas av avlastningsventilen och/eller varmgasventilen. Om ventilerna PMLX och GPLX används måste tidsfördröjningen ”d23” ställas in korrekt. Under avfrostning av varmgas är det inte möjligt att starta en manuell avfrostningcykel med att trycka på den nedre knappen på regulatorn.

Tillämpning med varmgas

Värmeelement i droppbrickan

I samband med varmgasavfrostning är det möjligt att styra ett värmeelement i droppbrickan. När avfrostningen inleds aktiveras värmeelementet. Värmeelementet förblir aktiverat under önskad tid efter att avfrostningen har stoppats på tid eller temperatur.

Starta en avfrostning

En avfrostning kan startas på olika sätt Intervall: Avfrostningen startas vid bestämda tidsintervall, till

exempel var åttonde timme. Ett intervall ska ALLTID ställas in på ett “högre” värde än den period som ställs in mellan två avfrostningar om schema eller nätverkssignal används.

Kyltid: Avfrostningen startas vid bestämda kyltidsintervaller.

Det betyder att avfrostningen “skjuts upp” om behovet av kylning är litet.

Schema: Här kan avfrostning startas vid bestämda tider på

dygnet, max 6 gånger per dygn.

Kontakt: Avfrostning startas med en kontaktsignal på en digital

ingång Nätverk: Signalen för avfrostning tas emot från en systemenhet via datakommunikation Adaptiv avfrostning: Avfrostningsstarten baseras på övervakning

av förångarens prestanda. Manuell: En extra avfrostning kan aktiveras med regulatorns

nedersta knapp (dock inte med tillämpning 6) eller via en

parameterinställning.

Alla dessa metoder kan användas när som helst. Om någon av funktionerna aktiveras startas avfrostningen.

Stoppa en avfrostning

Avfrostningen kan stoppas på antingen:

• Tid

• Temperatur (med tid som säkerhet).

Kompressor

Om avfrostningsmetoden är inställd på ”Gas” kommer kompressorn vara ”På” under avfrostningscykeln.

Fläktar

Fläktarna kan stoppas eller vara i drift under avfrostning. De kan även vara i drift och sedan stoppas vid en inställd temperatur. Temperatursignalen erhålls från stopptemperaturen för avfrostning.

6 User guide RS8FS607 © Danfoss 2018-09 AK-CC 550A

Koordinerad avfrostning

Det ﬁ nns två sätt att genomföra en koordinerad avfrostning. Antingen med kabelanslutningar mellan regulatorerna eller via datakommunikation

Kabelanslutningar Den digitala ingången DI2 ansluts mellan de aktuella regulatorerna. När en avfrostning startas av en regulator följer övriga regulatorer efter och startar också avfrostning. Efter avfrostningen övergår de enskilda regulatorerna till vänteläge. När alla beﬁ nner sig i vänteläge tillåts åter kylning.

Koordinering via datakommunikation Här hanterar systemenheten koordineringen. Regulatorerna samlas i avfrostningsgrupper och systemenheten ser till att avfrostningen startas i gruppen enligt ett veckoschema. När en regulator har avslutat avfrostningen skickar den ett meddelande till systemenheten och övergår sedan i vänteläge. När alla regulatorer i gruppen beﬁ nner sig i vänteläge tillåts åter kylning i alla de enskilda regulatorerna.

Behovsstyrd avfrostning

1 Baserat på kyltid

När den sammanlagda kyltiden har passerat en fastställd tid startas avfrostningen. (Funktionen aktiveras inte om den adaptiva avfrostningen har ställts in på 2, 3 eller 4.)

Adaptiv avfrostning:

Denna funktion bestämmer behovet av självavfrostning baserat på luftﬂ ödet genom kylmöbeln. Den kan också starta en avfrostning eller ta bort en schemalagd avfrostning. Följande funktioner kan väljas: 0 Av (Oﬀ ) 1 Övervakning

Här räknas ett värde ut för förångarens luftﬂ öde.

Ett larm utlöses vid isbildning eller gasbildning.

2 Adaptiv dag (kan ersätta en avfrostning per dag).

Denna inställning kan användas om kylmöbeln inte har en

täckning eller ett lock under dagen, och täckningar eller lock

används nattetid.

Ett värde beräknas för det dagliga luftﬂ ödet i förångaren.

Förångaren övervakas endast dagtid och nästa schemalagda

avfrostning utförs endast om det krävs.

Om funktionen inte kräver en avfrostning på den schemalagda

tiden, kommer avfrostningen inte att utföras.

Alla schemalagda avfrostningar utförs på natten.

3 Adaptiv dag och natt (kan ersätta avfrostning både dag och natt).

Denna inställning kan användas om kylmöbeln har en dörr eller

skjutdörr, eller om den är helt frilagd både dag och natt.

Inställningen rekommenderas även för rum.

Ett värde beräknas för förångarens luftﬂ öde.

Förångaren övervakas och nästa schemalagda avfrostning utförs

vid behov.

Om funktionen inte kräver en avfrostning på den schemalagda

tiden, kommer avfrostningen inte att utföras.

Max. 10

Systemenhet (Gateway)

4 Helt adaptiv (kan starta en extra avfrostning).

Denna inställning kan användas om kylmöbeln har en dörr eller skjutdörr, eller om den är helt frilagd både dag och natt. Inställningen rekommenderas även för rum. Ett värde beräknas för förångarens luftﬂ öde. Förångarens övervakas och avfrostning utförs vid behov oavsett schemaläggning. Alla schemalagda avfrostningen kommer också att utföras.

Adaptiv avfrostning kräver följande anslutningar:

- Expansionsventil typ AKV

- Temperatursignal från både S3 och S4

- Temperatursignal från kondenseringstrycket Tc som distribueras via nätverket. Värdet ska visa trycket före AKV-ventilen. På anläggningar där varje enskild del inte är representativ kan signalen från en System Manager ev. inte användas. Här använder regulatorn en konstant.

Obs! S3- och S4-givarna måste placeras i luftﬂ ödet/kanalen omedelbart före/efter förångaren.

Obs! Funktionen “Adaptiv avfrostning” bör aktiveras först när förångaren går under normala driftsförhållanden.

Minimitid mellan avfrostningar Det är 2 timmars minimitid mellan avfrostningarna. På så vis undviker man att planerade avfrostningar enligt veckoschemat eller DI signal genomförs direkt efter att en behovsstyrd avfrostning har genomförts. Tiden gäller från den tidpunkt då en behovsstyrd avfrostning har utförts till den tidpunkt då en planerad avfrostning åter tillåts. Den behovsstyrda avfrostningen startar inte heller avfrostningen med kortare intervall än 2 timer.

Upptiningsfunktion

Den här funktionen förhindrar att luftﬂ ödet i förångaren minskas av is som bildas genom oavbruten drift under en längre tid. Funktionen aktiveras om termostattemperaturen har legat mellan

-5°C och +10°C under längre tid än det inställda upptiningsintervallet. Kylningen stoppas då under den inställda upptiningsinter-

Realtidsklocka

Regulatorn har en inbyggd realtidsklocka som kan användas till att starta avfrostningar. Klockan har en strömreserv på fyra timmar. Om regulatorn utrustas med datakommunikation uppdateras

klockan automatiskt från systemenheten. vallet. Isen tinas så att luftﬂ ödet och därmed förångarens kapacitet förbättras väsentligt.

AK-CC 550A User Guide RS8FS607 © Danfoss 2018-09 7

Styrning av två kompressorer (anv. 6) De två kompressorerna måste vara lika stora. När regulatorn begär kylning kopplar den först in den kompressor som har varit i drift kortast tid. Efter tidsfördröjningen kopplas även den andra kompressorn in.

När temperaturen har sjunkit till “mitt i diﬀ erensen”, frånkopplas den kompressor som har varit i drift längst. Den kompressor som är i drift fortsätter tills temperaturen har sjunkit till frånkopplingsvärdet. Då kopplas den ur. När temperaturen åter når mitt i diﬀ erensen startas en kompressor på nytt. Om en kompressor inte lyckas hålla temperaturen inom diﬀ erensen startas även den andra kompressorn. Om en av kompressorerna har varit ensam i drift i två timmar sker en omkoppling mellan dem så att driftstiden utjämnas.

De två kompressorerna måste vara av en typ som kan starta mot ett högt tryck. Kompressorernas inställning för “Min On time” (Mindriftstid) och “Min Oﬀ time” (Mintid avstängd) har alltid högst prioritet under normal drift. Men om någon av override-funktionerna är aktiverad bortser man från parametern “Min On time” (Mindriftstid).

Sargvärme

Det går att styra energin till sargvärmen med pulsstyrning för att spara energi. Pulsstyrningen kan antingen styras utifrån dag/nattbelastning eller daggpunkt.

Pulsstyrning efter dag och natt

Olika ON-perioder kan ställas in för dag- och nattdrift. En periodtid ställs in, liksom den procentandel av perioden som sargvärmen ska vara ON.

Pulsstyrning utifrån daggpunkt

För att kunna använda den här funktionen krävs en systemenhet av typen AK-SM som kan mäta daggpunkten och distribuera aktuell daggpunkt till kylmöbelregulatorerna. I det här fallet styrs sargvärmens ON-period av den aktuella daggpunkten. Två daggpunktsvärden ställs in i kylmöbelstyrningen:

• Ett där eﬀ ekten ska vara max, d.v.s. 100 %. (o87)

• Ett där eﬀ ekten ska vara min (o86). Vid en daggpunkt som är lika med eller lägre än värdet i o86 är eﬀ ekten värdet som anges i o88. I området mellan de två daggpunktsvärdena reglerar regulatorn eﬀ ekten som ska tillföras sargvärmen.

Under avfrostning

Under avfrostningen är sargvärmen aktiv, enligt det som valts i inställningen d27.

Sargvärme

Daggpunkt

8 User guide RS8FS607 © Danfoss 2018-09 AK-CC 550A

Fläkt

Pulsstyrning

För att spara energi går det att pulsstyra eﬀ ektmatningen till ﬂ äktarna vid förångarna. Pulsstyrning kan ske på följande sätt:

- under termostatens frånkopplingsperiod (kylrum)

- under nattdrift och under termostatens frånkopplingsperiod

(kylmöbel med nattäckning) (Funktionen är inte aktuell när r14 = 2, det vill säga moduleringsreglering).

En periodtid ställs in samt den procentandel av periodtiden som ﬂ äktarna ska vara i drift.

Frånkoppling av ﬂ äktar vid driftsfel på anläggningen

Om kylningen avbryts vid driftsfel kan temperaturen i kylrummet snabbt stiga till följd av eﬀ ekttillförsel från stora ﬂ äktar. För att förhindra den här situationen kan regulatorn stoppa ﬂ äktarna om temperaturen vid S5 överskrider ett inställt gränsvärde.

Ljusfunktion

Funktionen kan användas för att styra ljuset i en kylmöbel eller ett kylrum. Den kan också användas till att styra en motoriserad nattäckning.

Periodtiden

Ljusfunktionen kan deﬁ nieras på tre sätt:

- ljuset styrs via signal från en dörrkontakt. Tillsammans med den

här funktionen kan en tidsfördröjning ställas in så att ljuset är

tänt en period efter att dörren har stängts.

- ljuset styrs via dag/natt-funktionen

- ljuset styrs via datakommunikation från en systemenhet.

Det ﬁ nns två driftmöjligheter om fel på datakommunikationen

skulle uppstå:

- Ljuset kan ställas på ON

- Ljuset kan förbli i det aktuella läget.

Ljusbelastningen måste anslutas till NC-brytaren på reläet. Detta säkerställer att ljuset förblir tänt i kylmöbeln vid eventuell spänningssvikt till regulatorn. Belysningen stängs av när "r12" (huvudbrytare) står i oﬀ (se o98). Ljuset släcks när möbelrengöringsfunktionen aktiveras.

Nattäckning

Motoriserad nattäckning kan styras automatiskt från regulatorn. Nattäckningen följer ljusfunktionens status. När ljuset tänds öppnas nattäckningen, och när ljuset släcks stängs nattäckningen igen. När nattäckningen är stängd går det att öppna den via en kontaktsignal på den digitala ingången. Om den här ingången aktiveras öppnas nattäckningen och kylmöbeln kan fyllas med nya varor. Om ingången aktiveras igen stängs nattäckningen igen. När nattäckningsfunktionen används kan termostatfunktionen styras med olika viktningar mellan S3- och S4-givaren. En viktning under dagdrift och en annan när nattäckningen är stängd. Nattäckningen är öppen när möbelrengöringsfunktionen aktiveras. En inställning kan bestämma att nattgardinen är öppen när "r12" (huvudbrytare) står i oﬀ (se o98). När nattäckningen stängs stannar ﬂ äkten i två minuter. Nattäckningen kan på så vis stängas i korrekt läge.

AK-CC 550A User Guide RS8FS607 © Danfoss 2018-09 9

Digitala ingångar

De två digitala ingångarna DI1 och DI2 har en kontaktfunktion, och den digitala ingången DI3 har en högspänningssignal. De kan användas för följande funktioner:

- Överföring av en kontakts position via datakommunikation

- Dörrkontaktsfunktion med larm

- Start av avfrostning

- Huvudbrytare - start/stopp av kylning

- Natthöjning

- Termostatbandbrytare

- Generell larmövervakning

- Rengöring av kylmöbeln

- Avstängning av möbel

- Tvångskylning

- Override av nattäckning

- Tillåt adaptiv vätskekontroll

- Koordinerad avfrostning (endast DI2)

- Tvångsstängning av ventil (endast DI 3)

- Motta signal om köldmedieläckage (endast DI1 och DI2).

Tvångsstänging

AKV-ventilerna kan stängas via en extern signal (“Forced closing”). Funktionen måste användas tillsammans med kompressorns säkerhetskrets så att ingen vätska sprutas in i förångaren när kompressorn stoppas av säkerhetsautomatiken. (Dock inte på lågtryckssidan - LP). Om en avfrostning pågår inträder funktionen för tvångsstängning först efter att avfrostningen har avslutats. Annars avslutas avfrostningscykeln så fort signalen mottas. Funktionen deﬁ nieras i o90. Signalen kan tas emot från DI3-ingången eller via datakommunikation. Under en tvångsstängning kan du deﬁ niera ﬂ äktarna att vara stoppade eller i drift.

Dörrkontakt

Via de digitala ingångarna kan dörrkontaktfunktionen deﬁ nieras för två olika tillämpningar:

Larmövervakning

Regulatorn övervakar dörrkontakterna och ger ett larmmeddelande om dörren har stått öppen under längre tid än den inställda larmfördröjningen.

Larmövervakning och stopp av kylningen

När dörren öppnas stoppas kylningen, d.v.s. insprutningen, kompressorn och ﬂ äktarna stoppas och ljuset tänds. Om dörren har varit öppen under längre tid än den inställda omstartstiden återupptas kylningen. Detta säkerställer att kylning upprätthålls även om dörren lämnas öppen eller om dörrkontakten är defekt. Om dörren lämnas öppen under längre tid än den inställda larmfördröjningen utlöses även ett larm.

Uppvärmningsfunktion (tillämpningar 8)

Uppvärmningsfunktionen används för att förhindra att temperaturen sjunker för lågt, till exempel i ett styckrum. Gränsen för när uppvärmningsfunktionen frånkopplas ställs in som ett kompenserande värde under den aktuella frånkopplingsgränsen för kyltermostaten. Detta säkerställer att kylning och uppvärmning inte sker samtidigt. Diﬀ erensen för värmetermostaten har samma värde som för kyltermostaten. För att förhindra att värmetermostaten kopplas in vid kortvariga lufttemperaturfall kan en tidsfördröjning ställas in för när växling från kylning till uppvärmning ska ske.

Kylning

Neutral zon

Värm e

10 User guide RS8FS607 © Danfoss 2018-09 AK-CC 550A

Datakommunikation





Regulatorn har en fast inbyggd MODBUS-datakommunikation.

Om en annan typ av datakommunikation önskas kan en Lon RS 485 eller DANBUSS modul installeras i regulatorn.

Anslutningen måste sker till klämma RS 485.

(Vid användning av en Lon RS 485-modul och gateway AKA 245 måste AKA 245 vara av version 6.20 eller högre.)

Display

Regulatorn har ett uttag för en display. Här kan en display av typ EKA 163B eller EKA 164B (maxlängd 15 m) anslutas. EKA 163B är en display för avläsning. EKA 164B är avsedd för både avläsning och drift. Display och regulator kan anslutas med en kabel som har ett kontaktdon i bägge ändar.

Om avståndet mellan display och regulator överskrider 15 m måste anslutningen ske på annat sätt. En extra modul måste även monteras i regulatorn om datakommunikation används. Den inbyggda MODBUS-datakommunikationen används så att displayanslutningen och datakommunikationen till andra regulatorer måste ske via en modul. Modulen kan vara: Lon RS 485, DANBUSS eller MODBUS. När en display ska anslutas till inbyggd MODBUS kan displayen med fördel bytas till en av samma typ, men med Index A (version med skruvplintar). Regulatorernas adress måste ställas in på ett värde högre än 0 för att displayen ska kunna kommunicera med regulatorn. Om anslutning till två displayer önskas ska den ena anslutas till uttaget (max 15 m) och den andra anslutas sedan till den fasta datakommunikationen.





! Address o03 > 0



Viktigt

Alla anslutningar till datakommunikationen MODBUS, DANBUSS och RS 485 måste överensstämma med de krav som ställs på datakommunikationskablar. Se dokumentation: RC8AC.

Displayen kräver en spänning på minst 8 V. Om spänningsfallet från styrenheten är så pass stort att 8 V-spänningen inte kan upprätthållas måste displayen försörjas med separat extern strömtillförsel.

Override

Regulatorn innehåller ett antal funktioner som kan användas tillsammans med override-funktionen i gateway/systemenhet.

Funktion via datakommunikation Funktion i gateway/systemenhet Parametrar som används i AK-CC 550A

Avfrostningsstart Avfrostningsstyrning/Tidsschema/

Koordinerad avfrostning Avfrostningsstyrning/Avfrostningsgrupp --- HoldAfterDef / - - - DefrostState Förhindra avfrostningsstart --- Disable Def

Dag/Nattschema Dag/Nattstyrning/Tidsschema/Ljuszon --- Night setback Ljusstyrning Dag/Nattstyrning/Tidsschema o39 Light Remote Tvångsstängning Forced Close/Injection ON/AKC ON --- Forced cl. Tvångskylning --- Forced cool

Sargvärme i förhållande till daggpunkt / Enhanced railheat --- Dew point P0-optimering P0-optimering Regulatorn understödjer P0-optimering Adaptiv avfrostning / Adaptiv avfrostning. Endast systemenhet - - - Tc TempMean, MC Def.start Adaptiv vätskekontroll Anpassad reglering i AK-SM 850

Avfrostningsgrupp

På/av + boolesk funktion i AK-SM 720)

--- Def start

- - - MC Liq. Ctrl

AK-CC 550A User Guide RS8FS607 © Danfoss 2018-09 11









Tillämpningar

Detta är en översikt över regulatorns användningsområden.

Med en inställning konﬁ gureras reläutgångarna så att regulatorns gränssnitt kan kopplas till önskad tillämpning.

På sidan 28 visas inställningar för respektive kopplingsschema.

S3 och S4 är temperaturgivare. Tillämpningen avgör om ena, andra eller båda givarna ska användas. S3 placeras i luftﬂ ödet före förångaren. S4 efter förångaren. En procentinställning avgör hur styrningen ska baseras. S5 är en avfrostningsgivare som är placerad på förångaren. S6 är en produktgivare, men i tillämpning 9 och 10 har den en annan användning. DI1, DI2 och DI3 är kontaktfunktioner som kan användas för någon av följande funktioner: dörrfunktion, larmfunktion, avfrostningsstart, extern huvudströmbrytare, nattdrift, byte av termostatreferens, rengöring av kylmöbeln, tvångskylning, avstängning av möbel, Larm för köldmedieläckage, adaptiv vätskekontroll eller koordinerad avfrostning. DI3 har en 230 V-ingång. Funktionerna kan ses i inställningarna o02, o37 och o84.

Allmänt: De tio tillämpningarna är alla anpassade för kommersiella kylanläggningar, antingen i form av kylmöbler eller kylrum. I allmänhet har alla utgångar till:

• AKV-ventil

• Fläkt

• Avfrostning

Dessutom har de olika användningar och därmed speciﬁ ka ingångar och utgångar.

Tillämpning 1-4

Standardtillämpningar. Detta är för standardanvändning där den avgörande skillnaden endast är olika kombinationer av följande funktioner/utgångar:

• Larm

• sargvärme

• Kompressor

• Ljus



12 User guide RS8FS607 © Danfoss 2018-09 AK-CC 550A

De följande användningarna har några









specialfunktioner som i korthet är:

Tillämpning 5 “Två-kompressorsdrift”. De två kompressorerna måste vara lika stora. Vid uppstart (efter avfrostning, driftstopp etc.) startas båda kompressorer med en inställd tidsförskjutning. Den ena kompressorn startas vid halva diﬀ erensen så att kompressorkapaciteten anpassas optimalt till den aktuella belastningen i kylmöbeln/kylrummet. Automatisk drifttidsutjämning tillämpas mellan kompressorerna. En mer detaljerad beskrivning ﬁ nns i tidigare avsnitt i handboken.

Tillämpning 6

Varmgasavfrostning. Varmgasavfrostningen är anpassad för kommersiella kylmöbler/kylrum med begränsad fyllning. Det ena reläet styr huvudventilen i sugledningen. Ett växlingsrelä styr både varmgasventilen och dräneringsventilen. Det betyder att det inte ﬁ nns någon tidsfördröjning mellan varmgasstopp och dräneringssstart.



Tillämpning 7

Styrning av nattäckningen Nattäckningen följer ljusfunktionens status - när ljuset är tänt är nattäckningen öppen och när ljuset är släckt är nattäckningen stängd. Dessutom ger en digital ingång möjlighet till manuell öppning av nattäckningen så att kylmöbeln kan fyllas med varor.

Tillämpning 8 Värmetermostat Värmetermostaten används vanligtvis om temperaturen ska regleras inom snävare gränser, till exempel för styckrum m.m. Värmetermostaten kan ställas in som en diﬀ erens i relation till kyltermostatens urkopplingsgräns för att undvika samtidig kylning och uppvärmning.

Tillämpning 9 Två kylsektioner - två avfrostningsutgångar Den här tillämpningen är avsedd för kylmöbler med en ventil, två förångare och två kylsektioner. Temperaturen regleras och larmövervakas alltid efter S4-temperaturen. I den här tillämpningen används produktgivaren som avfrostningsstoppgivare till förångare nr två.



Tillämpning 10 Två kylsektioner - individuellt larm/display via S3 Den här tillämpningen är avsedd för kylmöbler med en ventil, en förångare och två kylsektioner.



Temperaturen regleras alltid efter S4temperaturen. Produktgivaren används som en extra S3-givare till sektion nr 2. Larmövervakning och displayavläsning sker individuellt via “S3”givarna i varje kylsektion.

AK-CC 550A User Guide RS8FS607 © Danfoss 2018-09 13

Anslutningsskyltar

Från fabriken levereras regulatorn med skyltar som anger tillämpning 1. Om du väljer en annan tillämpning medföljer skyltar så att du kan montera den som är aktuell. Endast den nedre skylten behöver monteras.

Numret står till vänster på skyltarna. Använd skylten med det aktuella tillämpningsnumret. En av skyltarna gäller för både tillämpning 4 och 10.

14 User guide RS8FS607 © Danfoss 2018-09 AK-CC 550A

Funktionsöversikt

Funktion Para-

meter

Normaldisplay

Normalt visas temperaturvärden från en av de två termostaternas S3- eller S4-givare eller så visas en blandning av båda. I o17 avgörs förhållandet dem emellan.

Termostat Thermostat control Inställningspunkt

Styrningen baseras på det inställda värde plus en förskjutning om tillämpligt. Värdet anges med ett tryck på den mellersta knappen. Det inställda värde kan låsas eller begränsas till ett visst intervall med hjälp av inställningarna i r02 och r03. Referensen kan hela tiden avläsas i “u91 Cutout temp”.

Diﬀ erens

När temperaturen är högre än referensvärdet + den inställda diﬀ erensen kopplas kompressorreläet in. Det frånkopplas igen när temperaturen har sjunkit till det inställda referensvärdet.

Ref. Dif.

Inställningspunkt - begränsning

Regulatorns inställningsintervall för inställningspunkten kan minskas så att alltför höga eller låga värden inte anges av misstag, med skada som följd.

För att undvika alltför hög inställning av inställningspunkten kan det högsta tillåtna referensvärdet sänkas.

För att undvika att inställningspunkten ställs in på ett alltför lågt värde kan det lägsta tillåtna referensvärdet höjas.

Korrigering av displaytemperaturen

Om temperaturen vid produkterna och temperaturen som tas emot av regulatorn inte är identiska kan en kompenserande justering av displaytemperaturen utföras.

Temperaturenhet

Här anger du om regulatorn ska visa temperaturvärden i °C eller °F.

Korrigering av signalen från S4

Kompensationsmöjlighet vid lång givarkabel

Korrigering av signalen från S3

Kompensationsmöjlighet vid lång givarkabel

Starta/stoppa kylning

Med den här inställningen kan kylning startas och stoppas, och manuell override av utgångarna kan tillåtas. (För manuell styrning ställs värdet in på -1. Då tillåts tvångsstyrning av AKV-utgången och reläutgångarna via respektive avläsningsparameter (u23, u58, etc.). Här kan avläsningsvärdet skrivas över.)

Start/stopp av kylning kan också göras med hjälp av den externa strömbrytarfunktionen ansluten till en DI-ingång. Stoppad kylning triggar ett “standby-larm”.

Natthöjningsvärde

Termostatreferensen består av inställningspunkten plus det här värdet då regulatorn byter till nattdrift. (Ange ett negativt värde om kylackumulering önskas.)

Termostatfunktion

Här anges hur termostaten ska fungera. Antingen som en vanlig ON/OFF-termostat eller som en modulerande termostat. 1: ON/OFF-termostat 2: Modulerande

Parameter vid datakommunikationsdrift

Display air (u56)

Cutout °C

r01 Diﬀ erens

r02 Max cutout °C

r03 Min cutout °C

r04 Disp. Adj. K

r05 Temp. unit

°C=0. / °F=1 (Endast °C på AKM, oberoende av inställning)

r09 Adjust S4

r10 Adjust S3

r12 Main Switch

1: Start 0: Stop

-1: Manuell styrning av utgångar tilllåtet

r13 Night oﬀ set

r14 Therm. mode

Vid “modulerande” begränsar AKV-ventilen köldmediets ﬂ öde så att temperaturvariationen blir mindre än vid ON/OFF-termostat. Vid “modulerande” får inte diﬀ erensen (r01) sättas lägre än 2 K.

I en decentraliserad anläggning måste ON/OFF-termostat väljas.

Val av termostatgivare under dagdrift

Här anger du vilken givare som termostaten ska använda för styrningsfunktionen. S3, S4 eller en kombination av båda. Ställ in 0 % så används bara S3 (Sin). Med 100 % används bara S4.

AK-CC 550A User Guide RS8FS607 © Danfoss 2018-09 15

r15 Ther. S4 %

Upptiningsfunktion

Endast vid reglering av kylning (-5 till +10°C). Funktionen säkerställer att förångaren inte blockeras av frost. Här kan du ange hur ofta funktionen ska stoppa kylningen och därmed omvandla frosten till vatten (eller is om det är mycket frost).

r16 MeltInterval

Upptiningsperiod

Här anger du hur länge en igångsatt upptiningsfunktion ska vara.

Inställningspunkt 2

Termostatens frånkopplingsvärde när termostatband 2 aktiveras via en digital ingång.

Korrigering av signalen från S6

Kompensationsmöjlighet vid lång givarkabel

Val av termostatgivare S4% under nattdrift

Här anger du vilken givare som termostaten ska använda för styrningsfunktionen. S3, S4 eller en kombination av båda. Med inställningen 0 % används bara S3 (Sin). Med 100 % används bara S4.

Värmefunktion

Ange storleken på neutralzonen vid övergång från kylning till uppvärmning Tidsfördröjning vid övergång från kylningsfas till uppvärmningsfas.

(tidsfördröjning tillämpas inte vid övergång från uppvärmningsfas till kylningsfas).

Larm Larminställningar

Regulatorn kan larma i olika situationer. Vid larm blinkar alla ljusdioderna (LED) på regulatorns frontpanel och larmreläet kopplas in.

Larmfördröjning

Om övre eller nedre larmgränsvärde överskrids startar en timerfunktion. Larmet aktiveras när den angivna tidsfördröjningen har förﬂ utit. Tidsfördröjningen anges i minuter.

Tidsfördröjning för dörrlarmet

Tidsfördröjningen anges i minuter. Funktionen deﬁ nieras i o02, o37 eller o84.

Tidsfördröjning för kylning (lång larmfördröjning) Den här tidsfördröjningen används under uppstart, vid avfrostning samt efter avfrostning. Fördröjningen ändras till normal tidsfördröjning (A03) när temperaturen har sjunkit till under den angivna övre larmgränsen. Tidsfördröjningen anges i minuter.

Övre larmgräns

Här anger du när larmet för förhöjd temperatur ska utlösas. Gränsvärdet anges i °C (absolut värde). Gränsvärdet höjs vid nattdrift. Värdet är samma som det som har angetts för nattsänkning, men höjs endast om ett positivt värde används.

Nedre larmgräns

Här anger du när larmet för alltför låg temperatur ska utlösas. Gränsvärdet anges i °C (absolut värde).

Övre larmgräns för termostat 2 (Termostatband 2)

(Samma funktion som för termostat 1)

Nedre larmgräns för termostat 2 (Termostatband 2)

(Samma funktion som för termostat 1)

Övre larmgräns för S6-temperatur vid termostat 1 A22 HighLim1 S6 Nedre larmgräns för S6-temperatur vid termostat 1 A23 LowLim1 S6 Övre larmgräns för S6-temperatur vid termostat 2 (Termostatband 2) A24 HighLim2 S6 Nedre larmgräns för S6-temperatur vid termostat 2 (Termostatband 2) A25 LowLim2 S6 S6-temperaturlarmfördröjning

Larmet aktiveras om någon av larmgränserna A22, A23, A24 eller A25 överskrids. Tidsfördröjningen anges i minuter. (Larmen aktiveras inte när inställningen är på maxvärdet.)

Fördröjning av DI1-larm

En öppen/sluten ingång utlöser larmet när tidsfördröjningen har förﬂ utit. Funktionen deﬁ nieras i o02.

(kort larmfördröjning på lufttemperatur)

r17 Melt period

r21 Cutout2 temp

r59 Adjust S6

r61 Ther.S4% Ngt

r62 Heat NZ

r63 HeatStartDel

Night setbck (nattsignalstart. 0=Dag, 1=Natt)

Forced cool. (start av tvångskylning)

Forced close (Tvångsstopp av kylning)

Om datakommunikation används kan de olika larmfunktionernas vikt anges. Inställningen görs på menyn “Larmdestinationer”.

A03 Alarm delay

A04 DoorOpen del

A12 Pulldown del

A13 HighLim Air

A14 LowLim Air

A20 HighLim2 Air

A21 LowLim2 Air

A26 Al. Delay S6

A27 AI.Delay DI1

16 User guide RS8FS607 © Danfoss 2018-09 AK-CC 550A

Fördröjning av DI2-larm En öppen/sluten ingång utlöser larmet när tidsfördröjningen har förﬂ utit. Funktionen deﬁ nieras i o37.

Signal till larmtermostaten

Här ställer du in förhållandet mellan givarna som larmtermostaten ska använda. S3, S4 eller en kombination av båda. Om du anger 0 % används bara S3. Med 100 % används bara S4

Tidsfördröjning på S6 (produktgivare) vid nedkylning (lång larmfördröjning) Den här tidsfördröjningen används under uppstart, vid avfrostning samt omedelbart efter avfrostning och efter kylmöbelrengöring. Återgång till den normala tidsfördröjningen (A26) sker när temperaturen har sjunkit under den inställda övre larmgränsen. Tidsfördröjningen anges i minuter.

Kompressor Compressor control

Kompressorreläet fungerar tillsammans med termostaten. När termostaten begär kylning startas kompressorreläet.

Drifttider

För att undvika felaktig drift kan värden anges för den tid som kompressorn ska köra när den har startats. Och hur länge den måste vara stoppad.

Drifttiderna används inte när avfrostning startas. Min. ON-tid (i minuter) c01 Min. On time

Min-OFF-tid (i minuter) c02 Min. Oﬀ time

Tidsfördröjning för koppling av två kompressorer

Inställningar anger hur lång tid som måste passera mellan inkopplingen av första och andra reläet.

LED:n på regulatorns framsida visar om kylning sker. u58 comp7/LLSV

Avfrostning Defrost control

Regulatorn innehåller en timer-funktion som nollställs vid varje avfrostningsstart. Timerfunktionen startar en avfrostning om/när intervalltiden har passerats. Timerfunktionen startar när spänningen har anslutits till regulatorn, men fördröjs första gången av inställningen i d05. Vid strömavbrott sparas timervärdet och fortsätter därifrån när strömmen återvänder. Den här timerfunktionen kan användas som ett enkelt sätt att starta en avfrostning, men kommer alltid att agera som en säkerhetsavfrostning om ingen av de påföljande avfrostningsbegäranden tas emot. Regulatorn innehåller också en realtidsklocka. Den här klockan kan ställas in att begära avfrostningar vid samma tid varje dag. Avfrostningsstart kan även fås med datakommunikation,kontaktsignaler eller manuell start. Alla startmetoder fungerar i regulatorn. De olika funktionerna måste ställas in så att multipla avfrostningar kan undvikas. Avfrostning kan utföras med el, varmgas eller kylmedium. Själva avfrostningen stoppas, baserat på tid eller temperatur, med en signal från en temperaturgivare.

Avfrostningsmetod

Här anger du om avfrostningen ska utföras med el, varmgas , eller Oﬀ . Under avfrostningen kopplas avfrostningsreläet in.

Stopptemperatur för avfrostning

Avfrostningen stoppas vid en given temperatur som mäts med en givare (givaren deﬁ nieras i d10).

Temperaturvärdet anges.

A28 AI.Delay DI2

A36 Larm S4%

A52 PullD del.S6

Reset alarm Ctrl. Error (EKC error)

c05 Step delay

Comp Relay Här kan du avläsa kompressorreläets status.

d01 Def. method

0 = Oﬀ 1 = El 2 = Gas

d02 Def. Stop Temp

AK-CC 550A User Guide RS8FS607 © Danfoss 2018-09 17

Intervall mellan avfrostningsstarter

Funktionen är nollställd och startar timerfunktionen vid varje avfrostningsstart. När tiden har förﬂ utit startas en avfrostning. Funktionen används som en enkel avfrostningsstart men den kan även användas som nödfunktion om den normala signalen inte visas.

Om överordnad/underordnad avfrostning utan klockfunktion eller utan datakommunikation används, utgör intervalltiden maxtiden mellanavfrostningarna.

Om en avfrostning via datakommunikation inte startar används intervalltiden som maxtid mellan avfrostningar. Om avfrostning har angetts med klockfunktion eller datakommunikation måste intervalltiderna anges till en något längre tidsperiod eftersom intervalltiden annars startar en avfrostning som lite senare följs av en planerad avfrostning.

Vid strömavbrott bibehålls intervalltiden och när strömmen återkommer fortsätter

intervalltiden från det angivna värdet. Intervalltiden är inte aktiv vid värdet 0.

Maxavfrostningstid

Den här inställningen är en säkerhetstid så att avfrostningen stoppas om det inte redan har skett ett stopp baserat på temperatur eller via koordinerad avfrostning. (Inställningen är avfrostningstiden om d10 är inställd på 0.)

Tidsförskjutning för uppstart av avfrostningar vid uppstart

Den här funktionen gäller endast om du har ﬂ era kylapplikationer eller grupper där du vill att avfrostningarna ska förskjutas tidsmässigt i förhållande till varandra. Funktionen är dessutom bara relevant om du har valt avfrostning med intervallsstart (d03).

Funktionen fördröjer intervalltiden d03 med angivet antal minuter, men detta görs endast en gång, vid den första avfrostningen när spänning ansluts till regulatorn.

Funktionen aktiveras efter alla strömavbrott.

Avdroppningstid

Här anger du tidsintervallet mellan avfrostningen och tills kompressorn ska starta igen. (Den tid då vatten droppar från förångaren).

d03 Def Interval

(0=oﬀ )

d04 Max Def. time

d05 Time Stagg.

d06 DripOﬀ time

Fördröjning av ﬂ äktstarten efter avfrostning

Här anger du tidsintervallet från att kompressorn startar efter en avfrostning tills att ﬂ äkten kan starta igen. (Den tid under vilken vatten droppar från förångaren).

Fläktens starttemperatur

Fläkten kan även startas lite tidigare än vad som nämns i avsnittet “Fördröjning av ﬂ äktstarten efter avfrostning”, om avfrostningsgivaren S5 registrerar ett lägre värde än det som anges här.

Fläkt inkopplad under avfrostning

Här kan du ange om ﬂ äkten ska vara i drift under avfrostningen. 0: Stoppad (I drift under pump down) 1: I drift (stoppad under "ﬂ äktfördröjning") 2: I drift under pump down och avfrostning. Sedan stoppad 3: I drift men stoppas vid den inställda temperaturen i d41

Avfrostningsgivare

Här deﬁ nierar du avfrostningsgivaren. 0: Ingen, avfrostning baseras på tid 1: S5 2: S4 3: Sx. I tillämpning 1-8 och 10 stoppas avfrostningen när både S5 och S6 har nått den

inställda temperaturen (Båda givarna måste vara placerade på förångaren). I tillämpning 9 stoppas avfrostningen individuellt på S5 / S5B:s två sektioner

Pumpdown-fördröjning

Ange tiden då förångaren töms på köldmedium före avfrostningen.

Dräneringsfördröjning (endast med varmgas)

Ange tiden då förångaren töms på kondenserat köldmedium efter avfrostningen.

Avfrostning på begäran - sammanlagd kyltid

Här anger du max tillåten kyltid utan avfrostning. Om tiden har förﬂ utit startas en avfrostning. Med inställningen = 0 kopplas funktionen ur.

Fördröjning av stopp av uppvärmning i droppbrickan

Tiden gäller från den tidpunkt då avfrostningen stoppas på tid eller efter temperatur och till den tidpunkt då värmeelementet i droppbrickan behöver kopplas från.

d07 FanStartDel

d08 FanStartTemp

d09 FanDuringDef

d10 DefStopSens.

d16 Pump dwn del.

d17 Drain del

d18 MaxTherRunT

d20 Drip Tray del

18 User guide RS8FS607 © Danfoss 2018-09 AK-CC 550A

Adaptiv avfrostning

En adaptiv avfrostning är en extra avfrostning som läggs till de schemalagda avfrostningarna eller en borttagning av en schemalagd avfrostning. Här anges när en adaptiv avfrostning kan starta om behovet uppstår: 0: Aldrig, 1: Aldrig, men utlöser ett larm vid isbildning 2: Annullering av dagschema är tillåtet. Nattschemat aktiveras 3: Annullering av dagschema är tillåtet. Annullering av nattschema är tillåtet 4: Alla scheman är aktiva + extra om det är registrerat att det krävs. (Återställning: En inställning av temperaturen på 0 innebär en återställning av de registrerade värdena och en ny beräkning startas för förångarens luftﬂ öde.)

Tidsfördröjning innan varmgasventilen öppnas, så att PMLX-ventilen kan stängas. d23 HotGasInjDel

Sargvärme under avfrostning 0 = av. 1 = på. 2 = Pulserande

Max. varaktighet för -d- på displayen

Styr visningen av ”-d-” efter avfrostning. Därför visas ”-d-” tills temperaturen är ok, den inställda fördröjningen har passerats eller ett temperaturlarm har inträﬀ at.

Fläktens stopptemperatur under avfrostning

När stopptemperaturen för avfrostning når det inställda värdet stoppas ﬂ äktarna. (Om d09 är inställd på 3.)

Om du vill se temperaturen vid avfrostningsgivaren trycker du på knappen längst ned på regulatorn. (Kan ändras till annan funktion i o92.)

Om du vill starta en extra avfrostning håller du in den nedersta knappen på regulatorn i fyra sekunder. Du stoppar en pågående avfrostning på samma sätt

Parametrar för kylningsfunktion Maxvärde för överhettningsreferensen n09 Max SH

Minvärde för överhettningsreferensen n10 Min SH MOP-temperatur

Om ingen MOP-funktion önskas ska OFF-läget väljas.

AKV-ventilens periodtid i sekunder

Bör endast ställas in till ett lägre värde i en decentraliserad anläggning och om sugtrycket pendlar mycket och i linje med när AKV-ventilen öppnas.

Maxvärde för överhettningsreferensen när reglering sker med adaptiv vätskekontroll

Minvärde för överhettningsreferensen när reglering sker med adaptiv vätskekontroll

Fläkt Fan control Fläktstoppstemperatur

Den här funktionen stoppar ﬂ äktarna vid ett fel, så att det inte går någon eﬀ ekt till kylmöbeln. Om avfrostningsgivaren registrerar en högre temperatur än den som har angetts här stoppas ﬂ äktarna. Fläktarna startas om 2 K lägre än inställningen. Funktionen är inte aktiv under avfrostningen eller vid uppstart efter avfrostningen. Vid inställningen +50°C avbryts funktionen.

Pulsdrift av ﬂ äkt:

0: Ingen pulsdrift 1: Pulsdrift om termostaten inte begär kylning 2: Pulsdrift om termostaten inte begär kylning, men endast under nattdrift

Pulsdriftsperiod för ﬂ äkt

Här anges den samlade pulstiden. Summan av ON- och OFF-tid.

ON-tid för ﬂ äkt

Här anges den %-del av perioden som ﬂ äktarna ska vara i drift. Lysdioden på regulatorns framsida visar om avfrostning pågår. u59 Fan Relay

d21 AD mode

d27 Railh. at def.

d40 Disp. d del.

d41 Def fan stop

Defrost temp.

Def Start Här kan du starta en manuell avfrostning

Hold After Def Visar ON när regulatorn är i drift utan koordinerad avfrostning.

Disable def. Pågående avfrostning kan stoppas

Defrost State Status på avfrostning 1= pump down / avfrostning

n11 MOP temp

(Ett värde på 15 motsvarar OFF)

n13 AKV Period

P86 Max SH Flood

P87 Min SH Flood

F04 FanStopTemp.

F05 FanPulseMode

F06 Fläktcykel

F07 Fan ON %

Här kan du avläsa ﬂ äktreläets status eller styra reläet manuellt i läget “Manual control”.

AK-CC 550A User Guide RS8FS607 © Danfoss 2018-09 19

Internt avfrostningsschema / Realtidsklocka

Används inte om ett externt avfrostningsschema används via datakommunikationen.) Du kan ange upp till sex tider för avfrostningsstart per dygn

Avfrostningsstart, timinställning t01-t06

Avfrostningsstart, minutinställning (1 och 11 hör ihop etc.) När alla t01 till t16 är lika med 0 startar inte klockan någon avfrostning.

Realtidsklocka

Klockan måste bara ställas in om det inte ﬁ nns tillgång till datakommunikation. Om ett eventuellt strömavbrott är kortare än fyra timmar sparas klockfunktionen.

Klocka: Timinställning t07 Klocka: Minutinställning t08 Klocka: Datuminställning t45 Klocka: Månadsinställning t46 Klocka: Årsinställning t47

Diverse Miscellaneous Fördröjning av utgångssignal efter uppstart

Efter uppstart eller strömavbrott kan regulatorns funktioner fördröjas för att undvika eventuell överbelastning av elnätet. Här kan du ange tidsfördröjningen.

Digital ingångsignal - DI1

Regulatorn har en digital ingång 1 som kan användas för någon av följande funktioner: Oﬀ : Ingången används inte

1) Statusdisplay för en kontaktfunktion

t11-t16

o01 DelayOfOutp.

o02 DI 1 Conﬁ g.

Deﬁ nieras med det numeriska värde som visas till vänster.

(0 = av)

2) Dörrfunktion. När ingången är öppen signalerar den att dörren är öppen. Kylning-

en och ﬂ äktarna stoppas och ljuset tänds. När tidsinställningen i “A04” har förﬂ utit ljuder ett larm och kylningen återupptas (o89).

3) Dörrlarm. När ingången är öppen signalerar den att dörren är öppen. När tidsinställnigen i “A04” har förﬂ utit ljuder ett larm.

4) Avfrostning. Funktionen startas med en pulssignal. Regulatorn registrerar när DIingången är aktiverad. Regulatorn startar sedan en avfrostningscykel.

5) Huvudströmbrytare. Styrning sker när ingången kortsluts, och stoppas när ingången har positionen OFF.

DI-status (Mätning) DI-ingångens status visas här. ON eller OFF.

6) Nattdrift. Om ingången kortsluts startas nattdriftsstyrningen.

7) Termostatbandsskifte. Övergång till termostat 2 (r21).

8) Separat larmfunktion. Ett larm ljuder när ingången kortsluts.

9) Separat larmfunktion. Ett larm ljuder när ingången öppnas. (För 8 och 9 ställs tidsfördröjningen in i A27)

10) Kylmöbelengöring. Funktionenstartas med en pulssignal. Se även beskrivningen på sidan 5.

11) Tvångskylning med varmgasavfrostning om ingången kortsluts.

12) Nattäckning

13,14) används inte

15) Avstängning av möbel

20) Larm för köldmedieläckage

21) Koppla om till drift med adaptiv vätskekontroll när ingången är kortsluten

Om regulatorn ingår i ett nätverk med datakommunikation måste den ha en adress, och gateway/systemenhet för datakommunikationen måste känna till adressen.

Adressen anges till mellan 0 och 240 beroende på systemenhet och vald datakommunikation. Om systemenheten är av porttyp AKA 245 måste versionen vara 6.20 eller högre.

Adressen skickas till systemenheten när menyn är i läge ON VIKTIGT: Innan du ställer in o04 MÅSTE du ange o61. Annars överför du felaktiga data. (Funktionen används inte när datakommunikationen är MODBUS)

Åtkomstkod 1 (Åtkomst till alla inställningar)

Om inställningarna i regulatorn ska skyddas med en åtkomstkod kan du ange ett numeriskt värde mellan 0 och 100. Om inte kan du stänga av funktionen med inställningen 0. (99 ger dig alltid åtkomst).

Givartyp för S3, S4, S5

Normalt används en Pt1000-givare med stor signalnoggrannhet. Men du kan även använda en PTC 1000-givare Alla monterade givare S3-S5 måste vara av samma typ.

Lokal avläsning av programversion o08 SW version Max. standby-tid efter koordinerad avfrostning

När en regulator har slutfört en avfrostning väntar den på en signal att kylningen kan återupptas. Om signalen inte kommer av ena eller andra anledningen startar regulatorn själv kylningen när standby-tiden har förﬂ utit.

20 User guide RS8FS607 © Danfoss 2018-09 AK-CC 550A

o03

o04

o05 Acc. code

o06 SensorConﬁ g

Pt = 0 PTC = 1

o16 Max HoldTime

Välj signal för displayen S4% Här kan du deﬁ niera den signal som displayen ska visa. S3, S4 eller en kombination av båda. Om du anger 0 % används bara S3. Med 100 % används bara S4.

Pe. Arbetsområde för trycktransmitter - minvärde o20 MinTransPres. Pe. Arbetsområde för trycktransmitter - maxvärde o21 MaxTransPres.

Köldmediumsinställning (endast om “r12” = 0) Innan kylningen startas måste köldmediet deﬁ nieras. Du kan välja mellan följande köldmedier 1=R12. 2=R22. 3=R134a. 4=R502. 5=R717. 6=R13. 7=R13b1. 8=R23. 9=R500. 10=R503. 11=R114. 12=R142b. 13=Användardeﬁ nierat. 14=R32. 15=R227. 16=R401A. 17=R507. 18=R402A. 19=R404A. 20=R407C. 21=R407A. 22=R407B. 23=R410A. 24=R170. 25=R290. 26=R600. 27=R600a. 28=R744. 29=R1270. 30=R417A. 31=R422A. 32=R413A. 33=R422D. 34=R427A. 35=R438A. 36=XP10. 37=R407F. 38=R1234ze. 39=R1234yf. 40=R448A. 41=R449A. 42=R452A.

Varning: Felaktigt val av köldmedium kan skada kompressorn).

Andra köldmedier: Här väljs inställning 13 och därefter ska tre faktorer ställas in -Ref. Fac a1, a2 och a3 - via AKM.

Digital ingångssignal - D2

Regulatorn har en digital ingång 2 som kan användas för någon av följande funktioner: Oﬀ : Ingången används inte

1) Statusdisplay för en kontaktfunktion

2) Dörrfunktion. När ingången är öppen signalerar den att dörren är öppen. Kylningen och ﬂ äktarna stoppas. När tidsinställningen i “A04” har förﬂ utit ljuder ett larm och kylningen påbörjas. (o89).

3) Dörrlarm. När ingången är öppen signalerar den att dörren är öppen. När tidsinställnigen i “A04” har förﬂ utit ljuder ett larm.

4) Avfrostning. Funktionen startas med en pulssignal. Regulatorn registrerar när DIingången är aktiverad. Regulatorn startar sedan en avfrostningscykel. Om signalen ska tas emot av ﬂ era regulatorer är det viktigt att ALLA anslutningar har kopplats på samma sätt (DI till DI och GND till GND).

5) Huvudströmbrytare. Styrning sker när ingången kortsluts, och stoppas när ingången har positionen OFF.

6) Nattdrift. När ingången kortsluts startas nattdriftsstyrningen.

7) Termostatbandsskifte. Övergång till termostat 2 (r21).

8) Separat larmfunktion. Ett larm ljuder när ingången kortsluts.

9) Separat larmfunktion. Ett larm ljuder när ingången öppnas.

10) Kylmöbelrengöring. Funktionen startas med en pulssignal. Se även beskrivningen på sidan 5.

11) Tvångskylning med varmgasavfrostning när ingången kortsluts.

12) Nattäckning. Om ingången kortsluts aktiveras nattäckningen.

13) Ingången används för koordinerad avfrostning tillsammans med andra regulatorer av samma typ

14) används inte

15) Avstängning av möbel

20) Larm för köldmedieläckage

21) Koppla om till drift med adaptiv vätskekontroll när ingången är kortsluten

Konﬁ guration av ljusfunktion

(Om nattäckning är vald synkroniseras den med ljusfunktionen)

1) Ljuset styrs via dag/nattstatus

2) Ljuset styrs via datakommunikationen och “Light remote o39”

3) Ljuset styrs av dörrkontakten som deﬁ nieras antingen i o02, o37 eller o84 där inställningen antingen sätts på 2 eller 3. När dörren öppnas kopplas reläet in. När dörren stängs igen släcks ljuset efter två minuters fördröjning.

4) Som “2” men vid eventuella 15-minuters nätverksfel tänds ljuset och nattäckningen öppnas.

Aktivering av ljusrelä

Ljusreläet kan aktiveras här men endast om det har deﬁ nierats i o38 med inställning

Sargvärme under dagdrift

ON-perioden anges som en procentandel av tiden

Sargvärme under nattdrift

ON-perioden anges som en procentandel av tiden

Sargvärmecykel

Längden på den sammanlagda ON- och OFF-tiden anges i minuter.

Kylmöbelrengöring

Här kan funktionens status följas eller så kan funktionen startas manuellt. 0 = Normal drift (ingen rengöring) 1 = Rengöring med ﬂ äktar i drift. Alla andra utgångar är Oﬀ . 2 = Rengöring med stoppade ﬂ äktar. Alla utgångar är Oﬀ . Om funktionen styrs av en signal vid DI1- eller DI2-ingången visas aktuell status här i menyn.

Val av tillämpning

Regulatorn kan deﬁ nieras på ﬂ era olika sätt. Här kan du ange vilken av de 10 tillämpningarna som önskas. På sidan 12 kan du se en översikt över tillämpningarna.

Den här menyn kan endast ställas in när styrningen har stoppats, dvs. när “r12” har angetts till 0.

o17 Disp. S4%

o30 Refrigerant

o37 DI2 conﬁ g.

o38 Light conﬁ g

o39 Light remote

o41 Railh.ON day%

o42 Railh.ON ngt%

o43 Railh. cycle

o46 Case clean

o61 Appl. Mode

AK-CC 550A User Guide RS8FS607 © Danfoss 2018-09 21

Överför en uppsättning förinställningar till regulatorn

Det går att välja snabbinställningar av en rad parametrar. Utgångspunkten är om det är en kylmöbel eller ett kylrum som ska styras, och om avfrostningen ska stoppas efter tid eller temperatur. Översikten ﬁ nns på sidan 27.

Den här menyn kan endast ställas in när styrningen har stoppats, dvs. om “r12” är inställd på 0.

Efter inställningen återgår värdet till 0. Efterföljande justering/inställning av parametrar kan göras efter behov

Åtkomstkod 2 (Åtkomst till justeringar)

Det går att få åtkomst till justeringar av värden men inte till konﬁ gurationsinställningarna. Om inställningarna i regulatorn ska skyddas med en åtkomstkod kan du ange ett numeriskt värde mellan 0 och 100. Annars kan du stänga av funktionen med inställningen 0. Om funktionen används måste även åtkomstkod 1 (o05) användas.

Spara som fabriksinställningar

Med den här inställningen sparar du de aktuella inställningarna som ny basinställning (de tidigare fabriksinställningarna skrivs över).

Digital ingångssignal - DI3 (high voltage input)

Regulatorn har en digital ingång 3 som kan användas för någon av följande funktioner: Oﬀ : Ingången används inte.

1) Statusvisning av 230 V-signal

2) Dörrfunktion. När ingången är 0 V signalerar det att dörren är öppen. Kylningen och ﬂ äktarna stoppas. När tidsinställningen i “A04” har förﬂ utit ljuder ett larm och kylningen påbörjas. (o89)

3) Dörrlarm. När ingången är 0 V signalerar det att dörren är öppen. När tidsinställnigen i “A04” har förﬂ utit ljuder ett larm.

4) Avfrostning. Funktionen startas med en pulssignal (puls på 230 V)

5) Huvudströmbrytare. Regleringen genomförs när ingången är 230 V och stoppas när ingången är 0 V.

6) Nattdrift. När ingången är 230 V regleras nattdriften.

7) Termostatbandsskifte. Övergång till termostat 2 (r21)

8) Används inte.

9) Används inte.

10) Kylmöbelrengöring. Funktionen startas med en pulssignal (puls på 230 V). Se även beskrivningen på sidan 5.

11) Tvångskylning vid varmgasavfrostning om ingången kortsluts.

12) Nattäckning

13) Används inte.

14) Kylningen stoppas med funktionen “Forced closing”

15) Avstängning av möbel (receiver 230V)

21) Koppla om till drift med adaptiv vätskekontroll när ingången är kortsluten

Styrning av sargvärmen

Sargvärmen kan styras på ﬂ era sätt: 0: Funktionen används inte 1: Pulsstyrning används med en timerfunktion som följer dag/nattdriften (o41 och o42) 2: Pulsstyrning används med en daggpunktsfunktion. Den här funktionen kräver att en signal om daggpunktsvärdet tas emot. Värdet mäts av en systemenhet och skickas till regulatorn via datakommunikationen.

Daggpunktsvärde med sargvärmen på minimum

Den här funktionen tas upp tidigare i handboken.

Daggpunktsvärde med sargvärmen på max

Den här funktionen tas upp tidigare i handboken.

Lägsta tillåtna eﬀ ekt på sargvärmen

Här anges den procentuella andelen av eﬀ ekten som ska uppnås när daggpunktvärdet är som lägst.

Kylningsstart vid öppen dörr

Om dörren har lämnats öppen måste kylningen startas efter en angiven tid. Här kan den tiden ställas in.

Avfrostning och Fläkt drift vid “Forced Closing”

Här kan du ställa in om ﬂ äktarna ska vara igång eller stoppas om funktionen “Forced closing” aktiveras. 0: Fläktarna stoppas och avfrostning är tillåtet. 1: Fläktarna körs och avfrostning är tillåtet. 2: Fläktarna stoppas och avfrostning tillåts inte. 3: Fläktarna körs och avfrostning tillåts inte.

Alternativ display

Om du trycker på den nedre knappen på regulatorn visas en avläsning. Avläsningen är fabriksinställd på fabriken så att avfrostningsstopptemperaturen visas. En annan inställning ger följande avläsning: 1: (Avfrostningsstopptemperatur = fabriksinställning) 2: S6-temperatur 3: S5B-temperatur (Endast tillämpning 9) 4: S3B-temperatur (Endast tillämpning 10)

Visning av temperatur under normal drift

1: Lufttemperatur. Viktad S3 + S4 2: Produkttemperatur S6 (Inta tillämpning 10)

o62 -

o64 Acc. code 2

o67 -

o84 DI3 conﬁ g.

o85 Railh. mode

o86 DewP Min lim

o87 DewP Max lim

o88 Rail Min ON%

o89 DoorInjStart

o90 Mode ForcedCl

o92 Displ menu 2

o97 Disp. Ctrl.

22 User guide RS8FS607 © Danfoss 2018-09 AK-CC 550A

Belysning och nattgardin deﬁ nition

0: Belysning är avstängd och nattgardin är öppen när huvudbrytaren är oﬀ 1: Belysning och nattgardin är oberoende av huvudbrytare.

Konﬁ gurering av larmrelä Larmreläet aktiveras av en larmsignal från följande grupper: 1-Högtemperaturlarm 2-Lågtemperaturlarm 4-Givarfel 8-Digital ingång aktiverad för larm 16-Avfrostningslarm 32-Övrigt 64-Insprutningslarm Grupperna som ska aktivera larmreläetmåste ställas in med ett numeriskt värde som är summan av grupperna som ska aktiveras. (T.ex. värdet 5 aktiverar alla högtemperaturlarm och alla givarfel och alla givarfel, 0 avbryter reläfunktionen).

Service Service

Temperaturen mäts med S5-givaren u09 S5 temp. DI1-ingångens status. On/1=stängd u10 DI1 status Avläsa den pågående avfrostningens längd eller den senast avslutade avfrostningens

längd Temperaturen mäts med S3-givaren u12 S3 air temp Status på dag/nattdrift (nattdrift: on/oﬀ ) u13 Night Cond. Temperaturen mätt med S4-givaren u16 S4 air temp Termostattemperatur u17 Ther. air Avläsa termostatens pågående inkopplingstid eller den senast avslutade inkoppling-

ens varaktighet Avläsa temperaturen vid S2-givaren u20 S2 temp. Avläsa överhettningen u21 Superheat Avläsa regulatorns aktuella överhettningsreferens u22 SH ref. Avläsa ventilens aktuella öppningsgrad u23 AKV OD % Avläsa förångningstrycket u25 Evap.press Pe Avläsa förångningstemperaturen u26 Evap.temp Te Avläsa temperaturen vid S6-givaren u36 S6 temp DI2-ingångens status. On/1=stängd u37 DI2 status Lufttemperatur. Viktad S3 +S4 u56 Display air Uppmätt temperatur i larmtermostaten u57 Alarm air * Kylreläets status u58 Comp1/LLSV * Fläktreläets status u59 Fan relay * Avfrostningsreläets status u60 Def. relay * Status på sargvärmens relä u61 Railh. relay * Larmreläets status u62 Alarm relay * Ljusreläets status u63 Light relay * Status för sugledningventilens relä u64 SuctionValve * Status på reläet för kompressor 2 u67 Comp2 relay

* Temperaturen mätt med S5B-givaren * Temperaturen mätt med S3B-givaren * Status på reläet för varmgas * Status på reläet för värmeelementet i droppbrickan * Status på nattäckningreläet * Status på reläet för avfrostning B * Status på reläet för värmefunktionen * Avläsning av den aktuella eﬀ ekten på sargvärmen i % Avläsning av vilken termostat som används för reglering: 1= Termostat 1,

2= Termostat 2 Status på ingång DI3 (On/1 = 230 V) Avläsning av termostatens aktuella inkopplingsvärde Avläsning av termostatens aktuella frånkopplingsvärde

o98 Light MS = Oﬀ

P41 Al.Rel. Conf.

u11 Defrost time

u18 Ther runtime

u75 S5 temp. B u76 S3 temp. B u80 Hotgas valve u81 Drip tray u82 Blinds relay u83 Def. relay B u84 Heat relay u85 Rail DutyC % u86 Ther. band

u87 DI3 status u90 Cutin temp. u91 Cutout temp.

AK-CC 550A User Guide RS8FS607 © Danfoss 2018-09 23

Status på funktionen “Adaptiv avfrostning”

U01 AD state 0: Oﬀ . Funktionen är inte aktiverad och nollställs 1: Givarfel S3/S4 är återkallat. 2: Intrimning pågår 3: Normal 4: Lätt isbildning 5: Måttlig isbildning 6: Kraftig isbildning

Antal avfrostningar som utförts sedan start eller återställning av funktionen Antal avfrostningar som inte utförts sedan start eller sedan återställning av

U10 Acc.defrost

U11 Acc.def.skip funktionen

*) Inte alla instanser visas. Endast funktionen som hör till den valda applikationen visas.

Driftsstatus (Mätning)

Under styrningen ﬁ nns tillfällen där regulatorn endast väntar på nästa punkt i styrprocessen. För att göra dessa situationer, när du tror att ingenting händer, synliga,

Ctrl. state:

(Visas i alla menydisplayer) visas driftsstatusen på displayen. Tryck kort (1 sekund) på den övre knappen. Om det ﬁ nns någon statuskod visas den nu på displayen. De enskilda statuskoderna betyder följande:

Normal reglering S0 0 Väntar på att den koordinerade avfrostningen ska avslutas S1 1 När kompressorn är i drift måste den köras i minst x minuter. S2 2 När kompressorn har stoppats måste den vara stoppad i minst x minuter. S3 3 Förångaren droppar av och väntar på att den inställda tiden ska passera. S4 4 Kylningen stoppad av huvudströmbrytaren. Med antingen r12 eller en DI-ingång S10 10 Kylningen stoppad av termostaten S11 11 Avfrostningssekvens. Avfrostning pågår S14 14 Avfrostningssekvens. Fläktfördröjning - Det ﬁ nns vatten på förångaren S15 15 Kylningen stoppas på grund av öppen ON-ingång eller stoppad reglering S16 16 Dörren är öppen. DI-ingången är öppen S17 17 Upptiningsfunktion pågår. Kylningen avbryts S18 18 Modulerande termostatreglering S19 19 Nödkylning på grund av givarfel *) S20 20 Regleringsproblem i insprutningsfunktionen S21 21 Uppstartsfas 2. Förångaren fylls S22 22 Adaptiv reglering S23 23 Uppstartsfas 1. Signalsäkerheten från givarna kontrolleras S24 24 Manuell styrning av utgångar S25 25 Inget köldmedium har valts S26 26 Kylmöbelrengöring S29 29 Tvångskylning S30 30 Försening på utgångar under uppstart S32 32 Värmefunktionen r36 är aktiv S33 33 Avstängning av möbel S45 45 Drift med adaptiv vätskekontroll

S48 48

Andra visningsmeddelanden:

Avfrostningstemperaturen kan inte visas. Avfrostningen har stoppats på tid non Avfrostning pågår/Första kylning efter avfrostning där temperaturen fortfarande är

-d-

över termostatbandet. Lösenord krävs. Ställ in lösenord PS

Reglering är stoppad via huvudbrytare OFF

*) Nödkylning sker om ingen signal inkommer från en deﬁ nierad S3- eller S4-givare eller så är signalen från tryckgivaren utanför räckvidden. Styrningen

fortsätter med en registrerad genomsnittlig inkopplingsfrekvens. Det ﬁ nns två registrerade värden - ett för dagdrift och ett för nattdrift.

24 User guide RS8FS607 © Danfoss 2018-09 AK-CC 550A

Felmeddelande

Om ett fel uppkommer blinkar dioderna på framsidan och larmreläet aktiveras. Om du nu trycker på den översta knappen visas larmrapporten i displayen. Det ﬁ nns två typer av felrapport - antingen för ett larm under daglig drift eller för en defekt i installationen.

A-larm visas inte förrän den angivna tidsfördröjningen har passerat.

E-larm å andra sidan visas i det ögonblick felet inträﬀ ar. (Ett A-larm visas inte om det samtidigt ﬁ nns ett aktivt E-larm). Följande meddelanden kan visas:

Kod/Larmtext via datakommunikation

A1/--- High t.alarm A2/--- Low t. alarm A4/--- Door alarm A5/--- Max hold time A10/--- Inject prob. A11/--- No Rfg. sel. A13/--- High temp S6 Temperaturlarm. Hög S6 1 A14/--- Low temp S6 Temperaturlarm. Låg S6 2 A15/--- DI1 alarm DI1-larm 8 A16/--- DI2 alarm DI2-larm 8 A45/--- Standby mode Standby-läge (stoppad kylning via r12 eller DI-ingång) A59/--- Case clean Kylmöbelrengöring. Signal från DI-ingång AA2/ ---Refrig Leak En detekteringssignal för köldmedieläckage har tagits emot 8 AA3/--- CO2 alarm En detekteringssignal för köldmedieläckage har tagits emot och valt köldmedium är CO2 8

--- AD fault Fel i den adaptiva avfrostningsfunktionen 16

--- AD Iced Det har bildats is på förångaren. Minskat luftﬂ öde 16

--- AD not defr. Avfostningen av förångaren är inte tillfredsställande 16

--- AD ﬂ ashgas Ångbildning vid ventilen 16 E1/--- Ctrl. error Regulatorfel 32 E6/--- RTC error Kontrollera klockan 32 E20/--- Pe error Fel på trycktransmitter Pe 64 E24/--- S2 error Fel på S2-givare 4 E25/--- S3 error Fel på S3-givare 4 E26/--- S4 error Fel på S4-givare 4 E27/--- S5 error Fel på S5-givare 4 E28/--- S6 error Fel på S6-givare 4

E34/--- S3 error B Fel på S3B-givare 4 E37/--- S5 error B Fel på S5B-givare 4

---/--- Max Def.Time Avfrostning stoppad på tid istället för som önskats på temperatur 16

Datakommunikation

Vikten av enskilda larm kan deﬁ nieras genom en inställning. Inställningen måste göras i gruppen “Alarm destinations”

Inställningar från systemenheten Hög 1 X X X X

Medel 2 X X X Låg 3 X X X Endast logg X Avaktiverad

Beskrivning

Högtemperaturlarm Lågtemperaturlarm Dörrlarm Funktionen “o16” aktiveras under en koordinerad avfrostning Regleringsproblem Inget köldmedium har valts

Inställningar från AKM (AKM destination)

Log Larmrelä Skickas via

Ingen Hög Låg-Hög

Larmreläets

Group (P41)

1 2

8 16 64 64

Nätverk

AK-CC 550A User Guide RS8FS607 © Danfoss 2018-09 25

Drift

Display

Värdena visas med tre siﬀ ror och med en inställning kan du avgöra om temperaturen ska visas i °C eller i °F.

Lysdioder på frontpanelen

Lysdioderna på frontpanelen tänds när motsvarande relä aktiveras.

= Kylning = Avfrostning = Fläkt igång

Lysdioderna blinkar vid larm. I en sådan situation kan du hämta ned felkoden till displayen och avbryta/bekräfta larmet genom att trycka kort på den översta knappen.

Knapparna

När du vill ändra en inställning ger de övre och nedre knapparna ett högre eller lägre värde beroende på vilken knapp du trycker på. Men innan du ändrar värdet måste du komma åt menyn. Det gör du genom att trycka på den översta knappen i några sekunder

- därefter kommer du in i listan med parameterkoder. Sök efter den parameterkod som du vill ändra och tryck på den mellersta knappen tills att parametervärdet visas. När du har ändrat värdet sparar du det nya värdet genom att trycka på den mellersta knappen en gång till.

Komma igång

Med hjälp av följande procedur kan du få igång styrningen mycket snabbt:

1 Öppna parametern r12 och stoppa pågående styrning (i en ny

och icke tidigare inställd enhet är r12 redan inställd till 0 vilket betyder stoppad styrning.)

2 Välj elanslutning utifrån ritningarna på sidorna 12 och 13

3 Öppna parameter o61 och ange numret på den elektriska an-

slutningen.

4 Väl någon av de förinställda inställningarna i tabellen på sidan

27.

5 Öppna parameter o62 och ange numret på förinställningarna.

De få valda inställningarna överförs nu till menyn.

6 Välja köldmedium via parameter o30

7 Öppna parameter r12 och starta regleringen

8 Gå igenom översikten över fabriksinställningarna. Värdena i de

grå cellerna ändras enligt dina inställningsval. Gör nödvändiga ändringar i respektive parameter.

9 För nätverk. Ställ in adressen i o03

10 Skicka adressen till systemenheten:

• MODBUS: Aktivera skanningfunktionen i systemenheten

• Om ett annat datakommunikationskort används i regulatorn:

- LON RS485: Aktivera funktionen o04

Exempel

Ställa in en meny

1. Håll inne den översta knappen tills parametern r01 visas

2. Tryck ned den övre eller nedre knappen och sök efter den parameter som du vill ändra

3. Håll inne den mellersta knappen tills att parametervärdet visas

4. Tryck på den övre eller nedre knappen och välj det nya värdet

5. Tryck ned den mellersta knappen igen för att bekräfta värdet.

Frånkoppla larmrelä /kvittera larm/se larmkod

• En kort tryckning på den övre knappen

Om det ﬁ nns ﬂ era larmkoder kan de bläddras fram. Tryck på den översta eller nedersta knappen för att titta igenom listan.

Ställ in temperatur

1. Håll inne den mellersta knappen tills att temperaturvärdet visas

2. Tryck på den övre eller nedre knappen och välj det nya värdet

3. Tryck på den mellersta knappen igen för att bekräfta värdet.

Avläsning av temperaturen vid avfrostningsgivaren (eller produktgivaren, om den har valts i o92.)

• En kort tryckning på den nedre knappen

Manuell start eller stopp av en avfrostning

• Håll ned den nedersta knappen i fyra sekunder.

(ej tillämpning 6)

26 User guide RS8FS607 © Danfoss 2018-09 AK-CC 550A

Hjälpschema för inställningar (snabbstart)

Kylmöbel Kylrum

Avfrostningsstopp

på tid

Set med förinställningar (o62) 123456

Temperatur (SP) Maxtemperatursinställning (r02) Mintemperatursinställning (r03) Givarsignal för termostaten S4% (r15) Larmgräns hög (A13) Larmgräns låg (A14) Givarsignal för larmfunkt. S4% (A36) Intervall mellan avfrostningar (d03) Avfrostningsgivare: 0=tid, 1=S5, 2=S4 (d10) DI1 conﬁ g. (o02) Givarsignal för displayvisning S4% (017)

2°C -2°C -28°C 4°C 0°C -22°C 6°C 4°C -22°C 8°C 5°C -20°C 0°C -4°C -30°C 0°C -2°C -24°C

8°C 6°C -15°C 10°C 8°C -15°C

-5°C -5°C -30°C 0°C 0°C -30°C 0% 100% 0%

6 h 6h 12h 8h 8h 6h

011011

Kylmöbelrengöring (=10) Dörrfunktion (=2)

Obs! Vid tillämpning 9 och 10 används inte givarviktning av S3/S4 för termostat, larmtermostat och displayavläsning eftersom givaranvändningen är fördeﬁ nierad.

Avfrostningsstopp

på S5

100% 0%

Avfrostningsstopp

på tid

Avfrostningsstopp

på S5

AK-CC 550A User Guide RS8FS607 © Danfoss 2018-09 27

Menyöversikt

Funktion Kod 1 23 4 5 67 8 910

Parameter Eldiagram sidan 12 eller 13

Minvärde Maxvärde

Normal drift

Temperatur (inställningspunkt) - - - 1111111111-50°C 50°C 2

Termostat

Diﬀ erens r01 11111111110,1 K 20 K 2

Maxgräns för inställningspunkten Mingräns för inställningspunkten Justering av temperaturvisning

Temperaturenhet (°C/°F) Korrigering av signalen från S4 Korrigering av signalen från S3 Manuell service, stoppa styrningen, starta styrningen (-1,

0, 1) Förskjutning av referensen under nattdrift

Termostatfunktionen deﬁ nieras 1=ON/OFF, 2=Modulerande

Deﬁ niering och viktning, om tillämpligt, av termostatgivare

- S4% (100 %=S4, 0 %=S3) Tid mellan upptiningsperioder

Upptiningsperiodernas varaktighet Temperaturinställning för termostatband 2 . Som diﬀ erens används r01

Korrigering av signalen från S6 r59 11111111 -10 K 10 K 0 Deﬁ nition och eventuell viktning av termostatgivare vid

nattäckning. (100%=S4, 0%=S3) Värmefunktion

r02 1111111111-49°C 50°C 50 r03 1111111111-50°C 49°C -50 r04 1111111111-10 10 0

r05 11111111110/°C 1/F 0/°C r09 1111111111-10 K 10 K 0 r10 1111111111-10 K 10 K 0 r12 1111111111-1 1 0

r13 1111111111-50 K 50 K 0 r14 11111111111 2 1

r15 11111111 0 % 100 % 100

r16 11111111110 hrs 10 hrs 1 r17 11111111110 min. 30 min. 5 r21 1111111111-50°C 50°C 2

r61 11111111 0 % 100 % 100

r62 1 0 K 50 K 2

Neutral zon mellan kylning och värmefunktion Tidsfördröjning vid växling mellan kylning och

värmefunktion

Larm

Fördröjning av temperaturlarm Fördröjning av dörrlarm Fördröjning av temperaturlarm efter avfrostning Hög larmgräns för termostat 1 Låg larmgräns för termostat 1 Hög larmgräns för termostat 2 Låg larmgräns för termostat 2 Hög larmgräns för givare S6 vid termostat 1 Låg larmgräns för givare S6 vid termostat 1 Hög larmgräns för givare S6 vid termostat 2 Låg larmgräns för givare S6 vid termostat 2 S6-larmets tidsfördröjning

Vid inställning = 240 utelämnas S6-larmet Larmets tidsfördröjning efter signal på DI1-ingången

Larmets tidsfördröjning efter signal på DI2-ingången Signal till larmtermostaten S4% (100 %=S4, 0 %=S3)

r63 1 0 min. 240 min. 0

A03 11111111110 min. 240 min. 30 A04 11111111110 min. 240 min. 60 A12 11111111110 min. 240 min. 90 A13 1111111111-50°C 50°C 8 A14 1111111111-50°C 50°C -30 A20 1111111111-50°C 50°C 8 A21 1111111111-50°C 50°C -30 A22 11111111 -50°C 50°C 8 A23 11111111 -50°C 50°C -30 A24 11111111 -50°C 50°C 8 A25 11111111 -50°C 50°C -30 A26 11111111 0 min. 240 min. 240

A27 11111111110 min. 240 min. 30 A28 11111111110 min. 240 min. 30 A36 11111111 0 % 100 % 100

Fördröjning av S6 (produktgivarlarm) efter avfrostning A52 11111111 0 min. 240 min. 90

Kompressor

Lägsta ON-tid c01 1 1 1 1 0 min. 30 min. 0 Lägsta OFF-tid c02 1 1 1 1 0 min. 30 min. 0

Tidsfördröjning för inkoppling av komp.2

c05 1 0 s 999 s 5

Avfrostning

Avfrostningsmetod: 0=Oﬀ , 1= EL, 2= Gas d01 11111111110/Oﬀ 2/gAs 1/EL Stopptemperatur för avfrostning Intervall mellan avfrostningsstarter

Max avfrostningstid Tidsförskjutning på avfrostningsinkopplingen vid uppstart

Avdroppningstid Fördröjning av ﬂ äktstart efter avfrostning Fläktens starttemperatur Fläktinkoppling under avfrostning

0: stoppad 1: I drift 2: I drift under pump down och avfrostning 3: I drift men stoppas vid temperaturen som är inställd i d41

d02 11111111110°C 50°C 6 d03 11111111110 hrs/Oﬀ 240 hrs 8

d04 11111111110 min. 360 min. 45 d05 11111111110 min. 240 min. 0

d06 11111111110 min. 60 min. 0 d07 11111111110 min. 60 min. 0 d08 1111111111-50 °C 0 °C -5 d09 11111111110 3 1

Fabriksin-

ställning

SW =2.0x

Aktuell inställ-

ning

Fortsättning Kod 1 2 3 4 5 6 7 8 9 10 Min. Max. Fab. Aktuell

Avfrostningsgivare: 0 =Stopp på tid, 1=S5, 2=S4, 3=Sx

d10 11111111110 3 0 (Tillämpning 1-8 och 10: både S5 och S6. Tillämpning 9 S5 and S5B)

Pumpdown-fördröjning

Tömningsfördröjning (används endast vid varmgasavfrostning)

Max sammanlagd kyltid mellan två avfrostningar

Värme i droppbricka. Tid från att avfrostningen stoppas

d16 11111111110 min. 60 min. 0

d17 1 0 min. 60 min. 0

d18 1111111111 0 hrs 48 hrs 0/OFF

d20 1 0 min. 240 min. 30 tills att värmen i droppbrickan stängs av

Adaptiv avfrostning:

d21 11111111110 4 0 0=Inte aktiv, 1=Endast övervakning, 2= annullering tillåts dag, 3= annullering tillåts både dag och natt, 4=egen bedömning + alla scheman

Tidsfördröjning innan varmgasventilen öppnas d23 1 0 min 60 min 0 Sargvärme under avfrostning 0 = av. 1 = på. 2 = Pulserande

Max. varaktighet för -d- på displayen d40 1111111111 5 min. 240 min. 30 min.

Temperaturgräns för ﬂ äktstopp under avfrostning när d09 är inställd på 3

Insprutningsregleringsfunktion

Maxvärde för överhettningsreferensen Minvärde för överhettningsreferensen

d27 1111 1 11 0 2 2

d41 1111111111 -20°C 20°C 0

n09 11111111112°C 20°C 12

n10 11111111112°C 20°C 3 MOP-temperatur Oﬀ om MOP temp. = 15.0 °C n11 1 1 11111111-50°C 15°C 15 Periodtid för AKV-pulsering

Bör endast ändras av utbildad personal

Maxgräns för överhettningsreferensen när reglering sker med adaptiv vätskekontroll

Mingräns för överhettningsreferensen när reglering sker med adaptiv vätskekontroll

n13 11111111113 sec 6 sec 6

P86 11111111111°C 20°C 3

P87 11111111110°C 20°C 1

Fläkt

Fläktstoppstemperatur (S5)

Pulsdrift på ﬂ äktar: 0=Nej ingen pulsdrift, 1=Endast

F04 1111111111-50°C 50°C 50

F05 11111111110 2 0 vid termostatfrånkoppling, 2= Endast vid termostatfrånkoppling under nattdrift

Periodtid för ﬂ äktpulsering (on-tid + oﬀ -tid) F06 1 1 1 1111111 1 min. 30 min. 5 On-tid i % av periodtiden F07 1 1 1 1111111 0 % 100 % 100

Realtidsklocka

Sex startider för avfrostning. Inställning av timmar. 0=OFF

Sex startider för avfrostning. Inställning av minuter. 0=OFF

Klocka - inställning av timmar Klocka - inställning av minuter

Klocka - inställning av datum Klocka - inställning av månad Klocka - inställning av år

Diverse

Fördröjning av utgångssignaler efter strömavbrott Ingångssignal på DI1. Funktion:

0=används inte. 1=status på DI1. 2=dörrfunktion med larm om öppen dörr. 3=dörrlarm om öppen dörr. 4=avfrostningsstart (puls-signal). 5=ext. huvudströmbrytare. 6=nattdrift 7=Termostatbandsskifte (r21 aktiveras). 8=larmfunktion om stängd. 8=larmfunktion om öppen. 10=kylmöbelrengöring (pulssignal). 11=tvångskylning vid varmgasavfrostning.12=nattäckni ng. 15=möbel shut down.

20 = Köldmedelsalarm. 21 =

t01 -

11111111110 hrs 23 hrs 0

t06

t11 -

11111111110 min. 59 min. 0

t16

t07 11111111110 hrs 23 hrs 0

t08 11111111110 min. 59 min. 0

t45 11111111111 day 31 day 1

t46 11111111111 mon. 12 mon. 1

t47 11111111110 year 99 year 0

o01 11111111110 sec 600 sec 5

o02 11111111110 21

adaptiv vätskekontroll vid kortslutning

Nätverksadress On/Oﬀ -brytare (Service Pin-meddelande)

VIKTIGT! o61 måste ställas in före o04 (används endast vid LON 485 och DANBUSS)

Åtkomstkod 1 (alla inställningar) Använd givartyp : 0=Pt1000, 1=Ptc1000,

Avläsning av programversion o08 1111111111

Maxhålltid efter koordinerad avfrostning Välj signal till displayvisningen. S4% (100 %=S4, 0 %=S3)

Trycktransmitterns arbetsområde - minvärde Trycktransmitterns arbetsområde - maxvärde

o03 11111111110 240 0

o04 11111111110/Oﬀ 1/On 0/Oﬀ

o05 11111111110 100 0

o06 11111111110/Pt 1/Ptc 0/Pt

o16 11111111110 min. 360 min. 20

o17 11111111 0 % 100 % 100

o20 1111111111-1 bar 5 bar -1

o21 11111111116 bar 200 bar 12

Fortsättning Kod 1 2 3 4 5 6 7 8 9 10 Min. Max. Fab. Aktuell

Köldmediumsinställning: 1=R12. 2=R22. 3=R134a. 4=R502. 5=R717. 6=R13. 7=R13b1. 8=R23. 9=R500. 10=R503. 11=R114. 12=R142b. 13=Användardeﬁ nierad. 14=R32. 15=R227. 16=R401A. 17=R507. 18=R402A. 19=R404A. 20=R407C. 21=R407A. 22=R407B. 23=R410A. 24=R170. 25=R290. 26=R600. 27=R600a. 28=R744. 29=R1270. 30=R417A. 31=R422A.

32=R413A. 33=R422D. 34=R427A. 35=R438A. 36=XP10. 37=R407F. 38=R1234ze. 39=R1234yf. 40=R448A. 41=R449A. 42=R452A

Ingångssignal på DI2. Funktion: (0=används inte. 1=status på DI2. 2=dörrfunktion med larm om öppen dörr. 3=dörrlarm om öppen dörr. 4=avfrostningsstart (puls-signal). 5=extern huvudbrytare 6=nattdrift 7=Termostatbandsskifte (r21 aktiveras). 8=larmfunktion om stängd. 8=larmfunktion om öppen. 10=kylmöbelrengöring (pulssignal). 11=tvångskylning vid varmgasavfrostning.) 12=nattäckning, 13=koordinerad avfrostning). 15=möbel shut down. 20 = Köldmedelsalarm. 21 = adaptiv vätskekontroll vid kortslutning

Konﬁ guration av ljusfunktionen: 1=Ljuset följer dag/ nattdriften, 2=Ljuset styrs via datakommunikation via ‘o39’, 3=Ljuset styrs med en DI-ingång, 4=Som “2”, men ljuset tänds och nattäckningen öppnas om nätverket frånkopplas i mer än 15 minuter. Aktivering av ljusrelä (endast om o38=2) On=ljus o39 1 1 1 1 1 1 1 1 0/Oﬀ 1/On 0/Oﬀ

Sargvärmens On-tid under dagdrift Sargvärmens On-tid under nattdrift

Periodtid för sargvärmen (On-tid + Oﬀ -tid) Kylmöbelrengöring. 0=Ingen kylmöbelrengöring. 1=Endast

ﬂ äktar. 2=Alla utgångar Oﬀ . Val av eldiagram. Se översikten på sidan 12 och 13

Ladda ned ett set med fördeﬁ nierade inställningar. Se översikten på sidan 27

Åtkomstkod 2 (delvis åtkomst) Ersätt regulatorns fabriksinställningar med de aktuella

inställningarna Ingångssignal på DI3. Funktion: (high voltage input)

(0=används inte. 1=status på DI2. 2=dörrfunktion med larm om öppen dörr. 3=dörrlarm vid öppen dörr. 4=avfrostningsstart (puls-signal). 5=extern huvudbrytare 6=nattdrift, 7=termostatbandsskifte (r21 aktiveras). 8=Används inte. 9=Används (pulssignal). 11=tvångskylning vid varmgasavfrostning,

12=nattäckning 13=Används inte. 14=Kylningen stoppas (forced closing).

adaptiv vätskekontroll vid kortslutning

Sargvärmestyrning

inte. 10=kylmöbelrengöring

15=möbel shut down. 21 =

0=används inte, 1=pulsstyrning med

o30 11111111110 42 0

o37 11111111110 21 0

o38 11 1 11111 1 4 1

o41 1 1 1 1 1 1 1 0 % 100 % 100 o42 1 1 1 1 1 1 1 0 % 100 % 100

o43 1 1 1 1 1 1 1 6 min. 60 min. 10

***o46 11111111110 2 0

* o61 11111111111 10 1 * o62 11111111110 6 0

***o64 11111111110 100 0

o67 11111111110/Oﬀ 1/On 0/Oﬀ

o84 11111111110 21 0

o85 1 1 1 1 1 1 1 0 2 0

timerfunktion (o41 och o42), 2=pulsstyrning med daggpunktsfunktion Daggpunktsvärde då sargvärmen är på minimum o86 1 1 1 1 1 1 1 -10°C 50°C 8

Daggpunktsvärde då sargvärmen är på 100 % o87 1 1 1 1 1 1 1 -9°C 50°C 17 Lägsta tillåtna eﬀ ekt på värmestavarna i % o88 1 1 1 1 1 1 1 0 % 100 % 30 Tidsfördröjning från “öppen dörr” tills att kylningen

startas

Fläktdrift vid stoppad kylning (forced closing): 0 = Stoppad (avfrostning tillåtet) 1 = Körning (avfrostning tillåtet) 2 = Stoppad (avfrostning inte tillåtet) 3 = Körning (avfrostning inte tillåtet)

Deﬁ nition av avläsning på den nedersta knappen: 1=stopptemperatur för avfrostning, 2=S6-temperatur, 3=S5_B-temperatur. (anvend. 9 4=S3B (anv. 10)

Visning av temperatur 1= u56 Lufttemperatur 2= u36 Produkttemperatur Belysning och nattgardin deﬁ nierad 0: Belysning avstängd och nattgardin öppen när

o89 11111111110 min. 240 min. 30

o90 1111111111

o92 1111111111

03 1

14 1

o97 11111111111 2 1

o98 11111111110 1 0

huvudbrytaren är oﬀ 1: Belysning och nattgardin är oberoende av huvudbrytare Konﬁ gurering av larmrelä Larmreläet aktiveras av en larmsignal från följande

P41 1 1 1 1 1 0 127 111

grupper: 1-Högtemperaturlarm 2-Lågtemperaturlarm 4-Givarfel 8-Digital ingång aktiverad för larm 16-Avfrostningslarm 32-Övrigt 64-Insprutningslarm Grupperna som ska aktivera larmreläetmåste ställas in med ett numeriskt värde som är summan av grupperna som ska aktiveras. (T.ex. värdet 5 aktiverar alla högtemperaturlarm och alla givarfel och 0 avbryter reläfunktionen).

Fortsättning Kod 1 2 3 4 5 6 7 8 9 10 Min. Max. Fab. Aktuell

Service

Temperaturen mätt med S5-givaren DI1-ingångens status. On/1=stängd

u09 1111111111

u10 1111111111 Aktuell avfrostningstid (minuter) u11 1111111111

Temperaturen mätt med S3-givaren Status på nattdrift (on eller oﬀ ) 1= stängd Temperaturen mätt med S4-givaren

u12 1111111111

u13 1111111111

u16 1111111111 Termostattemperatur u17 11111111

Termostatens drifttid (cooling time) i minuter u18 1111111111 Temperatur vid förångaringång u19 1111111111 Temperatur vid förångarutgång u20 1111111111 Överhettning i förångaren u21 1111111111 Referens för överhettningsreglering u22 1111111111 AKV-ventilens öppningsgrad ** u23 1111111111

Förångningstryck Po (relativt) u25 1111111111 Förångartemperatur To (beräknad) u26 1111111111

Temperaturen mätt med S6-givaren

(produkttemperatur)

DI2-ingångens status. On/1=stängd Lufttemperatur. Viktad S3 + S4 Uppmätt temperatur för larmtermostaten

Kylreläets status Fläktreläets status

Avfrostningsreläets status Status på reläet för sargvärmen Larmreläets status Ljusreläets status Status på sugledningventilens relä Status på reläet till kompressor 2

Temperaturen mätt med S5B-givaren Temperaturen mätt med S3B-givaren Status på reläet för varmgasventil/dräneringsventil ** u80 1 Status på reläet till värmeelementet i droppbrickan Status på reläet för nattäckning ** u82 1 Status på reläet för avfrostning B ** u83 1 Status på reläet för värmefunktionen

u36 11111111

u37 1111111111

u56 1111111111

u57 11111111

** u58 1 1 1 1 ** u59 1111111111

**u60 11111 1111 ** u61 1 1 1 1 1 1 1 ** u62 1 1 1 1 1 **u63 11 1 11111 ** u64 1 ** u67 1

u75 1

u76 1

** u81 1

** u84 1 Avläsning av den aktuella eﬀ ekten på värmestavarna u85 1 1 1 1 1 1 1 1: Termostat 1 i drift, 2: Termostat 2 i drift u86 1111111111 Status på högspänningsingång DI3 u87 1111111111 Avläsning av termostatens aktuella inkopplingsvärde u90 1111111111 Avläsning av termostatens aktuella frånkopplingsvärde u91 1111111111 Avläsning av status på den adaptiva avfrostningen

U01 1111111111 0: Oﬀ . Funktionen är inte aktiverad och nollställs 1: Givarfel S3/S4 är återkallat. 2: Intrimning pågår 3: Normal 4: Lätt isbildning 5: Måttlig isbildning 6: Kraftig isbildning

Antal avfrostningar som utförts sedan start eller

U10 1111111111

återställning av funktionen Antal avfrostningar som inte utförts sedan start eller

U11 1111111111

sedan återställning av funktionen

*) Kan endast anges när styrningen har stoppats (r12=0) **) Kan styras manuellt, men endast när r12=-1 ***) Åtkomstkod 2 ger begränsad åtkomst till de här menyerna

Fabriksinställning Så här gör du för att återställa fabriksinställningsvärdena:

- Avbryt matningsspänningen till regulatorn

- Håll ned båda knapparna samtidigt som du ansluter matningsspänningen igen

Anslutningar





Översikt över utgångar och tillämpningar.

Se även eldiagrammen tidigare i handboken.

DI1

Digital ingångssignal. Den deﬁ nierade funktionen är aktiv när ingången kortsluts/ öppnas. Funktionen deﬁ nieras i o02.

DI2

Digital ingångssignal. Den deﬁ nierade funktionen är aktiv när ingången kortsluts/ öppnas. Funktionen deﬁ nieras i o37.

Trycktransmitter

AKS 32R

Ansluts till plint 30, 31 och 32. (Används kabel 060G1034: Svart = 30, Blå = 31, brun = 32) Signalen från en trycktransmitter kan tas emot av upp till 10 regulatorer, men endast om det inte är några betydande tryckfall mellan de förångare som ska styras. Se ritning på sida 34.

S2, S6

Pt 1000 ohms givare

S6 / S5B /S3B, produktgivare eller avfrostningsgivare B eller luftgivare B.

Konﬁ gurationen avgör vilken.

S3, S4, S5

Pt 1000 ohms givare eller PTC 1000 ohms givare. Alla måste vara av samma typ.

S3, luftgivare, placeras i den varma luften före förångaren S4, luftgivare, placeras i den kalla luften efter förångaren

(användning av antingen S3 eller S4 kan väljas bort i konﬁ gurationen)

S5, avfrostningsgivare, placeras på förångaren

Tillämpning DO1 DO2 DO3 DO4 DO5 DO6 DI1 DI2 DI3 AI1 AI2 AI3 AI4 AI5 AI6

•••

suction hotgas

Blinds

heat

2 1

•••

EKA Display

Om det ska vara extern avläsning/drift av regulatorn kan en display av typen EKA 163B eller EKA 164B anslutas.

RS485 (plint 51, 52, 53)

För datakommunikation, men endast om en datakommunikationsmodul sätts in i regulatorn. Modulen kan vara en LON RS485, DANBUSS eller en MODBUS. Plint 51 = skärm Plint 52 = A (A+) Plint 53 = B (B-) (Vid LON RS485 och gateway AKA 245 måste porten vara av version 6.20 eller högre.)

RJ45

För datakommunikation, men endast om en TCP/IP-modul sätts in i regulatorn. (OEM speciﬁ k).

MODBUS

För datakommunikation. Plint 56 = skärm Plint 57 = A+ Plint 58 = B(Alternativt kan plintarna anslutas till en extern display av typen EKA 163A eller 164A, men då kan de inte användas för datakommunikation. Eventuell datakommunikation ska då företas med någon av de andra metoderna.)

Matningsspänning

230 V a.c.

P0 S2 S3 S4 S5 S6

P0 S2 S3 S4 S5 S5B

P0 S2 S3 S4 S5 S3B

DO1

Anslutning av expansionsventil av typen AKV eller AKVA. Spolen måste vara en 230 V a.c. spole.

DO2

Larm

Det ﬁ nns en anslutning mellan plint 7 och 8 i larmsituationer och när regulatorn saknar spänning.

Sargvärme och värmeelement i droppbricka

Det ﬁ nns en anslutning mellan plint 7 och 9 under uppvärmning.

Nattäckning

Det ﬁ nns en anslutning mellan plint 7 och 9 vid fördragen nattäckning.

Sugledningsventil

Det ﬁ nns en anslutning mellan plint 7 och 9 när ventilen i sugledningen ska vara öppen.

DO6

Ljusrelä

Det ﬁ nns en anslutning mellan plint 17 och 18 när ljuset ska vara tänt.

Sargvärme, Kompressor 2

Det ﬁ nns en anslutning mellan plint 17 och 19 när funktionen ska vara aktiv.

DI3

Digital ingångssignal. Signalen måste ha en spänning på 0/230 V AC. Funktionen deﬁ nieras i o84.

Datakommunikation

Om datakommunikation används är det viktigt att datakommunikationskabeln installeras korrekt. Se separat dokumentation: No. RC8AC...

DO3

Kylning, Sargvärme, Värmefunktion, Avfrostning 2

Det ﬁ nns en anslutning mellan plint 10 och 11 när funktionen ska vara aktiv.

Värmeelement i droppbricka

Det ﬁ nns en anslutning mellan plint 10 och 11 under uppvärmning.

DO4

Avfrostning

Det ﬁ nns en anslutning mellan plint 12 och 14 under avfrostning.

Varmgas/dräneringsventil

Det ﬁ nns en anslutning mellan plint 13 och 14 under normal drift. Det ﬁ nns en anslutning mellan plint 12 och 14 när varmgasventilerna ska öppnas.

DO5

Fläkt

Det ﬁ nns en anslutning mellan plint 15 och 16 när ﬂ äkten är på.

Koordinerad avfrostning via kabelanslutningar

Elektrisk störning

Kablar till givare, DI-ingångar och datakommunikation måste hållas åtskilda från andra elektriska kablar:

- Använd separata kabelskenor

- Håll minst 10 cm avstånd mellan kablarna

-Långa kablar bör undvikas på DI-ingången

Att tänka på vid installation

Oavsiktlig skada, undermålig installation eller betingelser i omgivningen kan orsaka funktionssvikt på regulatorn och slutligen leda till driftsfel på kylanläggningen. I våra produkter har alla möjliga säkerhetsfunktioner byggts in i förebyggande syfte. Trots detta kan exempelvis en felaktig installation orsaka problem. Elektronisk styrning ersätter inte vanlig god ingenjörspraxis. Danfoss åtar sig inget ansvar för varor eller anläggningskomponenter som skadas till följd av ovan nämnda fel. Det är installatörens ansvar att grundligt kontrollera installationen och installera nödvändiga säkerhetsenheter. Vi betonar särskilt nödvändigheten av signaler till regulatorn när kompressorn stoppas samt behovet av vätskebehållare före kompressorerna. Kontakta din lokala Danfoss-återförsäljare för rådgivning mm.

Max. 10

Följande regulatorer kan kopplas på det här sättet: EKC 204A, AK-CC 210, AK-CC 250, AK-CC 450, AK-CC 550_

Kylningen återupptas när alla regulatorer har avgivit signalen för avfrostning.

Koordinerad avfrostning via datakommunikation

Uppsättningen av vilka regulatorer som ska koordinera avfrostningen görs i gateway/systemenhet

Kylningen återupptas när alla regulatorer har avgivit signalen för avfrostning.

Data

Matningsspänning

Givare S2, S6 Pt 1000

Givare S3, S4, S5

Noggrannhet

Mätning av Pe

Display LED, 3 siﬀ ror Extern display EKA 163B eller 164B. (ev. EKA 163A eller 164A)

Digitala ingångar DI1, DI2

Digital ingång DI3

Elektrisk anslutningskabel

Solid stateutgång

Reläer*

230 V a.c. +10/-15 %. 5 VA, 50/60 Hz

Pt 1000 eller PTC 1000 (Alla 3 måste vara av samma typ)

Mätområde -60 till +120°C

Regulator

Pt1000-givare

Trycktransmitter

Signal från kontaktfunktioner Krav på kontakter: Guldplätering Kabellängden får vara max 15 m Använd extra reläer om kabeln är längre

230 V a.c.

Max 1,5 mm

DO1 (för AKV-spole)

DO3, DO4 4 (3) A

±1 K under -35°C ±0,5 K mellan -35 och +25°C ±1 K över +25°C

±0,3 K vid 0°C ±0,005 K per grad

AKS 32R

kabel med ﬂ era ledningar

Max 240 V a.c. , Min 28 V a.c. Max 0,5 A Läckage < 1 mA Max 1 st AKV (2 st om EEC-spolar används)

CE (250 V a.c.)

AKV info !!

DO2, DO5, DO6 4 (3) A

0 till +55°C, under drift

Omgivning

Kapslingsgrad IP 20 Montering På DIN-skena eller vägg Vikt 0,4 Kg

Datakommunikation

Strömreserv för klockan

Godkännanden

* DO3 och DO4 är 16 A-reläer. DO2, DO5 och DO6 är 8 A-reläer. Maxbelastning måste observeras.

-40 till +70°C, under transport 20-80% Rh, ingen kondens Ingen stötpåverkan/inga vibrationer

Fast MODBUS

LON RS485

Optioner

Regulatorn kan inte kopplas ihop med en övervakningsenhet av typen m2.

4 timmar

Uppfyller kraven i EU:s lågspänningsdirektiv och EMC:s krav på CE-märkning.LVD testad enl. EN 60730-1 och EN 60730-2-9, A1, A2 EMC testad enl. EN 61000-6-2 och EN 61000-6-3

TCP/IP MODBUS DANBUSS

230 V a.c. spole

AKS 32R info

Signalen från en trycktransmitter kan tas emot av upp till 10 regulatorer. Det får inte ﬁ nnas betydande tryckfall mellan tryckgivarens position i insugningsledningen och S2-temperaturen i enskilda förångare.

Beställning



Typ Funktion Kodnummer

AK-CC 550A

EKA 175

Kylmöbelstyrning med MODBUS datakommunikation Givaranslutningar är med skruvplintar

Datakommunikationsmodul LON RS 485

084B8030

084B8579

EKA 178B Datakommunikationsmodul MODBUS 084B8571

EKA 176 Datakommunikationsmodul DANBUSS for Gateway 084B8583

EKA 176A Datakommunikationsmodul DANBUSS for AK-PI 200 084B8591

EKA 163B Extern display med stickanslutning för direkt anslutning 084B8574

EKA 164B

Extern display med driftsknappar och stickanslutning för direkt anslutning

084B8575

EKA 163A Extern display med skruvplintar 084B8562

EKA 164A Extern display med driftsknappar och skruvplintar 084B8563

Exempel på beställning

Installation Datakommunikation Anslutning Kodnummer

MODBUS 084B8030 (AK-CC 550A)

LON 084B8030

084B8579

DANBUSS 084B8030





084B8583

MODBUS 084B8030

084B8574 (Display) 084B7299 (kabel, 6 m)

LON / DANBUSS 084B8030

084B8574 (Display) 084B7299 (kabel, 6 m) 084Bxxxx (datamodul)

L < 15 m

MODBUS / LON / DANBUSS 084B8030





084B8562 (Display) 084Bxxxx (datamodul)

L > 15 m

Danfoss åtar sig inget ansvar för möjliga fel i kataloger, broschyrer och annat tryckt material. Danfoss förbehåller sig rätten att ändra sina produkter utan tidigare meddelande. Det gäller också för produkter som redan har beställts under förutsättning att sådana ändringar kan göras utan att ytterligare ändringar i de överenskomna specifikationerna måste göras. Alla varumärken i det här materialet tillhör respektive företag. Danfoss och Danfoss-logotypen är varumärken som tillhör Danfoss A/S. Med ensamrätt.

ADAP-KOOL®

Danfoss AK-CC 550A User guide [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual
