Danfoss AK-CC 550 Installation guide [fi]

Asennusohje

AK-CC 550

Tunnistus

Periaate

Mitat

084B8020

AKV info !!

230 V a.c. Kela

Tulistuksen mittaussignaalin valinta. Painelähetin tai lämpötila-anturi S1

S1, S2:

Eristä anturit

S1 asennetaan ensimmäiseen mutkaan toiseksi alimpaan höyrystinputkeen.

RI8LN920 2015-06

Säädin toimitetaan tehtaalta varustettuna kytkentävaihtoedon 1 kuvalla. Käytön mukaan
voit vaihtaa toisen kuvan.

1

1 - 8

2

3

4

2 Asennusohje RI8LN920 © Danfoss 2015-06 AK-CC 550

5

6

7

9

8

9

10

10

AK-CC 550 Asennusohje RI8LN920 © Danfoss 2015-06 3

Datakommunikointi

Tärkeää Kaikki datakommunikointi MODBUS ja RS 485, on tehtävä oikealla

tiedonsiirtokaapelilla. Katso ohjetta RC8AC.

System manager
/ Gateway

Näyttö EKA 163 / 164

L < 15 m

L > 15 m

AK-SM.... AKA 245 version 6.20+ /

AK-SM...

OEM

Verkko-osoite o03 > 0

4 Asennusohje RI8LN920 © Danfoss 2015-06 AK-CC 550

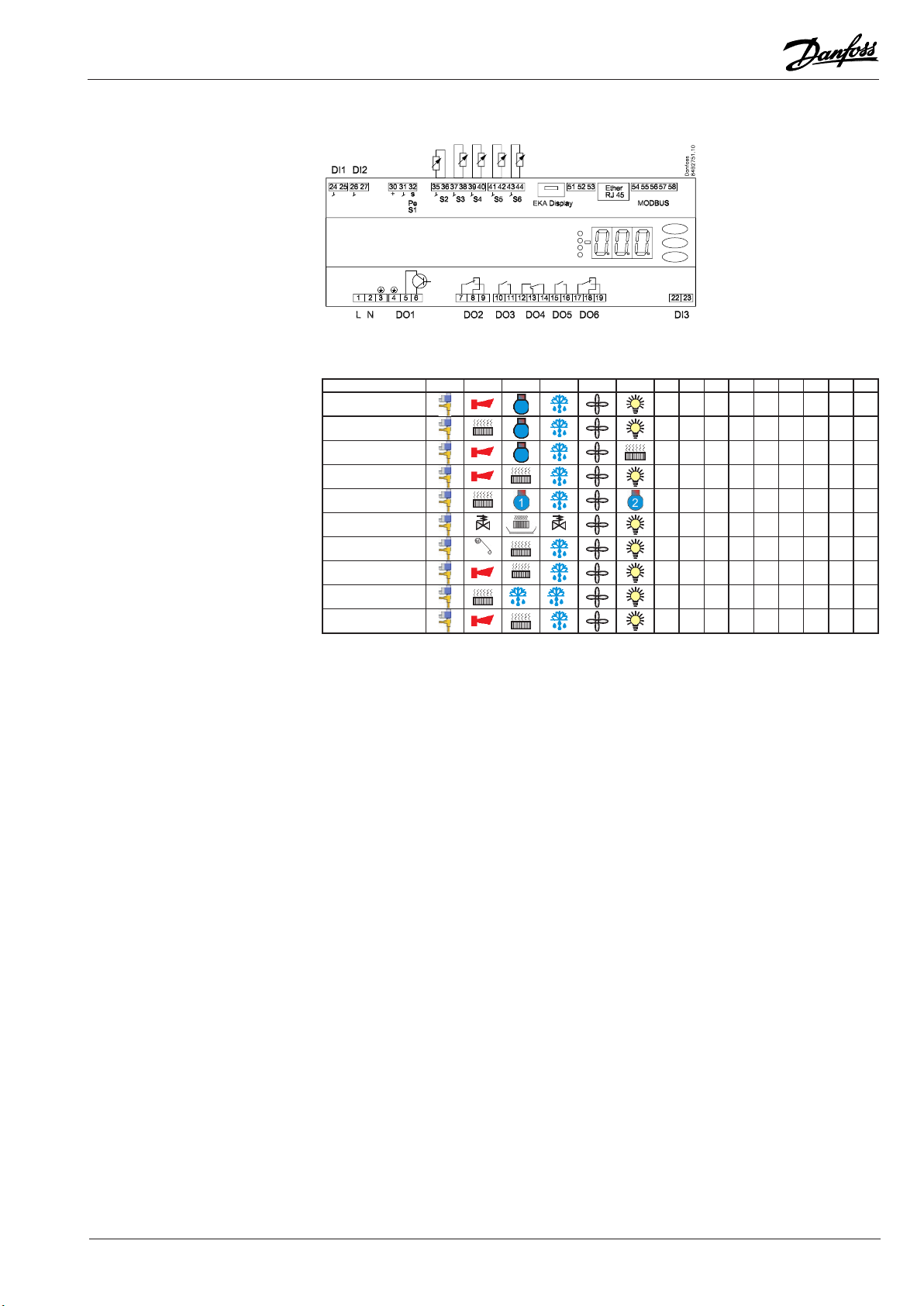

Kytkennät

SUOMI

Kuva ulostuloista ja
käyttövaihtoehdoista .

Katso myös sähkökytkennät
aikaisemmilta sivuilta

DI1

Digitaalinen kosketinsignaali.
Määritelty toiminto on aktiivinen kun signaali on oikosuljettu /
auki. Toiminto määritellään parametrillä o02.

DI2

Digitaalinen kosketinsignaali.
Määritelty toiminto on aktiivinen kun signaali on oikosuljettu /
auki. Toiminto määritellään parametrillä o37.

Painelähetin tai lämpötila-anturi S1

Pe / AKS 32R (painemittaus on suositeltavaa)

Kytketään liittimiin 30, 31 og 32.
Yksi painelähetin voi antaa signaalin kymmenelle (10)
säätimelle. Höyrystimien välillä ei saa kuitenkaan olla
merkitävää paine-eroa.
(Käytä kaapelia 060G1034: musta=1, sininen=2, ruskea=3)

S1 (anturin oikea sijainti on tärkeää mittauksen onnistumiseksi.)

Pt 1000 ohmin anturi
Kytketään liittimiin 31 og 32.

S2

Pt 1000 ohmin anturi

S3, S4, S5, S6

Pt 1000 ohmin anturi tai PTC 1000 ohmin anturi. Kaikkien
antureiden on oltava samaa tyyppiä.

S3, ilma-anturi sijoitetaan höyrystimelle tulevaan ilmavirtaukseen
S4, ilma-anturi sijoitetaan höyrystimeltä lähtevään ilmavirtaukseen

(S3, S4 antureiden tarve vaihtelee ja sitä voidaan
ohjelmoinnissa muttaa)

S5, sulatuksen lopetusanturi, sijoitetaan hörystinpinnalle
S6, tuoteanturi tai sulatusanturi B tai ilma-anturi B.

Valitaan ohjelmoinnilla tarpeen mukaan.

AK-CC 550 Asennusohje RI8LN920 © Danfoss 2015-06 5

Application DO1 DO2 DO3 DO4 DO5 DO6 DI1 DI2 DI3 AI1 AI2 AI3 AI4 AI5 AI6

P0/S1 S2 S3 S4 S5 S6

P0/S1 S2 S3 S4 S5 S6

P0/S1 S2 S3 S4 S5 S6

P0/S1 S2 S3 S4 S5 S6

P0/S1 S2 S3 S4 S5 S6

P0/S1 S2 S3 S4 S5 S6

P0/S1 S2 S3 S4 S5 S6

P0/S1 S2 S3 S4 S5 S6

P0/S1 S2 S3 S4 S5 S5B

P0/S1 S2 S3 S4 S5 S3B

10

1

2

3

4

5

6

7

8

9

suction

Blinds

heat

hotgas

2 1

• • •

• • •

• • •

• • •

• • •

• • •

• • •

• • •

• • •

• • •

EKA Ledinäyttö

Jos tarvitaan ylimääräistä lämpötila- / operointinäyttöä , voidaan
käyttää typpiä EKA 163B tai EKA 164B.

RS485 (liittimet 51, 52,53)

Datakommunikointi, mutta vain jos säätimeen asennetaan
kommunikointikortti. Kortti voi olla LON RS485 tai MODBUS.
Liitin 51 = suoja
Liitin 52 = A (A+)
Liitin 53 = B (B-)
( LON RS485 ja gateway typpi AKA 245, gateway version on oltava

6.20 tai uudempi.)

RJ45

Datakommunikointi, mutta vain jos säätimeen asennetaan TCP/
IP-moduli. (OEM)

MODBUS

Datakommunikointiin.
Liitin 56 = suoja
Liitin 57 = A+
Liitin 58 = B­(Vaihtoehtoisesti voidaan liittimiä käyttää ulkoiseen näyttöön
malli EKA 163A tai 164A.
Mahdollinen datakommunikointi on sitten hoidettava toisella
tavalla.)

Syöttöjännite

230 V a.c., 50/60 Hz

DO1

Paisuntaventtiili, tyyppi AKV tai AKVA. Kela 230 V a.c. kela.være en

230 V a.c. kela.

DO2

Hälytys

Liittimet 7 ja 8 ovat oikosuljettuja hälytyksen aikana ja kun
säädin on virraton.

Reunanlämmitys

Liittimet 7 ja 9 ovat oikosuljettuja kun lämmityksen on oltava
päällä.

Yöverhot

Liittimet 7 ja 9 ovat oikosuljettuja kun kun yöverhot ovat
ylhällä.

Imuputken venttiili

Liittimet 7 ja 9 ovat oikosuljettuja kun venttiilin on oltava auki .

DO3

Jäähdytys, Reunanlämmitys, Lämmitystoiminto, Sulatus 2

Liittimet 10 ja 11 ovat oikosuljettuja kun toiminnot ovat
aktiivisia.

Vesikourun lämmitys

Liittimet 10 ja 11 ovat oikosuljettuja kun lämmityksen on oltava
päällä.

DO4

Sulatus

Liittimet 12 ja 14 ovat oikosuljettuja sulatuksen aikana.

Kuumakaasu / valuntaventtiili

Liittimet 13 ja 14 ovat oikosuljettuja normaalitilanteessa.
Liittimet 12 ja 14 ovat oikosuljettuja kun kuumakaasuventtiilin
on oltava auki.

DO5

Puhallin

Liittimet 15 ja 16 ovat oikosuljettuja kun puhaltimet pyörivät.

Reunanlämmitys, Kompressori 2

Liittimet 17 ja 19 ovat oikosuljettuja kun toiminnot ovat
aktiivisia.

DI3

Digitaalinen sisääntulosignaali. .
Signalin oltava jännite 0 / 230 V a.c.
Toimintoparametri on o84.

Datakommunikointi

Jos käytetään datakommunikointia on tärkeää , tiedonsiirtokaape­lointi tehdään oikein.
Katso ohjetta nr. RC8AC...

Sähkömagneettiset häiriöt

Antureiden kaapelointi, DI sisääntulo ja tiedonsiirto on kytkettävä
erillään muista kaapeleista:

- erilliset kaapelihyllyt

- erota kaapelit toisistaan vähintäin 10 cm

- on vältettävä pitkiä kaapelointeja DI liittimeen

Hyvä asennustapa

Vikatilanne, huono asennus, laitoksen olosuhteet, ym voivat
johtaa laitoksen pysähtymiseen ja lämpötilan nousuun.
Elektroniikan käyttö ei korvaa hyvää asennustapaa ja
varolaitteiden käyttöä.
Danfoss ei vastaa laitoksen virheistä, eikä sattuneista vahingoista.
Erityistä huomiota on kiinnitettävä, että säädin saa signaalin
kompressorin vikatilanteista ja hälytysten siirrosta eteenpäin.

DO6

Valorele

Liittimet 17 ja 18 ovat oikosuljettuja kun valot ovat päällä.

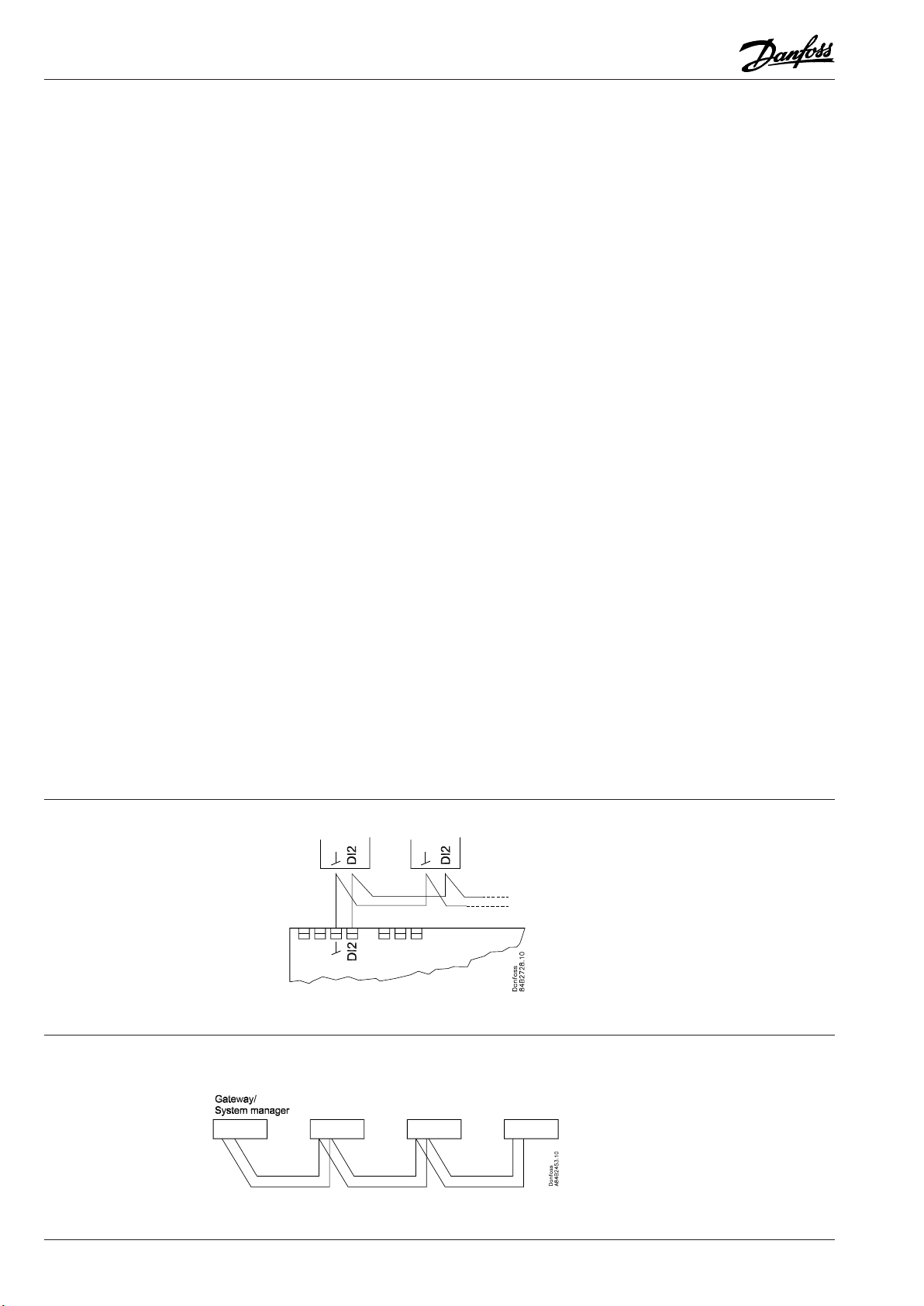

Yhteissulatus kaapelikytkennällä

Yhteissulatus tiedonsiir­toväylällä

Max. 10 kpl.

Seuraavat säätimet voidaan näin kytkeä :
EKC 204A, AK-CC 210, AK-CC 250,
AK-CC 450, AK-CC 550

Jäähdytys aloitetaan kun kaikkien säätimien
sulatustilanne on ohi.

Säätimet valitaan ohjelmallisesti
gatewayn/systeemi managerin kautta.

Jäähdytys aloitetaan kun kaikkien
säätimien sulatustilanne on ohi.

6 Asennusohje RI8LN920 © Danfoss 2015-06 AK-CC 550

Käyttö

Näyttö

Kolminumeroiseen näyttöön voi valita lämpötilat joko °C tai °F
asteikolla.

Etupaneelin LEDit

Ledisymbolit palavat kun niitä vastaavat toiminnot ovat päällä:

= Jäähdytys
= Sulatus
=Puhallin

Hälytyksen aikana ledit vilkkuvat. Voit selvittää syyn tarkistamalla
hälytyskoodin ja kuitata hälytyksen, painamalla ylintä näppäintä.

Näppäimet

Menuvalikossa muutetaan asetuarvoja. Menuvalikkoon pääsee
painamalla ylintä näppäintä muutaman sekunnin ajan, jolloin pa­rametrivalikot tulevat esiin. Hae haluamasi parametri painamalla
ylintä tai alinta näppäintä. Paina sitten keskimmäistä näppäintä,
jolloin parametrin arvo tulee esiin. Muuta arvoa joko ylimmällä tai
alimmalla näppäimellä, ja paina lopuksi keskimmäistä näppäintä
jolloin uusi arvo jää muistiin.

Esimerkit

Menuvalikko

1. Paina ylintä näppäintä kunnes r01 parametri näkyy.

2. Etsi haluamasi parametri painamalla ylintä tai alinta näppäintä.

3. Paina keskimmäistä näppäintä kunnes arvo näkyy.

4. Valitse uusi arvo painamalla ylintä tai alinta näppäintä.

5. Paina vielä keskimmäistä näppäintä jolloin uusi arvo tulee
voimaan.

Hälytysreleen vapauttaminen / hälytyksen kuittaus / hälytyksen
koodi

• Paina ylintä näppäintä muutaman sekunnin ajan.

Jos on olemassa useampia hälytyksiä niin paina ylintä tai alinta
näppäintä selataksesi hälytyskoodeja.

Lämpötilan asettelu

1. Paina keskimmäistä näppäintä kunnes lämpötila-arvo näkyy

2. Muuta arvoa painamalla ylintä tai alinta näppäintä.

3. Paina lopuksi keskimmäistä näppäintä jolloin uusi arvo tulee
voimaan.

Sulatuksen manuaalinen aloitus / lopetus

• Paina alimmaista näppäintä 4 sekunttia.

Sulatusanturin lukema ( tai tuoteanturin lukema jos se on valittu
parametrillä o92).

Paina lyhyesti alinta näppäintä

Aloitus

Seuraavalla tavalla saat säätimen nopeasti käyttöön:

1 Pysäytä säädin parametristä r12 (uudessa käyttämättömässä

säätimessä tehdasasetus on 0 jolloin säädin on seis.)

2 Valitse sähkökytkentä sivuilta 2 tai 3

3 Avaa parametri o61 ja aseta haluttu kytkentävaihtoehto

4 Valitse sopiva esiasetteluvaihtoehto alla seuraavasta taulukosta

Pika-asennus Kaluste Kaluste

Huone Huone

Aika S5 Aika S5

Sovellus (o62) 1 2 3 4 5 6

Lämpötila (SP) 2°C -2°C -28°C 4°C 0°C -22°C

Maks. lämpötila (r02) 6°C 4°C -22°C 8°C 5°C -20°C

Min. lämpötila (r03) 0°C -4°C -30°C 0°C -2°C -24°C

Ohjaava anturi
S4% (r15)

Korkea hälytysraja (A13) 8°C 6°C -15°C 10°C 8°C -15°C

Matala hälytysraja (A14) -5°C -5°C -30°C 0°C 0°C -30°C

Hälytysanturi
S4% (A36)

Sulatusten välinen aika. (d03) 6 h 6h 12h 8h 8h 6h

Sulatusanturi: 0=aika,1=S5,
2=S4 (d10)

DI1 asetus (o02) Kalusteen siivous

Näyttö
S4% (017)

Huom! Sovelluksissa 9 ja 10, S3/S4 painotusta ei voida käyttää, koska anturipaikat on ennal­taanmääritelty

100% 0%

0% 100% 0%

0 1 1 0 1 1

Ovitoiminto (=2)

(=10)

0%

5 Avaa parametri o62 ja aseta haluttu vaihtoehto. Näin kaikki esia-

settelun parametrin arvot muuttuvat

6 Avaa parametri n57 ja valitse miten höyrystymispaine/lämpötila

mitataan Pe tai S1 (tehdasasetus on Pe painelähetin)

7 Kun käytetään painelähetintä Pe täytyy myös kylmä-aine valita

parametristä o30

8 Avaa parametri r12 ja käynnistä säädin

9 Tarkasta säätimen muut asettelut. Harmaassa kentässä olevat

arvot ovat esiaseteltuja. — Tee tarvittavat muutokset

10 Dataväyläkäytössä, aseta osoite parametristä o03

11 Huom! Sovelluksissa 9 ja 10, S3/S4 painotusta ei voida käyttää,

koska anturipaikat on ennaltaanmääritelty

- Lähetä osoite järjestelmään:

• MODBUS: Käytä skannaustoimintoa

• Muissa tapauksissa säätimessä on kommunikointikortti:

- LON RS485: Aktivoi toiminto o04

AK-CC 550 Asennusohje RI8LN920 © Danfoss 2015-06 7

Valikko

Parametrit Kytkentävaihtoehdot s.2-3 Min.

Toiminto Kode 1 2 3 4 5 6 7 8 9 10

Normaalikäyttö

Lämpötila (asetusarvo) - - - 1 1 1 1 1 1 1 1 1 1 -50°C 50°C 2

Termostaatti

Eroalue r01 1 1 1 1 1 1 1 1 1 1 0.1 K 20 K 2
Suurin asetteluarvo r02 1 1 1 1 1 1 1 1 1 1 -49°C 50°C 50
Pienin asetteluarvo r03 1 1 1 1 1 1 1 1 1 1 -50°C 49°C -50
Näytön poikkeutus r04 1 1 1 1 1 1 1 1 1 1 -10 10 0

Yksikkö (°C/°F) r05 1 1 1 1 1 1 1 1 1 1 0/°C 1/F 0/°C
S4 anturin poikkeutus r09 1 1 1 1 1 1 1 1 1 1 -10 K 10 K 0
S3 anturin poikkeutus r10 1 1 1 1 1 1 1 1 1 1 -10 K 10 K 0
Huolto, säätö päälle/pois (-1, 0, 1) r12 1 1 1 1 1 1 1 1 1 1 -1 1 0
Asetusarvon muutos yöllä r13 1 1 1 1 1 1 1 1 1 1 -50 K 50 K 0
Termostaattitoiminto1 = ON/OFF, 2 = Moduloiva r14 1 1 1 1 1 1 1 1 1 1 1 2 1
Painotetun termostaatin osuus - S4%

(100%=S4, 0%=S3)
Jäähdytystauon aloitusaikaväli r16 1 1 1 1 1 1 1 1 1 1 0 hrs 10 hrs 1
Jäähdytystauon kestoaika r17 1 1 1 1 1 1 1 1 1 1 0 min. 30 min. 5
Termostaattiasetuksen 2 asetus. Eroalue on r01 r21 1 1 1 1 1 1 1 1 1 1 -50°C 50°C 2
S6 anturin poikkeutus r59 1 1 1 1 1 1 1 1 1 -10 K 10 K 0
Painotetun termostattin osuus kun yöverho on

käytössä. (100%=S4, 0%=S3)
Lämmitystoiminto

Neutraalialue jäähdytyksen ja lämmityksen välillä

Aikaviive jäähdytyksen ja lämmityksen välillä r63 1 0 min. 240 min. 0

Hälytykset

Lämpötilahälytyksen viive A03 1 1 1 1 1 1 1 1 1 1 0 min. 240 min. 30
Ovihälytyksen viive A04 1 1 1 1 1 1 1 1 1 1 0 min. 240 min. 60
Sulatuksen jälkeisen lämpötilahälytyksen viive A12 1 1 1 1 1 1 1 1 1 1 0 min. 240 min. 90
Ylärajahälytys termostaatti 1 A13 1 1 1 1 1 1 1 1 1 1 -50°C 50°C 8
Matalarajahälytys termostaatti 1 A14 1 1 1 1 1 1 1 1 1 1 -50°C 50°C -30
Ylärajahälytys termostaatti 2 A20 1 1 1 1 1 1 1 1 1 1 -50°C 50°C 8
Matalarajahälytys termostaatti 2 A21 1 1 1 1 1 1 1 1 1 1 -50°C 50°C -30
S6-anturin ylärajahälytys termostaatt i1 A22 1 1 1 1 1 1 1 1 1 -50°C 50°C 8
S6-anturin matalarajahälytys termostaatti 1 A23 1 1 1 1 1 1 1 1 1 -50°C 50°C -30
S6-anturin ylärajahälytys termostaatti 2 A24 1 1 1 1 1 1 1 1 1 -50°C 50°C 8
S6-anturin matalarajahälytys termostaatti 2 A25 1 1 1 1 1 1 1 1 1 -50°C 50°C -30
S6 anturin hälytysviive

Arvolla = 240, S6-hälytystä ei ole
Hälytysviive DI1 A27 1 1 1 1 1 1 1 1 1 1 0 min. 240 min. 30
Hälytysviive DI2 A28 1 1 1 1 1 1 1 1 1 1 0 min. 240 min. 30
Hälytystermostaatti. . (100%=S4, 0%=S3) A36 1 1 1 1 1 1 1 1 0 % 100 % 100
S6 (tuotelämpötilahälytys) sulatuksen jälkeinen viive A52 1 1 1 1 1 1 1 1 1 0 min. 240 min. 90

Kompressori

Min. ON-aika c01 1 1 1 1 0 min. 30 min. 0
Min. OFF-aika c02 1 1 1 1 0 min. 30 min. 0
Käynnistys viiveaika kompr. 2 c05 1 0 sec 999 sec 5

Sulatus

Sulatustapa: 0= ei 1=sähkö, 2= kaasu d01 1 1 1 1 1 1 1 1 1 1 0/No 2/GAs 1/EL
Sulatuksen lopetuslämpötila d02 1 1 1 1 1 1 1 1 1 1 0°C 50°C 6
Sulatusten aloitusaikaväli d03 1 1 1 1 1 1 1 1 1 1 0 hrs/Off 240 hrs 8

Maksimi sulatusaika d04 1 1 1 1 1 1 1 1 1 1 0 min. 360 min. 45
Sulatusajan siirto käynnistyessä d05 1 1 1 1 1 1 1 1 1 1 0 min. 240 min. 0

Tippumisaika d06 1 1 1 1 1 1 1 1 1 1 0 min. 60 min. 0
Puhaltimen käynnistyksen viive sulatuksen jälkeen d07 1 1 1 1 1 1 1 1 1 1 0 min. 60 min. 0
Puhaltimen käynnistyslämpötila d08 1 1 1 1 1 1 1 1 1 1 -50 °C 0 °C -5
Puhaltimen käynti sulatuksen aikana

0: Pysäytetty
1: Käy
2: Käy kun pumpdown ja sulatus

Sulatusanturi: 0 =aika, 1=S5, 2=S4, 3=Sx (kytkennät 1-8
ja 10: sekä S5 ja S6.
Kykentä 9: S5 ja S5B)

Pump down viive d16 1 1 1 1 1 1 1 1 1 1 0 min. 60 min. 0

r15 1 1 1 1 1 1 1 1 0 % 100 % 100

r61 1 0 % 100 % 100

r62 1 0 K 50 K 2

A26 1 1 1 1 1 1 1 1 1 0 min. 240 min. 240

d09 1 1 1 1 1 1 1 1 1 1 0 2 1

d10 1 1 1 1 1 1 1 1 1 1 0 3 0

arvo

Max.
arvo

Tehdas-

asetus

SW 1.5x

Asetus

8 Asennusohje RI8LN920 © Danfoss 2015-06 AK-CC 550

Jatko Kode 1 2 3 4 5 6 7 8 9 10 Min. Max. Tehdas Nyk

Valumisaika (kuumakaasusulatuksessa) d17 1 0 min. 60 min. 0
Maximi jäähdytysaika sulatusten välissä d18 1 1 1 1 1 1 1 1 1 1 0 hrs 48 hrs 0/OFF
Tippuvesialtaan lämmitys. Aika sulatuksen lopetuksesta

lämmityksen lopetukseen
Ylimääräinen sulatus, adaptiivinen sulatus:

0=ei, 1=vain kun jäätä hälytys, 2=vain päivällä,
3=päivällä ja yöllä 4=vain yöllä

Resetoi "Adaptiivisen sulatuksen" (käynnistää
sulatuksen ja laskee uuden virityksen)

Paisuntaventtiil

Ruiskutusalgoritmi
Vain Danfoss

Tulistuksen maksimiarvo n09 1 1 1 1 1 1 1 1 1 1 3°C 20°C 12
Tulistuksen minimiarvo n10 1 1 1 1 1 1 1 1 1 1 3°C 20°C 3
MOP lämpötila. Off jos MOP = 15.0 °C n11 1 1 1 1 1 1 1 1 1 1 -50°C 15°C 15
Liukuma kun Azeotrop kylmäaine ( S1-mittaus) n12 1 1 1 1 1 1 1 1 1 1 0 K 10 K 0
AKV pulssitusaika

Vain Danfoss.
Ruiskutusalgoritmi, vain Danfoss n15 1 1 1 1 1 1 1 1 1 1 30 sec 600 sec 180
Ruiskutusalgoritmi, vain Danfoss n16 1 1 1 1 1 1 1 1 1 1 10 % 75 % 30

Ruiskutusalgoritmi, vain Danfoss. n17 1 1 1 1 1 1 1 1 1 1 5 % 70 % 30
Ruiskutusalgoritmi, vain Danfoss. n18 1 1 1 1 1 1 1 1 1 1 0 10 4
Ruiskutusalgoritmi, vain Danfoss. n23 1 1 1 1 1 1 1 1 1 1 1 50 6
Ruiskutusalgoritmi, vain Danfoss. n24 1 1 1 1 1 1 1 1 1 1 100 sec 1800 sec 900
Tulistuksen mittaus: 1= Painelähetin AKS32R, 2=

Lämpötila-anturi S1

Puhallin

Puhaltimen pysäytyslämpötila S5 F04 1 1 1 1 1 1 1 1 1 1 -50°C 50°C 50
Puhaltimen pulssitus 0=Ei pulsitusta, 1=Kun

termostaatti pysäyttää, 2= Kun termostaatti pysäyttää
yöaikaan

Puhallinpulssituksen periodi (on-aika + off-aika) F06 1 1 1 1 1 1 1 1 1 1 1 min. 30 min. 5
Periodin On-aika % F07 1 1 1 1 1 1 1 1 1 1 0 % 100 % 100

Reaaliaikakello

Kuusi aloitusaikaa sulatukselle.
Tuntien asettelu 0=OFF

Kuusi aloitusaikaa sulatukselle.
Minuuttien asettelu 0=OFF

Kello - tunnit t07 1 1 1 1 1 1 1 1 1 1 0 hrs 23 hrs 0
Kello - minuutit t08 1 1 1 1 1 1 1 1 1 1 0 min. 59 min. 0

Kello - pvm. t45 1 1 1 1 1 1 1 1 1 1 1 day 31 day 1
Kello - kuukausi t46 1 1 1 1 1 1 1 1 1 1 1 mon. 12 mon. 1
Kello - vuosi t47 1 1 1 1 1 1 1 1 1 1 0 year 99 year 0

Muuta

Ulostulojen viive käynnistyksen yhteydessä o01 1 1 1 1 1 1 1 1 1 1 0 sec 600 sec 5
DI1. signaalin toiminnot:

(0=ei käytössä, 1=käytössä DI1. 2=ovitoiminto
hälytyksellä. 3=ovihälytys. 4=sulatuksen aloitus
(pulssikontakt). 5=pääkytkin. 6=yötoiminto.
7=asetusarvon muutos(aktivoi r21). 8=hälytystoiminto
suljettuna. 9=hälytystoiminto avoinna. 10=kalusteen
siivous (pulssikontakti). 11=pakotettu jäähdytys
kuumakaasusulatuksen yhteydessä, 12=yöverho

Verkko-osoite o03 1 1 1 1 1 1 1 1 1 1 0 240 0
On/Off viesti(Service Pin)

Huom! anna ensin osoite o61
(käyttö LON 485)

Salasanakoodi 1 (kaikki asettelut) o05 1 1 1 1 1 1 1 1 1 1 0 100 0
Anturityyppi: 0=Pt1000, 1=Ptc1000, o06 1 1 1 1 1 1 1 1 1 1 0/Pt 1/Ptc 0/Pt
Max pitoaika yhteissulatuksen jälkeen o16 1 1 1 1 1 1 1 1 1 1 0 min. 360 min. 20
Näytön anturivalinta. S4%

(100%=S4, 0%=S3)
Painelähettimen - min. mittausarvo o20 1 1 1 1 1 1 1 1 1 1 -1 bar 5 bar -1
Painelähettimen - max. mittausarvo o21 1 1 1 1 1 1 1 1 1 1 6 bar 200 bar 12

d20 1 0 min. 240 min. 30

d21 1 1 1 1 1 1 1 1 1 1 0 4 0

d22 1 1 1 1 1 1 1 1 1 1 0/OFF 1/ON 0/OFF

n05 1 1 1 1 1 1 1 1 1 1 30 sec 600 sec 150

n13 1 1 1 1 1 1 1 1 1 1 3 sec 6 sec 6

n57 1 1 1 1 1 1 1 1 1 1 1 2 1

F05 1 1 1 1 1 1 1 1 1 1 0 2 0

t01 -

1 1 1 1 1 1 1 1 1 1 0 hrs 23 hrs 0

t06
t11 -

1 1 1 1 1 1 1 1 1 1 0 min. 59 min. 0

t16

o02 1 1 1 1 1 1 1 1 1 1 0 12 0

o04 1 1 1 1 1 1 1 1 1 1 0/Off 1/On 0/Off

o17 1 1 1 1 1 1 1 1 0 % 100 % 100

AK-CC 550 Asennusohje RI8LN920 © Danfoss 2015-06 9

Jatko Kode 1 2 3 4 5 6 7 8 9 10 Min. Max. Tehdas. Nyk

Kylmäainevalinta

1=R12. 2=R22. 3=R134a. 4=R502. 5=R717. 6=R13.

7=R13b1. 8=R23. 9=R500. 10=R503. 11=R114.

12=R142b. 13=omavalinta. 14=R32. 15=R227.

16=R401A. 17=R507. 18=R402A. 19=R404A.

20=R407C. 21=R407A. 22=R407B. 23=R410A.

24=R170. 25=R290. 26=R600. 27=R600a. 28=R744.

29=R1270. 30=R417A. 31=R422A.

DI2. signaalin toiminnot:

(0=ei käytössä, 1=status på DI2. 2=ovitoiminto

hälytyksellä. 3=ovihälytys. 4=sulatuksen aloitus

(pulssikontakti). 5=pääkytkin. 6=yötoiminto.

7=asetusarvon muutos (aktivoi r21). 8=hälytystoiminto

suljettuna. 9=hälytystoiminto avoinna. 10=kalusteen

siivous (pulssikontakti). 11=pakotettu jäähdytys

kuumakaasusulatuksen yhteydessä, 12=yöverho

13=yhteissulatus)

Valojen konfigurointi: 1=valaitus seuraa

päivä/yö toimintoa, 2=valaitusta ohjataan

datakommunikoinnilla ja ‘o39’, 3=valaitus ohjataan

DI-liittimellä, 4=kuten "2", mutta valot kytkeytyvät ja

yöverhot nousevat mikäli kommunikointikatkos kestää

yli 15 minuuttia

Valoreleen aktivointi (vain jos o38=2) On=valo o39 1 1 1 1 1 1 1 1 0/Off 1/On 0/Off

Reunanlämmitys On-aika päivällä o41 1 1 1 1 1 1 1 0 % 100 % 100

Reunanlämmitys On-aika yöllä o42 1 1 1 1 1 1 1 0 % 100 % 100

Reunanlämmitys periodiaika (On + Off aika) o43 1 1 1 1 1 1 1 6 min. 60 min. 10

Kalusteen siivous 0= ei siivousta 1= vain puhaltimet. 2

kaikki ulostulot OFF

Valitse sähkökytkentä katso s. 2 ja 3 * o61 1 1 1 1 1 1 1 1 1 1 1 10 1

Valitse perusasettelut katso s. 7 * o62 1 1 1 1 1 1 1 1 1 1 0 6 0

Salasanakoodi 2 (osittainen pääsy) *** o64 1 1 1 1 1 1 1 1 1 1 0 100 0

Tallenna nykyiset arvot tehdasasetteluiksi o67 1 1 1 1 1 1 1 1 1 1 0/Off 1/On 0/Off

DI3 signaalin toiminnot: (korkeajännite input) (0=ei

käytössä, 1=käytössä DI3. 2=ovitoiminto hälytyksellä.

3=ovihälytys. 4=sulatuksen aloitus (pulssikontakt).

5=pääkytkin. 6=yötoiminto. 7=asetusarvon

muutos(aktivoi r21).

8=ei käytössä. 9=ei käytössä. 10=kalusteen

siivous (pulssikontakti). 11=pakotettu jäähdytys

kuumakaasusulatuksen yhteydessä, 12=yöverho 13=ei

käytössä. 14=jäähdytys seis (pakkosulku)

Reunanlämmitys

0=ei käytössä, 1=pulssitus aikaohjauksella (o41 ja o42),

2=pulssitus kastepisteohjauksella

Kastepiste kun reunanlämmitys on minimissä o86 1 1 1 1 1 1 1 -10°C 50°C 8

Kastepiste kun reunanlämmitys on 100% o87 1 1 1 1 1 1 1 -9°C 50°C 17

Matalin sallittu reunanlämmityksen teho % o88 1 1 1 1 1 1 1 0 % 100 % 30

Viive jäähdytyksen aloitukseen "ovi auki" tilanteessa o89 1 1 1 1 1 1 1 1 1 1 0 min. 240 min. 30

Puhaltimen toiminta pakkosulku tilanteessa:

no/0=Puh Off, yes/1=Puh On

Alimmaisen näppäimen toimointa:

1=sulatusanturin lukema, 2=S6 lämpötila, 3=S5_B

lämpötila

Näyttö

1= u56 Ilman lämpötila

2= u36 tuotelämpötila

Yö ja yöverhot

0: Valo OFF ja yöverhot ylös, kun pääkytkin OFF

1: Valo ja yöverho ei ohjaudu pääkytkimen mukaan

o30 1 1 1 1 1 1 1 1 1 1 0 31 0

o37 1 1 1 1 1 1 1 1 1 1 0 13 0

o38 1 1 1 1 1 1 1 1 1 4 1

*** o46 1 1 1 1 1 1 1 1 1 1 0 2 0

o84 1 1 1 1 1 1 1 1 1 1 0 14 0

o85 1 1 1 1 1 1 1 0 2 0

o90 1 1 1 1 1 1 1 1 1 1 0/no 1/yes 1/yes

o92 1 1 1 1 1 1 1 1 1 1 1 3 1

o97 1 1 1 1 1 1 1 1 1 1 1 2 1

o98 1 1 1 1 1 1 1 1 1 1 0 1 0

10 Asennusohje RI8LN920 © Danfoss 2015-06 AK-CC 550

Jatko Kode 1 2 3 4 5 6 7 8 9 10 Min. Max. Tehdas Nyk

Hälytysreleen ohjelmointi
Hälytysrelee aktivoituu seuraavista tapahtumista
1 - Korkea lämpötila
2 - Matala lämpötila
4 - Anturivika
8 - DI hlytystulo
16 - Sulatuksen hälytykset
32 - Lisätoiminnot
64 - Ruiskutuksen hälytykset
Halutut tapahtumat, jotka tulee aktivoida
hälytysreleen, täytyy asetella numeerisena arvona, joka
on hakuttujen tapahtumien summa.
(Esim. arvo 5 = Korkea lämpötila + Anturivika.
0=Ei käytössä)

Service

S5 anturin lämpötila u09 1 1 1 1 1 1 1 1 1 1
DI1 litännän tila. 1=suljettu u10 1 1 1 1 1 1 1 1 1 1
Sulatukseen kulunut aika (minuutteja) u11 1 1 1 1 1 1 1 1 1 1
S3 anturin lämpötila u12 1 1 1 1 1 1 1 1 1 1
Yötoiminnon tila(on tai off) 1=suljettu u13 1 1 1 1 1 1 1 1 1 1
S4 anturin lämpötila u16 1 1 1 1 1 1 1 1 1 1

Termostaattianturin lämpötila u17 1 1 1 1 1 1 1 1
Nykyinen termostaatin jäähdytysaika u18 1 1 1 1 1 1 1 1 1 1
Höyrystimelle tulevan ilman lämpötila u19 1 1 1 1 1 1 1 1 1 1
Höyrystimeltä lähtevän ilman lämpötila u20 1 1 1 1 1 1 1 1 1 1
Höyrystimen tulistus u21 1 1 1 1 1 1 1 1 1 1
Haluttu tulistusarvo u22 1 1 1 1 1 1 1 1 1 1
AKV ventiilin avautumisaste ** u23 1 1 1 1 1 1 1 1 1 1
Höyrystymispaine Po (suhteellinen) u25 1 1 1 1 1 1 1 1 1 1
Fordamper temperatur To (beregnet) u26 1 1 1 1 1 1 1 1 1 1
S6 anturin lämpötila (tuotelämpötila) u36 1 1 1 1 1 1 1 1 1
DI2 liitännän tila. 1=suljettu u37 1 1 1 1 1 1 1 1 1 1
Näytön lämpötila-arvo u56 1 1 1 1 1 1 1 1 1 1
Hälytysanturin lämpötila u57 1 1 1 1 1 1 1 1 1 1
Jäähdytysreleen tila ** u58 1 1 1 1
Puhallinreleen tila ** u59 1 1 1 1 1 1 1 1 1 1
Sulatusreleen tila ** u60 1 1 1 1 1 1 1 1 1
Reunanlämmityksen tila ** u61 1 1 1 1 1 1 1
Hälytysreleen tila ** u62 1 1 1 1 1
Valaistusreleen tila ** u63 1 1 1 1 1 1 1 1
Imuputken venttiilin releen tila ** u64 1
kompressori 2 releen tila ** u67 1

S5B anturin lämpötila u75 1
kuumakaasu / valuntaventtilin tila ** u80 1
Tippuvesialtaan lämmityksen tila ** u81 1
Yöverhon tila ** u82 1
Sulatus B tila ** u83 1
Lämmitysreleen tila ** u84 1
Reunanlämmityksen teho u85 1 1 1 1 1 1 1
1: Termostaatti 1 käytössä, 2: Termostaatti 2 käytössä u86 1 1 1 1 1 1 1 1 1 1
Korkeajännite liitännän DI3 tila u87 1 1 1 1 1 1 1 1 1 1
Termostaatin kytkentäarvo u90 1 1 1 1 1 1 1 1 1 1
Termostaatin katkaisuarvo u91 1 1 1 1 1 1 1 1 1 1
Adaptiivisen sulatuksen tila

0: Off. Toiminto ei käytössä
1: Vika. Suorita resetointi d22
2: Resetointi käynnissä uusi viritys tulossa
3: Normaali
4: Pientä jäätä
5: Keskijäätä
6: Paljon jäätä

P41 1 1 1 1 1 0 127 111

U01 1 1 1 1 1 1 1 1 1 1

*) Voidaan asettaa kun säätö on seis (r12=0))
**) Voidaan ohjata käsin t, kun r12 = -1
***) Salasanakoodi 2 rajoittaa tätä kohtaa

Tehdasasetukset koskevatr standardilaitteita. Jos tilausnumero on toinen, voivat
tehdasasetukset olla toisia.

Muuta informaatiota:
Manual RS8EN

AK-CC 550 Asennusohje RI8LN920 © Danfoss 2015-06 11

Vikakoodit

Vikatilanteessa LEDit vilkkuvat ja hälytysrele aktivoituu.
Ylintä näppäintä painettaessa näyttöön tulee vikakoodi. Paina uudelleen jos on
useampia hälytyksiä.
Vikakoodit on jaettu A ja E koodeihin.
A- hälytykset ilmestyvät vasta kun aseteltu aikaviive on kulunut umpeen.
E-hälytykset ilmestyvät heti kun vika ilmenee.

Koodi / Hälytysteksti
väylän kautta

A1/--- High t.alarm Korkea lämpötila 1

A2/--- Low t. alarm Matala lämpötila 2

A4/--- Door alarm Ovi auki 8

A5/--- Max hold time Toiminto "o16" on aktivoitunut, yhte-

A10/--- Inject prob. Ruiskutuksen säätöongelma 64

A11/--- No Rfg. sel. Kylmäainetta ei valittu 64

A13/--- High temp S6 Korkea S6 lämpötila 1

A14/--- Low temp S6 Matala S6 lämpötila 2

A15/--- DI1 alarm DI1 hälytys 8

A16/--- DI2 alarm DI2 hälytys 8

A45/--- Standby mode Jäähdytys seis (pysäytetty r12 tai DI-

A59/--- Case clean Kalusteen siivous. Signaali DI-liitännästä -

A74/--- AD fault Häiriö adaptiivisessa sulatustoiminnassa 16

A75/--- AD Iced Höyrystin jäässä, ilmankierto heikkoa 16

A76/--- AD not defr. Höyrystimen sulatus ei toimi kunnolla 16

E1/--- Ctrl. error Häiriö säätimessä 32

E6/--- RTC error Tarkista kello 32

E20/--- Pe error Vika painelähettimessä Pe 64

E23/--- S1 error S1 anturivika 4

E24/--- S2 error S2 anturivika 4

E25/--- S3 error S3 anturivika 4

E26/--- S4 error S4 anturivika 4

E27/--- S5 error S5 anturivika 4

E28/--- S6 error S6 anturivika 4

E37/--- S5 error B S5B anturivika 4

---/--- Max Def.Time Maksimi sulatusaika kulunut umpeen 16

Syy Hälytyrele

ryhmät (P41)

16

isulatus

-

liitännästä)

Tila Säätötila

Säädin suorittaa erinnäisiä säätötilanteita.Voit tarkistaa mitä
säädin on parhaillaan tekemässä, Painamalla lyhyesti (1s)
ylintä näppäintä, tilakoodi ilmestyy näyttöön.
Tilakoodit:

Normaali säätö S0 0

Odottaa yhteisulatuksen päättymistä S1 1

Kompressorin käynnistyessä, sen täytyy käydä x minuuttia S2 2

Kompressorin pysähtyessä, sen täytyy olla seis x minuuttia S3 3

Höyrystimen tiippuvesiaika käynnissä. S4 4

Pääkytkimestä seis. Joko r12 tai DI-liitäntä S10 10

Termostaattikatkaisu S11 11

Sulatus käynnissä S14 14

Sulatusvaihe. Puhallinviive — vesi jäätyy höyrystimeen S15 15

Ruiskutustoiminto tai ON liitäntä on pysäyttänyt jäähdytyk­sen.

Ovi auki ( DI liitäntä) S17 17

Jäähdytys on seis vähän aikaan. Muutaman minuutin jääh­dytystauko

Moduloiva termostaattisäätö S19 19

Hätäjäähdytys, anturivika *) S20 20

Ruiskutuksen säätöongelma S21 21

Käynnistysvaihe 2. Höyrystimen täyttö S22 22

Adaptiivinen säätö S23 23

Käynnistysvaihe 1. Signaalinvarmistus antureilta S24 24

Toimintojen käsikäyttö S25 25

Kylmäainetta ei ole valittu S26 26

Kalusteen siivous S29 29

Pakkojäähdytys S30 30

Ulostulojen viive käynnistyksessä S32 32

Lämmitystoiminto r36 on käytössä S33 33

Muita näytön koodeja:

Sulatuslämpötilaa ei ole. Käytössä on aikasulatus non

Sulatusvaihe. / Ensimmäinen jäähdytysvaihe -d-

Vaatii salasanan. Anna salasana PS

Säätö pysähtyy pääkytkimestä OFF

S16 16

S18 18

Säätötila

*) Hätäjäähdytys on käytössä kun antureiden S3 tai S4 signaali katoaa. Jäähdytys jatkuu

rekisteröidyllä kytkentäteholla. Keskimääräset tehot on rekisteröity erikseen päivä ja

Hälytyskommunikointi

Yksittäisten hälytysten vakavuus asetellaan ryhmästä "Hälytysten jatko,(Alarm destina­tion)"

Asetelaan
Systemmanager

Asetellaan
AKM (AKM destination)

Log Hälytysrele Siirretään

yökäytössä.

ei Kor Mat-Kor

Verkkoon
Korkea 1 X X X X
Keski 2 X X X
Matala 3 X X X
Vain log X
selvitetty

12 Asennusohje RI8LN920 © Danfoss 2015-06 AK-CC 550

ADAP-KOOL®
