Danfoss AK-CC55 User guide

User Guide

Kühlmöbel-/Kühlraumregler (EEV) Typ AK-CC55, Multiverdampfer

SW Ver. 1.8x

Für Kühlmöbel und Kühlräume.

AK-CC55 Multiverdampfer

Inhalt

Einleitung 5

Einführung 5

Portfolioübersicht 6

Übersicht Produktprogramm 6 Konnektivität (optional) 7 Funktionsübersicht 7 Datenübertragung 7 AK-CC55 Multiverdampfer 8 Externes Display 8

Reglerfunktionen 10

Funktionen 10 Einspritzregelung mit AKV 10 Temperaturregelung 11 Temperaturüberwachung 11 Thermostatsollwerte 12 Nachtanhebung des Thermostatwerts 12 Kühlmöbelreinigung 12 Kühlmöbelabschaltung 13 Abtauung 13 Abtaubeginn 13 Abtaubeendigung 13 Lüftersteuerung während der Abtauung 14 Abtausequenz 14 Echtzeituhr 14 Koordinierte Abtauung 14 Schmelzfunktion 14 Rahmenheizung 15 Lüfter-Pulssteuerung 16 Lichtfunktion 16 Nachtrollo 17 Feuchtigkeitsregelung 17 Heizfunktion (nur Anwendung 4) 18 Digitaleingänge 19 Zwangsschließung 19

AK-CC55 Multiverdampfer

Türkontakt 20 Anzeige 20 Übersteuerung 20

Anwendungen 22

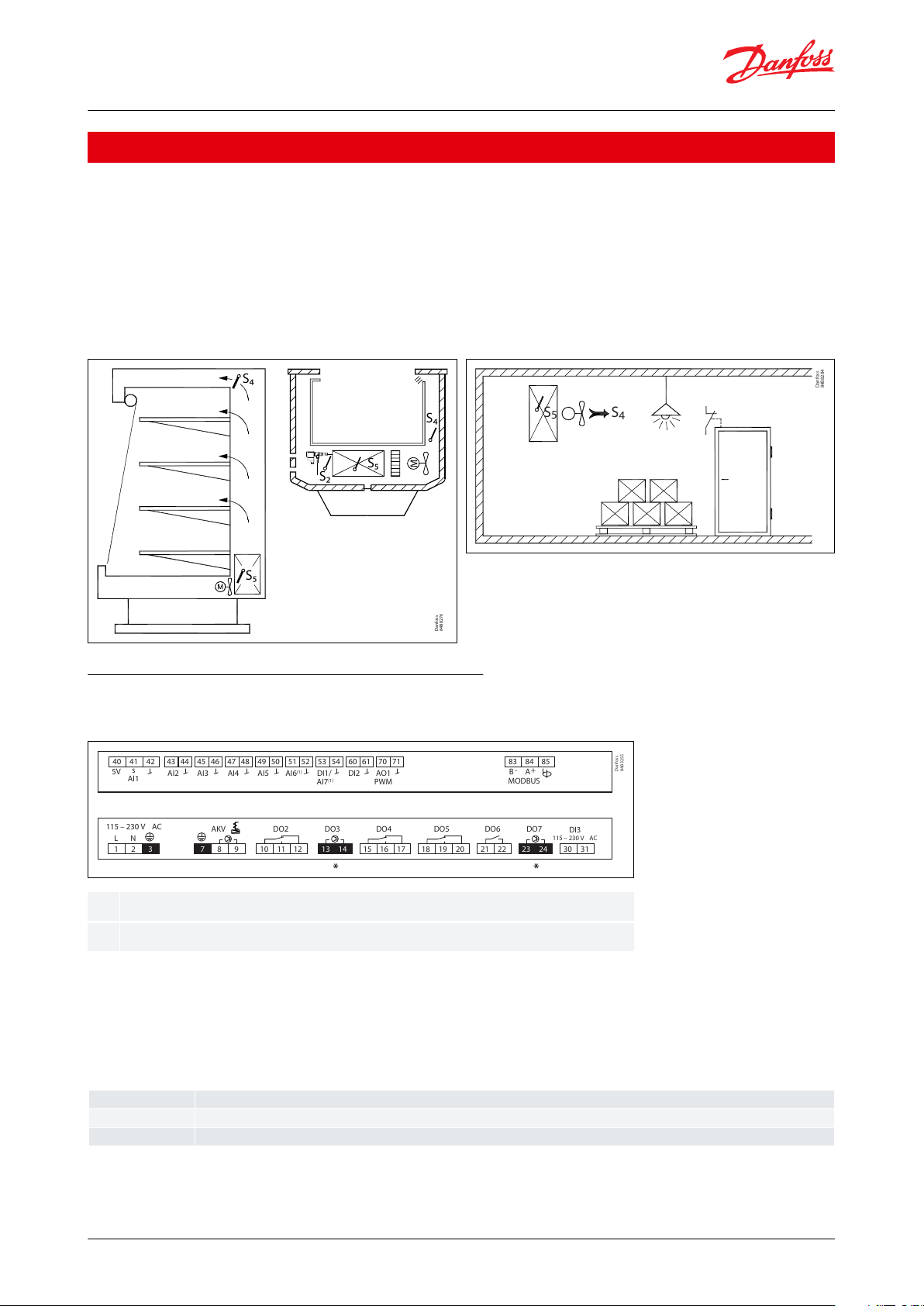

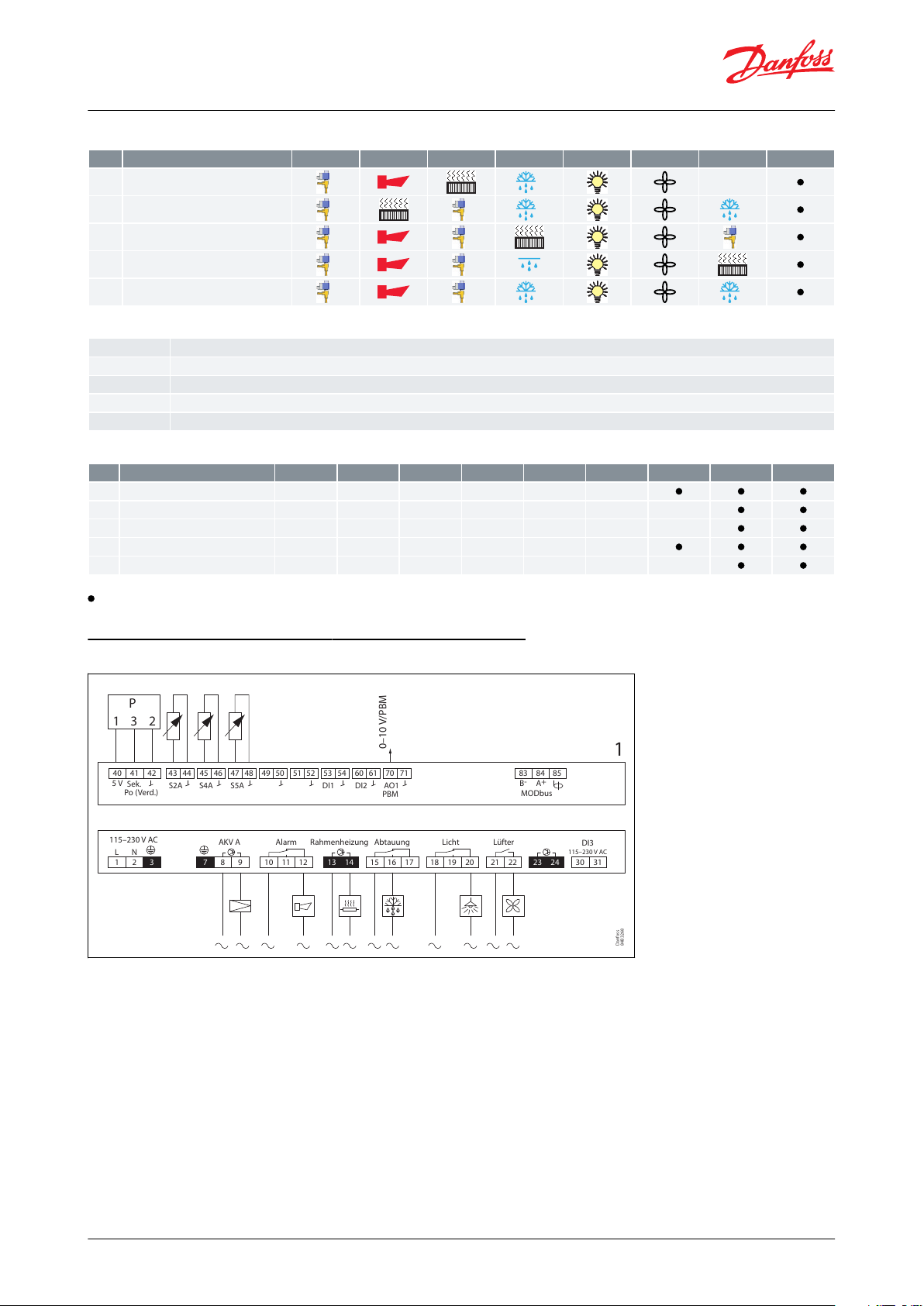

AK-CC55-Anschlüsse und Anwendungsoptionen 22 Anwendungskongurationen und E/A-Verbindungen 23 Produktkennzeichnung 25 AK-CC55 Multiverdampferanschlüsse 25

Datenkommunikation 25 AKV-Info 26 Externes Halbleiterrelais für Rahmenheizung 26 AKS 32R-Info 26 Koordinierte Abtauung über Kabelanschlüsse 27 Externes Display AK-UI55 27 Anschlüsse 27

Bedienung 30

Bedienung über Datenübertragung 30 Direkte Bedienung 30 Betrieb über AK-UI55 Set 30

Parametergruppen bei Bedienung über Display 32 Schnellstart 32

AK-UI55 Display-Menü (SW-Ver. 1.8x) 34

Thermostat 34 Alarmeinstellungen 34 Abtauung 35 Einspritzregelung 35 Lüftersteuerung 35 Abtauzeitplan 35 Feuchtigkeitsregelung 36 Sonstiges 36 Regelung 38 DO-Konguration und Handbuch 38 Service 39

Bedienung über AK-UI55 Bluetooth 42

Menü AK-CC55 Connect (SW-Ver. 1.8x) 43

AK-CC55 Multiverdampfer

Start/Stopp 43 Konguration 43 Thermostatregelung 45 Alarmgrenzen und -verzögerungen 47 Feuchtigkeitsregelung 48 Einspritzregelung 49 Abtausteuerung 51 Abtaupläne 53 Lüftersteuerung 54 Rahmenheizungsregelung 55 Licht-/Reinigungsregelung 56 Display-Steuerung 57 Alarmrelais-Prioritäten 57 Sonstiges 58 Erweitert 58 Fehlermeldung 61

Betriebszustand 63

Produktspezikation 64

Technische Daten 64

Elektrische Spezikationen 64 Sensor- und Messdaten 64 Spezikationen für Eingangs- und Ausgangsrelais 64 Funktionsdaten 65 Umgebungsbedingungen 65

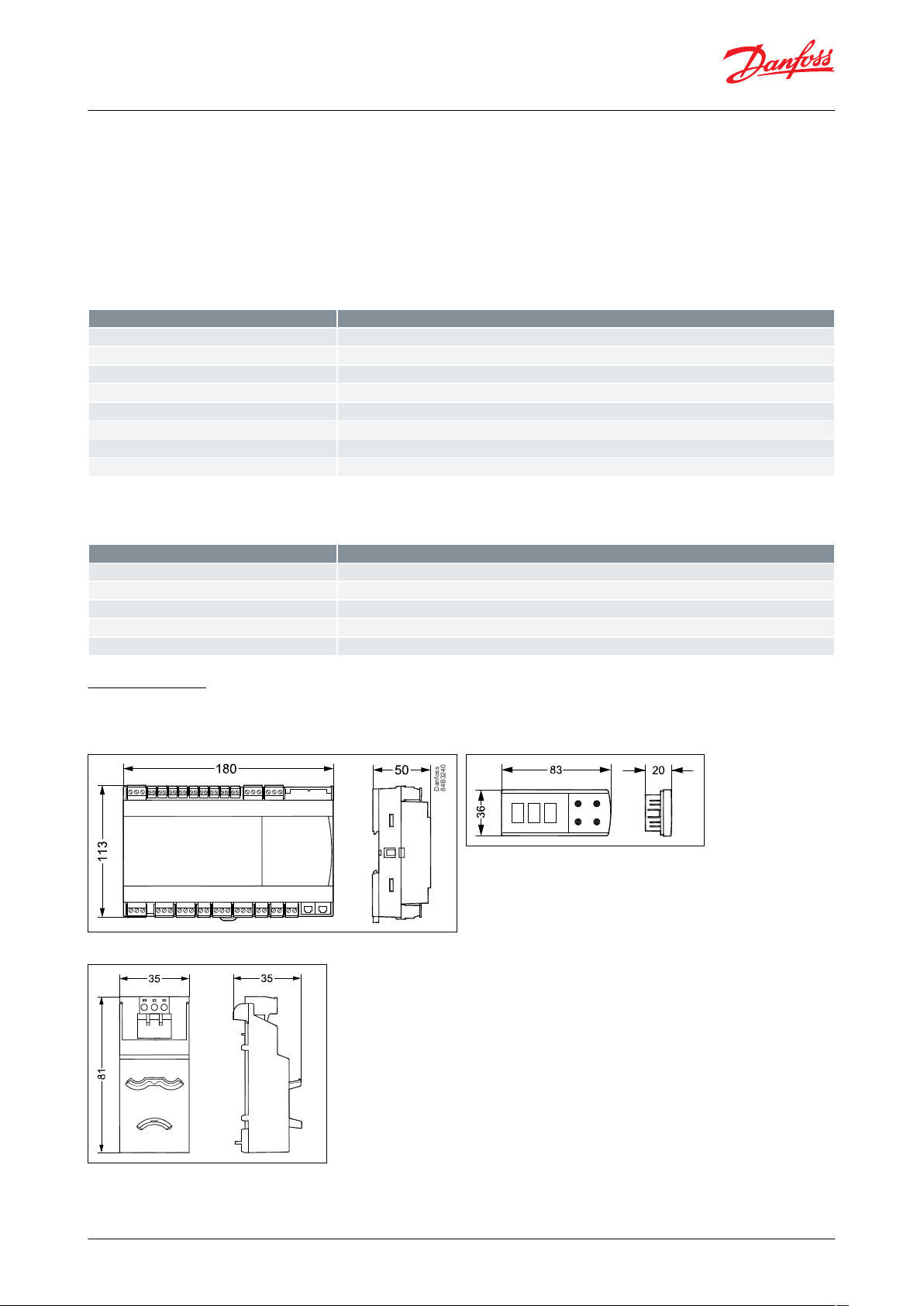

Abmessungen 65

Zertikate, Erklärungen und Zulassungen 66

Erklärungen zum AK-UI55 Bluetooth-Display 67

Online-Support 68

S4/S4B/S4C

P

AKV

S2/S2B/S2C

S5/S5B

Danfoss

84B3293

AK-CC55 Multiverdampfer

Einleitung

Einführung

Anwendungsbereich

Komplette Kühlstellenregelung mit großer Flexibilität zur Anpassung an Kühlmöbel und Kühlräume.

Vorteile:

• Universalregler zur Regelung von bis zu 3 AKV-Ventilen in einem Kühlabschnitt

• Schnelle Konguration mit vordenierten Einstellungen

• Einfache Konguration und Service per Bluetooth über eine mobile App

• Energieoptimierung der gesamten Kühlstelle

• Adaptive Regelung der minimalen stabilen Überhitzung (MSS) erfolgt mit niedrigstem möglichen Überhitzungswert

• Ermöglicht eine deutliche Erhöhung des Saugdrucks

• Die adaptive Einspritzregelung (adaptive liquid control, ALC) kann bei transkritischen CO2-Systemen mit Flüssigkeitsejektoren mit Überhitzung bis zu 0 K betrieben werden.

Prinzip

Die Temperatur im Gerät wird von einem bis drei S4-Lufttemperaturfühlern erfasst, die sich im Luftstrom des Verdampfers benden können. Eine Einstellung für die Displayanzeige bestimmt, ob die Temperatur von Thermostat A, die durchschnittliche Temperatur von S4 oder die höchste Temperatur von S4 auf dem Display angezeigt wird.

Wenn zwei Displays angeschlossen sind, kann die Temperatur von Thermostat A in Anzeige 1 und die Temperatur von Thermostat B in Anzeige 2 angezeigt werden.

Die Temperatur des Verdampfers wird mit einem oder zwei Fühlern S5 gemessen, die als Abtaufühler verwendet werden können.

Zusätzlich zu den Ausgängen der elektronischen AKV-Einspritzventile verfügt der Regler über Relaisausgänge, die durch die Anwendungseinstellung deniert werden.

Bild 1: AK-CC55 mit Verdampfer, AKV-Ventil und Fühlerpositionen

AK-CC55 Kompakt

AK-CC55 Einzelverdampfer

mit Display (UI)

AK-CC55 Multiverdampfer

Produktabbildung

Ventil

1 x TXV oder AKV

1 x AKV

3 x AKV

Digitaler Ausgang3554

Digitaler Eingang (DI)

1 (2)

3 (2)

Analoger Ausgang1111

Analoger Eingang

5 (4)

6 (7)

Display

1 externes

2 externe

1 externes + 1 integriertes

2 externe

Komm.-modul

Modbus

Optionale Komm.-modul

LON Modul

AK-CC55 Multiverdampfer

Portfolioübersicht

Übersicht Produktprogramm

Das AK-CC55-Portfolio umfasst vier Regler mit unterschiedlichen Funktionen und Anwendungseinstellungen, wie in der Tabelle dargestellt.

Tabelle 1: AK-CC55-Portfolio

Externes Display Service-App

Systemmanager

Display-Bus

Modbus

LON/TCP/IP (SNMP)

Modbus

LON/TCP/IP (SNMP)

Bluetooth

AK-UI55 Bluetooth

AK-UI55 Set

AK-UI55 Info

Smartgerät (iOS oder Android)

AK-CC55 Connect

AK-CC55 Einzelverdampfer mit Display (UI)

AK-CC55, Multiverdampfer

AK-CC55 Kompakt

KoolProg

Kühlstellenregler

Danfoss

80G8333

AKA 245: Nur LON-Geräte und max. 250 Reglerparameter

Anwendung

AK-CC55 Kompakt

AK-CC55 Einzelver‐

dampfer

AK-CC55 Einzelver‐

dampfer mit Display (UI)

AK-CC55 Multiverdamp‐

fer

EEV-Anwendung (elektrisch betriebenes Expansionsventil)

xxx

0–10 V zur Steuerung des externen Schrittmotortreibers

x

TXV-Anwendung (thermostatisches Expansionsventil + Magnetventil oder Verdichter)

x

Heißgas-Anwendung

x

Ein Ventil, ein Verdampfer, eine Kühlsektion

xxx

Ein Ventil, ein Verdampfer, zwei Kühlsektionen

x

Ein Ventil, zwei Verdampfer, zwei Kühlsektionen

x

Zwei Ventile und zwei Verdampfer (gleiche Kühlsektion)

x

Drei Ventile und drei Verdampfer (gleiche Kühlsektion)

x

Benutzerdenierte

Konguration der Relaisausgänge

x

Zwei Verdichterxx

Heizfunktionxx

x

Regelung der Luftfeuchtigkeit

x

Adaptive Überhitzung

xxx

Adaptive Flüssigkeitsregelung (ALC) (Null-Überhitzungsregelung für transkritische CO2 -Systeme mit Flüssigkeitsejektoren)

xxx

Adaptive Abtauung

x

Produktfühler

x

RS485 Lon, optional (AK-OB55)

x

AK-CC55 Multiverdampfer

Konnektivität (optional)

Das Diagramm zeigt die Anschlussoptionen, die AK-CC55 für die Auslegung der Systemfunktionalität bietet.

Bild 2: Konnektivität (optional)

Funktionsübersicht

Tabelle 2: AK-CC55 Funktionsübersicht nach Typ

Datenübertragung

Der Regler verfügt über eine integrierte MODBUS-Datenübertragung. Wenn eine andere Form der Datenübertragung erforderlich ist, kann ein Lon RS 485-Modul in den Regler eingesetzt werden.

Standardgehäuse. Der Regler wird typischerweise für Kühlregale verwendet, bei denen er in einem Anschlusskasten montiert ist.

Danfoss

84B8236

Das Standardgehäuse kann um ein oder zwei externe Displays erweitert werden.

Danfoss

84B8238

AK-CC55 Multiverdampfer

Die Verbindung muss dann zum Modul erfolgen.

Bild 3: Montage des Kommunikationsmoduls

AK-CC55 Multiverdampfer

AK-CC55 Multiverdampfer – Regelung von bis zu 3 AKV-Ventilen.

Eine Einstellung des Anwendungsmodus konguriert die Ein- und Ausgänge für die gewünschte Verwendung. Es stehen fünf Anwendungen zur Verfügung.

Externes Display

Es stehen drei Ausführungen mit unterschiedlichen Funktionen zur Verfügung:

• AK-UI55 Info: Temperaturanzeige

• AK-UI55 Set Temperaturanzeige mit Bedientasten auf der Vorderseite.

• AK-UI55 Bluetooth: Temperaturanzeige mit Bluetooth-Kommunikation, zur Verwendung mit der mobilen App AKCC55 Connect.

AK-CC55 Multiverdampfer

Bild 4: AK-UI55 Info Bild 5: AK-UI55 Set Bild 6: AK-UI55 Bluetooth

AK-CC55 Multiverdampfer

Reglerfunktionen

Funktionen

• Tag-/Nachtthermostat mit EIN/AUS- oder modulierendem Prinzip

• Umschalten zwischen Thermostateinstellungen über Digitaleingang

• Adaptive Regelung der Überhitzung

• Start der Abtauung über Zeitplan, Digitaleingang, Netzwerk oder Einstellungsanzeige

• Elektrische oder Umluftabtauung

• Abtaubeendigung nach Zeit und/oder Temperatur

• Koordination der Abtauung zwischen mehreren Reglern in einem System

• Pulsieren der Lüfter, wenn der Thermostat die Solltemperatur erreicht hat

• Kühlmöbelreinigungsfunktion zur Dokumentation des HACCP-Verfahrens

• Rahmenheizungsregelung über Tag-/Nachtlast oder Taupunkt

• Feuchteregelung in Kühlräumen

• Türfunktion

• Steuerung von Nachtrollos

• Lichtsteuerung

• Heizungsthermostat

• Hochgenaue Eingänge bieten eine höhere Messgenauigkeit als in der Norm EN ISO 23953-2 angegeben ohne nachfolgende Kalibrierung (Pt 1000 Ohm-Fühler)

• Integrierte MODBUS-Kommunikation mit der Option, eine LonWorks-Kommunikationskarte zu integrieren

Einspritzregelung mit AKV

Die Flüssigkeitseinspritzung in den Verdampfer erfolgt durch ein elektronisch geregeltes Einspritzventil vom Typ AKV. Das Ventil arbeitet sowohl als Expansionsventil als auch als Magnetventil. Der Regler önet und schließt das Ventil auf Grundlage der Sensormesswerte.

Die Funktion enthält einen adaptiven Algorithmus, der die Önung des Ventils unabhängig anpasst, sodass der Verdampfer ständig die optimale Kältemittelmenge erhält.

Die Überhitzung wird gemessen über:

Drucksensor Po und Temperatursensor S2. Durch die Verwendung eines Drucksensors und eines Temperatursensors wird eine korrekte Messung der Überhitzung unter allen Bedingungen erreicht, damit ist eine sehr robuste und präzise Regelung möglich. Das Signal von einem Druckmessumformer kann für bis max. 10 Regler verwendet werden, jedoch nur, wenn keine signikante Druckdierenz zwischen den betreenden Verdampfern besteht.

Es gibt zwei parallele Einstellungen für die Überhitzung:

• Trockenexpansion, die keine Flüssigkeitsanteile am Verdampferausgang zulässt.

• Adaptive Einspritzregelung in transkritischen CO2-Systemen, die einen Flüssigkeitsübertritt ermöglicht. Diese Art der Regelung erfordert, dass der Regler ein Ein/Aus-Signal von z. B. einem Flüssigkeitsabscheider in der Saugleitung empfängt. Ein Füllstandschalter im Behälter registriert, wenn der Flüssigkeitsstand den Höchstwert überschreitet. Niveau. In diesem Fall schaltet der Regler auf Trockenexpansion und dann zurück auf adaptive Einspritzüssigkeitsregelung, wenn der Flüssigkeitsstand gesunken ist. Die Funktion wird in den Einstellungen o02, o37 oder o84 deniert.

Die Funktion kann auch über die Datenübertragung von einer Systemeinheit aktiviert werden. Wenn das adaptive Einspritzüssigkeitsregelungssignal verloren geht, schaltet der Regler automatisch auf Trockenexpansion zurück.

Trockenexpansion (MSS-Regelung)

Adaptive Einpritzüssigkeitsregelung (ALC)

Danfoss

84B2732

S2

AKV

p

e

Danfoss

80Z775

DI1 (DI2)

S2

AKV

ON/OFF

p

e

EIN/AUS-Regelung

Modulierende Regelung

Danfoss

80Z8134

AK-CC55 Multiverdampfer

Tabelle 3: Flüssigkeitseinspritzung

WARNUNG:



Unbeabsichtigte Verwendung kann zu einem Flüssigkeitsdurchlauf zum Verdichter führen. Es liegt in der Verantwortung des Anlagenbauers, sicherzustellen, dass ein Signalverlust an den Regler nicht zu einem Flüssigkeitsdurchlauf zum Verdichter führt. Danfoss übernimmt keine Verantwortung für Schäden, die auf eine

unsachgemäße Verwendung zurückzuführen sind.

Temperaturregelung

Die Temperatur im Gerät wird von einem bis drei S4-Lufttemperaturfühlern erfasst.

Die tatsächliche Temperaturregelung kann auf drei Arten erfolgen (derselbe Thermostatsollwert wird für alle Verdampfer verwendet):

Als EIN/AUS-Regelung mit Dierenzregelung über den individuellen S4-Fühler pro Verdampfer.

1.

Als modulierende Regelung mit dem einzelnen S4-Fühler pro Verdampfer.

2.

Als ein EIN/AUS-Thermostat für alle Verdampfer. Sie kann zur Verwendung folgender Optionen ausgewählt

3.

werden:

◦ S4A-Lufttemperaturfühler, ◦ Durchschnitt aller S4-Lufttemperaturfühler, ◦ höchster Wert aller S4-Lufttemperaturfühler für den gemeinsamen Thermostat.

Die Verwendung einer modulierenden Regelung ist jedoch begrenzt, da sie nur in Verbundanlagen verwendet werden sollte. Es ist nicht empfehlenswert, die modulierende Thermostatregelung in TK-Anwendungen zu verwenden. Bei Anwendungen mit einem Verdampfer und einem Verdichter sollte die Thermostatfunktion mit EIN/ AUS-Regelung ausgewählt werden. Bei Verbundanlagen kann die Thermostatfunktion entweder für die EIN/AUSRegelung oder für die modulierende Regelung ausgewählt werden.

Tabelle 4: Regelungsart

Temperaturüberwachung

Die einzelnen Luftfühler S4A, S4B und S4C werden immer zur Temperaturalarmüberwachung verwendet, unabhängig davon, welcher Fühler als Thermostatfühler deniert ist. Für alle drei Fühler werden die allgemeinen Einstellungen für die obere Temperaturgrenze, die untere Temperaturgrenze und die Alarmverzögerungen verwendet. Für jeden Verdampferabschnitt werden Alarme generiert. Für den max. Temperaturalarm kann eine längere Zeitverzögerung eingestellt werden. Diese Zeitverzögerung ist aktiv für die Schnellabkühlung nach Abtauung, Kühlmöbelreinigung und Inbetriebnahme.

AK-CC55 Multiverdampfer

Thermostatsollwerte

Unterschiedliche Thermostatsollwerte können für Kühlmöbel verwendet werden, in denen unterschiedliche Waren gelagert werden, die unterschiedliche Temperaturbedingungen erfordern. Es ist möglich, über ein Kontaktsignal an einem Digitaleingang zwischen zwei verschiedenen Thermostatsollwerten umzuschalten. Für jeden Thermostatbereich können separate Thermostat- und Alarmgrenzen eingestellt werden.

Bild 7: Thermostatfunktion mit zwei verschiedenen Sollwerteinstellungen

Nachtanhebung des Thermostatwerts

Bei Kühlmöbeln kann es zu großen Lastunterschieden zwischen den Önungs- und Schließzeiten des Geschäfts kommen, insbesondere wenn Nachtabdeckungen/Rollos verwendet werden. Der Thermostatsollwert kann hier angehoben werden, ohne dass dies Auswirkungen auf die Warentemperatur hat.

Die Umschaltung zwischen Tag- und Nachtbetrieb kann wie folgt erfolgen:

• über einen externen Schalter, der an einen Digitaleingang angeschlossen ist

• über ein Signal des Datenübertragungssystems

Bild 8: Thermostatfunktion mit Nachtabsenkung

Kühlmöbelreinigung

Diese Funktion erleichtert dem Personal des Supermarktes die Reinigung des Kühlmöbels nach einem Standardverfahren. Die Kühlmöbelreinigung wird über ein Impulssignal aktiviert – in der Regel über einen Schlüsselschalter am Kühlmöbel oder über die mobile App AK-CC55 Connect.

Die Kühlmöbelreinigung erfolgt in drei Phasen:

1.

Bei der ersten Aktivierung wird die Kühlung gestoppt, aber die Lüfter laufen weiter, um die Verdampfer abzutauen. Auf dem Display wird „Fan“ (Lüfter) angezeigt.

2.

Bei der zweiten Aktivierung werden auch die Lüfter gestoppt und das Kühlmöbel kann nun gereinigt werden. Auf dem Display wird „OFF“ (AUS) angezeigt.

3.

Bei der dritten Aktivierung wird die Kühlung wieder gestartet. Das Display zeigt die aktuelle Kühlmöbeltemperatur an, Einstellung o97.

Bei aktivierter Kühlmöbelreinigung wird ein Reinigungsalarm an den Alarmempfänger gesendet. Eine spätere Bearbeitung dieser Alarme dokumentiert, dass das Kühlmöbel planmäßig oft gereinigt wurde.

Während der Kühlmöbelreinigung werden keine Temperaturalarme aktiviert.

-++°C1÷+

Lüfter2÷÷Aus3++°C

AK-CC55 Multiverdampfer

Tabelle 5: Kühlmöbelreinigungsfunktion

Kühlmöbelabschaltung

Die Funktion schließt das AKV-Ventil und schaltet alle Ausgänge ab. Das Kühlmöbel wird wie der „Hauptschalter“ gestoppt, dies geschieht jedoch ohne „A45 Standby Alarm“. Die Funktion kann über einen Schalter am DI-Eingang oder über eine Einstellung mittels Datenübertragung aktiviert werden.

Abtauung

Je nach Anwendung können Sie zwischen den folgenden Abtauarten wählen: Umluft: Hier bleiben Lüfter während der Abtauung in Betrieb. Elektrisch: Die Abtauheizung wird aktiviert.

Abtaubeginn

Eine Abtauung kann auf verschiedene Arten gestartet werden:

Intervall:

Die Abtauung wird in festgelegten Zeitintervallen gestartet, z. B. alle acht Stunden. Ein Intervall muss IMMER auf einen „höheren“ Wert eingestellt werden als der Zeitraum zwischen zwei Abtauungen, wenn ein Zeitplan- oder Netzwerksignal verwendet wird.

Wochenplan:

Hier kann die Abtauung zu festen Tages- und Nachtzeiten gestartet werden. Max. 6 Abtauungen pro Tag.

Kontakt:

Die Abtauung wird über ein Kontaktsignal an einem Digitaleingang gestartet.

Bild 9: Start der Abtauung

Netzwerk:

Das Abtaustartsignal wird von einem Systemmanager über die Datenübertragung empfangen.

Max. Thermostatlaufzeit:

Wenn die Gesamtzeit einen voreingestellten Wert überschritten hat, wird eine Abtauung eingeleitet.

Manuell:

Eine zusätzliche Abtauung kann über die Abtautaste auf dem Display AK-UI55 Set oder über eine Parametereinstellung aktiviert werden. Alle genannten Methoden können parallel verwendet werden – wenn nur eine davon aktiviert ist, wird eine Abtauung gestartet.

Abtaubeendigung

Das Abtauen kann beendet werden durch:

• Zeit

• Temperatur (mit Zeit als Sicherheit)

Überwachungsmodul

Max. 10

Danfoss

84B8268

AK-CC55 Multiverdampfer

Lüftersteuerung während der Abtauung

Die Lüfter können während des Abtauens gestoppt oder betrieben werden. Sie können auch laufen und dann bei einer eingestellten Temperatur gestoppt werden. Das Temperatursignal wird vom Abtau-Stoppfühler empfangen.

Abtausequenz

1.

Pump down

2.

Abtauung

3.

Warten nach der Abtauung

4.

Abtropfen

5.

Lüfterverzögerung

Echtzeituhr

Der Regler verfügt über eine eingebaute Echtzeituhr, mit der die Abtauung gestartet werden kann. Diese Uhr hat eine Gangreserve von vier Tagen.

Wenn der Regler an eine Datenübertragung angeschlossen ist, wird die Uhr automatisch von einem DanfossSystemmanager aktualisiert.

Koordinierte Abtauung

Es gibt zwei Möglichkeiten für eine koordinierte Abtauung.

Bild 10: Koordinierte Abtauoptionen

Entweder mit Kabelverbindungen zwischen den Reglern oder per Datenübertragung:

Kabelanschlüsse

Der Digitaleingang DI2 muss für eine koordinierte Abtauung konguriert werden, und die Verkabelung muss zwischen den entsprechenden Reglern angeschlossen werden. Wenn ein Regler eine Abtauung startet, folgen alle anderen Regler und starten ebenfalls eine Abtauung. Nach dem Abtauen gehen die einzelnen Regler in Wartestellung. Wenn sich alle in Wartestellung benden, erfolgt eine Umschaltung auf Kühlung.

Koordinierung über Datenübertragung

Hier sorgt der Systemmanager für die Koordinierung. Die Regler werden in Abtaugruppen zusammengefasst und der Systemmanager stellt sicher, dass die Abtauung in der Gruppe gemäß einem Wochenplan gestartet wird.

Wenn ein Regler die Abtauung abgeschlossen hat, sendet er eine Meldung an den Systemmanager und geht dann in eine Warteposition. Wenn sich jeder Regler in der Gruppe in einer Wartestellung bendet, ist die Kühlung in allen einzelnen Reglern wieder möglich.

Schmelzfunktion

Diese Funktion verhindert, dass der Luftstrom im Verdampfer durch Reif verringert wird, der durch einen längeren ununterbrochenen Betrieb entsteht.

AK-CC55 Multiverdampfer

Die Funktion wird aktiviert, wenn sich die Thermostattemperatur länger als das eingestellte Schmelzintervall im Bereich zwischen -5 °C und +10 °C bendet. Die Kühlung wird dann während der eingestellten Schmelzzeit gestoppt. Der Reif wird abgeschmolzen, sodass der Luftstrom und damit die Verdampferleistung erheblich verbessert werden.

Rahmenheizung

Es ist möglich, die Leistung der Rahmenheizung zu takten, um Energie zu sparen. Die Taktung kann entweder nach Tag-/Nachtlast oder Taupunkt geregelt werden.

Relais- oder Analogausgang

Ein Relaisausgang kann verwendet werden, wenn lange Zykluszeiten zulässig sind. Wenn ein schneller Taktbetrieb erforderlich ist, kann der AO1/PBM-Ausgang verwendet werden. Der Ausgang muss an ein Halbleiterrelais mit externer Stromversorgung angeschlossen werden. Die Zykluszeit muss für den Relaisausgang in o43 oder für den Analogausgang in P82 konguriert werden.

Taktung nach Tag und Nacht

Für den Tag- und Nachtbetrieb können verschiedene EIN-Perioden eingestellt werden. Es wird eine Zykluszeit sowie der prozentuale Anteil des Zeitraums eingestellt, in dem die Rahmenheizung eingeschaltet ist.

Bild 11: Rahmenheizungsregelung, Tag-/Nachtlast

Taktung nach Taupunkt

Um diese Funktion nutzen zu können, ist ein Systemmanager vom Typ AK-SM erforderlich, der die Umgebungstemperatur und -feuchtigkeit messen kann, um den Taupunkt zu berechnen und an die Kühlstellenregler zu verteilen. Dazu wird die Einschaltdauer der Rahmenheizung entsprechend dem ermittelten Taupunkt geregelt.

In dem Regler werden zwei Taupunktwerte eingestellt:

• Einer, bei dem die Wirkung max. sein soll. d. h. 100 %. (o87)

• Einer, bei dem die Wirkung min. sein soll. (o86)

Ein Taupunkt, der gleich oder kleiner als der Wert in 086 ist, führt zu dem in o88 angegebenen Wert. Im Bereich zwischen den beiden Taupunktwerten wird die Ansteuerung der Rahmenheizung geregelt.

Danfoss

84B2729

o88

o86

100%

o87

AK-CC55 Multiverdampfer

Bild 12: Rahmenheizungsregelung, Taupunkt

Beim Abtauen

Während des Abtauens kann die Rahmenheizung auf AUS, EIN oder normale Regelung eingestellt werden, wie in Einstellung d27 ausgewählt.

Lüfter-Pulssteuerung

Um Energieeinsparungen zu erzielen, ist es möglich, die Stromversorgung der Verdampferlüfter zu takten. Die Taktung kann auf eine der folgenden Arten erfolgen:

• während der Abschaltzeit des Thermostats (Kühlraum)

• während des Nachtbetriebs und während der Abschaltzeit des Thermostats (Kühlmöbel mit Nachtrollos) (Die Funktion ist nicht aktiv, wenn r14=2, d. h. bei modulierender Regelung).

Es wird ein Zeitraum sowie der Prozentsatz dieses Zeitraums eingestellt, in dem die Lüfter laufen sollen.

Bild 13: Lüfterzykluszeit

Abschaltung der Lüfter bei Störungen

Wenn die Kühlung bei einem Ausfall unterbrochen wird, kann die Temperatur im Kühlraum aufgrund der Wärmeabgabe von großen Lüftern schnell ansteigen. Um diese Situation zu vermeiden, kann der Regler die Lüfter stoppen, wenn die Temperatur an S5 einen eingestellten Grenzwert überschreitet. Die Lüfter laufen wieder an, wenn die Temperatur an S5 2 K unter den eingestellten Grenzwert gesunken ist. (Die Funktion kann auch als MOPFunktion verwendet werden. Hier wird die Last auf die Verdichter begrenzt, bis die S5-Temperatur unter den kongurierten Wert gesunken ist).

Lichtfunktion

Die Funktion kann zur Lichtsteuerung in einem Kühlmöbel oder Kühlraum verwendet werden. Sie kann auch zur Steuerung eines motorisierten Nachtrollos verwendet werden.

Die Lichtfunktion kann auf verschiedene Arten deniert werden:

• Die Lichtsteuerung erfolgt über ein Signal von einem Türkontakt. Das Licht bleibt nach dem Schließen der Tür für eine festgelegte Zeit eingeschaltet.

• Die Lichtsteuerung erfolgt über die Tag-/Nachtfunktion

• Die Lichtsteuerung erfolgt über einen DI-Eingang oder eine Lichtsteuerung von fern durch einen Systemmanager.

• Die Beleuchtung wird über die Datenübertragung von einem Systemmanager gesteuert.

Hier gibt es zwei Betriebsoptionen, falls die Datenübertragung fehlschlagen sollte:

Danfoss

80G8330

y

x

A

B

C

xyABC

Zeit

Temperatur

Feuchtigkeit max. Temp.-Dierenz

Feuchtigkeit min. Temp.-Dierenz

Feuchtigkeitsregelung aktiviert

AK-CC55 Multiverdampfer

• Das Licht kann auf EIN (eingeschaltet) werden

• Das Licht kann im aktuellen Modus bleiben

Die Lichtlast muss an die NC-Klemmen am Relais angeschlossen werden. Dies stellt sicher, dass das Licht im Kühlmöbel eingeschaltet bleibt, wenn die Stromversorgung des Reglers ausfallen sollte. Eine Einstellung legt fest, wie das Licht gesteuert wird, wenn die Regelung über „r12 Main switch“ (Hauptschalter) = AUS gestoppt wird (siehe o98). Die Beleuchtung wird ausgeschaltet, wenn die Kühlmöbelreinigungsfunktion aktiviert ist.

Nachtrollo

Motorisierte Nachtrollos können automatisch vom Regler über den NO-Anschluss am Lichtrelais gesteuert werden. Die Nachtrollos folgen dem Status der Lichtfunktion. Wenn das Licht eingeschaltet wird, önen sich die Nachtrollos, und wenn das Licht ausgeschaltet wird, schließen sich die Nachtrollos wieder. Wenn die Nachtrollos geschlossen sind, können sie über ein Schaltersignal am Digitaleingang geönet werden. Wenn dieses Impulssignal aktiviert wird, önen sich die Nachtrollos und das Kühlmöbel kann mit neuen Waren befüllt werden. Wenn das Impulssignal wieder aktiviert wird, schließen sich die Rollos.

Bei aktivierter Kühlmöbelreinigung wird das Nachtrollo geönet.

Eine Einstellung kann festlegen, dass das Nachtrollo geönet wird, wenn „r12“ (Hauptschalter) ausgeschaltet ist (siehe o98).

Wenn das Nachtrollo herunterfährt, wird der Lüfter für die eingestellte Zeit gestoppt. Das Nachtrollo kann dabei in die gewünschte Position herunterfahren.

Feuchtigkeitsregelung

In Anwendung 4 kann bei der Einrichtung für die Raumregelung festgelegt werden, ob die Feuchtigkeitsregelung über eine Luftbefeuchtung oder eine Luftentfeuchtung erfolgen soll.

Wenn die Feuchteregelung aktiviert ist, zeigt das zweite Display die aktuelle Feuchtigkeit an.

Der Regler misst die Feuchtigkeit über ein 0- bis 10-V-Signal von einem Feuchtigkeitsfühler und kann mithilfe eines DO-Relais einen Befeuchter oder einen Entfeuchter aktivieren.

Die obere und untere Feuchtigkeitsalarmgrenze können eingestellt werden, um einen Feuchtigkeitsalarm zu erzeugen.

Die Feuchteregelung ist deaktiviert, wenn der Hauptschalter ausgeschaltet ist, bei manueller Steuerung, bei Abschaltung des Kühlmöbels, bei Zwangsschließung, bei geöneter Tür, bei gestoppter Kühlung, bei einem Fehler des Feuchtigkeitsfühlers und bei der Kühlmöbelreinigung.

Es kann festgelegt werden, ob die Feuchtigkeitsregelung während der Abtauung aktiviert ist oder nicht.

Bild 14: Feuchtigkeitsregelung

Danfoss

80G8221

y

x

A

SP

B

100%

xyASPB

Zeit

Feuchte

Feuchtigkeitsdierenz

Sollwert

Befeuchter

Danfoss

80G8332

y

x

A

100%

SP

B

x

ySPABZeit

Feuchte

Sollwert

Feuchtigkeitsdierenz

Entfeuchter

AK-CC55 Multiverdampfer

Es können ein max. und min. Temperaturbereich denier

t werden, in denen die Feuchteregelung aktiviert ist. Max.

und min. Dierenz sind auf 1 K festgelegt.

Bild 15: Regelung des Befeuchters

Wenn die Feuchtigkeit unter den Sollwert sinkt, wird die Befeuchtung über ein DO-Signal an einen Befeuchter gestartet.

Steigt die Feuchtigkeit auf SW + Feuchtigkeitsdierenz an, wird die Befeuchtung gestoppt.

Bild 16: Regelung des Entfeuchters

Steigt die Feuchtigkeit über den Sollwert, wird die Entfeuchtung über ein DO-Signal an einen Entfeuchter gestartet.

Fällt die Feuchtigkeit unter den SW für Feuchtigkeitsdierenz, wird die Entfeuchtung gestoppt.

Heizfunktion (nur Anwendung 4)

Die Heizfunktion wird verwendet, um zu verhindern, dass die Temperatur zu niedrig wird, z. B. in einem Kühlraum usw. Der Grenzwert für die Abschaltung der Heizfunktion wird als Dierenz-Wert unter der aktuellen Abschaltgrenze des Kühlthermostats eingestellt. Dadurch wird sichergestellt, dass Kühlung und Heizung nicht gleichzeitig auftreten. Die Dierenz für den Heizthermostat hat den gleichen Wert wie für den Kühlthermostat. Um zu verhindern, dass sich der Heizungsthermostat bei kurzfristigen Abfallen der Lufttemperatur einschaltet, kann eine Zeitverzögerung eingestellt werden, wann von Kühlung auf Heizung umgeschaltet werden soll.

Danfoss

84B8269

A

r01

t

º C

r62

B

C

ABC

Kühlung

Neutralzone

Wärme

Funktion

Menü Eingabe/Einstellungen

Einstellung

DI1

DI2

DI3

o02

o37

o84

Keine+++0

DI-Status+++1

Türfunktion+++2

Türalarm+++3

Start der Abtauung

+++

4

Hauptschalter+++5

Nachtanhebung

+++

6

Thermostatbereich

+++

7

Alarm bei geschlossen

++8

Alarm bei geönet

++9

Kühlstellenreinigung

+++

10

Zwangskühlung

+++

11

Oene R

ollos

+++

12

Koordinierte Abtauung

+

13

Zwangsschließung

+++

14

Abschaltung+++15

Lichtsteuerung+++16

Leckerkennung+++20

Adaptive Einspr

itzüssigkeitsregelung

+++

21

AK-CC55 Multiverdampfer

Bild 17: Heizfunktion

Digitaleingänge

Es g

ibt zwei Digitaleingänge, DI1 und DI2, mit potentialfreier Kontaktfunktion und einen Digitaleingang DI3 mit

Netzspannungssignal.

Sie können für folgende Funktionen verwendet werden:

Tabelle 6: Funktionstabelle und DI-Einstellungen

Beispiel: Wenn DI1 verwendet werden soll, um eine Abtauung zu starten, muss o02 auf 4 eingestellt werden.

Zwangsschließung

Die AK

Die Funktion muss in Verbindung mit dem Sicherheitskreis des Verdichters verwendet werden, damit keine Flüssigkeit in den Verdampfer eingespritzt wird, wenn der Verdichter von dem Sicherheitskreis gestoppt wird und nicht wieder anlaufen kann (jedoch nicht bei niedrigem Druck – ND).

V-Ventile können über ein externes Signal („Zwangsschließung“) geschlossen werden.

Danfoss

84B8238

Master-Regelungsfunktion

Beschreibung

MR Ther. Umschalten

Master-Steuersignal zum Ein-/Ausschalten der Kühlstellenlast in Abhängigkeit von der Lastbedingung

MR Lastanforderung

Master-Steuersignal zur Regelung des Lastausgleichs zwischen mehreren Kühlstellenreglern in derselben Saugleitung

MR Max.

to-Oset

Angeforderte Verschiebung zur tatsächlichen Verdampfungstemperatur, um die Lufttemperatur auf dem tatsächlichen Sollwert zu halten

MR Einspritzregelung

Master-Steuersignal ermöglicht Umschaltung auf adaptive Einspritzregelung

MR Nachtanhebung

Master-Steuersignal für den Wechsel zwischen Tag- und Nachtbetrieb

MR Kühlstellenabschaltung

Master-Steuersignal zur Abschaltung einer Kühlstelle für einen bestimmten Zeitraum. Während der Abschaltung erfolgt keine Alarmüberwachung

AK-CC55 Multiverdampfer

Über eine Einstellung (siehe o90 Lüfter bei Zwangsschließung) kann deniert werden, ob der Lüfter während der Zwangsschließung EIN oder AUS sein soll und ob eine laufende Abtauung unterdrückt wird (d. h. in StandbyStellung für einen Zeitraum von bis zu 10 Minuten, bevor sie aufgehoben wird) – diese Funktion kann in CO2Systemen verwendet werden, um übermäßige Erwärmung zu vermeiden, während die Verdichter nicht laufen können.

Das Signal kann vom DI-Eingang oder über die Datenübertragung empfangen werden.

Türkontakt

Die Türkontaktfunktion kann über die digitalen Eingänge für zwei verschiedene Anwendungen deniert werden:

Alarmüberwachung:

Der Regler überwacht den Türkontakt und gibt eine Alarmmeldung aus, wenn die Tür länger als die eingestellte Alarmverzögerung geönet ist.

Alarmüberwachung und Stopp der Kühlung:

Beim Önen der Tür wird die Kühlung gestoppt, d. h. die Einspritzung, der Verdichter und der Lüfter werden gestoppt und das Licht schaltet sich ein. Bleibt die Tür länger als die eingestellte Wiederanlaufzeit geönet, wird die Kühlung wieder aufgenommen. Dadurch wird sichergestellt, dass die Kühlung auch dann aufrecht erhalten wird, wenn die Tür oen gelassen wird oder der Türkontakt defekt sein sollte. Bleibt die Tür länger als die eingestellte Alarmverzögerung oen, wird ebenfalls ein Alarm ausgelöst.

Übersteuerung

Der Regler enthält eine Reihe von Übersteuerungsfunktionen, die zusammen mit Master-Regelungsfunktionen im Danfoss Gateway/Systemmanager verwendet werden können:

Tabelle 7: Übersteuerungsfunktion

Master-Regelungsfunktion

Beschreibung

MR Zwangsschließung

Master-Steuersignal, das das Einspritzventil schließt

MR Zwangskühlung

Master-Steuersignal, das Zwangskühlung bereitstellt

MR Abtaustart

Master-Steuersignal zum Starten einer Abtauung. Bei adaptiver Abtauung kann die Abtauung übersprungen werden, wenn diese nicht erforderlich ist.

MR Abtauzustand

Anzeige des Ist-Zustands der Abtauung

MR Warten nach Abtauung

Master-Steuersignal für die koordinierte Abtauregelung, um die Kühlmöbel davon abzuhalten, nach einer Abtauung zur normalen Kühlung zurückzukehren, ohne dass alle Kühlmöbel die Abtauung beendet haben

MR Abtauung stoppen

Master-Steuersignal, das verwendet wird, um einen Abtaustart in einem Regler zu verhindern.

MR Lichtsignal

Master-Steuersignal zur Lichtsteuerung über ein Datenübertragungssignal vom Systemmanager

MR Akt. Taupunkt

Master-Steuersignal, das den tatsächlich gemessenen Taupunkt vom Systemmanager über das Netzwerk an den Regler sendet.

MR Bluetooth-Sperre

Master-Steuersignal, das die gesamte Bluetooth-Datenübertragung sperrt

AK-CC55 Multiverdampfer

Danfoss

84B8276

S₅

S₂

S₅

S₄

Danfoss

84B8284

S

4

S

5

(1)

*

Danfoss

84B3255

115 – 230 V AC

AKV DO3 DO7DO5 DO6

DI3

115 – 230 V AC

1 2 3 7 8 9 10 11 12 13 14 23 2421 22 30 3115 16 17 18 19 20

L N

40

5V

s

AI1

AI2 AI5 AI6

(1)

AI3 AI4 DI1/

AI7

(1)

DI2 AO1

PWM

41 42 43 44 45 46 47 48 49 50 51 52 53 54 60 61 70 71 83 84

B-A

+

MODBUS

85

DO2 DO4

Siehe Tabelle 9

Max. 0,5 A – Kein Überlastschutz!

Anwendungen 1–3

Regelung von einem, zwei oder drei Verdampfern.

Anwendung 4

Regelung von Normalkühlräumen mit zwei Verdampfern.

Anwendung 5

Regelung von Tiefkühlräumen mit zwei Verdampfern.

AK-CC55 Multiverdampfer

Anwendungen

Das Kapitel beschreibt Anwendungsbeispiele:

• 1–3: Regelung von einem, zwei oder drei Verdampfern.

• 4: Regelung von Pluskühlräumen mit zwei Verdampfern.

• 5: Regelung von Tiefkühlräumen mit zwei Verdampfern.

Bei den Anwendungseinstellungen werden die Ein- und Ausgänge so konguriert, dass sie den üblichen Einstellungen im Regler für die ausgewählte Anwendung entsprechen.

Bild 19: Standard-Kühlmöbel, stehend oder normal, mit einem Verdampfer

Bild 20: Kühlraumkonguration mit Tür-, Licht- und Heizfunktion

AK-CC55-Anschlüsse und Anwendungsoptionen

Die oberen und unteren Anschlussschemen sind wie in der Abbildung dargestellt angeordnet:

Bild 21: Elektrische Anschlüsse AK-CC55 Multiverdampfer

Der AK-CC55 Multiverdampfer wurde für die Regelung von einem bis drei Expansionsventilen + verschiedenen Kombinationen aus Beleuchtung, Rahmenheizung und Alarmrelais optimiert. Er verfügt über 7 Digitalausgänge (DO), die als DO1–DO7 bezeichnet werden, einen Analogausgang (AO), der als AO1 bezeichnet wird, 6 Analogeingänge (AI), die als AI1–AI6 bezeichnet werden, einen Eingang, der entweder als DI1 (Digitaleingang) oder AI7 (Fühlereingang) verwendet werden kann, und 2 Digitaleingänge, die als DI2–DI3 bezeichnet werden.

Tabelle 8: Der Regler deckt die folgenden fünf Anwendungen ab:

Nein.

Anwendungsbeschreibung

DO1

DO2

DO3

DO4

DO5

DO6

DO7

AO1

1

1 Verdampfer

A

2

2 Verdampfer

ABA

B

3

3 Verdampfer

ABC

4

Kühlraum

A

B

5

Kühlraum

ABA

B

Po

Verdampfungsdruck

S2 A, B oder C

Gasaustritt Verdampfer A, B oder C

S4 A, B oder C

Ablufttemperatur A, B oder C

S5 A oder B

Verdampfertemperatur A oder B

RH %

Fühler relative Luftfeuchtigkeit

Nein.

Anwendungsbeschreibung

AI1

AI2

AI3

AI4

AI5

AI6

AI7/DI1

DI2

DI3

1

1 Verdampfer

Po (Verda.)

S2A

S4A

S5A

2

2 Verdampfer

Po (Verda.)

S2A

S4A

S5A

S2B

S4B

S5B

3

3 Verdampfer

Po (Verda.)

S2A

S4A

S5B

S4B

S2C

S4C

4

Kühlraum

Po (Verda.)

S2A

S4A

S5B

S4B

RH %

5

Kühlraum

Po (Verda.)

S2A

S4A

S5B

S2B

S4B

S5B

115–230 V AC

AKV A Alarm Rahmenheizung Abtauung Licht Lüfter

DI3

115–230 V AC

1 2 3 7 8 9 10 11 12 13 14 23 2421 22 30 3115 16 17 18 19 20

L N

40

5 V

Sek.

Po (Verd.)

0–10 V/PBM

S2A S4A S5A DI1 DI2 AO1

PBM

1

41 42 43 44 45 46 47 48 49 50 51 52 53 54 60 61 70 71 83 84

B-A

+

MODbus

85

P

1 3 2

Danfoss

84B3268

AK-CC55 Multiverdampfer

Tabelle 9: AK-CC55 Multiverdampfer-Anwendung mit Digitaleingangs- und Analogeingangsspezikation

Tabelle 10: Fühlerbeschreibung

Tabelle 11: AK-CC55 Multiverdampfer-Anwendung mit Digitaleingangs- und Analogeingangsspezikation

= Optionale Verwendung

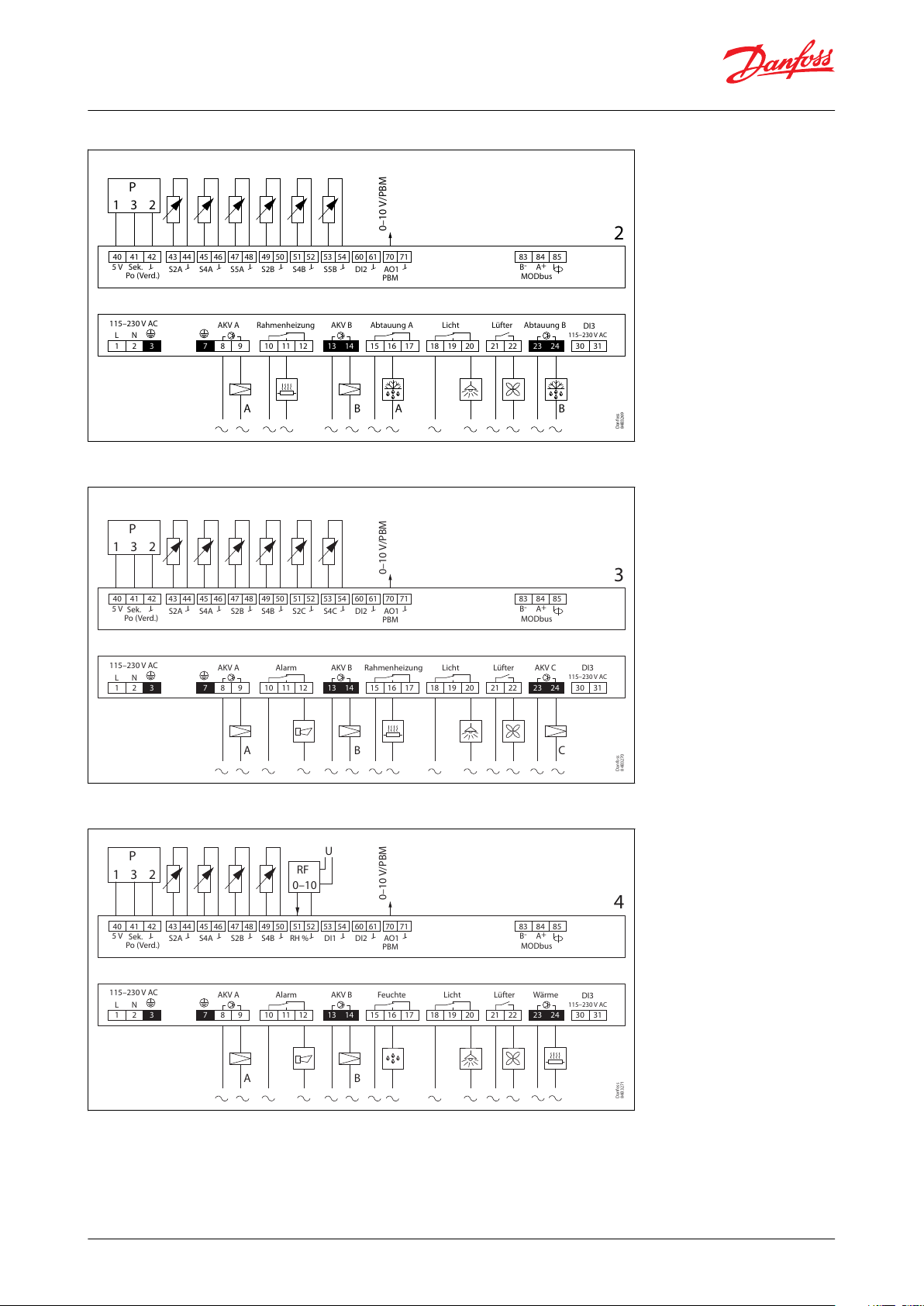

Anwendungskongurationen und E/A-Verbindungen

Bild 22: Anschlüsse für Anwendung 1

115–230 V AC

AKV A Rahmenheizung AKV B Abtauung A Abtauung BLicht Lüfter

DI3

115–230 V AC

1 2 3 7 8 9 10 11 12 13 14 23 2421 22 30 3115 16 17 18 19 20

L N

A B A B

40

5 V

Sek.

Po (Verd.)

0–10 V/PBM

S2A S2B S4BS4A S5A S5B DI2 AO1

PBM

2

41 42 43 44 45 46 47 48 49 50 51 52 53 54 60 61 70 71 83 84

B-A

+

MODbus

85

P

1 3 2

Danfoss

84B3269

115–230 V AC

AKV A AKV B AKV CLicht Lüfter

DI3

115–230 V AC

1 2 3 7 8 9 10 11 12 13 14 23 2421 22 30 3115 16 17 18 19 20

L N

A B C

40

5 V

Sek.

Po (Verd.)

0–10 V/PBM

S2A S4B S2CS4A S2B S4C DI2 AO1

PBM

3

41 42 43 44 45 46 47 48 49 50 51 52 53 54 60 61 70 71 83 84

B-A

+

MODbus

85

P

1 3 2

Alarm Rahmenheizung

Danfoss

84B3270

115–230 V AC

AKV A AKV B WärmeLicht Lüfter

DI3

115–230 V AC

1 2 3 7 8 9 10 11 12 13 14 23 2421 22 30 3115 16 17 18 19 20

L N

A B

40

5 V

Sek.

Po (Verd.)

0–10 V/PBM

S2A S4B RH %S4A S2B DI1 DI2 AO1

PBM

4

41 42 43 44 45 46 47 48 49 50 51 52 53 54 60 61 70 71 83 84

B-A

+

MODbus

85

P

1 3 2

Alarm Feuchte

RF

U

Danfoss

84B3271

0–10

AK-CC55 Multiverdampfer

Bild 23: Anschlüsse für Anwendung 2

Bild 24: Anschlüsse für Anwendung 3

Bild 25: Anschlüsse für Anwendung 4

115–230 V AC

AKV A AKV B Abtauung BLicht Lüfter

DI3

115–230 V AC

1 2 3 7 8 9 10 11 12 13 14 23 2421 22 30 3115 16 17 18 19 20

L N

A B

40

5 V

Sek.

Po (Verd.)

0–10 V/PBM

S2A S2B S4BS4A S5A S5B DI2 AO1

PBM

5

41 42 43 44 45 46 47 48 49 50 51 52 53 54 60 61 70 71 83 84

B-A

+

MODbus

85

P

1 3 2

Alarm Abtauung A

A

B

Danfoss

84B3272

Danfoss

84B3232.11A

AK-CC55 Multiverdampfer

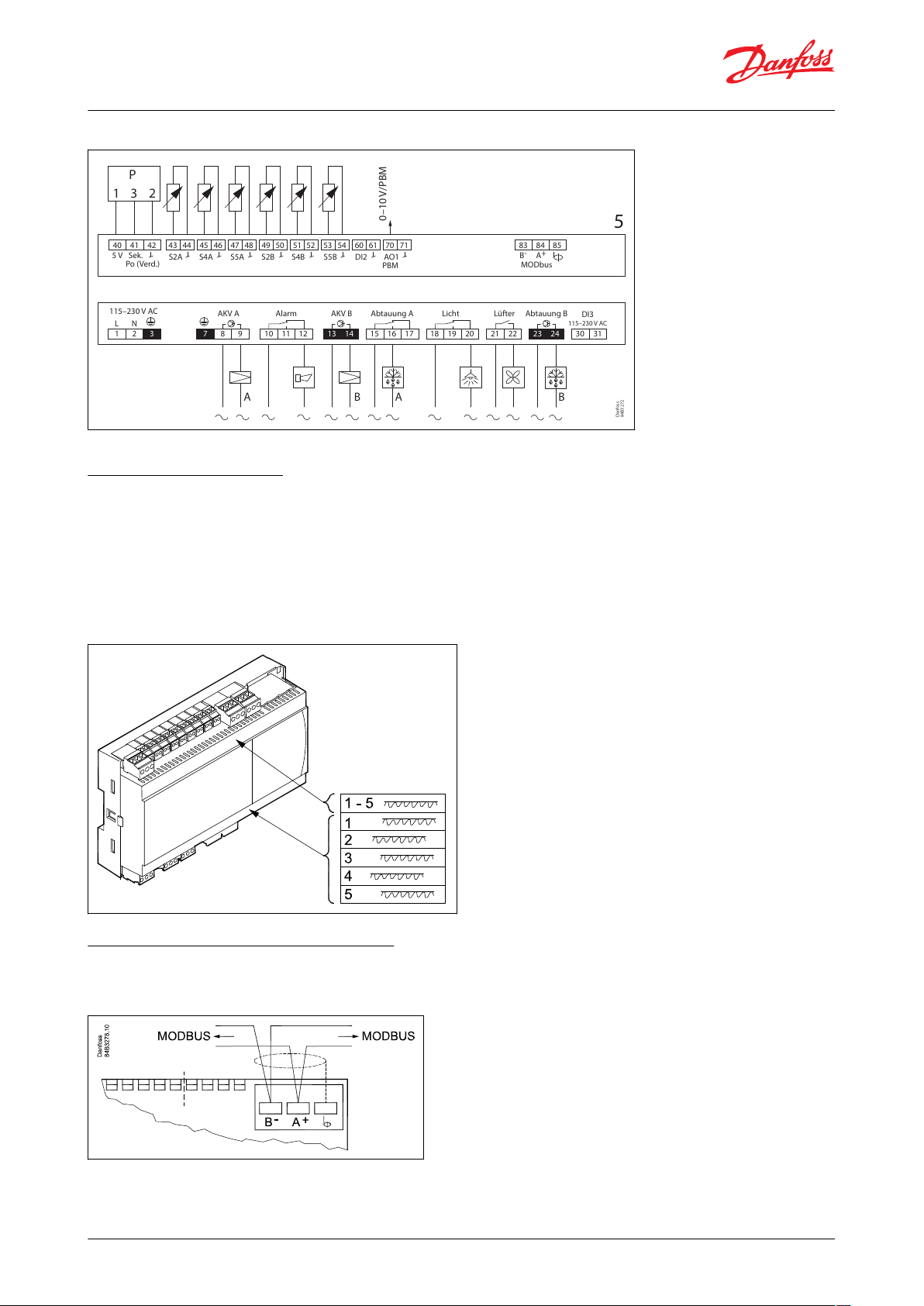

Bild 26: Anschlüsse für Anwendung 5

Produktkennzeichnung

Der Regler ist ab Werk mit Klemmenschildern für die verschiedenen Anwendungen versehen. Für die jeweils gewählte Anwendung gibt es entsprechende Klemmenschilder, so dass Sie die entsprechende anbringen können.

Die Anwendungsnummer bendet sich links auf dem Klemmenschild. Verwenden Sie das Klemmenschild, dass zu der ausgewählten Anwendung passt.

Einige der Klemmenschilder passen zu mehreren Anwendungsoptionen.

Bild 27: Produktkennzeichnung

AK-CC55 Multiverdampferanschlüsse

Datenkommunikation

Bild 28: Datenkommunikation

230 V AC (115 AC)

8 9

AKV

Danfoss

84B8285

230 V AC (115 AC)

13 14

DO3

Danfoss

84B8286

230 V oder 115 V AC-Spule max. 0,5 A Nicht überlastgeschützt

230 V AC (115 AC)

23 24

Danfoss

84B8287

DO7

230 V oder 115 V AC-Spule max. 0,5 A Nicht überlastgeschützt

A

AKS 32R

B

out

C

ABC

Schwarz

Braun

Blau

AO1/ PWM

60

61 70 71

SSR

Danfoss

80G8234

AK-CC55 Multiverdampfer

 WICHTIG:

Es ist wich

tig, dass die Verlegung des Datenübertragungskabels korrekt und mit ausreichendem Abstand zu

Netzspannungskabeln durchgeführt wird.

AKV-Info

Bild 29: AKV A-Info

230 V oder 115 V AC-Spule max. 0,5 A

Bild 30: AKV B-Info

Externes Halbleiterrelais für Rahmenheizung

Bild 32: Externes Halbleiterrelais für Rahmenheizung

Bild 31: AKV C-Info

0/10 V Pulsbreitenmodulation (PBM)

ax. 15 mA.

M

AKS 32R-Info

Bild 33: AKS 32R-Info

Danfoss

84B8238

AK-CC55 Multiverdampfer

HINWEIS:



Es muss ein ratiometrischer Druckmessumformer mit 5 V, 10–90 % Spannungsausgangssignal verwendet werden.

Das Signal von einem Druckmessumformer kann von bis zu 10 Reglern empfangen werden. Es darf kein signikanter Druckabfall von der Position des Druckmessumformers in der Saugleitung zu den einzelnen Verdampfern vorhanden sein.

Koordinierte Abtauung über Kabelanschlüsse

Bild 34: Koordinierte Abtauung über Kabelanschlüsse

Max. 10 Die folgenden Regler können auf diese Weise angeschlossen werden: EKC 204A, AK-CC 210, AK-CC 250, AK-CC 450, AK-CC550 und AK-CC55.

Die Kühlung wird zur gleichen Zeit wieder aufgenommen, wenn alle Regler die Abtauung beendet haben.

Externes Display AK-UI55

Bild 35: Externes Display AK-UI55

(Gesamtlänge: max. 100 m)

Anschlüsse

AI1 Druckmessumformer

AKS 32R Anschluss an Klemme 40, 41 und 42. (Verwenden Sie das Kabel 060G1034: Schwarz=40, Braun=41, Blau=42)

Das Signal von einem Druckmessumformer kann von bis zu zehn Reglern empfangen werden. Aber nur, wenn keine signikanten Druckabfälle zwischen den zu regelnden Verdampfern vorhanden sind. Siehe Bild 33: AKS 32R-Info.

AI2–AI7 Primär für Temperatureingänge

AK-CC55 Multiverdampfer

• S2 Pt 1000 Ohm-Fühler AKS11, am Verdampferaustritt

• S4, S5 Pt 1000 AKS11, PTC 1000 EKS111, NTC5K EKS211 oder NTC10K EKS221 Fühler. Alle müssen vom gleichen Typ sein.

• S4, Zuluftfühler, in der kalten Luft hinter dem Verdampfer platziert

• S5, Abtaufühler, im Verdampfer platziert

• Rel. Feuchte %, 0–10-V-Signaleingang vom Feuchtigkeitssensor

(Wenn der DI1-Eingang für die Temperaturmessung verwendet wird, wird er als AI7 angezeigt.)

DI1 Digitaleingangssignal (potenzialfreier Kontakt)

Die denierte Funktion ist aktiv, wenn der Eingang kurzgeschlossen oder geönet ist, abhängig von der in o02 denierten Funktion.

DI2 Digitaleingangssignal (potenzialfreier Kontakt)

Die denierte Funktion ist aktiv, wenn der Eingang kurzgeschlossen oder geönet ist, abhängig von der in o37 denierten Funktion.

AO1 Analoges Ausgangssignal

• Analog 0 – 10 V (derzeit nicht verwendet)

• Pulsbreitenmoduliertes Signal Kann zur schnellen Taktung der Rahmenheizung über ein Halbleiterrelais mit externer Stromversorgung verwendet werden.

MODbus

Zur Datenkommunikation.

• Klemme 83 = B-

• Klemme 84 = A+

• Klemme 85 = Abschirmung

Spannungsversorgung

• 230 V AC oder 115 V AC

DO1

• AKV Ventil Bereich A Anschluss eines Expansionsventils vom Typ AKV, AKVA, AKVH oder AKVP. Die Spule muss eine 230-V- oder 115-V-

AC-Spule sein.

DO2

• Alarm In Alarmsituationen und wenn der Regler stromlos ist, besteht eine Verbindung zwischen Klemme 10 und Klemme 12. DO2 hat eine verstärkte Isolierungsklasse, die mit 24 V betrieben werden kann.

• Rahmenheizung Bei aktivierter Funktion besteht zwischen Klemme 10 und 11 eine Verbindung.

DO3 (Halbleiterrelais)

• Rahmenheizung, AKV-Ventil Bereich B Zwischen Klemmen 13 und 14 besteht eine Verbindung, wenn die Funktion aktiv sein muss.

Die Spule muss eine 230-V- oder 115-V-AC-Spule sein. Max. 0.5 A.

DO4

• Abtauung Bereich A, Rahmenheizung, Feuchtigkeit Bei aktivierter Funktion besteht zwischen Klemme 15 und 16 eine Verbindung.

DO5

• Licht Zwischen Klemmen 18 und 20 besteht eine Verbindung, wenn die Funktion aktiv ist.

AK-CC55 Multiverdampfer

DO6

• Lüfter Bei eingeschaltetem Lüfter besteht eine Verbindung zwischen Klemmen 21 und 22.

DO7 (Halbleiterrelais)

Abtauung Bereich B, AKV-Ventil Bereich C, Heizfunktion

Bei aktivierter Funktion besteht zwischen Klemme 23 und 24 eine Verbindung.

Die Spule muss eine 230-V- oder 115-V-AC-Spule sein. Max. 0.5 A.

DI3 Digitaleingangssignal.

Das Signal muss eine Spannung von 0/230 V AC (115 V AC) aufweisen. Die Funktion wird in o84 deniert.

Display (RJ12-Stecker)

Wenn externe Messwerte/Betrieb des Reglers erforderlich sind, kann ein Display angeschlossen werden. Für ein Display beträgt die max. Kabellänge 100 m. Bei zwei Displays darf die Summe der beiden Kabellängen 100 m nicht überschreiten.

Elektrische Störungen

Kabel für Fühler, Niederspannungs-DI-Eingänge und Datenübertragung müssen von anderen Hochspannungskabeln getrennt verlegt werden:

• Separate Kabelträger verwenden

• Halten Sie einen Abstand von mindestens 10 cm zwischen Kabeln ein

• Lange Kabel am Niederspannungs-DI-Eingang sollten vermieden werden

Hinweise zur Installation

Unbeabsichtigte Schäden, schlechte Installation oder Standortbedingungen können zu Fehlfunktionen des Regelsystems und letztendlich zu einem Ausfall der Anlage führen.

Um dies zu verhindern, werden alle möglichen Schutzmaßnahmen in unsere Produkte integriert. Eine falsche Verdrahtung kann jedoch Probleme verursachen. Elektronische Regler sind kein Ersatz für die üblichen Regeln der Technik.

Danfoss haftet nicht für Waren oder Anlagenkomponenten, die aufgrund der oben genannten Mängel beschädigt wurden. Es liegt in der Verantwortung des Anlagenbauers, die Installation sorgfältig zu überprüfen und die erforderlichen Sicherheitsvorrichtungen einzubauen.

Es wird besonders auf die Notwendigkeit von Signalen an den Regler beim Abschalten des Verdichters und auf die Notwendigkeit von Flüssigkeitsabscheidern vor den Verdichtern hingewiesen.

Ihr Danfoss-Vertreter vor Ort hilft Ihnen gerne bei weiteren Fragen usw.

Danfoss

84B8325

D

C

A

B

E

F

AK-CC55 Multiverdampfer

Bedienung

Der Regler kann je nach Benutzeroberäche auf unterschiedliche Weise bedient werden. Es sind folgende Optionen möglich:

• Mittels Datenübertragung

• Über das AK-UI55-Einstellungsdisplay

• Über das AK-UI55 Bluetooth-Display

Bedienung über Datenübertragung

Über das Display des Systemmanagers

Alle AK-CC55-Regler können von einer zentralen Stelle aus bedient werden, z. B. AK-SM 800. Die Datenübertragung muss über MODBUS oder Lon erfolgen.

Durch Systemmanager und Service Tool

Die Bedienung kann auch von einem zentralen Standort aus erfolgen, wobei die PC-Software „Service Tool“ über MODBUS oder Lon mit einem Systemmanager AK-SM 720 verbunden ist.

Programmierung über KoolProg

Programmierung mithilfe der PC-Software KoolProg® über die Schnittstelle MMIMYK, die mit dem RJ12Displayanschluss verbunden ist.

Direkte Bedienung

Bedienung über AK-UI55-Einstellungsdisplay Das Display kann bis zu 100 Meter vom Regler entfernt aufgestellt werden.

Smartphone und App über das AK-UI55 Bluetooth-Display

Die App „AK-CC55 Connect“ wird für die Bedienung per Smartphone verwendet. AK-CC55 Connect kann kostenlos auf ein kompatibles Smartphone mit iOS- oder Android-Betriebssystem geladen werden. Die Menübedienung wird durch Aktivieren der Bluetooth-Kommunikation mit der App hergestellt.

Betrieb über AK-UI55 Set

Display AK-UI55 Set

Die Werte werden mit drei Ziern angegeben, und es kann eingestellt werden, ob die Temperatur in °C oder in °F angezeigt wird.

Die Tastatur kann durch gleichzeitiges Drücken der Pfeile nach oben und unten gesperrt und entsperrt werden, wenn der Parameter P89 diese Funktion aktiviert hat.

Bild 36: Betrieb über AK-UI55 Set

ABCDE

F

Leuchtet im Fall von: Energieoptimierung, Kühlung, Abtauung, Lüfterbetrieb

Leuchtet bei einem Alarm auf

Alarmtaste drücken – Alarmrelais wird zurückgesetzt – Alarmcode wird angezeigt – z. B. „A1“

Halten Sie die Taste gedrückt (3 Sekunden), um auf das Infomenü „InF“ zuzugreifen. Pfeiltaste oben / Pfeiltaste unten / Pfeiltaste links: Navigation im Menü und Einstellung der Werte.

Halten Sie die Taste gedrückt (3 Sekunden), um mit dem Abtauen zu beginnen. Im Display wird „d-“ angezeigt. Das Abtauen kann durch langes Drücken beendet werden.

SET: Halten Sie die Taste gedrückt (3 Sekunden), um auf das Menü „SEt“ zuzugreifen. Wenn der Zugri mit einem Passwort geschützt ist, wird „PS“ angezeigt. Geben Sie den Code ein. Zeigt die Einstellung für einen gewählten Parameter / speichert die geänderte Einstellung. Drücken Sie die Taste kurz, um den Abschalttoleranzwert des Thermostats einzugeben.

Displayanzeige

Bezeichnung

-d-

Abtauung wird durchgeführt

Err

Die Temperatur kann aufgrund einer Fühlerstörung nicht angezeigt werden

Er1

Das Display kann keine Daten vom Regler laden. Trennen Sie das Display und schließen Sie es erneut an

Er2

Displaykommunikation unterbrochen

ALA

Die Alarmtaste ist aktiviert. Anschließend wird der erste Alarmcode angezeigt

- - -

An oberster Position im Menü oder, sobald der max. Wert erreicht wurde, werden oben im Display drei Bindestriche angezeigt.

- - -

An unterster Position im Menü oder, sobald der max. Wert erreicht wurde, werden unten im Display drei Bindestriche angezeigt.

Loc

Die Menübedienung ist gesperrt. Drücken Sie die Pfeiltasten nach oben und nach unten gemeinsam, und halten Sie sie 3 Sekunden lang gedrückt

UnL

Die Menübedienung ist entsperrt

- - -

Der Parameter hat den min. oder max. Grenzwert erreicht

PS

Für den Zugri auf das Menü ist ein Passwort erforderlich

Lüfter

Die Kühlmöbelreinigung wurde gestartet. Die Lüfter drehen sich

AUS

Die Kühlmöbelreinigung wurde aktiviert und das Gerät kann jetzt gereinigt werden

AUS

Der Hauptschalter ist in Stellung „O“

SEr

Der Hauptschalter ist in der Stellung für Wartung / manuellen Betrieb

CO2

Blinkt: Wird bei Ausgabe eines Kältemittelalarmsangezeigt, jedoch nur, wenn als KältemittelCO2verwendet wird

AK-CC55 Multiverdampfer

Tabelle 12: Vom Display bereitgestellte Meldungen

Werkseinstellung

Um die Werkseinstellungen wiederherzustellen, folgende Vorgehensweise:

• Unterbrechen Sie die Versorgungsspannung zum Regler.

• Halten Sie die Pfeiltasten „∧“ und „∨“ gedrückt und schließen Sie gleichzeitig die Versorgungsspannung wieder an.

• Wenn FAc im Display angezeigt wird, „Ja“ auswählen.



HINWEIS:

Bei der OEM-Werkseinstellung handelt es sich entweder um die Danfoss-Werkseinstellung oder um eine benutzerdenierte Werkseinstellung, sofern diese vorgenommen wurde.

Der Benutzer kann seine Einstellung als OEM-Werkseinstellung über den Parameter o67 speichern.

(PS)

<

r12

<

o61

r-- o03

A-- r89

c-- r00

d-- o30

n-- o20

F-- o21

t-- d01

h-- d03

o-- d10

p-- d04

q-- d02

u-- <

<

SET-Taste, 3 Sek.: Konfigur

ationseinstellungen

SET

cFg

Set

PS: Passwort (falls festgelegt)

Hauptschalter

Menügruppen

Siehe auch folgende Seiten.

Anwendung

MODBUS-Adresse

Lebensmittelart

Abschalttemperatur

Kältemittelart

Min. Messumformer-Bereich

Max. Messumformer-Bereich

Abtaumethode

Abtauintervall

Abtaufühler

Max. Abtauzeit

Abtaubeendigungstemperatur

(Zurück)

Danfoss

84B8272

<

StA

App

in

di1/ AI7

**

out

do1 di2 **

buS do2

*

di3 **

do3

*

AI1 PE

< do4

*

AI2 S2

do5

*

AI3 S4

do6

*

do7

*

AI4 S5

AI5

Ao1

*

AI6

**

<<

Info-Taste, 3 Sek.: Serviceinformationen

Siehe Meldung Reglerstatus

Ausgangsstatus lesen

Eingabestatus auslesen

Siehe ausgewählte Anwendung

(Zurück)

Ausgang Status

do4 = nicht aktiviert do.4 = aktiviert

MODBUS-Qualität

Siehe SW-Version

Akv

SET

Inf

SoF

Informationen zur Relaisausgabe: Der Punkt zeigt an, ob das Relais aktiviert (eingeschaltet) ist, z. B.:

*

**

StA

Die Funktion des Ausgangs (wird bei der

Kongur

ation festgelegt). Die DOs und AOs

können auch von diesem Menü aus erzwungen werden, wenn „r12 Main switch“ (Hauptschalter) in der Position „Service“ steht. Die Zwangssteuerung einer Funktion kann auch in den Kodes q11 bis q27 durchgeführt werden.

Die Funktion des Eingangs (wird bei der

Kongur

ation festgelegt).

Siehe Steuerstatusmeldung in T

abelle 46

AK-CC55 Multiverdampfer

Parametergruppen bei Bedienung über Display

Bild 37: Parameterliste der SET-Taste

Bild 38: Infotaste Parameterliste

Schnellstart

Mit dem folgenden Verfahren können Sie sehr schnell mit der Regelung beginnen:

1.

2.

3.

4.

5.

6.

7.

Öffnen

Einheit ist r12 bereits auf 0 eingestellt, was bedeutet, dass die Regelung gestoppt wurde)

Wählen Sie die Anwendung anhand der Schaltpläne auf seite 23

Öffnen Sie Parameter o61 und stellen Sie die Anwendungsnummer ein. Für Netzwerk. Die Adresse in o03 einstellen Wählen Sie dann eine Reihe von Voreinstellungen aus der Hilfstabelle „Lebensmittelart“ aus. Öffnen Sie Parameter r89 und stellen Sie die Anzahl für die Reihe von Voreinstellungen ein. Die wenigen ausgewählten Einstellungen werden nun in das Menü übertragen Gewünschte Abschalttemperatur r00 einstellen

Sie den Parameter r12 und stoppen Sie die Regelung (in einer neuen und nicht zuvor eingestellten

Einstellung der Voreinstellungen (r89). Nach Einst

ellung 1–5 wird die Einstellung auf 0

zurückgesetzt.

12345

Lebensmittelart

Gemüse

Milch

Fleisch/Fisch

Tiefkühlkost

Eiscreme

Temperatur (r00)

8 °C

0 °C

-2 °C

-20 °C

-24 °C

Max. Temp.-Einstellung (r02)

10 °C

4 °C

2 °C

-16 °C

-20 °C

Min. Temp.-Einstellung (r03)

4 °C

-4 °C

-6 °C

-24 °C

-28 °C

Max. Alarmgrenze (A13)

14 °C

8 °C

-15 °C

Min. Alarmgrenze (A14)

0 °C

-5 °C

-30 °C

Max. Alarmgrenze für S6 (A22)

14 °C

8 °C

-15 °C

Min. Alarmgrenze für S6 (A23)

0 °C

-5 °C

-30 °C

AK-CC55 Multiverdampfer

8.

Kältemittel über Parameter o30 auswählen

tellen Sie den min. und max. Bereich des Druckmessumformers über Parameter o20 und o21 ein.

9.

S Die gewünschte Abtauart in d01 einstellen.

10.

Intervallzeit zwischen Abtaustarts in d03 einstellen

11.

Den gewünschten Abtaufühler in d10 einstellen.

12.

Stellen Sie die maximale Abtauzeit in d04 ein

13.

Stellen Sie die Abtaubeendigungstemperatur in d02 ein.

14.

Önen Sie Parameter r12 und starten Sie die Regelung

15.

Gehen Sie die Parameterliste durch und ändern Sie bei Bedarf die Werkseinstellungen.

16.

Stellen Sie sicher, dass der Regler im Netzwerk betriebsbereit ist:

17.

◦ MODBUS: Scan-Funktion in Systemeinheit aktivieren ◦ Wenn eine andere Datenübertragungskarte im Regler verwendet wird:

▪ Lon RS485: Aktivieren Sie die Funktion o04 ▪ Ethernet: MAC-Adresse verwenden

Tabelle 13: Lebensmitteltyp-Einstellungen

Kann nur eingestellt werden, wenn r12=0.

R-W

RW*

Wenn der Betrieb durch ein oder mehrere Passwörter geschützt ist, beschränkt sich das Lesen und Einstellen des Parameters auf: R oder W

Diese Einstellung wird mit Passwort Nr. _ oder höher angezeigt (3 ist die höchste Stufe).

Diese Einstellung kann mit Passwort Nr. _ oder höher vorgenommen werden (3 ist die höchste Stufe).

Das Sternchen zeigt an, in welcher Anwendung von 1–5 der Parameter anwendbar ist.

Funktion

Werte

R-W

Kode12345Min. Wert

Max. Wert

Wert ab

Werk

Ausschaltwert 1

0–0

r00*****r03

r02

2,0 °C

Dierenz

1–2

r01*****0,1 °C

20,0 °C

2,0 C

Max. Ausschaltgrenze

0–2

r02*****r03

50,0 °C

Min. Ausschaltgrenze

0–2

r03*****-50,0 °C

r02

-50,0 °C

Temperatureinheit

0=Celsius, 1=Fahrenheit

1–2

r05*****010

S4 Luft NACH Verd. A - Korrektur

1–2

r09*****-10,0 °C

10,0 °C

0,0 °C

Hauptschalter

-1=Handsteuerung, 0=Stopp, 1=Start

0–2

r12*****-110

Nachtanhebungswert

1–2

r13*****-50,0 °C

50,0 C

0,0 °C

Thermostatmodus

1=EIN/AUS, 2=modulierend, 3=EIN/AUS gemeinsam

1–2

r14*****131

Schmelzintervall

1–2

r16*****0 Std.

10 Std.

1 Std.

Schmelzperiode

1–2

r17*****0 Min.

30 Min.

5 Min.

Ausschaltwert 2

0–2

r21*****-50,0 °C

50,0 °C

2,0 °C

Lufterhitzer Neutralzone

1–2

r62*0,0 °C

50,0 °C

5,0 °C

Lufterhitzer Startverzögerungszeit

1–2

r63*0 Min.

240 Min.

Lebensmitteltyp

0=Keine, 1=Gemüse, 2=Milchprodukte, 3=Fleisch und Fisch, 4=Tiefkühlprodukte, 5=Eiscreme

1–2

(1)

r89*****050

Thermostatfühler

1=Ther. Luft A, 2=Durchschnitt alle, 3=Maximal alle

1–2

r99****13

1

Funktion

Werte

R-W

Kode12345Min. Wert

Max. Wert

Wert ab

Werk

Alarmverzögerung A

1–2

A03*****0 Min.

240 Min.

30 Min.

Alarmverzögerung Tür

oen

1–2

A04*****0 Min.

240 Min.

60 Min.

Alarmverzögerung Abkühlung A

1–2

A12*****0 Min.

240 Min.

90 Min.

Max.Alarmgrenze 1

1–2

A13*****-50,0 °C

50,0 °C

8,0 °C

Min.Alarmgrenze 1

1–2

A14*****-50,0 °C

50,0 °C

-30,0 °C

Max.Alarmgrenze 2

1–2

A20*****-50,0 °C

50,0 °C

8,0 °C

Min.Alarmgrenze 2

1–2

A21*****-50,0 °C

50,0 °C

-30,0 °C

Alarmverzögerung DI 1

1–2

A27**

0 Min.

240 Min.

30 Min.

Alarmverzögerung DI 2

1–2

A28*****0 Min.

240 Min.

30 Min.

AK-CC55 Multiverdampfer

AK-UI55 Display-Menü (SW-Ver. 1.8x)

Thermostat

Tabelle 14: Thermostat

(1)

Um diesen Parameter zu ändern, muss die Regelung über den Parameter „r12 Main switch“ (Hauptschalter) = AUS ausgeschaltet werden.

Alarmeinstellungen

Tabelle 15: Alarmeinstellungen

Funktion

Werte

R-W

Kode12345Min. Wert

Max. Wert

Wert ab

Werk

Abtauart

0=Keine, 1=Elektrisch, 4=Luft/Aus

1–3

d01*****041

Abtaubeendigungsgrenze A

1–2

d02*****0,0 °C

50,0 °C

6,0 °C

Abtaustartintervall

1–2

d03*****0 Std.

240 Std.

8 Std.

Max. Abtauzeit

1–2

d04*****0 Min.

360 Min.

45 Min.

Zeitversetztes Einschalten

1–2

d05*****0 Min.

240 Min.

0 Min.

Abtropfzeit

1–2

d06*****0 Min.

60 Min.

0 Min.

Lüfterstartverzögerung

1–2

d07*****0 Min.

60 Min.

0 Min.

Lüfterstarttemperatur

1–2

d08***-50,0 °C

10,0 °C

-50,0 °C

Lüftersteuerung während der Abtauung

0=AUS, 1=EIN, 2=AUS bei Abtropfen, 3=AUS bei hoher Temperatur

1–2

d09*****031

Abtaubeendigung

0=Zeit, 1=S5-Fühler, 2=S4-Fühler

1–2

d10*****020

Pump down-Verzögerung

1–2

d16*****0 Min.

60 Min.

0 Min.

Max. Thermostatlaufzeit

1–2

d18*****0 Std.

240 Std.

0 Std.

Rahmenheizung beim Abtauen

0=AUS, 1=EIN, 2=Normale Steuerung

1–2

d27*****021

Anzeigeverzögerung nach Abtauung

1–2

d40*****5 Min.

240 Min.

30 Min.

Temperatur Lüfterabschaltung

1–2

d41*****-20,0 °C

20,0 °C

0,0 °C

Funktion

Werte

R-W

Kode12345Min. Wert

Max. Wert

Werksein‐

stellung

Max. Überhitzungsgrenze

1–2

n09*****n10

20,0 K

12,0 K

Min. Überhitzungsgrenze

1–2

n10*****2,0 K

n09

3,0 K

MOP-Temperatur

1–2

n11*****-50,0 °C

15,0 °C

AKV-Periodendauer

1–2

(1)

n13*****3 Sek.

6 Sek.

6 s

Funktion

Werte

R-W

Kode12345Min. Wert

Max. Wert

Werksein‐

stellung

Lüfterabschaltung max. Temp. S5

1–2

F04***-50,0 °C

50,0 °C

Lüfterimpulsbetrieb

0=Kein Impulsbetrieb, 1=Pulsausschaltung, 2=Pulsausschaltung Nacht

1–2

F05*****020

Lüfterperiodendauer

1–2

F06*****1 Min.

30 Min.

5 Min.

Lüfter EIN-Zyklus

1–2

F07*****0 %

100 %

100%

Funktion

Werte

R-W

Kode12345Min. Wert

Max. Wert

Werksein‐

stellung

Abtauzeitplan

0=Nein, 1=Ja

1–2

t00*****010

Abtaustart 1 – Stunden

1–2

t01*****0 Std.

23 Std.

0 Std.

Abtaustart 1 – Min.

1–2

t11*****0 Min.

59 Min.

0 Min.

Abtaustart 2 – Stunden

1–2

t02*****0 Std.

23 Std.

0 Std.

Abtaustart 2 – Min.

1–2

t12*****0 Min.

59 Min.

0 Min.

Abtaustart 3 – Stunden

1–2

t03*****0 Std.

23 Std.

0 Std.

Abtaustart 3 – Min.

1–2

t13*****0 Min.

59 Min.

0 Min.

AK-CC55 Multiverdampfer

Abtauung

Tabelle 16: Abtauung

Einspritzregelung

Tabelle 17: Einspritzregelung

(1)

Um diesen Parameter zu ändern, muss die Regelung über den Parameter „r12 Main switch“ (Hauptschalter) = AUS ausgeschaltet werden.

Lüftersteuerung

Tabelle 18: Lüftersteuerung

Abtauzeitplan

Tabelle 19: Abtauzeitplan

Funktion

Werte

R-W

Kode12345Min. Wert

Max. Wert

Werksein‐

stellung

Abtaustart 4 – Stunden

1–2

t04*****0 Std.

23 Std.

0 Std.

Abtaustart 4 – Min.

1–2

t14*****0 Min.

59 Min.

0 Min.

Def. Start 5 – Stunden

1–2

t05*****0 Std.

23 Std.

0 Std.

Abtaustart 5 – Min.

1–2

t15*****0 Min.

59 Min.

0 Min.

Abtaustart 6 – Stunden

1–2

t06*****0 Std.

23 Std.

0 Std.

Abtaustart 6 – Min.

1–2

t16*****0 Min.

59 Min.

0 Min.

Zeit Stunden

0–1

t07*****0 Std.

23 Std.

0 Std.

Zeit Min.

0–1

t08*****0 Min.

59 Min.

0 Min.

Zeit Datum

0–1

t45*****1311

Zeit Monat

0–1

t46*****1121

Zeit Jahr

0–1

t47*****0

100

0

Montag – Zeitplan folgen

0=Nein, 1=Ja

1–2

t51*****011

Dienstag – Zeitplan folgen

0=Nein, 1=Ja

1–2

t52*****011

Mittwoch – Zeitplan folgen

0=Nein, 1=Ja

1–2

t53*****011

Donnerstag – Zeitplan folgen

0=Nein, 1=Ja

1–2

t54*****011

Freitag – Zeitplan folgen

0=Nein, 1=Ja

1–2

t55*****011

Samstag – Zeitplan folgen

0=Nein, 1=Ja

1–2

t56*****011

Sonntag – Zeitplan folgen

0=Nein, 1=Ja

1–2

t57*****011

Funktion

Werte

R-W

Kode12345Min. Wert

Max. Wert

Werksein‐

stellung

Befeuchtung Ein

0–2

h23*0%

100%

70%

Feuchtedierenz

1–2

h24*1%

30%

5%

Max.Alarmgrenze Feuchtigkeit

1–2

h25*0%

100 %

100%

Min.Alarmgrenze Feuchtigkeit

1–2

h26*0%

100 %

0%

Alarmverzögerung Feuchtigkeit

1–2

h27*0 Min.

240 Min.

60 Min.

Feuchteregelung bei Abtauung

0=Nein, 1=Ja

1–2

h28*010

Feuchtigkeitsfühler – Min. Signal

1–2

(1)

h29*0%

h30

0%

Feuchtigkeitsfühler – Max. Signal

1–2

(1)

h30*h29

100%

Feuchtigkeitsregelung

0=Keine, 1=Befeuchten, 2=Entfeuchten

1–2

(1)

h31*020

Max.Temp. Feuchtigkeit

1–2

h32*h33

70,0 °C

Min.Temp. Feuchtigkeit

1–2

h33*-5,0 °C

h32

2,0 °C

Funktion

Werte

R-W

Kode12345Min. Wert

Max. Wert

Werksein‐

stellung

Verzögerung der Ausgänge beim Einschalten

1–2

o01*****0 Sek.

600 Sek.

5 Sek.

DI1-Konguration

0=Keine, 1=DI-Status, 2=Türfunktion, 3=Türalarm, 4=Abtaustart, 5=Hauptschalter, 6=Nachtabsenkung, 7=Thermostatbereich, 8=Alarm bei geschlossen, 9=Alarm bei geönet,10=Kühlmö-

belreinigung, 11=Zwangskühlung, 12=Oene Rollos,

13=Koordinierte Abtauung,14=Zwangsschließung, 15=Abschaltung, 16=Lichtsteuerung, 20=Leckerkennung, 21=Adaptive Flüssigkeitseinspritzregelung

1–2

(1)

o02**021

0

Netzwerkadresse

1–3

(1)

o03*****0

240

0

Service-Pin

0=AUS, 1=EIN

1–2

o04*****010

Zugangscode 3

3–3

o05*****0

999

0

AK-CC55 Multiverdampfer

Feuchtigkeitsregelung

Tabelle 20: Feuchtigkeitsregelung

(1)

Um diesen Parameter zu ändern, muss die Regelung über den Parameter „r12 Main switch“ (Hauptschalter) = AUS ausgeschaltet werden.

Sonstiges

Tabelle 21: Sonstiges

Funktion

Werte

R-W

Kode12345Min. Wert

Max. Wert

Werksein‐

stellung

Temperaturfühlertyp

0=Pt 1000, 1=PTC 1000, 2=NTC 5k, 3=NTC 10k

1–3

(1)

o06*****030

Max. Haltezeit

1–2

o16*****0 Min.

360 Min.

20 Min.

Po Min. Bereich

1–3

(1)

o20*****-1,0 bar

5,0 bar

-1,0 bar

Po Max. Bereich

1–3

(1)

o21*****6,0 bar

200,0 bar

12,0 bar

Kältemittel

0=Nicht ausgewählt, 6=R13, 7=R13b1, 2=R22, 8=R23, 14=R32, 11=R114, 3=R134a, 12=R142b, 24=R170, 15=R227, 25=R290, 16=R401A, 18=R402A, 19=R404A, 21=R407A, 22=R407B, 20=R407C, 37=R407F, 49=R407H, 23=R410A, 32=R413A, 30=R417A, 31=R422A, 33=R422D, 34=R427A, 35=R438A, 40=R448A, 41=R449A, 48=R449B, 43=R450A, 44=R452B, 45=R454B, 9=R500, 4=R502, 10=R503, 17=R507, 36=R513A, 26=R600, 27=R600a, 5=R717, 28=R744, 46=R1233zdE, 38=R1234ze, 39=R1234yf, 47=R1234zeZ, 29=R1270, 42=R452A, 1=Benutzerdenierte Anzeige, 13=Benutzerdeniert

1–3

(1)

o30*****0490

DI2-Konguration

0=Keine, 1=DI-Status, 2=Türfunktion, 3=Türalarm, 4=Abtaustart, 5=Hauptschalter, 6=Nachtabsenkung, 7=Thermostatbereich, 8=Alarm bei geschlossen, 9=Alarm bei geönet,10=Kühlmö-

belreinigung, 11=Zwangskühlung, 12=Oene Rollos, 13=Koordinierte Ab-

tauung,14=Zwangsschließung, 15=Abschaltung, 16=Lichtsteuerung, 20=Leckerkennung, 21=Adaptive Flüssigkeitseinspritzregelung

1–2

(1)

o37*****0210

Lichtsteuerung

1=Tag und Nacht, 2=Netzwerk, 3=Türschalter, 4=Netzwerk (Fallback), 5=Digitaler Eingang

1–2

o38*****151

MR Lichtsignal

0=AUS, 1=EIN

1–2

o39*****010

Rahmenheizung EIN Tag

1–2

o41*****0%

100 %

Rahmenheizung EIN Nacht

1–2

o42*****0%

100 %

Rahmenheizung Periodendauer

1–2

o43***6 Min.

60 Min.

6 Min.

Kühlmöbelreinigungsmodus

0=AUS, 1=Lüfter in Betrieb, 2=Reinigung

0–1

o46*****020

Anwendungsmodus

1=1. Ein Verdampfer NK/TK, 2=2. Zwei Verdampfer NK/TK, 3=3. Drei Verdampfer NK, 4=4. Kühlraum 2 NK/PK, 5=5. Kühlraum 2 NK/TK

1–3

(1)

o61*****151

Zugangscode 2

2–2

o64*****0

999

0

Neue Werkseinstellung

0=AUS, 1=EIN

3–3

(1)

o67*****010

DI3-Konguration

0=Keine, 1=DI-Status, 2=Türfunktion, 3=Türalarm, 4=Abtaustart, 5=Hauptschalter, 6=Nachtabsenkung, 7=Thermostatbereich, 8=Alarm bei geschlossen, 9=Alarm bei geönet,10=Kühlmö-

belreinigung, 11=Zwangskühlung, 12=Oene Rollos,

13=Koordinierte Abtauung,14=Zwangsschließung, 15=Abschaltung, 16=Lichtsteuerung, 20=Leckerkennung, 21=Adaptive Flüssigkeitseinspritzregelung

1–2

(1)

o84*****0210

Rahmenheizungsregelung

0=EIN, 1=Tag/Nacht Timer, 2=Taupunktregelung

1–2

o85*****020

Taupunkt min. Grenzwert

1–2

o86*****-10,0 °C

o87

8,0 °C

Taupunkt max. Grenzwert

1–2

o87*****o86

50,0 °C

17,0 °C

Rahmenheizung Min. EIN

1–2

o88*****0%

100 %

30 %

Verzög.Tür Einspritzstart

1–2

o89*****0 Min.

240 Min.

30 Min.

AK-CC55 Multiverdampfer

Funktion

Werte

R-W

Kode12345Min. Wert

Max. Wert

Werksein‐

stellung

Lüfter bei Zwangsschließung

0=AUS, 1=EIN, 2=AUS und Abtauunterdrückung, 3=EIN und Abtauunterdrückung

1–2

o90*****031

Displayanzeige

1=Ther. Luft A, 2=Durchschnitt alle, 3=Maximal alle, 4=S4A und S4B

1–2

o97*****141

Licht bei Hauptschalter AUS

0=AUS, 1=Normale Regelung

1–2

o98*****010

Funktion

Werte

R-W

Kode12345Min. Wert

Max. Wert

Werksein‐

stellung

Priorität Alarmrelais

0=Nicht verwendet, 1=Hohe Priorität, 2=Mittlere Priorität, 3=Alle

1–2

P41****03

1

Max. Önungszeit Rollos

1–2

P60*****0 Min.

60 Min.

5 Min.

Lüfterstopp beim Schließen der Rollos

1–2

P65*****0 Sek.

300 Sek.

0 Sek.

Rahmenheizung PBM – Periodendauer

1–2

P82*****4 Sek.

60 Sek.

10 Sek.

Kältemittelfaktor K1

1-3

(1)

P83*****-999

999

300

Kältemittelfaktor K2

1–3

(1)

P84*****-999

999

300

Kältemittelfaktor K3

1–3

(1)

P85*****-999

999

300

Max. Überhitzung Flüssigkeitsregelung

1–2

P86*****P87

20,0 K

3,0 K

Min. Überhitzung Flüssigkeitsregelung

1–2

P87*****0,0 K

P86

1,0 K

Zugangscode 1

1–1

P88*****0

999

0

Display-Sperre

0=AUS, 1=EIN

1–2

P89*****010

Funktion

Werte

R-W

Kode12345Min. Wert

Max. Wert

Werksein‐

stellung

AO1-Konguration

0=Keine, 1=Rahmenheizung PBM

1-3

(1)

q09*****010

EEV Übersteuerung A

1–2

(2)

q11*****0%

100 %

0%

Lüfter – Übersteuerung

0=MAN AUS, 1=MAN EIN

1–2

(2)

q13*****010

Abtauung A – Übersteuerung

0=MAN AUS, 1=MAN EIN

1–2

(2)

q14***010

Rahmenheizung – Übersteuerung

0=MAN AUS, 1=MAN EIN

1–2

(2)

q15***010

Alarmrelais – Übersteuerung

0=MAN AUS, 1=MAN EIN

1–2

(2)

q16****010Licht – Übersteuerung

0=MAN AUS, 1=MAN EIN

1–2

(2)

q17*****010

Abtauung B – Übersteuerung

0=MAN AUS, 1=MAN EIN

1–2

(2)

q22**010Lufterhitzer – Übersteuerung

0=MAN AUS, 1=MAN EIN

1–2

(2)

q23*010

Luftbefeuchter – Übersteuerung

0=MAN AUS, 1=MAN EIN

1–2

(2)

q26*010

Rahmenheizung PBM – Übersteuerung

1–2

(2)

q27*****0%

100 %

0%

Max.Temperatur – Priorität

0=Deaktiviert, 3=Niedrig, 2=Mittel, 1=Hoch

0–2

q28*****031

Min. Temperatur – Priorität

0=Gesperrt, 3=Niedrig, 2=Mittel, 1=Hoch

1–2

q29*****031

Fühlerfehler – Priorität

0=Gesperrt, 3=Niedrig, 2=Mittel, 1=Hoch

1–2

q30*****031

Allgemeine DI-Alarme – Priorität

0=Gesperrt, 3=Niedrig, 2=Mittel, 1=Hoch

1–2

q31*****032

AK-CC55 Multiverdampfer

(1)

Um diesen Parameter zu ändern, muss die Regelung über den Parameter „r12 Main switch“ (Hauptschalter) = AUS ausgeschaltet werden.

Regelung

Tabelle 22: Regelung

(1)

Um diesen Parameter zu ändern, muss die Regelung über den Parameter „r12 Main switch“ (Hauptschalter) = AUS ausgeschaltet werden.

DO-Konguration und Handbuch

Tabelle 23: DO-Konguration und Handbuch

Funktion

Werte

R-W

Kode12345Min. Wert

Max. Wert

Werksein‐

stellung

Abtauung – Priorität

0=Gesperrt, 3=Niedrig, 2=Mittel, 1=Hoch

1–2

q32*****033

Weitere Alarme – Priorität

0=Gesperrt, 3=Niedrig, 2=Mittel, 1=Hoch

1–2

q33*****032

Einspritzung – Priorität

0=Gesperrt, 3=Niedrig, 2=Mittel, 1=Hoch

1–2

q34*****032

Regelung abgeschaltet – Priorität

0=Gesperrt, 3=Niedrig, 2=Mittel, 1=Hoch

1–2

q35*****033

Leckageerkennung – Priorität

0=Gesperrt, 3=Niedrig, 2=Mittel, 1=Hoch

1–2

q36*****032

Feuchtereg. – Priorität

0=Gesperrt, 3=Niedrig, 2=Mittel, 1=Hoch

1–2

q37*032

Lebensmitteltemp.-Fühler

1=Ther. Luft A, 2=Durchschnitt alle, 3=Maximal alle

1–2

(1)

q39*****131

EEV Übersteuerung B

1–2

(2)

q41****0%100 %

0%

EEV Übersteuerung C

1–2

(2)

q42*0%

100 %

0%

S4 Luftaustr. Verda. B – Verschiebung

1–2

q43****

-10,0 °C

10,0 °C

0,0 °C

S4 Luftaustr. Verda. C – Anpassung

1–2

q44*-10,0 °C

10,0 °C

0,0 °C

Entfeuchter – Übersteuerung

0=MAN AUS, 1=MAN EIN

1–2

(2)

q46*010

Funktion

Werte

R-W

Kode12345Min. Wert

Max. Wert

Werksein‐

stellung

Regelzustand A

0=Normale Regelung, 1=Warten nach Abtauung, 4=Abtropfen, 10=Hauptschalter AUS, 11=Thermostatabschaltung, 12=Frostschutz S4, 13=Nicht_verwendet, 14=Abtauung, 15=Lüfterverzögerung, 17=Tür oen, 18=Schmelzdauer, 19=Modulierende Temp.-Regelung, 20=Notbetrieb, 23=Adaptive Überhitzungsregelung, 24=Einspritzung starten, 25=Manuelle Regelung, 26=Kein Kältemittel ausgewählt, 16=Zwangsschließung, 29=Kühlstellenreinigung, 30=Zwangskühlung, 31=Tür oen, 32=Einschaltverzögerung, 33=Lufterhitzer, 45=Reglerabschaltung, 48=Adaptive Flüssigkeitsregelung

0–X

u00*****0480

S5 Verdampfer A

0–X

u09***-200,0 °C

200,0 °C

0,0 °C

DI1-Status

0=AUS, 1=EIN

0–X

u10**010Abtauzeit A

0–X

u11*****0 Min.

900 Min.

0 Min.

Nachtbetrieb

0=AUS, 1=EIN

0–X

u13*****010

S4 Luftaustr. Verda. A

0–X

u16*****-200,0 °C

200,0 °C

0,0 °C

Thermostat Lufttemp. A

0–X

u17*****-200,0 °C

200,0 °C

0,0 °C

Thermostatlaufzeit A

0–X

u18*****0 Min.

999 Min.

0 Min.

S2 Verda.ausg. A

0–X

u20*****-200,0 °C

200,0 °C

0,0 °C

Überhitzung A

0–X

u21*****-200,0 °C

200,0 °C

0,0 °C

Überhitzungssollwert A

0–X

u22*****-200,0 °C

200,0 °C

0,0 °C

EEV

Önung A

0–X

u23*****0%

100 %

0 %

Po Verda.druck

0–X

u25*****-1,0 bar

200,0 bar

0,0 bar

to Verda.temp.

0–X

u26*****-200,0 °C

200,0 °C

0,0 °C

DI2-Status

0=AUS, 1=EIN

0–X

u37*****010

Displayanzeige 1

0–X

u56*****-200,0 °C

200,0 °C

0,0 °C

Alarmtemp.Luft A

0–X

u57*****-200,0 °C

200,0 °C

0,0 °C

Lüfter

0=AUS, 1=EIN

0–X

u59*****010

Abtauung A

0=AUS, 1=EIN

0–X

u60***010

AK-CC55 Multiverdampfer

(1)

Um diesen Parameter zu ändern, muss die Regelung über den Parameter „r12 Main switch“ (Hauptschalter) = AUS ausgeschaltet werden.

(2)

Um diesen Parameter zu ändern, muss der Parameter r12 Hauptschalter auf die Position „SEr“ gestellt werden, damit die Ausgänge manuell

Um diesen Parameter zu ändern, muss der Parameter r12 Hauptschalter auf die Position „SEr“ gestellt werden, damit die Ausgänge manuell gesteuert werden können.

gesteuert werden können.

Service

Tabelle 24: Service

Funktion

Werte

R-W

Kode12345Min. Wert

Max. Wert

Werksein‐

stellung

Rahmenheizung

0=AUS, 1=EIN

0–X

u61***010

Alarmrelais

0=AUS, 1=EIN

0–X

u62****010Licht

0=AUS, 1=EIN

0–X

u63*****010

S5 Verdampfer B

0–X

u75**

-200,0 °C

200,0 °C

0,0 °C

Abtauung B

0=AUS, 1=EIN

0–X

u83**010Lufterhitzer

0=AUS, 1=EIN

0–X

u84*010

Rahmenheizleistung

0–X

u85*****0%

100 %

0 %

Thermostatbereich

1=Sollw.1, 2=Sollw.2

0–X

u86*****121

DI3-Status

0=AUS, 1=EIN

0–X

u87*****010

Thermostateinschalttemp.

0–X

u90*****-200,0 °C

200,0 °C

4,0 °C

Thermostatabschalttemp.

0–X

u91*****-200,0 °C

200,0 °C

2,0 °C

Alarmtemp.Luft B

0–X

U34****

-200,0 °C

200,0 °C

0,0 °C

Displayanzeige 2

0–X

U35****

-200,0 °C

200,0 °C

0,0 °C

Netzwerkstatus

0–X

U45*****0%

100 %

0%

Feuchtefühler

0–X

U57*0%

100 %

0 %

Befeuchten

0=AUS, 1=EIN

0–X

U58*010

Rahmenheizung PBM

0–X

U59*****0%

100 %

0 %

Lebensmitteltemperatur A

0–X

U72*****-200,0 °C

200,0 °C

0,0 °C

Abtaufühlertemperatur A

0–X

U73*****-200,0 °C

200,0 °C

0,0 °C

Regelzustand B

0=Normale Regelung, 1=Warten nach Abtauung, 4=Abtropfen, 10=Hauptschalter AUS, 11=Thermostatabschaltung, 12=Frostschutz S4, 13=Nicht_verwendet, 14=Abtauung, 15=Lüfterverzögerung, 17=Tür oen, 18=Schmelzdauer, 19=Modulierende Temp.-Regelung, 20=Notbetrieb, 23=Adaptive Überhitzungsregelung, 24=Einspritzung starten, 25=Manuelle Regelung, 26=Kein Kältemittel ausgewählt, 16=Zwangsschließung, 29=Kühlstellenreinigung, 30=Zwangskühlung, 31=Tür oen, 32=Einschaltverzögerung, 33=Lufterhitzer, 45=Reglerabschaltung, 48=Adaptive Flüssigkeitsregelung

0–X

U74****048

0

Abtauzeit B

0–X

U75****

0 Min.

900 Min.

0 Min.

S4 Luftaustr. Verda. B

0–X

U76****

-200,0 °C

200,0 °C

0,0 °C

Thermostat Lufttemp. B

0–X

U77****

-200,0 °C

200,0 °C

0,0 °C

Thermostatlaufzeit B

0–X

U78****

0 Min.

999 Min.

0 Min.

S2 Gasaustritt B

0–X

U79****

-200,0 °C

200,0 °C

0,0 °C

Superheat B

0–X

U80****

-200,0 °C

200,0 °C

0,0 °C

Überhitzungssollwert B

0–X

U81****

-200,0 °C

200,0 °C

0,0 °C

EEV Önung B

0–X

U82****0%100 %

0%

Regelzustand C

0=Normale Regelung, 1=Warten nach Abtauung, 4=Abtropfen, 10=Hauptschalter AUS, 11=Thermostatabschaltung, 12=Frostschutz S4, 13=Nicht_verwendet, 14=Abtauung, 15=Lüfterverzögerung, 17=Tür oen, 18=Schmelzdauer, 19=Modulierende Temp.-Regelung, 20=Notbetrieb, 23=Adaptive Überhitzungsregelung, 24=Einspritzung starten, 25=Manuelle Regelung, 26=Kein Kältemittel ausgewählt, 16=Zwangsschließung, 29=Kühlstellenreinigung, 30=Zwangskühlung, 31=Tür oen, 32=Einschaltverzögerung, 33=Lufterhitzer, 45=Reglerabschaltung, 48=Adaptive Flüssigkeitsregelung

0–X

U83*0480

Abtauzeit C

0–X

U84*0 Min.

900 Min.

0 Min.

S4 Luftaustr. Verda. C

0–X

U85*-200,0 °C

200,0 °C

0,0 °C

Thermostat Lufttemp. C

0–X

U86*-200,0 °C

200,0 °C

0,0 °C

Thermostatlaufzeit C

0–X

U87*0 Min.

999 Min.

0 Min.

AK-CC55 Multiverdampfer

Funktion

Werte

R-W

Kode12345Min. Wert

Max. Wert

Werksein‐

stellung

S2 Gasaustritt C

0–X

U88*-200,0 °C

200,0 °C

0,0 °C

Superheat C

0–X

U89*-200,0 °C

200,0 °C

0,0 °C

Überhitzungssollwert C

0–X

U90*-200,0 °C

200,0 °C

0,0 °C

EEV Önung C

0–X

U91*0%

100 %

0%

Alarmtemp.Luft C

0–X

U92*-200,0 °C

200,0 °C

0,0 °C

Abtaufühler Temperatur B

0–X

U93****

-200,0 °C

200,0 °C

0,0 °C

Abtaufühler Temperatur C

0–X

U94*-200,0 °C

200,0 °C

0,0 °C

Entfeuchter

0=AUS, 1=EIN

0–X

U96*010

AK-CC55 Multiverdampfer

Bedienung über AK-UI55 Bluetooth

Zugri auf Parameter über Bluetooth und App

1.

Die App kann im App Store und bei Google Play heruntergeladen werden.

◦ Name = AK-CC55 Connect ◦ Starten Sie die App.

2.

Klicken Sie 3 Sekunden lang auf die Bluetooth-Taste des Displays.

◦ Die Bluetooth-Leuchte blinkt, während auf dem Display die Adresse des Reglers angezeigt wird.

3.

Verbinden Sie sich über die App mit dem Regler.

Bild 39: AK-UI55 Bluetooth

Display-Info:

• Loc

• Die Funktion ist gesperrt und die Bedienung über Bluetooth ist nicht möglich.

• Vom Systemmanager entsperren lassen.

Bild 40: Verbinden Sie sich mit dem Regler

Bild 41: Regler-Dashboard Bild 42: Setup-Menü

Die Funktionen werden auf den Seiten Seite 43–Seite 61 beschrieben.

Funktion

Beschreibung

Werte

Kode

Kurzbezeichnung

Hauptschalter

Start/Stopp der Kühlung. Mit dieser Einstellung kann die Kühlung gestartet, gestoppt oder eine manuelle Übersteuerung der Ausgänge zugelassen werden. (Bei manueller Regelung ist der Wert auf -1 eingestellt.) Dann können die Ausgänge zwangsgesteuert werden. Das Starten/Stoppen der Kühlung kann auch über die externe Schalterfunktion erfolgen, die an einen DI-Eingang angeschlossen ist. Die gestoppte Regelung gibt einen „Hauptschalter AUS“-Alarm aus.

-1=Handbetrieb, 0=Stopp, 1=Start

r12

r12 Hauptschalter

Verzögerung der Ausgänge beim Einschalten

Verzögerung des Ausgangssignals nach dem Start. Nach dem Start oder einem Stromausfall können die Funktionen des Reglers verzögert werden, sodass eine Überlastung des Stromversorgungsnetzes vermieden wird. Hier können Sie die Zeitverzögerung einstellen.

o01

o01 VerzögAusgänge.

Funktion

Beschreibung

Werte

Kode

Kurzbezeichnung

Hauptschalter

Start/Stopp der Kühlung. Mit dieser Einstellung kann die Kühlung gestartet, gestoppt oder eine manuelle Übersteuerung der Ausgänge zugelassen werden. (Bei manueller Regelung ist der Wert auf -1 eingestellt.) Dann können die Ausgänge zwangsgesteuert werden. Das Ein-/Ausschalten der Kühlung kann auch über eine externe Schaltfunktion vorgenommen werden, die an einen DI-Eingang angeschlossen ist. Die gestoppte Regelung löst einen „Hauptschalter AUS“-Alarm aus.

-1=Handbetrieb, 0=Stopp, 1=Start

r12

r12 Hauptschalter

Anwendungsmodus

Auswahl der Anwendung Der Regler deckt mehrere Anwendungen zur Regelung eines Kühlmöbels ab. Hier stellen Sie ein, welche der möglichen Anwendungen vorliegt. Dieses Menü kann nur bei ausgeschalteter Regelung eingestellt werden, d. h. „r12 Main switch“ (Hauptschalter) ist auf 0 eingestellt.

1=1. Ein Verdampfer NK/TK, 2=2. Zwei Verdampfer NK/TK, 3=3. Drei Verdampfer NK, 4=4. Kühlraum 2 NK/PK, 5=5. Kühlraum 2 NK/TK

o61

o61 Anw. Modus

AO1-Konguration

Auswahl der Funktion des Analogausgangs

0=Keine, 1=Rahmenheizung PBM

q09

q09 AO1 Kong.

DI1-Konguration

Auswahl der Funktion des Digitaleingangs

0=Keine, 1=DI-Status, 2=Türfunktion, 3=Türalarm, 4=Abtaustart, 5=Hauptschalter, 6=Nachtabsenkung, 7=Thermostatbereich, 8=Alarm bei geschlossen, 9=Alarm bei geönet,10=Kühlmöbelreinigung, 11=Zwangskühlung, 12=Oene Rollos, 13=Koordinierte Abtauung,14=Zwangsschließung, 15=Abschaltung, 16=Lichtsteuerung, 20=Leckerkennung, 21=Adaptive Flüssigkeitseinspritzregelung

o02

o02 DI1 Kong.

DI2-Konguration

Auswahl der Funktion des Digitaleingangs

0=Keine, 1=DI-Status, 2=Türfunktion, 3=Türalarm, 4=Abtaustart, 5=Hauptschalter, 6=Nachtabsenkung, 7=Thermostatbereich, 8=Alarm bei geschlossen, 9=Alarm bei geönet,10=Kühlmöbelreinigung, 11=Zwangskühlung, 12=Oene Rollos, 13=Koordinierte Abtauung,14=Zwangsschließung, 15=Abschaltung, 16=Lichtsteuerung, 20=Leckerkennung, 21=Adaptive Flüssigkeitseinspritzregelung

o37

o37 DI2 Kong.

DI3-Konguration

Auswahl der Funktion des Digitaleingangs

0=Keine, 1=DI-Status, 2=Türfunktion, 3=Türalarm, 4=Abtaustart, 5=Hauptschalter, 6=Nachtabsenkung, 7=Thermostatbereich, 8=Alarm bei geschlossen, 9=Alarm bei geönet,10=Kühlmöbelreinigung, 11=Zwangskühlung, 12=Oene Rollos, 13=Koordinierte Abtauung,14=Zwangsschließung, 15=Abschaltung, 16=Lichtsteuerung, 20=Leckerkennung, 21=Adaptive Flüssigkeitseinspritzregelung

o84

o84 DI3 Kong.

AK-CC55 Multiverdampfer

Menü AK-CC55 Connect (SW-Ver. 1.8x)

Start/Stopp

Tabelle 25: Start/Stopp

Konguration

Tabelle 26: Konguration

Funktion

Beschreibung

Werte

Kode

Kurzbezeichnung

Kältemittel

Wählen Sie die Art des Kältemittels. Wenn das erforderliche Kältemittel nicht in der Liste aufgeführt ist, kann die benutzerdenierte Option verwendet werden. Für detaillierte Informationen wenden Sie sich bitte an Danfoss

 WARNUNG:

Eine falsche Auswahl des Kältemittels kann zu Schäden am System führen.

0=Nicht ausgewählt, 6=R13, 7=R13b1, 2=R22, 8=R23, 14=R32, 11=R114, 3=R134a, 12=R142b, 24=R170, 15=R227, 25=R290, 16=R401A, 18=R402A, 19=R404A, 21=R407A, 22=R407B, 20=R407C, 37=R407F, 49=R407H, 23=R410A, 32=R413A, 30=R417A, 31=R422A, 33=R422D, 34=R427A, 35=R438A, 40=R448A, 41=R449A, 48=R449B, 43=R450A, 44=R452B, 45=R454B, 9=R500, 4=R502, 10=R503, 17=R507, 36=R513A, 26=R600, 27=R600a, 5=R717, 28=R744, 46=R1233zdE, 38=R1234ze, 39=R1234yf, 47=R1234zeZ, 29=R1270, 42=R452A, 1=Benutzerde- nierte Anzeige, 13=Benutzerdeniert

o30

o30 Kältemittel

Kältemittelfaktor K1

Kältemittelfaktor für ein kundenspezisches Kältemittel. Bitte wenden Sie sich für detaillierte Informationen an Danfoss

P83

P83 RfgFac.K1

Kältemittelfaktor K2

Kältemittelfaktor für ein kundenspezisches Kältemittel. Bitte wenden Sie sich für detaillierte Informationen an Danfoss

P84

P84 RfgFac.K2

Kältemittelfaktor K3

Kältemittelfaktor für ein kundenspezisches Kältemittel. Bitte wenden Sie sich für detaillierte Informationen an Danfoss

P85

P85 RfgFac.K3

Kältemittelfaktor A1

Kältemittelfaktor für ein kundenspezisches Kältemittel. Bitte wenden Sie sich für detaillierte Informationen an Danfoss

x65

--- Rfg.Fac.A1

Kältemittelfaktor A2

Kältemittelfaktor für ein kundenspezisches Kältemittel. Bitte wenden Sie sich für detaillierte Informationen an Danfoss

x66

--- Rfg.Fac.A2

Kältemittelfaktor A3

Kältemittelfaktor für ein kundenspezisches Kältemittel. Bitte wenden Sie sich für detaillierte Informationen an Danfoss

x67

--- Rfg.Fac.A3

Po Min. Bereich

Mindestmessbereich für Fühler

o20

o20 Min.Drucktrans

Po Max. Bereich

Maximaler Messbereich für Fühler

o21

o21 Max.Drucktrans

Temperaturfühlertyp

Fühlertyp für S3, S4 und S5. Normalerweise wird ein Pt1000-Fühler mit hoher Signalgenauigkeit verwendet. Sie können jedoch auch einen Fühler mit einer anderen Signalgenauigkeit verwenden. Das könnte z. B. ein PTC-Fühler (1000 Ohm bei 25 °C) sein. Alle montierten Fühler S3-S5 müssen vom gleichen Typ sein. 0 = Pt 10001 = PTC 10002 = NTC 5k3 = NTC 10k

0=Pt 1000, 1=PTC 1000, 2=NTC 5k, 3=NTC 10k

o06

o06 SensorKong

Abtauart

Abtaumethode auswählen

0=Keine, 1=Elektrisch, 4=Luft/Aus

d01

d01 Abtauart

Abtaubeendigung

Hier legen Sie fest, ob eine Abtauung nach Zeit oder durch einen Temperaturfühler beendet werden soll.

0=Zeit, 1=S5-Fühler, 2=S4-Fühler

d10

d10 AbtStopFühl.

Abtaubeendigungsgrenze A

Wenn der gewählte Abtaubeendigungsfühler den eingestellten Grenzwert erreicht, wird die Abtauung beendet.

d02

d02 Abt.StopTemp

Lebensmitteltyp

Wenn die Lebensmittelart geändert wird, passt der Regler automatisch die Temperatursollwerte und Alarmgrenzen an die ausgewählte Lebensmittelart an. Bitte beachten Sie, dass die Einstellung nach der Änderung auf „Keine“ zurückgeht.

0=Keine, 1=Gemüse, 2=Milchprodukte, 3=Fleisch und Fisch, 4=Tiefkühlprodukte, 5=Eiscreme

r89

r89 Lebensmitteltyp

Lebensmitteltemp.Fühler

Wählen Sie die Temperatur, die für die Darstellung der Lebensmitteltemperatur verwendet wird

1=Ther. Luft A, 2=Durchschnitt alle, 3=Maximal alle

q39

q39 Lebensmittelfühl.

Netzwerkadresse

Netzwerkadresse des Reglers

o03

o03 Gerätadresse

Service-Pin

Wenn der Regler in ein LonWorks-Netzwerk mit Datenübertragung integriert ist, muss er eine Adresse haben, und der Systemmanager muss diese Adresse kennen. Die Adresse wird an den Systemmanager gesendet, wenn das Menü in Pos. EIN ist.

 WICHTIG:

Bevor Sie o04 einstellen, MÜSSEN Sie den Anwendungsmodus des Reglers einstellen (die Funktion wird nicht verwendet, wenn die Datenübertragung über MODBUS erfolgt)

0=AUS, 1=EIN

o04

o04 Service pin

AK-CC55 Multiverdampfer

Funktion

Beschreibung

Werte

Kode

Kurzbezeichnung

Regelzustand A

Anzeige des aktuellen Regelstatus des Reglers

0=Normale Regelung, 1=Warten nach Abtauung, 4=Abtropfen, 10=Hauptschalter AUS, 11=Thermostatabschaltung, 12=Frostschutz S4, 13=Nicht_verwendet, 14=Abtauung, 15=Lüfterverzögerung, 17=Tür offen, 18=Schmelzdauer, 19=Modulierende Temp.-Regelung, 20=Notbetrieb, 23=Adaptive Überhitzungsregelung, 24=Einspritzung starten, 25=Manuelle Regelung, 26=Kein Kältemittel ausgewählt, 16=Zwangsschließung, 29=Kühlstellenreinigung, 30=Zwangskühlung, 31=Tür oen, 32=Einschaltverzögerung, 33=Lufterhitzer, 45=Reglerabschaltung, 48=Adaptive Flüssigkeitsregelung

u00

u00 Regl.Status

Regelzustand B

Anzeige des aktuellen Regelstatus des Reglers

0=Normale Regelung, 1=Warten nach Abtauung, 4=Abtropfen, 10=Hauptschalter AUS, 11=Thermostatabschaltung, 12=Frostschutz S4, 13=Nicht_verwendet, 14=Abtauung, 15=Lüfterverzögerung, 17=Tür offen, 18=Schmelzdauer, 19=Modulierende Temp.-Regelung, 20=Notbetrieb, 23=Adaptive Überhitzungsregelung, 24=Einspritzung starten, 25=Manuelle Regelung, 26=Kein Kältemittel ausgewählt, 16=Zwangsschließung, 29=Kühlstellenreinigung, 30=Zwangskühlung, 31=Tür oen, 32=Einschaltverzögerung, 33=Lufterhitzer, 45=Reglerabschaltung, 48=Adaptive Flüssigkeitsregelung

U74

U74 Regelzustand B

Regelzustand C

Anzeige des aktuellen Regelstatus des Reglers

0=Normale Regelung, 1=Warten nach Abtauung, 4=Abtropfen, 10=Hauptschalter AUS, 11=Thermostatabschaltung, 12=Frostschutz S4, 13=Nicht_verwendet, 14=Abtauung, 15=Lüfterverzögerung, 17=Tür offen, 18=Schmelzdauer, 19=Modulierende Temp.-Regelung, 20=Notbetrieb, 23=Adaptive Überhitzungsregelung, 24=Einspritzung starten, 25=Manuelle Regelung, 26=Kein Kältemittel ausgewählt, 16=Zwangsschließung, 29=Kühlstellenreinigung, 30=Zwangskühlung, 31=Tür oen, 32=Einschaltverzögerung, 33=Lufterhitzer, 45=Reglerabschaltung, 48=Adaptive Flüssigkeitsregelung

U83

U83 Regelzustand C

Thermostat Lufttemp. A

Thermostattemperatur

u17

u17 ThermLuft

Thermostat Lufttemp. B

Thermostattemperatur

U77

U77 Ther. Air B

Thermostat Lufttemp. C

Thermostattemperatur

U86

U86 Ther. Air C

Lebensmitteltemperatur A

Anzeige der Warentemperatur

U72

U72 Warentemp.

S4 Luftaustr. Verda. A

Akt.Fühlerwert

u16

u16 S4 Lufttemp.

S4 Luftaustr. Verda. B

Akt.Fühlerwert

U76

U76 S4 Temp B

S4 Luftaustr. Verda. C

Akt.Fühlerwert

U85

U85 S4 Temp C Nachtbetrieb

Status des Tag-/Nachtbetriebs (Nachtbetrieb: ein/aus)

0=AUS, 1=EIN

u13

u13 Nachtbetrieb

Thermostateinschalttemp.

Anzeige des tatsächlichen Einschaltwerts für den Thermostat

u90

u90 Th-EIN-Temp.

Thermostatabschalttemp.

Anzeige des aktuellen Abschaltwerts für den Thermostat

u91

u91 Th-AUS-Temp.

Thermostatlaufzeit A

Anzeige der laufenden Einschaltzeit des Thermostats oder der Dauer der letzten abgeschlossenen Einschaltzeit

u18

u18 Th-EIN-Zeit

Thermostatlaufzeit B

Anzeige der laufenden Einschaltzeit des Thermostats oder der Dauer der letzten abgeschlossenen Einschaltzeit

U78

U78 TherRuntimeB

Thermostatlaufzeit C

Anzeige der laufenden Einschaltzeit des Thermostats oder der Dauer der letzten abgeschlossenen Einschaltzeit

U87

U87 TherRuntimeC

Thermostatbereich

Anzeige, welcher Thermostat zur Regelung verwendet wird:1= Thermostatbereich 12= Thermostatbereich 2

1=Sollw.1, 2=Sollw.2

u86

u86 Th-Sollwert

Lufterhitzer

Aktueller Status der Ausgangsfunktion

0=AUS, 1=EIN

u84

u84 HeizRelais

AK-CC55 Multiverdampfer

Thermostatregelung

Tabelle 27: Thermostatregelung

Funktion

Beschreibung

Werte

Kode

Kurzbezeichnung

Thermostatmodus

Hier wird deniert, wie der Thermostat betrieben werden soll. Entweder als gewöhnlicher EIN/AUS-Thermostat oder als modulierender Thermostat. Beim „modulierenden“ Betrieb begrenzt das Ventil den Kältemitteluss, sodass die Temperaturabweichung geringer ist als beim EIN/AUS-Thermostat. Die Thermostatdierenz (r01) darf nicht niedriger als 2 K für „modulierend“ eingestellt werden. Für eine Einzelanlage müssen Sie die EIN/AUS-Thermostateinstellung auswählen.

1=EIN/AUS, 2=modulierend, 3=EIN/AUS gemeinsam

r14

r14 Therm. Modus

Thermostatfühler

Wählen Sie, welcher Fühler für die Thermostatregelung verwendet werden soll.

1=Ther. Luft A, 2=Durchschnitt alle, 3=Maximal alle

r99

r99 Ther.-Fühler

Ausschaltwert 1

Sollwert. Ausschaltwert des Thermostats, wenn der entsprechende Thermostatsollwert verwendet wird

r00

r00 Ausschaltwert

Ausschaltwert 2

Sollwert. Ausschaltwert des Thermostats, wenn der entsprechende Thermostatsollwert verwendet wird

r21

r21 Ausschaltwert 2

Dierenz

Wenn die Temperatur über dem eingestellten Ausschaltwert + dem eingestellten Dierenzwert liegt, wird das Verdichterrelais zugeschaltet. Es schaltet wieder ab, wenn die Temperatur unter den eingestellten Abschaltgrenzwert fällt.

r01

r01 Dierential

Max. Ausschaltgrenze

Sollwertbegrenzung – Der Einstellbereich des Reglers für den Thermostatsollwert kann eingegrenzt werden, sodass zu hohe oder zu niedrige Werte nicht versehentlich eingestellt werden – mit daraus resultierenden Schäden. Um eine zu hohe Einstellung des Sollwerts zu vermeiden, kann der max. zulässige Referenzwert gesenkt werden.

r02

r02 MaxAusschaltgr.

Min. Ausschaltgrenze

Sollwertbegrenzung – Der Einstellbereich des Reglers für den Thermostatsollwert kann eingegrenzt werden, sodass zu hohe oder zu niedrige Werte nicht versehentlich eingestellt werden – mit daraus resultierenden Schäden. Um eine zu niedrige Einstellung des Sollwerts zu vermeiden, kann der minimal zulässige Referenzwert kann erhöht werden.

r03

r03 MinAusschaltgr.

Nachtanhebungswert

Nachtanhebungswert. Der Sollwert des Thermostats ist der Sollwert zuzüglich dieses Wertes, wenn der Regler auf Nachtbetrieb umschaltet.

r13

r13 Nachtanhebg. Lufterhitzer Neutralzone

Heizfunktion. Einstellen der Breite der Neutralzone für den Wechsel von Kühlen zu Heizen

r62

r62 Heiz NZ

Startverzögerung Lufterhitzer

Zeitverzögerung beim Übergang von der Kühlphase zur Heizphase (es gibt keine Zeitverzögerung beim Übergang von der Heizphase zur Kühlphase)

r63

r63 HeizStartVerzög.

Schmelzintervall

Schmelzfunktion. Nur zur Regelung von NK-Kühlstellen (-5 bis +10 °C). Die Funktion stellt sicher, dass der Verdampfer nicht vereist. Hier stellen Sie ein, wie oft die Funktion die Kühlung ausschalten und somit die Eisbildung abschmelzen soll.

r16

r16 Schmelzinterv.

Schmelzperiode

Schmelzperiode. Hier stellen Sie ein, wie lange eine Abschmelzung dauern soll

r17

r17 Schmelzzeit

AK-CC55 Multiverdampfer

Funktion

Beschreibung

Werte

Kode

Kurzbezeichnung

Alarmstatus

Aktueller Alarmstatus

0=AUS, 1=EIN

x16

--- Sammelalarm

Regelzustand A

Anzeige des aktuellen Regelstatus des Reglers

0=Normale Regelung, 1=Warten nach Abtauung, 4=Abtropfen, 10=Hauptschalter AUS, 11=Thermostatabschaltung, 12=Frostschutz S4, 13=Nicht_verwendet, 14=Abtauung, 15=Lüfterverzögerung, 17=Tür offen, 18=Schmelzdauer, 19=Modulierende Temp.-Regelung, 20=Notbetrieb, 23=Adaptive Überhitzungsregelung, 24=Einspritzung starten, 25=Manuelle Regelung, 26=Kein Kältemittel ausgewählt, 16=Zwangsschließung, 29=Kühlstellenreinigung, 30=Zwangskühlung, 31=Tür oen, 32=Einschaltverzögerung, 33=Lufterhitzer, 45=Reglerabschaltung, 48=Adaptive Flüssigkeitsregelung

u00

u00 Regl.Status

Regelzustand B

Anzeige des aktuellen Regelstatus des Reglers

0=Normale Regelung, 1=Warten nach Abtauung, 4=Abtropfen, 10=Hauptschalter AUS, 11=Thermostatabschaltung, 12=Frostschutz S4, 13=Nicht_verwendet, 14=Abtauung, 15=Lüfterverzögerung, 17=Tür offen, 18=Schmelzdauer, 19=Modulierende Temp.-Regelung, 20=Notbetrieb, 23=Adaptive Überhitzungsregelung, 24=Einspritzung starten, 25=Manuelle Regelung, 26=Kein Kältemittel ausgewählt, 16=Zwangsschließung, 29=Kühlstellenreinigung, 30=Zwangskühlung, 31=Tür oen, 32=Einschaltverzögerung, 33=Lufterhitzer, 45=Reglerabschaltung, 48=Adaptive Flüssigkeitsregelung

U74

U74 Regelzustand B

Regelzustand C

Anzeige des aktuellen Regelstatus des Reglers

0=Normale Regelung, 1=Warten nach Abtauung, 4=Abtropfen, 10=Hauptschalter AUS, 11=Thermostatabschaltung, 12=Frostschutz S4, 13=Nicht_verwendet, 14=Abtauung, 15=Lüfterverzögerung, 17=Tür offen, 18=Schmelzdauer, 19=Modulierende Temp.-Regelung, 20=Notbetrieb, 23=Adaptive Überhitzungsregelung, 24=Einspritzung starten, 25=Manuelle Regelung, 26=Kein Kältemittel ausgewählt, 16=Zwangsschließung, 29=Kühlstellenreinigung, 30=Zwangskühlung, 31=Tür oen, 32=Einschaltverzögerung, 33=Lufterhitzer, 45=Reglerabschaltung, 48=Adaptive Flüssigkeitsregelung

U83

U83 Regelzustand C

Alarmtemp.Luft A

Aktuelle Temperatur Alarmthermostat

u57

u57 Alarm Luft

Alarmtemp.Luft B

Aktuelle Temperatur Alarmthermostat

U34

U34 Alarm Luft B

Alarmtemp.Luft C

Aktuelle Temperatur Alarmthermostat

U92

U92 Alarm Luft C

Max. Alarmgrenze

Anzeige der aktuellen max. Alarmgrenze für die Temperaturüberwachung

y10

--- MaxAlarmGrz

Min. Alarmgrenze

Anzeige der aktuellen min. Alarmgrenze für die Temperaturüberwachung

y11

--- MinAlarmGrz

S4 Luftaustr. Verda. A

Akt.Fühlerwert

u16

u16 S4 Lufttemp.

S4 Luftaustr. Verda. B

Akt.Fühlerwert

U76

U76 S4 Temp B

S4 Luftaustr. Verda. C

Akt.Fühlerwert

U85

U85 S4 Temp C

Alarme zurücksetzen

Befehl zum Zurücksetzen aller Alarme, sofern diese nicht noch aktiv sind

0=AUS, 1=EIN

x15

--- Alarm zurücksetzen

Max.Alarmgrenze 1

Max.Alarmgrenze. Der Grenzwert wird als absoluter Wert eingestellt. Der Grenzwert wird im Nachtbetrieb um die Nachtanhebung angehoben.

A13

A13 MaxGrzLuft Min.Alarmgrenze 1

Min.Alarmgrenze. Der Grenzwert wird als absoluter Wert eingestellt.

A14

A14 MinGrzLuft

Max.Alarmgrenze 2

Max.Alarmgrenze. Der Grenzwert wird als absoluter Wert eingestellt. Der Grenzwert wird im Nachtbetrieb um die Nachtanhebung angehoben.

A20

A20 MaxGrz2 Luft Min.Alarmgrenze 2

Min.Alarmgrenze. Der Grenzwert wird als absoluter Wert eingestellt.

A21

A21 MinGrz2 Luft

Alarmverzögerung A

Alarmverzögerung (kurze Alarmverzögerung für die Lufttemperatur). Wenn die max. oder min. Alarmgrenzwerte überschritten werden, wird eine Timerfunktion gestartet. Der Alarm wird erst aktiv, wenn die eingestellte Zeitverzögerung abgelaufen ist. Die Zeitverzögerung wird in Minuten eingestellt

A03

A03 Alarmverzög.

AK-CC55 Multiverdampfer

Alarmgrenzen und -verzögerungen

Tabelle 28: Alarmgrenzen und -verzögerungen

Funktion

Beschreibung

Werte

Kode

Kurzbezeichnung

Alarmverzögerung Abkühlung A

Alarmverzögerung bei Start oder Abtauungen (lange Alarmverzögerung). Diese Zeitverzögerung wird während der Inbetriebnahme, während der Abtauung und unmittelbar nach einer Abtauung verwendet. Es erfolgt eine Umschaltung auf die normale Zeitverzögerung, wenn die Temperatur unter die eingestellte max. Alarmgrenze gesunken ist.

A12

A12 Abkühlverzög.

Alarmverzögerung Tür oen

Zeitverzögerung für Türalarm

A04

A04 TürOenVerzög.

Tür-Neustart Einspritzverzög.

Start der Kühlung bei geöneter Tür. Wenn die Tür offen gelassen wurde, wird die Kühlung nach der eingestellten Zeit gestartet.

o89

o89 TürEinspritzStart

Alarmverzögerung DI 1

Zeitverzögerung für Digitaleingangsalarm

A27

A27 AlVerzög.DI1

Alarmverzögerung DI 2

Zeitverzögerung für Digitaleingangsalarm

A28

A28 AlVerzög.DI2

Funktion

Beschreibung

Werte

Kode

Kurzbezeichnung

Regelzustand A

Anzeige des aktuellen Regelstatus des Reglers

0=Normale Regelung, 1=Warten nach Abtauung, 4=Abtropfen, 10=Hauptschalter AUS, 11=Thermostatabschaltung, 12=Frostschutz S4, 13=Nicht_verwendet, 14=Abtauung, 15=Lüfterverzögerung, 17=Tür offen, 18=Schmelzdauer, 19=Modulierende Temp.-Regelung, 20=Notbetrieb, 23=Adaptive Überhitzungsregelung, 24=Einspritzung starten, 25=Manuelle Regelung, 26=Kein Kältemittel ausgewählt, 16=Zwangsschließung, 29=Kühlstellenreinigung, 30=Zwangskühlung, 31=Tür oen, 32=Einschaltverzögerung, 33=Lufterhitzer, 45=Reglerabschaltung, 48=Adaptive Flüssigkeitsregelung

u00

u00 Regl.Status

Regelzustand B

Anzeige des aktuellen Regelstatus des Reglers

0=Normale Regelung, 1=Warten nach Abtauung, 4=Abtropfen, 10=Hauptschalter AUS, 11=Thermostatabschaltung, 12=Frostschutz S4, 13=Nicht_verwendet, 14=Abtauung, 15=Lüfterverzögerung, 17=Tür offen, 18=Schmelzdauer, 19=Modulierende Temp.-Regelung, 20=Notbetrieb, 23=Adaptive Überhitzungsregelung, 24=Einspritzung starten, 25=Manuelle Regelung, 26=Kein Kältemittel ausgewählt, 16=Zwangsschließung, 29=Kühlstellenreinigung, 30=Zwangskühlung, 31=Tür oen, 32=Einschaltverzögerung, 33=Lufterhitzer, 45=Reglerabschaltung, 48=Adaptive Flüssigkeitsregelung

U74

U74 Regelzustand B

Regelzustand C

Anzeige des aktuellen Regelstatus des Reglers

0=Normale Regelung, 1=Warten nach Abtauung, 4=Abtropfen, 10=Hauptschalter AUS, 11=Thermostatabschaltung, 12=Frostschutz S4, 13=Nicht_verwendet, 14=Abtauung, 15=Lüfterverzögerung, 17=Tür offen, 18=Schmelzdauer, 19=Modulierende Temp.-Regelung, 20=Notbetrieb, 23=Adaptive Überhitzungsregelung, 24=Einspritzung starten, 25=Manuelle Regelung, 26=Kein Kältemittel ausgewählt, 16=Zwangsschließung, 29=Kühlstellenreinigung, 30=Zwangskühlung, 31=Tür oen, 32=Einschaltverzögerung, 33=Lufterhitzer, 45=Reglerabschaltung, 48=Adaptive Flüssigkeitsregelung

U83

U83 Regelzustand C

Feuchtefühler

U57

U57 RH Niveau %

Befeuchten

Aktueller Status der Ausgangsfunktion

0=AUS, 1=EIN

U58

U58 Befeuchten

Entfeuchten

Aktueller Status der Ausgangsfunktion

0=AUS, 1=EIN

U96

U96 Entfeuchten

Feuchtigkeitsregelung

Auswahl der Art der Feuchteregelung

0=Keine, 1=Befeuchten, 2=Entfeuchten

h31

h31 RH Funktion

Befeuchtung Ein

Sollwert für die Feuchteregelung. Wenn die relative Luftfeuchtigkeit unter den Sollwert fällt, wird das Befeuchten gestartet.

h23

h23 RH Sollw.Ein

Feuchtedierenz

Dierenz zum Beenden des Befeuchtens. Die Be-

feuchtung wird gestoppt, wenn die Feuchtigkeit um den eingestellten Dierenzwert über den Sollwert gestiegen ist.

h24

h24 RH Di.

Max.Alarmgrenze Feuchtigkeit

Max. Alarmgrenze für relative Luftfeuchtigkeit

h25

h25 RH Max.GrzAla

Min.Alarmgrenze Feuchtigkeit

Min. Alarmgrenze für die relative Luftfeuchtigkeit

h26

h26 RH Min.GrzAla

AK-CC55 Multiverdampfer

Feuchtigkeitsregelung

Tabelle 29: Feuchtigkeitsregelung

Funktion

Beschreibung

Werte

Kode

Kurzbezeichnung

Alarmverzögerung Feuchtigkeit

Verzögerung von Alarmen bei hoher und niedriger Luftfeuchtigkeit

h27

h27 RH Alarmverzög.

Feuchtigkeitsfühler – Min. Signal

h29

h29 RH Min.Wert

Feuchtigkeitsfühler – Max. Signal

h30

h30 RH Max.Wert

Feuchteregelung bei Abtauung

Wählen Sie aus, wie die Feuchtigkeit während der Abtauung geregelt werden soll: Nein: Die Feuchteregelung wird während der Abtauung gestoppt Ja: Normale Feuchteregelung läuft während der Abtauung

0=Nein, 1=Ja

h28

h28 RH ReglBeiAbt

Max.Temp. Feuchtigkeit

Max. Grenze für Thermostatlufttemperatur, damit die Feuchteregelung aktiv ist (Frostgrenze)

h32

h32 RH Max. Temp.

Min.Temp. Feuchtigkeit

Minimaler Grenzwert für die Temperatur der Thermostatluft, damit die Feuchteregelung aktiv ist (Frostgrenze)

h33

h33 RH Min. Temp.

Funktion

Beschreibung

Werte

Kode

Kurzbezeichnung

Regelzustand A

Anzeige des aktuellen Regelstatus des Reglers

0=Normale Regelung, 1=Warten nach Abtauung, 4=Abtropfen, 10=Hauptschalter AUS, 11=Thermostatabschaltung, 12=Frostschutz S4, 13=Nicht_verwendet, 14=Abtauung, 15=Lüfterverzögerung, 17=Tür offen, 18=Schmelzdauer, 19=Modulierende Temp.-Regelung, 20=Notbetrieb, 23=Adaptive Überhitzungsregelung, 24=Einspritzung starten, 25=Manuelle Regelung, 26=Kein Kältemittel ausgewählt, 16=Zwangsschließung, 29=Kühlstellenreinigung, 30=Zwangskühlung, 31=Tür oen, 32=Einschaltverzögerung, 33=Lufterhitzer, 45=Reglerabschaltung, 48=Adaptive Flüssigkeitsregelung

u00

u00 Ctrl. state

Thermostat Lufttemp. A

Thermostattemperatur

u17

u17 ThermLuft

S4 Luftaustr. Verda. A

Akt.Fühlerwert

u16

u16 S4 Lufttemp. EEV opening A

Aktueller Status der Ausgangsfunktion

u23

u23 EEV ÖG %

Po Verda.druck

Aktueller Fühlerwert

u25

u25 Verda.druck Po

Te Evap. temp.

Temperatur vom Druck umgerechnet

u26

u26 Verda.temp to

S2 Verda.ausg. A

Akt.Fühlerwert

u20

u20 S2 Temp.

Überhitzung A

Anzeige der tatsächlichen Überhitzung am Verdampferausgang

u21

u21 Überhitzung

Überhitzungssollwert A

Anzeige des aktuellen Überhitzungssollwerts

u22

u22 Überhitzg.Soll

Min. Überhitzungsgrenze

Min. Wert des Überhitzungssollwertes

n10

n10 Min SH

Max. Überhitzungsgrenze

Max. Wert des Überhitzungssollwertes

n09

n09 Max SH

MOP-Temperatur

MOP-Temperatur Der Önungsgrad des Ventils wird verringert, sobald die Verdampfungstemperatur den eingestellten MOP-Grenzwert überschreitet. Wenn keine MOP-Funktion erforderlich ist, wählen Sie den höchsten Wert, der der Ausschaltung der Funktion entspricht

n11

n11 MOP Temp.

AKV-Periodendauer

Periodendauer der Pulsbreitenmodulation

n13

n13 AKV Periode

Min. Überhitzung Flüssigkeitsregelung

Min. Wert für den Überhitzungssollwert während der adaptiven Einspritzregelung

P87

P87 SH Min Adap.

Max. Überhitzung Flüssigkeitsregelung

Max. Wert für den Überhitzungssollwert während der adaptiven Einspritzregelung

P86

P86 SH Max Adap.

AK-CC55 Multiverdampfer

Einspritzregelung

Tabelle 30: Einspritzregelung → Einspritzregelung A

Funktion

Beschreibung

Werte

Kode

Kurzbezeichnung

Regelzustand B

Anzeige des aktuellen Regelstatus des Reglers

0=Normale Regelung, 1=Warten nach Abtauung, 4=Abtropfen, 10=Hauptschalter AUS, 11=Thermostatabschaltung, 12=Frostschutz S4, 13=Nicht_verwendet, 14=Abtauung, 15=Lüfterverzögerung, 17=Tür offen, 18=Schmelzdauer, 19=Modulierende Temp.-Regelung, 20=Notbetrieb, 23=Adaptive Überhitzungsregelung, 24=Einspritzung starten, 25=Manuelle Regelung, 26=Kein Kältemittel ausgewählt, 16=Zwangsschließung, 29=Kühlstellenreinigung, 30=Zwangskühlung, 31=Tür oen, 32=Einschaltverzögerung, 33=Lufterhitzer, 45=Reglerabschaltung, 48=Adaptive Flüssigkeitsregelung

U74

U74 Regelzustand B

Thermostat Lufttemp. B

Thermostattemperatur

U77

U77 Ther. Air B

S4 Luftaustr. Verda. B

Akt.Fühlerwert

U76

U76 S4 Temp B EEV Önung B

Aktueller Status der Ausgangsfunktion

U82

U82 EEV ÖG % B

Po Verda.druck

Aktueller Fühlerwert

u25

u25 Verda.druck Po

Te Evap. temp.

Temperatur vom Druck umgerechnet

u26

u26 Verda.temp to

S2 Gasaustritt B

Akt.Fühlerwert

U79

U79 S2 Temp. B

Superheat B

Anzeige der tatsächlichen Überhitzung am Verdampferausgang

U80

U80 Überhitzung B

Überhitzungssollwert B

Anzeige des aktuellen Überhitzungssollwerts

U81

U81 Überhitz.-Sollw. B

Funktion

Beschreibung

Werte

Kode

Kurzbezeichnung

Regelzustand C

Anzeige des aktuellen Regelstatus des Reglers

0=Normale Regelung, 1=Warten nach Abtauung, 4=Abtropfen, 10=Hauptschalter AUS, 11=Thermostatabschaltung, 12=Frostschutz S4, 13=Nicht_verwendet, 14=Abtauung, 15=Lüfterverzögerung, 17=Tür offen, 18=Schmelzdauer, 19=Modulierende Temp.-Regelung, 20=Notbetrieb, 23=Adaptive Überhitzungsregelung, 24=Einspritzung starten, 25=Manuelle Regelung, 26=Kein Kältemittel ausgewählt, 16=Zwangsschließung, 29=Kühlstellenreinigung, 30=Zwangskühlung, 31=Tür oen, 32=Einschaltverzögerung, 33=Lufterhitzer, 45=Reglerabschaltung, 48=Adaptive Flüssigkeitsregelung

U83

U83 Regelzustand C

Thermostat Lufttemp. C

Thermostattemperatur

U86

U86 Ther. Air C

S4 Luftaustr. Verda. C

Akt.Fühlerwert

U85

U85 S4 Temp C EEV Önung C

Aktueller Status der Ausgangsfunktion

U91

U91 EEV ÖG % C

Po Verda.druck

Aktueller Fühlerwert

u25

u25 Verda.druck Po

Te Evap. temp.

Temperatur vom Druck umgerechnet

u26

u26 Verda.temp to

S2 Gasaustritt C

Akt.Fühlerwert

U88

U88 S2 Temp. C

Superheat C

Anzeige der tatsächlichen Überhitzung am Verdampferausgang

U89

U89 Überhitzung C

Überhitzungssollwert C

Anzeige des aktuellen Überhitzungssollwerts

U90

U90 Überhitz.-Sollw. C

AK-CC55 Multiverdampfer

Tabelle 31: Einspritzregelung → Einspritzregelung B

Tabelle 32: Einspritzregelung → Einspritzregelung C

Funktion

Beschreibung

Werte

Kode

Kurzbezeichnung

Regelzustand A

Anzeige des aktuellen Regelstatus des Reglers

0=Normale Regelung, 1=Warten nach Abtauung, 4=Abtropfen, 10=Hauptschalter AUS, 11=Thermostatabschaltung, 12=Frostschutz S4, 13=Nicht_verwendet, 14=Abtauung, 15=Lüfterverzögerung, 17=Tür offen, 18=Schmelzdauer, 19=Modulierende Temp.-Regelung, 20=Notbetrieb, 23=Adaptive Überhitzungsregelung, 24=Einspritzung starten, 25=Manuelle Regelung, 26=Kein Kältemittel ausgewählt, 16=Zwangsschließung, 29=Kühlstellenreinigung, 30=Zwangskühlung, 31=Tür oen, 32=Einschaltverzögerung, 33=Lufterhitzer, 45=Reglerabschaltung, 48=Adaptive Flüssigkeitsregelung

u00

u00 Regl.Status

Regelzustand B

Anzeige des aktuellen Regelstatus des Reglers

0=Normale Regelung, 1=Warten nach Abtauung, 4=Abtropfen, 10=Hauptschalter AUS, 11=Thermostatabschaltung, 12=Frostschutz S4, 13=Nicht_verwendet, 14=Abtauung, 15=Lüfterverzögerung, 17=Tür offen, 18=Schmelzdauer, 19=Modulierende Temp.-Regelung, 20=Notbetrieb, 23=Adaptive Überhitzungsregelung, 24=Einspritzung starten, 25=Manuelle Regelung, 26=Kein Kältemittel ausgewählt, 16=Zwangsschließung, 29=Kühlstellenreinigung, 30=Zwangskühlung, 31=Tür oen, 32=Einschaltverzögerung, 33=Lufterhitzer, 45=Reglerabschaltung, 48=Adaptive Flüssigkeitsregelung

U74

U74 Regelzustand B

Regelzustand C

Anzeige des aktuellen Regelstatus des Reglers

0=Normale Regelung, 1=Warten nach Abtauung, 4=Abtropfen, 10=Hauptschalter AUS, 11=Thermostatabschaltung, 12=Frostschutz S4, 13=Nicht_verwendet, 14=Abtauung, 15=Lüfterverzögerung, 17=Tür offen, 18=Schmelzdauer, 19=Modulierende Temp.-Regelung, 20=Notbetrieb, 23=Adaptive Überhitzungsregelung, 24=Einspritzung starten, 25=Manuelle Regelung, 26=Kein Kältemittel ausgewählt, 16=Zwangsschließung, 29=Kühlstellenreinigung, 30=Zwangskühlung, 31=Tür oen, 32=Einschaltverzögerung, 33=Lufterhitzer, 45=Reglerabschaltung, 48=Adaptive Flüssigkeitsregelung

U83

U83 Regelzustand C

Abtaufühlertemperatur A

Aktuelle Temperatur des ausgewählten Abtaubeendigungsfühlers

U73

U73 AbtStoppTemp.

Abtaufühler Temperatur B

Aktuelle Temperatur des ausgewählten Abtaubeendigungsfühlers

U93

U93 AbtStoppTempB

Abtaufühler Temperatur C

Aktuelle Temperatur des ausgewählten Abtaubeendigungsfühlers

U94

U94 AbtStoppTemC S5 Verdampfer A

Akt.Fühlerwert

u09

u09 S5 Temp.

S5 Verdampfer B

Akt.Fühlerwert

u75

u75 S5 Temp. B

Abtauung A

Aktueller Status der Ausgangsfunktion

0=AUS, 1=EIN

u60

u60 Abtaurelais

Abtauung B

Aktueller Status der Ausgangsfunktion

0=AUS, 1=EIN

u83

u83 Abtaurelais B

Abtauzeit A

Anzeige der Dauer der laufenden Abtauung oder der Dauer der letzten beendeten Abtauung.

u11

u11 Abtauzeit

Abtauzeit B

Anzeige der Dauer der laufenden Abtauung oder der Dauer der letzten beendeten Abtauung.

U75

U75 Abt. Time B

Abtauzeit C

Anzeige der Dauer der laufenden Abtauung oder der Dauer der letzten beendeten Abtauung.

U84

U84 Abt. Time C Abtauung starten

Startbefehl für eine Abtauung

0=AUS, 1=EIN

x09

--- Abt. Start

Abtauen beenden

Beendigungsbefehl für eine laufende Abtauung

0=AUS, 1=EIN

x10

--- Abt. Stopp

Abtauart

Abtaumethode auswählen

0=Keine, 1=Elektrisch, 4=Luft/Aus

d01

d01 Abtauart

Abtaubeendigung

Hier legen Sie fest, ob eine Abtauung nach Zeit oder durch einen Temperaturfühler beendet werden soll.

0=Zeit, 1=S5-Fühler, 2=S4-Fühler

d10

d10 AbtStopFühl.

Abtaubeendigungsgrenze A

Wenn der gewählte Abtaubeendigungsfühler den eingestellten Grenzwert erreicht, wird die Abtauung beendet.

d02

d02 Abt.StopTemp

Max. Abtauzeit

Max. Dauer der Abtauung. Die Einstellung wird auch als Sicherheitszeit verwendet, wenn die Abtauung über die Temperatur nicht beendet wird. Wenn der gewählte Abtau-Stoppfühler die eingestellte AbtauStopptemperaturgrenze nicht innerhalb der eingestellten Zeit erreicht, wird die Abtauung trotzdem gestoppt.

d04

d04 Max Abt.Zeit

AK-CC55 Multiverdampfer

Abtausteuerung

Tabelle 33: Abtausteuerung

Funktion

Beschreibung

Werte

Kode

Kurzbezeichnung

Abtaustartintervall

Die Funktion wird zurückgestellt und startet die Timerfunktion bei jedem Abtaustart. Nach Ablauf der Zeit startet die Funktion eine Abtauung. Die Funktion wird als einfacher Abtaustart verwendet oder kann als Schutz verwendet werden, wenn das normale Signal nicht erfolgt. Wenn die Master/Slave-Abtauung ohne Uhrfunktion oder ohne Datenübertragung verwendet wird, wird die Intervallzeit als max. Zeit zwischen den Abtauungen verwendet. Wenn keine Abtaueinleitung über Datenübertragung stattndet, wird die Intervallzeit als max. Zeit zwischen den Abtauungen verwendet. Bei einer Abtauung mit Uhrfunktion oder Datenübertragung muss die Intervallzeit etwas länger als die geplante Zeitdauer eingestellt werden. Bei einem Stromausfall wird die Intervallzeit beibehalten. Wenn die Stromversorgung erneut einschaltet, wird die Intervallzeit mit dem beibehaltenen Wert fortgesetzt. Die Intervallzeit ist nicht aktiv, wenn sie auf 0 festgelegt ist.

d03

d03 Abt.Intervall

Zeitversetztes Einschalten

Zeitverschiebung für Abtaueinschaltungen während des Startens. Die Funktion ist nur relevant, wenn Sie über mehrere Kühlmöbel oder -gruppen verfügen, bei denen die Abtauung gestaelt zueinander erfolgen soll. Die Funktion ist außerdem nur relevant, wenn Sie die Abtauung mit Intervallstart gewählt haben. Die Funktion verzögert die Intervallzeit um die eingestellte Anzahl von Minuten, dies jedoch nur einmalig, und zwar beim allerersten Abtauen, wenn die Spannung an den Regler angeschlossen wird. Die Funktion ist nach jedem Stromausfall aktiv.

d05

d05 Startverzög.

Max. Thermostatlaufzeit

Bedarfsabtauung. Die hier eingestellte Gesamtkühlzeit ist die Kühlzeit, die ohne Abtauung zulässig ist. Wenn die Zeit verstrichen ist, wird eine Abtauung gestartet. Bei Einstellung = 0 wird die Funktion nicht verwendet.

d18

d18 MaxTherEinZt.

Pump down-Verzögerung

Stellen Sie die Zeit ein, nach der das Kältemittel vor dem eigentlichen Abtauzyklus aus dem Verdampfer abgesaugt wird.

d16

d16 PumpDownVerzög

Abtropfzeit

Hier wird die Zeit eingestellt, die von einer Abtauung bis zum Neustart des Verdichters vergehen soll. (Die Zeit, in der Wasser vom Verdampfer tropft).

d06

d06 Abtropfzeit

Max. Wartezeit

Max. Standby-Zeit nach koordinierter Abtauung. Wenn ein Regler eine Abtauung abgeschlossen hat, wartet er auf ein Signal, das angibt, dass die Kühlung fortgesetzt werden kann. Wenn dieses Signal aus irgendeinem Grund nicht kommt, startet der Regler selbst die Kühlung, sobald die Standby-Zeit abgelaufen ist.

o16

o16 MaxWartezeit

Lüftersteuerung während der Abtauung

Lüfterbetrieb während der Abtauung. Hier können Sie einstellen, wie der Lüfter während der Abtauung betrieben werden soll.0: Gestoppt (läuft während des Pump downs) 1: Betrieb (gestoppt während „Lüfterverzögerung“) 2: Läuft während des Pump downs und der Abtauung. Danach gestoppt 3: Läuft während des Pump downs und der Abtauung, bis der Abtaubeendigungsfühler die Temperaturgrenze für den Lüfterstopp erreicht.

0=AUS, 1=EIN, 2=AUS bei Abtropfen, 3=AUS bei hoher Temperatur

d09

d09 LüftWährAbtau.

Lüfterstartverzögerung

Verzögerung des Lüfterstarts nach der Abtauung. Hier wird die Zeit eingestellt, die ab dem Start des Verdichters nach einer Abtauung und bis zum Wiederanlauf des Lüfters vergehen soll. (Die Zeit, in der restliche Wassertropfen an dem Verdampfer anfrieren).

d07

d07 LüftStartVerz. Lüfterstarttemperatur

Temperaturgrenze für den Start der Lüfter nach einer Abtauung. Wenn die gemessene S5-Verdampfertemperatur den eingestellten Grenzwert unterschreitet, werden die Lüfter gestartet

d08

d08 LüftStartTemp

AK-CC55 Multiverdampfer

Funktion

Beschreibung

Werte

Kode

Kurzbezeichnung

Temperatur Lüfterabschaltung

Wenn die Lüftersteuerung während der Abtauung dafür eingerichtet wurde, können die Lüfter während der Abtauung gestoppt werden, wenn der Abtaufühler die eingestellte Temperaturgrenze überschreitet.

d41

d41 AbtLüftStop

Rahmenheizung beim Abtauen

Denieren Sie, wie die Rahmenheizung während des Abtauens gesteuert wird 0: Rahmenheizung ist immer AUS 1: Rahmenheizung ist immer EIN 2: Normale Rahmenheizungssteuerung

0=AUS, 1=EIN, 2=Normale Steuerung

d27

d27 RahmhzAbt.

Anzeigeverzögerung nach Abtauung

Stellen Sie die maximale Zeit ein, die das Display nach einer Abtauung den Abtaukode „-d-“ anzeigen soll. Die normale Temperaturanzeige wird normalerweise gestartet, wenn die Temperatur im Kühlmöbel wieder OK ist oder wenn ein max. Temperaturalarm ausgelöst wird.

d40

d40 Disp.d Verz.

Funktion

Beschreibung

Werte

Kode

Kurzbezeichnung

Abtauzeitplan

0=Nein, 1=Ja

t00

t00 Abt-Zeitplan

Abtaustart 1 – Stunden

Zeit in Stunden für Abtaustart

t01

t01 Abtau.1 Std.

Abtaustart 1 – Minuten

Zeit in Minuten für den Start der Abtauung

t11

t11 Abtau.1 Min.

Abtaustart 2 – Stunden

Zeit in Stunden für Abtaustart

t02

t02 Abtau.2 Std.

Abtaustart 2 – Minuten

Zeit in Minuten für den Start der Abtauung

t12

t12 Abtau.2 Min.

Abtaustart 3 – Stunden

Zeit in Stunden für Abtaustart

t03

t03 Abtau.3 Std.

Abtaustart 3 – Minuten

Zeit in Minuten für den Start der Abtauung

t13

t13 Abtau.3 Min.

Abtaustart 4 – Stunden

Zeit in Stunden für Abtaustart

t04

t04 Abtau.4 Std.

Abtaustart 4 – Minuten

Zeit in Minuten für den Start der Abtauung

t14

t14 Abtau.4 Min.

Abtaustart 5 – Stunden

Zeit in Stunden für Abtaustart

t05

t05 Abtau.5 Std.

Abtaustart 5 – Minuten

Zeit in Minuten für den Start der Abtauung

t15

t15 Abtau.5 Min.

Abtaustart 6 – Stunden

Zeit in Stunden für Abtaustart

t06

t06 Abtau.6 Std.

Abtaustart 6 – Minuten

Zeit in Minuten für den Start der Abtauung

t16

t16 Abtau.6 Min.

Montag – Zeitplan folgen

0=Nein, 1=Ja

t51

t51 Mo.Zeitplan

Dienstag – Zeitplan folgen

0=Nein, 1=Ja

t52

t52 Di.Zeitplan

Mittwoch – Zeitplan folgen

0=Nein, 1=Ja

t53

t53 Mi.Zeitplan

Donnerstag – Zeitplan folgen

0=Nein, 1=Ja

t54

t54 Do.Zeitplan

Freitag – Zeitplan folgen

0=Nein, 1=Ja

t55

t55 Fr.Zeitplan

Samstag – Zeitplan folgen

0=Nein, 1=Ja

t56

t56 Sa.Zeitplan

Sonntag – Zeitplan folgen

0=Nein, 1=Ja

t57

t57 So.Zeitplan

AK-CC55 Multiverdampfer

Abtaupläne

Tabelle 34: Abtaupläne

Funktion

Beschreibung

Werte

Kode

Kurzbezeichnung

Regelzustand A

Anzeige des aktuellen Regelstatus des Reglers

0=Normale Regelung, 1=Warten nach Abtauung, 4=Abtropfen, 10=Hauptschalter AUS, 11=Thermostatabschaltung, 12=Frostschutz S4, 13=Nicht_verwendet, 14=Abtauung, 15=Lüfterverzögerung, 17=Tür offen, 18=Schmelzdauer, 19=Modulierende Temp.-Regelung, 20=Notbetrieb, 23=Adaptive Überhitzungsregelung, 24=Einspritzung starten, 25=Manuelle Regelung, 26=Kein Kältemittel ausgewählt, 16=Zwangsschließung, 29=Kühlmöbelreinigung, 30=Zwangskühlung, 31=Tür oen, 32=Einschaltverzögerung, 33=Lufterhitzer, 45=Reglerabschaltung, 48=Adaptive Flüssigkeitsregelung

u00

u00 Regl.Status

Regelzustand B

Anzeige des aktuellen Regelstatus des Reglers

0=Normale Regelung, 1=Warten nach Abtauung, 4=Abtropfen, 10=Hauptschalter AUS, 11=Thermostatabschaltung, 12=Frostschutz S4, 13=Nicht_verwendet, 14=Abtauung, 15=Lüfterverzögerung, 17=Tür offen, 18=Schmelzdauer, 19=Modulierende Temp.-Regelung, 20=Notbetrieb, 23=Adaptive Überhitzungsregelung, 24=Einspritzung starten, 25=Manuelle Regelung, 26=Kein Kältemittel ausgewählt, 16=Zwangsschließung, 29=Kühlmöbelreinigung, 30=Zwangskühlung, 31=Tür oen, 32=Einschaltverzögerung, 33=Lufterhitzer, 45=Reglerabschaltung, 48=Adaptive Flüssigkeitsregelung

U74

U74 Regelzustand B

Regelzustand C

Anzeige des aktuellen Regelstatus des Reglers

0=Normale Regelung, 1=Warten nach Abtauung, 4=Abtropfen, 10=Hauptschalter AUS, 11=Thermostatabschaltung, 12=Frostschutz S4, 13=Nicht_verwendet, 14=Abtauung, 15=Lüfterverzögerung, 17=Tür offen, 18=Schmelzdauer, 19=Modulierende Temp.-Regelung, 20=Notbetrieb, 23=Adaptive Überhitzungsregelung, 24=Einspritzung starten, 25=Manuelle Regelung, 26=Kein Kältemittel ausgewählt, 16=Zwangsschließung, 29=Kühlmöbelreinigung, 30=Zwangskühlung, 31=Tür oen, 32=Einschaltverzögerung, 33=Lufterhitzer, 45=Reglerabschaltung, 48=Adaptive Flüssigkeitsregelung

U83

U83 Regelzustand C

Lüfter

Aktueller Status der Ausgangsfunktion

0=AUS, 1=EIN

u59

u59 Lüft.Relais

Lüftertaktbetrieb

Taktbetrieb Lüfter 0: Kein Taktbetrieb 1: Taktbetrieb bei abgeschaltetem Thermostat 2: Taktbetrieb bei abgeschaltetem Thermostat, jedoch nur bei Nachtbetrieb

0=Kein Taktbetrieb, 1=Taktausschaltung, 2=Taktausschaltung Nacht

F05

F05 LüftTaktModus

Lüfterperiodendauer

Periodendauer für Taktbetrieb des Lüfters

F06

F06 LüftZyklus

Lüfter EIN-Zyklus

EIN-Zeit für Lüfter. Die EIN-Periode wird als Prozentsatz der Periodendauer eingestellt

F07

F07 LüftEIN %

Lüfterabschaltung max. Temp. S5

Lüfter-Stopptemperatur Die Funktion stoppt die Lüfter in einer Fehlersituation, sodass keine Spannung am Lüfter anliegt. Wenn der Abtaufühler eine höhere Temperatur als die hier eingestellte registriert, werden die Lüfter gestoppt. Es erfolgt ein Neustart bei 2 K unter der Einstellung. Die Funktion ist während einer Abtauung oder eines Starts nach einer Abtauung nicht aktiv.

F04

F04 LüftStopptemp

Lüfter bei Zwangsschließung

Hier können Sie einstellen, ob die Lüfter in Betrieb sein oder gestoppt werden sollen, wenn die Funktion „Zwangsschließung“ aktiviert ist. 0: Lüfter sind AUS 1: Lüfter sind EIN 2: Lüfter sind AUS und Abtauung ist nicht freigegeben 3: Lüfter sind EIN und Abtauung ist nicht freigegeben

0=AUS, 1=EIN, 2=AUS und Abtauung unterdrücken, 3=EIN und Abtauung unterdrücken

o90

o90 Lüft.ZwangsAUS Lüfterstopp beim Schließen der Rollos

Wenn sich die Rollos schließen, werden die Lüfter mit der festgelegten Zeitverzögerung ausgeschaltet, um sicherzustellen, dass die Rollos korrekt geschlossen sind.

P65

P65 RolloLüftStop

AK-CC55 Multiverdampfer

Lüftersteuerung

Tabelle 35: Lüftersteuerung

Funktion

Beschreibung

Werte

Kode

Kurzbezeichnung

Regelzustand A

Anzeige des aktuellen Regelstatus des Reglers

0=Normale Regelung, 1=Warten nach Abtauung, 4=Abtropfen, 10=Hauptschalter AUS, 11=Thermostatabschaltung, 12=Frostschutz S4, 13=Nicht_verwendet, 14=Abtauung, 15=Lüfterverzögerung, 17=Tür offen, 18=Schmelzdauer, 19=Modulierende Temp.-Regelung, 20=Notbetrieb, 23=Adaptive Überhitzungsregelung, 24=Einspritzung starten, 25=Manuelle Regelung, 26=Kein Kältemittel ausgewählt, 16=Zwangsschließung, 29=Kühlmöbelreinigung, 30=Zwangskühlung, 31=Tür oen, 32=Einschaltverzögerung, 33=Lufterhitzer, 45=Reglerabschaltung, 48=Adaptive Flüssigkeitsregelung

u00

u00 Regl.Status

Regelzustand B

Anzeige des aktuellen Regelstatus des Reglers

0=Normale Regelung, 1=Warten nach Abtauung, 4=Abtropfen, 10=Hauptschalter AUS, 11=Thermostatabschaltung, 12=Frostschutz S4, 13=Nicht_verwendet, 14=Abtauung, 15=Lüfterverzögerung, 17=Tür offen, 18=Schmelzdauer, 19=Modulierende Temp.-Regelung, 20=Notbetrieb, 23=Adaptive Überhitzungsregelung, 24=Einspritzung starten, 25=Manuelle Regelung, 26=Kein Kältemittel ausgewählt, 16=Zwangsschließung, 29=Kühlmöbelreinigung, 30=Zwangskühlung, 31=Tür oen, 32=Einschaltverzögerung, 33=Lufterhitzer, 45=Reglerabschaltung, 48=Adaptive Flüssigkeitsregelung

U74

U74 Regelzustand B

Regelzustand C

Anzeige des aktuellen Regelstatus des Reglers

0=Normale Regelung, 1=Warten nach Abtauung, 4=Abtropfen, 10=Hauptschalter AUS, 11=Thermostatabschaltung, 12=Frostschutz S4, 13=Nicht_verwendet, 14=Abtauung, 15=Lüfterverzögerung, 17=Tür offen, 18=Schmelzdauer, 19=Modulierende Temp.-Regelung, 20=Notbetrieb, 23=Adaptive Überhitzungsregelung, 24=Einspritzung starten, 25=Manuelle Regelung, 26=Kein Kältemittel ausgewählt, 16=Zwangsschließung, 29=Kühlmöbelreinigung, 30=Zwangskühlung, 31=Tür oen, 32=Einschaltverzögerung, 33=Lufterhitzer, 45=Reglerabschaltung, 48=Adaptive Flüssigkeitsregelung

U83

U83 Regelzustand C

Taupunkt

Tatsächlicher Taupunkt, vom Systemmanager über Netzwerk empfangen

x18

--- Taupunkt Rahmenheizung

Aktueller Status der Ausgangsfunktion

0=AUS, 1=EIN

u61

u61 Rahmhzg.Relais

Rahmenheizleistung

Anzeige der aktuellen Rahmenheizungsleistung in %

u85

u85 Rahmhz.EIN-P%

Rahmenheizung PBM

Aktueller Status der Ausgangsfunktion

U59

U59 Rahmhzg.PBM

Rahmenheizungsregelungsmodus

Die Rahmenheizung kann auf verschiedene Arten geregelt werden: 0: Rahmenheizung läuft ständig 1: Die Impulssteuerung wird mit einer Timerfunktion nach Tag-/Nachtbetrieb verwendet 2: Die Impulssteuerung wird mit einer Taupunktfunktion verwendet. Diese Funktion erfordert, dass ein Signal über den Taupunktwert empfangen wird. Der Wert wird von einem Systemmanager gemessen und über die Datenübertragung an den Regler gesendet.

0=EIN, 1=Tag/Nacht-Timer, 2=Taupunktregelung

o85

o85 RahmhzgModus

Rahmenheizung EIN-Periode Tag

Rahmenheizungsleistung tagsüber. Die EIN-Periode wird als Prozentsatz der Periode eingestellt

o41

o41 RahmHzEinTag %

Rahmenheizung EIN-Periode Nacht

Rahmenheizungsleistung in der Nacht. Die EIN-Periode wird als Prozentsatz der Periodendauer eingestellt

o42

o42 RahmhzEinNt% Rahmenheizungsperiode

Periodendauer für Taktbetrieb der Rahmenheizung

o43

o43 RahmhzPeriode

Rahmenheizung PBM – Periodenzeit

Periodendauer der Pulsbreitenmodulation

P82

P82 RahmPeriodPBM

Rahmenheizung min. EIN-Periode

Niedrigste zulässige Rahmenheizungsleistung. Wenn der gemessene Taupunkt unter dem festgelegten Mindestgrenzwert liegt, läuft die Rahmenheizung mit der eingestellten Mindestleistung.

o88

o88 RahmHzMinEIN %

Mindestgrenze Taupunkt

Wenn der gemessene Taupunkt unter dem eingestellten Wert liegt, läuft die Rahmenheizung mit minimaler Heizleistung.

o86

o86 TaupPktMinGrz

Maximale Grenze Taupunkt

Liegt der gemessene Taupunkt über dem eingestellten Wert, läuft die Rahmenheizung bei maximaler Heizleistung.

o87

o87 TauPktMaxGrz

AK-CC55 Multiverdampfer

Rahmenheizungsregelung

Tabelle 36: Rahmenheizungsregelung

Funktion

Beschreibung

Werte

Kode

Kurzbezeichnung

Regelzustand A

Anzeige des aktuellen Regelstatus des Reglers

0=Normale Regelung, 1=Warten nach Abtauung, 4=Abtropfen, 10=Hauptschalter AUS, 11=Thermostatabschaltung, 12=Frostschutz S4, 13=Nicht_verwendet, 14=Abtauung, 15=Lüfterverzögerung, 17=Tür offen, 18=Schmelzdauer, 19=Modulierende Temp.-Regelung, 20=Notbetrieb, 23=Adaptive Überhitzungsregelung, 24=Einspritzung starten, 25=Manuelle Regelung, 26=Kein Kältemittel ausgewählt, 16=Zwangsschließung, 29=Kühlmöbelreinigung, 30=Zwangskühlung, 31=Tür oen, 32=Einschaltverzögerung, 33=Lufterhitzer, 45=Reglerabschaltung, 48=Adaptive Flüssigkeitsregelung

u00

u00 Regl.Status

Regelzustand B

Anzeige des aktuellen Regelstatus des Reglers

0=Normale Regelung, 1=Warten nach Abtauung, 4=Abtropfen, 10=Hauptschalter AUS, 11=Thermostatabschaltung, 12=Frostschutz S4, 13=Nicht_verwendet, 14=Abtauung, 15=Lüfterverzögerung, 17=Tür offen, 18=Schmelzdauer, 19=Modulierende Temp.-Regelung, 20=Notbetrieb, 23=Adaptive Überhitzungsregelung, 24=Einspritzung starten, 25=Manuelle Regelung, 26=Kein Kältemittel ausgewählt, 16=Zwangsschließung, 29=Kühlmöbelreinigung, 30=Zwangskühlung, 31=Tür oen, 32=Einschaltverzögerung, 33=Lufterhitzer, 45=Reglerabschaltung, 48=Adaptive Flüssigkeitsregelung

U74

U74 Regelzustand B

Regelzustand C

Anzeige des aktuellen Regelstatus des Reglers

0=Normale Regelung, 1=Warten nach Abtauung, 4=Abtropfen, 10=Hauptschalter AUS, 11=Thermostatabschaltung, 12=Frostschutz S4, 13=Nicht_verwendet, 14=Abtauung, 15=Lüfterverzögerung, 17=Tür offen, 18=Schmelzdauer, 19=Modulierende Temp.-Regelung, 20=Notbetrieb, 23=Adaptive Überhitzungsregelung, 24=Einspritzung starten, 25=Manuelle Regelung, 26=Kein Kältemittel ausgewählt, 16=Zwangsschließung, 29=Kühlmöbelreinigung, 30=Zwangskühlung, 31=Tür oen, 32=Einschaltverzögerung, 33=Lufterhitzer, 45=Reglerabschaltung, 48=Adaptive Flüssigkeitsregelung

U83

U83 Regelzustand C

Nachtbetrieb

Status des Tag-/Nachtbetriebs (Nachtbetrieb: ein/aus)

0=AUS, 1=EIN

u13

u13 Nachtbetrieb

Licht

Aktueller Status der Ausgangsfunktion

0=AUS, 1=EIN

u63

u63 Lichtrelais

Lichtsteuerungsmodus

Konguration der Lichtfunktion 1: Licht wird über Tag-/Nachtstatus gesteuert 2: Licht wird über die Datenübertragung und Zentralfunktion „MR Lichtsignal“ gesteuert 3: Das Licht wird über den Türkontakt am DI-Eingang gesteuert. Wenn die Tür geönet wird, schaltet sich das Relais ein. Wenn die Tür wieder geschlossen wird, dauert es zwei Minuten, bis das Licht ausgeschaltet wird. 4: Wie „2“, aber bei 15-minütigen Netzwerkfehlern schaltet sich das Licht ein und das Nachtrollo önet sich. 5: Das Licht wird über DI-Eingangssignal gesteuert

1=Tag und Nacht, 2=Netzwerk, 3=Türschalter, 4=Bei Netzwerkfehler , 5=Digitaleingang

o38

o38 Lichtkong.

Licht bei Hauptschalter AUS

Denieren Sie, wie Licht und Rollos bei Hauptschalter AUS gesteuert werden sollen 0: Das Licht ist ausgeschaltet und die Nachtrollos sind geönet, wenn der Hauptschalter ausgeschaltet ist 1: Licht und Nachtrollos sind unabhängig vom Hauptschalter.

0=AUS, 1=Normale Steurg.

o98

o98 Licht HS=AUS

Kühlmöbelreinigungsmodus

Der Status der Funktion kann hier angezeigt werden oder die Funktion kann manuell gestartet werden. 0 = Normalbetrieb (keine Reinigung) 1 = Nur die Lüfter laufen, um den Verdampfer abzutauen. Alle anderen Ausgänge sind ausgeschaltet. 2 = Reinigung mit gestoppten Lüftern. Alle Ausgänge sind ausgeschaltet. Wenn die Funktion über ein Digitaleingangssignal gesteuert wird, kann der entsprechende Status hier im Menü angezeigt werden.

0=AUS, 1=Lüfter Ein, 2=Reinigung

o46

o46 Möbelreinig.

Max. Önungszeit Rollos

Zeitverzögerung vom manuellen Önen der Rollos bis zum erneuten Schließen

P60

P60 RolloOenZeit

AK-CC55 Multiverdampfer

Licht-/Reinigungsregelung

Tabelle 37: Licht-/Reinigungsregelung

Funktion

Beschreibung

Werte

Kode

Kurzbezeichnung

Displayanzeige 1

Anzeige der Temperatur auf dem Display

u56

u56 Display Luft

Displayanzeige 2

Anzeige der Temperatur auf dem Display

U35

U35 Display Luft2

Displayanzeige

Wählen Sie aus, welche Temperatur im Display angezeigt werden soll

1=Ther. Luft A, 2=Durchschnitt alle, 3=Maximal alle, 4=S4A und S4B

o97

o97 Displ. Regl.

Einstellung Displayanzeige

Korrektur der Displaytemperatur. Wenn die Temperatur an den Waren und die vom Regler empfangene Temperatur nicht identisch sind, kann eine Anpassung durch Verschieben der Displaytemperatur vorgenommen werden.

r04

r04 Disp. Korr. K

Temperatureinheit

Wählen Sie aus, ob die Temperaturen als °C oder °F angezeigt werden sollen.

0=Celsius, 1=Fahrenheit

r05

r05 Temp.einheit

Display-Sperre

Mit dieser Einstellung ist es möglich, die Tastenfeldbedienung des lokalen Displays zu sperren. Wenn das lokale Display längere Zeit nicht benutzt wird, werden die Tastenfunktionen gesperrt, und für die Verwendung des Tastenfelds ist eine spezielle Tastenkombination erforderlich.

0=AUS, 1=EIN

P89

P89 LockDispKey

Funktion

Beschreibung

Werte

Kode

Kurzbezeichnung

Alarmrelais

Aktueller Status der Ausgangsfunktion

0=AUS, 1=EIN

u62

u62 Alarmrelais

Priorität Alarmrelais

Legen Sie fest, welche Alarmprioritäten das Alarmrelais aktivieren sollen: 0=Nicht verwendet, Alarmrelais wird nicht verwendet 1: Hoch. Alarm mit hoher Priorität aktiviert Relais 2: Mittel. Alarme mit hoher oder mittlerer Priorität aktivieren das Alarmrelais 3: Alle. Alle Alarme aktivieren das Alarmrelais

0=Nicht verwendet, 1=Hohe Priorität, 2=Mittlere Priorität, 3=Alle

P41

P41 Al.Rel.Prio

Alarm stummschalten

Wenn Alarme stummgeschaltet werden, stoppt das Alarmrelais die Alarmmeldung, bis ein neuer Alarm ausgelöst wird.

0=AUS, 1=EIN

q38

q38 Mute Alarm

Max.Temperatur – Priorität

Wählen Sie die Priorität der Alarme aus, die der Alarmgruppe zugeordnet sind. Achtung – bei Auswahl von „Deaktivieren“ werden die Alarme nicht auf dem Display angezeigt oder zum Alarmrelais oder zum Netzwerk weitergeleitet.

0=Deaktiviert, 3=Niedrig, 2=Mittel, 1=Hoch

q28

q28 MaxTemp Prio

Min.Temperatur – Priorität

Wählen Sie die Priorität der Alarme aus, die der Alarmgruppe zugeordnet sind. Achtung – bei Auswahl von „Deaktivieren“ werden die Alarme nicht auf dem Display angezeigt oder zum Alarmrelais oder zum Netzwerk weitergeleitet.

0=Deaktiviert, 3=Niedrig, 2=Mittel, 1=Hoch

q29

q29 MinTemp Prio

Fühlerfehler – Priorität

Wählen Sie die Priorität der Alarme aus, die der Alarmgruppe zugeordnet sind. Achtung – bei Auswahl von „Deaktivieren“ werden die Alarme nicht auf dem Display angezeigt oder zum Alarmrelais oder zum Netzwerk weitergeleitet.

0=Deaktiviert, 3=Niedrig, 2=Mittel, 1=Hoch

q30

q30 Sensor Prio

DI-Alarme – Priorität

Wählen Sie die Priorität der Alarme aus, die der Alarmgruppe zugeordnet sind. Achtung – bei Auswahl von „Deaktivieren“ werden die Alarme nicht auf dem Display angezeigt oder zum Alarmrelais oder zum Netzwerk weitergeleitet.

0=Deaktiviert, 3=Niedrig, 2=Mittel, 1=Hoch

q31

q31 DIAlarm Prio

Abtauen – Priorität

Wählen Sie die Priorität der Alarme aus, die der Alarmgruppe zugeordnet sind. Achtung – bei Auswahl von „Deaktivieren“ werden die Alarme nicht auf dem Display angezeigt oder zum Alarmrelais oder zum Netzwerk weitergeleitet.

0=Deaktiviert, 3=Niedrig, 2=Mittel, 1=Hoch

q32

q32 Abtau Prio

Diverses – Priorität

Wählen Sie die Priorität der Alarme aus, die der Alarmgruppe zugeordnet sind. Achtung – bei Auswahl von „Deaktivieren“ werden die Alarme nicht auf dem Display angezeigt oder zum Alarmrelais oder zum Netzwerk weitergeleitet.

0=Deaktiviert, 3=Niedrig, 2=Mittel, 1=Hoch

q33

q33 Div. Prio

Einspritzung – Priorität

Wählen Sie die Priorität der Alarme aus, die der Alarmgruppe zugeordnet sind. Achtung – bei Auswahl von „Deaktivieren“ werden die Alarme nicht auf dem Display angezeigt oder zum Alarmrelais oder zum Netzwerk weitergeleitet.

0=Deaktiviert, 3=Niedrig, 2=Mittel, 1=Hoch

q34

q34 EinspritzPrio

AK-CC55 Multiverdampfer

Display-Steuerung

Tabelle 38: Display-Steuerung

Alarmrelais-Prioritäten

Tabelle 39: Alarmrelais-Prioritäten

Funktion

Beschreibung

Werte

Kode

Kurzbezeichnung

Regelung gestoppt – Priorität

Wählen Sie die Priorität der Alarme aus, die der Alarmgruppe zugeordnet sind. Achtung – bei Auswahl von „Deaktivieren“ werden die Alarme nicht auf dem Display angezeigt oder zum Alarmrelais oder zum Netzwerk weitergeleitet.

0=Deaktiviert, 3=Niedrig, 2=Mittel, 1=Hoch

q35

q35 Regl.AUS Prio

Leckerkennung – Priorität

Wählen Sie die Priorität der Alarme aus, die der Alarmgruppe zugeordnet sind. Achtung – bei Auswahl von „Deaktivieren“ werden die Alarme nicht auf dem Display angezeigt oder zum Alarmrelais oder zum Netzwerk weitergeleitet.

0=Deaktiviert, 3=Niedrig, 2=Mittel, 1=Hoch

q36

q36 Leck Prio

Feuchteregelung – Priorität

Wählen Sie die Priorität der Alarme aus, die der Alarmgruppe zugeordnet sind. Achtung – bei Auswahl von „Deaktivieren“ werden die Alarme nicht auf dem Display angezeigt oder zum Alarmrelais oder zum Netzwerk weitergeleitet.

0=Deaktiviert, 3=Niedrig, 2=Mittel, 1=Hoch

q37

q37 Feucht.Prio

Funktion

Beschreibung

Werte

Kode

Kurzbezeichnung

Zugangskode 3

Zugangskode für lokale Anzeige

o05

o05 Kum.Kode 3

Zugangskode 2

Zugangskode für lokale Anzeige

o64

o64 Kum.Kode 2

Zugangskode 1

Zugangskode für lokale Anzeige

P88

P88 Kum.Kode 1

Funktion

Beschreibung

Werte

Kode

Kurzbezeichnung

Netzwerkstatus

Qualität der Netzwerkkommunikation

U45

U45 Komm. Status

Netzwerkadresse

Netzwerkadresse des Reglers

o03

o03 Gerätadresse

Baudrate

Kommunikationsgeschwindigkeit des Netzwerks

1=Auto, 2=9600 Baud, 3=19.200 Baud, 4=38.400 Baud

x96

--- Baudrate Bus

Parität und Stoppbit

Parität und Stoppbit von Modbus-Nachrichten auswählen

0=Keine, 1=Gerade, 2=Ungerade

x97

--- Paritätsbit

Funktion

Beschreibung

Werte

Kode

Kurzbezeichnung

S4 Luftaustr. Verda. A – Verschiebung

Korrektur des Fühlersignals, z. B. durch langes Fühlerkabel

r09

r09 S4-Verschieb

S4 Luftaustr. Verda. B – Verschiebung

Korrektur des Fühlersignals, z. B. durch langes Fühlerkabel

q43

q43 Anpassung S4B

S4 Luftaustr. Verda. C – Anpassung

Korrektur des Fühlersignals, z. B. durch langes Fühlerkabel

q44

q44 Anpassung S4C

Funktion

Beschreibung

Werte

Kode

Kurzbezeichnung

Neue Werkseinstellung erstellen

Mit diesem Befehl speichern Sie die aktuellen Einstellungen des Reglers als neue Grundeinstellung (die früheren Werkseinstellungen werden überschrieben).

0=AUS, 1=EIN

o67

o67 NeueWerkseinst.

Auf Werkseinstellungen zurücksetzen

Befehl, der alle Reglereinstellungen auf die Werkseinstellungen zurücksetzt.

0=AUS, 1=EIN

z06

--- Zurücksetzen auf Werkseinstellungen

Funktion

Beschreibung

Werte

Kode

Kurzbezeichnung

Überhitzungsrgl. Modus A

Wählen Sie aus, wie die Überhitzung des Verdampfers geregelt werden soll. Bei adaptiver Regelung wird der Überhitzungssollwert automatisch angepasst, um die Verdampferoberäche optimal zu nutzen. Bei lastbasierter Regelung wird der Überhitzungssollwert bei hoher Last erhöht

1=Adaptiv, 2=Lastbasiert

n21

n21 SH Modus

Überhitzung Schließung A

Minimale Überhitzungsgrenze, bei der das Ventil schließt

x68

--- SH close

AFidentForce A

Experteneinstellung – kontaktieren Sie Danfoss für weitere Informationen

x69

--- AFidentForce

Überhitzung Kp min. A

Min. Grenzwert für Verstärkungsfaktor des PI-Reglers zur Einstellung des Ventilönungsgrads (Experteneinstellung)

x70

--- SH Kp min

AK-CC55 Multiverdampfer

Sonstiges

Tabelle 40: Diverses → Zugangskodes

Tabelle 41: Sonstiges → Netzwerk

Tabelle 42: Sonstiges → Sensorabgleich

Tabelle 43: Sonstiges → Zurücksetzen auf Werkseinstellungen

Erweitert

Tabelle 44: Erweitert → Erweiterte Einspritzregelung

Funktion

Beschreibung

Werte

Kode

Kurzbezeichnung

Überhitzung Kp max. A

Max. Grenzwert für Verstärkungsfaktor des PI-Reglers zur Einstellung des Ventilönungsgrads (Experteneinstellung)

x71

--- SH Kp max Überhitzung Tn A

Integrationszeit des PI-Reglers zur Einstellung des Ventilönungsgrads (Experteneinstellung)

x72

--- SH Tn

to-Rückkopplung Verstärkung A

Verstärkungsfaktor für Rückkopplung des Verdampfungstemperatursignals to an den PI-Regler zur Regelung der Überhitzung (Experteneinstellung)

x73

--- to-gain Kp MTR-Steuerung A

Verstärkungsfaktor für modulierende Temperaturregelung (Experteneinstellung)

x77

--- MTR Kpfactor

Tn MTR-Steuerung A

Integrationszeit für modulierende Temperaturregelung (Experteneinstellung)

x78

--- MTR Tn sec

AFident A

Expertenanzeige – kontaktieren Sie Danfoss für weitere Informationen

x79

--- AFident

Berechneter max. ÖG A

Berechneter maximaler Önungsgrad des Einspritzventils (Expertenanzeige)

x80

--- Max ÖG %

Überhitzung Schließung Flüssigkeitsregelung A

Minimale Überhitzungsgrenze, bei der das Ventil während der adaptiven Flüssigkeitsregelung schließt

x87

--- SH close Liq AFident Ee

Expertenanzeige – kontaktieren Sie Danfoss für weitere Informationen

Y20

--- AFident Ee

Aver.OD Ee

Expertenanzeige – kontaktieren Sie Danfoss für weitere Informationen

Y21

--- Aver.OD Ee

AFidentForce B

Experteneinstellung – kontaktieren Sie Danfoss für weitere Informationen

z03

--- AFidenForceB

AFident B

Expertenanzeige – kontaktieren Sie Danfoss für weitere Informationen

z23

--- AFident B

Berechneter max. ÖG A

Berechneter maximaler Önungsgrad des Einspritzventils (Expertenanzeige)

z25

--- Max ÖG % B

AFidentForce C

Experteneinstellung – kontaktieren Sie Danfoss für weitere Informationen

z04

--- AFidenForceC

AFident C

Expertenanzeige – kontaktieren Sie Danfoss für weitere Informationen

z24

--- AFident C

Berechneter max. ÖG C

Berechneter maximaler Önungsgrad des Einspritzventils (Expertenanzeige)

z26

--- Max ÖG % C

AFident Ee

Expertenanzeige – kontaktieren Sie Danfoss für weitere Informationen

Y22

--- AFident Ee B

Aver.OD Ee

Expertenanzeige – kontaktieren Sie Danfoss für weitere Informationen

Y23

--- Durchschn. ÖG Ee B

AFident Ee

Expertenanzeige – kontaktieren Sie Danfoss für weitere Informationen

Y24

--- AFident Ee C

Aver.OD Ee

Expertenanzeige – kontaktieren Sie Danfoss für weitere Informationen

Y25

--- Durchschn. ÖG Ee C

AK-CC55 Multiverdampfer

Funktion

Beschreibung

Werte

Kode

Kurzbezeichnung

Regelzustand A

Anzeige des aktuellen Regelstatus des Reglers

0=Normale Regelung, 1=Warten nach Abtauung, 4=Abtropfen, 10=Hauptschalter AUS, 11=Thermostatabschaltung, 12=Frostschutz S4, 13=Nicht_verwendet, 14=Abtauung, 15=Lüfterverzögerung, 17=Tür offen, 18=Schmelzdauer, 19=Modulierende Temp.-Regelung, 20=Notbetrieb, 23=Adaptive Überhitzungsregelung, 24=Einspritzung starten, 25=Manuelle Regelung, 26=Kein Kältemittel ausgewählt, 16=Zwangsschließung, 29=Kühlmöbelreinigung, 30=Zwangskühlung, 31=Tür oen, 32=Einschaltverzögerung, 33=Lufterhitzer, 45=Reglerabschaltung, 48=Adaptive Flüssigkeitsregelung

u00

u00 Regl.Status

Regelzustand B

Anzeige des aktuellen Regelstatus des Reglers

0=Normale Regelung, 1=Warten nach Abtauung, 4=Abtropfen, 10=Hauptschalter AUS, 11=Thermostatabschaltung, 12=Frostschutz S4, 13=Nicht_verwendet, 14=Abtauung, 15=Lüfterverzögerung, 17=Tür offen, 18=Schmelzdauer, 19=Modulierende Temp.-Regelung, 20=Notbetrieb, 23=Adaptive Überhitzungsregelung, 24=Einspritzung starten, 25=Manuelle Regelung, 26=Kein Kältemittel ausgewählt, 16=Zwangsschließung, 29=Kühlmöbelreinigung, 30=Zwangskühlung, 31=Tür oen, 32=Einschaltverzögerung, 33=Lufterhitzer, 45=Reglerabschaltung, 48=Adaptive Flüssigkeitsregelung

U74

U74 Regelzustand B

Regelzustand C

Anzeige des aktuellen Regelstatus des Reglers

0=Normale Regelung, 1=Warten nach Abtauung, 4=Abtropfen, 10=Hauptschalter AUS, 11=Thermostatabschaltung, 12=Frostschutz S4, 13=Nicht_verwendet, 14=Abtauung, 15=Lüfterverzögerung, 17=Tür offen, 18=Schmelzdauer, 19=Modulierende Temp.-Regelung, 20=Notbetrieb, 23=Adaptive Überhitzungsregelung, 24=Einspritzung starten, 25=Manuelle Regelung, 26=Kein Kältemittel ausgewählt, 16=Zwangsschließung, 29=Kühlmöbelreinigung, 30=Zwangskühlung, 31=Tür oen, 32=Einschaltverzögerung, 33=Lufterhitzer, 45=Reglerabschaltung, 48=Adaptive Flüssigkeitsregelung

U83

U83 Regelzustand C

Regelungsbedingung A

Anzeige des aktuellen Regelstatus des Reglers

0=Hauptschalter AUS, 1=Einspritzstart, 2=Überhitzungsregelung, 3=Verd. auüllen, 4=Abtauung, 5=Nach Abtauung, 6=Zwangsschließung, 7=Einspritzungsfehler, 8=Notbetrieb, 9=Modulierende Regelung, 10=Schmelzperiode, 11=Tür oen, 12=Kühlmöbelreinigung, 13=Abschaltung, 14=Zwangskühlung, 15=Abschaltung

x62

--- Reg. Ver.-

Regelungsbedingung B

Anzeige des aktuellen Regelstatus des Reglers

0=Hauptschalter AUS, 1=Einspritzstart, 2=Überhitzungsregelung, 3=Verd. auüllen, 4=Abtauung, 5=Nach Abtauung, 6=Zwangsschließung, 7=Einspritzungsfehler, 8=Notbetrieb, 9=Modulierende Regelung, 10=Schmelzperiode, 11=Tür oen, 12=Kühlmöbelreinigung, 13=Abschaltung, 14=Zwangskühlung, 15=Abschaltung

z01

--- Reg. Bed. B

Regelungsbedingung C

Anzeige des aktuellen Regelstatus des Reglers

0=Hauptschalter AUS, 1=Einspritzstart, 2=Überhitzungsregelung, 3=Verd. auüllen, 4=Abtauung, 5=Nach Abtauung, 6=Zwangsschließung, 7=Einspritzungsfehler, 8=Notbetrieb, 9=Modulierende Regelung, 10=Schmelzperiode, 11=Tür oen, 12=Kühlmöbelreinigung, 13=Abschaltung, 14=Zwangskühlung, 15=Abschaltung

z02

--- Reg. Bed. C

MR Akt. Einschalttemperatur

x63

--- EIN-Temp.

MR Akt. Abschalttemp.

x64

--- AUS-Temp.

MR Ther. Umschalten

Master-Steuersignal zum Ein-/Ausschalten der Kühlstellenlast in Abhängigkeit von der Lastbedingung

0=Keine Aktion, 1=Umschalten EIN, 2=Umschalten AUS

x81

--- TherToggle

MR Lastanforderung

Master-Steuersignal zur Regelung des Lastausgleichs zwischen mehreren Kühlstellenreglern in derselben Saugleitung

x82

--- LoadReq

MR Max. to-Oset

Angeforderte Verschiebung der Verdampfungstemperatur, um die Lufttemperatur auf dem tatsächlichen Sollwert zu halten

x84

--- Max.to-Verschieb MR Einspritzregelung

Master-Steuersignal ermöglicht Umschaltung auf adaptive Einspritzregelung

0=AUS, 1=EIN

x85

--- MR Einspr. regl.

MR Nachtanhebung

Master-Steuersignal für den Wechsel zwischen Tagund Nachtbetrieb

0=AUS, 1=EIN

x06

--- Nachtanhebung

AK-CC55 Multiverdampfer

Tabelle 45: Erweitert → Masterregelung

Funktion

Beschreibung

Werte

Kode

Kurzbezeichnung

MR Kühlstellenabschaltung

Master-Steuersignal zur Abschaltung einer Kühlstelle für einen bestimmten Zeitraum. Während der Abschaltung erfolgt keine Alarmüberwachung

0=AUS, 1=EIN

x17

--- Kühlstellenabschaltung

MR Zwangsschließung

Master-Steuersignal, das das Einspritzventil schließt

0=AUS, 1=EIN

x07

--- Zwangsschließen MR Zwangskühlung

Master-Steuersignal, das Zwangskühlung bereitstellt

0=AUS, 1=EIN

x08

--- Zwangskühl.

MR Abtaustart

Master-Steuersignal zum Starten einer Abtauung. Bei adaptiver Abtauung kann die Abtauung übersprungen werden, wenn diese nicht erforderlich ist.

0=AUS, 1=EIN

x13

--- MR Abt.start

MR Abtauzustand

Anzeige des Ist-Zustands der Abtauung

0=AUS, 1=EIN

x14

--- Abtaustatus

MR Warten nach Abtauung

Master-Steuersignal für die koordinierte Abtauregelung, um die Kühlmöbel davon abzuhalten, nach einer Abtauung zur normalen Kühlung zurückzukehren, ohne dass alle Kühlmöbel die Abtauung beendet haben

0=AUS, 1=EIN

x11

--- WarteNachAbt

MR Abtauung stoppen

Master-Steuersignal, das verwendet wird, um einen Abtaustart in einem Regler zu verhindern.

0=AUS, 1=EIN

x12

--- Abt.sperren

MR Lichtsignal

Master-Steuersignal zur Lichtsteuerung über ein Datenübertragungssignal vom Systemmanager

0=AUS, 1=EIN

o39

o39 LichtFernsignal

MR Akt. Taupunkt

Master-Steuersignal, das den tatsächlich gemessenen Taupunkt vom Systemmanager über das Netzwerk an den Regler sendet.

x03

--- Akt.Taupunkt

MR Ps-Lastfaktor

x83

--- Lastfaktor

MR BluetoothSperre

Master-Steuersignal, das die gesamte Bluetooth-Datenübertragung sperrt

0=AUS, 1=EIN

aaa

--- BT lock

MR Min. Delta T

Erforderliche minimale Delta-Temperatur im Verdampfer (S3 – to), um die Lufttemperatur auf dem tatsächlichen Sollwert zu halten

y04

--- Min Delta T Anzahl Kühlmöbelelemente

Anzahl Elemente im Kühlmöbel

z05

--- AnzVerd

Kode

Alarmtext

Beschreibung

E01

Hardwarefehler

Der Regler hat einen Hardwarefehler

E06

Uhr Zeitverlust

Uhr hat gültige Zeit verloren

E20

Po Verda.-Druck A – Fühlerfehler

Fühlersignal liegt außerhalb des Bereichs. Bitte überprüfen Sie den Fühler auf korrekte Funktion

E24

S2 Gasausgang A – Fühlerfehler

Fühlersignal liegt außerhalb des Messbereichs. Prüfen, ob der Fühler korrekt funktioniert

E26

S4 Luft NACH Verd. A – Fühlerfehler

Fühlersignal liegt außerhalb des Messbereichs. Prüfen, ob der Fühler korrekt funktioniert

E27

S5 Verdampfer A – Fühlerfehler

Fühlersignal liegt außerhalb des Messbereichs. Prüfen, ob der Fühler korrekt funktioniert

E37

S5 Verdampfer B – Fühlerfehler

Fühlersignal liegt außerhalb des Messbereichs. Prüfen, ob der Fühler korrekt funktioniert

E59

Feuchtigkeitsfühler – Fühlerfehler

Fühlersignal liegt außerhalb des Messbereichs. Bitte überprüfen Sie den Fühler auf korrekte Funktion

E60

S4 Luftaustr. Verda. B – Fühlerfehler

Fühlersignal liegt außerhalb des Messbereichs. Bitte überprüfen Sie den Fühler auf korrekte Funktion

E61

S4 Luftaustr. Verda. C – Fühlerfehler

Fühlersignal liegt außerhalb des Bereichs. Bitte überprüfen Sie den Fühler auf korrekte Funktion

E62

S2 Gasauslass B – Fühlerfehler

Fühlersignal liegt außerhalb des Bereichs. Bitte überprüfen Sie den Fühler auf korrekte Funktion

E63

S2 Gasauslass C – Fühlerfehler

Fühlersignal liegt außerhalb des Bereichs. Prüfen, ob der Fühler korrekt funktioniert

A01

Max. Temperaturalarm A

Die Alarmtemperatur lag länger als die eingestellte Alarmverzögerung über der maximalen Alarmgrenze.

A02

Min. Temperaturalarm A

Die Alarmtemperatur lag länger als die eingestellte Alarmverzögerung unter der minimalen Alarmgrenze.

A04

Alarm „Tür

oen“

Die Tür war zu lange

geönet

A05

Max. Wartezeit nach Abtauung überschritten

Der Regler wartete nach einer koordinierten Abtauung länger als zulässig.

A11

Kältemittel nicht ausgewählt

Das Kältemittel wurde nicht ausgewählt, daher kann die Regelung nicht gestartet werden

A15

DI-Alarm 1

Alarmsignal vom digitalen Eingangssignal

A16

DI-Alarm 2

Alarmsignal vom Digitaleingangssignal

A45

Hauptschalter auf AUS

Der Hauptschalter des Reglers wurde entweder auf Stopp oder auf Manuelle Steuerung gestellt. Alternativ hat ein Digitaleingang, der für die Funktion „Hauptschalter“ eingerichtet ist, die Regelung gestoppt.

A59

Kühlmöbel im Reinigungsmodus

Eine Kühlmöbelreinigung wurde an einem Kühlmöbel gestartet

A70

Max. Temperaturalarm B

Die Alarmtemperatur hat den max. Grenzwert für einen längeren Zeitraum überschritten als die eingestellte Alarmverzögerung.

AK-CC55 Multiverdampfer

Fehlermeldung

In einer Fehlersituation leuchtet die Alarm-LED an der Vorderseite auf und das Alarmrelais wird aktiviert (je nach Priorität). Wenn Sie die Alarmtaste 3 Sekunden lang drücken, wird der Alarmtext im Display angezeigt. (Alarmprioritäten können geändert werden. Siehe Tabelle 39: Alarmrelais-Prioritäten.) Folgende Meldungen können angezeigt werden:

Kode

Alarmtext

Beschreibung

A71

Min. Temperaturalarm B

Die Alarmtemperatur hat den min. Grenzwert für einen längeren Zeitraum überschritten als die eingestellte A

larmverzögerung.

AA2

CO2-L

eck festgestellt

CO2 tr

itt aus der Kühlanlage aus

AA3

Kältemittelleck festgestellt

Kältemittel tritt aus der Kühlanlage aus

a02

Alarm bei hoher Luftfeuchtigkeit

Die Luftfeuchtigkeit ist zu hoch

a03

Alarm bei niedriger Luftfeuchtigkeit

Die Luftfeuchtigkeit ist zu niedrig

a05

Max. Temperaturalarm C

Die Alarmtemperatur lag länger als die eingestellte Alarmverzögerung über der maximalen Alarmgrenze.

a06

Min.Temperaturalarm C

Die Alarmtemperatur lag länger als die eingestellte Alarmverzögerung unter der minimalen Alarmgrenze.

Z01

Max. Abtauzeit überschritten A

Der letzte Abtauzyklus wurde nach Zeit anstatt nach der eingestellten Temperatur beendet

Z02

Max. Abtauzeit überschritten B

Der letzte Abtauzyklus wurde nach Zeit anstatt nach der eingestellten Temperatur beendet

Z03

Max. Abtauzeit überschritten C

Der letzte Abtauzyklus wurde nach Zeit anstatt nach der eingestellten Temperatur beendet

AK-CC55 Multiverdampfer

HINWEIS:

Datenkommunikation

Die Priorität einzelner Alarme kann in einer Einstellung definiert werden. Die Einstellung muss in der Gruppe „Alarmziele“

vorgenommen werden

Regl. Status/

Kode

Betriebszustand

Beschreibung

Drücken Sie die Info-Taste 3 Sekunden lang, um den Status anzuzeigen. Wenn ein Statuskode vorhanden ist, wird dieser auf dem Display angezeigt. Die einzelnen Statuskodes haben folgende Bedeutung:

S0

Normale Regelung

Der Regler führt die normale Regelung aus. Es gibt keine andere Regelung, die Vorrang hat

S1

Warten nach Abtauung

Der Regler wartet darauf, dass andere Regler die koordinierte Abtauung beenden.

S4

Abtropfen

Die Abtauung wurde beendet und der Regler wartet auf den Ablauf der Abtropfverzögerung, während das Wasser vom Verdampfer tropft.

S10

Hauptschalter AUS

Der Regler wurde gestoppt, weil der Parameter r12 Hauptschalter auf AUS oder Serviceposition gestellt wurde oder der Regler über die Hauptschalterfunktion am DI-Eingang gestoppt wurde

S11

Thermostatabschaltung

Die Lufttemperatur hat den Abschaltwert des Thermostats erreicht

S14

Abtauung

Der Regler führt eine Abtauung durch

S15

Lüfterverzögerung

Die Verdampferlüfter warten nach einem Abtauzyklus, bis sie starten können (d07, Lüfterstartverzögerung und d08, Lüfterstarttemperatur)

S16

Zwangsschließung

Das Einspritzventil wurde über ein Signal an einem Digitaleingang oder vom Systemmanager zwangsweise geschlossen (Verdichtereinheit kann nicht starten).

S17

Tür oen

DI-Signal zeigt an, dass die Kühlraumtür oen ist

S18

Schmelzperiode

Der Regler hat die Kühlung für kurze Zeit gestoppt, um den Reifansatz abzuschmelzen und so den Luftstrom durch den Verdampfer zu verbessern.

S19

Modulierende Temp.-Regelung

Die Lufttemperatur wird über eine modulierende Temperaturregelung nahe am Sollwert geregelt

S20

Notbetrieb

(1)

Die Lufttemperatur wird aufgrund eines Fühlerfehlers (Pe, S2 oder S4) gemäß einem Notfallverfahren geregelt.

S23

Adaptive Überhitzungsregelung

Die Überhitzung des Verdampfers wird optimiert

S24

Einspritzung startet

Die Flüssigkeitseinspritzung in den Verdampfer hat begonnen

S25

Manuelle Steuerung

Hauptschalter in Servicestellung für manuelle Übersteuerung der Ausgänge

S26

Kein Kältemittel ausgewählt

Der Kältemitteltyp wurde nicht ausgewählt (Parameter o30 Kältemittel)

S29

Kühlmöbelreinigung

Ein Kühlmöbelreinigungsvorgang wurde über Parameter „o46 Kühlmöbelreinigungsmodus“ oder über ein Signal an einem Digitaleingang oder über die App AK-CC55 Connect eingeleitet.

S30

Zwangskühlung

Der Thermostat wurde übersteuert, um die Zwangskühlung über ein Signal an einem Digitaleingang zu betreiben

S32

Einschaltverzögerung

Der Regler wurde gerade eingeschaltet und die Ausgangssteuerung wartet auf das Ablaufen der Einschaltverzögerung (Parameter o01, Verzögerung der Ausgänge beim Einschalten).

S33

Heizelement Luft

Das Heizelement wird aktiviert, um die Lufttemperatur zu erhöhen (Parameter r62, Heizelement Neutralzone und r63, Heizelement Startverzögerung)

S45

Reglerabschaltung

Der Regler wurde durch ein Digitaleingangssignal oder vom Systemmanager gestoppt.

S48

Adaptive Flüssigkeitsregelung (ALC)

Die Überhitzungsregelung arbeitet mit adaptiver Flüssigkeitseinspritzregelung mit reduzierter Überhitzung für transkritische CO2-Systeme mit Ejektoren. Signal wird über digitalen Eingang oder vom Systemmanager bereitgestellt

AK-CC55 Multiverdampfer

Betriebszustand

Tabelle 46: Betriebszustand

(1)

Notbetrieb:

• Wenn der Po- oder S2-Fühler ausfällt, arbeitet der Regler mit einem sicheren Önungsgrad, der auf dem üblicherweise registrierten

Önungsgrad im Tag- und Nachtbetrieb basiert.

• Wenn der Fühler S4 ausfällt, arbeitet der Thermostat bei Tag- und Nachtbetrieb mit einem registrierten EIN/AUS-Arbeitszyklus.

Elektrische Daten

Wert

Versorgungsspannung AC [V]

115 V/230 V, 50/60 Hz

Betriebsspannungs-Schwankungsbereich max. [V]

85–265 V

Leistungsaufnahme [VA]

5 VA

Anzeige Netz EIN

Grüne LED

Dimensionierung der Stromkabel [mm2]

Max. 1,5 mm2, mehradriges Kabel

Sensor- und Messdaten

Wert

Fühler S2

Pt 1000 AKS11

Fühler S4, S5

Pt 1000 AKS11 PTC 1000 EKS111 NTC5K EKS211 NTC10K EKS221 Fühler

(Beide müssen vom gleichen Typ sein)

Temperaturmessgenauigkeit

Pt1000: -60 – 120 C ±0,5 K PTC 1000: 60 – 80 °C. ±0,5 K NTC5K: -40 – 80 °C. ±0,5 K NTC10K: -40 – 120 °C. ±1,0 K

Pt1000 Fühlerspezikation

±0,3 K bei 0 °C ±0,005 K je Grad

Po-Messung

Ratiometrischer Druckwandler AKS 32R: 10–90 %

rF-Messung

0–10 V Ri >10 KOhm Genauigkeit +/-0,3 % FS

Spezikationen

für Eingangs- und Aus‐

gangsrelais

Ein-/Ausgang

Beschreibung

Digitaler Eingang (DI)

DI1 DI2

Signal von potenzialfreien Kontaktfunktionen Kontaktanforderungen: Vergoldet Höchstzulässige Kabellänge: 15 m Benutzen Sie bei einem längeren Kabel Hilfsrelais Oener Regelkreis: 12 V Kontakt 3,5 mA

Digitaler Eingang (DI)

DI3

115 V/230 V AC

Halbleiterausgang

DO1 (für AKV-Spule) DO3 DO7

115 V/230 V AC Max. 0,5 A DO3 und DO7 (kein Überlastschutz) Max. 1 x 20 W AKV für 115 V AC 2 x 20-W-AKV für 230 V AC Hinweis: 2 EC-Spulen sind nicht verwendbar.

Relais

DO2 DO4 DO5 DO6

115 V/230 V AC Max. Last: CE. 8 (6)A UL. 8A res. 3FLA 18LRA Min. Last: 1 VA Einschaltstrom: DO5 DO6 TV-5 80 A

Analogausgang/PBM

AO1

0/10 V Pulsbreitenmodulation (PBM) max. 15 mA 0–10 V variable, max. 2 mA

AK-CC55 Multiverdampfer

Produktspezikation

Technische Daten

Elektrische Spezikationen

Tabelle 47: Elektrische Spezikationen

Sensor- und Messdaten

Tabelle 48: Sensor- und Messdaten

Spezikationen für Eingangs- und Ausgangsrelais

Tabelle 49: Spezikationen für Eingangs- und Ausgangsrelais

Danfoss

84B3240

Danfoss

84B3242

Funktionsdaten

Wert

Display

LED 3-stellig

Externes Display, AK-CC55 Multiverdampfer

2 externe Displays

Externer Display-Anschluss

RJ12

Max. Displaykabellänge [m]

100 m

Datenkommunikations-Option

MODbus

Datenkommunikations-Option

Modul AK-OB55 Lon RS485

Batteriespeicherfunktion der Uhr

4 Tage

Montage

DIN Schiene

Umgebungsbedingungen

Wert

Umgebungstemperaturbereich, Betrieb [°C]

0 bis 55 °°C

Umgebungstemperaturbereich, Transport [°C]

-40 bis 70 °C

Schutzklasse IP

IP20

Relative Luftfeuchtigkeit [%]

20–80 %, nicht kondensierend

Stöße/Vibrationen

Keine Erschütterungen und Vibrationen zulässig

Danfoss

84B3245

AK-CC55 Multiverdampfer

HINWEIS:



• DO2, DO4, DO5 und DO6 sind 16-A-Relais.

• Max. Last beachten.

• DO5/DO6 wird für Lasten mit hohem Einschaltstrom empfohlen, z. B. EC-Lüfter und LED-Leuchte.

• Alle Relais sind für die Verwendung mit brennbaren Kältemitteln wie Propan R290 geschützt.

• Erfüllt EN 60 335-2-89: 2010 Anhang BB.

Funktionsdaten

Tabelle 50: Funktionsdaten

Umgebungsbedingungen

Tabelle 51: Umgebungsbedingungen

Abmessungen

Die Maße sind in mm angegeben.

Bild 43: AK-CC55 Multiverdampfer

Bild 45: AK-OB55

Bild 44: AK-UI55 Set

Regelung

Zulassung

Kennzeichnung

Land

Multiverdampfer

EMV/LVD/RoHS

CEEUMultiverdampfer

UL-zertiziert

cURus

Nordamerika (USA und Kanada)

Multiverdampfer

ACMA (EMV)

RCM

Australien/Neuseeland

Multiverdampfer

LVE/EMV/RoHS

EAC

Russland, Kasachstan, Belarus

Multiverdampfer

LVD/EMV/RoHS

UA

Ukraine

Displaymodul

Zulassung

Kennzeichnung

Land

AK-UI55 Bluetooth

CEEUAK-UI55 Bluetooth

FCC

USA

AK-UI55 Bluetooth

IC (ISED)

IC-ID

Kanada

AK-UI55 Bluetooth

CMIIT

CMITT-ID

China

AK-UI55 Bluetooth

ACMA (EMV/drahtlos)

RCM

Australien

AK-UI55 Bluetooth

RSM (EMV/Drahtlos)

RCM

Neuseeland

AK-UI55 Bluetooth

EMV/LVD/Drahtlos

UA

Ukraine

AK-UI55 Info

EMV/LVD

UA

Ukraine

AK-UI55 Info

ACMA (EMV)

RCM

Australien

AK-UI55 Info

RSM (EMV)

RCM

Neuseeland

AK-UI55 Info

RoHS

EAC

Russland, Kasachstan, Belarus

AK-UI55 Set

EMV/LVD

UA

Ukraine

AK-UI55 Set

ACMA (EMV)

RCM

Australien

AK-UI55 Set

RSM (EMV)

RCM

Neuseeland

AK-UI55 Set

RoHS

EAC

Russland, Kasachstan, Belarus

Optionales Modul

Zulassung

Kennzeichnung

Land

AK-OB55 LoN

EMV/LVD

UA

Ukraine

AK-CC55 Multiverdampfer

Zertikate, Erk

lärungen und Zulassungen

Die Liste enthält alle Zertikate, Erklärungen und Zulassungen für diesen Produkttyp. Einzelne Kodenummern können einige oder alle dieser Zulassungen enthalten, und bestimmte lokale Zulassungen erscheinen möglicherweise nicht auf der Liste.

Einige Genehmigungen können sich im Laufe der Zeit ändern. Sie können den aktuellen Status unter danfoss.de einsehen oder sich bei Fragen an Ihren Danfoss-Vertreter vor Ort wenden.

Tabelle 52: Regler

Tabelle 53: Displaymodul

RED

FCC-ID

Tabelle 54: Optionsmodul

Regler/Displays/Optionsmodul:

CB

-Zertikat einschließlich aller Abweichungen gemäß IEC 60730–1 und 2–9

Relais:

Geprüft nach IEC 60079-15

AK-CC55 Multiverdampfer

Erklärungen zum AK-UI55 Bluetooth-Display

FCC-KONFORMITÄTSERKLÄRUNG

VORSICHT:



Änderungen oder Modikationen, die nicht ausdrücklich genehmigt wurden, können dazu führen, dass Sie nicht länger berechtigt sind, dieses Gerät zu verwenden. Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Betrieb unter den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) dieses Gerät muss gegenüber allen Störungen unempndlich sein, einschließlich solcher, die einen unerwünschten Betrieb verursachen können.

INDUSTRY CANADA STATEMENT

Dieses Gerät entspricht den lizenzfreien RSS-Standards von Industry Canada. Der Betrieb unterliegt den folgenden beiden Bedingungen: (1) Dieses Gerät darf keine Interferenzen verursachen, und (2) dieses Gerät muss Interferenzen aufnehmen können, auch Interferenzen, die eventuell einen unerwünschten Betrieb des Geräts verursachen.

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l’appareil ne doit pas produire de brouillage, et (2) l’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le fonctionnement.

Online-Support

Danf

oss biet

et neben unser

en P

rodukten ein breites Spektrum an Support, einschließlich digitaler

Produktinformationen, Software, mobiler Apps und fachkundiger Beratung. Siehe die folgenden Möglichkeiten.

Der Danfoss Product Store

Der Danfoss Product Store ist Ihr One-Stop-Shop für alles, was mit dem Produkt zu tun hat – egal, wo auf der Welt Sie sich

benden oder in welchem Bereich der Kühlbranche Sie tätig sind. Erhalten Sie schnellen Zugri auf wichtige Informationen wie Produktspezikationen, Bestellnummern, technische Dokumentation, Zertizierungen, Zubehör und mehr. Auf store.danfoss.de stöbern.

Technische Dokumentation nden

Finden Sie die technische Dokumentation, die Sie für die Inbetriebnahme Ihres Projekts benötigen. Erhalten Sie direkten Zugri auf unsere ozielle Sammlung von Datenblättern, Zertikaten und Erklärungen, Handbüchern und Anleitungen, 3D-Modellen und Zeichnungen, Fallbeispielen, Broschüren und vielem mehr.

Suchen Sie jetzt unter www.danfoss.com/de-de/service-and-support/documentation.

Erhalten Sie lokale Informationen und Support

Lokale Danfoss-Websites sind die Hauptquelle für Hilfe und Informationen über unser Unternehmen und unsere Produkte. Erhalten Sie Infos zur Produktverfügbarkeit, die neuesten regionalen Nachrichten oder kontaktieren Sie einen Experten in Ihrer Sprache.

Hier

nden Sie Ihre Danfoss-Website vor Ort: www.danfoss.com/en/choose-region.

AK-CC55 Connect

Erleichtern Sie den Service mit der kostenlosen App AK-CC55 Connect. Über ein Bluetooth-Display von Danfoss können Sie eine Verbindung zu einem Kühlstellenregler des Typs AK-CC55 herstellen und sich einen visuellen Überblick über die Displayfunktionen verschaen. Die App sorgt für eine reibungslose Interaktion mit einem Kühlstellenregler vom Typ AK-CC55 von Danfoss in einem benutzerfreundlichen Design.

Laden Sie die App hier herunter:

Play Store App Store

Danfoss can accept no responsibility for possible errors in catalogues, brochures and other printed material. Danfoss reserves the right to alter its products without notice. This also applies to products already on order provided that such alterations can be made without subsequential changes being necessary in specications already agreed. All trademarks in this material are property of the respective companies. Danfoss and the Danfoss logotype are trademarks of Danfoss A/S. All rights reserved.

Danfoss AK-CC55 User guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

Inhalt

Einleitung

Einführung

Portfolioübersicht

Übersicht Produktprogramm

Konnektivität (optional)

Funktionsübersicht

Datenübertragung

AK-CC55 Multiverdampfer

Externes Display

Reglerfunktionen

Funktionen

Einspritzregelung mit AKV

Temperaturregelung

Temperaturüberwachung

Thermostatsollwerte

Nachtanhebung des Thermostatwerts

Kühlmöbelreinigung

Kühlmöbelabschaltung

Abtauung

Abtaubeginn

Abtaubeendigung

Lüftersteuerung während der Abtauung

Abtausequenz

Echtzeituhr

Koordinierte Abtauung

Schmelzfunktion

Rahmenheizung

Lüfter-Pulssteuerung

Lichtfunktion

Nachtrollo

Feuchtigkeitsregelung

Heizfunktion (nur Anwendung 4)

Zwangsschließung

Digitaleingänge

Türkontakt

Anzeige

Übersteuerung

Anwendungen

AK-CC55-Anschlüsse und Anwendungsoptionen

Produktkennzeichnung

AK-CC55 Multiverdampferanschlüsse

Datenkommunikation

AKV-Info

Externes Halbleiterrelais für Rahmenheizung

AKS 32R-Info

Koordinierte Abtauung über Kabelanschlüsse

Externes Display AK-UI55

Anschlüsse

Bedienung

Bedienung über Datenübertragung

Direkte Bedienung

Betrieb über AK-UI55 Set

Parametergruppen bei Bedienung über Display

Schnellstart

AK-UI55 Display-Menü (SW-Ver. 1.8x)

Thermostat

Alarmeinstellungen

Abtauzeitplan

Abtauung

Einspritzregelung

Lüftersteuerung

Feuchtigkeitsregelung

Sonstiges

Regelung

Service

Bedienung über AK-UI55 Bluetooth

Menü AK-CC55 Connect (SW-Ver. 1.8x)

Start/Stopp

Thermostatregelung

Alarmgrenzen und -verzögerungen

Feuchtigkeitsregelung

Einspritzregelung

Abtausteuerung

Abtaupläne

Lüftersteuerung
