Data Sheet

Контроллер для управления
холодильным оборудованием (EEV)
Тип AK-CC55

Для гибкого управления холодильным оборудованием и холодильными камерами.

AK-CC55 — это полноценная система
управления потребителями холода,
обладающая гибкостью и возможностью
настройки для различных типов
холодильного оборудования и холодильных
камер.

Контроллеры AK-CC55 Compact, Single Coil и
Multi Coil оптимизированы для управления
холодильными витринами или
холодильными камерами с электронными
расширительными клапанами типа AKV.
Помимо выхода для клапана, у контроллеров
есть вход давления, входы датчиков
температуры, цифровые входы, а также
аналоговые и релейные выходы, которые
могут применяться для множества функций в
холодильной системе.

Температура в оборудовании
регистрируется температурными датчиками
в потоке воздуха перед испарителем и после
испарителя. Настройки для термостата,
аварийного термостата и показаний дисплея
определяют влияние, которое должны
оказывать показания датчиков на функции
управления. Дополнительные датчики могут
использоваться для регистрации и
оповещения о температуре рядом с
продуктами питания, регистрации
температуры испарителя, а также в качестве
датчиков оттайки.

AI379338681319ru-000101

Контроллер для управления холодильным оборудованием (EEV), тип AK-CC55

Функции

• Универсальный контроллер для управления различным холодильным оборудованием

• Быстрая настройка с предустановленными настройками

• Простая конфигурация и обслуживание с помощью мобильного приложения через Bluetooth

• Оптимизация энергопотребления всей холодильной системы.

• Выполняет адаптивное управление минимальным стабильным перегревом (MSS) с наименьшим возможным
перегревом.

• Возможность повысить давление всасывания.

• Может выполнять адаптивное управление жидким хладагентом (ALC) с перегревом вплоть до 0 градусов в
транскритических системах на CO2 с жидкостными эжекторами.

• Адаптивное оттаивание (только на моделях AK-CC55 Single Coil), которое экономит энергию и повышает
качество хранения продуктов питания; при этом выполняется только оттаивание, необходимое для
предотвращения обледенения испарителя.

© Danfoss | Climate Solutions | 2021.11 AI379338681319ru-000101 | 2

AK-CC55 Compact

AK-CC55 Single Coil

AK-CC55 Single Coil UI

AK-CC55 Multi Coil

Изображение продукта

клапан

1 х TXV или AKV

1 x AKV

1 х AKV

3 x AKV

Цифровой выход3554

Цифровой вход

1(2)

3 (2)

3 (2)

3 (2)

Аналоговый выход1111

Аналоговый вход

5(4)

6 (7)

6 (7)

6 (7)

Дисплей

1 выносной

2 выносных

1 выносной + 1 встроенный

2 удаленных

Модуль связи

Modbus

Modbus

Modbus

Modbus

Дополнительный модуль
связи

Модуль LON

Модуль LON

Модуль LON

Контроллер для управления холодильным оборудованием (EEV), тип AK-CC55

Обзор моделей

Обзор линейки продуктов

Линейка AK-CC55 включает четыре контроллера с различными функциями и настройками применения, как
показано в таблице.

Полную разбивку информации по каждой конкретной модели контроллера и его функциях см. в
соответствующем «Руководстве пользователя» для конкретной модели.

Таблица 1: Линейка AK-CC55

Категории продуктов, указанные в таблице, описаны в следующих разделах.

Внешний дисплей

Доступны три варианта с различным набором функций.

• AK-UI55 Info: дисплей температуры.

• AK-UI55 Set: дисплей температуры с кнопками управления на передней панели.

• AK-UI55 Bluetooth: дисплей температуры с интерфейсом связи Bluetooth для использования с приложением
AK-CC Connect.

Фигура 1: AK-UI55 Info Фигура 2: AK-UI55 Set Фигура 3: AK-UI55 Bluetooth

Передача данных без использования протокола MODBUS

У контроллера AK-CC55 есть встроенная сетевая карта MODBUS. Для передачи данных другими способами в
контроллерах AK-CC55 Single Coil и AK-CC55 Multi Coil можно установить дополнительный модуль Lon RS 485
(AK-OB55).

Фигура 4: AK-OB55 (модуль RS485 Lon)

© Danfoss | Climate Solutions | 2021.11 AI379338681319ru-000101 | 3

12345

6

AK-CC55

MMIMYK

1

2

3

4

5

6

Danfoss

80G8283

Электропитание: 115–230 В перем. тока

Порт дисплея

Порт RJ11

Электропитание: 12 В пост. тока

Mini-USB

К ПК

Контроллер для управления холодильным оборудованием (EEV), тип AK-CC55

Продукты в системах с AK-CC55

KoolProg

Программное обеспечение KoolProg позволяет выполнять онлайн-конфигурирование и мониторинг
контроллеров AK-CC55, а также автономное создание файлов настройки, которые могут использоваться
вместе с приложением AK-CC55 Connect для мобильных устройств. Кроме того, оно позволяет эффективно
программировать контроллеры на производственной линии и обновлять прошивку контроллеров.

ПО KoolProg должно быть подключено к порту дисплея контроллера AK-CC55 через шлюз MMIMYK.

Фигура 5: Подключение AK-CC55 с использованием шлюза типа MMIMYK

Электронный расширительный клапан, тип AKV 10P, AKV 10PS

Фигура 6: Тип AKV 10P, AKV
10PS

Электроприводные расширительные клапаны AKV 10P и AKV10PS предназначены для холодильных
установок.

Клапаны AKV 10P и AKV 10PS управляются контроллером из семейства Danfoss ADAP-KOOL®, который
обеспечивает точность впрыска жидкости в испарители.

Клапаны AKV 10P и AKV 10PS поставляются в следующей комплектации.

© Danfoss | Climate Solutions | 2021.11 AI379338681319ru-000101 | 4

Контроллер для управления холодильным оборудованием (EEV), тип AK-CC55

• Клапан в сборе

• Катушка с клеммной коробкой, DIN-штекером или кабелем

• Запасные детали в виде верхней части, клапанного узла и фильтра

Клапанный узел заменяемый. Клапаны AKV 10P и AKV 10PS охватывают широкий диапазон по
производительности.

Датчик давления, тип AKS 32R и AKS 2050

Фигура 7: Тип AKS 32R и
AKS 2050

AKS 32R представляет собой ратиометрический датчик давления, который преобразует измеренное давление
в линейный выходной сигнал. Выходной сигнал зависит от напряжения питания таким образом, что
минимальное выходное значение давления составляет 10 % от фактического напряжения питания, а
максимальное выходное значение давления составляет 90 % от фактического напряжения питания.

При напряжении питания 5 В выходной сигнал равен:

• 0,5 В при минимальном давлении диапазона;

• 4,5 В при максимальном давлении диапазона.

Благодаря надежной конструкции и ратиометрическому выходному сигналу датчик подходит для
использования вместе с ратиометрическими аналого-цифровыми преобразователями в целом ряде
областей, примеры которых перечислены далее:

• Системы КВ

• Холодильные установки

• Установки CO

2

• Управление технологическими процессами

• Лаборатории

Датчик давления, тип DST P110

Фигура 8: Тип DST P110

Преобразователь давления Danfoss серии DST P110 предназначен для сложных систем охлаждения,
кондиционирования воздуха и промышленного охлаждения, таких как:

• чиллеры;

• систем охлаждения для транспорта;

• коммерческие системы охлаждения;

© Danfoss | Climate Solutions | 2021.11 AI379338681319ru-000101 | 5

Контроллер для управления холодильным оборудованием (EEV), тип AK-CC55

• ОВК с регулируемой скоростью;

• тепловые насосы;

• системы с регулируемым расходом хладагента (VRF).

Являясь итогом более чем 30-летней работы с системами измерения давления MEMS, датчики DST P110
обеспечивают выдающиеся эксплуатационные характеристики, заключенные в компактный и прочный
корпус из нержавеющей стали.

Работая с мощным ARM микроконтроллером, DST P110 обеспечивает функции диагностики и
масштабируемые рабочие характеристики при конкурентоспособной цене.

Датчики температуры с цветовой маркировкой, тип AKS 11

Фигура 9: Тип AKS 11

Датчик температуры Pt 1000

Датчик с контроллерами Danfoss может использоваться для контроля и регистрации температуры в
следующих областях:

• охлаждение;

• кондиционирование воздуха;

• отопление.

Датчик поставляется откалиброванным и соответствует требованиям к допускам EN 60751, класс B.

Информация о блоке AKS 32R

Сигнал от одного преобразователя давления могут получать до 10 контроллеров. Не допускайте
существенного перепада давления на линии всасывания между местом установки преобразователя давления
и отдельными испарителями. В зависимости от области применения в систему могут быть включены и другие
продукты.

© Danfoss | Climate Solutions | 2021.11 AI379338681319ru-000101 | 6

Назначение

AK-CC55 Compact

AK-CC55 Single Coil

AK-CC55 Single Coil UI

AK-CC55 Multi Coil

Системы с AKV (электронный расширительный клапан)

xxx

0–10 В для управления внешним шаговым приводом

x

Системы с TXV (термостатический расширительный клапан +
электромагнитный клапан или компрессор)

x

Системы с оттайкой горячим газом для выносного холода

x

Один клапан, один испаритель, одна секция охлаждения

xxx

Один клапан, один испаритель, две секции охлаждения

x

Один клапан, два испарителя, две секции охлаждения

x

Два клапана и два испарителя (общая секция охлаждения)

x

Три клапана и три испарителя (общая секция охлаждения)

x

Пользовательская конфигурация релейных выходов

x

x

Два компрессораxx

Функция нагреваxx

x

Контроль влажности воздуха

x

x

Адаптивный перегрев

xxx

Адаптивное управление жидким хладагентом
(управление нулевым перегревом для транскритических систем на CO2 с
жидкостными эжекторами)

xxx

Адаптивное оттаивание

x

Датчик продукта

x

RS485 Lon, опционально (AK-OB55)

x

x

Контроллер для управления холодильным оборудованием (EEV), тип AK-CC55

Функции

AK-CC55 может выполнять разнообразные функции, как показано ниже. Полную разбивку информации по
каждой конкретной модели контроллера и его функциях см. в соответствующем «Руководстве пользователя»
для конкретной модели.

• Режим термостата день/ночь с регулировкой посредством включения/выключения или модуляции.

• Датчик продукта S6 с отдельными предельными значениями аварийного сигнала.

• Переключение между настройками термостата с помощью цифрового входа.

• Адаптивное управление перегревом.

• Адаптивное оттаивание на основе диагностики испарителя.

• Запуск оттаивания по расписанию от цифрового входа или по сети.

• Естественное, электрическое или оттаивание горячим газом.

• Остановка оттаивания по времени и/или температуре.

• Координация оттаивания между несколькими контроллерами.

• Импульсное регулирование или контроль скорости вращения вентиляторов при достижении уставок
термостата.

• Функция уборки оборудования для документирования процедуры HACCP (анализ рисков и критических
контрольных точек).

• Управление кантовым обогревом с помощью дневной/ночной нагрузки или точки росы.

• Управление влажностью в холодильных камерах.

• Функция двери.

• Управление двумя компрессорами.

• Управление ночными шторами.

• Управление освещением.

• Термостат нагрева.

• Входы высокой точности:

◦ гарантируют точность измерений, превышающую требования стандарта EN ISO 23953-2 без

необходимости выполнения последующей калибровки (омический датчик Pt1000).

• Встроенная сетевая карта MODBUS

◦ опция: установка карты передачи данных Lon (AK-OB55).

Обзор функций

Таблица 2: Обзор функций AK-CC55 по типу

© Danfoss | Climate Solutions | 2021.11 AI379338681319ru-000101 | 7

Выносной дисплей Сервисное приложение

Управляющий системой

Шина дисплея

Modbus

Modbus

LON/TCP/IP (SNMP)

Modbus

LON/TCP/IP (SNMP)

Bluetooth

AK-UI55 Bluetooth

AK-UI55 Set

AK-UI55 Info

Смарт-устройство
(iOS или Android)

AK-CC55 Connect

AK-CC55 Single Coil UI

AK-CC55 Multi Coil

AK-CC55 Compact

KoolProg

Контроллер холодильного шкафа

Danfoss

80G8333

AKA 245: только устройства
LON, макс. 250 параметров
контроллера

Контроллер для управления холодильным оборудованием (EEV), тип AK-CC55

Подключение

На схеме показаны варианты подключения AK-CC55 для определения функциональных возможностей
системы.

Фигура 10: Подключение

Интерфейс пользователя

Как показано на схеме подключения, AK-CC55 может управляться различными способами. В этой главе
описываются некоторые возможности. Полную разбивку информации по каждой модели контроллера и
правилах его эксплуатации см. в соответствующем «Руководстве пользователя» для конкретной модели.

Доступны следующие варианты.

• Прямое управление.

◦ Кнопочное меню на соответствующем экране.
◦ Смартфон/приложение с интерфейсом связи Bluetooth («AK-CC55 Connect»).

• Управление посредством передачи данных (MODBUS или Lon — не Compact)

◦ С помощью дисплея системного блока, например, через AK-SM 800.
◦ Посредством системного блока и программы Service Tool.
◦ Программирование с использованием шлюза MMIMYK и программного обеспечения KoolProg® для ПК.

Фигура 11: AK-UI55 Set —
дисплей с функцией
управления

• Новый дисплей с четырьмя кнопками управления из серого термопластичного материала

• Светодиодный дисплей повышенной видимости с белыми символами.

• В качестве альтернативы можно использовать AK-UI55 Info для считывания информации или AK-UI55
Bluetooth со специальным приложением AK-CC55 Connect.

© Danfoss | Climate Solutions | 2021.11 AI379338681319ru-000101 | 8

Danfoss

84B8277

S₆

S₄

S₃

S₅

S₂

S₃

S₆

S₅

S₄

Контроллер для управления холодильным оборудованием (EEV), тип AK-CC55

Области применения

В этой главе приведены примеры применения:

• стандартные витрины;

• витрины с одним клапаном, одним испарителем и двумя секциями охлаждения;

• витрины с одним клапаном, двумя испарителями и двумя секциями охлаждения;

• холодильные камеры.

Настройки применения конфигурируют входы и выходы так, что рабочий интерфейс контроллера
отображает выбранный тип применения.

Некоторые релейные выходы являются дополнительными, т. е. пользователи сами определяют, для чего будет
использоваться реле,
например:

• для управления двумя компрессорами;

• для управления ночной шторкой;

• для управления функцией нагрева.

• Работа вентиляторов в режиме ECO (только для моделей Compact и Single Coil)

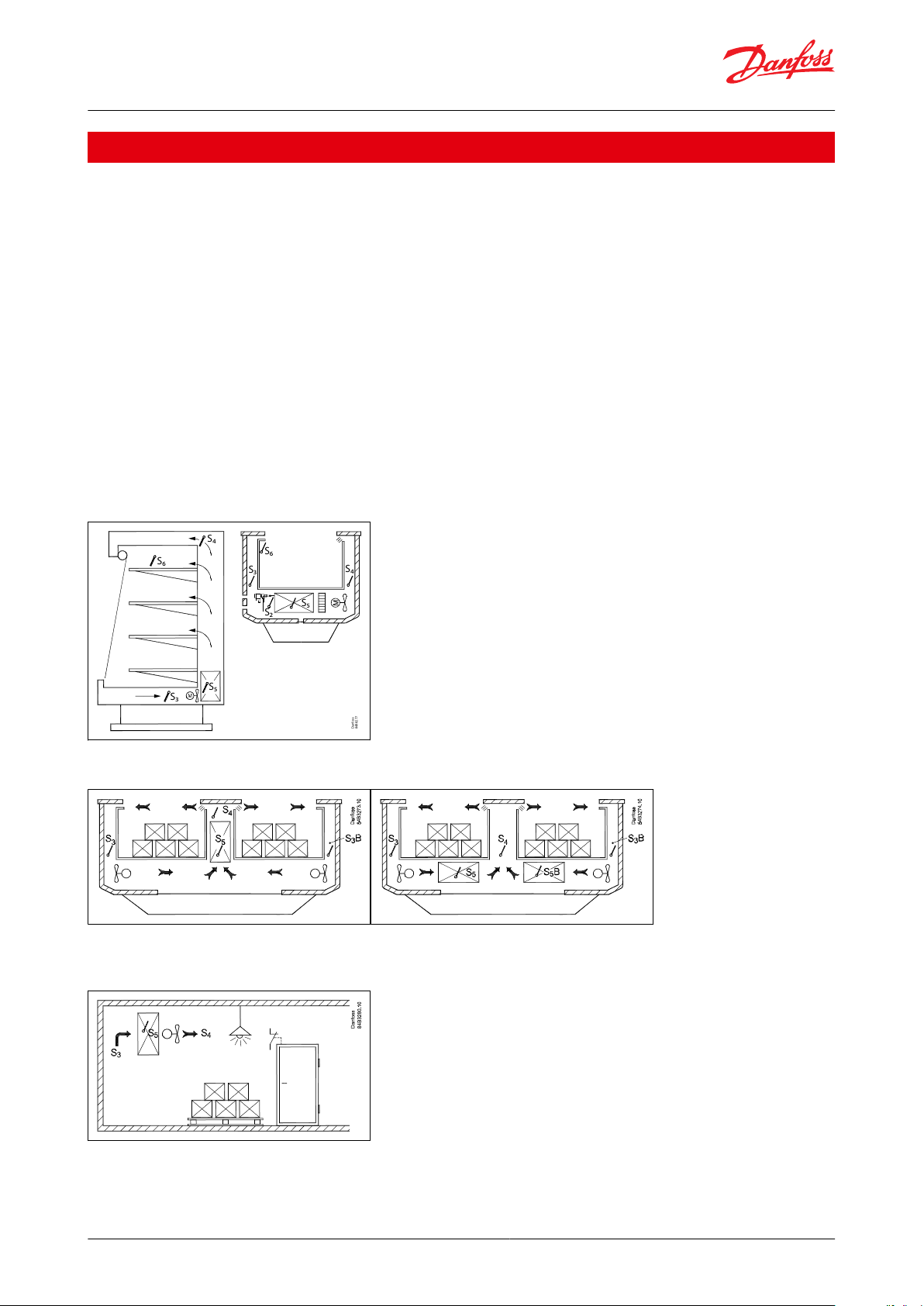

Фигура 12: Стандартная витрина с одним
испарителем

Фигура 13: Примеры компоновки витрины с двумя холодильными секциями, управляемыми одним клапаном AKV
(только модели Single Coil)

Фигура 14: Конфигурация холодильной
камеры с дверями, освещением и
функцией нагрева

© Danfoss | Climate Solutions | 2021.11 AI379338681319ru-000101 | 9

*

40

41

42

5V

s

A1

43

44

AI2

45

46

AI3

47

48

AI4

49

50

AI5

60

61

DI2

DI1

70

71

AO1

PWM

83

84

85

B

A

MODBUS

115 - 230V AC

L

N

1

2

3

8

9

7

10

11

12

DO2

13

14

DO3

16

15

17

DO4

Danfoss

84B3236

DO1

Макс. 0,5 А — без защиты от перегрузки!

Применения 1–4

Предназначены для систем с термостатическим расширительным клапаном, для управления компрессором или электромагнитным
клапаном, реле аварийной сигнализации, освещением и кантовым обогревом.

Применения 5-9

Предназначены для работы с EEV, для управления клапанами типа AKV, компрессорами, реле аварийной сигнализации, а также
освещением и кантовым обогревом.

Применение 4

Может также использоваться в качестве пользовательской конфигурации с термостатическими расширительными клапанами (TXV ),
например: работа с двумя компрессорами, функция нагрева, ночные шторки, вентилятор ECO.

Применение 9

Может также использоваться в качестве пользовательской конфигурации с электронными расширительными клапанами (EEV),
например: работа с двумя компрессорами, подогрев, ночные шторы, вентилятор ECO.

№

п/п

Описание применения

DO1

DO2

DO3

DO4

AO1

AI1

AI2

AI3

AI4

AI7/DI1

DI2

1

TXV примен.

S3S4S52Система TXV

S3S4S53Система TXV

S3S4S5

4

TXV примен. /
пользовательская
конфигурация

Опред.

польз.

Опред.

польз.

Опред.

польз.

S3S4S5

5

Применение EEV

PeS2S3S4S56Система EEV

PeS2S3S4S57EEV примен.

PeS2S3S4S58Система EEV

PeS2S3S4S5

9

Система EEV /
пользовательская
конфигурация

Опред.

польз.

Опред.

польз.

Опред.

польз.

PeS2S3S4S5

Контроллер для управления холодильным оборудованием (EEV), тип AK-CC55

ПРИМЕЧАНИЕ.:



Положения датчика температуры обозначаются буквой S, за которой следует соответствующее число.
Вентиляторы, воздушные потоки, ночные шторы, дверь и нагревательные элементы обозначаются
символами.

Варианты применения для модели AK-CC55 Compact

Верхний и нижний ряды клемм расположены, как показано на рисунке.

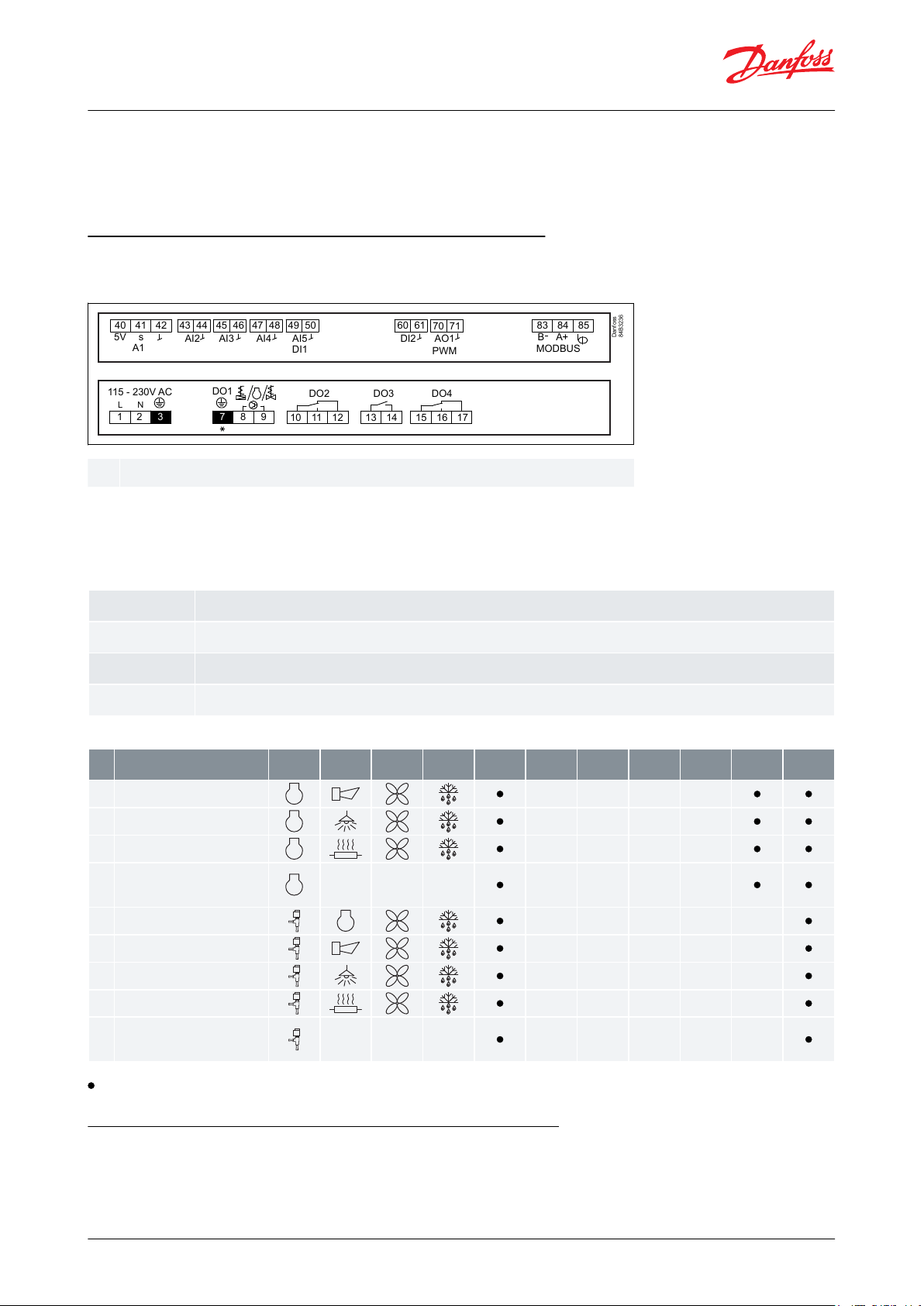

Фигура 15: Электрические подключения AK-CC55 Compact

Контроллер AK-CC55 Compact предназначен для управления одним испарителем и различными сочетаниями
освещения, кантового обогрева и реле аварийной сигнализации. У него есть девять различных вариантов
применения (применение 1 — применение 9) для управления функциями входов и выходных реле.

Таблица 3: Контроллер может использоваться для следующих девяти вариантов применения.

Таблица 4: Обзор дополнительных вариантов применения AK-CC55 Compact

= дополнительно

Варианты применения для модели AK-CC55 Single Coil

Верхняя и нижняя соединительные панели расположены, как показано на рисунке.

© Danfoss | Climate Solutions | 2021.11 AI379338681319ru-000101 | 10

40

41

42

5V

s

AI1

43

44

AI2

45

46

AI3

47

48

AI4

49

50

AI5

51

52

AI6

53

54
DI1/
AI7*

60

61

DI2

70

71
AO1*
PWM

83

84

85

B

A

MODBUS

115 - 230V AC

L

N

1

2

3

8

9

7

10

11

12

DO2

13

14

DO3

15

16

17

DO4

18

19

20

DO5

21

22

DO6

115-230V AC

30

31

DI3

Danfoss

84B3234

Применение 1-3

Встроенный холод. Витрины с различными сочетаниями выходов аварийной сигнализации, кантового обогрева и освещения.

Применение 4

Витрина со встроенным холодом, включающая сигнализацию, кантовый обогрев, оттаивание, освещение и вентилятор.

Применение 5

Оттаивание горячим газом для выносного холода с помощью клапанов на линиях всасывания, дренажа и горячего газа.

Применение 6

Двухобъемная витрина с одним испарителем.

Применение 7

Двухобъемная витрина с двумя испарителями.

Применение 8

Холодильная камера с оттаиванием и простым управлением влажности.

Применение 9

Пользовательское применение, в котором выходы можно настроить в соответствии с его потребностями.

№ п/п

Описание применения

DO1

DO2

DO3

DO4

DO5

DO6

AO1

1

Встроенный холод

2

Сменный шкаф

3

Сменный шкаф

4

Витрина с выносным
холодом

5

Оттаивание горячим
газом для выносного
холода

(Всасывание)

(Дренаж)

(Горячий газ)

6

Двухобъемная витрина

7

Сдвоенный шкаф

B

A

8

Холодильная камера

Влажность

9

Пользовательская
конфигурация

Опред. польз.

Опред. польз.

Опред. польз.

Опред. польз.

Опред. польз.

№ п/п

Описание применения

AI1

AI2

AI3

AI4

AI5

AI6

AI7/DI1

DI2

DI3

1

Сменный шкаф

PeS2S3S4S5S62

Сменный шкаф

PeS2S3S4S5S63

Сменный шкаф

PeS2S3S4S5

S6

4

Витрина с выносным
компрессором

PeS2S3S4S5S65

Дистанционная оттайка
горячим паром

PeS2S3S4S5

S6

6

Сдвоенный шкаф

PeS2S3S4S5

S3B

7

Сдвоенный шкаф

PeS2S3S4S5

S3B

S5B

8

Холодильная камера

PeS2S3S4S5S6ОВ%

9

Пользовательская
конфигурация

PeS2S3S4S5

S6

Контроллер для управления холодильным оборудованием (EEV), тип AK-CC55

Фигура 16: Электрические подключения AK-CC55 Single Coil

Контроллер AK-CC55 Single Coil предназначен для управления одним расширительным клапаном и
различными сочетаниями освещения, кантового обогрева и реле аварийной сигнализации.

Таблица 5: Контроллер может использоваться для следующих девяти вариантов применения.

Таблица 6: Применение со спецификацией цифровых и аналоговых выходов

= дополнительно

Таблица 7: Применения со спецификацией цифровых и аналоговых входов

= дополнительно

Применение для модели AK-CC55 Multi Coil

Верхний и нижний ряды клемм расположены, как показано на рисунке.

© Danfoss | Climate Solutions | 2021.11 AI379338681319ru-000101 | 11

(1)

*

Danfoss

84B3255

115 – 230 V AC

AKV DO3 DO7DO5 DO6

DI3

115 – 230 V AC

1 2 3 7 8 9 10 11 12 13 14 23 2421 22 30 3115 16 17 18 19 20

L N

40
5V

s

AI1

AI2 AI5 AI6

(1)

AI3 AI4 DI1/

AI7

(1)

DI2 AO1

PWM

41 42 43 44 45 46 47 48 49 50 51 52 53 54 60 61 70 71 83 84

B-A

+

MODBUS

85

DO2 DO4

См. Таблица 10

Макс. 0,5 А — без защиты от перегрузки!

Система 1-3

управление одним, двумя или тремя испарителями;

Система 4

управление высокотемпературными холодильными камерами с двумя испарителями;

Система 5

управление низкотемпературными холодильными камерами с двумя испарителями.

№

п/п

Описание применения

DO1

DO2

DO3

DO4

DO5

DO6

DO7

AO1

1

1 испаритель

A

A

2

2 испарителя

ABA

B

3

3 испарителя

ABC

4

Холодильная камера

A

B

5

Холодильная камера

ABA

B

№

п/п

Описание применения

AI1

AI2

AI3

AI4

AI5

AI6

AI7/DI1

DI2

DI3

1

1 испаритель

Pe

S2A

S4A

S5A

2

2 испарителя

Pe

S2A

S4A

S5A

S2B

S4B

S5B

3

3 испарителя

Pe

S2A

S4A

S5B

S4B

S2C

S4C

4

Холодильная камера

Pe

S2A

S4A

S5B

S4B

ОВ%

5

Холодильная камера

Pe

S2A

S4A

S5B

S2B

S4B

S5B

Контроллер для управления холодильным оборудованием (EEV), тип AK-CC55

Фигура 17: Электрические подключения AK-CC55 Multi Coil

Контроллер AK-CC55 Multi Coil предназначен для управления одним – тремя расширительными клапанами,
освещением и различными сочетаниями кантового обогрева и реле аварийной сигнализации.

Таблица 8: Контроллер может использоваться в следующих пяти вариантах применения.

Таблица 9: Применение AK-CC55 Multi Coil со спецификацией цифровых и аналоговых выходов

= дополнительно

Таблица 10: Применение AK-CC55 Multi Coil со спецификацией цифровых и аналоговый входов

= дополнительно

© Danfoss | Climate Solutions | 2021.11 AI379338681319ru-000101 | 12

Danfoss

84B3232.11A

Электрические характеристики

Значение

Напряжение питания перем. тока, В

115/230 В, 50/60 Гц

Потребляемая мощность, ВА

5 ВА

Индикатор включения питания

Зеленый светодиод

Сечение электрических кабелей, мм

2

Многопроволочный кабель, макс. площадь сечения 1,5 мм

2

Данные датчика и измерений

Значение

Датчик S2, S6 (только модель Single Coil)

Pt1000

Датчик S3, S4, S5

Pt1000
PTC1000
NTC5K
NTC10K
(все три датчика должны быть одного и того же типа)

Точность измерения температуры

Pt1000: от -60 до 120°C, ± 0,5K
PTC1000: от -60 до 80°C, ± 0,5K
NTC5K: от -40 до 80°C, ± 1,0K
NTC10K: от -40 до 120°C, ± 1,0 K

Технические характеристики датчика Pt1000

±0,3K при 0°C
±0,005K на градус

Измерение Pe

Ратиометрический датчик давления AKS 32R: 10–90 %

Измерение RH (только для моделей Single/Multi
Coil)

0–10 В
Ri > 10 кОм
Погрешность +/- 0,3 % диапазона измерений

Контроллер для управления холодильным оборудованием (EEV), тип AK-CC55

Спецификация изделия

Идентификация продукта

На контроллере имеется заводская маркировка, указывающая на основное применение. С контроллером
поставляется маркировка для установки под выбранное применение.

Номер схемы применения указан слева на маркировке. Используйте маркировку, соответствующую
выбранной системе.

Некоторые из наклеек подходят для нескольких схем применения.

Фигура 18: Наклейки для отображения схемы применения

Технические характеристики

Электрические характеристики

Таблица 11: Электрические характеристики

Данные датчика и измерений

Таблица 12: Данные датчика и измерений

© Danfoss | Climate Solutions | 2021.11 AI379338681319ru-000101 | 13

Характеристики входов и выходов

Вход/выход

Описание

Цифровой вход

DI1
DI2

Сигнал от функций с сухими контактами
Требования к контактам: электролитическое золочение
Максимальная длина кабеля не должна превышать 15 м.
Если кабель длиннее, используйте вспомогательные реле
Разомкнутый контур: 12 В (SELV)
Контакт 3,5 мА

Цифровой вход

DI3 (только для моделей Single/Multi
Coil)

115 В или 230 В перем. тока

Выходное твердотельное реле

DO1 (для катушки AKV)
(а также DO3 и DO7 в версии Multi
Coil)

115 В или 230 В перем. тока
Макс. 0,5 A
DO3 и DO7 (без защиты от перегрузки)
Макс. 1 x 20 Вт AKV для 115 В перем. тока
2 x 20 Вт AKV для 230 В перем. тока

 ПРИМЕЧАНИЕ.:

2 ЕС катушки не поддерживаются

Реле

DO2
DO3
DO4
DO5
DO6

115 В или 230 В перем. тока
Макс. нагрузка: CE. 8 (6)A
UL. 8A рес. 3FLA 18LRA
Мин. нагрузка: 1VA
Пусковая мощность: DO2 DO3 для модели Compact
DO5 DO6 для моделей Single/Multi Coil TV-5 80A

Аналоговый выход / ШИМ

AO1

0/10 В, сигнал широтно-импульсной модуляции
(ШИМ) макс. 15 мА.
0–10 В, переменный, макс. 2 мА

Данные функций

Значение

Дисплей

Светодиодный, трехразрядный

Внешний дисплей, AK-CC55 Compact

1 внешний дисплей

Внешний дисплей, AK-CC55 Single Coil UI

1 внешний дисплей

Внешний дисплей, AK-CC55 Single Coil

2 внешних дисплея

Внешний дисплей, AK-CC55 Multi Coil

2 внешних дисплея

Подключение внешнего дисплея

RJ12

Макс. длина кабеля дисплея [м]

100 м

Встроенная передача данных

MODBUS

Опция передачи данных

Модуль AK-OB55 Lon RS485 (не для AK-CC55 Compact)

Резервное питание батареи часов

4 дня

Монтаж

DIN-рейка

Контроллер для управления холодильным оборудованием (EEV), тип AK-CC55

Характеристики входов и выходов

Таблица 13: Характеристики входов и выходов

DO2, DO4, DO5 и DO6 — реле 16 А.
Должны соблюдаться требования к макс. нагрузке.
Для вентилятора EC и светодиодного освещения рекомендуется использовать DO3 / DO4 для версии Compact
и DO5 / DO6 для версии
Single / Multi Coil.
Все реле имеют герметичное исполнение для использования с воспламеняющимся хладагентом, таким как
Propane R290.
Соответствие EN 60 335-2-89: 2010, Приложение BB.

Данные функций

Таблица 14: Данные функций

© Danfoss | Climate Solutions | 2021.11 AI379338681319ru-000101 | 14

Условия окружающей среды

Значение

Диапазон температуры окружающей среды при
эксплуатации, °C

0–55°C

Диапазон температуры окружающей среды при
транспортировке, °C

-40–70°C
Степень защиты, IP

IP20

Диапазон относительной влажности [%]

20–80 %, без конденсации

Удары/вибрации

Не допускаются удары и вибрации

AK-CC55 Compact

AK-CC55 Single Coil

Danfoss

84B3239

Danfoss

84B3240

AK-CC55 Single Coil UI

AK-CC55 Multi Coil

113

180 60

Danfoss

84B3241

Danfoss

84B3240

AK-CC55 Set

Монтажное основание AK-UI55

Danfoss

84B3242

Danfoss

80G8285

26

1”

ø4.5

36

170

AK-OB55 (модуль передачи данных Lon)

(1)

Danfoss

84B3245

Контроллер для управления холодильным оборудованием (EEV), тип AK-CC55

Условия окружающей среды

Таблица 15: Условия окружающей среды

Размеры

Таблица 16: Размеры

(1)

(1)

Может быть установлен на моделях Single Coil и Multi Coil.

Может быть установлен на моделях Single Coil и Multi Coil.

© Danfoss | Climate Solutions | 2021.11 AI379338681319ru-000101 | 15

Тип

Внешний вид

Функции

Код для заказа

AK-CC55 Compact

Контроллер холодильной витрины с одним клапаном AKV или
электромагнитным клапаном

084B4081

AK-CC55 Single Coil

Контроллер холодильной витрины с одним клапаном AKV

084B4082

AK-CC55 Single Coil UI

Контроллер холодильной витрины с одним клапаном AKV
Встроенный дисплей с кнопками управления

084B4083

AK-CC55 Multi Coil

Контроллер холодильной витрины с одним, двумя или тремя клапанами AKV

084B4084

AK-UI55 Info

Внешний дисплей

084B4077

AK-UI55 Bluetooth

Внешний дисплей с функцией Bluetooth

084B4075

AK-UI55 Set

Внешний дисплей с кнопками управления

084B4076

Монтажное основание
AK-UI55

Danfoss

80G8236

Монтажный комплект для дисплеев типа: AK-UI55 Set, AK-UI55 Bluetooth, AK­UI55 Info

084B4099

Кабель AK-UI

Кабель внешнего дисплея с разъемом RJ12, 3 м

084B4078

Кабель AK-UI

Кабель внешнего дисплея с разъемом RJ12, 6 м

084B4079

AK-OB55 Lon

Модуль передачи данных Lon
Может быть установлен на версиях Single Coil и Multi Coil.

084B4070

MMIMYK

Danfoss

80G8284

Шлюз для подключения AK-CC55 к ПК, с установленной программой KoolProg

080G0073

Контроллер для управления холодильным оборудованием (EEV), тип AK-CC55

Информация для заказа

Список содержит компоненты, входящие в комплект поставки AK-CC55. Для получения информации о других
продуктах Danfoss, упомянутых в данном документе, например о датчиках и клапанах, см. соответствующую
документацию по продукту.

Таблица 17: Информация для заказа

© Danfoss | Climate Solutions | 2021.11 AI379338681319ru-000101 | 16

Управление

Сертификация

Метка

Страна

Все контроллеры AK-CC55

EMC/LVD/RoHS

CEЕСВсе контроллеры AK-CC55

Одобрено UL

cURus

NAM (США и Канада)

Все контроллеры AK-CC55

ACMA (EMC)

RCM

Австралия/Новая Зеландия

Все контроллеры AK-CC55

LVE/EMC/RoHS

EAC

Россия, Казахстан, Беларусь

Все контроллеры AK-CC55

LVD/EMC/RoHS

UA

Украина

Модуль дисплея

Сертификация

Метка

Страна

AK-UI55 Bluetooth

КРАСНЫЙ

CEЕСAK-UI55 Bluetooth

FCC

FCC ID

США

AK-UI55 Bluetooth

IC (ISED)

ID IC

Канада

AK-UI55 Bluetooth

CMIIT

CMITT ID

Китай

AK-UI55 Bluetooth

ACMA (EMC/беспроводной)

RCM

Австралия

AK-UI55 Bluetooth

RSM (EMC/беспроводной)

RCM

Новая Зеландия

AK-UI55 Bluetooth

EMC/LVD/Беспроводной

UA

Украина

AK-UI55 Bluetooth

Anatel

ID: 04034-21-10104

Бразилия

AK-UI55 Info

EMC/LVD

UA

Украина

AK-UI55 Info

ACMA (EMC)

RCM

Австралия

AK-UI55 Info

RSM (EMC)

RCM

Новая Зеландия

AK-UI55 Info

RoHS

EAC

Россия, Казахстан, Беларусь

AK-UI55 Set

EMC/LVD

UA

Украина

AK-UI55 Set

ACMA (EMC)

RCM

Австралия

AK-UI55 Set

RSM (EMC)

RCM

Новая Зеландия

AK-UI55 Set

RoHS

EAC

Россия, Казахстан, Беларусь

Дополнительный модуль

Сертификация

Метка

Страна

AK-OB55 Lon (не Compact)

EMC/LVD

UA

Украина

Контроллер для управления холодильным оборудованием (EEV), тип AK-CC55

Сертификаты, декларации и согласования

Список содержит все сертификаты, декларации и согласования для данного типа изделия. Для
индивидуальных кодовых номеров могут иметься некоторые или все из этих согласований, а некоторые
местные согласования могут быть не указаны в списке.

Некоторые согласования могут со временем изменяться. Можно проверить текущий статус на интернет-сайте
danfoss.com или обратиться к местному представителю компании «Данфосс», если у вас возникли вопросы.

Таблица 18: Контроллер

Таблица 19: Модуль дисплея

Таблица 20: Дополнительный модуль

Контроллеры / дисплеи / дополнительный модуль:

Сертификат CB, включая все отклонения согласно IEC 60730-1 и 2-9

© Danfoss | Climate Solutions | 2021.11 AI379338681319ru-000101 | 17

Контроллер для управления холодильным оборудованием (EEV), тип AK-CC55

Положения для дисплея AK-UI55 Bluetooth

ЗАЯВЛЕНИЕ О СООТВЕТСТВИИ ТРЕБОВАНИЯМ ФЕДЕРАЛЬНОЙ КОМИССИИ США ПО СВЯЗИ (FCC)

ВНИМАНИЕ:



Изменения или модификации, не одобренные в явной форме, могут лишить вас права использовать данное
оборудование. Данное устройство соответствует части 15 Правил FCC. При эксплуатации соблюдается два
следующих условия: (1) данное устройство не является источником вредоносных помех, и (2) данное
устройство поглощает любые поступающие помехи, включая те, которые могут привести к сбоям в работе.

ЗАЯВЛЕНИЕ МИНИСТЕРСТВА ПРОМЫШЛЕННОСТИ КАНАДЫ

Данное устройство соответствует требованиям стандарта(ов) RSS Министерства промышленности Канады в
отношении исключения из требований к лицензированию. При эксплуатации соблюдается два следующих
условия: (1) данное устройство не является источником вредоносных помех, и (2) данное устройство
поглощает любые поступающие помехи, включая те, которые могут привести к сбоям в работе.

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence.
L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2)
l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible
d'en compromettre le fonctionnement.

© Danfoss | Climate Solutions | 2021.11 AI379338681319ru-000101 | 18

Онлайн-поддержка

Данфосс» предлагает широкий спектр поддержки наряду с нашей продукцией, включая цифровую

«
информацию о продукции, программное обеспечение, мобильные приложения и экспертные консультации.
См. возможности ниже.

Магазин продукции «Данфосс»

Магазин продукции «Данфосс» — это универсальный магазин для всех видов сопутствующих
изделий, независимо от того, в какой точке мира вы находитесь и в какой сфере холодильной
промышленности вы работаете. Получите быстрый доступ к важной информации, такой как
характеристики изделий, кодовые номера, техническая документация, сертификаты,
принадлежности и многое другое.

Начните просмотр на веб-сайте

Най

ти техническую документацию

store.danfoss.com

Чтобы найти техническую документацию, вам необходимо найти и запустить свой проект.
Получите прямой доступ к нашей официальной подборке технических паспортов, сертификатов
и деклараций, руководств и указаний, 3D моделей и чертежей, практических примеров,
брошюр и многое другое.

Начните поиск здесь www.danfoss.com/en/service-and-support/documentation.

Получить локальную информацию и поддержку

Локальные интернет-сайты «Данфосс» являются главными источниками помощи и информации
о нашей компании и продукции. Узнайте о наличии продукции, ознакомьтесь с последними
региональными новостями или свяжитесь с ближайшим экспертом — все на вашем родном
языке.

.

Найдите свой локальный интернет-сайт «Данфосс» здесь: www.danfoss.com/en/choose-region.

AK-CC55 Connect

Сделайте обслуживание проще с помощью бесплатного приложения AK-CC55 Connect. С
помощью дисплея Bluetooth компании «Данфосс» вы можете подключиться к контроллеру
потребителя AK-CC55 и получить визуальное представление о функциях дисплея. Приложение
обеспечивает бесперебойное взаимодействие с контроллером потребителя «Данфосс» AK­CC55, имеющее удобный для пользователя дизайн.

Загрузить приложение можно здесь:

Google Play App Store

Danfoss can accept no responsibility for possible errors in catalogues, brochures and other printed material. Danfoss reserves the right to alter its
products without notice. This also applies to products already on order provided that such alterations can be made without subsequential
changes being necessary in specications already agreed. All trademarks in this material are property of the respective companies. Danfoss and
the Danfoss logotype are trademarks of Danfoss A/S. All rights reserved.

© Danfoss | Climate Solutions | 2021.11 AI379338681319ru-000101 | 19
