Danfoss AK-CC55 Data sheet [de]

Data Sheet
Kühlmöbel-/Kühlraumregler (EEV) Typ AK-CC55
Zur exiblen Regelung von Kühlmöbeln und Kühlräumen.
AK-CC55 ist eine komplette Kühlstellenregelung mit großer Flexibilität zur Anpassung an alle Kühlmöbel- und Kühlraumtypen.
AK-CC55 Kompakt-, Einzelverdampfer- und Multiverdampferregler sind für die Regelung von Kühlmöbeln oder Kühlräumen mit elektronisch geregeltem Expansionsventil vom Typ AKV optimiert. Zusätzlich zum Ventilausgang verfügen die Regler über einen Druckeingang, Temperaturfühlereingänge, Digitaleingänge sowie einen Analogausgang und Relaisausgänge, die auf zahlreiche Funktionen in einer Kälteanlage angewendet werden können.
Die Temperatur im Kühlmöbel wird durch Temperaturfühler in den Luftströmen vor und nach dem Verdampfer erfasst. Eine Einstellung für Thermostat, Alarmthermostat und Ablesung am Display legt fest, wie stark die beiden Fühlerwerte jede einzelne Funktion beeinussen sollen. Zusätzliche Fühler können zur Erfassung und Alarmierung der Temperatur in der Nähe der Lebensmittel, zur Erfassung der Temperatur am Verdampfer und auch als Abtaufühler verwendet werden.
AI379338681319de-000101
Kühlmöbel-/Kühlraumregler (EEV), Typ AK-CC55
Merkmale
• Ein Regler für mehrere verschiedene Kühlmöbel
• Schnelle Konguration mit vordenierten Einstellungen
• Einfache Konguration und Service per Bluetooth über eine mobile App
• Energieoptimierung der gesamten Kühlstelle
• Adaptive Regelung der minimalen stabilen Überhitzung (MSS) erfolgt mit niedrigstem möglichen Überhitzungswert
• Ermöglicht eine deutliche Erhöhung des Saugdrucks
• Die adaptive Flüssigkeitsregelung (ALC) kann mit Überhitzung bis zu 0 K in transkritischen CO2-Systemen mit Flüssigkeits-Ejektoren erfolgen.
• Adaptive Abtauung (nur AK-CC55 Einzelverdampfer), die Energie spart und die Lebensmittelqualität erhöht, indem nur so weit abgetaut wird, dass der Verdampfer eisfrei bleibt.
© Danfoss | Climate Solutions | 2021.11 AI379338681319de-000101 | 2
AK-CC55 Kompakt
AK-CC55 Einzelverdampfer
AK-CC55 Einzelverdampfer
mit Display (UI)
AK-CC55 Multiverdampfer
Produktabbildung
Ventil
1 x TXV oder AKV
1 x AKV
1 x AKV
3 x AKV
Digitaler Ausgang3554
Digitaler Eingang (DI)
1 (2)
3 (2)
3 (2)
3 (2)
Analoger Ausgang1111
Analoger Eingang
5 (4)
6 (7)
6 (7)
6 (7)
Display
1 externes
2 externe
1 externes + 1 integriertes
2 externe
Komm.-modul
Modbus
Modbus
Modbus
Modbus
Optionale Komm.-modul
LON Modul
LON Modul
LON Modul
Kühlmöbel-/Kühlraumregler (EEV), Typ AK-CC55
Portfolioübersicht
Übersicht Produktprogramm
Das AK-CC55-Portfolio umfasst vier Regler mit unterschiedlichen Funktionen und Anwendungseinstellungen, wie in der Tabelle dargestellt.
Eine vollständige Aufschlüsselung der einzelnen Regler und ihrer Funktionen nden Sie im jeweiligen Benutzerhandbuch für die Regler.
Tabelle 1: AK-CC55-Portfolio
Die in der Tabelle genannten Produktkategorien werden in den folgenden Abschnitten beschrieben.
Externes Display
Es sind drei Versionen mit unterschiedlichen Funktionen erhältlich.
• AK-UI55 Info Temperaturanzeige
• AK-UI55 Set Temperaturanzeige mit Bedientasten auf der Vorderseite.
• AK-UI55 Bluetooth Temperaturanzeige mit Bluetooth-Kommunikation, zur Verwendung mit der App AK-CC Connect.
Bild 1: AK-UI55 Info Bild 2: AK-UI55 Set Bild 3: AK-UI55 Bluetooth
Datenübertragung außer MODBUS
AK-CC55 verfügt über eine integrierte MODBUS-Kommunikation. Für andere Arten der Datenübertragung kann ein optionales RS 485 Lon-Modul (AK-OB55) in AK-CC55-Einzelverdampfer- und AK-CC55-Multiverdampfer-Reglern eingebaut werden.
Bild 4: AK-OB55 (RS485-Lon-Modul)
© Danfoss | Climate Solutions | 2021.11 AI379338681319de-000101 | 3
12345
6
AK-CC55
MMIMYK
1
2
3
4
5
6
Danfoss
80G8283
Spannungsversorgung: 115–230 V AC
Display-Anschluss
RJ11-Port
Spannungsversorgung: 12 V DC
Mini-USB
Zum PC
Kühlmöbel-/Kühlraumregler (EEV), Typ AK-CC55
In AK-CC55-Systemen verwendete Produkte
KoolProg
Die KoolProg-Software ermöglicht Ihnen die Online-Konguration und Überwachung von AK-CC55-Reglern sowie die Oine-Konguration von Einstellungsdateien, die mit der AK-CC55 Connect APP für mobile Geräte geteilt werden können. Darüber hinaus können Sie die Programmierung von Reglern in der Produktionslinie ezient durchführen und die Firmware der Regler aktualisieren.
KoolProg muss über das MMIMYK-Gateway an den Display-Port eines AK-CC55-Reglers angeschlossen werden:
Bild 5: Anschluss für AK-CC55 mit Schnittstellentyp MMIMYK
Elektrisches Expansionsventil, Typ AKV 10P, AKV 10PS
Bild 6: Typ AKV 10P, AKV 10PS
AKV 10P und AKV10PS sind elektrisch betriebene Expansionsventile für Kälteanlagen.
Normalerweise erfolgt die Ansteuerung der Ventile AKV 10P und AKV 10PS durch Regler des Danfoss ADAP-KOOL®­Programms, die eine präzise Flüssigkeitseinspritzung in Verdampfer sicherstellen.
Die Ventile AKV 10P und AKV 10PS werden wie folgt als Teil des Programms geliefert:
• Separates Ventil
• Separate Spule mit Klemmdose, DIN-Stecker oder Kabel
• Ersatzteile in Form von Oberteil, Düse und Filter
© Danfoss | Climate Solutions | 2021.11 AI379338681319de-000101 | 4
Kühlmöbel-/Kühlraumregler (EEV), Typ AK-CC55
Der Düseneinsatz ist austauschbar. Die Ventile AKV 10P und AKV 10PS decken einen großen Leistungsbereich ab.
Druckmessumformer Typ AKS 32R und AKS 2050
Bild 7: Typ AKS 32R und AKS 2050
AKS 32R ist ein ratiometrischer Druckmessumformer, der den gemessenen Druck in ein lineares Ausgangssignal umwandelt. Das Ausgangssignal ist relativ zur Versorgungsspannung, was bedeutet, dass der min. Druckausgang 10 % der tatsächlichen Versorgungsspannung und der max. Druckausgang 90 % der tatsächlichen Versorgungsspannung beträgt.
Bei einer Versorgungsspannung von 5 V beträgt das Ausgangssignal:
• 0,5 V bei min. Druckbereich
• 4,5 V bei max. Druckbereich
Durch die robuste Bauweise und das ratiometrische Ausgangssignal ist der Messumformer für Systeme mit ratiometrischen A/D-Wandlern für eine Reihe von Druckbereichen geeignet:
• Klimaanlagen
• Kälteanlage
• CO2-Anlage
• Prozesssteuerung
• Labore
Druckmessumformer, Typ DST P110
Bild 8: Typ DST P110
Die Druckmessumformer der Danfoss-Baureihe DST P110 wurden für anspruchsvolle Kälte- und Klima- und Industriekühlanwendungen entwickelt, beispielsweise:
• Kaltwassersätze
• Transportkühlung
• Gewerbekälte
• Drehzahlregelung in HVAC
• Wärmepumpen
• Variabler Kältemitteluss (VRF)
Hervorgegangen aus über 30 Jahren Erfahrung mit MEMS-Druckfühlern, bietet der DST P110 überragende Leistung in einem kompakten und langlebigen Edelstahlgehäuse.
© Danfoss | Climate Solutions | 2021.11 AI379338681319de-000101 | 5
Kühlmöbel-/Kühlraumregler (EEV), Typ AK-CC55
Der mit einem leistungsstarken, ARM-basierten Mikroprozessor ausgestattete DST P110 bietet Diagnosefunktionen und skalierbare Leistungsmerkmale zu einem günstigen Preis.
Farbcodierte Temperaturfühler, Typ AKS 11
Bild 9: Typ AKS 11
Temperaturfühler Pt 1000.
Der Fühler kann zur Temperaturüberwachung und Protokollierung in Verbindung mit Danfoss-Reglern in den folgenden Bereichen verwendet werden:
• Kältetechnik
• Klimatechnik
• Heizen
Der Fühler wird im Werk justiert und erfüllt die Toleranzanforderungen gem. EN 60751, Klasse B.
AKS 32R-Info
Das Signal von einem Druckmessumformer kann von bis zu zehn Reglern empfangen werden. Es darf jedoch kein erheblicher Druckabfall zwischen der Position des Druckmessumformers in der Saugleitung und den einzelnen Verdampfern bestehen. Je nach Anwendungsbereich können auch andere Komponenten Teil des Systems sein.
© Danfoss | Climate Solutions | 2021.11 AI379338681319de-000101 | 6
Anwendung
AK-CC55 Kompakt
AK-CC55 Einzelver‐
dampfer
AK-CC55 Einzelver‐
dampfer mit Display (UI)
AK-CC55 Multiverdamp‐
fer
EEV-Anwendung (elektrisch betriebenes Expansionsventil)
xxx
0–10 V zur Steuerung des externen Schrittmotortreibers
x
TXV-Anwendung (thermostatisches Expansionsventil + Magnetventil oder Ver­dichter)
x
Heißgas-Anwendung
x
Ein Ventil, ein Verdampfer, eine Kühlsektion
xxx
Ein Ventil, ein Verdampfer, zwei Kühlsektionen
x
Ein Ventil, zwei Verdampfer, zwei Kühlsektionen
x
Zwei Ventile und zwei Verdampfer (gleiche Kühlsektion)
x
Drei Ventile und drei Verdampfer (gleiche Kühlsektion)
x
Benutzerdenierte
Konguration der Relaisausgänge
x
x
Zwei Verdichterxx
Heizfunktionxx
x
Regelung der Luftfeuchtigkeit
x
x
Adaptive Überhitzung
xxx
Adaptive Flüssigkeitsregelung (ALC) (Null-Überhitzungsregelung für transkritische CO2 -Systeme mit Flüssigkeitsejek­toren)
xxx
Adaptive Abtauung
x
Produktfühler
x
RS485 Lon, optional (AK-OB55)
x
x
Kühlmöbel-/Kühlraumregler (EEV), Typ AK-CC55
Funktionen
AK-CC55 hat folgende zahlreiche Funktionen. Eine vollständige Aufschlüsselung der einzelnen Regler und ihrer Funktionen nden Sie im jeweiligen Benutzerhandbuch für die Regler.
• Tag/Nacht-Thermostat mit EIN/AUS oder modulierendem Prinzip
• Warentemperaturfühler S6 mit verschiedenen Alarmgrenzen
• Umschaltung zwischen Thermostatsollwerteinstellungen über Digitaleingang
• Adaptive Regelung der Überhitzung
• Diagnoseabhängige adaptive Abtauung
• Start der Abtauung über Zeitplan, Digitaleingang oder Netzwerk
• Umluft-, elektrische oder Heißgasabtauung
• Temperatur- und/oder zeitabhängige Abtaubeendigung
• Koordinierung der Abtauung zwischen mehreren Reglern
• Pulsieren oder Drehzahlregelung der Lüfter, wenn der Thermostat die Solltemperatur erreicht hat
• Kühlmöbelreinigungsfunktion zur Dokumentation in der HACCP-Aufzeichnung
• Rahmenheizungsregelung mit Tag-/Nachtumschaltung oder Taupunkt
• Feuchtigkeitsregelung in Lagerkühlräumen
• Türfunktion
• Regelung von zwei Verdichtern
• Steuerung der Nachtrollos
• Beleuchtungssteuerung
• Heizthermostatfunktion
• Hohe Eingangsgenauigkeit:
um eine höhere Messgenauigkeit als in Norm EN ISO 23953-2 ohne weitere Kalibrierung zu erreichen (Pt 1000-
Ohm-Fühler)
• Integrierte MODBUS-Kommunikation
Option: Montage einer Lon-Kommunikationskarte (AK-OB55).
Funktionsübersicht
Tabelle 2: AK-CC55 Funktionsübersicht nach Typ
© Danfoss | Climate Solutions | 2021.11 AI379338681319de-000101 | 7
Externes Display Service-App
Systemmanager
Display-Bus
Modbus
Modbus
LON/TCP/IP (SNMP)
Modbus
LON/TCP/IP (SNMP)
Bluetooth
AK-UI55 Bluetooth
AK-UI55 Set
AK-UI55 Info
Smartgerät (iOS oder Android)
AK-CC55 Connect
AK-CC55 Einzelverdampfer mit Display (UI)
AK-CC55, Multiverdampfer
AK-CC55 Kompakt
KoolProg
Kühlstellenregler
Danfoss
80G8333
AKA 245: Nur LON-Geräte und max. 250 Reglerparameter
Kühlmöbel-/Kühlraumregler (EEV), Typ AK-CC55
Konnektivität (optional)
Das Diagramm zeigt die Anschlussoptionen, die AK-CC55 für die Auslegung der Systemfunktionalität bietet.
Bild 10: Konnektivität (optional)
Benutzeroberäche
Wie im Anschlussdiagramm dargestellt, kann der AK-CC55 auf unterschiedliche Weise betrieben werden. In diesem Kapitel werden einige der Optionen beschrieben. Eine vollständige Beschreibung der einzelnen Regler und ihrer Betriebsverfahren nden Sie im jeweiligen Benutzerhandbuch der Regler.
Es sind folgende Optionen möglich:
• Direkte Bedienung
Menütaste auf dem entsprechenden Display.Smartphone/App mit Bluetooth-Kommunikationsschnittstelle („AK-CC55 Connect“).
• Bedienung über Datenübertragung (MODBUS oder Lon – nicht bei Kompakt)
Über Display der Systemeinheit, z. B. über AK-SM 800.Über Systemeinheit und ServicetoolDie Programmierung erfolgt über die Schnittstelle MMIMYK und die PC-Software „KoolProg®“.
Bild 11: AK-UI55 Display mit Bedienungtasten einstellen
• Neu entwickeltes Display mit 4 Bedientasten aus grauem Thermoplastmaterial
• Gut sichtbare LED-Anzeige mit weißen Zeichen.
• Alternativ können Sie AK-UI55 Info zum Auslesen von Informationen oder AK-UI55 Bluetooth mit der speziellen App AK-CC55 Connect verwenden.
© Danfoss | Climate Solutions | 2021.11 AI379338681319de-000101 | 8
Danfoss
84B8277
S₆
S₄
S₃
S₅
S₂
S₃
S₆
S₅
S₄
Kühlmöbel-/Kühlraumregler (EEV), Typ AK-CC55
Anwendungen
Das Kapitel beschreibt Anwendungsbeispiele:
• Standardkühlmöbel
• Kühlmöbel mit einem Ventil, einem Verdampfer und zwei Kühlsektionen
• Kühlmöbel mit einem Ventil, zwei Verdampfern und zwei Kühlsektionen
• Kühlräume
Die Ein- und Ausgänge werden durch eine Anwendungseinstellung konguriert, so dass die Bedienschnittstelle des Reglers genau auf die gewählte Anwendung abgestimmt ist.
Einige der Relaisausgänge sind optional, d. h. Benutzer denieren, wofür das Relais verwendet wird, z. B.:
• Regelung von zwei Verdichtern
• Steuerung des Nachtrollos
• Regelung der Heizfunktion
• ECO-Betrieb von Lüftern (nur Kompakt-/Einzelverdampfer)

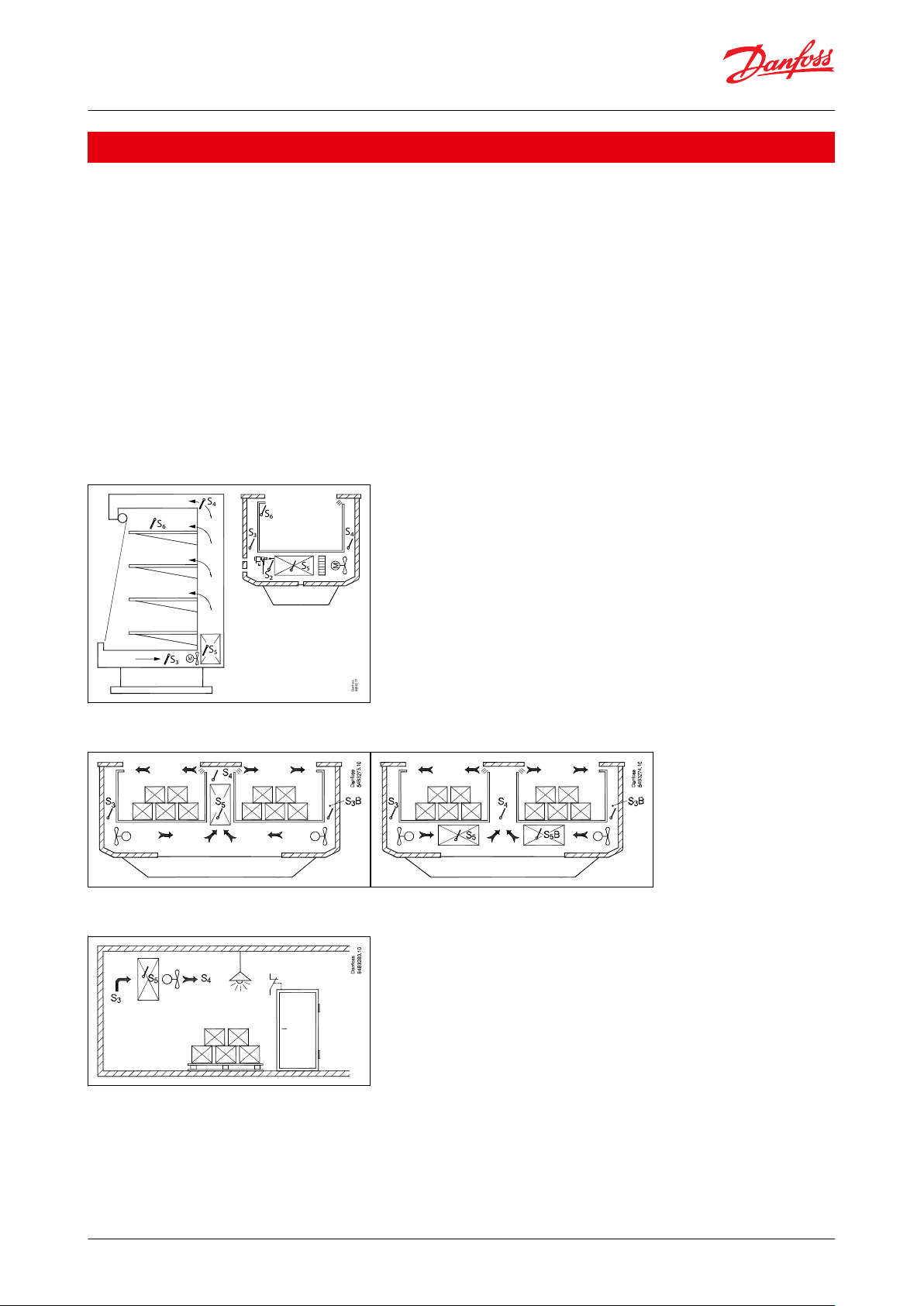

Bild 12: Standard-Kühlmöbel, stehend oder normal, mit einem Verdampfer
Bild 13: Beispiele für Kühlmöbelkongurationen mit zwei Kühlsektionen, die mit einem AKV-Ventil angesteuert werden (nur Einzelverdampfer)
Bild 14: Kühlraumkonguration mit Tür-, Licht- und Heizfunktion
HINWEIS:
Die Positionen der Temperaturfühler werden mit S, gefolgt von der entsprechenden Nummer, angegeben. Ventilator-, Luftströmungs-, Nachtrollo-, Tür- und Heizfunktionen sind durch Symbole gekennzeichnet.
© Danfoss | Climate Solutions | 2021.11 AI379338681319de-000101 | 9
*
40
41
42
5V
s
A1
43
44
AI2
45
46
AI3
47
48
AI4
49
50
AI5
60
61
DI2
DI1
70
71
AO1
PWM
83
84
85
B
A
MODBUS
115 - 230V AC
L
N
1
2
3
8
9
7
10
11
12
DO2
13
14
DO3
16
15
17
DO4
Danfoss
84B3236
DO1
Max. 0,5 A – Kein Überlastschutz!

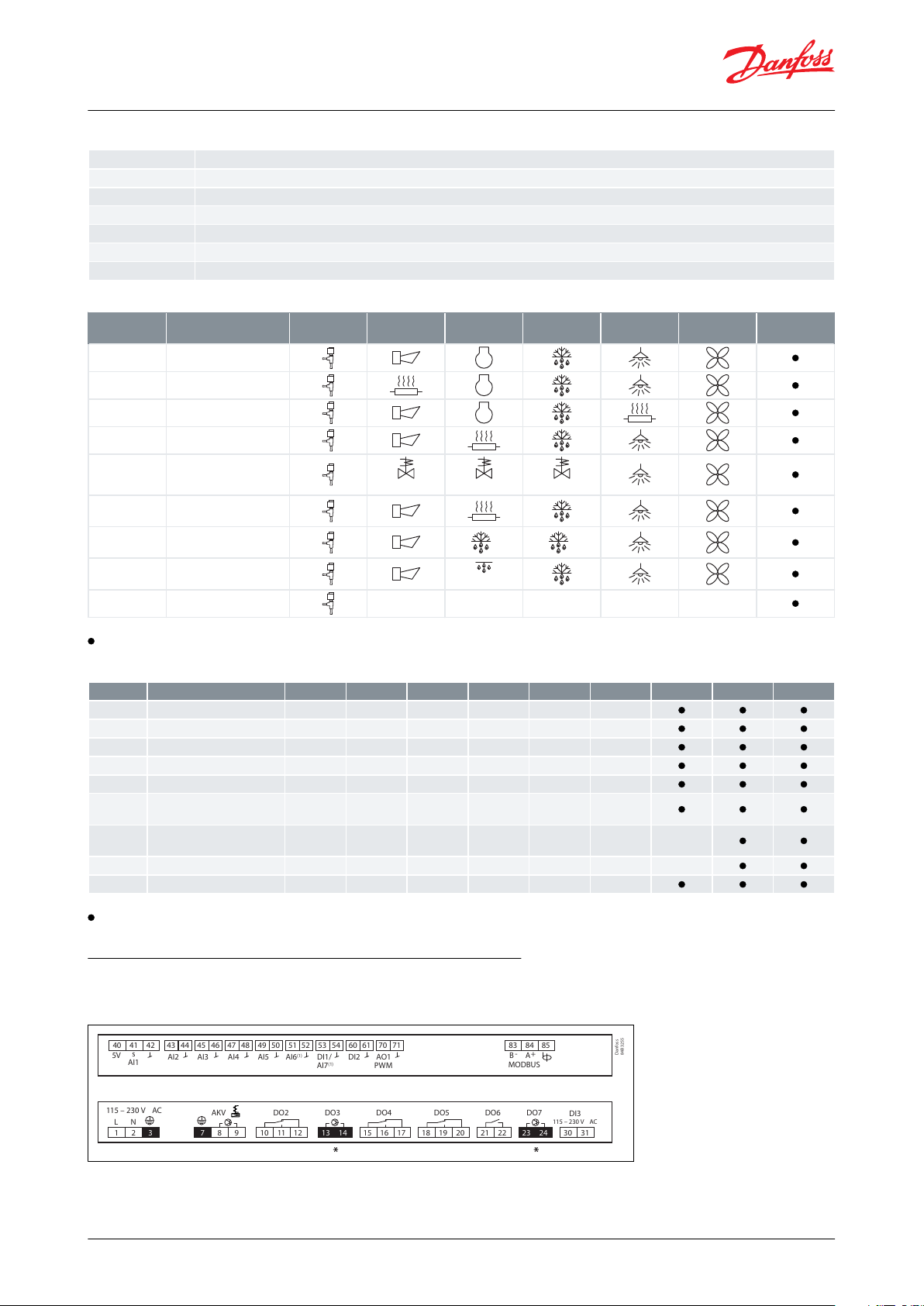

Anwendungen 1–4
Entwickelt für TXV-Anwendungen, zur Regelung von Verdichter oder Magnetventil, Alarmrelais, Beleuchtung und Rahmenheizung.
Anwendungen 5–9
Konzipiert für EEV-Anwendungen, zur Regelung von Ventilen der AKV-Familie, Verdichter, Alarmrelais, Beleuchtung und Rahmenheizung.
Anwendung 4
Kann auch als benutzerdenierte Konguration mit thermostatischen Expansionsventilen (TXV ) verwendet werden, z. B.: Zweiverdichterbe­trieb, Heizfunktion, Nachtrollo, ECO-Betrieb mit Lüfter
Anwendung 9
Kann auch als benutzerdenierte Konguration mit elektrischen Expansionsventilen (EEV) verwendet werden, z. B.: Zweiverdichterbetrieb, Heizfunktion, Nachtrollo, ECO-Betrieb mit Lüfter
Nein.
Anwendungsbeschreibung
DO1
DO2
DO3
DO4
AO1
AI1
AI2
AI3
AI4
AI5/ DI1
DI2
1
TXV-Anw.S3S4S52
TXV-Anw.S3S4S53
TXV-Anw.S3S4
S5
4
TXV-Anw./Benutzerdef. Kong.
Benutzer-
def.
Benutzer-
def.
Benutzer-
def.
S3S4S55EEV-Anw.
Po (Ver-
da.)
S2S3S4S56
EEV-Anw.
Po (Ver-
da.)
S2S3S4S57
EEV-Anw.
Po (Ver-
da.)
S2S3S4S58
EEV-Anw.
Po (Ver-
da.)
S2S3S4S59
EEV-Anw./ Benutzerdef. Kong.
Benutzer-
def.
Benutzer-
def.
Benutzer-
def.
Po (Ver-
da.)
S2S3S4
S5
40
41
42
5V
s
AI1
43
44
AI2
45
46
AI3
47
48
AI4
49
50
AI5
51
52
AI6
53
54 DI1/ AI7*
60
61
DI2
70
71 AO1* PWM
83
84
85
B
A
MODBUS
115 - 230V AC
L
N
1
2
3
8
9
7
10
11
12
DO2
13
14
DO3
15
16
17
DO4
18
19
20
DO5
21
22
DO6
115-230V AC
30
31
DI3
Danfoss
84B3234
Kühlmöbel-/Kühlraumregler (EEV), Typ AK-CC55
Anwendungsoptionen für AK-CC55 Kompakt
Die oberen und unteren Anschlussreihen sind wie in der Abbildung dargestellt angeordnet:
Bild 15: Elektrische Anschlüsse AK-CC55 Kompakt
AK-CC55 KompaKt wurde für die Regelung von einem Verdampfer + verschiedenen Kombinationen aus Beleuchtung, Rahmenheizung und Alarmrelais optimiert. Er verfügt über 9 verschiedene Anwendungsoptionen (Anwendung 1 bis Anwendung 9), um die Funktionen der Eingangs- und Ausgangsrelais anzusteuern.
Tabelle 3: Der Regler deckt die folgenden neun Anwendungen ab:
Tabelle 4: AK-CC55 Kompakt Anwendungsoptionen – Übersicht
= Optionale Verwendung
Anwendungsoptionen für AK-CC55 Einzelverdampfer
Die oberen und unteren Anschlussklemmen sind wie in der Abbildung dargestellt angeordnet:
Bild 16: Elektrische Anschlüsse AK-CC55 Einzelverdampfer
Der AK-CC55 Einzelverdampfer wurde für die Regelung von einem Expansionsventil + verschiedenen Kombinationen aus Beleuchtung, Rahmenheizung und Alarmrelais optimiert.
© Danfoss | Climate Solutions | 2021.11 AI379338681319de-000101 | 10
Anwendung 1 – 3
Steckerfertige Kühlmöbel. Kühlmöbel mit verschiedenen Kombinationen aus Alarm, Rahmenheizung und Beleuchtung.
Anwendung 4
Externe Kühlmöbel mit Alarm, Rahmenheizung, Abtauung, Beleuchtung und Lüfter.
Anwendung 5
Heißgasabtauung mit Sauggas-, Ablass- und Heißgasventil.
Anwendung 6
"Rücken an Rücken" stehende Kühlmöbel mit einem Verdampfer.
Anwendung 7
"Rücken an Rücken" stehende Kühlregale mit zwei Verdampfern.
Anwendung 8
Kühlraum mit Abtauung und einfacher Feuchteregelung.
Anwendung 9
Benutzerdenierte Anwendung, bei der die Ausgänge den anwendungsspezisch entsprechend konguriert werden können
Nein.
Anwendungsbeschrei‐ bung
DO1
DO2
DO3
DO4
DO5
DO6
AO1
1
Steckerfertige Kühlmöbel
2
Steckerfertige Kühlmöbel
3
Steckerfertige Kühlmöbel
4
Kühlmöbel
5
Heißgasabtauung
Sauggas
Ablass
Heißgas
6
"Rücken an Rücken" ste­hende Kühlmöbel
7
"Rücken an Rücken" ste­hende Kühlmöbel
B
A
8
Kühlraum
Feuchte
9
Benutzerdef. Kong.
Benutzerdef.
Benutzerdef.
Benutzerdef.
Benutzerdef.
Benutzerdef.
Nein.
Anwendungsbeschreibung
AI1
AI2
AI3
AI4
AI5
AI6
AI7/DI1
DI2
DI3
1
Steckerfertige Kühlmöbel
Po (Verda.)S2S3S4S5S62
Steckerfertige Kühlmöbel
Po (Verda.)S2S3S4S5S63
Steckerfertige Kühlmöbel
Po (Verda.)S2S3S4S5S64
Kühlmöbel
Po (Verda.)S2S3S4S5S65
Heißgasabtauung
Po (Verda.)S2S3S4S5
S6
6
"Rücken an Rücken" ste­hende Kühlmöbel
Po (Verda.)S2S3S4S5
S3B
7
"Rücken an Rücken" ste­hende Kühlmöbel
Po (Verda.)S2S3S4S5
S3B
S5B
8
Kühlraum
Po (Verda.)S2S3S4S5S6RH %
9
Benutzerdef.
Kong.
Po (Verda.)S2S3S4S5
S6
Danfoss
84B3255
115 – 230 V AC
AKV DO3 DO7DO5 DO6
DI3
115 – 230 V AC
1 2 3 7 8 9 10 11 12 13 14 23 2421 22 30 3115 16 17 18 19 20
L N
40
5V
s
AI1
AI2 AI5 AI6
(1)
AI3 AI4 DI1/
AI7
(1)
DI2 AO1
PWM
41 42 43 44 45 46 47 48 49 50 51 52 53 54 60 61 70 71 83 84
B-A
+
MODBUS
85
DO2 DO4
Kühlmöbel-/Kühlraumregler (EEV), Typ AK-CC55
Tabelle 5: Der Regler deckt die folgenden neun Anwendungen ab:
Tabelle 6: Anwendung mit Digital- und Analogausgangsspezikation
= Optionale Verwendung
Tabelle 7: Anwendung mit Digitaleingangs- und Analogeingangsspezikation
= Optionale Verwendung
Anwendungsoptionen für AK-CC55 Multiverdampfer
Die oberen und unteren Anschlussklemmen sind wie in der Abbildung dargestellt angeordnet:
Bild 17: Elektrische Anschlüsse AK-CC55 Multiverdampfer
© Danfoss | Climate Solutions | 2021.11 AI379338681319de-000101 | 11
(1)
*
Siehe Tabelle 10
Max. 0,5 A – Kein Überlastschutz!
Anwendungen 1–3
Regelung von einem, zwei oder drei Verdampfern.
Anwendung 4
Regelung von Normalkühlräumen mit zwei Verdampfern.
Anwendung 5
Regelung von Tiefkühlräumen mit zwei Verdampfern.
Nein.
Anwendungsbeschreibung
DO1
DO2
DO3
DO4
DO5
DO6
DO7
AO1
1
1 Verdampfer
A
A
2
2 Verdampfer
ABA
B
3
3 Verdampfer
ABC
4
Kühlraum
A
B
5
Kühlraum
ABA
B
Nein.
Anwendungsbeschreibung
AI1
AI2
AI3
AI4
AI5
AI6
AI7/DI1
DI2
DI3
1
1 Verdampfer
Po (Verda.)
S2A
S4A
S5A
2
2 Verdampfer
Po (Verda.)
S2A
S4A
S5A
S2B
S4B
S5B
3
3 Verdampfer
Po (Verda.)
S2A
S4A
S5B
S4B
S2C
S4C
4
Kühlraum
Po (Verda.)
S2A
S4A
S5B
S4B
RH %
5
Kühlraum
Po (Verda.)
S2A
S4A
S5B
S2B
S4B
S5B
Kühlmöbel-/Kühlraumregler (EEV), Typ AK-CC55
AK-CC55 Multiverdampfer wurde für die Regelung von bis zu drei Expansionsventilen, Beleuchtung und verschiedenen Kombinationen aus Rahmenheizung und Alarmrelais optimiert.
Tabelle 8: Der Regler deckt die folgenden fünf Anwendungen ab:
Tabelle 9: AK-CC55 Multiverdampfer-Anwendung mit Digital- und Analogausgangsspezikationen
= Optionale Verwendung
Tabelle 10: AK-CC55 Multiverdampfer-Anwendung mit Digitaleingangs- und Analogeingangsspezikation
= Optionale Verwendung
© Danfoss | Climate Solutions | 2021.11 AI379338681319de-000101 | 12
Danfoss
84B3232.11A
Elektrische Daten
Wert
Versorgungsspannung AC [V]
115 V / 230 V, 50/60 Hz
Leistungsaufnahme [VA]
5 VA
Anzeige Netz EIN
Grüne LED
Dimensionierung der Stromkabel [mm
2
]
Max. 1,5 mm
2
mehradriges Kabel
Sensor- und Messdaten
Wert
Sensor S2, S6 (nur Einzelverdampfer)
Pt1000
Fühler S3, S4, S5
Pt1000 PTC1000 NTC5K NTC10K (Alle drei müssen vom gleichen Typ sein)
Temperaturmessgenauigkeit
Pt1000: -60 – 120 C ±0,5 K PTC 1000: 60 – 80 °C. ±0,5 K NTC5K: -40 – 80 °C. ±0,5 K NTC10K: -40 – 120 °C. ±1,0 K
Pt1000
Fühlerspezikation
±0,3 K bei 0 °C ±0,005 K je Grad
Po-Messung
Ratiometrischer Druckmessumformer AKS 32R: 10 – 90 %
RH-Messung (nur Einzel-/Multiverdampfer)
0 bis 10 V Ri >10 KOhm Genauigkeit +/-0,3 % FS
Kühlmöbel-/Kühlraumregler (EEV), Typ AK-CC55
Produktspezikation
Produktkennzeichnung
Der Regler ist ab Werk mit Klemmenschildern für die verschiedenen Anwendungen versehen. Für die jeweils gewählte Anwendung gibt es entsprechende Klemmenschilder, so dass Sie die entsprechende anbringen können.
Die Anwendungsnummer bendet sich links auf dem Klemmenschild. Verwenden Sie das Klemmenschild, dass zu der ausgewählten Anwendung passt.
Einige der Klemmenschilder passen zu mehreren Anwendungsoptionen.
Bild 18: Klemmenschilder zur Angabe der Anwendungsnummer
Technische Daten
Elektrische Spezikationen
Tabelle 11: Elektrische Spezikationen
Sensor- und Messdaten
Tabelle 12: Sensor- und Messdaten
© Danfoss | Climate Solutions | 2021.11 AI379338681319de-000101 | 13
Spezikationen für Eingangs- und Ausgangsrelais
Ein-/Ausgang
Beschreibung
Digitaler Eingang (DI)
DI1 DI2
Signal von potenzialfreien Kontaktfunktionen Kontaktanforderungen: Vergoldet Höchstzulässige Kabellänge: 15 m Benutzen Sie bei einem längeren Kabel Hilfsrelais Oener Eingang: 12 V (SELV) Kontakt 3,5 mA
Digitaler Eingang (DI)
DI3 (nur Einzel-/Multiverdampfer)
115 V/230 V AC
Halbleiterausgang
DO1 (für AKV-Spule) (DO3 und DO7 in Multiverdampfer)
115 V/230 V AC Max. 0,5 A DO3 und DO7 (kein Überlastschutz) Max. 1 x 20 W AKV für 115 V AC 2 x 20 W AKV für 230 V AC
HINWEIS:
2 EC-Spulen parallel nicht verwendbar
Relais
DO2 DO3 DO4 DO5 DO6
115 V/230 V AC Max. Last: CE. 8 (6)A UL. 8A res. 3FLA 18LRA Min. Last: 1 VA Einschaltstrom: DO2 DO3 für Kompakt DO5 DO6 für Einzel-/Multiverdampfer TV-5 80 A
Analogausgang/PBM
AO1
0/10 V Pulsbreitenmodulation (PBM) max. 15 mA 0–10 V variable, max. 2 mA
Funktionsdaten
Wert
Display
LED 3-stellig
Externes Display, AK-CC55 Kompakt
1 externes Display
Externes Display, AK-CC55 Einzelverdampfer UI
1 externes Display
Externes Display, AK-CC55 Einzelverdampfer
2 externe Displays
Externes Display, AK-CC55 Multiverdampfer
2 externe Displays
Externer Display-Anschluss
RJ12
Max. Displaykabellänge [m]
100 m
Datenkommunikations-Option
MODbus
Datenkommunikations-Option
AK-OB55 Lon RS485-Modul (nicht AK-CC55 Kompakt)
Batteriespeicherfunktion der Uhr
4 Tage
Montage
DIN Schiene
Umgebungsbedingungen
Wert
Umgebungstemperaturbereich, Betrieb [°C]
0 bis 55 °°C
Umgebungstemperaturbereich, Transport [°C]
-40 bis 70 °C
Schutzklasse IP
IP20
Relative Luftfeuchtigkeit [%]
20–80 %, nicht kondensierend
Stöße/Vibrationen
Keine Erschütterungen und Vibrationen zulässig
Kühlmöbel-/Kühlraumregler (EEV), Typ AK-CC55
Spezikationen für Eingangs- und Ausgangsrelais
Tabelle 13: Spezikationen für Eingangs- und Ausgangsrelais
DO2, DO4, DO5 und DO6 sind 16-A-Relais. Max. Last beachten. DO3 / DO4 für Kompakt und DO5 / DO6 für Einzel-/Multiverdampfer werden empfohlen für EC-Lüfter und LED­Leuchte. Alle Relais müssen für den Einsatz mit brennbaren Kältemitteln, wie Propan R290, abgedichtet werden. Erfüllt EN 60 335-2-89: 2010 Anhang BB.
Funktionsdaten
Tabelle 14: Funktionsdaten
Umgebungsbedingungen
Tabelle 15: Umgebungsbedingungen
© Danfoss | Climate Solutions | 2021.11 AI379338681319de-000101 | 14
AK-CC55 Kompakt
AK-CC55 Einzelverdampfer
Danfoss
84B3239
Danfoss
84B3240
AK-CC55 Einzelverdampfer mit Display (UI)
AK-CC55 Multiverdampfer
113
180 60
Danfoss
84B3241
Danfoss
84B3240
AK-CC55 Set
AK-UI55 Montagesockel
Danfoss
84B3242
Danfoss
80G8285
26
1”
ø4.5
36
170
AK-OB55 (Datenkommunikationsmodul Lon)
(1)
Danfoss
84B3245
Kühlmöbel-/Kühlraumregler (EEV), Typ AK-CC55

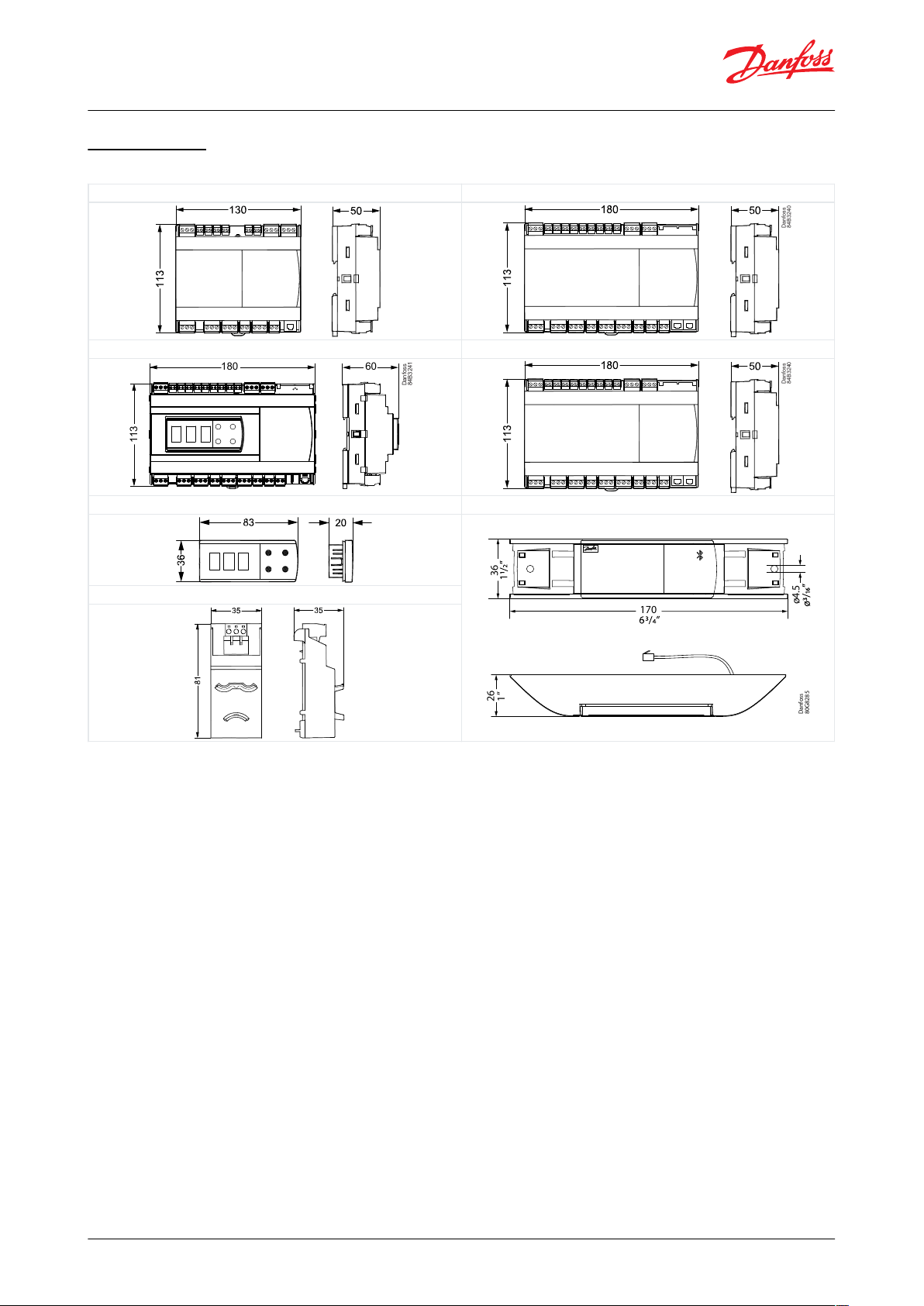

Abmessungen
Tabelle 16: Abmessungen
(1)
(1)
Für die Versionen Einzelverdampfer und Multiverdampfer.
Für die Versionen Einzelverdampfer und Multiverdampfer.
© Danfoss | Climate Solutions | 2021.11 AI379338681319de-000101 | 15
Typ
Symbol
Funktion
Bestellnr.
AK-CC55 Kompakt
Kühlstellenregler mit einem AKV- oder Magnetventil
084B4081
AK-CC55 Einzelverdamp­fer
Kühlstellenregler für ein AKV-Ventil
084B4082
AK-CC55 Einzelverdamp­fer mit Display (UI)
Kühlstellenregler für ein AKV-Ventil Integriertes Display mit Bedientasten
084B4083
AK-CC55 Multiverdampfer
Kühlstellenregler mit einem, zwei oder drei AKV-Ventilen
084B4084
AK-UI55 Info
Externes Display
084B4077
AK-UI55 Bluetooth
Externes Display mit Bluetooth-Bedienung
084B4075
AK-UI55 Set
Externes Display mit Bedientasten
084B4076
AK-UI55 Montagesockel
Danfoss
80G8236
Montagesatz für Displaytypen: AK-UI55 Set, AK-UI55 Bluetooth, AK-UI55 Info
084B4099
AK-UI-Kabel
Kabel für externes Display mit RJ12-Anschluss. 3 m
084B4078
AK-UI-Kabel
Kabel für externes Display mit RJ12-Anschluss. 6 m
084B4079
AK-OB55 Lon
Datenübertragungsmodul Lon Für die Versionen Einzelverdampfer und Multiverdampfer.
084B4070
MMIMYK
Danfoss
80G8284
Gateway zwischen AK-CC55 und PC mit installierter KoolProg-Software
080G0073
Kühlmöbel-/Kühlraumregler (EEV), Typ AK-CC55

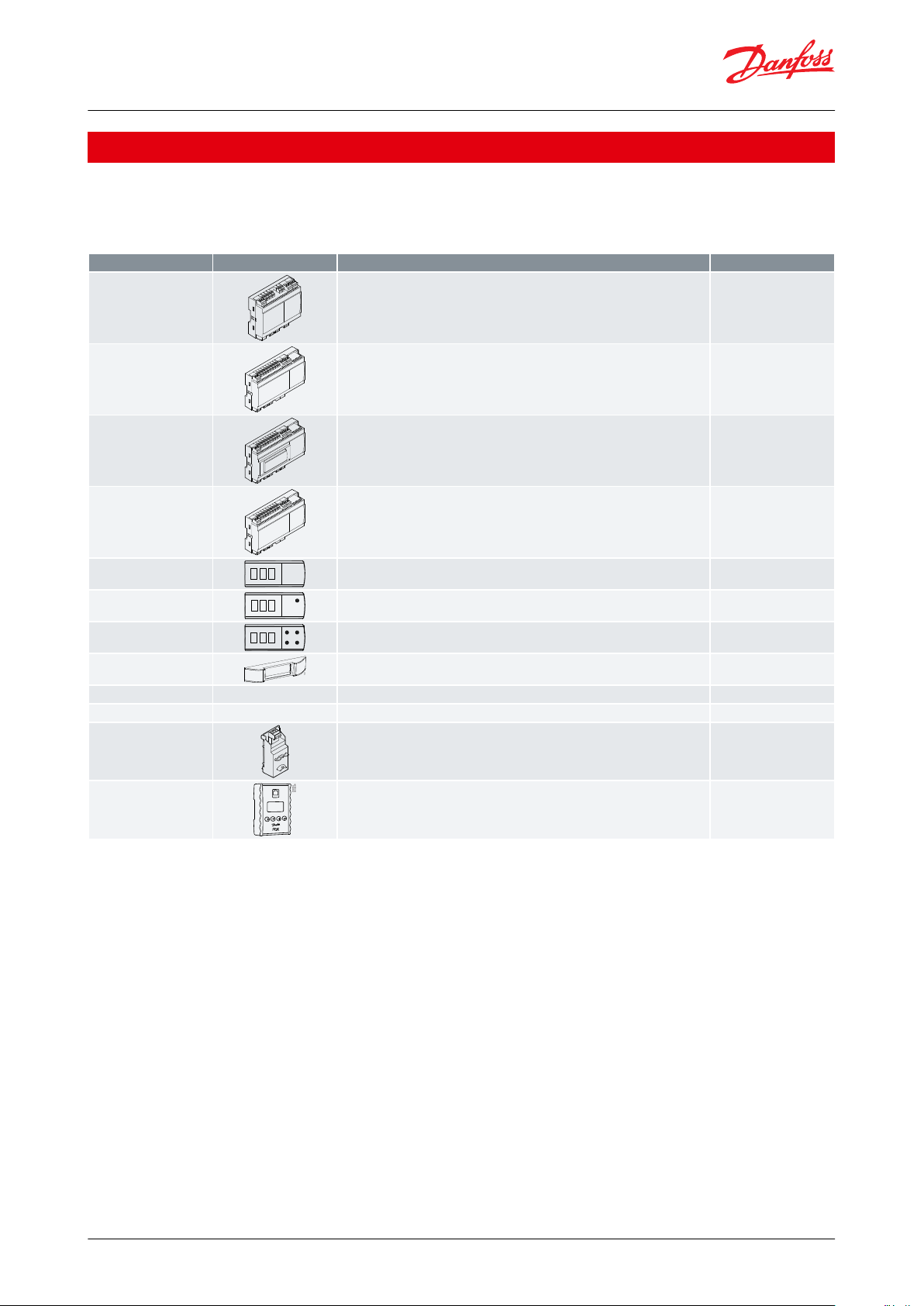

Bestellung
Die Liste enthält die Komponenten für eine AK-CC55-Regelung. Informationen zu anderen im Dokument genannten Danfoss-Produkten, wie Fühler und Ventile, nden Sie in der entsprechenden Produktdokumentation.
Tabelle 17: Bestellung
© Danfoss | Climate Solutions | 2021.11 AI379338681319de-000101 | 16
Regelung
Zulassung
Kennzeichnung
Land
Alle Regler AK-CC55
EMV/LVD/RoHS
CEEUAlle Regler AK-CC55
UL-zertiziert
cURus
Nordamerika (USA und Kanada)
Alle Regler AK-CC55
ACMA (EMV)
RCM
Australien/Neuseeland
Alle Regler AK-CC55
LVE/EMV/RoHS
EAC
Russland, Kasachstan, Weißrussland
Alle Regler AK-CC55
LVD/EMV/RoHS
UA
Ukraine
Displaymodul
Zulassung
Kennzeichnung
Land
AK-UI55 Bluetooth
ROTCEEU
AK-UI55 Bluetooth
FCC
FCC-ID:
USA
AK-UI55 Bluetooth
IC (ISED)
IC-ID
Kanada
AK-UI55 Bluetooth
CMIIT
CMITT-ID
China
AK-UI55 Bluetooth
ACMA (EMV/drahtlos)
RCM
Australien
AK-UI55 Bluetooth
RSM (EMV/Drahtlos)
RCM
Neuseeland
AK-UI55 Bluetooth
EMV/LVD/Drahtlos
UA
Ukraine
AK-UI55 Bluetooth
Anatel
ID: 04034-21–10104
Brasilien
AK-UI55 Info
EMV/LVD
UA
Ukraine
AK-UI55 Info
ACMA (EMV)
RCM
Australien
AK-UI55 Info
RSM (EMV)
RCM
Neuseeland
AK-UI55 Info
RoHS
EAC
Russland, Kasachstan, Weißrussland
AK-UI55 Set
EMV/LVD
UA
Ukraine
AK-UI55 Set
ACMA (EMV)
RCM
Australien
AK-UI55 Set
RSM (EMV)
RCM
Neuseeland
AK-UI55 Set
RoHS
EAC
Russland, Kasachstan, Weißrussland
Optionales Modul
Zulassung
Kennzeichnung
Land
AK-OB55 Lon (nicht bei Kompakt)
EMV/LVD
UA
Ukraine
Kühlmöbel-/Kühlraumregler (EEV), Typ AK-CC55
Zertikate, Erklärungen und Zulassungen
Die Liste enthält alle Zertikate, Erklärungen und Zulassungen für diesen Produkttyp. Einzelne Kodenummern können einige oder alle dieser Zulassungen enthalten, und bestimmte lokale Zulassungen erscheinen möglicherweise nicht auf der Liste.
Einige Genehmigungen können sich im Laufe der Zeit ändern. Sie können den aktuellen Status unter danfoss.de einsehen oder sich bei Fragen an Ihren Danfoss-Vertreter vor Ort wenden.
Tabelle 18: Regler
Tabelle 19: Displaymodul
Tabelle 20: Optionales Modul
Regler/Displays/Optionsmodul:
CB-Zertikat einschließlich aller Abweichungen gemäß IEC 60730–1 und 2–9
© Danfoss | Climate Solutions | 2021.11 AI379338681319de-000101 | 17
Kühlmöbel-/Kühlraumregler (EEV), Typ AK-CC55
Erklärungen zum AK-UI55 Bluetooth-Display
FCC-KONFORMITÄTSERKLÄRUNG
VORSICHT:
Änderungen oder Modikationen, die nicht ausdrücklich genehmigt wurden, können dazu führen, dass Sie nicht länger berechtigt sind, dieses Gerät zu verwenden. Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Betrieb unter den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) dieses Gerät muss gegenüber allen Störungen unempndlich sein, einschließlich solcher, die einen unerwünschten Betrieb verursachen können.
INDUSTRY CANADA STATEMENT
Dieses Gerät entspricht den lizenzfreien RSS-Standards von Industry Canada. Der Betrieb unterliegt den folgenden beiden Bedingungen: (1) Dieses Gerät darf keine Interferenzen verursachen, und (2) dieses Gerät muss Interferenzen aufnehmen können, auch Interferenzen, die eventuell einen unerwünschten Betrieb des Geräts verursachen.
Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l’appareil ne doit pas produire de brouillage, et (2) l’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le fonctionnement.
© Danfoss | Climate Solutions | 2021.11 AI379338681319de-000101 | 18
Online-Support
Danf
oss biet
et neben unser
en P
rodukten ein breites Spektrum an Support, einschließlich digitaler
Produktinformationen, Software, mobiler Apps und fachkundiger Beratung. Siehe die folgenden Möglichkeiten.
Der Danfoss Product Store
Der Danfoss Product Store ist Ihr One-Stop-Shop für alles, was mit dem Produkt zu tun hat – egal, wo auf der Welt Sie sich benden oder in welchem Bereich der Kühlbranche Sie tätig sind. Erhalten Sie schnellen Zugri auf wichtige Informationen wie Produktspezikationen, Bestellnummern, technische Dokumentation, Zertizierungen, Zubehör und mehr. Auf store.danfoss.de stöbern.
Technische Dokumentation nden
Finden Sie die technische Dokumentation, die Sie für die Inbetriebnahme Ihres Projekts benötigen. Erhalten Sie direkten Zugri auf unsere ozielle Sammlung von Datenblättern, Zertikaten und Erklärungen, Handbüchern und Anleitungen, 3D-Modellen und Zeichnungen, Fallbeispielen, Broschüren und vielem mehr.
Suchen Sie jetzt unter www.danfoss.com/de-de/service-and-support/documentation.
Erhalten Sie lokale Informationen und Support
Lokale Danfoss-Websites sind die Hauptquelle für Hilfe und Informationen über unser Unternehmen und unsere Produkte. Erhalten Sie Infos zur Produktverfügbarkeit, die neuesten regionalen Nachrichten oder kontaktieren Sie einen Experten in Ihrer Sprache.
Hier nden Sie Ihre Danfoss-Website vor Ort: www.danfoss.com/en/choose-region.
CC55 Connect
AK-
Erleichtern Sie den Service mit der kostenlosen App AK-CC55 Connect. Über ein Bluetooth-Display von Danfoss können Sie eine Verbindung zu einem Kühlstellenregler des Typs AK-CC55 herstellen und sich einen visuellen Überblick über die Displayfunktionen verschaen. Die App sorgt für eine reibungslose Interaktion mit einem Kühlstellenregler vom Typ AK-CC55 von Danfoss in einem benutzerfreundlichen Design.
Laden Sie die App hier herunter:
Play Store App Store
Danfoss can accept no responsibility for possible errors in catalogues, brochures and other printed material. Danfoss reserves the right to alter its products without notice. This also applies to products already on order provided that such alterations can be made without subsequential changes being necessary in specications already agreed. All trademarks in this material are property of the respective companies. Danfoss and the Danfoss logotype are trademarks of Danfoss A/S. All rights reserved.
© Danfoss | Climate Solutions | 2021.11 AI379338681319de-000101 | 19
Loading...
