User Guide

Régulateur de meuble frigoriﬁque

AK-CC 525A

ADAP-KOOL® Refrigeration control systems

Introduction

Utilisation

Commande complète de meuble frigoriﬁque.

Avantages obtenus

• Optimisation énergétique de l’ensemble du meuble frigoriﬁque

• Conﬁguration rapide via conﬁgurations prédéﬁnies

• Transmission de données intégrée

• Fonction d’horloge incorporée avec réserve de marche

Principe

La température du meuble est enregistrée par une ou deux sondes de température que l’on place respectivement dans le courant d’air en amont de l’évaporateur S3 et en aval de l'évaporateur S4. Un réglage du thermostat, du thermostat d’alarme et de l’aﬃchage de l’écran détermine l’inﬂuence qu'auront ces deux valeurs sur chacune des fonctions. La température de l’évaporateur est enregistrée à l’aide de la sonde S5, qui peut être utilisée comme sonde de ﬁn de dégivrage. Outre la sortie à la soupape d’injection électronique du modèle AKV, le régulateur dispose de 5 sorties relais.

Fonctions

• Thermostat jour/nuit selon ON/OFF ou principe modulant

• Changement des réglages thermostatiques via entrée digitale

• Réglage adaptable de la surchauﬀe

• Lancement du dégivrage via programme, entrée TOR ou réseau Dégivrage naturel ou électrique

• Arrêt du dégivrage en fonction du temps et/ou de la température

• Coordination du dégivrage entre plusieurs régulateurs

• Activation des ventilateurs lorsque le thermostat est hors tension

• Fonction porte

• Commande de l’éclairage

- Etalonnage départ usine qui garantit une plus grande précision de mesure que celle spéciﬁée par la norme EN 13485– sans étalonnage supplémentaire (capteur Pt 1000 ohm).

• Transmission MODBUS intégrée avec possibilité après montage d’une carte de communication LonWork.

Exemple meuble

Utilisation

Il est possible de régler le régulateur de manière à ce que le relais

DO3 soit utilisé pour l’une des fonctions suivantes :

• Refroidissement Dans ce cas, le relais est actif lorsque le refroidissement est nécessaire.

• Cordon chauﬀant Dans ce cas, le relais contrôle l’eﬀet sur le cordon chauﬀant

Sommaire

Introduction ....................................................................................................... 2

Regulating functions ....................................................................................... 3

Résumé des fonctions .................................................................................... 9

Utilisation (uniquement aﬃcheur externe) .......................................... 19

Sommaire des menus ................................................................................... 20

2 Manuel RS8HB304 © Danfoss 2016-07 AK-CC 525A

Raccordements ...............................................................................................24

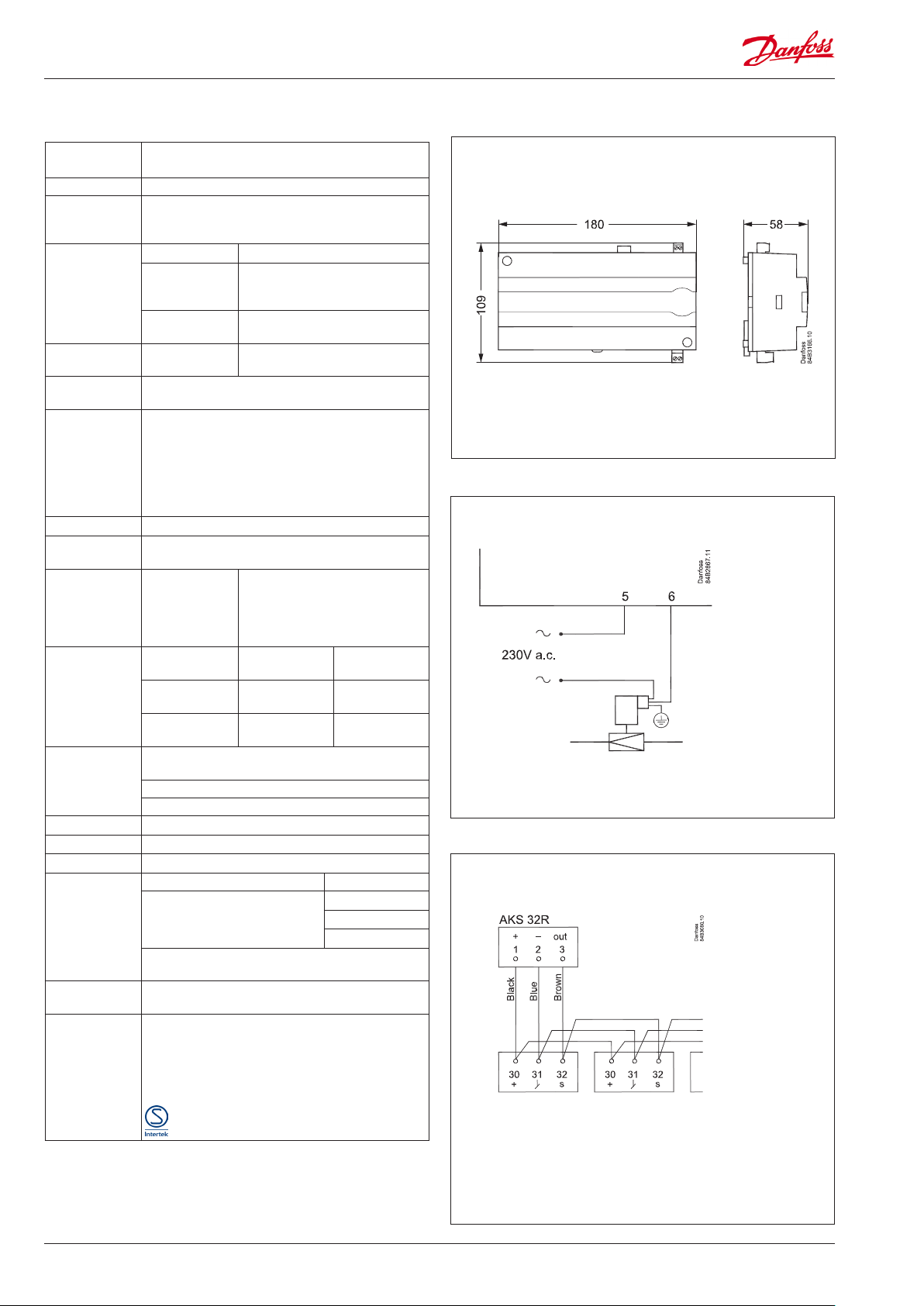

Caractéristiques techniques ....................................................................... 26

Numéros de code ...........................................................................................27

Fonctions de régulation

Injection liquide

L’injection liquide dans l’évaporateur est commandée par une soupape d’injection électronique de type AKV. La soupape fait à la fois oﬃce de détendeur et de vanne magnétique. La soupape s’ouvre et se ferme en fonction des signaux émis par les régulateurs. La fonction comprend un algorithme adaptable qui ajuste le degré d’ouverture de la soupape de façon autonome de façon à ce que l’évaporateur fournisse en permanence le froid optimal.

La surchauﬀe peut être mesurée par:

• La sonde de pression Pe et la sonde de température S2 L’on obtient en l’occurrence une mesure exacte de la surchauﬀe en toute circonstance, ce qui assure un réglage très solide et très précis. Le signal émis par un transmetteur de pression peut être utilisé par plusieurs régulateurs mais uniquement s'il n'y pas de diﬀérence de pression trop importante entre les évaporateurs concernés.

Régulation de température

Soit une régulation tout/rien normale avec diﬀérentiel, soit une régulation modulante où la variation de température est loin d’être aussi importante que lors de la régulation tout/rien. Le choix de la méthode est conditionné par le fait que la régulation modulante ne convient qu’aux installations centralisées. Dans une installation décentralisée, il faut choisir la régulation de température tout/rien. Dans une installation centralisée, on peut choisir la régulation de température tout/rien ou la régulation modulante.

Surveillance de la température

A l’instar des thermostats, il est possible d’ajuster la surveillance d’alarme et la pondération entre S3 et S4 de façon à ce que l’on puisse déterminer l’inﬂuence qu’auront les deux valeurs dans la surveillance de l’alarme. Il est possible de régler les limites minimales et maximales de la température de l’alarme ainsi que les temporisations. Il est possible de régler une temporisation plus longue sur une température d’alarme. élevée. Ce temporisation est actif après dégivrage et démarrage.

AK-CC 525A Manuel RS8HB304 © Danfoss 2016-07 3

Déplacement thermostatique

La déplacement thermostatique peut avantageusement être employée pour les meubles à impulsion où sont entreposés divers types de marchandise nécessitant des températures diﬀérentes. Par le biais d’un signal de contact sur une entrée digitale, il est possible d’interchanger deux réglages thermostatiques diﬀérentes. En cas de déplacement thermostatique, les limites d’alarmes sont décalées en conséquence.

Modiﬁcation nocturne de la référence thermostatique

Les meubles frigoriﬁques sont soumis à de grandes variations de charges entre les heures d’ouverture et les heures de fermeture – notamment en cas de rideau ou couvercle de nuit. Il est alors possible d’augmenter la référence thermostatique sans inﬂuencer la température des denrées. Voici les trois méthodes de commutation entre régime de nuit et régime de jour :

• En fonction d’un signal de contact externe

• En fonction d’un signal reçu par la ligne de transmission des données.

• Les limites d’alarmes ne sont pas décalées en régime de nuit.

Arrêt meuble

La fonction ferme la vanne AKV et toutes les sorties sont mises hors tension. L'appareil de refroidissement est arrêté tout comme l'interrupteur principal, mais cela se produit sans alarme de veille A45. La fonction peut être activée par un commutateur sur l'entrée digitale ou via un réglage par la transmission de données.

Dégivrage

En fonction de l’utilisation, on a le choix entre ces méthodes de dégivrage : Naturel Les ventilateurs sont maintenus en marche pendant

le dégivrage Electrique Les résistances sont alimentées Gaz : Simple dégivrage par gaz chauds lorsque le compres-

seur fonctionne en cours de dégivrage.

Séquence du dégivrage

Tout dégivrage suit la séquence suivante :

1) Mise au vide de l’évaporateur (« Pump down »)

2) Dégivrage

3) Position d’attente (dégivrage coordonné uniquement)

4) Egouttage

5) Temporisation du ou des ventilateurs

Top de dégivrage

Diﬀérents tops de dégivrage sont disponibles : Intervalle Le dégivrage a lieu à des intervalles ﬁxes (toutes les

huit heures, par exemple).

Temps de refroidissement Le dégivrage a lieu à des intervalles

ﬁxes par rapport aux temps de refroidissement, c’est à dire qu’un faible besoin de froid « reporte » le prochain dégivrage à plus tard.

Programme Permet de démarrer les dégivrages à des heures

ﬁxes, jour et nuit. Au maximum 6 dégivrages par 24 heures.

Contact Il est ici possible de démarrer le dégivrage par un

signal de contact sur une entrée digitale. Réseau Le signal du début d’un dégivrage est ici reçu par la transmission de données, en provenance de la

passerelle maître (System Manager). Manuel Un dégivrage supplémentaire peut être activé en

appuyant sur le bouton inférieur sur l’écran ou via le

réglage de paramètre Toutes ces méthodes sont utilisables – une seule activée, et le dégivrage commence.

Arrêt du dégivrage

Un dégivrage peut s’arrêter su base d’un des éléments suivants :

• Le temps

• La température (et le temps comme sécurité)

4 Manuel RS8HB304 © Danfoss 2016-07 AK-CC 525A

Dégivrage coordonné

Il y a deux possibilités au dégivrage coordonné : Connexions câblées entre régulateurs ou une transmission de données.

Dégivrage par connexions câblées entre régulateurs

L’entrée digitale DI2 est connectée aux régulateurs actuels. Lorsque l’unité maître commence un dégivrage, tous les autres régulateurs démarrent eux aussi un dégivrage. Après le dégivrage, chaque régulateur passe en position d’attente. Lorsqu’ils sont tous en position d’attente, le refroidissement recommence.

Coordination via transmission de données L’unité système règle ici la coordination. Les régulateurs forment des groupes de dégivrage et l’unité système veille au lancement du dégivrage dans les groupes en dehors d’un schéma hebdomadaire. Lorsqu’un régulateur a mis ﬁn au dégivrage, il envoie un message à l’unité centrale et se met ensuite en position d’attente. Lorsque tous les régulateurs du groupe sont en position d’attente, le refroidissement est de nouveau autorisé dans tous les régulateurs.

Dégivrage sur demande

1 En fonction du temps de refroidissement

Lorsque les temps de refroidissement totalisés auront passé une valeur de consigne, un dégivrage sera démarré

Max. 10

System manager

Décongélation

Cette fonction empêche la réduction du débit d’air dans l’évaporateur en cas d’accumulation de givre après un fonctionnement continu prolongé. Elle est enclenchée si la température du thermostat reste dans la plage –5°C à +10°C pendant une période dépassant l’intervalle entre les décongélations. La production de froid est alors arrêtée pendant la période de décongélation réglée. Le givre fond, le débit d’air augmente et le rendement de l’évaporateur s’améliore de façon substantielle.

Horloge temps réel

Le régulateur est équipé d’une horloge temps réel qui peut être utilisée au commencement de tout dégivrage. Cette horloge a une réserve de marche de 4 heures. Si le régulateur est équipé d’une transmission de données, l’horloge est automatiquement mise à jour à partir de l’unité système.

AK-CC 525A Manuel RS8HB304 © Danfoss 2016-07 5

Commande des ventilateurs

Pilotage par tops

Pour économiser de l’énergie, il est possible de piloter par tops l’alimentation des ventilateurs associés aux évaporateurs. Cette régulation suit l’une des deux méthodes :

- Pendant la période de déclenchement du thermostat (poste

positif)

- Pendant le régime de nuit et la période de déclenchement du

thermostat (meuble avec couvercle de nuit) (La fonction n’est pas réelle lorsque r14 = 2, c.-à-d. régulation modulante).

On règle une période et le pourcentage de cette période où les ventilateurs doivent fonctionner.

Déclenchement de ventilateurs en cas de pannes

Si le refroidissement disparaît à cause d’une panne, la température de la zone de conservation risque d’augmenter rapidement sous l’eﬀet d’un apport de puissance par de gros ventilateurs. Pour contourner ce problème, le régulateur peut arrêter les ventilateurs si la température S5 dépasse un seuil réglé.

Fonction d’éclairage

Cette fonction peut commander l’éclairage du meuble ou de la chambre frigoriﬁque. Elle peut également commander un rideau de nuit motorisé. Trois déﬁnitions sont possibles :

- L’éclairage est commandé par le signal d’un contact de porte.

Cette déﬁnition permet le réglage d’une temporisation pour que

la lumière reste allumée un certain temps après la fermeture de

la porte.

- L’éclairage est commandé par la fonction jour/nuit.

- L’éclairage est commandé par une unité centrale par l’intermé-

diaire de la ligne de transmission des données.

Il existe ici deux possibilités de régime si la transmission de

données devait faire défaut :

- l'éclairage peut s'enclencher

- l’éclairage peut rester dans la position actuelle.

période

L’éclairage doit être relié au commutateur NC du relais. Ce qui garantit que la lumière reste allumée dans le meuble si la tension aux régulateurs devait faire défaut. L'éclairage doit être éteint lorsque l’interrupteur principal "r12" est réglé sur arrêt (voir o98).

Entrées TOR

Il existe deux entrées TOR DI1 et DI2 avec fonction de contact et une seule entrée TOR DI3 avec signal haute tension. Deux entrées TOR sont disponibles pour l’une des fonctions suivantes :

- Retransmission de la position d’un contact par la transmission de

données

- Fonction de contact porte avec alarme

- Top de dégivrage

- Interrupteur principal : mise en marche / arrêt du refroidissement

- Modiﬁcation nocturne

- Déplacement thermostatique

- Alarme générale de surveillance

- Arrêt meuble

- Dégivrage coordonné (DI2 seul)

- Fermeture forcée de la vanne (DI3 seul)

Fonction Entrée/Menu de réglage Réglage

DI1 DI2 DI3

o02 o37 o84

Ne pas utilise + + + 0

Surveillance de l’état DI + + + 1

Fonction de contact porte + + + 2

Alarme porte + + + 3

Démarrage du dégivrage + + + 4

Interrupteur principal + + + 5

Régime de nuit + + + 6

Déplacement thermostatique + + + 7

Alarme DI lorsque fermé + + 8

DI alarm when open + + 9

Coordinated defrost + 13

Forced close + 14

Arrêt meuble + + + 15

Exemple Si DI1 est utilisé pour démarrer un cycle de dégivrage, o02 doit être réglé sur 4.

6 Manuel RS8HB304 © Danfoss 2016-07 AK-CC 525A

Fermeture forcée

Il est possible de fermer les détendeurs AKV par un signal externe ("Forced closing"). Cette fonction doit être utilisée pour empêcher l’injection de liquide dans l’évaporateur lorsque le compresseur est arrêté par les circuits de sécurité (mais pas en cas de basse pression – LP.) Si le dégivrage est en cours, la fermeture forcée ne se produit que lorsque le dégivrage est achevé. Autrement, le cycle de dégivrage cesse immédiatement dès que le signal est reçu. La fonction est déﬁnie dans o90. Ce signal est reçu sur une entrée DI3 ou par l’intermédiaire de la ligne de transmission des données. On peut déﬁnir les ventilateurs pour être à l’arrêt ou en marche au cours d’une fermeture forcée.

Contact de porte

La fonction de contact de porte peut avoir deux utilisations diﬀérentes via les entrées digitales : Surveillance avec alarme

Le régulateur surveille le contact de porte en émettant un message d’alarme, si la durée de l’ouverture de la porte dépasse la temporisation d’alarme réglée.

Surveillance avec alarme et arrêt du refroidissement

Lors de l’ouverture de la porte il y a arrêt du refroidissement, c’est-à-dire de l’injection, du compresseur et du ventilateur et l'éclairage s'allume. Si la durée de l’ouverture de la porte dépasse le temps de redémarrage réglé, le refroidissement reprend. Il est ainsi garanti que le refroidissement persiste même si la porte est laissée ouverte ou si son contact est défectueux. Si l’ouverture de la porte dépasse la temporisation d’alarme réglée, une alarme est en outre émise

Cordon chauﬀant (o61=2)

Pour économiser l’énergie, il est possible de commander par impulsion la puissance au cordon chauﬀant. La commande par impulsion peut être commandée soit par la capacité jour/nuit.

Commande par impulsion en fonction du jour et de la nuit

Il est possible de régler diverses périodes de mise en marche pour un régime de jour ou de nuit. Une période de temps est réglée ainsi que le pourcentage de temps pendant lequel le cordon chauﬀant fonctionne.

Pendant le dégivrage

Durant le dégivrage, le rail antibuée est actif, conformément au réglage d27.

AK-CC 525A Manuel RS8HB304 © Danfoss 2016-07 7

Transmission de données

Le régulateur est toujours équipé du système de transmission de données MODBUS.

Si l’on souhaite utiliser un autre système de transmission de données, il est possible d’installer un module Lon RS 485 ou DANBUSS dans le régulateur. Le raccordement à borne RS 485.

(A l’utilisation d’un module Lon RS 485 et d’une passerelle de type AKA 245, la version du AKA 245 doit être la version 6.20 ou supérieure.)

Aﬃcheur

Le régulateur est équipé d’un seul connecteur pour un aﬃcheur. Il est possible d’y raccorder un aﬃcheur de type EKA 163B ou EKA 164B (longueur max. de 15 m). L’EKA 163B est uniquement pour l’aﬃchage. L'EKA 164B est à la fois pour l’aﬃchage et le paramétrage La connexion entre l'aﬃcheur. et le régulateur peut être assurée par un câble disposant de connecteurs aux deux extrémités.

Si la distance entre l’écran et le régulateur est supérieure à 15 m, il convient d’utiliser un autre moyen de raccordement.

! Adressé o03 > 0

Par ailleurs, il convient également d'installer un module supplémentaire dans le régulateur si l'on utilise la transmission de données. Le système MODBUS intégré de transmission de données est utilisé tel quel pour le raccordement à l’écran et le système de transmission de données sera raccordé aux autres régulateurs par le biais d’un module. Le module utilisé peut être : Lon RS 485, DANBUSS ou MODBUS. Lorsque l’on doit raccorder un écran au système intégré MODBUS, il peut être utile d’échanger l’écran par un autre du même modèle mais portant l'index A (version avec bornes à vis). L'adresse du régulateur doit être réglée au-dessus de 0 pour que l'aﬃchage puisse communiquer avec le régulateur. Si l’on souhaite raccorder deux écrans, l’un doit être raccordé au connecteur (max. 15 m) et l’autre doit dès lors être raccordé au système de transmission de données intégré.

Important

Tout raccordement au système de données MODBUS, DANBUSS et à RS 485 doit satisfaire à la norme applicable pour les câbles de transmission de données. Voir documentation : RC8AC

Fonction régulation

Le régulateur oﬀre un certain nombre de fonctions permettant la collaboration avec la fonction régulation de la passerelle maître / System Manager.

Fonction par l’intermédiaire de la transmission de données

Top de dégivrage Commande de dégivrage/ Schéma de temps /

Dégivrage coordonné Commande de dégivrage/ Groupe de dégivrage

Empêche le démarrage du dégivrage

Schéma de jour /nuit Régime jour/nuit / Schéma de temps / Zone

Commande d’éclairage Régime jour/nuit / Schéma de temps

Fermeture forcée Forced Close / Injection ON / AKC ON

Optimisation P0 Optimisation P0 Le régulateur soutient l’optimisation P0.

Arrêt meuble

Fonctions utilisées par la fonction régulation de la passerelle

Groupe de dégivrage

d’éclairage

Régime jour/nuit / Schéma de temps --- Case shutdown

Paramètres utilisés dans AK-CC 525A

--- Def start

--- HoldAfterDef / - - - DefrostState

--- Disable Def

--- Night setback

O39 light Remote

--- Forced cl.

8 Manuel RS8HB304 © Danfoss 2016-07 AK-CC 525A

Résumé des fonctions

Fonction Para-

mètre

Image normale

Normalement la température provient d’une des deux sondes thermostatiques S3 ou S4 ou d’une combinaison des deux mesures. Le rapport entre les deux est réglé en o17.

Thermostat r- - Thermostat control Point de consigne

La régulation suit la valeur réglée + un décalage éventuel. Cette valeur est réglée en appuyant sur le bouton médiant. La valeur réglée peut être verrouillée ou limitée à une plage donnée en réglant r02 et r03 La référence instantanée ressort de "u91 Cutout temp".

Diﬀérentiel

Lorsque la température est supérieure à la référence plus le diﬀérentiel réglé, le relais du compresseur est fermé. Il se rouvre lorsque la température a chuté jusqu’à la référence réglée.

Ref. Dif.

Limitation du point de consigne

Pour éviter un réglage trop haut ou trop bas de la référence et les dégâts qui en résultent, le régulateur est prévu pour une limitation de sa gamme de réglage.

Pour éviter un réglage trop haut de la référence, on abaisse la valeur maximum admissible.

Pour éviter un réglage trop bas de la référence, on augmente la valeur minimum admissible.

Correction de l’aﬃchage de température

Si la température des denrées et la température reçue par le régulateur ne sont pas identiques, il est possible d’ajuster le décalage de la température aﬃchée.

Unité de température

Cette fonction permet de choisir entre °C et °F.

Correction du signal en provenance de S4 (Sout)

Possibilité de compenser en cas de câble de sonde long

Correction du signal en provenance de S3 (Sin)

Possibilité de compenser en cas de câble de sonde long

Arrêt/marche du refroidissement

Permet de mettre en marche et d’arrêter la production de froid ou on peut obtenir une régulation manuelle des sorties. (En cas de commande manuelle, la valeur est réglée à -1. Ensuite, la sortie AKV et les sorties relais peuvent être commandées de force via le paramètre d’aﬃchage respectif (u23, u58, etc.). En l’occurrence, la valeur consultée doit être écrasée.) Cette fonction est également permise au moyen d’un contact externe,branché sur l’entrée DI. L’arrêt du refroidissement donne une alarme « Standby alarm ».

Valeur de régime de nuit

La référence du thermostat est alors le point de consigne + cette valeur, lorsque le régulateur passe en régime de nuit. (Pour obtenir l’accumulation de froid, choisir une valeur négative.)

Fonction du thermostat

Permet de déﬁnir le mode de fonctionnement du thermostat. Soit comme thermostat tout/rien normal, soit comme thermostat modulant. 1: Thermostat tout/rien 2: Thermostat modulant

Paramètre en cas de transmission de données

Display air (u56)

r00 Cutout °C

r01 Diﬀerential

r02 Max cutout °C

r03 Min cutout °C

r04 Disp. Adj. K

r05 Temp. unit

°C=0. / °F=1 (Sur l’AKM : uniquement °C quel que soit le choix.)

r09 Adjust S4

r10 Adjust S3

r12 Main Switch

1: Start 0: Stop

-1: Manual control of outputs allowed

r13 Night oﬀset

r14 Therm. mode

En mode modulant, la vanne AKV limite le passage de réfrigérant réduisant la variation de la température par rapport au mode tout/rien. En cas de « modulant », le diﬀérentiel (r01) ne doit pas être inférieur à 2 K.

Dans une installation décentralisée, il faut choisir le mode tout/rien.

Choix de sonde de thermostat S4%

Permet de déﬁnir la sonde dont le thermostat doit se servir pour la régulation : S3, S4 ou une combinaison des deux. Pour le réglage 0%, seule S3 est utilisée. Pour le réglage 100%, seule S4 est utilisée.

AK-CC 525A Manuel RS8HB304 © Danfoss 2016-07 9

r15 Ther. S4 %

Fonction de fusion (mini-dégivrage)

Pour la régulation positive seulement (-5 à +10ºC). Cette fonction évite que l’évaporateur soit bouché par le givre. Permet de régler la fréquence des arrêts du refroidissement et de fonte du givre en eau (ou en glace s’il y a beaucoup de givre).

Durée de fusion (mini-dégivrage)

Permet de régler la durée de la fonction de fusion.

Déplacement thermostatique

La référence thermostatique peut être décalée dans le sens positif ou négatif à la réception d’un signal sur une entrée DI. La valeur est déﬁnie en Kelvin. Quand le décalage de la référence est actif, les deux limites d’alarmes, A13 et A14, sont décalées en conséquence.

Alarm A- - Alarm settings Le régulateur peut émettre une alarme dans diﬀérentes situations. En cas d’alarme,

toutes les diodes clignotent en aﬃchage externe et le relais d’alarme se ferme.

Retard d’alarme (retard d’alarme bref sur la température de l’air) En cas de dépassement de l’une des limites, une temporisation est enclenchée. L’alarme n’est active qu’après écoulement du retard réglé. Valeur réglée en minutes.

r16 MeltInterval

r17 Melt period

r40 Th. oﬀset K

Night setbck (début du signal de nuit. 0=Jour, 1=Nuit)

Forced close (arrêt forcé du refroidissement)

S’il y transmission de données, l’importance de chaque alarme peut être déﬁnie. Le menu „Destinations alarmes“ permet ce réglage.

A03 Alarm delay

Retard de l’alarme de porte

Le temps de cette temporisation est réglé en minutes. Cette fonction est déﬁnie en o02, o37 ou o84.

Retard pour refroidissement (retard d’alarme long ) Ce retard est utilisé pour les mises en route et après les dégivrages. Le retard normal (A03) est retrouvé lorsque la température redevient inférieure à la limite d’alarme supérieure. Le temps de cette temporisation est réglé en minutes.

Limite d’alarme supérieure

Cette fonction permet de ﬁxer, en K, le point d’alarme pour température trop haute. La valeur limite est réglée en ºC (valeur absolue). La valeur limite est augmentée en régime de nuit. La valeur est égale à celle réglée comme valeur d’augmentation nocturne, mais elle n’est augmentée que si la valeur est positive.

Limite d’alarme inférieure

Cette fonction permet de ﬁxer, en K, le point d’alarme pour température trop basse. La valeur limite est réglée en ºC (valeur absolue).

Retard d’une alarme DI1

Une entrée coupée/fermée actionne l’alarme au dépassement de la temporisation. Cette fonction est déﬁnie en o02.

Retard d’une alarme DI2

Une entrée coupée/fermée actionne l’alarme au dépassement de la temporisation. Cette fonction est déﬁnie en o37.

Signal allant au thermostat d’alarme On déﬁnit ici le rapport entre les sondes à utiliser par le thermostat d’alarme. S3, S4 ou une combinaison des deux. Avec le réglage 0%, seule la sonde S3 est utilisée. Avec le réglage 100%, seule la sonde S4 est utilisée.

Fonction du compresseur c- - Compressor control Le relais du compresseur collabore avec le thermostat. Si le compresseur appelle le

froid, le relais du compresseur se ferme.

Temps de marche

Pour éviter les démarrages futiles, on peut régler les périodes de marche du compresseur après le démarrage et la durée des arrêts.

Les temps de marche ne sont pas respectés pour les tops de dégivrage. Période de marche minimum (en smin.) c01 Min. On time Période d’arrêt minimum (en min.) c02 Min. Oﬀ time La diode en aﬃchage indique le refroidissement en marche. u58 comp7/LLSV

A04 DoorOpen del

A12 Pulldown del

A13 HighLim Air

A14 LowLim Air

A27 AI.Delay DI1

A28 AI.Delay DI2

A36 Alarm S4%

Reset alarm

Comp Relay Vous pouvez ici constater l’état du relais du compresseur

10 Manuel RS8HB304 © Danfoss 2016-07 AK-CC 525A

Dégivrage d- - Defrost control Le régulateur renferme une fonction de temporisation qui est remise à zéro après

chaque top de dégivrage. Cette fonction démarre un dégivrage si l’intervalle est dépassé. La fonction de temporisation commence au moment de la mise sous tension du régulateur, mais elle est décalée en premier lieu avec le réglage en d05. En cas de panne de courant, la valeur de temporisation est conservée, et le temporisateur continue de ce point lorsque le courant revient. Cette fonction constitue éventuellement une manière simple de démarrer les dégivrages, mais elle fera toujours oﬃce d’un dégivrage à défaut de signal d’un des dégivrages subséquents. Le régulateur comprend également une horloge en temps réel. Cette horloge permet de régler des heures ﬁxes de dégivrages. Le top de dégivrage peut être réalisé par une transmission de données, un signal de contact ou par voie manuelle. Toutes ces méthodes de démarrage fonctionnent dans le régulateur. Il faut régler ces diﬀérentes fonctions pour que les dégivrages ne se « dédoublent » pas. Le dégivrage est arrêté en fonction du temps ou de la température moyennant un signal d’une sonde.

Méthode de dégivrage

Sélection du dégivrage par résistances électriques, par gaz chauds ou « oﬀ ». Le relais de dégivrage est alimenté pendant le dégivrage.

Température d’arrêt du dégivrage

Le dégivrage est arrêté à une température donnée et contrôlée par une sonde (sonde déﬁnie en d10). Réglage de la valeur de température.

Intervalles entre tops de dégivrage

Cette fonction met la fonction de temporisation à zéro et la démarre à chaque top de dégivrage. A l’écoulement de la temporisation, la fonction démarre un dégivrage. Cette fonction sert de top de dégivrage simple ou fait fonction de sécurité si le signal normal fait défaut. En cas de dégivrage maître/esclave sans fonction d’horloge ni transmission de données, c’est l’intervalle réglé ici qui démarre les dégivrages. A défaut de top de dégivrage par la transmission de données, l’intervalle est utilisé comme temps maximum entre les dégivrages. Si vous choisissez le dégivrage selon l’horloge ou la transmission de données, vous devez régler un intervalle plus long que pour le dégivrage préréglé ; sinon le dégivrage par intervalle sera tout de suite suivi du dégivrage préréglé. En cas de panne de courant, l’intervalle est ﬁgé et lorsque le courant reviendra, l’intervalle continue à courir à partir de la valeur ﬁgée. L’intervalle est inactif si le réglage est 0.

Durée maximum du dégivrage

Ce réglage est une limite de sécurité, c’est à dire que le dégivrage sera arrêté si l’arrêt n’a pas déjà eu lieu pour cause de température ou de dégivrage coordonné. (Le réglage est le temps de dégivrage si d10 est réglé sur 0.)

Décalage des tops de dégivrage lors de la mise en route de l’installation

Cette fonction n’est d’actualité que pour plusieurs meubles frigoriﬁques ou groupes froids où les dégivrages doivent être décalés. Elle est également d'actualité pour le dégivrage à intervalles entre tops (d03). Cette fonction retarde l’intervalle d03 pour le nombre de minutes réglé, mais elle ne le fait qu’une seule fois et ce, lors du tout premier dégivrage suivant la mise sous tension du régulateur. La fonction est active après chaque panne de courant.

Temps d’égouttage

Réglage du temps devant s’écouler entre la ﬁn d’un dégivrage et le redémarrage du compresseur (le temps d’égoutter l’évaporateur).

d01 Def. method

0 = Oﬀ 1 = El 2 = Gas

d02 Def. Stop Temp

d03 Def Interval

(0=oﬀ)

d04 Max Def. time

d05 Time Stagg.

d06 DripOﬀ time

Retard du démarrage du ventilateur après un dégivrage

Réglage du temps devant s’écouler entre le démarrage du compresseur après un dégivrage et le redémarrage du ventilateur (le temps de « ﬁger » l’eau à l’évaporateur)

Température de démarrage du ventilateur

Le ventilateur peut être démarré un peu avant ce qui est dit sous « Retard du démarrage du ventilateur après un dégivrage » à condition que la sonde de dégivrage S5 enregistre une valeur inférieure à celle réglée ici.

AK-CC 525A Manuel RS8HB304 © Danfoss 2016-07 11

d07 FanStartDel

d08 FanStartTemp

Ventilateur enclenché pendant le dégivrage

Permet de choisir le fonctionnement du ventilateur pendant le dégivrage. 0: Arrêté (fonctionne pendant l'évacuation) 1: En marche (arrêté pendant le "retard ventilateur") 2: En marche pendant l'évacuation et le dégivrage. S'arrête ensuite.

Sonde de dégivrage Permet de déﬁnir la sonde de dégivrage. 0: Aucune, dégivrage selon durée 1: S5 2: S4

Retard pour mise au vide (pump down)

Permet de régler le temps pour vider l’évaporateur de réfrigérant avant le dégivrage

Dégivrage sur demande – temps de refroidissement accumulé

Permet de régler le temps de refroidissement admis sans dégivrages. Passé cette valeur, un dégivrage sera démarré. Avec le réglage = 0, la fonction est coupée.

Rail antibuée pendant le dégivrage 0=OFF. 1=ON. 2=À impulsions

Durée d’aﬃchage max. de -d-

Contrôle la valeur "-d-" après le dégivrage. Dès lors, "-d-" est aﬃché jusqu’à l’obtention d’une température correcte, l’expiration du délai déﬁni ou le déclenchement d’une alarme de température.

Pour consulter la température de la sonde dégivrage, appuyez sur le bouton inférieur du régulateur. (Peut être changé en une autre fonction dans o92.)

Pour démarrer un dégivrage supplémentaire, appuyez pendant 4 secondes sur le bouton inférieur du régulateur. Pour arrêter un dégivrage en cours, appuyez sur le bouton inférieur pendant 4 secondes.

Fonction du ventilateur F- - Fan control Température d’arrêt du ventilateur

En cas d’erreur de fonctionnement, cette fonction arrête les ventilateurs pour qu’ils n’apportent pas de puissance au meuble frigoriﬁque. Si la sonde de dégivrage enregistre une température dépassant ce réglage, les ventilateurs sont arrêtés. Ils sont redémarrés à 2 K sous le réglage. Cette fonction n’est pas active en cours de dégivrage ou de démarrage après un dégivrage. Avec le réglage +50°C, la fonction est coupée.

Régime d’impulsion du ventilateur

0 : Pas de régime d’impulsion 1 : Régime d’impulsion lorsque le thermostat ne fait pas appel à un refroidissement 2 : Régime d’impulsion lorsque le thermostat ne fait pas appel à un refroidissement mais uniquement en régime de nuit

Période de régime d’impulsion pour le ventilateur

C’est ici qu’est réglée toute la période d’impulsion. Somme du temps de marche et du temps d’arrêt.

Temps de marche pour le ventilateur L’on règle ici le pourcentage de la période au cours de laquelle les ventilateurs fonctionneront.

La diode du aﬃchage externe indique le ventilateur en marche.

Parameter de fonction de froid n- - Valeur maximum de la référence de surchauﬀe n09 Max SH Valeur minimum de la référence de surchauﬀe n10 Min SH MOP

Pour contourner la fonction MOP, régler sur Oﬀ.

Période du détendeur AKV en secondes

Ne réduire ce réglage que s’il s’agit d’une installation décentralisée et si la pression d’aspiration varie trop au cours de l’ouverture du détendeur AKV. Conﬁer le réglage de cette valeur uniquement à un personnel ayant reçu des instructions spéciales.

d09 FanDuringDef

d10 DefStopSens.

d16 Pump dwn del.

d18 MaxTherRunT

d27 Railh. at def.

d40 Disp. d del.

Defrost temp.

Def Start Enclenchement d’un dégivrage manuel.

Hold After Def Indique ON, si le régulateur est en train de faire un dégivrage coordonné.

Disable def. Le dégivrage en cours peut être arrêté.

Defrost State État du dégivrage 1= évacuation/dégivrage

F04 FanStopTemp.

F05 FanPulseMode

F06 Fan cycle

F07 Fan ON %

n11 MOP temp

(A value of 15 corresponds to OFF)

n13 AKV Period

12 Manuel RS8HB304 © Danfoss 2016-07 AK-CC 525A

Divers o- - Miscellaneous Retard des signaux de sortie lors du démarrage

Lors de la mise en route ou après une panne de courant, le retard des fonctions du régulateur permet d’éviter la surcharge du réseau. On règle ici le temps de ce retard.

o01 DelayOfOutp.

Signal d’entrée TOR - DI1

Le régulateur est doté d’une entrée digitale 1 réservée à l’une des fonctions suivantes : Rien : L’entrée n’est pas utilisée.

1) Aﬃchage de l’état d’une fonction de contact

2) Fonction porte. Si l’entrée est ouverte, c’est le signal que la porte est ouverte. Le refroidissement et les ventilateurs sont arrêtés et l'éclairage s'allume. Lorsque le temps réglé en « A04 » est dépassé, une alarme est donnée et le refroidissement redémarre (o89).

3) Alarme porte. Si l’entrée est ouverte, c’est le signal que la porte est ouverte. Lorsque le temps réglé en « A04 » est dépassé, une alarme est donnée.

5) Contact principal La régulation est active lorsque l’entrée est court-circuitée et elle est arrêtée lorsque l’entrée est coupée.

6) Régime de nuit. Lorsque cette entrée est court-circuitée, la régulation passe au régime de nuit.

7) Déplacement thermostatique

8) Fonction d’alarme séparée. Une alarme est donnée lorsque cette entrée est courtcircuitée.

9) Fonction d’alarme séparée. Une alarme est donnée lorsque cette entrée est ouverte. (Pour 8 et 9, la temporisation est réglée en A27.)

15) Arrêt meuble

Pour être relié à un réseau de transmission de données, le régulateur doit avoir une adresse que la passerelle maître doit connaître.

L’adresse est réglée entre 0 et 119, en fonction de l’unité système et du choix de transmission de données. Si l’unité système est une passerelle de type AKA 245, la version en sera 6.20 ou supérieure.

Régler le menu sur ON pour transmettre l’adresse réglée à la passerelle maître. (La fonction n’est pas utilisée lorsque la transmission de données est MODBUS.)

Code d’accès 1

Pour protéger les réglages du régulateur par un code d’accès, régler cette fonction sur une valeur entre 1 et 100. Sinon, annuler la fonction en réglant = 0. (99 donne toujours accès.)

Type de sonde S3, S4, S5

Normalement, on utilise un capteur Pt 1000 ohm qui émet un signal très précis. Mais on peut aussi utiliser une sonde assurant une autre précision de signal. On peut choisir une sonde PTC 1000 Il faut toutefois que toutes les sondes S3-S6 installées soient du même type.

Relevé local de la version logicielle o08 SW version

Attente maximum après dégivrage coordonné

Lorsque le régulateur a achevé un dégivrage, il attend un signal pour reprendre le refroidissement. Si ce signal fait défaut pour une raison ou autre, le régulateur démarre le refroidissement spontanément après l’écoulement de ce temps d’attente.

Choix de signal de sonde pour l’aﬃcheur S4%

Permet de déﬁnir le signal que l’aﬃcheur doit indiquer. S3, S4 ou une combinaison des deux. Avec le réglage 0%, seule la sonde S3 est utilisée. Avec le réglage 100%, seule la sonde S4 est utilisée.

Pe. Gamme de travail du transmetteur de pression – valeur minimum Pe. Gamme de travail du transmetteur de pression – valeur maximum

Déﬁnition du réfrigérant (seul "r12" = 0) Avant de mettre en route le refroidissement, il faut déﬁnir le réfrigérant à utiliser. Choisir entre ces options : 1=R12. 2=R22. 3=R134a. 4=R502. 5=R717. 6=R13. 7=R13b1. 8=R23. 9=R500. 10=R503. 11=R114. 12=R142b. 13=Déﬁnition client. 14=R32. 15=R227. 16=R401A. 17=R507. 18=R402A. 19=R404A. 20=R407C. 21=R407A. 22=R407B. 23=R410A. 24=R170. 25=R290. 26=R600. 27=R600a. 28=R744. 29=R1270. 30=R417A. 31=R422A. 32=R413A. 33=R422D. 34=R427A. 35=R438A. 36=R513A(XP10). 37=R407F.

38=R1234ze. 39=R1234yf. 40=R448A. 41=R449A. 42=R452A.

Avertissement ! Choisir le réfrigérant correct, sinon il y risque d’avarie du compresseur.

Autres réfrigérants : L’on choisit en l’occurrence le réglage 13 puis l’on installe trois facteurs, Ref. Fac a1, a2 et a3, via AKM.

o02 DI 1 Conﬁg.

Cette déﬁnition utilise la valeur chiffrée ﬁgurant à gauche. (0 = oﬀ)

Etat DI (Mesure) Permet de contrôler l’état actuel de l’entrée DI : ON ou OFF.

o03

o04

o05 Acc. code

o06 SensorConﬁg

Pt = 0 PTC = 1

o16 Max HoldTime

o17 Disp. S4%

o20 MinTransPres o21 MaxTransPres o30 Refrigerant

AK-CC 525A Manuel RS8HB304 © Danfoss 2016-07 13

Signal d’entrée TOR - DI2

Le régulateur est doté d’une entrée TOR 2 réservée à l’une des fonctions suivantes : Rien : L’entrée n’est pas utilisée.

1) Aﬃchage de l’état d’une fonction de contact

2) Fonction porte. Si l’entrée est ouverte, c’est le signal que la porte est ouverte. Le refroidissement et les ventilateurs sont arrêtés. Lorsque le temps réglé en « A04 » est dépassé, une alarme est donnée et le refroidissement redémarre (o89).

3) Alarme porte. Si l’entrée est ouverte, c’est le signal que la porte est ouverte. Lorsque le temps réglé en « A04 » est dépassé, une alarme est donnée.

4) Dégivrage. Cette fonction est démarrée sur un poussoir. Le régulateur enregistre le moment où l’entrée se ferme. Le régulateur démarre ensuite un dégivrage. Il enclenche ensuite un dégivrage. Si le signal doit être reçu par plusieurs régulateurs, il est vital que TOUS les raccordements sont identiques (DI à DI et GND à GND).

5) Contact principal La régulation est active lorsque l’entrée est court-circuitée et elle est arrêtée lorsque l’entrée est coupée.

6) Régime de nuit. Lorsque cette entrée est court-circuitée, la régulation passe au

régime de nuit.

7) Déplacement thermostatique

8) Fonction d’alarme séparée. Une alarme est donnée lorsque cette entrée est courtcircuitée.

9) Fonction d’alarme séparée. Une alarme est donnée lorsque cette entrée est ouverte.

13) Cette entrée est utilisée pour le dégivrage coordonnée avec d’autres régulateurs

du même type.

15) Arrêt meuble

Conﬁguration de la fonction d’éclairage

1) L’éclairage s’active en fonction du jour et de la nuit.

2) L’éclairage est commandé par la transmission de données et la « Light remote o39 ».

3) L’éclairage est commandé par le contact de porte déﬁni dans o02, o37 ou o84., avec le réglage 2 ou 3. Le relais se ferme, lorsque la porte est ouverte. Après la fermeture de la porte, il y a un laps de 2 minutes avant que la lumière soit éteinte.

4) Comme « 2 » mais si erreur de réseau pendant 15 min., la lumière s’allume

Actionnement du relais d’éclairage

Permet d’actionner le relais d’éclairage à condition qu’il soit déﬁni en o38 avec le réglage 2.

Rails antibuée en régime de jour

La période ON est réglée en % du temps

Rails antibuée en régime de nuit

La période ON est réglée en % du temps

Cycle des rails antibuée

Permet de régler la somme des temps ON + temps OFF, en minutes

Choix d’application

Le régulateur permet plusieurs conﬁgurations diﬀérentes. Permet de choisir entre les 10 applications possibles.

Ce menu n’est réglable que si la régulation est arrêtée, c’est à dire « r12 » réglé à 0.

Transfert d’un jeu de préréglages au régulateur

Il y a moyens de choisir un réglage rapide d’un certain nombre de paramètres. Comme point de départ, on choisit entre régulation meuble ou régulation chambre, et arrêt du dégivrage selon temps ou selon température. Voyez la page 19 pour la liste complète.

Ce menu n’est réglable que si la régulation est arrêtée, c’est à dire « r12 » réglé à 0.

Après ce réglage, la valeur retombe à 0. On peut procéder à un ajustage ou réglage supplémentaire des paramètres, si requis.

Code d’accès 2 (accès aux ajustages)

Il s’agit d’un accès à l’ajustage des valeurs, et non pas aux réglages de conﬁguration. Pour protéger les réglages du régulateur au moyen d’un code d’accès, on choisit une valeur entre 1 et 100. Sinon on peut annuler la fonction utilisant le réglage = 0. Si la fonction est utilisée, mettez également le code d’accès 1 (o05) en application.

Sauver comme réglages départ usine

Cette fonction permet de mémoriser les réglages actuels du régulateur comme nouveau paramétrage de base (les réglages d’usine précédents sont surchargés).

o37 DI2 conﬁg.

o38 Light conﬁg

o39 Light remote

o41 Railh.ON day%

o42 Railh.ON ngt%

o43 Railh. cycle

o61 Appl. Mode

o62 -

o64 Acc. code 2

o67 -

14 Manuel RS8HB304 © Danfoss 2016-07 AK-CC 525A

Signal d’entrée TOR - DI3 (high voltage input)

Le régulateur est doté d’une entrée TOR 3 réservée à l’une des fonctions suivantes : Rien : L’entrée n’est pas utilisée.

1) Aﬃchage de l’état de signal 230 V

2) Fonction porte. Si l’entrée est 0 V, c’est le signal que la porte est ouverte. Le refroidissement et les ventilateurs sont arrêtés. Lorsque le temps réglé en « A04 » est dépassé, une alarme est donnée et le refroidissement redémarre (o89).

3) Alarme porte. Si l’entrée est 0 V, c’est le signal que la porte est ouverte. Lorsque le temps réglé en « A04 » est dépassé, une alarme est donnée.

4) Dégivrage. Cette fonction est démarrée sur un poussoir. (pulse = 230 V)

5) Contact principal La régulation est active lorsque l’entrée est 230 V et elle est arrêtée lorsque l’entrée est 0V.

6) Régime de nuit. Lorsque cette entrée est 230 V, la régulation passe au régime de nuit.

7) Déplacement thermostatique

14) Le refroidissement s’arrête avec la fonction « Forced closing ».

15) Arrêt meuble

Commande du cordon chauﬀant

Le cordon chauﬀant peut être commandé de diverses façons : 0: La fonction n’est pas utilisée. 1: Impulsion commandée par une fonction de timer après régime jour/nuit (o41 et o42)

Démarrage du refroidissement quand la porte est ouverte

Si la porte est laissée ouverte, le refroidissement commencera après un certain temps. Ce délai se règle ici.

Dégivrage et fonctionner de ventilateur en cas de « Forced Closing »

L’on règle ici si les ventilateurs doivent fonctionner ou doivent être arrêtés quand la fonction « Forced closing » est activée. 0 : les ventilateurs s’arrêtent et le dégivrage est autorisé. 1 : les ventilateurs fonctionnent et le dégivrage est autorisé. 2 : les ventilateurs s'arrêtent et le dégivrage n'est pas autorisé. 3 : les ventilateurs fonctionnent et le dégivrage n'est pas autorisé.

Déﬁnition de l’éclairage

0: L'éclairage est arrêté lorsque l'interrupteur est sur arrêt. 1: L'éclairage indépendent de l'interrupteur principal.

Conﬁguration du relais d'alarme Le relais d'alarme sera activé à l'apparition d'une alarme des groupes suivants: 1 - Alarmes température trop haute 2 - Alarmes température trop basse 4 - Erreur de sonde de température 8 - Entrée TOR activée en alarme 16 - Alarmes concernant le dégivrage 32 - Alarmes diverses 64 - Alarmes concernant la détente et le capteur de pression Les groupes pouvant activer le relais d'alarme, doivent être réglés avec une valeur numérique qui est le total des groupes qui doivent l'activer. (E.g. une valeur de 5 activera les alarmes de température trop haute et les erreurs de sonde de température et annulera la fonction de relais)

Programme de dégivrage interne / Horloge temps réel t- (Non utilisé si un programme de dégivrage externe est utilisé via la transmission de

données.) Il est possible de régler jusqu’à 6 heures individuelles par 24 heures pour des tops de dégivrage.

Top de dégivrage, réglage heure t01-t06 Top de dégivrages, réglage minute (1 et 11 tiennent ensemble, etc.)

Si tous les réglages de t01 à t16 sont = 0, l’horloge ne démarre pas de dégivrages. Horloge temps réel::

Le réglage de l'horloge n'est nécessaire qu'en absence de transmission de données. En cas de panne de courant pendant moins de quatre heures, la fonction d'horloge est sauvegardée.

Horloge : Réglage heure t07 Horloge : Réglage minute t08 Horloge : Réglage date t45 Horloge : Réglage mois t46 Horloge : Réglage année t47

o84 DI3 conﬁg.

o85 Railh. mode

o89 DoorInjStart

o90 Fan ForcedCl

o98 Light MS = Oﬀ

P41 Al.Rel. Conf.

t11-t16

Case shut down

AK-CC 525A Manuel RS8HB304 © Danfoss 2016-07 15

Service u- - Service Température relevée par la sonde S5 Etat de l’entrée DI1. On/1=enclenchée Relever le temps d’enclenchement en cours pour le thermostat ou la durée de

l’enclenchement précédent Relever la température de la sonde S3 Relever l’état régime de jour / de nuit (régime de nuit ON/OFF) Température relevée par la sonde S4 Température du thermostat Relever le temps d’enclenchement en cours pour le thermostat ou la durée de

l’enclenchement précédent Relever la température du capteur S2 Relever la surchauﬀe Relever la référence de surchauﬀe actuelle du régulateur Relever l’ouverture actuelle de la vanne Relever la pression d’évaporation en bar Relever la pression d’évaporation en degrés Etat de la sortie DI2. On/1=enclenchée Température de l’air. S3 + S4 pondérées. Température captée pour le thermostat d’alarme Etat du relais de refroidissement Etat du relais du ventilateur Etat du relais de dégivrage Etat du relais des rails antibuée Etat du relais d’alarme Etat du relais d’éclairage Aﬃchage de l’eﬀet actuel du cordon chauﬀant en % Etat de la sortie DI3 (on/1 = 230 V) Aﬃchage de la valeur actuelle d’enclenchement pour le thermostat Aﬃchage de la valeur actuelle de déclenchement pour le thermostat

u09 S5 temp. u10 DI1 status u11 Defrost time

u12 S3 air temp u13 Night Cond. u16 S4 air temp u17 Ther. air u18 Ther runtime

u20 S2 temp. u21 Superheat u22 SH ref. u23 AKV OD % u25 Evap.press Pe u26 Evap.temp Te u37 DI2 status u56 Display air u57 Alarm air u58 Comp1/LLSV u59 Fan relay u60 Def. relay u61 Railh. relay u62 Alarm relay u63 Light relay u85 Rail DutyC % u87 DI3 status u90 Cutin temp. u91 Cutout temp.

16 Manuel RS8HB304 © Danfoss 2016-07 AK-CC 525A

Etat du fonctionnement (Measurement)

Dans certaines phases, le régulateur ne fait qu’attendre le prochain pas de la régulation. Pour expliquer ces « attentes », l’aﬃcheur visualise l’état de fonctionnement.

Ctrl. state:

(Apparaît dans tous les menus.) Appuyer brièvement (1 seconde) sur le bouton supérieur. S’il y a un code d’état, il apparaît sur l’aﬃchage. Les codes d’état ont la signiﬁcation suivante :

Régulation normale S0 0 Attend la ﬁn du dégivrage coordonné S1 1 Lorsque le compresseur est en marche, il doit fonctionner x minutes au minimum S2 2 Lorsque le compresseur est arrêté, il doit rester arrêté x minutes au minimum S3 3 L’évaporateur s’égoutte et attend la ﬁn de la temporisation S4 4 Le refroidissement a été arrêté au “Main switch” (interrupteur principal) Soit avec r12

S10 10

ou une entrée DI Le refroidissement a été arrêté au le thermostat S11 11 Séquence du dégivrage. Dégivrage en cours S14 14 Séquence du dégivrage. Temporisation du ou des ventilateurs S15 15 Le refroidissement est arrêté par une entrée ON ouverte ou une régulation arrêtée S16 16 Porte ouverte. Entrée DI ouverte S17 17 Fonction de fusion en cours Refroidissement coupé S18 18 Régulation par thermostat modulant S19 19 Refroidissement de secours après défaut de sonde S20 20 Problème de réglage dans la fonction d’injection S21 21 Phase de démarrage 2. Remplissage de l’évaporateur S22 22 Régulation adaptative. S23 23 Phase de démarrage 1. Contrôle de la sécurité du signal provenant des sondes. S24 24 Commande manuelle des sorties S25 25 Omission choix de réfrigérant S26 26 Temporisation des sorties à la mise en route S32 32 Arrêt meuble S45 45

Autres aﬃchages :

Température de dégivrage pas accessible Arrêt sur temps non Dégivrage en cours. / Première réfrigération après un dégivrage lorsque la tempéra-

-d-

ture reste supérieure à la bande thermostatique. Mot de passe imposé PS La régulation est arrêtée par l'interrupteur principal. OFF

*) Le refroidissement de secours démarre en cas de déﬁcience de signal en provenance d’une sonde S3 ou S4 déﬁnie ou le signal du transmetteur de

pression dépasse la plage de signaux. La régulation se poursuit avec une fréquence d’enclenchement moyenne enregistrée. Il existe deux valeurs enregistrées — une pour le régime de jour et une pour le régime de nuit.

AK-CC 525A Manuel RS8HB304 © Danfoss 2016-07 17

Messages d’erreurs

En situation d’erreur, le aﬃchage luminescentes se mettent à clignoter, et le relais d’alarme se ferme. Dans ce cas, appuyez sur le bouton supérieur pour voir le message d’alarme sur l’aﬃcheur. S’il y a plusieurs erreurs, vous continuez à appuyer pour les voir. Il existe deux formes de messages d’erreurs : il y a les alarmes se produisant en fonction normale et il y a les erreurs dans l’installation. Les alarmes A ne sont visibles qu’après écoulement de la temporisation réglée. Les alarmes E, par contre, sont visibles dès l’apparition du problème. (Une alarme A n’est pas visible tant qu’il y a une alarme E active.) Les messages possibles sont les suivantes :

Code / Texte d’alarme via transmission de données

A1/--- High t.alarm Alarme température haute 1

A2/--- Low t. alarm Alarme température basse 2

A4/--- Door alarm Alarme de porte 8

A5/--- Max hold time La fonction « o16 » est active pendant un dégivrage coordonné. 16

A10/--- Inject prob. Problème de régulation 64

A11/--- No Rfg. sel. Omission choix de réfrigérant 64

A15/--- DI1 alarm DI1 alarme 8

A16/--- DI2 alarm DI2 alarme 8

A45/--- Standby mode

E1/--- Ctrl. error Défaut dans le régulateur 32

E6/--- RTC error Contrôle de l’horloge 32

E20/--- Pe error Défaut de transmetteur de pression 64

E24/--- S2 error E25: Erreur de sonde S2 4

E25/--- S3 error E25: Erreur de sonde S3 4

E26/--- S4 error E25: Erreur de sonde S4 4

E27/--- S5 error E25: Erreur de sonde S5 4

---/--- Max Def.Time Le dégivrage est arrêté en fonction du temps et non pas en fonction de la

Transmission de données

L’importance des alarmes individuelles peut être déﬁnie avec un réglage. Le réglage doit être réalisé dans le groupe « destinations des alarmes ».

Signiﬁcation Groupe de relais de alarme

Standby mode (refroidissement arrêté par r12 ou l’entrée DI)

température comme désiré.

(P41)

Réglage System manager Elevée 1 X X X X Moyenne 2 X X X Basse 3 X X X Enreg. seulement X Supprimée

Réglage AKM (AKM destination)

Enreg. Relais d'alarme Réseau

Aucun Elevée Basse-Elevée

18 Manuel RS8HB304 © Danfoss 2016-07 AK-CC 525A

Utilisation (uniquement aﬃcheur externe)

Aﬃcheur external

Les valeurs sont aﬃchées avec trois chiﬀres, un réglage permettant de choisir entre °C et °F.

Diodes luminescentes en façade (LED)

Les autres diodes s’allument lorsque le relais correspondant est enclenché : o = refroidissement

dégivrage

o =

ventilateur en marche

o =

es diodes clignotent en cas d’alarme. Dans ce cas, on peut appeler le code d’erreur à l’aﬃcheur et annuler l’alarme ou acquitter l’alarme en appuyant brièvement sur le bouton supérieur.

Les boutons

Pour ajuster un réglage, on utilise le bouton supérieur ou le bouton inférieur pour augmenter respectivement réduire la valeur. Mais il faut d’abord avoir accès au menu: appuyer quelques secondes sur le bouton supérieur. Apparaissent alors la série de codes de paramétrage. Chercher le code à modiﬁer et appuyer sur le bouton médian pour voir la valeur du paramètre. Après la modiﬁcation, mémoriser la nouvelle valeur en appuyant à nouveau sur le bouton médiant.

Exemples

Réglage d’un menu

1. Appuyez sur le bouton supérieur jusqu’à apparition d’un paramètre "cfg".

2. Appuyez sur le bouton supérieur, médian ou inférieur pour trouver le paramètre à régler

3. Appuyez sur le bouton médian jusqu’à apparition de la valeur du paramètre

4. Appuyez sur le bouton supérieur ou inférieur pour chercher la nouvelle valeur

5. Appuyez à nouveau sur le bouton médian pour verrouiller la valeur.

Déclenchement du relais d’alarme / acquitter l’alarme / visualisation du code d’alarme

• Appuyez brièvement sur le bouton supérieur

En cas de plusieurs codes d’alarme, ils sont réunis sous une barre de déﬁlement. Appuyez sur le bouton supérieur ou inférieur pour feuilleter les codes d’alarme.

Contrôle de la température à la sonde du dégivrage

• Appuyez brièvement sur le bouton inférieur

Marche/arrêt manuel d’un dégivrage

• Appuyez sur le bouton inférieur pendant 4 secondes.

Un bon début

Suivez le procédé ci-dessous pour démarrer au plus vite la régula-

tion : cFg (paramètres du système) 1 Allez au paramètre r12 et arrêtez le régulateur (dans un nouvel

appareil qui n’a jamais été réglé, r12 est déjà réglé à 0, ce qui

signiﬁe « régulation arrêtée »).

2 Sélectionnez la plage min. du transmetteur de pression (o20)

3 Sélectionnez la plage max. du transmetteur de pression (o21)

4 Choisir le réfrigérant via le paramètre o30.

5 Réglez l’application dans o61 : DO3 = refroidissement ou cor-

don chauﬀant.

6 Choisissez ensuite un jeu de préréglages de la table

Schéma d’aide pour les réglages (procédé rapide)

Jeu de préréglages (o62)

Température (SP) 2 °C -2 °C -28 °C 4 °C 0 °C -22 °C Température maxi (r02) 6 °C 4 °C -22 °C 8 °C 5 °C -20 °C Température mini (r03) 0 °C -4 °C -30 °C 0 °C -2 °C -24 °C Signal de capteur vers le

thermostat. S4% (r15) Limites d’alarme haute

(A13) Limites d’alarme basse

(A14) Signal de capteur vers la

fonction d’alarme. S4% (A36)

Intervalle entre démarrages du dégivrage (d03)

Sonde de dégivrage : 0=temps,1=S5, 2=S4 (d10)

Conﬁg. DI1 (o02) - Fonction de porte (=2) Signal de capteur vers

l’aﬃcheur. S4% (r17)

Meubles Chambre

Top dégivr. Top dégivr.

sur

temps

8 °C 6 °C -15 °C 10 °C 8 °C -15 °C

-5 °C -5 °C -30 °C 0 °C 0 °C -30 °C

6 h 6 h 12 h 8 h 8 h 6 h

selon S5 sur

temps

1 2 3 4 5 6

100% 0%

0% 100% 0%

0 1 1 0 1 1

selon S5

7 Allez au paramètre o62 pour y inscrire le numéro du jeu de pré-

réglages Les quelques réglages choisis sont alors transférés au

8 En cas de réseau : Inscrivez l’adresse en o03.

9 Envoyez l’adresse à l'unité système :

• Si MODBUS : activez la fonction de scannage dans l’unité système

• Si une autre carte de transmission de données est intégrée dans le régulateur :

- LON RS485 : activez la fonction o04

10 Allez au paramètre r12 et mettez la régulation en route

(Menu des groupes) 11 Parcourez le sommaire des réglages départ usine. Les valeurs

indiquées dans les champs gris sont changées par rapport à votre choix des pré-réglages. Procédez aux éventuelles modiﬁcations nécessaires.

AK-CC 525A Manuel RS8HB304 © Danfoss 2016-07 19

Sommaire des menus

Mot de

passe

Temperature PS cFg

out

Conﬁguration

➞

ALA S2 o30 Refrigerant type

Entretien

Paramètres du système

r12 Main switch

o20 Min. transmitter range

tE o21 Max. transmitter range

A-- rHt / CoP S3 o61 Relay DO3 function

c-- dEF S4 o62 Preset settings

d-- FAn S5 o03 Modbus address

f-- Lgt di1 o04 Service pin (for LON only)

n-- ESc

Menu des groupes

o-- Return di3 Retour

t-- ESc

Voir aussi les pages suivantes.



sortie. /

Relever l’état de la

Forçage de la sortie

quand

r12 = entretien (-1)

Relever l’état de l’entrée

di2 ESc



u-- Retour

ESc



Retour

Fermer chaque groupe en appuyant sur

ESC (Retour)

Paramètres / Fonction Code DO3 fonction

Fonctionnement normal

Température (point de consigne)

Thermostat r-Température (point de consigne) r00 -50°C 50°C 2

Diﬀérentiel Limite max. de température de réglage Limite min. de température de réglage Réglage de l’aﬃchage de température Unités de température (°C/°F) Correction du signal en provenance de S4 Correction du signal en provenance de S3 Service manuel, Arrêt régualtion, marche régualtion (-1, 0, 1) Décalage de référence en régime de nuit

Déﬁnition de la fonction thermostatique

1=ON/OFF, 2=Modulant

Déﬁnition et équilibrage éventuel des sondes de thermostat. 100%=S4 (S Intervalle entre périodes de fonte Durée de la fonte

Déplacement thermostatique en cas de signal sur l’entrée DI r40 -50 K 50 K 0

Alarme A--

Temporisation de l’alarme température Temporisation de l’alarme porte Temporisation de l’alarme température après le dégivrage

Limites d’alarme haute pour le thermostat A13 -50°C 50°C 8

Limites d’alarme basse pour le thermostat A14 -50°C 50°C -30

Temporisation d’alarme après signal à l’entrée DI1 A27 0 min. 240 min. 30 Temporisation d’alarme après signal à l’entrée DI2 A28 0 min. 240 min. 30

Signal vers le thermostat d’alarme. S4% (100%=S4, 0%=S3)

Compresseur

Temps de marche min. Intervalle entre deux démarrages

Dégivrage

Méthode: 0=Oﬀ, 1= EL, 2= Gas d01 0/oﬀ 2/gAs 1/EL Température d’arrêt du dégivrage Intervalle entre démarrages du dégivrage Durée max. du dégivrage Retard du dégivrage à la mise sous-tension

), 0%=S3 (Sin).

out

- - - -50°C 50°C 2

r01 0.1 K 20 K 2 r02 -49°C 50°C 50 r03 -50°C 49°C -50 r04 -10 K 10 K 0 r05 0/°C 1/F 0/°C r09 -10 K 10 K 0 r10 -10 K 10 K 0 r12 -1 1 0 r13 -50 K 50 K 0 r14 1 2 1

r15 0 % 100 % 100 r16 0 hrs 10 hrs 1 r17 0 min. 30 min. 5

A03 0 min. 240 min. 30 A04 0 min. 240 min. 60 A12 0 min. 240 min. 90

A36 0 % 100 % 100

c--

c01 0 min. 30 min. 0 c02 0 min. 30 min. 0

d--

d02 0°C 50°C 6 d03 0 hrs/Oﬀ 240 hrs 8 d04 0 min. 360 min. 45 d05 0 min. 240 min. 0

(o61=)

CoP2rHt

Valeur

mini

Valeur-

maxi

glage usine

Ré-

SW = 1.5x

Réglage

actuel

20 Manuel RS8HB304 © Danfoss 2016-07 AK-CC 525A

Temps d’égouttement Temporisation de démarrage du ventilateur après le dégivrage Température de démarrage du ventilateur Ventilateur enclenché pendant le dégivrage

0: Arrêté 1: Actif (arrêté pendant le « retard ventilateur »)

2: En marche pendant l'évacuation et le dégivrage. Test de la sonde de dégivrage (0=temps, 1=S5, 2=S4) Temporisation de la mise au vide Temps de refroidissement total maxi entre deux dégivrages

Rail antibuée pendant le dégivrage 0=OFF. 1=ON. 2=À impulsions

Durée d’aﬃchage max. de -d-

Ventilateur

Arrêt de ventilateur température (S5)

Régime d’impulsion des ventilateurs : 0 =pas de régime d’impulsion, 1 = uniquement

d06 0 min. 60 min. 0 d07 0 min. 60 min. 0 d08 -50 °C 0 °C -5 d09 0 2 1

d10 0 2 0 d16 0 min. 60 min. 0 d18 0 hrs 48 hrs 0/OFF d27 0 2 2

d40

5 min. 240 min. 30 min.

F--

F04 -50°C 50°C 50

F05 0 2 0 en cas de déclenchement de thermostat, 2 = uniquement en cas de déclenchement de thermostat en régime de nuit

Période pour l’impulsion du ventilateur (temps de marche + temps d'arrêt)

F06 1 min. 30 min. 5 Temps de marche en % de la période F07 0 % 100 % 100

Injection

Valeur maximum de la référence de surchauﬀe Valeur minimum de la référence de surchauﬀe Température de MOP. Arrêt si température MOP = 15,0 °C n11 -50°C 15°C 15

Temps d'impulsion AKV

Modiﬁcation uniquement par du personnel spécialement formé.

n--

n09 2°C 20°C 12

n10 2°C 20°C 3

n13 3 sec 6 sec 6

Divers o--

Temporisation des signaux de sortie lors de la mise en route Signaux d’entrée DI1. Fonction:

(0= non utilisée,1=état de DI1. 2=fonction porte avec alarme d’ouverture 3=alarme porte ouverte. 4=début de dégivrage (poussoir). 5=interrupteur principal externe. 6=régime de

nuit. 7=Oﬀset thermostatique 2 (activation r40). 8=fonction d’alarme à enclenchement. 9=fonction d’alarme à déclenchement. 15= arrêt meuble

Adresse réseau (0 = oﬀ) o03 0 240 0 Commutateur On/Oﬀ (message broche service) IMPORTANT ! Il faut régler o61 avant o04

o01 0 sec 600 sec 5

o02 0 15 0

o04 0/Oﬀ 1/On 0/Oﬀ

(uniquement utilisé pour LON 485 et DANBUSS)

Code d’accès 1 (tous les réglages) Type de sonde utilisé pour S3, S4 et S5: 0=Pt1000, 1=Ptc1000, o06 0/Pt 1/Ptc 0/Pt

Relevé de la version logicielle o08

Temps d’attente max. après dégivrage coordonné Choix de signal pour l’aﬃcheur. S4% (100%=S4, 0%=S3) Gamme de travail du transmetteur de pression – valeur minimum Gamme de travail du transmetteur de pression – valeur maximum Déﬁnition du réfrigérant

o05 0 100 0

o16 0 min. 360 min. 20

o17 0 % 100 % 100

* o20 -1 bar 5 bar -1 * o21 6 bar 200 bar 12

* o30 0 42 0 1=R12. 2=R22. 3=R134a. 4=R502. 5=R717. 6=R13. 7=R13b1. 8=R23. 9=R500. 10=R503. 11=R114. 12=R142b. 13=User deﬁned. 14=R32. 15=R227. 16=R401A. 17=R507. 18=R402A. 19=R404A. 20=R407C. 21=R407A. 22=R407B. 23=R410A. 24=R170. 25=R290. 26=R600. 27=R600a. 28=R744. 29=R1270. 30=R417A. 31=R422A. 32=R413A. 33=R422D. 34=R427A. 35=R438A. 36=R513A(XP10). 37=R407F. 38=R1234ze. 39=R1234yf. 40=R448A. 41=R449A. 42=R452A.

Signaux d’entrée DI2. Fonction: (0= non utilisée, 1=état de DI2. 2=fonction porte avec alarme d’ouverture. 3=alarme porte ouverte. 4=début de dégivrage (poussoir). 5=interrupteur principal externe. 6=régime de

nuit. 7=Oﬀset thermostatique 2 (activation r40). 8=fonction d’alarme à enclenchement. 9=fonction d’alarme à déclenchement. 13=dégivrage coordonné). 15= arrêt meuble

Conﬁguration de la fonction d’éclairage: 1 = L’éclairage suit le régime jour/nuit, 2 =

o37 0 15 0

o38 1 4 1 L'éclairage est commandé via la transmission de données via « o39 », 3 = L’éclairage est commandé à l’aide de l’entrée DI, 4 = Comme « 2 », mais l’éclairage s’allume si le réseau fait défaut pendant plus de 15 minutes.

Actionnement du relais d’éclairage (On=d'éclairage) (Seul o38=2) o39 0/Oﬀ 1/On 0/Oﬀ Rails antibuée, temps ON en régime de jour

Rails antibuée, temps ON en régime de nuit

Rails antibuée, période (temps ON + temps OFF) Sélection de la fonction DO3 : 1 =Refroidissement. 2 =Cordon chauﬀant Transfert d’un jeu de préréglages Code d’accès 2 (accès partiel) Surchargez les réglages usine avec les réglages actuels du régulateur

o41

o42

o43

0 % 100 % 100

6 min. 60 min. 10

o61 1 2 0 2 2

* o62 0 6 0 *** o64 0 100 0

o67 0/Oﬀ 1/On 0/Oﬀ

Signaux d’entrée DI3. Fonction: (high voltage input) (0= non utilisée, 1=état de DI2. 2=fonction porte avec alarme d’ouverture. 3=alarme porte ouverte. 4=début de dégivrage (poussoir). 5=interrupteur principal externe. 6=régime de

nuit. 7=oﬀser thermostatique 2 (activation r40). 14=Le refroidissement s’arrête (forced

closing). 15= arrêt meuble Commande du cordon chauﬀant

0 = pas utilisée, 1 = commande par impulsion avec la fonction timer (o41 et o42) Temporisation à partir de l’ouverture de la porte jusqu’à ce que le refroidissement

commence

Régime du ventilateur au refroidissement arrêté (forced closing) : 0 = arrêté (dégivrage autorisé) 1 = en fonctionnement (dégivrage autorisé) 2 = arrêté (dégivrage non autorisé) 3 = en fonctionnement (dégivrage non autorisé)

Éclairage et rideau de nuit déﬁnis 0: L'éclairage est arrêté et le rideau de nuit est ouvert lorsque l'interrupteur principal est sur arrêt. 1: L'éclairage et le rideau de nuit dépendent de l'interrupteur principal.

Horloge en temps réel

Heures de démarrage des six dégivrages Réglage heures. 0=OFF Heures de démarrage des six dégivrages Réglage heures. 0=OFF

Horloge - Réglage heures Horloge - Réglage minutes Horloge - Horloge – Réglage date Horloge - Horloge – Réglage mois Horloge - Horloge – Réglage année

t--

Service u--

Température relevée par la sonde S5 Etat de l’entrée DI1. On/1=enclenchée

Durée du dégivrage. Température relevée par la sonde S3 Etat du régime de nuit (tout ou rien) 1=enclenché Température relevée par la sonde S4 Température du thermostat

Temps d’enclenchement du thermostat

Température à la sortie de l’évaporateur. (S2) u20 Surchauﬀe au niveau de l’évaporateur u21

Référence de surchauﬀe

Relever l’ouverture actuelle du détendeur AKV

Pression d’évaporation Po (relative) u25

Température d’évaporation To (calculée) u26

Etat de la sortie DI2. On/1=enclenchée

Aﬃchage température de l’air. S3 + S4 pondérées.

Température captée pour le thermostat d’alarme Etat du relais de refroidissement Etat du relais du ventilateur Etat du relais de dégivrage

Etat du relais des rails antibuée

Etat du relais d’alarme

Etat du relais d’éclairage

** u23

** u58 ** u59 ** u60 ** u61 ** u62

** u63 Aﬃchage de l’eﬀet actuel du cordon chauﬀant u85 Etat de l’entrée à haut voltage DI3 u87

Aﬃchage de la valeur actuelle d’enclenchement du thermostat u90 Aﬃchage de la valeur actuelle de déclenchement du thermostat u91

Réglage départ usine Pour retrouver éventuellement les valeurs réglées en usine, procéder ainsi :

- Couper la tension d’alimentation du régulateur.

- Maintenir les deux boutons enfoncés en remettant le régulateur sous tension.

o84 0 15 0

o85 0 1 0

o89 0 min. 240 min. 30

o90 0 3 1

o98 0 1 0

P41 0 127 111

t01 -

0 hrs 23 hrs 0

t06

t11 -

0 min. 59 min. 0

t16

t07 0 hrs 23 hrs 0 t08 0 min. 59 min. 0 t45 1 day 31 day 1 t46 1 mon. 12 mon. 1 t47 0 year 99 year 0

u09 u10 u11 u12 u13 u16 u17 u18

u22

u37 u56 u57

*) Ce réglage n’est possible que si la régulation est arrêtée (r12=0) **) La commande manuelle est possible mais à condition que r12=-1 ***) Le code d’accès 2 permet de limiter les accès à ces menus

Messages d’erreurs

En situation d’erreur, les diodes luminescentes se mettent à clignoter, et le relais d’alarme se ferme. Dans ce cas, appuyez sur le bouton supérieur pour voir le message d’alarme sur l’aﬃcheur. S’il y a plusieurs erreurs, vous continuez à appuyer pour les voir. Il existe deux formes de messages d’erreurs : il y a les alarmes se produisant en fonction normale et il y a les erreurs dans l’installation. Les alarmes A ne sont visibles qu’après écoulement de la temporisation réglée. Les alarmes E, par contre, sont visibles dès l’apparition du problème. (Une alarme A n’est pas visible tant qu’il y a une alarme E active.) Les messages possibles sont les suivantes :

Code / Texte d’alarme via transmission de données

A1/--- High t.alarm

A2/--- Low t. alarm

A4/--- Door alarm

A5/--- Max hold time

A10/--- Inject prob.

A11/--- No Rfg. sel.

A15/--- DI1 alarm

A16/--- DI2 alarm

A45/--- Standby mode

E1/--- Ctrl. error

E6/--- RTC error

E20/--- Pe error

E24/--- S2 error E25: Erreur de sonde S2 4 E25/--- S3 error E25: Erreur de sonde S3 4 E26/--- S4 error E25: Erreur de sonde S4 4 E27/--- S5 error E25: Erreur de sonde S5 4

---/--- Max Def.Time Le dégivrage est arrêté en fonction

Signiﬁcation Groupe de

Alarme température haute 1

Alarme température basse 2

Alarme de porte 8

La fonction « o16 » est active pendant un dégivrage coordonné.

Problème de régulation 64

Omission choix de réfrigérant 64

DI1 alarme 8

DI2 alarme 8

Standby mode (refroidissement arrêté par r12 ou l’entrée DI)

Défaut dans le régulateur 32

Contrôle de l’horloge 32

Défaut de transmetteur de pression 64

du temps et non pas en fonction de la température comme désiré.

relais de alarme (P41)

Etat du fonctionnement (Measurement)

Dans certaines phases, le régulateur ne fait qu’attendre le prochain pas de la régulation. Pour expliquer ces « attentes », l’aﬃcheur visualise l’état de fonctionnement. Appuyer brièvement (1 seconde) sur le bouton supérieur. S’il y a un code d’état, il apparaît sur l’aﬃchage. Les codes d’état ont la signiﬁcation suivante :

Régulation normale S0 0

Attend la ﬁn du dégivrage coordonné S1 1

Lorsque le compresseur est en marche, il doit fonctionner x minutes au minimum

Lorsque le compresseur est arrêté, il doit rester arrêté x minutes au minimum

L’évaporateur s’égoutte et attend la ﬁn de la temporisation

Le refroidissement a été arrêté au “Main switch” (interrupteur principal) Soit avec r12 ou une entrée DI

Le refroidissement a été arrêté au le thermostat S11 11

Séquence du dégivrage. Dégivrage en cours S14 14

Séquence du dégivrage. Temporisation du ou des ventilateurs

Le refroidissement est arrêté par une entrée ON ouverte ou une régulation arrêtée

Porte ouverte. Entrée DI ouverte S17 17

Fonction de fusion en cours Refroidissement coupé S18 18

Régulation par thermostat modulant S19 19

Refroidissement de secours après défaut de sonde S20 20

Problème de réglage dans la fonction d’injection S21 21

Phase de démarrage 2. Remplissage de l’évaporateur S22 22

Régulation adaptative. S23 23

Phase de démarrage 1. Contrôle de la sécurité du signal provenant des sondes.

Commande manuelle des sorties S25 25

Omission choix de réfrigérant S26 26

Temporisation des sorties à la mise en route S32 32

Arrêt meuble S45 45

Autres aﬃchages :

Température de dégivrage pas accessible Arrêt sur temps non

Dégivrage en cours. / Première réfrigération après un dégivrage Mot de passe imposé PS

La régulation est arrêtée par l'interrupteur principal. OFF

S2 2

S3 3

S4 4

S10 10

S15 15

S16 16

S24 24

-d-

Ctrl. state: (Apparaît dans tous les menus.)

*) Le refroidissement de secours démarre en cas de déﬁcience de signal en

provenance d’une sonde S3 ou S4 déﬁnie ou le signal du transmetteur de pression dépasse la plage de signaux. La régulation se poursuit avec une fréquence d’enclenchement moyenne enregistrée. Il existe deux valeurs enregistrées — une pour le régime de jour et une pour le régime de nuit.

Transmission de données

L’importance des alarmes individuelles peut être déﬁnie avec un réglage. Le réglage doit être réalisé dans le groupe « destinations des alarmes ».

Réglage System manager

Réglage AKM (AKM destination)

Enreg. Relais d'alarme Réseau

Aucun Elevée Basse-Elevée Elevée 1 X X X X Moyenne 2 X X X Basse 3 X X X Enreg. seulement X Supprimée

Raccordements

DI1

Signal d’entrée TOR. La fonction déﬁnie est active lorsque l’entrée est court-circuitée / ouverte. La fonction est déﬁnie dans o02.

DI2

Signal d’entrée TOR. La fonction déﬁnie est active lorsque l’entrée est court-circuitée / ouverte. La fonction est déﬁnie dans o037.

Transmetteur de pression

AKS 32R

Connecté aux terminaux 30, 31 et 32. (Utilisé câble 060G1034: Noir = 30, Bleu = 31, Marron = 32) Le signal émis par un seul transmetteur de pression peut être reçu par 10 régulateurs maximum. Mais uniquement s'il n’y a pas de chute de pression appréciable entre les évaporateurs qui doivent être commandés.

Sonde Pt 1000 ohm

S3, S4, S5

Sonde Pt 1000 ohm ou sonde PTC 1000 ohm. Tous doivent être du même type.

La sonde d’air S3 est placée dans l’air chaud en amont de l’évaporateur La sonde d’air S4 est placée dans l’air froid en aval de l’évaporateur

(le besoin de S3 ou de S4 peut être écarté dans la conﬁguration)

La sonde de dégivrage S5 est placée sur l’évaporateur.

Aﬃcheur EKA

S’il doit y avoir une vériﬁcation / commande du régulateur externe, un écran de type EKA 163B ou EKA 164B peut être raccordé.

RS485 (Borne 51, 52,53) Pour transmission de données mais uniquement si un module de transmission de données est installé dans le régulateur. Le module peut être un LON RS485, DANBUSS ou un MODBUS. Borne 51 = écran Borne 52 = A (A+) Borne 53 = B (B-) (Dans les cas d’un Lon RS 485 et d’une passerelle de type AKA 245, la version de la passerelle doit être la version 6.20 ou supérieure.)

DI1 DI2

DO1 DO2 DO3 DO4 DO5 DO6 DI3 (od) (ALA) (CoP) (dEF) (FAn) (Lgt)

MODBUS

For data communication. Terminal 56 = screen Terminal 57 = A+ Terminal 58 = B(Alternatively the terminals can be connected to an external display type EKA 163A or 164A, but then they cannot be used for data communication. Any data communication must then be carried out by one of the other methods.)

Tension d’alimentation

230 V c.a., 50/60 Hz

DO1

Raccordement du détendeur de type AKV ou AKVA. La bobine peut être une bobine de 230 V ca.

DO2

Alarme

Il y a un couplage entre les borne 7 et 8 dans des situations d’alarme et lorsque le régulateur est hors tension.

DO3

Refroidissement ou cordon chauﬀant

Il y a un couplage entre les borne 10 et 11 lorsque la fonction doit être active.

DO4

Dégivrage

Il y a un couplage entre les borne 12 et 14 quand il y a dégivrage.

DO5

Ventilateur

Il y a un couplage entre les borne 15 et 16 quand le ventilateur est en marche.

DO6

Relais d’éclairage

Il y a un couplage entre les bornes 17 et 18 lorsque l’éclairage doit être allumé.

DI3

Signal d’entrée TOR. Le signal doit être une tension à 0 / 230 V ca. La fonction est déﬁnie dans o84.

Transmission de données

Pour utiliser une transmission de données, il est extrêmement important que l’installation du câble de transmission soit correcte. Voyez la documentation spéciﬁque réf. RC.8A.C...

Réserves

Toute action non intentionnelle risque d’entraîner des défauts de capteur, de régulateur, de vanne ou de ligne série, d’où des perturbations du fonctionnement de l’installation frigoriﬁque (température élevée ou liquide dans l’évaporateur, par exemple).

Phénomènes de parasitage

Les câbles des sondes, des entrées DI et de la transmission de données doivent être tenus éloignés des autres câbles électriques:

- utiliser des chemins de câble séparés

- maintenir une distance d’au moins 10 cm entre les câbles

- éviter l’utilisation de câbles de grande longueur sur l’entrée DI.

Dégivrage coordonné avec ﬁls de connexion :

Danfoss n’assume aucune responsabilité quant aux détériorations par suite de tels défauts, ni pour les denrées conservées ni pour les composants frigoriﬁques. Il appartient au monteur de prendre les mesures qui s’imposent pour éviter ces défauts. La nécessité du signal au régulateur lors de l’arrêt du compresseur mérite une attention particulière ; il en est de même avec les accumulateurs de liquide à l’entrée des compresseurs.

Max. 10

Les régulateurs suivants peuvent être couplés selon la méthode présentée ici : EKC 204A, AK-CC 210, AK-CC 250, AK-CC 450, AK-CC 550A,

Le refroidissement reprend lorsque tous les régulateurs ont « libéré » le signal de dégivrage.

Dégivrage coordonné par ligne de transmission :

L’installation des régulateurs qui doivent coordonner leur dégivrage se fait dans la passerelle / le system manager.

Le refroidissement reprend lorsque tous les régulateurs ont « libéré » le signal de dégivrage.

Caractéristiques techniques

Tension d'alimentation

230 V c.a. (115 V c.a.) +10/-15 %. 5 VA, 50/60 Hz

Sondes S2 Pt 1000

Sondes S3, S4, S5

Pt 1000 ou PTC 1000 ohm (Tous 3 doivent être du même type.)

Plage de mesure -60 à +120°C

±1 K sous -35°C

Précision

Mesure Pe

Aﬃcheur externe

Régulateur

Sonde Pt 1000

Transmetteur de pression

EKA 163B ou 164B. (EKA 163A ou 164A)

±0.5 K de -35 à +25°C ±1 K au-desus de +25°C

±0.3 K à 0°C ±0.005 K par degré

AKS 32R

Signal provenant de la fonction de contact Exigences en matière de contacts : doivent être

Entrées TOR DI1, DI2

plaqués or. La longueur de câble doit être inférieure ou égale à 15 m. Utiliser des relais auxiliaires lorsque la distance est

supérieure. Entrée TOR DI3 230 V c.a. Câble de

raccordement

Sorties relais statiques

1,5 mm2 max.

DO1

(Pour

bobine AKV)

Max. 240 V c.a. , Min. 28 V c.a. Max. 0.5 A Leakage < 1 mA Max. 1 AKV (2 en cas d’utilisation de bobines CEE)

Relais*

CE (250 V c.a.)

DO3, DO4 4 (3) A

DO2, DO5, DO6 4 (3) A

UL** (240 V c.a.)

4 A Resistive 3 FLA, 18 LRA

0 à +55°C, Fonctionnement

Ambiance

-40 à +70°C, Transport

Humidité relative de 20 à 80%, non condensante

Chocs et vibrations à proscrire Etanchéité IP 20 Montage Sur rail DIN ou mural Poids 0.4 Kg

Rapide MODBUS

Transmission de données

Possibilité de développement

LON RS485 MODBUS DANBUSS

Il n’est pas possible de coupler le régulateur avec une

unité de surveillance m2. Réserve de

marche, horloge

4 heures

Conforme à la directive de l'UE sur les appareils basse

tension et aux critères CEM (compatibilité électroma-

gnétique) pour obtention de la marque CE. Homologations

Testé LVD selon EN 60730-1 et EN 60730-2-9, A1, A2

Testé EMC selon EN 61000-6-2 et EN 61000-6-3

UL ﬁle no. E31024

(230 V version seul))

* DO3 et DO4 sont des relais 16 A. DO2, DO5 et DO6 sont des relais 8 A. Cette charge maximum doit être respectée.

**) Approbation UL est basée sur 30 000 cycles

Charge capacitive

Les relais ne peuvent pas être utilisés pour le raccordement direct de charges capacitives telles que des LED et la commande marche/arrêt de moteurs EC. Toutes les charges présentant une alimentation à commutation doivent être connectées à l’aide d’un contacteur adapté ou similaire.

AKV info !!

(115 V c.a.)

230 V c.a. bobine

(115 V c.a.)

AKS 32R info

Le signal provenant d'un transmetteur de pression peut être reçu par jusqu'à dix régulateurs. Une chute de pression importante ne peut pas se produire entre la position du transmetteur de pression de la conduite d’aspiration et la température S2 des évaporateurs.

Numéros de code

Type Fonction

Commande de poste avec transmission de données MODBUS sans ﬁches de raccordement

AK-CC 525A

EKA 175

EKA 178B Module de transmission de données MODBUS 084B8571

EKA 176 Module de transmission de données DANBUSS pour Gateway 084B8583

EKA 176A Module de transmission de données DANBUSS pour AK-PI 200 084B8591

EKA 163B Aﬃchage externe avec connecteurs pour raccordement direct 084B8574

Commande de poste avec transmission de données MODBUS sans ﬁches de raccordement (emballage industriel, 12 pièces)

Commande de poste avec transmission de données MODBUS sans ﬁches de raccordement

Sachet de 12 ﬁches de raccordement 084B8162

Module de transmission de données LON RS 485

Alimentation

230 V

115 V 084B8117

No de code

084B8019

084B8119

084B8579

EKA 164B

EKA 163A Aﬃchage externe avec bornes à vis 084B8562

EKA 164A Aﬃchage externe avec boutons de commande et bornes à vis 084B8563

Aﬃchage externe avec boutons de commande et connecteurs pour raccordement direct

084B8575

Des exemples de commande

Installation La communication de données Raccordement No de code

MODBUS 084B8019 (AK-CC 525A)

LON 084B8019

DANBUSS (gateway raccordement)

084B8579

084B8019 084B8583

MODBUS 084B8019

L < 15 m

L > 15 m

LON / DANBUSS 084B8019

MODBUS / LON / DANBUSS 084B8019

084B8574 (Display) 084B7299 (Cable, 6 m)

084B8574 (Display) 084B7299 (Cable, 6 m) 084Bxxxx (Data module)

084B8562 (Display) 084Bxxxx (Data module)

Danfoss n'assume aucune responsabilité quant aux erreurs qui se seraient glissées dans les catalogues, brochures ou autres documentations écrites.Dans un souci constant d'amélioration, Danfoss se réserve le droit d'apporter sans préavis toutes modfications à ses produits, y compris ceux se trouvant déjà en commande, sous réserve, toutefois, que ces modifications n'affectent pas les caractéristiques déjà arrêtées en accord avec le client. Toutes les marques de fabrique de cette documentation sont la propriété des sociétés correspondantes. Danfoss et le logotype Danfoss sont des marques de fabrique de Danfoss A/S. Tous droits réservés.

ADAP-KOOL®

Danfoss AK-CC 525A User guide [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Introduction

Sommaire des menus

Raccordements

Caractéristiques techniques

Numéros de code
