User Guide
Controlador para controle de temperatura
AK-CC 350
ADAP-KOOL® Refrigeration control systems
Introdução
Aplicação
• Com muitas aplicações predenidas uma unidade oferecerá várias opções. A exibilidade foi planejada tanto para novas instalações quanto para reparos no ramo de refrigeração.
Princípio
O controlador contém um controle de temperatura em que o sinal pode ser recebido de um ou dois sensores de temperatura. Os sensores do termostato são colocados no uxo de ar frio após o evaporador, no uxo de ar quente logo antes do evaporador ou nas duas posições. Um ajuste determinará a intensidade da inuência que os dois sinais deverão ter no controle. Uma medida da temperatura de degelo pode ser obtida direta­mente através do uso de um sensor S5 ou indiretamente com o uso da medição do S4. Quatro relés ativarão e desativarão as funções necessárias - a aplicação determina quais. As opções são as seguintes:
• Refrigeração (compressor ou relé)
• Ventilador
• Degelo
• Aquecimento do trilho
• Alarme
• Luz
• Ventiladores para degelo a ar quente
• Refrigeração 2 (compressor 2 ou relé 2)
As diferentes aplicações estão descritas na página 6.
Vantagens
• Muitas aplicações na mesma unidade
• O controlador possui funções técnicas de refrigeração integra­das, assim pode substituir uma coleção inteira de termostatos e temporizadores
• Pode controlar dois compressores
• Comunicação de dados MODBUS xa
• Instalação rápida
• Duas referências de temperatura
• Entradas digitais para várias funções
• Função de relógio com backup super cap
• HACCP (Análise de Risco e Pontos de Controle Críticos)
- Monitoramento de temperatura e registro de período com temperatura muito alta (consulte também a página 19)
Calibração de fábrica que garantirá melhor precisão de medição
que a declarada na norma EN 441-13 sem calibração subse­quente (sensor de ohm Pt 1000)
Conteúdo
Introdução .......................................................................................................... 2
Operação ............................................................................................................. 3
Aplicações ........................................................................................................... 6
Pesquisa de funções ........................................................................................ 8
Operação ........................................................................................................... 18
2 Manual RS8EQ328 © Danfoss 12-2015 AK-CC 350
Pesquisa de menu ..........................................................................................20
Pedido de compra ..........................................................................................23
Conexões ...........................................................................................................24
Display externo ............................................................................................... 25
Dados .................................................................................................................. 26
Operação
Sensores
Até dois sensores do termostato podem ser conectados no controlador. A aplicação relevante determina como.
Um sensor no ar antes do evaporador: Essa conexão é usada principalmente quando o controle é baseado em área.
Um sensor no ar após o evaporador: Essa conexão é usada principalmente quando a refrigeração é controlada e existe risco de temperatura muito baixa perto dos produtos.
Um sensor antes e após o evaporador: Essa conexão oferece a possibilidade de adaptar o termostato, o termostato de alarme e o display da aplicação relevante. O sinal para o termostato, o termostato de alarme e o display é ajustado como um valor ponderado entre as duas temperaturas e 50% dará, por exemplo, o mesmo valor dos dois sensores. O sinal para o termostato, o termostato de alarme e o display pode ser ajustado independentemente um do outro.
Sensor de degelo O melhor sinal concernente à temperatura do evaporador é obtido de um sensor de degelo montado diretamente no evaporador. Aqui o sinal pode ser usado pela função degelo, assim pode ocorrer o degelo mais curto e com maior economia energética.
Se não for necessário um sensor de congelamento, o degelo pode ser parado com base no tempo ou S4 pode ser selecionado.
Controle de dois compressores Esse controle é usado para controlar dois compressores do mesmo tamanho. O princípio de controle é que um dos compressores conecta com ½ do diferencial do termostato e outro com o diferencial completo. Quando o termostato ativa, o compressor com menos horas de operação é iniciado. O outro compressor dará partida somente após um tempo de atraso determinado, de forma que a carga será dividida entre eles. O tempo de atraso tem prioridade mais alta que a temperatura. Quando a temperatura do ar cair pela metade do diferencial um compressor irá parar, o outro continuará funcionando e não irá parar até a temperatura requerida ser alcançada. Os compressores usados devem ser de um tipo que seja capaz de dar partida contra uma alta pressão.
Mudança da referência de temperatura
Em um aparelho de impulso, por exemplo, usado para vários grupos de produtos. Aqui a referência de temperatura pode ser mudada facilmente com um sinal de contato em uma entrada digital. O sinal eleva o valor normal do termostato em uma quantidade predenida. Ao mesmo tempo, os limites de alarme com o mesmo valor são deslocados correspondentemente.
AK-CC 350 Manual RS8EQ328 © Danfoss 12-2015 3
Entradas digitais
Há duas entradas digitais que podem ser usadas para as seguintes funções:
- Limpeza do expositor
- Função de contato da porta com alarme
- Iniciar um degelo
- Degelo coordenado
- Comutação entre duas temperaturas de referência
- Retransmissão da posição de um contato via comunicação de dados
Função de limpeza do expositor
Essa função torna fácil dirigir o aparelho de refrigeração através de uma fase de limpeza. Pressionando três vezes um interruptor é possível mudar de uma fase para a seguinte. Pressionar a primeira vez para a refrigeração - os ventiladores continuam funcionando “Mais tarde”: pressionar a segunda vez para os ventiladores “Mais tarde ainda”: pressionar a terceira vez reinicia a refrigeração As diferentes situações podem ser seguidas no display.
Na rede, um alarme de limpeza é transmitido para a unidade do sistema. Esse alarme pode ser “registrado” de modo que seja fornecida a prova da sequência de eventos.
Função de contato da porta
Em salas frias e salas de congelamento o interruptor da porta pode ligar e desligar a luz, iniciar e parar a refrigeração e emitir alarme se a porta permanecer aberta por muito tempo.
- + + °C 1 ÷ + Ventilador 2 ÷ ÷ Desligado 3 + + °C
Degelo
Dependendo da aplicação é possível escolher entre os seguintes métodos de degelo: Natural: Aqui os ventiladores são mantidos em operação durante o degelo Elétrico: O elemento de aquecimento é ativado Salmoura: A válvula é mantida aberta para que a salmoura possa uir através do evaporador Gás quente: Aqui as válvulas solenóides são controladas de forma que o gás quente possa uir através do evaporador
Início do degelo
Um degelo pode ser iniciado de diferentes maneiras Intervalo: O degelo é iniciado em intervalos de tempo xa­ dos, por exemplo, cada oito horas Tempo de refrigeração: O degelo é iniciado em intervalos de tempo de refrigeração xados, em outras palavras, uma baixa necessidade de refrigeração “adiará” o congela­ mento seguinte Programação: Aqui o congelamento pode ser iniciado em horá­ rios xados do dia e da noite. Porém, 6 horários no máximo. Contato: O degelo é iniciado com um sinal de contato em uma entrada digital Rede: O sinal de degelo é recebido de uma unidade do sistema via comunicação de dados Temp. S5 Em sistemas 1:1 a eciência do evaporador pode ser seguida. A formação de gelo iniciará um degelo. Manual: Um degelo extra pode ser ativado com o botão mais inferior do controlador
Aplicação de gás quente
Todos os métodos mencionados podem ser usados aleatoriamen­te - se apenas um deles for ativado, um degelo será iniciado.
4 Manual RS8EQ328 © Danfoss 12-2015 AK-CC 350
Degelo coordenado
Há duas maneiras em que o congelamento coordenado pode ser arranjado. Com conexões de o entre os controladores ou via comunicação de dados
Conexões de o
Um dos controladores é denido para ser a unidade controladora e um módulo de bateria pode ser encaixado nele de modo a ser garantido backup ao relógio. Quando um degelo é iniciado todos os outros controladores acompanharão e, igualmente, iniciarão um degelo. Após o degelo os controladores individuais mudarão para a posição de espera. Quando todos estiverem na posição de espera haverá uma comutação para refrigeração. (Se apenas um do grupo exigir o degelo, os outros acompanha­rão).
Degelo via comunicação de dados
O degelo é iniciado pela função de substituição em um gerencia­dor de sistema, que também coordena a parada do degelo.
Degelo sob demanda
1 Baseado no tempo de refrigeração
Quando o tempo de refrigeração agregado tiver passado um limite xado, será iniciado um degelo.
2 Baseado na temperatura
O controlador seguirá constantemente a temperatura no S5. Entre dois degelos a temperatura do S5 cará mais baixa quan­to mais o evaporador esfriar (o compressor opera durante um tempo mais longo e puxa a temperatura do S5 mais para baixo). Quando a temperatura passa uma variação permitida estabele­cida o degelo será iniciado. Essa função pode operar somente em sistemas 1:1
Máx. 10
Gerenciador de sistema
Módulo extra
• O controlador depois pode ser equipado com um módulo de in­serção se a aplicação precisar. O controlador foi preparado com plugue, assim o módulo simplesmente precisa ser encaixado

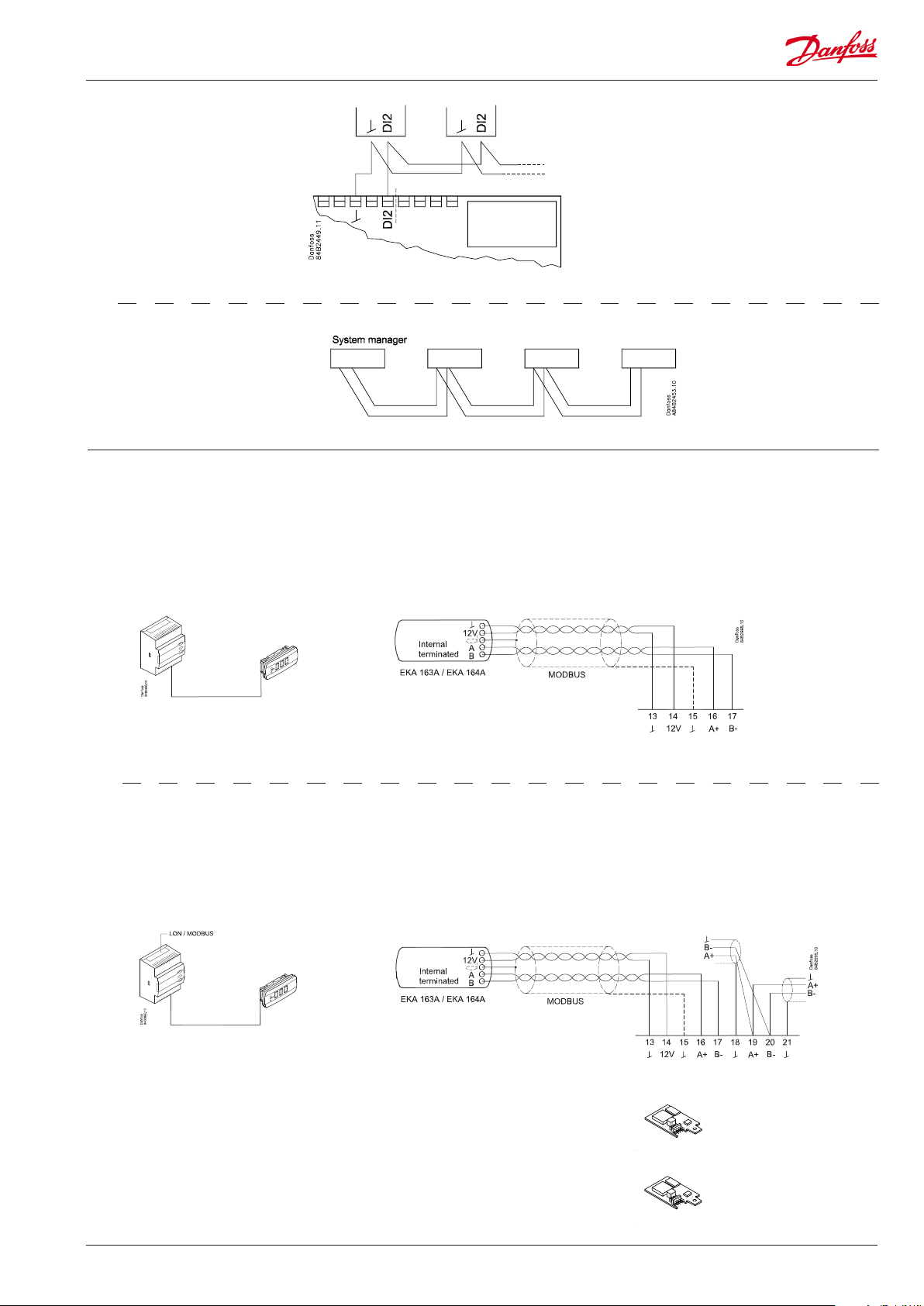

Display externo
Se um display externo estiver conectado ao controlador, a comu­nicação de dados também pode ser conectada, embora isso exija a instalação de um módulo de comunicação de dados separado.
Comunicação de dados extra
AK-CC 350 Manual RS8EQ328 © Danfoss 12-2015 5
Aplicações
Aqui está uma pesquisa do campo de aplicação do controlador.
Uma conguração denirá as saídas de relé de forma que a inter­face do controlador será direcionada para a aplicação escolhida.
Na página 20 podem ser vistos os ajustes relevantes dos diagra­mas de ação respectivos.
S3 e S4 são sensores de temperatura. A aplicação determinará se um ou outro ou os dois sensores deverão ser usados. S3 é colo­cado no uxo de ar antes do evaporador. S4 após o evaporador. Um ajuste percentual determinará de acordo com qual o contro­le deve ser baseado. S5 é um sensor de degelo e é colocado no evaporador. DI1 e DI2 são funções de contato que podem ser usadas para uma das seguintes funções: função de porta, função de alarme, início de degelo, interruptor principal externo, operação notur­na, mudança de referência de termostato, limpeza de aparelho, refrigeração forçada ou degelo coordenado. Consulte as funções nos ajustes o02 e o37.
Controle de refrigeração com um compressor
As funções são adaptadas para sistemas de refrigeração peque­nos que podem ser aparelhos de refrigeração ou salas frias. Os três relés podem controlar a refrigeração, o degelo e os venti­ladores e o quarto relé pode ser para função de alarme, controle de luz ou controle de aquecimento do trilho.
• A função de alarme pode ser vinculada a uma função de con­tato de um interruptor da porta. Se a porta permanecer aberta por mais tempo que o permitido haverá um alarme.
• O controle de luz também pode ser vinculado a uma função de contato de um interruptor da porta. Uma porta aberta acende­rá a luz que permanecerá acesa durante dois minutos após a porta ser fechada novamente.
• A função de aquecimento do trilho pode ser usada em apare­lhos de refrigeração ou de congelamento ou no elemento de aquecimento da porta de salas de congelamento.
Os ventiladores podem ser parados durante o degelo e também podem seguir uma situação de abrir/fechar do interruptor da porta.
Há várias outras funções da função de alarme, como o controle de luz, controle de aquecimento do trilho e ventiladores. Consul­te os ajustes respectivos.
1
2
Degelo a gás quente
Esse tipo de conexão pode ser usado em sistemas com degelo for gás quente, mas somente em sistemas em, por exemplo, supermercados - o conteúdo funcional não foi adaptado para sistemas com grandes mudanças. A função de comutação do relé 1 pode ser usada pela válvula de derivação e/ou pela válvula de gás quente. O relé 2 é usado para refrigeração.
3
4
6 Manual RS8EQ328 © Danfoss 12-2015 AK-CC 350
Controle de refrigeração com dois compressores
Este grupo de aplicações pode ser usado se o controlador for para ativar e desativar dois compressores. As funções podem ser comparadas aos diagramas de ação 1 a 3, mas em vez de controlar ventiladores o relé é usado aqui para o compressor 2.
Os dois compressores devem ser do mesmo tamanho. Quando o controlador precisar de refrigeração, ativará primeiro o com­pressor com o tempo de operação mais curto. Após o tempo de atraso o segundo compressor será ativado.
Quando a temperatura cair para “o meio do diferencial”, o com­pressor com o tempo de operação mais longo será desativado. Se o compressor em funcionamento não conseguir reduzir a temperatura até o ponto de desativação, o outro compressor será ativado novamente. Isso acontece quando a temperatura alcança a parte superior do diferencial. Mas, se em vez disso a temperatura car “presa” no diferencia durante duas horas, haverá uma alternação entre os dois compressores de forma que o tempo de operação possa ser equalizado. Os dois compressores devem ser de um tipo que possa dar parti­da com relação a uma alta temperatura.
Os ajustes dos compressores para “Tempo ligado mínimo” e “Tempo desligado mínimo” sempre terão prioridade superior durante a regulagem normal. Mas se uma das funções de substi­tuição for ativada, o ‘Tempo ligado mínimo’ será desconsiderado.
5
6
7
Se o controlador deve ativar e desativar 2 compressor e 1 venti­lador, o relê 4 deve ativar e desativar o ventilador. Essa função é ativada na aplicação 10.
Refrigeração simples com degelo
Esta aplicação pode ser usada onde houver somente regulagem de refrigeração e degelo.
Função de aquecimento
Esta aplicação é a mesma que em 1, mas uma função de aqueci­mento foi adicionada que protege a unidade contra temperatura muito baixa. O elemento de aquecimento da função de degelo é usado aqui para aquecimento.
10
8
9
A aplicação é usada onde a temperatura puder ir abaixo da tem­peratura de desativação ajustada da refrigeração. Para garantir que a temperatura não cará muito baixa, o elemento de aqueci­mento é ativado x graus abaixo do valor de referência. O sensor S3 deve ser montado. Ele fornece o sinal quando hou­ver aquecimento.
AK-CC 350 Manual RS8EQ328 © Danfoss 12-2015 7
Pesquisa de funções
Função Parâ-
metro
Display normal
Normalmente é exibido o valor de temperatura de um dos dois sensores de termosta­to S3 ou S4 ou uma mistura das duas medições. Em o17 a relação é determinada.
Termostato Controle de termostato Ponto de ajuste
A regulagem é baseada no valor ajustado mais um deslocamento, se aplicável. O valor é ajustado por meio de pressão no botão central. O valor ajustado pode ser bloqueado ou limitado a uma faixa com os ajustes em r02 e r03. A referência a qualquer momento pode ser vista em ”u28 Temp. ref”
Diferencial
Quando a temperatura for mais alta que a referência + o diferencial de ajuste, o relé do compressor será ativado. Ele desativará novamente quando a temperatura descer até a referência de ajuste.
Ref. Dif.
Limitação do ponto de ajuste
O intervalo de ajuste do ponto de ajuste do controlador pode ser reduzido, de forma que valores muito altos ou muito baixos não sejam ajustados acidentalmente - com os danos resultantes.
Para evitar um ajuste muito alto do ponto de ajuste, o valor de referência máximo permitido deve ser diminuído.
Para evitar um ajuste muito baixo do ponto de ajuste, o valor de referência mín. per­mitido deve ser aumentado.
Correção da temperatura mostrada no display
Se a temperatura nos produtos e a temperatura recebida pelo controlador não forem idênticas, um ajuste de deslocamento da temperatura mostrada no display pode ser executado.
Unidade de temperatura
Determine aqui se o controlador deve mostrar valores de temperatura em °C ou °F.
Correção do sinal de S4
Possibilidade de compensação por meio de cabo de sensor longo
Correção do sinal de S3
Possibilidade de compensação por meio de cabo de sensor longo
Partida/parada da refrigeração
Com este ajuste a refrigeração e pode ser iniciada, parada ou uma substituição manu­al das saídas pode ser permitida. A partida/parada da refrigeração também pode ser realizada com a função de inter­ruptor externo conectada a uma saída DI. A refrigeração parada dará um “alarme de espera”.
Valor de retrocesso noturno
A referência do termostato será o ponto de ajuste mais este valor quando o controla­dor mudar para operação noturna. (Selecione um valor negativo para ter acumulação fria.)
Seleção do sensor do termostato
Aqui é denido o sensor que o termostato deverá usar para a sua função de controle. S3, S4 ou uma combinação deles. Com o ajuste de 0%, somente S3 é usado (Sin). Com 100%, somente S4. (Para aplicação 9 e sensor S3 deve ser usado)
Parâmetro por operação via comu­nicação de dados
Mostrar ar (u56)
°C de corte
r01 Diferencial
r02 °C máx. de desativação
r03 °C mín. de desativação
r04 Aj. Disp. K
r05 Unidade de temp.
°C=0. / °F=1 (Somente °C em AKM, qualquer que seja o ajuste)
r09 Ajustar S4
r10 Ajustar S3
r12 Interruptor Principal
1: Dar partida 0: Parar
-1: Controle manual de saídas permi­tido
r13 Deslocamento noturno
r15 Ter. S4 %
8 Manual RS8EQ328 © Danfoss 12-2015 AK-CC 350

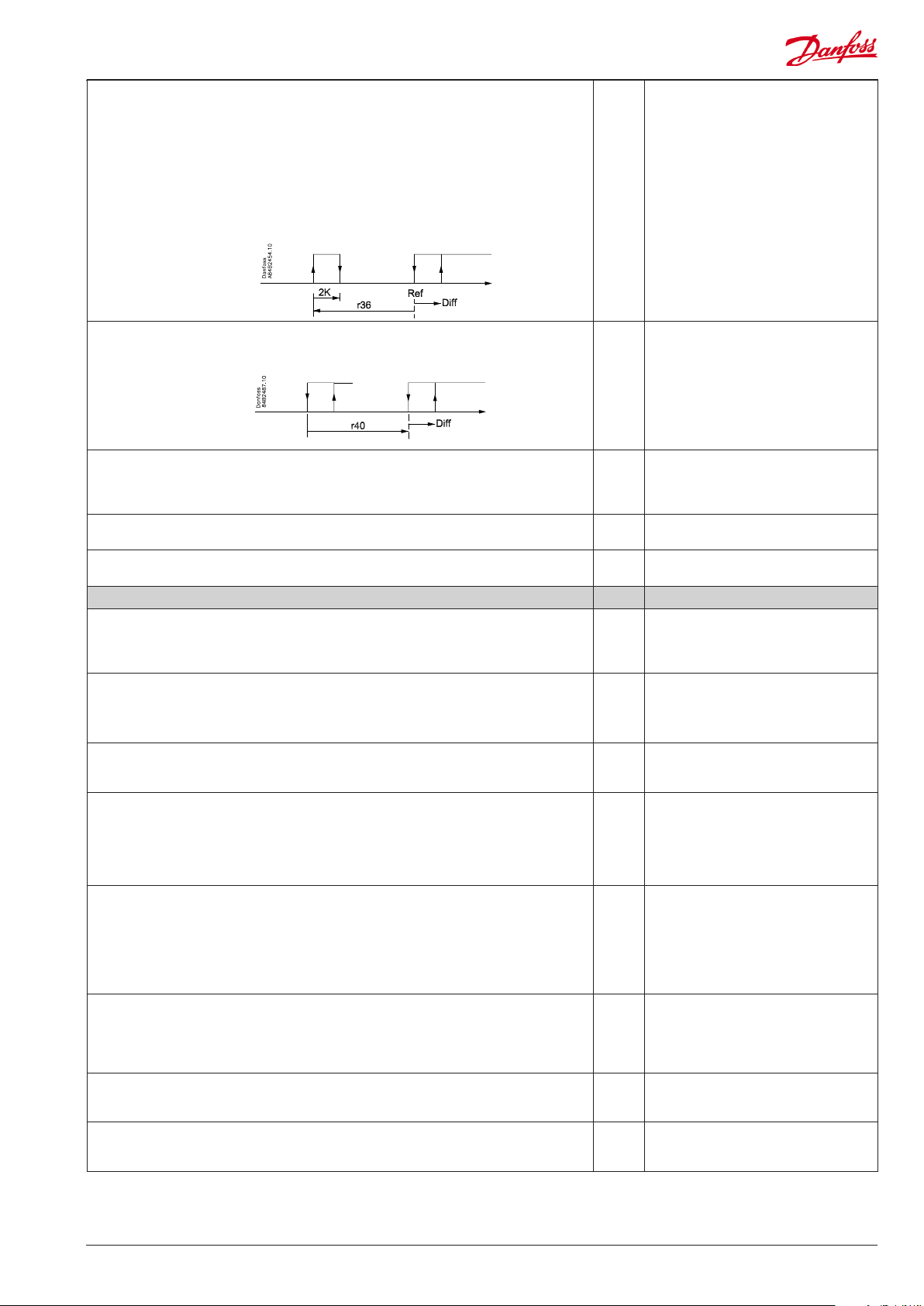

Função de aquecimento
A função usa o elemento de aquecimento da função de degelo para elevar a tempe­ratura. A função entra em vigor uma quantidade de graus (r36) abaixo da referência real e desativa novamente com um diferencial de 2 graus. A regulagem é realizada com 100% de sinal do sensor S3. Os ventiladores estarão operando quando houver aquecimento. Os ventiladores e a função de aquecimento irão parar se a função de porta tiver sido selecionada e a porta for aberta. Quando essa função for usada uma desativação de segurança externa também deve­rá ser instalada, de forma que não possa ocorrer superaquecimento do elemento de aquecimento. Lembre-se de ajustar D01 para degelo elétrico.
r36 HeatStartRel
Ativação do deslocamento de referência
Quando a função for mudada para LIGADO a referência do termostato será deslocada pelo valor em r40. A ativação também pode ocorrer via entrada DI1 ou DI2 (denida em o02 ou o37).
Valor do deslocamento de referência
Os valores de alarme e a referência de termostato são trocados o número de graus a seguir quando o deslocamento é ativado. A ativação pode ocorrer via r39 ou entrada DI
Alarme Ajustes do alarme
O controlador pode emitir alarme em diferentes situações. Quando ocorrer um alar­me todos os diodos emissores de luz (LED) irão piscar no painel dianteiro do controla­dor e o relé de alarme irá ativar.
Atraso do alarme (atraso curto do alarme) Se um dos dois valores limites for excedido, uma função de temporizador começará. O alarme não cará ativo até ser decorrido o tempo de atraso ajustado. O tempo de atraso é ajustado em minutos.
Tempo de atraso do alarme da porta
O tempo de atraso é ajustado em minutos. A função é denida em o02 ou em o37.
Tempo de atraso de refrigeração (atraso longo do alarme) Este tempo de atraso é usado durante a partida, durante o degelo, imediatamente após um degelo. Haverá comutação para o tempo de atraso normal (A03) quando a temperatura cair abaixo do limite de alarme superior ajustado. O tempo de atraso é ajustado em minutos.
Limite de alarme superior
Aqui é ajustado quando o alarme de alta temperatura deve iniciar. O valor limite é ajustado em °C (valor absoluto). O valor limite será aumentado durante a operação noturna. O valor é o mesmo que o ajustado para retrocesso noturno, mas será aumen­tado somente se o valor for positivo. O valor limite também será elevado em conexão com o deslocamento de referência r39.
Limite de alarme inferior
Aqui é ajustado quando o alarme de baixa temperatura deve iniciar. O valor limite é ajustado em °C (valor absoluto). O valor limite também será elevado em conexão com o deslocamento de referência r39.
Atraso de um alarme DI1
Uma entrada de ativação/desativação resultará em alarme quando o atraso de tempo tiver decorrido. A função é denida em o02.
Atraso de um alarme DI2 Uma entrada de ativação/desativação resultará em alarme quando o atraso de tempo tiver decorrido. A função é denida em o37
r39 Deslocamento term.
r40 Deslocamento term. K
Retrocesso noturno (início do sinal noturno)
Resfriamento forçado. (início de resfriamento forçado)
Com comunicação de dados a impor­tância dos alarmes individuais pode ser denida. O ajuste é realizado no menu “Destinações do alarme”.
A03 Atraso de alarme
A04 Atr. Porta Aberta
A12 Pulldown del
A13 Ar Lim. Sup.
A14 Ar Lim. Inf.
A27 Atraso AI. DI1
A28 Atraso AI. DI2
AK-CC 350 Manual RS8EQ328 © Danfoss 12-2015 9
Sinal para o termostato de alarme
Aqui deve ser denida a relação entre os sensores que o termostato de alarme deve usar. S3, S4 ou uma combinação dos dois. Com ajuste de 0% somente S3 é usado. Com 100% somente S4 é usado
Compressor Controle do compressor
O relé do compressor trabalha em conjunção com o termostato. Quando o termosta­to pedir refrigeração o relé do compressor será operado.
Tempos de operação
Para impedir operação irregular, os valores podem ser ajustados para o tempo que o compressor deve operar após ser iniciado. E durante quanto tempo deve ser parado pelo menos.
Os tempos de operação não são observados quando os degelos iniciam. Tempo LIGADO mín. (em minutos) c01 Tempo ligado mín. Tempo DESLIGADO mín. (em minutos) c02 Tempo desligado mín.
Tempo de atraso de acoplamentos de dois compressores
Os ajustes indicam o tempo que deve decorrer entre a ativação do primeiro relé e a ativação do relé seguinte.
Função de relê inversa para D01
0: função normal em que o relé é ativado quando é solicitada refrigeração 1: função inversa em que o relé é desativado quando é solicitada refrigeração (essa ação produz o resultado que haverá refrigeração se a tensão de alimentação para o controlador falhar).
Relé externo
Aqui é possível forçar os relés integrados a conectar no cruzamento zero da tensão. A tempo de vida dos relés é aumentada ou a carga pode ser aumentada. A função e o deverá ser ativada se os contatores estiverem conectados a um ou mais relés do controlador, pois isso resultará em redução da tempo de vida dos contatores. 0: a carga é conectada diretamente nos relés do controlador (cruzamento zero ativa-
do) Contato de relé e fornecimento controlador deve usar mesma fase.
1: os relés do controlador devem puxar um contatore externo (cruzamento zero
cancelado)
O LED na frente do controlador mostrará se a refrigeração está em andamento. Relé compr.
Degelo Controle do degelo
O controlador contém uma função de temporizador que é ajustada para zero após cada início de degelo. A função de temporizador começará um degelo quando o intervalo de tempo tiver decorrido. A função de temporizador inicia quando a tensão é conectada ao controlador, mas é deslocada a primeira vez pelo ajuste em d05. Se houver falha de energia o valor do temporizador será salvo e continuará dali quan­do a energia retornar. Essa função de temporizador pode ser usada como uma maneira simples de iniciar degelos, mas sempre agirá como degelo de segurança se um dos inícios de degelo subsequentes não for recebido. O controlador também contém um relógio em tempo real. Por meio de ajustes desse relógio e dos tempos de degelo requeridos, o degelo pode ser iniciado em horários xados do dia. O início do degelo também pode ser realizado via comunicação de dados, via sinais de contato ou com partida manual. Todos os métodos de início funcionarão no controlador. As diferentes funções devem ser ajustadas, de forma que os degelos não venham “tropeçando um no outro”. O degelo pode ser realizado com eletricidade, gás quente ou salmoura. O degelo real será parado com base no tempo ou na temperatura com um sinal de um sensor de temperatura.
Método de degelo
Aqui é possível denir se o degelo deve ser realizado com eletricidade, gás, salmoura ou “não”. Durante o degelo o relé de degelo será ativado.
(Com salmoura a “válvula de controle de refrigeração” será mantida aberta durante o degelo)
A36 Alarme S4%
Reinicializar alarme Erro de EKC
c05 Etapa de atraso
c30 Relé compr. NC
c70 Ext. Relé
Aqui é possível ler o status do relé do compressor ou forçar o controle do relé no modo “Controle manual”
d01 Método de deg.
0 = não 1 = El 2 = Gás 3= Salmoura
10 Manual RS8EQ328 © Danfoss 12-2015 AK-CC 350
Temperatura de parada do degelo
O degelo é interrompido em uma temperatura determinada que é medida com um sensor (o sensor é denido em d10).
O valor da temperatura é ajustado.
d02 Deg. Temp. parada
Intervalo entre inícios de degelos
A função é ajustada em zero e iniciará a função de temporizador em cada início de degelo. Quando o tempo expirar a função iniciará um degelo. A função é usada como um simples início de degelo ou pode ser usada como prote­ção se o sinal normal deixar de aparecer. Se for usado degelo mestre/escravo sem função de relógio ou sem comunicação de dados, o intervalo de tempo será usado como tempo máximo entre degelos. Se não ocorrer do degelo via comunicação de dados, o intervalo de tempo será usado como tempo máximo entre degelos. Quando houver degelo com função de relógio ou comunicação de dados, o intervalo de tempo deve ser ajustado para um intervalo mais longo do que o planejado, caso contrário o intervalo de tempo iniciará um degelo que pouco depois será seguido pelo planejado. Em relação a falha de energia, o intervalo de tempo será mantido e quando a energia retornar o intervalo de tempo continuará a partir do valor mantido. O intervalo de tempo não está ativo quando ajustado para 0.
Duração máx. do degelo
Este ajuste é um tempo de segurança, de forma que o degelo será interrompido se ainda não foi parado com base na temperatura ou via degelo coordenado.
Escalonamento de tempo para ativações do degelo durante o início de opera­ções
As funções são relevantes somente se houver vários aparelhos ou grupos de refrige­ração em que deseja que o degelo seja escalonado um em relação ao outro. Além disso, a função é relevante somente se foi escolhido degelo com partida em interva­los (d03). A função atrasa o intervalo de tempo d03 o número de minutos ajustado, mas somente uma vez e no primeiro degelo que ocorrer quando a tensão é conectada ao controlador. A função estará ativa após cada falha de energia.
Tempo de gotejamento
Aqui é denido o tempo que deve decorrer entre um degelo e a nova partida do compressor. (O tempo em que a água goteja do evaporador.)
d03 Intervalo deg.
(0=o)
d04 Tempo deg. máx.
d05 Escalon. Tempo
d06 Tempo de gotejamento
Atraso de partida do ventilador após degelo
Aqui é ajustado o tempo que deve decorrer entre a partida do compressor após um degelo e a nova partida do ventilador. (O tempo que a água ca “presa” no evapora­dor.)
Temperatura de partida do ventilador
Também pode ser dada a partida um pouco antes que o mencionado em “Atraso de partida do ventilador após degelo” se o sensor de degelo S5 registrar outro valor permitido diferente do aqui ajustado.
Ativação do ventilador durante degelo
Aqui é possível ajustar se o ventilador deve ser operado durante o degelo. 0: Parado (funciona durante desac. da bomba) 1: Funcionando (parado durante “atraso do ventilador”) 2: Funcionando durante desac. da bomba e degelo. Depois disso parado
Sensor de degelo
Aqui é denido o sensor de degelo. 0: Nenhum, o degelo é baseado no tempo 1: S5 2: S4
Atraso de desaceleração da bomba
Ajusta o tempo em que o evaporador é esvaziado de refrigerante antes do degelo.
Atraso de drenagem (somente em conexão com gás quente)
Ajuste o tempo em que o evaporador é esvaziado de refrigerante condensado após o degelo.
Degelo sob demanda - tempo de refrigeração agregado
Aqui é ajustado o tempo de refrigeração permitido sem degelos. S se o tempo decor­rer, um degelo será iniciado. Com ajustagem = 0 a função é desativada.
d07 Atr.Part.Vent.
d08 Temp.Part.Vent.
d09 Vent.DuranteDeg.
d10 Sens.Par.Deg.
d16 Atr.desac.bomba
d17 Atr. drenagem
d18 T.Máx.Func.Term.
AK-CC 350 Manual RS8EQ328 © Danfoss 12-2015 11
Degelo sob demanda - temperatura do S5
O controlador seguirá a efetividade do evaporador e via cálculos internos e medições da temperatura do S5 conseguirá iniciar um degelo quando a variação da temperatu­ra do S5 car maior do que o requerido. Aqui pode ser ajustado o tamanho permitido do deslocamento da temperatura do S5. Quando o valor for passado, iniciará um degelo.
A função pode ser usada somente em sistemas 1:1 quando a temperatura de eva­poração car mais baixa para garantir que a temperatura do ar será mantida. Em sistemas centrais a função deve ser desativada.
Com ajuste = 20 a função é desativada
Atraso da injeção de gás quente
Pode ser usado quando forem usadas válvulas do tipo PMLX e GPLX. O tempo é ajustado de forma que a válvula que completamente fechada antes de o gás quente ser ligado.
Para ver a temperatura no sensor de degelo, pressione o botão mais inferior do con­trolador.
Para iniciar um degelo extra, pressione o botão mais inferior do controlador durante 4 segundos. Um degelo em andamento pode ser parado da mesma maneira
O LED na frente do controlador indicará se há um degelo em andamento. Relé de Degelo
Ventilador Controle do ventilador Ventilador parou na desativação do compressor
Aqui pode ser selecionado se o ventilador deve parar quando o compressor for desativado
d19 Dof. S5 Desat.
d23 --
Temp. de degelo
Iniciar deg. Aqui é possível iniciar um degelo manual
Aqui é possível ler o status do relé de degelo ou forçar o controle do relé no modo “Controle manual”.
Manter Após Desc Mostra LIGADO quando o controlador está operando com degelo coordenado.
Estado de Degelo Status em degelo 1 = desac. bomba / degelo
F01 Parada do ventilador CO
(Sim = ventilador parou)
Atraso de parada do ventilador quando o compressor é desativado
Se foi escolhido parar o ventilador quando o compressor é desativado, é possível atrasar a parada do ventilador quando o compressor tiver parado. Aqui é possível ajustar o tempo de atraso.
Temperatura de parada do ventilador
A função para os ventiladores em uma situação de erro, assim eles não fornecerão energia ao aparelho. Se o sensor de degelo registrar uma temperatura mais alta que a ajustada aqui, os ventiladores serão parados. Haverá uma nova partida a 2 K abaixo do ajuste. A função não está ativa durante um degelo ou início de operações após um degelo. Com o ajuste +50 °C a função é interrompida.
O LED na frente do controlador indicará se há um degelo em andamento. Relé do Ventilador
HACCP HACCP

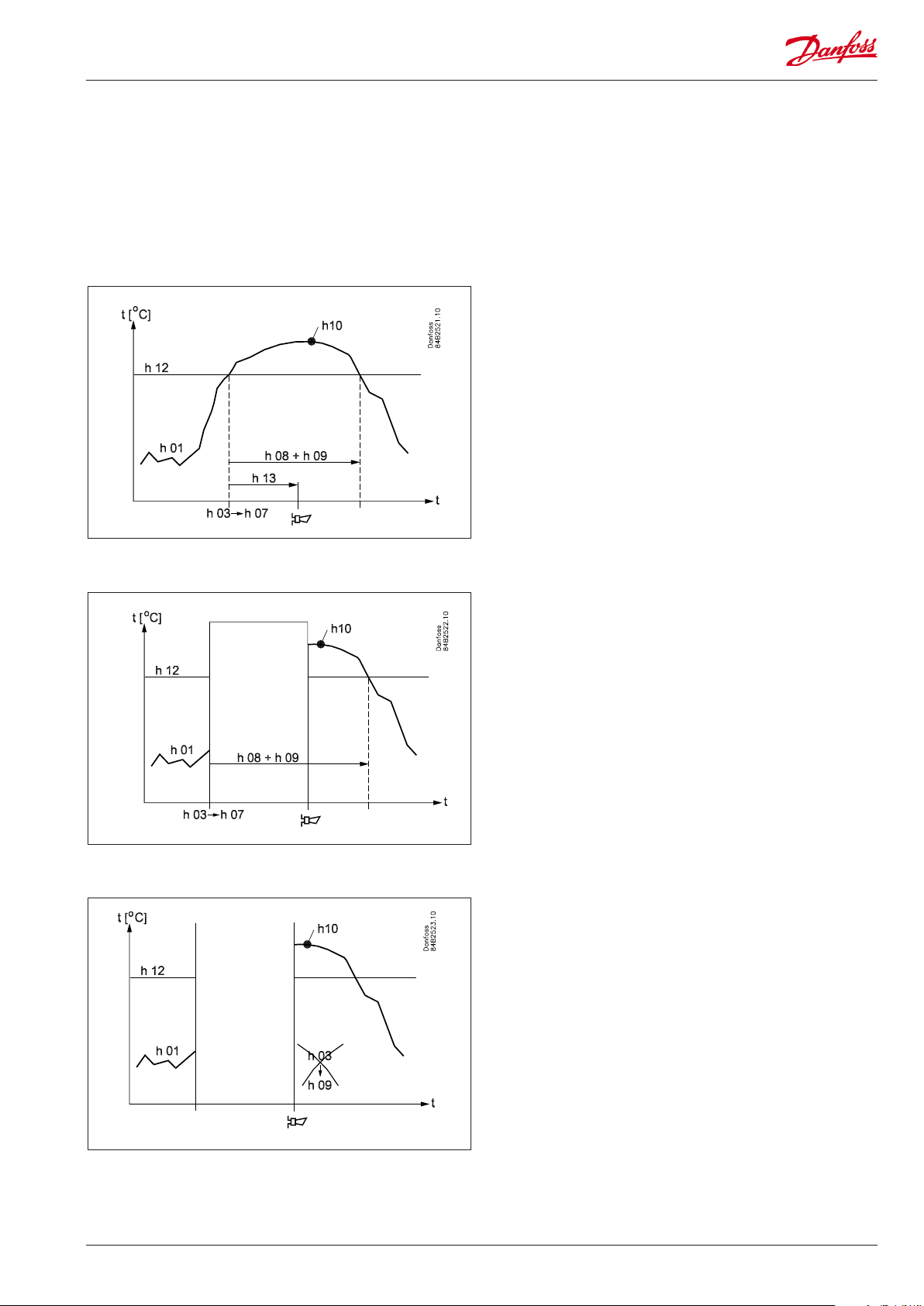

Temperatura de HACCP Aqui é possível ver a medição de temperatura que transmite o sinal à função
A última temperatura de HACCP muito alta foi registrada em conexão com: (valor pode ser lido). H01: temperatura excedendo durante regulagem normal. H02: temperatura excedendo durante falha de energia. A bateria de reserva controla os tempos. H03: temperatura excedendo durante falha de energia. Sem controle de tempos.
Última vez que a temperatura de HACCP foi excedida: ano h03 ­Última vez que a temperatura de HACCP foi excedida: mês h04 ­Última vez que a temperatura de HACCP foi excedida: dia h05 ­Última vez que a temperatura de HACCP foi excedida: hora h06 ­Última vez que a temperatura de HACCP foi excedida: minuto h07 ­Última vez que excedeu: duração em horas h08 ­Última vez que excedeu: duração em minutos h09 -
F02 Atr. ventilador CO
F04 Temp.Par.Vent.
Aqui é possível ler o status do relé do ventilador ou forçar o controle do relé no modo “Controle manual”.
h01 Temp. de HACCP
h02 -
12 Manual RS8EQ328 © Danfoss 12-2015 AK-CC 350
Temperatura de pico A temperatura mais alta medida será salva continuamente quando a temperatura e ceder o valor limite em h12. O valor pode ser lido até a próxima vez que a temperatu­ra exceder o valor limite. Depois disso é sobrescrito pelas novas medições.
Seleção de função 0: sem função de HACCP 1: S3 e/ou S4 usado como sensor. A denição ocorre em h14. 2: S5 usado como sensor.
Limite de alarme Aqui é ajustado o valor de temperatura em que a função HACCP deve entrar em vigor. Quando o valor car mais alto do que o ajustado, o tempo de atraso inicia.
Tempo de atraso do alarme (somente durante regulagem normal). Quando o tempo de atraso tiver passado o alarme é ativado.
Seleção de sensores para a medição Se for usado o sensor S4 e/ou S3, a relação entre eles deve ser ajustada. No ajuste 100% somente S4 é usado. No ajuste 0% somente S3 é usado.
Relógio em tempo real
É possível ajustar até 6 horários individuais de inícios de congelamento para cada período de 24 horas. Existe também uma indicação de data usada para registro de medições de temperatura.
Início do degelo, ajuste de horas t01-t06 Início do degelo, ajuste de minutos (1 e 11 vão juntos etc.)
Quando todos t01 a t16 forem iguais a 0 o relógio não iniciará degelos. Relógio: ajuste de horas t07
Relógio: ajuste de minutos t08 Relógio: ajuste de data t45 Relógio: ajuste de meses t46 Relógio: ajuste de anos t47
Diversos Diversos Atraso do sinal de saída após o início de operações
Após o início de operações ou uma falha de energia as funções do controlador podem ser retardadas de forma a ser evitada sobrecarga da rede de alimentação de eletricidade. Aqui é possível ajustar o tempo de atraso.
Sinal de entrada digital - DI1
O controlador tem uma entrada digital 1 que pode ser usada para uma das seguintes funções: Desligado: a entrada não está usada
1) Exibição do status de uma função de contato
2) Função de porta. Quando a entrada estiver aberta ela sinaliza que a porta está aberta. A refrigeração e os ventiladores são parados. Quando o ajuste de tempo em “A4” tiver passado, será emitido um alarme e a refrigeração será retomada.
3) Alarme da porta. Quando a entrada estiver aberta ela sinaliza que a porta está aberta. Quando o ajuste de tempo em “A4” tiver passado, haverá um alarme.
4) Degelo. A função é iniciada com uma pressão de pulso. O controlador registrará quando a entrada DI for ativada. Em seguida, o controlador iniciará um ciclo de degelo. Se o sinal for para ser recebido por vários controladores é importante que todas as conexões sejam montadas da mesma maneira (DI para DI e GND para GND).
5) Interruptor principal. A regulagem é realizada quando a entrada estiver em curto circuito e a regulagem é parada quando a entrada for colocada na posição DESLI­GADO.
6) Operação noturna. Quando a entrada estiver em curto circuito, haverá regulagem para operação noturna.
7) Deslocamento de referência quando DI1 estiver em curto circuito. Deslocamento com “r40”.
8) Função de alarme separada. Será emitido alarme quando a entrada estiver em curto circuito.
9) Função de alarme separada. O alarme será emitido quando a entrada estiver aber­ta. (Para 8 e 9 o tempo de atraso é ajustado em A27)
10) Limpeza do expositor. A função é iniciada com uma pressão de pulso. Conferir também a descrição na página 4.
11) Refrigeração forçada no degelo a gás quente quando a entrada estiver em curto circuito.

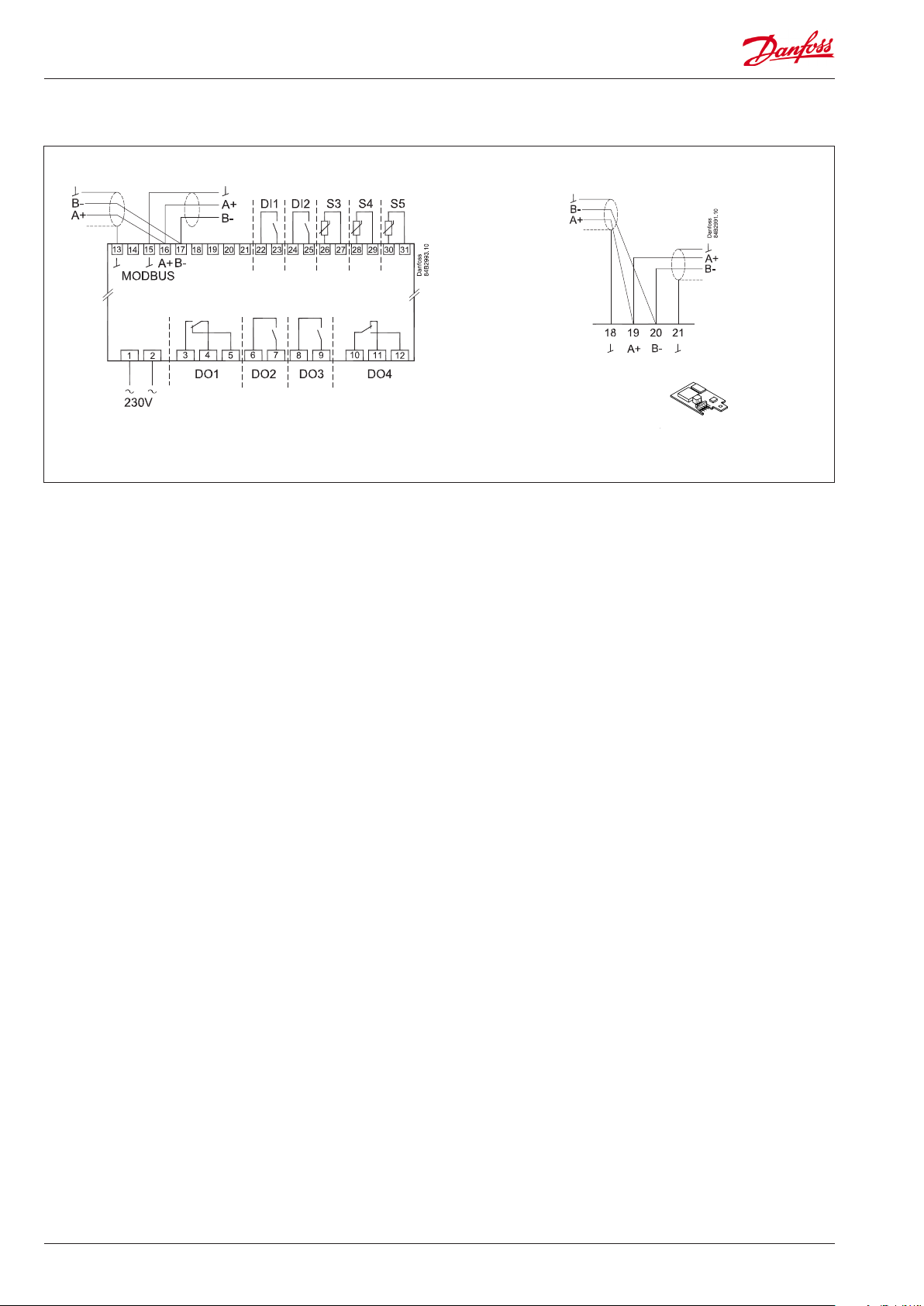

Comunicação de dados
Se o controlador estiver integrado em uma rede com comunicação de dados, deverá ter um endereço e o gerenciador de sistema da comunicação de dados deve conhe­cer esse endereço. A instalação do cabo de comunicação de dados foi mencionada em um documento “RC8AC” separado.
h10 Temp. máx.
h11 Sensor de HACCP
h12 Limite de HACCP
h13 Atraso de HACCP
h14 HACCP S4%
(Os horários não podem ser ajustados via comunicação de dados. Os ajustes são relevantes somente quando não houver comunicação de dados.)
t11-t16
o01 Atr. de Saída
o02 DI 1 Cong.
A denição ocorre com o valor mostra­do à esquerda.
(0 = desligado)
Estado da DI (Medição) O status atual da entrada DI é mostra­do aqui. LIGADO ou DESLIGADO.
Após a instalação da comunicação de dados o controlador pode ser operado
o03
em um rodapé igual com os outros controladores em controles de refrigeração ADAP-KOOL®.
AK-CC 350 Manual RS8EQ328 © Danfoss 12-2015 13
O endereço é ajustado entre 0 e 240.
O endereço é enviado ao gerenciador do sistema quando o menu o04 estiver ajus­tado para “LIGADO” ou quando a função de digitalização do gerenciador do sistema estiver ativada. IMPORTANTE: Antes de programar o04 ou a função de digitalização ser ativada, É NE­CESSÁRIO programar o61. Caso contrário será enviado o conjunto de dados incorreto (o04 deve ser usado somente se a comunicação de dados for LON).
Código de acesso 1 (acesso a todos os ajustes)
Se os ajustes do controlador forem protegidos com um código de acesso, o valor pode ser ajustado entre 0 e 100. Caso contrário, a função pode ser cancelada com ajuste 0. (99 sempre dará acesso).
Tipo de sensor
Normalmente é usado um sensor Pt 1000 com grande precisão de sinal. Mas também é possível usar um sensor com outra precisão de sinal. Pode ser um sensor PTC (1000 ohm) ou um sensor NTC (5000 Ohm a 25 °C). Todos os sensores montados devem ser do mesmo tipo.
Exibir etapa
Sim: dá etapas de 0,5° Não: dá etapas de 0,1°
Tempo máx. de espera após degelo coordenado
Quando um controlador completar um degelo, aguardará um sinal que indica que a refrigeração pode ser retomada. Se esse sinal não aparecer por um motivo ou outro, o próprio controlador iniciará a refrigeração quando decorrer esse tempo de espera.
Selecionar sinal para o display S4%
Aqui é denido o sinal que deve ser mostrado pelo display. S3, S4 ou uma combinação dos dois. Com ajuste 0% somente S3 é usado. Com 100%, somente S4.
Sinal de entrada digital - D2
O controlador tem uma entrada digital 2 que pode ser usada para uma das seguintes funções: Desligado: a entrada não é usada.
1) Exibição de status de uma função de contato
2) Função de porta. Quando a entrada estiver aberta ela sinaliza que a porta está aberta. A refrigeração e os ventiladores são parados. Quando o ajuste de tempo em “A4” tiver passado, será emitido um alarme e a refrigeração será retomada.
3) Alarme da porta. Quando a entrada estiver aberta ela sinaliza que a porta está aberta. Quando o ajuste de tempo em “A4” tiver passado, será emitido um alarme.
4) Degelo. A função é iniciada com uma pressão de pulso. O controlador registrará quando a entrada DI for ativada. Em seguida, o controlador iniciará um ciclo de degelo. Se o sinal for para ser recebido por vários controladores é importante que todas as conexões sejam montadas da mesma maneira (DI para DI e GND para GND).
5) Interruptor principal. A regulagem é realizada quando a entrada estiver em curto circuito e a regulagem é parada quando a entrada for colocada na posição DESLI­GADO.
6) Operação noturna. Quando a entrada estiver em curto circuito, haverá regulagem para operação noturna.
7) Deslocamento de referência quando DI2 estiver em curto circuito. Deslocamento com “r40”.
8) Função de alarme separada. Será emitido alarme quando a entrada estiver em curto circuito.
9) Função de alarme separada. O alarme será emitido quando a entrada estiver aber­ta.
10) Limpeza do expositor. A função é iniciada com uma pressão de pulso. Conferir também a descrição na página 4.
11) Refrigeração forçada no degelo a gás quente quando a entrada estiver em curto circuito.
12) A entrada é usada para degelo coordenado em conjunção com outros controla­dores do mesmo tipo
Conguração da função de luz (relé 4 em aplicações 2 e 6)
1) O relé ativa durante operação diurna
2) O relé deve ser controlado via comunicação de dados
3) O relé deve ser controlado pelo interruptor da porta denido em o02 ou o37 em
que o ajuste é selecionado para 2 ou 3. Quando a porta for aberta o relé ativará. Quando a porta for fechada novamente haverá um atraso de tempo de dois minutos antes de a luz ser desligada.
Ativação do relê de luz
O relé de luz pode ser ativado aqui, mas somente se denido em o38 com ajuste 2.
Aquecimento do trilho durante operação diurna
O período LIGADO é ajustado como uma porcentagem do tempo
Aquecimento do trilho durante operação noturna
O período LIGADO é ajustado como uma porcentagem do tempo
o04
o05 -
o06 CongSensor
Pt = 0 PTC = 1
NTC = 2
o15 Exib. Etapa = 0,5
o16 Tempo Máx. de Espera
o17 Exib. S4%
o37 Cong. DI2
o38 Cong. luz
o39 Luz remota
o41 Aq. trilh. LIG % dia
o42 Aq. trilh. LIG % nte
14 Manual RS8EQ328 © Danfoss 12-2015 AK-CC 350
Ciclo de aquecimento do trilho
O intervalo de tempo do agregado tempo LIGADO + tempo DESLIGADO é ajustado em minutos
Limpeza do expositor
O status da função pode ser seguido aqui ou a função pode ser iniciada manualmen­te. 0 = Operação normal (sem limpeza) 1 = Limpeza com ventiladores em operação. Todas as outras saídas estão Desligadas. 2 = Limpeza com ventiladores parados. Todas as saídas estão Desligadas. Se a função for controlada por um sinal na saída DI1 ou DI2, o status relevante pode ser visto aqui no menu.
Seleção da aplicação
O controlador pode ser denido de várias maneiras. Aqui é escolhida qual das 10 aplicações é necessária. Na página 6 pode ser vista uma pesquisa de aplicações. O menu pode ser programado somente quando a regulagem estiver parada, ou seja, “r12” estiver programado para 0.
Transferir um conjunto de pré-ajustes para o controlador
É possível selecionar ajuste rápido para diversos parâmetros. Depende se deve ser controlada uma aplicação ou uma sala e se o degelo deve ser parado com base no tempo ou na temperatura. A pesquisa pode ser vista na página 22.
O menu somente pode ser programado quando a regulagem estiver parada, ou seja, “r12” estiver programado para 0.
Após a programação o valor retornará para 0. Qualquer ajuste/programação de parâ­metros subsequente pode ser feito, conforme necessário.
Código de acesso 2 (acesso aos ajustes)
Há acesso aos ajustes de valores, mas não às programações da conguração. Se os ajustes do controlador forem protegidos com um código de acesso, o valor pode ser ajustado entre 0 e 100. Caso contrário, a função pode ser cancelada com o ajuste 0. Se a função for usada, o código de acesso 1 (o05) também deve ser usado.
Salvar como ajuste de fábrica
Com esse ajuste, o ajustes reais do controlador são salvos como um novo ajuste bási­co (os ajustes de fábrica anteriores são substituídos).
o43 Ciclo aq. trilho
o46 Limpeza do expositor
o61 --- Aplic. Modo (somente saída em
Danfoss)
o62 -
o64 -
o67 -
- - - Retrocesso Noturno 0=Dia 1=Noite
Serviço de manutenção Serviço de manutenção
Temperatura medida com o sensor S5 u09 Temp. S5 Status na entrada DI1. on/1=fechado u10 Status da DI1 Temperatura medida com o sensor S3 u12 Temp. do ar S3 Status na operação noturna (ligado ou desligado) 1=fechado u13 Cond. noturna Temperatura medida com o sensor S4 u16 Temp. do ar S4 Temperatura do termostato u17 Ar do term. Ler a referência de regulagem presente u28 Ref. de temp. Status na saída DI2. on/1=fechado Temperatura mostrada no display u56 Ar do sisplay Temperatura medida do termostato de alarme u57 Ar de alarme ** Status no relé de resfriamento u58 Comp1/LLSV ** Status no relé do ventilador u59 Relé do ventilador ** Status no relé de degelo u60 Relé de deg. ** Status no relé de aquecimento do trilho u61 Relé aq. trilho ** Status no relé de alarme u62 Relé do alarme ** Status no relé de luz u63 Relé de luz ** Status no relé da válvula na linha de sucção u64 Válvula de Sucção ** Status no relé do compressor 2 u67 Relé comp2 *) Nem todos os itens serão mostrados. Somente a função que pertence à aplicação
selecionada pode ser vista.
u37 Status da DI2
AK-CC 350 Manual RS8EQ328 © Danfoss 12-2015 15
Mensagem de falha Alarmes
Em uma situação de erro os LEDs da frente piscarão e o relê de alarme será ativado. Ao pressionar o botão superior nessa situação é possível ver o relatório de alarme no display. Se houver mais, continuar pressionando para ver. Há dois tipos de relatórios de erro - pode ser um alarme que ocorre durante a opera­ção diurna ou pode ser um defeito na instalação. Os alarmes A não carão visíveis até o tempo de atraso ajustado expirar. Os alarmes E, por outro lado, carão visíveis no momento em que o erro ocorrer. (Um alarme A não cará visível enquanto houver um alarme E ativo.) Estas são as mensagens que podem aparecer: 1 = alarme
A1: Alarme de alta temperatura Alarme alta t.
A2: Alarma de baixa temperatura Alarme baixa t.
A4: - Alarme da porta Alarme da Porta
A5: Informação. O parâmetro o16 expirou Tempo máx. de retenção
A15: Alarme. Sinal da entrada DI1 Alarme DI1
A16: Alarme. Sinal da entrada DI2 Alarme DI2
A45: posição de espera (refrigeração parada via r12 ou entrada DI) Modo de espera
A59: Limpeza do expositor. Sinal da entrada DI1 ou DI2 Limpeza do expositor
A60: Alarme de alta temperatura da função HACCP Alarme de HACCP
Tempo máx. deg.
E1: Falhas no controlador Erro de EKC
E6: Falha no relógio em tempo real. Reinicializar o relógio. -
E25: Erro do sensor em S3 Erro do S3
E26: Erro do sensor em S4 Erro do S4
E27: Erro do sensor em S5 Erro do S5
Destinos dos alarmes
A importância dos alarmes individuais pode ser denida com um ajuste (0, 1, 2 ou 3)
16 Manual RS8EQ328 © Danfoss 12-2015 AK-CC 350
Status de operação (Medição)
O controlador passa por algumas situações de regulagem em que está apenas aguar­dando o ponto seguinte da regulagem. Para tornar visíveis essas situações de ‘por que nada está acontecendo’, o status de operação pode ser visto no display. Pressione
Estado de EKC: (mostrado em todos os displays de
menu) brevemente (1 s) o botão superior. Se houver um código de status, ele será mostrado no display. Os códigos de status individual têm os seguintes signicados:
S0: Regulagem 0
S1: Aguardando o m do congelamento coordenado 1
S2: Quando o compressor estiver operando deve funcionar durante pelo menos x
2 minutos.
S3: Quando o compressor parar, deve permanecer parado durante pelo menos x
3 minutos.
S4: O evaporador goteja e aguarda o tempo esgotar 4
S10: Refrigeração parada pelo interruptor principal. Com r12 ou uma entrada DI 10
S11: Refrigeração parada pelo termostato 11
S14: Sequência de degelo. Degelo em andamento 14
S15: Sequência de degelo. Atraso do ventilador — água adere ao evaporador 15
S17: A porta está aberta. Entrada DI está aberta 17
S20: Resfriamento de emergência *) 20
S25: Controle manual das saídas 25
S29: Limpeza do expositor 29
S30: Resfriamento forçado 30
S32: Atraso de saídas durante início de operações 32
S33: A função de aquecimento r36 está ativa 33
Outras exibições:
não: A temperatura de degelo não pode ser exibida. Há parada baseada no tempo
-d-: Degelo em andamento / Primeiro resfriamento após degelo
PS: Senha requerida. Congurar senha
*) O resfriamento de emergência ocorrerá quando houver falta de sinal de um sensor S3 ou S4 denido. A regulagem continuará com uma frequência de
ativação média registrada. Há dois valores registrados - um para operação diurna e um para operação noturna.
Advertência! Partida direta de compressores * Para prevenir avaria dos compressores, os parâmetros c01 e c02 deverão ser ajustados de acordo com os requisitos dos fornecedores ou em geral: Compressores herméticos c02 mín. 5 minutos Compressores semi-herméticos c02 mín. 8 minutos e c01 mín. 2 a 5 minutos (Motor de 5 a 15 KW) * ) A ativação direta de válvulas solenóides não requer ajustes diferentes dos de fábrica (0)
AK-CC 350 Manual RS8EQ328 © Danfoss 12-2015 17
Operação
Display
Os valores serão mostrados com três dígitos e com um ajuste em que é possível determinar se a temperatura deve ser mostrada em ºC ou ºF.
Diodos emissores de luz (LED) no painel frontal
HACCP = A função HACCP está ativa
Os outros LEDs no painel frontal acenderão quando o relé referen­te for ativado.
= Refrigeração = Degelo = Ventilador funcionando
Os diodos emissores de luz piscarão quando houver um alarme. Nessa situação é possível transferir o código de erro por downlo­ad para o display e cancelar/assinar o alarme fazendo uma breve pressão no botão superior.
Degelo
Durante o degelo um -d- é mostrado no display. Essa visão conti­nuará até 15 minutos após a refrigeração ser retomada. No entanto, a visão de -d- será interrompida se:
- A temperatura car adequada dentro de 15 minutos
- A regulagem for parada com “Interruptor Principal”
- Um alarme de alta temperatura aparece
Os botões
Para alterar uma ajuste, os botões superior e inferior darão um va­lor superior ou inferior dependendo do botão que for pressiona­do. Mas antes de alterar o valor é necessário ter acesso ao menu. Isso é conseguido pressionando o botão superior durante um par de segundos - você entrará na coluna com códigos de parâmetro. Localize o código de parâmetro que deseja alterar e pressione os botões intermediários até o valor do parâmetro ser mostrado. Quando tiver alterado o valor, salve o novo valor pressionando uma vez mais o botão intermediário.
Ajustar temperatura
1. Pressione o botão intermediário até ser mostrado o valor de temperatura
2. Pressione o botão superior ou inferior e selecione o novo valor
3. Pressione o botão intermediário novamente para concluir o
ajuste.
Lendo a temperatura no sensor de degelo
• Pressione brevemente o botão inferior
Partida/parada manual de um degelo
• Pressione o botão inferior durante quatro segundos.
Consulte o registro de HACCP
1. Pressione o botão intermediário por mais tempo até h01 apare-
cer.
2. Selecione o h01-h10 requerido
3. Veja o valor pressionando brevemente o botão intermediário
Obtenha uma boa partida
Com o seguinte procedimento é possível iniciar a regulagem bem rápido:
1 Abra o parâmetro r12 e pare a regulagem (em uma unidade
nova e não ajustada anteriormente, r12 já estará ajustado para 0, o que signica regulagem parada).
2 Selecione a conexão elétrica com base nos desenhos na página
6 a 7
3 Abra o parâmetro o61 e programe nele o número da conexão
elétrica
4 Agora selecione um dos ajustes predenidos na tabela da pági-
na 22.
5 Abra o parâmetro o62 e programe o número da matriz de pré-
ajustes. Os ajustes selecionados serão agora transferidos para o menu.
6 Abra o parâmetro r12 e inicie a regulagem
Exemplos
Programar menu
1. Pressione o botão superior até ser mostrado um parâmetro r01
2. Pressione o botão superior ou inferior e localize o parâmetro que deseja alterar
3. Pressione o botão intermediário até o valor de parâmetro ser mostrado
4. Pressione o botão superior ou inferior e selecione o novo valor
5. Pressione o botão intermediário novamente para congelar o valor.
Desativar relê de alarme / alarme de recebimento / consultar código de alarme
• Pressione brevemente o botão superior
Se houver vários códigos de alarme, eles são encontrados em uma pilha contínua. Pressione o botão superior ou inferior para percorrer a pilha contínua.
18 Manual RS8EQ328 © Danfoss 12-2015 AK-CC 350
7 Percorra a pesquisa de ajustes de fábrica. Os valores nas células
cinzas são alterados de acordo com a opção de ajustes. Faça as alterações necessárias nos parâmetros respectivos.
8 Para rede. Programe o endereço em o03 e inicie a função de var-
redura no gerenciador de sistema.
HACCP
Esta função seguirá a temperatura do aparelho e emitirá um alarme sonoro se o limite de temperatura ajustado for excedido. O alarme virá quando o tempo de atraso tiver decorrido. Quando a temperatura exceder o valor limite ela será registrada continuamente e o valor de pico será salvo até a leitura posterior. Junto com o valor serão salvos o tempo e a duração do excesso de temperatura.
Exemplos de excesso de temperatura:
Excesso durante a regulagem normal
A leitura dos vários valores na função HACCP pode ser feita com uma pressão longa no botão intermediário. As leituras são as seguintes: h01: A temperatura h02: Leitura do status do controlador quando a temperatura foi excedida: H1 = regulagem normal. H2 = falha de energia. Os tempos são salvos. H3 = falha de energia. Os tempos não são alvos. h03: Tempo. Ano h04: Tempo. Mês h05: Tempo: Dia h06: Tempo. Hora h07: Tempo. Minuto h08: Duração em horas h09: Duração em minutos h10: A temperatura de pico registrada
(O ajuste da função ocorre igual aos outros ajustes. Consulte a pesquisa de menu na próxima página).
Excesso em conexão com falha de energia em que o controlador pode continuar registrando o desempenho de tempo.
Excesso em conexão com falha de energia quando o controlador tiver perdido sua função de relógio e assim também seu desem­penho de tempo.
AK-CC 350 Manual RS8EQ328 © Danfoss 12-2015 19
Pesquisa de menu
Parâmetros Número do diagrama EL (pág. 6 a 7)
Função
Operação normal
Temperatura (ponto de ajuste) --- -50,0 °C 50,0 °C 2,0 °C
Termostato
Diferencial *** r01 0,1 K 20,0 K 2,0 K Limitação máx. do ponto de ajuste *** r02 -49,0 °C 50 °C 50,0 °C Limitação mín. do ponto de ajuste *** r03 -50,0 °C 49,0 °C -50,0 °C Ajuste da indicação de temperatura r04 -20,0 K 20,0 K 0,0 K Unidade de temperatura (°C/°F) r05 °C °F °C Correção do sinal de S4 r09 -10,0 K +10,0 K 0,0 K Correção do sinal de S3 r10 -10,0 K +10,0 K 0,0 K Serviço manual, regulagem da parada, regulagem da partida (-1, 0, 1) Deslocamento de referência durante operação noturna r13 -10,0 K 10,0 K 0,0 K Denição e pesagem, se aplicável, dos sensores do termostato ­S4% (100%=S4, 0%=S3) A função de aquecimento é iniciada alguns graus abaixo da temperatura de desativação dos termostatos Ativação do deslocamento de referência r40 r39 DESLIGA-DOLIGADO DESLIGA-
Valor do deslocamento de referência (ativar via r39 ou DI) r40 -50,0 K 50,0 K 0,0 K
Alarme
Atraso do alarme de temperatura A03 0 min 240 min 30 min Atraso do alarme da porta *** A04 0 min 240 min 60 min Atraso do alarme de temperatura após degelo A12 0 min 240 min 90 min Limite de alarme superior *** A13 -50,0 °C 50,0 °C 8,0 °C Limite de alarme inferior *** A14 -50,0 °C 50,0 °C -30,0 °C Atraso de alarme DI1 A27 0 min 240 min 30 min Atraso de alarme DI2 A28 0 min 240 min 30 min Sinal do termostato do alarme. S4% (100%=S4, 0%=S3) A36 0% 100% 100%
Compressor
Tempo mínimo LIGADO c01 0 min 30 min 0 min Tempo mínimo DESLIGADO c02 0 min 30 min 0 min Tempo de atraso de ativação do comp.2 c05 0 s 999 s 0 s O relé do compressor 1 deve ativar e desativar inversamente (função NC)
Relés externos (controle de cruzamento zero) Deve estar ‘LIGADO’ ao conectar com relés externos
Degelo
Método de degelo (nenhum/EL/GAS/BRINE) d01 não bri EL Temperatura de parada do degelo d02 0,0 °C 25,0 °C 6,0 °C Intervalo entre inícios de degelos d03 0 horas 48 horas 8 horas Duração máx. do degelo d04 0 min 180 min 45 min Deslocamento de tempo na ativação do degelo no início de operações Tempo de gotejamento d06 0 min 60 min 0 min Atraso da partida do ventilador após degelo d07 0 min 60 min 0 min Temperatura de partida do ventilador d08 -15,0 °C 0,0 °C -5,0 °C Ativação do ventilador durante degelo
Códi-
1 2 3 4 5 6 7 8 9 10
gos
r12 -1 1 0
r15 0% 100% 100%
r36 -15,0 K -3,0 K -15,0 K
c30 0
c70 DESLIGA-DOLIGADO LIGADO
d05 0 min 240 min 0 min
d09 0 2 1
Valor
mín.
DESLIGA-
DO
LIGADO0DESLIGA-
0: Parado 1: Funcionando 2: Funcionando durante desac. da bomba e degelo
Sensor de degelo (0=tempo, 1=S5, 2=S4) d10 0 2 0 Atraso de desaceleração da bomba d16 0 min 60 min 0 min Atraso de drenagem d17 0 min 60 min 0 min Tempo de refrigeração agregado máx. entre dois degelos d18 0 horas 48 horas 0 horas Degelo sob demanda - variação permitida da temperatura do S5 durante acúmulo de geada. Na fábrica central escolha 20 K (=desligado) Atraso de degelo a gás quente d23 0 min 60 min 0 min
Ventilador
Parada do ventilador na desativação do compressor F01 não sim não Atraso de parada do ventilador F02 0 min 30 min 0 min Temperatura de parada do ventilador (S5) F04 -50,0 °C 50,0 °C 50,0 °C
HACCP
Medição de temperatura a real da função HACCP h01 Última temperatura de pico registrada h10 Seleção de função e sensor da função HACCP. 0 = sem função HACCP. 1 = S4 usado (talvez também S3). 2 = S5 usado Limite de alarme da função HACCP h12 -50,0 °C 50,0 °C 8,0 °C Tempo de atraso do alarme HACCP h13 0 min 240 min 30 min Seleção de sinal da função HACCP. S4% (100% = S4, 0% = S3) h14 0% 100% 100%
Relógio em tempo real
Seis horários de início de degelo. Ajuste de horas. 0=DESLIGADO Seis horários de início de degelo. Ajuste de minutos. 0=DESLIGADO Relógio - Ajuste de horas *** t07 0 horas 23 horas 0 horas Relógio - Ajuste de minuto *** t08 0 min 59 min 0 min
d19 0,0 K 20,0 k 20,0 K
h11 0 2 0
t01-t06 0 horas 23 horas 0 horas
t11-t16 0 min 59 min 0 min
Valor máx.
1
Ajuste
de
fábrica
DO
DO
SW = 1,1 x
Ajuste
real
20 Manual RS8EQ328 © Danfoss 12-2015 AK-CC 350
Relógio - Ajuste de data *** t45 1 31 1 Relógio - Ajuste do mês *** t46 1 12 1 Relógio - Ajuste do ano *** t47 0 99 0
Diversos
Atraso dos sinais de saída após o início de operações o01 0 s 600 s 5 s Sinal de entrada em DI1. Função: 0=não usado. 1=status em DI1. 2=função de porta com alarme quando aberto. 3=alarme da porta quando aberto. 4=início de degelo (pressão de pulso). 5=interruptor principal ext.. 6=ope­ração noturna 7=mudar referência (ativar r40). 8=função de alarme quando fechado. 9=função de alarme quando aberto. 10=limpeza do expositor (pressão de pulso). 11=resfriamento forçado em degelo a gás quente. Endereço de rede (0=desligado) o03 0 240 0 Interruptor liga/desliga (mensagem de Pino de Serviço) IMPORTANTE! o61 deve ser ajustado antes de o04 Código de acesso 1 (todos os ajustes) o05 0 100 0 Tipo de sensor usado (Pt /PTC/NTC) o06 Pt ntc Pt Exibir etapa = 0,5 (normal 0,1 no sensor Pt) o15 não sim não Tempo de retenção máx. após degelo coordenado o16 0 min 60 min 20 Seleção de sinal para exibir visão. S4% (100%=S4, 0%=S3) o17 0% 100% 100% Sinal de entrada em DI2. Função: (0=não usado. 1=status em DI2. 2=função de porta com alarme quando aberto. 3=alarme de porta quando aberto. 4=início de degelo (pressão de pulso). 5=interruptor principal ext. 6=ope­ração noturna 7=mudar referência (ativar r40). 8=função de alarme quando fechado. 9=função de alarme quando aberto. 10=limpeza do expositor (pressão de pulso). 11=resfriamento forçado em degelo a gás quente.). 12=degelo coordenado) Conguração da função de luz (relé 4) 1=LIGADO durante a operação diurna. 2=LIGADO / DESLIGADO via comunicação de dados. 3=segue a função de DI quando DI estiver selecionado para função de porta ou alarme da porta Ativação do relé de luz (somente se o38=2) o39 DESLIGA-DOLIGADO DESLIGA-
Tempo de aquecimento do trilho ligado durante operações diurnas Tempo de aquecimento do trilho ligado durante operações noturnas Intervalo de tempo de aquecimento do trilho (tempo ligado + tempo desligado) Limpeza do expositor. 0= sem limpeza do expositor. 1= somen­te ventiladores. 2= todas as saídas desligadas. Seleção do diagrama EL. Consultar a página de visão geral 6-7 * o61 1 10 1 Transferir por download um conjunto de ajustes predetermina­dos. Consultar a próxima página de visão geral. Código de acesso 2 (acesso parcial) *** o64 0 100 0 Substituir os ajustes de fábrica dos controladores pelos ajustes atuais
Serviço de manutenção
Os códigos de status são mostrados na página 17 S0-S33 Temperatura medida com o sensor S5 *** u09
Status na entrada DI1. on/1=fechado u10 Temperatura medida com o sensor S3 *** u12 Status na operação noturna (ligado ou desligado) 1=fechado *** u13 Temperatura medida com o sensor S4 *** u16 Temperatura do termostato u17 Ler a referência de regulagem presente u28 Status na saída DI2. on/1=fechado u37 Temperatura mostrada no display u56 Temperatura medida do termostato de alarme u57 Status no relé de resfriamento ** u58 Status no relé de ventilador ** u59 Status no relé de degelo ** u60 Status no relé de aquecimento do trilho ** u61 Status no relé de alarme ** u62 Status no relé de luz ** u63 Status no relé de válvula na linha de sucção ** u64 Status no relé do compressor 2 ** u67
*** o46 0 2 0
* o62 0 6 0
1 2 3 4 5 6 7 8 9 10
o02 1 11 0
o04 DESLIGA-DOLIGADO DESLIGA-
DO
o37 0 12 0
o38 1 3 1
DO
o41 0% 100% 100
o42 0% 100% 100
o43 6 min 60 min 10 min
o67 DESLIGA-DOLigado DESLIGA-
DO
*) Pode ser ajustado somente quando a regulagem estiver parada (r12=0) **) Pode ser controlado manualmente, mas somente quando r12=-1 ***) Com código de acesso 2 o acesso a esses menus será limitado
Ajuste de fábrica Se for necessário retornar aos valores dos ajustes de fábrica, pode ser feito desta maneira:
- Desativar a tensão de alimentação para o controlador
- Mantenha os dois botões pressionados ao mesmo tempo ao conectar novamente a tensão de alimentação
AK-CC 350 Manual RS8EQ328 © Danfoss 12-2015 21
Tabela auxiliar de ajustes (setup rápido)
Ajustes predenidos (o62) 1 2 3 4 5 6
Temperatura (SP) Ajuste de temp. máx. (r02) Ajuste de temp. mín. (r03) Sinal dos sensor do termostato. S4% (r15) Limite de alarme alto (A13) Limite de alarme baixo (A14) Sinal do sensor da função de alarme S4% (A36) Intervalo entre degelos (d03) Sensor de degelo: 0=tempo, 1=S5, 2=S4 (d10) Cong. DI1 (o02) Sinal do sensor para exibir visão S4% (017)
Parada de degelo
no horário
4 °C 2 °C -24 °C 6 °C 3 °C -22 °C 6 °C 4 °C -22 °C 8 °C 5 °C -20 °C 2 °C 0 °C -26 °C 4 °C 1 °C -24 °C
10 °C 8 °C -15 °C 10 °C 8 °C -15 °C
-5 °C -5 °C -30 °C 0 °C 0 °C -30 °C
6 h 6h 12h 8h 8h 12h
0 1 1 0 1 1
Expositor Sala
Parada de degelo
no S5
100% 0%
100% 0%
Limpeza do expositor (=10) Função de porta (=3)
100% 0%
Parada de degelo
no horário
Parada de degelo
no S5
Substituição
O controlador contém várias funções que podem ser usadas jun­tas com a função de substituição no Gerenciador de Sistema.
Função via comunicação de dados
Início do degelo
Funções a serem usadas na função de substi­tuição do gerenciador de sistema
Controle do degelo Cronograma
Degelo coordenado Controle do degelo
Retrocesso noturno
Controle de luz
Controle de dia/noite Cronograma
Controle de dia/noite Cronograma
Parâmetro usado em AK-CC 350
- - - Início deg.
- - - RetApósDeg
- - - Estado do degelo
- - - Retrocesso noturno
o39 Luz Remota
22 Manual RS8EQ328 © Danfoss 12-2015 AK-CC 350
Pedido de compra
Tipo Função Código no.
AK-CC 350
EKA 175 Módulo de comunicação de dados LON RS485 084B8579
EKA 178B Módulo de comunicação de dados MODBUS 084B8571
EKA 163A Opcional de display externo 084B8562
EKA 164A Opcional de operação externa 084B8563
Tipo Função N° de código
EKA 183A Tecla de programação 084B8582
Ferramenta de cópia para ajuste de AK-CC. Para obter mais detalhes consulte a Brochura Técnica RD8BJ
Controlador de refrigeração com comunicação de dados MODBUS
084B4165
AK-CC 350 Manual RS8EQ328 © Danfoss 12-2015 23
Conexões
LON RS485
Fonte de alimentação
230 V CA
Sensores
S3 e S4 são sensores de termostato. Um ajuste determina se S3 ou S4 ou ambos devem ser usados. S5 é um sensor de degelo o qual é utilizado se o degelo precisar ser interrompido baseado na temperatura.
Sinais digitais liga/desliga
Uma entrada de ativação ativará uma função. As funções possíveis estão descritas nos menus o02 e o37.
Display externo
É possível conectar a um display interno. O display está conectado à entrada MODBUS. Consulte a próxima página.
Relés
Os usos gerais são mencionados aqui. Consulte também as pági­nas 6 a 7 onde são mostradas as diferentes aplicações. DO1: refrigeração. O relé ativará quando o controlador solicitar refrigeração DO2: degelo O relé ativará quando o degelo estiver em andamen­to DO3: para ventiladores ou refrigeração 2
Ventiladores: o relé ativará quando os ventiladores precisa­rem operar Refrigeração 2: o relé ativará quando a etapa 2 da refrigera-
ção precisar ser ativada DO4: para alarme, aquecimento do trilho, luz ou degelo a gás quente
Alarme: consultar diagrama. O relé é ativado durante a ope-
ração normal e desativa em situações de alarme ou quando
o controlador estiver inativo (car desenergizado)
Aquecimento do trilho: O relé ativa quando o aquecimento do
trilho precisar operar
Luz: o relê ativa quando a luz precisar ser ligada
Degelo a gás quente. O relé desativará quando precisar ser
feito degelo
Comunicação de dados
Barramento MOD xo Se comunicação de dados for usada, é importante que a instala­ção do cabo de comunicação de dados seja feita corretamente. Consulte a literatura separada nº RC8AC… AK-CC 350 também pode usar LON RS 485, mas para isso é ne­cessário um módulo de comunicação de dados tipo EKA 175. As conexões devem ser feitas com os terminais 18 a 21.
Ruído elétrico
Os cabos de sensores, entradas DI e comunicação de dados devem ser mantidos separados de outros cabos elétricos:
- Use condutores de cabos separados
- Mantém uma distância de pelo menos 10 cm entre os cabos
- Devem ser evitados cabos longos na entrada DI
24 Manual RS8EQ328 © Danfoss 12-2015 AK-CC 350
Degelo coordenado via conexões de cabo
Degelo coordenado via comunicação de dados
Display externo
Os seguintes controladores podem ser conectados dessa maneira: EKC 202D, EKC 302D, AK-CC 210, AK-CC 250, AK-CC 350, AK-CC 450, AK-CC 550 (No entanto máx. 10)
A refrigeração é retomada quando todos os controladores tiverem ‘liberado’ o sinal de degelo.
Somente em independente
Display externo e AK-CC 350 mais comunicação de dados
Não conecte nada além de um display na comunicação de dados. A distância até o display não pode exceder 200 m.
Um endereço deve ser programado em o03 (0 não pode ser usado). O display localizará sozinho o endereço do controlador.
AK-CC 350
AK-CC 350
+
+
AK-CC 350 Manual RS8EQ328 © Danfoss 12-2015 25
EKA 175 (LON RS485)
EKA 178B (MODBUS)
Dados
Tensão de alimentação
Sensores 3 peças a escolher
Precisão
230 VCA +10/-15 %. 2,5 VA, 50/60 Hz
Pt 1000 ou PTC (1000 ohm) ou NTC-M2020 (5000 ohm / 25 °C)
Faixa de medição
Controla­dor
Sensor Pt 1000
-60 a +99 °C
±1 K abaixo de -35 °C ±0,5 K entre -35 a +25 °C ±1 K acima de +25 °C
±0,3 K a 0 °C
±0,005 K por grade Display LED, 3 dígitos Display externo EKA 163A / EKA 164A
Sinal de funções de contato
Entradas digitais
Requisitos para contatos: revestido em ouro O comprimento do cabo deverá ter no máx. 15 m Usar relés auxiliares quando o cabo for maior
Cabo de cone­xão elétrica
Cabo de múltiplos núcleos máx.1,5 mm Máx. 1 mm2 em sensores e entradas DI
2
IEC60730
10 (6) A & (5 FLA, 30 LRA) 1)
Relés*
DO1
DO2
16 (8) A & (10 FLA, 60 LRA) 2)
6 (3) A & (3 FLA, 18 LRA) 1)
10 (6) A & (5 FLA, 30 LRA) 2)
DO3
6 (3) A & (3 FLA, 18 LRA) 1)
10 (6) A & (5 FLA, 30 LRA) 2)
DO4** 4 (1)A Min. 100 mA**
Comunicação de dados
MODBUS AK-CC 350 pode ser expandido com LON ou MODBUS
0 a +55 °C, Durante operações
-40 a +70 °C, Durante transporte
Ambientes
20 - 80% Rh, não condensado
Sem inuências / vibrações por choque Densidade IP 20 Reserva de
escapamento do
4 horas relógio
Diretiva de Baixa Tensão EU e EMC exigem conformi-
dade com a marcação CE com
Aprovações
teste por LDV de acordo com EN 60730-1 e EN 60730-
2-9, A1, A2
testado por EMC de acordo com EN 61000-6-3 e EN
61000-6-2
* DO1 é relé de 20 A. DO2 e DO3 são relés de 16 A. DO4 é relé de 10 A. A carga máxima indicada
acima deve ser observada ao conectar sem controle de cruzamento zero. Ao conectar com um controle de cruzamento zero, a carga deve ser aumentada até o valor indicado por 2)
** O revestimento em ouro assegura a função com pequenas cargas de contato
1) Com relé externo (c70=ON) (controle de cruzamento zero desativado)
2) Sem relé externo (c70=OFF) (controle de cruzamento zero ativado)
Contato de relé e fornecimento controlador deve usar mesma fase ea carga (compressor) deve fase compensada para Cos ϕ = 1.
Carga capacitiva
Os relés não podem ser usados para a conexão direta de cargas capacitivas tais como LEDs e controles de ligar e desligar motores EC. Todas as cargas com uma fonte de alimentação chaveada precisam ser conectadas
com um contator adequado ou similar.
A Danfoss não pode aceitar responsabilidade por possíveis erros em catálogos, brochuras e outro material impresso. A Danfoss reserva-se o direito de alterar seus produtos sem aviso prévio. Isso também se aplica a produtos já no pedido, desde que essas alterações possam ser feitas sem a necessidade de mudanças subsequentes nas especicações já acordadas. Todas as marcas registradas neste material são propriedade das respectivas empresas. Danfoss e o logotipo da Danfoss são marcas registradas da Danfoss A/S. Todos os direitos reservados.
26 Manual RS8EQ328 © Danfoss 12-2015 AK-CC 350
ADAP-KOOL®
Loading...
