Guida d’uso
Regolatore per il controllo della temperatura
AK-CC 210B, SW 1.0x
Sistema di controllo della refrigerazione ADAP-KOOL®
www.danfoss.com
Guida duso | Regolatore per il controllo della temperatura AK-CC 210B, SW 1.0x
84B8255
84B8256
S
Dan
84B825
Indice
Introduzione .........................................................................................................2
Funzionamento ...................................................................................................3
Applicazioni ..........................................................................................................6
Panoramica delle funzioni ...............................................................................8
Funzionamento ................................................................................................ 17
Panoramica menu ........................................................................................... 18
Ordinazione ....................................................................................................... 20
Connessioni ....................................................................................................... 21
Dati ....................................................................................................................... 22
Applicazione
L’AK-CC 210B è destinato agli “armadi plug-in” dei supermercati.
Principio
L’AK-CC 210B controlla la temperatura nell’armadio in base alla misura eettuata da un singolo sensore Saria. Questo sensore può essere posizionato nel usso d’aria fredda a valle dell’evaporatore o nel usso d’aria calda a monte dell’evaporatore, a seconda della struttura e dell’uso dell’armadio.
Danfoss
Sair
È possibile ottenere una misurazione della temperatura di sbrinamento direttamente con un sensore S5 o indirettamente tramite la misura rilevata da un sensore Saria.
Relè: i primi tre relè sono dedicati rispettivamente alla refrigerazione, allo sbrinamento e alla luce. L’uso del relè 4 viene selezionato dall’impostazione dell’applicazione e può essere Allarme, Ventilatore, Resistenze antiappannanti, Ventilatore del condensatore o Compressore 2.
Le varie applicazioni sono descritte a pag. 6.
Vantaggi
• Numerosi impieghi per la stessa unità
• Il regolatore dispone di funzioni tecniche di refrigerazione integrate ed è pertanto in grado di sostituire un’intera gamma di termostati e timer
• I tasti e le guarnizioni sono integrati nella parte anteriore
• Monitoraggio allarme della temperatura del condensatore con protezione di arresto del compressore.
• Relè sigillati per l’uso con refrigeranti R290
• Può controllare due compressori
• Trasmissione dati facile da installare
• Congurazione rapida
• Due riferimenti di temperatura
• Ingressi digitali per varie funzioni
• Funzione orologio con backup (Super Cap)
• Calibrazione in fabbrica che garantisce una maggior precisione di misurazione rispetto allo standard EN ISO 23953-2 senza dover ricorrere a ulteriori tarature (sensore Pt 1000 ohm)
Sair
S
Sair
air
Danfoss
S
Sair
Sair
7
foss
2 | BC337220653630it-000201 © Danfoss | DCS (vt) | 2021.06
Guida duso | Regolatore per il controllo della temperatura AK-CC 210B, SW 1.0x
Tc - Temp. condensatore
tempot1 t2 t3 t4 t5 t6
84B8259
84B8260
tempo
Funzionamento
Funzionamento - Sensori
Un sensore termostato Saria può essere collegato al regolatore e l’applicazione specica denisce il posizionamento: nell’aria a monte dell’evaporatore o nel usso d’aria a valle dell’evaporatore. Quest’ ultimo viene utilizzato principalmente quando vi è il rischio di una temperatura troppo bassa nei prodotti.
Sensore di sbrinamento
Il segnale migliore relativo alla temperatura dell’evaporatore si ottiene da un sensore di sbrinamento montato direttamente sull’evaporatore. Qui il segnale può essere utilizzato per la funzione di sbrinamento per risparmiare più tempo ed energia possibili.
Se non è necessario un sensore di sbrinamento, è possibile interrompere lo sbrinamento in base al tempo, oppure selezionare Saria.
Sensore di temperatura del condensatore
Un sensore di temperatura del condensatore Sc può essere utilizzato per monitorare la temperatura del condensatore. A seconda delle impostazioni, possono essere generati allarmi e altre azioni, incluso l’arresto di sicurezza del compressore, che possono essere avviati in base a questa temperatura.
Sair
S5
Sc
Sair
Danfoss
84B8258
Allarmi per la temperatura del condensatore e azioni
Può attivarsi un allarme quando la temperatura supera un limite di allarme impostato per il condensatore e può attivarsi un allarme critico a un limite di allarme superiore per il blocco condensatore. A questo livello critico, è possibile avviare diverse azioni, ad esempio spegnere la luce nell’armadio, spegnere il compressore o entrambi. L’azione desiderata è denita dal parametro “P92”.
I compressori possono essere arrestati in modo permanente se si verica un numero denito di allarmi critici entro un determinato periodo. Se il numero di eventi supera l’impostazione nel parametro “P94” entro un periodo denito in “P93”, l’ultimo evento includerà sempre un arresto del compressore, insieme ad altre azioni denite in “P92”. Questo stato richiede un reset manuale prima che il compressore possa riavviarsi.
Allarme blocco condensatore (A54)
Allarme condensatore (A37)
Di.
(A78)
12345
Ritardo
(A55)
Danfoss
2x Di. (A78)
Danfoss
Periodo di tempo (P93)
Eventi nel periodo (P94)
Reset manuale
© Danfoss | DCS (vt) | 2021.06 BC337220653630it-000201 | 3
Funzionamento del
compressore abilitato
Guida duso | Regolatore per il controllo della temperatura AK-CC 210B, SW 1.0x
Controllo di due compressori
Questo controllo regola due compressori di pari dimensione. Il principio di controllo è che uno dei compressori si collega a metà dierenziale del termostato e l’altro a pieno dierenziale. Quando il termostato si inserisce, viene avviato il compressore col minor numero di ore di esercizio. L’altro compressore sarà avviato solo dopo un ritardo impostato, in modo che il carico venga distribuito equamente. Il ritardo ha una priorità maggiore rispetto alla temperatura. Quando la temperatura dell’aria scende al di sotto della metà dierenziale, uno dei compressori si ferma, mentre l’altro continua a funzionare nché non viene raggiunta la temperatura necessaria. Il compressore utilizzato deve essere in grado di avviarsi in presenza di alta pressione.
Modica del riferimento di temperatura
Ad esempio, in un apparecchio a impulsi utilizzato per vari gruppi di prodotti, il riferimento di temperatura può essere modicato facilmente con un segnale di contatto su un ingresso digitale. Il segnale cambia il normale setpoint del termostato di un valore predenito. Contemporaneamente, i limiti di allarme superiore e inferiore verranno spostati con lo stesso valore.
Night setback
Il riferimento del termostato può essere visualizzato con un oset durante la notte. Il valore del limite di allarme verrà modicato con lo stesso valore dell’oset notturno. La modica verrà applicata solo per l’oset notturno positivo.
Di.
Metà del di.
Disinse-
rimento °C
Di.
Metà del di.
Disinse-
rimento °C
Ingressi digitali
Sono disponibili due ingressi digitali che possono essere utilizzati entrambi per le seguenti funzioni:
- Pulizia involucro
- Funzione contatto porta con allarme
- Avvio sbrinamento
- Sbrinamento coordinato (solo DO2)
- Night Setback
- Commutazione tra due riferimenti di temperatura
- Stato di rapporto dell’ingresso digitale tramite trasmissione dati
Funzione di pulizia dell’involucro
Questa funzione permette di procedere facilmente alle varie fasi di pulizia dell’apparecchiatura di refrigerazione. Premendo tre volte un pulsante è possibile passare da una fase all’altra. Premendo il pulsante la prima volta si arresta la refrigerazione (ma i ventilatori continuano a funzionare). Più tardi, premendo di nuovo il pulsante si arrestano i ventilatori Ancora più tardi, una ulteriore pressione sul pulsante riavvia la refrigerazione Le varie situazioni possono essere seguite dal display.
Sulla rete un allarme di pulizia viene trasmesso all’unità di sistema. Questo allarme può essere “registrato” in modo che possa essere fornita una prova della sequenza degli eventi.
Funzione contatto porta
Nelle celle frigorifere e nei congelatori l’interruttore della porta può accendere e spegnere la luce, avviare e arrestare la refrigerazione e inviare un allarme se la porta è rimasta aperta per troppo tempo.
- + + °C
1 ÷ + Ventilatore
2 ÷ ÷ O
3 + + °C
Sbrinamento
A seconda delle applicazioni è possibile scegliere uno dei seguenti metodi di sbrinamento: Naturale: i ventilatori rimangono in funzione durante
lo sbrinamento Elettrico: viene attivato l’elemento riscaldante Gas caldo: l’uscita di sbrinamento viene utilizzata per controllare
un’elettrovalvola che consente il usso di gas caldo
nell’evaporatore. Il compressore continua
a funzionare per generare gas caldo.
4 | BC337220653630it-000201 © Danfoss | DCS (vt) | 2021.06
Guida duso | Regolatore per il controllo della temperatura AK-CC 210B, SW 1.0x
Avvio sbrinamento
Uno sbrinamento può essere avviato in vari modi: A intervalli: lo sbrinamento si avvia a intervalli di tempo
prestabiliti ad es. ogni otto ore Tempo di refrigerazione: lo sbrinamento inizia dopo un periodo di
refrigerazione pressato. In altre parole, una
bassa necessità di refrigerazione “ritarderà” lo
sbrinamento successivo. Programmato: lo sbrinamento può essere avviato in momenti
pressati del giorno e della notte. Il massimo
è 6 volte. Contatto: avvio sbrinamento comandato da ingresso digitale
o da segnale di contatto. Rete: il segnale di avvio sbrinamento viene inviato da
un’unità di sistema tramite la trasmissione dati. Temp S5: nei sistemi 1:1 è possibile controllare l’ecienza
dell’evaporatore. In caso di formazione di ghiaccio
si avvia lo sbrinamento. Manuale: uno sbrinamento supplementare può essere
attivato usando il tasto più in basso sul pannello
frontale del regolatore (sebbene non sia adatto all’applicazione 4).
È possibile utilizzare uno qualsiasi dei metodi citati, basta attivarne uno per avviare lo sbrinamento.
Sbrinamento coordinato
Esistono due modi per eseguire uno sbrinamento coordinato: tramite cablaggio tra i regolatori o tramite la trasmissione dati.
Cablaggio
Uno dei regolatori può essere impostato come unità di controllo ed essere dotato di un modulo batteria per assicurare il backup dell’orologio. Una volta avviato uno sbrinamento, tutti gli altri regolatori si adeguano avviando uno sbrinamento. Al termine dello sbrinamento ogni regolatore si pone in condizioni di attesa. Quando tutti i regolatori sono in condizioni di attesa, si commuta lo stato e riprende la refrigerazione. (Se solo uno nel gruppo richiede lo sbrinamento, gli altri si adeguano).
Sbrinamento tramite trasmissione dati
Tutti i regolatori sono dotati di un modulo di trasmissione dati e tramite la funzione di esclusione da un gateway è possibile coordinare lo sbrinamento.
Sbrinamento su richiesta
1. Basato sul tempo di refrigerazione
Quando il tempo totale di refrigerazione supera un valore impostato, viene attivato un ciclo di sbrinamento.
2. In base alla temperatura
Il regolatore controlla costantemente la temperatura S5. Nel periodo tra due sbrinamenti, la temperatura S5 si abbassa man mano che sull’evaporatore si forma ghiaccio (perché il compressore funziona per tempi più lunghi e fa abbassare sempre più la temperatura S5). Quando questa temperatura supera un valore preimpostato, viene avviato uno sbrinamento. Questa funzione può funzionare solo nei sistemi 1:1.
Max. 15
Allarme richiesta di manutenzione
Il regolatore registra il tempo di accensione accumulato in giorni ed è possibile impostare un limite per attivare un “allarme richiesta di manutenzione” per indicare che l’ispezione e la pulizia del ventilatore del condensatore sono imminenti. Dopodiché, il contatore del tempo di funzionamento può essere ripristinato e viene avviato un nuovo periodo.
© Danfoss | DCS (vt) | 2021.06 BC337220653630it-000201 | 5
Guida duso | Regolatore per il controllo della temperatura AK-CC 210B, SW 1.0x
Modulo Extra
• Il regolatore può, in un secondo momento, essere dotato
di un modulo di inserimento, se l’applicazione lo richiede.
Il regolatore è stato predisposto con una spina, pertanto
è suciente spingere il modulo.
- Modulo batteria Il modulo garantisce la tensione al regolatore se la tensione
di alimentazione si interrompe per più di quattro ore. In questo modo la funzione orologio può essere protetta durante un’interruzione di alimentazione.
- Trasmissione dati Se è necessario il funzionamento da PC, collocare un modulo
per la trasmissione dati nel regolatore.
Display esterno Se è necessario indicare la temperatura sulla parte anteriore
dell’apparecchiatura di refrigerazione, è possibile montare un display tipo EKA 163A. Il display supplementare mostrerà le stesse informazioni del display del regolatore, ma non è dotato di pulsanti per il funzionamento. Se è necessario il comando dal display esterno, è necessario montare un display di tipo EKA 164A.
Applicazioni
L’AK-CC 210B è stato sviluppato per armadi plug-in refrigerati con uno o due compressori. Possono essere collegati tre sensori: Saria, S5 (conclusione sbrinamento) e Sc (temperatura condensatore). I primi tre relè sono utilizzati per l’accensione e lo spegnimento del compressore, lo sbrinamento e la luce, mentre il relè 4 è congurabile tramite l’impostazione dell’applicazione “o61”. Il relè può essere congurato per cinque diverse applicazioni:
1. Relè di allarme
2. Controllo del ventilatore evaporatore
3. Controllo resistenze antiappannanti
4. Pressostato ventilatore condensatore
5. Controllo secondo compressore
DI1 e DI2 sono ingressi a contatto a secco essibili che possono essere congurati per più funzioni tramite “o02” o “o37” (vedere le impostazioni a pagina 12-13).
6 | BC337220653630it-000201 © Danfoss | DCS (vt) | 2021.06
Guida duso | Regolatore per il controllo della temperatura AK-CC 210B, SW 1.0x
84B8250
Sair
S5 Sc DI1DI2
84B8252
Sair
S5 Sc
DI1DI2
84B8254
Sair
S5 Sc
DI1DI2
84B8251
Sair
S5 Sc
DI1DI2
84B8253
Sair
S5 Sc
DI1DI2 *)
Applicazioni dipendenti dalle connessioni
13 14 15 16 17 18 19 20
1 2 3 4 5 6 7 8 9 10 11 12
230 V
13 14 15 16 17 18 19 20
1 2 3 4 5 6 7 8 9 10 11 12
1
13 14 15 16 17 18 19 20
Danfoss
1 2 3 4 5 6 7 8 9 10 11 12
2
Danfoss
230 V
3
13 14 15 16 17 18 19 20
Danfoss
1 2 3 4 5 6 7 8 9 10 11 12
4
Danfoss
230 V
13 14 15 16 17 18 19 20
1 2 3 4 5 6 7 8 9 10 11 12
1
2
230 V
230 V
5
Danfoss
© Danfoss | DCS (vt) | 2021.06 BC337220653630it-000201 | 7
Guida duso | Regolatore per il controllo della temperatura AK-CC 210B, SW 1.0x
Panoramica delle funzioni
Funzione Para-
metro
Display normale
Normalmente viene visualizzato il valore della temperatura proveniente dal sensore del termostato Saria.
Termostato Controllo termostato Setpoint
La regolazione si basa sul valore impostato più un fattore di correzione, se applicabile. Per impostare il valore premere il tasto centrale. Il valore impostato può essere bloccato o limitato in un intervallo agendo sui parametri r02 e r03. Il valore di riferimento può essere visualizzato in qualsiasi momento tramite ”u28 Temp. ref”.
Dierenziale
Se la temperatura supera il valore di riferimento + la dierenza di temperatura impostata, il compressore verrà inserito. Si disinserirà nuovamente quando la temperatura scenderà al valore di riferimento impostato.
Dif. rif.
Limiti di setpoint
Il campo di impostazione del valore di setpoint può essere ristretto in modo da evitare che vengano impostati accidentalmente valori troppo alti o troppo bassi, con conseguenti danneggiamenti delle merci.
Per evitare di impostare un setpoint troppo elevato, è necessario diminuire il valore massimo di riferimento consentito.
Per evitare di impostare un setpoint troppo basso, è necessario aumentare il valore minimo di riferimento consentito.
Correzione del valore di temperatura visualizzato dal display
Se la temperatura dei prodotti e la temperatura ricevuta dal regolatore non sono esattamente uguali, è possibile correggere la temperatura visualizzata dal display.
Unità temperatura
Qui è possibile impostare se il display del regolatore deve mostrare i valori di temperatura in °C o in °F.
Correzione del segnale da Saria
Possibilità di compensazione grazie al cavo sensore lungo
Avvio/arresto refrigerazione
Questo parametro agisce sull’attivazione o sulla disattivazione della refrigerazione, oppure imposta l’esclusione manuale dell’uscita. L’avvio/arresto della refrigerazione può anche essere impostato tramite una funzione di commutazione esterna collegata a un ingresso DI. L’arresto della refrigerazione fa si che venga generato un “Allarme standby”.
Valore Night Setback
Il valore di riferimento del termostato può essere aumentato di un certo valore oltre il setpoint quando il regolatore passa al funzionamento in modo notturno. (Selezionare un valore negativo se si desidera diminuire la temperatura)
Attivazione dello spostamento del riferimento
Quando la funzione è impostata su ON, il riferimento del termostato viene aumentato del valore indicato in r40. L’attivazione può avvenire anche tramite l’ingresso DI1 o DI2 (denito in o02 o o37).
Parametri per funzionamento tramite trasmissione dati
Display aria (u56)
Disinserimento °C
r01 Dierenziale
r02 Disinserimento max. °C
r03 Disinserimento min. °C
r04 Reg. disp. K
r05 Unità temp.
°C=0/°F=1
r09 Regola Saria
r12 Interruttore principale
1: Avvio 0: Arresto
-1: Comando manuale delle uscite
r13 Oset notturno
r39 Oset term.
Valore di spostamento del riferimento
Quando è attivato lo spostamento, il riferimento del termostato e i valori di allarme vengono spostati per il numero di gradi seguente. L’attivazione avviene tramite r39 o l’ingresso DI
8 | BC337220653630it-000201 © Danfoss | DCS (vt) | 2021.06
r40 Oset term. K
Night Setback (avviamento del segnale notturno)
Rared. forzato. (avvio del rareddamento forzato)
Guida duso | Regolatore per il controllo della temperatura AK-CC 210B, SW 1.0x
Allarme Impostazione allarmi
Il regolatore può emettere allarmi in diverse condizioni. In presenza di un allarme, tutti i LED lampeggiano sul pannello anteriore del regolatore e si attiva il relè allarme.
Allarme per ritardo (allarme ritardo breve) Se viene superato uno dei due valori limite, si attiva la funzione timer. L’allarme non si attiverà nché non sarà superato il ritardo pre-tarato. Il ritardo viene impostato in minuti.
Ritardo allarme porta aperta
Il ritardo viene impostato in minuti. La funzione è denita in o02 o in o37.
Ritardo per il rareddamento(ritardo allarme lungo) Questo ritardo viene utilizzato durante l’avviamento e durante e subito dopo lo sbrinamento. Questo valore verrà utilizzato no a che la temperatura non è scesa sotto il valore impostato in A03. Il ritardo viene impostato in minuti.
Limite allarme per alta temperatura
Qui è possibile impostare il limite allarme per l’allarme di alta temperatura. Il valore viene impostato in °C (valore assoluto). Durante la condizione notturna, il valore limite verrà modicato con lo stesso valore dell’oset notturno. La modica verrà applicata solo per l’oset notturno positivo. Il valore limite viene modicato anche in caso di spostamento del riferimento r39, indipendentemente dal fatto che sia positivo o negativo.
Limite allarme per bassa temperatura
Qui è possibile impostare il limite allarme per gli allarmi di bassa temperatura. Il valore viene impostato in °C (valore assoluto). Durante la condizione notturna, il limite rimarrà invariato, mentre uno spostamento del riferimento r39, aumenterà o diminuirà il limite con il valore fornito da r40.
Ritardo di un allarme DI1
Un ingresso di disinserimento/inserimento farà scattare l’allarme quando il ritardo di tempo viene superato. La funzione è denita in o02.
Ritardo di un allarme DI2 Un ingresso di disinserimento/inserimento farà scattare l’allarme quando il ritardo di tempo viene superato. La funzione è denita in o37
Limite allarme condensatore
Setpoint per l’allarme temperatura condensatore, livello di avviso senza arresto del compressore. L’allarme si azzera quando la temperatura del condensatore diminuisce con il valore denito nel parametro A78.
Limite allarme blocco condensatore
Setpoint per l’allarme del blocco condensatore. L’attivazione di questo allarme può innescare un’azione: luce spenta, arresto del compressore o entrambi (vedere il parametro P92) L’allarme si azzera quando la temperatura del condensatore diminuisce di 2 volte il valore denito nel parametro A78.
Ritardo allarme condensatore
Ritardo dell’allarme del blocco condensatore e dell’azione potenziale. Il ritardo inizia quando la temperatura del condensatore supera il limite impostato nel parametro A54.
Dierenza allarme condensatore
Intervallo di dierenza inferiore alle impostazioni della temperatura di allarme del condensatore (A37 e A54) per azzerare gli allarmi.
Compressore Controllo compressore
Il relè del compressore lavora insieme con il termostato. Quando il termostato richiede la refrigerazione, il relè del compressore si inserisce.
Tempi di esercizio
Per evitare continui avviamenti e arresti, è possibile impostare i valori in base al tempo di funzionamento continuo del compressore dopo l’avviamento e in base al tempo minimo di arresto. I tempi di esercizio non sono rispettati quando si avvia uno sbrinamento.
Tempo min. di inserimento (in minuti) c01 Tempo min. di inserimento Tempo min. di disinserimento (in minuti) c02 Tempo min. di disinserimento
Ritardo di tempo per inserimento compressore 2
Questo parametro imposta il tempo che intercorre dall’inserimento del primo relè al momento in cui si inserisce il relè successivo.
Il LED sul pannello anteriore del regolatore indica se la refrigerazione è in corso. Relè comp.
Tramite la trasmissione dati può essere denita l’importanza dei singoli allar­mi. Le impostazioni vengono eseguite nel menu “Destinazioni allarmi”.
A03 Ritardo allarme
A04 Rit. porta aperta
A12 Rit. abbattim.
A13 Lim. alto aria
A14 Lim. basso aria
A27 Rit. allarme DI1
A28 Rit.allarme DI2
A37 Lim al. cond.
A54 Blocco T cond.
A55 Rit.Al.Cond
A78 Di.Al.Cond.
Reset allarme Errore EKC
c05 Ritardo scala valori
Consente di leggere lo stato del relè del compressore oppure di controllare il relè nella modalità di “Controllo manuale”
© Danfoss | DCS (vt) | 2021.06 BC337220653630it-000201 | 9
Guida duso | Regolatore per il controllo della temperatura AK-CC 210B, SW 1.0x
Sbrinamento Gestione sbrinamento
Il regolatore contiene una funzione timer che si azzera all’avvio di ogni sbrinamento. La funzione timer avvia uno sbrinamento se e quando è trascorso un intervallo di tempo prestabilito. La funzione timer si attiva quando la tensione è collegata al regolatore, ma per il primo avvio è ritardata del valore denito dal parametro d05. In caso di mancanza di interruzione corrente elettrica, il valore del timer viene memorizzato e riprende al ritorno della corrente. La funzione timer può essere utilizzata come una comoda soluzione per avviare gli sbrinamenti, ma agisce sempre per lo sbrinamento di sicurezza se uno dei successivi sbrinamenti non viene avviato. Il regolatore contiene una funzione orologio in tempo reale. Impostando questo orologio e i tempi di sbrinamento desiderati, lo sbrinamento viene avviato in momenti ssi della giornata. Se si prevedono interruzioni della corrente elettrica per periodi superiori alle quattro ore, è possibile montare nel regolatore un modulo con batteria. Lo sbrinamento può essere avviato anche tramite segnale da trasmissione dati, segnale di contatto o manualmente. Con il regolatore possono funzionare tutti i metodi di avvio. Occorre però impostare le dierenti funzioni in modo da evitare che gli sbrinamenti si susseguano troppo spesso uno dopo l’altro. Lo sbrinamento può essere eettuato con elettricità o gas caldo. Lo sbrinamento in corso viene interrotto in base al tempo trascorso o alla temperatura tramite un segnale di un sensore di temperatura.
Metodo di sbrinamento
Consente di impostare se eseguire lo sbrinamento elettricamente a gas o se non eseguirlo. Durante lo sbrinamento il relè di sbrinamento è inserito.
d01 Metodo sbrin.
0 = nessuno 1 = El 2 = Gas
Temperatura di arresto sbrinamento
Lo sbrinamento viene interrotto a una data temperatura, misurata da un sensore (il sensore è denito in d10). Il valore della temperatura è pressato.
Intervallo tra due avviamenti dello sbrinamento
La funzione viene azzerata e avvia il timer a ogni avvio di uno sbrinamento. Quando l’intervallo di tempo previsto è trascorso la funzione avvia un ciclo di sbrinamento. La funzione timer può essere utilizzata come una comoda soluzione per avviare gli sbrinamenti, ma agisce sempre come protezione di riserva se uno dei segnali normali non viene inviato. Se si utilizza lo sbrinamento coordinato senza funzione orologio o senza trasmissione dati, l’intervallo di tempo sarà considerato il tempo massimo tra sbrinamenti consecutivi. Se uno start sbrinamento tramite la trasmissione dati non viene eseguito, l’intervallo di tempo sarà considerato il tempo massimo tra sbrinamenti consecutivi. In caso di sbrinamento con funzione orologio o trasmissione dati, l’intervallo deve essere impostato per un periodo leggermente più lungo di quello pianicato, poiché altrimenti avvierà uno sbrinamento che verrà seguito da quello pianicato. In caso di interruzione della corrente elettrica il valore dell’intervallo di tempo viene memorizzato e prosegue al ritorno della corrente elettrica. L’intervallo di tempo non è attivo se è impostato a 0.
Durata max. dello sbrinamento
Questa impostazione è una misura di sicurezza che agisce in modo che lo sbrinamento venga comunque interrotto dopo un certo tempo se non si è già interrotto in base alla temperatura raggiunta o a causa del coordinamento.
Distribuzione temporale per inserimenti dello sbrinamento durante l’avviamento
Questa funzione è importante soltanto in presenza di più apparecchi o gruppi di refrigerazione, sui quali si intende distribuire lo sbrinamento in sequenza. Inoltre, dovrà essere utilizzata soltanto se si è scelto uno sbrinamento in base al tempo (d03). La funzione ritarda l’intervallo di tempo d03 del numero di minuti impostato, ma lo fa solo una volta e al primo sbrinamento che avviene quando la tensione è collegata al regolatore. In questo modo la funzione si attiva dopo ogni interruzione della corrente elettrica.
Tempo di gocciolamento
Funzione utilizzata per impostare il tempo che intercorre tra lo sbrinamento e un nuovo avviamento del compressore. (Tempo durante il quale l’acqua fuoriesce gocciolando dall’evaporatore).
Avviamento ritardato del ventilatore dopo lo sbrinamento
Questo parametro imposta il tempo che intercorre tra un nuovo avviamento del compressore dopo uno sbrinamento e il momento in cui si avvia il ventilatore. (Tempo durante il quale l’acqua è “trattenuta” dall’evaporatore).
Temperatura di avviamento del ventilatore
Il ventilatore può anche essere avviato leggermente prima di quanto previsto dal pa­rametro “Ritardo dell’avviamento del ventilatore dopo lo sbrinamento”, se il sensore di sbrinamento S5 registra un valore ammissibile inferiore a quello qui impostato.
d02 Temp. arresto sbrin.
d03 Intervallo sbrin.
(0=o)
d04 Tempo max. sbrin.
d05 Distr. temporale
d06 Tempo sgocciol.
d07 RitAvvioVent
d08 TempAvvioVent
10 | BC337220653630it-000201 © Danfoss | DCS (vt) | 2021.06
Guida duso | Regolatore per il controllo della temperatura AK-CC 210B, SW 1.0x
Inserimento del ventilatore durante lo sbrinamento
Consente di impostare l’eventuale funzionamento del ventilatore durante lo sbrinamento. 0: Arrestato (in funzione durante il pump down) 1: In funzione (arrestato durante “ritardo ventilatore”) 2: In funzione durante il pump down e lo sbrinamento. Dopodiché viene arrestato.
Sensore sbrinamento Denisce il tipo di sensore di sbrinamento 0: Nessuno, lo sbrinamento dipende dal tempo 1: S5 2: Saria
Ritardo pump down
Imposta il tempo necessario all’evaporatore per svuotarsi del refrigerante prima dello sbrinamento.
Sbrinamento su richiesta – tempi aggregati di refrigerazione
Qui viene impostato il tempo di refrigerazione consentito senza sbrinamento. Quando questo periodo è trascorso si avvia un ciclo di sbrinamento. Con un’impostazione = 0 la funzione è disinserita.
Sbrinamento su richiesta – temperatura S5
Il regolatore controlla l’ecacia dell’evaporatore e, tramite calcoli interni e misure della temperatura S5, è in grado di avviare un ciclo di sbrinamento se la variazione della temperatura S5 supera il valore previsto. Qui viene denita l’ampiezza ammissibile per la variazione di temperatura S5. Quando questo valore viene superato si avvia un ciclo di sbrinamento. La funzione può essere utilizzata solo nei sistemi 1:1 quando la temperatura di evaporazione si abbassa, in modo da garantire il mantenimento della temperatura dell’aria. Nei sistemi centralizzati la funzione deve essere disinserita. Con un’impostazione = 20 la funzione è disinserita.
Durata max. visualizzazione di -d- sul display
Controlla la lettura di “-d-” dopo lo sbrinamento e quindi “-d-” viene visualizzato no a quando la temperatura è ok e il ritardo impostato è scaduto o un allarme di temperatura si attiva.
Se si desidera visualizzare la temperatura sul sensore di sbrinamento premere il tasto inferiore del regolatore.
Se si desidera iniziare un ulteriore sbrinamento, premere per circa quattro secondi il tasto inferiore del regolatore. É possibile interrompere lo sbrinamento in corso ripetendo la stessa azione.
Il LED sul pannello frontale del regolatore indica se lo sbrinamento procede o no. Relè sbrinamento
d09 VentDuranteSbrin
d10 SensArrestoSbrin
d16 Rit. pump down
d18 TMaxFunzTerm.
d19 Disinserim.S5Dif.
d40 Reg. D disp.
Temp. Sbrinamento
Avvio sbrin. È possibile avviare uno sbrinamento manuale
Consente di leggere lo stato del relè di sbrinamento oppure di controllare il relè nella modalità di “Controllo manuale”
Mantenim dopo sbrin. Visualizza ON se il regolatore funziona con sbrinamento coordinato.
Stato sbrinamento Stato sbrinamento attivo 1= pump down/sbrinamento
Ventilatore Controllo del ventilatore Arresto del ventilatore al disinserimento del compressore
È possibile scegliere se interrompere o no il funzionamento del ventilatore quando il compressore viene disinserito.
Arresto ritardato del ventilatore quando il compressore viene disinserito
Se si è scelto di interrompere il funzionamento del ventilatore nel momento in cui il compressore viene disinserito, è anche possibile ritardare l’arresto del ventilatore successivo all’arresto del compressore. Questa funzione consente di impostare il tempo di ritardo.
Temperatura di arresto del ventilatore
La funzione arresta i ventilatori in situazioni anomale in modo che non trasmettano energia all’apparecchiatura. Se il sensore di sbrinamento registra una temperatura più alta di quella impostata qui, i ventilatori si arrestano. Verranno riavviati a 2 K al di sotto dell’impostazione. La funzione non è attiva durante uno sbrinamento o all’avvio dopo uno sbrinamento. Con un’impostazione di +50 °C la funzione viene disinserita.
Il LED sulla parte anteriore del regolatore indica se il ventilatore è in funzione. Relè ventilatore
© Danfoss | DCS (vt) | 2021.06 BC337220653630it-000201 | 11
F01 Arresto ventilatore CO
(Sì = ventilatore arrestato)
F02 Rit. ventilatore CO
F04 Temp. arr. vent.
Consente di leggere lo stato del relè del ventilatore o regolare forzatamente il relè nella modalità “Controllo manuale”.
Guida duso | Regolatore per il controllo della temperatura AK-CC 210B, SW 1.0x
Funzione programma di sbrinamento interno/orologio
(Non usata se il programma di sbrinamento esterno viene usato mediante trasmissione dati.) È possibile impostare no a sei orari individuali per l’avvio dello sbrinamento nel corso della giornata.
Attivazione di uno sbrinamento, impostazione dell’ora t01-t06 Avvio dello sbrinamento, impostazione dei minuti (1 e 11 vanno insieme, ecc.)
Quando tutti i t01 e t16 sono uguali 0 l’orologio non avvierà gli sbrinamenti.
Orologio in tempo reale
L’impostazione dell’orologio è necessaria solo quando non esiste alcuna trasmissione dati. Nel caso di un’interruzione della corrente elettrica di una durata inferiore a quattro ore, la funzione dell’orologio verrà salvata. Quando si monta un modulo batteria, la funzione orologio può essere mantenuta più a lungo. Esiste anche un’indicazione della data usata per la registrazione delle misure della temperatura.
Orologio: impostazione delle ore t07 Orologio: impostazione dei minuti t08 Orologio: impostazione della data t45 Orologio: impostazione del mese t46 Orologio: impostazione dell’anno t47
Varie Varie Ritardo segnale di uscita all’avviamento
Durante l’avviamento dopo un’interruzione della corrente elettrica le funzioni del regolatore possono essere ritardate in modo da evitare il sovraccarico della rete elettrica. Questa funzione consente di impostare il tempo di ritardo.
Segnale ingressodigitale - DI1
Il regolatore è dotato di un ingresso digitale 1, che può essere utilizzato per una delle seguenti funzioni: O: l’ingresso non è utilizzato
1. Visualizzazione dello stato di una funzione di contatto
2. Funzionamento della porta: quando l’ingresso è aperto segnala che la porta è aperta. La refrigerazione e i ventilatori sono disinseriti. Quando il periodo impostato in “A4” è trascorso viene inviato un allarme e viene riattivata la refrigerazione.
3. Allarme porta aperta: quando l’ingresso è aperto segnala che la porta è aperta. Quando il periodo impostato in “A4” è trascorso viene inviato un allarme.
4. Sbrinamento: la funzione viene attivata da un segnale a impulsi. Il regolatore registrerà se l’ingresso DI è inserito e avvia quindi un ciclo di sbrinamento. Se il segnale viene ricevuto da più regolatori, è importante che TUTTE le connessioni siano eettuate in modo identico (DI con DI e GND con GND).
5. Interruttore principale: la regolazione è attivata con ingresso DI chiuso (cortocircuitato). La regolazione è interrotta con l’ingresso in posizione OFF.
6, Funzionamento notturno: quando l’ingresso è cortocircuitato è disponibile
la regolazione per il funzionamento notturno.
7. Spostamento del riferimento quando DI1 è cortocircuitato. Spostamento con “r40”.
8. Funzione di allarme separata: viene inviato un allarme quando l’ingresso è cortocircuitato.
9. Funzione di allarme separata: viene inviato un allarme quando l’ingresso è aperto. (Per 8 e 9 il ritardo è impostato in A27)
10. Pulizia involucro: la funzione viene attivata da un segnale a impulsi. Vedere anche descrizione a pagina 4.
Se il regolatore è inserito in una rete con trasmissione dati, è necessario assegnarlo a un indirizzo, e tale indirizzo deve essere comunicato al master gateway della trasmissione dati. Queste impostazioni possono essere eettuate soltanto se il regolatore è dotato di un modulo di trasmissione dati e se il cavo di trasmissione dati è stato denitivamente installato. Le istruzioni relative a tale installazione sono riportate in un documento separato “RC8AC”.
Gli indirizzi sono compresi tra 1 e 60 (119), determinati dal gateway. o03 L’indirizzo viene trasmesso al gateway se il menu è su ON
IMPORTANTE: Prima di impostare o04, è NECESSARIO impostare o61. Altrimenti si trasmettono dei dati errati.
Codice di accesso 1 (accesso a tutte le impostazioni)
Se le impostazioni del regolatore devono essere protette mediante un codice di accesso, è possibile impostare un valore numerico compreso tra 0 e 100. In caso contrario, questa funzione potrà essere annullata impostandola su 0. (99 consentirà sempre l’accesso).
t11-t16
o01 Rit. dell’uscita
o02 Cong DI 1
La denizione avviene con il valore numerico mostrato alla sinistra.
(0 = o)
Stato DI (Misure) Lo stato attuale dell’ingresso DI è mostrato qui. ON o OFF.
Dopo l’installazione di un modulo di trasmissione dati, il regolatore può essere azionato insieme agli altri regolatori nei controlli della refrigerazione ADAP-KOOL®.
o04
o05 -
12 | BC337220653630it-000201 © Danfoss | DCS (vt) | 2021.06
Guida duso | Regolatore per il controllo della temperatura AK-CC 210B, SW 1.0x
Tipo di sensore
Normalmente viene utilizzato un sensore PT 1000 dotato di grande precisione di trasmissione del segnale. Tuttavia, in determinate situazioni, è anche possibile utilizzare un sensore con dierente precisione di segnale. Potrebbe essere ad esempio un sensore PTC (1.000 ohm a 25 °C) o un sensore NTC (5.000 ohm a 25 °C). Tutti i sensori montati devono essere dello stesso tipo.
Lettura locale della versione software o08 Versione SW
Scala valori visualizzati
Sì: visualizza su una scala di 0,5° No: visualizza su una scala di 0,1°
Tempo di attesa max. dopo uno sbrinamento coordinato
Dopo aver completato uno sbrinamento, il regolatore attenderà un segnale dal master che gli confermerà che la refrigerazione può essere ripresa. Se questo segnale non dovesse pervenire per qualsiasi motivo, il regolatore avvierà autonomamente la refrigerazione non appena il tempo di attesa (stand- by) impostato sarà trascorso.
Segnale ingresso digitale – D2
Il regolatore è dotato di un ingresso digitale 2, che può essere utilizzato per una delle seguenti funzioni: O: ingresso non utilizzato.
1. Visualizzazione dello stato di una funzione di contatto
2. Funzionamento della porta: quando l’ingresso è aperto segnala che la porta è aperta. La refrigerazione e i ventilatori sono disinseriti. Trascorso il tempo impostato in “A4” viene generato un allarme e riprende la refrigerazione.
3. Allarme porta aperta: quando l’ingresso è aperto segnala che la porta è aperta. Trascorso il tempo impostato in “A4” viene generato un allarme.
4. Sbrinamento: la funzione viene attivata da un segnale a impulsi. Il regolatore registrerà se l’ingresso DI è inserito e avvia quindi un ciclo di sbrinamento. Se il segnale viene ricevuto da più regolatori, è importante che TUTTE le connessioni siano eettuate in modo identico (DI con DI e GND con GND).
5. Interruttore principale: la regolazione è attivata con ingresso DI chiuso (cortocircuitato). La regolazione è interrotta con l’ingresso in posizione OFF.
6. Funzionamento notturno: quando l’ingresso è cortocircuitato è disponibile la regolazione per il funzionamento notturno.
7. Spostamento del riferimento quando DI2 è cortocircuitato. Spostamento con “r40”.
8. Funzione di allarme separata: viene inviato un allarme quando l’ingresso è cortocircuitato.
9. Funzione di allarme separata: viene inviato un allarme quando l’ingresso è aperto.
10. Pulizia involucro: la funzione viene attivata da un segnale a impulsi. Vedere anche descrizione a pagina 4.
11. Non usato
12. L’ingresso viene utilizzato per lo sbrinamento coordinato in combinazione con altri regolatori dello stesso tipo.
Congurazione della funzione luci (relè 4 in applicazioni 2 e 6)
1) Il relè si inserisce durante il funzionamento notturno
2) Il relè da controllare tramite la trasmissione dati
3) Il relè deve essere controllato dall’interruttore della porta denito in o02 o o37,
dove l’impostazione è impostata su 2 o 3. Quando la porta viene aperta, il relè si inserisce. Quando la porta viene richiusa, ci sarà un ritardo di due minuti prima che la luce si spenga.
Attivazione del relè luci
Il relè luci può essere attivato ma solo come denito in o38 con impostazione 2.
Resistenza antiappannanti in funzionamento diurno
Il periodo ON è impostato come valore percentuale del tempo.
Resistenza antiappannanti in funzionamento notturno
Il periodo ON è impostato come valore percentuale del tempo.
Ciclo resistenza antiappannante
Il periodo complessivo ON+OFF è impostato in minuti
Pulizia involucro
Lo stato della funzione può essere denito tramite questa impostazione oppure è possibile attivare la funzione manualmente. 0 = Funzionamento normale (nessuna pulizia) 1 = Pulizia con ventilatori in funzione. Tutte le altre uscite sono O. 2 = Pulizia con ventilatori in arresto. Tutte le altre uscite sono O. Se la funzione è controllata mediante un segnale all’ingresso DI1 o DI2, lo stato pertinente è visibile nel menu in questo punto.
Selezione dell’applicazione
Il regolatore può essere congurato in vari modi. Qui è possibile impostare quale delle cinque applicazioni si desidera. A pagina 6 è disponibile una rassegna delle applicazioni.
Questo menu può essere impostato solo quando la regolazione è interrotta, cioè r12” è impostato su 0.
o06 Cong.sens.
Pt = 0 PTC =1 NTC = 2
o15 Scala valori visual. = 0,5
o16 Tempo di mant. max.
o37 Cong. DI2
o38 Cong. luce
o39 Contr. remoto luce
o41 Resist. antiap. funz. diurno%
o42 Resist. antiap. funz. nott.%
o43 Ciclo rest. antiap.
o46 Pulizia involucro
o61 --- Modo appl.
© Danfoss | DCS (vt) | 2021.06 BC337220653630it-000201 | 13
Guida duso | Regolatore per il controllo della temperatura AK-CC 210B, SW 1.0x
Trasferimento impostazioni predenite al regolatore
È possibile selezionare l’impostazione rapida di un certo numero di parametri. Ciò dipende da come l’applicazione o la cella frigorifera viene regolata e dal fatto che lo sbrinamento venga interrotto in funzione del tempo trascorso o della temperatura. Una descrizione si trova a pagina 22.
Questo menu può essere impostato solo quando la regolazione è interrotta, cioè "r12” è impostato su 0.
Dopo l’impostazione, il valore ritorna a 0. Eventuali regolazioni/impostazioni successive dei parametri possono essere eettuate in base alle necessità.
Codice di accesso 2 (accesso alle regolazioni)
Permette di accedere alle regolazioni dei valori ma non all’impostazione dei para­metri di congurazione. Se le impostazioni del regolatore devono essere protette mediante un codice di accesso, è possibile impostare un valore numerico compreso tra 0 e 100. In caso contrario, questa funzione potrà essere annullata impostandola su
0. Se si utilizza la funzione, deve essere utilizzato anche il codice di accesso 1 (o05).
Salvare le impostazioni di fabbrica
Con questo parametro le impostazioni correnti del regolatore vengono memorizzate come nuove impostazioni di base (le precedenti impostazioni di fabbrica vengono sovrascritte)
Visualizzazione del tempo di funzionamento
Visualizzazione del tempo di funzionamento accumulato del regolatore in giorni (alimentato e interruttore principale acceso). Può essere azzerato o regolato quando l’interruttore principale r12 è spento.
Richiesta allarme di manutenzione
Giorni di funzionamento prima della richiesta di allarme di manutenzione. Valore = 0 disabilita la funzione
Denisce l’azione quando si attiva l’allarme di blocco del condensatore
0 = Funzione disabilitata, 1 = Spegnimento luce, 2 = Arresto compressore, 3 = Spegnimento luce e comp., 4 = Spegnimento comp., resistenza antiappannante e luci, 5 = Spegnimento comp., luce e resistenza antiappannante
Periodo per il conteggio degli eventi del condensatore prima dell’arresto permanente
Numero di ore per il conteggio degli eventi. Gli eventi precedenti al periodo impostato vengono eliminati.
Numero di eventi condensatore entro il periodo prima dell’arresto permanente
Il periodo è denito dal parametro P93. Valore = 0 disabilita la funzione
Manutenzione Manutenzione
Temperatura misurata con il sensore Saria u01 Temp. Saria Temperatura misurata con il sensore S5 u09 Temp S5 Stato su ingresso DI1 on/1=chiuso u10 Stato DI1 Stato funzione notturna (On oppure O) 1=chiuso u13 Cond. nott. Lettura del riferimento di regolazione corrente u28 Rif. temp. Stato su uscita DI2 on/1=chiuso u37 Stato DI2 Temperatura misurata con il sensore Sc U09 Temp. Sc Temperatura indicata sul display **Stato relè per rareddamento u58 Comp1/LLSV **Stato relè per ventilatore u59 Relè ventilatore **Stato relè per sbrinamento. u60 Relè di sbrin. **Stato sul relè per resistenze antiappannanti u61 Relè resistenze antiappannanti **Stato relè per allarme u62 Relè di allarme **Stato relè per luce u63 Relè luci **Stato relè per compressore 2 u67 Relè comp.2 ** Stato relè per ventilatore condensatore u71 Relè ventilatore condensatore *) Non sono visualizzati tutti gli elementi. Viene mostrata solo la funzione relativa
all’applicazione prescelta.
o62 -
o64 -
o67 -
P48 Tempo di funzionamento dell’unità
P91 Rich. manut. cond.
P92 Azione cond.
P93 Periodo cond.
P94 Cont. ev. cond.
- - - Night Setback 0=Giorno 1=Notte
u56 Display aria
14 | BC337220653630it-000201 © Danfoss | DCS (vt) | 2021.06
Guida duso | Regolatore per il controllo della temperatura AK-CC 210B, SW 1.0x
Messaggio di errore Allarmi
Nel caso si verichino guasti o difetti, i LED situati sul pannello frontale incominciano a lampeggiare e il relè di allarme viene attivato. Premendo il tasto superiore, verrà visualizzato sul display il relativo messaggio di allarme. Se ce ne sono altri, continuare a premere per vederli. Gli errori che vengono segnalati possono essere di due tipi: un allarme emesso durante il normale funzionamento quotidiano oppure un errore di installazione. A - allarmi visibili soltanto dopo che il tempo di ritardo pressato è scaduto. E - allarmi che, al contrario, vengono visualizzati nello stesso momento in cui avviene l’errore. (Un allarme A non viene visualizzato se è attivo un allarme E) Elenco dei possibili messaggi di errore: 1 = allarme
A1: Allarme alta temperatura Allarme alta t.
A2: Allarme bassa temperatura Allarme bassa t.
A4: Allarme porta aperta Allarme porta aperta
A5: informazioni. Il parametro o16 è scaduto Tempo mant. max.
A15: allarme. Segnale dall’ingresso DI1 Allarme DI1
A16: allarme. Segnale dall’ingresso DI2 Allarme DI2 A45: condizione di standby (refrigerazione bloccata da r12 o ingresso DI)
(Il relè di allarme non verrà attivato) A59: pulizia involucro Segnale dall’ingresso DI1 o DI2 pulizia involucro
A61: allarme temperatura condensatore Allarme cond.
A80: allarme condensatore bloccato Cond. bloccato
AA4: allarme richiesta di manutenzione Rich.Manut. cond.
E1: guasti del regolatore Errore EKC
E6: errore nell’orologio in tempo reale. Controllare la batteria/reimpostare l’orologio. -
E27: errore del sensore in S5 Errore S5
E29: errore sensore Saria Errore Saria
E64: errore sensore Sc Errore Sc
Modalità di standby
Durata max sbrinam.
Destinazioni allarmi
La priorità dei singoli allarmi può essere denita con un’impostazione (0, 1, 2 o 3)
© Danfoss | DCS (vt) | 2021.06 BC337220653630it-000201 | 15
Guida duso | Regolatore per il controllo della temperatura AK-CC 210B, SW 1.0x
Stato operativo (Misure)
Il regolatore verrà a trovarsi in determinate situazioni di controllo, nelle quali non dovrà far altro che aspettare la fase successiva della regolazione. Per poter visualizzare e comprendere meglio la ragione di queste condizioni di “stasi”,
Stato EKC: (visualizzato in tutte le schermate
di menu) si dovrà controllare sul display lo stato operativo. Premere brevemente (1 s) il tasto superiore Se è disponibile un codice di stato, viene visualizzato sul display. Il signicato dei vari codici di stato è il seguente:
S0: regolazione 0
S1: attesa termine sbrinamento coordinato 1
S2: se il compressore è in funzione, deve funzionare per X minuti. 2
S3: quando il compressore si ferma, deve restare fermo per almeno X minuti. 3
S4: l’evaporatore è in fase di gocciolamento per il tempo impostato 4 S10: refrigerazione interrotta dall’interruttore principale. Tramite r12 o ingresso digi-
tale DI
10
S11: refrigerazione interrotta dal termostato 11
S14: sequenza sbrinamento. Sbrinamento in atto 14
S15: sequenza sbrinamento. Ritardo ventilatore, acqua trattenuta nell’evaporatore 15
S17: porta aperta. Ingresso DI aperto 17
S20: rareddamento di emergenza *) 20
S25: comando manuale delle uscite 25
S29: pulizia involucro 29
S32: ritardo attivazione uscite all’avviamento 32
S34: evento blocco condensatore attivo 34
Altri valori:
no: impossibile visualizzare la temperatura di sbrinamento. Arresto basato sul tempo
-d-: sbrinamento in corso/Prima refrigerazione dopo lo sbrinamento
PS: richiesta password. Impostare password
*) Il rareddamento di emergenza avrà eetto in caso di mancanza di segnale dal sensore Saria. La regolazione prosegue con una frequenza di inserimento media registrata. Sono disponibili due valori registrati, uno per il funzionamento diurno e uno per quello notturno.
Attenzione! Avvio diretto dei compressori * Per evitare guasti al compressore, i parametri c01 e c02 devono essere impostati rispettando le speciche del fornitore, oppure in generale: Compressori ermetici c02 min. 5 minuti Compressori semiermetici c02 min. 8 minuti e c01 min. 2 - 5 minuti (motore da 5 – 15 kW) *) L’attivazione diretta delle elettrovalvole non richiede impostazioni diverse da quelle predenite (0)
16 | BC337220653630it-000201 © Danfoss | DCS (vt) | 2021.06
Guida duso | Regolatore per il controllo della temperatura AK-CC 210B, SW 1.0x
Funzionamento
Display
I valori vengono visualizzati con tre cifre e tramite le impostazioni è possibile denire se la temperatura deve essere visualizzata in °C o °F.
LED sul pannello anteriore
I LED sul pannello anteriore si accendono all’attivazione del relè corrispondente.
= Refrigerazione = Sbrinamento = Ventilatore in funzione
I LED lampeggiano in caso di allarme. In questa situazione è possibile scaricare il codice di errore a display e annullare/confermare l’allarme mediante una breve pres­sione del pulsante superiore.
Sbrinamento
Durante lo sbrinamento, sul display viene visualizzato –d-. Al termine dello sbrinamento, la visualizzazione di –d- continuerà nché una delle seguenti condizioni non viene soddisfatta:
- La temperatura è OK (inferiore al limite di inserimento)
- Si attiva un allarme di alta temperatura
- Il ritardo impostato con il parametro d40 scade
- La regolazione viene interrotta con "Interruttore principale"
Tasti
Per modicare le impostazioni, i tasti in alto e in basso permettono di modicare i valori in aumento o diminuzione a seconda del ta­sto premuto. Prima di poter modicare un valore è però necessario accedere al menu. Per accedere al menù, premere il tasto superiore per un paio di secondi: viene visualizzata una colonna con i codici dei parametri. Cercare il codice del parametro che si desidera modicare e premere i pulsanti centrali no alla visualizzazione del parametro. Dopo aver modicato il valore, salvare il nuovo valore premendo ancora una volta il tasto centrale.
Esempi :
Impostazione del menu
1. Premere il tasto superiore nché appare il parametro r01.
2. Premere il tasto inferiore o superiore e individuare il parametro che si desidera modicare.
3. Premere il tasto centrale nché non viene visualizzato il valore del parametro.
4. Premere il tasto inferiore o superiore e selezionare il nuovo valore.
5. Premere nuovamente il pulsante centrale per bloccare il valore.
Impostazione della temperatura
1. Premere il tasto centrale nché non viene visualizzato il valore di temperatura.
2. Premere il tasto inferiore o superiore e selezionare il nuovo
valore.
3. Premere di nuovo il tasto centrale per concludere
l’impostazione.
Lettura della temperatura sul sensore di sbrinamento
• Premere brevemente il tasto inferiore.
Avvio/arresto manuale dello sbrinamento
• Premere il tasto inferiore per quattro secondi
(sebbene non riguardi l’applicazione 4).
Per iniziare bene
Utilizzando la seguente procedura è possibile congurare la regolazione molto rapidamente:
1 Aprire il parametro r12 e arrestare la regolazione (per un’unità
nuova e mai congurata r12 è già impostato a 0, che signica regolazione arrestata).
2 Selezionare le connessioni relative all’applicazione in base
ai disegni a pagina 7.
3 Aprire il parametro o61 e impostare i collegamenti elettrici.
4 Selezionare una delle impostazioni predenite dalla tabella
di pagina 20.
5 Aprire il parametro o62 e impostare il numero del gruppo
di impostazioni predenite. Le impostazioni selezionate vengono trasferite al menu.
6 Aprire il parametro r12 e avviare la regolazione.
7 Scorrere la panoramica delle impostazioni di fabbrica. I valori
nelle caselle grigie sono cambiati in funzione delle impostazioni prescelte. Apportare tutte le modiche necessarie ai rispettivi parametri.
8 Per la rete. Impostare l’indirizzo in o03, quindi installare
sull’unità di sistema tramite scansione, o per Lon tramite l’impostazione o04.
Disinserimento relè di allarme/recepimento allarme/vedere codici allarme
• Premere brevemente il tasto superiore. In caso di codici di allarme multipli, vengono presentati in sequenza. Premere il tasto superiore o inferiore per far scorrere la sequenza di codici.
© Danfoss | DCS (vt) | 2021.06 BC337220653630it-000201 | 17
Guida duso | Regolatore per il controllo della temperatura AK-CC 210B, SW 1.0x
Panoramica menu
Parametri Variante dell’AK-CC
Funzione Codici 1 2 3 4 5
Funzionamento normale
Temperatura (setpoint) --- -50,0 °C 50,0 °C 2,0 °C
Termostato
Dierenziale *** r01 0,1 K 20,0 K 2,0 K Limite max. per l’impostazione del setpoint *** r02 -49,0 °C 50 °C 50,0 °C Limite min. per l’impostazione del setpoint *** r03 -50,0 °C 49,0 °C -50,0 °C Regolazione dell’indicazione di temperatura r04 -20,0 K 20,0 K 0,0 K Unità di temperatura (°C/°F) r05 °C °F °C Correzione del segnale da Saria r09 -10,0 K 10,0 K 0,0 K Servizio manuale, arresto regolazione, avvio regolazione (-1, 0, 1) r12 -1 1 0 Scostamento riferimento in funzionamento notturno r13 -20,0 K 20,0 K 0,0 K Attivazione spostamento riferimento r40 r39 OFF ON OFF Valore spostamento del riferimento (attivato da r39 o DI) r40 -50,0 K 50,0 K 0,0 K
Allarme
Ritardo allarme temperatura A03 0 min. 240 min. 30 min. Ritardo allarme porta *** A04 0 min. 240 min. 60 min. Ritardo allarme temperatura dopo lo sbrinamento. A12 0 min. 240 min. 90 min. Limite allarme alto *** A13 -50,0 °C 50,0 °C 8,0 °C Limite allarme basso *** A14 -50,0 °C 50,0 °C -30,0 °C Ritardo allarme DI1 A27 0 min. 240 min. 30 min. Ritardo allarme DI2 A28 0 min. 240 min. 30 min. Limite allarme per temperatura condensatore A37 20,0 °C 120,0 °C 60,0 °C Limite allarme blocco condensatore e arresto comp. A54 20,0 °C 140,0 °C 70,0 °C Ritardo allarme blocco condensatore A55 0 min. 30 min. 0 min. Dierenza per l’annullamento degli allarmi del condensatore A78 1,0 K 30,0 K 10,0 K
Compressore
Tempo min. di accensione c01 0 min. 30 min. 0 min. Tempo min. di spegnimento c02 0 min. 30 min. 0 min. Ritardo per inserimento comp. 2 c05 0 s 900 s 5 s
Sbrinamento
Metodo di sbrinamento (nessuno/elettrico/gas) d01 nessuno GAS nessuno Temperatura di arresto sbrinamento d02 0,0 °C 25,0 °C 6,0 °C Intervallo tra due avviamenti dello sbrinamento d03 0 ore Durata max. dello sbrinamento d04 0 min. 180 min. 45 min. Ritardo inserimento dello sbrinamento all’avviamento d05 0 min. 240 min. 0 min. Tempo di gocciolamento d06 0 min. 60 min. 0 min. Avviamento ritardato del ventilatore dopo lo sbrinamento d07 0 min. 60 min. 0 min. Temperatura di avviamento del ventilatore d08 -15,0 °C 0,0 °C -5,0 °C Inserimento ventilatore durante lo sbrinamento 0: arrestato 1: in funzione 2: in funzione durante il pump-down e lo sbrinamento Sensore di sbrinamento (0=tempo, 1=S5, 2=Saria) d10 0 2 0 Ritardo pump down d16 0 min. 60 min. 0 min. Tempo max. di refrigerazione complessiva tra due sbrinamenti d18 0 ore 48 ore 0 ore Sbrinamento su richiesta - Variazione della temperatura di S5 consentita durante la forma­zione di ghiaccio. Sull’impianto centrale scegliere 20 K (=o) Durata max. visualizzazione di -d- sul display d40 5 min. 240 min. 30 min.
Ventilatore
Arresto ventilatore al disinserimento del compressore F01 no no Ritardo arresto ventilatore F02 0 min. 30 min. 0 min. Temperatura di arresto ventilatore (S5) F04 -50,0 °C 50,0 °C 50,0 °C
Orologio in tempo reale
Sei tempi di avviamento per lo sbrinamento. Impostazione delle ore. 0=OFF Sei tempi di avviamento per lo sbrinamento. Impostazione dei minuti. 0=OFF Orologio - Impostazione delle ore *** t07 0 ore 23 ore 0 ore Orologio - Impostazione dei minuti *** t08 0 min. 59 min. 0 min. Orologio - Impostazione della data *** t45 1 31 1 Orologio - Impostazione del mese *** t46 1 12 1 Orologio - Impostazione dell’anno *** t47 0 99 0
Varie
Ritardo segnali d’uscita dopo l’avviamento o01 0 s 600 s 5 s Segnale in ingresso a DI1. Funzione: 0=non usato. 1=stato di DI1. 2=funzione porta con allarme, se aperta. 3=allarme porta, se aperta. 4=avvio sbrinamento (segnale a impulsi). 5=interruttore princ. est. 6=funzionamento notturno 7=modica riferimento (attiva r40). 8=funzione allarme, se chiuso. 9=funzione allarme, se aperto. 10=pulizia involucro (segnale a impulsi). Indirizzo di rete o03 0 240 0 Interruttore On/O (messaggio PIN) IMPORTANTE! impostare o61 prima di o04
Le impostazioni contrassegnate in grigio verranno modicate dalla funzione di impostazione rapida. Vedere la tabella a pagina 20.
Valore
min.
d09 0 2 1
d19 0,0 K 20,0 K 20,0 K
t01-t06 0 ore 23 ore 0 ore
t11-t16 0 min. 59 min. 0 min.
o02 0 10 0
o04 OFF ON OFF
Valore
max.
240 ore
Imposta-
zione di
fabbrica
8 ore
SW =1.0x
Impo­stazione eettiva
18 | BC337220653630it-000201 © Danfoss | DCS (vt) | 2021.06
Guida duso | Regolatore per il controllo della temperatura AK-CC 210B, SW 1.0x
Codice di accesso 1 (tutte le impostazioni) o05 0 100 0 Tipo di sensore utilizzato (Pt/PTC/NTC) o06 Pt ntc Pt Lettura della versione del software o08 Scala valori visualizzati = 0,5 (normale 0,1 nel sensore Pt) o15 no no Tempo massimo di mantenimento dopo sbrinamento coordinato o16 0 min. 60 min. 20 min. Segnale in ingresso su DI2. Funzione: (0 = non utilizzato). 1 = stato su DI2. 2 = funzione porta con allarme, se aperta 3 = allarme porta aperta. 4 = avvio sbrinamento (segnale a impulsi). 5 = interruttore principale est. 6 = funzionamento notturno. 7 = modica riferimento (attiva r40). 8 = funzione allarme, se chiuso. 9 = funzione allarme, se aperto. 10 = pulizia involucro (segnale a impulsi). 11 = non utilizzato. 12 = coordinamento sbrinamento. Congurazione della funzione luci (relè 4) 1=ON durante funzionamento notturno. 2=ON/OFF tramite trasmissione dati. 3=ON segue la funzione DI, quando DI è selezionato su funzione porta o su allarme porta aperta Attivazione del relè luci (solo se o38=2) o39 OFF ON OFF Tempo di attivazione resistenze antiappannanti durante il funzionamento diurno o41 0% 100% 100% Tempo di attivazione resistenze antiappannanti durante il funzionamento notturno o42 0% 100% 100% Tempo resistenze antiappannanti (tempo di inserimento + tempo di disinserimento ) o43 6 min. 60 min. 10 min. pulizia involucro 0=nessuna pulizia dell’involucro. 1=Solo ventilatori. 2=Tutte le uscite OFF. *** o46 0 2 0 Selezione dello schema EL. Vedere pagina 7 * o61* 1 5 1 Scaricare una serie di parametri predeniti. Vedere panoramica alla pagina precedente. * o62* 0 2 0 Codice di accesso 2 (accesso parziale) *** o64 0 100 0 Sostituzione delle impostazioni di fabbrica dei regolatori con quelle attuali o67 OFF On OFF Visualizzazione del tempo di funzionamento dell’unità in giorni * P48 0 giorni 999
Richiesta di allarme di manutenzione. Giorni di funzionamento (tempo di funzionamento dell’unità) prima dell’allarme di richiesta di manutenzione Valore = 0 disabilita la funzione Denisce l’azione quando si attiva l’allarme condensatore bloccato: 0 = Funzione disabilitata. 1 = Spegnimento luce, 2 = Arresto compressore. 3 = Spegnimento luce e comp., 4 = Arresto comp., resistenza antiappannante e luci. 5 = Spegnimento comp., luce e resistenza antiappannante Periodo per il conteggio degli eventi del condensatore prima dell’arresto permanente P93 0 ore 96 ore 0 ore Numero di eventi condensatore entro il periodo prima dell’arresto permanente Valore = 0 disabilita la funzione
Manutenzione
I codici di stato sono mostrati a pagina 16 Temperatura misurata con il sensore Saria u01 Temperatura misurata con il sensore S5 Stato su ingresso DI1 on/1=chiuso Stato funzione notturna (On oppure O) 1=chiuso Lettura del riferimento di regolazione corrente Stato su uscita DI2 on/1=chiuso Temperatura misurata con il sensore Sc Temperatura indicata sul display Stato relè per rareddamento Stato relè per ventilatore Stato relè per sbrinamento. Stato sul relè per resistenze antiappannanti Stato relè per allarme Stato relè per luce Stato relè per compressore 2 Stato relè per ventilatore condensatore
*) Può essere impostato solo se la regolazione è interrotta (r12=0) **) Può essere controllato manualmente ma solo quando r12=-1
***) Con codice di accesso 2 l’accesso a questi menu è limitato
o37 0 12 0
o38 1 3 1
P91 0 giorni 960
P92 0 5 0
P94 0 50 0
S0-S34
*** u09
u10
*** u13
u28 u37 U09
u56 ** u58 ** u59 ** u60 ** u61 ** u62 ** u63 ** u67 ** u71
0 giorni
giorni
0 giorni
giorni
Impostazione di fabbrica Se si desidera tornare ai valori impostati in fabbrica:
- Disinserire la tensione di alimentazione nel regolatore.
- Riconnettere la tensione di alimentazione tenendo premuti entrambi i pulsanti contemporaneamente.
© Danfoss | DCS (vt) | 2021.06 BC337220653630it-000201 | 19
Guida duso | Regolatore per il controllo della temperatura AK-CC 210B, SW 1.0x
Tabella delle impostazioni rapide Armadio MT
(raredda-
mento) Impostazioni predenite – tramite o62 1 2 Temperatura (SP) 4,0 °C -24,0 °C impostazione max. temperatura (r02) 6,0 °C -22,0 °C impostazione min. temperatura (r03) 2,0 °C -26,0 °C Limiti allarme alto (A13) 10,0 °C -15,0 °C Limiti allarme basso (A14) -5,0 °C -30,0 °C
Armadio LT
(brina)
Esclusione
Il regolatore integra varie funzione che possono essere utilizzate in abbinamento alla funzione di esclusione nel gateway master/ gestore di sistema.
Funzioni tramite trasmissione dati
Avvio sbrinamento
Sbrinamento coordinato Controllo sbrinamento
Night Setback
Controllo luci
Funzioni da utilizzare nella funzione di esclusione nel gateway
Controllo sbrinamento Programmazione oraria
Controllo giorno/notte Programmazione
Controllo giorno/notte Programmazione
Parametri utilizzati in AK-CC 210B
- - - Avvio sbrin.
- - - MantDopoSbrin u60 relè sbrin.
- - - Night Setback
o39 Contr. luce remoto
Ordinazione
Tipo Funzione Codice n.
AK-CC 210B
EKA 178A
EKA 179A
EKA 181C
EKA 183A Chiave di programmazione 084B8582
EKA 163A Display esterno per AK-CC 210B 084B8562
Regolatore di refrigerazione senza trasmissione dati ma predisposto per il montaggio di un modulo.
Modulo per trasmissione dati MODBUS
Modulo per trasmissione dati Lon RS 485
Modulo batteria che proteggerà l’orologio nel caso di una prolungata interruzione della corrente elettrica.
230 V CA 084B8544
084B8564
084B8565
084B8577
20 | BC337220653630it-000201 © Danfoss | DCS (vt) | 2021.06
Guida duso | Regolatore per il controllo della temperatura AK-CC 210B, SW 1.0x
84B3285
DI1 DI2
230 V
Sair S5 Sc
Connessioni
Relè
Segue un elenco degli impieghi generali. Vedere anche a pagina
EKA
DO1
163A
21
22 23 24
DO2 DO3 DO4
Danfoss
Alimentazione elettrica
230 V CA
Sensori
La temperatura del termostato è misurata con il sensore Saria. S5 è un sensore di sbrinamento ed è utilizzato se occorre interrompere lo sbrinamento in base alla temperatura. Il sensore Sc è utilizzato per monitorare e controllare la temperatura del condensatore.
Segnali digitali On/O
Un ingresso di inserimento attiverà una funzione. Le funzioni passibili sono descritte nei menu o02 e o37.
EKA 163A – Display esterno
Qui è possibile collegare un display esterno tipo EKA 163A o EKA 164A. Vedere le Istruzioni per EKA 16xA (documentazione n. 084R9970)
6-7 dove sono mostrate le diverse applicazioni. DO1: refrigerazione. Il relè si inserisce quando il regolatore richiede la refrigerazione DO2: sbrinamento Il relè viene inserito quando lo sbrinamento è in corso DO3: luce. Il relè si inserisce per accendere la luce. DO4: per allarme, resistenza antiappannante, ventilatore, ventilatore del condensatore o compressore 2.
Allarme: vedere schema. Il relè viene inserito durante il funzionamento normale e disinserito in situazioni di allarme e quando il regolatore è disalimentato (spento) Resistenza antiappannante: il relè si inserisce per attivare la resistenza antiappannante. Ventilatori: il relè si inserisce quando i ventilatori devono essere messi in funzione. Ventilatore condensatore: il relè segue il compressore tranne durante lo sbrinamento. Compressore 2: il relè viene inserito quando la fase di refrigerazione 2 deve essere inserita.
Trasmissione dati
Il regolatore è disponibile in più versioni che consentono la trasmissione dati mediante: MODbus o LON-RS485. Se è utilizzata la trasmissione dati, è importante che l’installazione del cavo per la trasmissione dati sia eseguita correttamente. Vedere la documentazione separata N. RC8AC.
Disturbi elettrici
I cavi per sensori, gli ingressi DI e la trasmissione dati devono essere mantenuti separati dagli altri cavi elettrici:
- Utilizzare canaline separate
- Mantenere una distanza tra i cavi di almeno 10 cm
- Evitare cavi lunghi all’ingresso DI
Sbrinamento coordinato mediante collegamenti via cavo
Sbrinamento coordinato mediante trasmissione dati
Gateway/ Gestore di sistema
I regolatori seguenti possono essere collegati in questa modalità: AK-CC 210, AK-CC 250, AK-CC 450, AK-CC 550 e AK-CC55. Max. 10. La refrigerazione viene ripresa quando tutti i regolatori hanno "rilasciato" il segnale di sbrinamento.
© Danfoss | DCS (vt) | 2021.06 BC337220653630it-000201 | 21

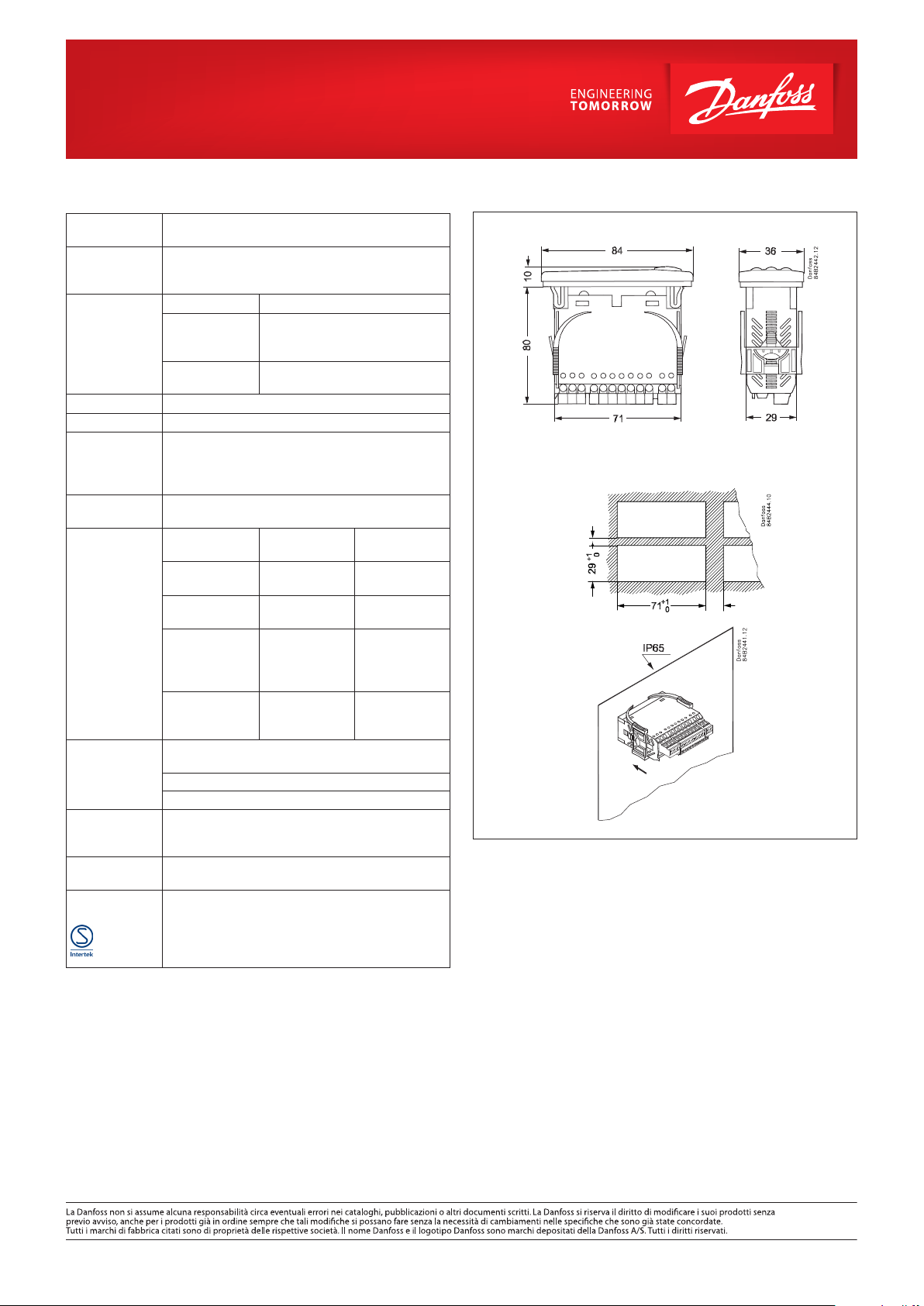

Dati
Tensione di alimentazione
3 sensori tra
Precisione
Display LED, 3 cifre Display esterno EKA 163A
Ingressi digitali
Cavo di collega­mento elettrico
Relè*
Condizioni ambientali
Densità
Autonomia orologio
Certicazioni
* DO1 e DO2 sono relè da 16 A. Gli 8 A menzionati possono essere aumentati no a 10 A se la
temperatura ambiente viene mantenuta al di sotto di 50 °C. DO3 e DO4 sono relè da 8 A. Il
carico massimo deve essere mantenuto. ** I contatti dorati assicurano il funzionamento anche con carichi sul contatto. *** Approvazione UL basata su 30.000 accoppiamenti.
230 V CA +10/-15%. 2,5 V A, 50/60 Hz
Pt 1000 o PTC 1000 o NTC-M2020 (5.000 ohm/25 °C)
Campo di misura -60 – 99 °C
± 1 K sotto -35 °C
Regolatore
±0,5 K tra -35 e 25 °C ±1 K sopra +25 °C
Sensore Pt 1000
±0,3 K a 0 °C ±0,005 K per grado
Segnale dalle funzioni di contatto. Speciche contatti: contatti dorati La lunghezza del cavo deve essere di max. 15 m Utilizzare relè ausiliari quando il cavo è più lungo.
Max. Cavo multi-core 1,5 mm
CE (250 V CA)
DO1. Refrigerazione
DO2. Sbrina­mento
8 (6) A
8 (6) A
2
UL *** (240 V CA)
10 A resistivo 5FLA, 30LRA
10 A resistivo 5FLA, 30LRA
6 A resistivo
DO3. Ventilatore 6 (3) A
3FLA, 18LRA 131 VA servizio pilota
DO4. Allarme
4 (1) A Tempo min. 100 mA**
4 A resistivo 131 VA servizio pilota
Da 0 a 55 °C, durante il funzionamento Da -40 a 70 °C, durante il trasporto
20-80% UR, senza condensa Senza urti/vibrazioni IP 65 sulla parte anteriore.
I tasti e il premistoppa sono integrati nella parte anteriore.
4 ore
Conformità alle direttive sulla bassa tensione UE e sulla compatibilità elettromagnetica con riferimento alla marcatura CE. Testato LVD sec. EN 60730-1 ed EN 60730-2-9, A1, A2 Testato EMC sec. EN61000-6-3 ed EN 61000-6-2
min.8
min.15
© Danfoss | DCS (vt) | 2021.06 BC337220653630it-000201 | 22
ADAP-KOOL®
Loading...
