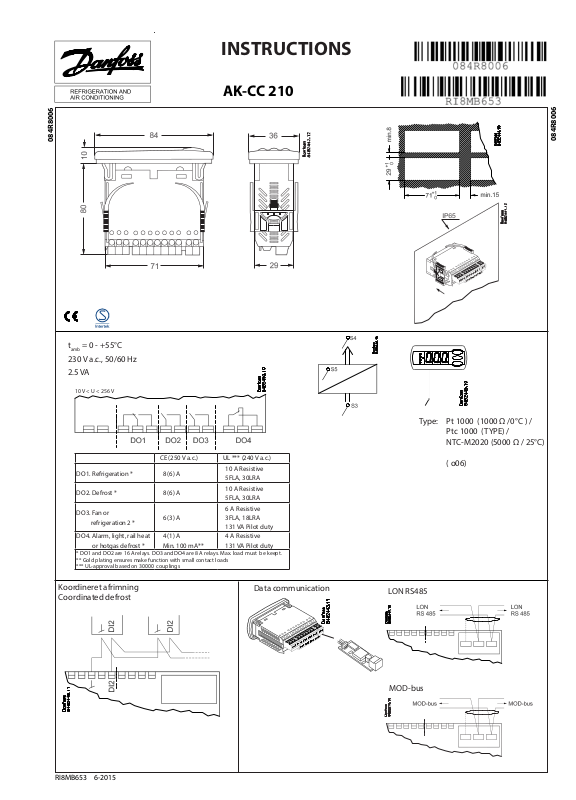

INSTRUCTIONS

AK-CC 210

084R8006

= 0 - +55°C

amb

230 V a.c., 50/60 Hz

2.5 VA

10 V < U < 256 V

084R8006

CE (250 V a.c.) UL *** (240 V a.c.)

DO1. Refrigeration * 8 (6) A

DO2. Defrost * 8 (6) A

DO3. Fan or refrigeration 2 *

DO4. Alarm, light, rail heat or hotgas defrost *

* DO1 and DO2 are 16 A relays. DO3 and DO4 are 8 A relays. Max. load must be keept. ** Gold plating ensures make function with small contact loads *** UL-approval based on 30000 couplings

6 (3) A

4 (1) A Min. 100 mA**

10 A Resistive 5FLA, 30LRA

6 A Resistive 3FLA, 18LRA 131 VA Pilot duty 4 A Resistive 131 VA Pilot duty

Koordineret afrimning Coordinated defrost

Data communication

Type: Pt 1000 (1000 Ω /0°C ) /

Ptc 1000 (TYPE) / NTC-M2020 (5000 Ω / 25°C)

( o06)

LON RS485

MOD-bus

RI8MB653 6-2015

o61 — Elforbindelser - Electrical connections - Elektrische Verbindungen

1 2

Danfoss

84B2428.12

Danfoss

84B2429.13

3 4

5 6

Danfoss

84B2430.13

*) *)

7 8

9 10

*)*)

! ! !

2 Instructions RI8MB653 © Danfoss 6/2015 AK-CC 210

*) DI1, DI2: AU: Guld, Gold, Or, Oro l = max. 15 m

Indstil:

Dansk

1 Åbn parameter r12 og stop reguleringen

2 Vælg elforbindelse ud fra tegningerne side 2

3 Åbn parameter o61 og indstil elforbindelses-

nummeret heri

4 Vælg derefter et sæt af forudindstillinger fra

tabellen til højre

5 Åbn parameter o62 og indstil nummeret for

sættet af forudindstillinger

6 Åbn parameter r12 og start reguleringen

7 Se oversigten over fabriksindstillinger igen-

nem. — Foretag de nødvendige ændringer i de respektive parametre

8 Ved netværk. Indstil adressen i o03 og send

derefter adressen til gatewayen/systemenheden med indstillingen o04.

Parametre EL-diagramnummer (side 2) Min.Funktion Koder 1 2 3 4 5 6 7 8 9 10 Normal drift

Temperatur (setpunkt) --- -50.0°C 50.0°C 2.0°C

Termostat

Dierens *** r01 0.1 K 20.0 K 2.0 K Max. begrænsning af setpunktsindstilling *** r02 -49.0°C 50.0°C 50.0°C Min. begrænsning af setpunktsindstilling *** r03 -50.0°C 49.0°C -50.0°C Justering af temperaturvisning r04 -20.0 K 20.0 K 0.0 K Temperaturenhed (°C/°F) r05 °C °F °C Korrektion af signalet fra S4 r09 -10.0 K 10.0 K 0.0 K Korrektion af signalet fra S3 r10 -10.0 K 10.0 K 0.0 K Manuel service, Stop regulering, Start regulering (-1, 0, 1) Referenceforskydning under natdrift r13 -10.0 K 10.0 K 0.0 K Denition og evt. vægtning af termostatfølere - S4% (100%=S4, 0%=S3) Varmefunktionen påbegyndes antal grader under termostatens udkoblingstemperatur Aktivering af referenceforskydning r40 r39 OFF ON OFF Værdi for referenceforskydning (aktiveres via r39 eller DI) r40 -50.0 K 50.0 K 0.0 K

Alarm

Forsinkelse på temperaturalarm A03 0 min 240 min 30 min Forsinkelse på døralarm *** A04 0 min 240 min 60 min Forsinkelse på temperaturalarm efter afrimning A12 0 min 240 min 90 min Høj alarmgrænse *** A13 -50.0°C 50.0°C 8.0°C Lav alarmgrænse *** A14 -50.0°C 50.0°C -30.0°C Alarm forsinkelse DI1 A27 0 min 240 min 30 min Alarm forsinkelse DI2 A28 0 min 240 min 30 min Signal til alarmtermostaten. (100%=S4, 0%=S3) A36 0% 100% 100%

Kompressor

Min. ON-tid c01 0 min 30 min 0 min Min. OFF-tid c02 0 min 30 min 0 min Forsinkelsestid for indkobling af compr. 2 c05 0 sec 999 sec 0 sec Kompressorrelæ 1 skal koble modsat (NC-funktion)

Afrimning

Afrimningsmetode (ingen/EL/GAS/BRINE) d01 no bri EL Afrimnings-stoptemperatur d02 0.0°C 25.0°C 6.0°C Interval mellem afrimningsstarter d03 0 hours 240 hours 8 hours Max. afrimningsvarighed d04 0 min 180 min 45 min Tidsforskydning på afrimningsindkoblingen ved opstart d05 0 min 240 min 0 min Afdrypningstid d06 0 min 60 min 0 min Forsinkelse på ventilatorstart efter afrimning d07 0 min 60 min 0 min Ventilator-starttemperatur d08 -15.0°C 0.0°C -5.0°C Ventilator indkoblet under afrimning

Hjælpeskema til indstillinger (quick-setup)

Sæt af forudindstillinger (o62) 1 2 3 4 5 6

Temperatur (SP) 4°C 2°C -24°C 6°C 3°C -22°C Max. temp. indstilling (r02) 6°C 4°C -22°C 8°C 5°C -20°C Min. temp. indstilling (r03) 2°C 0°C -26°C 4°C 1°C -24°C Følersignal til termostaten. S4% (r15) 100% 0% Alarmgrænse høj (A13) 10°C 8°C -15°C 10°C 8°C -15°C Alarmgrænse lav (A14) -5°C -5°C -30°C 0°C 0°C -30°C Følersignal til alarmfunk. S4% (A36) 100% 0% Interval imellem afrimn. (d03) 6 h 6h 12h 8h 8h 12h Afrimningsføler: 0=time,1=S5, 2=S4

(d10) DI1 cong. (o02) Møbelrengøring (=10) Dørfunktion (=3) Følersignal til displayvisning. S4% (017) 100% 0%

r12 -1 1 0

r15 0% 100% 100%

r36 -15.0 K -3.0 K -15.0 K

c30 0

d09 0 2 1

Afr. stop

på tid

Møbler Rum

Afr. stop

på S5

0 1 1 0 1 1

Sæt 1-6: Indstillingerne i de grå felter bliver ændret

værdi

OFF

Afr. stop

på tid

Max.-

værdi

Fabriks-

indstil-

ling

OFF

0: stoppet 1: Kører 2: Kører under pump down og afrimning

Afrimningsføler (0=tid, 1=S5, 2=S4) d10 0 2 0 Pump down forsinkelse d16 0 min 60 min 0 min Drain forsinkelse d17 0 min 60 min 0 min Max. opsummeret køletid imellem to afrimninger d18 0 hours 48 hours 0 hours Behovstyret afrimning - S5 temperaturens tilladte variation ved isopbygning. På centralanlæg vælges 20 (=o) Forsinkelse af varmgasafrimning d23 0 min 60 min 0 min

Ventilator

Ventilatorstop ved udkoblet kompressor F01 no yes no Forsinkelse af ventilatorstop F02 0 min 30 min 0 min Ventilatorstop temperatur (S5) F04 -50.0°C 50.0°C 50.0°C

d19 0.0 K 20.0 k 20.0 K

Afr. stop

på S5

Aktuel indstil-

ling

AK-CC 210 Instructions RI8MB653 © Danfoss 6/2015 3

HACCP

Aktuel temperaturmåling til HACCP funktionen h01 Den sidst registrerede spidstemperatur h10 Valg af funktion og føler til HACCP funktionen. 0=ingen HACCP funktion. 1= S4 benyttes (evt. også S3). 2=S5 benyttes Alarmgrænse for HACCP funktionen h12 -50.0°C 50.0°C 8.0°C Forsinkelsestid for HACCP alarmen h13 0 min. 240 min. 30 min. Vælg signal til HACCP funktionen. S4% (100%=S4, 0%=S3) h14 0% 100% 100%

Realtidsur

Seks starttidspunkter for afrimning. Indstilling af timer. 0=OFF Seks starttidspunkter for afrimning. Indstilling af minutter 0=OFF Ur - Timeindstilling *** t07 0 hours 23 hours 0 hours Ur - Minutindstilling *** t08 0 min 59 min 0 min Ur - Indstilling af dato *** t45 1 31 1 Ur - Indstilling af måned *** t46 1 12 1 Ur - Indstilling af år *** t47 0 99 0

Diverse

Forsinkelse af udgangssignaler efter opstart o01 0 s 600 s 5 s Indgangssignal på DI1. Funktion: (0=ikke anvendt, 1=status på DI1. 2=dørfunktion med alarm ved åben. 3=døralarm ved åben. 4=afrimningsstart (pulssignal). 5=ekstern hovedafbryder. 6=natdrift. 7=skift reference (r40 aktiveres). 8=alarmfunktion ved sluttet. 9=alarmfunktion ved åben. 10=møbelrengøring (pulssignal). 11=Tvangskøling ved varmgasafrimning.) Netværksadresse o03 0 240 0 On/O omskifter (Service Pin meddelelse) VIGTIGT! o61 skal indstilles før o04 Adgangskode 1 (samtlige indstillinger) o05 0 100 0 Anvendt følertype (Pt /PTC/NTC) o06 Pt ntc Pt Display step = 0.5 (normal 0.1 ved Pt føler) o15 no yes no Max holdetid efter koordineret afrimning o16 0 min 60 min 20 Vælg signal til displayvisningen. S4% (100%=S4, 0%=S3) Indgangssignal på DI2. Funktion: (0=ikke anvendt, 1=status på DI2. 2=dørfunktion med alarm ved åben. 3=døralarm ved åben. 4=afrimningsstart (pulssignal). 5=ekstern hovedafbryder. 6=natdrift. 7=skift reference (r40 aktiveres). 8=alarmfunktion ved sluttet. 9=alarmfunktion ved åben. 10=møbelrengøring (pulstsignal). 11=Tvangskøling ved varmgasafrimning. 12=koordineret afrimning) Konguration af lysfunktionen (relæ 4) 1=ON under dagdrift. 2=ON / OFF via datakommunikation. 3=ON følger DI-funktionen, når DI er valgt til dørfunktion eller til døralarm Aktivering af lysrelæ (kun hvis o38=2) o39 OFF ON OFF Kantvarme On-tid under dagdrift o41 0% 100% 100 Kantvarme On-tid under natdrift o42 0% 100% 100 Kantvarme periodetid (On tid + O tid) o43 6 min 60 min 10 min Møbelrengøring. 0= ingen møbelrengørring 1= kun ventilatorer. 2 Alle udgange er OFF Valg af EL-diagram. Se oversigten side 2. * o61 1 10 1 Overfør et sæt af forudindstillinger. Se oversigten på forrige side Adgangs kode 2 (delvis adgang) *** o64 0 100 0 Gem apparatets nuværende indstillinger på programmeringsnøglen. Vælg selv nummer. Hent et sæt indstillinger fra programmeringsnøglen (tidligere gemt via o65 funktionen) Overskriv regulatorens fabriksindstillinger med de nuværende indstillinger

Service

Statuskoder er vist på side 5 S0-S33 Temperaturen målt med S5 føleren *** u09 Status på DI1 indgangen. 1=sluttet u10 Temperaturen målt med S3 føleren *** u12 Status på natdrift (on eller o) 1=sluttet *** u13 Temperaturen målt med S4 føleren *** u16 Termostattemperaturen u17 Aæse den øjeblikkelige reguleringsreference u28

Status på DI2 udgangen. 1=sluttet u37 Temperaturen der udlæses på displayet u56 Målt temperatur til alarmtermostaten u57 Status på relæet til køling ** u58 Status på relæet tll ventilator ** u59 Status på relæet til afrimning ** u60 Status på relæet til kantvarme ** u61 Status på relæet til alarm ** u62 Status på relæet til lys ** u63 Status på relæet til ventil i sugeledningen ** u64

Status på relæet til kompressor 2 ** u67 *) Kan kun indstilles, når reguleringen er stoppet (r12=0) **) Kan styres manuelt, men kun når r12 = -1 ***) Med adgangskode 2 begrænses adgangen til disse menuer

t01-t06 0 hours 23 hours 0 hours

t11-t16 0 min 59 min 0 min

*** o46 0 2 0

* o62 0 6 0

1 2 3 4 5 6 7 8 9 10

h11 0 2 0

o02 0 11 0

o04 OFF ON OFF

o17 0% 100% 100%

o37 0 12 0

o38 1 3 1

o65 0 25 0

o66 0 25 0

o67 OFF On OFF

Fabriksindstillingen er angivet for standardapparaterne. Er bestillingsnummeret et andet, er fabriksindstillingen ændret ig. aftale.

SW = 2.3x

4 Instructions RI8MB653 © Danfoss 6/2015 AK-CC 210

Knapperne

LED

Indstille en menu

1. Tryk på den øverste knap til der vises en parameter

2. Tryk på øverste eller nederste knap og nd hen til den parameter, du vil indstille

3. Tryk på den midterste knap indtil værdien for parameteren vises

Indstille temperaturen

1. Tryk på den midterste knap til temperaturværdien vises

2. Tryk på øverste eller den nederste knap

og nd den nye værdi

3. Tryk på den midterste knap for at af-

slutte indstillingen.

Lysdiode = køling = afrimning = ventilator i gang

Blinker hurtigt ved alarm

4. Tryk på øverste eller nederste knap og nd den nye værdi

5. Tryk igen på den midterste knap for at

Aæse temperaturen ved afrimningsføleren

• Kort tryk på den nederste knap

HACCP

Funktionen er aktiv

fastlåse værdien.

Manuel start eller stop af en afrimning

Udkoble alarmrelæ / se alarmkode

• Kort tryk på den øverste knap

• Tryk på den nederste knap i 4 sekunder. (Dog ikke ved application 4)

Se HACCP registrering

1. Langt tryk på den midterste knap til h01 vises

2. Vælg ønsket h01 - h10

3. Se værdien ved kort tryk på den midterste knap.

Visning af fejlkode Visning af alarmkode Visning af statuskode

E 1 Fejl i regulator A 1 Høj-temperatur alarm S0 Der reguleres E 6 Batteriet skal skiftes + kontroller ur A 2 Lav-temperatur alarm S1 Venter på at den koordinerede afrimning

E 25 S3 føler fejl A 4 Dør-alarm S2 ON-tid Kompressor E 26 S4 føler fejl A 5 Max. Hold time S3 OFF-tid kompressor E 27 S5 føler fejl A 15 DI 1 alarm S4 Afdrypningstid

A 16 DI 2 alarm S10 Køling stoppet af hovedafbryder A 45 Standby mode S11 Køling stoppet af termostat A 59 Møbelrengøring S14 Afrimningssekvens. Afrimer A 60 HACCP alarm S15 Afrimningssekvens. Ventilatorforsinkelse

afsluttes

S17 Dør åben (åben DI indgang) S20 Nødkøling S25 Manuel regulering af udgange S29 Møbelrengøring S30 Tvangskøling S32 Forsinkelse af udgange ved opstart S33 Varmefunktionen r36 er aktiv non Afrimningstemperaturen kan ikke vises. Der

stoppes på tid

-d- Afrimningen er igang PS Password er påkrævet

Fabriksindstilling Hvis du får behov for at vende tilbage til de fabriksindstillede værdier, kan det ske således:

- Afbryd forsyningsspændingen til regulatoren

- Hold den øverste og nederste knap inde samtidig med at du igen tilslutter forsyningsspændingen.

AK-CC 210 Instructions RI8MB653 © Danfoss 6/2015 5

Setting:

1 Open parameter r12 and stop the regulation

2 Select electric connection based on the draw-

ings on page 2

3 Open parameter o61 and set the electric con-

nection number in it

4 Now select one of the preset settings from the

table on the right-hand side

5 Open parameter o62 and set the number for

the array of presettings

6 Open parameter r12 and start the regulation

7 Go through the survey of factory settings.

Make any necessary changes in the respective parameters.

8 For network. Set the address in o03 and then

transmit it to the gateway/system unit with setting o04.

English

Auxiliary table for settings (quick-setup)

Preset settings (o62) 1 2 3 4 5 6

Temperature (SP) Max. temp. setting (r02) Min. temp. setting (r03) Sensor signal for thermostat. S4% (r15) Alarm limit high (A13) Alarm limit low (A14) Sensor signal for alarm funct.S4% (A36) Interval between defrost (d03) Defrost sensor: 0=time, 1=S5, 2=S4 (d10) DI1 cong. (o02) Sensor signal for display view S4% (017)

Defrost stop on

time

4°C 2°C -24°C 6°C 3°C -22°C 6°C 4°C -22°C 8°C 5°C -20°C 2°C 0°C -26°C 4°C 1°C -24°C

10°C 8°C -15°C 10°C 8°C -15°C

-5°C -5°C -30°C 0°C 0°C -30°C

6 h 6h 12h 8h 8h 12h

Case Room

Defrost stop

on S5

100% 0%

0 1 1 0 1 1

Case cleaning =10 Door function =3

100% 0%

Array 1-6: The settings in the grey elds will be changed

Defrost

stop on

time

Defrost stop

on S5

Function Codes 1 2 3 4 5 6 7 8 9 10 Normal operation

Temperature (set point) --- -50.0°C 50.0°C 2.0°C

Thermostat

Dierential *** r01 0.0 K 20.0K 2.0 K Max. limitation of setpoint setting *** r02 -49.0°C 50°C 50.0°C Min. limitation of setpoint setting *** r03 -50.0°C 49.0°C -50.0°C Adjustment of temperature indication r04 -20.0 K 20.0 K 0.0 K Temperature unit (°C/°F) r05 °C °F °C Correction of the signal from S4 r09 -10.0 K +10.0 K 0.0 K Correction of the signal from S3 r10 -10.0 K +10.0 K 0.0 K Manual service, stop regulation, start regulation (-1, 0, 1) r12 -1 1 0 Displacement of reference during night operation r13 -10.0 K 10.0 K 0.0 K Denition and weighting, if applicable, of thermostat sensors

- S4% (100%=S4, 0%=S3) The heating function is started a number of degrees below the thermostats cutout temperature Activation of reference displacement r40 r39 OFF ON OFF Value of reference displacement (activate via r39 or DI) r40 -50.0 K 50.0 K 0.0 K

Alarm

Delay for temperature alarm A03 0 min 240 min 30 min Delay for door alarm *** A04 0 min 240 min 60 min Delay for temperature alarm after defrost A12 0 min 240 min 90 min High alarm limit *** A13 -50.0°C 50.0°C 8.0°C Low alarm limit *** A14 -50.0°C 50.0°C -30.0°C Alarm delay DI1 A27 0 min 240 min 30 min Alarm delay DI2 A28 0 min 240 min 30 min Signal for alarm thermostat. S4% (100%=S4, 0%=S3) A36 0% 100% 100%

Compressor

Min. ON-time c01 0 min 30 min 0 min Min. OFF-time c02 0 min 30 min 0 min Time delay for cutin of comp.2 c05 0 sec 999 sec 0 sec Compressor relay 1 must cutin and out inversely (NC-function)

Defrost

Defrost method (none/EL/GAS/BRINE) d01 no bri EL Defrost stop temperature d02 0.0°C 25.0°C 6.0°C Interval between defrost starts d03 0 hours Max. defrost duration d04 0 min 180 min 45 min Displacement of time on cutin of defrost at start-up d05 0 min 240 min 0 min Drip o time d06 0 min 60 min 0 min Delay for fan start after defrost d07 0 min 60 min 0 min Fan start temperature d08 -15.0°C 0.0°C -5.0°C Fan cutin during defrost 0: Stopped 1: Running 2: Running during pump down and defrost Defrost sensor (0=time, 1=S5, 2=S4) d10 0 2 0 Pump down delay d16 0 min 60 min 0 min Drain delay d17 0 min 60 min 0 min Max. aggregate refrigeration time between two defrosts d18 0 hours 48 hours 0 hours Defrost on demand - S5 temperature’s permitted variation during frost build-up. On central plant choose 20 K (=o) Delay of hot gas injection d23 0 min 60 min 0 min

Fan

Fan stop at cutout compressor F01 no yes no Delay of fan stop F02 0 min 30 min 0 min Fan stop temperature (S5) F04 -50.0°C 50.0°C 50.0°C

Parameters EL-diagram number (page 2)

r15 0% 100% 100%

r36 -15.0 K -3.0 K -15.0 K

c30 0

d09 0 2 1

d19 0.0 K 20.0 k 20.0 K

Min.-

value

OFF

Max.value

240 hours

Factory setting

OFF

8 hours

Actual

setting

6 Instructions RI8MB653 © Danfoss 6/2015 AK-CC 210

HACCP

Actual temperature measurement for the HACCP function h01 Last registered peak temperature h10 Selection of function and sensor for the HACCP function. 0 = no HACCP function. 1 = S4 used (maybe also S3). 2 = S5 used Alarm limit for the HACCP function h12 -50.0°C 50.0°C 8.0°C Time delay for the HACCP alarm h13 0 min. 240 min. 30 min. Select signal for the HACCP function. S4% (100% = S4, 0% = S3) h14 0% 100% 100%

Real time clock

Six start times for defrost. Setting of hours. 0=OFF Six start times for defrost. Setting of minutes. 0=OFF Clock - Setting of hours *** t07 0 hours 23 hours 0 hours Clock - Setting of minute *** t08 0 min 59 min 0 min Clock - Setting of date *** t45 1 31 1 Clock - Setting of month *** t46 1 12 1 Clock - Setting of year *** t47 0 99 0

Miscellaneous

Delay of output signals after start-up o01 0 s 600 s 5 s Input signal on DI1. Function: 0=not used. 1=status on DI1. 2=door function with alarm when open. 3=door alarm when open. 4=defrost start (pulse-signal). 5=ext.main switch. 6=night operation 7=change reference (activate r40). 8=alarm function when closed. 9=alarm function when open. 10=case cleaning (pulse signal). 11=forced cooling at hot gas defrost. Network address o03 0 240 0 On/O switch (Service Pin message) IMPORTANT! o61 must be set prior to o04 Access code 1 (all settings) o05 0 100 0 Used sensor type (Pt /PTC/NTC) o06 Pt ntc Pt Display step = 0.5 (normal 0.1 at Pt sensor) o15 no yes no Max hold time after coordinated defrost o16 0 min 60 min 20 Select signal for display view. S4% (100%=S4, 0%=S3) o17 0% 100% 100% Input signal on DI2. Function: (0=not used. 1=status on DI2. 2=door function with alarm when open. 3=door alarm when open. 4=defrost start (pulse-signal). 5=ext. main switch 6=night operation 7=change reference (activate r40). 8=alarm function when closed. 9=alarm function when open. 10=case cleaning (pulse signal). 11=forced cooling at hot gas defrost.). 12=coordinated defrost) Conguration of light function (relay 4) 1=ON during day operation. 2=ON / OFF via data communication. 3=ON follows the DI-function, when DI is selected to door function or to door alarm Activation of light relay (only if o38=2) o39 OFF ON OFF Rail heat On time during day operations o41 0% 100% 100 Rail heat On time during night operations o42 0% 100% 100 Rail heat period time (On time + O time) o43 6 min 60 min 10 min Case cleaning. 0=no case cleaning. 1=Fans only. 2=All output O. Selection of EL diagram. See overview page 2 * o61* 1 10 1 Download a set of predetermined settings. See overview previous page. Access code 2 (partly access) *** o64 0 100 0 Save the controllers present settings to the programming key. Select your own number. Load a set of settings from the programming key (previously saved via o65 function) Replace the controllers factory settings with the present settings

Service

Status codes are shown on page 8 S0-S33 Temperature measured with S5 sensor *** u09

Status on DI1 input. on/1=closed u10 Temperature measured with S3 sensor *** u12 Status on night operation (on or o) 1=closed *** u13 Temperature measured with S4 sensor *** u16 Thermostat temperature u17 Read the present regulation reference u28 Status on DI2 output. on/1=closed u37 Temperature shown on display u56 Measured temperature for alarm thermostat u57 Status on relay for cooling ** u58 Status on relay for fan ** u59 Status on relay for defrost ** u60 Status on relay for railheat ** u61 Status on relay for alarm ** u62 Status on relay for light ** u63 Status on relay for valve in suction line ** u64 Status on relay for compressor 2 ** u67

*) Can only be set when regulation is stopped (r12=0) **) Can be controlled manually, but only when r12=-1 ***) With access code 2 the access to these menus will be limited

Factory settings are indicated for standard units. Other code numbers have customized settings.

*** o46 0 2 0

* o62* 0 6 0

1 2 3 4 5 6 7 8 9 10

h11 0 2 0

t01-t06 0 hours 23 hours 0 hours

t11-t16 0 min 59 min 0 min

o02 1 11 0

o04 OFF ON OFF

o37 0 12 0

o38 1 3 1

o65 0 25 0

o66* 0 25 0

o67 OFF On OFF

SW = 2.3x

AK-CC 210 Instructions RI8MB653 © Danfoss 6/2015 7

The buttons

LED

Set menu

1. Push the upper button until a parameter r01 is shown

2. Push the upper or the lower button and nd that parameter you want to change

3. Push the middle button until the parameter value is shown

4. Push the upper or the lower button and select the new value

5. Push the middle button again to enter the value.

Cutout alarm relay / receipt alarm/see alarm code

• Push short the upper button

Set temperature

1. Push the middle button until the temperature value is shown

2. Push the upper or the lower button and

select the new value

3. Push the middle button to select the

setting.

Reading the temperature at defrost sensor

• Push briey the lower button

Manuel start or stop of a defrost

• Push the lower button for four seconds.

(However, not application 4)

Light emitting diode = refrigeration = defrost = fan running

Flashes fast at alarm

HACCP

HACCP function is active

See HACCP registration

1. Give the middle button a long push until h01 appears

2. Select required h01-h10

3. See value by giving the middle button a short push

Fault code display Alarm code display Status code display

E 1 Fault in controller A 1 High temperature alarm S0 Regulating

E 6 Change battery + check clock A 2 Low temperature alarm S 1 Waiting for end of the coordinated defrost E 25 S3 sensor error A 4 Door alarm S 2 ON-time Compressor E 26 S4 sensor error A 5 Max. Hold time S 3 OFF-time Compressor E 27 S5 sensor error A 15 DI 1 alarm S 4 Drip-o time

A 16 DI 2 alarm S 10 Refrigeration stopped by main switch A 45 Standby mode S 11 Refrigeration stopped by thermostat A 59 Case cleaning S 14 Defrost sequence. Defrosting A 60 HACCP alarm S 15 Defrost sequence. Fan delay

S 17 Door open (open DI input) S 20 Emergency cooling S 25 Manual control of outputs S 29 Case cleaning S 30 Forced cooling S 32 Delay of output at start-up

S33 Heat function r36 is active

non The defrost temperature cannot be dis-

played. There is stop based on time

-d- Defrost in progress PS Password required

Factory setting If you need to return to the factory-set values, it can be done in this way:

- Cut out the supply voltage to the controller

- Keep upper and lower button depressed at the same time as you recon nect the supply voltage

8 Instructions RI8MB653 © Danfoss 6/2015 AK-CC 210

Deutsch

Einstellen:

1 Parameter r12 onen und Regelung stoppen

Hilfstabelle für Einstellungen (quick-setup)

2 Elektrische Verbinding von den Zeichnungen

auf Seite 2 auswählen

3 Parameter o61 önen und die Nummer der

Elektrischen Verbindung hier einstellen

4 Nummer der gewünschsten Voreinstellung aus

der Tabelle rechts wählen

5 Parameter o62 önen und die Nummer für den

Datensatz von voreinstellungen einstellen

6 Parameter r12 önen und Regelung starten

7 Die Übersicht über Werkseinstellungen durch-

sehen. — Die notwendigen Änderungen in den jeweiligen Parametern vornehmen.

8 Bei Netzwerken: Die Adresse in o03 einstellen

Satz von voreinstellungen (o62)

Temperatur (SP) Max. temp. einstellung (r02) Min. temp. einstellung (r03) Fühlersignal für den Thermostaten.

S4% (r15) Alarmgrenze hoch (A13) Alarmgrenze tief (A14) Fühlersignal für Alarmfunk. S4% (A36) Interval zwischen Abtauungen (d03) Abtaufühler : 0=zeit, 1=S5, 2=S4 (d10) DI1 cong. (o02)

Fühlersignal für Displayanzeige. S4% (017)

und anschließend mit der Einstellung o04 an das Gateway/die Systemeinheit senden.

Parameter EL-Diagramm-nummer (Seite 2) Funktion Code 1 2 3 4 5 6 7 8 9 10 Normal Betrieb

Temperatur (Sollwert) --- -50.0°C 50.0°C 2.0°C

Thermostat

Dierenz *** r01 0.1 K 20.0 K 2.0 K Max. Begrenzung des Sollwert-einstellung *** r02 -49.0°C 50.0°C 50.0°C Min. Begrenzung des Sollwert-einstellung *** r03 -50.0°C 49.0°C -50.0°C Justierung der Temperaturanzeige r04 -20.0 K 20.0 K 0.0 K Temperaturenheit (°C/°F) r05 °C °F °C Korrektur des Signals vom S4 r09 -10.0 K 10.0 K 0.0 K Korrektur des Signals vom S3 r10 -10.0 K 10.0 K 0.0 K Manuel Service, Regelung stoppen, Regelung starten (-1, 0, 1) r12 -1 1 0 Sollwertverschiebung während Nachtbetrieb r13 -10.0 K 10.0 K 0.0 K Denition und evtl. gewichnung der Thermostatfühler - S4%. (100%=S4, 0%=S3) Die Wärmefunktion wird eine Anzahl von Grad unter dem ausschaltungstemperatur des Thermostaten angefangen Aktivierung der Sollwertverschiebung r40 r39 OFF ON OFF Wert der Sollwertverschiebung (durch r39 oder DI aktivieren) r40 -50.0 K 50.0 K 0.0 K

Alarm

Verzögerung des Temperaturalarms A03 0 min 240 min 30 min Verzögerung des Türalarms *** A04 0 min 240 min 60 min Verzögerung auf Temperaturalarm nach Abtauung A12 0 min 240 min 90 min Alarmgrenze hoch *** A13 -50.0°C 50.0°C 8.0°C Alarmgrenze tief *** A14 -50.0°C 50.0°C -30.0°C Alarmverzögerung DI1 A27 0 min 240 min 30 min Alarmverzögerung DI2 A28 0 min 240 min 30 min Signal für Alarmthermostat. S4% (100%=S4, 0%=S3) A36 0% 100% 100%

Verdichter

Min. ON-Zeit c01 0 min 30 min 0 min Min. OFF-Zeit c02 0 min 30 min 0 min Verzögerungszeit für eingeschaltete Verdichter 2 c05 0 sec 999 sec 0 sec Verdichterrelais 1 muss entgegengesetz schalten (NC-Funktion)

Abauung

Abtaumethode (keine/EL/GAS/BRINE) d01 no bri EL Abtau-Stoptemperatur d02 0.0°C 25.0°C 6.0°C Interval zwischen Abtaustarten d03 0 hours Max. Abtaudauer d04 0 min 180 min 45 min Zeitverzögerung an der Abtaueinschaltung bei Aufstart d05 0 min 240 min 0 min Abtropfzeit d06 0 min 60 min 0 min Verzögerung des Lüfterstarts nach der Abtauung d07 0 min 60 min 0 min Lüfter-Starttemperatur d08 -15.0°C 0.0°C -5.0°C Lüfter eingeschaltet während der Abtaung 0: Gestoppt 1: Läuft 2: Läuft während Pump Down und Abtauung Abtaufühler (0=Zeit, 1=S5, 2=S4) d10 0 2 0 Pump down verzögerung d16 0 min 60 min 0 min Ablauf Verzögerung d17 0 min 60 min 0 min Max. Laufzeit der Kühlung zwischen zwei Abtauungen d18 0 hours 48 hours 0 hours Bedarfsgesteuerte Abtauung - die S5 Temperatur erlaubt variation bei Eis-aufbauung. Centralanlagen, wähle 20 K (=o) Verzögerung der Heissgasabtauung d23 0 min 60 min 0 min

Lüfter

Lüfterstop bei abgeschaltetem Verdichter F01 no yes no Verzögerung der Lüfterabschaltung F02 0 min 30 min 0 min Lüfterstop Temperatur (S5) F04 -50.0°C 50.0°C 50.0°C

r15 0% 100% 100%

r36 -15.0 K -3.0 K -15.0 K

c30 0

d09 0 2 1

d19 0.0 K 20.0 k 20.0 K

Abtau-

stop auf

Möbeln Raum

Abtaustop

auf S5

zeit

1 2 3 4 5 6

4°C 2°C -24°C 6°C 3°C -22°C 6°C 4°C -22°C 8°C 5°C -20°C 2°C 0°C -26°C 4°C 1°C -24°C

100% 0%

10°C 8°C -15°C 10°C 8°C -15°C

-5°C -5°C -30°C 0°C 0°C -30°C 100% 0%

6 h 6h 12h 8h 8h 12h

0 1 1 0 1 1

Möbelreinigung (=10) Türfunktion (=3)

100% 0%

Satz 1-6: Einstellungen in den grauen Feldern werden geändert

Min.Wert

OFF

Abtau-

stop auf

zeit

Max.-

Wert

ON0OFF

240 hours

Abtaustop

Werks-

einstel-

lung

8 hours

auf S5

Aktuelle

Einstel-

lung

AK-CC 210 Instructions RI8MB653 © Danfoss 6/2015 9

HACCP

Aktuelle Temperaturmessung für die HACCP-Funktion h01 Die letzte registrierte Spitzentemperatur h10 Wahl der Funktion und Fühler für die HACCP-Funktion. 0=keine HACCP-Funktion. 1= S4 wird benutzt (eventuell auch S3). 2=S5 wird benutzt Alarmgrenze für HACCP-Funktion h12 -50.0°C 50.0°C 8.0°C Zeitverzögerung für HACCP-Alarm h13 0 min. 240 min. 30 min. Signal für die HACCP-Funktion wählen. S4% (100%=S4, 0%=S3) h14 0% 100% 100%

Echtzeituhr

Sechs Startzeitpunkte für Abtauung. Einstellung in Stunden 0=OFF Sechs Startzeitpunkte für Abtauung. Einstellung in Minuten 0=OFF Uhr - Einstellung Stunden *** t07 0 timer 23 timer 0 timer Uhr - Einstellung Minuten *** t08 0 min 59 min 0 min Uhr - Einstellung des Datums *** t45 1 31 1 Uhr - Einstellung des Monats *** t46 1 12 1 Uhr - Einstellung des Jahrs *** t47 0 99 0

Diverses

Verzögerung des Ausgangssignales nach dem Anlauf o01 0 s 600 s 5 s Eingangssignal am DI1. Funktion: (0=wird nicht verwendet. 1=Status am DI1. 2=Türfunktion mit Alarm bei oen. 3=Türalarm bei oen. 4=Abtaustart (Puls-Signal). 5=Ext. Hauptschalter. 6=Nachtbetrieb. 7=Sollwert wechseln (r40 wird aktiviert). 8=Alarmfunktion bei geschlossen. 9=Alarmfunktion bei oen. 10=Möbelreinigung (Puls-Signal). 11=Zwangs-kühlung mit Heissgasabtauung Netzwerkadresse o03 0 240 0 On/O Wechselschalter (Service Pin Mitteilung) ACHTUNG! o61 muss vor o04 eingestellt werden Zugangskode 1 (sämtliche Einstellungen) o05 0 100 0 Angewandter Fühlertyp (Pt /PTC/NTC) o06 Pt ntc Pt Display step = 0.5 (normal 0.1 bei Pt Fühler) o15 no yes no Max Hold time nach koordinierte Abtauung o16 0 min 60 min 20 Signal für Displayanzeige wählen. S4% (100%=S4, 0%=S3) Eingangssignal am DI2. Funktion: (0=wird nicht verwendet.1=Status am DI2. 2=Türfunktion mit Alarm bei oen. 3=Türalarm bei oen. 4=Abtaustart (Puls-Signal). 5=Externer Hauptschalter. 6=Nachtbetrieb 7=Sollwert wechseln (r40 wird aktiviert). 8=Alarmfunktion bei geschlossen. 9=Alarmfunktion bei oen. 10=Möbelreinigung (Puls-Signal). 11=Zwangskühlung mit Heissgasabtauung. 12=koordinierte Abtauung) Konguration von Lichtfunktion (Relais 4) 1=ON während Tagesbetrieb. 2=ON / OFF via Datenkommunikation. 3=ON folgt die DI-funktion, wenn DI für Türfunktion oder Türalarm gewählt ist Aktivierung von Lichtrelais (Nur wenn o38=2) o39 OFF ON OFF Rahmenheizung On-Zeit während Tagesbetrieb o41 0% 100% 100 Rahmenheizung On-Zeit während Nachtbetrieb o42 0% 100% 100 Rahmenheizung Periodenzeit (On Zeit + O Zeit) o43 6 min 60 min 10 min Möbelreinigung. 0= Keine Reinigung. 1= Nur Lüfter. 2=Alle Ausgänge OFF. Wahl des EL-Diagramms. Siehe Übersicht Seite 2. * o61 1 10 1 Aktivierung der Voreinstellungen. Siehe Tabelle vorrige Seite. * o62 0 6 0 Zugangskode 2 (Teilweiser Zugang) *** o64 0 100 0 Gegenwärtige Einstellungen des Reglers zu einen Programmierungs Key speichern. Wähle selber eine Nummber. Ein Satz von Einstellungen von den Programmierungs Keys laden (früher mit der Funktion o65 gespeichert) Die Werkseinstellungen des Reglers mit den jetzigen Einstellungen überschreiben.

Service

Statuskodes sind auf Seite 11 gezeigt S0-S33 Temperatur gemessen mit S5 Fühler *** u09 Status am DI1 Eingang. 1=geschlossen u10 Temperatur gemessen mit S3 Fühler *** u12 Status Nachtbetrieb (on oder o) 1=geschlossen *** u13 Temperatur gemessen mit S4 Fühler *** u16 Thermostattemperatur u17 Den augenblicklichen Regelsollwert anzeigen u28 Status am DI2 Ausgang. 1=geschlossen u37 Temperaturanzeige auf dem Display u56 Gemessene Temperatur für den Alarmthermostaten u57 Status am Relais für Kühlung ** u58 Status am Relais für Lüfter ** u59 Status am Relais für Abtauung ** u60 Status am Relais für Rahmenheizung ** u61 Status am Relais für Alarm ** u62 Status am Relais für Licht ** u63 Status am Relais für Ventil in der Saugleitung ** u64 Status am Relais für Verdichter 2 ** u67

*) Lässt sich nur bei gestoppter Regelung einstellen (r12=0) **) Lässt sich manuell steuern, jedoch nur bei r12= -1 ***) Mit Zugangscode 2 wird der Zugang zu diesen Menüs begrenzt

*** o46 0 2 0

1 2 3 4 5 6 7 8 9 10

h11 0 2 0

t01-t06 0 timer 23 timer 0 timer

t11-t16 0 min 59 min 0 min

o02 0 11 0

o04 OFF ON OFF

o17 0% 100% 100%

o37 0 12 0

o38 1 3 1

o65 0 25 0

o66 0 25 0

o67 OFF On OFF

Die Werkseinstellung ist für Standardgeräte angegeben. Ist die Bestell.Nr. eine andere, ist die Werkseinstellung gemäß Absprache geändert

SW = 2.3x

10 Instructions RI8MB653 © Danfoss 6/2015 AK-CC 210

Tasten

LED

Menü einstellen

1. Die obere Taste betätigen, bis ein Parameter zur Anzeige gelangt

2. Die obere oder die untere Taste betätigen um zum gewünschten Parameter zu gelangen

3. Die mittlere Taste betätigen , bis der Wert des Parameters zur Anzeige kommt

4. Die obere oder die untere Taste betätigen um einen neuen Wert zu nden

5. Erneut die mittlere Taste betätigen um den Wert festzuhalten.

Alarmrelais ausschalten/ siehe Alarmkode

• Die oberste Taste kurz betätigen

Temperatur einstellen

1. Die mittlere Taste betätigen, bis der Temperaturwert zur Anzeige gelangt

2. Die obere oder die untere Taste betäti-

gen um einen neuen Wert zu nden

3. Die mittlere Taste betätigen um den

Einstellvorgang abzuschliessen.

Ablesen der Temperatur am Abtaufühler

• Die untere Taste kurz betätigen

Manueller start oder stop einer Abtauung

• Die untere Taste für etwa 4 Sekunden

betätigen.

(Jedoch nicht bei Anwendung 4)

Siehe HACCP-Erfassung

1. Lange Betätigung der mittleren Taste, bis h01 angezeigt wird

2. Gewünschten Wert für h01-h10 wählen

3. Den Wert durch kurzes Betätigen der mittleren Taste anzeigen.

Leuchtdiode = Kühlung = Abtauung = Lüfter läuft

Blinkt schnell bei Alarm

HACCP

Funktion ist aktiv

Fehlercodeanzeige Alarm - Fehlercodeanzeige Anzeige des Statuscodes

E 1 Fehler am Regler A 1 Hoch-temperaturalarm S0 Es wird geregelt E 6 Batterie austauschen + Uhr kontrollieren A 2 Tief-temperaturalarm S 1 Wartet auf beendigung der koordinierten

E 25 S3 Fühler Fehler A 4 Tür-alarm S 2 ON-Zeit Verdichter E 26 S4 Fühler Fehler A 5 Max. Hold time S 3 OFF-Zeit Verdichter E 27 S5 Fühler Fehler A 15 DI 1 Alarm S 4 Abtropfzeit

A 16 DI 2 Alarm S 10 Kühlung von dem Hauptschalter gestoppt A 45 Standby mode S 11 Kühlung vom Thermostat gestoppt A 59 Möbelreinigung S 14 Abtausequenz. Abtauung A 60 HACCP Alarm S 15 Abtausequenz. Lüfter-Verzögerung

Werkseinstellung Die Rückkehr zur Werkseinstellung lässt sich wie folgt vornehmen:

- Die Spannungszufuhr zum Regler unterbrechen.

- Die obere und die untere Taste gleichzeitig gedrückt halten und gleichzeitig die Spannungszufuhr wieder herstellen.

Abtauung

S 17 Tür oen (DI Eingang oen) S 20 Notkühlung S 25 Manuelle Regelung der Ausgänge S 29 Möbelreinigung S 30 Zwangskühlung S 32 Verzögerung der Ausgänge bei Anlauf

S33 Heizfunktion r36 ist aktiv

non Abtautemperatur kann nicht angezeigt

werden. Es wird zeitabhängig gestoppt.

-d- Abtauung ist in Gang PS Passwort ist erforderlich.

AK-CC 210 Instructions RI8MB653 © Danfoss 6/2015 11

Français

Schéma d’aide pour les réglages

Réglages:

(procédé rapide)

Top dé-

givr. sur

1 Allez au paramètre r12 et arrêtez le régulateur

2 Choisissez la connexion électrique selon les

plans page 2

3 Allez au paramètre o61 pour y inscrire le nu-

méro de la connexion

4 Choisissez ensuite un jeu de préréglages de la

table à droite

5 Allez au paramètre o62 pour y inscrire le nu-

méro du jeu de préréglages

6 Allez au paramètre r12 et mettez la régulation

en route

7 Parcourez le sommaire des réglages départ

usine. Procédez aux éventuelles modications nécessaires.

8 En cas de réseau : Inscrivez l’adresse en o03

et envoyez-la ensuite à l’unité passerelle/sys-

Jeu de préréglages (o62) 1 2 3 4 5 6

Température (SP) 4°C 2°C -24°C 6°C 3°C -22°C Température maxi (r02) 6°C 4°C -22°C 8°C 5°C -20°C Température mini (r03) 2°C 0°C -26°C 4°C 1°C -24°C Signal de capteur vers le thermostat.

S4% (r15) Limites d’alarme haute (A13) 10°C 8°C -15°C 10°C 8°C -15°C Limites d’alarme basse (A14) -5°C -5°C -30°C 0°C 0°C -30°C Signal de capteur vers la fonction

d’alarme. S4% (A36) Intervalle entre démarrages du dé-

givrage (d03) Sonde de dégivrage: 0=temps,1=S5,

2=S4 (d10) DI1 cong. (o02) Nettoyage de meuble (=10) Fonction porte (=3) Signal de capteur vers l’acheur. S4%

(r17)

tème avec le réglage o04.

Fonction Codes 1 2 3 4 5 6 7 8 9 10 Fonctionnement normal

Température (point de consigne) --- -50.0°C 50.0°C 2.0°C

Thermostat

Diérentiel *** r01 0.0 K 20.0 K 2.0 K Limite max. de température de réglage *** r02 -49.0°C 50.0°C 50.0°C Limite min. de température de réglage *** r03 -50.0°C 49.0°C -50.0°C Réglage de l’achage de température r04 -20.0 K 20.0 K 0.0 K Unités de température (°C/°F) r05 °C °F °C Correction du signal en provenance de S4 r09 -10.0 K 10.0 K 0.0 K Correction du signal en provenance de S3 r10 -10.0 K 10.0 K 0.0 K Service manuel, Arrêt régualtion, marche régualtion (-1, 0, 1) Décalage de référence en régime de nuit r13 -10.0 K 10.0 K 0.0 K Dénition et pondération éventuelle des sondes thermostatiques.

- S4% (100%=S4, 0%=S3) Niveau sous la température enclenchement du thermostat où la fonction chaleur doit s’activer Actionnement d’une déviation de référence r40 r39 OFF ON OFF Valeur de la déviation de référence (activation par r39 ou DI) r40 -50.0 K 50.0 K 0.0 K

Alarme

Temporisation de l’alarme température A03 0 min 240 min 30 min Temporisation de l’alarme porte *** A04 0 min 240 min 60 min Temporisation de l’alarme température après le dégivrage A12 0 min 240 min 90 min Limites d’alarme haute *** A13 -50.0°C 50.0°C 8.0°C Limites d’alarme basse *** A14 -50.0°C 50.0°C -30.0°C Temporisation de l’alarme DI1 A27 0 min 240 min 30 min Temporisation de l’alarme DI2 A28 0 min 240 min 30 min Signal vers le thermostat d’alarme. S4% (100%=S4, 0%=S3)

Compresseur

Temps de marche min. c01 0 min 30 min 0 min Intervalle entre deux démarrages c02 0 min 30 min 0 min Temporisation de l’enclenchement du compresseur 2 c05 0 sec 999 sec 0 sec Le relais de compresseur 1 doit agir inversement. (fonction NF)

Dégivrage

Méthode (non/EL/GAS/BRINE) d01 no bri EL Température d’arrêt du dégivrage d02 0.0°C 25.0°C 6.0°C Intervalle entre d´marrages du dégivrage d03 0 hours durée max. du dégivrage d04 0 min 180 min 45 min Retard du dégivrage à la mise sous-tension d05 0 min 240 min 0 min Temps d’égouttement d06 0 min 60 min 0 min Temporisation de démarrage du ventilateur après le dégivrage d07 0 min 60 min 0 min Température de démarrage du ventilateur d08 -15.0°C 0.0°C -5.0°C Ventilateur enclenché pendant le dégivrage 0: Arrêté, 1: Actif, 2: En marche pendant l’évacuation et le dégivrage. Test de la sonde de dégivrage (0=temps, 1=S5, 2=S4) d10 0 2 0 Temporisation de la mise au vide d16 0 min 60 min 0 min Temporisation de drainage d17 0 min 60 min 0 min Temps de refroidissement total maxi entre deux dégivrages d18 0 hours 48 hours 0 hours Dégivrage sur demande – variation admissible de la température S5 en cas de formation de givre

Pour les installations centralisées, on choisit 20 K (= OFF) Temporisation de dégivrage par gaz chauds. d23 0 min 60 min 0 min

Ventilateur

Arrêt du ventilateur à compresseur déclenché F01 no yes no Temporisation de l’arrêt du ventilateur F02 0 min 30 min 0 min Arrêt de ventilateur température (S5) F04 -50.0°C 50.0°C 50.0°C

Paramètres Numéro schéma électrique

r12 -1 1 0

r15 0% 100% 100%

r36 -15.0 K -3.0 K -15.0 K

A36 0% 100% 100%

c30 0

d09 0 2 1

d19 0.0 K 20.0 k 20.0 K

Meubles Chambre froide

Top dégivr.

selon S5

temps

100% 0%

6 h 6h 12h 8h 8h 12h

0 1 1 0 1 1

100% 0%

Jeux 1 à 6 : les cases grises changent de réglage

Valeur

mini

OFF

Top dégivr. sur

temps

Valeur-

maxi

240 hours

Top dégivr.

selon S5

Réglage

usine

OFF

8 hours

Réglage

actuel

12 Instructions RI8MB653 © Danfoss 6/2015 AK-CC 210

HACCP

Mesure de température actuelle pour la fonction HACCP. h01 La dernière température de pointe enregistrée h10 Choix de fonction et de sonde pour la fonction HACCP. 0 = sans fonction HACCP. 1 = Sonde S4 (éventuellement S3 aussi) 2 = Sonde S5 Limite d’alarme pour la fonction HACCP h12 -50.0°C 50.0°C 8.0°C Temporisation de l’alarme HACCP h13 0 min. 240 min. 30 min. Choix de signal pour la fonction HACCP. S4% (100%=S4, 0%=S3) h14 0% 100% 100%

Horloge en temps réel

Heures de démarrage des six dégivrages Réglage heures. 0=OFF Heures de démarrage des six dégivrages Réglage heures. 0=OFF Horloge - Réglage heures *** t07 0 heurs 23 heurs 0 heurs Horloge - Réglage minutes *** t08 0 min 59 min 0 min Horloge - Horloge – Réglage date *** t45 1 31 1 Horloge - Horloge – Réglage mois *** t46 1 12 1 Horloge - Horloge – Réglage année *** t47 0 99 0

Divers

Temporisation des signaux de sortie lors de la mise en route o01 0 s 600 s 5 s Signaux d’entrée DI1. Fonction: (0= non utilisée,1=état de DI1. 2=fonction porte avec alarme d’ouverture 3=alarme porte ouverte. 4=début de dégivrage (Impulsion de signal). 5=interrupteur principal externe. 6=régime de nuit. 7=changer de référence (activation r40). 8=fonction d’alarme à enclenchement. 9=fonction d’alarme à déclenchement. 10=nettoyage de meuble (Impulsion de signal). 11=Refroidissement forcé lors du dégivrage par gaz chaud.) Adresse réseau o03 0 240 0 Commutateur On/O (message broche service) IMPORTANT ! Il faut régler o61 avant o04 Code d’accès 1 (tous les réglages) o05 0 100 0 Type de sonde utilisé (Pt /PTC/NTC) o06 Pt ntc Pt Cran d’achage = 0.5 (norme 0,1/capteur Pt) o15 no yes no Temps d’attente max. après dégivrage coordonné o16 0 min 60 min 20 Choix de signal pour l’acheur. S4% (100%=S4, 0%=S3) o17 0% 100% 100% Signaux d’entrée DI2. Fonction: (0= non utilisée, 1=état de DI2. 2=fonction porte avec alarme d’ouverture. 3=alarme porte ouverte. 4=début de dégivrage (Impulsion de signal). 5=interrupteur principal externe. 6=régime de nuit. 7=changer de référence (activation r40). 8=fonction d’alarme à enclenchement. 9=fonction d’alarme à déclenchement. 10=nettoyage de meuble (Impulsion de signal). 11=Refroidissement forcé lors du dégivrage par gaz chaud. 12=dégivrage coordonné) Conguration de la fonction d’éclairage (relais 4) 1=ON en régime de jour. 2=ON/OFF par la transmission de données. 3=ON suivant la fonction DI, si DI a été choisie pour la fonction ou l’alarme porte Actionnement du relais d’éclairage (seulement si o38=2) o39 OFF ON OFF Rails antibuée, temps ON en régime de jour o41 0% 100% 100 Rails antibuée, temps ON en régime de nuit o42 0% 100% 100 Rails antibuée, période (temps ON + temps OFF) o43 6 min 60 min 10 min Nettoyage de meuble. 0=aucun nettoyage 1=ventilateurs seulement. 2=toutes les sorties sont OFF Choix de schéma électrique. Reportez-vous à la table récapitulative page 2. Transfert d’un jeu de préréglages. Voir le tableau récapitulatif à la page précédente. Code d’accès 2 (accès partiel) *** o64 0 100 0 Conservez les réglages actuels de l’appareil comme clé de programmation. Choisissez votre propre numéro. Appel d’un jeu de réglages de la clé de programmation. (sauvée auparavant via la fonction o65) Surchargez les réglages usine avec les réglages actuels du régulateur o67 OFF On OFF

Entretien

Les codes d’état ressortent page 14 S0-S33 Température relevée par la sonde S5 *** u09 Etat de l’entrée DI1. On/1=enclenchée u10 Température relevée par la sonde S3 *** u12 Etat du régime de nuit (tout ou rien)

1=enclenché Température relevée par la sonde S4 *** u16 Température du thermostat u17 Achage de la référence de régulation actuelle u28 Etat de la sortie DI2. On/1=enclenchée u37 Température visualisée par l’acheur u56 Température captée pour le thermostat d’alarme u57 Etat du relais de refroidissement ** u58 Etat du relais du ventilateur ** u59 Etat du relais de dégivrage ** u60 Etat du relais des rails antibuée ** u61 Etat du relais d’alarme ** u62 Etat du relais d’éclairage ** u63 Etat du relais de la vanne de la conduite d’aspiration ** u64 Etat du relais du compresseur 2 ** u67

*) Ce réglage n’est possible que si la régulation est arrêtée (r12=0) **) La commande manuelle est possible mais à condition que r12=-1 ***) Le code d’accès 2 permet de limiter les accès à ces menus

*** o46 0 2 0

* o61* 1 10 1

* o62* 0 6 0

*** u13

1 2 3 4 5 6 7 8 9 10

h11 0 2 0

t01-

t06

t11-

t16

o02 0 11 0

o04 OFF ON OFF

o37 0 12 0

o38 1 3 1

o65 0 25 0

o66* 0 25 0

0 heurs 23 heurs 0 heurs

0 min 59 min 0 min

Le réglage départ usine spécié s’applique aux appareils standards. Un autre numéro de code indique un réglage départ usine modié en accord avec le client.

SW = 2.3x

Les Boutons

Diodes luminescentes en façade

Réglage d’un menu

1. Appuyez sur le bouton supérieur jusqu’à apparition d’un paramètre.

2. Appuyez sur le bouton supérieur ou inférieur pour trouver le paramètre à régler

3. Appuyez sur le bouton médian jusqu’à apparition de la valeur du paramètre

Réglage de la température

1. Appuyez sur le bouton médian jusqu’à apparition de la valeur de température

2. Appuyez sur le bouton supérieur ou inférieur pour chercher la nouvelle valeur

3. Appuyez sur le bouton médian pour terminer le réglage.

Diode lumineuse = refroidissement = dégivrage = Ventilateur en marche

Clignotement rapide en cas d’alarme

4. Appuyez sur le bouton supérieur ou inférieur pour chercher la nouvelle valeur

5. Appuyez à nouveau sur le bouton médian pour verrouiller la valeur.

Contrôle de la température de sonde du dégivrage

• Appuyez brièvement sur le bouton

HACCP

La fonction HACCP est active

inférieur

Déclenchement du relais d’alarme ou visualisation du code d’alarme

• Appuyez brièvement sur le bouton supé-

rieur

Marche/arrêt manuel d’un dégivrage

• Appuyez sur le bouton inférieur pendant 4 secondes. (Cependant, en utilisant la 4)

Voyez l’enregistrement HACCP

1. Pression prolongée sur le bouton du milieu jusqu’à apparition de h01

2. Choisissez de h01 à h10

3. Pression brève sur le bouton du milieu pour voir la valeur.

Achage de codes de défauts Achage code alarme Achage des ètats

E 1 Défaut de régulateur A 1 Alarme température haute S0 Régulation en cours

E 6 Changer la pile + verifér heure A 2 Alarme température basse S 1 Attend la n du dégivrage coordonné E 25 Erreur de sonde S3 A 4 Alarme porte S 2 Temps ON du compresseur E 26 Erreur de sonde S4 A 5 Max. Hold time S 3 Temps OFF du compresseur E 27 Erreur de sonde S5 A 15 DI 1 alarme S 4 Egouttage

A 16 DI 2 alarme S 10 Le refroidissement a été arrêté au “Main

switch” (interrupteur principal)

A 45 Standby mode S 11 Le refroidissement a été arrêté au le

thermostat A 59 Nettoyage de meuble S 14 Séquence du dégivrage. Dégivrage en cours A 60 HACCP alarme S 15 Séquence du dégivrage. Temporisation du

ou des ventilateurs

S 17 Porte ouverte (Entrée DI ouverte) S 20 Refroidissement de secours S 25 Régulation manuelle les sorties S 29 Nettoyage de meuble S 30 Refroidissement forcé S 32 Temporisation des sorties à la mise en route

S33 Fonction chaue r36 active

non Température de dégivrage pas accessible

Arrêt sur temps

-d- Dégivrage en cours PS Mot de passe imposé

Réglage départ usine Pour retrouver éventuellement les valeurs réglées en usine, procéder ainsi :

- Couper la tension d’alimentation du régulateur.

- Maintenir les boutons supérieur et inférieur enfoncés en remettant le régulateur sous tension.

Español

Puesta en marcha rápida:

1 Entrar en el parámetro r12 para parar el equipo:

r12 = 0.

2 Elegir la aplicación deseada a partir de los mode-

los de la página 2

3 Programar la aplicación elegida en o61. 4 Elegir una de las pre-programaciones básicas a

partir de las opciones. 5 Programar la pre-programación deseada en o62. 6 Entrar nuevamente en el parámetro r12 para

arrancar el equipo: r12 = 1. 7 Repasar los ajustes de fábica por si hubiese que

retocar alguno. 8 Si el equipo está conectado a un bus de comu-

nicaciones, programar la dirección asignada en

o03 y transmitirla a la gateway con o04.

Parámetros Número de esquema eléctrico Función Código 1 2 3 4 5 6 7 8 9 10 Funcionamiento normal

Temperatura de corte (set point) --- -50.0°C 50.0°C 2.0°C

Termostato

Diferencial del termostato r01 0.1 K 20.0 K 2.0 K Límite máximo al ajustar la temperatura de corte r02 -49.0°C 50.0°C 50.0°C Límite mínimo al ajustar la temperatura de corte r03 -50.0°C 49.0°C -50.0°C Corrección de la temperatura del display r04 -20.0 K 20.0 K 0.0 K Unidades de temperatura (°C/°F) r05 °C °F °C Calibración de la sonda S4 r09 -10.0 K +10.0 K 0.0 K Calibración de la sonda S3 r10 -10.0 K +10.0 K 0.0 K Marcha /paro interno: -1=modo manual, 0=OFF, 1=en marcha Desplazamiento de la temp. de corte durante la noche r13 -10.0 K 10.0 K 0.0 K Denición de la sonda del termostato, % de S4 (100%=S4, 0%=S3) Decremento respecto a Tª de corte para empezar a calentar Activar el incremento de la temperatura de corte r40 r39 OFF ON OFF Incremento de la temperatura de corte (grados) (activación por r39 o DI)

Alarma

Retardo de alarma de temperatura (estándar) A03 0 min 240 min 30 min Retardo de alarma de puerta A04 0 min 240 min 60 min Retardo de alarma de temp. (después del desescarche y al arrancar) Límite de alarma por alta temperatura A13 -50.0°C 50.0°C 8.0°C Límite de alarma por baja temperatura A14 -50.0°C 50.0°C -30.0°C Retardo de alarma asociada a DI1 A27 0 min 240 min 30 min Retardo de alarma asociada a DI2 A28 0 min 240 min 30 min Denición sonda de alarma % de S4 (100%=S4, 0%=S3) A36 0% 100% 100%

Compresor

Mínimo tiempo de compresor en marcha (minutos) c01 0 min 30 min 0 min Mínimo tiempo entre dos arranques consecutivos (minutos) Retraso en arrancar el 2º compresor c05 0 sec 999 sec 0 sec Invertir el funcionamiento de la salida DO1 (compresor) c30 0

Desescarche

Tipo de desescarche (none/EL/GAS/BRINE=salmuera) d01 no bri EL Temperatura de n de desescarche d02 0.0°C 25.0°C 6.0°C Intervalo de tiempo entre desescarches d03 0 hours 240 hours 8 hours Duración máxima del desescarche d04 0 min 180 min 45 min Desplaz. del 1º desescarche tras dar tensión al equipo d05 0 min 240 min 0 min Tiempo de goteo d06 0 min 60 min 0 min Retardo del ventilador tras el desescarche d07 0 min 60 min 0 min Temperatura arranque ventilador d08 -15.0°C 0.0°C -5.0°C Ventilador en marcha durante desescarche (no/yes) 0: parado;1: en marcha; 2: en marcha durante el vaciado y el desescarche Sonda de n de desescarche (0=no, 1=S5, 2=S4) d10 0 2 0 Tiempo de vaciado del evaporador (antes del inicio desescarche) Tiempo de drenaje con válvula by-pass (sólo gas caliente) Desescarche bajo demanda: tiempo acumulado refrigerando Desescarche bajo demanda: variación permitida a S5 d19 0.0 K 20.0 k 20.0 K Retardo de desescarche por gas caliente d23 0 min 60 min 0 min

Tabla de ajustes preprogramados (Puesta en marcha rápida)

Preprogramación básica (o62) 1 2 3 4 5 6

Temperatura (SP) Lím. máx. al ajustar temp. de corte (r02) Lím. mín. al ajustar temp. de corte (r03) Denición de la sonda del termostato %

de S4(r15) Límite de alarma por alta temp. (A13)

Límite de alarma por baja temp. (A14) Denición de la sonda de alarma % de

S4 (A36) Intervalo entre desescarches (d03)

Sonda de n de desescarche 0=no, 1=S5, 2=S4 (d10) Función entrada digital DI1 (o02)

Denición de la sonda en el display % de S4 (017)

r12 -1 1 0

r15 0% 100% 100%

r36 -15.0 K -3.0 K -15.0 K

r40 -50.0 K 50.0 K 0.0 K

A12 0 min 240 min 90 min

c02 0 min 30 min 0 min

d09 0 2 1

d16 0 min 60 min 0 min

d17 0 min 60 min 0 min

d18 0 hours 48 hours 0 hours

Desescar-

che por tiempo

Mueble Cámara

Desescarche por S5 Desescar-

4°C 2°C -24°C 6°C 3°C -22°C 6°C 4°C -22°C 8°C 5°C -20°C 2°C 0°C -26°C 4°C 1°C -24°C

100% 0%

10°C 8°C -15°C 10°C 8°C -15°C

-5°C -5°C -30°C 0°C 0°C -30°C 100% 0%

6 h 6h 12h 8h 8h 12h

0 1 1 0 1 1

Limpieza del mueble =10 Función de puerta =3

100% 0%

Conjunto 1-6: Los ajustes de las casillas en gris, serán modicados.

Valor

mínimo

OFF

che por tiempo

Valor

máximo

Desescarche por S5

Ajuste

fábrica

OFF

Ajuste actual

Ventiladores

Parar ventilador al parar compresor F01 no yes no Retardo de parada del ventilador F02 0 min 30 min 0 min Temperatura de paro del ventilador (medida con S5) F04 -50.0°C 50.0°C 50.0°C

HACCP

Medida de temp. actual para la función HACCP h01 Última temperatura pico registrada h10 Selec ción de función y sonda para la función HACCP. 0=sin función HACCP, 1= 4 y/o S3 (ver h14) 2=S5 usado. Límite de alarma para la función HACCP. h12 -50.0ºC 50.0ºC 8.0ºC Retraso de tiempo para la alarma HACCP h13 0 min. 240 min. 30 min. Seleccionar sonda para la función HACCP. S4 y/o S3 (100% = S4, 0% = S3)

Reloj de tiempo real

Hasta seis horas (hh) de inicio de desescarche (0=OFF) t01-t06 0 hours 23 hours 0 hours Los minutos (mm) de cada una de las 6 horas (0=OFF) t11-t16 0 min 59 min 0 min Ajuste de reloj: hora t07 0 hours 23 hours 0 hours Ajuste de reloj: minutos t08 0 min 59 min 0 min Ajuste de reloj: día t45 1 31 1 Ajuste de reloj: mes t46 1 12 1 Ajuste de reloj: año t47 0 99 0

Varios

Retardo de activación de salidas al dar tensión al equipo o01 0 s 600 s 5 s Función de la entrada digital DI1: 0=no utilizada, 1=comunica el estado de la DI, 2=puerta abierta y alarma, 3=sólo la alarma de puerta 4=Impulso de señal iniciar un desescarche 5=interruptor principal 6=operación nocturna 7=desplazamiento temperatura de corte (activación r40). 8=alarma al cerrar el contacto 9=alarma al abrir el contacto 10=limpieza del mueble (impulso) 11=forzar frío (gas caliente) Dirección del AK o03 0 200 0 Enviar la dirección del AK a la gateway IMPORTANTE: se debe ajustar o61 antes que o04 Código de acceso nivel 1 (0=código desactivado) o05 0 100 0 Tipo de sonda utilizada (Pt /PTC/NTC) o06 Pt ntc Pt Precisión del valor de display: YES=0.5, no =0.1 o15 no yes no Máx. tiempo de espera tras un desescarche coordinado o16 0 min 60 min 20 Denición de la sonda en display, %S4 (100%=S4, 0%=S3) Función de la entrada digital DI2: 0=no utilizada. 1=comunica el estado de la DI. 2=puerta abierta y alarma 3=sólo la alarma de puerta. 4=Impulso de señal iniciar un desescarche. 5=interruptor principal 6=operación nocturna 7=desplazamiento temperatura de corte (activación r40). 8=alarma al cerrar el contacto. 9=alarma al abrir el contacto. 10=limpieza del mueble (impulso). 11=forzar frío (gas caliente). 12=desescarche coordinado. Función de luz (relé 4 en aplicaciones 2 y 6) 1=ON durante operación día. 2=ON / OFF vía bus de comunicaciones. 3=ON a la vez que la DI cuando esa DI es para la función de puerta ó alarma de puerta. Activación del relé de luz vía bus de comunicaciones (sólo si o38=2) Funcionamiento de antivaho durante el día (% sobre o43) Funcionamiento de antivaho durante la noche (% sobre o43) Periodo total de funcionamiento de antivaho (ciclo) o43 6 min 60 min 10 min Limpieza del mueble: 0 = no activo, 1 = sólo el ventilador en ON, 2 = todas las salidas en OFF Tipo de aplicación (ver opciones en el manual, página 2) o61* 1 10 1 Tipo de pre-programación básica (ver opciones en el manual, página 15) Código de acceso nivel 2 (0=desactivar código) o64 0 100 0 Salvar la programación de un AK en una "copy-key" o65 0 25 0 Volcar la programación desde una "copy-key" a un AK o66 0 25 0 Sustituir los "ajustes de fábrica" por la programación actual

Parámetros informativos (servicio)

Los códigos de estado se muestran en la página 17 S0-S33 Temperatura medida con la sonda S5 u09 Estado de la entrada DI1 (OFF=contacto abierto/ ON=contacto cerrado) Temperatura medida con la sonda S3 u12 Operación nocturna (OFF=no activa/ON=activa) u13 Temperatura medida con la sonda S4 u16 Temperatura medida con la "sonda de corte" (S4%) u17 Temperatura de corte (set point) u28 Estado de la entrada DI2 (OFF=contacto abierto/ ON=contacto cerrado) Temperatura medida con la "sonda de display" (S4%) u56 Temperatura medida con la "sonda de alarma" (S4%) u57 ** Estado del relé de frío u58 ** Estado del relé de ventilador u59 ** Estado del relé de desescarche u60 ** Estado del relé de antivaho u61 ** Estado del relé de alarma u62 ** Estado del relé de luz u63 ** Estado del relé de válvula de aspiración u64 ** Estado del relé para compresor 2 u67

1 2 3 4 5 6 7 8 9 10

h11 0 2 0

h14 0 100% 100%

o02 1 11 0

o04 OFF ON OFF

o17 0% 100% 100%

o37 0 12 0

o38 1 3 1

o39 OFF ON OFF

o41 0% 100% 100

o42 0% 100% 100

o46 0 2 0

o62* 0 6 0

o67 OFF On OFF

u10

u37

SW = 2.3x

Los botones

LED’s en el Display

Ajustar parámetros

1. Pulsar el botón superior hasta que aparece el parámetro r01.

2. Pulsar los botones alto y bajo hasta encontar el parámetro deseado.

3. Pulsar el botón central para ver el valor actual.

Ajustar la temperatura de corte

1. Pulsar el botón central para ver el valor actual.

2. Pulsar los botones alto y bajo para

modicar el valor.

3. Pulsar el botón central para conrmar el

nuevo valor.

LED’s lunimosos = refrigeración = desescarche

= ventiladores

Parpadean cuando hay alarma

4. Pulsar los botones alto y bajo para modicar el valor.

5. Pulsar el botón central para conrmar el nuevo valor..

Rearmar el relé de alarma/ver el código de alarma

• Pulsar y soltar el botón alto

Leer la temperatura de la sonda de desescarche

• Pulsar y soltar el botón bajo

Iniciar/para un desescarche manualmente

• Pulsar y mantener el botón bajo 4s. (Sin embargo, no usando 4)

HACCP

La función HACCP está activada

Si hay varios códigos de alarmas activos, se verán cíclicamente pulsando sucesivamente el botón alto ó bajo.

Ver registro HACCP

1. Pulsar el botón central continuamente hasta que aparezca h01.

2. Pulsar los botones alto y bajo para seleccionar el parámetro deseado h01-h10.

3. Pulsar el botón central para leer el valor del parámetro

Códigos para informar de fallos Códigos para informar de alarmas Códigos de estado

E 1 Fallo del controlador A 1 Alarma por alta temperatura S0 Enfriando E 6 Fallo del reloj (comprobar pila y “resetear”

reloj)

E 25 Error sonda S3 A 4 Alarma de puerta S 2 Compresor dentro del mín. tiempo en

E 26 Error sonda S4 A 5 El tiempo de espera tras desescarche coor-

E 27 Error sonda S5 A 15 Alarma asociada a DI 1 S 4 Tiempo de goteo en curso.

A 2 Alarma por baja temperatura S 1 esperando el nal del desescarche coor-

dinado (o16) ha expirado

A 16 Alarma asociada a DI 2 S 10 Equipo parado (desde r12 ó desde DI) A 45 AK parado (ya sea por “r12” ó por una DI) S 11 Refrigeración parada. (Se ha alcanzado la

A 59 Limpieza de mueble S 14 Desescarchando A 60 Alarma por alta temperatura para la función

HACCP

dinado

marcha.

S 3 Compresor mín. tiempo entre arranques

consecutivos.

temperatura de corte).

S 15 Retraso del ventilador tras desescarche.

S 17 Puerta abierta S 20 Refrigeración en emergencia. S 25 Control manual, forzado, activo. S 29 Limpieza del mueble S 30 Frío forzado S 32 Retraso inicial al dar tensión al equipo

S33 Calentando (r36 activo)

non No se puede mostrar la temperatura de

desescarche. No hay sonda

-d- Se está realizando un desescarche PS PS: introduzca contraseña (Código de

acceso)

Ajustes de fábrica Si se necesita volver a la programación de fábrica, se procederá así:

- Se corta la alimentación eléctrica al EKC

- Se restablece la alimentación eléctrica mientras se mantienen pulsados los botones alto y bajo durante unos segundos.

*) Sólo pueden ajustarse si el AK-CC está parado (r12=0) **) Pueden operarse manualmente si r12=-1 ***) Con código de acceso 2, el acceso a estos menús será limitado.

The Product contains electrical components

And may not be disposed together with domestic waste. Equipment must be separate collected with Electrical and Electronic waste. According to Local and currently valid legislation.

ADAP-KOOL®

Danfoss AK-CC 210 Installation guide [da]

Specifications and Main Features

Frequently Asked Questions

User Manual
