Differenzdruckregler mit Volumenstrombegrenzung und integriertem Motorstellventil (PN 16) AHPBM-F – Einbau nur im Vorlauf, fester Sollwert
Beschreibung
Beim AHPBM-F handelt es sich um einen selbsttätigen Differenzdruckregler mit Volumenstrombegrenzung, der bevorzugt in direkt angeschlossenen Nahwärmesystemen nur mit Beimischregelung eingesetzt wird. Der Regler ist drucklos geöffnet und schließt bei steigen­dem Differenzdruck bzw. wenn der eingestellte maximale Volumenstrom überschritten wird. Der Regler muss im Vorlauf eingebaut werden!
In Kombination mit den elektrischen Stellantrieben der Serie AMV von Danfoss kann dem Regler das 3-Punkt-Stellsignal der elektronischen Regler ECL Comfort aufgeschaltet werden.
Der Regler besteht aus einem Regelventil mit Kombinationsdrossel zum Einstellen der Volumenstrombegrenzung und zum Anbau des elektrischen Stellantriebs sowie aus einem Antrieb mit einer Stellmembran.
Der AHPBM-F kann mit den folgenden elektrischen Stellantrieben von Danfoss eingesetzt werden:
- AMV/AME 10
- AMV/AME 13 mit Sicherheitsfunktion
- AMV/AME 130
- AMV/AME 130H mit außen liegender Handverstellung
In Kombination mit dem AMV/AME 13 ist das AHPBM-F gemäß DIN EN 14597 typgeprüft und mit einer DIN-Registrierungsnummer versehen.
Merkmale:
• DN 15 bis 32
• kvs 1,0 bis 6,3 m3/h
• PN 16
• Fester Differenzdruck-Sollwert:
- 0,12 bar für DN 15 bis 20
- 0,14 bar für DN 25 bis 32
• Temperatur:
- Wasser/Wasser-Glykolgemische mit bis zu 30 % Glykolanteil: 2 bis 120 °C
• Anschluss:
- Außengewinde
Bestellung
Beispiel: Differenzdruckregler mit Volumen­strombegrenzung (fester Sollwert) und integriertem Regelventil, DN 15, kVS1,6, PN 16, t Außengewinde
- 1× Regler AHPBM-F DN 15, Bestellnr.: 003L3582
Wahlweise:
- 1× Steuerleitungsset AH, 1,5 m. Bestellnr.: 003L3 561
- 1× Nippelmuffe für Steuerleitung, Bestellnr.: 003L5042
- 1× Anschweißenden Bestellnr.: 003H6908
Die externe Steuerleitung (AH), die Nippelmuffe zum Anschließen der Steuerleitung und die elektrischen Stellantriebe vom Typ AMV/AME müssen separat bestellt werden.
max
120 °C,
Regler AHPBM-F
Abbildung
DN
(mm)
15
20 2,5 G 1 A 003L3583 25 4,0 G 1¼ A 32 6,3 G 1¾ A 003L3585
k
VS
(m3/h)
1,0
1,25 003L3581
1,6 003L3582
Anschlussart
G ¾ A
zylindr.
Außengewinde
nach ISO 228/1
∆p
(bar)
0,12
0,14
b
Bestellnr.:
003L3580
003L3584
© Danfoss | 2015.10 AI010386453396de-000102 | 1
Datenblatt
Differenzdruckregler mit Volumenstrombegrenzung und integriertem Motorstellventil: AHPBM-F (PN 16)
Bestellung (Fortsetzung)
Zubehör
Abbildung Typenbezeichnung DN Anschlussart Bestellnr.:
15
Anschweißenden
20 003H6909 25 003H6910
-
32 003H6911
Anschraubenden (Außengewinde)
15 20 R ¾ 003H6903 25 R 1 003H6904
Kegeliges Außengewinde
nach EN 10226-1
R ½ 003H6902
32 R 1¼ 003H6905 15
Flansche
20 003H6916
Flansche PN 25, nach EN 1092-2
25 003H6917
Steuerleitungsset AH
Beschreibung:
- 1× Kupferrohr Ø 3 × 1 mm
- 2× Nippelmuffe zum Anschließen der Steuerleitung an Stellantrieb und Rohr: G /
1,5 m 003 L3561 2,5 m 003L5043
5 m 003L3562
Beschreibung:
Steuerleitungsset AH zur Druckminderung
- 1× Edelstahlrohr Ø 0,8 × 0,2 mm
- 2× Nippelmuffe zum Anschließen der Steuerleitung an Stellantrieb und
0,8 m 003L3560
Rohr: G /
Nippelmuffe zum Anschließen der Steuerleitung an das Rohr
G / – R / 003L5042
G / – R ¼ 0 03L8151
EPDM-O-Ringe für die Steuerleitung (10 Stück) 003L8175
003H6908
003H6915
Technische Daten
Ventil
Nennweite DN 15 20 25 32
kVS-Wert Q
min
Q
Nenn
m3/h
Hub mm 5,5 5 Stellverhältnis > 1:30 > 1:50 > 1:10 0 Ventilkennlinie Linear z-Wert ≥ 0,6 Leckrate nach IEC 60534 0,05 % vom kvs-Wert Nenndruck PN 16 Min. Differenzdruck Max. Differenzdruck 4
bar
Medium Zirkulationswasser / glykolhaltiges Wasser bis 30 % Medium pH-Wert min. 7, max. 10 Mediumstemperatur °C 2 bis 120 Anschluss Außengewinde
Materialien
Ventilgehäuse/Ventilsitz/Ventilkegel Entzinkungsfreies Messing CuZn36Pb2As Dichtung EPDM
* Bei einem Di fferenzdruck ∆p ** Abhängig vom Volum enstrom und vom k
≥ 0,5 bar übe r dem Regler
AHPBM-F
Wert des Ventils;
VS
1,0 1,25 1,6 2,5 4,0 6,3
0,035 0,11 0,2 0,25 0,43 0,65
0,43 0,7 1,0 1,2 2,2 3,4
Siehe Anmerkung **
2
Q
nom
=
∆p ∆p
min
+
k
b
vs
2 | AI010386453396de-000102 © Danfoss | 2015.10
Datenblatt
Differenzdruckregler mit Volumenstrombegrenzung und integriertem Motorstellventil: AHPBM-F (PN 16)
Technische Daten (Fortsetzung)
Anwendungsbeispiele
Der Regler AHPBM-F muss im Vorlauf eingebaut werden.
Stellantrieb
Typ DN 15 20 25 32
Wirkfläche cm Nenndruck PN 16 Fester Sollwert für den Differenzdruck
(AHPBM-F), ∆p
Materialien
Antriebsgehäuse* Membran EPDM
Steuerleitung
* Das Antriebsge häuse ist Teil des Ventilgehäuses.
Direkter Fernwärmeanschluss (nur mit
Beimischregelung)
b
bar
2
8,5 13 20 32
0,12 0,14
Entzinkungsfreies Messing CuZn36Pb2As
Kupferrohr Ø 3 × 1 mm
Edelstahlrohr Ø 0,8 × 0,2 × 800 mm
Einbaulagen Der Regler kann in waagerechte oder senkrechte
Rohre eingebaut werden, wobei das Anschluss­stück für den elektrischen Stellantrieb nach oben zeigen muss.
Elektrischer Stellantrieb Bitte beachten Sie auch unbedingt die Einbaulagen für den elektrischen Stellantrieb vom Typ AMV/AME. Siehe entsprechendes Datenblatt.
AI010386453396de-000102 | 3© Danfoss | 2015.10
Datenblatt

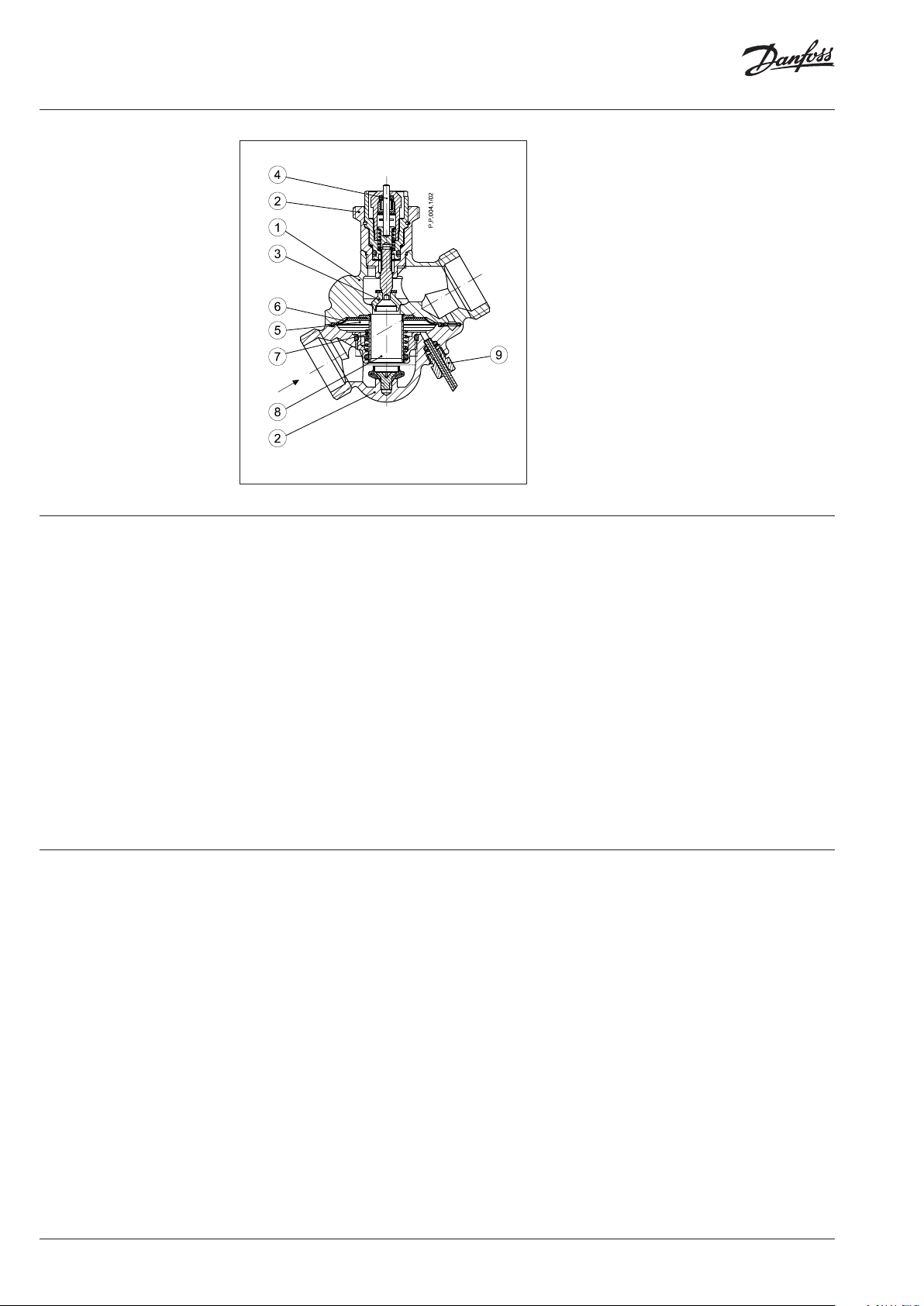

Aufbau
1. Ventilgehäuse
2. Kombinationsdrossel
3. Einstelldrossel für den Volumenstrom-Sollwert
4. Kegelstange des Regelventils
5. Druckantrieb
6. Stellmembran für die Volumenstrombegrenzung
7. Wirkdruckfeder für die Volumenstrombegrenzung
8. Ventilkegel (druckentlastet)
9. Steuerleitung
Differenzdruckregler mit Volumenstrombegrenzung und integriertem Motorstellventil: AHPBM-F (PN 16)
Funktionsprinzip Die Druckänderungen im Vor- und Rücklauf
werden über die Steuerleitung und die Bohrung zur Druckdurchführung auf die Antriebskammern übertragen und wirken dort auf die Stellmembran. Die Druckdifferenz wird in eine Stellkraft umgeformt. Der Regler schließt bei steigendem Differenzdruck (und öffnet bei fallendem) und/oder bei steigendem Volumenstrom und damit bei steigender Druckdifferenz an der Einstelldrossel. Der Volumenstrom wird über die Einstelldrossel begrenzt.
In Verbindung mit einem an der Kombinationsdrossel angebauten elektrischen Stellantrieb und einer elektronischen Regeleinrichtung kann der Regler zusätzlich zur Temperaturregelung eingesetzt werden.
Einstellungen
Einstellung des Volumenstroms
Die Einstellung der Volumenstrombegrenzung erfolgt über den Hub der Kombinationsdrossel. Der Wert kann mit Hilfe des Einstelldiagramms für den Volumenstrom (Richtwert, siehe hierzu die entsprechende Bedienungsanleitung) und/ oder des Wärmezählers eingestellt werden.
4 | AI010386453396de-000102 © Danfoss | 2015.10
Datenblatt
Abmessungen
Differenzdruckregler mit Volumenstrombegrenzung und integriertem Motorstellventil: AHPBM-F (PN 16)
DN 15 20 25 32
L H 24 31 39 49 H
1
D (ISO 228/1) G ¾A G 1A G 1¼ A G 1¾A
Ventilgewicht kg 0,51 0,67 1,47 2,23
65 82 104 130
mm
57 59 72 84
DN 15 20 25 32
SW
32 (G ¾A) 41 (G 1A) 50 (G 1¼A) 63 (G 1¾A)
d 21 26 33 42
1)
R
2)
L1 L
2
L
3
mm
½ ¾ 1 1 ¼ 130 150 160 ­131 144 160 177 139 154 159 18 4
k 65 75 85 ­d
2
n 4 4 4 -
1)
Kegeliges Auß engewinde nach EN 10226-1
2)
Flansche PN 25, nach EN 1092-2
14 14 14 -
Nippelmuffen
AI010386453396de-000102 | 5© Danfoss | 2015.10
Datenblatt
Abmessungen (Fortsetzung)
Differenzdruckregler mit Volumenstrombegrenzung und integriertem Motorstellventil: AHPBM-F (PN 16)

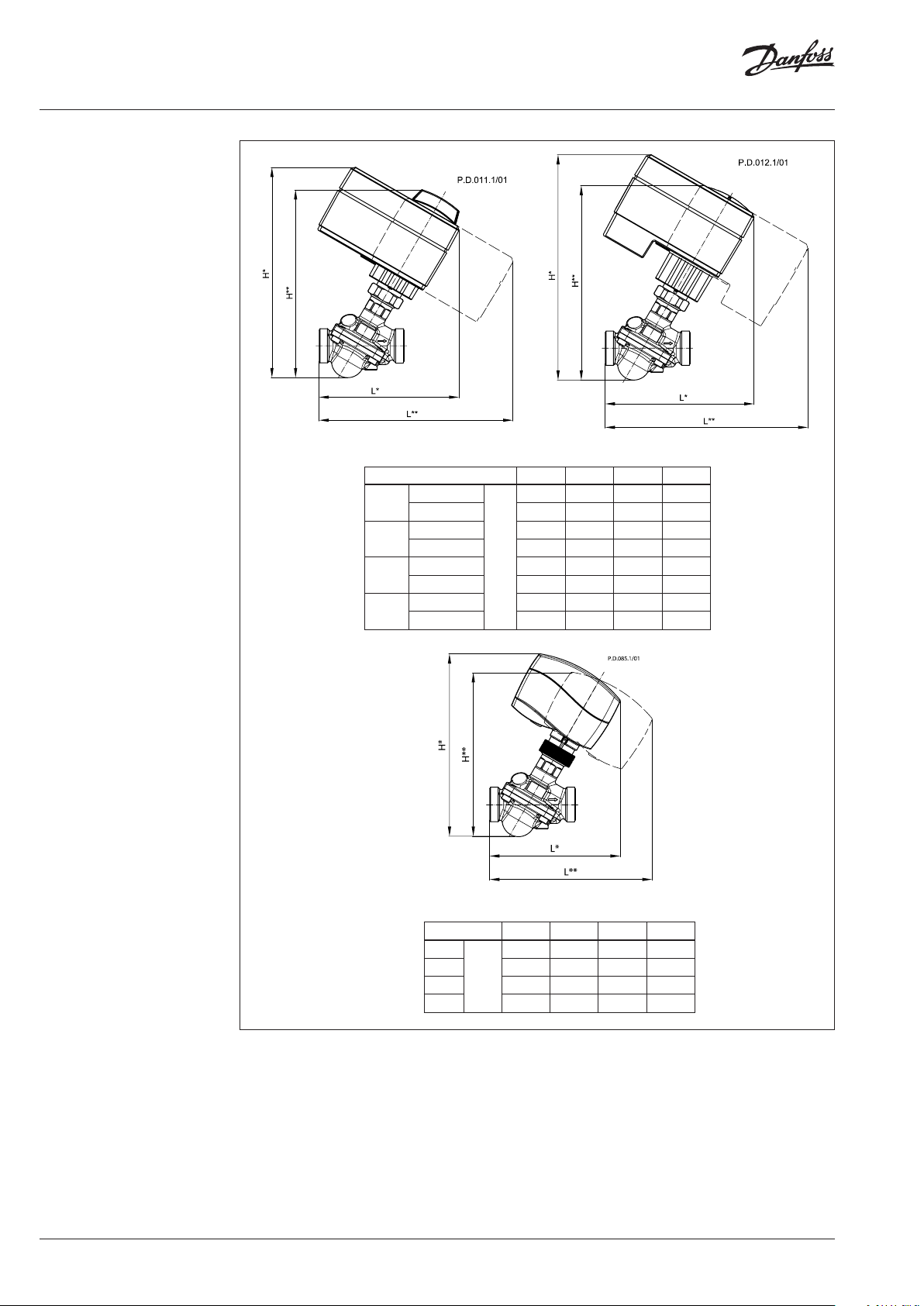

AMV/AME 10 + AHPBM-F
DN 15 20 25 32
AMV/AME 10
L*
AMV/AME 13 147 147 164 183 AMV/AME 10 178 186 204 224
L**
AMV/AME 13 188 196 214 234 AMV/AME 10 195 201 223 245
H*
AMV/AME 13 210 216 238 260 AMV/AME 10 174 184 202 222
H**
AMV/AME 13 180 190 208 228
137 137 153 172
mm
AMV/AME 13 + AHPBM- F
AMV/AME 130(H) + AHPBM- F
DN 15 20 25 32
L* L** 148 156 174 19 4 H* 168 178 196 216 H** 152 162 180 200
118 12 5 141 160
mm
6 | AI010386453396de-000102 © Danfoss | 2015.10
Datenblatt
Differenzdruckregler mit Volumenstrombegrenzung und integriertem Motorstellventil: AHPBM-F (PN 16)
AI010386453396de-000102 | 7© Danfoss | 2015.10
Datenblatt
Differenzdruckregler mit Volumenstrombegrenzung und integriertem Motorstellventil: AHPBM-F (PN 16)
