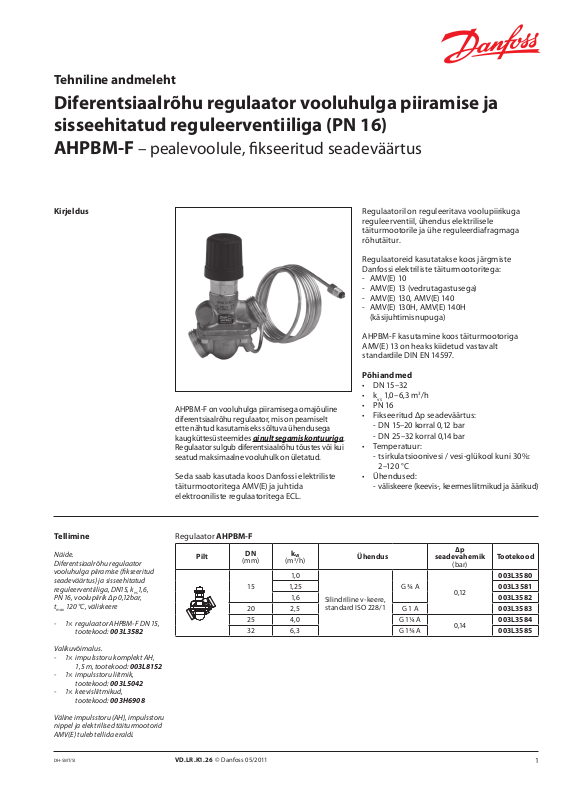

Danfoss AHPBM-F Data sheet [et]

Tehniline andmeleht

Diferentsiaalrõhu regulaator vooluhulga piiramise ja
sisseehitatud reguleerventiiliga (PN 16)
AHPBM-F – pealevoolule, fikseeritud seadeväärtus

Kirjeldus

AHPBM-F on vooluhulga piiramisega omajõuline
diferentsiaalrõhu regulaator, mis on peamiselt
ette nähtud kasutamiseks sõltuva ühendusega
kaugküttesüsteemides ainult segamiskontuuriga.
Regulaator sulgub diferentsiaalrõhu tõustes või kui
seatud maksimaalne vooluhulk on ületatud.

Seda saab kasutada koos Danfossi elektriliste
täiturmootoritega AMV(E) ja juhtida
elektrooniliste regulaatoritega ECL.

Regulaatoril on reguleeritava voolupiirikuga
reguleerventiil, ühendus elektrilisele
täiturmootorile ja ühe reguleerdiafragmaga
rõhutäitur.

Regulaatoreid kasutatakse koos järgmiste
Danfossi elektriliste täiturmootoritega:

- AMV(E) 10

- AMV(E) 13 (vedrutagastusega)

- AMV(E) 130, AMV(E) 140

- AMV(E) 130H, AMV(E) 140H
(käsijuhtimisnupuga)

AHPBM-F kasutamine koos täiturmootoriga
AMV(E) 13 on heaks kiidetud vastavalt
standardile DIN EN 14597.

Põhiandmed

• DN15–32

• k

1,0–6,3 m3/h

vs

• PN16

• FikseeritudΔpseadeväärtus:

- DN 15–20 korral 0,12 bar

- DN 25–32 korral 0,14 bar

• Temperatuur:

- tsirkulatsioonivesi / vesi-glükool kuni 30%:
2–120 °C

• Ühendused:

- väliskeere (keevis-, keermesliitmikud ja äärikud)

Tellimine

Näide.
Diferentsiaalrõhu regulaator
vooluhulga piiramise (fikseeritud
seadeväärtus) ja sisseehitatud
reguleerventiiliga, DN15, kvs1,6,
PN 16, voolupiirik Δp 0,12bar,
t

120 °C, väliskeere

max

- 1× regulaator AHPBM-F DN 15,
tootekood: 003L3582

Valikuvõimalus.

- 1× impulsstoru komplekt AH,
1,5 m, tootekood: 003L8152

- 1× impulsstoru liitmik,
tootekood: 003L5042

- 1× keevisliitmikud,
tootekood: 003H6908

Väline impulsstoru (AH), impulsstoru
nippel ja elek trilised täiturmootorid
AMV(E) tuleb tellida eraldi.

DH-SMT/SI

Regulaator AHPBM-F

Pilt

VD.LR. K1.26 © Danfoss 05/2011

DN

(mm)

15

20 2,5 G 1 A 003L3583
25 4,0 G 1¼ A
32 6,3 G 1¾ A 003L3585

k

VS

(m3/h)

1,0

1,25 003L3581

1,6 003L3582

Silindriline v-keere,
standard ISO 228/1

Ühendus

G ¾ A

∆p

seadevahemik

(bar)

0,12

0,14

Tootekood

003L3580

003L3584

1

Tehniline andmeleht Dif.rõhu regulaator vooluhulga piiramise ja sisseehitatud reguleerventiiliga AHPBM-F (PN 16)

Tellimine (järg)

Lisavarustus

Joonis Tüüp DN Ühendus Tootekood

15

Keevisliitmikud

Väliskeermega liitmikud

Äärikuga liitmikud

Impulsstoru komplekt AH

Impulsstoru komplekt AH
rõhu alandamiseks

Lliitmik impulsstoru ühendamiseks torustikuga

10 impulsstoru EPDM-rõngastihendit 003L8175

20 003H6909
25 003H6910

-

32 003H6911
15
20 R ¾ 003H6903
25 R 1 003H6904

Kooniline väliskeere,
standard EN 10226-1

R ½ 003H6902

32 R 1¼ 003H6905
15
20 003H6916

Äärikud PN 25, standard EN 1092-2

25 003H6917

Kirjeldus:

- 1× vasktoru Ø 3 × 1 mm

- 2× liitmik impulsstoru ühendamiseks
täituri ja torustikuga G /

1,5 m 003L3561
2,5 m 003L5043

5 m 003L3562

Kirjeldus:

- 1× roostevaba terasest toru Ø 0,8 ×
0,2 mm

0,8 m 003L3560

- 2× liitmik impulsstoru ühendamiseks
täituri ja torustikuga G /

G /-R / 003L5042
G /-R ¼ 003L8151

003H6908

003H6915

Tehnilised andmed

Ventiil

Nimiläbimõõt DN 15 20 25 32

väärtus

k

VS

Q

min

* 0,43 0,7 1,0 1,2 2,2 3,4

Q

nom

m

Käik mm 5,5 5
Reguleerimise suhtarv > 1:30 > 1:50 > 1:100
Reguleerkarakteristik Lineaarne
Kavitatsioonitegur z ** ≥ 0,6
Lekkekadu vastavalt standardile IEC 60534 0,05
Nimirõhk PN 16
Väikseim diferentsiaalrõhk
Suurim diferentsiaalrõhk 4

bar

Soojuskandja Tsirkulatsioonivesi / vesi-glükool kuni 30%
Soojuskandja pH min 7, max 10
Soojuskandja temperatuur °C 2 … 120
Ühendus Väliskeere

Materjalid

Ventiili korpus / ventiili pesa / ventiili koonus Tsingikaokindel messing CuZn36Pb2As
Tihend EPDM

* Diferentsia alrõhk regulaatoris on Δp

/ kVS ≤ 0,5 DN 25 ja suurem a korral

** k

v

*** Sõltub vo oluhulgast ja ventiili k

1)

Sõltub ventiili su urusest (DN)

AHPBM-F

-väärtuses t ;

VS

≥ 0,5 bar

∆p +

min

=

1,0 1,25 1,6 2,5 4,0 6,3

3

/h

0,035 0,11 0,2 0,25 0,43 0,65

Vt märkust ***

2

Q





nom





k





vs

1)

)41,0 (21,0

2

VD.LR. K1.26 © Danfoss 05/2011

DH-SMT/SI

Tehniline andmeleht Dif.rõhu regulaator vooluhulga piiramise ja sisseehitatud reguleerventiiliga AHPBM-F (PN 16)

Tehnilised andmed (järg)

Paigalduspõhimõtted

Regulaator AHPBM-F
tuleb paigaldada ainult
pealevoolutorule.

Täituri

Tüüp DN 15 20 25 32

Rõhutäituri suurus cm
Nimirõhk PN 16
Vooluhulgapiiriku dif.rõhk (AHQM)

Diferentsiaalrõhu fikseeritud seadeväärtus
(AHPBM-F)

Materjalid

Korpus*
Diafragma EPDM

Impulsstoru

* Täituri korpus on o sa ventiilikorpusest

Sõltuva ühendusega kaugküttesüsteem

ainult segamiskontuuriga

bar

2

8,5 13 20 32

0,12 0,14

Tsingikaokindel messing CuZn36Pb2As

Vasktoru Ø 3 × 1 mm

Roostevabast terasest toru Ø 0,8 × 0,2 × 800 mm

Paigaldusasendid Regulaatoreid saab paigaldada horisontaal-

ja vertikaaltorudele, kusjuures elektrilise
täiturmootori ühenduskael peab olema
suunatud ülespoole.

Elektriline täiturmootor
Märkus.
Jälgida tuleb ka elektrilise täiturmootori AMV(E)
paigaldusasendit. Vt asjakohast tehnilist
andmelehte.

Rõhu ja temperatuuri
diagramm

tööpiirkond

CuZn36Pb2As (DZR) PN 16

DH-SMT/SI

Suurima lubatud töörõhu ja soojuskandja temperatuuri suhe (vastavalt standardile EN 1092-3).

VD.LR. K1.26 © Danfoss 05/2011

3

Tehniline andmeleht Dif.rõhu regulaator vooluhulga piiramise ja sisseehitatud reguleerventiiliga AHPBM-F (PN 16)

Vooluhulga diagramm Suuruse valiku ja seadistamise diagramm

Tegeliku vooluhulga ja vooluhulgapiiriku pöörete arvu suhe. Väärtused on ligikaudsed.

käik

DN 32 kVS 6,3

DN 25 kVS 4,0
DN 20 kVS 2,5

DN 15 kVS 1,6

DN 15 kVS 1,25

DN 15 kVS 1,0

vooluhulk

1 = 360º

Vooluhulka saab reguleerida vooluhulgapiiriku
reguleerimiskruvi vastupäeva keeramisega (vt diagrammi).

vooluhulk

pöörded

Vee vooluhulk on näidatud regulaatori
diferentsiaalrõhul vahemikus 0,5–4 bar (50–400 kPa).

4

VD.LR. K1.26 © Danfoss 05/2011

DH-SMT/SI

Tehniline andmeleht Dif.rõhu regulaator vooluhulga piiramise ja sisseehitatud reguleerventiiliga AHPBM-F (PN 16)

Suuruse valik

- Sõltuva ühendusega
küttesüsteem

AHPBM-F näide
(ainult pealevoolule)

Sõltuva ühendusega kaugküttesüsteemi
segamiskontuuri mootoriga reguleerventiil
(MCV) nõuab diferentsiaalrõhku 0,12 bar (12 kPa)
ja vooluhulka alla 600 l/h.

Andmed:

= 0,6 m3/h (600 l/h)

Q

max

p

= 0,8 bar (80 kPa)

min

*p
p

= 0,1 bar (10 kPa)

kontuur

= 0,12 bar (12 kPa) valitud

MCV

* Märkus.

Δp

küttesüsteemis ja seda ei arvestata regulaatori

vastab pumba nõutavale rõhule

kontuur

AHPBM-F suuruse valikul.

Summaarne (võimalik) rõhukadu regulaatoris on:
p
p

= p

AHPBM-F,A

= 0,8 bar (80 kPa)

AHPBM-F,A

min

Võimalikke rõhukadusid torudes, sulgliitmikes,
termomeetrites jm ei arvestata.

Valige vooluhulga diagrammilt (lk 5)
regulaator, mille k
vooluhulgavahemiku korral väikseim.

k

= 1,6 m3/h

VS

väärtus on saadaoleva

vs

Väikseim nõutav diferentsiaalrõhk valitud
regulaatoris arvutatakse järgmise valemi alusel:

2





Q

max





p 

Δ

p

p

AHPBM-F,MI N

p

AHPBM-F,A



MINF,-AHPBM





k

VS





2





0,6

0,12

MINF,-AHPBM

+=





1,6





= 0,26 bar (26 kPa)

> p

AHPBM-F,MI N

p

MCV

0,8 bar > 0,26 bar

Lahendus:
Näites on valitud AHPBM-F DN 15, k
vooluhulga seadevahemik 0,06–0,79 m

väärtus 1,6,

VS

3

/h.

kontuur

DH-SMT/SI

VD.LR. K1.26 © Danfoss 05/2011

5

Tehniline andmeleht Dif.rõhu regulaator vooluhulga piiramise ja sisseehitatud reguleerventiiliga AHPBM-F (PN 16)

Mudel

1. Ventiili korpus

2. Reguleerventiili sisu

3. Reguleeritav vooluhulgapiirik

4. Reguleerventiili spindel

5. Diferentsiaalrõhu täitur

6. Reguleerdiafragma

7. Sisseehitatud vedru

vooluhulga reguleerimiseks

8. Rõhutasandusega

ventiilikoonus

9. Impulsstoru

Tööpõhimõte Peale-ja tagasivoolutorust edastatakse

rõhumuutused impulsstoru ja väljavooluava
kaudu täituri kambritesse ja reguleerdiafragmale.
Reguleerventiil sulgub diferentsiaalrõhu tõustes
ja avaneb diferentsiaalrõhu langedes, et hoida
konstantset diferentsiaalrõhku. Vooluhulka
reguleeritakse ja piiratakse vooluhulgapiiriku
abil.

Elektriline täiturmootor töötab nullist kuni seatud
suurima vooluhulgani vastavalt koormusele.

Seaded

Vooluhulga seadmine

Vooluhulga seadmiseks reguleeritakse
vooluhulga piiriku asendit. Reguleerida saab
vooluhulga reguleerimise diagrammi alusel
(vt vastavaid juhiseid) ja/või soojusarvesti abil.

6

VD.LR. K1.26 © Danfoss 05/2011

DH-SMT/SI

Tehniline andmeleht Dif.rõhu regulaator vooluhulga piiramise ja sisseehitatud reguleerventiiliga AHPBM-F (PN 16)

Mõõtmed

DN 15 20 25 32

L
H 24 31 39 49
H

1

D (ISO 228/1) G ¾ A G 1 A G 1¼ A G 1¾A
Ventiili kaal kg 0,51 0,67 1,47 2,23

65 82 104 130

mm

57 59 72 84

DN 15 20 25 32

SW

32 (G ¾A) 41 (G 1A) 50 (G 1¼A) 63 (G 1¾A)

d 21 26 33 42

1)

R

2)

L

1

L

2

L

3

mm

½ ¾ 1 1 ¼
130 150 160 ­131 144 160 177
139 154 159 184

k 65 75 85 ­d

2

n 4 4 4 -

1)

Kooniline väli skeere, standard EN 10226-1

2)

Äärikud PN 25, standa rd EN 1092-2

14 14 14 -

Liitmikud

DH-SMT/SI

VD.LR. K1.26 © Danfoss 05/2011

7

Tehniline andmeleht Dif.rõhu regulaator vooluhulga piiramise ja sisseehitatud reguleerventiiliga AHPBM-F (PN 16)

Mõõtmed (järg)

AMV(E) 10 + AHPBM-F

DN 15 20 25 32

AMV(E) 10

L*

AMV(E) 13 147 147 164 183
AMV(E) 10 178 186 204 224

L**

AMV(E) 13 188 196 214 234
AMV(E) 10 195 201 223 245

H*

AMV(E) 13 210 216 238 260
AMV(E) 10 174 184 202 222

H**

AMV(E) 13 180 190 208 228

137 137 153 172

mm

AMV(E) 13 + AHPBM-F

AMV(E) 130(H)/140(H) + AHPBM-F

DN 15 20 25 32

L*
L** 148 156 174 194
H* 168 178 196 216
H** 152 162 180 200

8

VD.LR. K1.26

118 125 141 160

mm
