Danfoss AHF 005, AHF 010, FC 103, FC 301, FC 302 Design guide [zh]

ENGINEERING TOMORROW

設計指南

VLT® Advanced Harmonic Filter AHF 005/AHF 010

VLT® HVAC Drive FC 102 • VLT® Refrigeration Drive FC 103
VLT® AQUA Drive FC 202 • VLT® AutomationDrive FC 301/302

vlt-drives.danfoss.com

目錄 設計指南

目錄

1 簡介

1.1 設計指南的目的

1.2 文件版本

1.3 設計目的

1.4 縮寫、符號與慣例

1.4.1 縮寫 4

1.4.2 慣例 5

1.5 認證與核可

1.5.1 CE 符合性和標誌 5

1.5.2 CE 標誌 5

1.5.2.1 低電壓指令 5

1.5.2.2 EMC 指令 5

1.5.2.3 機械指令 5

1.5.2.4 ErP 指令 6

1.5.3 UL 認證 6

1.6 安全性

1.6.1 一般安全原則 6

4

4

4

4

4

5

6

1.6.2 合格人員 6

2 諧波與和緩介紹

2.1 諧波與和緩

2.1.1 線性負載 8

2.1.2 非線性負載 8

2.1.3 諧波在配電系統中的影響 10

2.2 諧波和緩標準和要求

2.2.1 應用所特有的要求 11

2.2.2 諧波和緩標準 11

2.3 諧波和緩

3 AHF 的基本操作原理

3.1 操作原理

3.1.1 功率因數 15

3.1.2 電容性電流 15

3.2 省電效率

4 安裝需求

8

8

11

12

14

14

16

17

4.1 機械安裝

4.1.1 機械安裝的安全要求 17

4.1.2 安裝要求 19

4.1.3 安裝於工業外殼的相關建議 19

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 1

17

目錄

VLT® Advanced Harmonic Filter AHF 005/AHF 010

4.1.4 通風與冷卻要求 19

4.1.4.1 IP20 與 IP21/NEMA 1 的要求 19

4.2 電氣安裝

4.2.1 端子 - 簡短概述 21

4.2.1.1 電容中斷連接的端子 21

4.2.2 接線方式 23

4.2.3 溫度過高防護 23

4.2.3.1 對數位輸入進行編程以提供溫度過高保護 23

5 進階諧波濾波器的選擇

5.1 選擇正確的 AHF

5.1.1 如何計算出正確的濾波器尺寸 24

5.1.2 計算範例 24

5.1.3 電壓提升 24

5.2 選擇表

5.2.1 電容中斷連接接觸器 32

5.2.1.1 非 Danfoss 接觸器 32

5.3 附件

5.3.1 IP21/NEMA 1 升級套件 33

5.3.1.1 IP21/NEMA 1 升級套件 - 內建電容中斷連接電路 34

21

24

24

25

33

5.3.1.2 IP21/NEMA 1 升級套件 - 內建電容中斷連接電路 35

5.3.2 IP20 和 IP21 的背板 37

6 參數設定

6.1 參數說明

7 規格

7.1 一般規格

7.2 環境資料

7.3 功率損失和噪音等級

7.4 機械尺寸

7.4.1 端子規格 57

7.4.2 IP20 外殼 62

7.4.3 IP21 外殼 78

7.4.4 背板尺寸 86

7.5 保險絲

8 備份零件

38

38

47

47

48

49

52

88

90

8.1 選擇表

8.1.1 版本 01 和 02 的電容套件 91

8.1.2 版本 03 的電容套件 94

8.1.3 端子 97

2 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

91

目錄 設計指南

8.1.4 版本 01 和 02 的風扇和風扇配件 100

8.1.5 版本 03 的風扇和風扇配件 102

8.1.6 保險絲和保險絲配件 113

9 附錄

9.1 省電效率

索引

115

115

9.1.1 省電效率介紹 115

9.1.2 IE 和 IES 等級 116

9.1.3 功率損失資料和效率資料 116

9.1.4 馬達的損耗與效率 117

9.1.5 電力驅動系統的損耗和效率 117

9.1.6 濾波器式電力驅動系統的損耗和效率 117

9.1.6.1 計算範例 117

119

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 3

簡介

VLT® Advanced Harmonic Filter AHF 005/AHF 010

11

1 簡介

1.1 設計指南的目的

我們針對 VLT® FC 系列變頻器推出 VLT® Advanced
Harmonic Filter AHF 005/AHF 010 (稱為 AHF)，本設
計指南將介紹此濾波器的一些重要層面。本文描述了諧波
及其和緩方式，並提供安裝說明和變頻器程式設定的指
引。

銘牌和文件中提供了連接狀況的技術資料和資訊。請務必
遵守本文件中的建議和指示說明。

Danfoss 技術文件也可在網站上找到，網址為：

www.danfoss.com

1.2 文件版本

本手冊將定期審閱與更新。歡迎任何改進建議。

表 1.1

顯示文件版本。

版本 備註

M00108xx

表 1.1 文件版本

設計目的

1.3

濾波器是設計用來安裝在電氣系統或機器中的元件。
安裝於機器中時，除非證明機器符合機械指令
2006/42/EC，否則禁止將濾波器試運行 (即開始按指示操
作)。請遵守 EN 60204。

VLT® Advanced Harmonic Filter AHF 005/AHF 010 需
與下者搭配使用：

VLT® HVAC Drive FC 102

•

VLT® Refrigeration Drive FC 103

•

VLT® AQUA Drive FC 202

•

VLT® AutomationDrive FC 301/FC 302

•

縮寫、符號與慣例

1.4

1.4.1 縮寫

.

推出 AHF 版本 03：

變動轉速風扇式風扇控制。

機械設計最佳化。

吊耳於 X3 外殼中心線。

CDM 完整變頻器模組
DC 直流電
DPF 位移功率因數
EMC 電磁相容性
f

M,N

FC 變頻器
g 地面重力
HCS 諧波計算軟體
I

M,N

I

INV

Hz 赫茲
kHz 千赫
kVAr 千伏安反應
LCP LCP 操作控制器
m 公尺
mA 毫安培
MCT 動作控制工具
mH 毫亨利電感
min 分鐘
ms 毫秒
nF 毫微法拉
Nm 牛頓米
P 有功功率
PCC 通用耦合點
PDS 電力驅動系統
PELV 保護性超低電壓
PF 功率因數
P

M,N

PWHD 部分加權諧波失真
Q 無功功率
R

SCE

RPM 每分鐘轉速
S 視功率
s 秒
TDD 總需量失真
THD 總諧波失真度
THDi 總諧波電流失真
THDv 總諧波電壓失真
TPF 真實功率因數
U

M,N

V 伏特

表 1.2 縮寫

額定馬達頻率

額定馬達電流
額定逆變器輸出電流

額定馬達功率

短路額定值

額定馬達電壓

°C 攝氏

°F 華氏

A 安培/AMP
AC 交流電
AHF 高級諧波濾波器
AWG 美國線規

4 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

簡介 設計指南

1.4.2 慣例

編號清單表示程序。

項目清單指出圖例的其他資訊與說明。

斜體字表示：

參照索引

•

連接

•

註腳

•

參數名稱

•

參數群組名稱

•

參數選項

•

圖樣中的所有尺寸都是毫米 (吋)。

* 表示參數的出廠設定。

1.4.3 安全符號

本指南使用了以下的符號：

1.5.2 CE 標誌

圖 1.1 CE

CE 標誌 (歐洲共同體) 表示該產品製造商符合所有適用
的歐盟指令。
歐盟指令。

表 1.3

中列出了適用於變頻器設計和製造的

注意事項

CE 標誌並未規範產品的品質。不能從 CE 標誌來推論出
技術規格。

EU 指令 版本
低電壓指令 2014/35/EU
EMC 指令 2014/30/EU
機械指令
ErP 指令 2009/125/EC
ATEX 指令 2014/34/EU
RoHS 指令 2011/65/EU

1)

2006/42/EC

1 1

警告

表示可能會導致人員傷亡的潛在危險狀況。

小心

表示可能會導致輕度或中度傷害的潛在危險狀況。也可用
於危險施工方式的警示。

注意事項

表示重要訊息，包含可能會損及設備或財產的狀況。

1.5 認證與核可

VLT® Advanced Harmonic Filter AHF 005/AHF 010 的
設計符合本節中所述的指令。

我們可提供更多的核可與認證。請聯絡當地的 Danfoss
供應商。

1.5.1 CE 符合性和標誌

「CE 符合性和標誌」是什麼？
CE 標誌的目的是要在 EFTA (歐洲自由貿易聯盟) 和 EU
(歐盟) 內避免發生貿易技術障礙。CE 標誌由歐盟導入，
這種簡單的方法可以表明某種產品是否符合歐盟相關的規
定和標準。CE 標誌與產品的規範或品質無關。

表 1.3 適用於變頻器的歐盟指令

1) 只有具有整合式安全功能的變頻器，才需要符合機械指令。

可根據要求提供合格聲明。

1.5.2.1 低電壓指令

變頻器必須遵循 2016 年 4 月 20 日的低電壓指令進行
CE 標誌。低電壓指令適用於 50-1000 V AC 和 75-1500
V DC 電壓範圍內的所有電氣設備。

該指令的目的是確保個人安全，並避免在操作按規定安
裝、維護和使用的電氣設備時，造成財產的損失。

1.5.2.2 EMC 指令

EMC (電磁相容性) 指令的目的是減少電磁干擾，並增強
電氣設備和安裝設置的抗干擾能力。EMC 指令的基本保護
要求是，會產生電磁干擾 (EMI) 或運作上可能會受 EMI
影響的裝置，其設計必須能限制產生電磁干擾。當按規定
正確安裝、維護及使用時，裝置必須具有適當的抗電磁干
擾能力。

單獨使用或作為系統一部分的電氣設備，必須具備 CE 標
誌。系統不需要 CE 標誌，但必須符合 EMC 指令的基本
保護要求。

1.5.2.3 機械指令

機械指令的目的是確保個人安全，並避免用於預期應用的
機械設備發生財產損失。機械指令所適用的機器，當中內
含一系列相互連接的元件或裝置，而且其中至少有一個具
有機械運動的能力。

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 5

簡介

VLT® Advanced Harmonic Filter AHF 005/AHF 010

11

具有整合式安全功能的變頻器，必須符合機械指令。沒有
安全功能的變頻器，不受機械指令所規範。如果變頻器整
合到機械系統中，Danfoss 能提供變頻器相關安全層面的
資訊。

當變頻器用於至少有一個移動零件的機器時，機器製造商
必須提供一份聲明，表明遵守所有相關法規和安全措施。

警告

安裝不正確

濾波器或變頻器安裝不當可能造成人員傷亡或設備故障。

遵循本設計指南，並按照國家和地方電氣規範進

•

行安裝。

1.5.2.4 ErP 指令

警告

ErP 指令是用於能源相關產品的歐洲 Ecodesign 指令。
該指令為能源相關產品 (包括變頻器) 制定了一些永續設
計要求。該指令旨在提高能源效率及環保度，同時提高能
源供應的安全性。能源相關產品對環境造成的影響，包括
整個產品生命週期內的能源消耗。

具有 RCM 標記標籤表示符合適用的電磁相容性 (EMC) 技
術標準。要在澳洲和紐西蘭上市的電氣和電子裝置，都需
要帶有 RCM 標誌標籤。RCM 標誌的監管安排僅涉及傳導
性和輻射性放射。變頻器適用 EN/IEC 61800-3 中規定的
排放限制。可根據要求提供合格聲明。

1.5.3 UL 認證

圖 1.2 UL

注意事項

VLT® Advanced Harmonic Filter AHF 005/AHF 010 460
V/60 Hz 和 600 V/60 Hz 類型為 UL 列名產品，列於
UL 文件編號 E134261 (NMMS.E134261) 中。

1.6 安全性

1.6.1 一般安全原則

高電壓

濾波器連接至 AC 主電源輸入時會含有高電壓。若由非合
格人員執行安裝、啟動與維修工作，可能會導致人員的傷
亡。

必須由合格人員執行安裝、啟動與維修工作。

•

切勿操作運作中的濾波器。

•

警告

放電時間

VLT® Advanced Harmonic Filter AHF 005/AHF 010 內
含電容。電容可以保持充電狀態，即便濾波器未通電。若
斷電後在等候指定時間到達之前即進行維修或修復，則會
導致人員的傷亡。

1. 停止變頻器和馬達。

2. 請斷開 AC 主電源、永磁型馬達，以及遠端 DC
回路電源 (含備用電池、UPS，以及接至其他變
頻器的 DC 回路連接)。

3. 請遵守銘牌上規定的等待時間，之後才對濾波器
進行任何檢修或修復工作，確保電容已完全放
電。

4. 在對濾波器進行任何檢修或修復工作之前，請確
保濾波器端子 X3.1、X3.2 和 X3.3 之間的電壓
為 0 ，且濾波器端子 X4.1 、X4.2 和 X4.3 之
間也為 0 。

變頻器中含有高電壓元件，因此如果變頻器處理不當，可
能會造成重傷。只有合格人員才能安裝和操作設備。試圖
進行修復工作前，務必先斷開變頻器電源，並等待一段指
定的時間，讓儲存的電能消散。

為了讓變頻器和濾波器能安全地運作，必須嚴格遵守安全
預防措施和注意事項。

1.6.2 合格人員

若要濾波器無故障且安全地運作，需要正確且可靠的運
輸、存放、安裝、操作和維護。僅限合格人員安裝或操作
本設備。

合格人員係指受訓過人員，依據相關法規而授權可安裝、
試運行與維護設備、系統和電路。此外，該合格人員務必
熟悉本手冊中所描述的操作說明與安全措施。

6 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

小心

觸電危險

在帶電濾波器上進行測量時，請遵守有關預防意外事故的
有效國家法規 (例如 VBG 4)。
電氣安裝必須按照適當的規定進行 (例如電纜線橫截面、
保險絲和 PE 連接)。當同時使用濾波器和變頻器，而未
與供應線 (達到 VDE 0100) 保持安全距離時，請在進一
步的保護措施中納入所有控制線路 (例如雙重絕緣或遮罩
式、接地式和絕緣式)。

小心

表面很燙

使用時，濾波器表面會變熱。

運作過程中，切勿觸摸濾波器。

•

簡介 設計指南

小心

溫度過高

溫度過高會損壞濾波器扼流圈。為防止溫度過高：

使用溫度開關，請參閱

•

護

。

在 30 秒內立即停止或執行受控減速。

•

章 4.2.3 溫度過高防

小心

保護性裝置

根據有效的安全法規 (例如技術工具規則和意外事故預防
法規)，為裝有濾波器的系統配備額外的監控和保護性裝
置。

小心

未經授權擅自取下必要的護罩、不當使用、不正確的安裝
或操作，可能會使人受重傷或對有形資產造成損害。

為避免風險，請僅由授權合格人員來處理 VLT

•

Advanced Harmonic Filter AHF 005/AHF
010。

®

1 1

注意事項

本設計指南中顯示的濾波器，是專門針對與 Danfoss 變
頻器搭配運作而設計和測試，請參見

的

。濾波器若與其他第三方變頻器併用，Danfoss 概不負

責。

章 1.3.1 設計目

注意事項

濾波器的修復

僅允許由 Danfoss 授權的合格人員修復 VLT® Advanced
Harmonic Filter AHF 005/AHF 010。有關詳細資訊請參
閱

章 8 備份零件

。

注意事項

只有在符合 EMC 指令 2014/30/EU 的情況下才允許進行
試運行。
濾波器符合低電壓指令 2014/35/EU 的要求。

注意事項

請避免濾波器承受不當的負載，尤其是在運輸和處理過程
中。不允許彎曲元件。請勿更改絕緣體之間的距離。避免
觸摸電子元件和觸點。

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 7

P

S

Q

φ

130BB538.10

諧波與和緩介紹

2 諧波與和緩介紹

VLT® Advanced Harmonic Filter AHF 005/AHF 010

22

2.1 諧波與和緩

2.1.1 線性負載

在正弦 AC 電源上，純電阻性負載 (例如白熾燈泡) 會汲
取和電源電壓同相的正弦電流。

負載耗散的功率為：

P = U × I

對於無功負載 (例如感應馬達)，電流不再與電壓同相。
電流反而滯後於電壓，造成滯後功率因數的值小於 1。在
電容性負載的情況下，電流超前於電壓，造成超前功率因
數值小於 1。

視功率為：

S = U × I

(其中 S=[kVA]、P=[kW]、Q=[kVAR])。

在完美正弦波形的情況下，P、Q 和 S 可以表示為構成一
個三角形的向量：

S2= P2+ Q

圖 2.2 正弦波形

電流和電壓之間的位移角為 φ。位移功率因數為有功功率
(P) 和視功率 (S) 之比：

DPF =

2

P

= cos(ϕ)

S

2.1.2 非線性負載

非線性負載 (如二極管整流器) 會汲取非正弦電流。

圖 2.3

顯示了三相電源上 6 脈衝整流器所汲取的電流。

圖 2.1 電流產生真功率因數

在這種情況下，AC 電源具有 3 個元件：

有功功率 (P)。

•

無功功率 (Q)。

•

視功率 (S)。

•

一個非正弦波形，可以分解成多個週期等於基本波形整數
倍的正弦波形。

f (t) =∑ah× sin

請參閱

圖 2.3

hω1t

。

8 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

1

1 2 3 4 5 6 7

0.

0

0

-

-

1

1 2 3 4 5 6 7

0.

0

0

-

-

130BB539.10

諧波與和緩介紹 設計指南

2 2

圖 2.3 正弦波形

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 9

Non-linear

Current Voltage

System

Impedance

Disturbance to

other users

Contribution to

system losses

130BB541.10

諧波與和緩介紹

VLT® Advanced Harmonic Filter AHF 005/AHF 010

基本頻率 ω1 的整數倍稱為諧波。非正弦波形 (電流或
電壓) 的 RMS 值表示為：

h

max

I

22

RMS

=

∑

h = 1

2

I

(h)

波形中諧波的數量提供了失真因數，即總諧波失真
(THD)。THD 由諧波含量的 RMS 與基本量 RMS 值之比所
得出，表示為基本量的百分比：

h

2

max

I

THD =

∑

h = 2

h

I

1

× 100 %

使用 THD，RMS 電流 I

和基本電流 I1 之間的關係可

RMS

以表示為：

I

RMS

= I1×

1 + THD

2

電壓也一樣。

真實功率因數 PF (λ) 為：

P

PF =

S

在線性系統中，真實功率因數等於位移功率因數：

PF = DPF = cos ϕ

在非線性系統中，功率因數和位移功率因數之間的關係
為：

PF =

DPF

1 + THD

2

無功功率會降低功率因數和諧波負載。低功率因數導致高
RMS 電流，進而在電源電纜和變壓器中產生更高的損耗。

在電力品質領域，經常會遇到總需量失真 (TDD) 一詞。
TDD 不是負載的特點，但它是系統參數。TDD 以最大需求
電流 IL 百分比來表示電流諧波失真。

h

2

max

I

TDD =

∑

h = 2

h

I

L

× 100 %

另一個經常遇到的術語是部分加權諧波失真 (PWHD)。
PWHD 這種加權諧波失真，只內含第 14 和第 40 個之間
的諧波，如以下定義所示。

2

40

I

PWHD

=

∑

h = 14

h

I

1

× 100 %

圖 2.4 小型配電系統

非線性負載汲取的諧波電流，會因為配電系統阻抗上的壓
降而導致電壓失真。更高的阻抗會導致更高的電壓失真
度。

電流失真與設備效能有關，設備效能與個別的負載有關。
電壓失真與系統效能有關。只知道負載的諧波效能，並無
法確定 PCC 中的電壓失真度。為了預測 PCC 中的失真，
必須知道配電系統的配置和相關的阻抗。

描述電網阻抗的常用術語是短路比 R

。該比值被定義為

sce

PCC 電源的短路視功率 (Ssc) 與負載的額定視功率
(S

) 之比。

equ

S

sce

ce

=

S

equ

2

U

S

Ssc=

和

Z

電源

equ

= U × I

equ

R

其中

諧波的負面影響是雙倍的

諧波電流會導致系統損耗 (在配線和變壓器

•

中)。

諧波電壓失真會干擾其他負載並增加這些負載的

•

損耗。

2.1.3 諧波在配電系統中的影響

在

圖 2.4

中，變壓器在初級側與中壓電源上的通用耦合
點 PCC1 相連。變壓器的阻抗為 Z
PPC 2 是連接所有負載的通用耦合點。每個負載都透過阻
抗為 Z1、Z2、Z3 的電纜進行連接。

10 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

並饋送幾個負載。

xfr

圖 2.5 諧波的負面影響

諧波與和緩介紹 設計指南

2.2 諧波和緩標準和要求

諧波限制要求可包括：

應用所特有的要求。

•

一些必須遵守之標準中的要求。

•

2.2.1 應用所特有的要求

應用所特有的要求，和某個在技術上有理由限制諧波的特
定安裝有關。

範例
兩台 110 kW 馬達連接到一個 250 kVA 變壓器上。一台
馬達直接連上線，另一台則透過變頻器供電。如果直連馬
達也應透過變頻器供電，在這種情況下，變壓器的尺寸過
小。若要在不更換變壓器的情況下進行改造，請使用

VLT® Advanced Harmonic Filter AHF 005/AHF 010 來
和緩兩個變頻器的諧波失真。

2.2.2 諧波和緩標準

目前有許多種諧波和緩標準、法規和建議。不同的標準適
用於不同的地理區域及產業。以下列出一些遇過的標準：

IEC/EN 61000-3-2

•

IEC/EN 61000-3-12

•

IEC/EN 61000-3-4

•

IEC 61000-2-2

•

IEC 61000-2-4

•

IEEE 519

•

G5/4

•

2 2

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 11

諧波與和緩介紹

標準的名稱 標題 範圍 註解
IEC
61000-3-2

22

IEC
61000-3-12

IEC
61000-3-4

IEC
61000-2-2/
IEC
61000-2-4
IEEE 519 IEEE 針對電力系統諧波

G5/4 工程建議、諧波電壓失真

諧波電流放射的限制 (每
相位設備輸入電流
≤16 A)。

與輸入電壓 > 16 A 和
≤75 A 的公共低電壓系統
相連的設備，其所產生之
諧波電流的限制。

額定電流 > 16 A 之設
備，其低電壓供電系統的
諧波電流放射限制。

低頻傳導性干擾的相容性
等級。

控制所建議的實務做法及
制定的要求。

的規劃等級，以及非線性
設備到英國傳輸系統及配
電網路之間的連接。

VLT® Advanced Harmonic Filter AHF 005/AHF 010

適用的設備係連接至公共低電壓
配電系統，而且每相位的輸入電
流不超過 16 A。

適用的設備係連接至公共低電壓
配電系統，而且輸入電流 > 16
A 且 ≤75 A。

適用的設備係連接至公共低電壓
配電系統，而且額定電流 > 75
A。

規定公共低電壓供電系統 (IEC
61000-2-2) 和工業廠房 (IEC
61000-2-4) 低頻傳導性干擾的
相容性等級。
將 PCC 的電壓失真度控制為
TDD 5%，並將最大個別頻率電壓
諧波限制在 3%。

設定諧波電壓失真的規劃等級，
以在連接非線性設備的過程中使
用。已描述一個根據這些規劃等
級來制定個別客戶放射限制的流
程。

Danfoss 變頻器屬於 A 類。
總額定功率 > 1 kW 的專業設備沒有任何限制。

放射限制目前僅適用於 230/400 V 50 Hz 的系統。
個別的諧波 (第 5、第 7、第 11 和第 13 個) 以及

1)

THD

章 1.3 設計目的

未進行額外的濾波。
對於將設備連接到公共電源，已描述了一個三階段的評估程
序。>75 A 的設備，限於階段 3

連接

。
供電管制機構可能接受根據負載安裝的約定功率來連接設
備，而且適用供電管制機構本地的規定。
製造商應提供個別的諧波以及 THD 和 PWHD 值。
低頻干擾包括但不限於諧波。
計劃安裝時，請考慮標準中規定的值。

建立電氣系統 (包含線性和非線性負載) 的設計目標。建
立了波形失真目標，並將來源和負載之間的介面描述為通用
耦合點 (PCC)。
電流失真限制取決於 ISC/IL 比，其中 ISC 是公用程式
PCC 的短路電流，IL 是最大需求負載電流。已為多達第 35
個的個別諧波和總需量失真 (TDD) 定出一些限制。
滿足諧波失真要求最有效的方法是，在個別負載處進行和緩
並在 PCC 進行測量。
G5/4 是系統級標準。
400 V 的 PCC 電壓 THD 規劃等級為 5%。標準表 2 提供
了 400 V 系統中奇數和偶數諧波的限制資訊。
該標準描述了一個非線性設備連接的三階段評估程序。該程
序的目的是在「評估過程所需要的詳細程度」，和「連接特
定設備導致不可接受的電壓諧波失真的風險程度」之間取得
平衡。
內含 VLT® 變頻器的系統，其合規性取決於非線性負載的
特定拓撲和總數量。為了滿足 G5/4 的要求，請使用 VLT
Advanced Harmonic Filter AHF 005/AHF 010。

和 PWHD

2)

有相關的要求。

中列出的所有變頻器均符合這些限制，而

根據負載的約定功率進行

®

表 2.1 諧波和緩標準

1) 新的定義係透過 IEC/EN 61000-3-12:2011 引入，而這意味
著 THD 被 THC/I

2) 新的定義係透過 IEC/EN 61000-3-12:2011 引入，這意味著
PWHD 被 PWHC/I

ref

所代替。

ref

所代替。

2.3 諧波和緩

IEC 標準經過許多國家或多國組織協調一致。上述所有
IEC 標準在歐盟中經過協調，統一帶有字首 “EN”。例
如，歐洲 EN 61000-3-2 與 IEC 61000-3-2 相同。在澳
洲和紐西蘭也很類似，字首為 AS/NZS。

總擁有成本 (例如初始成本、效率和維護成

•

本)。

變頻器 6 脈衝整流器所產生的諧波，有幾種方法可以和
緩，各有其優缺點。

要選對解決方案係取決於幾個因素：

電網 (背景失真、電源不平衡、共振和電源類型

•

- 變壓器/發電機)。

應用 (負載描述檔、負載數和負載大小)。

•

本地/國家要求/法規 (例如 IEEE 519、IEC 和

•

ER G5/4)。

12 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

諧波解決方案類別：

被動

•

致動

•

被動式解決方案以電容或電感器構成，或同時包含這兩者
但採取不同的配置。
最簡單的解決方案是在變頻器前方添置一般 3% 至 5% 的
電感器/電抗器。如此增加電感後會減少變頻器產生的諧波
電流量。更進階的被動式解決方案，以陷阱式配置將電容

諧波與和緩介紹 設計指南

和電感器結合在一起，此配置進行了特殊調整，以消除從
第 5 個諧波 (此為舉例) 開始的諧波。

主動式解決方案會確定出抵消電路諧波的確切電流，並進
行合成和將此電流注入系統中。因此，主動式解決方案會
減輕即時的諧波干擾，進而使這些解決方案在任何負載型
態下均有效。有關 Danfoss 主動式解決方案的更多詳細
資訊，請參見

VLT® Advanced Active Filter

VLT® Low Harmonic Drive

AAF 006 操作說明。

操作說明和

2 2

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 13

L

0

L

1

L

2

C

2

C

1

M

AHF

Supply Motor

130BB578.11

Frequency
converter

AHF-DA-34-400-50-20-A

0

2

4

6

8

10

12

14

16

10 15 20 25 30 35

I

line

[A]

THDi [%]

0

0.5

1

1.5

2

2.5

3

3.5

4

Harmonic current I

h

[A]

THDi [%]
Harmonic current I

h

[A]

130BB579.11

AHF 的基本操作原理

VLT® Advanced Harmonic Filter AHF 005/AHF 010

3 AHF 的基本操作原理

I

RMS

3.1 操作原理

33

VLT® Advanced Harmonic Filter AHF 005/AHF 010 由
主電感器 L0 和兩級吸收電路組成，該電路具有電感器
L1 和 L2 以及電容 C1 和 C2。吸收電路特別經過調整，
可消除從第 5 個諧波開始的諧波，是專為設計的電源頻
率所準備。因此，50 Hz 的電路與 60 Hz 的電路具有不
同的參數。

line

[A] [A] [%]

9.6 9.59 5.45 0.52

15.24 15.09 13.78 2.07

20.24 20.08 12.46 2.5

25.17 25 11.56 2.89

30.27 30.1 10.5 3.15

34.2 34.03 9.95 3.39

表 3.1 負載電流的範例

50 Hz I1) RMS

時的基本電流

1) 已經計算了總諧波電流。THDi vs. 負載圖顯示於 圖 3.2。

THDi 總諧波電流 I

RMS

1)

[A]

h

圖 3.1 操作原理

AHF 有 2 種型號，可用於 2 種效能級別：

AHF 005，5% THDi。

•

AHF 010，10% THDi。

•

這兩種型號都有以下的電壓：

380–415 V，50 Hz。

•

380–415 V，60 Hz。

•

440–480 V，60 Hz。

•

600 V，60 Hz。

•

500–690 V，50 Hz。

•

AHF 010 提供了與 12 脈衝整流器相似的效能，AHF 005
則提供了與 18 脈衝整流器相似的效能。

濾波器 THDi 方面的效能因負載而異。在標稱負載下，濾
波器效能優於 10% THDi (AHF 010) 以及 5% THDi (AHF

005)。

在部分負載下，THDi 有更高的數值。但是諧波電流的絕
對值在部分負載下較低，儘管 THDi 的值較高。因此，諧
波在部分負載下的負面影響比全負載時還要低。

部分負載的範例
有個 18.5 kW (25 hp) 變頻器被安裝在 400 V/50 Hz
電網上，並搭配了 34 A AHF 010 (類型代碼 AHF­DA-34-400-50-20-A)。

表 3.1

的數值係使用諧波分析儀，針對不同的負載電流進

行測量：

14 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

圖 3.2 THDi vs. 負載

在部分負載 15 A 下，THDi 為大約 14% (比起標稱負載
34 A 時為 10%)。同時，在 15 A 線路電流下，HDi 總
諧波電流只有 2.07 A (34 A 線路電流時，諧波電流為

3.39 A)。因此 THDi 只是諧波效能的相對指標。電壓的
諧波失真度，在部分負載下時比在標稱負載下時還低。

背景失真
背景失真和電網不平衡等因素，可能會影響到 AHF 濾波
器的效能。特定數字會因濾波器而異，而

圖 3.6

顯示了典型的效能特性。對於特定的細節，請使

圖 3.3

至

用 MCT 31 或諧波計算軟體 (HCS) 等諧波設計工具。

濾波器的設計旨在分別達到 10% 和 5% THDi，THDv 背
景失真度 = 2%。變頻器安裝中典型電網條件下的務實測
量，經常顯示出濾波器效能在 2% 背景失真度時稍微比較
好。但是，電網條件的複雜性與特定諧波的混合，並未提
供失真電網之效能的一般性規則。

圖 3.3和 圖 3.4

顯

示出背景失真下最糟情況的效能惡化特性。

0 20 40 60 80 100

0

5

10

15

20

25

THvD 0%
THvD 2%
THvD 5%

Load [%]

THiD average [%]

130BB580.10

0

10

20

30

40

50

60

0 20 40 60 80 100

Load [%]

THvD 0%
THvD 2%
THvD 5%

THiD [%]

130BB581.10

0% unbalance
1% unbalance
2% unbalance
3% unbalance

0 20 40 60 80 100

Load [%]

0

2

4

6

8

10

12

14

THiD [%]

130BB582.10

130BB583.10

0

0 20 40 60 80 100

Load [%]

5

10

15

20

25

0% unbalance
1% unbalance
2% unbalance
3% unbalance

THiD average [%]

0

0,1

0,2

0,3

0,4

0,5

0,6

0,7

0,8

0,9

1

0 20 40 60 80 100

Load [%]

True Power Factor

130BB584.10

0,1

0,2

0,3

0,4

0,5

0,6

0,7

0,8

0,9

1

0 20 40 60 80 100

Load [%]

0

True Power Factor

130BB585.10

AHF 的基本操作原理 設計指南

圖 3.3 AHF 005

圖 3.4 AHF 010

3.1.1 功率因數

在無負載情況下 (變頻器為待機)，變頻器電流微乎其
微，而從電網耗用的主電流是流經諧波濾波器電容的電
流。因此功率因數接近 0 (電容性)。電容性電流大約是
濾波器標稱電流的 25% (視濾波器尺寸而定，典型數值為
20–25%)。功率因數會隨負載而增加。由於 VLT
Advanced Harmonic Filter AHF 005 的主電感器 L0 數
值較高，因此功率因數比 VLT® Advanced Harmonic
Filter AHF 010 高一點點。

圖 3.7

和

圖 3.8

顯示了 AHF 010 和 AHF 005 真實

功率因數的典型數值。

®

3 3

並未繪出 10% THDv 時的效能。但濾波器已經過測試，能
夠在 10% THDv 下運作，但是已無法再保證濾波器的效能
表現。

濾波器效能也會隨著供電的不平衡而惡化。典型的效能表
現顯示於

圖 3.5 AHF 005

圖 3.6 AHF 010

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 15

圖 3.5

和

圖 3.6

。

圖 3.7 AHF 005

圖 3.8 AHF 010

3.1.2 電容性電流

假如該特定應用在無負載時需要較高的功率因數，而且必
須在待機時減少電容性電流，請使用電容中斷連接。接觸
器會在負載低於 20% 時斷開電容。

注意事項

務必留意，絕不得在全負載時連接電容，或在無負載時斷
開電容。

對於諧波濾波器是由發電機供電的應用，必須在設計中考
慮到電容性電流。在無負載以及低負載狀況下，電容性電
流可能會導致發電機發生過電壓。過電壓會使電壓升高，
而可能超出濾波器和變頻器的允許電壓。因此，務必在發
電機應用中使用電容中斷連接，並仔細考量該設計。如需

AHF 的基本操作原理

VLT® Advanced Harmonic Filter AHF 005/AHF 010

更多有關電容性電流的資訊，請參考

斷連接的端子

相較於多脈衝整流器，被動諧波濾波器 (如 VLT
Advanced Harmonic Filter AHF 005/AHF 010) 更能抵

33

禦背景失真和供應不平衡問題。然而，在部分負載效能與
功率因數方面，被動濾波器的效能比主動濾波器還低。有
關 Danfoss 各種諧波和緩解決方案的效能定位，請詳見
相關的諧波和緩手冊。相關的諧波和緩手冊。

。

章 4.2.1.1 電容中

®

3.2 省電效率

有關省電效率計算的資訊，請參閱

章 9.1 省電效率

。

16 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

安裝需求 設計指南

4 安裝需求

4.1 機械安裝

4.1.1 機械安裝的安全要求

警告

沉重負載！

不平衡的負載可能掉落，負載可能會翻倒。未採取適當的吊掛預防措施會增加死亡、嚴重傷害或設備損壞的風險。

請勿行走在懸吊的負載下。

•

穿著個人防護設備。

•

遵從設備的重量，並確保採用適當的吊掛設備。

•

重心可能位在非預期之處。若未遵守，設備可能會翻覆，或在吊掛與運送期間意外傾斜。吊掛負載前，請先查看

•

重心所在。

安裝濾波器時，請使用兩側的吊耳來抬起濾波器。

•

使用專屬吊耳來抬起濾波器。對於外殼 X3-V3 至 X8-V3，中心線上會放置額外的吊耳。

小心

對於含有外部風扇的濾波器，請將掛鉤置於吊耳中來抬起設備。請勿嘗試使用吊桿，或在設備穿過吊耳時同時使用其他方
法，以免傷及風扇。

小心

請勿在已安裝 IP 21/NEMA 1 套件頂蓋的情況下吊掛設備。這可能會損害頂蓋或影響吊掛時的安全性。

4 4

圖 4.1

和

圖 4.2

展示了不同 AHF 類型的建議吊掛方法。

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 17

e30bh438.10

e30bh439.10

安裝需求

VLT® Advanced Harmonic Filter AHF 005/AHF 010

44

圖 4.1 吊掛方法，內部風扇濾波器

圖 4.2 建議的吊掛方式，外部風扇濾波器

18 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

130BB636.12

1

130BE655.10

安裝需求 設計指南

4.1.2 安裝要求

濾波器有 IP20 類型，並可選配 IP21/NEMA 1 升級套
件。安裝期間，請遵循所描述的保護級別建議。

以端子在底部的方式垂直安裝所有的濾波器。

•

請留意

•

安裝孔與其他相關資訊。

請勿將濾波器安裝在其他發熱元件或熱敏性材質

•

(如木頭) 附近。

頂部與底部空間最少 150 mm (5.91 in)。

•

IP20 濾波器的表面溫度不超過 70 °C

•

(158 °F)。

濾波器能與變頻器並列安裝，而且中間不需要留

•

間隙。

IP20 設備若以選配的 IP21/NEMA 1 升級套件進

•

行升級，也適用這些要求。

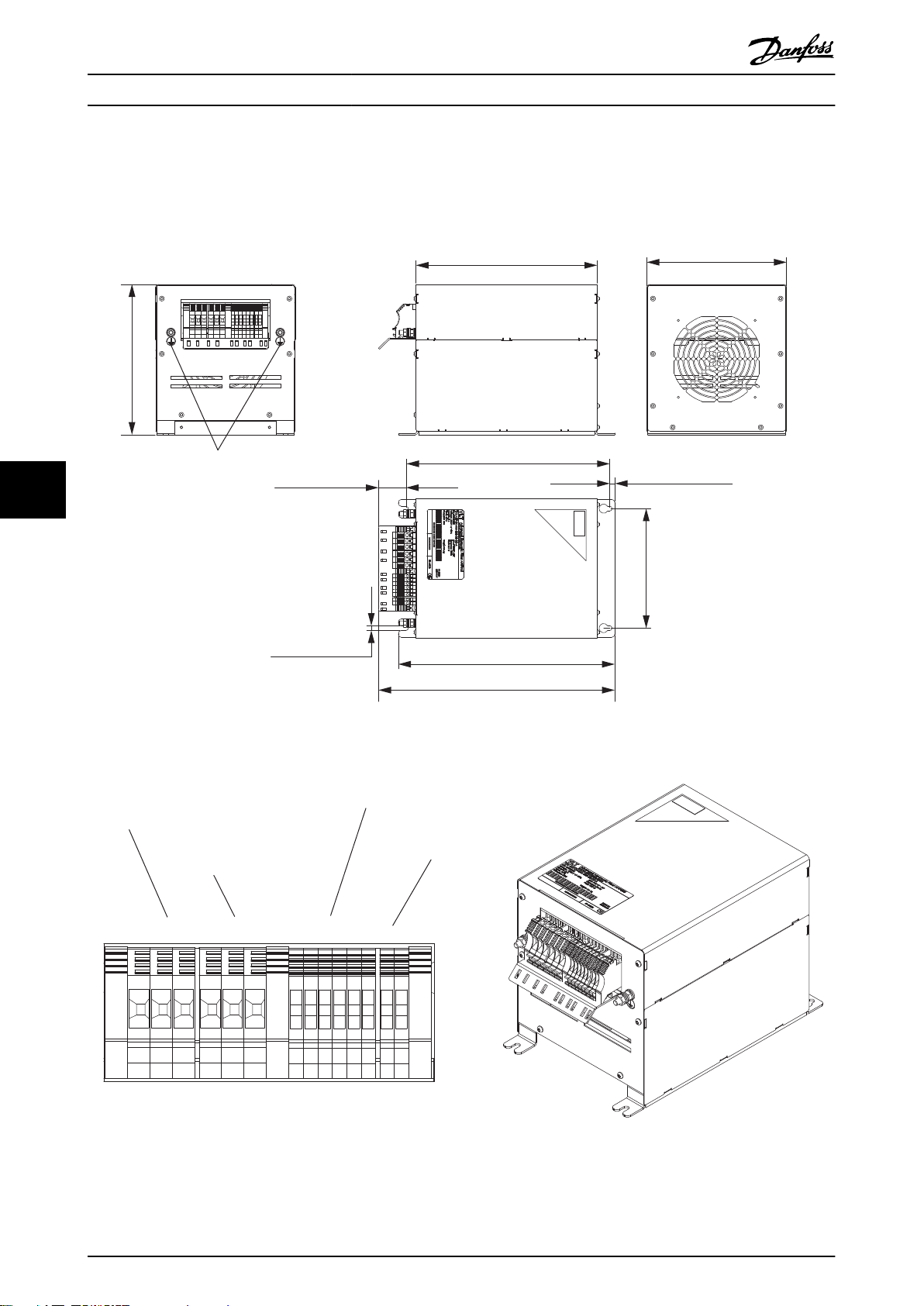

章 7.4.2 IP20 外殼

機械圖上的指定

4.1.3 安裝於工業外殼的相關建議

為避免高頻率雜訊耦合，請和下者至少相隔 150 mm
(5.91 in)：

主電源電線。

•

變頻器的馬達電線。

•

控制電線與訊號電線 (電壓範圍 <48 V)。

•

為取得低阻抗，HF 連接、接地、遮罩和其他金屬連接
(例如安裝板與安裝的設備) 的表面應盡可能和金屬接地
一樣大。使用橫截面盡可能寬 (至少 10 mm2 (8 AWG))
的接地與電位等化線，或使用厚的接地膠帶。只能使用銅
線或鍍錫銅罩電線，因為鋼製遮罩電線不適合用於高頻率
應用。用金屬夾鉗或金屬固定頭，將遮罩連接至等化桿或
PE 連接。

4.1.4.1 IP20 與 IP21/NEMA 1 的要求

為引導空氣通過牆壁與濾波器之間的縫隙，請將濾波器裝
在牆壁上。在面板這類將濾波器裝於軌道上的安裝部位
中，濾波器會因為偽氣流而未充分冷卻。欲克服偽氣流，
請訂購背板 (厚度：2 mm (0.08 in))，如
示。請參閱

有關背板尺寸的資訊，請參閱

圖 4.3 不含背板的正確氣流

表 5.12

查看訂購編號。

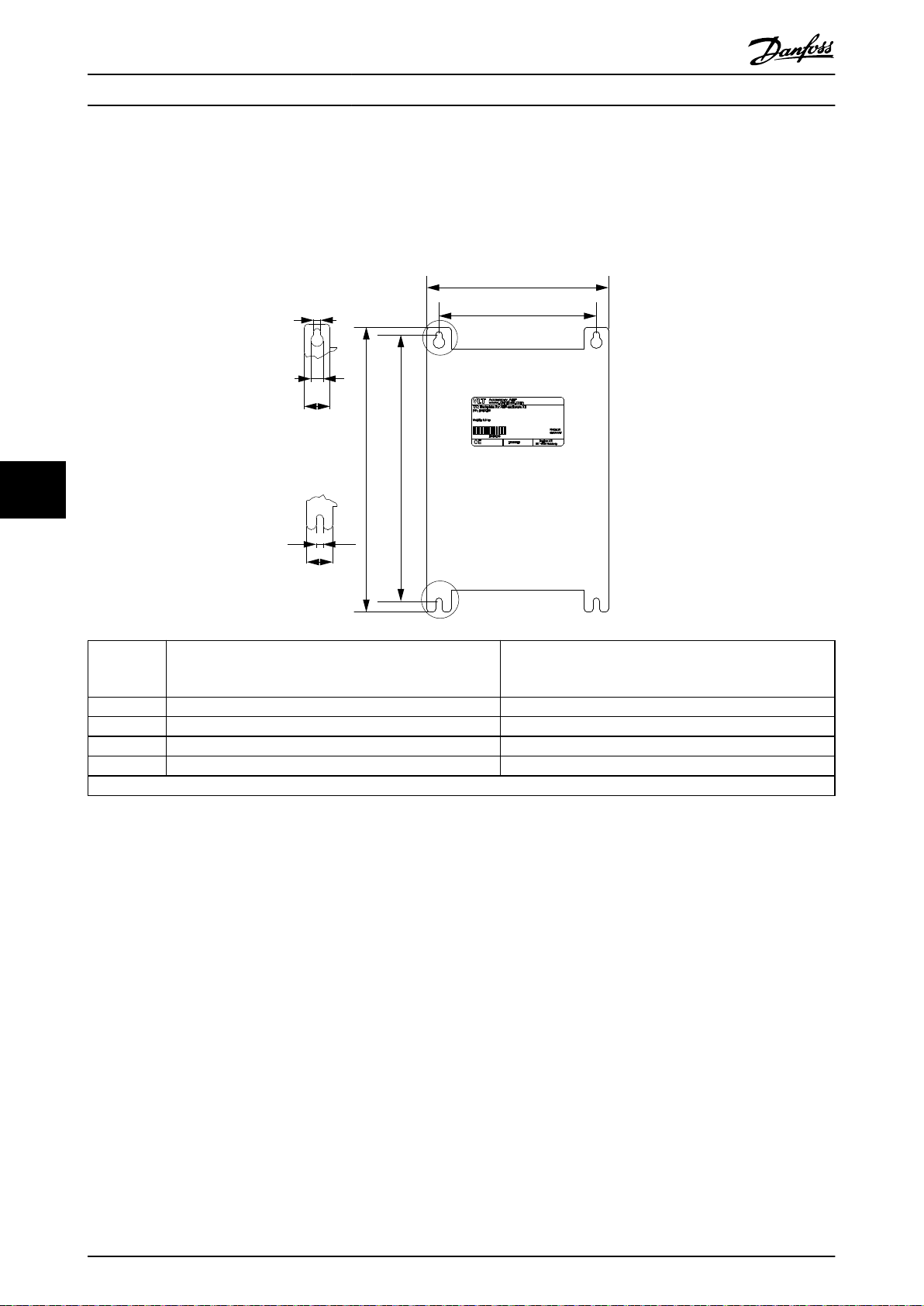

章 7.4.4 背板尺寸

圖 4.4

所

。

4 4

務必為繼電器和磁性接觸器等電感應性切換設備，配備壓
敏電阻、RC 電路或抑制器二極體。

4.1.4 通風與冷卻要求

濾波器的緊湊設計是以迫冷為基礎，而濾波器是以循環空
氣來冷卻。因此，請遵守最小間隙要求，藉此確保空氣能
在濾波器上方與下方自由循環。濾波器透過內建的變動轉
速風扇冷卻，且外殼內有通風通道。風扇與通風通道能提
供所需的空氣氣流，以免濾波器過熱。 將濾波器安裝於
面板或其他工業外殼內時，必須有足夠的空氣氣流能通過
面板，降低濾波器與周圍元件過熱的風險。 假如有其他
熱源 (例如變頻器) 安裝在同個外殼內，在為外殼的冷卻
測量面積時，還要考慮其所產生的熱能。

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 19

1 背板 - 厚度 2 mm (0.08 in)

圖 4.4 含背板的正確氣流

1

130BE656.10

e30be606.10

e30be608.10

安裝需求

VLT® Advanced Harmonic Filter AHF 005/AHF 010

44

1 偽氣流

圖 4.5 偽氣流

風扇概念
VLT® Advanced Harmonic Filter AHF 005/AHF 010 以
變動轉速風扇進行冷卻。風扇由主電源供電，且作為內部
或外部內建風扇來安裝。外部風扇的尺寸較大。請參閱

章 7.4 機械尺寸

有兩種不同的風扇類型，請參閱

內部風扇： 安裝於濾波器外殼內的標準風扇。

•

外部風扇： 安裝於濾波器外殼外面的標準風

•

扇。

。

圖 4.6

和

圖 4.7

：

圖 4.7 風扇概念，外部風扇

注意事項

IP21/NEMA 1 升級套件

VLT® Advanced Harmonic Filter AHF 005/AHF 010 有
IP21/NEMA 1 升級套件可選用。請參閱

NEMA 1 升級套件

取得更多詳細內容。

章 5.3.1 IP21/

圖 4.6 風扇概念，內部風扇

20 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

X3.1 X3.2 X3.3 X4.1 X4.2 X4.3

X1.1

X1.2

X1.3

X2.1

X2.2

X2.3

A B

91 (L1 96 (U)

97 (V)

98 (W)

92 (L2)

93 (L3)

95 (PE)

PE

01 02

Relay

24V DC

24 - 240V AC

depending on

contactor type

Capacitor

disconnect

(optional)

12

(24 V)

27

(coast inverse)

99 (PE)

AHF

VLT

Frequency

converter

Mains

supply

Motor

PE

130BB904.10

安裝需求 設計指南

4.2 電氣安裝

4.2.1 端子 - 簡短概述

VLT® Advanced Harmonic Filter AHF 005/AHF 010 含有下列端子：

X1.1–X1.3 為主電源端子。

•

X2.1–X2.3 為變頻器的輸出端子。

•

X3.1–X4.3 為選配的連接端子，用於電容中斷連接。

•

A 和 B 是連接到變頻器的溫度開關。

•

PE (保護性接地)。

•

4 4

圖 4.8 連接圖

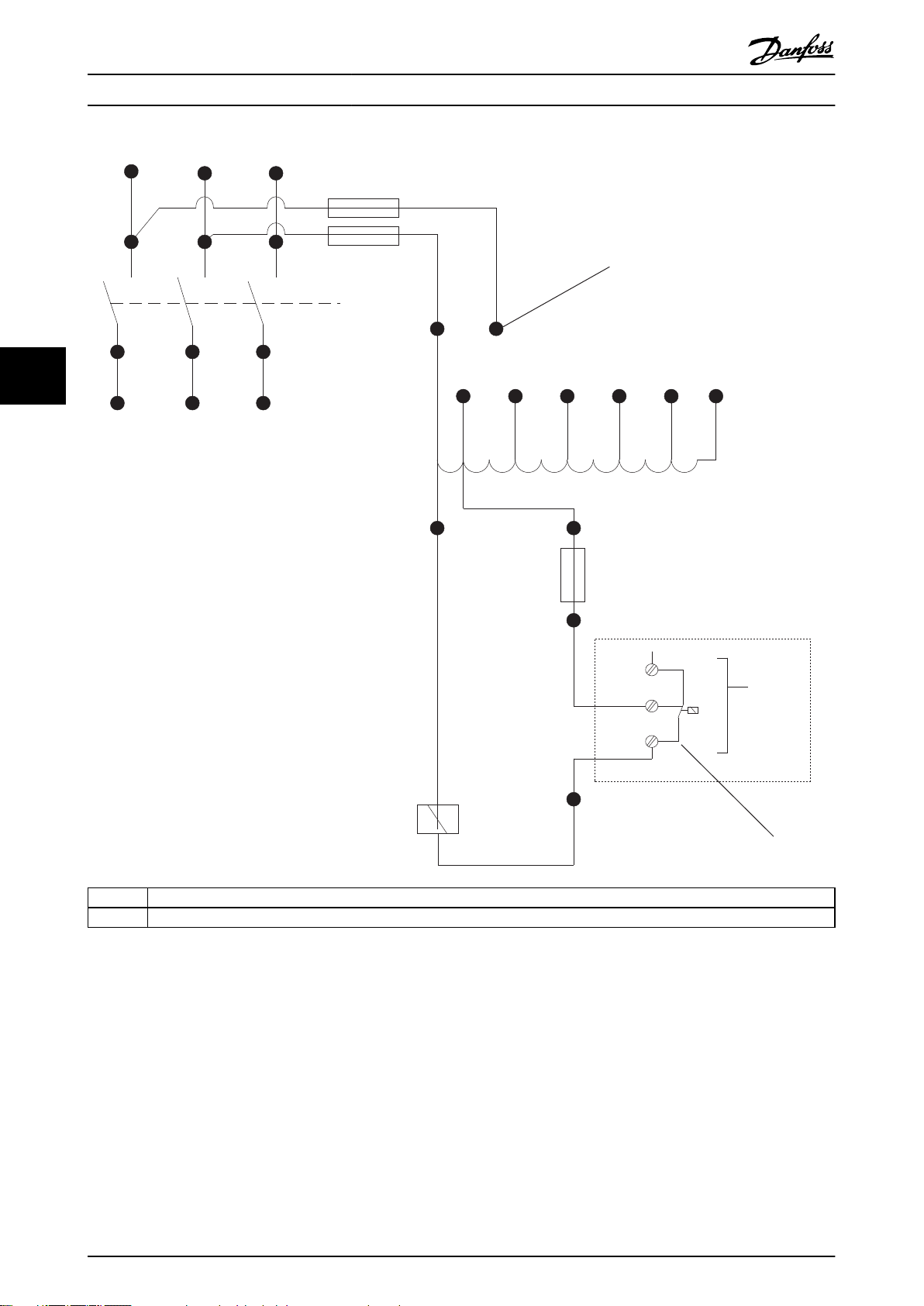

4.2.1.1 電容中斷連接的端子

原廠會使用跳線來旁通或纏繞用於電容中斷連接的端子。
使用外部接觸器時，請移除跳線並使用繼電器。如需更多
詳細資訊，請參考

章 5.2.1 電容中斷連接接觸器

、

章 5.3.1.2 IP21/NEMA 1 升級套件 - 內建電容中斷連
接電路

和

圖 5.2

。

注意事項

Danfoss 變頻器可用來控制外部接觸器的繼電器。相關資
訊請參閱

注意事項

電容中斷連接功能不適用於 VLT® AutomationDrive FC
301。

VLT® Advanced Harmonic Filter AHF 005/AHF 010 的
功率因數，會隨著負載減少而減少。零負載時，功率因數

章 6 參數設定

。

為 0，而電容會產生額定濾波器電流大約為 25% 的超前
電流。在不接受此無功電流的應用中，請透過 X3.1、
X3.2、X3.3 和 X4.1、X4、X4.3 斷開電容貯電模組。

根據預設 (遞送時)，接線會用 X4.1 縮短端子 X3.1，用
X4.2 縮短 X3.2，用 X4.3 縮短 X3.3。若是不需要使用
電容中斷連接，請勿變更這些縮短的端子。

若需要斷開電容，請在端子 X3 和 X4 之間放置三相接觸
器。建議使用 AC3 接觸器，請參閱

連接接觸器

1 升級套件，請參閱

件

。

平行 AHF

。可選配內建電容中斷連接電路的 IP21/NEMA

章 5.3.1 IP21/NEMA 1 升級套

章 5.2.1 電容中斷

允許將兩個濾波器並聯且依然使用電容中斷連接和溫度開
關。請根據

圖 4.9

接線。

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 21

24 V DC

24 – 240 V AC

X 1.1 X1. 2 X1.3 X2.1 X 2.2 X2.3

X3.1 X 3.2 X 3.3 X4.1 X4.2 X4.3

AHF 1

X1.1 X1.2 X1.3 X2.1 X 2.2 X2.3

X3.1 X 3.2 X3.3 X4.1 X4.2 X4.3

AHF 2

To frequency
converter

relay output

01

02

depending on
contactor type

A

B

A

B

To frequency
converter
digital input

12

27

130BB638.11

DC-link voltage [%]

100

100

Load [%]

130BE888.10

A

C

B

0

150/160

安裝需求

VLT® Advanced Harmonic Filter AHF 005/AHF 010

44

圖 4.9 並聯使用結合電容中斷連接的 AHF

注意事項

不允許將 1 個共用 3 極接觸器與並聯的濾波器一起使
用。

注意事項

讓濾波器與電容中斷連接接觸器之間的電纜長度盡可能
短，以減少阻抗對電纜的影響。濾波器與接觸器之間允許
的電纜線長度上限為 2 m (6.6 ft)。

電壓提升
AHF 旨在確保可能的最低插入損失，以在變頻器中提供完
整的 DC 回路電壓。本設計的目標是確保在標稱負載下提
供完整的 DC 回路電壓，請見

圖 4.10

的 B 部分。在
標稱負載下提供完整 DC 回路電壓，會導致電壓在低負載
條件下稍微提升，並在過載條件下稍微下降。低負載
(

圖 4.10

(

圖 4.10

圖 4.10

的 A 部分) 下電壓提升率為大約 5%，而過載
的 C 部分) 下的壓降只有幾個百分比。

顯示出，變頻器內的插入損失取決於負載而定。

注意事項

當電容並未斷開時，電壓提升會導致變頻器端子的電壓，
比濾波器輸入處電壓高多達 5%。設計安裝時，請考慮此
情況。在變頻器的電壓容差減少到 +5% (除非採用了電容
中斷連接) 的 690 V 應用中，請特別謹慎小心。

A 低負載狀況或待機。在電容沒有斷開的情況下，電壓

會提升大約 5%。如果斷開電容，則能降低電壓提升
率。

B 標稱負載狀況。AHF 已針對標稱負載情況下變頻器的

完整 DC 回路電壓進行最佳化。

C 過載狀況。在高過載狀況下，電壓會下降幾個百分

比。

圖 4.10 變頻器內的插入損失取決於負載而定

注意事項

請只在輸出電源低於 20% 時切換接觸器。重新連接前，
請等待最少 25 秒，讓電容放電。更多細節，請詳見

章 6 參數設定

注意事項

假如有好幾個變頻器連接到相同的濾波器，請勿使用電容

。

中斷連接功能。

22 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

安裝需求 設計指南

4.2.2 接線方式

接線時，也請參考

1. 請將電源電壓連接到端子 X1.1 、 X1.2 和
X1.3。

2. 將變頻器供應端子 L1、L2 和 L3 連接到濾波器
端子 X2.1、X2.2 和 X2.3。

變頻器並聯時的接線建議
如果將好幾個變頻器連接到一個諧波濾波器，連接方式和
之前描述的類似。將變頻器供應端子 L1、L2 和 L3 連接
到濾波器端子 X2.1、X2.2 和 X2.3。

圖 4.8

。

注意事項

請使用符合地方法規的電纜線。

並聯濾波器時的接線建議
如果變頻器的主電源輸入電流超過最大諧波濾波器的標稱
電流，可並聯數個諧波濾波器，以達到必要的電流額定
值，請見

章 7.1 一般規格

1. 將電源電壓連接到濾波器的端子 X1.1、X1.2 和
X1.3。

2. 將變頻器供應端子 L1、L2 和 L3 連接到濾波器
端子 X2.1、X2.2 和 X2.3。

。

4.2.3.1 對數位輸入進行編程以提供溫度
過高保護

以下說明最常使用的編程範例。更多詳細資訊，請參考

章 6 參數設定

範例 1

1. 將諧波濾波器的端子 A 連接到變頻器的端子 12

2. 將端子 B 連接到端子 27。

3. 將數位輸入端子 27 編程為

如果偵測到溫度過高，變頻器會讓馬達自由旋轉並因此卸
載濾波器。

範例 2

1. 將諧波濾波器的端子 A 連接到變頻器的端子 12

2. 將端子 B 連接到端子 33。

3. 設定

4. 設定

。

或 13 (電壓供應數位輸入，24 V)。

自由旋轉停機

或 13 (電壓供應數位輸入，24 V DC)。

參數 1-90 馬達熱保護

參數 1-93 熱敏電阻來源

。

。

。

注意事項

溫度開關的最大額定值為 250 V AC 和 2 A。

4 4

4.2.3 溫度過高防護

VLT® Advanced Harmonic Filter AHF 005/AHF 010 全
都搭載了電氣絕緣開關 (PELV)。該開關在一般運作情況
下是關閉的。如果濾波器溫度過高，開關會開啟。

每個濾波器都含有 3 個溫控開關，串聯安裝於每個電感
器組別中。溫度超過 140 °C (284 °F) 時，開關會開
啟。

注意事項

必須使用整合的溫度開關，才能避免濾波器因溫度過高而
受損。為避免濾波器受損，請在最多 30 秒內立即停止或
執行受控減速。

注意事項

可能發生氣流不足

如果開關重複啟動，可能是因為流經濾波器的空氣氣流不
足。

評估氣流以及安裝條件。

•

檢查風扇入口或出口是否被擋住。

•

檢查風扇有無缺陷。

•

檢查風扇控制有無缺陷。

•

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 23

進階諧波濾波器的選擇

5 進階諧波濾波器的選擇

VLT® Advanced Harmonic Filter AHF 005/AHF 010

本章將協助挑選出正確的濾波器尺寸，並提供計算範例、
電氣資料和濾波器的訂購編號。

5.1 選擇正確的 AHF

為得到最佳效能，請針對變頻器的主電源輸入電流估量
VLT® Advanced Harmonic Filter AHF 005/AHF 010 的
尺寸大小。此電流是根據變頻器的預期負載所汲取的輸入
電流，而不是根據變頻器本身的尺寸來汲取。

55

5.1.2 計算範例

系統主電源電壓 (UL)： 380 V
馬達銘牌功率 (PM)： 55 kW (75 hp)
馬達效率 (ƞM)： 0.96

變頻器效率 (ƞFC)： 0.97

AHF 效率 (ƞ

表 5.1 濾波器尺寸計算資料

)(最糟情境估算)： 0.98

AHF

5.1.1 如何計算出正確的濾波器尺寸

最大線路電流 (RMS)：

計算變頻器的主電源輸入電流 (I
流 (I
這兩個值一般都會提供於馬達銘牌上。如果標稱馬達電壓
(U
間的比率來修正計算的電流，請見下面的公式：

I

) 以及馬達的位移因數 (Cos φ) 來進行計算。

M,N

) 不等於實際的主電源電壓 (UL)，請使用這些電壓

M,N

FC . L

= 1 .1 × I

× cos φ ×

M, N

U

)。請使用標稱馬達電

FC,L

M, N

U

L

PM× 1000

UL× ηM× ηFC× η

在此例子裡，選擇 96 A 濾波器。

AHF

=

× 3

380 × 0 . 96 × 0 . 97 × 0 . 98 × 3

5.1.3 電壓提升

55 × 1000

= 91 . 57 A

注意事項

選擇的 VLT® Advanced Harmonic Filter AHF 005/AHF
010，標稱電流 (I
入電流 (I

FC,L

)。

) 必須 ≥ 計算的變頻器主電源輸

AHF,N

注意事項

請勿讓 AHF 尺寸過大。最佳的諧波效能是在標稱濾波器
負載下取得的。使用尺寸過大的濾波器，很有可能會導致
THDi 效能降低。

電壓提升

當電容並未斷開時，電壓提升會導致變頻器端子的電壓，
比濾波器輸入處電壓高多達 5%。設計安裝時，請考慮此
情況。在變頻器的電壓容差減少到 +5% (除非採用了電容
中斷連接) 的 690 V 應用中，請特別謹慎小心。有關詳
細資訊，請參閱

圖 4.10

。

章 4.2.1.1 電容中斷連接的端子

和

若將數個變頻器連接到相同的濾波器，請根據計算之主電
源輸入電流的總和來估量 AHF 的尺寸大小。

注意事項

如果針對某個特定的負載來估量 AHF 的尺寸，而且變更
了馬達，請重新計算電流以避免讓 AHF 過載。

24 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

進階諧波濾波器的選擇 設計指南

5.2 選擇表

表 5.2

詳細解釋了

值 說明

額定功率

輸入電流 變頻器在特定主電源電源電壓範圍下的最大輸入電流額定值。
電流額定值 在標稱負載下的濾波器電流額定值。並聯使用濾波器時，電流額定值為合併值。
AHF 005 這款 AHF 在標稱負載系統層級下的效能等級達 5% THDi 或更高。
AHF 010 這款 AHF 在標稱負載系統層級下的效能等級達 10% THDi 或更高。
訂購編號 AHF 訂購編號。選擇的 AHF 必須符合實際主電源類型。
外殼類型、外殼保護級別與風扇
概念：

[外殼大小] IP20-V3 if

•

[外殼大小] IP20-V3 ef

•

IP20

表 5.3

至

表 5.8

中所使用的術語。

變頻器的 kW 額定功率。
額定功率不一定是類型代碼額定功率，但卻是實際的運作額定功率。變更 HO 與 NO 之間的運作條
件，會變更變頻器的運作條件。
VLT® Advanced Harmonic Filter AHF 005/AHF 010 的選擇，必須反映出變頻器的實際運作條件。

確認風扇概念與機械圖表參考資料為：

[外殼大小] IP20 AHF 3 版，含變動轉速內部風扇。

•

[外殼大小] IP20 AHF 3 版，含變動轉速外部風扇。

•

外殼保護等級 IP20。
所有 IP20 濾波器可個別選配 IP21/NEMA 1 升級套件。

5 5

表 5.2 選擇表中所使用的術語

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 25

進階諧波濾波器的選擇

變頻器數值 AHF 數值

輸入

額定功率

1)

[kW]

0.37

0.55

0.75

1.1

1.5

2.2

55

3.0

4.0

5.5

7.5
11 22 22 130B1232 130B1059 X2-V3 IP20 ef X2-V3 IP20 if
15 29 29 130B1233 130B1089 X2-V3 IP20 ef X2-V3 IP20 if

18.5 34 34 130B1238 130B1094 X3-V3 IP20 if X3-V3 IP20 if
22 40 40 130B1239 130B1111 X3-V3 IP20 if X3-V3 IP20 if
30 55 55 130B1240 130B1176 X3-V3 IP20 if X3-V3 IP20 if
37 66 66 130B1241 130B1180 X4-V3 IP20 if X4-V3 IP20 if
45 82 82 130B1247 130B1201 X4-V3 IP20 ef X4-V3 IP20 ef
55 96 96 130B1248 130B1204 X5-V3 IP20 ef X5-V3 IP20 ef
75 133 133 130B1249 130B1207 X5-V3 IP20 ef X5-V3 IP20 ef
90 171 171 130B1250 130B1213 X6-V3 IP20 ef X6-V3 IP20 if

110 204 204 130B1251 130B1214 X6-V3 IP20 ef X6-V3 IP20 if
132 251 251 130B1258 130B1215 X7-V3 IP20 if X7-V3 IP20 if
160 304 304 130B1259 130B1216 X7-V3 IP20 if X7-V3 IP20 if

– – 325

200 381 381 130B1260 130B1217 X8-V3 IP20 ef X7-V3 IP20 if
250 463 480 130B1261 130B1228 X8-V3 IP20 ef X8-V3 IP20 ef
315 590 608 2 x 130B1259 2 x 130B1216
355 647 650 2 x 130B3152 2 x 130B3136

400 684 685

450 779 762 2 x 130B1260 2 x 130B1217

500 857 861

560 964 960 2 x 130B1261 2 x 130B1228
630 1090 1140 3 x 130B1260 3 x 130B1217

710 1227 1240

800 1422 1440 3 x 130B1261 3 x 130B1228

1000 1675 1720

電流

380–440 V

[A]

1.2

1.6

2.2

2.7

3.7

5.0

6.5

9.0

11.7

14.4

電流

額定值

[A]

10 130B1229 130B1027 X1-V3 IP20 if X1-V3 IP20 if

14 130B1231 130B1058 X1-V3 IP20 ef X1-V3 IP20 ef

VLT® Advanced Harmonic Filter AHF 005/AHF 010

選擇表，380–415 V，50 Hz

訂購編號

AHF 005 IP20 AHF 010 IP20 AHF 005 IP20 AHF 010 IP20

130B3152

130B1259 +

130B1260 +

2 x 130B1260 +

2 x 130B1260 +

2 x 130B1261

4)

130B1260

130B1261

130B1261

3)

130B3136

130B1216 +

130B1217 +

2 x 130B1217 +

2 x 130B1217 +

2 x 130B1228

4)

130B1217

130B1228

130B1228

X8-V3 IP20 if X7-V3 IP20 if

外殼類型

請見個別濾波器

表 5.3 電壓級別 T4 和 T5 的變頻器 (在 380–415 V 50 Hz 下運作)

1) 選擇表內的額定功率為實際運作功率，但未必是類型代碼額定功率。
變更 HO 與 NO 之間的運作條件會變更實際運作條件，而且濾波器的選擇必須反映實際的運作條件。

2) 460 V 時的典型 hp 轉軸輸出。

3) 風扇控制系統支援更廣的輸入電壓範圍 (200-415 V)。380–415 V/50 Hz 主電源運作的 AHF 可藉由 200–240 V 主電源來運作。

4) 355 kW 變頻器並聯使用濾波器。

26 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

進階諧波濾波器的選擇 設計指南

選擇表，380–415 V，60 Hz

變頻器數值 AHF 數值

輸入

額定功率

1)

[kW]

0.37

0.55

0.75

1.1

1.5

2.2

3.0

4.0

5.5

7.5
11 22 22 130B2859 130B2268 X2-V3 IP20 ef X2-V3 IP20 if
15 29 29 130B2860 130B2294 X2-V3 IP20 ef X2-V3 IP20 if

18.5 34 34 130B2861 130B2297 X3-V3 IP20 if X3-V3 IP20 if
22 40 40 130B2862 130B2303 X3-V3 IP20 if X3-V3 IP20 if
30 55 55 130B2863 130B2445 X3-V3 IP20 if X3-V3 IP20 if
37 66 66 130B2864 130B2459 X4-V3 IP20 if X4-V3 IP20 if
45 82 82 130B2865 130B2488 X4-V3 IP20 ef X4-V3 IP20 ef
55 96 96 130B2866 130B2489 X5-V3 IP20 ef X5-V3 IP20 ef
75 133 133 130B2867 130B2498 X5-V3 IP20 ef X5-V3 IP20 ef
90 171 171 130B2868 130B2499 X6-V3 IP20 ef X6-V3 IP20 if

110 204 204 130B2869 130B2500 X6-V3 IP20 ef X6-V3 IP20 if
132 251 251 130B2870 130B2700 X7-V3 IP20 if X7-V3 IP20 if
160 304 304 130B2871 130B2819 X8-V3 IP20 if X7-V3 IP20 if

– – 325

200 381 381 130B2872 130B2855 X8-V3 IP20 ef X7-V3 IP20 ef
250 463 480 130B2873 130B2856 X8-V3 IP20 ef X8-V3 IP20 ef
315 590 608 2 x 130B2871 2 x 130B2819
355 647 650 2 x 130B3156 2 x 130B3154

400 684 685

450 779 762 2 x 130B2872 2 x 130B2855

500 857 861

560 964 960 2 x 130B2873 2 x 130B2856
630 1090 1140 3 x 130B2872 3 x 130B2855

710 1227 1240

800 1422 1440 3 x 130B2873 3 x 130B2856

1000 1675 1720

電流

380–440 V

[A]

1.2

1.6

2.2

2.7

3.7

5.0

6.5

9.0

11.7

14.4

電流

額定值

[A]

10 130B2857 130B2262 X1-V3 IP20 if X1-V3 IP20 if

14 130B2858 130B2265 X1-V3 IP20 ef X1-V3 IP20 ef

AHF 005 IP20 AHF 010 IP20 AHF 005 IP20 AHF 010 IP20

130B3156

130B2871 +

130B2872

130B2872 +

130B2873

2 x 130B2872 +

130B2873

2 x 130B2872 +

2 x 130B2873

訂購編號

4)

3)

130B3154

130B2819 +

130B2855 +

2 x 130B2855 +

2 x 130B2855 +

2 x 130B2856

4)

130B2855

130B2856

130B2856

外殼類型

X8-V3 IP20 ef X7-V3 IP20 ef

請見個別濾波器

5 5

表 5.4 電壓級別 T4 和 T5 的變頻器 (在 380–415 V 60 Hz 下運作)

1) 選擇表內的額定功率為實際運作功率，但未必是類型代碼額定功率。
變更 HO 與 NO 之間的運作條件會變更實際運作條件，且濾波器的選擇必須反映實際的運作條件。

2) 460 V 時的典型 hp 轉軸輸出。

3) 風扇控制系統支援更廣的輸入電壓範圍 (200-415 V)。380–415 V/60 Hz 主電源運作的 AHF 可藉由 200–240 V 主電源來運作。

4) 355 kW 變頻器並聯使用濾波器。

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 27

進階諧波濾波器的選擇

變頻器數值 AHF 數值

輸入

額定功率

1)

[kW]

0.37

0.55

0.75

1.1

1.5

55

2.2

3.0

4.0

5.5

7.5
11 15 19 19 19 130B1754 130B1484 X2-V3 IP20 ef X2-V3 IP20 if
15 20 25 25 25 130B1755 130B1485 X2-V3 IP20 ef X2-V3 IP20 if

18.5 25 31 31 31 130B1756 130B1486 X3-V3 IP20 if X3-V3 IP20 if
22 30 36 36 36 130B1757 130B1487 X3-V3 IP20 if X3-V3 IP20 if
30 40 47 48 48 130B1758 130B1488 X3-V3 IP20 if X3-V3 IP20 if
37 50 59 60 60 130B1759 130B1491 X4-V3 IP20 if X4-V3 IP20 if
45 60 73 73 73 130B1760 130B1492 X4-V3 IP20 ef X4-V3 IP20 ef
55 75 95 95 95 130B1761 130B1493 X5-V3 IP20 ef X5-V3 IP20 ef
75 100 118 118 118 130B1762 130B1494 X5-V3 IP20 ef X5-V3 IP20 ef
90 125 154 154 154 130B1763 130B1495 X6-V3 IP20 ef X6-V3 IP20 if

110 150 183 183 183 130B1764 130B1496 X6-V3 IP20 ef X6-V3 IP20 if
132 200 231 231 231 130B1765 130B1497 X7-V3 IP20 if X7-V3 IP20 if
160 250 291 291 291 130B1766 130B1498 X8-V3 IP20 if X7-V3 IP20 if
200 300 348 355 355 130B1768 130B1499 X8-V3 IP20 ef X7-V3 IP20 ef

– – – 380 380

250 350 427 436 436 130B1769 130B1751 X8-V3 IP20 ef X8-V3 IP20 ef

315 450 531 522 522

355 500 580 582 582 2 x 130B1766 2 x 130B1498

400 550 667 671 671

450 600 771 710 710 2 x 130B1768 2 x 130B1499
500 650 759 760 760 2 x 130B3167 2 x 130B3165
560 750 867 872 872 2 x 130B1769 2 x 130B1751
630 900 1022 1065 1065 3 x 130B1768 3 x 130B1499
710 1000 1129 1140 1140 3 x 130B3167 3 x 130B3165
800 1200 1344 1308 1308 3 x 130B1769 3 x 130B1751

1000 1350 1490 1582 1582

[hp]

0.50

0.75

1.0

1.5

2.0

3.0

4.0

5.5

7.5
10

2)

電流

441–500 V

[A]

1.0

1.4

1.9

2.7

3.1

4.3

5.7

7.4

9.9
13

AHF 005

VLT® Advanced Harmonic Filter AHF 005/AHF 010

選擇表，440–480 V，60 Hz

電流額定值 訂購編號 外殼類型

AHF 010

[A]

10 10 130B1752 130B1482 X1-V3 IP20 if X1-V3 IP20 if

14 14 130B1753 130B1483 X1-V3 IP20 ef X1-V3 IP20 ef

[A]

AHF 005 IP20 AHF 010 IP20 AHF 005 IP20 AHF 010 IP20

130B3167

130B1765 +

130B1766 +

2 x 130B1768 +

2 x 130B1769

3)

130B1766

130B3167

130B3165

130B1497 +

130B1498 +

2 x 130B1499

2 x 130B1751

130B1498

130B3165

+

3)

X8-V3 IP20 ef X7-V3 IP20 ef

請見個別濾波器

表 5.5 電壓級別 T4 和 T5 的變頻器 (在 440–480 V 60 Hz 下運作)

1) 選擇表內的額定功率為實際運作功率，但未必是類型代碼額定功率。
變更 HO 與 NO 之間的運作條件會變更實際運作條件，且濾波器的選擇必須反映實際的運作條件。

2) 460 V 時的典型 hp 轉軸輸出。

3) 500 kW 和 710 kW 並聯使用濾波器。

28 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

進階諧波濾波器的選擇 設計指南

選擇表，600 V，60 Hz

變頻器數值 AHF 數值

額定功率

[kW]

18.5 25 20 24 24 24 24 130B5248 130B5214

110 – 125 – 124 128 128 130B5256 130B5222

132 – 150 – 151 155 155 130B5257 130B5223

160 – 200 – 189 197 197 130B5258 130B5224

200 – 250 – 234 240 240 130B5259 130B5225

250 – 300 – 286 296 296 130B5260 130B5226

315 – 350 – 339 394 366 2 x 130B5258 130B5227

355 – 400 – 366 394 366 2 x 130B5258 130B5227

400 – 400 – 395 394 395 2 x 130B5258 130B5228

[hp]

11 15 10 16 15 15 15 130B5246 130B5212

15 20 15 20 19.5 20 20 130B5247 130B5213

22 30 25 31 29 29 29 130B5249 130B5215

30 40 30 37 36 36 36 130B5250 130B5216

37 50 40 47 49 50 50 130B5251 130B5217

45 60 50 56 59 58 58 130B5252 130B5218

55 75 60 75 74 77 77 130B5253 130B5219

75 100 75 91 85 87 87 130B5254 130B5220

90 125 100 119 106 109 109 130B5255 130B5221

T6

1)

T7

2)

[hp]

2)

輸入電流

551–600 V

T6

[A]

600 V 時的電流額

T7

AHF 005

[A]

[A]

定值

AHF 010

[A]

訂購編號 外殼類型

AHF 005

IP20

AHF 010

IP20

AHF 005

IP20

X3-V3 IP20ifX3-V3 IP20

X3-V3 IP20ifX3-V3 IP20

X3-V3 IP20efX3-V3 IP20

X4-V3 IP20efX4-V3 IP20

X4-V3 IP20efX4-V3 IP20

X5-V3 IP20efX5-V3 IP20

X5-V3 IP20efX5-V3 IP20

X6-V3 IP20efX6-V3 IP20

X6-V3 IP20efX6-V3 IP20

X6-V3 IP20efX6-V3 IP20

X6-V3 IP20efX6-V3 IP20

X7-V3 IP20efX7-V3 IP20

X7-V3 IP20efX7-V3 IP20

X8-V3 IP20efX7-V3 IP20

X8-V3 IP20efX8-V3 IP20

請見個別

濾波器

AHF 010

IP20

if

if

ef

ef

ef

ef

ef

ef

ef

ef

ef

ef

ef

ef

ef

X8-V3 IP20

ef

X8-V3 IP20

ef

X8-V3 IP20

ef

5 5

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 29

進階諧波濾波器的選擇

變頻器數值 AHF 數值

額定功率

500 – 500 – 482 480 480 2 x 130B5259

560 – 550 – 549 592 592 2 x 130B5260

630 – 650 – 613 720 732 3 x 130B5259

710 – 750 – 711 720 732 3 x 130B5259

55

800 – 950 – 828 888 888 3 x 130B5260

900 – 1050 – 920 960 960 4 x 130B5259

1000 – 1150 – 1032 1184 1098 4 x 130B5260

表 5.6 電壓級別 T6 和 T7 的變頻器 (在 600 V 60 Hz 下運作)

輸入電流

551–600 V

VLT® Advanced Harmonic Filter AHF 005/AHF 010

選擇表，600 V，60 Hz

600 V 時的電流額

定值

訂購編號 外殼類型

2 x

130B5225

2 x

130B5226

2 x

130B5227

2 x

130B5227

3 x

139B5226

3 x

130B5227

3 x

130B5227

請見個別濾波器

1) 選擇表內的額定功率為實際運作功率，但未必是類型代碼額定功率。
變更 HO 與 NO 之間的運作條件會變更實際運作條件，且濾波器的選擇必須反映實際的運作條件。

2) 575 V 時的典型 hp 轉軸輸出。

30 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

進階諧波濾波器的選擇 設計指南

選擇表，500–690 V，50 Hz

變頻器數值 AHF 數值
額定
功率

T6

525–

1)

[kW]

18.5 25.4 24 24 24 24 130B5090 130B5282 X3-V3 IP20 ef X3-V3 IP20 ef

110 – 130 128 128 128 130B5195 130B5290 X6-V3 IP20 ef X6-V3 IP20 ef
132 – 158 155 155 155 130B5196 130B5291 X7-V3 IP20 ef X7-V3 IP20 ef
160 – 198 197 197 197 130B5197 130B5292 X7-V3 IP20 ef X7-V3 IP20 ef
200 – 245 240 240 240 130B5198 130B5293 X8-V3 IP20 ef X7-V3 IP20 ef
250 – 299 296 296 296 130B5199 130B5294 X8-V3 IP20 ef X8-V3 IP20 ef
315 – 355 352 394 366 2 x 130B5197 130B5295
355 – 381 366 394 395 2 x 130B5197 130B5296 X8-V3 IP20 ef

400 – 413 400 437 437

500 – 504 482 536 536

560 – 574 549 592 592 2 x 130B5199 2 x 130B5294

630 – 642 613 662 662

710 – 743 711 788 732 4 x 130B5197 2 x 130B5295
800 – 866 828 888 888 3 x 130B5199 3 x 130B5294

900 – 962 920 986 958

550 V

[A]
11 17.2 15.0 14.5 15 15 130B5088 130B5280 X3-V3 IP20 if X3-V3 IP20 if
15 20.9 19.5 19.5 20 20 130B5089 130B5281 X3-V3 IP20 if X3-V3 IP20 if

22 32.7 29 29 29 29 130B5092 130B5283 X4-V3 IP20 ef X4-V3 IP20 ef
30 39.0 36 36 36 36 130B5125 130B5284 X4-V3 IP20 ef X4-V3 IP20 ef
37 49.0 49 48 50 50 130B5144 130B5285 X5-V3 IP20 ef X5-V3 IP20 ef
45 59.0 59 58 58 58 130B5168 130B5286 X5-V3 IP20 ef X5-V3 IP20 ef
55 78.9 77 77 77 77 130B5169 130B5287 X6-V3 IP20 ef X6-V3 IP20 ef
75 95.3 89 87 87 87 130B5170 130B5288 X6-V3 IP20 ef X6-V3 IP20 ef
90 124.3 110 109 109 109 130B5172 130B5289 X6-V3 IP20 ef X6-V3 IP20 ef

輸入電流

T7

525–

550 V

[A]

690 V

[A]

690 V 時的電流額定

T7

AHF 005

[A]

值

AHF 010

[A]

訂購編號 外殼類型

AHF 005

IP20

130B5197 +

130B5198

130B5198 +

130B5199

130B5199 +

2 x 130B5197

2 x 130B5199

+ 2 x

130B5197

AHF 010

IP20

130B5292 +

130B5293

130B5293 +

130B5294

130B5294 +

130B5295

2 x 130B5294

+130B5295

AHF 005

IP20

請見個別

濾波器

請見個別濾波器

AHF 010

IP20

X8-V3 IP20 ef

5 5

表 5.7 電壓級別 T6 和 T7 的變頻器 (在 500–690 V 50 Hz 下運作)

1) 選擇表內的額定功率為實際運作功率，但未必是類型代碼額定功率。
變更 HO 與 NO 之間的運作條件會變更實際運作條件，且濾波器的選擇必須反映實際的運作條件。

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 31

進階諧波濾波器的選擇

VLT® Advanced Harmonic Filter AHF 005/AHF 010

5.2.1 電容中斷連接接觸器

使用不同 Danfoss 接觸器之 VLT® Advanced Harmonic Filter AHF 005/AHF 010 的選擇表。

AHF 電流額定值

380–415 V

50 Hz
AHF
005
[A]

10

55

14
22
29
34
40
55
66
82
96

133

171
204

251
304

325
381

480 480 480 480 436 436 – 395 – 395 X8 CI 250 037H3267.32

AHF
010
[A]

10
14
22
29
34
40
55
66
82
96

133

171
204

251
304
325
381

–

380–415 V

60 Hz
AHF
005
[A]

10
14
22
29
34
40
55
66
82
96

133

171
204

251

304
325
381

AHF
010
[A]

10
14
22
29
34
40
55
66
82
96

133

171
204

251
304
325
381

–

440–480 V

60 Hz
AHF
005
[A]

10
14
19
25
31
36
48
60
73
95

118

154
183

231

291
355
380

AHF
010
[A]

10
14
19
25
31
36
48
60
73
95

118

154
183

231
291
355
380

–

600 V

60 Hz
AHF
005
[A]

– – – – X1 CI 9 037H0021.32

– – – – X2 CI 16 037H0041.32

15
20
24
29
36
50
58
77

87
109
128

155
197

240
296

AHF
010
[A]

15
20
24
29
36
50
58
77

87
109
128

155
197
240

296
366

500–690 V

50 Hz
AHF
005
[A]

109
128

155
197

240
296

AHF
010
[A]

15
20
24
29
36
50
58
77
87

109
128

155
197
240

296
366

15
20
24
29
36
50
58
77
87

AHF 外殼

大小
類型

X3 CI 30 037H0055.32

X4 CI 45 037H0071.32

X5 CI 61 037H3061.32

X6 CI 98 037H3040.32

X7 CI 180 037H3082.31

X8 CI 180 037H3082.31

Danfoss 接觸器

說明 訂購代碼

表 5.8 選擇表，電容中斷連接接觸器 - Danfoss 類型

5.2.1.1 非 Danfoss 接觸器

非 Danfoss 接觸器和 VLT® Advanced Harmonic Filter AHF 005/AHF 010 相容。若針對電容中斷連接，使用非
Danfoss 提供的接觸器，請務必選擇 AC3 類型。接觸器的電流額定值必須等於或高於 AHF 標稱電流額定值 (50%)。

如果接觸器是由外部設備 (而非 Danfoss 變頻器的特定參數) 所控制，請針對電容性切換使用接觸器。

32 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

e30be591.10

進階諧波濾波器的選擇 設計指南

5.3 附件

5.3.1 IP21/NEMA 1 升級套件

可藉由升級套件，將 VLT® Advanced Harmonic Filter AHF 005/AHF 010 從 IP20 升級至 IP21/NEMA 1。

該套件共有兩個部分：

頂板 - 避免灰塵與垂直落下的水滴進入到濾波器內。

•

端子盒 - 裝著端子和連接，藉此確保不觸碰到端子。

•

圖 5.1

顯示升級套件安裝在含有外部風扇的濾波器上。不過，該套件係用於具有內部和外部風扇的濾波器，而且不會因

風扇類型而異。

5 5

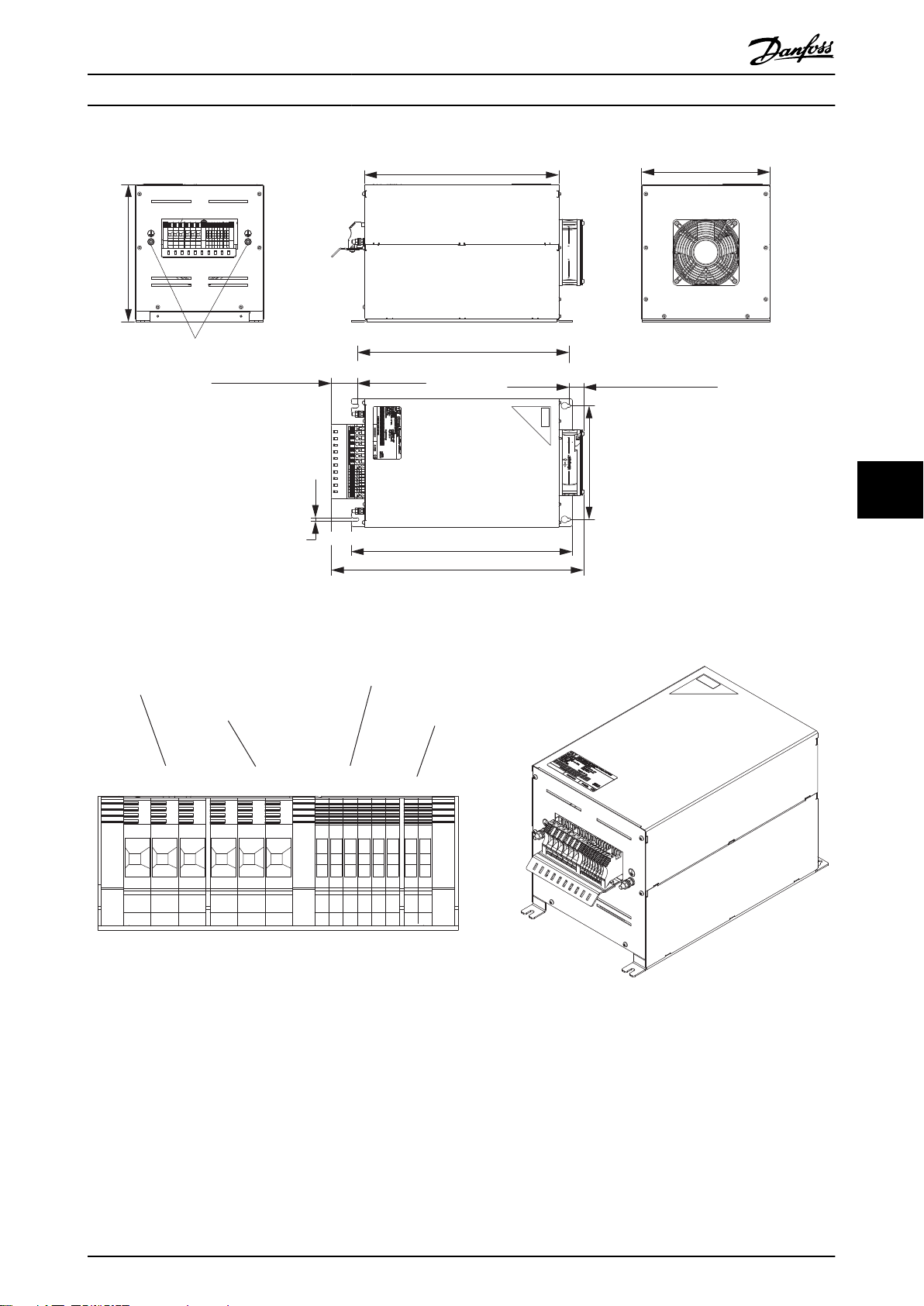

圖 5.1 IP21/NEMA 1 套件、內部風扇與外部風扇

此外，該套件有兩種類型：

未內建電容中斷連接電路。

•

內建電容中斷連接電路。

•

有關電容中斷連接電路的更多資訊，請參閱

章 4.2.1.1 電容中斷連接的端子

。

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 33

進階諧波濾波器的選擇

VLT® Advanced Harmonic Filter AHF 005/AHF 010

5.3.1.1 IP21/NEMA 1 升級套件 - 內建電容中斷連接電路

升級套件支援 VLT® Advanced Harmonic Filter 系列類型 AHF 005/AHF 010 IP20 版本 03。

注意事項

IP21/NEMA 1 升級套件僅能搭配 AHF 版本 3 使用。請聯絡 Danfoss 瞭解 AHF 版本 1 或 2 的 IP21/NEMA 1 升級套
件，或根據 MG80C502 選擇表訂購。
有關版本編號的識別，請詳見

380–415 V

55

AHF
005
[A]

10
14

22
29

34
40
55

66
82

96

133

171
204

251
304

325
381
480

50 Hz

AHF
010
[A]

10
14

22
29

34
40
55

66
82

96

133

171
204

251
304
325
381

480

380–415 V

60 Hz
AHF
005
[A]

10
14

22
29

34
40
55

66
82

96

133

171
204

251

304
325
381
480

章 8 備份零件

AHF 類型

440–480 V

AHF
010
[A]

10
14

22
29

34
40
55

66
82

96

133

171
204

251
304
325
381

480

AHF
005
[A]

10
14

19
25

31
36
48

60
73

95

118

154
183

231

291
355
380
436

60 Hz

。

僅適用於 AHF 版本 03

600 V

60 Hz
AHF
010
[A]

10
14

19
25

31
36
48

60
73

95

118

154
183

231
291
355
380

436

AHF
005
[A]

– – – –

– – – –

15
20
24

29
36

50
58

77

87
109
128

155
197

240
296

AHF
010
[A]

15
20
24

29
36

50
58

77

87
109
128

155
197
240

296
366
395

500–690 V

50 Hz
AHF
005
[A]

15
20
24

29
36

50
58

77

87
109
128

155
197

240
296

AHF 外殼
AHF
010
[A]

15
20
24

2936X4-V3 IP20

5058X5-V3 IP20

77

87
109
128

155
197
240

296
366
395

類型

X1-V3 IP20

if + ef

X2-V3 IP20

if + ef

X3-V3 IP20

if + ef

if + ef

if + ef

X6-V3 IP20

if + ef

X7-V3 IP20

if + ef

X8-V3 IP20

if + ef

IP21/NEMA 1 套件 - 不

含

電容中斷連接電路

說明

IP21/NEMA 1

套件，適用於

AHF3 X1

IP21/NEMA1

套件，適用於

AHF3 X2

IP21/NEMA1

套件，適用於

AHF3 X3

IP21/NEMA1

套件，適用於

AHF3 X4

IP21/NEMA1

套件，適用於

AHF3 X5

IP21/NEMA1

套件，適用於

AHF3 X6

IP21/NEMA1

套件，適用於

AHF3 X7

IP21/NEMA1

套件，適用於

AHF3 X8

訂購
編號

175U3274

175U3275

175U3276

175U3277

175U3278

175U3279

175U3281

175U3282

表 5.9 選擇表，未內建電容中斷連接電路的升級套件

34 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

進階諧波濾波器的選擇 設計指南

5.3.1.2 IP21/NEMA 1 升級套件 - 內建電容中斷連接電路

注意事項

IP21/NEMA 1 升級套件僅能搭配 AHF 版本 3 使用。請聯絡 Danfoss 瞭解 AHF 版本 1 或 2 的 IP21/NEMA 1 升級套
件，或根據 MG80C502 選擇表訂購。
有關版本編號的識別，請詳見

380–415 V

50 Hz
AHF
005
[A]

10
14

22
29

34
40
55

66
82

96

13396133

171
204

251
304

325
381

480 480 480 480 436 436 – 395 – 395

AHF
010
[A]

10
14

22
29

34
40
55

66
82

171
204

251
304
325
381

–

380–415 V

60 Hz
AHF
005
[A]

10
14

22
29

34
40
55

66
82

96

133

171
204

251

304
325
381

章 8 備份零件

AHF 類型

440–480 V

AHF
010
[A]

10
14

22
29

34
40
55

66
82

96

133

171
204

251
304
325
381

–

AHF
005
[A]

10
14

19
25

31
36
48

60
73

95

118

154
183

231

291
355
380

60 Hz

。

僅適用於 AHF 版本 03

600 V

60 Hz
AHF
010
[A]

10
14

19
25

31
36
48

60
73

95

118

154
183

231
291
355
380

–

AHF
005
[A]

– – – –

– – – –

15
20
24

29
36

50
58

77

87
109
128

155
197

240
296

AHF
010
[A]

15
20
24

29
36

50
58

77

87
109
128

155
197
240

296
366

500–690 V

50 Hz
AHF
005
[A]

15
20
24

29
36

50
58

77

87
109
128

155
197

240
296

AHF
010
[A]

15
20
24

29
36

50
58

77

87
109
128

155
197
240

296
366

AHF 外殼

類型

X1-V3

IP20

if + ef

X2-V3

IP20

if + ef

X3-V3

IP20

if + ef

X4-V3

IP20

if + ef

X5-V3

IP20

if + ef

X6-V3

IP20

if + ef

X7-V3

IP20

if + ef

X8-V3

IP20

if + ef

X8-V3

IP20

if + ef

IP21/NEMA 1 套件 - 含

電容中斷連接電路

說明 訂購代碼

IP21/NEMA 1

套件，適用於

AHF3 X1 與

接觸器 CI 9

IP21/NEMA1

套件，適用於

AHF3 X2 與

接觸器 CI 16

IP21/NEMA1

套件，適用於

AHF3 X3 與

接觸器 CI 30

IP21/NEMA1

套件，適用於

AHF3 X4 與

接觸器 CI 45

IP21/NEMA1

套件，適用於

AHF3 X5 與

接觸器 CI 61

IP21/NEMA1

套件，適用於

AHF3 X6 與

接觸器 CI 98

IP21/NEMA1

套件，適用於

AHF3 X7 與

接觸器 CI 180

IP21/NEMA1

套件，適用於

AHF3 X8 與

接觸器 CI 180

IP21/NEMA1

套件，適用於

AHF3 X8 與

接觸器 CI 250

175U5903

175U5904

175U5905

175U5906

175U5907

175U5908

175U5909

175U6100

175U6101

5 5

表 5.10 選擇表，內建電容中斷連接電路的升級套件

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 35

1

2

K1

A1

A2

230 V

X11

X10

F3

Frequency
converter

Relay 1

01

02

03

240 V AC,
2 A

230 V

230 V 380–415 V 440–500 V 525–575 V 600 V 690 V

X12

X13

X14

X15 X16 X17

X6X5

X4.1 X4.2 X4.3

2

K1

4 6

1 3 5

X3.1 X3.2 X3.3

F5

F4

130BE596.10

進階諧波濾波器的選擇

VLT® Advanced Harmonic Filter AHF 005/AHF 010

55

1 跳線連接線出廠時會纏繞於端子 X6。有關為跳線連接選擇正確的端子，請參閱
2 變頻器控制卡上的繼電器。

圖 5.2 控制電壓設定

有關電容中斷連接的接線，請詳見

章 4.2.1.1 電容中斷連接的端子

。

表 5.11

。

36 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

進階諧波濾波器的選擇 設計指南

AHF 濾波器類型 端子
主電源電壓 AHF 與變壓器的電線連接

230 V X6–X12
380–415 V X6–X13
440–480 V X6–X14

500 V X6–X14
525–575 V X6–X15

600 V X6–X16

690 V X6–X17

表 5.11 控制電壓設定，IP21/NEMA1 套件，含
接觸器

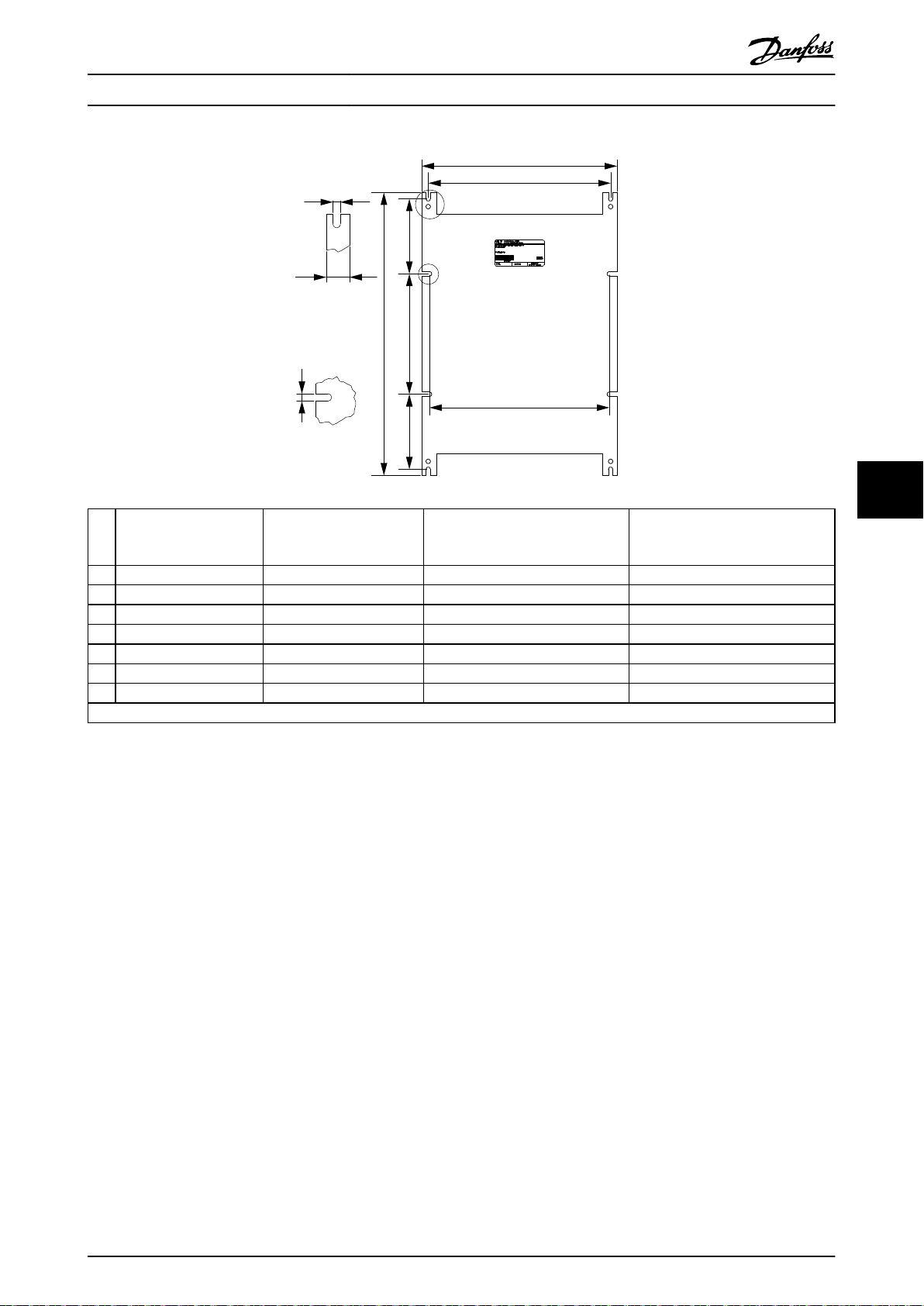

5.3.2 IP20 和 IP21 的背板

若要避免將濾波器安裝在導軌上時有偽氣流，請訂購背
板。有關詳細資訊，請參閱

背板適用於濾波器版本 1、2、3。

章 7.4.4 背板尺寸

。

5 5

訂購代碼 背板
130B3283 X1
130B3284 X2
130B3285 X3
130B3286 X4
130B3287 X5 和 X6
130B3288 X7 和 X8

表 5.12 選擇表，背板

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 37

5-00 Digital I/O Mode

數位輸入和經過程式設定的數位輸出可根據是在 PNP 系統還是
在 NPN 系統中工作，來事先進行程式設定。

選項: 功能:

注意事項

一旦此參數經過修改，關閉電
源再開啟電源以啟動參數。

[0] * PNP 正向脈衝的動作 (↕)。PNP 系統的

電壓下降到與大地相等。

[1] NPN 逆向脈衝的動作 (↕)。NPN 系統的

電壓會在變頻器內部提升到 +24
V。

5-01 Terminal 27 Mode

選項: 功能:

注意事項

本參數於馬達運轉時無法調
整。

[0] * Input 將端子 27 定義為數位輸入。

[1] Output 將端子 27 定義為數位輸出。

5-02 Terminal 29 Mode

選項: 功能:

注意事項

本參數僅限於 FC 302 使用。

[0] * Input 將端子 29 定義為數位輸入。

[1] Output 將端子 29 定義為數位輸出。

參數設定

6 參數設定

VLT® Advanced Harmonic Filter AHF 005/AHF 010

6.1 參數說明

本節中的參數，僅限於操作 VLT® Advanced Harmonic
Filter AHF 005/AHF 010 所需使用的參數。有關其他參
數，請參閱變頻器程式設定指南。

6

6.1.1 5-1* 數位輸入

數位輸入可用來選擇變頻器的各項功能。

表 6.2

將哪些功能指派給數位輸入。

第 1 組中的功能比第 2 組中的功能具有更高的優先順
序。

38 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

顯示了能

第 1 組 復歸、自由旋轉停機、復歸和自由旋轉停機、快

速停機、直流煞車、停機和 [Off] 鍵。

第 2 組 開始、脈衝啟動、反轉、啟動反轉、寸動，和凍

結輸出。

表 6.1 功能群組

數位輸入功能 選擇 端子
無作用 [0] 所有，端子 32、33
復歸 [1] 全部
自由旋轉停機 [2] 所有，端子 27
自由旋轉停機復歸 [3] 全部
快速停機 (反邏輯) [4] 全部
直流煞車 (反邏輯) [5] 全部
停機 (反邏輯) [6] 全部
啓動 [8] 所有，端子 18
脈衝啟動 [9] 全部
反轉 [10] 所有，端子 19
啓動反轉 [11] 全部
僅順時針啓動 [12] 全部
僅逆時針啟動 [13] 全部
寸動 [14] 所有，端子 29
預置設定值開啟 [15] 全部
預置設定值位元 0 [16] 全部
預置設定值位元 1 [17] 全部
預置設定值位元 2 [18] 全部
凍結設定值 [19] 全部
凍結輸出 [20] 全部
加速 [21] 全部
減速 [22] 全部
設定表單選擇位元 0 [23] 全部
設定表單選擇位元 1 [24] 全部
精確停機 (反邏輯) [26] 18, 19
精確啟動、停機 [27] 18, 19
相對增加 [28] 全部
相對減少 [29] 全部
計數器輸入 [30] 29, 33
邊緣觸發式脈衝輸入 [31] 29, 33
以時間為主的脈衝輸入 [32] 29, 33
加減速位元 0 [34] 全部
加減速位元 1 [35] 全部
脈衝精確啟動 [40] 18, 19
脈衝精停反邏輯 [41] 18, 19
外部互鎖 [51] –
數位電位器升速 [55] 全部
數位電位器減速 [56] 全部
數位電位器清除 [57] 全部
起重用數位電位器 [58] 全部
計數器 A (上增) [60] 29, 33
計數器 A (下減) [61] 29, 33
將計數器 A 復歸 [62] 全部

參數設定 設計指南

數位輸入功能 選擇 端子
計數器 B (上增) [63] 29, 33
計數器 B (下減) [64] 29, 33
將計數器 B 復歸 [65] 全部
機械煞車回授 [70] 全部
機械煞車回授 (反邏輯) [71] 全部
PID 誤差反邏輯 [72] 全部
PID 復歸 I 部份 [73] 全部
PID 有效 [74] 全部
與 MCO 有關 [75] 全部
PTC 卡 1 [80] 全部
PROFIdrive OFF2 [91] 全部
PROFIdrive OFF3 [92] 全部
輕負載偵測 [94] 全部
疏散 [95] 全部
主電源缺失 [96] 32, 33
主電源缺失反邏輯 [97] 32, 33
邊緣觸發式啟動 [98] 全部
安全選項復歸 [100] –
啟用主控偏量 [108] 全部
啟動虛擬主控 [109] 全部
開始歸位 [110] 全部
啟用觸控 [111] 全部
相對位置 [112] 全部
啟用設定值 [113] 全部
同步-定位模式 [114] 全部
Home 感測器 [115] 18, 32, 33
Home 感測器反邏輯 [116] 18, 32, 33
觸控感測器 [117] 18, 32, 33
觸控感測器反邏輯 [118] 18, 32, 33
速度模式 [119] 全部
馬達功率極限 [231] 全部
功率極限再生發電 [232] 全部
功率極限，兩者 [233] 全部
輕負載 + 疏散 [234] 全部

表 6.2 數位輸入功能

VLT® AutomationDrive FC 301/FC 302 標準端子為
18、19、27、29、32 與 33。VLT® General Purpose
I/O MCB 101 端子為 X30/2、X30/3 與 X30/4。
端子 29 在 FC 302 僅作為輸出使用。

專為單一數位輸入使用的功能會在其相關的參數中指明。

所有的數位輸入均可設定為以下的功能：

[0] 無作用對傳輸至端子的訊號無反應。

[1] 復歸 在跳脫/警報發生後將變頻器復歸。並不是所有警

報都能被復歸。

[2] 自由

旋轉
停機

(出廠數位輸入端 27)： 自由旋轉停機，反邏輯
輸入 (NC)。變頻器讓馬達以自由模式運動。邏輯
0⇒自由旋轉停機。

[3] 自由

[4] 快速

[5] 直流

[6] 停機

復歸和自由旋轉停機反邏輯的輸入 (NC)。將馬達

旋轉

保持在自由模式並復歸變頻器。邏輯 0⇒自由旋轉

停機

停機和復歸。

復歸

反邏輯輸入 (NC)。根據

停機

Ramp Time

(反邏

機。當馬達停止時，其轉軸將處於自由模式。邏

輯)

輯 0⇒自由旋轉停機。

直流煞車反邏輯輸入 (NC)。向馬達施加持續一段

煞車

時間的直流電流，使其停止。請參閱

(反邏

數 2-01 DC Brake Current到參數 2-03 DC

輯)

Brake Cut In Speed [RPM]
數 2-02 DC Braking Time

會有效。邏輯 0⇒ DC 煞車。

停機 (反邏輯) 功能。當所選擇的端子從邏輯等

(反邏

級 1 變為 0 時，將產生停機功能。

輯)

該停機動作將按照所選的加減速時間來執行。

中設定的快速停止加減速時間產生停

參數 3-42 Ramp 1 Ramp Down Time

•

參數 3-52 Ramp 2 Ramp Down Time

•

參數 3-62 Ramp 3 Ramp down Time

•

以及

參數 3-72 Ramp 4 Ramp Down Time

•

參數 3-81 Quick Stop

。此功能僅在

的數值不是 0 時才

參

參

,

,

，

.

注意事項

如果變頻器在達到轉矩極限且已經收到了停
機命令時，它可能無法自動停止。為確保變
頻器能停止，請將數位輸出設定為

矩極限和停止

。請將該數位輸出連接到被設

定為自由旋轉的數位輸入端。

[8] 啓動 (出廠數位輸入端 18)： 為啟動/停機命令選擇啟

動。邏輯 1 = 啟動，邏輯 0 = 停機。

[9] 脈衝啟動若施加脈衝至少 2 毫秒，馬達就會啟動。如果啟

動了停機 (反邏輯) 或發出了復歸指令 (藉由
DI)，馬達將停止。

[10] 反轉 (出廠設定為數位輸入端 19)。更改馬達轉軸的旋

轉方向。選擇邏輯 1 即可反轉。反轉信號只更改
旋轉方向。它並不開始啟動功能。在

數 4-10 Motor Speed Direction

功能在製程閉迴路中未啟用。

[11] 啓動反轉用於啟動/停機，以及同一線路上的反轉。使用反

轉功能時，不允許同時存在啟動信號。

[12] 僅順

[13] 僅逆

[14] 寸動 (出廠數位輸入端 29)： 啟動寸動速度。請參閱

[15] 預置

[16] 預置設定透過預置設定值位元 0、1 和 2，可以根據

解除逆時針運動並允許順時針方向運動。
時針
啓動

解除順時針運動並允許逆時針方向運動。
時針
啟動

參數 3-11 Jog Speed [Hz]

用於外部設定值和預置設定值之間的切換。其前
設定

提為已經在
值開

選定了
啟

有效； 邏輯 1= 八個預置設定值之一有效。

表 6.3

參數 3-04 Reference Function

[1] 外部/預置

選擇八個預置設定值中的一個。

。

。邏輯 0 = 外部設定值

[27] 轉

參

選擇雙向。此

中

6

6

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 39

Pulse

Sample time

130BB463.10

參數設定

VLT® Advanced Harmonic Filter AHF 005/AHF 010

6

值位
元 0

[17] 預置

設定
值位
元 1

[18] 預置

設定
值位
元 2

預置設定值位元 2 1 0
預置設定值 0 0 0 0
預置設定值 1 0 0 1
預置設定值 2 0 1 0
預置設定值 3 0 1 1
預置設定值 4 1 0 0
預置設定值 5 1 0 1
預置設定值 6 1 1 0
預置設定值 7 1 1 1

表 6.3 預置設定值位元

[19] 凍

結
設
定
值

[20] 凍

結
輸
出

與

[16] 預置設定值位元 0

與

[16] 預置設定值位元 0

凍結實際設定值 (該設定值現在已成為將用於

加速和 [22] 減速

速/減速，則速度總是按加減速 2 (

時間 2

參數和
在 0 至
化。
凍結實際馬達頻率 (Hz；此頻率現在已成為將用於

參數 3-03 Maximum Reference

功能的啟用點/條件)。如果使用加

參數 3-52 Ramp 2 Ramp Down Time

[21] 加速和 [22] 減速

使用加速/減速，則速度總是按加減速 2 (

數 3-51 加速時間 2
Ramp Down Time
Frequency

的範圍內變化。

參數和

) 在 0 至

相同。

相同。

參數 3-51 加速

的範圍內變

功能的啟用點/條件)。如果

參

參數 3-52 Ramp 2

參數 1-23 Motor

注意事項

當凍結輸出有效時，則不能透過較低的

動

來停止變頻器。此時需要透過被設定為

自由旋轉停機或 [3] 自由旋轉停機

來停止變頻器。

[21] 加速請選擇

數位控制 (馬達電位器)。該功能可透過選擇

凍結設定值或 [20] 凍結輸出

啟動時間低於 400 毫秒時，最終設定值會增加/減少

0.1%。如果加速/減速啟動時間超過 400 毫秒，最終
設定值會遵照加減速參數 3-x1/3-x2 的設定值。

[21] 加速和 [22] 減速

來啟動。當加速/減速

以進行加速/減速之

[8] 啓

復歸的端子

[21]

[2]

[19]

[22] 減速 與
[23] 設定

表單
選擇
位元
0

[24] 設定

表單
選擇
位元
1

[26] 精確

停機
(反邏
輯)

[27] 精確

啟
動、
停機

)

[28] 相對增加按

[29] 相對減少按

[30] 計數

器輸
入

[31] 邊緣

觸發
式脈
衝

[21] 加速

透過

單選擇位元 1

定

參數 0-10 Active Set-up

(出廠數位輸入端 32)： 與

位元 0

當在

參數 1-83 Precise Stop Function

精確停機功能時，將送出反邏輯停機信號。
精確停機 (反邏輯) 功能可在端子 18 或 19 使
用。
當在

參數 1-83 Precise Stop Function

[0] 精確加減速停機

精確啟動、停機功能可在端子 18 與 19 使用。
精確啟動功能可確保每次啟動時，轉子從靜止的狀
態轉至設定值的角度均相同 (相同的加減速時
間、相同的設定值)。此功能等同於精確停機功
能，即每次停機時，從設定值轉至靜止狀態的轉子
旋轉角度均相同。
在使用
項

[1] 復歸的計數器停機或 [2] 無復歸計數器

停機

時。

在達到

Value

號。若未提供，則當達到

數器

的值時，變頻器將不會停止。
觸發精確啟動，以數位輸入來停機。此功能可在端
子 18 與 19 使用。

參數 3-12 Catch up/slow Down Value

的百分比 (相對值) 增加設定值。

參數 3-12 Catch up/slow Down Value

的百分比 (相對值) 減少設定值。

參數 1-83 Precise Stop Function

功能可用作計數器停機或轉速補償計數器停機功能
(使用或不使用復歸)。計數器值必須在

數 1-84 精確停機計數器

計算每個取樣時間的脈衝側數目。它能在較高頻率
下提供較高的解析度，但在較低頻率時並不精確。
若編碼器解析度很低 (例如 30 PPR)，則請使用
此脈衝原則。

相同。

[23] 設定表單選擇位元 0

來選擇四個設定表單中的一個。設

或

[24] 設表

為多重設定表單。

[23] 設定表單選擇

相同。

中啟動

選定

時，可使用本選項。

參數 1-83 Precise Stop Function

參數 1-84 Precise Stop Counter

的值之前，變頻器需要一個精準停機信

參數 1-84 精確停機計

中設定

中設定

的精確停機

參

中設定。

選

關機 相對增加
速度無變化 0 0
按百分比減少 1 0
按百分比增加 0 1
按百分比減少 1 1

表 6.4 關機/相對增加

40 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

[32] 以時

間為
主的
脈衝

圖 6.1 每個取樣時間的脈衝側

測量脈衝側之間的時間長短。它能在較低頻率下提
供較高的解析度，但在較高頻率下並不精確。此原
則具有斷開頻率，使其不適合在低速下用於解析度
較低的編碼器 (例如 30 PPR)。

Speed [rpm] Speed [rpm]

Time[sec] Time[sec]a b

130BB462.10

Read Timer:

20 timer tides

Read Timer:

20 timer tides

Time Start

Time counter

Sample time

Timer

Pulse

130BB464.10

參數設定 設計指南

a: 很低的編碼器解析度b: 標準的編碼器解析

度

[63] 計數器 B (僅限端子 29 或 33)。SLC 計數器於增

量計數時的輸入。

[64] 計數器 B (僅限端子 29 或 33)。SLC 計數器於減

量計數時的輸入。

[65] 將計數器 B復歸計數器 B 復歸的輸入。

圖 6.2 脈衝側之間的持續時間

[34] 加減

[35] 加減

預置加減速位元 1 0
加減速 1 0 0
加減速 2 0 1
加減速 3 1 0
加減速 4 1 1

表 6.5 預置加減速位元

[40] 脈衝精確啟動脈衝精確啟動在端子 18 或 19 上僅需 3

速位
元 0

速位
元 1

根據

表 6.5

，在所提供的 4 個加減速當中進行

選擇。

與

[34] 加減速位元 0

ms 的脈衝時間。
在使用

參數 1-83 Precise Stop
Function
[2] 無復歸計數器停機

當達到設定值時，變頻器內部會啟動精確
停機信號。這表示當達到

相同。

選項

[1] 復歸的計數器停機

時。

或

參

數 1-84 Precise Stop Counter Value

的計數器值時，變頻器會執行精確停機。

[41] 脈衝精確停

止反邏輯

[51] 外部互鎖 此功能使其能夠送出外部故障至該變頻

[55] 數位電位器升速參數群組 3-9* 數位電位器所描述之數位

[56] 數位電位器減速參數群組 3-9* 數位電位器所描述之數位

[57] 數位電位器清除清除

[60] 計數器 A (僅限端子 29 或 33)。SLC 計數器於增

[61] 計數器 A (僅限端子 29 或 33)。SLC 計數器於減

[62] 將計數器 A復歸計數器 A 復歸的輸入。

當在

參數 1-83 Precise Stop Function

中啟動精確停機功能時，將送出脈衝停機
信號。脈衝精確停止反邏輯功能可在端子
18 或 19 使用。

器。此故障的處理方式與內部產生的警報
相同。

電位器功能的加速信號 。

電位器功能的減速信號 。

參數群組 3-9* 數位電位器所描述之

數位電位器設定值

量計數時的輸入。

量計數時的輸入。

。

[70] 機械 煞車回授起重應用的煞車回授： 將

數 1-01 Motor Control Principle

為

[3] 馬達回授磁通量
數 1-72 Start Function
重機械煞車設定值

[71] 機械 煞車回

授反邏輯

[72] PID 誤差反邏輯此選項會在啟動時，逆轉製程 PID 控制

起重應用的反邏輯煞車回授。

器產生的誤差。只能在

。

數 1-00 Configuration Mode

參

； 將

設定為

參

設定

參

[6] 起

被設定為

[6] 表面捲紙機、[7] 擴展 PID 轉速開迴
路或 [8] 擴展 PID 轉速閉迴路

[73] PID 復歸 I部份此選項會在啟動時，復歸製程 PID 控制

器的 I 部份。等同於

數 7-40 Process PID I-part Reset

能在

參數 1-00 控制方式

時可用。

參

。只

被設定為

表面捲紙機、[7] 擴展 PID 轉速開迴路
[8] 擴展 PID 轉速閉迴路

[74] PID 有效 啟動擴展型製程 PID 控制器。等同於

數 7-50 Process PID Extended PID

能在

參數 1-00 Configuration Mode

設定為

[7] 擴展 PID 轉速開迴路或 [8]

擴展 PID 轉速閉迴路

[80] PTC 卡 1 所有的數位輸入均可設定為

1

。然而，卻只有 1 個數位輸入必須設定

成此選項。

[91] PROFIdrive

OFF2

[92] PROFIdrive

OFF3

[94] 輕負載偵測 輕負載偵測是一種吊掛應用功能，用以確

該功能與 PROFIBUS/PROFINET 選項之對
應控制字組位元相同。
該功能與 PROFIBUS/PROFINET 選項之對
應控制字組位元相同。

保在緊急情況下，吊車能以疏散方向行
進，此時需要的能量 (UPS 容量) 最少。
有關輕負載偵測之設定，請參閱

時可用。

。只

時可用。

[80] PTC 卡

參
數 30-25 Light Load Delay [s]、參
數 30-26 Delay Before Measurements
參數 30-27 Light Load Speed [%]、參
數 30-28 Evacuation Speed [%]
數 30-29 Ramp Time

。

和

注意事項

追蹤啟動優先於輕負載偵測。

[95] 疏散 疏散模式是一種吊掛應用功能，使變頻器

能在 DC 電壓下降時進行運作，以便在電
力故障時疏散人員。啟用該功能後，欠壓
極限和啟用電壓極限會降低，讓變頻器能
使用 230 V 單相 UPS 電源進行操作。

[96] 主電源缺失 選擇此項目可加強動態備份。

當主電源電壓回復到與偵測等級相近 (但
仍比它低) 的等級時，輸出轉速會加快，

[6]

或

參

被

、

參

6

6

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 41

參數設定

VLT® Advanced Harmonic Filter AHF 005/AHF 010

6

而動態備份會保持啟用。為了避免此情
形，請傳送狀態信號至變頻器。當數位輸
入上的信號較低時 (0)，變頻器會強制關
閉動態備份。

注意事項

只有在端子 32/33 的脈衝輸入能使
用。

[97] 主電源缺失

反邏輯

當數位輸入上的信號高時 (1)，變頻器就
會強制關閉動態備份。更多詳情請見

主電源缺失

的說明。

[96]

注意事項

只有在端子 32/33 的脈衝輸入能使
用。

[98] 邊緣觸發式啟動邊緣觸發式啟動命令。它會讓啟動命令保

持作用。其可供啟動按鍵使用。

[100] 安全選項復歸其會復歸安全選項。僅在安裝了安全選項

時才可使用。

[106] 設定主位置

[107] 目標反邏輯

[108] 啟用主控偏

量

[109] 啟用虛擬主

控

[110] 開始歸位

[111] 啟用觸控

注意事項

只有軟體版本 48.XX 才提供此選
項。

實際主位置會設定為

Home Position

參數 17-88 Master

之值 。

注意事項

只有軟體版本 48.XX 才提供此選
項。

會更改設定目標位置的符號。例如，如果
設定目標為 1000，啟用此選項後會將值變
更為 -1000。

注意事項

只有軟體版本 48.XX 才提供此選
項。

它會在

參數 17-93 Master Offset
Selection選擇 [1] 絕對到 [5] 相對觸
控感測器
數 3-26 Master Offset

偏量。

當中的項目時，啟用

中所選定的主控

參

注意事項

只有軟體版本 48.XX 才提供此選
項。

虛擬主控功能的啟用訊號。只有在

數 1-00 Configuration Mode
[10] Synchronization (同步)

用。

參

中選擇

時才適

選項

注意事項

只有軟體版本 48.XX 才提供此選
項。

它會啟動
中所選的歸位功能。必須在完成歸位前持
續持高，否則會中止歸位。

參數 17-80 Homing Function

注意事項

只有軟體版本 48.XX 才提供此選
項。

它會啟用觸控感測器輸入之監控。

[112] 相對位置

[113] 啟用設定值

[114] 同步模式 定

位

[115] Home 感測器

[116] Home 感測器

反邏輯

[117] 觸控感測器

[118] 觸控感測器

反邏輯

[119] 速度模式

注意事項

只有軟體版本 48.XX 才提供此選
項。

此選項會在絕對與相對定位間做選擇。此
選項對下一個定位命令有效。

注意事項

只有軟體版本 48.XX 才提供此選
項。

定位模式： 變頻器會啟用所選的定位類型
與目標，並開始往新目標進行動作。該動
作會立即開始或在完成進行的定位時開
始，端看

Position Mode
Position Mode

同步模式： 高信號會將實際從屬位置鎖定
至實際主控位置。從屬者會啟動並追上主
控者。低信號會停止同步作業，而從屬者
會進行受控停機。

參數 17-90 Absolute

與

參數 17-91 Relative

的設定而定。

注意事項

只有軟體版本 48.XX 才提供此選
項。

選擇在同步模式中定位。

注意事項

只有軟體版本 48.XX 才提供此選
項。

用於定義原位的常開型接觸器。此功能在

參數 17-80 Homing Function

中定義。

注意事項

只有軟體版本 48.XX 才提供此選
項。

用於定義原位的常關型接觸器。此功能在

參數 17-80 Homing Function

中定義。

注意事項

只有軟體版本 48.XX 才提供此選
項。

常開型接觸器。其係作為觸控探針定位的
設定值。

注意事項

只有軟體版本 48.XX 才提供此選
項。

常閉型接觸器。其係作為觸控探針定位的
設定值。

注意事項

只有軟體版本 48.XX 才提供此選
項。

在

參數 1-00 控制方式
Positioning (定位) 或 [10] Synchro‐
nization (同步)

設定值由相對於
的設定值資源 1 或 Fieldbus REF1 所設
定。

中選擇

時選擇速度模式。轉速

參數 3-03 最大設定值

[9]

42 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

5-12 Terminal 27 Digital Input

參數群組 5-1* 數位輸入

下方有功能說明。

選項: 功能:

[0] No operation
[1] Reset
[2] Coast

inverse

[3] Coast and

reset inv

[4] Quick stop

inverse

[5] DC-brake

inverse
[6] Stop inverse
[8] Start
[9] Latched

start
[10] Reversing
[11] Start

reversing
[12] Enable start

forward
[13] Enable start

reverse
[14] Jog
[15] Preset

reference on
[16] Preset ref

bit 0
[17] Preset ref

bit 1
[18] Preset ref

bit 2
[19] Freeze

reference
[20] Freeze

output
[21] Speed up
[22] Speed down
[23] Set-up

select bit 0
[24] Set-up

select bit 1
[28] Catch up
[29] Slow down
[34] Ramp bit 0
[35] Ramp bit 1
[44] Restart

Drive
[51] External

Interlock

參數設定 設計指南

[122] 位置虛擬 主

控

[123] 主標記

[124] 主標記反邏

輯

[125] 從屬標記

[126] 從屬標記反

邏輯

[231] 功率極限馬達在馬達模式中，作為啟用功率極限功能的

[232] 功率極限再

生發電

[233] 功率極限 -兩者在馬達和發電這兩個模式中，作為啟用功

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 43

注意事項

只有軟體版本 48.XX 才提供此選
項。

它會在

參數 1-00 控制方式

Synchronization (同步)

控制式虛擬主控。
選擇該選項時，會發生以下情況：

目標位置會由 Fieldbus Pos

•

Ref 所設定，或預設目標完全如
同

參數 3-20 Preset Target

所定義。

速度會相對於

•

數 3-27 Virtual Master Max
Ref

來進行設定，由

數 3-15 Reference Resource 1

中選擇的來源或 Fieldbus REF1
所設定。

會依照

•

參數群組 3-6* 加減速 3

中所定義來設定加速及減速。

中選擇

時，啟用位置

參

[10]

參

注意事項

只有軟體版本 48.XX 才提供此選
項。

常開型接觸器。根據

Mode & Start Behavior

在標記同步期間作為主標記訊號的輸入。

參數 3-33 Sync.

中選擇的選項，

注意事項

只有軟體版本 48.XX 才提供此選
項。

常閉型接觸器。根據

Mode & Start Behavior

針對標記同步來啟用主標記訊號。

參數 3-33 Sync.

中選擇的選項，

注意事項

只有軟體版本 48.XX 才提供此選
項。

常開型接觸器。根據

Mode & Start Behavior

在標記同步期間作為從屬標記訊號的輸
入。

參數 3-33 Sync.

中選擇的選項，

注意事項

只有軟體版本 48.XX 才提供此選
項。

常閉型接觸器。根據

Mode & Start Behavior

在標記同步期間作為從屬標記訊號的輸
入。

輸入。請參閱
在發電模式中，作為啟用功率極限功能的
輸入。請參閱

率極限功能的輸入。請參閱

功率極限

。

參數 3-33 Sync.

中選擇的選項，

參數群組 4-8* 功率極限

參數群組 4-8* 功率極限

參數群組 4-8*

[234] 輕負載 +

疏散

中

。

。

使用此選項可以啟用輕負載偵測和疏散。

6

6

5-12 Terminal 27 Digital Input

參數群組 5-1* 數位輸入

下方有功能說明。

選項: 功能:

[55] DigiPot

increase
[56] DigiPot

decrease
[57] DigiPot

clear
[58] DigiPot

Hoist
[62] Reset

Counter A
[65] Reset

Counter B
[70] Mech. Brake

Feedb.
[71] Mech. Brake

Feedb. Inv.
[72] PID error

inverse
[73] PID reset I

part
[74] PID enable
[75] MCO Specific
[78] Reset Maint.

Word
[80] PTC Card 1
[91] Profidrive

OFF2
[92] Profidrive

OFF3
[94] Light Load

Detection
[96] Mains Loss
[97] Mains Loss

Inverse
[98] Start edge

triggered
[100] Safe Option

Reset
[107] Target

Inverse
[108] Enable

Master

Offset
[109] Start

Virtual

Master
[110] Start Homing
[111] Activate

Touch
[112] Relative

Position

5-12 Terminal 27 Digital Input

參數群組 5-1* 數位輸入

下方有功能說明。

選項: 功能:

[113] Enable

Reference
[114] Sync. to

Pos. Mode
[115] Home Sensor
[116] Home Sensor

Inv.
[117] Touch Sensor
[118] Touch Sensor

Inv.
[119] Speed Mode
[231] Power Limit

Mot.
[232] Power Limit

Gen.
[233] Power Limit

Both

5-13 Terminal 29 Digital Input

請在可用的數位輸入範圍與其他的選項

[60] 計數器 A (上

增)、[61] 計數器 A (下減)、[63] 計數器 B (上增)

與

[64] 計數器 B (下減)

中選擇功能。計數器是在智慧邏輯控制

功能中使用的。

選項: 功能:

注意事項

本參數僅限於 FC 302 使用。

參數群組 5-1* 數位輸入

下方有功

能說明。

[0] No operation
[1] Reset
[2] Coast

inverse
[3] Coast and

reset inv
[4] Quick stop

inverse
[5] DC-brake

inverse
[6] Stop inverse
[8] Start
[9] Latched

start
[10] Reversing
[11] Start

reversing
[12] Enable start

forward
[13] Enable start

reverse
[14] Jog

參數設定

6

44 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

VLT® Advanced Harmonic Filter AHF 005/AHF 010

5-13 Terminal 29 Digital Input

請在可用的數位輸入範圍與其他的選項

[60] 計數器 A (上

增)、[61] 計數器 A (下減)、[63] 計數器 B (上增)

與

[64] 計數器 B (下減)

中選擇功能。計數器是在智慧邏輯控制

功能中使用的。

選項: 功能:

[15] Preset

reference on
[16] Preset ref

bit 0
[17] Preset ref

bit 1
[18] Preset ref

bit 2
[19] Freeze

reference
[20] Freeze

output
[21] Speed up
[22] Speed down
[23] Set-up

select bit 0
[24] Set-up

select bit 1
[28] Catch up
[29] Slow down
[30] Counter

input
[31] Pulse edge

triggered
[32] Pulse time

based
[34] Ramp bit 0
[35] Ramp bit 1
[44] Restart

Drive
[51] External

Interlock
[55] DigiPot

increase
[56] DigiPot

decrease
[57] DigiPot

clear
[58] DigiPot

Hoist
[60] Counter A

(up)
[61] Counter A

(down)
[62] Reset

Counter A
[63] Counter B

(up)

5-13 Terminal 29 Digital Input

請在可用的數位輸入範圍與其他的選項

[60] 計數器 A (上

增)、[61] 計數器 A (下減)、[63] 計數器 B (上增)

與

[64] 計數器 B (下減)

中選擇功能。計數器是在智慧邏輯控制

功能中使用的。

選項: 功能:

[64] Counter B

(down)
[65] Reset

Counter B
[70] Mech. Brake

Feedb.
[71] Mech. Brake

Feedb. Inv.
[72] PID error

inverse
[73] PID reset I

part
[74] PID enable
[75] MCO Specific
[78] Reset Maint.

Word
[80] PTC Card 1
[91] Profidrive

OFF2
[92] Profidrive

OFF3
[94] Light Load

Detection
[96] Mains Loss
[97] Mains Loss

Inverse
[98] Start edge

triggered
[100] Safe Option

Reset
[107] Target

Inverse
[108] Enable

Master

Offset
[109] Start

Virtual

Master
[110] Start Homing
[111] Activate

Touch
[112] Relative

Position
[113] Enable

Reference
[114] Sync. to

Pos. Mode
[115] Home Sensor

參數設定 設計指南

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 45

6

6

5-13 Terminal 29 Digital Input

請在可用的數位輸入範圍與其他的選項

[60] 計數器 A (上

增)、[61] 計數器 A (下減)、[63] 計數器 B (上增)

與

[64] 計數器 B (下減)

中選擇功能。計數器是在智慧邏輯控制

功能中使用的。

選項: 功能:

[116] Home Sensor

Inv.
[117] Touch Sensor
[118] Touch Sensor

Inv.
[119] Speed Mode
[231] Power Limit

Mot.
[232] Power Limit

Gen.
[233] Power Limit

Both

5-80 AHF Cap Reconnect Delay

範圍: 功能:

25 s* [1 - 120s]其能為電容確保最低的關閉時間。

計時器會在 AHF 電容斷開後立刻
啟動，而且時間到了以後才允許再
次啟用輸出。其只有在變頻器為
20–30% 的時候才會再次開啟。

14-51 DC-Link Compensation

選項: 功能:

變頻器 DC 回路中經更正的 AC-DC
電壓與電壓漣波有所關聯。更高的
負載會提升這些漣波的強度。我們
不希望產生這些漣波，因為它們可
能會產生電流與轉矩漣波。會使用
補償方法以降低 DC 回路中的這些
電壓漣波。一般雖建議為大部分的
應用使用 DC 回路補償，但在磁場
削弱的情況下操作時請多加留意，
因為它會在馬達轉軸處產生速度震
盪。在磁場削弱的情況下，請關閉
DC 回路補償。

[0] Off 其會停用 DC 回路補償。

[1] On 其會啟用 DC 回路補償。

參數設定

VLT® Advanced Harmonic Filter AHF 005/AHF 010

6.1.3 DC 回路補償停用

注意事項

為避免 DC 回路的共振，請將
設定至

[0] 關閉以

停用動態 DC 回路補償。

參數 14-51 DC 回路補償

6

6.1.2 5-3* 數位輸出

5-30 端子 27 數位輸出

本手冊僅顯示出和 VLT® Advanced Harmonic Filter AHF
005/AHF 010 有關的選項。有關此參數中之選項的完整清單，請
參考變頻器程式設定指南。

選項: 功能:

[188] AHF 電容連接

注意事項

當多個變頻器連接至單一濾波器時，
不適合使用此功能。

於 20% 時會啟動電容 (50% 的滯後會產
生 10%–30% 的間隔)。低於 10% 會中
斷電容。關閉延遲為 10 秒，且在延遲期
間，若額定電力達 10% 以上，將會重新
啟動。

參數 5-80 AHF 電容重新連接延

遲

將使用 ，以確保最少的電容關閉時

間。

FC 系列有一項功能可確保輸出電壓不受 DC 回路中的任
何電壓波動所影響，例如主電源電壓快速波動所產生的電
壓波動。有時，這種動態補償會在 DC 回路中產生共振，
因此應將其停用。一般在高短路比的供電電網上使用
VLT® Advanced Harmonic Filter AHF 005/AHF 010 時
就是如此。噪音度增加以及意外跳脫 (極端情況下) 往往
就是波動的一種象徵。

5-40 繼電器功能

本手冊僅顯示出和 VLT® Advanced Harmonic Filter AHF
005/AHF 010 有關的選項。有關此參數中之選項的完整清單，請
參考變頻器程式設定指南。

選項: 功能:

[188] AHF 電容連接

46 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

注意事項

當多個變頻器連接至單一濾波器時，
不適合使用此功能。

於 20% 時會啟動電容 (50% 的滯後會產
生 10%–30% 的間隔)。低於 10% 會中
斷電容。關閉延遲為 10 秒，且在延遲期
間，若額定電力達 10% 以上，將會重新
啟動。

參數 5-80 AHF 電容重新連接延

遲

將使用 ，以確保最少的電容關閉時

間。

規格 設計指南

7 規格

7.1 一般規格

主電源類型

標稱電源電壓

電源電壓容差 +/- 10%
實際電源電壓的容差 342–456 V/60 Hz

輸入頻率容差 +/- 2%
功率損失 請參閱
噪音等級 請參閱
過載容量 每 10 分鐘 160% (持續 60 秒)
效率 > 0.98
THDi

IL 的 Cos φ 0.5 電容於 25% I

電力降低額定值 - 溫度 不降低額定值： 5–45 °C (41–113 °F)

電力降低額定值 - 海平面以上的高度 海拔 1000 m (3280 ft)，不降低額定值

1)

1)

2)

380 V/60 Hz
400 V/50 Hz
460 V/60 Hz
600 V/60 Hz
690 V/50 Hz
380–415 V/60 Hz
380–415 V/50 Hz
440–480 V/60 Hz
600 V/60 Hz
500–690 V/50 Hz

342–456 V/50 Hz
396–528 V/60 Hz
540–660 V/60 Hz
450–759 V/50 Hz

章 7.3 功率損失和噪音等級
章 7.3 功率損失和噪音等級

AHF 005 < 5%
AHF 010 < 10%

AHF,N

0.8 電容於 50% I

0.85 電容於 75% I

0.99 電容於 100% I

1.0 電容於 160% I

降低額定值： 45–60 °C (113–140 °F)
每一度為 1.5%。
關於額定值降低曲線，請參閱

海拔 1000–4000 m (3280–13123 ft)，每 1000 m (3280 ft) 降低 5%。

AHF,N

AHF,N

AHF,N

AHF,N

圖 7.1

。

7 7

表 7.1 一般技術數據

1) 針對 380 V/60 Hz 和 400 V/50 Hz 程式，風扇控制系統支援更廣的輸入電壓範圍 (200-415 V)。380 V/60 Hz 和 400 V/50 Hz
程式能以 200–240 V 主電源來運作。

2) THDi 級別是濾波器與實際變頻器搭配時的系統級別效能。

注意事項

低諧波電流放射量降低到額定的 THDi，表示未受影響之主電源電壓的 THDv 小於 2%，且短路功率與安裝負載的比率
(R

) 大於 66。在這些條件下，變頻器主電源電流的 THDi 減少到 10% 或 5% (標稱負載下的典型數值)。若未滿足這

SCE

些條件，或只滿足這些條件的一部分，雖然諧波分量仍可顯著降低，但可能無法觀察到額定的 THDi 值。

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 47

Load in %

110

100

90

80

70

60

40 45 50 55 60

Ambient temperature in °C

130BB603.11

規格

VLT® Advanced Harmonic Filter AHF 005/AHF 010

7.2 環境資料

作業時的環境溫度 5–45 °C (41–113 °F)，不降低額定值

45–60 °C (113–140 °F)，每 °C 降低額定值 1.5%。
關於額定值降低曲線，請參閱

存放與運輸時的溫度 運輸： -25 °C 至 +65 °C (-13 °F 至 +149 °F)

存放： -25 °C 至 +55 °C (-13 °F 至 131 °F)

海平面以上的最大高度 海拔 1000 m (3280 ft)，不降低額定值

海拔 1000–4000 m (3280–13123 ft)，每 1000 m (3280 ft) 降低額定值 5%
相對濕度 濕度等級 F (無冷凝) 5–85% - 操作時為類別 3K3 (非冷凝)
共振搜尋 基礎標準： DIN EN 600068-2-6

測試規格： 5 Hz、150 Hz、3 向 (0.5 g、0.1 g、0.5 g)
正弦振動測試 基礎標準： DIN EN 600068-2-6

測試規格： 5–13.2 Hz，150 Hz (2 mm (0.08 in) 峰對峰 0.7 g)
包裝 ISPM 15
外殼保護級別 IP20

可選配 IP21/NEMA1 升級套件

77

認證 CE

低電壓指令

1)

UL

UL SCCR 100 kA
標準 輻射耐受性，IEC 61800-3, 2012 版 2.1

瞬變，EN 61000-4-4

突波，EN 61000-4-5

ESD，EN 61000-4-2

輻射場-CM，IEC 61800-3, 2012 版 2.1

PELV 符合 EN 61800-5-1 對於溫度開關的規定

圖 7.1

。

表 7.2 環境資料

1) UL 僅適用於 460 V/60 Hz 和 600 V/60 Hz 版本。UL 清單卡參考 ID 識別碼： E134261

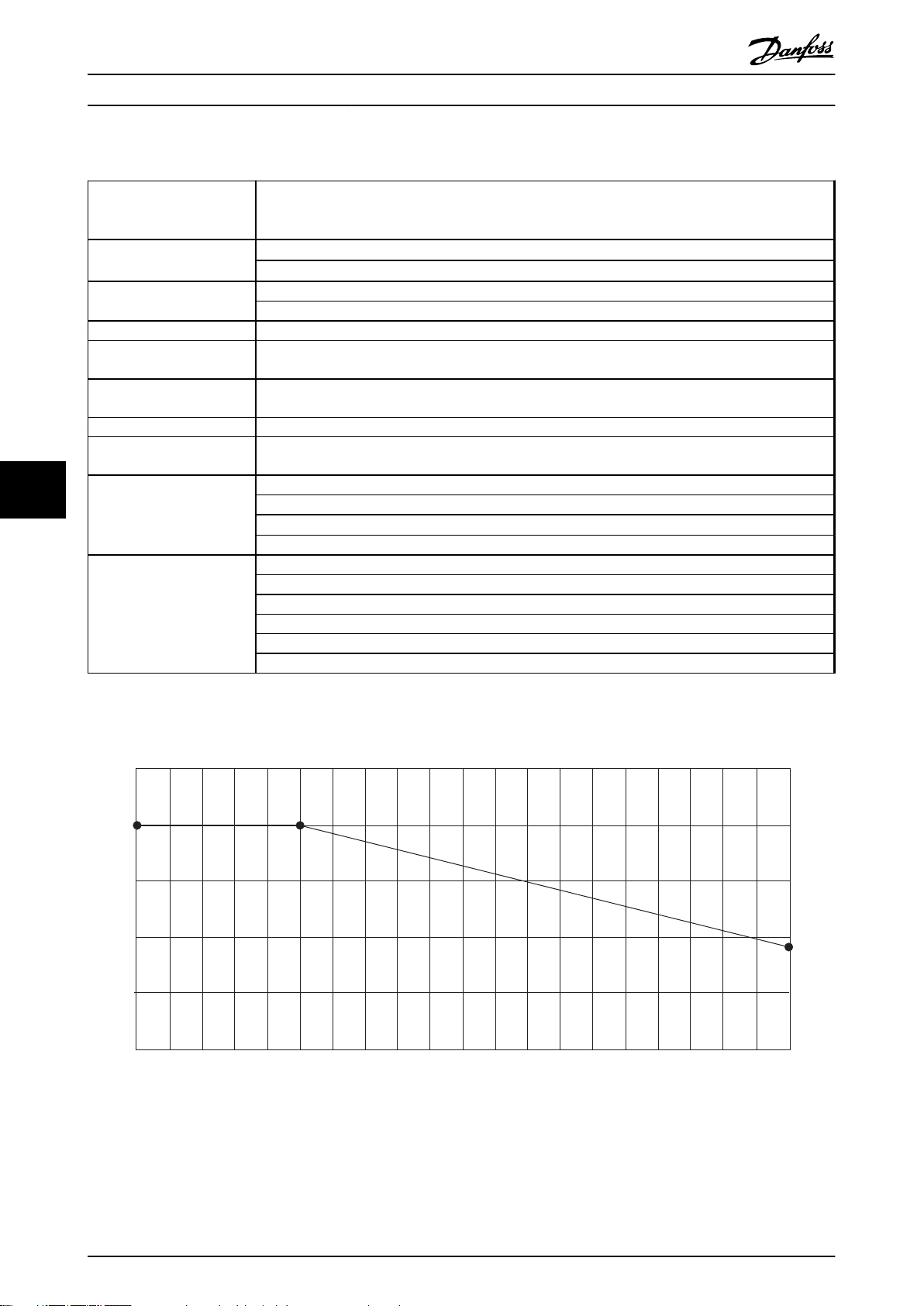

圖 7.1 溫度額定值降低曲線

48 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

規格 設計指南

7.3 功率損失和噪音等級

表 7.3

詳細解釋了功率損失和噪音等級表中使用的術語。請參閱

值 說明
電流額定值 濾波器標稱電流額定值
訂購編號 用於訂購的 AHF 零件編號。
AHF 005 這款 AHF 在標稱負載系統層級下的效能等級達 5% THDi 或更高
AHF 010 這款 AHF 在標稱負載系統層級下的效能等級達 10% THDi 或更高

功率損失

噪音等級 環境溫度 25°C (77°F) 標稱負載下且距離為 1 m (3.28 ft) 時，濾波器的最高噪音等

表 7.3 功率損失和噪音等級表之用語

功率損失係根據在標稱電流負載百分比 (0、25、50、75、100) 下之 PDS 的 EN50598
Ecodesign。功率損失參考資料的環境溫度為 25 °C (77 °F)

級。標稱負載下的典型等級上限。

表 7.4到表 7.8

。

注意事項

章 7.3 功率損失和噪音等級

380–
415 V
50 Hz

電流

額定值

[A]

10 130B1229 28 36 66 91 142 < 70 130B1027 17 22 38 54 86 < 70
14 130B1231 37 56 85 132 177 < 70 130B1058 36 50 72 106 137 < 70
22 130B1232 59 84 129 202 286 < 70 130B1059 52 73 110 165 229 < 70
29 130B1233 75 106 165 259 357 < 70 130B1089 65 87 127 188 248 < 70
34 130B1238 79 112 189 296 425 < 72 130B1094 60 83 129 203 285 < 72
40 130B1239 81 122 202 311 457 < 72 130B1111 57 86 142 214 317 < 72
55 130B1240 73 117 217 361 541 < 72 130B1176 59 92 160 259 387 < 72
66 130B1241 96 163 288 478 717 < 72 130B1180 71 117 201 334 512 < 72
82 130B1247 100 171 296 491 733 < 72 130B1201 83 125 197 302 447 < 72

96 130B1248 117 177 305 477 699 < 75 130B1204 108 157 254 385 554 < 75
133 130B1249 127 211 356 581 873 < 75 130B1207 117 185 307 493 737 < 75
171 130B1250 159 272 493 823 1215 < 75 130B1213 141 227 375 593 895 < 75
204 130B1251 214 318 527 837 1253 < 75 130B1214 146 231 380 598 905 < 75
251 130B1258 291 322 556 896 1366 < 75 130B1215 197 312 504 786 1194 < 75
304 130B1259 292 407 662 991 1505 < 75 130B1216 240 361 584 880 1352 < 75
325 130B3152 267 395 679 1083 1656 < 75 130B3136 252 367 593 921 1385 < 75
381 130B1260 282 416 718 1265 2009 < 75 130B1217 279 386 676 1072 1617 < 75
480 130B1261 408 604 1039 1848 2623 < 77 130B1228 390 593 984 1616 2347 < 77

訂購
編號

[P/N]

中的表格僅適用於 VLT® Advanced Harmonic Filter AHF 005/AHF 010 版本 03。

AHF 005 AHF 010

標稱電流負載百分比下的功率損失

0%

25%

50%

75%

[W]

[W]

[W]

[W]

100%

[W]

噪
音

[dB(A)]

訂購
編號

[P/N]

標稱電流負載百分比下的功率損失
0%

25%

50%

[W]

[W]

[W]

75%
[W]

100%

[W]

[dB(A)]

7 7

噪
音

表 7.4 功率損失和噪音等級，380–415 V，50 Hz

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 49

規格

380–
415 V
60 Hz

電流

額定值

[A]

10 130B2857 28 36 66 91 142 < 70 130B2262 17 22 38 54 86 < 70
14 130B2858 37 56 85 132 177 < 70 130B2265 36 50 72 106 137 < 70
22 130B2859 59 84 129 202 286 < 70 130B2268 52 73 110 165 229 < 70
29 130B2860 75 106 165 259 357 < 70 130B2294 65 87 127 188 248 < 70
34 130B2861 79 112 189 296 425 < 72 130B2297 60 83 129 203 285 < 72
40 130B2862 81 122 202 311 457 < 72 130B2303 57 86 142 214 317 < 72
55 130B2863 73 117 217 361 541 < 72 130B2445 59 92 160 259 387 < 72
66 130B2864 96 163 288 478 717 < 72 130B2459 71 117 201 334 512 < 72
82 130B2865 100 171 296 491 733 < 72 130B2488 83 125 197 302 447 < 72
96 130B2866 117 177 305 477 699 < 75 130B2489 108 157 254 385 554 < 75

133 130B2867 127 211 356 581 873 < 75 130B2498 117 185 307 493 737 < 75

77

171 130B2868 159 272 493 823 1215 < 75 130B2499 141 227 375 593 895 < 75
204 130B2869 214 318 527 837 1253 < 75 130B2500 146 231 380 598 905 < 75
251 130B2870 291 322 556 896 1366 < 75 130B2700 197 312 504 786 1194 < 75
304 130B2871 292 407 662 991 1505 < 75 130B2819 240 361 584 880 1352 < 75
325 130B3156 267 395 679 1083 1656 < 75 130B3154 252 367 593 921 1385 < 75
381 130B2872 282 416 718 1265 2009 < 75 130B2855 279 386 676 1072 1617 < 75
480 130B2873 408 604 1039 1848 2623 < 77 130B2856 390 593 984 1616 2347 < 77

訂購
編號

[P/N]

標稱電流負載百分比下的功率損失

0%

[W]

AHF 005 AHF 010

25%
[W]

VLT® Advanced Harmonic Filter AHF 005/AHF 010

50%
[W]

75%
[W]

100%

[W]

噪
音

[dB(A)]

訂購
編號

[P/N]

標稱電流負載百分比下的功率損失
0%

25%

50%

75%

[W]

[W]

[W]

[W]

100%

[W]

噪
音

[dB(A)]

表 7.5 功率損失和噪音等級，380–415 V，60 Hz

440–
480 V
60 Hz

電流

額定值

[A]

10 130B1752 32 41 76 105 163 < 70 130B1482 20 26 44 62 99 < 70
14 130B1753 47 68 100 154 206 < 70 130B1483 45 61 86 124 160 < 70
19 130B1754 58 83 128 201 283 < 70 130B1484 51 73 110 164 227 < 70
25 130B1755 74 104 163 257 354 < 70 130B1485 64 86 126 186 245 < 70
31 130B1756 85 120 200 312 448 < 72 130B1486 65 89 137 215 301 < 72
36 130B1757 85 128 210 323 474 < 72 130B1487 61 91 148 223 329 < 72
48 130B1758 73 118 218 363 543 < 72 130B1488 59 92 161 260 389 < 72
60 130B1759 102 172 302 502 751 < 72 130B1491 76 124 212 351 537 < 72
73 130B1760 103 176 304 503 751 < 72 130B1492 86 129 202 310 458 < 72

95 130B1761 139 207 352 547 801 < 75 130B1493 129 185 294 443 635 < 75
118 130B1762 130 216 364 594 891 < 75 130B1494 120 190 314 504 753 < 75
154 130B1763 166 283 512 854 1260 < 75 130B1495 148 236 389 615 928 < 75
183 130B1764 222 329 545 864 1293 < 75 130B1496 152 240 393 618 935 < 75
231 130B1765 313 345 593 953 1450 < 75 130B1497 214 335 538 836 1267 < 75
291 130B1766 330 456 658 1098 1664 < 75 130B1498 273 405 650 975 1496 < 75
355 130B1768 358 517 723 1379 2098 < 75 130B1499 339 482 763 1175 1758 < 75
380 130B3167 336 489 663 1462 2314 < 75 130B3165 333 455 786 1239 1864 < 75
436 130B1769 430 635 970 1933 2743 < 77 130B1751 411 623 1031 1691 2454 < 77

訂購
編號

[P/N]

標稱電流負載百分比下的功率損失

0%

[W]

AHF 005 AHF 010

標稱電流負載百分比下的功率損失
0%

[W]

25%
[W]

50%
[W]

75%
[W]

100%

[W]

噪
音

[dB(A)]

訂購
編號

[P/N]

25%
[W]

50%
[W]

75%
[W]

100%

[W]

噪
音

[dB(A)]

表 7.6 功率損失和噪音等級，440–480 V，60 Hz

50 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

規格 設計指南

600 V
60 Hz

電流

額定值

[A]

15 130B5246 53 78 131 206 301 < 70 130B5212 47 70 112 169 245 < 70

20 130B5247 71 102 169 265 388 < 70 130B5213 55 79 126 190 276 < 70

24 130B5248 79 113 187 293 428 < 70 130B5214 64 91 144 217 315 < 70

29 130B5249 84 120 196 308 450 < 70 130B5215 68 97 152 228 331 < 70

36 130B5250 118 165 267 418 611 < 70 130B5216 94 132 204 307 445 < 70

50 130B5251 121 169 273 427 624 < 70 130B5217 96 135 208 313 454 < 70

58 130B5252 135 188 302 473 691 < 70 130B5218 115 159 244 366 531 < 70

77 130B5253 172 238 381 595 870 < 72 130B5219 147 203 308 462 669 < 72

87 130B5254 200 275 438 685 1001 < 72 130B5220 171 234 354 531 770 < 72
109 130B5255 208 285 454 710 1038 < 72 130B5221 178 243 367 551 798 < 72
128 130B5256 219 300 478 747 1091 < 72 130B5222 204 278 418 627 909 < 72
155 130B5257 272 379 611 955 1397 < 72 130B5223 253 350 535 803 1164 < 72
197 130B5258 296 410 659 1031 1507 < 72 130B5224 290 399 605 908 1317 < 72
240 130B5259 364 502 801 1253 1831 < 75 130B5225 354 484 731 1097 1591 < 75
296 130B5260 486 667 1058 1653 2416 < 75 130B5226 474 644 966 1449 2100 < 75
366 – – – – – – – 130B5227 592 801 1197 1795 2600 < 75
395 – – – – – – – 130B5228 641 867 1293 1938 2808 < 75

表 7.7 功率損失和噪音等級，600 V，60 Hz

訂購
編號

[P/N]

標稱電流負載百分比下的功率損失

0%

[W]

AHF 005 AHF 010

標稱電流負載百分比下的功率損失
0%

[W]

25%
[W]

50%
[W]

75%
[W]

100%

[W]

噪
音

[dB(A)]

訂購
編號

[P/N]

25%
[W]

50%
[W]

75%
[W]

100%

[W]

噪
音

[dB(A)]

7 7

500–
690 V
50 Hz

電流

額定值

[A]

15 130B5088 62 90 151 237 347 < 70 130B5280 56 81 129 194 282 < 70
20 130B5089 83 118 195 305 446 < 70 130B5281 64 92 146 219 318 < 70
24 130B5090 93 132 215 337 493 < 70 130B5282 75 106 166 249 362 < 70
29 130B5092 98 139 226 354 518 < 70 130B5283 79 112 175 263 381 < 70
36 130B5125 137 191 307 481 703 < 70 130B5284 110 153 235 353 512 < 70
50 130B5144 140 195 314 491 718 < 70 130B5285 113 156 240 360 522 < 70
58 130B5168 156 217 348 544 795 < 70 130B5286 134 184 281 421 611 < 70
77 130B5169 200 275 438 685 1001 < 72 130B5287 171 234 354 531 770 < 72

87 130B5170 231 318 504 788 1152 < 72 130B5288 198 271 407 611 886 < 72
109 130B5172 240 330 523 817 1194 < 72 130B5289 206 281 422 633 918 < 72
128 130B5195 253 347 550 859 1255 < 72 130B5290 236 321 481 722 1046 < 72
155 130B5196 316 439 703 1099 1607 < 72 130B5291 295 405 615 924 1339 < 72
197 130B5197 343 474 759 1186 1734 < 72 130B5292 336 461 696 1045 1515 < 72
240 130B5198 421 579 922 1441 2106 < 75 130B5293 411 560 842 1263 1830 < 75
296 130B5199 563 769 1217 1902 2779 < 75 130B5294 549 743 1112 1667 2416 < 75
366 – – – – – – – 130B5295 684 924 1377 2064 2991 < 75
395 – – – – – – – 130B5296 741 999 1487 2230 3230 < 75

訂購
編號

[P/N]

標稱電流負載百分比下的功率損失

0%

[W]

AHF 005 AHF 010

標稱電流負載百分比下的功率損失
0%

[W]

25%
[W]

50%
[W]

75%
[W]

100%

[W]

噪
音

[dB(A)]

訂購
編號

[P/N]

25%
[W]

50%
[W]

75%
[W]

100%

[W]

[dB(A)]

噪
音

表 7.8 功率損失和噪音等級，500–690 V，50 Hz

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 51

規格

7.4 機械尺寸

VLT® Advanced Harmonic Filter AHF 005/AHF 010

VLT® Advanced Harmonic Filter AHF 005/AHF 010 的尺寸和訂購編號，可在

380–415 V

50 Hz

電流

額定值

[A]

10 130B1229 322 (12.7) 196 (7.7) 205 (8.1) 18 (40) X1-V3 IP20 if
14 130B1231 342 (13.5) 196 (7.7) 205 (8.1) 19 (42) X1-V3 IP20 ef
22 130B1232 454 (17.9) 238 (9.4) 248 (9.8) 29 (64) X2-V3 IP20 ef
29 130B1233 454 (17.9) 238 (9.4) 248 (9.8) 33 (73) X2-V3 IP20 ef
34 130B1238 592 (23.3) 378 (14.9) 245 (9.6) 52 (115) X3-V3 IP20 if
40 130B1239 592 (23.3) 378 (14.9) 245 (9.6) 53 (117) X3-V3 IP20 if
55 130B1240 592 (23.3) 378 (14.9) 245 (9.6) 58 (128) X3-V3 IP20 if
66 130B1241 621 (24.5) 378 (14.9) 338 (13.3) 76 (168) X4-V3 IP20 if

77

82 130B1247 621 (24.5) 378 (14.9) 338 (13.3) 98 (216) X4-V3 IP20 ef

96 130B1248 736 (29) 418 (16.5) 333 (13.1) 104 (229) X5-V3 IP20 ef
133 130B1249 736 (29) 418 (16.5) 333 (13.1) 106 (234) X5-V3 IP20 ef
171 130B1250 764 (30.1) 418 (16.5) 405 (15.9) 126 (278) X6-V3 IP20 ef
204 130B1251 764 (30.1) 418 (16.5) 405 (15.9) 135 (298) X6-V3 IP20 ef
251 130B1258 957 (37.7) 468 (18.4) 451 (17.8) 172 (379) X7-V3 IP20 if
304 130B1259 957 (37.7) 468 (18.4) 451 (17.8) 206 (454) X7-V3 IP20 if
325 130B3152 957 (37.7) 468 (18.4) 515 (20.3) 221 (487) X8-V3 IP20 if
381 130B1260 957 (37.7) 468 (18.4) 515 (20.3) 230 (507) X8-V3 IP20 ef
480 130B1261 957 (37.7) 468 (18.4) 515 (20.3) 272 (600) X8-V3 IP20 ef

訂購
編號

[P/N]

高度

[mm (in)]

尺寸

寬度

[mm (in)]

AHF 005

[mm (in)]

深度

表 7.9

至

表 7.18

重量

[kg (lb)]

中找到。

外殼
類型

表 7.9 AHF 005： 380–415 V，50 Hz

380–415 V

50 Hz

電流

額定值

[A]

10 130B1027 322 (12.7) 196 (7.7) 205 (8.1) 13,5 (30) X1-V3 IP20 if
14 130B1058 342 (13.5) 196 (7.7) 205 (8.1) 15,2 (34) X1-V3 IP20 ef
22 130B1059 434 (17.1) 238 (9.4) 248 (9.8) 21 (47) X2-V3 IP20 if
29 130B1089 434 (17.1) 238 (9.4) 248 (9.8) 24 (53) X2-V3 IP20 if
34 130B1094 592 (23.3) 378 (14.9) 245 (9.6) 33 (73) X3-V3 IP20 if
40 130B1111 592 (23.3) 378 (14.9) 245 (9.6) 37 (82) X3-V3 IP20 if
55 130B1176 592 (23.3) 378 (14.9) 245 (9.6) 39 (86) X3-V3 IP20 if
66 130B1180 621 (24.5) 378 (14.9) 338 (13.3) 44 (97) X4-V3 IP20 if
82 130B1201 621 (24.5) 378 (14.9) 338 (13.3) 56 (123) X4-V3 IP20 ef

96 130B1204 736 (29) 418 (16.5) 333 (13.1) 62 (137) X5-V3 IP20 ef
133 130B1207 736 (29) 418 (16.5) 333 (13.1) 74 (164) X5-V3 IP20 ef
171 130B1213 764 (30.1) 418 (16.5) 405 (15.9) 85 (187) X6-V3 IP20 if
204 130B1214 764 (30.1) 418 (16.5) 405 (15.9) 102 (225) X6-V3 IP20 if
251 130B1215 957 (37.7) 468 (18.4) 451 (17.8) 119 (262) X7-V3 IP20 if
304 130B1216 957 (37.7) 468 (18.4) 451 (17.8) 136 (300) X7-V3 IP20 if
325 130B3136 957 (37.7) 468 (18.4) 451 (17.8) 142 (313) X7-V3 IP20 if
381 130B1217 957 (37.7) 468 (18.4) 451 (17.8) 163 (359) X7-V3 IP20 if
480 130B1228 957 (37.7) 468 (18.4) 515 (20.3) 205 (452) X8-V3 IP20 ef

訂購
編號

[P/N]

高度

[mm (in)]

尺寸

[mm (in)]

寬度

AHF 010

[mm (in)]

深度

重量

[kg (lb)]

外殼
類型

表 7.10 AHF 010： 380–415 V，50 Hz

52 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

規格 設計指南

380–415 V

60 Hz

電流

額定值

[A]

10 130B2857 322 (12.7) 196 (7.7) 205 (8.1) 18 (40) X1-V3 IP20 if
14 130B2858 342 (13.5) 196 (7.7) 205 (8.1) 19 (42) X1-V3 IP20 ef
22 130B2859 454 (17.1) 238 (9.4) 248 (9.8) 29 (64) X2-V3 IP20 ef
29 130B2860 454 (17.1) 238 (9.4) 248 (9.8) 33 (73) X2-V3 IP20 ef
34 130B2861 592 (23.3) 378 (14.9) 245 (9.6) 52 (115) X3-V3 IP20 if
40 130B2862 592 (23.3) 378 (14.9) 245 (9.6) 53 (117) X3-V3 IP20 if
55 130B2863 592 (23.3) 378 (14.9) 245 (9.6) 58 (128) X3-V3 IP20 if
66 130B2864 621 (24.5) 378 (14.9) 338 (13.3) 76 (168) X4-V3 IP20 if
82 130B2865 621 (24.5) 378 (14.9) 338 (13.3) 98 (216) X4-V3 IP20 ef

96 130B2866 736 (29) 418 (16.5) 333 (13.1) 104 (230) X5-V3 IP20 ef
133 130B2867 736 (29) 418 (16.5) 333 (13.1) 106 (234) X5-V3 IP20 ef
171 130B2868 764 (30.1) 418 (16.5) 405 (15.9) 126 (278) X6-V3 IP20 ef
204 130B2869 764 (30.1) 418 (16.5) 405 (15.9) 135 (296) X6-V3 IP20 ef
251 130B2870 957 (37.7) 468 (18.4) 451 (17.8) 172 (380) X7-V3 IP20 if
304 130B2871 957 (37.7) 468 (18.4) 515 (20.3) 221 (488) X8-V3 IP20 if
325 130B3156 957 (37.7) 468 (18.4) 515 (20.3) 230 (507) X8-V3 IP20 ef
381 130B2872 957 (37.7) 468 (18.4) 515 (20.3) 265 (585) X8-V3 IP20 ef
480 130B2873 957 (37.7) 468 (18.4) 515 (20.3) 272 (600) X8-V3 IP20 ef

訂購
編號

[P/N]

高度

[mm (in)]

尺寸

寬度

[mm (in)]

AHF 005

[mm (in)]

深度

重量

[kg (lb)]

外殼
類型

7 7

表 7.11 AHF 005： 380–415 V，60 Hz

380–415 V

60 Hz

電流

額定值

[A]

10 130B2262 322 (12.7) 196 (7.7) 205 (8.1) 13.5 (29.8) X1-V3 IP20 if
14 130B2265 342 (13.5) 196 (7.7) 205 (8.1) 15.2 (33.5) X1-V3 IP20 ef
22 130B2268 434 (17.1) 238 (9.4) 248 (9.8) 21 (47) X2-V3 IP20 if
29 130B2294 434 (17.1) 238 (9.4) 248 (9.8) 24 (53) X2-V3 IP20 if
34 130B2297 592 (23.3) 378 (14.9) 245 (9.6) 33 (73) X3-V3 IP20 if
40 130B2303 592 (23.3) 378 (14.9) 245 (9.6) 37 (82) X3-V3 IP20 if
55 130B2445 592 (23.3) 378 (14.9) 245 (9.6) 39 (86) X3-V3 IP20 if
66 130B2459 621 (24.5) 378 (14.9) 338 (13.3) 44 (97) X4-V3 IP20 if
82 130B2488 621 (24.5) 378 (14.9) 338 (13.3) 56 (123) X4-V3 IP20 ef

96 130B2489 736 (29) 418 (16.5) 333 (13.1) 62 (137) X5-V3 IP20 ef
133 130B2498 736 (29) 418 (16.5) 333 (13.1) 74 (164) X5-V3 IP20 ef
171 130B2499 764 (30.1) 418 (16.5) 405 (15.9) 85 (187) X6-V3 IP20 if
204 130B2500 764 (30.1) 418 (16.5) 405 (15.9) 102 (225) X6-V3 IP20 if
251 130B2700 957 (37.7) 468 (18.4) 451 (17.8) 119 (262) X7-V3 IP20 if
304 130B2819 957 (37.7) 468 (18.4) 451 (17.8) 142 (313) X7-V3 IP20 if
325 130B3154 957 (37.7) 468 (18.4) 451 (17.8) 163 (359) X7-V3 IP20 ef
381 130B2855 957 (37.7) 468 (18.4) 451 (17.8) 172 (380) X7-V3 IP20 ef
480 130B2856 957 (37.7) 468 (18.4) 515 (20.3) 205 (452) X8-V3 IP20 ef

訂購
編號

[P/N]

高度

[mm (in)]

尺寸

[mm (in)]

寬度

AHF 010

[mm (in)]

深度

重量

[kg (lb)]

外殼
類型

表 7.12 AHF 010： 380–415 V，60 Hz

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 53

規格

VLT® Advanced Harmonic Filter AHF 005/AHF 010

440–480 V

60 Hz

電流

額定值

[A]

10 130B1752 322 (12.7) 196 (7.7) 205 (8.1) 18 (40) X1-V3 IP20 if
14 130B1753 342 (13.5) 196 (7.7) 205 (8.1) 19 (42) X1-V3 IP20 ef
19 130B1754 454 (17.1) 238 (9.4) 248 (9.8) 29 (64) X2-V3 IP20 ef
25 130B1755 454 (17.1) 238 (9.4) 248 (9.8) 33 (73) X2-V3 IP20 ef
31 130B1756 592 (23.3) 378 (14.9) 245 (9.6) 52 (115) X3-V3 IP20 if
36 130B1757 592 (23.3) 378 (14.9) 245 (9.6) 53 (117) X3-V3 IP20 if
48 130B1758 592 (23.3) 378 (14.9) 245 (9.6) 58 (128) X3-V3 IP20 if
60 130B1759 621 (24.5) 378 (14.9) 338 (13.3) 76 (168) X4-V3 IP20 if
73 130B1760 621 (24.5) 378 (14.9) 338 (13.3) 98 (216) X4-V3 IP20 ef

95 130B1761 736 (29) 418 (16.5) 333 (13.1) 104 (229) X5-V3 IP20 ef
118 130B1762 736 (29) 418 (16.5) 333 (13.1) 106 (234) X5-V3 IP20 ef
154 130B1763 764 (30.1) 418 (16.5) 405 (15.9) 126 (278) X6-V3 IP20 ef

77

183 130B1764 764 (30.1) 418 (16.5) 405 (15.9) 135 (298) X6-V3 IP20 ef
231 130B1765 957 (37.7) 468 (18.4) 451 (17.8) 172 (379) X7-V3 IP20 if
291 130B1766 957 (37.7) 468 (18.4) 515 (20.3) 221 (487) X8-V3 IP20 if
355 130B1768 957 (37.7) 468 (18.4) 515 (20.3) 230 (507) X8-V3 IP20 ef
380 130B3167 957 (37.7) 468 (18.4) 515 (20.3) 265 (584) X8-V3 IP20 ef
436 130B1769 957 (37.7) 468 (18.4) 515 (20.3) 272 (600) X8-V3 IP20 ef

訂購
編號

[P/N]

高度

[mm (in)]

尺寸

寬度

[mm (in)]

AHF 005

[mm (in)]

深度

重量

[kg (lb)]

外殼
類型

表 7.13 AHF 005： 440–480 V，60 Hz

440–480 V

60 Hz

電流

額定值

[A]

10 130B1482 322 (12.7) 196 (7.7) 205 (8.1) 13.5 (29.8) X1-V3 IP20 if
14 130B1483 342 (13.5) 196 (7.7) 205 (8.1) 15.2 (33.5) X1-V3 IP20 ef
19 130B1484 434 (17.1) 238 (9.4) 248 (9.8) 21 (47) X2-V3 IP20 if
25 130B1485 434 (17.1) 238 (9.4) 248 (9.8) 24 (53) X2-V3 IP20 if
31 130B1486 592 (23.3) 378 (14.9) 245 (9.6) 33 (73) X3-V3 IP20 if
36 130B1487 592 (23.3) 378 (14.9) 245 (9.6) 37 (82) X3-V3 IP20 if
48 130B1488 592 (23.3) 378 (14.9) 245 (9.6) 39 (86) X3-V3 IP20 if
60 130B1491 621 (24.5) 378 (14.9) 338 (13.3) 44 (97) X4-V3 IP20 if
73 130B1492 621 (24.5) 378 (14.9) 338 (13.3) 56 (123) X4-V3 IP20 ef

95 130B1493 736 (29) 418 (16.5) 333 (13.1) 62 (137) X5-V3 IP20 ef
118 130B1494 736 (29) 418 (16.5) 333 (13.1) 74 (164) X5-V3 IP20 ef
154 130B1495 764 (30.1) 418 (16.5) 405 (15.9) 85 (187) X6-V3 IP20 if
183 130B1496 764 (30.1) 418 (16.5) 405 (15.9) 102 (225) X6-V3 IP20 if
231 130B1497 957 (37.7) 468 (18.4) 451 (17.8) 119 (262) X7-V3 IP20 if
291 130B1498 957 (37.7) 468 (18.4) 451 (17.8) 142 (313) X7-V3 IP20 if
355 130B1499 957 (37.7) 468 (18.4) 451 (17.8) 163 (359) X7-V3 IP20 ef
380 130B3165 957 (37.7) 468 (18.4) 451 (17.8) 172 (379) X7-V3 IP20 ef
436 130B1751 957 (37.7) 468 (18.4) 515 (20.3) 205 (452) X8-V3 IP20 ef

訂購
編號

[P/N]

高度

[mm (in)]

尺寸

[mm (in)]

寬度

AHF 010

[mm (in)]

深度

重量

[kg (lb)]

外殼
類型

表 7.14 AHF 010： 440–480 V，60 Hz

54 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

規格 設計指南

600 V
60 Hz

電流

額定值

[A]

15 130B5246 592 (23.3) 378 (14.9) 245 (9.6) 42 (93) X3-V3 IP20 if
20 130B5247 592 (23.3) 378 (14.9) 245 (9.6) 50 (110) X3-V3 IP20 if
24 130B5248 593 (23.4) 378 (14.9) 245 (9.6) 52 (115) X3-V3 IP20 ef
29 130B5249 621 (24.5) 378 (14.9) 338 (13.3) 75 (165) X4-V3 IP20 ef
36 130B5250 621 (24.5) 378 (14.9) 338 (13.3) 82 (181) X4-V3 IP20 ef
50 130B5251 736 (29) 418 (16.5) 333 (13.1) 96 (212) X5-V3 IP20 ef
58 130B5252 736 (29) 418 (16.5) 333 (13.1) 104 (229) X5-V3 IP20 ef
77 130B5253 764 (30.1) 418 (16.5) 405 (15.9) 130 (287) X6-V3 IP20 ef

87 130B5254 764 (30.1) 418 (16.5) 405 (15.9) 135 (298) X6-V3 IP20 ef
109 130B5255 764 (30.1) 418 (16.5) 405 (15.9) 168 (370) X6-V3 IP20 ef
128 130B5256 764 (30.1) 418 (16.5) 405 (15.9) 197 (434) X6-V3 IP20 ef
155 130B5257 957 (37.7) 468 (18.4) 451 (17.8) 220 (485) X7-V3 IP20 ef
197 130B5258 957 (37.7) 468 (18.4) 451 (17.8) 228 (503) X7-V3 IP20 ef
240 130B5259 957 (37.7) 468 (18.4) 515 (20.3) 260 (573) X8-V3 IP20 ef
296 130B5260 957 (37.7) 468 (18.4) 515 (20.3) 297 (655) X8-V3 IP20 ef
366 – – – – – –
395 – – – – – –

表 7.15 AHF 005： 600 V，60 Hz

訂購
編號

[P/N]

高度

[mm (in)]

尺寸

寬度

[mm (in)]

AHF 005

[mm (in)]

深度

重量

[kg (lb)]

外殼
類型

7 7

600 V
60 Hz

電流

額定值

[A]

15 130B5212 592 (23.3) 378 (14.9) 245 (9.6) 25 (55) X3-V3 IP20 if
20 130B5213 592 (23.3) 378 (14.9) 245 (9.6) 36 (79) X3-V3 IP20 if
24 130B5214 593 (23.4) 378 (14.9) 245 (9.6) 40 (88) X3-V3 IP20 ef
29 130B5215 621 (24.5) 378 (14.9) 338 (13.3) 42 (93) X4-V3 IP20 ef
36 130B5216 621 (24.5) 378 (14.9) 338 (13.3) 52 (115) X4-V3 IP20 ef
50 130B5217 736 (29) 418 (16.5) 333 (13.1) 56 (123) X5-V3 IP20 ef
58 130B5218 736 (29) 418 (16.5) 333 (13.1) 62 (137) X5-V3 IP20 ef
77 130B5219 764 (30.1) 418 (16.5) 405 (15.9) 74 (163) X6-V3 IP20 ef

87 130B5220 764 (30.1) 418 (16.5) 405 (15.9) 85 (187) X6-V3 IP20 ef
109 130B5221 764 (30.1) 418 (16.5) 405 (15.9) 105 (231) X6-V3 IP20 ef
128 130B5222 764 (30.1) 418 (16.5) 405 (15.9) 123 (271) X6-V3 IP20 ef
155 130B5223 957 (37.7) 468 (18.4) 451 (17.8) 136 (300) X7-V3 IP20 ef
197 130B5224 957 (37.7) 468 (18.4) 451 (17.8) 142 (313) X7-V3 IP20 ef
240 130B5225 957 (37.7) 468 (18.4) 451 (17.8) 163 (359) X7-V3 IP20 ef
296 130B5226 957 (37.7) 468 (18.4) 515 (20.3) 205 (452) X8-V3 IP20 ef
366 130B5227 957 (37.7) 468 (18.4) 515 (20.3) 228 (503) X8-V3 IP20 ef
395 130B5228 957 (37.7) 468 (18.4) 515 (20.3) 260 (573) X8-V3 IP20 ef

表 7.16 AHF 010： 600 V，60 Hz

訂購
編號

[P/N]

高度

[mm (in)]

尺寸

[mm (in)]

寬度

AHF 010

[mm (in)]

深度

重量

[kg (lb)]

外殼
類型

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 55

規格

VLT® Advanced Harmonic Filter AHF 005/AHF 010

500–690 V

50 Hz

電流

額定值

[A]

15 130B5088 592 (23.3) 378 (14.9) 245 (9.6) 42 (93) X3-V3 IP20 if
20 130B5089 592 (23.3) 378 (14.9) 245 (9.6) 50 (110) X3-V3 IP20 if
24 130B5090 593 (23.4) 378 (14.9) 245 (9.6) 52 (115) X3-V3 IP20 ef
29 130B5092 621 (24.5) 378 (14.9) 338 (13.3) 75 (165) X4-V3 IP20 ef
36 130B5125 621 (24.5) 378 (14.9) 338 (13.3) 82 (181) X4-V3 IP20 ef
50 130B5144 736 (29) 418 (16.5) 333 (13.1) 96 (212) X5-V3 IP20 ef
58 130B5168 736 (29) 418 (16.5) 333 (13.1) 104 (229) X5-V3 IP20 ef
77 130B5169 764 (30.1) 418 (16.5) 405 (15.9) 130 (287) X6-V3 IP20 ef

87 130B5170 764 (30.1) 418 (16.5) 405 (15.9) 135 (298) X6-V3 IP20 ef
109 130B5172 764 (30.1) 418 (16.5) 405 (15.9) 168 (370) X6-V3 IP20 ef
128 130B5195 764 (30.1) 418 (16.5) 405 (15.9) 197 (434) X6-V3 IP20 ef
155 130B5196 957 (37.7) 468 (18.4) 451 (17.8) 220 (485) X7-V3 IP20 ef

77

197 130B5197 957 (37.7) 468 (18.4) 451 (17.8) 228 (503) X7-V3 IP20 ef
240 130B5198 957 (37.7) 468 (18.4) 515 (20.3) 261 (575) X8-V3 IP20 ef
296 130B5199 957 (37.7) 468 (18.4) 515 (20.3) 297 (655) X8-V3 IP20 ef
366 – – – – – –
395 – – – – – –

表 7.17 AHF 005： 500–690 V，50 Hz

訂購
編號

[P/N]

高度

[mm (in)]

尺寸

寬度

[mm (in)]

AHF 005

[mm (in)]

深度

重量

[kg (lb)]

外殼
類型

500–690 V

50 Hz

電流

額定值

[A]

15 130B5280 592 (23.3) 378 (14.9) 245 (9.6) 25 (55) X3-V3 IP20 if
20 130B5281 592 (23.3) 378 (14.9) 245 (9.6) 36 (79) X3-V3 IP20 if
24 130B5282 593 (23.4) 378 (14.9) 245 (9.6) 40 (88) X3-V3 IP20 ef
29 130B5283 621 (24.5) 378 (14.9) 338 (13.3) 42 (93) X4-V3 IP20 ef
36 130B5284 621 (24.5) 378 (14.9) 338 (13.3) 52 (115) X4-V3 IP20 ef
50 130B5285 736 (29) 418 (16.5) 333 (13.3) 56 (123) X5-V3 IP20 ef
58 130B5286 736 (29) 418 (16.5) 333 (13.3) 62 (137) X5-V3 IP20 ef
77 130B5287 764 (30.1) 418 (16.5) 405 (15.9) 74 (163) X6-V3 IP20 ef

87 130B5288 764 (30.1) 418 (16.5) 405 (15.9) 85 (187) X6-V3 IP20 ef
109 130B5289 764 (30.1) 418 (16.5) 405 (15.9) 105 (231) X6-V3 IP20 ef
128 130B5290 764 (30.1) 418 (16.5) 405 (15.9) 123 (271) X6-V3 IP20 ef
155 130B5291 957 (37.7) 468 (18.4) 451 (17.8) 136 (300) X7-V3 IP20 ef
197 130B5292 957 (37.7) 468 (18.4) 451 (17.8) 142 (313) X7-V3 IP20 ef
240 130B5293 957 (37.7) 468 (18.4) 451 (17.8) 163 (359) X7-V3 IP20 ef
296 130B5294 957 (37.7) 468 (18.4) 515 (20.3) 205 (452) X8-V3 IP20 ef
366 130B5295 957 (37.7) 468 (18.4) 515 (20.3) 228 (503) X8-V3 IP20 ef
395 130B5296 957 (37.7) 468 (18.4) 515 (20.3) 261 (575) X8-V3 IP20 ef

表 7.18 AHF 010： 500–690 V，50 Hz

訂購
編號

[P/N]

高度

[mm (in)]

尺寸

[mm (in)]

寬度

AHF 010

[mm (in)]

深度

重量

[kg (lb)]

外殼
類型

56 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

規格 設計指南

7.4.1 端子規格

表 7.19

到

表 7.23

顯示了端子類型、電纜線橫截面、收緊扭力及更多資訊。

注意事項

表格

表 7.19

殼

圖表的端子規格中找到。

380–415 V

50 Hz

AHF
005
[A]

10
14

22
29

34
40
55

66
82

96

13396133

171
204

251
304

325
381
480

到

外殼
AHF
010
[A]

10
14

22
29

34
40
55

66
82

171
204

251
304
325
381

480 X8

大小

類型

表 7.23

X1

X2

X3

X4

X5

X6

X7

的最大電纜線橫截面係針對實心的纜線。多蕊纜線的最大橫截面，可在

AHF 端子連接

端子 X1 與 X2 端子 X3 與 X4 端子 A 與 B PE

電纜線
橫截面

2

[mm
(AWG/
MCM)]

0.5–10
(20–8)

1.5–16
(16–6)

1.5–25
(16–4)

1.5–50
(16–

1-1/0)

10–70

(8–
2/0)

2.5–95
(14–

3/0)

25–300

(4–

600)

25–300

(4–

600)

終接轉矩 [Nm

(in-lb)]

線端襯套

電纜線銜

套 M8

電纜線銜

套 M16

電纜線銜

套 M16

3.5 (31)

4 (35.4)

5 (44.3)

(442.5)

(442.5)

1.6

(14.2)

±10%

2.4

(21.2)

±10%

±10%

±10%

±10%

(88.5)

±10%

±10%

±10%

電纜線
橫截面

[mm
(AWG/
MCM)]

0.5–4
(20–

12)

0.5–4
(20–

12)

1.5–16
(16–6)

1.5–25
(16–4)

1.5–25
(16–4)

10

1.5–50
(16–

1-1/0)

50

16–150

(6–

300)

50

16–150

(6–

300)

2

終
接

線端襯套

轉矩

(in­lb)]

(7.1)

±10%

(7.1)

±10%

(21.2)

±10%

(31)

±10%

(31)

±10%

(35.4)

±10%

(159.3)

±10%

(159.3)

±10%

[Nm

0.8

0.8

2.4

3.5

3.5

18

18

電纜線
橫截面

[mm
(AWG/
MCM)]

0.5–4
(20–

12)

4

2

終
接

線端襯套

章 7.4.2 IP20 外

轉矩

(in­lb)]

(7.1)

±10%

[Nm

0.8

類型

M6

M6

M8

M8

M8

M8

M12

M12

轉矩

[Nm
(in­lb)]

4.5

(40)

±10%

4.5

(40)

±10%

10

(88.5)

±10%

10

(88.5)

±10%

10

(88.5)

±10%

10

(88.5)

±10%

40

(354)

±10%

40

(354)

±10%

7 7

表 7.19 端子規格，380–415 V，50 Hz

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 57

規格

380–415 V

60 Hz

外殼

AHF

AHF

005

010

[A]

[A]

10
14

22
29

34
40
55

77

66
82

96

13396133

171

171

204

204

251
304

251

325

381
304
325

480 X8
381

480

大小
類型

10
14

22
29

34
40
55

66
82

X1

X2

X3

X4

X5

X6

X7

端子 X1 與 X2 端子 X3 與 X4 端子 A 與 B PE

電纜線
橫截面

2

[mm
(AWG/
MCM)]

0.5–10
(20–8)

1.5–16
(16–6)

1.5–25
(16–4)

1.5–50

1-1/0)

10–70

2.5–95

25–300

25–300

(16–

(8–
2/0)

(14–

3/0)

(4–

600)

(4–

600)

線端襯套

電纜線銜

套 M8

電纜線銜

套 M16

電纜線銜

套 M16

VLT® Advanced Harmonic Filter AHF 005/AHF 010

AHF 端子連接

終接轉矩 [Nm

(in-lb)]

1.6

(14.2)

±10%

2.4

(21.2)

±10%

3.5 (31)
±10%

4 (35.4)

±10%

5 (44.3)

±10%

10

(88.5)

±10%

50

(442.5)

±10%

50

(442.5)

±10%

電纜線
橫截面

2

[mm
(AWG/
MCM)]

0.5–4
(20–

12)

0.5–4
(20–

12)

1.5–16
(16–6)

1.5–25
(16–4)

1.5–25
(16–4)

1.5–50
(16–

1-1/0)

16–150

(6–

300)

16–150

(6–

300)

終
接

線端襯套

轉矩

[Nm
(in­lb)]

0.8

(7.1)

±10%

0.8

(7.1)

±10%

2.4

(21.2)

±10%

3.5
(31)
±10%

3.5
(31)
±10%

4

(35.4)

±10%

18

(159.3)

±10%

18

(159.3)

±10%

電纜線
橫截面

[mm
(AWG/
MCM)]

0.5–4
(20–

12)

2

終
接

線端襯套

轉矩

[Nm
(in­lb)]

0.8

(7.1)

±10%

類型

M6

M6

M8

M8

M8

M8

M12

M12

轉矩

[Nm
(in­lb)]

4.5

(40)

±10%

4.5

(40)

±10%

10

(88.5)

±10%

10

(88.5)

±10%

10

(88.5)

±10%

10

(88.5)

±10%

40

(354)

±10%

40

(354)

±10%

表 7.20 端子規格，380–415 V，60 Hz

58 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

規格 設計指南

440–480 V

60 Hz

AHF

AHF

005

010

[A]

[A]

101410

14

192519

25

31

31

36

36

48

48

607360

73

95

11895118

154

154

183

183

231
291

231

355

380
291
355

436 X8
380

436

外殼
大小
類型

X1

X2

X3

X4

X5

X6

X7

端子 X1 與 X2 端子 X3 與 X4 端子 A 與 B PE

電纜線
橫截面

[mm
(AWG/
MCM)]

0.5–10
(20–8)

1.5–16
(16–6)

1.5–25
(16–4)

1.5–50
(16–

1-1/0)

10–70

(8–
2/0)

2.5–95
(14–

3/0)

25–300

(4–

600)

25–300

(4–

600)

2

線端襯套

電纜線銜

套 M8

電纜線銜

套 M16

電纜線銜

套 M16

終接轉矩 [Nm

(in-lb)]

1.6

(14.2)

±10%

2.4

(21.2)

±10%

3.5 (31)
±10%

4 (35.4)

±10%

5 (44.3)

±10%

10

(88.5)

±10%

50

(442.5)

±10%

50

(442.5)

±10%

AHF 端子連接

電纜線
橫截面

2

[mm
(AWG/
MCM)]

0.5–4
(20–

12)

0.5–4
(20–

12)

1.5–16
(16–6)

1.5–25
(16–4)

1.5–25
(16–4)

1.5–50
(16–

1-1/0)

16–150

(6–

300)

16–150

(6–

300)

終
接

線端襯套

轉矩

[Nm
(in­lb)]

0.8

(7.1)

±10%

0.8

(7.1)±1

0%

2.4

(21.2)

±10%

3.5
(31)
±10%

3.5
(31)
±10%

4

(35.4)

±10%

18

(159.3)

±10%

18

(159.3)

±10%

電纜線
橫截面

[mm
(AWG/
MCM)]

0.5–4
(20–

12)

2

終
接

線端襯套

轉矩

[Nm
(in­lb)]

0.8

(7.1)

±10%

類型

M6

M6

M8

M8

M8

M8

M12

M12

轉矩

[Nm
(in­lb)]

4.5

(40)

±10%

4.5

(40)

±10%

10

(88.5)

±10%

10

(88.5)

±10%

10

(88.5)

±10%

10

(88.5)

±10%

40

(354)

±10%

40

(354)

±10%

7 7

表 7.21 端子規格 480–480 V，60 Hz

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 59

規格

600 V/60 Hz

AHF

AHF

005

010

[A]

[A]

15

15

20

20

24

24

29

29

36

36

50

50

58

58

77

77

87

77

109
128

155
197

240
296

87
109
128

155
197
240

296
366
395

外殼
大小
類型

X3

X4

X5

X6

X7

X8

端子 X1 與 X2 端子 X3 與 X4 端子 A 與 B PE
電纜線
橫截面

2

[mm
(AWG/
MCM)]

1.5–25
(16–4)

1.5–50
線端襯套

(16–

1-1/0)

10–70

(8–
2/0)

2.5–95

25–300

25–300

(14–

3/0)

(4–

600)

(4–

600)

電纜線銜

電纜線銜

套 M16

電纜線銜

套 M16

VLT® Advanced Harmonic Filter AHF 005/AHF 010

AHF 端子連接

終接轉矩 [Nm

(in-lb)]

3.5 (31)
±10%

4 (35.4)

±10%

5 (44.3)

±10%

10

套 M8

(88.5)

±10%

50

(442.5)

±10%

50

(442.5)

±10%

電纜線
橫截面

2

[mm
(AWG/
MCM)]

1.5–16
(16–6)

1.5–25
(16–4)

1.5–25
(16–4)

1.5–50
(16–

1-1/0)

16–150

(6–

300)

16–150

(6–

300)

終
接

線端襯套

轉矩

[Nm
(in­lb)]

2.4

(21.2)

±10%

3.5

(31)

±10%

3.5

(31)

±10%

4

(35.4)

±10%

18

(159.3)

±10%

18

(159.3)

±10%

電纜線
橫截面

2

[mm
(AWG/
MCM)]

0.5–4
(20–

12)

終
接

線端襯

套

轉矩

[Nm
(in­lb)]

0.8

(7.1)

±10%

類型

M8

M8

M8

M8

M12

M12

轉矩

[Nm
(in­lb)]

10

(88.5)

±10%

10

(88.5)

±10%

10

(88.5)

±10%

10

(88.5)

±10%

40

(354)

±10%

40

(354)

±10%

表 7.22 端子規格，600 V，60 Hz

60 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

規格 設計指南

500–690 V

50 Hz

AHF

AHF

005

010

[A]

[A]

15

15

20

20

24

24

293629

36

505850

58

77

77

87

87

109

109

128

128
155

155

197

197

240

296

240

366

296

395

外殼
大小
類型

X3

X4

X5

X6

X7

X8

端子 X1 與 X2 端子 X3 與 X4 端子 A 與 B PE

電纜線
橫截面

[mm
(AWG/
MCM)]

1.5–25
(16–4)

1.5–50
(16–

1-1/0)

10–70

(8–
2/0)

2.5–95
(14–

3/0)

25–300

(4–

600)

25–300

(4–

600)

2

線端襯套

電纜線銜

電纜線銜

套 M16

電纜線銜

套 M16

終接轉矩 [Nm

(in-lb)]

3.5 (31)
±10%

4 (35.4)

±10%

5 (44.3)

±10%

套 M8

(88.5)

±10%

(442.5)

±10%

(442.5)

±10%

10

50

50

AHF 端子連接

電纜線
橫截面

2

[mm

(AWG(MC

M)]

1.5–16
(16–6)

1.5–25
(16–4)

1.5–25
(16–4)

1.5–50
(16–

1-1/0)

16–150

16–150

線端襯套

(6–

300)

(6–

300)

[Nm

2.4

3.5

3.5

18

18

電纜線
橫截面

[mm
(AWG/
MCM)]

0.5–4
(20–

4

12)

終

2

接

線端襯

套

轉矩

[Nm
(in­lb)]

0.8

(7.1)

±10%

類型

M8

M8

M8

M8

M12

M12

轉矩

[Nm
(in­lb)]

10

(88.5)

±10%

10

(88.5)

±10%

10

(88.5)

±10%

10

(88.5)

±10%

40

(354)

±10%

40

(354)

±10%

7 7

轉矩
終
接

(in-

lb)]

(21.2)

±10%

(31)

±10%

(31)

±10%

(35.4)

±10%

(159.3)

±10%

(159.3)

±10%

表 7.23 端子規格，500–690 V，50 Hz

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 61

205.0 ±1.0 mm [8.1± 0.04 in]

247.0 ±1.0 mm [9.7± 0.04 in]

190.5 ±1.0 mm [7.5± 0.04 in]

6.8 ±1.0 mm [0.3± 0.04 in]

163.0 ±1.0 mm [6.3± 0.04 in]

37.5±1.0 mm [1.5± 0.04 in]

295.0 ±2.5 mm [11.6± 0.10 in]

6.5 ±1.0 mm [0.3±0.04 in]

322.0 ±2.5 mm [12.7± 0.10 in]

277.8±1.0 mm [10.9± 0.04 in]

e30BB599.11

PE M6 (10Nm)

A

B

X1.1

X1.2

X1.3

X2.1

X3.1

X4.1

X3.2

X4.2

X3.3

X4.3

X2.2

X2.3

e30be367.10

X1 Mains 6mm(1.6Nm)

X2 Drive 6mm(1.6Nm)

X3/X4 Capacitor disconnect 2.5mm(0.8Nm)

A/B Temperature 2.5mm(0.8Nm)

規格

7.4.2 IP20 外殼

VLT® Advanced Harmonic Filter AHF 005/AHF 010

可自此下載 2D PDF、2D DWG 和 3D STEP 式機械圖表：

www.danfoss.com

.

77

圖 7.2 IP20 X1-V3 內部風扇

圖 7.3 IP20 X1-V3 內部風扇、端子名稱和 3D 檢視畫面

62 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

27.2±1.0 mm [1.1±0.04 in]

163±1.0 mm [6.4±0.04 in]

247±1.0 mm [9.7±0.04 in]

277.8±1.0 mm [10.9±0.04 in]

205±1.0 mm [8.1±0.04 in]

190.5±1.0 mm [7.5±0.04 in]

37.5±1.0 mm [1.5±0.04 in]

6.5±1.0 mm [0.3±0.04 in]
295±1.0 mm [11.6±0.04 in]

342.5±1.0 mm [13.5±0.04 in]

e30be368.10

PE M6 (10Nm)

e30be369.10

A

B

X1.1

X1.2

X1.3

X2.1

X3.1

X4.1

X3.2

X4.2

X3.3

X4.3

X2.2

X2.3

X1 Mains 6mm(1.6Nm)

A/B Temperature 2.5mm(0.8Nm)

X3/X4 Capacitor disconnect 2.5mm(0.8Nm)

X2 Drive 6mm(1.6Nm)

規格 設計指南

7 7

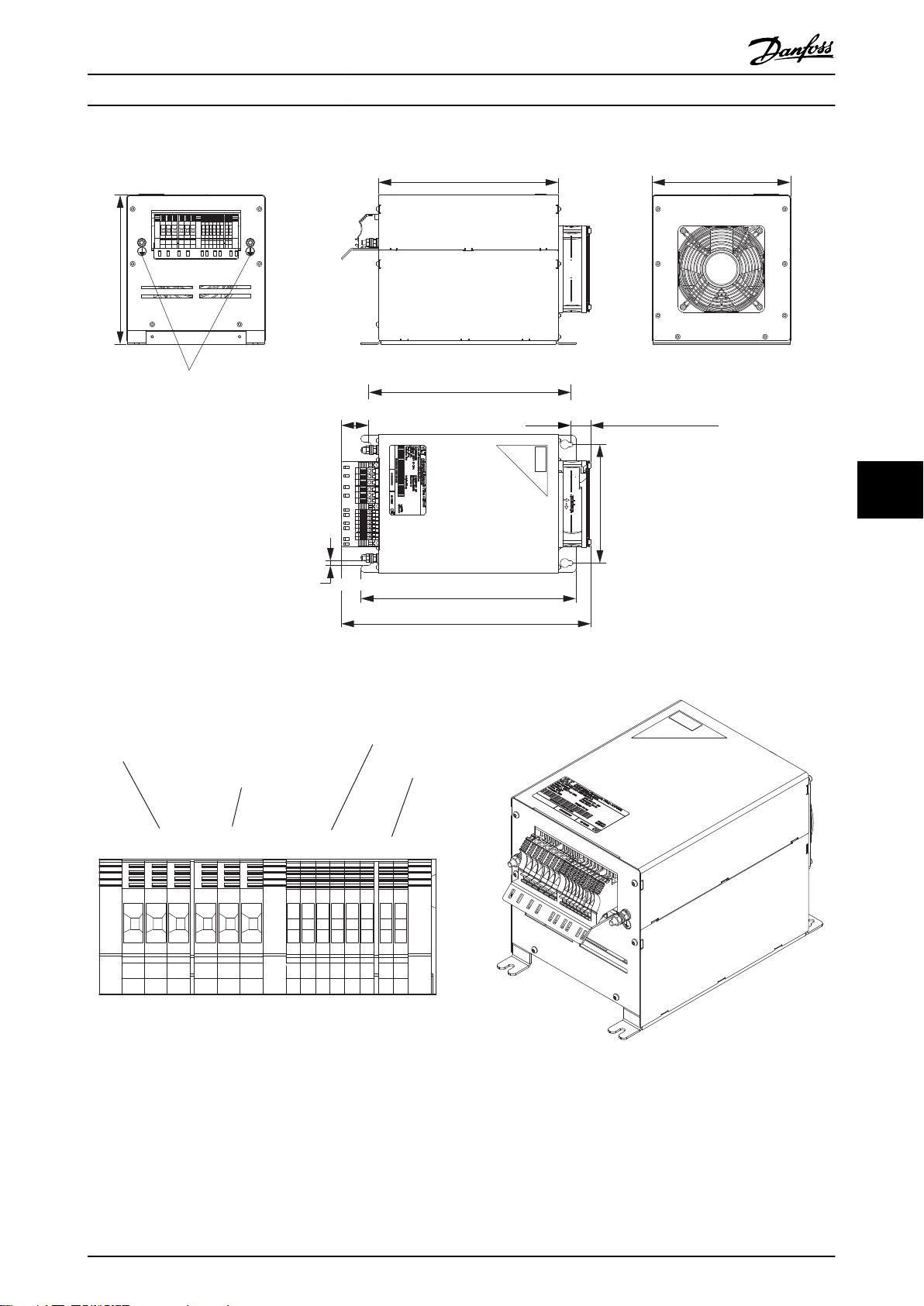

圖 7.4 IP20 X1-V3 外部風扇

圖 7.5 IP20 X1-V3 外部風扇、端子名稱和 3D 檢視畫面

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 63

247.5±1.0 mm [9.7± 0.04 in]

350.0±1.0 mm [13.8± 0.04 in]

232.0±1.0 mm [9.1± 0.04 in]

382.0±1.0 mm [15.0± 0.04 in]

46.5±1.0 mm [1.8± 0.04 in]

399.0±1.0 mm [15.7± 0.04 in]

6.5±1.0 mm [0.3± 0.04 in]

434.5± 2.5 mm [17.1± 0.10 in]

6.0±1.0 mm [0.2± 0.04 in]

205.0±1.0 mm [18.1± 0.04 in]

e30bb597.11

PE M6 (10Nm)

A

B

X1.1

X1.2

X1.3

X2.1

X3.1

X4.1

X3.2

X4.2

X3.3

X4.3

X2.2

X2.3

e30be370.10

X1 Mains 10mm(2.4Nm)

X2 Drive 10mm(2.4Nm)

X3/X4 Capacitor disconnect 2.5mm(0.8Nm)

A/B Temperature 2.5mm(0.8Nm)

規格

VLT® Advanced Harmonic Filter AHF 005/AHF 010

77

圖 7.6 IP20 X2-V3 內部風扇

圖 7.7 IP20 X2-V3 內部風扇、端子名稱和 3D 檢視畫面

64 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

350±1.0 mm [13.8±0.04 in]

232±1.0 mm [9.1±0.04 in]

247.5±1.0 mm [9.7±0.04 in]

382±1.0 mm [15.0±0.04 in]

26±1.0 mm [1±0.04 in]

205±1.0 mm [8.1±0.04 in]

46.5±1.0 mm [1.8±0.04 in]

6.5±1.0 mm [0.3±0.04 in]
399±1.0 mm [15.7±0.04 in]

454.5±2.5 mm [17.9±0.10 in]

e30bb598.11

PE M6 (10Nm)

A

B

X1.1

X1.2

X1.3

X2.1

X3.1

X4.1

X3.2

X4.2

X3.3

X4.3

X2.2

X2.3

e30be370.10

X1 Mains 10mm(2.4Nm)

X2 Drive 10mm(2.4Nm)

X3/X4 Capacitor disconnect 2.5mm(0.8Nm)

A/B Temperature 2.5mm(0.8Nm)

規格 設計指南

7 7

圖 7.8 IP20 X2-V3 外部風扇

圖 7.9 IP20 X2-V3 外部風扇、端子名稱和 3D 檢視畫面

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 65

248.0±1.0 mm [9.8± 0.04 in]

460.0±2.5 mm [18.1± 0.10 in]

330.0±1.0 mm [13.1± 0.04 in]

378.0±1.0 mm [14.9± 0.04 in]

145.0±1.0 mm [5.7± 0.04 in]

9.0±1.0 mm [0.4± 0.04 in]

9.0±1.0 mm [0.4± 0.04 in]

547.0±2.5 mm [21.5± 0.10 in]

592.5±2.5 mm [23.3± 0.10 in]

353.0±1.0 mm [13.9± 0.04 in]

145.0±1.0 mm [5.7± 0.04 in]

233.0±1.0 mm [9.2± 0.04 in]

57.5±1.0 mm [2.3± 0.04 in]

e30bb595.11

PE M8 (15Nm)

8 holes must be used to fix the AHF
with M8 screws

A

B

X1.1

X1.2

X1.3

X2.1

X3.1

X4.1

X3.2

X4.2

X3.3

X4.3

X2.2

X2.3

e30be372.10

X1 Mains 16mm(3.5Nm)

X2 Drive 16mm(3.5Nm)

X3/X4 Capacitor disconnect 10mm(2.4Nm)

A/B Temperature 2.5mm(0.8Nm)

規格

VLT® Advanced Harmonic Filter AHF 005/AHF 010

77

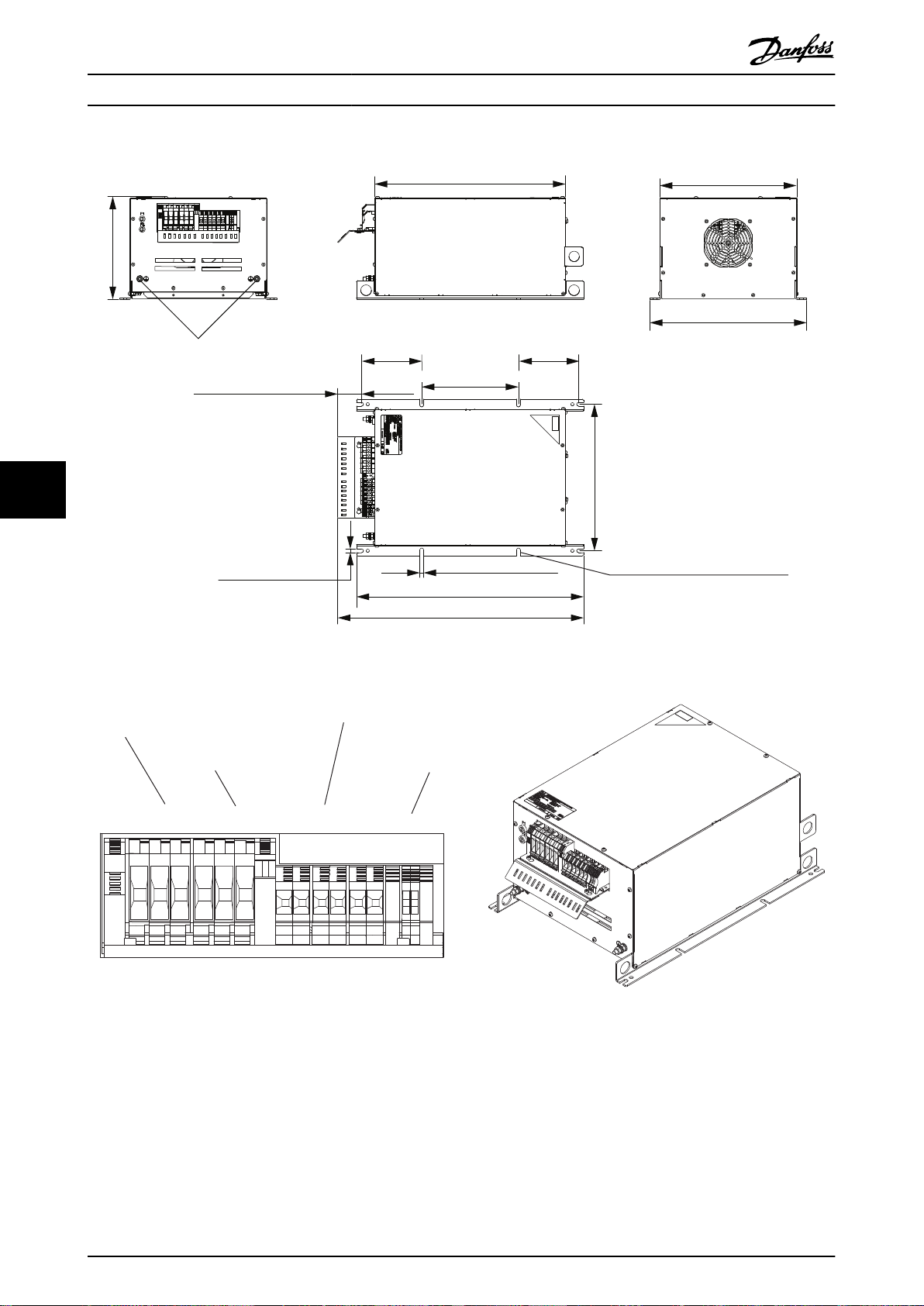

圖 7.10 IP20 X3-V3 內部風扇

圖 7.11 IP20 X3-V3 內部風扇、端子名稱和 3D 檢視畫面

66 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

57.5±1.0 mm [2.3±0.04 in]

460±2.5 mm [18.1±0.10 in]

145±1.0 mm [5.7±0.04 in] 145±1.0 mm [5.7±0.04 in]

233±1.0 mm [9.2±0.04 in]

9±1.0 mm [0.4±0.04 in]

547±2.5 mm [21.5±0.10 in]

593.5±2.5 mm [23.4±0.10 in]

9±1.0 mm [0.4±0.04 in]

13±1.0 mm [0.5±0.04 in]

378±1.0 mm [14.9±0.04 in]

330±1.0 mm [13±0.04 in]

353±1.0 mm [13.9±0.04 in]

248±1.0 mm [9.8±0.04 in]

e30be375.10

PE M8 (15Nm)

8 holes must be used to fix the AHF
with M8 screws

A

B

X1.1

X1.2

X1.3

X2.1

X3.1

X4.1

X3.2

X4.2

X3.3

X4.3

X2.2

X2.3

e30be376.10

X1 Mains 16mm(3.5Nm)

X2 Drive 16mm(3.5Nm)

X3/X4 Capacitor disconnect 10mm(2.4Nm)

A/B Temperature 2.5mm(0.8Nm)

規格 設計指南

7 7

圖 7.12 IP20 X3-V3 外部風扇

圖 7.13 IP20 X3-V3 外部風扇、端子名稱和 3D 檢視畫面

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 67

338.5±1.0 mm [13.3±0.04 in]

489.0±2.5 mm [19.3±0.10 in]

330.0±1.0 mm [13.0±0.04 in]

378.0±1.0 mm [14.9±0.04 in]

157.0±1.0 mm [6.2±0.04 in]

55.5±1.0 mm [2.2±0.04 in]

9.0±1.0 mm [0.4±0.04 in]

9.0±1.0 mm [0.4±0.04 in]

577.0±2.5 mm [22.7±0.10 in]

621.0±2.5 mm [24.4±0.10 in]

157.0±1.0 mm [6.2±0.04 in]

240.0±1.0 mm [9.4±0.04 in]

353.0±1.0 mm [13.9±0.04 in]

e30bb593.11

PE M8 (15Nm)

8 holes must be used to fix the AHF
with M8 screws

A

B

X1.1

X1.2

X1.3

X2.1

X3.1

X4.1

X3.2

X4.2

X3.3

X4.3

X2.2

X2.3

e30be401.10

X1 Mains 35mm(4Nm)

X2 Drive 35mm(4Nm)

X3/X4 Capacitor disconnect 16mm(3.5Nm)

A/B Temperature 2.5mm(0.8Nm)

規格

VLT® Advanced Harmonic Filter AHF 005/AHF 010

77

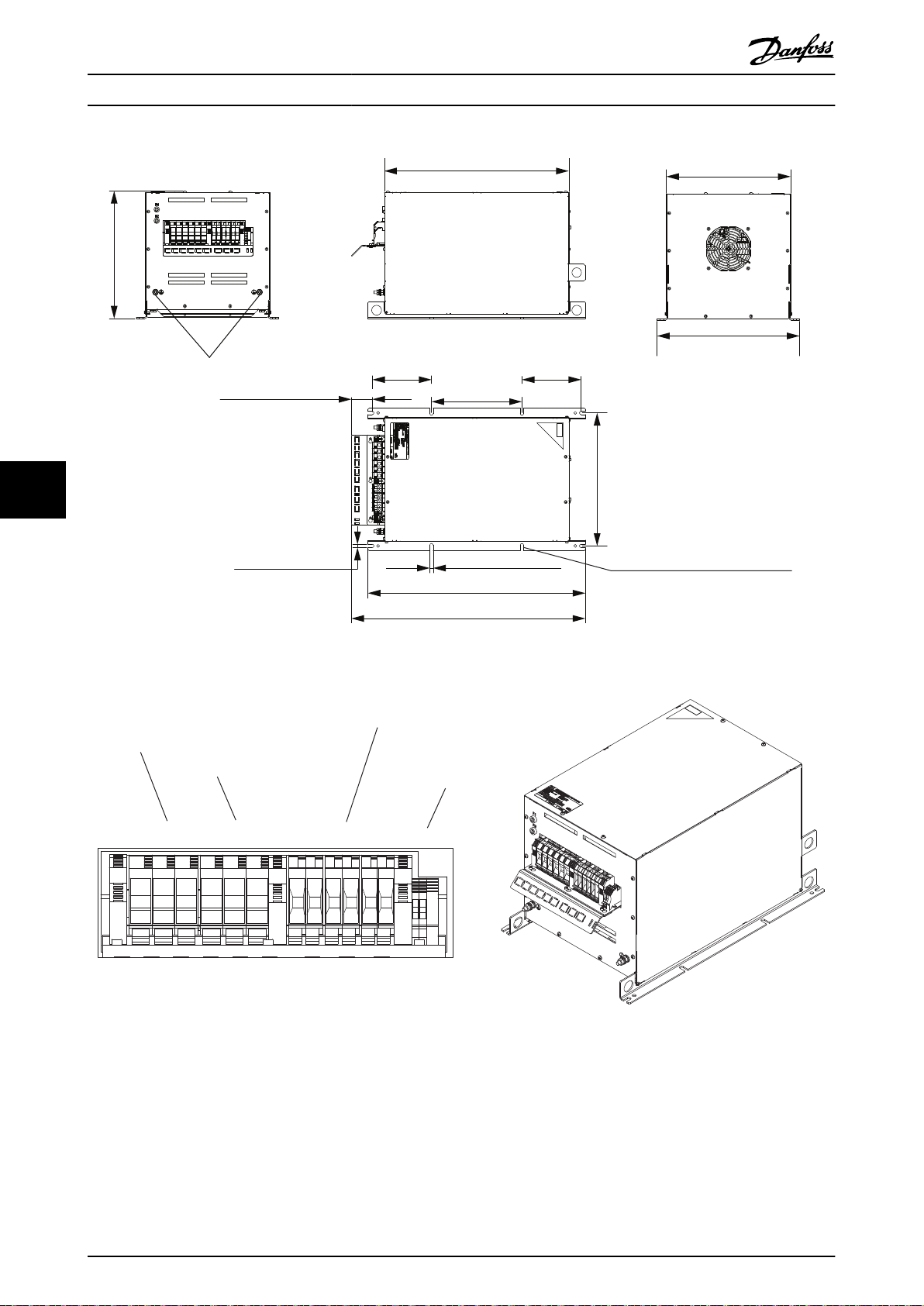

圖 7.14 IP20 X4-V3 內部風扇

圖 7.15 IP20 X4-V3 內部風扇、端子名稱和 3D 檢視畫面

68 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

489±2.5 mm [19.3±0.10 in] 330±1.0 mm [13±0.04 in]

378±1.0 mm [14.9±0.04 in]

12±1.0 mm [0.5±0.04 in]

157±1.0 mm [6.2±0.04 in]157±1.0 mm [6.2±0.04 in]

240±1.0 mm [9.4±0.04 in]

577±2.5 mm [22.7±0.10 in]

9.0±2.5 mm [0.4±0.10 in]9.0±2.5 mm [0.4±0.10 in]

621±2.5 mm [24.4±0.10 in]

621.5±2.5 mm [24.5±0.10 in]

55.5±1.0 mm [2.2±0.04 in]

353±1.0 mm [13.9±0.04 in]

338.5±1.0 mm [13.3±0.04 in]

e30be404.10

PE M8 (15Nm)

8 holes must be used to fix the AHF
with M8 screws

A

B

X1.1

X1.2

X1.3

X2.1

X3.1

X4.1

X3.2

X4.2

X3.3

X4.3

X2.2

X2.3

e30be405.10

X1 Mains 35mm(4Nm)

X2 Drive 35mm(4Nm)

X3/X4 Capacitor disconnect 16mm(3.5Nm)

A/B Temperature 2.5mm(0.8Nm)

規格 設計指南

7 7

圖 7.16 IP20 X4-V3 外部風扇

圖 7.17 IP20 X4-V3 外部風扇、端子名稱和 3D 檢視畫面

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 69

8 holes must be used to fix the AHF
with M8 screws

336.0±1.0 mm [13.2±0.04 in]

597.0±2.5 mm [23.5±0.10 in]

210.5±1.0 mm [8.3±0.04 in]

240.0±1.0 mm [9.4±0.04 in]

210.5±1.0 mm [8.3±0.04 in]

62.8±1.0 mm [2.5±0.04 in]

9.0±2.5 mm [0.4±0.10 in]

9.0±2.5 mm [0.4±0.10 in]

685.0±2.5 mm [27.0±0.10 in]

392.0±1.0 mm [15.4±0.04 in]

735.8±2.5 mm [29.0±0.10 in]

370.0±1.0 mm [14.6±0.04 in]

418.0±2.5 mm [16.5±0.10 in]

e30bb591.11

PE M8 (15Nm)

A

B

X1.1

X1.2

X1.3

X2.1

X3.1

X4.1

X3.2

X4.2

X3.3

X4.3

X2.2

X2.3

e30be408.10

X1 Mains 50mm(5Nm)

X2 Drive 50mm(5Nm)

X3/X4 Capacitor disconnect 16mm(3.5Nm)

A/B Temperature 2.5mm(0.8Nm)

規格

VLT® Advanced Harmonic Filter AHF 005/AHF 010

77

圖 7.18 IP20 X5-V3 內部風扇

圖 7.19 IP20 X5-V3 內部風扇、端子名稱和 3D 檢視畫面

70 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

336±1.0 mm [13.2±0.04 in]

62.8±1.0 mm [2.5±0.04 in]

240±1.0 mm [9.4±0.04 in]

210.5±1.0 mm [8.3±0.04 in] 210±1.0 mm [8.3±0.04 in]

12.5±1.0 mm [0.5±0.04 in]

418±2.5 mm [16.5±0.10 in]

370±1.0 mm [14.6±0.04 in]

597±2.5 mm [23.5±0.10 in]

392±2.5 mm [15.4±0.10 in]

685±2.5 mm [27±0.10 in]

9±2.5 mm [0.4±0.10 in]

735.8±2.5 mm [29±0.10 in]

736.2±2.5 mm [29±0.10 in]

9±2.5 mm [0.4±0.10 in]

e30be411.11

PE M8 (15Nm)

8 holes must be used to fix the AHF
with M8 screws

A

B

X1.1

X1.2

X1.3

X2.1

X3.1

X4.1

X3.2

X4.2

X3.3

X4.3

X2.2

X2.3

e30be412.10

X1 Mains 50mm(5Nm)

X2 Drive 50mm(5Nm)

X3/X4 Capacitor disconnect 16mm(3.5Nm)

A/B Temperature 2.5mm(0.8Nm)

規格 設計指南

7 7

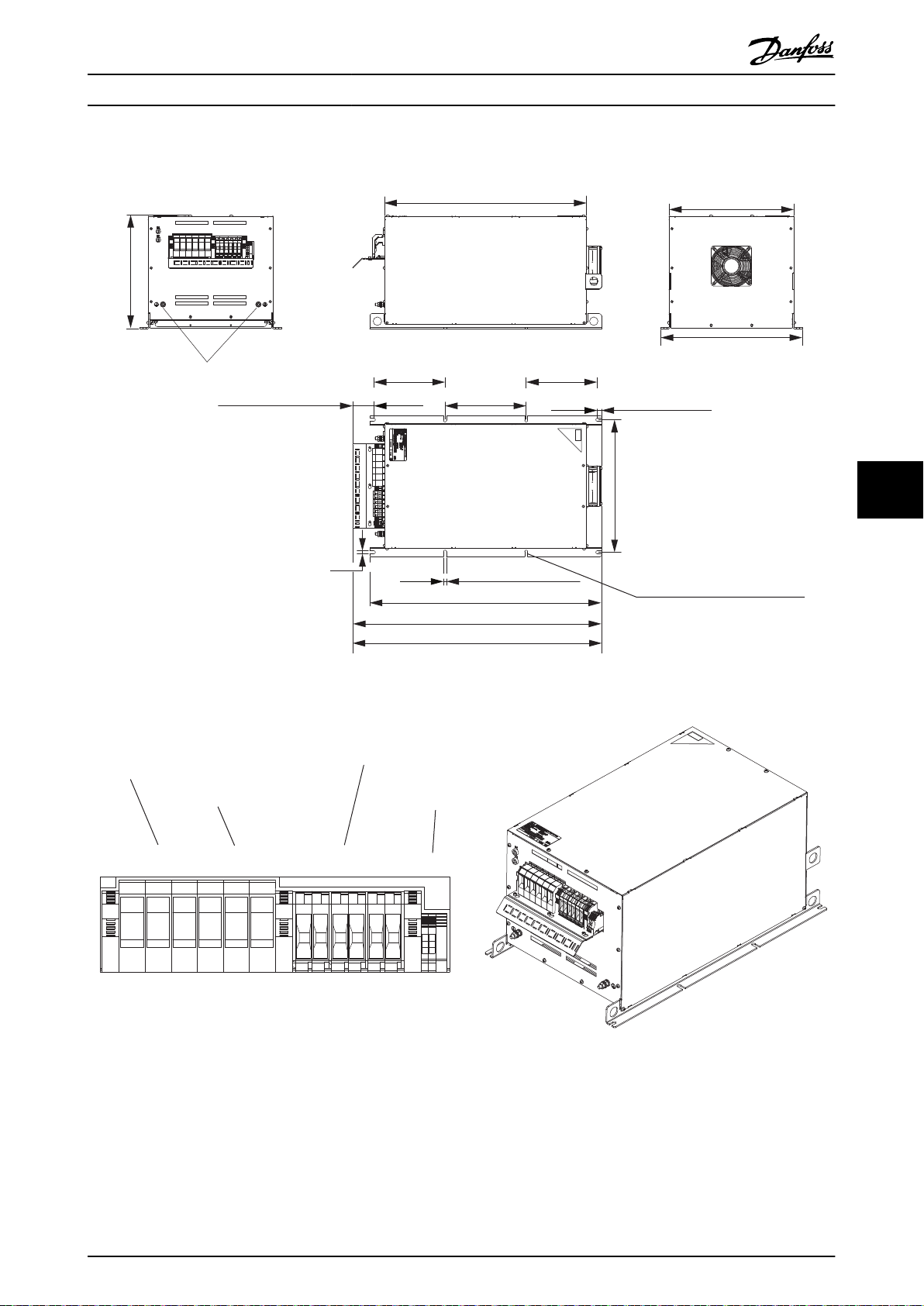

圖 7.20 IP20 X5-V3 外部風扇

圖 7.21 IP20 X5-V3 外部風扇、端子名稱和 3D 檢視畫面

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 71

e30bb589.10

405.0±2.5 mm [15.9±0.10 in]

597.0±2.5 mm [15.9±0.10 in]

370.0±1.0 mm [14.6±0.04 in]

418.0±2.5 mm [16.5±0.10 in]

12.0±1.0 mm [0.5±0.04 in]

392.0±2.5 mm [15.4±0.10 in]

685.0±2.5 mm [27.0±0.10 in]

9±1 mm [0.4±0.04 in]

9±1 mm [0.4±0.04 in]

763.7±2.5 mm [30.1±0.10 in]

210.5±1.0 mm [8.3±0.04 in]210.5±1.0 mm [8.3±0.04 in]

240.0±1.0 mm [9.4±0.04 in]

90.7±1.0 mm [3.6±0.04 in]

PE M8 (15Nm)

8 holes must be used to fix the AHF
with M8 screws

A

B

X1.1

X1.2

X1.3

X2.1

X3.1

X4.1

X3.2

X4.2

X3.3

X4.3

X2.2

X2.3

e30be415.10

X1 Mains 70mm(10Nm)

X2 Drive 70mm(10Nm)

X3/X4 Capacitor disconnect 35mm(4Nm)

A/B Temperature 2.5mm(0.8Nm)

規格

VLT® Advanced Harmonic Filter AHF 005/AHF 010

77

圖 7.22 IP20 X6-V3 內部風扇

圖 7.23 IP20 X6-V3 內部風扇、端子名稱和 3D 檢視畫面

72 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

579±2.5 mm [23.5±0.10 in]

370±1.0 mm [14.6±0.04 in]

90.7±1.0 mm [3.6±0.04 in]

240±1.0 mm [9.4±0.04 in]

210.5±1.0 mm [8.3±0.04 in] 210.5±1.0 mm [8.3±0.04 in]

12.5±1.0 mm [0.5±0.04 in]

392±2.5 mm [15.4±0.10 in]

418±2.5 mm [16.5±0.10 in]

9±1.0 mm [0.4±0.04 in]

9±1.0 mm [0.4±0.04 in]

685±2.5 mm [27±0.10 in]

763±2.5 mm [30.1±0.10 in]

764±2.5 mm [30.1±0.10 in]

405±2.5 mm [15.9±0.10 in]

e30bb590.11

PE M8 (15Nm)

8 holes must be used to fix the AHF
with M8 screws

A

B

X1.1

X1.2

X1.3

X2.1

X3.1

X4.1

X3.2

X4.2

X3.3

X4.3

X2.2

X2.3

e30be415.10

X1 Mains 70mm(10Nm)

X2 Drive 70mm(10Nm)

X3/X4 Capacitor disconnect 35mm(4Nm)

A/B Temperature 2.5mm(0.8Nm)

規格 設計指南

7 7

圖 7.24 IP20 X6-V3 外部風扇

圖 7.25 IP20 X6-V3 外部風扇、端子名稱和 3D 檢視畫面

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 73

451±2.5 mm [17.8±0.10 in]

715.0±2.5 mm [28.1±0.10 in]

420.0±2.5 mm [16.5±0.10 in]

468.0±2.5 mm [18.4±0.10 in]

240.0±1.0 mm [9.4±0.04 in]

300.0±1.0 mm [11.8±0.04 in]

10.0±1.0 mm [0.4±0.04 in]

443.0±2.5 mm [17.4±0.10 in]

9.0±1.0 mm [0.4±0.04 in]

9.0±1.0 mm [0.4±0.04 in]

957.5±4.0 mm [37.7±0.16 in]

799.9±2.5 mm [31.5±0.10 in]

240.0±1.0 mm [9.4±0.04 in]

167.9±1.0 mm [6.6±0.04 in]

e30bb587.11

PE M12 (25Nm)

8 holes must be used to fix the AHF
with M8 screws

X1.1

X1.2

X1.3

X2.1

X2.2

X2.3

A

B

X3.1

X4.1

X3.2

X4.2

X3.3

X4.3

e30be444.10

X1 Mains 300mm(50Nm)

X2 Drive 300mm(50Nm)

X3/X4 Capacitor disconnect 120mm(18Nm)

A/B Temperature 2.5mm(0.8Nm)

規格

VLT® Advanced Harmonic Filter AHF 005/AHF 010

77

圖 7.26 IP20 X7-V3 內部風扇

74 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

圖 7.27 IP20 X7-V3 內部風扇、端子名稱和 3D 檢視畫面

715±2.5 mm [28.1±0.10 in]

240±1.0 mm [9.4±0.039 in] 240±1.0 mm [9.4±0.04 in]

300±1.0 mm [11.8±0.04 in] 11.9±1.0 mm [0.5±0.04 in]

468±2.5 mm [18.4±0.10 in]

420±2.5 mm [16.5±0.10 in]

167.5±1.0 mm [6.6±0.04 in]

800±2.5 mm [31.5±0.10 in]

9±1.0 mm [0.4±0.04 in]

9±1.0 mm [0.4±0.04 in]

957.5±4.0 mm [37.7±0.16 in]

451±2.5 mm [17.8±0.10 in]

443±2.5 mm [17.4±0.10 in]

e30bb588.11

PE M12 (25Nm)

8 holes must be used to fix the AHF
with M8 screws

A

B

X1.1

X1.2

X1.3

X2.1

X3.1

X4.1

X3.2

X4.2

X3.3

X4.3

X2.2

X2.3

e30be446.10

X3/X4 Capacitor disconnect 120mm(18Nm)

X1 Mains 300mm(50Nm)

X2 Drive 300mm(50Nm)

A/B Temperature 2.5mm(0.8Nm)

規格 設計指南

7 7

圖 7.28 IP20 X7-V3 外部風扇

圖 7.29 IP20 X7-V3 外部風扇、端子名稱和 3D 檢視畫面

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 75

8 holes must be used to fix the AHF
with M8 screws

e30bb608.11

513.5±2.5 mm [20.2±0.10 in]

715.0±2.5 mm [28.1±0.10 in]

420.0±2.5 mm [16.5±0.10 in]

468.0±2.5 mm [18.4±0.10 in]

240.0±1.0 mm [9.4±0.04 in]

240.0±1.0 mm [9.4±0.04 in]

300.0±1.0 mm [11.8±0.04 in]

167.5±1.0 mm [6.6±0.04 in]

9.0±1.0 mm [0.4 ±0.04 in]

9.0±1.0 mm [0.4 ±0.04 in]

443.0±2.5 mm [17.4±0.10 in]

800.0±4.0 mm [31.5±0.16 in]

957.5±4.0 mm [37.7±0.16 in]

PE M12 (25Nm)

X1.1

X1.2

X1.3

X2.1

X2.2

X2.3

A

B

X3.1

X4.1

X3.2

X4.2

X3.3

X4.3

e30be447.10

X3/X4 Capacitor disconnect 120mm(18Nm)

X1 Mains 300mm(50Nm)

X2 Drive 300mm(50Nm)

A/B Temperature 2.5mm(0.8Nm)

規格

VLT® Advanced Harmonic Filter AHF 005/AHF 010

77

圖 7.30 IP20 X8-V3 內部風扇

圖 7.31 IP20 X8-V3 內部風扇、端子名稱和 3D 檢視畫面

76 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

167.5±1.0 mm [6.6±0.04 in]

715±2.5 mm [28.1±0.10 in]

240±1.0 mm [9.4±0.04 in] 240±1.0 mm [9.4±0.04 in]

300±1.0 mm [11.8±0.04 in]

9±2.5 mm [0.4±0.10 in]

800±4.0 mm [31.5±0.16 in]

9±2.5 mm [0.4±0.10 in]

957.5±4.0 mm [37.7±0.16 in]

12±1.0 mm [0.5±0.04 in]

468±2.5 mm [18.4±0.10 in]

420±2.5 mm [16.5±0.10 in]

513.5±2.5 mm [20.2±0.10 in]

443±2.5 mm [17.4±0.10 in]

e30bb586.11

PE M12 (25Nm)

8 holes must be used to fix the AHF
with M8 screws

X1.1

X1.2

X1.3

X2.1

X2.2

X2.3

A

B

X3.1

X4.1

X3.2

X4.2

X3.3

X4.3

e30be449.10

X3/X4 Capacitor disconnect 120mm(18Nm)

X1 Mains 300mm(50Nm)

X2 Drive 300mm(50Nm)

A/B Temperature 2.5mm(0.8Nm)

規格 設計指南

7 7

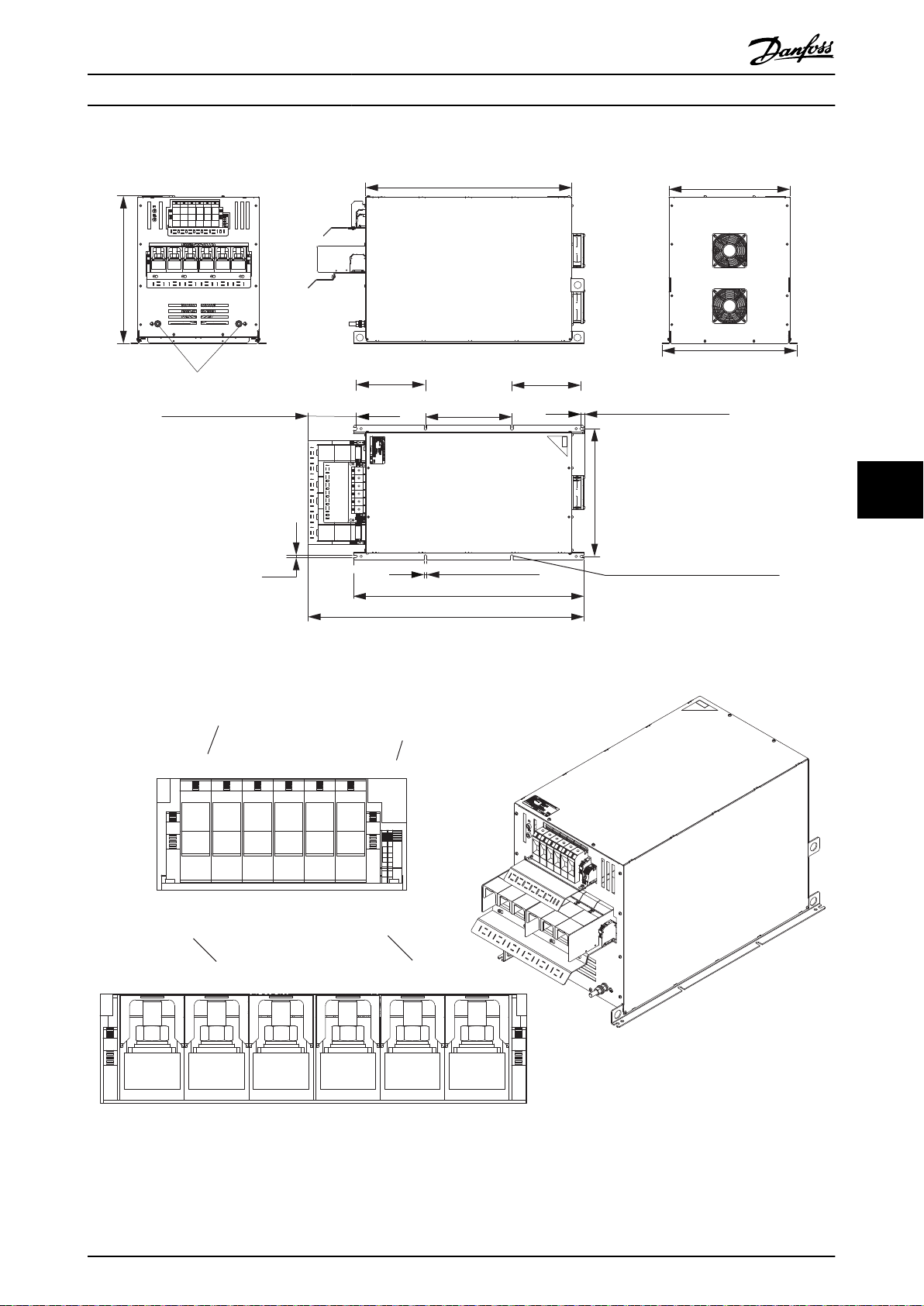

圖 7.32 IP20 X8-V3 外部風扇

圖 7.33 IP20 X8-V3 外部風扇、端子名稱和 3D 檢視畫面

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 77

195±1.0 mm [7.7±0.04 in]

141.7±1.0 mm [5.6±0.04 in]

295±1.0 mm [11.6±0.04 in]

505±4.0 mm [19.9±0.16 in]

212±1.0 mm [8.3±0.04in]

68.3±1.0 mm [2.7±0.04 in]

Ø26.3 mm [1.0 in]
Ø22.5 mm [0.9 in]

e30be451.10

e30be452.10

規格

7.4.3 IP21 外殼

VLT® Advanced Harmonic Filter AHF 005/AHF 010

可自此下載 2D PDF、2D DWG 和 3D STEP 式機械圖表：

www.danfoss.com

.

注意事項

章 7.4.3 IP21 外殼

器。雖然圖表都顯示了含有外部風扇的濾波器，但尺寸同時適用於含有內部風扇和外部風扇的濾波器。請務必依照基本
AHF IP20 設備所適用的定義來安裝 AHF。

的圖表顯示了完整的設備， 即裝有相襯之 IP21/NEMA 1 升級套件 (選配) 的 AHF IP20 濾波

77

圖 7.34 IP21 X1-V3 內部與外部風扇

圖 7.35 IP21 X1-V3 內部與外部風扇、3D 檢視畫面

78 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

237.6±1.0 mm [9.4±0.04 in]

163.3±1.0 mm [6.4±0.04 in] 71.3±1.0 mm [2.8±0.04 in]

633.6±4.0 mm [24.9±0.16 in]

399±2.5 mm [15.7±0.10 in]

251.7±1.0 mm [9.9±0.04 in]

Ø34.7 mm [1.4 in]

Ø22.5 mm [0.9 in]

e30be455.10

e30be456.10

規格 設計指南

7 7

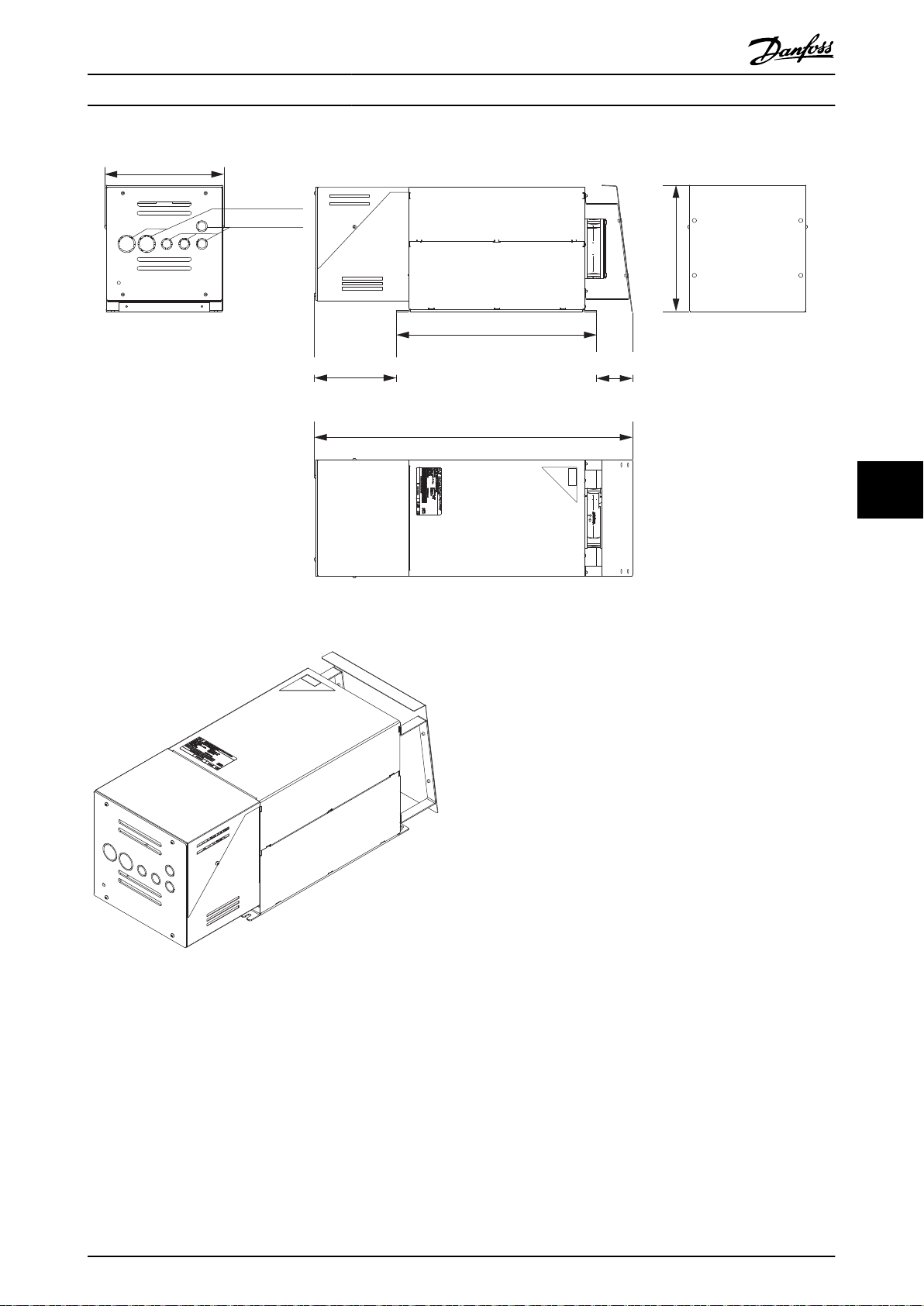

圖 7.36 IP21 X2-V3 內部與外部風扇

圖 7.37 IP21 X2-V3 內部與外部風扇、3D 檢視畫面

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 79

335.6±2.5 mm [13.2±0.10 in]

378±2.5 mm [14.9±0.10 in]

547.0±2.5 mm [21.5±0.10 in]

786.5±4.0 mm [31.0±0.16 in]

183±1.0 mm [7.2±0.04 in]

145±1.0 mm [5.7±0.04 in] 145±1.0 mm [5.7±0.04 in]

233±1.0 mm [9.2±0.04 in] 80.8±1.0 mm [3.2±0.04 in]

172±1.0 mm [6.8±0.04 in] 67.5±1.0 mm [2.7±0.04 in]

259±2.5 mm [10.2±0.10 in]

353±2.5 mm [13.9±0.10 in]

Ø44.2 mm [1.7 in]

Ø28.4 mm [1.1 in]
Ø22.5 mm [0.9 in]

e30be459.10

e30be460.10

規格

VLT® Advanced Harmonic Filter AHF 005/AHF 010

77

圖 7.38 IP21 X3-V3 內部與外部風扇

圖 7.39 IP21 X3-V3 內部與內部風扇、3D 檢視畫面

80 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

337.6±2.5 mm [13.3±0.10 in]

378±2.5 mm [14.9±0.10 in]

193.8±1.0 mm [7.6±0.04 in] 78±1.0 mm [3.1±0.04 in]

577±2.5 mm [22.7±0.10 in]

848.9±2.5 mm [33.4±0.10 in]

205±2.5 mm [8.1±0.10 in]

157±1.0 mm [6.2±0.04 in] 157±1.0 mm [6.2±0.04 in]

330±2.5 mm [13±0.10 in]

353±2.5 mm [13.9±0.10 in]

343.8±2.5 mm [13.5±0.10 in]

89.6±2.5 mm [3.5±0.10 in]240±2.5 mm [9.4±0.10 in]

Ø22.5 mm [0.9 in]

Ø34.7 mm [1.4 in]

Ø63.3 mm [2.5 in]

e30be470.10

e30be471.10

規格 設計指南

7 7

圖 7.40 IP21 X4-V3 內部與外部風扇

圖 7.41 IP21 X4-V3 內部與外部風扇、3D 檢視畫面

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 81

e30be497.10

372±2.5 mm [14.6±0.10 in]

214.5±2.5 mm [8.4±0.10 in]

418±2.5 mm [16.5±0.10 in]

685±2.5 mm [27.0±0.10 in]

981.5±2.5 mm [38.6±0.10 in]

226.5±2.5 mm [8.9±0.10 in] 240±2.5 mm [9.4±0.10 in] 94±1.0 mm [3.7±0.04 in]

392.6±2.5 mm [15.4±0.10 in]

345±2.5 mm [13.6±0.10 in]

82±1.0 mm [3.2±0.04 in]

210.5±2.5 mm [8.3±0.10 in] 210.5±2.5 mm [8.3±0.10 in]

Ø34.7 mm [1.4 in]
Ø22.5 mm [0.9 in]

Ø63.3 mm [2.5 in]

e30be498.10

規格

VLT® Advanced Harmonic Filter AHF 005/AHF 010

77

圖 7.42 IP21 X5-V3 內部與外部風扇

圖 7.43 IP21 X5-V3 內部與外部風扇、3D 檢視畫面

82 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

e30be505.10

379±2.5 mm [14.9±0.1 in]

418±2.5 mm [16.5±0.10 in]

230.5±2.5 mm [9.1±0.10 in]

72.7±2.5 mm [2.9±0.10 in]

685±2.5 mm [27±0.10 in]

988±2.5 mm [38.9±0.10 in]

210±2.5 mm [8.3±0.10 in]

242.5±2.5 mm [9.5±0.10 in] 240±2.5 mm [9.4±0.10 in] 84.7±1.0 mm [3.3±0.04 in]

392±2.5 mm [15.4±0.10 in]

410±2.5 mm [16.4±0.10 in]

210±2.5 mm [8.3±0.10 in]

Ø20.5 mm [0.8 in]

Ø40 mm [1.6 in]

Ø25.5 mm [1 in]

e30be506.10

規格 設計指南

7 7

圖 7.44 IP21 X6-V3 內部與外部風扇

圖 7.45 IP21 X6-V3 內部與外部風扇、3D 檢視畫面

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 83

e30be513.10

429±2.5 mm [16.9±0.10 in]

468±2.5 mm [18.4±0.10 in]

800±2.5 mm [31.5±0.10 in]

1196.8±2.5 mm [14.6±0.10 in]

313.3±2.5 mm [12.3±0.10 in]

323±2.5 mm [12.7±0.10 in] 300±2.5 mm [11.8±0.10 in]

240±2.5 mm [9.4±0.10 in] 240±2.5 mm [9.4±0.10 in]

93.8±1.0 mm [3.7±0.04 in]

443±2.5 mm [17.4±0.10 in]

467.6±2.5 mm [18.4±0.10 in]

83.8±2.5 mm [3.3±0.10 in]

Ø20.5 mm [0.8 in]

Ø40 mm [1.6 in]

Ø40 mm [1.6 in]

Ø40 mm [1.6 in]

e30be514.10

規格

VLT® Advanced Harmonic Filter AHF 005/AHF 010

77

圖 7.46 IP21 X7-V3 內部與外部風扇

圖 7.47 IP21 X7-V3 內部與外部風扇、3D 檢視畫面

84 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

431.8±2.5 mm [17±0.10 in]

468±2.5 mm [18.4±0.10 in]

800±2.5 mm [31.5±0.10 in]

313±2.5 mm [12.3±0.10 in]

1191.8±2.5 mm [46.9±0.10 in]

323±2.5 mm [12.7±0.10 in] 300±2.5 mm [11.8±0.10 in]

240±2.5 mm [9.4±0.10 in] 240±2.5 mm [9.4±0.10 in]

88.8±2.5 mm [3.5±0.10 in]

443±2.5 mm [17.4±0.10 in]

531.4±2.5 mm [20.9±0.10 in]

78.8±2.5 mm [3.1±0.10 in]

Ø20.5 mm [0.8 in]
Ø20 mm [1.6 in]

Ø20 mm [1.6 in]

Ø20 mm [1.6 in]

e30be521.10

e30be520.10

規格 設計指南

7 7

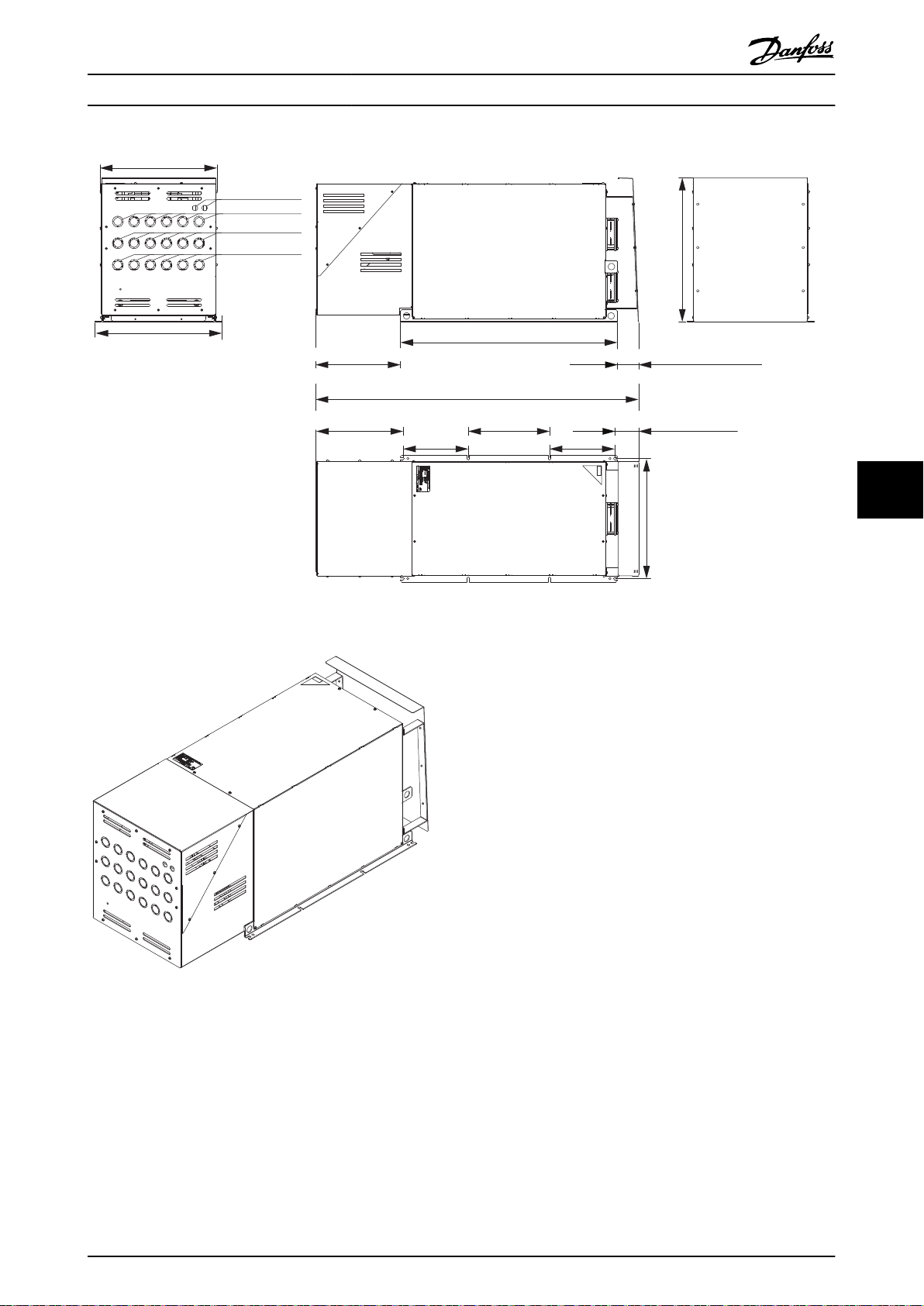

圖 7.48 IP21 X8-V3 內部與外部風扇

圖 7.49 IP21 X8-V3 內部與外部風扇、3D 檢視畫面

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 85

e30bh260.10

A

B

DC

E

E

F

F

6.8

6.8

25

12

25

規格

7.4.4 背板尺寸

VLT® Advanced Harmonic Filter AHF 005/AHF 010

VLT® Advanced Harmonic Filter AHF 005/AHF 010 外殼 X1 與 X2 的背板尺寸，顯示於

外殼 X3、X4、X5、X6、X7 與 X8 的尺寸顯示於

圖 7.51

中。

圖 7.50

中。

77

外殼 X1

130B3283

[mm (in)]
A 188 (7.4) 230 (9.1)
B 163 (6.4) 205 (8.1)
C 295 (11.6) 399 (15.7)
D 276 (10.9) 380 (15)
背板厚度為 2 mm (0.08 in)

圖 7.50 X1 與 X2 外殼的背板尺寸

外殼 X2
130B3284
[mm (in)]

86 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

A
B

F

H

H

I

I

G

9

9

28

E

C

D

e30bh261.10

規格 設計指南

外殼 X3

130B3285

[mm (in)]
A 378 (14.9) 378 (14.9) 418 (16.5) 468 (18.4)
B 353 (13.9) 353 (13.9) 393 (15.5) 443 (17.4)
C 348 (13.7) 348 (13.7) 388 (15.3) 438 (17.2)
D 145 (5.7) 156.5 (6.2) 210.5 (8.3) 238 (9.4)
E 233 (9.2) 240 (9.4) 240 (9.4) 300 (11.8)
F 145 (5.7) 156.5 (6.2) 210.5 (8.3) 238 (9.4)
G 547 (21.5) 577 (22.7) 685 (27) 800 (31.5)
背板厚度為 2 mm (0.08 in)

外殼 X4
130B3286
[mm (in)]

外殼 X5 and X6
130B3287
[mm (in)]

外殼 X7 and X8
130B3288
[mm (in)]

7 7

圖 7.51 X3、X4、X5、X6、X7 與 X8 外殼的背板尺寸

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 87

規格

VLT® Advanced Harmonic Filter AHF 005/AHF 010

7.5 保險絲

為了保護安裝時不受電擊及火災的危害，所有在安裝部位的濾波器，必須依照國家和國際規定施以短路保護和過電流保
護。

為了保護變頻器和濾波器，請選擇

變頻器設計指南

中所建議的保險絲類型。

表 7.24到 表 7.27

中列出了每個濾波器尺

寸的最大保險絲額定值。

濾波器電流額定值 保險絲最大規格 保險絲

[A] [A] (類型)

10 16 gRL 690 V AC
14 35 gRL 690 V AC
22 35 gRL 690 V AC
29 50 gRL 690 V AC
34 50 gRL 690 V AC
40 63 gRL 690 V AC
55 80 gRL 690 V AC

77

66 125 gRL 690 V AC
82 160 gRL 690 V AC

96 250 gRL 690 V AC
133 250 gRL 690 V AC
171 315 gRL 690 V AC
204 350 gRL 690 V AC
251 400 gRL 690 V AC
304 500 gRL 690 V AC
325 630 gRL 690 V AC
381 630 gRL 690 V AC
480 800 gRL 690 V AC

表 7.24 380–415 V，50 Hz 與 60 Hz

濾波器電流額定值

[A] [A] (類型)

10 20 Class J、600 V AC、額定斷路器電路 100 kA

14 35 Class J、600 V AC、額定斷路器電路 100 kA

19 35 Class J、600 V AC、額定斷路器電路 100 kA

25 50 Class J、600 V AC、額定斷路器電路 100 kA

31 50 Class J、600 V AC、額定斷路器電路 100 kA

36 60 Class J、600 V AC、額定斷路器電路 100 kA

48 80 Class J、600 V AC、額定斷路器電路 100 kA

60 125 Class J、600 V AC、額定斷路器電路 100 kA

73 150 Class J、600 V AC、額定斷路器電路 100 kA

95 250 Class J、600 V AC、額定斷路器電路 100 kA
118 250 Class J、600 V AC、額定斷路器電路 100 kA
154 300 Class J、600 V AC、額定斷路器電路 100 kA
183 350 Class J、600 V AC、額定斷路器電路 100 kA
231 400 Class J、600 V AC、額定斷路器電路 100 kA
291 600 Class J、600 V AC、額定斷路器電路 100 kA
355 600 Class J、600 V AC、額定斷路器電路 100 kA
380 600 Class J、600 V AC、額定斷路器電路 100 kA
436 600 Class J、600 V AC、額定斷路器電路 100 kA

表 7.25 440–480 V，60 Hz

1) 指定使用何種類型係遵照 UL 規定。

保險絲最大規格

保險絲

1)

88 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

規格 設計指南

濾波器電流額定值 保險絲最大規格

[A] [A] (類型)

15 35 Class J、600 V AC、額定斷路器電路 100 kA

20 35 Class J、600 V AC、額定斷路器電路 100 kA

24 50 Class J、600 V AC、額定斷路器電路 100 kA

29 50 Class J、600 V AC、額定斷路器電路 100 kA

36 60 Class J、600 V AC、額定斷路器電路 100 kA

50 80 Class J、600 V AC、額定斷路器電路 100 kA

58 100 Class J、600 V AC、額定斷路器電路 100 kA

77 125 Class J、600 V AC、額定斷路器電路 100 kA

87 150 Class J、600 V AC、額定斷路器電路 100 kA
109 200 Class J、600 V AC、額定斷路器電路 100 kA
128 250 Class J、600 V AC、額定斷路器電路 100 kA
155 300 Class J、600 V AC、額定斷路器電路 100 kA
197 350 Class J、600 V AC、額定斷路器電路 100 kA
240 400 Class J、600 V AC、額定斷路器電路 100 kA
296 500 Class J、600 V AC、額定斷路器電路 100 kA
366 600 Class J、600 V AC、額定斷路器電路 100 kA
395 600 Class J、600 V AC、額定斷路器電路 100 kA

表 7.26 600 V，60 Hz

1) 指定使用何種類型係遵照 UL 規定。

濾波器電流額定值 保險絲最大規格 保險絲

[A] [A] (類型)

15 35 gRL 690 V AC

20 35 gRL 690 V AC

24 50 gRL 690 V AC

29 50 gRL 690 V AC

36 63 gRL 690 V AC

50 80 gRL 690 V AC

58 125 gRL 690 V AC

77 160 gRL 690 V AC

87 250 gRL 690 V AC
109 250 gRL 690 V AC
128 250 gRL 690 V AC
155 315 gRL 690 V AC
197 350 gRL 690 V AC
240 400 gRL 690 V AC
296 500 gRL 690 V AC
366 630 gRL 690 V AC
395 630 gRL 690 V AC

保險絲

1)

7 7

表 7.27 500–690 V，50 Hz

在濾波器平行放置的應用中，可能必須在每個濾波器的前面和變頻器的前面安裝保險絲。

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 89

A

e30bh262.10

備份零件

8 備份零件

VLT® Advanced Harmonic Filter AHF 005/AHF 010

注意事項

檢修期間版本號碼注意事項

VLT® Advanced Harmonic Filter AHF 005/AHF 010 程
式持續進行最佳化，設計之間存在一些差異。各項重大差
異，透過對個別設計的版本控制來控管。
版本間的差異可能會導致使用不同的備用零件。根據實際
濾波器的版本號碼來選擇相符的備用零件，是很重要的。
備用零件選擇表的 AHF 序號字串中提及相符的版本號
碼。
實際濾波器銘牌所列出的 AHF 序號字串中，會透露出該
特定的版本號碼。序號字串中的第 5 和第 6 個字元，就
是版本號碼的識別碼。
隨著 AHF 程式的引進，如今引入了以下幾個版本：

01

•

02

•

03

•

88

最新版 (具有變動轉速風扇) 的版本號碼為 03。
範例：
SN: 0100 03 - 378
第 5 和第 6 個字元為 03，代表這就是版本號碼 03。

警告

放電時間

VLT® Advanced Harmonic Filter AHF 005/AHF 010 內
含電容。電容可以保持充電狀態，即便濾波器未通電。若
斷電後在等候指定時間到達之前即進行維修或修復，則會
導致人員的傷亡。

1. 停止變頻器和馬達。

2. 請斷開 AC 主電源、永磁型馬達，以及遠端 DC
回路電源 (含備用電池、UPS，以及接至其他變
頻器的 DC 回路連接)。

3. 請遵守銘牌上規定的等待時間，之後才對濾波器
進行任何檢修或修復工作，確保電容已完全放
電。

4. 在對濾波器進行任何檢修或修復工作之前，請確
保濾波器端子 X3.1、X3.2 和 X3.3 之間的電壓
為 0 ，且濾波器端子 X4.1 、X4.2 和 X4.3 之
間也為 0 。

A 版本號碼識別

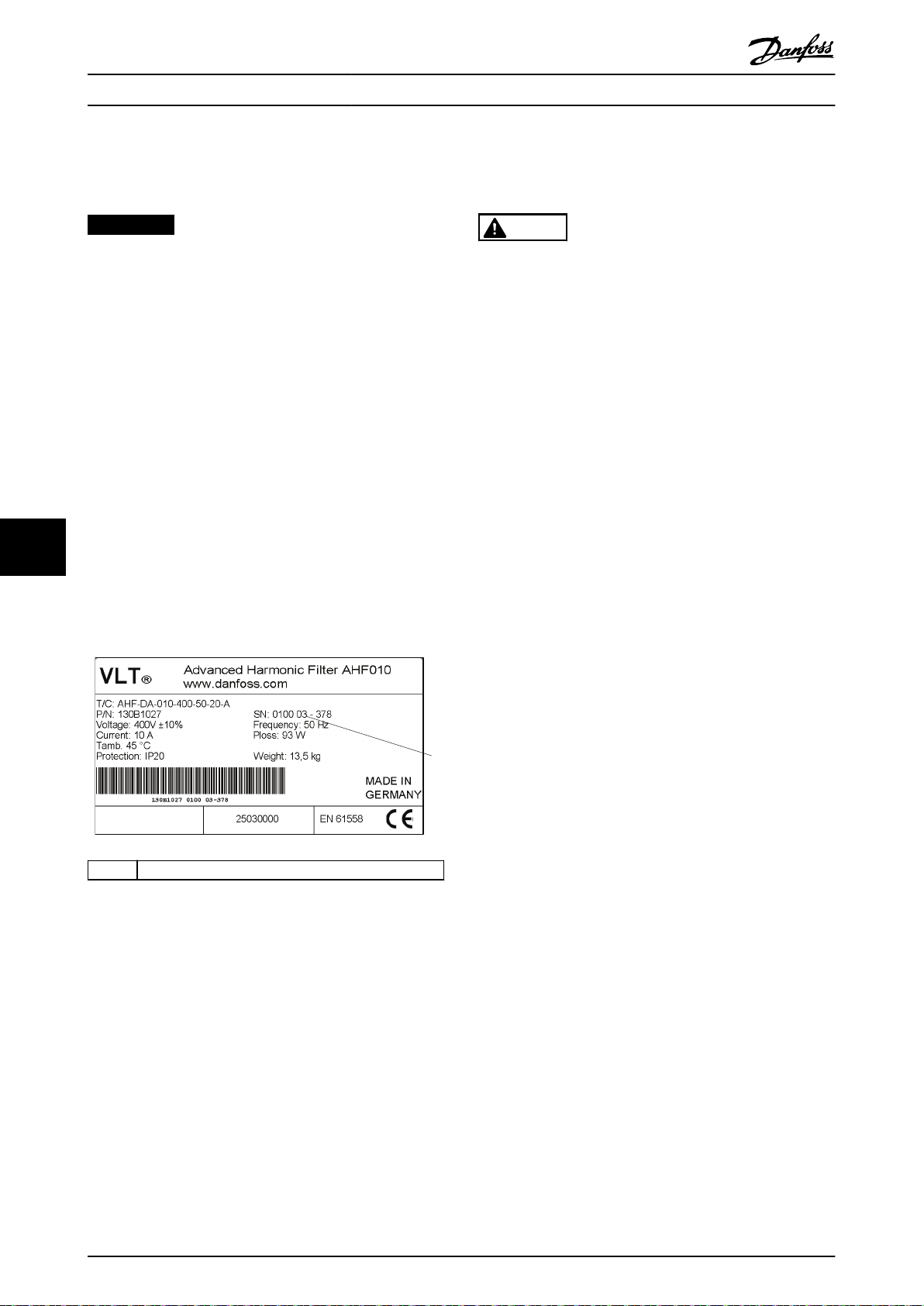

圖 8.1 產品標籤

90 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

備份零件 設計指南

8.1 選擇表

8.1.1 版本 01 和 02 的電容套件

備用零件電容套件是完整的套件，內含配線以及替代配件。

備用零件電容套件係支援以下的濾波器程式：

VLT® Advanced Harmonic Filter AHF 005 版本 01 和 02。

•

VLT® Advanced Harmonic Filter AHF 010 版本 01 和 02。

•

請參閱

章 8.1.2 版本 03 的電容套件

以瞭解支援版本 03 的備用零件電容套件。

注意事項

備用零件套件是個別針對版本號碼 01、02 和 03 設計的。
對於版本 01 和 02 的備用零件，請參閱
對於版本 03 的備用零件，請參閱

380–415 V，50 Hz 電容套件

電流額定值

[A]

10 175U0134 電容貯電模組 AHF2 DA/B 400V-50Hz-010A
14 175U0135 電容貯電模組 AHF2 DA/B 400V-50Hz-014A
22 175U0136 電容貯電模組 AHF2 DA/B 400V-50Hz-022A
29 175U0137 電容貯電模組 AHF2 DA/B 400V-50Hz-029A
34 175U0138 電容貯電模組 AHF2 DA/B 400V-50Hz-034A
40 175U0139 電容貯電模組 AHF2 DA/B 400V-50Hz-040A
55 175U0140 電容貯電模組 AHF2 DA/B 400V-50Hz-055A
66 175U0141 電容貯電模組 AHF2 DA/B 400V-50Hz-066A
82 175U0142 電容貯電模組 AHF2 DA/B 400V-50Hz-082A

96 175U0143 電容貯電模組 AHF2 DA/B 400V-50Hz-096A
133 175U0144 電容貯電模組 AHF2 DA/B 400V-50Hz-133A
171 175U0145 電容貯電模組 AHF2 DA/B 400V-50Hz-171A
204 175U0146 電容貯電模組 AHF2 DA/B 400V-50Hz-204A
251 175U0147 電容貯電模組 AHF2 DA/B 400V-50Hz-251A
304 175U0148 電容貯電模組 AHF2 DA/B 400V-50Hz-304A
325 175U0149 電容貯電模組 AHF2 DA/B 400V-50Hz-325A
381 175U0150 電容貯電模組 AHF2 DA/B 400V-50Hz-381A
480 175U0151 電容貯電模組 AHF2 DA/B 400V-50Hz-480A

訂購代碼

表 8.6

[P/N]

表 8.1

至

表 8.5

至

表 8.10

適用於 AHF 版本 01 和 02

。

。

說明

8 8

表 8.1 電容套件，380–415 V，50 Hz

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 91

備份零件

380–415 V，60 Hz 電容套件

電流額定值

[A]

10 175U0278 電容貯電模組 AHF2 DA/B 380V-60Hz-010A

14 175U0279 電容貯電模組 AHF2 DA/B 380V-60Hz-014A

22 175U0280 電容貯電模組 AHF2 DA/B 380V-60Hz-022A

29 175U0281 電容貯電模組 AHF2 DA/B 380V-60Hz-029A

34 175U0282 電容貯電模組 AHF2 DA/B 380V-60Hz-034A

40 175U0283 電容貯電模組 AHF2 DA/B 380V-60Hz-040A

55 175U0284 電容貯電模組 AHF2 DA/B 380V-60Hz-055A

66 175U0285 電容貯電模組 AHF2 DA/B 380V-60Hz-066A

82 175U0286 電容貯電模組 AHF2 DA/B 380V-60Hz-082A

96 175U0287 電容貯電模組 AHF2 DA/B 380V-60Hz-096A
133 175U0288 電容貯電模組 AHF2 DA/B 380V-60Hz-133A
171 175U0289 電容貯電模組 AHF2 DA/B 380V-60Hz-171A
204 175U0290 電容貯電模組 AHF2 DA/B 380V-60Hz-204A
251 175U0291 電容貯電模組 AHF2 DA/B 380V-60Hz-251A
304 175U0292 電容貯電模組 AHF2 DA/B 380V-60Hz-304A
325 175U0295 電容貯電模組 AHF2 DA/B 380V-60Hz-325A

88

381 175U0293 電容貯電模組 AHF2 DA/B 380V-60Hz-381A
480 175U0294 電容貯電模組 AHF2 DA/B 380V-60Hz-480A

訂購代碼

VLT® Advanced Harmonic Filter AHF 005/AHF 010

適用於 AHF 版本 01 和 02

[P/N]

說明

表 8.2 電容套件，380–415 V，60 Hz

適用於 AHF 版本 01 和 02

440–480 V，60 Hz 電容套件

電流額定值

[A]

10 175U0152 電容貯電模組 AHF2 DA/B 460V-60Hz-010A

14 175U0153 電容貯電模組 AHF2 DA/B 460V-60Hz-014A

19 175U0154 電容貯電模組 AHF2 DA/B 460V-60Hz-019A

25 175U0155 電容貯電模組 AHF2 DA/B 460V-60Hz-025A

31 175U0156 電容貯電模組 AHF2 DA/B 460V-60Hz-031A

36 175U0158 電容貯電模組 AHF2 DA/B 460V-60Hz-036A

48 175U0159 電容貯電模組 AHF2 DA/B 460V-60Hz-048A

60 175U0160 電容貯電模組 AHF2 DA/B 460V-60Hz-060A

73 175U0161 電容貯電模組 AHF2 DA/B 460V-60Hz-073A

95 175U0162 電容貯電模組 AHF2 DA/B 460V-60Hz-095A
118 175U0163 電容貯電模組 AHF2 DA/B 460V-60Hz-118A
154 175U0164 電容貯電模組 AHF2 DA/B 460V-60Hz-154A
183 175U0165 電容貯電模組 AHF2 DA/B 460V-60Hz-183A
231 175U0166 電容貯電模組 AHF2 DA/B 460V-60Hz-231A
291 175U0167 電容貯電模組 AHF2 DA/B 460V-60Hz-291A
355 175U0168 電容貯電模組 AHF2 DA/B 460V-60Hz-355A
380 175U0169 電容貯電模組 AHF2 DA/B 460V-60Hz-380A
436 175U0170 電容貯電模組 AHF2 DA/B 460V-60Hz-436A

訂購代碼

[P/N]

說明

表 8.3 電容套件，440–480 V，60 Hz

92 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

備份零件 設計指南

適用於 AHF 版本 01 和 02

600 V，60 Hz 電容套件

電流額定值

[A]

15 175U0205 電容貯電模組 AHF2 DA/B 600V-60Hz-015A

20 175U0206 電容貯電模組 AHF2 DA/B 600V-60Hz-020A

24 175U0207 電容貯電模組 AHF2 DA/B 600V-60Hz-024A

29 175U0208 電容貯電模組 AHF2 DA/B 600V-60Hz-029A

36 175U0209 電容貯電模組 AHF2 DA/B 600V-60Hz-036A

50 175U0211 電容貯電模組 AHF2 DA/B 600V-60Hz-050A

58 175U0212 電容貯電模組 AHF2 DA/B 600V-60Hz-058A

77 175U0213 電容貯電模組 AHF2 DA/B 600V-60Hz-077A

87 175U0214 電容貯電模組 AHF2 DA/B 600V-60Hz-087A
109 175U0215 電容貯電模組 AHF2 DA/B 600V-60Hz-109A
128 175U0217 電容貯電模組 AHF2 DA/B 600V-60Hz-128A
155 175U0218 電容貯電模組 AHF2 DA/B 600V-60Hz-155A
197 175U0219 電容貯電模組 AHF2 DA/B 600V-60Hz-197A
240 175U0245 電容貯電模組 AHF2 DA/B 600V-60Hz-240A
296 175U0254 電容貯電模組 AHF2 DA/B 600V-60Hz-296A
366 175U0255 電容貯電模組 AHF2 DA 600V-60Hz-366A
395 175U0256 電容貯電模組 AHF2 DA 600V-60Hz-395A

表 8.4 電容套件，600 V，60 Hz

訂購代碼

[P/N]

說明

8 8

適用於 AHF 版本 01 和 02

500–690 V，50 Hz 電容套件

電流額定值

[A]

15 175U0173 電容貯電模組 AHF2 DA/B 500V/690V-50Hz-015A

20 175U0174 電容貯電模組 AHF2 DA/B 500V/690V-50Hz-020A

24 175U0175 電容貯電模組 AHF2 DA/B 500V/690V-50Hz-024A

29 175U0176 電容貯電模組 AHF2 DA/B 500V/690V-50Hz-029A

36 175U0177 電容貯電模組 AHF2 DA/B 500V/690V-50Hz-036A

50 175U0178 電容貯電模組 AHF2 DA/B 500V/690V-50Hz-050A

58 175U0180 電容貯電模組 AHF2 DA/B 500V/690V-50Hz-058A

77 175U0190 電容貯電模組 AHF2 DA/B 500V/690V-50Hz-077A

87 175U0193 電容貯電模組 AHF2 DA/B 500V/690V-50Hz-087A
109 175U0195 電容貯電模組 AHF2 DA/B 500V/690V-50Hz-109A
128 175U0196 電容貯電模組 AHF2 DA/B 500V/690V-50Hz-128A
155 175U0197 電容貯電模組 AHF2 DA/B 500V/690V-50Hz-155A
197 175U0198 電容貯電模組 AHF2 DA/B 500V/690V-50Hz-197A
240 175U0199 電容貯電模組 AHF2 DA/B 500V/690V-50Hz-240A
296 175U0201 電容貯電模組 AHF2 DA/B 500V/690V-50Hz-296A
366 175U0202 電容貯電模組 AHF2 DA 500V/690V-50Hz-366A
395 175U0203 電容貯電模組 AHF2 DA 500V/690V-50Hz-395A

表 8.5 電容套件，500–690 V，50 Hz

訂購代碼

[P/N]

說明

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 93

備份零件

VLT® Advanced Harmonic Filter AHF 005/AHF 010

8.1.2 版本 03 的電容套件

備用零件電容套件是完整的套件，內含配線以及替代配件。

風扇的備用零件係支援以下的濾波器程式：

VLT® Advanced Harmonic Filter AHF 005 版本 03。

•

VLT® Advanced Harmonic Filter AHF 010 版本 03。

•

注意事項

備用零件套件是個別針對版本號碼 01、02 和 03 設計的。
對於版本 01 和 02 的備用零件，請參閱
對於版本 03 的備用零件，請參閱

380–415 V，50 Hz 電容套件

電流額定值

[A]

10 175U1134 電容貯電模組 AHF3 DA/B 400V-50Hz-010A

14 175U1135 電容貯電模組 AHF3 DA/B 400V-50Hz-014A

88

22 175U1136 電容貯電模組 AHF3 DA/B 400V-50Hz-022A

29 175U1137 電容貯電模組 AHF3 DA/B 400V-50Hz-029A

34 175U1138 電容貯電模組 AHF3 DA/B 400V-50Hz-034A

40 175U1139 電容貯電模組 AHF3 DA/B 400V-50Hz-040A

55 175U1140 電容貯電模組 AHF3 DA/B 400V-50Hz-055A

66 175U1141 電容貯電模組 AHF3 DA/B 400V-50Hz-066A

82 175U1142 電容貯電模組 AHF3 DA/B 400V-50Hz-082A

96 175U1143 電容貯電模組 AHF3 DA/B 400V-50Hz-096A
133 175U1144 電容貯電模組 AHF3 DA/B 400V-50Hz-133A
171 175U1145 電容貯電模組 AHF3 DA/B 400V-50Hz-171A
204 175U1146 電容貯電模組 AHF3 DA/B 400V-50Hz-204A
251 175U1147 電容貯電模組 AHF3 DA/B 400V-50Hz-251A
304 175U1148 電容貯電模組 AHF3 DA/B 400V-50Hz-304A
325 175U1149 電容貯電模組 AHF3 DA/B 400V-50Hz-325A
381 175U1150 電容貯電模組 AHF3 DA/B 400V-50Hz-381A
480 175U1151 電容貯電模組 AHF3 DA/B 400V-50Hz-480A

訂購代碼

[P/N]

表 8.6

表 8.1

至

至

表 8.10

僅適用於 AHF 版本 03

表 8.5

。

。

說明

表 8.6 電容套件，380–415 V，50 Hz

94 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802

備份零件 設計指南

僅適用於 AHF 版本 03

380–415 V，60 Hz 電容套件

電流額定值

[A]

10 175U1152 電容貯電模組 AHF3 DA/B 380/460V-60Hz-010/010A

14 175U1153 電容貯電模組 AHF3 DA/B 380/460V-60Hz-014/014A

22 175U1154 電容貯電模組 AHF3 DA/B 380/460V-60Hz-022/019A

29 175U1155 電容貯電模組 AHF3 DA/B 380/460V-60Hz-029/025A

34 175U1156 電容貯電模組 AHF3 DA/B 380/460V-60Hz-034/031A

40 175U1158 電容貯電模組 AHF3 DA/B 380/460V-60Hz-040/036A

55 175U1159 電容貯電模組 AHF3 DA/B 380/460V-60Hz-055/048A

66 175U1160 電容貯電模組 AHF3 DA/B 380/460V-60Hz-066/060A

82 175U1161 電容貯電模組 AHF3 DA/B 380/460V-60Hz-082/073A

96 175U1162 電容貯電模組 AHF3 DA/B 380/460V-60Hz-096/095A
133 175U1163 電容貯電模組 AHF3 DA/B 380/460V-60Hz-133/118A
171 175U1164 電容貯電模組 AHF3 DA/B 380/460V-60Hz-171/154A
204 175U1165 電容貯電模組 AHF3 DA/B 380/460V-60Hz-204/183A
251 175U1166 電容貯電模組 AHF3 DA/B 380/460V-60Hz-251/231A
304 175U1167 電容貯電模組 AHF3 DA/B 380/460V-60Hz-304/291A
325 175U1168 電容貯電模組 AHF3 DA/B 380/460V-60Hz-325/355A
381 175U1169 電容貯電模組 AHF3 DA/B 380/460V-60Hz-381/380A
480 175U1170 電容貯電模組 AHF3 DA/B 380/460V-60Hz-480/436A

訂購代碼

[P/N]

說明

8 8

表 8.7 電容套件，380–415 V，60 Hz

僅適用於 AHF 版本 03

440–480 V，60 Hz 電容套件

電流額定值

[A]

10 175U1152 電容貯電模組 AHF3 DA/B 380/460V-60Hz-010/010A

14 175U1153 電容貯電模組 AHF3 DA/B 380/460V-60Hz-014/014A

19 175U1154 電容貯電模組 AHF3 DA/B 380/460V-60Hz-022/019A

25 175U1155 電容貯電模組 AHF3 DA/B 380/460V-60Hz-029/025A

31 175U1156 電容貯電模組 AHF3 DA/B 380/460V-60Hz-034/031A

36 175U1158 電容貯電模組 AHF3 DA/B 380/460V-60Hz-040/036A

48 175U1159 電容貯電模組 AHF3 DA/B 380/460V-60Hz-055/048A

60 175U1160 電容貯電模組 AHF3 DA/B 380/460V-60Hz-066/060A

73 175U1161 電容貯電模組 AHF3 DA/B 380/460V-60Hz-082/073A

95 175U1162 電容貯電模組 AHF3 DA/B 380/460V-60Hz-096/095A
118 175U1163 電容貯電模組 AHF3 DA/B 380/460V-60Hz-133/118A
154 175U1164 電容貯電模組 AHF3 DA/B 380/460V-60Hz-171/154A
183 175U1165 電容貯電模組 AHF3 DA/B 380/460V-60Hz-204/183A
231 175U1166 電容貯電模組 AHF3 DA/B 380/460V-60Hz-251/231A
291 175U1167 電容貯電模組 AHF3 DA/B 380/460V-60Hz-304/291A
355 175U1168 電容貯電模組 AHF3 DA/B 380/460V-60Hz-325/355A
380 175U1169 電容貯電模組 AHF3 DA/B 380/460V-60Hz-381/380A
436 175U1170 電容貯電模組 AHF3 DA/B 380/460V-60Hz-480/436A

訂購代碼

[P/N]

說明

表 8.8 電容套件，440–480 V，60 Hz

M0010802 Danfoss A/S © 05/2019 版權所有，翻錄必究。 95

備份零件

600 V，60 Hz 電容套件

電流額定值

[A]

15 175U1205 電容貯電模組 AHF3 DA/B 600V-60Hz-015A

20 175U1206 電容貯電模組 AHF3 DA/B 600V-60Hz-020A

24 175U1207 電容貯電模組 AHF3 DA/B 600V-60Hz-024A

29 175U1208 電容貯電模組 AHF3 DA/B 600V-60Hz-029A

36 175U1209 電容貯電模組 AHF3 DA/B 600V-60Hz-036A

50 175U1211 電容貯電模組 AHF3 DA/B 600V-60Hz-050A

58 175U1212 電容貯電模組 AHF3 DA/B 600V-60Hz-058A

77 175U1213 電容貯電模組 AHF3 DA/B 600V-60Hz-077A

87 175U1214 電容貯電模組 AHF3 DA/B 600V-60Hz-087A
109 175U1215 電容貯電模組 AHF3 DA/B 600V-60Hz-109A
128 175U1217 電容貯電模組 AHF3 DA/B 600V-60Hz-128A
155 175U1218 電容貯電模組 AHF3 DA/B 600V-60Hz-155A
197 175U1219 電容貯電模組 AHF3 DA/B 600V-60Hz-197A
240 175U1245 電容貯電模組 AHF3 DA/B 600V-60Hz-240A
296 175U1254 電容貯電模組 AHF3 DA/B 600V-60Hz-296A
366 175U1255 電容貯電模組 AHF3 DA 600V-60Hz-366A

88

表 8.9 電容套件，600 V，60 Hz

395 175U1256 電容貯電模組 AHF3 DA 600V-60Hz-395A

訂購代碼

VLT® Advanced Harmonic Filter AHF 005/AHF 010

僅適用於 AHF 版本 03

[P/N]

說明

僅適用於 AHF 版本 03

500–690 V，50 Hz 電容套件

電流額定值

[A]

15 175U1173 電容貯電模組 AHF3 DA/B 690V-50Hz-015A

20 175U1174 電容貯電模組 AHF3 DA/B 690V-50Hz-020A

24 175U1175 電容貯電模組 AHF3 DA/B 690V-50Hz-024A

29 175U1176 電容貯電模組 AHF3 DA/B 690V-50Hz-029A

36 175U1177 電容貯電模組 AHF3 DA/B 690V-50Hz-036A

50 175U1178 電容貯電模組 AHF3 DA/B 690V-50Hz-050A

58 175U1180 電容貯電模組 AHF3 DA/B 690V-50Hz-058A

77 175U1190 電容貯電模組 AHF3 DA/B 690V-50Hz-077A

87 175U1193 電容貯電模組 AHF3 DA/B 690V-50Hz-087A
109 175U1195 電容貯電模組 AHF3 DA/B 690V-50Hz-109A
128 175U1196 電容貯電模組 AHF3 DA/B 690V-50Hz-128A
155 175U1197 電容貯電模組 AHF3 DA/B 690V-50Hz-155A
197 175U1198 電容貯電模組 AHF3 DA/B 690V-50Hz-197A
240 175U1199 電容貯電模組 AHF3 DA/B 690V-50Hz-240A
296 175U1201 電容貯電模組 AHF3 DA/B 690V-50Hz-296A
366 175U1202 電容貯電模組 AHF3 DA 690V-50Hz-366A
395 175U1203 電容貯電模組 AHF3 DA 690V-50Hz-395A

表 8.10 電容套件，500–690 V，50 Hz

訂購代碼

[P/N]

說明

96 Danfoss A/S © 05/2019 版權所有，翻錄必究。 M0010802
