Fisă tehnică
Termostate AFT 06, AFT 17
Descriere
TR(TW)761
|
|
|
|
|
|
AFT 06 |
|
|
AFT 17 |
|
|
|
|
|
|
||
|
|
|
|
Termostatele funcționează conform principiului de dilatare a lichidelor. Butonul de reglare a referintei este montat direct pr actionare.
Există două modele cu senzor şi constante de timp diferite:
•AFT 06 senzor neted ~120 s
•AFT 17 senzor spirală ~20 s
Controlul temperaturii in sistemele de apă caldă menajeră prevăzute cu rezervoare de acumulare şi limitarea temperaturii pe retur în punctele termice pentru termoficare reprezintă principalele domenii de aplicare.
Combinaţii: regulator de temperatură, dispozitiv de monitorizare a temperaturii de siguranţă STFW, vezi pagina 4.
Testare tip în conformitate cu EN 14597 şi în legătură cu vanele următoare:
VFG 2, VFG 21, VFGS 2, VFG 33 şi VFU 2. Date principale (termostat şi vană):
•Domenii de reglare:
•AFT 06:-20… 50 °C / 20 … 90 °C / 40 … 110 °C/ 60 … 130 °C / 110 … 180 °C
•AFT 17: -20… 50 °C / 20 … 90 °C / 40 … 110 °C/ 60 … 130 °C
•Vane: VFG 2, VFG 21, VFGS 2, VFG 33 şi VFU
•DN: 15-125
•PN: 16, 25 şi 40
•Racorduri: Flanşă EN 1092-2
Mod de comandare |
Termostat AFT |
|
|
|
|
|
|
Imagine |
Tip |
Punct de referinţă ¹ |
Senzor / constantă de timp 2) |
Cod nr. |
|
|
(°C) |
|||||
|
|
|
|
|
||
|
|
|
-20 … 50 |
|
065-4390 |
|
|
|
|
20 … 90 |
Senzor cu teacă de imersie din bronz, Ø24×386/120 s |
065-4391 |
|
|
|
AFT 06 |
40 … 110 |
065-4392 |
||
|
|
|
60 |
… 130 |
|
065-4393 |
|
|
|
110 … 180 |
|
065-4394 |
|
|
|
|
-20 … 50 |
|
065-4400 |
|
|
|
AFT 17 |
20 … 90 |
Senzor în spirală, Ø30×500/20 s |
065-4401 |
|
|
|
40 |
… 110 |
065-4402 |
||
|
|
|
|
|||
|
|
|
60 |
… 130 |
|
065-4403 |
1)Termostatele sunt regulatoare proportionale, prin urmare pot aparea anumite deviatii fata de referinta care pot diferi in functie de DN al vanei:

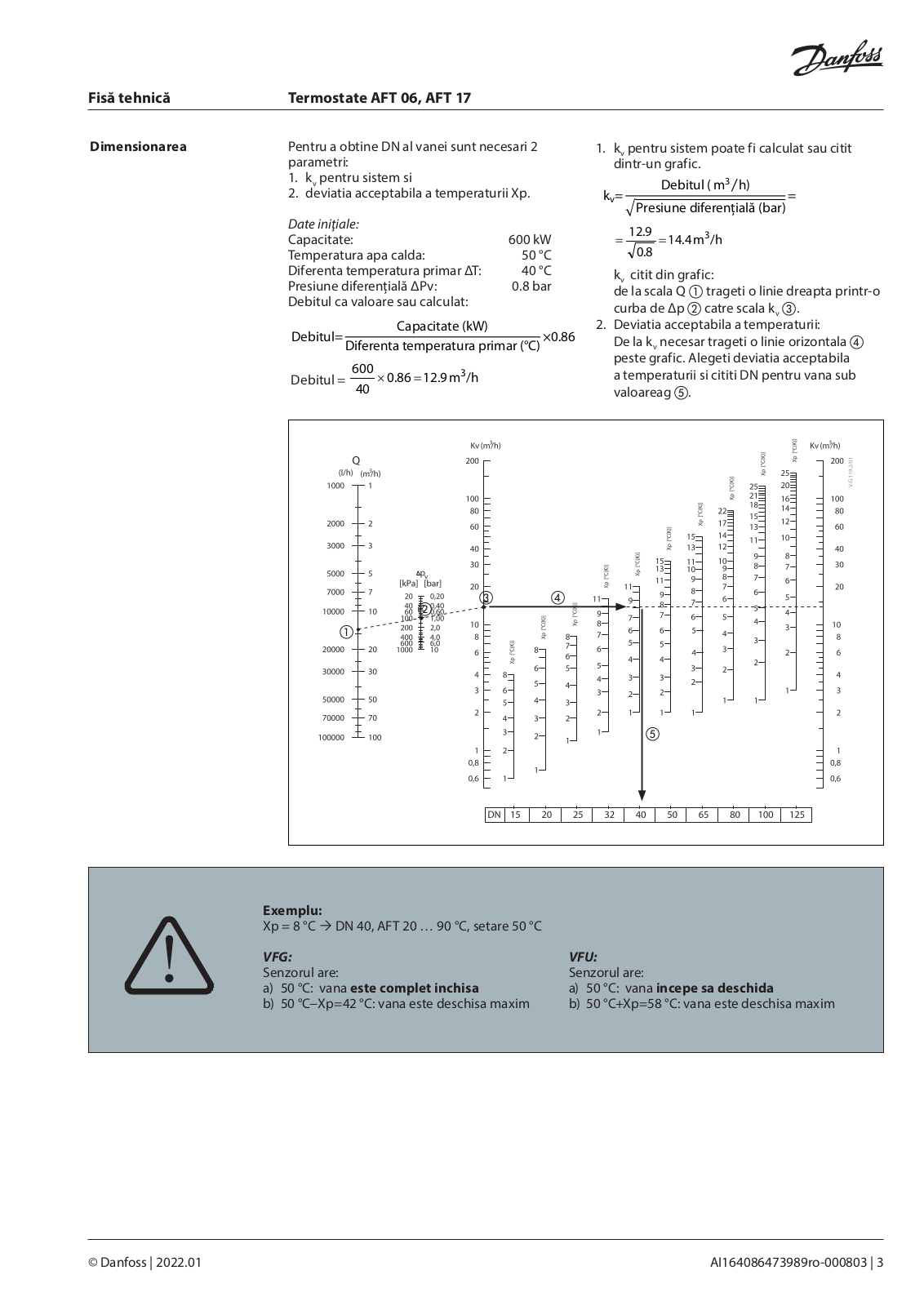

AFT../VFG.. punctul de inchidere poate devia pana la +/- 10 % AFT../VFU.. punctul de deschidere poate devia pana la +/- 15 % Mai multe detalii in exemplul de dimensionare de la pag.3
2)conform EN 14957
© Danfoss | 2022.01 |
AI164086473989ro-000803 | 1 |
Fisă tehnică |
Termostate AFT 06, AFT 17 |
|
|
|
|
Mod de comandare |
Accesorii |
|
|
|
|
(continuare) |
Imagine |
Denumire tip |
Pentru termostat |
Material |
Cod nr. |
|
|
Teacă de imersie |
AFT 06 |
Oţel inoxidabil, material |
003G1412 |
|
|
nr. 1.4571 |
|||
|
|
|
|
|
|
|
|
Piesă de combinare KF2 |
|
|
003G1440 |
|
|
Extensie tijă vană ZF4 |
|
|
003G1394 |
|
Piese de schimb |
|
|
|
|
|
Imagine |
Denumire tip |
Pentru termostat |
Material |
Cod nr. |
|
|
Teacă de imersie |
AFT 06 |
Bronz |
003G1399 |
Date tehnice |
Termostat |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tip |
|
|
|
AFT 06 |
|
|
|
|
AFT 17 |
|
|
|
|
||
|
Domeniu de reglare Xs |
|
|
°C |
-20 … 50, 20 … 90, 40 … 110, |
|
-20 … 50, 20 … 90, 40 … 110, |
|
||||||||
|
|
|
60 … 130, 110 … 180 |
|
60 … 130 |
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
||||||
|
Constantă de timp T |
|
|
s |
120 (cu teacă de imersie) |
|
20 (fără teacă de imersie) |
|
||||||||
|
Aport Ks |
|
|
mm / °C |
0.8 |
|
|
|
|
|
|
|
|
|
|
|
|
Temperatura max. la senzor |
|
|
100 °C peste punctul de referinţă reglat |
|
|
|
|
||||||||
|
Temperatura max. ambientala |
|
°C |
0 … 70 |
|
|
|
|
|
|
|
|
|
|
||
|
Senzor presiune nominală |
|
PN |
40 |
|
|
|
|
|
|
|
|
|
|
||
|
Teacă de imersie presiune nominală |
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
Lungimea tubului capilar |
|
m |
5 |
|
|
|
|
|
|
|
|
|
|
||
|
Materiale |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Senzor de temperatură |
|
|
Senzor neted Ø24 × 386 |
|
Senzor spirală Ø30 × 500 |
|
|||||||||
|
Agent de lucru senzor |
|
|
|
Ulei siliconic |
|
|
|
|
|
|
|
|
|
||
|
Material senzor |
|
|
|
Alamă, bronz |
|
|
|
Spirală din cupru, placată cu nichel |
|||||||
|
Material teacă de imersie |
|
|
placat cu nichel |
|
|
|
Fără teacă de imersie |
|
|||||||
|
|
|
Mat. oţel inoxidabil nr. No. 1.4571 |
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
Greutate |
|
|
kg |
3.0 |
|
|
|
|
3.5 |
|
|
|
|
|
|
|
Vane |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Diametru nominal |
|
DN |
15 |
20 |
25 |
32 |
40 |
|
50 |
65 |
|
80 |
100 |
|
125 |
|
Valoare kVS |
|
m3/h |
4 |
6.3 |
8 |
16 |
20 |
|
32 |
50 |
|
80 |
125 |
|
160 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Scheme de aplicaţie
AFT |
STFW |
