Техническое описание
Клапан регулирующий комбинированный седельный
проходной с автоматическим ограничением расхода
AFQM 2 — монтаж на подающем и обратном трубопроводе
Описание
virtus.danfoss.com
Регулятор расхода прямого действия
AFQM 2 со встроенным регулирующим
клапаном предназначен для использования
в системах централизованного тепло-/
холодоснабжения. Регулятор ограничивает
расход в соответствии с установленным
максимальным значением. При использовании
в сочетании с электроприводами AMV(E)
и электронными регуляторами ECL этот
регулятор позволяет контролировать
расход и температуру для достижения
максимального энергосбережения.
AFQM 2 оснащен регулирующим клапаном
с регулируемым ограничителем расхода,
соединительной шейкой для электропривода
и регулирующим блоком с одной
регулирующей мембраной. Регуляторы
используются вместе со следующими
электроприводами Danfoss:
• AFQM 2 Ру 16/25/40 Ду 65–250
- AMV(E) 655 без функции возврата
пружины и с ручным управлением;
- AMV(E) 658 SD 2) с функцией возврата
пружины и ручным управлением;
- AMV(E) 659 SD 1) с функцией возврата
пружины;
• AFQM 2 Ру 16/25/40 Ду 65–250
- AMV(E) 55
• AFQM 2 Ру 16/25/40 Ду 65 –125
- AMV(E) 56
1)
в процессе получения сертификата DIN
2)
нет сертификата DIN
Основные характеристики:
• Ду 65–250
• k
60–800 м³/ч
VS
• Диапазон расхода 5,6–500 м³/ч
• Ру 16, 25, 40 *
* Ру 40 доступен с 1 ква ртала 2022 г.
• Перепад давления на конусе
регулирования расхода ∆pCV.
0,2 бар (стандартная версия) или
0,5 бар (версия с высоким расходом)
• Температура:
- циркуляционная вода / гликолиевый
раствор (вода+гликоль) до
30 %: 2 … 150 °C
• Соединения: фланцевые
© Danfoss | 2021.01 AI268359228474ru-000301 | 1
Техническое описание AFQM 2 (Pу 16/25/40)
Номенклатура и кодовые
номера для заказа
Пример:
Регулятор расхода со
встроенным регулирующим
клапаном расхода, Ду 65, k
Ру 16, ограничитель расхода
ΔРрб 0,2 бар, T
фланцевое соединение
- 1× Регулятор AFQM 2 Ду 65
Кодовый номер: 003G5500
Регулятор поставляется в
сборе, вместе со встроенными
импульсными трубками между
клапаном и регулирующим
блоком. Электропривод AMV(E)
заказывается отдельно.
макс.
150 °C,
VS
Регулятор AFQM 2
Рисунок Ду
60,
* Ру 40 доступен с 1 ква ртала 2022 г.
Сервисные комплекты
Рисунок Тип
Q
ΔР
65 28 42
80 40 60 003G5502 0 03G5503
100 63 95 003G5504 003G5505
125 100 150 003G5506 0 03G5507
150 160 240 003G5508 0 03G5509
200 270 340 003G5510 0 03 G5511
250 360 500 003 G5512 0 03G5 513
65 28 42
80 40 60 00 3G5516 0 03G5 517
100 63 95 003G5518 003G5519
125 100 150 003G5520 003G55 21
150 160 240 003G5522 003G5523
200 270 340 003G5524 003G5525
250 360 500 003G5526 0 03G5527
65 28 42
80 40 60 003G5530 003G5 531
100 63 95 003G5532 003G5533
125 100 150 003G5534 003G5535
150 160 240 003G5536 003G 5537
200 270 340 003G5538 003G5539
250 360 500 003G5540 003G5541
Вставка регулирования давления
VFG /Q/U 221
Сальниковое уплотнение регулятора расхода VFG/Q/U 22(1)
рб
макс.
= 0,2 бар ΔРрб = 0,5 бар ΔР
Ру Соединение
16
25
40*
k
(м³/ч)
60
80 80 003G1808
160 100 0 03G1809
250 125 0 03G1810
380 150 0 03 G1811
650 200 003G1812
800 250 003 G1813
Фланец EN
1092-1
VS
Ру Ду
16/2 5/40
Кодовый номер
= 0,2 бар ΔРрб = 0,5 бар
рб
003G5500 003G 5501
00 3G5514 003 G5515
003G5528 003G5529
Кодовый
номер
65 00 3G1807
65 –125 00 3G1720
150–250 00 3G1721
Сальниковое уплотнение регулятора давления VFG/Q/U 22(1)
Рисунок Тип Ру
Регулирующий блок регулятора
давления
рб
Площадь
мембраны
(см² )
160
320
160
320
∆Р
(бар)
0,2
16
40
0,5 003G5601
0,2
0,5 003G5597
0,2
0,5 003G5603
0,2
0,5 003G5599
65 –125 00 3G1730
150–250 00 3G1731
Кодовый
номер
003G5600
003G5596
Внутр.
пружина
003G5602
003G5598
2 | AI268359228474ru-000301 © Danfoss | 2021.01
Техническое описание AFQM 2 (Pу 16/25/40)
2
Технические
характеристики
Клапан AFQM 2
Условный проход Ду 65 80 100 125 150 200 250
Значение k
Диапазон
макс.
настройки
расхода
VS
∆Ррб 1) = 0,2 бар
1)
∆p
AFQM
∆Ррб 1) = 0,5 бар
1)
∆p
AFQM
м³/ч 60 80 160 250 380 650 800
Q
мин.
м³/ч
Q
макс.
5,6 8,0 12, 6 20 32 54 72
28 40 63 10 0 160 270 360
бар 0,45 0,4 0,45
Q
мин.
м³/ч
Q
макс.
8,4 12 19 30 48 68 100
42 60 95 150 240 340 500
бар 1,0 0,9 0,8
Ход што ка мм 12 19 23 28 32
Авторитет регулирующего клапана 1 (100 %) в диапазоне настройки рас хода
Характеристика рег улирования Комбинированная
Коэффициент начала кавитации z 0,5 0,4 0,35 0,3 0,3 0,2 0,2
% от
Протечка по IEC 534
значения
k
VS
≤ 0,01
Номинальное давление Ру 16, 25, 40
Мин. перепад давления
Макс. перепад давления Ру 16 16 16
бар
Макс. перепад давления, Ру 25/40 20 20
См. примечание
15 15 12 10 10
2)
Система разгрузки давления Разгрузочная камера
Теплоноситель Циркуляционная вода / гликолиевый раствор (вода+гликоль) до 30 %
pH теплоносителя Мин. 7, макс. 10
Температура теплоносителя °C 2 … 150
Соединения Фланцевые
Материалы
Ру 16 Серый чугун EN- GJL-250 (GG-25)
Корпус клапана
Ру 25 Ковкий чугун EN-GJS-400-18-LT (GGG-40.3)
Ру 40 В ролях стали GP240GH (GS-C 25)
Седло к лапана DP, CV Нержавеющая сталь, мат. № 1.4021
Конус клапана DP, CV Нержавеющая сталь, мат. № 1.4021
Уплотнение DP, CV EPDM
1)
DP = перепад дав лений на регулирующем клапане, РБ = пе репад давлений на конусе регулирующего б лока, ∆p
давлений, необходимый для Q
2)
Для расхо дов меньших, чем Q
макс.
макс.
p
->
AFQM
Q
p
CV
k
VS
= перепад
AFQM
Регулирующий блок AFQM 2
Для клапана Ду 65 80 100 125 15 0 200 250
Площадь мембраны см² 160 320
Макс. рабочее давление
Перепад давления на конусе
бар
регулирующего блока ∆Ррб
Материалы
Корпус Сталь, мат. № 1.0345, цинковое покрытие
Мембрана EPDM (катаная с волоконным армированием)
Импульсная трубка Трубка из нерж. с тали Ø10 × 0,8 мм
16 или 40
0,2 или 0,5
AI268359228474ru-000301 | 3© Danfoss | 2021.01
Техническое описание AFQM 2 (Pу 16/25/40)
p
z = 0,2...0,6 []
p []
z =
:
Рабочая область
Максимально допустимый перепад давления на регуляторе (Δp
коэффициентах начала кавитации (z)
.
0,2
0,3 0,4 0,5 0,6
0,25 0,35 0,45 0,55
T = 90°C
T = 100°C
T = 110°C
[]
.
p
) при различных
макс.
T = 80°C
T = 150°C
p = 6
T = 140°C
z = 0,4
p
T = 140°C
= 1,35
.
T = 130°C
Примеры применения
– Монтаж на обратном
трубопроводе
– Монтаж на подающем
трубопроводе
Зависимая схема системы отопления
Независимая схема системы отопления
Зависимая схема системы отопления Независимая схема системы отопления
4 | AI268359228474ru-000301 © Danfoss | 2021.01
Техническое описание AFQM 2 (Pу 16/25/40)

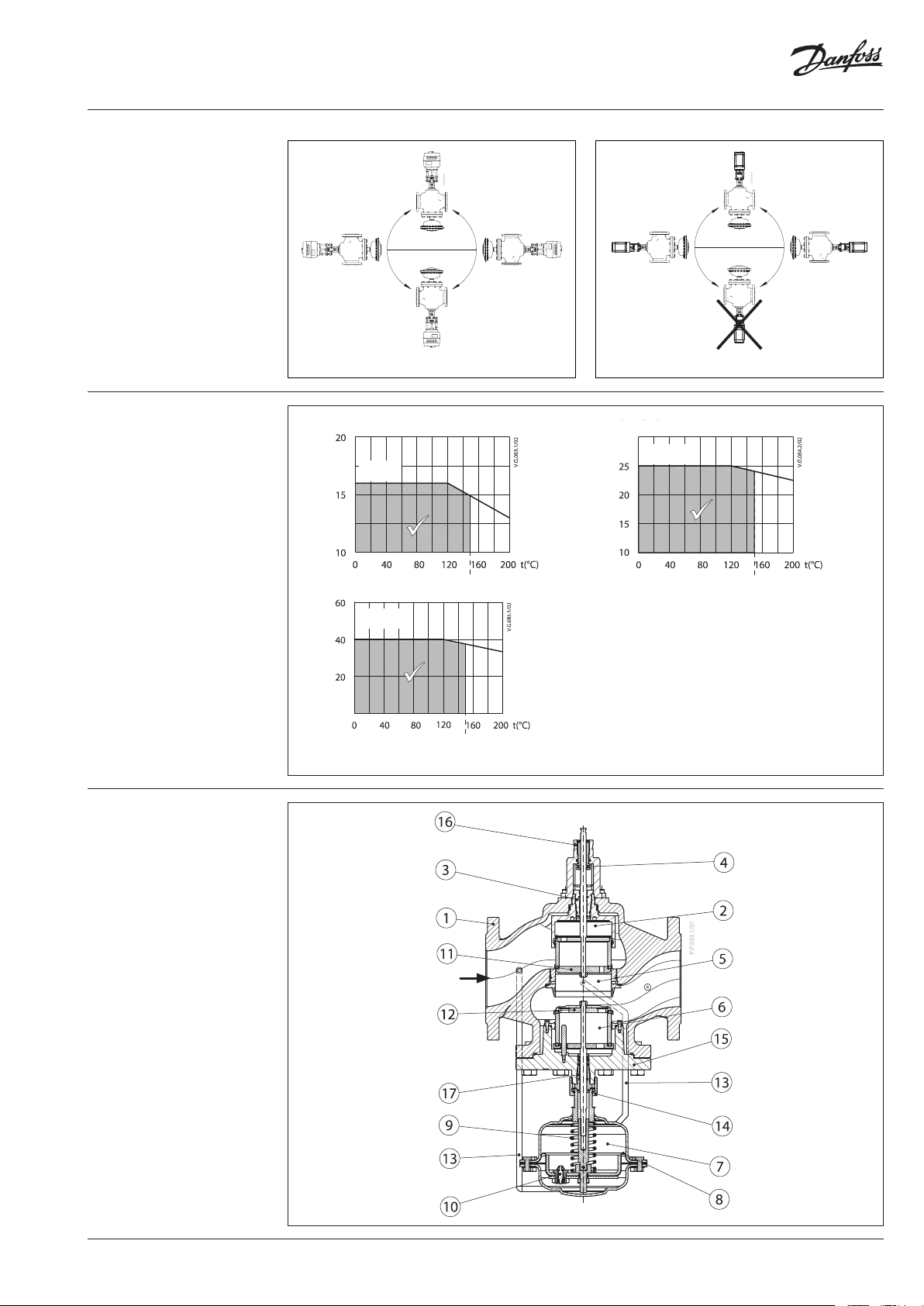

Монтажные положения
Внимание!
Соблюдайте монтажные
положения для электроприводов
AMV(E). См. соответствующее
техническое описание.
В сочетании с AMV(E) 65X В сочетании с AMV(E) 55/56
Зависимость давления
от температуры
Конструкция
1. Корпус клапана
2. Вставка регулирования
расхода
3. Сальниковое уплотнение
регулятора расхода
4. Гайка ограничения макс.
расхода
5. Седло клапана
6. Вставка клапана
7. Регулирующий блок
регулятора давления
8. Мембрана регулирующего
блока
9. Пружина регулирующего
блока
10. Предохранительный
клапан избыточного
давления мембраны
11. Конус регулирования
расхода (РБ)
12. Конус регулирования
давления (DP)
13. Импульсная трубка
14. Соединительная гайка
15. Крышка клапана
16. Соединение для
электропривода
17. Сальник клапана
P
макс.
(бар)
P
(бар)
макс.
Ру 25
Ру 16
EN-GJS-400
(GGG-40.3)
EN -G JL- 250
(GG -25)
150
150
EN-GP-240-GH
(GS- C 25)
P
(бар)
макс.
PN 40
150
Зависимость макс. допустимого рабочего давления от температуры теплоносителя (согласно EN 1092-2)
AI268359228474ru-000301 | 5© Danfoss | 2021.01
Техническое описание AFQM 2 (Pу 16/25/40)
10
15
20
25
30
35
40
45
0 12345678910
10
20
30
40
50
60
70
012345678910 11 12 13
10
120
0 12345678910 11 12 13
10
12
14
16
180
0123456789101112131415
10
15
20
25
300
0246810 12 14 16
10
15
20
25
30
35
40
450
0 246810 12 14 16 18 20
10
20
30
40
50
600
0 246810 12 14 16 18 20 22
Настройки Кривые ограничения расхода на диаграммах
Установка расхода
Ограничение расхода производится
путем регулировки гайки ограничения
макс. расхода. Регулировка выполняется
дают лишь информационные значения, для
более точной настройки ограничения расхода
используйте расходомер/теплосчетчик.
с использованием диаграмм ограничения
расхода (см. соответствующие инструкции) и/
или по показаниям теплосчетчика.
Ограничение расхода
включает индикатор
Ду 65
= 0,5 бар
b
= 0,2 бар
Δp
b
Δp
1 оборот = 36 0°
Ду 80
расход, м³/ч
5
0
Количество оборотов
Ду 10 0
0
80
= 0,5 бар
b
расход, м³/ч
0
0
Ду 125
0
0
0
80
расход, м³/ч
60
40
20
0
Ду 200
0
0
0
0
0
0
6 | AI268359228474ru-000301 © Danfoss | 2021.01
расход, м³/ч
0
50
0
Δp
= 0,2 бар
b
Δp
Количество оборотов
= 0,5 бар
b
Δp
= 0,2 бар
b
Δp
Количество оборотов
= 0,5 бар
b
Δp
= 0,2 бар
b
Δp
Количество оборотов
60
расход, м³/ч
40
20
0
Количество оборотов
Ду 150
0
0
0
0
расход, м³/ч
50
0
Количество оборотов
Ду 250
0
0
0
расход, м³/ч
0
0
0
Количество оборотов
Δp
Δp
Δp
= 0,5 бар
b
= 0,2 бар
b
Δp
= 0,5 бар
b
= 0,2 бар
b
Δp
= 0,5 бар
b
= 0,2 бар
b
Δp
Техническое описание AFQM 2 (Pу 16/25/40)
Функционирование Конус регулирования расхода регулирует
расход посредством открытия и закрытия.
Эти действия выполняются с помощью
электрического привода. Максимальный
расход ограничивается максимальным
открытием конуса. Максимальное открытие
регулируется вращением гайки ограничения
расхода. Независимое от давления
управление расходом осуществляется
путем поддержания постоянного перепада
давлений на конусе регулирования расхода.
Перепад давления на конусе регулирования
расхода передается к мембране
регулирующего блока через импульсные
трубки. Это настраивается на заводе.
Открытие/закрытие конуса регулирования
давления осуществляется путем изменения
перепада давлений на мембране.
Размеры
2
H
Когда перепад давления на конусе
регулирования расхода:
а) возрастает, конус регулирования давления
закрывает клапан до тех пор, пока не
достигается заданный перепад давления
на конусе регулирования расхода.
б) понижается, клапан регулятора прямого
действия будет открываться до тех пор,
пока не будет достигнут заданный
перепад давления на на конусе
регулирования расхода.
Мембрана регулирующего блока оснащена
предохранительным клапаном избыточного
давления для защиты мембраны от
повреждений вследствие слишком
большого перепада давлений.
3
H
1
H
L
AMV(E) 55/AFQM 2 Ду 65–250, Ру 16/25/40
AMV(E) 56/AFQM 2 Ду 65–125, Ру 16/25/40
L H
Ду
65 290 355 505 540 36 38 43
80 310 355 515 540 41 43 50
100 350 390 540 570 60 62 74
125 400 395 575 610 79 81 94
150 480 460 - 640 135 138 168
200 600 495 - 700 242 245 285
250 730 550 - 710 394 397 458
1
мм Ру 16 Ру 25 Ру 25
1
H
L
AMV(E) 65X/AFQM 2
Ду 65–250, Ру 16/25/40
H
H
2
3
Масса клапана (кг)
AI268359228474ru-000301 | 7© Danfoss | 2021.01
Техническое описание AFQM 2 (Pу 16/25/40)
© Danfoss | DHS-SMDBT/SI | 2021.018 | AI268359228474ru-000301
Loading...
