Danfoss AFPQ, VFQ 2, VFQ 21, AFPQ 4 Data sheet [hu]

Adatlap

Nyomáskülönbség- és térfogatáram-szabályozó (PN 16, 25, 40)

AFPQ/VFQ 2(1) - beépítés visszatérő ágba, állítható beállítás
AFPQ 4/VFQ 2(1) - beépítés előremenő ágba, állítható beállítás

Leírás

A termék elsősorban távfűtő rendszerekhez
készült, segédenergia nélküli nyomáskülönbség­és térfogatáram-szabályozó. A szabályozó
növekvő nyomáskülönbségre vagy a beállított
maximális térfogatáram túllépésekor zár.

A szabályozó egy állítható térfogatáram­korlátozóval rendelkező szabályozószelepből,
egy kétmembrános állítóműből, és egy
nyomáskülönbség-állító rugóból áll.
A nyomáskülönbség és a térfogatáram
szabályozása független egymástól.

A szelepet tekintve kétféle változat
áll rendelkezésre:
– VFQ 2 fém záró szelepkúppal
– VFQ 21 lágy záró szelepkúppal (külön kérésre)

Fő adatok:
∙ DN 15-250
∙ kVS 4,0-400 m3/h
∙ Térfogatáram-tartomány: 0,1-250 m3/h
∙ PN 16, 25, 40
∙ Beállítható nyomástartomány:

0,1-0,7 bar/0,15 -1, 5 bar

∙ Térfogatáram-korlátozó pb: 0,2 vagy 0,5 bar
∙ Hőmérséklet:

– Cirkulációs víz/max. 30%-os glikolos víz:

2-150/ 200 °C

∙ Csatlakozások:

– Karimás

Rendelés

1. példa:
Nyomáskülönbség és térfogatáram
szabályozó, beépítés visszatérő
ágba; DN 15; kVS 4,0; PN 6; fém zárás;
beállítható nyomástartomány
0,1-0,7 bar; térfogatáram-korlátozó
∆pb 0,2 bar; T

– 1× VFQ 2 DN 15 szelep
Kódszám: 065B2654
– 1× AFPQ állítómű
Kódszám: 003G102 9
– 1× AFPQ DN 15

Kódszám: 003G1365
– 1× AF impulzusvezeték-készlet
Kódszám: 003G1391

A termékeket külön szállítjuk.

150 °C; karimás;

max

impulzusvezetékek

AFPQ
impulzusvezetékek

AF impulzusvezeték­készlet

VFQ 2 Szelepe k (fém zár ó szelepkúp)

Kép

1)

150 °C feletti hőmér sékleten csak vízzára kkal (lásd Tartozékok)

DN

(mm)

15 4,0
20 6,3 065B2655 065B2668 065B2678
25 8,0 065B2656 065B2669 065B2679
32 16 065B2657 065B2670 065B2680
40 20 065B2658 065B2671 065B2681
50 32 065B2659 065B2672 065B2682
65 50 065B2660 065B2673 065B2683

80 80 065B2661 065B2674 065B2684
100 125 0 65B2662 065B2675 065B2685
125 160 065B2663 065B2676 0 65B2686
150 280
200 320 065B2758 – 065B2688
250 400 065B2759 – 065B2689

k

VS

(m3/h)

Csatlakozások

Az EN 1092-1

szerinti

karimák

T

(°C)

150

150

max

Kódszám

PN 16 PN 25 PN 40

065B2654

065B2664

T

(°C)

200

150

max

1)

Kódszám

065B2667 065B2677

– 065B2687

© Danfoss | 2022.02

AI155086470232hu-000701 | 1

Adatlap Nyomáskülönbség- és térfogatáram-szabályozó AFPQ (4)/VFQ 2(1) (PN 16, 25, 40)

Rendelési információk

(folytatás)

2. példa:
Nyomáskülönbség és térfogatáram
szabályozó, beépítés visszatérő
ágba; DN 15; kVS 4,0; PN 5; fém zárás;
beállítható nyomástartomány
0,1-0,7 bar; térfogatáram-korlátozó
∆pb 0,2 bar; T

– 1× VFQ 2 DN 15 szelep
Kódszám: 065B2 667
– 1× AFPQ állítómű
Kódszám: 00 3 G1029
– 1× AFPQ DN 15

Kódszám: 003G1365
– 1× AF impulzusvezeték-készlet
Kódszám: 003G1391
– 1× V1 vízzár
Kódszám: 003G1392

A termékeket külön szállítjuk.

3. példa:
Nyomáskülönbség és térfogatáram
szabályozó, beépítés előremenő
ágba; DN 15; kVS 4,0; PN 25; fém zárás;
beállítható nyomástartomány
0,1-0,7 bar; térfogatáram-korlátozó
∆pb 0,2 bar; T

– 1× VFQ 2 DN 15 szelep
Kódszám: 065B2 667
– 1× AFPQ állítómű
Kódszám: 00G1033
– 4× AF impulzusvezeték-készlet
Kódszám: 003G1391
– 3× V1 vízzár
Kódszám: 003G1392

A termékeket külön szállítjuk.

200 °C; karimás;

max

impulzusvezetékek

V1 vízz ár
AFPQ

impulzusvezetékek
AF impulzusvezeték-

készlet

200 °C; karimás;

max

AF impulzusvezeték­készlet

V1 vízz ár

AF impulzusvezeték­készlet

AFPQ/AFPQ 4 állítóművek

Kép

∆p beállítható

nyomástartomány

Tar tozékok

Kép Típus megnevezése

Impulzusvezetékek

(rozsdamentes acél)

Kép Típus megnevezése Leírás Rendelési szám Kódszám

AF impulzusvezeték-

Szorítógyűrűs

B nyílás

KF3 kombinálódarab

A nyílás

KF2 kombinálódarab

4)

(bar)

0,1-0,7

0,15 -1,5

készlet

V1 vízzár

csatlakozó

Térfogatáram-

korlátozó ∆p

Megfelelő

szabályozó

AFPQ

3)

AFPQ 4

– 1× rézcső Ø10 × 1 × 1500 mm
– 1× szorítógyűrűs csatlakozó imp.vezeték

csőhöz való csatlakoztatásához (G ⁄)

– 2× aljzat

Kapacitás 1 liter; imp.vezetékhez való

1)

szorítógyűrűs csatlakozókkal Ø10

Az Ø10-es impulzusvezeték szabályozóhoz

2)

való csatlakozásaihoz
Nyomásos membránművekkel való

kombináláshoz. Motor oldalt csatlakoztatva
(B nyílás), csak be-ki funkcióhoz

Termosztáttal való kombináláshoz
– oldalsó csatlakoztatás a B nyíláshoz

b

(bar)

0,2
0,5 003G1030 003G1034
0,2 003G1031 003G1035
0,5 003G1032 003G1036

Névleges

nyomás

(PN)

40

DN

(mm)

15
20
25
32
40 003G1369
50 0 03G1370
65
80

100 0 03G1373
125 003 G1374
150 0 03G1375

200

250

15
20
25
32
40 00 3G1382
50 003G13 83
65
80

100 00 3G1386
125 0 03G1387
150 0 03G138 8

200

250

AFPQ (visszatérő) AFPQ 4 (előremenő)

003 G1029 003G1033

G 1⁄/2×

Kódszám

PN Kódszám

00 3G1365

00 3G1367

16, 25, 40

00 3G1371

16 003G1416
40 003G1376
16 0 03G1417
40 00 3G1405

00 3G1378

00 3G1380

16, 25, 40

00 3G1384

16 003G1418
40 00 3G1389
16 0 03G1419
40 003G14 06

– 003G1391

AFPQ 1×

AFPQ 4 3×

G ⁄ 003G1468

G 1⁄

003G1392

00 3G1441

00 3G1440

2 | © Danfoss | 2022.02

Elzárószelep

Fojtószelep 065B2909

1)

Az impulzus vezetékeken mindig kell víz zárat alkalmazni, ha a T

2)

Mérőcsonkbó l, szorítógyűrűből és anyáb ól áll

3)

KF2 vagy KF3 kom binálódarabbal hasz náljon 2× 003G1391 terméke t PN 16 és T < 150 °C mellet t.

Vagy használjo n külön kérésre készült impul zusvezetékeket

4)

A nyílás – bármilyen tí pusú állítómű csatlakoztatásá hoz

Ø10-es impulzusvezetékhez

≥ 150 °C

max

– 00 3G1401

AI155086470232hu-000701

Adatlap Nyomáskülönbség- és térfogatáram-szabályozó AFPQ (4)/VFQ 2(1) (PN 16, 25, 40)

Rendelési információk

(folytatás)

Műszaki adatok

Szervizkészletek

Kép Típus megnevezése Szelephez

Szelepbetét VFQ 2

Tömítőkúp (EPDM O-gyűrűkkel) 003G1464

DN

(mm)

15 4,0 065B2796
20 6,3 065B2797
25 8
32 16
40 20
50 32
65 50

80 80
100 125
125 160
150 280 065B2964
250 400 065B2965

k

VS

(m3/h)

Kódszám

065B2798

065B2799

065B2800

065B2801

Szelep

Névleges átmérő DN 15 20 25 32 40 50 65 80 100 125 150 200 250

p-szabályozó kVS értéke

Max.
térfogatáram
beállítási
tartománya

pb 1) = 0,2 bar

pb 1) = 0,5 bar

min. 0 ,1 0,2 0,2 0,4 0,6 0,8 3 4 6 8 12 15 18

max. 2 3 4 7 11 16 28 40 63 80 125 150 18 0

min. 0,2 0,3 0,3 0,5 0,8 1, 2 4 6 9 12 18 22 25

max. 3 4,5 6 10 16 24 40 58 90 12 0 180 220 250

Kavitációs tényező z 0,6 0,6 0,6 0,55 0,55 0,5 0,5 0,45 0,4 0,35 0,3 0,2 0,2

Szivárgási veszteség az
IEC 534 szerint (a kVS %-a)

VFQ 2 ≤ 0,03 ≤ 0,05

VFQ 21 ≤ 0,01

Névleges nyomás PN 16, 25, 40

Min. nyomáskülönbség
max. térfogatáramhoz

Max. nyomáskülönbség

pb 1) = 0,2

2)

pb 1) = 0,5 0,8 0,7 0,8 0,7 0,8 0,7

PN 16 16

PN 25, 40 20

Közeg Cirkulációs víz/max. 30%- os glikolos víz

Közeg pH Min. 7, max. 10

Közeghőmérséklet

VFQ 2

VFQ 21 2-150

Csatlakozások Karimás

PN 16 Szü rkeöntvény EN -GJL-250 (G G-25)

Szeleptest

PN 25 Gömbgrafitos öntöttvas EN-GJS-40 0 (GGG-40. 3)

PN 40 Acélöntvény GP240GH (GS-C 25)

Szelepülék Rozsdamentes acél, anyagszám 1.4021

Szelepkúp Rozsdamentes acél, anyagszám 1.4404

Zárás

VFQ 2 Fém

VFQ 21 EPDM

Nyomásmentesítő rendszer Csőmembrán (rozsdamentes acél, anyagszám 1.4571) Membrán (EPDM)

1)

∆pb – nyomáskülönbsé g a térfogatáram-korlá tozón

2)

Ha a térfoga táram kisebb, mint Q

3)

150 °C feletti hőmérsék leten csak vízzárakka l (lásd Tartozé kok)

->

max

4,0 6,3 8,0 16 20 32 50 80 125 160 280 320 400

m3/h

0,5 0,4 0,5 0,4 0,5 0,4

bar

15 12 10

°C

2-150/2-200

3)

Anyagok

2





Q





p





p

min




b



k

VS



2-150

Rozsdamentes

acél, anyagszám

1.4 313

Rozsdamentes

acél, anyagszám

1.4021

AI155086470232hu-000701

© Danfoss | 2022.02 | 3

Adatlap Nyomáskülönbség- és térfogatáram-szabályozó AFPQ (4)/VFQ 2(1) (PN 16, 25, 40)

Műszaki adatok (folytatás)

Alkalmazási alapelvek

– Beépítés visszatérő ágba

Állítómű

Típus AFPQ, AFPQ 4

Állítómű mérete cm

Névleges nyomás PN 40

Mennyiségkorlátozóra eső nyomáskülönbség p

Nyomáskülönbség-beállítási tartományok és rugószínek

Állítóműház Acél, anyagszám 1.0338, horganyzott

Szabályozómembrán EPDM (tekercselt; szálerősítésű)

b

2

bar

Anyagok

250

0,2/0,5

0,1-0,7 0,15 -1,5

sárga vörös

– Beépítés előremenő ágba

Közvetlen csatlakozású fűtőrendszer Indirekt csatlakozású fűtőrendszer

Közvetlen csatlakozású fűtőrendszer Indirekt csatlakozású fűtőrendszer

4 | © Danfoss | 2022.02

AI155086470232hu-000701

Adatlap Nyomáskülönbség- és térfogatáram-szabályozó AFPQ (4)/VFQ 2(1) (PN 16, 25, 40)

Kombinációk

Példa:
Nyomáskülönbség-, térfogatáram­és hőmérséklet-szabályozó,
beépítés visszatérő ágba;
DN 15; kVS 4,0; PN 16; fém zárás;
beállítható nyomástartomány
0,1-0,7 bar; térfogatáram-korlátozó
∆pb 0,2 bar; T

– 1× VFQ 2 DN 15 szelep
Kódszám: 065B2654
– 1× AFPQ állítómű
Kódszám: 003G1029
– 3× AF impulzusvezeték-készlet
Kódszám: 003G1391
– 1× AFT06 termosztát
Kódszám: 065-4390
– 1× KF2 kombinálódarab

A termékeket külön szállítjuk.

Megjegyzés:

Az AFT 06 termosztát adatait
lásd a vonatkozó adatlapon

150 °C; karimás;

max

Kódszám: 003G1398

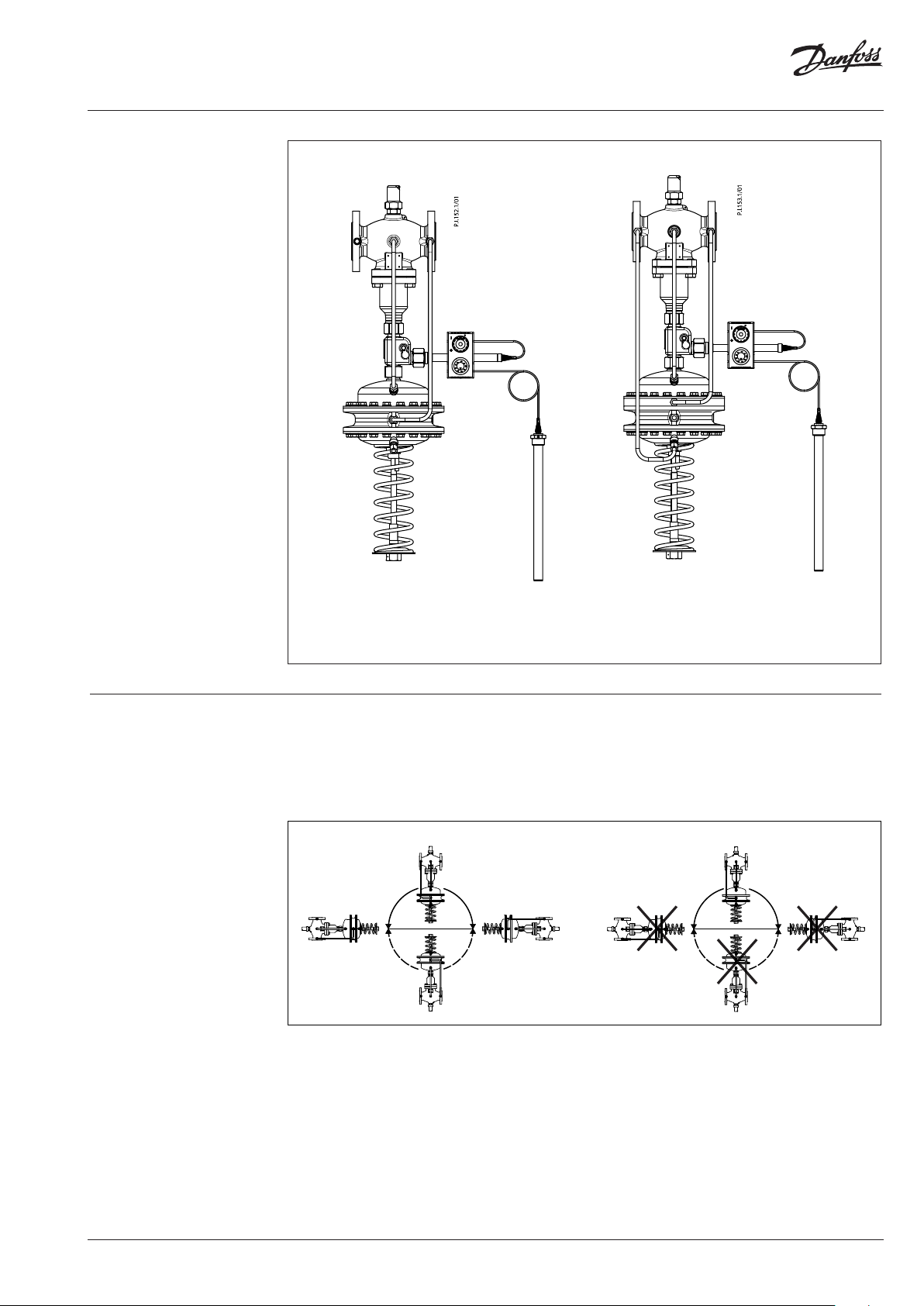

AFT 06/KF2/AFPQ/VFQ2
– Nyomáskülönbség-, térfogatáram- és

hőmérséklet-szabályozó, beépítés visszatérő ágba

Szerelési helyzetek DN 15-80 T

A szabályozók bármely pozícióba beépíthetők.

DN 15-80 T

≤ 120 °C

max

≤ 120 °C

max

AFT 06/KF2/AFPQ 4/VFQ2
– Nyomáskülönbség-, térfogatáram- és

hőmérséklet-szabályozó, beépítés előremenő ágba

DN 15-80 T

> 120 °C; DN 100-250

max

A szabályozók kizárólag vízszintes
csövezésbe szerelhetők, lefelé mutató
nyomásos membránművel.

DN 15-80 T

> 120 °C; DN 100-250

max

AI155086470232hu-000701

© Danfoss | 2022.02 | 5

Adatlap Nyomáskülönbség- és térfogatáram-szabályozó AFPQ (4)/VFQ 2(1) (PN 16, 25, 40)

Nyomás-hőmérséklet
diagram

A működési terület a P-T
vonal alatti rész, minden
szelep esetén a T

max

értékig

Maximális megengedett üzemi nyomás a közeghőmérséklet függvényében (az EN 1092-2 szerint)

Pmax(bar)

PN 16

EN - GJL- 250
(GG -25)

Pmax(bar)

PN 25

EN-GJS- 400
(GGG-40.3)

Maximális megengedett üzemi nyomás a közeghőmérséklet függvényében (az EN 1092-2 szerint)

Pmax(bar)

PN 40

EN-GP-240-GH
(GS- C 25)

Maximális megengedett üzemi nyomás a közeghőmérséklet függvényében (az EN 1092-1 szerint)

6 | © Danfoss | 2022.02

AI155086470232hu-000701

Adatlap Nyomáskülönbség- és térfogatáram-szabályozó AFPQ (4)/VFQ 2(1) (PN 16, 25, 40)

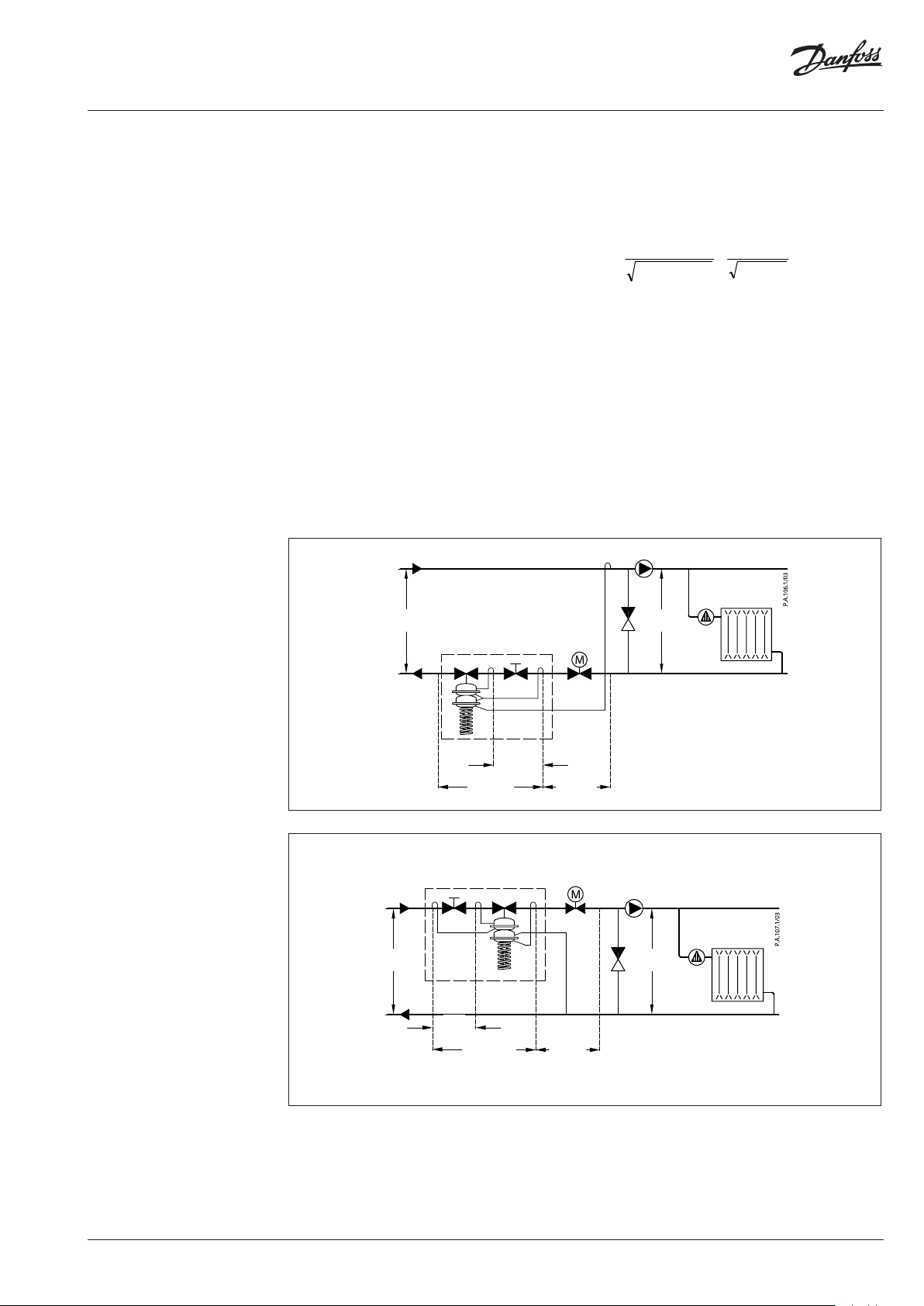

Méretezés

– Direkt csatlakozású

fűtőrendszer

1. példa

A direkt csatlakozású fűtőrendszer
keverőkörének motoros mozgatású
szabályozószelepe (MCV) 0,3 bar (30 kPa)
nyomáskülönbséget és 1900 l/h alatti
térfogatáramot igényel.

Megadott adatok:

Q

= 1,9 m3/h (1900 l/h)

max

p

= 0,9 bar (90 kPa)

min

1)

p

= 0,1 bar (10 kPa)

kör

p

= 0,3 bar (30 kPa) kiválasztott érték

MCV

2)

p

= 0,2 bar (20 kPa)

b

Megjegyzés:

1)

A ∆p

a fűtőkörben szükséges szivattyúnyomásnak felel meg,

kör

az AFPQ(4) méretezéseko r nem kell figyelemb e venni.

2)

pb – nyomáskülönbsé g a térfogatáram-korlá tozón.

A nyomáskülönbség beállított értéke:
p
p

= p

beáll. érték

= 0,3 bar (30 kPa)

beáll. érték

MCV

A szabályozóra eső teljes nyomásveszteség:
p

= p

– p

AFPQ

p

= 0,6 bar (60 kPa)

AFPQ

min

= 0,9 – 0,3

MCV

Q

max

A csövek, elzárószerelvények,
hőmennyiségmérők stb. esetleges
csőnyomásveszteségei nincsenek beleszámítva.

kv érték számítási képlete:

Q

k



v

max

pp



bAFPQ

9,1



2,06,0



kv = 3,0 m3/h

Megoldás:

A példához az AFPQ 4 DN 15-öst választjuk,
kVS érték 4,0, 0,1-0,7 bar nyomáskülönbség­állítási tartománnyal, és 0,1-2,0 m3/h
térfogatáram-állítási tartománnyal.

∆p

∆p

min

∆p

∆p

kör

kör

min

AFPQ

∆p

b

∆p

AFPQ

AFPQ 4

Q

max

∆p

b

∆p

AFPQ

∆p

∆p

MCV

MCV

AI155086470232hu-000701

© Danfoss | 2022.02 | 7

Adatlap Nyomáskülönbség- és térfogatáram-szabályozó AFPQ (4)/VFQ 2(1) (PN 16, 25, 40)

Méretezés (folytatás)

– Indirekt csatlakozású

fűtőrendszer

2. példa

Az indirekt csatlakozású fűtőrendszer motoros
mozgatású szabályozószelepe (MCV) 0,3 bar
(30 kPa) nyomáskülönbséget, és kevesebb,
mint 1800 l/h térfogatáramot igényel.

Megadott adatok:

Q

= 1,8 m3/h (1800 l/h)

max

p

= 1,0 bar (100 kPa)

min

p
p
p

Megjegyzés:

1)

= 0,05 bar (5 kPa)

hőcserélő

= 0,3 bar (30 kPa) kiválasztott érték

MCV

1)

= 0,2 bar (20 kPa)

b

pb – nyomáskülönbsé g a térfogatáram-korlá tozón

A nyomáskülönbség beállított értéke:
p
p
p

= p

beáll. érték

= 0,05 + 0,3

beáll. érték

= 0,35 bar (35 kPa)

beáll. érték

hőcserélő

+ p

MCV

A szabályozóra eső teljes nyomásveszteség:
p

= p

AFPQ

p

= 1,0 – 0,05 – 0,3

AFPQ

p

= 0,65 bar (65 kPa)

AFPQ

min

– p

hőcserélő

– p

Q

max

MCV

A csövek, elzárószerelvények,
hőmennyiségmérők stb. esetleges
csőnyomásveszteségei nincsenek beleszámítva.

kv érték számítási képlete:

Q

k



v

max

pp



bAFPQ

8,1



2,065,0



kv = 2,7 m3/h

Megoldás:

A példához az AFPQ 4 DN 15-öst választjuk,
kVS érték 4,0, 0,1-0,7 bar nyomáskülönbség­állítási tartománnyal, és 0,1-2,0 m3/h
térfogatáram-állítási tartománnyal.

∆p

∆p

min

AFPQ

∆p

b

∆p

AFPQ

AFPQ 4

Q

max

min

∆p

b

∆p

AFPQ

∆p

∆p

MCV

MCV

∆p

∆p

hőcserélő

hőcserélő

8 | © Danfoss | 2022.02

AI155086470232hu-000701

Adatlap Nyomáskülönbség- és térfogatáram-szabályozó AFPQ (4)/VFQ 2(1) (PN 16, 25, 40)

17

21

18

14
11

13

12

22

15

16

3

17

21

18

14
11

13

22

12

15

16

Felépítés

1. Szeleptest

2. Burkolat

3. Állítható térfogatáram-

korlátozó

4. Szelepülék

5. Szelepbetét

6. Nyomásmentesített

szelepkúp

7. Szelepszár

8. Csőmembrán a szelepkúp

nyomásmentesítéséhez

9. Membrán a szelepkúp

nyomásmentesítéséhez

10. Állítómű

11. Szabályozó membrán

térfogatáram­szabályozáshoz

12. Szabályozó membrán

nyomáskülönbség­szabályozáshoz

13. Túlnyomás elleni

biztonsági szelep

14. Beépített rugó térfogatáram-

szabályozáshoz

15. Beállítórugó

nyomáskülönbség­szabályozáshoz

16. Beállítóelem

nyomáskülönbség-állításhoz,
záráshoz előkészítve

17. Tömítőkúp

18. Hollandi anya

19. Impulzusvezeték

20. Szorítógyűrűs csatlakozó

impulzusvezetékhez

21. Membránház felső része

22. Membránház alsó része

23. Szeleptest-hosszabbító

24. Elzárószelep a vízfeltöltéshez

25. Záródugó

19

10

20

20

AFPQ VFQ 2(1), DN 15-125

3

1
4

6
7

19

5
8

2

10

20

AFPQ 4 VFQ 2(1), DN 15-125

1
4
6
7
5
8

2

9 2

VFQ 2(1) DN 150-250, T

25

24

VFQ 2 DN 150-250, T

max

max

150 °C

23

9

2

200 °C

Működés

Beállítás

AI155086470232hu-000701

A térfogatáram nyomásesést hoz létre az
állítható térfogatáram-korlátozón. A létrejött
nyomásokat az impulzusvezetéken keresztül az
állítómű kamráiba vezetjük és így hatást fejtenek
ki a szabályozó membránra a térfogatáram­szabályozás érdekében. A térfogatáram­korlátozóra eső nyomáskülönbséget
a beépített térfogatáram-szabályozó rugó
szabályozza és korlátozza. A szabályozószelep
növekvő nyomáskülönbségre zár és csökkenő
nyomáskülönbségre nyit, hogy fenntartsa
a max. térfogatáramot.

Térfogatáram beállítása

A térfogatáram beállítását a térfogatáram­korlátozó helyzetének állításával végezzük.
A beállítás elvégezhető a térfogatáram-beállítási
diagram alapján (lásd a vonatkozó utasításokat)
és/vagy hőmennyiségmérő segítségével.

Az előremenő és visszatérő ágakból származó
nyomásváltozásokat az impulzusvezetéken
keresztül az állítómű kamráiba vezetjük, és így
hatást fejtenek ki a szabályozómembránra
a nyomáskülönbség szabályozása érdekében.
A nyomáskülönbség szabályozása a
nyomáskülönbség-szabályozó beállítórugó
segítségével történik. A szabályozószelep
növekvő nyomáskülönbségre zár és csökkenő
nyomáskülönbségre nyit, hogy fenntartsa
az állandó nyomáskülönbséget.

A szabályozó két túlnyomás elleni biztonsági
szeleppel is el van látva, amelyek megvédi
a térfogatáram- és nyomáskülönbség­szabályozó szabályozómembránjait
a túl nagy nyomáskülönbségtől.

Nyomáskülönbség beállítása

A nyomáskülönbség beállítását
a nyomáskülönbség-szabályozó
beállítórugójával végezzük. A beállítás
elvégezhető a nyomáskülönbség-beállító
beállítóeleme és a nyomáskijelző segítségével.

© Danfoss | 2022.02 | 9

Adatlap Nyomáskülönbség- és térfogatáram-szabályozó AFPQ (4)/VFQ 2(1) (PN 16, 25, 40)

ø89







Méretek

L

2

B

3

H

B

B

L

VFQ DN 15-125

L

2

B

H

B

1

H

1

B

VFQ DN 150-250

VFQ DN 150-250

szeleptest-hosszabbítóval 200 °C-ig

VFQ 2, VFQ 21 szelepek

DN 15 20 25 32 40 50 65 80 100 125 150 200 250

L

B 213 213 239 239 241 241 276 276 381 381 326 354 401

B

2

H 337 337 374 374 393 393 440 440 575 575 595 686 756

Tömeg

B

1

B

3

H

1

Tömeg
(szeleptest
hosszabbítóval)

PN 16/25

PN 40 31 34 63 72 147 264 347

PN 16/25

PN 40 187 350 526

130 150 160 18 0 200 230 290 310 350 400 480 600 730

mm

124 124 135 135 152 15 2 16 4 164 194 19 4 269 332 355

kg 8 9 10,5 12,5 15,5 18,5

mm

kg

28,5 31 61 71 12 0 193 337

620 852 11 99

269 332 356

889 1184 1555

160 314 489

ø60

AFPQ, AFPQ 4 állítóművek

Állítómű típusa AFPQ/AFPQ 4

Ø A

H az xs = 0,1-0,7/0,15-1,5 esetén 520/540

Tömeg kg 34

mm

257

SW 22

Elzárószelep

Ø10

110

78

10 | © Danfoss | 2022.02

240

V1 vízzár



KF2, KF3 kombinálódarab

40

G⁄

SW19

Szorítógyűrűs csatlakozó

AI155086470232hu-000701

Adatlap Nyomáskülönbség- és térfogatáram-szabályozó AFPQ (4)/VFQ 2(1) (PN 16, 25, 40)

AI155086470232hu-000701

© Danfoss | 2022.02 | 11

Adatlap Nyomáskülönbség- és térfogatáram-szabályozó AFPQ (4)/VFQ 2(1) (PN 16, 25, 40)

12 | © Danfoss | DCS-SGDPT/SI | 2022.02

AI155086470232hu-000701
