Techninis aprašymas
Slėgio perkryčio reguliatorius (PN 16, 25, 40)
AFP 2 / VFG 22(1) – montavimas tiekimo arba grąžinimo
vamzdynuose, reguliuojamas nustatymas
Aprašymas
virtus.danfoss.com
Reguliatorius yra tiesioginio veikimo slėgio
perkryčio reguliatorius, skirtas naudoti
centralizuoto šildymo sistemose. Tiesioginio
veikimo, patikimas ir itin tikslus reguliatorius
užsidaro didėjant slėgio perkryčiui.
Reguliatorius turi reguliavimo vožtuvą,
pavarą su viena reguliavimo membrana
ir spyruoklę slėgio perkryčiui nustatyti.
Galimos šios dvi vožtuvų versijos:
∙ VFG 22 su sandarinimu metalas į metalą
∙ VFG 221 su minkštu sandarinimu
Naudojant kartu su „Danfoss“ pažangiąja
elektros pavara „AMEi 6“ pasiekiamos šios
pažangiosios optimizavimo funkcijos:
∙ „iSET“ pažangusis šilumos punkto
efektyvumo optimizavimas
∙ „iNET“ pažangusis tinklo balansavimas
Pagrindiniai duomenys
∙ DN 65–250
∙ k VS 60–800 m3/h
∙ PN 16, 25, 40
∙ Nustatymo ribos:
0,1–0,35 bar / 0,1–0,7 bar / 0,5–1,5 bar /
1–2,5 bar / 1,5–4 bar / 1–3 bar / 1,5–5 bar
∙ Temperatūra:
– Cirkuliacinis vanduo / glikolio tirpalas
iki 30 %: nuo 2 iki 150 °C
∙ Jungtys
– Flanšas
Užsakymas
1 pavyzdys.
Slėgio perkryčio reguliatorius,
montuojamas grąžinimo
vamzdyne, DN 65, kVS 60,
PN 16, sandarinimas metalas
į metalą, nustatymo ribos
1,5–4 bar, T
– 1× VFG 22 DN 65 vožtuvas
Kodas: 065B5500
– 1× AFP 2 pavara
Kodas: 003G5606
– 2× impulsinio vamzdelio
Kodas: 003G1391
Gaminiai pristatomi atskirai.
150 °C, flanšas
maks.
rinkinys AF
Impulsinių vamzdelių
rinkinys AF
VFG 22 vožtuvas (metalinis sandarinimas)
Paveikslėlis
DN
(mm)
65 60
80 80 065B5501 065B5508 065B5 515
100 160 065B5502 065B5509 065 B5516
125 250 065B5503 0 65B5510 065B5517
150 380 065B5504 0 65B5 511 065 B5518
200 650 065B5505 0 65B5 512 0 65B5519
250 800 065B5506 065B5 513 065B5520
k
VS
(m3/h)
Jungtys
Flanšai pagal EN 1092-1 150
VFG 221 vožtuvas (minkštas sandarinimas)
Paveikslėlis
DN
(mm)
65 60
80 80 065B5522 065B5529 065 B5536
100 160 065B552 3 065B5530 065B5537
125 250 065B5524 0 65B5531 065B5538
150 380 065B5525 065 B5532 065B5539
200 650 065B5526 065B5533 065B5540
250 800 065B5527 065B5534 065 B5541
k
VS
(m3/h)
Jungtys
Flanšai pagal EN 1092-1 150
T
T
maks.
(°C)
maks.
(°C)
PN 16 PN 25 PN 40
065B5500 065B5507 06 5B5514
PN 16 PN 25 PN 40
065 B5521 065B5528 065B5535
Kodas
Kodas
© Danfoss | 2022.02 AI268355020467lt-010304 | 1
Techninis aprašymas Slėgio perkryčio reguliatorius AFP 2 / VFG 22(1) (PN 16, 25, 40)
Užsakymas (tęsinys)
AFP 2 Pavara
Paveikslėlis
Nustatymo
ribos
(bar)
1,5–5
1–3
1,5–4
1–2,5
0,5–1,5
0,4–1, 5
0,1–1
0,1–1
0,1–0,35
Galimi deriniai su DN Pavaros
65 80 10 0 125 150 200 250
– – – 80 raudona 003G5604 003G5614
– – – 80 geltona 003G5605 003G5615
– – – 160 geltona 003G5608 003G5618
– – – 160 mėlyna 003G5612 003G5622
dydis
(cm)
Spyruoklės
spalva
Kodas
PN 16 PN 40
160 juoda 1) 003G5606 003G5616
160 raudona 003G5607 003G5617
320 raudona 003G5609 003G5619
320 oranžinė 003G5610 003G5620
640 geltona 003G5611 003G5621
Priedai
Paveikslėlis Tipo paskirtis Aprašymas Jungtys Kodas
– 1× varinis vamzdelis, Ø10 × 1 × 1500 mm
Impulsinių vamzdelių rinkinys AF
Kompresinis fitingas
2)
Uždarymo vožtuvas
Statinis droselio vožtuvas 065B2909
Dinaminis droselio vožtuvas
– 1× tvirtinimo detalė imp. vamzdelio
sujungimui su vamzdžiu (G⁄)
– 2× lizdas
Impulsiniam vamzdeliui Ø10 sujungti
su reguliatoriumi
Skirta impulsiniam Ø10 vamzdeliui –
Skirta impulsiniam vamzdeliui Ø10 /
3)
slėgio pavaros jungčiai
– 003G1391
G⁄ 003G1468
00 3G1401
G⁄ 0 03G177 1
Adapteris Naujas AFP 2 senas VFG DN 15–2 50 0 03G178 0
AMEi 6 iSET
El pavara 230 V
AMEi 6 iSET
El pavara 24 V
AMEi 6 iNET
El pavara 230 V
AMEi 6 iNET
El pavara 24 V
1)
Naudoti kaip de rinį su „AMEi 6“ negalima
2)
Sudaro antgalis, suspaudimo žiedas ir veržlė
3)
Bus galima įsigy ti 2022 m.
Priežiūros rinkiniai
Paveikslėlis Tipas
Slėgio reguliavimo
įdėklas VFG / Q / 22
Slėgio reguliavimo
įdėklas VFG / Q / 221
Pažangioji ∆p pavara su iSET funkcija
Pažangioji ∆p pavara su iNET funkcija
k
(m3/h)
60
80 80 003G1801
160 100 003G1802
250 125 003G1803
380 150 0 03G180 4
650 200 003G1805
800 250 003 G1806
60 65 00 3G1807
80 80 003G1808
160 100 003 G1809
250 125 003G1810
380 150 00 3G18 11
650 200 0 03G1812
800 250 0 03G1813
Slėgio riebokšlis VFG / Q / 221
082G4300
082G4301
082G4302
082G4303
VS
PN DN Kodas
65 003G1800
16 / 25 / 40
65 –125 003 G1730
150–250 00 3G1731
2 | AI268355020467lt-010304 © Danfoss | 2022.02
Techninis aprašymas Slėgio perkryčio reguliatorius AFP 2 / VFG 22(1) (PN 16, 25, 40)
Techniniai duomenys
Vožtuvas
Nominalus skersmuo DN 65 80 10 0 125 150 200 250
kVS vertė
Pralaidumas remiantis
standar tu IEC 534 (%, kVS)
Nominalus slėgis PN 16, 25, 40
Maks. slėgio perkrytis
Slėgio mažinimo sistema Sumažinto slėgio kamera
Ter pė Cirkuliacinis vanduo / glikolio tirpalas iki 30 %
Ter pės p H Min. 7, maks. 10
Terpės temperatūra VFG 22 (1) °C Nuo 2 iki 150
Jungtys Flanšas
Vožtuvo korpusas
Sklendės balnas Nerūdijantysis plienas, medž. Nr. 1.4021
Vožtuvo kūgis Nerūdijantysis plienas, medž. Nr. 1.4021
Sandarinimas
VFG 22 ≤ 0,03 ≤ 0,05
VFG 221 ≤ 0,01
PN 16
PN 25, 40 20
m3/h
PN 16 Pilkasis ketus EN- GJL-250 (GG-25)
PN 25 Kalusis ketus EN-GJS-400 (GGG-40.3)
PN 40 Plienas GP240GH (GS-C 25)
VFG 22 Metalas
VFG 221 EPDM
60 80 160 250 380 650 800
bar
16
Medžiagos
15 12 10
AFP 2 Pavara
Pavaros dydis cm
Maks. darbinis slėgis bar 16, 4 0
Slėgio perkryčio nustatymo
ribos ir spyruoklių spalvos
Skirta DN vožtuvui 65 –125 65–2 50 65–125 65 -125 65–250 65 –250
Pavaros korpusas Plienas, medž. nr. 1.0345, cinkuotas
Reguliuojanti membrana EPDM
1)
Naudoti kaip de rinį su „AMEi 6“ negalima
2
bar
80 160 320 640
raudona
geltona juoda 1)raudona
1,5–5 1–3 1,5–4 1–2,5 0,5–1,5 0,1-1 0,4–1, 5 0,1–1 0,1–0,35
Medžiagos
geltona mėlyna
raudona
oranžinė geltona
DN 65
DN 80
kavitacijos koeficientas z
DN 100
srautas (m3/h)
DN 125
DN 150
DN 200
DN 250
kavitacijos koeficientas z
srautas (m3/h)
AI268355020467lt-010304 | 3 © Danfoss | 2022.02
Techninis aprašymas Slėgio perkryčio reguliatorius AFP 2 / VFG 22(1) (PN 16, 25, 40)
at z = 0,2 ... 0,6 [bar]
Inlet pressure bar p [bar]
Darbinis plotas
Maksimalus leistinas slėgio perkrytis reguliatoriuje (∆p
koeficientams (z)
∆p
at z = nuo 0,2 iki 0,6 [bar]
max
maks.
T = 100 °C
T = 110 °C
[bar]
[bar]
max
maks.
p
∆p
) esant skirtingiems kavitacijos
maks.
T = 80 °C
T = 90 °C
T = 150 °C
Įleidimo slėgis, bar p₁ [bar]
Pavyzdys :
Example :
p₁ = 6 bar
p = 6 bar
T = 140 °C
T = 140°C
z = 0,4
z = 0,4
∆p
p
T = 140 °C
= 1,35 bar
= 1,35 bar
maks.
max
T = 130 °C
Taikymo principai
– Montavimas grąžinimo
vamzdyne
– Montavimas tiekimo
vamzdyne
Priklausoma šildymo sistema Nepriklausoma šildymo sistema
Priklausoma šildymo sistema
Nepriklausoma šildymo sistema
4 | AI268355020467lt-010304 © Danfoss | 2022.02
Techninis aprašymas Slėgio perkryčio reguliatorius AFP 2 / VFG 22(1) (PN 16, 25, 40)
Montavimo padėtis
Reguliatorius galima montuoti bet kuria padėtimi

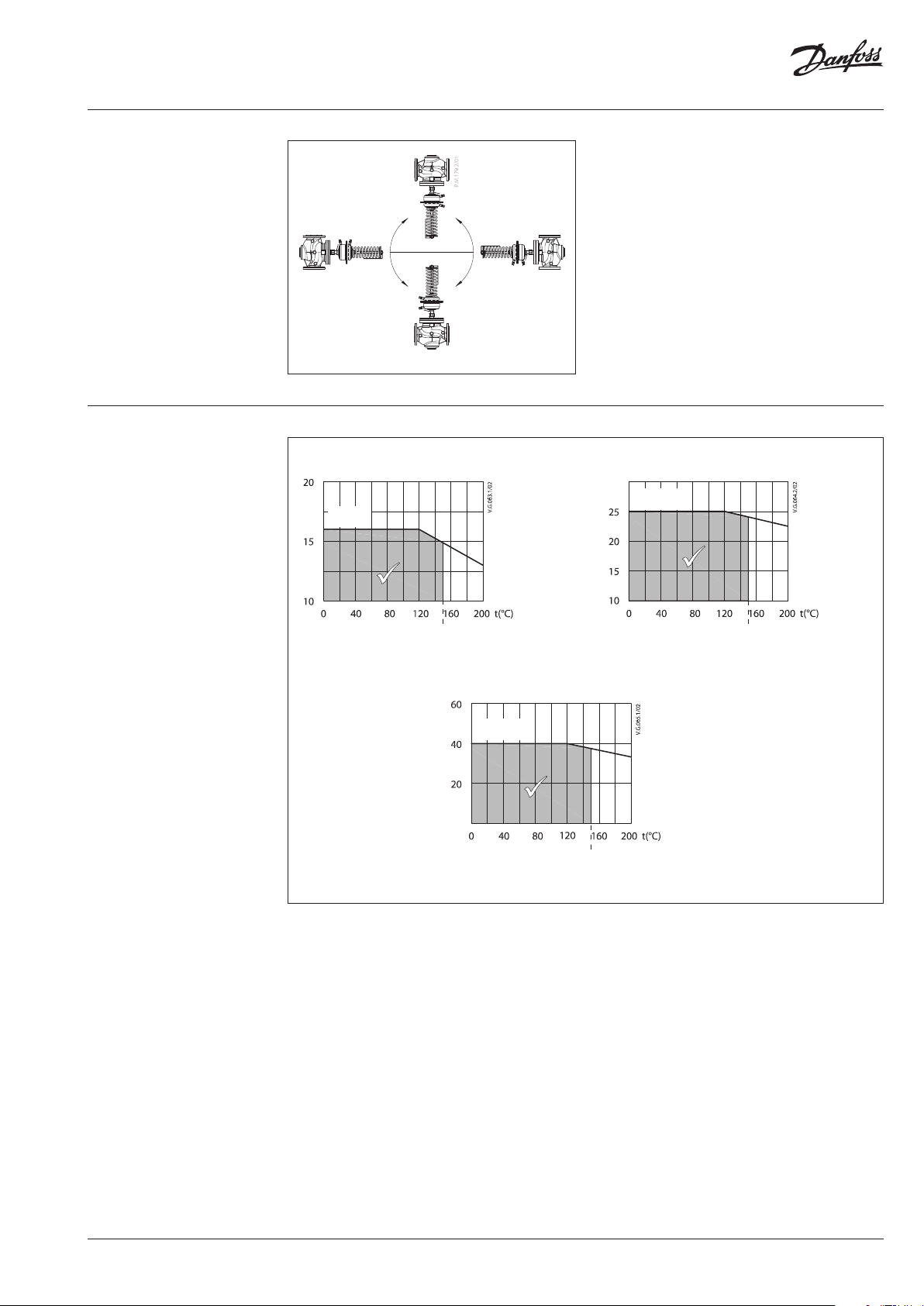

Slėgio temperatūros
grafikas
Darbinė zona yra žemiau
P-T linijos ir baigiasi ties
T
(kiekvieno vožtuvo)
maks.
p
(bar) p
maks.
PN 16
EN - GJL- 250
(GG -25)
maks.
(bar)
PN 25
EN-GJS- 400
(GGG-40.3)
150
Maksimalus leistinas darbinis slėgis kaip terpės temperatūros funkcija (pagal EN 1092-2)
p
(bar)
maks.
PN 40
EN-GP-240-GH
(GS- C 25)
150
Maksimalus leistinas darbinis slėgis kaip terpės temperatūros funkcija (pagal EN 1092-1)
150
AI268355020467lt-010304 | 5 © Danfoss | 2022.02
Techninis aprašymas Slėgio perkryčio reguliatorius AFP 2 / VFG 22(1) (PN 16, 25, 40)
Parinkimas Pavyzdys:
Šiai sistemai reikalingas maksimalus 25 m3/h
srautas, o joje naudojamas reguliuojantis
vožtuvas su pavara (MCV), kurio darbui reikia
0,4 bar slėgio perkryčio. Mažiausias slėgio
perkrytis naudojant MCV ir AFP yra 0,7 bar.
Pateikti duomenys:
Q
= 25 m3/h
maks.
∆p
= 0,7 bar
min.
∆p
= 0,4 bar
MCV
Bendri slėgio nuostoliai reguliatoriuje:
Δp
= Δp
− Δp
= 0,7 − 0,4 = 0,3 bar (30 k Pa
kv vertės apskaičiavimas:
AFP
25
0,3
Q
maks.
v
p
Pirmas didesnis kVS iki 45,6 m3/h yra 60 m3/h
ir parenkame VFG DN 65.
Pasiekiamos nustatymo ribos 0,4 bar reguliuoti
yra 0,1–0,7 bar ir jos yra tinkamos DN 65.
Sprendimas :
AFP 2 0,1–0,7
VFG 22 (221) DN 65 kVS 60
)
45,6 m
3
h
p
p
AFP
p
MCV
min.
6 | AI268355020467lt-010304 © Danfoss | 2022.02
Techninis aprašymas Slėgio perkryčio reguliatorius AFP 2 / VFG 22(1) (PN 16, 25, 40)
Konstrukcija
1. Vožtuvo korpusas
2. Vožtuvo balnas
3. Slėgio perkryčio
reguliatoriaus įdėklas
4. Slėgio pavara
5. Slėgio perkryčio
reguliatoriaus kūgis
6. Slėgio riebokšlis
7. Dangtelis
8. Impulsinio vamzdelio jungtis
9. Membrana
10. Membranos slėgio perviršio
apsauginis vožtuvas
11. Slėgio perkryčio nustatymo
spyruoklė
12 . Slėgio perkryčio veržlė
13. Nustatymo skalė
14. Nustatymo indikatorius
15. Jungiamoji veržlė
16 . Impulsinis vamzdelis
Veikimas
Slėgio perkryčio reguliavimas atliekamas
palaikant pastovų slėgio skirtumą
reguliavimo vožtuve / sistemoje.
Slėgio perkrytis reguliavimo vožtuve
su slėgio pavaros membrana sujungtas
impulsiniais vamzdeliais.
Slėgio reguliavimo kūgio atidarymas / uždarymas
atliekamas keičiant membranos slėgio perkrytį.
Nustatymai Slėgio perkryčio nustatymas
Slėgio perkrytis yra nustatomas reguliuojant
nustatymo spyruoklę, skirtą slėgio perkryčiui
reguliuoti. Nustatymas atliekamas sukant
slėgio perkryčio nustatymo veržlę. Nustatytą
slėgio perkrytį reikia tikrinti vadovaujantis
slėgio indikatoriais.
Kai reguliavimo vožtuve slėgio perkrytis:
a) padidėja, slėgio perkryčio kūgis perima
viršytą slėgio perkrytį užsidarydamas,
kol reguliavimo vožtuve / sistemoje
pasiekiamas nustatytas slėgio perkrytis;
b) sumažėja, slėgio perkryčio kūgis kompensuoja
trūkstamą slėgio perkrytį atsidarydamas,
kol reguliavimo vožtuve / sistemoje
pasiekiamas nustatytas slėgio perkrytis.
Slėgio pavaros membranoje įrengtas slėgio
perviršio apsauginis vožtuvas, saugantis
membraną nuo pažeidimų dėl per didelio
slėgio perkryčio.
AI268355020467lt-010304 | 7 © Danfoss | 2022.02
Techninis aprašymas Slėgio perkryčio reguliatorius AFP 2 / VFG 22(1) (PN 16, 25, 40)
Matmenys
L
V
H
B
H
VFG 22(1) DN 65–250
VFG 22, VFG 221 Vožtuvai
Svoris
PN 16 PN 25 PN 40
AFP 2 PN 40
+ AMEi 6
ØA
AI
H
min. 250
DN
L B H H
V
mm kg
65 290 245 370 285 24 24 27
80 310 240 365 290 29 29 32
100 350 275 42 5 350 47 48 53
125 400 270 435 370 60 60 68
150 480 330 520 460 105 106 121
200 600 365 610 550 204 206 235
250 730 420 680 620 343 350 404
ØA
A
H
AFP 2 Pavara
Dydis
ØA HAH
(cm2)
mm
AI
AFP 2 PN 16
80 175 490 590 9 11. 5 16 18 .5
160 230 510 610 11. 5 14 23.5 26
Svoris (kg)
AFP 2 PN 16
+ AMEi 6
AFP 2 PN 40
320 300 510 610 15 17. 5 35.5 38
640 300 630 730 38 40.5 58 60.5
Bendras valdik lio (VFG 22(1) vožtuvas ir AFP 2 slėgi o pavara) montavimo aukštis
yra HV ir HA reikšmių suma (H
)
AI
Ø60
110
Ø10
40
SW 22
G⁄
SW19
78
Uždarymo vož tuvas Kompresinis fitingas
„AMEi 6“ pažang iąją
pavarą su „iSET“ / „ iNET“
funkcijomis re ikia
užsisaky ti atskirai
© Danfoss | DCS-SGDPT/SI | 2022.02 8 | AI268355020467lt-010304
