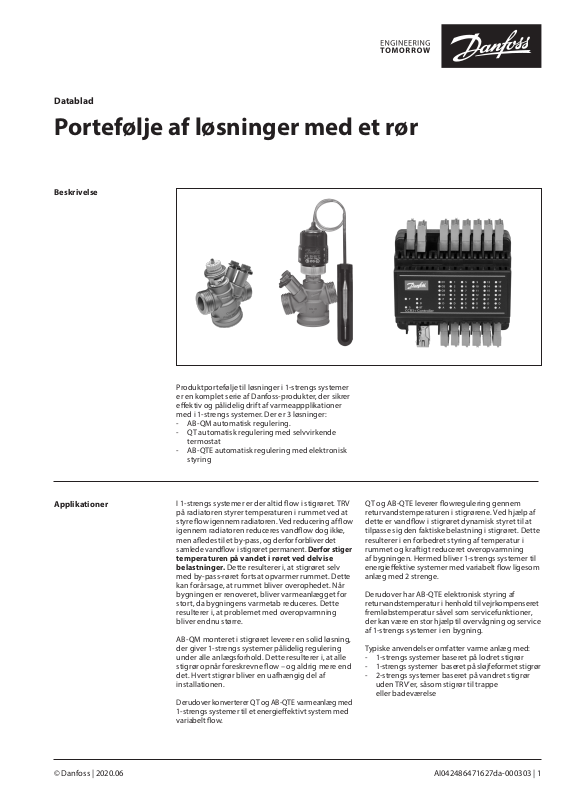

Datablad
Portefølje af løsninger med et rør
Beskrivelse
Applikationer
Produktportefølje til løsninger i 1-strengs systemer
er en komplet serie af Danfoss-produkter, der sikrer
eektiv og pålidelig drift af varmeappplikationer
med i 1-strengs systemer. Der er 3 løsninger:
- AB-QM automatisk regulering.
- QT automatisk regulering med selvvirkende
termostat
- AB-QTE automatisk regulering med elektronisk
styring
I 1-strengs systemer er der altid ow i stigrøret. TRV
på radiatoren styrer temperaturen i rummet ved at
styre ow igennem radiatoren. Ved reducering af ow
igennem radiatoren reduceres vandow dog
men aedes til et by-pass, og derfor forbliver det
samlede vandow i stigrøret permanent. Derfor stiger
temperaturen på vandet i røret ved delvise
belastninger. Dette resulterer i, at stigrøret selv
med by-pass-røret fortsat opvarmer rummet. Dette
kan forårsage, at rummet bliver overophedet. Når
bygningen er renoveret, bliver varmeanlægget for
stort, da bygningens varmetab reduceres. Dette
resulterer i, at problemet med overopvarmning
bliver endnu større.
AB-QM monteret i stigrøret leverer en solid løsning,
der giver 1-strengs systemer pålidelig regulering
under alle anlægsforhold. Dette resulterer i, at alle
stigrør opnår foreskrevne ow – og aldrig mere end
det. Hvert stigrør bliver en uafhængig del af
installationen.
Derudover konverterer QT og AB-QTE varmeanlæg med
1-strengs systemer til et energieektivt system med
variabelt ow.
ikke,
QT og AB-QTE leverer owregulering gennem
returvandstemperaturen i stigrørene. Ved hjælp af
dette er vandow i stigrøret dynamisk styret til at
tilpasse sig den faktiske belastning i stigrøret. Dette
resulterer i en forbedret styring af temperatur i
rummet og kraftigt reduceret overopvarmning
af bygningen. Hermed bliver 1-strengs systemer til
energieektive systemer med variabelt ow ligesom
anlæg med 2 strenge.
Derudover har AB-QTE elektronisk styring af
returvandstemperatur i henhold til vejrkompenseret
fremløbstemperatur såvel som servicefunktioner,
der kan være en stor hjælp til overvågning og service
af 1-strengs systemer i en bygning.
Typiske anvendelser omfatter varme anlæg med:
- 1-strengs systemer baseret på lodret stigrør
- 1-strengs systemer baseret på sløjfeformet stigrør
- 2-strengs systemer baseret på vandret stigrør
uden TRV’er, såsom stigrør til trappe
eller badeværelse
© Danfoss | 2020.06 AI042486471627da-000303 | 1
Datablad Produktportefølje til løsninger i 1-strengssystemer
AB-QM
Fordele
Produktdata:
• Størrelser AB-QM 4.0 DN 15-20
• Tilgængeligt indstillingsområde: 30–2.200 l/h
• PN 25, maks. 95 °C
AB-QM er en dynamisk indreguleringsventil med
følgende hovedfunktioner:
- Præcis og trykuafhængig owbegrænsning tillader
ikke for stort ow under nogen forhold
- “Set and forget”-indstilling af ønsket ow:
Flowindstillingen for stigrøret sker ved ganske
enkelt at dreje indstillingsringen. Der er ikke behov
for yderligere beregninger eller målinger
- fuld eksibilitet ved owjustering: AB-QM kan
indstilles til en nøjagtig foreskrevet værdi, selvom
anlægget er i drift, så der er ikke behov for at
tømme systemet eller bruge owdiagrammer elle
beregninger. Nem justering tillader sen ændring
af foreskrevne værdier uden høje omkostninger.
- Idriftsætningsudgifterne er minimale grundet
den automatiske owbegrænsningsfunktion
• Perfekt dierenstryk under alle forhold
• Stigrør/sløjfe-uafhængighed: hvert stigrør/hver
sløjfe bliver en uafhængig del af varmeanlægget
• Pålideligt varmeanlæg, der giver jævn
varmefordeling og ingen klager over manglende
varme
- “Plug and Play”, selvom installationen ikke er helt
færdig endnu Hvis nogle etager for eksempel
allerede er beboede, imens der stadig bygges
på andre etager, er de beboede etager allerede
fuldt funktionelle og regulerede.
r
Fig. 1 – AB-QM i lodret stigrør
Bestilling
AB-QMversion med gevind
Billede DN
Oplysning er om AB-QM og tilb ehør kan ses i databladet til AB -QM.
Qmaks.
(l/h) (ISO 228/1) (ISO 7/1) (l/h) (ISO 228/1) (IS O 7/1)
15 LF 200 003Z8200 003Z8300 15 LF 200 003Z8220 003Z8320
15 650 003Z 8201 0 03Z8301 15 650 003Z8221 00 3Z8321
20 1.10 0 003Z8203 003Z8303 20 1.100 003Z8223 003Z8323
25 N/A N/A N/A 25 N/A N/A N/A
32 N/A N/A N/A 32 N /A N/A N/A
Udv.
gevind
Indv.
gevind
AB-QM DN
Qmaks. Udv. gevind
Indv.
gevind
2 | AI042486471627da-000303 © Danfoss | 2020.06
Datablad Produktportefølje til løsninger i 1-strengssystemer
QT
QT er automatisk indregulering og selvvirkende
returtemperaturstyring i 1-strengs systemer.
QT består af
• AB-QM dynamisk indreguleringsventil
• QT selvvirkende termostat
Listen over funktioner inkluderer alle AB-QMrelaterede funktioner med følgende ekstra
QT-relaterede funktioner:
- returvandstemperaturstyring
- QT forebygger, at returtemperaturen stiger ved
delvise belastninger
- QT omdanner 1-strengs system til et system
med
variabelt ow
- QT styrer ow i henhold til faktisk belastning
ligesom et anlæg med to rør
… 19
20
Fordele
Bestilling
Fig. 2 – AB-QM med QT-termostat
- Perfekt dierenstryk under alle forhold: det betyder
et pålideligt varmeanlæg, der resulterer i jævn
varmefordeling og ingen klager over manglende
varme
- Hvert stigrør/hver sløjfe bliver en uafhængig del
af varmeanlægget
- Reducerede varmetab i rørene takket være lav
returtemperatur
- Mindre overopvarmning af rummene takket være
stærkt forbedret styring af indendørs temperatur
- QT sparer energi, hvor det er vigtigst, da den er
mest eektiv ved lave udendørs temperaturer,
når energiforbruget er højt
QT termostatstyret aktuator
Billede
Indstillingsområde
(°C)
35 … 50
45 … 60 003Z0398
65 … 85 003Z0399
passer t il
AB-QM
DN 15-20
Best .nr.
003Z0397
QT:
1-strengs system med
variabelt ow
Flow i stigrør [l/t]
Belastning [W]
Tid
Fig. 3
AB-QM-ventiler (se side 2)
Oplysning er om AB-QM og QT med tilb ehør kan ses i databladen e til henholdsvis AB- QM og QT.
AI042486471627da-000303 | 3© Danfoss | 2020.06
Datablad Produktportefølje til løsninger i 1-strengssystemer
AB-QTE
Fordele
AB-QTE er en elektronisk løsning i bedste k valitet til
automatisk regulering og elektronisk returtemperaturstyring
i 1-strengs systemer. AB-QTE består af:
• CCR3+ regulator
• AB-QM dynamisk indreguleringsventil
• TWA-Q-aktuator
• ESMC-overfladetemperaturføler
- Perfekt dierenstryk under alle forhold: pålideligt
varmeanlæg, der resulterer i jævn varmefordeling og
ingen klager over manglende varme
- Hvert stigrør/hver sløjfe bliver en uafhængig del af
varmeanlægget
- Reducerede varmetab i rørene takket være lav
returtemperatur
En CCR3+ regulator tilslutter op til 20 (udvidelse op til 36
stigrør med CCR+ slaveenhed) stigrør i intelligente,
elektroniske styresystemer til regulering af
returtemperaturer i 1-strengssystemer. Systemet kan nemt
udvides med flere CCR3+ moduler i bygninger med flere
stigrør. Hvert stigrør er udstyret med AB-QM, TWA-Qaktuator og ESMC-overfladetemperaturføler.
ESMC-sensor er nødvendig til at levere input
En ekstra
til
fremløbstemperaturen.
Listen over funktioner inkluderer alle AB-QM-relaterede
funktioner med følgende ekstra funktioner:
- Dynamisk returvandstemperaturstyring baseret på
fremløbstemperatur: Det virker under hele
fyringssæsonen, selv ved høje udendørs temperaturer
- AB-QTE forebygger, at returtemperaturen stiger ved
delvise belastninger
- AB-QTE omdanner 1-sterngs system til et system med
variabelt ow under alle forhold
- AB-QTE styrer ow i henhold til faktisk belastning
ligesom et anlæg med 2 strenge
- Overvågning af returtemperatur og genindstilling ved
hvert enkelt stigrør
- Mindre overopvarmning af rummene takket være
stærkt forbedret styring af indendørs temperatur
- Bedste energieektivitet: AB-QTE sparer energi
under hele fyringssæsonen
- Elektronisk og central overvågning, service og
genindstilling ved hvert enkelt stigrør
- Systemudvidelse via CCR+ slaveenhed (+16 stigrør)
Bestilling
Se mere på
www.danfoss.com/
onepipesolutions
…
24VDC
Fig. 4
Typ e Betegnelse Spænding Aktuatortype Kod e nr.
CCR3+ regulator
CCR3+ slaveenhed Systemudvidelse (tilføj 16 stigrør) 24VDC NO/16 003Z3852
Returtemperaturregulator og
temperaturregistrering
24VDC NO/20 003Z0396
AB-QM-version med gevind (se side 2)
Tilbehør
Typ e Betegnelse Spænding Bemærkninger Datablad Kod e nr.
TWA-Q (NO)
ESMC (Pt1000) Overadesensor -
Sæt:
TWA-Q (NO) med ESMC (Pt1000)
Oplysning er om AB-QM, T WA-Q, ESMC og CCR3+ regu latorer med tilbehør kan s es i de respektive produ ktdatablade.
1)
30–70 % anbefale t flowindstilling for AB -QM.
1)
Termoaktuatorer 24 V 1,2 m. ledning VD.MJ.D1.02 082 F1603
Termoaktuatorer med
overadesensor
Ledning på 2
meter
24 V 003Z0378
VD.74.I7.02 08 7N 0011
© Danfoss | DHS-SRMT/SI | 2020.064 | AI042486471627da-000303
