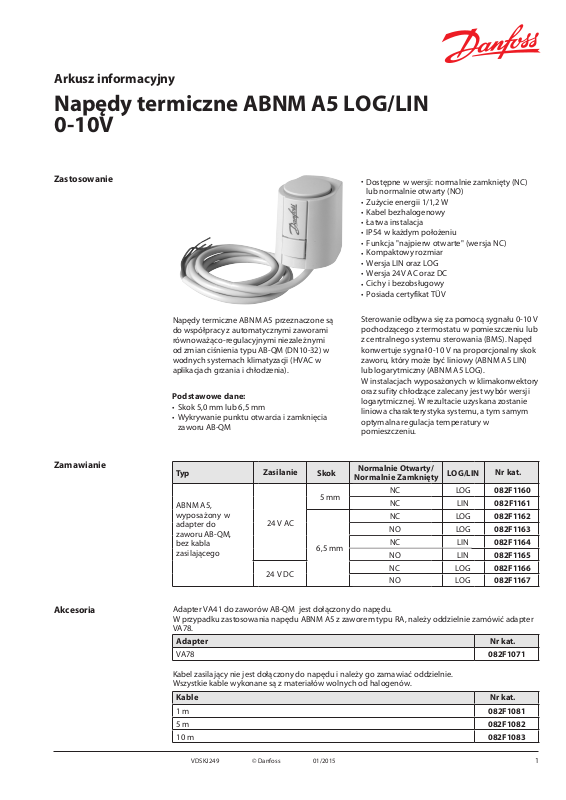

Arkusz informacyjny
Napędy termiczne ABNM A5 LOG/LIN
0-10V
Zastosowanie
Napędy termiczne ABNM A5 przeznaczone są
do współpracy z automatycznymi zaworami
równoważąco-regulacyjnymi niezależ nymi
od zmian ciśnienia typu AB-QM (DN10-32) w
wodnych systemach klimatyzacji (HVAC w
aplikacjach grzania i chłodzenia).
Podstawowe dane:
•
Skok 5,0 mm lub 6,5 mm
Wykrywanie punktu otwarcia i zamknięcia
•
zaworu AB-QM
•
Dostępne w wersji: normalnie zamknięty (NC)
lub normalnie otwarty (NO)
• Zużycie energii 1/1,2 W
Kabel bezhalogenowy
•
Łatwa instalacja
•
IP54 w każdym położeniu
•
Funkcja "najpierw otwarte" (wersja NC)
•
Kompaktowy rozmiar
•
Wersja LIN oraz LOG
•
Wersja 24V AC oraz DC
•
Cichy i bezobsługowy
•
Posiada certyfikat TÜV
•
Sterowanie odbywa się za pomocą sygnału 0-10 V
pochodzącego z termostatu w pomieszczeniu lub
z centralnego systemu sterowania (BMS). Napęd
konwertuje sygnał 0-10 V na proporcjonalny skok
zaworu, który może być liniowy (ABNM A5 LIN)
lub logarytmiczny (ABNM A5 LOG).
W instalacjach wyposażonych w klimakonwektory
oraz sufity chłodzące zalecany jest wybór wersji
logarytmicznej. W rezultacie uzyskana zostanie
liniowa charakterystyka systemu, a tym samym
optymalna regulacja temperatury w
pomieszczeniu.
Zamawianie
Akcesoria
Typ
ABNM A5,
wyposażony w
adapter do
zaworu AB-QM,
bez kabla
zasilające
Adapter VA41 do zaworów AB-QM jest dołączony do napędu.
W przypadku zastosowania napędu ABNM A5 z zaworem typu RA, należy oddzielnie zamówić adapter
VA78.
Adapter
VA78 082F1071
Kabel zasilający nie jest dołączony do napędu i nale
Wszystkie kable wykonane są z materiałów wolnych od halogenów.
Kable Nr kat.
1
5 m 082F1082
10 m 082F1083
go
m
Zasilanie
24 V AC
24 V DC
Skok
5 mm
6,5 mm
Normalnie Otwarty/
Normalnie Zamknięty
NC LOG 082F1160
NC LIN 082F1161
NC LOG 082F1162
NO LOG 082F1163
NC LIN 08 2F116 4
NO LIN 082F1165
NC LOG 082F 1166
NO LOG 08 2F1167
ży go zamawiać oddzielnie.
LOG/LIN
Nr kat.
Nr kat.
082F1081
1
Arkusz informacyjny Napędy termiczne ABNM A5 LOG/LIN, 0-10V
VDSKJ
249 © Danfoss
0
1/2015
Zasada działania
Mechanizm napędu ABNM składa się z elementu
grzejnego (PTC), elementu woskowego oraz
sprężyny.
Element woskowy jest ogrzewany przez element
grzejny, co powoduje ruch zintegrowanego tłoka.
Siła generowana przez ten ruch jest przenoszona
do tłoczka, powodując otworzenie lub
zamknięcie zaworu. Napęd zapewnia aktywną
regulację w zdefiniowanym zakresie (patrz
krzywa charakterystyki pomiędzy 0,5 V a 9,5 V).
Wskaźnik położ enia napędu ABNM, który
widoczny jest z każdej strony umoż liwia na
pierwszy rzut oka określenie czy zawór jest
zamknięty czy otwarty.
Funkcja „najpierw otwarte” (tylko wersja NC)
ABNM dostarczany jest w położeniu otwartym i
takim położeniu pozostanie bez napięcia do
pierwszego uruchomienia. Umożliwia to pracę
systemu grzewczego/chłodzącego w trakcie
budowy, nawet, jeśli podłączenia elektryczne nie
są gotowe. Podczas późniejszego elektrycznego
uruchomienia funkcja „najpierw otwarte” zostaje
odblokowana poprzez doprowadzanie napięcia
roboczego przez ponad 6 minut, po czym ABNM
staje się w pełni funkcjonalny.
Wersja NC (normalnie zamknięty)
W wersji normalnie zamkniętej zawór jest
zamknięty w sytuacji kiedy napęd jest nie
zasilony. Zawór jest otwierany stopniowo po
włączeniu zasilania, ustawieniu sygnału
sterującego na wartość 10 V oraz po upływie
czasu martwego.
Zasilanie
ON
Wskazania wskaźnika położenia grzybka zaworu
w wersji NC są proporcjonalne do stopnia
otwarcia napędu dla zakresu od 0 - 5...6 mm
całkowitego zakresu skoku grzybka.
Wersja NO (normalnie otwarty)
W wersji normalnie otwartej zawór jest otwarty w
sytuacji kiedy napęd jest nie zasilony. Zawór jest
zamykany stopniowo po włączeniu zasilania,
ustawieniu sygnału sterującego na wartość 10 V
oraz po upływie czasu martwego.
Zasilanie
ON
Automatyczna wstępna kalibracja
(dla wersji NC oraz NO)
Automatyczna wstępna kalibracja odbywa się
przy pierwszym włączeniu zasilania napędu
(nowego napędu). Zasilanie musi być podane
przez 30 min. (± 10 min.) dla zakończenia procesu
kalibracji który ma na celu wykrycie punktu
otwarcia oraz punktu zamknięcia zaworu.
Zapewnia to optymalne dopasowanie do zaworu
AB-QM dla każdej nastawy z zakresu 20% do
100%. Aktywny zakres regulacji jest więc
pomiędzy 0,5 V i 9,5 V, co zapewnia precyzyjną
regulację przepływu a tym samym temperatury
w danym pomieszczeniu.
Parametry automatycznej wstępnej kalibracji
przechowywane są w pamięci nieulotnej napędu.
Informacje pozostają w pamięci napędu również
jeśli zasilanie zostanie odłączone.
Ręczna kalibracja
(dla wersji NC oraz NO)
W przypadku zmiany zaworu lub zmiany nastawy
na zaworze po wstępnej kalibracji, należy
zagwarantować sygnał sterujący 0 V przez 15 min.
w celu wykrycia przez napęd punktu zamknięcia a
następnie sygnał 10 V przez 15 min. w celu
wykrycia przez napęd punktu otwarcia.
Należy pamiętać, że napęd przechowuje te
informacje w pamięci nieulotnej po upływie 24
godzin od kalibracji. W przypadku utraty zasilania,
w ciągu 24 godzin po kalibracji, informacje te są
tracone i trzeba powtórzyć ponownie procedurę
kalibracji.
Automatyczna kalibracja
(dla wersji NC oraz NO)
W przypadku zmiany zaworu lub zmiany nastawy
na zaworze po wstępnej kalibracji, jeśli nie jest
ważny moment ponownej kalibracji można
uniknąć ręcznej kalibracji napędu. Sterownik
podczas normalnej pracy prędzej czy później
zada sygnał sterujący 0 V i 10 V. Napęd
automatycznie wykryje nowy punkt zamknięcia
jeśli sygnał 0 V będzie podawany przez 15 min.
oraz nowy punkt otwarcia gdy sygnał 10 V
będzie podawany przez 15 min. Nie można
zagwarantować czasu trwania tej procedury gdyż
zależy ona od sygnału sterującego z regulatora.
Praca napędu po przerwie w zasilaniu
(dla wersji NC oraz NO)
Po przerwie w zasilaniu (jeśli napęd nie został
zdemontowany z zaworu) napęd powróci do
normalnego trybu pracy po upływie:
•
1 min. przerwa w zasilaniu była <10 s
•
15 min. przerwa w zasilaniu była >10 s
W przypadku utraty zasilania, w ciągu 24 godzin
po kalibracji, należy ponownie powtórzyć
procedurę kalibracji.
Wskazania wskaźnika położenia grzybka zaworu
w wersji NO są proporcjonalne do stopnia
otwarcia napędu dla zakresu od pozycji
całkowicie zamkniętej do 0,5 mm z całkowitego
zakresu skoku grzybka.
2
Arkusz informacyjny Napędy termiczne ABNM A5 LOG/LIN, 0-10V
VDSKJ249
© Danfoss
0
1/2015
Dane techniczne
ABNM A5 typ 5 mm, wersja AC 6
Wersje
Zasilanie
Max. prąd rozruchowy
Moc
Napięcie sterujące
Impedancja wejściowa
Skok
NC, LOG/LIN NC/NO, LOG/LIN NC/NO, LOG
24 V AC 50/60 Hz
(-10% do +20%)
< 300 mA przez
max. 2 min.
1)
1 W
0-10 V DC 0-10 V DC 0-10 V DC
100 kΩ 100 kΩ 100 kΩ
5 mm
(-0,5 mm strefa
otwarcia wstępnego)
,5 mm, wersja AC 6,5 mm, wersja DC
24 V AC 50/60 Hz
(-10% do +20%)
< 300 mA przez
max. 2 min.
1)
1,2 W
6,5 mm
(-0,5 mm strefa
otwarcia wstępnego)
24 V DC
(-20% do +20%)
< 300 mA przez
max. 2 min.
1)
1,2 W
6,5 mm
(-0,5 mm strefa
otwarcia wstępnego)
Siła
100 N ± 5% 125 N ±5% 125 N ±5%
Czas zamknięcia (NC) lub
otwarcia (NO) przy braku
3-5 min. 3-5 min. 3-5 min.
zasilania
Prędkość przesuwu rdzenia
Czas kalibracji (z
uwzględnieniem "najpierw
30 s/mm
30 ± 10 min.
2)
2)
30 s/mm
30 ± 10 min.
2)
2)
30 s/mm
30 ± 10 min.
2)
2)
otwarte" dla wersji NC)
Czas rozruchu od
momentu zasilenia
Temperatura czynnika
Temperatura
przechowywania
Temperatura otoczenia
Stopień ochrony / klasa
bezpieczeństwa SELV
Wymagania C
E
2-3 min. 2-3 min. 2-3 min.
0 - 100° C
-25 d
2)
0 - 100° C
o 65° C -25 do 65° C -25 do 65° C
0 do 60° C 0 d
IP543)/III IP543)/III
2)
0 - 100° C
o 60° C 0 do 60° C
IP543)/III
EN60730 EN60730 EN60730
2)
Certyfikat UL UL60730 UL60730 UL60730
Kabel przyłączeniowy
(nie dołączony)
Adapter (dołączony)
Odporność na zwarcie
EN60730-1
22 mm²
3 x 0,
bezhalogenowy
VA 41 VA 41 VA 41
min. 1 kV min. 1 kV min. 1 kV
22 mm²
3 x 0,
bezhalogenowy
3 x 0,22 mm²
ezhalogenowy
b
Waga 111 g 111 g 111 g
Materiał
1)
Mierzone precyzyjnym miernikiem mocy LMG95.
2)
Mierzone w temperaturze otoczenia równej 20°C. W związku z termiczną zasadą działania napędu pewne parametry jego
pracy zależą od temperatury otoczenia. Przy wyższych temperaturach otoczenia napęd otwiera się szybciej a zamyka
wolniej. W niższych temperaturach zamknięcie napędu będzie szybsze a otwarcie wolniejsze.
3)
We wszystkich pozycjach montażu z podłączonym kablem.
Poliamid / biały Poliamid / biały Poliamid / biały
3
Arkusz informacyjny Napędy termiczne ABNM A5 LOG/LIN, 0-10V
VDSKJ
249 © Danfoss
0
1/2015
24 V AC/DC
0 - 10
Charakterystyki
100%
0 1 2 3 4 5 6 7 8 9 10
U (V)
Podłączenie elektryczne
80%
Wersja LIN
Wersja LOG
60%
Przepływ (%)
40%
20%
0%
Charakterystyka regulacji wersji LOG oraz LIN.
L
+
N -
o
o
V DC
Transformator
P
transformator
= 6 W x ilość napędów ABNM
Niebieski
Czerwony
Czarny
Dobór kabla miedzianego
L = K x A / n
A – pole przekroju [mm2],
n – ilość napędów ABNM,
K – współczynnik przeliczeniowy dla miedzi
(269 m/mm2),
L – długość kabla [m]
4
Arkusz informacyjny Napędy termiczne ABNM A5 LOG/LIN, 0-10V
VDSKJ249
© Danfoss
0
1/2015
Montaż
Przykręć ręcznie adapter na zawór, podłącz kabel do napędu.
Funkcja "najpierw
otwarte"
IP54 w każdej pozycji z
podłączonym kablem
Umieść napęd pionowo na zaworze. Następnie wciśnij napęd na zawór. Napęd zaciśnie się na
zaworze oraz będzie słyszalne charakterystyczne kliknięcie.
Zasilanie
Zasilanie
Prezentowana funkcja "najpierw otwarte" (odblokowanie wersji NC).
5
Arkusz informacyjny Napędy termiczne ABNM A5 LOG/LIN, 0-10V
VDSKJ
249 © Danfoss
0
1/2015
5 mm
Kalibracja
Wersja NO
Wersja NC
Wymiary
Odblokowanie
(NC)
Automatyczna kalibracja
Wykrycie punktu otwarcia/zamknięcia
Procedura automatycznej wstępnej kalibracji do
rzeczywistej nastawy na zaworze AB-QM
(wykrywanie punktu otwarcia i zamknięcia
zaworu). Napęd ABNM A5 potrzebuje ~30 min.
dla pierwszej kalibracji (uwzględniając funkcję
"najpierw otwarte" (tylko w wersji NC) oraz
wykrycie punktu zamknięcia i otwarcia zaworu).
W przypadku utraty zasilania napęd zapamięta
ustawienia i nie będzie wymagał ponownej
kalibracji.
Jeśli nastawa na zaworze jest zmieniona po
wstępnej kalibracji, napęd automatycznie wykryje
nowy punkt otwarcia i zamknięcia zaworu
podczas normalnej pracy.
53 mm
Normalna praca
W celu przyśpieszenia procesu ponownej
kalibracji należy podawać sygnał 0 V przez
15 min. a następnie 10 V przez 15min.
W przypadku utraty zasilania w ciągu 24 godzin
po kalibracji napęd utraci parametry kalibracji i
będzie wymagać przeprowadzenia procesu
kalibracji ponownie. W przypadku utraty zasilania
po 24 godzinach od kalibracji napęd zapamięta
parametry kalibracji i nie będzie konieczności
ponownej kalibracji.
51,1 mm
61,5 mm
Wymiary: wersja 5 mm.
63,5 mm
Wymiary: wersja 6,5 mm.
63,5 mm
44,3 mm
59,9 mm 8,3 mm
44,1 mm
6
Arkusz informacyjny Napędy termiczne ABNM A5 LOG/LIN, 0-10V
7
VDSKJ249
© Danfoss
0
1/2015
Arkusz informacyjny
Napędy termiczne ABNM A5 LOG/LIN, 0-10V
Danfoss Poland Sp. z o.o
ul. Chrzanowska 5
05-825 Grodzisk Mazowiecki
Telefon: (22) 755 07 00
Telefax: (22) 755 07 01
e-mail: info@danfoss.pl
http://www.danfoss.pl
Danfoss nie ponosi odpowiedzialności za możliwe błędy drukarskie w katalogach, broszurach i innych materiałach drukowanych. Dane techniczne zawarte w broszurze mogą ulec zmianie bez
wcześniejszego uprzedzenia, jako efekt stałych ulepszeń i modyfikacji naszych urządzeń. Wszystkie znaki towarowe w tym materiale są własnością odpowiednich spółek. Danfoss, logotyp Danfoss są
znakami towarowymi Danfoss A/S. Wszystkie prawa zastrzeżone.
8
VDSKJ249
© Danfoss
01/2015
Loading...
