Arkusz informacyjny
Napędy termiczne ABNM dla zaworów typu RA
Zastosowanie
Zasada działania
Praca napędu termicznego opiera się na rozszerzalności termicznej ogrzewanego wewnątrz
czynnika przez rezystancyjne elementy grzewcze
PTC. Zmiana objętości czynnika powoduje zwrotne
przesunięcie rdzenia.
Napęd ABNM posiada wewnętrzną sprężynę, której
siła 90 N jest odpowiednia do zamknięcia zaworu
oraz utrzymaniu w tej pozycji bez zasilania.
Pierwsze zasilenie napędu powoduje jednorazowy
cykl zamknięcia / otwarcia. To pierwsze przejście
czyli kalibracja umożliwia automatyczne dostosowanie napędu do rzeczywistego skoku zaworu.
Napędy termiczne ABNM przeznaczone są do
zaworów typu RA stosowanych np. w układach
utrzymania komfortu cieplnego w pomieszczeniach.
Napędy mogą być sterowane sygnałem ciągłym
0-10 V. Napędy umożliwiają zmianę wydajności
urządzeń końcowych np. klimakonwektorów,
sut ów ch łod ząc ych. War tość n apię cia st erujące go
wpływa na położenie rdzenia napędu.
Napędy występują w wersji na napięcie 24 V,
normalnie zamkniętej (NC) oraz posiadają wskaźnik
położenia.
Zależność między napięciem sterującym a położeniem rdzenia napędu jest uzyskiwana przez
wewnętrzny układ optyczny, gwarantujący dokładne pozycjonowanie. Zasilenie napędu napięciem
sterującym powoduje kontrolowane podgrzanie
czynnika w jego wnętrzu. W celu pominięcia możliwej składowej zmiennej napięcia tętniącego indukowanego w kablach przyłączeniowych roboczy
zakres napięcia sterującego rozpoczyna się od 2V,
a poniżej tej wartości rdzeń jest w spoczynku.
Zamawianie
Dane techniczne
Akcesoria
Typ Zasilanie
ABNM LOG z adapterem
do zaworów typu RA
Adapter do zaworu
Połączenie
Danfoss RA 2000 (VA78) 082F1071
M30 x 1.5 Heimeier, MNG,
Oventrop
24 V AC 0-10 V DC
Sterowanie
Nr katalogowy
082F1073
Funkcja zaworu Długość kabla
NC (normalnie
zamknięty)
Kable (bez halogenowe)
Długość
1 m 082F1081
5 m 082F1082
10 m 082F1083
1 m 082 F1091
Nr
katalogowy
Nr katalogowy
VD.78.H6.49 © Danfoss 04/2012 1
Arkusz informacyjny
Napędy termiczne ABNM dla zaworów typu RA
Dane techniczne
Krzywe charakterystyczne
Wersja Bez napięcia zamknięte
Zasilanie 24 VAC 50/60 Hz (-20 % to +40 %)
Max. prąd rozruchowy 250 mA przez około 2 min.
Prąd pracy 83 mA
Moc 2 W
Napięcie sterujące 0-10 V DC
Roboczy zakres napięcia sterującego 0.5-10 V DC
Impedancja wejściowa 100 kΩ
Skok max. 4 mm
Prędkość przesuwu rdzenia 30 s/mm
Siła 100 N +/- 10%
Tamperatura otoczenia 0 - 60 °C
Temperatura czynika 0 - 100 °C
Temperatura przechowywania -25 to 65 °C
Wilgotność względna max. 80 %
Stopień ochrony IP54
Wymagania CE 60730
Materiał Poliamid / biały RAL 9003
Ciężar 100 g bez adaptera i kabla
Kabel przyłaczeniowy /długość 3 x 0.22 mm
Charakterystyka regulacji
2
PVC, biały / 1 metr / 30 g
Położenie grzybka zaworu
Wymiary
Podłączenie elektryczne
(mm)
Położenie rdzenia napędu
Zakres poza skokiem zaworu
Margines
adaptera
Aktywny zakres regulacji
Napięcie sterujące 2-10 V odpowiada położeniu
rdzenia w zakresie 0-3,5 mm.
Zamknięcie zaworu
Zakres regulacji
Dobór transformatora
P
transformator
2 VD.78.H6.49 © Danfoss 04/2012
= 6 W x ilość napędów ABNM
Dobór kabla
L = K x A / n
A - pole przekroju [mm2]
n - ilość napędów ABNM
K - współczynnik przeliczeniowy (269 m/mm2)
L - długość kabla [m]
Arkusz informacyjny
Danfoss
82F163.10
Power on
>6min.
Danfoss
82F164.10
Power off

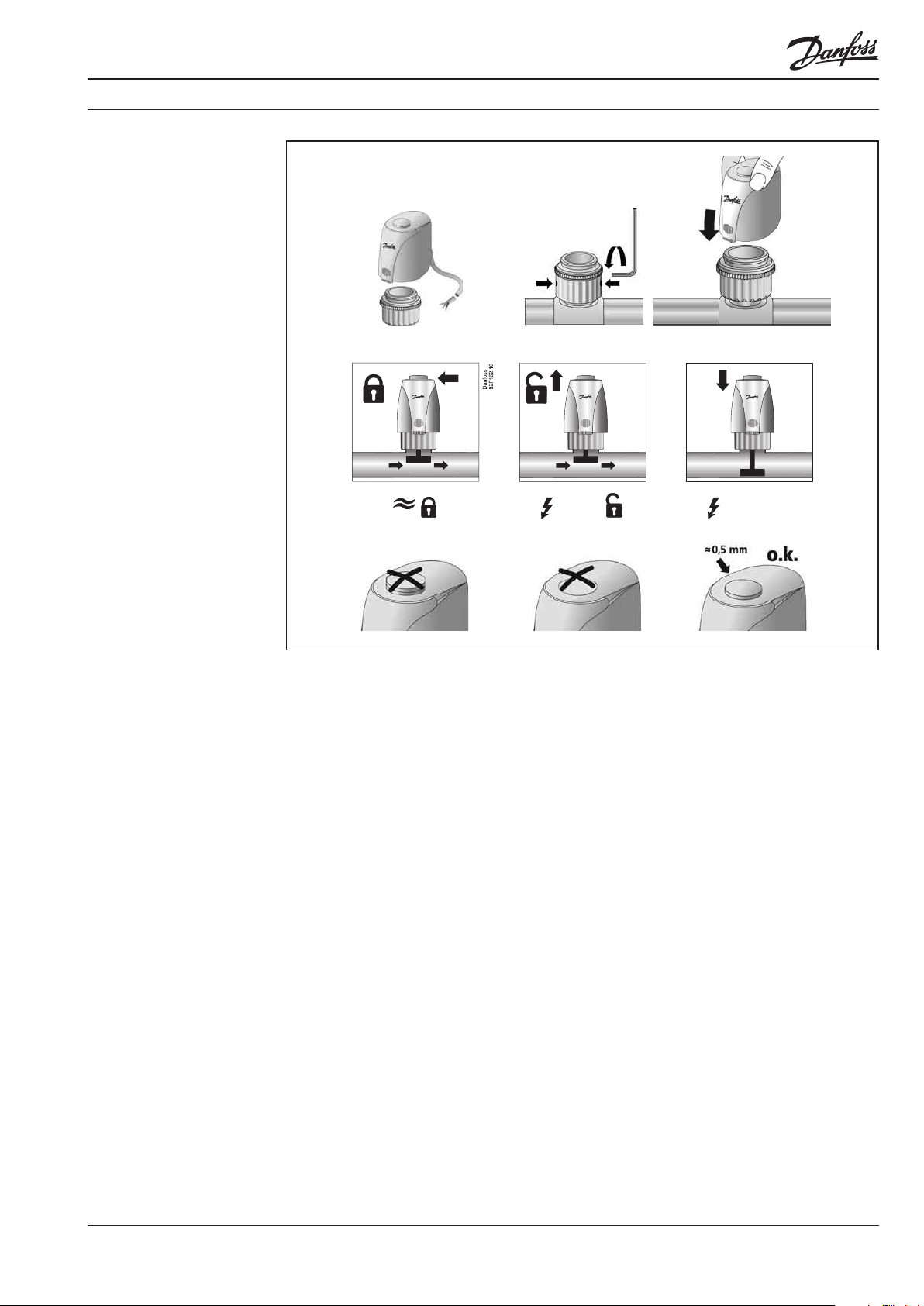

Montaż
Napędy termiczne ABNM dla zaworów typu RA
Napięcie
> 6 min.
Napęd powinien być montowany do zaworu pionowo nad z awore m lub pozio mo. A dapt er na pęd u
powinien być blokowany kluczem imbusowym 2,
a napęd dokręcany ręcznie.
Napęd dostarczany jako zablokowany w pozycji otwartej, co umożliwia jego montaż oraz pozostawienie zaworu również w pozycji otwartej
bez zasilania podczas próby i rozruchu instalacji.
Pierwsze zasilenie, na co najmniej 6 min powoduje odblokowanie napędu i kalibrację napędu na
danym zaworze.
Brak
napięcia
Wskaźnik położenia
Pozycja zaworu może być określona na podstawie
położenia białego trzonu wewnątrz białej obudowy
napędu. Jeśli trzon wystaje ponad obudowę, rdzeń
napędu jest wysunięty. Jeśli trzon jest poniżej obudowy, rdzeń jest wsunięty, co oznacza, że zawór
jest zamknięty.
VD.78.H6.49 © Danfoss 04/2012 3
Arkusz informacyjny
Napędy termiczne ABNM dla zaworów typu RA
Danfoss Poland Sp. z o.o
ul. Chrzanowska 5
05-825 Grodzisk Mazowiecki
Telefon: (22) 755 07 00
Telefax: (22) 755 07 01
e-mail: info@danfoss.pl
http://www.danfoss.pl
Danfoss nie ponosi odpowiedzialności za możliwe błędy drukarskie w katalogach, broszurach i innych materiałach drukowanych. Dane techniczne zawarte w broszurze mogą ulec zmianie bez
wcześniejszego uprzedzenia, jako efekt stałych ulepszeń i modykacji naszych urzadzeń. Wszystkie znaki towarowe w tym materiale są własnością odpowiednich spółek. Danfoss, logotyp Danfoss są
znakami towarowymi Danfoss A/S. Wszystkie prawa zastrzeżone.
4 VD.78.H6.49 © Danfoss 04/2012
