Datový list
Pohon ABN A5 pro AB-QM, ON/OFF
Použití
Funkce
Termoelektrický pohon ABN A5 on/o byl
speciálně navržen pro použití s ventily AB-QM
DN10-32/½-1¼ palce v aplikacích vytápění a
chlazení.
Mechanismus pohonu ABN A5 používá odporově
zahřívaný voskový prvek PTC (positive temperature coecient) a tlačnou pružinu. Voskový prvek
je zahříván přivedením pracovního napětí a
následně pohybuje integrovaným pístem. Síla
generovaná tímto pohybem je přenášena na píst
a ventil se tak otevírá nebo zavírá.
Vlastnosti pohonu:
• Zdvih 5,0 mm
• K dispozici jako bez proudu zavřeno (NC) nebo
bez proudu otevřeno (NO)
• Spotřeba energie 1/1,2 W
• Zásuvný kabel
• Jednoduchá instalace se západkou
• IP54 v libovolné instalační pozici
• Funkce prvotně otevřeno
• Kompaktní velikost, malé rozměry
• Indikátor funkce po celém obvodu
• Nehlučný a bezúdržbový
• Certikováno TÜV
Pohon lze řídit signálem ON/OFF nebo signálem
PWM (pulsně šířková modulace), poskytovaným
buď prostorovým termostatem, nebo centrálním
řídicím systémem (DDC).
Funkce prvotně otevřeno (pouze u verzí NC)
Při dodání je pohon ABN A5 otevřen díky funkci
prvně otevřeno. Umožňuje to zajistit provoz
systému vytápění nebo chlazení před dokončením prací na elektroinstalaci. Při pozdějším
zprovoznění elektroinstalace se funkce prvotně
otevřeno odblokuje přivedením pracovního
napětí na dobu delší než 6 minut a pohon ABN
A5 se tak plně zprovozní.
Verze NC „bez proudu zavřeno“ (ventil je
zavřený)
V případě verze NC se ventil při přivedení
pracovního napětí a po uplynutí mrtvé doby
plynule otevírá.
Po odpojení pracovního napětí a uplynutí doby
přidržení se ventil plynulým pohybem zavře
působením síly tlačné pružiny.
Zavírací síla pohonu je přizpůsobena ventilům
AB-QM DN10-32 a udržuje ventil zavřený, když
není přiváděno napětí.
Obr. 1: Příklad křivky otevírání.
Verze NC s koncovým spínačem (082F1154)
Integrovaný mikrospínač spíná, když pohon
překoná dráhu přibl. 2 mm.
Po odpojení pracovního napětí a uplynutí doby
přidržení se ventil zavře působením síly tlačné
pružiny. Integrovaný mikrospínač se rozepne,
když pohon překoná dráhu přibl. 2 mm.
Zavírací síla tlačné pružiny odpovídá zavírací síle
komerčně dostupných ventilů a bez napětí
udržuje ventil zavřený.
Obr. 2: Příklad křivky otevírání.
VDSKI248 © Danfoss 03/2014
1
Datový list Pohon ABN A5 pro AB-QM, ON/OFF
Verze NO ”bez proudu otevřeno“ (ventil je
otevřený)
V případě verze NO se ventil při přivedení
pracovního napětí a po uplynutí mrtvé doby
plynule zavírá.
Po odpojení pracovního napětí a uplynutí doby
přidržení se ventil rovnoměrným pohybem
otevře působením síly tlačné pružiny.
Obr. 3: Příklad křivky zavírání.
Funkce zobrazení polohy
Na pohonu ABN A5 je na první pohled a ze všech
stran vidět aktuální stav (ventil je otevřený nebo
zavřený).
Obr. 4: Zobrazení polohy se u verzí NC při otevírání
pohonu proporcionálně zvětšuje z 0 na 5-6 mm.
Obr. 5: Zobrazení polohy se u verzí NO zvětší jen
když je ventil úplně zavřený, přibl. 0,5 mm.
Objednání
Kabely
Typ
ABN A5,
s adaptérem VA 41,
bez kabelu
Kabely nejsou součástí balení a musí se objednat
samostatně (neplatí pro verzi s koncovým
spínačem). Je možné vybírat z různých délek a
Kabely Materiál
1 metr Standardní (PVC) 082F1144
5 metrů Standardní (PVC) 082F1145
10 metrů Standardní (PVC) 082F1146
1 metr Bez halogenů 082F1147
5 metrů Bez halogenů 08 2F114 8
10 metrů Bez halogenů 082F1149
Napájecí
napětí
24 V AC/DC NC
24 V AC/DC NO
230 V AC NC
230 V AC NO
24 V AC/DC NC Pevný, 1 m Ano 082F1154
120 V AC NC
120 V AC NO
NO / NC Kabel
Zásuvný,
není součástí balení
Zásuvný,
není součástí balení
Zásuvný,
není součástí balení
Zásuvný,
není součástí balení
Zásuvný,
není součástí balení
Zásuvný,
není součástí balení
standardního materiálu nebo materiálu bez
obsahu halogenů.
Koncový
spínač
Ne 082F1150
Ne 082F1151
Ne 082F1152
Ne 082F1153
Ne 082F1156
Ne 082F1157
Objednací
Objednací
číslo
číslo
2
VDSKI248 © Danfoss 03/2014
Datový list Pohon ABN A5 pro AB-QM, ON/OFF
AC/DC

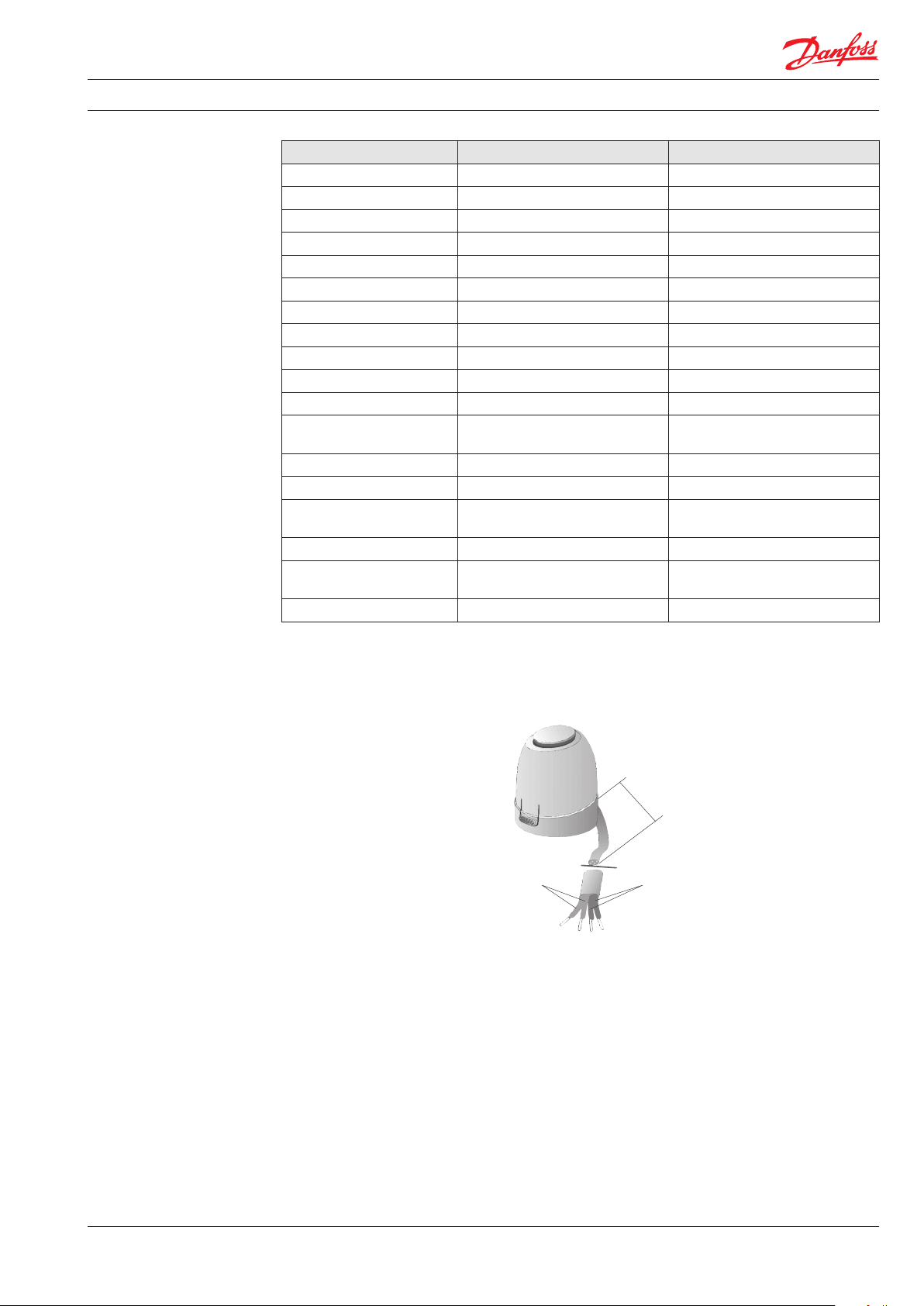

Údaje
Typ ABN A5 24 V 230 V
Verze NC/NO NC/NO
Napětí 24 V AC/DC, +20 %...-10 %, 0–60 Hz 230 V AC, +10 %...-10 %, 50/60 Hz
Max.odběr proudu < 300 mA během max. 2 min < 550 mA během max. 200 ms
Pracovní výkon 1 W (5 mm), 1,2 W (6,5 mm)
1)
1 W (5 mm), 1,2 W (6,5 mm)
Řídicí napětí Zap./vyp. Zap./vyp.
Zdvih pohonu 5 mm 5 mm
Síla pohonu 100 N 100 N
Doba zavření a otevření ~4 min ~4 min
Teplota kapaliny 0–100 °C 0–100 °C
Skladovací teplota -25 až 65 °C -25 až 65 °C
Teplota okolí 0 až 60 °C 0 až 60 °C
Stupeň/třída ochrany
bezpečnostní velmi nízké napětí
IP542)/III
IP542)/II
Shoda s CE podle EN60730, UL60730 EN60730, UL60730
Kryt/barva krytu Polyamid/bílá RAL 9003 Polyamid/bílá RAL 9003
Připojovací kabel
2 x 0,75 mm² PVC,
nebo bez halogenů
2 x 0,75 mm² PVC,
nebo bez halogenů
Adaptér (součást balení) VA 41 VA 41
Odolnost vůči přepětí podle
EN60730-1
min. 2,5 kV min. 2,5 kV
Hmotnost 0,1 kg 0,1 kg
1)
Měřeno pomocí přesného referenčního přístroje LMG95.
2)
Ve všech instalačních pozicích.
1)
Připojení
žlutý
Pracovní
napětí 24 V
Připojení kabelem u verze s koncovým spínačem 082F1154.
přibl. 1 m
červený
Koncový spínač
VDSKI248 © Danfoss 03/2014
3
Datový list Pohon ABN A5 pro AB-QM, ON/OFF
ձ
i
m
50,3 mm 7 mm
56 mm 44,3

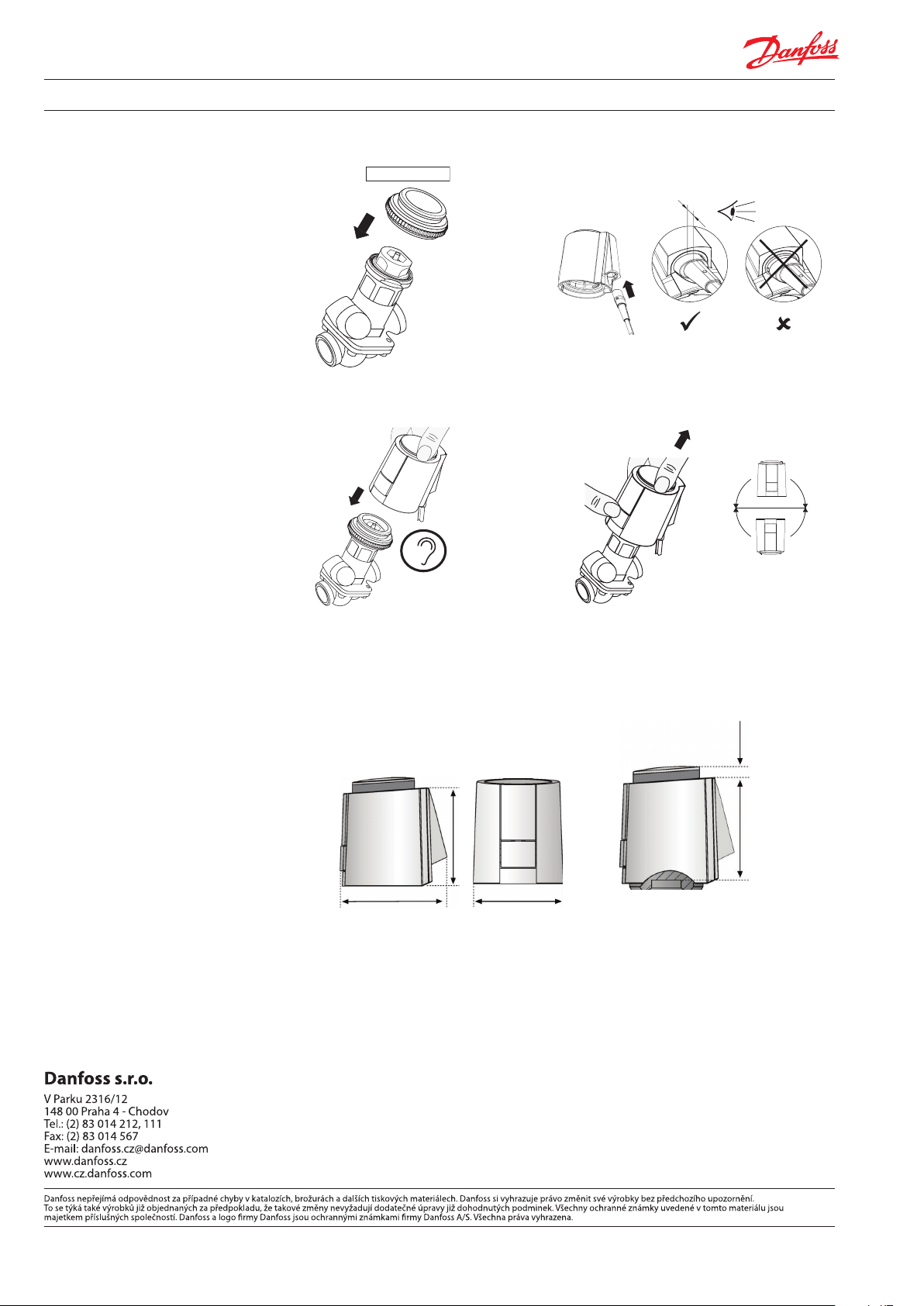

Instalace
Instalace s ventilovým adaptérem
Danfoss AB-QM VA41
Našroubujte rukou ventilový adaptér na ventil. Připojte kabel a pohon.
ղ
Click
max: 4mm
IP54 v libovolné pozic
se zapojeným kabele
Rozměry
Upevněte pohon vertikálně na adaptér. Když zatlačíte pohon rukou vertikálním směrem
dolů, dosedne s cvaknutím na adaptér.
52,2 mm
4
VDSKI248 © Danfoss 03/2014
