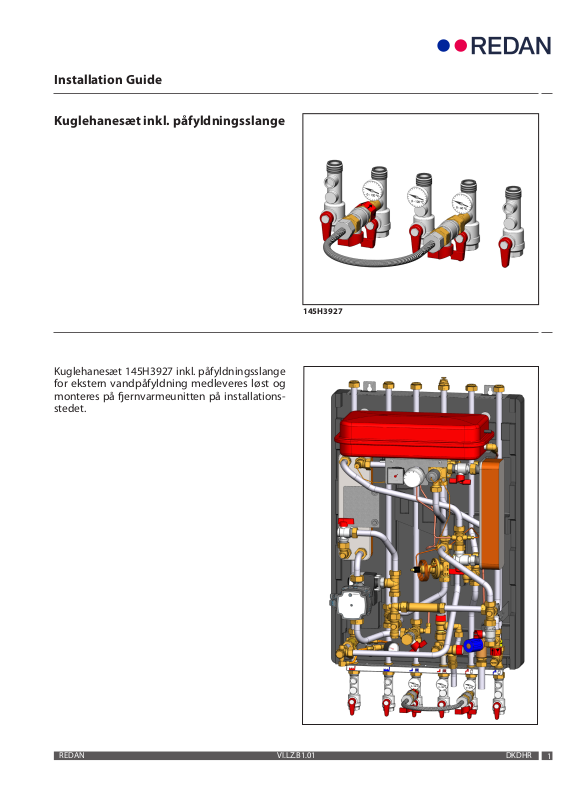

Installation Guide

Kuglehanesæt inkl. påfyldningsslange

145H3927

Kuglehanesæt 145H3927 inkl. påfyldningsslange
for ekstern vandpåfyldning medleveres løst og
monteres på ernvarmeunitten på installations­stedet.

REDAN VI.LZ.B1.01 DKDHR

1

Kuglehanesæt kode nr. 145H3927

Kuglehanesæt 145H3927 inkl. påfyldningsslange for ekstern vand­påfyldning.

Fig. 1

Kuglehanesæt bestående af:

1. Kuglehaner

2. Vandpåfyldningshaner

3. Vandpåfyldningsslange

4. Slutmuffer

5. Termometre

6. Kontraventil
Pakninger

Fig. 2

Kuglehanesæt 145H3927 for ekstern vandpåfyldning medleveres løst
og monteres på ernvarmeunitten i den på fig. 2 angivne rækkefølge.
Det er vigtigt, at kontraventil monteres på varme retur, som angivet
på fig. 2.

Fig. 3

Fjern slutmufferne på varme retur (M1) og på varmtvandsafgangs­røret (M2) med LUKKEDE VANDPÅFYLDNINGSHANER (V1+V2).

Fig. 1

Fig. 2

5

4

Fjv frem

1

1

2

3

Fjv retur

1

5

6

1

1

Varme retur

Varme frem

5

4

1

2

Varmt vand

1

Koldt vand

Fig. 4

Montér vandpåfyldningsslangen. Åbn for vandpåfyldningshanerne
V1 og V2 og fyld vand på anlægget med pumpen stoppet, indtil
manometret viser et anlægstryk svarende til anlæggets højde + ca.
5 m (typisk omkring 1,5 bar - ikke højere).
Luk vandpåfyldningskuglehanerne
Start pumpen og varm anlægget op.
Stop pumpen og udluft anlægget igen, hvis der stadig er luft i an­lægget.

HUSK!

Efter vandpåfyldning at lukke vandpåfyldningshaner (V1+V2), af­montere vandpåfyldningsslange og montere slutmuffer (M1+M2)
med pakning.

Fig. 3

Fig. 4

M1

V1

V1 V2

M2

V2

Kuglehane lukket

Kuglehane åben

Produced by Danfoss Redan A/S © 10/2016
