Danfoss Šaldymo saugyklų apsaugos sistemos Application guide [lt]

Šaldymo saugyklų apsaugos sistemos

Naudojimo instrukcija

Ilgalaikiai išmanūs sprendimai

Apsilankykite devi.lt

Rodyklė

Bendra informacija

1.Apsaugos nuo šerkšno sistema 5

2.Apsauga nuo kondensacijos

ant grindų	13
3. Durų ir vartų apsauga
nuo užšalimo	16
4. Vamzdžių apsauga nuo
užšalimo šaldymo saugyklose	19
5. Aušinimo įrangos drenažo
linijų apsauga nuo užšalimo	23
6. Bendrasis montavimo	24
vadovas
7. Atvejo aprašymas	28

Mūsų kokybės valdymas Sistemos sertifikavimas ir atitiktis

ISO 9001		TS 16949

ISO 14001		PED

Visiškai laikantis ES direktyvų ir produktų patvirtinimų

Tegu jums tarnauja „DEVI“

„DEVI“ pavadinimas reiškia „Dansk El-Varme Industri“ santrumpą. Įmonė buvo įsteigta Kopenhagoje, Danijoje, 1942 m. Nuo 2003 m. sausio 1 d. „DEVI“ tapo „Danfoss“ grupės, didžiausios Danijos pramonės grupės, dalimi. „Danfoss“ yra viena iš pirmaujančių pasaulyje šildymo, aušinimo ir oro kondicionavimo bendrovių. „Danfoss“ grupėje dirba daugiau nei 23.000 darbuotojų ir ji aptarnauja klientus daugiau nei 100 šalių.

„DEVI“ yra pirmaujantis Europoje elektros šildymo kabelių sistemų ir elektrinių vamzdžių šildymo sistemų prekės ženklas, turintis daugiau nei 70 metų patirtį. Šildymo kabeliai gaminami Prancūzijoje ir Lenkijoje, o pagrindinė įmonės buveinė yra Danijoje.

Šaldymo saugyklos, LEDO stadionai ir pan.

Šiame projektavimo vadove pateikiamos „DEVI“ rekomendacijos, kaip suprojektuoti ir įrengti apsaugos nuo šerkšno sistemas ir apsaugoti nuo šalčio šaldyklų duris, drenažo vamzdžius, priešgaisrinius sprinklerius ir vamzdžius. Jame pateikiamos šildymo kabelių išdėstymo, elektros duomenų ir sistemos

Vadovaudamiesi „DEVI“ rekomendacijomis, užtikrinsite efektyvų, patikimą ir nereikalaujantį priežiūros sprendimą už nuolatinės galios šildymo kabeliai ir 20 metų garantija.

Bendra informacija

Šaldymo saugyklose, ledo stadionuose ir kt. temperatūra visada svyruoja nuo –20 iki –30 ºC ribose, tačiau šaltis nuteka net ir tinkamai apšiltinus grindis. Tai reiškia, kad medžiagos, kurios liečiasi su žeme, tokios kaip pamatai ir grindų plotai, sugeria šaltį ir leidžia žemei užšalti. Dirvožemyje esančio vandens, virtusio ledu, tūris pasikeičia ir dėl šalčio erozija gali sukelti didelę žalą.

Be to, ten, kur labai šaltas sausas oras maišosi su šiltu drėgnu oru, šilto oro sraute esanti drėgmė gali nusėsti ant šalto paviršiaus ir virsti ledu. Ledas sukelia nepageidaujamą elementų, tokių kaip šaldymo saugyklos durys/vartai ar durų rėmai, užšalimą ir gali pažeisti: durų konstrukcijas, apsaugines plokšteles, dėl ko durys sandariai nebeuždarys ir didės energijos suvartojimas, ir kt. Kita problema, iškylanti šaldymo įrangos drenažo sistemoje, yra kondensato užšalimas vamzdžiuose ir laisvo vandens srauto stabdymas.

„DEVI“ siūlo patikimas ir energiją taupančias šildymo kabelių sistemas, skirtas užkirsti kelią šerkšnui ir užtikrinti durų drenažo linijų ir gaisro gesinimo vamzdžių apsaugą nuo užšalimo. „DEVI“

Daugelį metų tiekia įvairias sistemas 5 žemynuose.

Privalumai

•Pašalina pamatų pažeidimo riziką – po pamatais susikaupę ledo sluoksniai gali sukelti tokias problemas kaip: nekontroliuojamas pastato pamato judėjimas arba kilimas, pakenkiant viso pastato konstrukcijai. „DEVI“ apsaugo nuo šerkšno žalos komerciniuose šaldikliuose ir ledo stadionuose, pašalindama tokio ledo kaupimosi galimybę.

•Investicijų saugumas – sumažina atsargų šaldymo saugyklose praradimo ar pastato sunaikinimo tikimybę dėl pažeistų pamatų.

•Mažesni energijos nuostoliai – sklandus durų veikimas, konstrukcijos apsauga ir apsauga nuo energijos nuostolių per nesandarias duris.

•Darbo aplinkos sauga – apsaugo nuo slidžių grindų ir užtikrina gaisro gesinimo vamzdžių ir purkštuvų apsaugą nuo užšalimo.

•Energijos taupymo sprendimas – „DEVI“ naudoja patobulintus valdiklius užtikrinti energijos taupymui: sumažinant sistemos veikimo laiką, išlaikant tinkamą pamatų temperatūrą, kad jie neužšaltų.

•Vietos taupymas – palyginti su alternatyviais sprendimais, „DEVI“ sistema yra ne tokia sudėtinga, ją lengviau planuoti ir montuoti ir jai nereikia papildomos vietos.

•Mažesnės pradinės išlaidos – konkurencingas sprendimas su daugiau nei 50 % mažesnėmis sistemos sąnaudomis, palyginti su siurbiamo skysčio (glikoliu) sprendimu įmontuotuose į pamatą vamzdžiuose.

•Jokių aplinkosaugos problemų – „DEVI“ elektrinės šildymo sistemos nekelia jokio pavojaus aplinkai, pvz., dėl glikolio nutekėjimo į dirvą. „DEVI“ sistemose vietoj glikolio ir vandens mišinio naudojami elektriniai šildymo kabeliai.

•Mažiausios nuosavybės išlaidos – 20 metų pilna „Danfoss Group“ garantija ir 50 metų eksploatavimo laiko garantija visiems DEVI nuosekliai jungiamiems varžiniams šildymo kabeliams.

4 Naudojimo instrukcija • šaldymo saugyklų apsaugos sistemos • VGLUB121 • ©DEVI

1. Apsaugos nuo šerkšno sistema

1.2. Sistemos aprašymas

Pagrindinis šildymo tikslas apsaugos nuo šerkšno sistemoje yra užtikrinti pamatų apsaugą nuo užšalimo patalpose, kuriose nuolat palaikoma neigiama temperatūra (šaldymo saugyklos, ledo stadionai ir kt.).

Būtina patalpose sumontuoti apsaugos nuo užšalimo sistemą, o į betoną įtaisyti elektriniai šildymo kabeliai yra būdas užkirsti kelią šerkšnui.

Šerkšnas gali sukelti grindų plokščių įtrūkimus, pažeisti atramines konstrukcijas ir pamatus. Tokiais atvejais reikalingas grindinis šildymas, kad būtų išvengta užšalimo ar kitų susijusių problemų, bei pamatų konstrukcijų sunaikinimo.

Šildymo kabelis šiuo atveju klojamas žemiau pagrindinės šaldymo saugyklos grindų izoliacijos, paprastai smėlio užpilde arba betoniniame išlyginimo pagrinde.

Saugos sumetimais: turi būti įrengtos dvi vienodos lygiagrečios šildymo sistemos (pagrindinė ir rezervinė).

Šerkšnas

Kai dirvos temperatūra po šaltomis patalpomis nukrenta žemiau nulio, dirvožemyje esanti drėgmė užšąla ir žymiai išsiplečia.

Dėl tokio ledo susidarymo grindys gali įtrūkti ir pakilti arba išsikraipyti.

Susidarantis ledas gali iškelti kolonas, išstumdyti pamatų sienas

ir išlaužti stogus. Beveik visus šaldymo saugyklos elementus galima pataisyti, o didžioji dalis erdvės vis dar gali būti naudojama sandėliavimui, tačiau tai netaikoma grindims.

Šios problemos negalima išspręsti vien tik izoliuojant patalpas.

Naudojimo instrukcija • šaldymo saugyklų apsaugos sistemos • VGLUB121 • ©DEVI 5

1.2. Gaminiai

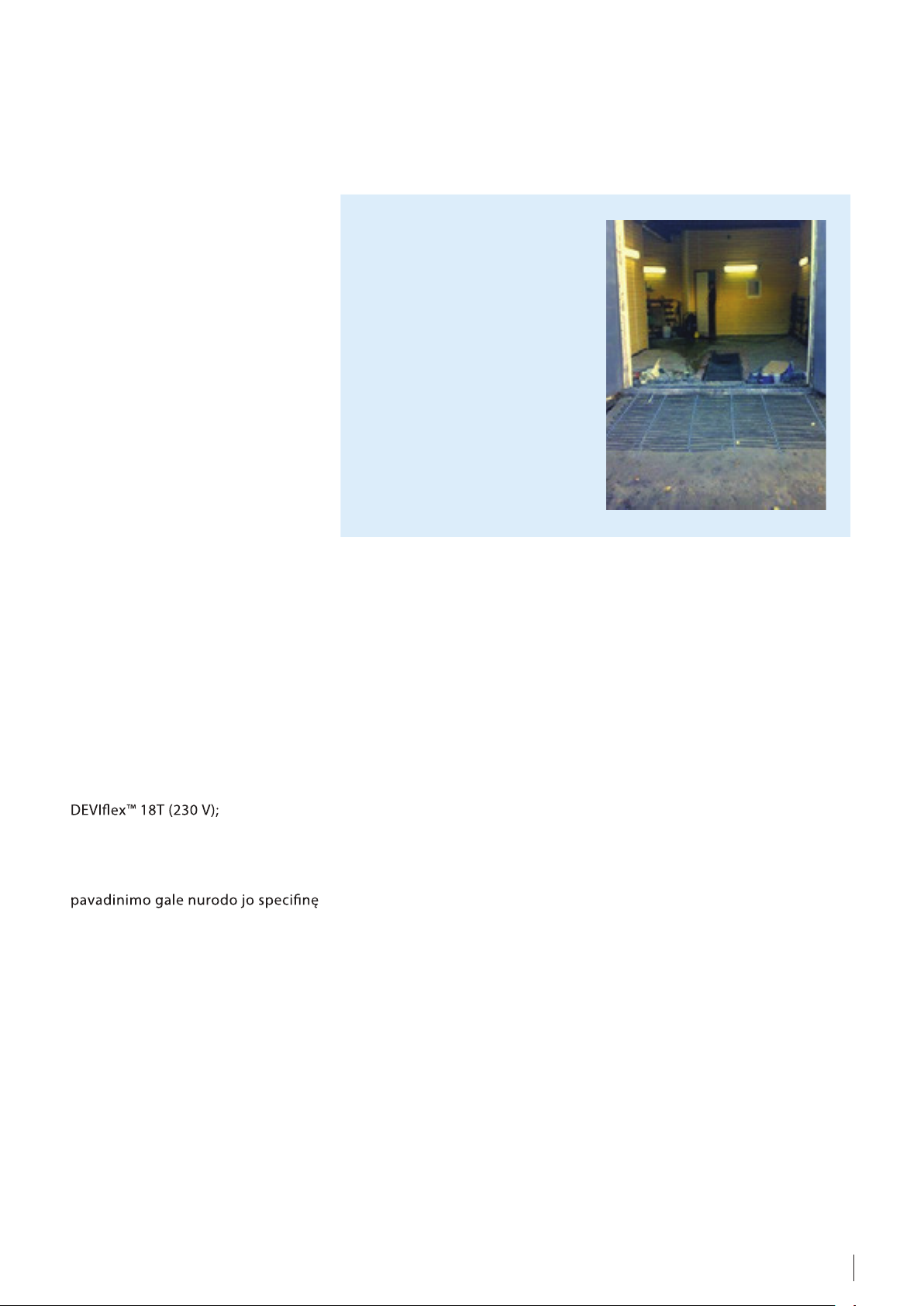

Šildymo kabeliai

Norint išvengti žemės užšalimo, šildymo sistemoje gali būti naudojami šie varžiniai (nuolat įkaitę) šildymo kabeliai:

DEVI ex™ 6T,

DEVI ex™ 10T,

DEVI ex™ 18T;

DEVIbasic™ 10S,

DEVIbasic™ 20S.

„DEVI“ varžiniai šildymo kabeliai leidžia saugiai, efektyviai ir ekonomiškai įrengti šaldymo saugyklą.

Pastaba. Skaičius kabelio pavadinimo gale nurodo jo speci nę išvestį, išreikštą W /m, esant 230 V arba 400 V įtampai.

Raidė T reiškia dviejų laidininkų kabelį (dvigubą), raidė S – vieno laidininko kabelį (viengubą).

„DEVI ex™“ yra dviejų laidininkų šildymo kabelis, skirtas montuoti betoninėse grindyse, vamzdžių šildymui ir t.t. Kabelis atitinka IEC 60800:2009 M2 klasę ir yra skirtas naudoti srityse su didele mechaninių pažeidimų rizika. Jis tiekiamas paruoštais komplektais su 2,3 m šaltu laidu (maitinimo kabeliu), hermetiškomis jungtimis ir antgaliu.

Kabelio skersmuo yra Ø 6,9 mm.

Kabelis skirtas 230 V maitinimo šaltiniui.

Yra 6, 10 arba 18 W/m (230 V) tiesinės išvesties kabeliai.

Galimi kabelių ilgiai:

DEVI ex™ 6T: 30 – 200 m;

DEVI ex™ 10T: 2 – 210 m;

DEVI ex™ 18T: 7 - 170 m.

„DEVIbasic™“ yra vieno laidininko šildymo kabelis, atitinkantis IEC 60800:1992 ir skirtas montuoti betoninėse grindyse, vamzdžiams šildyti ir pan. Parduodamas paruoštame komplekte su 2x3 m šaltais laidais ir hermetiškomis jungiamosiomis movomis.

Kabelio skersmuo yra Ø 5,5 mm.

„DEVIbasic™ 20S“ yra 230 V ir 400 V maitinimo įtampai.

Norint sumažinti linijinį išėjimą (W/m), 400 V kabelį galima prijungti prie 230 V tinklo – tokiu atveju kabelio tiesinė išvestis bus 6,6 W/m.

Galimi kabelių ilgiai:

„DEVIbasic™ 10S“, 230 V: 21 – 407 m; „DEVIbasic™ 20S“, 400 V: 56 - 229 m.

DEVIﬂex™

DEVIbasic™

Tvirtinimas

Kai naudojamas šildymo kabelis, jo tvirtinimui prie grindų rekomenduojama naudoti tvirtinimo juostas, pvz., metalinę cinkuotą tvirtinimo juostą „DEVIfast™“. Juosta tvirtinama prie grindų (pvz., vinimis) lygiagrečiomis linijomis, paprastai kas 100 cm, arba naudojant vieno metro ilgio tvirtinimo juostą kiekvienam kabelio įrengimo kvadratiniam metrui.

Tas pats pasakytina apie „DEVIclip™ CC“ ir „Montagestege™“ plastikinėms juostoms.

Norint greitai pritvirtinti kabelį prie armuoto tinklelio, rekomenduojama naudoti „DEVIclip™ Twist“ plastikines tvirtinimo detales.

Kabelio tvirtinimui prie metalinių kolonų ir kt. rekomenduojama naudoti lipnią „Alutape“ aliuminio juostą.

6 Naudojimo instrukcija • šaldymo saugyklų apsaugos sistemos • VGLUB121 • ©DEVI

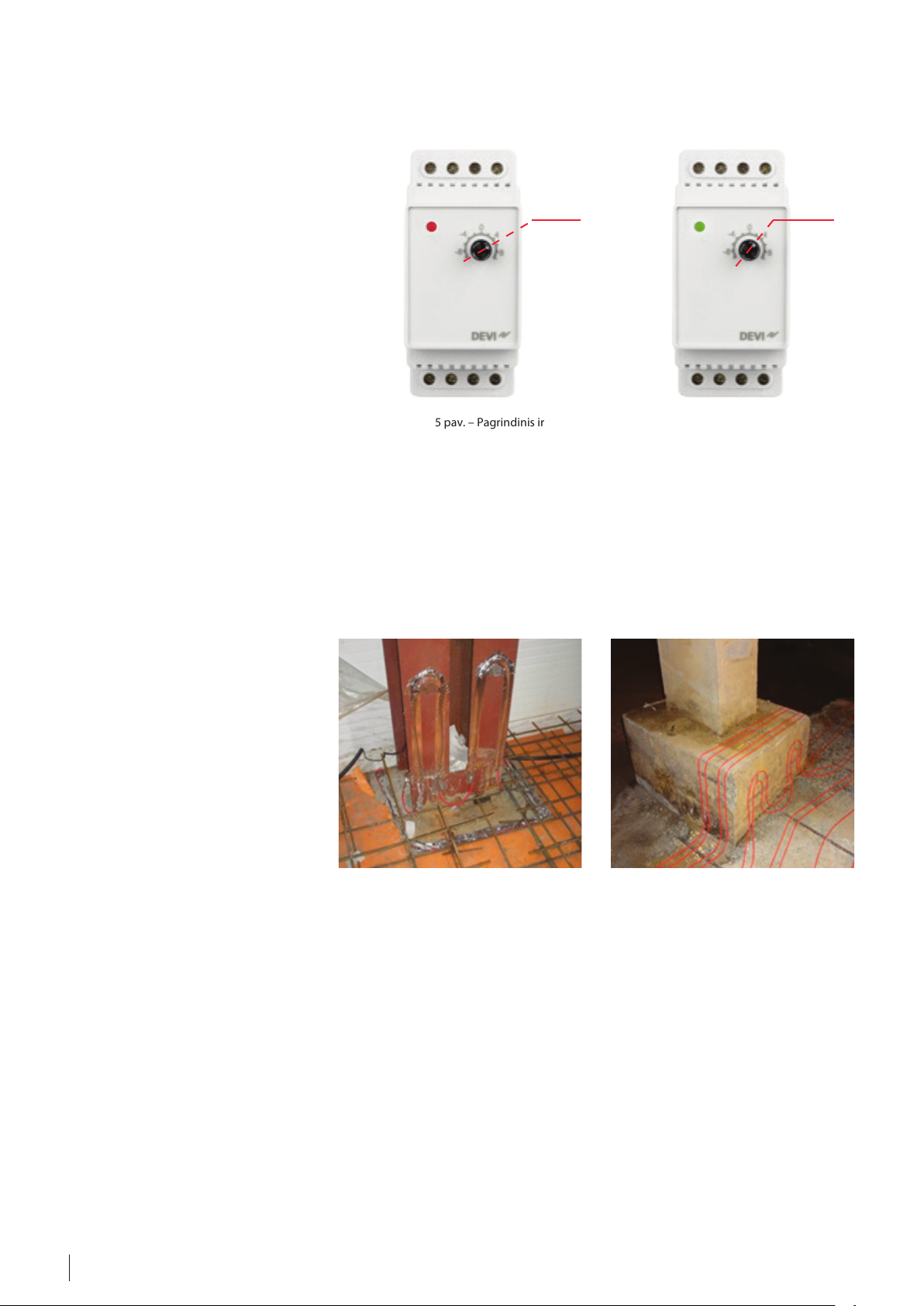

Termostatai

Apsaugos nuo šerkšno sistemos valdymui rekomenduojamas „DEVIreg™ 330“ (-1 -. + 10 ºC) termostatas su tvirtinimu ant DIN bėgio. Papildomai gali būti naudojamas ant sienos montuojamas „DEVIreg™ 610“, IP44. Visi termostatai turi laidų temperatūros jutiklius – NTC 15 kOhm esant 25 ºC su 3 metrų ilgio kabeliu.

Norint užtikrinti teisingą temperatūros matavimą, jutiklio kabelis turėtų būti, pvz., 10 m, kad būtų galima išmatuoti temperatūrą šildomoje vietoje (priklauso nuo vietos sąlygų). Galima įsigyti 10 m ilgio jutiklį, tačiau jį reikia užsisakyti atskirai.

Pastaba! Saugos sumetimais: šaldymo saugyklų įrenginiuose turėtų būti dvi nepriklausomos grandinės (pagrindinė ir rezervinė), valdomos atskirais termostatais.

DEVIreg™ 330			DEVIreg™ 610
Produktai – bendra apsaugos nuo šerkšno sistemos apžvalga

Produktas	Galimybės		Aprašymas

DEVIﬂex™	DEVIﬂex™ 6T, 230 V;	Dvigubas laidininkas, 100 % ekranas.
		6, 10 W/m (230 V).
Varžinis šildymo kabelis	DEVIﬂex™ 10T, 230 V
		DIN IEC 60800:2009 M2

DEVIbasic™	DEVIbasic™10S, 230 V;	Vienas laidininkas, vielinis ekranas.
		10 W/m (230 V), 20 W/m (230 V/400 V).
Varžinis šildymo kabelis	DEVIbasic™20S, 400 V
		DIN IEC 60800:1992 M2

DEVIbasic™	„DEVIbasic™“ ant būgno,	Vienas laidininkas, vielinis ekranas.
		Max. 20 W/m; max. 400 V.
Varžinis šildymo kabelis	0,0134 - 34,1 Ohm/m
		DIN IEC 60800:1992 M2

Montavimo rinkiniai	„DEVIcrimp™“ montavimo rinkinys	Vieno laidininko kabeliui.
	DEVIcrimp™ CS2A/CS2B	Dviejų laidininkų kabeliui.


DEVIreg™ termostatas	DEVIreg™ 330 (-10…+10 °C)	nuo -10 iki + 10 ºC, 16 A, IP20, DIN bėgelis

DEVIreg™ termostatas	DEVIreg™ 610	nuo	-30 iki + 50 ºC, 10 A, IP44,
		montavimas ant sienos/vamzdžiuose


Temperatūros daviklis	10 m, PVC	Laido jutiklis, Ø 8 mm, IP65,
		NTC 15 kOhm @25 ºC


Temperatūros daviklis	40 m, padengtas silikonu	Wire sensor, Ø 5 mm, IP67,
		NTC 15 kOhm @25 °C


	DEVIfast™ Metal	25 m pakuotė; cinkuotas metalas, tvirtinimai kas 2,5 cm.
Tvirtinimas	DEVIclip™ C-C	10 x 1 m; plastikas, kabelio fiksavimas 0 kas 1 cm.
	Montagestege™ 6 mm	1 m; plastikas, kabelio fiksavimas 5,6-6,5 mm kas 2,5 cm.

	Montagestege™ 8 mm	1 m; plastikas, fiksuoja kabelį 0 6,6-8 mm kas 2,5 cm

Tvirtinimas	DEVIclip™ Twist	Maišelis su 1000 vnt.;
		Ø 17 mm; kabelio tvirtinimas prie armuoto tinklo


Tvirtinimas	„Alutape“	Lipni aliuminio juosta 38 mm x 50 m;
		0,06 mm; maks. 75 ºC

Išsamesnės informacijos ieškokite „DEVI“ kataloge.

Naudojimo instrukcija • šaldymo saugyklų apsaugos sistemos • VGLUB121 • ©DEVI 7

1.3. Sistemos projektavimas

Apsaugos nuo šerkšno sistemos šildymo kabelis tiesiamas po aušinimo įrenginio pagrindine grindų izoliacija, paprastai į smėlio užpildą arba betono išlyginamąjį sluoksnį (1 ir 2 pav.). Šildymo kabelis turi būti dedamas po grindų izoliacijos sluoksniu, kad būtų apsauga nuo šalčio. Kabeliai turi būti dedami tiesiai ant ką tik sukietėjusio betono, taip pat galima jį atskirti nuo grindų paviršiaus drėgmei nepralaidžia membrana. Kabeliai turi būti tiesiami ne mažiau kaip 5 cm žemiau izoliacijos. Grindų konstrukcija turi atitikti vietines normas ir reglamentus.

Grindys šaldymo saugykloje	Grindys šaldymo saugykloje
Gelžbetonis	Gelžbetonis
Šiluminė izoliacija	Šiluminė izoliacija
Betonas
	Betonas
„DEVIfast™“ tvirtinimas
	Užpildymas smėliu
Užpildymas smėliu
	Armuotas tinklelis
Gruntas	Gruntas
1 pav. – Šildymo kabelis betoniniame išlyginimo	2 pav. – Šildymo kabelis smėlio užpildyme
sluoksnyje

Instaliuota galia

Normaliomis sąlygomis apskaičiuotos šilumos nuostolių vertės nėra labai aukštos, pvz., tik 3-8 W/m2. Tačiau apsaugos nuo užšalimo įrenginiams rekomenduojama naudoti 15–30 W/m2 kaip standartinę vertę arba mažiausiai 15 W/m2. Bet kokiu atveju išvesties vertė turėtų būti apskaičiuojama ir atitikti mažėjančius šilumos nuostolius.

Pamatų atšalimo greitis priklauso nuo:

•šilumos/šalčio sklidimo per grindis greičio;

•grunto/grunto temperatūros;

•vidinės šaldyklos temperatūros arba ledo stadionų paviršiaus temperatūros ir kt.

Norint nustatyti reikiamą apsaugos nuo užšalimo sistemos galios tankį [W/m2], reikia apskaičiuoti daugiasluoksnės grindų konstrukcijos šiluminę varžą. Lyginant faktines visų sluoksnių vertes, reikia atsižvelgti į kiekvieno sluoksnio, išskyrus izoliacijos sluoksnį, šiluminę varžą.

Šildymo sistemos našumą galima nustatyti pagal šią formulę:

P = At • U • 1,3 [W/m2],

kur At – temperatūros skirtumas tarp grunto/grunto ir šaldymo saugyklos vidinės temperatūros [ºC]; U – grindų šilumos perdavimo koe cientas, paprastai tik izoliacijai [W/m2ºC]; 1,3 – saugos koe cientas.

Izoliacijos U vertė gali būti nustatyta taip: U = A/6 = (šiluminio laidumo koe cientas [W/m ^ K])/(storis [m])

Skaičiavimo pavyzdys

	Šaldymo saugykla turi šiuos	Izoliacijos U vertė:
	parametrus:	U = 0,04 / 0,2 = 0,2 W/(m2-ºC).
	Šaldymo saugyklos temperatūra:	U = 0,04 / 0,2 = 0,2 W/(m2-ºC).
	Šaldymo saugyklos temperatūra:	At = +5 ºC – (–25 ºC) = 30 ºC.
	-25 ºC.	At = +5 ºC – (–25 ºC) = 30 ºC.
	Žemės temperatūra: +5 ºC.	Šildymo sistemos galios
		apskaičiavimas vienam
	Izoliacija: 0,2 m storio,	kvadratiniam metrui:
	A = 0,04 W/m-ºC.	P = 30 ºC • 0,2 W/(m2-ºC) • 1,3 =
		= 6 W/m2 • 1,3 = 7,8 W/m2.

Galios skaičiavimas yra 7,8 W/m2, tačiau, atsižvelgiant į rekomendacijas, minimali sumontuotos instaliacijos vertė turėtų būti 15 W/m2!

Pavyzdžiui, trys „DEVI ex™“ 6T/1 linijos viename m2 suteikia 18 W/m2 galią ir užtikrina šaldymo saugyklos apsaugą nuo šerkšno.

C-C atstumas

Tarp šildymo kabelių linijų neturi būti jokių neigiamos temperatūros tarpų! Priešingu atveju tai nebus užkirstas kelias kauptis šerkšnui!

Reikia įvertinti temperatūros pasiskirstymą pagal šaldymo saugyklos grindų geometriją. Rezultatas priklau so nuo daugelio parametrų; pagrind iniai jų yra šie:

•grunto šiluminis laidumas;

•šildymo kabelio linijinė galia;

•C-C atstumas.

Grunto šiluminis laidumas eksploatacijos metu gali labai skirtis, todėl praktikoje dažnai taikoma tokia supaprastinimo taisyklė:

siekiant užtikrinti tolygų šilumos paskirstymą be šaltų tarpų, didžiausias atstumas tarp šildymo kabelių centro ir centrinės dalies (C-C atstumas) neturėtų viršyti 50 cm (3 pav.). Kitaip tariant, kabelį vienam m2 būtina įrengti mažiausiai 2 metrų šildymo.

C-C ≤ 50 cm

3 pav. – Šilumos/šalčio pasiskirstymas ir maksimalus C-C be šalčio tarpų

Labai patartina visada dėti antrą papildomą kabelio kilpą su tokiu pat C-C atstumu.

Įrenginiams, kurių maks. C-C atstumas yra 50 cm, galios, tenkančios 1 m2, išvestis kai kurių tipų kabeliams yra:

„DEVIbasic™ 20S“, 400 V, prijungtas prie 230 V – 19,8 W/m2.

Rekomendacijos: pageidautinas C-C atstumas tarp kabelių linijų yra 33 cm. Tai leidžia įgyvendinti paprastą kabelio ilgio apskaičiavimo taisyklę – 3 m kabelio vienam 1 m2.

6T/1 m2 užtikrina 18 W/m2 (230 V) galią. Tai taikoma beveik visų rūšių šaldymo saugyklose, ledo stadionuose ir kt.

Minimalus reikalavimas: 10 W/m kabelį reikia montuoti ne didesniu kaip 50 cm C-C atstumu.

Sauga

Saugumo sumetimais lygiagrečiai turėtų būti įrengtos dvi vienodos šildymo sistemos – pagrindinė ir rezervinė atsarginė.

Tokios sistemos elementai yra šie:

•dvi identiškos šildymo kabelio lygiagrečios grandinės (pagrindinė ir rezervinė);

•du vienodi termostatai su temperatūros jutikliais kiekvienam kabeliui;

•avariniai signalai, kai veikia atsarginiai kabeliai – šviesos ir garsinė signalizacija;

•dvi atskiros maitinimo linijos;

•atskiri saugikliai, RCD relės, kontaktoriai ir kt.

Atminkite, kad tokio tipo įrenginiams	C-C atstumas nustatomas kaip
privaloma naudoti rezervinių kabelių	vidutinė linija tarp pagrindinio ir
sistemą. Rezerviniai kabeliai paprastai	rezervinio kabelio, žr. 4 pav.
montuojami lygiagrečiai su pagrindin-	Pastaba! Kiekvienam šildymo kabeliui
iu kabeliu, 2,5–5 cm atstumu į pirminę	turi būti įrengtas vienas termostatas.
sistemą.

C-C	C-C	C-C
2,5-5 cm
Pagrindinis kabelis
Rezervinis kabelis

4 pav. – Pagrindinis ir rezervinis šildymo kabeliai
