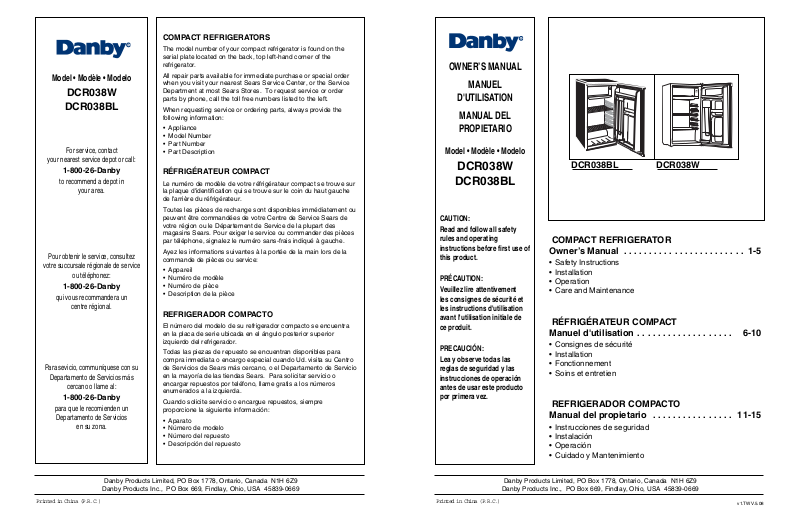

Danby DCR038BL, DCR038W User Manual

OWNER’S MANUAL

MANUEL

D'UTILISATION

MANUAL DEL

PROPIETARIO

Model • Modèle • Modelo

DCR038W

DCR038BL

CAUTION:
Read and follow all safety

rules and operating
instructions before first use of
this product.

PRÉCAUTION:
Veuillez lire attentivement

les consignes de sécurité et
les instructions d'utilisation
avant l'utilisation initiale de
ce produit.

PRECAUCIÓN:
Lea y observe todas las

reglas de seguridad y las
instrucciones de operación
antes de usar este producto
por primera vez.

COMPACT REFRIGERATOR

Owner’s Manual . . . . . . . . . . . . . . . . . . . . . . . . 1-5

• Safety Instructions

• Installation

• Operation

• Care and Maintenance

RÉFRIGÉRATEUR COMPACT

Manuel d'utilisation . . . . . . . . . . . . . . . . . . . 6-10

• Consignes de sécurité

• Installation

• Fonctionnement

• Soins et entretien

REFRIGERADOR COMPACTO

Manual del propietario . . . . . . . . . . . . . . . . 11-15

• Instrucciones de seguridad

• Instalación

• Operación

• Cuidado y Mantenimiento

R

v1.TWV.5.08

Danby Products Limited, PO Box 1778, Ontario, Canada N1H 6Z9

Danby Products Inc., PO Box 669, Findlay, Ohio, USA 45839-0669

Printed in China (P.R.C.)

DCR038BL

DCR038W

Safety Instructions

Location

ATTENTION

GROUNDING INSTRUCTIONS

This appliance must be grounded. In
the event of an electrical short circuit,
grounding reduces the risk of electrical
shock by providing an escape wire for the
electrical current. This appliance is equipped
with a cord having a grounding wire with a
grounding plug. The plug must be plugged
into an outlet that is properly installed and
grounded.

WARNING - Improper use of the
grounding plug can result in a risk of electric
shock. Consult a qualified electrician or
serviceman if the grounding instructions are
not completely understood, or if the doubt
exists as to whether the appliance is
properly grounded.

DO NOT USE AN EXTENSION CORD

1. Select a place with a strong, level floor.

2. Allow 5 inches of space between the back of

the refrigerator and any adjacent wall.

3. Avoid direct sunlight and heat. Direct

sunlight may affect the acrylic coating.
Heat sources nearby will cause higher
electricity consumption.

4. Avoid very moist places. Too much moisture in

the air will cause frost to form very quickly on
the evaporator, and your refrigerator will have
to be defrosted very frequently.

Operation

To avoid vibration, the cabinet must be set level.
Adjust the level of the refrigerator using the single
leveling leg located on the lower hinge side of the
cabinet.
To start the refrigerator, turn the temperature
control knob to the position corresponding to the
desired cooling. (on the graduated blue dial)

Fig.A

Use an exclusive wall outlet. Do not connect
your refrigerator to extension cords or
together with any other appliance in the
same wall outlet. Do not splice the cord.

IMPORTANT WARNING

An empty refrigerator is a very dangerous
attraction to children. Remove either the
gasket, latches, lids or doors from unused
appliances, or take some other action that
will guarantee it harmless.

DON’T WAIT DO IT NOW!

Installation

Remove the exterior and interior packings, wipe
the outside thoroughly with a soft dry cloth and
the inside with a wet, lukewarm cloth. Avoid
placing the cabinet in a narrow recess or near
any heat source, direct sunlight, or moisture.
Let air circulate freely around the cabinet. Keep
the rear of the refrigerator 5 inches away from
the wall.

The refrigerator temperature will vary depending
on the quantity of the food stored and on the
frequency with which the door is opened.
To turn the control to the “OFF” position, rotate
the control knob to the “0” setting. After
defrosting and if the refrigerator has been left out
of use for some time, set the control to maximum
for 2 to 3 hours before turning to the desired
position. If the refrigerator is not to be used for
long time periods, disconnect the plug and leave
the door partially open. This will help reduce the
mold/mildew from accumulating inside the
refrigerator cabinet.

Ice Cubes

Ice cube tray is flexible. Twist tray to remove ice
cubes. If the ice cube tray is frozen hard to the
evaporator surface, run a little water over the tray.
Never use a knife or other metal instrument to
remove ice cube tray because this may damage
the evaporator.

1

Care and Maintenance

Cleaning

To clean the inside, use a soft cloth and a solution
of a tablespoon of baking soda to one quart of
water, or a mild soap suds solution, or some mild
detergent. Wash ice cube tray, drip tray, and glide
out shelves in a mild detergent solution, then dry
and wipe with a soft cloth. Clean the outside with a
soft damp cloth and some mild detergent or
appliance cleaner.

Defrosting

This refrigerator is equipped with a "Push Button"
(semi-automatic) defrost thermostat system.To
activate the defrost cycle, simply push (in) the red
defrost button located in the center of the control
knob/dial (do not turn the control knob/dial to
zero = off). The defrost cycle is initiated
immediately. When defrosting is complete, the
"Push Button" will release (pop-out) automatically
and resume normal operating conditions at the
same temperature setting.

NOTE: If the "Push Button" is activated (pushed-in)
accidentally, it will not be possible to "manually"
pull-out the push button (deactivate the defrost
cycle). You must either let the defrost cycle run it's
course or;

* Apply (hold) a dishcloth soaked in hot water
against the thermostat capillary line and bracket,
located on the underside of the freezer
compartment. The heat transfer from the dish cloth
will cause a temperature rise on the thermostat
capillary (sensing line), causing the internal
contacts to close. This will resume normal operating
conditions.
It may take several minutes and/or repeat
applications before the push button will release.

Defrosting of your refrigerator should take place
whenever ice build-up inside the freezer
compartment reaches 1/4" (6mm) thick. Defrosting
may take a few hours, depending on the amount of
accumulated ice and ambient indoor temperature.
To speed-up the defrosting process, remove all
frozen foods from the freezer section. Leaving the
door partially ajar for a "short" period of time will
also speed-up the process.
IMPORTANT: You must remember to close the
refrigerator door before the defrost cycle terminates
and normal operating conditions resume
automatically. The drip tray should be in position
directly below the freezer compartment to catch
evaporated water during defrosting.

IMPORTANT NOTICE: Never use sharp or pointed
instruments to defrost/remove ice from the
evaporator/freezer compartment. The
evaporator/freezer compartment contains
refrigerated gas lines and if accidentlly
punched/pierced, will render the refrigerator
inoperable and "void" the manufacturers

warranty.
DO NO ALLOW THE REFRIGERATOR TO
CONTINUE OPERATION IF THE FREEZER
COMPARTMENT IS PIERCED.

After defrosting is complete, set the control to
maximum for 2 to 3 hours before turning to the
desired position. When the refrigerator is not to be
used for a long period of time, disconnect the
appliance from the electrical supply and leave the
door partially open. This will help to reduce mold
and mildew build-up.

NOTE: Wait 3 to 5 minutes before attempting to

restart the refrigerator if operation has been
interrupted

Vacation Time

For short vacation periods, leave the control knobs
at their usual settings. During longer absences, (a)
remove all foods, (b) disconnect from electrical
outlet, (c) clean the refrigerator thoroughly, including
defrost pan, (d) leave door open to avoid possible
formations of condensate, mold or odors.

Power Failure

Most power failures are corrected within an hour or
two and will not affect your refrigerator
temperatures. However, you should minimize the
number of door openings while the power is off.
During power failures of longer duration, take steps
to protect your food by placing dry ice on top of
packages.

If You Move

Remove or securely fasten down all loose items
inside the refrigerator. To avoid damaging the
leveling screws, turn them all the way into the base.

2

Some Important Rules for the Correct
Use of the Refrigerator

• Never place hot foods in the refrigerator.

• Beverages should be stored in
sealed containers.

• Foods to be stored for a long time should be
wrapped in cellophane or polyethylene, or kept
in glass containers. Never place spoiled foods in
the cabinet.

• Don’t overload the cabinet.

• Don’t open the door unless necessary.

• Should the refrigerator be stored without use
for long periods it is suggested, after a careful
cleaning, to leave the door ajar to allow the air to
circulate inside the cabinet in order to avoid
possible formations of condensate, mold
or odors.

Food Storage Suggestions

Fresh Food Compartment

• Never cover food compartment shelves with
aluminum foil or any other shelf covering material
which may prevent air circulation.

• Always remove porous store wrapping paper from
meats, poultry and fish. Meats should be
wrapped individually and placed in a dish for
storage. Wrap fish and poultry in foil or heavy
waxed paper. Most fish should be used the same
day of purchase. Packaged meats such as ham,
bacon, dried beef, or frankfurter, store best in
their original packages.

• Allow warm foods to cool to room temperature
before placing them in the refrigerator.

• Always cover open dishes of food, especially
leftovers. Use leftovers within 2 or 3 days.

Technical and Structural Operation Features

Hermetically sealed cooling unit with midget 2 pole
motor. Rustproof anodized “Roll-Bond” aluminum
freezer (or Pipe on Sheet aluminum freezer) of high
thermal conductivity. Adjustable thermostat for
automatic temperature control.

Cabinet bonderized and acrylic-enameled
according to the most modern electrostatic spraying
techniques. High-density polyurethane thermal
insulation. Magnetic door closure gasket.

1. THERMOSTAT DIAL/PUSH BUTTON

DEFROST: For controlling the temperature
inside the refrigerator. Turns the motor on as
soon as the temperature rises above the
desired level.

2. FREEZING COMPARTMENT WITH FREEZER

DOOR: Separate freezer section holds ice
cube tray and small items.

3. ICE CUBE TRAY: Ice cubes are easily removed

from the tray. (Not Shown)

4. PLASTIC COATED SHELVES: Odor resistant,

rustproof, and removable for easy cleaning. Full
width for storing more.

5. MAGNETIC GASKET: Tight fitting door seal

keeps all the cooling power locked inside. No
hooks or latches.

6. BOTTLE RACK: For tall, medium, and large

bottles.

7. CANSTOR DOOR LINER: Holds 355 mL cans

of pop, juice, or beer.

3

2

4

5

6

1

7

STEP 1: Fig. 1
STEP 2: Fig. 2

STEP 3: Fig. 3
STEP 4: Fig. 4

4

DOOR REVERSAL INSTRUCTIONS FOR MODELS DCR038BL / DCR038W

Fig.1

Fig.2

Fig.3

Fig.4

R

R

6

Installation

Enlever les emballages extérieures et intérieures. Essuyer
complètement l’extérieur avec un linge doux sec et
l’intérieur avec un linge humide tiède. Il ne faut jamais
situer l’appareil dans un recoin étroit, proche d’une source
d’air chaud. L’air doit circuler à l’entour de l’appareil.
Éloigner le réfrigérateur au moins 5 pouces du mur.

Emplacement

1. Choisir une place qui a un plancher fort et à niveau.

2. Éloigner l’appareil de 5 pouces des murs arrière et

de côté.

3. Éviter les rayons de soleil et la chaleur directs

qui peuvent affecter la surface en acrylique. Les
sources de chaleur rapprochées augmentent la
consommation d’énergie.

4. Éviter les endroits très humides. L’humidité élevée

dans l’air occasionne la formation rapide de gèle sur
l’évaporateur et le réfrigérateur. Le réfrigérateur devra
être dégivré fréquemment.

Fonctionnement

Pour éviter les vibrations, l'appareil doit être installé à
niveau. Réglez le niveau du réfrigérateur à l'aide de
l'unique patte réglable située sous la charnière du bas du
réfrigérateur.
Pour mettre le réfrigérateur en marche, tournez le bouton
de réglage de température jusqu'à la température de
refroidissement désirée (sur le cadran bleu gradué).

Fig.A

La température du réfrigérateur fluctuera en fonction de la
quantité de nourriture entreposée et de la fréquence de
l'ouverture de la porte.
Pour tourner le bouton de commande à la position “OFF”,
tournez-le jusqu’à la configuration de “0”.
Après le dégivrage et lorsque le réfrigérateur a été hors
service pour quelque temps, réglez le cadran au maximum
pour 2 à 3 heures avant de le régler à la température
désirée.
Si le réfrigérateur reste inutilisé pour de longues périodes
de temps, débranchez la fiche et laissez la porte
entrouverte. Ceci aidera à éviter l'accumulation de
moisissures dans la cavité du réfrigérateur.

Glaçons

Le moule à glaçons est flexible. Tourner-le pour enlever
les glaçons. Si le moule est surgelé et collé à la surface
de l’évaporateur, verser un peu d’eau tiède. Ne jamais
utiliser de couteaux ou d’autres instruments en métal pour
enlever le moule à glaçons car ceux-ci peuvent dommager
l’évaporateur.

e

ATTENTION

MISE À LA TERRE

Cet appareil doit être mis à la terre. En cas
de court-circuit, la mise à la terre réduit les
risques de décharge électrique en fournissant
un échappatoire au courant électrique.
L’appareil est muni d’un cordon électrique
comprenant un fil de mise à la terre et une
fiche de terre. Branchez la fiche dans une
prise de courant correctement installée et
mise à la terre.

Avertissement - Consultez un électricien ou
un technicien qualifié si vous ne comprenez
pas bien les instructions de mise à la terre ou
si vous avez un doute quelconque sur la
bonne mise à la terre de l’appareil.

N’UTILISER JAMAIS DE

FIL DE RALLONGE

S’il est possible, brancher le réfrigérateur à
son propre circuit. Ainsi, les autres appareils
ou la surcharge des lampes du domicile ne
peuvent pas surcharger et interrompre le
courant électrique. Une connexion desserrée
peut se doubler à un autre appareil dans la
même prise murale.

PRÉCAUTION IMPORTANTE

Un réfrigérateur vide est une attraction
dangereuse aux enfants. Enlever les joints
étanches, les loquets, les couvercles ou les
portes des appareils qui ne sont pas utiliser,
ou faites de soit que l’appareil ne présente
aucun danger.

N’ATTENDEZ PAS! FAITES-LE

IMMÉDIATEMENT!

Consignes de sécurité

S

oins et Entretien

Entretien

Pour nettoyer l’intérieur, utiliser un linge doux, et une solution
de 2 cuillerées à table de bicarbonate de soude par pinte
d’eau, ou un solution savonneuse douce, ou de détersif doux.
Laver le moule à glaçons, le bac d’écoulement et les
clayettes amovibles dans une solution de détersif doux,
sécher avec un linge doux. Nettoyer l’extérieur avec un linge
doux humide et un peu de détersif doux ou un nettoyeur
conçu pour les appareils.

Dégivrage

Ce réfrigerateur fonctionne avec un pousse-bouton
(semi-automatique) système de dégivrage avec
thermostat. Pour activer le cycle de dégivrage,
poussez le bouton de dégivrage rouge qui se trouve
au centre de contrôle. (Ne tournez pas le bouton de
contrôle à zéro=éteinte). Le cycle de dégivrage
commence inmédiatement. Quand la décongelation
est complète le pousse-bouton se dégagera
automatiquement et résume les conditions normales
d'opération au mÍme réglage de température.

Note : Si par hasard vous activez le pousse-bouton, il
ne sera pas possible de le sortir à la main (de
déactiver le cycle de dégivrage). C'est nécessaire de
laisser continuer le cycle de dégivrage ou :

* Appliquez une lavette trempée dans l'eau chaud
contre la ligne du thermostat capillaire et le support,
situé au dessous du compartiment du congélateur. La
temperture augmentera dès que la chaleur de la
lavette touche la ligne du thermostat capillaire (linge
de détecteur) qui causera les contacts internes à
fermer. Les conditions normales d'opération
résumeront. Ça pourrait prendre quelques minutes ou
vous pouvez répéter les applications avant que le
pousse-bouton dégage.

Il est nécessaire de dégivrer le congélateur chaque
fois que l'accumulation de glace arrive à un épaisseur
de 1/4 ' (6mm). Ça pourrait prendre quelques heures
pour dégivrer le congélateur, dépendent de la
quantité de glace accumulée et la température
ambiante de la pièce. Pour accélérer le processus de
décongélation, enlevez tout les produits surgelés du
congélateur. En laissant la porte entreb‚illée pour un
peu de temps pourrait accélérer le processus.

Le compartiment de congélation/évaporation contient
des tuyaux de gaz réfrigérés et si ils sont crevés ou
percés, le réfrigérateur sera inopérable et la garantie

de fabricant sera rendu nul. SI LE
COMPARTIMENT DE CONGELATION EST PERCE,
ETEINDRE LE REFRIGERATEUR.

Après le dégivrage est fini, tourner la commande de
température au refroidissement maximum pendant 2
à 3 heures avant la tourner au refroidissement désiré.
Si on n'utitlise pas le réfrigérateur pendant longtemps,
débrancher l'appareil et laisser la porte partiellement
ouverte pour réduire l'accumulation de moisissure.

REMARQUE:

Si le fonctionnement a été interrompu, attendre 3 à 5
minutes avant mettre le réfrigérateur en marche.

Pendant les Vacances

Si vous prenez des vacances d’un mois ou moins, ne
touchez pas à la commande du thermostat. Pendant les
vacances plus prolongées: (a) enlever tous les aliments, (b)
débrancher l’appareil, (c) nettoyer tout le réfrigérateur, y
compris les bac d’écoulement, (d) laisser la porter ouverte
pour éviter les mau vais odeurs.

Panne D’électricité

La plupart des pannes d'électricité sont corrigées dans un
délai d'une heure et n'ont pas d'effets sur la température du
réfrigérateur. Il est nécessaire de réduire le nombre
d'ouverture de la porte pendant une panne.
Pendant les pannes qui durent plus qu’une heure, protéger
vos aliments en déposant un bloc de glace sèche par-dessus
les emballages. Si la glace n’est pas disponible, essayer
d’utiliser temporairement de l’espace de votre entrepôt à froid
régional.

Déménagement

Enlever ou immobiliser toutes les pièces amovibles à
l’intérieur du réfrigérateur. Serrer les vis à nivellement à la
base afin de ne pas les endommager.

IMPORTANT: N'oubliez pas de fermer la porte du
réfrigerateur avant que la décongélation se termine et
les conditions normales d'opération résument
automatiquement. Le plateau d'égouttement devrait
Ítre en place directement sous le compartiment du
congélateur pour atraper l'eau évaporé durant la
décongélation.

AVIS IMPORTANT: N'utiliser jamais de ustensiles
tranchants ou aiguisés pour dégivrer/enlever la glace
du compartiment de congélation/évaporation.

7

8

Importantes Consignes de Sécurité pour
L’utilisation du Réfrigérateur

• Ne jamais ranger d’aliments chauds dans
le réfrigérateur.

• Ranger les breuvages dans des contenants étanches.

• Pour le rangement à longue durée, envelopper les

aliments dans une pellicule cellophane ou polyéthylène, ou
des contenants en verre. Ne jamais ranger d’aliments
avariés dans l’appareil.

• Ne jamais surchargé l’appareil.

• Ouvrer la porte seulement si nécessaire.

• Pour un rangement prolongé de l’appareil, il est suggéré

de laver l’appareil, de laisser la porte ouverte afin de
fournir une circulation d’air à l’intérieur du meuble et
d’éviter le développement de condensation, de moisi

et d’odeurs.

Rangements des Aliments

Compartiments pour Aliments Frais

• Ne jamais recouvrir les clayettes du compartiment de

papier d’aluminium ou autres matériaux car ceci peut
empêcher la circulation d’air.

• Enlever toujours les emballages perméables du

marchand qui recouvrent la viande, volaille et lepoisson.
Les viandes doivent être emballées individuellement, et
déposées dans un récipient pour le rangement.
Emballer la volaille ou le poisson dans du papier
aluminium ou du papier ciré épais. Faites cuire la
plupart de sorte de poissons le jour de l'achat. Les
viandes emballées par le marchand, telles que le
jambon, le bacon, le boeuf sec, ou les saucisses
fumées se rangent très bien dans leur emballage.

• Laisser refroidir les aliments à la température de la

pièce avant de les ranger dans le réfrigérateur.

• Toujours recouvrir les aliments, surtout les restants.

Utiliser les restants avant 2 à 3 jours.

Caractéristiques Techniques et de Construction

Appareil à moteur miniature avec 2 pôles hermétiquement
scellé. Congélateur en aluminium anti-rouille en anonide
laminé roulé (ou congélateur “tube sur plaque
d’aluminium”) de haute conductivité thermique.
Thermostat pour réglage automatique de la température.
Meuble laminé et émaillé selon les techniques de peinture
au pistolet les plus modernes. Isolation thermique en
polyuréthanne de haute densité et joint étanche
magnétique de porte.

1. CADRAN DU THERMOSTAT/

TOUCHE DE

DÉGIVRAGE

: Règle la température intérieure du
réfrigérateur. Met le moteur en marche dès que la
température dépasse le niveau désiré.

2. COMPARTIMENT DE CONGÉLATEUR AVEC

PORTE: Section séparée pour la congélation contient
les moules à glaçons et petits articles.

3. MOULE À GLAÇONS: Démoulage facile des

glaçons. (non-illustré)

4. CLAYETTES PLASTIFIÉES: Résistent aux odeurs et

à la rouille. Amovibles pour faciliter l'entretien.
Peuvent être positionnées selon le besoin. Il est
possible d'ajuster l'écart entre les clayettes en
fonction de la hauteur des récipients. C'est si facile
que vous pouvez le faire à tout moment.

5. JOINT ÉTANCHE MAGNÉTIQUE: Le joint étanche

empêche l'air frais de s'échapper.

6. PORTE-BOUTEILLES: Pour les bouteilles, boîtes

métalliques et bocaux.

7.

PAROI DE PORTE CANSTOR: Range les boîtes
de boisson gazeuse, jus ou bierre de 355 mL.

2

4

5

6

1

7

INSTRUCTIONS POUR LE RENVERSEMENT DE LA PORTE - MODÈLES DCR038BL / DCR038W

ÉTAPE 1: Fig. 1
ÉTAPE 2: Fig. 2

ÉTAPE 3: Fig. 3
ÉTAPE 4: Fig. 4

9

Fig.1

Fig.2

Fig.3

Fig.4

R

R

MANUAL

DEL

USARIO

Instrucciones de seguridad

Ubicación

ATTENTION

INSTRUCCIONES PARA LA CONEXIÓN

A TIERRA

Este aparato electrodoméstico debe estar conectado a
tierra. En caso de un cortocircuito eléctrico, la
conexión a tierra reduce el riesgo de choque eléctrico
proporcionando un cable de escape para la corriente
eléctrica. Este aparato viene equipado con un cordón
que posee un cable a tierra con un enchufe de
conexión a tierra. Este enchufe debe estar enchufado
en un tomacorriente instalado correctamente y
conectado a tierra.

ADVERTENCIA -

de conexión a tierra puede resultar en un riesgo de
choque eléctrico. Consulte con un electricista o
persona de reparaciones competente si no comprende
bien las instrucciones de conexión a tierra o si existe
alguna duda sobre si el aparato está conectado a
tierra correctamente.

PROLONGACIÓN ELÉCTRICA

El uso inadecuado del enchufe

NO USE UN CORDÓN DE

1.Seleccione un lugar con un piso fuerte y nivelado.

2.Permita cinco pulgadas de espacio entre la parte

posterior del refrigerador y toda pared contigua.

3.Evite luz directa del sol o calor. La luz directa del

sol puede afectar la capa de acrílico. Las fuentes de
calor en su proximidad causarán un consumo mayor
de electricidad.

4.Evite lugares muy húmedos. Demasiada humedad en

el aire hará que se acumule escarcha rápidamente en
el evaporador y deberá descongelar su refrigerador con
mucha frecuencia.

Operación

Para evitar la vibración, el mueble debe estar nivelado.
Para regular la nivelación de la refrigeradora utilice la
única pata regulable ubicada en el lado de la bisagra
inferior del mueble.Para poner a funcionar la
refrigeradora, gire el botón de control de la temperatura a
la posición que corresponda a la temperatura deseada (en
el disco azul graduado). Figura A.

Use un tomacorriente de pared exclusivo. No conecte
su refrigerador a cordones de prolongación eléctrica o
junto a cualquier otro electrodoméstico en el mismo
tomacorriente de pared. No empalme cordón.

ADVERTENCIA IMPORTANTE:

Un refrigerador vacío es una atracción muy peligrosa
para los niños. Saque todas las juntas, pestillos, tapas
o la puerta de todo electrodoméstico que no esté en
uso, o tome alguna medida para asegurar que no
presente peligro.

¡NO ESPERE, HÁGALO AHORA MISMO!

Instalación

Saque los embalajes exteriores e interiores, limpie el
exterior bien con un paño suave seco y el interior con un
paño húmedo y tibio. Evite colocar la caja en un hueco
estrecho o cerca de una fuente de calor, luz de sol
directa, o lugar húmedo. Deje que el aire circule
libremente alrededor de la caja. Mantenga la parte
posterior del refrigerador a 5 pulgadas de la pared.

La temperatura de la refrigeradora variará, dependiendo
de la cantidad de alimentos que se haya almacenado y de
la frecuencia con que se abre la puerta.
Para dar vuelta a la perilla de control a la position “OFF”,
déle vuelta a la configuración de “0”. Luego de
descongelar, y si la refrigeradora ha estado sin usarse
durante algún tiempo, ponga el control al máximo durante
2 o 3 horas, antes de ponerlo en la posición deseada.Si
no se usa la refrigeradora por períodos largos,
desconecte el enchufe y deje la puerta parcialmente
abierta. Esto ayudará a disminuir la acumulación de
moho dentro del mueble de la refrigeradora.

Cubos de Hielo

La bandeja para cubos de hielo es flexible. Doble la
bandeja para sacar los cubos de hielo. Si la bandeja
para cubos de hielo está congelada y pegada a la
superficie del evaporador, eche un poco de agua sobre la
bandeja. Nunca use un cuchillo u otro instrumento
metálico para sacar la bandeja de cubos de hielo ya que
esto puede causar desperfectos en el evaporador.

Cuid
ado y Mantenimiento

11

Cuidado y Mantenimiento

Limpieza

Para limpiar el interior, use un paño suave con una solución
de una cucharada de bicarbonato de sosa por cada cuarto

AVISO IMPORTANTE: Nunca use instrumentos afilados o
puntiagudos para descongelar/sacar el hielo del

compartimiento de evaporación/congelador.
de agua, o una solución de espuma de jabón suave, o un
detergente suave. Lave la bandeja de cubos de hielo, la
bandeja para goteo y enjuague los estantes con una
solución de detergente suave, secándolos y limpiándolos
con un paño suave. Limpie el exterior con un paño húmedo
suave y un poco de detergente suave o productos de
limpieza para electrodomésticos.

El compartimiento de evaporación/congelador contiene

líneas de gas refrigerado y si se perfora/agujerea

accidentalmente, hará que el refrigerador no funcione y

"anulará" la garantía del fabricante. NO PERMITA QUE

EL REFRIGERADOR CONTINÚE FUNCIONANDO SI EL

COMPARTIMIENTO DEL CONGELADOR ESTÁ

PERFORADO.
Descongelación

NOTA: Espere entre 3 a 5 minutos antes de volver a

Este refrigerador fonctiona con un mando de botón (semi­autom·tico) sistema de descongelación con termostato.
Para activar el ciclo de descongelación, empuje el botón de
descongelación rojo, que se encuentra al centro de control.
(No gira el tirador de control a zero= apagado) El ciclo de
descongelación comience inmediatamente. Cuando la
descongelación ha completado, se desenganchará
automaticamente el mando de botón y resuma las
condiciones normales de operación al mismo temperatura

Período de Vacaciones

Para períodos cortos de vacaciones, deje los controles en

sus graduaciones corrientes. Durante ausencias más largas

(a) saque todos los alimentos, (b) desconecte el refrigerador

del tomacorriente, (c) limpie el refrigerador bien, incluyendo

la bandeja del congelador, (d) deje la puerta abierta para

evitar la formación de olores.
colocada.

Corte de Corriente

Nota: Si Ud.empuja sin querer el mando de botón no sera
posible de lo salir manualmente (desactivar el ciclo de
descongelación)
Es necesario dejar continuar el ciclo de descongelación o:

La mayoría de los cortes de corriente se corrigen en

una o dos horas y no afectarán las temperaturas de su

refrigerador. Sin embargo, Ud. deberá reducir la cantidad de

veces que abre la puerta cuando la corriente

esté apagada.
* Aplica un paño remojado en agua caliente contra la lÌnea
del termostato capilario y el soporte que se encuentran al
parte inferior de la sección del congelador. La temperatura

Durante los cortes de corriente de larga duración, tome

medidas para proteger sus alimentos colocando un bloque

de hielo seco sobre los paquetes.
aumentará tan pronto como el calor del paño toca la lÌnea
del termostato capilario (lÌnea de sentido) que causará los
contactos internos a cerrar. Las condiciones normales se
resumarán. Es posible esperar algos minutos y/o repetir las
applicaciones antes el mando de botón se desenganchará.

Si Ud. Se Muda

Saque o asegure todos los artículos dentro del refrigerador -

congelador. Para evitar que los tornillos de nivel se averíen,

gírelos completamente hacia la base.

encender si el funcionamiento se vio interrumpido.

Es necesario descongelar el refrigerador cada vez que el
hielo al interior del congelador llega a un espesor de 1/4"
(6mm). La descongelación puede durar hasta 2 horas,
dependiente de la cantidad del hielo acmulado. Para
acelerar el tiempo de la descongelación quita todo la comida
congelada de la sección del congelador. Dejando la puerta
entreabierta por un perÌodo de tiempo muy corto acelerará
el proceso también

Algunas Reglas Importantes Para el Uso

Correcto del Refrigerador

• Nunca coloque alimentos calientes en el refrigerador.

• Las bebidas se deben guardar en envases cerrados.

• Los alimentos que se guardan por un período largo de
tiempo, deben ser envueltos en celofán o polietileno, o se
deben mantener en envases de vidrio. Nunca coloque
alimentos estropeados en la caja.

• No sobrecargue la caja.

MPORTANTE: Ud. Tiene que recordar de cerrar la puerta
del refrigerador antes el ciclo de descongelación se termina
y las condiciones normales resumen automaticamente. La
bandeja de gota deberÌa estar en lugar directamente por
abajo del congelador para atrapar el agua evaporado
durante la descongelación.

• No abra la puerta a menos que sea necesario.

• Si el refrigerador se guarda sin uso por períodos largos de
tiempo, se sugiere que, luego de una limpieza cuidadosa,
se deje la puerta entreabierta para permitir que el aire
circule dentro de la caja y evitar una posible formación de
condensación, moho u olores.

12

Sugerencias para Guardar Alimentos

El Compartimiento para Alimentos Frescos

Características Técnicas y Estructurales
Del Funcionamiento

• Nunca cubra los estantes del compartimiento para
alimentos con papel de aluminio o cualquier otro
material para cubrir estantes que puedan obstruir la
circulación del aire.

• Siempre saque la envoltura porosa proveniente
de la tienda, de toda la carne, pollo o pescado. La
carne se debe envolver en forma individual. Envuelva el
pescado y el pollo en papel aluminio o papel encerado
grueso. La mayoría de los pescados se deben usar el
mismo día en que se compran. Las carnes
empaquetadas como el jamón, tocino, carne seca o
salchichas, se almacenan mejor en sus paquetes
originales.

• Permita que los alimentos calientes se enfríen
a temperatura ambiente antes de colocarlos en
el refrigerador.

• Siempre cubra los platos con alimentos, especialmente
los restos. Use los restos en 2 o 3 días.

Unidad de enfriamiento sellada herméticamente con un
motor miniatura de 2 polos. Congelador de aluminio
anodizado "Roll-Bond" (chapado a laminación) a prueba
de corrosión (o congelador de aluminio "Pipe On Sheet")
de alta conductividad térmica.

1. DISCO DEL TERMOSTATO/TECLA DE

DESCONGELACIÓN: Para controlar la temperatura
dentro del refrigerador. Enciende el motor tan pronto
como la temperatura sube por encima del nivel
deseado.

2. COMPARTIMENTO DE CONGELACIÓN CON

PUERTA DE CONGELADOR: Sección separada de
congelador con espacio para bandeja para cubitos de
hielo y artículos pequeños.

3. BANDEJA PARA CUBOS DE HIELO: Los cubos de

hielo se sacan de la bandeja con facilidad. (no
aparece en el dibujo)

4. ESTANTES REVESTIDOS DE PLÁSTICO:

Resistentes a los olores, inoxidables y desmontables
para una limpieza fácil. De ancho completo para
poder guardar más.

5. JUNTA MAGNÉTICA: Un cierre ajustado de la puerta

que mantiene toda la potencia de enfriamiento
encerrada en el refrigerador. Sin ganchos ni pestillos.

6. ESTANTE PARA BOTELLAS: Para botellas, latas o

frascos altos, medianos y grandes.

7. FORRO DE PUERTA CANSTOR: Sostiene latas de

bebidas gaseosas, de jugo o de cerveza de 355 mL.

1

5

2

4

6

13

7

INSTRUCCIONES PARA CAMBIAR EL SENTIDO EN QUE SE ABRE LA PUERTA
PARA MODELOS DCR038BL / DCR038W

PRIMER PASO: FIG. 1
SEGUNDO PASO: FIG. 2

TERCER PASO: FIG. 3
CUARTO PASO: FIG. 4

14

Fig.1

Fig.2

Fig.3

Fig.4

R

R

COMPACT REFRIGERATORS

The model number of your compact refrigerator is found on the
serial plate located on the back, top left-hand corner of the
refrigerator.

All repair parts available for immediate purchase or special order
when you visit your nearest Sears Service Center, or the Service
Department at most Sears Stores. To request service or order
parts by phone, call the toll free numbers listed to the left.

When requesting service or ordering parts, always provide the
following information:

• Appliance

• Model Number

• Part Number

• Part Description

RÉFRIGÉRATEUR COMPACT

Le numéro de modèle de votre réfrigérateur compact se trouve sur
la plaque d'identification qui se trouve sur le coin du haut gauche
de l'arrière du réfrigérateur.

Toutes les pièces de rechange sont disponibles immédiatement ou
peuvent être commandées de votre Centre de Service Sears de
votre région ou le Département de Service de la plupart des
magasins Sears. Pour exiger le service ou commander des pièces
par téléphone, signalez le numéro sans-frais indiqué à gauche.

Ayez les informations suivantes à la portée de la main lors de la
commande de pièces ou service:

• Appareil

• Numéro de modèle

• Numéro de pièce

• Description de la pièce

REFRIGERADOR COMPACTO

El número del modelo de su refrigerador compacto se encuentra
en la placa de serie ubicada en el ángulo posterior superior
izquierdo del refrigerador.

Todas las piezas de repuesto se encuentran disponibles para
compra inmediata o encargo especial cuando Ud. visita su Centro
de Servicios de Sears más cercano, o el Departamento de Servicio
en la mayoría de las tiendas Sears. Para solicitar servicio o
encargar repuestos por teléfono, llame gratis a los números
enumerados a la izquierda.

Cuando solicite servicio o encargue repuestos, siempre
proporcione la siguiente información:

• Aparato

• Número de modelo

• Número del repuesto

• Descripción del repuesto

Model • Modèle • Modelo

DCR038W

DCR038BL

For service, contact

your nearest service depot or call:

1-800-26-Danby

to recommend a depot in

your area.

Pour obtenir le service, consultez

votre succursale régionale de service

ou téléphonez:

1-800-26-Danby

qui vous recommandera un

centre régional.

Para sevicio, communíquese con su

Departamento de Servicios más

cercano o llame al:

1-800-26-Danby

para que le recomienden un

Departamento de Servicios

en su zona.

Danby Products Limited, PO Box 1778, Ontario, Canada N1H 6Z9

Danby Products Inc., PO Box 669, Findlay, Ohio, USA 45839-0669

Printed in China (P.R.C.)

R
