BETJENINGSVEJLEDNING

Komplet varmeveksler Blæser til varmegenvinding med DC konvektor

MODELLER

(Loftsophængt type med kanal)

Med DX konvektor og luftbefugter

VKM50GBMV1 VKM80GBMV1 VKM100GBMV1

Med DX konvektor

VKM50GBV1 VKM80GBV1 VKM100GBV1

3P130767-4K

Varmegenvindings-blæser

• Tak, fordi du købte denne komplette Daikin varmeveksler.

Læs betjeningsvejledningen nøje, før varmegenvindingsblæseren tages i brug. Den beskriver, hvordan enheden betjenes optimalt, og er en hjælp, hvis der opstår fejl. Denne manual vedrører kun indendørsenheden. Brug den sammen med betjeningsvejledningen til udendørsenheden. Gem vejledningen til fremtidig brug efter endt læsning.

• Denne enhed er tilbehør til VRV systemets klimaanlægget.

Man kan kun anvende denne enhed i kombination med VRV systemets klimaanlæg til indendørs brug. Enheden kan også anvendes som et uafhængigt system.

• Denne enhed kan ikke styre rumtemperaturen. Hvis dette er

nødvendigt, skal man ikke montere en enhed med varmegenvindings-blæser, men hellere en ekstra indendørsenhed.

• Du kan styre enheden med fjernbetjeningen til VRV systemets

klimaanlæg til indendørs brug.

MODELLER VKM50GBMV1 VKM80GBMV1 VKM100GBMV1

VKM50GBV1 VKM80GBV1 VKM100GBV1

1 Hængebeslag 14 Drænudtag 2 Kanalflange 15 Luftbefugter (med naturlig fordampning) 3 Udblæsningsventilator 4 Luftfilter (med lang levetid) 16 Si (medfølger) 5 Dæmper 6 Styreboks 17 Tank med fødevand 7 Servicedæksel 8 Varmeveksler-elementer

Udveksler varme (temperatur og fugt) indefra med den luft, der suges ind udefra, og ændrer udendørsluften til samme tilstand som indendørsluften, hvorefter luften ledes ind.

9 Fabriksskilt 20 Dæmpermotor

10 Lufttilførselsblæser 21 EA Udblæsningsluft ud

11 Konvektor med direkte ekspansion 22 OA Frisk luft udefra (udendørs luft) 12 Gasrør 23 RA Returluft fra rummet 13 Væskerør 24 SA Luft tilført rummet

18 Magnetventil

19 Fjernbetjening (valgfrit tilbehør)

[1]

2 3

UNIT No.

GROUP

UNIT No.

GROUP

1,2,4

7,8

3,5

Fjernbetjening til VKM BRC1D527 Fjernbetjening til VKM BRC1D527

4 5

Fjernbetjening til VKM BRC1D527

UNIT No.

GROUP

1,2,3

A Betjeningssystem kombineret med VRV-systemer

1 Indendørsenhed 2 Blæser til varmegenvinding med DX konvektor 3 Fjernbetjening til indendørsenhed 4 Udendørsenhed

B Uafhængigt system

Fjernbetjening til VKM BRC1D527

[2]

Med DX konvektor og luftbefugter Med DX konvektor

ADVARSEL (under drift)

VKM50GBMV1 VKM50GBV1 VKM80GBMV1 VKM80GBV1 VKM100GBMV1 VKM100GBV1

INDHOLD

BILLEDER (figur) .......................................................[1][2]

1 SIKKERHEDSANVISNINGER .........................................1

2 FØR MAN GÅR I GANG ..................................................4

3 DRIFTSPROCEDURE .....................................................8

4 VEDLIGEHOLDELSE ....................................................11

5 FEJLFINDING................................................................12

6 SERVICE OG GARANTI EFTER SALG ........................14

Vejledningens originalsprog er engelsk. Andre sprog er oversættelser af den originale vejledning.

Vigtig information om det anvendte kølemiddel

Dette produkt indeholder fluorholdige drivhusgasser dækket af Kyoto-protokollen. Kølemiddeltype: R410A

(1)

GWP

værdi: 1975

(1)

GWP = globalt opvarmningspotentiale

Periodisk inspektion af kølemiddellækage kan være påkrævet afhængigt af europæisk eller lokal lovgivning. Kontakt din lokale forhandler for yderligere oplysninger.

1 SIKKERHEDSANVISNINGER

For at få den fulde fordel af enheden med varmegenvindingsblæser og for at undgå funktionsfejl på grund af forkert håndtering anbefaler vi, at du læser denne betjeningsvejledning omhyggeligt før brug. Denne enhed er at regne som udstyr, der udelukkende skal håndteres af fagfolk.

• I denne manual er forholdsregler gengivet med hhv. ADVARSEL og PAS PÅ. Man skal følge anvisningerne nævnt under forholdsreglerne nedenfor: De er alle meget vigtige med hensyn til sikkerheden.

ADVARSEL ....... Angiver en potentielt farlig situation,

som kan medføre døden eller alvorlig tilskadekomst, hvis den ikke undgås.

PAS PÅ............. Angiver en potentielt farlig situation,

som kan medføre mindre eller moderat tilskadekomst, hvis den ikke undgås. Denne advarsel kan også gøre opmærksom på en arbejdsmetode, der ikke er sikker.

• Opbevar denne manual et tilgængeligt sted, så du kan få fat på den, når det er nødvendigt. Hvis udstyret overdrages til en ny bruger, skal manualen følge med.

• Vær opmærksom på, at langvarig, direkte påvirkning af kold eller varm luft fra enheden med varmegenvindingsblæser, eller påvirkning af luft, der er for kold eller for varm, kan være skadeligt for dit helbred.

• Stik ikke objekter, inklusive stænger, dine fingre osv., ind i luftindtaget eller -udtaget.

Det kan medføre tilskadekomst på grund af kontakt med blæservingerne på enheden med varmegenvindingsblæser, som kører med høj hastighed.

• Anvend ikke enheden med varmegenvindings-blæser i en atmosfære forurenet med oliedamp, såsom damp fra olie til madlavning eller fra maskinolie.

Oliedamp kan forårsage revner på enheden med varmegenvindings-blæser, elektrisk stød eller brand.

Komplet varmeveksler

Blæser til varmegenvinding med DC konvektor

Betjenings-

vejledning

• Anvend ikke enheden med varmegenvindings-blæser på steder, hvor der er overdreven olietåge, såsom køkkener, eller på steder med antændelig gas, ætsende dampe eller metalstøv.

Hvis man anvender enheden med varmegenvindingsblæser sådanne steder, kan det medføre brand eller fejl på enheden.

• Brug ikke antændelige materialer (f.eks. hårspray eller insekticider) tæt på enheden med varmegenvindingsblæser. Rengør ikke enheden med varmegenvindingsblæser med organiske opløsningsmidler såsom fortynder til maling.

Anvendelsen af organiske opløsningsmidler kan medføre revnedannelse på enheden med varmegenvindings-blæser, elektrisk stød eller brand.

• For at undgå elektrisk stød skal du undlade at betjene anlægget med våde hænder.

• Åbn vinduerne og udluft rummet, hvis der lækker antændelig gas.

Utilstrækkelig ventilation kan medføre en eksplosion fra gnister ved de elektriske forbindelser, når man tænder eller slukker for enheden.

• Vask ikke enheden med varmegenvindings-blæser med vand, da dette kan medføre elektrisk stød eller brand.

(Ikke luftfiltre osv.)

• Før man rengør eller inspicerer enheden med varmegenvindings-blæser, skal man standse driften og slå afbryderen fra.

Da blæseren kører med høj hastighed, vil det medføre tilskadekomst.

• Lad være med selv at undersøge eller udføre service på enheden.

Få en uddannet servicetekniker til at gøre det. (Uddannet servicetekniker)

• Pas på brandfaren i tilfælde af kølemiddellækage.

Hvis ikke enheden med varmegenvindings-blæser kører, som den skal, dvs. at den ikke danner kold eller varm luft, kan det skyldes kølemiddellækage. Kontakt din forhandler for at få hjælp. Kølemidlet i enheden med varmegenvindings-blæser er sikkert, og lækage forekommer normalt ikke. Men hvis kølemidlet lækker og kommer i kontakt med en åben brænder eller et komfur, kan det udvikle farlige stoffer. Sluk for enheden med varmegenvindings-blæser, og ring til din forhandler. Start enheden med varmegenvindings-blæser, når teknikeren har bekræftet, at lækagen er repareret.

• Kontakt forhandleren, hvis enheden med varmegenvindings-blæser oversvømmes på grund af en naturkatastrofe såsom en oversvømmelse eller en tyfon.

I dette tilfælde må du ikke anvende enheden med varmegenvindings-blæser, da det ellers kan medføre defekt, elektrisk stød eller brand.

• Start eller standsning af enheden med varmegenvindings-blæser med fjernbetjeningen. Brug aldrig hovedafbryderen til dette.

Ellers kan det medføre brand eller vandlækage. Hvis strømforsyningen genoptages, og hvis der findes en styring af automatisk genstart i tilfælde af strømsvigt, vil blæseren endvidere pludselig begynde at køre, hvilket kan medføre tilskadekomst.

• Kontakt forhandleren med henblik på indvendig rensning af enheden med varmegenvindings-blæser.

Utilstrækkelig rengøring kan medføre, at plasticdele brækker, at der forekommer vandlækage eller anden beskadigelse samt elektrisk stød.

3P130767-4K Dansk 1

PAS PÅ (under drift)

• Brug ikke enheden med varmegenvindings-blæser til

ADVARSEL (ved installation)

andre formål end de tiltænkte.

Brug ikke enheden med varmegenvindings-blæser til køling af præcisionsinstrumenter, fødevarer, planter, dyr eller kunstgenstande, da dette kan påvirke disse genstandes ydelse, kvalitet og/eller levetid negativt.

• Placér ikke brændere med åben flamme på steder, hvor der forekommer luftstrømme fra enheden med varmegenvindings-blæser, da dette kan forringe forbrændingen på brænderen.

• Placér ikke varmeapparater direkte under enheden med varmegenvindings-blæser, da varmen herfra kan medføre deformation.

• Man skal sikre sig, at børn, planter eller dyr ikke udsættes direkte for luftstrømme fra enheden med varmegenvindings-blæser.

• Placér ikke spraydåser med brændbart indhold, og brug ikke spraydåser tæt på enheden med varmegenvindings-blæser eller ved indendørs gitre til luftindtag og -afgang, da dette kan medføre brand.

• Sluk for kontakten til strømforsyningen, hvis enheden med varmegenvindings-blæser ikke bruges i længere perioder.

Ellers kan enheden med varmegenvindings-blæser blive varmt eller gå i brand på grund af ophobet støv.

• Blokér ikke luftindtagene og -udtagene.

Hvis ikke blæseren blæser luft ind i hele rummet, kan det medføre iltmangel, hvilket kan medføre helbredsproblemer, hvis dette forekommer over en længere periode.

• Brug ikke enheden med varmegenvindings-blæser uden et luftfilter.

Dette kan medføre driftsfejl, da varmeveksler-elementet kan blive tilstoppet med smuds eller støv.

• Anvend handsker ved rengøring.

Hvis ikke man anvender handsker ved rengøring, kan det medføre tilskadekomst.

• Man må aldrig adskille fjernbetjeningen.

Hvis man berører de indvendige dele, kan det resultere i elektrisk stød eller brand. Kontakt din forhandler for at få inspiceret og justeret enhedens indvendige dele.

• Placér ikke objekter i nærheden af udendørsenheden og sørg for, at blade og andet affald ikke samler sig omkring enheden.

I blade kan der være små dyr, som så trænger ind i enheden. Hvis disse dyr kommer ind i enheden, kan de medføre funktionsfejl, røg eller brand, hvis de kommer i berøring med elektriske dele.

• Vær forsigtig, når du rengør eller inspicerer luftfilteret.

Det er nødvendigt at arbejde i højden, og du skal derfor være meget forsigtig. Hvis stilladset er ustabilt, kan du risikere at falde ned eller at få overbalance og derved komme til skade.

• Placér ikke vandbeholdere (blomstervaser osv.) på enheden med varmegenvindings-blæser, da dette kan medføre elektrisk stød eller brand.

• Udstyret må ikke anvendes af små børn uden opsyn, eller af personer, der ikke har viden om brug af klimaanlæg.

Dette kan medføre tilskadekomst eller elektrisk stød.

• Børn skal være under opsyn for at sikre, at de ikke leger med indendørsenheden eller med fjernbetjeningen.

Hvis et barn utilsigtet betjener klimaanlægget, kan det medføre tilskadekomst eller elektrisk stød.

• Kontakt din lokale forhandler vedrørende installationsarbejde.

Forkert arbejde udført af ejeren kan medføre vandlækage, elektrisk stød eller brand.

• Installationen bør foretages ifølge installationsvejledningen.

Forkert installation kan medføre lækage, elektrisk stød eller brand. Hvis enheden falder ned, kan det medføre tilskadekomst.

• Montér ikke enheden på steder, hvor temperaturen omkring enheden eller ved indendørs gitre til luftindtag og -afgang kan falde til under frysepunktet. <Kun VKM-GBMV1 serien>

Vandet i vandrør, luftbefugter, magnetventiler og andre komponenter kan fryse, hvilket medfører revnedannelse og lækager.

• Afgangsluft må ikke kunne suges ind i det udendørs luftindtag.

Dette kan forurene rummet, og det kan være sundhedsskadeligt.

• Placér det udvendige luftindtag således, at det ikke indsuger afgangsluft, der indeholder udstødningsgas osv.

Formert installation kan medføre ilttab i rummet, og derved alvorlige ulykker.

• Alt ledningsarbejde skal udføres af autoriserede elektrikere.

Kontakt forhandleren i forbindelse med ledningsarbejde. Udfør aldrig ledningsarbejde selv.

• Der skal bruges en separat strømkreds ved strømforsyning til denne enhed, og alt el-arbejde skal udføres af fagfolk i overensstemmelse med lokale love og bestemmelser.

For lidt kapacitet eller forkert installation kan forårsage elektrisk stød eller brand.

• Enheden med varmegenvindings-blæser skal have jordforbindelse.

Man må ikke jordforbinde enheden med varmegenvindingsblæser til et vandrør, en lynafleder eller en telefonjordforbindelse. Utilstrækkelig jordforbindelse kan resultere i elektrisk stød eller brand. En kraftigt stødstrøm fra lynnedslag eller andre kilder kan medføre skader på enheden med varmegenvindings-blæser.

• Der skal installeres en fejlstrømsafbryder.

Hvis der ikke installeres en fejlstrømsafbryder, kan det medføre elektrisk stød eller brand.

• Installér enheden på et fast fundament, der kan bære enhedens vægt.

Hvis ikke fundamentet er stærkt nok, kan det medføre, at enheden falder ned og forårsager tilskadekomst.

• Tilslut kun fjernbetjeningen til den korrekte model.

Hvis ikke, kan det medføre elektrisk stød eller brand.

• Tilslut ikke yderligere elektriske ledninger.

Det kan medføre brand.

• Søg råd hos din forhandler i tilfælde af, at anlægget lækker kølemiddel.

Når enheden med varmegenvindings-blæser installeres i et lille rum, skal man sørge for, at den mængde kølemiddel, som eventuelt kan lække, ikke overskrider grænseværdien, selv hvis lækage forekommer. Ellers kan det medføre tilskadekomst på grund af iltsvind.

• Installér ikke enheden med varmegenvindings-blæser på et sted, hvor der er fare for, at den kan udsættes for udtrængende, letantændelig gas.

Ved gaslækage kan ophobning af gas tæt på enheden med varmegenvindings-blæser medføre brand.

2 3P130767-4K Dansk

PAS PÅ (ved installation)

• Anvend ikke enheden med varmegenvindings-blæser

ADVARSEL

(Ved flytning og genmontering/reparation)

eller gitre til luftindtag og -afgang på følgende steder.

Steder, der udsættes for høj temperatur eller direkte ild.

Undgå steder, hvor temperaturen tæt på enheden med varmegenvindings-blæser eller gitre til luftindtag og

-afgang overskrider 40°C. Hvis enheden anvendes ved høj temperatur, kan det medføre deformering af luftfilter eller varmeveksler-element, eller at motoren brænder sammen.

Steder såsom køkkener eller andre steder, hvor der forekommer olietåge.

Det kan medføre brand.

Steder såsom maskinanlæg og kemiske anlæg, hvor der dannes luft, som indeholder skadelige gasser eller korroderende stoffer såsom syre, alkaliske stoffer, organiske opløsningsmidler eller maling. Steder, hvor lækage af brændbare gasser er sandsynlig.

Dette kan medføre gasforgiftning eller brand.

Steder såsom badeværelser, hvor der er fugt.

Der kan forekomme overgang, elektrisk stød eller andre fejl.

Steder, hvor temperaturen er under nul. <Kun VKM-GBMV1 serien>

Hvis enheden anvendes ved temperaturer under 0°C, kan afløbsbakken, føde- og afgangsrøret, luftbefugtningselementet, magnetventilerne og andre dele fryse, hvilket kan medføre ulykker.

Elektromagnetiske bølger afgivet nær udstyret.

Elektromagnetiske bølger kan forstyrre driften af styresystemet og medføre funktionsfejl på udstyret.

Steder, hvor der forekommer megen sod.

Sod sætter sig på luftfilteret og varmeveksler-elementet, hvilket gør disse dele ubrugelige.

• Er der truffet forholdsregler for beskyttelses mod sne?

Kontakt forhandleren for at få oplysninger herom.

• Kontrollér, at temperatur og fugtighed på installationsstedet er inden for det tilladte område, og at grænseværdierne ikke overskrides.

Montér ikke enheden i køle- eller frysehuse eller andre steder med lav temperatur eller tæt på opvarmede svømmebassiner. Dette kan medføre elektrisk stød eller brand.

• Montér de to udendørs kanaler med en hældning, så der ikke løber regnvand ind i enheden.

Hvis ikke, kan der løbe vand ind i bygningen og beskadige møbler, og det kan medføre elektrisk stød eller brand.

• Isolér de to udendørs kanaler, så der ikke dannes kondens (isolér også den indendørs kanal, hvis nødvendigt).

Hvis ikke, kan der løbe vand ind i bygningen og beskadige møbler osv.

• Brug elektrisk isolering mellem kanalen og væggen, når der anvendes metalkanaler for at lede metaldele eller ledningskapper eller metalplade ind i bygninger af træ.

Hvis ikke, kan det medføre elektrisk stød eller brand.

• Montér drænrørene korrekt, så alt vand bortledes.

Hvis ikke drænrørene monteres korrekt, kan vandet ikke ledes ud. I dette tilfælde kan der ansamles smuds i drænrøret, hvilket kan medføre vandlækage. Hvis dette forekommer, skal du standse enheden med varmegenvindingsblæser og ringe til din forhandler for at få hjælp.

• Efterlad ikke fjernbetjeningen, hvis der er risiko for, at den bliver våd.

Hvis der trænger vand ind i fjernbetjeningen, kan det medføre krybestrøm, og elektroniske komponenter kan blive beskadiget. Det kan medføre elektrisk stød eller brand.

• Foretag ikke ændringer på enheden med varmegenvindings-blæser.

Hvis ikke, kan det medføre elektrisk stød eller brand.

• Kontakt din forhandler, hvis enheden med varmegenvindings-blæser skal flyttes og installeres igen.

Forkert installationsarbejde kan medføre lækage, elektrisk stød eller brand.

• Man må ikke selv adskille eller reparere enheden.

Der er risiko for elektrisk stød eller brand. Kontakt forhandleren for at få udført dette arbejde.

• Pas på ikke at vippe enheden med varmegenvindingsblæser, når du afmonterer den.

Vandet inde i enheden kan dryppe eller lække og ramme møbler osv.

• Man må ikke selv ændre eller geninstallere fjernbetjeningen.

Forkert installation kan medføre elektrisk stød eller brand. Kontakt din forhandler.

• Hvis der forekommer funktionsfejl på enheden med varmegenvindings-blæser (brændt lugt el. lign.), skal du slukke for strømmen til enheden og kontakte din forhandler.

Fortsat drift i unormal tilstand kan medføre defekter, elektrisk stød og brand.

<KONTROLLISTE, DOG IKKE SIKKERHEDSANVISNINGER>

Du skal kontrollere emnerne beskrevet nedenfor. Spørg din lokale forhandler, hvis du er i tvivl, eller hvis ikke du selv kan foretage kontrollen.

■ KONTROLLISTE, VALG AF INSTALLATIONSSTED

• Er udendørsenheden installeret på et godt ventileret sted uden hindringer omkring enheden?

• Foretag ikke installation på stederne beskrevet nedenfor.

a.Steder med høj forekomst af mineralsk olie såsom

skæreolie i luften. b.Steder med saltholdig luft, såsom kystområder. c. Steder med sulfidholdig gas i luften, såsom varme kilder. d.Steder, hvor spændingen svinger meget, eksempelvis på

fabrikker. e.I køretøjer eller på skibe.

f. Steder med damp- eller olieholdig luft, såsom køkkener.

g.Steder, hvor mekanisk udstyr danner elektromagnetiske

bølger. h.Steder med syre- eller alkaliholdig damp.

• Er der truffet forholdsregler for beskyttelses mod sne? Kontakt din forhandler for at få nærmere oplysninger.

■ KONTROLLISTE, FØRING AF EL-LEDNINGER

• Alt ledningsarbejde skal udføres af autoriserede elektrikere.

Lad være med at foretage arbejdet selv. Kontakt forhandleren.

• El-ledninger skal føres i henhold til kravene i lokale

standarder.

• Er kredsen udelukkende til klimaanlægget?

3P130767-4K Dansk 3

■ KONTROLLISTE, DRIFTSSTØJ

• Er enheden installeret på følgende steder? a.Det skal være et sted, som kan bære vægten af enheden,

og som ikke forstærker støj eller vibration.

b.Et sted, hvor naboer ikke generes af varm luft og støj fra

luftafgangen på udendørsenheden.

• Er der hindringer tæt på udendørsenhedens luftafgang?

Dette kan hindre korrekt funktion og øge driftsstøjen.

• Hvis der forekommer unormal støj under driften, skal du

kontakte din forhandler.

■ KONTROLLISTE, DRÆNRØR OG VANDFORSYNING

• Kontrollér, at vandet ledes uhindret væk. I køledrift må drænvand fra udendørsenhedens drænrør ikke tilstoppe drænrøret med smuds eller støv, hvilket vil medføre vandlækage på indendørsenheden. Stands enheden, og kontakt forhandleren.

2 FØR MAN GÅR I GANG

Denne driftsvejledning gælder for følgende systemer med standardstyring. Kontakt din forhandler for at få oplyst, hvilken fremgangsmåde der passer til systemets type og mærke, før du begynder at bruge anlægget. Hvis anlægget har et specielt styresystem, skal man kontakte sin forhandler for vejledning om den betjening, der passer til dette system.

2.1 BETEGNELSE AF DELE (Se fig. 1)

(1) Hængebeslag (2) Kanalflange (3) Udblæsningsventilator (4) Luftfilter (med lang levetid) (5) Dæmper (6) Styreboks (7) Servicedæksel (8) Varmeveksler-elementer

(9) Fabriksskilt (10) Lufttilførselsblæser (11) Konvektor med direkte ekspansion (12) Gasrør (13) Væskerør (14) Drænudtag (15) Luftbefugter (med naturlig fordampning)

(16) Afløbssi (medfølger) <kun VKM-GBMV1 serien> (17) Tank vandforsyning <kun VKM-GBMV1 serien> (18) Magnetventil <kun VKM-GBMV1 serien> (19) Fjernbetjening (valgfrit tilbehør) (20) Dæmpermotor (21) EA Udblæsningsluft ud (22) OA Frisk luft udefra (udendørs luft) (23) RA Returluft fra rummet (24) SA Luft tilført rummet

2.2 FJERNBETJENING OG OMSKIFTERKONTAKT: HVER KONTAKTS NAVN OG FUNKTION SAMT DISPLAY (se fig. 3)

• Funktioner og visning af enheden beskrives kun for emnerne markeret med en stjerne (* mærke). Umarkerede emner er funktioner på det kombinerede klimaanlæg. Hvis man anvender knapper til funktioner, der ikke forefindes (knapper, der ikke beskrives i teksten), vises "NOT AVAILABLE" (ikke tilgængelig) på displayet. Spørg forhandleren vedrørende en mere detaljeret beskrivelse af disse funktioner (knapper).

*1 ON/OFF knap

Tryk på knappen for at starte anlægget. Tryk på knappen igen for at standse anlægget.

*2Driftslampe (rød)

Driftslampen lyser under drift eller blinker i tilfælde af driftsfejl.

*3 Display " " (kontrolleret omskiftning)

Kan blive vist ved kombination med et klimaanlæg med VRV-system. Det er ikke muligt at skifte mellem opvarmning/køling med fjernbetjeningen, når dette symbol vises.

4 Display " " (central styring)

Når dette vises på displayet, omskiftes systemet centralt. (Dette er ikke en standardfunktion.)

5 LEAVE HOME-SYMBOL " "

Leave home-symbolet viser status for leave homefunktionen.

ON Leave home er aktiveret. BLINK Leave home kører. OFF Leave home er deaktiveret.

*6 Display " " (afrimning/varmstart)

Dette symbol kan blive vist, hvis udendørsenhedens konvektor fryser under varmedrift.

7 Display " " (luftrenser)

Displayet viser, at enheden for luftrensning er i drift.

8Display "" "" "" "" ""

(driftstilstand: "VENTILATION, TØRRING, AUTOMATIK, KØLING, OPVARMNING")

Her vises driftsstatus for det kombinerede klimaanlæg.

• Ingen "opvarmning" på VRVIII systemet (kun køling).

• " " er kun tilgængelig for systemer, der kører med køling og opvarmning på samme tid.

9 Fjernbetjening temperatur

Detekterer temperaturen omkring fjernbetjeningen. Dette er ikke det samme som temperaturen på den luft, som varmevekslerenheden returnerer fra rummet (RA).

*10 Display " " " " " "

Her vises ventilationstilstanden.

11 MAKSIMALT INDSTILLET TEMPERATUR " "

Indstilling maksimum-temperatur viser den maksimalt indstillede temperatur, når anlægget er i limit-drift.

*12 SYMBOL FOR TIMER-INDSTILLING " "

Dette symbol viser, at funktionen for timer-indstilling er aktiveret.

13 Display " " (inspektion/testkørsel)

Når man trykker på knappen inspektion/testkørsel, viser displayet den driftstilstand, som systemet rent faktisk befinder sig i.

• Anvend ikke funktionen under normal drift (må kun

anvendes af servicepersonale/montør).

4 3P130767-4K Dansk

*14 OFF-SYMBOL " "

BEMÆRK

Dette symbol viser, at OFF-handlingen er valgt under programmering af timer-indstillingen.

15 MIN INDSTILLET TEMPERATUR " "

Indstilling minimum-temperatur viser den minimalt indstillede temperatur, når anlægget er i limit-drift.

*16 SYMBOLER FOR HANDLINGER " "

Disse symboler viser handlinger for hver dag på timerindstillingen.

17 Display " " (indstillet temperatur)

Her vises indstillet temperatur på det kombinerede klimaanlæg. Vises ikke, når enheden anvendes som et uafhængigt system.

*18 Knap til valg af ventilation

Tryk på denne knap for at starte ventilation.

*19 Knap til styring af blæserhastighed

Tryk på denne knap for regulere blæserhastigheden.

(Se emne 30)

*20 Knap til inspektion/testkørsel

Anvendes ikke, kun til service.

*21 KNAP TIL PROGRAMMERING " "

Denne knap er en all-round-knap. Alt efter tidligere ændringer udført af brugeren kan programmeringsknappen have forskellige funktioner.

*22 KNAP TIL TIMER-INDSTILLING " "

Denne knap aktiverer eller deaktiverer timer-indstillingen.

*23 Knap til programmeringstid

Anvend denne knap ved programmering af tidspunkt for start og/eller stop.

24 Display " " (luftstrømsklap)

Her vises retning og tilstand på luftstrømsklappen på det kombinerede klimaanlæg.

25 Knap til temperaturindstilling

Brug denne knap til indstilling af den ønskede temperatur på klimaanlægget kombineret med denne enhed. Denne knap kan ikke anvendes sammen med denne enhed. På denne enhed kan temperaturindstillingen ikke ændres.

26 KNAP TIL KONTROLPUNKT/BEGRÆNSNING " "

Denne knap skifter mellem kontrolpunkt eller (kun programmeringstilstand).

27 KNAP TIL ÆNDRING AF

DRIFTSTILSTAND" "

Denne knap er en all-round-knap. Alt efter tidligere ændringer udført af brugeren kan knappen have følgende funktioner:

1 Valg af driftstilstand for installationen

(VENTILATION, TØRRING, AUTOMATIK, KØLING, OPVARMNING).

2 Skift mellem minimum-temperatur og maksimum-

temperatur under limit-drift.

*30 Display " " (blæserhastighed)

Dette display viser den valgte blæserhastighed. * Dette vises kun, når man trykker på knappen til valg af

blæserhastighed. Normalt vises den indstillede blæserhastighed på det kombinerede klimaanlæg.

*31 SYMBOL TIDSPUNKT FOR RENSNING AF ELEMENT

Dette symbol viser, at elementet skal renses.

*32 Display " " (tid til at rense luftfilter)

Se "4.1 TIDSPUNKT FOR VEDLIGEHOLDELSE AF

LUFTFILTERET".

33 Display " " (ventilation)

Displayet viser, at enheden kører med fuld varmevekslerkapacitet.

*34 Display "IKKE TILGÆNGELIG"

• "NOT AVAILABLE" (ikke tilgængelig) kan blive vist i nogle sekunder, hvis funktionen på den aktiverede knap ikke er tilgængelig for enheden eller klimaanlægget.

• "NOT AVAILABLE" (ikke tilgængelig) vises kun, hvis ingen af indendørsenhederne er udstyret med funktionen, når flere enheder kører samtidig. Vises ikke, hvis funktionen er tilgængelig på en enkelt enhed.

35 Knap til styring af blæserhastighed på klimaanlæg

Brug denne knap til indstilling af den ønskede blæserhastighed på klimaanlægget kombineret med denne enhed.

36 Knap til justering af luftstrømmens retning

Tryk på denne knap for at vælge retning på luftstrømmen på klimaanlægget kombineret med denne enhed.

*37 Knap til nulstilling af filtersymbol

Se "4.1 TIDSPUNKT FOR VEDLIGEHOLDELSE AF

LUFTFILTERET".

• I modsætning til egentlige driftssituationer viser displayet på figur 3 alle symboler/meddelelser, der kan forekomme.

• Rens luftfiltret, som beskrevet i "4 VEDLIGEHOLDELSE", hvis filterlampen lyser. Tryk på filter-reset-knappen på fjernbetjeningen, når luftfilteret er renset og monteret igen. Filterlampen på displayet slukker.

• Funktioner og visning af enheden beskrives kun for emnerne markeret med en stjerne (* mærke). Umarkerede emner er funktioner på det kombinerede klimaanlæg.

*28 INDIKATOR FOR UGEDAG " "

*29 VISNING AF UR " "

3P130767-4K Dansk 5

Indikatoren for ugedag viser den aktuelle ugedag (eller den indstillede dag under læsning eller programmering af timer-indstillingen).

Uret viser det aktuelle tidspunkt (eller tidspunkt for hændelse under læsning eller programmering af timerindstillingen).

2.3 SYSTEM-FORKLARINGER

BEMÆRK

(HC0008)

Denne enhed kan være en del af to forskellige systemer: som en del af det kombinerede driftssystem anvendt sammen med VRVII SYSTEM klimaanlæg, og som et uafhængigt system, hvor der kun anvendes varmegenvindings-blæser. En fjernbetjening er påkrævet, når systemet kører uafhængigt. Spørg forhandleren om opsætningen af dit system, før du tager det i brug. Se betjeningsvejledningen, der følger med hver enhed, vedrørende brug af fjernbetjeningen til indendørsenheden og den centrale styreenhed. Se de medfølgende betjeningsvejledninger vedrørende brug af hver enkelt fjernbetjening.

■ BETJENING AF HVERT ENKELT SYSTEM

Eksempel på system (se fig. 2) Betjeningssystem kombineret med VRVIII systemer

[Betjening] Klimaanlæggets fjernbetjening starter og standser klimaanlægget og enheden med varmegenvindings-blæser. Du kan også vælge blæserhastighed og ventilationstilstand. Se "3 DRIFTSPROCEDURE". I mellemliggende perioder, hvor enheden med varmegenvindings-blæser anvendes uden klimaanlægget, skal man vælge "ventilation" med knappen til valg af driftstilstand.

(Se 2.4) Eksempel på system (se fig. 2)

Uafhængigt system

[Betjening] Enheden med varmegenvindings-blæser kan startes og standses med fjernbetjeningen. Du kan også vælge blæserhastighed og ventilationstilstand. Se "3 DRIFTSPROCEDURE".

2.4 VEDRØRENDE ET SYSTEM FORBUNDET

DIREKTE MED KANALER

Eksempler på installation

System forbundet direkte med kanaler

(HC0007)

BEMÆRK)

• Systemet skal betjenes i forbindelse med klimaanlægget.

• Tilslut ikke til indendørsenhedens afgangsside.

Uafhængigt kanalsystem

Enheden med varmegenvindings-blæser kan ikke køres uafhængigt, når klimaanlægget er forbundet med denne enhed via en kanal. Når man anvender enheden med varmegenvindings-blæser, skal man indstille klimaanlægget til ventilation med lav blæserhastighed.

Fjernbetjening til indendørsenhed

• Denne enhed kan ikke styre rumtemperaturen. Hvis dette er nødvendigt, skal man ikke montere en enhed med varmegenvindings-blæser, men hellere en ekstra indendørsenhed.

1 Visning af driftstilstand

“Ventilation" vises.

2 Knap til valg af driftstilstand

• Hver gang, du trykker på knappen til valg af driftstilstand, ændres visningen, som vist på næste billede.

6 3P130767-4K Dansk

Eksempel 1:

OFF

ONON

OFF

OFFOFFOFF

22:00 24:00

(d) (e)

(a)

(b)

(c)

Ved fjernbetjening BRC1D527 eller lignende. Displayet skifter, som vist nedenfor.

Når klimaanlægget og enheden med varmegenvindingsblæser ikke er forbundet via en kanal

VRV: Køling Blæser til varmegenvinding: Driftstilstand med varmegenvinding

VRV: Ventilation Blæser til varmegenvinding: Driftstilstand med varmegenvinding

VRV: Standsning Blæser til varmegenvinding: Driftstilstand med varmegenvinding

2.5 AUTOMATISK KØLING OM NATTEN

Automatisk køling om natten er en energibesparende funktion, der kører om natten, når klimaanlægget er standset. Funktionen reducerer behovet for køling om morgenen, når klimaanlægget startes, ved at ventilere rum, der indeholder kontorudstyr, som øger rumtemperaturen.

• Automatisk køling om natten virker i køledrift, og når enheden er forbundet med VRV-systemer.

• Automatisk køling er fra fabrikken sat på "OFF", så du skal få din forhandler til at aktivere funktionen, hvis du ønsker at bruge den.

Gengivelse af driftstilstand

Når klimaanlægget og enheden med varmegenvindingsblæser er forbundet via en kanal

VRV: Køling Blæser til varmegenvinding: Driftstilstand med varmegenvinding

VRV: Ventilation Blæser til varmegenvinding: Driftstilstand med varmegenvinding

BEMÆRK) Den aktuelle ventilationstilstand kan blive vist

og vælges på fjernbetjeningen.

• Bed en kvalificeret servicetekniker om at rense filtrene, når displayet viser " " (tid til at rense luftfilter) (se afsnit "4 VEDLIGEHOLDELSE").

A Temperatur (°C) i forbindelse med driftstilstand B Næste morgen (tid)

C Automatisk køling om natten

(a) Udendørstemperatur (b) Indendørstemperatur (c) Indstillet temperatur (d) Klimaanlæggets driftstilstand (e) Samlet driftstid, varmeveksler

■ FORKLARING PÅ AUTOMATISK KØLING OM NATTEN

Enheden sammenligner indendørs- og udendørstemperaturen, efter at klimaanlægget er standset for natten. Hvis følgende betingelser er opfyldt, starter driften, og når indendørstemperaturen når den værdi, der er indstillet på klimaanlægget, standser driften.

[1] Indendørstemperaturen er højere end værdien indstillet på

klimaanlægget, og

[2] udendørstemperaturen er lavere end

indendørstemperaturen. Hvis ikke førnævnte betingelser er opfyldt, foretages der en ny vurdering for hver 60 minutter.

3P130767-4K Dansk 7

3 DRIFTSPROCEDURE

BEMÆRK

3.1 KØLING, OPVARMNING OG KUN VENTILATION (SE FIG. 4)

[FORBEREDELSER]

• Tænd for hovedafbryderen 6 timer før drift for at beskytte enheden. Sluk ikke for strømmen i forbindelse med opvarmning eller køling. Dette er for at sikre en jævn opstart.

Tryk på knappen til valg af driftstilstand flere gange, og vælg den ønskede funktion.

"" køling " " opvarmning " " kun ventilation

• " " kan kun indstilles på systemer, der kører med køling og opvarmning på samme tid.

" " vises på alle fjernbetjeninger, når der kun anvendes køling med VRV system, men kun " " og " " kan indstilles.

• Vælg driftstilstanden på en fjernbetjening, hvor " " ikke vises.

" " " " og " " (kun til systemer med samtidig køling/ opvarmning), kan ikke vælges på fjernbetjeninger, hvor det

vises. Se 3.2, hvis " " vises.

Tryk på knappen til valg af ventilation, hvis du ønsker at ændre tilstanden. Hver gang man trykker på knappen, gennemløber displayet følgende valgmuligheder.

Standsning af systemet

Tryk på ON/OFF knappen igen. Driftslampen slukkes. Enheden standser.

• Når driften er standset, kan blæseren fortsætte med at køre i op til et minut.

• Blæseren kan standse, men dette er ikke en funktionsfejl.

• Sluk ikke for strømmen umiddelbart efter, at anlægget er standset. Vent mindst 5 minutter. Hvis ikke, kan det medføre lækage eller driftsfejl.

• Man må ikke ændre driftstilstanden hyppigt inden for en kort tidsperiode. Dette kan både medføre driftsfejl og fejl på kontakter eller relæer på fjernbetjeningen.

• Tryk aldrig på knapperne på fjernbetjeningen med et hårdt, spidst objekt. Det kan beskadige fjernbetjeningen.

■ FORKLARING PÅ DRIFTSTILSTAND

Køling Varmedrift

Når anlægget kører i ventilationsdrift, justerer enheden luften udefra i forhold til indendørstemperaturen, hvorefter luften ledes ind i rummet.

Automatisk tilstand

Der vælges automatisk " " eller " ."

Ventilation

Denne funktion kan kun anvendes i ventilationsdrift. Enheden behandler luft udefra med varmevekslerelementet, men ikke med DX ekspansionskonvektoren.

Automatisk tilstand Driftstilstand med

Bypass-tilstand

varmegenvinding

• Det er ikke nødvendigt at ændre ventilationstilstanden, da den allerede er indstillet til "automatisk".

Tryk på knappen til valg af blæserhastighed, hvis du ønsker at ændre hastigheden. Hver gang man trykker på knappen, gennemløber displayet følgende valgmuligheder.

L= Lav, H= Høj Når man har valgt blæserhastighed, forsvinder

visningen på displayet. Herefter vises blæserhastigheden på det kombinerede klimaanlæg.

• Det er ikke nødvendigt at ændre blæserhastigheden, da montøren allerede har indstillet den til "Lav" eller "Høj".

Tryk på ON/OFF-knappen. Driftslampen lyser, og systemet starter.

• Denne enhed kan ikke styre rumtemperaturen. Hvis dette er nødvendigt, skal man ikke montere en enhed med varmegenvindings-blæser, men hellere en ekstra indendørsenhed.

8 3P130767-4K Dansk

■ FORKLARING PÅ VENTILATIONSTILSTAND

BEMÆRK

Automatisk tilstand : Kombineret med med et

klimaanlæg med VRV-system

Enheden skifter automatisk mellem " " og " " baseret på information fra VRV systemets klimaanlæg (opvarmning, køling, ventilation og indstillet temperatur) og information fra enheden med varmegenvindingsblæser (indendørs- og udendørs temperatur).

Uafhængigt system

Enheden skifter automatisk mellem " " og " ", når den er kombineret med et klimaanlæg (ikke produceret af Daikin), og baseret på information fra enheden med varmegenvindings-blæser (indendørs- og udendørs temperatur), når enheden med varmegenvindingsblæser kører separat.

Drift med varmeveksler : Luft udefra passerer gennem

varmeveksler-elementet, og opvarmet luft fra varmeveksleren ledes ind i rummet.

Bypass-tilstand : I denne tilstand ledes luft udefra ikke

gennem varmeveksler-elementet, men ledes ind i rummet ubehandlet.

■ OM OPVARMNING

Afrimning

• Under opvarmningen bliver udendørsenhedens konvektor koldere. Varmekapaciteten falder, og systemet starter afrimningen.

• Fjernbetjeningen viser " ", indtil der blæses varm luft ind.

• Enheden går tilbage til opvarmning igen efter 6 - 8 minutter (maksimalt 10 minutter).

• Under afrimning fortsætter enhedens blæsere med at køre (fabriksindstilling). Formålet med dette er at opretholde graden af ventilation og befugtning.

• Ændringer på enheder i rummet bør overvejes, hvis der er risiko for, at det trækker ind gennem lufttilførsels-åbningen.

• Man kan standse blæseren med fjernbetjeningen. Undlad dog at standse blæseren på steder, hvor manglende ventilation på grund af standset blæser kan medføre, at der ledes forurenet luft eller fugt ind fra andre rum, eksempelvis hospitalsstuer, toiletter osv. Kontakt din forhandler for at få nærmere oplysninger.

Varmstart

• Fjernbetjeningen viser " ", indtil der blæses varm luft ind, dvs. når opvarmning startes.

3.2 INDSTILLING AF PRIMÆR FJERNBETJENING (se fig. 5)

• Hvis systemet er installeret som vist nedenfor, er det nødvendigt at definere en af fjernbetjeningerne som den PRIMÆRE fjernbetjening.

• Det er kun den PRIMÆRE fjernbetjening, der kan vælge opvarmning, køling eller automatik (sidstnævnte kun på systemer med samtidig køling/opvarmning).

• Displayet på de SEKUNDÆRE fjernbetjeninger viser " ", (kontrolleret omskiftning), og de følger automatisk den driftsmåde, som er angivet med den PRIMÆRE fjernbetjening.

Det er dog muligt at skifte til tørrefunktion ved hjælp af SEKUNDÆRE fjernbetjeninger, selvom systemet udfører en kølefunktion, som er valgt med den PRIMÆRE fjernbetjening.

(systemer med valg mellem køling/opvarmning) Når flere indendørsenheder eller denne enhed er tilsluttet en enkelt udendørsenhed.

333

1 Indendørsenhed 2 Blæser til varmegenvinding med DX konvektor 3 En af disse fjernbetjeninger kan defineres som den

PRIMÆRE fjernbetjening.

(systemer med samtidig køling/opvarmning) Når flere indendørsenheder eller flere af denne type enheder er tilsluttet udendørsenheden via BS-enheden.

1 BS-enhed:

Dette er den enhed, der vælger køling og opvarmning. 2 Blæser til varmegenvinding med DX konvektor 3 Indendørsenhed 4 En af disse fjernbetjeninger kan defineres som den

PRIMÆRE fjernbetjening.

3P130767-4K Dansk 9

SÅDAN DEFINERES DEN PRIMÆRE FJERNBETJENING

BEMÆRK

Tryk på knappen til valg af driftstilstand på den nuværende PRIMÆRE fjernbetjening i 4 sekunder. Displayet viser " " (kontrolleret omskiftning) på alle fjernbetjeninger, som er tilsluttet den samme udendørsenhed, eller BS-enheden blinker.

• " " blinker, lige efter at der er tændt for strømmen.

• Ventilationstilstanden kan ændres uanset indstillingen (PRIMÆR eller SEKUNDÆR).

• Denne enhed kan ikke styre rumtemperaturen. Hvis enheden er tilsluttet det samme system som andre indendørsenheder, skal man definere den PRIMÆRE fjernbetjening på de andre enheder.

Tryk på knappen til valg af funktion på den fjernbetjening, du ønsker at definere som den PRIMÆRE fjernbetjening. Så er definitionen fuldført. Denne fjernbetjening er nu udpeget til at være den PRIMÆRE fjernbetjening, og displayet, som viser " " (kontrolleret omskiftning), forsvinder. Displayet på de andre fjernbetjeninger viser " " (kontrolleret omskiftning).

Tryk på knappen til valg af driftstilstand på den PRIMÆRE fjernbetjening (dvs. en fjernbetjening, der ikke viser " ") for at skifte mellem tilstande. Displayet skifter mellem " " – " " (kun på systemer med samtidig køling/opvarmning) – " " – " ". Displayet på SEKUNDÆRE fjernbetjeninger skifter også automatisk.

■ DETALJER OG AKTIVITET VED BETJENING

• Indstilling af den PRIMÆRE fjernbetjening (uden visning af " ") til køling/opvarmning vil få SEKUNDÆRE fjernbetjeninger (med visning af " ") til at skifte til samme tilstand som den PRIMÆRE fjernbetjening. Der kan dog vælges ventilationstilstand.

• Indstilling af den PRIMÆRE fjernbetjening (uden visning af " ") til ventilation medfører, at SEKUNDÆRE fjernbetjeninger (med visning af " ") også kun kan indstilles til ventilation.

3.3 PROGRAMMERING AF SYSTEMETS START/ STOP-FUNKTIONER VED HJÆLP AF TIMER

3.3.1 PROGRAMMERING OG INDSTILLING AF TIMER

MED FJERNBETJENINGEN BRC1D527 (se fig. 6)

• Styreenheden er udstyret med en timer-indstilling, som gør det muligt for brugeren at udføre installationen automatisk, indstilling af ur og ugedag er påkrævet for at kunne bruge timer-indstillingen.

• Se betjeningsvejledningen for fjernbetjeningen vedr. indstilling af uret.

Gå til mandag ved at trykke på " "-knappen. " " symbolet vises, " " blinker og et af " " eller " " symbolerne kan blive vist, men alle andre felter forbliver tomme, og dette indikerer, at der ikke er indprogrammeret handlinger for mandag. Start program-tilstand ved at holde " "-knappen nede i 5 sekunder, nu blinker " "-symbolet også. Tryk på " "-knappen for at aktivere den første, indprogrammerede handling. Der vises et blinkende " ", som indikerer, at den første indprogrammerede handling for mandag indlæses. Displayet for indstilling af temperatur og urets display blinker. Indlæs det tidspunkt, hvor handlingen skal starte, med " " & " "-knapperne (min. trin = 10 minutter). Tryk på " "-knappen for at vise den næste indprogrammerede handling. Hvis der er programmeret en yderligere anden handling for mandag, blinker " " og " " vises. Hvis man antager, at der er indprogrammeret

5 handlinger for mandag, vil det kræve 5 tryk at få vist alle programmerede handlinger. Indlæs det tidspunkt, hvor handlingen skal standse,

med " " & " "-knapperne (min. trin = 10 minutter). Tryk på " "-knappen. " "-symbolet vises. Dette symbol betyder, at enheden vil standse på det indstillede tidspunkt. Når alle data vedrørende handlinger for timerindstillingen for mandag er indlæste, skal du bekræfte de indprogrammerede handlinger. Du skal sikre dig, at den sidste handling for timerindstillingen, som du vil beholde, er valgt (handlinger for timer-indstillingen med et højere nummer bliver slettet).

Nu skal du vælge mellem 2 muligheder:

1. BEKRÆFT OG KOPIER TIL DEN NÆSTE DAG Den planlagte timer-funktion programmeret for den

aktuelle dag gælder også for næste dag. Brug funktionen "Bekræft seneste handling og kopier handlinger til næste dag" ved at trykke på " " og " " -knapperne samtidigt i 5 sekunder. "INDIKATOR FOR UGEDAG" skifter fra " " til " ".

2. KUN BEKRÆFTELSE Den planlagte timer-funktion programmeret for den

aktuelle dag gælder kun for den valgte dag. Brug funktionen "Bekræft seneste handling og gå til næste dag" ved at trykke på " " -knappen i 5 sekunder. Program-modus er afsluttet, og alt efter det valg, du har foretaget, gemmes de indprogrammerede handlinger for mandag (og muligvis tirsdag).

PROGRAMMERING AF RESTEN AF UGENS DAGE Programmering af andre ugedage er identisk med programme-

ring af den første dag i ugen. " " blinker og indikerer den valgte dag, " " og " " er konstante, hvis handlinger er blevet kopieret fra mandag til tirsdag, kun " " vises, hvis ikke der er

kopieret handlinger fra mandag til tirsdag.

10 3P130767-4K Dansk

BEMÆRK) Timer-indstillingen kan ikke:

BEMÆRK

PAS PÅ

• styre ventilatorhastigheden,

• styre luftstrømsretningen,

• styre ventilationen,

• styre blæserhastigheden,

• skifte driftstilstand i forhold til et fastlagt kontrolpunkt.

Parametrene nævnt ovenfor kan man indstille manuelt uden at komme i konflikt med timer-indstillingen.

3.4 OPTIMAL DRIFT

Bemærk følgende forholdsregler for at sikre, at systemet fungerer korrekt.

• Når displayet viser " ", skal du få en uddannet servicetekniker til at rense filtrene (se "4 VEDLIGEHOLDELSE").

• Anvend ikke enheden med varmegenvindings-blæser i bypass-tilstand, når luften i rummet varmes op om vinteren, eller når den udendørs temperatur er 30°C eller mere.

Dette kan medføre kondensdannelse på den primære enhed eller på luftafgangsgitteret, eller omkring lufttilførselsåbningen.

• Hold indendørsenheden og fjernbetjeningen mindst 1 m

væk fra tv- og radioapparater, stereoanlæg og andet lignende udstyr.

Ellers kan der forekomme billedforstyrrelser eller støj.

• Sluk for kontakten til hovedstrømforsyningen når

anlægget ikke bruges i længere perioder. Når kontakten til hovedstrømforsyningen er tændt, bruges der effekt, selv om anlægget ikke er i drift.

Sluk for kontakten til hovedstrømforsyningen for energibesparelse. Når der skal startes igen, skal du tænde for hovedstrømskontakten 6 timer før start for jævn og rolig drift.

• Brug hanevand eller rent vand, og træf forholdsregler, så der ikke dannes kondens. (Kun VKM-GBMV1 serien)

• Befugterens levetid bliver kortere, hvis fødevandet er hårdt vand. (Kun VKM-GBMV1 serien)

Brug et vandblødgørende middel.

• Installér ikke fjernbetjeningen, hvor indendørs-

temperaturen og fugtigheden er uden for områderne 0-35°C hhv. RH 40-80%.

Dette kan medføre driftsfejl.

• Fjernbetjeningen må ikke installeres på et sted,

hvor den udsættes for direkte sollys.

Dette kan medføre misfarvning eller deformation.

4 VEDLIGEHOLDELSE

(skal udføres af kvalificeret servicepersonale)

VEDLIGEHOLDELSE MÅ KUN UDFØRES AF KVALIFICERET SERVICEPERSONALE

MAN MÅ IKKE SELV ADSKILLE ELLER KONTROLLERE ENHEDEN.

• Arbejde i højden kan medføre ulykker. Kontakt din forhandler for at få udført vedligeholdelse på enheden.

4.1 TIDSPUNKT FOR VEDLIGEHOLDELSE AF LUFTFILTERET

Rens luftfilteret, når displayet viser " " (TID TIL AT RENSE LUFTFILTER).

Det anføres, at anlægget kan køre i et vist stykke tid.

MINDST EN GANG OM ÅRET (VED BRUG PÅ KONTORER) (RENS LUFTFILTERET OFTERE, HVIS DET ER NØDVENDIGT)

• Få din forhandler til at rense luftfilteret.

• Rens enheden hyppigere, hvis den er i et lokale, hvor luften er meget forurenet.

På fjernbetjeninger, der viser filtersymbolet, skal man slå strømforsyningen til efter vedligeholdelse og trykke på filtersymbolets nulstillingsknap.

* Spørg din forhandler, hvis du ønsker at ændre indstilling af

det tidspunkt, hvor filtersymbolet tændes.

• Brug altid luftfilteret. Hvis ikke luftfilteret anvendes, tilstoppes varmevekslerelementerne, hvilket reducerer ydelsen og til sidst medfører driftsfejl.

TIDSPUNKT FOR RENGØRING AF VARMEVEKSLERELEMENTET

MINDST EN GANG HVERT ANDET ÅR (VED BRUG PÅ KONTORER) (RENS ELEMENTET OFTERE, HVIS DET ER NØDVENDIGT)

3P130767-4K Dansk 11

• Hvis der er defekt på magnetventilen, viser fjernbetjeningen ikke en fejlkode. Brug i denne tilstand vil medføre utilstrækkelig befugtning og øge vandforbruget. Få altid magnetventilen kontrolleret i starten af varmesæsonen. (Kun VKM-GBMV1 serien)

4.2 SÆSONBETINGET VEDLIGEHOLDELSE

BEMÆRK

4.2.1 I BEGYNDELSEN AF SÆSONEN

• Spørg forhandleren om inspektion i starten og slutningen af sæsonen.

Til forhandlere

Vedligeholdelse Problemer,

Kontrolleret

del

Si (80-maske)

Tank med fødevand

Magnetventil

Elementer,

der skal

kontrolleres

Kontrol af tilstopning

Kontrol af o-ringe for revner

Kontrol af svømmerafbryderens funktion

Kontrol af tilsmudsning

Kontrol af åbne- og lukkefunktion. Samme kontrol af svømmerafbryderens funktion.

Løsning

Rengør, hvis tilstoppet.

Udskift, hvis revnet.

Rengør, hvis ikke den fungerer korrekt på grund af tilsmudsning.

Rengør, hvis meget snavset.

Udskift, hvis defekt.

hvis ikke der

udføres vedlige-

holdelse

Utilstrækkelig befugtning.

Lækage.

Utilstrækkelig befugtning. Tank med fødevand løber over.

Lav blæsereffekt. Reduceret befugtningskapacitet.

Utilstrækkelig befugtning. Tank med fødevand løber over. (forøget vandforbrug)

5 FEJLFINDING

5.1 FØLGENDE SITUATIONER ER IKKE TEGN PÅ DRIFTSFEJL

• Anlægget starter ikke.

Symbolet " " (centralstyring) vises på fjernbetjeningen, og displayet blinker i nogle få sekunder, når man trykker på ON/OFF-knappen.

<Årsag>

Dette viser, at enheden styres af centralstyringen. Det blinkende display viser, at man ikke kan anvende fjernbetjeningen.

Blæserne kører efter 1 minut, når man trykker på ON/OFFknappen.

<Årsag>

Dette angiver, at systemet gør klar til at starte. Vent i ca. 1 minut.

• Driften standses nogle gange.

På fjernbetjeningen vises "U5", og enheden standser, men starter igen efter få minutter.

<Årsag>

Dette er et tegn på, at fjernbetjeningen opfanger støj fra andet elektrisk udstyr end enheden med varmegenvindingsblæser, og dette forhindrer kommunikation mellem enhederne og får dem til at standse. Driften genstartes automatisk, når støjen forsvinder.

• "88" vises på fjernbetjeningen.

Så snart der er tændt for strømmen, vises dette, og det forsvinder igen efter nogle sekunder.

<Årsag>

Dette angiver, at enheden kontrollerer, om fjernbetjeningen er i orden. Vises kun midlertidigt.

4.3 INSPEKTION AF BLÆSERMOTOR

• Hvis der er defekt på blæseren, viser fjernbetjeningen en fejlkode. Brug i denne tilstand vil medføre utilstrækkelig ventilation. Lufttilførsels- og udblæsningsventilatorer skal kontrolleres hver eller hver anden måned. Man kan foretage en simpel kontrol, som beskrevet nedenfor. Kontrollér luftflowet ved at holde en stang med en snor eller andet let materiale i enden hen over indsugnings- og udblæsningsgitteret.

4.4 UDSKIFTNING AF BEFUGTER-ELEMENTET <Kun VKM-GBMV1 SERIEN>

• Befugter-elementet skal udskiftes jævnligt. Befugter-elementet bør generelt udskiftes hvert tredje år, når fødevandet er blødt vand. Udefrakommende faktorer (såsom hårdt vand osv.) samt driftsbetingelser (klimaregulering 24 timer om dagen osv.) kan reducere levetiden.

• Kontakt forhandleren, hvis du har spørgsmål.

12 3P130767-4K Dansk

5.2 FØLG NEDENSTÅENDE FORHOLDSREGLER,

ADVARSEL

HVIS DER OPSTÅR EN AF FØLGENDE FEJLFUNKTIONER, OG KONTAKT DIN FORHANDLER

Systemet skal repareres af en uddannet servicetekniker. MAN MÅ IKKE SELV ADSKILLE , REPARERE ELLER KONTROLLERE ENHEDEN.

Hvis varmegenvindings-blæseren ikke kører normalt (det lugter brændt el. lign.), skal man afbryde strømforsyningen og kontakte forhandleren.

Fortsat drift i denne tilstand kan medføre defekter, elektrisk stød og brand.

• Enheden kører slet ikke. a. Kontrollér, om der er strømsvigt.

Gør følgende: Slå strømmen til, og start anlægget igen.

b. Kontrollér, om der er sprunget en sikring.

Gør følgende: Afbryd strømforsyningen.

c. Kontrollér, om afbryderen virker.

Gør følgende: Tænd for strømmen med afbryderen

i OFF-position. Tænd ikke for strømmen med afbryderen i aktiveret position. (kontakt forhandleren)

OFF

1 Hovedafbryder (fejlstrømsafbryder) 2Flig 3 Aktiveret position

• Hvis en sikkerhedsindretning, f.eks. en sikring, en

afbryder eller et HFI-relæ ofte bliver aktiveret, eller hvis ON/OFF-kontakten ikke fungerer korrekt. Gør følgende: Tænd ikke for strømmen.

• Knapperne på fjernbetjeningen fungerer ikke korrekt. Gør følgende: Sluk for hovedafbryderen.

• Hvis displayet viser " " (INSPEKTION), "ENHEDSNR.", og DRIFTSLAMPEN blinker, og "FEJLKODE" vises.

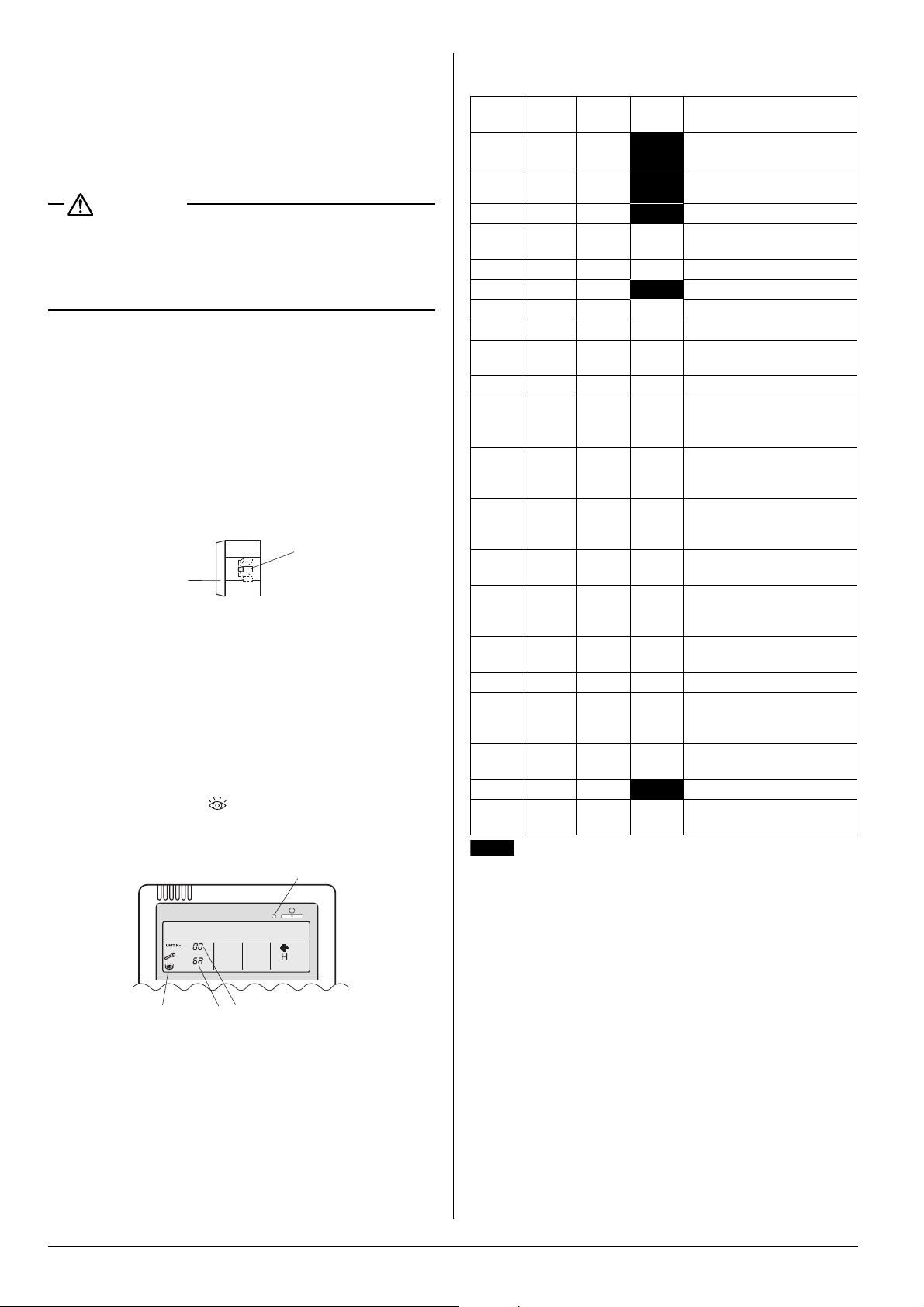

Liste over fejlkoder på fjernbetjeningen på systemet med varmegenvindings-blæser

Driftslampe

Blinker Blinker Blinker

Blinker Blinker Blinker Blinker Blinker Blinker

Blinker Blinker Blinker

OFF

Blinker Blinker Blinker

Kontrol-

indikator

ON OFF

Blinker

Blinker Blinker

Blinker

Enheds-

Blinker

Fejlkode

nr.

6A Dæmper-relateret driftsfejl

A1 Defekt printkort

A6 Blokeret rotor A8

C1 Kommunikationsfejl blæser

OFF U5

OFF U8

ON UC Overlap central styreadresse

Beskrivelse

Fejl på termomodstand indendørs luft

Fejl på termomodstand udendørs luft

Dæmper-relateret driftsfejl + fejl på termomodstand

Spændingsfejl strømforsyning Defekt på elektrisk

ekspansionsventil

Væskerør termomodstand fejl (fejl på forbindelse, afbrydelse, kortslutning)

Gasrør termomodstand fejl (fejl på forbindelse, afbrydelse, kortslutning)

Indsugningsluft til konvektor termomodstand fejl (fejl på forbindelse, afbrydelse, kortslutning)

Testkørsel af system ikke foretaget

Termomodstand udendørs luft defekt (konvektor udendørs luft)

Transmissionsfejl mellem enhed og fjernbetjening

Definitionsfejl på fjernbetjening Transmissionsfejl mellem

PRIMÆR og SEKUNDÆR fjernbetjening

Forkert kombination indendørsenhed/fjernbetjening

Transmissionsfejl mellem enhed og central styreenhed

:I tilfælde af driftsfejl med koden i hvide bogstaver på

sort baggrund, kører enheden fortsat. Man skal dog få den kontrolleret og repareret hurtigst muligt. Hvis der vises andre fejlkoder end de ovennævnte, kan problemet være relateret til et kombineret klimaanlæg eller en udendørsenhed. Se også betjeningsvejledningen til klimaanlægget eller udendørsenhederne.

1 DRIFTSLAMPE 2 INSPEKTION visning 3FEJLKODE 4 Nummer på INDENDØRS ENHED, hvor fejl er opstået

Gør følgende: Giv forhandleren besked om modelnavn og

om, hvad fejlkoden viser.

• Andre driftsfejl. Gør følgende: Stands enheden.

3P130767-4K Dansk 13

5.3 HVIS SYSTEMET IKKE FUNGERER KORREKT

ADVARSEL

MED UNDTAGELSE AF DE OVENNÆVNTE TILFÆLDE, OG HVIS INGEN AF DE OVENNÆVNTE FEJL ER ÅBENBARE, SKAL MAN KONTAKTE FORHANDLEREN OG FÅ EN KVALIFICERET SERVICETEKNIKER TIL AT UNDERSØGE ANLÆGGET I OVERENSSTEMMELSE MED BESKRIVELSEN NEDENFOR

Følgende driftsfejl skal kontrolleres af en kvalificeret servicetekniker. Man må ikke selv kontrollere systemet.

• Enheden kører slet ikke. a. Kontrollér, om der er strømsvigt.

Slå strømmen til, og start anlægget igen.

b. Kontrollér, om der er sprunget en sikring.

Skift sikringen.

c. Kontrollér, om afbryderen virker.

Kontakt forhandleren.

d. Er der problemer med strømforsyning eller ledninger?

Kontrollér strømforsyningen og ledningerne.

e. Er der problemer med blæser-enheden?

Kontrollér blæsermotoren og blæseren.

• Mængden af udblæsningsluft er lille ved et højt

støjniveau.

a. Kontrollér, om luftfiltret eller varmeveksler-elementet er

tilstoppet. (Kontrollér både SA og RA luftfiltre. (Kontrollér begge sider af elementet). Rens luftfiltret og varmeveksler-elementet.

• Mængden af udblæsningsluft er høj ved et højt

støjniveau.

a. Kontrollér, om luftfiltret eller varmeveksler-elementet er

monteret. Montér luftfiltret og varmeveksler-elementet.

• Det tørrer normalt om vinteren. <Kun VKM-GBMV1

serien>

a. Er ventilen til vandforsyning åben?

Åben ventilen til vandforsyning.

b. Har du ændret på indstillingen af luftbefugterens styredel

(medfølger ikke)? Ret indstillingen.

• Ringe eller ingen luftbefugtning. <Kun VKM-GBMV1

serien>

a. Er der vand i fødetanken? b. Tilføres der vand?

Kontrollér vandtilførselsrørene og tilfør vand.

c. Er sien tilstoppet?

Rens sien.

d. Er magnetventilen defekt (dvs. at den ikke åbner)?

Udskift magnetventilen.

e. Er befugter-elementet defekt?

Udskift elementet.

f. Trænger vandet for hurtigt gennem befugter-elementet?

Udskif befugter-elementet.

g. Er styrekredsene defekte?

Udskift printkortet og andre elektriske dele.

h. Er svømmerafbryderen defekt?

Udskift svømmerafbryderen.

i. Er vandforsyningen tilstrækkelig?

Nulstil, så der er tilstrækkeligt med tryk.

j. Er der fremmedlegemer i tanken med fødevand?

Rengør vandtanken.

6 SERVICE OG GARANTI EFTER SALG

6.1 SERVICE EFTER SALG

• Man må ikke foretage ændringer på enheden.

Der er risiko for elektrisk stød eller brand.

• Man må ikke selv adskille eller reparere enheden.

Der er risiko for elektrisk stød eller brand. Kontakt forhandleren.

• Hvis der lækker kølemiddel, er der fare for brand.

Kølemidlet, som anvendes i denne enhed, er ufarligt. Selvom kølemidlet normalt ikke lækker, kan der dog dannes giftige gasser, hvis kølemidlet lækker i et rum og kommer i kontakt med letantændelige luftarter i udstyr, eksempelvis en varmeblæser, en ovn, et (gas-)komfur osv. Når en lækagefejl er blevet rettet, skal man over for en servicetekniker bekræfte, at lækagen er blevet tætnet korrekt, før anlægget igen tages i brug.

• Man må ikke selv flytte eller geninstallere enheden.

Forkert installation kan medføre vandlækage, elektrisk stød eller brand. Kontakt forhandleren.

■ NÅR DU FÅR DIN FORHANDLER TIL AT UDFØRE REPARATIONER, SKAL DU GIVE PERSONALET OPLYSNINGER OM FØLGENDE DETALJER:

• Leveringsdato og dato for installation:

• Funktionsfejl: Giv personalet besked om detaljer vedrørende fejlen. (Fejlkode vist på fjernbetjeningen.)

• Navn, adresse, telefonnummer

■ REPARATION EFTER UDLØB AF GARANTIPERIODEN

Kontakt forhandleren. Hvis det er nødvendigt at foretage reparation, vil forhandleren udføre arbejdet mod betaling.

■ MINIMUM OPLAGRINGSTID FOR VIGTIGE KOMPONENTER

Selv efter at produktionen af en bestemt type klimaanlæg er ophørt, lagerføres vigtige komponenter til dette anlæg i mindst 6 år. Vigtige dele er dele, der er absolut nødvendige for at klimaanlægget kan køre.

■ ANBEFALINGER VEDRØRENDE SERVICE OG INSPEKTION

Da der samles støv efter at enheden har været anvendt i flere år, vil ydelsen falde i nogen grad. Adskillelse og indvendig rengøring kræver teknisk viden, så vi anbefaler, at man laver en serviceaftale (mod betaling) med forhandleren, som rækker ud over almindelig vedligeholdelse.

■ ANBEFALEDE INTERVALLER FOR INSPEKTION OG VEDLIGEHOLDELSE [Bemærk: Vedligeholdelsesintervallet er ikke det samme som garantiperioden.]

I tabel 1 lægges følgende betingelser til grund for anvendelse.

• Normal drift uden at anlægget startes og standses ofte.

(Alt efter model anbefaler vi, at man ikke starter og standser maskinen mere end 6 gange i timen ved normal brug).

• Enhedens driftstid ansættes til 10 timer pr. dag og

2.500 timer pr. år.

14 3P130767-4K Dansk

• Tabel 1 - Liste over inspektions- og serviceinterval

Navn på primær del

Elmotor (ventilator, dæmper osv.)

Printkort

Varmeveksler-element 10 år

Varmeveksler 5 år

Sensor (termomodstand)

Fjernbetjening og afbrydere

Afløbsbakke 8 år

Ekspansionsventil 1 år *2 20.000 timer

Elektromagnetisk ventil 1 år 20.000 timer

Interval for inspektion

1-2 måneder, anbefalet *1

1 år

Serviceinterval [udskiftning og/eller reparation]

20.000 timer

25.000 timer

5 år

25.000 timer

*1:

• Man kan foretage en simpel kontrol, som beskrevet nedenfor. Kontrollér luftflowet ved at holde en stang med en snor eller andet let materiale i enden hen over indsugnings- og udblæsningsgitteret.

*2:

Bem 1

Denne tabel viser primære dele. Se aftalen om vedligeholdelse og inspektion for yderligere detaljer.

Bem 2

Serviceintervallet angiver anbefalede tidsperioder mellem service, så det sikres, at produktet fungerer så længe som muligt. Anbefalede intervaller kan hjælpe til med at sænke omkostninger på vedligeholdelse og inspektion. Alt efter, hvad der står i aftalen om vedligeholdelse og inspektion, kan inspektions- og serviceintervallerne rent faktisk være kortere end anført i denne vejledning.

Kortere intervaller for vedligeholdelse og udskiftning bør overvejes i følgende tilfælde.

• Når anlægget anvendes på varme, fugtige steder eller på steder med store udsving i temperatur og fugtighed.

• Når anlægget anvendes på steder med stort spændingsudsving (spænding, frekvens, bølgeforvrængning osv). (enheden kan ikke anvendes, hvis spændingsudsvinget ligger uden for det tilladte område)

• Hvis anlægget installeres og anvendes på steder med hyppige stødpåvirkninger og vibrationer.

• Ved anvendelse på steder, hvor der er støv, salt, skadelige gasser og olietåge såsom svovlholdig gas og svovlbrinte iluften.

• Ved anvendelse på steder, hvor anlægget startes og stoppes hyppigt, eller hvor det kører lang tid ad gangen. (Eksempel: 24 timers klimaregulering)

• Når fødevandet er hårdt vand, reduceres befugterens levetid.

■ ANBEFALEDE INTERVALLER FOR UDSKIFTNING AF SLIDDELE

[Intervallet er ikke det samme som garantiperioden.]

• Tabel 2 - Liste over intervaller for udskiftning

Navn på primær del

Luftfilter Højeffektivt filter

(ekstraudstyr) Varmeveksler-element Befugter-element 1 år 3 år (bem. 3)

Interval for inspektion

1 år

2 år 10 år

Interval for udskiftning

3 år

1 år

Bem 1

Denne tabel viser primære dele. Se aftalen om vedligeholdelse og inspektion for yderligere detaljer.

Bem 2

Bem 3

Levetiden på befugter-elementet er ca. 3 år (4.000 timer) ved fødevand med en hårdhed på: 150 mg/l. (Levetiden på befugter-elementet er ca. 1 år (1.500 timer) ved fødevand med en hårdhed på: 400 mg/l.) Årlige driftstimer: 10 timer/dag x 26 dage/ måneder x 5 måneder = 1.300 timer.

Kontakt din forhandler for at få nærmere oplysninger. Bemærk: Beskadigelse som følge af adskillelse eller rengøring af enhedens indvendige dele er ikke nødvendigvis omfattet af garantien, hvis ikke dette arbejde udføres af autoriserede forhandlere.

■ FLYTNING OG BORTSKAFFELSE AF ENHEDEN

• Kontakt din lokale forhandler for at få fjernet og installeret varmeveksleren igen, hvis du flytter, da dette kræver teknisk viden.

• Denne enhed indeholder chlorfluorcarbon i kølemidlet. Når man nedtager, flytter, monterer og vedligeholder enheden, skal man opsamle kølemidlet i henhold til lokale miljøbestemmelser. Kontakt forhandleren for at få oplysninger herom.

■ KONTAKT

Spørg din forhandler vedrørende service osv. efter salg.

■ GARANTIPERIODE

Garantiperiode: Et år efter installation.

• Hvis det er nødvendigt at reparere klimaanlægget inden

for garantiperioden, skal du kontakte forhandleren.

3P130767-4K Dansk 15

3P130767-4K EM12A037

(1303) DE

Daikin VKM50GBMV1, VKM80GBMV1, VKM100GBMV1, VKM50GBV1, VKM80GBV1 Operation manuals [da]

Specifications and Main Features

Frequently Asked Questions

User Manual

1 SIKKERHEDSANVISNINGER

2 FØR MAN GÅR I GANG

2.1 BETEGNELSE AF DELE (Se fig. 1)

2.2 FJERNBETJENING OG OMSKIFTERKONTAKT: HVER KONTAKTS NAVN OG FUNKTION SAMT DISPLAY (se fig. 3)

2.3 SYSTEM-FORKLARINGER

2.5 AUTOMATISK KØLING OM NATTEN

3 DRIFTSPROCEDURE

3.1 KØLING, OPVARMNING OG KUN VENTILATION (SE FIG. 4)

3.2 INDSTILLING AF PRIMÆR FJERNBETJENING (se fig. 5)

3.3 PROGRAMMERING AF SYSTEMETS START/ STOP-FUNKTIONER VED HJÆLP AF TIMER

3.4 OPTIMAL DRIFT

4 VEDLIGEHOLDELSE

4.1 TIDSPUNKT FOR VEDLIGEHOLDELSE AF LUFTFILTERET

4.2.1 I BEGYNDELSEN AF SÆSONEN

5 FEJLFINDING

5.1 FØLGENDE SITUATIONER ER IKKE TEGN PÅ DRIFTSFEJL

4.3 INSPEKTION AF BLÆSERMOTOR

4.4 UDSKIFTNING AF BEFUGTER-ELEMENTET <Kun VKM-GBMV1 SERIEN>

6 SERVICE OG GARANTI EFTER SALG

6.1 SERVICE EFTER SALG
