Daikin RXMLQ8T7Y1B*, RXYLQ10T7Y1B*, RXYLQ12T7Y1B*, RXYLQ14T7Y1B* Installer reference guide [lt]
Montuotojo ir naudotojo trumpasis vadovas
VRV IV sistemos oro kondicionierius
RXMLQ8T7Y1B*
RXYLQ10T7Y1B*
RXYLQ12T7Y1B*
RXYLQ14T7Y1B*
Turinys
Turinys
1 Apie dokumentaciją 6
1.1 Apie šį dokumentą .......................................................................................................................................................... 6
1.2 Įspėjimų ir simbolių reikšmės ......................................................................................................................................... 7
2 Bendrosios atsargumo priemonės 9
2.1 Montuotojui .................................................................................................................................................................... 9
2.1.1 Bendroji informacija ....................................................................................................................................... 9
2.1.2 Montavimo vieta ............................................................................................................................................ 10
2.1.3 Šaltnešis– R410A arba R32 atveju ................................................................................................................. 10
2.1.4 Elektra ............................................................................................................................................................. 12
3 Specifinės montuotojo saugos instrukcijos 15
Naudotojui 18
4 Naudotojo saugos instrukcijos 19
4.1 Bendroji dalis................................................................................................................................................................... 19
4.2 Saugios eksploatacijos instrukcijos................................................................................................................................. 20
5 Apie sistemą 23
5.1 Sistemos išdėstymas ....................................................................................................................................................... 23
6 Naudotojo sąsają 25
7 Prieš eksploatuojant 26
8 Eksploatavimas 27
8.1 Veikimo diapazonas ........................................................................................................................................................ 27
8.2 Sistemos eksploatavimas ................................................................................................................................................ 27
8.2.1 Apie sistemos eksploatavimą ......................................................................................................................... 27
8.2.2 Apie vėsinimą, šildymą, tik ventiliatoriaus ir automatinį režimą ................................................................... 28
8.2.3 Apie šildymo režimą ....................................................................................................................................... 28
8.2.4 Kaip valdyti sistemą (BE vėsinimo/ šildymo perjungimo nuotolinio valdymo jungiklio) .............................. 28
8.2.5 Kaip valdyti sistemą (SU vėsinimo/ šildymo perjungimo nuotolinio valdymo jungikliu).............................. 29
8.3 Džiovinimo programa...................................................................................................................................................... 30
8.3.1 Apie džiovinimo programą ............................................................................................................................. 30
8.3.2 Kaip įjungti džiovinimo programą (BE vėsinimo/ šildymo perjungimo nuotolinio valdymo jungiklio) ........ 30
8.3.3 Kaip įjungti džiovinimo programą (SU vėsinimo/ šildymo perjungimo nuotolinio valdymo jungikliu) ........ 30
8.4 Oro srauto krypties nustatymas ..................................................................................................................................... 31
8.4.1 Apie oro srauto atlanką .................................................................................................................................. 31
8.5 Pagrindinės naudotojo sąsajos nustatymas ................................................................................................................... 32
8.5.1 Apie pagrindinės naudotojo sąsajos nustatymą ............................................................................................ 32
8.5.2 Pagrindinės naudotojo sąsajos (VRV DX ir "Hydrobox") priskyrimas ............................................................ 33
8.6 Apie valdymo sistemas.................................................................................................................................................... 33
9 Energijos taupymo parinkčių sąrašas 34
9.1 Siūlomi pagrindiniai veikimo metodai ............................................................................................................................ 35
9.2 Komforto nuostatos........................................................................................................................................................ 35
10 Techninė ir bendroji priežiūra 36
10.1 Techninė priežiūra po ilgų prastovų ............................................................................................................................... 36
10.2 Techninė priežiūra prieš ilgas prastovas......................................................................................................................... 37
10.3 Apie šaltnešį .................................................................................................................................................................... 37
10.4 Priežiūra po pardavimo ir garantija ................................................................................................................................ 37
10.4.1 Garantijos laikotarpis...................................................................................................................................... 37
10.4.2 Rekomenduojama techninė priežiūra ir patikros .......................................................................................... 38
10.4.3 Rekomenduojama techninė priežiūra ir tikrinimo ciklai ................................................................................ 38
10.4.4 Sutrumpinti techninės priežiūros ir keitimo ciklai ......................................................................................... 39
Montuotojo ir naudotojo trumpasis vadovas
2
11 Trikčių šalinimas 40
11.1 Klaidų kodai. Apžvalga..................................................................................................................................................... 41
11.2 Požymiai, NEPRISKIRIAMI sistemos triktims................................................................................................................... 44
11.2.1 Požymis: sistema neveikia .............................................................................................................................. 44
11.2.2 Požymis. Nepavyksta perjungti vėsinimo/ šildymo....................................................................................... 44
11.2.3 Požymis. Ventiliatoriaus režimas pasiekiamas, tačiau vėsinimo ir šildymo režimai neveikia ....................... 44
11.2.4 Požymis. Ventiliatoriaus apsukos neatitinka nuostatos................................................................................. 44
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
Turinys
11.2.5 Požymis: ventiliatoriaus sukimosi kryptis neatitinka nuostatos .................................................................... 44
11.2.6 Požymis: Iš bloko (patalpos bloko) sklinda balta migla .................................................................................. 45
11.2.7 Požymis: Iš bloko (patalpos, lauko bloko) sklinda balta migla ....................................................................... 45
11.2.8 Požymis. Naudotojo sąsajoje parodoma U4 arba U5, ji išsijungia, bet po kelių minučių vėl įsijungia ......... 45
11.2.9 Požymis: oro kondicionierių (patalpos bloko) skleidžiamas triukšmas ......................................................... 45
11.2.10 Požymis: oro kondicionierių (patalpos, lauko blokų) skleidžiamas triukšmas............................................... 45
11.2.11 Požymis: oro kondicionierių (lauko bloko) skleidžiamas triukšmas............................................................... 45
11.2.12 Požymis: iš bloko krenta dulkės ..................................................................................................................... 45
11.2.13 Požymis: Blokai skleidžia nemalonų kvapą .................................................................................................... 46
11.2.14 Požymis: nesisuka lauko bloko ventiliatorius................................................................................................. 46
11.2.15 Požymis: Ekrane rodoma „88“ ....................................................................................................................... 46
11.2.16 Požymis: po trumpo šildymo ciklo neišsijungia lauko bloko kompresorius .................................................. 46
11.2.17 Požymis: lauko bloko viduje šilta net ir šiam sustojus ................................................................................... 46
11.2.18 Požymis. Sustojus patalpos blokui, juntamas karštas oras............................................................................ 46
12 Perkėlimas 47
13 Išmetimas 48
14 Techniniai duomenys 49
14.1 Ekodizaino informaciniai reikalavimai ............................................................................................................................ 49
Montuotojui 50
15 Apie dėžę 51
15.1 Apie LOOP BY DAIKIN ...................................................................................................................................................... 51
15.2 Apžvalga. Apie dėžę ........................................................................................................................................................ 51
15.3 Lauke naudojamo įrenginio išpakavimas........................................................................................................................ 52
15.4 Lauke naudojamo įrenginio priedų nuėmimas............................................................................................................... 52
15.5 Papildomi vamzdžiai. Skersmenys .................................................................................................................................. 53
15.6 Transportavimo stovo nuėmimas................................................................................................................................... 53
16 Apie blokus ir parinktis 55
16.1 Apžvalga. Apie blokus ir parinktis ................................................................................................................................... 55
16.2 Identifikavimo etiketė: lauke naudojamas įrenginys...................................................................................................... 55
16.3 Apie lauko bloką.............................................................................................................................................................. 56
16.4 Sistemos išdėstymas ....................................................................................................................................................... 56
16.5 Papildomai prijungiami įrenginiai ir priedai.................................................................................................................... 57
16.5.1 Apie blokų ir parinkčių derinimą .................................................................................................................... 57
16.5.2 Galimi patalpos blokų deriniai........................................................................................................................ 57
16.5.3 Galimi lauko blokų deriniai ............................................................................................................................. 57
16.5.4 Galimi lauke naudojamo įrenginio priedai ..................................................................................................... 58
17 Įrenginio montavimas 60
17.1 Įrengimo vietos paruošimas ........................................................................................................................................... 60
17.1.1 Lauke naudojamo įrenginio montavimo vietos reikalavimai ......................................................................... 60
17.1.2 Papildomi lauke naudojamo įrenginio montavimo vietos reikalavimai šalto klimato zonose ...................... 62
17.1.3 Apsauga nuo šaltnešio nuotėkių .................................................................................................................... 63
17.2 Bloko atidarymas............................................................................................................................................................. 65
17.2.1 Apie įrenginių atidarymą ................................................................................................................................ 65
17.2.2 Kaip atidaryti lauko bloką ............................................................................................................................... 65
17.2.3 Kaip atidaryti lauko bloko elektros komponentų skydą................................................................................. 66
17.3 Lauko bloko montavimas ................................................................................................................................................ 66
17.3.1 Įrengimo konstrukcija ..................................................................................................................................... 66
18 Vamzdžių montavimas 68
18.1 Aušalo vamzdelių paruošimas ........................................................................................................................................ 68
18.1.1 Reikalavimai šaltnešio vamzdynui .................................................................................................................. 68
18.1.2 Aušalo vamzdelių izoliacija ............................................................................................................................. 69
18.1.3 Kaip pasirinkti vamzdžio dydį ......................................................................................................................... 69
18.1.4 Šaltnešio atšakos komplektų pasirinkimas..................................................................................................... 72
18.1.5 Apie vamzdyno ilgį .......................................................................................................................................... 73
18.1.6 Vamzdyno ilgis: tik VRV DX ............................................................................................................................. 74
18.1.7 Vamzdyno ilgis: VRV DX ir "Hydrobox"........................................................................................................... 77
18.1.8 Vamzdyno ilgis: VRV DX ir RA DX .................................................................................................................... 78
18.1.9 Keli lauko blokai. Galimi išdėstymai ............................................................................................................... 80
18.2 Šaltnešio vamzdyno prijungimas .................................................................................................................................... 81
18.2.1 Kaip prijungti šaltnešio vamzdyną .................................................................................................................. 81
18.2.2 Šaltnešio vamzdyno prijungimo atsargumo priemonės ................................................................................ 82
18.2.3 Keli lauko blokai. Perforuotos angos .............................................................................................................. 82
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
Montuotojo ir naudotojo trumpasis vadovas
3
Turinys
18.2.4 Kaip nutiesti šaltnešio vamzdyną ................................................................................................................... 82
18.2.5 Aušalo vamzdžių prijungimas prie lauke naudojamo įrenginio ..................................................................... 83
18.2.6 Kaip prijungti daugialypį vamzdyno komplektą ............................................................................................. 84
18.2.7 Kaip prijungti šaltnešio atšakos komplektą .................................................................................................... 84
18.2.8 Kaip apsaugoti nuo taršos .............................................................................................................................. 85
18.2.9 Kaip prilituoti vamzdžio galą .......................................................................................................................... 86
18.2.10 Stabdymo vožtuvo ir techninės priežiūros angos naudojimas ...................................................................... 86
18.2.11 Kaip pašalinti užsuktus vamzdžius.................................................................................................................. 89
18.3 Aušalo vamzdžių tikrinimas............................................................................................................................................. 90
18.3.1 Kaip patikrinti šaltnešio vamzdyną ................................................................................................................. 90
18.3.2 Šaltnešio vamzdyno patikra: bendrosios rekomendacijos ............................................................................ 91
18.3.3 Šaltnešio vamzdyno patikra: sąranka ............................................................................................................. 92
18.3.4 Kaip atlikti nuotėkio bandymą........................................................................................................................ 92
18.3.5 Kaip atlikti vakuuminio džiovinimo procedūrą............................................................................................... 93
18.3.6 Kaip izoliuoti šaltnešio vamzdyną................................................................................................................... 93
18.4 Aušalo įleidimas .............................................................................................................................................................. 94
18.4.1 Pildymo šaltnešiu atsargumo priemonės ....................................................................................................... 94
18.4.2 Kaip pilti šaltnešį ............................................................................................................................................. 95
18.4.3 Papildomo aušalo kiekio nustatymas ............................................................................................................. 95
18.4.4 Kaip pripilti šaltnešį. Loginė schema .............................................................................................................. 97
18.4.5 Kaip pripilti šaltnešį ........................................................................................................................................ 98
18.4.6 6 žingsnis. Kaip įpilti šaltnešio rankiniu būdu................................................................................................. 100
18.4.7 Patikros įpylus šaltnešio ................................................................................................................................. 100
18.4.8 Fluorintų šiltnamio efektą sukeliančių dujų etiketės tvirtinimas................................................................... 101
19 Elektros instaliacija 102
19.1 Apie elektros laidų prijungimą........................................................................................................................................ 102
19.1.1 Atsargumo priemonės jungiant elektros laidus ............................................................................................. 102
19.1.2 Išorinė instaliacija: apžvalga ........................................................................................................................... 104
19.1.3 Apie elektros instaliaciją ................................................................................................................................. 104
19.1.4 Perforuotų angų įrengimo rekomendacijos ................................................................................................... 105
19.1.5 Apie elektros atitiktį ....................................................................................................................................... 106
19.1.6 Reikalavimai saugos įtaisams ......................................................................................................................... 106
19.2 Kaip nutiesti ir užfiksuoti informacijos perdavimo laidus .............................................................................................. 108
19.3 Kaip prijungti informacijos perdavimo laidus................................................................................................................. 109
19.4 Kaip užbaigti informacijos perdavimo laidų prijungimo procedūrą............................................................................... 110
19.5 Kaip nutiesti ir užfiksuoti maitinimo laidus..................................................................................................................... 110
19.6 Kaip prijungti maitinimą.................................................................................................................................................. 111
19.7 Kaip patikrinti kompresoriaus izoliacijos varžą............................................................................................................... 112
20 konfigūracija 113
20.1 Apžvalga. konfigūracija ................................................................................................................................................... 113
20.2 Vietinių nuostatų keitimas .............................................................................................................................................. 113
20.2.1 Kaip įvesti vietines nuostatas ......................................................................................................................... 113
20.2.2 Vietinių nuostatų komponentai ..................................................................................................................... 115
20.2.3 Kaip pasiekti vietinių nuostatų komponentus ............................................................................................... 115
20.2.4 Kaip pasiekti 1 arba 2 režimą ......................................................................................................................... 116
20.2.5 Kaip naudotis 1 režimu ................................................................................................................................... 117
20.2.6 Kaip naudotis 2 režimu ................................................................................................................................... 117
20.2.7 1 režimas. Nuostatų stebėjimas ..................................................................................................................... 118
20.2.8 2 režimas. vietinės nuostatos ......................................................................................................................... 120
20.2.9 Kaip prijungti kompiuterio konfigūratorių prie lauko bloko .......................................................................... 126
20.3 Energijos taupymas ir optimalus veikimas ..................................................................................................................... 126
20.3.1 Siūlomi pagrindiniai veikimo metodai ............................................................................................................ 126
20.3.2 Komforto nuostatos ....................................................................................................................................... 128
20.3.3 Pavyzdys: automatinis režimas vėsinimo metu ............................................................................................. 130
20.3.4 Pavyzdys: automatinis režimas šildymo metu ............................................................................................... 131
21 Atidavimas eksploatuoti 133
21.1 Apžvalga: atidavimas eksploatuoti ................................................................................................................................. 133
21.2 Atidavimo eksploatuoti atsargumo priemonės.............................................................................................................. 133
21.3 Kontrolinis sąrašas prieš eksploatacijos pradžią ............................................................................................................ 134
21.4 Apie eksploatacijos bandymą ......................................................................................................................................... 135
21.5 Eksploatacijos bandymas ................................................................................................................................................ 136
21.6 Korekcijos po nenormalaus eksploatacijos bandymo .................................................................................................... 137
21.7 Įrenginio eksploatavimas ................................................................................................................................................ 137
22 Perdavimas vartotojui 138
Montuotojo ir naudotojo trumpasis vadovas
4
23 Techninė priežiūra ir tvarkymas 139
23.1 Techninės priežiūros atsargumo priemonės .................................................................................................................. 139
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
Turinys
23.1.1 Kaip išvengti elektros pavojaus ...................................................................................................................... 139
23.2 Apie priežiūros režimą .................................................................................................................................................... 140
23.2.1 Kaip naudoti vakuumo režimą........................................................................................................................ 140
23.2.2 Kaip išsiurbti šaltnešį ...................................................................................................................................... 140
24 Trikčių šalinimas 142
24.1 Problemų sprendimas pagal klaidų kodus...................................................................................................................... 142
24.2 Klaidų kodai. Apžvalga..................................................................................................................................................... 142
25 Išmetimas 149
26 Techniniai duomenys 150
26.1 Priežiūros erdvė. Lauko blokas ....................................................................................................................................... 150
26.2 Vamzdžių schema: lauke naudojamas įrenginys ............................................................................................................ 152
26.3 Elektros instaliacijos schema: lauke naudojamas įrenginys........................................................................................... 152
27 Žodynas 155
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
Montuotojo ir naudotojo trumpasis vadovas
5
1 | Apie dokumentaciją
1 Apie dokumentaciją
Šiame skyriuje
1.1 Apie šį dokumentą
1.1 Apie šį dokumentą.................................................................................................................................................................. 6
1.2 Įspėjimų ir simbolių reikšmės ................................................................................................................................................. 7
Tikslinė auditorija
Įgaliotieji montuotojai ir galutiniai naudotojai
INFORMACIJA
Šis prietaisas skirtas naudoti ekspertams arba parengtiems naudotojams
parduotuvėse, lengvojoje pramonėje ir ūkiuose arba neprofesionalams komerciniais
pagrindais.
Dokumentacijos rinkinys
Šis dokumentas yra dokumentacijos rinkinio dalis. Toliau apibūdinama viso rinkinio
sandara:
▪ Bendrosios saugos atsargumo priemonės:
- Saugos instrukcijos, kurias jums būtina perskaityti prieš įrengiant
- Formatas: popierinės (lauko bloko dėžėje)
▪ Lauko bloko įrengimo ir eksploatacijos vadovas:
- Įrengimo ir eksploatacijos instrukcijos
- Formatas: popierinės (lauko bloko dėžėje)
▪ Montuotojo ir naudotojo trumpasis vadovas:
- Pasiruošimas įrengti, nuorodos…
- Išsamios ir nuoseklios instrukcijos bei papildoma informacija, skirta bazinėms ir
išplėstinėms operacijoms atlikti
- Formatas: skaitmeniniai failai, pasiekiami adresu http://
www.daikineurope.com/support-and-manuals/product-information/
Naujausių pateiktos dokumentacijos redakcijų galite rasti regioninėje Daikin
interneto svetainėje arba kreipkitės į savo įgaliotąjį atstovą.
Originali dokumentacija parašyta anglų kalba. Visos kitos kalbos– vertimai.
Techniniai inžineriniai duomenys
Montuotojo ir naudotojo trumpasis vadovas
6
▪ Naujausių techninių duomenų poaibis pateikiamas regioninėje Daikin svetainėje
(ji pasiekiama viešai).
▪ Visas naujausių techninių duomenų rinkinys pateikiamas Daikin Business Portal
(taikomas tapatumo nustatymas).
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
1.2 Įspėjimų ir simbolių reikšmės
PAVOJUS
Nurodo situaciją, dėl kurios galima žūti arba sunkiai susižaloti.
PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS
Nurodo situaciją, dėl kurios galima mirtis nuo elektros srovės.
PAVOJUS: GALIMA NUSIDEGINTI/NUSIPLIKYTI
Nurodo situaciją, kurios neišvengus galima nusideginti / nusiplikyti dėl itin aukštos
arba žemos temperatūros.
PAVOJUS: GALIMAS SPROGIMAS
Nurodo situaciją, dėl kurios galimas sprogimas.
ĮSPĖJIMAS
Nurodo situaciją, dėl kurios galima žūti arba sunkiai susižaloti.
1 | Apie dokumentaciją
ĮSPĖJIMAS: LIEPSNIOJI MEDŽIAGA
DĖMESIO
Nurodo situaciją, dėl kurios galima lengvai arba vidutiniškai susižaloti.
PASTABA
Nurodo situaciją, dėl kurios galimas įrangos arba turto sugadinimas.
INFORMACIJA
Nurodo naudingus patarimus arba papildomą informaciją.
Ant bloko naudojami simboliai:
Simbolis Paaiškinimas
Prieš įrengdami perskaitykite įrengimo ir eksploatacijos
vadovą bei elektros instaliacijos instrukcijų lapą.
Prieš pradėdami vykdyti techninės ir bendrosios priežiūros
darbus, perskaitykite priežiūros vadovą.
Papildomos informacijos rasite montuotojo ir naudotojo
nuorodų vadove.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
Įrenginyje yra sukamųjų dalių. Vykdydami įrenginio priežiūros
bei patikros darbus, būkite atsargūs.
Dokumentacijoje naudojami simboliai:
Montuotojo ir naudotojo trumpasis vadovas
7
1 | Apie dokumentaciją
Simbolis Paaiškinimas
Pateikiamas iliustracijos pavadinimas arba nuoroda į ją.
Pavyzdys: "1–3 pav. pavadinimas" reiškia "3 pav. iš
1skyriaus".
Pateikiamas lentelės pavadinimas arba nuoroda į ją.
Pavyzdys: "1–3 lentelės pavadinimas" reiškia "3 lentelė iš
1skyriaus".
Montuotojo ir naudotojo trumpasis vadovas
8
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
2 | Bendrosios atsargumo priemonės
2 Bendrosios atsargumo priemonės
Šiame skyriuje
2.1 Montuotojui............................................................................................................................................................................ 9
2.1.1 Bendroji informacija ............................................................................................................................................... 9
2.1.2 Montavimo vieta .................................................................................................................................................... 10
2.1.3 Šaltnešis– R410A arba R32 atveju......................................................................................................................... 10
2.1.4 Elektra..................................................................................................................................................................... 12
2.1 Montuotojui
2.1.1 Bendroji informacija
Jei NEŽINOTE, kaip įrengti ar eksploatuoti bloką, susisiekite su savo įgaliotuoju
atstovu.
PAVOJUS: GALIMA NUSIDEGINTI/NUSIPLIKYTI
▪ Eksploatuojant įrenginį arba iš karto jį išjungę NELIESKITE aušalo, vandens
vamzdžių arba vidinių dalių. Vamzdžiai ir dalys gali būti per karšti arba per šalti.
Palaukite, kol jie pasieks normalią temperatūrą. Jei reikia liesti, mūvėkite
apsaugines pirštines.
▪ NELIESKITE netikėtai ištekėjusio aušalo.
ĮSPĖJIMAS
Netinkamai sumontavus ar prijungus įrangą ar priedus, gali ištikti elektros smūgis,
įvykti trumpasis jungimas, nuotėkis, kilti gaisras ar kitaip būti sugadinta įranga.
Naudokite tik Daikin pagamintus arba patvirtintus priedus, papildomą įrangą ir
atsargines dalis.
ĮSPĖJIMAS
Montavimas, bandymas ir naudojamos medžiagos turi atitikti taikomus teisės aktus
(viršesni už Daikin dokumentacijoje aprašytas instrukcijas).
DĖMESIO
Montuodami, atlikdami techninę ar kitokią sistemos priežiūrą, būtinai dėvėkite
atitinkamas asmeninės apsaugos priemones (apsaugines pirštines, akinius ir kt.).
ĮSPĖJIMAS
Suplėšykite ir išmeskite plastikinius pakavimo maišus, kad vaikai su jais nežaistų.
Galimas pavojus: uždusimas.
ĮSPĖJIMAS
Imkitės atitinkamų priemonių, kad įrenginys netaptų prieglobsčiu mažiems
gyvūnėliams. Mažiems gyvūnėliams palietus elektrines dalis gali sutrikti veikimas,
įrenginys gali imti rūkti ar užsidegti.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
DĖMESIO
NELIESKITE įrenginio oro įleidimo angos arba aliumininių sparnuotės menčių.
Montuotojo ir naudotojo trumpasis vadovas
9
2 | Bendrosios atsargumo priemonės
DĖMESIO
▪ Ant įrenginio viršaus NEDĖKITE jokių objektų ar įrangos.
▪ NELIPKITE ant įrenginio, ant jo NESĖDĖKITE ar NESTOVĖKITE.
PASTABA
Lauke naudojamas įrenginys turėtų būti eksploatuojamas esant sausam orui, kad
būtų išvengta vandens patekimo.
Vadovaujantis galiojančiais teisės aktais, gali reikėti vesti žurnalą, kuriame būtų
registruojama bent informacija apie techninę priežiūrą, remontą, bandymų
rezultatus, budėjimo laikotarpius ir kt.
Be to, ant gaminio (pasiekiamoje vietoje) TURI būti pateikta bent tokia informacija:
▪ sistemos išjungimo avarinėje situacijoje instrukcijos;
▪ gaisrinės, policijos ir ligoninės pavadinimai ir adresai;
▪ priežiūrą vykdančios įmonės pavadinimas, adresas, dieninis ir naktinis telefono
numeriai.
Europoje reikiamos informacijos apie šį žurnalą rasite standarte EN378.
2.1.2 Montavimo vieta
▪ Aplink įrenginį turi būti pakankamai vietos techninei priežiūrai ir oro cirkuliacijai.
▪ Įsitikinkite, kad įrengimo vieta atlaikys bloko svorį ir vibraciją.
▪ Pasirūpinkite, kad zona būtų gerai vėdinama. NEUŽBLOKUOKITE jokių ventiliacijos
angų.
▪ Pasirūpinkite, kad įrenginys būtų sumontuotas lygiai.
NEMONTUOKITE įrenginio šiose vietose:
▪ Vietose, kur yra galimai sprogių dujų.
▪ Vietose, kur yra elektromagnetines bangas skleidžiančių įrenginių.
Elektromagnetinės bangos gali sugadinti valdymo sistemą ir neleisti įrangai
normaliai veikti.
▪ Vietose, kur galimas gaisras dėl degių dujų nuotėkio (pvz., skiediklio arba
benzino), anglies pluošto arba degių dulkių.
▪ Vietose, kur išsiskiria koroziją sukeliančių dujų (pvz., sieros rūgšties dujos). Dėl
varinių vamzdžių arba suvirintų dalių korozijos gali ištekėti aušalas.
2.1.3 Šaltnešis– R410A arba R32 atveju
Jei taikoma. Žr. įrengimo vadovą arba montuotojo nuorodų vadovą, kur rasite
daugiau informacijos.
Montuotojo ir naudotojo trumpasis vadovas
10
PASTABA
Pasirūpinkite, kad aušalo vamzdžiai būtų sumontuoti laikantis taikomų teisės aktų.
Europoje taikomas standartas EN378.
PASTABA
Pasirūpinkite, kad vietinis vamzdynas ir jungtys NEBŪTŲ įtemptos.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
2 | Bendrosios atsargumo priemonės
ĮSPĖJIMAS
Atlikdami bandymus NIEKADA įrenginyje nepadidinkite slėgio, kad jis viršytų
maksimalų leidžiamą slėgį (jis nurodytas ant gaminio informacinės lentelės).
ĮSPĖJIMAS
Aptikę šaltnešio nuotėkį, imkitės reikiamų atsargumo priemonių. Nutekėjus šaltnešio
dujų, nedelsdami išvėdinkite zoną. Galimi pavojai
▪ Pernelyg didelė koncentracija uždaroje patalpoje gali sukelti deguonies stygių.
▪ Šaltnešiui pasiekus ugnį, gali išsiskirti nuodingų dujų.
PAVOJUS: GALIMAS SPROGIMAS
Slėgio mažinimas – šaltnešio nuotėkis. Jie norite sumažinti slėgį sistemoje ir
šaltnešio kontūre yra nuotėkis:
▪ NENAUDOKITE bloko automatinio slėgio mažinimo funkcijos, kuri leidžia surinkti
visą šaltnešį iš sistemos į lauko bloką. Galima pasekmė: Kompresoriaus savaiminis
užsiliepsnojimas ir sprogimas dėl oro patekimo į veikiantį kompresorių.
▪ Naudokite atskirą rekuperacijos sistemą, kad bloko kompresorius NEVEIKTŲ.
ĮSPĖJIMAS
VISADA rekuperuokite šaltnešį. NEIŠLEISKITE jo į aplinką. Įrengčiai ištuštinti naudokite
vakuumo siurblį.
PASTABA
Prijungę visus vamzdžius patikrinkite, ar nėra dujų nuotėkio. Dujų nuotėkiui nustatyti
naudokite azotą.
PASTABA
▪ Tam, kad nesulūžtų kompresorius, NEPILKITE šaltnešio daugiau, nei nurodytas
kiekis.
▪ Kai reikia atidaryti šaltnešio sistemą, šaltnešį BŪTINA sutvarkyti vadovaujantis
taikomais teisės aktais.
ĮSPĖJIMAS
Užtikrinkite, kad sistemoje nebūtų deguonies. Aušalą galima pilti tik atlikus
patikrinimą dėl nuotėkio ir vakuuminį džiovinimą.
Galima pasekmė: savaiminis kompresoriaus užsidegimas ir sprogimas dėl deguonies
patekimo į veikiantį kompresorių.
▪ Jei reikia papildyti atsargas, žr. įrenginio vardinę plokštelę. Joje pateiktas šaltnešio
tipas ir reikiamas kiekis.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
▪ Įrenginys gamykloje užpildomas šaltnešiu ir, atsižvelgiant į vamzdžių dydį ir ilgį,
kai kurias sistemas gali reikėti papildyti šaltnešiu.
▪ Naudokite tik sistemoje naudojamo aušalo tipui skirtus įrankius. Tai užtikrins
atsparumą slėgiui ir apsaugos, kad į sistemą nepatektų pašalinių medžiagų.
▪ Skysto aušalo įleiskite, kaip aprašyta toliau.
Montuotojo ir naudotojo trumpasis vadovas
11
2 | Bendrosios atsargumo priemonės
Jei Tada
Yra sifoninis vamzdis
(t. y., cilindras pažymėtas “Prijungtas
Pildydami cilindrą laikykite vertikalioje
padėtyje.
skysčio pildymo sifonas”)
Sifoninio vamzdžio NĖRA Pildydami cilindrą laikykite apverstą.
▪ Aušalo cilindrus atidarykite lėtai.
▪ Įpilkite skysto aušalo. Jei įleisite aušalo dujų pavidalu, įrenginio veikimas gali
sutrikti.
DĖMESIO
Pildami šaltnešį arba pristabdę pildymą, nedelsdami uždarykite šaltnešio baliono
vožtuvą. Jei vožtuvo iškart NEUŽDARYSITE, dėl likutinio slėgio į sistemą gali būti įpilta
papildomo šaltnešio. Galima pasekmė: netinkamas šaltnešio kiekis.
2.1.4 Elektra
PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS
▪ Prieš nuimdami skirstomosios dėžės dangtį, prijungdami elektros laidus ar
liesdami elektros sistemos dalis, ATJUNKITE maitinimą.
▪ Atjunkite elektros tiekimą ilgiau nei 10 minučių ir prieš pradėdami priežiūros
darbus išmatuokite įtampą pagrindinės grandinės kondensatoriuose arba
elektriniuose komponentuose. Kad galėtumėte liesti elektrinius komponentus,
įtampa TURI būti žemesnė nei 50 V (NS). Kontaktų vietą rasite elektros
instaliacijos schemoje.
▪ NELIESKITE elektros sistemos komponentų šlapiomis rankomis.
▪ NEPALIKITE įrenginio be priežiūros su nuimtu priežiūros dangčiu.
ĮSPĖJIMAS
Jei NESUMONTUOTAS gamykloje, maitinimo tinklo jungiklis arba kitos visiško
išjungimo pagal viršįtampio kategorijos III sąlygą priemonės su atskirais kontaktais
kiekviename poliuje turi būti prijungtos prie stacionarios instaliacijos kabelių.
Montuotojo ir naudotojo trumpasis vadovas
12
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
2 | Bendrosios atsargumo priemonės
ĮSPĖJIMAS
▪ Naudokite TIK varinius laidus.
▪ Patikrinkite, ar išoriniai elektros laidai atitinka taikomų teisės aktų reikalavimus.
▪ Visi vietiniai elektros laidai TURI būti sujungti pagal instaliacijos schemą,
pridedamą prie gaminio.
▪ NIEKADA neprispauskite kabelių pynės ir užtikrinkite, kad jie NESILIESTŲ su
vamzdžiais ir aštriais kraštais. Stebėkite, kad gnybtų jungčių neveiktų išorinis
slėgis.
▪ Nepamirškite įrengti įžeminimo laido. NESUJUNKITE įrenginio įžeminimo laido su
inžinerinių tinklų vamzdžiu, viršįtampių ribotuvu arba telefono įžeminimo laidu.
Netinkamai įžeminus sistemą, galimas elektros smūgis.
▪ Naudokite tam skirtą maitinimo grandinę. NIEKADA nenaudokite maitinimo
šaltinio, kurį naudoja ir kitas prietaisas.
▪ Būtinai įrenkite reikalingus saugiklius ar grandinės pertraukiklius.
▪ Nepamirškite įrengti apsaugą nuo nuotėkio į žemę. Netinkamai sumontavę galite
gauti elektros smūgį arba gali kilti gaisras.
▪ Montuodami apsaugą nuo nuotėkio į žemę įsitikinkite, ar ji suderinama su
inverteriu (atspariu aukšto dažnio elektriniam triukšmui), kad nebūtų be reikalo
įjungiama apsauga nuo nuotėkio į žemę.
DĖMESIO
▪ Jungdami prie maitinimo tinklo, pirmiausia prijunkite įžeminimo kabelį, tada
junkite srovės jungtis.
▪ Atjungdami maitinimą, pirmiausia atjunkite srovės kabelius, o po to– įžeminimo
jungtį.
▪ Laidininkų, jungiančių maitinimo įtempio atleidimo bloką su kontaktų bloku, ilgis
turi būti toks, kad srovės laidai būtų įtempiami prieš įžeminimo laidą (jei kartais
maitinimo laidai atsijungtų nuo įtempio atleidimo bloko).
PASTABA
Atsargumo priemonės tiesiant elektros laidus:
▪ Prie maitinimo šaltinio gnybtų bloko NEJUNKITE skirtingo storio laidų (kabantys
maitinimo laidai gali sukelti per didelį kaitimą).
▪ Vienodo storio laidus junkite, kaip parodyta pirmiau esančiame paveikslėlyje.
▪ Naudokite nurodytą maitinimo laidą ir jį tvirtai prijunkite bei pritvirtinkite, kad
apsaugotumėte nuo išorinio spaudimo, veikiančio gnybtų skydą.
▪ Gnybtų varžtus priveržkite atitinkamu atsuktuvu. Atsuktuvas su maža galvute
pažeis varžto galvutę, todėl bus neįmanoma tinkamai priveržti.
▪ Perveržus gnybtų varžtus, jie gali lūžti.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
Maitinimo kabeliai turi būti bent 1m atstumu nuo televizorių arba radijo imtuvų,
kad nebūtų trukdžių. Tam tikroms radijo bangoms 1m atstumo gali nepakakti.
ĮSPĖJIMAS
▪ Sujungę elektros prietaisus patikrinkite, ar visos elektros sistemos dalys ir gnybtai
elektros instaliacijos dėžutėje saugiai sujungti.
▪ Prieš įjungdami įrenginį būtinai uždarykite visus dangčius.
Montuotojo ir naudotojo trumpasis vadovas
13
2 | Bendrosios atsargumo priemonės
PASTABA
Taikoma tik tuo atveju, jeigu yra trijų fazių maitinimo įvadas ir kompresorius gali
veikti ĮJUNGTI/IŠJUNGTI paleidimo metodu.
Jei yra fazių svyravimo galimybė po trumpalaikio elektros srovės nutrūkimo ir
maitinimo įsijungimo ir išsijungimo gaminiui veikiant, prijunkite vietinę apsaugos nuo
fazių svyravimo grandinę. Gaminį eksploatuojant esant fazių svyravimui gali sugesti
kompresorius ir kitos dalys.
Montuotojo ir naudotojo trumpasis vadovas
14
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
3 | Specifinės montuotojo saugos instrukcijos
3 Specifinės montuotojo saugos instrukcijos
Visada laikykitės ir atsižvelkite į toliau nurodytas saugos instrukcijas bei
reglamentus.
ĮSPĖJIMAS
Suplėšykite ir išmeskite plastikinius pakavimo maišus, kad vaikai su jais nežaistų.
Galimas pavojus: uždusimas.
DĖMESIO
Prietaisas neturi būti visiems pasiekiamas: sumontuokite jį saugioje vietoje, kur jo
nebūtų galima lengvai pasiekti.
Šį bloką (patalpos ir lauko) galima montuoti komercinėje ir lengvosios pramonės
aplinkoje.
DĖMESIO
Pernelyg didelė koncentracija uždaroje patalpoje gali sukelti deguonies stygių.
PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS
NEPALIKITE įrenginio be priežiūros su nuimtu priežiūros dangčiu.
PAVOJUS: GALIMA NUSIDEGINTI/NUSIPLIKYTI
PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS
ĮSPĖJIMAS
Aptikę šaltnešio nuotėkį, imkitės reikiamų atsargumo priemonių. Nutekėjus šaltnešio
dujų, nedelsdami išvėdinkite zoną. Galimi pavojai
▪ Pernelyg didelė koncentracija uždaroje patalpoje gali sukelti deguonies stygių.
▪ Šaltnešiui pasiekus ugnį, gali išsiskirti nuodingų dujų.
ĮSPĖJIMAS
VISADA rekuperuokite šaltnešį. NEIŠLEISKITE jo į aplinką. Įrengčiai ištuštinti naudokite
vakuumo siurblį.
ĮSPĖJIMAS
Atlikdami bandymus NIEKADA įrenginyje nepadidinkite slėgio, kad jis viršytų
maksimalų leidžiamą slėgį (jis nurodytas ant gaminio informacinės lentelės).
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
DĖMESIO
Neišleiskite dujų į atmosferą.
Montuotojo ir naudotojo trumpasis vadovas
15
3 | Specifinės montuotojo saugos instrukcijos
ĮSPĖJIMAS
Jei uždarymo vožtuve liks dujų ar alyvos, užsuktas vamzdynas gali atsijungti.
Jei tiksliai NESILAIKYSITE šių instrukcijų, gali būti apgadintas turtas arba sužaloti
žmonės. Atsižvelgiant į situaciją, avarija gali turėti rimtas pasekmes.
ĮSPĖJIMAS
Niekada nešalinkite užsukto vamzdyno kietojo litavimo būdu.
Jei uždarymo vožtuve liks dujų ar alyvos, užsuktas vamzdynas gali atsijungti.
ĮSPĖJIMAS
▪ Naudokite TIK šaltnešį R410A. Kitos medžiagos gali sukelti sprogimą ir nelaimingą
atsitikimą.
▪ R410A sudėtyje yra fluorintų šiltnamio efektą sukeliančių dujų. Jų visuotinio
atšilimo potencialo (GWP) rodiklio vertė yra 2087,5. NEIŠLEISKITE šių dujų į
atmosferą.
▪ Pilant šaltnešį, BŪTINA mūvėti apsaugines pirštines ir dėvėti apsauginius akinius.
DĖMESIO
NESTUMKITE ir nedėkite per ilgų kabelių į įrenginį.
ĮSPĖJIMAS
▪ Jei maitinimo šaltinyje nėra nulinės fazės arba ji netinkamai prijungta, įranga gali
sugesti.
▪ Prijunkite tinkamą įžeminimą. NESUJUNKITE įrenginio įžeminimo laido su
pagalbiniu vamzdžiu, viršįtampio ribotuvu arba telefono įžeminimo laidu.
Nevisiškai įžeminta sistema gali sukelti elektros smūgį.
▪ Sumontuokite reikalingus saugiklius arba grandinės pertraukiklius.
▪ Pritvirtinkite elektros laidus kabelių sąvaržomis, kad jie NESILIESTŲ prie aštrių
briaunų ar vamzdžių, ypač aukšto slėgio pusėje.
▪ NENAUDOKITE izoliacine juosta apvyniotų laidų, suvytųjų laidų, ilgintuvų ar
prijungimų nuo žvaigžde sujungtos sistemos. Jie gali sukelti perkaitimą, elektros
smūgį arba gaisrą.
▪ NEMONTUOKITE fazę kompensuojančio kondensatoriaus, nes šiame įrenginyje
įrengtas inverteris. Fazę kompensuojantis kondensatorius sumažins našumą ir gali
būti nelaimingo atsitikimo priežastimi.
ĮSPĖJIMAS
▪ Visus elektros laidus PRIVALO sujungti kvalifikuotas elektrikas ir elektros
instaliacija TURI atitikti taikomus teisės aktus.
▪ Elektros jungtis junkite prie fiksuotos instaliacijos.
▪ Visi atskirai įsigyti komponentai ir elektros instaliacijos darbai TURI atitikti
taikomus teisės aktus.
Montuotojo ir naudotojo trumpasis vadovas
16
ĮSPĖJIMAS
VISADA naudokite daugiagyslius maitinimo kabelius.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
3 | Specifinės montuotojo saugos instrukcijos
DĖMESIO
▪ Jungdami prie maitinimo tinklo, pirmiausia prijunkite įžeminimo kabelį, tada
junkite srovės jungtis.
▪ Atjungdami maitinimą, pirmiausia atjunkite srovės kabelius, o po to– įžeminimo
jungtį.
▪ Laidininkų, jungiančių maitinimo įtempio atleidimo bloką su kontaktų bloku, ilgis
turi būti toks, kad srovės laidai būtų įtempiami prieš įžeminimo laidą (jei kartais
maitinimo laidai atsijungtų nuo įtempio atleidimo bloko).
DĖMESIO
NEVYKDYKITE eksploatacijos bandymo dirbdami prie patalpos blokų.
Vykdant eksploatacijos bandymą, veikia NE TIK lauko blokas, bet ir prijungtas
patalpos blokas. Vykdant eksploatacijos bandymą, pavojinga dirbti prie patalpos
bloko.
DĖMESIO
NEKIŠKITE pirštų, strypų ar kitų daiktų į oro įleidimo ar išleidimo angą. NENUIMKITE
ventiliatoriaus apsaugo. Dideliu greičiu besisukantis ventiliatorius gali sužaloti.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
Montuotojo ir naudotojo trumpasis vadovas
17
Naudotojui
Naudotojui
Montuotojo ir naudotojo trumpasis vadovas
18
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
4 | Naudotojo saugos instrukcijos
4 Naudotojo saugos instrukcijos
Visada laikykitės toliau pateiktų saugos nurodymų ir taisyklių.
Šiame skyriuje
4.1 Bendroji dalis .......................................................................................................................................................................... 19
4.2 Saugios eksploatacijos instrukcijos......................................................................................................................................... 20
4.1 Bendroji dalis
ĮSPĖJIMAS
Jei NEŽINOTE, kaip eksploatuoti bloką, susisiekite su savo
montuotoju.
ĮSPĖJIMAS
Vaikai nuo 8metų amžiaus ir asmenys su ribotais fiziniais,
jutiminiais arba psichiniais gebėjimais, taip pat– patirties ir
žinių stokojantys asmenys šį prietaisą gali naudoti tik jei
asmuo, atsakingas už jų saugą, juos prižiūri ar nurodė, kaip
saugiai naudotis prietaisu.
Vaikams DRAUDŽIAMA žaisti su prietaisu.
Neprižiūrimiems vaikams DRAUDŽIAMA valyti ir vykdyti
naudotojo techninės priežiūros darbus.
ĮSPĖJIMAS
Kad išvengtumėte elektros smūgio arba gaisro:
▪ NEPLAUKITE įrenginio.
▪ NEVALDYKITE įrenginio šlapiomis rankomis.
▪ Ant įrenginio viršaus NEDĖKITE jokių objektų su
vandeniu.
DĖMESIO
▪ Ant įrenginio viršaus NEDĖKITE jokių objektų ar įrangos.
▪ NELIPKITE ant įrenginio, ant jo NESĖDĖKITE ar
NESTOVĖKITE.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
Montuotojo ir naudotojo trumpasis vadovas
19
4 | Naudotojo saugos instrukcijos
▪ Įrenginiai pažymėti šiuo simboliu:
Tai reiškia, kad elektriniai ar elektroniniai gaminiai NETURI būti išmetami kartu su
buitinėmis atliekomis. NEBANDYKITE išmontuoti sistemos patys: išmontuoti
sistemą, tvarkyti šaltnešį, alyvą ir kitas dalis turi įgaliotasis montuotojas,
laikydamasis galiojančių teisės aktų.
Įrenginius reikia pristatyti į specializuotą pakartotinio panaudojimo, perdirbimo ir
utilizavimo įstaigą. Jei šį gaminį utilizuosite tinkamai, padėsite išvengti neigiamų
padarinių aplinkai ir žmogaus sveikatai. Dėl papildomos informacijos susisiekite
su savo vietos savivaldybe.
▪ Maitinimo elementai pažymėti šiuo simboliu:
Tai reiškia, kad maitinimo elementai NETURI būti išmetami kartu su buitinėmis
atliekomis. Jei po ženklu išspausdintas cheminis elementas, šis cheminio
elemento ženklas reiškia, kad maitinimo elementų sudėtyje esančių sunkiųjų
metalų koncentracija viršija tam tikrą lygį.
Galimi cheminių elementų ženklai: Pb: švinas (>0,004%).
Panaudotus maitinimo elementus reikia pristatyti į specializuotus surinkimo
punktus, kad būtų galima panaudoti pakartotinai. Tinkama utilizuodami
panaudotus maitinimo elementus, padėsite išvengti galimų neigiamų padarinių
aplinkai ir žmonių sveikatai.
4.2 Saugios eksploatacijos instrukcijos
DĖMESIO
▪ NIEKADA nelieskite vidinių valdiklio dalių.
▪ NENUIMKITE priekinio skydelio. Kai kurias viduje
esančias dalis liesti pavojinga, nes kitaip gali kilti
prietaiso veikimo problemų. Dėl vidinių dalių patikros ir
reguliavimo susisiekite su savo įgaliotuoju atstovu.
DĖMESIO
NEĮJUNKITE sistemos, jei naudojate patalpos fumigacinio
tipo insekticidą. Bloke gali kauptis chemikalų likučiai ir kelti
pavojų žmonių, kurie yra itin jautrūs chemikalams,
sveikatai.
Montuotojo ir naudotojo trumpasis vadovas
20
DĖMESIO
Jei ilgai stovėsite oro sraute, galite pakenkti savo sveikatai.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
4 | Naudotojo saugos instrukcijos
DĖMESIO
Siekiant išvengti deguonies stygiaus, kartu su sistema
naudojant papildomą įrangą, pvz., degiklį, reikia tinkamai
vėdinti patalpą.
ĮSPĖJIMAS
Šiame bloke įrengta dalių, kuriomis sistemai veikiant teka
elektra ir kurios įkaista.
ĮSPĖJIMAS
Prieš eksploatuodami įrenginį, įsitikinkite, kad montuotojas
jį tinkamai sumontavo.
ĮSPĖJIMAS
Niekada nelieskite oro išleidimo angos arba horizontaliųjų
kreiptuvų, kai sukinėjamas atlankas. Kitaip gali įstrigti
pirštai arba sugesti įrenginys.
DĖMESIO
NEKIŠKITE pirštų, strypų ar kitų daiktų į oro įleidimo ar
išleidimo angą. NENUIMKITE ventiliatoriaus apsaugo.
Dideliu greičiu besisukantis ventiliatorius gali sužaloti.
DĖMESIO: Atkreipkite dėmesį į ventiliatorių!
Kol sukasi ventiliatorius, bloką tikrinti pavojinga.
Prieš pradėdami vykdyti bet kokias techninės priežiūros
užduotis, būtinai išjunkite pagrindinį jungiklį.
DĖMESIO
Po ilgos eksploatacijos patikrinkite bloko stovą ir tvirtinimo
elementus, ar nėra pažeidimų. Jei tvirtinimo elementai bus
apgadinti, blokas gali nukristi ir ką nors sužaloti.
ĮSPĖJIMAS
NIEKADA nekeiskite perdegusio saugiklio netinkamo srovės
stiprio saugikliu ar laidu. Jei naudosite laidą ar varinę vielą,
blokas gali sugesti arba gali kilti gaisras.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
Montuotojo ir naudotojo trumpasis vadovas
21
4 | Naudotojo saugos instrukcijos
ĮSPĖJIMAS
▪ Patys NEMODIFIKUOKITE, neardykite, nenuimkite ir
neremontuokite įrenginio, kadangi netinkamai ardant ar
įrengiant galima gauti elektros smūgį arba sukelti gaisrą.
Susisiekite su savo įgaliotuoju atstovu.
▪ Jei pastebėjote šaldalo nuotėkį, pasirūpinkite, kad šalia
nebūtų atviros ugnies šaltinių. Pats šaldalas yra visiškai
saugus, nenuodingas ir nedegus, tačiau, atsitiktinai
nutekėjęs į patalpą, kurioje yra degaus oro iš
ventiliatorinių šildytuvų, dujinių viryklių ir pan., jis išskirs
nuodingų dujų. Visada paprašykite kvalifikuoto
priežiūros specialisto užtikrinti, kad nuotėkio problema
ar gedimas pašalintas: tik tada tęskite eksploataciją.
ĮSPĖJIMAS
Susidarius neįprastai situacijai (pvz., atsiradus degėsių
kvapui ir pan.), nutraukite eksploataciją ir išjunkite
maitinimą.
Jei tokiu atveju paliksite įrenginį veikti toliau, jis gali
sugesti, galite gauti elektros smūgį arba gali kilti gaisras.
Susisiekite su įgaliotuoju atstovu.
ĮSPĖJIMAS
Sistemoje naudojamas šaltnešis yra saugus ir paprastai
nenuteka. Šaltnešiui ištekėjus į patalpą ir pasiekus atvirą
liepsną arba uždegimo šaltinį, šildytuvą ar viryklę, gali
susidaryti kenksmingų dujų.
Išjunkite bet kokius degimo šildytuvus, išvėdinkite patalpą
ir susisiekite su įgaliotuoju atstovu, iš kurio pirkote bloką.
Nenaudokite sistemos, kol priežiūros specialistas
nepatvirtins, kad šaltnešio nuotėkio problema pašalinta.
DĖMESIO
NELEISKITE, kad oro srautas pūstų tiesiai į mažus vaikus,
augalus ar gyvūnus.
Montuotojo ir naudotojo trumpasis vadovas
22
DĖMESIO
NELIESKITE šilumokaičio briaunų. Šios briaunos yra aštrios
ir gali įpjauti.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
5 Apie sistemą
VRV IV šilumos siurblio sistemos patalpos bloko dalis gali būti naudojama šildymui/
vėsinimui. Galimo naudoti patalpos bloko tipas priklauso nuo lauko blokų serijos.
Bendruoju atveju prie VRV IV šilumos siurblio sistemos galima prijungti toliau
nurodytų tipų patalpos blokus (sąrašas nebaigtinis, priklauso nuo lauko bloko
modelio ir patalpos bloko modelio derinių):
▪ VRV tiesioginio plėtimosi patalpos blokus (sistemose oras-oras);
5 | Apie sistemą
PASTABA
NENAUDOKITE sistemos jokiais kitais tikslais. Siekiant išvengti žalos, įrenginio
NEGALIMA naudoti tiksliesiems prietaisams, maistui, augalams, gyvūnams ar meno
kūriniams vėsinti.
PASTABA
Jūsų sistemos ateities modifikacijoms arba plėtimams:
Išsami leistinų derinių apžvalga (sistemos plėtimui ateityje) pateikta techniniuose
inžineriniuose duomenyse, į ją reikia atsižvelgti. Susisiekite su savo montuotoju, kuris
pateiks papildomų duomenų ir profesionalių patarimų.
▪ RA tiesioginio plėtimosi patalpos blokus (sistemose oras-oras);
▪ "Hydrobox" (sistemose oras-vanduo): tik HXY080/125;
▪ AHU (sistemose oras-oras): reikia EKEXV komplekto;
▪ oro užuolaidą "Biddle" (sistemose oras-oras).
Leidžiama derinti VRV tiesioginio plėtimosi patalpos blokus su RA tiesioginio
plėtimosi blokais.
Leidžiama derinti VRV tiesioginio plėtimosi patalpos blokus su "Hydrobox" blokais.
VRV tiesioginio plėtimosi patalpos blokų, RA tiesioginio plėtimosi blokų ir
"Hydrobox" blokų derinys neleistinas.
Jei naudojama AHU arba oro užuolaida, "Hydrobox" prijungti negalima.
Prie VRV IV šilumos siurblio lauko bloko negalima jungti tik "Hydrobox".
Galima jungti oro tvarkymo bloką su VRV IV šilumos siurblio lauko bloku.
Galima jungti kelis oro tvarkymo blokus su VRV IV šilumos siurblio lauko bloku, net
derinant su VRV tiesioginio plėtimosi patalpos bloku(-ais).
Vieno bloko (nuolatinio/ nenuolatinio šildymo) deriniai: yra apribojimų.
Kelių blokų (nuolatinio/ nenuolatinio šildymo) deriniai: yra apribojimų.
Papildomų specifikacijų rasite techniniuose inžineriniuose duomenyse.
Šiame skyriuje
5.1 Sistemos išdėstymas
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
5.1 Sistemos išdėstymas............................................................................................................................................................... 23
Atsižvelgiant į pasirinktą lauko bloko tipą, kai kurių funkcijų gali nebūti. Šiame
eksploatacijos vadove bus nurodyta, ar tam tikros funkcijos turi išskirtines modelių
teises.
Montuotojo ir naudotojo trumpasis vadovas
23
5 | Apie sistemą
g
c
g g
h
g g
c c cd
f
eb
i
a
a VRV IV šilumos siurblio lauko blokas
b Šaltnešio vamzdynas
c VRV tiesioginio plėtimosi (DX) patalpos blokas
d VRV LT "Hydrobox" (HXY080/125)
e BP skydas (reikalingas "Residential Air" (RA) arba "Sky Air" (SA) tiesioginio plėtimosi
(DX) patalpos blokams)
f "Residential Air" (RA) tiesioginio plėtimosi (DX) patalpos blokai)
g Naudotojo sąsaja (priklauso nuo patalpos bloko tipo)
h Naudotojo sąsaja (belaidė, priklauso nuo patalpos bloko tipo)
i Vėsinimo/šildymo keitimo nuotolinio valdymo jungiklis
Montuotojo ir naudotojo trumpasis vadovas
24
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
6 Naudotojo sąsają
DĖMESIO
▪ NIEKADA nelieskite vidinių valdiklio dalių.
▪ NENUIMKITE priekinio skydelio. Kai kurias viduje esančias dalis liesti pavojinga,
nes kitaip gali kilti prietaiso veikimo problemų. Dėl vidinių dalių patikros ir
reguliavimo susisiekite su savo įgaliotuoju atstovu.
Šiame naudotojo vadove pateikiama įvadinė sistemos funkcijų apžvalga.
Išsamios informacijos apie konkrečioms funkcijoms atlikti reikiamus veiksmus rasite
patalpos bloko skirtajame įrengimo ir eksploatacijos vadove.
Žr. įrengtos naudotojo sąsajos eksploatacijos vadovą.
6 | Naudotojo sąsają
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
Montuotojo ir naudotojo trumpasis vadovas
25
7 | Prieš eksploatuojant
7 Prieš eksploatuojant
ĮSPĖJIMAS
Šiame bloke įrengta dalių, kuriomis sistemai veikiant teka elektra ir kurios įkaista.
ĮSPĖJIMAS
Prieš eksploatuodami įrenginį, įsitikinkite, kad montuotojas jį tinkamai sumontavo.
PASTABA
NIEKADA patys netikrinkite bloko ir nevykdykite jo priežiūros darbų. Paprašykite šiuos
darbus atlikti kvalifikuoto asmens.
DĖMESIO
Jei ilgai stovėsite oro sraute, galite pakenkti savo sveikatai.
DĖMESIO
Siekiant išvengti deguonies stygiaus, kartu su sistema naudojant papildomą įrangą,
pvz., degiklį, reikia tinkamai vėdinti patalpą.
DĖMESIO
NEĮJUNKITE sistemos, jei naudojate patalpos fumigacinio tipo insekticidą. Bloke gali
kauptis chemikalų likučiai ir kelti pavojų žmonių, kurie yra itin jautrūs chemikalams,
sveikatai.
PASTABA
Būtinai įjunkite maitinimą likus 6valandoms iki šios operacijos, kad būtų maitinamas
karterio šildytuvas ir saugomas kompresorius.
Šis naudotojo vadovas skirtas tolesnėms standartinio valdymo sistemoms. Prieš
pradėdami eksploataciją, kreipkitės į savo įgaliotąjį atstovą dėl jūsų sistemos tipą ir
žymą atitinkančių eksploatacijos rekomendacijų. Jei pas jus įrengta tinkinta
valdymo sistema, paprašykite savo įgaliotojo atstovo pateikti rekomendacijų,
derančių su jūsų sistema.
Veikimo režimai (priklauso nuo patalpos bloko tipo):
▪ šildymas ir vėsinimas (oras-oras);
▪ tik ventiliatorius (oras-oras);
▪ šildymas ir vėsinimas (oras-vanduo).
Skirtųjų funkcijų pasiekiamumas priklauso nuo patalpos bloko tipo. Žr. skirtąjį
įrengimo/ eksploatavimo vadovą, kur rasite papildomos informacijos.
Montuotojo ir naudotojo trumpasis vadovas
26
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
8 Eksploatavimas
Šiame skyriuje
8.1 Veikimo diapazonas................................................................................................................................................................ 27
8.2 Sistemos eksploatavimas........................................................................................................................................................ 27
8.2.1 Apie sistemos eksploatavimą ................................................................................................................................. 27
8.2.2 Apie vėsinimą, šildymą, tik ventiliatoriaus ir automatinį režimą........................................................................... 28
8.2.3 Apie šildymo režimą ............................................................................................................................................... 28
8.2.4 Kaip valdyti sistemą (BE vėsinimo/ šildymo perjungimo nuotolinio valdymo jungiklio)...................................... 28
8.2.5 Kaip valdyti sistemą (SU vėsinimo/ šildymo perjungimo nuotolinio valdymo jungikliu) ..................................... 29
8.3 Džiovinimo programa ............................................................................................................................................................. 30
8.3.1 Apie džiovinimo programą ..................................................................................................................................... 30
8.3.2 Kaip įjungti džiovinimo programą (BE vėsinimo/ šildymo perjungimo nuotolinio valdymo jungiklio) ................ 30
8.3.3 Kaip įjungti džiovinimo programą (SU vėsinimo/ šildymo perjungimo nuotolinio valdymo jungikliu)................ 30
8.4 Oro srauto krypties nustatymas ............................................................................................................................................. 31
8.4.1 Apie oro srauto atlanką .......................................................................................................................................... 31
8.5 Pagrindinės naudotojo sąsajos nustatymas........................................................................................................................... 32
8.5.1 Apie pagrindinės naudotojo sąsajos nustatymą .................................................................................................... 32
8.5.2 Pagrindinės naudotojo sąsajos (VRV DX ir "Hydrobox") priskyrimas .................................................................... 33
8.6 Apie valdymo sistemas ........................................................................................................................................................... 33
8 | Eksploatavimas
8.1 Veikimo diapazonas
Siekdami užtikrinti veikimo saugą ir efektyvumą, naudokite sistemą toliau
nurodytuose temperatūros ir drėgnumo intervaluose.
Lauko temperatūra –5~43°C(sausojo
Patalpos temperatūra 21~32°C(sausojo
Patalpos drėgnumas ≤80%
(a)
Siekiant išvengti kondensacijos ir vandens lašėjimo iš bloko. Jei temperatūra arba
drėgnumas šių sąlygų neatitiks, gali įsijungti saugos įtaisai ir oro kondicionierius gali nustoti
veikti.
Pirmiau nurodytas veikimo diapazonas galioja tik prie VRV IV sistemos prijungus
tiesioginio plėtimosi patalpos blokus.
Naudojant "Hydrobox" blokus arba AHU, galioja specialieji eksploatacijos
diapazonai. Juos rasite skirtojo bloko įrengimo/ eksploatacijos vadove. Naujausios
informacijos rasite techniniuose inžinerijos duomenyse.
Vėsinimas Šildymas
–20~21°C(sausojo
termometro)
termometro)
–25~15,5°C (drėgnojo
termometro)
15~27°C(sausojo
termometro)
termometro)
14~25°C (drėgnojo
termometro)
(a)
8.2 Sistemos eksploatavimas
8.2.1 Apie sistemos eksploatavimą
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
▪ Valdymo procedūros priklauso nuo lauko bloko ir naudotojo sąsajos derinio.
Montuotojo ir naudotojo trumpasis vadovas
27
8 | Eksploatavimas
8.2.2 Apie vėsinimą, šildymą, tik ventiliatoriaus ir automatinį režimą
8.2.3 Apie šildymo režimą
▪ Blokui apsaugoti įjunkite pagrindinį maitinimo jungiklį likus bent 6valandoms iki
eksploatacijos pradžios.
▪ Jei veikimo metu nutrūksta elektros tiekimas, jam atsinaujinus įrenginys vėl
paleidžiamas.
▪ Jei naudotojo sąsajos ekrane rodoma (centralizuotas keitimas), vadinasi,
perjungti negalima (žr. naudotojo sąsajos įrengimo ir eksploatacijos vadovą).
▪ Kai ekrane mirksi (centralizuotas keitimas), žr. skirsnį "Apie pagrindinės
naudotojo sąsajos nustatymą"[432].
▪ Ventiliatorius gali toliau suktis maždaug 1minutę po šildymo režimo išjungimo.
▪ Oro srauto sparta gali būti keičiama automatiškai, atsižvelgiant į kambario
temperatūrą, arba ventiliatorius gali staiga sustoti. Tai nėra sutrikimas.
Šildant nustatyta temperatūra gali būti pasiekiama ne taip greitai kaip vėsinant.
Tolesnė procedūra reikalinga siekiant neleisti sumažėti šildymo pajėgumui arba
užkirsti kelią šalto oro pūtimui.
Atitirpinimas
Šildymo metu laikui bėgant užšąla lauko bloko oru aušinama ritė, dėl ko imamas
riboti energijos perdavimas į ją. Tokiu atveju sumažėja šildymo pajėgumas ir
sistemai reikia įjungti atitirpinimo režimą, kad nuo lauko bloko ritės būtų pašalintas
šerkšnas. Iki atitirpinimo pabaigos patalpos bloko pusėje laikinai sumažėja šildymo
pajėgumas. Atlikus atitirpinimo procedūrą, blokas vėl atgauna visą šildymo
pajėgumą.
Patalpos blokas apie atitirpinimą praneša ekrane .
Karštasis paleidimas
Siekiant šildymo režimo pradžioje neleisti pūsti šalto oro iš patalpos bloko,
automatiškai sustabdomas patalpos bloko ventiliatorius. Naudotojo sąsajos ekrane
pasirodo . Ventiliatoriaus paleidimas gali užtrukti. Tai nėra veikimo
sutrikimas.
INFORMACIJA
▪ Sumažėjus temperatūrai lauke, šildymo pajėgumas taip pat sumažėja. Taip
nutikus, kartu su bloku naudokite kitus šildytuvus. (Jei patalpoje veikia atvirą
liepsna naudojantys prietaisai, būtina nuolat vėdinti patalpą.) Nedėkite buitinių
prietaisų su atvira liepsna tose vietose, kur į jas pūstų įrenginio oro srautas, taip
pat– po įrenginiu.
▪ Paleistam įrenginiui reikia šiek tiek laiko patalpai pašildyti, kadangi įrenginys
šildymui naudoja karšto oro cirkuliacijos sistemą.
▪ Jei šiltas oras pakyla iki lubų ir prie grindų lieka šaltas oras, rekomenduojama
naudoti cirkuliatorių (patalpos ventiliatorių). Dėl papildomos informacijos
kreipkitės į savo įgaliotąjį atstovą.
8.2.4 Kaip valdyti sistemą (BE vėsinimo/ šildymo perjungimo nuotolinio valdymo jungiklio)
Montuotojo ir naudotojo trumpasis vadovas
28
1 Naudotojo sąsajoje kelis kartus paspauskite veikimo režimo mygtuką ir
pasirinkite pageidaujamą veikimo režimą.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
8 | Eksploatavimas
a
b
1
1
1
1
1
Vėsinimo režimas
Šildymo režimas
Tik ventiliatoriaus veikimas
2 Naudotojo sąsajoje paspauskite įjungimo/išjungimo mygtuką.
Rezultatas: Įsijungia veikimo lemputė ir sistema pradeda veikti.
8.2.5 Kaip valdyti sistemą (SU vėsinimo/ šildymo perjungimo nuotolinio valdymo jungikliu)
Perjungimo nuotolinio valdymo jungiklio apžvalga
a TIK VENTILIATORIAUS/ORO KONDICIONAVIMO
RINKIKLIS
Nustatykite jungiklį į , jei norite tik
ventiliatoriaus režimo arba , jei norite
šildymo/vėsinimo režimo.
b VĖSINIMO/ŠILDYMO PERJUNGIKLIS
Nustatykite jungiklį į , jei norite vėsinti, arba
, jei norite šildyti
Pastaba: Jei naudojamas vėsinimo / šildymo keitimo nuotolinio valdymo jungiklis,
DIP jungiklis Nr.1 (DS1-1) pagrindinėje spausdintinė plokštėje turi būti perjungtas į
įjungimo padėtį.
Kaip paleisti
1 Vėsinimo/šildymo perjungikliu pasirinkite veikimo režimą:
Vėsinimo režimas
Šildymo režimas
Tik ventiliatoriaus
veikimas
2 Naudotojo sąsajoje paspauskite įjungimo/išjungimo mygtuką.
Rezultatas: Įsijungia veikimo lemputė ir sistema pradeda veikti.
Kaip sustabdyti
3 Naudotojo sąsajoje dar kartą paspauskite įjungimo/ išjungimo mygtuką.
Rezultatas: Veikimo lemputė išsijungia ir sistema nustoja veikti.
PASTABA
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
Blokui išsijungus iškart neatjunkite maitinimo: palaukite bent 5minutes.
Montuotojo ir naudotojo trumpasis vadovas
29
8 | Eksploatavimas
1
1
8.3 Džiovinimo programa
8.3.1 Apie džiovinimo programą
8.3.2 Kaip įjungti džiovinimo programą (BE vėsinimo/ šildymo perjungimo nuotolinio valdymo
jungiklio)
Kaip koreguoti
Norėdami suprogramuoti temperatūrą, ventiliatoriaus apsukas ir oro srauto kryptį,
žr. naudotojo sąsajos vadovą.
▪ Šios programos funkcija – sumažinti drėgnumą jūsų patalpoje minimaliai
sumažinant temperatūrą (minimalus patalpos vėsinimas).
▪ Mikrokompiuteris automatiškai nustato temperatūrą ir ventiliatoriaus apsukas (jų
negalima nustatyti per naudotojo sąsają).
▪ Sistema nepradeda veikti, jei patalpoje žema temperatūra (<20°C).
Kaip paleisti
1 Naudotojo sąsajoje kelis kartus paspauskite veikimo režimo mygtuką ir
pasirinkite (džiovinimo programa).
2 Naudotojo sąsajoje paspauskite įjungimo/išjungimo mygtuką.
Rezultatas: Įsijungia veikimo lemputė ir sistema pradeda veikti.
3 Paspauskite oro srauto krypties reguliavimo mygtuką (tik dvigubo srauto,
daugialypio srauto, kampinis, pakabinamas ant lubų ir montuojamas sienoje).
Žr. "8.4 Oro srauto krypties nustatymas" [4 31], kur rasite išsamios
informacijos.
Kaip sustabdyti
4 Naudotojo sąsajoje dar kartą paspauskite įjungimo/ išjungimo mygtuką.
Rezultatas: Veikimo lemputė išsijungia ir sistema nustoja veikti.
PASTABA
Blokui išsijungus iškart neatjunkite maitinimo: palaukite bent 5minutes.
8.3.3 Kaip įjungti džiovinimo programą (SU vėsinimo/ šildymo perjungimo nuotolinio valdymo
jungikliu)
Kaip paleisti
Montuotojo ir naudotojo trumpasis vadovas
30
1 Vėsinimo/šildymo perjungimo nuotolinio valdymo jungikliu pasirinkite
vėsinimo režimą.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
2 Naudotojo sąsajoje kelis kartus paspauskite veikimo režimo mygtuką ir
pasirinkite (džiovinimo programa).
3 Naudotojo sąsajoje paspauskite įjungimo/išjungimo mygtuką.
Rezultatas: Įsijungia veikimo lemputė ir sistema pradeda veikti.
4 Paspauskite oro srauto krypties reguliavimo mygtuką (tik dvigubo srauto,
daugialypio srauto, kampinis, pakabinamas ant lubų ir montuojamas sienoje).
Žr. "8.4 Oro srauto krypties nustatymas" [4 31], kur rasite išsamios
informacijos.
Kaip sustabdyti
5 Naudotojo sąsajoje dar kartą paspauskite įjungimo/ išjungimo mygtuką.
Rezultatas: Veikimo lemputė išsijungia ir sistema nustoja veikti.
PASTABA
Blokui išsijungus iškart neatjunkite maitinimo: palaukite bent 5minutes.
8.4 Oro srauto krypties nustatymas
8 | Eksploatavimas
Žr. naudotojo sąsajos eksploatacijos vadovą.

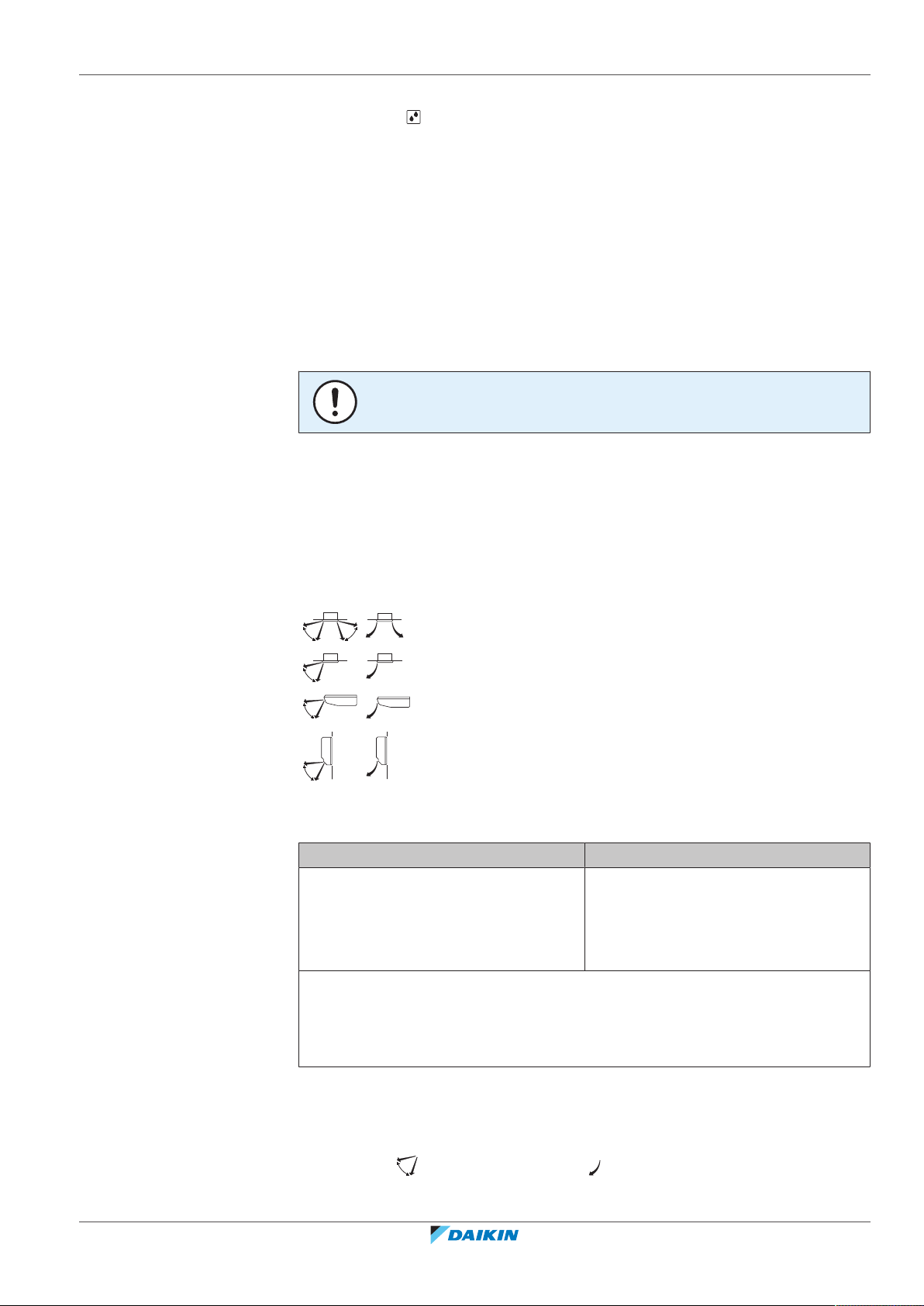

8.4.1 Apie oro srauto atlanką
Toliau nurodytomis sąlygomis mikrokompiuteris valdo oro srauto kryptį, kuri gali
skirtis nuo rodomos ekrane.
▪ Jei patalpos temperatūra žemesnė nei
nustatyta temperatūra.
Dvigubo srauto ir daugialypio srauto blokai
Kampiniai blokai
Ant lubų kabinami blokai
Sieniniai blokai
Vėsinimas Šildymas
▪ Paleidžiant įrenginį.
▪ Jei patalpos temperatūra aukštesnė
nei nustatyta temperatūra.
▪ Atitirpinimo metu.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
▪ Kai ilgai naudojama horizontali oro srauto kryptis.
▪ Kai vėsinant ilgai naudojama lubose sumontuoto arba ant sienos pakabinto
bloko oro srauto kryptis žemyn, mikrokompiuteris gali valdyti srauto kryptį:
tokiu atveju naudotojo sąsajos ekrane perteikiamas pokytis.
Oro srauto kryptį galima reguliuoti vienu iš šių būdų:
▪ Oro srauto atlankas pas susireguliuoja padėtį.
▪ Naudotojas gali fiksuoti oro srauto kryptį.
▪ Automatinė ir pageidaujama padėtis .
Montuotojo ir naudotojo trumpasis vadovas
31
8 | Eksploatavimas
e
b
f
d
b
d
c
a
e
f
8.5 Pagrindinės naudotojo sąsajos nustatymas
8.5.1 Apie pagrindinės naudotojo sąsajos nustatymą
ĮSPĖJIMAS
Niekada nelieskite oro išleidimo angos arba horizontaliųjų kreiptuvų, kai sukinėjamas
atlankas. Kitaip gali įstrigti pirštai arba sugesti įrenginys.
PASTABA
▪ Atlanko judėjimo amplitudę galima pakeisti. Dėl papildomos informacijos
kreipkitės į savo įgaliotąjį atstovą. (Tik dvigubo srauto, daugialypio srauto,
kampinio, lubose sumontuoto arba ant sienos pakabinto bloko).
▪ Venkite laikyti nustatę horizontalia kryptimi . Kitaip lubos arba atlankas gali
aprasoti arba ten gali susikaupti dulkių.
a VRV šilumos siurblio lauko blokas
b VRV tiesioginio plėtimosi (DX) patalpos blokas
c BP skydas (reikalingas "Residential Air" (RA) arba "Sky Air" (SA) tiesioginio plėtimosi
(DX) patalpos blokams)
d "Residential Air" (RA) tiesioginio plėtimosi (DX) patalpos blokai)
e Naudotojo sąsaja (priklauso nuo patalpos bloko tipo)
f Naudotojo sąsaja (belaidė, priklauso nuo patalpos bloko tipo)
Kai sistema įrengiama kaip parodyta pirmesnėje iliustracijoje, būtina nurodyti vieną
iš naudotojo sąsajų pagrindine.
Antrinių naudotojo sąsajų ekranuose pasirodo (centralizuotas keitimas) ir
antrinės naudotojo sąsajos automatiškai priima valdymo režimą, kurį nurodo
pagrindinė naudotojo sąsaja.
Šildymo arba vėsinimo režimą galima pasirinkti tik pagrindinėje naudotojo sąsajoje.
Pagrindinio patalpos bloko priskyrimas nustatomas kaip nurodyta toliau,
atsižvelgiant į atvejo specifiką:
Atvejis Aprašas
VRVDX patalpos blokas su
"Hydrobox" bloku
VRVDX patalpos bloko pagrindinė naudotojo
sąsaja visada priverstinai nustato veikimo
režimą. "Hydrobox" blokas negali pasirinkti
veikimo režimo (vėsinimas/ šildymas).
VRVDX patalpos blokai su
RADX patalpos blokais
Pagal numatytąją parinktį veikimo režimą
parenka RADX patalpos bloko pagrindinė
naudotojo sąsaja. Jei norite žinoti, kokio tipo
patalpos blokui priskirtas pagrindinio vaidmuo,
susisiekite su savo montuotoju.
Montuotojo ir naudotojo trumpasis vadovas
32
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
8.5.2 Pagrindinės naudotojo sąsajos (VRV DX ir "Hydrobox") priskyrimas
Jei prie VRV IV sistemos prijungti tik VRVDX patalpos blokai (ir "Hydrobox" blokai):
1 Dabartinėje pagrindinėje naudotojo sąsajoje paspauskite ir 4 sekundes
palaikykite veikimo režimo pasirinkimo mygtuką. Jei ši procedūra dar nebuvo
atlikta, ją galima įvykdyti pirmoje valdomoje naudotojo sąsajoje.
Rezultatas: Visų antrinių naudotojo sąsajų, prijungtų prie to paties lauko
bloko, ekrane mirksi (centralizuotas keitimas).
2 Paspauskite veikimo režimo pasirinkimo mygtuką tame valdiklyje, kurį norite
priskirti pagrindine naudotojo sąsaja.
Rezultatas: Priskyrimas baigtas. Ši naudotojo sąsaja priskiriama pagrindine
naudotojo sąsaja ir ekrane išnyksta (centralizuotas keitimas). Visų kitų
naudotojo sąsajų ekranuose rodoma (centralizuotas keitimas).
8.6 Apie valdymo sistemas
Be individualios valdymo sistemos (viena naudotojo sąsaja valdo vieną patalpos
bloką) numatytos dvi papildomos valdymo sistemos. Išsiaiškinkite, ar jūsų blokas
atitinka vieną iš toliau nurodytų valdymo sistemos tipų:
8 | Eksploatavimas
Tipas Aprašas
Grupinio valdymo sistema 1 naudotojo sąsaja valdo iki 16patalpos blokų.
Visi patalpos blokai nustatyti vienodai.
2 naudotojo sąsajų valdymo
sistema
2 naudotojo sąsajos valdo 1patalpos bloką
(grupinio valdymo sistemos atveju– 1patalpos
blokų grupę). Blokas valdomas individualiai.
PASTABA
Jei norite pakeisti derinį arba nustatyti grupinį valdymą ir 2 naudotojo sąsajos
valdymo sistemas, susisiekite savo įgaliotuoju atstovu.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
Montuotojo ir naudotojo trumpasis vadovas
33
9 | Energijos taupymo parinkčių sąrašas
9 Energijos taupymo parinkčių sąrašas
Siekdami užtikrinti, kad sistema veiktų tinkamai, laikykitės toliau nurodytų
atsargumo priemonių.
▪ Tinkamai nustatykite oro išleidimo angą ir neleiskite, kad į kambaryje esančius
asmenis tiesiogiai pūstų oras.
▪ Nustatykite tinkamą kambario temperatūrą, kad būtų patogu. Venkite pernelyg
intensyvaus šildymo ar vėsinimo.
▪ Vėsinimo metu užtraukite užuolaidas, kad į kambarį nešviestų tiesioginiai saulės
spinduliai.
▪ Dažnai vėdinkite patalpą. Naudojant ilgai, reikia dažnai vėdinti.
▪ Uždarykite duris ir langus. Jei durys ir langai bus atidaryti, oras tekės iš kambario
ir sumažės vėsinimo arba šildymo efektyvumas.
▪ Per daug NEATVĖSINKITE ir NEPERKAITINKITE. Siekdami taupyti energiją, laikykite
vidutinę temperatūros nuostatą.
▪ NIEKADA nestatykite daiktų šalia įrenginio oro įleidimo arba išleidimo angos.
Kitaip gali sumažėti šildymo/ vėsinimo efektas arba įrenginys gali nustoti veikti.
▪ Jei ketinate ilgai nenaudoti bloko, išjunkite jo pagrindinį jungiklį. Kai jungiklis
įjungtas, vartojama elektros energija. Įjunkite pagrindinį maitinimo jungiklį likus
bent 6valandoms iki bloko eksploatacijos pradžios, kad jis sklandžiai įsijungtų. (Žr.
patalpos bloko vadovo skirsnį "Techninė priežiūra".)
▪ Jei ekrane pasirodo (laikas išvalyti oro filtrą), paprašykite kvalifikuoto asmens
išvalyti filtrus. (Žr. patalpos bloko vadovo skirsnį "Techninė priežiūra".)
▪ Pasirūpinkite, kad patalpos blokas ir naudotojo sąsaja būtų bent 1m atstumu nuo
televizorių, radijo aparatų, muzikos centrų ir kitos panašios įrangos. Kitaip gali
atsirasti trukdžių arba būti iškraipomas vaizdas.
▪ NEDĖKITE po patalpos bloku jokių daiktų, nes juos gali apgadinti vanduo.
▪ Jei drėgnumas viršija 80% arba užblokuojama drenažo anga, gali susidaryti
kondensato.
Ši šilumos siurblio sistema turi pažangių energijos taupymo funkcijų. Atsižvelgiant į
prioritetus, galima akcentuoti energijos taupymą arba komfortą. Galima pasirinkti
kelis parametrus, suformuojant optimalų balansą tarp energijos sąnaudų ir
komforto konkrečiu atveju.
Pasiekiamos kelios schemos (jos bendrai aprašomos toliau). Dėl patarimo arba
sprendimo modifikuoti parametrus pagal jūsų pastato poreikius susisiekite su savo
montuotoju arba įgaliotuoju atstovu.
Montuotojui įrengimo vadove pateikiama išsamios informacijos. Jis gali padėti
realizuoti geriausią balansą tarp energijos sąnaudų ir komforto.
Šiame skyriuje
9.1 Siūlomi pagrindiniai veikimo metodai.................................................................................................................................... 35
9.2 Komforto nuostatos................................................................................................................................................................ 35
Montuotojo ir naudotojo trumpasis vadovas
34
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
9 | Energijos taupymo parinkčių sąrašas
9.1 Siūlomi pagrindiniai veikimo metodai
Bazinis
Šaltnešio temperatūra yra fiksuota ir nepriklauso nuo situacijos. Ji atitinka
standartinį veikimą, kuris yra žinomas ir kurio galima tikėtis iš ankstesnių VRV
sistemų.
Automatinis
Šaltnešio temperatūra nustatoma atsižvelgiant į sąlygas lauke. Šaltnešio
temperatūra reguliuojama pagal reikiamą apkrovą (kuri taip pat priklauso nuo
sąlygų lauke).
Pvz., jei sistema veikia vėsinimo režimu, vėsinti reikia mažiau, kai lauke vėsiau (pvz.,
25°C) nei tuo atveju, kai lauke šilčiau (pvz., 35°C). Pagal šią idėją sistema
automatiškai pradeda didinti šaltnešio temperatūrą, automatiškai sumažindama
pajėgumą ir padidindama sistemos efektyvumą.
Itin praktiškas/ ekonominis (vėsinimas/ šildymas)
Šaltnešio temperatūra nustatoma aukštesnė / žemesnė (vėsinimas / šildymas),
palyginti su baziniu veikimu. Itin praktišku režimu akcentuojamas kliento
komfortas.
Patalpos blokų pasirinkimo metodas yra svarbus: jį reikia įvertinti, kadangi
pasiekiamas pajėgumas būna ne toks pat kaip bazinio veikimo metu.
Dėl išsamios informacijos apie itin praktišką veikimo schemą kreipkitės į savo
montuotoją.
9.2 Komforto nuostatos
Kiekvienam iš pirmiau pateiktų režimų galima parinkti komforto lygį. Komforto lygis
susijęs su tam tikros nustatytos temperatūros patalpoje pasiekimo trukme ir
energijos sąnaudomis, išeikvojamomis laikinai pakeičiant šaltnešio temperatūrą į
atitinkamą vertę, kad būtų greičiau pasiektos pageidaujamos sąlygos.
▪ Galia
▪ Sparta
▪ Švelnumas
▪ Ekonomija
INFORMACIJA
Reikia apsvarstyti automatinio režimo ir "Hydrobox" sistemų derinius. Pateikus
užklausą žemai / aukštai (vėsinimo / šildymo) ištekančio vandens temperatūrai,
energijos taupymo funkcijos efektas gali būti labai mažas.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
Montuotojo ir naudotojo trumpasis vadovas
35
10 | Techninė ir bendroji priežiūra
10 Techninė ir bendroji priežiūra
PASTABA
NIEKADA patys netikrinkite bloko ir nevykdykite jo priežiūros darbų. Paprašykite šiuos
darbus atlikti kvalifikuoto asmens.
ĮSPĖJIMAS
NIEKADA nekeiskite perdegusio saugiklio netinkamo srovės stiprio saugikliu ar laidu.
Jei naudosite laidą ar varinę vielą, blokas gali sugesti arba gali kilti gaisras.
DĖMESIO
NEKIŠKITE pirštų, strypų ar kitų daiktų į oro įleidimo ar išleidimo angą. NENUIMKITE
ventiliatoriaus apsaugo. Dideliu greičiu besisukantis ventiliatorius gali sužaloti.
DĖMESIO: Atkreipkite dėmesį į ventiliatorių!
Kol sukasi ventiliatorius, bloką tikrinti pavojinga.
Prieš pradėdami vykdyti bet kokias techninės priežiūros užduotis, būtinai išjunkite
pagrindinį jungiklį.
DĖMESIO
Po ilgos eksploatacijos patikrinkite bloko stovą ir tvirtinimo elementus, ar nėra
pažeidimų. Jei tvirtinimo elementai bus apgadinti, blokas gali nukristi ir ką nors
sužaloti.
PASTABA
NEŠLUOSTYKITE valdiklio valdymo skydelio benzinu, skiedikliu, chemikalų šluoste ir
pan., nes kitaip gali išblukti skydelis arba nusilupti danga. Jei jis smarkiai užterštas,
sudrėkinkite šluostę vandeniu atskiestu neutraliu valikliu, gerai išspauskite skystį ir
švariai nušluostykite skydelį. Nusausinkite kita sausa šluoste.
Šiame skyriuje
10.1 Techninė priežiūra po ilgų prastovų....................................................................................................................................... 36
10.2 Techninė priežiūra prieš ilgas prastovas ................................................................................................................................ 37
10.3 Apie šaltnešį............................................................................................................................................................................ 37
10.4 Priežiūra po pardavimo ir garantija........................................................................................................................................ 37
10.4.1 Garantijos laikotarpis ............................................................................................................................................. 37
10.4.2 Rekomenduojama techninė priežiūra ir patikros .................................................................................................. 38
10.4.3 Rekomenduojama techninė priežiūra ir tikrinimo ciklai ....................................................................................... 38
10.4.4 Sutrumpinti techninės priežiūros ir keitimo ciklai ................................................................................................. 39
10.1 Techninė priežiūra po ilgų prastovų
Montuotojo ir naudotojo trumpasis vadovas
36
Pvz., sezono pradžioje.
▪ Patikrinkite ir pašalinkite viską, kas gali blokuoti patalpos ir lauko blokų įleidimo
bei išleidimo angas.
▪ Išvalykite patalpos blokų oro filtrus ir korpusus. Susisiekite su savo montuotoju
arba techninės priežiūros specialistu, kad jis išvalytų patalpos bloko oro filtrus ir
korpusus. Valymo techninės priežiūros patarimai bei procedūros pateikiamos
konkrečių patalpos blokų įrengimo / eksploatacijos vadovuose. Būtinai
sumontuokite išvalytus oro filtrus atgal į tą pačią vietą.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
▪ Įjunkite maitinimą likus bent 6valandoms iki bloko veikimo pradžios, kad sistema
įsijungtų sklandžiau. Įjungus maitinimą, pasirodo naudotojo sąsajos ekranas.
10.2 Techninė priežiūra prieš ilgas prastovas
Pvz., sezono pabaigoje.
▪ Palikite patalpos blokus veikti tik ventiliatoriaus režimu maždaug pusdienį, kad
išdžiovintumėte blokų vidų. Žr. "Apie vėsinimą, šildymą, tik ventiliatoriaus ir
automatinį režimą"[428], kur rasite informacijos apie tik ventiliatoriaus veikimo
režimą.
▪ Išjunkite maitinimą. Naudotojo sąsajos ekranas išsijungia.
▪ Išvalykite patalpos blokų oro filtrus ir korpusus. Susisiekite su savo montuotoju
arba techninės priežiūros specialistu, kad jis išvalytų patalpos bloko oro filtrus ir
korpusus. Valymo techninės priežiūros patarimai bei procedūros pateikiamos
konkrečių patalpos blokų įrengimo / eksploatacijos vadovuose. Būtinai
sumontuokite išvalytus oro filtrus atgal į tą pačią vietą.
10 | Techninė ir bendroji priežiūra
10.3 Apie šaltnešį
Šiame gaminyje yra fluorintų, šiltnamio efektą sukeliančių dujų. NEIŠLEISKITE dujų į
atmosferą.
Šaltnešio tipas: R410A
Visuotinio atšilimo potencialo (GWP) vertė: 2087,5
PASTABA
Pagal galiojančius teisės aktus, reglamentuojančius fluorintų šiltnamio efektą
sukeliančių dujų naudojimą, turi būti nurodomas įrenginio šaltnešio įkrovos svoris ir
CO2 ekvivalentas.
CO2 ekvivalentinių tonų kiekio apskaičiavimo formulė: Šaltnešio GWP vertė ×
bendroji šaltnešio įkrova [kg] / 1000
Dėl papildomos informacijos kreipkitės į savo montuotoją.
ĮSPĖJIMAS
Sistemoje naudojamas šaltnešis yra saugus ir paprastai nenuteka. Šaltnešiui ištekėjus
į patalpą ir pasiekus atvirą liepsną arba uždegimo šaltinį, šildytuvą ar viryklę, gali
susidaryti kenksmingų dujų.
Išjunkite bet kokius degimo šildytuvus, išvėdinkite patalpą ir susisiekite su įgaliotuoju
atstovu, iš kurio pirkote bloką.
Nenaudokite sistemos, kol priežiūros specialistas nepatvirtins, kad šaltnešio nuotėkio
problema pašalinta.
10.4 Priežiūra po pardavimo ir garantija
10.4.1 Garantijos laikotarpis
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
▪ Su šiuo gaminiu pateikiama garantijos kortelė, kurią įrengimo metu užpildo
įgaliotasis atstovas. Užpildytą kortelę klientas turi patikrinti ir saugoti.
Montuotojo ir naudotojo trumpasis vadovas
37
10 | Techninė ir bendroji priežiūra
▪ Prireikus remontuoti gaminį garantiniu laikotarpiu, susisiekite su savo įgaliotuoju
atstovu ir pasiruoškite garantijos kortelę.
10.4.2 Rekomenduojama techninė priežiūra ir patikros
Kadangi po kelerių metų eksploatacijos įrenginio viduje prisikaups dulkių, sumažės
jo veikimo efektyvumas. Kadangi įrenginiams tinkamai išardyti ir išvalyti reikia
techninės kompetencijos, siekdami užtikrinti tinkamą jūsų įrenginių techninę
priežiūrą, rekomenduojame šalia įprastos techninės priežiūros veiklos pasirašyti
techninės priežiūros ir tikrinimo sutartį. Mūsų tinklo įgaliotieji atstovai turi prieigą
prie esminių komponentų, būtinų ilgai jūsų įrangos eksploatacijai užtikrinti. Dėl
papildomos informacijos kreipkitės į savo vietinį įgaliotąjį atstovą.
Prašydami savo įgaliotojo atstovo pagalbos, visada nurodykite:
▪ visą įrenginio modelio pavadinimą;
▪ pagaminimo numerį (jis pateiktas įrenginio vardinėje plokštelėje);
▪ įrengimo datą;
▪ požymius arba triktis ir išsamią defekto informaciją.
ĮSPĖJIMAS
▪ Patys NEMODIFIKUOKITE, neardykite, nenuimkite ir neremontuokite įrenginio,
kadangi netinkamai ardant ar įrengiant galima gauti elektros smūgį arba sukelti
gaisrą. Susisiekite su savo įgaliotuoju atstovu.
▪ Jei pastebėjote šaldalo nuotėkį, pasirūpinkite, kad šalia nebūtų atviros ugnies
šaltinių. Pats šaldalas yra visiškai saugus, nenuodingas ir nedegus, tačiau,
atsitiktinai nutekėjęs į patalpą, kurioje yra degaus oro iš ventiliatorinių šildytuvų,
dujinių viryklių ir pan., jis išskirs nuodingų dujų. Visada paprašykite kvalifikuoto
priežiūros specialisto užtikrinti, kad nuotėkio problema ar gedimas pašalintas: tik
tada tęskite eksploataciją.
10.4.3 Rekomenduojama techninė priežiūra ir tikrinimo ciklai
Atminkite: paminėti techninės priežiūros ir keitimo ciklai nesusiję su komponentų
garantiniu laikotarpiu.
Komponentas Tikrinimo
ciklas
Elektrinis variklis 1 metai 20000 val.
PCB 25000val.
Šilumokaitis 5metai
Jutiklis (termistorius ir pan.) 5metai
Naudotojo sąsaja ir jungikliai 25000val.
Drenažo rinktuvė 8metai
Plėtimosi vožtuvas 20000 val.
Elektromagnetinis vožtuvas 20000 val.
Lentelėje daromos tokios prielaidos:
▪ Įprasta eksploatacija, dažnai nestabdant ir nepaleidinėjant įrenginio. Atsižvelgiant
į modelį, rekomenduojame nestabdyti ir iš naujo nepaleidinėti įrenginio dažniau
nei 6kartus per valandą.
Techninės priežiūros ciklas
(keitimai ir(arba) remontas)
Montuotojo ir naudotojo trumpasis vadovas
38
▪ Įrenginys veikia 10valandų per dieną ir 2500valandų per metus.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
PASTABA
▪ Lentelėje nurodyti pagrindiniai komponentai. Žr. techninės priežiūros ir tikrinimo
sutartį, kur rasite išsamesnės informacijos.
▪ Lentelėje pateikti rekomenduojami techninės priežiūros ciklų intervalai. Vis dėlto,
siekiant maksimaliai pailginti įrenginio eksploataciją, gali reikėti atlikti techninę
priežiūrą anksčiau. Norint sudaryti techninės priežiūros biudžetą ar taikyti
mokesčius už patikras, galima naudoti rekomenduojamus intervalus. Atsižvelgiant
į techninės priežiūros turinį ir tikrinimo sutartį, realybėje techninės priežiūros
ciklai gali būti trumpesni nei nurodyta.
10.4.4 Sutrumpinti techninės priežiūros ir keitimo ciklai
Techninės priežiūros ir keitimo ciklų trumpinimą reikia apsvarstyti tokiose
situacijose:
Įrenginys naudojamas vietose, kur:
▪ neįprastai svyruoja temperatūra ir drėgnumas;
▪ dideli elektros tinklo rodiklių svyravimai (įtampos ar dažnio, bangos iškraipymai ir
pan.) (įrenginio naudoti negalima, jei energijos rodikliai svyruoja daugiau nei
leistina);
10 | Techninė ir bendroji priežiūra
▪ dažni smūgiai ir vibracijos;
▪ ore gali būti dulkių, druskos, žalingų dujų arba alyvos miglos, pvz., sieros rūgšties
ir vandenilio sulfido;
▪ įrenginys dažnai stabdomas ir vėl paleidžiamas arba ilgai veikia (ištisą parą).
Rekomenduojamas besidėvinčių dalių keitimo ciklas
Komponentas Tikrinimo
ciklas
Techninės priežiūros ciklas
(keitimai ir(arba) remontas)
Oro filtras 1 metai 5metai
Didelio efektyvumo filtras 1 metai
Saugiklis 10metai
Karterio šildytuvas 8metai
Slėginės dalys Korozijos atveju susisiekite su
savo vietiniu įgaliotuoju
atstovu.
PASTABA
▪ Lentelėje nurodyti pagrindiniai komponentai. Žr. techninės priežiūros ir tikrinimo
sutartį, kur rasite išsamesnės informacijos.
▪ Lentelėje pateikti rekomenduojami keitimo ciklų intervalai. Vis dėlto, siekiant
maksimaliai pailginti įrenginio eksploataciją, gali reikėti atlikti techninę priežiūrą
anksčiau. Norint sudaryti techninės priežiūros biudžetą ar taikyti mokesčius už
patikras, galima naudoti rekomenduojamus intervalus. Dėl papildomos
informacijos kreipkitės į savo įgaliotąjį atstovą.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
INFORMACIJA
Garantija netaikoma pažeidimams, kurie gali atsirasti pašaliniams asmenims (ne
mūsų įgaliotiesiems atstovams) ardant įrenginius arba valant jų vidų.
Montuotojo ir naudotojo trumpasis vadovas
39
11 | Trikčių šalinimas
11 Trikčių šalinimas
Įvykus vienai iš toliau nurodytų trikčių, imkitės toliau pateiktų priemonių ir
susisiekite su savo įgaliotuoju atstovu.
ĮSPĖJIMAS
Susidarius neįprastai situacijai (pvz., atsiradus degėsių kvapui ir pan.), nutraukite
eksploataciją ir išjunkite maitinimą.
Jei tokiu atveju paliksite įrenginį veikti toliau, jis gali sugesti, galite gauti elektros
smūgį arba gali kilti gaisras. Susisiekite su įgaliotuoju atstovu.
Sistemą TURI remontuoti kvalifikuotas priežiūros specialistas.
Triktis Priemonė
Jei dažnai perdega (suveikia) saugos įtaisas, pvz.,
saugiklis, jungtuvas arba nuotėkio į įžeminimo
Išjunkite pagrindinį maitinimo
jungiklį.
grandinę jungtuvas arba NETINKAMAI veikia
įjungiklis/ išjungiklis.
Jei iš bloko ima tekėti vanduo. Nutraukite eksploataciją.
Jei NETINKAMAI veikia valdymo jungiklis. Išjunkite maitinimą.
Jei naudotojo sąsajos ekrane pasirodo bloko
numeris, ima mirksėti valdymo lemputė ir
Informuokite savo montuotoją
ir nurodykite trikties kodą.
pasirodo trikties kodas.
Jei sistema NEVEIKIA tinkamai dėl kitos priežasties nei nurodyta pirmiau ir nė viena
iš pirmiau nurodytų trikčių nėra akivaizdi, išanalizuokite sistemą pagal toliau
pateiktas procedūras.
Triktis Priemonė
Jei sistema neveikia išvis. ▪ Patikrinkite, ar yra elektra. Palaukite, kol
atsinaujins elektros tiekimas. Jei elektros tiekimas
nutrūksta veikiant įrenginiui, sistema automatiškai
įsijungia vėliau, kai elektros tiekimas vėl
atkuriamas.
▪ Patikrinkite, ar neperdegė joks saugiklis ir
nesuveikė jungtuvas. Prireikus pakeiskite saugiklį
arba nustatykite iš naujo jungtuvą.
Montuotojo ir naudotojo trumpasis vadovas
40
Jei sistema persijungia į tik
ventiliatoriaus režimą,
tačiau, vos grįžusi į šildymo
arba vėsinimo režimą,
iškart sustoja.
▪ Patikrinkite, ar lauko bloko ar patalpos bloko oro
įleidimo angos neblokuoja kliūtys. Pašalinkite
kliūtis ir užtikrinkite, kad oras galėtų tekėti laisvai.
▪ Patikrinkite, ar naudotojo sąsajos ekrane rodoma
(laikas išvalyti oro filtrą). (Žr. patalpos bloko
vadovo skirsnius "10 Techninė ir bendroji
priežiūra"[436] ir "Techninė priežiūra".)
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
11 | Trikčių šalinimas
Triktis Priemonė
Sistema veikia, tačiau
vėsina arba šildo
nepakankamai.
▪ Patikrinkite, ar lauko bloko ar patalpos bloko oro
įleidimo angos neblokuoja kliūtys. Pašalinkite
kliūtis ir užtikrinkite, kad oras galėtų tekėti laisvai.
▪ Patikrinkite, ar neužsikimšo oro filtras (žr. patalpos
bloko vadovo skyrių "Techninė priežiūra").
▪ Patikrinkite temperatūros nuostatą.
▪ Naudotojo sąsajoje patikrinkite ventiliatoriaus
apsukas.
▪ Patikrinkite, ar nėra atidarytų durų ar langų.
Uždarykite duris ir langus, kad vidun nepūstų
vėjas.
▪ Patikrinkite, ar vėsinimo metu patalpoje nėra
pernelyg daug žmonių. Patikrinkite, ar patalpoje
nėra pernelyg intensyvių šilumos šaltinių.
▪ Patikrinkite, ar į patalpą nešviečia tiesioginiai
saulės spinduliai. Naudokite užuolaidas.
▪ Patikrinkite, ar tinkamas oro srauto kampas.
Jei, patikrinę pirmiau nurodytus punktus, negalite išspręsti problemos patys,
susisiekite su savo montuotoju ir nurodykite simptomus, visą bloko modelio
pavadinimą (su pagaminimo numeriu, jei toks yra) ir įrengimo datą (pageidautina–
tą, kuri nurodyta garantijos kortelėje).
Šiame skyriuje
11.1 Klaidų kodai. Apžvalga ............................................................................................................................................................ 41
11.2 Požymiai, NEPRISKIRIAMI sistemos triktims........................................................................................................................... 44
11.2.1 Požymis: sistema neveikia ...................................................................................................................................... 44
11.2.2 Požymis. Nepavyksta perjungti vėsinimo/ šildymo .............................................................................................. 44
11.2.3 Požymis. Ventiliatoriaus režimas pasiekiamas, tačiau vėsinimo ir šildymo režimai neveikia ............................... 44
11.2.4 Požymis. Ventiliatoriaus apsukos neatitinka nuostatos ........................................................................................ 44
11.2.5 Požymis: ventiliatoriaus sukimosi kryptis neatitinka nuostatos ............................................................................ 44
11.2.6 Požymis: Iš bloko (patalpos bloko) sklinda balta migla ......................................................................................... 45
11.2.7 Požymis: Iš bloko (patalpos, lauko bloko) sklinda balta migla............................................................................... 45
11.2.8 Požymis. Naudotojo sąsajoje parodoma U4 arba U5, ji išsijungia, bet po kelių minučių vėl įsijungia ................. 45
11.2.9 Požymis: oro kondicionierių (patalpos bloko) skleidžiamas triukšmas ................................................................. 45
11.2.10 Požymis: oro kondicionierių (patalpos, lauko blokų) skleidžiamas triukšmas ...................................................... 45
11.2.11 Požymis: oro kondicionierių (lauko bloko) skleidžiamas triukšmas ...................................................................... 45
11.2.12 Požymis: iš bloko krenta dulkės ............................................................................................................................. 45
11.2.13 Požymis: Blokai skleidžia nemalonų kvapą ............................................................................................................ 46
11.2.14 Požymis: nesisuka lauko bloko ventiliatorius......................................................................................................... 46
11.2.15 Požymis: Ekrane rodoma „88“ ............................................................................................................................... 46
11.2.16 Požymis: po trumpo šildymo ciklo neišsijungia lauko bloko kompresorius .......................................................... 46
11.2.17 Požymis: lauko bloko viduje šilta net ir šiam sustojus........................................................................................... 46
11.2.18 Požymis. Sustojus patalpos blokui, juntamas karštas oras.................................................................................... 46
11.1 Klaidų kodai. Apžvalga
Jei patalpos bloko naudotojo sąsajos ekrane pasirodo trikties kodas, susisiekite su
savo montuotoju ir praneškite trikties kodą, bloko tipą ir serijos numerį (šią
informaciją rasite bloko vardinėje plokštelėje).
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
Jūsų informacijai pateikiamas trikčių kodų sąrašas. Galite (atsižvelgiant į trikties
kodo lygį) nustatyti kodą iš naujo, paspausdami įjungimo/išjungimo mygtuką.
Priešingu atveju paprašykite montuotojo patarimo.
Montuotojo ir naudotojo trumpasis vadovas
41
11 | Trikčių šalinimas
Pagrindinis
kodas
Turinys
Aktyvintas išorinis apsaugos įtaisas
EEPROM gedimas (patalpos)
Drenažo sistemos triktis (patalpos)
Ventiliatoriaus variklio triktis (patalpos)
Sukiojimo atlankų variklio triktis (patalpos)
Išsiplėtimo vožtuvo triktis (patalpos)
Drenažo triktis (patalpos blokas)
Filtro dulkių kameros triktis (patalpos)
Pajėgumo nuostatos triktis (patalpos)
Perdavimo tarp pagrindinės PCB ir antrinės PCB triktis (patalpos)
Šilumokaičio termistoriaus triktis (patalpos; skysčio)
Šilumokaičio termistoriaus triktis (patalpos; dujų)
Įleidimo oro termistoriaus triktis (patalpos)
Išleidimo oro termistoriaus triktis (patalpos)
Judesio ieškiklio arba grindų temperatūros jutiklio triktis
(patalpos)
Naudotojo sąsajos termistoriaus triktis (patalpos)
PCB triktis (lauko)
Aktyvintas srovės nuotėkio ieškiklis (lauko)
Aktyvintas aukšto slėgio jungiklis
Žemo slėgio triktis (lauko)
Kompresoriaus užrakto aptikimas (lauko)
Ventiliatoriaus variklio triktis (lauko)
Elektroninio išsiplėtimo vožtuvo triktis (lauko)
Išleidimo temperatūros triktis (lauko)
Nenormali įleidimo temperatūra (lauko)
Įpilta per daug šaltnešio
Aukšto slėgio jungiklio triktis
Žemo slėgio jungiklio triktis
Ventiliatoriaus variklio triktis (lauko)
Montuotojo ir naudotojo trumpasis vadovas
42
Aplinkos temperatūros jutiklio triktis (lauko)
Slėgio jutiklio triktis
Srovės jutiklio triktis
Išleidimo temperatūros jutiklio triktis (lauko)
Šilumokaičio dujų temperatūros jutiklio triktis (lauko)
Įleidimo temperatūros jutiklio triktis (lauko)
Atitirpinimo temperatūros jutiklio triktis (lauko)
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
11 | Trikčių šalinimas
Pagrindinis
kodas
Turinys
Skysčio temperatūros jutiklio (po antrinio vėsinimo HE) triktis
(lauko)
Skysčio temperatūros jutiklio (ritės) triktis (lauko)
Dujų temperatūros jutiklio (po antrinio vėsinimo HE) triktis
(lauko)
Aukšto slėgio jutiklio triktis (S1NPH)
Žemo slėgio jutiklio triktis (S1NPL)
INV PCB anomalija
Briaunų temperatūros anomalija
Inverterio PCB triktis
Aptiktas kompresoriaus viršsrovis
Kompresoriaus užraktas (paleidimas)
Perdavimas tarp lauko bloko ir inverterio: INV perdavimo triktis
INV nesubalansuota maitinimo įtampa
Susijusios su automatinio pildymo procedūra
Briaunų termistoriaus triktis
Susijusios su automatinio pildymo procedūra
Susijusios su automatinio pildymo procedūra
Susijusios su automatinio pildymo procedūra
Pajėgumo nuostatos triktis (lauko)
Nenormaliai žemas slėgio krytis, išsiplėtimo vožtuvo triktis
Reversinės maitinimo fazės triktis
INV įtampos tiekimo trūkis
Dar neatliktas sistemos eksploatacijos bandymas
Patalpos/ lauko blokų laidų triktis
Naudotojo sąsajos anomalija– ryšys su patalpos bloku
Sujungimo su lauko blokais laidų triktis
Pagrindinės ir antrinės naudotojo sąsajos ryšio anomalija
Sistemos neatitiktis. Suderinti netinkamo tipo patalpos blokai.
Patalpos bloko triktis.
Patalpos blokų ryšio triktis arba tipo neatitiktis
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
Centralizuotai dubliuotas adresas
Ryšio su centralizuotu valdymo įtaisu triktis– patalpos blokas
Automatinio adreso triktis (nenuoseklumas)
Automatinio adreso triktis (nenuoseklumas)
Montuotojo ir naudotojo trumpasis vadovas
43
11 | Trikčių šalinimas
11.2 Požymiai, NEPRISKIRIAMI sistemos triktims
11.2.1 Požymis: sistema neveikia
11.2.2 Požymis. Nepavyksta perjungti vėsinimo/ šildymo
Toliau pateikiami simptomai, NEPRISKIRIAMI sistemos triktims:
▪ Paspaudus naudotojo sąsajos įjungimo/ išjungimo mygtuką, oro kondicionierius
iškart nepasileidžia. Jei veikimo lemputė įsijungia, vadinasi, sistema veikia įprastai.
Siekiant išvengti kompresoriaus variklio perkrovos, oro kondicionierius
paleidžiamas praėjus 5 minutėms nuo pakartotinio įjungimo (jei ką tik buvo
išjungtas). Tokia pati paleidimo delsa įvyksta paspaudus veikimo režimo mygtuką.
▪ Jei naudotojo sąsajoje pasirodo pranešimas "Under Centralized
Control" (centralizuotas valdymas), paspaudus veikimo mygtuką ekranas kelias
sekundes mirksi. Mirksintis ekranas reiškia, kad naudotojo sąsaja naudotis
negalima.
▪ Įjungus maitinimą, sistema neima veikti iškart. Palaukite minutę, kol pasiruoš
mikrokompiuteris.
▪ Jei ekrane rodoma (centralizuotas keitimas), vadinasi, tai yra antrinė
naudotojo sąsaja.
▪ Įrengus vėsinimo/šildymo perjungimo nuotolinio valdymo jungiklį, ekrane
pasirodo (centralizuotas keitimas): tai reiškia, kad vėsinimo/šildymo
perjungimo funkcija valdoma vėsinimo/šildymo perjungimo nuotolinio valdymo
jungikliu. Paklauskite savo įgaliotojo atstovo, kur sumontuotas nuotolinio
valdymo jungiklis.
11.2.3 Požymis. Ventiliatoriaus režimas pasiekiamas, tačiau vėsinimo ir šildymo režimai neveikia
Pasireiškia iškart, kai įjungiamas maitinimas. Mikrokompiuteris rengiasi valdymui ir
atlieka ryšio su visais patalpos blokais patikrą. Palaukite 12 minučių (maks.), kol
baigsis šis procesas.
11.2.4 Požymis. Ventiliatoriaus apsukos neatitinka nuostatos
Ventiliatoriaus apsukos nepakinta net ir paspaudus ventiliatoriaus apsukų
reguliavimo mygtuką. Šildymo metu, kai patalpos temperatūra pasiekia nustatytą
lygį, lauko blokas išsijungia ir patalpos blokas pradeda veikti mažomis
ventiliatoriaus apsukomis. Tuo siekiama nepūsti šalto oro tiesiai į kambaryje
esančius žmones. Paspaudus mygtuką, ventiliatoriaus nuostatos nesikeičia, net jei
kitas patalpos blokas veikia šildymo režimu.
11.2.5 Požymis: ventiliatoriaus sukimosi kryptis neatitinka nuostatos
Montuotojo ir naudotojo trumpasis vadovas
44
Ventiliatoriaus sukimosi kryptis neatitinka naudotojo sąsajos ekrano.
Nekaitaliojama ventiliatoriaus sukimosi kryptis. Taip yra todėl, kad įrenginį valdo
mikrokompiuteris.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
11 | Trikčių šalinimas
11.2.6 Požymis: Iš bloko (patalpos bloko) sklinda balta migla
▪ Kai vėsinant būna didelis drėgnumas. Jei patalpos bloko patalpa itin užteršta,
temperatūros pasiskirstymas joje būna netolygus. Būtina išvalyti patalpos bloko
vidų. Dėl išsamios informacijos apie bloko valymą kreipkitės į savo įgaliotąjį
atstovą. Šią operaciją turi atlikti kvalifikuotas priežiūros specialistas.
▪ Iškart po vėsinimo sustabdymo, kai žema patalpos temperatūra ir mažas
drėgnumas. Taip yra todėl, kad šiltas šaltnešis teka atgal į patalpos bloką ir
generuoja garą.
11.2.7 Požymis: Iš bloko (patalpos, lauko bloko) sklinda balta migla
Kai sistema po atitirpinimo persijungia į šildymo režimą. Atitirpinimo metu
sugeneruota drėgmė tampa garu ir išleidžiama į aplinką.
11.2.8 Požymis. Naudotojo sąsajoje parodoma U4 arba U5, ji išsijungia, bet po kelių minučių vėl įsijungia
Taip nutinka, jei naudotojo sąsają paveikia elektrinių prietaisų (ne oro
kondicionieriaus) trukdžiai. Trukdžiai pertraukia ryšį tarp blokų ir jie išsijungia.
Trukdžiams dingus, veikimas automatiškai atnaujinamas.
11.2.9 Požymis: oro kondicionierių (patalpos bloko) skleidžiamas triukšmas
▪ Įjungus maitinimą, iškart pasigirsta zvimbimas. Patalpos bloke įsijungia
elektroninis išsiplėtimo vožtuvas, kuris ir skleidžia triukšmą. Po maždaug minutės
jis prityla.
▪ Sistemai veikiant vėsinimo režimu arba sustojus, girdimas nuolatinis tylus
šnypštimas. Šį triukšmą skleidžia veikiantis drenažo siurblys (pasirinktinis priedas).
▪ Sistemai sustojus po veikimo šildymo režimu, girdimas cvaksėjimas. Šis garsas
skleidžiamas dėl temperatūros pokyčių plečiantis arba traukiantis plastikinėms
dalims.
▪ Stabdant patalpos bloką, girdimas žemas garsas "saaa" ir "choro-choro". Šį
triukšmą skleidžia veikiantis kitas patalpos blokas. Kad sistemoje neužsilaikytų
alyva ir šaltnešis, bloku teka nedidelis šaltnešio kiekis.
11.2.10 Požymis: oro kondicionierių (patalpos, lauko blokų) skleidžiamas triukšmas
▪ Sistemai veikiant vėsinimo arba atitirpinimo režimu, girdimas nuolatinis tylus
šnypštimas. Šį garsą skleidžia lauko ir patalpos blokais tekančios šaltnešio dujos.
▪ Paleidus įrenginį arba iškart po išjungimo ar po atitirpinimo girdimas šnypštimas.
Tai– šaltnešio tėkmės sustojimas arba krypties pasikeitimas.
11.2.11 Požymis: oro kondicionierių (lauko bloko) skleidžiamas triukšmas
Pasikeičia veikimo triukšmo tonas. Šį triukšmą sukelia dažnio pokytis.
11.2.12 Požymis: iš bloko krenta dulkės
Kai blokas įjungiamas po ilgų prastovų. Taip yra todėl, kad į bloką pateko dulkių.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
Montuotojo ir naudotojo trumpasis vadovas
45
11 | Trikčių šalinimas
11.2.13 Požymis: Blokai skleidžia nemalonų kvapą
Blokas gali absorbuoti patalpos kvapus, pvz., baldų, cigarečių ar kt. ir po kurio laiko
juos išleisti.
11.2.14 Požymis: nesisuka lauko bloko ventiliatorius
Veikimo metu. Ventiliatoriaus sukimosi greitis kontroliuojamas, siekiant optimizuoti
prietaiso veikimą.
11.2.15 Požymis: Ekrane rodoma „88“
Taip nutinka iškart po to, kai įjungiamas maitinimas ir reiškia, kad naudotojo sąsaja
veikia įprastai. Tai trunka 1minutę.
11.2.16 Požymis: po trumpo šildymo ciklo neišsijungia lauko bloko kompresorius
Taip siekiama išstumti iš kompresoriaus šaltnešį. Įrenginys išsijungs po 5–
10minučių.
11.2.17 Požymis: lauko bloko viduje šilta net ir šiam sustojus
Karterio šildytuvas šildo kompresorių, kad jis būtų paleistas sklandžiai.
11.2.18 Požymis. Sustojus patalpos blokui, juntamas karštas oras
Toje pačioje sistemoje veikia keli skirtingi patalpos blokai. Kai veikia kitas blokas,
per bloką teka šiek tiek šaltnešio.
Montuotojo ir naudotojo trumpasis vadovas
46
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
12 Perkėlimas
Susisiekite su savo įgaliotuoju atstovu, kuris nuims ir perkels visą bloką. Blokams
perkelti reikia techninių žinių.
12 | Perkėlimas
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
Montuotojo ir naudotojo trumpasis vadovas
47
13 | Išmetimas
13 Išmetimas
Šio įrenginio viduje yra hidrochlorfluormetano. Prieš utilizuodami šį įrenginį,
susisiekite su savo įgaliotuoju atstovu.
PASTABA
NEBANDYKITE išmontuoti sistemos patys: sistemos išmontavimo, tvarkyti šaltnešio,
alyvos ir kitų komponentų tvarkymo darbai TURI būti vykdomi laikantis taikomų teisės
aktų. Įrenginius REIKIA pristatyti į specializuotą pakartotinio panaudojimo, perdirbimo
ir utilizavimo įstaigą.
Montuotojo ir naudotojo trumpasis vadovas
48
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
14 Techniniai duomenys
Šiame skyriuje
14.1 Ekodizaino informaciniai reikalavimai.................................................................................................................................... 49
14.1 Ekodizaino informaciniai reikalavimai
Atlikite toliau nurodytus veiksmus, kad galėtumėte tinkamai susipažinti su įrenginio
ir lauko/ patalpos blokų derinių energijos etikete (LOT21 duomenys).
1 Atverkite šį tinklalapį: https://energylabel.daikin.eu/
2 Norėdami tęsti, pasirinkite:
▪ "Continue to Europe" (eiti į Europą), jei norite patekti į tarptautinę svetainę;
▪ "Other country" (kita šalis), jei norite pasirinkti konkrečios šalies svetainę.
Rezultatas: Būsite nukreipti į tinklalapį "Seasonal efficiency" (sezoninis
efektyvumas).
3 Srityje "Eco Design – Ener LOT 21" (ekodizainas: "Ener LOT 21") spustelėkite
"Generate your data" (generuoti jūsų duomenis).
14 | Techniniai duomenys
Rezultatas: Būsite nukreipti į tinklalapį "Seasonal efficiency (LOT
21)" (sezoninis efektyvumas (LOT 21)).
4 Vykdykite instrukcijas, pateiktas tinklalapyje, kad pasirinktumėte tinkamą
bloką.
Rezultatas: Pasirinkę galėsite peržiūrėti LOT21 duomenų lapą (PDF arba HTML
formatu).
INFORMACIJA
Pateiktame tinklalapyje rasite ir kitų dokumentų (pvz., vadovų).
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
Montuotojo ir naudotojo trumpasis vadovas
49
Montuotojui
Montuotojui
Montuotojo ir naudotojo trumpasis vadovas
50
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
15 Apie dėžę
d
b
c
a
Šiame skyriuje
15.1 Apie LOOP BY DAIKIN.............................................................................................................................................................. 51
15.2 Apžvalga. Apie dėžę ................................................................................................................................................................ 51
15.3 Lauke naudojamo įrenginio išpakavimas ............................................................................................................................... 52
15.4 Lauke naudojamo įrenginio priedų nuėmimas ...................................................................................................................... 52
15.5 Papildomi vamzdžiai. Skersmenys.......................................................................................................................................... 53
15.6 Transportavimo stovo nuėmimas........................................................................................................................................... 53
15.1 Apie LOOP BY DAIKIN
yra Daikin platesnio įsipareigojimo mažinti savo poveikį aplinkai dalis. Su
siekiame kurti žiedinę šaltnešio ekonomiką. Vienas iš veiksmų, leidžiančių tai
pasiekti – rekuperuoto šaltnešio pakartotinis panaudojimas VRV blokuose,
pagamintuose ir parduodamuose Europos teritorijoje. Daugiau informacijos apie
susijusias valstybes rasite čia: http://www.daikin.eu/loop-by-daikin.
15 | Apie dėžę
15.2 Apžvalga. Apie dėžę
Šiame skyriuje rašoma, ką turite daryti priėmę vietoje dėžę su lauko bloku.
Jame nagrinėjamos tokios temos:
▪ lauko bloko išpakavimas ir tvarkymas;
▪ priedų nuėmimas nuo bloko;
▪ Transportavimo stovo nuėmimas
Atminkite:
▪ Prieš pristatant BŪTINA patikrinti įrenginį, ar nėra pažeidimų. Apie bet kokius
pažeidimus BŪTINA nedelsiant pranešti vežėjo pretenzijų agentui.
▪ Neišpakuotą įrenginį reikia prinešti kuo arčiau montavimo vietos, kad
nepažeistumėte įrenginio transportuodami.
▪ Pernešdami bloką atsižvelkite į šiuos dalykus:
▪ Iš anksto pasiruoškite kelią, kuriuo planuojate atgabenti bloką vidun.
▪ Bloką pageidautina kelti kranu ir 2 juostomis, kurių ilgis siekia bent 8m, kaip
parodyta tolesnėje iliustracijoje. Visada naudokite apsaugos priemones, kad
nepažeistumėte juostų. Atsižvelkite į bloko svorio centro vietą.
Įrenginys yra dužus, todėl neškite jį atsargiai.
Laikykite įrenginį vertikaliai, kad nepažeistumėte kompresoriaus.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
a Pakavimo medžiagos
b Juostos
c Anga
Montuotojo ir naudotojo trumpasis vadovas
51
15 | Apie dėžę
15.3 Lauke naudojamo įrenginio išpakavimas
d Apsaugos priemonė
PASTABA
Naudokite ≤20mm pločio juostą, galinčią atlaikyti bloko svorį.
▪ Šakiniu krautuvu galima transportuoti tik ant padėklo padėtą bloką, kaip
pavaizduota pirmiau.
Nuimkite pakavimo medžiagą nuo įrenginio:
▪ Pjaudami plėvelę peiliuku, būkite atsargūs, kad nepažeistumėte bloko.
▪ Atsukite 4 varžtus, laikančius bloką prie jo padėklo.
ĮSPĖJIMAS
Suplėšykite ir išmeskite plastikinius pakavimo maišus, kad vaikai su jais nežaistų.
Galimas pavojus: uždusimas.
15.4 Lauke naudojamo įrenginio priedų nuėmimas
Montuotojo ir naudotojo trumpasis vadovas
52
Įsitikinkite, kad įrenginyje yra visi priedai.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
a d
1× 1×
e
1×
3P328191-1
BE SURE TO FILL OUT THE BLANKS, WHICH ARE NEEDED FOR AFTER-SALE SERVICES.
REQUEST FOR THE INDICATION OF INSTALLATION INFORMATION
1. RECORD OF INDOOR UNIT MODEL AND INSTALLATION SITE
2. RECORD FOR SETTINGS (CONTENTS SEE INSTALLATION MANUAL)
SETTING
40
30
10
2019
9
29
3938
28
8
1817
7
27
3736
26
6
1615
5
25
3534
23 24
4321
INSTALLATION
MODELNAME
No.
12 13 14
504948474645
6059585756
64636261
11
2221
333231
44434241
5554535251
SITE
INSTALLATION
MODELNAME
No.
SITE
INSTALLATION
MODELNAME
No.
SITE
INSTALLATION
MODELNAME
No.
SITE
INSTALLATION
MODELNAME
No.
SITE
INSTALLATION
MODELNAME
No.
SITE
INSTALLATION
MODELNAME
No.
SITE
3. RECORD OF INSTALLATION DATE
6. AFTER EQUIPPING, PLEASE PUT IT ON THE BACK SIDE OF THE FRONT PLATE.
DAY MONTH YEAR
4. MODEL NAME 5. MANUFACTURING NUMBER
VALUE
REMARK DATE SETTING VALUE REMARK DATE
3P328192-1
3. FOR DETAILS CONCERNING PIPING SELECTION AND CALCULATION OR HOW TO OPERATE THE LEAK DETECTION FUNCTION, PLEASE REFER TO THE INSTALLATION MANUAL.
2. RECORD OF ADDITIONAL REFRIGERANT CHARGE AMOUNT AND RESULT OF LEAK CHECK OPERATION
REQUEST FOR THE INDICATION OF ADDITIONAL REFRIGERANT CHARGING AND LEAK DETECTION OPERATION RESULT
BE SURE TO FILL OUT THE BLANKS, WHICH ARE NEEDED FOR AFTER-SALE SERVICES.
1. CALCULATION OF ADDITIONAL REFRIGERANT CHARGING AMOUNT
4. AFTER FILLING IN THIS TABLE, PLEASE PUT IT ON THE SWITCH BOX COVER.
(m) x 0.18(m) x 0.37
kg
OUTDOOR
UNIT
(m) x 0.26
(m) x 0.12 (m) x 0.059
(m) x 0.022
ADDITIONAL CHARGING
AMOUNT
TOTAL LENGTH OF LIQUID
PIPE SIZE O22.2 x 0.37
TOTAL LENGTH OF LIQUID
PIPE SIZE O19.1 x 0.26
TOTAL LENGTH OF LIQUID
PIPE SIZE O15.9 x 0.18
TOTAL LENGTH OF LIQUID
PIPE SIZE O12.7 x 0.12
TOTAL LENGTH OF LIQUID
PIPE SIZE O9.5 x 0.059
TOTAL LENGTH OF LIQUID
PIPE SIZE O6.4 x 0.022
105%< CR < 130%
50%< CR < 105%
50%< CR < 70%
70%< CR < 85%
85%< CR < 105%
105%< CR < 130%
8HP
Total indoor unit
capacity connection
ratio (CR)
10-12HP
14-16HP
18-20HP
2.0
1.5
1.5
1.2
1.5
1
1
0.7
1.0
0.5
0.5
0.3
0.5
0
0
0
1.0
0.5
0.5
0.5
0.5
0
0
0
Total indoor unit capacity
when piping length <30m
Total indoor unit capacity
when piping length >30m
kg
1.3
1.1
0.9
RYYQ18-20
RYYQ14-16
RYYQ8~12
kg
ONLY FOR RYYQ8~20 MODELS
DATE
AMOUNT
CALCULATE THE ADDITIONAL REFRIGERANT CHARGING AMOUNT BASED ON THE FORMULA BELOW BEFORE CHARGING.
SHIPMENT (INDICATED ON THE MACHINE NAMEPLATE) AND THE ADDITIONAL AMOUNT SHOWN AS FOLLOWS :
WHEN RE-CHARGING TOTAL AMOUNT OF REFRIGERANT , CHARGE THE TOTAL OF THE AMOUNT CHARGED AT
RESULT LEAK CHECK
DATE
AMOUNT
RESULT LEAK CHECK
DATE
AMOUNT
RESULT LEAK CHECK
DATE
AMOUNT
RESULT LEAK CHECK
c
1×
b
1×
f g
1×1×
a Bendrosios saugos atsargumo priemonės
ID Øa
ID Øb
ID Øa
OD Øb
ID Øb
ID Øa
ID Øb
ID Øa
b Įrengimo ir eksploatacijos vadovas
c Papildomo šaltnešio kiekio etiketė
d Įrengimo informacinis lipdukas
e Fluorintų šiltnamio efektą sukeliančių dujų etiketė
f Daugiakalbė fluorintų šiltnamio efektą sukeliančių dujų etiketė
g Vamzdyno priedų maišas
15.5 Papildomi vamzdžiai. Skersmenys
Papildomi vamzdžiai (mm) HP Øa Øb
15 | Apie dėžę
Dujų vamzdis
▪ Priekinė jungtis
▪ Apatinė jungtis
Skysčio vamzdis
▪ Priekinė jungtis
▪ Apatinė jungtis
15.6 Transportavimo stovo nuėmimas
8 19,1
10 25,4 22,2
12 25,4 28,6
14
8 9,5
10
12 12,7
14
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
PASTABA
Jei blokas bus eksploatuojamas su prijungtu transportavimo stovu, sistema gali
nenormaliai vibruoti arba gali padidėti triukšmas.
Reikia nuimti kompresoriaus transportavimo stovą. Jis įrengiamas po
kompresoriaus koja, kad apsaugotų bloką transportuojant. Atlikite žingsnius kaip
parodyta iliustracijoje ir tolesnėje procedūroje.
1 Atsukite 2 transportavimo stovo montavimo varžtus.
2 Nuimkite transportavimo stovą, kaip parodyta tolesnėje iliustracijoje.
Montuotojo ir naudotojo trumpasis vadovas
53
15 | Apie dėžę
1
1
Montuotojo ir naudotojo trumpasis vadovas
54
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
16 Apie blokus ir parinktis
Šiame skyriuje
16.1 Apžvalga. Apie blokus ir parinktis........................................................................................................................................... 55
16.2 Identifikavimo etiketė: lauke naudojamas įrenginys ............................................................................................................. 55
16.3 Apie lauko bloką...................................................................................................................................................................... 56
16.4 Sistemos išdėstymas............................................................................................................................................................... 56
16.5 Papildomai prijungiami įrenginiai ir priedai ........................................................................................................................... 57
16.5.1 Apie blokų ir parinkčių derinimą ............................................................................................................................ 57
16.5.2 Galimi patalpos blokų deriniai ............................................................................................................................... 57
16.5.3 Galimi lauko blokų deriniai..................................................................................................................................... 57
16.5.4 Galimi lauke naudojamo įrenginio priedai............................................................................................................. 58
16.1 Apžvalga. Apie blokus ir parinktis
Šiame skyriuje nagrinėjamos tokios temos:
▪ lauko bloko identifikacija;
▪ lauko bloko vieta sistemos išdėstyme;
16 | Apie blokus ir parinktis
▪ patalpos ir parinkčių derinimo su lauko blokais galimybės.
16.2 Identifikavimo etiketė: lauke naudojamas įrenginys

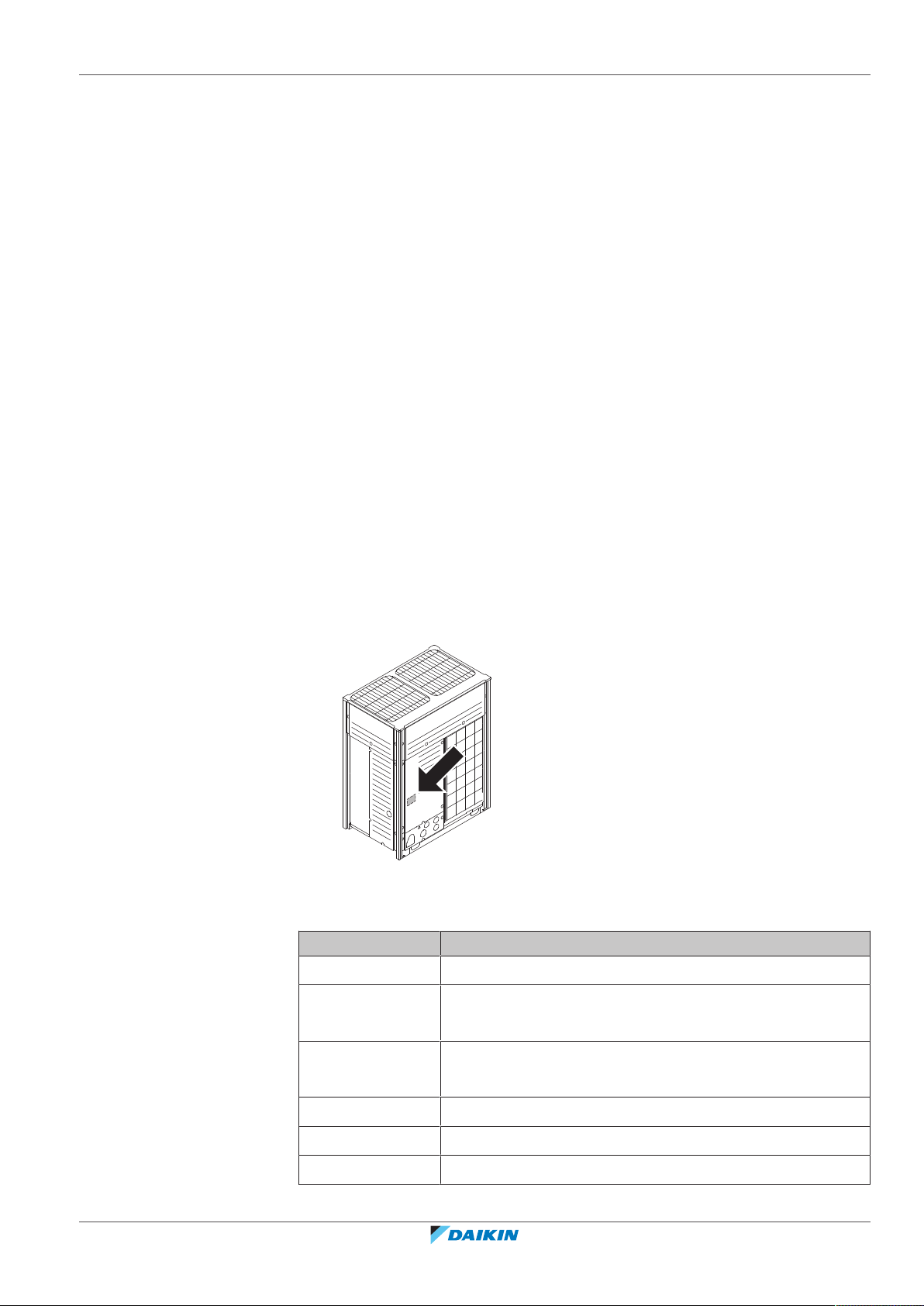

Vieta
Modelio identifikavimas
Pavyzdys: R X Y L Q 10 T7 Y1 B [*]
Kodas Paaiškinimas
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
R Lauko oras vėsinamas
X Y=šilumos siurblys (nuolatinis šildymas)
X=šilumos siurblys (be nuolatinio šildymo)
Y Y=tik porinis modulis
(a)
M=tik daugialypis modulis
L Žema aplinkos temperatūra
Q Šaltnešis: R410A
10 Galios klasė
Montuotojo ir naudotojo trumpasis vadovas
55
16 | Apie blokus ir parinktis
g
c
g g
h
g g
c c cd
f
eb
i
a
T7 Modelio serija
Y1 Maitinimas
B Europos rinkai
[*] Nedidelių modelio pakeitimų indikacija
16.3 Apie lauko bloką
Šis įrengimo vadovas taikomas VRV IV visiškai inverterinei šilumos siurblio sistemai.
Modeliai:
RXYLQ10~14 Vienas nenuolatinio šildymo modelis.
RXYLQ16~42 Keli nenuolatinio šildymo modeliai (susideda iš 2
Kodas Paaiškinimas
(a) RXYLQ atveju nėra apribojimų naudoti kaip daugialypį modulį.
Modelis Aprašas
arba 3 modulių).
Atsižvelgiant į pasirinktą lauko bloko tipą, kai kurių funkcijų gali nebūti. Jos bus
nurodytos šiame įrengimo vadove, atkreipiant jūsų dėmesį. Tam tikros funkcijos
būdingos tik kai kuriems modeliams.
Šie blokai skirti montuoti lauke ir naudoti šilumos siurblio sistemoje, įskaitant orasoras ir oras-vanduo tipo sistemas.
Šių (pavienių) blokų šildymo galia siekia 31,5–45kW, o vėsinimo– 28–40kW. Kelių
blokų sistemoje šildymo pajėgumas svyruoja nuo 50 iki 135kW, o vėsinimo– nuo
45 iki 120kW.
Lauko blokas suprojektuotas veikti šildymo režimu, aplinkos temperatūroje nuo –
25°CWB iki 15,5°CWB bei vėsinimo režimu, aplinkos temperatūroje nuo –5°CDB
iki 43°CDB.
16.4 Sistemos išdėstymas
INFORMACIJA
Leistini ne visi patalpos blokų deriniai. Informacijos rasite "Galimi patalpos blokų
deriniai"[457].
a VRV IV šilumos siurblio lauko blokas
b Šaltnešio vamzdynas
c VRV tiesioginio plėtimosi (DX) patalpos blokas
d VRV LT "Hydrobox" (HXY080/125)
Montuotojo ir naudotojo trumpasis vadovas
56
e BP skydas (reikalingas "Residential Air" (RA) arba "Sky Air" (SA) tiesioginio plėtimosi
(DX) patalpos blokams)
f "Residential Air" (RA) tiesioginio plėtimosi (DX) patalpos blokai)
g Naudotojo sąsaja (priklauso nuo patalpos bloko tipo)
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
h Naudotojo sąsaja (belaidė, priklauso nuo patalpos bloko tipo)
i Vėsinimo/šildymo keitimo nuotolinio valdymo jungiklis
16.5 Papildomai prijungiami įrenginiai ir priedai
INFORMACIJA
Kai kurios parinktys jūsų valstybėje gali būti nesiūlomos.
16.5.1 Apie blokų ir parinkčių derinimą
PASTABA
Siekiant užtikrinti, kad jūsų sistemos sąranka (lauko blokai ir patalpos blokas(-ai))
veiktų, reikia išanalizuoti naujausius techninius inžinerinius VRV IV šilumos siurblio
duomenis.
VRV IV šilumos siurblio sistemą galima derinti su kelių tipų patalpos blokais, jis
skirtas naudoti tik su R410A.
Jei norite apžvalgos, kurie blokai siūlomi, galite peržvelgti VRV IV gaminių katalogą.
16 | Apie blokus ir parinktis
Pateikiama apžvalga, nurodanti leistinus patalpos ir lauko blokų derinius. Leidžiami
ne visi deriniai. Jie priklauso nuo taisyklių (patalpos ir lauko blokų derinys, vieno
lauko bloko naudojimas, kelių lauko blokų naudojimas, patalpos blokų deriniai ir
pan.), paminėtų techniniuose inžineriniuose duomenyse.
16.5.2 Galimi patalpos blokų deriniai
Bendruoju atveju prie VRV IV šilumos siurblio sistemos galima prijungti toliau
nurodytų tipų patalpos blokus. Sąrašas nėra baigtinis, jis priklauso nuo lauko bloko
modelio ir patalpos bloko modelio derinių.
▪ VRV tiesioginio plėtimosi (DX) patalpos blokai (sistemose oras-oras).
▪ SA/RA ("Sky Air" / "Residential Air") tiesioginio plėtimosi (DX) patalpos blokai
(sistemose oras-oras). Toliau vadinami RADX patalpos blokais.
▪ "Hydrobox" (sistemose oras-vanduo): tik HXY080/125 serija.
▪ AHU (sistemose oras-oras): reikalingas EKEXV komplektas ir EKEQ skydas
(atsižvelgiant į sistemą).
▪ Oro užuolaida (sistemose oras-oras): CYQ/CAV ("Biddle") serija, atsižvelgiant į
sistemą.
16.5.3 Galimi lauko blokų deriniai
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
Galimi atskiri lauko blokai
RXYLQ10
RXYLQ12
RXYLQ14
Galimi lauko blokų standartiniai deriniai
▪ RXYLQ16~42 susideda iš 2 arba 3 RXMLQ8 ir (arba) RXYLQ10~14 blokų.
▪ RXMLQ8 blokų negalima naudoti kaip atskirų lauko blokų.
Montuotojo ir naudotojo trumpasis vadovas
57
16 | Apie blokus ir parinktis
Nuolatinis šildymas
RXYLQ16 = RXMLQ8 + 8
RXYLQ18 = RXMLQ8 + RXYLQ10
RXYLQ20 = RXYLQ10 + 10
RXYLQ22 = RXYLQ10 + 12
RXYLQ24 = RXYLQ12 + 12
RXYLQ26 = RXYLQ12 + 14
RXYLQ28 = RXYLQ14 + 14
RXYLQ30 = RXYLQ10 + 10 + 10
RXYLQ32 = RXYLQ10 + 10 + 12
RXYLQ34 = RXYLQ10 + 12 + 12
RXYLQ36 = RXYLQ12 + 12 + 12
RXYLQ38 = RXYLQ12 + 12 + 14
RXYLQ40 = RXYLQ12 + 14 + 14
RXYLQ42 = RXYLQ14 + 14 + 14
16.5.4 Galimi lauke naudojamo įrenginio priedai
INFORMACIJA
Žr. techninius inžinerinius naujausių parinkčių pavadinimų duomenis.
Šaltnešio atšakų komplektas
Aprašas Modelio pavadinimas
"Refnet" rinktuvas KHRQ22M29H
"Refnet" jungtis KHRQ22M20T
Daugialypis lauko vamzdyno komplektas
Lauko blokų skaičius Modelio pavadinimas
2 BHFQ22P1007
KHRQ22M64H
KHRQ22M75H
KHRQ22M29T9
KHRQ22M64T
KHRQ22M75T
Montuotojo ir naudotojo trumpasis vadovas
58
3 BHFQ22P1517
Vėsinimo/ šildymo rinkiklis
Norint valdyti vėsinimą arba šildymą iš centro, galima prijungti tokią parinktį:
Aprašas Modelio pavadinimas
Vėsinimo/ šildymo perjungiklis KRC19-26A
Vėsinimo/ šildymo perjungiklio PCB BRP2A81
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
16 | Apie blokus ir parinktis
Aprašas Modelio pavadinimas
Su pasirinktine jungiklio fiksavimo skydu KJB111A
Išorinis valdymo adapteris (DTA104A61/62)
Norint vykdyti tam tikrą operaciją, naudojant išorinį įvadą, nutiestą nuo valdymo
centro, galima naudoti išorinį valdymo adapterį. Gali būti teikiamos instrukcijos
(grupinės arba individualios) riboti triukšmą ir energijos sąnaudas.
PC konfigūratoriaus kabelis (EKPCCAB*)
Naudojantis kompiuterio asmenine sąsaja, galima pakeisti kelias eksploatacines
vietos nuostatas. Šiam tikslui reikalinga parinktis EKPCCAB*– skirtasis kabelis ryšiui
su lauko bloku palaikyti. Naudotojo sąsajos programinę įrangą rasite http://
www.daikineurope.com/support-and-manuals/software-downloads/.
Papildoma PCB (EKRP1AHTA)
Norėdami įgalinti elektros energiją taupančias suvartojimo valdymo skaitmenines
įvestis turite sumontuoti papildomą PCB.
Montavimo nurodymus rasite papildomos PCB montavimo vadove ir papildomos
įrangos priedų knygoje.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
Montuotojo ir naudotojo trumpasis vadovas
59
17 | Įrenginio montavimas
17 Įrenginio montavimas
Šiame skyriuje
17.1 Įrengimo vietos paruošimas
17.1.1 Lauke naudojamo įrenginio montavimo vietos reikalavimai
17.1 Įrengimo vietos paruošimas ................................................................................................................................................... 60
17.1.1 Lauke naudojamo įrenginio montavimo vietos reikalavimai................................................................................. 60
17.1.2 Papildomi lauke naudojamo įrenginio montavimo vietos reikalavimai šalto klimato zonose.............................. 62
17.1.3 Apsauga nuo šaltnešio nuotėkių ............................................................................................................................ 63
17.2 Bloko atidarymas .................................................................................................................................................................... 65
17.2.1 Apie įrenginių atidarymą ........................................................................................................................................ 65
17.2.2 Kaip atidaryti lauko bloką ....................................................................................................................................... 65
17.2.3 Kaip atidaryti lauko bloko elektros komponentų skydą ........................................................................................ 66
17.3 Lauko bloko montavimas........................................................................................................................................................ 66
17.3.1 Įrengimo konstrukcija............................................................................................................................................. 66
▪ Aplink įrenginį turi būti pakankamai vietos techninei priežiūrai ir oro cirkuliacijai.
▪ Įsitikinkite, kad įrengimo vieta atlaikys bloko svorį ir vibraciją.
▪ Pasirūpinkite, kad zona būtų gerai vėdinama. NEUŽBLOKUOKITE jokių ventiliacijos
angų.
▪ Pasirūpinkite, kad įrenginys būtų sumontuotas lygiai.
▪ Pasirinkite vietą, kiek įmanoma labiau apsaugotą nuo lietaus.
▪ Pasirinkite bloko vietą taip, kad jo keliamas triukšmas niekam netrukdytų ir vieta
atitiktų galiojančius įstatymus.
NEMONTUOKITE įrenginio šiose vietose:
▪ Vietose, kur yra galimai sprogių dujų.
▪ Vietose, kur yra elektromagnetines bangas skleidžiančių įrenginių.
Elektromagnetinės bangos gali sugadinti valdymo sistemą ir neleisti įrangai
normaliai veikti.
▪ Vietose, kur galimas gaisras dėl degių dujų nuotėkio (pvz., skiediklio arba
benzino), anglies pluošto arba degių dulkių.
▪ Vietose, kur išsiskiria koroziją sukeliančių dujų (pvz., sieros rūgšties dujos). Dėl
varinių vamzdžių arba suvirintų dalių korozijos gali ištekėti aušalas.
▪ Vietose, kur atmosferoje gali būti mineralinės alyvos rūko, purslų arba garų.
Plastikinės dalys gali būti sugadintos, nukristi arba sukelti vandens nuotėkį.
Montuotojo ir naudotojo trumpasis vadovas
60
PASTABA
Tai yra A klasės gaminys. Namų aplinkoje šis gaminys gali sukelti radijo trukdžius.
Tokiu atveju naudotojas turėtų imtis atitinkamų priemonių.
PASTABA
Šiame vadove aprašoma įranga gali sukelti elektromagnetinius radijo ryšio trukdžius.
Įranga atitinka specifikacijas, skirtas užtikrinti pagrįstą apsaugą nuo tokių trukdžių. Vis
dėlto nėra garantijos, kad konkrečioje įrengtyje trukdžių nebus.
Taigi, rekomenduojama sumontuoti įrangą ir nutiesti elektros laidus taip, kad jie būtų
nutolę pakankamu atstumu nuo stereoįrangos, asmeninių kompiuterių ir pan.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
17 | Įrenginio montavimas
b
bcc
f
ea d
(mm)
≥
1500
≥
1500
≥
1500
≥
1000≥1000
≥
1000≥1000
≥
1000≥1000
d
b
c
a
a Asmeninis kompiuteris ar radijas
b Saugiklis
c Nuotėkio į įžeminimo grandinę apsauga
d Naudotojo sąsaja
e Patalpos blokas
f Lauko blokas
▪ Prasto ryšio zonoje palaikykite 3 metrų arba didesnius atstumus, kad kitoje
įrangoje išvengtumėte elektromagnetinių trukdžių. Sukiškite maitinimo ir
perdavimo kabelius į kanalus.
DĖMESIO
Prietaisas neturi būti visiems pasiekiamas: sumontuokite jį saugioje vietoje, kur jo
nebūtų galima lengvai pasiekti.
Šį bloką (patalpos ir lauko) galima montuoti komercinėje ir lengvosios pramonės
aplinkoje.
▪ Įrengdami įvertinkite stiprius vėjus, taifūnus ir žemės drebėjimus, nes netinkamai
įrengtas blokas gali apvirsti.
▪ Pasirūpinkite, kad įvykus vandens nuotėkiui vanduo nesugadintų įrengimo erdvės
ir aplinkos.
▪ Įrengiant bloką mažoje patalpoje, reikia imtis priemonių, kad nuotėkio atveju
šaltnešio koncentracija neviršytų leistinų saugių apribojimų: žr. skirsnį "About
safety against refrigerant leaks"[463].
DĖMESIO
Pernelyg didelė koncentracija uždaroje patalpoje gali sukelti deguonies stygių.
▪ Pasirūpinkite, kad bloko oro įvadas nebūtų nustatytas taip, kad į jį pūstų
dominuojančios krypties vėjas. Priešpriešinis vėjas trikdys bloko veiklą. Jei reikia,
vėjui užblokuoti naudokite skydą.
▪ Užtikrinkite, kad vanduo nedarytų žalos įrengimo vietai: pamate įrenkite vandens
drenažo kanalus ir neleiskite konstrukcijoje susidaryti vandens kišenėms.
Įrengimas pajūryje. Pasirūpinkite, kad lauko blokas NEBŪTŲ tiesiogiai veikiamas
jūrinių vėjų. Tuo siekiama išvengti korozijos, kurią sukelia druskingas oras, dėl ko
gali sutrumpėti bloko eksploatacija.
Sumontuokite lauko bloką atokiai nuo tiesioginių jūrinių vėjų.
Pavyzdys: už pastato.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
Montuotojo ir naudotojo trumpasis vadovas
61
17 | Įrenginio montavimas
a
b
c
d
c
d
17.1.2 Papildomi lauke naudojamo įrenginio montavimo vietos reikalavimai šalto klimato zonose
Jei lauko blokas sumontuojamas ten, kur į jį pučia tiesioginiai jūriniai vėjai,
sumontuokite skydą nuo vėjo.
▪ Skydo nuo vėjo aukštis ≥1,5× lauko bloko aukštis
▪ Montuodami skydą nuo vėjo, atsižvelkite į priežiūros erdvės reikalavimus.
a Jūrinis vėjas
b Pastatas
c Lauko blokas
d Skydas nuo vėjo
▪ Atsižvelgta į visus vamzdynų ilgius ir atstumus (žr. "Apie vamzdyno ilgį"[473]).
PASTABA
Eksploatuodami bloką žemoje lauko temperatūroje, laikykitės toliau aprašytų
instrukcijų.
▪ Kad apsaugotumėte nuo vėjo ir sniego, sumontuokite skydinę plokštę iš atviros
lauke laikomo įrenginio pusės:
Vietovėse, kur būna daug sniego, labai svarbu pasirinkti montavimo vietą, kurioje
įrenginio NEAPSNIGTŲ. Jei galimas šoninis snygis, užtikrinkite, kad sniego
NEPATEKTŲ ant šilumokaičio spiralės. Jei reikia, sumontuokite sniego dangtį arba
pastogę ir pagrindą.
Montuotojo ir naudotojo trumpasis vadovas
62
INFORMACIJA
Instrukcijų apie tai, kaip įrengti stogelį nuo sniego, gausite susisiekę su savo
įgaliotuoju atstovu.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
17 | Įrenginio montavimas
T
AO
(°C WB)
a b
20
15.5
15
10
5
0
–5
–10
–15
–20
–25
10 15 20 25
27
30
T
AI
(°C DB)
PASTABA
Įrengdami stogelį nuo sniego, NERIBOKITE bloko oro srauto.
PASTABA
Eksploatuojant įrenginį žemoje lauko aplinkos temperatūroje ir esant dideliam
drėgnumui, reikia imtis atsargumo priemonių išlaikyti bloko drenažo angas laisvas,
naudojant tinkamą įrangą.

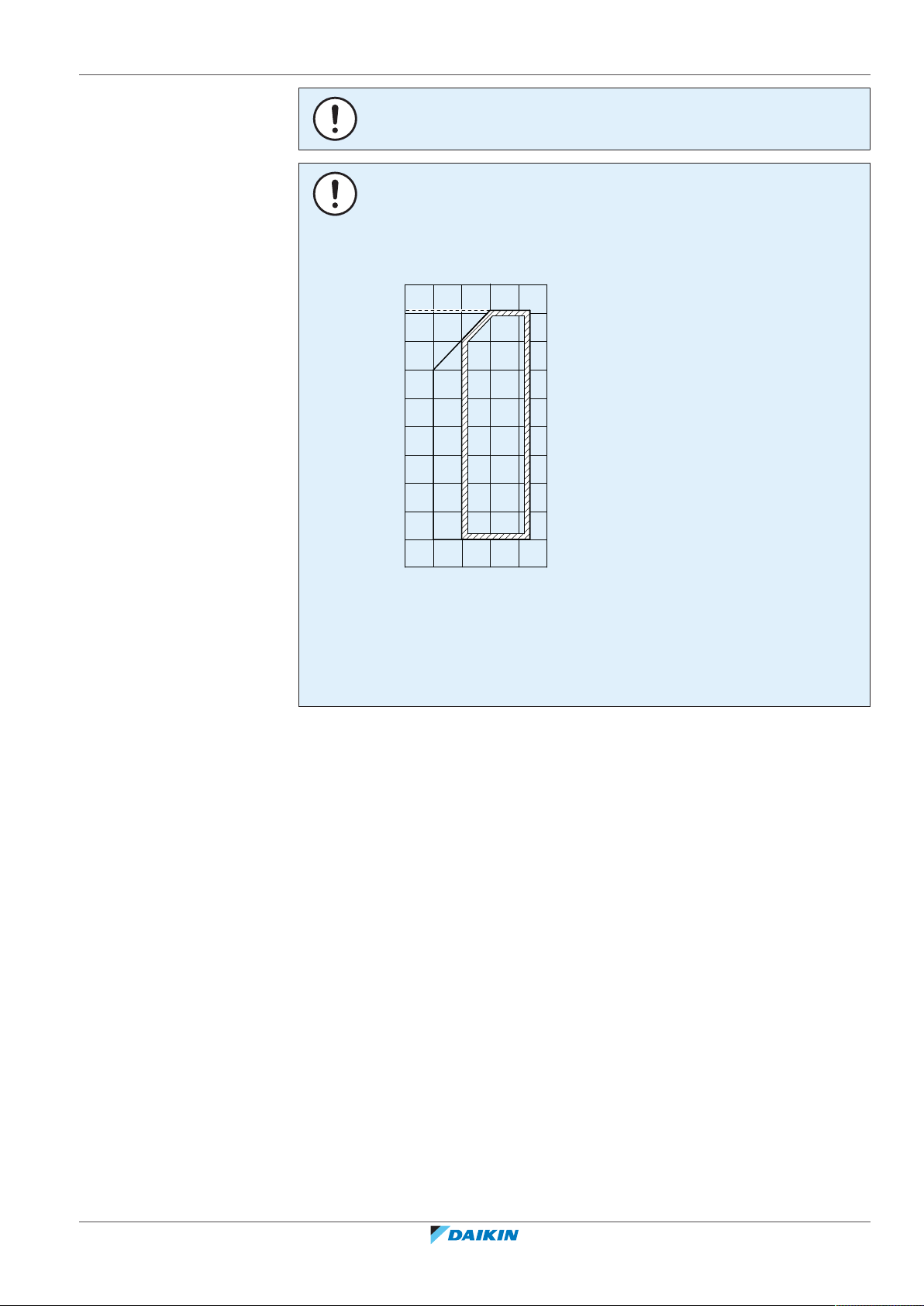

Šildymo metu:
a Pašildymo veikimo diapazonas
b Veikimo diapazonas
TAI Temperatūra patalpoje
TAO Temperatūra lauke
17.1.3 Apsauga nuo šaltnešio nuotėkių
Apie apsaugą nuo šaltnešio nuotėkių
Montuotojas ir sistemos specialistas turi užtikrinti apsaugą nuo nuotėkio pagal
vietinius reglamentus arba standartus. Jei vietinių reglamentų nėra, galima taikyti
toliau nurodytus standartus.
Šioje sistemoje naudojamas šaltnešis R410A. R410A yra visiškai saugi, nenuodinga
ir nedegi šaldymo medžiaga. Vis dėlto reikia būti atsargiems ir užtikrinti, kad
sistema būtų įrengta pakankamai didelėje patalpoje. Taip užtikrinsite, kad nebūtų
viršytas maksimalus šaltnešio dujų koncentracijos lygis (pagal vietinius reglamentus
ir standartus), jei kartais įvyktų reikšmingas sistemos nuotėkis (kas mažai tikėtina).
Apie maksimalų koncentracijos lygį
Maksimalus įpilamo šaltnešio kiekis ir maksimalios šaltnešio koncentracijos
skaičiavimai yra tiesiogiai susiję su žmonių užimama erdve, į kurią jis gali nutekėti.
Koncentracijos mato vienetai yra kg/m³ (šaltnešio dujų svoris (kg) užimamoje
erdvėje (1m³)).
Būtina laikytis vietoje galiojančių reglamentų ir standartų dėl maksimalios leistinos
koncentracijos lygio.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
Montuotojo ir naudotojo trumpasis vadovas
63
17 | Įrenginio montavimas
b
a
a
b
Kaip apskaičiuoti maksimalų koncentracijos lygį
a Šaltnešio srauto kryptis
b Patalpa, kurioje įvyko šaltnešio nuotėkis (iš sistemos ištekėjo visas šaltnešis)
Atkreipkite ypatingą dėmesį į vietas, kuriose šaltnešis gali kauptis (pvz., rūsyje ir
pan.), kadangi šaltnešis yra sunkesnis už orą.
Pagal toliau pateiktus 1–4veiksmus apskaičiuokite maksimalų koncentracijos lygį ir
imkitės visų reikiamų veiksmų, kad jo laikytumėtės.
1 Apskaičiuokite, kiek šaltnešio (kg) yra kiekvienoje sistemoje atskirai.
Formulė A+B=C
A Šaltnešio kiekis atskiro bloko sistemoje (kiek šaltnešio į
ją buvo įpilta prieš išsiunčiant iš gamyklos)
B Papildomas šaltnešio kiekis (vietoje įpiltas šaltnešis)
C Bendrasis šaltnešio kiekis (kg) sistemoje
PASTABA
Jei šaldymo įranga yra padalinta į 2 visiškai nepriklausomas šaldymo sistemas,
naudokite šaltnešio kiekį, įpiltą į kiekvieną atskirą sistemą.
2 Apskaičiuokite patalpos tūrį (m3), kuriame įrengtas patalpos blokas. Jei įrengta
kaip nurodyta toliau, apskaičiuokite visos patalpos arba mažiausios patalpos
tūrį (D), (E).
D Jei patalpos nepadalintos į mažesnes:
E Jei yra patalpos pertvarų, tačiau erdvė pakankamai didelė, kad
galėtų laisvai tekėti oras.
Montuotojo ir naudotojo trumpasis vadovas
64
a Erdvė tarp patalpų. Jei yra durys, erdvė virš jų ir po jomis turi
siekti 0,15% arba daugiau grindų ploto.
b Patalpos pertvara
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
3 Apskaičiuokite šaltnešio tankį, naudodami skaičiavimų rezultatus pirmiau
14×
pateiktuose 1 ir 2 veiksmuose. Jei rezultatai, pateikti pirmesniuose
skaičiavimuose, viršija maksimalų koncentracijos lygį, vadinasi, reikia atidaryti
ventiliacijos angą į gretimą kambarį.
Formulė F/G≤H
F Bendrasis šaltnešio tūris sistemoje
G Mažiausios patalpos, kurioje sumontuotas patalpos
H Maksimalus koncentracijos lygis (kg/m3)
4 Apskaičiuokite šaltnešio tankį, įvertindami patalpos, kurioje sumontuotas
patalpos blokas, ir gretimos patalpos tūrį. Gretimų patalpų duryse
sumontuokite vertikalias angas, kad šaltnešio tankis būtų mažesnis nei
maksimalus koncentracijos lygis.
17.2 Bloko atidarymas
17.2.1 Apie įrenginių atidarymą
17 | Įrenginio montavimas
blokas, dydis (m3)
Tam tikrais atvejais reikės atidaryti įrenginį. Pavyzdys:
▪ Jungiant elektros laidus.
▪ Atliekant įrenginio techninę priežiūrą.
17.2.2 Kaip atidaryti lauko bloką
PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS
NEPALIKITE įrenginio be priežiūros su nuimtu priežiūros dangčiu.
PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS
PAVOJUS: GALIMA NUSIDEGINTI/NUSIPLIKYTI
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
Atidarę priekines plokštes, pasieksite elektros komponentų skydą. Žr. skirsnį "Kaip
atidaryti lauko bloko elektros komponentų skydą"[466].
Montuotojo ir naudotojo trumpasis vadovas
65
17 | Įrenginio montavimas
6×
SW8
a
b
c
d
e
≥100 mm
≥100 mm
*

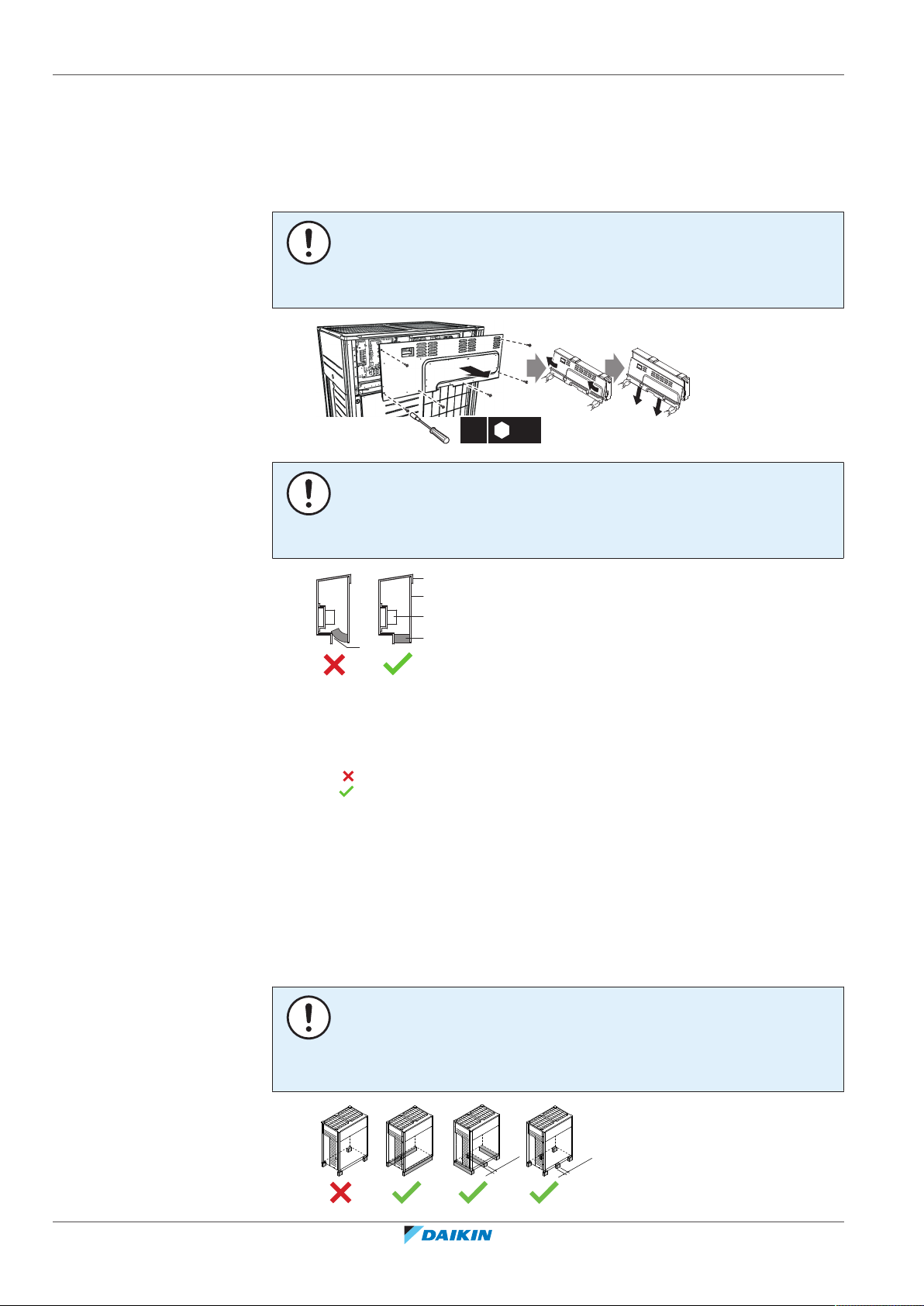

17.2.3 Kaip atidaryti lauko bloko elektros komponentų skydą
Priežiūros sumetimais reikia prieigos prie pagrindinės PCB mygtukų. Norint pasiekti
šiuos mygtukus, nebūtina atidaryti elektros komponentų skydo dangčio. Žr. skirsnį
"Kaip pasiekti vietinių nuostatų komponentus"[4115].
PASTABA
Atidarydami elektros komponentų skydo dangtį, NENAUDOKITE pernelyg didelės
jėgos. Per didelė jėga gali deformuoti dangtį, dėl ko vidun gali patekti vandens ir
sugadinti įrangą.
PASTABA
Uždarydami elektros komponentų skydo dangtį, pasirūpinkite, kad sandarinimo
medžiaga, įrengta apatinėje galinėje dangčio pusėje, NEBŪTŲ užkabinta ir užlenkta
link vidaus (žr. iliustraciją toliau).
a Elektros komponentų skydo dangtis
b Priekinė pusė
c Maitinimo kontaktų blokas
d Sandarinimo medžiaga
e Gali patekti drėgmės ir nešvarumų
DRAUDŽIAMA
Leidžiama
17.3 Lauko bloko montavimas
17.3.1 Įrengimo konstrukcija
Pasirūpinkite, kad įrenginys būtų montuojamas lygiai, ant pakankamai tvirto
pagrindo, kad išvengtumėte vibracijos ir triukšmo.
PASTABA
▪ Jei reikia padidinti bloko įrengimo aukštį, NENAUDOKITE stovų, kad paremtumėte
tik kampus.
▪ Stovai po bloku turi būti bent 100mm pločio.
Montuotojo ir naudotojo trumpasis vadovas
66
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
17 | Įrenginio montavimas
729
≤613
≥929
≥AB
AA
a
(mm)
20 mm
a
DRAUDŽIAMA
Leidžiama (* = pageidautina įrengtis)
▪ Pamato aukštis turi siekti bent 150 mm nuo grindų. Tose vietose, kur daug
sninga, šis aukštis turi būti didesnis, atsižvelgiant į įrengimo vietą ir sąlygas.
Minimalus pamatas
a Ankerinis taškas (4×)
HP AA AB
8~14 1076 1302
▪ Pritvirtinkite bloką keturiais pamato varžtais M12. Geriausia įsukti pamato varžtus
tiek, kad liktų 20mm jų ilgio virš pamato paviršiaus.
PASTABA
▪ Paruoškite vandens drenažo kanalą aplink pamatą, kad nuvestumėte vandens
nuotekas iš srities aplink įrenginį. Sistemai veikiant šildymo režimu ir tada, kai
lauko temperatūra yra neigiama, iš lauko bloko ištekėjęs vanduo užšals. Jei nebus
pasirūpinta vandens drenažu, aplink bloką esanti sritis gali būti labai slidi.
▪ Įrengiant korozinėje aplinkoje, reikia naudoti veržlę su plastikine poveržle (a), kad
veržlės priveržimo dalis būtų apsaugota nuo rūdžių.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
Montuotojo ir naudotojo trumpasis vadovas
67
18 | Vamzdžių montavimas
18 Vamzdžių montavimas
Šiame skyriuje
18.1 Aušalo vamzdelių paruošimas ................................................................................................................................................ 68
18.2 Šaltnešio vamzdyno prijungimas ............................................................................................................................................ 81
18.3 Aušalo vamzdžių tikrinimas .................................................................................................................................................... 90
18.4 Aušalo įleidimas ...................................................................................................................................................................... 94
18.1.1 Reikalavimai šaltnešio vamzdynui.......................................................................................................................... 68
18.1.2 Aušalo vamzdelių izoliacija ..................................................................................................................................... 69
18.1.3 Kaip pasirinkti vamzdžio dydį ................................................................................................................................. 69
18.1.4 Šaltnešio atšakos komplektų pasirinkimas ............................................................................................................ 72
18.1.5 Apie vamzdyno ilgį ................................................................................................................................................. 73
18.1.6 Vamzdyno ilgis: tik VRV DX..................................................................................................................................... 74
18.1.7 Vamzdyno ilgis: VRV DX ir "Hydrobox" .................................................................................................................. 77
18.1.8 Vamzdyno ilgis: VRV DX ir RA DX ........................................................................................................................... 78
18.1.9 Keli lauko blokai. Galimi išdėstymai ....................................................................................................................... 80
18.2.1 Kaip prijungti šaltnešio vamzdyną ......................................................................................................................... 81
18.2.2 Šaltnešio vamzdyno prijungimo atsargumo priemonės ........................................................................................ 82
18.2.3 Keli lauko blokai. Perforuotos angos...................................................................................................................... 82
18.2.4 Kaip nutiesti šaltnešio vamzdyną ........................................................................................................................... 82
18.2.5 Aušalo vamzdžių prijungimas prie lauke naudojamo įrenginio ............................................................................. 83
18.2.6 Kaip prijungti daugialypį vamzdyno komplektą ..................................................................................................... 84
18.2.7 Kaip prijungti šaltnešio atšakos komplektą ........................................................................................................... 84
18.2.8 Kaip apsaugoti nuo taršos ...................................................................................................................................... 85
18.2.9 Kaip prilituoti vamzdžio galą .................................................................................................................................. 86
18.2.10 Stabdymo vožtuvo ir techninės priežiūros angos naudojimas.............................................................................. 86
18.2.11 Kaip pašalinti užsuktus vamzdžius ......................................................................................................................... 89
18.3.1 Kaip patikrinti šaltnešio vamzdyną ........................................................................................................................ 90
18.3.2 Šaltnešio vamzdyno patikra: bendrosios rekomendacijos .................................................................................... 91
18.3.3 Šaltnešio vamzdyno patikra: sąranka..................................................................................................................... 92
18.3.4 Kaip atlikti nuotėkio bandymą ............................................................................................................................... 92
18.3.5 Kaip atlikti vakuuminio džiovinimo procedūrą ...................................................................................................... 93
18.3.6 Kaip izoliuoti šaltnešio vamzdyną .......................................................................................................................... 93
18.4.1 Pildymo šaltnešiu atsargumo priemonės .............................................................................................................. 94
18.4.2 Kaip pilti šaltnešį..................................................................................................................................................... 95
18.4.3 Papildomo aušalo kiekio nustatymas..................................................................................................................... 95
18.4.4 Kaip pripilti šaltnešį. Loginė schema ...................................................................................................................... 97
18.4.5 Kaip pripilti šaltnešį ................................................................................................................................................ 98
18.4.6 6 žingsnis. Kaip įpilti šaltnešio rankiniu būdu ........................................................................................................ 100
18.4.7 Patikros įpylus šaltnešio ......................................................................................................................................... 100
18.4.8 Fluorintų šiltnamio efektą sukeliančių dujų etiketės tvirtinimas .......................................................................... 101
18.1 Aušalo vamzdelių paruošimas
18.1.1 Reikalavimai šaltnešio vamzdynui
Montuotojo ir naudotojo trumpasis vadovas
68
PASTABA
Naudojant šaltnešį R410A, reikia būti itin atsargiems ir užtikrinti, kad sistema būtų
švari, sausa ir sandari.
▪ Švari ir sausa: reikia saugotis, kad į sistemą nepatektų pašalinių medžiagų
(įskaitant mineralinę alyvą ir drėgmę).
▪ Sandari: R410A sudėtyje nėra chloro, jis nekenkia ozono sluoksniui ir nemažina
Žemės natūralios apsaugos nuo žalingų ultravioletinių spindulių. Patekęs į aplinką,
R410A gali skatinti šiltnamio efektą. Taigi, reikia atkreipti ypatingą dėmesį ir
reguliariai tikrinti įrengties sandarumą.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
▪ Naudokite tik fosforo rūgštimi deoksiduotą besiūlį varį.
A
B B B
C
D F
G
E
x
y
b
a
3
1 2 4 5
▪ Pašalinių medžiagų (įskaitant gamybinę alyvą) kiekis vamzdyne turi būti
≤30mg/10m.
▪ Grūdinimo rūšis: naudokite tolesnėje lentelėje nurodytos grūdinimo rūšies ir
vamzdžio skersmens derinio vamzdyną.
Vamzdžio skersmuo Vamzdyno medžiagos grūdinimo rūšis
≤15,9mm O (grūdinta)
≥19,1mm 1/2H (pusiau kieta)
▪ Atsižvelgta į visus vamzdynų ilgius ir atstumus (žr. "Apie vamzdyno ilgį"[473]).
18.1.2 Aušalo vamzdelių izoliacija
▪ Kaip izoliacinę medžiagą naudokite poroloną:
18 | Vamzdžių montavimas
PASTABA
Vamzdynas ir kitos suslėgtosios dalys turi būti tinkamos šaltnešiui. Šaltnešiui
naudokite fosforo rūgštimi deoksiduotas varines besiūles dalis.
- šilumos perdavimo koeficientas turi siekti 0,041–0,052 W/mK (0,035–
0,045kcal/mh°C);
- atsparumas temperatūrai turi būti bent 120°C.
▪ Izoliacijos storis
Aplinkos temperatūra Drėgnumas Mažiausias storis
≤30°C 75–80% santykinis
>30°C ≥80% santykinis
18.1.3 Kaip pasirinkti vamzdžio dydį
Pagal toliau pateiktas lenteles ir iliustraciją (skirtą tik bendrajai informacijai)
nustatykite tinkamą dydį.
15mm
drėgnumas
20mm
drėgnumas
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
1,2 VRVDX patalpos blokas
3 Atšakos rinkiklių skydas (BP*)
4,5 RADX patalpos blokas
a,b Patalpos atšakos komplektas
x,y Daugialypis lauko jungčių komplektas
Montuotojo ir naudotojo trumpasis vadovas
69
18 | Vamzdžių montavimas
A, B, C: vamzdynas tarp lauko bloko ir (pirmojo) šaltnešio atšakos komplekto
Tolesnėje lentelėje pasirinkite pagal toliau prijungtų lauko blokų bendrojo
pajėgumo tipą.
Lauko blokų pajėgumo
tipas (HP)
8 19,1 9,5
10 22,2 9,5
12~16 28,6 12,7
18~22 28,6 15,9
24 34,9 15,9
26~34 34,9 19,1
36~42 41,3 19,1
D: vamzdynas tarp šaltnešio atšakų komplektų
Tolesnėje lentelėje pasirinkite pagal toliau prijungtų patalpos blokų bendrojo
pajėgumo tipą. Neleiskite jungimo vamzdyno skersmeniui viršyti šaltnešio
vamzdyno skersmens, parinkto pagal bendrosios sistemos modelio pavadinimą.
Patalpos bloko pajėgumo
indeksas
<150 15,9 9,5
150≤ x< 200 19,1
Vamzdyno išorinis skersmuo (mm)
Dujų vamzdis Skysčio vamzdis
Vamzdyno išorinis skersmuo (mm)
Dujų vamzdis Skysčio vamzdis
200≤ x< 290 22,2
290≤ x< 420 28,6 12,7
420≤ x< 640 15,9
640≤ x< 920 34,9 19,1
≥920 41,3
Pavyzdys:
▪ Toliau esančios įrangos pajėgumas (E=1 bloko pajėgumo indeksas)
▪ Toliau esančios įrangos pajėgumas (D=1 bloko pajėgumo indeksas+2 bloko
pajėgumo indeksas)
E: vamzdynas tarp šaltnešio atšakos komplekto ir patalpos bloko
Tiesioginio jungimo prie patalpos bloko vamzdžio skersmuo turi sutapti su patalpos
bloko jungties dydžiu (jei patalpos blokas yra VRVDX arba "Hydrobox").
Patalpos bloko pajėgumo
indeksas
Vamzdyno išorinis skersmuo (mm)
Dujų vamzdis Skysčio vamzdis
15~50 12,7 6,4
63~140 15,9 9,5
200 19,1
Montuotojo ir naudotojo trumpasis vadovas
70
250 22,2
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
18 | Vamzdžių montavimas
e
d
b
c
a
▪ Jei ekvivalentinis vamzdžių ilgis tarp lauko ir patalpos blokų yra 90 m arba
didesnis, reikia padidinti pagrindinių vamzdžių skersmenį (dujų ir skysčio pusėse).
Atsižvelgiant į vamzdyno ilgį, gali sumažėti pajėgumas, tačiau pagrindinių
vamzdžių skersmuo turi būti padidintas net ir tokiu atveju. Daugiau specifikacijų
rasite techninės inžinerijos duomenų knygoje.
a Lauko blokas
b Pagrindiniai vamzdžiai (jei ekvivalentinis vamzdyno ilgis ≥90m, padidinkite)
c Pirmasis šaltnešio atšakos komplektas
d vamzdynas tarp šaltnešio atšakos komplekto ir patalpos bloko
e Patalpos blokas
Padidinimas
HP klasė Vamzdyno išorinis skersmuo (mm)
Dujų vamzdis Skysčio vamzdis
8 19,1 → 22,2 9,5 → 12,7
10 22,2 → 25,4
12+14 28,6
16 28,6 → 31,8
(a)
(b)
(a)
12,7 → 15,9
18~22 15,9 → 19,1
24 34,9
26~34 34,9 → 38,1
36~42 41,3
(a)
Jei NETURITE padidinto skersmens vamzdžio, naudokite standartinį. DRAUDŽIAMA
montuoti didesnio skersmens vamzdžius nei nurodytas padidintas skersmuo. Net jei
naudosite standartinį dydį, ekvivalentinio vamzdyno ilgis gali būti didesnis nei 90m.
(b)
Vamzdžio skersmens didinti NELEIDŽIAMA.
(b)
(a)
(b)
19,1 → 22,2
▪ Šaltnešio vamzdyno storis turi atitikti galiojančius įstatymus. Minimalus R410A
vamzdyno storis turi atitikti toliau pateiktą lentelę.
Vamzdžio Ø (mm) Minimalus storis t (mm)
6,4/9,5/12,7 0,80
15,9 0,99
19,1/22,2 0,80
28,6 0,99
34,9 1,21
41,3 1,43
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
▪ Jei reikiamo dydžio (col.) vamzdžių nėra, galima naudoti ir kito skersmens
vamzdžius (mm), atsižvelgiant į tokius nurodymus:
- Pasirinkite artimiausio reikiamam dydžio vamzdžius.
- Naudokite tinkamus adapterius (perėjimus) iš colinių į milimetrinius vamzdžius
(įsigyjama atskirai).
- Papildomo šaltnešio skaičiavimus reikia atlikti pagal skirsnį "Papildomo aušalo
kiekio nustatymas"[495].
Montuotojo ir naudotojo trumpasis vadovas
71
18 | Vamzdžių montavimas
F: Vamzdynas tarp šaltnešio atšakos komplekto ir atšakos rinkiklių skydo (BP skydas)
Tiesioginės jungties su atšakos rinkiklių skydu (BP*) vamzdžio skersmuo turi būti
parinktas pagal bendrąjį prijungtų patalpos blokų pajėgumą (tik jei prijungti RADX
patalpos blokai).
Bendrasis prijungtų
patalpos blokų pajėgumo
Vamzdyno išorinis skersmuo (mm)
Dujų vamzdis Skysčio vamzdis
indeksas
20~62 12,7 6,4
63~149 15,9 9,5
150~208 19,1
Pavyzdys:
Toliau esančios įrangos pajėgumas (F=[4 bloko pajėgumo indeksas]+[5 bloko
pajėgumo indeksas])
G: Vamzdynas tarp atšakos rinkiklių skydo (BP skydo) ir RA DX patalpos bloko
Tik jei prijungti RADX patalpos blokai.
Patalpos bloko pajėgumo
indeksas
Vamzdyno išorinis skersmuo (mm)
Dujų vamzdis Skysčio vamzdis
20, 25, 30 9,5 6,4
50 12,7
60 9,5
71 15,9
18.1.4 Šaltnešio atšakos komplektų pasirinkimas
"Refnet" ir šaltnešis
Vamzdyno pavyzdį surasite skirsnyje "Kaip pasirinkti vamzdžio dydį"[469].
▪ Pirmojoje atšakoje (nuo lauko bloko) naudojant "Refnet" jungtis, reikia pasirinkti
pagal tolesnę lentelę, atsižvelgiant į lauko bloko pajėgumą (pavyzdys: "Refnet"
jungtis a).
Lauko blokų pajėgumo tipas (HP) 2vamzdžiai
8+10 KHRQ22M29T9
12~22 KHRQ22M64T
24~42 KHRQ22M75T
▪ Ne pirmosios atšakos "Refnet" jungtims (pvz., jungčiai b) parinkite tinkamą
atšakos komplekto modelį, remdamiesi bendruoju visų prijungtų patalpos blokų
po šaltnešio atšakos pajėgumo indeksu.
Patalpos bloko pajėgumo indeksas 2vamzdžiai
<200 KHRQ22M20T
200≤ x< 290 KHRQ22M29T9
290≤ x< 640 KHRQ22M64T
Montuotojo ir naudotojo trumpasis vadovas
72
≥640 KHRQ22M75T
▪ "Refnet" rinktuvo atveju pasirinkite iš tolesnės lentelės, atsižvelgdami į bendrąjį
visų patalpos blokų, prijungtų žemiau "Refnet" rinktuvo, pajėgumą.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
18 | Vamzdžių montavimas
Patalpos bloko pajėgumo indeksas 2vamzdžiai
<200 KHRQ22M29H
200≤ x< 290
290≤ x< 640 KHRQ22M64H
≥640 KHRQ22M75H
(a) Jei vamzdžio (virš "Refnet" rinktuvo) skersmuo yra Ø34,9 arba didesnis, reikia
KHRQ22M75H.
INFORMACIJA
Prie rinktuvo galima prijungti iki 8atšakų.
▪ Kaip pasirinkti lauko jungiamųjų vamzdžių rinkinį. Pasirinkite iš tolesnės lentelės,
vadovaudamiesi lauko blokų skaičiumi.
Lauko blokų skaičius Atšakos komplekto pavadinimas
2 BHFQ22P1007
3 BHFQ22P1517
(a)
18.1.5 Apie vamzdyno ilgį
Įrenkite vamzdyną atsižvelgdami į maksimalų leistiną vamzdžio ilgį, leistinus aukščio
skirtumus ir leistiną ilgį po atšakos (žr. toliau). Bus aptariamos trys schemos,
įskaitant VRV DX patalpos blokus su "Hydrobox" blokais arba RA DX patalpos
blokais.
Apibrėžtys
Faktinis vamzdyno ilgis Vamzdžio ilgis tarp lauko
Ekvivalentinis vamzdyno
ilgis
Bendrasis vamzdyno ilgis Bendrasis vamzdyno ilgis nuo lauko
INFORMACIJA
Reduktoriai ir tėjinės jungtys priskiriamos vietiniam tiekimui.
PASTABA
Šaltnešio ašakų komplektus galima naudoti tik su R410A.
Sąvoka Apibrėžtis
Vamzdžio ilgis tarp lauko
(b)
patalpos blokų.
(a)
ir patalpos blokų.
(a)
ir patalpos blokų.
(a)
bloko iki visų
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
H1 Aukščio skirtumas tarp lauko ir patalpos blokų.
H2 Aukščio skirtumas tarp patalpos ir patalpos blokų.
H3 Aukščio skirtumas tarp lauko ir lauko blokų.
H4 Aukščio skirtumas tarp lauko ir BP bloko.
H5 Aukščio skirtumas tarp BP bloko ir BP bloko.
H6 Aukščio skirtumas tarp BP bloko ir RADX patalpos
bloko.
Montuotojo ir naudotojo trumpasis vadovas
73
18 | Vamzdžių montavimas
a
A
h i j k l m n
B C D E F G
pb c d e f
1 2 3 4 5 6 7
8
g
H1
H2
a
b
c d e f
i
k
j
g h
A B
1 2 3 4 5 6
7 8
H1
H2
a
c
b d e fig h
1 2 3 4 5 6 7
8
H1
H2
a
A
h i j k l m n
B C D E F G
p
b c d e f
1 2 3 4 5 6 7
8
g
t
u
r
s
H1
H2
a
j k
b
1 2 3 4 5 6
7 8
c d e f g h
t
u
r
s
BA
H1
H3
H2
Ekvivalentinis vamzdyno priedų ilgis
"Refnet" jungtis 0,5m
"Refnet" rinktuvas 1m
18.1.6 Vamzdyno ilgis: tik VRV DX
Kai sistemoje yra tik VRVDX patalpos blokai:
Sistemos sąranka
(a)
Jei sistemoje veikia keli blokai, reikia pakartotinai perskaityti "pirmąją lauko atšaką, žiūrint
nuo patalpos bloko".
(b)
Daroma prielaida, kad bendrasis "Refnet" jungties vamzdyno ilgis = 0,5m, o "Refnet"
rinktuvo= 1m (ekvivalentinio vamzdyno ilgio, o ne šaltnešio įpylimo kiekio skaičiavimo
tikslais).
Priedas Ekvivalentinis ilgis
Pavyzdys Aprašas
1.1 pavyzdys
1.2 pavyzdys
1.3 pavyzdys
Vienas lauko blokas
Atšaka su "Refnet" jungtimi
Vienas lauko blokas
Atšaka su "Refnet" jungtimi
ir "Refnet" rinktuvu
Vienas lauko blokas
Atšaka su "Refnet" rinktuvu
Montuotojo ir naudotojo trumpasis vadovas
74
2.1 pavyzdys
Keli lauko blokai
Atšaka su "Refnet" jungtimi
2.2 pavyzdys
Keli lauko blokai
Atšaka su "Refnet" jungtimi
ir "Refnet" rinktuvu
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
18 | Vamzdžių montavimas
a
b
1 2 3 4 5 6 7
8
c d e f g h i
t
u
r
s
H1
H3
H2
r s
u
t
Pavyzdys Aprašas
2.3 pavyzdys
Keli lauko blokai
Atšaka su "Refnet" rinktuvu
3 pavyzdys
Standartinis daugialypis
išdėstymas
Patalpos blokas
"Refnet" jungtis
"Refnet" rinktuvas
Daugialypis lauko vamzdyno komplektas
Maksimalus leistinas ilgis
▪ Tarp lauko ir patalpos blokų (vieno/ kelių įrenginių deriniai)
Faktinis vamzdyno
ilgis
165m/ 135m
1.1 pavyzdys
▪ 8 blokas: a+b+c+d+e+f+g+p≤165m
1.2 pavyzdys
▪ 6 blokas: a+b+h≤165m
▪ 8 blokas: a+i+k≤165m
1.3 pavyzdys
▪ 8 blokas: a+i≤165m
2.1 pavyzdys
▪ 8 blokas: a+b+c+d+e+f+g+p≤135m
Ekvivalentinis ilgis 190m/160m
Bendrasis vamzdyno
ilgis
500m/ 500m
1.1 pavyzdys
▪ a+b+c+d+e+f+g+h+i+j+k+l+m+n+p≤500m
2.1 pavyzdys
▪ a+b+c+d+e+f+g+h+i+j+k+l+m+n+p≤500m
▪ Tarp lauko blokas atšakos ir lauko bloko (tik kelių lauko blokų įrengtyje)
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
Faktinis vamzdyno
ilgis
10m
3 pavyzdys
▪ r, s, t≤10m; u≤5m
Ekvivalentinis ilgis 13m
Montuotojo ir naudotojo trumpasis vadovas
75
18 | Vamzdžių montavimas
H1
1
2
3
a
A
h i j k l m n
B C D E F G
pb c d e f
1 2 3 4 5 6 7
8
g
H2
Maksimalus leistinas aukščio skirtumas
H1 ≤50m (40m) (jei lauko blokas įrengtas žemiau patalpos blokų)
Galima pailginti iki 90m be papildomo parinkčių komplekto:
▪ Jei lauko blokas aukščiau nei patalpos: galima pailginti iki 90 m, jei
patenkinamos šios 2sąlygos:
- Skysčio vamzdyno skersmens padidinimas (žr. lentelę "Padidinimas" iš
skirsnio "E: vamzdynas tarp šaltnešio atšakos komplekto ir patalpos
bloko"[470]).
- Reikalinga skirtoji lauko bloko nuostata (žr. [2‑49] iš skirsnio "2
režimas. vietinės nuostatos"[4120]).
▪ Jei lauko blokas žemiau nei patalpos: galima pailginti iki 90 m, jei
patenkinamos šios 6sąlygos:
- 40~60m: minimalus prijungimo santykis: 80%.
- 60~65m: minimalus prijungimo santykis: 90%.
- 65~80m: minimalus prijungimo santykis: 100%.
- 80~90m: minimalus prijungimo santykis: 110%.
- Skysčio vamzdyno skersmens padidinimas (žr. lentelę "Padidinimas" iš
skirsnio "E: vamzdynas tarp šaltnešio atšakos komplekto ir patalpos
bloko"[470]).
- Reikalinga skirtoji lauko bloko nuostata (žr. [2‑35] iš skirsnio "2
režimas. vietinės nuostatos"[4120]).
H2 ≤30m
H3 ≤5m
Maksimalus leistinas ilgis po atšakos
Vamzdžio ilgis nuo pirmojo šaltnešio atšakos komplekto iki patalpos bloko ≤40 m.
1.1 pavyzdys: 8 blokas: b+c+d+e+f+g+p≤40m
1.2 pavyzdys: 6 blokas: b+h≤40m, unit 8: i+k≤40m
1.3 pavyzdys: 8 blokas: i≤40m
Vis dėlto pailginti galima tik jei patenkinamos visos toliau nurodytos sąlygos. Šiuo
atveju apribojimą galima pailginti iki 90m.
1 Lauko blokas
2 "Refnet" jungtys (A~G)
3 Patalpos blokai (1~8)
Sąlygos:
Montuotojo ir naudotojo trumpasis vadovas
76
a Vamzdyno ilgis tarp visų patalpos blokų iki artimiausio atšakos komplekto yra
≤40m.
Pavyzdys: h, i, j … p≤40m
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
18 | Vamzdžių montavimas
a
A
h i j k l m n
B C D E F G
p
b c d e f
1 2 3 4 5 6 7
8
g
H1
H2
a
b
c d e f
i
k
j
g h
A B
1 2 3 4 5 6
7 8
H1
H2
a
c
b d e fig h
1 2 3 4 5 6 7
8
H1
H2
b Jei vamzdžio ilgis tarp pirmojo ašakos komplekto ir tolimiausio patalpos bloko
viršija 40m, būtina padidinti dujų ir skysčio vamzdžių skersmenį.
Jei padidintas vamzdžio skersmuo viršija pagrindinio vamzdžio skersmenį,
tuomet reikia padidinti ir šį.
Didinkite vamzdžių skersmenis taip:
9,5 → 12,7; 12,7 → 15,9; 15,9 → 19,1; 19,1 → 22,2; 22,2 → 25,4
31,8
(a)
; 34,9 → 38,1
(a)
(a) Jei NETURITE padidinto skersmens vamzdžio, naudokite standartinį.
DRAUDŽIAMA montuoti didesnio skersmens vamzdžius nei nurodytas
padidintas skersmuo. Net jei naudosite standartinį dydį, galėsite padidinti
maksimalų leistiną ilgį po pirmosios atšakos, jei bus patenkintos visos kitos
sąlygos.
Pavyzdys: 8blokas: b+c+d+e+f+g+p≤90m ir b+c+d+e+f+g>40m; padidinti b,
c, d, e, f ir g vamzdžių skersmenį.
c Padidinus vamzdyno skersmenį (žingsnisb), vamzdyno ilgį reikia skaičiuoti
kaip dvigubą (išskyrus pagrindinį vamzdį ir nepadidinto skersmens
vamzdžius).
Bendrasis vamzdyno ilgis turi neviršyti apribojimų (žr. pirmiau pateiktą
lentelę).
(a)
; 28,6 →
Pavyzdys: a+b×2+c×2+d×2+e×2+f×2+g×2+h+i+j+k+l+m+n+p≤1000m
(500m).
d Vamzdyno ilgio skirtumas tarp artimiausio patalpos bloko nuo pirmosios
atšakos iki lauko bloko ir nuo tolimiausio patalpos bloko iki lauko bloko
≤40m.
Pavyzdys: tolimiausias– patalpos blokas Nr. 8. Artimiausias patalpos blokas
Nr. 1 → (a+b+c+d+e+f+g+p)–(a+h)≤40m.
18.1.7 Vamzdyno ilgis: VRV DX ir "Hydrobox"
Jei sistemoje yra VRVDX patalpos blokai ir "Hydrobox":
Sistemos sąranka
Pavyzdys Aprašas
1 pavyzdys
2 pavyzdys
Atšaka su "Refnet" jungtimi
Atšaka su "Refnet" jungtimi
ir "Refnet" rinktuvu
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
3 pavyzdys
Atšaka su "Refnet" rinktuvu
Montuotojo ir naudotojo trumpasis vadovas
77
18 | Vamzdžių montavimas
Maksimalus leistinas ilgis
Tarp lauko ir patalpos blokų.
Faktinis vamzdyno ilgis 135m
Ekvivalentinis ilgis
1~7 VRVDX patalpos blokai
8 "Hydrobox" blokas (HXY080/125)
1 pavyzdys:
▪ a+b+c+d+e+f+g+p≤135 m
▪ a+b+c+d+k≤135m
2 pavyzdys:
▪ a+i+k≤135m
▪ a+b+e≤135m
3 pavyzdys:
▪ a+i≤135m
▪ a+d≤135m
(a)
160m
Bendrasis vamzdyno
ilgis
(a)
Daroma prielaida, kad bendrasis "Refnet" jungties vamzdyno ilgis = 0,5m, o "Refnet"
rinktuvo= 1m (ekvivalentinio vamzdyno ilgio, o ne šaltnešio įpylimo kiekio skaičiavimo
tikslais).
Maksimalus leistinas aukščio skirtumas ("Hydrobox" patalpos bloke)
H1 ≤50m (40m) (jei lauko blokas įrengtas žemiau patalpos blokų)
H2 ≤15m
Maksimalus leistinas ilgis po atšakos
Vamzdžio ilgis nuo pirmojo šaltnešio atšakos komplekto iki patalpos bloko ≤40 m.
1 pavyzdys: 8 blokas: b+c+d+e+f+g+p≤40m
2 pavyzdys: 6 blokas: b+h≤40m, unit 8: i+k≤40m
3 pavyzdys: 8blokas: i≤40m, 2blokas: c≤40m
18.1.8 Vamzdyno ilgis: VRV DX ir RA DX
Jei sistemoje yra VRVDX patalpos blokai ir RADX patalpos blokai:
300m
3 pavyzdys:
▪ a+b+c+d+e+f+g+h+i≤300m
Montuotojo ir naudotojo trumpasis vadovas
78
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
Sistemos sąranka
H5
H4
a
c
fe
h
H1
BP1 6
i
j
g
b d
A B
7
k
l
BP2
5
4
321
H2
H6
Rinktuvas
BP skydas
1~5 RADX patalpos blokai
6,7 VRVDX patalpos blokai
Maksimalus leistinas ilgis
▪ Tarp lauko ir patalpos blokų.
Faktinis vamzdyno ilgis 100m
Pavyzdys:
18 | Vamzdžių montavimas
a+b+g+l≤100m
Ekvivalentinis ilgis
(a)
120m
Bendrasis vamzdyno ilgis 250m
Pavyzdys:
a+b+d+g+l+k+c+e+f+h+i+j≤250m
(a)
Daroma prielaida, kad bendrasis "Refnet" jungties vamzdyno ilgis = 0,5m, o "Refnet"
rinktuvo= 1m (ekvivalentinio vamzdyno ilgio, o ne šaltnešio įpylimo kiekio skaičiavimo
tikslais).
▪ Tarp BP bloko ir patalpos bloko.
Patalpos bloko pajėgumo indeksas Vamzdžio ilgis
<60 2~15m
60 2~12m
71 2~8m
Pastaba. Minimalus leistinas ilgis tarp lauko bloko ir pirmosios šaltnešio atšakos
komplekto >5m (gali būti perduotas šaltnešio triukšmas iš lauko bloko).
Pavyzdys: a>5m
Maksimalus leistinas aukščio skirtumas
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
H1 ≤50m (40m) (jei lauko blokas įrengtas žemiau patalpos blokų)
H2 ≤15m
H4 ≤40m
H5 ≤15m
H6 ≤5m
Maksimalus leistinas ilgis po atšakos
Vamzdžio ilgis nuo pirmojo šaltnešio atšakos komplekto iki patalpos bloko ≤50m.
Montuotojo ir naudotojo trumpasis vadovas
79
18 | Vamzdžių montavimas
a
b
b
a
b
a
a
b
a
b
b
a
a
a
b b b
a
b b b
a
b
a
b
a
b
a
a
a
≥200 mm
Pavyzdys: b+g+l≤50m
Jei vamzdyno ilgis tarp pirmosios atšakos ir BP bloko arba VRV DX patalpos bloko
viršija 20m, būtina padidinti dujų ir skysčio vamzdyno tarp pirmosios atšakos ir BP
bloko arba VRVDX patalpos bloko skersmenį. Jei padidintas vamzdyno skersmuo
viršija vamzdyno skersmenį prieš pirmąjį atšakos komplektą, reikia padidinti ir
pastarojo skysčių bei dujų vamzdyno skersmenį.
18.1.9 Keli lauko blokai. Galimi išdėstymai
▪ Vamzdynas tarp lauko blokų turi būti nutiestas lygiai arba šiek tiek aukštyn, kad
alyva neužsilaikytų vamzdyne.
1schema
2schema
a Į patalpos bloką
b Vamzdynas tarp lauko blokų
DRAUDŽIAMA (vamzdyne lieka alyva)
Leidžiama
▪ Kad alyva neužsilaikytų labiausiai išoriniame lauko bloke, būtina visada prijungti
uždarymo vožtuvą prie vamzdyno tarp lauko blokų, kaip parodyta 4 tinkamos
konfigūracijos iliustracijose toliau.
Montuotojo ir naudotojo trumpasis vadovas
80
a Į patalpos bloką
b Išjungus sistemą, alyva renkasi labiausiai išoriniame lauko bloke
DRAUDŽIAMA (vamzdyne lieka alyva)
Leidžiama
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
18 | Vamzdžių montavimas
a
b
≤2 m
a
≤2 m ≤2 m
≥200 mm
≥200 mm
b
>2 m >2 m
A B C
a b c
▪ Jei vamzdyno ilgis tarp lauko blokų viršija 2m, dujų linijoje suformuokite 200mm
arba didesnę vertikalią atkarpą, 2m atstumu nuo komplekto.
Jei Tada
≤2m
>2m
a Į patalpos bloką
b Vamzdynas tarp lauko blokų
PASTABA
Kelių lauko blokų sistemoje įrengimo metu taikomi šaltnešio vamzdžių prijungimo
tarp lauko blokų tvarkos apribojimai. Įrenkite atsižvelgdami į toliau pateiktus
apribojimus. Lauko blokų A, B ir C pajėgumai turi atitikti tokias ribojančias sąlygas:
A≥B≥C.
a Į patalpos blokus
b Kelių lauko blokų prijungimo vamzdyno komplektas (pirmoji atšaka)
c Kelių lauko blokų prijungimo vamzdyno komplektas (antroji atšaka)
18.2 Šaltnešio vamzdyno prijungimas
18.2.1 Kaip prijungti šaltnešio vamzdyną
Prieš jungiant šaltnešio vamzdyną, reikia pasirūpinti, kad būtų sumontuoti lauko ir
patalpos blokai.
Šaltnešio vamzdyno prijungimo procedūros:
▪ šaltnešio vamzdyno paklojimas ir prijungimas prie lauko bloko;
▪ lauko bloko apsauga nuo taršos;
▪ šaltnešio vamzdyno prijungimas prie patalpos blokų (žr. patalpos blokų įrengimo
vadovą);
▪ daugialypio jungimo vamzdyno komplekto prijungimas;
▪ šaltnešio atšakos komplekto prijungimas.
▪ Atminkite rekomendacijas, susijusias su:
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
- litavimu;
- uždarymo vožtuvų naudojimu;
- prispaustų vamzdžių nuėmimu.
Montuotojo ir naudotojo trumpasis vadovas
81
18 | Vamzdžių montavimas

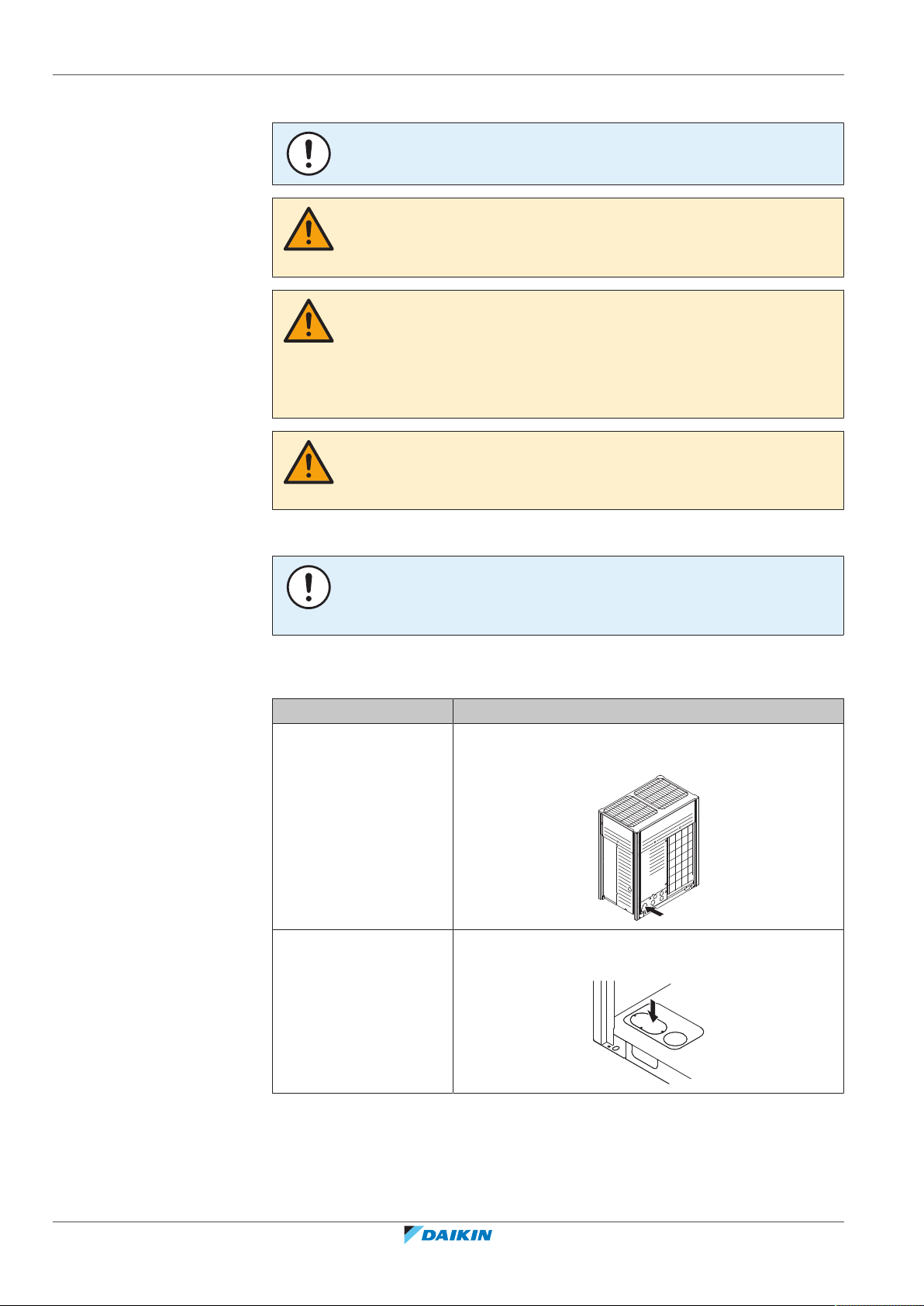

18.2.2 Šaltnešio vamzdyno prijungimo atsargumo priemonės
PASTABA
Pasirūpinkite, kad vietinis vamzdynas ir jungtys NEBŪTŲ įtemptos.
ĮSPĖJIMAS
Atlikdami bandymus NIEKADA įrenginyje nepadidinkite slėgio, kad jis viršytų
maksimalų leidžiamą slėgį (jis nurodytas ant gaminio informacinės lentelės).
ĮSPĖJIMAS
Aptikę šaltnešio nuotėkį, imkitės reikiamų atsargumo priemonių. Nutekėjus šaltnešio
dujų, nedelsdami išvėdinkite zoną. Galimi pavojai
▪ Pernelyg didelė koncentracija uždaroje patalpoje gali sukelti deguonies stygių.
▪ Šaltnešiui pasiekus ugnį, gali išsiskirti nuodingų dujų.
ĮSPĖJIMAS
VISADA rekuperuokite šaltnešį. NEIŠLEISKITE jo į aplinką. Įrengčiai ištuštinti naudokite
vakuumo siurblį.
▪ Naudokite tik fosforo rūgštimi deoksiduotą besiūlį varį.
PASTABA
Prijungę visus vamzdžius patikrinkite, ar nėra dujų nuotėkio. Dujų nuotėkiui nustatyti
naudokite azotą.
18.2.3 Keli lauko blokai. Perforuotos angos
Jungtis Aprašas
Priekinė jungtis Kad prijungtumėte, pašalinkite priekinės plokštės
Apatinė jungtis Pašalinkite perforuotas angas apatiniame rėme ir
perforuotas angas.
nutieskite vamzdyną pro apačią.
18.2.4 Kaip nutiesti šaltnešio vamzdyną
Montuotojo ir naudotojo trumpasis vadovas
82
Šaltnešio vamzdyną galima įrengti jungiant iš priekio arba iš šono (paėmus iš
apačios), kaip parodyta tolesnėje iliustracijoje.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
18 | Vamzdžių montavimas
a b
c
c
b
a
1
1
1
1
2 2
≤Ø25.4 >Ø25.4
a Kairioji jungtis
b Priekinė jungtis
c Dešinioji jungtis
Šoninio prijungimo atveju turi būti pašalinta dugno plokštėje esanti perforuota
anga:
a Didelė perforuota anga
b Grąžtas
c Gręžimo taškai
PASTABA
Perforuotų angų įrengimo atsargumo priemonės:
▪ Nepažeiskite korpuso.
▪ Įrengus perforuotas angas, rekomenduojama pašalinti atplaišas ir taisymo dažais
uždažyti kraštus bei sritis aplink kraštus, kad nerūdytų.
▪ Prieš kišdami pro perforuotas angas, apvyniokite elektros laidus apsaugine
juostele, kad neapgadintumėte.
18.2.5 Aušalo vamzdžių prijungimas prie lauke naudojamo įrenginio
INFORMACIJA
Visi vietiniai vamzdžiai, jungiantys blokus, priskiriami vietiniam tiekimui, išskyrus
priedų vamzdžius.
PASTABA
Jungiant išorinį vamzdyną, reikia imtis atsargumo priemonių. Naudokite litavimo
medžiagą kaip parodyta iliustracijoje.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
Montuotojo ir naudotojo trumpasis vadovas
83
18 | Vamzdžių montavimas
a
a
A B
7.5°
7.5°
>120 mm
>500 mm
Naudodami su bloku pateiktus priedų vamzdžius, prijunkite uždarymo vožtuvus
prie vietinio vamzdyno.
Jungtys į atšakų komplektus– montuotojo atsakomybė (vietinis vamzdynas).
18.2.6 Kaip prijungti daugialypį vamzdyno komplektą
▪ Įrenkite jungtis horizontaliai, kad prie jungties pritvirtinta atsargumo reikalaujanti
PASTABA
▪ Vietoje įrengdami vamzdyną, naudokite komplekte pateiktus papildomus
vamzdžius.
▪ Užtikrinkite, kad vietoje sumontuotas vamzdynas neliestų kitų vamzdžių, apatinio
arba šoninio skydų. Būtinai apsaugokite vamzdyną tinkama izoliacija (ypač tai
aktualu apatinei ir šoninei jungtims), kad jis nesiliestų su korpusu.
PASTABA
Netinkamai įrengus, gali sugesti lauko blokas.
etiketė (a) būtų nukreipta aukštyn.
- Nepakreipkite jungties daugiau nei 7,5° kampu (žr. vaizdą A).
- Nemontuokite jungties vertikaliai (žr. vaizdą B).
a Atsargumo reikalaujanti etiketė
DRAUDŽIAMA
Leidžiama
▪ Pasirūpinkite, kad bendrasis prie jungties prijungto vamzdyno ilgis būtų visiškai
tiesus daugiau nei 500mm atkarpoje. Daugiau nei 500mm tiesią atkarpą galima
įrengti tik prijungus ilgesnį nei 120mm tiesų vietinį vamzdį.
18.2.7 Kaip prijungti šaltnešio atšakos komplektą
Montuotojo ir naudotojo trumpasis vadovas
84
Norint įrengti šaltnešio atšakos komplektą, reikia perskaityti su komplektu pateiktą
įrengimo vadovą.
▪ Sumontuokite "Refnet" jungtį taip, kad ji išsišakotų horizontaliai arba vertikaliai.
▪ Sumontuokite "Refnet" rinktuvą taip, kad jis išsišakotų horizontaliai.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
A
B
±
3
0
°
a
b
c
a
18.2.8 Kaip apsaugoti nuo taršos
a
Apsaugokite vamzdyną, kaip aprašyta tolesnėje lentelėje, kad neleistumėte vidun
patekti nešvarumams, skysčiui arba dulkėms.
18 | Vamzdžių montavimas
a Horizontalus paviršius
b Vertikaliai sumontuota "Refnet" jungtis
c Horizontaliai sumontuota "Refnet" jungtis
Įrenginys Montavimo laikotarpis Apsaugos būdas
Lauke naudojamas
įrenginys
Patalpose naudojamas
įrenginys
>1mėnuo Užspauskite vamzdelį
<1mėnuo Užspauskite vamzdelį arba
Nepriklausomai nuo
užklijuokite lipnia juosta
laikotarpio
Naudodami sandarinimo medžiagą (vietinis tiekimas), užsandarinkite vamzdyno ir
laidų įvadines kiaurymes, nes kitaip sumažės bloko pajėgumas ir vidun gali patekti
smulkių gyvūnų.
Pavyzdys: vamzdžio išvedimas pro priekį.
a Uždarykite sritis, pažymėtas " ". (Kai vamzdynas nuvedamas iš priekinio
skydelio.)
▪ Naudokite tik švarius vamzdžius.
▪ Šalindami atplaišas, laikykite vamzdžio galą nukreiptą žemyn.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
▪ Kišdami pro sieną, uždenkite vamzdžio galą, kad į vamzdį nepatektų dulkių ir
(arba) dalelių.
Montuotojo ir naudotojo trumpasis vadovas
85
18 | Vamzdžių montavimas
1
1
1
1
2 2
≤Ø25.4 >Ø25.4
a b c d e
f
f
c
d
a
b
18.2.9 Kaip prilituoti vamzdžio galą
▪ Lituodami pūskite azotą, kad vamzdelių viduje nesusidarytų daug oksiduotos
▪ Slėgio mažinimo vožtuvu nustatykite 20kPa (0,2bar) azoto slėgį (pakankamą, kad
PASTABA
Jungiant išorinį vamzdyną, reikia imtis atsargumo priemonių. Naudokite litavimo
medžiagą kaip parodyta iliustracijoje.
plėvelės. Ši plėvelė neigiamai veikia aušinimo sistemos vožtuvus ir kompresorius
ir neleidžia tinkamai veikti.
būtų juntamas ant odos).
a Aušalo vamzdelis
b Lituojama dalis
c Prijungimas
d Rankinis vožtuvas
e Slėgio mažinimo vožtuvas
f Azotas
▪ Lituodami vamzdelių jungtis NENAUDOKITE antioksidantų.
Nuosėdos gali užkimšti vamzdelius ir sugadinti įrangą.
▪ Lituodami varinius aušalo vamzdelius, NENAUDOKITE fliuso. Naudokite fosforinio
vario lydmetalio lydinį (BCuP), kuriam nereikia fliuso.
Fliusas aušalo vamzdelių sistemoms daro itin kenksmingą poveikį. Pavyzdžiui, jei
naudojamas fliusas chloro pagrindu, jis sukels vamzdelių koroziją arba, ypač jei
fliuso sudėtyje yra fluoro, sugadins aušalo alyvą.
▪ Lituodami visada apsaugokite aplinkinius paviršius (izoliacines putas) nuo karščio.
18.2.10 Stabdymo vožtuvo ir techninės priežiūros angos naudojimas
Stabdymo vožtuvo naudojimas
Atsižvelkite į šias rekomendacijas:
▪ Užtikrinkite, kad eksploatacijos metu visi uždarymo vožtuvai būtų atidaryti.
▪ Dujų ir skysčio uždarymo vožtuvai būna uždaromi gamykloje.
Montuotojo ir naudotojo trumpasis vadovas
86
▪ Toliau pateiktose iliustracijose nurodyti pavadinimai visų dalių, reikalingų
uždarymo vožtuvui tvarkyti.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
a Priežiūros anga ir priežiūros angos dangtis
a b
cde
b Uždarymo vožtuvas
c Vietinio vamzdyno jungtis
d Uždarymo vožtuvo dangtis
a Priežiūros anga
b Uždarymo vožtuvo dangtis
c Šešiakampė kiaurymė
d Velenas
e Vožtuvo lizdas
▪ Pernelyg NESPAUSKITE uždarymo vožtuvo. Kitaip galite sulaužyti vožtuvo
korpusą.
Kaip atidaryti uždarymo vožtuvą
1 Nuimkite uždarymo vožtuvo dangtį.
2 Įkiškite šešiabriaunį raktą į uždarymo vožtuvą ir pasukite vožtuvą prieš
laikrodžio rodyklę.
18 | Vamzdžių montavimas
Kaip uždaryti uždarymo vožtuvą
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
3 Kai uždarymo vožtuvo nebegalėsite sukti toliau, nustokite.
4 Įrenkite uždarymo vožtuvo dangtį.
Rezultatas: Uždarymo vožtuvas atidarytas.
Norėdami visiškai atidaryti Ø19,1~Ø25,4mm uždarymo vožtuvą, sukite šešiakampį
raktą, kol pasieksite 27~33N•m sukimo momentą.
Dėl netinkamo sukimo momento gali atsirasti šaltnešio nuotėkis ir lūžti uždarymo
vožtuvo dangtelis.
PASTABA
Atminkite: paminėtas sukimo momentas taikomas tik Ø19,1~Ø25,4mm uždarymo
vožtuvams atidaryti.
1 Nuimkite uždarymo vožtuvo dangtį.
2 Įkiškite šešiabriaunį raktą į uždarymo vožtuvą ir pasukite vožtuvą pagal
laikrodžio rodyklę.
Montuotojo ir naudotojo trumpasis vadovas
87

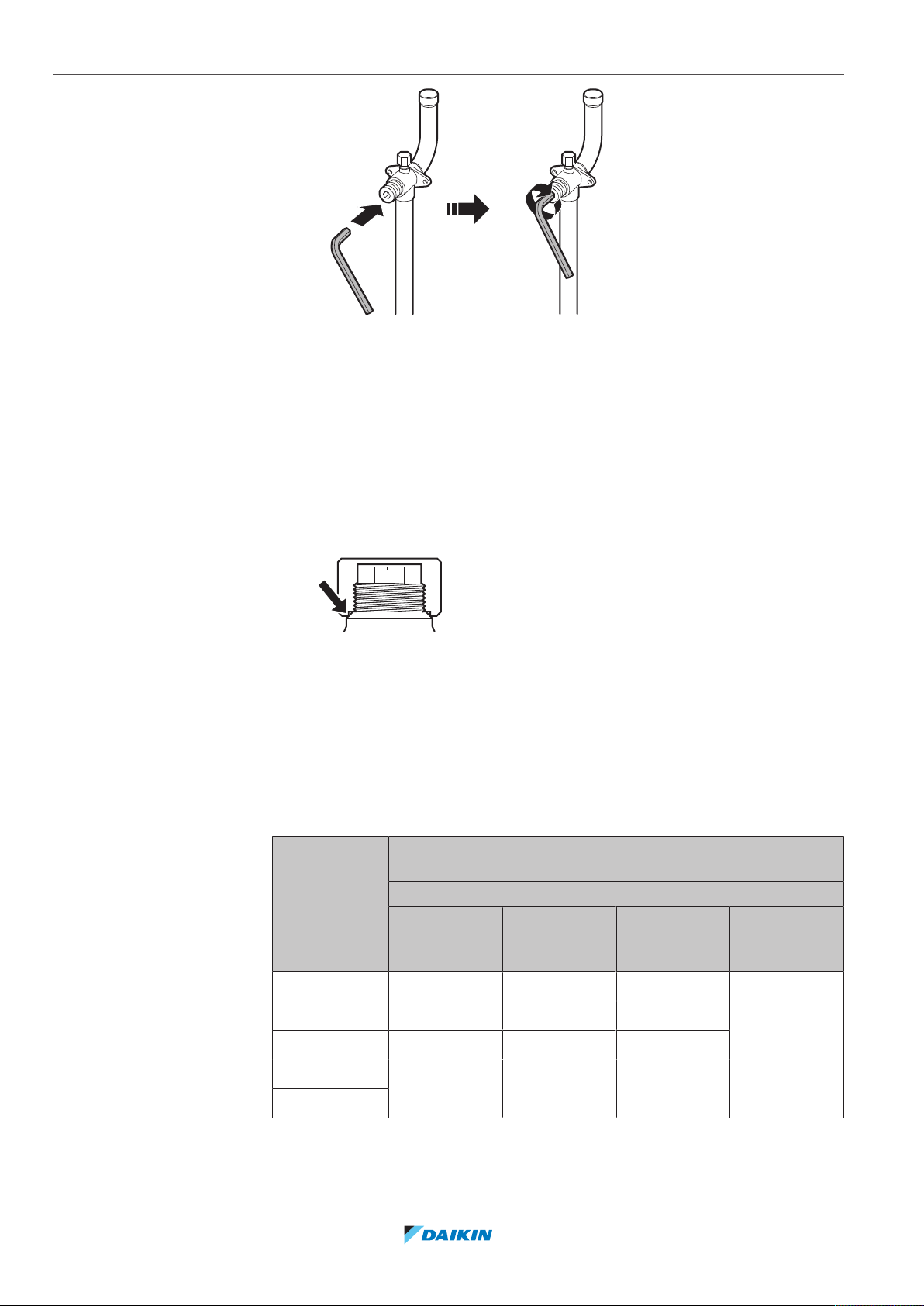

18 | Vamzdžių montavimas
Rezultatas: Uždarymo vožtuvas uždarytas.
Kaip elgtis su uždarymo vožtuvo dangčiu
▪ Uždarymo vožtuvo dangtis yra užsandarintas, kur parodyta rodykle.
▪ Sutvarkę uždarymo vožtuvą, gerai priveržkite jo dangtį ir patikrinkite, ar nėra
3 Kai uždarymo vožtuvo nebegalėsite sukti toliau, nustokite.
4 Įrenkite uždarymo vožtuvo dangtį.
NEPAŽEISKITE jo.
šaltnešio nuotėkių. Informacijos apie priveržimo sukimo momentą rasite toliau
pateiktoje lentelėje.
Kaip elgtis su priežiūros anga
▪ Visada naudokite pildymo žarną su vožtuvo nuleidžiamuoju kaiščiu, kadangi
priežiūros anga yra Šraderio tipo vožtuvas.
▪ Baigę darbą su priežiūros anga, būtinai gerai uždarykite priežiūros angos dangtį.
Informacijos apie priveržimo sukimo momentą rasite toliau pateiktoje lentelėje.
▪ Priveržę priežiūros angos dangtį, patikrinkite, ar nėra šaltnešio nuotėkių.
Priveržimo sukimo momentai
Uždarymo
vožtuvo dydis
(mm)
Ø9,5 5,4~6,6 4mm 13,5~16,5 11,5~13,9
Ø12,7 8,1~9,9 18,0~22,0
Ø15,9 13,5~16,5 6mm 23,0~27,0
Ø19,1 27,0~33,0 8mm 22,5~27,5
Ø25,4
Priveržimo sukimo momentas, N•m (sukite pagal laikrodžio
rodyklę, kad uždarytumėte)
Velenas
Vožtuvo
korpusas
Šešiakampis
veržliaraktis
Dangtelis
(vožtuvo
Priežiūros anga
dangtis)
Montuotojo ir naudotojo trumpasis vadovas
88
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
18.2.11 Kaip pašalinti užsuktus vamzdžius
p<p
>
R410AN2
b c e
a
f g
d
A B
ĮSPĖJIMAS
Jei uždarymo vožtuve liks dujų ar alyvos, užsuktas vamzdynas gali atsijungti.
Jei tiksliai NESILAIKYSITE šių instrukcijų, gali būti apgadintas turtas arba sužaloti
žmonės. Atsižvelgiant į situaciją, avarija gali turėti rimtas pasekmes.
Užsuktas vamzdynas šalinamas taip:
1 Pasirūpinkite, kad uždarymo vožtuvai būtų visiškai uždaryti.
2 Pro kolektorių prijunkite vakuumavimo/ ištraukimo įtaisą prie visų uždarymo
vožtuvų priežiūros angos.
18 | Vamzdžių montavimas
a Slėgio redukcinis vožtuvas
b Azotas
c Svarstyklės
d Šaltnešio R410A bakas (sifoninė sistema)
e Vakuumo siurblys
f Skysčio linijos uždarymo vožtuvas
g Dujų linijos uždarymo vožtuvas
A Vožtuvas A
B Vožtuvas B
3 Ištraukite dujas ir alyvą iš užsukto vamzdyno į ištraukimo įrenginį.
DĖMESIO
Neišleiskite dujų į atmosferą.
4 Ištraukę visas dujas ir alyvą iš užsukto vamzdyno, atjunkite pripylimo žarną ir
uždarykite priežiūros angas.
5 Nupjaukite apatinę dujų, skysčio ir išlyginimo uždarymo vožtuvo vamzdžių dalį
išilgai juodos linijos. Naudokite tinkamą įrankį (pvz., vamzdžių pjoviklį).
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
Montuotojo ir naudotojo trumpasis vadovas
89
18 | Vamzdžių montavimas
Ar įrengtas šaltnešio
vamzdynas?
Ar jau buvo ĮJUNGTI patalpos
blokai ir (arba) lauko blokai?
Atlikite procedūrą:
"2 metodas: po ĮJUNGIMO".
Užbaikite vamzdyno įrengimo
darbus.
Atlikite procedūrą:
"1 metodas: prieš ĮJUNGIANT
(įprastas metodas)".
Taip
Ne
Ne
Taip
18.3 Aušalo vamzdžių tikrinimas
18.3.1 Kaip patikrinti šaltnešio vamzdyną
ĮSPĖJIMAS
Niekada nešalinkite užsukto vamzdyno kietojo litavimo būdu.
Jei uždarymo vožtuve liks dujų ar alyvos, užsuktas vamzdynas gali atsijungti.
6 Palaukite, kol išlašės visa alyva, ir tik tada junkite vietinius vamzdžius (jei
ištraukimo procedūra nebuvo baigta).
Labai svarbu, kad visi šaltnešio vamzdyno įrengimo darbai būtų atliekami prieš
įjungiant blokus (patalpos arba lauko). Įjungiant blokus, inicijuojami plėtimosi
vožtuvai. Tai reiškia, kad vožtuvai bus uždaryti.
PASTABA
Kai uždaryti vietiniai išsiplėtimo vožtuvai, neįmanoma atlikti vietinio vamzdyno ir
patalpos blokų nuotėkių bandymo ir vakuuminio džiovinimo procedūrų.
1 metodas. Prieš įjungiant
Jei sistema dar neįjungta, nereikia atlikti jokių specialių veiksmų, kad būtų galima
atlikti nuotėkio bandymą ir vakuuminio džiovinimo procedūrą.
2 metodas. Po įjungimo
Jei sistema jau įjungta, aktyvinkite nuostatą [2‑21] (žr. skirsnį "Kaip pasiekti 1 arba 2
režimą" [4 116]). Ši nuostata atidarys vietinius išsiplėtimo vožtuvus, kad šaltnešis
galėtų tekėti vamzdžiais, ir leis atlikti nuotėkio bandymą bei vakuuminio džiovinimo
procedūrą.
PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS
Montuotojo ir naudotojo trumpasis vadovas
90
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
18 | Vamzdžių montavimas
PASTABA
Pasirūpinkite, kad būtų įjungti visi prie lauko bloko prijungti patalpos blokai.
PASTABA
Palaukite, kol lauko blokas baigs inicijavimo procedūrą, ir tada pritaikykite nuostatą
[2‑21].
Nuotėkio bandymas ir vakuuminis džiovinimas
Šaltnešio vamzdynas tikrinamas taip:
▪ Patikrinkite, ar nėra nuotėkių šaltnešio vamzdyne.
▪ Atlikite vakuuminio džiovinimo procedūrą, kad iš šaltnešio vamzdyno
pašalintumėte visą drėgmę, orą arba azotą.
Jei aušalo vamzdeliuose gali būti drėgmės (pavyzdžiui, į vamzdelius galėjo patekti
vandens), pirma atlikite vakuuminio džiovinimo procedūrą, kol bus pašalinta visa
drėgmė.
Visas bloko vamzdynas buvo gamykloje patikrintas dėl nuotėkių.
Reikia tikrinti tik vietoje sumontuotą šaltnešio vamzdyną. Taigi, prieš pradėdami
nuotėkių bandymą arba vakuuminio džiovinimo procedūrą, užtikrinkite, kad visi
lauko bloko uždarymo vožtuvai būtų gerai uždaryti.
PASTABA
Prieš pradėdami nuotėkio bandymą ir vakuumo procedūrą, užtikrinkite, kad visi
(atskirai įsigyti) vietoje sumontuoti vamzdyno vožtuvai būtų ATIDARYTI (tik ne lauko
bloko uždarymo vožtuvai).
Papildomos informacijos apie vožtuvų būseną rasite skirsnyje "Šaltnešio vamzdyno
patikra: sąranka"[492].
18.3.2 Šaltnešio vamzdyno patikra: bendrosios rekomendacijos
Prijunkite vakuumo vamzdyną pro kolektorių prie visų uždarymo vožtuvų priežiūros
angų, kad padidintumėte efektyvumą (žr. skirsnį "Šaltnešio vamzdyno patikra:
sąranka"[492]).
PASTABA
Naudokite 2 pakopų vakuumo siurblį su atbuliniu vožtuvu arba elektromagnetiniu
vožtuvu, kuris gali ištuštinti ertmę iki –100,7kPa (−1,007bar) (5Torr abs.) slėgio.
PASTABA
Užtikrinkite, kad neveikiant siurbliui nebūtų tėkmės priešinga kryptimi į sistemą.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
PASTABA
NEMĖGINKITE išstumti oro su šaltnešiu. Įrengčiai ištuštinti naudokite vakuumo siurblį.
Montuotojo ir naudotojo trumpasis vadovas
91
18 | Vamzdžių montavimas
p<p
>
R410AN2
C
b c e
a
g
f
d
A B
18.3.3 Šaltnešio vamzdyno patikra: sąranka
Vožtuvas A Atidarytas
Vožtuvas B Atidarytas
Vožtuvas C Atidarytas
a Slėgio redukcinis vožtuvas
b Azotas
c Svarstyklės
d Šaltnešio R410A bakas (sifoninė sistema)
e Vakuumo siurblys
f Skysčio linijos uždarymo vožtuvas
g Dujų linijos uždarymo vožtuvas
A Vožtuvas A
B Vožtuvas B
C Vožtuvas C
Vožtuvas Vožtuvo būsena
Skysčio linijos uždarymo vožtuvas Uždarytas
Dujų linijos uždarymo vožtuvas Uždarytas
PASTABA
Patalpos blokų jungtis ir visus patalpos blokus taip pat reikia išbandyti, atliekant
nuotėkių ir vakuumo testus. Pasirūpinkite, kad visi (atskirai įsigyti) vietoje įrengto
vamzdyno vožtuvai būtų atidaryti.
Žr. patalpos bloko įrengimo vadovą, kur rasite išsamesnės informacijos. Nuotėkio
testas ir džiovinimo vakuumu procedūra turi būti vykdomi prieš patiekiant blokui
elektrą. Priešingu atveju žr. pirmiau šiame skyriuje pateiktą loginę schemą (žr. skirsnį
"Kaip patikrinti šaltnešio vamzdyną"[490]).
18.3.4 Kaip atlikti nuotėkio bandymą
Nuotėkio bandymas turi atitikti EN378‑2 specifikacijas.
Kaip patikrinti, ar nėra nuotėkių: Vakuumo nuotėkio bandymas
1 Ištuštinkite sistemą, išsiurbdami iš vamzdyno skystį ir dujas iki –100,7 kPa
(–1,007bar) (5Torr abs.), laikydami ilgiau nei 2valandas.
2 Pasiekę šį rodiklį, išjunkite vakuumo siurblį ir patikrinkite, ar slėgis nekyla bent
1minutę.
Montuotojo ir naudotojo trumpasis vadovas
92
3 Jei slėgis kyla, vadinasi, sistemoje yra drėgmės (žr. vakuuminio džiovinimo
procedūrą toliau) arba yra nuotėkių.
Kaip patikrinti, ar nėra nuotėkių: Slėgio nuotėkio bandymas
1 Atlikite nuotėkių bandymą, užpurkšdami burbulų testo tirpalo ant visų
vamzdyno jungčių.
2 Išleiskite visas azoto dujas.
3 Nutraukite vakuumą, įleisdami azoto dujų iki bent 0,2 MPa (2 barų)
manometre. Niekada nenustatykite matuoklio slėgio į aukštesnį nei maksimalų
darbinį bloko slėgį, t. y. 4,0MPa (40bar).
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
PASTABA
VISADA naudokite tik rekomenduojamą didmenininko tiekiamą burbuliukų testo
tirpalą.
NIEKADA nenaudokite muiluoto vandens:
▪ Dėl muiluoto vandens gali įtrūkti sudedamosios dalys, pvz., kūginės veržlės arba
stabdymo vožtuvų dangteliai.
▪ Muiluotame vandenyje gali būti druskos, sugeriančią drėgmę, kuri užšals, atšalus
vamzdeliams.
▪ Muiluotame vandenyje yra amoniako, dėl kurio gali atsirasti kūginių jungčių
korozija (tarp žalvarinės kūginės veržlės ir varinio išplatėjimo).
18.3.5 Kaip atlikti vakuuminio džiovinimo procedūrą
PASTABA
Patalpos blokų jungtis ir visus patalpos blokus taip pat reikia išbandyti, atliekant
nuotėkių ir vakuumo testus. Pasirūpinkite, kad visi (vietoje sumontuoti) vožtuvai (jei
yra), vedantys į patalpos blokus, taip pat būtų atidaryti.
Nuotėkio testas ir džiovinimo vakuumu procedūra turi būti vykdomi prieš patiekiant
blokui elektrą. Priešingu atveju žr. skirsnį "Kaip patikrinti šaltnešio vamzdyną"[490],
kur rasite papildomos informacijos.
18 | Vamzdžių montavimas
Norėdami pašalinti visą drėgmę iš sistemos, atlikite šiuos veiksmus:
1 Ištuštinkite sistemą ir bent 2valandas laikykite tikslinį –100,7kPa (–1,007bar)
(5Torr abs.) slėgį.
2 Patikrinkite, ar, išjungus vakuumo siurblį, slėgis nekyla bent 1valandą.
3 Jei nepavyks pasiekti tikslinio slėgio per 2 valandas arba palaikyti vakuumo
1 valandą, vadinasi, galbūt sistemoje per daug drėgmės. Tokiu atveju
nutraukite vakuumą, įleisdami azoto dujų iki bent 0,05 MPa (0,5 barų)
manometre, ir pakartokite 1–3žingsnius, kol pašalinsite visą drėgmę.
4 Atsižvelgdami į tai, ar norite iškart įleisti šaltnešį pro šaltnešio įleidimo angą, ar
pirmiausia įleisti dalį šaltnešio pro skysčio liniją, atidarykite lauko bloko
uždarymo vožtuvus arba palikite juos uždarytus. Žr. skirsnį "Kaip pilti
šaltnešį"[495], kur rasite papildomos informacijos.
INFORMACIJA
Atidarius uždarymo vožtuvą, slėgis šaltnešio vamzdyne gali NEDIDĖTI. Taip gali
nutikti, pvz., dėl uždaryto išsiplėtimo vožtuvo, esančio lauko bloko kontūre, tačiau tai
NEKELIA bloko tinkamos eksploatacijos problemų.
18.3.6 Kaip izoliuoti šaltnešio vamzdyną
Baigus nuotėkio bandymą ir vakuuminį džiovinimą, reikia izoliuoti vamzdelius.
Atsižvelkite į šiuos dalykus:
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
▪ Būtinai visiškai izoliuokite jungiamąjį vamzdyną ir šaltnešio atšakų komplektus.
▪ Būtinai izoliuokite skysčio ir dujų vamzdelius (visų įrenginių).
▪ Skysčio vamzdynui izoliuoti naudokite šilumai atsparias polietilenines putas,
galinčias atlaikyti 70°C temperatūrą, o dujų vamzdynui izoliuoti naudokite
polietilenines putas, galinčias atlaikyti 120°C temperatūrą.
▪ Sutvirtinkite aušalo vamzdelių izoliaciją atsižvelgdami į įrengimo aplinką.
Montuotojo ir naudotojo trumpasis vadovas
93
18 | Vamzdžių montavimas
a
b
Aplinkos temperatūra Drėgnumas Mažiausias storis
▪ Jei yra tikimybė, kad ant uždarymo vožtuvo susidaręs kondensatas gali patekti į
patalpos bloką (pro tarpus izoliacijoje ir vamzdyne), kadangi lauko blokas
sumontuotas aukščiau nei patalpos, to būtina išvengti, atitinkamai užsandarinant
jungtis. Žr. toliau pateiktą iliustraciją.
18.4 Aušalo įleidimas
≤30°C 75–80% santykinis
drėgnumas
>30°C ≥80% santykinis
drėgnumas
a Izoliacijos medžiaga
b Kamšalas ir pan.
15mm
20mm
18.4.1 Pildymo šaltnešiu atsargumo priemonės
ĮSPĖJIMAS
▪ Naudokite TIK šaltnešį R410A. Kitos medžiagos gali sukelti sprogimą ir nelaimingą
atsitikimą.
▪ R410A sudėtyje yra fluorintų šiltnamio efektą sukeliančių dujų. Jų visuotinio
atšilimo potencialo (GWP) rodiklio vertė yra 2087,5. NEIŠLEISKITE šių dujų į
atmosferą.
▪ Pilant šaltnešį, BŪTINA mūvėti apsaugines pirštines ir dėvėti apsauginius akinius.
PASTABA
Išjungus kai kurių blokų maitinimą, nepavyks tinkamai užbaigti pildymo procedūros.
PASTABA
Jei yra keli lauko blokai, įjunkite visų jų maitinimą.
PASTABA
Būtinai įjunkite maitinimą likus 6valandoms iki šios operacijos, kad būtų maitinamas
karterio šildytuvas ir saugomas kompresorius.
Montuotojo ir naudotojo trumpasis vadovas
94
PASTABA
Jei operacija atliekama per 12 minučių nuo patalpos ir lauko blokų įjungimo,
kompresorius neveiks, kol nebus užmegztas tinkamas ryšys tarp lauko blokų ir
patalpos blokų.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
18.4.2 Kaip pilti šaltnešį
Baigus vakuuminio džiovinimo procedūrą, galima įpilti papildomą šaltnešį.
18 | Vamzdžių montavimas
PASTABA
Prieš pradėdami įpylimo procedūras, patikrinkite, ar lauko bloko 7segmentų ekrane
A1P rodoma PCB normali būsena (žr. skirsnį "Kaip pasiekti 1 arba 2 režimą"[4116]).
Pasirodžius trikties kodui, žr. skirsnį "24.1 Problemų sprendimas pagal klaidų
kodus"[4142].
PASTABA
Prieš pradėdami bet kokias pildymo šaltnešiu operacijas, uždarykite priekinį skydą.
Kol neprijungtas priekinis skydas, blokas negali tinkamai įvertinti, ar jis veikia
tinkamai.
PASTABA
Atlikus techninę priežiūrą, kai sistemoje (lauko bloke, vietiniame vamzdyne ir
patalpos blokuose) visai nėra šaltnešio (pvz., ištraukus šaltnešį), bloką reikia pripildyti
pradiniu kiekiu šaltnešio (žr. ant bloko pateiktą vardinę plokštelę), įpilant reikiamą
kiekį ir tada paleidžiant automatinę įpylimo funkciją.
Norint paspartinti šaltnešio įpylimo procedūrą (kai sistema didesnė),
rekomenduojama pirmiausia įpilti šiek tiek šaltnešio pro skysčio liniją, tada paleisti
rankinę įpylimo procedūrą. Šis žingsnis pateiktas tolesnėje procedūroje (žr. skirsnį
"Kaip pripilti šaltnešį" [4 98]). Šį veiksmą, galima praleisti, tačiau taip pildymas
užtruks ilgiau.
Pateikta loginė schema, kurioje rasite galimybių ir atliktinų veiksmų apžvalgą (žr.
skirsnį "Kaip pripilti šaltnešį. Loginė schema"[497]).
18.4.3 Papildomo aušalo kiekio nustatymas
INFORMACIJA
Dėl galutinio pildymo kiekio suderinimo bandymo laboratorijoje kreipkitės į savo
vietos įgaliotąjį atstovą.
PASTABA
Šaltnešio kiekis sistemoje turi nesiekti 100kg. Vadinasi, jei apskaičiuotas bendrasis
šaltnešio kiekis lygus arba didesnis nei 95kg, reikia padalinti kelių patalpos blokų
sistemą į smulkesnes nepriklausomas sistemas, kiekvienoje kurių būtų mažiau nei
95kg šaltnešio. Informacijos apie gamyklinį kiekį rasite bloko vardinėje plokštelėje.
Formulė:
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
R=[(X1×Ø22,2)×0,37+(X2×Ø19,1)×0,26+(X3×Ø15,9)×0,18+
(X4×Ø12,7)×0,12+(X5×Ø9,5)×0,059+(X6×Ø6,4)×0,022]+A+B
R Papildomas įpiltinas šaltnešio kiekis [kg, suapvalintas iki 1skaičiaus po kablelio]
X
Bendrasis skysčio vamzdyno ilgis [m], kai skersmuo yra Øa
1...6
A, B Parametrai A ir B (žr. tolesnes lenteles)
▪ Parametras A:
Jei sistemoje sumontuoti keli lauko blokai, pridėkite atskirų lauko blokų įpylimo
koeficientų sumą.
Montuotojo ir naudotojo trumpasis vadovas
95
18 | Vamzdžių montavimas
▪ Parametras B:
Metrinis vamzdynas. Naudojant metrinį vamzdyną, svorio koeficientus formulėje
reikia pakeisti tolesnės lentelės duomenimis:
Parametras A
Vamzdyno ilgis
(a)
CR A
8 HP 10~14 HP
≤30m 105%<CR≤130% 0,5kg
>30m 105%<CR≤130% 1,2kg 1,5kg
(a) Vamzdyno ilgis– tai atstumas nuo lauko bloko iki tolimiausio patalpos bloko
CR Bendrasis patalpos blokų prijungimo santykis
Parametras B
8+10 HP 12+14 HP
3,5kg 3,8kg
Colinis vamzdynas Metrinis vamzdynas
Vamzdynas Svorio koeficientas Vamzdynas Svorio koeficientas
Ø6,4mm 0,022 Ø6mm 0,018
Ø9,5mm 0,059 Ø10mm 0,065
Ø12,7mm 0,12 Ø12mm 0,097
Ø15,9mm 0,18 Ø15mm 0,16
Ø16mm 0,18
Ø19,1mm 0,26 Ø18mm 0,24
Ø22,2mm 0,37 Ø22mm 0,35
Prijungimo santykio reikalavimai. Renkantis patalpos blokus, prijungimo santykis
turi atitikti toliau nurodytus reikalavimus. Papildomos informacijos rasite
techniniuose inžineriniuose duomenyse.
Kiti deriniai nei paminėtieji lentelėje draudžiami.
Patalpos
blokai
Iš viso CR
(a)
VRVDX RADX LT
CR tipui
(b)
AHU
"Hydrobox"
VRVDX 70~130% 70~130% — — —
VRVDX +
80~130% 0~130% 0~130% — —
RADX
RADX 80~130% — 80~130% — —
Montuotojo ir naudotojo trumpasis vadovas
96
VRVDX + LT
70~130% 70~130% — 0~80% —
"Hydrobox"
VRV DX +
70~110% 70~110% — — 0~110%
AHU
AHU 90~110% — — — 90~110%
(a)
Bendrasis CR = bendrasis patalpos bloko prijungimo santykis
(b)
CR tipui = leistinas pajėgumo prijungimo santykis patalpos bloko tipui
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
18.4.4 Kaip pripilti šaltnešį. Loginė schema
1 žingsnis
Apskaičiuokite papildomą įpilamo šaltnešio kiekį: R (kg)
Įpilta per daug šaltnešio: ištraukite šaltnešio,
kad patenkintumėte lygtį R=Q
2 žingsnis
• Atidarykite vožtuvus C ir B į skysčio liniją
• Įpilkite reikiamą kiekį: Q (kg)
3a žingsnis
• Uždarykite vožtuvus C ir B
• Įpylimo procedūra baigta
• Įpilkite kiekį, nurodytą papildomo šaltnešio
įpylimo etiketėje
• Atlikite bandymą
3b žingsnis
Uždarykite vožtuvus C ir B
R=Q R>QR<Q
Tęsinys kitame puslapyje >>
p< p>
R410AN2
C
A B
Papildomos informacijos rasite skirsnyje "Kaip pripilti šaltnešį"[498].
Pirminis šaltnešio įpylimas
18 | Vamzdžių montavimas
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
Montuotojo ir naudotojo trumpasis vadovas
97
18 | Vamzdžių montavimas
5 žingsnis
Pereikite prie rankinio įpylimo procedūros
6 žingsnis
Aktyvuokite vietos nuostatą [2-20]=1
Blokas pradės šaltnešio rankinio įpylimo operaciją.
7 žingsnis
• Atidarykite vožtuvą A
• Įpilkite likusį šaltnešio kiekį P (kg)
R=Q+P
8 žingsnis
• Uždarykite vožtuvą A
• Paspauskite BS3, kad sustabdytumėte rankinio įpylimo operaciją
• Įpylimo procedūra baigta
• Įpilkite kiekį, nurodytą papildomo šaltnešio įpylimo etiketėje
• Atlikite bandymą
4 žingsnis
• Prijunkite vožtuvą A prie šaltnešio įpylimo angos (d)
• Atidarykite visus lauko bloko uždarymo vožtuvus
R>Q
<< Tęsinys iš ankstesnio puslapio
p< p>
R410A
d
A
Šaltnešio įpylimas
18.4.5 Kaip pripilti šaltnešį
Vykdykite žingsnius, kaip aprašyta toliau.
Pirminis šaltnešio įpylimas
1 Apskaičiuokite papildomą įpiltiną šaltnešio kiekį taikydami formulę, pateiktą
skirsnyje "Papildomo aušalo kiekio nustatymas"[495].
2 Pirmieji 10 kg papildomo šaltnešio gali būti iš anksto įpilami nepaleidžiant
lauko bloko.
Jei Tada
Papildomo šaltnešio kiekis nesiekia
Atlikite 2 ir 3 žingsnius.
10kg
Papildomo šaltnešio kiekis viršija 10kg Atlikite 2~8 žingsnius.
3 Pripilti galima neveikiant kompresoriui, prijungiant šaltnešio balioną prie
skysčio priežiūros angų ir išlyginimo uždarymo vožtuvų (atidarykite vožtuvą B).
Užtikrinkite, kad vožtuvas A ir visi lauko uždarymo vožtuvai būtų uždaryti.
Montuotojo ir naudotojo trumpasis vadovas
98
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
PASTABA
p<p
>
R410AN2
C
b c e
a
g
f
d
A B
p<p
>
R410A
a c
d
b
A
Įpylimo metu šaltnešis pilamas pro skysčio liniją. Uždarykite vožtuvą A ir atjunkite
kolektorių nuo dujų linijos.
a Slėgio redukcinis vožtuvas
b Azotas
c Svarstyklės
d Šaltnešio R410A bakas (sifoninė sistema)
e Vakuumo siurblys
f Skysčio linijos uždarymo vožtuvas
g Dujų linijos uždarymo vožtuvas
A Vožtuvas A
B Vožtuvas B
C Vožtuvas C
4 Atlikite vieną iš šių veiksmų:
Jei Tada
18 | Vamzdžių montavimas
4a Apskaičiuotas papildomas šaltnešio
kiekis pasiekiamas atliekant pirmiau
nurodytą įpylimo procedūrą
4b Pirminio įpylimo metu nepavyko
įpilti viso šaltnešio
INFORMACIJA
Jei 4žingsnyje buvo pasiektas bendrasis papildomo šaltnešio kiekis (tik išankstinio
pildymo metu), užregistruokite įpilto šaltnešio kiekį su bloku pateiktoje papildomo
šaltnešio įpylimo etiketėje ir pritvirtinkite ją prie priekinio skydo galinės pusės.
Atlikite testą, kaip aprašyta skirsnyje "21Atidavimas eksploatuoti"[4133].
Šaltnešio įpylimas
a Svarstyklės
b Šaltnešio R410A bakas (sifoninė sistema)
c Vakuumo siurblys
d Šaltnešio įpylimo anga
A Vožtuvas A
Uždarykite vožtuvus C bei B ir
atjunkite kolektoriaus jungtį su
skysčio linija.
Uždarykite vožtuvus C bei B,
atjunkite kolektoriaus jungtį su
skysčio linija ir atlikite 4~8 žingsnius.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
INFORMACIJA
Kelių lauko blokų sistemoje nebūtina prijungti visų įpylimo angų prie šaltnešio bako.
Šaltnešis pilamas ±22kg per 1 valandą sparta, kai lauko temperatūra siekia 30°CDB
arba ±6kg, kai lauko temperatūra yra 0°CDB.
Jei reikia paspartinti procesą, kai sistemoje sumontuoti keli lauko blokai, prijunkite
šaltnešio bakus prie kiekvieno lauko bloko.
Montuotojo ir naudotojo trumpasis vadovas
99
18 | Vamzdžių montavimas
18.4.6 6 žingsnis. Kaip įpilti šaltnešio rankiniu būdu
PASTABA
▪ Šaltnešio įpylimo anga jungiama prie bloke esančio vamzdyno. Bloko vidinis
vamzdynas šaltnešiu būna užpildomas gamykloje, taigi, jungdami pildymo žarną
būkite atsargūs.
▪ Įpylę šaltnešio, nepamirškite uždaryti šaltnešio įpylimo angos dangčio. Dangčio
priveržimo sukimo momentas siekia 11,5–13,9N•m.
▪ Siekiant užtikrinti tolygų šaltnešio paskirstymą, po bloko paleidimo kompresoriaus
paleidimas gali užtrukti ±10minučių. Tai nėra veikimo sutrikimas.
5 Pereikite prie rankinio įpylimo procedūros.
INFORMACIJA
Įpylę šaltnešį:
▪ Užregistruokite papildomą šaltnešio kiekį su bloku pateiktoje šaltnešio etiketėje ir
pritvirtinkite jį prie priekinio skydo galinės dalies.
▪ Atlikite bandomąją procedūrą, aprašytą skirsnyje "21 Atidavimas
eksploatuoti"[4133].
Likusį šaltnešio kiekį galima įleisti eksploatuojant lauko bloką ir naudojantis rankiniu
šaltnešio įpylimo režimu:
1 Laikykitės visų atsargumo priemonių, paminėtų skirsniuose
"20konfigūracija"[4113] ir "21Atidavimas eksploatuoti"[4133].
2 Įjunkite patalpos blokų ir lauko bloko maitinimą.
3 Aktyvuokite lauko bloko nuostatą [2‑20] = 1, kad paleistumėte rankinį
šaltnešio įpylimo režimą. Žr. "2 režimas. vietinės nuostatos"[4120], kur rasite
išsamios informacijos.
Rezultatas: Blokas pradės veikti.
4 Galima atidaryti vožtuvą A. Galima įpilti likusį papildomą šaltnešio kiekį.
5 Įpylę likusį apskaičiuotą papildomą šaltnešio kiekį, uždarykite vožtuvą A ir
paspauskite BS3, kad sustabdytumėte šaltnešio rankinio įpylimo procedūrą.
6 Atlikite testą, kaip aprašyta skirsnyje "21Atidavimas eksploatuoti"[4133].
18.4.7 Patikros įpylus šaltnešio
INFORMACIJA
Rankinė šaltnešio įpylimo procedūra automatiškai nutraukiama po 30minučių. Jei
įpylimas neužbaigiamas per 30minučių, reikia pakartoti šaltnešio įpylimo operaciją.
Montuotojo ir naudotojo trumpasis vadovas
100
▪ Ar atidaryti visi uždarymo vožtuvai?
▪ Ar įpiltas kiekis užregistruotas šaltnešio įpylimo etiketėje?
PASTABA
Pasirūpinkite, kad atlikus šaltnešio pirminio įpylimo procedūrą visi uždarymo vožtuvai
būtų atidaryti.
Jei eksploatuosite sistemą su uždarytais uždarymo vožtuvais, apgadinsite
kompresorių.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistemos oro kondicionierius
4P543427-1A – 2020.10
