Daikin RXMLQ8T7Y1B*, RXYLQ10T7Y1B*, RXYLQ12T7Y1B*, RXYLQ14T7Y1B* Installer reference guide [ru]
Справочное руководство для монтажника и пользователя
Система кондиционирования VRV IV
RXMLQ8T7Y1B*
RXYLQ10T7Y1B*
RXYLQ12T7Y1B*
RXYLQ14T7Y1B*
Содержание
Содержание
1 Информация о документации 6
1.1 Информация о настоящем документе ........................................................................................................................ 6
1.2 Значение предупреждений и символов..................................................................................................................... 7
2 Общая техника безопасности 9
2.1 Для установщика ........................................................................................................................................................... 9
2.1.1 Общие требования ....................................................................................................................................... 9
2.1.2 Место установки ........................................................................................................................................... 10
2.1.3 Если применяется хладагент R410A или R32 ............................................................................................. 10
2.1.4 Электрическая система ................................................................................................................................ 13
3 Меры предосторожности при монтаже 15
Пользователю 18
4 Меры предосторожности при эксплуатации 19
4.1 Общие положения ........................................................................................................................................................ 19
4.2 Техника безопасности при эксплуатации................................................................................................................... 20
5 О системе 24
5.1 Компоновка системы .................................................................................................................................................... 25
6 Интерфейс пользователя 26
7 Приступая к эксплуатации... 27
8 Операция 28
8.1 Рабочий диапазон......................................................................................................................................................... 28
8.2 Работа системы ............................................................................................................................................................. 29
8.2.1 О работе системы ......................................................................................................................................... 29
8.2.2 Работа на охлаждение, обогрев, в режиме "только вентиляция" и в автоматическом режиме ......... 29
8.2.3 Работа на обогрев......................................................................................................................................... 29
8.2.4 Включение системы (БЕЗ дистанционного переключателя режимов охлаждения/обогрева) ............ 30
8.2.5 Включение системы (С дистанционным переключателем режимов охлаждения/обогрева) ............. 30
8.3 Программируемая осушка ........................................................................................................................................... 31
8.3.1 О программируемой осушке ....................................................................................................................... 31
8.3.2 Программируемая осушка системы (БЕЗ дистанционного переключателя режимов охлаждения/
обогрева) ....................................................................................................................................................... 32
8.3.3 Программируемая осушка системы (С дистанционным переключателем режимов охлаждения/
обогрева) ....................................................................................................................................................... 32
8.4 Регулировка направления воздушного потока.......................................................................................................... 33
8.4.1 Воздушная заслонка ..................................................................................................................................... 33
8.5 Назначение одного из пользовательских интерфейсов главным............................................................................ 34
8.5.1 Порядок назначения одного из пользовательских интерфейсов главным ............................................ 34
8.5.2 Как назначить один из интерфейсов пользователя главным (VRVDX и гидроблок)............................. 35
8.6 Системы управления..................................................................................................................................................... 35
9 Экономия электроэнергии и оптимальные условия работы 36
9.1 Основные способы работы .......................................................................................................................................... 37
9.2 Настройки степени комфорта ...................................................................................................................................... 37
10 Техническое обслуживание 39
10.1 Техническое обслуживание после длительного простоя ......................................................................................... 39
10.2 Техническое обслуживание перед длительным простоем ...................................................................................... 40
10.3 О хладагенте .................................................................................................................................................................. 40
10.4 Послепродажное обслуживание и гарантия.............................................................................................................. 41
10.4.1 Гарантийный срок......................................................................................................................................... 41
10.4.2 Рекомендации по техническому обслуживанию и осмотру.................................................................... 41
10.4.3 Рекомендуемая периодичность технического обслуживания и осмотра.............................................. 42
10.4.4 Сокращенная периодичность технического обслуживания и осмотра.................................................. 42
11 Поиск и устранение неполадок 44
11.1 Коды сбоя: общее представление .............................................................................................................................. 46
11.2 Симптомы, НЕ являющиеся признаками неисправности системы .......................................................................... 48
Справочное руководство для монтажника и пользователя
2
11.2.1 Симптом: Система не работает................................................................................................................... 49
11.2.2 Симптом: Система не переключается с охлаждения на обогрев или обратно...................................... 49
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
Содержание
11.2.3 Симптом: Возможна работа в режиме вентиляции, а охлаждение и обогрев не работают ............... 49
11.2.4 Признак: Обороты вентилятора не соответствуют заданным................................................................. 49
11.2.5 Симптом: Направление потока воздуха не соответствует заданному ................................................... 49
11.2.6 Симптом: Из блока (внутреннего) идет белый пар................................................................................... 50
11.2.7 Симптом: Из блока (внутреннего или наружного) идет белый пар........................................................ 50
11.2.8 Признак: На дисплее интерфейса пользователя появляется значок "U4" или "U5", блок
останавливается, а через несколько минут перезапускается.................................................................. 50
11.2.9 Симптом: Шумы, издаваемые кондиционером (внутренним блоком).................................................. 50
11.2.10 Симптом: Шумы, издаваемые кондиционером (внутренним или наружным блоком)........................ 50
11.2.11 Симптом: Шумы, издаваемые кондиционером (наружным блоком)..................................................... 51
11.2.12 Симптом: Из блока выходит пыль............................................................................................................... 51
11.2.13 Симптом: Блоки издают посторонние запахи ........................................................................................... 51
11.2.14 Симптом: Вентилятор наружного блока не вращается ............................................................................ 51
11.2.15 Симптом: На дисплее появляется значок "88" .......................................................................................... 51
11.2.16 Симптом: После непродолжительной работы на обогрев компрессор наружного блока не
отключается................................................................................................................................................... 51
11.2.17 Симптом: Внутренняя часть наружного блока остается теплой, хотя он не работает .......................... 51
11.2.18 Симптом: При остановленном внутреннем блоке ощущается горячий воздух..................................... 51
12 Переезд 52
13 Утилизация 53
14 Технические данные 54
14.1 Информационные требования экологичного проектирования ............................................................................... 54
Для монтажника 55
15 Информация о блоке 56
15.1 Информация об инициативе LOOP BY DAIKIN ............................................................................................................ 56
15.2 Общее представление: Информация о блоке ........................................................................................................... 56
15.3 Чтобы распаковать наружный агрегат ........................................................................................................................ 57
15.4 Для снятия аксессуаров с наружного агрегата ........................................................................................................... 58
15.5 Вспомогательные трубки: Диаметры .......................................................................................................................... 58
15.6 Как снять транспортировочную распорку .................................................................................................................. 59
16 Информация об агрегатах и дополнительном оборудовании 60
16.1 Общее представление: Информация о блоках и о дополнительном оборудовании ........................................... 60
16.2 Идентификационная табличка: Наружный блок ....................................................................................................... 60
16.3 О наружном блоке ........................................................................................................................................................ 61
16.4 Компоновка системы .................................................................................................................................................... 61
16.5 Комбинации агрегатов и дополнительного оборудования ..................................................................................... 62
16.5.1 Как сочетаются блоки и дополнительное оборудование........................................................................ 62
16.5.2 Допустимые сочетания внутренних блоков............................................................................................... 62
16.5.3 Допустимые сочетания наружных блоков................................................................................................. 63
16.5.4 Возможные опции для наружного агрегата............................................................................................... 63
17 Монтаж агрегата 65
17.1 Как подготовить место установки ............................................................................................................................... 65
17.1.1 Требования к месту установки наружного блока...................................................................................... 65
17.1.2 Дополнительные требования к месту установки наружного блока в холодных погодных условиях . 67
17.1.3 Меры предосторожности во избежание утечки хладагента ................................................................... 69
17.2 Открывание блока......................................................................................................................................................... 71
17.2.1 Открытие блоков........................................................................................................................................... 71
17.2.2 Как вскрыть наружный блок........................................................................................................................ 71
17.2.3 Как открыть блок электрических компонентов наружного блока........................................................... 71
17.3 Монтаж наружного агрегата ........................................................................................................................................ 72
17.3.1 Подготовка монтажной конструкции ......................................................................................................... 72
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
18 Монтаж трубопроводов 74
18.1 Подготовка трубопровода хладагента ........................................................................................................................ 74
18.1.1 Требования к трубопроводам хладагента ................................................................................................. 74
18.1.2 Изоляция трубопровода хладагента........................................................................................................... 75
18.1.3 Как подобрать трубки по размеру.............................................................................................................. 75
18.1.4 Как подбирать комплекты разветвления трубопровода хладагента...................................................... 79
18.1.5 Длина трубопроводов.................................................................................................................................. 80
18.1.6 Длина трубопровода: только для VRV DX .................................................................................................. 80
18.1.7 Длина трубопровода: VRV DX и гидроблок................................................................................................ 84
18.1.8 Длина трубопровода: VRV DX и RA DX........................................................................................................ 86
18.1.9 Системы с несколькими наружными блоками: Допустимые варианты компоновки........................... 87
Справочное руководство для монтажника и пользователя
3
Содержание
18.2 Подсоединение трубопроводов хладагента .............................................................................................................. 89
18.2.1 Подсоединение трубопроводов хладагента ............................................................................................. 89
18.2.2 Меры предосторожности при подсоединении трубопроводов хладагента ......................................... 89
18.2.3 Системы с несколькими наружными блоками: Выбивные отверстия.................................................... 90
18.2.4 Прокладка трубопроводов хладагента....................................................................................................... 90
18.2.5 Подсоединение трубопровода хладагента к наружному блоку ............................................................. 91
18.2.6 Монтаж комплекта для подсоединения нескольких блоков................................................................... 91
18.2.7 Подсоединение комплекта для разветвления.......................................................................................... 92
18.2.8 Защита от загрязнения................................................................................................................................. 92
18.2.9 Пайка концов трубок.................................................................................................................................... 93
18.2.10 Применение запорного клапана с сервисным отверстием ..................................................................... 94
18.2.11 Удаление пережатых трубок ....................................................................................................................... 96
18.3 Проверка трубопровода хладагента ........................................................................................................................... 98
18.3.1 Проверка проложенных трубопроводов хладагента................................................................................ 98
18.3.2 Проверка трубопровода хладагента: Общие правила ............................................................................. 99
18.3.3 Проверка трубопровода хладагента: Подготовка..................................................................................... 99
18.3.4 Проверка на утечку газообразного хладагента......................................................................................... 100
18.3.5 Порядок выполнения вакуумной осушки .................................................................................................. 101
18.3.6 Изоляция трубопроводов хладагента ........................................................................................................ 101
18.4 Заправка хладагентом .................................................................................................................................................. 102
18.4.1 Меры предосторожности при заправке хладагента................................................................................. 102
18.4.2 Заправка хладагентом.................................................................................................................................. 103
18.4.3 Определение объема дополнительного хладагента................................................................................ 103
18.4.4 Порядок заправки хладагента: технологическая карта............................................................................ 106
18.4.5 Порядок заправки хладагента..................................................................................................................... 107
18.4.6 Действие 6: заправка хладагента вручную ................................................................................................ 109
18.4.7 Что нужно проверить после заправки хладагента.................................................................................... 110
18.4.8 Наклейка этикетки с информацией о фторированных газах, способствующих созданию
парникового эффекта ................................................................................................................................... 110
19 Подключение электрооборудования 111
19.1 Подсоединение электропроводки .............................................................................................................................. 111
19.1.1 Меры предосторожности при подключении электропроводки ............................................................. 111
19.1.2 Прокладка электропроводки по месту установки: общее представление ............................................ 113
19.1.3 Электропроводка.......................................................................................................................................... 114
19.1.4 Рекомендации по высвобождению выбивных отверстий ....................................................................... 115
19.1.5 Соблюдение электрических нормативов................................................................................................... 115
19.1.6 Требования к защитным устройствам........................................................................................................ 116
19.2 Прокладка линий электропитания и управления ...................................................................................................... 117
19.3 Подключение электропроводки управления............................................................................................................. 118
19.4 Отделочная обмотка электропроводки управления................................................................................................. 119
19.5 Прокладка и крепление линии электропитания........................................................................................................ 120
19.6 Подключение электропитания .................................................................................................................................... 120
19.7 Проверка сопротивления изоляции компрессора .................................................................................................... 122
20 Конфигурирование 123
20.1 Общее представление: Конфигурация ....................................................................................................................... 123
20.2 Настройка по месту установки ..................................................................................................................................... 123
20.2.1 Выполнение настройки по месту установки.............................................................................................. 123
20.2.2 Элементы местных настроек....................................................................................................................... 125
20.2.3 Доступ к элементам местных настроек...................................................................................................... 125
20.2.4 Доступ к режиму 1 или 2.............................................................................................................................. 126
20.2.5 Доступ к режиму 1........................................................................................................................................ 127
20.2.6 Доступ к режиму 2........................................................................................................................................ 128
20.2.7 Режим 1: контрольные настройки .............................................................................................................. 129
20.2.8 Режим 2: местные настройки...................................................................................................................... 132
20.2.9 Подключение компьютерного конфигуратора к наружному блоку........................................................ 138
20.3 Экономия электроэнергии и оптимальные условия работы .................................................................................... 138
20.3.1 Основные способы работы.......................................................................................................................... 138
20.3.2 Настройки степени комфорта...................................................................................................................... 140
20.3.3 Пример: автоматический режим охлаждения .......................................................................................... 142
20.3.4 Пример: автоматический режим обогрева................................................................................................ 143
21 Ввод в эксплуатацию 145
21.1 Общее представление: Ввод в эксплуатацию............................................................................................................ 145
21.2 Меры предосторожности при вводе в эксплуатацию............................................................................................... 145
21.3 Предпусковые проверочные операции ...................................................................................................................... 146
21.4 Пробный запуск ............................................................................................................................................................. 148
21.5 Порядок выполнения пробного запуска..................................................................................................................... 148
21.6 Устранение неполадок после ненормального завершения пробного запуска ..................................................... 150
Справочное руководство для монтажника и пользователя
4
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
Содержание
21.7 Эксплуатация блока ...................................................................................................................................................... 150
22 Передача потребителю 151
23 Техническое и иное обслуживание 152
23.1 Техника безопасности при техобслуживании ............................................................................................................ 152
23.1.1 Во избежание поражения током................................................................................................................. 152
23.2 Работа в режиме технического обслуживания .......................................................................................................... 153
23.2.1 Применение режима вакуумирования ...................................................................................................... 153
23.2.2 Откачка хладагента....................................................................................................................................... 154
24 Возможные неисправности и способы их устранения 155
24.1 Устранение неполадок по кодам сбоя........................................................................................................................ 155
24.2 Коды неисправности: общее представление ............................................................................................................ 156
25 Утилизация 164
26 Технические данные 165
26.1 Свободное место для техобслуживания: Наружный блок ....................................................................................... 165
26.2 Схема трубопроводов: Наружный блок...................................................................................................................... 167
26.3 Схема электропроводки: Наружный блок .................................................................................................................. 167
27 Глоссарий 171
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
Справочное руководство для монтажника и пользователя
5
1 | Информация о документации
1 Информация о документации
Содержание раздела
1.1 Информация о настоящем документе................................................................................................................................ 6
1.2 Значение предупреждений и символов............................................................................................................................. 7
1.1 Информация о настоящем документе
Целевая аудитория
Уполномоченные монтажники + конечные пользователи
Комплект документации
ИНФОРМАЦИЯ
Данное устройство может использоваться специалистами или обученными
пользователями в магазинах, на предприятиях легкой промышленности, на
фермах, либо неспециалистами для коммерческих нужд.
Настоящий документ является частью комплекта документации. В полный
комплект входит следующее:
▪ Общие правила техники безопасности:
- Меры предосторожности, с которыми необходимо ознакомиться, прежде
чем приступать к монтажу
- Формат: Документ (в ящике с наружным блоком)
▪ Руководство по монтажу и эксплуатации наружного блока:
- Инструкции по монтажу и эксплуатации
- Формат: Документ (в ящике с наружным блоком)
▪ Справочное руководство для монтажника и пользователя:
- Подготовка к монтажу, справочная информация,…
- Подробные пошаговые инструкции и справочная информация для
базового и расширенного применения
- Формат: оцифрованные файлы, размещенные по адресу: http://
www.daikineurope.com/support-and-manuals/product-information/
Последние редакции предоставляемой документации доступны на
региональном веб-сайте Daikin или у дилера.
Язык оригинальной документации английский. Документация на любом
другом языке является переводом.
Технические данные
▪ Подборка самых свежих технических данных размещена на региональном
веб-сайте Daikin (в открытом доступе).
▪ Полные технические данные в самой свежей редакции размещаются на
интернет-портале Daikin Business Portal (требуется авторизация).
Справочное руководство для монтажника и пользователя
6
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
1 | Информация о документации
1.2 Значение предупреждений и символов
ОПАСНО!
Обозначает ситуацию, которая приведет к гибели или серьезной травме.
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
Обозначает ситуацию, которая может привести к поражению электрическим
током.
ОПАСНО! ОПАСНОСТЬ ВОЗГОРАНИЯ ИЛИ ОЖОГА
Обозначает ситуацию, которая может привести к возгоранию или ожогам из-за
крайне высоких или, наоборот, низких температур.
ОПАСНО! ВЗРЫВООПАСНО
Обозначает ситуацию, которая может привести к взрыву.
ПРЕДУПРЕЖДЕНИЕ
Обозначает ситуацию, которая может привести к гибели или серьезной травме.
ПРЕДУПРЕЖДЕНИЕ: ВОСПЛАМЕНЯЮЩИЙСЯ МАТЕРИАЛ
ПРЕДОСТЕРЕЖЕНИЕ
Обозначает ситуацию, которая может привести к травме малой или средней
тяжести.
ПРИМЕЧАНИЕ
Обозначает ситуацию, которая может привести к повреждению оборудования
или имущества.
ИНФОРМАЦИЯ
Обозначает полезные советы или дополнительную информацию.
Обозначения на блоке:
Значок Пояснения
Прежде чем приступать к установке оборудования,
ознакомьтесь с содержанием руководства по монтажу и
эксплуатации, а также с инструкциями по прокладке
электропроводки.
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
Перед выполнением любых работ по техническому и
иному обслуживанию ознакомьтесь с содержанием
руководства по техобслуживанию.
Дополнительную информацию см. в справочном
руководстве для монтажника и пользователя.
В блоке есть вращающиеся детали. Обращайтесь с
блоком аккуратно, производя его обслуживание или
осмотр.
Справочное руководство для монтажника и пользователя
7
1 | Информация о документации
Обозначения в документации:
Значок Пояснения
Название иллюстрации или ссылка на нее.
Пример: « 1–3 Название иллюстрации» означает
«иллюстрация 3 в разделе 1».
Название таблицы или ссылка на нее.
Пример: « 1–3 Название таблицы» означает «таблица 3
в разделе 1».
Справочное руководство для монтажника и пользователя
8
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
2 | Общая техника безопасности
2 Общая техника безопасности
Содержание раздела
2.1 Для установщика................................................................................................................................................................... 9
2.1.1 Общие требования ............................................................................................................................................... 9
2.1.2 Место установки ................................................................................................................................................... 10
2.1.3 Если применяется хладагент R410A или R32..................................................................................................... 10
2.1.4 Электрическая система ........................................................................................................................................ 13
2.1 Для установщика
2.1.1 Общие требования
Если возникли сомнения по поводу установки или эксплуатации блока,
обратитесь к продавцу оборудования.
ОПАСНО! ОПАСНОСТЬ ВОЗГОРАНИЯ ИЛИ ОЖОГА
▪ НЕ прикасайтесь к трубопроводу хладагента, трубопроводу воды или
внутренним деталям во время эксплуатации или сразу после прекращения
эксплуатации системы. Они могут быть слишком горячими или слишком
холодными. Подождите, пока они достигнут нормальной температуры. Если
необходимо дотронуться до них, наденьте защитные перчатки.
▪ НЕ дотрагивайтесь до случайно вытекшего хладагента.
ПРЕДУПРЕЖДЕНИЕ
Неправильный монтаж или неправильное подключение оборудования или
принадлежностей могут привести к поражению электротоком, короткому
замыканию, протечкам, возгоранию или повреждению оборудования.
Используйте только те принадлежности, дополнительное оборудование и
запасные части, которые изготовлены или утверждены Daikin.
ПРЕДУПРЕЖДЕНИЕ
Убедитесь, что установка, пробный запуск и используемые материалы
соответствуют действующему законодательству (в верхней части инструкций,
приведенных в документации Daikin).
ПРЕДОСТЕРЕЖЕНИЕ
При установке, техническом и ином обслуживании системы надевайте средства
индивидуальной защиты (перчатки, очки,…).
ПРЕДУПРЕЖДЕНИЕ
Полиэтиленовые упаковочные мешки необходимо разрывать и выбрасывать,
чтобы дети не могли ими играть. Возможная опасность: удушье.
ПРЕДУПРЕЖДЕНИЕ
Примите адекватные меры по недопущению попадания в агрегат мелких
животных. При контакте мелких животных с электрическими деталями
возможны сбои в работе блока, задымление или возгорание.
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
Справочное руководство для монтажника и пользователя
9
2 | Общая техника безопасности
В соответствии с действующими нормативами может быть необходимо
наличие журнала со следующей информацией: данные об техническом
обслуживании, ремонтные работы, результаты проверок, периоды
отключения,…
Кроме того, в ОБЯЗАТЕЛЬНОМ порядке размещается на видном месте
следующая информация:
▪ инструкция по аварийному отключению системы
ПРЕДОСТЕРЕЖЕНИЕ
НЕ прикасайтесь к воздухозаборнику или к алюминиевым пластинам блока.
ПРЕДОСТЕРЕЖЕНИЕ
▪ НЕ ДОПУСКАЕТСЯ размещать любые предметы и оборудование на агрегате.
▪ НЕ ДОПУСКАЕТСЯ залезать на блок, сидеть и стоять на нем.
ПРИМЕЧАНИЕ
Чтобы избежать проникновения воды, работы на наружном агрегате лучше
всего выполнять в сухую погоду.
▪ название и адрес пожарной службы, полиции и больницы
▪ название, адрес и номер круглосуточного телефона для получения помощи.
Руководящие указания по техническому паспорту для стран Западной Европы
изложены в стандарте EN378.
2.1.2 Место установки
▪ Вокруг агрегата должно быть достаточно свободного места для
▪ Проследите за тем, чтобы место монтажа выдерживало вес и вибрацию
▪ Проследите за тем, чтобы пространство хорошо проветривалось. НЕ
▪ Убедитесь, что агрегат стоит ровно.
Агрегат НЕЛЬЗЯ устанавливать в перечисленных далее местах:
▪ В потенциально взрывоопасной атмосфере.
▪ Где установлено оборудование, излучающее электромагнитные волны.
▪ Где существует риск возгорания вследствие утечки горючих газов (например,
обслуживания и циркуляции воздуха.
блока.
перекрывайте вентиляционные отверстия.
Электромагнитные волны могут помешать функционированию системы
управления и вызвать сбои в работе агрегата.
разбавитель для краски или бензин), суспензии углеродного волокна или
воспламеняемой пыли.
▪ Где выделяются коррозионные испарения (например, пары серной
кислоты). Коррозия медных труб и мест пайки может привести к утечке
хладагента.
2.1.3 Если применяется хладагент R410A или R32
Если применимо. Дополнительные сведения см. в руководстве по монтажу
или в справочном руководстве для монтажника.
Справочное руководство для монтажника и пользователя
10
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
2 | Общая техника безопасности
ПРИМЕЧАНИЕ
Убедитесь, что установка трубопровода хладагента соответствует действующим
нормативам. В Европе применяется стандарт EN378.
ПРИМЕЧАНИЕ
Проследите за тем, чтобы прокладываемые по месту эксплуатации
трубопроводы и выполняемые соединения НЕ подвергались воздействию
механического напряжения.
ПРЕДУПРЕЖДЕНИЕ
В ходе пробных запусков НИ В КОЕМ СЛУЧАЕ не давайте давление в систему,
превышающее максимально допустимое (указано на паспортной табличке
блока).
ПРЕДУПРЕЖДЕНИЕ
В случае утечки хладагента примите надлежащие меры предосторожности. Если
происходит утечка хладагента, немедленно проветрите помещение. Возможные
риски:
▪ Избыточная концентрация хладагента в закрытом помещении может
привести к недостатку кислорода.
▪ Контакт паров хладагента с огнем может привести к выделению ядовитого
газа.
ОПАСНО! ВЗРЫВООПАСНО
Откачка хладагента в случае протечки. Правило, которое необходимо
соблюдать при откачке хладагента из системы в случае его протечки:
▪ НЕЛЬЗЯ пользоваться автоматической функцией откачки из блока,
обеспечивающей сбор всего хладагента из системы с его закачкой в
наружный блок. Возможное следствие: Самовозгорание и взрыв
работающего компрессора из-за поступления в него воздуха.
▪ Пользуйтесь отдельной системой рекуперации, чтобы НЕ включать
компрессор блока.
ПРЕДУПРЕЖДЕНИЕ
Использованный хладагент НЕОБХОДИМО собрать. ЗАПРЕЩАЕТСЯ сбрасывать
хладагент непосредственно в окружающую среду. Воспользуйтесь вакуумным
насосом для вакуумирования системы.
ПРИМЕЧАНИЕ
После соединения всех труб убедитесь в отсутствии утечки. Для обнаружения
утечек используйте азот.
ПРИМЕЧАНИЕ
▪ Во избежание поломки компрессора НЕ заправляйте хладагент сверх
указанного количества.
▪ Когда требуется вскрыть контур циркуляции хладагента, обращаться с
хладагентом НЕОБХОДИМО в соответствии с действующим
законодательством.
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
Справочное руководство для монтажника и пользователя
11
2 | Общая техника безопасности
▪ Если необходима дозаправка, см. паспортную табличку на блоке. В ней
указан тип хладагента и его необходимое количество.
▪ Заправка блока хладагентом произведена на заводе, но в зависимости от
размера труб и протяженности трубопровода некоторые системы
необходимо дозаправить хладагентом.
▪ Используйте только инструменты, специально предназначенные для работы
с используемым в системе типом хладагента, чтобы обеспечить
сопротивление давлению и предотвратить попадание в систему
посторонних частиц.
▪ Заправьте жидкий хладагент следующим образом:
ПРЕДУПРЕЖДЕНИЕ
Убедитесь в том, что в системе отсутствует кислород. Хладагент можно
заправлять только после выполнения проверки на утечки и осушки вакуумом.
Возможное следствие: самовоспламенение и взрыв компрессора по причине
поступления кислорода в работающий компрессор.
Если То
Предусмотрена трубка сифона
(т. е. на баллоне имеется отметка
Не переворачивайте баллон при
заправке.
“Установлен сифон для заправки
жидкости”)
НЕ предусмотрена трубка сифона Осуществляйте заправку при
перевернутом вверх дном баллоне.
▪ Цилиндры с хладагентом следует открывать постепенно.
▪ Хладагент заправляется в жидком состоянии. Дозаправка в газовой фазе
может привести к нарушению нормальной работы системы.
ПРЕДОСТЕРЕЖЕНИЕ
После завершения или временного прерывания заправки немедленно
перекройте клапан резервуара с хладагентом. Если клапан сразу же НЕ
перекрыть, заправка может продолжаться под действием остаточного давления.
Возможное следствие: Недопустимое количество хладагента.
Справочное руководство для монтажника и пользователя
12
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
2.1.4 Электрическая система
2 | Общая техника безопасности
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
▪ Прежде чем снимать крышку распределительной коробки, подключать
электропроводку или дотрагиваться до электрических компонентов
необходимо полностью ОТКЛЮЧИТЬ электропитание.
▪ Перед обслуживанием отключите электропитание более чем на 10 минут и
убедитесь в отсутствии напряжения на контактах емкостей основной цепи
или электрических деталях. Перед тем как касаться деталей, убедитесь, что
напряжение на них НЕ превышает 50 В постоянного тока. Расположение
контактов показано на электрической схеме.
▪ НЕ дотрагивайтесь до электрических деталей влажными руками.
▪ НЕ оставляйте агрегат без присмотра со снятой сервисной панелью.
ПРЕДУПРЕЖДЕНИЕ
Если НЕТ заводской установки, то стационарная проводка в ОБЯЗАТЕЛЬНОМ
порядке дополнительно оснащается главным выключателем или другими
средствами разъединения по всем полюсам в соответствии с условиями
категории перенапряженияIII.
ПРЕДУПРЕЖДЕНИЕ
▪ Используйте ТОЛЬКО медные провода.
▪ Убедитесь в том, что электропроводка по месту установки системы
соответствует действующим законодательным нормам.
▪ Прокладка электропроводки ОБЯЗАТЕЛЬНО должна осуществляться в
соответствии с прилагаемыми к аппарату схемами.
▪ НИ В КОЕМ СЛУЧАЕ НЕ сдавливайте собранные в пучок кабели, следите за
тем, чтобы они не соприкасались с трубами и острыми краями. Проследите
за тем, чтобы на разъемы клемм не оказывалось внешние давление.
▪ Обязательно выполните заземление. НЕ ДОПУСКАЕТСЯ заземление блока на
трубопроводы инженерных сетей, разрядники и телефонные линии.
Ненадежное заземление может привести к поражению электрическим
током.
▪ Для питания системы необходима отдельная цепь электропитания. НЕ
ДОПУСКАЕТСЯ подключение к электрической цепи, которая уже подает
питание на другое оборудование.
▪ Проследите за установкой предохранителей или размыкателей цепи.
▪ Необходимо установить предохранитель утечки на землю. Невыполнение
этого требования может привести к поражению электрическим током или к
возгоранию.
▪ Устанавливая средство защиты от утечки на землю, убедитесь в том, что оно
совместимо с инвертором (устойчиво к электрическому шуму высокой
частоты). Это позволит избежать ложных срабатываний средства защиты.
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
ПРЕДОСТЕРЕЖЕНИЕ
▪ При подсоединении электропитания сначала необходимо подсоединить
кабель заземления, а затем выполнить токоподводящие соединения.
▪ При отсоединении электропитания сначала необходимо отсоединить
токоподводящие соединения, а затем – соединение с землей.
▪ Длина проводов между креплением электропроводки питания и самой
клеммной колодкой должна быть такой, чтобы токоподводящие провода
натягивались прежде чем окажется натянут провод заземления в случае
натяжения электропроводки питания при ослаблении ее крепления.
Справочное руководство для монтажника и пользователя
13
2 | Общая техника безопасности
Во избежание помех силовые кабели следует прокладывать не ближе 1 м от
телевизоров или радиоприемников. В зависимости от длин радиоволн
расстояние в 1м может оказаться недостаточным.
ПРИМЕЧАНИЕ
Меры предосторожности при прокладке электропроводки питания:
▪ НЕ подключайте к клеммной колодке электропитания провода разной
толщины (люфт в контактах электропроводки питания может привести к
перегреву).
▪ Подключать провода одинаковой толщины следует, как показано на рисунке
выше.
▪ Подсоедините провод электропитания и надежно зафиксируйте его во
избежание воздействия внешнего давления на клеммную колодку.
▪ Для затяжки винтов клемм используйте соответствующую отвертку. Отвертка
с маленькой головкой повредит головку и сделает адекватную затяжку
невозможной.
▪ Излишнее затягивание винтов клемм может привести к их поломке.
ПРЕДУПРЕЖДЕНИЕ
▪ По окончании всех электротехнических работ проверьте надежность
крепления каждой электродетали и каждой клеммы внутри блока
электродеталей.
▪ Перед запуском агрегата убедитесь, что все крышки закрыты.
ПРИМЕЧАНИЕ
Применимо только в случае трехфазного питания и пуска компрессора
посредством ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ.
Если существует вероятность обратной фазы после мгновенного отключения
питания и подачи и отключения напряжения в ходе работы системы,
подключите в определенном месте цепь защиты обратной фазы. Работа
устройства в обратной фазе может послужить причиной поломки компрессора и
других компонентов.
Справочное руководство для монтажника и пользователя
14
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
3 | Меры предосторожности при монтаже
3 Меры предосторожности при монтаже
Изложенные далее указания и меры предосторожности обязательны к
соблюдению.
ПРЕДУПРЕЖДЕНИЕ
Полиэтиленовые упаковочные мешки необходимо разрывать и выбрасывать,
чтобы дети не могли ими играть. Возможная опасность: удушье.
ПРЕДОСТЕРЕЖЕНИЕ
Данный аппарат не предназначен для широкого пользования, установку
необходимо выполнить в защищенном месте, исключающем легкий доступ.
Эта система, состоящая из внутренних и наружных блоков, предназначена для
установки в коммерческих и промышленных зданиях.
ПРЕДОСТЕРЕЖЕНИЕ
Избыточная концентрация хладагента в закрытом помещении может привести к
кислородной недостаточности.
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
НЕ оставляйте блок без присмотра со снятой сервисной панелью.
ОПАСНО! ОПАСНОСТЬ ВОЗГОРАНИЯ ИЛИ ОЖОГА
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
В случае утечки хладагента примите надлежащие меры предосторожности. Если
происходит утечка хладагента, немедленно проветрите помещение. Возможные
риски:
▪ Избыточная концентрация хладагента в закрытом помещении может
привести к недостатку кислорода.
▪ Контакт паров хладагента с огнем может привести к выделению ядовитого
газа.
ПРЕДУПРЕЖДЕНИЕ
Использованный хладагент НЕОБХОДИМО собрать. ЗАПРЕЩАЕТСЯ сбрасывать
хладагент непосредственно в окружающую среду. Воспользуйтесь вакуумным
насосом для вакуумирования системы.
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
ПРЕДУПРЕЖДЕНИЕ
В ходе пробных запусков НИ В КОЕМ СЛУЧАЕ не давайте давление в систему,
превышающее максимально допустимое (указано на паспортной табличке
блока).
ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте выхода газов в атмосферу.
Справочное руководство для монтажника и пользователя
15
3 | Меры предосторожности при монтаже
ПРЕДУПРЕЖДЕНИЕ
Газообразный хладагент и масло, оставшееся внутри запорного клапана, могут
разорвать пережатые трубки.
НЕСОБЛЮДЕНИЕ изложенных здесь указаний чревато порчей имущества или
нанесением травмы, которая может оказаться серьезной в зависимости от
обстоятельств.
ПРЕДУПРЕЖДЕНИЕ
Ни в коем случае НЕ удаляйте сплющенные участки трубок пайкой.
Газообразный хладагент и масло, оставшееся внутри запорного вентиля, могут
разорвать сплющенные трубки.
ПРЕДУПРЕЖДЕНИЕ
▪ В качестве хладагента используйте ТОЛЬКО R410A. Другие вещества могут
вызвать взрывы и несчастные случаи.
▪ Хладагент R410A содержит фторированные парниковые газы. Значение
потенциала глобального потепления (GWP) составляет 2087,5. НЕ выпускайте
эти газы в атмосферу.
▪ При заправке хладагентом ОБЯЗАТЕЛЬНО надевайте защитные перчатки и
очки.
ПРЕДОСТЕРЕЖЕНИЕ
НЕ вводите и не размещайте в блоке дополнительную длину кабеля.
ПРЕДУПРЕЖДЕНИЕ
▪ Если отсутствует нейтраль электропитания или она не соответствует
нормативам, возможно повреждение оборудования.
▪ Необходимо установить надлежащее заземление. НЕ ДОПУСКАЕТСЯ
заземление агрегата на трубопровод инженерных сетей, разрядник и
заземление телефонных линий. Ненадежное заземление может привести к
поражению электрическим током.
▪ Установите необходимые предохранители или автоматические прерыватели.
▪ Обязательно прикрепляйте кабель с помощью стяжек, так чтобы он НЕ
касался острых кромок или труб, особенно со стороны высокого давления.
▪ Не допускается использование проводки с отводами и скрученными
многожильными кабелями удлинителей и соединений звездой. Это может
вызвать перегрев, поражение электрическим током или возгорание.
▪ НЕ допускается установка фазокомпенсаторного конденсатора, так как
агрегат оборудован инвертором. Фазокомпенсаторный конденсатор снижает
производительность и может вызвать несчастные случаи.
Справочное руководство для монтажника и пользователя
16
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
3 | Меры предосторожности при монтаже
ПРЕДУПРЕЖДЕНИЕ
▪ К прокладке электропроводки допускаются ТОЛЬКО аттестованные
электрики в СТРОГОМ соответствии с действующим законодательством.
▪ Электрические соединения подключаются к стационарной проводке.
▪ Все электрическое оборудование и материалы, приобретаемые по месту
монтажа, ДОЛЖНЫ соответствовать требованиям действующего
законодательства.
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте многожильные кабели.
ПРЕДОСТЕРЕЖЕНИЕ
▪ При подсоединении электропитания сначала необходимо подсоединить
кабель заземления, а затем выполнить токоподводящие соединения.
▪ При отсоединении электропитания сначала необходимо отсоединить
токоподводящие соединения, а затем – соединение с землей.
▪ Длина проводов между креплением электропроводки питания и самой
клеммной колодкой должна быть такой, чтобы токоподводящие провода
натягивались прежде чем окажется натянут провод заземления в случае
натяжения электропроводки питания при ослаблении ее крепления.
ПРЕДОСТЕРЕЖЕНИЕ
НЕ выполняйте пробный запуск во время проведения работ с внутренними
блоками.
Во время пробного запуска будет работать НЕ только наружный блок, но и
подключенные к нему внутренние блоки. Работать с внутренним блоком при
выполнении пробного запуска опасно.
ПРЕДОСТЕРЕЖЕНИЕ
НЕ вставляйте пальцы, а также палки и другие предметы в отверстия для забора
и выпуска воздуха. НЕ снимайте решетку вентилятора. Когда вентилятор
вращается на высокой скорости, это может привести к травме.
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
Справочное руководство для монтажника и пользователя
17
Пользователю
Пользователю
Справочное руководство для монтажника и пользователя
18
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
4 | Меры предосторожности при эксплуатации
4 Меры предосторожности при
эксплуатации
Обязательно соблюдайте следующие правила техники безопасности.
Содержание раздела
4.1 Общие положения ................................................................................................................................................................ 19
4.2 Техника безопасности при эксплуатации........................................................................................................................... 20
4.1 Общие положения
ПРЕДУПРЕЖДЕНИЕ
Если возникли СОМНЕНИЯ по поводу установки или
эксплуатации блока, обратитесь к монтажнику.
ПРЕДУПРЕЖДЕНИЕ
Дети старше 8 лет, лица с ограниченными
физическими, сенсорными или умственными
возможностями, а равно и те, у кого нет
соответствующего опыта и знаний, могут пользоваться
данным устройством только под наблюдением или
руководством лица, несущего ответственность за их
безопасность.
Детям ЗАПРЕЩАЕТСЯ играть с устройством.
Без квалифицированного руководства дети к чистке и
повседневному обслуживанию устройства
категорически НЕ допускаются.
ПРЕДУПРЕЖДЕНИЕ
Чтобы предотвратить поражение электрическим током
или пожар:
▪ НЕ промывайте блок струей воды.
▪ НЕ эксплуатируйте блок с влажными руками.
▪ НЕ устанавливайте никакие предметы, содержащие
воду, на блок.
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
ПРЕДОСТЕРЕЖЕНИЕ
▪ НЕ ДОПУСКАЕТСЯ размещать любые предметы и
оборудование на агрегате.
▪ НЕ ДОПУСКАЕТСЯ залезать на блок, сидеть и стоять
на нем.
Справочное руководство для монтажника и пользователя
19
4 | Меры предосторожности при эксплуатации
▪ Блоки помечены следующим символом:
Это значит, что электрические и электронные изделия НЕЛЬЗЯ смешивать с
несортированным бытовым мусором. НЕ ПЫТАЙТЕСЬ демонтировать
систему самостоятельно: демонтаж системы, удаление холодильного агента,
масла и других компонентов должны проводиться уполномоченным
монтажником в соответствии с действующим законодательством.
Блоки необходимо сдавать на специальную перерабатывающую станцию
для утилизации, переработки и вторичного использования. Обеспечивая
надлежащую утилизацию настоящего изделия, вы способствуете
предотвращению наступления возможных негативных последствий для
окружающей среды и здоровья людей. За дополнительной информацией
обращайтесь к монтажнику или в местные органы власти.
▪ Батареи отмечены следующим символом:
Это значит, что батарейки НЕЛЬЗЯ смешивать с несортированным бытовым
мусором. Если под значком размещен символ химического вещества,
значит, в батарейке содержится тяжелый металл с превышением
определенной концентрации.
Встречающиеся символы химических веществ: Pb– свинец (>0,004%).
Использованные батареи необходимо сдавать на специальную
перерабатывающую станцию для утилизации. Обеспечивая надлежащую
утилизацию использованных батарей, Вы способствуете предотвращению
наступления возможных негативных последствий для окружающей среды и
здоровья людей.
4.2 Техника безопасности при эксплуатации
ПРЕДОСТЕРЕЖЕНИЕ
▪ НИ В КОЕМ СЛУЧАЕ не прикасайтесь к деталям
внутри контроллера.
▪ НЕ снимайте лицевую панель. Прикосновение к
некоторым находящимся внутри частям очень опасно
и чревато серьезным ущербом здоровью. Для
проведения проверки и регулировки внутренних
частей обращайтесь к своему дилеру.
Справочное руководство для монтажника и пользователя
20
ПРЕДОСТЕРЕЖЕНИЕ
НЕ включайте систему во время работы комнатного
инсектицидного средства курительного типа. Это может
привести к скоплению испаряемых химикатов в блоке,
что чревато угрозой здоровью лиц с повышенной
чувствительностью к таким веществам.
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
4 | Меры предосторожности при эксплуатации
ПРЕДОСТЕРЕЖЕНИЕ
Длительное пребывание в зоне действия воздушного
потока вредно для здоровья.
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание кислородной недостаточности
периодически проветривайте помещение, если вместе
с системой в нем установлено оборудование,
работающее по принципу горения.
ПРЕДУПРЕЖДЕНИЕ
В блоке имеются компоненты, находящиеся под
напряжением, а также компоненты, нагревающиеся до
высокой температуры.
ПРЕДУПРЕЖДЕНИЕ
Приступая к эксплуатации блока, убедитесь в том, что
его монтаж выполнен монтажником правильно.
ПРЕДУПРЕЖДЕНИЕ
Ни в коем случае не прикасайтесь к отверстию выброса
воздуха и горизонтальным створкам, когда работает
воздушная заслонка. Это может привести к
повреждению пальцев и поломке блока.
ПРЕДОСТЕРЕЖЕНИЕ
НЕ вставляйте пальцы, а также палки и другие
предметы в отверстия для забора и выпуска воздуха. НЕ
снимайте решетку вентилятора. Когда вентилятор
вращается на высокой скорости, это может привести к
травме.
ПРЕДОСТЕРЕЖЕНИЕ: Обратите внимание на
вентилятор!
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
Осматривать блок при работающем вентиляторе
опасно.
Прежде чем приступать к выполнению любых работ
технического обслуживания, обязательно выключите
электропитание.
Справочное руководство для монтажника и пользователя
21
4 | Меры предосторожности при эксплуатации
ПРЕДОСТЕРЕЖЕНИЕ
После длительной работы блока необходимо
проверить его положение на крепежной раме, а также
крепежные детали на предмет повреждения. Такие
повреждения могут привести к падению блока и стать
причиной травмы.
ПРЕДУПРЕЖДЕНИЕ
Если перегорел плавкий предохранитель, замените его
другим того же номинала. Ни в коем случае НЕ
применяйте самодельные перемычки. Это может
привести к поломке кондиционера или возгоранию.
ПРЕДУПРЕЖДЕНИЕ
▪ ЗАПРЕЩАЕТСЯ самостоятельно вносить изменения в
конструкцию, разбирать, передвигать,
перестанавливать и ремонтировать блок.
Неправильный демонтаж и установка могут привести
к поражению электрическим током или возгоранию.
Обратитесь к своему поставщику оборудования.
▪ При случайной утечке хладагента проследите за тем,
чтобы поблизости не было открытого огня. Сам
хладагент совершенно безопасен, не ядовит и не
огнеопасен, однако при случайной протечке в
помещение, где используются калориферы, газовые
плиты и другие источники горячего воздуха, он будет
выделять ядовитый газ. Прежде чем возобновить
эксплуатацию, обязательно обратитесь к
квалифицированному специалисту сервисной
службы для устранения протечки.
ПРЕДУПРЕЖДЕНИЕ
Остановите систему и отключите питание, если
произойдет что-либо необычное (почувствуется запах
гари и т.п.).
Продолжение работы системы при таких
обстоятельствах может привести к ее поломке, к
поражению электрическим током или пожару.
Обратитесь к дилеру.
Справочное руководство для монтажника и пользователя
22
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
4 | Меры предосторожности при эксплуатации
ПРЕДУПРЕЖДЕНИЕ
Хладагент в системе безопасен и обычно не вытекает. В
случае утечки хладагента в помещении и его контакта с
пламенем горелки, нагревателем или кухонной плитой
может образовываться вредный газ.
Выключите все огнеопасные нагревательные
устройства, проветрите помещение и свяжитесь с
дилером, у которого вы приобрели блок.
Не пользуйтесь системой до тех пор, пока специалист
сервисной службы не подтвердит исправность узлов, из
которых произошла утечка.
ПРЕДОСТЕРЕЖЕНИЕ
Дети, растения и животные НЕ должны находиться под
прямым потоком воздуха из кондиционера.
ПРЕДОСТЕРЕЖЕНИЕ
НЕ прикасайтесь к ребрам теплообменника. Эти ребра
имеют очень острые края, о которые легко порезаться.
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
Справочное руководство для монтажника и пользователя
23
5 | О системе
5 О системе
Внутренние блоки системы VRV IV на основе теплового насоса можно
использовать для обогрева и охлаждения. Тип внутренних блоков, которые
необходимо использовать, зависит от серии наружных блоков.
ПРИМЕЧАНИЕ
НЕ пользуйтесь системой в целях, отличных от ее прямого назначения. Во
избежание снижения качества работы блока НЕ пользуйтесь им для охлаждения
высокоточных измерительных приборов, продуктов питания, растений,
животных и предметов искусства.
ПРИМЕЧАНИЕ
Для изменения или расширения системы в будущем:
Полная информация о допустимых сочетаниях (для будущего расширения
системы) приведена в инженерно-технических данных. С этой информацией
следует ознакомиться. За информацией и профессиональными
рекомендациями обращайтесь к монтажнику.
Согласно общему правилу, к системе VRV IV на основе теплового насоса
можно подключать внутренние блоки следующих типов (данный перечень не
является исчерпывающим; возможность подключения зависит от комбинации
моделей наружных и внутренних блоков):
▪ Внутренние блоки VRV с непосредственным расширением (воздухо-
воздушный теплообмен).
▪ Внутренние блоки RA с непосредственным расширением (воздухо-
воздушный теплообмен).
▪ Гидроблоки (воздухо-водяной теплообмен): только HXY080/125.
▪ AHU (воздухо-воздушный теплообмен): требуется комплект EKEXV.
▪ Воздушная завеса -Biddle- (воздухо-воздушный теплообмен).
Допускаются сочетания внутренних блоков VRV с непосредственным
расширением с блоками RA с непосредственным расширением.
Допускаются сочетания внутренних блоков VRV с непосредственным
расширением с гидроблоками.
Сочетания внутренних блоков VRV с непосредственным расширением с
блоками RA с непосредственным расширением и с гидроблоками НЕ
допускаются.
При использовании AHU или воздушной завесы подключение гидроблоков не
допускается.
Подключение одного только гидроблока к наружному блоку системы VRV IV
на основе теплового насоса не допускается.
Допускается подключение одного блока кондиционирования воздуха к
наружному блоку системы VRV IV на основе теплового насоса.
Допускается подключение нескольких блоков кондиционирования воздуха к
наружному блоку системы VRV IV на основе теплового насоса, даже в
комбинации с внутренними блоками VRV с непосредственным расширением.
Одноблочные сочетания (с постоянным или непостоянным обогревом): есть
ограничения.
Многоблочные сочетания (с постоянным или непостоянным обогревом): есть
ограничения.
Справочное руководство для монтажника и пользователя
24
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
Подробные характеристики см. в инженерно-технических данных.
g
c
g g
h
g g
c c cd
f
eb
i
a
Содержание раздела
5.1 Компоновка системы............................................................................................................................................................ 25
5.1 Компоновка системы
Наличие некоторых функций зависит от типа выбранного наружного блока.
Если те или иные функции реализованы только в некоторых моделях, на это в
данном руководстве по эксплуатации приводится соответствующее указание.
a Наружный блок системы VRV IV на основе теплового насоса
b Трубопровод хладагента
c Внутренний блок системы VRV с непосредственным расширением (DX)
d Гидроблок VRV LT (HXY080/125)
e Блок BP [требуется для подключения наружных блоков Residential Air (RA) или
Sky Air (SA) с непосредственным расширением (DX)]
f Внутренние блоки Residential Air (RA) с непосредственным расширением (DX)
g Пользовательский интерфейс (выделенный в зависимости от типа внутреннего
блока)
h Пользовательский интерфейс (беспроводной, выделенный в зависимости от
типа внутреннего блока)
i Выключатель дистанционного управления со сменой режимов охлаждения/
обогрева
5 | О системе
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
Справочное руководство для монтажника и пользователя
25
6 | Интерфейс пользователя
6 Интерфейс пользователя
В данном руководстве по эксплуатации изложены общие сведения об
основных функциях системы. Эти сведения не являются исчерпывающими.
Подробную информацию о порядке использования определенных функций
можно найти в соответствующих руководствах по монтажу и эксплуатации
внутреннего блока.
См. руководство по эксплуатации установленного интерфейса пользователя.
ПРЕДОСТЕРЕЖЕНИЕ
▪ НИ В КОЕМ СЛУЧАЕ не прикасайтесь к деталям внутри контроллера.
▪ НЕ снимайте лицевую панель. Прикосновение к некоторым находящимся
внутри частям очень опасно и чревато серьезным ущербом здоровью. Для
проведения проверки и регулировки внутренних частей обращайтесь к
своему дилеру.
Справочное руководство для монтажника и пользователя
26
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
7 | Приступая к эксплуатации...
7 Приступая к эксплуатации...
ПРЕДУПРЕЖДЕНИЕ
В блоке имеются компоненты, находящиеся под напряжением, а также
компоненты, нагревающиеся до высокой температуры.
ПРЕДУПРЕЖДЕНИЕ
Приступая к эксплуатации блока, убедитесь в том, что его монтаж выполнен
монтажником правильно.
ПРИМЕЧАНИЕ
НЕ пытайтесь самостоятельно вскрывать блок и ремонтировать его. Вызовите
квалифицированного специалиста, который устранит причину неисправности.
ПРЕДОСТЕРЕЖЕНИЕ
Длительное пребывание в зоне действия воздушного потока вредно для
здоровья.
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание кислородной недостаточности периодически проветривайте
помещение, если вместе с системой в нем установлено оборудование,
работающее по принципу горения.
ПРЕДОСТЕРЕЖЕНИЕ
НЕ включайте систему во время работы комнатного инсектицидного средства
курительного типа. Это может привести к скоплению испаряемых химикатов в
блоке, что чревато угрозой здоровью лиц с повышенной чувствительностью к
таким веществам.
ПРИМЕЧАНИЕ
Для подачи электропитания на нагреватель картера и для защиты компрессора
обязательно включите питание за 6 часов перед запуском системы.
Данное руководство относится к указанным ниже системам со стандартным
управлением. Перед началом эксплуатации обратитесь к своему дилеру,
который расскажет об особенностях приобретенной вами системы. Если она
снабжена специализированной системой управления, дилер укажет на все
особенности обращения с ней.
Режимы работы (в зависимости от типа внутреннего блока):
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
▪ Обогрев и охлаждение (воздухо-воздушный теплообмен).
▪ Только вентиляция (воздухо-воздушный теплообмен).
▪ Обогрев и охлаждение (воздухо-водяной теплообмен).
Во внутренних блоках некоторых типов могут быть реализованы отдельные
специальные функции. Подробную информацию см. в руководстве по
монтажу и эксплуатации.
Справочное руководство для монтажника и пользователя
27
8 | Операция
8 Операция
Содержание раздела
8.1 Рабочий диапазон................................................................................................................................................................. 28
8.2 Работа системы ..................................................................................................................................................................... 29
8.2.1 О работе системы ................................................................................................................................................. 29
8.2.2 Работа на охлаждение, обогрев, в режиме "только вентиляция" и в автоматическом режиме................. 29
8.2.3 Работа на обогрев ................................................................................................................................................ 29
8.2.4 Включение системы (БЕЗ дистанционного переключателя режимов охлаждения/обогрева).................... 30
8.2.5 Включение системы (С дистанционным переключателем режимов охлаждения/обогрева) ..................... 30
8.3 Программируемая осушка ................................................................................................................................................... 31
8.3.1 О программируемой осушке ............................................................................................................................... 31
8.3.2 Программируемая осушка системы (БЕЗ дистанционного переключателя режимов охлаждения/
обогрева) ............................................................................................................................................................... 32
8.3.3 Программируемая осушка системы (С дистанционным переключателем режимов охлаждения/
обогрева) ............................................................................................................................................................... 32
8.4 Регулировка направления воздушного потока.................................................................................................................. 33
8.4.1 Воздушная заслонка............................................................................................................................................. 33
8.5 Назначение одного из пользовательских интерфейсов главным ................................................................................... 34
8.5.1 Порядок назначения одного из пользовательских интерфейсов главным.................................................... 34
8.5.2 Как назначить один из интерфейсов пользователя главным (VRVDX и гидроблок) .................................... 35
8.6 Системы управления ............................................................................................................................................................ 35
8.1 Рабочий диапазон
Для надежной и эффективной работы системы температура и влажность
воздуха должны находиться в указанных ниже пределах.
Наружная температура –5~43°Cпо сухому
Температура в помещении 21~32°Cпо сухому
Влажность в помещении ≤80%
(a)
Во избежание конденсации и протечек воды из внутреннего блока. Если температура
или влажность выйдут за указанные пределы, возможно срабатывание защитных
устройств и выключение кондиционера.
Данный рабочий диапазон указан для конфигураций, когда к системе VRV IV
подсоединяются внутренние блоки с непосредственным расширением.
Охлаждение Обогрев
–20~21°Cпо сухому
термометру
термометру
–25~15,5°C по
термометру
15~27°Cпо сухому
термометру
термометру
14~25°C по влажному
термометру
(a)
влажному
Конфигурации с гидроблоками и блоками AHU имеют другие рабочие
диапазоны. Они указаны в руководстве по монтажу и эксплуатации
соответствующих блоков. Самую свежую информацию можно найти в
инженерно-технических данных.
Справочное руководство для монтажника и пользователя
28
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
8 | Операция
8.2 Работа системы
8.2.1 О работе системы
▪ Порядок эксплуатации системы зависит от сочетания наружного блока и
интерфейса пользователя.
▪ Во избежание поломок блока подайте электропитание за 6 часов до
включения.
▪ Если питание отключится во время работы блока, то он автоматически
запустится, как только возобновится подача электроэнергии.
8.2.2 Работа на охлаждение, обогрев, в режиме "только вентиляция" и в автоматическом режиме
▪ Переключение режимов невозможно с помощью интерфейса пользователя,
на дисплее которого отображается символ "переключение под
централизованным управлением" (см. руководство по монтажу и
эксплуатации интерфейса пользователя).
▪ Если на дисплее мигает символ "переключение под централизованным
управлением", см. параграф «Порядок назначения одного из
пользовательских интерфейсов главным» [434].
▪ Вентилятор может вращаться еще около 1 минуты после прекращения
работы в режиме обогрева.
▪ Скорость вращения вентилятора может автоматически меняться в
зависимости от температуры в помещении. Вентилятор может также
автоматически отключится. Это не является признаком неисправности.
8.2.3 Работа на обогрев
При обогреве выход на заданную температуру может занять больше времени,
чем при охлаждении.
Во избежание падения теплопроизводительности и подачи холодного воздуха
выполняется следующая операция.
Размораживание
При работе в режиме обогрева змеевик с воздушным охлаждением
наружного блока со временем покрывается слоем инея, что препятствует
передаче тепловой энергии. В результате снижается
теплопроизводительность, а у системы возникает необходимость перевода в
режим размораживания, чтобы убрать иней со змеевика воздушного
охлаждения наружного блока. При этом теплопроизводительность
внутреннего блока временно падает до завершения размораживания. После
размораживания теплопроизводительность блока полностью
восстанавливается.
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
На дисплее внутреннего блока появится индикация работы в режиме
размораживания .
Справочное руководство для монтажника и пользователя
29
8 | Операция
a
b
«Теплый» запуск
В начале работы системы в режиме обогрева вентилятор внутреннего блока
автоматически отключается во избежание подачи холодного воздуха в
помещение. На дисплее интерфейса пользователя отображается символ
. Запуск вентилятора может занять некоторое время. Это не является
признаком неисправности.
ИНФОРМАЦИЯ
▪ Теплопроизводительность падает с падением температуры на улице. Если
это произойдет, используйте вместе с блоком другое обогревательное
устройство. (При использовании приборов, в которых применяется открытый
огонь, постоянно проветривайте помещение). Если в помещении есть
приборы, в которых применяется открытый огонь, на них не должен
попадать поток воздуха, идущий из блока. Такие приборы не следует
размещать под блоком.
▪ От запуска блока до нагрева помещения пройдет некоторое время,
поскольку блок использует для прогрева помещения систему циркуляции
горячего воздуха.
▪ Если горячий воздух поднимается к потолку, а ближе к полу воздух остается
холодным, мы рекомендуем использовать циркулятор (комнатный
вентилятор, обеспечивающий циркуляцию воздуха). Обратитесь за
подробной информацией к дилеру.
8.2.4 Включение системы (БЕЗ дистанционного переключателя режимов охлаждения/ обогрева)
1 Выберите нужный режим, нажимая на пользовательском интерфейсе
кнопку выбора режима работы.
Работа на охлаждение
Работа на обогрев
Только вентиляция
2 Нажмите кнопку ВКЛ/ВЫКЛ на интерфейсе пользователя.
Результат: Включится лампа индикации работы, а с ней и сама система.
8.2.5 Включение системы (С дистанционным переключателем режимов охлаждения/ обогрева)
Общее представление о дистанционном переключателе режимов работы
a ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ «ТОЛЬКО
ВЕНТИЛЯЦИЯ/КОНДИЦИОНИРОВАНИЕ»
Положение переключателя соответствует
режиму, когда работает только вентиляция,
а – режиму охлаждения или обогрева.
Справочное руководство для монтажника и пользователя
30
b ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ «ОХЛАЖДЕНИЕ/
ОБОГРЕВ»
Положение переключателя соответствует
режиму охлаждения, а положение –
режиму обогрева
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
8 | Операция
1
1
1
1
1
Внимание! если есть выключатель дистанционного управления со сменой
режимов охлаждения/обогрева, то DIP-переключатель 1 (DS1-1) на главной
печатной плате переводится в положение ВКЛ.
Порядок запуска
1 Выберите режим работы при помощи переключателя режимов
«охлаждение/обогрев»:
Работа на охлаждение
Работа на обогрев
Только вентиляция
2 Нажмите кнопку ВКЛ/ВЫКЛ на интерфейсе пользователя.
Результат: Включится лампа индикации работы, а с ней и сама система.
Порядок остановки
3 Еще раз нажмите кнопку ВКЛ/ВЫКЛ на интерфейсе пользователя.
Результат: Лампа индикации работы погаснет, а система прекратит работу.
ПРИМЕЧАНИЕ
Не выключайте питание сразу после прекращения работы системы, подождите
около 5 минут.
Регулировка
Информацию о программировании температуры, скорости вращения
вентилятора и направления воздушного потока смотрите в руководстве по
эксплуатации интерфейса пользователя.
8.3 Программируемая осушка
8.3.1 О программируемой осушке
▪ Назначение этого режима – уменьшить влажность воздуха в помещении при
минимальном снижении температуры (минимальное охлаждение
помещения).
▪ Микрокомпьютер автоматически определяет температуру и скорость
вентилятора (не задается через интерфейс пользователя).
▪ Этот режим невозможно задать при низкой температуре в помещении
(<20°C).
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
Справочное руководство для монтажника и пользователя
31
8 | Операция
1
1
8.3.2 Программируемая осушка системы (БЕЗ дистанционного переключателя режимов охлаждения/обогрева)
Порядок запуска
1 Кнопкой выбора режима на пользовательском интерфейсе выберите
(программируемый режим осушки воздуха).
2 Нажмите кнопку ВКЛ/ВЫКЛ на интерфейсе пользователя.
Результат: Включится лампа индикации работы, а с ней и сама система.
3 Нажмите кнопку изменения направления воздушного потока (только для
моделей с двумя и с несколькими направлениями потока, а также для
угловых, подвешиваемых к потолку и монтируемых на стене моделей).
Подробнее см. «8.4 Регулировка направления воздушного
потока» [433].
Порядок остановки
4 Еще раз нажмите кнопку ВКЛ/ВЫКЛ на интерфейсе пользователя.
Результат: Лампа индикации работы погаснет, а система прекратит работу.
ПРИМЕЧАНИЕ
Не выключайте питание сразу после прекращения работы системы, подождите
около 5 минут.
8.3.3 Программируемая осушка системы (С дистанционным переключателем режимов охлаждения/обогрева)
Порядок запуска
1 С помощью дистанционного переключателя режимов работы выберите
режим «охлаждение».
2 Кнопкой выбора режима на пользовательском интерфейсе выберите
(программируемый режим осушки воздуха).
3 Нажмите кнопку ВКЛ/ВЫКЛ на интерфейсе пользователя.
Результат: Включится лампа индикации работы, а с ней и сама система.
4 Нажмите кнопку изменения направления воздушного потока (только для
моделей с двумя и с несколькими направлениями потока, а также для
угловых, подвешиваемых к потолку и монтируемых на стене моделей).
Подробнее см. «8.4 Регулировка направления воздушного
потока» [433].
Справочное руководство для монтажника и пользователя
32
Порядок остановки
5 Еще раз нажмите кнопку ВКЛ/ВЫКЛ на интерфейсе пользователя.
Результат: Лампа индикации работы погаснет, а система прекратит работу.
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
ПРИМЕЧАНИЕ
Не выключайте питание сразу после прекращения работы системы, подождите
около 5 минут.
8.4 Регулировка направления воздушного потока
См. руководство по эксплуатации интерфейса пользователя.
8.4.1 Воздушная заслонка
Блоки с двумя направлениями потока + блоки
с несколькими направлениями потока
Угловые блоки
Блоки, подвешиваемые к потолку
Блоки, монтируемые на стене
8 | Операция
По команде микропроцессора положение воздушной заслонки может
изменяться автоматически и не соответствовать изображению на дисплее. Это
происходит в следующих случаях.
Охлаждение Обогрев
▪ Когда температура в помещении
ниже заданного значения.
▪ В начале работы.
▪ Когда температура в помещении
выше заданного значения.
▪ При работе системы в режиме
размораживания.
▪ Когда внутренний блок работает с постоянным горизонтальным
распределением воздушного потока.
▪ При продолжительной работе подвешенного к потолку или
смонтированного на стене внутреннего блока с нисходящим потоком
воздуха направление потока может изменяться микрокомпьютером, тогда
индикация на интерфейсе пользователя также будет меняться.
Регулировку направления воздушного потока можно осуществить
следующими способами:
▪ Воздушная заслонка сама займет нужное положение.
▪ Направление воздушного потока можно задать вручную.
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
▪ Автоматическая установка и установка в нужное положение вручную .
ПРЕДУПРЕЖДЕНИЕ
Ни в коем случае не прикасайтесь к отверстию выброса воздуха и
горизонтальным створкам, когда работает воздушная заслонка. Это может
привести к повреждению пальцев и поломке блока.
Справочное руководство для монтажника и пользователя
33
8 | Операция
e
b
f
d
b
d
c
a
e
f
8.5 Назначение одного из пользовательских интерфейсов главным
8.5.1 Порядок назначения одного из пользовательских интерфейсов главным
ПРИМЕЧАНИЕ
▪ Пределы перемещения воздушной заслонки можно изменить. Обратитесь за
подробной информацией к дилеру. (Только для моделей с двумя или
несколькими направлениями потока воздуха, а также моделей угловых,
подвешиваемых к потолку и монтируемых на стене).
▪ Не злоупотребляйте горизонтальным направлением воздушного потока
. В этом случае возможно появление влаги или пыли на потолке или
воздушной заслонке.
a Наружный блок системы VRV на основе теплового насоса
b Внутренний блок системы VRV с непосредственным расширением (DX)
c Блок BP [требуется для подключения наружных блоков Residential Air (RA) или
Sky Air (SA) с непосредственным расширением (DX)]
d Внутренние блоки Residential Air (RA) с непосредственным расширением (DX)
e Пользовательский интерфейс (выделенный в зависимости от типа внутреннего
блока)
f Пользовательский интерфейс (беспроводной, выделенный в зависимости от
типа внутреннего блока)
Если конфигурация системы соответствует показанной на приведенном выше
рисунке, необходимо один из интерфейсов пользователя назначить главным.
На дисплеях подчиненных интерфейсов пользователя появится индикация
(«переключение под централизованным управлением»), а подчиненные
интерфейсы пользователя будут автоматически выполнять переключение в
режим работы, заданный на главном пользовательском интерфейсе.
Режимы обогрева и охлаждения можно задать только с главного интерфейса
пользователя.
В особых случаях главный внутренний блок назначается следующим образом:
Корпус Описание
Внутренний блок VRVDX в
сочетании с гидроблоком
Режим работы всегда задается с главного
пользовательского интерфейса внутреннего
блока VRVDX. Гидроблок не может выбирать
режим работы (охлаждение или обогрев).
Внутренние блоки VRVDX в
сочетании с внутренними
блоками RADX
По умолчанию режим работы задается с
главного пользовательского интерфейса
внутреннего блока RADX. За информацией о
том, какой внутренний блок назначен
главным, обращайтесь к монтажнику.
Справочное руководство для монтажника и пользователя
34
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
8 | Операция
8.5.2 Как назначить один из интерфейсов пользователя главным (VRVDX и гидроблок)
Если к системе VRV IV подключены только внутренние блоки VRV DX (и
гидроблоки):
1 Нажмите и удерживайте в течение 4 секунд кнопку выбора режима
работы на интерфейсе пользователя, который в данный момент является
главным. Если эта процедура еще не выполнялась, ее можно выполнить
на первом включенном интерфейсе пользователя.
Результат: На всех подчиненных интерфейсах пользователя,
подключенных к одному наружному блоку, начнет мигать символ
(«переключение под централизованным управлением»).
2 Нажмите кнопку выбора режима работы на том пульте управления,
который нужно назначить главным интерфейсом пользователя.
Результат: Назначение завершено. Теперь главным будет считаться этот
интерфейс пользователя, а символ («переключение под
централизованным управлением») исчезнет с дисплея. На дисплеях
других интерфейсов пользователя появится символ («переключение
под централизованным управлением»).
8.6 Системы управления
В дополнение к возможности индивидуального управления (один интерфейс
пользователя управляет одним внутренним блоком) имеются еще два способа
управления работой системы. Выясните, к какому именно типу относится ваша
система:
Система с групповым
управлением
Система, управляемая с 2
интерфейсов пользователя
ПРИМЕЧАНИЕ
Чтобы изменить способ управления (групповое управление или управление с 2
интерфейсов) или конфигурацию системы, обратитесь к дилеру.
Тип Описание
С 1 интерфейса пользователя можно
управлять работой до 16 внутренних блоков.
Настройки всех внутренних блоков при этом
одинаковы.
С 2 интерфейсов пользователя можно
управлять работой 1 внутреннего блока (в
случае группового управления – работой 1
группы внутренних блоков). Внутренний блок
может работать в индивидуально выбранном
режиме.
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
Справочное руководство для монтажника и пользователя
35
9 | Экономия электроэнергии и оптимальные условия работы
9 Экономия электроэнергии и оптимальные
условия работы
Чтобы достичь оптимальных характеристик работы системы, необходимо
соблюдать определенные правила.
▪ Выбирайте правильное направление воздушного потока, избегая прямого
воздействия струи воздуха на находящихся в помещении людей.
▪ При установке температуры воздуха в помещении старайтесь создать
наиболее комфортные условия. Избегайте переохлаждения и перегрева.
▪ При работе системы в режиме охлаждения не допускайте попадания в
помещение прямых солнечных лучей, используйте занавески или жалюзи.
▪ Периодически проветривайте помещение. При интенсивной эксплуатации
системы особое внимание нужно уделять вентиляции.
▪ Держите окна и двери закрытыми. Если они открыты, циркуляция воздуха
снизит эффективность охлаждения или обогрева помещения.
▪ ИЗБЕГАЙТЕ переохлаждения и перегрева помещений. В целях экономии
электроэнергии поддерживайте температуру на среднем уровне.
▪ Ни в коем случае НЕ размещайте посторонние предметы возле
воздухозаборников и выпускных отверстий блока. Это может привести к
снижению эффективности обогрева и охлаждения снижается или к полному
выходу системы из строя.
▪ Отключайте питание кондиционера, если он долго не используется. Даже
неработающий кондиционер потребляет электроэнергию. Перед запуском
блока подайте на него питание за 6 часов до начала работы – это создаст
наилучшие условия для включения аппарата. (См. раздел руководства,
посвященный техническому обслуживанию внутреннего блока).
▪ Если на дисплее появился символ ("пора чистить воздушный фильтр"),
для проведения этой операции обратитесь к квалифицированным
специалистам. (См. раздел руководства, посвященный техническому
обслуживанию внутреннего блока).
▪ Внутренний блок и интерфейс пользователя должны находиться на
расстоянии не менее 1м от телевизоров, радиоприемников, стереосистем и
другого аналогичного оборудования. В противном случае возможны помехи
приему радио- и телепрограмм.
▪ НЕ размещайте под внутренним блоком предметы, которые могут быть
повреждены водой.
▪ При влажности воздуха более 80% и при засорении сливного отверстия
возможно образование конденсата.
В системе на основе теплового насоса реализованы передовые
функциональные возможности экономии электроэнергии. В зависимости от
приоритета предпочтение может отдаваться экономии электроэнергии или
обеспечению высокого уровня комфорта. Выбором нужных параметров
можно достичь оптимального баланса между энергопотреблением и
комфортом в имеющихся условиях эксплуатации.
Возможны разные схемы; которые кратко рассматриваются ниже. Для
изменения настроек в соответствии с потребностями вашего здания и за
сопутствующими рекомендациями обращайтесь к монтажнику или дилеру.
Справочное руководство для монтажника и пользователя
36
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
9 | Экономия электроэнергии и оптимальные условия
Монтажнику предоставлена подробная информация в инструкции по
монтажу. Он может помочь вам достичь оптимального баланса между
энергопотреблением и комфортом.
Содержание раздела
9.1 Основные способы работы .................................................................................................................................................. 37
9.2 Настройки степени комфорта.............................................................................................................................................. 37
9.1 Основные способы работы
Базовый
Температура хладагента постоянна независимо от ситуации. Это стандартный
способ работы, известный по системам VRV предыдущих поколений.
Автоматический
Температура хладагента задается в зависимости от температуры наружного
воздуха. Таким образом, температура хладагента адаптируется под требуемую
нагрузку (которая также связана с температурой наружного воздуха).
работы
Например, когда система работает на охлаждение при относительно низкой
температуре наружного воздуха (допустим, 25°C), не требуется такой высокой
хладопроизводительности, как при высокой наружной температуре (скажем,
35°C). Руководствуясь этим принципом, система начинает автоматически
повышать температуру хладагента, также автоматически снижая достигнутую
производительность и, тем самым, повышая эффективность своей работы.
Высокочувствительный/экономичный (охлаждение/обогрев)
Задается более высокая или более низкая (в зависимости от работы на
охлаждение или обогрев) температура хладагента, по сравнению с базовым
способом работы. Работа системы в высокочувствительном режиме
ориентирована исключительно на комфорт заказчика.
При этом важно правильно выбрать внутренние блоки, поскольку при этом
способе работы их эффективная производительность будет меньше, по
сравнению с базовым.
За подробной информацией о высокочувствительном режиме работы
обратитесь к монтажнику.
9.2 Настройки степени комфорта
Для каждого из перечисленных выше режимов можно выбрать свой уровень
комфорта. Уровень комфорта определяется количеством времени и усилий
(электроэнергии), затрачиваемым для достижения определенной
температуры в помещении посредством временного изменения температуры
хладагента до различных значений в целях ускорения достижения
запрошенных условий.
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
▪ Режим повышенной мощности
▪ Быстрый режим
▪ Мягкий режим
▪ Эконом-режим
Справочное руководство для монтажника и пользователя
37
9 | Экономия электроэнергии и оптимальные условия
работы
ИНФОРМАЦИЯ
Обратите особое внимание на сочетание режима «Автоматический» с
гидроблоками. Если запрашивается холодная или горячая вода на выходе (в
режиме охлаждения или обогрева соответственно), эффект от применения
функции экономии электроэнергии может оказаться очень незначительным.
Справочное руководство для монтажника и пользователя
38
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
10 | Техническое обслуживание
10 Техническое обслуживание
ПРИМЕЧАНИЕ
НЕ пытайтесь самостоятельно вскрывать блок и ремонтировать его. Вызовите
квалифицированного специалиста, который устранит причину неисправности.
ПРЕДУПРЕЖДЕНИЕ
Если перегорел плавкий предохранитель, замените его другим того же
номинала. Ни в коем случае НЕ применяйте самодельные перемычки. Это
может привести к поломке кондиционера или возгоранию.
ПРЕДОСТЕРЕЖЕНИЕ
НЕ вставляйте пальцы, а также палки и другие предметы в отверстия для забора
и выпуска воздуха. НЕ снимайте решетку вентилятора. Когда вентилятор
вращается на высокой скорости, это может привести к травме.
ПРЕДОСТЕРЕЖЕНИЕ: Обратите внимание на вентилятор!
Осматривать блок при работающем вентиляторе опасно.
Прежде чем приступать к выполнению любых работ технического
обслуживания, обязательно выключите электропитание.
ПРЕДОСТЕРЕЖЕНИЕ
После длительной работы блока необходимо проверить его положение на
крепежной раме, а также крепежные детали на предмет повреждения. Такие
повреждения могут привести к падению блока и стать причиной травмы.
ПРИМЕЧАНИЕ
НЕ протирайте рабочую панель пульта управления бензином, растворителями,
сильными химическими моющими средствами и т.п. Панель может утратить
свой цвет, также возможно отслоение краски. При серьезном загрязнении
смочите мягкую тряпку в водном растворе нейтрального моющего средства,
отожмите ее и протрите панель. Вытрите панель насухо другой, сухой тряпкой.
Содержание раздела
10.1 Техническое обслуживание после длительного простоя................................................................................................. 39
10.2 Техническое обслуживание перед длительным простоем .............................................................................................. 40
10.3 О хладагенте .......................................................................................................................................................................... 40
10.4 Послепродажное обслуживание и гарантия ..................................................................................................................... 41
10.4.1 Гарантийный срок................................................................................................................................................. 41
10.4.2 Рекомендации по техническому обслуживанию и осмотру............................................................................ 41
10.4.3 Рекомендуемая периодичность технического обслуживания и осмотра...................................................... 42
10.4.4 Сокращенная периодичность технического обслуживания и осмотра.......................................................... 42
10.1 Техническое обслуживание после длительного простоя
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
Например, в начале сезона.
▪ Проверьте и удалите все, что может перекрывать отверстия входа и выхода
воздуха внутренних и наружных блоков.
Справочное руководство для монтажника и пользователя
39
10 | Техническое обслуживание
▪ Очистите воздушные фильтры и корпусы внутренних блоков. Для
выполнения очистки воздушных фильтров и корпусов внутренних блоков
обратитесь к монтажнику или другому квалифицированному специалисту по
техническому обслуживанию. Порядок очистки и сопутствующие
рекомендации изложены в руководстве по монтажу и эксплуатации
соответствующих внутренних блоков. Не забудьте установить очищенные
воздушные фильтры на место.
▪ Включите питание не менее чем за 6 часов до начала работы – это создаст
наилучшие условия для запуска блока. Как только будет включено питание,
включится дисплей интерфейса пользователя.
10.2 Техническое обслуживание перед длительным простоем
Например, в конце сезона.
▪ Дайте внутренним блокам поработать только на вентиляцию в течение
примерно половины дня для просушки их внутренних частей. Подробную
информацию о режиме "только вентиляция" см. в параграфе «Работа на
охлаждение, обогрев, в режиме "только вентиляция" и в автоматическом
режиме» [429].
▪ Отключите электропитание. Дисплей интерфейса пользователя выключится.
▪ Очистите воздушные фильтры и корпусы внутренних блоков. Для
выполнения очистки воздушных фильтров и корпусов внутренних блоков
обратитесь к монтажнику или другому квалифицированному специалисту по
техническому обслуживанию. Порядок очистки и сопутствующие
рекомендации изложены в руководстве по монтажу и эксплуатации
соответствующих внутренних блоков. Не забудьте установить очищенные
воздушные фильтры на место.
10.3 О хладагенте
Это изделие содержит вызывающие парниковый эффект фторсодержащие
газы. НЕ выпускайте газы в атмосферу.
Тип хладагента: R410A
Значение потенциала глобального потепления (GWP): 2087,5
ПРИМЕЧАНИЕ
В соответствии с действующим законодательством в отношениивыбросов
фторированных парниковых газов, общее количество заправленного
хладагента указывается как в весовых единицах, так и в эквиваленте CO
Формула расчета объема выбросов парниковых газов в тоннах эквивалента
CO2: Значение GWP хладагента × общее количество заправленного хладагента [в
кг]/1000
За подробной информацией обращайтесь в организацию, выполнявшую
монтаж.
2.
Справочное руководство для монтажника и пользователя
40
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
10 | Техническое обслуживание
ПРЕДУПРЕЖДЕНИЕ
Хладагент в системе безопасен и обычно не вытекает. В случае утечки
хладагента в помещении и его контакта с пламенем горелки, нагревателем или
кухонной плитой может образовываться вредный газ.
Выключите все огнеопасные нагревательные устройства, проветрите
помещение и свяжитесь с дилером, у которого вы приобрели блок.
Не пользуйтесь системой до тех пор, пока специалист сервисной службы не
подтвердит исправность узлов, из которых произошла утечка.
10.4 Послепродажное обслуживание и гарантия
10.4.1 Гарантийный срок
▪ К настоящему изделию прилагается гарантийная карточка, которая
заполняется дилером во время монтажа. Заполненная карточка проверяется
заказчиком и храниться у него.
▪ Если в течении гарантийного срока возникнет необходимость в ремонте
аппарата, обратитесь к дилеру, имея гарантийную карточку под рукой.
10.4.2 Рекомендации по техническому обслуживанию и осмотру
Через несколько лет эксплуатации в блоке скопится некоторое количество
пыли, что вызовет небольшое снижение его производительности. Поскольку
разборка и очистка внутренних элементов блоков требует технических
навыков, а также в целях обеспечения наивысшего качества обслуживания
ваших блоков, мы рекомендуем заключить договор о техническом
обслуживании и осмотре помимо выполнения обычных операций
технического обслуживания. Наша дилерская сеть имеет доступ к постоянно
пополняемым запасам важнейших деталей, чтобы ваш аппарат служил как
можно дольше. За подробной информацией обращайтесь к дилеру.
При обращении к дилеру по поводу проведения работ с системой всегда
указывайте:
▪ полное название модели блока;
▪ заводской номер (указан на паспортной табличке блока);
▪ дату монтажа;
▪ признаки неисправности и подробности дефекта.
ПРЕДУПРЕЖДЕНИЕ
▪ ЗАПРЕЩАЕТСЯ самостоятельно вносить изменения в конструкцию,
разбирать, передвигать, перестанавливать и ремонтировать блок.
Неправильный демонтаж и установка могут привести к поражению
электрическим током или возгоранию. Обратитесь к своему поставщику
оборудования.
▪ При случайной утечке хладагента проследите за тем, чтобы поблизости не
было открытого огня. Сам хладагент совершенно безопасен, не ядовит и не
огнеопасен, однако при случайной протечке в помещение, где используются
калориферы, газовые плиты и другие источники горячего воздуха, он будет
выделять ядовитый газ. Прежде чем возобновить эксплуатацию, обязательно
обратитесь к квалифицированному специалисту сервисной службы для
устранения протечки.
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
Справочное руководство для монтажника и пользователя
41
10 | Техническое обслуживание
10.4.3 Рекомендуемая периодичность технического обслуживания и осмотра
Обратите внимание на то, что указанная периодичность технического
обслуживания и замены запчастей не связана с гарантийным сроком
компонентов.
Компонент Периодичнос
ть осмотра
технического обслуживания
Периодичность
(с заменой запчастей или
ремонтом)
Электромотор 1 год 20000 часов
Системная плата 25000 часов
Теплообменник 5 лет
Датчики (термисторы и т.п.) 5 лет
Интерфейс пользователя и
25000 часов
переключатели
Дренажный поддон 8 лет
Расширительный клапан 20000 часов
Электромагнитный клапан 20000 часов
Данные, приведенные в таблице, предполагают следующие условия
эксплуатации:
▪ Обычная эксплуатация без частых запусков и остановок. В зависимости от
модели рекомендуем не запускать и не останавливать систему чаще 6 раз в
час.
▪ Предполагается, что блок работает 10 часов в день, 2500 часов в год.
ПРИМЕЧАНИЕ
▪ В таблице указаны основные компоненты. Подробную информацию
смотрите в своем договоре на техническое обслуживание и осмотр.
▪ В таблице указана рекомендуемая периодичность технического
обслуживания. Однако для обеспечения максимального срока службы блока
техническое обслуживание может требоваться чаще. Приведенной здесь
таблицей можно пользоваться для планирования (включая финансирование)
технического обслуживания. В зависимости от условий договора на
техническое обслуживание и осмотр фактические циклы технического
обслуживания и осмотра могут быть короче указанных.
10.4.4 Сокращенная периодичность технического обслуживания и осмотра
Рассмотреть возможность сокращения периодичности технического
обслуживания и замены запчастей рекомендуется в следующих ситуациях:
Блок эксплуатируется в условиях:
▪ повышенных колебаний температуры и влажности;
▪ частых колебаний параметров электропитания (напряжения, частоты,
искажения формы сигнала и т.п.) (блоком нельзя пользоваться, если
колебания параметров электропитания выходят за допустимые пределы);
▪ частых ударов и вибрации;
▪ присутствия в воздухе пыли, соли, масляного тумана или вредных газов,
например, сернистой кислоты или сероводорода;
Справочное руководство для монтажника и пользователя
42
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
10 | Техническое обслуживание
▪ частых запусков и остановок, а также работы в течение длительного времени
(в помещениях с круглосуточным кондиционированием воздуха).
Рекомендуемая периодичность замены изнашивающихся деталей
Элемент Периодично
сть осмотра
Периодичность технического
обслуживания (с заменой
запчастей или ремонтом)
Воздушный фильтр 1 год 5 лет
Высокоэффективный фильтр 1 год
Плавкий предохранитель 10 лет
Нагреватель картера 8 лет
Детали, работающие под
давлением
При возникновении коррозии
обращайтесь к своему
дилеру.
ПРИМЕЧАНИЕ
▪ В таблице указаны основные компоненты. Подробную информацию
смотрите в своем договоре на техническое обслуживание и осмотр.
▪ В таблице указана рекомендуемая периодичность замены запчастей. Однако
для обеспечения максимального срока службы блока техническое
обслуживание может требоваться чаще. Приведенной здесь таблицей
можно пользоваться для планирования (включая финансирование)
технического обслуживания. Обратитесь за подробной информацией к
дилеру.
ИНФОРМАЦИЯ
Гарантия может не распространятся на ущерб, возникший в результате разборки
и очистки внутренних компонентов кем-либо, кроме уполномоченных дилеров.
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
Справочное руководство для монтажника и пользователя
43
11 | Поиск и устранение неполадок
11 Поиск и устранение неполадок
В случае обнаружения сбоев в работе системы примите указанные ниже меры
и обратитесь к поставщику оборудования.
ПРЕДУПРЕЖДЕНИЕ
Остановите систему и отключите питание, если произойдет что-либо
необычное (почувствуется запах гари и т.п.).
Продолжение работы системы при таких обстоятельствах может привести к ее
поломке, к поражению электрическим током или пожару. Обратитесь к дилеру.
Ремонт системы производится ТОЛЬКО квалифицированными специалистами
сервисной службы.
Неисправность Ваши действия
При частом срабатывании защитных
устройств (автоматов защиты, датчиков
утечки на земле, плавких предохранителей)
Переведите главный
выключатель питания
положение ВЫКЛ.
или НЕКОРРЕКТНОЙ работе тумблера
включения/выключения.
Если из блока вытекает вода. Остановите систему.
Выключатель работает НЕКОРРЕКТНО. Выключите электропитание.
Если на дисплее интерфейса пользователя
отображается номер блока, мигает лампа
индикации работы и появляется код
Оповестите об этом
монтажника, сообщив ему
код неисправности.
неисправности.
Если после выполнения перечисленных выше действий система по-прежнему
НЕ работает или работает некорректно, проверьте ее работоспособность в
изложенном далее порядке.
Неисправность Ваши действия
Система не работает
совсем.
▪ Проверьте, не прекратилась ли подача
электропитания. Подождите, пока не
возобновится подача электропитания. Если
сбой питания произошел во время работы
системы, она автоматически возобновит
работу, когда питание восстановится.
Справочное руководство для монтажника и пользователя
44
▪ Проверьте, не перегорел ли плавкий
предохранитель и не сработал ли
автоматический размыкатель цепи. Если
необходимо, замените предохранитель или
переведите размыкатель цепи в рабочее
положение.
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
11 | Поиск и устранение неполадок
Неисправность Ваши действия
Если система работает в
режиме «только
вентиляция», но
выключается при
переходе в режим
охлаждения или в режим
обогрева:
Система работает, но
воздух недостаточно
охлаждается или
нагревается.
▪ Проверьте, не перекрыт ли посторонними
предметами забор воздуха в систему или
выброс воздуха из нее. Устраните препятствия
свободной циркуляции воздуха.
▪ Проверьте, не отображается ли символ
(«пора чистить воздушный фильтр») на дисплее
интерфейса пользователя. (См. параграф
«10Техническое обслуживание» [439] и раздел
«Техническое обслуживание» руководства по
внутреннему блоку).
▪ Проверьте, не перекрыт ли посторонними
предметами забор воздуха в систему или
выброс воздуха из нее. Устраните препятствия
свободной циркуляции воздуха.
▪ Проверьте, не засорен ли воздушный фильтр
(см. раздел "Техническое обслуживание"
руководства по внутреннему блоку).
▪ Проверьте заданные значения температуры.
▪ Проверьте скорость вращения вентилятора,
заданную с помощью интерфейса
пользователя.
Если после выполнения перечисленных выше действий решить проблему
самостоятельно не удалось, обратитесь к монтажнику и сообщите признаки
неисправности, полное название модели аппарата (если возможно, с
заводским номером) и дату монтажа (может быть указана в гарантийной
карточке).
Содержание раздела
11.1 Коды сбоя: общее представление ...................................................................................................................................... 46
11.2 Симптомы, НЕ являющиеся признаками неисправности системы.................................................................................. 48
11.2.1 Симптом: Система не работает........................................................................................................................... 49
11.2.2 Симптом: Система не переключается с охлаждения на обогрев или обратно ............................................. 49
11.2.3 Симптом: Возможна работа в режиме вентиляции, а охлаждение и обогрев не работают....................... 49
11.2.4 Признак: Обороты вентилятора не соответствуют заданным......................................................................... 49
11.2.5 Симптом: Направление потока воздуха не соответствует заданному........................................................... 49
11.2.6 Симптом: Из блока (внутреннего) идет белый пар .......................................................................................... 50
11.2.7 Симптом: Из блока (внутреннего или наружного) идет белый пар................................................................ 50
11.2.8 Признак: На дисплее интерфейса пользователя появляется значок "U4" или "U5", блок
останавливается, а через несколько минут перезапускается ......................................................................... 50
11.2.9 Симптом: Шумы, издаваемые кондиционером (внутренним блоком).......................................................... 50
11.2.10 Симптом: Шумы, издаваемые кондиционером (внутренним или наружным блоком) ............................... 50
▪ Проверьте, не открыты ли окна и двери.
Закройте их, чтобы предотвратить приток
наружного воздуха в помещение.
▪ Проверьте, не находится ли в помещении
слишком много людей при работе системы на
охлаждение. Убедитесь в том, что в помещении
нет дополнительных источников тепла.
▪ Проверьте, не попадают ли в помещение
прямые солнечные лучи. Занавесьте окна.
▪ Убедитесь в том, что направление воздушного
потока выбрано правильно.
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
Справочное руководство для монтажника и пользователя
45
11 | Поиск и устранение неполадок
11.2.11 Симптом: Шумы, издаваемые кондиционером (наружным блоком) ............................................................ 51
11.2.12 Симптом: Из блока выходит пыль ...................................................................................................................... 51
11.2.13 Симптом: Блоки издают посторонние запахи ................................................................................................... 51
11.2.14 Симптом: Вентилятор наружного блока не вращается .................................................................................... 51
11.2.15 Симптом: На дисплее появляется значок "88" .................................................................................................. 51
11.2.16 Симптом: После непродолжительной работы на обогрев компрессор наружного блока не
отключается........................................................................................................................................................... 51
11.2.17 Симптом: Внутренняя часть наружного блока остается теплой, хотя он не работает.................................. 51
11.2.18 Симптом: При остановленном внутреннем блоке ощущается горячий воздух ............................................ 51
11.1 Коды сбоя: общее представление
В случае появления кода неисправности на дисплее интерфейса пользователя
внутреннего блока обратитесь к монтажнику и сообщите ему код
неисправности, тип блока и его серийный номер (эту информацию можно
найти на паспортной табличке блока).
Для справки приведен перечень кодов неисправности. В зависимости от
уровня кода неисправности код можно сбросить нажатием кнопки ВКЛ/ВЫКЛ.
Если сделать этого не удается, обратитесь за консультацией к монтажнику.
Основной код Содержание
Сработало внешнее предохранительное устройство
Отказ EEPROM (внутренний блок)
Неисправность дренажной системы (внутренний блок)
Неисправность электромотора вентилятора (внутренний
блок)
Неисправность электромотора воздушной заслонки
(внутренний блок)
Неисправность расширительного клапана (внутренний блок)
Неисправность дренажа (внутренний блок)
Неисправность фильтра пылеуловительной камеры
(внутренний блок)
Неисправность установки уровня производительности
(внутренний блок)
Неисправность передачи управляющих сигналов между
платами главного и подчиненных блоков (внутренних)
Неисправность термистора теплообменника (внутренний
блок, жидкий хладагент)
Неисправность термистора теплообменника (внутренний
блок, газообразный хладагент)
Справочное руководство для монтажника и пользователя
46
Неисправность термистора всасываемого воздуха
(внутренний блок)
Неисправность термистора нагнетаемого воздуха
(внутренний блок)
Неисправность датчика движения или температуры пола
(внутренний блок)
Неисправность термистора интерфейса пользователя
(внутренний блок)
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
11 | Поиск и устранение неполадок
Основной код Содержание
Неисправность платы (наружный блок)
Сработал определитель утечки тока (наружный блок)
Сработало реле высокого давления
Неисправность по низкому давлению (наружный блок)
Обнаружение блокировки компрессора (наружный блок)
Неисправность электромотора вентилятора (наружный блок)
Неисправность электронного расширительного клапана
(наружный блок)
Неисправность по температуре нагнетания (наружный блок)
Ненормальная температура всасывания (наружный блок)
Обнаружение избытка хладагента
Неисправность реле высокого давления
Неисправность реле низкого давления
Сбой электромотора вентилятора (наружный блок)
Неисправность датчика температуры окружающего воздуха
(наружный блок)
Неисправность датчика давления
Неисправность датчика тока
Неисправность датчика температуры нагнетания (наружный
блок)
Неисправность датчика температуры газообразного
хладагента в теплообменнике (наружный блок)
Неисправность датчика температуры всасывания (наружный
блок)
Неисправность датчика температуры размораживания
(наружный блок)
Неисправность датчика температуры жидкого хладагента
(после теплообменника подохлаждения HE) (наружный блок)
Неисправность датчика температуры жидкого хладагента
(змеевик) (наружный блок)
Неисправность датчика температуры газообразного
хладагента (после теплообменника подохлаждения HE)
(наружный блок)
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
Неисправность датчика высокого давления (S1NPH)
Неисправность датчика низкого давления (S1NPL)
Отклонения в работе платы INV
Ненормальная температура ребер
Отказ платы инвертора
Обнаружена перегрузка компрессора по току
Блокировка компрессора (запуск)
Справочное руководство для монтажника и пользователя
47
11 | Поиск и устранение неполадок
Основной код Содержание
Электропроводка управления между наружным блоком и
инвертором: Сбой управления INV
INV: разбаланс напряжения питания
Связано с автоматической заправкой
Неисправность термистора ребер
Связано с автоматической заправкой
Связано с автоматической заправкой
Связано с автоматической заправкой
Неисправность установки уровня производительности
(наружный блок)
Ненормальное падение низкого давления, отказ
расширительного клапана
Неисправность по перефазировке питания
INV: недостаточное напряжение питания
Не выполнен пробный запуск системы
Отказ электропроводки, соединяющей внутренние и
наружные блоки
Отклонения в работе интерфейса пользователя – внутренняя
связь
Отказ электропроводки к внутреннему/наружному блоку
Сбой связи между главным и подчиненными интерфейсами
пользователя
Несоответствие систем. Сочетание внутренних блоков
несовместимых типов. Неисправность внутреннего блока.
Неисправность соединения или несоответствие типов или
моделей внутренних блоков
Централизованное дублирование адресов
Сбой связи с устройством централизованного управления –
внутренний блок
Неисправность автоматического назначения адресов
(непоследовательность)
Неисправность автоматического назначения адресов
(непоследовательность)
11.2 Симптомы, НЕ являющиеся признаками неисправности системы
Признаки, НЕ указывающие на неполадки системы:
Справочное руководство для монтажника и пользователя
48
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
11 | Поиск и устранение неполадок
11.2.1 Симптом: Система не работает
▪ Кондиционер включается не сразу после нажатия кнопки ВКЛ/ВЫКЛ на
интерфейсе пользователя. Если лампа индикации работы светится, система
исправна. Если нажать на пусковую кнопку вскоре после выключения
кондиционера, то он запустится не раньше, чем через 5 минут, во избежание
перегрузок электромотора компрессора. Такая же задержка запуска будет
иметь место и в случае переключения режимов работы системы.
▪ Если на интерфейсе пользователя отображается символ централизованного
управления, то после нажатия пусковой кнопки дисплей будет несколько
секунд мигать. Мигание дисплея говорит о том, что пользовательским
интерфейсом воспользоваться пока нельзя.
▪ Система не включается сразу после включения питания. Подождите одну
минуту, чтобы микропроцессор подготовился к управлению системой.
11.2.2 Симптом: Система не переключается с охлаждения на обогрев или обратно
▪ Если на дисплее отображается символ ("переключение под
централизованным управлением"), данный интерфейс пользователя
является подчиненным.
▪ Если система снабжена дистанционным переключателем работы на
охлаждение/обогрев, а на дисплее отображается символ
("переключение под централизованным управлением"), то этот символ
означает, что переключение с охлаждения на обогрев и наоборот
производится соответствующим переключателем на пульте дистанционного
управления. Узнайте у дилера, где установлен дистанционный
переключатель.
11.2.3 Симптом: Возможна работа в режиме вентиляции, а охлаждение и обогрев не работают
Сразу же после включения питания. Микрокомпьютер начинает подготовку к
работе и проверяет наличие связи со всеми внутренними блоками. Дождитесь
завершения процесса максимум через 12 минут.
11.2.4 Признак: Обороты вентилятора не соответствуют заданным
Скорость работы вентилятора не меняется, даже если нажать на кнопку
регулировки его оборотов. Во время работы в режиме обогрева, когда
температура в помещении достигла заданного значения, наружный блок
выключается, а вентилятор внутреннего блока начинает вращаться с
наименьшей скоростью. Это сделано во избежание подачи струи холодного
воздуха непосредственно на присутствующих в помещении. Когда другой
внутренний блок работает в режиме обогрева, скорость вентилятора не
изменится, даже если нажать соответствующую кнопку.
11.2.5 Симптом: Направление потока воздуха не соответствует заданному
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
Направление потока воздуха не соответствует отображаемому на дисплее
пользовательского интерфейса. Направление потока воздуха не изменяется.
Причина заключается в том, что блок управляется микрокомпьютером.
Справочное руководство для монтажника и пользователя
49
11 | Поиск и устранение неполадок
11.2.6 Симптом: Из блока (внутреннего) идет белый пар
▪ При высокой влажности во время работы в режиме охлаждения. Если
внутреннее пространство (в том числе теплообменник) внутреннего блока
сильно загрязнено, распределение воздуха в помещении может стать
неравномерным. В этом случае необходимо произвести очистку
внутреннего блока изнутри. За подробностями о проведении этой операции
обратитесь к дилеру. Процедура очистки требует участия
квалифицированных специалистов сервисной службы.
▪ Сразу же после прекращения работы на охлаждение при низкой
температуре воздуха и низкой влажности в помещении. Причиной является
перетекание по медным трубкам теплого газообразного хладагента в
испаритель внутреннего блока, что вызывает образование пара.
11.2.7 Симптом: Из блока (внутреннего или наружного) идет белый пар
При переходе из режима размораживания в режим обогрева. Влага,
образовавшаяся при размораживании, становится паром и выходит из блока.
11.2.8 Признак: На дисплее интерфейса пользователя появляется значок "U4" или "U5", блок останавливается, а через несколько минут перезапускается
Это происходит из-за того, что интерфейс пользователя улавливает помехи от
других электроприборов, помимо кондиционера. В результате воздействия
помех связь между блоками прерывается, что вынуждает их остановиться.
Работа автоматически возобновляется, когда помехи исчезают.
11.2.9 Симптом: Шумы, издаваемые кондиционером (внутренним блоком)
▪ Слабый шипящий и булькающий звук, слышимый сразу же после подачи
питания на кондиционер. Электронный терморегулирующий клапан,
находящийся внутри блока, начинает работать, что и создает характерный
шум. Этот звук исчезает примерно через одну минуту.
▪ Продолжительный шелестящий звук, слышимый при работе на охлаждение
или при выключении. Это звук издает работающий дренажный насос
(поставляемый по дополнительному заказу).
▪ Потрескивание, слышимое после прекращения работы на обогрев. Этот шум
производят пластиковые детали при деформациях, вызванных изменением
температуры.
▪ Шипящие и хлюпающие звуки, слышимые при прекращении работы
внутреннего блока. Эти звуки слышны и при работе другого внутреннего
блока. Чтобы масло и хладагент не "зависали" в неработающей системе,
небольшое количество хладагента продолжает циркулировать.
11.2.10 Симптом: Шумы, издаваемые кондиционером (внутренним или наружным блоком)
▪ Продолжительный шипящий звук низкого тона, слышимый при работе в
режиме охлаждения или размораживания. Этот звук издается газообразным
хладагентом, циркулирующим по трубопроводам наружного и внутреннего
блоков.
▪ Шипящий звук слышится при запуске или сразу же после прекращения
работы, в том числе в режиме размораживания. Это звук вызван
прекращением или изменением скорости циркуляции хладагента.
Справочное руководство для монтажника и пользователя
50
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
11 | Поиск и устранение неполадок
11.2.11 Симптом: Шумы, издаваемые кондиционером (наружным блоком)
Изменение тона шума работающего блока. Это является следствием
изменения частоты вращения электромотора.
11.2.12 Симптом: Из блока выходит пыль
Когда блок используется впервые после долгого перерыва. Это происходит
потому, что в блок попала пыль.
11.2.13 Симптом: Блоки издают посторонние запахи
Кондиционер поглощает запахи, содержащиеся в воздухе помещения (запахи
мебели, табачного дыма и т.п.), которые затем снова поступают в помещение.
11.2.14 Симптом: Вентилятор наружного блока не вращается
Во время работы. Скорость вращения вентилятора контролируется в целях
оптимизации работы аппарата.
11.2.15 Симптом: На дисплее появляется значок "88"
Это может произойти сразу же после подачи питания на кондиционер и
означает, что интерфейс пользователя находится в нормальном состоянии.
Значок отображается на дисплее в течение 1минуты.
11.2.16 Симптом: После непродолжительной работы на обогрев компрессор наружного блока не отключается
Это необходимо для того, чтобы в компрессоре не оставалось хладагента.
Через 5–10 минут блок отключится сам.
11.2.17 Симптом: Внутренняя часть наружного блока остается теплой, хотя он не работает
Это связано с работой нагревателя картера компрессора, которая
обеспечивает его плавный запуск.
11.2.18 Симптом: При остановленном внутреннем блоке ощущается горячий воздух
В одной системе установлены несколько разных внутренних блоков. Когда
работает один блок, некоторое количество хладагента по-прежнему протекает
по другим.
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
Справочное руководство для монтажника и пользователя
51
12 | Переезд
12 Переезд
При необходимости в перемещении и повторной установке блока в сборе
обращайтесь к дилеру в своем регионе. Перемещение блоков требует
технических навыков.
Справочное руководство для монтажника и пользователя
52
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
13 Утилизация
В этом блоке применяется гидрофторуглерод. По вопросам утилизации блока
обращайтесь к дилеру в своем регионе.
13 | Утилизация
ПРИМЕЧАНИЕ
НЕ пытайтесь демонтировать систему самостоятельно: демонтаж системы,
удаление холодильного агента, масла и других компонентов ДОЛЖНЫ
проводиться в соответствии с действующим законодательством. Блоки
НЕОБХОДИМО сдавать на специальную перерабатывающую станцию для
утилизации, переработки и вторичного использования.
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
Справочное руководство для монтажника и пользователя
53
14 | Технические данные
14 Технические данные
Содержание раздела
14.1 Информационные требования экологичного проектирования
14.1 Информационные требования экологичного проектирования....................................................................................... 54
Данные маркировки энергоэффективности наружных/внутренних блоков
партии 21 и их сочетаний можно сверить в изложенном далее порядке.
1 Откройте веб-страницу по адресу: https://energylabel.daikin.eu/
2 Выберите для сверки:
▪ "Continue to Europe", чтобы перейти на международный веб-сайт.
▪ "Other country", чтобы перейти на сайт определенной страны.
Результат: Вы будете перенаправлены на страницу "Seasonal
efficiency" («Энергоэффективности в зависимости от времени года»).
3 В разделе "Eco Design – Ener LOT 21" («Экологичное проектирование
блоков партии 21») нажмите на «Generate your data" («Предоставить
данные»).
Результат: Вы будете перенаправлены на страницу "Seasonal efficiency
(LOT 21)" («Энергоэффективность блоков партии 21 в зависимости от
времени года»).
4 Выберите нужный блок согласно указаниям на странице.
Результат: Просмотреть данные выбранного блока из партии 21 можно в
формате PDF или HTML.
ИНФОРМАЦИЯ
На этой же странице можно просмотреть и другие документы (напр.,
инструкции и руководства).
Справочное руководство для монтажника и пользователя
54
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
Для монтажника
Для монтажника
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
Справочное руководство для монтажника и пользователя
55
15 | Информация о блоке
15 Информация о блоке
Содержание раздела
15.1 Информация об инициативе LOOP BY DAIKIN .................................................................................................................... 56
15.2 Общее представление: Информация о блоке ................................................................................................................... 56
15.3 Чтобы распаковать наружный агрегат ................................................................................................................................ 57
15.4 Для снятия аксессуаров с наружного агрегата................................................................................................................... 58
15.5 Вспомогательные трубки: Диаметры.................................................................................................................................. 58
15.6 Как снять транспортировочную распорку .......................................................................................................................... 59
15.1 Информация об инициативе LOOP BY DAIKIN
Инициатива вписывается в общую стратегию компании Daikin,
направленную на всемерное сокращение нашего воздействия на окружающую
среду. Цель нашей инициативы — безотходное использование
хладагентов. Одним из способов достижения этой цели становится повторное
использование хладагента, извлекаемого из блоков VRV, которые выпускаются
и продаются в странах Европы. Страны, на которые распространяется данная
инициатива, перечислены на сайте: http://www.daikin.eu/loop-by-daikin.
15.2 Общее представление: Информация о блоке
В этом разделе рассказывается о том, что нужно сделать после доставки
ящика с наружным блоком к месту установки.
Вот какие сведения здесь изложены:
▪ Как распаковать наружный блок и обращаться с ним
▪ Как снять с блока принадлежности
▪ Как снять транспортировочную распорку
Соблюдайте следующие меры предосторожности:
▪ Непосредственно после доставки блок ОБЯЗАТЕЛЬНО нужно проверить на
предмет повреждений. Обо всех повреждениях НЕОБХОДИМО сразу же
поставить в известность представителя компании-перевозчика.
▪ Старайтесь доставить агрегат как можно ближе к месту монтажа, не
извлекая его из упаковки — это сведет к минимуму вероятность
механических повреждений при транспортировке.
▪ При перемещении блока необходимо иметь ввиду следующее:
Хрупкий блок требует осторожного обращения.
Не переворачивайте блок во избежание повреждения
компрессора.
▪ Заранее наметьте путь, по которому будете заносить блок в помещение.
▪ Поднимать блок желательно лебедкой, закрепив его на 2-х стропах длиной
не менее 8м, как показано на рисунке ниже. Блок необходимо защитить от
повреждений, уложив прокладки в местах контакта со стропами; также
обращайте внимание на положение центра тяжести блока.
Справочное руководство для монтажника и пользователя
56
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
d
b
c
a
a Упаковочный материал
b Стропа
c Отверстие
d Прокладка
ПРИМЕЧАНИЕ
Используйте стропы шириной ≤20мм, способные выдержать вес блока.
▪ Вилочный погрузчик можно использовать для транспортировки только до
тех пор, пока блок находится на своей палете, как показано выше.
15.3 Чтобы распаковать наружный агрегат
15 | Информация о блоке
Снимите упаковку с блока:
▪ Аккуратно срезайте термоусадочную пленку, чтобы не повредить блок.
▪ Удалите 4 винта, которыми блок прикреплен к палете.
ПРЕДУПРЕЖДЕНИЕ
Полиэтиленовые упаковочные мешки необходимо разрывать и выбрасывать,
чтобы дети не могли ими играть. Возможная опасность: удушье.
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
Справочное руководство для монтажника и пользователя
57
15 | Информация о блоке
a d
1× 1×
e
1×
3P328191-1
BE SURE TO FILL OUT THE BLANKS, WHICH ARE NEEDED FOR AFTER-SALE SERVICES.
REQUEST FOR THE INDICATION OF INSTALLATION INFORMATION
1. RECORD OF INDOOR UNIT MODEL AND INSTALLATION SITE
2. RECORD FOR SETTINGS (CONTENTS SEE INSTALLATION MANUAL)
SETTING
40
30
10
2019
9
29
3938
28
8
1817
7
27
3736
26
6
1615
5
25
3534
23 24
4321
INSTALLATION
MODELNAME
No.
12 13 14
504948474645
6059585756
64636261
11
2221
333231
44434241
5554535251
SITE
INSTALLATION
MODELNAME
No.
SITE
INSTALLATION
MODELNAME
No.
SITE
INSTALLATION
MODELNAME
No.
SITE
INSTALLATION
MODELNAME
No.
SITE
INSTALLATION
MODELNAME
No.
SITE
INSTALLATION
MODELNAME
No.
SITE
3. RECORD OF INSTALLATION DATE
6. AFTER EQUIPPING, PLEASE PUT IT ON THE BACK SIDE OF THE FRONT PLATE.
DAY MONTH YEAR
4. MODEL NAME 5. MANUFACTURING NUMBER
VALUE
REMARK DATE SETTING VALUE REMARK DATE
3P328192-1
3. FOR DETAILS CONCERNING PIPING SELECTION AND CALCULATION OR HOW TO OPERATE THE LEAK DETECTION FUNCTION, PLEASE REFER TO THE INSTALLATION MANUAL.
2. RECORD OF ADDITIONAL REFRIGERANT CHARGE AMOUNT AND RESULT OF LEAK CHECK OPERATION
REQUEST FOR THE INDICATION OF ADDITIONAL REFRIGERANT CHARGING AND LEAK DETECTION OPERATION RESULT
BE SURE TO FILL OUT THE BLANKS, WHICH ARE NEEDED FOR AFTER-SALE SERVICES.
1. CALCULATION OF ADDITIONAL REFRIGERANT CHARGING AMOUNT
4. AFTER FILLING IN THIS TABLE, PLEASE PUT IT ON THE SWITCH BOX COVER.
(m) x 0.18(m) x 0.37
kg
OUTDOOR
UNIT
(m) x 0.26
(m) x 0.12 (m) x 0.059
(m) x 0.022
ADDITIONAL CHARGING
AMOUNT
TOTAL LENGTH OF LIQUID
PIPE SIZE O22.2 x 0.37
TOTAL LENGTH OF LIQUID
PIPE SIZE O19.1 x 0.26
TOTAL LENGTH OF LIQUID
PIPE SIZE O15.9 x 0.18
TOTAL LENGTH OF LIQUID
PIPE SIZE O12.7 x 0.12
TOTAL LENGTH OF LIQUID
PIPE SIZE O9.5 x 0.059
TOTAL LENGTH OF LIQUID
PIPE SIZE O6.4 x 0.022
105%< CR < 130%
50%< CR < 105%
50%< CR < 70%
70%< CR < 85%
85%< CR < 105%
105%< CR < 130%
8HP
Total indoor unit
capacity connection
ratio (CR)
10-12HP
14-16HP
18-20HP
2.0
1.5
1.5
1.2
1.5
1
1
0.7
1.0
0.5
0.5
0.3
0.5
0
0
0
1.0
0.5
0.5
0.5
0.5
0
0
0
Total indoor unit capacity
when piping length <30m
Total indoor unit capacity
when piping length >30m
kg
1.3
1.1
0.9
RYYQ18-20
RYYQ14-16
RYYQ8~12
kg
ONLY FOR RYYQ8~20 MODELS
DATE
AMOUNT
CALCULATE THE ADDITIONAL REFRIGERANT CHARGING AMOUNT BASED ON THE FORMULA BELOW BEFORE CHARGING.
SHIPMENT (INDICATED ON THE MACHINE NAMEPLATE) AND THE ADDITIONAL AMOUNT SHOWN AS FOLLOWS :
WHEN RE-CHARGING TOTAL AMOUNT OF REFRIGERANT , CHARGE THE TOTAL OF THE AMOUNT CHARGED AT
RESULT LEAK CHECK
DATE
AMOUNT
RESULT LEAK CHECK
DATE
AMOUNT
RESULT LEAK CHECK
DATE
AMOUNT
RESULT LEAK CHECK
c
1×
b
1×
f g
1×1×
ID Øa
ID Øb
ID Øa
OD Øb
15.4 Для снятия аксессуаров с наружного агрегата
Проверьте комплектацию блока принадлежностями.
a Общие правила техники безопасности
b Руководство по монтажу и по эксплуатации
c Табличка с информацией о дополнительной заправке хладагента
d Наклейка с информацией о монтаже
e Этикетка с информацией о фторированных газах, способствующих
парниковому эффекту
f Этикетка с многоязычной информацией о фторированных газах,
способствующих парниковому эффекту
g Сумка с принадлежностями для прокладки трубопроводов
15.5 Вспомогательные трубки: Диаметры
Вспомогательные трубки (мм) HP Øa Øb
Трубопровод газообразного
хладагента
▪ Подсоединение спереди
▪ Подсоединение снизу
8 19,1
10 25,4 22,2
12 25,4 28,6
14
Справочное руководство для монтажника и пользователя
58
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
15 | Информация о блоке
ID Øb
ID Øa
ID Øb
ID Øa
1
1
Вспомогательные трубки (мм) HP Øa Øb
Трубопровод жидкого
хладагента
▪ Подсоединение спереди
▪ Подсоединение снизу
15.6 Как снять транспортировочную распорку
ПРИМЕЧАНИЕ
При работе с установленной транспортировочной распоркой блок может сильно
вибрировать и издавать неестественный шум.
Распорку для транспортировки компрессора можно убрать. Она установлена
под ножкой компрессора для защиты блока при транспортировке. Эту
операцию следует выполнить в соответствии с иллюстрацией в изложенном
ниже порядке.
8 9,5
10
12 12,7
14
1 Снимите 2 крепежных болта с распорки для транспортировки.
2 Снимите распорку для транспортировки, как показано на рисунке ниже.
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
Справочное руководство для монтажника и пользователя
59
16 | Информация об агрегатах и дополнительном оборудовании
16 Информация об агрегатах и
дополнительном оборудовании
Содержание раздела
16.1 Общее представление: Информация о блоках и о дополнительном оборудовании ................................................... 60
16.2 Идентификационная табличка: Наружный блок ............................................................................................................... 60
16.3 О наружном блоке ................................................................................................................................................................ 61
16.4 Компоновка системы ............................................................................................................................................................ 61
16.5 Комбинации агрегатов и дополнительного оборудования ............................................................................................. 62
16.5.1 Как сочетаются блоки и дополнительное оборудование................................................................................ 62
16.5.2 Допустимые сочетания внутренних блоков ...................................................................................................... 62
16.5.3 Допустимые сочетания наружных блоков......................................................................................................... 63
16.5.4 Возможные опции для наружного агрегата ...................................................................................................... 63
16.1 Общее представление: Информация о блоках и о дополнительном оборудовании
Вот какие сведения изложены в этом разделе:
▪ Как распознать наружный блок?
▪ Где встраивается наружный блок в систему?
▪ С какими внутренними блоками и принадлежностями сочетаются наружные
блоки?
16.2 Идентификационная табличка: Наружный блок
Местоположение
Идентификация модели
Пример: R X Y L Q 10 T7 Y1 B [*]
R Наружный блок с воздушным охлаждением
X Y = тепловой насос (с постоянным обогревом)
Y Y = только парный модуль
Справочное руководство для монтажника и пользователя
60
Код Пояснения
X = тепловой насос (с непостоянным обогревом)
(a)
M = только многомодульные системы
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
Код Пояснения
L Низкая температура снаружи
Q Хладагент R410A
10 Класс мощности
T7 Модельный ряд
Y1 Электропитание
B Комплектация для Европы
[*] Обозначение незначительной модификации модели
(a) Модели семейства RXYLQ можно без ограничений использовать в качестве
16.3 О наружном блоке
Настоящая инструкция посвящена монтажу системы VRV IV на основе
теплового насоса с инверторным регулированием производительности.
16 | Информация об агрегатах и дополнительном
оборудовании
мультимодулей.
Модельный ряд:
Модель Описание
RXYLQ10~14 Одноблочная модель с непостоянным
обогревом.
RXYLQ16~42 Многоблочная модель с непостоянным
обогревом (состоит из 2 или 3 модулей).
Наличие некоторых функций зависит от типа выбранного наружного блока. На
это будет обращаться внимание в данном руководстве по монтажу.
Отдельные функции реализуются в некоторых моделях эксклюзивно.
Эти блоки предназначены для наружного монтажа и применения в режиме
теплового насоса для воздухо-воздушного и воздухо-водяного теплообмена.
Теплопроизводительность этих блоков (в одноблочной компоновке)
составляет от 31,5 до 45 кВт, а хладопроизводительность – от 28 до 40 кВт.
Теплопроизводительность многоблочной системы находится в диапазоне от
50 до 135кВт, хладопроизводительность — от 45 до 120кВт.
Наружный блок рассчитан на работу в режиме обогрева при температуре
окружающей среды от -25°C по влажному термометру до 15,5°C по влажному
термометру, а в режиме охлаждения – от –5°C по сухому термометру до 43°C
по сухому термометру.
16.4 Компоновка системы
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
ИНФОРМАЦИЯ
Допускаются только определенные сочетания внутренних блоков (указания см.
в разделе «Допустимые сочетания внутренних блоков» [462]).
Справочное руководство для монтажника и пользователя
61
16 | Информация об агрегатах и дополнительном
g
c
g g
h
g g
c c cd
f
eb
i
a
оборудовании
a Наружный блок системы VRV IV на основе теплового насоса
b Трубопровод хладагента
c Внутренний блок системы VRV с непосредственным расширением (DX)
d Гидроблок VRV LT (HXY080/125)
e Блок BP [требуется для подключения наружных блоков Residential Air (RA) или
Sky Air (SA) с непосредственным расширением (DX)]
f Внутренние блоки Residential Air (RA) с непосредственным расширением (DX)
g Пользовательский интерфейс (выделенный в зависимости от типа внутреннего
блока)
h Пользовательский интерфейс (беспроводной, выделенный в зависимости от
типа внутреннего блока)
i Выключатель дистанционного управления со сменой режимов охлаждения/
обогрева
16.5 Комбинации агрегатов и дополнительного оборудования
ИНФОРМАЦИЯ
Отдельные опции могут поставляться не во все страны мира.
16.5.1 Как сочетаются блоки и дополнительное оборудование
ПРИМЕЧАНИЕ
Для полной уверенности в работоспособности проектируемой системы
(наружный блок+внутренние блоки) обратитесь к самым свежим инженерно-
техническим данным системы VRV IV на основе теплового насоса.
Систему VRV IV на основе теплового насоса можно комбинировать с
внутренними блоками нескольких типов. Система рассчитана на применение
только хладагента R410A.
Информацию о доступных блоках см. в каталоге продукции для системы VRV
IV.
Приведена общая информация с указанием допустимых сочетаний внутренних
и наружных блоков. Не все сочетания являются допустимыми. Составлять
сочетания следует с соблюдением правил (сочетания наружного и внутренних
блоков, использования одного наружного блока, использования нескольких
наружных блоков, сочетания внутренних блоков и т.д.), изложенных в
инженерно-технических данных.
16.5.2 Допустимые сочетания внутренних блоков
Согласно общему правилу, к системе VRV IV на основе теплового насоса
можно подключать внутренние блоки следующих типов. Данный перечень не
является исчерпывающим и зависит от моделей комбинируемых наружных и
Справочное руководство для монтажника и пользователя
62
внутренних блоков.
▪ Внутренние блоки VRV с непосредственным расширением (DX) (воздухо-
воздушный теплообмен).
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
16 | Информация об агрегатах и дополнительном
▪ Внутренние блоки SA/RA (Sky Air/Residential Air) с непосредственным
расширением (DX) (воздухо-воздушный теплообмен). Далее по тексту –
"внутренние блоки RADX".
▪ Гидроблоки (воздухо-водяной теплообмен): Только серии HXY080/125.
▪ AHU (воздухо-воздушный теплообмен): В зависимости от вида теплообмена
требуется комплект EKEXV + блок EKEQ.
▪ Воздушная завеса (воздухо-воздушный теплообмен): Серии CYQ/CAV (Biddle)
в зависимости от вида теплообмена.
16.5.3 Допустимые сочетания наружных блоков
Допустимые автономные наружные блоки
RXYLQ10
RXYLQ12
RXYLQ14
Допустимые стандартные сочетания наружных блоков
оборудовании
▪ Системы RXYLQ16~42 состоят из 2 или 3 блоков RXMLQ8 и (или) RXYLQ10~14.
▪ Наружным блоком RXMLQ8 нельзя пользоваться как автономным.
Постоянный обогрев
RXYLQ16 = RXMLQ8 + 8
RXYLQ18 = RXMLQ8 + RXYLQ10
RXYLQ20 = RXYLQ10 + 10
RXYLQ22 = RXYLQ10 + 12
RXYLQ24 = RXYLQ12 + 12
RXYLQ26 = RXYLQ12 + 14
RXYLQ28 = RXYLQ14 + 14
RXYLQ30 = RXYLQ10 + 10 + 10
RXYLQ32 = RXYLQ10 + 10 + 12
RXYLQ34 = RXYLQ10 + 12 + 12
RXYLQ36 = RXYLQ12 + 12 + 12
RXYLQ38 = RXYLQ12 + 12 + 14
RXYLQ40 = RXYLQ12 + 14 + 14
16.5.4 Возможные опции для наружного агрегата
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
RXYLQ42 = RXYLQ14 + 14 + 14
ИНФОРМАЦИЯ
Наименования доступного на данный момент дополнительного оборудования
см. в инженерно-технических данных.
Справочное руководство для монтажника и пользователя
63
16 | Информация об агрегатах и дополнительном
оборудовании
Комплект для разветвления трубопровода хладагента
Описание Наименование модели
Рефнет-коллектор KHRQ22M29H
Рефнет-тройник KHRQ22M20T
Комплект трубок для подсоединения нескольких наружных блоков
Количество наружных блоков Наименование модели
2 BHFQ22P1007
3 BHFQ22P1517
KHRQ22M64H
KHRQ22M75H
KHRQ22M29T9
KHRQ22M64T
KHRQ22M75T
Переключатель режимов охлаждения/обогрева
Для централизованного управления охлаждением и обогревом можно
подключить следующее дополнительное оборудование:
Описание Наименование модели
Переключатель режимов
KRC19-26A
охлаждения/обогрева
Плата переключателя режимов
BRP2A81
охлаждения/обогрева
С дополнительной монтажной
KJB111A
коробкой для переключателя
Адаптер внешнего управления (DTA104A61/62)
Для подачи команд с помощью внешнего входного сигнала от
централизованной системы управления можно использовать адаптер
внешнего управления. Это позволяет подавать команды (как групповые, так и
индивидуальные) на работу с низким уровнем шума и ограниченным
потреблением электроэнергии.
Кабель (EKPCCAB*) для подключения компьютерного конфигуратора
Отдельные параметры можно задать на этапе ввода системы в эксплуатацию с
помощью местных настроек через интерфейс связи с персональным
компьютером. Для этого требуется приобретаемый отдельно специальный
кабель EKPCCAB* для обмена данными с наружным блоком. Программное
обеспечение пользовательского интерфейса размещено по адресу: http://
www.daikineurope.com/support-and-manuals/software-downloads/.
Нагрузочная плата (EKRP1AHTA)
Чтобы управлять потреблением электроэнергии с помощью цифровых входов,
необходимо установить нагрузочную плату.
Порядок установки изложен в руководстве по монтажу нагрузочной платы и
приложении для дополнительного оборудования.
Справочное руководство для монтажника и пользователя
64
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
17 Монтаж агрегата
Содержание раздела
17.1 Как подготовить место установки ....................................................................................................................................... 65
17.1.1 Требования к месту установки наружного блока ............................................................................................. 65
17.1.2 Дополнительные требования к месту установки наружного блока в холодных погодных условиях......... 67
17.1.3 Меры предосторожности во избежание утечки хладагента........................................................................... 69
17.2 Открывание блока ................................................................................................................................................................ 71
17.2.1 Открытие блоков .................................................................................................................................................. 71
17.2.2 Как вскрыть наружный блок................................................................................................................................ 71
17.2.3 Как открыть блок электрических компонентов наружного блока .................................................................. 71
17.3 Монтаж наружного агрегата ................................................................................................................................................ 72
17.3.1 Подготовка монтажной конструкции................................................................................................................. 72
17.1 Как подготовить место установки
17.1.1 Требования к месту установки наружного блока
▪ Вокруг агрегата должно быть достаточно свободного места для
обслуживания и циркуляции воздуха.
17 | Монтаж агрегата
▪ Проследите за тем, чтобы место монтажа выдерживало вес и вибрацию
блока.
▪ Проследите за тем, чтобы пространство хорошо проветривалось. НЕ
перекрывайте вентиляционные отверстия.
▪ Убедитесь, что агрегат стоит ровно.
▪ Выбирайте место, наилучшим образом защищенное от дождя.
▪ Выбирайте место установки блока так, чтобы естественный звук его работы
никого не беспокоил, а также соблюдались требования действующего
законодательства.
Агрегат НЕЛЬЗЯ устанавливать в перечисленных далее местах:
▪ В потенциально взрывоопасной атмосфере.
▪ Где установлено оборудование, излучающее электромагнитные волны.
Электромагнитные волны могут помешать функционированию системы
управления и вызвать сбои в работе агрегата.
▪ Где существует риск возгорания вследствие утечки горючих газов (например,
разбавитель для краски или бензин), суспензии углеродного волокна или
воспламеняемой пыли.
▪ Где выделяются коррозионные испарения (например, пары серной
кислоты). Коррозия медных труб и мест пайки может привести к утечке
хладагента.
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
▪ Избегайте мест, где в атмосфере могут присутствовать мелкие частицы или
пары минерального масла. Избегайте мест, где могут разрушиться и
отвалиться пластмассовые детали, что может привести к протечкам воды.
ПРИМЕЧАНИЕ
Данное изделие относится к классу А. В бытовых условиях это изделие может
создавать радиопомехи. В случае их возникновения пользователю следует
принять адекватные меры.
Справочное руководство для монтажника и пользователя
65
17 | Монтаж агрегата
b
bcc
f
ea d
(mm)
≥
1500
≥
1500
≥
1500
≥
1000≥1000
≥
1000≥1000
≥
1000≥1000
d

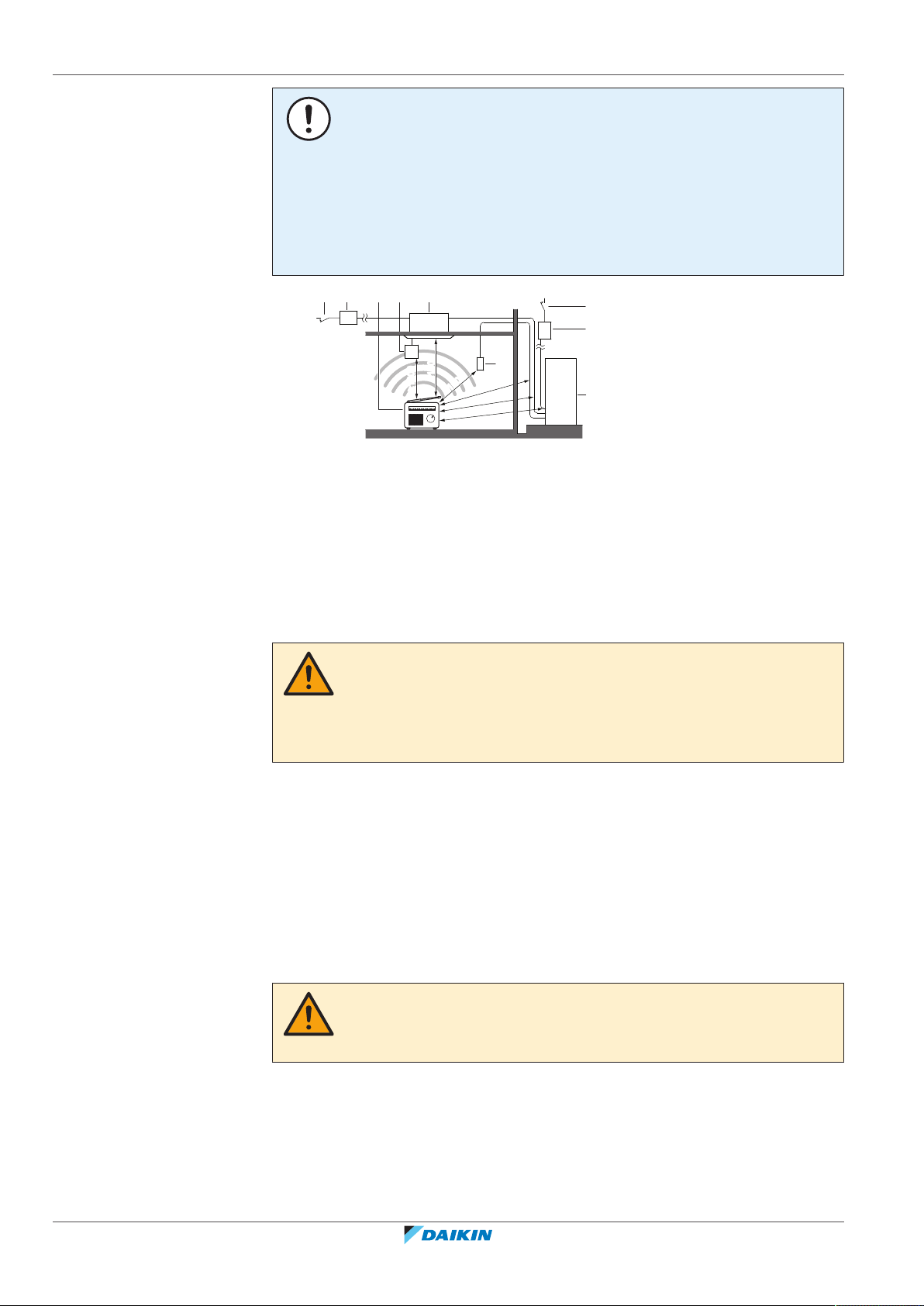

ПРИМЕЧАНИЕ
Оборудование, о котором рассказывается в данном руководстве, может служить
источником электрических помех, вызываемых токами высокой частоты. Данное
оборудование соответствует нормативам, утвержденным в целях обеспечения
разумной защиты от электромагнитных помех. Тем не менее, отсутствие помех в
каждой конкретной ситуации не гарантируется.
Поэтому рекомендуется устанавливать это оборудование и прокладывать
электропроводку на рекомендованном расстоянии от стереофонической
аппаратуры, персональных компьютеров и пр.
a Персональный компьютер или радиоприемник
b Плавкий предохранитель
c Предохранитель утечки на землю
d Пользовательский интерфейс
e Внутренний блок
f Наружный блок
▪ В местах слабого приема во избежание электромагнитных помех другому
оборудованию необходимо соблюдать дистанцию не менее 3 м, а также
использовать экранированные кабели для электропроводки линий питания
и управления.
ПРЕДОСТЕРЕЖЕНИЕ
Данный аппарат не предназначен для широкого пользования, установку
необходимо выполнить в защищенном месте, исключающем легкий доступ.
Эта система, состоящая из внутренних и наружных блоков, предназначена для
установки в коммерческих и промышленных зданиях.
▪ При установке учитывайте возможное влияние сильного ветра, тайфунов и
землетрясений. Неправильно выполненный монтаж может привести к
опрокидыванию блока.
▪ Позаботьтесь о том, чтобы в случае утечки вода не причинила вреда месту
установки и прилегающей к нему зоне.
▪ При монтаже блока в тесном помещении примите меры по
предотвращению превышения предельно допустимой концентрации
хладагента в случае его утечки (см. параграф «Меры предосторожности во
избежание утечки хладагента» [469].
ПРЕДОСТЕРЕЖЕНИЕ
Избыточная концентрация хладагента в закрытом помещении может привести к
кислородной недостаточности.
▪ Обеспечьте размещение воздухозаборного отверстия таким образом, чтобы
оно не было обращено навстречу основному направлению ветра. Лобовой
ветер может нарушить нормальную работу блока. В случае необходимости
для ограждения от ветра используйте защитный экран.
Справочное руководство для монтажника и пользователя
66
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
17 | Монтаж агрегата
b
c
a
a
b
c
d
c
d
▪ Во избежание повреждения места установки в основании должны быть
предусмотрены водостоки, а в их конструкции не должны использоваться
водяные затворы.
Установка на морском побережье. Наружный блок НЕ должен подвергаться
прямому воздействию морского ветра. В противном случае насыщенный
солью воздух может привести к коррозии и, как следствие, к сокращению
срока службы блока.
Наружный блок устанавливается там, где он не подвергается прямому
воздействию морского ветра.
Пример: за зданием.
Если наружный блок подвергается прямому воздействию морского ветра,
необходимо смонтировать ветрогаситель.
▪ Высота ветрогасителя≥1,5×высоты наружного блока
▪ Ветрогаситель устанавливается таким образом, чтобы осталось свободное
место для техобслуживания.
a Морской ветер
b Здание
c Наружный блок
d Ветрогаситель
▪ Установка выполняется с учетом всех расстояний и значений длины труб (см.
«Длина трубопроводов» [480]).
17.1.2 Дополнительные требования к месту установки наружного блока в холодных погодных условиях
ПРИМЕЧАНИЕ
Если блок будет эксплуатироваться при низких температурах наружного
воздуха, необходимо выполнить следующие указания.
▪ Со стороны выброса воздуха наружный блок следует заслонить от ветра и
снега защитной панелью.
В регионах, где обычно выпадает много снега, очень важно установить блок в
таком месте, где снег не будет воздействовать на блок. Если есть вероятность
наметания снега сбоку, примите меры к тому, чтобы снег НЕ воздействовал на
змеевик теплообменника. При необходимости соорудите навес от снега на
опоре.
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
Справочное руководство для монтажника и пользователя
67
17 | Монтаж агрегата
T
AO
(°C WB)
a b
20
15.5
15
10
5
0
–5
–10
–15
–20
–25
10 15 20 25
27
30
T
AI
(°C DB)
ИНФОРМАЦИЯ
За указаниями о порядке монтажа навеса от снега обращайтесь к своему
дилеру.
ПРИМЕЧАНИЕ
Сооружая навес от снега, следите за тем, чтобы НЕ перекрыть блоку воздухоток.
ПРИМЕЧАНИЕ
Если блок эксплуатируется при низкой наружной температуре в условиях
повышенной влажности, воспользуйтесь подходящим оборудованием, чтобы
держать выпускные отверстия блока постоянно свободными.
При работе на обогрев:
Справочное руководство для монтажника и пользователя
68
a Рабочий диапазон прогрева системы
b Рабочий диапазон
Температура воздуха в помещении T
Наружная температура воздуха T
AO
AI
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
17.1.3 Меры предосторожности во избежание утечки хладагента
b
a
О мерах предосторожности во избежание утечки хладагента
Монтажник и специалист по эксплуатации должны принять меры по защите от
утечки в соответствии с местными нормативами и стандартами. Если местных
нормативов на этот счет не существует, то можно руководствоваться
приведенными ниже стандартами.
В этой системе используется хладагент R410A. Сам по себе хладагент R410A
является абсолютно безопасным, нетоксичным и непожароопасным
веществом. Тем не менее, помещение, в котором устанавливается система,
должно быть достаточно большим. Большая площадь помещения поможет
избежать превышения максимально допустимого уровня концентрации
хладагента в случае его утечки, а также превышения соответствующих
нормативов, установленных местными инструкциями и стандартами.
Предельно допустимый уровень концентрации
Предельно допустимый уровень концентрации хладагента зависит напрямую
от объема помещения с людьми, где может произойти утечка.
Единица измерения концентрации — kg/m³ (для газообразного хладагента
масса в kg заменяется объемом 1m³ занимаемого хладагентом пространства).
17 | Монтаж агрегата
Уровень концентрации не должен превышать предельно допустимый
правилами и нормативами, действующими по месту установки оборудования.
a Направление потока хладагента
b Помещение, в котором происходит утечка (весь хладагент из системы вытекает
в помещение)
Особое внимание следует уделять подвалам и другим местам, в которых
возможно скопление хладагента, поскольку он тяжелее воздуха.
Проверка предельно допустимого уровня концентрации
Проверьте предельный уровень концентрации, выполнив последовательно
изло далее действия с 1 по 4, а при необходимости примите соответствующие
меры.
1 Рассчитайте количество хладагента (в кг), заправленного отдельно в
каждую систему.
Формула A+B=C
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
A Количество хладагента в одноблочной системе
(количество хладагента, заправленного в систему
на заводе)
B Объем дополнительной заправки (объем
хладагента, добавленного на месте)
C Общее количество хладагента в системе (кг)
Справочное руководство для монтажника и пользователя
69
17 | Монтаж агрегата
a
b
ПРИМЕЧАНИЕ
Если система состоит из 2-х полностью независимых систем, то в расчет
принимается количество хладагента каждой системы в отдельности.
2 Рассчитайте объем помещения (в м3), в котором установлен внутренний
блок. В приведенном ниже примере объем (D) и (E) определяется как
отдельное помещение или как наименьшее помещение.
D Когда нет маленьких помещений:
E Когда помещения соединены между собой достаточно
большим проемом, через который поток воздуха может
свободно циркулировать.
a Проем между помещениями. Когда есть дверь, площадь
каждого из проемов над дверью и под ней должна достигать
0,15% общей площади помещения.
b Раздельные помещения
3 Концентрация хладагента рассчитывается как результат вычисления
пункта 1 и 2, упомянутых ранее. Если результат расчета по приведенной
выше формуле превышает предельно допустимый уровень концентрации,
то в соседнем помещении проделывается еще одно вентиляционное
отверстие.
Формула F/G≤H
F Общее количество хладагента в системе
G объем (м3) наименьшего помещения, в котором
установлен внутренний блок
H Предельный уровень концентрации (кг/м3)
4 Рассчитайте концентрацию хладагента с учетом объема помещения, в
котором находится внутренний блок, и соседнего помещения. Если
концентрация хладагента не превышает максимально допустимый
уровень концентрации, проделайте вентиляционные отверстия в двери,
ведущей в соседние помещения.
Справочное руководство для монтажника и пользователя
70
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
17.2 Открывание блока
14×
6×
SW8
17.2.1 Открытие блоков
Иногда блок приходится вскрывать. Пример:
▪ Для подключения электропроводки
▪ Для технического или иного обслуживания блока
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
НЕ оставляйте блок без присмотра со снятой сервисной панелью.
17.2.2 Как вскрыть наружный блок
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
ОПАСНО! ОПАСНОСТЬ ВОЗГОРАНИЯ ИЛИ ОЖОГА
17 | Монтаж агрегата
После того, как передние панели будут открыты, можно получить доступ к
блоку электрических компонентов. См. раздел «Как открыть блок
электрических компонентов наружного блока» [471].
Для проведения технического обслуживания необходим доступ к кнопкам на
основной плате. Чтобы получить доступ к этим кнопкам, крышку блока
электрических компонентов открывать не нужно. См. раздел «Доступ к
элементам местных настроек» [4125].
17.2.3 Как открыть блок электрических компонентов наружного блока
ПРИМЕЧАНИЕ
Открывая крышку блока электрических компонентов, НЕ прилагайте чрезмерных
усилий. Чрезмерное усилие может деформировать крышку, что повлечет за
собой проникновение воды и отказ оборудования.
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
Справочное руководство для монтажника и пользователя
71
17 | Монтаж агрегата
a
b
c
d
e
≥100 mm
≥100 mm
*
729
≤613
≥929
≥AB
AA
a
(mm)
17.3 Монтаж наружного агрегата
ПРИМЕЧАНИЕ
Закрывая крышку блока электрических компонентов, следите за тем, чтобы
уплотнительный материал на обратной стороне снизу крышки НЕ захватывался
и НЕ загибался внутрь (см. иллюстрацию ниже).
a Крышка блока электрических компонентов
b Лицевая сторона
c Клеммная колодка электропитания
d Материал уплотнения
e Возможно проникновение влаги и грязи
Недопустимо
Допустимо
17.3.1 Подготовка монтажной конструкции
Проследите за тем, чтобы основание, на которое устанавливается блок, было
достаточно прочным – это позволит избежать излишних шумов и вибрации.
ПРИМЕЧАНИЕ
▪ Если высоту установки блока необходимо увеличить, НЕ ставьте на подставки
только углы блока.
▪ Ширина подставок под блок должна достигать хотя бы 100мм.
Недопустимо
Допустимо (* = желательное размещение)
▪ Высота основания должна составлять не менее 150мм от пола. В местности,
где возможно выпадение большого количества снега, эту высоту
необходимо увеличить в зависимости от места установки и погодных
условий.
Справочное руководство для монтажника и пользователя
72
Минимально допустимая опора
a Точка крепления (4×)
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
17 | Монтаж агрегата
20 mm
a
HP AA AB
8~14 1076 1302
▪ Закрепите блок четырьмя анкерными болтами М12. Анкерные болты
рекомендуется ввернуть таким образом, чтобы над поверхностью основания
осталось не менее 20мм от их длины.
ПРИМЕЧАНИЕ
▪ Для отвода воды от основания блока проложите вокруг него дренажную
канавку. При работа в режиме обогрева при отрицательной наружной
температуре вода, отводимая из наружного блока, замерзнет. Если не
проложить дренаж воды, область вокруг блока может стать очень скользкой.
▪ При установке в коррозионной среде используйте гайку с пластиковой
шайбой (a), чтобы защитить притягивающую часть гайки от ржавления.
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
Справочное руководство для монтажника и пользователя
73
18 | Монтаж трубопроводов
18 Монтаж трубопроводов
Содержание раздела
18.1 Подготовка трубопровода хладагента................................................................................................................................ 74
18.2 Подсоединение трубопроводов хладагента...................................................................................................................... 89
18.3 Проверка трубопровода хладагента ................................................................................................................................... 98
18.4 Заправка хладагентом .......................................................................................................................................................... 102
18.1.1 Требования к трубопроводам хладагента......................................................................................................... 74
18.1.2 Изоляция трубопровода хладагента .................................................................................................................. 75
18.1.3 Как подобрать трубки по размеру...................................................................................................................... 75
18.1.4 Как подбирать комплекты разветвления трубопровода хладагента.............................................................. 79
18.1.5 Длина трубопроводов.......................................................................................................................................... 80
18.1.6 Длина трубопровода: только для VRV DX.......................................................................................................... 80
18.1.7 Длина трубопровода: VRV DX и гидроблок ....................................................................................................... 84
18.1.8 Длина трубопровода: VRV DX и RA DX................................................................................................................ 86
18.1.9 Системы с несколькими наружными блоками: Допустимые варианты компоновки................................... 87
18.2.1 Подсоединение трубопроводов хладагента..................................................................................................... 89
18.2.2 Меры предосторожности при подсоединении трубопроводов хладагента................................................. 89
18.2.3 Системы с несколькими наружными блоками: Выбивные отверстия............................................................ 90
18.2.4 Прокладка трубопроводов хладагента.............................................................................................................. 90
18.2.5 Подсоединение трубопровода хладагента к наружному блоку..................................................................... 91
18.2.6 Монтаж комплекта для подсоединения нескольких блоков .......................................................................... 91
18.2.7 Подсоединение комплекта для разветвления.................................................................................................. 92
18.2.8 Защита от загрязнения......................................................................................................................................... 92
18.2.9 Пайка концов трубок............................................................................................................................................ 93
18.2.10 Применение запорного клапана с сервисным отверстием............................................................................. 94
18.2.11 Удаление пережатых трубок ............................................................................................................................... 96
18.3.1 Проверка проложенных трубопроводов хладагента ....................................................................................... 98
18.3.2 Проверка трубопровода хладагента: Общие правила..................................................................................... 99
18.3.3 Проверка трубопровода хладагента: Подготовка............................................................................................. 99
18.3.4 Проверка на утечку газообразного хладагента................................................................................................. 100
18.3.5 Порядок выполнения вакуумной осушки.......................................................................................................... 101
18.3.6 Изоляция трубопроводов хладагента................................................................................................................ 101
18.4.1 Меры предосторожности при заправке хладагента ........................................................................................ 102
18.4.2 Заправка хладагентом.......................................................................................................................................... 103
18.4.3 Определение объема дополнительного хладагента ....................................................................................... 103
18.4.4 Порядок заправки хладагента: технологическая карта.................................................................................... 106
18.4.5 Порядок заправки хладагента............................................................................................................................. 107
18.4.6 Действие 6: заправка хладагента вручную........................................................................................................ 109
18.4.7 Что нужно проверить после заправки хладагента............................................................................................ 110
18.4.8 Наклейка этикетки с информацией о фторированных газах, способствующих созданию парникового
эффекта .................................................................................................................................................................. 110
18.1 Подготовка трубопровода хладагента
18.1.1 Требования к трубопроводам хладагента
Справочное руководство для монтажника и пользователя
74
ПРИМЕЧАНИЕ
При использовании хладагента R410A необходимо поддерживать чистоту,
сухость и герметичность системы.
▪ Чистота и сухость: необходимо исключить возможность проникновения в
систему посторонних веществ и примесей (в том числе минеральных масел и
влаги).
▪ Герметичность: Хладагент R410A не содержит хлора, не разрушает озоновый
слой и не снижает защищенность земли от ультрафиолета. Выброс
хладагента R410A в атмосферу может вызывать парниковый эффект. Вот
почему необходимо следить за герметичностью системы.
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
ПРИМЕЧАНИЕ
A
B B B
C
D F
G
E
x
y
b
a
3
1 2 4 5
Трубки и прочие детали, работающие под давлением, должны быть
пригодными к работе с хладагентом. Используйте бесшовные детали из меди,
подвергнутой фосфорнокислой антиокислительной обработке для хладагента.
▪ Используйте только бесшовные детали из меди, подвергнутой
фосфорнокислой антиокислительной обработке.
▪ Загрязнение внутренних поверхностей трубок (в том числе маслами) не
должно превышать 30мг/10м.
▪ Степень твердости: используйте трубки, степень твердости которых
соотносится с их диаметром, как показано в таблице ниже.
Ø трубки Степень твердости материала труб
≤15,9мм O (закаленный)
≥19,1мм 1/2H (средней твердости)
▪ Установка выполняется с учетом всех расстояний и значений длины труб (см.
«Длина трубопроводов» [480]).
18.1.2 Изоляция трубопровода хладагента
18 | Монтаж трубопроводов
▪ В качестве изоляционного материала используется пенополиэтилен:
- с коэффициентом теплопередачи от 0,041 до 0,052 Вт/мК (0,035 -
0,045ккал/мч°C)
- с теплостойкостью не менее 120°C
▪ Толщина изоляции
Температура
окружающего воздуха
≤30°C от 75% до 80% 15мм
>30°C ≥80% 20мм
18.1.3 Как подобрать трубки по размеру
Определить размеры трубок можно по приведенным далее таблицам и
иллюстрации (только как ориентир).
Относительная
влажность
Минимальная толщина
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
1,2 Внутренний блок VRVDX
3 Коробка селектора ответвлений (BP*)
4,5 Внутренний блок RADX
a,b Комплект разветвления для внутренних блоков
x,y Комплект трубок для подсоединения нескольких наружных блоков
Справочное руководство для монтажника и пользователя
75
18 | Монтаж трубопроводов
A, B, C: Трубопровод между наружным блоком и (первым) комплектом разветвления трубопровода хладагента
Выбирайте по следующей таблице в соответствии с типом
производительности наружных блоков, подсоединенных по нисходящей.
Тип мощности
наружного блока (HP)
8 19,1 9,5
10 22,2 9,5
12~16 28,6 12,7
18–22 28,6 15,9
24 34,9 15,9
26~34 34,9 19,1
36~42 41,3 19,1
D: Трубопроводы между рефнетами
Выбирайте по следующей таблице в соответствии с типом
производительности внутренних блоков, подсоединенных по нисходящей.
Размер соединительных труб не должен превышать размер труб хладагента,
выбранный по названию общей модели системы.
Индекс
производительности
внутреннего блока
Внешний диаметр трубопровода (мм)
Трубопровод
газообразного
Трубопровод жидкого
хладагента
хладагента
Внешний диаметр трубопровода (мм)
Трубопровод
газообразного
Трубопровод жидкого
хладагента
хладагента
<150 15,9 9,5
150≤x<200 19,1
200≤x<290 22,2
290≤x<420 28,6 12,7
420≤x<640 15,9
640≤x<920 34,9 19,1
≥920 41,3
Пример:
▪ Пропускная способность трубопровода в нисходящем направлении для E =
индекс производительности блока 1
▪ Пропускная способность трубопровода в нисходящем направлении для D =
индекс производительности блока 1 + индекс производительности блока 2
E: Участок между рефнетом и внутренним блоком
Размер труб на участках прямого соединения с внутренним блоком должен
быть равен размеру труб, подсоединяемых к внутреннему блоку (в случае,
если внутренний блок является внутренним блоком VRVDX или гидроблоком).
Справочное руководство для монтажника и пользователя
76
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
18 | Монтаж трубопроводов
e
d
b
c
a
Индекс
производительности
внутреннего блока
Внешний диаметр трубопровода (мм)
Трубопровод
газообразного
Трубопровод жидкого
хладагента
хладагента
15~50 12,7 6,4
63~140 15,9 9,5
200 19,1
250 22,2
▪ Когда общая эквивалентная длина трубок между наружными и внутренними
блоками составляет 90м и более, необходимо увеличить диаметр главных
трубок (как жидкого, так и газообразного хладагента). В зависимости от
длины трубопровода производительность может снижаться, но даже
несмотря на это диаметр главных трубок необходимо уменьшить.
Дополнительные требования изложены в сборнике инженерно-технических
данных.
a Наружный блок
b Основные трубопроводы (увеличить, если эквивалентная длина
трубопроводов ≥90м)
c Первый рефнет трубопровода хладагента
d Участок между рефнетом и внутренним блоком
e Внутренний блок
Увеличение
Класс HP Внешний диаметр трубопровода (мм)
Трубопровод
газообразного хладагента
Трубопровод жидкого
хладагента
8 19,1 → 22,2 9,5 → 12,7
10 22,2 → 25,4
12+14 28,6
16 28,6 → 31,8
(a)
(b)
(a)
12,7 → 15,9
18~22 15,9 → 19,1
24 34,9
26~34 34,9 → 38,1
36~42 41,3
(a)
Если увеличить размер стандартных трубок не представляется возможным, то
стандартные трубки необходимо оставить. Применение трубок, размер которых
превышает увеличенный, НЕ допускается. При этом даже в случае применения трубок
стандартного размера допускается эквивалентная длина трубопровода более 90м.
(b)
Увеличение размера трубок НЕ допускается.
(b)
(a)
(b)
19,1 → 22,2
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
▪ Толщина трубок в контуре хладагента должна соответствовать действующим
нормативам. Минимальная толщина трубок под хладагент R410A
определяется по приведенной ниже таблице.
Ø трубки (мм) Минимальная толщина t (мм)
6,4/9,5/12,7 0,80
Справочное руководство для монтажника и пользователя
77
18 | Монтаж трубопроводов
▪ При невозможности использования трубок необходимых размеров
(дюймовых размеров) допускается использование трубок других диаметров
(миллиметровых размеров) с учетом следующих рекомендаций:
- Подбирайте диаметр трубок так, чтобы он максимально соответствовал
необходимому.
- В местах стыковки трубок дюймовых и миллиметровых диаметров
используйте соответствующие переходники (приобретаются по месту
установки).
- Расчет дополнительного количества хладагента необходимо
скорректировать, как указано в параграфе «Определение объема
дополнительного хладагента» [4103].
Ø трубки (мм) Минимальная толщина t (мм)
15,9 0,99
19,1/22,2 0,80
28,6 0,99
34,9 1,21
41,3 1,43
F: Трубопровод между комплектом разветвителей хладагента и коробкой селектора ответвлений (коробка BP)
Размер трубок на участках прямого соединения с коробкой селектора
ответвлений (BP*) зависит от общей производительности подсоединенных
внутренних блоков (только при подсоединении внутренних блоков RADX).
Общий индекс
производительности
подсоединенных
внутренних блоков
Внешний диаметр трубопровода (мм)
Трубопровод
газообразного
Трубопровод жидкого
хладагента
хладагента
20~62 12,7 6,4
63~149 15,9 9,5
150~208 19,1
Пример:
Пропускная способность трубопровода в нисходящем направлении для
F=[индекс производительности блока 4]+[индекс производительности блока
5]
G: Трубопровод между коробкой селектора ответвлений (BP) и внутренним блоком RADX
Только при подсоединении внутренних блоков RADX.
производительности
внутреннего блока
Справочное руководство для монтажника и пользователя
78
Индекс
Внешний диаметр трубопровода (мм)
Трубопровод
газообразного
Трубопровод жидкого
хладагента
хладагента
20, 25, 30 9,5 6,4
50 12,7
60 9,5
71 15,9
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
18 | Монтаж трубопроводов
18.1.4 Как подбирать комплекты разветвления трубопровода хладагента
Рефнеты трубопровода хладагента
Образец прокладки трубопровода см. в параграфе «Как подобрать трубки по
размеру» [475].
▪ Рефнеты-тройники для использования на первом ответвлении, считая со
стороны наружного блока, подбирайте по следующей таблице в
соответствии с производительностью наружного блока (пример: рефнеттройник a).
Тип мощности наружного блока (HP) 2-х трубная система
8+10 KHRQ22M29T9
12~22 KHRQ22M64T
24~42 KHRQ22M75T
▪ Рефнеты-тройники, кроме первого ответвления (пример: рефнет-тройник b),
подбираются по сумме индексов производительности всех подсоединенных
после них внутренних блоков.
Индекс производительности
2 трубки
внутреннего блока
<200 KHRQ22M20T
200≤x<290 KHRQ22M29T9
290≤x<640 KHRQ22M64T
≥640 KHRQ22M75T
▪ Подбирайте рефнеты-коллекторы по следующей таблице в соответствии с
общей производительностью всех внутренних блоков, подсоединенных
после рефнет-коллектора.
Индекс производительности
2 трубки
внутреннего блока
<200 KHRQ22M29H
200≤x<290
290≤x<640 KHRQ22M64H
(a)
≥640 KHRQ22M75H
(a) Если размер трубки над рефнет-коллектором составляет Ø34,9 и более,
требуется KHRQ22M75H.
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
ИНФОРМАЦИЯ
К коллектору можно подсоединять не более 8 ответвлений.
▪ Подбор комплекта трубок для подключения нескольких наружных блоков.
Подбирайте по следующей таблице в соответствии с количеством наружных
блоков.
Количество наружных блоков Наименование комплекта для
разветвления
2 BHFQ22P1007
3 BHFQ22P1517
Справочное руководство для монтажника и пользователя
79
18 | Монтаж трубопроводов
18.1.5 Длина трубопроводов
Убедитесь в том, что перепады высот, общая длина трубопроводов и длина
труб после рефнета (тройника) укладываются в указанные ниже пределы.
Будут рассмотрены три варианта установки, в том числе внутренние блоки
VRVDX, комбинированные с гидроблоками или внутренними блоками RADX.
Определения
Фактическая длина
трубопроводов
Эквивалентная длина
трубопровода
Общая длина
трубопровода
ИНФОРМАЦИЯ
Переходные патрубки и тройники приобретаются по месту установки.
ПРИМЕЧАНИЕ
Комплекты для разветвления трубопровода хладагента можно использовать
только с хладагентом R410A.
Термин Определение
Длина трубопровода между наружным
(a)
и
внутренними блоками.
(b)
внутренними блоками.
Общая длина трубопроводов от наружного
Длина трубопровода между наружным
(a)
и
(a)
до
всех внутренних блоков.
H1 Разница в высоте между наружным и
внутренними блоками.
H2 Разница в высоте между внутренними блоками.
H3 Разница в высоте между наружными блоками.
H4 Разница в высоте между наружным блоком и
блоком BP.
H5 Разница в высоте между блоками BP.
H6 Разница в высоте между блоком BP и внутренним
блоком RADX.
(a)
Если в состав системы входят несколько наружных блоков, читать «первым наружным
ответвлением от внутреннего блока».
(b)
Исходя из того, что эквивалентная длина трубопровода в месте монтажа рефнета
=0,5м, а в месте монтажа рефнета-коллектора =1м (только для расчета
эквивалентной длины трубопровода, а не для заправки хладагентом).
Эквивалентная длина вспомогательных элементов трубопровода
Вспомогательный элемент Эквивалентная длина
Рефнет-тройник 0,5m
Рефнет-коллектор 1m
18.1.6 Длина трубопровода: только для VRV DX
Относится только к системам, в состав которых входят внутренние блоки
VRVDX:
Справочное руководство для монтажника и пользователя
80
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
Схема системы
a
A
h i j k l m n
B C D E F G
pb c d e f
1 2 3 4 5 6 7
8
g
H1
H2
a
b
c d e f
i
k
j
g h
A B
1 2 3 4 5 6
7 8
H1
H2
a
c
b d e fig h
1 2 3 4 5 6 7
8
H1
H2
a
A
h i j k l m n
B C D E F G
p
b c d e f
1 2 3 4 5 6 7
8
g
t
u
r
s
H1
H2
a
j k
b
1 2 3 4 5 6
7 8
c d e f g h
t
u
r
s
BA
H1
H3
H2
a
b
1 2 3 4 5 6 7
8
c d e f g h i
t
u
r
s
H1
H3
H2
r s
u
t
18 | Монтаж трубопроводов
Пример Описание
Пример 1.1
Пример 1.2
Пример 1.3
Один наружный блок
Разветвление с
применением рефнеттройника
Один наружный блок
Разветвление с
применением рефнеттройника и рефнетколлектора
Один наружный блок
Разветвление с
применением рефнетколлектора
Пример 2,1
Пример 2.2
Пример 2.3
Пример 3
Несколько наружных
блоков
Разветвление с
применением рефнеттройника
Несколько наружных
блоков
Разветвление с
применением рефнеттройника и рефнетколлектора
Несколько наружных
блоков
Разветвление с
применением рефнетколлектора
Стандартная схема с
несколькими наружными
блоками
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
Внутренний блок
Справочное руководство для монтажника и пользователя
81
18 | Монтаж трубопроводов
Предельно допустимая длина
▪ Между наружными и внутренними блоками (схема с одним или
несколькими блоками)
Рефнет-тройник
Рефнет-коллектор
Комплект трубок для подсоединения нескольких наружных блоков
Фактическая длина
трубопроводов
Эквивалентная
длина
Общая длина
трубопровода
165м/135м
Пример 1.1
▪ блок8: a+b+c+d+e+f+g+p≤165м
Пример 1.2
▪ блок6: a+b+h≤165м
▪ блок8: a+i+k≤165м
Пример 1.3
▪ блок8: a+i≤165м
Пример 2.1
▪ блок8: a+b+c+d+e+f+g+p≤135м
190м/160м
500м/500м
Пример 1.1
▪ a+b+c+d+e+f+g+h+i+j+k+l+m+n+p≤500м
Пример 2.1
▪ a+b+c+d+e+f+g+h+i+j+k+l+m+n+p≤500м
▪ Между наружным разветвителем и наружным блоком (только в составе
системы с несколькими наружными блоками)
Фактическая длина
трубопроводов
10м
Пример 3
▪ r, s, t≤10м; u≤5м
Эквивалентная
13м
длина
Справочное руководство для монтажника и пользователя
82
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
18 | Монтаж трубопроводов
H1
1
2
3
a
A
h i j k l m n
B C D E F G
pb c d e f
1 2 3 4 5 6 7
8
g
H2
Предельно допустимая разница высот
H1 ≤50м (40м) (если наружные блоки расположены ниже внутренних)
Возможно условное удлинение до 90м без комплекта
дополнительного оборудования:
▪ в случае, если наружные блоки расположены выше внутренних:
удлинение до 90 м возможно при выполнении 2-х следующих
условий:
- Увеличивается размер трубопровода жидкого хладагента (см.
таблицу «Увеличение размера» в разделе «E: Участок между
рефнетом и внутренним блоком» [476]).
- Наружный блок настраивается особым образом (см. описание
настройки [2‑49] в разделе «Режим 2: местные
настройки» [4132]).
▪ Если наружные блоки расположены ниже внутренних: удлинение
до 90м возможно при выполнении 6-ти следующих условий:
- 40~60 м: минимальный коэффициент подсоединения
соединяемых блоков: 80%.
- 60~65 м: минимальный коэффициент подсоединения
соединяемых блоков: 90%.
- 65~80 м: минимальный коэффициент подсоединения
соединяемых блоков: 100%.
- 80~90 м: минимальный коэффициент подсоединения
соединяемых блоков: 110%.
- Увеличивается размер трубопровода жидкого хладагента (см.
таблицу «Увеличение размера» в разделе «E: Участок между
рефнетом и внутренним блоком» [476]).
- Наружный блок настраивается особым образом (см. описание
настройки [2‑35] в разделе «Режим 2: местные
настройки» [4132]).
H2 ≤30м
H3 ≤5м
Предельно допустимая длина после ответвления
Длина трубопровода от первого комплекта для разветвления трубопровода
хладагента до внутреннего блока: ≤40 м.
Пример 1.1: Блок 8: b+c+d+e+f+g+p≤40м
Пример 1.2. Блок 6: b+h≤40м, блок 8: i+k≤40м
Пример 1.3. Блок 8: i≤40м
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
Вместе с тем, возможно удлинение при выполнении всех изложенных ниже
условий. В этом случае ограничение может быть повышено до 90м.
1 Наружный блок
2 Рефнет-тройники (A~G)
3 Внутренние блоки (1~8)
Справочное руководство для монтажника и пользователя
83
18 | Монтаж трубопроводов
a
A
h i j k l m n
B C D E F G
p
b c d e f
1 2 3 4 5 6 7
8
g
H1
H2
Условия:
a Длина трубопровода между всеми внутренними блоками и ближайшим
b Размер трубок в трубопроводах жидкого и газообразного хладагентов
комплектом для разветвления: ≤40м.
Пример: h, i, j … p≤40м
необходимо увеличить, если длина труб между первым комплектом для
разветвления и последним внутренним блоком превышает 40м.
Если увеличенный размер трубок в трубопроводе превышает размер
трубок в главном трубопроводе, размер труб в главном трубопроводе
тоже необходимо увеличить.
Увеличьте размер трубок, как указано ниже:
9,5 → 12,7; 12,7 → 15,9; 15,9 → 19,1; 19,1 → 22,2; 22,2 → 25,4
31,8
(a)
; 34,9 → 38,1
(a)
(a)
; 28,6 →
(a) Если увеличить размер стандартных трубок не представляется
возможным, то стандартные трубки необходимо оставить. Применение
трубок, размер которых превышает увеличенный, НЕ допускается.
Вместе с тем, даже в случае применения трубок стандартного размера
при соблюдении всех остальных условий максимально допустимую
длину после первого ответвления можно увеличить.
Пример: блок8: b+c+d+e+f+g+p≤90м, а b+c+d+e+f+g >40м; увеличьте
размер трубок b, c, d, e, f, g.
c При увеличении размера трубок (действиеb) для расчета их общей
длины фактическую длину трубопроводов необходимо удвоить (за
исключением длины основного трубопровода и трубопроводов, размер
трубок в которых не увеличен).
Общая длина трубопроводов должна быть в пределах указанных
ограничений (см. таблицу выше).
Пример: a+b×2+c×2+d×2+e×2+f×2+g×2+h+i+j+k+l+m+n+p≤1000м (500м).
d Длина трубопроводов от ближайшего внутреннего блока (первого
разветвления) до наружного блока и от самого удаленного внутреннего
блока до наружного блока составляет ≤40м.
Пример: Самый дальний внутренний блок 8. Ближайший внутренний
блок 1 → (a+b+c+d+e+f+g+p)–(a+h)≤40м.
18.1.7 Длина трубопровода: VRV DX и гидроблок
Относится к системам, в состав которых входят внутренние блоки VRVDX и
гидроблок:
Схема системы
Справочное руководство для монтажника и пользователя
84
Пример Описание
Пример 1
Разветвление с
применением рефнеттройника
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
18 | Монтаж трубопроводов
a
b
c d e f
i
k
j
g h
A B
1 2 3 4 5 6
7 8
H1
H2
a
c
b d e fig h
1 2 3 4 5 6 7
8
H1
H2
Пример Описание
Пример 2
Пример 3
1~7 Внутренние блоки VRVDX
8 Гидроблок (HXY080/125)
Предельно допустимая длина
Между наружным и внутренними блоками.
Фактическая длина
трубопроводов
135м
Пример 1:
▪ a+b+c+d+e+f+g+p≤135 м
▪ a+b+c+d+k≤135м
Разветвление с
применением рефнеттройника и рефнетколлектора
Разветвление с
применением рефнетколлектора
Пример 2:
▪ a+i+k≤135м
▪ a+b+e≤135м
Пример 3:
▪ a+i≤135м
▪ a+d≤135м
Эквивалентная длина
Общая длина
трубопровода
(a)
160м
300м
Пример 3:
▪ a+b+c+d+e+f+g+h+i≤300м
(a)
Исходя из того, что эквивалентная длина трубопровода в месте монтажа рефнета
=0,5м, а в месте монтажа рефнета-коллектора =1м (только для расчета
эквивалентной длины трубопровода, а не для заправки хладагентом).
Предельно допустимая разница высот (по внутреннему гидроблоку)
H1 ≤50м (40м) (если наружные блоки расположены ниже внутренних)
H2 ≤15м
Предельно допустимая длина после ответвления
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
Длина трубопровода от первого комплекта для разветвления трубопровода
хладагента до внутреннего блока: ≤40 м.
Пример 1: блок 8: b+c+d+e+f+g+p≤40м
Пример 2: блок 6: b+h≤40м, блок 8: i+k≤40м
Пример 3. Блок 8: i≤40м, блок 2: c≤40м
Справочное руководство для монтажника и пользователя
85
18 | Монтаж трубопроводов
H5
H4
a
c
fe
h
H1
BP1 6
i
j
g
b d
A B
7
k
l
BP2
5
4
321
H2
H6
18.1.8 Длина трубопровода: VRV DX и RA DX
Относится к системам, в состав которых входят внутренние блоки VRVDX и
RADX:
Схема системы
Рефнет-коллектор
Блок BP
1~5 Внутренние блоки RADX
6,7 Внутренние блоки VRVDX
Предельно допустимая длина
▪ Между наружным и внутренним блоками.
Фактическая длина
трубопроводов
100м
Пример:
a+b+g+l≤100м
Эквивалентная длина
Общая длина
трубопровода
(a)
120м
250м
Пример:
a+b+d+g+l+k+c+e+f+h+i+j≤250м
(a)
Исходя из того, что эквивалентная длина трубопровода в месте монтажа рефнета
=0,5м, а в месте монтажа рефнета-коллектора =1м (только для расчета
эквивалентной длины трубопровода, а не для заправки хладагентом).
▪ Между блоком BP и внутренним блоком.
Индекс производительности
внутреннего блока
<60 2~15м
60 2~12м
71 2~8м
Длина трубопровода
Справочное руководство для монтажника и пользователя
86
Примечания: Минимально допустимая длина трубопровода между
наружным блоком и первым комплектом для разветвления трубопровода
хладагента должна превышать 5м (в противном случае от наружного блока
может передаваться шум, создаваемый хладагентом в процессе циркуляции).
Пример: a>5м
Предельно допустимая разница высот
H1 ≤50м (40м) (если наружные блоки расположены ниже внутренних)
H2 ≤15м
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
18 | Монтаж трубопроводов
a
b
b
a
b
a
a
b
a
b
b
a
a
a
b b b
a
b b b
H4 ≤40м
H5 ≤15м
H6 ≤5м
Предельно допустимая длина после ответвления
Длина трубопровода от первого комплекта для разветвления трубопровода
хладагента до внутреннего блока: ≤50м.
Пример: b+g+l≤50м
Если длина трубопровода между первым ответвлением и блоком BP или
внутренним блоком VRVDX превышает 20 м, необходимо увеличить размер
трубопроводов газообразного и жидкого хладагента между первым
ответвлением и блоком BP или внутренним блоком VRV DX. Если после
увеличения размера трубопровода его диаметр превышает диаметр трубок
перед первым комплектом для разветвления, то размер трубопровода после
разветвления тоже необходимо увеличить.
18.1.9 Системы с несколькими наружными блоками: Допустимые варианты компоновки
▪ Трубки, проходящие между наружными блоками, должны быть проложены
ровно или с небольшим смещением вверх во избежание задержки в них
масла.
Схема 1
a К внутреннему блоку
b Трубки между наружными блоками
Недопустимо (в трубопроводе остается масло)
Допустимо
Схема 2
▪ Во избежание задержки масла у самого дальнего наружного блока всегда
подсоединяйте запорный клапан и трубки между наружными блоками по
одной из 4-х допустимых схем, показанных на иллюстрации ниже.
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
Справочное руководство для монтажника и пользователя
87
18 | Монтаж трубопроводов
a
b
a
b
a
b
a
a
a
≥200 mm
a
b
≤2 m
a
≤2 m ≤2 m
≥200 mm
≥200 mm
b
>2 m >2 m
A B C
a b c
▪ Если длина трубопровода между наружными блоками превышает 2 м,
создайте в трубопроводе газообразного хладагента в пределах 2 м от
рефнета подъем, как минимум, на 200 мм.
≤2м
a К внутреннему блоку
b Масло собирается у самого дальнего наружного блока, когда система
останавливается
Недопустимо (в трубопроводе остается масло)
Допустимо
Если… то…
>2м
a К внутреннему блоку
b Трубки между наружными блоками
ПРИМЕЧАНИЕ
Для систем с несколькими наружными блоками существуют ограничения по
порядку подсоединения трубопроводов хладагента между наружными блоками
во время монтажа. Выполняйте монтаж с учетом следующих ограничений.
Производительность наружных блоков A, B и C должна соответствовать
следующим ограничениям: A≥B≥C.
a К внутренним блокам
b Комплект трубок для подсоединения нескольких наружных блоков (первое
ответвление)
c Комплект трубок для подсоединения нескольких наружных блоков (второе
ответвление)
Справочное руководство для монтажника и пользователя
88
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
18 | Монтаж трубопроводов
18.2 Подсоединение трубопроводов хладагента
18.2.1 Подсоединение трубопроводов хладагента
Прежде чем приступать к подсоединению трубопроводов хладагента,
убедитесь в том, что установка наружного и внутренних блоков выполнена
полностью.
Подсоединение трубопроводов хладагента предусматривает:
▪ Прокладку и подсоединение трубопроводов хладагента к наружному блоку
▪ Защиту наружного блока от загрязнения
▪ Подсоединение трубопроводов хладагента к внутренним блокам (см.
руководство по монтажу внутренних блоков)
▪ Подсоединение трубок из комплекта для подключения нескольких блоков
▪ Подсоединение трубок из комплекта для разветвления
▪ Соблюдайте указания по выполнению следующих работ:
- Пайка
- Применение запорных клапанов
- Удаление пережатых трубок
18.2.2 Меры предосторожности при подсоединении трубопроводов хладагента
ПРИМЕЧАНИЕ
Проследите за тем, чтобы прокладываемые по месту эксплуатации
трубопроводы и выполняемые соединения НЕ подвергались воздействию
механического напряжения.
ПРЕДУПРЕЖДЕНИЕ
В ходе пробных запусков НИ В КОЕМ СЛУЧАЕ не давайте давление в систему,
превышающее максимально допустимое (указано на паспортной табличке
блока).
ПРЕДУПРЕЖДЕНИЕ
В случае утечки хладагента примите надлежащие меры предосторожности. Если
происходит утечка хладагента, немедленно проветрите помещение. Возможные
риски:
▪ Избыточная концентрация хладагента в закрытом помещении может
привести к недостатку кислорода.
▪ Контакт паров хладагента с огнем может привести к выделению ядовитого
газа.
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
ПРЕДУПРЕЖДЕНИЕ
Использованный хладагент НЕОБХОДИМО собрать. ЗАПРЕЩАЕТСЯ сбрасывать
хладагент непосредственно в окружающую среду. Воспользуйтесь вакуумным
насосом для вакуумирования системы.
▪ Используйте только бесшовные детали из меди, подвергнутой
фосфорнокислой антиокислительной обработке.
Справочное руководство для монтажника и пользователя
89
18 | Монтаж трубопроводов
a b
c
c
b
a
18.2.3 Системы с несколькими наружными блоками: Выбивные отверстия
ПРИМЕЧАНИЕ
После соединения всех труб убедитесь в отсутствии утечки. Для обнаружения
утечек используйте азот.
Подсоединение Описание
Подсоединение
спереди
Подсоединение снизу Высвободив выбивные отверстия в нижней раме,
18.2.4 Прокладка трубопроводов хладагента
Трубопроводы хладагента можно подсоединять с передней или боковой (с
выводом снизу) стороны блока, как показано на рисунке ниже.
Для подсоединения высвободите выбивные
отверстия в передней панели.
пропустите трубопровод снизу.
Справочное руководство для монтажника и пользователя
90
a Подсоединение слева
b Подсоединение спереди
c Подсоединение справа
Для подсоединения сбоку необходимо освободить соответствующее
выбивное отверстие в поддоне:
a Крупное выбивное отверстие
b Просверлить
c Точки сверления
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
18 | Монтаж трубопроводов
1
1
1
1
2 2
≤Ø25.4 >Ø25.4
ПРИМЕЧАНИЕ
Проделывая выбивные отверстия, соблюдайте меры предосторожности:
▪ Старайтесь не повредить корпус.
▪ После того, как выбивные отверстия проделаны, рекомендуется убрать
заусенцы, а также покрасить края отверстий и прилегающие участки
восстановительной краской во избежание образования ржавчины.
▪ Проводя через выбивные отверстия электрические провода, оборачивайте
их защитной лентой во избежание повреждения.
18.2.5 Подсоединение трубопровода хладагента к наружному блоку
ИНФОРМАЦИЯ
Все трубки, соединяющие блоки между собой, приобретаются по месту
установки, за исключением вспомогательных патрубков.
ПРИМЕЧАНИЕ
Меры предосторожности при подсоединении трубопроводов по месту
установки. Наносите твердый припой, как показано на рисунке.
ПРИМЕЧАНИЕ
▪ При проведении работ по прокладке трубопроводов не забудьте
воспользоваться входящими в комплект поставки вспомогательными
патрубками.
▪ Проследите за тем, чтобы трубки, смонтированные на месте, не
соприкасались с другими трубками, поддоном и боковой панелью. Во
избежание контакта с корпусом защитите трубки подходящей изоляцией,
особенно при подсоединении снизу или сбоку.
Подсоедините к трубопроводам по месту монтажа запорные клапаны с
помощью вспомогательных трубок, входящих в комплектацию блока.
Ответственность за подсоединение разветвительных комплектов несет
монтажник (обвязка трубопроводов по месту установки).
18.2.6 Монтаж комплекта для подсоединения нескольких блоков
ПРИМЕЧАНИЕ
Неправильный монтаж может привести к сбоям в работе наружного блока.
▪ Монтируйте соединения горизонтально, чтобы предупредительная табличка
(a), прикрепленная к соединению, оказалась сверху.
- Не наклоняйте соединение более чем на 7,5° (см. вид A).
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
- Не монтируйте соединение вертикально (см. вид B).
Справочное руководство для монтажника и пользователя
91
18 | Монтаж трубопроводов
a
a
A B
7.5°
7.5°
>120 mm
>500 mm
A
B
±
3
0
°
a
b
c
a
▪ Проследите за тем, чтобы трубопровод, непосредственно примыкающий к
соединению, был абсолютно прямым на участке общей длиной не менее
500 мм. Обеспечить абсолютно прямой участок длиной свыше 500 мм
можно только при непосредственном подсоединении трубки,
прокладываемой по месту установки, длиной не менее 120мм.
a Расположение таблички "Внимание!"
Недопустимо
Допустимо
18.2.7 Подсоединение комплекта для разветвления
Указания по установке разветвительного комплекта см. в прилагаемой к нему
инструкции по монтажу.
▪ Рефнет-тройник монтируется таким образом, чтобы ответвления
располагались либо горизонтально, либо вертикально.
▪ Рефнет-коллектор монтируется таким образом, чтобы ответвления
располагались горизонтально.
a Горизонтальная поверхность
b Рефнет-тройник, смонтированный в вертикальном положении
c Рефнет-тройник, смонтированный в горизонтальном положении
18.2.8 Защита от загрязнения
Справочное руководство для монтажника и пользователя
92
Обеспечьте защиту трубопроводов от проникновения грязи, жидкости и пыли,
как указано в приведенной ниже таблице.
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
18 | Монтаж трубопроводов
a
1
1
1
1
2 2
≤Ø25.4 >Ø25.4
a b c d e
f
f
Агрегат Период монтажа Метод защиты
Наружный агрегат >1месяц Сплющить края труб
<1месяц Сплющить или заклеить
Внутренний агрегат Независимо от времени
монтажа
Загерметизируйте все отверстия подвода трубопроводов и электропроводки
герметиком (приобретается по месту установки) во избежание снижения
производительности блока и проникновения насекомых в оборудование.
Пример: вывод трубопровода через переднюю панель.
a Заблокируйте места, помеченные цветом " ". (если трубопровод проложен
через переднюю панель).
▪ Применяйте только чистые трубки.
края труб
▪ При удалении заусенцев направляйте конец трубки вниз.
▪ При прокладке сквозь стену закрывайте конец трубки, чтобы в неё не
проникала пыль и (или) посторонние частицы.
18.2.9 Пайка концов трубок
▪ Продувка азотом при пайке препятствует образованию большого количества
оксидированной пленки на внутренней поверхности трубок. Эта пленка
оказывает отрицательное воздействие на клапаны и компрессоры в системе
циркуляции хладагента и препятствует нормальной работе этой системы.
ПРИМЕЧАНИЕ
Меры предосторожности при подсоединении трубопроводов по месту
установки. Наносите твердый припой, как показано на рисунке.
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
▪ Азот должен подаваться под давлением 20кПа (0,2бар) (этого достаточно,
чтобы он начал проступать на поверхности), при этом необходимо
установить редукционный клапан.
a Трубопровод хладагента
b Детали, подвергаемые пайке
c Изолирующая обмотка
d Ручной клапан
Справочное руководство для монтажника и пользователя
93
18 | Монтаж трубопроводов
c
d
a
b
a b
cde
e Редукционный клапан
f Азот
▪ НЕ пользуйтесь антиоксидантами при пайке трубных соединений.
Остатки могут засорить трубки и вызвать поломку оборудования.
▪ НЕ пользуйтесь флюсом при пайке медного трубопровода хладагента.
Используйте твердый припойный сплав на основе фосфорной меди (BCuP),
для которого не нужен флюс.
Флюс оказывает на трубки циркуляции хладагента исключительно вредное
воздействие. Например, если используется флюс на основе хлора, он
вызовет коррозию трубки, а если во флюсе содержится фтор, то он ухудшит
характеристики масла, используемого в контуре.
▪ Во время пайки обеспечьте термозащиту соседних поверхностей (напр.,
изоляционным пеноматериалом).
18.2.10 Применение запорного клапана с сервисным отверстием
Обращение с запорными вентилями
Необходимо учитывать следующие правила:
▪ Следите за тем, чтобы во время работы системы все запорные клапаны были
открыты.
▪ Оборудование поставляется с перекрытыми запорными вентилями в
контурах жидкого и газообразного хладагента.
▪ На приведенных ниже иллюстрациях обозначены названия деталей
запорного вентиля, при помощи которых осуществляется работа с клапаном.
a Сервисное отверстие с крышкой
b Запорный вентиль
c Соединение трубопровода
d Крышка запорного вентиля
a Сервисное отверстие
b Крышка запорного вентиля
c Шестигранное отверстие
d Шток
e Гнездо клапана
▪ НЕ прилагайте к запорному вентилю излишних усилий. Это может привести к
поломке корпуса вентиля.
Как открывается запорный клапан
Справочное руководство для монтажника и пользователя
94
1 Снимите крышку с запорного вентиля.
2 Вставив в вентиль шестигранный ключ, вращайте его против часовой
стрелки.
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
18 | Монтаж трубопроводов
3 Когда дальнейшее вращение запорного вентиля станет невозможным,
прекратите вращение.
4 Установите крышку запорного вентиля на место.
Результат: Вентиль открыт.
Чтобы полностью открыть запорный вентиль Ø19,1~Ø25,4 мм, вращайте
шестигранный ключ, применяя крутящий момент от 27 до 33Н•м.
Неверный крутящий момент может привести к утечке хладагента или к
поломке головки запорного вентиля.
ПРИМЕЧАНИЕ
Обратите внимание на то, что крутящий момент в указанном диапазоне
применяется только тогда, когда нужно открыть запорные клапаны
Ø19,1~Ø25,4мм.
Как перекрывается запорный клапан
1 Снимите крышку с запорного вентиля.
2 Вставив в вентиль шестигранный ключ, вращайте его по часовой стрелке.
3 Когда дальнейшее вращение запорного вентиля станет невозможным,
прекратите вращение.
Обращение с крышкой запорного клапана
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
4 Установите крышку запорного вентиля на место.
Результат: Вентиль перекрыт.
▪ В месте, указанном стрелкой, крышка запорного клапана обеспечивает
герметичное соединение. НЕ повредите его.
▪ По окончании работы с запорным клапаном не забудьте плотно закрыть
крышку запорного клапана и проверить, нет ли протечек хладагента.
Момент затяжки см. в таблице ниже.
Справочное руководство для монтажника и пользователя
95
18 | Монтаж трубопроводов
p<p
>
R410AN2
b c e
a
f g
d
A B
Обращение с сервисным отверстием
▪ Всегда пользуйтесь заправочным шлангом, оснащенным стержнем нажатия
на клапан, поскольку сервисное отверстие относится к ниппельному типу.
▪ Не забудьте плотно затянуть крышку сервисного отверстия после окончания
работы с ним. Момент затяжки см. в таблице ниже.
▪ После затяжки крышки сервисного отверстия убедитесь в отсутствии утечки
хладагента.
Моменты затяжки
Размер
запорного
клапана (мм)
Ø9,5 5,4~6,6 4мм 13,5~16,5 11,5~13,9
Ø12,7 8,1~9,9 18,0~22,0
Ø15,9 13,5~16,5 6мм 23,0~27,0
Ø19,1 27,0~33,0 8мм 22,5~27,5
Ø25,4
18.2.11 Удаление пережатых трубок
ПРЕДУПРЕЖДЕНИЕ
Газообразный хладагент и масло, оставшееся внутри запорного клапана, могут
разорвать пережатые трубки.
НЕСОБЛЮДЕНИЕ изложенных здесь указаний чревато порчей имущества или
нанесением травмы, которая может оказаться серьезной в зависимости от
обстоятельств.
Момент затяжки N•м (чтобы закрыть, вращать по часовой
стрелке)
Шток
Корпус
клапана
Шестигранны
й ключ
Крышка
(клапана)
Сервисное
отверстие
Справочное руководство для монтажника и пользователя
96
Удаление пережатых трубок производится в следующем порядке:
1 Убедитесь в том, что запорные клапаны перекрыты.
2 Подсоедините вакуумирующее (откачивающее) устройство к сервисным
отверстиям всех запорных клапанов через коллектор.
a Редукционный клапан
b Азот
c Весы
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
18 | Монтаж трубопроводов
d Резервуар с хладагентом R410A (сифонная система)
e Вакуумный насос
f Запорный клапан в контуре жидкого хладагента
g Запорный клапан в контуре газообразного хладагента
A Клапан А
B Клапан В
3 Удалите газообразный хладагент и масло из пережатых трубок с
помощью регенерационной установки.
ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте выхода газов в атмосферу.
4 Полностью удалив из пережатых трубок газообразный хладагент и масло,
отсоедините заправочный шланг и закройте сервисные отверстия.
5 Срежьте по черной линии нижнюю часть трубок стабилизирующего
запорного клапана трубопроводов газообразного и жидкого хладагента.
Воспользуйтесь подходящим инструментом (напр., труборезом).
ПРЕДУПРЕЖДЕНИЕ
Ни в коем случае НЕ удаляйте сплющенные участки трубок пайкой.
Газообразный хладагент и масло, оставшееся внутри запорного вентиля, могут
разорвать сплющенные трубки.
6 Если откачка произведена не полностью, то прежде чем продолжать
подсоединять трубопроводы, прокладываемые по месту установки,
дождитесь, пока вытечет все масло.
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
Справочное руководство для монтажника и пользователя
97
18 | Монтаж трубопроводов
Завершены ли работы
с трубопроводом
хладагента?
Включено ли питание
внутренних и наружных
блоков?
Выполните операцию:
"Способ 2: После включения
электропитания".
Завершите работы
с трубопроводом.
Выполните операцию:
"Способ 1: Перед
включением электропитания
(обычный способ)".
Да
Нет
Нет
Да
18.3 Проверка трубопровода хладагента
18.3.1 Проверка проложенных трубопроводов хладагента
Крайне важно, чтобы все работы с трубопроводом хладагента выполнялись
при отключенном питании блоков (наружных и внутренних). При включении
питания блоков инициализируются расширительные клапаны. Это значит, что
клапаны закроются.
ПРИМЕЧАНИЕ
Перекрытые расширительные клапаны не позволяют проводить проверку
трубопроводов и внутренних блоков на герметичность и выполнять их
вакуумную осушку.
Способ 1: перед включением электропитания
Если питание системы не включалось, то никаких особых действий по
проведению испытания на герметичность и выполнению вакуумной осушки
системы предпринимать не нужно.
Способ 2: после включения электропитания
Если питание системы ранее включалось, задействуйте настройку [2‑21] (см.
«Доступ к режиму 1 или 2» [4 126]). Эта настройка откроет расширительные
клапаны, что обеспечит свободное прохождение хладагента по трубкам для
проведения испытания на герметичность и выполнению вакуумной осушки
системы.
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
ПРИМЕЧАНИЕ
Убедитесь в том, что питание всех внутренних блоков, подсоединенных к
наружному блоку, включено.
Справочное руководство для монтажника и пользователя
98
Испытание на герметичность и вакуумная осушка
Порядок проверки трубопроводов хладагента:
ПРИМЕЧАНИЕ
Прежде чем активировать настройку [2‑21], дождитесь завершения
инициализации наружного блока.
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
18 | Монтаж трубопроводов
p<p
>
R410AN2
C
b c e
a
g
f
d
A B
▪ проверить трубопровод хладагента на наличие утечек;
▪ выполнить вакуумную осушку, чтобы удалить влагу из трубопровода
хладагента.
Если существует вероятность присутствия влаги в трубопроводе хладагента
(например, в трубопровод могла проникнуть вода), выполните изложенную
ниже процедуру вакуумной осушки, чтобы удалить влагу.
Все трубопроводы внутри блока были испытаны на герметичность на заводе.
Испытать необходимо только трубопровод хладагента, проложенный по месту
установки. Поэтому перед проведением испытания на герметичность и
вакуумной осушки убедитесь в том, что все запорные клапаны наружных
блоков плотно закрыты.
ПРИМЕЧАНИЕ
Перед началом проведения испытания на герметичность и выполнения
вакуумирования убедитесь в том, что все клапаны в трубопроводах,
проложенных по месту установки (а не запорные клапаны наружных блоков!)
ОТКРЫТЫ.
Подробную информацию о состоянии клапанов см. в разделе «Проверка
трубопровода хладагента: Подготовка» [499].
18.3.2 Проверка трубопровода хладагента: Общие правила
Для повышения эффективности подсоедините вакуумный насос через
коллектор к сервисным портам всех запорных клапанов (см. параграф
«Проверка трубопровода хладагента: Подготовка» [499]).
ПРИМЕЧАНИЕ
Используйте двухступенчатый вакуумный насос с обратным или
электромагнитным клапаном, способный вакуумировать до избыточного
давления –100,7кПа (−1007бар) (5торр абсолютного давления).
ПРИМЕЧАНИЕ
Следите за тем, чтобы масло не попадало из насоса в систему, когда насос не
работает.
ПРИМЕЧАНИЕ
НЕ вытесняйте воздух из системы, подавая в нее хладагент. Воспользуйтесь
вакуумным насосом для вакуумирования системы.
18.3.3 Проверка трубопровода хладагента: Подготовка
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
a Редукционный клапан
b Азот
c Весы
d Резервуар с хладагентом R410A (сифонная система)
e Вакуумный насос
Справочное руководство для монтажника и пользователя
99
18 | Монтаж трубопроводов
Клапан А Открыт
Клапан В Открыт
Клапан C Открыт
f Запорный клапан в контуре жидкого хладагента
g Запорный клапан в контуре газообразного хладагента
A Клапан А
B Клапан В
C Клапан C
Клапан Состояние клапана
Запорный клапан в контуре жидкого
хладагента
Запорный клапан в контуре
газообразного хладагента
ПРИМЕЧАНИЕ
Также следует испытать на герметичность соединения с внутренними блоками и
все внутренние блоки и выполнить их вакуумную осушку. Кроме того, держите
открытыми все клапаны, установленные по месту установки (приобретаются по
месту установки).
Подробную информацию см. в руководстве по монтажу внутреннего блока.
Испытание на герметичность и вакуумную осушку необходимо выполнить до
подачи электропитания на блок. В противном случае см. также схему,
приведенную выше в этом разделе (см. «Проверка проложенных
трубопроводов хладагента» [498]).
18.3.4 Проверка на утечку газообразного хладагента
Испытание на герметичность должно проводиться в соответствии со
стандартом EN378‑2.
Порядок выполнения проверки на утечку: Испытание на герметичность вакуумом
Перекрыт
Перекрыт
1 Откачивайте воздух из системы через трубопроводы жидкого и
газообразного хладагента до –100,7 кПа (–1007 бар или 5 торр
абсолютного давления) в течение, как минимум, 2 часов.
2 По достижении этого давления выключите вакуумный насос, подождите
не менее 1минуты и проверьте, не повысилось ли давление.
3 Если давление повысилось, то либо в системе присутствует влага (см.
ниже описание вакуумной осушки), либо система негерметична.
Порядок выполнения проверки на утечку: Испытание на герметичность давлением
1 Проверьте систему на герметичность, нанеся раствор для проведения
пробы на образование пузырей на все трубные соединения.
2 Выпустите весь азот.
3 Нарушьте вакуум, подав в систему азот под избыточным давлением не
менее 0,2 МПа (2 бар). Это давление ни в коем случае не должно быть
выше максимального рабочего давления блока, т.е. 4,0МПа (40бар).
Справочное руководство для монтажника и пользователя
100
RXMLQ8 + RXYLQ10~14T7Y1B*
Система кондиционирования VRV IV
4P543427-1A – 2020.10
