Daikin RXMLQ8T7Y1B*, RXYLQ10T7Y1B*, RXYLQ12T7Y1B*, RXYLQ14T7Y1B* Installer reference guide [lv]
Uzstādītāja un lietotāja uzziņu grāmata
VRV IV sistēmas gaisa kondicionētājs
RXMLQ8T7Y1B*
RXYLQ10T7Y1B*
RXYLQ12T7Y1B*
RXYLQ14T7Y1B*
Saturs
Saturs
1 Informācija par dokumentāciju 6
1.1 Par šo dokumentu........................................................................................................................................................... 6
1.2 Brīdinājumu un simbolu nozīme..................................................................................................................................... 7
2 Vispārīgas drošības piesardzības pasākumi 9
2.1 Informācija uzstādītājam ................................................................................................................................................ 9
2.1.1 Vispārīgi .......................................................................................................................................................... 9
2.1.2 Uzstādīšanas vieta .......................................................................................................................................... 10
2.1.3 Aukstumaģents — R410A vai R32 gadījumā .................................................................................................. 10
2.1.4 Elektrība .......................................................................................................................................................... 12
3 Īpaši drošības noteikumi uzstādītājam 15
Informācija lietotājam 18
4 Drošības noteikumi lietotājam 19
4.1 Vispārīgi........................................................................................................................................................................... 19
4.2 Instrukcijas drošai lietošanai........................................................................................................................................... 20
5 Par sistēmu 23
5.1 Sistēmas shēma............................................................................................................................................................... 24
6 Lietotāja saskarne 25
7 Pirms iedarbināšanas 26
8 Darbība 27
8.1 Darbības diapazons......................................................................................................................................................... 27
8.2 Sistēmas darbināšana ..................................................................................................................................................... 27
8.2.1 Par sistēmas darbināšanu............................................................................................................................... 27
8.2.2 Pirms dzesēšanas, sildīšanas, darbības tikai ar ventilatoru un darbības automātiskā režīmā...................... 28
8.2.3 Darbība sildīšanas režīmā ............................................................................................................................... 28
8.2.4 Sistēmas darbināšana (BEZ dzesēšanas/sildīšanas pārslēgšanas tālvadības slēdža)..................................... 29
8.2.5 Sistēmas darbināšana (AR dzesēšanas/sildīšanas pārslēgšanas tālvadības slēdzi) ....................................... 29
8.3 Žāvēšanas programmas izmantošana ............................................................................................................................ 30
8.3.1 Par žāvēšanas programmu ............................................................................................................................. 30
8.3.2 Žāvēšanas programmas lietošana (BEZ dzesēšanas/sildīšanas pārslēgšanas tālvadības slēdža).................. 30
8.3.3 Žāvēšanas programmas lietošana (AR dzesēšanas/sildīšanas pārslēgšanas tālvadības slēdzi) .................... 30
8.4 Gaisa plūsmas virziena regulēšana................................................................................................................................. 31
8.4.1 Par gaisa plūsmas aizbīdni .............................................................................................................................. 31
8.5 Vedēja lietotāja saskarnes ierīces iestatīšana ................................................................................................................ 32
8.5.1 Par vedēja lietotāja saskarnes ierīces iestatīšanu.......................................................................................... 32
8.5.2 Lietotāja saskarnes ierīces nozīmēšana (VRV DX un Hydrobox).................................................................... 33
8.6 Par vadības sistēmām ..................................................................................................................................................... 33
9 Enerģijas taupīšana un optimāla darbināšana 34
9.1 Pieejamās galvenās darbības metodes........................................................................................................................... 34
9.2 Pieejamie komforta iestatījumi ...................................................................................................................................... 35
10 Uzturēšana un tehniskā apkope 36
10.1 Tehniskā apkope pēc ilgas dīkstāves.............................................................................................................................. 36
10.2 Tehniskā apkope pirms ilgas dīkstāves........................................................................................................................... 37
10.3 Par aukstumaģentu......................................................................................................................................................... 37
10.4 Tehniskā apkope un garantija......................................................................................................................................... 38
10.4.1 Garantijas periods .......................................................................................................................................... 38
10.4.2 Ieteicamā tehniskā apkope un pārbaude....................................................................................................... 38
10.4.3 Ieteicamie tehniskās apkopes un pārbaudes cikli.......................................................................................... 38
10.4.4 Saīsināti tehniskās apkopes un pārbaudes cikli ............................................................................................. 39
Uzstādītāja un lietotāja uzziņu grāmata
2
11 Darbības traucējumu novēršana 41

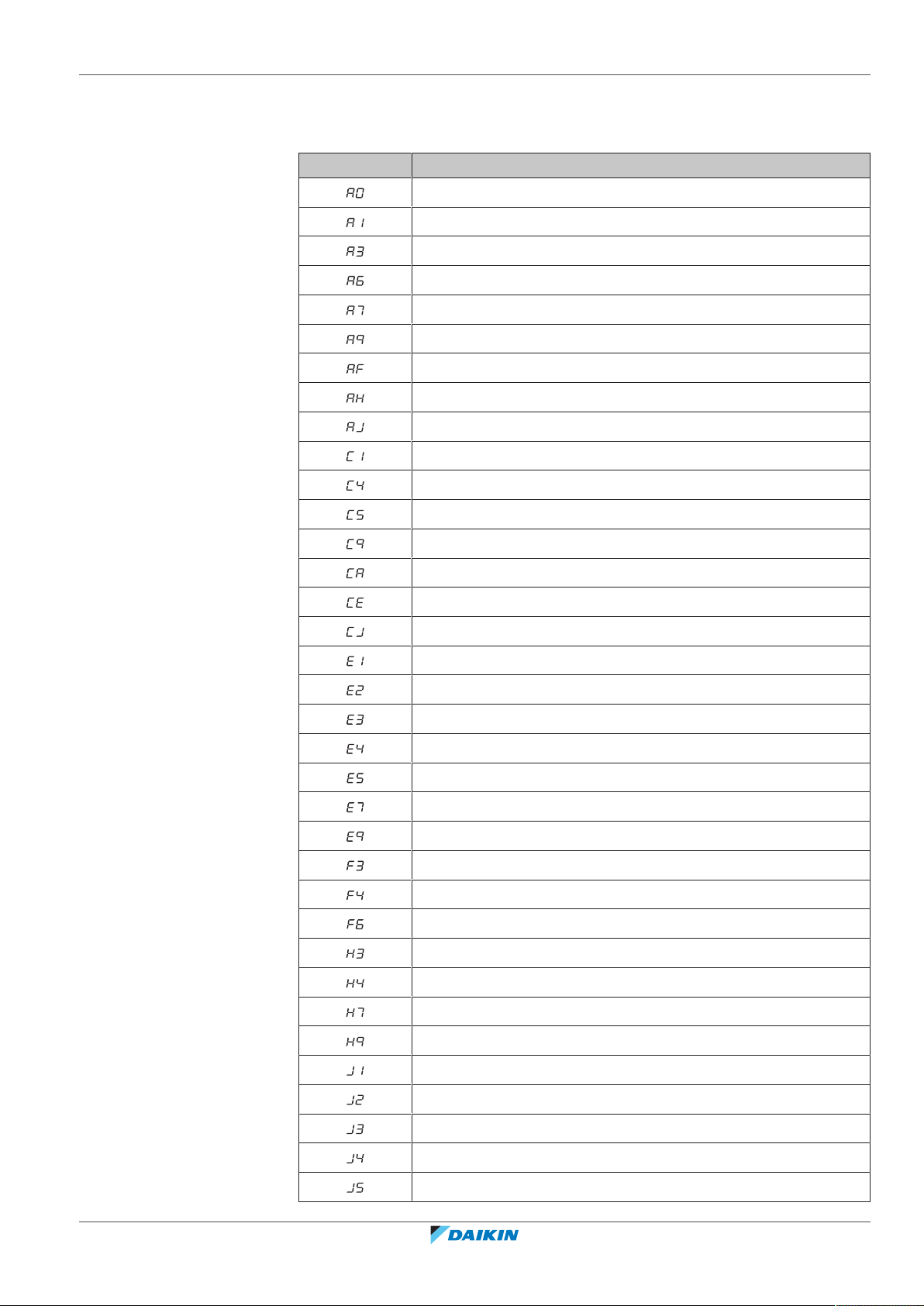

11.1 Kļūdu kodi: Pārskats........................................................................................................................................................ 42
11.2 Pazīmes, kuras NELIECINA par sistēmas darbības traucējumiem.................................................................................. 45
11.2.1 Pazīme: sistēma nedarbojas........................................................................................................................... 45
11.2.2 Pazīme: Nevar mainīt dzesēšanu/sildīšanu.................................................................................................... 45
11.2.3 Pazīme: Ventilatora darbība ir iespējama, bet dzesēšana un sildīšana nedarbojas ..................................... 45
11.2.4 Pazīme: ventilatora ātrums atšķiras no iestatītā ........................................................................................... 45
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
Saturs
11.2.5 Pazīme: ventilatora virziens atšķiras no iestatītā........................................................................................... 45
11.2.6 Pazīme: no bloka nāk ārā balti garaiņi (iekšējais bloks)................................................................................. 45
11.2.7 Pazīme: no bloka nāk ārā balti garaiņi (iekšējais bloks, ārējais bloks)........................................................... 46
11.2.8 Pazīme: Lietotāja saskarnes ierīcē parādās "U4" vai "U5", un sistēma pārtrauc darboties, bet pēc dažām
minūtēm atsāk darbu ..................................................................................................................................... 46
11.2.9 Pazīme: gaisa kondicionētājs trokšņo (iekšējais bloks).................................................................................. 46
11.2.10 Pazīme: gaisa kondicionētājs trokšņo (iekšējais bloks, ārējais bloks)............................................................ 46
11.2.11 Pazīme: gaisa kondicionētājs trokšņo (ārējais bloks)..................................................................................... 46
11.2.12 Pazīme: no bloka nāk ārā putekļi ................................................................................................................... 46
11.2.13 Pazīme: no blokiem var izdalīties smaka........................................................................................................ 46
11.2.14 Pazīme: negriežas ārējā bloka ventilators...................................................................................................... 47
11.2.15 Pazīme: displejā parādās „88”........................................................................................................................ 47
11.2.16 Pazīme: ārējā bloka kompresors nepārtrauc darboties uzreiz pēc neilgas sildīšanas .................................. 47
11.2.17 Pazīme: karstums ārējā bloka iekšienē arī pēc iekārtas darbības apturēšanas............................................. 47
11.2.18 Pazīme: Karsts gaiss ir jūtams, kad aptur iekšējā bloka darbību ................................................................... 47
12 Pārvietošana 48
13 Likvidēšana 49
14 Tehniskie dati 50
14.1 Eco Design informatīvās prasības................................................................................................................................... 50
Informācija uzstādītājam 51
15 Informācija par iepakojumu 52
15.1 Par LOOP BY DAIKIN........................................................................................................................................................ 52
15.2 Pārskats: Kārbas saturs................................................................................................................................................... 52

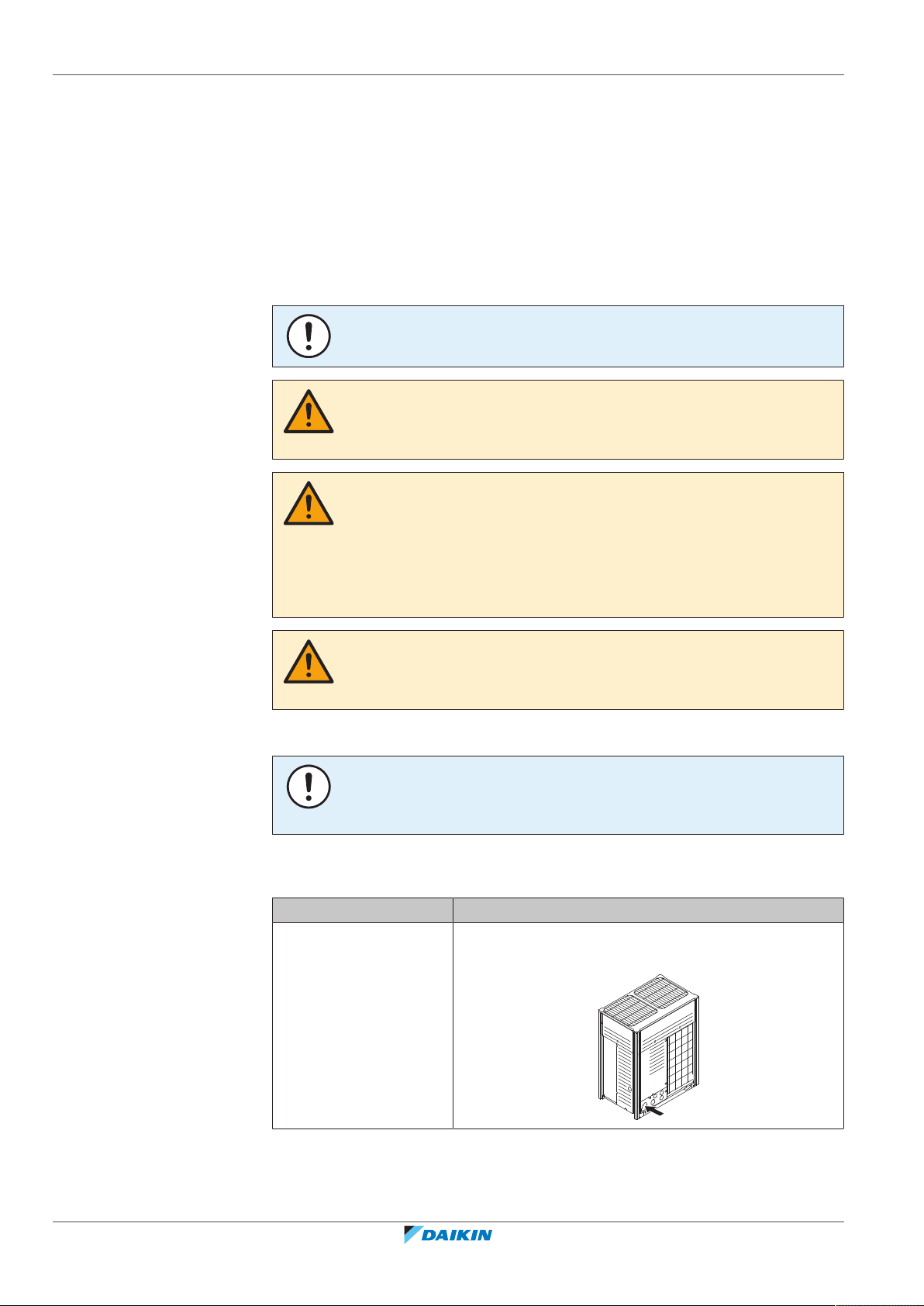

15.3 Āra iekārtas izpakošana.................................................................................................................................................. 53
15.4 Ārpus telpām uzstādāmās iekārtas piederumu noņemšana.......................................................................................... 53
15.5 Piederumu caurules: Diametrs....................................................................................................................................... 54
15.6 Transporta balsta noņemšana........................................................................................................................................ 54
16 Informācija par iekārtām un papildaprīkojumu 56
16.1 Pārskats: Par blokiem un papildaprīkojumu................................................................................................................... 56
16.2 Identifikācijas uzlīme: āra iekārta................................................................................................................................... 56
16.3 Par ārējo bloku................................................................................................................................................................ 57
16.4 Sistēmas shēma............................................................................................................................................................... 57
16.5 Iekārtu un papildaprīkojumu kombinēšana ................................................................................................................... 58
16.5.1 Par bloku un papildaprīkojuma kombinēšanu ............................................................................................... 58
16.5.2 Iespējamās iekšējo bloku kombinācijas ......................................................................................................... 58
16.5.3 Iespējamās ārējo bloku kombinācijas ............................................................................................................ 58
16.5.4 Iespējamās āra iekārtas opcijas...................................................................................................................... 59
17 Iekārtas uzstādīšana 61
17.1 Uzstādīšanas vietas sagatavošana.................................................................................................................................. 61
17.1.1 Āra iekārtas uzstādīšanas vietas prasības ...................................................................................................... 61
17.1.2 Āra iekārtas papildu uzstādīšanas vietas prasības auksta klimata apstākļos ................................................ 63
17.1.3 Drošības pasākumi aukstumaģenta noplūdes novēršanai ............................................................................ 65
17.2 Iekārtas atvēršana........................................................................................................................................................... 66
17.2.1 Par iekārtu atvēršanu ..................................................................................................................................... 66
17.2.2 Ārējā bloka atvēršana..................................................................................................................................... 67
17.2.3 Ārējā bloka elektriskās sadales kārbas atvēršana.......................................................................................... 67
17.3 Ārpus telpām uzstādāmās iekārtas montāža ................................................................................................................. 68
17.3.1 Uzstādīšanas pamatnes nodrošināšana......................................................................................................... 68
18 Cauruļu uzstādīšana 70
18.1 Dzesētāja cauruļu sagatavošana..................................................................................................................................... 70
18.1.1 Prasības aukstumaģenta cauruļvadiem ......................................................................................................... 70
18.1.2 Dzesētāja caurules izolācija............................................................................................................................ 71
18.1.3 Cauruļu izmēra izvēlēšanās ............................................................................................................................ 71
18.1.4 Aukstumaģenta sazarojuma komplektu atlasīšana ....................................................................................... 74
18.1.5 Par cauruļvadu garumu .................................................................................................................................. 75
18.1.6 Cauruļvada garums: tikai VRV DX................................................................................................................... 76
18.1.7 Cauruļvada garums: VRV DX un Hydrobox..................................................................................................... 79
18.1.8 Cauruļvada garums: VRV DX un RA DX........................................................................................................... 80
18.1.9 Vairāki ārējie bloki: Iespējamie izvietojumi.................................................................................................... 82
18.2 Aukstumaģenta cauruļvada pievienošana...................................................................................................................... 83
18.2.1 Aukstumaģenta cauruļvadu savienošana....................................................................................................... 83
18.2.2 Drošības pasākumi, savienojot aukstumaģenta cauruļvadus........................................................................ 84
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
Uzstādītāja un lietotāja uzziņu grāmata
3
Saturs
18.2.3 Vairāki ārējie bloki: Izsitamās atveres ............................................................................................................ 84
18.2.4 Aukstumaģenta cauruļvadu ievilkšana........................................................................................................... 85
18.2.5 Dzesēšanas šķidruma cauruļu pievienošana ārpus telpām uzstādāmajai iekārtai........................................ 85
18.2.6 Vairāku savienojumu cauruļvadu komplekta pievienošana .......................................................................... 86
18.2.7 Aukstumaģenta sazarojuma komplekta savienošana.................................................................................... 87
18.2.8 Aizsardzība pret piesārņošanu ....................................................................................................................... 87
18.2.9 Cauruļu galu cietlodēšana.............................................................................................................................. 88

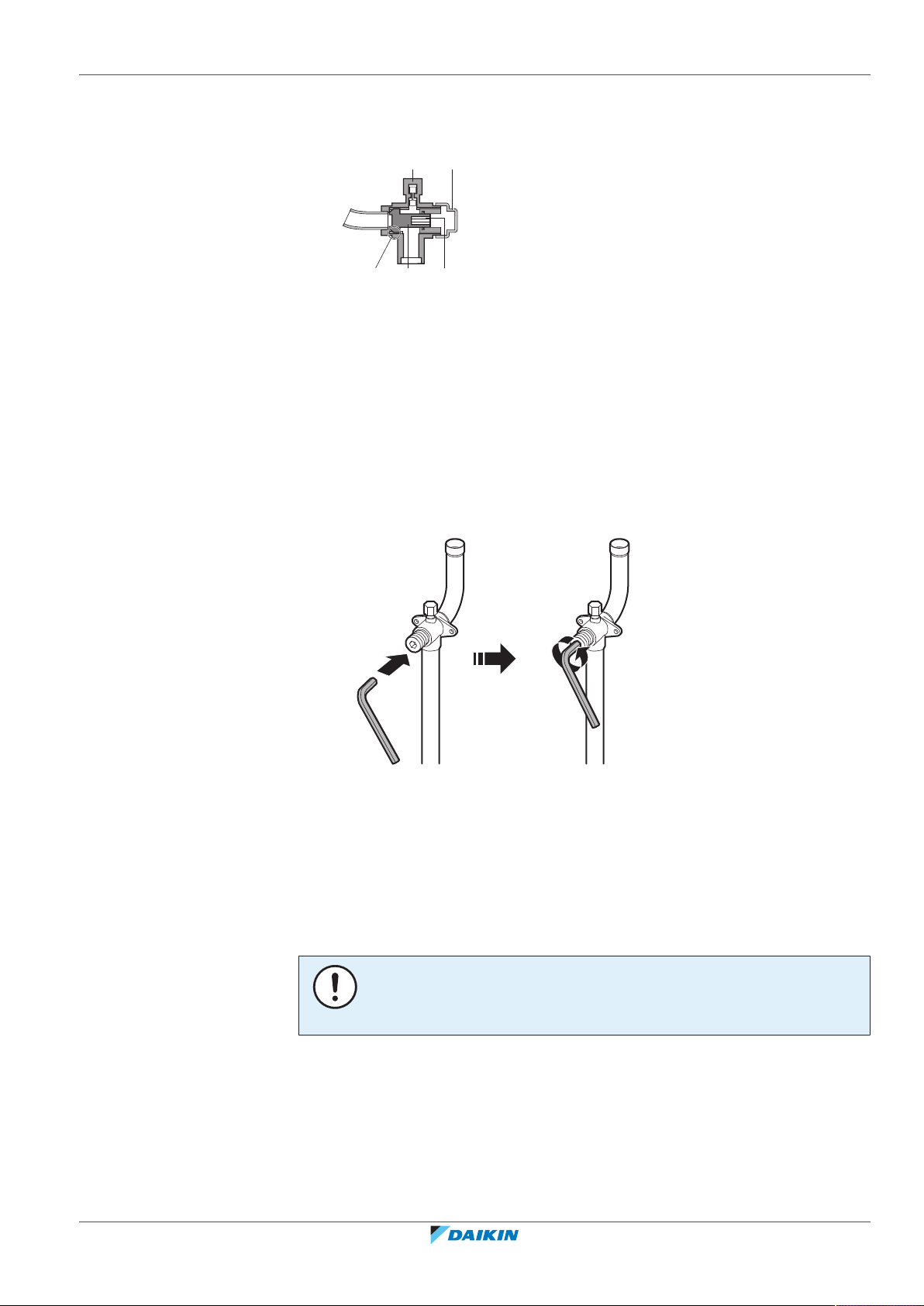

18.2.10 Noslēgšanas vārsta un apkopes pieslēgvietas izmantošana.......................................................................... 88
18.2.11 Savērpta cauruļvada noņemšana ................................................................................................................... 91
18.3 Dzesēšanas šķidruma cauruļu pārbaude........................................................................................................................ 92
18.3.1 Aukstumaģenta cauruļvadu pārbaude........................................................................................................... 92
18.3.2 Aukstumaģenta cauruļvadu pārbaudīšana: vispārīgi norādījumi.................................................................. 93
18.3.3 Aukstumaģenta cauruļvadu pārbaudīšana: shēma ....................................................................................... 94
18.3.4 Noplūdes pārbaudes veikšana ....................................................................................................................... 94
18.3.5 Vakuuma žāvēšanas veikšana......................................................................................................................... 95
18.3.6 Aukstumaģenta cauruļvadu izolēšana ........................................................................................................... 95
18.4 Dzesēšanas šķidruma uzpilde......................................................................................................................................... 96
18.4.1 Piesardzība aukstumaģenta uzpildes laikā..................................................................................................... 96
18.4.2 Par aukstumaģenta uzpildīšanu ..................................................................................................................... 97
18.4.3 Papildu dzesēšanas šķidruma daudzuma noteikšana.................................................................................... 97
18.4.4 Aukstumaģenta uzpildīšana: Diagramma ...................................................................................................... 99
18.4.5 Aukstumaģenta iepildīšana ............................................................................................................................ 100
18.4.6 6.posms: Aukstumaģenta manuālā iepildīšana............................................................................................. 102
18.4.7 Pārbaudes pēc aukstumaģenta iepildīšanas.................................................................................................. 103
18.4.8 Etiķetes par fluoru saturošām siltumnīcefekta gāzēm piestiprināšana ........................................................ 103
19 Elektroinstalācija 104
19.1 Par elektroinstalācijas vadu pievienošanu ..................................................................................................................... 104
19.1.1 Piesardzības pasākumi elektroinstalācijas vadu uzstādīšanas laikā .............................................................. 104
19.1.2 Ārējā elektroinstalācija: pārskats ................................................................................................................... 105
19.1.3 Par elektroinstalāciju...................................................................................................................................... 106
19.1.4 Norādes par izsitamo atveru izlaušanu.......................................................................................................... 107
19.1.5 Par elektrisko saderību................................................................................................................................... 107
19.1.6 Prasības drošības ierīcēm............................................................................................................................... 108
19.2 Signālu pārraides vadu ievilkšana un piestiprināšana.................................................................................................... 109
19.3 Pārraides vadu pievienošana.......................................................................................................................................... 110
19.4 Pārraides vadu ierīkošanas pabeigšana.......................................................................................................................... 111
19.5 Barošanas kabeļa ievilkšana un piestiprināšana............................................................................................................. 112
19.6 Barošanas vadu pievienošana......................................................................................................................................... 112
19.7 Kompresora izolācijas pretestības pārbaude................................................................................................................. 114
20 Konfigurēšana 115
20.1 Pārskats: konfigurēšana.................................................................................................................................................. 115
20.2 Lauka iestatījumu veikšana............................................................................................................................................. 115
20.2.1 Par lauka iestatījumiem.................................................................................................................................. 115
20.2.2 Lauka iestatījumu komponenti....................................................................................................................... 117
20.2.3 Piekļuve lauka iestatījumu komponentiem.................................................................................................... 117
20.2.4 Piekļuve 1.vai 2.režīmam.............................................................................................................................. 118
20.2.5 1.režīma lietošana ......................................................................................................................................... 118
20.2.6 2.režīma lietošana ......................................................................................................................................... 119
20.2.7 1.režīms: uzraudzības iestatījumi.................................................................................................................. 120
20.2.8 2.režīms: Lauka iestatījumi............................................................................................................................ 122
20.2.9 PC konfiguratora savienošana ar ārējo bloku ................................................................................................ 128
20.3 Enerģijas taupīšana un optimāla darbināšana ............................................................................................................... 128
20.3.1 Pieejamās galvenās darbības metodes .......................................................................................................... 128
20.3.2 Pieejamie komforta iestatījumi...................................................................................................................... 130
20.3.3 Piemērs: Automātiskais režīms dzesēšanas laikā........................................................................................... 132
20.3.4 Piemērs: Automātiskais režīms sildīšanas laikā ............................................................................................. 133
21 Ievade ekspluatācijā 135
21.1 Pārskats: ievade ekspluatācijā........................................................................................................................................ 135
21.2 Piesardzības pasākumi, ievadot ekspluatācijā................................................................................................................ 135
21.3 Kontrolsaraksts pirms nodošanas ekspluatācijā............................................................................................................. 136
21.4 Par pārbaudes darbināšanu............................................................................................................................................ 137
21.5 Darbības izmēģināšana................................................................................................................................................... 138
21.6 Korekcijas pārbaudes darbināšanas nenormālas pabeigšanas gadījumā...................................................................... 139
21.7 Iekārtas darbināšana....................................................................................................................................................... 139
22 Nodošana lietotājam 140
Uzstādītāja un lietotāja uzziņu grāmata
4
23 Apkope un remonts 141
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
Saturs
23.1 Tehniskās apkopes drošības piesardzības pasākumi...................................................................................................... 141
23.1.1 Elektrotehniskās drošības pasākumi.............................................................................................................. 141
23.2 Par darbību tehniskās apkopes režīmā........................................................................................................................... 142
23.2.1 Vakuuma režīma izmantošana ....................................................................................................................... 142
23.2.2 Aukstumaģenta atgūšana............................................................................................................................... 142
24 Problēmu novēršana 144
24.1 Problēmu risināšana, izmantojot kļūdu kodus............................................................................................................... 144
24.2 Kļūdu kodi: Pārskats........................................................................................................................................................ 144
25 Likvidēšana 151
26 Tehniskie dati 152
26.1 Apkopes atstarpe: Ārējais bloks...................................................................................................................................... 152
26.2 Cauruļu sistēma: āra iekārta........................................................................................................................................... 154
26.3 Elektroinstalācijas shēma: āra iekārta............................................................................................................................ 154
27 Glosārijs 157
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
Uzstādītāja un lietotāja uzziņu grāmata
5
1 | Informācija par dokumentāciju
1 Informācija par dokumentāciju
Šajā nodaļā
1.1 Par šo dokumentu................................................................................................................................................................... 6
1.2 Brīdinājumu un simbolu nozīme ............................................................................................................................................ 7
1.1 Par šo dokumentu
Mērķauditorija
Autorizētie uzstādītāji + tiešie lietotāji
Dokumentācijas komplekts
INFORMĀCIJA
Iekārtu drīkst izmantot speciālisti vai apmācīti lietotāji veikalos, vieglajā rūpniecībā un
lauku saimniecībās, tā ir paredzēta komerciāliem nolūkiem, un to drīkst lietot arī
neprofesionāļi.
Šis dokuments ir daļa no dokumentācijas komplekta. Pilns komplekts sastāv no
tālāk norādītajiem dokumentiem.
▪ Vispārējie drošības noteikumi:
- Izlasiet šos drošības noteikumus pirms iekārtas uzstādīšanas
- Formāts: uz papīra (ārējā bloka iepakojumā)
▪ Ārējā bloka uzstādīšanas un ekspluatācijas rokasgrāmata:
- Uzstādīšanas un lietošanas instrukcija
- Formāts: uz papīra (ārējā bloka iepakojumā)
▪ Uzstādītāja un lietotāja uzziņu grāmata:
- Uzstādīšanas sagatavošana, atsauces dati utt.
- Sīkas instrukcijas soli pa solim un papildu informācija, kas nepieciešama
pilnvērtīgai iekārtas izmantošanai
- Formāts: elektroniskas datnes http://www.daikineurope.com/support-and-
manuals/product-information/
Komplektā iekļautās dokumentācijas jaunākās pārskatītās versijas var būt
pieejamas reģionālajā Daikin tīmekļa vietnē vai no jūsu izplatītāja.
Oriģinālā dokumentācija ir rakstīta angļu valodā. Pārējās valodās ir oriģinālo
dokumentu tulkojumi.
Uzstādītāja un lietotāja uzziņu grāmata
6
Tehniskie dati
▪ Jaunāko tehnisko datu apakškopa ir reģionālajā Daikin tīmekļa vietnē (publiski
pieejama).
▪ Jaunāko tehnisko datu pilnais komplekts ir vietnē Daikin Business Portal
(nepieciešama autentifikācija).
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
1.2 Brīdinājumu un simbolu nozīme
BĪSTAMI!
Norāda situāciju, kas izraisa nāvi vai nopietnu savainošanos.
BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS
Norāda situāciju, kas var izraisīt elektrotrieciena saņemšanu.
BĪSTAMI! APDEGUMU/APPLAUCĒŠANĀS BRIESMAS
Norāda situāciju, kad ļoti augstā vai zemā temperatūrā ir iespējami apdegumi/
applaucēšanās.
BĪSTAMI! EKSPLOZIJAS IZRAISĪŠANAS RISKS
Norāda iespējami sprādzienbīstamu situāciju.
BRĪDINĀJUMS
Norāda situāciju, kas var izraisīt nāvi vai nopietnu savainošanos.
1 | Informācija par dokumentāciju
BRĪDINĀJUMS: VIEGLI UZLIESMOJOŠS MATERIĀLS
UZMANĪBU!
Norāda situāciju, kas var izraisīt nāvi vai arī vieglu vai vidēji smagu savainošanos.
PAZIŅOJUMS
Norāda situāciju, kas var izraisīt aprīkojuma vai īpašuma bojājumus.
INFORMĀCIJA
Norāda noderīgus padomus vai papildinformāciju.
Uz iekārtas izmantotie simboli:
Simbols Paskaidrojums
Pirms uzstādīšanas izlasiet uzstādīšanas un ekspluatācijas
rokasgrāmatu, kā arī elektriskās shēmas instrukciju.
Pirms apkopes un servisa darbu veikšanas izlasiet apkopes
rokasgrāmatu.
Plašāku informāciju skatiet uzstādītāja un lietotāja uzziņu
rokasgrāmatā.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
Iekārtā ir rotējošas detaļas. Ievērojiet piesardzību, veicot
iekārtas apkopi vai pārbaudi.
Dokumentācijā izmantotie simboli:
Simbols Paskaidrojums
Norāda attēla nosaukumu vai atsauci uz to.
Piemērs: " 1–3 att." nozīmē "3.attēls 1.nodaļā".
Uzstādītāja un lietotāja uzziņu grāmata
7
1 | Informācija par dokumentāciju
Simbols Paskaidrojums
Norāda tabulas nosaukumu vai atsauci uz to.
Piemērs: " 1–3 tab." nozīmē "3.tabula 1.nodaļā".
Uzstādītāja un lietotāja uzziņu grāmata
8
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
2 | Vispārīgas drošības piesardzības pasākumi
2 Vispārīgas drošības piesardzības pasākumi
Šajā nodaļā
2.1 Informācija uzstādītājam ........................................................................................................................................................ 9
2.1.1 Vispārīgi .................................................................................................................................................................. 9
2.1.2 Uzstādīšanas vieta .................................................................................................................................................. 10
2.1.3 Aukstumaģents — R410A vai R32 gadījumā.......................................................................................................... 10
2.1.4 Elektrība.................................................................................................................................................................. 12
2.1 Informācija uzstādītājam
2.1.1 Vispārīgi
Ja neprotat uzstādīt vai lietot iekārtu, tad vērsieties pie izplatītāja.
BĪSTAMI! APDEGUMU/APPLAUCĒŠANĀS BRIESMAS
▪ Darbības laikā un uzreiz pēc tās neskarieties pie dzesētāja caurulēm, ūdens
caurulēm un iekšējām daļām. Tās var būt pārāk karstas vai pārāk aukstas.
Nogaidiet, līdz to temperatūra atgriezīsies normas robežās. Ja tomēr
nepieciešams tām pieskarties, valkājiet aizsargcimdus.
▪ NEPIESKARIETIES noplūdušam dzesētājam.
BRĪDINĀJUMS
Nepareiza aprīkojuma vai piederumu uzstādīšana var izraisīt elektrotriecienu,
īssavienojumu, noplūdes, aizdegšanos vai citādi bojāt aprīkojumu. Izmantojiet tikai
piederumus, papildaprīkojumu un rezerves daļas, kuras ražojis vai apstiprinājis
uzņēmums Daikin.
BRĪDINĀJUMS
Nodrošiniet, lai uzstādīšana, pārbaudes un izmantotie materiāli atbilstu piemērojamo
likumdošanas aktu prasībām (papildus Daikin dokumentācijā aprakstītajām
instrukcijām).
UZMANĪBU!
Veicot ierīces uzstādīšanu, apkopi vai remontu, izmantojiet atbilstošu personas
aizsargaprīkojumu (aizsargcimdus, aizsargbrilles utt.).
BRĪDINĀJUMS
Noplēsiet un izmetiet plastmasas iepakojuma maisiņus, lai ar tiem neviens
nespēlētos, it īpaši bērni. Pretējā gadījumā iespējams nosmakšanas risks.
BRĪDINĀJUMS
Veiciet atbilstošus pasākumus, lai nepieļautu to, ka iekārtu kā patvērumu izmanto
nelieli dzīvnieki. Nelieli dzīvnieki, saskaroties ar elektriskajām daļām, var izraisīt
nepareizu darbību, dūmošanu vai aizdegšanos.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
UZMANĪBU!
NEAIZTIECIET iekārtas gaisa ievadu un alumīnija ribas.
Uzstādītāja un lietotāja uzziņu grāmata
9
2 | Vispārīgas drošības piesardzības pasākumi
UZMANĪBU!
▪ Uz iekārtas augšējās virsmas NENOVIETOJIET nekādus objektus un aprīkojumu.
▪ NESĒDIET, NEKĀPIET un NESTĀVIET uz iekārtas.
PAZIŅOJUMS
Lai ārpus telpām uzstādāmajā iekārtā neiekļūtu ūdens, darbus ir ieteicams veikt sausā
un skaidrā laikā.
Saskaņā ar attiecīgiem likumdošanas aktiem var būt nepieciešams līdz ar
izstrādājumu piegādāt žurnālu, kas satur vismaz šādas ziņas: informāciju par
apkopi, remontu, pārbaudes rezultātiem, dīkstāves periodiem utt.
Pieejamā vietā uz izstrādājuma JĀBŪT sniegtai arī šādai informācijai:
▪ Instrukcija par sistēmas izslēgšanu ārkārtas gadījumos.
▪ Ugunsdzēsēju, policijas un slimnīcas nosaukums un adrese.
▪ Pakalpojuma kontaktdati— nosaukums, adrese, diena sun nakts tālruņa numuri.
Instrukcija par šāda žurnāla sastādīšanu ir iekļauta Eiropas standartāEN378.
2.1.2 Uzstādīšanas vieta
▪ Ap iekārtu atstājiet pietiekami daudz brīvas vietas, lai nodrošinātu gaisa
cirkulāciju un varētu veikt iekārtas remontu.
▪ Pārliecinieties, ka virsma uz kuras veic uzstādīšanu, izturēs iekārtas svaru un
vibrāciju.
▪ Gādājiet, lai telpā būtu laba ventilācija. NEDRĪKST aizsegt ventilācijas atveres.
▪ Nodrošiniet, lai iekārta būtu nolīmeņota.
NEUZSTĀDIET iekārtu tālāk minētajās vietās.
▪ Vietās, kur pastāv potenciāli sprādzienbīstama atmosfēra.
▪ Vietās, kur atrodas mašinērija, kas izdala elektromagnētiskos viļņus.
Elektromagnētiskie viļņi var traucēt vadības sistēmai un izraisīt aprīkojuma
darbības traucējumus.
▪ Vietās, kur pastāv aizdegšanās risks uzliesmojošu gāzu noplūdes (piemēram,
krāsas šķīdinātāja vai benzīna iztvaikojumi), oglekļa šķiedru un uzliesmojošu
putekļu klātbūtnes dēļ.
▪ Vietās, kur rodas korozīvas gāzes (piemēram, sērskābes gāze). Vara cauruļu vai
lodēto savienojumu korozija var izraisīt dzesētāja noplūdes.
2.1.3 Aukstumaģents — R410A vai R32 gadījumā
Uzstādītāja un lietotāja uzziņu grāmata
10
Ja tiek izmantots. Plašāku informāciju skatiet uzstādīšanas rokasgrāmatā vai
attiecīgā lietojuma uzstādītāja uzziņu rokasgrāmatā.
PAZIŅOJUMS
Nodrošiniet, lai dzesējošās vielas cauruļu uzstādīšana tiktu veikta saskaņā ar
piemērojamo likumdošanu. Eiropā piemērojamais standarts ir EN378.
PAZIŅOJUMS
Gādājiet, lai ārējie cauruļvadi NEBŪTU noslogoti.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
2 | Vispārīgas drošības piesardzības pasākumi
BRĪDINĀJUMS
Pārbaužu laikā NEKAD nelietojiet produktā spiedienu, kas ir lielāks par maksimālo
pieļaujamo spiedienu (kas norādīts datu plāksnītē uz iekārtas).
BRĪDINĀJUMS
Veiciet pietiekamus drošības pasākumus aukstumaģenta noplūdes gadījumā. Ja
noplūst aukstumaģenta gāze, nekavējoties izvēdiniet telpu. Iespējamie riski:
▪ Pārāk liela aukstumaģenta koncentrācija slēgtā telpā var izraisīt skābekļa
trūkumu.
▪ Ja gāzveida aukstumaģents nonāk saskarē ar uguni, var rasties indīga gāze.
BĪSTAMI! EKSPLOZIJAS IZRAISĪŠANAS RISKS
Izsūknēšana— aukstumaģenta noplūde. Ja vēlaties izsūknēt sistēmu un ir noplūde
aukstumaģenta kontūrā:
▪ NEIZMANTOJIET iekārtas automātiskas izsūknēšanas funkciju, ar kuru varat visu
aukstumaģentu no sistēmas pārsūknēt ārējā blokā. Iespējamās sekas: Iespējama
kompresora aizdegšanās un sprādziens, ja gaiss ieplūst kompresorā, kad tas
darbojas.
▪ Izmantojiet atsevišķu atgūšanas sistēmu, lai NEDARBINĀTU iekārtas kompresoru.
BRĪDINĀJUMS
VIENMĒR veiciet aukstumaģenta atgūšanu. NEPIEĻAUJIET aukstumaģenta noplūdi
apkārtējā vidē. Izmantojiet vakuumsūkni, lai atgaisotu iekārtu.
PAZIŅOJUMS
Kad visas caurules ir savienotas, pārbaudiet, vai nav gāzes noplūdes. Gāzes noplūdes
noteikšanai izmantojiet slāpekli.
PAZIŅOJUMS
▪ Lai novērstu kompresora darbības traucējumus, NEDRĪKST iepildīt vairāk par
norādīto aukstumaģenta daudzumu.
▪ Kad nepieciešams atvērt aukstumaģenta sistēmu, ar aukstumaģentu jārīkojas
saskaņā ar attiecīgajiem noteikumiem.
BRĪDINĀJUMS
Nodrošiniet, lai sistēmā nebūtu skābekļa. Dzesētāju drīkst uzpildīt tikai pēc tam, kad
ir veikta noplūdes pārbaude un vakuumžāvēšana.
Iespējamās sekas: Kompresora pašaizdegšanās un eksplozija, jo skābeklis iekļūst
strādājošā kompresorā.
▪ Ja nepieciešama atkārtota uzpilde, sk. iekārtas datu plāksnīti. Tur ir norādīts
aukstumaģenta tips un vajadzīgais daudzums.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
▪ Iekārta fabrikā ir piepildīta ar aukstumaģentu, bet dažām sistēmām var būt
nepieciešama papildu uzpildīšana atkarībā no cauruļu izmēriem un to garuma.
▪ Lietojiet tikai šajā sistēmā izmantotajam dzesēšanas šķidrumam paredzētos rīkus,
lai nodrošinātu spiedienizturību un novērstu svešķermeņu iekļūšanu sistēmā.
▪ Dzesēšanas šķidruma uzpildīšana tiek veikta šādi:
Uzstādītāja un lietotāja uzziņu grāmata
11
2 | Vispārīgas drošības piesardzības pasākumi
Ja Tad
Tiek lietota sifona caurule
(piemēram, cilindram ir apzīmējums
Veiciet uzpildīšanu ar augšupvērstu
cilindru.
“Pievienots šķidruma uzpildīšanas
sifons”)
Sifona caurule NETIEK lietota Veiciet uzpildīšanu ar lejupvērstu
cilindru.
▪ Lēnām atveriet dzesēšanas cilindrus.
▪ Uzpildiet dzesētāju šķidruma veidā. Ja tiks pievienots gāzes veida dzesētājs, var
tikt traucēta darbība.
UZMANĪBU!
Pēc aukstumaģenta iepildīšanas procedūras beigām vai procedūras pārtraukumā
uzreiz noslēdziet aukstumaģenta tvertnes vārstu. Ja vārstu NENOSLĒDZ uzreiz, tad
atlikušā spiediena ietekmē var tikt iepildīts lieks aukstumaģenta daudzums.
Iespējamās sekas: Nepareizs aukstumaģenta daudzums.
2.1.4 Elektrība
BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS
▪ Pirms noņemat slēdžu kārbas vāku, izveidojat elektriskos savienojumus vai
pieskaraties elektriskajām daļām, pilnībā IZSLĒDZIET strāvas padevi.
▪ Pirms apkopes veikšanas atvienojiet barošanu uz vairāk nekā 10 minūtēm un
izmēriet spriegumu uz galvenās ķēdes kondensatoru vai elektrotehnisko detaļu
spailēm. Šim spriegumam JĀBŪT mazākam par 50VDC, lai jūs varētu pieskarties
ķēdes elektrotehniskajām detaļām. Spaiļu atrašanās vieta ir parādīta elektriskā
vadojuma shēmā.
▪ NEAIZTIECIET elektriskās daļas ar mitrām rokām.
▪ NEATSTĀJIET iekārtu bez uzraudzības, kad ir noņemts apkopes vāks.
BRĪDINĀJUMS
Ja rūpnīcā NAV uzstādīts galvenais slēdzis vai cits atvienošanas līdzeklis, kas kontaktus
atvieno visos polos, nodrošinot pilnīgu atvienošanu atbilstoši pārsprieguma III
kategorijas nosacījumiem, tas ir OBLIGĀTI jāiekļauj fiksētajā elektroinstalācijā.
Uzstādītāja un lietotāja uzziņu grāmata
12
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
2 | Vispārīgas drošības piesardzības pasākumi
BRĪDINĀJUMS
▪ Izmantojiet TIKAI vara vadus.
▪ Gādājiet, lai ārējie vadi atbilstu attiecīgo noteikumu prasībām.
▪ Ārējā elektroinstalācija ir jāveido atbilstoši iekārtas komplektācijā iekļautajai
elektroinstalācijas shēmai.
▪ NESASPIEDIET saišķī esošos kabeļus un gādājiet, lai tie nesaskartos ar caurulēm un
asām malām. Nodrošiniet, lai spaiļu savienojumiem netiktu pielietots ārējs
spiediens.
▪ Noteikti ierīkojiet zemējumu. NESAVIENOJIET iekārtas zemējumu ar komunālā
tīkla caurulēm, izlādni vai tālruņa līnijas zemējumu. Nepilnīgs zemējums var
izraisīt elektriskās strāvas triecienu.
▪ Noteikti izmantojiet atsevišķu energoapgādes avotu. NEKAD neizmantojiet
energoapgādes avotu, kas tiek koplietots ar citu ierīci.
▪ Noteikti uzstādiet nepieciešamos drošinātājus vai jaudas slēdžus.
▪ Noteikti ierīkojiet noplūdstrāvas aizsardzību. Ja to neizdara, tad iespējams
elektriskās strāvas trieciens vai aizdegšanās.
▪ Kad uzstādāt noplūdstrāvas aizsardzību, pārbaudiet, vai tā ir saderīga ar invertoru
(izturīga pret augstfrekvences elektrisko troksni), lai izvairītos no nevajadzīgas
noplūdstrāvas aizsardzības nostrādāšanas.
UZMANĪBU!
▪ Kad pieslēdzat elektrisko barošanu, pirms elektrisko savienojumu izveidošanas ir
jāierīko zemējums.
▪ Kad atvienojat elektrisko barošanu, strāvas padeves vadi ir jāatvieno pirms
zemējuma atvienošanas.
▪ Vadu garumam starp barošanas vada atslogotāju un spaiļu paneli jābūt tādam, lai
strāvas vadus varētu pieslēgt pirms zemējuma gadījumam, ja strāvas vads tiktu
atrauts no atslogotāja.
PAZIŅOJUMS
Piesardzības pasākumi strāvas kabeļu uzstādīšanas laikā:
▪ Strāvas spaiļu blokam NEPIEVIENOJIET dažāda biezuma vadus (vaļīgs strāvas vads
var radīt pārlieku lielu karšanu).
▪ Pievienojot vienāda diametra vadus, dariet to, kā parādīts attēlā iepriekš.
▪ Vadiem lietojiet paredzētajai strāvai atbilstošus vadus un stingri pievienojiet, pēc
tam nostipriniet tos, lai novērstu ārējā spiediena izplešanos ārpus spaiļu plates.
▪ Lai pievilktu spaiļu skrūves, lietojiet atbilstošu skrūvgriezi. Skrūvgriezis ar mazu
galvu var sabojāt skrūves galviņu un nenodrošinās pareizu pievilkšanu.
▪ Pārvelkot spaiļu skrūves, tās var salauzt.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
Uzstādiet elektrības kabeļus vismaz 1 m attālumā no televizoriem un
radioaparātiem, lai novērstu traucējumus. Atkarībā no radioviļņiem 1m attālums
var nebūt pietiekams.
Uzstādītāja un lietotāja uzziņu grāmata
13
2 | Vispārīgas drošības piesardzības pasākumi
BRĪDINĀJUMS
▪ Pēc elektroinstalācijas darbu pabeigšanas pārliecinieties, vai visas elektriskās
daļas un spailes elektrisko daļu kārbā ir droši savienotas.
▪ Pirms iekārtas iedarbināšanas pārliecinieties, vai visi pārsegi ir aizvērti.
PAZIŅOJUMS
Attiecināms tikai tad, ja barošanas blokam ir trīs fāzes un kompresoram ir
ieslēgšanas/izslēgšanas iespēja.
Ja pēc īslaicīga elektropadeves traucējuma iespējama pretfāze un produkta darbības
laikā strāvas padeve tiek ieslēgta un izslēgta, pievienojiet lokālu pretfāzes
aizsardzības ķēdi. Produktu darbinot pretfāzē, var sabojāt kompresoru un citas daļas.
Uzstādītāja un lietotāja uzziņu grāmata
14
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
3 | Īpaši drošības noteikumi uzstādītājam
3 Īpaši drošības noteikumi uzstādītājam
Vienmēr ievērojiet šādus drošības norādījumus un noteikumus.
BRĪDINĀJUMS
Noplēsiet un izmetiet plastmasas iepakojuma maisiņus, lai ar tiem neviens
nespēlētos, it īpaši bērni. Pretējā gadījumā iespējams nosmakšanas risks.
UZMANĪBU!
Iekārta nav pieejama vispārējai publikai, uzstādiet to drošā vietā, kurai nevar viegli
piekļūt.
Šī iekārta gan telpās, gan ārpus telpām ir piemērota uzstādīšanai komercvidē un
vieglās industrijas vidē.
UZMANĪBU!
Pārāk liela aukstumaģenta koncentrācija slēgtā telpā var izraisīt skābekļa trūkumu.
BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS
NEATSTĀJIET iekārtu bez uzraudzības, ja ir noņemts apkopes pārsegs.
BĪSTAMI! APDEGUMU/APPLAUCĒŠANĀS BRIESMAS
BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS
BRĪDINĀJUMS
Veiciet pietiekamus drošības pasākumus aukstumaģenta noplūdes gadījumā. Ja
noplūst aukstumaģenta gāze, nekavējoties izvēdiniet telpu. Iespējamie riski:
▪ Pārāk liela aukstumaģenta koncentrācija slēgtā telpā var izraisīt skābekļa
trūkumu.
▪ Ja gāzveida aukstumaģents nonāk saskarē ar uguni, var rasties indīga gāze.
BRĪDINĀJUMS
VIENMĒR veiciet aukstumaģenta atgūšanu. NEPIEĻAUJIET aukstumaģenta noplūdi
apkārtējā vidē. Izmantojiet vakuumsūkni, lai atgaisotu iekārtu.
BRĪDINĀJUMS
Pārbaužu laikā NEKAD nelietojiet produktā spiedienu, kas ir lielāks par maksimālo
pieļaujamo spiedienu (kas norādīts datu plāksnītē uz iekārtas).
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
UZMANĪBU!
Neizlaidiet gāzi atmosfērā.
BRĪDINĀJUMS
Noslēgvārstā palikusi gāze vai eļļa var noraut savērpto cauruļvadu.
Ja pareizi NEIZPILDA šos norādījumus, tad ir iespējami materiālie zaudējumi vai
traumas, kam atkarībā no apstākļiem var būt nopietnas sekas.
Uzstādītāja un lietotāja uzziņu grāmata
15
3 | Īpaši drošības noteikumi uzstādītājam
BRĪDINĀJUMS
Savērpto cauruļvadu NEDRĪKST noņemt ar cietlodēšanas palīdzību.
Noslēgvārstā palikusi gāze vai eļļa var noraut savērpto cauruļvadu.
BRĪDINĀJUMS
▪ Izmantojiet TIKAI aukstumaģentu R410A. Citas vielas var izraisīt sprādzienu un
nelaimes gadījumus.
▪ R410A satur fluorētas siltumnīcefekta gāzes. Tā globālās sasilšanas potenciāla
(GWP) vērtība ir 2087,5. Neizlaidiet šo gāzi atmosfērā.
▪ Veicot aukstumaģenta uzpildīšanu, VIENMĒR lietojiet aizsargcimdus un
aizsargbrilles.
UZMANĪBU!
NESPIEDIET kabeli iekārtā un neievietojiet tajā lieku kabeļa gabalu.
BRĪDINĀJUMS
▪ Ja strāvas padevei nav Nfāzes vai tā ir nepareiza, aprīkojums sabojāsies.
▪ Nodrošiniet pareizu zemējumu. NESAVIENOJIET iekārtas zemējumu ar
komunālajām caurulēm, izlādni vai tālruņa līnijas zemējumu. Nepilnīgs zemējums
var izraisīt elektrošoku.
▪ Uzstādiet nepieciešamos drošinātājus vai jaudas slēdžus.
▪ Elektroinstalāciju nostipriniet ar kabeļu savilcējiem, lai kabeļi NENONĀKTU
saskarē ar asām malām vai caurulēm, it īpaši augstspiediena pusē.
▪ NELIETOJIET izolētus vadus, dzīslotos vadus, pagarinātājus un savienojumus ar
zvaigžņveida sistēmu. Tas var izraisīt pārkaršanu, elektrošoku vai aizdegšanos.
▪ NEUZSTĀDIET fāzu kustības kondensatoru, jo šī iekārta ir aprīkota ar pārveidotāju.
Fāzu kustības kondensators var samazināt veiktspēju un radīt negadījumus.
BRĪDINĀJUMS
▪ Ārējie vadi ir JĀUZSTĀDA pilnvarotam elektriķim, un tiem ir JĀATBILST spēkā
esošajiem tiesību aktiem.
▪ Izveidojiet elektriskos savienojumus ar fiksētajām elektroinstalācijām.
▪ Visiem uz vietas saliktajiem komponentiem un elektriskajām konstrukcijām ir
JĀATBILST spēkā esošajiem tiesību aktiem.
BRĪDINĀJUMS
Kā strāvas padeves kabeļus VIENMĒR izmantojiet daudzdzīslu kabeļus.
Uzstādītāja un lietotāja uzziņu grāmata
16
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
3 | Īpaši drošības noteikumi uzstādītājam
UZMANĪBU!
▪ Kad pieslēdzat elektrisko barošanu, pirms elektrisko savienojumu izveidošanas ir
jāierīko zemējums.
▪ Kad atvienojat elektrisko barošanu, strāvas padeves vadi ir jāatvieno pirms
zemējuma atvienošanas.
▪ Vadu garumam starp barošanas vada atslogotāju un spaiļu paneli jābūt tādam, lai
strāvas vadus varētu pieslēgt pirms zemējuma gadījumam, ja strāvas vads tiktu
atrauts no atslogotāja.
UZMANĪBU!
NEVEICIET pārbaudes darbināšanu, kamēr notiek darbs pie iekštelpu blokiem.
Pārbaudes darbināšanas laikā darbosies NE VIEN ārējais bloks, bet arī ar to
savienotais iekštelpu bloks. Darbs pie iekštelpu bloka pārbaudes darbināšanas laikā ir
bīstams.
UZMANĪBU!
Neievietojiet dažādus priekšmetus vai savus pirkstus gaisa ieplūdes un izplūdes
atverēs. AIZLIEGTS noņemt ventilatora aizsargu. Kad ventilators griežas lielā ātrumā,
tā lāpstiņas var radīt ievainojumus.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
Uzstādītāja un lietotāja uzziņu grāmata
17
Informācija lietotājam
Informācija lietotājam
Uzstādītāja un lietotāja uzziņu grāmata
18
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
4 | Drošības noteikumi lietotājam
4 Drošības noteikumi lietotājam
Obligāti ievērojiet tālāk sniegtos drošības norādījumus un noteikumus.
Šajā nodaļā
4.1 Vispārīgi................................................................................................................................................................................... 19
4.2 Instrukcijas drošai lietošanai .................................................................................................................................................. 20
4.1 Vispārīgi
BRĪDINĀJUMS
Ja NEPROTAT lietot iekārtu, tad vērsieties pie uzstādītāja.
BRĪDINĀJUMS
Bērni, kas vecāki par 8 gadiem, kā arī personas ar fiziskās,
motoriskās vai garīgās attīstības traucējumiem un cilvēki,
kuriem trūkst atbilstošu zināšanu vai pieredzes, drīkst lietot
šo elektroiekārtu tikai tad, kad tādi cilvēki tiek rūpīgi
uzraudzīti vai arī par šo cilvēku drošību atbildīgā persona
sniedz viņiem skaidri saprotamus norādījumus par iekārtas
lietošanu.
Bērni NEDRĪKST rotaļāties ar iekārtu.
Bērni bez pieaugušo uzraudzības NEDRĪKST veikt iekārtas
tīrīšanu un apkopi.
BRĪDINĀJUMS
Lai novērstu elektrošoku vai aizdegšanos, rīkojieties, kā
aprakstīts tālāk.
▪ NESKALOJIET iekārtu.
▪ NEPIESKARIETIES iekārtai ar mitrām rokām.
▪ Uz iekārtas virsmas NENOVIETOJIET nekādus
priekšmetus, kas satur ūdeni.
UZMANĪBU!
▪ Uz iekārtas augšējās virsmas NENOVIETOJIET nekādus
objektus un aprīkojumu.
▪ NESĒDIET, NEKĀPIET un NESTĀVIET uz iekārtas.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
Uzstādītāja un lietotāja uzziņu grāmata
19
4 | Drošības noteikumi lietotājam
▪ Bloki ir marķēti ar šādu simbolu:
Tas nozīmē, ka elektriskos un elektroniskos produktus NEDRĪKST sajaukt kopā ar
nešķirotiem mājsaimniecības atkritumiem. NEMĒĢINIET pats demontēt sistēmu:
sistēmas demontāža, aukstumaģenta, eļļas un citu daļu apstrādi drīkst veikt tikai
sertificēts uzstādītājs saskaņā ar attiecīgo likumdošanu.
Bloki ir jāpārstrādā specializētā pārstrādes rūpnīcā, lai to sastāvdaļas atkārtoti
izmantotu. Nodrošinot pareizu atbrīvošanos no šī produkta, jūs palīdzēsiet
novērst iespējamo negatīvo ietekmi uz apkārtējo vidi un cilvēku veselību. Lai
saņemtu plašāku informāciju, lūdzam sazināties ar uzstādītāju vai vietējām varas
iestādēm.
▪ Baterijas ir marķētas ar šādu simbolu:
Tas nozīmē, ka baterijas NEDRĪKST sajaukt kopā ar nešķirotiem mājsaimniecības
atkritumiem. Ja zem šī simbola atrodas ķīmiskā elementa simbols, tad tas nozīmē,
ka norādītā smagā metāla koncentrācija baterijā pārsniedz noteiktu robežlielumu.
Iespējamie ķīmisko elementu simboli: Pb: svins (>0,004%).
Izlietotās baterijas ir jāpārstrādā specializētā pārstrādes rūpnīcā, lai to sastāvdaļas
atkārtoti izmantotu. Nodrošinot pareizu izlietoto bateriju utilizāciju, jūs
palīdzēsiet novērst šo atkritumu iespējamo negatīvo ietekmi uz apkārtējo vidi un
cilvēku veselību.
4.2 Instrukcijas drošai lietošanai
UZMANĪBU!
▪ AIZLIEGTS pieskarties kontrollera iekšējām detaļām.
▪ AIZLIEGTS noņemt priekšējo paneli. Bīstami pieskarties
dažām iekšējām detaļām, jo rezultātā ir iespējami ierīces
darbības traucējumi. Ja nepieciešams pārbaudīt vai
regulēt iekšējās detaļas, vērsieties pie izplatītāja.
UZMANĪBU!
NEDARBINIET iekārtu, kad telpā izmantojat izsmidzināmu
insekticīdu. Ķīmiskās vielas var uzkrāties blokā un
apdraudēt sevišķi jutīgu cilvēku veselību.
Uzstādītāja un lietotāja uzziņu grāmata
20
UZMANĪBU!
Nav ieteicams ilgi atrasties iekārtas gaisa plūsmā, jo tas var
kaitēt jūsu veselībai.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
4 | Drošības noteikumi lietotājam
UZMANĪBU!
Lai novērstu skābekļa trūkumu, pietiekami vēdiniet telpu,
ja tajā kopā ar sistēmu tiek izmantots aprīkojums ar degli.
BRĪDINĀJUMS
Iekārtas detaļas ir zem sprieguma un sakarst.
BRĪDINĀJUMS
Pirms ierīces darbināšanas pārliecinieties, ka uzstādītājs tās
uzstādīšanu ir veicis pareizi.
BRĪDINĀJUMS
Aizliegts pieskarties gaisa izplūdes atveres horizontālajām
līstītēm, kad ieslēgta automātiska līstīšu kustība. Var tikt
iespiesti pirksti vai traucēta bloka darbība.
UZMANĪBU!
Neievietojiet dažādus priekšmetus vai savus pirkstus gaisa
ieplūdes un izplūdes atverēs. AIZLIEGTS noņemt
ventilatora aizsargu. Kad ventilators griežas lielā ātrumā, tā
lāpstiņas var radīt ievainojumus.
UZMANĪBU!: Pievērsiet uzmanību ventilatoram!
Ir bīstami veikt iekārtas pārbaudi, kamēr darbojas
ventilators.
Pirms jebkuru apkopes darbu sākuma vienmēr izslēdziet
galveno slēdzi.
UZMANĪBU!
Pēc ilgas lietošanas pārbaudiet bloka rāmi un
stiprinājumus, vai tie nav bojāti. Bloks, kuram ir bojāti
stiprinājumi, var nokrist un radīt traumas.
BRĪDINĀJUMS
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
Ja izdeg drošinātājs, tad to NEDRĪKST nomainīt ar
drošinātājs, kuram ir nepareizs strāvas stipruma rādītājs,
vai ar stiepli. Vara stieples izmantošana drošinātāja vietā
var izraisīt iekārtas bojājumu vai tās aizdegšanos.
Uzstādītāja un lietotāja uzziņu grāmata
21
4 | Drošības noteikumi lietotājam
BRĪDINĀJUMS
▪ Jūs NEDRĪKSTAT iekārtu pārbūvēt, izjaukt, demontēt, no
jauna uzstādīt un remontēt, jo nepareizas izjaukšanas
vai uzstādīšanas gadījumā ir iespējams elektriskās
strāvas trieciens vai aizdegšanās. Vērsieties pie
izplatītāja.
▪ Nejaušas aukstumaģenta noplūdes gadījumā nedrīkst
pieļaut tā saskari ar atklātu liesmu. Pats aukstumaģents
ir pilnīgi drošs, nav indīgs un nedeg, bet tas izdala indīgu
gāzi, ja nejauši noplūst telpā, kur ir degoša gāze no
sildītāja ar ventilatoru, no gāzes plīts vai tamlīdzīgām
ierīcēm. Pirms kondicionētāja darbības atsākšanas
vienmēr pieprasiet kvalificētu servisa darbinieku
apstiprinājumu, ka noplūde ir novērsta un noplūdes
vieta ir salabota.
BRĪDINĀJUMS
Apturiet iekārtu un izslēdziet strāvu, ja notiek kaut kas
neparasts (parādās deguma smaka u.tml.).
Iekārtas darbināšana tādos apstākļos var izraisīt nopietnus
bojājumus, elektriskās strāvas triecienus vai aizdegšanos.
Vērsieties pie izplatītāja.
BRĪDINĀJUMS
Aukstumaģents sistēmā ir drošs un parasti nenoplūst. Taču
aukstumaģenta noplūdes gadījumā telpā tā saskare ar
gāzes degļa liesmu, sildītāju vai plīti var izraisīt indīgas
gāzes rašanos.
Noplūdes gadījumā izslēdziet visus sildītājus, izvēdiniet
telpu un vērsieties pie izplatītāja, kurš jums pārdeva
iekārtu.
Neizmantojiet šādu sistēmu, kamēr apkopes speciālists nav
novērsis noplūdi un attiecīgi apstiprinājis iekārtas gatavību
izmantošanai.
Uzstādītāja un lietotāja uzziņu grāmata
22
UZMANĪBU!
Gaisa plūsmu NEDRĪKST vērst uz maziem bērniem, augiem
vai mājdzīvniekiem.
UZMANĪBU!
NEPIESKARIETIES siltummaiņa ribām. Šīs ribas ir asas, uz
tām var sagriezt roku.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
5 Par sistēmu
Siltumsūkņa VRV IV sistēmas iekšējā bloka daļu var izmantot gan sildīšanai, gan
dzesēšanai. Tas, kāda veida iekšējais bloks ir izmantojams, ir atkarīgs no ārējo bloku
veida.
Principā šāda veida iekšējos blokus var pievienot pie VRV IV siltumsūkņa sistēmas
(saraksts nav izsmeļošs) atkarībā no ārējā bloka modeļa un iekšējo bloku modeļu
kombinācijām:
5 | Par sistēmu
PAZIŅOJUMS
NEIZMANTOJIET sistēmu citiem nolūkiem. Lai saglabātu augstu sistēmas darbības
kvalitāti, neizmantojiet iekārtu, lai nodrošinātu zemu temperatūru precīzijas
instrumentiem, pārtikas produktiem, augiem, dzīvniekiem vai mākslas darbiem.
PAZIŅOJUMS
Turpmākai sistēmas modificēšanai vai paplašināšanai:
Atļauto kombināciju pārskats (turpmākai sistēmas paplašināšanai) ir pieejams
inženiertehniskajā dokumentācijā, un par to iepriekš jākonsultējas. Lai uzzinātu vairāk
un saņemtu profesionālas konsultācijas, vērsieties pie uzstādītāja.
▪ VRV tiešas paplašināšanas iekšējie bloki (gaisa-gaisa pielietojumā).
▪ RA tiešas paplašināšanas iekšējie bloki (gaisa-gaisa pielietojumā).
▪ Hydrobox (gaisa-ūdens pielietojumā): HXY080/125 tikai.
▪ AHU (gaisa-gaisa pielietojumos): EKEXVkomplekts ir nepieciešams.
▪ Gaisa aizkars -Biddle- (gaisa-gaisa pielietojumos).
Atļauta VRVtiešas paplašināšanas iekšējo bloku un RA tiešas paplašināšanas bloku
kombinācija.
Atļauta VRVtiešas paplašināšanas iekšējo bloku un <x1/> Hydrobox bloku
kombinācija.
NAV ATĻAUTA VRVtiešas paplašināšanas iekšējo bloku, RA tiešas paplašināšanas
bloku un Hydrobox bloku kombinācija.
Ja izmanto AHU gaisa aizkaru (Aircurtain), tad nedrīkst pievienot Hydrobox.
Tikai Hydrobox nav atļauts pievienotVRV IV pie siltumsūkņa ārējā bloka.
Gaisa kondicionēšanas bloka savienošana pārī ar VRV IV siltumsūkņa ārējo bloku ir
atbalstīta.
Gaisa kondicionēšanas bloku savienošana vairāku bloku sistēmā ar VRV IV
siltumsūkņa ārējo bloku tiek atbalstīta pat kombinācijā ar VRV tiešās
paplašināšanas iekšējiem blokiem.
Atsevišķu (nepārtrauktas/periodiskas sildīšanas) bloku kombinācijas: ir
ierobežojumi.
Šajā nodaļā
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
Vairāku (nepārtrauktas/periodiskas sildīšanas) bloku kombinācijas: ir ierobežojumi.
Plašāku informāciju skat. inženiertehniskajos datos.
5.1 Sistēmas shēma ...................................................................................................................................................................... 24
Uzstādītāja un lietotāja uzziņu grāmata
23
5 | Par sistēmu
g
c
g g
h
g g
c c cd
f
eb
i
a
5.1 Sistēmas shēma
Atkarīgs no ārējā bloka veida, kādu izraugās, dažas funkcijas var būt vai nebūt. Šajā
lietošanas rokasgrāmatā ir norādīts, kad dažām funkcijām ir ekskluzīvas modeļa
tiesības.
a VRV IV Ārējā bloka siltumsūknis
b Aukstumaģenta cauruļvads
c VRV Tiešās paplašināšanas (DX) iekšējais bloks
d VRV LT Hydrobox (HXY080/125)
e BP bloks (nepieciešams, lai pievienotu Residential Air (RA) vai Sky Air (SA) tiešās
paplašināšanas (DX) iekšējos blokus)
f Residential Air (RA) tiešās paplašināšanas (DX) iekšējie bloki)
g Lietotāja saskarnes ierīce (katra atbilstoša iekšējo bloku veidam)
h Lietotāja saskarnes ierīce (bezvadu, atbilstoša iekšējo bloku veidam)
i Dzesēšanas/sildīšanas pārslēgšanas tālvadības slēdzis
Uzstādītāja un lietotāja uzziņu grāmata
24
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
6 Lietotāja saskarne
UZMANĪBU!
▪ AIZLIEGTS pieskarties kontrollera iekšējām detaļām.
▪ AIZLIEGTS noņemt priekšējo paneli. Bīstami pieskarties dažām iekšējām detaļām,
jo rezultātā ir iespējami ierīces darbības traucējumi. Ja nepieciešams pārbaudīt vai
regulēt iekšējās detaļas, vērsieties pie izplatītāja.
Šajā ekspluatācijas rokasgrāmatā sniegts nepilnīgs pārskats par sistēmas
galvenajām funkcijām.
Sīkāka informācija par darbībām, kādas jāveic, lai izmantotu dažādas funkcijas, ir
pieejama attiecīgā iekšējā bloka uzstādīšanas un lietošanas rokasgrāmatā.
Skat.uzstādītās lietotāja saskarnes ierīces lietošanas instrukciju.
6 | Lietotāja saskarne
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
Uzstādītāja un lietotāja uzziņu grāmata
25
7 | Pirms iedarbināšanas
7 Pirms iedarbināšanas
BRĪDINĀJUMS
Iekārtas detaļas ir zem sprieguma un sakarst.
BRĪDINĀJUMS
Pirms ierīces darbināšanas pārliecinieties, ka uzstādītājs tās uzstādīšanu ir veicis
pareizi.
PAZIŅOJUMS
NEKĀDĀ GADĪJUMĀ pats neveiciet iekārtas pārbaudi vai tehnisko apkopi. Izsauciet
kvalificētu tehniskās apkopes speciālistu.
UZMANĪBU!
Nav ieteicams ilgi atrasties iekārtas gaisa plūsmā, jo tas var kaitēt jūsu veselībai.
UZMANĪBU!
Lai novērstu skābekļa trūkumu, pietiekami vēdiniet telpu, ja tajā kopā ar sistēmu tiek
izmantots aprīkojums ar degli.
UZMANĪBU!
NEDARBINIET iekārtu, kad telpā izmantojat izsmidzināmu insekticīdu. Ķīmiskās vielas
var uzkrāties blokā un apdraudēt sevišķi jutīgu cilvēku veselību.
PAZIŅOJUMS
Noteikti IESLĒDZIET 6 stundas pirms uzpildīšanas, lai strāva tiktu pievadīta
kompresora kartera sildītājam un lai aizsargātu kompresoru.
Šī ekspluatācijas rokasgrāmata attiecas uz tālāk minētām sistēmām ar standarta
vadību. Pirms darbības uzsākšanas konsultējieties ar izplatītāju par darbību, kāda
atbilst jūsu sistēmas veidam un apzīmējumam. Ja jūsu instalācijai ir pielāgota
vadības sistēma, konsultējieties ar izplatītāju par darbību, kāda atbilst jūsu sistēmai.
Darbības režīmi (atkarībā no iekšējā bloka veida):
▪ Sildīšana un dzesēšana (gaisdzese).
▪ Darbība tikai ar ventilatoru (gaisdzese).
▪ Sildīšana un dzesēšana (gaiss-ūdens).
Ir pieejamas speciālas funkcijas atkarībā no iekšējā bloka veida, skat. attiecīgā veida
iekšējā bloka uzstādīšanas/lietošanas rokasgrāmatā.
Uzstādītāja un lietotāja uzziņu grāmata
26
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
8 Darbība
Šajā nodaļā
8 | Darbība
8.1 Darbības diapazons................................................................................................................................................................. 27
8.2 Sistēmas darbināšana ............................................................................................................................................................. 27
8.2.1 Par sistēmas darbināšanu ...................................................................................................................................... 27
8.2.2 Pirms dzesēšanas, sildīšanas, darbības tikai ar ventilatoru un darbības automātiskā režīmā.............................. 28
8.2.3 Darbība sildīšanas režīmā....................................................................................................................................... 28
8.2.4 Sistēmas darbināšana (BEZ dzesēšanas/sildīšanas pārslēgšanas tālvadības slēdža) ............................................ 29
8.2.5 Sistēmas darbināšana (AR dzesēšanas/sildīšanas pārslēgšanas tālvadības slēdzi) ............................................... 29
8.3 Žāvēšanas programmas izmantošana .................................................................................................................................... 30
8.3.1 Par žāvēšanas programmu ..................................................................................................................................... 30
8.3.2 Žāvēšanas programmas lietošana (BEZ dzesēšanas/sildīšanas pārslēgšanas tālvadības slēdža) ......................... 30
8.3.3 Žāvēšanas programmas lietošana (AR dzesēšanas/sildīšanas pārslēgšanas tālvadības slēdzi) ............................ 30
8.4 Gaisa plūsmas virziena regulēšana......................................................................................................................................... 31
8.4.1 Par gaisa plūsmas aizbīdni...................................................................................................................................... 31
8.5 Vedēja lietotāja saskarnes ierīces iestatīšana........................................................................................................................ 32
8.5.1 Par vedēja lietotāja saskarnes ierīces iestatīšanu ................................................................................................. 32
8.5.2 Lietotāja saskarnes ierīces nozīmēšana (VRV DX un Hydrobox) ........................................................................... 33
8.6 Par vadības sistēmām ............................................................................................................................................................. 33
8.1 Darbības diapazons
Sistēmu drīkst izmantot šādos gaisa temperatūras un mitruma apstākļos.
Āra temperatūra –5~43°C(ar sauso
Telpu temperatūra 21~32°C(ar sauso
Telpu gaisa mitrums ≤80%
(a)
Lai novērstu kondensāciju un ūdens pilēšanu no bloka. Ja temperatūra vai gaisa mitrums ir
ārpus šīm robežām, tad var iedarboties drošības ierīces un var rasties gaisa kondicionētāja
darbības traucējumi.
Augstāk norādītais darbības diapazons ir spēkā tikai tad, ja tiešās izplešanās iekšējie
bloki ir pievienoti pie VRV IV sistēmas.
Īpašie darbības diapazoni ir spēkā tikai tad, ja izmanto Hydrobox blokus vai AHU.
Tie ir atrodami attiecīgā bloka uzstādīšanas un lietošanas rokasgrāmatās. Jaunākā
informācija ir sniegtas inženiertehniskajos datos.
Dzesēšana Sildīšana
–20~21°C(ar sauso
termometru)
termometru)
–25~15,5°C(ar mitro
termometru)
15~27°C(ar sauso
termometru)
termometru)
14~25°C (ar mitro
termometru)
(a)
8.2 Sistēmas darbināšana
8.2.1 Par sistēmas darbināšanu
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
▪ Darbības procedūra mainās atkarībā no ārējā bloka un lietotāja saskarnes ierīces
kombinācijas.
Uzstādītāja un lietotāja uzziņu grāmata
27
8 | Darbība
8.2.2 Pirms dzesēšanas, sildīšanas, darbības tikai ar ventilatoru un darbības automātiskā režīmā
8.2.3 Darbība sildīšanas režīmā
▪ Lai garantētu iekārtas drošību, ieslēdziet galveno barošanas slēdzi 6 stundas
pirms iedarbināšanas.
▪ Ja galveno barošanas slēdzi izslēdz, kad sistēma darbojas, tad iekārta automātiski
atsāk darbību, kad atkal tiek ieslēgta barošana.
▪ Pārslēgšanu nevar veikt ar lietotāja saskarnes ierīci, kuras displejs rāda
"pāreja ar centralizētu vadību" (skat. lietotāja saskarnes ierīces uzstādīšanas un
lietošanas rokasgrāmatā).
▪ Kad displejā mirgo "pāreja ar centralizētu vadību", par to skat. "Par vedēja
lietotāja saskarnes ierīces iestatīšanu"[432].
▪ Ventilators var turpināt darboties apmēram 1minūti pēc sildīšanas beigām.
▪ Gaisa plūsmas ātrums var patstāvīgi pielāgoties atkarībā no telpu temperatūras,
vai arī ventilators var uzreiz apstāties. Tas nav darbības traucējums.
Iestatītās temperatūras sasniegšanai sildīšanas režīmā var būt nepieciešams vairāk
laika, nekā dzesēšanas režīmā.
Tālāk norādīto operāciju veic, lai novērstu sildīšanas spējas samazināšanos vai
auksta gaisa plūsmu no sistēmas.
Atkausēšana
Sildīšanas režīmā ārējā bloka gaisa dzesēšanas spirāle arvien vairāk sasalst,
ierobežojot enerģijas pārnesi uz iekšējā bloka spirāli. Sildīšanas spēja samazinās, un
ir jāveic sistēmas atkausēšanas operācija, lai ārējā bloka spirāli atbrīvotu no
apledojuma. Atkausēšanas laikā iekšējā bloka sildīšanas spēja uz laiku samazinās
līdz atkausēšanas operācijas beigām. Pēc atkausēšanas iekārta atgūst pilnīgu
sildīšanas spēju.
Iekšējais bloks displejā parāda, ka notiek atkausēšanas operācija .
Karstais starts
Lai novērstu auksta gaisa plūsmu no iekšējā bloka sildīšanas sākumā, automātiski
tiek apturēta iekšējā bloka ventilatora darbība. Lietotāja saskarnes displejā parādās
. Ventilators sāk darboties tikai pēc kāda laika. Tā nav darbības traucējuma
pazīme.
INFORMĀCIJA
▪ Sildīšanas jauda samazinās, kad pazeminās āra temperatūra. Ja tā notiek, tad kopā
ar bloku izmantojiet citu apsildes ierīci. (Ja lietojat kopā ar ierīcēm, kam ir atklāta
liesma, tad visu laiku vēdiniet telpu.) Ierīces, kam ir atklāta liesma, nedrīkst
novietot bloka gaisa plūsmas ceļā vai zem bloka.
▪ No bloka iedarbināšanas līdz telpas sasildīšanai paiet noteikts laiks, jo bloks
izmanto karstā gaisa cirkulācijas sistēmu visas telpas sildīšanai.
▪ Ja siltais gaiss paceļas pie griestiem, bet gaiss grīdas tuvumā paliek auksts, mēs
iesakām telpā izmantot ventilatoru, kas nodrošina gaisa cirkulāciju. Vērsieties pie
izplatītāja, lai par to uzzinātu vairāk.
Uzstādītāja un lietotāja uzziņu grāmata
28
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
8 | Darbība
a
b
1
1
1
1
1
8.2.4 Sistēmas darbināšana (BEZ dzesēšanas/sildīšanas pārslēgšanas tālvadības slēdža)
1 Vairākas reizes nospiediet darbības režīmu selektora pogu lietotāja saskarnē
un atlasiet vajadzīgo darbības režīmu.
Dzesēšanas režīms
Sildīšanas režīms
Tikai ventilācijas režīms
2 Nospiediet ieslēgšanas/izslēgšanas pogu lietotāja saskarnē.
Rezultāts: Iedegas darbības indikators, un sistēma uzsāk darbu.
8.2.5 Sistēmas darbināšana (AR dzesēšanas/sildīšanas pārslēgšanas tālvadības slēdzi)
Par dzesēšanas/sildīšanas pārslēgšanas tālvadības slēdzi
a TIKAI VENTILĀCIJAS/GAISA KONDICIONĒŠANAS
SELEKTORSLĒDZIS
Iestatiet slēdzi uz tikai ventilācijas režīmā vai
uz sildīšanas vai dzesēšanas režīmā.
b DZESĒŠANAS/SILDĪŠANAS PĀRSLĒGS
Iestatiet slēdzi uz dzesēšanas režīmam vai uz
sildīšanas režīmam
Piezīme: Ja tiek izmantots dzesēšanas/sildīšanas pārslēgšanas tālvadības slēdzis,
1.DIP slēdža stāvoklis (DS1-1) galvenajā PCB jāpārslēdz stāvoklī IESLĒGTS.
Palaišana
1 Izmantojot dzesēšanas/sildīšanas pārslēgu, izraugieties darbības režīmu šādi:
Dzesēšanas režīms
Sildīšanas režīms
Tikai ventilācijas režīms
2 Nospiediet ieslēgšanas/izslēgšanas pogu lietotāja saskarnē.
Rezultāts: Iedegas darbības indikators, un sistēma uzsāk darbu.
Apturēšana
3 Vēlreiz nospiediet ieslēgšanas/izslēgšanas pogu lietotāja saskarnē.
Rezultāts: Nodziest darbības indikators, un sistēma pārtrauc darbu.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
Uzstādītāja un lietotāja uzziņu grāmata
29
8 | Darbība
8.3 Žāvēšanas programmas izmantošana
8.3.1 Par žāvēšanas programmu
PAZIŅOJUMS
Barošanu nedrīkst izslēgt uzreiz pēc bloka darbības pārtraukšanas, bet jānogaida
vismaz 5 minūtes.
Regulēšana
Par temperatūras, ventilatora ātruma un gaisa plūsmas virziena programmēšanu
skat. lietotāja saskarnes ierīces lietošanas rokasgrāmatā.
▪ Šīs programmas uzdevums ir gaisa mitruma samazināšana telpā, tikai minimāli
samazinot temperatūru (minimāla telpas dzesēšana).
▪ Temperatūru un ventilatora ātrumu automātiski kontrolē mikrodators (to nevar
iestatīt lietotāja saskarnē).
▪ Sistēma nesāk darboties, ja telpā ir zema temperatūra (<20°C).
8.3.2 Žāvēšanas programmas lietošana (BEZ dzesēšanas/sildīšanas pārslēgšanas tālvadības slēdža)
Palaišana
1 Vairākas reizes nospiediet darbības režīmu selektora pogu lietotāja saskarnē
un atlasiet (žāvēšanas programmas režīmu).
2 Nospiediet ieslēgšanas/izslēgšanas pogu lietotāja saskarnē.
Rezultāts: Iedegas darbības indikators, un sistēma uzsāk darbu.
3 Nospiediet gaisa plūsmas virziena regulēšanas pogu (tikai dubultas plūsmas,
vairāku plūsmu, stūrī, pie griestiem un pie sienas piestiprinātam blokam). Sīkāk
par to skat. "8.4Gaisa plūsmas virziena regulēšana"[431].
Apturēšana
4 Vēlreiz nospiediet ieslēgšanas/izslēgšanas pogu lietotāja saskarnē.
Rezultāts: Nodziest darbības indikators, un sistēma pārtrauc darbu.
PAZIŅOJUMS
Barošanu nedrīkst izslēgt uzreiz pēc bloka darbības pārtraukšanas, bet jānogaida
vismaz 5 minūtes.
8.3.3 Žāvēšanas programmas lietošana (AR dzesēšanas/sildīšanas pārslēgšanas tālvadības slēdzi)
Uzstādītāja un lietotāja uzziņu grāmata
30
Palaišana
1 izvēlieties dzesēšanas darbības režīmu ar dzesēšanas/sildīšanas pārslēgšanas
tālvadības slēdzi.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
8 | Darbība
1
1
2 Vairākas reizes nospiediet darbības režīmu selektora pogu lietotāja saskarnē
un atlasiet (žāvēšanas programmas režīmu).
3 Nospiediet ieslēgšanas/izslēgšanas pogu lietotāja saskarnē.
Rezultāts: Iedegas darbības indikators, un sistēma uzsāk darbu.
4 Nospiediet gaisa plūsmas virziena regulēšanas pogu (tikai dubultas plūsmas,
vairāku plūsmu, stūrī, pie griestiem un pie sienas piestiprinātam blokam).
Sīkāku informāciju skatiet "8.4Gaisa plūsmas virziena regulēšana"[431].
Apturēšana
5 Vēlreiz nospiediet ieslēgšanas/izslēgšanas pogu lietotāja saskarnē.
Rezultāts: Nodziest darbības indikators, un sistēma pārtrauc darbu.
PAZIŅOJUMS
Barošanu nedrīkst izslēgt uzreiz pēc bloka darbības pārtraukšanas, bet jānogaida
vismaz 5 minūtes.
8.4 Gaisa plūsmas virziena regulēšana
Sk.lietotāja saskarnes lietošanas instrukciju.
8.4.1 Par gaisa plūsmas aizbīdni
Dubultas plūsmas un vairāku plūsmu bloki
Stūru bloki
Pie griestiem uzstādīti bloki
Pie sienas uzstādīti bloki
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
Tālāk minētos apstākļos mikrodators regulē gaisa plūsmas virzienu, kas var būt
atšķirīgs no displejā redzamā.
Dzesēšana Sildīšana
▪ Kad gaisa temperatūra ir zemāka par
iestatīto temperatūru.
▪ Kad tiek uzsākta darbība.
▪ Kad telpas temperatūra ir augstāka
par iestatīto temperatūru.
▪ Kad notiek atkausēšanas operācija.
Uzstādītāja un lietotāja uzziņu grāmata
31
8 | Darbība
e
b
f
d
b
d
c
a
e
f
Dzesēšana Sildīšana
▪ Kad bloks nepārtraukti darbojas ar horizontālu gaisa plūsmu.
▪ Kad pie griestiem vai pie sienas piestiprināts bloks veic dzesēšanu ar
nepārtrauktu, lejupvērstu gaisa plūsmu, plūsmas virzienu kontrolē mikrodators,
un tad mainās rādījums arī lietotāja saskarnē.
Gaisa plūsmas virzienu var regulēt tālāk minētos veidos:
▪ Gaisa plūsmas aizbīdnis pats regulē savu stāvokli.
▪ Gaisa plūsmas virzienu regulē lietotājs.
▪ Automātiskais un vajadzīgais stāvoklis .
BRĪDINĀJUMS
Aizliegts pieskarties gaisa izplūdes atveres horizontālajām līstītēm, kad ieslēgta
automātiska līstīšu kustība. Var tikt iespiesti pirksti vai traucēta bloka darbība.
PAZIŅOJUMS
▪ Ir iespējams mainīt līstīšu kustības diapazonu. Vērsieties pie izplatītāja, lai par to
uzzinātu vairāk. (Tikai dubultas plūsmas, vairāku plūsmu, stūrī, pie griestiem un
pie sienas piestiprinātam blokam.)
▪ Nav ieteicams darbināt horizontālā virzienā . Tas var izraisīt rasas
parādīšanos vai putekļu uzkrāšanos uz griestiem vai aizbīdņa.
8.5 Vedēja lietotāja saskarnes ierīces iestatīšana
8.5.1 Par vedēja lietotāja saskarnes ierīces iestatīšanu
a VRV Ārējā bloka siltumsūknis
b VRV Tiešās paplašināšanas (DX) iekšējais bloks
c BP bloks (nepieciešams, lai pievienotu Residential Air (RA) vai Sky Air (SA) tiešās
paplašināšanas (DX) iekšējos blokus)
d Residential Air (RA) tiešās paplašināšanas (DX) iekšējie bloki)
e Lietotāja saskarnes ierīce (katra atbilstoša iekšējo bloku veidam)
f Lietotāja saskarnes ierīce (bezvadu, atbilstoša iekšējo bloku veidam)
Ja sistēma ir uzstādīta, kā parādīts augstāk attēlā, nepieciešams vienu no lietotāja
saskarnes ierīcēm noteikt kā vedēja lietotāja saskarnes ierīci.
Sekotāja lietotāja saskarnes ierīces displejs rāda (pārslēgšana centralizētā
vadībā) un sekotāja lietotāja saskarnes ierīces automātiski pārslēdzas darbības
režīmā, kuru norāda vedēja lietotāja saskarnes ierīce.
Tikai vedēja lietotāja saskarnes ierīce var izvēlēties sildīšanas vai dzesēšanas
režīmu.
Iekšējā bloka vedēja nozīmēšana šādi tiek noteikta īpašos gadījumos:
Uzstādītāja un lietotāja uzziņu grāmata
32
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
Gadījums Apraksts
8 | Darbība
VRVDX iekšējais bloks
kombinācijā ar Hydrobox bloku
Darbības režīmu vienmēr nosaka VRVDX iekšējā
bloka vedēja lietotāja saskarnes ierīce. Hydrobox
bloks nevar izvēlēties darbības režīmu
(dzesēšana/sildīšana).
VRVDX iekšējais bloks
kombinācijā ar RADX iekšējiem
blokiem
Darbības režīmu pēc noklusējuma nosaka RADX
iekšējā bloka vedēja lietotāja saskarnes ierīce.
Vērsieties pie uzstādītāja, ja vēlaties uzzināt,
kurš iekšējo bloku veids ir nozīmēts kā vedējs.
8.5.2 Lietotāja saskarnes ierīces nozīmēšana (VRV DX un Hydrobox)
Ja tikai VRVDX iekšējie bloki (un Hydrobox bloki) savienoti ar VRV IV sistēmu:
1 Nospiediet pašreizējās vedēja lietotāja saskarnes ierīces darbības režīmu
selektora pogu uz 4 sekundēm. Ja šī procedūra vēl nav veikta, tad to var veikt
ar pirmo lietotāja saskarnes ierīci.
Rezultāts: Ar to pašu ārējo bloku savienoto sekotāju saskarnes ierīču displejā
mirgo (pāreja centralizētā vadībā).
2 Nospiediet tās lietotāja saskarnes ierīces darbības režīmu selektora pogu, kuru
ierīci vēlaties nozīmēt kā vedēju.
Rezultāts: Nozīmēšana ir pabeigta. Šī lietotāja saskarnes ierīce ir nozīmēta kā
vedēja, un displeja rādījums (pāreja centralizētā vadībā) pazūd. Citu
lietotāja saskarnes ierīču displejos parādās (pāreja centralizētā vadībā).
8.6 Par vadības sistēmām
Šī sistēma nodrošina divas citas vadības sistēmas līdztekus individuālajai vadības
sistēmai (viena lietotāja saskarnes ierīce vada vienu iekšējo bloku). Pārbaudiet tālāk
minēto, lai noteiktu, vai jūsu blokam ir viens no šādiem vadības sistēmas veidiem:
Grupas vadības sistēma Viena lietotāja saskarnes ierīce vada līdz 16
Divu lietotāja saskarnes ierīču
vadības sistēma
PAZIŅOJUMS
Vērsieties pie izplatītāja, ja nepieciešams mainīt grupas vadības sistēmas un divu
lietotāja saskarnes ierīču vadības sistēmas kombināciju vai iestatījumus.
Tips Apraksts
iekšējiem blokiem. Visiem iekšējiem blokiem ir
vienādi iestatījumi.
Divas lietotāja saskarnes ierīces vada vienu
iekšējo bloku (grupas vadības sistēmas
gadījumā— vienu iekšējo bloku grupu). Bloka
vadība ir individuāla.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
Uzstādītāja un lietotāja uzziņu grāmata
33
9 | Enerģijas taupīšana un optimāla darbināšana
9 Enerģijas taupīšana un optimāla darbināšana
Ievērojiet šādus drošības pasākumus, lai nodrošinātu pareizu sistēmas darbību.
▪ Pareizi pielāgojiet gaisa izplūdi un nepieļaujiet tiešu gaisa plūsmu uz cilvēkiem
telpā.
▪ Pareizi noregulējiet temperatūru, lai būtu patīkami uzturēties telpā. Nav
ieteicama pārāk intensīva sildīšana vai dzesēšana.
▪ Dzesēšanas laikā aizsedziet logus ar aizkariem vai žalūzijām, lai neļautu spilgtai
saulei iespīdēt telpā.
▪ Bieži vēdiniet. Biežas lietošanas gadījumā nepieciešams pievērst īpašu uzmanību
vēdināšanai.
▪ Aizveriet durvis un logus. Ja durvis un logi ir vaļā, tad gaiss izplūst no telpas,
tādējādi samazinot dzesēšanas vai sildīšanas efektivitāti.
▪ NEDRĪKST par daudz atdzesēt vai sasildīt telpu. Lai taupītu enerģiju, neiestatiet
pārāk augstu vai pārāk zemu temperatūru.
▪ NEDRĪKST novietot priekšmetus pie iekārtas gaisa ieplūdes vai izplūdes atveres.
Tādā gadījumā iekārta sliktāk sildīs/dzesēs vai vispār pārtrauks darboties.
▪ Izslēdziet strāvas padevi iekārtai, ja iekārta ilgāku laiku netiek darbināta. Ja
strāvas padeves slēdzis ir ieslēgts, iekārta patērē elektrību. Lai garantētu
netraucētu iekārtas darbību, ieslēdziet galveno barošanas slēdzi 6 stundas pirms
iekārtas iedarbināšanas. (Skat. "Apkope" iekšējā bloka rokasgrāmatā.)
Šajā nodaļā
▪ Kad displejā parādās (laiks iztīrīt gaisa filtru), uzdodiet kvalificētam tehniskās
apkopes darbiniekam veikt filtru tīrīšanu. (Skat. "Apkope" iekšējā bloka
rokasgrāmatā.)
▪ Iekšējam blokam un lietotāja saskarnei jāatrodas vismaz 1 m attālumā no
televizora, radiouztvērēja, stereofoniskā atskaņotāja un tamlīdzīgām iekārtām.
Pretējā gadījumā ir iespējami skaņas un attēla traucējumi.
▪ NEDRĪKST novietot priekšmetus zem iekšējā bloka, jo tos var sabojāt ūdens.
▪ Ūdens kondensējas, ja mitrums pārsniedz 80% vai tiek nosprostota drenāžas
izplūde.
Šai siltumsūkņa sistēmai ir uzlabota energotaupības funkcija. Pēc vajadzības
pirmajā vietā var būt enerģijas taupīšana vai komforta līmenis. Var izvēlēties
atsevišķus parametrus, tā nodrošinot konkrētam lietojumam optimālu enerģijas
patēriņa un komforta līdzsvaru.
Ir pieejami dažādi modeļi, par tiem paskaidrots zemāk. Sazinieties ar uzstādītāju vai
izplatītāju, lai saņemtu padomu vai pielāgotu parametrus celtnes vajadzībām.
Sīkāka informācija uzstādītājam ir sniegta uzstādīšanas rokasgrāmatā. Viņš var jums
palīdzēt noteikt labāko līdzsvaru starp enerģijas patēriņu un komfortu.
9.1 Pieejamās galvenās darbības metodes .................................................................................................................................. 34
9.2 Pieejamie komforta iestatījumi .............................................................................................................................................. 35
9.1 Pieejamās galvenās darbības metodes
Uzstādītāja un lietotāja uzziņu grāmata
34
Pamatfunkcijas
Aukstumaģenta temperatūra tiek noteikta neatkarīgi no situācijas. Tā atbilst
standarta darbībai, kura ir zināma un sagaidāma iepriekšējās VRV sistēmās.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
9 | Enerģijas taupīšana un optimāla darbināšana
Automātiskā darbība
Aukstumaģenta temperatūru nosaka atkarībā no vides apstākļiem ārpus telpām.
Aukstumaģenta temperatūru nosaka tādā veidā, lai tā atbilstu vajadzīgajai slodzei
(kura ir saistīta arī ar vides apstākļiem ārpus telpām).
Piemēram, kad sistēma darbojas dzesēšanas režīmā, nav nepieciešams tik stipri
dzesēt, ja ārā ir zemāka temperatūra (piemēram, 25°C), nekā tad, ja ārā ir augstāka
temperatūra (piemēram, 35°C). Izmantojot šo principu, sistēma automātiski sāk
paaugstināt aukstumaģenta temperatūru, vienlaikus automātiski samazinot savu
jaudu un palielinot sistēmas efektivitāti.
Hi-sensible/economic (dzesēšana/sildīšana)
Aukstumaģenta temperatūru iestata augstāku/zemāku (dzesēšana/sildīšana),
salīdzinot ar režīma pamatdarbību. Hi-sensible režīmā svarīgākais ir klienta
komforts.
Iekšējo bloku izvēles metode ir svarīga, un jāņem vērā, ka pieejamā jauda nav tāda
pati kā pamatdarbībai.
Lai sīkāk uzzinātu par Hi-sensible pielietojumiem, lūdzam vērsties pie uzstādītāja.
9.2 Pieejamie komforta iestatījumi
Katrā no augstāk minētajiem režīmiem var izvēlēties komforta līmeni. Komforta
līmenis ir saistīts ar laiku un enerģijas daudzumu, kas tiek patērēts, lai sasniegtu
noteiktu temperatūru telpā, uz laiku mainot aukstumaģenta temperatūras vērtības,
lai ātrāk panāktu prasītos apstākļus.
▪ "Spēka" režīms
▪ Ātrais
▪ Saudzīgais
▪ Ekonomiskais
INFORMĀCIJA
Ieteicams apsvērt automātiskā režīma kombināciju ar Hydrobox lietojumiem.
Energotaupības funkcijas efekts var būt ļoti neliels, ja nepieciešama augsta/zema
(dzesēšanas/sildīšanas) izplūdes ūdens temperatūra.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
Uzstādītāja un lietotāja uzziņu grāmata
35
10 | Uzturēšana un tehniskā apkope
10 Uzturēšana un tehniskā apkope
PAZIŅOJUMS
NEKĀDĀ GADĪJUMĀ pats neveiciet iekārtas pārbaudi vai tehnisko apkopi. Izsauciet
kvalificētu tehniskās apkopes speciālistu.
BRĪDINĀJUMS
Ja izdeg drošinātājs, tad to NEDRĪKST nomainīt ar drošinātājs, kuram ir nepareizs
strāvas stipruma rādītājs, vai ar stiepli. Vara stieples izmantošana drošinātāja vietā
var izraisīt iekārtas bojājumu vai tās aizdegšanos.
UZMANĪBU!
Neievietojiet dažādus priekšmetus vai savus pirkstus gaisa ieplūdes un izplūdes
atverēs. AIZLIEGTS noņemt ventilatora aizsargu. Kad ventilators griežas lielā ātrumā,
tā lāpstiņas var radīt ievainojumus.
UZMANĪBU!: Pievērsiet uzmanību ventilatoram!
Ir bīstami veikt iekārtas pārbaudi, kamēr darbojas ventilators.
Pirms jebkuru apkopes darbu sākuma vienmēr izslēdziet galveno slēdzi.
UZMANĪBU!
Pēc ilgas lietošanas pārbaudiet bloka rāmi un stiprinājumus, vai tie nav bojāti. Bloks,
kuram ir bojāti stiprinājumi, var nokrist un radīt traumas.
PAZIŅOJUMS
AIZLIEGTS tīrīt tālvadības pults paneli ar benzīnu, šķīdinātāju, ķīmisku putekļu
lupatiņu utt. Panelis var mainīt krāsu, var arī nolobīties paneļa pārklājums. Ja panelis
ir ļoti netīrs, samitriniet lupatiņu neitrāla mazgāšanas līdzekļa ūdens šķīdumā, stingri
izspaidiet un tad ar šo lupatiņu noslaukiet paneli. Pēc tam noslaukiet paneļa virsmu ar
citu, sausu drāniņu.
Šajā nodaļā
10.1 Tehniskā apkope pēc ilgas dīkstāves ...................................................................................................................................... 36
10.2 Tehniskā apkope pirms ilgas dīkstāves................................................................................................................................... 37
10.3 Par aukstumaģentu................................................................................................................................................................. 37
10.4 Tehniskā apkope un garantija................................................................................................................................................. 38
10.4.1 Garantijas periods .................................................................................................................................................. 38
10.4.2 Ieteicamā tehniskā apkope un pārbaude .............................................................................................................. 38
10.4.3 Ieteicamie tehniskās apkopes un pārbaudes cikli ................................................................................................. 38
10.4.4 Saīsināti tehniskās apkopes un pārbaudes cikli ..................................................................................................... 39
10.1 Tehniskā apkope pēc ilgas dīkstāves
Uzstādītāja un lietotāja uzziņu grāmata
36
Piemēram, jaunas darba sezonas sākumā.
▪ Pārbaudiet ārējā un iekšējā bloka gaisa ieplūdes un izplūdes atveres, novāciet
visu, kas tur var kavēt gaisa plūsmu.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
▪ Nepieciešams veikt iekšējo bloku gaisa filtru un korpusu tīrīšanu. Vērsieties pie
uzstādītāja vai apkopes speciālista, lai viņš veic iekšējo bloku gaisa filtru un
korpusu tīrīšanu. Atsevišķo iekšējo bloku uzstādīšanas/ekspluatācijas instrukcijā ir
sniegti padomi par apkopi un aprakstītas tīrīšanas procedūras. Pārliecinieties, ka
iztīrītie gaisa filtri ir uzstādīti atpakaļ tādā pašā stāvoklī.
▪ Lai garantētu labāku iekārtas darbību, ieslēdziet barošanas strāvas slēdzi vismaz 6
stundas pirms iedarbināšanas. Līdzko ir ieslēgta strāva, iedegas lietotāja
saskarnes displejs.
10.2 Tehniskā apkope pirms ilgas dīkstāves
Piemēram, darba sezonas beigās.
▪ Apmēram pusi dienas darbiniet iekšējos blokus tikai ventilatora režīmā, lai
izžāvētu bloku iekšieni. Sk. "Pirms dzesēšanas, sildīšanas, darbības tikai ar
ventilatoru un darbības automātiskā režīmā"[428] sīkāk par darbināšanu tikai ar
ventilatoru.
▪ Izslēdziet strāvas padevi. Lietotāja saskarnes displejs nodziest.
▪ Nepieciešams veikt iekšējo bloku gaisa filtru un korpusu tīrīšanu. Vērsieties pie
uzstādītāja vai apkopes speciālista, lai viņš veic iekšējo bloku gaisa filtru un
korpusu tīrīšanu. Atsevišķo iekšējo bloku uzstādīšanas/ekspluatācijas instrukcijā ir
sniegti padomi par apkopi un aprakstītas tīrīšanas procedūras. Pārliecinieties, ka
iztīrītie gaisa filtri ir uzstādīti atpakaļ tādā pašā stāvoklī.
10 | Uzturēšana un tehniskā apkope
10.3 Par aukstumaģentu
Šim izstrādājumam ir fluoru saturošas siltumnīcefekta gāzes. NEIZLAIDIET gāzes
atmosfērā.
Dzesētāja tips: R410A
Globālās sasilšanas potenciāla (GWP) vērtība: 2087,5
PAZIŅOJUMS
Attiecīgie likumdošanas akti par fluorētajām siltumnīcefekta gāzēm nosaka, ka
aukstumaģenta daudzumam blokā jānorāda gan svars, gan CO2 ekvivalents.
Formula daudzuma aprēķināšanai CO2 ekvivalenta tonnās: Aukstumaģenta GWP
vērtība × kopējais aukstumaģenta daudzums [kg] / 1000
Lai saņemtu papildinformāciju, sazinieties ar uzstādītāju.
BRĪDINĀJUMS
Aukstumaģents sistēmā ir drošs un parasti nenoplūst. Taču aukstumaģenta noplūdes
gadījumā telpā tā saskare ar gāzes degļa liesmu, sildītāju vai plīti var izraisīt indīgas
gāzes rašanos.
Noplūdes gadījumā izslēdziet visus sildītājus, izvēdiniet telpu un vērsieties pie
izplatītāja, kurš jums pārdeva iekārtu.
Neizmantojiet šādu sistēmu, kamēr apkopes speciālists nav novērsis noplūdi un
attiecīgi apstiprinājis iekārtas gatavību izmantošanai.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
Uzstādītāja un lietotāja uzziņu grāmata
37
10 | Uzturēšana un tehniskā apkope
10.4 Tehniskā apkope un garantija
10.4.1 Garantijas periods
▪ Izstrādājuma komplektā ietilpst garantijas karte, kuru izplatītājs aizpilda sistēmas
uzstādīšanas laikā. Klients pārbauda, vai karte ir pareizi aizpildīta, un to rūpīgi
glabā.
▪ Ja izstrādājumam garantijas periodā ir nepieciešama labošana, tad vērsieties pie
izplatītāja un uzrādiet viņam garantijas karti.
10.4.2 Ieteicamā tehniskā apkope un pārbaude
Vairākus gadus ilgas ekspluatācijas laikā iekārtā uzkrājas putekļi, kas daļēji pasliktina
iekārtas darbību. Lai izjauktu un iztīrītu iekārtu, nepieciešamas tehniskas zināšanas,
tādēļ papildus parastai tehniskajai apkopei iesakām noslēgt arī tehniskās apkopes
un pārbaudes līgumu, lai iekārtai nodrošinātu vislabāko apkopi. Mūsu izplatītāju
tīkla dalībniekiem visu laiku ir pieejami svarīgāko rezerves daļu krājumi, kas
nodrošinās pēc iespējas ilgāku iekārtas ekspluatāciju. Lai uzzinātu vairāk, vērsieties
pie izplatītāja.
Kad jums nepieciešama izplatītāja palīdzība, vienmēr sniedziet viņam šādas
ziņas:
▪ Iekārtas modeļa pilns nosaukums.
▪ Sērijas numurs (norādīts uz iekārtas datu plāksnītes).
▪ Uzstādīšanas datums.
▪ Darbības traucējuma izpausmes un defekta pazīmes.
BRĪDINĀJUMS
▪ Jūs NEDRĪKSTAT iekārtu pārbūvēt, izjaukt, demontēt, no jauna uzstādīt un
remontēt, jo nepareizas izjaukšanas vai uzstādīšanas gadījumā ir iespējams
elektriskās strāvas trieciens vai aizdegšanās. Vērsieties pie izplatītāja.
▪ Nejaušas aukstumaģenta noplūdes gadījumā nedrīkst pieļaut tā saskari ar atklātu
liesmu. Pats aukstumaģents ir pilnīgi drošs, nav indīgs un nedeg, bet tas izdala
indīgu gāzi, ja nejauši noplūst telpā, kur ir degoša gāze no sildītāja ar ventilatoru,
no gāzes plīts vai tamlīdzīgām ierīcēm. Pirms kondicionētāja darbības atsākšanas
vienmēr pieprasiet kvalificētu servisa darbinieku apstiprinājumu, ka noplūde ir
novērsta un noplūdes vieta ir salabota.
10.4.3 Ieteicamie tehniskās apkopes un pārbaudes cikli
Ņemiet vērā, ka šeit norādītie tehniskās apkopes un pārbaudes cikli nav saistīti ar
detaļu garantijas periodu.
Uzstādītāja un lietotāja uzziņu grāmata
38
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
10 | Uzturēšana un tehniskā apkope
Detaļa Pārbaudes
cikls
Tehniskās apkopes cikls
(nomaiņa un/vai remonts)
Elektromotors 1 gads 20000 darba stundu
PCB 25000 darba stundu
Siltummainis 5 gadi
Devējs (termorezistors utt.) 5 gadi
Lietotāja saskarne un slēdži 25000 darba stundu
Drenāžas tvertne 8 gadi
Paplašinājumvārsts 20000 darba stundu
Elektromagnētiskais vārsts 20000 darba stundu
Tabulā ir pieņemti šādi lietošanas apstākļi:
▪ Normāla lietošana, kad bloku bieži neiedarbina un neaptur. Atkarībā no modeļa
nav ieteicams iedarbināt un apturēt iekārtu biežāk nekā 6 reizes stundā.
▪ Tiek uzskatīts, ka bloks darbojas 10stundas dienā un 2500stundas gadā.
PAZIŅOJUMS
▪ Tabulā ir norādītas galvenās sastāvdaļas. Sīkāt lasiet par to savā tehniskās
apkopes un pārbaudes līgumā.
▪ Tabulā ir norādīti tehniskās apkopes cikla intervāli. Tomēr pēc iespējas ilgāka
bloka kalpošanas laika nodrošināšanas interesēs iespējams, ka tehniskās apkopes
darbi būs jāveic biežāk. Ieteicamie intervāli ir jāievēro, lai konstrukciju uzturētu
darba kārtībā atbilstoši plānotajām tehniskās apkopes un pārbaudes izmaksām.
Atkarībā no tehniskās apkopes un pārbaudes līguma satura pārbaudes un
tehniskās apkopes cikli var būt īsāki par norādītajiem.
10.4.4 Saīsināti tehniskās apkopes un pārbaudes cikli
"Apkopes cikla" un "nomaiņas cikla" saīsināšana ir jāapsver šādās situācijās:
Bloks tiek lietots tādās vietās, kur ir:
▪ Neparastas temperatūras un mitruma svārstības.
▪ Barošanas strāvas (sprieguma, frekvences, viļņa deformācijas utt.) svārstības
(bloku nevar lietot, ja strāvas svārstības pārsniedz pieļaujamās robežas).
▪ Bieži triecieni un vibrācija.
▪ Gaisā ir putekļi, sāls, kaitīga gāze vai eļļas pilieni, piemēram, sērpaskābe un
sērūdeņradis.
▪ Iekārtu bieži iedarbina un aptur vai ilgi darbina (objekti ar 24 stundu gaisa
kondicionēšanu).
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
Uzstādītāja un lietotāja uzziņu grāmata
39
10 | Uzturēšana un tehniskā apkope
Nodiluma detaļu ieteicamais nomaiņas cikls
Komponents Pārbaudes
cikls
Tehniskās apkopes cikls
(nomaiņa un/vai remonts)
Gaisa filtrs 1 gads 5 gadi
Augstas efektivitātes filtrs 1 gads
Drošinātājs 10 gadu
Kartera sildītājs 8 gadi
Daļas zem spiediena Ja parādās rūsa, vērsieties pie
izplatītāja.
PAZIŅOJUMS
▪ Tabulā ir norādītas galvenās sastāvdaļas. Sīkāt lasiet par to savā tehniskās
apkopes un pārbaudes līgumā.
▪ Tabulā ir norādīti detaļu nomaiņas cikla intervāli. Tomēr pēc iespējas ilgāka bloka
kalpošanas laika nodrošināšanas interesēs iespējams, ka tehniskās apkopes darbi
būs jāveic biežāk. Ieteicamie intervāli ir jāievēro, lai konstrukciju uzturētu darba
kārtībā atbilstoši plānotajām tehniskās apkopes un pārbaudes izmaksām.
Vērsieties pie izplatītāja, lai par to uzzinātu vairāk.
INFORMĀCIJA
Ja bloks tiek sabojāts izjaukšanas un tīrīšanas gaitā, ko neveic autorizētais izplatītājs,
tad tiek zaudēta garantija.
Uzstādītāja un lietotāja uzziņu grāmata
40
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
11 | Darbības traucējumu novēršana
11 Darbības traucējumu novēršana
Ja rodas kāds no tālāk minētiem darbības traucējumiem, veiciet attiecīgos
norādītos pasākumus un vērsieties pie izplatītāja.
BRĪDINĀJUMS
Apturiet iekārtu un izslēdziet strāvu, ja notiek kaut kas neparasts (parādās
deguma smaka u.tml.).
Iekārtas darbināšana tādos apstākļos var izraisīt nopietnus bojājumus, elektriskās
strāvas triecienus vai aizdegšanos. Vērsieties pie izplatītāja.
Sistēmas remonts ir JĀVEIC tehniskās apkopes speciālistam.
Darbības traucējums Traucējuma novēršana
Ja bieži nostrādā drošības ierīce, piemēram,
drošinātājs, automātiskais drošinātājs, noplūdes
Izslēdziet galveno barošanas
slēdzi.
strāvas aizsardzības automāts vai pareizi
NEDARBOJAS galvenais slēdzis.
Ja no iekārtas tek ūdens. Pārtrauciet iekārtas darbību.
Pareizi NEDARBOJAS iedarbināšanas slēdzis. Izslēdziet strāvas padevi.
Ja lietotāja saskarne uzrāda bloka numuru,
mirgo darbības indikatora lampiņa un parādās
Paziņojiet izplatītājam kļūdas
kodu.
kļūdas kods.
Ja sistēma NEDARBOJAS pareizi, izņemot iepriekš minētos gadījumus, un nav
neviena no iepriekš minētajiem darbības traucējumiem, tad veiciet sistēmas izpēti,
kā tālāk norādīts.
Darbības traucējums Traucējuma novēršana
Ja sistēma vispār
nedarbojas.
▪ Pārbaudiet, vai nav pārtraukta strāvas padeve
elektriskajā tīklā. Pagaidiet, līdz tiek atjaunota
strāvas padeve. Ja strāvas padeve tiek pārtraukta
sistēmas darbības laikā, sistēma automātiski atsāk
darbību, kad tiek atjaunota strāvas padeve.
▪ Pārbaudiet, vai nav izdedzis drošinātājs vai
nostrādājis automātiskais drošinātājs. Nomainiet
drošinātāju vai veiciet automātiskā drošinātāja
atiestati, ja tas nepieciešams.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
Ja sistēma darbojas tikai
vēdināšanas režīmā, bet
sildīšanas vai dzesēšanas
režīmā pārtrauc darboties.
▪ Pārbaudiet, vai nav aizsprostotas ārējo vai iekšējo
bloku gaisa ieplūdes vai izplūdes atveres.
Likvidējiet šķēršļus un nodrošiniet netraucētu gaisa
plūsmu.
▪ Pārbaudiet, vai lietotāja saskarnes ierīces displejs
rāda (laiks tīrīt gaisa filtru). (Skat.
"10 Uzturēšana un tehniskā apkope" [4 36] un
"Apkope" iekšējā bloka rokasgrāmatā.)
Uzstādītāja un lietotāja uzziņu grāmata
41
11 | Darbības traucējumu novēršana
Darbības traucējums Traucējuma novēršana
Sistēma darbojas, bet
nepietiekami dzesē vai
silda.
▪ Pārbaudiet, vai nav aizsprostotas ārējo vai iekšējo
bloku gaisa ieplūdes vai izplūdes atveres.
Likvidējiet šķēršļus un nodrošiniet netraucētu gaisa
plūsmu.
▪ Pārbaudiet, vai nav aizsērējis gaisa filtrs (skat.
"Apkope" iekšējā bloka rokasgrāmatā).
▪ Pārbaudiet temperatūras iestatījumu.
▪ Pārbaudiet ventilatora ātruma iestatījumu lietotāja
saskarnē.
▪ Pārbaudiet, vai nav atvērtas telpas durvis vai logi.
Aizveriet durvis un logus, lai novērstu gaisa
ieplūšanu no ārpuses.
▪ Pārbaudiet, vai dzesēšanas laikā telpā nav pārāk
daudz cilvēku. Pārbaudiet, vai telpa netiek pārāk
stipri apkurināta.
▪ Pārbaudiet, vai telpā neiespīd spilgta saule.
Izmantojiet aizkarus vai žalūzijas.
▪ Pārbaudiet, vai ir pareizs gaisa plūsmas leņķis.
Ja pēc augstāk minēto faktoru pārbaudes jūs nevarat novērst darbības traucējumu,
tad vērsieties pie uzstādītāja un paziņojiet viņam darbības traucējuma pazīmes,
pilnu iekārtas modeļa nosaukumu (ja iespējams, sērijas numuru) un uzstādīšanas
datumu (tas var būt norādīts garantijas kartē).
Šajā nodaļā
11.1 Kļūdu kodi: Pārskats................................................................................................................................................................ 42
11.2 Pazīmes, kuras NELIECINA par sistēmas darbības traucējumiem.......................................................................................... 45
11.2.1 Pazīme: sistēma nedarbojas .................................................................................................................................. 45
11.2.2 Pazīme: Nevar mainīt dzesēšanu/sildīšanu............................................................................................................ 45
11.2.3 Pazīme: Ventilatora darbība ir iespējama, bet dzesēšana un sildīšana nedarbojas ............................................. 45
11.2.4 Pazīme: ventilatora ātrums atšķiras no iestatītā ................................................................................................... 45
11.2.5 Pazīme: ventilatora virziens atšķiras no iestatītā .................................................................................................. 45
11.2.6 Pazīme: no bloka nāk ārā balti garaiņi (iekšējais bloks)......................................................................................... 45
11.2.7 Pazīme: no bloka nāk ārā balti garaiņi (iekšējais bloks, ārējais bloks)................................................................... 46
11.2.8 Pazīme: Lietotāja saskarnes ierīcē parādās "U4" vai "U5", un sistēma pārtrauc darboties, bet pēc dažām
11.2.9 Pazīme: gaisa kondicionētājs trokšņo (iekšējais bloks) ......................................................................................... 46
11.2.10 Pazīme: gaisa kondicionētājs trokšņo (iekšējais bloks, ārējais bloks) ................................................................... 46
11.2.11 Pazīme: gaisa kondicionētājs trokšņo (ārējais bloks) ............................................................................................ 46
11.2.12 Pazīme: no bloka nāk ārā putekļi ........................................................................................................................... 46
11.2.13 Pazīme: no blokiem var izdalīties smaka ............................................................................................................... 46
11.2.14 Pazīme: negriežas ārējā bloka ventilators ............................................................................................................. 47
11.2.15 Pazīme: displejā parādās „88” ............................................................................................................................... 47
11.2.16 Pazīme: ārējā bloka kompresors nepārtrauc darboties uzreiz pēc neilgas sildīšanas .......................................... 47
11.2.17 Pazīme: karstums ārējā bloka iekšienē arī pēc iekārtas darbības apturēšanas .................................................... 47
11.2.18 Pazīme: Karsts gaiss ir jūtams, kad aptur iekšējā bloka darbību ........................................................................... 47
11.1 Kļūdu kodi: Pārskats
minūtēm atsāk darbu............................................................................................................................................. 46
Uzstādītāja un lietotāja uzziņu grāmata
42
Ja iekšējā bloka lietotāja saskarnes displejā parādās darbības traucējuma kods,
sazinieties ar uzstādītāju un informējiet viņu par darbības traucējuma kodu,
iekārtas tipu un sērijas numuru (šī informācija ir uz bloka datu plāksnītes).
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
11 | Darbības traucējumu novēršana
Uzziņai ir sniegts darbības traucējumu kodu saraksts. Atkarībā no darbības
traucējuma koda līmeņa varat kvitēt kodu, nospiežot pogu IESL./IZSL. Ja tas
neizdodas, konsultējaties ar uzstādītāju.
Galvenais kods Saturs
Aktivizēta ārējā aizsardzības ierīce
EEPROM atteice (telpās)
Drenāžas sistēmas atteice (telpās)
Ventilatora motora atteice (telpās)
Līstīšu kustības motora atteice (telpās)
Paplašinājumvārsta atteice (telpās)
Drenāžas atteice (telpās)
Filtra putekļu kameras atteice (telpās)
Kapacitātes iestatījuma atteice (telpās)
Pārraides atteice starp galveno PCB un papildu PCB (telpās)
Siltummaiņa termorezistora atteice (telpās; šķidrums)
Siltummaiņa termorezistora atteice (telpās; gāze)
Gaisa iesūkšanas termorezistora atteice (telpās)
Gaisa izplūdes termorezistora atteice (telpās)
Kustību detektora vai grīdas temperatūras devēja atteice (telpās)
Lietotāja saskarnes ierīces termorezistora atteice (telpās)
PCB atteice (ārpus telpām)
Nostrādājis strāvas noplūdes detektors (ārpus telpām)
Nostrādājis augstspiediena slēdzis
Zemspiediena atteice (ārpus telpām)
Kompresora blokādes detektēšana (ārpus telpām)
Ventilatora motora atteice (ārpus telpām)
Elektroniskā paplašinājumvārsta atteice (ārpus telpām)
izplūdes temperatūras atteice (ārpus telpām)
Nepareiza iesūkšanas temperatūra (ārpus telpām)
Aukstumaģenta pārpildes detektēšana
Augstspiediena slēdža atteice
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
Zemspiediena slēdža atteice
Ventilatora motora avārija (ārpus telpām)
Apkārtējās vides temperatūras devēja atteice (ārpus telpām)
Spiediena devēja atteice
Strāvas devēja atteice
Izplūdes temperatūras devēja atteice (ārpus telpām)
Siltummaiņa gāzes temperatūras devēja atteice (ārpus telpām)
Iesūkšanas temperatūras devēja atteice (ārpus telpām)
Uzstādītāja un lietotāja uzziņu grāmata
43
11 | Darbības traucējumu novēršana
Galvenais kods Saturs
Atledošanas temperatūras devēja atteice (ārpus telpām)
Šķidruma temperatūras devēja (pēc zemdzesēšanas HE) atteice
(ārpus telpām)
Šķidruma temperatūras devēja (spirāle) atteice (ārpus telpām)
Gāzes temperatūras devēja (pēc zemdzesēšanas HE) atteice
(ārpus telpām)
Augstspiediena devēja atteice (S1NPH)
Zemspiediena devēja atteice (S1NPL)
INV Nepareiza PCB
Nepareiza ribu temperatūra
Invertora PCB bojāta
Konstatēts kompresora pārspriegums
Kompresora bloķēšana (palaišana)
Ārējā bloka savienojums ar invertoru: INV pārraides traucējums
INV barošanas sprieguma svārstības
Saistīts ar automātiskās uzpildes darbību
Ribu termorezistora atteice
Saistīts ar automātiskās uzpildes darbību
Saistīts ar automātiskās uzpildes darbību
Saistīts ar automātiskās uzpildes darbību
Jaudas iestatījuma atteice (ārpus telpām)
Nepareizs spiediena pazeminājums, bojāts paplašinājumvārsts
Apgrieztās energoapgādes fāzes kļūda
INV nav sprieguma
Vēl nav veikta sistēmas darbības izmēģināšana
Bojāti vadi telpās/ārpus telpām
Nepareizi lietotāja saskarnes ierīces - iekšējā bloka sakari
Bojāti vadi starp iekšējo - ārējo bloku
Nepareizi lietotāja saskarnes ierīces sakari starp vedēju un
sekotāju
Uzstādītāja un lietotāja uzziņu grāmata
44
Neatbilstība sistēmā. Nepareiza veida iekšējo bloku kombinācija.
Iekšējā bloka atteice.
Savienojumu atteice iekšējo bloku vai to veida nepareizas
kombinācijas dēļ
Centralizēta adreses kopēšana
Sakaru atteice starp centralizētās vadības ierīci un iekšējo bloku
Automātiskas adreses atteice (neatbilstība)
Automātiskas adreses atteice (neatbilstība)
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
11 | Darbības traucējumu novēršana
11.2 Pazīmes, kuras NELIECINA par sistēmas darbības traucējumiem
Šīs pazīmes NAV sistēmas darbības traucējumu pazīmes:
11.2.1 Pazīme: sistēma nedarbojas
▪ Gaisa kondicionētājs neuzsāk darbu uzreiz pēc ON/OFF (IESL./IZSL.) pogas
nospiešanas lietotāja saskarnē. Ja deg darbības indikators, tad sistēma ir normālā
stāvoklī. Lai novērstu kompresora motora pārslogošanu, gaisa kondicionētājs sāk
darboties 5 minūtes pēc atkārtotas ieslēgšanas, ja tas ticis izslēgts īsu brīdi
iepriekš. Tāda pati darbības uzsākšanas aizkave ir tad, ja izmanto darbības režīmu
atlases pogu.
▪ Ja lietotāja saskarnes displejā parādās "Under Centralized Control" (Centralizēta
vadība), tad pēc vadības pogas nospiešanas displejs mirgo dažas sekundes.
Displeja mirgošana ir signāls, ka lietotāja saskarni nevar izmantot.
▪ Sistēma nesāk darboties uzreiz pēc strāvas padeves ieslēgšanas. Pagaidiet vienu
minūti, līdz mikrodators ir gatavs darbam.
11.2.2 Pazīme: Nevar mainīt dzesēšanu/sildīšanu
▪ Kad displejs rāda (pāreja uz centralizētu vadību), tas nozīmē, ka tā ir
sekotāja lietotāja saskarne.
▪ Ja ir uzstādīts dzesēšanas/sildīšanas pārejas tālvadības slēdzis un displejs rāda
(pāreja uz centralizētu vadību), tas ir tāpēc, ka dzesēšanas/sildīšanas pāreju
vada dzesēšanas/sildīšanas pārejas tālvadības slēdzis. Jautājiet izplatītājam, kur ir
uzstādīts tālvadības slēdzis.
11.2.3 Pazīme: Ventilatora darbība ir iespējama, bet dzesēšana un sildīšana nedarbojas
Tūliņ pēc tam, kad ieslēgta strāva. Mikrodators gatavojas darbam un pārbauda
sakarus ar visiem iekštelpu blokiem. Pagaidiet, lielākais, 12 minūtes, līdz šī
procedūra ir pabeigta.
11.2.4 Pazīme: ventilatora ātrums atšķiras no iestatītā
Tomēr tas nemainās, kad tiek nospiesta ventilatora ātruma regulēšanas poga. Kad
sildīšanas režīmā telpas temperatūra sasniedz iestatīto temperatūras vērtību,
ārējais bloks izslēdzas un iekšējais bloks pārslēdzas klusajā ventilatora darbības
režīmā. Tas nepieciešams, lai aukstais gaiss netiktu pūsts uz cilvēkiem istabā. Pat
tad, ja sildīšanu veic cits iekšējais bloks, ventilatora ātrums nemainās, kad nospiež
pogu.
11.2.5 Pazīme: ventilatora virziens atšķiras no iestatītā
11.2.6 Pazīme: no bloka nāk ārā balti garaiņi (iekšējais bloks)
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
Ventilatora virziens atšķiras no lietotāja saskarnē iestatītā. Ventilatora virziens
nemainās. Tas ir tāpēc, ka bloka darbību vada mikrodators.
▪ Ja dzesēšanas laikā ir liels mitrums. Ja iekšējā blokā ir daudz netīrumu, telpā vairs
nav vienmērīga temperatūra. Tad nepieciešams iztīrīt iekšējo bloku. Pieprasiet no
izplatītāja sīkāku informāciju par iekārtas tīrīšanu. Šis darbs jāveic tehniskās
apkopes speciālistam.
Uzstādītāja un lietotāja uzziņu grāmata
45
11 | Darbības traucējumu novēršana
▪ Tūliņ pēc dzesēšanas pārtraukšanas un tad, ja telpā ir zema temperatūra un
neliels mitrums. Tas tādēļ, ka siltais gāzveida aukstumaģents ieplūst atpakaļ
iekšējā blokā un veido tvaiku.
11.2.7 Pazīme: no bloka nāk ārā balti garaiņi (iekšējais bloks, ārējais bloks)
Kad sistēma pēc atkausēšanas pārslēdzas uz sildīšanu. Atkausēšanas laikā radies
mitrums izplūst tvaika veidā.
11.2.8 Pazīme: Lietotāja saskarnes ierīcē parādās "U4" vai "U5", un sistēma pārtrauc darboties, bet pēc dažām minūtēm atsāk darbu
Tas tāpēc, ka gaisa kondicionētāja lietotāja saskarnes darbību traucē citu
elektroierīču radīti elektromagnētiskie signāli. Šie traucējumi kavē bloku
savstarpējos sakarus, liekot blokiem pārtraukt darbu. Darbība automātiski atsākas,
kad traucējumi izzūd.
11.2.9 Pazīme: gaisa kondicionētājs trokšņo (iekšējais bloks)
▪ Uzreiz pēc strāvas padeves ieslēgšanas ir dzirdama sīkšana. Šo troksni rada
elektroniskais paplašinājumvārsts, kas sāk darboties iekšējā blokā. Apmēram pēc
minūtes troksnis kļūst klusāks.
▪ Dzirdama nepārtraukta klusa šņākoņa, kad sistēma veic dzesēšanu vai pārtrauc
darbu. Tas ir drenāžas sūkņa (papildu piederums) darbības troksnis.
▪ Čīkstoņa, kad iekārta pārtrauc darbu pēc sildīšanas. Šis troksnis rodas, jo
plastmasas detaļas izplešas un saraujas temperatūras izmaiņu rezultātā.
▪ Dzirdamas dažādas skaņas, kad aptur iekšējā bloka darbību. Šis troksnis ir
dzirdams, kad darbojas cits iekšējais bloks. Lai sistēmā nepaliktu eļļa un
aukstumaģents, tiek nodrošināta neliela aukstumaģenta daudzuma plūsma.
11.2.10 Pazīme: gaisa kondicionētājs trokšņo (iekšējais bloks, ārējais bloks)
▪ Dzirdama nepārtraukta klusa šņākoņa, kad sistēma veic dzesēšanu vai
atkausēšanu. Šo skaņu rada aukstumaģenta gāzes plūsma iekšējā un ārējā blokā.
▪ Šņākoņa, kad iekārtu iedarbina vai uzreiz pēc iekārtas darbības vai atkausēšanas
pārtraukšanas. Tas ir troksnis, ko rada aukstumaģenta plūsmas apturēšana vai
plūsmas maiņa.
11.2.11 Pazīme: gaisa kondicionētājs trokšņo (ārējais bloks)
Kad mainās darbības trokšņa tonis. Šo troksni rada frekvences maiņa.
11.2.12 Pazīme: no bloka nāk ārā putekļi
Ja bloku izmanto pēc ilgas dīkstāves. Jo blokā ir sakrājušies putekļi.
11.2.13 Pazīme: no blokiem var izdalīties smaka
Bloks var absorbēt telpas, mēbeļu, cigarešu utt.smaku un pēc tam to atkal izdalīt.
Uzstādītāja un lietotāja uzziņu grāmata
46
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
11 | Darbības traucējumu novēršana
11.2.14 Pazīme: negriežas ārējā bloka ventilators
Darbības laikā. Ventilatora griešanās ātrums tiek attiecīgi regulēts, lai optimizētu
iekārtas darbību.
11.2.15 Pazīme: displejā parādās „88”
Tā notiek uzreiz pēc strāvas ieslēgšanas un tas nozīmē, ka lietotāja saskarne
normāli darbojas. Šāda indikācija ilgst 1minūti.
11.2.16 Pazīme: ārējā bloka kompresors nepārtrauc darboties uzreiz pēc neilgas sildīšanas
Tas nepieciešams, lai kompresora kontūrā nepaliktu aukstumaģents. Ierīce
pārtrauks darboties pēc 5-10minūtēm.
11.2.17 Pazīme: karstums ārējā bloka iekšienē arī pēc iekārtas darbības apturēšanas
Tas tāpēc, ka kartera sildītājs turpina sildīt kompresoru, lai kompresoru varētu bez
grūtībām iedarbināt.
11.2.18 Pazīme: Karsts gaiss ir jūtams, kad aptur iekšējā bloka darbību
Vienā sistēmā darbojas vairāki iekšējie bloki. Kad darbojas cits bloks, caur bloku
joprojām plūst aukstumaģents.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
Uzstādītāja un lietotāja uzziņu grāmata
47
12 | Pārvietošana
12 Pārvietošana
Vērsieties pie izplatītāja, ja nepieciešams visu iekārtu demontēt un uzstādīt citur.
Blokus drīkst pārvietot tikai speciālists.
Uzstādītāja un lietotāja uzziņu grāmata
48
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
13 Likvidēšana
Iekārtā ir hidrofluorogleklis. Kad nepieciešams utilizēt iekārtu, vērsieties pie
izplatītāja.
13 | Likvidēšana
PAZIŅOJUMS
NEMĒĢINIET pats demontēt sistēmu: sistēmas demontāža, aukstumaģenta, eļļas un
citu daļu apstrāde ir jāveic saskaņā ar attiecīgo likumdošanu. Bloki ir JĀPĀRSTRĀDĀ
specializētā pārstrādes rūpnīcā, lai to sastāvdaļas atkārtoti izmantotu.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
Uzstādītāja un lietotāja uzziņu grāmata
49
14 | Tehniskie dati
14 Tehniskie dati
Šajā nodaļā
14.1 Eco Design informatīvās prasības
14.1 Eco Design informatīvās prasības........................................................................................................................................... 50
Veiciet tālāk norādītās darbības, lai skatītu ierīces Energy Label – Lot 21 datus un
āra/iekštelpu kombinācijas.
1 Atveriet šo interneta vietni: https://energylabel.daikin.eu/
2 Lai turpinātu, izvēlieties:
▪ "Turpināt Eiropā", lai pārietu starptautiskajā vietnē.
▪ "Cita valsts", lai pārietu konkrētas valsts vietnē.
Rezultāts: Jūs novirza uz tīmekļa lapu "Gadalaiku efektivitāte".
3 Cilnē "Eco Design – Ener LOT 21" noklikšķiniet uz "Ģenerēt jūsu datus".
Rezultāts: Jūs novirza uz tīmekļa lapu "Gadalaiku efektivitāte (LOT21)".
4 Izpildiet tīmekļa lapā sniegtos norādījumus, lai izvēlētos pareizo mērvienību.
Rezultāts: Pēc izvēles veikšanas LOT21 datu lapu var apskatīt kā PDF dokumentu
vai kā HTML vietni.
INFORMĀCIJA
Tīmekļa vietnē var apskatīt arī citus dokumentus (piemēram, rokasgrāmatas utt.).
Uzstādītāja un lietotāja uzziņu grāmata
50
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
Informācija uzstādītājam
Informācija uzstādītājam
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
Uzstādītāja un lietotāja uzziņu grāmata
51
15 | Informācija par iepakojumu
d
b
c
a
15 Informācija par iepakojumu
Šajā nodaļā
15.1 Par LOOP BY DAIKIN................................................................................................................................................................ 52
15.2 Pārskats: Kārbas saturs ........................................................................................................................................................... 52
15.3 Āra iekārtas izpakošana .......................................................................................................................................................... 53
15.4 Ārpus telpām uzstādāmās iekārtas piederumu noņemšana ................................................................................................. 53
15.5 Piederumu caurules: Diametrs............................................................................................................................................... 54
15.6 Transporta balsta noņemšana................................................................................................................................................ 54
15.1 Par LOOP BY DAIKIN
ir daļa no plašākas Daikin apņemšanās samazināt mūsu ietekmi uz apkārtējo
vidi. Ar mēs vēlamies radīt aprites ekonomiku dzesēšanas līdzekļu nozarē. Viens
no līdzekļiem, lai to panāktu, ir reģenerēta dzesētāja atkārtota izmantošana VRV
iekārtās, kas tiek ražotas un pārdotas Eiropā. Lai iegūtu papildu informāciju par
valstīm, uz kurām tas attiecas, apmeklējiet: http://www.daikin.eu/loop-by-daikin.
15.2 Pārskats: Kārbas saturs
Šajā nodaļā aprakstīta rīcība pēc ārējā bloka piegādāšanas uzstādīšanas vietā.
Te ir informācija par tālāk uzskaitīto:
▪ Ārējā bloka izpakošana un rīkošanās ar bloku
▪ Piederumu izņemšana no bloka
▪ Transporta statņa noņemšana
Neaizmirstiet tālāk minēto:
▪ Piegādājot iekārtu, PĀRBAUDIET, vai tā nav bojāta. Nekavējoties PAZIŅOJIET
transporta uzņēmuma pretenziju aģentam par visiem bojājumiem.
▪ Iekārtu tās oriģinālajā iepakojumā nogādājiet pēc iespējas tuvāk tās galīgās
uzstādīšanas vietai, lai neradītu no transportēšanas bojājumiem.
▪ Rīkojoties ar iekārtu, ņemiet vērā šo informāciju:
trausls izstrādājums, rīkojieties ar iekārtu uzmanīgi.
Turiet iekārtu vertikālā stāvoklī, lai izvairītos no kompresora
bojājuma.
▪ Iepriekš sagatavojiet maršrutu, pa kuru nogādāsiet bloku telpās.

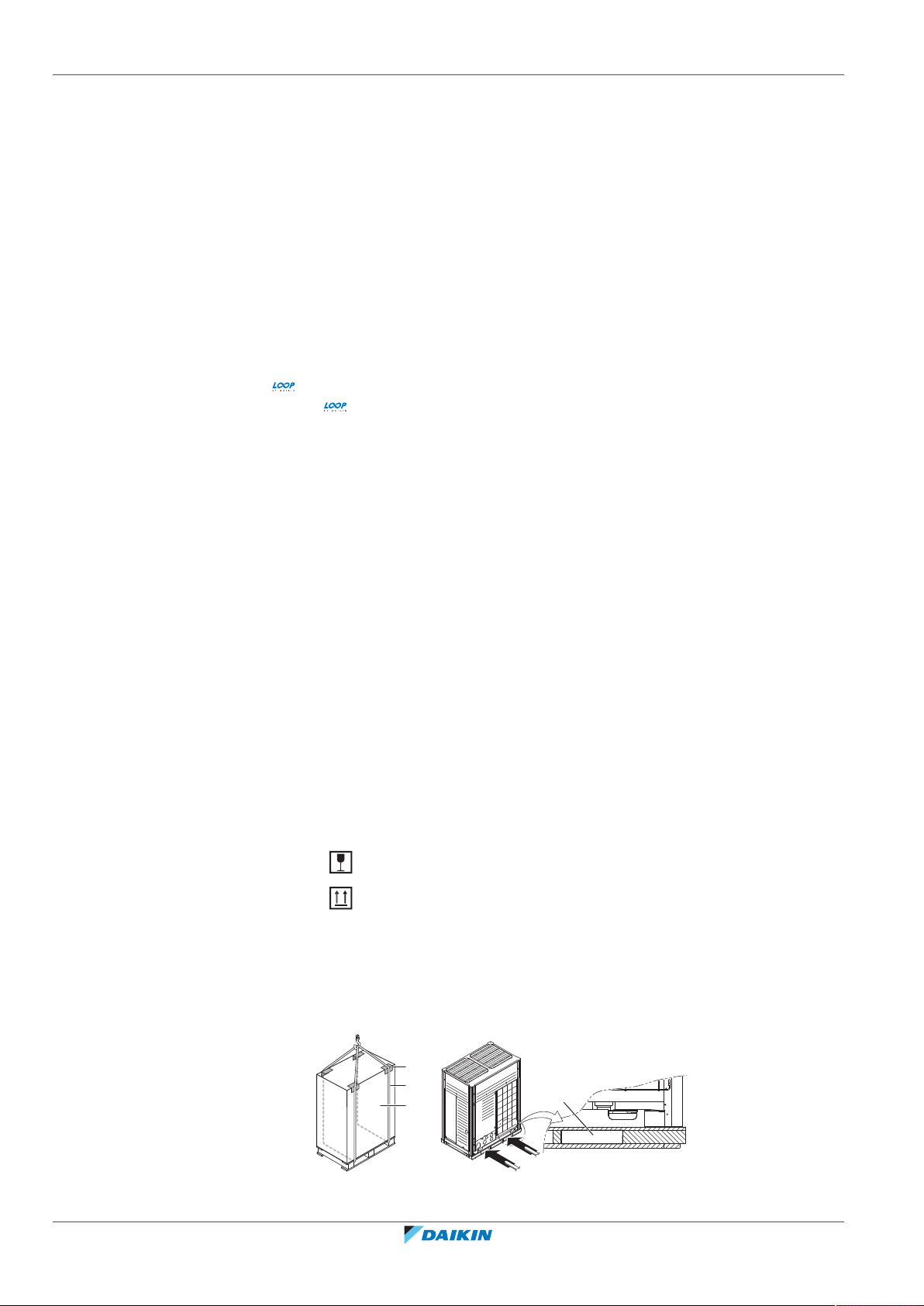

▪ Paceliet iekārtu, vēlams, ar ceļamkrānu un 2lentēm, kas ir vismaz 8m garas, kā
parādīts zemāk attēlā. Vienmēr izmantojiet aizsargus, lai nepieļautu lentes
sabojāšanu, kā arī pievērsiet uzmanību iekārtas smaguma centra vietai.
Uzstādītāja un lietotāja uzziņu grāmata
52
a Iepakojuma materiāls
b Lentes cilpa
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
c Atvērums
d Aizsargs
PAZIŅOJUMS
Izmantojiet ≤20mm platas lentes cilpu, kuras izturība atbilst iekārtas svaram.
▪ Autoiekrāvēju transportēšanai var izmantot tikai tad, ja iekārta atrodas uz
paletes, kā parādīts iepriekš.
15.3 Āra iekārtas izpakošana
Noņemiet iepakojuma materiālu no bloka:
▪ Ar nazi noņemot iepakojuma plēvi, uzmanieties, lai nesabojātu iekārtu.
▪ Izņemiet iekārtu un tās paleti savienojošās 4skrūves.
BRĪDINĀJUMS
Noplēsiet un izmetiet plastmasas iepakojuma maisiņus, lai ar tiem neviens
nespēlētos, it īpaši bērni. Pretējā gadījumā iespējams nosmakšanas risks.
15 | Informācija par iepakojumu
15.4 Ārpus telpām uzstādāmās iekārtas piederumu noņemšana
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
Pārliecinieties, ka iekārtai ir visi piederumi.
Uzstādītāja un lietotāja uzziņu grāmata
53
15 | Informācija par iepakojumu
a d
1× 1×
e
1×
3P328191-1
BE SURE TO FILL OUT THE BLANKS, WHICH ARE NEEDED FOR AFTER-SALE SERVICES.
REQUEST FOR THE INDICATION OF INSTALLATION INFORMATION
1. RECORD OF INDOOR UNIT MODEL AND INSTALLATION SITE
2. RECORD FOR SETTINGS (CONTENTS SEE INSTALLATION MANUAL)
SETTING
40
30
10
2019
9
29
3938
28
8
1817
7
27
3736
26
6
1615
5
25
3534
23 24
4321
INSTALLATION
MODELNAME
No.
12 13 14
504948474645
6059585756
64636261
11
2221
333231
44434241
5554535251
SITE
INSTALLATION
MODELNAME
No.
SITE
INSTALLATION
MODELNAME
No.
SITE
INSTALLATION
MODELNAME
No.
SITE
INSTALLATION
MODELNAME
No.
SITE
INSTALLATION
MODELNAME
No.
SITE
INSTALLATION
MODELNAME
No.
SITE
3. RECORD OF INSTALLATION DATE
6. AFTER EQUIPPING, PLEASE PUT IT ON THE BACK SIDE OF THE FRONT PLATE.
DAY MONTH YEAR
4. MODEL NAME 5. MANUFACTURING NUMBER
VALUE
REMARK DATE SETTING VALUE REMARK DATE
3P328192-1
3. FOR DETAILS CONCERNING PIPING SELECTION AND CALCULATION OR HOW TO OPERATE THE LEAK DETECTION FUNCTION, PLEASE REFER TO THE INSTALLATION MANUAL.
2. RECORD OF ADDITIONAL REFRIGERANT CHARGE AMOUNT AND RESULT OF LEAK CHECK OPERATION
REQUEST FOR THE INDICATION OF ADDITIONAL REFRIGERANT CHARGING AND LEAK DETECTION OPERATION RESULT
BE SURE TO FILL OUT THE BLANKS, WHICH ARE NEEDED FOR AFTER-SALE SERVICES.
1. CALCULATION OF ADDITIONAL REFRIGERANT CHARGING AMOUNT
4. AFTER FILLING IN THIS TABLE, PLEASE PUT IT ON THE SWITCH BOX COVER.
(m) x 0.18(m) x 0.37
kg
OUTDOOR
UNIT
(m) x 0.26
(m) x 0.12 (m) x 0.059
(m) x 0.022
ADDITIONAL CHARGING
AMOUNT
TOTAL LENGTH OF LIQUID
PIPE SIZE O22.2 x 0.37
TOTAL LENGTH OF LIQUID
PIPE SIZE O19.1 x 0.26
TOTAL LENGTH OF LIQUID
PIPE SIZE O15.9 x 0.18
TOTAL LENGTH OF LIQUID
PIPE SIZE O12.7 x 0.12
TOTAL LENGTH OF LIQUID
PIPE SIZE O9.5 x 0.059
TOTAL LENGTH OF LIQUID
PIPE SIZE O6.4 x 0.022
105%< CR < 130%
50%< CR < 105%
50%< CR < 70%
70%< CR < 85%
85%< CR < 105%
105%< CR < 130%
8HP
Total indoor unit
capacity connection
ratio (CR)
10-12HP
14-16HP
18-20HP
2.0
1.5
1.5
1.2
1.5
1
1
0.7
1.0
0.5
0.5
0.3
0.5
0
0
0
1.0
0.5
0.5
0.5
0.5
0
0
0
Total indoor unit capacity
when piping length <30m
Total indoor unit capacity
when piping length >30m
kg
1.3
1.1
0.9
RYYQ18-20
RYYQ14-16
RYYQ8~12
kg
ONLY FOR RYYQ8~20 MODELS
DATE
AMOUNT
CALCULATE THE ADDITIONAL REFRIGERANT CHARGING AMOUNT BASED ON THE FORMULA BELOW BEFORE CHARGING.
SHIPMENT (INDICATED ON THE MACHINE NAMEPLATE) AND THE ADDITIONAL AMOUNT SHOWN AS FOLLOWS :
WHEN RE-CHARGING TOTAL AMOUNT OF REFRIGERANT , CHARGE THE TOTAL OF THE AMOUNT CHARGED AT
RESULT LEAK CHECK
DATE
AMOUNT
RESULT LEAK CHECK
DATE
AMOUNT
RESULT LEAK CHECK
DATE
AMOUNT
RESULT LEAK CHECK
c
1×
b
1×
f g
1×1×
ID Øa
ID Øb
ID Øa
OD Øb
ID Øb
ID Øa
ID Øb
ID Øa
15.5 Piederumu caurules: Diametrs
Piederumu caurules (mm) HP Øa Øb
a Vispārējie drošības noteikumi
b Uzstādīšanas rokasgrāmata un ekspluatācijas rokasgrāmata
c Papildu aukstumaģenta uzpildīšanas uzlīme
d Uzstādīšanas informācijas uzlīme
e Fluorēto siltumnīcefekta gāzu etiķete
f Fluorēto siltumnīcefekta gāzu etiķete vairākās valodās
g Cauruļvadu piederumu maisiņš
Gāzes caurule
▪ Priekšējais savienojums
▪ Apakšējais savienojums
Šķidruma caurule
▪ Priekšējais savienojums
▪ Apakšējais savienojums
15.6 Transporta balsta noņemšana
8 19,1
10 25,4 22,2
12 25,4 28,6
14
8 9,5
10
12 12,7
14
Uzstādītāja un lietotāja uzziņu grāmata
54
PAZIŅOJUMS
Ja bloku darbina ar tam piestiprinātu transporta statni, tad ir iespējama neparasta
vibrācija vai troksnis.
Transporta statnis noteikti ir jānoņem. Tas atrodas zem kompresora pēdas un
aizsargā bloku transportēšanas laikā. Rīkojieties, kā parādīts attēlā un zemāk
procedūrā.
1 Izņemiet 2 transporta statņa montāžas skrūves.
2 Noņemiet transporta statni, kā parādīts zemāk attēlā.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
15 | Informācija par iepakojumu
1
1
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
Uzstādītāja un lietotāja uzziņu grāmata
55
16 | Informācija par iekārtām un papildaprīkojumu
16 Informācija par iekārtām un
papildaprīkojumu
Šajā nodaļā
16.1 Pārskats: Par blokiem un papildaprīkojumu........................................................................................................................... 56
16.2 Identifikācijas uzlīme: āra iekārta........................................................................................................................................... 56
16.3 Par ārējo bloku........................................................................................................................................................................ 57
16.4 Sistēmas shēma ...................................................................................................................................................................... 57
16.5 Iekārtu un papildaprīkojumu kombinēšana ........................................................................................................................... 58
16.5.1 Par bloku un papildaprīkojuma kombinēšanu ....................................................................................................... 58
16.5.2 Iespējamās iekšējo bloku kombinācijas ................................................................................................................. 58
16.5.3 Iespējamās ārējo bloku kombinācijas .................................................................................................................... 58
16.5.4 Iespējamās āra iekārtas opcijas ............................................................................................................................. 59
16.1 Pārskats: Par blokiem un papildaprīkojumu
Šajā nodaļā ir informācija par tālāk uzskaitīto:
▪ Ārējā bloka identifikācija
▪ Ārējā bloka vieta sistēmā
▪ Ar kuriem iekštelpu blokiem var kombinēt ārējos blokus
16.2 Identifikācijas uzlīme: āra iekārta
Atrašanās vieta
Modeļa identifikācija
Piemērs: R X Y L Q 10 T7 Y1 B [*]
Uzstādītāja un lietotāja uzziņu grāmata
56
Kods Paskaidrojums
R Āra gaiss atdzisis
X Y=siltumsūknis (nepārtraukta sildīšana)
X=siltumsūknis (bez nepārtrauktas sildīšanas)
Y Y=tikai pāru modulis
(a)
M=tikai vairāku bloku modulis
L Zema apkārtējās vides temperatūra
Q Aukstumaģents R410A
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
10 Jaudas klase
g
c
g g
h
g g
c c cd
f
eb
i
a
T7 Modeļa sērija
Y1 Energoapgāde
B Eiropas tirgus
[*] Nelielas modeļa izmaiņas
16.3 Par ārējo bloku
Šī uzstādīšanas rokasgrāmata attiecas uz VRV IV, siltumsūkņa sistēmu ar pilnu
invertoru.
Modeļu līnija:
RXYLQ10~14 Atsevišķais periodiskās sildīšanas modelis.
16 | Informācija par iekārtām un papildaprīkojumu
Kods Paskaidrojums
(a) Ar RXYLQ, nav ierobežojumu vairāku bloku moduļa lietošanai.
Modelis Apraksts
RXYLQ16~42 Vairāku moduļu periodiskas sildīšanas modelis (no 2
Atkarīgs no ārējā bloka veida, kādu izraugās, dažas funkcijas var būt vai nebūt. Tas
norādīts un izcelts jūsu zināšanai šajā uzstādīšanas rokasgrāmatā. Dažām funkcijām
ir ekskluzīvas modeļa tiesības.
Šie bloki ir paredzēti uzstādīšanai ārpus telpām un izmantošanai ar siltumsūkni,
ieskaitot gaisa-gaisa un gaisa-ūdens pielietojumus.
Šo bloku sildīšanas jauda (lietojot atsevišķi) ir no 31,5 līdz 45kW, bet dzesēšanas
jauda ir no 28 līdz 40kW. Vairāku bloku kombinācijā sildīšanas jauda ir no 50 līdz
135kW un dzesēšanas jauda ir no 45 līdz 120kW.
Ārējie bloki ir paredzēti darbam sildīšanas režīmā, kad ārējās vides temperatūra no
–25°C (mitrais termometrs) līdz 15,5°C (mitrais termometrs), un dzesēšanas
režīmā, kad vides temperatūra no –5°C (sausais termometrs) līdz 43°C (sausais
termometrs).
16.4 Sistēmas shēma
vai 3 moduļiem).
INFORMĀCIJA
Nebūt ne visas iekšējo bloku kombinācijas ir atļautas, norādījumus par to skat.
"Iespējamās iekšējo bloku kombinācijas"[458].
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
a VRV IV Ārējā bloka siltumsūknis
b Aukstumaģenta cauruļvads
c VRV Tiešās paplašināšanas (DX) iekšējais bloks
Uzstādītāja un lietotāja uzziņu grāmata
57
16 | Informācija par iekārtām un papildaprīkojumu
d VRV LT Hydrobox (HXY080/125)
e BP bloks (nepieciešams, lai pievienotu Residential Air (RA) vai Sky Air (SA) tiešās
paplašināšanas (DX) iekšējos blokus)
f Residential Air (RA) tiešās paplašināšanas (DX) iekšējie bloki)
g Lietotāja saskarnes ierīce (katra atbilstoša iekšējo bloku veidam)
h Lietotāja saskarnes ierīce (bezvadu, atbilstoša iekšējo bloku veidam)
i Dzesēšanas/sildīšanas pārslēgšanas tālvadības slēdzis
16.5 Iekārtu un papildaprīkojumu kombinēšana
INFORMĀCIJA
Iespējams, ka dažas opcijas jūsu valstī nav pieejamas.
16.5.1 Par bloku un papildaprīkojuma kombinēšanu
PAZIŅOJUMS
Lai būtu drošība, ka sistēma (ārējais bloks + iekšējie bloki) darbosies, iepazīstieties ar
VRV IV siltumsūkņa jaunākajiem tehniskajiem datiem.
Šo VRV IV siltumsūkni var kombinēt ar vairāku veidu iekštelpu blokiem, un tas ir
paredzēts izmantošanai tikai ar R410A.
Lai uzzinātu, kuri bloki ir pieejami, varat iepazīties ar produktu katalogu VRV IV.
Pārskatā ir norādītas pieļaujamās ārējo un iekšējo bloku kombinācijas. Nebūt ne
visas kombinācijas ir atļautas. Uz tām attiecas tehnisko specifikāciju noteikumi
(iekšējo-ārējo bloku kombinācija, viena ārējā bloka izmantošana, vairāku ārējo
bloku izmantošana, iekšējo bloku kombinācijas utt.).
16.5.2 Iespējamās iekšējo bloku kombinācijas
Principā šāda veida iekšējos blokus var pievienot pie VRV IV siltumsūkņa sistēmas.
Šis saraksts nav pilnīgs un ir atkarīgs gan no ārējā bloka modeļa, gan no iekšējo
bloku modeļu kombinācijas.
▪ VRV tiešas paplašināšanas (DX) iekšējie bloki (gaisa-gaisa pielietojumā).
▪ SA/RA (Sky Air/Residential Air) tiešas paplašināšanas (DX) iekšējie bloki (gaisa-
gaisa pielietojumā). Tālāk saukti par RADX iekšējiem blokiem.
▪ Hydrobox (gaisa-ūdens pielietojumā): HXY080/125 tikai sērijas.
▪ AHU (gaisa-gaisa pielietojumos): EKEXV- komplekts +EKEQbox nepieciešams
atkarībā no pielietojuma.
▪ Gaisa aizkars (gaisa-gaisa pielietojumos): CYQ/CAV (Biddle) sērija, atkarībā no
pielietojuma.
16.5.3 Iespējamās ārējo bloku kombinācijas
Uzstādītāja un lietotāja uzziņu grāmata
58
Iespējamie atsevišķie ārējie bloki
RXYLQ10
RXYLQ12
RXYLQ14
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
16 | Informācija par iekārtām un papildaprīkojumu
Iespējamās ārējo bloku standarta kombinācijas
▪ RXYLQ16~42 sastāv no 2 vai 3 RXMLQ8 un/vai RXYLQ10~14 blokiem.
▪ RXMLQ8 bloku nevar izmantot kā atsevišķu ārējo bloku.
Nepārtraukta sildīšana
RXYLQ16 = RXMLQ8 + 8
RXYLQ18 = RXMLQ8 + RXYLQ10
RXYLQ20 = RXYLQ10 + 10
RXYLQ22 = RXYLQ10 + 12
RXYLQ24 = RXYLQ12 + 12
RXYLQ26 = RXYLQ12 + 14
RXYLQ28 = RXYLQ14 + 14
RXYLQ30 = RXYLQ10 + 10 + 10
RXYLQ32 = RXYLQ10 + 10 + 12
RXYLQ34 = RXYLQ10 + 12 + 12
RXYLQ36 = RXYLQ12 + 12 + 12
RXYLQ38 = RXYLQ12 + 12 + 14
RXYLQ40 = RXYLQ12 + 14 + 14
RXYLQ42 = RXYLQ14 + 14 + 14
16.5.4 Iespējamās āra iekārtas opcijas
INFORMĀCIJA
Skatiet inženiertehniskos datus par jaunākajiem opciju nosaukumiem.
Aukstumaģenta sazarojuma komplekts
REFNET kolektors KHRQ22M29H
REFNET savienojums KHRQ22M20T
Apraksts Modeļa nosaukums
KHRQ22M64H
KHRQ22M75H
KHRQ22M29T9
KHRQ22M64T
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
KHRQ22M75T
Vairāku ārējo bloku savienojumu cauruļvadu komplekts
Ārējo bloku skaits Modeļa nosaukums
2 BHFQ22P1007
3 BHFQ22P1517
Dzesēšanas/sildīšanas izvēles slēdzis
Lai centralizēti vadītu dzesēšanu un sildīšanu, var pievienot šādu opciju:
Uzstādītāja un lietotāja uzziņu grāmata
59
16 | Informācija par iekārtām un papildaprīkojumu
Apraksts Modeļa nosaukums
Dzesēšanas/sildīšanas pārslēgs KRC19-26A
Dzesēšanas/sildīšanas pārslēga PCB BRP2A81
Pēc izvēles ar pārslēga stiprinājuma
KJB111A
kārbu
Ārējās vadības adapters (DTA104A61/62)
Lai liktu izpildīt konkrētu darbību ar ārēju ievadi no centrālā vadības bloka, var
izmantot ārējās vadības adapteru. Šādus rīkojumus (grupai vai individuāli) var dot,
lai ieslēgtu zema trokšņa līmeņa darbību un ierobežotu elektroenerģijas patēriņu.
PC konfigurācijas kabelis (EKPCCAB*)
Varat veikt lauka iestatījumu regulēšanu, izmantojot personālā datora saskarni. Šai
opcijai ir nepieciešams EKPCCAB* — īpašs kabelis sakariem ar ārējo bloku. Šī
lietotāja saskarnes programmatūra ir pieejama vietnē http://
www.daikineurope.com/support-and-manuals/software-downloads/.
Pieprasījuma PCB (EKRP1AHTA)
Lai iespējotu strāvas patēriņa kontroli, izmantojot digitālo ievadi, jums jāuzstāda
pieprasījuma PCB.
Uzstādīšanas norādījumus skatiet pieprasījuma PCB uzstādīšanas rokasgrāmatā un
papildaprīkojuma pielikumu grāmatā.
Uzstādītāja un lietotāja uzziņu grāmata
60
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
17 Iekārtas uzstādīšana
Šajā nodaļā
17.1 Uzstādīšanas vietas sagatavošana.......................................................................................................................................... 61
17.1.1 Āra iekārtas uzstādīšanas vietas prasības .............................................................................................................. 61
17.1.2 Āra iekārtas papildu uzstādīšanas vietas prasības auksta klimata apstākļos ........................................................ 63
17.1.3 Drošības pasākumi aukstumaģenta noplūdes novēršanai .................................................................................... 65
17.2 Iekārtas atvēršana................................................................................................................................................................... 66
17.2.1 Par iekārtu atvēršanu ............................................................................................................................................. 66
17.2.2 Ārējā bloka atvēršana ............................................................................................................................................. 67
17.2.3 Ārējā bloka elektriskās sadales kārbas atvēršana .................................................................................................. 67
17.3 Ārpus telpām uzstādāmās iekārtas montāža ......................................................................................................................... 68
17.3.1 Uzstādīšanas pamatnes nodrošināšana ................................................................................................................. 68
17.1 Uzstādīšanas vietas sagatavošana
17.1.1 Āra iekārtas uzstādīšanas vietas prasības
▪ Ap iekārtu atstājiet pietiekami daudz brīvas vietas, lai nodrošinātu gaisa
cirkulāciju un varētu veikt iekārtas remontu.
17 | Iekārtas uzstādīšana
▪ Pārliecinieties, ka virsma uz kuras veic uzstādīšanu, izturēs iekārtas svaru un
vibrāciju.
▪ Gādājiet, lai telpā būtu laba ventilācija. NEDRĪKST aizsegt ventilācijas atveres.
▪ Nodrošiniet, lai iekārta būtu nolīmeņota.
▪ Izvēlieties atrašanās vietu, kas pēc iespējas labāk pasargāta no lietus.
▪ Iekārtas atrašanās vietu izvēlieties tā, lai iekārtas ģenerētā skaņa nevienam
netraucētu un lai izvēlētā atrašanās vieta atbilstu piemērojamajai likumdošanai.
NEUZSTĀDIET iekārtu tālāk minētajās vietās.
▪ Vietās, kur pastāv potenciāli sprādzienbīstama atmosfēra.
▪ Vietās, kur atrodas mašinērija, kas izdala elektromagnētiskos viļņus.
Elektromagnētiskie viļņi var traucēt vadības sistēmai un izraisīt aprīkojuma
darbības traucējumus.
▪ Vietās, kur pastāv aizdegšanās risks uzliesmojošu gāzu noplūdes (piemēram,
krāsas šķīdinātāja vai benzīna iztvaikojumi), oglekļa šķiedru un uzliesmojošu
putekļu klātbūtnes dēļ.
▪ Vietās, kur rodas korozīvas gāzes (piemēram, sērskābes gāze). Vara cauruļu vai
lodēto savienojumu korozija var izraisīt dzesētāja noplūdes.
▪ Vietās, kura atmosfērā ir minerāleļļas migliņa, izsmidzinājums vai tvaiki.
Plastmasas detaļas nolietojas un nokrīt vai rada ūdens noplūdi.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
PAZIŅOJUMS
Šis ir A klases izstrādājums. Mājas apstākļos šis izstrādājums var izraisīt radio
traucējumus. Tādā gadījumā iespējams, ka lietotājam būs jāveic atbilstīgi pasākumi.
Uzstādītāja un lietotāja uzziņu grāmata
61
17 | Iekārtas uzstādīšana
b
bcc
f
ea d
(mm)
≥
1500
≥
1500
≥
1500
≥
1000≥1000
≥
1000≥1000
≥
1000≥1000
d
PAZIŅOJUMS
Šajā rokasgrāmatā aprakstītais aprīkojums var izraisīt radiosignālu uztveršanas un
pārraides traucējumus. Aprīkojums atbilst specifikācijām, kas ieviestas, lai
nodrošinātu pietiekamu aizsardzību pret šādiem traucējumiem. Tomēr nav garantijas,
ka noteiktas instalācijas gadījumā neparādīsies traucējumi.
Tādēļ ieteicams, uzstādot aprīkojumu un ievelkot elektrības vadus, izvietot tos
pienācīgā attālumā no stereo iekārtas, personālā datora u.tml.
a Personālais dators vai radiouztvērējs
b Drošinātājs
c Noplūdstrāvas aizsardzība
d Lietotāja saskarnes ierīce
e Iekšējais bloks
f Ārējais bloks
▪ Vietās, kur ir slikti radio uztveršanas apstākļi, ievērojiet vismaz 3m atstatumu, lai
novērstu elektromagnētiskus traucējumus citām ierīcēm, elektrības un pārvades
vadus ievietojiet kabeļu kanālos.
UZMANĪBU!
Iekārta nav pieejama vispārējai publikai, uzstādiet to drošā vietā, kurai nevar viegli
piekļūt.
Šī iekārta gan telpās, gan ārpus telpām ir piemērota uzstādīšanai komercvidē un
vieglās industrijas vidē.
▪ Uzstādot ņemiet vērā spēcīga vēja, viesuļvētras un zemestrīces iespējamību.
Nepareizas uzstādīšanas rezultātā iespējama iekārtas apgāšanās.
▪ Gādājiet, lai ūdens noplūdes gadījumā ūdens neizraisītu uzstādīšanas vietas un
apkārtnes bojājumus.
▪ Kad bloku uzstāda nelielā telpā, gādājiet, lai aukstumaģenta koncentrācija tā
noplūdes gadījumā nepārsniegtu pieļaujamās drošības robežas, skat. "Par drošību
aukstumaģenta noplūdes gadījumā"[465].
UZMANĪBU!
Pārāk liela aukstumaģenta koncentrācija slēgtā telpā var izraisīt skābekļa trūkumu.
▪ Nodrošiniet, lai iekārtas gaisa ievads nebūtu vērsts pret valdošo vēja virzienu.
Frontālais vējš traucēs iekārtas darbībai. Ja nepieciešams, vēja bloķēšanai
izmantojiet ekrānu.
▪ Pamatnei pievienojot ūdens noteces un konstrukcijā nepieļaujot ūdens
uzkrāšanās vietas, nodrošiniet, lai ūdens nevarētu izraisīt atrašanās vietas
bojājumus.
Uzstādītāja un lietotāja uzziņu grāmata
62
Uzstādīšana jūrmalā. Pārliecinieties, ka ārējais bloks IR PASARGĀTS no jūras
vējiem. Tas nepieciešams, lai novērstu koroziju, ko izraisa lielais sāls daudzums
gaisā, tādējādi saīsinot bloka kalpošanas laiku.
Uzstādiet ārējo bloku vietā, kur tas ir pasargāts no jūras vējiem.
Piemērs: Ēkas aizmugurē.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
17 | Iekārtas uzstādīšana
b
c
a
a
b
c
d
c
d
Ja ārējais bloks nav pasargāts no jūras vējiem, ierīkojiet tam vējlauzi.
▪ Vējlauža augstums≥1,5×ārējā bloka augstums
▪ Uzstādot vējlauzi, ņemiet vērā apkopes vietas prasības.
a Jūras vējš
b Ēka
c Ārējais bloks
d Vējlauzis
▪ Visi cauruļu garumi un atstarpes ir ņemtas vērā (sk. "Par cauruļvadu
garumu"[475]).
17.1.2 Āra iekārtas papildu uzstādīšanas vietas prasības auksta klimata apstākļos
PAZIŅOJUMS
Ekspluatējot iekārtu zemā apkārtējās vides temperatūrā, noteikti ievērojiet tālāk
minētās instrukcijas.
▪ Lai nepieļautu pakļaušanu vējam un sniegam, ārpus telpām izvietotās iekārtas
gaisa pusē uzstādiet deflektora plāksni:
Apgabalos, kur uzsnieg daudz sniega, ir svarīgi izvēlēties tādu uzstādīšanas vietu,
kur sniegs NEIETEKMĒ iekārtas darbību. Ja iespējama sānu snigšana, nodrošiniet, lai
sniegs NEIETEKMĒTU siltummaiņa spirāli. Ja nepieciešams, uzstādiet sniega
pārsegu vai šķūni un postamentu.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
Uzstādītāja un lietotāja uzziņu grāmata
63
17 | Iekārtas uzstādīšana
T
AO
(°C WB)
a b
20
15.5
15
10
5
0
–5
–10
–15
–20
–25
10 15 20 25
27
30
T
AI
(°C DB)
INFORMĀCIJA
Lai uzzinātu, kā uzstādīt aizsegu pret sniegu, vērsieties pie izplatītāja.
PAZIŅOJUMS
Uzstādītais aizsegs pret sniegu NEDRĪKST traucēt bloka gaisa plūsmu.
PAZIŅOJUMS
Ekspluatējot iekārtu zemā apkārtējās vides temperatūrā un augsta mitruma
apstākļos, ar piemērota aprīkojuma palīdzību noteikti gādājiet, lai iekārtas drenāžas
atveres nebūtu aizsprostotas.
Sildīšana:
Uzstādītāja un lietotāja uzziņu grāmata
64
a Uzsildīšanas darbības diapazons
b Darbības diapazons
TAI Vides temperatūra telpā
TAO Vides temperatūra ārpus telpām
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
17.1.3 Drošības pasākumi aukstumaģenta noplūdes novēršanai
b
a
Par drošības pasākumiem aukstumaģenta noplūdes novēršanai
Uzstādītājs un sistēmu speciālists veic pasākumus noplūdes novēršanai atbilstoši
vietējiem noteikumiem vai standartiem. Ja nav vietējo noteikumu, tad uz sistēmu
var attiekties šādi standarti.
Šajā sistēmā izmanto aukstumaģentu R410A. R410A ir pilnīgi drošs aukstumaģents,
tas nav indīgs un nedeg. Tomēr sistēmu drīkst uzstādīt tikai pietiekami lielā telpā.
Tādā gadījumā netiks pārsniegts maksimāli pieļaujamais aukstumaģenta gāzes
koncentrācijas līmenis gaisā, ja sistēmai parādītos plaša noplūde; tas atbilst
attiecīgo vietējo noteikumu un standartu prasībām.
Par maksimālo koncentrācijas līmeni
Maksimālais aukstumaģenta daudzums un tā maksimālās koncentrācijas aprēķins ir
tieši saistīts ar telpas apjomu, kurā ir iespējama noplūde.
Koncentrācijas mērvienība ir kg/m³ (aukstumaģenta gāzes svars kg uz 1m³ telpas
apjoma).
Jāievēro attiecīgie vietējie noteikumi un standarti par maksimāli pieļaujamo
koncentrācijas līmeni.
17 | Iekārtas uzstādīšana
a Aukstumaģenta plūsmas virziens
b Telpa, kurā notikusi aukstumaģenta noplūde (aukstumaģenta izplūšana no
sistēmas)
Pievērsiet īpašu uzmanību tādām vietām kā, piemēram, pagrabam u.c., kur
aukstumaģents var uzkrāties, jo tas ir smagāks par gaisu.
Maksimālā koncentrācijas līmeņa pārbaudīšana
Pārbaudiet maksimālo koncentrācijas līmeni, veicot darbības, kas tālāk norādītas
1.-4.punktā.
1 Aprēķiniet katrā sistēmā atsevišķi iepildītā aukstumaģenta daudzumu (kg).
Formula A+B=C
A Aukstumaģenta daudzums vienas iekārtas sistēmā
(daudzums, kas rūpnīcā iepildīts sistēmā)
B Papildu uzpildes daudzums (uz vietas iepildītais
aukstumaģenta daudzums)
C Kopējais aukstumaģenta daudzums (kg) sistēmā
PAZIŅOJUMS
Ja viena aukstumaģenta iekārta ir sadalīta divās savstarpēji pilnīgi neatkarīgās
sistēmās, izmantojiet aukstumaģenta daudzumu, kāds ir iepildīts katrā atsevišķajā
sistēmā.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
2 Aprēķiniet tilpumu (m3) telpai, kurā uzstādīts iekštelpu bloks. Gadījumā, kurš
aplūkots tālāk, aprēķiniet (D), (E) tilpumu kā vienu telpu vai kā mazāko telpu.
Uzstādītāja un lietotāja uzziņu grāmata
65
17 | Iekārtas uzstādīšana
a
b
D Ja nav dalījuma mazākās telpās:
E Ja ir sadalītas telpas un starp telpām ir pietiekami lielas atveres,kas
pieļauj brīvu gaisa plūsmu.
a Atvere starp telpām. Ja ir durvis, tad atverēm virs un zem durvīm
katrai jābūt ar laukumu, kas vienāds ar 0,15% vai vairāk no grīdas
laukuma.
3 Aprēķiniet aukstumaģenta blīvumu, izmantojot iepriekšējā 1. un 2. posma
aprēķinu rezultātus. Ja iepriekšējo aprēķinu rezultāts pārsniedz maksimālo
koncentrācijas līmeni, tad nepieciešams izveidot ventilācijas atveri uz blakus
telpu.
Formula F/G≤H
F Kopējais aukstumaģenta apjoms sistēmā
G Mazākās telpas apjoms (m3), kurā uzstādīts iekštelpu
H Maksimālais koncentrācijas līmenis (kg/m3)
4 Aprēķiniet aukstumaģenta blīvumu, ņemot vērā tās telpas tilpumu, kurā
uzstādīts iekštelpu bloks, un blakus telpas tilpumu. Ierīkojiet ventilācijas
atveres blakus telpu durvīs, lai aukstumaģenta blīvums būtu mazāks par
maksimālo koncentrācijas līmeni.
17.2 Iekārtas atvēršana
17.2.1 Par iekārtu atvēršanu
b Telpu dalījums
bloks
Uzstādītāja un lietotāja uzziņu grāmata
66
Dažreiz ir nepieciešams atvērt iekārtu. Piemērs:
▪ Ja pievieno elektroinstalāciju
▪ Ja veic iekārtas apkalpi vai apkopi
BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS
NEATSTĀJIET iekārtu bez uzraudzības, ja ir noņemts apkopes pārsegs.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
17.2.2 Ārējā bloka atvēršana
14×
6×
SW8
a
b
c
d
e
Kad priekšējie paneļi ir atvērti, var piekļūt elektriskajiem komponentiem. Sk."Ārējā
bloka elektriskās sadales kārbas atvēršana"[467].
17 | Iekārtas uzstādīšana
BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS
BĪSTAMI! APDEGUMU/APPLAUCĒŠANĀS BRIESMAS
Lai veiktu apkopi, nepieciešams piekļūt galvenās iespiedshēmas spiedpogām. Lai
piekļūtu šīm spiedpogām, nav jāatver elektriskās sadales kārbas vāks. Sk."Piekļuve
lauka iestatījumu komponentiem"[4117].
17.2.3 Ārējā bloka elektriskās sadales kārbas atvēršana
PAZIŅOJUMS
NEIZMANTOJIET pārmērīgu spēku, atverot elektronisko komponentu kārbas vāku.
Pārmērīga spēka lietošana var izraisīt vāka deformāciju, un tad tur var ieplūst ūdens
un izraisīt aparatūras avāriju.
PAZIŅOJUMS
Kad aizverat elektrisko komponentu kārbas vāku, pārliecinieties, ka blīvējuma
materiāls vāka aizmugures apakšmalā NAV iespiests un ieliekts uz iekšu (skat. attēlu
zemāk).
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
a Elektrisko komponentu kārbas vāks
b Priekšpuse
c Energoapgādes spaiļu bloks
d Blīvējuma materiāls
Uzstādītāja un lietotāja uzziņu grāmata
67
17 | Iekārtas uzstādīšana
≥100 mm
≥100 mm
*
729
≤613
≥929
≥AB
AA
a
(mm)
20 mm

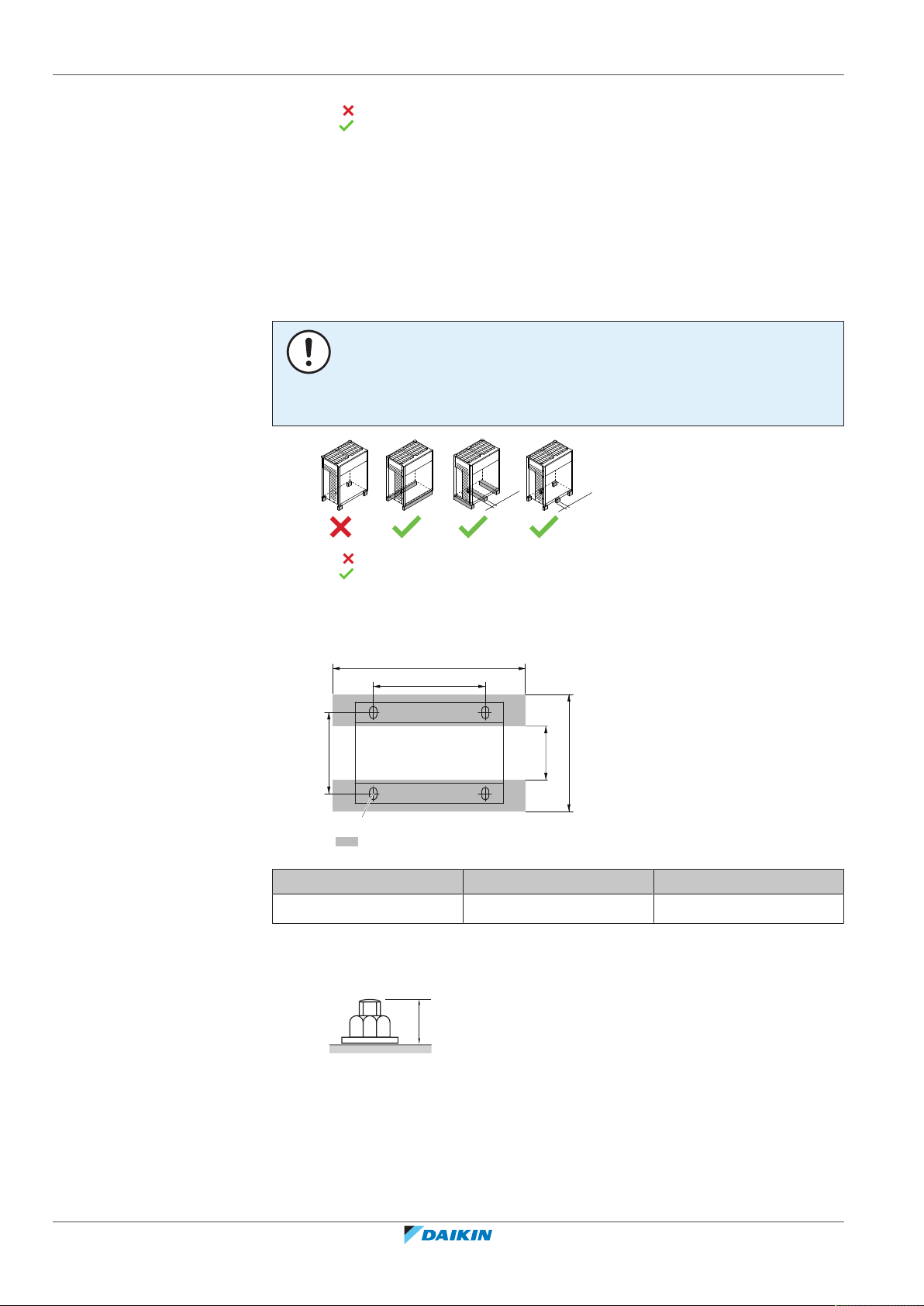

17.3 Ārpus telpām uzstādāmās iekārtas montāža
17.3.1 Uzstādīšanas pamatnes nodrošināšana
e Var iekļūt mitrums un netīrumi
NAV atļauts
Atļauts
Pārliecinieties, ka iekārta tiek uzstādīta uz pietiekami stingras pamatnes, lai
nepieļautu vibrāciju un troksni.
PAZIŅOJUMS
▪ Ja ir jāpalielina iekārtas uzstādīšanas augstums, NELIETOJIET tādas statnes, kas
atbalsta tikai stūrus.
▪ Statnēm zem bloka jābūt vismaz 100mm platām.
NAV atļauts
Atļauts (*=ieteicamā uzstādīšana)
▪ Pamatnei ir jābūt vismaz 150mm augstumā virs grīdas. Apgabalos, kur uzsnieg
daudz sniega, šis augstums ir jāpalielina atkarībā no uzstādīšanas vietas un
apstākļiem.
Minimālā pamatne
a Enkura punkts (4×)
HP AA AB
8~14 1076 1302
▪ Nostipriniet iekārtu tai paredzētajā vietā, izmantojot četras pamatnes skrūves
M12. Pamatnes skrūves vislabāk ieskrūvēt tik tālu, līdz no tām paliek 20mm virs
pamatnes virsmas.
Uzstādītāja un lietotāja uzziņu grāmata
68
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
17 | Iekārtas uzstādīšana
a
PAZIŅOJUMS
▪ Izveidojiet ap pamatni ūdens novadīšanas kanālu, lai no iekārtas apkārtnes
novadītu notekūdeņus. Sildīšanas laikā, kā arī tad, kad āra temperatūra ir zem
nulles, ārējā bloka novadītais ūdens sasalst. Ja ūdens novadīšana nenotiek,
iekārtas apkārtne var būt ļoti slidena.
▪ Uzstādot korodējošā vidē, izmantojiet uzgriezni ar plastmasas paplāksni (a), lai
uzgriežņa pievilkšanas daļu pasargātu no rūsas.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
Uzstādītāja un lietotāja uzziņu grāmata
69
18 | Cauruļu uzstādīšana
18 Cauruļu uzstādīšana
Šajā nodaļā
18.1 Dzesētāja cauruļu sagatavošana ............................................................................................................................................ 70
18.1.1 Prasības aukstumaģenta cauruļvadiem ................................................................................................................. 70
18.1.2 Dzesētāja caurules izolācija.................................................................................................................................... 71
18.1.3 Cauruļu izmēra izvēlēšanās .................................................................................................................................... 71
18.1.4 Aukstumaģenta sazarojuma komplektu atlasīšana ............................................................................................... 74
18.1.5 Par cauruļvadu garumu .......................................................................................................................................... 75
18.1.6 Cauruļvada garums: tikai VRV DX........................................................................................................................... 76
18.1.7 Cauruļvada garums: VRV DX un Hydrobox ............................................................................................................ 79
18.1.8 Cauruļvada garums: VRV DX un RA DX .................................................................................................................. 80
18.1.9 Vairāki ārējie bloki: Iespējamie izvietojumi ........................................................................................................... 82
18.2 Aukstumaģenta cauruļvada pievienošana ............................................................................................................................. 83
18.2.1 Aukstumaģenta cauruļvadu savienošana .............................................................................................................. 83
18.2.2 Drošības pasākumi, savienojot aukstumaģenta cauruļvadus................................................................................ 84
18.2.3 Vairāki ārējie bloki: Izsitamās atveres .................................................................................................................... 84
18.2.4 Aukstumaģenta cauruļvadu ievilkšana .................................................................................................................. 85
18.2.5 Dzesēšanas šķidruma cauruļu pievienošana ārpus telpām uzstādāmajai iekārtai ............................................... 85
18.2.6 Vairāku savienojumu cauruļvadu komplekta pievienošana .................................................................................. 86
18.2.7 Aukstumaģenta sazarojuma komplekta savienošana ........................................................................................... 87
18.2.8 Aizsardzība pret piesārņošanu ............................................................................................................................... 87
18.2.9 Cauruļu galu cietlodēšana ...................................................................................................................................... 88
18.2.10 Noslēgšanas vārsta un apkopes pieslēgvietas izmantošana ................................................................................. 88
18.2.11 Savērpta cauruļvada noņemšana........................................................................................................................... 91
18.3 Dzesēšanas šķidruma cauruļu pārbaude................................................................................................................................ 92
18.3.1 Aukstumaģenta cauruļvadu pārbaude .................................................................................................................. 92
18.3.2 Aukstumaģenta cauruļvadu pārbaudīšana: vispārīgi norādījumi .......................................................................... 93
18.3.3 Aukstumaģenta cauruļvadu pārbaudīšana: shēma ............................................................................................... 94
18.3.4 Noplūdes pārbaudes veikšana ............................................................................................................................... 94
18.3.5 Vakuuma žāvēšanas veikšana ................................................................................................................................ 95
18.3.6 Aukstumaģenta cauruļvadu izolēšana ................................................................................................................... 95
18.4 Dzesēšanas šķidruma uzpilde................................................................................................................................................. 96
18.4.1 Piesardzība aukstumaģenta uzpildes laikā ............................................................................................................ 96
18.4.2 Par aukstumaģenta uzpildīšanu ............................................................................................................................. 97
18.4.3 Papildu dzesēšanas šķidruma daudzuma noteikšana............................................................................................ 97
18.4.4 Aukstumaģenta uzpildīšana: Diagramma .............................................................................................................. 99
18.4.5 Aukstumaģenta iepildīšana .................................................................................................................................... 100
18.4.6 6.posms: Aukstumaģenta manuālā iepildīšana .................................................................................................... 102
18.4.7 Pārbaudes pēc aukstumaģenta iepildīšanas .......................................................................................................... 103
18.4.8 Etiķetes par fluoru saturošām siltumnīcefekta gāzēm piestiprināšana ................................................................ 103
18.1 Dzesētāja cauruļu sagatavošana
18.1.1 Prasības aukstumaģenta cauruļvadiem
Uzstādītāja un lietotāja uzziņu grāmata
70
PAZIŅOJUMS
Strādājot ar aukstumaģentu R410A, stingri jāievēro noteikumi, lai sistēma vienmēr
būtu tīra, sausa un hermētiski noslēgta.
▪ Tīra un sausa: nedrīkst pieļaut nepiederošu materiālu (minerāleļļas vai mitruma)
nonākšanu sistēmā.
▪ Hermētiski noslēgta: R410A nesatur hloru, neiznīcina ozona slāni un nesamazina
Zemes aizsardzību pret kaitīgo ultravioleto starojumu. Noplūdes gadījumā R410A
var palielināt siltumnīcefektu. Tāpēc īpaši gādājiet, lai sistēma būtu hermētiski
noslēgta.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
PAZIŅOJUMS
A
B B B
C
D F
G
E
x
y
b
a
3
1 2 4 5
Nepieciešams, lai cauruļvadi un citas daļas zem spiediena būtu saderīgas ar
aukstumaģentu. Aukstumaģenta pārvietošanai izmantojiet ar fosforskābi deoksidētas
vienlaidu vara caurules.
▪ Izmantojiet ar fosforskābi deoksidētas vienlaidu vara caurules.
▪ Nepiederošu vielu daudzums caurulēs (ieskaitot eļļu) ≤30mg/10m.
▪ Atlaidināšanas pakāpe: izmantojiet cauruļvadus ar atlaidināšanas pakāpi atkarībā
no caurules diametra, kā zemāk norādīts tabulā.
Caurules Ø Cauruļvadu materiāla atlaidināšanas pakāpe
≤15,9mm O (rūdīts)
≥19,1mm 1/2H (pusciets)
▪ Visi cauruļu garumi un atstarpes ir ņemtas vērā (sk. "Par cauruļvadu
garumu"[475]).
18.1.2 Dzesētāja caurules izolācija
▪ Izmantojiet polietilēna putas kā izolācijas materiālu:
18 | Cauruļu uzstādīšana
- ar siltuma caurlaidību no 0,041 līdz 0,052 W/mK (no 0,035 līdz 0,045kcal/mh
°C)
- ar vismaz 120°C karstumizturību
▪ Izolācijas biezums
Vides temperatūra Mitrums Minimālais biezums
≤30°C no 75% līdz 80% RH 15mm
>30°C ≥80% RH 20mm
18.1.3 Cauruļu izmēra izvēlēšanās
Nosakiet piemērotu izmēru, izmantojot šīs tabulas un attiecīgo attēlu (tikai
orientējošs).
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
1,2 VRVDX iekšējais bloks
3 Sazarojuma selektora kārba (BP*)
4,5 RADX iekšējais bloks
a,b Iekšējais sazarojuma komplekts
x,y Vairāku savienojumu ārējais komplekts
A, B, C: Cauruļvads starp ārējo bloku un (pirmo) aukstumaģenta sazarojuma komplektu
Izvēlieties šajā tabulā saskaņā ar ārējā bloka kopējās jaudas veidu lejasposmā.
Uzstādītāja un lietotāja uzziņu grāmata
71
18 | Cauruļu uzstādīšana
Ārējā bloka jaudas veids
(HP)
Cauruļvada ārējais diametrs (mm)
Gāzes caurule Šķidruma caurule
8 19,1 9,5
10 22,2 9,5
12~16 28,6 12,7
18~22 28,6 15,9
24 34,9 15,9
26~34 34,9 19,1
36~42 41,3 19,1
D: Cauruļvads starp aukstumaģenta sazarojuma komplektiem
Izvēlieties šajā tabulā saskaņā ar iekšējā bloka kopējās jaudas veidu lejasposmā.
Savienotājcauruļvada izmērs nedrīkst pārsniegt aukstumaģenta cauruļvada izmēru,
kas izraudzīts pēc vispārīgā sistēmas modeļa nosaukuma.
Iekšējā bloka jaudas
rādītājs
Cauruļvada ārējais diametrs (mm)
Gāzes caurule Šķidruma caurule
<150 15,9 9,5
150≤x<200 19,1
200≤x<290 22,2
290≤x<420 28,6 12,7
420≤x<640 15,9
640≤x<920 34,9 19,1
≥920 41,3
Piemērs:
▪ Lejasposma jauda E=jaudas rādītājs 1.blokam
▪ Lejasposma jauda D=jaudas rādītājs 1.blokam+jaudas rādītājs 2.blokam
E: Cauruļvads starp aukstumaģenta cauruļvada sazarojuma komplektu un iekšējo bloku
Cauruļvada izmēram tiešā savienojumā ar iekšējo bloku jābūt tādam pašam kā
iekšējā bloka savienojuma izmēram (ja iekšējais bloks ir VRV DX iekšējais vai
Hydrobox).
Iekšējā bloka jaudas
rādītājs
Cauruļvada ārējais diametrs (mm)
Gāzes caurule Šķidruma caurule
15~50 12,7 6,4
63~140 15,9 9,5
200 19,1
Uzstādītāja un lietotāja uzziņu grāmata
72
250 22,2
▪ Ja attiecīgais cauruļu garums starp ārējo un iekšējo bloku ir 90m vai lielāks, tad
galveno (gan gāzes, gan šķidruma) cauruļvadu izmērs ir jāpalielina. Atkarībā no
cauruļvadu garuma jauda var samazināties, bet pat tādā gadījumā galveno
cauruļvadu izmērs ir jāpalielina. Papildu specifikācijas ir sniegtas inženiertehnisko
datu grāmatā.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
18 | Cauruļu uzstādīšana
e
d
b
c
a
a Ārējais bloks
b Galvenās caurules (palielināt, ja attiecīgais cauruļvada garums ir ≥90m)
c Pirmais aukstumaģenta sazarojuma komplekts
d Cauruļvads starp aukstumaģenta cauruļvada sazarojuma komplektu un iekšējo
bloku
e Iekšējais bloks
Izmēra palielinājums
HP klase Cauruļvada ārējais diametrs (mm)
Gāzes caurule Šķidruma caurule
8 19,1 → 22,2 9,5 → 12,7
10 22,2 → 25,4
12+14 28,6
16 28,6 → 31,8
18~22 15,9 → 19,1
24 34,9
26~34 34,9 → 38,1
36~42 41,3
(a)
Ja palielināts izmērs NAV pieejams, tad ir jāizmanto standarta izmērs. Izmēri, kas lielāki par
palielināto izmēru, NAV atļauti. Bet arī tad, ja izmantojat standarta izmēru, attiecīgais
cauruļvada garums drīkst būt lielāks par 90m.
(b)
Cauruļu izmēra palielināšana NAV atļauta.
(a)
(b)
(a)
(b)
(a)
(b)
12,7 → 15,9
19,1 → 22,2
▪ Aukstumaģenta cauruļvadu cauruļu sieniņu biezumam ir jāatbilst attiecīgajām
likumdošanas aktu prasībām. R410A cauruļvada minimālajam cauruļu sieniņu
biezumam ir jāatbilst tālāk tabulā norādītajam.
Caurules Ø (mm) Minimālais biezums, t (mm)
6,4/9,5/12,7 0,80
15,9 0,99
19,1/22,2 0,80
28,6 0,99
34,9 1,21
41,3 1,43
▪ Ja nav pieejamas vajadzīgā izmēra caurules (collās), tad drīkst izmantot arī citus
izmērus (mm), ņemot vērā tālāk minēto:
- Izvēlieties caurules izmēru, kas ir vistuvākais vajadzīgajam.
- Izmantojiet piemērotus adapterus pārejai no collu uz mm caurulēm (ārējie
piederumi).
- Papildu aukstumaģenta aprēķins jāveic saskaņā ar "Papildu dzesēšanas
šķidruma daudzuma noteikšana"[497].
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
Uzstādītāja un lietotāja uzziņu grāmata
73
18 | Cauruļu uzstādīšana
F: Cauruļvads starp aukstumaģenta sazarojuma komplektu un sazarojuma selektora kārbu (BP bloku)
Cauruļvada izmēram tiešā savienojumā ar sazarojuma selektora kārbu (BP*) jābūt
atbilstošam iekšējo bloku kopējai ietilpībai (tikai tad, ja ir savienoti RA DX iekšējie
bloki).
Kopējās jaudas rādītājs
savienotajiem iekšējiem
Cauruļvada ārējais diametrs (mm)
Gāzes caurule Šķidruma caurule
blokiem
20~62 12,7 6,4
63~149 15,9 9,5
150~208 19,1
Piemērs:
Lejasposma jauda F=[jaudas rādītājs 4.blokam]+[jaudas rādītājs 5.blokam]
G: Cauruļvads starp sazarojuma selektora kārbu (BP bloku) un RA DX iekšējo bloku
Tikai tad, ja pievienoti RADX iekšējie bloki.
Iekšējā bloka jaudas
rādītājs
Cauruļvada ārējais diametrs (mm)
Gāzes caurule Šķidruma caurule
20, 25, 30 9,5 6,4
50 12,7
60 9,5
71 15,9
18.1.4 Aukstumaģenta sazarojuma komplektu atlasīšana
Aukstumaģenta REFNET savienojumi
Cauruļvada piemēru skatiet "Cauruļu izmēra izvēlēšanās"[471].
▪ Izmantojot REFNET savienojumus pirmajā sazarojumā no ārējā bloka puses,
izvēlieties tabulā atbilstoši ārējā bloka jaudai (piemērs: REFNET savienojums a).
Ārējā bloka ietilpības tips (HP) 2 cauruļvadi
8+10 KHRQ22M29T9
12~22 KHRQ22M64T
24~42 KHRQ22M75T
▪ Pārējiem REFNET savienojumiem, izņemot pirmo savienojumu (piemērs: REFNET
savienojums b), izvēlieties piemērotu sazarojuma komplekta modeli atkarībā no
visu pēc aukstumaģenta sazarojuma pievienoto iekšējo bloku kopējās jaudas
rādītāja.
Iekšējā bloka jaudas rādītājs 2 cauruļvadi
<200 KHRQ22M20T
200≤x<290 KHRQ22M29T9
290≤x<640 KHRQ22M64T
Uzstādītāja un lietotāja uzziņu grāmata
74
≥640 KHRQ22M75T
▪ Ja ir runa par REFNET kolektoriem, tad izvēlieties to šajā tabulā saskaņā ar visu
zem REFNET kolektora pievienoto iekšējo bloku kopējo jaudu.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
18 | Cauruļu uzstādīšana
Iekšējā bloka jaudas rādītājs 2 cauruļvadi
<200 KHRQ22M29H
200≤x<290
290≤x<640 KHRQ22M64H
≥640 KHRQ22M75H
(a) Ja cauruļvada diametrs virs REFNET kolektora ir Ø34,9 vai lielāks, tad nepieciešams
KHRQ22M75H.
INFORMĀCIJA
Pie kolektora var pievienot maksimāli 8 atzarojumus.
▪ Kā izvēlēties vairāku savienojumu cauruļvadu komplektu. Izvēlieties šajā tabulā
saskaņā ar ārējo bloku skaitu.
Ārējo bloku skaits Sazarojumu komplekta nosaukums
2 BHFQ22P1007
3 BHFQ22P1517
(a)
18.1.5 Par cauruļvadu garumu
Pārliecinieties, ka cauruļvada uzstādīšana ir veikta maksimāli pieļaujamajās
cauruļvada garuma robežās, ar pieļaujamo līmeņu starpību un pieļaujamo garumu
pēc sazarojuma, kā norādīts zemāk. Tiks aplūkoti trīs modeļi, tostarp VRV DX
iekšējie bloki kombinācijā ar Hydrobox blokiem vai RADX iekšējiem blokiem.
Definīcijas
Pašreizējais cauruļvada
garums
Attiecīgais cauruļvada
garums
Kopējais cauruļvadu
garums
INFORMĀCIJA
Pārejas savienojumi vai T veidgabali ir ārējie piederumi.
PAZIŅOJUMS
Aukstumaģenta sazarojumu komplektus var lietot tikai ar R410A.
Termins Definīcija
Cauruļvada garums starp ārējo
blokiem.
Cauruļvada garums starp ārējo
(b)
blokiem.
Kopējais cauruļvada garums no ārējā bloka
visiem iekšējiem blokiem.
(a)
un iekšējiem
(a)
un iekšējiem
(a)
līdz
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
H1 Augstuma starpība starp iekšējiem un ārējiem
blokiem.
H2 Augstuma starpība starp iekšējiem blokiem.
H3 Augstuma starpība starp ārējiem blokiem.
H4 Augstuma starpība starp ārējo un BP bloku.
H5 Augstuma starpība starp BP blokiem.
Uzstādītāja un lietotāja uzziņu grāmata
75
18 | Cauruļu uzstādīšana
a
A
h i j k l m n
B C D E F G
pb c d e f
1 2 3 4 5 6 7
8
g
H1
H2
a
b
c d e f
i
k
j
g h
A B
1 2 3 4 5 6
7 8
H1
H2
a
c
b d e fig h
1 2 3 4 5 6 7
8
H1
H2
a
A
h i j k l m n
B C D E F G
p
b c d e f
1 2 3 4 5 6 7
8
g
t
u
r
s
H1
H2
18.1.6 Cauruļvada garums: tikai VRV DX
Termins Definīcija
H6 Augstuma starpība starp BP bloku un RADX iekšējo
bloku.
(a)
Ja sistēmā ir vairāki ārējie bloku, pārlasiet "Pirmais ārējais sazarojums no iekšējā bloka
puses".
(b)
Pieņemam attiecīgo cauruļvada garumu REFNET savienojumam=0,5m un REFNET
kolektoram=1m (attiecīgā cauruļvada garuma, nevis aukstumaģenta uzpildes daudzuma
aprēķinu nolūkiem).
Cauruļvadu piederumu attiecīgais garums
Piederums Attiecīgais garums
REFNET savienojums 0,5m
REFNET kolektors 1m

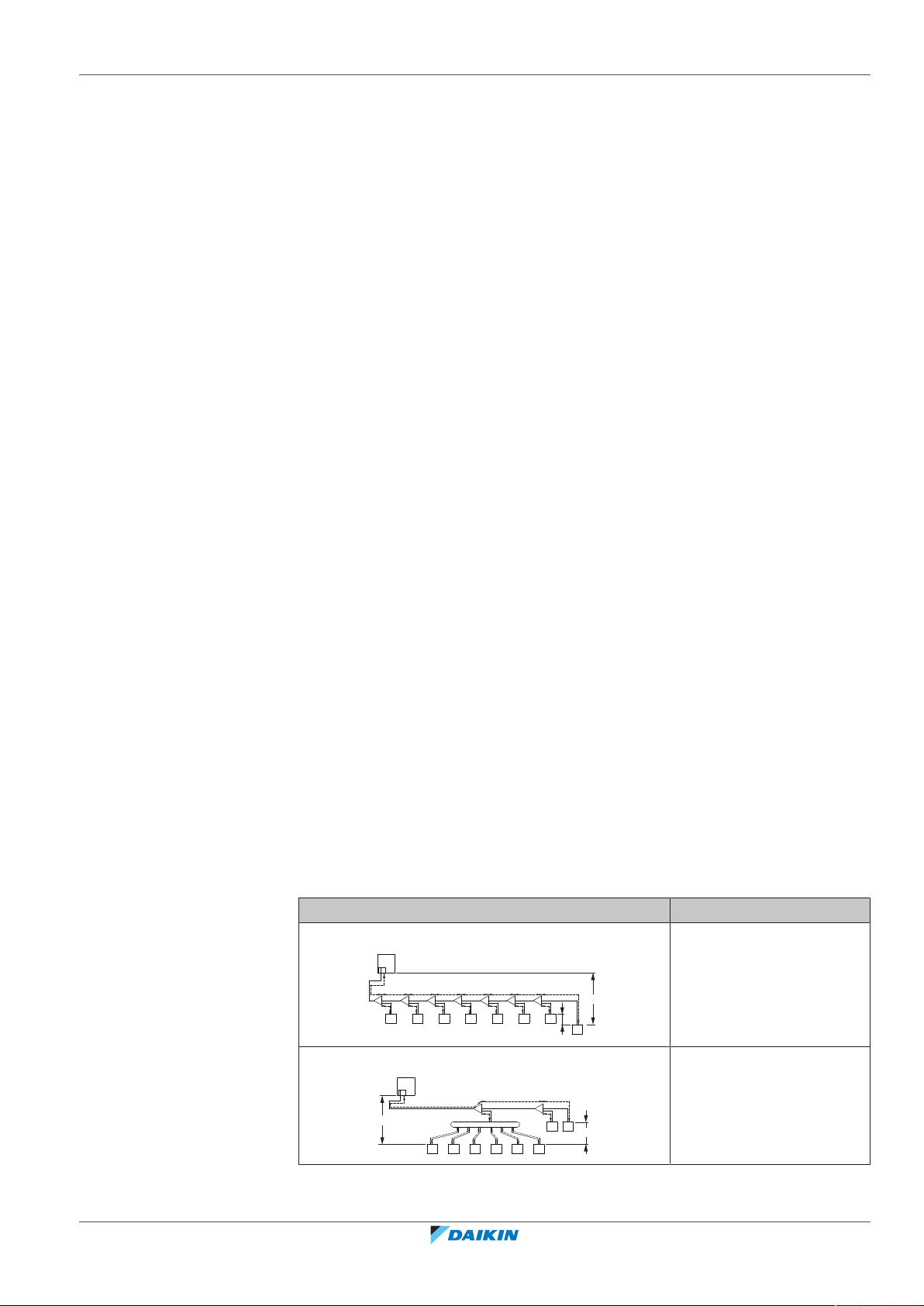

Tikai sistēmai, kurā ir VRVDX iekšējie bloki:
Sistēmas uzbūve
Piemērs Apraksts
1.1. piemērs
Viens ārējais
Sazarojums ar REFNET
savienojumu
1.2. piemērs
Viens ārējais
Sazarojums ar REFNET
savienojumu un REFNET
kolektoru
1.3. piemērs
Viens ārējais
Sazarojums ar REFNET
kolektoru
Uzstādītāja un lietotāja uzziņu grāmata
76
2.1. piemērs
Vairāki ārējie
Sazarojums ar REFNET
savienojumu
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10

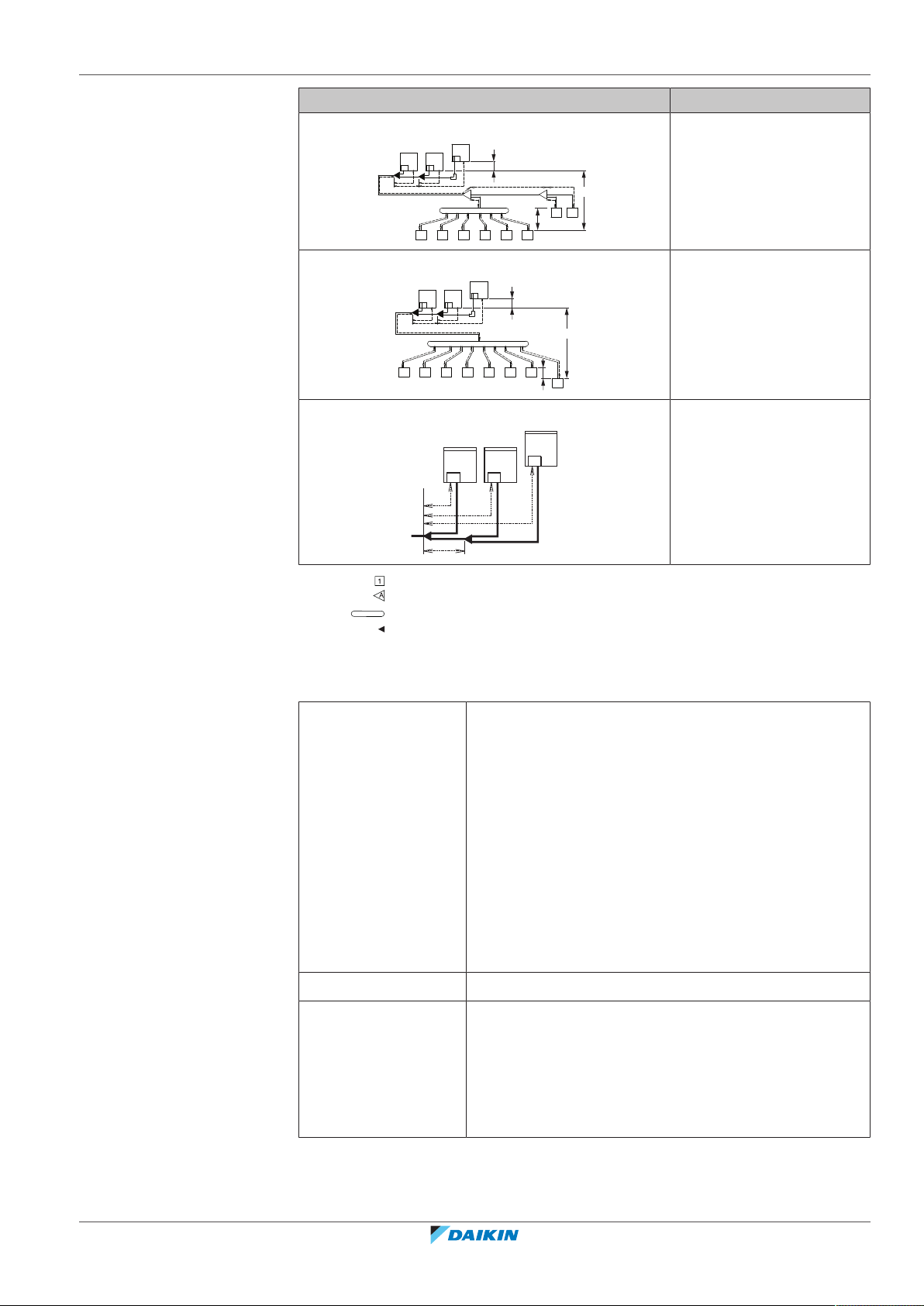

18 | Cauruļu uzstādīšana
a
j k
b
1 2 3 4 5 6
7 8
c d e f g h
t
u
r
s
BA
H1
H3
H2
a
b
1 2 3 4 5 6 7
8
c d e f g h i
t
u
r
s
H1
H3
H2
r s
u
t
Piemērs Apraksts
2.2. piemērs
2.3. piemērs
3.piemērs
Vairāki ārējie
Sazarojums ar REFNET
savienojumu un REFNET
kolektoru
Vairāki ārējie
Sazarojums ar REFNET
kolektoru
Standarta sistēma ar
vairākiem blokiem
Iekšējais bloks
REFNET savienojums
REFNET kolektors
Vairāku ārējo bloku savienojumu cauruļvadu komplekts
Maksimālais pieļaujamais garums
▪ Starp ārējiem un iekšējiem blokiem (viena/vairāku kombinācijas)
Pašreizējais
cauruļvada garums
165m/135m
Piemērs 1.1
▪ bloks8: a+b+c+d+e+f+g+p≤165m
Piemērs 1.2
▪ bloks6: a+b+h≤165m
▪ bloks8: a+i+k≤165m
Piemērs 1.3
▪ bloks8: a+i≤165m
Piemērs 2.1
▪ bloks8: a+b+c+d+e+f+g+p≤135m
Attiecīgais garums 190m/160m
Kopējais cauruļvadu
garums
500m/500m
1.1. piemērs
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
▪ a+b+c+d+e+f+g+h+i+j+k+l+m+n+p≤500m
2.1. piemērs
▪ a+b+c+d+e+f+g+h+i+j+k+l+m+n+p≤500m
▪ Starp ārējo sazarojumu un ārējo bloku (tikai sistēmai ar vairākiem ārējiem
blokiem)
Uzstādītāja un lietotāja uzziņu grāmata
77

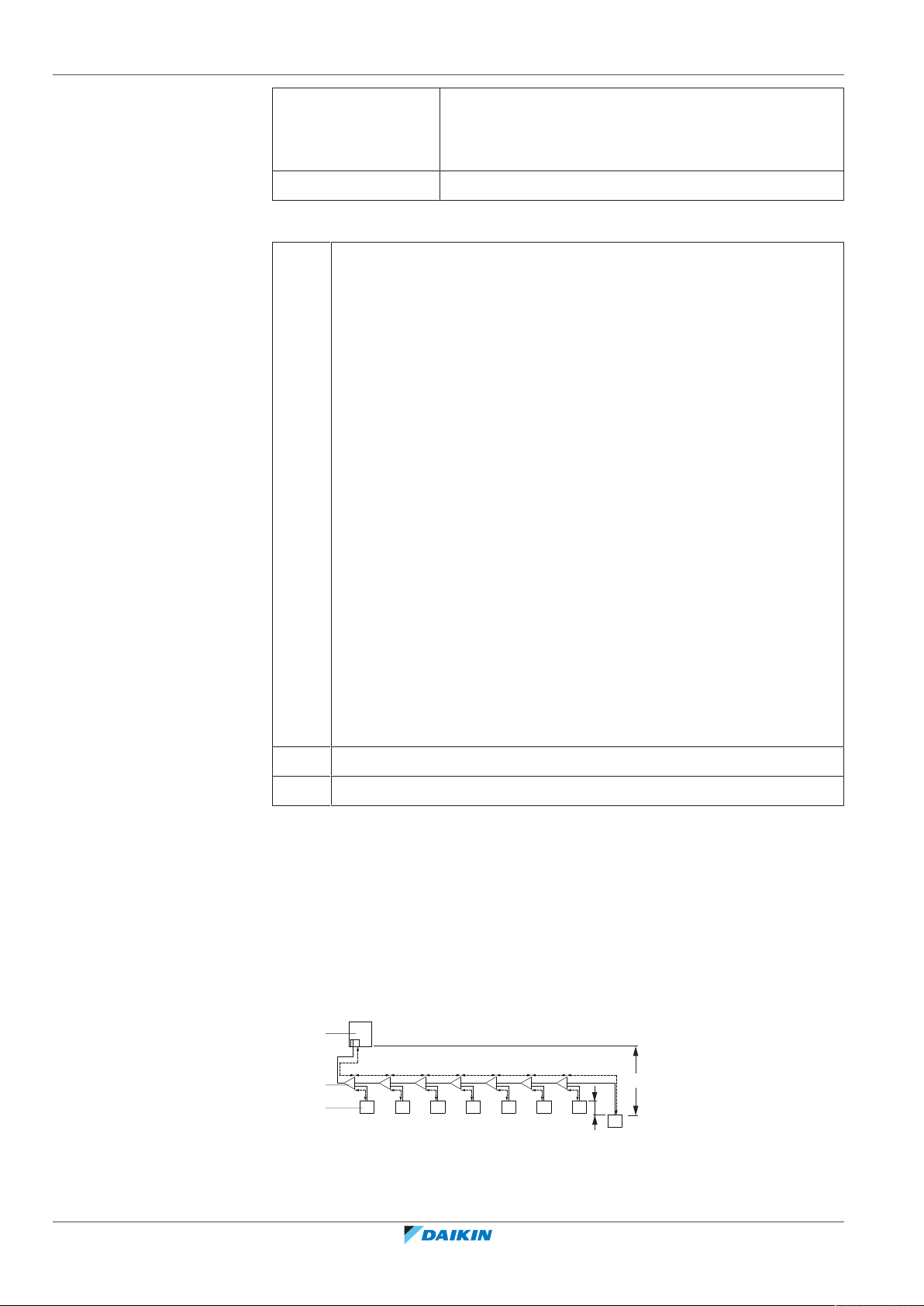

18 | Cauruļu uzstādīšana
H1
1
2
3
a
A
h i j k l m n
B C D E F G
pb c d e f
1 2 3 4 5 6 7
8
g
H2
Pašreizējais
cauruļvada garums
10m
3.piemērs
▪ r, s, t≤10m; u≤5m
Attiecīgais garums 13m
Maksimālā pieļaujamā augstumu starpība
H1 ≤50m (40m) (ja ārējie bloki ir zemāk par iekšējiem blokiem)
Nosacītais pagarinājums līdz 90m ir iespējams bez papildu izvēles
komplekta:
▪ Ja ārējie atrodas augstāk nekā iekšējie bloki, iespējams pagarinājums
līdz 90m un jābūt izpildītiem 2nosacījumiem:
- Šķidruma cauruļvadu izmēra palielināšana (skat. tabumu
"Palielināšana" "E: Cauruļvads starp aukstumaģenta cauruļvada
sazarojuma komplektu un iekšējo bloku"[472]).
- Nepieciešams īpašs ārējā bloka iestatījums (sk. [2‑49] "2. režīms:
Lauka iestatījumi"[4122]).
▪ Ja ārējie atrodas zemāk nekā iekšējie bloki, iespējams pagarinājums līdz
90m un jābūt izpildītiem 6nosacījumiem:
- 40~60m: minimālais pievienoto savienojumu koeficients: 80%.
- 60~65m: minimālais pievienoto savienojumu koeficients: 90%.
- 65~80m: minimālais pievienoto savienojumu koeficients: 100%.
- 80~90m: minimālais pievienoto savienojumu koeficients: 110%.
- Šķidruma cauruļvadu izmēra palielināšana (skat. tabumu
"Palielināšana" "E: Cauruļvads starp aukstumaģenta cauruļvada
sazarojuma komplektu un iekšējo bloku"[472]).
- Nepieciešams īpašs ārējā bloka iestatījums (sk. [2‑35] "2. režīms:
Lauka iestatījumi"[4122]).
H2 ≤30m
H3 ≤5m
Maksimālais pieļaujamais garums pēc sazarojuma
Cauruļvada garums no aukstumaģenta pirmā sazarojuma komplekta līdz iekštelpu
blokam ≤40 m.
1.1. piemērs: bloks 8: b+c+d+e+f+g+p≤40m
1.2. piemērs: bloks 6: b+h≤40m, bloks 8: i+k≤40m
1.3. piemērs: bloks 8: i≤40m
Tomēr pagarinājums ir iespējams, ja izpildīti visi tālāk minētie nosacījumi. Šajā
gadījumā ierobežojumu var pagarināt līdz 90m.
Uzstādītāja un lietotāja uzziņu grāmata
78
1 Ārējais bloks
2 REFNET savienojumi (A~G)
3 Iekšējie bloki (1~8)
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
18 | Cauruļu uzstādīšana
a
A
h i j k l m n
B C D E F G
p
b c d e f
1 2 3 4 5 6 7
8
g
H1
H2
a
b
c d e f
i
k
j
g h
A B
1 2 3 4 5 6
7 8
H1
H2
Nosacījumi:
a Cauruļvada garums starp visiem iekšējiem blokiem un tuvāko sazarojuma
komplektu ir ≤40m.
Piemērs: h, i, j … p≤40m
b Gāzes un šķidruma cauruļu izmēru nepieciešams palielināt, ja cauruļvadu
garums starp pirmo sazarojuma komplektu un tālāko iekšējo bloku pārsniedz
40m.
Ja palielinātais cauruļu izmērs ir lielāks par galvenā cauruļvada cauruļu
izmēru, tad jāpalielina arī galvenā cauruļvada cauruļu izmērs.
Cauruļu izmēru palielina šādi:
9,5 → 12,7; 12,7 → 15,9; 15,9 → 19,1; 19,1 → 22,2; 22,2 → 25,4
31,8
(a)
; 34,9 → 38,1
(a)
(a) Ja palielinātais izmērs NAV pieejams, jums jāizmanto standarta izmērs.
Izmēri, kas lielāki par palielināto izmēru, NAV atļauti. Bet arī tad, ja
izmantojat standarta izmēru, jūs varat palielināt maksimālo pieļaujamo
cauruļvada garumu pēc pirmā sazarojuma, ja atbilst visi pārējie nosacījumi.
Piemērs: bloks8: b+c+d+e+f+g+p≤90m un b+c+d+e+f+g>40m; palieliniet
cauruļu b, c, d, e, f, g izmēru.
(a)
; 28,6 →
c Ja tiek palielināts cauruļvada izmērs (posmsb), cauruļvada garums jārēķina
dubulti (izņemot galveno cauruļvadu un caurules, kurām nav palielināts
izmērs).
Kopējam cauruļvada garumam jāiekļaujas norādītajās robežās (skat. augstāk
tabulu).
Piemērs: a+b×2+c×2+d×2+e×2+f×2+g×2+h+i+j+k+l+m+n+p≤1000m (500m).
d Cauruļvada garuma starpība starp tuvāko iekšējo bloku (no pirmā
sazarojuma) un ārējo bloku un starp tālāko iekšējo bloku un ārējo bloku ir
≤40m.
Piemērs: Tālākais iekšējais bloks 8. Tuvākais iekšējais bloks 1 → (a+b+c+d+e+f
+g+p)–(a+h)≤40m.
18.1.7 Cauruļvada garums: VRV DX un Hydrobox
Sistēmai, kurā ir VRVDX iekšējie bloki un Hydrobox:
Sistēmas uzbūve
Piemērs Apraksts
1.piemērs
Sazarojums ar REFNET
savienojumu
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
2.piemērs
Sazarojums ar REFNET
savienojumu un REFNET
kolektoru
Uzstādītāja un lietotāja uzziņu grāmata
79
18 | Cauruļu uzstādīšana
a
c
b d e fig h
1 2 3 4 5 6 7
8
H1
H2
Piemērs Apraksts
3.piemērs
1~7 VRVDX iekšējie bloki
8 Hydrobox bloks (HXY080/125)
Maksimālais pieļaujamais garums
Starp ārējo un iekšējiem blokiem.
Pašreizējais cauruļvada
garums
135m
1.piemērs:
▪ a+b+c+d+e+f+g+p≤135 m
▪ a+b+c+d+k≤135m
2.piemērs:
▪ a+i+k≤135m
▪ a+b+e≤135m
3.piemērs:
▪ a+i≤135m
Sazarojums ar REFNET
kolektoru
▪ a+d≤135m
Attiecīgais garums
Kopējais cauruļvadu
garums
(a)
160m
300m
3.piemērs:
▪ a+b+c+d+e+f+g+h+i≤300m
(a)
Pieņemam attiecīgo cauruļvada garumu REFNET savienojumam=0,5m un REFNET
kolektoram=1m (attiecīgā cauruļvada garuma, nevis aukstumaģenta uzpildes daudzuma
aprēķinu nolūkiem).
Maksimālā pieļaujamā augstuma starpība (Hydrobox iekšējam blokam)
H1 ≤50m (40m) (ja ārējie bloki ir zemāk par iekšējiem blokiem)
H2 ≤15m
Maksimālais pieļaujamais garums pēc sazarojuma
Cauruļvada garums no aukstumaģenta pirmā sazarojuma komplekta līdz iekštelpu
blokam ≤40 m.
1.piemērs: bloks 8: b+c+d+e+f+g+p≤40m
2.piemērs: bloks 6: b+h≤40m, bloks 8: i+k≤40m
3.piemērs: bloks 8: i≤40m, bloks 2: c≤40m
18.1.8 Cauruļvada garums: VRV DX un RA DX
Uzstādītāja un lietotāja uzziņu grāmata
80
Sistēmai, kurā ir VRVDX iekšējie bloki un RADX iekšējie bloki:
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
Sistēmas uzbūve
H5
H4
a
c
fe
h
H1
BP1 6
i
j
g
b d
A B
7
k
l
BP2
5
4
321
H2
H6
Kolektors
BP bloks
1~5 RADX iekšējie bloki
6,7 VRVDX iekšējie bloki
Maksimālais pieļaujamais garums
▪ Starp ārējo bloku un iekšējo bloku.
18 | Cauruļu uzstādīšana
Pašreizējais cauruļvada
garums
100m
Piemērs:
a+b+g+l≤100m
Attiecīgais garums
Kopējais cauruļvadu
garums
(a)
120m
250m
Piemērs:
a+b+d+g+l+k+c+e+f+h+i+j≤250m
(a)
Pieņemam attiecīgo cauruļvada garumu REFNET savienojumam=0,5m un REFNET
kolektoram=1m (attiecīgā cauruļvada garuma, nevis aukstumaģenta uzpildes daudzuma
aprēķinu nolūkiem).
▪ Starp BP (sazarojuma nodrošināšanas) bloku un iekšējo bloku.
Iekšējā bloka jaudas rādītājs Caurules garums
<60 2~15m
60 2~12m
71 2~8m
Piezīme: Minimālais pieļaujamais garums starp ārējo bloku un pirmo
aukstumaģenta sazarojuma komplektu>5 m (var notikt aukstumaģenta trokšņa
pārnese no ārējā bloka).
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
Piemērs: a>5m
Maksimālā pieļaujamā augstumu starpība
H1 ≤50m (40m) (ja ārējie bloki ir zemāk par iekšējiem blokiem)
H2 ≤15m
H4 ≤40m
H5 ≤15m
H6 ≤5m
Uzstādītāja un lietotāja uzziņu grāmata
81
18 | Cauruļu uzstādīšana
a
b
b
a
b
a
a
b
a
b
b
a
a
a
b b b
a
b b b
a
b
a
b
a
b
18.1.9 Vairāki ārējie bloki: Iespējamie izvietojumi
Maksimālais pieļaujamais garums pēc sazarojuma
Cauruļvada garums no aukstumaģenta pirmā sazarojuma komplekta līdz iekštelpu
blokam ≤50m.
Piemērs: b+g+l≤50m
Ja cauruļvada garums starp pirmo sazarojumu un BP bloku vai VRVDX iekšējo bloku
ir lielāks par 20m, tad nepieciešams palielināt gāzes un šķidruma cauruļu izmērus
starp pirmo sazarojumu un BP bloku vai VRV DX iekšējo bloku. Ja palielinātais
cauruļu diametrs pārsniedz cauruļvada diametru pirms pirmā sazarojuma
komplekta, tad arī otrajam nepieciešams palielināt šķidruma un gāzes cauruļu
izmērus.
▪ Cauruļvadi starp ārējiem blokiem jāierīko līmeniski vai viegli uz augšu, lai novērstu
eļļas sakrāšanos cauruļvados.
1.modelis
a Uz iekšējo bloku
b Cauruļvadi starp ārējiem blokiem
NAV atļauts (eļļa paliek cauruļvados)
Atļauts
2.modelis
▪ Lai novērstu eļļas sakrāšanos tālākajā ārējā blokā, vienmēr savienojiet
noslēgvārstu un cauruļvadu starp ārējiem blokiem, kā tas zemāk parādīts 4
pareizo iespēju attēlā.
Uzstādītāja un lietotāja uzziņu grāmata
82
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10

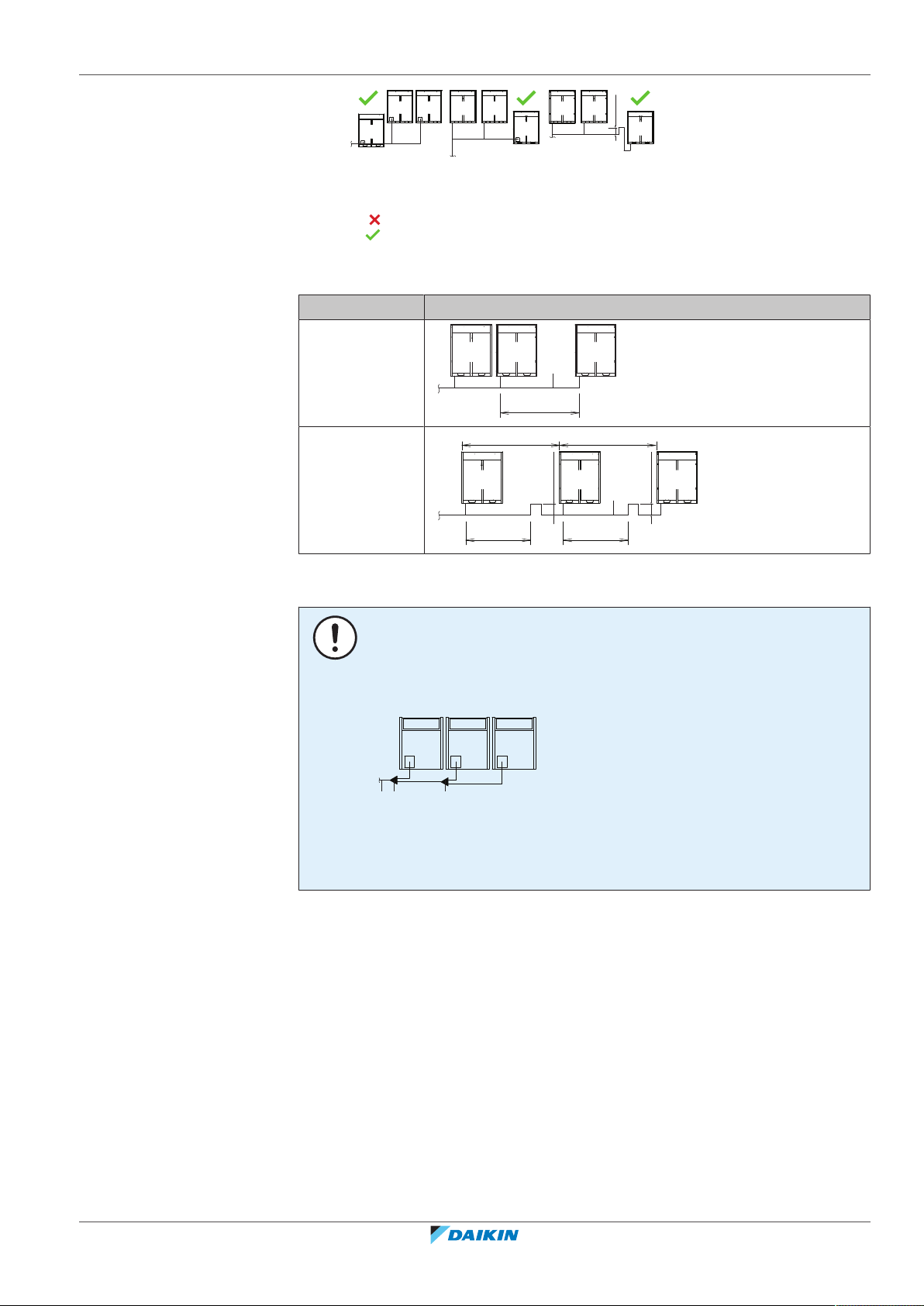

18 | Cauruļu uzstādīšana
a
a
a
≥200 mm
a
b
≤2 m
a
≤2 m ≤2 m
≥200 mm
≥200 mm
b
>2 m >2 m
A B C
a b c
a Uz iekšējo bloku
b Eļļa sakrājas tālākajā ārējā blokā, kad sistēma pārtrauc darbu
NAV atļauts (eļļa paliek cauruļvados)
Atļauts
▪ Ja cauruļvadu garums starp ārējiem blokiem pārsniedz 2 m, izveidojiet 200 mm
vai lielāku gāzes caurules pacēlumu uz 2m, sākot no komplekta.
Ja Tad
≤2m
>2m
a Uz iekšējo bloku
b Cauruļvadi starp ārējiem blokiem
PAZIŅOJUMS
Aukstumaģenta cauruļu savienošanā starp ārējiem blokiem uzstādīšanas laikā ir
ierobežojumi, ja sistēmā ir vairāki ārējie bloki. Uzstādiet atbilstoši tālāk norādītajiem
ierobežojumiem. Ārējo bloku A, B un C jaudai ir jāatbilst šādiem ierobežojumiem:
A≥B≥C.
a Uz iekšējiem blokiem
b Cauruļvadu komplekts vairāku ārējo bloku savienojumiem (pirmais sazarojums)
c Cauruļvadu komplekts vairāku ārējo bloku savienojumiem (otrais sazarojums)
18.2 Aukstumaģenta cauruļvada pievienošana
18.2.1 Aukstumaģenta cauruļvadu savienošana
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
Pirms aukstumaģenta cauruļvada savienošanas pārliecinieties, ka ārējais un iekšējie
bloki ir uzstādīti.
Aukstumaģenta cauruļvadu savienošanu veic šādi:
▪ Aukstumaģenta cauruļvadu ievilkšana un savienošana ar ārējo bloku
▪ Ārējā bloka aizsargāšana pret piesārņojumiem
▪ Pievienojiet aukstumaģenta cauruļvadu pie iekšējā bloka (sk. iekšējā bloka
uzstādīšanas rokasgrāmatu)
Uzstādītāja un lietotāja uzziņu grāmata
83
18 | Cauruļu uzstādīšana
18.2.2 Drošības pasākumi, savienojot aukstumaģenta cauruļvadus
▪ Vairāku savienojumu cauruļvadu komplekta pievienošana
▪ Aukstumaģenta sazarojuma komplekta savienošana
▪ Ievērojiet norādījumus par šādām operācijām:
- Lodēšana
- Noslēgvārstu izmantošana
- Saspiesto cauruļu noņemšana
PAZIŅOJUMS
Gādājiet, lai ārējie cauruļvadi NEBŪTU noslogoti.
BRĪDINĀJUMS
Pārbaužu laikā NEKAD nelietojiet produktā spiedienu, kas ir lielāks par maksimālo
pieļaujamo spiedienu (kas norādīts datu plāksnītē uz iekārtas).
BRĪDINĀJUMS
Veiciet pietiekamus drošības pasākumus aukstumaģenta noplūdes gadījumā. Ja
noplūst aukstumaģenta gāze, nekavējoties izvēdiniet telpu. Iespējamie riski:
▪ Pārāk liela aukstumaģenta koncentrācija slēgtā telpā var izraisīt skābekļa
trūkumu.
▪ Ja gāzveida aukstumaģents nonāk saskarē ar uguni, var rasties indīga gāze.
BRĪDINĀJUMS
VIENMĒR veiciet aukstumaģenta atgūšanu. NEPIEĻAUJIET aukstumaģenta noplūdi
apkārtējā vidē. Izmantojiet vakuumsūkni, lai atgaisotu iekārtu.
▪ Izmantojiet ar fosforskābi deoksidētas vienlaidu vara caurules.
PAZIŅOJUMS
Kad visas caurules ir savienotas, pārbaudiet, vai nav gāzes noplūdes. Gāzes noplūdes
noteikšanai izmantojiet slāpekli.
18.2.3 Vairāki ārējie bloki: Izsitamās atveres
Savienojums Apraksts
Priekšējais savienojums Atbrīvojiet izsitamās atveres priekšējā plāksnē, lai
izveidotu savienojumu.
Uzstādītāja un lietotāja uzziņu grāmata
84
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
Savienojums Apraksts
a b
c
c
b
a
Apakšējais savienojums Atbrīvojiet izsitamās atveres apakšējā rāmī un ievelciet
18.2.4 Aukstumaģenta cauruļvadu ievilkšana
Aukstumaģenta cauruļvadu var pievienot blokam no priekšas vai no sāniem (kad
ievelk no apakšas), kā parādīts zemāk attēlā.
18 | Cauruļu uzstādīšana
cauruļvadu apakšā.
a Kreisās puses savienojums
b Priekšējais savienojums
c Labās puses savienojums
Sānu savienojuma gadījumā jāatbrīvo izsitamā atvere apakšējā plāksnē:
a Lielā izsitamā atvere
b Urbis
c Urbšanas vietas
PAZIŅOJUMS
Piesardzības pasākumi, strādājot ar izsitamajām atverēm:
▪ Nesabojājiet korpusu.
▪ Pēc izsitamo atveru izlaušanas iesakām iztīrīt atveres un nokrāsot gan malas, gan
virsmu gar malām ar remonta krāsu, lai novērstu koroziju.
▪ Ievelkot elektriskos vadus cauri izsitamajām atverēm, aptiniet vadus ar izolācijas
lenti, lai pasargātu tos no bojājumiem.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
18.2.5 Dzesēšanas šķidruma cauruļu pievienošana ārpus telpām uzstādāmajai iekārtai
INFORMĀCIJA
Visas bloku starpsavienojumu caurules ir ārējie piederumi, izņemot piederumu
caurules.
Uzstādītāja un lietotāja uzziņu grāmata
85
18 | Cauruļu uzstādīšana
1
1
1
1
2 2
≤Ø25.4 >Ø25.4
a
a
A B
7.5°
7.5°
>120 mm
>500 mm
PAZIŅOJUMS
Drošības pasākumi, savienojot ārējos cauruļvadus. Pievienojiet cietlodes materiālu,
kā parādīts attēlā.
PAZIŅOJUMS
▪ Veicot cauruļvada uzstādīšanu, noteikti izmantojiet komplektā iekļautās papildu
caurules.
▪ Gādājiet, lai objektā uzstādītie cauruļvadi nesaskartos ar citām caurulēm,
apakšējo paneli un sānu paneli. Jo īpaši apakšas un sānu savienojumu gadījumā
aizsargājiet caurules ar piemērotu izolāciju, lai novērstu to saskari ar korpusu.
Savienojiet noslēgvārstus ar ārējo cauruļvadu, izmantojot piederumu caurules, kas
ir iekārtas komplektā.
Savienojumu ierīkošana ar sazarojumu komplektiem ir uzstādītāja uzdevums
(ārējais cauruļvads).
18.2.6 Vairāku savienojumu cauruļvadu komplekta pievienošana
PAZIŅOJUMS
Nepareizas uzstādīšanas gadījumā ir iespējama ārējā bloka darbības atteice.
▪ Savienojumi jāuzstāda horizontāli, lai brīdinājuma uzlīme uz savienojuma (a) būtu
augšpusē.
- Savienojuma slīpums nedrīkst pārsniegt 7,5° (skat.A).
- Savienojumu nedrīkst uzstādīt vertikāli (skat.B).
a Brīdinājuma uzlīme
NAV atļauts
Atļauts
▪ Pārliecinieties, ka savienojumam pievienotais cauruļvads visā garumā ir pilnīgi
taisns vairāk nekā 500mm. Tikai tad, ja ir pievienots vairāk nekā 120mm taisns
cauruļvads, var nodrošināt vairāk nekā 500mm taisnu posmu.
Uzstādītāja un lietotāja uzziņu grāmata
86
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
18.2.7 Aukstumaģenta sazarojuma komplekta savienošana
A
B
±
3
0
°
a
b
c
a
a
Par aukstumaģenta sazarojuma komplekta uzstādīšanu skat. uzstādīšanas
komplekta rokasgrāmatu.
▪ Uzstādiet REFNET savienojumu tādā veidā, lai tas sazarojas vai nu horizontāli, vai
vertikāli.
▪ Uzstādiet REFNET savienojumu tādā veidā, lai tas sazarojas horizontāli.
18 | Cauruļu uzstādīšana
a Horizontālā virsma
b REFNET savienojums uzstādīts vertikāli
c REFNET savienojums uzstādīts horizontāli
18.2.8 Aizsardzība pret piesārņošanu
Nodrošiniet cauruļvadu aizsardzību saskaņā ar norādījumiem tabulā, lai novērstu
netīrumu, šķidrumu vai putekļu iekļūšanu cauruļvados.
Mērvienība Uzstādīšanas periods Aizsardzības metode
Āra iekārta >1mēnesis Savelciet cauruli
Iekštelpu iekārta Neatkarīgi no perioda
Cauruļu un vadu šķērsojumu atveres jānoslēdz ar blīvēšanas materiālu (ārējie
piederumi), jo pretējā gadījumā samazināsies iekārtas jauda, turklāt iekārtā varēs
iekļūt sīki dzīvnieki.
Piemērs: cauruļvada ievilkšana caur priekšpusi.
<1mēnesis Savelciet cauruli vai
izmantojiet lenti
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
a Aizveriet zonas, kas apzīmētas ar " ". (Kad cauruļvadu ievelk caur priekšējo
paneli.)
▪ izmantojiet tikai tīras caurules.
▪ Kad noņemat atskarpes, caurules galu turiet, vērstu uz leju.
▪ Virzot cauruli cauri sienai, aizsedziet caurules galu, lai tajā neiekļūtu putekļi un/
vai netīrumi.
Uzstādītāja un lietotāja uzziņu grāmata
87
18 | Cauruļu uzstādīšana
1
1
1
1
2 2
≤Ø25.4 >Ø25.4
a b c d e
f
f
c
d
a
b
18.2.9 Cauruļu galu cietlodēšana
PAZIŅOJUMS
Drošības pasākumi, savienojot ārējos cauruļvadus. Pievienojiet cietlodes materiālu,
kā parādīts attēlā.
▪ Lodējot izpūtiet slāpekli, lai novērstu oksidēta pārklājuma veidošanos caurules
iekšienē. Šis pārklājums negatīvi ietekmē dzesēšanas sistēmas vārstus un
kompresorus un traucē normālu darbību.
▪ Iestatiet 20kPa (0,2bāri) lielu slāpekļa spiedienu (spiediens jūtams uz jūsu ādas),
izmantojot spiedienu samazinošu vārstu.
a Dzesētāja cauruļu likšana
b Daļa, kas jālodē
c Piestiprināšana
d Manuālais vārsts
e Spiedienu samazinošs vārsts
f Slāpeklis
▪ Lodējot cauruļu savienojumus, NEIZMANTOJIET antioksidantus.
Nogulsnes var aizdambēt caurules un bojāt aprīkojumu.
▪ Lodējot vara dzesētāja caurules, NEIZMANTOJIET kušņus. Izmantojiet fosfora vara
lodējuma pildījuma sakausējumu (BCuP), kurā nav nepieciešami kušņi.
Kušņi ļoti negatīvi ietekmē dzesētāja cauruļu sistēmas. Piemēram, ja izmanto uz
hlora bāzes veidotus kušņus, tiks izraisīta caurules korozija, it īpaši tad, ja kušņi
satur fluoru, tiks sabojāta dzesētāja eļļa.
▪ Vienmēr pasargājiet apkārt esošās virsmas (piemēram, izolācijas putas) no
karstuma lodēšanas laikā.
18.2.10 Noslēgšanas vārsta un apkopes pieslēgvietas izmantošana
Noslēgšanas vārsta izmantošana
Jāņem vērā šādi norādījumi:
▪ Pārliecinieties, ka iekārtas darbības laikā visi noslēgvārsti ir atvērti.
Uzstādītāja un lietotāja uzziņu grāmata
88
▪ Gāzes un šķidruma noslēgvārsti ir aizvērti rūpnīcā.
▪ Tālāk attēlos ir norādīti noslēgšanas vārsta vadības detaļu nosaukumi.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
a Apkopes atvere un tās vāks
a b
cde
b Noslēgvārsts
c Ārējā cauruļvada savienojums
d Noslēgvārsta vāks
a Apkopes atvere
b Noslēgvārsta vāks
c Sešstūra atvere
d Tapa
e Vārsta ligzda
▪ NEIZMANTOJIET pārmērīgu spēku, rīkojoties ar noslēgvārstu. Pretējā gadījumā
var tikt sabojāts vārsta korpuss.
Noslēgšanas vārsta atvēršana
1 Noņemiet noslēgvārsta vāku.
2 Ievietojiet sešstūra atslēgu noslēgvārstā un pagrieziet noslēgvārstu pretēji
pulksteņa rādītāju kustības virzienam.
18 | Cauruļu uzstādīšana
Noslēgšanas vārsta aizvēršana
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
3 Pārtrauciet griešanu, kad noslēgvārstu vairs nevar tālāk pagriezt.
4 Uzstādiet noslēgvārsta vāku.
Rezultāts: Tagad vārsts ir atvērts.
Lai pilnīgi atvērtu Ø19,1~Ø25,4 mm noslēgvārstu, grieziet sešstūra uzgriežņu
atslēgu, līdz ir sasniegts griezes moments no 27 līdz 33N•m.
Nepiemērots griezes moments var izraisīt aukstumaģenta noplūdi un noslēgvārsta
vāka bojājumu.
PAZIŅOJUMS
Ievērojiet, ka norādītais griezes momenta diapazons ir derīgs tikai noslēgvārstiem ar
Ø19,1~Ø25,4mm atveri.
1 Noņemiet noslēgvārsta vāku.
2 Ievietojiet sešstūra atslēgu noslēgvārstā un grieziet noslēgvārstu pulksteņa
rādītāju kustības virzienā.
Uzstādītāja un lietotāja uzziņu grāmata
89

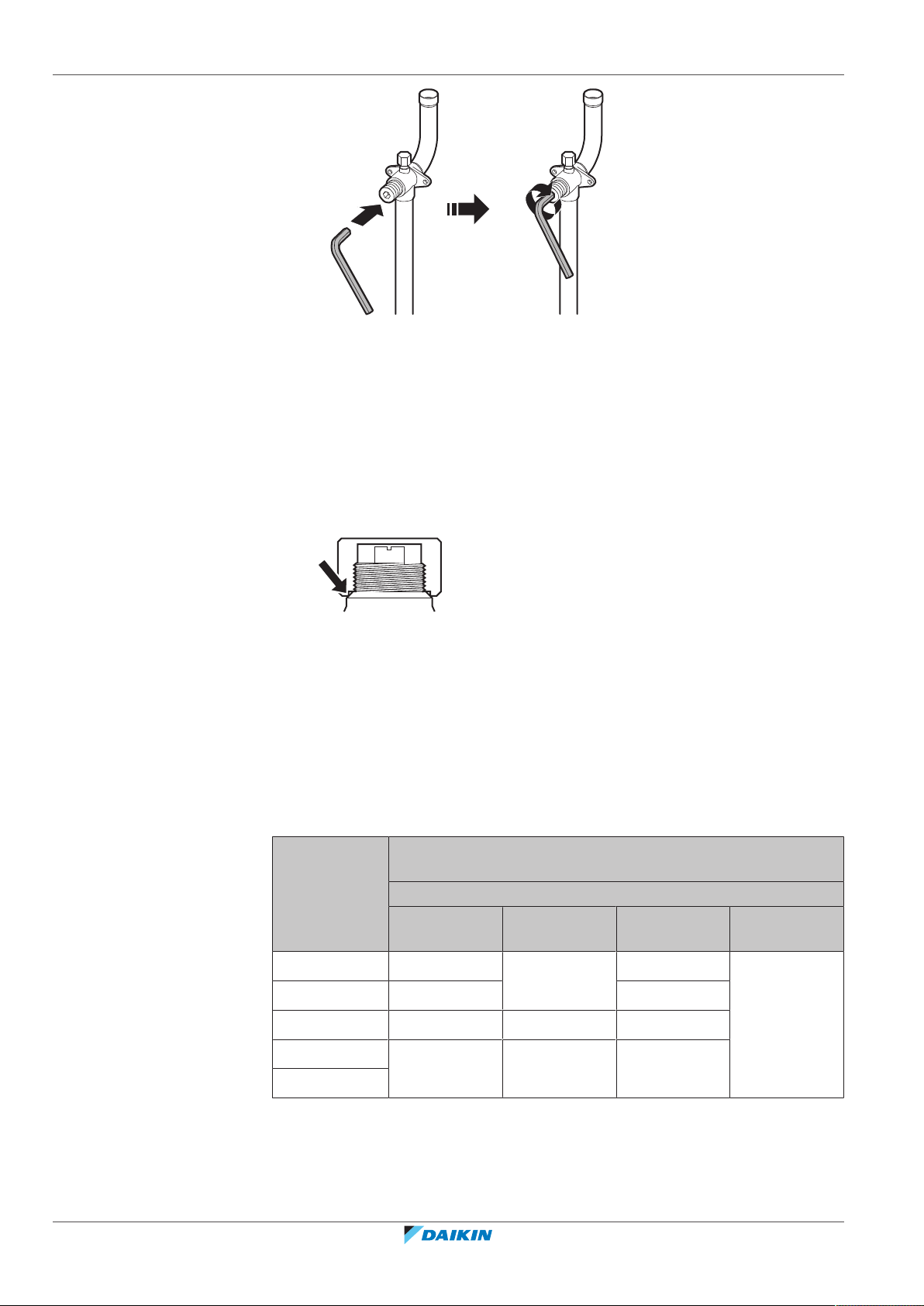

18 | Cauruļu uzstādīšana
Noslēgšanas vārsta vāciņa lietošana
3 Pārtrauciet griešanu, kad noslēgvārstu vairs nevar tālāk pagriezt.
4 Uzstādiet noslēgvārsta vāku.
Rezultāts: Tagad vārsts ir aizvērts.
▪ Noslēgvārsta vāciņam ir blīve, kuru norāda bultiņa. NEDRĪKST to sabojāt.
▪ Pēc noslēgvārsta atvēršanas vai aizvēršanas stingri pievelciet noslēgvārsta vāciņu
un pārbaudiet, vai nav aukstumaģenta noplūdes. Pievilkšanas griezes momentu
skatiet tālāk tabulā.
Apkopes atveres apkalpošana
▪ Vienmēr izmantojiet aukstumaģenta šļūteni ar vārsta depresora tapu, jo apkopes
atvere ir Šrādera ventilis.
▪ Pēc apkopes atveres apkalpošanas stingri pievelciet apkopes atveres vāciņu.
Pievilkšanas griezes momentu skatiet tālāk tabulā.
▪ Pēc apkopes atveres vāciņa pievilkšanas pārbaudiet, vai nav aukstumaģenta
noplūdes.
Pievilkšanas griezes moments
Noslēgvārsta
izmērs (mm)
Ø9,5 5,4~6,6 4mm 13,5~16,5 11,5~13,9
Ø12,7 8,1~9,9 18,0~22,0
Ø15,9 13,5~16,5 6mm 23,0~27,0
Ø19,1 27,0~33,0 8mm 22,5~27,5
Ø25,4
Pievilkšanas griezes moments, N•m (griezt pulksteņa rādītāju
kustības virzienā, lai aizvērtu)
Tapa
Vārsta korpuss Sešstūra
atslēga
Vāks (vārsta
vāks)
Apkopes
atvere
Uzstādītāja un lietotāja uzziņu grāmata
90
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
18.2.11 Savērpta cauruļvada noņemšana
p<p
>
R410AN2
b c e
a
f g
d
A B
BRĪDINĀJUMS
Noslēgvārstā palikusi gāze vai eļļa var noraut savērpto cauruļvadu.
Ja pareizi NEIZPILDA šos norādījumus, tad ir iespējami materiālie zaudējumi vai
traumas, kam atkarībā no apstākļiem var būt nopietnas sekas.
Veiciet šādu procedūru, lai noņemtu savērpto cauruļvadu:
1 Pārliecinieties, ka noslēgvārsti ir pilnībā noslēgti.
2 Vakuuma/atguves sūkni caur kolektoru pievienojiet pie visu noslēgvārstu
apkopes atveres.
18 | Cauruļu uzstādīšana
a Spiediena reduktora vārsts
b Slāpeklis
c Svari
d Aukstumaģenta R410A tvertne (sifona sistēma)
e Vakuumsūknis
f Šķidruma cauruļvada noslēgvārsts
g Gāzes cauruļvada noslēgvārsts
A A vārsts
B B vārsts
3 Atgūstiet gāzi un eļļu no savērptā cauruļvada, izmantojot atguves ierīci.
UZMANĪBU!
Neizlaidiet gāzi atmosfērā.
4 Kad gāze un eļļa ir atgūta no savērptā cauruļvada, atvienojiet uzpildes šļūteni
un aizveriet apkopes atveres.
5 Nogrieziet gāzes, šķidruma un izlīdzināšanas noslēgvārstu cauruļu apakšdaļu
līdz ar melno līniju. Izmantojiet piemērotu instrumentu (piemēram, cauruļu
griezēju).
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
Uzstādītāja un lietotāja uzziņu grāmata
91
18 | Cauruļu uzstādīšana
Vai darbi ar aukstumaģenta
cauruļvadu ir pabeigti?
Vai iekšējie bloki un/vai ārējais
bloks jau ir ieslēgts?
Izmantojiet procedūru:
"2. paņēmiens: Pēc
iedarbināšanas".
Pabeidziet darbu ar
cauruļvadu.
Izmantojiet procedūru:
"1. paņēmiens: Pirms
iedarbināšanas (parastais
paņēmiens)".
Jā
Nē
Nē
Jā
18.3 Dzesēšanas šķidruma cauruļu pārbaude
18.3.1 Aukstumaģenta cauruļvadu pārbaude
BRĪDINĀJUMS
Savērpto cauruļvadu NEDRĪKST noņemt ar cietlodēšanas palīdzību.
Noslēgvārstā palikusi gāze vai eļļa var noraut savērpto cauruļvadu.
6 Ja atguve nav bijusi pilnīga, pagaidiet, kamēr iztek visa eļļa, un tikai tad
turpiniet cauruļvada savienošanu.
Ļoti svarīgi, lai visi darbi ar aukstumaģenta cauruļvadiem tiktu paveikti pirms bloka
(ārējā vai iekšējā) iedarbināšanas. Kad blokus iedarbina, sāk darboties
paplašinājumvārsti. Tas nozīmē, ka šie vārsti noslēdzas.
1. paņēmiens: Pirms iedarbināšanas
Ja sistēma vēl nav iedarbināta, tad nav nepieciešams speciāli veikt noplūdes testu
un vakuuma žāvēšanu.
2. paņēmiens: Pēc iedarbināšanas
Ja sistēma jau ir iedarbināta, aktivizējiet iestatījumu [2‑21] (skat. "Piekļuve 1.vai
2. režīmam" [4 118]). Šis iestatījums atver ārējos paplašinājumvārstus, lai
nodrošinātu aukstumaģenta cauruļvada izmantošanu un ļautu veikt noplūdes testu
un vakuuma žāvēšanu.
PAZIŅOJUMS
Kad ārējie paplašinājumvārsti noslēdzas, nav iespējams noplūdes tests un ārējo
cauruļvadu un iekšējo bloku vakuuma žāvēšana.
BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS
Uzstādītāja un lietotāja uzziņu grāmata
92
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
18 | Cauruļu uzstādīšana
PAZIŅOJUMS
Pārliecinieties, ka visi pie ārējā bloka pievienotie iekšējie bloki ir ieslēgti.
PAZIŅOJUMS
Pagaidiet pirms iestatījuma [2‑21] piemērošanas, līdz ārējais bloks ir pabeidzis
inicializāciju.
Noplūdes tests un vakuuma žāvēšana
Aukstumaģenta cauruļvadu pārbaudi veic šādi:
▪ Pārbauda, vai aukstumaģenta cauruļvadiem nav noplūdes.
▪ Veic vakuuma žāvēšanu, lai pilnīgi likvidētu mitrumu, gaisu vai slāpekli
aukstumaģenta cauruļvados.
Ja iespējams, ka dzesētāja caurulēs ir mitrums (piemēram, caurulēs varētu būt
iekļuvis ūdens), vispirms veiciet vakuumžāvēšanu, līdz viss mitrums tiek likvidēts.
Visi iekārtas cauruļvadi fabrikā ir pārbaudīti, vai tiem nav noplūdes.
Jāpārbauda tikai uz vietas uzstādītie aukstumaģenta cauruļvadi. Tādēļ pirms
noplūdes pārbaudes vai vakuuma žāvēšanas pārliecinieties, ka visi ārējā bloka
noslēgšanas vārsti ir stingri aizvērti.
PAZIŅOJUMS
Pirms noplūdes pārbaudes un vakuuma žāvēšanas pārliecinieties, ka visi (uz vietas
uzstādīto) cauruļvadu vārsti ir ATVĒRTI (nevis ārējā bloka noslēgšanas vārsti!).
Plašāku informāciju par vārstu stāvokli skatiet "Aukstumaģenta cauruļvadu
pārbaudīšana: shēma"[494].
18.3.2 Aukstumaģenta cauruļvadu pārbaudīšana: vispārīgi norādījumi
Vakuuma sūkni caur kolektoru pievienojiet pie visu noslēgvārstu apkopes atveres,
lai palielinātu efektivitāti (skat. "Aukstumaģenta cauruļvadu pārbaudīšana:
shēma"[494]).
PAZIŅOJUMS
Izmantojiet 2 pakāpju vakuumsūkni ar pretvārstu vai elektromagnētisko vārstu, kas
var pazemināt spiedienu līdz –100,7kPa (–1,007bar) (5Torr absolūti).
PAZIŅOJUMS
Pārliecinieties, ka sūkņa eļļa neieplūst sistēmā no pretējās puses, kad sūknis
nedarbojas.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
PAZIŅOJUMS
NEVEICIET atgaisošanu ar aukstumaģentu. Izmantojiet vakuumsūkni, lai atgaisotu
iekārtu.
Uzstādītāja un lietotāja uzziņu grāmata
93
18 | Cauruļu uzstādīšana
p<p
>
R410AN2
C
b c e
a
g
f
d
A B
18.3.3 Aukstumaģenta cauruļvadu pārbaudīšana: shēma
a Spiediena reduktora vārsts
b Slāpeklis
c Svari
d Aukstumaģenta R410A tvertne (sifona sistēma)
e Vakuumsūknis
f Šķidruma cauruļvada noslēgvārsts
g Gāzes cauruļvada noslēgvārsts
A A vārsts
B B vārsts
C C vārsts
Vārsts Vārsta stāvoklis
A vārsts Atvērts
B vārsts Atvērts
C vārsts Atvērts
Šķidruma cauruļvada noslēgvārsts Aizvērts
Gāzes cauruļvada noslēgvārsts Aizvērts
PAZIŅOJUMS
Iekštelpu blokiem un to savienojumiem vajadzīga arī noplūdes un vakuuma
pārbaude. Pārliecinieties, ka visu (uz vietas uzstādīto) cauruļvadu vārsti ir atvērti.
Detalizētu informāciju skatiet iekšējā bloka uzstādīšanas rokasgrāmatā. Noplūdes
tests un vakuuma žāvēšana jāveic pirms bloka pieslēgšanas pie strāvas. Ja ne, tad
skat. arī diagrammu iepriekš šajā nodaļā (skat. "Aukstumaģenta cauruļvadu
pārbaude"[492]).
18.3.4 Noplūdes pārbaudes veikšana
Noplūdes pārbaude jāveic atbilstoši EN378‑2 specifikācijām.
Noplūdes pārbaude: vakuuma noplūdes pārbaude
1 Pazeminiet spiedienu šķidruma un gāzes cauruļvados līdz –100,7 kPa
(–1,007bar) (5Torr absolūti) uz vairāk nekā 2 stundām.
2 Kad zemspiediens sasniegts, izslēdziet vakuumsūkni un pārbaudiet, vai vismaz
1 minūtes laikā spiediens nepalielinās.
3 Ja spiediens palielinās, sistēmā var būt mitrums (sk. tālāk par vakuuma
žāvēšanu) vai noplūdes.
Uzstādītāja un lietotāja uzziņu grāmata
94
Noplūdes pārbaude: spiediena noplūdes pārbaude
1 Pārbaudiet noplūdes, uzziežot testēšanas šķīdumu uz visiem cauruļvadu
savienojumiem.
2 Izlaidiet slāpekļa gāzi.
3 Iesūknējiet sistēmā slāpekļa gāzi vismaz līdz 0,2 MPa (2 bar) spiedienam.
Nekādā gadījumā nepalieliniet spiedienu vairāk par iekārtas maksimālo darba
spiedienu, tas ir, 4,0MPa (40bar).
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
PAZIŅOJUMS
VIENMĒR izmantojiet ieteicamo burbuļu pārbaudes šķīdumu, kas iegādāts pie
vairumtirgotāja.
NEKĀDĀ GADĪJUMĀ neizmantojiet ziepjūdeni:
▪ Ziepjūdens var izraisīt komponenšu, piemēram, konusa uzgriežņu vai slēgvārstu,
▪ Ziepjūdens var saturēt sāli, kas absorbē mitrumu, un tas sasals, kad caurules kļūs
▪ Ziepjūdens satur amonjaku, kas var izraisīt konusa savienojumu (starp misiņa
18.3.5 Vakuuma žāvēšanas veikšana
PAZIŅOJUMS
Iekštelpu blokiem un to savienojumiem vajadzīga arī noplūdes un vakuuma
pārbaude. Pārliecinieties, ka visu (uz vietas uzstādīto) ārējo cauruļvadu vārsti pie
iekšējiem blokiem ir atvērti.
Noplūdes tests un vakuuma žāvēšana jāveic pirms bloka pieslēgšanas pie strāvas. Ja
nē, tad skat. "Aukstumaģenta cauruļvadu pārbaude"[492] plašāku informāciju.
18 | Cauruļu uzstādīšana
saplaisāšanu.
aukstas.
konusa uzgriezni un vara konusu) koroziju.
Lai pilnīgi likvidētu mitrumu sistēmā, rīkojieties šādi:
1 Lai iztukšotu sistēmu, vismaz 2 stundas pazeminiet spiedienu līdz –100,7kPa
(–1.007bar) (5Torr absolūti).
2 Kad vakuumsūknis ir izslēgts, gādājiet, lai vajadzīgais vakuums saglabātos
vismaz 1 stundu.
3 Ja jums neizdodas panākt vajadzīgo vakuumu 2 stundās vai saglabāt vakuumu
1 stundu, tad sistēmā var būt pārāk daudz mitruma. Tādā gadījumā iesūknējiet
sistēmā slāpekļa gāzi līdz 0,05MPa (0,5bar) spiedienam un atkārtojiet 1.-3.
darbību, līdz viss mitrums ir likvidēts.
4 Atkarībā no tā, vai vēlaties tūliņ iepildīt aukstumaģentu caur aukstumaģenta
uzpildes atveri vai iepriekš iepildīt nedaudz aukstumaģenta caur šķidruma
cauruļvadu, vai nu atveriet ārējā bloka noslēgvārstus, vai arī atstājiet tos
aizvērtus. Sīkāk skat. "Par aukstumaģenta uzpildīšanu"[497].
INFORMĀCIJA
Iespējams, ka pēc noslēgšanas vārsta atvēršanas spiediens aukstumaģenta
cauruļvadā NEPALIELINĀS. Tā var notikt, ja, piemēram, paplašinājumvārsts ārējā
bloka kontūrā ir aizvērts, bet tas NETRAUCĒ iekārtai pareizi darboties.
18.3.6 Aukstumaģenta cauruļvadu izolēšana
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
Pēc noplūžu esamības pārbaudes un vakuumžāvēšana veikšanas caurules ir jāizolē.
Ņemiet vērā tālāk norādīto:
▪ Pilnīgi izolējiet savienojumu un aukstumaģenta cauruļvada sazarojuma
komplektu.
▪ Obligāti izolējiet šķidruma un gāzes caurules (visām iekārtām).
▪ Izmantojiet termiski izturīgas polietilēna putas, kas var izturēt 70°C temperatūru,
kad izolējat šķidruma cauruļvadus, un polietilēna putas, kas var izturēt 120°C
temperatūru, kad izolējat gāzes cauruļvadus.
▪ Nostipriniet dzesētāja cauruļu izolāciju atbilstoši uzstādīšanas videi.
Uzstādītāja un lietotāja uzziņu grāmata
95
18 | Cauruļu uzstādīšana
a
b
18.4 Dzesēšanas šķidruma uzpilde
Vides temperatūra Mitrums Minimālais biezums
≤30°C no 75% līdz 80% RH 15mm
>30°C ≥80% RH 20mm
▪ Ja pastāv iespēja, ka kondensāts no noslēgvārsta var pilēt iekšējā blokā caur
siltumizolācijas un cauruļu spraugām tādēļ, ka ārējais bloks atrodas augstāk nekā
iekšējais bloks, tad tas ir jānovērš, noblīvējot savienojumus. Sk. attēlā zemāk.
a Siltumizolācijas materiāls
b Blīvējums utt.
18.4.1 Piesardzība aukstumaģenta uzpildes laikā
BRĪDINĀJUMS
▪ Izmantojiet TIKAI aukstumaģentu R410A. Citas vielas var izraisīt sprādzienu un
nelaimes gadījumus.
▪ R410A satur fluorētas siltumnīcefekta gāzes. Tā globālās sasilšanas potenciāla
(GWP) vērtība ir 2087,5. Neizlaidiet šo gāzi atmosfērā.
▪ Veicot aukstumaģenta uzpildīšanu, VIENMĒR lietojiet aizsargcimdus un
aizsargbrilles.
PAZIŅOJUMS
Ja dažiem blokiem ir izslēgta strāva, tad uzpildes procedūru nevar pareizi pabeigt.
PAZIŅOJUMS
Ja sistēmā ir vairāki ārējie bloki, tad ieslēdziet strāvu visiem ārējiem blokiem.
PAZIŅOJUMS
Noteikti IESLĒDZIET 6 stundas pirms uzpildīšanas, lai strāva tiktu pievadīta
kompresora kartera sildītājam un lai aizsargātu kompresoru.
Uzstādītāja un lietotāja uzziņu grāmata
96
PAZIŅOJUMS
Ja darbību veic 12 minūšu laikā pēc iekšējā un ārējā bloka ieslēgšanas, tad
kompresors nesāk darboties, kamēr nav pareizi nodibināti sakari starp ārējo bloku
(blokiem) un iekšējiem blokiem.
PAZIŅOJUMS
Pirms uzpildīšanas sākuma pārbaudiet, vai ārējā bloka A1P PCB 7 segmentu displejs
izskatās normāli (sk. "Piekļuve 1.vai 2.režīmam"[4118]). Ja redzams atteices kods,
tad skat. "24.1Problēmu risināšana, izmantojot kļūdu kodus"[4144].
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
PAZIŅOJUMS
Aizveriet priekšējo paneli pirms aukstumaģenta uzpildīšanas sākuma. Ja nav
piestiprināts priekšējais panelis, tad iekārta nevar konstatēt, vai tā pareizi darbojas.
PAZIŅOJUMS
Tehniskās apkopes gadījumā un tad, ja sistēmā (ārējais bloks + caurules+ iekšējais
bloks) vairs nav aukstumaģenta (piemēram, pēc aukstumaģenta atgūšanas), iekārtā ir
jāiepilda sākotnējais aukstumaģenta daudzums (sk. iekārtas tipa datu plāksnīti) pirms
automātiskās uzpildīšanas uzsākšanas.
18.4.2 Par aukstumaģenta uzpildīšanu
Kad pabeigta vakuuma žāvēšana, var uzsākt aukstumaģenta papildināšanu.
Lai paātrinātu aukstumaģenta uzpildīšanas procesu, lielākās sistēmās ieteicams
vispirms iepildīt daļu aukstumaģenta caur šķidruma cauruļvadu un tad turpināt
manuālu uzpildīšanu. Šis posms ir iekļauts tālāk aprakstītajā procedūrā (skatīt
"Aukstumaģenta iepildīšana"[4 100]). To var izlaist, bet tad uzpildīšanai vajadzēs
ilgāku laiku.
Diagrammā ir parādītas pieejamās iespējas un veicamās darbības (skat.
"Aukstumaģenta uzpildīšana: Diagramma"[499]).
18 | Cauruļu uzstādīšana
18.4.3 Papildu dzesēšanas šķidruma daudzuma noteikšana
INFORMĀCIJA
Lai veiktu galīgā aukstumaģenta daudzuma noteikšanu laboratorijā, vērsieties pie
vietējā izplatītāja.
PAZIŅOJUMS
Aukstumaģenta daudzumam sistēmā jābūt mazākam par 100kg. Tas nozīmē, ka tad,
ja aprēķinātais kopējais aukstumaģenta daudzums ir vienāds ar vai lielāks par 95 kg,
jums vairāku ārējo bloku sistēma ir jāsadala mazākās atsevišķās sistēmās, lai katrā no
tām būtu mazāk par 95 kg aukstumaģenta. Rūpnīcā uzpildīto daudzumu skat. uz
bloka datu plāksnītes.
Formula:
R=[(X1×Ø22,2)×0,37+(X2×Ø19,1)×0,26+(X3×Ø15,9)×0,18+
(X4×Ø12,7)×0,12+(X5×Ø9,5)×0,059+(X6×Ø6,4)×0,022]+A+B
R Papildus uzpildāmais aukstumaģents [kg, noapaļots līdz 1 ciparam aiz komata]
X
Šķidruma cauruļu kopējais garums [m] pie Øa
1...6
A, B Parametri A un B (skat. zemāk tabulās)
▪ Parametrs A:
Ja sistēmā ir vairāki ārējie bloki, tad saskaitiet kopā daudzumu, kas ir atsevišķos
ārējos blokos.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
Cauruļvada garums
≤30m 105%<CR≤130% 0,5kg
>30m 105%<CR≤130% 1,2kg 1,5kg
(a) Par cauruļvada garumu uzskata attālumu no ārējā bloka līdz tālākajam iekšējam
blokam
Parametrs A
(a)
CR A
8 HP 10~14 HP
Uzstādītāja un lietotāja uzziņu grāmata
97
18 | Cauruļu uzstādīšana
CR Iekšējā bloka kopējās kapacitātes savienojumu koeficients
▪ Parametrs B:
Parametrs B
8+10 HP 12+14 HP
3,5kg 3,8kg
Metriskās caurules. Ja izmantojat metriskās caurules, tad svara koeficientus
formulā aizstājiet ar tālāk tabulā sniegtajiem:
Collu caurules Metriskās caurules
Caurule Svara koeficients Caurule Svara koeficients
Ø6,4mm 0,022 Ø6mm 0,018
Ø9,5mm 0,059 Ø10mm 0,065
Ø12,7mm 0,12 Ø12mm 0,097
Ø15,9mm 0,18 Ø15mm 0,16
Ø16mm 0,18
Ø19,1mm 0,26 Ø18mm 0,24
Ø22,2mm 0,37 Ø22mm 0,35
Savienojumu koeficienta prasības. Kad izvēlas iekšējos blokus, savienojumu
koeficientam jāatbilst šādām prasībām. Detalizētu informāciju skat.
inženiertehniskajos datos.
Ir atļautas tikai tabulā norādītās kombinācijas.
Iekšējie
bloki
Kopā CR
(a)
CR vienam tipam
VRVDX RADX LT Hydrobox AHU
(b)
VRVDX 70~130% 70~130% — — —
VRVDX +
80~130% 0~130% 0~130% — —
RADX
RADX 80~130% — 80~130% — —
VRVDX + LT
70~130% 70~130% — 0~80% —
Hydrobox
VRV DX +
70~110% 70~110% — — 0~110%
AHU
AHU 90~110% — — — 90~110%
(a)
Kopā CR = iekšējā bloka kopējās kapacitātes savienojumu koeficients
(b)
CR vienam tipam= pieļaujamais kapacitātes savienojumu koeficients katram iekšējo bloku
tipam
Uzstādītāja un lietotāja uzziņu grāmata
98
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
18.4.4 Aukstumaģenta uzpildīšana: Diagramma
1. posms
Aprēķiniet papildu aukstumaģenta daudzumu: R (kg)
Iepildīts par daudz aukstumaģenta, atgūstiet
aukstumaģentu, lai būtu R=Q
2. posms
• Atveriet šķidruma līnijas vārstus C un B
• Veiciet priekšuzpildi: Q (kg)
3.a posms
• Aizveriet vārstus C un B
• Uzpilde ir pabeigta
• Ierakstiet uzlīmē papildus uzpildīto
aukstumaģenta daudzumu
• Pārejiet pie pārbaudes darbināšanas
3.b posms
Aizveriet vārstus C un B
R=Q R>QR<Q
Turpinājums nākamajā lappusē >>
p< p>
R410AN2
C
A B
Sīkāku informāciju par to skatīt "Aukstumaģenta iepildīšana"[4100].
Aukstumaģenta priekšuzpilde
18 | Cauruļu uzstādīšana
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
Uzstādītāja un lietotāja uzziņu grāmata
99
18 | Cauruļu uzstādīšana
5. posms
Veiciet manuālo uzpildīšanu
6. posms
Aktivizējiet lauka iestatījumu [2-20]=1
Bloks sāk aukstumaģenta manuālo uzpildīšanu.
7. posms
• Atveriet vārstu A
• Uzpildiet atlikušo aukstumaģenta daudzumu P (kg)
R=Q+P
8. posms
• Aizveriet vārstu A
• Nospiediet BS3, lai pārtrauktu manuālo uzpildīšanu
• Uzpilde ir pabeigta
• Ierakstiet uzlīmē papildus uzpildīto aukstumaģenta daudzumu
• Pārejiet pie pārbaudes darbināšanas
4. posms
• Savienojiet vārstu A ar aukstumaģenta uzpildes atveri (d)
• Atveriet visus ārējā bloka noslēgvārstus
R>Q
<< Turpinājums no iepriekšējās lappuses
p< p>
R410A
d
A
Aukstumaģenta uzpildīšana
18.4.5 Aukstumaģenta iepildīšana
Rīkojieties, kā tālāk norādīts.
Aukstumaģenta priekšuzpilde
Aukstumaģenta papildu daudzums ir
mazāks par 10kg
Aukstumaģenta papildu daudzums ir
lielāks par 10kg
1 Aprēķiniet papildus iepildāmo aukstumaģenta daudzumu, izmantojot formulu,
kas norādīta "Papildu dzesēšanas šķidruma daudzuma noteikšana"[497].
2 Pirmos 10 kg papildu aukstumaģenta var iepildīt, kad ārējais bloks nedarbojas.
Ja Tad
Veiciet darbības 2+3.
Veiciet darbības 2~8.
3 Priekšuzpildi var veikt, kad kompresors nedarbojas, pievienojot
aukstumaģenta balonu pie šķidruma un izlīdzināšanas cauruļvada noslēgšanas
vārsta apkopes atveres (atveriet vārstu B). Pārliecinieties, ka vārsts A un visi
ārējā bloka noslēgvārsti ir aizvērti.
Uzstādītāja un lietotāja uzziņu grāmata
100
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV sistēmas gaisa kondicionētājs
4P543427-1A – 2020.10
