1.1Om dette dokumentet....................................................................................................................................................4
2.1.1Betydning av advarsler og symboler ..............................................................................................................5
2.2.3Kjølemedium – for R410A eller R32 ............................................................................................................... 11
3 Spesifikke sikkerhetsinstruksjoner for montører15
4 Om esken21
4.1Oversikt: om boksen ....................................................................................................................................................... 21
4.2.1Slik pakker du opp utendørsenheten ............................................................................................................. 21
4.2.2Slik fjerner du tilbehør fra utendørsanlegget ................................................................................................ 22
5 Om enheten24
5.1Oversikt: om enhetene og tilleggsutstyret..................................................................................................................... 24
6.1.1Krav til installeringssted for utendørsanlegget.............................................................................................. 26
6.1.2Tilleggskrav til installeringssted for utendørsanlegget på steder der det er kaldt ....................................... 28
6.2Åpne og lukke enheten................................................................................................................................................... 28
6.2.1Om åpning av enheter.................................................................................................................................... 28
6.2.2Slik åpner du utendørsanlegget ..................................................................................................................... 29
6.2.3Slik lukker du utendørsanlegget..................................................................................................................... 29
6.3.4Slik monterer du utendørsanlegget ............................................................................................................... 31
6.3.5Slik sikrer du dreneringen............................................................................................................................... 31
6.3.6Slik forhindrer du at utendørsanlegget velter ............................................................................................... 32
7 Montering av rør34
7.1Klargjøre røropplegg for kjølemiddel ............................................................................................................................. 34
7.1.1Krav til røropplegg for kjølemiddel ................................................................................................................ 34
7.1.2Isolasjon av kjølemiddelrør ............................................................................................................................ 34
7.1.3Lengde på kjølemedierør og høydeforskjell .................................................................................................. 35
7.2Koble til kjølerøropplegget ............................................................................................................................................. 35
7.2.1Om tilkobling av kjølemedierørene................................................................................................................ 35
7.2.2Forholdsregler ved tilkobling av kjølemedierør ............................................................................................. 36
7.2.3Retningslinjer ved tilkobling av kjølemedierør .............................................................................................. 37
7.2.4Retningslinjer for rørbøying ........................................................................................................................... 37
7.2.5Slik lager du bul på rørenden ......................................................................................................................... 38
7.2.6Bruke avstengingsventilen og utløpsporten .................................................................................................. 38
7.2.7Koble kjølemedierørene til utendørsanlegget ............................................................................................... 40
7.3.1Om kontroll av røropplegg for kjølemiddel ................................................................................................... 40
7.3.2Forholdsregler når du kontrollerer kjølemedierørene .................................................................................. 41
7.3.3Slik ser du etter lekkasjer ............................................................................................................................... 41
7.3.4Slik utfører du vakuumtørking........................................................................................................................ 42
Referanseguide for montører
2
draft–06.10.2020 13:23
8 Fylle på kjølemiddel44
8.1Om påfylling av kjølemedium ......................................................................................................................................... 44
8.3Forholdsregler ved påfylling av kjølemedium ................................................................................................................ 46
8.4Slik faststår du ekstra mengde kjølemiddel.................................................................................................................... 46
8.5Slik beregner du fullstendig mengde etterfylling........................................................................................................... 46
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Page 3
Innholdsfortegnelse
8.6Slik fyller du på ekstra kjølemedium............................................................................................................................... 46
8.7Slik fester du etiketten for fluoriserte drivhusgasser..................................................................................................... 47
9 Elektrisk installasjon48
9.1Om tilkobling av det elektriske ledningsopplegget........................................................................................................ 48
9.1.1Forholdsregler ved tilkobling av det elektriske ledningsopplegget............................................................... 48
9.1.2Retningslinjer ved tilkobling av det elektriske ledningsopplegget ................................................................ 50
9.1.3Spesifikasjoner for standard ledningsoppleggkomponenter ........................................................................ 51
9.2Koble de elektriske ledningene til utendørsanlegget..................................................................................................... 51
10 Ferdigstille monteringen av utendørsanlegget53
10.1Slik ferdigstiller du installeringen av utendørsanlegget................................................................................................. 53
10.2Slik lukker du utendørsanlegget ..................................................................................................................................... 53
11.1.1Stille inn fasilitetsmodus................................................................................................................................. 54
11.2Funksjon for standby-strømsparing................................................................................................................................ 54
11.2.1Om funksjonen for standby-strømsparing..................................................................................................... 54
11.2.2Slå på funksjonen for standby-strømsparing ................................................................................................. 55
12 Igangsetting56
12.1Forholdsregler ved ferdigstilling..................................................................................................................................... 56
12.2Sjekkliste før idriftsetting................................................................................................................................................ 56
12.3Sjekkliste under igangsetting.......................................................................................................................................... 57
12.4Slik gjennomfører du en testkjøring............................................................................................................................... 57
12.5Starte opp utendørsanlegget.......................................................................................................................................... 58
13 Overlevering til brukeren59
14 Vedlikehold og service60
14.1Oversikt: vedlikehold og service..................................................................................................................................... 60
14.2Sikkerhetshensyn ved vedlikehold.................................................................................................................................. 60
14.3Sjekkliste for årlig vedlikehold av innendørsanlegget.................................................................................................... 60
15.2Forholdsregler ved feilsøking.......................................................................................................................................... 62
15.3Løse problemer basert på symptomer........................................................................................................................... 62
15.3.1Symptom: Innendørsenheter faller ned, vibrerer eller lager støy ................................................................ 62
15.3.2Symptom: Enheten varmes IKKE opp eller kjøles IKKE ned som forventet................................................... 63
15.3.5Symptom: Enheten fungerer IKKE, eller brannskade .................................................................................... 63
15.4Feildiagnostisering med LED på utendørsenhetens kretskort....................................................................................... 63
16.2Slik pumper du ut............................................................................................................................................................ 64
16.3Slik starter og stopper du tvungen kjøling...................................................................................................................... 65
16.3.1Starte og stanse tvungen kjøling med innendørsanleggets PÅ/AV-bryter.................................................... 65
16.3.2Starte og stanse tvungen kjøling med innendørsanleggets brukergrensesnitt ............................................ 65
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
18 Ordliste73
Referanseguide for montører
3
draft–06.10.2020 13:23
Page 4
1 | Om dokumentasjonen
1 Om dokumentasjonen
1.1 Om dette dokumentet
INFORMASJON
Sørg for at brukeren har den trykte dokumentasjonen, og be ham/henne om å
oppbevare den for fremtidige referanseformål.
Målpublikum
Autoriserte installatører
ADVARSEL
Pass på at installasjon, service, vedlikehold, reparasjon og anvendte materialer
samsvarer med instruksjonene fra Daikin og også overholder gjeldende lovgivning, og
at dette kun utføres av fagfolk. I Europa og områder der IEC-standarder gjelder, er
EN/IEC 60335-2-40 gjeldende standard.
INFORMASJON
Dette dokumentet beskriver kun installeringsanvisningene som gjelder for
utendørsanlegget. Se i installeringshåndboken for innendørsanlegget når du skal
installere innendørsanlegget (montere innendørsanlegget, koble kjølemedierørene til
innendørsanlegget, koble de elektriske ledningene til innendørsanlegget …).
Dokumentasjonssett
Dette dokumentet er en del av et dokumentasjonssett. Hele settet består av:
▪ Generelle sikkerhetshensyn:
- Sikkerhetsinstruksjoner du MÅ lese før installering
- Format: Papir (i esken til utendørsenheten)
▪ Installeringshåndbok for utendørsanlegg:
- Installeringsanvisninger
- Format: Papir (i esken til utendørsenheten)
▪ Referanseguide for montører:
- Forberedelser før installering, referansedata osv.
- Format: Digitale filer på http://www.daikineurope.com/support-and-manuals/
product-information/
Oppdateringer av brukerdokumentasjonen kan være tilgjengelig på det regionale
Daikin-webområdet eller via forhandleren.
Referanseguide for montører
4
draft–06.10.2020 13:23
Originaldokumentasjonen er skrevet på engelsk. Alle andre språk er oversettelser.
Tekniske data
▪ Et delsett med de nyeste tekniske dataene er tilgjengelig på det lokale nettstedet
til Daikin (tilgjengelig for alle).
▪ Det komplette settet med de nyeste tekniske dataene er tilgjengelig på Daikin
Business Portal (kreves godkjenning).
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Page 5
2 Generelle sikkerhetshensyn
2.1 Om dokumentasjonen
▪ Originaldokumentasjonen er skrevet på engelsk. Alle andre språk er
oversettelser.
▪ I dette dokumentet er det beskrevet forholdsregler som tar for seg veldig viktig
emner. Følg dem nøye.
▪ Installeringen av systemet og samtlige aktiviteter som er beskrevet i
installeringshåndboken og i referanseguiden for montører, MÅ utføres av
autorisert installatør.
2.1.1 Betydning av advarsler og symboler
FARE
Angir en situasjon som fører til død eller alvorlig personskade.
2 | Generelle sikkerhetshensyn
FARE: ELEKTRISK STØT
Angir en situasjon som kan føre til elektrisk støt.
FARE: FARE FOR FORBRENNING/SKÅLDING
Angir en situasjon som kan føre til forbrenning/skålding på grunn av ekstremt varme
eller kalde temperaturer.
FARE: FARE FOR EKSPLOSJON
Angir en situasjon som kan føre til eksplosjon.
ADVARSEL
Angir en situasjon som kan føre til død eller alvorlig personskade.
ADVARSEL: ANTENNELIG MATERIALE
LIVSFARE
Angir en situasjon som kan føre til mindre eller moderat personskade.
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
MERKNAD
Angir en situasjon som kan føre til materiell skade.
INFORMASJON
Angir nyttige tips eller tilleggsinformasjon.
Symboler brukt på anlegget:
Referanseguide for montører
5
draft–06.10.2020 13:23
Page 6
2 | Generelle sikkerhetshensyn
Symboler brukt i dokumentasjonen:
SymbolForklaring
Les i installerings- og driftshåndboken samt anvisningsarket
for kabling før du installerer.
Les i servicehåndboken før du utfører vedlikeholds- og
serviceoppgaver.
Du finner mer informasjon i referanseguiden for montører og
brukere.
Anlegget inneholder roterende deler. Vær forsiktig når du
utfører service på eller inspiserer anlegget.
SymbolForklaring
Angir en figurtittel eller en referanse til den.
Eksempel: " 1–3 Figurtittel" betyr "Figur 3 i kapittel 1".
Angir en tabelltittel eller en referanse til den.
Eksempel: " 1–3 Tabelltittel" betyr "Tabell 3 i kapittel 1".
2.2 For montøren
2.2.1 Generelt
Kontakt forhandleren hvis du er USIKKER på hvordan du monterer eller betjener
enheten.
FARE: FARE FOR FORBRENNING/SKÅLDING
▪ IKKE ta på kjølerørene, vannrørene eller innvendige deler under og rett etter
bruk. De kan være for varme eller for kalde. Gi dem tid til å få tilbake normal
temperatur. Bruk vernehansker hvis du må berøre dem.
▪ IKKE berør kjølemiddel som har lekket ut ved et uhell.
ADVARSEL
Hvis det gjøres feil ved montering eller tilkobling av utstyr eller tilbehør, kan det føre
til elektrisk støt, kortslutning, lekkasje, brann eller annen skade på utstyret. Bruk bare
tilbehør, tilleggsutstyr og reservedeler som er laget og godkjent av Daikin.
ADVARSEL
Sørg for at montering, testing og anvendte materialer overholder gjeldende
lovgivning (i tillegg til instruksjonene som er beskrevet i dokumentasjonen fra Daikin).
Referanseguide for montører
6
draft–06.10.2020 13:23
LIVSFARE
Bruk hensiktsmessig personlig verneutstyr (vernehansker, vernebriller,…) når du
monterer, vedlikeholder eller utfører service på systemet.
ADVARSEL
Riv i stykker og kast emballasjens plastposer slik at barn ikke kan leke med dem.
Mulig risiko: kvelning.
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Page 7
2 | Generelle sikkerhetshensyn
ADVARSEL
Ta nødvendige forholdsregler for å forhindre at enheten kan brukes som tilfluktssted
for små dyr. Små dyr som kommer i kontakt med elektriske deler, kan forårsake
feilfunksjon, røyk eller brann.
LIVSFARE
Du må IKKE berøre anleggets luftinntak eller aluminiumsribber.
LIVSFARE
▪ IKKE plasser gjenstander eller utstyr oppå enheten.
▪ Du må IKKE sitte, klatre eller stå på enheten.
MERKNAD
Arbeid på utendørsenheten bør utføres i tørre værforhold for å unngå
vanninntrengning.
Ifølge gjeldende lovgivning kan det være nødvendig å føre en loggbok for utstyret
med informasjon om vedlikehold, reparasjoner, testresultater, standbyperioder…
I tillegg SKAL som et minimum følgende informasjon oppgis på et tilgjengelig sted
på produktet:
▪ Instruksjoner for avstenging av systemet i et nødstilfelle
▪ Navn og adresse/telefonnummer til brannvesen, politi og sykehus
▪ Navn, adresse og dag- og kveldstelefonnummer for kontakt med brukerstøtte
I Europa gir EN378 den nødvendige veiledningen for denne loggboken.
2.2.2 Installasjonssted
▪ Sørg for nok plass rundt enheten til service/vedlikehold og luftsirkulasjon.
▪ Sørg for at installeringsstedet er solid nok til å bære vekten av og vibrasjoner fra
▪ Kontroller at området er godt ventilert. Ventilasjonslukene må IKKE blokkeres.
▪ Sørg for at enheten står plant.
IKKE installer enheten på følgende steder:
▪ I potensielt eksplosive omgivelser.
▪ På steder der det finnes maskiner som avgir elektromagnetiske bølger.
anlegget.
Elektromagnetiske bølger kan forstyrre styresystemet og forårsake funksjonsfeil i
utstyret.
Instruksjoner for utstyr som bruker kjølemedium R32
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
▪ På steder der det er fare for brann på grunn av utslipp av brennbare gasser (for
eksempel tynner- eller bensindamp), karbonfiber, antennelig støv.
▪ På steder der det produseres etsende gass (for eksempel svovelsyregass).
Korrosjon i kobberrør eller loddede deler kan forårsake lekkasje av kjølemiddel.
ADVARSEL: SVAKT ANTENNELIG MATERIALE
Kjølemediet i dette anlegget er svakt antennelig.
Referanseguide for montører
7
draft–06.10.2020 13:23
Page 8
2 | Generelle sikkerhetshensyn
ADVARSEL
▪ Må IKKE perforeres eller brennes.
▪ Bruk IKKE andre midler enn de som anbefales av produsenten når du vil
fremskynde avisingen eller rengjøre utstyret.
▪ Husk at kjølemedium R32 IKKE avgir lukt.
ADVARSEL
Anlegget skal plasseres slik at det forhindrer mekanisk skade og i et godt ventilert
rom uten fungerende antenningskilder (for eksempel åpen flamme eller gassapparat
eller elektrisk varmeapparat i drift), og størrelsen på rommet skal være som angitt
nedenfor.
ADVARSEL
Pass på at installasjon, service, vedlikehold og reparasjon er i samsvar med
instruksjonene fra Daikin og gjeldende lovgivning (for eksempel nasjonale
gassforskrifter), og at de utføres av godkjent personell.
ADVARSEL
Hvis ett eller flere rom er tilkoblet anlegget via et kanalsystem, må det sikres at:
▪ det er ingen fungerende antenningskilder (som åpen flamme, gassapparat eller
elektrisk varmeapparat) hvis gulvarealet er mindre enn minimum gulvareal A
(m²);
▪ det ikke er installert andre apparater, som kan være potensielle antenningskilder,
i kanalsystemet (som varme overflater med temperaturer over 700°C og utstyr
med elektriske brytere);
▪ det kun brukes produsentgodkjente apparater i kanalsystemet;
▪ luftinntak OG luftutløp er tilkoblet direkte til samme rom via kanalen. IKKE bruk
tomrom som himling som kanal for luftinntaket eller luftutløpet.
MERKNAD
▪ Det skal tas forholdsregler for å unngå overdreven vibrering eller pulsering mot
kjølemedierørene.
▪ Verneanordninger, rør og rørdeler skal beskyttes i den grad det er mulig mot
miljøskader.
▪ Det skal iverksettes tiltak for utvidelse og sammentrekning av lange strekninger
med rør.
▪ Rør i kjølemediesystemer skal konstrueres og installeres slik at de minimerer
sannsynligheten for at hydrauliske støt skader systemet.
▪ Det innvendige utstyret og røropplegget skal monteres sikkert og beskyttes slik at
det ikke kan oppstå utilsiktede brister på utstyr eller rør som skyldes hendelser
som flytting av møbler eller oppussing.
LIVSFARE
Bruk IKKE potensielle antenningskilder til å lete etter eller påvise kjølemedielekkasjer.
Referanseguide for montører
8
draft–06.10.2020 13:23
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Page 9
Krav til installeringsområdet
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO2eq
1000
GWP × kg
=
=
+
kg
=
kg
=
GWP: xxx
R32
2 | Generelle sikkerhetshensyn
MERKNAD
▪ Du må IKKE benytte brukte skjøteelementer og kobberpakninger.
▪ Skjøteelementer mellom deler i kjølemediesystemet i en installasjon skal være
tilgjengelige for vedlikehold.
ADVARSEL
Hvis utstyr inneholder kjølemedium R32, MÅ gulvarealet i rom der utstyret er
installert, betjenes og lagres, være større enn minimum gulvareal, som er angitt i
tabellen under A (m2). Dette gjelder for:
▪ Innendørsenhet uten føler for kjølemedielekkasje. Se i installeringshåndboken for
innendørsenhet med føler for kjølemedielekkasje
▪ Utendørsenheter som er installert eller som lagres innendørs (f.eks. vinterhage,
garasje, maskinrom)
▪ Rørsystem i områder uten ventilasjon
MERKNAD
▪ Rørsystemet skal beskyttes mot fysiske skader.
▪ Installasjon av rørsystem skal holdes til et minimum.
Slik fastsetter du minimum gulvareal
1Fastsett total mengde påfylt kjølemedium i systemet (= fabrikkfylt mengde
kjølemedium + ekstra mengde påfylt kjølemedium).
2Fastsett hvilken graf eller tabell du skal bruke.
▪ For innendørsanlegg: Er anlegget takmontert, veggmontert eller
gulvmontert?
▪ For utendørsanlegg som er installert eller som lagres innendørs, og lokalt
røropplegg i områder uten ventilasjon, avhenger dette av
installeringshøyden:
Hvis installeringshøyden er …Så skal du bruke grafen eller tabellen for
<1,8mGulvmonterte anlegg
1,8≤x<2,2mVeggmonterte anlegg
…
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
≥2,2mTakmonterte anlegg
3Bruk grafen eller tabellen til å fastsette minimum gulvareal.
Referanseguide for montører
9
draft–06.10.2020 13:23
Page 10
2 | Generelle sikkerhetshensyn
0
10
20
30
40
50
60
70
80
90
100
110
120
130
140
150
160
170
180
190
200
210
220
230
240
250
260
270
280
290
300
310
320
330
340
350
360
370
380
390
400
410
420
430
440
450
460
470
480
490
500
510
520
530
540
550
1.822.2
2.4
2.6
2.833.2
3.4
3.6
3.844.2
4.4
4.6
4.855.2
5.4
5.6
5.866.2
6.4
6.6
6.877.2
7.4
7.6
7.8
1.8437.956
8.0
A
min
(m2)
Floor-standing unit
(c)
Wall-mounted unit
(b)
Ceiling-mounted unit
(a)
m (kg)
Ceiling-mounted
unit
(a)
4.613.4
4.6180
4.814.6
4.8196
5.015.8
5.0213
≤1.842—
5.217.1
≤1.842—
5.2230
1.8433.64
5.418.5
1.84328.9
5.4248
2.03.95
5.619.9
2.034.0
5.6267
2.24.34
5.821.3
2.241.2
5.8286
2.44.74
6.022.8
2.449.0
6.0306
2.65.13
6.224.3
2.657.5
6.2327
2.85.53
6.425.9
2.866.7
6.4349
3.05.92
6.627.6
3.076.6
6.6371
3.26.48
6.829.3
3.287.2
6.8394
3.47.32
7.031.0
3.498.4
7.0417
3.68.20
7.232.8
3.6110
7.2441
3.89.14
7.434.7
3.8123
7.4466
4.010.1
7.636.6
4.0136
7.6492
4.211.2
7.838.5
4.2150
7.8518
4.412.3
7.95640.1
4.4165
7.956539
m (kg)
A
min
(m2)
4.620.0
4.821.8
5.023.6
≤1.842—
5.225.6
1.8434.45
5.427.6
2.04.83
5.629.7
2.25.31
5.831.8
2.45.79
6.034.0
2.66.39
6.236.4
2.87.41
6.438.7
3.08.51
6.641.2
3.29.68
6.843.7
3.410.9
7.046.3
3.612.3
7.249.0
3.813.7
7.451.8
4.015.1
7.654.6
4.216.7
7.857.5
4.418.3
7.95659.9
Wall-mounted
unit
(b)
m (kg)
A
min
(m2)
Floor-standing
unit
(c)
m (kg)
A
min
(m2)
Referanseguide for montører
10
draft–06.10.2020 13:23
m Totalt påfylt kjølemedium i systemet
A
Minimum gulvareal
min
(a) Ceiling-mounted unit (=takmontert anlegg)
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Page 11
(b) Wall-mounted unit (=veggmontert anlegg)
(c) Floor-standing unit (=gulvmontert anlegg)
2.2.3 Kjølemedium – for R410A eller R32
Hvis det er aktuelt. Du finner mer informasjon om ditt bruksområde i
installeringshåndboken eller installatørens referanseguide.
MERKNAD
Sørg for at installasjonen av kjølemiddelrør overholder gjeldende lovgivning. I Europa
er EN378 den aktuelle standarden.
MERKNAD
Sørg for at lokalt røropplegg og tilkoblinger IKKE utsettes for belastninger.
ADVARSEL
Under testing må du ALDRI trykksette produktet utover maksimalt tillatt trykk (som
angitt på enhetens merkeplate).
2 | Generelle sikkerhetshensyn
ADVARSEL
Ta tilstrekkelige forholdsregler ved kjølemedielekkasje. Hvis det lekker ut
kjølemediegass, må området straks ventileres. Mulige risikoer:
▪ Overdreven konsentrasjon av kjølemedium i lukkede rom kan føre til
oksygenmangel.
▪ Det kan dannes giftig gass dersom kjølemediegass kommer i kontakt med ild.
FARE: FARE FOR EKSPLOSJON
Utpumping – kjølemedielekkasje. Hvis du vil utføre utpumping på systemet og det
er lekkasje i kjølemediekretsen:
▪ Du må IKKE bruke anleggets funksjon for automatisk utpumping, som samler opp
alt kjølemediet fra systemet i utendørsanlegget. Mulige konsekvens:
Kompressoren kan selvantenne og eksplodere fordi det kommer inn luft mens
kompressoren kjører.
▪ Bruk et separat gjenvinningssystem slik at anleggets kompressor IKKE må kjøre.
ADVARSEL
Kjølemedium skal ALLTID gjenvinnes. IKKE slipp dem ut direkte i miljøet. Bruk en
vakuumpumpe til å tømme installasjonen.
MERKNAD
Etter at alle rørene er blitt koblet til, må du kontrollere at det ikke er noen
gasslekkasjer. Bruk nitrogen til å utføre en gasslekkasjeregistrering.
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
MERKNAD
▪ Du må IKKE fylle på mer kjølemedium enn angitt mengde, for ellers kan
kompressoren bli ødelagt.
▪ Når kjølemediesystemet skal åpnes, MÅ kjølemediet håndteres i henhold til
gjeldende lovgivning.
Referanseguide for montører
11
draft–06.10.2020 13:23
Page 12
2 | Generelle sikkerhetshensyn
▪ Ved behov for ekstra påfylling, se anleggets merkeplate. Den angir typen
kjølemedium og nødvendig mengde.
▪ Enheten er fylt med kjølemedium fra fabrikken og enkelte systemer krever
kanskje ekstra påfylling av kjølemedium avhengig av rørstørrelser og -lengder.
▪ Bruk kun verktøy som er beregnet for den typen kjølemedium som brukes i
systemet, for å sikre riktig trykkmotstand samt hindre at det kommer inn
fremmedelementer i systemet.
▪ Slik fyller du på flytende kjølemedium:
ADVARSEL
Sørg for at det ikke finnes oksygen i systemet. Det kan kun fylles kjølemedium etter
at det er blitt utført en lekkasjetest og vakuumtørking.
Mulige konsekvens: Selvantennelse og eksplosjon av kompressoren på grunn av
oksygen som går inn i kompressoren i drift.
HvisSå
Det finnes et hevertrør
(dvs. sylinderen er merket med
Fyll på sylinderen mens den er i stående
posisjon.
"Væskepåfyllingshevert tilkoblet")
Det finnes IKKE et hevertrørFyll på sylinderen mens den står opp
ned.
▪ Åpne kjølemediesylindere sakte.
▪ Fyll på kjølemedium i væskeform. Hvis det fylles på som gass, kan dette forhindre
normal drift.
LIVSFARE
Steng ventilen til kjølemedietanken omgående når påfyllingen av kjølemedium er
fullført eller hvis det tas en midlertidige pause. Hvis ventilen IKKE stenges omgående,
kan gjenværende trykk medføre at det fylles på ytterligere kjølemedium. Muligekonsekvens: Feil kjølemediummengde.
2.2.4 Vann
Referanseguide for montører
12
draft–06.10.2020 13:23
Hvis det er aktuelt. Du finner mer informasjon om ditt bruksområde i
installeringshåndboken eller installatørens referanseguide.
MERKNAD
Kontroller at vannkvaliteten overholder EU-direktiv 98/83EC.
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Page 13
2.2.5 Elektrisk
2 | Generelle sikkerhetshensyn
FARE: ELEKTRISK STØT
▪ Slå AV all strømtilførsel før du tar av dekselet på bryterboksen, tilkobler elektriske
ledninger eller berører elektriske deler.
▪ Koble fra strømtilførselen i minst 10minutter og mål spenningen ved kontaktene
til hovedkretsen for kondensatorer eller elektriske komponenter før du utfører
service. Spenningen MÅ være lavere enn 50 VDC før du kan berøre elektriske
komponenter. Du ser hvor kontaktene er plassert på koblingsskjemaet.
▪ Du må IKKE berøre elektriske komponenter med våte hender.
▪ Du må IKKE forlate anlegget uten tilsyn når servicedekselet er fjernet.
ADVARSEL
Hvis det IKKE ble installert på fabrikken, MÅ det installeres en hovedbryter eller
annen frakoblingsanordning i det faste ledningsopplegget med en berøringsavstand
på alle poler som gir full frakobling ved overspenning kategoriIII.
ADVARSEL
▪ Bruk KUN kobberledninger.
▪ Pass på at det lokale ledningsopplegget samsvarer med gjeldende lovgivning.
▪ Alle lokale ledningsopplegg MÅ utføres i samsvar med koblingsskjemaet som
følger produktet.
▪ Klem ALDRI sammen buntede kabler, og sørg for at de IKKE kommer i kontakt
med røropplegget og skarpe kanter. Kontroller at kontakttilkoblingene ikke
utsettes for eksternt press.
▪ Sørg for å installere jordingsledninger. Anlegget må IKKE jordes til vannrør,
innkoblingsdemper eller telefonjording. Ufullstendig jording kan medføre
elektrisk støt.
▪ Forsikre deg om at anlegget kobles til en egen strømkrets. Bruk ALDRI en
strømtilførsel som deles med annet utstyr.
▪ Sørg for å montere nødvendige sikringer eller kretsbrytere.
▪ Sørg for å installere en jordfeilbryter. Hvis du ikke gjør det, kan det føre til
elektrisk støt eller brann.
▪ Ved installering av jordfeilbryteren må det kontrolleres at den er kompatibel med
vekselretteren (som må tåle høyfrekvent elektrisk støy) for å unngå at
jordfeilbryteren slår ut i utide.
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
LIVSFARE
▪ Når du kobler til strømtilførselen: tilkoble jordkabelen først, før du oppretter
strømførende tilkoblinger.
▪ Når du kobler fra strømtilførselen: frakoble strømførende tilkoblinger først, før du
kobler fra jordingen.
▪ Lengden på lederne mellom festepunktet for strømledningen og selve
rekkeklemmen må være slik at de strømførende lederne strammes før
jordlederen i tilfelle strømledningen trekkes ut av ledningsfestet.
Referanseguide for montører
13
draft–06.10.2020 13:23
Page 14
2 | Generelle sikkerhetshensyn
MERKNAD
Forholdsregler ved legging av strømledninger:
▪ IKKE koble ledninger av ulik tykkelse til rekkeklemmen for strømtilførsel (slakk i
strømledningen kan føre til unormal oppvarming).
▪ Følg figuren over når du tilkobler ledninger av samme tykkelse.
▪ Bruk angitt strømledning til ledningsopplegget, og tilkoble skikkelig. Deretter
fester du ledningen for å hindre at rekkeklemmen utsettes for eksternt press.
▪ Bruk riktig skrutrekker til å stramme kontaktskruene. En skrutrekker med for lite
hode vil skade hodet, og gjøre det umulig å stramme skruene skikkelig.
▪ Overstramming av kontaktskruene kan ødelegge dem.
ADVARSEL
▪ Når det elektriske arbeidet er utført, kontrollerer du at hver enkelt elektrisk del
og kontakt inne i boksen med elektriske deler er godt tilkoblet.
▪ Kontroller at alle deksler og lokk er lukket før du starter opp enheten.
MERKNAD
Bare aktuelt hvis strømforsyningen er trefaset, og kompressoren har en PÅ/AVstartmetode.
Dersom det finnes en mulighet for reversert fase etter et midlertidig strømbrudd og
strømmen går av og på mens produktet er i drift, kan du sette på en reversert
fasevernkrets lokalt. Dersom produktet kjøres med reversert fase, kan det ødelegge
kompressoren og andre deler.
Referanseguide for montører
14
draft–06.10.2020 13:23
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Page 15
3 | Spesifikke sikkerhetsinstruksjoner for montører
3 Spesifikke sikkerhetsinstruksjoner for
montører
Følg alltid sikkerhetsinstruksjonene og forskriftene nedenfor.
Installering av anlegg (se
"6Installasjon av enheten"[425]
ADVARSEL
Installering skal utføres av montør, og valg av materialer og installasjon skal være i
samsvar med gjeldende lovgivning. I Europa er EN378 gjeldende standard.
Installeringssted (se
"6.1Klargjøre installeringsstedet"[425]
LIVSFARE
▪ Kontroller at installeringsstedet kan bære tyngden av enheten. Usikker
installering er livsfarlig. De kan også føre til vibrasjoner eller uvanlig driftsstøy.
▪ Sørg for at det er tilstrekkelig serviceplass.
▪ IKKE installer enheten slik at den er i kontakt med tak eller vegg, da dette kan
forårsake vibrasjoner.
ADVARSEL
Anlegget skal plasseres i et rom uten fungerende antenningskilder (for eksempel
åpen flamme eller gassapparat eller elektrisk varmeapparat i drift).
Åpne og lukke anlegget (se
)
)
"6.2Åpne og lukke enheten"[428]
)
FARE: ELEKTRISK STØT
Du må IKKE forlate anlegget uten tilsyn når servicedekselet er fjernet.
FARE: FARE FOR FORBRENNING/SKÅLDING
FARE: ELEKTRISK STØT
Tilkoble kjølemedierørene (se
LIVSFARE
▪ Ingen slaglodding eller sveising på stedet for anlegg fylt med R32-kjølemedium
ved utsendelse.
▪ Ved installering av kjølesystemet skal sammenkobling av deler der minst én del er
fylt, utføres ved at det tas hensyn til kravene nedenfor:
ð I oppholdsrom er det ikke tillatt med ikke-permanente skjøter for R32-
kjølemedium, unntatt skjøter laget på stedet som kobler innendørsanlegget
direkte til røropplegget. Skjøter laget på stedet som kobler røropplegget direkte
til innendørsanlegg, skal være av en ikke-permanent type.
"7.2Koble til kjølerøropplegget"[435]
)
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Referanseguide for montører
15
draft–06.10.2020 13:23
Page 16
3 | Spesifikke sikkerhetsinstruksjoner for montører
LIVSFARE
▪ Bruk den koniske mutteren som er festet til anlegget.
▪ Påfør kjølemedieolje kun på konens innside for å forhindre gasslekkasje. Bruk
kjølemedieolje til R32.
▪ IKKE bruk forbindelser om igjen.
LIVSFARE
▪ IKKE bruk mineralolje på den konede delen.
▪ Du må IKKE bruke gamle rør tidligere installasjoner.
▪ For å garantere dette R32-anleggets levetid må det aldri installeres en tørker.
Tørkematerialet kan løse seg opp og skade systemet.
ADVARSEL
Koble røropplegget for kjølemedium forsvarlig før kjøring av kompressoren. Hvis
kjølemedierørene IKKE er tilkoblet og stengeventilen er åpen når kompressoren
kjører, vil det suges inn luft. Dette vil forårsake et unormalt trykk i kjølesyklusen som
kan føre til skade på utstyret og også personskade.
LIVSFARE
▪ Ufullstendig konus kan forårsake lekkasje av kjølemediegass.
▪ Du må IKKE bruke koner på nytt. Bruk nye koner for å unngå lekkasje av
kjølemediegass.
▪ Bruk koniske muttere som følger med anlegget. Bruk av andre koniske muttere
kan forårsake lekkasje av kjølemediegass.
LIVSFARE
IKKE åpne ventilene før koning er fullført. Dette vil forårsake lekkasje av
kjølemiddelgass.
FARE: FARE FOR EKSPLOSJON
Anlegget må IKKE startes hvis det er vakuumert.
Fylle på kjølemedium (se
ADVARSEL
Kjølemediet i enheten er svakt antennelig, men det lekker normalt IKKE. Hvis det
lekker kjølemedium ut i rommet som kommer i kontakt med flammen fra en
brenner, et varmeapparat eller en gasskomfyr, kan det føre til at det dannes skadelig
gass.
Slå av alle lettantennelige varmeapparater, luft ut rommet, og ta kontakt med
forhandleren der du kjøpte enheten.
Enheten må IKKE brukes før servicepersonell kan bekrefte at delen der
kjølemedielekkasjen oppstod, er reparert.
"8Fylle på kjølemiddel"[444]
)
Referanseguide for montører
16
draft–06.10.2020 13:23
ADVARSEL
▪ Bruk kun R32 som kjølemedium. Andre stoffer kan forårsake eksplosjoner og
ulykker.
▪ R32 inneholder fluoriserte drivhusgasser. Verdien for global oppvarmingsevne
(GWP) er 675. Disse gassene må IKKE luftes ut i atmosfæren.
▪ Bruk ALLTID vernebriller og hansker når du fyller på kjølemedium.
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Page 17
3 | Spesifikke sikkerhetsinstruksjoner for montører
LIVSFARE
For å unngå kompressorsammenbrudd må du IKKE fylle på mer enn den angitte
mengden med kjølemiddel.
ADVARSEL
Du må ALDRI ha direkte kontakt med kjølemedium som har lekket ut ved et uhell.
Dette kan føre til store sår som følge av frostskade.
Elektrisk installering (se
ADVARSEL
Anlegget skal installeres i henhold til nasjonale forskrifter om ledningsopplegg.
ADVARSEL
▪ Alt ledningsopplegg MÅ installeres av en autorisert elektriker og overholde
gjeldende lovgivning.
▪ Foreta elektriske tilkoblinger til det faste ledningsopplegget.
▪ Alle komponenter kjøpt på stedet og all elektrisk konstruksjon MÅ overholde
gjeldende lovgivning.
ADVARSEL
▪ Hvis strømforsyningen mangler eller har feil N-fase, kan utstyret gå i stykker.
▪ Etabler riktig jording. Enheten må IKKE jordes til vannrør, innkoblingsdemper eller
telefonjording. Ufullstendig jording kan medføre elektrisk støt.
▪ Installer nødvendige sikringer eller skillebrytere.
▪ Fest det elektriske ledningsopplegget med kabelfester slik at de IKKE kommer i
kontakt med skarpe kanter eller røropplegget, spesielt på høyttrykkssiden.
▪ IKKE bruk sammenteipede ledninger, ledninger med flertrådet leder,
skjøteledninger eller tilkoblinger fra et stjernesystem. De kan føre til
overoppheting, elektrisk støt eller brann.
▪ IKKE installer en fasekondensator, fordi denne enheten er utstyrt med
vekselretter. En fasekondensator vil redusere ytelsen og kan føre til ulykker.
"9Elektrisk installasjon"[448]
)
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
ADVARSEL
Bruk ALLTID multikjernekabler til strømforsyning.
ADVARSEL
Bruk en felles frakoblingsbryter med minst 3mm mellom alle kontaktpunkter som gir
full frakobling ved overspenning kategori III.
ADVARSEL
Hvis strømledningen blir skadet, SKAL den byttes av produsenten, serviceagenten
eller personer med tilsvarende kvalifikasjoner for å unngå farlige situasjoner.
ADVARSEL
IKKE koble strømledningen til innendørsenheten. Det kan føre til elektrisk støt eller
brann.
Referanseguide for montører
17
draft–06.10.2020 13:23
Page 18
3 | Spesifikke sikkerhetsinstruksjoner for montører
ADVARSEL
▪ Bruk IKKE elektriske komponenter som er kjøpt lokalt, inne i produktet.
▪ Strømtilførselen til dreneringspumpen osv. må IKKE forgrenes fra rekkeklemmen.
Det kan føre til elektrisk støt eller brann.
ADVARSEL
Hold sammenkoblingsledningen unna eventuelle kobberrør uten varmeisolering, da
slike rør vil være svært varme.
FARE: ELEKTRISK STØT
Alle elektriske deler (inklusive termistorer) får strøm fra strømtilførselen. Du må ikke
berøre dem med bare hender.
FARE: ELEKTRISK STØT
Koble fra strømtilførselen i minst 10minutter og mål spenningen ved kontaktene til
hovedkretsen for kondensatorer eller elektriske komponenter før du utfører service.
Spenningen MÅ være lavere enn 50VDC før du kan berøre elektriske komponenter.
Du ser hvor kontaktene er plassert på koblingsskjemaet.
Fullføre installering av innendørsanlegg (se
utendørsanlegget"[453]
)
FARE: ELEKTRISK STØT
▪ Kontroller at anlegget er ordentlig jordet.
▪ Slå av strømmen før vedlikehold eller servicearbeid utføres.
▪ Sett på dekselet til bryterboksen før du slår på strømmen.
Idriftsetting (se
"12Igangsetting"[456]
)
FARE: ELEKTRISK STØT
FARE: FARE FOR FORBRENNING/SKÅLDING
LIVSFARE
IKKE utfør prøvekjøring mens det arbeides på innendørsenhetene.
Når du foretar prøvekjøringen, kjører IKKE bare utendørsanlegget, men også det
tilkoblede innendørsanlegget. Det er farlig å arbeide på et innendørsanlegg mens
prøvekjøringen utføres.
"10Ferdigstille monteringen av
Referanseguide for montører
18
draft–06.10.2020 13:23
LIVSFARE
IKKE stikk fingre, pinner eller andre gjenstander inn i luftinntaket eller -utløpet. IKKE
ta av viftebeskytteren. Når viften roterer ved høy hastighet, vil den forårsake skade.
Vedlikehold og service (se
FARE: ELEKTRISK STØT
"14Vedlikehold og service"[460]
)
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Page 19
3 | Spesifikke sikkerhetsinstruksjoner for montører
FARE: FARE FOR FORBRENNING/SKÅLDING
ADVARSEL
▪ Før vedlikehold eller reparasjonsarbeid påbegynnes på enheten, må
strømbryteren på tilførselspanelet ALLTID slås av, sikringene tas ut eller
verneanordningene åpnes.
▪ Berør IKKE strømførende deler før det er gått 10 minutter etter at
strømforsyningen er slått av, på grunn av fare for høy spenning.
▪ Vær oppmerksom på at enkelte deler i strømboksen er varme.
▪ Pass på at du IKKE berører et ledende punkt.
▪ Enheten må IKKE spyles. Dette kan medføre elektrisk støt eller brann.
FARE: ELEKTRISK STØT
▪ Bruk kompressoren kun på et jordet system.
▪ Slå av strømmen før du utfører service på kompressoren.
▪ Sett på plass dekselet på bryterboksen og servicedekselet etter utført service.
LIVSFARE
Bruk alltid vernebriller og vernehansker.
FARE: FARE FOR EKSPLOSJON
▪ Bruk en rørkutter til å fjerne kompressoren.
▪ IKKE bruk skjærebrenner.
▪ Bruk bare godkjente kjølemedier og smøremidler.
FARE: FARE FOR FORBRENNING/SKÅLDING
Du må IKKE berøre kompressoren med bare hender.
Feilsøking (se
FARE: ELEKTRISK STØT
FARE: FARE FOR FORBRENNING/SKÅLDING
"15Feilsøking"[462]
)
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
ADVARSEL
▪ Kontroller ALLTID at anlegget er frakoblet ledningsnettet før du inspiserer
bryterboksen til anlegget. Slå av den respektive strømbryteren.
▪ Når en sikkerhetsanordning er blitt utløst, må du stanse anlegget og finne ut
hvorfor anordningen ble utløst før du tilbakestiller den. Du må ALDRI
parallellkoble sikkerhetsanordninger eller endre verdiene deres til noe annet enn
fabrikkens standardinnstillinger. Kontakt forhandleren hvis du ikke finner årsaken
til problemet.
Referanseguide for montører
19
draft–06.10.2020 13:23
Page 20
3 | Spesifikke sikkerhetsinstruksjoner for montører
ADVARSEL
Forhindre fare som følge av utilsiktet ny innstilling av den termiske
sikringsautomaten: Strøm til dette apparatet MÅ IKKE gå via en ekstern bryterenhet,
slik som en tidsbryter, eller kobles til en krets som slås jevnlig PÅ og AV av
strømforsyningen.
FARE: ELEKTRISK STØT
▪ Når anlegget ikke er i gang, er LEDene på kretskortet slått av for å spare strøm.
▪ Rekkeklemmen og kretskortet kan være strømførende også når LEDene ikke lyser.
Referanseguide for montører
20
draft–06.10.2020 13:23
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Page 21
4 Om esken
4.1 Oversikt: om boksen
Dette kapittelet beskriver hva du må gjøre etter at boksen med utendørs- og
innendørsenheten leveres på stedet.
Ta hensyn til følgende:
▪ Ved levering MÅ det undersøkes om anlegget er skadet. Eventuelle skader MÅ
rapporteres umiddelbart til transportørens klagebehandler.
▪ Bring den innpakkede enheten så nær installeringsstedet som mulig for å unngå
at det oppstår skader under transport.
▪ Klargjør på forhånd den veien du vil anlegget skal føres inn.
▪ Pass på følgende når du håndterer anlegget:
4 | Om esken
Skjørt innhold, behandles forsiktig.
Sørg for at anlegget står rett vei for å unngå skader.
Sørg for at anlegget ikke utsettes for regn eller fuktige omgivelser.
Det MÅ være minst 2personer for å håndtere esken med anlegget.
4.2 Utendørsanlegg
4.2.1 Slik pakker du opp utendørsenheten
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Referanseguide for montører
21
draft–06.10.2020 13:23
Page 22
4 | Om esken
1
2
1×1×1×1×1×1×
becdaf
4.2.2 Slik fjerner du tilbehør fra utendørsanlegget
1Løft utendørsanlegget.
LIVSFARE
Du skal bare håndtere utendørsanlegget som vist nedenfor:
Referanseguide for montører
22
draft–06.10.2020 13:23
2Fjern tilbehøret i bunnen av pakken.
a Generelle sikkerhetshensyn
b Installeringshåndbok for utendørsanlegg
c Etikett for fluoriserte drivhusgasser
d Flerspråklig etikett for fluoriserte drivhusgasser
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Page 23
e Dreneringsplugg (i bunnen av pakkassen)
f Energimerking
4 | Om esken
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Referanseguide for montører
23
draft–06.10.2020 13:23
Page 24
5 | Om enheten
5 Om enheten
5.1 Oversikt: om enhetene og tilleggsutstyret
5.2 Identifikasjon
ADVARSEL: SVAKT ANTENNELIG MATERIALE
Kjølemediet i dette anlegget er svakt antennelig.
Dette kapitlet inneholder informasjon om følgende:
▪ Identifikasjon av utendørsenheten
MERKNAD
Ved installering eller vedlikehold av flere enheter samtidig må du passe på at du IKKE
forveksler servicepaneler for forskjellige modeller.
5.2.1 Identifikasjonsmerke: utendørsenhet
Plassering
Referanseguide for montører
24
draft–06.10.2020 13:23
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Page 25
6 Installasjon av enheten
ADVARSEL
Installering skal utføres av montør, og valg av materialer og installasjon skal være i
samsvar med gjeldende lovgivning. I Europa er EN378 gjeldende standard.
6.1.1Krav til installeringssted for utendørsanlegget...................................................................................................... 26
6.1.2Tilleggskrav til installeringssted for utendørsanlegget på steder der det er kaldt ............................................... 28
6.2Åpne og lukke enheten........................................................................................................................................................... 28
6.2.1Om åpning av enheter ........................................................................................................................................... 28
6.2.2Slik åpner du utendørsanlegget ............................................................................................................................. 29
6.2.3Slik lukker du utendørsanlegget............................................................................................................................. 29
6.3.4Slik monterer du utendørsanlegget ....................................................................................................................... 31
6.3.5Slik sikrer du dreneringen ...................................................................................................................................... 31
6.3.6Slik forhindrer du at utendørsanlegget velter ....................................................................................................... 32
6 | Installasjon av enheten
6.1 Klargjøre installeringsstedet
IKKE installer enheten på steder som ofte brukes som arbeidsplass. I tilfelle
bygningsarbeid (f.eks. slipearbeid) der det dannes mye støv, MÅ enheten dekkes
til.
Velg et installeringssted med tilstrekkelig plass til å transportere enheten inn og ut.
LIVSFARE
▪ Kontroller at installeringsstedet kan bære tyngden av enheten. Usikker
installering er livsfarlig. De kan også føre til vibrasjoner eller uvanlig driftsstøy.
▪ Sørg for at det er tilstrekkelig serviceplass.
▪ IKKE installer enheten slik at den er i kontakt med tak eller vegg, da dette kan
forårsake vibrasjoner.
▪ Velg et sted der driftsstøyen eller varm/kald luft fra anlegget ikke vil være til
sjenanse.
▪ Sørg for nok plass rundt enheten til service/vedlikehold og luftsirkulasjon.
▪ Unngå områder der brennbar gass eller produkt kan lekke ut.
▪ Installer anlegg, strømkabler og kommunikasjonsledning minst 3m unna TV eller
radio for å forhindre forstyrrelser. Avhengig av radiobølgene kan det hende 3m
ikke er tilstrekkelig.
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
MERKNAD
IKKE plasser noe under innendørs- eller utendørsanlegget som ikke må utsettes for
fuktighet. Ellers kan kondens fra anlegget eller kjølemedierørene, smuss fra
luftfilteret eller tett drenering føre til at det drypper og skade eller skitne til det som
måtte befinne seg under anlegget.
Referanseguide for montører
25
draft–06.10.2020 13:23
Page 26
6 | Installasjon av enheten
>150
>50
>300
(mm)
b
a
>100
>50
>150
>50
b
b
a
>100
b
a
a
b
a
>100
6.1.1 Krav til installeringssted for utendørsanlegget
ADVARSEL
Anlegget skal plasseres i et rom uten fungerende antenningskilder (for eksempel
åpen flamme eller gassapparat eller elektrisk varmeapparat i drift).
INFORMASJON
Les også følgende krav:
▪ Generelle krav til installeringssted. Se kapittelet “Generelle sikkerhetsregler”.
▪ Krav til kjølemedierør (lengde, høydedifferanse). Se også dette kapittelet om
“Klargjøring”.
Vær oppmerksom på følgende retningslinjer for avstander:
a Luftutløp
b Luftinntak
MERKNAD
Vegghøyden på utendørsanleggets utløpsside MÅ være ≤1200mm.
MERKNAD
▪ IKKE stable enheter oppå hverandre.
▪ IKKE heng enheten i et tak.
Sterke vinder (≥18km/t) mot utendørsenhetens luftutslipp forårsaker kortslutning
(innsuging av utslippsluft). Dette kan medføre:
▪ forringelse av driftskapasiteten
▪ hyppig frostdannelse ved drift med oppvarming
▪ forstyrrelse av driften pga. av synkende lavt trykk eller økende høyt trykk
▪ en defekt vifte (hvis en sterk vind blåser direkte på viften, kan den begynne å
rotere veldig raskt inntil den går i stykker).
Det er anbefalt å montere en ledeplate når luftutslippet er utsatt for vind.
Det anbefales å installere utendørsenheten med luftinntaket vendt mot veggen og
IKKE direkte eksponert for vinden.
Referanseguide for montører
26
draft–06.10.2020 13:23
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Page 27
6 | Installasjon av enheten
b
a
b
c
b
c
a
a Ledeplate
b Rådende vindretning
c Luftutløp
IKKE installer enheten på følgende steder:
▪ Lydfølsomme områder (f.eks. nær et soverom), for å unngå forstyrrelser pga.
driftsstøy.
Merknad: Hvis lyden måles under faktiske installeringsforhold, kan den målte
verdien være høyere enn lydtrykknivået som er nevnt i lydspekteret i databoken
på grunn av omgivelsesstøy og lydrefleksjoner.
INFORMASJON
Nivået på lydtrykk er lavere enn 70dBA.
▪ Steder der det kan finnes mineraloljetåke, sprut eller damp i luften. Plastdeler
kan brytes ned og falle ut eller føre til vannlekkasje.
Det anbefales IKKE å installere anlegget på følgende steder fordi det kan redusere
anleggets levetid:
▪ Der spenningen varierer kraftig
▪ I kjøretøyer eller skip
▪ Der det forekommer syreholdig eller basisk damp
Installering ved kysten. Pass på at utendørsanlegget IKKE utsettes for direkte vind
fra havet. Dette er for å forhindre korrosjon som følge av høye saltnivåer i luften,
som kan redusere anleggets levetid.
Installer utendørsanlegget vekk fra direkte vind fra havet.
Eksempel: Bak bygningen.
Hvis utendørsanlegget er utsatt for direkte vind fra havet, må du sette opp en
levegg.
▪ Høyden på levegg ≥1,5 × høyden på utendørsanlegg
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
▪ Følg kravene til serviceplass når du setter opp leveggen.
Referanseguide for montører
27
draft–06.10.2020 13:23
Page 28
6 | Installasjon av enheten
a
b
c
d
c
d
a
b
c
c
d
6.1.2 Tilleggskrav til installeringssted for utendørsanlegget på steder der det er kaldt
a Vind fra havet
b Bygning
c Utendørsanlegg
d Levegg
Utendørsanlegget er utformet for installering kun utendørs og for
omgivelsestemperaturer fra –10~50°C i kjølemodus og –20~24°C i
oppvarmingsmodus.
Beskytt utendørsenheten mot direkte snøfall, og sørg for at utendørsenheten
ALDRI tilsnøs.
6.2 Åpne og lukke enheten
6.2.1 Om åpning av enheter
Referanseguide for montører
28
draft–06.10.2020 13:23
a Snøpresenning eller -overbygg
b Sokkel
c Rådende vindretning
d Luftutløp
Det anbefales at det er minst 150mm fri plass under anlegget (300 mm i snørike
områder). Sørg i tillegg for at anlegget er plassert minst 100 mm over maksimal
forventet snøhøyde. Om nødvendig bør det bygges en sokkel. Se "6.3 Montere
utendørsanlegget"[430] for flere opplysninger.
I områder med stort snøfall er det svært viktig å velge et installeringssted hvor
snøen IKKE vil berøre anlegget. Hvis det er fare for snøfall sidelengs, må du sørge
for at varmevekslerkonvektoren IKKE berøres av snøen. Monter om nødvendig et
overbygg eller tak og en sokkel.
I visse situasjoner må du åpne anlegget. Eksempel:
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Page 29
▪ Når du kobler til kjølemedierørene
3×
2
2
1
1
1
3×
1
1
2
2
2
▪ Ved tilkobling av elektriske ledninger
▪ Ved vedlikehold eller service på anlegget
FARE: ELEKTRISK STØT
Du må IKKE forlate anlegget uten tilsyn når servicedekselet er fjernet.
6.2.2 Slik åpner du utendørsanlegget
FARE: ELEKTRISK STØT
FARE: FARE FOR FORBRENNING/SKÅLDING
6 | Installasjon av enheten
6.2.3 Slik lukker du utendørsanlegget
MERKNAD
Kontroller at tiltrekkingsmomentet IKKE overstiger 1,3N•m når du lukker dekselet på
utendørsanlegget.
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Referanseguide for montører
draft–06.10.2020 13:23
29
Page 30
6 | Installasjon av enheten
20 mm
6.3 Montere utendørsanlegget
6.3.1 Om montering av utendørsanlegget
6.3.2 Forholdsregler ved montering av utendørsanlegget
Når
Utendørs- og innendørsenheten må være installert før du kan koble til
kjølemedierør.
Typisk arbeidsflyt
Montering av utendørsenhet består vanligvis av følgende trinn:
1Klargjøring av monteringsstrukturen.
2Montering av utendørsenheten.
3Sørge for drenering.
4Forhindre at anlegget kan velte.
INFORMASJON
Les også om forholdsregler og krav i kapitlene nedenfor:
▪ Generelle sikkerhetshensyn
▪ Forberedelse
6.3.3 Klargjøre installeringsstrukturen
Kontroller styrken og planheten til monteringsunderlaget slik at anlegget ikke
forårsaker vibrasjoner og støy.
Bruk vibrasjonsfast gummi (kjøpes lokalt) i tilfeller der vibrasjoner kan overføres til
bygningen.
Fest anlegget sikkert ved hjelp av ankerboltene i samsvar med
fundamenttegningen.
Klargjør 4 sett med M8 eller M10 ankerbolter, muttere og underlagsskiver (kjøpes
lokalt).
Referanseguide for montører
30
draft–06.10.2020 13:23
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Page 31
311
574
211
(mm)
211
a
a 100mm over forventet snønivå
4× M8/M10
6 | Installasjon av enheten
6.3.4 Slik monterer du utendørsanlegget
6.3.5 Slik sikrer du dreneringen
▪ Sørg for at kondensvann kan tømmes på forsvarlig måte.
▪ Installer enheten på en sokkel for å sikre god drenering og unngå ansamling av is.
▪ Lag til en renne for dreneringsvann rundt fundamentet slik at avløpsvann kan
dreneres vekk fra enheten.
▪ Unngå at dreneringsvannet oversvømmer gangveien så den IKKE blir glatt ved
frost.
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
▪ Hvis du monterer enheten på en ramme, må du plassere en vanntett plate innen
150mm fra enhetens underside for å forhindre inntrengning av vann og unngå at
dreneringsvannet drypper (se følgende illustrasjon).
Referanseguide for montører
31
draft–06.10.2020 13:23
Page 32
6 | Installasjon av enheten
b
c
d
a
a
b
acbbb
a
a
MERKNAD
Hvis enheten installeres i kalde omgivelser, må man treffe nødvendige tiltak slik at
evakuert kondensat IKKE kan fryse.
MERKNAD
Hvis dreneringshullene på utendørsanlegget blokkeres av monteringssokkel eller
gulvflate, må du plassere ekstra fotstykker på ≤ 30mm under utendørsanleggets ben.
INFORMASJON
For informasjon om tilgjengelige valg, kontakt din forhandler.
1Bruk dreneringsplugg til drenering.
2Bruk Ø16mm slange (kjøpes lokalt).
a Dreneringsport
b Bunnramme
c Dreneringsplugg
d Slange (kjøpes lokalt)
Lukke dreneringshullene og feste dreneringsmuffen
MERKNAD
På kalde steder må det IKKE brukes dreneringsmuffe, -slange og -lokk (1, 2) med
utendørsanlegget. Det må iverksettes nødvendige tiltak slik at evakuert kondensvann
IKKE kan fryse.
1Installer dreneringslokk 1 og 2 (tilleggsutstyr). Pass på at kantene til
dreneringslokkene dekker helt over hullene.
a Bunnramme
b Dreneringslokk
2Installer dreneringsmuffen.
a Dreneringshull. Installer et dreneringslokk (2).
b Dreneringshull. Installer et dreneringslokk (1).
c Dreneringshull for dreneringsmuffe
6.3.6 Slik forhindrer du at utendørsanlegget velter
Referanseguide for montører
32
draft–06.10.2020 13:23
Hvis anlegget installeres på steder som er utsatt for kraftig vind, må du ta spesielt
hensyn til følgende:
1Klargjør 2 kabler som angitt i følgende illustrasjon (kjøpes lokalt).
2Plasser de 2 kablene over utendørsanlegget.
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Page 33
6 | Installasjon av enheten
3Sett inn en gummiplate mellom kablene og utendørsanlegget for å forhindre
at kablene riper opp lakken (kjøpes lokalt).
4Fest endene på kablene.
5Stram kablene.
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Referanseguide for montører
33
draft–06.10.2020 13:23
Page 34
7 | Montering av rør
t
Ø
7 Montering av rør
7.1Klargjøre røropplegg for kjølemiddel ..................................................................................................................................... 34
7.1.1Krav til røropplegg for kjølemiddel ........................................................................................................................ 34
7.1.2Isolasjon av kjølemiddelrør .................................................................................................................................... 34
7.1.3Lengde på kjølemedierør og høydeforskjell .......................................................................................................... 35
7.2Koble til kjølerøropplegget ..................................................................................................................................................... 35
7.2.1Om tilkobling av kjølemedierørene ....................................................................................................................... 35
7.2.2Forholdsregler ved tilkobling av kjølemedierør..................................................................................................... 36
7.2.3Retningslinjer ved tilkobling av kjølemedierør ...................................................................................................... 37
7.2.4Retningslinjer for rørbøying ................................................................................................................................... 37
7.2.5Slik lager du bul på rørenden ................................................................................................................................. 38
7.2.6Bruke avstengingsventilen og utløpsporten .......................................................................................................... 38
7.2.7Koble kjølemedierørene til utendørsanlegget....................................................................................................... 40
7.3.1Om kontroll av røropplegg for kjølemiddel ........................................................................................................... 40
7.3.2Forholdsregler når du kontrollerer kjølemedierørene .......................................................................................... 41
7.3.3Slik ser du etter lekkasjer ....................................................................................................................................... 41
7.3.4Slik utfører du vakuumtørking ............................................................................................................................... 42
7.1 Klargjøre røropplegg for kjølemiddel
7.1.1 Krav til røropplegg for kjølemiddel
INFORMASJON
Les også om forholdsregler og krav under "2Generelle sikkerhetshensyn"[45].
▪ Rørmateriale: Sømløst kobberrør som er deoksidert med fosforsyre.
▪ Rørdiameter:
VæskerørØ6,4mm (1/4")
GassrørØ9,5mm (3/8")
▪ Rørenes herdingsgrad og tykkelse:
Outer diameter (Ø)Temper gradeThickness (t)
6.4mm (1/4")Annealed (O)≥0.8mm
9.5mm (3/8")Annealed (O)
(a)
Det kan være behov for en større rørtykkelse avhengig av gjeldende lovgivning og det
maksimale arbeidstrykket (se "PS High" på anleggets merkeplate).
(a)
7.1.2 Isolasjon av kjølemiddelrør
Referanseguide for montører
34
draft–06.10.2020 13:23
▪ Bruk polyetylenskum som isolasjonsmateriale:
- med en varmeoverføringsgrad mellom 0,041 og 0,052 W/mK (0,035 og
0,045kcal/mh°C)
- med en varmemotstand på minst 120°C
▪ Isolasjonstykkelse
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Page 35
7 | Montering av rør
ØiØ
i
t
ØpØ
p
Utvendig rørdiameter
(Øp)
6,4mm (1/4")8~10mm≥10mm
9,5mm (3/8")12~15mm
Hvis temperaturen er høyere enn 30°C og luftfuktigheten er høyere enn RH80%,
må tykkelsen på isolasjonsmaterialet være minst 20mm for å unngå kondensering
på isolasjonens overflate.

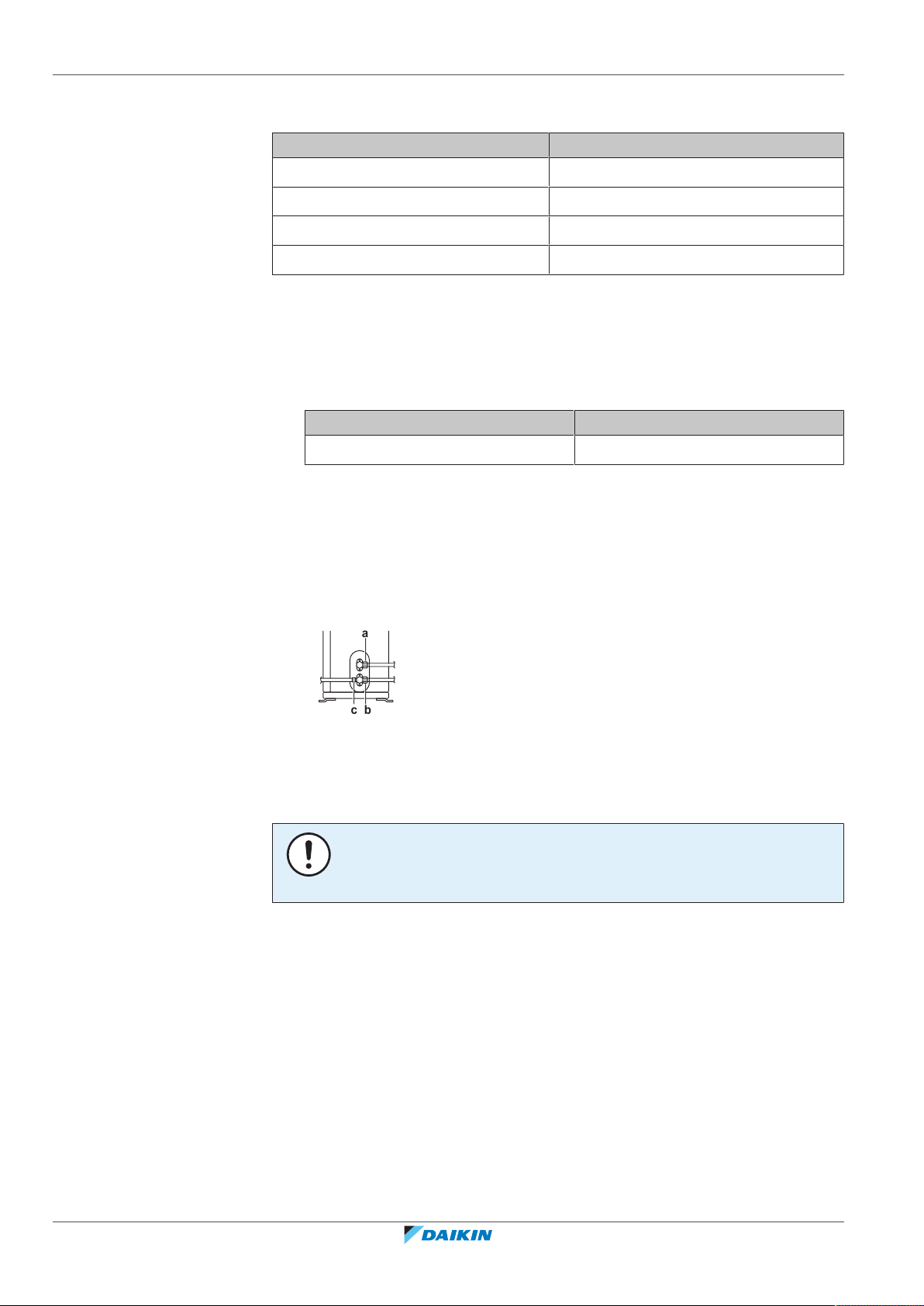

7.1.3 Lengde på kjølemedierør og høydeforskjell
Hva?Avstand
Maksimum tillatt rørlengde30m
Minimum tillatt rørlengde3m
Maksimalt tillatt høydeavstand20m
Isolasjonens innvendige
diameter (Øi)
Isolasjonstykkelse (t)
7.2 Koble til kjølerøropplegget
LIVSFARE
▪ Ingen slaglodding eller sveising på stedet for anlegg fylt med R32-kjølemedium
ved utsendelse.
▪ Ved installering av kjølesystemet skal sammenkobling av deler der minst én del er
fylt, utføres ved at det tas hensyn til kravene nedenfor:
ð I oppholdsrom er det ikke tillatt med ikke-permanente skjøter for R32-
kjølemedium, unntatt skjøter laget på stedet som kobler innendørsanlegget
direkte til røropplegget. Skjøter laget på stedet som kobler røropplegget direkte
til innendørsanlegg, skal være av en ikke-permanent type.
ADVARSEL
▪ Bruk kun R32 som kjølemedium. Andre stoffer kan forårsake eksplosjoner og
ulykker.
▪ R32 inneholder fluoriserte drivhusgasser. Verdien for global oppvarmingsevne
(GWP) er 675. Disse gassene må IKKE luftes ut i atmosfæren.
▪ Bruk ALLTID vernebriller og hansker når du fyller på kjølemedium.
7.2.1 Om tilkobling av kjølemedierørene
Før tilkobling av kjølemedierørene
Kontroller at utendørsanlegget og innendørsanlegget er montert.
Typisk arbeidsflyt
Tilkobling av kjølemedierørene omfatter følgende:
▪ Koble kjølemedierøret til innendørsanlegget
▪ Koble kjølemedierøret til utendørsanlegget
▪ Isolere kjølemedierørene
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
draft–06.10.2020 13:23
Referanseguide for montører
35
Page 36
7 | Montering av rør
7.2.2 Forholdsregler ved tilkobling av kjølemedierør
▪ Husk på retningslinjene for følgende:
- Rørbøying
- Koning av rørender
- Bruk av avstengingsventilene
INFORMASJON
Les også om forholdsregler og krav i kapitlene nedenfor:
▪ Generelle sikkerhetshensyn
▪ Forberedelse
FARE: FARE FOR FORBRENNING/SKÅLDING
LIVSFARE
▪ Bruk den koniske mutteren som er festet til anlegget.
▪ Påfør kjølemedieolje kun på konens innside for å forhindre gasslekkasje. Bruk
kjølemedieolje til R32.
▪ IKKE bruk forbindelser om igjen.
LIVSFARE
▪ IKKE bruk mineralolje på den konede delen.
▪ Du må IKKE bruke gamle rør tidligere installasjoner.
▪ For å garantere dette R32-anleggets levetid må det aldri installeres en tørker.
Tørkematerialet kan løse seg opp og skade systemet.
MERKNAD
Ta følgende forholdsregler for kjølemedierør:
▪ Unngå at noe annet enn det spesifiserte kjølemediet blir blandet inn i
kjølemediesyklusen (f.eks. luft).
▪ Bruk bare R32 når du tilfører kjølemedium.
▪ Bruk bare installasjonsverktøy (for eksempel manifoldmålersett) som bare brukes
på R32-installasjoner for å stå imot trykket og forhindre at det kommer
fremmedlegemer (for eksempel mineraloljer og fukt) inn i systemet.
▪ Installer røropplegget slik at koningen IKKE utsettes for mekanisk belastning.
▪ Beskytt rørene som beskrevet i tabellen nedenfor for å forhindre at det kommer
inn smuss, fuktighet eller støv i rørene.
▪ Vær forsiktig når du fører kobberrør gjennom veggene (se figuren nedenfor).
Referanseguide for montører
36
draft–06.10.2020 13:23
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Page 37
EnhetMonteringsperiodeBeskyttelsesmetode
a
b
c
d
R=
0.4~0.8
±2
45°
90°
±2
ØA
Utendørsenhet>1månedKlem røret
<1månedKlem eller bruk tape på
InnendørsenhetUavhengig av periode
INFORMASJON
IKKE åpne kjølemiddelets avstengningsventil før du kontrollerer kjølemiddelets
røropplegg. Når du må etterfylle kjølemiddel, anbefales det å åpne kjølemiddelets
avstengningsventil etter påfylling.
ADVARSEL
Koble røropplegget for kjølemedium forsvarlig før kjøring av kompressoren. Hvis
kjølemedierørene IKKE er tilkoblet og stengeventilen er åpen når kompressoren
kjører, vil det suges inn luft. Dette vil forårsake et unormalt trykk i kjølesyklusen som
kan føre til skade på utstyret og også personskade.
7.2.3 Retningslinjer ved tilkobling av kjølemedierør
Ta følgende forholdsregler når du kobler til rør:
7 | Montering av rør
røret
▪ Bestryk innsiden av koningen med eterolje eller esterolje når du setter på en
konisk mutter. Trekk til 3 eller 4 omdreininger for hånd før du strammer til
endelig.
▪ Bruk ALLTID 2 nøkler sammen når du skal løsne en konisk mutter.
▪ Bruk ALLTID en fastnøkkel og momentnøkkel sammen for å stramme til den
koniske mutteren når du kobler til rør. Dette gjør du for å forhindre sprekker og
lekkasjer i mutteren.
a Momentnøkkel
b Fastnøkkel
c Rørkobling
d Konisk mutter
Rørdimensjon
(mm)
Tiltrekkingsmomen
t (N•m)
Konedimensjoner
(A) (mm)
Form på konen
(mm)
Ø6,415~178,7~9,1
Ø9,533~3912,8~13,2
7.2.4 Retningslinjer for rørbøying
Bruk en rørbøyer til å bøye. Alle rørbøyer skal være så jevne som mulig (bøyeradius
bør være 30~40 mm eller større).
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
draft–06.10.2020 13:23
Referanseguide for montører
37
Page 38
7 | Montering av rør
ab
A
ab
c
7.2.5 Slik lager du bul på rørenden
LIVSFARE
▪ Ufullstendig konus kan forårsake lekkasje av kjølemediegass.
▪ Du må IKKE bruke koner på nytt. Bruk nye koner for å unngå lekkasje av
kjølemediegass.
▪ Bruk koniske muttere som følger med anlegget. Bruk av andre koniske muttere
kan forårsake lekkasje av kjølemediegass.
1Kutt rørenden med rørkutter.
2Fjern skarpe kanter med kutteflaten vendt nedover slik at det IKKE kommer
spon inn i røret.
a Kutt nøyaktig i rett vinkel.
b Fjern skarpe kanter.
3Fjern den koniske mutteren fra avstengingsventilen og sett den koniske
mutteren på røret.
4Kon røret. Plasser i nøyaktig den posisjonen som vises på følgende figur.
Koneverktøy for R32
(gripetype)
A0~0,5mm1,0~1,5mm1,5~2,0mm
5Kontroller at konen er ordentlig utført.
a Koningens innvendige overflate MÅ være helt glatt.
b Rørenden MÅ være jevnt konet i en perfekt sirkel.
c Sørg for at den koniske mutteren er montert.
7.2.6 Bruke avstengingsventilen og utløpsporten
Vanlig koneverktøy
Gripetype
(Ridgid-type)
Vingemuttertype
(Imperial-type)
Slik håndterer du stoppventilen
Referanseguide for montører
38
draft–06.10.2020 13:23
LIVSFARE
IKKE åpne ventilene før koning er fullført. Dette vil forårsake lekkasje av
kjølemiddelgass.
Ta hensyn til følgende retningslinjer:
▪ Avstengingsventilene er stengt når anlegget sendes fra fabrikken.
▪ Følgende illustrasjon viser stengeventildelene som kreves for å håndtere
ventilen.
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Page 39
7 | Montering av rør
c
d
a
b
a
b
a Utløpsport og utløpsportdeksel
b Ventilstamme
c Lokal rørtilkobling
d Stammehette
▪ Hold begge avstengingsventilene åpne under drift.
▪ IKKE bruk overdreven kraft på ventilstammen. Hvis du gjør det, kan ventilhuset
bryte sammen.
▪ Sørg for ALLTID å sikre stoppventilen med en fastnøkkel, og løsne eller stram til
den koniske mutteren med en momentnøkkel. IKKE plasser fastnøkkelen på
stammehetten ettersom dette kan føre til en kjølemiddellekkasje.
a Fastnøkkel
b Momentnøkkel
▪ Når det er ventet at driftstrykket vil være lavt (for eksempel når kjølingen skal
utføres mens utelufttemperaturen er lav), må den koniske mutteren i
stengeventilen på gassledningen settes inn med tilstrekkelig silikonbasert
forseglingsmiddel til å forhindre frysing.
Silikonforseglingsmiddel, sørg for at det ikke er noen åpning.
Slik åpner/lukker du stoppventilen
1Ta av dekselet på stengeventilen.
2Før inn en sekskantnøkkel (væskesiden: 4 mm, gasssiden: 6 mm) i
ventilstammen, og vri ventilstammen:
Mot klokken for å åpne
Med klokken for å lukke
3Slutt å vri når avstengingsventilen IKKE lenger kan vris.
4Fest dekselet på stengeventilen.
Resultat: Ventilen er nå åpen/stengt.
Slik håndterer du stammehetten
▪ Stammehetten er forseglet der pilen angir det. IKKE skad den.
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
draft–06.10.2020 13:23
Referanseguide for montører
39
Page 40
7 | Montering av rør
a
bc
Slik håndterer du serviceporthetten
7.2.7 Koble kjølemedierørene til utendørsanlegget
▪ Når du er ferdig med stoppventilen, strammer du hetten og kontrollerer om
kjølemidlet lekker.
Rør Ø (mm)Tiltrekkingsmoment (N∙m)
6,422~28
9,533~39
12,749~59
15,961~74
▪ Bruk ALLTID en påfyllingsslange som er utstyrt med ventiltrykktapp, siden
utløpsporten er en Schrader-ventil.
▪ Når du har brukt utløpsporten, skrur du godt fast utløpsportdekselet og ser etter
kjølemedielekkasjer.
PunktTiltrekkingsmoment (N∙m)
Utløpsportdeksel11~14
▪ Rørlengde. La feltrørene være kortest mulig.
▪ Rørbeskyttelse. Beskytt feltrørene mot fysisk skade.
1Koble forbindelsen for kjølemiddel i væskeform fra innendørsanlegget til
utendørsanleggets væskestengeventil.
a Avstengingsventil for væske
b Avstengingsventil for gass
c Utløpsport
2Koble kjølemedieforbindelsen fra innendørsanlegget til utendørsanleggets
gassavstengingsventil.
MERKNAD
Det anbefales at røropplegget for kjølemiddel mellom innendørs- og
utendørsenheten installeres i en kanal eller pakkes inn i utvendig tape.
7.3 Kontrollere kjølerørene
7.3.1 Om kontroll av røropplegg for kjølemiddel
Referanseguide for montører
40
draft–06.10.2020 13:23
Utendørsanleggets interne kjølemedierør er fabrikktestet for lekkasjer. Du trenger
bare kontrollere utendørsanleggets eksterne kjølemedierør.
Før du kontrollerer kjølemedierørene
Pass på at kjølemedierørene er tilkoblet mellom utendørsanlegget og
innendørsanlegget.
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Page 41
Typisk arbeidsflyt
Kontroll av kjølemedierør består vanligvis av følgende trinn:
1Se etter lekkasjer i kjølemedierørene.
2Utføre vakuumtørking for å fjerne all fuktighet, luft eller nitrogen fra
kjølemedierørene.
Hvis det er fare for at det finnes fuktighet i kjølemedierørene (for eksempel at vann
er kommet inn i rørene), må du først utføre vakuumtørkingen som er beskrevet
nedenfor, helt til all fuktighet er fjernet.
7.3.2 Forholdsregler når du kontrollerer kjølemedierørene
INFORMASJON
Les også om forholdsregler og krav i kapitlene nedenfor:
▪ Generelle sikkerhetshensyn
▪ Forberedelse
MERKNAD
Bruk en 2-trinns vakuumpumpe med tilbakeslagsventil som kan suge ut til et
manometertrykk på −100,7kPa (−1,007bar) (5Torr totalt). Pass på at oljen i pumpen
ikke strømmer i motsatt retning i systemet når pumpen ikke er i drift.
7 | Montering av rør
7.3.3 Slik ser du etter lekkasjer
MERKNAD
Bruk denne vakuumpumpen utelukkende for R32. Bruk av den samme pumpen til
andre kjølemidler kan skade pumpen og anlegget.
MERKNAD
▪ Koble vakuumpumpen til serviceporten eller gasstoppventilen.
▪ Sørg for at både gass- og væskestoppventilen er godt lukket før du utfører
lekkasjetesten eller vakuumtørking.
MERKNAD
IKKE overskrid enhetens maksimale driftstrykket (se “PS High” på enhetens
navneplate).
MERKNAD
Bruk ALLTID et anbefalt bobletestmiddel fra grossisten.
Du må ALDRI bruke såpevann:
▪ Såpevann kan forårsake oppsprekking på komponenter, som f.eks. koniske mutre
eller hetter på stoppventiler.
▪ Såpevann kan inneholde salt, som absorberer fukt som vil fryse når røranlegget
blir kaldt.
▪ Såpevann inneholder ammoniakk, noe som kan føre til korrosjon på krageskjøter
(mellom konisk mutter i messing og kobberkragen).
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
1Tilfør systemet nitrogengass opp til et målertrykk på minst 200 kPa (2 bar).
Det anbefales å sette trykket til 3000kPa (30bar) for å oppdage små lekkasjer.
2Test for lekkasjer ved å smøre bobletestmiddel på alle rørforbindelsene.
Referanseguide for montører
41
draft–06.10.2020 13:23
Page 42
7 | Montering av rør
ihj
abc
h
k
d
f
f
e
g
7.3.4 Slik utfører du vakuumtørking
3Tøm ut all nitrogengassen.
FARE: FARE FOR EKSPLOSJON
Anlegget må IKKE startes hvis det er vakuumert.
Koble til vakuumpumpen og manifolden som følger:
a Lavtrykksmåler
b Manometermanifold
c Høytrykksmåler
d Lavtrykksventil (Lo)
e Høytrykksventil (Hi)
f Påfyllingsslanger
g Vakuumpumpe
h Ventildeksler
i Utløpsport
j Avstengingsventil for gass
k Avstengingsventil for væske
1Sett systemet i vakuum inntil trykket på manifolden viser –0,1MPa (–1bar).
2La det stå slik i 4–5minutter, og kontroller trykket:
Hvis trykket…Resultat…
Ikke endresDet er ingen fuktighet i systemet.
Denne prosedyren er ferdig.
ØkerDet er fuktighet i systemet. Gå til
neste trinn.
3Utfør vakuumbehandling av systemet i minst 2timer til manifoldtrykket når –
0,1MPa (–1bar).
4Etter at du har slått pumpen AV, kontrollerer du trykket i minst 1time.
5Hvis du IKKE når ønsket vakuum eller IKKE KAN opprettholde vakuumet i
1time, gjør du følgende:
▪ Se etter lekkasjer igjen.
▪ Utfør vakuumtørking igjen.
MERKNAD
Referanseguide for montører
42
draft–06.10.2020 13:23
Husk å åpne avstengingsventilene etter at du har installert kjølemedierørene og
utført vakuumtørking. Kompressoren kan bli ødelagt hvis systemet kjøres når
avstengingsventilene er stengt.
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Page 43
7 | Montering av rør
INFORMASJON
Etter at du har åpnet avstengningsventilen, er det mulig at trykket i røropplegget for
kjølemiddel IKKE stiger. Dette kan for eksempel skyldes at ekspansjonsventilen i
utendørsanleggkretsen er lukket, men det har INGENTING å si for anleggets drift.
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Referanseguide for montører
43
draft–06.10.2020 13:23
Page 44
8 | Fylle på kjølemiddel
8 Fylle på kjølemiddel
8.1 Om påfylling av kjølemedium
8.1Om påfylling av kjølemedium................................................................................................................................................. 44
8.3Forholdsregler ved påfylling av kjølemedium........................................................................................................................ 46
8.4Slik faststår du ekstra mengde kjølemiddel ........................................................................................................................... 46
8.5Slik beregner du fullstendig mengde etterfylling................................................................................................................... 46
8.6Slik fyller du på ekstra kjølemedium ...................................................................................................................................... 46
8.7Slik fester du etiketten for fluoriserte drivhusgasser ............................................................................................................ 47
Utendørsanlegget har fått fylt på kjølemedium på fabrikken, men i noen tilfeller
kan følgende være nødvendig:
HvaNår
Tilleggsfylling av kjølemediumHvis den totale lengden på væskerørene
er mer enn angitt (se nedenfor).
Full etterfylling av kjølemediumEksempel:
▪ Når systemet flyttes.
▪ Etter lekkasje.
Tilleggsfylling av kjølemedium
Før du fyller på kjølemedium sørger du for at utendørsanleggets eksterne
kjølemedierør er kontrollert (lekkasjetest og vakuumtørking).
INFORMASJON
Avhengig av anleggene og/eller installeringsforholdene kan det være nødvendig å
tilkoble de elektriske ledningene før du fyller på kjølemediet.
Vanlig arbeidsflyt – Påfylling av ekstra kjølemedium består vanligvis av følgende
trinn:
1Fastsette om og hvor mye ekstra du må fylle på.
2Fylle på ekstra kjølemedium hvis det er nødvendig.
3Fylle ut etiketten for fluoriserte drivhusgasser, og feste den på innsiden av
utendørsanlegget.
Full etterfylling av kjølemedium
Referanseguide for montører
44
draft–06.10.2020 13:23
Kontroller at følgende er utført før du foretar full etterfylling av kjølemedium:
1Alt kjølemediet er samlet opp fra systemet.
2Utendørsanleggets eksterne kjølemedierør er kontrollert (lekkasjetest og
vakuumtørking).
3Vakuumtørking er utført på utendørsanleggets interne kjølemedierør.
MERKNAD
Før fullstendig gjenfylling, utfør vakuumtørking også på enhetens interne
kjølemediumrør.
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Page 45
Vanlig arbeidsflyt – Full etterfylling med kjølemedium består vanligvis av følgende
trinn:
1Fastsette hvor mye kjølemedium du skal fylle på.
2Fylle på kjølemedium.
3Fylle ut etiketten for fluoriserte drivhusgasser, og feste den på innsiden av
utendørsanlegget.
8.2 Om kjølemediet
Dette produktet inneholder fluoriserte drivhusgasser. Gassene må IKKE luftes ut i
atmosfæren.
Type kjølemedium: R32
Verdien for global oppvarmingsevne (GWP): 675
8 | Fylle på kjølemiddel
ADVARSEL: SVAKT ANTENNELIG MATERIALE
Kjølemediet i dette anlegget er svakt antennelig.
ADVARSEL
Anlegget skal plasseres i et rom uten fungerende antenningskilder (for eksempel
åpen flamme eller gassapparat eller elektrisk varmeapparat i drift).
ADVARSEL
▪ Deler fra kjølemediesyklusen må IKKE perforeres eller brennes.
▪ Bruk IKKE andre vaskemidler eller midler som fremskynder avisingen enn dem
som anbefales av produsenten.
▪ Vær oppmerksom på at kjølemediet i systemet er uten lukt.
ADVARSEL
Kjølemediet i enheten er svakt antennelig, men det lekker normalt IKKE. Hvis det
lekker kjølemedium ut i rommet som kommer i kontakt med flammen fra en
brenner, et varmeapparat eller en gasskomfyr, kan det føre til at det dannes skadelig
gass.
Slå av alle lettantennelige varmeapparater, luft ut rommet, og ta kontakt med
forhandleren der du kjøpte enheten.
Enheten må IKKE brukes før servicepersonell kan bekrefte at delen der
kjølemedielekkasjen oppstod, er reparert.
ADVARSEL
Du må ALDRI ha direkte kontakt med kjølemedium som har lekket ut ved et uhell.
Dette kan føre til store sår som følge av frostskade.
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Referanseguide for montører
45
draft–06.10.2020 13:23
Page 46
8 | Fylle på kjølemiddel
8.3 Forholdsregler ved påfylling av kjølemedium
8.4 Slik faststår du ekstra mengde kjølemiddel
INFORMASJON
Les også om forholdsregler og krav i kapitlene nedenfor:
▪ Generelle sikkerhetshensyn
▪ Forberedelse
Hvis den totale lengden på
væskerøropplegget er…
≤10mIKKE tilfør ekstra kjølemiddel.
>10mR = (total lengde (m) på væskerør–10m)×0,020
R=Ekstra påfylling (kg)(avrundet i enheter på
0,01kg)
INFORMASJON
Rørlengden er enveislengden av væskerøropplegg.
8.5 Slik beregner du fullstendig mengde etterfylling
INFORMASJON
Hvis en full gjenfylling er nødvendig, er den samlede kjølemiddelpåfylling: fabrikkens
kjølemiddelfylling (se enhetens merkeplate) + fastslått nødvendig ekstramengde.
8.6 Slik fyller du på ekstra kjølemedium
Resultat…
Referanseguide for montører
46
draft–06.10.2020 13:23
ADVARSEL
▪ Bruk kun R32 som kjølemedium. Andre stoffer kan forårsake eksplosjoner og
ulykker.
▪ R32 inneholder fluoriserte drivhusgasser. Verdien for global oppvarmingsevne
(GWP) er 675. Disse gassene må IKKE luftes ut i atmosfæren.
▪ Bruk ALLTID vernebriller og hansker når du fyller på kjølemedium.
LIVSFARE
For å unngå kompressorsammenbrudd må du IKKE fylle på mer enn den angitte
mengden med kjølemiddel.
Forutsetning: Før du fyller på kjølemedium må du kontrollere at kjølemedierørene
er tilkoblet og kontrollert (lekkasjetest og vakuumtørking).
1Koble kjølemiddelsylinderen til utløpsporten.
2Fyll på den ekstra kjølemiddelmengden.
3Åpne gassavstengingsventilen.
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Page 47
8 | Fylle på kjølemiddel
b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO2eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
Hvis utpumping er nødvendig ved demontering eller flytting av systemet, kan du se
"16.2Slik pumper du ut"[464] for å få flere detaljer.
8.7 Slik fester du etiketten for fluoriserte drivhusgasser
1Slik fyller du ut etiketten:
a Hvis det følger med en flerspråklig etikett for fluoriserte drivhusgasser med anlegget (se tilbehør), løsner du
aktuelt språk og fester etiketten øverst på a.
b Kjølemediemengde som fylles på ved fabrikken: se anleggets merkeplate
c Ekstra mengde kjølemedium som er påfylt
d Total mengde kjølemedium som er påfylt
e Mengden fluoriserte drivhusgasser av den totale mengden påfylt kjølemedium, uttrykt i tonn CO2-
ekvivalenter.
f GWP = Global oppvarmingsverdi
MERKNAD
Gjeldende lovgivning om fluoriserte drivhusgasser krever at mengden påfylt
kjølemedium i anlegget angis i både vekt og CO2-ekvivalenter.
Formel for å beregne mengden i tonn CO2-ekvivalenter: GWP-verdien av
kjølemediet × total mengde påfylt kjølemedium [i kg] / 1000
Bruk GWP-verdien som står på etiketten for påfylling av kjølemedium.
2Fest etiketten på innsiden av utendørsanlegget nær gass- og
væskeavstengningsventilene.
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
draft–06.10.2020 13:23
Referanseguide for montører
47
Page 48
9 | Elektrisk installasjon
9 Elektrisk installasjon
9.1 Om tilkobling av det elektriske ledningsopplegget
9.1Om tilkobling av det elektriske ledningsopplegget................................................................................................................ 48
9.1.1Forholdsregler ved tilkobling av det elektriske ledningsopplegget ...................................................................... 48
9.1.2Retningslinjer ved tilkobling av det elektriske ledningsopplegget ........................................................................ 50
9.1.3Spesifikasjoner for standard ledningsoppleggkomponenter ................................................................................ 51
9.2Koble de elektriske ledningene til utendørsanlegget ............................................................................................................ 51
Før tilkobling av det elektriske ledningsopplegget
Sørg for følgende:
▪ Kjølemedierørene er tilkoblet og kontrollert
▪ Vannrørene er tilkoblet
Typisk arbeidsflyt
Tilkobling av de elektriske ledningene består vanligvis av følgende trinn:
1Kontroller at systemets strømtilførsel samsvarer med de elektriske
spesifikasjonene for anleggene.
2Koble de elektriske ledningene til utendørsanlegget.
3Koble de elektriske ledningene til innendørsanlegget.
4Koble til hovedstrømforsyningen.
9.1.1 Forholdsregler ved tilkobling av det elektriske ledningsopplegget
INFORMASJON
Les også om forholdsregler og krav i kapitlene nedenfor:
▪ Generelle sikkerhetshensyn
▪ Forberedelse
FARE: ELEKTRISK STØT
ADVARSEL
Bruk ALLTID multikjernekabler til strømforsyning.
Referanseguide for montører
48
draft–06.10.2020 13:23
INFORMASJON
Les også om forholdsregler og krav under "2Generelle sikkerhetshensyn"[45].
INFORMASJON
Les også "9.1.3Spesifikasjoner for standard ledningsoppleggkomponenter"[451].
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Page 49
9 | Elektrisk installasjon
ADVARSEL
▪ Alt ledningsopplegg MÅ installeres av en autorisert elektriker og overholde
gjeldende lovgivning.
▪ Foreta elektriske tilkoblinger til det faste ledningsopplegget.
▪ Alle komponenter kjøpt på stedet og all elektrisk konstruksjon MÅ overholde
gjeldende lovgivning.
ADVARSEL
▪ Hvis strømforsyningen mangler eller har feil N-fase, kan utstyret gå i stykker.
▪ Etabler riktig jording. Enheten må IKKE jordes til vannrør, innkoblingsdemper eller
telefonjording. Ufullstendig jording kan medføre elektrisk støt.
▪ Installer nødvendige sikringer eller skillebrytere.
▪ Fest det elektriske ledningsopplegget med kabelfester slik at de IKKE kommer i
kontakt med skarpe kanter eller røropplegget, spesielt på høyttrykkssiden.
▪ IKKE bruk sammenteipede ledninger, ledninger med flertrådet leder,
skjøteledninger eller tilkoblinger fra et stjernesystem. De kan føre til
overoppheting, elektrisk støt eller brann.
▪ IKKE installer en fasekondensator, fordi denne enheten er utstyrt med
vekselretter. En fasekondensator vil redusere ytelsen og kan føre til ulykker.
ADVARSEL
Bruk en felles frakoblingsbryter med minst 3mm mellom alle kontaktpunkter som gir
full frakobling ved overspenning kategori III.
ADVARSEL
Hvis strømledningen blir skadet, SKAL den byttes av produsenten, serviceagenten
eller personer med tilsvarende kvalifikasjoner for å unngå farlige situasjoner.
ADVARSEL
IKKE koble strømledningen til innendørsenheten. Det kan føre til elektrisk støt eller
brann.
ADVARSEL
▪ Bruk IKKE elektriske komponenter som er kjøpt lokalt, inne i produktet.
▪ Strømtilførselen til dreneringspumpen osv. må IKKE forgrenes fra rekkeklemmen.
Det kan føre til elektrisk støt eller brann.
ADVARSEL
Hold sammenkoblingsledningen unna eventuelle kobberrør uten varmeisolering, da
slike rør vil være svært varme.
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
FARE: ELEKTRISK STØT
Alle elektriske deler (inklusive termistorer) får strøm fra strømtilførselen. Du må ikke
berøre dem med bare hender.
Referanseguide for montører
49
draft–06.10.2020 13:23
Page 50
9 | Elektrisk installasjon
DC-
DC+
h
edcbf
a
g
ba
c b
c
aa
A
AA´
A´
FARE: ELEKTRISK STØT
Koble fra strømtilførselen i minst 10minutter og mål spenningen ved kontaktene til
hovedkretsen for kondensatorer eller elektriske komponenter før du utfører service.
Spenningen MÅ være lavere enn 50VDC før du kan berøre elektriske komponenter.
Du ser hvor kontaktene er plassert på koblingsskjemaet.
a Multimeter (DC-spenningsområde)
b S80 – reverserende magnetventilleder
c S70 – viftemotorleder
d LED
e S90 – termistorleder
f S20 – elektronisk ekspansjonsventilleder
g S40 – termisk overstrømsreléleder
h DB1 - diodebro
9.1.2 Retningslinjer ved tilkobling av det elektriske ledningsopplegget
Ta hensyn til følgende:
▪ Hvis ledninger med flertrådet leder brukes, monterer du en rund terminal av
krimpetypen på enden av ledningen. Passer den runde terminalen av krimpetype
på ledningen opp til den tildekkede delen, og fest terminalen med et passende
verktøy.
a Flertrådet leder
b Rund kabelsko
▪ Bruk følgende metoder til å montere ledninger:
LedningstypeFremgangsmåte for å installere
Énlederledning
a Buktet énlederledning
Referanseguide for montører
50
draft–06.10.2020 13:23
b Skrue
c Flat skive
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Page 51
9 | Elektrisk installasjon
c bbac
a
B
B
1-3
LedningstypeFremgangsmåte for å installere
Ledning med flertrådet
leder og rund terminal
av krimpetype
a Kontakt
b Skrue
c Flat skive
Tillatt
IKKE tillatt
Tiltrekkingsmomenter
ArtikkelTiltrekkingsmoment (N•m)
M4 (X1M)1,5~1,6
M4 (jord)1,4~1,5
▪ Jordledningen mellom ledningsklemmen og kontakten må være lenger enn de
andre ledningene.
9.1.3 Spesifikasjoner for standard ledningsoppleggkomponenter
9.2 Koble de elektriske ledningene til utendørsanlegget
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
1Fjern servicedekselet. Se "6.2.2Slik åpner du utendørsanlegget"[429].
Referanseguide for montører
51
draft–06.10.2020 13:23
Page 52
9 | Elektrisk installasjon
2×
2
1
1
ab
50 Hz
220-240 V
cd
f
abe
3×
2Fjern isolasjon (20mm) fra ledningene.
a Avisoler ledningsenden til dette punktet
b Det kan medføre elektrisk støt eller lekkasje hvis ledningen avisoleres for mye
3Åpne ledningsklemmen.
4Koble sammenkoblingskabelen til strømforsyningen som følger:
a Sammenkoblingskabel
b Strømforsyningskabel
c Strømbryter
d Reststrømenhet
e Strømtilførsel
f Jord
5Stram til terminalskruene forsvarlig. Vi anbefaler å bruke en Phillips-
skrutrekker.
Referanseguide for montører
52
draft–06.10.2020 13:23
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Page 53
10 | Ferdigstille monteringen av utendørsanlegget
g
b
a
f
e
cd
3×
1
1
2
2
2
10 Ferdigstille monteringen av utendørsanlegget
10.1 Slik ferdigstiller du installeringen av utendørsanlegget
FARE: ELEKTRISK STØT
▪ Kontroller at anlegget er ordentlig jordet.
▪ Slå av strømmen før vedlikehold eller servicearbeid utføres.
▪ Sett på servicedekselet før du slår på strømmen.
MERKNAD
Det anbefales at røropplegget for kjølemiddel mellom innendørs- og
utendørsenheten installeres i en kanal eller pakkes inn i utvendig tape.
1Isoler og fest røropplegget for kjølemiddel og kablene som følger:
a Gassrør
b Isolasjon for gassrør
c Sammenkoblingskabel
d Lokalt ledningsopplegg (hvis det er aktuelt)
e Væskerør
f Isolasjon for væskerør
g Tape
2Sett på servicedekselet.
10.2 Slik lukker du utendørsanlegget
MERKNAD
Kontroller at tiltrekkingsmomentet IKKE overstiger 1,3N•m når du lukker dekselet på
utendørsanlegget.
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Referanseguide for montører
53
draft–06.10.2020 13:23
Page 54
11 | Konfigurasjon
J6J4J9J5J7J8
J12
b
c
d
a
11 Konfigurasjon
11.1 Anleggsinnstilling
11.1.1 Stille inn fasilitetsmodus
Bruk denne funksjonen til kjøling ved lav utetemperatur. Funksjonen er beregnet til
anlegg, som utstyrsrom eller datarom. Må ALDRI brukes i bolig eller kontorer der
det oppholder seg mennesker.
Ved å kutte strapp J6 på kretskortet utvides driftsområdet ned til –15°C. Denne
modusen vil stanse dersom utetemperaturen synker under –20°C, og starter så
snart temperaturen stiger igjen.
Kutte strapp J6
1Ta av topplaten på utendørsanlegget.
2Fjern frontplaten.
3Fjern dryppsikkert deksel.
4Kutt strapp J6 på utendørsanleggets kretskort.
a Frontplate
b Topplate
c Dryppsikkert deksel
d Strapper
INFORMASJON
▪ Innendørsanlegget kan forårsake periodisk støy fordi utendørsviften slår seg PÅ
og/eller AV.
▪ Du må IKKE plassere luftfuktere eller annet som kan øke luftfuktigheten i rom der
ovennevnte modus brukes.
▪ Ved å kutte strapp J6 stilles innendørsanleggets vifte på høyeste stilling.
▪ IKKE bruk denne innstillingen i boliger eller kontorer der det er mennesker til
stede.
11.2 Funksjon for standby-strømsparing
11.2.1 Om funksjonen for standby-strømsparing
Referanseguide for montører
54
draft–06.10.2020 13:23
Denne modusen slår AV strømtilførselen til utendørsanlegget og setter
innendørsanlegget i modusen for standby-strømsparing for å redusere anleggets
strømforbruk.
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Page 55
INFORMASJON
Standby-strømsparing kan KUN brukes for anleggene som er nevnt ovenfor.
ADVARSEL
Kontroller at strømtilførselen er slått av før du kobler til eller fra koblingsstykket.
INFORMASJON
Selektivt koblingsstykke for standby-strømsparing er påkrevd hvis annet enn
gjeldende innendørsanlegg er tilkoblet.
11.2.2 Slå på funksjonen for standby-strømsparing
Forutsetning: Hovedstrømtilførselen MÅ være slått av.
1Fjern servicedekselet.
2Koble fra selektivt koblingsstykke for standby-strømsparing.
11 | Konfigurasjon
3Slå på hovedstrømtilførselen.
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Referanseguide for montører
55
draft–06.10.2020 13:23
Page 56
12 | Igangsetting
12 Igangsetting
12.1 Forholdsregler ved ferdigstilling
12.1Forholdsregler ved ferdigstilling............................................................................................................................................. 56
12.2Sjekkliste før idriftsetting........................................................................................................................................................ 56
12.3Sjekkliste under igangsetting.................................................................................................................................................. 57
12.4Slik gjennomfører du en testkjøring....................................................................................................................................... 57
12.5Starte opp utendørsanlegget ................................................................................................................................................. 58
FARE: ELEKTRISK STØT
FARE: FARE FOR FORBRENNING/SKÅLDING
LIVSFARE
IKKE utfør prøvekjøring mens det arbeides på innendørsenhetene.
Når du foretar prøvekjøringen, kjører IKKE bare utendørsanlegget, men også det
tilkoblede innendørsanlegget. Det er farlig å arbeide på et innendørsanlegg mens
prøvekjøringen utføres.
LIVSFARE
IKKE stikk fingre, pinner eller andre gjenstander inn i luftinntaket eller -utløpet. IKKE
ta av viftebeskytteren. Når viften roterer ved høy hastighet, vil den forårsake skade.
MERKNAD
Sørg for å slå PÅ strømmen 6 timer før anlegget startes for å sikre strøm til
veivhusvarmeren samt beskytte kompressoren.
Under prøvekjøring starter utendørsanlegget og innendørsanleggene opp.
Kontroller at forberedelsene for alle innendørsanleggene er fullført (lokalt
røropplegg, elektrisk ledningsopplegg, luftrensing osv.). Se i installeringshåndboken
for innendørsanleggene for mer informasjon.
12.2 Sjekkliste før idriftsetting
Referanseguide for montører
56
draft–06.10.2020 13:23
Etter installering må punktene nedenfor kontrolleres før anlegget tas i bruk. Når
alle kontrollene er utført, skal anlegget lukkes. Slå på anlegget etter at det er blitt
lukket.
Innendørsenheten er riktig montert.
Utendørsenheten er riktig montert.
Systemet er riktig jordet, og jordingsklemmene er tilstrammet.
Strømforsyningsspenningen stemmer overens med spenningen på enhetens
identifikasjonsmerke.
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Page 57
12 | Igangsetting
Det finnes INGEN løse forbindelser eller defekte elektriske komponenter i bryterboksen.
Det finnes INGEN defekte komponenter eller sammenklemte rør inne i innendørs- og
utendørsenheten.
Det finnes INGEN kjølemiddellekkasjer.
Kjølemiddelrør (gass og væske) er termisk isolert.
Riktig rørstørrelse er installert, og rørene er godt isolert.
Stoppventilene på utendørsenheten (gass og væske) er helt åpne.
Følgende lokale ledningsopplegg er utført i henhold til dette dokumentet og gjeldende
lovgivning mellom utendørsenheten og innendørsenheten.
Drenering
Pass på at det er jevn flyt i dreneringen.
Mulige konsekvens: Det kan dryppe kondensvann.
Innendørsenheten mottar signalene fra brukergrensesnittet.
De spesifiserte ledningene brukes til sammenkoplingskabelen.
Sikringer, strømbrytere eller lokalt installerte beskyttelsesanordninger er i samsvar med
dette dokumentet, og er IKKE forsøkt omgått.
12.3 Sjekkliste under igangsetting
Slik gjennomfører du en luftrensing.
Slik gjennomfører du en testkjøring.
12.4 Slik gjennomfører du en testkjøring
Forutsetning: Strømtilførselen MÅ være innenfor det angitte området.
Forutsetning: Prøvekjøring kan gjennomføres i kjøle- eller varmemodus.
Forutsetning: Prøvekjøring skal utføres i henhold til brukerhåndboken for
innendørsenheten for å sikre at alle funksjoner og deler fungerer som de skal.
1Velg laveste temperatur som kan programmeres i kjølemodus. Velg høyeste
temperatur som kan programmeres i varmemodus. Prøvekjøring kan
deaktiveres ved behov.
2Still temperaturen på et normalt nivå når prøvekjøring er fullført. I
kjølemodus: 26~28°C, i varmemodus: 20~24°C.
3Systemet stanser 3minutter etter at enheten er slått AV.
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
INFORMASJON
▪ Enheten bruker strøm, selv om bryteren slås AV.
▪ Når strømmen slås på igjen etter et strømbrudd, gjenopptas tidligere valgte
modus.
Referanseguide for montører
57
draft–06.10.2020 13:23
Page 58
12 | Igangsetting
12.5 Starte opp utendørsanlegget
Se i installeringshåndboken for innendørsenheten for konfigurering og igangsetting
av systemet.
Referanseguide for montører
58
draft–06.10.2020 13:23
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Page 59
13 Overlevering til brukeren
Så snart testkjøringen er ferdig og enheten fungerer som den skal, må du sørge for
at brukeren har følgende klart for seg:
▪ Sørg for at brukeren har den trykte dokumentasjonen, og be ham/henne om å
oppbevare den for fremtidige referanseformål. Informer brukeren om at den
fullstendige dokumentasjonen er tilgjengelig på URL-adressen nevnt tidligere i
denne håndboken.
▪ Forklar brukeren hvordan systemet betjenes og hva som må gjøres hvis det
oppstår problemer.
▪ Forklar brukeren hva som må utføres i forbindelse med vedlikehold av anlegget.
▪ Forklar brukeren tipsene om energisparing som er beskrevet i driftshåndboken.
13 | Overlevering til brukeren
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Referanseguide for montører
59
draft–06.10.2020 13:23
Page 60
14 | Vedlikehold og service
14 Vedlikehold og service
14.1 Oversikt: vedlikehold og service
Dette kapitlet inneholder informasjon om følgende:
▪ Sikkerhetshensyn ved vedlikehold
MERKNAD
Vedlikeholdet MÅ utføres av autorisert montør eller servicerepresentant.
Vi anbefaler at vedlikehold utføres minst én gang i året. Gjeldende forskrifter kan
imidlertid kreve kortere vedlikeholdsintervall.
MERKNAD
Gjeldende lovgivning om fluoriserte drivhusgasser krever at mengden påfylt
kjølemedium i anlegget angis i både vekt og CO2-ekvivalenter.
Formel for å beregne mengden i tonn CO2-ekvivalenter: GWP-verdien av
kjølemediet × total mengde påfylt kjølemedium [i kg] / 1000
▪ Årlig vedlikehold av innendørsanlegget
14.2 Sikkerhetshensyn ved vedlikehold
FARE: ELEKTRISK STØT
FARE: FARE FOR FORBRENNING/SKÅLDING
MERKNAD:Fare for elektrostatisk utladning
Berør en metallgjenstand på anlegget for å fjerne statisk elektrisitet og beskytte
kretskortet før du utfører vedlikehold eller service.
ADVARSEL
▪ Før vedlikehold eller reparasjonsarbeid påbegynnes på enheten, må
strømbryteren på tilførselspanelet ALLTID slås av, sikringene tas ut eller
verneanordningene åpnes.
▪ Berør IKKE strømførende deler før det er gått 10 minutter etter at
strømforsyningen er slått av, på grunn av fare for høy spenning.
▪ Vær oppmerksom på at enkelte deler i strømboksen er varme.
▪ Pass på at du IKKE berører et ledende punkt.
▪ Enheten må IKKE spyles. Dette kan medføre elektrisk støt eller brann.
14.3 Sjekkliste for årlig vedlikehold av innendørsanlegget
Referanseguide for montører
60
draft–06.10.2020 13:23
Sjekk følgende minst én gang i året:
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Page 61
▪ Varmeveksler
Varmeveksleren til utendørsanlegget kan bli blokkert på grunn av støv, smuss, løv
og liknende. Det anbefales å rengjøre varmeveksleren hvert år. En blokkert
varmeveksler kan forårsake for lavt eller for høyt trykk, som igjen kan gi dårlig
ytelse.
14.4 Om kompressoren
Ta følgende forholdsregler ved service på kompressoren:
14 | Vedlikehold og service
FARE: ELEKTRISK STØT
▪ Bruk kompressoren kun på et jordet system.
▪ Slå av strømmen før du utfører service på kompressoren.
▪ Sett på plass dekselet på bryterboksen og servicedekselet etter utført service.
LIVSFARE
Bruk alltid vernebriller og vernehansker.
FARE: FARE FOR EKSPLOSJON
▪ Bruk en rørkutter til å fjerne kompressoren.
▪ IKKE bruk skjærebrenner.
▪ Bruk bare godkjente kjølemedier og smøremidler.
FARE: FARE FOR FORBRENNING/SKÅLDING
Du må IKKE berøre kompressoren med bare hender.
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Referanseguide for montører
61
draft–06.10.2020 13:23
Page 62
15 | Feilsøking
15 Feilsøking
15.1 Oversikt: feilsøking
15.2 Forholdsregler ved feilsøking
Dette kapittelet beskriver hva du må gjøre hvis problemer oppstår.
Det inneholder informasjon om løsning på problemer, basert på symptomer.
Før feilsøking
Foreta en grundig visuell inspeksjon av anlegget for å se etter åpenbare mangler,
for eksempel løse tilkoblinger eller defekt ledningsopplegg.
ADVARSEL
▪ Kontroller ALLTID at anlegget er frakoblet ledningsnettet før du inspiserer
bryterboksen til anlegget. Slå av den respektive strømbryteren.
▪ Når en sikkerhetsanordning er blitt utløst, må du stanse anlegget og finne ut
hvorfor anordningen ble utløst før du tilbakestiller den. Du må ALDRI
parallellkoble sikkerhetsanordninger eller endre verdiene deres til noe annet enn
fabrikkens standardinnstillinger. Kontakt forhandleren hvis du ikke finner årsaken
til problemet.
FARE: ELEKTRISK STØT
ADVARSEL
Forhindre fare som følge av utilsiktet ny innstilling av den termiske
sikringsautomaten: Strøm til dette apparatet MÅ IKKE gå via en ekstern bryterenhet,
slik som en tidsbryter, eller kobles til en krets som slås jevnlig PÅ og AV av
strømforsyningen.
FARE: FARE FOR FORBRENNING/SKÅLDING
15.3 Løse problemer basert på symptomer
15.3.1 Symptom: Innendørsenheter faller ned, vibrerer eller lager støy
Mulige årsakerKorrigerende tiltak
Innendørsenhetene er ikke ordentlig
installert
Installer innendørsenhetene ordentlig.
Referanseguide for montører
62
draft–06.10.2020 13:23
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Page 63
15.3.2 Symptom: Enheten varmes IKKE opp eller kjøles IKKE ned som forventet
Mulige årsakerKorrigerende tiltak
Ledninger er tilkoblet feilKoble til ledningene korrekt.
GasslekkasjeSe etter gasslekkasje.
15.3.3 Symptom: Vannlekkasje
Mulige årsakerKorrigerende tiltak
15 | Feilsøking
Ufullstendig varmeisolering (gass- og
væskerør, innendørsdeler av
dreneringsslangeforlengelsen)
Feil tilkoblet dreneringSikre dreneringen.
Påse at varmeisoleringen av rør og
dreneringsslange er fullstendig.
15.3.4 Symptom: Elektrisk lekkasje
Mulige årsakerKorrigerende tiltak
Anlegget er IKKE riktig jordetKontroller og korriger tilkoblingen til
jordledningen.
15.3.5 Symptom: Enheten fungerer IKKE, eller brannskade
Mulige årsakerKorrigerende tiltak
Ledningsopplegget er IKKE i samsvar
med spesifikasjonene
Korriger ledningsopplegget.
15.4 Feildiagnostisering med LED på utendørsenhetens kretskort
LED…Diagnose
blinkerNormalt.
▪ Kontroller innendørsanlegget.
PÅ▪ Slå strømmen AV og PÅ igjen og kontroller LEDen
innen ca. 3 minutter.
Hvis LEDen lyser igjen, er utendørsanleggets
kretskort defekt.
AV1Nettspenning (for strømsparing).
2Feil i strømtilførselen.
3Slå strømmen AV og deretter PÅ igjen, og
kontroller LEDen innen ca. 3 minutter.
Hvis LEDen er AV igjen, er utendørsanleggets
kretskort defekt.
FARE: ELEKTRISK STØT
▪ Når anlegget ikke er i gang, er LEDene på kretskortet slått av for å spare strøm.
▪ Rekkeklemmen og kretskortet kan være strømførende også når LEDene ikke lyser.
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Referanseguide for montører
63
draft–06.10.2020 13:23
Page 64
16 | Kassering
16 Kassering
16.1 Oversikt: Kassering
MERKNAD
Systemet må IKKE demonteres på egen hånd. Systemet må demonteres og
kjølemiddelet, oljen og eventuelle andre deler MÅ tas hånd om i overensstemmelse
med aktuell lovgivning. Anleggene MÅ håndteres ved et spesialanlegg for gjenbruk,
resirkulering og gjenvinning.
Typisk arbeidsflyt
Kassering av systemet består vanligvis av følgende trinn:
1Pumpe ut systemet.
2Ta med systemet til et spesialanlegg.
INFORMASJON
Hvis du vil ha flere detaljer, se i servicehåndboken.
16.2 Slik pumper du ut
Eksempel: For å beskytte miljøet skal du utføre nedpumping når enheten flyttes
eller ved kassering av enheten.
Utpumpingen vil trekke alt kjølemiddel ut av systemet og inn i utendørsanlegget.
1Fjern ventildekselet fra væskestopp- og gasstoppventilen.
FARE: FARE FOR EKSPLOSJON
Utpumping – kjølemedielekkasje. Hvis du vil utføre utpumping på systemet og det
er lekkasje i kjølemediekretsen:
▪ Du må IKKE bruke anleggets funksjon for automatisk utpumping, som samler opp
alt kjølemediet fra systemet i utendørsanlegget. Mulige konsekvens:
Kompressoren kan selvantenne og eksplodere fordi det kommer inn luft mens
kompressoren kjører.
▪ Bruk et separat gjenvinningssystem slik at anleggets kompressor IKKE må kjøre.
MERKNAD
Stopp kompressoren under nedpumpingsoperasjonen og før du fjerner røropplegget
for kjølemiddel. Hvis kompressoren fortsatt kjører og stoppventilen er åpen under
nedpumpingen, vil luft suges inn i systemet. Kompressorbrudd eller skader på
systemet kan oppstå som følge av unormalt trykk i kjølemiddelsyklusen.
Referanseguide for montører
64
draft–06.10.2020 13:23
2Utfør tvungen kjøling. Se "16.3 Slik starter og stopper du tvungen
kjøling"[465].
3Etter 5 til 10 minutter (etter bare 1 eller 2 minutter ved veldig lave
omgivelsestemperaturer (<−10°C)), lukker du væskestoppventilen med en
sekskantnøkkel.
4Se på manifolden om vakuum er nådd.
5Etter 2–3minutter stenger du gasstoppventilen og stanser tvungen kjøling.
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Page 65
a
c
b
d
d
e
a Avstengingsventil for gass
b Lukkeretning
c Sekskantnøkkel
d Ventildeksel
e Avstengingsventil for væske
16.3 Slik starter og stopper du tvungen kjøling
Det er 2metoder for å foreta tvungen kjøling.
▪ Metode 1. Med innendørsenhetens ON/OFF-bryter (hvis det er en slik på
innendørsenheten).
▪ Metode 2. Med innendørsenhetens brukergrensesnitt.
16 | Kassering
16.3.1 Starte og stanse tvungen kjøling med innendørsanleggets PÅ/AV-bryter
1Trykk på ON/OFF-bryteren i minst 5sekunder.
Resultat: Driften starter.
INFORMASJON
Tvungen kjøledrift stanser automatisk etter ca. 15minutter.
2Trykk på ON/OFF-bryteren for å stanse driften tidligere.
16.3.2 Starte og stanse tvungen kjøling med innendørsanleggets brukergrensesnitt
1Sett driftsmodus til kjøling. Se «Utføre prøvekjøring» i innendørsanleggets
installeringshåndbok.
Merknad: Tvungen kjøling stanser automatisk etter ca. 30minutter.
2Trykk på ON/OFF-bryteren for å stanse driften tidligere.
INFORMASJON
Hvis tvungen kjøling brukes og utetemperaturen er <−10°C, kan
sikkerhetsanordningen hindre drift. Varm opp termistoren for utetemperatur på
utendørsanlegget til ≥−10°C. Resultat: Driften starter.
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
draft–06.10.2020 13:23
Referanseguide for montører
65
Page 66
17 | Tekniske data
,
A
INDOOR
OUTDOOR
17 Tekniske data
17.1 Koblingsskjema
17.1.1 Felles tegnforklaring for koblingsskjema
Et delsett med de nyeste tekniske dataene er tilgjengelig på det lokale nettstedet
til Daikin (tilgjengelig for alle). Det komplette settet med de nyeste tekniske
dataene er tilgjengelig på Daikin Business Portal (kreves godkjenning).
Koblingsskjemaet følger med anlegget og finnes på innsiden av
utendørsanlegget (undersiden av topplaten).
Du finner benyttede deler og deres nummer på koblingsskjemaet til anlegget.
Delene er nummerert i stigende rekkefølge for hver del, angitt med "*" i
delangivelsen under.
SymbolBetydningSymbolBetydning
StrømbryterJordingsbeskyttelse
TilkoblingJordingsbeskyttelse (skrue)
Koblingsstykke
Likeretter
JordRelékoblingsstykke
Lokalt
Kortsluttet kontakt
ledningsopplegg
SikringKontakt
InnendørsanleggRekkeklemme
UtendørsanleggLedningsklemme
Reststrømenhet
SymbolFargeSymbolFarge
BLKSvartORGOransje
BLUBlåPNKRosa
BRNBrunPRP, PPLMørklilla
GRNGrønnREDRød
GRYGråWHTHvit
Referanseguide for montører
66
draft–06.10.2020 13:23
YLWGul
SymbolBetydning
A*PKretskort
BS*Trykknapp PÅ/AV, driftsbryter
BZ, H*OAlarmsignal
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Page 67
SymbolBetydning
C*Kondensator
17 | Tekniske data
AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*,
Tilkobling, koblingsstykke
MR*_A, MR*_B, S*, U, V, W, X*A,
K*R_*, NE
D*, V*DDiode
DB*Diodebro
DS*DIP-bryter
E*HVarmeapparat
FU*, F*U (for karakteristika, se
Sikring
kretskortet inne i anlegget)
FG*Koblingsstykke (masseforbindelse)
H*Kabelskjerming
H*P, LED*, V*LKontrollampe, lysdiode
HAPLysdiode (servicemonitor grønn)
HIGH VOLTAGEHøyspenning
IESIntelligent øye-føler
IPM*Intelligent strømmodul
K*R, KCR, KFR, KHuR, K*MMagnetisk relé
LStrømførende
L*Spole
L*RReaktor
M*Trinnmotor
M*CKompressormotor
M*FViftemotor
M*PDreneringspumpemotor
M*SSvingemotor
MR*, MRCW*, MRM*, MRN*Magnetisk relé
NNulleder
n=*, N=*Antall gjennomganger i ferrittkjerne
PAMPulsamplitudemodulasjon
PCB*Kretskort
PM*Strømmodul
PSSvitsjet strømtilførsel
PTC*PTC-termistor
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Q*Isolert port bipolar transistor (IGBT)
Q*CStrømbryter
Q*DI, KLMJordfeilbryter
Q*LOverlastvern
Referanseguide for montører
67
draft–06.10.2020 13:23
Page 68
17 | Tekniske data
SymbolBetydning
Q*MTermobryter
Q*RReststrømenhet
R*Motstand
R*TTermistor
RCMottaker
S*CEndebryter
S*LFlottørbryter
S*NGLekkasjevarsler for kjølemedium
S*NPHTrykkføler (høy)
S*NPLTrykkføler (lav)
S*PH, HPS*Trykkbryter (høy)
S*PLTrykkbryter (lavt)
S*TTermostat
S*RHLuftfuktighetsføler
S*W, SW*Driftsbryter
SA*, F1SInnkoblingsdemper
SR*, WLUSignalmottaker
SS*Velgebryter
SHEET METALRekkeklemmens festeplate
T*RTransformator
TC, TRCSender
V*, R*VVaristor
V*RDiodebro, isolert port bipolar transistor
(IGBT) strømmodul
WRCTrådløs fjernkontroll
X*Kontakt
X*MRekkeklemme (blokk)
Y*EElektronisk ekspansjonsventilsløyfe
Y*R, Y*SReverserende magnetventilsløyfe
Z*CFerrittkjerne
Referanseguide for montører
68
draft–06.10.2020 13:23
ZF, Z*FStøyfilter
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Page 69
17.2 Rørledningsskjema
HPS
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
12.7 CuT
12.7 CuT
12.7 CuT
12.7 CuT
12.7 CuT
12.7 CuT
9.5 CuT
6.4 CuT
9.5 CuT
6.4 CuT
6.4 CuT
6.4 CuT
6.4 CuT
4.0 CuT
4.0 CuT
9.5 CuT
12.7 CuT12.7 CuT
RXP50M, RXF50B, ARXF50A
b
ac
d
f
h
g
j1
j3
j2
k
m
m
m
m
m
n
o
e
l
i
i
M
17.2.1 Rørledningsskjema: Utendørsanlegg
Utstyr i PED-kategorier:
▪ Høytrykksbryter: kategori IV,
▪ Kompressor: kategori II;
▪ Annet utstyr: art. 4§3.
17 | Tekniske data
j1 Termistor for utendørstemperaturKjølemediestrøm: oppvarming
j2 Varmevekslertermistor
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
a Lokale væskerørj3 Utløpsrørtermistor
b Lokale gassrørk Varmeveksler
c Avstengingsventil for væskel 4-veisventil (PÅ: oppvarming)
d Avstengingsventil for gassm Lyddemper
e Væskemottakern Kompressor
f Filtero Akkumulator
g Elektronisk ekspansjonsventilHPS Høytrykksbryter (automatisk tilbakestilling)
h Lyddemper med filterM Propellvifte
i KapillarrørKjølemediestrøm: kjøling
Referanseguide for montører
draft–06.10.2020 13:23
69
Page 70
17 | Tekniske data
12.7 CuT
12.7 CuT
9.5 CuT
9.5 CuT
12.7 CuT
12.7 CuT
15.9 CuT
15.9 CuT
6.4 CuT
6.4 CuT
6.4 CuT
6.4 CuT
6.4 CuT
4.0 CuT
4.0 CuT
4.0 CuT
12.7 CuT
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
b
a
c
d
m
m
l
n
M
oo
f
h
i
k
i
i
g
j1
j2
j3
RXM71R
HPS
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
12.7 CuT
12.7 CuT
12.7 CuT
12.7 CuT
12.7 CuT
12.7 CuT
9.5 CuT
6.4 CuT
9.5 CuT
6.4 CuT
6.4 CuT
6.4 CuT
6.4 CuT
4.0 CuT
4.0 CuT
4.0 CuT
9.5 CuT
12.7 CuT12.7 CuT
6.4 CuT
RXP60M, RXP71M, RXF60B, RXF71A, ARXF60A, ARXF71A
b
a
c
d
f
h
g
j1
j3
j2
k
m
m
m
m
m
n
M
o
e
l
i
i
i
a Lokale væskerørj3 Utløpsrørtermistor
b Lokale gassrørk Varmeveksler
c Avstengingsventil for væskel 4-veisventil (PÅ: oppvarming)
d Avstengingsventil for gassm Lyddemper
e Væskemottakern Kompressor
f Filtero Akkumulator
g Elektronisk ekspansjonsventilHPS Høytrykksbryter (automatisk tilbakestilling)
h Lyddemper med filterM Propellvifte
i KapillarrørKjølemediestrøm: kjøling
j1 Termistor for utendørstemperaturKjølemediestrøm: oppvarming
j2 Varmevekslertermistor
Referanseguide for montører
70
draft–06.10.2020 13:23
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Page 71
12.7 CuT
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
12.7 CuT
12.7 CuT
12.7 CuT
12.7 CuT
15.9 CuT
9.5 CuT
9.5 CuT
9.5 CuT
9.5 CuT
6.4 CuT
6.4 CuT
6.4 CuT
4.0 CuT
4.0 CuT
4.0 CuT
6.4 CuT 6.4 CuT
6.4 CuT
l
m
j3
M
n
o
e
m
m
d
c
b
a
f
h
g
j1
i
i
i
j2
k
ARXM71R
M
HPS
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
12.7 CuT
12.7 CuT
12.7 CuT
12.7 CuT
12.7 CuT
6.4 CuT
9.5 CuT
6.4 CuT
6.4 CuT
6.4 CuT
6.4 CuT
4.0 CuT
4.0 CuT
4.0 CuT
9.5 CuT
9.5 CuT
6.4 CuT
12.7 CuT
b
a
c
d
m
m
m
j3
n
o
l
e
j1
i
i
i
j2
k
f
h
g
RXJ50N, RXA42B, RXA50B
17 | Tekniske data
a Lokale væskerørj3 Utløpsrørtermistor
b Lokale gassrørk Varmeveksler
c Avstengingsventil for væskel 4-veisventil (PÅ: oppvarming)
d Avstengingsventil for gassm Lyddemper
e Væskemottakern Kompressor
f Filtero Akkumulator
g Elektronisk ekspansjonsventilHPS Høytrykksbryter (automatisk tilbakestilling)
h Lyddemper med filterM Propellvifte
i KapillarrørKjølemediestrøm: kjøling
j1 Termistor for utendørstemperaturKjølemediestrøm: oppvarming
j2 Varmevekslertermistor
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Referanseguide for montører
71
draft–06.10.2020 13:23
Page 72
12.7 CuT
12.7 CuT
12.7 CuT
12.7 CuT
12.7 CuT
6.4 CuT
6.4 CuT
6.4 CuT
6.4 CuT
6.4 CuT 6.4 CuT
12.7 CuT
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
4.0 CuT
4.0 CuT
4.0 CuT
7.0 CuT
7.0 CuT
9.5 CuT
9.5 CuT
9.5 CuT
9.5 CuT
b
a
c
d
f
h
g
j1
j3
j2
k
m
m
m
n
M
o
e
l
i
i
i
RXM50R, RXM60R, ARXM50R, ARXM60R
12.7 CuT
12.7 CuT
9.5 CuT
9.5 CuT
9.5 CuT
9.5 CuT
9.5 CuT
6.4 CuT
6.4 CuT
6.4 CuT 6.4 CuT
6.4 CuT
6.4 CuT
12.7 CuT
12.7 CuT
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
j3
b
a
c
d
f
h
g
j1
i
i
i
4.0 CuT
4.0 CuT
4.0 CuT
j2
m
m
m
n
M
o
e
l
k
RXM42R
17 | Tekniske data
a Lokale væskerørj3 Utløpsrørtermistor
b Lokale gassrørk Varmeveksler
c Avstengingsventil for væskel 4-veisventil (PÅ: oppvarming)
d Avstengingsventil for gassm Lyddemper
e Væskemottakern Kompressor
f Filtero Akkumulator
g Elektronisk ekspansjonsventilHPS Høytrykksbryter (automatisk tilbakestilling)
h Lyddemper med filterM Propellvifte
i KapillarrørKjølemediestrøm: kjøling
j1 Termistor for utendørstemperaturKjølemediestrøm: oppvarming
j2 Varmevekslertermistor
Referanseguide for montører
72
draft–06.10.2020 13:23
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
Page 73
18 Ordliste
18 | Ordliste
Forhandler
Salgsdistributør for produktet.
Autorisert montør
Teknisk kyndig person som er kvalifisert til å montere produktet.
Bruker
Person som eier produktet og/eller bruker det.
Gjeldende forskrifter
Alle internasjonale, europeiske, nasjonale og lokale direktiver, lover,
forskrifter og/eller koder som er relevante og gjeldende for et bestemt
produkt eller domene.
Servicefirma
Kvalifisert firma som kan utføre eller koordinere nødvendig service på
enheten.
Installeringshåndbok
Instruksjonshåndbok for et bestemt produkt eller bruksområde. Forklarer
hvordan du installerer, konfigurerer og vedlikeholder det.
Driftshåndbok
Instruksjonshåndbok beregnet på et bestemt produkt eller bruksområde.
Forklarer bruken.
Vedlikeholdsanvisninger
Instruksjonshåndbok beregnet på et bestemt produkt eller bruksområde.
Forklarer (hvis aktuelt) hvordan en installerer, konfigurerer, bruker og/eller
vedlikeholder det.
Tilbehør
Etiketter, håndbøker, informasjonsark og utstyr som følger med produktet
og som må installeres i henhold til instruksjonene i den medfølgende
dokumentasjonen.
Tilleggsutstyr
Utstyr laget og godkjent av Daikin og som kan kombineres med produktet i
samsvar med instruksjonene i den medfølgende dokumentasjonen.
Kjøpes lokalt
Utstyr som IKKE er laget og godkjent av Daikin, og som kan kombineres med
produktet i samsvar med instruksjonene i den medfølgende
dokumentasjonen.
ARXM25+35R5V1B RXM20~35R5V1B
R32 Delt serie
4P519439-8L – 2020.07
