Daikin RBLQ05 07CAV3, RDLQ05 07CAV3, RKCB07CAV3, RK2CB07CAV3, RKMBUHCA3V3 Installer reference guide [tr]

...

Download

Montör başvuru kılavuzu

ROTEX HPSU düşük sıcaklıklı monoblok

RBLQ05+07CAV3 RDLQ05+07CAV3

RKCB07CAV3 RK2CB07CAV3

RKMBUHCA3V3 RKMBUHCA9W1

Montör başvuru kılavuzu

ROTEX HPSU düşük sıcaklıklı monoblok

Türkçe

İçindekiler

1 Genel güvenlik önlemleri 3

1.1 Dokümanlar hakkında ............................................................... 3

1.1.1 Uyarı ve simgelerin anlamları ..................................... 4

1.2 Montör için................................................................................. 4

1.2.1 Genel .......................................................................... 4

1.2.2 Montaj sahası.............................................................. 4

1.2.3 Soğutucu akışkan ....................................................... 5

1.2.4 Tuzlu Su...................................................................... 5

1.2.5 Su................................................................................ 5

1.2.6 Elektrik ........................................................................ 6

2 Dokümanlar hakkında 6

2.1 Bu doküman hakkında............................................................... 6

2.2 Bir bakışta montör başvuru kılavuzu ......................................... 7

3 Kutu hakkında 7

3.1 Genel bilgi: Kutu hakkında ........................................................ 7

3.2 Dış ünite .................................................................................... 7

3.2.1 Dış üniteyi ambalajından çıkarmak için....................... 7

3.2.2 Aksesuarları dış üniteden sökmek için........................ 8

3.3 Kontrol kutusu ........................................................................... 8

3.3.1 Kontrol kutusunu kutusundan çıkarmak için ............... 8

3.3.2 Aksesuarları kontrol kutusundan çıkarmak için........... 8

3.4 Seçenek kutusu......................................................................... 8

3.4.1 Seçenek kutusunu kutusundan çıkarmak için............. 8

3.4.2 Aksesuarları seçenek kutusundan çıkarmak için........ 9

3.5 Yedek ısıtıcı............................................................................... 9

3.5.1 Yedek ısıtıcıyı kutusundan çıkarmak için.................... 9

3.5.2 Yedek ısıtıcıdaki aksesuarları çıkarmak için............... 9

4 Üniteler ve seçenekler hakkında 9

4.1 Genel bilgi: Üniteler ve seçenekler hakkında ............................ 9

4.2 Tanım ........................................................................................ 9

4.2.1 Tanım etiketi: Dış ünite ............................................... 10

4.2.2 Tanım etiketi: Kontrol kutusu ...................................... 10

4.2.3 Tanım etiketi: Seçenek kutusu.................................... 10

4.2.4 Tanım etiketi: Yedek ısıtıcı.......................................... 10

4.3 Ünite kombinasyonları ve seçenekleri....................................... 10

4.3.1 Olası dış ünite ve seçenek kombinasyonları............... 10

4.3.2 Dış ünite için olası seçenekler .................................... 11

4.3.3 Kontrol kutusu için olası seçenekler............................ 12

4.3.4 Seçenek kutusu için olası seçenekler......................... 13

4.3.5 Olası dış ünite ve kullanım sıcak suyu boyleri

kombinasyonları.......................................................... 13

5 Uygulama kılavuzları 13

5.1 Genel bakış: Uygulama kılavuzları............................................ 13

5.2 Alan ısıtma/soğutma sisteminin kurulumu................................. 13

5.2.1 Tek oda....................................................................... 13

5.2.2 Birden fazla oda –TekLWT bölgesi........................... 15

5.2.3 Birden fazla oda –İkiLWT bölgesi ............................. 17

5.3 Alan ısıtma için yedek ısı kaynağının kurulumu ........................ 18

5.4 Kullanım sıcak suyu boylerinin kurulumu .................................. 19

5.4.1 Sistem planı –Bağımsız DHW boyleri........................ 19

5.4.2 DHW boyleri için hacim ve istenen sıcaklığın seçimi.. 20

5.4.3 Kurulum ve yapılandırma –DHW boyleri.................... 20

5.4.4 Anlık sıcak su için DHW pompası............................... 20

5.4.5 Dezenfeksiyon için DHW pompası.............................. 21

5.4.6 Boyler ön ısıtma için kullanım sıcak suyu pompası .... 21

5.5 Sayacın kurulumu...................................................................... 21

5.5.1 Üretilen ısı................................................................... 21

5.5.2 Tüketilen enerji............................................................ 21

5.5.3 Normal elektrik tarifeli güç beslemesi ......................... 22

5.5.4 İndirimli elektrik tarifeli güç beslemesi......................... 22

5.6 Güç tüketimi kontrolünün kurulumu........................................... 23

5.6.1 Kalıcı güç sınırlandırma .............................................. 23

5.6.2 Dijital girişlere göre etkinleştirilen güç sınırlandırma.... 23

5.6.3 Güç sınırlandırma süreci.............................................. 24

5.7 Harici sıcaklık sensörünün kurulumu.......................................... 24

6 Hazırlık 24

6.1 Genel bilgi: Hazırlık .................................................................... 24

6.2 Montaj konumunun hazırlanması ............................................... 24

6.2.1 Dış ünite montaj sahası gereksinimleri ........................ 24

6.2.2 Soğuk iklimler için dış üniteyle ilgili ilave montaj

sahası gereksinimleri ................................................... 25

6.2.3 Kontrol kutusu için montaj sahası gereksinimleri......... 26

6.2.4 Seçenek kutusu için montaj sahası gereksinimleri ...... 26

6.2.5 Yedek ısıtıcı montaj sahası gereksinimleri................... 26

6.3 Su borularının hazırlanması ....................................................... 27

6.3.1 Su devresi gereksinimleri............................................. 27

6.3.2 Genleşme kabı ön basıncı hesaplama formülü............ 28

6.3.3 Su hacmini ve debiyi kontrol etmek için....................... 28

6.3.4 Genleşme kabı ön basıncının değiştirilmesi ................ 29

6.3.5 Su hacmini kontrol etmek için: Örnekler ...................... 30

6.4 Elektrik kablolarının hazırlanması .............................................. 30

6.4.1 Elektrik kablolarının hazırlanması hakkında ................ 30

6.4.2 İndirimli elektrik tarifesi güç beslemesi hakkında......... 30

6.4.3 Harici aktüatörler dışındaki elektrik bağlantılarına

genel bakış................................................................... 31

6.4.4 Harici aktüatörler için elektrik bağlantılarına genel

bakış ............................................................................ 31

7 Montaj 32

7.1 Genel bilgi: Montaj...................................................................... 32

7.2 Ünitelerin açılması...................................................................... 33

7.2.1 Ünitelerin açılması hakkında........................................ 33

7.2.2 Dış üniteyi açmak için .................................................. 33

7.2.3 Dış ünite anahtar kutusu kapağını açmak için ............. 33

7.2.4 Kontrol kutusunu açmak için........................................ 33

7.2.5 Seçenek kutusunu açmak için ..................................... 33

7.2.6 Yedek ısıtıcıyı açmak için ............................................ 34

7.2.7 Yedek ısıtıcının seçenek kutusu kapağını açmak için . 34

7.3 Dış ünitenin montajı.................................................................... 34

7.3.1 Dış ünitenin montajı hakkında...................................... 34

7.3.2 Dış ünitenin montajı sırasında alınacak önlemler ........ 34

7.3.3 Montaj yapısını hazırlamak için.................................... 34

7.3.4 Dış üniteyi monte etmek için........................................ 35

7.3.5 Drenajı sağlamak için................................................... 36

7.3.6 Dış ünitenin düşmesini önlemek için............................ 36

7.4 Kontrol kutusunun montajı.......................................................... 36

7.4.1 Kontrol kutusunun montajı sırasında dikkat edilmesi

gerekenler .................................................................... 36

7.4.2 Kontrol kutusunu monte etmek için.............................. 36

7.5 Seçenek kutusunun montajı ....................................................... 37

7.5.1 Seçenek kutusunun montajı sırasında dikkat

edilmesi gerekenler...................................................... 37

7.5.2 Seçenek kutusunu monte etmek için ........................... 37

7.6 Yedek ısıtıcının montajı.............................................................. 37

7.6.1 Yedek ısıtıcının montajı hakkında................................ 37

7.6.2 Yedek ısıtıcının montajı sırasında dikkat edilmesi

gerekenler .................................................................... 37

7.6.3 Yedek ısıtıcıyı monte etmek için .................................. 37

7.7 Su borularının bağlanması ......................................................... 38

7.7.1 Su borularının bağlanması hakkında ........................... 38

7.7.2 Saha boruları bağlanırken alınması gereken

önlemler. ...................................................................... 38

7.7.3 Su borularını bağlamak için ......................................... 38

7.7.4 Su borularını yedek ısıtıcıya bağlamak için ................. 38

7.7.5 Vana kiti hakkında........................................................ 39

7.7.6 Su devresini donmaya karşı korumak için ................... 40

7.7.7 Su devresini doldurmak için......................................... 41

7.7.8 Kullanım sıcak suyu boylerini doldurmak için .............. 41

7.7.9 Su borularının yalıtımını sağlamak için........................ 41

7.8 Elektrik kablolarının bağlanması ................................................ 41

7.8.1 Elektrik kablolarının bağlanması hakkında .................. 41

Montör başvuru kılavuzu

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

1 Genel güvenlik önlemleri

7.8.2 Elektrik kablo bağlantıları yapılırken dikkat

edilecekler................................................................... 42

7.8.3 Elektrik kabloları bağlanırken dikkat edilmesi

gerekenler ................................................................... 42

7.8.4 Elektrik kablolarını dış üniteye bağlamak için ............. 42

7.8.5 Ana güç beslemesini bağlamak için............................ 43

7.8.6 Kullanıcı arayüzünü bağlamak için ............................. 43

7.8.7 Kesme vanasını bağlanmak için ................................. 45

7.8.8 Kullanım sıcak suyu pompasını bağlamak için ........... 45

7.8.9 Elektrik kablolarını kontrol kutusuna bağlamak için .... 46

7.8.10 Kontrol kutusu güç beslemesini bağlamak için ........... 46

7.8.11 Ara bağlantı kablosunu kontrol kutusu ile dış ünite

arasına bağlamak için ................................................. 46

7.8.12 Elektrik kablolarını seçenek kutusuna bağlamak için.. 46

7.8.13 Seçenek kutusu güç beslemesini bağlamak için......... 46

7.8.14 Ara bağlantı kablosunu seçenek kutusu ile kontrol

kutusu arasına bağlamak için ..................................... 47

7.8.15 Elektrik sayaçlarını bağlamak için............................... 47

7.8.16 Güç tüketimi dijital girişlerini bağlamak için................. 47

7.8.17 Alarm çıkışını bağlamak için ....................................... 47

7.8.18 Isıtma/soğutma AÇIK/KAPALI çıkışını bağlamak için . 48

7.8.19 Harici ısı kaynağı değiştiricisini bağlamak için ............ 48

7.8.20 Elektrik kablolarını yedek ısıtıcıya bağlamak için........ 48

7.8.21 Yedek ısıtıcı güç beslemesini bağlamak için .............. 48

7.8.22 Yedek ısıtıcı kitini kontrol kutusuna bağlamak için...... 50

7.8.23 Vana kitini bağlamak için ............................................ 50

7.9 Dış ünitenin montajının tamamlanması ..................................... 51

7.9.1 Dış üniteyi kapatmak için ............................................ 51

7.10 Kontrol kutusu montajının tamamlanması ................................. 51

7.10.1 Kontrol kutusunu kapatmak için .................................. 51

7.11 Seçenek kutusu montajının tamamlanması .............................. 51

7.11.1 Seçenek kutusunu kapatmak için ............................... 51

7.12 Yedek ısıtıcı montajının tamamlanması .................................... 51

7.12.1 Yedek ısıtıcıyı kapatmak için ...................................... 51

8 Yapılandırma 51

8.1 Genel bakış: Yapılandırma........................................................ 51

8.1.1 Bilgisayar kablosunu anahtar kutusuna bağlamak

için............................................................................... 51

8.1.2 En çok kullanılan komutlara erişmek için.................... 52

8.1.3 İlk kullanıcı arayüzündeki sistem ayarlarını ikinci

kullanıcı arayüzüne kopyalamak için .......................... 53

8.1.4 İlk kullanıcı arayüzündeki dil ayarını ikinci kullanıcı

arayüzüne kopyalamak için......................................... 53

8.1.5 Hızlı sihirbaz: İlk defa gücü AÇIK konuma getirdikten

sonra sistem planını ayarlayın .................................... 53

8.2 Temel yapılandırma................................................................... 54

8.2.1 Hızlı başlangıç sihirbazı: Dil / saat ve tarih ................. 54

8.2.2 Hızlı başlangıç sihirbazı: Standart .............................. 54

8.2.3 Hızlı başlangıç sihirbazı: Seçenekler.......................... 55

8.2.4 Hızlı başlangıç sihirbazı: Kapasiteler (enerji ölçümü) . 58

8.2.5 Alan ısıtma/soğutma kontrolü ..................................... 58

8.2.6 Kullanım sıcak suyu kontrolü ...................................... 62

8.2.7 İletişim/yardım masası numarası ................................ 62

8.3 Gelişmiş yapılandırma/optimizasyon......................................... 62

8.3.1 Alan ısıtma/soğutma işlemi: gelişmiş.......................... 62

8.3.2 Kullanım sıcak suyu kontrolü: gelişmiş ....................... 66

8.3.3 Isı kaynağı ayarları...................................................... 71

8.3.4 Sistem ayarları............................................................ 72

8.4 Menü yapısı: Genel kullanıcı ayarları ........................................ 77

8.5 Menü yapısı: Genel montör ayarları .......................................... 78

9 Devreye Alma 79

9.1 Genel bakış: Devreye alma ....................................................... 79

9.2 Devreye alma sırasında dikkat edilecekler................................ 79

9.3 Devreye alma öncesi kontrol listesi ........................................... 79

9.4 Devreye alma sırasında kontrol listesi....................................... 79

9.4.1 Minimum debiyi kontrol etmek için.............................. 80

9.4.2 Hava tahliyesi işlevi..................................................... 80

9.4.3 Bir test çalıştırması gerçekleştirmek için..................... 81

9.4.4 Bir aktüatör test çalıştırması gerçekleştirmek için....... 81

9.4.5 Alttan ısıtma kurutma işlemi......................................... 81

10 Kullanıcıya teslim 83

10.1 Kilitleme ve açma hakkında........................................................ 83

Kullanılabilecek işlev kilitleri ....................................................... 83

Kilidin etkin olup olmadığını kontrol etmek için........................... 83

Bir işlev kilidini etkinleştirmek veya devre dışı bırakmak için ..... 83

Düğme kilidini etkinleştirmek veya devre dışı bırakmak için ...... 83

11 Bakım ve servis 83

11.1 Genel bakış: Bakım ve servis ..................................................... 84

11.2 Bakım güvenlik önlemleri ........................................................... 84

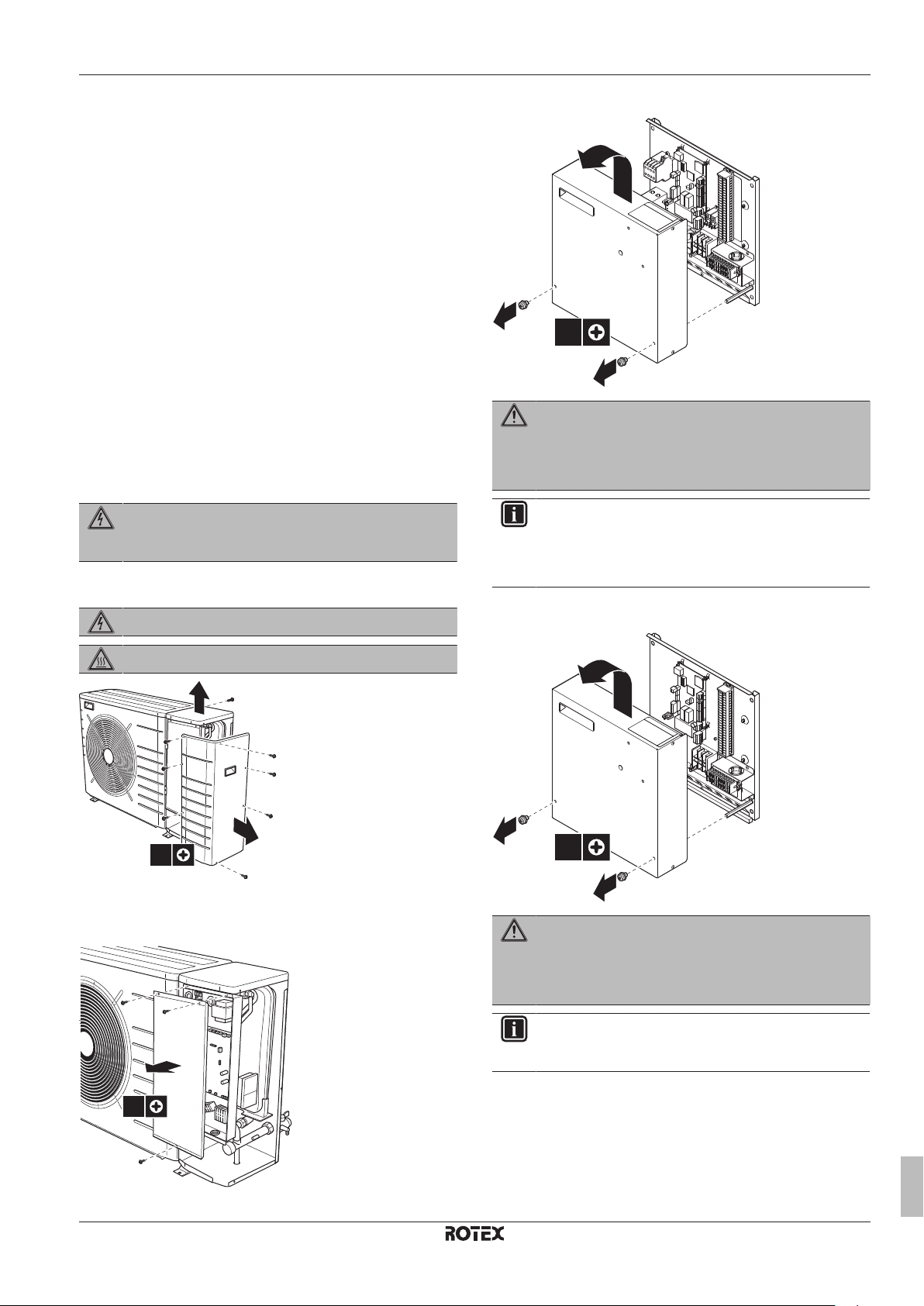

11.2.1 Dış ünitenin açılması.................................................... 84

11.2.2 Kontrol kutusunun açılması.......................................... 84

11.2.3 Seçenek kutusunun açılması ....................................... 84

11.2.4 Yedek ısıtıcının açılması.............................................. 84

11.3 Dış ünitenin yıllık bakımı için kontrol listesi ................................ 84

12 Sorun Giderme 85

12.1 Genel bakış: Sorun giderme....................................................... 85

12.2 Sorun giderme sırasında dikkat edilecekler ............................... 85

12.3 Sorunların belirtilere göre çözülmesi .......................................... 85

12.3.1 Belirti: Ünite ısıtma veya soğutma işlemini beklendiği

gibi gerçekleştirmiyor ................................................... 85

12.3.2 Belirti: Kompresör çalışmıyor (alan ısıtma veya

kullanım suyu ısıtma) ................................................... 86

12.3.3 Belirti: Pompa ses yapıyor (kavitasyon)....................... 86

12.3.4 Belirti: Basınç tahliye vanası açılıyor ........................... 86

12.3.5 Belirti: Su basıncı tahliye vanası kaçak yapıyor........... 86

12.3.6 Belirti: Alan düşük dış ortam sıcaklıklarında yeterince

ISITILMIYOR................................................................ 87

12.3.7 Belirti: Musluk noktasındaki basınç geçici olarak çok

yüksek değerlere ulaşıyor ............................................ 87

12.3.8 Belirti: Şişen boyler nedeniyle dekoratif paneller

geriye itiliyor ................................................................. 87

12.3.9 Belirti: Boyler dezenfeksiyon işlevi doğru şekilde

TAMAMLANMIYOR (AH hatası) .................................. 87

12.3.10 Belirti: Enerji ölçümü (üretilen ısı) doğru

ÇALIŞMIYOR............................................................... 87

12.4 Sorunların hata kodlarına göre çözülmesi .................................. 88

12.4.1 Hata kodları: Genel bakış ............................................ 88

13 Bertaraf 90

13.1 Genel bakış: Bertaraf ................................................................. 90

13.2 Soğutucu akışkanı toplamak için ................................................ 90

13.3 Zorlamalı soğutmayı başlatmak ve durdurmak için .................... 91

14 Teknik veriler 92

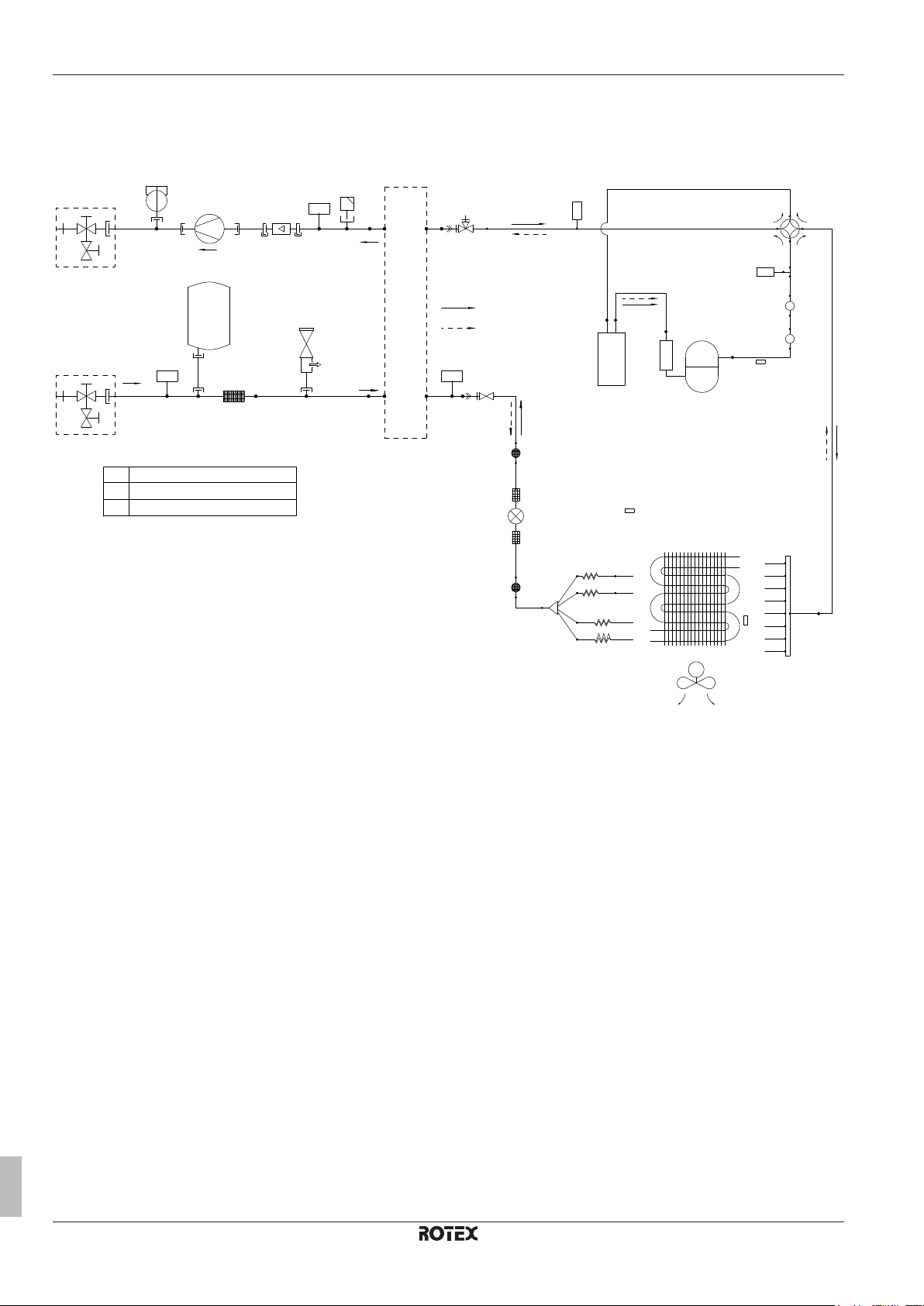

14.1 Boru şeması: Dış ünite ............................................................... 92

14.2 Kablo şeması: Dış ünite ............................................................. 93

14.3 Vana kiti gereksinimi .................................................................. 96

14.4 ESP eğrisi: Dış ünite .................................................................. 98

15 Sözlük 99 16 Saha ayarları tablosu 100

1 Genel güvenlik önlemleri

1.1 Dokümanlar hakkında

▪ Orijinal doküman İngilizce dilinde yazılmıştır. Diğer dillere orijinal

dilinden çevrilmiştir.

▪ Bu dokümanda açıklanan önlemler, çok önemli hususları

kapsamaktadır, bu nedenle dikkatli şekilde uygulanmalıdır.

▪ Montaj kılavuzu ile montajcı referans kılavuzunda açıklanan

sistem montajı ve tüm faaliyetler yetkili bir montajcı tarafından yerine getirilmelidir.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

Montör başvuru kılavuzu

1 Genel güvenlik önlemleri

1.1.1 Uyarı ve simgelerin anlamları

TEHLİKE

Ölüm veya ciddi yaralanmalarla sonuçlanacak durumları gösterir.

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

Elektrik çarpmasına yol açabilecek durumları gösterir.

TEHLİKE: YANMA RİSKİ

Aşırı yüksek veya aşırı düşük sıcaklıklar nedeniyle yanıklara neden olabilecek durumları gösterir.

TEHLİKE: PATLAMA RİSKİ

Patlamaya yol açabilecek durumları gösterir.

UYARI

Ölüm veya ciddi yaralanmalarla sonuçlanabilecek durumları gösterir.

UYARI: YANICI MADDE

DİKKAT

Küçük veya orta ciddiyette yaralanmalarla sonuçlanabilecek durumları gösterir.

BİLDİRİM

Cihaz hasarları veya maddi hasarla sonuçlanabilecek durumları gösterir.

UYARI

Özellikle çocukların oynamasını engellemek için, ambalajdan çıkan naylon torbaları parçalayarak çöpe atın. Olası risk: boğulma.

TEHLİKE: YANMA RİSKİ

▪ Çalışma sırasında veya çalışmadan hemen sonra

soğutucu akışkan borularına, su borularına ve dahili parçalara KESİNLİKLE dokunmayın. Bu parçalar çok sıcak veya çok soğuk olabilir. Normal oda sıcaklığına dönmesi için bekleyin. Mutlaka dokunmanız gerekiyorsa, koruyucu eldiven takın.

▪ Sızan soğutucu akışkana KESİNLİKLE dokunmayın.

UYARI

Ünitenin küçük hayvanlar tarafından bir sığınak olarak kullanılmasını önlemek için gerekli önlemleri alın. Küçük hayvanların elektrikli parçalara temas etmesi arızalara, dumana veya yangına yol açabilir.

DİKKAT

Ünitenin hava girişine veya alüminyum kanatlarına KESİNLİKLE dokunmayın.

BİLDİRİM

▪ Ünitenin üzerine KESİNLİKLE herhangi bir cisim veya

cihaz koymayın.

▪ Ünitenin üzerine KESİNLİKLE çıkmayın, oturmayın ve

basmayın.

BİLGİ

Yararlı ipuçlarını veya ilave bilgileri gösterir.

Sembol Açıklama

Montajdan önce, montaj ve kullanım kılavuzu ile kablo bağlantısı talimat yaprağını okuyun.

Bakım ve servis görevlerini yerine getirmeden önce, servis kılavuzunu okuyun.

Daha fazla bilgi için montajcı ve kullanıcı referans kılavuzuna bakın.

1.2 Montör için

1.2.1 Genel

Ünitenin nasıl monte edilmesi ve çalıştırılması gerektiği konusunda emin değilseniz, satıcınıza danışın.

BİLDİRİM

Cihazların veya aksesuarların hatalı montajı veya bağlanması elektrik çarpmasına, kısa devreye, sızıntılara, yangına veya diğer cihaz hasarlarına neden olabilir. Yalnızca ROTEX tarafından üretilen veya onaylanan aksesuarları, opsiyonel cihazları ve yedek parçaları kullanın.

BİLDİRİM

Su girişinin önlenmesi için, dış ünitedeki çalışmaların kuru hava koşullarında gerçekleştirilmesi daha uygundur.

İlgili mevzuat uyarınca en azından bakım, onarım çalışmaları, test sonuçları, bekleme süreleri, ... hakkında bilgiler içeren bir kayıt defterinin ürünle birlikte tutulması gerekli olabilir.

Ayrıca, en azından aşağıda sıralanan bilgiler mutlaka ürünün kolayca erişilebilen bir yerinde tutulmalıdır:

▪ Acil bir durumda sistemin kapatılması için gerekli talimatlar

▪ En yakın itfaiyenin, polisin ve hastanenin isim ve adresleri

▪ İlgili servisin adı, adresi ve gündüz ve gece ulaşılabilecek telefon

numaraları

Avrupa için, bu kayıt defteriyle ilgili hususlar EN378 standardında belirtilmiştir.

1.2.2 Montaj sahası

▪ Ünite etrafında servis ve hava sirkülasyonu için yeterli boşluk

bırakın.

▪ Montaj sahasının ünitenin ağırlığına ve titreşimlerine

dayanabileceğinden emin olun.

▪ Alanın iyi havalandırıldığından emin olun. Havalandırma deliklerini

engellemeyin.

▪ Ünitenin düz durduğundan emin olun.

UYARI

Montaj, test ve uygulama malzemelerinin (ROTEX kılavuzlarında açıklanan talimatlardan öncelikli olarak) ilgili mevzuata uygun olduğundan emin olun.

DİKKAT

Sistemle ilgili montaj, bakım veya servis çalışmaları gerçekleştirirken uygun kişisel koruyucu malzeme ve ekipmanları (koruyucu eldivenler, koruyucu gözlükler,…) kullanın.

Montör başvuru kılavuzu

Üniteyi KESİNLİKLE aşağıda belirtilen yerlere monte etmeyin:

▪ Potansiyel olarak patlayıcı ortamlar.

▪ Elektromanyetik dalgalar yayan makinelerin bulunduğu ortamlar.

Elektromanyetik dalgalar, kontrol sistemine zarar verebilir ve cihazın arızalanmasına yol açabilir.

▪ Tutuşabilir gaz (örneğin; tiner veya gazolin) kaçakları, karbon

fiberi, tutuşabilir tozlar nedeniyle yangın riski bulunan ortamlar.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

1 Genel güvenlik önlemleri

▪ Korozif gazların (örnek: sülfürik asit gazı) bulunduğu ortamlar.

Bakır boruların veya lehimlenmiş parçaların korozyonu soğutucu akışkan kaçaklarına neden olabilir.

1.2.3 Soğutucu akışkan

Mevcutsa. Daha fazla bilgi için, uygulamanızın montaj kılavuzuna veya montör başvuru kılavuzuna bakın.

BİLDİRİM

Soğutucu akışkan boru montajının ilgili mevzuata uygun olduğundan emin olun. Avrupa'daki ilgili standart EN378 sayılı standarttır.

BİLDİRİM

Saha borularının ve bağlantılarının gerilime maruz kalmadığından emin olun.

UYARI

Testler sırasında ürünü KESİNLİKLE (ünitelerin etiketlerinde belirtilen) izin verilen maksimum basıncın üzerinde bir değerde basınçlandırmayın.

UYARI

Soğutucu akışkan kaçaklarına karşı gerekli önlemleri alın. Soğutucu gaz kaçağı meydana gelirse, ortamı iyice havalandırın. Olası riskler:

▪ Kapalı bir odada soğutucu akışkan

konsantrasyonlarının aşırı yüksek olması, oksijen yetersizliğine neden olabilir.

▪ Soğutucu gazın ateşle temas etmesi halinde zehirli bir

gaz açığa çıkabilir.

TEHLİKE: PATLAMA RİSKİ

Gaz toplama – Soğutucu kaçağı. Sistemin gazını

toplamak istiyorsanız ve soğutucu devresinde kaçak varsa:

▪ Sistemdeki tüm soğutucuyu dış ünitede toplayabilen

ünitenin otomatik gaz toplama fonksiyonunu KULLANMAYIN. Olası sonucu: Çalışan kompresörün içine giden hava yüzünden kendiliğinden yanma ve kompresörün patlaması.

▪ Ünitenin kompresörünün çalışmak zorunda

KALMAYACAĞI ayrı bir geri kazanma sistemi kullanın.

UYARI

Soğutucu akışkanı daima geri kazanın. KESİNLİKLE doğrudan atmosfere salınmasına izin vermeyin. Kurulumu boşaltmak için bir vakum pompası kullanın.

BİLDİRİM

Tüm borular bağlandıktan sonra, gaz kaçağı olmadığından emin olun. Gaz kaçağı kontrolü için nitrojen kullanın.

BİLDİRİM

▪ Kompresör arızalarını gidermek için, KESİNLİKLE

belirtilen soğutucu akışkan miktarından fazlasını yüklemeyin.

▪ Soğutucu akışkan sisteminin açılması gerekiyorsa,

soğutucu akışkanın mutlaka ilgili mevzuata uygun şekilde muamele edilmesi gerekir.

UYARI

Sistemde oksijen bulunmadığından emin olun. Soğutucu ancak kaçak testi ve vakumlu kurutma işlemi gerçekleştirildikten sonra yüklenebilir.

▪ Yeniden şarj edilmesi gerekiyorsa, ünite üzerindeki etikete bakın.

Etikette soğutucu akışkan tipi ve gerekli miktarı yazılıdır.

▪ Ünite, fabrikada soğutucu akışkanla doldurulur, ancak boru

çaplarına ve uzunluklarına bağlı olarak bazı ünitelere ilave soğutucu akışkan doldurulması gerekebilir.

▪ Yalnızca sistemde kullanılan soğutucu akışkan tipine özel aletler

kullanın; böylece basınç direncini sağlar ve sisteme yabancı madde girişini önlersiniz.

▪ Sıvı soğutucu akışkanı şu şekilde şarj edin:

Eğer Ardından,

Bir sifon tüpü mevcuttur

(örn., “Sıvı doldurma sifonu takılı” işareti taşıyan tüp)

Bir sifon tüpü mevcut DEĞİLDİR Tüp baş aşağı konumdayken şarj

▪ Soğutucu akışkan tüplerini yavaşça açın.

▪ Soğutucu akışkanı sıvı fazda doldurun. Gaz fazda doldurulması,

normal çalışmayı engelleyebilir.

DİKKAT

Soğutucu akışkan yükleme prosedürü tamamlandığında veya duraklatıldığında, soğutucu akışkan tankının vanasını derhal kapatın. Vana derhal kapatılmazsa kalan basınçla ilave soğutucu akışkan yüklenebilir. Olası sonucu: Yanlış soğutucu akışkan miktarı.

Tüp baş yukarı konumdayken şarj edin.

edin.

1.2.4 Tuzlu Su

Mevcutsa. Daha fazla bilgi için, uygulamanızın montaj kılavuzuna veya montör başvuru kılavuzuna bakın.

UYARI

Tuzlu su seçimi MUTLAKA ilgili mevzuata uygun olarak yapılmalıdır.

UYARI

Tuzlu su kaçaklarına karşı gerekli önlemleri alın. Tuzlu su kaçağı durumunda alanı derhal havalandırın ve satıcınıza danışın.

UYARI

Ünite içerisindeki ortam sıcaklığı, örn. 70°C gibi oda içerisindeki sıcaklıktan çok daha yüksek olabilir. Tuzlu su kaçağı olması durumunda, ünite içerisindeki sıcak parçalar tehlikeli durumlar ortaya çıkartabilir.

UYARI

Uygulamanın kullanımı ve montaj MUTLAKA ilgili mevzuatta güvenlik ve çevre ile ilgili olarak belirtilen önlemler dikkate alınarak gerçekleştirilmelidir.

1.2.5 Su

Mevcutsa. Daha fazla bilgi için, uygulamanızın montaj kılavuzuna veya montör başvuru kılavuzuna bakın.

BİLDİRİM

Su kalitesinin 98/83 EC sayılı AB direktifine uygun olduğundan emin olun.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

Montör başvuru kılavuzu

2 Dokümanlar hakkında

1.2.6 Elektrik

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

▪ Anahtar kutusu kapağını çıkartmadan, herhangi bir

elektrik kablosunu bağlamadan veya elektrikli parçalara temas etmeden önce tüm güç beslemelerini KAPALI konuma getirin.

▪ Servis işlemine başlamadan önce, güç beslemesini

1 dakikadan daha uzun bir süre kesin ve ana devre kapasitörlerinin veya elektrikli bileşenlerin terminalleri arasındaki gerilimi ölçün. Elektrikli bileşenlere dokunulabilmesi için, gerilimin MUTLAKA 50 V DC değerinin altında olması gerekir. Terminallerin konumları için, kablo şemasına bakın.

▪ Elleriniz ıslakken, KESİNLİKLE elektrikli bileşenlere

dokunmayın.

▪ Servis kapağı açık konumdayken, KESİNLİKLE

ünitenin başından ayrılmayın.

UYARI

Fabrikada monte EDİLMEMİŞ ise, aşırı gerilim kategori III koşulunda bağlantıyı tam kesen tüm kutuplarda kontak ayırma özelliğine sahip bir ana anahtar veya başka bir bağlantı kesme vasıtası sabit kablo tesisatına monte EDİLMELİDİR.

UYARI

▪ YALNIZCA bakır teller kullanın.

▪ Saha kablolarının ilgili mevzuata uygun olarak

döşendiğinden emin olun.

▪ Tüm saha kabloları mutlaka ürünle verilen kablo

şemalarına uygun olarak bağlanmalıdır.

▪ Kablo demetlerini KESİNLİKLE sıkmayın ve kabloların,

borulara ve keskin kenarlara temas etmediğinden emin olun. Terminal bağlantılarına dışarıdan baskı uygulanmadığından emin olun.

▪ Topraklama kablosunun takıldığından emin olun.

Üniteyi KESİNLİKLE bir şebeke borusuna, darbe emicisine veya telefon topraklamasına topraklamayın. Topraklamanın yetersiz yapılması elektrik çarpmasına yol açabilir.

▪ Özel olarak ayrılmış bir güç devresinin kullanıldığından

emin olun. Başka bir cihazla paylaşılan bir güç beslemesini KESİNLİKLE kullanmayın.

▪ Gerekli sigortaların ve devre kesicilerin takıldığından

emin olun.

▪ Bir toprak kaçağı kesicisinin takıldığından emin olun.

Aksi takdirde, elektrik çarpmasına veya yangına neden olabilir.

▪ Topraklama kaçağı koruyucu monte edilecekse,

topraklama kaçağı koruyucusunun gereksiz yere açılmasını önlemek için bu koruyucunun inverter ile uyumlu (yüksek frekanslı elektrik karışımına dayanıklı) olduğundan emin olun.

BİLDİRİM

Güç kablo tesisatı döşenirken dikkat edilecekler:

▪ Güç terminal bloğuna farklı kalınlıklardaki kabloları

bağlamayın (güç kablosu bağlantısındaki gevşeklik, anormal ısıya neden olabilir).

▪ Aynı kalınlıktaki kabloları bağlarken aşağıdaki şekilde

gösterildiği gibi yapın.

▪ Kablo bağlantısında, belirlenmiş güç kablosunu

kullanın ve sıkı bir şekilde bağlayın, sonra terminal kartına harici baskı uygulanmasını önlemek için emniyete alın.

▪ Terminal vidalarını sıkmak için uygun bir tornavida

kullanın. Küçük ağızlı bir tornavida başa zarar verir ve uygun sıkma imkanını yok eder.

▪ Terminal vidaları fazla sıkılırsa kırılabilir.

Olası karışmaları önlemek için, güç kablolarını televizyon ve radyolara en az 1 metre uzaktan geçirin. Radyo dalgalarına bağlı olarak, 1metre mesafe yeterli olmayabilir.

UYARI

▪ Elektrik işleri tamamlandıktan sonra, her bir elektrikli

bileşenin ve elektrikli bileşen kutusu içindeki terminalin sağlam şekilde bağlandığını onaylayın.

▪ Üniteyi çalıştırmadan önce tüm kapakların

kapatıldığından emin olun.

BİLDİRİM

Yalnızca güç kaynağının trifaze olması ve kompresörde bir AÇIK/KAPALI başlangıç yönteminin bulunması durumunda geçerlidir.

Ürün çalışırken anlık bir kesintinin veya gücün gidip gelmesinin ardından ters fazın devreye girmesi ihtimali varsa, ters faz koruma devresini lokal olarak monte edin. Ürünün ters fazda çalıştırılması, kompresöre ve diğer parçalara zarar verebilir.

2 Dokümanlar hakkında

2.1 Bu doküman hakkında

Hedef okuyucu

Yetkili montörler

Doküman seti

Bu doküman bir doküman setinin bir parçasıdır. Tam set şu dokümanları içerir:

▪ Genel güvenlik önlemleri:

▪ Sistemin kurulumunu gerçekleştirmeden önce mutlaka

okumanız gereken güvenlik talimatları

▪ Formatı: Basılı (dış ünite kutusundan çıkar)

▪ Dış ünite montaj kılavuzu:

▪ Montaj talimatları

▪ Formatı: Basılı (dış ünite kutusundan çıkar)

▪ Kontrol kutusu montaj kılavuzu:

▪ Montaj talimatları

▪ Formatı: Basılı (kontrol kutusu kutusundan çıkar)

Montör başvuru kılavuzu

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

3 Kutu hakkında

▪ Seçenek kutusu montaj kılavuzu:

▪ Montaj talimatları

▪ Formatı: Basılı (seçenek kutusu kutusundan çıkar)

▪ Yedek ısıtıcı montaj kılavuzu:

▪ Montaj talimatları

▪ Formatı: Basılı (yedek ısıtıcı kutusundan çıkar)

▪ Montör başvuru kılavuzu:

▪ Montaj hazırlığı, iyi uygulamalar, referans verileri,…

▪ Formatı: Dijital dosyaları ROTEX ana sayfasında bulabilirsiniz.

▪ Opsiyonel ekipmanlar için ek kitapçık:

▪ Opsiyonel cihazların nasıl monte edilmesi gerektiği hakkında

ilave bilgiler

▪ Formatı: Basılı (dış ünite kutusundan çıkar) + Dijital dosyaları

ROTEX ana sayfasında bulabilirsiniz

Ürünle verilen dokümanların güncel sürümlerine bölgesel ROTEX web sitesinden veya satıcınızdan ulaşabilirsiniz.

Orijinal doküman İngilizce dilinde yazılmıştır. Diğer dillere orijinal dilinden çevrilmiştir.

2.2 Bir bakışta montör başvuru kılavuzu

Bölüm Açıklama

Genel güvenlik önlemleri Sistemin kurulumunu gerçekleştirmeden

Dokümanlar hakkında Montör için mevcut dokümanlar Kutu hakkında Ünitenin ambalajı nasıl açılır ve

Üniteler ve seçenekler hakkında

Uygulama kılavuzları Farklı sistem kurulum düzenleri Hazırlık Sahaya gidilmeden önce yapılması ve

Montaj Sistemin monte edilmesi için yapılması

Yapılandırma Monte edildikten sonra sistemin

Devreye Alma Yapılandırıldıktan sonra sistemin

Kullanıcıya teslim Kullanıcıya teslim edilecekler ve

Bakım ve servis Ünitelerin bakımı ve servisi Sorun Giderme Sorun durumunda yapılacaklar Bertaraf Sistemin bertaraf edilmesi Teknik veriler Sistemin teknik özellikleri Sözlük Terimlerin açıklamaları Saha ayarları tablosu Montör tarafından doldurulacak ve daha

önce mutlaka okumanız gereken güvenlik talimatları

aksesuarlar nasıl çıkartılır ▪ Üniteler nasıl tanımlanır

▪ Ünite ve seçeneklerin olası

kombinasyonları

bilinmesi gerekenler

ve bilinmesi gerekenler

yapılandırılması için yapılması ve bilinmesi gerekenler

devreye alınması için yapılması ve bilinmesi gerekenler

yapılacak açıklamalar

sonra başvurulmak üzere saklanacak tablo

Not: Kullanıcı başvuru kılavuzunda ayrıca bir montör ayarları tablosu bulunur. Bu tablo, montör tarafından doldurulmalı ve kullanıcıya teslim edilmelidir.

3 Kutu hakkında

3.1 Genel bilgi: Kutu hakkında

Dış ve iç ünitelerin, kontrol kutusunun, seçenek kutusunun ve/veya yedek ısıtıcının içinde bulunduğu kutuların sahada teslim edilmesinden sonra yapılması gerekenler bu bölümde açıklanmıştır.

Şunlar hakkında bilgi içerir:

▪ Ünitelerin ambalajının açılması ve taşınması

▪ Ünitelerden aksesuarların çıkarılması

Aşağıdakileri akılda tutun:

▪ Teslim alındığında ünitede hasar olup olmadığı kontrol edilmelidir.

Tespit edilen hasarlar derhal nakliye şirketi yetkilisine rapor edilmelidir.

▪ Taşıma sırasındaki hasara mani olmak için üniteyi mümkün

olduğunca nihai montaj konumuna getirene kadar ambalajından çıkarmayın.

3.2 Dış ünite

3.2.1 Dış üniteyi ambalajından çıkarmak için

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

Montör başvuru kılavuzu

3 Kutu hakkında

5×

3×

1× 1× 1× 1×

a b c d

2× 1×2×

fe g

2× 2× 2×

a b c

3.2.2 Aksesuarları dış üniteden sökmek için

1 Dış üniteyi açın.

3.3.2 Aksesuarları kontrol kutusundan çıkarmak için

1 Kontrol kutusunu açın.

2 Aksesuarları sökün.

a Genel güvenlik önlemleri b Opsiyonel ekipmanlar için ek kitapçık c Dış ünite montaj kılavuzu d Kullanım kılavuzu e Kesme vanası için sızdırmazlık halkası

f Kesme vanası

g Ünite montaj levhası

3.3 Kontrol kutusu

BİLDİRİM

RKCB07CAV3 kontrol kutusu bir seçenektir ve bağımsız olarak kullanılamaz.

3.3.1 Kontrol kutusunu kutusundan çıkarmak için

2 Aksesuarları sökün.

a Kullanıcı arayüzü için M4 cıvatalar b Kullanıcı arayüzü için M4 somunlar c Kullanım sıcak suyu buster ısıtıcı rölesi kabloları

3.4 Seçenek kutusu

BİLDİRİM

▪ RK2CB07CAV3 seçenek kutusu bir seçenektir ve

bağımsız olarak kullanılamaz.

▪ Seçenek kutusunun kullanılabilmesi için,

RKCB07CAV3 opsiyonel kontrol kutusunun, sistemin bir parçası olması gerekir.

3.4.1 Seçenek kutusunu kutusundan çıkarmak için

Montör başvuru kılavuzu

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

3.4.2 Aksesuarları seçenek kutusundan

2×

çıkarmak için

1 Seçenek kutusunu açın.

4 Üniteler ve seçenekler hakkında

3.5.2 Yedek ısıtıcıdaki aksesuarları çıkarmak için

1 Duvar kelepçesini kutudan çıkarın.

2 Aksesuarları sökün.

a Seçenek kutusu ile kontrol kutusu RKCB07CAV3

arasındaki ara bağlantı kablosu konektörleri.

3.5 Yedek ısıtıcı

BİLDİRİM

▪ Yedek ısıtıcı bir seçenektir ve bağımsız olarak

kullanılamaz.

▪ Yedek ısıtıcının kullanılabilmesi için, RKCB07CAV3

opsiyonel kontrol kutusunun, sistemin bir parçası olması gerekir.

3.5.1 Yedek ısıtıcıyı kutusundan çıkarmak için

4 Üniteler ve seçenekler

hakkında

4.1 Genel bilgi: Üniteler ve seçenekler hakkında

Bu bölüm şunlar hakkında bilgi içerir:

▪ Dış ünitenin tanımlanması

▪ Kontrol kutusunun tanımlanması (varsa)

▪ Seçenek kutusunun tanımlanması (varsa)

▪ Yedek ısıtıcının tanımlanması (varsa)

▪ Dış ünitenin seçeneklerle kombine edilmesi

▪ Kontrol kutusunun seçeneklerle kombine edilmesi

▪ Seçenek kutusunun seçeneklerle kombine edilmesi

▪ Olası dış ünite ve kullanım sıcak suyu boyleri kombinasyonları

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

4.2 Tanım

BİLDİRİM

Birkaç ünitenin montaj veya servis çalışmalarını aynı anda yürütürken, farklı modellerin servis panellerini birbirine KARIŞTIRMADIĞINIZDAN emin olun.

Montör başvuru kılavuzu

4 Üniteler ve seçenekler hakkında

FHL1

FHL2

FHL3

a b c ed d

4.2.1 Tanım etiketi: Dış ünite

Konum

Model tanımlaması Örnek: RB/DLQ05CAV3

Kod Açıklama

R Monoblok dış ünite ısı pompası B

D L Düşük su sıcaklığı – ortam sıcaklığı bölgesi: −10~

Q R410A soğutucu akışkan 05 Kapasite sınıfı CA Model serisi V3 Güç beslemesi

B=Isıtma+soğutma

D=Yalnızca ısıtma

−25°C

4.2.2 Tanım etiketi: Kontrol kutusu

Konum

Kod Açıklama

CB Kontrol kutusu 07 Kapasite sınıfı CA Model serisi V3 Güç beslemesi

4.2.4 Tanım etiketi: Yedek ısıtıcı

Konum

Model tanımlaması Örnek: RK M BUH CA 3 V3

Kod Açıklama

RK ROTEX kiti M Monoblok ve mini soğutma grubu için

tasarlanmıştır BUH Yedek ısıtıcı CA Model serisi 3 Isıtıcı kiti kapasitesi (kW) V3 Güç beslemesi

Model tanımlaması Örnek: RKCB07 CA V3

Kod Açıklama

RK ROTEX kiti CB Kontrol kutusu 07 Kapasite sınıfı CA Model serisi V3 Güç beslemesi

4.2.3 Tanım etiketi: Seçenek kutusu

Konum

Model tanımlaması Örnek: RK2CB07 CA V3

Kod Açıklama

RK ROTEX kiti 2 Opsiyonel

Seçenek Bu seçenek için gerekli sistem bileşenleri

Dış ünite

Opsiyonel cihazlar

RBLQ05+07CAV3 veya

RDLQ05+07CAV3

4.3 Ünite kombinasyonları ve

4.3.1 Olası dış ünite ve seçenek

Kontrol kutusu

RKCB07CAV3

seçenekleri

kombinasyonları

a Dış ünite (RBLQ05+07CAV3 veya RDLQ05+07CAV3) b Dış ünite soğutucu akışkan bölümü c Dış ünite su bölümü d EKMBHBP1 vana kiti e Yedek ısıtıcı kiti (RKMBUHCA3V3 veya RKMBUHCA9W1)

kesme Kontrol kutusu RKCB07CAV3

g Seçenek kutusu RK2CB07CAV3 h Kullanım sıcak suyu boyleri

i Alan ısıtma devresi

Seçenek kutusu

RK2CB07CAV3

EKMBHBP1 vana kiti

Montör başvuru kılavuzu

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

Seçenek Bu seçenek için gerekli sistem bileşenleri

Dış ünite

RBLQ05+07CAV3 veya

RDLQ05+07CAV3

Kullanıcı arayüzü (RKRUCBL*)(zorunlu)

Kullanım sıcak suyu boyleri O O Uzak dış ortam sensörü

(EKRSCA1) Bilgisayar yapılandırıcı

(EKPCCAB) Oda termostatı (RKRTWA,

RKRTR1) Kablosuz termostat uzak

sensörü (EKRTETS) Isı pompası konvektörü

(RFWXV) Yedek ısıtıcı kiti

(RKMBUHCA3V3, RKMBUHCA9W1)

Uzak iç ortam sensörü (KRCS01-1)

Sahada temin edilen bileşenler Alan ısıtma/soğutma

çalıştırma kontrolü (veya kesme vanası)

İndirimli elektrik tarifeli güç beslemesi (gerilimsiz kontak)

Kullanım sıcak suyu pompası

Elektrik sayacı O O O Güç tüketimi dijital girişleri O O O Alarm çıkışı O O O Alan soğutma/ısıtma AÇIK/

KAPALI çıkışı Harici ısı kaynağına geçiş O O O

(a) Yalnızca RBLQ05+07CAV3 içindir.

O O

O O O

O O

O O O

Kontrol kutusu

RKCB07CAV3

4 Üniteler ve seçenekler hakkında

Seçenek kutusu

RK2CB07CAV3

EKMBHBP1 vana kiti

(a)

4.3.2 Dış ünite için olası seçenekler

Kullanıcı arayüzü (RKRUCBL*)

Kullanıcı arayüzü ve olası ilave kullanıcı arayüzleri seçenek olarak mevcuttur.

İlave kullanıcı arayüzü bağlanabilir:

▪ Böylece:

▪ hem kontrol kutusuna yakın bir kumandaya sahip olunur,

▪ hem de ısıtılacak ana alanda oda termostatı işlevinden

yararlanılır.

▪ Diğer dillerde bir kullanıcı arayüzüne sahip olmak için.

Şu kullanıcı arayüzleri mevcuttur:

▪ RKRUCBL1 şu dilleri içerir: Almanca, Fransızca, Hollandaca,

İtalyanca.

▪ RKRUCBL2 şu dilleri içerir: İngilizce, İsveççe, Norveççe, Fince.

▪ RKRUCBL3 şu dilleri içerir: İngilizce, İspanyolca, Yunanca,

Portekizce.

▪ RKRUCBL4 şu dilleri içerir: İngilizce, Türkçe, Lehçe, Romence.

▪ RKRUCBL5 şu dilleri içerir: Almanca, Çekçe, Slovence, Slovakça.

▪ RKRUCBL6 şu dilleri içerir: İngilizce, Hırvatça, Macarca, Estonya

Dili.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

▪ RKRUCBL7 şu dilleri içerir: İngilizce, Almanca, Rusça,

Hollandaca.

Kullanıcı arayüzüne dil seçenekleri bilgisayar yazılımı kullanılarak yüklenebilir veya bir kullanıcı arayüzünden diğerine kopyalanabilir.

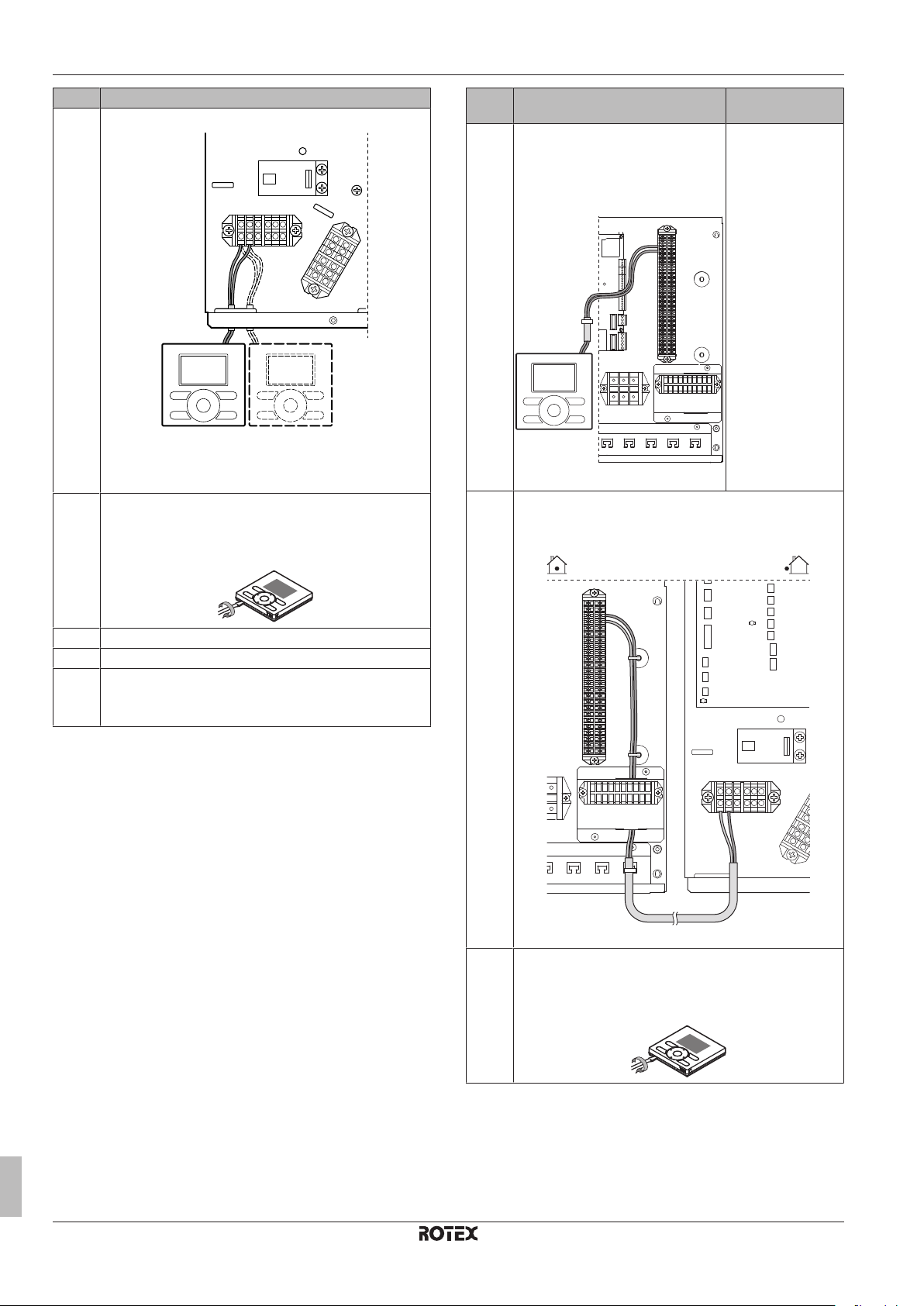

Montaj talimatları için, bkz. "7.8.6 Kullanıcı arayüzünü bağlamak

için"sayfa43.

BİLGİ

▪ Sistemde kontrol kutusu RKCB07CAV3,

BULUNMUYORSA, kullanıcı arayüzünü doğrudan dış üniteye bağlayın.

▪ Sistemde RKCB07CAV3 kontrol kutusu bulunuyorsa,

kullanıcı arayüzünü kontrol kutusuna da bağlayabilirsiniz.

Kullanım sıcak suyu boyleri

Kullanım sıcak suyu elde edilmesi için, dış ünite bir kullanım sıcak suyu boyleri bağlanabilir.

Aşağıdaki kullanım sıcak suyu boyleri kullanılabilir:

▪ Polipropilen boyler (HYC)

2 tipi mevcuttur: 300 ve 500 litre.

Montaj talimatları için, kullanım sıcak suyu boyleri montaj kılavuzu ve opsiyonel ekipmanlar ek kitapçığına bakın.

Montör başvuru kılavuzu

4 Üniteler ve seçenekler hakkında

BİLGİ

▪ Kullanım sıcak suyu boyleri yalnızca sistemin bir

parçası olarak RKCB07CAV3 kontrol kutusunun mevcut olduğu uygulamalarda bağlanabilir.

▪ Kullanım sıcak suyu boyleri, dış ünitenin su bölümüne

ve RKCB07CAV3 kontrol kutusuna bağlanır.

Uzak dış ortam sensörü (EKRSCA1)

Varsayılan yapılandırmada dış ortam sıcaklığının ölçümü için dış ünite içerisindeki sensör kullanılır.

Daha gelişmiş bir sistem davranışının tespit edilmesine yönelik olarak (örn. doğrudan güneş ışığından kaçınılması için) başka bir konumdaki dış ortam sıcaklığının ölçülmesi için, uzak dış ortam sensörü bir seçenek olarak monte edilebilir.

Montaj talimatları için, uzak dış ortam sensörü montaj kılavuzu ve opsiyonel ekipmanlar ek kitapçığına bakın.

Isı pompası konvektörü (RFWXV)

Alan ısıtma/soğutma elde edilmesi için, ısı pompası konvektörlerinin (RFWXV) kullanılması mümkündür.

Montaj talimatları için, ısı pompası konvektörlerinin montaj kılavuzu ve opsiyonel ekipmanlar ek kitapçığına bakın.

Akıllı telefon kontrolü + Smart Grid uygulamaları için LAN adaptörü (BRP069A61)

Bu LAN adaptörünü şu amaçlarla monte edebilirsiniz:

▪ Sistemi bir akıllı telefon uygulaması üzerinden kontrol etmek.

▪ Sistemi çeşitli Smart Grid uygulamalarında kullanmak.

Montaj talimatları için, LAN adaptörünün montaj kılavuzuna bakın.

BİLGİ

▪ Sistemde kontrol kutusu RKCB07CAV3,

BULUNMUYORSA, LAN adaptörünü doğrudan dış üniteye bağlayın.

▪ Sistemde kontrol kutusu RKCB07CAV3 bulunuyorsa,

LAN adaptörünü kontrol kutusuna da bağlayabilirsiniz.

Akıllı telefon kontrolü için LAN adaptörü (BRP069A62)

Sistemi bir akıllı telefon uygulaması üzerinden kontrol etmek için bu LAN adaptörünü monte edebilirsiniz.

Montaj talimatları için, LAN adaptörünün montaj kılavuzuna bakın.

BİLGİ

▪ Sistemde kontrol kutusu RKCB07CAV3,

BULUNMUYORSA, LAN adaptörünü doğrudan dış üniteye bağlayın.

▪ Sistemde kontrol kutusu RKCB07CAV3 bulunuyorsa,

LAN adaptörünü kontrol kutusuna da bağlayabilirsiniz.

4.3.3 Kontrol kutusu için olası seçenekler

Kullanıcı arayüzü (RKRUCBL*)

Kullanıcı arayüzü ve olası ilave kullanıcı arayüzleri seçenek olarak mevcuttur.

İlave kullanıcı arayüzü bağlanabilir:

▪ Böylece:

▪ hem kontrol kutusuna yakın bir kumandaya sahip olunur,

▪ hem de ısıtılacak ana alanda oda termostatı işlevinden

yararlanılır.

▪ Diğer dillerde bir kullanıcı arayüzüne sahip olmak için.

Şu kullanıcı arayüzleri mevcuttur:

▪ RKRUCBL1 şu dilleri içerir: Almanca, Fransızca, Hollandaca,

İtalyanca.

▪ RKRUCBL2 şu dilleri içerir: İngilizce, İsveççe, Norveççe, Fince.

▪ RKRUCBL3 şu dilleri içerir: İngilizce, İspanyolca, Yunanca,

Portekizce.

▪ RKRUCBL4 şu dilleri içerir: İngilizce, Türkçe, Lehçe, Romence.

▪ RKRUCBL5 şu dilleri içerir: Almanca, Çekçe, Slovence, Slovakça.

▪ RKRUCBL6 şu dilleri içerir: İngilizce, Hırvatça, Macarca, Estonya

Dili.

▪ RKRUCBL7 şu dilleri içerir: İngilizce, Almanca, Rusça,

Hollandaca.

Kullanıcı arayüzüne dil seçenekleri bilgisayar yazılımı kullanılarak yüklenebilir veya bir kullanıcı arayüzünden diğerine kopyalanabilir.

Montaj talimatları için, bkz. "7.8.6 Kullanıcı arayüzünü bağlamak

için"sayfa43.

BİLGİ

▪ Sistemde kontrol kutusu RKCB07CAV3,

BULUNMUYORSA, kullanıcı arayüzünü doğrudan dış üniteye bağlayın.

▪ Sistemde RKCB07CAV3 kontrol kutusu bulunuyorsa,

kullanıcı arayüzünü kontrol kutusuna da bağlayabilirsiniz.

Oda termostatı (RKRTWA, RKRTR1, RTRNETA)

RKCB07CAV3 kontrol kutusuna bir opsiyonel oda termostatı bağlayabilirsiniz. Bu termostat kablolu (RKRTWA) veya kablosuz (RKRTR1ve RTRNETA) olabilir. RTRNETA termostatı sadece yalnız ısıtma sistemlerinde kullanılabilir.

Montaj talimatları için, oda termostatı montaj kılavuzu ve opsiyonel ekipmanlar ek kitapçığına bakın.

Kablosuz termostat uzak sensörü (EKRTETS)

Kablosuz iç ortam sıcaklığı sensörünü (EKRTETS) yalnızca kablosuz termostat (RKRTR1) ile birlikte kullanabilirsiniz.

Montaj talimatları için, oda termostatı montaj kılavuzu ve opsiyonel ekipmanlar ek kitapçığına bakın.

Bilgisayar yapılandırıcı (EKPCCAB)

Dış ünitenin (veya RKCB07CAV3 kontrol kutusunun) anahtar kutusuyla bilgisayar arasındaki bağlantı bilgisayar kablosuyla sağlanır. Böylece, kullanıcı arayüzüne farklı dil dosyaları ve dış üniteye parametreler yüklenebilir. Mevcut dil dosyaları için, satıcınıza danışın.

Yazılım ve ilgili işletme talimatları ROTEX ana sayfasında mevcuttur.

Montaj talimatları için, bilgisayar kablosu montaj kılavuzunun

"8 Yapılandırma" sayfa 51 bölümüne ve opsiyonel ekipmanlar ek

kitapçığına bakın.

Akıllı telefon kontrolü + Smart Grid uygulamaları için LAN adaptörü (BRP069A61)

Bu LAN adaptörünü şu amaçlarla monte edebilirsiniz:

▪ Sistemi bir akıllı telefon uygulaması üzerinden kontrol etmek.

▪ Sistemi çeşitli Smart Grid uygulamalarında kullanmak.

Montaj talimatları için, LAN adaptörünün montaj kılavuzuna bakın.

BİLGİ

▪ Sistemde kontrol kutusu RKCB07CAV3,

BULUNMUYORSA, LAN adaptörünü doğrudan dış üniteye bağlayın.

▪ Sistemde kontrol kutusu RKCB07CAV3 bulunuyorsa,

LAN adaptörünü kontrol kutusuna da bağlayabilirsiniz.

Akıllı telefon kontrolü için LAN adaptörü (BRP069A62)

Sistemi bir akıllı telefon uygulaması üzerinden kontrol etmek için bu LAN adaptörünü monte edebilirsiniz.

Montaj talimatları için, LAN adaptörünün montaj kılavuzuna bakın.

Montör başvuru kılavuzu

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

5 Uygulama kılavuzları

BİLGİ

▪ Sistemde kontrol kutusu RKCB07CAV3,

BULUNMUYORSA, LAN adaptörünü doğrudan dış üniteye bağlayın.

▪ Sistemde kontrol kutusu RKCB07CAV3 bulunuyorsa,

LAN adaptörünü kontrol kutusuna da bağlayabilirsiniz.

4.3.4 Seçenek kutusu için olası seçenekler

Uzak iç ortam sensörü (KRCS01-1)

Varsayılan yapılandırmada oda sıcaklığı sensörü olarak dahili kullanıcı arayüzü sensörü kullanılır.

Başka bir konumdaki oda sıcaklığının ölçümü için, uzak iç ortam sensörü bir seçenek olarak monte edilebilir.

RK2CB07CAV3 seçenek kutusuna uzak iç ünite sensörü bağlanır. Montaj talimatları için, uzak iç ortam sensörü montaj kılavuzu ve opsiyonel ekipmanlar ek kitapçığına bakın.

BİLGİ

▪ Uzak iç ortam sensörü yalnızca kullanıcı arayüzünün,

oda termostatı işleviyle yapılandırılması durumunda kullanılabilir.

▪ Uzak iç ortam sensörü ile uzak dış ortam sensöründen

yalnızca birini bağlayabilirsiniz.

4.3.5 Olası dış ünite ve kullanım sıcak suyu boyleri kombinasyonları

Dış ünite Kullanım sıcak suyu boyleri

HYC 343/19/0-DB HYC 544/32/0-DB

RBLQ05 O O RBLQ07 O O RDLQ05 O O RDLQ07 O O

▪ Kullanım sıcak suyu boylerinin kurulumu

▪ Sayacın kurulumu

▪ Güç tüketiminin kurulumu

▪ Harici sıcaklık sensörünün kurulumu

5.2 Alan ısıtma/soğutma sisteminin kurulumu

Isı pompası sistemi bir veya daha fazla sayıda odadaki ısı dağıtıcılarına çıkış suyu besler.

Sistem her bir odadaki sıcaklığı kontrol etmek üzere geniş bir esnekliğe sahip olduğundan, öncelikle şu soruları yanıtlandırmanız gerekir:

▪ ROTEX ısı pompası sistemi tarafından kaç oda ısıtılacak (veya

soğutulacak)?

▪ Her bir odada ne tip ısı yayıcılar kullanılacak ve bunların tasarım

çıkış suyu sıcaklıkları ne olacak?

Alan ısıtma/soğutma gereksinimleri belirlendikten sonra ROTEX aşağıdaki kurulum talimatlarının takip edilmesini önerir.

BİLDİRİM

Bir harici oda termostatı kullanılırsa, oda donma koruması bu harici oda termostatı tarafından kontrol edilir. Ancak, oda donmak koruması yalnızca ünitenin kullanıcı arayüzündeki çıkış suyu sıcaklığı kontrolünün AÇIK konumda olması durumunda mümkündür.

BİLGİ

Bir harici oda termostatı kullanılıyorsa ve tüm koşullarda oda donma korumasının garanti edilmesi gerekiyorsa, otomatik acil durum [A.6.C] öğesini 1 değerine ayarlamalısınız.

5.2.1 Tek oda

BİLGİ

▪ Kullanım sıcak suyu boyleri yalnızca sistemin bir

parçası olarak RKCB07CAV3 kontrol kutusunun mevcut olduğu uygulamalarda bağlanabilir.

▪ Kullanım sıcak suyu boyleri, dış ünitenin su bölümüne

ve RKCB07CAV3 kontrol kutusuna bağlanır.

5 Uygulama kılavuzları

5.1 Genel bakış: Uygulama kılavuzları

Uygulama kılavuzlarının amacı ROTEX ısı pompası sisteminin olanakları hakkında genel bilgi vermektir.

BİLDİRİM

▪ Uygulama kılavuzlarında verilen çizimler yalnızca

bilgilendirme amaçlıdır ve ayrıntılı hidrolik şemalar yerine kullanılamaz. Ayrıntılı hidrolik boyutlandırma ve dengeleme gösterilmemiştir ve bu hususlar montörün sorumluluğundadır.

▪ Isıpompası çalışmasının optimize edilmesi için gerekli

yapılandırma ayarları hakkında daha ayrıntılı bilgi için,

"8Yapılandırma"sayfa51 bölümüne bakın.

Bu bölümde şu uygulama kılavuzları yer almaktadır:

▪ Alan ısıtma/soğutma sisteminin kurulumu

▪ Alan ısıtma için yedek ısı kaynağının kurulumu

Alttan ısıtma sistemi veya radyatörler –Kablolu oda termostatı

Kurulum

A Ana çıkış suyu sıcaklığı bölgesi B Tek oda

a Oda termostatı olarak kullanılan kullanıcı arayüzü

b Kontrol kutusu

c Yedek ısıtıcı (seçenek)

▪ Alttanısıtma sistemi veya radyatörler doğrudan dış üniteye veya

varsa, yedek ısıtıcıya bağlanır.

▪ Oda sıcaklığı, RKCB07CAV3 kontrol kutusuna bağlı kullanıcı

arayüzü tarafından kontrol edilir. Montaj seçenekleri:

▪ RKCB07CAV3 kontrol kutusu, odaya monte edilir ve kullanıcı

arayüzü bir oda termostatı olarak kullanılır.

▪ RKCB07CAV3 kontrol kutusu iç ortama, odaya monte edilen dış

ünite + kullanıcı arayüzüne yakın bir noktaya monte edilir ve oda termostatı olarak kullanılır.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

Montör başvuru kılavuzu

5 Uygulama kılavuzları

Yapılandırma

Ayar Değer

Ünite sıcaklığı kontrolü:

▪ #: [A.2.1.7]

2 (RT kontrolü): Ünite, kullanıcı arayüzünün ortam sıcaklığına göre çalışır.

▪ Kod: [C-07] Su sıcaklığı bölgelerinin sayısı:

0 (1 LWT alanı): Ana

▪ #: [A.2.1.8]

▪ Kod: [7-02]

Avantajları

▪ Düşük maliyetlidir. İlave bir harici oda termostatı ihtiyacı ortadan

kalkar.

▪ Yüksek konfor ve verimlilik düzeylerine sahiptir. Akıllı oda

termostatı işlevi istenen çıkış suyu sıcaklığını mevcut oda sıcaklığına dayalı olarak düşürebilir veya yükseltebilir (ayar işlevi). Bu da şunu sağlar:

▪ İstenen sıcaklığa uygun kararlı oda sıcaklığı (daha yüksek

konfor)

▪ Daha az sayıda AÇMA/KAPAMA çevrimi (daha sessiz, daha

konforlu ve daha verimli)

▪ Mümkün olan en düşük çıkış suyu sıcaklığı (daha verimli)

▪ Kolaydır. İstenen oda sıcaklığını kullanıcı arayüzüyle kolayca

ayarlayabilirsiniz:

▪ Günlük ihtiyaçlarınız için ön ayar değerlerini ve programlarını

ayarlayabilirsiniz.

▪ Günlük ihtiyaçlarınızda sapma olursa, ön ayar değerlerini ve

programlarını geçici olarak devre dışı bırakabilir, tatil modunu kullanabilirsiniz...

Ayar Değer

Su sıcaklığı bölgelerinin sayısı:

0 (1 LWT alanı): Ana

▪ #: [A.2.1.8]

▪ Kod: [7-02] Ana bölge için harici oda

termostatı:

▪ #: [A.2.2.E.5]

▪ Kod: [C-05]

1 (Termo ON/OFF): Kullanılan harici oda termostatı veya ısıpompası konvektörü yalnızca bir termo AÇIK/KAPALI koşulu gönderebiliyorsa.

Avantajları

▪ Kablosuzdur. ROTEX harici oda termostatının kablosuz modeli

mevcuttur.

▪ Verimlilik. Harici oda termostatı yalnızca AÇIK/KAPALI sinyalleri

göndermesine rağmen, ısı pompası sistemi için özel olarak tasarlanmıştır.

▪ Konfor. Alttan ısıtma sistemi mevcutsa, kablosuz harici oda

termostatı, soğutma işlemi sırasında oda nemini ölçerek zeminde yoğuşma oluşmasını önler.

Isıpompası konvektörleri

Kurulum

Alttan ısıtma sistemi veya radyatörler –Kablosuz oda termostatı

Kurulum

A Ana çıkış suyu sıcaklığı bölgesi B Tek oda

a Kullanıcı arayüzü b Kontrol kutusu c Yedek ısıtıcı (seçenek) d Kablosuz harici oda termostatı için alıcı e Kablosuz harici oda termostatı

▪ Alttanısıtma sistemi veya radyatörler doğrudan dış üniteye veya

varsa, yedek ısıtıcıya bağlanır.

▪ Oda sıcaklığı kablosuz harici oda termostatı (opsiyonel ekipman

RKRTR1) tarafından kontrol edilir.

Yapılandırma

Ayar Değer

Ünite sıcaklığı kontrolü:

▪ #: [A.2.1.7]

▪ Kod: [C-07]

1 (Hrc RT kontrolü): Ünitenin çalışmasına harici termostata göre karar verilir.

A Ana çıkış suyu sıcaklığı bölgesi B Tek oda

a Kullanıcı arayüzü b Kontrol kutusu c Yedek ısıtıcı (seçenek) d Isıpompası konvektörleri uzaktan kumandası

▪ Isıpompası konvektörleri doğrudan dış üniteye veya varsa, yedek

ısıtıcıya bağlanır.

▪ İstenen oda sıcaklığı, ısı pompası konvektörlerinin uzaktan

kumandasıyla ayarlanır.

▪ Alan ısıtma/soğutma talep sinyali, RKCB07CAV3 (X2M/1 ve

X2M/2) kontrol kutusu üzerindeki dijital girişe gönderilir.

▪ Alan çalışma modu, RKCB07CAV3 (X8M/6 ve X8M/7) kontrol

kutusu üzerindeki bir dijital çıkış tarafından ısı pompası konvektörlerine gönderilir.

BİLGİ

Birden fazla ısı pompası konvektörü kullanılıyorsa, her birinin ısı pompası konvektörlerinin uzaktan kumandasından kızılötesi sinyal aldığından emin olun.

Yapılandırma

Ayar Değer

Ünite sıcaklığı kontrolü:

▪ #: [A.2.1.7]

1 (Hrc RT kontrolü): Ünitenin çalışmasına harici termostata göre karar verilir.

▪ Kod: [C-07] Su sıcaklığı bölgelerinin sayısı:

0 (1 LWT alanı): Ana

▪ #: [A.2.1.8]

▪ Kod: [7-02]

Montör başvuru kılavuzu

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

5 Uygulama kılavuzları

B C

Ayar Değer

Ana bölge için harici oda

termostatı:

▪ #: [A.2.2.E.5]

▪ Kod: [C-05]

1 (Termo ON/OFF): Kullanılan harici oda termostatı veya ısıpompası konvektörü yalnızca bir termo AÇIK/KAPALI koşulu gönderebiliyorsa.

Avantajları

▪ Soğutma. Isı pompası konvektörü, ısıtma kapasitesinin yanı sıra

ayrıca mükemmel soğutma kapasitesi de sunar.

▪ Verimlilik. Ara bağlantı işlevi sayesinde optimum enerji verimliliği.

▪ Şıktır.

Kombinasyon: Alttan ısıtma sistemi + Isıpompası konvektörleri

▪ Alan ısıtma şu bileşenler tarafından sağlanır:

▪ Alttanısıtma sistemi

▪ Isıpompası konvektörleri

▪ Alan soğutma yalnızca ısı pompası konvektörleri tarafından

sağlanır. Alttanısıtma sistemi kesme vanası tarafından kesilir.

Kurulum

Ayar Değer

Su sıcaklığı bölgelerinin sayısı:

0 (1 LWT alanı): Ana

▪ #: [A.2.1.8]

▪ Kod: [7-02] Ana bölge için harici oda

termostatı:

▪ #: [A.2.2.E.5]

▪ Kod: [C-05]

1 (Termo ON/OFF): Kullanılan harici oda termostatı veya ısıpompası konvektörü yalnızca bir termo AÇIK/KAPALI koşulu gönderebiliyorsa.

Avantajları

▪ Soğutma. Isıpompası konvektörleri, ısıtma kapasitesinin yanı sıra

ayrıca mükemmel soğutma kapasitesi de sunar.

▪ Verimlilik. Alttan ısıtma sistemi, ROTEX HPSU ile maksimum

performansına ulaşır.

▪ Konfor. İki ısı yayıcı tipinin kombinasyonu şu avantajları

beraberinde getirir:

▪ Alttan ısıtma sistemi için mükemmel ısıtma konforu

▪ Isıpompası konvektörleri için mükemmel soğutma konforu

5.2.2 Birden fazla oda –TekLWT bölgesi

Tüm ısı yayıcıların tasarım çıkış suyu sıcaklığı aynı olduğundan yalnızca tek bir çıkış suyu sıcaklık bölgesine ihtiyaç duyuluyorsa, bir karıştırma vanası istasyonuna ihtiyaç kalmaz (böylece maliyet düşürülür).

Örnek: Isıpompası sistemi tüm odaların aynı ısı yayıcılara sahip olduğu tek bir zeminin ısıtılması için kullanılıyorsa.

A Ana çıkış suyu sıcaklığı bölgesi B Tek oda

a Kullanıcı arayüzü

b Kontrol kutusu

c Yedek ısıtıcı (seçenek)

d Isıpompası konvektörleri uzaktan kumandası

▪ Isıpompası konvektörleri doğrudan dış üniteye veya varsa, yedek

ısıtıcıya bağlanır.

▪ Kesme vanası (sahada temin edilir), soğutma işlemi sırasında

zeminde yoğuşma oluşmasının önlenmesi için alttan ısıtma sistemi öncesinde monte edilir.

▪ İstenen oda sıcaklığı, ısı pompası konvektörlerinin uzaktan

kumandasıyla ayarlanır.

▪ Alan ısıtma/soğutma talep sinyali, RKCB07CAV3 (X2M/1 ve

X2M/2) kontrol kutusu üzerindeki bir dijital girişe gönderilir

▪ Alan çalışma modu, RKCB07CAV3 kontrol kutusu üzerindeki bir

dijital çıkış (X8M/6 ve X8M/7) tarafından şuraya gönderilir:

▪ Isıpompası konvektörleri

▪ Kesme vanası

Yapılandırma

Ayar Değer

Ünite sıcaklığı kontrolü:

▪ #: [A.2.1.7]

▪ Kod: [C-07]

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

1 (Hrc RT kontrolü): Ünitenin çalışmasına harici termostata göre karar verilir.

Alttanısıtma sistemi veya radyatörler – Termostatik vanalar

Odaları alttan ısıtma sistemi veya radyatörler ile ısıtıyorsanız, ana oda sıcaklığının kontrol edilmesi için kullanılan en yaygın yöntem bir termostat (RKCB07CAV3 kontrol kutusuna bağlı kullanıcı arayüzü veya bir harici oda termostatı olabilir) kullanılmasıdır; bu durumda diğer odalar oda sıcaklığına göre açılıp kapanan termostatik vanalar tarafından kontrol edilir.

Kurulum

A Ana çıkış suyu sıcaklığı bölgesi B Oda 1 C Oda 2

a Kullanıcı arayüzü

b Kontrol kutusu

c Yedek ısıtıcı (seçenek)

▪ Ana odanın alttanısıtma sistemi doğrudan dış üniteye veya varsa,

yedek ısıtıcıya bağlanır.

▪ Ana odanın oda sıcaklığı, termostat olarak kullanılan kullanıcı

arayüzü tarafından kontrol edilir.

▪ Termostatik vana, diğer odaların her birinde mevcut alttan ısıtma

sisteminden önce monte edilir.

BİLGİ

Ana odanın başka ısı kaynakları tarafından ısıtılabildiği yumuşak iklimlerde. Örnek: Şömineler.

Montör başvuru kılavuzu

5 Uygulama kılavuzları

B C

M1 M2

d d

Yapılandırma

Ayar Değer

Ünite sıcaklığı kontrolü:

▪ #: [A.2.1.7]

2 (RT kontrolü): Ünite, kullanıcı arayüzünün ortam sıcaklığına göre çalışır.

▪ Kod: [C-07] Su sıcaklığı bölgelerinin sayısı:

0 (1 LWT alanı): Ana

▪ #: [A.2.1.8]

▪ Kod: [7-02]

Avantajları

▪ Düşük maliyetlidir.

▪ Kolaydır. Tek oda için montaj aynıdır, ancak farklı olarak

termostatik vanalar kullanılır.

Alttan ısıtma sistemi veya radyatörler –Birden fazla harici oda termostatı

Kurulum

A Ana çıkış suyu sıcaklığı bölgesi B Oda 1 C Oda 2

a Kullanıcı arayüzü b Kontrol kutusu c Yedek ısıtıcı (seçenek) d Bypass vanası e Harici oda termostatı

▪ Isıtma veya soğutma talebi yokken çıkış suyu beslemesinin

önlenmesi için her odaya bir kesme vanası (sahada temin edilir) monte edilir.

▪ Tüm kesme vanaları kapandığında su devridaiminin

sağlanabilmesi için mutlaka bir bypass vanası monte edilmelidir. Güvenilir çalışmayı garanti etmek için, "6.3 Su borularının

hazırlanması" sayfa 27 bölümündeki "Su hacmini ve debiyi

kontrol etmek için" tablosunda açıklandığı gibi bir minimum debi sağlayın.

▪ Alan çalıştırması modunu (RKCB07CAV3 kontrol kutusuna

bağlanan) kullanıcı arayüzü belirler. İlave kullanıcı arayüzlerinin (oda termostatı olarak kullanılır) alan çalıştırma modunun mutlaka ana kullanıcı arayüzünün moduna uygun şekilde ayarlanması gerektiğine dikkat edin.

▪ Oda termostatları kesme vanalarına bağlanır ve KESİNLİKLE dış

üniteye bağlanmamalıdır. Dış ünite sürekli olarak çıkış suyu besler ve bir çıkış suyu programının programlanması mümkündür.

Yapılandırma

Ayar Değer

Ünite sıcaklığı kontrolü:

▪ #: [A.2.1.7]

▪ Kod: [C-07] Su sıcaklığı bölgelerinin sayısı:

▪ #: [A.2.1.8]

▪ Kod: [7-02]

Montör başvuru kılavuzu

0 (LWT kontrolü): Ünite, çıkış suyu sıcaklığına göre çalışır.

0 (1 LWT alanı): Ana

Avantajları

Tek bir oda için alttan ısıtma sistemi veya radyatörlerle kıyaslandığında:

▪ Konfor. Her bir oda için programlar da dahil istenen oda

sıcaklığını oda termostatları üzerinden ayarlayabilirsiniz.

Isı pompasıkonvektörleri - Birden fazla oda

Kurulum

A Ana çıkış suyu sıcaklığı bölgesi B Oda 1 C Oda 2

a Kullanıcı arayüzü b Kontrol kutusu c Yedek ısıtıcı (seçenek) d Isıpompası konvektörleri uzaktan kumandası

▪ İstenen oda sıcaklığı, ısı pompası konvektörlerinin uzaktan

kumandasıyla ayarlanır.

▪ Alan çalıştırması modunu (RKCB07CAV3 kontrol kutusuna

bağlanan) kullanıcı arayüzü belirler.

▪ Her bir ısı pompası konvektörünün ısıtma talep sinyalleri paralel

olarak RKCB07CAV3 (X2M/1 ve X2M/2) kontrol kutusu üzerindeki dijital girişe bağlanır. Dış ünite yalnızca geçerli bir talep olduğunda çıkış suyu sıcaklığını temin eder.

BİLGİ

Konfor ve performansın yükseltilmesi için, ROTEX her bir ısı pompası konvektörü üzerine vana kiti seçeneğinin EKVKHPC monte edilmesini önerir.

Yapılandırma

Ayar Değer

Ünite sıcaklığı kontrolü:

▪ #: [A.2.1.7]

▪ Kod: [C-07] Su sıcaklığı bölgelerinin sayısı:

▪ #: [A.2.1.8]

▪ Kod: [7-02]

Avantajları

Tek bir oda için ısıpompası konvektörleriyle kıyaslandığında:

▪ Konfor. Her bir oda için programlar da dahil istenen oda

sıcaklığını ısı pompası konvektörlerinin uzaktan kumandası üzerinden ayarlayabilirsiniz.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

1 (Hrc RT kontrolü): Ünitenin çalışmasına harici termostata göre karar verilir.

0 (1 LWT alanı): Ana

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

5 Uygulama kılavuzları

B C

f f

Kombinasyon: Alttan ısıtma sistemi + Isıpompası konvektörleri

Kurulum

A Ana çıkış suyu sıcaklığı bölgesi B Oda 1 C Oda 2

a Kullanıcı arayüzü

b Kontrol kutusu

c Yedek ısıtıcı (seçenek)

d Harici oda termostatı

e Isıpompası konvektörleri uzaktan kumandası

▪ Isı pompası konvektörlerine sahip her bir oda için: Isı pompası

konvektörleri doğrudan dış üniteye veya varsa, yedek ısıtıcıya bağlanır.

▪ Alttanısıtma sistemine sahip her bir oda için: Alttanısıtma sistemi

öncesinde iki adet kesme vanası (sahada temin edilir) monte edilir:

▪ Odada herhangi bir ısıtma talebi olmadığında sıcak su

beslemesini önlemek üzere bir kesme vanası

▪ Isı pompası konvektörlerine sahip odalarda soğutma işlemi

sırasında zeminde yoğuşma oluşmasını önlemek üzere bir kesme vanası.

▪ Isı pompası konvektörleri bulunan her bir oda için: İstenen oda

sıcaklığı, ısı pompası konvektörlerinin uzaktan kumandasıyla ayarlanır.

▪ Alttan ısıtma sistemi bulunan her bir oda için: İstenen oda

sıcaklığı, harici oda termostatı (kablolu veya kablosuz) üzerinden ayarlanır.

▪ Alan çalıştırması modunu (RKCB07CAV3 kontrol kutusuna

bağlanan) kullanıcı arayüzü belirler. Her bir harici oda termostatı ve ısı pompası konvektörü uzaktan kumandasının çalıştırma modunun mutlaka ana kullanıcı arayüzünün moduna uygun şekilde ayarlanması gerektiğine dikkat edin.

BİLGİ

Konfor ve performansın yükseltilmesi için, ROTEX her bir ısı pompası konvektörü üzerine vana kiti seçeneğinin EKVKHPC monte edilmesini önerir.

Yapılandırma

Ayar Değer

Ünite sıcaklığı kontrolü:

▪ #: [A.2.1.7]

▪ Kod: [C-07] Su sıcaklığı bölgelerinin sayısı:

▪ #: [A.2.1.8]

▪ Kod: [7-02]

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

0 (LWT kontrolü): Ünite, çıkış suyu sıcaklığına göre çalışır.

0 (1 LWT alanı): Ana

5.2.3 Birden fazla oda –İkiLWT bölgesi

Her bir oda için seçilen ısı yayıcılar farklı çıkış suyu sıcaklıkları için tasarlanmışsa, farklı çıkış suyu sıcaklığı bölgeleri (maksimum 2 adet) kullanabilirsiniz.

Bu dokümanda:

▪ Ana bölge = Isıtma modunda en düşük tasarım sıcaklığına ve

soğutma modunda en yüksek tasarım sıcaklığına sahip bölge

▪ İlave bölge = Diğer bölgeler

BİLDİRİM

İki çıkış suyu sıcaklık bölgesi bulunuyorsa ve bir harici oda termostatı kullanılıyorsa, soğutma çalışması mümkün DEĞİLDİR.

DİKKAT

Birden fazla çıkış suyu bölgesi mevcutsa, ilave bölge talepte bulunduğunda çıkış suyu sıcaklığının (ısıtma modunda) düşürülmesi/(soğutma modunda) yükseltilmesi için MUTLAKA ana bölgeye bir karıştırma vanası istasyonu monte edilmelidir.

Tipik örnek:

Oda (bölge) Isı yayıcılar: Tasarım sıcaklığı

Oturma odası (ana bölge) Alttan ısıtma sistemi: 35°C Yatak odaları (ilave bölge) Isı pompası konvektörleri: 45°C

Kurulum

A İlave çıkış suyu sıcaklığı bölgesi B Oda 1 C Oda 2 D Ana çıkış suyu sıcaklığı bölgesi E Oda 3

a Kullanıcı arayüzü

b Kontrol kutusu

c Yedek ısıtıcı (seçenek)

d Basınç kontrol vanası

e Karıştırma vanası istasyonu

f Isıpompası konvektörleri uzaktan kumandası

BİLGİ

Karıştırma vanası istasyonundan önce bir basınç düzenleme vanası takılmalıdır. Bu da ana çıkış suyu sıcaklığı bölgesi ile ilave çıkış suyu sıcaklığı bölgesi arasında her iki su sıcaklığı bölgesinin gerekli kapasitesine bağlı olarak doğru su akış dengesinin sağlanmasını garanti eder.

Montör başvuru kılavuzu

5 Uygulama kılavuzları

FHL1

FHL2

FHL3

ba c

i j

f h

▪ Ana bölge için:

▪ Alttan ısıtma sisteminin öncesine bir karıştırma vanası

istasyonu monte edilir.

▪ Oda sıcaklığı, oda termostatı olarak kullanılan kullanıcı arayüzü

tarafından kontrol edilir.

BİLDİRİM

ROTEX, karıştırma vanası istasyon pompasının çalıştırılmasından sorumlu değildir. Pompa çalışmasının garanti edilmesi montörün sorumluluğundadır.

▪ İlave bölge için:

▪ Isı pompası konvektörleri doğrudan dış üniteye veya varsa,

yedek ısıtıcıya bağlanır.

▪ İstenen oda sıcaklığı, her bir oda için ısı pompası

konvektörlerinin uzaktan kumandasıyla ayarlanır.

▪ Her bir ısıpompası konvektörünün ısıtma veya soğutma talebi

sinyalleri paralel olarak RKCB07CAV3 (X2M/1 ve X2M/2) kontrol kutusu üzerindeki dijital girişe bağlanır. Dış ünite yalnızca geçerli bir talep olduğunda istenen ilave çıkış suyu sıcaklığını temin eder.

▪ Alan çalıştırması modunu (RKCB07CAV3 kontrol kutusuna

bağlanan) kullanıcı arayüzü belirler. Her bir ısı pompası konvektörü uzaktan kumandasının çalıştırma modunun mutlaka ana kullanıcı arayüzünün moduna uygun şekilde ayarlanması gerektiğine dikkat edin.

Yapılandırma

Ayar Değer

Ünite sıcaklığı kontrolü:

▪ #: [A.2.1.7]

▪ Kod: [C-07]

2 (RT kontrolü): Ünite, kullanıcı arayüzünün ortam sıcaklığına göre çalışır.

Not:

▪ Ana oda = oda termostatı

olarak kullanılan kullanıcı arayüzü çalışır

▪ Diğer odalar = harici oda

termostatı çalışır

Su sıcaklığı bölgelerinin sayısı:

1 (2 LWT alanı): Ana + ilave

▪ #: [A.2.1.8]

▪ Kod: [7-02] Isıpompası konvektörleri

kullanılıyorsa:

İlave bölge için harici oda termostatı:

▪ #: [A.2.2.5]

▪ Kod: [C-06]

1 (Termo ON/OFF): Kullanılan harici oda termostatı veya ısıpompası konvektörü yalnızca bir termo AÇIK/KAPALI koşulu gönderebiliyorsa. Isıtma veya soğutma talebi arasında ayrım yoktur.

Kesme vanası Ana bölge, zeminde yoğuşmanın

önlenmesi için soğutma modu sırasında kesiliyorsa, uygun

Karıştırma vanası istasyonunda Isıtma ve/veya soğutma için

Avantajları

▪ Konforludur.

▪ Akıllı oda termostatı işlevi istenen çıkış suyu sıcaklığını mevcut

oda sıcaklığına dayalı olarak düşürebilir veya yükseltebilir (ayar

şekilde ayarlayın.

istenen ana çıkış suyu sıcaklığını ayarlayın.

işlevi).

▪ İki farklı tipte ısı yayıcı siteminin kombinasyonu alttan ısıtma

sistemi için mükemmel bir ısıtma konforu ve ısı pompası konvektörleri için mükemmel bir soğutma konforu sağlar.

Montör başvuru kılavuzu

▪ Verimlilik.

▪ Dış ünite, talebe bağlı olarak farklı tiplerdeki ısı yayıcıların

tasarım sıcaklıklarına karşılık gelecek farklı çıkış suyu sıcaklıkları temin eder.

▪ Alttan ısıtma sistemi, ROTEX HPSU ile maksimum

performansına ulaşır.

5.3 Alan ısıtma için yedek ısı kaynağının kurulumu

▪ Alan ısıtma şu bileşenler tarafından sağlanabilir:

▪ Dış ünite

▪ Sisteme bağlı bir yardımcı boyler (sahada temin edilir)

▪ Oda termostatı ısıtma talebinde bulunduğunda, dış ünite veya

yardımcı boyler dış ortam sıcaklığına göre çalışmaya başlar (harici ısı kaynağına geçiş durumu). Yardımcı boylere izin verildiğinde, dış ünite tarafından gerçekleştirilen alan ısıtma işlevi KAPALI konuma getirilir.

▪ İkili çalışma yalnızca alan ısıtma için mümkündür; kullanım sıcak

suyu üretimi için mümkün DEĞİLDİR. Kullanım sıcak suyu daima dış üniteye bağlı DHW boyleri tarafından üretilir.

BİLGİ

İkili çalışmanın mümkün olabilmesi için sistemde RK2CB07CAV3 kontrol kutusu bulunmalıdır.

BİLGİ

▪ Isı pompası, ısıtma modundayken, kullanıcı arayüzü

üzerinden ayarlanan istenen sıcaklığa ulaşmak üzere çalışır. Hava durumuna bağlı işletim etkinken, su sıcaklığı dış ortam sıcaklığına bağlı olarak otomatik olarak belirlenir.

▪ Yardımcı boyler, ısıtma modundayken, yardımcı boyler

kumandası üzerinden ayarlanan istenen su sıcaklığına ulaşmak üzere çalışır.

Kurulum

▪ Boyleri şu şekilde entegre edin:

a Dış ünite b Isı eşanjörü c Pompa d Kesme vanası e Yedek ısıtıcı (seçenek)

f Kontrol kutusu g Kullanıcı arayüzü h Seçenek kutusu

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

i Motorlu 3 yollu vana (kullanım sıcak suyu boyleri ile birlikte

Com

K2AK1A

X2M

K2AK1A

Outdoor/Auto/Boiler

1 4 X Y

Control box

FHL1

FHL2

FHL3

a b c

verilir)

j Tek yönlü vana (sahada tedarik edilir)

k Kesme vanası (sahada temin edilir)

l Toplayıcı (sahada temin edilir)

m Yardımcı boyler (sahada temin edilir)

n Aquastat vana (sahada temin edilir) o Kullanım sıcak suyu boyleri (seçenek) p Isı eşanjörü serpantini

FHL1...3 Alttanısıtma sistemi

BİLDİRİM

▪ Yardımcı boylerin ve sistemine entegrasyonunun ilgili

mevzuata uygun olduğundan emin olun.

▪ ROTEX yardımcı boyler sistemindeki hatalı veya

güvenli olmayan durumlardan sorumlu tutulamaz.

▪ Isı pompasına dönüş suyunun KESİNLİKLE 55°C üzerine

çıkmadığından emin olun. Bunun için:

▪ Yardımcı boyler kumandası üzerinden istenen su sıcaklığını

maksimum 55°C'ye ayarlayın.

▪ Isıpompasının dönüş suyu debisine bir su sıcaklık regülatörü

monte edin.

▪ Su sıcaklık regülatörünü 55°C'nin üzerinde kapanacak ve

55°C'nin altında açılacak şekilde ayarlayın.

▪ Tek yönlü vanaları monte edin.

▪ Su devresinde yalnızca bir genleşme kabı olduğundan emin olun.

Dış ünitenin içinde önceden bağlanmış bir genleşme kabı mevcuttur.

▪ RKCB07CAV3 kontrol kutusunu ve RK2CB07CAV3 seçenek

kutusunu monte edin.

▪ RK2CB07CAV3 seçenek kutusu üzerindeki X8M/3 ve X8M/4

(harici ısı kaynağına geçiş) uçlarını yardımcı boyler termostatına bağlayın.

▪ Isı yayıcıları kurmak için bkz. "5.2Alan ısıtma/soğutma sisteminin

kurulumu"sayfa13.

Yapılandırma

Kullanıcı arayüzü üzerinden (hızlı sihirbaz):

▪ Bir ikili sistemin kullanımını harici ısı kaynağı olarak ayarlayın.

▪ İkili sıcaklığı ve histerisizi ayarlayın.

5 Uygulama kılavuzları

BTIBoyler termostat girişi

A Yardımcı kontak (normalde kapalıdır) H Isıtma talebi oda termostatı (opsiyonel)

K1A Dış ünitenin etkinleştirilmesi için yardımcı röle (sahada

temin edilir)

K2A Boylerin etkinleştirilmesi için yardımcı röle (sahada temin

edilir)

Outdoor Dış ünite

Auto Otomatik

Boiler Boyler

Control box Kontrol kutusu

BİLDİRİM

▪ Yardımcı kontağın, dış ünite ile yardımcı boyler

arasındaki geçişin çok sık meydana gelmemesi için yeterli farka veya gecikme süresine sahip olduğundan emin olun.

▪ Yardımcı kontak bir dış ortam sıcaklığı termostatı ise,

güneşten etkilenmemesi veya güneş nedeniyle AÇIK/ KAPALI konuma geçmemesi için termostatı doğrudan güneş ışığı almayan bir yere monte edin.

▪ Sık açılıp kapanması yardımcı boylerde korozyona

neden olabilir. Daha fazla bilgi için, yardımcı boyler üreticisine danışın.

5.4 Kullanım sıcak suyu boylerinin kurulumu

5.4.1 Sistem planı –Bağımsız DHW boyleri

Bir yardımcı kontağa göre harici ısı kaynağına geçiş

▪ Yalnızca harici oda termostatı kumandasında VE bir çıkış suyu

▪ Yardımcı kontak şu bileşenler olabilir:

▪ Kurulum: Şu saha kablosunu bağlayın:

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

BİLDİRİM

▪ İkili histerisizin, dış ünite ile yardımcı boyler arasındaki

geçişin çok sık meydana gelmemesi için yeterli farka sahip olduğundan emin olun.

▪ Dış ortam sıcaklığı dış ünite hava termistörü tarafından

ölçüldüğünden, güneşten etkilenmemesi veya güneşten dolayı AÇIK/KAPALI konuma geçmemesi için dış üniteyi doğrudan güneş ışığı almayan bir yere monte edin.

▪ Sık açılıp kapanması yardımcı boylerde korozyona

neden olabilir. Daha fazla bilgi için, yardımcı boyler üreticisine danışın.

sıcaklığı bölgesine mümkündür (bkz. "5.2 Alan ısıtma/soğutma

sisteminin kurulumu"sayfa13).

▪ Bir dış ortam sıcaklığı termostatı

▪ Bir elektrik tarifesi kontağı

▪ Manüel olarak çalıştırılan bir kontak

▪ …

a Dış ünite

b Isı eşanjörü

c Pompa

d Kesme vanası

e Yedek ısıtıcı (seçenek)

f Kontrol kutusu g Kullanıcı arayüzü h Motorlu 3 yollu vana

i Kullanım sıcak suyu boyleri

j Isı eşanjörü serpantini

k Toplayıcı (sahada temin edilir)

FHL1...3 Alttanısıtma sistemi

Montör başvuru kılavuzu

5 Uygulama kılavuzları

c e

d b

5.4.2 DHW boyleri için hacim ve istenen sıcaklığın seçimi

İnsanlar 40°C sıcaklığındaki bir suyu sıcak bulurlar. Bu nedenle, DHW tüketimi daima 40°C'deki eşdeğer sıcak su hacmi olarak ifade edilir. Ancak, DHW boyler sıcaklığını daha yüksek bir değere (örnek: 53°C) ayarlayabilir ve ardından soğuk suyla (örnek: 15°C) karıştırabilirsiniz.

DHW boyleri için hacim ve istenen sıcaklığın seçimi şu adımlardan meydana gelir:

1 DHW tüketiminin belirlenmesi (40°C'deki eşdeğer sıcak su

hacmi).

2 DHW boyleri için hacim ve istenen sıcaklığın belirlenmesi.

Olası DHWboyleri hacimleri

Tip Olası hacimler

Bağımsız DHW boyleri ▪ 300l

▪ 500l

Enerji tasarrufu için ipuçları

▪ DHW tüketimi her gün değişiyorsa, her bir gün için farklı istenen

DHW boyler sıcaklıklarına sahip bir haftalık program düzenleyebilirsiniz.

▪ İstenen DHW boyleri sıcaklığı ne kadar düşük olursa, o kadar

düşük maliyetli olur. Daha büyük bir DHW boyleri seçerek, istenen DHW boyleri sıcaklığını düşürebilirsiniz.

▪ Isı pompasının kendisi maksimum 55°C (dış ortam sıcaklığı

düşükse 50°C) kullanım sıcak suyu üretebilir. Isı pompasına entegre elektrik direnci bu sıcaklığı yükseltebilir. Ancak, bu işlem daha fazla enerji tüketir. ROTEX, elektrik direncinin kullanılmasını önlemek için istenilen kullanım sıcak suyu (DHW) boyler sıcaklığının 55°C'nin altına ayarlanmasını önerir.

▪ Dış ortam sıcaklığı yükseldikçe, ısıpompasının performansı artar.

▪ Enerji maliyetleri gündüz ve gece eşit ise ROTEX, DHW

boylerinin gündüz saatlerinde ısıtılmasını önerir.

▪ Enerji maliyetleri gece daha düşük ise ROTEX, DHW boylerinin

gece saatlerinde ısıtılmasını önerir.

▪ Isıpompası kullanım sıcak suyu üretirken, bir alanı ısıtamaz. Aynı

anda hem kullanım sıcak suyuna, hem de alan ısıtmaya ihtiyaç duyuyorsanız, ROTEX kullanım sıcak suyunun, daha düşük bir alan ısıtma talebi olduğundan gece saatlerinde üretilmesini önerir.

DHW tüketiminin belirlenmesi

Aşağıdaki soruları yanıtlayın ve tipik su hacimlerini kullanarak DHW tüketimini (40°C'de eşdeğeri sıcak su hacmi) hesaplayın:

DHW boyleri için hacim ve istenen sıcaklığın belirlenmesi

Formül Örnek

V1=V2+V2×(T2−40)/(40−T1) Eğer:

▪ V2=180l

▪ T2=54°C

▪ T1=15°C

V1=280l

V2=V1×(40−T1)/(T2−T1) Eğer:

▪ V1=480l

▪ T2=54°C

▪ T1=15°C

V2=307l

V1DHW tüketimi (40°C'de eşdeğer sıcak su hacmi) V2Bir defa ısıtılıyorsa gerekli DHW boyleri hacmi T2Kullanım sıcak suyuboyleri sıcaklığı T1Soğuk su sıcaklığı

5.4.3 Kurulum ve yapılandırma –DHW boyleri

▪ Yüksek DHW tüketimleri için, DHW boylerini gün içerisinde birkaç

defa ısıtabilirsiniz.

▪ DHW boylerini istenen DHW boyleri sıcaklığına ısıtmak için, şu

enerji kaynaklarını kullanabilirsiniz:

▪ Termodinamik ısıpompası döngüsü

▪ Elektrikli buster ısıtıcı

▪ Bu konuda:

▪ Kullanım sıcak suyu üretiminde enerji tüketiminin optimize

edilmesi için bkz. "8Yapılandırma"sayfa51.

▪ Kullanım sıcak suyu boylerinin elektrik kablolarını

RKCB07CAV3 kontrol kutusuna bağlamak için, kullanım sıcak suyu boyleri montaj kılavuzuna bakın.

▪ Kullanım sıcak suyu boylerinin su borularını dış üniteye

bağlamak için, kullanım sıcak suyu boyleri montaj kılavuzuna bakın.

5.4.4 Anlık sıcak su için DHW pompası

Kurulum

Soru Tipik su hacmi

Bir günde kaç defa duş alınıyor? 1duş = 10dak×10l/dak=100l Bir günde kaç defa banyo

1banyo = 150l

yapılıyor? Bir günde mutfak evyesinde ne

1evye = 2dak×5l/dak = 10l

kadar su kullanılıyor? Başka bir kullanım sıcak suyu

—

ihtiyacı var mı?

Örnek: Bir ailenin (4 kişilik) günlük DHW tüketimi şu şekilde olsun:

▪ 3 duş

▪ 1 banyo

▪ 3 evye hacmi

Kullanım sıcak suyu (DHW) tüketimi = (3×100l)+(1×150l)+(3×10l)=480l

Montör başvuru kılavuzu

a Dış ünite b Kullanım sıcak suyu boyleri c Kullanım sıcak suyu pompası d Kontrol kutusu e Duş

f Soğuk su g Kullanım sıcak suyu ÇIKIŞI h Sirkülasyon bağlantısı

▪ Bir DHW pompası bağlanırsa, musluktan anlık sıcak su alınabilir.

▪ DHW pompası ve tesisat sahada temin edilir ve montörün

sorumluluğundadır.

▪ Yeniden sirkülasyon bağlantısı hakkında daha fazla bilgi için,

"7.8.8 Kullanım sıcak suyu pompasını bağlamak için" sayfa 45

bölümüne ve kullanım sıcak suyu boylerinin montaj kılavuzuna bakın.

Yapılandırma

▪ Daha fazla bilgi için, bkz. "8Yapılandırma"sayfa51.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

5 Uygulama kılavuzları

j b

d f

e g

i b

▪ DHW pompasını kullanıcı arayüzü üzerinden kontrol etmek için bir

program düzenleyebilirsiniz. Daha fazla bilgi için, kullanıcı başvuru kılavuzuna bakın.

5.4.5 Dezenfeksiyon için DHW pompası

Kurulum

a Dış ünite

b Kullanım sıcak suyu boyleri

c Kullanım sıcak suyu pompası (sahada temin edilir)

d Isıtıcı eleman (sahada tedarik edilir)

e Tek yönlü vana (sahada tedarik edilir)

kesme Duş (sahada tedarik edilir)

g Soğuk su h Kullanım sıcak suyu ÇIKIŞI

i Sirkülasyon bağlantısı j Kontrol kutusu

▪ Kullanım sıcak suyu pompası sahada temin edilir ve montajı,

montörün sorumluluğundadır.

▪ Kullanım sıcak suyu boylerinin sıcaklığı maksimum 70°C'ye

ayarlanabilir. İlgili mevzuat uyarınca dezenfeksiyon için daha yüksek bir sıcaklık gerekiyorsa, yukarıda gösterildiği gibi bir kullanım sıcak suyu pompası ve ısıtıcı elemanı bağlayabilirsiniz.

▪ İlgili mevzuat uyarınca su borularının musluk çıkışına kadar

dezenfekte edilmesi gerekiyorsa, yukarıda gösterildiği gibi bir DHW pompası ve (gerekiyorsa) ısıtıcı elemanı bağlayabilirsiniz.

▪ Yeniden sirkülasyon bağlantısı hakkında daha fazla bilgi için,

"7.8.8 Kullanım sıcak suyu pompasını bağlamak için" sayfa 45

bölümüne ve kullanım sıcak suyu boylerinin montaj kılavuzuna bakın.

Yapılandırma

Dış ünite, kullanım sıcak suyu pompası çalışmasını kontrol edebilir. Daha fazla bilgi için, bkz. "8Yapılandırma"sayfa51.

5.4.6 Boyler ön ısıtma için kullanım sıcak suyu pompası

Kurulum

Yapılandırma

Dış ünite, kullanım sıcak suyu pompası çalışmasını kontrol edebilir. Daha fazla bilgi için, bkz. "8Yapılandırma"sayfa51.

5.5 Sayacın kurulumu

▪ Kullanıcı arayüzü üzerinden şu enerji verilerini okuyabilirsiniz:

▪ Üretilen ısı

▪ Tüketilen enerji

▪ Şu dönemlere ait enerji verilerini okuyabilirsiniz:

▪ Alan ısıtma

▪ Alan soğutma

▪ Kullanım sıcak suyu üretimi

▪ Şu dönemlere ait enerji verilerini okuyabilirsiniz:

▪ Aylık

▪ Yıllık

BİLGİ

Üretilen ısı ve tüketilen enerji hesaplamaları tahmine dayalıdır; doğruluğu garanti edilemez.

5.5.1 Üretilen ısı

BİLGİ

Üretilen ısının hesaplanması için kullanılan sensörler otomatik olarak kalibre edilir.

BİLGİ

Sistemde glikol bulunuyorsa ([E‑0D]=1]), üretilen ısı HESAPLANMAZ ve kullanıcı arayüzünde görüntülenmez.

▪ Tüm modeller için geçerlidir.

▪ Üretilen ısı dahili olarak şu parametrelere göre hesaplanır:

▪ Çıkış ve giriş suyu sıcaklığı

▪ Debi

▪ Kullanım sıcak suyu boylerindeki buster ısıtıcının (varsa) güç

tüketimi

▪ Kurulum ve yapılandırma:

▪ İlave bir ekipmana ihtiyaç duyulmaz.

▪ Yalnızca sistemde bir buster ısıtıcı mevcutsa, kapasitesini ölçün

(direnç ölçümünü gerçekleştirin) ve kapasiteyi kullanıcı arayüzü üzerinden ayarlayın. Örnek: 17,1Ω değerinde bir buster ısıtıcı direnci ölçerseniz, ısıtıcının 230V'deki kapasitesi 3100W olur.

a Dış ünite

b Kullanım sıcak suyu boyleri

c Kullanım sıcak suyu pompası (sahada temin edilir)

d Tek yönlü vana (sahada tedarik edilir)

e Duş (sahada tedarik edilir)

kesme Soğuk su

g Kullanım sıcak suyu ÇIKIŞI h Sirkülasyon bağlantısı

i Kontrol kutusu

▪ Kullanım sıcak suyu pompası sahada temin edilir ve montajı,

montörün sorumluluğundadır.

▪ Bağımsız kullanım sıcak suyu boyleri için: Alan ısıtma devresinde

elektrikli yedek ısıtıcı yoksa boyler ön ısıtma için mutlaka bir kullanım sıcak suyu pompası bağlamanız gerekir.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

5.5.2 Tüketilen enerji

Tüketilen enerjiyi belirlemek için şu yöntemleri kullanabilirsiniz:

▪ Hesaplama

▪ Ölçüm

BİLGİ

Tüketilen enerji hesabıyla (örnek: yardımcı ısıtıcı için) tüketilen enerji ölçümünü (örnek: dış ünite için) birleştiremezsiniz. Aksi takdirde, enerji verileri geçersiz olacaktır.

Tüketilen enerjinin hesaplanması

▪ Tüketilen enerji dahili olarak şu parametrelere göre hesaplanır:

▪ Dış ünite tarafından çekilen güç

▪ Buster ısıtıcının ve opsiyonel yedek ısıtıcının ayarlanan

kapasitesi

▪ Gerilim

Montör başvuru kılavuzu

5 Uygulama kılavuzları

c c

A B C D E

g h

A B E

c c d



gCh

▪ Kurulum ve yapılandırma: Doğru enerji verileri elde etmek için,

kapasiteyi ölçün (direnç ölçümünü gerçekleştirin) ve ardından kullanıcı arayüzü üzerinden şu bileşenler için kapasiteyi ayarlayın:

▪ Opsiyonel yedek ısıtıcı (adım1 ve adım2)

▪ Buster ısıtıcı

Tüketilen enerjinin ölçülmesi

▪ Yüksek doğruluk oranı nedeniyle tercih edilen yöntemdir.

▪ Kurulum ve yapılandırma:

▪ RK2CB07CAV3 seçenek kutusu gerektirir.

▪ Harici güç sayaçları gerektirir.

▪ Elektrik sayaçları kullanılıyorsa, her bir sayaç için darbe/kWh

sayısını kullanıcı arayüzü üzerinden ayarlayın.

BİLGİ

Elektrik tüketimi ölçülürken, elektrik sayaçlarının sistem tarafından çekilen TÜM gücü kapsadığından emin olun.

5.5.3 Normal elektrik tarifeli güç beslemesi

Genel kural

Tüm sistemi kapsayan tek bir sayaç yeterlidir.

Kurulum

▪ RKCB07CAV3 kontrol kutusunu ve RK2CB07CAV3 seçenek

kutusunu monte edin.

▪ RK2CB07CAV3 seçenek kutusunun X2M/7 ve X2M/8 girişine bir

güç sayacı bağlayın.

Sayaç tipi

Kurulum Sayaç tipi

Yedek ısıtıcı bir monofaze şebekesinden beslenir (yani, yedek ısıtıcı modeli, bir monofaze şebekesine bağlı *3V veya *9W'dir)

Diğer durumlar (yani, *9W yedek ısıtıcı modeli bir trifaze şebekeye bağlıdır)

Monofaze

Trifaze

Örnek

Monofaze sayaç Trifaze sayaç

A Dış ünite

B Kontrol kutusu

C Kullanım sıcak suyu boyleri

D Seçenek kutusu

E Yedek ısıtıcı kiti

a Elektrik dolabı (L1/N)

b Sayaç (L1/N)

c Sigorta (L1/N)

d Dış ünite (L1/N)

e Kontrol kutusu (L1/N)

f Buster ısıtıcı (L1/N)

g Seçenek kutusu (L1/N)

h Yedek ısıtıcı (L1/N)

A Dış ünite

B Kontrol kutusu

C Kullanım sıcak suyu boyleri

D Seçenek kutusu

E Yedek ısıtıcı kiti

a Elektrik dolabı (L1/L2/L3/N)

b Sayaç (L1/L2/L3/N)

c Sigorta (L1/N)

d Sigorta (L1/L2/L3/N)

e Dış ünite (L1/N)

f Kontrol kutusu (L1/N)

g Buster ısıtıcı (L1/N)

h Seçenek kutusu (L1/N)

i Yedek ısıtıcı (L1/L2/L3/N)

İstisna

▪ Aşağıdaki durumlarda ikinci bir sayaç kullanabilirsiniz:

▪ Bir sayacın güç aralığı yetersizse.

▪ Elektrik sayacı, elektrik dolabına kolayca monte edilemiyorsa.

▪ 230V ve 400V trifaze şebekeler, sayaçların teknik kısıtlamaları

nedeniyle birleştirilmişse (yaygın bir durum değildir).

▪ Bağlantı ve kurulum:

▪ RK2CB07CAV3 seçenek kutusunun X2M/9 ve X2M/10 girişine

ikinci bir güç sayacı bağlayın.

▪ Yazılımda her iki sayacın güç tüketimi verileri eklenir, böylece

hangi sayacın hangi güç tüketimini kapsayacağını ayarlamak zorunda KALMAZSINIZ. Yalnızca her bir sayaç için darbe sayısını belirlemeniz yeterlidir.

▪ İki sayaçlı bir örnek için bkz. "5.5.4 İndirimli elektrik tarifeli güç

beslemesi"sayfa22.

Montör başvuru kılavuzu

5.5.4 İndirimli elektrik tarifeli güç beslemesi

Genel kural

▪ Güç sayacı1: Dış ünitenin soğutucu akışkan bölümünü ölçer.

▪ Güç sayacı  2: Sistemin geri kalanını (yani dış ünitenin su

bölümünü, RKCB07CAV3 kontrol kutusunu, RK2CB07CAV3 seçenek kutusunu, yedek ısıtıcı kitini ve opsiyonel buster ısıtıcıyı) ölçer.

Kurulum

▪ Güç sayacı 1'i RK2CB07CAV3seçenek kutusunun X2M/7 ve

X2M/8 girişlerine bağlayın.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

▪ Güç sayacı 2'yi X2Mseçenek kutusunun X2M/9 ve

e fe

A E



iCBj

X2M

A B C D E

b c

RK2CB07CAV3/10 girişlerine bağlayın.

Sayaç tipleri

▪ Güç sayacı1: Monofaze güç sayacı.

▪ Sayaç2:

▪ Bir monofaze yedek ısıtıcı yapılandırması mevcutsa, monofaze

sayaç kullanın.

▪ Diğer durumlarda trifaze sayaç kullanın.

Örnek

Trifaze yedek ısıtıcı:

A Dış ünite B Kontrol kutusu C Kullanım sıcak suyu boyleri D Seçenek kutusu E Yedek ısıtıcı kiti

a Elektrik dolabı (L1/N): İndirimli elektrik tarifeli güç beslemesi

b Elektrik dolabı (L1/L2/L3/N): Normal elektrik tarifeli güç

beslemesi

c Sayaç (L1/N)

d Sayaç (L1/L2/L3/N)

e Sigorta (L1/N)

f Sigorta (L1/L2/L3/N) g Dış ünite (L1/N) h Kontrol kutusu (L1/N)

i Buster ısıtıcı (L1/N)

j Seçenek kutusu (L1/N)

k Yedek ısıtıcı (L1/L2/L3/N)

5.6 Güç tüketimi kontrolünün kurulumu

▪ Güç tüketimi kontrolü:

▪ Tüm sistemin (dış ünite, RKCB07CAV3 kontrol kutusu,

RK2CB07CAV3 seçenek kutusu, yedek ısıtıcı kiti ve opsiyonel buster ısıtıcı) güç tüketimini sınırlandırmanıza izin verir.

▪ Yapılandırma: Kullanıcı arayüzü üzerinden güç sınırlandırma

seviyesini ve nasıl elde edileceğini ayarlayın.

▪ Güç sınırlandırma seviyesi şu şekilde ifade edilebilir:

▪ Maksimum çalışma akımı (Acinsinde)

▪ Maksimum çekilen güç (kWcinsinde)

▪ Güç sınırlandırma seviyesi:

▪ Kalıcı olarak veya

▪ Dijital girişlere göre etkinleştirilebilir.

5 Uygulama kılavuzları

PiÇekilen güç

t Süre

DI Dijital giriş (güç sınırlandırma seviyesi)

a Güç sınırlandırma etkin

b Mevcut çekilen güç

Kurulum ve yapılandırma

▪ İlave bir ekipmana ihtiyaç duyulmaz.

▪ Kullanıcı arayüzü üzerinden güç tüketimi kontrolü ayarlarını

[A.6.3.1] öğesinden ayarlayın (tüm ayarların tanımı için, bkz.

"8Yapılandırma"sayfa51):

▪ Tam zamanlı sınırlandırma modunu seçin

▪ Sınırlandırma tipini (kW cinsinden güç veya A cinsinden akım)

seçin

▪ İstenen güç sınırlandırma seviyesini ayarlayın

BİLDİRİM

İstenen güç sınırlandırma seviyesini seçerken aşağıdaki talimatları dikkate alın:

▪ Defrost çalışmasını garanti etmek için minimum

±3,6 kW değerinde bir güç tüketimi ayarlayın. Aksi takdirde, defrost birkaç defa kesilirse, ısı eşanjörü donacaktır.

▪ En az bir elektrikli ısıtıcıya (yardımcı ısıtıcı adım1 veya

buster ısıtıcı) izin vererek alan ısıtmayı ve DHW üretimini garanti etmek için minimum ±3 kW değerinde bir güç tüketimi ayarlayın.

5.6.2 Dijital girişlere göre etkinleştirilen güç sınırlandırma

Güç sınırlandırma bir enerji yönetim sistemiyle birlikte kullanıldığında da yararlıdır.

Tüm ROTEX sistemi tarafından çekilen güç veya akım, dijital girişler tarafından önemli ölçüde (maksimum dört adım) sınırlandırılır. Her bir güç sınırlandırma seviyesi, kullanıcı arayüzü üzerinden şu parametrelerden biri sınırlandırılarak ayarlanır:

▪ Akım (A cinsinde)

▪ Çekilen güç (kW cinsinde)

Enerji yönetimi sistemi (sahada temin edilir) belirli bir güç sınırlandırma seviyesinin etkinleştirilmesine karar verir. Örnek: Tüm konut (aydınlatma, ev cihazları, alan ısıtma...) tarafından çekilecek maksimum gücü sınırlandırmak için.

5.6.1 Kalıcı güç sınırlandırma

Kalıcı güç sınırlandırma, sistem için maksimum gücün veya çekilen akımın belirlenmesinde kullanışlıdır. Bazı ülkelerde alan ısıtma ve DHW üretimi için maksimum güç tüketimiyle ilgili mevzuat sınırlamaları mevcuttur.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

A Dış ünite B Kontrol kutusu C Seçenek kutusu D Yedek ısıtıcı kiti E Kullanım sıcak suyu boyleri

Montör başvuru kılavuzu

6 Hazırlık

DI4

DI3

DI1

A B C

F Enerji yönetimi sistemi a Güç sınırlandırma etkinleştirme (4 dijital giriş) b Yedek ısıtıcı c Buster ısıtıcı

PiÇekilen güç

t Süre

DI Dijital girişler (güç sınırlandırma seviyeleri)

a Güç sınırlandırma etkin b Mevcut çekilen güç

Kurulum

▪ RKCB07CAV3 kontrol kutusunu ve RK2CB07CAV3 seçenek

kutusunu monte edin.

▪ İlgili güç sınırlandırma seviyesinin etkinleştirilmesi için maksimum

dört dijital giriş kullanılır:

▪ DI1 = en zayıf sınırlandırma (en yüksek enerji tüketimi)

▪ DI4 = en güçlü sınırlandırma (en düşük enerji tüketimi)

▪ Dijital girişlerin özellikleri ve nereye bağlanmaları gerektiği

hakkında bilgi için, kablo şemasına bakın.

Yapılandırma

Kullanıcı arayüzü üzerinden güç tüketimi kontrolü ayarlarını [A.6.3.1] öğesinden ayarlayın (tüm ayarların tanımı için, bkz.

"8Yapılandırma"sayfa51):

▪ Dijital girişlere göre etkinleştirme seçeneğini seçin.

▪ Sınırlandırma tipini (kW cinsinden güç veya A cinsinden akım)

seçin.

▪ Her bir dijital girişe karşılık gelen istenen güç sınırlandırma

seviyesini ayarlayın.

BİLGİ

1'den fazla dijital giriş (aynı anda) kapanırsa, dijital giriş önceliği şu şekilde sabitlenir: DI4 önceliği >…>DI1.

5.6.3 Güç sınırlandırma süreci

Dış ünitenin verimliliği elektrikli ısıtıcılara göre daha yüksektir. Bu nedenle, öncelikle elektrikli ısıtıcılar sınırlandırılır ve KAPALI konuma getirilir. Sistem, güç tüketimini şu sırada sınırlandırır:

1 Belirli elektrikli ısıtıcıları sınırlandırır.

Öncelik Kullanıcı arayüzü üzerinden

Kullanım sıcak suyu üretimi Buster ısıtıcı.

Alan ısıtma Yedek ısıtıcı.

2 Tüm elektrik ısıtıcılar KAPALI konuma getirilir. 3 Dış ünite sınırlandırılır. 4 Dış ünite KAPALI konuma getirilir.

Örnek

Yapılandırma şu şekilde olsun:

▪ Güç sınırlandırma seviyesi, yedek ısıtıcı ile buster ısıtıcının

(adım1 ve adım2) aynı anda çalışmasına izin VERMİYOR.

Montör başvuru kılavuzu

ısıtıcı önceliğinin

ayarlanacağı konum

Sonuç: Öncelikle yedek ısıtıcı

KAPALI konuma getirilir.

Sonuç: Öncelikle buster ısıtıcı KAPALI konuma getirilir.

▪ Isıtıcı önceliği = Buster ısıtıcı.

Güç tüketimi şu şekilde sınırlandırılır:

PhÜretilen ısı CeTüketilen enerji

A Dış ünite B Buster ısıtıcı C Yedek ısıtıcı

a Sınırlı dış ünite çalışması b Tam dış ünite çalışması c Buster ısıtıcı AÇIK konuma getirilir d Yedek ısıtıcı adım1 AÇIK konuma getirilir e Yedek ısıtıcı kademe2 AÇIK konuma getirilir

5.7 Harici sıcaklık sensörünün kurulumu

Bir adet harici sıcaklık sensörü bağlayabilirsiniz. Dış ortam sıcaklığını ölçebilir. ROTEX şu durumlarda bir harici sıcaklık sensörünün kullanılmasını önerir:

BİLGİ

Harici dış ortam sıcaklığı sensörünün verileri (ortalama veya anlık), hava durumuna bağlı kontrol eğrilerinde ve otomatik ısıtma/soğutma geçişi mantığında kullanılır. Dış ünitenin korunması için, dış ünitenin dahili sensörü sürekli olarak kullanılır.

6 Hazırlık

6.1 Genel bilgi: Hazırlık

Bu bölümde montaj yerine gitmeden önce yapmanız ve bilmeniz gerekenler açıklanmıştır.

Şunlar hakkında bilgi içerir:

▪ Montaj sahasının hazırlanması

▪ Su borularının hazırlanması

▪ Elektrik tesisatının hazırlanması

6.2 Montaj konumunun hazırlanması

Üniteyi sıklıkla çalışma alanı olarak kullanılan yerlere monte ETMEYİN. Çok toz çıkaran inşaat işleri (örn. taşlama işleri) yapılması halinde ünitenin üzeri örtülmelidir.

Ünitenin rahatça içeri ve dışarı taşınmasına izin verecek bir montaj konumu seçin.

6.2.1 Dış ünite montaj sahası gereksinimleri

BİLGİ

Ayrıca, “Genel güvenlik önlemleri” bölümünde açıklanan önlemleri ve gereksinimleri okuyun.

Montaj konumuyla ilgili şu hususları dikkate alın:

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

≤1200

>250/400

>250

>350

(mm)(mm)

a Hava çıkışı

b Hava girişi

BİLGİ

Üniteye kesme vanaları monte edilmişse, hava girişi tarafında en az 400 mm'lik bir boşluk bırakın. Üniteye kesme vanaları monte EDİLMEMİŞSE, en az 250 mm'lik bir boşluk bırakın.

Sistem bir kullanım sıcak suyu boyleri içeriyorsa aşağıdaki gereksinimler karşılanmalıdır:

6 Hazırlık

▪ Atmosferde mineral yağ buğusu, spreyi veya buharının

bulunabileceği yerler. Plastik parçalar bozulabilir ve düşebilir veya su sızıntısına neden olabilir.

Ünitenin kullanım ömrünü kısaltacağından, ünitenin şu alanlara monte edilmesi ÖNERİLMEZ:

▪ Gerilim dalgalanmalarının yüksek olduğu yerler

▪ Araçlarda veya gemilerde

▪ Asitli veya alkalik buhar bulunan yerler

Deniz kenarında montaj. Dış ünitenin doğrudan deniz rüzgarlarına maruz KALMADIĞINDAN emin olun. Bunun nedeni ünitenin ömrünü kısaltabilecek havadaki yüksek tuz düzeylerinden kaynaklı korozyonun önlenmesi içindir.

Dış üniteyi doğrudan gelen deniz rüzgarlarından korunacak şekilde monte edin.

Örnek: Binanın arkasına.

Dış ünite ile arasında izin

Mesafe

verilen maksimum mesafe …

kullanım sıcak suyu boyleri 10m 3 yollu vana 10m

BİLDİRİM

▪ Üniteleri KESİNLİKLE birbiri üzerine yerleştirmeyin.

▪ Üniteyi KESİNLİKLE tavana asmayın.

Dış ünitenin hava çıkışına doğru esen kuvvetli rüzgarlar (≥18km/sa) kısa devreye (deşarj havasının emilmesine) neden olur. Bu da şunlara yol açabilir:

▪ çalışma kapasitesinin düşmesi;

▪ ısıtma modunda sık sık buzlanmanın artması;

▪ alçak basınç düşüşü veya yüksek basınç artışı nedeniyle

çalışmanın kesilmesi;

▪ fan arızası (fana sürekli olarak kuvvetli bir rüzgar eserse, çok hızlı

bir şekilde dönmeye başlayabilir ve bozulabilir).

Hava çıkışı rüzgara maruz kalıyorsa, bir oluklu plaka monte edilmesi önerilir.

Dış ünitenin hava girişi duvara bakacak şekilde monte edilmesi önerilir, KESİNLİKLE doğrudan rüzgara maruz kalmamalıdır.

Dış ünite doğrudan gelen deniz rüzgarlarına maruz kalıyorsa, bir rüzgar kırıcı montajı yapılmalıdır.

▪ Rüzgar kırıcı yüksekliği≥1,5×dış ünite yüksekliği

▪ Rüzgar kırıcıyı monte ederken servis alanı gereksinimlerine

dikkat edin.

a Deniz rüzgarı

b Bina

c Dış ünite

d Rüzgar kırıcı

Dış ünite soğutma modunda 10~43°C, alan ısıtma modunda – 25~25°C ve kullanım sıcak suyu çalıştırma modunda –25~35°C ortam sıcaklığı aralığında olmak üzere yalnızca dış ortamda kullanılmak üzere tasarlanmıştır.

a Oluklu plaka

b Hakim rüzgar yönü

c Hava çıkışı

Üniteyi KESİNLİKLE aşağıda belirtilen yerlere monte etmeyin:

▪ Sese duyarlı alanlar (ör. yatak odası yakını), böylece çalışma sesi

rahatsızlık yaratmayacaktır.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

6.2.2 Soğuk iklimler için dış üniteyle ilgili ilave montaj sahası gereksinimleri

Dış üniteyi doğrudan kar yağışına karşı koruyun ve dış ünitenin KESİNLİKLE karla kaplanmasına izin vermeyin.

Montör başvuru kılavuzu

6 Hazırlık

100

600

(mm)

100

600

(mm)

▪ Sese duyarlı alanlar (ör. yatak odası yakını), böylece çalışma sesi

rahatsızlık yaratmayacaktır.

▪ Örneğin, banyo vb. gibi yüksek nem bulunan yerler (maks. Bağıl

Nem=%85).

▪ Donma ihtimali olan yerler.

6.2.4 Seçenek kutusu için montaj sahası gereksinimleri

BİLGİ

Ayrıca, “Genel güvenlik önlemleri” bölümünde açıklanan önlemleri ve gereksinimleri okuyun.

▪ Ölçümle ilgili olarak şu hususları dikkate alın:

a Kar kapağı veya brandası b Kaide c Hakim rüzgar yönü d Hava çıkışı

▪ Her durumda ünitenin altında en az 300 mm'lik boş alan bırakın.

Ayrıca, ünitenin beklenen maksimum kar seviyesinin en az 100mm üzerine yerleştirildiğinden emin olun. Daha ayrıntılı bilgi için bkz. "7.3Dış ünitenin montajı"sayfa34.

Çok kar yağışı alan bölgelerde, karın üniteyi ETKİLEMEYECEĞİ bir montaj yerinin seçilmesi çok önemlidir. Kar yağışının yandan gelmesi olası ise, ısı eşanjör serpantininin kar yağışından ETKİLENMEMESİNİ sağlayın. Gerekirse, bir kar koruyucu veya sundurma ve bir kaide tesis edin.

6.2.3 Kontrol kutusu için montaj sahası gereksinimleri

BİLGİ

Ayrıca, “Genel güvenlik önlemleri” bölümünde açıklanan önlemleri ve gereksinimleri okuyun.

▪ Ölçümle ilgili olarak şu hususları dikkate alın:

Kontrol kutusu ile dış ünite arasındaki maksimum mesafe

Kontrol kutusu ile yedek ısıtıcı kiti arasındaki maksimum mesafe

Kontrol kutusu ile kullanım sıcak suyu boyleri arasındaki maksimum mesafe

▪ Montajla ilgili şu hususları dikkate alın:

20m

10m

Seçenek kutusu ile kontrol kutusu RKCB07CAV3

3m

arasındaki maksimum mesafe

▪ Montajla ilgili şu hususları dikkate alın:

▪ Seçenek kutusu yalnızca kapalı alanlarda duvara monte edilmek

üzere tasarlanmıştır. Montaj yüzeyi olarak yanmaz nitelikte, düz ve düşey bir duvar seçildiğinden emin olun.

▪ Seçenek kutusu, 5~35°C dış ortam sıcaklığı aralığında çalışacak

şekilde tasarlanmıştır.

Seçenek kutusunu aşağıda belirtilen yerlere monte ETMEYİN:

▪ Sese duyarlı alanlar (ör. yatak odası yakını), böylece çalışma sesi

rahatsızlık yaratmayacaktır.

▪ Örneğin, banyo vb. gibi yüksek nem bulunan yerler (maks. Bağıl

Nem=%85).

▪ Donma ihtimali olan yerler.

6.2.5 Yedek ısıtıcı montaj sahası gereksinimleri

BİLGİ

Ayrıca, “Genel güvenlik önlemleri” bölümünde açıklanan önlemleri ve gereksinimleri okuyun.

▪ Ölçümle ilgili olarak şu hususları dikkate alın:

▪ Kontrol kutusu yalnızca kapalı alanlarda duvara monte edilmek

üzere tasarlanmıştır. Montaj yüzeyi olarak yanmaz nitelikte, düz ve düşey bir duvar seçildiğinden emin olun.

▪ Kontrol kutusu, 5~35°C dış ortam sıcaklığı aralığında çalışacak

şekilde tasarlanmıştır.

Kontrol kutusunu aşağıda belirtilen yerlere monte ETMEYİN:

Montör başvuru kılavuzu

Yedek ısıtıcı ile dış ünite arasında izin verilen maksimum mesafe

▪ Montajla ilgili şu hususları dikkate alın:

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

10m

4P415097-1B – 2017.04

>50 >50

>200

>500

>350

BİLGİ

Yedek ısıtıcı bir ısıtma+soğutma sistemine monte edilirse ve EKMBHBP1 vana kiti, sistemin bir parçasıysa yedek ısıtıcı altında, belirtilen değerden daha fazla boşluk bırakılması gerekebilir. Daha fazla bilgi için bkz.

"7.7.5Vana kiti hakkında"sayfa39.

▪ Yedek ısıtıcı yalnızca kapalı alanlarda duvara monte edilmek

üzere tasarlanmıştır. Montaj yüzeyi olarak yanmaz nitelikte, düz ve düşey bir duvar seçildiğinden emin olun.

▪ Yedek ısıtıcı, 5~30°C dış ortam sıcaklığı aralığında çalışacak

şekilde tasarlanmıştır.

Yedek ısıtıcıyı aşağıda belirtilen yerlere monte ETMEYİN:

▪ Sese duyarlı alanlar (ör. yatak odası yakını), böylece çalışma sesi

rahatsızlık yaratmayacaktır.

▪ Örneğin, banyo vb. gibi yüksek nem bulunan yerler (maks. Bağıl

Nem=%85).

▪ Donma ihtimali olan yerler.

6.3 Su borularının hazırlanması

6.3.1 Su devresi gereksinimleri

BİLGİ

Ayrıca, “Genel güvenlik önlemleri” bölümünde açıklanan önlemleri ve gereksinimleri okuyun.

BİLDİRİM

Plastik borular bulunuyorsa, bunların DIN 4726 uyarınca tam olarak oksijen difüzyon sızdırmaz olduğundan emin olun. Borulara oksijen yayınımı aşırı korozyona neden olabilir.

▪ Boruların bağlanması – Mevzuat. Tüm boru bağlantılarını ilgili

mevzuata ve su girişi ve çıkışı ile ilgili “Montaj” bölümünde verilen talimatlara uygun olarak gerçekleştirin.

▪ Boruların bağlanması – Kuvvet. Boruları bağlarken KESİNLİKLE

aşırı kuvvet uygulamayın. Boruların hasar görmesi de ünitenin arızalanmasına yol açabilir.

▪ Boruların bağlanması – Gerekli Aletler. Yumuşak bir malzeme

olan pirinçle ilgili işlemlerde yalnızca uygun aletler kullanın. Aksi takdirde, borular hasar görür.

6 Hazırlık

▪ Boruların bağlanması – Hava, nem, toz. Devreye hava, nem

veya toz girerse sorunlar çıkabilir. Bunu önlemek için:

▪ Yalnızca temiz borular kullanın

▪ Çapakları alırken borunun ucunu aşağı doğru tutun.

▪ Duvar içinden geçirirken toz ve pislik girmemesi için borunun

ucunu kapatın.

▪ Bağlantıların yalıtımı için kaliteli bir diş yalıtım malzemesi

kullanın.

BİLDİRİM

Sistemde glikol bulunuyorsa, kullanılan diş kapatıcının glikole karşı dirençli olduğundan emin olun.

▪ Kapalı devre. Dış üniteyi YALNIZCA kapalı bir su sistemi

içerisinde kullanın. Sistemin açık bir su sisteminde kullanılması aşırı korozyona yol açabilir.

▪ Boru uzunluğu. Kullanım sıcak suyu boyleri ile sıcak su çıkış

noktası (duş, banyo,...) arasındaki boruların çok uzun bırakılmaması ve kör uçlardan kaçınılması önerilir.

▪ Boru çapı. Su borusu çapını gerekli su debisine ve pompanın

mevcut cihaz dışı statik basıncına göre seçin. Dış ünitenin cihaz dışı statik basınç eğrileri için, bkz. "14Teknik veriler"sayfa92.

▪ Debi. Minimum 12 l/dak’lık bir debinin garanti edilmesi gerekiyor.

Debi düşük ise, sistem çalışmayı durdurur ve 7H hatasını görüntüler.

Minimum debi

05+07 modelleri 12l/dak

▪ Sahada temin edilen bileşenler – Su ve glikol. Yalnızca sistem

içinde kullanılan suyla (ve geçerliyse, glikolle) ve dış ünite üzerinde kullanılan malzemelerle uyumlu malzemeler kullanın.

▪ Sahada temin edilen bileşenler – Su basıncı ve sıcaklığı. Saha

borularına monte edilen tüm bileşenlerin su basıncına ve su sıcaklığına dayanabileceğini kontrol edin.

▪ Su basıncı. Maksimum su basıncı 3bar'dır. Maksimum basıncın

aşılmayacağından emin olmak için, su devresinde gerekli önlemleri alın.

▪ Su sıcaklığı. Monte edilen tüm boru ve boru aksesuarları (vana,

bağlantılar,…) MUTLAKA şu sıcaklıklara dayanabilecek nitelikte olmalıdır.

BİLGİ

Aşağıdaki şekil örnek olarak verilmiştir ve sistem planınızdan farklı olabilir.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

Montör başvuru kılavuzu

6 Hazırlık

FCU1

FCU2

FCU3

FHL1

FHL2

FHL3

k j

65°C

89°C

a eb c

c d

a b

a Dış ünite b Isı eşanjörü c Pompa d Kesme vanası e Yedek ısıtıcı

f Motorlu 3 yollu vana (kullanım sıcak suyu boyleri ile birlikte

verilir)

g Motorlu 2 yollu vana (sahada temin edilir) h Kolektör

i Kullanım sıcak suyu boyleri j Isı eşanjörü serpantini

k Buster ısıtıcı

FCU1...3 Fan coil ünitesi (opsiyonel) (sahada tedarik edilir)

FHL1...3 Zeminden ısıtma devresi (sahada temin edilir)

▪ Drenaj – Alçak noktalar. Su devresinin drenajının tam olarak

gerçekleşmesi için, sistemin tüm alçak noktalarında drenaj tapaları kullanın.

▪ Drenaj – Basınç tahliye vanası. Suyun elektrikli parçalara temas

etmesini önlemek için basınç tahliye vanası için uygun bir tahliye sistemi sağlayın.

▪ Havalandırma delikleri. Sistemin tüm yüksek noktalarında servis

için kolayca erişilebilecek şekilde havalandırma delikleri sağlayın. Dış ünitede bir manuel hava tahliye vanası bulunur. Yedek ısıtıcıda (seçenek) bir otomatik hava tahliye vanası bulunur. Su devresindeki havanın otomatik olarak tahliye edilebilmesi için, otomatik hava tahliye vanalarının fazla sıkılmış OLMADIĞINI kontrol edin.

▪ Zn kaplı parçalar. Su devresinde kesinlikle Zn kaplı parçalar

kullanmayın. Ünitenin dahili su devresinde bakır borular kullanıldığından, aşırı korozyon meydana gelebilir.

▪ Pirinç harici metal borular. Pirinç dışında metal boru

kullanıldığında, pirinç ve pirinç olmayan malzemeleri birbiriyle temas etmeyecek şekilde yalıtın. Bu şekilde galvanik korozyon önlenir.

▪ Vana – Ayırma devreleri. Su devresinde 3 yollu vana kullanarak,

kullanım sıcak suyu boyleri ve alttan ısıtma sistemi devresinin tamamen ayrıldığından emin olun.

▪ Vana – Değişim süresi. Su devresinde 3 yollu veya 2 yollu vana

kullanılıyorsa, vananın maksimum değiştirme süresi mutlaka 60saniye olmalıdır.

▪ Filtre. Isıtma suyu devresine ilave bir filtrenin takılması şiddetle

önerilir. Özellikle sahada monte edilen ısıtma borularındaki metal partiküllerinin temizlenmesi için, küçük partikülleri temizleyebilecek manyetik veya siklon filtre kullanılması önerilir. Küçük partiküller üniteye zarar verebilir ve ısı pompası sisteminin standart filtresi tarafından temizlenemez.

▪ Kullanım sıcak suyu boyleri – Kapasite. Su durgunluğunun

önlenmesi için, kullanım sıcak suyu boylerinin depolama kapasitesinin günlük kullanım sıcak suyu tüketimine uygun olması önemlidir.

▪ Kullanım sıcak suyu boyleri – Montaj sonrası. Montaj

işleminden hemen sonra, kullanım sıcak suyu boyleri mutlaka teze suyla yıkanmalıdır. Bu prosedür mutlaka montajı takip eden ilk 5 gün boyunca en az günde bir defa tekrarlanmalıdır.

▪ Kullanım sıcak suyu boyleri – Temizleme. Uzun bir süre

kullanım sıcak suyu tüketiminin olmaması durumunda, kullanılmadan önce MUTLAA cihaz taze suyla yıkanmalıdır.

▪ Kullanım sıcak suyu boyleri – Dezenfeksiyon. Kullanım sıcak

suyu boyleri dezenfeksiyon işlevi için, bkz. "8.3.2 Kullanım sıcak

suyu kontrolü: gelişmiş"sayfa66.

▪ Termostatik karıştırma vanaları. İlgili mevzuat uyarınca,

termostatik karıştırma vanalarının monte edilmesi gerekebilir.

▪ Hijyen önlemleri. Montaj işlemi mutlaka ilgili mevzuata uygun

olarak yapılmalıdır. Ayrıca, ilave hijyenik montaj önlemlerinin alınması gerekebilir.

▪ Sirkülasyon pompası. İlgili mevzuat uyarınca, sıcak su çıkış

noktası ile kullanım sıcak suyu boylerinin sirkülasyon bağlantısı arasına bir sirkülasyon pompası bağlanması gerekebilir.

a Sirkülasyon bağlantısı b Sıcak su bağlantısı c Duş d Sirkülasyon pompası

6.3.2 Genleşme kabı ön basıncı hesaplama formülü

Kabın ön basıncı (Pg), montaj yükseklik farkına (H) bağlıdır:

Pg=0,3+(H/10) (bar)

6.3.3 Su hacmini ve debiyi kontrol etmek için

Dış ünitede fabrikada ön basıncı 1bar olarak ayarlanmış 7litrelik bir genleşme kabı mevcuttur.

Ünitenin doğru şekilde çalıştığından emin olmak için:

▪ Minimum ve maksimum su hacmini kontrol etmelisiniz.

▪ Genleşme kabı ön basıncını ayarlamanız gerekebilir.

Minimum su hacmi

Eğer Ardından

Sistem bir yedek ısıtıcı içeriyorsa Minimum su hacmi 10l Sistem bir yedek ısıtıcı

Minimum su hacmi 20l

İÇERMİYORSA

(a) Dış ünitenin dahili su hacmi dahil DEĞİLDİR.

BİLGİ

Ancak kritik proseslerde veya yüksek ısı yüküne sahip odalarda ilave bir su hacmi gerekebilir.

BİLDİRİM

Her bir alan ısıtma/soğutma devresindeki sirkülasyon uzaktan kumandalı vanalarla kontrol edildiğinde, bu minimum su hacminin tüm vanalar kapalı olsa bile sürdürülmesi önemlidir.

(a)

Montör başvuru kılavuzu

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

6 Hazırlık

FHL1

FHL2

FHL3

T1 T3T2

M2 M3

f g

a eb c

2,4 2,1 1,8 1,5 1,2 0,9

0,6 0,3

70 120 170

150105 185

220

270

a Dış ünite

b Isı eşanjörü

c Pompa

d Kesme vanası

e Yedek ısıtıcı kiti (opsiyonel)

kesme Toplayıcı (sahada temin edilir)

g Bypass vanası (sahada temin edilir)

FHL1...3 Zeminden ısıtma devresi (sahada temin edilir)

T1...3 Bireysel oda termostatı (opsiyonel)

M1...3 Devre kontrolü için bireysel motorlu vana FHL1...3 (sahada

temin edilir)

Maksimum su hacmi

BİLDİRİM

Maksimum su hacmi, su devresine glikol eklenip eklenmediğine göre değişir. Glikol eklenmesi hakkında daha fazla bilgi için bkz. "7.7.6Su devresini donmaya karşı

korumak için"sayfa40.

Hesaplanan ön basınç için maksimum su hacmini belirlemek için, aşağıdaki grafiği kullanın.

Montaj

yükseklik

(a)

farkı

≤185/105l

>7m Şu adımları takip edin:

▪ Ön basıncı gerekli

montaj yüksekliği farkına göre yükseltin. Ön basınç, 7 m'nin

Su hacmi

(b)

>185/105l

(b)

Dış ünitenin genleşme kabı tesisat için çok küçüktür. Bu durumda ünite dışına ilave bir kap monte edilmesi önerilir.

üstündeki her bir metre için 0,1 bar yükselmelidir.

▪ Su hacminin, izin

verilen maksimum su hacmini GEÇMEDİĞİNİ kontrol edin.

(a) Su devresinin en yüksek noktası ile dış ünite arasındaki

yükseklik farkıdır (m). Dış ünite tesisatın en yüksek noktasına yerleştirilmişse, montaj yüksekliği 0m'dir.

(b) Devrenin yalnızca suyla dolu olması durumunda

maksimum su hacmi, 185l iken; su ve glikolle dolu ise 105l'dir.

Minimum su debisi

Tesisattaki minimum (defrost/yedek ısıtıcı çalışması için gereken) debinin her koşulda garanti edildiğini kontrol edin.

BİLDİRİM

Su devresine glikol ekleniyorsa ve su devresinin sıcaklığı düşükse, kullanıcı arayüzünde debi GÖRÜNTÜLENMEZ. Bu durumda minimum debi, pompa testi kullanılarak kontrol edilebilir (kullanıcı arayüzünde hata 7H'nin GÖRÜNTÜLENMEDİĞİNİ kontrol edin).

A Ön basınç (bar) B Maksimum su hacmi (l)

Su Su + glikol

Örnek: Maksimum su hacmi ve genleşme kabı ön basıncı

Montaj

yükseklik

(a)

farkı

≤185/105l

≤7m Ön basınç ayarı gerekli

değildir.

Su hacmi

(b)

>185/105l

Şu adımları takip edin:

▪ Ön basıncı gerekli

montaj yüksekliği farkına göre düşürün. Ön basınç, 7 m'nin altındaki her bir metre için 0,1bar düşmelidir.

▪ Su hacminin, izin

verilen maksimum su hacmini GEÇMEDİĞİNİ kontrol edin.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

BİLDİRİM

Her bir alan ısıtma devresindeki veya belirli bir alan ısıtma devresindeki sirkülasyon uzaktan kumandalı vanalarla kontrol ediliyorsa, bu minimum debinin tüm vanalar kapalı olsa bile sürdürülmesi önemlidir. Minimum debiye ulaşılamadığı durumlarda 7H akış hatası meydana gelir (ısıtma/çalışma gerçekleşmez).

Minimum debi

05+07 modelleri 12l/dak

"9.4 Devreye alma sırasında kontrol listesi" sayfa 79 altında

açıklanan önerilen prosedüre bakın.

6.3.4 Genleşme kabı ön basıncının

(b)

Genleşme kabının varsayılan ön basıncının (1 bar) değiştirilmesi gerekiyorsa, şu adımları dikkate alın:

▪ Genleşme kabı ön basıncını ayarlamak için yalnızca kuru azot

kullanın.

▪ Genleşme kabı ön basıncının hatalı ayarlanması sistemin

arızalanmasına yol açacaktır.

Genleşme kabının ön basıncı, nitrojen basıncının genleşme kabının Schrader vanasıyla boşaltılması veya yükseltilmesiyle gerçekleştirilmelidir.

değiştirilmesi

BİLDİRİM

Genleşme kabı ön basıncını yalnızca yetkili bir montör ayarlayabilir.

Montör başvuru kılavuzu

6 Hazırlık

a Schrader vana

6.3.5 Su hacmini kontrol etmek için: Örnekler

Örnek 1

Dış ünite su devresindeki en yüksek noktanın 5 m altına kurulmuştur. Su devresindeki toplam su hacmi 100l'dir.

Hiçbir önlem veya ayar gerekli değildir.

Örnek 2

Dış ünite su devresindeki en yüksek noktaya kurulmuştur. Su devresindeki toplam su hacmi 350 l'dir. Propilen glikol konsantrasyonu %35'tir.

Önlemler:

▪ Toplam su hacmi (350l), varsayılan su hacminin (105l) üzerinde

olduğundan, ön basınç mutlaka düşürülmelidir.

▪ Gerekli ön basınç:

Pg = (0,3+(H/10))bar = (0,3+(0/10))bar=0,3bar.

▪ 0,3bar'a karşılık gelen maksimum su hacmi 150l'dir. (Aşağıdaki

bölümdeki grafiğe bakın).

▪ 350 l, 150 l'nin üstünde olduğundan, genleşme kabı tesisat için

yeterli DEĞİLDİR. Bu nedenle, sistem için bir harici genleşme kabı gereklidir.

6.4 Elektrik kablolarının hazırlanması

6.4.1 Elektrik kablolarının hazırlanması hakkında

BİLGİ

Ayrıca, “Genel güvenlik önlemleri” bölümünde açıklanan önlemleri ve gereksinimleri okuyun.

UYARI

▪ Güç beslemede eksik veya yanlış bir N fazı mevcutsa,

cihaz arızalanabilir.

▪ Uygun topraklama oluşturun. Üniteyi KESİNLİKLE bir

şebeke borusuna, darbe emicisine veya telefon topraklamasına topraklamayın. Kusurlu topraklama, elektrik çarpmasına neden olabilir.

▪ Gerekli sigortaları veya devre kesicileri takın.

▪ Elektrik kablolarını kablo kelepçeleri kullanarak

sabitleyin ve kabloların keskin kenarlar ve özellikle de yüksek basınç tarafındaki borularla temas etmemesine dikkat edin.

▪ Hasar görmüş kabloları, soyulmuş iletken kablolarını,

uzatma kabloları veya yıldız sistemi bağlantılarını kullanmayın. Aksi takdirde, aşırı ısınma, elektrik çarpması veya yangın meydana gelebilir.

▪ Bu ünitede bir inverter bulunduğundan KESİNLİKLE faz

ilerletme kapasitörü kullanmayın. Faz ilerletme kapasitörü performansı düşürür ve kazalara yol açabilir.

UYARI

▪ Tüm kablolar mutlaka yetkili bir elektrik teknisyeni

tarafından bağlanmalı ve ilgili mevzuata uygun olmalıdır.

▪ Elektrik bağlantılarını sabit kablolara yapın.

▪ Sahada temin edilen tüm bileşenler ve tüm elektrik

yapıları mutlaka ilgili mevzuata uygun olmalıdır.

UYARI

Yedek ısıtıcının özel bir güç beslemesi OLMALIDIR ve ilgili mevzuat tarafından gerekli görülen güvenlik cihazları ile KORUNMALIDIR.

UYARI

Güç besleme kabloları için DAİMA çok çekirdekli kablo tercih edin.

6.4.2 İndirimli elektrik tarifesi güç beslemesi hakkında

Dünyanın her yerinde elektrik şirketleri rekabetçi fiyatlarla güvenilir elektrik sunumu yapmak için uğraşmaktadır ve çoğu zaman müşterilerini indirimli tarife ile faturalandırma yetkisine sahiptir. Örn. kullanım zamanına bağlı tarifeler, mevsimlik tarifeler, Almanya ve Avusturya'da Wärmepumpentarif,...

Bu ekipman bu tür indirimli elektrik tarifesi güç beslemesi dağıtım sistemlerine bağlanabilir.

Eğer varsa, ekipmanı indirimli elektrik tarifesi güç beslemesi dağıtım sistemlerinden birine bağlamanın uygun olup olmayacağını öğrenmek için bu ekipmanın montajının yapılacağı sahadaki sağlayıcı görevini gören elektrik şirketiyle görüşün.

Ekipman bu tür indirimli elektrik tarifesi güç beslemesine bağlandığında, elektrik şirketi şunları yapabilir:

▪ ekipmana gelen güç beslemesini belirli zaman dilimlerinde

kesintiye uğratmak;

▪ belirli zaman dilimlerinde ekipmanın sadece sınırlı miktarda

elektrik kullanmasını talep etmek.

RKCB07CAV3 kontrol kutusu dış ünitenin, zorlamalı moda geçirilmesi için bir giriş sinyali almak üzere tasarlanmıştır. O anda kompresör çalışmaz.

Güç beslemesinin kesilip kesilmemesine bağlı olarak ünite kablo bağlantıları değişir.

Montör başvuru kılavuzu

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

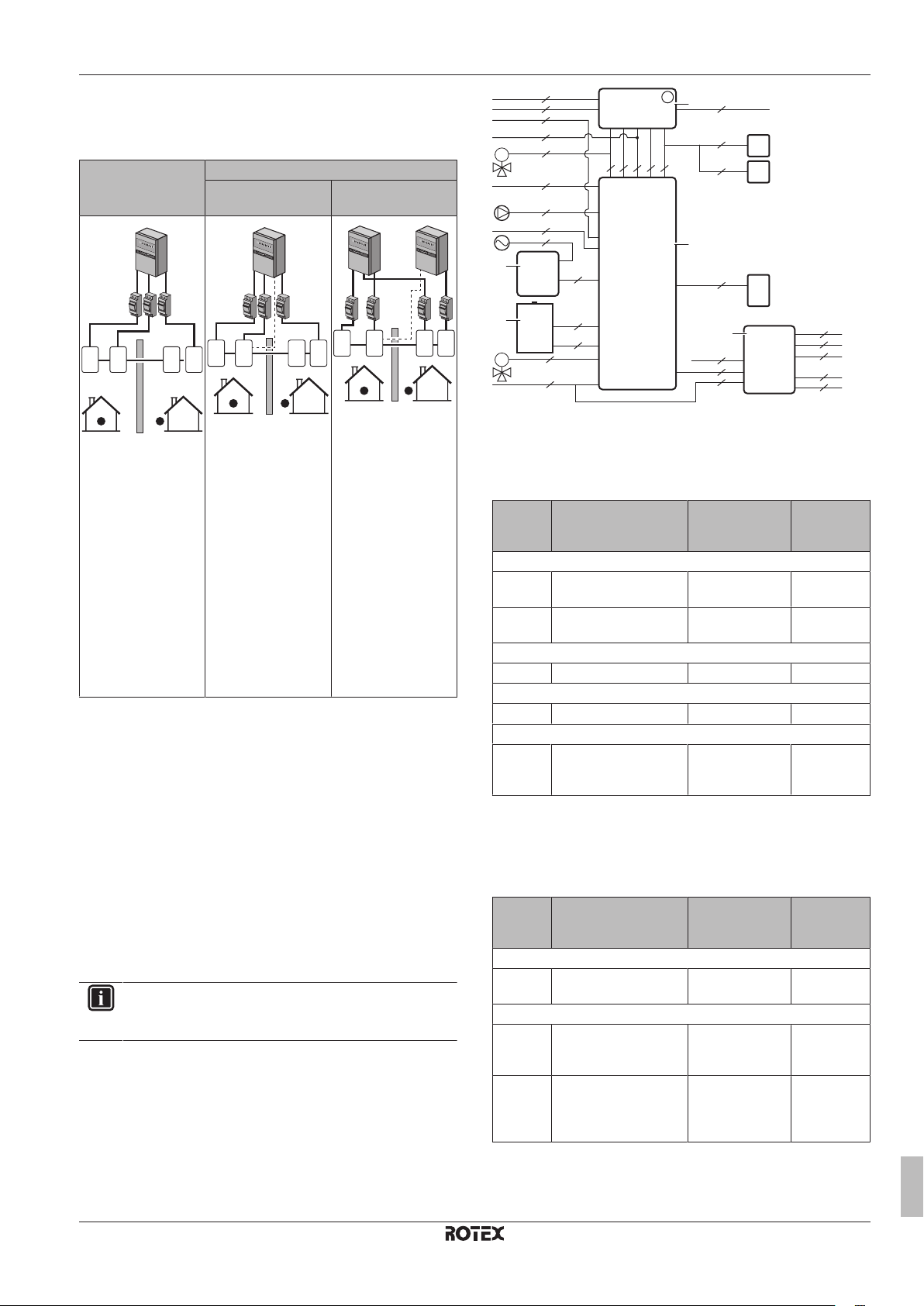

6.4.3 Harici aktüatörler dışındaki elektrik

0 1

5 1

f e cd

5 1

d c

0 5

a b

f e c d

15 4

1 2

911 10 7 8

29 31 30

27 26

25 24

bağlantılarına genel bakış

6 Hazırlık

6.4.4 Harici aktüatörler için elektrik

Aşağıdaki şekilde gerekli saha kabloları gösterilmiştir.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

Normal güç

beslemesi

İndirimli elektrik tarifeli güç beslemesi

Güç beslemesi

KESİLMEZ

Güç beslemesi

kesilir

İndirimli elektrik

İndirimli elektrik tarifesi güç beslemesi sırasında, güç beslemesi KESİLMEZ. Dış ünite, kumanda tarafından kapalı konuma getirilir.

Hatırlatma: Elektrik şirketi daima dış ünitenin (ve sistemin bir parçasını oluşturuyorsa kontrol kutusunun) su bölümünün güç

tarifesi güç beslemesi etkinse, güç beslemesi derhal veya belirli bir süre sonra elektrik tedarik şirketi tarafından kesilir. Bu durumda dış ünitenin su bölümü (ve sistemin bir parçasını oluşturuyorsa kontrol kutusu) mutlaka ayrı bir normal güç beslemesi tarafından beslenmelidir.

tüketimine izin vermelidir.

a Normal güç beslemesi

b İndirimli elektrik tarifeli güç beslemesi

c Dış ünite su bölümü

d Dış ünite soğutucu akışkan bölümü

e Kontrol kutusu

f Yedek ısıtıcı kiti 1 Dış ünite güç beslemesi 2 Kontrol kutusuna ara bağlantı kablosu 3 Yedek ısıtıcı kitine ara bağlantı kablosu 4 Kontrol kutusu güç beslemesi 5 Yedek ısıtıcı kiti için güç beslemesi 6 İndirimli elektrik tarifesi güç beslemesi (gerilimsiz kontak) 7 Normal elektrik tarifeli güç beslemesi (indirimli elektrik

tarifeli güç beslemesinin kesilmesi durumunda dış ünitenin su bölümünün beslenmesi için)

bağlantılarına genel bakış

BİLGİ

Aşağıdaki şekil örnek olarak verilmiştir ve sistem planınızdan farklı olabilir.

a Yedek ısıtıcı kiti

b Dış ünite

c Kontrol kutusu

d Seçenek kutusu

e Kullanım sıcak suyu boyleri

Dış ünite

Öğe Açıklama Kablolar Maksimum

çalışma

akımı

Güç beslemesi

1 Dış ünite güç

2+GND

(a)

beslemesi

2 Normal elektrik tarifeli

2 6,3A

güç beslemesi

Kullanıcı arayüzü

3 Kullanıcı arayüzü 2

(b)

Opsiyonel cihazlar

4 Uzak dış ortam sensörü 2

(c)

Sahada temin edilen bileşenler

5 Alan ısıtma/soğutma

(c)

çalıştırma kontrolü (veya kesme vanası)

(a) Dış ünite üzerindeki bilgi etiketine bakın. (b) Kablo kesiti 0,75mm² ila 1,25mm²; maksimum uzunluk:

500m. Tekli kullanıcı arayüzü ve ikili kullanıcı arayüzü bağlantısı için kullanılabilir olmalıdır.

Kontrol kutusu

Öğe Açıklama Kablolar Maksimum

çalışma

akımı

Güç beslemesi

6 Kontrol kutusu güç

2+GND

(a)

beslemesi

Ara bağlantı kablosu

7 Dış ünite ile kontrol

(b)

kutusu arasındaki ara bağlantı kablosu

8 Kullanıcı arayüzü için

(c)

(dış ünite ile kontrol kutusu arasında) ara bağlantı kablosu

Montör başvuru kılavuzu

7 Montaj

Öğe Açıklama Kablolar Maksimum

çalışma

akımı

9 Kullanım sıcak suyu

(d)

pompası için (dış ünite ile kontrol kutusu arasında) ara bağlantı kablosu

10 Alan ısıtma/soğutma

(j)

çalışma modu (veya kesme vanası) için (dış ünite ile kontrol kutusu arasında) ara bağlantı kablosu

11 EKMBHBP1 vana kiti

için (dış ünite ile kontrol kutusu arasında) ara bağlantı kablosu

3 (bunlardan 2 tanesi, 10 numaralı parçayla

(h)

paylaşılır)

Kullanıcı arayüzü

12 Kullanıcı arayüzü 2

(c)

Opsiyonel cihazlar

13 İndirimli elektrik tarifesi

(e)

güç beslemesi (gerilimsiz kontak)

14 Kullanım sıcak suyu

(d)

pompası

15 Alan ısıtma/soğutma

(k)

çalıştırma kontrolü

(veya kesme vanası) 16 3 yollu vana 3 17 Buster ısıtıcı ve termal

4+GND

(f)

(a)

koruma için güç

beslemesi (kontrol

kutusundan) 18 Buster ısıtıcı için güç

2+GND 13A beslemesi (kontrol kutusuna)

19 Kullanım sıcak suyu

(f)

boyleri termistörü

20 Oda termostatı/ısı

3 veya 4 100mA pompası konvektörü

21 EKMBHBP1 vana kiti 3

(a) Kablo kesiti 2,5mm². (b) Kablo kesiti 0,75mm² -1,25mm², maksimum uzunluk:

20m.

500m. Tekli kullanıcı arayüzü ve ikili kullanıcı arayüzü

bağlantısı için kullanılabilir olmalıdır. (d) Minimum kablo kesiti 0,75mm². (e) Kablo kesiti 0,75mm² ila 1,25mm², maksimum uzunluk:

50m. Gerilimsiz kontak minimum 15VDC, 10mA

uygulama yükü sağlamalıdır.

(f) Termistör ve bağlantı kablosu (12m) kullanım sıcak suyu

boyleri ile verilir. (g) EKMBHBP1 vana kiti, sistemin bir parçası ise gerekli kablo

kesiti 0,75mm²'dir. EKMBHBP1 vana kiti, sistemin bir

parçası DEĞİLSE gerekli minimum kablo kesiti 0,75mm²

ve maksimum kablo uzunluğu 10m'dir. (h) Kablo kesiti 0,75mm².

(i) Vana ve bağlantı kablosu (12m), vana kitiyle birlikte gelir. (j) EKMBHBP1 vana kiti, sistemin bir parçası ise gerekli kablo

kesiti 0,75mm²'dir. EKMBHBP1 vana kiti, sistemin bir

parçası DEĞİLSE gerekli kablo kesiti 1,5mm²'dir. (k) EKMBHBP1 vana kiti, sistemin bir parçası ise gerekli kablo

kesiti 0,75mm²'dir. EKMBHBP1 vana kiti, sistemin bir

parçası DEĞİLSE gerekli minimum kablo kesiti

0,75mm²'dir.

(i)

Yedek ısıtıcı kiti

Öğe Açıklama Kablolar Maksimum

çalışma

akımı

Güç beslemesi

22 Yedek ısıtıcı güç

beslemesi

Aşağıdaki tabloya bakın.

—

Ara bağlantı kablosu

23 Yedek ısıtıcı kiti ile

kontrol kutusu arasındaki ara bağlantı kablosu

(a) Minimum kablo bölümü 0,75mm²; maksimum uzunluk:

10m.

6 (3V3)

7 (6V3, 6W1, 9W1)

(a)

Yedek ısıtıcı Güç beslemesi Gerekli iletken sayısı

RKMBUHCA3V3 1× 230V 2+GND RKMBUHCA9W1 1× 230V 2+GND+2 köprü

3× 400V 4+GND

Seçenek kutusu

Öğe Açıklama Kablolar Maksimum

çalışma

akımı

Güç beslemesi

24 Seçenek kutusu güç

2+GND

(a)

beslemesi

Ara bağlantı kablosu

25 Seçenek kutusu ile

3 (maks 3m)

(b)

kontrol kutusu arasındaki ara bağlantı kablosu

Opsiyonel cihazlar

26 Uzak iç ortam sensörü 2

(b)

Sahada temin edilen bileşenler

27 Elektrik sayacı 2 (metre başına) 28 Güç tüketimi dijital

girişleri

(g)

29 Alarm çıkışı 2 30 Alan soğutma/ısıtma

2 (giriş sinyali başına)

(b)

AÇIK/KAPALI çıkışı

31 Harici ısı kaynağına

(b)

geçiş

(a) Kablo kesiti 2,5mm². (b) Minimum kablo kesiti 0,75mm².

BİLDİRİM

▪ Farklı bağlantılara ilişkin daha ayrıntılı teknik özellikler

ünitelerin (dış ünite, kontrol kutusu, seçenek kutusu ve yedek ısıtıcı) iç kısmında belirtilmiştir.

▪ Elektrik kablolarının dış üniteye (ve sistemin bir

parçasını oluşturuyorlarsa kontrol kutusuna, seçenek kutusuna ve yedek ısıtıcıya) nasıl bağlanacağı hakkında bilgi için bkz. "7.8 Elektrik kablolarının

bağlanması"sayfa41.

7 Montaj

7.1 Genel bilgi: Montaj

Bu bölümde montaj yerinde sistemi monte etmek için yapmanız ve bilmeniz gerekenler açıklanmıştır.

Montör başvuru kılavuzu

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

7 Montaj

8×

3×

2×

Tipik iş akışı

Montaj çalışması tipik olarak şu aşamalardan meydana gelir:

▪ Dış ünitenin montajı

▪ Kontrol kutusunun monte edilmesi (varsa)

▪ Seçenek kutusunun monte edilmesi (varsa)

▪ Yedek ısıtıcının monte edilmesi (varsa)

▪ Su borularının bağlanması

▪ Elektrik kablolarının bağlanması

▪ Dış ünitenin montajının tamamlanması

▪ Kontrol kutusunun montajının tamamlanması (varsa)

▪ Yedek ısıtıcı montajının tamamlanması (varsa)

7.2 Ünitelerin açılması

7.2.1 Ünitelerin açılması hakkında

Bazı zamanlarda üniteyi açmanız gerekir. Örnek:

▪ Elektrik kablolarını bağlarken

▪ Ünitede bakım veya servis çalışmaları gerçekleştirirken

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

Servis kapağı açık konumdayken, KESİNLİKLE ünitenin başından ayrılmayın.

7.2.2 Dış üniteyi açmak için

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

7.2.4 Kontrol kutusunu açmak için

UYARI

Vidalar, dişli kilit pullarıyla birlikte gelir. Vidaların değiştirilmesi gerekiyorsa DAİMA dişli kilit pullarını da değiştirin. Bu uyarının dikkate alınmaması, elektrik çarpmasına neden olabilir.

BİLGİ

Ön paneldeki delikler, kullanıcı arayüzünün kontrol kutusuna bağlanması içindir. Kullanıcı arayüzü kontrol kutusuna bağlı DEĞİLSE, deliklerdeki tapaları KESİNLİKLE çıkarmayın.

7.2.5 Seçenek kutusunu açmak için

TEHLİKE: YANMA RİSKİ

7.2.3 Dış ünite anahtar kutusu kapağını açmak için

UYARI

BİLGİ

Seçenek kutusunun ön plakasındaki dübelleri ÇIKARMAYIN.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

Montör başvuru kılavuzu

7 Montaj

2×

3×

283

<100

(mm)

<100

330

>300

740

7.2.6 Yedek ısıtıcıyı açmak için

7.2.7 Yedek ısıtıcının seçenek kutusu kapağını açmak için

7.3.2 Dış ünitenin montajı sırasında alınacak önlemler

BİLGİ

Aynı zamanda aşağıdaki bölümlerde bulunan önlem ve gereksinimleri de okuyun:

▪ Genel güvenlik önlemleri

▪ Hazırlık

7.3.3 Montaj yapısını hazırlamak için

Montajın yapılacağı zeminin mukavemetini ve düzlüğünü kontrol edin, aksi takdirde ünite, çalışma titreşimlerine veya yüksek çalışma seslerine neden olabilir.

Üniteyi temel çizimine uygun olarak temel cıvatalarıyla sağlam şekilde sabitleyin.

BİLGİ

Mevcut seçenekler hakkında bilgi için, satıcınıza danışın.

Ünite doğrudan zemin üzerine monte edilecekse, aşağıda gösterildiği şekilde 4 takım M8 veya M10 ankraj cıvatası, somun ve pul (sahada temin edilir) hazırlayın:

BİLGİ

Cıvataların çıkıntılı üst bölümlerinin maksimum yüksekliği 15mm olmalıdır.

7.3 Dış ünitenin montajı

7.3.1 Dış ünitenin montajı hakkında

Zamanı

Su borularının bağlanabilmesi için önce dış ünite monte edilmelidir.

Tipik iş akışı

Dış ünitenin montajı tipik olarak aşağıdaki aşamalardan oluşur: 1 Montaj yapısının hazırlanması. 2 Dış ünitenin montajı. 3 Drenajın hazırlanması. 4 Kar koruyucu ve yönlendirme plakaları takılarak ünitenin kar ve

rüzgara karşı korunması. "6 Hazırlık" sayfa 24 kısmındaki "Montaj yerinin hazırlanması" bahsine bakın.

Montör başvuru kılavuzu

Her durumda ünitenin altında en az 300 mm'lik boş alan bırakın. Ayrıca, ünitenin beklenen maksimum kar seviyesinin en az 100mm üzerine yerleştirildiğinden emin olun.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

(mm)

<150

330

>300

283

740

0 mm

>100

a Beklenen maksimum kar yüksekliği

>250/400

>300

>250/400

(mm)

Ünitenin duvara sabitlenen kelepçelere monte edilmesi mümkündür:

7 Montaj

a Beklenen maksimum kar yüksekliği

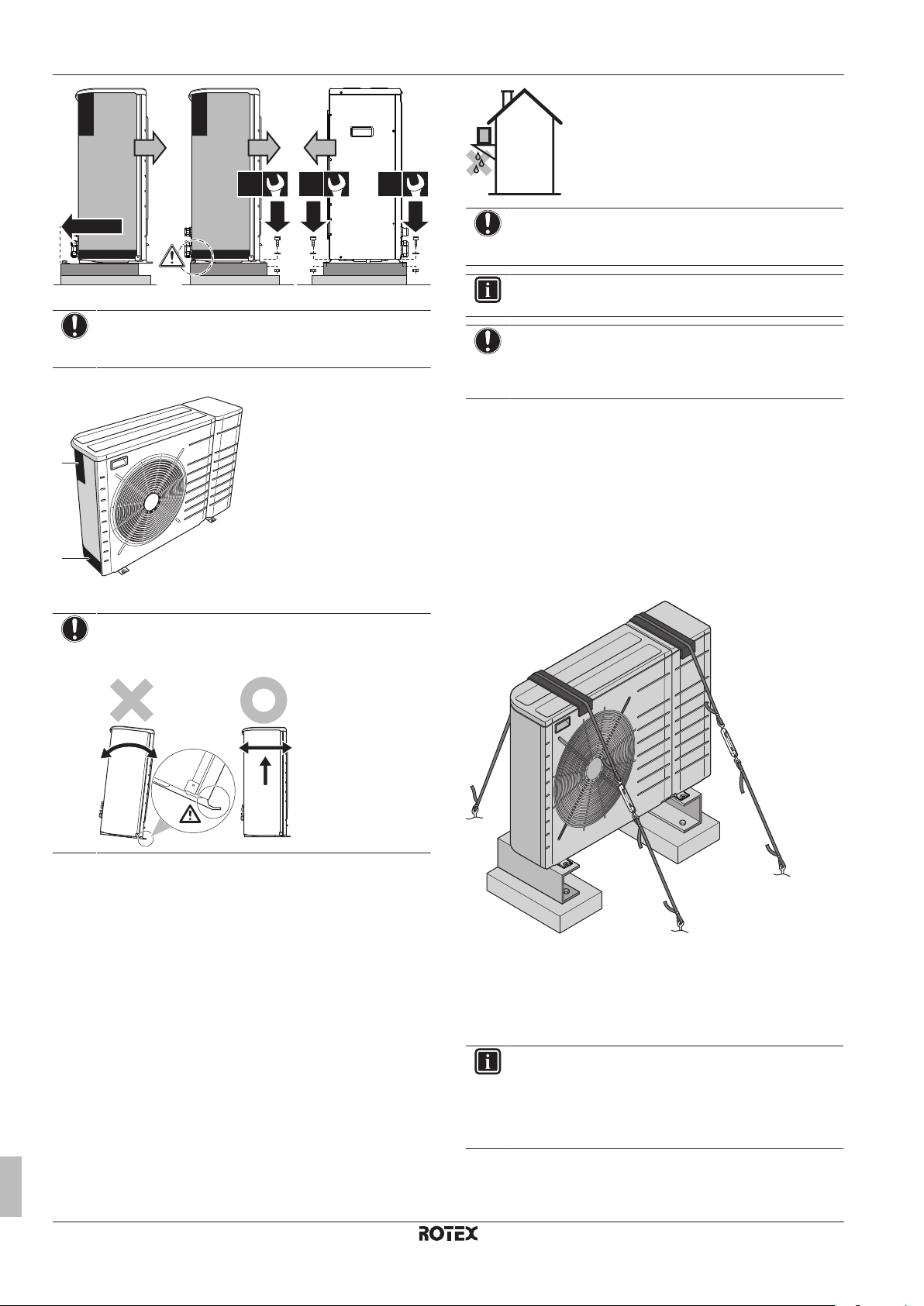

7.3.4 Dış üniteyi monte etmek için

DİKKAT

Ünite doğru şekilde monte edilene kadar koruyucu kartonu ÇIKARMAYIN.

1 Dış üniteyi kaldırın.

2 Dış üniteyi şu şekilde monte edin:

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

Montör başvuru kılavuzu

7 Montaj

1×

a a

BİLDİRİM

Ünite soğuk bir iklimde monte ediliyorsa, boşaltılan yoğuşma suyunun donmaması için yeterli önlemler alın.

a Hava çıkışı

BİLDİRİM

Üniteyi doğru şekilde hizalayın. Ünitenin arka tarafının ÇIKINTI yapmadığına dikkat edin.

3 Koruyucu kartonu ve montaj etiketini çıkartın.

a Koruyucu karton b Montaj etiketi

BİLDİRİM

Destek ayaklarına hasarı önlemek için, üniteyi yana doğru KAYDIRMAYIN:

BİLGİ

Mevcut seçenekler hakkında bilgi için, satıcınıza danışın.

BİLDİRİM

Ünitenin altında en az 300mm'lik boş alan bırakın. Ayrıca, ünitenin beklenen kar seviyesinin en az 100 mm üzerine yerleştirildiğinden emin olun.

7.3.6 Dış ünitenin düşmesini önlemek için

Ünite güçlü rüzgar tarafından devrilebilecek bir yere monte edilmişse, şu önlemleri alın:

1 Aşağıdaki şekilde gösterildiği gibi 2 adet kablo (sahada temin

edilir) hazırlayın.

2 2 kabloyu dış ünite üzerinden geçirin.

3 Kablonun boyaya zarar vermesini önlemek için, kablolar ile dış

ünite arasına kauçuk bantlar (sahada temin edilir) yerleştirin.

4 Kabloların uçlarını takın. Bu uçları sabitleyin.

7.3.5 Drenajı sağlamak için

▪ Tıkalı bir drenaj tavası nedeniyle üniteden su kaçağı meydana

geldiğinde montaj konumunun hasar görmemesine dikkat edin.

▪ Yoğuşma suyunun doğru şekilde tahliye edilebildiğinden emin

olun.

▪ Üniteyi buz oluşumunun engellenmesi için uygun bir drenaj

sağlanabilecek bir temele yerleştirin.

▪ Ünite soğutma modundayken su bölümünde de yoğuşma

meydana gelebilir. Tahliye gerçekleşirken tüm ünitenin kapatıldığından emin olun.

▪ Ünite etrafındaki atık suyu tahliye etmek için temel etrafında bir su

drenaj kanalı hazırlayın.

▪ Drenaj suyunun insanların yürüdüğü yerlere akmamasına dikkat

edin, aksi takdirde sıfırın altındaki dış ortam sıcaklıklarında bu yerler kayganlaşabilir.

▪ Üniteyi bir kasa üzerine monte ediyorsanız, lütfen ünitedeki suyun

aşağı geçmemesi için su geçirmez plakayı ünitenin 150mm altına takın (aşağıdaki şekle bakın).

Montör başvuru kılavuzu

7.4 Kontrol kutusunun montajı

7.4.1 Kontrol kutusunun montajı sırasında dikkat edilmesi gerekenler

BİLGİ

Aynı zamanda aşağıdaki bölümlerde bulunan önlem ve gereksinimleri de okuyun:

▪ Genel güvenlik önlemleri

▪ Hazırlık

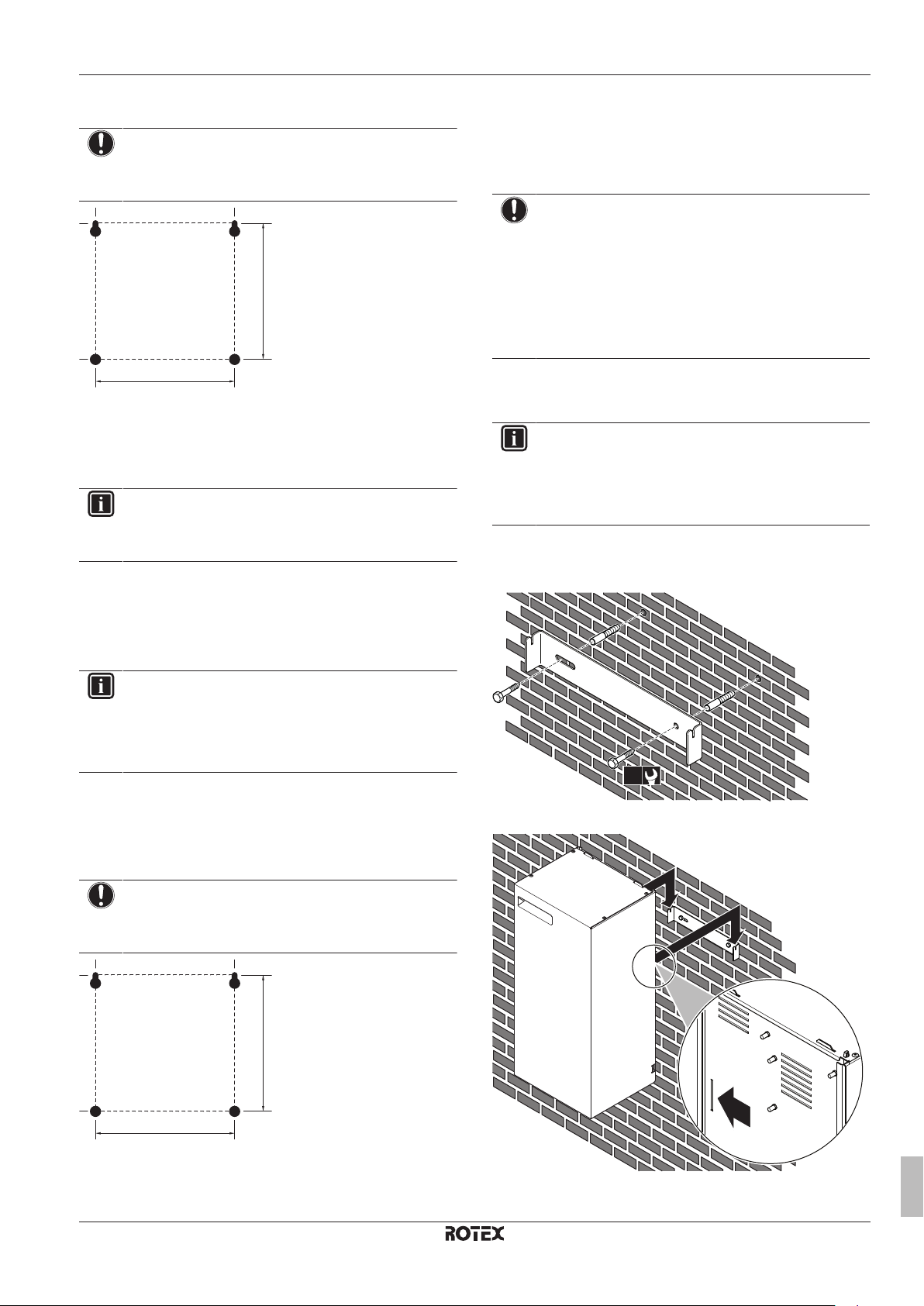

7.4.2 Kontrol kutusunu monte etmek için

1 Ön paneli çıkarın.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

7 Montaj

318 mm

310 mm

318 mm

310 mm

2×

2 Arka plakayı duvara dayayın ve sabitleme noktalarını (2 tane

üstte ve 2 tane altta) işaretleyin.

BİLDİRİM

İşaretlerin (2'ye 2) tamamen düz olduğundan ve boyutlarının aşağıdaki şekilde belirtilen değerlere karşılık geldiğinden emin olun.

3 4 delik açın ve 4 adet dübeli (M5 için uygun) yerleştirin.

4 Vidaları üst dübellere yerleştirin ve kutuyu vidalara asın.

5 Vidaları alt dübellere yerleştirin.

6 4 vidayı sağlam şekilde sıkın.

BİLGİ

Kullanıcı arayüzünün kontrol kutusuna bağlanması mümkündür. Daha fazla bilgi için bkz. "7.8.6 Kullanıcı

arayüzünü bağlamak için"sayfa43.

7.5 Seçenek kutusunun montajı

6 4 vidayı sağlam şekilde sıkın.

7.6 Yedek ısıtıcının montajı

7.6.1 Yedek ısıtıcının montajı hakkında

BİLDİRİM

▪ Yedek ısıtıcı yalnızca dış ünite ve RKCB07CAV3

kontrol kutusuyla birlikte monte edilebilir ve kullanılabilir.

▪ Yedek ısıtıcı yalnızca dış ünitenin alan ısıtma su

çıkışına bağlanabilir. Diğer bağlantılara izin VERİLMEZ.

▪ Dış üniteye yalnızca tek bir yedek ısıtıcı bağlanabilir.

Birden fazla ısıtıcı kitinin seri veya paralel bağlanmasına izin VERİLMEZ.

7.6.2 Yedek ısıtıcının montajı sırasında dikkat edilmesi gerekenler

BİLGİ

Aynı zamanda aşağıdaki bölümlerde bulunan önlem ve gereksinimleri de okuyun:

▪ Genel güvenlik önlemleri

▪ Hazırlık

7.6.3 Yedek ısıtıcıyı monte etmek için

1 Duvar kelepçesini M5 vidalarla duvara sabitleyin.

7.5.1 Seçenek kutusunun montajı sırasında dikkat edilmesi gerekenler

BİLGİ

Aynı zamanda aşağıdaki bölümlerde bulunan önlem ve gereksinimleri de okuyun:

▪ Genel güvenlik önlemleri

▪ Hazırlık

7.5.2 Seçenek kutusunu monte etmek için

1 Ön paneli çıkarın.

2 Arka plakayı duvara dayayın ve sabitleme noktalarını (2 tane

üstte ve 2 tane altta) işaretleyin.

BİLDİRİM

İşaretlerin (2'ye 2) tamamen düz olduğundan ve boyutlarının aşağıdaki şekilde belirtilen değerlere karşılık geldiğinden emin olun.

2 Yedek ısıtıcıyı duvar kelepçesine asın.

3 4 delik açın ve 4 adet dübeli (M5 için uygun) yerleştirin.

4 Vidaları üst dübellere yerleştirin ve kutuyu vidalara asın.

5 Vidaları alt dübellere yerleştirin.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

3 Yedek ısıtıcının altındaki deliğe karşılık gelen noktayı

işaretleyin.

Montör başvuru kılavuzu

7 Montaj

a b

4 Yedek ısıtıcıyı duvar kelepçesinden çıkarın.

5 Alt vida için bir delik açın ve deliğe bir dübel yerleştirin.

6 Yedek ısıtıcıyı duvar kelepçesine asın. Yedek ısıtıcının sağlam

şekilde sabitlendiğinden emin olun.

7 Yedek ısıtıcının altını bir adet M5 vidayla duvara sabitleyin.

7.7 Su borularının bağlanması

7.7.1 Su borularının bağlanması hakkında

Su borularını bağlamadan önce

Dış ünitenin monte edildiğinden emin olun. Varsa, kontrol kutusunun ve yedek ısıtıcının da monte edildiğinden emin olun.

Tipik iş akışı

Su borularının bağlanması tipik olarak şu adımlardan meydana gelir: 1 Dış ünite su borularının bağlanması. 2 Yedek ısıtıcı ve/veya kullanım sıcak suyu boyleri su borularının

bağlanması (varsa). 3 Su devresinin doldurulması. 4 Su devresinin donmaya karşı korunması (glikol eklenmesi). 5 Kullanım sıcak suyu boylerinin doldurulması (varsa). 6 Su borularının yalıtımının yapılması.

7.7.2 Saha boruları bağlanırken alınması

gereken önlemler.

BİLGİ

Aynı zamanda aşağıdaki bölümlerde bulunan önlem ve gereksinimleri de okuyun:

▪ Genel güvenlik önlemleri

▪ Hazırlık

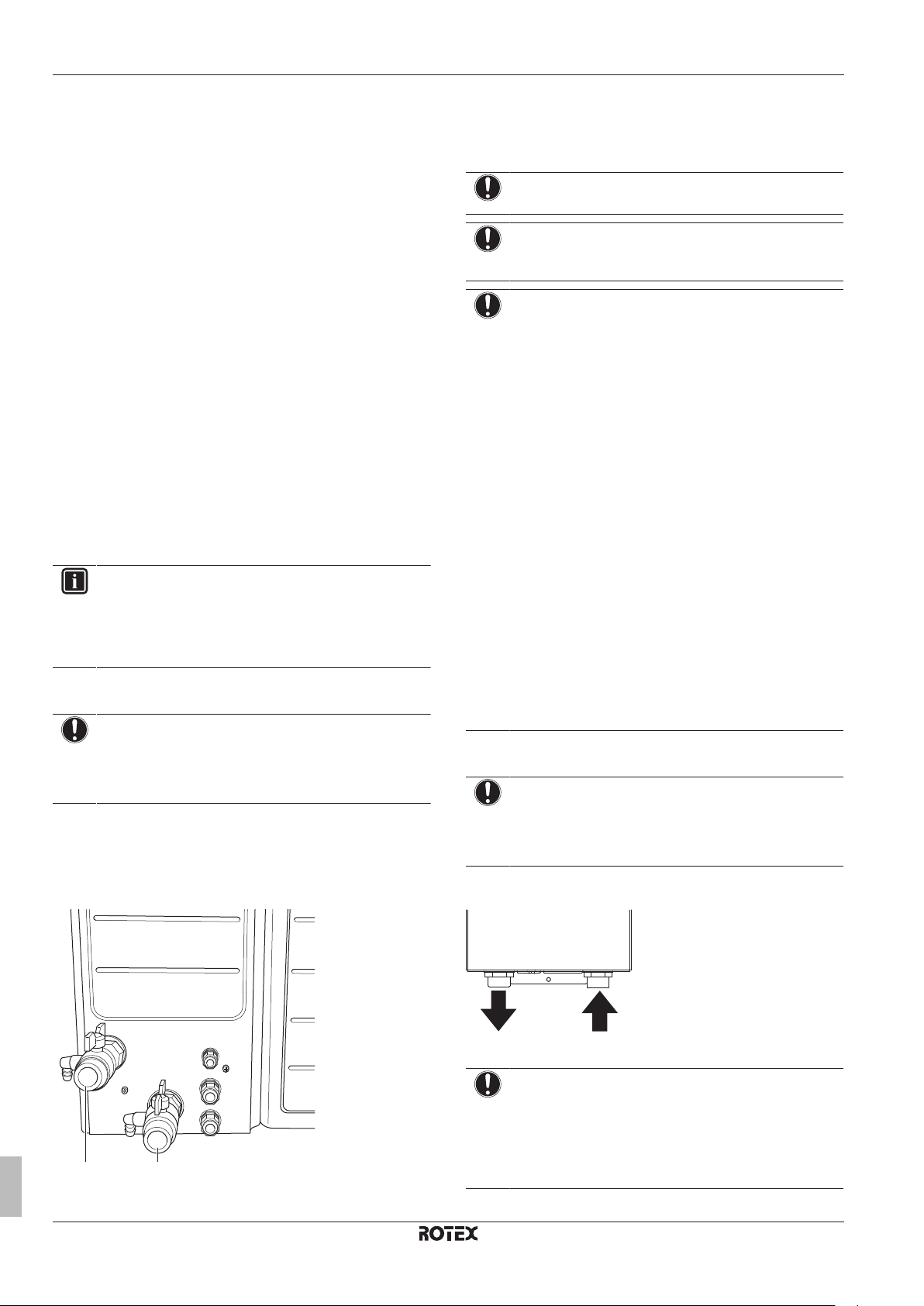

7.7.3 Su borularını bağlamak için

BİLDİRİM

Boruları bağlarken KESİNLİKLE aşırı kuvvet uygulamayın. Boruların hasar görmesi de ünitenin arızalanmasına yol açabilir. Sıkma torkunun 30N•m'yi AŞMADIĞINDAN emin olun.

Servis ve bakım çalışmalarının kolaylaştırılması için, 2 adet kesme vanası mevcuttur. Vanaları su girişine ve su çıkışına monte edin. Konumuna dikkat edin: entegre tahliye vanaları yalnızca devrede bulundukları tarafı tahliye eder. Tüm üniteyi tahliye etmek için, tahliye vanalarının kesme vanaları ile ünite arasına yerleştirildiğinden emin olun.

1 Dış ünite somunlarını kesme vanalarına vidalayın.

2 Saha borularını kesme vanalarına bağlayın.

3 Opsiyonel kullanım sıcak suyu boyleriyle bağlantı yapılacaksa,

kullanım sıcak suyu boyleri montaj kılavuzuna bakın.

BİLDİRİM

Sisteme bir manometre monte edin.

BİLDİRİM

Tüm lokal yüksek noktalara hava tahliye vanaları monte edin.

BİLDİRİM

▪ Kullanım sıcak suyu tüpündeki soğuk su giriş

bağlantısına bir drenaj cihazı ve basınç tahliye cihazı monte edilmelidir.

▪ Geri tepmelerin önlenmesi için, kullanım sıcak suyu

boylerinin su girişine ilgili mevzuata uygun olarak tek yönlü bir vana monte edilmesi önerilir.

▪ Soğuk su girişine ilgili mevzuata uygun olarak bir

basınç düşürme vanası monte edilmesi önerilir.

▪ Soğuk su girişine ilgili mevzuata uygun bir genleşme

kabı monte edilmelidir.

▪ Basınç tahliye vanasının, kullanım sıcak suyu

boylerinden daha yüksek bir konuma monte edilmesi önerilir. Kullanım sıcak suyu boylerinin ısınması, suyun genleşmesine neden olur ve basınç tahliye vanası kullanılmazsa boyler içerisindeki su basıncı, boylerin tasarım basıncının üzerine yükselebilir. Ayrıca, boylere sahada monte edilen bileşenler (borular, konik uçlar vb.) de bu yüksek basınca maruz kalır. Bunun önlenmesi için, bir basınç tahliye vanasının monte edilmesi gerekir. Aşırı basınç koruması sahada monte edilen basınç tahliye vanasının doğru çalışmasına bağlıdır. Doğru ÇALIŞMIYORSA, aşırı basınç nedeniyle boylerde deformasyon ve kaçaklar meydana gelir. İyi çalıştığından emin olunması için, düzenli bakım gerçekleştirilmelidir.

7.7.4 Su borularını yedek ısıtıcıya bağlamak için

BİLDİRİM

Boruları bağlarken KESİNLİKLE aşırı kuvvet uygulamayın. Boruların hasar görmesi de ünitenin arızalanmasına yol açabilir. Sıkma torkunun 30N•m'yi AŞMADIĞINDAN emin olun.

1 Su borularını (sahada temin edilir) yedek ısıtıcının su girişine ve

çıkışına bağlayın.

Montör başvuru kılavuzu

a Su girişi b Su çıkışı

BİLDİRİM

Yedek ısıtıcı bir ısıtma+soğutma sistemine monte edilirse ve "14.3 Vana kiti gereksinimi" sayfa 96 altında belirtilen koşullar karşılanıyorsa, yedek ısıtıcı içinde yoğuşma meydana gelebilir. Yoğuşma için bir bypass sağlamak üzere EKMBHBP1 vana kitini monte edin. EKMBHBP1 dışında başka bir vana kiti monte ETMEYİN.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

7 Montaj

FHL1

FHL2

FHL3

a b c f je i

a b c

E1 E2

E1+E3 E2+E4

BİLGİ

Yedek ısıtıcı içinde bir otomatik hava tahliye vanası bulunur. Bir hava tahliyesinin nasıl gerçekleştirileceği hakkında talimatlar için, bkz. "9.4.2 Hava tahliyesi

işlevi"sayfa80.

7.7.5 Vana kiti hakkında

BİLGİ

Yalnızca bir yedek ısıtıcının monte edildiği ısıtma+soğutma sistemleri (ısıtma+soğutma) için geçerlidir.

Yedek ısıtıcı bir ısıtma+soğutma sistemine (ısıtma+soğutma) monte

edilirse ve "14.3 Vana kiti gereksinimi" sayfa 96 altında belirtilen

koşullar karşılanıyorsa, yedek ısıtıcı içinde yoğuşma meydana

gelebilir. Bu yoğuşma için bir bypass sağlanması gerekli olabilir.

BİLDİRİM

Vana kitinin arızalanması veya yanlış montajdan dolayı sorun çıkması durumunda, yedek ısıtıcı içinde meydana gelen yoğuşma doğru şekilde bypasslanmayabilir. Yoğuşmanın herhangi bir hasara yol açmaması için yedek ısıtıcı altına monte edilen tüm bileşenlerin en azından damlama suyuna karşı dirençli olduğundan (IPX1) emin olun.

Vana kiti için montaj alanı gereksinimleri, çıkış suyu sıcaklığı ayar

noktasına (alttan ısıtma: 18°C – fan coil üniteleri: 5°C) ve boru

malzemesine (bakır veya Alpex) bağlıdır. Aşağıdaki şekle ve tabloya

uygun olarak, yedek ısıtıcı altında yeterli boşluk bırakın.

Çekvalfi bağlamak için

1 Çekvalfi yedek ısıtıcının su çıkışına bağlayın.

3 yollu vanayı bağlamak için

1 3 yollu vana gövdesini ve 3 yollu vana motorunu ambalajından

çıkarın ve motorla aşağıdaki aksesuarların verildiğini kontrol edin.

a Bilezik

b Vana motoru kapağı

c Vida

d Ölçek

2 Aşağıdaki dört yapılandırmadan birini takip ederek, 3 yollu vana

gövdesini yedek ısıtıcının su girişine bağlayın. Şaftı, motorun monte edilmesine ve değiştirilmesine imkan verecek şekilde yerleştirin.

A Yedek ısıtıcı ile vana kiti arasında gerekli minimum mesafe.

Çıkış suyu sıcaklığı

ayar noktası

18°C A=0,25m A=0,1m 5°C A=0,50m A=0,2m

(a) Alüminyum takviyeli polietilen

EKMBHBP1 vana kiti, sisteme aşağıda açıklandığı şekilde entegre

edilmesi gereken bir çekvalf ve 3 yollu vana içerir:

Boru malzemesi

Bakır Alpex

a Dış ünite

b Dış ünite soğutucu akışkan bölümü

c Dış ünite su bölümü

d 3 yollu vana (EKMBHBP1 vana kitine dahildir)

e Çekvalf (EKMBHBP1 vana kitine dahildir)

kesme Yedek ısıtıcı kiti

g Kontrol kutusu h Kullanım sıcak suyu boyleri

i Alan ısıtma devresi j 3 yollu vana (kullanım sıcak suyu boylerinin)

(a)

1 Dış üniteden 2 Bypassa 3 Yedek ısıtıcıya

3 Bileziği vana üzerine yerleştirin ve vana, şekilde gösterilen

konuma gelecek şekilde döndürün. Bypassa giden çıkış bağlantısını %50 oranında ve yedek ısıtıcıya giden çıkış bağlantısını %50 oranında kapatmalıdır.

4 E3 veya E4 yapılandırması takip ediyorsanız, vidasını

gevşeterek vana motoru kapağını açın ve bağlantı telini, vananın dönüş yönünü değiştirecek şekilde değiştirin.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

Montör başvuru kılavuzu

7 Montaj

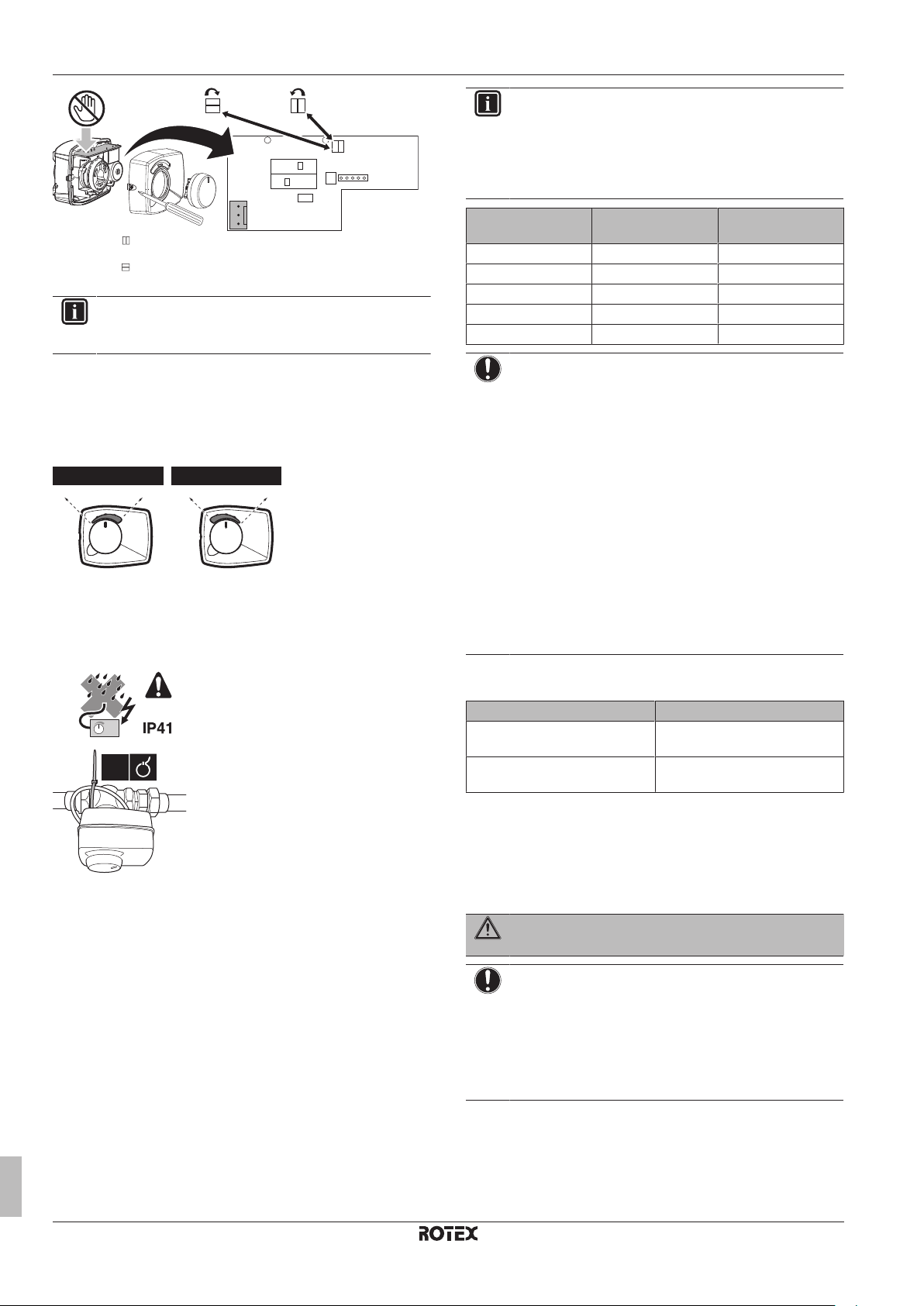

DIR

2P Y

N L

a ab b

E1+E2 E3+E4

1×

BİLGİ

▪ Patlamaya karşı koruma: glikol, boruları patlamaya

karşı korur, ancak borular içindeki sıvıyı donmaya karşı KORUMAZ.

▪ Donmaya karşı koruma: glikol, borular içindeki sıvıyı

donmaya karşı korur.

E1 ve E2 yapılandırmalarına göre montaj yapılırken bağlantı telinin konumu.

E3 ve E4 yapılandırmalarına göre montaj yapılırken bağlantı telinin konumu.

BİLGİ

Fabrika çıkışında bağlantı teli, E1 ve E2 yapılandırmalarına göre montaj yapılacakmış gibi ayarlanır.

5 Motor üzerindeki düğmeyi saat 12 konumuna getirin ve

ardından motoru bileziğe bastırarak oturtun. Bu işlem sırasında,

4. adımda ayarlanan vana konumunun bozulmaması için

bileziği DÖNDÜRMEYİN.

6 Ölçeği ilgili yapılandırmaya uygun olarak vana üzerine

yerleştirin.

a Bypass b Yedek ısıtıcı

7 Olası gerilmelere karşı önlem olarak, güç besleme kablosunu

bir kablo pabucu (sahada temin edilir) ile 3 yollu vana

gövdesine sabitleyin. Olası yoğuşmanın kablo üzerinden 3 yollu

vana motoruna girmesini önleyecek şekilde sabitleyin.

Beklenen en düşük dış ortam sıcaklığı

Patlamaya karşı koruma

Donmaya karşı koruma

–5°C %10 %15 –10°C %15 %25 –15°C %20 %35 –20°C %25 — –25°C %30 —

BİLDİRİM

▪ Gerekli konsantrasyon, glikol tipine bağlı olarak

değişebilir. Yukarıdaki tabloda belirtilen gereksinimleri DAİMA glikol üreticisi tarafından verilen değerlerle karşılaştırın. Fark varsa, glikol üreticisi tarafından belirlenen gereksinimleri karşılayın.

▪ Eklenen glikol konsantrasyonu HİÇBİR ZAMAN %35'i

geçmez.

▪ Sistemdeki sıvı donarsa pompa ÇALIŞTIRILAMAZ.

Sistemi patlamaya karşı koruduğunuzu, ancak sistemdeki sıvının hale donabileceğine dikkat edin.

▪ Bir güç beslemesi kesintisi veya pompa arızası

gerçekleşirse ve sisteme glikol EKLENMEZSE, sistemi tahliye edin.

▪ Sistem içerisindeki suyun durağan olması durumunda,

sistemde donma meydana gelmesi ve bu sırada sistemin zarar görmesi ihtimali çok yüksektir.

Kullanılabilecek glikol tipleri, sistemin bir kullanım sıcak suyu boyleri içerip içermemesine bağlıdır:

7.7.6 Su devresini donmaya karşı korumak için

Eksi dış ortam sıcaklıkları bekleniyorsa su devresine glikol ekleyin. Gerekli konsantrasyon, beklenen en düşük dış ortam sıcaklığına ve sistemi patlamaya veya donmaya karşı korumak isteyip istemediğinize bağlıdır. Sistemin donmaya karşı korunması için, daha fazla glikol eklenmesi gerekir. Aşağıdaki tabloya uygun olarak glikol ekleyin.

Donma gerçekleşmesi sisteme zarar verebilir. Hidrolik bileşenlerin donmaya karşı korunması için yazılım; pompanın etkinleştirilmesi, dahili ısıtıcılar ve/veya düşük sıcaklıklarda yedek ısıtıcı çalışması gibi donmaya karşı özel koruma işlevleriyle donatılır.

Ancak, güç kesintisi durumunda bu işlevler korumayı garanti edemez. Bu nedenle, su devresine glikol eklenmesi önerilir. Gerekli konsantrasyon, beklenen en düşük dış ortam sıcaklığına ve sistemi patlamaya veya donmaya karşı korumak isteyip istemediğinize bağlıdır. Sistemin donmaya karşı korunması için, daha fazla glikol eklenmesi gerekir. Aşağıdaki tabloya uygun olarak glikol ekleyin.

Montör başvuru kılavuzu

Eğer… Durum…

Sistem bir kullanım sıcak suyu

Yalnızca propilen glikol

(a)

kullanın

boyleri içeriyorsa Sistem bir kullanım sıcak suyu

boyleri İÇERMİYORSA

(a) EN1717 uyarınca KategoriIII olarak sınıflandırılan gerekli

inhibitörler dahil propilen glikol.

Propilen glikol kullanın

(a)

veya etilen glikol

Aşağıdaki glikol tiplerinin kullanılmasına izin verilir:

▪ Etilen glikol;

▪ Propilen glikol (EN1717 uyarınca Kategori III olarak

sınıflandırılan gerekli inhibitörler dahil).

UYARI

Etilen glikol zehirli bir maddedir.

BİLDİRİM

Glikol, ortamdaki suyu absorbe eder. Bu nedenle, havaya maruz kalacak şekilde glikol EKLEMEYİN. Glikol kabının kapağının açık bırakılması, su konsantrasyonunun artmasına neden olur. Ardından, glikol konsantrasyonu beklenin altına düşer. Neticesinde, hidrolik bileşenler donar. Glikolün havaya maruziyetini minimum düzeye düşürmek için gerekli önlemleri alın.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

7 Montaj

BİLDİRİM

▪ Aşırı basınç meydana gelirse, sistem bu sıvının bir

miktarını basınç tahliye vanasından tahliye eder. Sisteme glikol eklenmişse, güvenli şekilde geri kazanılması için gerekli önlemleri alın.

▪ Her durumda basınç tahliye vanasının esnek

hortumunun, basıncın tahliye edilmesi için DAİMA uygun konumda olduğundan emin olun. Suyun hortum içinde kalmasına ve/veya bu suyun donmasına izin vermeyin.

UYARI

Glikol bulunduğundan, sistemin korozyonu mümkündür. Glikolle birlikte inhibitör kullanılmazsa, oksijenin etkisiyle asidik bir ortam oluşur. Bu süreç ortamda bakır bulunması halinde ve yüksek sıcaklıklarda hızlanır. İnhibitör kullanılmayan asidik glikol metal yüzeylere zarar vermeye başlar ve sistemde ciddi hasarlar meydana getirebilecek galvanik korozyon hücreleri meydana gelir. Bu nedenle, şu hususlar önemlidir:

▪ su arıtımı uzman bir sucu tarafından doğru şekilde

uygulanmalıdır.

▪ glikolün oksidasyonuyla meydana gelen asitlerin

nötralize edilmesi için korozyon önleyiciler içeren bir glikol seçilmelidir,

▪ korozyon önleyicilerinin ömrünün sınırlı olması

nedeniyle otomotiv glikolü kullanılmamalıdır, aksi takdirde içerisindeki silikatlar sistemin kirlenmesine veya tıkanmasına neden olabilir,

▪ glikol sistemlerinde glikolün korozyon önleyicilerindeki

bazı bileşenlerin çökmesine yol açabileceğinden galvanizli borular KULLANILMAMALIDIR.

Su devresine glikol eklenmesi sistemde izin verilen maksimum su

hacmini düşürür. Daha fazla bilgi için, montör başvuru kılavuzundaki

“Su hacmini ve debiyi kontrol etmek için” bölümüne bakın.

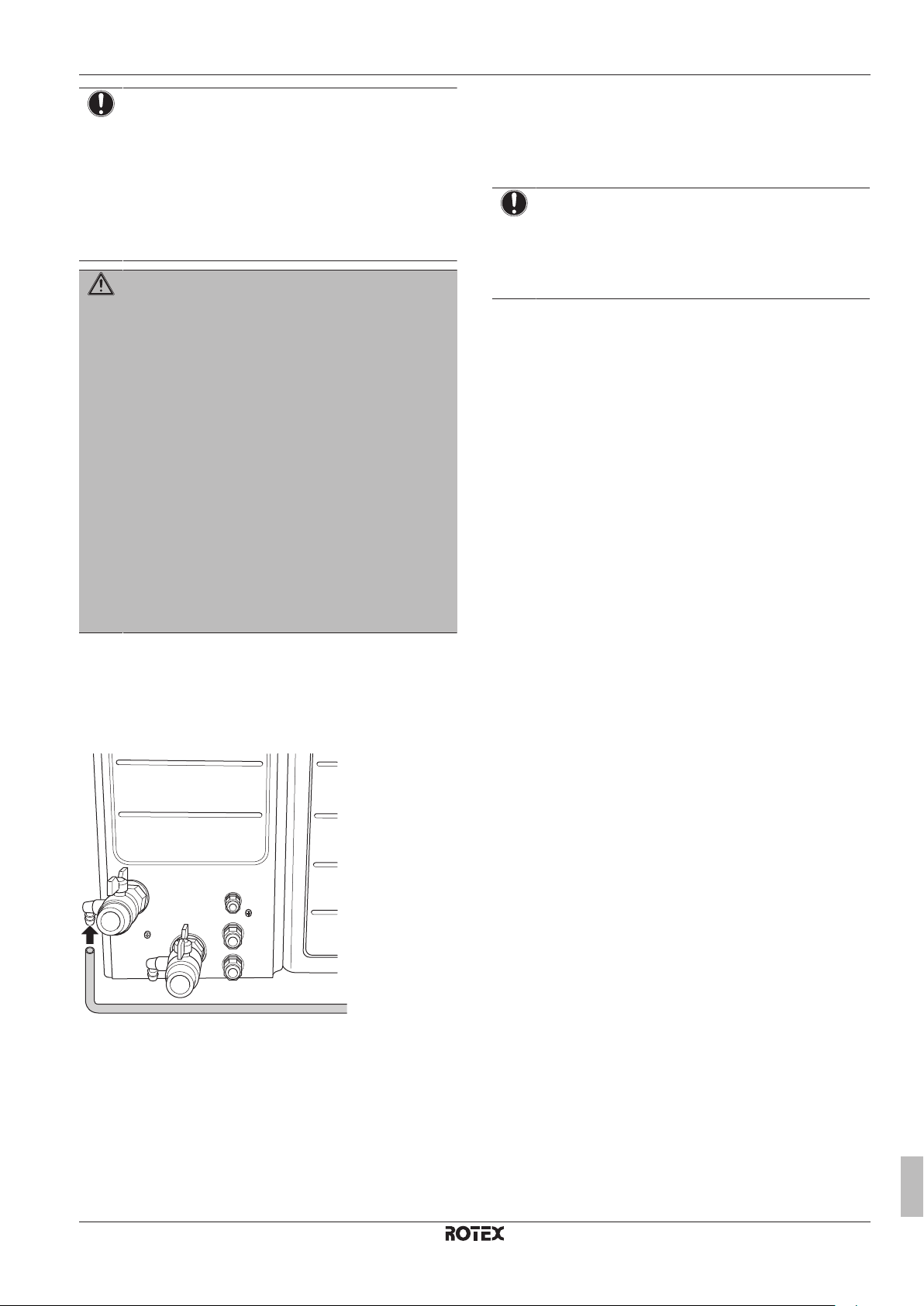

7.7.7 Su devresini doldurmak için

1 Su besleme hortumunu drenaj ve doldurma vanasına bağlayın.

2 Drenaj ve doldurma vanasını açın.

3 Bir otomatik hava tahliye vanası monte edilmişse, bu vananın

açık olduğundan emin olun.

4 Devreyi, manometrede (sahada temin edilir) ±2,0 bar değeri

görüntülenene kadar suyla doldurun.

5 Su devresindeki havayı mümkün olduğunca tahliye edin.

Talimatlar için bkz. "9Devreye Alma"sayfa79.

6 ±2,0 bar basınç değeri elde edilene kadar devreyi yeniden

doldurun.

7 Daha fazla hava tahliye edilmeyene ve daha fazla basınç

düşüşü gerçekleşmeyene kadar 5. ve 6. adımları tekrarlayın.

8 Drenaj ve doldurma vanasını kapatın.

9 Su besleme hortumunun drenaj ve doldurma vanasıyla

bağlantısını kesin.

BİLDİRİM

Manometre üzerinde gösterilen su basıncı, su sıcaklığına bağlı olarak değişecektir (daha yüksek su sıcaklığında daha yüksek basınç).

Bununla birlikte, devreye hava girmesinin önlenmesi için su basıncı her zaman 1bar üzerinde kalmalıdır.

7.7.8 Kullanım sıcak suyu boylerini doldurmak için

Montaj talimatları için, kullanım sıcak su boylerinin montaj kılavuzuna bakın.

7.7.9 Su borularının yalıtımını sağlamak için

Soğutma işlemi sırasında yoğuşmanın önlenmesi ve ısıtma ve soğutma kapasitesinin düşmemesi için tüm su devresindeki borular MUTLAKA yalıtılmalıdır.

Kış aylarında dış ünite su borularının donmasının önlenmesi için, izolasyon malzemesinin kalınlığı MUTLAKA en az 13 mm (λ=0,039W/mK) olmalıdır.

Sıcaklık 30°C'den ve bağıl nem %80'den yüksekse, yalıtım yüzeyi üzerindeki yoğuşmanın önüne geçilmesi için yalıtım malzemesinin kalınlığı en az 20mm olmalıdır.

Kış aylarında su borularını ve kesme vanalarını yalıtım bandı (sahada temin edilir) uygulayarak donmaya karşı koruyun. Dış ortam sıcaklığı –20°C'nin altına düşerse ve yalıtım bandı kullanılmıyorsa, kesme vanalarının kapalı bir yere monte edilmesi önerilir.

7.8 Elektrik kablolarının bağlanması

7.8.1 Elektrik kablolarının bağlanması hakkında

Elektrik kablolarını bağlamadan önce

Su borularının bağlı olduğundan emin olun.

Tipik iş akışı

Elektrik kablolarının bağlanması tipik olarak aşağıdaki aşamalardan oluşur:

1 Güç besleme sisteminin ünitelerin elektrik özelliklerine uygun

olduğundan emin olunması. 2 Elektrik kablolarının dış üniteye bağlanması (varsa). 3 Elektrik kablolarının RKCB07CAV3 kontrol kutusuna

bağlanması (varsa). 4 Elektrik kablolarının RK2CB07CAV3 seçenek kutusuna

bağlanması (varsa). 5 Elektrik kablolarının yedek ısıtıcıya bağlanması (varsa). 6 Ana güç beslemesinin bağlanması 7 Yedek ısıtıcı güç beslemesinin bağlanması (varsa). 8 Kullanıcı arayüzünün bağlanması. 9 Kesme vanalarının bağlanması (varsa). 10 Elektrik sayaçlarının bağlanması (varsa). 11 Kullanım sıcak suyu pompasının bağlanması (varsa). 12 Alarm çıkışının bağlanması (varsa). 13 Alan soğutma/ısıtma AÇMA/KAPAMA çıkışının bağlanması

(varsa). 14 Harici bir ısı kaynağına geçişin bağlanması (varsa). 15 Güç tüketimi dijital girişlerinin bağlanması (varsa).

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

Montör başvuru kılavuzu

7 Montaj

b a

AA´

A´

c b ba c

a b

b c

≥25 mm

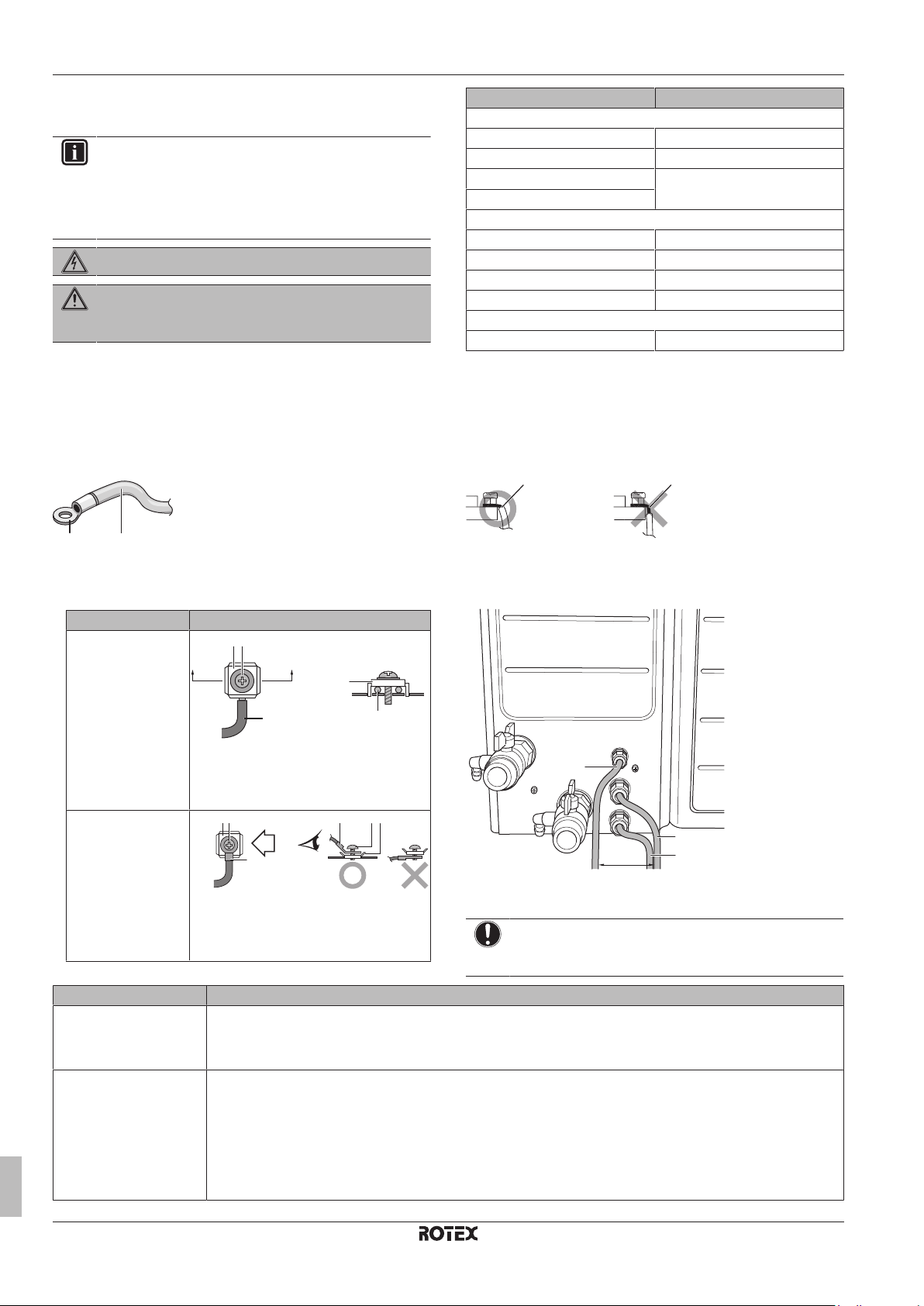

7.8.2 Elektrik kablo bağlantıları yapılırken dikkat edilecekler

BİLGİ

Aynı zamanda aşağıdaki bölümlerde bulunan önlem ve gereksinimleri de okuyun:

▪ Genel güvenlik önlemleri

▪ Hazırlık

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

UYARI

Güç besleme kabloları için DAİMA çok çekirdekli kablo tercih edin.

7.8.3 Elektrik kabloları bağlanırken dikkat edilmesi gerekenler

Şu hususları dikkate alın:

▪ Örgülü iletken kablolar kullanılıyorsa, uçlara yuvarlak kablo

pabuçları takın. Yuvarlak kablo pabucunu kabloya sıyrılan alanı kapatacak şekilde takın ve terminali uygun bir aletle sıkın.

a Örgülü iletken kablo b Yuvarlak kablo pabucu

▪ Kabloları döşerken şu yöntemleri kullanın:

Kablo tipi Montaj yöntemi

Tek çekirdekli kablo

Öğe Sıkma torku (N•m)

Dış ünite

X3M 0,8~0,9 X4M 2,2~2,7 X5M 0,8~0,9 X7M

Kontrol kutusu / seçenek kutusu

X1M 2,2~2,7 X2M 0,8~0,9 X4M 1,3~1,6 X8M 0,8~0,9

Yedek ısıtıcı

X15M 0,8~0,9

7.8.4 Elektrik kablolarını dış üniteye bağlamak için

1 Anahtar kutusu kapağını çıkartın. Bkz. "7.2.2Dış üniteyi açmak

için"sayfa33.

2 Kabloların uçlarındaki yalıtımı (20mm) soyun.

a Kablo ucunu bu noktaya kadar sıyırın b Sıyırma uzunluğunun fazla olması, elektrik çarpmasına

veya kaçağa yol açabilir.

3 Kabloları ünitenin arkasından yerleştirin:

Yuvarlak kablo pabuçlu örgülü iletken kablo

Döşeme Döşenmesi gerekebilecek kablolar (monte edilen seçeneklere bağlıdır)

Alçak gerilim

Yüksek gerilim

Montör başvuru kılavuzu

a Kıvrımlı tek çekirdekli kablo

b Vida

c Düz pul

a Terminal

b Vida

c Düz pul

▪ Kullanıcı arayüzü

▪ Kontrol kutusuna ara bağlantı kablosu RKCB07CAV3

▪ Uzak dış ünite sensörü (seçenek) ▪ Normal elektrik tarifeli güç beslemesi

▪ İndirimli elektrik tarifeli güç beslemesi

▪ Isı pompası konvektörü (seçenek)

▪ Kesme vanası (sahada temin edilir)

▪ Kullanım sıcak suyu pompası (sahada temin edilir)

▪ Alan ısıtma/soğutma çalışma kontrolü

a Alçak gerilim b Yüksek gerilim c Ana güç beslemesi

BİLDİRİM

Yüksek gerilim kabloları ile alçak gerilim kabloları arasındaki mesafe en az 25mm olmalıdır.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

Döşeme Döşenmesi gerekebilecek kablolar (monte edilen seçeneklere bağlıdır)

a b

1 2 3

X5M

A2P

X6Y

X1A

X4M

X3M

1 2 3

X6YA

X19A

1 2 31 2

X5M

A2P

X6Y

X1A

X6YB

X4M

X3M

15263

X6YA

X19A

X2M

X8M

S1S

▪ Ana güç beslemesi

Ana güç beslemesi

4 Ünite içindeki kabloları şu şekilde döşeyin:

a Alçak gerilim kabloları

b Yüksek gerilim kablosu + ana güç beslemesi

İndirimli elektrik tarifeli güç beslemesi kullanılacaksa

5 Kablonun, keskin kenarlarla temas ETMEDİĞİNDEN emin olun.

6 Anahtar kutusu kapağını takın.

BİLGİ

Sahada temin edilen veya opsiyonel kabloları döşerken, yeterli uzunlukta kablo kullanın. Böylece, anahtar kutusu rahatça çıkartılabilir/konumu değiştirilebilir ve servis çalışması sırasında diğer bileşenlere erişim sağlanabilir.

DİKKAT

Gereğinden uzun kabloları KESİNLİKLE üniteye yerleştirmeyin ve zorlamayın.

1 GND 2 L 3 N a Ara bağlantı kablosu (=ana güç beslemesi)

b Normal elektrik tarifeli güç beslemesi

c İndirimli tarifeli güç beslemesi kontağı (kontrol kutusunda)

BİLGİ

X6Y, X6YA ve X6YB konektörlerinin anahtar kutusundaki tam konumları için servis kılavuzuna bakın.

7 Montaj

7.8.5 Ana güç beslemesini bağlamak için

1 Ana güç beslemesini bağlayın.

Normal elektrik tarifeli güç beslemesi kullanılacaksa

1 GND 2 L 3 N a Ara bağlantı kablosu (=ana güç beslemesi)

BİLGİ

İndirimli elektrik tarifeli güç beslemesi kullanılıyorsa, X3M/5+6 dış ünitenin su bölümü için ayrı bir normal elektrik tarifeli güç beslemesinin bağlanıp bağlanmayacağı, indirimli elektrik tarifeli güç beslemesinin tipine bağlıdır.

Dış ünitenin su bölümü için ayrı bir bağlantı gereklidir:

▪ etkinken, indirimli elektrik tarifesi güç beslemesi

kesiliyorsa VEYA

▪ etkinken, indirimli elektrik tarifeli güç beslemesinde dış

ünitenin su bölümü tarafından tüketilmesine izin verilmiyorsa.

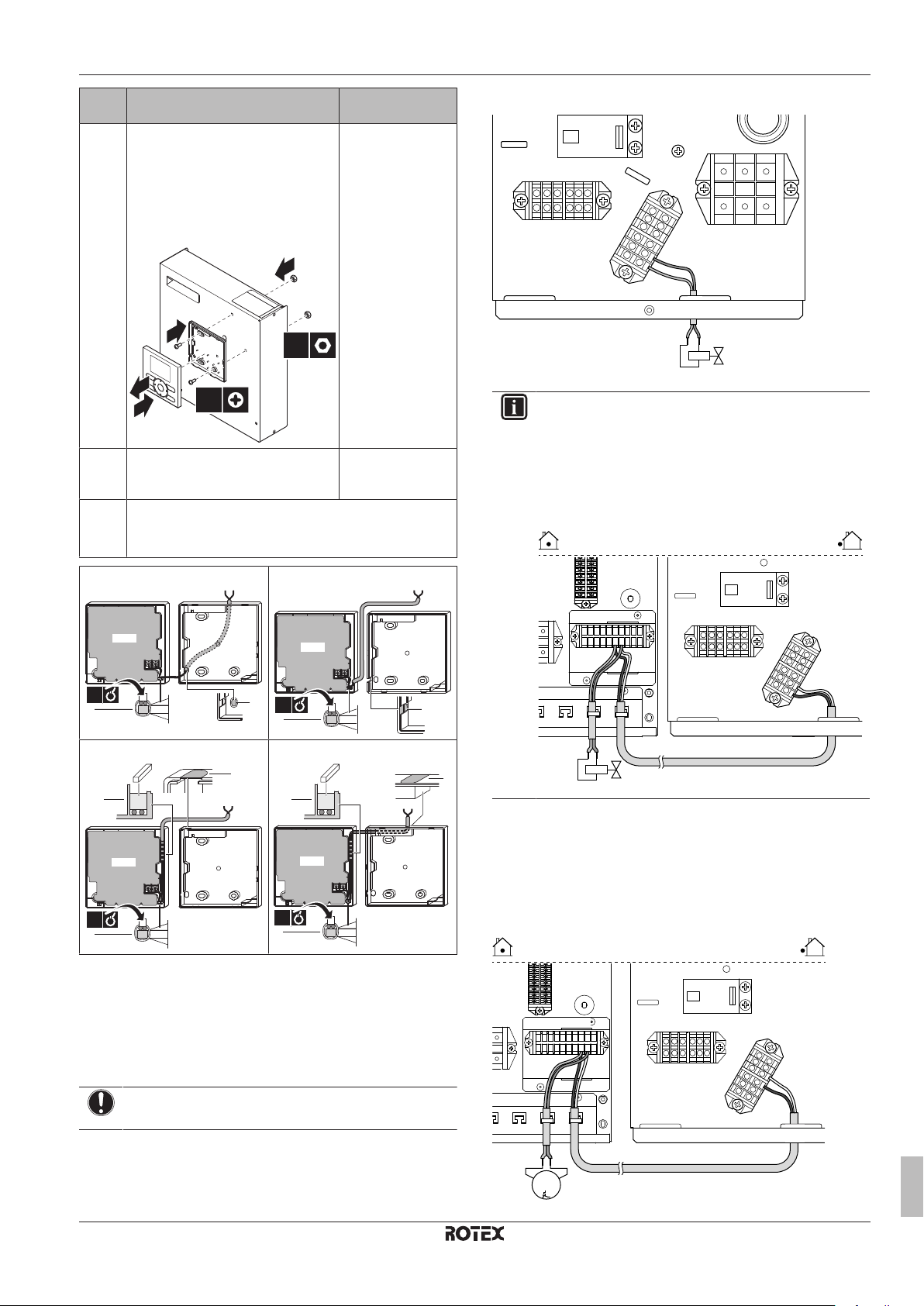

7.8.6 Kullanıcı arayüzünü bağlamak için

Dış üniteye bağlantı

BİLGİ

▪ Sistemde RKCB07CAV3 kontrol kutusu

BULUNMUYORSA, aşağıda verilen talimatları takip ederek kullanıcı arayüzünü doğrudan dış üniteye bağlayın.

▪ Sistemde RKCB07CAV3 kontrol kutusu bulunuyorsa,

kullanıcı arayüzünü kontrol kutusuna bağlayın. Talimatlar için aşağıdaki “Kontrol kutusuna bağlantı” bölümüne bakın.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

Montör başvuru kılavuzu

7 Montaj

X5M

A5P A5P

1 2

a b

X2M

X8M

X1M

A1P

A5P

X5M

1 2

X2M

# İşlem

1 Kullanıcı arayüzü kablosunu dış üniteye bağlayın.

a Ana kullanıcı arayüzü

(a)

b Opsiyonel kullanıcı arayüzü

2 Kullanıcı arayüzünün altındaki yuvalara bir tornavida sokun

ve ön plakayı duvar plakasından dikkatli bir şekilde ayırın.

PCB, kullanıcı arayüzünün ön plakasına takılıdır. PCB'ye zarar vermemeye DİKKAT EDİN.

# Kontrol kutusuna Odaya monte

edilirse

1 Kullanıcı arayüzü kablosunu kontrol

kutusu terminallerine X2M/20+21 bağlayın.

Kabloyu kablo bağlarıyla kablo bağlantı pabuçlarına sabitleyin.

Kullanıcı arayüzü kablosunu kontrol kutusu terminallerine X2M/20+21 bağlayın.

Kabloyu terminallerin sağ tarafından geçirin, kablo bağlantı pabuçlarına sabitleyin ve alçak gerilim kablosu deliğinden geçirin.

a Ana kullanıcı arayüzü

2 Kontrol kutusunu dış üniteye bağlayın.

Kabloyu kablo bağlarıyla kablo bağlantı pabuçlarına sabitleyin.

3 Kullanıcı arayüzünün duvar plakasını duvara sabitleyin. 4 4A, 4B, 4C veya 4D'de gösterildiği gibi bağlayın. 5 Ön plakayı duvar plakasına geri takın.

Ön plakayı üniteye takarken kabloları sıkıştırmamaya DİKKAT EDİN.

(a) Ana kullanıcı arayüzü, çalışma için gereklidir, ancak ayrı

olarak sipariş edilmelidir (zorunlu seçenektir).

Kontrol kutusuna bağlantı

▪ 1 kullanıcı arayüzü kullanılıyorsa, bunu kontrol kutusuna

RKCB07CAV3 (kontrol kutusuna yakın kumanda olarak) veya odaya (oda termostatı olarak kullanım için) bağlayabilirsiniz.

▪ 2 kullanıcı arayüzü kullanılıyorsa, 1 kullanıcı arayüzünü kontrol

kutusuna RKCB07CAV3 (kontrol kutusuna yakın kumanda olarak) + 1 kullanıcı arayüzünü odaya (oda termostatı olarak kullanım için) bağlayabilirsiniz.

3 Kullanıcı arayüzünün altındaki yuvalara bir tornavida sokun

ve ön plakayı duvar plakasından dikkatli bir şekilde ayırın.

PCB, kullanıcı arayüzünün ön plakasına takılıdır. PCB'ye zarar vermemeye DİKKAT EDİN.

Montör başvuru kılavuzu

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

7 Montaj

2×

PCB

1×

PCB

1×

PCB

1×

PCB

1×

X5M

X4M

X3M

M2S

X2M

X8M

6 7

X5M

X3M

M2S

X2M

X8M

8 9

M2P

X5M

X3M

# Kontrol kutusuna Odaya monte

edilirse

4 Kullanıcı arayüzü duvar plakasını

aksesuar torbasından çıkan M4 cıvatalar ve somunlarla kontrol kutusunun ön paneline sabitleyin.

Montaj vidalarını çok fazla sıkarak, kullanıcı arayüzünün arka tarafının şeklini bozmamaya DİKKAT EDİN.

Kullanıcı arayüzünün duvar plakasını duvara sabitleyin.

Kontrol kutusuna bir kullanıcı arayüzü BAĞLANMIYORSA, ön plakadaki deliklerdeki dübelleri ÇIKARMAYIN.

5 4A'da gösterildiği gibi bağlayın. 4A, 4B, 4C veya

4D'de gösterildiği gibi bağlayın.

6 Ön plakayı duvar plakasına geri bağlayın.

Ön paneli kontrol kutusuna bağlarken kabloları sıkıştırmamaya DİKKAT EDİN.

BİLGİ

Varsayılan olarak, kesme vanasının dış üniteye bağlanması gerekir. Ancak, sistemde RKCB07CAV3 kontrol kutusu bulunuyorsa, bunu kontrol kutusuna da bağlayabilirsiniz. Bunun için, dış ünite terminallerini X3M/1+2 kontrol kutusu terminallerine X8M/6+7 bağlayın ve kesme vanasını kontrol kutusu terminallerine X8M/6+7 bağlayın.

4A Arkadan

4C Yukarıdan

4B Soldan

4D Üst ortadan

7.8.8 Kullanım sıcak suyu pompasını bağlamak için

1 Dış ünite terminallerini X3M/3+4 X8M/8+9 terminallerinin

(kontrol kutusu RKCB07CAV3) alt tarafına bağlayın.

2 Kullanım sıcak suyu pompası kablosunu kontrol kutusu

terminallerinin X8M/8+9 alt tarafına bağlayın.

a Kabloyu geçirmek için bu parçayı yan keski vb. ile kesin.

b Kabloyu kablo tutucu ve kelepçe kullanarak gövdenin ön

tarafına sabitleyin.

7.8.7 Kesme vanasını bağlanmak için

1 Vana kontrol kablosunu aşağıdaki şekilde gösterildiği gibi ilgili

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

terminallere bağlayın.

BİLDİRİM

Yalnızca NO (normalde açık) vanaları bağlayın.

Montör başvuru kılavuzu

7 Montaj

1 2 3

X8M

X1M

X5M

3 4

X2M

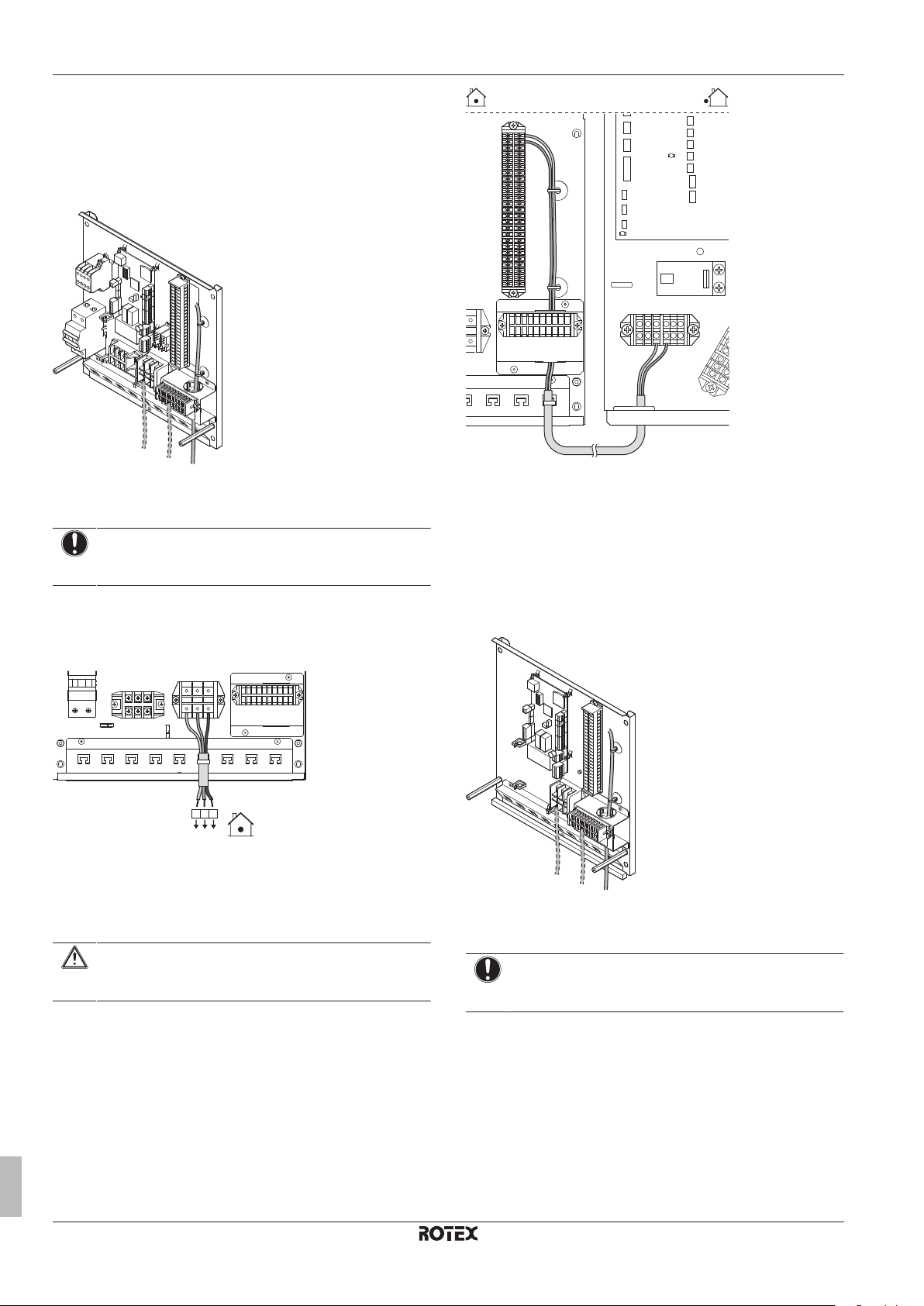

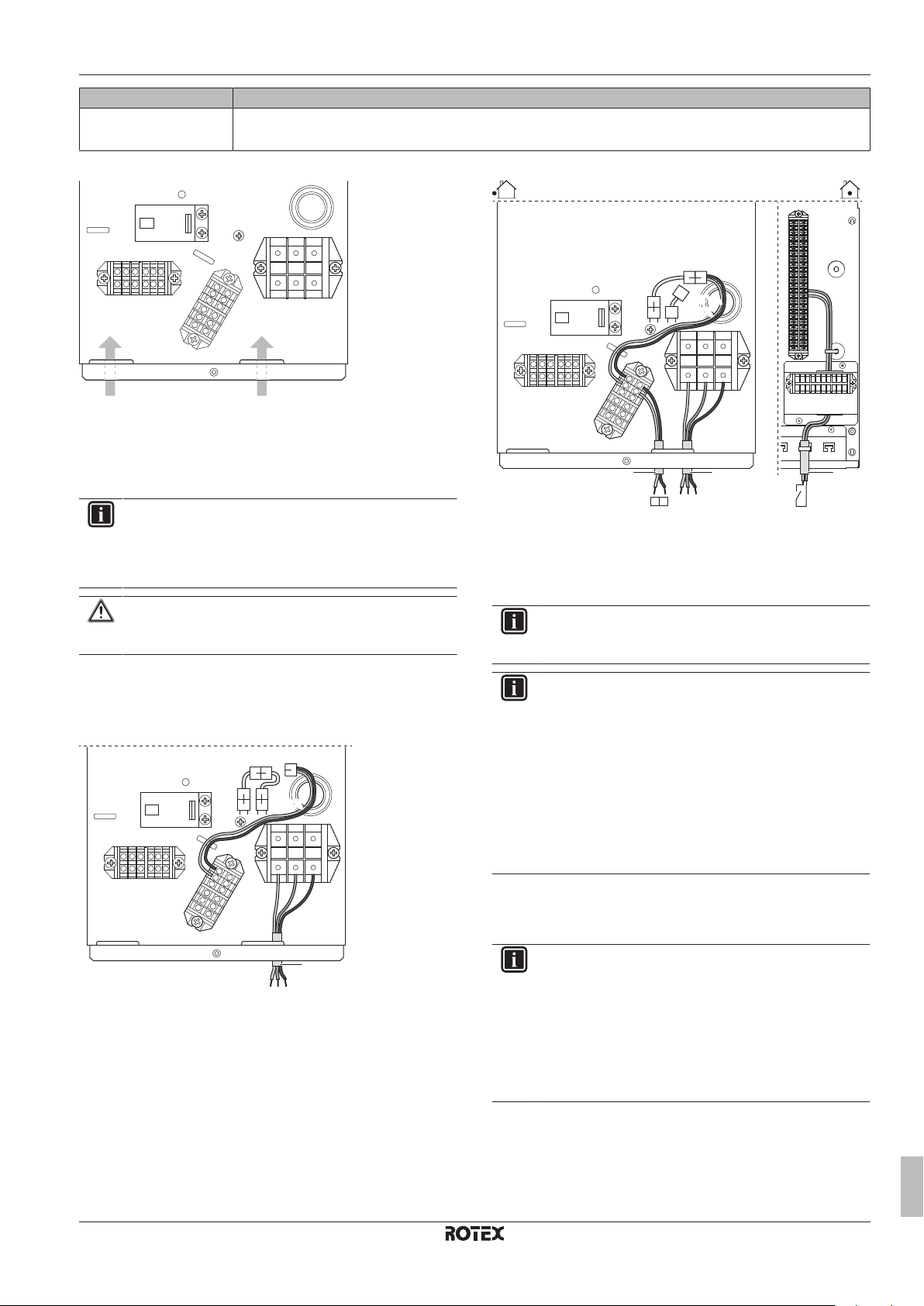

7.8.9 Elektrik kablolarını kontrol kutusuna bağlamak için

1 Kabloları kontrol kutusunun altından yerleştirin.

2 Alçak gerilim kablolarının sağ tarafa geldiğinden emin olun.

Giriş deliğinden sokun ve kablo kelepçeleri kullanarak sabitleyin.

a Alçak gerilim kabloları b Yüksek gerilim kabloları c Ana güç beslemesi

BİLDİRİM

Yüksek gerilim kabloları ile alçak gerilim kabloları arasındaki mesafe en az 25mm olmalıdır.

7.8.10 Kontrol kutusu güç beslemesini bağlamak için

1 Güç besleme kablosunu kontrol kutusuna bağlayın.

1 GND 2 L 3 N

2 Gerginliğin alınmasını sağlamak ve keskin kenarlara temas

ETMEYECEĞİNDEN emin olmak için kabloları kablo bağlarıyla sabitleyin.

DİKKAT

Gereğinden uzun kabloları KESİNLİKLE üniteye yerleştirmeyin ve zorlamayın.

3 Kabloyu kablo kelepçeleriyle kablo bağlantı pabuçlarına

sabitleyin.

7.8.12 Elektrik kablolarını seçenek kutusuna bağlamak için

1 Kabloları seçenek kutusunun altından yerleştirin.

2 Alçak gerilim kablolarının sağ tarafa geldiğinden emin olun.

Giriş deliğinden sokun ve kablo kelepçeleri kullanarak sabitleyin:

a Alçak gerilim kabloları b Yüksek gerilim kabloları c Ana güç beslemesi

BİLDİRİM

Yüksek gerilim kabloları ile alçak gerilim kabloları arasındaki mesafe en az 25mm olmalıdır.

7.8.11 Ara bağlantı kablosunu kontrol kutusu ile dış ünite arasına bağlamak için

1 X2M/22 (kontrol kutusu) terminalini X5M/4 (dış ünite)

terminaline bağlayın.

2 X2M/23 (kontrol kutusu) terminalini X5M/3 (dış ünite)

terminaline bağlayın.

Montör başvuru kılavuzu

7.8.13 Seçenek kutusu güç beslemesini bağlamak için

1 Seçenek kutusu X1M terminalini kontrol kutusu X1M terminaline

bağlayın.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

X2M

X8M

A4P

X2M

X8M

X1M

A4P

321

X1M

321

1 GND

X5A

A4P

X5A

A4P

a b a

X2M

X8M

X1M

A4P

S5P S6P

X2M

X8M

X1M

A4P

S3P S2P S1P S4P

2 L 3 N

2 Gerginliğin alınmasını sağlamak ve keskin kenarlara temas

ETMEYECEĞİNDEN emin olmak için kabloları kablo bağlarıyla sabitleyin.

7 Montaj

DİKKAT

Gereğinden uzun kabloları KESİNLİKLE üniteye yerleştirmeyin ve zorlamayın.

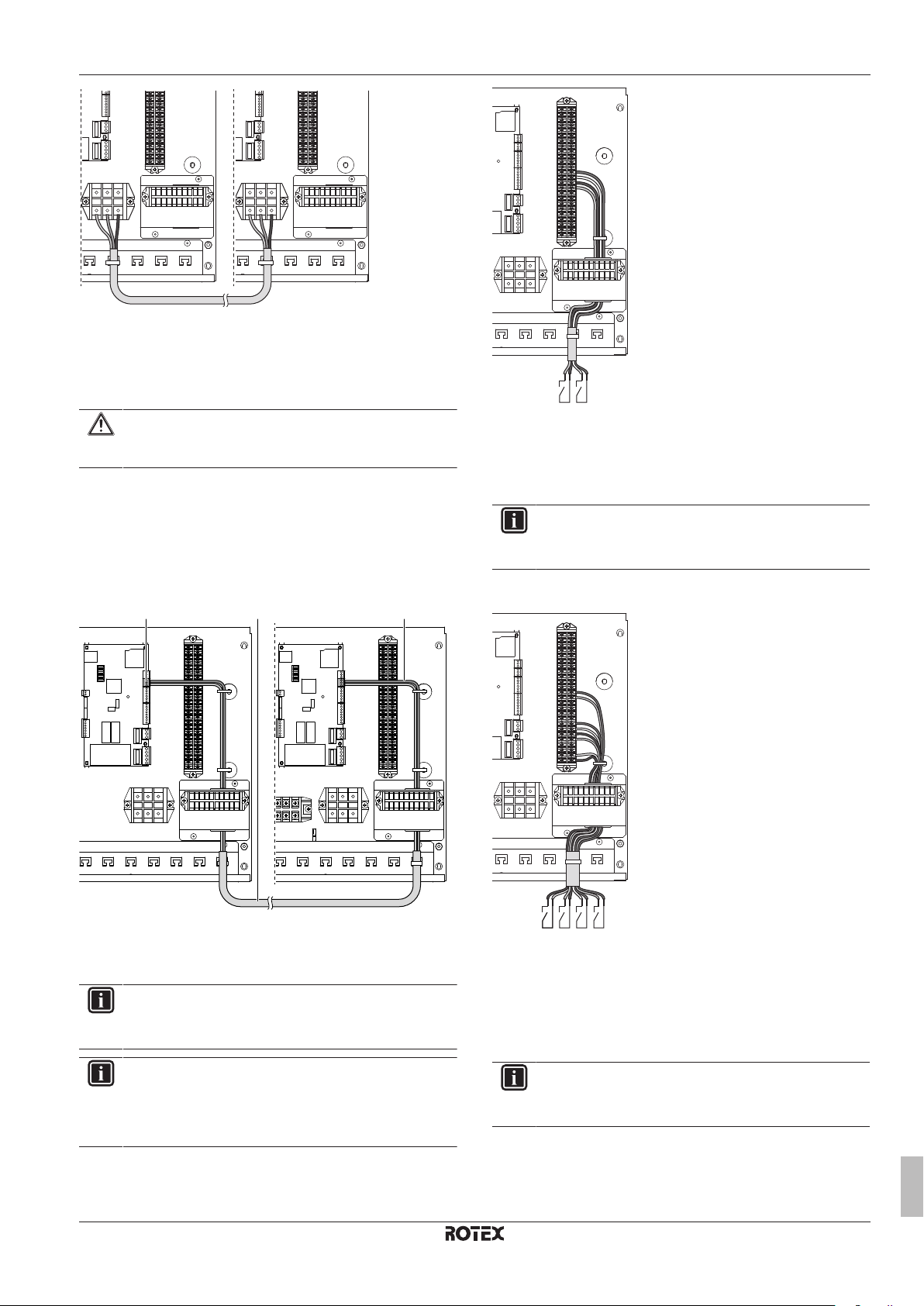

7.8.14 Ara bağlantı kablosunu seçenek kutusu ile kontrol kutusu arasına bağlamak için

1 Aksesuar torbasından çıkan konektörleri kontrol kutusu ve

seçenek kutusu PCB'si üzerindeki A1P ve X5A terminallerine bağlayın.

2 Konektörleri sahada temin edilen bir kabloyla bağlayın.

2 Kabloyu kablo bağlarıyla kablo bağlantı pabuçlarına sabitleyin.

7.8.16 Güç tüketimi dijital girişlerini bağlamak için

BİLGİ

▪ RK2CB07CAV3 seçenek kutusu gerektirir.

▪ RK2CB07CAV3 seçenek kutusuna bağlanacaktır.

1 Güç tüketimi dijital girişlerinin kablosunu aşağıdaki şekilde

gösterildiği gibi ilgili terminallere bağlayın.

a Konektörler (aksesuar)

b Ara bağlantı kablosu (sahada temin edilir)

7.8.15 Elektrik sayaçlarını bağlamak için

BİLGİ

▪ RK2CB07CAV3 seçenek kutusu gerektirir.

▪ RK2CB07CAV3 seçenek kutusuna bağlanacaktır.

BİLGİ

Transistör çıkışlı bir elektrik sayacı kullanılıyorsa, artı ve eksi kutuplarına dikkat edin. Artı kutbu MUTLAKA X2M/7 ve X2M/9'a ve eksi kutbu X2M/8 ve X2M/10'a bağlanmalıdır.

1 Elektrik sayaçları kablosunu aşağıdaki şekilde gösterildiği gibi

ilgili terminallere bağlayın.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

S3P X2M/1+2 terminallerine bağlayın S2P X2M/3+4 terminallerine bağlayın S1P X2M/5+6 terminallerine bağlayın S4P X2M/11+12 terminallerine bağlayın

2 Kabloyu kablo bağlarıyla kablo bağlantı pabuçlarına sabitleyin.

7.8.17 Alarm çıkışını bağlamak için

BİLGİ

▪ RK2CB07CAV3 seçenek kutusu gerektirir.

▪ RK2CB07CAV3 seçenek kutusuna bağlanacaktır.

1 Alarm çıkışı kablosunu aşağıdaki şekilde gösterildiği gibi ilgili

terminallere bağlayın.

Montör başvuru kılavuzu

7 Montaj

X2M

X8M

X1M

A4P

15 13

X8M

X1M

1 2

X8M

X1M

L N

a b

2 Kabloyu kablo bağlarıyla kablo bağlantı pabuçlarına sabitleyin.

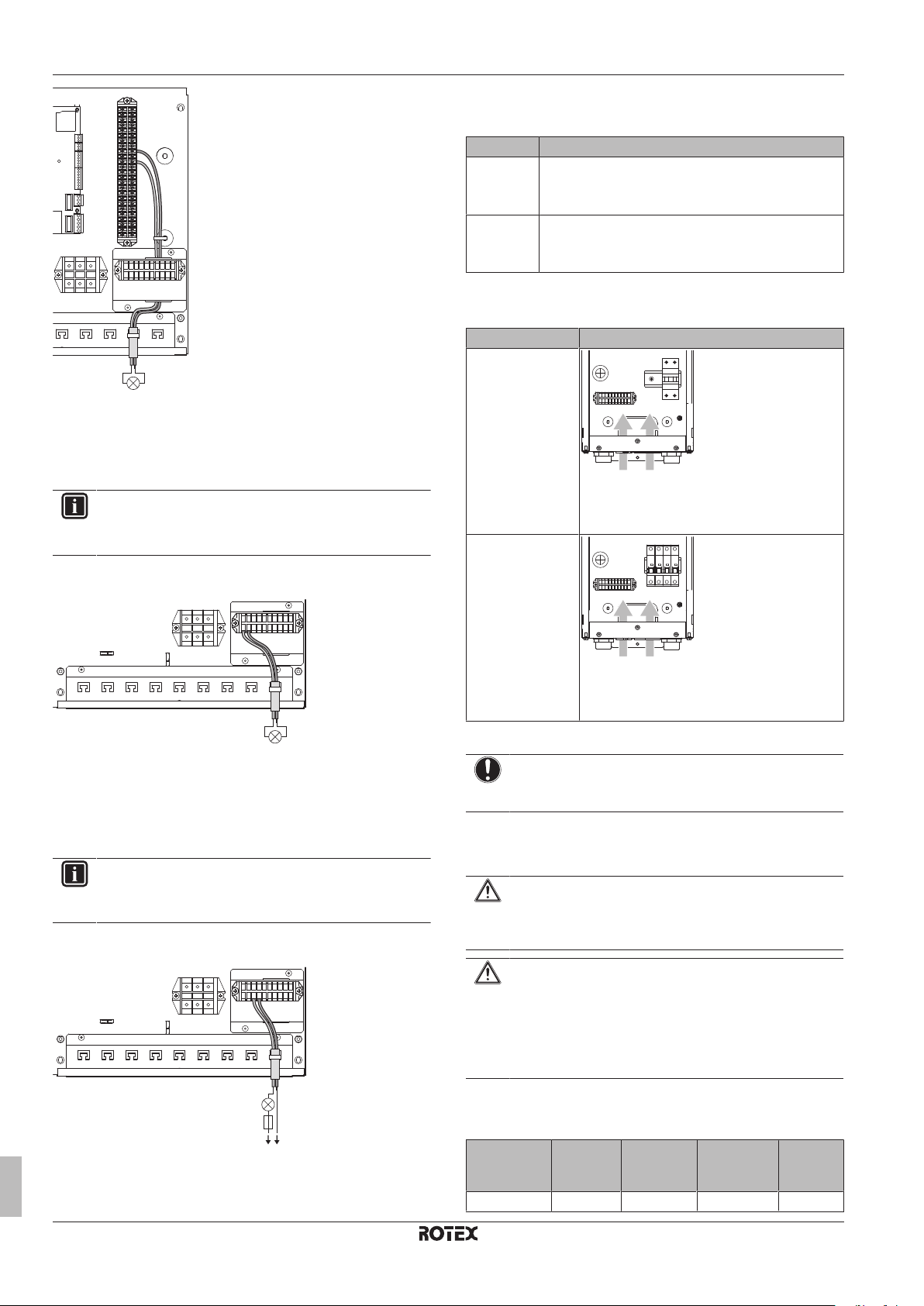

7.8.18 Isıtma/soğutma AÇIK/KAPALI çıkışını bağlamak için

7.8.20 Elektrik kablolarını yedek ısıtıcıya bağlamak için

Döşeme Kablolar

Alçak gerilim

Yüksek gerilim

1 Kabloları yedek ısıtıcının altından yerleştirin.

2 Yedek ısıtıcı içindeki kabloları şu şekilde döşeyin:

Yedek ısıtıcı tipi Döşeme

*3V

Ara bağlantı kablosu (yedek ısıtıcı termistörü + yedek ısıtıcı termal koruyucusu + yedek ısıtıcı bağlantısı)

Ana güç beslemesi

BİLGİ

▪ RK2CB07CAV3 seçenek kutusu gerektirir.

▪ RK2CB07CAV3 seçenek kutusuna bağlanacaktır.

1 Alan soğutma/ısıtma AÇIK/KAPALI çıkış kablosunu aşağıdaki

şekilde gösterildiği gibi ilgili terminallere bağlayın.

2 Kabloyu kablo bağlarıyla kablo bağlantı pabuçlarına sabitleyin.

7.8.19 Harici ısı kaynağı değiştiricisini bağlamak için

BİLGİ

▪ RK2CB07CAV3 seçenek kutusu gerektirir.

▪ RK2CB07CAV3 seçenek kutusuna bağlanacaktır.

1 Harici ısı kaynağı değiştiricisi kablosunu aşağıdaki şekilde

gösterildiği gibi ilgili terminallere bağlayın.

2 Kabloyu kablo bağlarıyla kablo bağlantı pabuçlarına sabitleyin.

a Alçak gerilim kabloları

b Yüksek gerilim kabloları

*9W

a Alçak gerilim kabloları

b Yüksek gerilim kabloları

3 Kabloyu kablo bağlarıyla kablo bağlantı pabuçlarına sabitleyin.

BİLDİRİM

Yüksek gerilim kabloları ile alçak gerilim kabloları arasındaki mesafe en az 25mm olmalıdır.

7.8.21 Yedek ısıtıcı güç beslemesini bağlamak için

DİKKAT

Ünitenin tamamen topraklandığından emin olmak için, yedek ısıtıcı güç beslemesini ve topraklama kablosunu her zaman bağlı tutun.

DİKKAT

Sistemde dahili bir elektrikli buster ısıtıcıya sahip bir boyler bulunuyorsa, yedek ısıtıcı ve buster ısıtıcı için özel bir güç devresi kullanın. Başka bir cihazla paylaşılan bir güç devresini KESİNLİKLE kullanmayın. Bu güç devresi MUTLAKA ilgili mevzuata göre gerekli olan güvenlik cihazlarıyla korunmalıdır.

Yedek ısıtıcı kapasitesi modele bağlı olarak değişebilir. Güç beslemesinin, aşağıdaki tabloda belirtildiği gibi yedek ısıtıcı kapasitesine uygun olduğundan emin olun.

Yedek ısıtıcı

tipi

*3V 3kW 1~230V 13A —

Yedek

ısıtıcı

kapasitesi

Güç

beslemesi

Maksimum

çalışma

akımı

(Ω)

max

Montör başvuru kılavuzu

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

7 Montaj

L NL N

F1B

LL NN

F1B

1 2 3

4 5 6

X14M

F1B

L1 L2 L3

1 2 3

4 5 6

X14M

Yedek ısıtıcı

tipi

Yedek

ısıtıcı

kapasitesi

Güç

beslemesi

Maksimum

çalışma

akımı

(Ω)

max

*9W 3kW 1~230V 13A —

6kW 1~230V 26A

(a)(b)

— 6kW 3N~400V 8,6A — 9kW 3N~400V 13A —

(a) EN/IEC61000-3-12 (Her bir fazda >16A ve ≤75A giriş

akımı ile kamuya açık düşük akımlı sistemlere bağlanan cihaz tarafından üretilen harmonik akımlar için sınırları tespit eden Avrupa/Uluslararası Teknik Standardı.) ile uyumlu cihaz.

(b) Bu cihaz, sistem empedans Z

beslemesi ile kamu sistemi arasındaki arayüz noktasında Z

değerine eşit veya daha düşük olması şartıyla, EN/

max

IEC61000‑3‑11 (≤75A anma akımına sahip cihazlar için kamuya açık düşük akımlı besleme sistemlerindeki gerilim değişiklikleri, gerilim dalgalanmaları ve oynamaları için sınırları belirleyen Avrupa/Uluslararası Teknik Standardı) ile uyumludur. Cihazın, gerekli olması durumunda dağıtım ağı operatörüne danışılarak yalnızca sistem empedans Z değerinin Z beslemeye bağlanması, cihaz montörünün veya kullanıcısının sorumluluğudur.

değerine eşit veya daha düşük bir

max

değerinin, kullanıcı

sys

1 Yedek ısıtıcı güç beslemesini bağlayın. *3V modellerde F1B için

çift kutuplu bir sigorta kullanılır. *9W modellerde ise F1B 4 kutuplu bir sigorta kullanılır.

2 Gerekirse, X14M terminalindeki bağlantıyı değiştirin.

Terminaller için özel hatırlatma:

Yukarıdaki tabloda açıklandığı gibi, bir yedek ısıtıcının yapılandırılması için X6M ve X7M terminalleri üzerindeki bağlantıların değiştirilmesi gerekir. Aşağıdaki şekilde terminallerle

sys

ilgili çalışmalarda dikkat edilmesi gereken bir husus gösterilmiştir.

Yedek ısıtıcı

tipi

Yedek ısıtıcı güç

beslemesine bağlantı

3kW 1~ 230V (*3V)

3kW 1~ 230V (*9W)

6kW 1~ 230V (*9W)

6kW 3N~ 400V (*9W)

9kW 3N~ 400V (*9W)

Sigortalar için özel hatırlatma:

Terminallere

—

bağlantılar

3 Kabloyu kablo bağlarıyla kablo bağlantı pabuçlarına sabitleyin.

BİLGİ

Yedek ısıtıcı tipleri ve yedek ısıtıcının nasıl yapılandırılacağı hakkında daha fazla bilgi için, dış ünite montaj kılavuzunun “Yapılandırma” bölümüne bakın.

Yedek ısıtıcının bağlanması sırasında, yanlış kablo bağlantıları mümkündür. *9W modelinde olası yanlış bağlantıların tespiti için, ısıtıcı bileşenlerinin direnç değerinin ölçülmesi şiddetle önerilir. Farklı yedek ısıtıcı tiplerine bağlı olarak, aşağıdaki direnç değerleri (aşağıdaki tabloya bakın) ölçülmelidir. Direnci DAİMA K1M, K2M ve K5M kontaktör kelepçelerinden ölçün.

3kW

1~ 230V

6kW

1~ 230V

6kW

3N~ 400V

9kW

3N~ 400V

K1M/1 K5M/13 52,9 Ω 52,9 Ω ∞ ∞

K1M/3 ∞ 105,8 Ω 105,8 Ω 105,8 Ω

K1M/5 ∞ 158,7Ω 105,8 Ω 105,8 Ω K1M/3 K1M/5 26,5 Ω 52,9 Ω 105,8 Ω 105,8 Ω K2M/1 K5M/13 ∞ 26,5 Ω ∞ ∞

K2M/3 ∞ ∞ 52,9 Ω 52,9 Ω

K2M/5 ∞ ∞ 52,9 Ω 52,9 Ω K2M/3 K2M/5 52,9 Ω 52,9 Ω 52,9 Ω 52,9 Ω K1M/5 K2M/1 ∞ 132,3Ω ∞ ∞

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

K1M/1 ile K5M/13 arasındaki direncin ölçülmesine örnek:

Montör başvuru kılavuzu

7 Montaj

K1M K2MK2M

1 3 5 13

2 4 6 14

K5M

1 3 5 13

2 4 6 14

1 3 5 13

2 4 6 14

X2M

X8M

X1M

X15M

A4P

F1B

14 13 12 11

6 5

1 2 3 4 5 6 7

X7M

X21A

X5M

X4M

X3M

7.8.22 Yedek ısıtıcı kitini kontrol kutusuna bağlamak için

BİLGİ

▪ RKCB07CAV3 kontrol kutusuna bağlanması gerekir.

1 Termistör için yedek ısıtıcı terminalleri X15M/1+2 ile kontrol

kutusu terminalleri X2M/5+6 arasına 2 kablo bağlayın.

2 Termal koruyucu için yedek ısıtıcı terminalleri X15M/3+4 ile

kontrol kutusu terminalleri X2M/11+12 arasına 2 kablo bağlayın.

3 Kontrol kutusuyla bağlantı için, yedek ısıtıcı terminalleri

X15M/5+6+7 ile kontrol kutusu terminalleri X2M/13+14+15 arasına 3 kablo bağlayın.

2 Saha kablosunu ve konektör kablosunun (b) diğer ucunu

oluşturan klemens terminali kullanarak X8M/10 kontrol kutusu terminaline bağlayın ve ardından X3M/1+2 dış ünite terminallerini X8M/6+7 kontrol kutusu terminallerine bağlayın.

a Konektör – konektör kablosunun bir ucu b Klemens terminal – konektör kablosunun diğer ucu c Kontrol kutusuna

UYARI

Vana kiti konektör kablosunu kablo demetine sabitleyerek gerilime maruz kalmasını önleyin. Klemens terminalinin her iki tarafına kablo kelepçesi takın. Bu uyarının dikkate alınmaması durumunda kısa devre ve yangın meydana gelebilir.

3 Vana kitinin bir parçasını meydana getiren 3 yollu vanayı

X8M/6+7+10 kontrol kutusu terminallerine bağlayın.

BİLDİRİM

Birden fazla kabloyu aynı terminale bağlıyorsanız aynı

4 Kabloyu kablo bağlarıyla kablo bağlantı pabuçlarına sabitleyin.

BİLGİ

▪ Bağlantılar hakkında ayrıntılı bilgi için, kablo şemasına

bakın.

▪ Çok çekirdekli bir kablo kullanın.

▪ Yedek ısıtıcı kiti RKMBUHCA3V3 için, yedek ısıtıcı

kalınlıkta olduklarından emin olun.

terminali X15M/6 ile kontrol kutusu terminali X2M/14 arasında bir bağlantı yapılmasına gerek yoktur.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

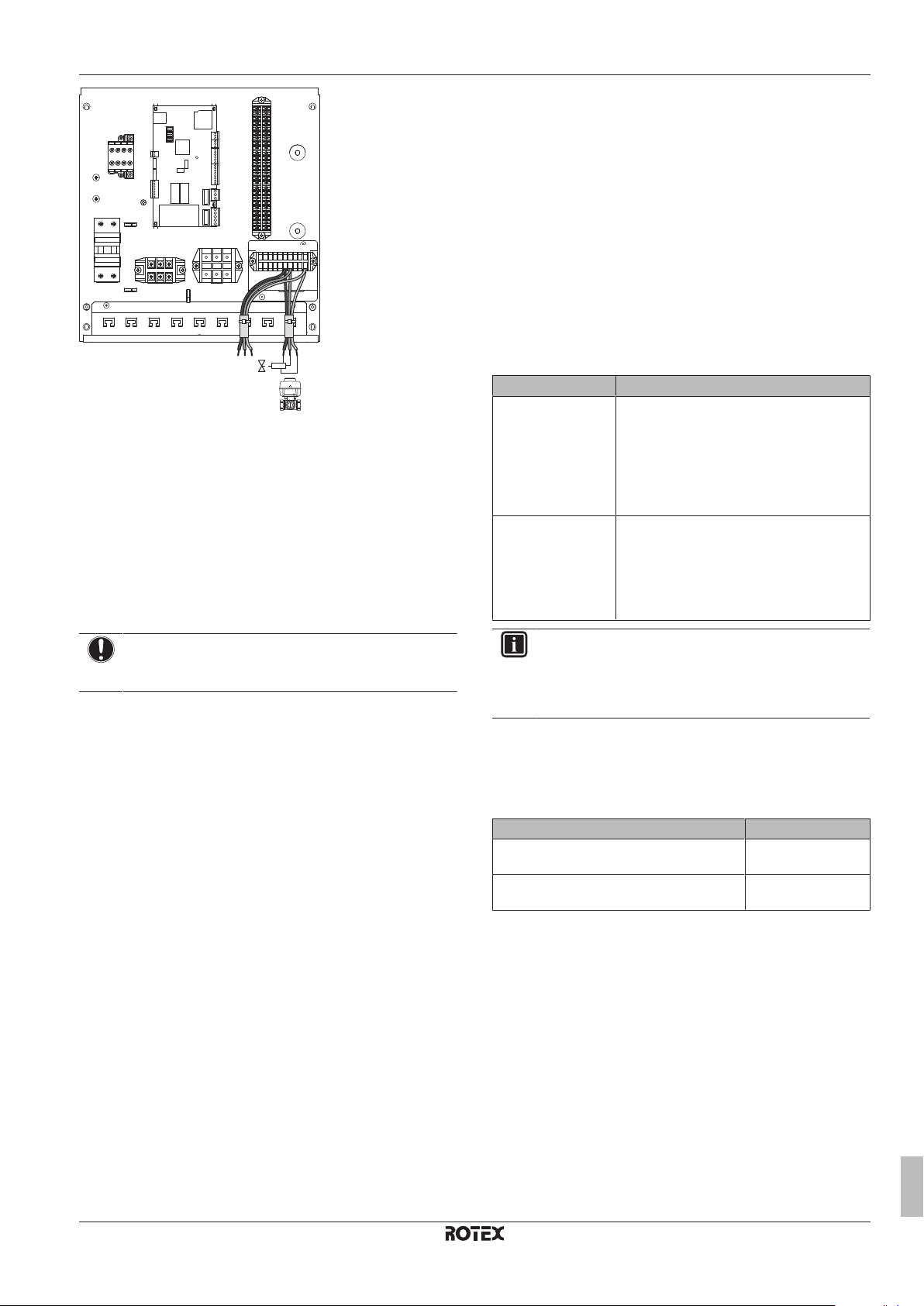

7.8.23 Vana kitini bağlamak için

BİLGİ

Yalnızca bir yedek ısıtıcının monte edildiği ısıtma+soğutma sistemleri (ısıtma+soğutma) için geçerlidir.

1 Konektör kablosunun (a) bir ucunu oluşturan konektörü A1P dış

Montör başvuru kılavuzu

ünite PCB'sinin X21A girişine bağlayın ve aşağıdaki şekilde gösterildiği gibi döşeyin.

1076

X8M

X1M

X4M

X2M

A1P

a Dış üniteden b 3 yollu vana Y X8M/6'ya N X8M/7'ye L X8M/10'a

7.9 Dış ünitenin montajının tamamlanması

7.9.1 Dış üniteyi kapatmak için

1 Anahtar kutusu kapağını kapatın.

2 Üst paneli ve ön paneli monte edin.

BİLDİRİM

Dış ünite kapağını kapatırken, sıkma torkunun 4,1 N•m değerini GEÇMEDİĞİNDEN emin olun.

7.10 Kontrol kutusu montajının tamamlanması

7.10.1 Kontrol kutusunu kapatmak için

1 Ön paneli çıkarın.

7.11 Seçenek kutusu montajının tamamlanması

7.11.1 Seçenek kutusunu kapatmak için

1 Ön paneli çıkarın.

7.12 Yedek ısıtıcı montajının tamamlanması

7.12.1 Yedek ısıtıcıyı kapatmak için

1 Anahtar kutusu kapağını kapatın.

2 Ön paneli çıkarın.

8 Yapılandırma

8.1 Genel bakış: Yapılandırma

Bu bölümde montajı yapıldıktan sonra sistemin nasıl yapılandırılacağı ve neler yapmanız gerektiği açıklanmıştır.

Neden?

Sistemi doğru şekilde YAPILANDIRMAZSANIZ, beklendiği şekilde ÇALIŞMAZ. Yapılandırma şu hususları etkiler:

▪ Yazılım hesapları

▪ Kullanıcı arayüzünde görebilecekleriniz ve kullanıcı arayüzüyle

yapabilecekleriniz

Nasıl?

Sistemi iki farklı yöntem kullanarak yapılandırabilirsiniz.

Yöntem Açıklama

Kullanıcı arayüzü üzerinden yapılandırma

PC configurator üzerinden yapılandırma

BİLGİ

Montör ayarları değiştirildiğinde, kullanıcı arayüzü doğrulama isteyecektir. Doğrulama yapıldığında, ekran kısa bir süre KAPALI konuma geçer ve birkaç saniye boyunca “meşgul” ibaresi görüntülenir.

Ayarlara erişim – Tablolar için lejant

Montör ayarlarına iki farklı yöntem kullanarak erişebilirsiniz. Ancak, her iki yöntemde de tüm ayarlara erişim mümkün DEĞİLDİR. Böyle bir durumda, bu bölümdeki ilgili tablo sütunlarında N/A (geçerli değil) ibaresi bulunmaktadır.

Ayarlara menü yapısındaki öğeler kullanılarak erişim.

Ayarlara genel ayarlardaki kod kullanılarak erişim.

Ayrıca bkz.:

▪ "Montör ayarlarına erişmek için"sayfa52

▪ "8.5Menü yapısı: Genel montör ayarları"sayfa78

8.1.1 Bilgisayar kablosunu anahtar kutusuna bağlamak için

Ön şart: EKPCCAB kiti gerekir.

1 Kabloyu bilgisayarın USB bağlantısına bağlayın.

2 Kablo fişini dış ünitenin anahtar kutusunda A1P üzerindeki

X10A girişine veya RKCB07CAV3 kontrol kutusunun anahtar kutusunda A4P üzerindeki X12A girişine bağlayın.

İlk defa – Hızlı sihirbaz. Kullanıcı arayüzünü (iç ünite üzerinden) ilk defa AÇIK konuma getiriyorsanız, açılan bir hızlı başlangıç sihirbazı, sistemi yapılandırmanıza yardımcı olacaktır.

Daha sonra. Gerekirse, yapılandırmada daha sonra değişiklikler yapabilirsiniz.

Yapılandırmayı saha dışında bilgisayarda hazırlayabilir ve daha sonra yapılandırmayı sisteme PC configurator yazılımını kullanarak yükleyebilirsiniz.

Ayrıca bkz.: "8.1.1Bilgisayar kablosunu

anahtar kutusuna bağlamak için"sayfa51.

Yöntem Tablolardaki sütun

Kod

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

Montör başvuru kılavuzu

8 Yapılandırma

X12A

A4P

X10A

A1P

A B

345

H JS T

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Genel ayarlar

Onayla Ayarla İlerle

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Genel ayarlar

Onayla

Ayarla

İlerle

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Genel ayarlar

Onayla

Ayarla

İlerle

Montör ayarları

Sistem yeniden başlatılacak.

Onayla Ayarla

İptal

Tamam

A Dış ünite anahtar kutusu B Kontrol kutusu anahtar kutusu

3 Ucu taktığınız konuma dikkat edin!

Kullanıcı izin düzeyini Gelişmiş son kullanıcı düzeyine ayarlamak için

1 Ana menüye veya alt menülerinden herhangi birine gidin:

düğmesini 4saniyeden daha uzun süre basılı tutun.

Sonuç: Kullanıcı izin düzeyi, G.son kullanıcı olarak değişir. İlave

bilgiler görüntülenir ve menü başlığına “+” simgesi eklenir. Aksi ayarlanana kadar kullanıcı izin düzeyi G.son kullanıcı olarak kalır.

Kullanıcı izin düzeyini Son kullanıcı olarak ayarlamak için

düğmesini 4 saniyeden uzun bir süre basılı tutun.

Sonuç: Kullanıcı izin düzeyi, Son kullanıcı olarak değişir. Kullanıcı

arayüzü varsayılan başlangıç ekranına döner.

Bir genel görünüm ayarını değiştirmek için Örnek: [1‑01] öğesini 15'ten 20'ye değiştirin.

1 Sırasıyla [A.8]:

yapın.

ve düğmesini kullanarak ilk ayar bölümünün ilgili

ekranına gidin.

BİLGİ

Genel görünüm ayarlarındaki kodlara eriştiğinizde, ilk ayar bölümüne bir ilave 0 basamağı eklenir.

Örnek: [1‑01]: “1”, “01” olarak değişir.

> Montör ayarları > Genel ayarlar seçimlerini

BİLDİRİM

X10A girişine halihazırda başka bir kablo bağlıdır. Bilgisayar kablosunu X10A girişine bağlamak için, diğer kabloyu geçici olarak çıkarmanız gerekir. Bu kabloyu daha sonra tekrar bağlamayı UNUTMAYIN.

8.1.2 En çok kullanılan komutlara erişmek için

Montör ayarlarına erişmek için

1 Kullanıcı izin düzeyini Montör düzeyine ayarlayın.

2 Sırasıyla [A]:

Genel ayarlara erişmek için

1 Kullanıcı izin düzeyini Montör düzeyine ayarlayın.

2 Sırasıyla [A.8]:

yapın.

Kullanıcı izin düzeyini Montör düzeyine ayarlamak için

1 Kullanıcı izin düzeyini G.son kullanıcı düzeyine ayarlayın.

2 Sırasıyla [6.4]:

yapın.

düğmesini 4saniyeden daha uzun süre basılı tutun.

Sonuç:

4 1 saat boyunca hiçbir düğmeye BASMAZSANIZ veya

düğmesini tekrar 4saniye boyunca basılı tutarsanız, montör izin düzeyi geri Son kullanıcı olarak değişir.

Montör başvuru kılavuzu

> Montör ayarları seçimlerini yapın.

> Montör ayarları > Genel ayarlar seçimlerini

> Bilgi > Kullanıcı izin düzeyi seçimlerini

Ana sayfalardan görüntülenir.

3 ve düğmesini kullanarak ilgili ikinci ayar bölümüne gidin.

Sonuç: Değiştirilecek değer burada vurgulu şekilde

görüntülenir.

4 Değeri

5 Diğer ayarları değiştirmeniz gerekiyorsa, önceki adımları

tekrarlayın.

6 Parametre değişikliğini onaylamak için

7 Montör ayarları menüsünden ayarları onaylamak için

düğmesine basın.

Sonuç: Sistem yeniden başlatılır.

ve düğmesini kullanarak değiştirin.

düğmesine basın.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

8 Yapılandırma

15:10

Sal

U5: Oto. adres

Devam için 4 sn basın

Senkronizasyon

Veri farkı tespit edildi. Lütfen işlem seçin:

Veri gönder

Onayla

Ayarla

Kopyalamayı başlat

Kopyalama işlemini başlatmak istediğinizden emin misiniz?

İptal

Tamam

Onayla Ayarla

Dil

İstediğiniz dili seçin

Onayla Ayarla

1 2013

Oca

Sal

Onayla Ayarla İlerle

Tarih

Bugünün tarihi nedir?

00 : 00

Şu anda saat kaç?

Saat

Onayla

Ayarla

İlerle

8.1.3 İlk kullanıcı arayüzündeki sistem ayarlarını ikinci kullanıcı arayüzüne kopyalamak için

İkinci bir kullanıcı arayüzü bağlanırsa, montör 2 adet kullanıcı arayüzünü doğru şekilde yapılandırmak için öncelikle aşağıdaki talimatları takip etmelidir.

Bu prosedür ayrıca bir kullanıcı arayüzünde ayarladığınız bir dili başka bir kullanıcı arayüzüne (örn. RKRUCBL2'den RKRUCBL1'e) kopyalamanıza imkan verir.

1 Güç ilk defa açık konuma getirildiğinde, her iki kullanıcı arayüzü

de görüntülenir:

2 Hızlı sihirbazı devam ettirmek istediğiniz kullanıcı arayüzü

üzerindeki düğmesini 4saniye basılı tutun. Kullanıcı arayüzü artık ana kullanıcı arayüzü haline gelir.

BİLGİ

Hızlı sihirbaz sırasında, ikinci kullanıcı arayüzünde Meşgul ibaresi görüntülenir ve ÇALIŞTIRILAMAZ.

3 Hızlı sihirbaz sizi yönlendirecektir.

4 Sistemin doğru çalıştırılabilmesi için, iki kullanıcı arayüzü

üzerindeki yerel bilgiler mutlaka aynı olmalıdır. Aynı DEĞİLSE, her iki kullanıcı arayüzünde şu ibare görüntülenir:

BİLGİ

▪ Kopyalama sırasında, her iki kumanda çalışmaya izin

VERİLMEZ.

▪ Kopyalama işlemi 90 dakika kadar sürebilir.

▪ Ana kullanıcı arayüzünden montör ayarlarının veya

ünite yapılandırmasının değiştirilmesi önerilir. Aksi takdirde, bu değişikliklerin menü yapısında görüntülenmesi 5 dakikaya kadar sürebilir.

8 Sisteminiz böylece her 2 kullanıcı arayüzünden çalıştırılabilecek

şekilde ayarlanır.

8.1.4 İlk kullanıcı arayüzündeki dil ayarını ikinci kullanıcı arayüzüne kopyalamak için

Bkz. "8.1.3İlk kullanıcı arayüzündeki sistem ayarlarını ikinci kullanıcı

arayüzüne kopyalamak için"sayfa53.

8.1.5 Hızlı sihirbaz: İlk defa gücü AÇIK konuma getirdikten sonra sistem planını ayarlayın

Sistem gücünü ilk defa AÇIK konuma getirdikten sonra, şu ilk ayarları yapmanız için kullanıcı arayüzü tarafından yönlendirilirsiniz:

▪ dil,

▪ tarih,

▪ saat,

▪ sistem planı.

Sistem planını doğruladıktan sonra sistemin montaj ve devreye alma çalışmalarına geçebilirsiniz.

1 Güç AÇIK konumdayken, dil ayarlanarak sistem planı

onaylanana kadar hızlı sihirbaz çalışır.

5 Gerekli işlemi seçin:

▪ Veri gönder: kullanmakta olduğunuz kullanıcı arayüzü doğru

verileri içeriyorsa, diğer kullanıcı arayüzü üzerindeki verilerin üzerine yazılır.

▪ Veri al: kullanmakta olduğunuz kullanıcı arayüzü doğru

verileri İÇERMİYORSA, diğer kullanıcı arayüzü üzerindeki veriler bu verilerin üzerine yazılır.

6 Kullanıcı arayüzü, devam etmek istediğinizden emin olup

olmadığınızı soracaktır.

7 düğmesine basarak ekrandan seçimi onaylayın; ardından

seçilen kullanıcı arayüzündeki tüm veriler (diller, programlar vb.) diğer kullanıcı arayüzüyle senkronize edilir.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

2 Güncel tarih ve saati ayarlayın.

3 Sistem planı ayarlarını yapılandırın: Standart, Seçenekler,

Kapasiteler. Daha ayrıntılı bilgi için, bkz. "8.2 Temel

yapılandırma"sayfa54.

Montör başvuru kılavuzu

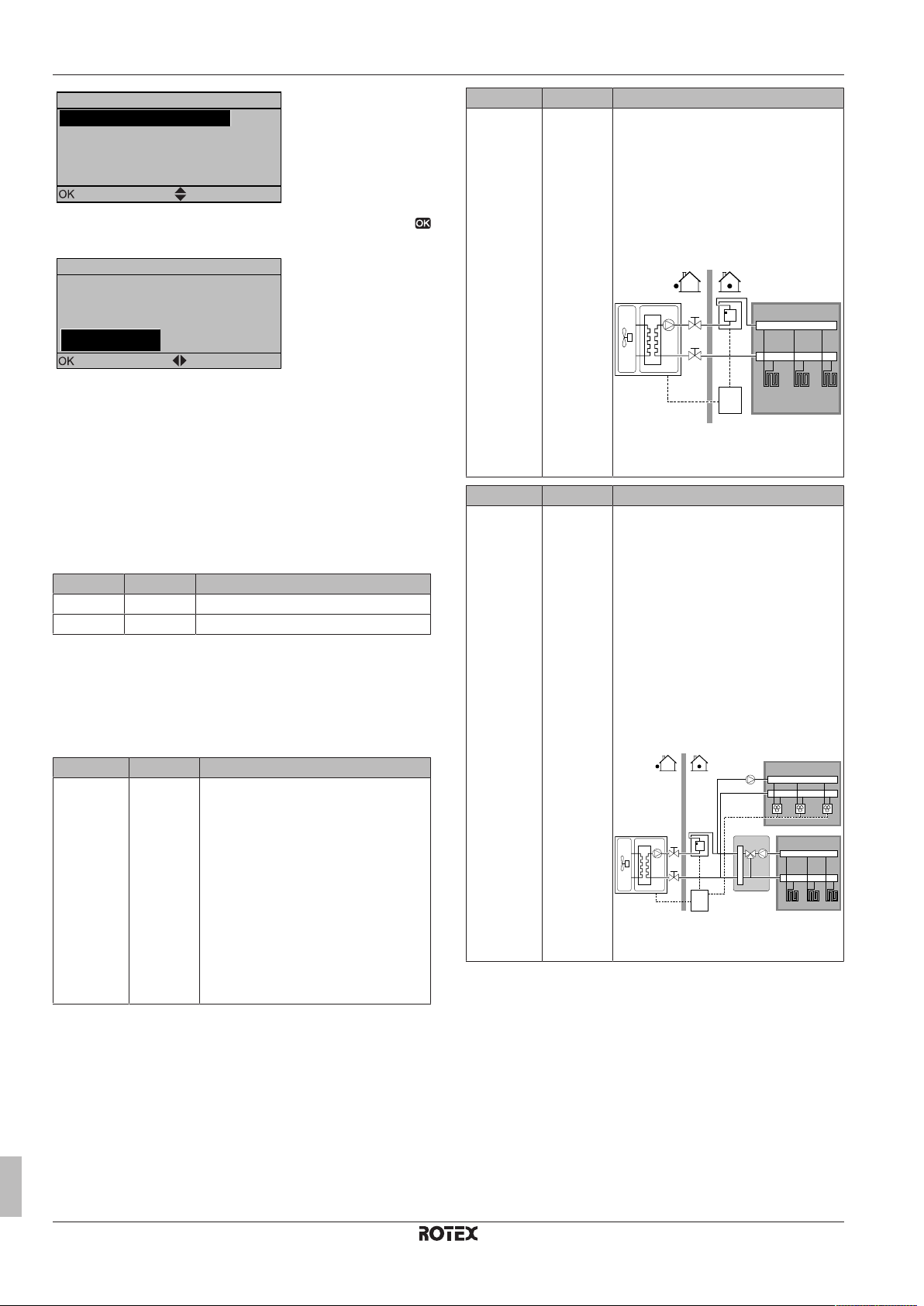

8 Yapılandırma

A.2 1

İlerle

Seç

Sistem planı

Standart

Seçenekler Kapasiteler Planı doğrula

Planı doğrula

Sistem planını onaylayın. Sistem yeniden başlatılacak ve ilk çalıştırmaya hazır olacaktır.

Tamam

İptal

Onayla

Ayarla

4 Yapılandırma sonrasında Planı doğrula seçimini yapın ve

düğmesine basın.

5 Kullanıcı arayüzü yeniden başlatılır ve montaja diğer

kullanılabilir ayarları yapılandırarak ve sistemi devreye alarak devam edebilirsiniz.

Montör ayarları değiştirildiğinde, sistem onaylama isteyecektir. Doğrulama tamamlandığında, ekran kısa bir süre KAPALI konuma geçer ve birkaç saniye boyunca “meşgul” ibaresi görüntülenir.

8.2 Temel yapılandırma

8.2.1 Hızlı başlangıç sihirbazı: Dil / saat ve tarih

# Kod Açıklama

[A.1] Yok Dil [1] Yok Saat ve tarih

8.2.2 Hızlı başlangıç sihirbazı: Standart

Alan ısıtma/soğutma ayarları

Sistem bir alanı ısıtabilir veya soğutabilir. Uygulama tipine bağlı olarak, alan ısıtma/soğutma ayarları mutlaka doğru şekilde yapılmalıdır.

# Kod Açıklama

[A.2.1.8] [7-02] Sistem, 2 su sıcaklığı bölgesine çıkış

suyu besleyebilir. Yapılandırma sırasında, su bölgesi sayısı mutlaka ayarlanmalıdır.

LWT alan sayısı:

▪ 0 (1 LWT alanı)(varsayılan): Yalnızca

1 çıkış suyu sıcaklığı bölgesi. Bu bölge ana çıkış suyu sıcaklığı bölgesi olarak adlandırılır.

▪ a: Ana LWT bölgesi

devamı >>

# Kod Açıklama

[A.2.1.8] [7-02] << devamı

▪ 1 (2 LWT alanı): 2 çıkış suyu sıcaklığı

bölgesi. En düşük çıkış suyu sıcaklığına sahip bölge (ısıtma modunda) ana çıkış suyu sıcaklığı bölgesi olarak adlandırılır. En yüksek çıkış suyu sıcaklığına sahip bölge (ısıtma modunda) ilave çıkış suyu sıcaklığı bölgesi olarak adlandırılır. Uygulamada ana çıkış suyu sıcaklığı bölgesi daha yüksek yüklü ısı yayıcılardan meydana gelir ve istenen çıkış suyu sıcaklığının elde edilebilmesi için bir karıştırma istasyonu monte edilir.

# Kod Açıklama

[A.2.1.7] [C-07] Ünite kontrol yöntemi:

▪ 0 (LWT kontrolü): Ünite çalışması,

▪ 1 (Hrc RT kontrolü): Ünite çalışmasına

▪ 2 (RT kontrolü): Ünite, kullanıcı

Montör başvuru kılavuzu

mevcut oda sıcaklığı ve/veya odanın ısıtma veya soğutma talebinden bağımsız olarak çıkış suyu sıcaklığına bağlı olarak gerçekleşir.

harici termostat veya muadili (örn. ısı pompası konvektörü) tarafından karar verilir.

arayüzünün ortam sıcaklığına göre çalışır.

▪ a: İlave LWT bölgesi

▪ b: Ana LWT bölgesi

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

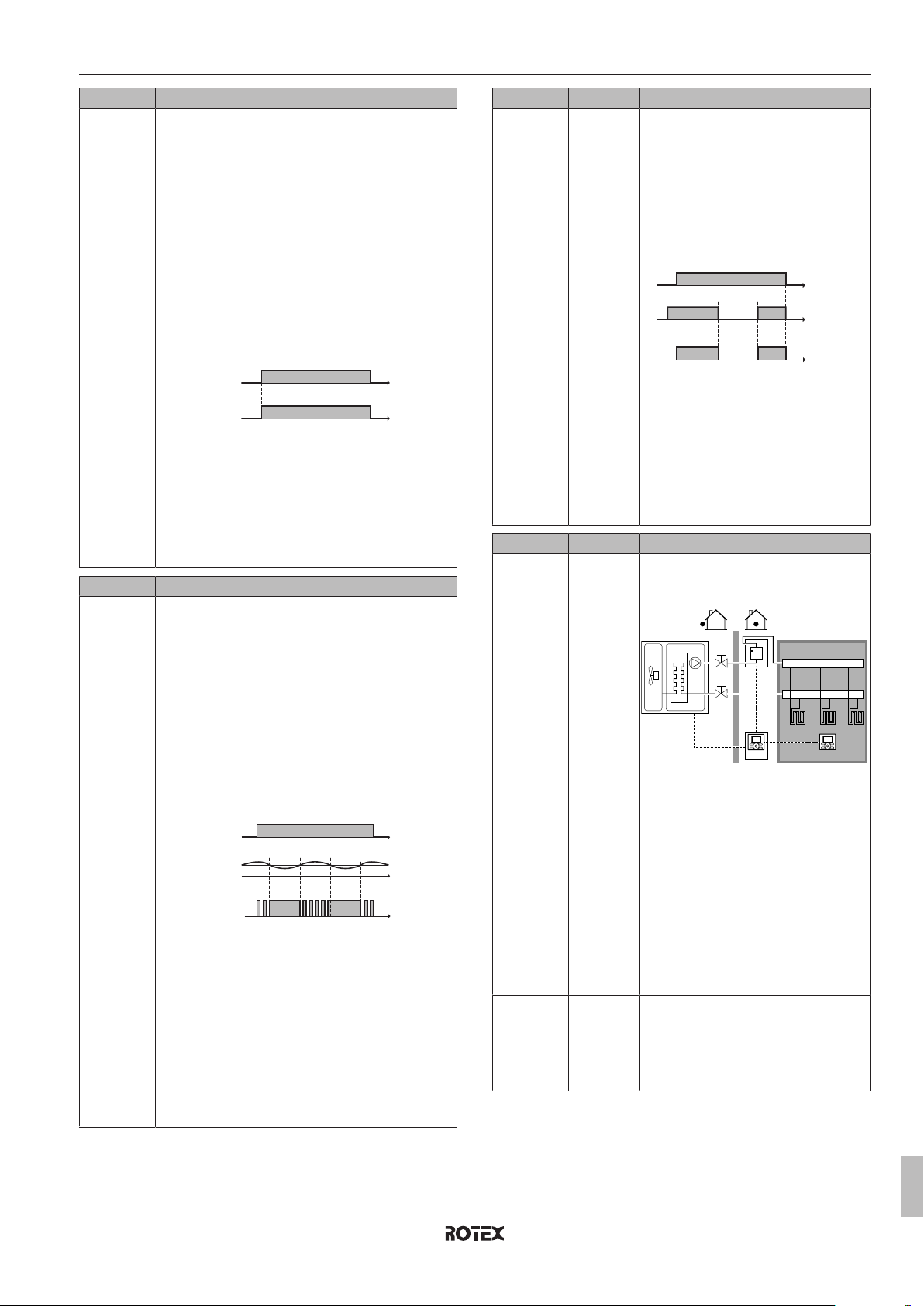

8 Yapılandırma

b c

a b

g b

b c

# Kod Açıklama

[A.2.1.9] [F-0D] Alan ısıtma/soğutma kontrolü kullanıcı

arayüzünden KAPALI konuma getirilirse, pompa daima KAPALI konumdadır. Alan ısıtma/soğutma kontrolü Açık konumdayken, istenen pompa çalışma modunu seçebilirsiniz (yalnızca alan ısıtma/soğutma sırasında kullanılabilir)

Pompa çalıştırma modu:

▪ 0 (Devamlı): Termo AÇIK veya

KAPALI konumundan bağımsız kesintisiz pompa çalışması. Açıklama: sürekli pompa çalışması için örnek veya talep edilen pompa çalışmasından daha fazla enerji gerekir.

▪ a: Alan ısıtma/soğutma kontrolü

(kullanıcı arayüzü)

▪ b: KAPALI

▪ c: Açık

▪ d: Pompa çalıştırma

devamı >>

# Kod Açıklama

[A.2.1.9] [F-0D] << devamı

▪ 1 (Örnek): Çıkış suyu sıcaklığı henüz

istenen sıcaklığa erişmediğinden ısıtma veya soğutma talebi olduğunda pompa AÇIK konumdadır. Termo KAPALI koşulu meydana gelirse, pompa, su sıcaklığını ve gerekirse ısıtma veya soğutma talebini kontrol etmek üzere her 5dakikada bir çalışır. Açıklama: Harici oda termostatı kontrolünde veya oda termostatı kontrolünde örnekleme mümkün DEĞİLDİR.

# Kod Açıklama

[A.2.1.9] [F-0D] << devamı

▪ 2 (Talep)(varsayılan): Talebe dayalı

pompa çalışması. Örnek: Bir oda termostatı kullanılması termo AÇIK/ KAPALI koşulunu yaratır. Böyle bir talep mevcut değilse, pompa KAPALI konumdadır. Açıklama: Çıkış suyu sıcaklık kontrolünde talep mevcut DEĞİLDİR.

▪ a: Alan ısıtma/soğutma kontrolü

(kullanıcı arayüzü)

▪ b: KAPALI

▪ c: Açık

▪ d: Isıtma talebi (harici uzak

termostata veya oda termostatına göre)

▪ e: Pompa işletimi

# Kod Açıklama

[A.2.1.B] Yok Yalnızca 2kullanıcı arayüzü mevcutsa

(odaya 1 adet, iç üniteye 1 adet monte edilir):

▪ a: Ünitede

▪ b: Odada oda termostatı olarak

▪ a: Alan ısıtma/soğutma kontrolü

(kullanıcı arayüzü)

▪ b: KAPALI

▪ c: Açık

▪ d: LWT sıcaklığı

▪ e: Mevcut

▪ f: İstenen

▪ g: Pompa çalıştırma

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

devamı >>

Arayüz konumu:

▪ Ünitede: diğer kullanıcı arayüzü

otomatik olarak Odada konumuna ayarlanır ve RT kumandası oda termostatı olarak seçilirse.

▪ Odada (varsayılan): diğer kullanıcı

arayüzü otomatik olarak Ünitede konumuna ayarlanır ve RT kumandası oda termostatı olarak seçilirse.

[A.2.1.C] [E-0D] Glikol mevcut:

▪ 0 (Hayır) (varsayılan): Su devresine

glikol eklenmemiştir.

▪ 1 (Evet): Donmaya karşı koruma için

su devresine glikol eklenmiştir.

8.2.3 Hızlı başlangıç sihirbazı: Seçenekler

Harici kullanım sıcak suyu pompası

Bu bölüm yalnızca bir kullanım sıcak suyu boyleri monte edilmiş sistemler için geçerlidir. Kullanım sıcak suyu boyleri bir seçenek olarak mevcuttur.

Montör başvuru kılavuzu

8 Yapılandırma

c f

h b

d f

e g

Aşağıdaki ayarlar mutlaka doğru şekilde yapılmalıdır.

# Kod Açıklama

[A.2.2.A] [D-02] Dış ünite, sahada temin edilen bir

kullanım sıcak suyu pompasının (Açık/ KAPALI tipi) bağlanması imkanı tanır. Kullanıcı arayüzü üzerinden yapılan montaj ve yapılandırmaya dayalı olarak, işlevleri ayrılır.

DHW pompası:

▪ 0 (Hayır)(varsayılan): Kurulu DEĞİL.

▪ 1 (İkincil rtrn): Musluktan su akarken

anlık sıcak su ihtiyacı için kuruludur. Son kullanıcı, çalışması gerektiğinde kullanım sıcak suyu pompasının çalışma zamanlamasını (haftalık program süresini) ayarlar. Bu pompanın kontrolü dış ünite üzerinden mümkündür.

▪ 2 (Dezen. şönt): Dezenfeksiyon için

kuruludur. Kullanım sıcak suyu boylerinin dezenfeksiyon işlevi çalışırken, çalışır. Başka bir ayara gerek yoktur.

Ayrıca, aşağıdaki çizimlere de bakın.

Kullanım sıcak suyu pompasının kurulum amacı…

Anlık sıcak su ihtiyacı Dezenfeksiyon

# Kod Açıklama

[A.2.2.B] [C-08] Harici sensör (dış ünite):

Bir opsiyonel harici ortam sensörü bağlanmışsa, sensör tipi mutlaka ayarlanmalıdır. Bkz. "5Uygulama

kılavuzları"sayfa13.

▪ 0 (Hayır)(varsayılan): Kurulu DEĞİL.

Kullanıcı arayüzündeki ve dış ünitedeki termistörler ölçüm için kullanılır.

▪ 1 (Dış sensör): Dış üniteye bağlı uzak

dış ünite sensörü. Dış ortam sensörü, dış ortam sıcaklığının ölçümü için kullanılır. Açıklama: Dış ünitedeki sıcaklık sensörü ise diğer bazı işlevler için kullanılabilir.

▪ 2 (Oda sensörü): Seçenek kutusuna

RK2CB07CAV3 bağlı uzak iç ünite sensörü. Kullanıcı arayüzündeki sıcaklık sensörü KULLANILMAZ. Açıklama: Bu değer yalnızca oda termostatı kontrolünde bir anlam ifade eder.

BİLGİ

Uzak iç ortam sensörü ile uzak dış ortam sensöründen yalnızca birini bağlayabilirsiniz.

Kontrol kutusu RKCB07CAV3

Bu ayarların değiştirilmesi yalnızca RKCB07CAV3 opsiyonel kontrol kutusu monte edilmişse gereklidir. RKCB07CAV3 kontrol kutusu, yapılandırılması gereken birden fazla işleve sahiptir. Bkz.

"5Uygulama kılavuzları"sayfa13.

a Dış ünite b Boyler c Kullanım sıcak suyu pompası d Isıtıcı elemanı e Tek yönlü vana

f Duş g Soğuk su h Kontrol kutusu

BİLGİ

Doğru kullanım sıcak suyu varsayılan ayarları yalnızca kullanım sıcak suyu çalışması etkinleştirildiğinde ([E‑05]=1) geçerli olur.

Uzak dış ortam sensörü

Bkz. "5Uygulama kılavuzları"sayfa13.

# Kod Açıklama

[A.2.2.E.1] [E‑03] Yardımcı ısıtıcı kademeleri:

▪ 0 (varsayılan)

▪ 1

▪ 2

[A.2.2.E.2] [5-0D] BUH tipi:

▪ 1 (1P,(1/1+2)): 6 kW 1~ 230 V

(varsayılan)

▪ 4 (3PN,(1/2)): 6kW 3N~400V (*9W)

▪ 5 (3PN,(1/1+2)): 9 kW 3N~ 400 V

(*9W)

Sistem 2 tipte yedek ısıtıcı kitinin bağlanmasına izin verir:

▪ RKMBUHCA3V3: 1~ 230V - 3kW yedek ısıtıcı

▪ RKMBUHCA9W1: Birleşik yedek ısıtıcı

Yedek ısıtıcı RKMBUHCA3V3 yalnızca bir 3V3 yedek ısıtıcı olarak yapılandırılabilir. Birleşik yedek ısıtıcı RKMBUHCA9W1 4 farklı şekilde yapılandırılabilir:

▪ 3V3: 1~ 230V, 3kW'lik 1 kademe

▪ 6V3: 1~ 230V, 1. kademe = 3kW, 2. kademe = 3+3kW

▪ 6W1: 3N~400V, 1. kademe = 3kW, 2. kademe = 3+3kW

▪ 9W1: 3N~400V, 1. kademe = 3kW, 2. kademe = 3+6kW

Yedek ısıtıcıyı (RKMBUHCA3V3 ve RKMBUHCA9W1) yapılandırmak için, [E‑03] ve [5‑0D] ayarlarını birleştirin:

Montör başvuru kılavuzu

Yedek ısıtıcı

[E-03] [5-0D]

yapılandırması

3V3 1 1 (1P,(1/1+2)) 6V3 2 1 (1P,(1/1+2))

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

8 Yapılandırma

Yedek ısıtıcı

yapılandırması

6W1 2 4 (3PN,(1/2)) 9W1 2 5 (3PN,(1/1+2))

# Kod Açıklama

[A.2.2.E.4] [E-05] DHW çalıştırma:

[A.2.2.E.5] [C-05] Kontak tipi ana

[A.2.2.E.6] [C-06] Kontak tipi ilave

Seçenek kutusu RK2CB07CAV3

Bu ayarların değiştirilmesi yalnızca RK2CB07CAV3 seçenek kutusu monte edilmişse gereklidir. RK2CB07CAV3 seçenek kutusu, yapılandırılması gereken birden fazla işleve sahiptir. Bkz.

"5Uygulama kılavuzları"sayfa13.

[E-03] [5-0D]

Sistem, kullanım sıcak suyu üretebiliyor mu?

▪ 0 (Hayır): Kurulu DEĞİL. (Varsayılan)

▪ 1 (Evet): Kurulu

Harici oda termostatı kontrolünde opsiyonel oda termostatının kontak tipi veya ana çıkış suyu sıcaklığı bölgesi için ısı pompası konvektörü mutlaka ayarlanmalıdır. Bkz. "5Uygulama

kılavuzları"sayfa13.

▪ 1 (Termo ON/OFF) (varsayılan): Bağlı

olan harici oda termostatı veya ısı pompası konvektörü yalnızca kontrol kutusu (X2M/1) üzerindeki 1 dijital girişe (ana çıkış suyu sıcaklığı bölgesi için ayrılır) bağlı olduğundan aynı sinyalle ısıtma veya soğutma talebi gönderir. Isı pompası konvektörüne bağlantı yapılırsa bu değeri seçin (RFWXV).

▪ 2 (C/H talebi): Bağlı olan harici oda

termostatı ayrı ısıtma ve soğutma talebi gönderir ve bu nedenle kontrol kutusu (X2M/1 ve 1a) üzerindeki 2 dijital girişe (ana çıkış suyu sıcaklığı bölgesi için ayrılır). Kablolu (RKRTWA) veya kablosuz (RKRTR1) oda termostatı bağlanırsa, bu değeri seçin.

İki bölge (ana+ilave) bulunuyorsa, yalnızca Termo ON/OFF mümkündür.

2 çıkış suyu sıcaklığı bölgesine sahip harici oda termostatı kontrolünde ilave çıkış suyu sıcaklığı bölgesi için opsiyonel oda termostatının tipi mutlaka ayarlanmalıdır. Bkz. "5Uygulama

kılavuzları"sayfa13.

▪ 1 (Termo ON/OFF): Bkz. Kontak tipi

ana. İç üniteye bağlı (X2M/1a).

▪ 2: Yok

İki bölge (ana+ilave) bulunuyorsa, yalnızca Termo ON/OFF mümkündür.

# Kod Açıklama

[A.2.2.F.1] [C-02] Hrc. y. ısıtıcı src

Alan ısıtmanın ayrıca sistemden ayrı bir ısı kaynağı kullanılarak gerçekleştirilip gerçekleştirilmediğini gösterir.

▪ 0 (Hayır)(varsayılan): Kurulu DEĞİL.

▪ 1 (İkili): Kurulu. Yardımcı boyler

(doğalgazlı boyler, mazotlu brülör), dış ortam sıcaklığı düşükken çalışır. İkili çalışma sırasında ısı pompası KAPALI konuma geçer. Bir yardımcı boyler kullanılıyorsa bu değeri ayarlayın. Bkz.

"5Uygulama kılavuzları"sayfa13.

▪ 2: Yok

▪ 3: Yok

[A.2.2.F.2] [C-09] Alarm çıkışı

Bir arıza durumunda RK2CB07CAV3 seçenek kutusunda alarm çıkışının mantığını gösterir.

▪ 0 (Normalde açık)(varsayılan): Bir

alarm meydana geldiğinde alarm çıkışına güç beslenir. Bu değer ayarlanarak, arıza ile ünite güç kesintisinin tespiti arasında ayrım yapılır.

▪ 1 (Normalde kapalı): Bir alarm

meydana geldiğinde, alarm çıkışına güç BESLENMEZ. Montör ayarı, bir alarmın saptanması ile bir güç kesintisinin saptanması arasındaki farkın ayırt edilmesine imkan tanır.

Ayrıca, aşağıdaki tabloya da (Alarm çıkışı mantığı) bakın.

[A.2.2.F.3] [D-08] Opsiyonel harici kWh ölçer1:

▪ 0 (Hayır): Kurulu DEĞİL

▪ 1: Kurulu (0,1darbe/kWh)

▪ 2: Kurulu (1darbe/kWh)

▪ 3: Kurulu (10darbe/kWh)

▪ 4: Kurulu (100darbe/kWh)

▪ 5: Kurulu (1000darbe/kWh)

[A.2.2.F.4] [D-09] Opsiyonel harici kWh ölçer2:

▪ 0 (Hayır): Kurulu DEĞİL

▪ 1: Kurulu (0,1darbe/kWh)

▪ 2: Kurulu (1darbe/kWh)

▪ 3: Kurulu (10darbe/kWh)

▪ 4: Kurulu (100darbe/kWh)

▪ 5: Kurulu (1000darbe/kWh)

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

Montör başvuru kılavuzu

8 Yapılandırma

# Kod Açıklama

[A.2.2.F.5] [C-08] Harici sensör (iç ünite):

Bir opsiyonel harici ortam sensörü bağlanmışsa, sensör tipi mutlaka ayarlanmalıdır. Bkz. "5Uygulama

kılavuzları"sayfa13.

▪ 0 (Hayır): (varsayılan): Kurulu DEĞİL.

Kullanıcı arayüzündeki ve dış ünitedeki termistörler ölçüm için kullanılır.

▪ 1 (Dış sensör): Dış üniteye bağlı uzak

▪ 2 (Oda sensörü): Seçenek kutusuna

RK2CB07CAV3 bağlı uzak iç ünite sensörü. Kullanıcı arayüzündeki sıcaklık sensörü KULLANILMAZ. Açıklama: Bu değer yalnızca oda termostatı kontrolünde bir anlam ifade eder.

BİLGİ

Uzak iç ortam sensörü ile uzak dış ortam sensöründen yalnızca birini bağlayabilirsiniz.

# Kod Açıklama

[A.2.2.F.6] [D-04] Dijital GüçTüketimKontr:

▪ 0 (Hayır)

▪ 1 (Evet)

8.2.4 Hızlı başlangıç sihirbazı: Kapasiteler (enerji ölçümü)

Tüm elektrikli ısıtıcıların kapasiteleri mutlaka enerji ölçümü ve/veya güç tüketimi kontrol özelliği doğru şekilde çalışacak şekilde ayarlanmalıdır. Her bir ısıtıcının direnç değeri ölçülürken, tam ısıtıcı kapasitesini ayarlayabilirsiniz ve bu da daha doğru enerji verilerinin elde edilmesini sağlar.

# Kod Açıklama

[A.2.3.1] [6-02] Buster ısıtıcı: Yalnızca dahili buster ısıtıcı

ile birlikte kullanım sıcak suyu boylerleri için geçerlidir (RKHW). Buster ısıtıcının nominal gerilimdeki kapasitesi. Nominal değer: 3kW. Varsayılan: 3kW.

Aralık: 0~10kW (adım: 0,2kW)

[A.2.3.2] [6-03] BUH: kademe 1: Yedek ısıtıcının ilk

kademesinin nominal gerilimdeki kapasitesi. Nominal değer: 3kW. Varsayılan: 3kW.

Aralık: 0~10kW (adım: 0,2kW)

# Kod Açıklama

[A.2.3.3] [6-04] BUH: kademe 2: Yalnızca iki kademeli

bir yedek ısıtıcı (*9W) için geçerlidir. Yedek ısıtıcının nominal gerilimde ikinci kademesi ile ilk kademesi arasındaki kapasite farkı. Nominal değer, yedek ısıtıcı yapılandırmasına bağlıdır. Varsayılan: 0kW.

▪ 3kW, 1N~ 230V: 0kW

▪ 6kW, 1N~ 230V: 3kW (6kW-3kW)

▪ 6kW, 3N~ 400V: 3kW (6kW-3kW)

▪ 9kW, 3N~ 400V: 6kW (9kW-3kW)

Aralık: 0~10kW (adım: 0,2kW)

8.2.5 Alan ısıtma/soğutma kontrolü

Sisteminizin alan ısıtma/soğutma özelliğinin yapılandırılması için gerekli temel ayarlar bu bölümde açıklanmıştır. Hava durumuna bağlı montör ayarları, ünitenin hava durumuna bağlı işletimi için parametreleri tanımlar. Hava durumuna bağlı işletim etkinken, su sıcaklığı dış ortam sıcaklığına bağlı olarak otomatik olarak belirlenir. Düşük dış ortam sıcaklıklarında su daha ılık olur; tersi de geçerlidir. Hava durumuna bağlı işletim sırasında, kullanıcı hedef su sıcaklığını maksimum 5°C yukarıya veya aşağıya değiştirme imkanına sahiptir.

Bu işlev hakkında daha ayrıntılı bilgi için kullanıcı başvuru kılavuzuna ve/veya kullanım kılavuzuna bakın.

Çıkış suyu sıcaklığı: Ana bölge

# Kod Açıklama

[A.3.1.1.1] Yok LWT a.nokta modu:

▪ 0 (Mutlak)

İstenen çıkış suyu sıcaklığı:

▪ Hava durumuna dayalı DEĞİLDİR

(yani dış ortam sıcaklığına bağlı DEĞİLDİR)

▪ zamana göre sabittir (yani

programlı DEĞİLDİR)

▪ 1 (Havaya göre) (varsayılan): İstenen

çıkış suyu sıcaklığı:

▪ hava durumuna dayalıdır (yani dış

ortam sıcaklığına bağlıdır)

▪ zamana göre sabittir (yani

programlı DEĞİLDİR)

devamı >>

Montör başvuru kılavuzu

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

8 Yapılandırma

[1-03]

[1-02]

[1-00] [1-01]

[1-09]

[1-08]

[1-06] [1-07]

# Kod Açıklama

[A.3.1.1.1] Yok << devamı

▪ 2 (Abs + programlı): İstenen çıkış

suyu sıcaklığı:

▪ Hava durumuna dayalı DEĞİLDİR

(yani dış ortam sıcaklığına bağlı DEĞİLDİR)

▪ bir programa göredir.

Programlanan işlemler istenildiği şekilde, önceden ayarlanan veya özel kaydırma işlemlerinden meydana gelir.

Açıklama: Bu değer yalnızca çıkış suyu sıcaklığı kontrolünden ayarlanabilir.

▪ 3 (WD + programlı): İstenen çıkış

suyu sıcaklığı:

▪ hava durumuna dayalıdır (yani dış

ortam sıcaklığına bağlıdır)

▪ bir programa göredir. Programlı

işlemler önceden ayarlanan veya özel olarak ayarlanan istenen çıkış suyu sıcaklıklarından meydana gelir.

Açıklama: Bu değer yalnızca çıkış suyu sıcaklığı kontrolünden ayarlanabilir.

# Kod Açıklama

[7.7.1.1] [1-00]

Havaya dayalı ısıtmayı ayarla:

[1-01]

[1-02]

[1-03]

# Kod Açıklama

[7.7.1.1] [1-00]

[1-01]

[1-02]

[1-03]

<< devamı

▪ [1-00]: Düşük dış ortam sıcaklığı. –

40°C~+5°C (varsayılan: –10°C)

▪ [1-01]: Yüksek dış ortam sıcaklığı.

10°C~25°C (varsayılan: 15°C)

▪ [1-02]: Dış ortam sıcaklığı, düşük dış

ortam sıcaklığına eşitse veya daha düşükse istenen çıkış suyu sıcaklığı. [9‑01]°C~[9‑00]°C (varsayılan: 45°C). Not: Düşük dış ortam sıcaklıkları için daha sıcak su gerektiğinden, bu değer [1-03] ayarından daha yüksek olmalıdır.

▪ [1-03]: Dış ortam sıcaklığı, yüksek

dış ortam sıcaklığına eşitse veya daha yüksekse istenen çıkış suyu sıcaklığı. [9‑01]°C~min(45, [9‑00])°C (varsayılan: 35°C). Not: Yüksek dış ortam sıcaklıkları için daha az sıcak su gerektiğinden, bu değer [1-02] ayarından daha düşük olmalıdır.

# Kod Açıklama

[7.7.1.2] [1-06]

Havaya dayalı soğutmayı ayarla:

[1-07]

[1‑08]

[1-09]

▪ Tt: Hedef çıkış suyu sıcaklığı (ana)

▪ Ta: Dış ortam sıcaklığı

devamı >>

▪ Tt: Hedef çıkış suyu sıcaklığı (ana)

▪ Ta: Dış ortam sıcaklığı

devamı >>

[7.7.1.2] [1-06]

[1-07]

[1‑08]

[1-09]

<< devamı

▪ [1-06]: Düşük dış ortam sıcaklığı.

10°C~25°C (varsayılan: 20°C)

▪ [1-07]: Yüksek dış ortam sıcaklığı.

25°C~43°C (varsayılan: 35°C)

▪ [1-08]: Dış ortam sıcaklığı, düşük dış

ortam sıcaklığına eşitse veya daha düşükse istenen çıkış suyu sıcaklığı. Minimum ve maksimum çıkış suyu sıcaklığı arasında [9‑03]°C~[9‑02]°C (varsayılan: 22°C). Not: Düşük dış ortam sıcaklıkları için daha az soğuk su yeterli olduğundan, bu değer [1-09] ayarından daha yüksek olmalıdır.

▪ [1-09]: Dış ortam sıcaklığı, yüksek

dış ortam sıcaklığına eşitse veya daha yüksekse istenen çıkış suyu sıcaklığı. Minimum ve maksimum çıkış suyu sıcaklığı arasında [9‑03]°C~[9‑02]°C (varsayılan: 18°C).

Not: Yüksek dış ortam sıcaklıkları

# Kod Açıklama

için daha soğuk su gerektiğinden, bu değer [1-08] ayarından daha düşük olmalıdır.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

Montör başvuru kılavuzu

8 Yapılandırma

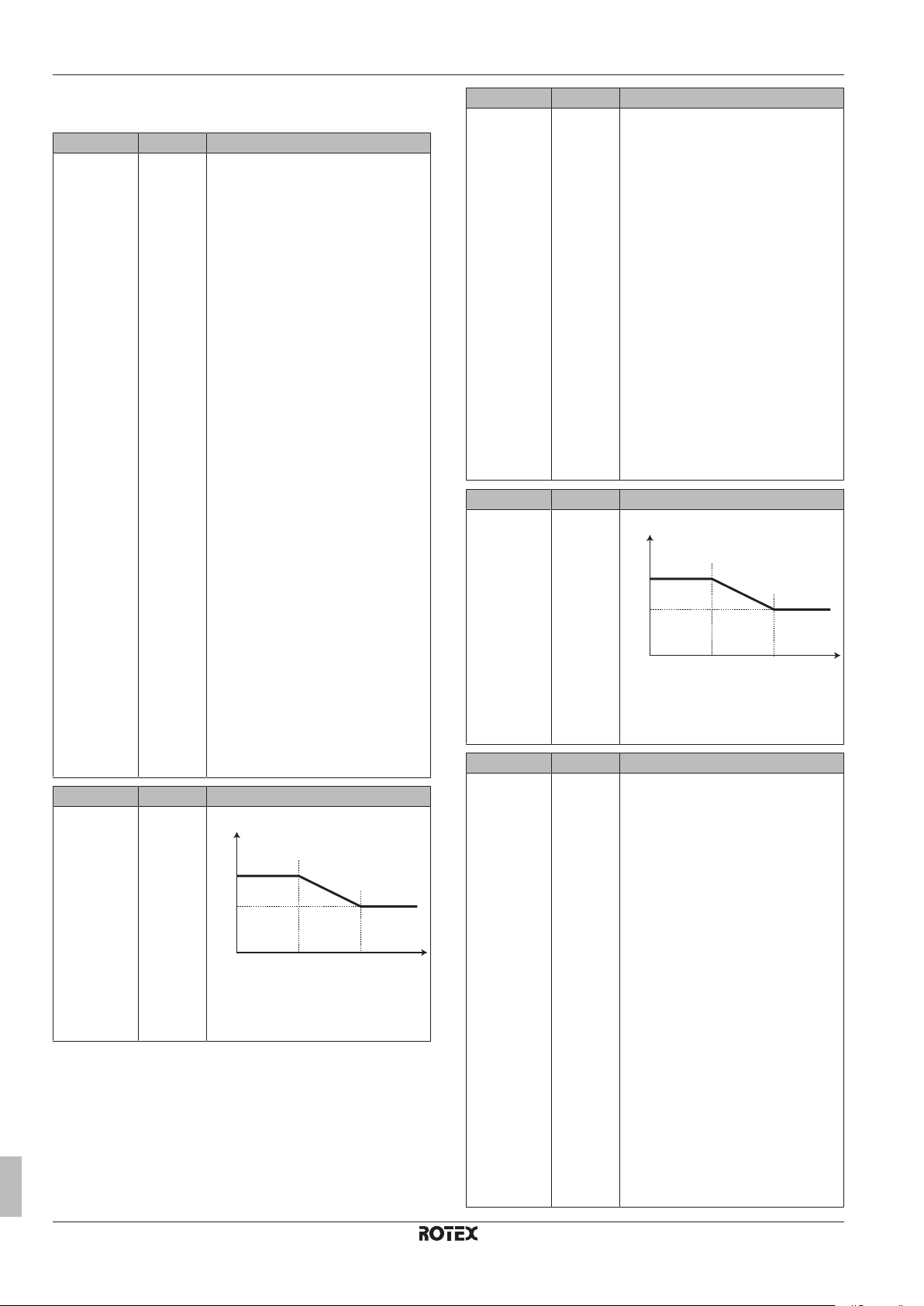

[0-00]

[0-01]

[0-03] [0-02]

[0-04]

[0-05]

[0-07] [0-06]

Çıkış suyu sıcaklığı: İlave bölge

Yalnızca 2 çıkış suyu sıcaklığı bölgesi mevcutsa kullanılabilir.

# Kod Açıklama

[A.3.1.2.1] Yok LWT a.nokta modu:

▪ Mutlak: İstenen çıkış suyu sıcaklığı:

▪ Hava durumuna dayalı DEĞİLDİR

(yani dış ortam sıcaklığına bağlı DEĞİLDİR)

▪ zamana göre sabittir (yani

programlı DEĞİLDİR)

▪ Havaya göre (varsayılan): İstenen

çıkış suyu sıcaklığı:

▪ hava durumuna dayalıdır (yani dış

ortam sıcaklığına bağlıdır)

▪ zamana göre sabittir (yani

programlı DEĞİLDİR)

▪ Abs + programlı: İstenen çıkış suyu

sıcaklığı:

▪ Hava durumuna dayalı DEĞİLDİR

(yani dış ortam sıcaklığına bağlı DEĞİLDİR)

▪ bir programa göredir. Programlı

işlemler olarak Açık veya KAPALI seçenekleri mevcuttur.

Açıklama: Bu değer yalnızca çıkış suyu sıcaklığı kontrolünden ayarlanabilir.

▪ WD + programlı: İstenen çıkış suyu

sıcaklığı:

▪ hava durumuna dayalıdır (yani dış

ortam sıcaklığına bağlıdır)

▪ bir programa göredir. Programlı

işlemler olarak Açık veya KAPALI seçenekleri mevcuttur.

Açıklama: Bu değer yalnızca çıkış suyu sıcaklığı kontrolünden ayarlanabilir.

# Kod Açıklama

[7.7.2.1] [0-00]

Havaya dayalı ısıtmayı ayarla:

[0-01]

[0-02]

[0-03]

▪ Tt: Hedef çıkış suyu sıcaklığı (ilave)

▪ Ta: Dış ortam sıcaklığı

Montör başvuru kılavuzu

devamı >>

# Kod Açıklama

[7.7.2.1] [0-00]

[0-01]

[0-02]

[0-03]

<< devamı

▪ [0-03]: Düşük dış ortam sıcaklığı. –

40°C~+5°C (varsayılan: –10°C)

▪ [0-02]: Yüksek dış ortam sıcaklığı.

10°C~25°C (varsayılan: 15°C)

▪ [0-01]: Dış ortam sıcaklığı, düşük dış

ortam sıcaklığına eşitse veya daha düşükse istenen çıkış suyu sıcaklığı. [9‑05]°C~[9‑06]°C (varsayılan: 45°C). Not: Düşük dış ortam sıcaklıkları için daha sıcak su gerektiğinden, bu değer [0-00] ayarından daha yüksek olmalıdır.

▪ [0-00]: Dış ortam sıcaklığı, yüksek

dış ortam sıcaklığına eşitse veya daha yüksekse istenen çıkış suyu sıcaklığı. [9‑05]°C~min(45, [9‑06])°C (varsayılan: 35°C). Not: Yüksek dış ortam sıcaklıkları için daha az sıcak su gerektiğinden, bu değer [0-01] ayarından daha düşük olmalıdır.

# Kod Açıklama

[7.7.2.2] [0-04]

Havaya dayalı soğutmayı ayarla:

[0-05]

[0-06]

[0-07]

▪ Tt: Hedef çıkış suyu sıcaklığı (ilave)

▪ Ta: Dış ortam sıcaklığı

# Kod Açıklama

[7.7.2.2] [0-04]

[0-05]

[0-06]

[0-07]

<< devamı

▪ [0-07]: Düşük dış ortam sıcaklığı.

10°C~25°C (varsayılan: 20°C)

▪ [0-06]: Yüksek dış ortam sıcaklığı.

25°C~43°C (varsayılan: 35°C)

▪ [0-05]: Dış ortam sıcaklığı, düşük dış

ortam sıcaklığına eşitse veya daha düşükse istenen çıkış suyu sıcaklığı. Minimum ve maksimum çıkış suyu sıcaklığı arasında [9‑07]°C~[9‑08]°C (varsayılan: 12°C). Not: Düşük dış ortam sıcaklıkları için daha az soğuk su yeterli olduğundan, bu değer [0-04] ayarından daha yüksek olmalıdır.

▪ [0-04]: Dış ortam sıcaklığı, yüksek

dış ortam sıcaklığına eşitse veya daha yüksekse istenen çıkış suyu sıcaklığı. Minimum ve maksimum çıkış suyu sıcaklığı arasında [9‑07]°C~[9‑08]°C (varsayılan: 8°C). Not: Yüksek dış ortam sıcaklıkları için daha soğuk su gerektiğinden, bu değer [0-05] ayarından daha düşük olmalıdır.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

devamı >>

4P415097-1B – 2017.04

8 Yapılandırma

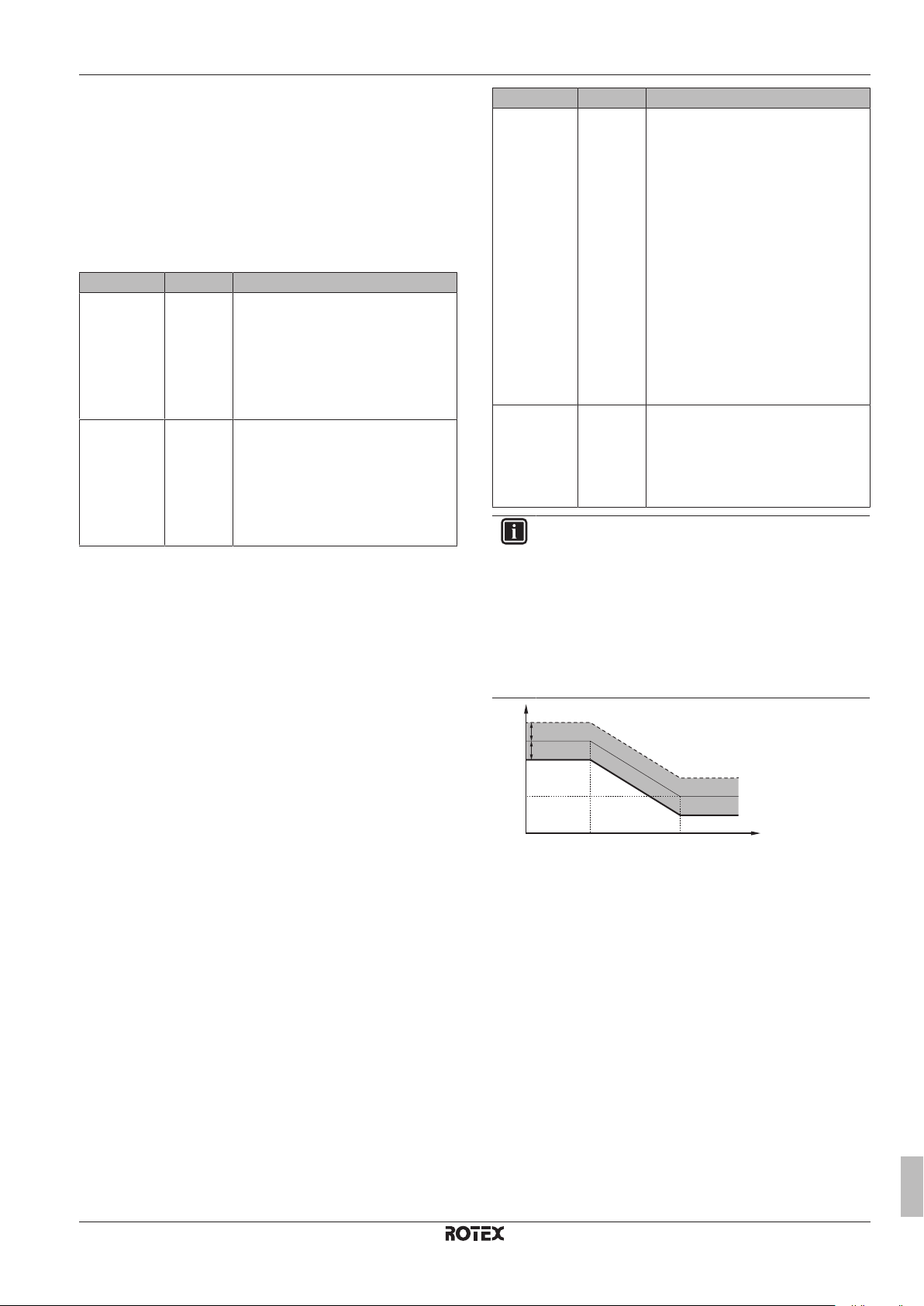

+[8-06]

−[8-06]

Çıkış suyu sıcaklığı: Delta T kaynağı

Giriş ve çıkış suyu için sıcaklık farkı. Ünite, alttan ısıtma devrelerinin çalışmasını destekleyecek şekilde tasarlanmıştır. Alttan ısıtma devreleri için (kullanıcı arayüzü tarafından) önerilen çıkış suyu sıcaklığı 35°C'dir. Bu durumda ünite 5°C'lik bir sıcaklık farklı elde edilecek, yani üniteye giren suyun sıcaklığı 30°C olacak şekilde kontrol edilir. Kurulu uygulamaya (radyatörler, ısı pompası konvektörü, alttan ısıtma devreleri) veya koşullara bağlı olarak, giriş ve çıkış suyu sıcaklığı arasındaki farkın değiştirilmesi mümkün olabilir. Pompanın, debiyi Δt değerinde tutacak şekilde çalışacağına dikkat edin.

# Kod Açıklama

[A.3.1.3.1] [9-09] Isıtma: giriş ve çıkış suyu arasında

gereken sıcaklık farkı.

Isı yayıcılarının ısıtma modunda doğru çalışabilmesi için bir minimum sıcaklık farkı gerekiyorsa.

Aralık: 3°C~10°C (adım: 1°C; varsayılan değer: 5°C).

[A.3.1.3.2] [9-0A] Soğutma: giriş ve çıkış suyu arasında

gereken sıcaklık farkı.

Isı yayıcıların soğutma modunda doğru çalışabilmesi için bir minimum sıcaklık farkı gerekiyorsa.

Aralık: 3°C~10°C (adım: 1°C; varsayılan değer: 5°C).

Çıkış suyu sıcaklığı: Ayar

Yalnızca oda termostatı kontrolünde kullanılabilir. Oda termostatı özelliği kullanılırken, müşterinin istenen oda sıcaklığını ayarlaması gerekir. Ünite, ısı yayıcılara sıcak su besleyecek ve oda ısıtılacaktır. Ek olarak, istenen çıkış suyu sıcaklığı şu durumlarda da mutlaka yapılandırılmalıdır: ayar yükseltildiğinde, istenen çıkış suyu sıcaklığı ünite tarafından (ön ayar sıcaklıklarına dayalı olarak, hava durumuna dayalı seçeneği seçilir, ayar istenen hava durumuna dayalı sıcaklıklara dayalı olarak yapılacaktır) otomatik olarak hesaplanacaktır; ayar kapatıldığında, istenen çıkış suyu sıcaklığını kullanıcı arayüzünden ayarlayabilirsiniz. Ayrıca, ayar açıldığında istenen çıkış suyu sıcaklığı istenen oda sıcaklığına ve mevcut ve istenen oda sıcaklığı arasındaki farka göre düşürülecek veya yükseltilecektir. Bu da şunu sağlar:

▪ istenen sıcaklığa uygun kararlı oda sıcaklıkları (daha yüksek

konfor seviyesi)

▪ daha az sayıda Açık/KAPALI döngüsü (daha düşük çalışma sesi

seviyesi, daha yüksek konfor ve daha yüksek verimlilik)

▪ istenen sıcaklığı karşılayacak mümkün olan en düşük su

sıcaklıkları (daha yüksek verimlilik)

# Kod Açıklama

[A.3.1.1.5] [8-05] Ayarlı LWT:

▪ 0 (Hayır): devre dışı.

Not: İstenen çıkış suyu sıcaklığının kullanıcı arayüzünden ayarlanması gerekir.

▪ 1 (Evet)(varsayılan): etkin. Çıkış

suyu sıcaklığı, istenen ve mevcut oda sıcaklığı arasındaki farka göre hesaplanır. Bu da ısı pompası kapasitesi ile gerçekte gereken kapasite arasında daha iyi bir denge oluşturur ve daha az sayıda başlama/durma döngüsüne girmesini sağlayarak, daha ekonomik bir çalışmayı mümkün kılar. Not: İstenen çıkış suyu sıcaklığı yalnızca kullanıcı arayüzünden ayarlanabilir.

Yok [8-06] Çıkış suyu sıcaklığı maksimum ayarı:

0°C~10°C (varsayılan: 3°C)

Ayarın etkinleştirilmesi gerekir.

İstenen çıkış suyu sıcaklığının artacağı veya azalacağı değeri ifade eder.

BİLGİ

Hava durumuna dayalı sıcaklı ayarı etkin konumdayken hava durumuna dayalı sıcaklık eğrisinin, [8-06] seviyesi ile oda için konforlu bir ayar noktasında kararlı bir koşulun elde edilmesine yönelik gerekli minimum çıkış suyu sıcaklığı ayar noktasından daha yüksek bir konuma ayarlanması gerekir. Verimliliği yükseltmek için ayar işlemi, çıkış suyu ayar noktasını düşürebilir. Hava durumuna dayalı eğri daha yüksek bir konuma ayarlandığında, minimum ayar noktasının altına düşebilir. Aşağıdaki çizime bakın.

a Hava durumuna dayalı eğri

b Oda için konforlu bir ayar noktasında kararlı bir koşulun

elde edilmesine yönelik gerekli minimum çıkış suyu sıcaklığı ayar noktası.

Çıkış suyu sıcaklığı: Yayıcı tipi

Yalnızca oda termostatı kontrolünde kullanılabilir. Sistemin su hacmine ve ısı yayıcıların tipine bağlı olarak, bir alanın ısıtılması veya soğutulması daha uzun sürebilir. Bu ayar, ısıtma/soğutma döngüsü sırasında sistemin daha yavaş veya daha hızlı ısıtılması/ soğutulması için gerekli telafiyi sağlayabilir.

Not: Yayıcı tipi ayarı, istenen çıkış suyu sıcaklığının maksimum ayarını ve iç ortam sıcaklığına dayalı olarak otomatik soğutma/ısıtma geçişinin kullanım imkanını etkiler.

Bu nedenle, bu ayarın doğru yapılması önemlidir.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

Montör başvuru kılavuzu

8 Yapılandırma

# Kod Açıklama

[A.3.1.1.7] [9-0B] Yayıcı tipi:

Sistemin tepki süresi:

▪ Hızlı Örnek: Düşük su hacmi ve fan

coil'ler.

▪ Yavaş Örnek: Yüksek su hacmi,

alttan ısıtma devreleri.

8.2.6 Kullanım sıcak suyu kontrolü

Yalnızca bir opsiyonel kullanım sıcak suyu boyleri monte edilmişse kullanılabilir.

İstenen boyler sıcaklığının yapılandırılması

Kullanım sıcak suyu 3 farklı şekilde üretilebilir. Bu yöntemlerin her biri diğerlerinden istenen boyler sıcaklığının ayarlanması ve ünitenin tepki vermesi açısından ayrılır.

# Kod Açıklama

[A.4.1] [6-0D] Kullanım sıcak suyu Ayar noktası modu:

▪ 0 (Yalnız t.ısıtma): Yalnızca yeniden

ısıtma işlemine izin verilir.

▪ 1 (T.ısıtma+prgrm): Kullanım sıcak

suyu boyleri bir programa göre ısıtılır ve programlı ısıtma döngüleri arasında yeniden ısıtma işlemine izin verilir.

▪ 2 (Yalnız program): Kullanım sıcak

suyu boyleri YALNIZCA bir programa göre ısıtılabilir.

Daha ayrıntılı bilgi için bkz. "8.3.2 Kullanım sıcak suyu kontrolü:

gelişmiş"sayfa66.

BİLGİ

Dahili buster ısıtıcısı olmayan bir kullanım sıcak suyu boyleri kullanılıyorsa, [6‑0D]=0 ([A.4.1] Kullanım sıcak suyu Ayar noktası modu=Yalnız t.ısıtma) seçimi yapıldığında (kullanım sıcak suyu sık kullanılıyorsa ve alan ısıtma/ soğutma kesintisi sık ve uzunsa) alan ısıtma (soğutma) kapasitesi düşüşü/konfor sorunu meydana gelebilir.

Maksimum kullanım sıcak suyu(DHW) sıcaklık ayar noktası

Kullanıcıların, kullanım sıcak suyu için seçebilecekleri maksimum sıcaklık. Bu seçeneği sıcak su musluklarından akacak suyun sıcaklığını sınırlandırmak için kullanabilirsiniz.

BİLGİ

Kullanım sıcak suyu boylerinin dezenfeksiyonu sırasında, kullanım sıcak suyu (DHW) sıcaklığı bu maksimum sıcaklığı aşabilir.

BİLGİ

Maksimum sıcak su sıcaklığını ilgili mevzuata uygun olarak sınırlandırın.

# Kod Açıklama

[A.4.5] [6-0E] Maksimum ayar noktası

Kullanıcıların, kullanım sıcak suyu için seçebilecekleri maksimum sıcaklık. Bu seçeneği sıcak su musluklarından akacak suyun sıcaklığını sınırlandırmak için kullanabilirsiniz.

Aralık: 40°C~80°C (adım: 1°C; varsayılan değer: 60°C).

Maksimum sıcaklık, dezenfeksiyon işlevi sırasında KULLANILAMAZ. Dezenfeksiyon işlevine bakın.

8.2.7 İletişim/yardım masası numarası

# Kod Tanım

[6.3.2] Yok Kullanıcıların bir sorunla

karşılaştıklarında arayabilecekleri numaralar.

8.3 Gelişmiş yapılandırma/ optimizasyon

8.3.1 Alan ısıtma/soğutma işlemi: gelişmiş

Çıkış suyu sıcaklığı ön ayarı

Çıkış suyu sıcaklığı ön ayar değerlerini tanımlayabilirsiniz:

▪ ekonomik (en düşük enerji tüketimini sağlayan istenen çıkış suyu

sıcaklığını ifade eder)

▪ konfor (en yüksek enerji tüketimine neden olan istenen çıkış suyu

sıcaklığını ifade eder).

Ön ayar değerleri programda aynı verinin kullanılmasını ve istenen çıkış suyu sıcaklığının oda sıcaklığına göre ayarlanmasını kolaylaştırır (ayara bakın). Daha sonra değeri değiştirmek istediğinizde, YALNIZCA tek bir yerde değiştirmeniz yeterli olacaktır. İstenen çıkış suyu sıcaklığının, hava durumuna dayalı olup OLMAMASINA bağlı olarak; istenen kaydırma değerleri veya mutlak istenen çıkış suyu sıcaklığı belirlenmelidir.

BİLDİRİM

Çıkış suyu sıcaklığı ön ayar değerleri, ilave bölge programı AÇIK/KAPALI işlemlerini içerdiğinden YALNIZCA ana bölge için geçerlidir.

BİLDİRİM

İstenen oda ve çıkış suyu sıcaklıkları arasında denge sağlamak için, çıkış suyu sıcaklığı ön ayar değerlerini tasarıma ve seçilen ısı yayıcılara göre seçin.

# Kod Açıklama

Havaya dayalı DEĞİLSE ana çıkış suyu sıcaklığı bölgesi için çıkış suyu sıcaklığı ön ayar değerleri

[7.4.2.1] [8-09] Konfor (ısıtma)

[9‑01]°C~[9‑00]°C (varsayılan: 45°C)

[7.4.2.2] [8-0A] Eko (ısıtma)

[9‑01]°C~[9‑00]°C (varsayılan: 40°C)

[7.4.2.3] [8-07] Konfor (soğutma)

[9‑03]°C~[9‑02]°C (varsayılan: 18°C)

[7.4.2.4] [8-08] Eko (soğutma)

[9‑03]°C~[9‑02]°C (varsayılan: 20°C)

Havaya dayalı ise ana çıkış suyu sıcaklığı bölgesi için çıkış suyu sıcaklığı ön ayar değerleri (kaydırma değerleri)

[7.4.2.5] Yok Konfor (ısıtma)

–10°C~+10°C (varsayılan: 0°C)

[7.4.2.6] Yok Eko (ısıtma)

–10°C~+10°C (varsayılan: –2°C)

[7.4.2.7] Yok Konfor (soğutma)

–10°C~+10°C (varsayılan: 0°C)

[7.4.2.8] Yok Eko (soğutma)

–10°C~+10°C (varsayılan: 2°C)

Sıcaklık aralıkları (çıkış suyu sıcaklıkları)

Bu ayarın amacı, hatalı (yani, çok yüksek veya çok düşük) bir çıkış suyu sıcaklığı seçilmesini önlemektir. Bu şekilde istenen ısıtma sıcaklığı aralığı ve istenen soğutma sıcaklığı ayarı yapılandırılabilir.

Montör başvuru kılavuzu

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

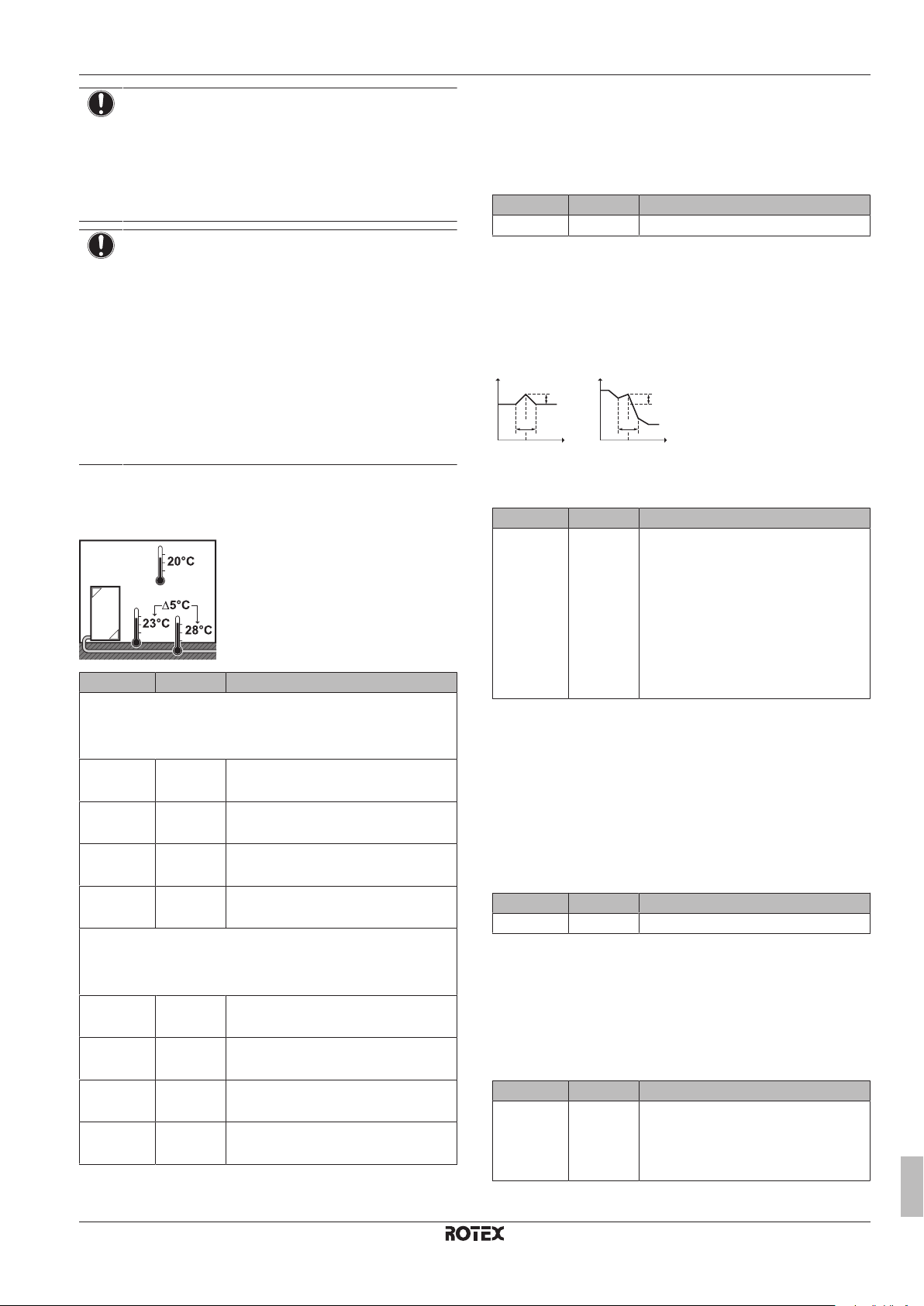

8 Yapılandırma

0°C

a b

BİLDİRİM

Bir alttan ısıtma sistemi kullanılıyorsa, şu parametrelerin sınırlandırılması önemlidir:

▪ ısıtma modunda alttan ısıtma sisteminin özelliklerine

göre maksimum çıkış suyu sıcaklığı.

▪ soğutma modunda zeminde yoğuşmanın önlenmesi

için 18~20°C'ye göre minimum çıkış suyu sıcaklığı.

BİLDİRİM

▪ Çıkış suyu sıcaklık aralıkları ayarlanırken, tüm istenen

çıkış suyu sıcaklıkları ayrıca sınırlar arasında kalacak şekilde ayarlanabilir.

▪ İstenen çıkış suyu sıcaklığını ile istenen oda sıcaklığı

ve/veya kapasite arasındaki dengeyi daima (tasarıma ve ısı yayıcıların seçimine göre) koruyun. İstenen çıkış suyu sıcaklığı birkaç ayarın (ön ayar değerleri, kaydırma değerler, havaya dayalı eğriler, ayar) sonucudur. Neticede, aşırı sıcaklıklara veya kapasite düşüşüne neden olabilecek çok yüksek veya çok düşük çıkış suyu sıcaklıkları meydana gelebilir. Çıkış suyu sıcaklık aralıkları uygun değerlere (ısı yayıcılara bağlı olarak) sınırlandırılarak, bu durumlardan kaçınılabilir.

Örnek: Odanın ISITILAMAMASI sorununu ortadan kaldırmak için minimum çıkış suyu sıcaklığını 28°C'ye ayarlayın: çıkış suyu sıcaklıkları (ısıtma modunda) oda sıcaklığının yeterince üzerinde olmalıdır.

# Kod Açıklama

Ana çıkış suyu sıcaklığı bölgesi için çıkış suyu sıcaklık aralığı (= ısıtma modunda en düşük çıkış suyu sıcaklığına ve soğutma modunda en yüksek çıkış suyu sıcaklığına sahip çıkış suyu sıcaklığı bölgesi)

[A.3.1.1.2.2] [9-00] Maks. sıc. (ısıtma)

37°C~55°C (varsayılan: 55°C)

[A.3.1.1.2.1] [9-01] Min. sıc. (ısıtma)

15°C~37°C (varsayılan: 25°C)

[A.3.1.1.2.4] [9-02] Maks. sıc. (soğutma)

18°C~22°C (varsayılan: 22°C)

[A.3.1.1.2.3] [9-03] Min. sıc. (soğutma)

5°C~18°C (varsayılan: 5°C)

İlave çıkış suyu sıcaklığı bölgesi için çıkış suyu sıcaklık aralığı (= ısıtma modunda en yüksek çıkış suyu sıcaklığına ve soğutma modunda en düşük çıkış suyu sıcaklığına sahip çıkış suyu sıcaklığı bölgesi)

[A.3.1.2.2.2] [9-06] Maks. sıc. (ısıtma)

37°C~55°C (varsayılan: 55°C)

[A.3.1.2.2.1] [9-05] Min. sıc. (ısıtma)

15°C~37°C (varsayılan: 25°C)

[A.3.1.2.2.4] [9-08] Maks. sıc. (soğutma)

18°C~22°C (varsayılan: 22°C)

[A.3.1.2.2.3] [9-07] Min. sıc. (soğutma)

5°C~18°C (varsayılan: 5°C)

Çıkış suyu sıcaklığı aşırı çalışma sıcaklığı

Bu işlev, kompresör durmadan önce su sıcaklığının istenen çıkış suyu sıcaklığının üzerine ne kadar yükselebileceğini tanımlar. Çıkış suyu sıcaklığı istenen çıkış suyu sıcaklığının altına düştüğünde kompresör tekrar çalışmaya başlar. Bu işlev YALNIZCA ısıtma modunda uygulanabilir.

# Kod Açıklama

Yok [9-04] 1°C~4°C (varsayılan: 1°C)

0°C Civarında Çıkış Suyu Sıcaklığı Telafisi

Isıtma modunda, istenen çıkış suyu sıcaklığı yaklaşık 0°C'lik bir dış ortam sıcaklığında yerel olarak yükseltilir. Bu telafi bir mutlak veya hava durumuna dayalı istenen sıcaklık kullanıldığında seçilebilir (aşağıdaki şekle bakın). Eriyen buz veya karın buharlaşması nedeniyle binanın olası ısı kayıplarını telafi etmek üzere bu ayarı kullanın.

a Mutlak istenen çıkış suyu sıcaklığı

b Hava durumuna bağlı istenen çıkış suyu sıcaklığı

# Kod Açıklama

Yok [D-03] ▪ 0 (devre dışı)

▪ 1 (etkin) L=2°C,

R=4°C (−2°C<TA<2°C)

▪ 2 (etkin) L=4°C,

R=4°C (−2°C<TA<2°C) (varsayılan)

▪ 3 (etkin) L=2°C,

R=8°C (−4°C<TA<4°C)

▪ 4 (etkin) L=4°C,

R=8°C (−4°C<TA<4°C)

Çıkış suyu sıcaklığı maksimum ayarı

YALNIZCA oda termostatı kontrolünde ve ayar etkinleştirildiğinde kullanılabilir. Mevcut ve istenen oda sıcaklığı arasındaki farka göre belirlenen istenen çıkış suyu sıcaklığı (=değişim) üzerindeki maksimum ayar (=değişim), örn. 3°C ayarı, istenen çıkış suyu sıcaklığının 3°C arttırılabileceği veya düşürülebileceği anlamına gelir. Ayar yükseltildiğinde performans da artar (daha düşük AÇIK/ KAPALI işlemi, daha hızlı ısınma), ancak ısı yayıcıya bağlı olarak, istenen çıkış suyu sıcaklığı ile istenen oda sıcaklığı arasında MUTLAKA DAİMA denge (tasarıma ve ısı yayıcıların seçimine göre) olması gerektiğine dikkat edin.

# Kod Açıklama

Yok [8-06] 0°C~10°C (varsayılan: 3°C)

Havaya göre soğutma izni

YALNIZCA RBLQ05+07CAV3 için kullanılabilir. Havaya dayalı soğutmanın devre dışı bırakılması mümkündür; bu da soğutma modunda istenen çıkış suyu sıcaklığının dış ortam sıcaklığına bağlı OLMADIĞI ve bunun havaya bağlı modun seçili olup OLMAMASINDAN bağımsız olduğu anlamına gelir. Hem ilave çıkış suyu sıcaklığı bölgesi, hem de ana çıkış suyu sıcaklığı bölgesi için bu ayar ayrı olarak yapılandırılabilir.

# Kod Açıklama

Yok [1-04] Ana çıkış suyu sıcaklığı bölgesinin

havaya bağlı soğutması...

▪ 0 (devre dışı)

▪ 1 (etkin) (varsayılan)

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

Montör başvuru kılavuzu

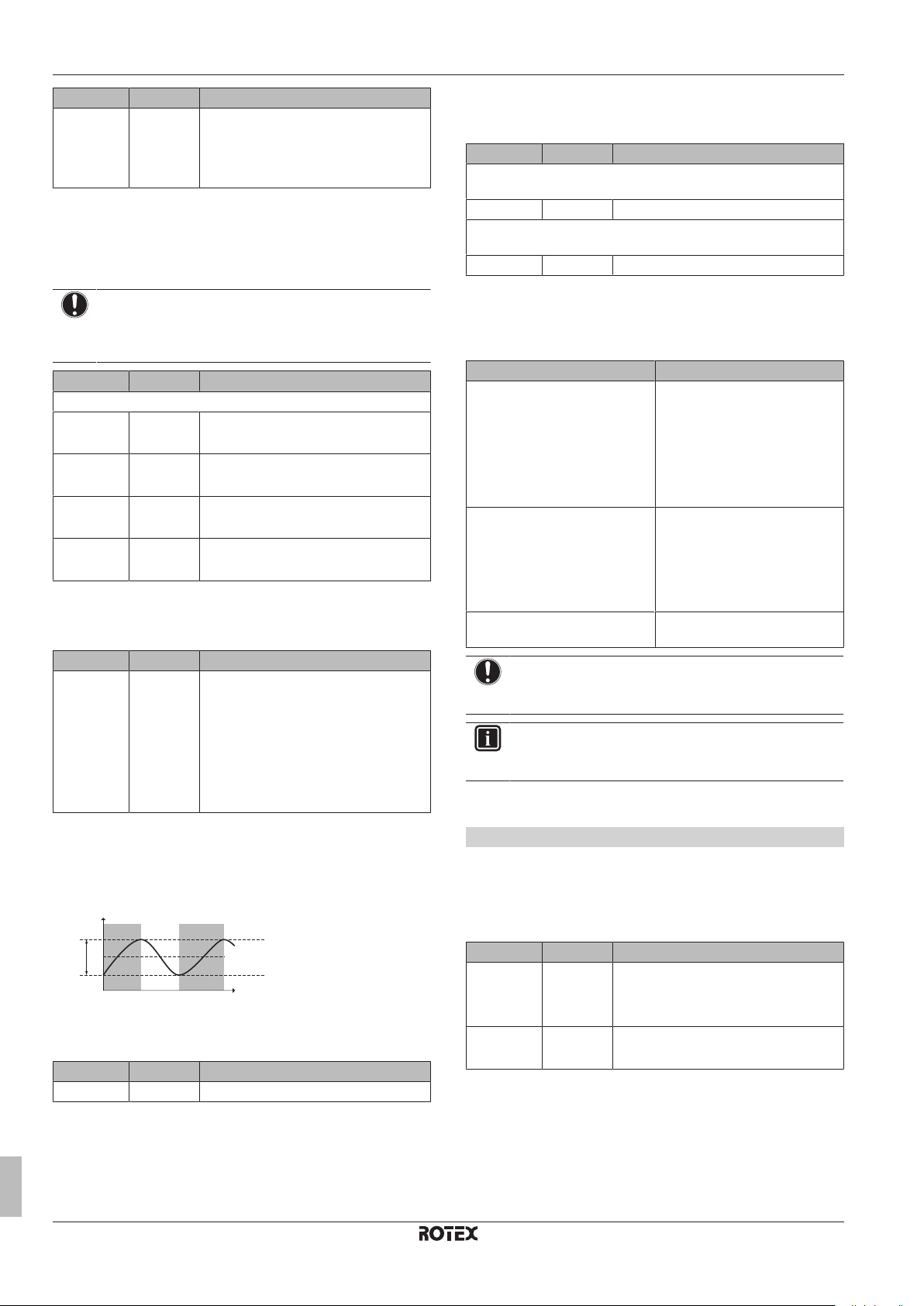

8 Yapılandırma

[

9-0C

]

# Kod Açıklama

Yok [1-05] İlave çıkış suyu sıcaklığı bölgesinin

havaya bağlı soğutması...

▪ 0 (devre dışı)

▪ 1 (etkin) (varsayılan)

Sıcak aralıkları (oda sıcaklığı)

YALNIZCA oda termostatı kontrolünde kullanılabilir. Odanın aşırı ısınması veya soğuması önlenerek enerji tasarrufu için, oda sıcaklığı aralığını hem ısıtma modu, hem de soğutma modu için sınırlandırabilirsiniz.

BİLDİRİM

Oda sıcaklığı aralıkları ayarlanırken, tüm istenen oda sıcaklıkları ayrıca sınırlar arasında kalacak şekilde ayarlanabilir.

# Kod Açıklama

Oda sıcaklığı aralığı [A.3.2.1.2] [3-06] Maks. sıc. (ısıtma)

18°C~30°C (varsayılan: 30°C)

[A.3.2.1.1] [3-07] Min. sıc. (ısıtma)

12°C~18°C (varsayılan: 16°C)

[A.3.2.1.4] [3-08] Maks. sıc. (soğutma)

25°C~35°C (varsayılan: 35°C)

[A.3.2.1.3] [3-09] Min. sıc. (soğutma)

15°C~25°C (varsayılan: 15°C)

Oda sıcaklığı kademesi

YALNIZCA oda termostatı kontrolünde ve sıcaklık °C'de görüntülenirken kullanılabilir.

# Kod Açıklama

[A.3.2.4] Yok Oda sıc. Kademesi

▪ 1°C (varsayılan). Kullanıcı arayüzünde

istenen oda sıcaklığı 1°C'lik kademelerle ayarlanabilir.

▪ 0,5°C. Kullanıcı arayüzünde istenen

oda sıcaklığı 0,5°C'lik kademelerle ayarlanabilir. Mevcut oda sıcaklığı 0,1°C'lik bir doğrulukta görüntülenir.

Oda sıcaklığı histerezisi

YALNIZCA oda termostatı kontrolünde kullanılabilir. İstenen oda sıcaklığı etrafındaki histeresiz aralığı ayarlanabilir. Sistemin optimum kullanımı için ayarlandığından oda sıcaklığı histeresizinin DEĞİŞTİRİLMEMESİNİ önerir.

harici oda sensörünün ideal montaj konumuna monte EDİLEMEDİĞİ durumlarda telafi sağlamak amacıyla kullanılabilir (montaj kılavuzuna ve/veya montör başvuru kılavuzuna bakın).

# Kod Açıklama

Oda sıcaklığı ofseti: Kullanıcı arayüzü sensörü üzerinden ölçülen mevcut oda sıcaklığına ofset.

[A.3.2.2] [2-0A] –5°C~5°C, adım 0,5°C (varsayılan: 0°C) Hrc oda sensörü ofseti: YALNIZCA harici oda sensörü seçeneği

monte edilirse ve yapılandırılırsa mümkündür (bkz. [C-08]) [A.3.2.3] [2-09] –5°C~5°C, adım 0,5°C (varsayılan: 0°C)

Oda donma koruması

Oda donma koruması, odanın çok fazla soğumasını engeller. Bu ayar, ayarlanan ünite kontrol yöntemine ([C‑07]) bağlı olarak farklı şekilde davranır. Aşağıdaki tabloda açıklanan işlemleri uygulayın:

Ünite kontrol yöntemi ([C‑07]) Oda donma koruması

Oda termostatı kontrolü ([C‑07]=2)

Oda termostatının oda donma koruması gerçekleştirmesine izin verir:

▪ [2‑06] öğesini "1" konumuna

ayarlayın

▪ Oda donma önleme sıcaklığını

ayarlayın ([2‑05]).

Harici oda termostatı kontrolü ([C‑07]=1)

Harici oda termostatının oda donma koruması gerçekleştirmesine izin verir:

▪ Çıkış suyu sıcaklığı ana

sayfasını ETKİN konuma getirin.

Çıkış suyu sıcaklığı kontrolü ([C‑07]=0)

Oda donma koruması garanti DEĞİLDİR.

BİLDİRİM

Sistemde bir yedek ısıtıcı BULUNMUYORSA, varsayılan oda donma engelleme sıcaklığını DEĞİŞTİRMEYİN.

BİLGİ

Bir U4 hatası meydana gelirse oda donma koruması garanti EDİLMEZ.

İlgili ünite kontrol yöntemine göre oda donma koruması hakkında ayrıntılı bilgi için aşağıdaki bölümlere bakın.

[C‑07]=2: oda termostatı kontrolü

Oda termostatı kontrolü etkinken, oda sıcaklığı ana sayfası, kullanıcı arayüzünden KAPALI konuma getirilse dahi oda donma koruması garanti edilir. Oda donma koruması ([2‑06]) etkin konumdayken oda sıcaklığı, oda donma engelleme sıcaklığının ([2‑05]) altına düşerse ünite, odayı tekrar ısıtmak için ısı dağıtıcılara çıkış suyunu besler.

a Oda sıcaklığı b Mevcut oda sıcaklığı c İstenen oda sıcaklığı d Süre

# Kod Açıklama

Yok [9-0C] 1°C~6°C (varsayılan: 1°C)

Oda sıcaklığı ofseti

YALNIZCA oda termostatı kontrolünde kullanılabilir. (Harici) oda sıcaklığı sensörünü kalibre edebilirsiniz. Kullanıcı arayüzü veya harici oda termistörü tarafından ölçülen oda sıcaklığı değerine bir ofset verebilmeniz mümkündür. Ayarlar, kullanıcı arayüzünün veya

Montör başvuru kılavuzu

# Kod Açıklama

Yok [2-06] Oda donma koruması

▪ 0: devre dışı

▪ 1: etkin (varsayılan)

Yok [2-05] Oda donma koruma sıcaklığı

4°C~16°C (varsayılan: 16°C)

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

8 Yapılandırma

BİLGİ

Bir U5 hatası meydana gelirse:

▪ 1 kullanıcı arayüzü bağlandığında oda donma

koruması garanti EDİLMEZ,

▪ 2 kullanıcı arayüzü bağlandığında ve oda sıcaklığı

kontrolü için kullanılan ikinci kullanıcı arayüzünün bağlantısı kesildiğinde (yanlış kablo bağlantısı, hasarlı kablo nedeniyle), oda donma koruması garanti EDİLMEZ.

BİLDİRİM

Acil durum öğesi Manüel ([A.6.C]=0) konumuna ayarlıyken ünite acil çalıştırma moduna geçerse, kullanıcı arayüzü başlatma öncesi onay isteyecektir. Kullanıcı bir acil durum çalışmasını ONAYLAMASA dahi oda donma koruması etkin konumda kalır.

[C‑07]=1: harici oda termostatı kontrolü

Harici oda termostatı kontrolü etkin konumdayken, çıkış suyu sıcaklığı ana sayfasının, kullanıcı arayüzünde AÇIK konumda olması ve otomatik acil durum ayarının ([A.6.C]) "1" konumuna ayarlanmış olması şartıyla oda donma koruması, harici oda termostatı tarafından garanti edilir.

Ayrıca, ünite tarafından sınırlı donma koruması sağlanabilir:

Kurulum …şu durum geçerlidir:

Bir çıkış suyu sıcaklığı bölgesi ▪ Çıkış suyu sıcaklığı ana

sayfası KAPALI konumdayken dış ortam sıcaklığı 4°C'nin altına düşerse ünite, odayı tekrar ısıtmak için ısı dağıtıcılara çıkış suyunu besler ve çıkış suyu sıcaklığı ayar noktası düşürülür.

▪ Çıkış suyu sıcaklığı ana

sayfası AÇIK konumda ve harici oda termostatı "Termostat KAPALI" konumundayken dış ortam sıcaklığı 4°C'nin altına düşerse ünite, odayı tekrar ısıtmak için ısı dağıtıcılara çıkış suyunu besler ve çıkış suyu sıcaklığı ayar noktası düşürülür.

▪ Çıkış suyu sıcaklığı ana

sayfası AÇIK konumda ve harici oda termostatı "Termostat AÇIK" konumundayken oda donma koruması, normal mantık tarafından garanti edilir.

Kurulum …şu durum geçerlidir:

İki çıkış suyu sıcaklığı bölgesi ▪ Çıkış suyu sıcaklığı ana

▪ Çıkış suyu sıcaklığı ana

sayfası AÇIK konumda ve çalışma modu "ısıtma" modundayken dış ortam sıcaklığı 4°C'nin altına düşerse ünite, odayı tekrar ısıtmak için ısı dağıtıcılara çıkış suyunu besler ve çıkış suyu sıcaklığı ayar noktası düşürülür.

▪ “Soğutma” ve “ısıtma” seçimi,

kullanıcı arayüzü üzerinden yapılır. Çıkış suyu sıcaklığı ana sayfası AÇIK konumda ve çalışma modu, “soğutma” konumundayken hiçbir koruma sağlanmaz.

[C‑07]=0: çıkış suyu sıcaklığı kontrolü

Çıkış suyu sıcaklık kontrolü etkinken, oda donma koruması garanti EDİLMEZ. Ancak, [2‑06] öğesi "1" konumuna ayarlanırsa ünite tarafından sınırlı donma koruması sağlanabilir:

▪ Çıkış suyu sıcaklığı ana sayfası KAPALI konumdayken dış ortam

sıcaklığı 4°C'nin altına düşerse ünite, odayı tekrar ısıtmak için ısı dağıtıcılara çıkış suyunu besler ve çıkış suyu sıcaklığı ayar noktası düşürülür.

▪ Çıkış suyu sıcaklığı ana sayfası AÇIK konumda ve çalışma modu,

"ısıtma" konumundayken ünite, normal mantığa uygun olarak odayı tekrar ısıtmak için çıkış suyunu ısı dağıtıcılara besler.

▪ Çıkış suyu sıcaklığı ana sayfası AÇIK konumda ve çalışma modu,

“soğutma” konumundayken hiçbir koruma sağlanmaz.

Kesme vanası

Kesme vanası, ana çıkış suyu sıcaklığı bölgesindedir ve ısıtma/ soğutma çıkışına bağlıdır.

BİLDİRİM

Kesme vanası çıkışı yapılandırılabilir DEĞİLDİR. [F‑0B] ayarı değerini DEĞİŞTİRMEYİN. Yalnızca NO (normalde açık) kesme vanalarını bağlayın.

Çalıştırma aralığı

Ortalama dış ortam sıcaklığına bağlı olarak, alan ısıtma veya alan soğutma konumunda ünite çalışması engellenir.

Alan ısıtma OFF sıc.: Ortalama dış ortam sıcaklığı bu değerin üzerine yükseldiğinde, aşırı ısınmanın engellenmesi için alan ısıtması KAPALI konuma geçer.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

# Kod Açıklama

[A.3.3.1] [4-02] 14°C~35°C (varsayılan: 25°C)

Aynı ayar otomatik ısıtma/soğutma geçişinde de kullanılabilir.

Alan soğutma On sıc.: YALNIZCA RBLQ05+07CAV3 için kullanılabilir. Ortalama dış ortam sıcaklığı bu değerin altına düştüğünde, alan soğutması KAPALI konuma geçer.

Montör başvuru kılavuzu

8 Yapılandırma

# Kod Açıklama

[A.3.3.2] [F-01] 10°C~35°C (varsayılan: 20°C)

Aynı ayar otomatik ısıtma/soğutma geçişinde de kullanılabilir.

Otomatik ısıtma/soğutma geçişi

YALNIZCA RBLQ05+07CAV3 için kullanılabilir. Son kullanıcı, çalışma modunu kullanıcı arayüzünden ayarlar: Isıtma, Soğutma veya Otomatik (ayrıca kullanım kılavuzuna/kullanıcı başvuru kılavuzuna bakın). Otomatik modu seçilirse, çalışma modu değişimi şu parametrelere dayalıdır:

▪ Aylık ısıtma ve/veya soğutma izni: son kullanıcı aylık olarak hangi

çalışma moduna izin verileceğini belirler ([7.5]: ısıtma/soğutma veya YALNIZCA ısıtma veya YALNIZCA soğutma). İzin verilen çalışma modu YALNIZCA soğutma olarak değiştirilirse, çalışma modu soğutma konumuna geçer. İzin verilen çalışma modu YALNIZCA ısıtma olarak değiştirilirse, çalışma modu ısıtma konumuna geçer.

▪ Ortalama dış ortam sıcaklığı: çalışma modu DAİMA ısıtma modu

için alan ısıtma KAPALI sıcaklığı ve soğutma modu için alan soğutma Açık sıcaklığı tarafından belirlenen aralık içerisinde kalması için değiştirilir. Dış ortam sıcaklığı düştüğünde, çalışma modu ısıtma konumuna değişir veya tam tersi meydana gelir. Dış ortam sıcaklığının zamana dayalı olduğuna dikkat edin (bkz.

"8Yapılandırma"sayfa51).

Dış ortam sıcaklığı alan soğutma Açık ve alan ısıtma KAPALI sıcaklığı arasındaysa, sistem oda termostatı kontrolünde bir çıkış suyu sıcaklığı bölgesi ve hızlı ısı yayıcılar ile yapılandırılmadığı sürece çalışma modu değişmeden kalır. Bu durumda çalışma modu şu parametrelere göre değişir:

▪ Ölçülen iç ortam sıcaklığı: ısıtma ve soğutma modunda istenen

oda sıcaklığının yanı sıra, montör bir histerezis değeri (ısıtma modunda bu değer istenen soğutma sıcaklığıyla ilgilidir) ve bir ofset değeri (ısıtma modunda bu değer istenen ısıtma sıcaklığıyla ilgilidir) de ayarlar. Örnek: istenen oda sıcaklığı ısıtma modunda 22°C ve soğutma modunda 24°C, histerezis değeri 1°C ve ofset değeri 4°C'dir. Isıtma modundan soğutma moduna geçiş, oda sıcaklığı istenen soğutma sıcaklığının maksimum değeri ile histerezis değerinin (yani 25°C) toplamının ve istenen ısıtma sıcaklığı ile ofset değerinin toplamının (yani 26°C) üzerine yükseldiğinde meydana gelir. Tam tersine, soğutma modundan ısıtma moduna geçiş, oda sıcaklığı istenen ısıtma sıcaklığının minimum değerinden histerezis değerinin çıkartılmasıyla elde edilen değerin (yani 21°C) ve istenen soğutma sıcaklığından ofset değerinin çıkartılmasıyla elde edilen değerin (yani 20°C) altına düştüğünde meydana gelir.

▪ Zamanlayıcının ısıtma modundan soğutma moduna veya soğutma

modundan ısıtma moduna çok sık geçmesini engeller.

# Kod Açıklama

Yok [4-0B] Histerezis: Değişimin YALNIZCA

gerektiğinde yapılmasını sağlar. Örnek: Alan çalıştırması modu YALNIZCA oda sıcaklığı, istenen ısıtma sıcaklığından histerezis değerinin çıkartılmasıyla elde edilen değerin altına düştüğünde soğutma modundan ısıtma moduna değişir.

Aralık: 1°C~10°C, adım 0,5°C (varsayılan: 1°C)

Yok [4-0D] Ofset: Etkin istenen oda sıcaklığına

ulaşılabilmesini sağlar. Örnek: ısıtma modundan soğutma moduna geçiş ısıtma konumunda istenen oda sıcaklığının altına düşer; bu istenen oda sıcaklığına hiçbir zaman ulaşılamaz.

Aralık: 1°C~10°C, adım 0,5°C (varsayılan: 3°C)

8.3.2 Kullanım sıcak suyu kontrolü: gelişmiş

Ön ayar boyler sıcaklıkları

Yalnızca kullanım sıcak suyu üretiminin programlandığı veya programlandığı + yeniden ısıtıldığı durumlarda kullanılabilir.

Boyler sıcaklığı ön ayar değerlerini tanımlayabilirsiniz:

▪ depolama ekonomik

▪ depolama konfor

▪ yeniden ısıtma

▪ yeniden ısıtma histeresizi

Ön ayar değerleri, programda aynı değerin kullanılmasını kolaylaştırır. Daha sonra bu değeri değiştirirseniz, değişikliği yalnızca tek 1 yerde gerçekleştirmeniz yeterlidir (ayrıca, kullanım kılavuzuna ve/veya kullanıcı başvuru kılavuzuna bakın).

Depolama konfor

Program yapılırken, boyler sıcaklıklarını ön ayar değerleri olarak kullanabilirsiniz. Boyler ardından bu ayar noktası sıcaklıkları elde edilene kadar ısıtılır. Ek olarak bir depolama durdurma programlanabilir. Bu özellik ayar noktasına ulaşılmasa DAHİ boyler ısıtma işlemini durdurur. Depolama durdurmayı yalnızca boylerin ısıtılması kesinlikle istenmiyorsa programlayın.

# Kod Açıklama

[7.4.3.1] [6-0A] 30°C~[6‑0E]°C (varsayılan: 55°C)

Depolama ekonomik

Dış ortam sıcaklığıyla ilgili değişim ayarları (YALNIZCA otomatik modu seçildiğinde):

# Kod Açıklama

[A.3.3.1] [4-02] Alan ısıtma OFF sıc.. Dış ortam sıcaklığı

bu değerin üzerine yükselirse, çalışma modu soğutma konumuna değişir:

Aralık: 14°C~35°C (varsayılan: 25°C)

[A.3.3.2] [F-01] Alan soğutma On sıc.. Dış ortam

sıcaklığı bu değerin altına düşerse, çalışma modu ısıtma konumuna değişir:

Aralık: 10°C~35°C (varsayılan: 20°C)

İç ortam sıcaklığıyla ilgili değişim ayarları. YALNIZCA Otomatik modu seçildiğinde ve sistem, 1 çıkış suyu sıcaklığı bölgesi ve hızlı ısı yayıcılar ile birlikte oda termostatı kontrolünde yapılandırıldığında kullanılabilir.

Montör başvuru kılavuzu

Depolama ekonomik sıcaklığı daha düşük bir istenen boyler sıcaklığına karşılık gelir. Bir depolama ekonomik işlemi programlandığında (tahminen gündüz) istenen sıcaklıktır.

# Kod Açıklama

[7.4.3.2] [6-0B] 30°C~min(50, [6‑0E])°C (varsayılan:

45°C)

Yeniden ısıtma

İstenen yeniden ısıtma boyler sıcaklığı kullanılır:

▪ yeniden ısıtma modunda ve programlı + yeniden ısıtma modunda:

Garanti edilen minimum boyler sıcaklığı, [6‑0C] değerine eşit olan veya yeniden ısıtma histeresizinin hava durumuna dayalı ayar noktasından çıkartılmasıyla elde edilen T ayarlanır. Boyler sıcaklığı bu değerin altına düştüğünde, boyler ısıtılır.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

–[6‑08] tarafından

HP OFF

4P415097-1B – 2017.04

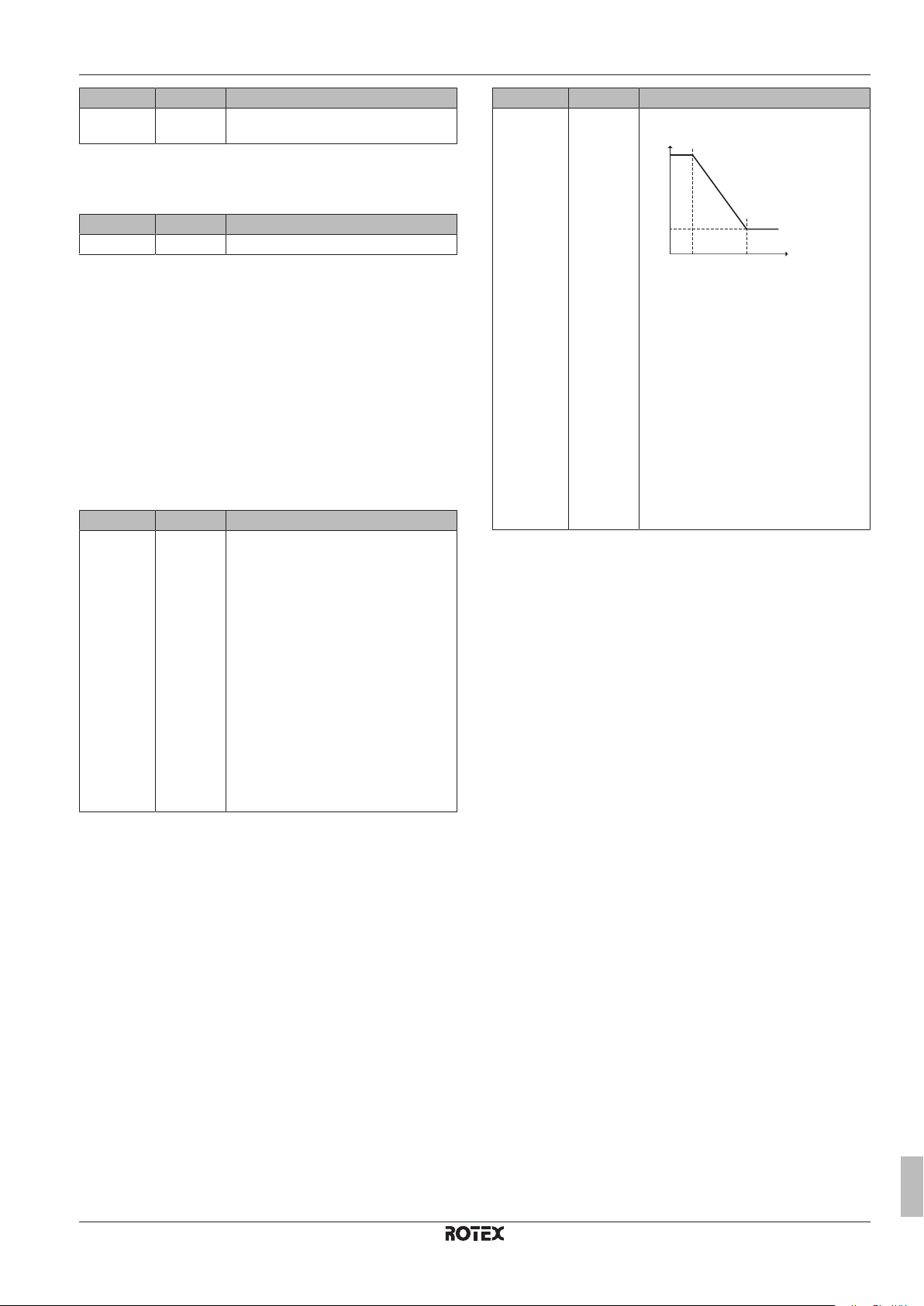

8 Yapılandırma

DHW

[0-0C]

[0-0B]

[0-0E] [0-0D]

# Kod Açıklama

[7.4.3.3] [6-0C] 30°C~min(50, [6‑0E])°C (varsayılan:

45°C)

Yeniden ısıtma histeresizi

Yalnızca kullanım sıcak suyu üretiminin programlandığı + yeniden ısıtıldığı durumlarda kullanılabilir.

# Kod Açıklama

Yok [6-08] 2°C~20°C (varsayılan: 10°C)

Hava durumunda dayalı

Hava durumuna dayalı montör ayarları, ünitenin hava durumuna bağlı işletimi için parametreleri tanımlar. Hava durumuna dayalı çalıştırma etkin olduğunda, istenen boyler sıcaklığı ortalama dış ortam sıcaklığına bağlı olarak otomatik olarak belirlenir: düşük dış ortam sıcaklıklarında musluk suyu daha soğuk olduğundan daha yüksek istenen boyler sıcaklıkları söz konusudur, bunun tersi de geçerlidir. Programlı veya programlı+yeniden ısıtma kullanım sıcak suyu üretiminde, depolama konfor sıcaklığı hava durumuna dayalıdır (hava durumuna dayalı eğriye göre), ancak depolama ekonomik ve yeniden ısıtma sıcaklığı hava durumuna dayalı DEĞİLDİR. Yalnızca yeniden ısıtmalı kullanım sıcak suyu üretiminde, istenen boyler sıcaklığı (hava durumuna dayalı eğriye göre) hava durumuna dayalıdır. Hava durumuna dayalı çalıştırma sırasında son kullanıcı arayüzünden istenen boyler sıcaklığını ayarlayamaz.

# Kod Açıklama

[A.4.6] Yok Hava durumuna dayalı istenen boyler

sıcaklığı:

▪ Mutlak (varsayılan): devre dışı. Hiçbir

istenen boyler sıcaklığı hava durumuna dayalı DEĞİLDİR.

▪ Havaya göre: etkin. Programlı veya

programlı+yeniden ısıtma modunda depolama konfor sıcaklığı hava durumuna dayalıdır. Depolama ekonomik ve yeniden ısıtma sıcaklıkları hava durumuna dayalı DEĞİLDİR. Yeniden ısıtma modunda, istenen boyler sıcaklığı hava durumuna dayalıdır. Not: Görüntülenen boyler sıcaklığı hava durumuna dayalı ise, kullanıcı arayüzünden ayarlanamaz.

# Kod Açıklama

[A.4.7] [0-0E]

Havaya dayalı eğri

[0-0D]

[0-0C]

[0-0B]

▪ T

: İstenen boyler sıcaklığı.

DHW

▪ Ta: (Ortalama) dış ortam sıcaklığı

▪ [0-0E]: düşük dış ortam sıcaklığı: –

40°C~5°C (varsayılan: –10°C)

▪ [0-0D]: yüksek dış ortam sıcaklığı:

10°C~25°C (varsayılan: 15°C)

▪ [0-0C]: dış ortam sıcaklığı, düşük dış

ortam sıcaklığına eşitse veya daha düşükse istenen boyler sıcaklığı: 45°C~[6‑0E]°C (varsayılan: 60°C)

▪ [0-0B]: dış ortam sıcaklığı, düşük dış

ortam sıcaklığına eşitse veya daha düşükse istenen boyler sıcaklığı: 35°C~[6‑0E]°C (varsayılan: 55°C)

Buster ısıtıcı ve ısı pompası çalışması Kullanım sıcak suyu boylerine sahip sistemler için

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

Montör başvuru kılavuzu

8 Yapılandırma

# Kod Açıklama

Yok [4-03] Buster ısıtıcının çalışma iznini ortam

sıcaklığına, kullanım sıcak suyu sıcaklığına veya ısı pompasının çalışma moduna dayalı olarak tanımlar. Bu ayar, kullanım sıcak suyu boyleri içeren uygulamalarda yalnızca yeniden ısıtma modunda kullanılabilir.

▪ 0: “Dezenfeksiyon işlevi” ve “Güçlü

kullanım sıcak suyu ısıtma” haricinde buster ısıtıcının çalışmasına izin VERİLMEZ. Bunu yalnızca ısı pompası kapasitesinin konutun ısıtma gereksinimlerini ve tüm bir ısıtma mevsimi boyunca kullanım sıcak suyu ihtiyaçlarını karşılayabildiği durumlarda kullanın. Dış ortam sıcaklığı [5-03] ve [5-02]=1 ayarının altındaysa, kullanım sıcak suyu ısıtılmaz. Kullanım sıcak suyu sıcaklığı en fazla ısı pompası KAPALI sıcaklığı kadar olabilir.

▪ 1: Gerektiğinde, buster ısıtıcının

çalışmasına izin verilir.

▪ 2: Buster ısıtıcının çalışmasına

kullanım sıcak suyu üretimi için ısı pompasının çalışma sıcaklık aralığının dışında izin verilmez. Buster ısıtıcının çalışmasına yalnızca şu durumlarda izin verilir:

▪ Ortam sıcaklığı çalışma sıcaklık

aralığının dışındaysa: Ta<[5-03] veya Ta>35°C

▪ Kullanım sıcak suyu sıcaklığı

ısı pompası KAPALI sıcaklığından 2°C daha düşükse.

devamı >>

# Kod Açıklama

Yok [4-03] << devamı

Ta<[5-03] ayarı, [5-02] durumuna bağlı ise buster ısıtıcının çalışmasına izin verilir.

İkili çalışma etkinse ve yardımcı boyler izin sinyali AÇIK konumdaysa, Ta<[5-03] ayarı yapılsa bile buster ısıtıcı engellenecektir. Bkz. [C-02].

▪ 3 (varsayılan): Isı pompası, kullanım

sıcak suyu çalışması sırasında etkin değilse buster ısıtıcının çalışmasına izin VERİLMEZ. 1 ayarıyla aynıdır, ancak buster ısıtıcının ısı pompası kullanım sıcak suyu üretimi ile aynı anda çalışmasına izin verilmez.

▪ 4: "Dezenfeksiyon işlevi" haricinde

buster ısıtıcının çalışmasına izin VERİLMEZ. Bunu yalnızca ısı pompası kapasitesinin konutun ısıtma gereksinimlerini ve tüm bir ısıtma mevsimi boyunca kullanım sıcak suyu ihtiyaçlarını karşılayabildiği durumlarda kullanın. Dış ortam sıcaklığı [5-03] ve [5-02]=1 ayarının altındaysa, kullanım sıcak suyu ısıtılmaz. Kullanım sıcak suyu sıcaklığı en fazla ısı pompası KAPALI sıcaklığı kadar olabilir.

[4-03]=1/2/3/4 ayarı yapıldığında da buster ısıtıcının çalışması buster ısıtıcı izin programı tarafından sınırlandırılabilir.

Yok [7-00] Aşırı çalışma sıcaklığı. Buster ısıtıcı

KAPALI konuma getirilmeden önce kullanım sıcak suyu ayarnoktası sıcaklığının üzerindeki sıcaklık farkı. Kullanım sıcak suyu boyler sıcaklığı, seçilen sıcaklık ayarnoktasının üzerine [7-00] ile yükseltilir.

Aralık: 0°C~4°C (varsayılan: 0°C)

Yok [7-01] Histerezis. Buster ısıtıcı AÇIK ve buster

ısıtıcı KAPALI sıcaklıkları arasındaki farktır. Maksimum histerezis sıcaklığı 2°C'dir.

Aralık: 2°C~40°C (varsayılan: 2°C)

Yok [6-00] Isı pompası AÇIK sıcaklığını belirleyen

sıcaklık farkı.

Aralık: 2°C~20°C (varsayılan: 2°C)

Yok [6-01] Isı pompası KAPALI sıcaklığını belirleyen

sıcaklık farkı.

Aralık: 0°C~10°C (varsayılan: 2°C)

Montör başvuru kılavuzu

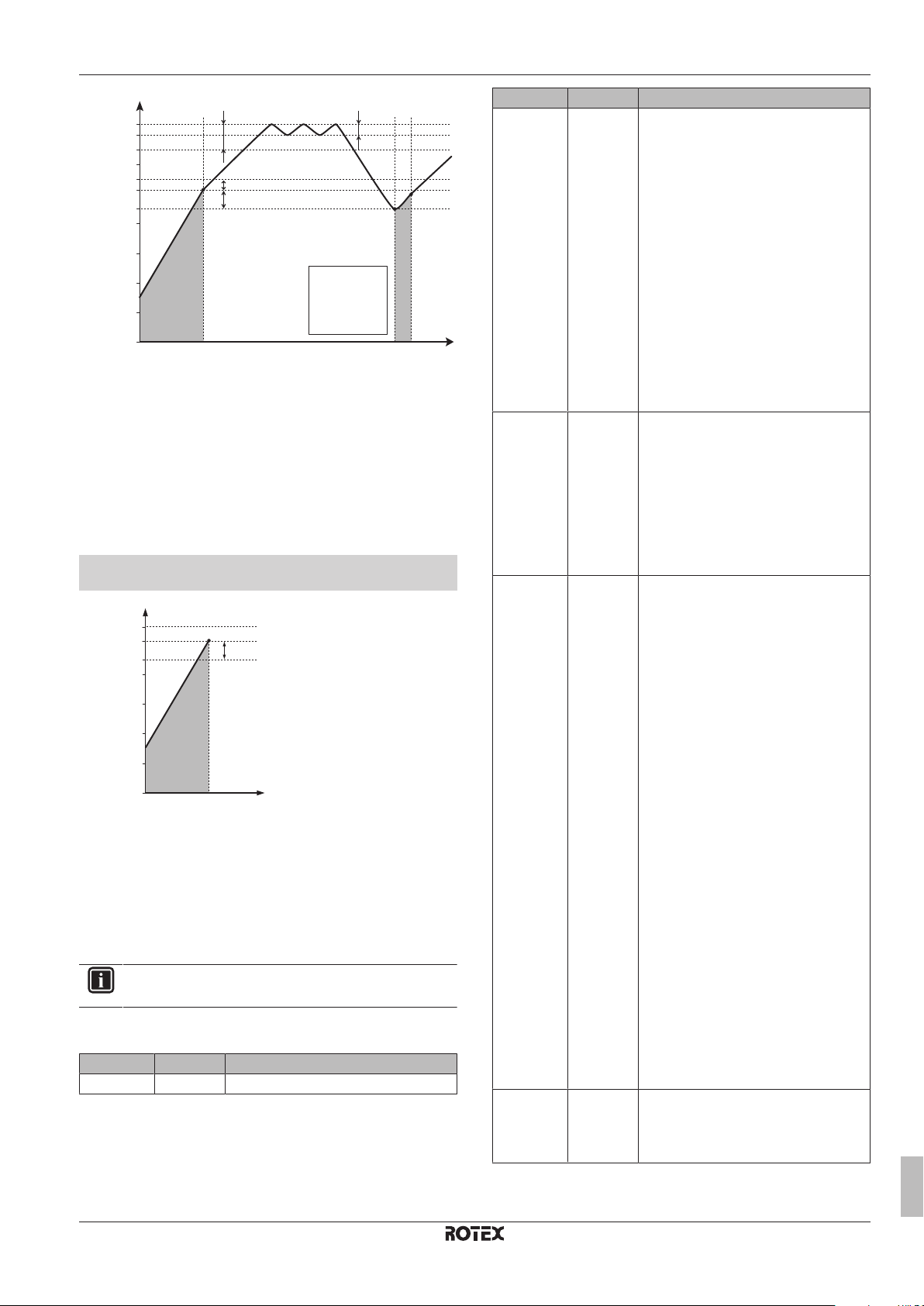

Örnek: ayar noktası (TU)>maksimum ısı pompası sıcaklığı–[6‑01] (T

–[6‑01])

HP MAX

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

BH ON

DHW

HP ON

HP OFF

HP MAX

BH OFF

[6-01]

[6-00]

[7-00]

[7-01]

= 70°C [7-00] = 3°C [6-01] = 2°C [6-00] = 7°C

71 70

[6-00]

TU=T

HP OFF

HP MAX

DHW

HP ON

BH Buster ısıtıcı HP Isı pompası. Isı pompası tarafından ısıtma süresi çok

uzunsa, buster ısıtıcı tarafından ilave bir ısıtma sağlanabilir.

Buster ısıtıcı KAPALI sıcaklığı (TU+[7-00])

BH OFF

Buster ısıtıcı AÇIK sıcaklığı (T

BH ON

Kullanım sıcak su boyleri içinde bulunan sensördeki

HP MAX

maksimum ısı pompası sıcaklığı

Isı pompası KAPALI sıcaklığı (T

HP OFF

Isı pompası AÇIK sıcaklığı (T

HP ON

Kullanım sıcak suyu sıcaklığı

DHW

TUKullanıcı ayar noktası sıcaklığı (kullanıcı arayüzünden

ayarlanan)

t Süre

BH OFF

HP OFF

HP MAX

−[6-00])

Örnek: ayar noktası (TU)≤maksimum ısı pompası sıcaklığı–[6‑01] (T

–[6‑01])

HP MAX

HP Isı pompası. Isı pompası tarafından ısıtma süresi çok

uzunsa, buster ısıtıcı tarafından ilave bir ısıtma sağlanabilir.

Kullanım sıcak su boyleri içinde bulunan sensördeki

HP MAX

maksimum ısı pompası sıcaklığı

Isı pompası KAPALI sıcaklığı (T

HP OFF

Isı pompası AÇIK sıcaklığı (T

HP ON

Kullanım sıcak suyu sıcaklığı

DHW

TUKullanıcı ayar noktası sıcaklığı (kullanıcı arayüzünden

ayarlanan)

t Süre

HP OFF

HP MAX

−[6-00])

BİLGİ

Maksimum ısı pompası sıcaklığı ortam sıcaklığına bağlıdır.

Eş zamanlı alan ve kullanım sıcak suyu çalıştırma talebi için zamanlayıcılar

# Kod Açıklama

Yok [8-00] Değiştirmeyin. (varsayılan: 1)

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

−[7-01])

−[6-01])

8 Yapılandırma

# Kod Açıklama

Yok [8-01] Kullanım sıcak suyu çalışması için

maksimum çalışma süresi. Hedef kullanım sıcak suyu sıcaklığına ULAŞILMASA dahi kullanım sıcak suyu ısıtma işlemi durdurulur. Mevcut maksimum çalışma süresi ayrıca [8-04] ayarına bağlıdır.

▪ Sistem planı = Oda termostatı kontrolü

ise: Bu ön ayar değeri yalnızca alan ısıtma veya soğutma için bir talep mevcut olduğunda dikkate alınır. Alan ısıtma/soğutma için bir talep YOKSA boyler, ayar noktasına erişilinceye kadar ısıtılır.

▪ Sistem planı ≠ Oda termostatı kontrolü

ise: Bu ön ayar değeri daima dikkate alınır.

Aralık: 5~95 dakika (varsayılan: 30)

Yok [8-02] Yeniden çevrimi önleme süresi.

İki kullanım sıcak suyu döngüsü arasındaki minimum süredir. Mevcut yeniden çevirimi önleme süresi ayrıca [8-04] ayarına bağlıdır.

Aralık: 0~10 saat (varsayılan: 3) (adım: 0,5 saat).

Açıklama: Seçilen değer 0 olsa dahi minimum süre 1/2 saattir.

Yok [8-03] Buster ısıtıcı gecikme zamanlayıcı.

Yalnızca RKHW içindir

Kullanım sıcak suyu modu etkin konumdayken, buster ısıtıcı için çalışma gecikme süresi.

▪ Kullanım sıcak suyu modu etkin

DEĞİLSE, gecikme süresi 20dakikadır.

▪ Gecikme süresi, buster ısıtıcı AÇIK

sıcaklığından itibaren işlemeye başlar.

▪ Buster ısıtıcı gecikme süresi ile

maksimum çalışma süresi uyarlanarak, enerji verimliliği ile ısıtma süresi arasında optimum bir denge bulabilirsiniz.

▪ Buster ısıtıcı gecikme süresi çok

yüksek bir değere ayarlanırsa, kullanım sıcak suyunun ayarlanan sıcaklığa ulaşması zaman alabilir.

▪ [8-03] ayarı yalnızca [4-03]=1 ayarında

bir anlam ifade eder. [4-03]=0/2/3/4 ayarı, buster ısıtıcıyı otomatik olarak ısı pompasının kullanım suyu ısıtma modundaki çalışma süresine göre kısıtlar.

▪ [8-03] ayarının daima [8-01]

maksimum çalışma süresine uygun olduğundan emin olun.

Aralık: 20~95 (varsayılan: 50).

Yok [8-04] Maksimum çalışma süresi için dış ortam

sıcaklığı [4-02] veya [F-01] ayarına dayalı ilave çalışma süresi.

Aralık: 0~95 dakika (varsayılan: 95).

[8-02]: Yeniden çevrimi önleme zamanı

Montör başvuru kılavuzu

8 Yapılandırma

[8-01] [8-02]

[8-00]

[8-03]

[8-01]

[5-03] [4-02]

[8-02]

[8-01]+

[8-04]

[8-01]

[F-01] 35°C

[8-02]

[8-01]+

[8-04]

00.00 22.00 24.0001.00 23.00 t

DHW

[2-02]

[2-03]

[2-04]

1 Isı pompası kullanım suyu ısıtma modu (1=etkin, 0=devre

dışı)

2 Isı pompası için sıcak su talebi (1=talep, 0=talep yok)

t Süre

[8-03]: Buster ısıtıcı gecikme zamanlayıcı

# Kod Açıklama

[A.4.4.2] [2‑00] Çalışma günü:

▪ 0: Her gün

▪ 1: Pazartesi

▪ 2: Salı

▪ 3: Çarşamba

▪ 4: Perşembe

▪ 5: Cuma

▪ 6: Cumartesi

▪ 7: Pazar

[A.4.4.1] [2‑01] Dezenfeksiyon

▪ 0: Hayır

▪ 1: Evet [A.4.4.3] [2‑02] Başlangıç saati: 00~23:00, adım: 1:00. [A.4.4.4] [2‑03] Sıcaklık hedefi:

Aralık: 55°C~80°C (varsayılan: 70°C). [A.4.4.5] [2‑04] Süre:

Aralık: 5~60 dakika (varsayılan: 10

dakika).

1 Buster ısıtıcı çalışması (1=etkin, 0=etkin değil) 2 Isı pompası kullanım suyu ısıtma modu (1=etkin, 0=devre

dışı)

3 Buster ısıtıcı için sıcak su talebi (1=talep, 0=talep yok) 4 Isı pompası için sıcak su talebi (1=talep, 0=talep yok)

t Süre

[8-04]: İlave çalışma süresi [4-02]/[F-01]

TAOrtam (dış) sıcaklığı

t Süre

Yeniden çevrimi önleme zamanı Maksimum çalışma süresi kullanım sıcak suyu

Dezenfeksiyon

Yalnızca kullanım sıcak suyu boyleri bulunan kurulumlar için geçerlidir.

Dezenfeksiyon işlevi, düzenli aralıklarla kullanım sıcak suyunu belirli bir sıcaklığa ısıtarak kullanım sıcak suyu boylerini dezenfekte eder.

DİKKAT

Dezenfeksiyon işlevini saha ayarları, montör tarafından MUTLAKA ilgili mevzuata uygun olarak düzenlenmelidir.

Montör başvuru kılavuzu

Kullanım sıcak suyu sıcaklığı

DHW

TUKullanıcı ayar noktası sıcaklığı THYüksek ayar noktası sıcaklığı [2-03]

t Süre

UYARI

Dezenfeksiyon işleminden sonra sıcak su musluğundaki kullanım sıcak suyu sıcaklığının saha ayarı [2-03] ile seçilen değere eşit olacağına dikkat edin.

Bu yüksek kullanım sıcak suyu sıcaklığı insan yaralanmaları için risk oluşturabilecekse, kulanım sıcak suyu boylerinin sıcak su çıkış bağlantısına bir karışım vanası (sahada tedarik edilir) takılmalıdır. Bu karışım vanası sıcak su musluğundaki su sıcaklığının hiçbir zaman ayarlanan maksimum değeri aşmamasını güvence altına almalıdır. Bu maksimum izin verilen su sıcaklığı ilgili mevzuata uygun olarak seçilmelidir.

DİKKAT

Tanımlanan süreyle [A.4.4.5] birlikte dezenfeksiyon işlevi başlangıç süresinin [A.4.4.3] olası kullanım sıcak suyu talebiyle kesilmediğinden emin olun.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

8 Yapılandırma

DİKKAT

Buster ısıtıcı izin programı, bir haftalık programa göre buster ısıtıcının çalışmasına izin vermek veya buster ısıtıcının çalışmasını sınırlandırmak üzere kullanılır. Öneri: Dezenfeksiyon işlevinin başarılı şekilde uygulanması için, buster ısıtıcının (haftalık programa göre) programlanan dezenfeksiyon başlangıcından itibaren en az 4 saat çalışmasına izin verilmelidir. Buster ısıtıcı dezenfeksiyon işlevi sırasında engellenirse, bu işlev başarılı OLMAZ ve ilgili AH uyarısı verilir.

BİLGİ

AH hata kodunun alınması ve kullanım sıcak suyu kullanılırken dezenfeksiyon işlevinin kesilmemesi durumunda, aşağıdaki işlemlerin uygulanması önerilir:

▪ Kullanım sıcak suyu > Ayar noktası modu > Yeniden

ısıtma veya T.ısıtma+prgrm seçimi yapıldığında, dezenfeksiyon işlevinin en son beklenen büyük sıcak su kullanımından en az 4 saat sonra başlatılması önerilir. Bu başlatma, montör ayarlarıyla (dezenfeksiyon işlevi) ile ayarlanabilir.

▪ Kullanım sıcak suyu > Ayar noktası modu > Yalnız

program seçimi yapıldığında, boylerin ön ısıtılması için programlanan dezenfeksiyon işlevinin başlatılmasından 3 saat önce bir Depolama ekonomik programlanması önerilir.

BİLGİ

Kullanım sıcak suyu sıcaklığı bu süre içerisinde dezenfeksiyon hedef sıcaklığının 5°C altına düşerse, dezenfeksiyon işlevi yeniden başlatılır.

BİLGİ

Dezenfeksiyon sırasında aşağıdaki hususlara dikkat etmezseniz bir AH hatası meydana gelir:

▪ Kullanıcı izin düzeyini Montör düzeyine ayarlayın.

▪ DHWboyleri sıcaklığı ana sayfasına gidin (Boyler).

▪ Dezenfeksiyon işlemini kesmek için düğmesine

basın.

8.3.3 Isı kaynağı ayarları

Yedek ısıtıcı

Yedek ısıtıcı çalışma modu: yedek ısıtıcının ne zaman etkinleştirileceği veya devre dışı bırakılacağını tanımlar. Bu ayar yalnızca yedek ısıtıcıya defrost çalışması sırasında ihtiyaç duyulması veya dış ünitenin arızalanması durumunda dikkate alınmaz ([A.6.C] etkinleştirilmişse).

# Kod Açıklama

[A.5.1.1] [4‑00] Yedek ısıtıcı çalışması:

▪ 0: Devre dışı

▪ 1 (varsayılan): Etkin

[A.5.1.3] [4‑07] Yedek ısıtıcı ikinci kademesine izin

verilip verilmeyeceğini tanımlar:

▪ 1: İzin verilir

▪ 0: İzin VERİLMEZ

Bu şekilde, yedek ısıtıcı kapasitesini sınırlamak mümkün olur.

Yok [5-00] Alan ısıtması işlemi sırasında denge

sıcaklığının üzerinde yedek ısıtıcı çalışmasına izin verilsin mi?

▪ 1: İzin VERİLMEZ

▪ 0: İzin verilir

# Kod Açıklama

[A.5.1.4] [5‑01] Denge sıcaklığı.

Altına düşüldüğünde yedek ısıtıcının çalışmasına izin verilen dış ortam sıcaklığı.

Aralık: –15°C~35°C (varsayılan: –4°C) (adım: 1°C)

Otomatik acil durum

Isı pompası herhangi bir nedenle çalışmadığında, yedek ısıtıcı ve buster ısıtıcı bir acil durum ısıtıcısı olarak görev yapabilir ve otomatik veya manüel olarak ısıtma yükünü karşılayabilir.

▪ Otomatik acil durum Otomatik konumuna ayarlanırsa ve ısı

pompası arızası oluşursa:

▪ Yedek ısıtıcı otomatik olarak ısıtma yükünü devralacaktır.

▪ Buster ısıtıcı otomatik olarak kullanım sıcak suyu üretimini

devralacaktır.

▪ Otomatik acil durum Manüel olarak ayarlanırsa ve bir ısı pompası

arızası meydana gelirse, kullanım sıcak suyu ve alan ısıtma işlemleri durur ve daha sonra bunların manüel olarak devreye alınması gerekir. Kullanıcı arayüzü bu durumda yedek ısıtıcının ve buster ısıtıcının ısıtma yükünü karşılamasını onaylayıp onaylamadığınızı soracaktır.

Isı pompası arızalandığında, kullanıcı arayüzünde görüntülenir. Ev uzun süre boş bırakılacaksa [A.6.C] Acil durum öğesinin Otomatik konumuna ayarlanmasını öneririz.

# Kod Açıklama

[A.6.C] Yok Acil durum:

▪ 0: Manüel (varsayılan)

▪ 1: Otomatik

BİLGİ

[4‑03]=1 veya 3 ise Acil durum=Manüel işlevi, buster ısıtıcı için geçerli değildir.

BİLGİ

Otomatik acil durum ayarı yalnızca kullanıcı arayüzünün menü yapısından ayarlanabilir.

BİLGİ

Bir ısı pompası arızası meydana gelirse ve [A.6.C] öğesi Manüel konumunda ayarlanırsa oda donma koruması işlevi, alttan ısıtma sistemi kurutma işlevi ve su borusu donmaya karşı koruma işlevi kullanıcı tarafından acil durum çalışması ONAYLANMAZSA dahi etkin konumda kalmaya devam eder.

İkili çalışma

Yalnızca yardımcı boyleri bulunan kurulumlar için geçerlidir (dönüşümlü işletim, paralel bağlı). Bu işlevin amacı, dış ortam sıcaklığına (ihtimal 1) veya enerji fiyatlarına (ihtimal 2) bağlı olarak alan ısıtmayı dış ünite veya yardımcı boyler olmak üzere hangi ısıtma kaynağının sağlayabileceğini/sağlayacağını belirlemektir.

“İkili çalışma” saha ayarı yalnızca dış ünitenin alan ısıtma modu ve yardımcı boyler izin sinyali için geçerlidir.

İhtimal 1

Montör bir sıcaklık değeri ayarlayabilir ve bu sıcaklığın altına düşündüğünde elektrik fiyatları (Yüksek, Orta, Düşük) menü yapısında “0” değerindeyken boylerin daima çalışmasını sağlayabilir.

BİLDİRİM

Genel ayarları KULLANMAYIN!

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

Montör başvuru kılavuzu

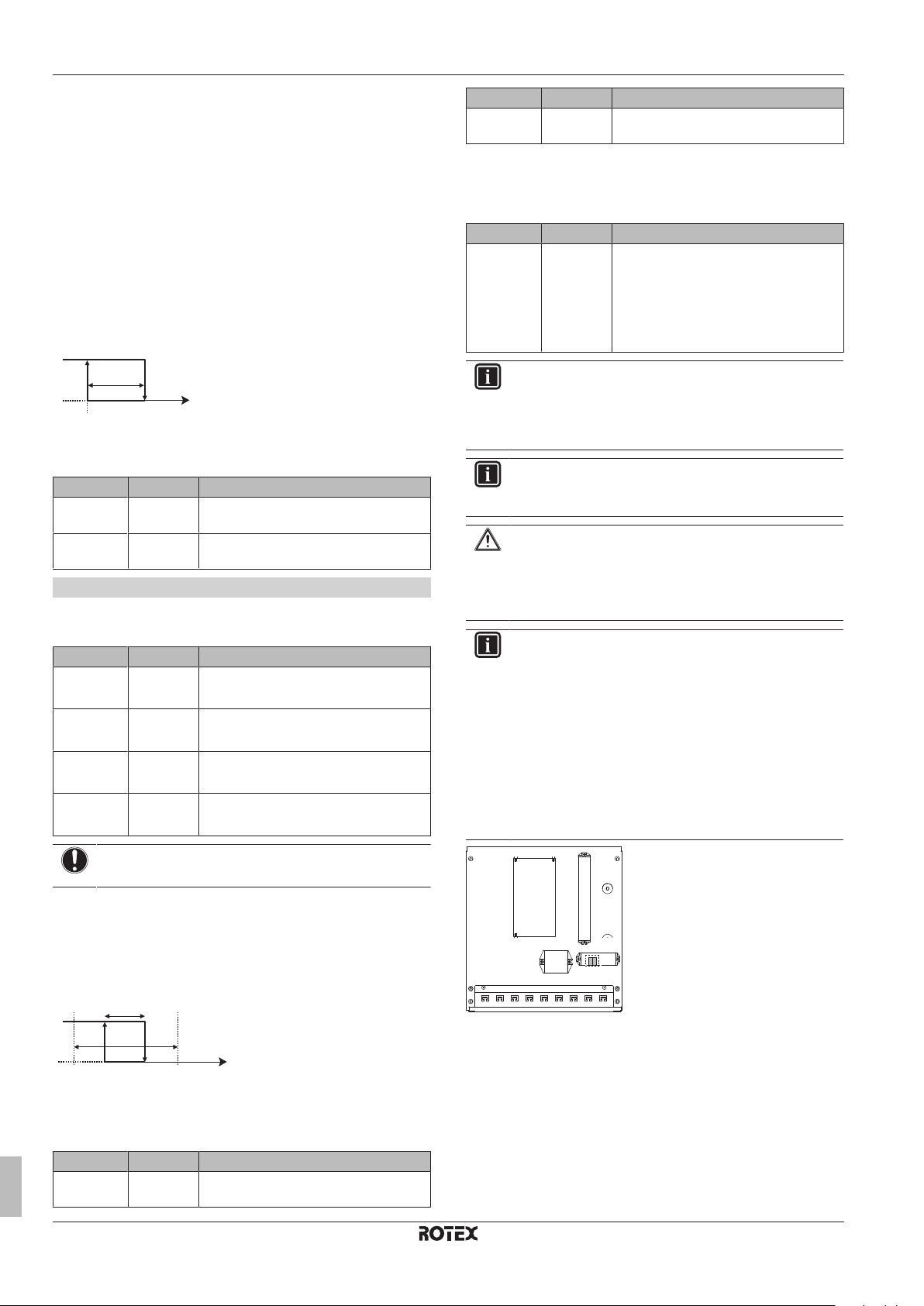

8 Yapılandırma

[C-03]

[C-04]

calc

[C-03]+[C-04]

3°C

[C-03]

3 4

X8M

“İkili çalışma” işlevi etkinleştirildiğinde, dış ortam sıcaklığı “ikili çalışma AÇIK sıcaklığının” altına düştüğünde ve yardımcı boyler izin sinyali etkin konuma geldiğinde dış ünite otomatik olarak alan ısıtma çalışmasında duracaktır.

İkili çalışma işlevi devre dışı bırakıldığında, dış ünite tarafından alan ısıtma çalışması tüm dış ortam sıcaklıklarda (çalışma sıcaklık aralıklarına bakın) mümkündür ve yardımcı boyler izin sinyali DAİMA devre dışı konumda bulunur.

▪ [C‑03] İkili AÇIK sıcaklığı: altına düşüldüğünde yardımcı boyler

izin sinyalinin etkin konuma geleceği (kapalı, RK2CB07CAV3 seçenek kutusunda X8M/3+4) ve dış ünite tarafından yapılan alan ısıtmanın durdurulacağı dış ortam sıcaklığını tanımlar.

▪ [C-04] İkili çalışma histerezisi: ikili çalışma AÇIK sıcaklığı ile ikili

çalışma KAPALI sıcaklığı arasındaki sıcaklık farkını tanımlar.

İzin sinyali X8M/3+4 (RK2CB07CAV3 seçenek kutusunda)

TADış ortam sıcaklığı

a Kapalı b Açık

# Kod Açıklama

Yok [C-03] Aralık: –25°C~25°C (varsayılan: 0°C)

(adım: 1°C)

Yok [C-04] Aralık: 2°C~10°C (varsayılan: 3°C)

(adım: 1°C)

İhtimal 2

Montör bir sıcaklık aralığı ([C‑04]) ayarlayabilir. Hesaplanan bir nokta T

, enerji fiyatlarına bağlı olarak bu aralıkta değişebilir.

calc

# Kod Açıklama

[7.4.5.1] Yok Yüksek elektrik

fiyatı nedir?

[7.4.5.2] Yok Orta elektrik

fiyatı nedir?

[7.4.5.3] Yok Düşük elektrik

fiyatı nedir?

[7.4.6] Yok Yakıt fiyatı nedir?

BİLDİRİM

Genel ayarları KULLANMAYIN!

TA, T

noktasına ulaştığında ikili ısı kaynağı izni etkin konuma

calc

geçer. Aşırı sayıda değişimin önlenmesi için 3°C'lik bir histeresiz mevcuttur.

▪ [C‑03] AÇIK sıcaklığı. Bu sıcaklığın altında ikili daima AÇIK

konumdadır. T

▪ [C‑04] T

calc

göz ardı edilir.

calc

değerinin hesaplandığı çalışma sıcaklık aralığı.

# Kod Açıklama

Yok [C-04] Aralık: 2°C~10°C (varsayılan: 3°C)

(adım: 1°C)

Olasılık 2 seçilirken bir optimum çalışma gerçekleşebilmesi için, [C‑04] öğesi için varsayılan değerden daha yüksek bir değer seçilmesi önerilir. Kullanılan boylere dayalı olarak, boyler verimliliği şu şekilde seçilmelidir:

# Kod Açıklama

[A.6.A] [7‑05] ▪ 0: Çok yüksek

▪ 1: Yüksek

▪ 2: Orta

▪ 3: Düşük

▪ 4: Çok düşük

BİLGİ

Elektrik fiyatı yalnızca ikili, AÇIK konumdayken ([A.2.2.6.1] veya [C-02]) ayarlanabilir. Bu değerler yalnızca [7.4.5.1], [7.4.5.2] ve [7.4.5.3] menü yapısında ayarlanabilir. Genel ayarları KULLANMAYIN.

BİLGİ

boyler verimliliği İkili, AÇIK ([A.2.2.6.1] veya [C‑02]) konumdayken [A.6.A] veya [7‑05] görünür duruma gelir.

DİKKAT

İkili çalışma işlevi etkin konumdayken, uygulama kılavuzu 5'te açıklanan tüm kurallara uyulduğundan emin olun.

ROTEX KESİNLİKLE bu kurala uyulmaması sonucunda doğabilecek hasarlardan sorumlu tutulamayacaktır.

BİLGİ

▪ Düşük dış ortam sıcaklığında ikili çalışma ile birlikte

[4‑03]=0/2 ayarı kombinasyonu kullanım sıcak suyu sıkıntısına yol açabilir.

▪ İkili çalışma işlevinin kullanım suyu ısıtma moduna

hiçbir etkisi yoktur. Kullanım sıcak suyu yine ve sadece dış ünite tarafından ısıtılır.

▪ Yardımcı boyler izin sinyali, RK2CB07CAV3 seçenek

kutusunun X8M/3+4 kontağında bulunur. Etkin konumdayken, X8M/3+4 kontağı kapalıdır. Devre dışı konumdayken, X8M/3+4 kontağı açıktır. Bu kontağın şemadaki konumu için aşağıdaki şekle bakın.

TADış ortam sıcaklığı

Hesaplanan sıcaklık

calc

a Kapalı b Açık

# Kod Açıklama

Yok [C-03] Aralık: –25°C~25°C (varsayılan: 0°C)

(adım: 1°C)

Montör başvuru kılavuzu

8.3.4 Sistem ayarları

Öncelikler Kullanım sıcak suyu boylerine sahip sistemler için

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

8 Yapılandırma

# Kod Açıklama

Yok [5-02] Alan ısıtma önceliği.

Kullanım sıcak suyunun, dış ortam sıcaklığı alan ısıtma öncelik sıcaklığının altına düştüğünde yalnızca buster ısıtıcı tarafından üretilip üretilmeyeceğini tanımlar. Boyler ısıtma çalışması süresinin kısaltılması ve garanti edilen kullanım sıcak suyu konforunun elde edilmesi için, bu işlevin etkinleştirilmesi gerekir.

▪ 0: devre dışı

▪ 1: etkin

[5-01] Denge sıcaklığı ve [5-03] Alan ısıtma önceliği sıcaklığı, yedek ısıtıcı ile ilgilidir. Bu nedenle, [5-03] ayarını [5-01] ayarı ile aynı değere veya birkaç derece üzerine ayarlamanız gerekir.

Yok [5-03] Alan ısıtma önceliği sıcaklığı.

Altına düşüldüğünde kullanım sıcak suyunun yalnızca buster ısıtıcı tarafından ısıtılacağı dış ortam sıcaklığını tanımlar.

Aralık: –15°C~35°C (varsayılan: 0°C).

Yok [5-04] Kullanım sıcak suyu sıcaklığı için ayar

noktası düzeltme: alan ısıtma önceliği etkin durumdayken düşük ortam sıcaklıklarında uygulanmak üzere, istenen kullanım sıcak suyu sıcaklığı için ayar noktası düzeltme. Düzeltilen (daha yüksek) ayar noktası, boylerin altındaki daha soğuk su katmanı (ısı eşanjör serpantini çalışmadığından) için daha sıcak üst katmanla telafi uygulayarak boylerdeki suyun toplam ısı kapasitesinin yaklaşık olarak değişmeden kalmasını sağlar.

Aralık: 0°C~20°C (varsayılan: 10°C).

Otomatik yeniden başlatma

Bir enerji kesintisinden sonra enerji verildiğinde, otomatik yeniden başlatma fonksiyonu enerji kesintisi anındaki kullanıcı arayüz ayarlarını yeniden uygular. Bu nedenle, bu işlevin daima etkinleştirilmesi önerilir.

Güç beslemesi (ör. indirimli elektrikli tarifeli güç beslemesi) kesilirse, daima otomatik yeniden başlatma işlevini etkinleştirin. Dış ünitenin su bölümünün kesintisiz kontrolü, indirimli elektrik tarifeli güç beslemesinin durumundan bağımsız olarak, dış ünitenin su bölümünün normal elektrik tarifeli güç beslemesine bağlanmasıyla garanti edilebilir.

# Kod Açıklama

[A.6.1] [3‑00] Ünitenin otomatik yeniden çalıştırma

fonksiyonuna izin verilsin mi?

▪ 0: Hayır

▪ 1 (varsayılan): Evet

İndirimli elektrik tarifeli güç beslemesi

# Kod Açıklama

[A.2.1.6] [D‑01] İndirimli elektrik tarifesi güç kaynağına

bağlantı:

▪ 0 (varsayılan): Dış ünitenin soğutucu

akışkan bölümü bir normal güç beslemesine bağlıdır.

▪ 1: Dış ünitenin soğutucu akışkan

bölümü, indirimli elektrik tarifeli bir güç beslemesine bağlıdır. Elektrik şirketi tarafından indirimli elektrik tarifesi sinyali gönderildiğinde, kontak açılır ve ünite zorunlu kapama moduna girer. Sinyal tekrar yayınlandığında, gerilimsiz kontak kapanacak ve ünite işletimi yeniden başlayacaktır. Bu nedenle, otomatik yeniden başlatma işlevini daima etkin konumda tutun.

▪ 2: Dış ünitenin soğutucu akışkan

bölümü, indirimli elektrik tarifeli bir güç beslemesine bağlıdır. Elektrik şirketi tarafından indirimli elektrik tarifesi sinyali gönderildiğinde, kontak kapanır ve ünite zorunlu kapama moduna girer. Sinyal tekrar yayınlandığında, gerilimsiz kontak açılacak ve ünite işletimi yeniden başlayacaktır. Bu nedenle, otomatik yeniden başlatma işlevini daima etkin konumda tutun.

[A.6.2.1] [D‑00] İndirimli elektrik tarifesi güç beslemesi

sırasında hangi ısıtıcıların çalışmasına izin verilir?

▪ 0 (varsayılan): Yok

▪ 1: Yalnızca buster ısıtıcı

▪ 2: Yalnızca yedek ısıtıcı

▪ 3: Tüm ısıtıcılar

Aşağıdaki tabloya bakın.

1, 2 ve 3 ayarları yalnızca indirimli elektrik tarifeli güç beslemesinin tip1 olması veya dış ünitenin su bölümünün, normal elektrik tarifeli güç beslemesine (X3M/5+6 ile) bağlanması ve yedek ısıtıcı ve buster ısıtıcının indirimli elektrik tarifeli güç beslemesine bağlı OLMAMASI durumunda geçerlidir.

[D‑00] Buster ısıtıcı Yedek ısıtıcı Kompresör

0 (varsayılan)

1 İzin verilmiş 2 Zorlamalı

3 İzin verilmiş

Zorlamalı KAPALI

KAPALI

Zorlamalı KAPALI Zorlamalı

KAPALI

İzin verilmiş

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

Güç tasarrufu işlevi

Sabit koşullar (alan ısıtma/soğutma veya kullanım sıcak suyu talebi yokken) sırasında dış ünitenin soğutucu akışkan bölümü güç beslemesinin (dahili olarak su bölümü kontrolü tarafından) kesilip kesilmeyeceğini tanımlar. Sabit koşullar sırasında dış ünite güç kesintisine izin verilip verilmeyeceğine ilişkin nihai karar ortam sıcaklığına, kompresör koşullarına ve minimum dahili zamanlayıcılara bağlıdır.

Montör başvuru kılavuzu

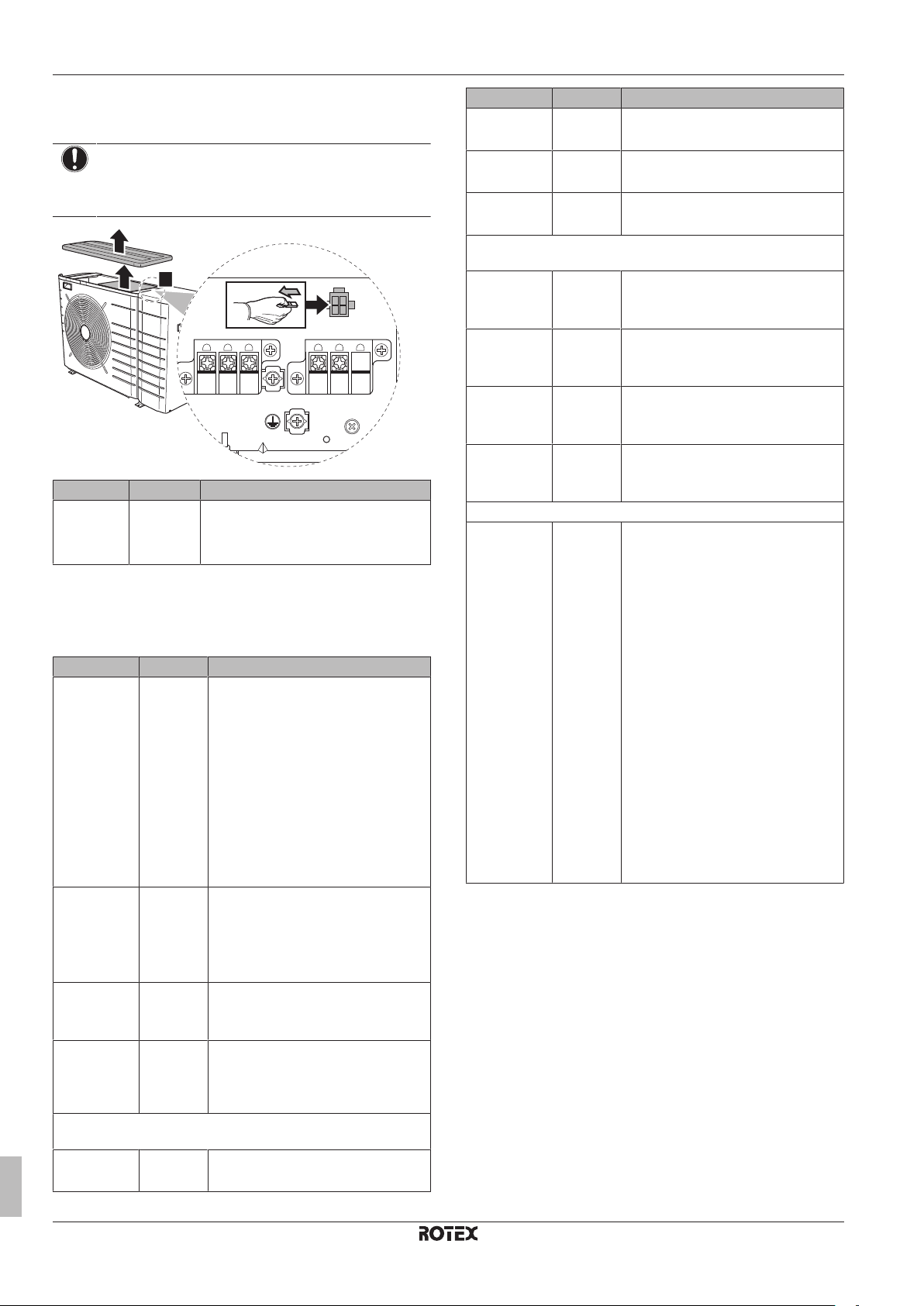

8 Yapılandırma

Güç tasarrufu işlevi ayarını etkinleştirmek için, [E‑08] öğesinin kullanıcı arayüzünden etkinleştirilmesi ve dış ünitedeki güç tasarrufu konektörünün çıkartılması gerekir.

BİLDİRİM

Dış ünitedeki güç tasarrufu konektörü yalnızca uygulamaya giden ana güç beslemesi KAPALI konuma getirildiğinde çıkartılmalıdır.

# Kod Açıklama

Yok [E‑08] Dış ünite güç tasarrufu işlevi:

▪ 0: Devre dışı

▪ 1 (varsayılan): Etkin

Güç tüketimi kontrolü

Bu işlev hakkında daha ayrıntılı bilgi için, bkz. "5 Uygulama

kılavuzları"sayfa13.

Güç tüketimi kontrolü

# Kod Açıklama

[A.6.3.1] [4-08] Mod:

▪ 0 (Sınır yok)(varsayılan): Devre dışı.

▪ 1 (Devamlı): Etkin: Sistem güç

tüketiminin sürekli olarak sınırlandırılacağı tek bir güç sınırlandırma değeri (A veya kW cinsinden) ayarlayabilirsiniz.

▪ 2 (Diji. girişler): Etkin: Sistem güç

tüketiminin ilgili dijital girişlere bağlı olarak sınırlandırılacağı dört farklı güç sınırlandırma değeri (A veya kW cinsinden) ayarlayabilirsiniz.

[A.6.3.2] [4-09] Tip:

▪ 0 (Akım): Sınırlandırma değerleri A

cinsinden ayarlanır.

▪ 1 (Güç)(varsayılan): Sınırlandırma

değerleri kW cinsinden ayarlanır.

[A.6.3.3] [5-05] Değer: Yalnızca tam süreli güç

[A.6.3.4] [5-09] Değer: Yalnızca tam süreli güç

DI için ortam sınırları: Yalnızca dijital girişlere ve güç değerlerine dayalı güç sınırlandırma modu için kullanılabilir.

[A.6.3.5.1] [5-05] Sınır DI1

sınırlandırma modunda kullanılabilir.

0A~50A, adım: 1A (varsayılan: 50A)

sınırlandırma modunda kullanılabilir.

0kW~20kW, adım: 0,5kW (varsayılan: 20kW)

0A~50A, adım: 1A (varsayılan: 50A)

# Kod Açıklama

[A.6.3.5.2] [5-06] Sınır DI2

0A~50A, adım: 1A (varsayılan: 50A)

[A.6.3.5.3] [5-07] Sınır DI3

0A~50A, adım: 1A (varsayılan: 50A)

[A.6.3.5.4] [5-08] Sınır DI4

0A~50A, adım: 1A (varsayılan: 50A)

DI için kW sınırları: Yalnızca dijital girişlere ve akım değerlerine dayalı güç sınırlandırma modu için kullanılabilir.

[A.6.3.6.1] [5-09] Sınır DI1

0kW~20kW, adım: 0,5kW (varsayılan: 20kW)

[A.6.3.6.2] [5-0A] Sınır DI2

0kW~20kW, adım: 0,5kW (varsayılan: 20kW)

[A.6.3.6.3] [5-0B] Sınır DI3

0kW~20kW, adım: 0,5kW (varsayılan: 20kW)

[A.6.3.6.4] [5-0C] Sınır DI4

0kW~20kW, adım: 0,5kW (varsayılan: 20kW)

Öncelik: Yalnızca opsiyonel RKHW için kullanılabilir. [A.6.3.7] [4-01] Güç tüketimi kontrolü DEVRE DIŞI

[4‑08]=0

▪ 0 (Hiçbiri)(varsayılan): Yedek ısıtıcı

ve buster ısıtıcı aynı anda çalışabilir.

▪ 1 (BSH): Buster ısıtıcı önceliklidir.

▪ 2 (BUH): Yedek ısıtıcı önceliklidir.

Güç tüketimi kontrolü ETKİN [4‑08]=1 veya 2

▪ 0 (Hiçbiri)(varsayılan): Güç

sınırlandırma seviyesine bağlı olarak, yedek ısıtıcıdan önce buster ısıtıcı sınırlandırılır.

▪ 1 (BSH): Güç sınırlandırma

seviyesine bağlı olarak, buster ısıtıcıdan önce yedek ısıtıcı sınırlandırılır.

▪ 2 (BUH): Güç sınırlandırma

seviyesine bağlı olarak, yedek ısıtıcıdan önce buster ısıtıcı sınırlandırılır.

Not: Güç tüketimi kontrolü DEVRE DIŞI (tüm modlar için) konumdayken [4-01] ayarı, yedek ısıtıcı ve buster ısıtıcının aynı anda çalışıp çalışamayacağını veya buster/yedek ısıtıcının yedek/ buster ısıtıcıya göre önceliğinin olup olmayacağını tanımlar.

Güç tüketimi kontrolü ETKİN konumdayken [4-01] ayarı, uygulama sınırlandırmasına bağlı olarak elektrikli ısıtıcıların önceliğini tanımlar.

Montör başvuru kılavuzu

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

8 Yapılandırma

# Kod Açıklama

[A.6.3.7] [4-01] ▪ 0 (Hiçbiri)(varsayılan): Öncelikli ısıtıcı

yoktur. Güç tüketimi kontrolü etkinleştirilirse, öncelikle buster ısıtıcı sınırlandırılır.

▪ 1 (BSH): Buster ısıtıcı önceliklidir.

Güç tüketimi kontrolü etkinleştirilirse, buster ısıtıcı sınırlandırılmadan önce yedek ısıtıcı (kademe 1 ve/veya kademe 2) sınırlandırılır.

▪ 2 (BUH): Yedek ısıtıcı önceliklidir.

Güç tüketimi kontrolü etkinleştirilirse, yedek ısıtıcı sınırlandırılmadan önce buster ısıtıcı sınırlandırılır.

Ortalama zamanlayıcı

Ortalama zamanlayıcı ortam sıcaklığı varistörlerinin etkisini düzeltir. Havaya dayalı ayar noktası hesabı ortalama dış ortam sıcaklığına göre gerçekleştirilir.

Dış ortam sıcaklığının seçilen süre boyunca ortalaması alınır.

# Kod Açıklama

[A.6.4] [1-0A] Ortalama dış ortam zamanlayıcı:

▪ 0: Ortalama alınmaz (varsayılan)

▪ 1: 12saat

▪ 2: 24saat

▪ 3: 48saat

▪ 4: 72saat

BİLGİ

Güç tasarrufu işlevi etkin konumdaysa (bkz. [E‑08]), ortalama dış ortam sıcaklığı hesabı yalnızca harici dış ortam sıcaklığı sensörü kullanılması durumunda mümkündür. Bkz. "5.7 Harici sıcaklık sensörünün

kurulumu"sayfa24.

Ofset sıcaklığı harici dış ortam sensörü

Yalnızca bir harici dış ortam sensörü takıldığında ve yapılandırıldığında kullanılabilir.

Harici dış ortam sıcaklığı sensörünü kalibre edebilirsiniz. Termistör değerine bir ofset atanması mümkündür. Bu ayar harici dış ortam sensörünün ideal montaj konumuna monte edilemediği durumlarda telafi sağlamak amacıyla kullanılabilir (montaj bölümüne bakın).

# Kod Açıklama

[A.6.5] [2‑0B] –5°C~5°C, adım: 0,5°C (varsayılan: 0°C)

Zorlamalı defrost

Manüel olarak bir defrost çalışması başlatabilirsiniz.

Manüel defrost çalışması uygulama kararı, dış ünite tarafından verilir ve ortam koşullarına ve ısı eşanjörü koşullarına bağlıdır. Dış ünite zorlamalı defrost çalışmasını kabul ettiğinde, kullanıcı arayüzünde simgesi görüntülenir. Zorlamalı defrost çalışması etkinleştirildikten sonra 6 dakika içerisinde simgesi GÖRÜNTÜLENMEZSE, dış ünite zorlamalı defrost talebini göz ardı etmiş demektir.

# Kod Açıklama

Yok [F‑00] Pompa çalışması:

▪ 0: Isıtma/soğutma çalışma moduna

bağlı olarak dış ortam sıcaklığı [4-02] değerinin üzerinde veya [F-01] değerinin altındaysa devre dışıdır.

▪ 1: Tüm dış ortam sıcaklıklarında

mümkündür.

Anormal debi koşulları sırasında pompa çalışması [F-09], pompanın anormal debi koşulları meydana geldiğinde durup durmayacağını veya çalışmaya devam edip etmeyeceğini tanımlar. Bu işlev yalnızca pompanın Ta<4°C koşulunda etkin konumda tutulmasının istendiği belirli koşullarda geçerlidir (pompa, 10 dakika boyunca etkin konuma alınır ve ardından 10 dakika devre dışı bırakılır). ROTEX bu işlev neticesinde meydana gelebilecek hasarlardan dolayı KESİNLİKLE hiçbir sorumluluk kabul etmez.

# Kod Açıklama

Yok [F‑09] Pompa anormal debide çalışmaya

devam eder:

▪ 0: Pompa devre dışı bırakılır.

▪ 1: Ta<4°C olduğunda (10 dakika AÇIK

– 10 dakika KAPALI) pompa etkinleştirilir

BİLGİ

Glikol, sistemde ([E‑0D] öğesi “1” konumundaysa) bulunuyorsa ve anormal bir akış meydana geliyorsa, [F‑09] öğesinin HİÇBİR etkisi olmaz ve pompa (20 dakika AÇIK – 4 dakika KAPALI olarak) çalışmaya devam eder.

Pompa devri sınırlandırma

Pompa devri sınırlandırma [9‑0D] maksimum pompa devrini tanımlar. Normal koşullarda varsayılan ayar DEĞİŞTİRİLMEZ. Debi, minimum debi aralığında ise pompa devri sınırlandırması aşılır (7H hatası).

# Kod Açıklama

Yok [9‑0D] Pompa devri sınırlandırma

▪ 0: Sınırlandırma yok.

▪ 1~4: Genel sınırlandırma. Tüm

koşullarda sınırlandırma mevcuttur. Gerekli delta T kontrolü ve konforu garanti EDİLMEZ.

▪ 5~8 (varsayılan: 6): Aktüatör yokken

sınırlandırma. Isıtma/soğutma çıkışı yokken pompa devri sınırlandırması geçerlidir. Isıtma/soğutma çıkışı mevcutken pompa devri yalnızca gerekli kapasiteyle bağlantılı olarak delta T tarafında belirlenir. Bu sınırlama aralığıyla delta T mümkündür ve konfor garanti edilir.

Maksimum değerler, ünite tipine dayalıdır:

# Kod Açıklama

[A.6.6] Yok Bir defrost çalışması başlatmak ister

misiniz?

Pompa çalıştırma

Pompa çalışma işlevi devre dışı bırakıldığında, dış ortam sıcaklığı, [4-02] öğesiyle ayarlanan değerin üzerine çıkarsa veya dış ortam sıcaklığı, [F-01] öğesiyle ayarlanan değerin altına düşerse pompa çalışması durur. Pompa çalışması etkinleştirildiğinde, pompa çalışması tüm dış ortam sıcaklıklarında mümkündür.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

Montör başvuru kılavuzu

8 Yapılandırma

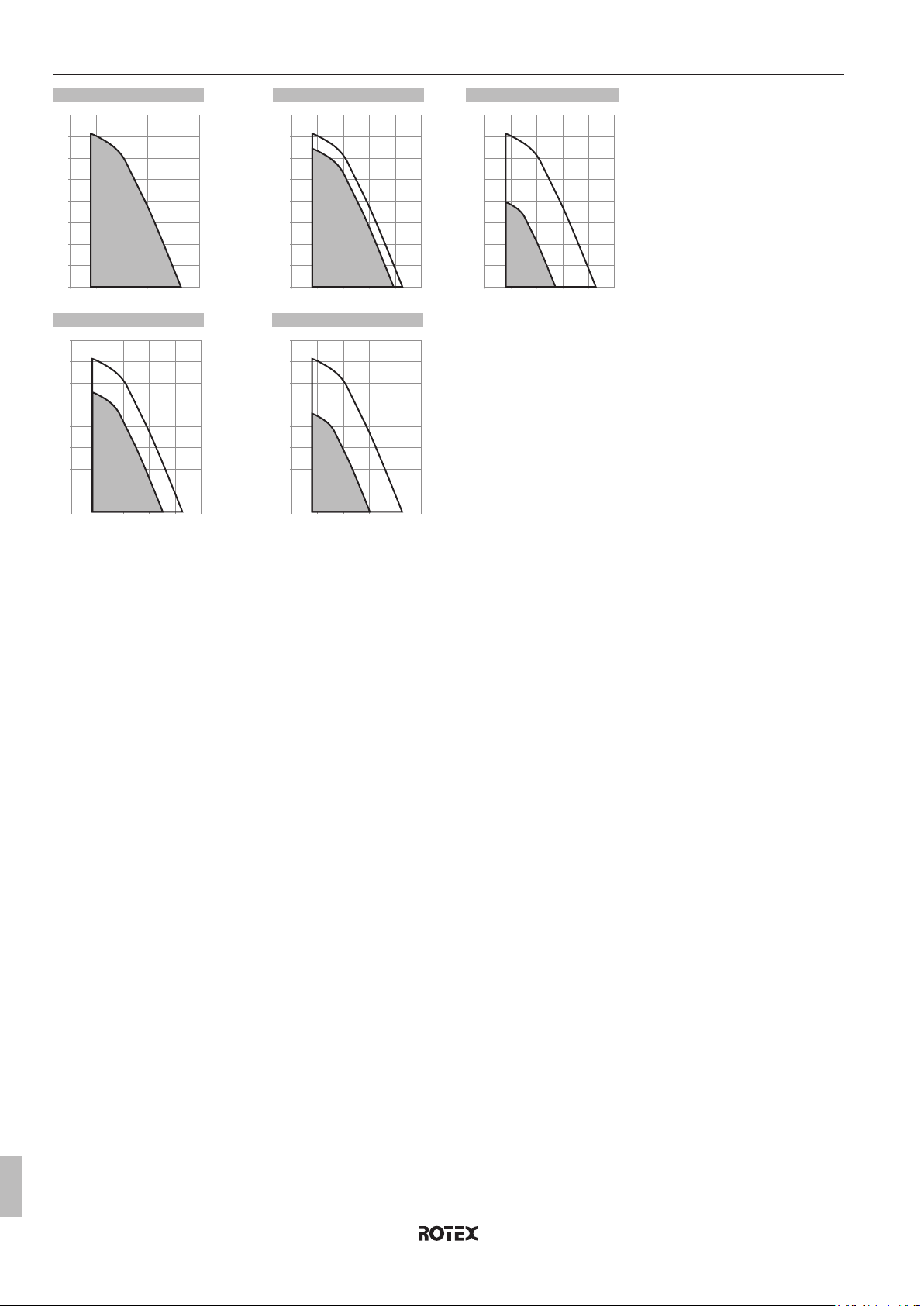

[9-0D]=0 [9-0D]=5

a (kPa)

b (l/min)

a (kPa)

b (l/min)

a (kPa)

b (l/min)

a (kPa)

b (l/min)

[9-0D]=6 [9-0D]=7

[9-0D]=8

a (kPa)

b (l/min)

a Cihaz dışı statik basınç b Su debisi

Montör başvuru kılavuzu

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

8.4 Menü yapısı: Genel kullanıcı ayarları

< >

[1]

[2]

[5]

[6]

[7]

[2]

[6.2]

[6.3]

[6.8]

[7.1]

[7.4]

[7.3]

[3]

[4]

Saati/tarihi ayarla

Tarih Saat Günışığı Süresi Saat tipi

Tatil

Tatil modu

Evde

Dışarıda

Başlangıç:

Bitiş:

Başlangıç:

Gün programı kullan

Çalıştırma modu Isıtma Soğutma

Sessiz modu

Çalıştırma modu

Programları seç

Oda sıcaklığı LWT ana LWT ilave Boyler sıcaklığı

Bilgi

Sensör bilgisi Enerji ölçümü Hata tespiti Kullanıcı izin düzeyi Aktüatörler Çalıştırma modları

Çalışma saati Model

Enerji ölçümü

Tüketilen elekt.

Üretilen enerji

Hata bilgisi

Hata geçmişi

İletişim/yardım masası numarası

Model

Kullanıcı arayüzü İç ünite Dış ünite

Kullanıcı ayarları

Ekran Sıcaklık kilidi

Programları ayarla Ön ayar değerleri İzin verilen çalışma modu Ölçü birimi

Ekran

Kontrast LCD aydınlatma süresi

Kullanıcı profili Mevcut ana sayfalar

Programları ayarla

Oda sıcaklığı LWT ana LWT ilave

DHW sıcaklığı

Buster ısıtıcı izni Sessiz modu

DHW pompası

Ön ayar değerleri

Oda sıcaklığı LWT ana Boyler sıcaklığı Sessiz seviyesi

DHW

Hava durumuna bağlı ayar

Uyarı geçmişi

[7.7]

Havaya bağlı ayar

Ana İlave

[7.7.1]

Ana

Havaya dayalı ısıtmayı ayarla Havaya dayalı soğutmayı ayarla

[7.7.2]

İlave

Havaya dayalı ısıtmayı ayarla Havaya dayalı soğutmayı ayarla

8 Yapılandırma

BİLGİ

Seçilen montör ayarlarına bağlı olarak, ayarlar görülebilir/ gizlenebilir.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

Montör başvuru kılavuzu

8 Yapılandırma

[A]

[A.2]

[A.2.1]

[A.2.2]

[A.2.2.E]

[A.3]

[A.3.1]

[A.3.1.1]

[A.3.2]

[A.3.3]

[A.4]

[A.4.4]

[A.5]

[A.5.1]

[A.7]

[A.6]

[A.6.3]

[A.6.2]

Montör ayarları

Dil

Sistem planı

Alan çalıştırması Kullanım sıcak suyu (DHW) Isı kaynakları Sistem çalıştırması

Devreye alma

Genel ayarlar

Sistem planı

Standart Seçenekler Kapasiteler Planı doğrula

Alan çalıştırması

LWT ayarları Oda termostatı Çalıştırma aralığı

Kullanım sıcak suyu

Ayar noktası modu Dezenfeksiyon Maksimum ayar noktası Depolama konfor SP modu Havaya dayalı eğri

Isı kaynakları

Yardımcı ısıtıcı

Sistem çalışması

Otomatik yeniden başlatma Tercih edilen kWh Güç tüketimi kontrolü Ortalama süresi Hrc. ort sensör ofseti Zorlamalı defrost

Devreye alma

Test çalıştırması UFH elek kurutması Hava tahliyesi Aktüatör test çalıştırması

Standart

Ünite tipi Kompresör tipi İç ünite yazılım tipi Ünite kontrol yöntemi LWT alan sayısı Pompa çalıştırma modu Güç tasarrufu mümkün Arayüz konumu

Seçenekler

DHW pompası Harici sensör Kontrol kutusu Opsiyon kutusu

Çıkış suyu

Ana İlave Delta T kaynağı

Oda termostatı

Oda sıcaklığı aralığı Oda sıcaklığı ofseti Hrc oda sensörü ofseti

Çalışma aralığı

Alan ısıtma OFF sıc. Alan soğutma On sıc.

Dezenfeksiyon

Dezenfeksiyon Çalışma günü Başlangıç saati Sıcaklık hedefi Süre

Yardımcı ısıtıcı

Çalıştırma modu BUH kademe 2 etkin Denge sıcaklığı

Tercih edilen kWh PS

İzin verilen ısıtıcı Zorlamalı pompa KAPALI

Güç tüketim knt

Mod Tip Ortam değeri

DI için ortam sınırları

kW değeri

DI için kW sınırları Öncelik

Kontrol kutusu

Yardımcı ısıtıcı kademeleri BUH tipi Tercih edilen kWh DHW çalıştırma

Ana

LWT a.nokta modu Sıcaklık aralığı Ayarlı LWT Yayıcı tipi

[A.3.1.2]

İlave

LWT a.nokta modu Sıcaklık aralığı

Oda sıc. Kademesi

[A.3.1.3]

Delta T kaynağı

Isıtma Soğutma

Glikol mevcut

Kontak tipi ana Kontak tipi ilave

[A.2.2.F]

Opsiyon kutusu

Hrc. y. ısıtıcı src Alarm çıkışı Harici kWh ölçer Harici kWh ölçer Harici sensör Dijital GüçTüketimKontr

Acil durum

LAN adapter

8.5 Menü yapısı: Genel montör ayarları

BİLGİ

Seçilen montör ayarlarına bağlı olarak, ayarlar görülebilir/ gizlenebilir.

Montör başvuru kılavuzu

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

9 Devreye Alma

9.1 Genel bakış: Devreye alma

Bu bölümde yapılandırıldıktan sonra sistemin devreye alınması için yapılması ve bilinmesi gerekenler açıklanmıştır.

Tipik iş akışı

Devreye alma çalışması tipik olarak şu aşamalardan meydana gelir: 1 “Devreye alma öncesi kontrol listesi”nin kontrol edilmesi. 2 Hava tahliyesi gerçekleştirilmesi. 3 Sistem için bir test çalıştırması gerçekleştirilmesi. 4 Gerekirse, bir veya daha fazla sayıda aktüatör için bir test

çalıştırması gerçekleştirilmesi.

5 Gerekirse, alttan ısıtma kurutma işlemi gerçekleştirilmesi.

9.2 Devreye alma sırasında dikkat edilecekler

BİLGİ

Ünite ilk defa çalıştırıldıktan sonra geçen sürede gerekli güç, ünite üzerindeki etikette belirtilen değerden yüksek olabilir. Bu durum kompresörün sorunsuz çalışma ve sabit güç tüketimine erişmesi için 50 saat boyunca kesintisiz çalıştırılması gerekmesinden kaynaklanır.

BİLDİRİM

Üniteyi KESİNLİKLE termistörler ve/veya basınç sensörleri/ anahtarları olmadan çalıştırmayın. Kompresör yanabilir.

Sigortalar veya yerel olarak takılan koruma cihazları bu kılavuza uygun olmalıdır ve bypasslanmamalıdır.

Güç besleme gerilimi ünitenin bilgi etiketinde yazılı gerilime uygun olmalıdır.

Anahtar kutusunda KESİNLİKLE gevşek bağlantı veya hasarlı elektrik bileşeni bulunmamalıdır.

Dış ünite içerisinde KESİNLİKLE hasarlı bileşen veya sıkışmış borular bulunmamalıdır.

Opsiyonel yedek ısıtıcı kullanıyorsanız:

Yedek ısıtıcı tipine bağlı olarak, (yedek ısıtıcının anahtar kutusu üzerindeki) F1B yedek ısıtıcı devre kesicisi AÇIK konumda olmalıdır.

Yalnızca dahili buster ısıtıcı olan boylerler için:

(Kontrol kutusu anahtar kutusu üzerindeki) F2B buster ısıtıcı devre kesicisi AÇIK konumda olmalıdır.

Doğru boyutta borular döşenmeli ve borular doğru şekilde yalıtılmalıdır.

Dış ünite içinde su kaçağı bulunmamalıdır.

Kesme vanaları doğru şekilde takılmalı ve tamamen açılmalıdır.

Basınç tahliye vanası, açıldığında suyu tahliye etmelidir.

Minimum su hacmi her koşulda garanti edilir. "6.3 Su

borularının hazırlanması" sayfa 27 altındaki “Su hacmini

kontrol etmek için” bölümüne bakın. Sisteme glikol eklenirse doğru glikol konsantrasyonunu

doğrulayın ve glikol ayarının [E‑0D]=1 olduğunu kontrol edin.

9.3 Devreye alma öncesi kontrol listesi

Aşağıdaki kontroller TAMAMLANMADAN sistemi ÇALIŞTIRMAYIN. Sistem planına bağlı olarak tüm bileşenler gerekli olmayabilir.

Montör başvuru kılavuzunda açıklandığı şekilde, tüm montaj talimatlarını okuyun.

Dış ünite doğru şekilde monte edilmelidir.

Kontrol kutusu doğru şekilde monte edilmelidir.

Seçenek kutusu doğru şekilde monte edilmelidir.

Opsiyonel yedek ısıtıcı kullanıyorsanız:

Yedek ısıtıcı doğru şekilde monte edilmelidir. Aşağıdaki saha kabloları, verilen kılavuzlara ve ilgili

mevzuata uygun olarak döşenmelidir:

▪ Yerel besleme paneli ile dış ünite arasındaki kablolar

▪ Dış ünite ile kontrol kutusu arasındaki kablolar

▪ Kontrol kutusu ile seçenek kutusu arasındaki kablolar

▪ Kontrol kutusu ile yedek ısıtıcı arasındaki kablolar

▪ Yerel besleme paneli ile kontrol kutusu arasındaki

kablolar

▪ Yerel besleme paneli ile seçenek kutusu arasındaki

kablolar

▪ Dış ünite ile vanalar arasındaki kablolar

▪ Kontrol kutusu ile oda termostatı arasındaki kablolar

▪ Kontrol kutusu ile kullanım sıcak suyu boyleri

arasındaki kablolar

Sistem doğru şekilde topraklanmalı ve topraklama terminalleri sıkılmalıdır.

BİLDİRİM

▪ [E-0D] glikol ayarının su devresi içindeki sıvıya uygun

olduğundan emin olun (0=sadece su, 1=su+glikol). Glikol ayarı doğru şekilde AYARLANMAMIŞSA borular içindeki sıvı donabilir.

▪ Sisteme glikol eklenmişse, ancak glikol konsantrasyonu

belirtilenden düşükse de borular içindeki sıvı donabilir.

BİLGİ

Yazılım, ünite tarafından otomatik çalıştırmayı devre dışı bırakan bir "montör sahada" moduna ([4‑0E]) sahiptir. İlk kurulum sırasında [4‑0E] ayarı varsayılan olarak "1" konumuna ayarlanır, bu da otomatik çalışmanın devre dışı bırakılması anlamına gelir. Ardından, tüm koruyucu işlevler devre dışı bırakılır. Kullanıcı arayüzü ana sayfaları kapalıysa ünite otomatik olarak ÇALIŞMAYACAKTIR. Otomatik çalıştırmayı ve koruyucu işlevleri etkinleştirmek için, [4‑0E] öğesini "0" konumuna ayarlayın.

İlk defa güç açıldıktan 36 saat sonra ünite otomatik olarak [4‑0E] öğesini "0" konumuna ayarlayarak, "montör sahada" modunu sonlandırır ve koruyucu işlevleri etkinleştirir. İlk kurulum sonrası montör sahaya dönerse, montörün [4‑0E] öğesini manuel olarak "1" konumuna ayarlaması gerekir.

9.4 Devreye alma sırasında kontrol listesi

Minimum debi her koşulda garanti edilir. "6.3 Su

borularının hazırlanması" sayfa 27 altındaki “Su hacmini

ve debiyi kontrol etmek için” bölümüne bakın. Hava tahliyesi gerçekleştirmek için.

Bir test işletmesi gerçekleştirmek için.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

Montör başvuru kılavuzu

9 Devreye Alma

01:18

Sal

Hava tahliyesi

l/dak Düşük SHC

0.5

Debi Devir Devre

Durdur

Ayarla

İlerle

Bir aktüatör test işletmesi gerçekleştirmek için.

Alttan ısıtma kurutma işlevi

Alttan ısıtma kurutma işlevi (gerekiyorsa) başlatılır.

9.4.1 Minimum debiyi kontrol etmek için

1 Hidrolik konfigürasyona göre hangi alan ısıtma devrelerinin

mekanik, elektronik veya diğer vanalar nedeniyle kapanabileceğini doğrulayın.

2 Kapanabilecek tüm alan ısıtma devrelerini kapatın (önceki

adıma bakın).

3 Pompa test işletmesi modunu başlatın (bkz. "9.4.4Bir aktüatör

test çalıştırması gerçekleştirmek için"sayfa81).

4 Debiyi kontrol etmek için [6.1.8]: > Bilgi > Sensör bilgisi >

Debi adımlarını takip edin. Pompa test işletmesi modunda ünite, bu gereken minimum debinin altında çalışabilir.

Bypass vanası kullanılması planlanıyor mu?

Evet Hayır

Minimum gereken debi + 2l/dak değerine ulaşmak için bypass vanası ayarını değiştirin.

Minimum debi

05+07 modelleri 12l/dak

Mevcut debi, minimum debinin altındaysa hidrolik konfigürasyonda değişiklikler gereklidir. KAPATILAMAYACAK alan ısıtma devrelerini artırın veya bir basınç kontrollü bypass vanası monte edin.

BİLDİRİM

Ünitenin manuel hava tahliye vanasını kullanarak hava tahliye ederken, vanadan sızabilecek akışkanları toplayın. Bu akışkan TOPLANMAZSA, dahili bileşenler üzerine damlayarak, üniteye hasar verebilir.

BİLGİ

▪ Havayı tahliye etmek için, sistemde bulunan tüm hava

tahliye vanalarını kullanın. Buna dış ünitenin manuel hava tahliye vanası ve ayrıca sahada temin edilen vanalar dahildir.

▪ Sistem bir yedek ısıtıcı içeriyorsa, yedek ısıtıcının hava

tahliye vanasını da kullanın.

▪ Sistem, EKMBHBP1 vana kiti içeriyorsa, hava tahliyesi

sırasında vana kitinin 3 yollu vanasının konumunun düğmesinden çevrilerek manuel olarak değiştirilmesi gerekir; böylece bypassta hava kalması engellenmiş olur. Daha fazla bilgi için, vana kitinin bilgi formuna bakın.

BİLGİ

Bir manuel olarak hava tahliyesi gerçekleştirerek başlayın. Tüm hava tahliye edildikten sonra bir otomatik hava tahliyesi gerçekleştirin. Gerekirse, sistemdeki tüm havanın tahliye edildiğinden emin olana kadar otomatik hava tahliyesi işlemini tekrarlayın. Hava tahliyesi işlevi sırasında pompa devri sınırlaması [9‑0D] geçerli DEĞİLDİR.

Çıkış suyu sıcaklığı ana sayfası, oda sıcaklığı ana sayfası ve kullanım sıcak suyu ana sayfasının KAPALI olduğundan emin olun.

Hava tahliyesi işlevi 30dakika sonra otomatik olarak durur.

9.4.2 Hava tahliyesi işlevi

Ünitenin devreye alınması ve montajı sırasında, su devresindeki tüm havanın boşaltılması çok önemlidir. Hava tahliyesi işlevi çalışırken pompa, ünite gerçekten çalışmadan çalışır ve su devresindeki hava tahliye edilmeye başlar.

BİLDİRİM

Hava tahliyesini başlatmadan önce emniyet vanasını açın ve devrenin yeterli miktarda suyla dolu olup olmadığını kontrol edin. Yalnızca açtıktan sonra vanadan su sızıntısı olması durumunda hava tahliyesi prosedürüne başlayabilirsiniz.

Hava tahliyesi için 2 mod mevcuttur:

▪ Manüel mod: ünite sabit bir pompa devrinde çalışır ve 3 yollu vana

sabit veya özel bir konumda bulunur. 3 yollu vananın özel bir konumda bulunması, alan ısıtma veya kullanım sıcak suyu ısıtma modlarında su devresindeki tüm havanın tahliye edilmesi için yararlı bir özelliktir. Pompanın çalışma devri (yavaş veya hızlı) de ayarlanabilir.

▪ Otomatik: ünite otomatik olarak pompa devrini ayarlar ve 3 yollu

vananın konumunu alan ısıtma ile kullanım sıcak suyu ısıtma modları arasında değiştirir.

Tipik iş akışı

Sistemdeki havanın tahliye edilmesi şu adımlardan meydana gelir: 1 Manuel olarak hava tahliyesi gerçekleştirilmesi 2 Otomatik hava tahliyesi gerçekleştirilmesi

BİLDİRİM

Dış ünitede bir manuel hava tahliye vanası bulunur. Hava tahliye prosedürü manuel işlem gerektirir.

Montör başvuru kılavuzu

Manüel hava tahliyesi gerçekleştirmek için

Ön şart: Çıkış suyu sıcaklığı ana sayfası, oda sıcaklığı ana sayfası

ve kullanım sıcak suyu ana sayfasının KAPALI olduğundan emin olun.

1 Kullanıcı izin düzeyini Montör düzeyine ayarlayın. Bkz.

"Kullanıcı izin düzeyini Montör düzeyine ayarlamak için"sayfa52.

2 Hava tahliyesi modunu ayarlayın: sırasıyla [A.7.3.1] >

Montör ayarları > Devreye alma > Hava tahliyesi > Tip seçimlerini yapın.

3 Manüel seçimini yapın ve düğmesine basın.

4 Hava tahliyesi işlevini başlatmak için, sırasıyla [A.7.3.4] >

Montör ayarları > Devreye alma > Hava tahliyesi > Hava tahliyesini başlat seçimlerini yapın ve düğmesine basın.

Sonuç: Manüel hava tahliyesi başlar ve aşağıdaki ekran görüntülenir.

5 ve düğmelerini kullanarak Devir öğesini görüntüleyin.

6 ve düğmelerini kullanarak istenilen pompa devrini ayarlayın.

Sonuç: Düşük Sonuç: Yüksek

7 İzin veriliyorsa, 3 yollu vana (alan ısıtma/kullanım sıcak suyu)

için istediğiniz konumu ayarlayın. ve düğmelerini kullanarak Devre öğesini görüntüleyin.

8 ve düğmelerini kullanarak istenilen 3 yollu vana (alan

ısıtma/kullanım sıcak suyu) konumunu ayarlayın.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

9 Devreye Alma

01:18

Sal

Hava tahliyesi

l/dak Düşük SHC

0.5

Debi Devir Devre

Durdur

Ayarla

İlerle

Sonuç: SHC Sonuç: Boyler

Otomatik hava tahliyesi gerçekleştirmek için

Ön şart: Çıkış suyu sıcaklığı ana sayfası, oda sıcaklığı ana sayfası

ve kullanım sıcak suyu ana sayfasının KAPALI olduğundan emin olun.

1 Kullanıcı izin düzeyini Montör düzeyine ayarlayın. Bkz.

"Kullanıcı izin düzeyini Montör düzeyine ayarlamak için"sayfa52.

2 Hava tahliyesi modunu ayarlayın: sırasıyla [A.7.3.1] >

Montör ayarları > Devreye alma > Hava tahliyesi > Tip seçimlerini yapın.

3 Otomatik seçimini yapın ve düğmesine basın.

4 Hava tahliyesi işlevini başlatmak için, sırasıyla [A.7.3.4] >

Montör ayarları > Devreye alma > Hava tahliyesi > Hava tahliyesini başlat seçimlerini yapın ve düğmesine basın.

Sonuç: Hava tahliyesi başlar ve aşağıdaki ekran görüntülenir.

BİLGİ

Su devresi sıcaklığı düşükse ve sisteme glikol eklenmişse, debi GÖRÜNTÜLENMEZ.

Hava tahliyesini kesmek için

1 düğmesine ve ardından hava tahliyesi işlevini onaylamak

için düğmesine basın.

9.4.3 Bir test çalıştırması gerçekleştirmek için

Ön şart: Çıkış suyu sıcaklığı ana sayfası, oda sıcaklığı ana sayfası

ve kullanım sıcak suyu ana sayfasının KAPALI olduğundan emin olun.

1 Kullanıcı izin düzeyini Montör düzeyine ayarlayın. Bkz.

"Kullanıcı izin düzeyini Montör düzeyine ayarlamak için"sayfa52.

2 Sırasıyla [A.7.1]: > Montör ayarları > Devreye alma > Test

çalıştırması seçimlerini yapın.

3 Bir test seçimi yapın ve düğmesine basın. Örnek: Isıtma.

4 Tamam seçimini yapın ve düğmesine basın.

Sonuç: Test işletmesi başlar. Tamamlandığında (±30dak) otomatik

olarak durur. Manüel olarak durdurmak için, düğmesine basın, Tamam seçimini yapın ve ardından düğmesine basın.

BİLGİ

Sistem soğuk bir dış ortam havasında başlatılıyorsa ve yedek ısıtıcı kiti monte EDİLMEMİŞSE, ünitenin düşük bir su hacmiyle başlatılması gerekebilir. Bunun için, ısı yayıcıları kademeli şekilde açın. Neticesinde, su sıcaklığı kademeli olarak yükselir. Giriş suyu sıcaklığını (menü yapısında [6.1.6]) takip edin ve 15°C'nin altına DÜŞMEDİĞİNDEN emin olun.

BİLGİ

2 kullanıcı arayüzü mevcutsa, her iki kullanıcı arayüzünden de test işletmesini başlatabilirsiniz.

▪ Test işletmesini başlattığınız kullanıcı arayüzünde bir

durum ekranı görüntülenir.

▪ Diğer kullanıcı arayüzünde ise bir meşgul ekranı

görüntülenir. “Meşgul” ekranı görüntülendiği sürece kullanıcı arayüzünü kullanamazsınız.

Ünite montajı doğru şekilde yapılmışsa, ünite test çalıştırması sırasında seçilen çalışma modunda çalışmaya başlar. Test modu sırasında, ünitenin doğru şekilde çalışıp çalışmadığı, çıkış suyu sıcaklığı (ısıtma/soğutma modu) ve boyler sıcaklığı (kullanım sıcak suyu modu) takip edilerek kontrol edilebilir.

Sıcaklığı takip etmek için, [A.6] seçimini yapın ve ardından kontrol etmek istediğiniz bilgiyi seçin.

9.4.4 Bir aktüatör test çalıştırması gerçekleştirmek için

Aktüatör test çalıştırmasının amacı, farklı aktüatörlerin (örn. pompa çalışmasını seçtiğinizde, pompa için bir test çalıştırması başlar) çalışmasını onaylamaktır.

Ön şart: Çıkış suyu sıcaklığı ana sayfası, oda sıcaklığı ana sayfası ve kullanım sıcak suyu ana sayfasının KAPALI olduğundan emin olun.

1 Kullanıcı izin düzeyini Montör düzeyine ayarlayın. Bkz.

"Kullanıcı izin düzeyini Montör düzeyine ayarlamak için"sayfa52.

2 Oda sıcaklığı kontrolünün, çıkış suyu sıcaklığı kontrolünün ve

kullanım sıcak suyu kontrolünün kullanıcı arayüzü üzerinden KAPALI konuma getirildiğinden emin olun.

3 Sırasıyla [A.7.4]: > [Custom.DAIKIN.Value] >

[Custom.DAIKIN.Value] > Montör ayarları seçimlerini yapın.

4 Bir aktüatör seçin ve düğmesine basın. Örnek: Pompa.

5 Tamam seçimini yapın ve düğmesine basın.

Sonuç: Aktüatör test işletmesi başlar. Tamamlandığında otomatik

olarak durur. Manüel olarak durdurmak için, düğmesine basın, Tamam seçimini yapın ve ardından düğmesine basın.

Gerçekleştirilebilecek aktüatör test çalıştırmaları

▪ Buster ısıtıcı testi

▪ Yedek ısıtıcı (aşama 1) testi

▪ Yedek ısıtıcı (aşama 2) testi

▪ Pompa testi

BİLGİ

Test işletmesi gerçekleştirilmeden tüm havanın boşaltıldığından emin olun. Ayrıca, test işletmesi sırasında su devresine müdahale etmekten kaçının.

▪ 2 yollu vana testi

▪ 3 yollu vana testi

▪ İkili sinyal testi

▪ Alarm çıkışı testi

▪ Soğutma/ısıtma sinyali testi

▪ Hızlı ısıtma testi

▪ Sirkülasyon pompası testi

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

9.4.5 Alttan ısıtma kurutma işlemi

Bu işlev, bir evin inşası sırasında alttan ısıtma sisteminin çok yavaş bir şekilde kurutulması için kullanılır. Montörün bu programı programlamasına ve uygulamasına izin verir.

Montör başvuru kılavuzu

9 Devreye Alma

25°C (1) 35°C (2)

24h (1) 36h (2)

Çıkış suyu sıcaklığı ana sayfası, oda sıcaklığı ana sayfası ve kullanım sıcak suyu ana sayfasının KAPALI olduğundan emin olun.

Bir yedek ısıtıcı kiti, sistemin bir parçasını oluşturuyorsa bu işlev, dış ünite montajı tamamlanmadan uygulanabilir. Bu durumda yedek ısıtıcı, kurutma işlevini gerçekleştirecek ve ısı pompası çalışmadan çıkış suyu besleyecektir.

BİLGİ

▪ Acil durum öğesi Manüel ([A.6.C]=0) konumuna

ayarlıyken ünite acil çalıştırma moduna geçerse, kullanıcı arayüzü başlatma öncesi onay isteyecektir. Kullanıcı bir acil durum çalışmasını ONAYLAMASA dahi alttan ısıtma kurutma işlevi etkindir.

▪ Alttan ısıtma kurutma işlevi sırasında pompa devri

sınırlaması [9‑0D] geçerli DEĞİLDİR.

BİLDİRİM

Montörün sorumlulukları şunlardır:

▪ zeminde çatlamaların meydana gelmemesi için zemin

inşasını gerçekleştiren firmayla iletişim kurularak ilk ısıtma talimatlarının alınması.

▪ alttan ısıtma kurutma programının zemin inşasını

gerçekleştiren firmadan alınan talimatlara uygun şekilde programlanması.

▪ kurulumun doğru çalıştığının düzenli olarak kontrol

edilmesi,

▪ kullanılan zemin tipi dikkate alınarak doğru programın

seçilmesi.

BİLDİRİM

Bir alttan ısıtma kurutma işlemi gerçekleştirilmesi için, oda donma korumasının devre dışı bırakılması gerekir ([2‑06]=0). Varsayılan olarak etkin konumdadır ([2‑06]=1). Ancak, "montör sahada" modu nedeniyle (bkz. "Devreye alma öncesi kontrol listesi"), oda donma koruması otomatik olarak, ilk güç açıldıktan sonra 36 saat boyunca devre dışı bırakılacaktır.

Güç açıldıktan sonraki ilk 36 saat sonrasında hala kurutma işleminin gerçekleştirilmesi gerekiyorsa, [2‑06] öğesini "0" konumuna ayarlayarak oda donma korumasını manuel olarak devre dışı bırakın ve kurutma işlemi tamamlayana kadar bu konumda TUTUN. Bu ikazın dikkate alınmaması katmanın çatlamasına neden olur.

BİLDİRİM

Alttan ısıtma kurutma sisteminin başlatılabilmesi için, aşağıdaki ayarların tamamlandığından emin olun:

▪ [4‑00]=1

▪ [C‑02]=0

▪ [D‑01]=0

▪ [4‑08]=0

▪ [4‑01]≠1

Montör, 20 adıma kadar programlayabilir. Her bir adım için şunlar girilmelidir:

1 72saate varan süreler (saat),

2 istenilen çıkış suyu sıcaklığı.

Örnek:

T İstenilen çıkış suyu sıcaklığı (15~55°C)

t Süre (1~72sa) (1) İşlem adımı 1 (2) İşlem adımı 2

Bir alttan ısıtma kurutma programı programlamak için

1 Kullanıcı izin düzeyini Montör düzeyine ayarlayın. Bkz.

"Kullanıcı izin düzeyini Montör düzeyine ayarlamak için"sayfa52.

2 Sırasıyla [A.7.2]:

elek kurutması > Kurutma programını ayarla seçimlerini yapın.

, , ve düğmelerini kullanarak programı

programlayın.

▪ Program içerisinde dolaşmak için

kullanın.

▪ Seçimi ayarlamak için

Bir süre seçilirse, bu süreyi 1 ila 72 saat arasında ayarlayabilirsiniz. Bir sıcaklık seçilirse, istediğiniz çıkış suyu sıcaklığını 15°C ila 55°C arasında ayarlayabilirsiniz.

4 Yeni bir kademe eklemek için, boş bir satırda “–saat” veya “–”

seçimini yapın ve

5 Bir kademe silmek için,

olarak ayarlayın.

6 Programı kaydetmek için

Programda boşa kademe olmaması önemlidir. Bir boş adım programlandığında VEYA birbirini takip eden 20 adım uygulandığında program durur.

> Montör ayarları > Devreye alma > UFH

ve düğmelerini

ve düğmelerini kullanın.

düğmesine basın.

düğmesine basarak süreyi “–”

düğmesine basın.

Bir alttan ısıtma kurutma işlemi gerçekleştirmek için

BİLGİ

İndirimli elektrik tarifesi güç beslemesi, “alttan ısıtma kurutma işlemi” ile birlikte kullanılamaz.

Ön şart: Alttan ısıtma kurutma işlemi gerçekleştirmek için, sisteminize YALNIZCA 1 kullanıcı arayüzünün bağlı olduğundan emin olun.

Ön şart: Çıkış suyu sıcaklığı ana sayfası, oda sıcaklığı ana sayfası ve kullanım sıcak suyu ana sayfasının KAPALI olduğundan emin olun.

1 Sırasıyla [A.7.2]:

elek kurutması seçimlerinizi yapın.

2 Bir kurutma programı seçin.

3 Kurutmayı başlat seçimini yapın ve

4 Tamam seçimini yapın ve

Sonuç: Alttan ısıtma kurutma işlemi başlar ve aşağıdaki ekran

görüntülenir. Tamamlandığında otomatik olarak durur. Manüel olarak durdurmak için, ardından düğmesine basın.

> Montör ayarları > Devreye alma > UFH

düğmesine basın.

düğmesine basın, Tamam seçimini yapın ve

Montör başvuru kılavuzu

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

15:10

1 14d 12h 25°C

Sal

Elek kurutma

Mevcut kademe

Kalan İstenen LWT

Durdur

Bir alttan ısıtma kurutma işleminin durumunu görüntülemek için

1 düğmesine basın.

2 Programın güncel kademesi, toplam kalan süre ve güncel

Bir alttan ısıtma kurutma işlemini kesmek için

Programın bir hata, açma/kapama düğmesinin kapalı konuma getirilmesi veya elektrik kesintisi nedeniyle durması durumunda, kullanıcı arayüzünde U3 hata kodu görüntülenir. Hata kodlarını çözmek için, bkz. "12.4 Sorunların hata kodlarına göre

çözülmesi" sayfa88. U3 hatasını sıfırlamak için, size ait Kullanıcı

izin düzeyi'nin Montör olması gerekir.

1 Alttan ısıtma kurutma işlemi ekranını görüntüleyin.

2 düğmesine basın.

3 Programı kesmek için düğmesine basın.

4 Tamam seçimini yapın ve düğmesine basın.

Sonuç: Alttan ısıtma kurutma işlemi programı durdurulur.

Programın bir hata, açma/kapama düğmesinin kapalı konuma getirilmesi veya elektrik kesintisi nedeniyle durması durumunda, alttan ısıtma kurutma işleminin durumunu görüntüleyebilirsiniz.

5 Sırasıyla [A.7.2]: > Montör ayarları > Devreye alma > UFH

6 Programın uygulanmasını istediğiniz gibi değiştirin ve programı

10 Kullanıcıya teslim

Test işletmesi tamamlandığında ve ünite doğru şekilde çalışmaya başladığında, lütfen aşağıdaki hususların kullanıcı tarafından anlaşıldığından emin olun:

▪ Montör ayar tablosunu (kullanım kılavuzunda) mevcut ayarlarla

doldurun.

▪ Kullanıcının ilgili dokümanların çıktısını aldığından emin olun ve

kullanıcıdan bu dokümanları daha sonra başvurmak üzere saklamasını isteyin. Kullanıcıyı tüm belgeleri bu kılavuzun geçmiş bölümlerinde belirtilen URL'de bulabileceği konusunda bilgilendirin.

▪ Kullanıcıya sistemin nasıl doğru şekilde çalıştırılacağını ve

herhangi bir sorunla karşılaşması halinde ne yapacağını açıklayın.

▪ Kullanıcıya ünitenin bakımıyla ilgili olarak yapması gereken bakım

çalışmalarını açıklayın.

▪ Kullanıcıya kullanım kılavuzunda verilen enerji tasarrufu ipuçlarını

açıklayın.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

istenilen çıkış suyu sıcaklığı görüntülenir.

BİLGİ

Menü yapısına sınırlı bir erişim söz konusudur. Yalnızca şu menülere erişilebilir:

▪ Bilgi.

▪ Montör ayarları > Devreye alma > UFH elek kurutması.

elek kurutması > Kurutma durumu > Durduruldu seçimlerini yapın ve son uygulanan adımı takip edin.

yeniden başlatın.

10 Kullanıcıya teslim

10.1 Kilitleme ve açma hakkında

Gerekmesi halinde ana kullanıcı arayüzünün düğmeleri kilitlenebilir ve bu şekilde kullanıcının arayüzü kullanması engellenir. Kullanıcının ayar noktası sıcaklıklarını değiştirebilmesi için, basitleştirilmiş kullanıcı arayüzü veya harici bir oda termostatı gereklidir.

Şu kilitleme modlarını kullanabilirsiniz:

▪ İşlev kilidi: Başkaları tarafından ayarlarının değiştirilmesini

istemediğiniz belirli bir işlevi kilitler.

▪ Düğme kilidi: Kullanıcıların ayarları değiştirmesini önlemek için

tüm düğmeleri kilitler.

Kullanılabilecek işlev kilitleri

Kilit Etkinse…

Oda Açık/Kapalı Oda sıcaklığı kontrolü AÇIK veya

KAPALI konuma getirilemez.

LWT Açık/Kapalı Çıkış suyu sıcaklığı (ana + ilave)

kontrolü AÇIK veya KAPALI konuma getirilemez.

Boyler Açık/Kapalı Kullanım sıcak suyu kontrolü

AÇIK veya KAPALI konuma

getirilemez. Sıcaklık yukarı/aşağı Sıcaklıklar ayarlanamaz. Sessiz modu Sessiz modu kullanılamaz. Tatil Tatil modu kullanılamaz. Çalıştırma modu Alan çalıştırması modunu

ayarlayın. Kullanıcı ayarları [7]: > Kullanıcı ayarları

menüsünden ayarlar

değiştirilemez.

Kilidin etkin olup olmadığını kontrol etmek için

1 düğmesine basarak ana sayfalardan birine gidin.

2 simgesi görüntüleniyorsa, düğme kilidi etkindir.

Not: Bir ana sayfadaysanız ve kilitli bir işlevi kullanmaya

çalışıyorsanız, 1saniye boyunca simgesi görüntülenir.

Bir işlev kilidini etkinleştirmek veya devre dışı bırakmak için

1 Menü yapısına gitmek üzere düğmesine basın.

2 düğmesini 5saniyeden daha uzun süre basılı tutun.

3 Bir işlev seçin ve düğmesine basın.

4 Kilitle veya Aç seçimini yapın ve düğmesine basın.

Düğme kilidini etkinleştirmek veya devre dışı bırakmak için

1 düğmesine basarak ana sayfalardan birine gidin.

2 düğmesini 5saniyeden daha uzun süre basılı tutun.

11 Bakım ve servis

Ürünlerimizin kullanım ömrü on (10) yıldır.

BİLDİRİM

Bakım çalışması mutlaka yetkili montör veya servis personeli tarafından yapılmalıdır.

Yılda en az bir defa bakım yapılması önerilir. Ancak, ilgili mevzuat uyarınca daha kısa bakım aralıkları gerekli olabilir.

Montör başvuru kılavuzu

11 Bakım ve servis

1 3

BİLDİRİM

Avrupa'da, toplam soğutucu akışkan şarjının sera gazı emisyonları (ton CO2 eşdeğeri olarak ifade edilir), bakım

aralıklarının belirlenmesi için kullanılmaktadır. İlgili mevzuata uygun hareket edin.

Sera gazı emisyonlarının hesaplanması için kullanılacak formül: Soğutucu akışkanın GWP değeri ×

Toplam soğutucu akışkan şarjı [kg] / 1000

11.1 Genel bakış: Bakım ve servis

Bu bölümde şu hususlarla ilgili bilgiler yer alır:

▪ Dış ünitenin yıllık bakımı

▪ Yedek ısıtıcı anahtar kutusunun kontrolü.

▪ Kontrol kutusu anahtar kutusunun kontrolü.

11.2 Bakım güvenlik önlemleri

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

TEHLİKE: YANMA RİSKİ

BİLDİRİM:Elektrostatik deşarj riski

Herhangi bir bakım veya servis çalışması gerçekleştirmeden önce, statik elektriği önlemek ve PCB'yi korumak için ünitenin metal bir parçasına dokunun.

11.2.1 Dış ünitenin açılması

Bkz. "7.2.2 Dış üniteyi açmak için" sayfa 33 ve "7.2.3 Dış ünite

anahtar kutusu kapağını açmak için"sayfa33.

11.2.2 Kontrol kutusunun açılması

Bkz. "7.2.4Kontrol kutusunu açmak için"sayfa33.

11.2.3 Seçenek kutusunun açılması

Bkz. "7.2.5Seçenek kutusunu açmak için"sayfa33.

11.2.4 Yedek ısıtıcının açılması

Bkz. "7.2.6 Yedek ısıtıcıyı açmak için" sayfa 34 ve "7.2.7 Yedek

ısıtıcının seçenek kutusu kapağını açmak için"sayfa34.

11.3 Dış ünitenin yıllık bakımı için kontrol listesi

Aşağıdaki parametre ve bileşenleri en az yılda bir defa kontrol edin:

▪ Isı eşanjörü

▪ Su basıncı

▪ Su filtresi

▪ Su basıncı tahliye vanası

▪ Kullanım sıcak suyu boyleri basınç tahliye vanası

▪ Anahtar kutusu

▪ Kullanım sıcak suyu boyleri buster ısıtıcısı

Isı eşanjörü

Dış ünite ısı eşanjörü zamanla toz, pislik, yaprak vb. nedeniyle tıkanabilir. Isı eşanjörünün yılda bir defa temizlenmesi önerilir. Tıkanan bir ısı eşanjörü basıncın çok fazla düşmesine veya çok fazla yükselmesine ve dolayısıyla performansın düşmesine neden olabilir.

Su basıncı

Su basıncının 1bar üzerinde olup olmadığını kontrol edin. Düşükse, su ilave edin.

Su filtresi

Su filtresini temizleyin.

BİLDİRİM

Su filtresiyle ilgili işlemleri dikkatli bir şekilde gerçekleştirin. Su filtresini geri takarken su filtresi ağına zarar vermemek için aşırı kuvvet uygulamayın.

Su basıncı tahliye vanası Vanayı açın ve doğru çalışıp çalışmadığını kontrol edin. Su çok

sıcak olabilir!

Kontrol edilecek hususlar şunlardır:

▪ Tahliye vanasından gelen su debisi yeterince yüksek olmalıdır ve

vanada veya borular arasında tıkanıklık şüphesi olmamalıdır.

▪ Tahliye vanasından kirli su geliyorsa:

▪ pislik İÇERMEYEN su deşarj edilene kadar vanayı açın

▪ sistemi yıkayın ve ilave bir su filtresi monte edin (bir manyetik

siklon filtre tercih edilir).

Bu suyun boylerden geldiğinden emin olmak için, bu kontrolü bir boyler ısıtma döngüsü sonra gerçekleştirin.

Bu bakımın daha sık gerçekleştirilmesi önerilir.

Kullanım sıcak suyu boyleri tahliye vanası (sahada temin edilir)

Vanayı açın ve doğru çalıştığını kontrol edin. Su çok sıcak olabilir!

Kontrol edilecek hususlar şunlardır:

▪ Tahliye vanasından gelen su debisi yeterince yüksek olmalıdır ve

vanada veya borular arasında tıkanıklık şüphesi olmamalıdır.

▪ Tahliye vanasından kirli su geliyorsa:

▪ pislik içermeyen su deşarj edilene kadar vanayı açın

▪ tahliye vanası ile soğuk su girişi arasındaki borular da dahil tüm

boyleri yıkayın ve temizleyin.

Bu suyun boylerden geldiğinden emin olmak için, bu kontrolü bir boyler ısıtma döngüsü sonra gerçekleştirin.

Bu bakımın daha sık gerçekleştirilmesi önerilir.

Anahtar kutusu

▪ Anahtarkutusunda baştan sona gözle muayene gerçekleştirin ve

gevşek bağlantılar veya kusurlu kablo bağlantıları gibi belirgin kusurları arayın. Varsa kontrol kutusunun, seçenek kutusunun ve yedek ısıtıcının anahtarkutusunu da kontrol edin.

▪ Bir ohmmetre kullanarak yedek ısıtıcının anahtar kutusundaki

K1M, K2M ve K5M kontaktörlerinin ve kontrol kutusunun anahtar kutusundaki K3M kontaktörünün (kurulumuna bağlı olarak) doğru şekilde çalıştığını kontrol edin. Güç KAPALI konuma getirildiğinde, bu kontaktörlerin tüm kontakları mutlaka açık konumda olmalıdır.

Montör başvuru kılavuzu

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

12 Sorun Giderme

UYARI

Dahili kablolar hasar görürse, tehlikeye meydan vermemek için imalatçı, servis temsilcisi veya benzeri yetkili bir personel tarafından değiştirilmelidir.

Kullanım sıcak suyu boyleri buster ısıtıcısı

BİLGİ

Yalnızca dahili bir elektrikli buster ısıtıcıya (RKHW) sahip bir kullanım sıcak suyu boyleri, sistemin bir parçası ise mümkündür.

Buster ısıtıcının daha uzun süre kullanılabilmesi için, özellikle suyun sert olduğu bölgelerde buster ısıtıcı üzerinde biriken kirecin temizlenmesi önerilir. Bunu yapmak için kullanım sıcak su boylerini boşaltın, buster ısıtıcıyı kullanım sıcak su boylerinden çıkarın ve içinde kireç sökücü bir ürün bulunan kovaya (veya benzerine) daldırıp 24 saat bekletin.

12 Sorun Giderme

12.1 Genel bakış: Sorun giderme

Bu bölümde, sorunlar olması halinde yapmanız gerekenler açıklanmıştır.

Şunlar hakkında bilgi içerir:

▪ Sorunların belirtilere göre çözülmesi

▪ Hata kodlarından yola çıkarak sorunların çözümü

Sorun giderme öncesinde

Ünitede baştan sona gözle muayene gerçekleştirin ve gevşek bağlantılar veya kusurlu kablo bağlantıları gibi belirgin kusurları arayın.

12.2 Sorun giderme sırasında dikkat edilecekler

UYARI

▪ Ünitenin anahtar kutusunda bir inceleme yaparken

mutlaka ünitenin ana şebekeyle bağlantısının kesildiğinden emin olun. İlgili devre kesiciyi kapatın.

▪ Bir emniyet cihazı faaliyete geçtiğinde, onu eski

durumuna getirmeden önce üniteyi durdurun ve emniyet cihazının neden harekete geçtiğini anlayın. KESİNLİKLE emniyet cihazlarını köprülemeyin veya fabrika ayarı dışındaki bir değere değiştirmeyin. Sorunun nedenini bulamıyorsanız, satıcınızı arayın.

12.3 Sorunların belirtilere göre çözülmesi

12.3.1 Belirti: Ünite ısıtma veya soğutma işlemini beklendiği gibi gerçekleştirmiyor

Olası nedenler Düzeltici önlem

Sıcaklık ayarı doru değildir. Uzaktan kumandadan sıcaklık

Debi çok düşüktür. Şu hususlara dikkat edin:

Tesisattaki su hacmi çok düşüktür.

ayarını kontrol edin. Kullanım kılavuzuna bakın.

▪ Su devresindeki tüm kesme

vanaları tamamen açık olmalıdır.

▪ Su filtresi temiz olmalıdır.

Gerekirse, temizleyin.

▪ Sistemde hava olmamalıdır.

Gerekirse, havayı tahliye edin. Havayı manüel olarak tahliye edebilir (bkz. "Manüel hava

tahliyesi gerçekleştirmek için" sayfa 80) veya otomatik

hava tahliyesi işlevini kullanabilirsiniz (bkz.

"Otomatik hava tahliyesi gerçekleştirmek için"sayfa81).

▪ Su basıncı >1 bar olmalıdır.

▪ Genleşme kabı arızalı

olmamalıdır.

▪ Su devresindeki direnç pompa

için çok yüksek OLMAMALIDIR ("Teknik veriler" bölümündeki ESP eğrisine bakın).

Yukarıdaki hususları kontrol ettikten sonra sorun hala devam ediyorsa, satıcınıza danışın. Bazı durumlarda, ünitenin düşük bir su debisi kullanması normaldir.

Tesisattaki su hacminin gereken minimum değerden fazla olduğundan emin olun (bkz.

"6.3.3Su hacmini ve debiyi kontrol etmek için"sayfa28).

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

UYARI

Termal kesicinin yanlışlıkla sıfırlanmasından ötürü doğabilecek bir tehlikeden kaçınmak için, bu cihaz bir zamanlayıcı gibi harici bir anahtarlama aygıtından beslenmemeli ya da program tarafından düzenli olarak açılıp kapatılan bir devreye bağlanmamalıdır.

TEHLİKE: YANMA RİSKİ

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

Montör başvuru kılavuzu

12 Sorun Giderme

12.3.2 Belirti: Kompresör çalışmıyor (alan ısıtma veya kullanım suyu ısıtma)

Olası nedenler Düzeltici önlem

Ünite çalışma aralığının dışında başlatılmıştır (su sıcaklığı çok düşüktür).

İndirimli elektrik tarifesi güç kaynağı ayarları ile elektrik bağlantıları UYUŞMUYOR.

Elektrik şirketi tarafından indirimli elektrik tarife sinyali gönderilmiştir.

Sistem bir yedek ısıtıcı içeriyorsa:

Su sıcaklığı çok düşükse, ünite yedek ısıtıcıyı kullanarak öncelikle minimum su sıcaklığına (15°C) erişir.

Şu hususlara dikkat edin:

▪ Yedek ısıtıcı güç beslemesi

doğru şekilde bağlanmalıdır.

▪ Yedek ısıtıcı termal

koruyucusu devrede OLMAMALIDIR.

▪ Yedek ısıtıcı kontaktörleri

arızalı OLMAMALIDIR.

Sistem bir yedek ısıtıcı İÇERMİYORSA:

Az miktarda suyla çalışmaya başlatılması gerekebilir. Bunun için, ısı yayıcıları kademeli şekilde açın. Neticesinde, su sıcaklığı kademeli olarak yükselir. Giriş suyu sıcaklığını (menü yapısında [6.1.6]) takip edin ve 15°C'nin altına DÜŞMEDİĞİNDEN emin olun.

Yukarıdaki hususları kontrol ettikten sonra sorun hala devam ediyorsa, satıcınıza danışın.

"6.4Elektrik kablolarının hazırlanması"sayfa30 ve "7.8.5Ana güç beslemesini bağlamak için"sayfa43

bölümlerinde açıklanan bağlantılara uygun olmalıdır.

Gücün geri gelmesini bekleyin (maks. 2 saat).

12.3.4 Belirti: Basınç tahliye vanası açılıyor

Olası nedenler Düzeltici önlem

Genleşme kabı arızalıdır. Genleşme kabını değiştirin. Tesisattaki su hacmi çok

yüksektir.

Su devresi düşüsü çok yüksektir. Su devresi düşüsü, dış ünite ile

Tesisattaki su hacminin izin verilen maksimum değerin altında olduğundan emin olun (bkz. "6.3.3Su hacmini ve debiyi

kontrol etmek için"sayfa28 ve "6.3.4Genleşme kabı ön basıncının değiştirilmesi"sayfa29).

su devresinin en yüksek noktası arasındaki yükseklik farkına karşılık gelir. Dış ünite, tesisatın en yüksek noktasına yerleştirilmişse, montaj yüksekliği 0m kabul edilir. Maksimum su devresi düşüsü 10m'dir.

Montaj gereksinimlerini kontrol edin.

12.3.5 Belirti: Su basıncı tahliye vanası kaçak yapıyor

Olası nedenler Düzeltici işlem

Su basıncı tahliye vanası çıkışı pislikten tıkanmıştır.

Vana üzerindeki kırmızı düğmeyi saat yönünün tersine döndürerek basınç tahliye vanasının doğru çalıştığını kontrol edin:

▪ Tıkırdama sesi işitilmiyorsa,

satıcınıza danışın.

▪ Üniteden dışarıya su akması

durumunda, önce su giriş ve çıkış kesme vanalarının her ikisini de kapatın ve ardından satıcınıza danışın.

12.3.3 Belirti: Pompa ses yapıyor (kavitasyon)

Olası nedenler Düzeltici önlem

Sistemde hava vardır. Havayı manüel olarak tahliye

edin (bkz. "Manüel hava tahliyesi

gerçekleştirmek için"sayfa80)

veya otomatik hava tahliyesi işlevini kullanın (bkz. "Otomatik

hava tahliyesi gerçekleştirmek için"sayfa81).

Pompa girişindeki su basıncı çok düşüktür.

Montör başvuru kılavuzu

Şu hususlara dikkat edin:

▪ Su basıncı >1bar olmalıdır.

▪ Manometre arızalı

olmamalıdır.

▪ Genleşme kabı arızalı

olmamalıdır.

▪ Genleşme kabı ön basınç

ayarı doğru olmalıdır (bkz.

"6.3.4 Genleşme kabı ön basıncının değiştirilmesi"sayfa29).

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

12 Sorun Giderme

12.3.6 Belirti: Alan düşük dış ortam sıcaklıklarında yeterince ISITILMIYOR

Olası nedenler Düzeltici önlem

Sistem bir yedek ısıtıcı içeriyorsa: yedek ısıtıcı çalışması etkinleştirilmemiştir

Sistem bir yedek ısıtıcı içeriyorsa: yedek ısıtıcı denge sıcaklığı doğru şekilde ayarlanmamıştır

Sistemde hava vardır. Havayı manuel veya otomatik

Kullanım suyunu ısıtmak için çok fazla ısı pompa kapasitesi kullanılıyor (yalnız kullanım sıcak suyu boyleri bulunan kurulumlar için geçerlidir).

Şu hususlara dikkat edin:

▪ Yedek ısıtıcı çalışma modu

etkinleştirilmelidir. Şu seçimleri yapın:

▪ [A.5.1.1] > Montör ayarları >

Isı kaynakları > Yardımcı ısıtıcı > Çalıştırma modu [4‑00]

▪ Yedek ısıtıcı aşırı akım

sigortası kapatılmamıştır. Kapatılmışsa sigortayı kontrol edin ve geri açık konuma getirin.

▪ Yedek ısıtıcı termal

koruyucusu devrede olmamalıdır. Devredeyse aşağıdaki hususları kontrol edin ve ardından anahtar kutusundaki sıfırlama düğmesine basın:

▪ Su basıncı

▪ Sistemde hava olup

olmaması

▪ Hava tahliyesi işlemi

Yedek ısıtıcıyı daha yüksek bir dış ortam hava sıcaklığında devreye sokmak için "denge sıcaklığını" yükseltin. Şu seçimleri yapın:

▪ [A.5.1.4] > Montör ayarları >

Isı kaynakları > Yardımcı ısıtıcı > Denge sıcaklığı VEYA

▪ [A.8] > Montör ayarları > Genel

ayarlar [5‑01]

olarak tahliye edin. "Devreye alma" bölümündeki hava tahliyesi işlevine bakın.

"Alan ısıtma önceliği" ayarlarının doğru şekilde yapılandırıldığını kontrol edin:

▪ "Alan ısıtma önceliği

durumu"nun etkinleştirildiğinden emin olun. Sırasıyla [A.8] > Montör ayarları > Genel ayarlar [5‑02] seçimlerini yapın

▪ Yedek ısıtıcıyı daha yüksek bir

dış ortam hava sıcaklığında devreye sokmak için "alan ısıtma öncelikli sıcaklığı" yükseltin. Sırasıyla [A.8] > Montör ayarları > Genel ayarlar [5‑03] seçimlerini yapın

12.3.7 Belirti: Musluk noktasındaki basınç geçici olarak çok yüksek değerlere ulaşıyor

Olası nedenler Düzeltici işlem

Basınç tahliye vanası arızalı veya tıkanmıştır.

▪ Basınç tahliye vanası ile soğuk

su girişi arasındaki borular da dahil tüm boyleri yıkayın ve temizleyin.

▪ Basınç tahliye vanasını

değiştirin.

12.3.8 Belirti: Şişen boyler nedeniyle dekoratif paneller geriye itiliyor

Olası nedenler Düzeltici işlem

Basınç tahliye vanası arızalı veya tıkanmıştır.

Satıcınıza danışın.

12.3.9 Belirti: Boyler dezenfeksiyon işlevi doğru şekilde TAMAMLANMIYOR (AH hatası)

Olası nedenler Düzeltici önlem

Dezenfeksiyon işlevi, kullanım sıcak suyu kullanımı sırasında kesilmiştir

Dezenfeksiyon işlevinin programlanan başlama zamanından önce büyük miktarda kullanım sıcak suyu kullanımı gerçekleşmiştir

Dezenfeksiyon çalışması manüel olarak durdurulursa: kullanıcı arayüzü kullanım sıcak suyu ana sayfası görüntülenirken ve kullanıcı izin seviyesi, Montör konumundayken, dezenfeksiyon çalışması sırasında düğmesine basılmıştır.

Dezenfeksiyon işlevini önünüzdeki 4saat boyunca HİÇBİR kullanım sıcak suyu kullanımı beklemediğiniz bir zamanda başlayacak şekilde programlayın.

Kullanım sıcak suyu > Ayar noktası modu > Yeniden ısıtma veya T.ısıtma+prgrm seçimi yapıldığında, dezenfeksiyon işlevinin en son beklenen büyük sıcak su kullanımından en az 4saat sonra başlatılması önerilir. Bu başlatma, montör ayarlarıyla (dezenfeksiyon işlevi) ile ayarlanabilir.

Kullanım sıcak suyu > Ayar noktası modu > Yalnız program seçimi yapıldığında, boylerin ön ısıtılması için programlanan dezenfeksiyon işlevinin başlatılmasından 3saat önce bir Depolama ekonomik programlanması önerilir.

Dezenfeksiyon işlevi etkin konumdayken KESİNLİKLE düğmesine basmayın.

12.3.10 Belirti: Enerji ölçümü (üretilen ısı) doğru ÇALIŞMIYOR

Olası nedenler Düzeltici önlem

Üretilen ısı hesabı için ölçülen sıcaklıklar doğru DEĞİLDİR.

Pompada bir aktüatör test işletmesi gerçekleştirerek sistemi kalibre edin (bkz. "9.4.4Bir

aktüatör test çalıştırması gerçekleştirmek için"sayfa81).

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

Montör başvuru kılavuzu

12 Sorun Giderme

12.4 Sorunların hata kodlarına göre çözülmesi

Bir sorun meydana geldiğinde, kullanıcı arayüzünde bir hata kodu görüntülenir. Sorunun anlaşılması ve hata kodu sıfırlanmadan önce karşı önlemlerin alınması çok önemlidir. Bu işlem yetkili bir montör veya satıcınız tarafından gerçekleştirilmelidir.

Bu bölümde hata kodları ve hata kodlarının kullanıcı arayüzünde görüntülenen içerikleri hakkında genel bilgiler verilmiştir.

Her bir hata koduna ilişkin daha ayrıntılı sorun giderme talimatları için, lütfen servis kılavuzuna bakın.

12.4.1 Hata kodları: Genel bakış

Dış ünite hata kodları

Soğutucu akışkan bölümü

Hata kodu Ayrıntılı hata

kodu

A5 00 DÜ: Yüksek basınç soğutma/

E1 00 DÜ: PCB arızası.

E3 00 DÜ: Yüksek basınç anahtarı

E5 00 DÜ: Inverter kompresör motoru

E6 00 DÜ: Kompresör başlatma

E7 00 DÜ: Dış ünite fan motoru

E8 00 DÜ: Çekilen güç aşırı gerilim.

EA 00 DÜ: Soğutma/ısıtma geçiş

H0 00 DÜ: Gerilim/akım sensörü

H3 00 DÜ: Yüksek basınç anahtarı

H6 00 DÜ: Konum tespit sensörü

Açıklama

Tepe

kesme/donma koruma sorunu.

Satıcınıza danışın.

Güç sıfırlama gerekiyor.

Satıcınıza danışın.

aktüasyonu (HPS).

Satıcınıza danışın.

aşırı ısınması.

Satıcınıza danışın.

kusuru.

Satıcınıza danışın.

arızası.

Satıcınıza danışın.

problemi.

Satıcınıza danışın.

problemi.

Satıcınıza danışın.

(HPS) arızası

Satıcınıza danışın.

arızası.

Satıcınıza danışın.

Hata kodu Ayrıntılı hata

kodu

H8 00 DÜ: Kompresör giriş (CT)

H9 00 DÜ: Dış ortam havası

F3 00 DÜ: Deşarj borusu sıcaklık

F6 00 DÜ: Soğutmada anormal yüksek

FA 00 DÜ: Anormal yüksek basınç,

JA 00 DÜ: Yüksek basınç sensörü

J3 00 DÜ: Deşarj borusu termistörü

J6 00 DÜ: Isı eşanjörü termistörü

L3 00 DÜ: Elektrik kutusu sıcaklık

L4 00 DÜ: Inverter radyasyon kanadı

L5 00 DÜ: Inverter anlık

P4 00 DÜ: Radyasyon kanadı

U0 00 DÜ: Soğutucu akışkan azlığı.

U2 00 DÜ: Güç beslemesi gerilim

U7 00 DÜ: Ana CPU- INV CPU

UA 00 DÜ: İç/dış ünite kombinasyon

Açıklama

sistemi arızası.

Satıcınıza danışın.

termistörü arızası.

Satıcınıza danışın.

arızası.

Satıcınıza danışın.

basınç.

Satıcınıza danışın.

HPS aktüasyonu

Satıcınıza danışın.

arızası.

Satıcınıza danışın.

arızası.

Satıcınıza danışın.

arızası.

Satıcınıza danışın.

artış sorunu.

Satıcınıza danışın.

sıcaklık artışı arızası.

Satıcınıza danışın.

aşırı akımı (DC).

Satıcınıza danışın.

sıcaklık sensörü arızası.

Satıcınıza danışın.

kesintisi.

Satıcınıza danışın.

arasında

iletim kesintisi.

Satıcınıza danışın.

problemi.

Güç sıfırlama gerekiyor.

Montör başvuru kılavuzu

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

12 Sorun Giderme

Su bölümü

Hata kodu Ayrıntılı hata

kodu

7H 01 Su debisi sorunu.

7H 04 Kullanım sıcak suyu üretimi

7H 05 Isıtma/numune alma sırasında su

7H 06 Soğutma/defrost sırasında su

80 00 Dönüş suyu sıcaklık

81 00 Çıkış suyu sıcaklık

89 01 Isı eşanjörü donması.

Açıklama

Otomatik yeniden başlatma.

sırasında su debisi sorunu.

Manuel sıfırlama.

Kullanım sıcak suyu devresini kontrol edin.

debisi sorunu.

Manuel sıfırlama.

Alan ısıtma/soğutma devresini kontrol edin.

debisi sorunu.

Manuel sıfırlama.

Levhalı ısı eşanjörünü kontrol edin.

problemi.

Satıcınıza danışın.

sensörü problemi.

Satıcınıza danışın.

Hata kodu Ayrıntılı hata

kodu

AC 00 Buster ısıtıcı aşırı ısındı.

AH 00 Boyler dezenfeksiyon işlevi

AJ 03 Gerekli boyler ısınma süresi

C0 00 Akış sensörü arızası.

C0 01 Akış anahtarı arızası.

C0 02 Akış anahtarı arızası.

C4 00 Isı eşanjörü sıcaklık

CJ 02 Oda sıcaklığı sensör

EC 00 Anormal boyler sıcaklığı

Açıklama

Satıcınıza danışın.

doğru şekilde tamamlanmadı.

çok uzun.

Manuel sıfırlama.

Otomatik sıfırlama.

Manuel sıfırlama.

sensörü problemi.

Satıcınıza danışın.

problemi.

Satıcınıza danışın.

artışı.

89 02 Isı eşanjörü donması.

89 03 Isı eşanjörü donması.

8F 00 Anormal artış çıkış

suyu sıcaklığı (DHW).

8H 00 Anormal artış çıkış

suyu sıcaklığı.

A1 00 Sınır geçiş tespit sorunu.

Güç sıfırlama gerekiyor.

Satıcınıza danışın.

A1 01 EEPROM okuma hatası.

A1 00 EEPROM okuma hatası.

AA 01 Yardımcı ısıtıcı aşırı ısındı.

Güç sıfırlama gerekiyor.

Satıcınıza danışın.

EC 04 Tank ön ısıtma

H1 00 Harici sıcaklık

sensör problemi.

Satıcınıza danışın.

HC 00 Boyler sıcaklık sensörü

problemi.

Satıcınıza danışın.

U3 00 Yerden ısıtma elek kurutma

işlevi doğru şekilde

tamamlanmadı.

U4 00 Su bölümü / soğutucu akışkan

bölümü iletişim sorunu.

U5 00 Kullanıcı arayüzü

iletişim problemi.

U8 01 adaptör ile bağlantı kayboldu

Satıcınıza danışın.

UA 00 Su bölümü / soğutucu akışkan

bölümü eşleşme sorunu.

Güç sıfırlama gerekiyor.

UA 16 Su bölümü ile kontrol kutusu

arasında iletişim sorunu.

UA 22 Kontrol kutusu ile seçenek kutusu

arasında iletişim sorunu.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

Montör başvuru kılavuzu

13 Bertaraf

BİLGİ

AH hata kodunun alınması ve kullanım sıcak suyu kullanılırken dezenfeksiyon işlevinin kesilmemesi durumunda, aşağıdaki işlemlerin uygulanması önerilir:

▪ Kullanım sıcak suyu > Ayar noktası modu > Yeniden

▪ Kullanım sıcak suyu > Ayar noktası modu > Yalnız

program seçimi yapıldığında, boylerin ön ısıtılması için programlanan dezenfeksiyon işlevinin başlatılmasından 3 saat önce bir Depolama ekonomik programlanması önerilir.

BİLDİRİM

Minimum su debisi aşağıdaki tabloda belirtilen değerin altındaysa ünite çalışmayı geçici olarak durdurur ve kullanıcı arayüzünde 7H-01 hatası görüntülenir. Bir süre sonra bu hata otomatik olarak sıfırlanır ve ünite çalışmaya devam eder.

Minimum gerekli debi

05+07 modelleri 12l/dak

7H‑01 hatası devam ederse ünite, çalışmayı durdurur ve kullanıcı arayüzünde manuel olarak sıfırlama gerektiren bir hata kodu görüntülenir. Soruna dayalı olarak bu hata kodu değişir:

Hata kodu Ayrıntılı hata

kodu

7H 04 Su debisi sorunları genel olarak

7H 05 Su debisi sorunları genel olarak

7H 06 Su debisi sorunları genel olarak

BİLGİ

Normal boyler ısınması başlatıldıktan sonra AJ-03 hatası otomatik olarak sıfırlanır.

BİLGİ

Hata EC-04, kullanım sıcak suyu boyler yeterince yüksek bir sıcaklığa ısıtılır ısıtılmaz otomatik olarak sıfırlanır.

Açıklama

kullanım sıcak suyu çalışması sırasında ortaya çıkar. Kullanım sıcak suyu devresini kontrol edin.

alan ısıtma çalışması sırasında ortaya çıkar. Alan ısıtma devresini kontrol edin.

soğutma/defrost çalışması sırasında ortaya çıkar. Alan ısıtma/soğutma devresini kontrol edin.

Ek olarak, bu hata kodu, levhalı ısı eşanjöründe donma hasarı olduğunu anlamına gelebilir. Böyle bir durumda bayinize danışın.

BİLGİ

Ünite, pompa çalışmıyorken debi tespit ederse, harici bir cihaz debiye neden oluyor olabilir veya debi ölçüm cihazlarıyla (akış sensörü ve akış anahtarı) ilgili bir sorun olabilir.

▪ Akış sensörü, pompa çalışmıyorken bir debi tespit

ederse ünite, çalışmayı durdurur ve kullanıcı arayüzünde C0-00 hata kodu görüntülenir. Ünitenin çalışmaya devam edebilmesi için bu hatanın manuel olarak sıfırlanması gerekir.

▪ Akış anahtarı, pompa çalışmıyorken bir debi tespit

ederse ünite, çalışmayı geçici olarak durdurur ve kullanıcı arayüzünde C0-01 hata kodu görüntülenir. Bir süre sonra bu hata otomatik olarak sıfırlanır ve ünite çalışmaya devam eder. Sorun devam ederse ünite, çalışmayı durdurur ve kullanıcı arayüzünde C0-02 hata kodu görüntülenir. Ünitenin çalışmaya devam edebilmesi için bu hatanın manuel olarak sıfırlanması gerekir.

13 Bertaraf

BİLDİRİM

Sistemi kendi kendinize demonte etmeye çalışmayın: sistemin demonte edilmesi ve soğutucu, yağ ve diğer parçalarla ilgili işlemler ilgili mevzuata uygun olarak gerçekleştirilmelidir. Klimalar yeniden kullanım, geri dönüştürme ve geri kazanım için özel bir işleme tesisinde işlenmelidir.

13.1 Genel bakış: Bertaraf

Tipik iş akışı

Sistemin bertaraf edilmesi tipik olarak aşağıdaki aşamalardan oluşur: 1 Sistemin gazı toplanmalıdır. 2 Sistem özel bir işleme tesisine götürülmelidir.

BİLGİ

Daha ayrıntılı bilgi için servis kılavuzuna bakın.

13.2 Soğutucu akışkanı toplamak için

Örnek: Çevreyi korumak için üniteyi bertaraf ederken pompayı

boşaltın.

Ünite taşınırken pompanın boşaltılması gerekli DEĞİLDİR.

TEHLİKE: PATLAMA RİSKİ

Gaz toplama – Soğutucu kaçağı. Sistemin gazını

toplamak istiyorsanız ve soğutucu devresinde kaçak varsa:

▪ Sistemdeki tüm soğutucuyu dış ünitede toplayabilen

ünitenin otomatik gaz toplama fonksiyonunu KULLANMAYIN. Olası sonucu: Çalışan kompresörün içine giden hava yüzünden kendiliğinden yanma ve kompresörün patlaması.

▪ Ünitenin kompresörünün çalışmak zorunda

KALMAYACAĞI ayrı bir geri kazanma sistemi kullanın.

Montör başvuru kılavuzu

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

BİLDİRİM

COOL HEAT

SW1

SW3

SW2

Soğutucu akışkan toplama işlemi sırasında, soğutucu akışkan borularını sökmeden önce kompresörü durdurun. Soğutucu akışkan toplama işlemi sırasında kompresör hala çalışıyorsa ve durdurma vanası açık konumdaysa, sisteme hava çekilir. Soğutucu akışkan devresindeki anormal basınç nedeniyle kompresör bozulabilir ve yaralanmalar meydana gelebilir.

Soğutucu akışkan toplama işlemi sonucunda sistemdeki tüm soğutucu akışkan dış üniteye boşalır.

1 Sıvı durdurma ve gaz durdurma vanalarının kapakları çıkartın.

2 Zorlamalı soğutma işlemi uygulayın.

3 5 ila 10 dakika (çok düşük dış ortam sıcaklıklarında (<−10°C)

yalnızca 1 ila 2 dakika) sonra sıvı durdurma vanasını bir Alyan anahtarıyla kapatın.

4 Vakum değerine ulaşılıp ulaşılmadığını manifolddan kontrol

edin.

5 2-3 dakika sonra gaz durdurma vanasını kapatın ve zorlamalı

soğutma işlemini durdurun.

13 Bertaraf

a Gaz durdurma vanası

b Kapatma yönü

c Alyan anahtarı

d Vana kapağı

e Sıvı durdurma vanası

13.3 Zorlamalı soğutmayı başlatmak ve durdurmak için

SW2 DIP anahtarının SOĞUTMA modunda olduğunu kontrol edin.

1 Zorlamalı soğutmayı başlatmak için, SW1 zorlamalı soğutma

düğmesine basın.

2 Zorlamalı soğutmayı durdurmak için, SW1 zorlamalı soğutma

düğmesine basın.

BİLDİRİM

Zorlamalı soğutma çalıştırması devam ederken, su sıcaklığının 5°C'nin altına düşmemesine dikkat edin (iç ünitede gösterilen sıcaklık değerini takip edin). Örneğin, fan coil cihazlarının tüm fanlarını etkinleştirerek sıcaklığın düşmesini önleyebilirsiniz.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

Montör başvuru kılavuzu

14 Teknik veriler

12.7 CuT

3D097222-1

R1T

t >

·15.9· CuT

12.7 CuT

7.9 CuT

p >

R3T

t >

R1T R3T R4T

7.9 CuT

4.0 CuT

7.9 CuT

4.0 CuT

7.9 CuT

t >

12.7 CuT

R4T

9.5 CuT

6.4 CuT

Deşarj borusu termistörü

Toplayıcı

Kompresör

Yüksek basınç anahtarı

Susturucu

4 yollu vana

Basınç sensörü

Soğutucu akışkan debisi

Soğutma

Isıtma

Sıvı kesme

vanası V

Plakalı ısı eşanjörü

Servis portlu gaz kesme

vanası

Hava tahliyesi

Akış sensörü

Pompa

Akış anahtarı

Çıkış

Drenaj/doldurma vanalı kesme vanası

Genleşme kabı

Emniyet vanası

Üfleme

Filtre

Giriş

Çıkış suyu ısı eşanjörü termistörü

Soğutucu akışkan sıvı tarafı termistörü

Giriş suyu termistörü

Dış ortam sıcaklığı termistörü

Isı eşanjörü

Kapiler tüp Kapiler tüp

Kapiler tüp

Isı eşanjörü termistörü

Pervaneli fan

Filtreli susturucu

Motorlu vana

Drenaj/doldurma vanalı kesme vanası

Filtre

14 Teknik veriler

14.1 Boru şeması: Dış ünite

Montör başvuru kılavuzu

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

14 Teknik veriler

14.2 Kablo şeması: Dış ünite

Üniteyle birlikte verilen dahili kablo şemasına (dış ünite anahtar kutusu kapağının içindedir) bakın. Kullanılan kısaltmalar aşağıda listelenmiştir.

Dış ünite: kompresör modülü

C110~C112 Kapasitör DB1, DB2, DB401 Doğrultucu köprüsü DC_N1, DC_N2 Konektör DC_P1, DC_P2 Konektör DCP1, DCP2, Konektör DCM1, DCM2 Konektör DP1, DP2 Konektör E1, E2 Konektör E1H Drenaj tavası ısıtıcısı FU1~FU5 Sigorta HL1, HL2, HL402 Konektör HN1, HN2, HN402 Konektör IPM1 Akıllı güç modülü L Cereyanlı LED 1~LED 4 Gösterge lambaları LED A, LED B Pilot lamba M1C Kompresör motoru M1F Fan motoru MR30, MR306,

MR307, MR4 MRM10, MRM20 Manyetik röle MR30_A, MR30_B Konektör N Nötr PCB1 Baskılı devre kartı (ana) PCB2 Baskılı devre kartı (inverter) PCB3 Baskılı devre kartı (servis) Q1DI Toprak kaçağı devre kesicisi Q1L Aşırı yük koruyucu R1T Termistör (deşarj) R2T Termistör (ısı eşanjörü) R3T Termistör (hava) S1NPH Basınç sensörü S1PH Yüksek basınç anahtarı S2~S503 Konektör SA1 Darbe koruyucu SHEET METAL Sabit plaka üzerindeki terminal şeridi SW1, SW3 Düğmeler SW2, SW5 DIP anahtarları U Konektör V Konektör V2, V3, V401 Varistör W Konektör X11A, X12A Konektör X1M, X2M Terminal şeridi Y1E Elektronik genleşme vanası bobini Y1R Tersleyici solenoid vana bobini Z1C~Z4C Ferrit çekirdek

Manyetik röle

Saha kabloları Terminal şeridi Konektör

Terminal Koruyucu topraklama

BLK Siyah BLU Mavi BRN Kahverengi GRN Yeşil ORG Turuncu PPL Mor RED Kırmızı WHT Beyaz YLW Sarı

Dış ünite: hidro modülü

İngilizce Tercüme

(1) Connection diagram (1) Bağlantı şeması Compressor switch box Kompresör anahtar kutusu Control box Kontrol kutusu External outdoor ambient sensor

option Hydro switch box supplied from

compressor module Hydro switch box Hidro anahtar kutusu Indoor İç ünite NO valve Normalde açık vana Normal kWh rate power supply Normal elektrik tarifeli güç

Only for normal power supply (standard)

Only for preferential kWh rate power supply (compressor)

Outdoor Dış ünite Preferential power supply İndirimli elektrik tarifeli güç

Use normal kWh rate power supply for hydro switch box

(2) Hydro switch box layout (2) Hidro anahtar kutusu planı (3) Notes (3) Notlar X4M Ana terminal

(4) Legend (4) Lejant A1P Ana PCB A2P Akım döngüsü PCB'si E6H Plakalı ısı eşanjörü ısıtıcı bandı E7H Genleşme kabı ısıtıcısı

Harici dış ortam sıcaklığı sensörü seçeneği

Kompresör modülüyle birlikte verilen hidro anahtar kutusu

beslemesi Yalnızca normal elektrik tarifeli

güç beslemesi için (standart) Yalnızca indirimli elektrik tarifeli

güç beslemesi için (kompresör)

beslemesi Hidro anahtar kutusu için normal

elektrik tarifeli güç beslemesi kullanın

Topraklama kablosu 15 numaralı kablo

Sahada temin edilir Birkaç kablo seçeneği

Seçenek

Kablo bağlantısı modele bağlıdır

Anahtar kutusu

PCB

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

Montör başvuru kılavuzu

14 Teknik veriler

İngilizce Tercüme

Q*DI # Toprak kaçağı devre kesicisi R6T * Harici dış ortam sıcaklığı sensörü

seçeneği TR1 Güç beslemesi transformatörü X*M Terminal şeridi X*Y Konektör PCB3 Servis PCB'si M2S # Kesme vanası

*: Opsiyonel

#: Sahada temin edilir

Kontrol kutusu

İngilizce Tercüme

(1) Connection diagram (1) Bağlantı şeması BUH option Yedek ısıtıcı seçeneği Control box Kontrol kutusu DHW option Kullanma sıcak suyu seçeneği DHW pump Kullanım sıcak suyu pompası Dual set point application (refer

to installation manual)

İkili ayar noktası uygulaması

(montaj kılavuzuna bakın) Heat pump convector Isı pompası konvektörü Hydro switch box Hidro anahtar kutusu NO valve Normalde açık vana Only for *** Sadece *** için Only for ext. sensor (floor or

Yalnızca harici sensör için ambient)

Only for wired On/OFF thermostat

Only for wireless On/OFF thermostat

Yalnızca kablolu Açık/KAPALI

termostat için

Yalnızca kablosuz Açık/KAPALI

termostat için Option box Seçenek kutusu Preferential kWh rate power

supply contact: 5 V DC detection (voltage supplied by PCB)

İndirimli elektrik tarifesi güç

besleme bağlantısı: 5VDC

tespiti (PCB tarafından beslenen

gerilim) (2) Notes (2) Notlar X1M Ana terminal

Topraklama kablosu

15 numaralı kablo

Sahada temin edilir

Birkaç kablo seçeneği

Seçenek

Kablo bağlantısı modele bağlıdır

Anahtar kutusu

PCB

(3) Control switch box layout (3) Kontrol anahtar kutusu planı (4) Legend (4) Lejant A3P * AÇIK/KAPALI termostat (PC=güç

devresi) A3P * Isı pompası konvektörü A4P * Uzatma PCB'si (kontrol,

opsiyonel) A5P Kullanıcı arayüzü PCB'si A7P * Alıcı PCB'si (kablosuz Açık/

KAPALI termostat) F2B * Aşırı akım sigortası buster

ısıtıcısı

İngilizce Tercüme

K3M * Kontaktör buster ısıtıcısı M2P # Kullanım sıcak suyu pompası M2S # Kesme vanası M3S Kullanım sıcak suyu için 3 yollu

vana M4S * Vana kiti Q*DI # Toprak kaçağı devre kesicisi Q2L/Q3L * Termal koruyucu buster ısıtıcısı R1T (A3P) * Ortam sıcaklığı sensörü AÇIK/

KAPALI termostat R2T (A3P) * Harici sensör (zemin veya ortam

sıcaklığı) R5T * Kullanım sıcak suyu termistörü S1S # İndirimli elektrik tarifesi güç

beslemesi kontağı X*M/K1 Terminal şeridi X*Y Konektör K1A Isıtma rölesi K2A Soğutma rölesi

*: Opsiyonel

#: Sahada temin edilir

Kontrol kutusu seçeneği: yedek ısıtıcı

İngilizce Tercüme

(1) Connection diagram (1) Bağlantı şeması BUH option Yedek ısıtıcı seçeneği Control box Kontrol kutusu Only for *** Sadece *** için (2) Notes (2) Notlar

Topraklama kablosu

15 numaralı kablo

Sahada temin edilir

Birkaç kablo seçeneği

Seçenek

Kablo bağlantısı modele bağlıdır

Anahtar kutusu

PCB

(3) BUH kit switch box (3) BUH kiti anahtar kutusu (4) Legend (4) Lejant F1B Aşırı akım sigortası yedek

ısıtıcısı K1R Röle yedek ısıtıcısı (adım 1) K2R Röle yedek ısıtıcısı (adım 2)

(sadece *9W için) K1M Kontaktör yedek ısıtıcısı (adım 1) K2M Kontaktör yedek ısıtıcısı (adım 2)

(sadece *9W için) K5M Güvenlik kontaktörü yedek

ısıtıcısı (yalnızca *9W için) Q*DI # Toprak kaçağı devre kesicisi Q1L Termal koruyucu yedek ısıtıcısı R2T Yedek ısıtıcı termistörü çıkışı X*M Termistör şeridi X*Y Konektör

*: Opsiyonel

#: Sahada temin edilir

Montör başvuru kılavuzu

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

14 Teknik veriler

Kontrol kutusu seçeneği: seçenek kutusu

İngilizce Tercüme

(1) Connection diagram (1) Bağlantı şeması Alarm output Alarm çıkışı Control box Kontrol kutusu Electric pulse meter inputs: 5 V

DC pulse detection (voltage supplied by PCB)

Ext. heat source Harici ısı kaynağı External indoor ambient sensor

option Indoor İç ünite Max. load Maksimum yükleme Max. voltage Maksimum gerilim Min. load Minimum yükleme Option box Seçenek kutusu Power limitation digital inputs: 5

V DC detection (voltage supplied by PCB)

Space C/H On/OFF output Alan soğutma/ısıtma Açık/

(2) Legend (2) Lejant A4P Uzatma PCB'si (kontrol,

Q*DI # Toprak kaçağı devre kesicisi

Elektrik darbe sayacı girişleri: 5VDC darbe tespiti (PCB tarafından beslenen gerilim)

Harici iç ortam sıcaklığı sensörü seçeneği

Güç sınırlandırma dijital girişleri: 5VDC tespiti (PCB tarafından beslenen gerilim)

KAPALI çıkışı

opsiyonel)

İngilizce Tercüme

R6T * Harici iç ortam sıcaklığı sensörü

seçeneği S1P # Dijital güç sınırlandırma girişi 1 S2P # Dijital güç sınırlandırma girişi 2 S3P # Dijital güç sınırlandırma girişi 3 S4P # Dijital güç sınırlandırma girişi 4 S5P-S6P # Elektrik sayaçları X*M Terminal şeridi X*Y Konektör (3) Notes (3) Notlar X1M Ana terminal

Topraklama kablosu

15 numaralı kablo

Sahada temin edilir

Birkaç kablo seçeneği

Seçenek

Kablo bağlantısı modele bağlıdır

Anahtar kutusu

PCB

(4) Option switch box layout (4) Seçenek anahtar kutusu planı

*: Opsiyonel

#: Sahada temin edilir

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

Montör başvuru kılavuzu

14 Teknik veriler

3 core

4 or 3 core

4D09752-1C

X3M: 1-2

X3M: 5-6

X3M: 3-4

X5M: 3-4

X5M: 1-2

X5M: 5-6

X5Y

X2M: 5-6

X2M: 12-11

X2M: 13-14-15

X2M: 9-10

X8M: 5-4-3

X1M: L-N-PE

A4P: X5A: 1-2-3

X2M: 13-15

X8M: 3-4

X8M: 1-2

X2M: 7-8

X2M: 9-10

X2M: 5-6

X2M: 3-4

X2M: 1-2

X2M: 11-12

X2M: 1a-2a

X1M: L-N-PE

A4P: X5A: 1-2-3

F1B: L1-L2-L3

X15M: 1-2

X15M: 3-4

X15M: 5-6-7

230V

2x0.75

X8M: 6-7

X8M: 6-7-10

X8M: 8-9

X2M: 20-21

X2M: 22-23

X8M: 10

X2M: 1-2-1a

X8M: 4-5

X2M: 1-2

X8M: 6-7

X11M: 3-4-5-6

A7P: X1M: H-C-com X2M: L-N

A3P: X1M: 1-3

230 V

2x0.75

230 V

A3P: X1M: C-com-H

230 V

230V

5Gx2.5

230 V

X2M: 7-8

X2M: 3-4

Standart parça

Monoblok ün�te

Güç beslemes�

ün�te �nd�r�ml� elektr�k tar�fel� güç beslemes�:

230 V + topraklama

ün�te güç beslemes�: 230 V + topraklama

2 çek�rdek

3 çek�rdek

Sahada tem�n ed�l�r

Ops�yonel parça Sahada tem�n ed�l�r

Ops�yonel parça

Seçenek kutusu

X4M: L-N-topraklama

İnd�r�ml� elektr�k tar�fes� güç beslemes� kontağı

1 çek�rdek

�let�ş�m

2 çek�rdek

230 V

Kontrol kutusu

Har�c� oda termostatı / Isı pompası konvektörü (ana ve/veya �lave bölge)

F2B: L-N + topraklama

s�nyal�

2 veya 3 çek�rdek

2 çek�rdek

Güç sınırlandırma

d�j�tal g�r�ş� 4

Güç sınırlandırma

d�j�tal g�r�ş� 3

Güç sınırlandırma

d�j�tal g�r�ş� 2

Güç sınırlandırma

d�j�tal g�r�ş� 1

Yalnızca normal güç beslemes� kurulumu �ç�n

Yalnızca �nd�r�ml� elektr�k tar�fel� güç beslemes� kurulumu �ç�n

ün�te �ç�n normal elektr�k tar�fel� güç beslemes�: 230 V

veya L-N + topraklama

Yedek ısıtıcı güç beslemes� (3/6/9 kW): 400 V veya 230 V + topraklama

Buster ısıtıcı güç beslemes� (3 kW): 230 V + topraklama

Ana: X2M: 1-2

İlave: X2M: 1a-2

Yalnızca (ısı pompası konvektörü)

Yalnızca *KRTR �ç�n (kablosuz oda termostatı)

Yalnızca *KRTW �ç�n (kablolu oda termostatı)

2 çek�rdek (3 m dah�ld�r)

s�nyal�

R2T Har�c� sensör (zem�n veya ortam)

Yalnızca *KRTETS �ç�n

Har�c� �ç ortam sıcaklığı term�störü

Elektr�k darbe ölçer g�r�ş� 2

Elektr�k darbe ölçer g�r�ş� 1

Alan soğutma/ısıtma Açık/KAPALI çıkışı

Har�c� ısı kaynağı (örn. boyler)

Alarm Çıkışı

Yalnızca KRCS01-1 �ç�n

s�nyal�

2 çek�rdek

3 çek�rdek

�let�ş�m

3 çek�rdek

Güç beslemes�

Ops�yonel parça

Kullanım sıcak suyu boyler�

Yalnızca *DLQ* �ç�n Standart: 4 alçak ger�l�m kablosu Ops�yonel: 4 yüksek ger�l�m kablosu İç: BUH'ye 6 veya 7 kablo

Yalnızca *BLQ* �ç�n Standart: 4 alçak ger�l�m kablosu Ops�yonel: 5 yüksek ger�l�m kablosu İç: BUH'ye 6 veya 7 kablo Vana k�t�: 3 kablo

Standart: 4 alçak ger�l�m kablosu Ops�yonel: 4 yüksek ger�l�m kablosu

2 alçak ger�l�m kablosu

Standart parça

Ops�yonel parça

A5P: P1-P2 kullanıcı arayüzü

Yalnızca *KRUCB* �ç�n

�let�ş�m

2 çek�rdek

�let�ş�m

2 çek�rdek

s�nyal�

3 çek�rdek

4 çek�rdek

Yalnız I çalışması �ç�n 4 çek�rdek

S/I çalışması �ç�n 5 çek�rdek

Yalnız I çalışması �ç�n 2 çek�rdek

S/I çalışması �ç�n 3 çek�rdek

Vana k�t�

BUH seçeneğ�

BUH

Vana k�t�

Kontrol Kutusu

Har�c� dış ortam sıcaklığı term�störü

Yalnızca EKRSCA1 �ç�n

Ops�yonel parça

s�nyal�

2 çek�rdek

s�nyal�

2 çek�rdek

s�nyal�

3 yollu vana

M3S (*KHW monte ed�ld�ğ�nde) seçeneğ� kullanım sıcak suyu-alttan ısıtma

Kontrol kutusu güç beslemes�: 230 V + topraklama

3 çek�rdek

Ç�ft ayar noktası uygulaması (montaj kılavuzuna bakın)

s�nyal�

2 çek�rdek

Klas�k yapılandırma

Notlar:

- S�nyal kablosu kullanılıyorsa: güç kablolarına m�n�mum > 5 cm mesafey� koruyun

- Kullanılab�lecek ısıtıcılar �ç�n: komb�nasyon tablosuna bakın

Ops�yonel

parça

Kullanım sıcak suyu pompası

Kesme vanası

Sahada tem�n ed�l�r

2 çek�rdek

2 çek�rdek 230 V

X6M

veya

X9M

Yalnızca *KHWP*/*HYC* �ç�n

Yalnızca *KHW(E/S)* �ç�n

5 çek�rdek

3 çek�rdek 3Gx2,5

X4M: 1-2-topraklama

Q2L/Q3L - cl�xon

Buster ısıtıcı

R5T - term�stör su sıcaklığı

Buster ısıtıcı

s�nyal�

Elektrik bağlantısı şeması

14.3 Vana kiti gereksinimi

Yedek ısıtıcının monte edildiği ısıtma+soğutma sistemleri için, yedek ısıtıcı içinde yoğuşma meydana gelmesi bekleniyorsa EKMBHBP1 vana kiti monte edilmelidir.

Montör başvuru kılavuzu

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

14 Teknik veriler

20 23 26 29 32

A (°C) A (°C)

B (°C DB)

A Çıkış suyu evaporatör sıcaklığı B Kuru termometre sıcaklığı

Bağıl nem %40 Bağıl nem %60 Bağıl nem %80

Örnek: Ortam sıcaklığı 25°C ve bağıl nem %40 olarak alınmıştır. Çıkış suyu evaporatör sıcaklığı <12°C ise yoğuşma meydana gelir.

Not: Daha fazla bilgi için psikometrik çizelgeye bakın.

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

Montör başvuru kılavuzu

14 Teknik veriler

0 5 10 15 20 25 30 35 40

A (kPa)

B (l/min)

4D097263

0 5 10 15 20 25 30 35

A (kPa)

B (l/min)

4D097263

14.4 ESP eğrisi: Dış ünite

Not: Minimum su debisine ulaşılmadığında bir akış hatası meydana

gelir.

RDLQ05CAV3+RBLQ05CAV3

RDLQ07CAV3+RBLQ07CAV3

A Cihaz dışı statik basınç B Su debisi C Çalışma aralığı

Notlar:

▪ Kesikli çizgiler için: Çalışma alanı, ünitenin yalnız ısı pompasıyla

çalışması ve akış ortamı sıcaklığının yeterince yüksek olması durumunda yalnızca debi değerlerini düşürmek için genişletilir. (Bu durum başlatma çalışması, defrost çalışması ve bir yedek ısıtıcı monte edilmişse yedek ısıtıcı çalışması için geçerli değildir.)

▪ Üst çalıştırma aralığı yalnızca akış ortamının su olması

durumunda geçerlidir. Sisteme glikol eklenirse çalıştırma aralığı sınırı düşer.

▪ Çalışma alanının dışında bir debi seçilmesi üniteye zarar verebilir

veya ünitenin arızalanmasına neden olabilir.

Montör başvuru kılavuzu

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +

RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1

ROTEX HPSU düşük sıcaklıklı monoblok

4P415097-1B – 2017.04

15 Sözlük

Satıcı

Ürünün satış dağıtıcısıdır.

Yetkili montör

Ürünü monte etmeye yetkili teknik kişilerdir.

Kullanıcı

Ürünün sahibi ve/veya ürünü kullanan kişidir.

İlgili mevzuat

Belirli bir ürün veya ürünün kullanıldığı ülke için geçerli ve yürürlükte olan tüm uluslararası, Avrupa, ulusal ve bölgesel direktifler, kanunlar, yönetmelikler ve/veya yasalardır.

Servis şirketi

Ürün için gerekli servisin gerçekleştirilmesini veya koordine edilmesini sağlayan uzman şirkettir.

Montaj kılavuzu

Belirli bir ürün veya uygulama için hazırlanan ve montaj, yapılandırma ve bakım çalışmalarını açıklayan kılavuzdur.

Kullanım kılavuzu

Belirli bir ürün veya uygulama için hazırlanan ve ilgili ürünün nasıl kullanılacağını açıklayan kılavuzdur.

Bakım talimatları:

Belirli bir ürün veya uygulama için hazırlanan ve ilgili ürünün veya uygulamanın montajı, yapılandırılması, kullanımı ve/ veya bakımı ile ilgili açıklamaları içeren kılavuzdur.

Aksesuarlar

Ürünle birlikte verilen ve ilgili kılavuzlarda açıklandığı şekilde yerleştirilmesi/monte edilmesi gereken etiketler, kılavuzlar, bilgi formları ve cihazlardır.

Opsiyonel cihazlar

İlgili kılavuzlarda açıklanan talimatlara uygun olarak ürünle birlikte kullanılabilecek, ROTEX tarafından üretilen veya onaylanan cihazlardır.

Sahada temin edilir

İlgili kılavuzlarda açıklanan talimatlara uygun olarak ürünle birlikte kullanılabilecek, ancak ROTEX tarafından üretilmeyen cihazlardır.

15 Sözlük

RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 + RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1 ROTEX HPSU düşük sıcaklıklı monoblok 4P415097-1B – 2017.04

Montör başvuru kılavuzu

1/8

Saha ayarları tablosu [6.8.2] = .... ID66F2

İlgili üniteler

*BLQ05CAV3 *DLQ05CAV3 *BLQ07CAV3 *DLQ07CAV3

Notlar

(*1) *B* (*2) *D*

4P405542-1A - 2017.04

Daikin RBLQ05 07CAV3, RDLQ05 07CAV3, RKCB07CAV3, RK2CB07CAV3, RKMBUHCA3V3 Installer reference guide [tr]

Specifications and Main Features

Frequently Asked Questions

User Manual

İçindekiler

1 Genel güvenlik önlemleri

1.1 Dokümanlar hakkında

1.1.1 Uyarı ve simgelerin anlamları

1.2 Montör için

1.2.1 Genel

1.2.2 Montaj sahası

1.2.3 Soğutucu akışkan

1.2.4 Tuzlu Su

1.2.5 Su

2 Dokümanlar hakkında

1.2.6 Elektrik

2.1 Bu doküman hakkında

3 Kutu hakkında

2.2 Bir bakışta montör başvuru kılavuzu

3.1 Genel bilgi: Kutu hakkında

3.2 Dış ünite

3.2.1 Dış üniteyi ambalajından çıkarmak için
