Daikin REYQ8U7Y1B, REYQ10U7Y1B, REYQ12U7Y1B, REYQ14U7Y1B, REYQ16U7Y1B Operation manuals [sl]

...

Download

Page 1

Priročnik za montažo in uporabo

VRVIV + trekuperacija

REYQ8U7Y1B REYQ10U7Y1B REYQ12U7Y1B REYQ14U7Y1B REYQ16U7Y1B REYQ18U7Y1B REYQ20U7Y1B

REMQ5U7Y1B

Priročnik za montažo in uporabo

VRVIV + trekuperacija

Slovenščina

Page 2

Directivelor, cu amendamentele respective.

<A>

<C>

TÜV (NB0197)

60128402

DAIKIN.TCF.030B4/12-2018

<D> Daikin.TCFP.001

<E> VINÇOTTE nv (NB0026)

<F> D1

Direktive z vsemi spremembami.

Direktiivid koos muudatustega.

Директиви, с техните изменения.

Direktyvose su papildymais.

Direktīvās un to papildinājumos.

Smernice, v platnom znení.

18192021222324

съответстват на следните стандарти или други нормативни

документи, при условие, че се използват съгласно нашите

инструкции:

atitinka žemiau nurodytus standartus ir (arba) kitus norminius

dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus:

tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem

standartiem un citiem normatīviem dokumentiem:

sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i)

normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v

súlade snašim návodom:

ürünün, talimatlarımıza göre kullanılması koşuluyla aşağıdaki standartlar

222324

deklaruje na własną i wyłączną odpowiedzialność, że modele klimatyzatorów, których dotyczy niniejsza deklaracja:

declară pe proprie răspundere că aparatele de aer condiţionat la care se referă această declaraţie:

z vso odgovornostjo izjavlja, da so modeli klimatskih naprav, na katere se izjava nanaša:

kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluvad kliimaseadmete mudelid:

декларира на своя отговорност, че моделите климатична инсталация, за които се отнася тази декларация:

visiška savo atsakomybe skelbia, kad oro kondicionavimo prietaisų modeliai, kuriems yra taikoma ši deklaracija:

ar pilnu atbildību apliecina, ka tālāk uzskaitīto modeļu gaisa kondicionētāji, uz kuriem attiecas šī deklarācija:

vyhlasuje na vlastnú zodpovednosť, že tieto klimatizačné modely, na ktoré sa vzťahuje toto vyhlásenie:

tamamen kendi sorumluluǧunda olmak üzere bu bildirinin ilgili olduǧu klima modellerinin aşaǧıdaki gibi olduǧunu beyan eder:

17

18

19

20

21

22

23

24

25

spełniają wymogi następujących norm i innych dokumentów

normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi

instrukcjami:

sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e)

document(e) normativ(e), cu condiţia ca acestea să fie utilizate în

conformitate cu instrucţiunile noastre:

skladni z naslednjimi standardi in drugimi normativi, pod

ve norm belirten belgelerle uyumludur:

Direktiver, med senere ændringer.

Direktiv, med företagna ändringar.

Direktiver, med foretatte endringer.

10111213141516

Directives, as amended.

Direktiven, gemäß Änderung.

pogojem, da se uporabljajo v skladu z našimi navodili:

on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete

dokumentidega, kui neid kasutatakse vastavalt meie juhenditele:

Directives, telles que modifiées.

010203040506070809

Değiştirilmiş halleriyle Yönetmelikler.

ako bolo uvedené v <A> a pozitívne zistené vsúlade

sosvedčením<C>.

ako je to stanovené v Súbore technickej konštrukcie <D> a kladne

posúdené <E> (Aplikovaný modul <F>) podľa Certifikátu <G>. Kategória

nebezpečia <H>. Viď tiež nasledovnú stranu.

24*

Direktiivejä, sellaisina kuin ne ovat muutettuina.

v platném znění.

Smjernice, kako je izmijenjeno.

irányelv(ek) és módosításaik rendelkezéseit.

z późniejszymi poprawkami.

Richtlijnen, zoals geamendeerd.

Directivas, según lo enmendado.

Direttive, come da modifica.

Οδηγιών, όπως έχουν τροποποιηθεί.

Directivas, conforme alteração em.

Директив со всеми поправками.

kot je določeno v <A> in odobreno s strani vskladu

19*

***

<A>’da belirtildiği gibi ve <C>Sertifikasına göre tarafından olumlu

**

25*

scertifikatom<C>.

kot je določeno v tehnični mapi <D> in odobreno s strani <E> (Uporabljen

modul <F>) v skladu s certifikatom <G>. Kategorija tveganja <H>.

Glejtetudinanaslednji strani.

nagu on näidatud dokumendis <A> ja heaks kiidetud järgi vastavalt

**

20*

olarak değerlendirildiği gibi.

<D> Teknik Yapı Dosyasında belirtildiği gibi ve <G> Sertifikasına göre

<E> tarafından olumlu olarak (Uygulanan modül <F>) değerlendirilmiştir.

Risk kategorisi <H>. Ayrıca bir sonraki sayfaya bakın.

**

sertifikaadile<C>.

nagu on näidatud tehnilises dokumentatsioonis <D> ja heaks kiidetud

<E> järgi (lisamoodul <F>) vastavalt sertifikaadile <G>. Riskikategooria

<H>. Vaadake ka järgmist lehekülge.

както е изложено в <A> и оценено положително от съгласно

Сертификата<C>.

както е заложено в Акта за техническа конструкция <D> и оценено

положително от <E> (Приложен модул <F>) съгласно Сертификат

<G>. Категория риск <H>. Вижте също на следващата страница.

kaip nustatyta <A> ir kaip teigiamai nuspręsta pagal

**

21*

**

Sertifikatą<C>.

22*

kaip nurodyta Techninėje konstrukcijos byloje <D> ir patvirtinta <E>

(taikomas modulis <F>) pagal pažymėjimą <G>. Rizikos kategorija <H>.

Taip pat žiūrėkite ir kitą puslapį.

kā norādīts <A> un atbilstoši pozitīvajam vērtējumam saskaņā

arsertifikātu<C>.

kā noteikts tehniskajā dokumentācijā <D>, atbilstoši <E> pozitīvajam

lēmumam (piekritīgā sadaĮa: <F>), ko apliecina sertifikāts <G>. Riska

**

kategorija <H>. Skat. arī nākošo lappusi.

23*

**

Daikin Europe N.V. je pooblaščen za sestavo datoteke s tehnično mapo.

Daikin Europe N.V. on volitatud koostama tehnilist dokumentatsiooni.

Daikin Europe N.V. е оторизирана да състави Акта за техническа конструкция.

Daikin Europe N.V. yra įgaliota sudaryti šį techninės konstrukcijos failą.

Daikin Europe N.V. ir autorizēts sastādīt tehnisko dokumentāciju.

Spoločnosť Daikin Europe N.V. je oprávnená vytvoriť súbor technickej konštrukcie.

Daikin Europe N.V. Teknik Yapı Dosyasını derlemeye yetkilidir.

19***

20***

21***

22***

23***

24***

25***

respektive utstyr er i overensstemmelse med følgende standard(er) eller

andre normgivende dokument(er), under forutssetning av at disse brukes

i henhold til våre instrukser:

vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien

vaatimuksia edellyttäen, että niitä käytetään ohjeidemme mukaisesti:

za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají

následujícím normám nebo normativním dokumentům:

u skladu sa slijedećim standardom(ima) ili drugim normativnim

dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama:

megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó

131415

dokumentum(ok)nak, ha azokat előírás szerint használják:

jak bylo uvedeno v <A> a pozitivně zjištěno vsouladu

sosvědčením<C>.

jak bylo uvedeno v souboru technické konstrukce <D> a pozitivně

zjištěno <E> (použitý modul <F>) v souladu s osvědčením <G>.

Kategorie rizik <H>. Viztakénásledující strana.

kako je izloženo u <A> i pozitivno ocijenjeno odstrane prema

14*

Certifikatu<C>.

**

15*

kako je izloženo u Datoteci o tehničkoj konstrukciji <D> i pozitivno

ocijenjeno od strane <E> (Primijenjen modul <F>) prema Certifikatu

<G>. Kategorija opasnosti <H>. Također pogledajte na slijedećoj stranici.

a(z) <A> alapján, a(z) igazolta a megfelelést, a(z) <C>tanúsítvány

szerint.

a(z) <D> műszaki konstrukciós dokumentáció alapján, a(z) <E> igazolta

a megfelelést (alkalmazott modul: <F>), a(z) <G> tanúsítvány szerint.

Veszélyességikategória <H>. Lásd még a következő oldalon.

zgodnie z dokumentacją <A>, pozytywną opinią i

Świadectwem<C>.

**

16*

**

zgodnie z archiwalną dokumentacją konstrukcyjną <D> i pozytywną

17*

**

Machinery 2006/42/EC

Pressure Equipment 2014/68/EU

Electromagnetic Compatibility 2014/30/EU

заявляет, исключительно под свою ответственность, что модели кондиционеров воздуха, к которым относится настоящее заявление:

erklærer under eneansvar, at klimaanlægmodellerne, som denne deklaration vedrører:

deklarerar i egenskap av huvudansvarig, att luftkonditioneringsmodellerna som berörs av denna deklaration innebär att:

erklærer et fullstendig ansvar for at de luftkondisjoneringsmodeller som berøres av denne deklarasjon, innebærer at:

ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat ilmastointilaitteiden mallit:

prohlašuje ve své plné odpovědnosti, že modely klimatizace, k nimž se toto prohlášení vztahuje:

izjavljuje pod isključivo vlastitom odgovornošću da su modeli klima uređaja na koje se ova izjava odnosi:

teljes felelőssége tudatában kijelenti, hogy a klímaberendezés modellek, melyekre e nyilatkozat vonatkozik:

09

10

11

12

13

14

15

16

соответствуют следующим стандартам или другим нормативным

документам, при условии их использования согласно нашим

инструкциям:

overholder følgende standard(er) eller andet/andre

retningsgivende dokument(er), forudsat at disse anvendes i henhold til

vore instrukser:

respektive utrustning är utförd i överensstämmelse med och

följer följande standard(er) eller andra normgivande dokument, under

förutsättning att användning sker i överensstämmelse med våra

están en conformidad con la(s) siguiente(s) norma(s) u otro(s)

documento(s) normativo(s), siempre que sean utilizados de acuerdo con

nuestras instrucciones:

sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a

carattere normativo, a patto che vengano usati in conformità alle nostre

instruktioner:

ob upoštevanju določb:

vastavalt nõuetele:

следвайки клаузите на:

laikantis nuostatų, pateikiamų:

ievērojot prasības, kas noteiktas:

19202122232425

istruzioni:

είναι σύμφωνα με το(α) ακόλουθο(α) πρότυπο(α) ή άλλο έγγραφο(α)

κανονισμών, υπό την προϋπόθεση ότι χρησιμοποιούνται σύμφωνα με τις

οδηγίες μας:

estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s)

documento(s) normativo(s), desde que estes sejam utilizados de acordo

com as nossas instruções:

održiavajúc ustanovenia:

как указано в <A> и в соответствии сположительным решением

согласно Свидетельству<C>.

как указано в Досье технического топкования <D> и в соответствии

сположительным решением <E>

09*

**

bunun koşullarına uygun olarak:

como se establece en <A> y es valorado positivamente por

deacuerdo con el Certificado<C>.

tal como se expone en el Archivo de Construcción Técnica <D>

yjuzgado positivamento por <E> (Modulo aplicado <F>) según el

05*

**

(Прикладной модуль <F>) согласно Свидетельству <G>. Категория

риска <H>. Также смотрите следующую страницу.

som anført i <A> og positivt vurderet af ihenhold til Certifikat<C>.

som anført i den Tekniske Konstruktionsfil <D> og positivt vurderet af

<E> (Anvendt modul <F>) i henhold til Certifikat <G>. Risikoklasse <H>.

Se også næste side.

enligt <A> och godkänts av enligt Certifikatet<C>.

i enlighet med den Tekniska Konstruktionsfilen <D> som positivt intygats

av <E> (Fastsatt modul <F>) vilket också framgår av Certifikat <G>.

Riskkategori <H>. Seäven nästa sida.

som det fremkommer i <A> og gjennom positiv bedømmelse av

ifølge Sertifikat<C>.

som det fremkommer i den Tekniske Konstruksjonsfilen <D> og gjennom

10*

**

11*

**

Certificado <G>. Categoría de riesgo <H>. Consulte también la siguiente

página.

delineato nel <A> e giudicato positivamente da secondo

ilCertificato<C>.

delineato nel File Tecnico di Costruzione <D> e giudicato positivamente

da <E> (Modulo <F> applicato) secondo il Certificato <G>. Categoria

dirischio <H>. Fare riferimento anche alla pagina successiva.

όπως καθορίζεται στο <A> και κρίνεται θετικά από το σύμφωνα με

**

το Πιστοποιητικό<C>.

07*

06*

positiv bedømmelse av <E> (Anvendt modul <F>) ifølge Sertifikat <G>.

12*

**

όπως προσδιορίζεται στο Αρχείο Τεχνικής Κατασκευής <D> και κρίνεται

θετικά από το <E> (Χρησιμοποιούμενη υπομονάδα <F>) σύμφωνα με το

Πιστοποιητικό <G>. Κατηγορία επικινδυνότητας <H>. Ανατρέξτε επίσης

στην επόμενη σελίδα.

tal como estabelecido em <A> e com o parecer positivo de

**

08*

Daikin Europe N.V. on valtuutettu laatimaan Teknisen asiakirjan.

opinią <E> (Zastosowany moduł <F>) zgodnie ze Świadectwem <G>.

Kategoria zagrożenia<H>. Patrz także następna strona.

aşa cum este stabilit în <A> şi apreciat pozitiv de în conformitate cu

Certificatul<C>.

conform celor stabilite în Dosarul tehnic de construcţie <D> şiapreciate

18*

**

Risikokategori <H>. Se også neste side.

jotka on esitetty asiakirjassa <A> ja jotka on hyväksynyt

Sertifikaatin<C> mukaisesti.

jotka on esitetty Teknisessä Asiakirjassa <D> ja jotka <E> on hyväksynyt

(Sovellettu moduli <F>) Sertifikaatin <G> mukaisesti. Vaaraluokka <H>.

13*

**

deacordo com o Certificado<C>.

tal como estabelecido no Ficheiro Técnico de Construção <D> ecomo

parecer positivo de <E> (Módulo aplicado <F>) de acordo com o

Certificado <G>. Categoria de risco <H>. Consultar também a página

seguinte.

**

13***

pozitiv de<E> (Modul aplicat <F>) în conformitate cu Certificatul <G>.

Categorie derisc<H>. Consultaţi de asemenea pagina următoare.

Katsomyös seuraava sivu.

Η Daikin Europe N.V. είναι εξουσιοδοτημένη να συντάξει τον Τεχνικό φάκελο κατασκευής.

07***

Společnost Daikin Europe N.V. má oprávnění ke kompilaci souboru technické konstrukce.

Daikin Europe N.V. je ovlašten za izradu Datoteke o tehničkoj konstrukciji.

A Daikin Europe N.V. jogosult a műszaki konstrukciós dokumentáció összeállítására.

Daikin Europe N.V. ma upoważnienie do zbierania i opracowywania dokumentacji konstrukcyjnej.

Daikin Europe N.V. este autorizat să compileze Dosarul tehnic de construcţie.

14***

15***

16***

17***

18***

A Daikin Europe N.V. está autorizada a compilar a documentação técnica de fabrico.

Компания Daikin Europe N.V. уполномочена составить Комплект технической документации.

Daikin Europe N.V. er autoriseret til at udarbejde de tekniske konstruktionsdata.

Daikin Europe N.V. är bemyndigade att sammanställa den tekniska konstruktionsfilen.

Daikin Europe N.V. har tillatelse til å kompilere den Tekniske konstruksjonsfilen.

08***

09***

10***

11***

12***

declares under its sole responsibility that the air conditioning models to which this declaration relates:

erklärt auf seine alleinige Verantwortung daß die Modelle der Klimageräte für die diese Erklärung bestimmt ist:

CE - DECLARATION-OF-CONFORMITY CE - DECLARACION-DE-CONFORMIDAD CE - DECLARAÇÃO-DE-CONFORMIDADE CE - ERKLÆRING OM-SAMSVAR CE - IZJAVA-O-USKLAĐENOSTI CE - IZJAVA O SKLADNOSTI CE - ATITIKTIES-DEKLARACIJA

CE - KONFORMITÄTSERKLÄRUNG CE - DICHIARAZIONE-DI-CONFORMITA CE - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ CE - ILMOITUS-YHDENMUKAISUUDESTA CE - MEGFELELŐSÉGI-NYILATKOZAT CE - VASTAVUSDEKLARATSIOON CE - ATBILSTĪBAS-DEKLARĀCIJA

CE - DECLARATION-DE-CONFORMITE CE - ΔHΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ CE - OVERENSSTEMMELSESERKLÆRING CE - PROHLÁŠENÍ-O-SHODĚ CE - DEKLARACJA-ZGODNOŚCI CE - ДЕКЛАРАЦИЯ-ЗА-СЪОТВЕТСТВИЕ CE - VYHLÁSENIE-ZHODY

CE - CONFORMITEITSVERKLARING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARAŢIE-DE-CONFORMITATE CE - UYGUNLUK-BEYANI

déclare sous sa seule responsabilité que les appareils d'air conditionné visés par la présente déclaration:

Daikin Europe N.V.

03

under iagttagelse af bestemmelserne i:

enligt villkoren i:

gitt i henhold til bestemmelsene i:

noudattaen määräyksiä:

za dodržení ustanovení předpisu:

prema odredbama:

követi a(z):

zgodnie z postanowieniami Dyrektyw:

101112131415161718

verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de airconditioning units waarop deze verklaring betrekking heeft:

declara baja su única responsabilidad que los modelos de aire acondicionado a los cuales hace referencia la declaración:

dichiara sotto sua responsabilità che i condizionatori modello a cui è riferita questa dichiarazione:

δηλώνει με αποκλειστική της ευθύνη ότι τα μοντέλα των κλιματιστικών συσκευών στα οποία αναφέρεται η παρούσα δήλωση:

declara sob sua exclusiva responsabilidade que os modelos de ar condicionado a que esta declaração se refere:

REYQ8U7Y1B*, REYQ10U7Y1B*, REYQ12U7Y1B*, REYQ14U7Y1B*, REYQ16U7Y1B*, REYQ18U7Y1B*, REYQ20U7Y1B*,

REMQ5U7Y1B*,

06

07

* = , , 1, 2, 3, ..., 9

are in conformity with the following standard(s) or other normative

document(s), provided that these are used in accordance with our

instructions:

der/den folgenden Norm(en) oder einem anderen Normdokument oder -

dokumenten entspricht/entsprechen, unter der Voraussetzung, daß sie

gemäß unseren Anweisungen eingesetzt werden:

sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s),

pour autant qu'ils soient utilisés conformément à nos instructions:

conform de volgende norm(en) of één of meer andere bindende

documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig

onze instructies:

following the provisions of:

gemäß den Vorschriften der:

conformément aux stipulations des:

EN60335-2-40,

overeenkomstig de bepalingen van:

010203040506070809

în urma prevederilor:

as set out in <A> and judged positively by according to the

Certificate<C>.

as set out in the Technical Construction File <D> and judged positively by

<E> (Applied module <F>) according to the Certificate <G>. Risk

category <H>. Also refer to next page.

wie in <A> aufgeführt und von positiv beurteilt gemäß

siguiendo las disposiciones de:

secondo le prescrizioni per:

με τήρηση των διατάξεων των:

de acordo com o previsto em:

в соответствии с положениями:

01*

**

Zertifikat<C>.

02*

wie in der Technischen Konstruktionsakte <D> aufgeführt und von <E>

(Angewandtes Modul <F>) positiv ausgezeichnet positiv ausgezeichnet

gemäß Zertifikat <G>. Risikoart <H>. Siehe auch nächste Seite.

tel que défini dans <A> et évalué positivement par conformément au

Certificat<C>.

tel que stipulé dans le Fichier de Construction Technique <D> et jugé

03*

positivement par <E> (Module appliqué <F>) conformément au Certificat

**

<G>. Catégorie de risque <H>. Se reporter également à la page

suivante.

zoals vermeld in <A> en positief beoordeeld door overeenkomstig

Certificaat<C>.

zoals vermeld in het Technisch Constructiedossier <D> en

inordebevonden door <E> (Toegepaste module <F>) overeenkomstig

Certificaat <G>. Risicocategorie <H>. Zie ook de volgende pagina.

04*

**

Daikin Europe N.V. is authorised to compile the Technical Construction File.

Daikin Europe N.V. hat die Berechtigung die Technische Konstruktionsakte zusammenzustellen.

Daikin Europe N.V. est autorisé à compiler le Dossier de Construction Technique.

Daikin Europe N.V. is bevoegd om het Technisch Constructiedossier samen te stellen.

Daikin Europe N.V. está autorizado a compilar el Archivo de Construcción Técnica.

Daikin Europe N.V. è autorizzata a redigere il File Tecnico di Costruzione.

01***

02***

03***

04***

05***

06***

2P546224-3A

Page 3

22 ankstesnio puslapio tęsinys:

<K>

<L>

<M>

TSmin

TSmax

<N>

–30

R410A

40 bar

°C

bar

<Q> VINÇOTTE nv

Jan Olieslagerslaan 35

1800 Vilvoorde, Belgium

23 iepriekšējās lappuses turpinājums:

24 pokračovanie z predchádzajúcej strany:

25 önceki sayfadan devam:

Maximálny povolený tlak (PS): <K> (bar)

∙ 24

Deklaratsiooni alla kuuluvate mudelite disainispetsifikatsioonid:

Проектни спецификации на моделите, за които се отнася декларацията:

Konstrukcinės specifikacijos modelių, kurie susiję su šia deklaracija:

To modeļu dizaina specifikācijas, uz kurām attiecas šī deklarācija:

Konštrukčné špecifikácie modelu, ktorého sa týka toto vyhlásenie:

2021222324

19 nadaljevanje s prejšnje strani:

20 eelmise lehekülje järg:

21 продължение от предходната страница:

15 nastavak s prethodne stranice:

16 folytatás az előző oldalról:

17 ciąg dalszy z poprzedniej strony:

18 continuarea paginii anterioare:

Tätä ilmoitusta koskevien mallien rakennemäärittely: 13141516171819

Bu bildirinin ilgili olduğu modellerin Tasarım Özellikleri: 25

Maksimalni dovoljeni tlak (PS): <K> (bar)

∙ 19

Specifikace designu modelů, ke kterým se vztahuje toto prohlášení:

Specifikacije dizajna za modele na koje se ova izjava odnosi:

A jelen nyilatkozat tárgyát képező modellek tervezési jellemzői:

Specyfikacje konstrukcyjne modeli, których dotyczy deklaracja:

Najveći dopušten tlak (PS): <K> (bar)

Specificaţiile de proiectare ale modelelor la care se referă această declaraţie:

Specifikacije tehničnega načrta za modele, na katere se nanaša ta deklaracija:

∙ 15

Minimálna/maximálna povolená teplota (TS*):

*TSmin: Minimálna teplota na nízkotlakovej strane: <L> (°C)

*TSmax: Nasýtená teplota korešpondujúca s maximálnym povoleným

tlakom (PS): <M> (°C)

Chladivo: <N>

Nastavenie tlakového poistného zariadenia: (bar)

Výrobné číslo a rok výroby: nájdete na výrobnom štítku modelu

İzin verilen maksimum basınç (PS): <K> (bar)

İzin verilen minimum/maksimum sıcaklık (TS*):

*TSmin: Düşük basınç tarafındaki minimum sıcaklık: <L> (°C)

*TSmax: İzin verilen maksimum basınca (PS) karşı gelen doyma

sıcaklığı: <M> (°C)

Soğutucu: <N>

Basınç emniyet düzeninin ayarı: (bar)

∙

∙∙∙∙∙

Minimalna/maksimalna dovoljena temperatura (TS*):

*TSmin: Minimalna temperatura na nizkotlačni strani: <L> (°C)

*TSmax: Nasičena temperatura, ki ustreza maksimalnemu dovoljenemu

tlaku (PS): <M> (°C)

Hladivo: <N>

Nastavljanje varnostne naprave za tlak: (bar)

Tovarniška številka in leto proizvodnje: glejte napisno ploščico

Maksimaalne lubatud surve (PS): <K> (bar)

Minimaalne/maksimaalne lubatud temperatuur (TS*):

∙

∙∙∙∙∙

Najniža/najviša dopuštena temperatura (TS*):

*TSmin: Najniža temperatura u području niskog tlaka: <L> (°C)

*TSmax: Standardna temperatura koja odgovara najvećem dopuštenom

tlaku (PS): <M> (°C)

Rashladno sredstvo: <N>

∙

∙∙∙∙∙

*TSmin: Minimaalne temperatuur madalsurve küljel: <L> (°C)

Postavke sigurnosne naprave za tlak: (bar)

Proizvodni broj i godina proizvodnje: pogledajte natpisnu pločicu modela

Legnagyobb megengedhető nyomás (PS): <K> (bar)

Legkisebb/legnagyobb megengedhető hőmérséklet (TS*):

*TSmin: Legkisebb megengedhető hőmérséklet a kis nyomású oldalon:

İmalat numarası ve imalat yılı: modelin ünite plakasına bakın

∙∙∙

*TSmax: Maksimaalsele lubatud survele (PS) vastav küllastunud

temperatuur: <M> (°C)

Jahutusaine: <N>

Surve turvaseadme seadistus: (bar)

Tootmisnumber ja tootmisaasta: vaadake mudeli andmeplaati

Максимално допустимо налягане (PS): <K> (bar)

Минимално/максимално допустима температура (TS*):

*TSmin: Минимална температура от страната на ниското налягане:

<L> (°C)

*TSmax: Температура на насищане, съответстваща на максимално

допустимото налягане (PS): <M> (°C)

Охладител: <N>

Настройка на предпазното устройство за налягане: (bar)

Фабричен номер и година на производство: вижте табелката

намодела

Maksimalus leistinas slėgis (PS): <K> (bar)

Minimali/maksimali leistina temperatūra (TS*):

∙∙∙∙∙

<L> (°C)

*TSmax: A legnagyobb megengedhető nyomásnak (PS) megfelelő

telítettségi hőmérséklet: <M> (°C)

Hűtőközeg: <N>

A túlnyomás-kapcsoló beállítása: (bar)

Gyártási szám és gyártási év: lásd a berendezés adattábláján

Maksymalne dopuszczalne ciśnienie (PS): <K> (bar)

∙∙∙∙∙

Minimalna/maksymalna dopuszczalna temperatura (TS*):

*TSmin: Minimalna temperatura po stronie niskociśnieniowej: <L> (°C)

*TSmax: Temperatura nasycenia odpowiadająca maksymalnemu

dopuszczalnemu ciśnieniu (PS): <M> (°C)

Czynnik chłodniczy: <N>

Nastawa ciśnieniowego urządzenia bezpieczeństwa: (bar)

∙∙∙∙∙

*TSmin: Minimali temperatūra žemo slėgio pusėje: <L> (°C)

Numer fabryczny oraz rok produkcji: patrz tabliczka znamionowa modelu

Presiune maximă admisibilă (PS): <K> (bar)

Temperatură minimă/maximă admisibilă (TS*):

*TSmin: Temperatură minimă pe partea de presiune joasă: <L> (°C)

*TSmax: Temperatură de saturaţie corespunzând presiunii maxime

Názov a adresa certifikačného úradu, ktorý kladne posúdil zhodu so

smernicou pre tlakové zariadenia: <Q>

Basınçlı Teçhizat Direktifine uygunluk hususunda olumlu olarak

değerlendirilen Onaylanmış kuruluşun adı ve adresi: <Q>

*TSmax: Prisotinta temperatūra, atitinkamti maksimalų leistiną slėgį

(PS): <M> (°C)

Šaldymo skystis: <N>

Apsauginio slėgio prietaiso nustatymas: (bar)

Gaminio numeris ir pagaminimo metai: žiūrėkite modelio pavadinimo

plokštelę

Maksimālais pieļaujamais spiediens (PS): <K> (bar)

Minimālā/maksimālā pieļaujamā temperatūra (TS*):

*TSmin: Minimālā temperatūra zemā spiediena pusē: <L> (°C)

*TSmax: Piesātinātā temperatūra saskaņā ar maksimālo pieļaujamo

spiedienu (PS): <M> (°C)

Dzesinātājs: <N>

Spiediena drošības ierīces iestatīšana: (bar)

Izgatavošanas numurs un izgatavošanas gads: skat. modeļa

izgatavotājuzņēmuma plāksnītie

Ime in naslov organa za ugotavljanje skladnosti, ki je pozitivno ocenil

združljivost z Direktivo o tlačni opremi: <Q>

Teavitatud organi, mis hindas Surveseadmete Direktiiviga ühilduvust

positiivselt, nimi ja aadress: <Q>

Наименование и адрес на упълномощения орган, който

сеепроизнесъл положително относно съвместимостта

сДирективата за оборудване под налягане: <Q>

Atsakingos institucijos, kuri davė teigiamą sprendimą pagal slėginės

įrangos direktyvą pavadinimas ir adresas: <Q>

Sertifikācijas institūcijas, kura ir devusi pozitīvu slēdzienu par atbilstību

∙∙∙∙∙

admisibile (PS): <M> (°C)

Agent frigorific: <N>

Reglarea dispozitivului de siguranţă pentru presiune: (bar)

Numărul de fabricaţie şi anul de fabricaţie: consultaţi placa de identificare

a modelului

∙∙∙

192021

Název a adresa informovaného orgánu, který vydal pozitivní posouzení

shody se směrnicí o tlakových zařízeních: <Q>

Naziv i adresa prijavljenog tijela koje je donijelo pozitivnu prosudbu o

usklađenosti sa Smjernicom za tlačnu opremu: <Q>

A nyomástartó berendezésekre vonatkozó irányelvnek való

141516

megfelelőséget igazoló bejelentett szervezet neve és címe: <Q>

Spiediena lekārtu Direktīvai, nosaukums un

Nazwa i adres Jednostki notyfikowanej, która wydała pozytywną opinię

dotyczącą spełnienia wymogów Dyrektywy dot. Urządzeń Ciśnieniowych:

<Q>

Denumirea şi adresa organismului notificat care a apreciat pozitiv

conformarea cu Directiva privind echipamentele sub

adrese: <Q>

presiune: <Q>

12 fortsettelse fra forrige side:

13 jatkoa edelliseltä sivulta:

14 pokračování z předchozí strany:

08 continuação da página anterior:

09 продолжение предыдущей страницы:

10 fortsat fra forrige side:

11 fortsättning från föregående sida:

Προδιαγραφές Σχεδιασμού των μοντέλων με τα οποία σχετίζεται η δήλωση:

Especificações de projecto dos modelos a que se aplica esta declaração:

Проектные характеристики моделей, к которым относится настоящее заявление:

0708091011

05 continuación de la página anterior:

06 continua dalla pagina precedente:

07 συνέχεια από την προηγούμενη σελίδα:

Maks. tilladt tryk (PS): <K> (bar)

Min./maks. tilladte temperatur (TS*):

*TSmin: Min. temperatur på lavtrykssiden: <L> (°C)

*TSmax: Mættet temperatur svarende til maks. tilladte tryk (PS): <M>

(°C)

Kølemiddel: <N>

Indstilling af tryksikringsudstyr: (bar)

Produktionsnummer og fremstillingsår: se modellens fabriksskilt

Maximalt tillåtet tryck (PS): <K> (bar)

Min/max tillåten temperatur (TS*):

*TSmin: Minimumtemperatur på lågtryckssidan: <L> (°C)

*TSmax: Mättnadstemperatur som motsvarar maximalt tillåtet tryck (PS):

<M> (°C)

Köldmedel: <N>

Inställning för trycksäkerhetsenhet: (bar)

Tillverkningsnummer och tillverkningsår: se modellens namnplåt

Maksimalt tillatt trykk (PS): <K> (bar)

Minimalt/maksimalt tillatt temperatur (TS*):

*TSmin: Minimumstemperatur på lavtrykkssiden: <L> (°C)

*TSmax: Metningstemperatur i samsvar med maksimalt tillatt trykk (PS):

<M> (°C)

Kjølemedium: <N>

Innstilling av sikkerhetsanordning for trykk: (bar)

Produksjonsnummer og produksjonsår: se modellens merkeplate

Suurin sallittu paine (PS): <K> (bar)

Pienin/suurin sallittu lämpötila (TS*):

*TSmin: Alhaisin matalapainepuolen lämpötila: <L> (°C)

*TSmax: Suurinta sallittua painetta (PS) vastaava kyllästyslämpötila:

<M> (°C)

∙

Typespecifikationer for de modeller, som denne erklæring vedrører:

Designspecifikationer för de modeller som denna deklaration gäller:

Konstruksjonsspesifikasjoner for de modeller som berøres av denne deklarasjonen: 12

Pressione massima consentita (PS): <K> (bar)

∙ 06

∙∙∙∙∙

Temperatura minima/massima consentita (TS*):

*TSmin: temperatura minima nel lato di bassa pressione: <L> (°C)

*TSmax: temperatura satura corrispondente alla pressione massima

consentita (PS): <M> (°C)

Refrigerante: <N>

Impostazione del dispositivo di controllo della pressione: (bar)

Numero di serie e anno di produzione: fare riferimento alla targhetta del

∙

modello

∙∙∙∙∙

Mέγιστη επιτρεπόμενη πίεση (PS): <K> (bar)

Ελάχιστη/μέγιστη επιτρεπόμενη θερμοκρασία (TS*):

*TSmin: Ελάχιστη θερμοκρασία για την πλευρά χαμηλής πίεσης: <L>

(°C)

*TSmax: Κορεσμένη θερμοκρασία που αντιστοιχεί με τη μέγιστη

επιτρεπόμενη πίεση (PS): <M> (°C)

Ψυκτικό: <N>

Ρύθμιση της διάταξης ασφάλειας πίεσης: (bar)

∙∙∙∙∙

Αριθμός κατασκευής και έτος κατασκευής: ανατρέξτε στην πινακίδα

αναγνώρισης του μοντέλου

Pressão máxima permitida (PS): <K> (bar)

Temperaturas mínima e máxima permitidas (TS*):

*TSmin: Temperatura mínima em baixa pressão: <L> (°C)

*TSmax: Temperatura de saturação correspondente à pressão máxima

permitida (PS): <M> (°C)

Refrigerante: <N>

∙∙∙∙∙

Kylmäaine: <N>

∙∙∙∙∙

Regulação do dispositivo de segurança da pressão: (bar)

Número e ano de fabrico: consultar a placa de especificações

daunidade

Максимально допустимое давление (PS): <K> (бар)

Минимально/Максимально допустимая температура (TS*):

Varmuuspainelaitteen asetus: (bar)

Valmistusnumero ja valmistusvuosi: katso mallin nimikilpi

Maximální přípustný tlak (PS): <K> (bar)

Minimální/maximální přípustná teplota (TS*):

*TSmin: Minimální teplota na nízkotlaké straně: <L> (°C)

*TSmax: Saturovaná teplota odpovídající maximálnímu přípustnému

tlaku (PS): <M> (°C)

Chladivo: <N>

Nastavení bezpečnostního tlakového zařízení: (bar)

Výrobní číslo a rok výroby: viz typový štítek modelu

*TSmin: Минимальная температура на стороне низкого давления:

<L> (°C)

*TSmax: Температура кипения, соответствующая максимально

∙∙∙

допустимому давлению (PS): <M> (°C)

Хладагент: <N>

Настройка устройства защиты по давлению: (бар)

Заводской номер и год изготовления: смотрите паспортную табличку

модели

∙∙∙

Navn og adresse på bemyndiget organ, der har foretaget en positiv

bedømmelse af, at udstyret lever op til kravene i PED (Direktiv for

Trykbærende Udstyr): <Q>

Namn och adress för det anmälda organ som godkänt uppfyllandet av

tryckutrustningsdirektivet: <Q>

Navn på og adresse til det autoriserte organet som positivt bedømte

samsvar med direktivet for trykkutstyr (Pressure Equipment Directive):

<Q>

Sen ilmoitetun elimen nimi ja osoite, joka teki myönteisen päätöksen

Nome e indirizzo dell’Ente riconosciuto che ha riscontrato la conformità

alla Direttiva sulle apparecchiature a pressione: <Q>

Όνομα και διεύθυνση του Κοινοποιημένου οργανισμού που απεφάνθη

θετικά για τη συμμόρφωση προς την Οδηγία Εξοπλισμών υπό Πίεση:

<Q>

painelaitedirektiivin noudattamisesta: <Q>

Nome e morada do organismo notificado, que avaliou favoravelmente a

conformidade com a directiva sobre equipamentos pressurizados: <Q>

Название и адрес органа технической экспертизы, принявшего

положительное решение о соответствии Директиве об оборудовании

под давлением: <Q>

Hiromitsu Iwasaki

Director

Ostend, 1st of March 2019

CE - CONFORMITEITSVERKLARING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARAŢIE-DE-CONFORMITATE CE - UYGUNLUK-BEYANI

01 continuation of previous page:

02 Fortsetzung der vorherigen Seite:

03 suite de la page précédente:

04 vervolg van vorige pagina:

Maximum allowable pressure (PS): <K> (bar)

Minimum/maximum allowable temperature (TS*):

*TSmin: Minimum temperature at low pressure side: <L> (°C)

*TSmax: Saturated temperature corresponding with the maximum

allowable pressure (PS): <M> (°C)

Refrigerant: <N>

Setting of pressure safety device: (bar)

Manufacturing number and manufacturing year: refer to model nameplate

Maximal zulässiger Druck (PS): <K> (Bar)

Minimal/maximal zulässige Temperatur (TS*):

*TSmin: Mindesttemperatur auf der Niederdruckseite: <L> (°C)

*TSmax: Sättigungstemperatur die dem maximal zulässigen Druck (PS)

entspricht: <M> (°C)

Kältemittel: <N>

Einstellung der Druck-Schutzvorrichtung: (Bar)

Herstellungsnummer und Herstellungsjahr: siehe Typenschild

desModells

Pression maximale admise (PS): <K> (bar)

Température minimum/maximum admise (TS*):

*TSmin: température minimum côté basse pression: <L> (°C)

*TSmax: température saturée correspondant à la pression maximale

admise (PS): <M> (°C)

Réfrigérant: <N>

Réglage du dispositif de sécurité de pression: (bar)

Numéro de fabrication et année de fabrication: se reporter à la plaquette

signalétique du modèle

Maximaal toelaatbare druk (PS): <K> (bar)

Design Specifications of the models to which this declaration relates:

Konstruktionsdaten der Modelle auf die sich diese Erklärung bezieht:

Spécifications de conception des modèles auxquels se rapporte cette déclaration:

Ontwerpspecificaties van de modellen waarop deze verklaring betrekking heeft:

Especificaciones de diseño de los modelos a los cuales hace referencia esta declaración:

Specifiche di progetto dei modelli cui fa riferimento la presente dichiarazione:

∙

0102030405

∙∙∙∙∙

Minimaal/maximaal toelaatbare temperatuur (TS*):

*TSmin: Minimumtemperatuur aan lagedrukzijde: <L> (°C)

*TSmax: Verzadigde temperatuur die overeenstemt met de maximaal

toelaatbare druk (PS): <M> (°C)

Koelmiddel: <N>

Instelling van drukbeveiliging: (bar)

Fabricagenummer en fabricagejaar: zie naamplaat model

Presión máxima admisible (PS): <K> (bar)

Temperatura mínima/máxima admisible (TS*):

*TSmin: Temperatura mínima en el lado de baja presión: <L> (°C)

*TSmax: Temperatura saturada correspondiente a la presión máxima

admisible (PS): <M> (°C)

Refrigerante: <N>

Ajuste del presostato de seguridad: (bar)

Número de fabricación y año de fabricación: consulte la placa

deespecificaciones técnicas del modelo

Name and address of the Notified body that judged positively

oncompliance with the Pressure Equipment Directive: <Q>

Name und Adresse der benannten Stelle, die positiv unter Einhaltung der

Druckanlagen-Richtlinie urteilte: <Q>

Nom et adresse de l’organisme notifié qui a évalué positivement la

conformité à la directive sur l’équipement de pression: <Q>

Naam en adres van de aangemelde instantie die positief geoordeeld

heeft over de conformiteit met de Richtlijn Drukapparatuur: <Q>

Nombre y dirección del Organismo Notificado que juzgó positivamente el

∙∙∙∙∙

∙∙∙

0102030405

cumplimiento con la Directiva en materia de Equipos de Presión: <Q>

2P546224-3A

Page 4

Vsebina

1 O dokumentaciji 5

1.1 O tem dokumentu...................................................................... 5

2 Specifična varnostna navodila za monterja 5

Za uporabnika 6

3 Varnostna navodila za uporabnika 6

3.1 Splošno ..................................................................................... 7

3.2 Navodila za varno delovanje ..................................................... 7

4 O sistemu 9

4.1 Razpostavitev sistema .............................................................. 9

5 Uporabniški vmesnik 9 6 Upravljanje 9

6.1 Razpon delovanja...................................................................... 9

6.2 Delovanje sistema ..................................................................... 9

6.2.1 O delovanju sistema ................................................... 9

6.2.2 O načinih hlajenje, ogrevanje, samo ventilator in

samodejno delovanje.................................................. 9

6.2.3 O ogrevanju ................................................................ 9

6.2.4 Da bi krmilili sistem (BREZ stikala za daljinsko

preklapljanje med hlajenjem/ogrevanjem) .................. 10

6.2.5 Da bi krmilili sistem (S stikalom za daljinsko

preklapljanje med hlajenjem/ogrevanjem) .................. 10

6.3 Uporaba programa sušenje....................................................... 10

6.3.1 O programu sušenje ................................................... 10

6.3.2 Da bi uporabljali program sušenje (BREZ stikala za daljinsko preklapljanje med hlajenjem/ogrevanjem) ... 10

6.3.3 Da bi uporabljali program sušenje (S stikalom za daljinsko preklapljanje med hlajenjem/ogrevanjem) ... 10

6.4 Prilagajanje smeri pretoka zraka ............................................... 11

6.4.1 O loputi za pretok zraka.............................................. 11

6.5 Nastavitev glavnega uporabniškega vmesnika ......................... 11

6.5.1 O nastavljanju glavnega uporabniškega vmesnika..... 11

7 Vzdrževanje in servisiranje 11

7.1 O hladivu ................................................................................... 11

7.2 Poprodajne storitve in garancija ................................................ 12

7.2.1 Garancijsko obdobje ................................................... 12

7.2.2 Priporočeno vzdrževanje in pregledovanje................. 12

8 Odpravljanje težav 12

8.1 Kode napak: Pregled................................................................. 13

8.2 Simptomi, ki NISO sistemske napake ....................................... 14

8.2.1 Simptom: Sistem ne deluje ......................................... 14

8.2.2 Simptom: Hlajenja/ogrevanja ni mogoče preklopiti..... 14

8.2.3 Simptom: Delovanje ventilatorja je mogoče, vendar

hlajenje in ogrevanje ne delujeta ................................ 14

8.2.4 Simptom: Hitrost ventilatorja ne ustreza nastavitvi ..... 14

8.2.5 Simptom: Smer ventilatorja ne ustreza nastavitvi....... 14

8.2.6 Simptom: Iz enote uhaja bela meglica (notranja

enota).......................................................................... 14

8.2.7 Simptom: Iz enote uhaja bela meglica (notranja

enota, zunanja enota) ................................................. 14

8.2.8 Simptom: Uporabniški vmesnik prikazuje "U4" ali "U5" in se zaustavi, vendar se spet zažene po nekaj

minutah ....................................................................... 14

8.2.9 Simptom: Hrup klimatskih naprav (Notranja enota) .... 14

8.2.10 Simptom: Hrup klimatskih naprav (Notranja enota,

zunanja enota) ............................................................ 14

8.2.11 Simptom: Hrup klimatskih naprav (Zunanja enota)..... 14

8.2.12 Simptom: Iz enote se pokadi prah .............................. 15

8.2.13 Simptom: Enote lahko oddajajo neprijeten vonj.......... 15

8.2.14 Simptom: Ventilator zunanje enote se ne vrti ............. 15

8.2.15 Simptom: Na zaslonu je prikazano "88"....................... 15

8.2.16 Simptom: Kompresor v zunanji enoti se ne zaustavi

po kratkem ogrevanju .................................................. 15

8.2.17 Simptom: Notranjost zunanje enote je topla, tudi ko

je enota že zaustavljena .............................................. 15

8.2.18 Simptom: Ko enoto zaustavite, čutite topel zrak, ki

teče iz nje..................................................................... 15

9 Premeščanje 15 10 Odstranjevanje 15

Za monterja 15

11 O škatli 15

11.1

O programu .................................................................. 15

11.2 Odstranjevanje opreme iz zunanje enote................................... 15

11.3 Dodatne cevi: Premeri................................................................ 15

11.4 Da bi odstranili transportno oporo (samo za 14+16 HP) ............ 16

11.5 Da bi odstranili transportno oporo (samo za 18+20 HP) ............ 16

12 O enotah in opcijskih dodatkih 16

12.1 O zunanji enoti ........................................................................... 16

12.2 Razpostavitev sistema ............................................................... 16

13 Montaža enote 17

13.1 Priprava mesta namestitve......................................................... 17

13.1.1 Zahteve za namestitveno mesto za zunanjo enoto...... 17

13.1.2 Dodatne zahteve za namestitveno mesto za zunanjo

enoto v hladnih predelih............................................... 17

13.2 Odpiranje enote.......................................................................... 17

13.2.1 Da bi odprli zunanjo enoto ........................................... 17

13.2.2 Da bi odprli omarica z električnimi komponentami

zunanje enote .............................................................. 18

13.3 Nameščanje zunanje enote........................................................ 18

13.3.1 Da bi pripravili strukturo za montažo............................ 18

14 Montaža cevi 18

14.1 Priprava cevi za hladivo ............................................................. 18

14.1.1 Zahteve za cevi za hladivo........................................... 18

14.1.2 Da bi izbrali pravi premer cevi...................................... 19

14.1.3 Da bi izbrali komplete za razvod hladiva...................... 20

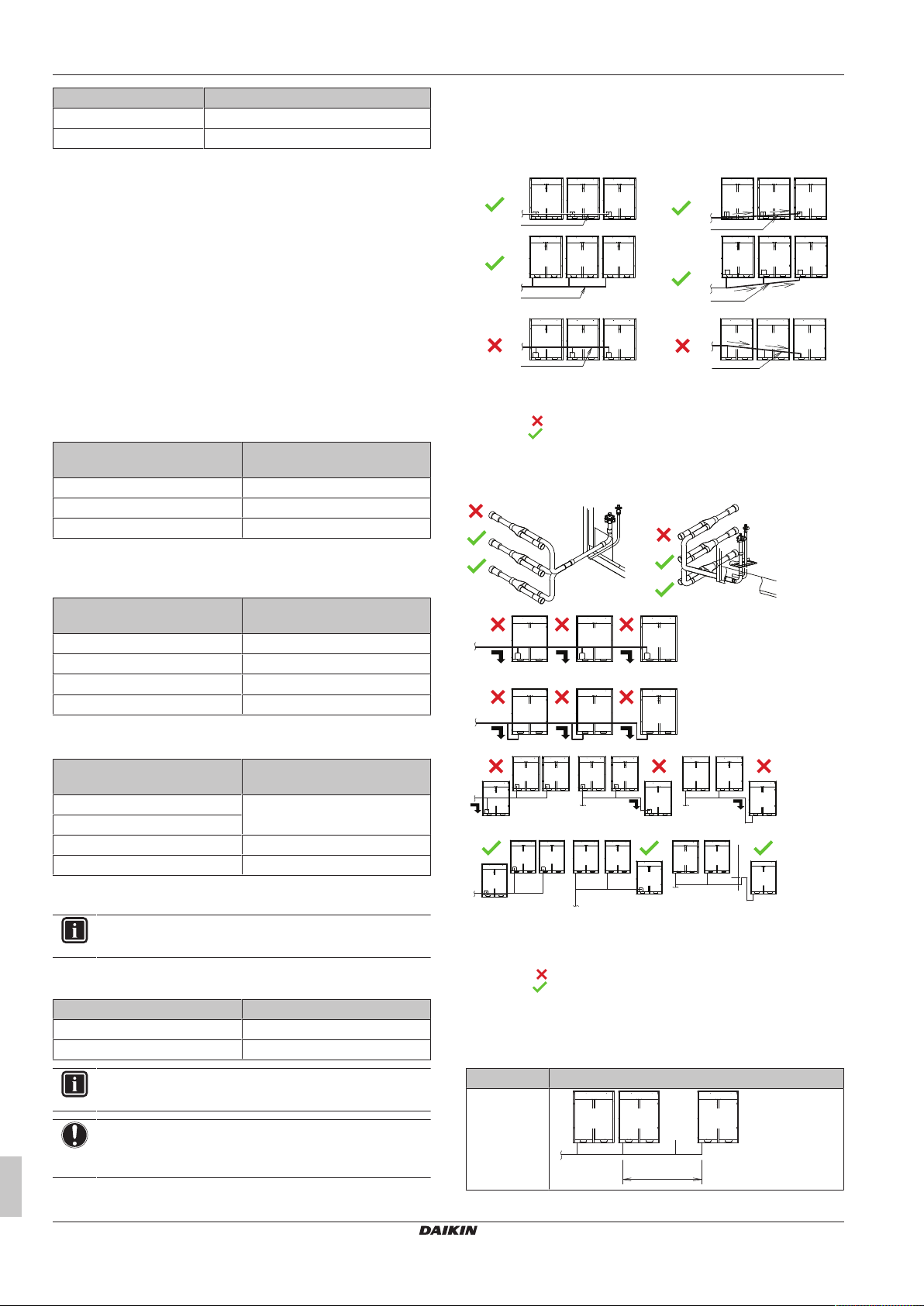

14.1.4 Več zunanjih enot: Možne postavitve .......................... 20

14.2 Povezovanje cevi za hladivo ...................................................... 21

14.2.1 Da bi usmerili cevi za hladivo....................................... 21

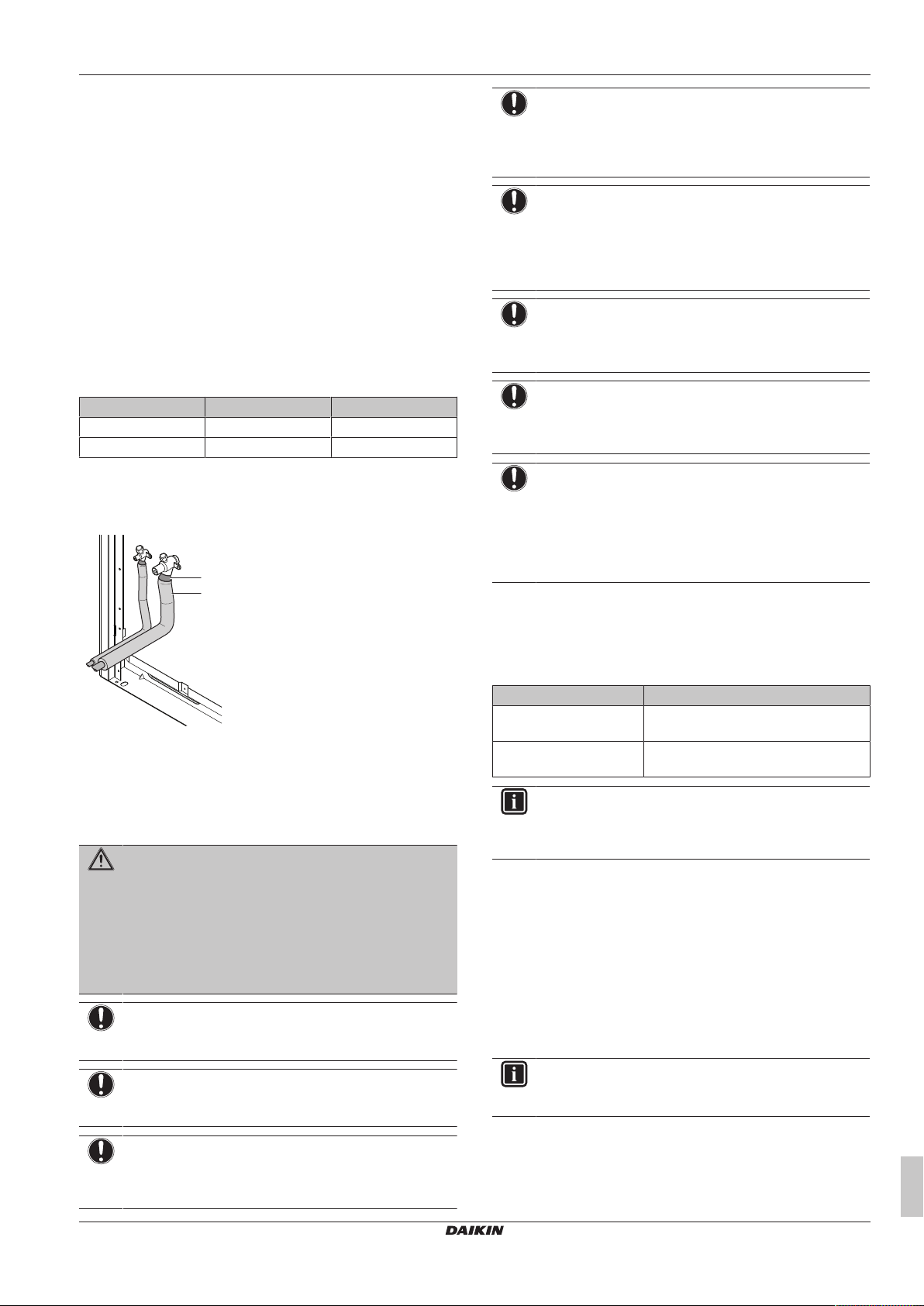

14.2.2 Priključevanje cevi za hladivo na zunanjo enoto.......... 21

14.2.3 Povezovanje kompleta cevi za povezavo več enot...... 21

14.2.4 Za priključitev kompleta za razvod hladiva .................. 21

14.2.5 Zaščita pred kontaminacijo .......................................... 22

14.2.6 Uporaba zapornega ventila in servisnega priključka.... 22

14.2.7 Da bi odstranili zasukane cevi ..................................... 23

14.3 Preverjanje cevi za hladivo......................................................... 23

14.3.1 O preverjanju cevi za hladivo....................................... 23

14.3.2 Preverjanje cevi za hladivo: Splošni napotki................ 24

14.3.3 Preverjanje cevi za hladivo: Nastavitve ....................... 24

14.3.4 Da bi izvedli preizkus tesnosti...................................... 24

14.3.5 Da bi izvedli vakuumsko sušenje................................. 24

14.3.6 Da bi izolirali cevi za hladivo........................................ 25

14.4 Polnjenje s hladivom .................................................................. 25

14.4.1 Varnostni ukrepi pri dolivanju hladiva .......................... 25

14.4.2 O dolivanju hladiva....................................................... 25

14.4.3 Določanje dodatne količine hladiva.............................. 25

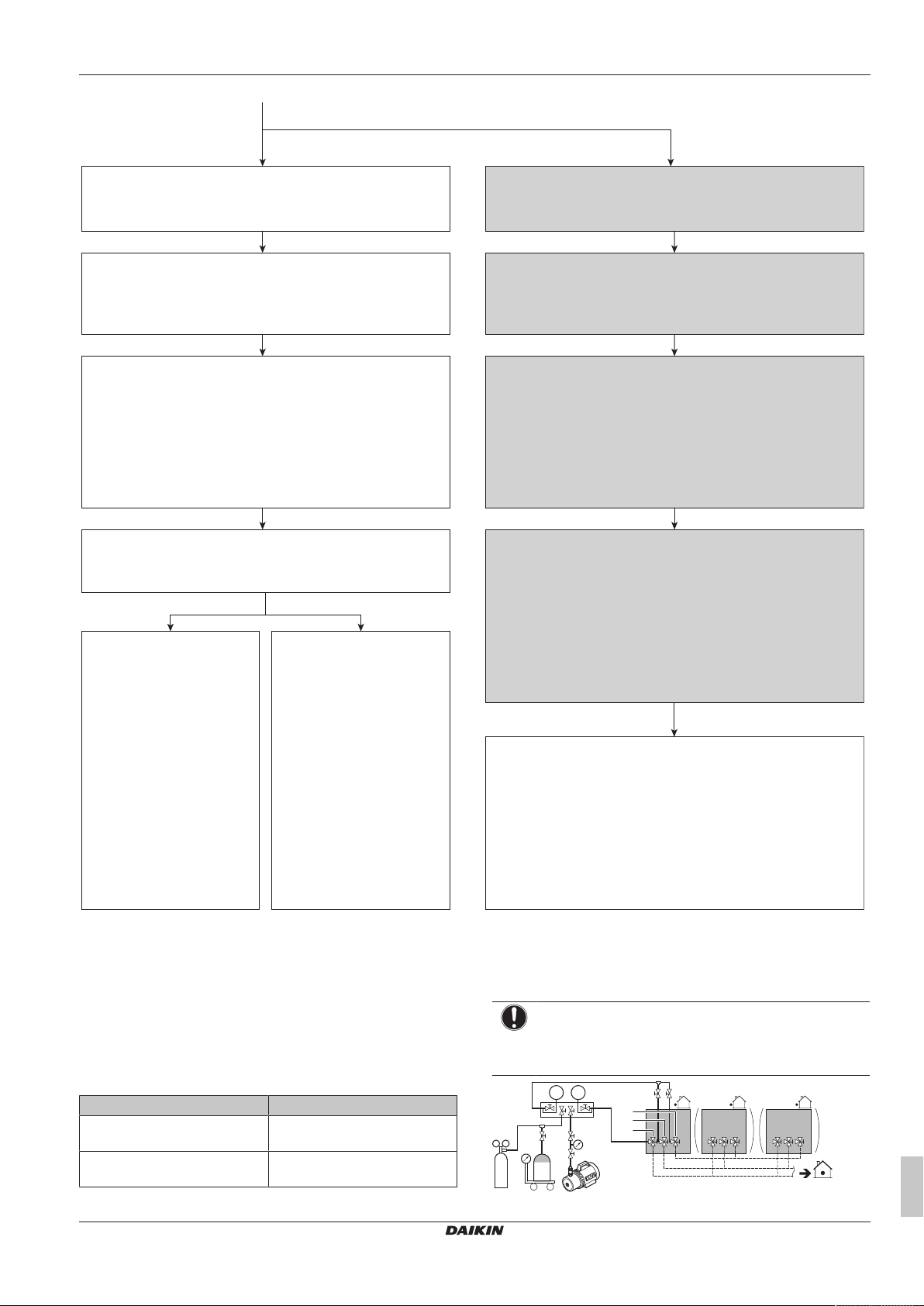

14.4.4 Da bi dolili hladivo: Diagram pretoka ........................... 27

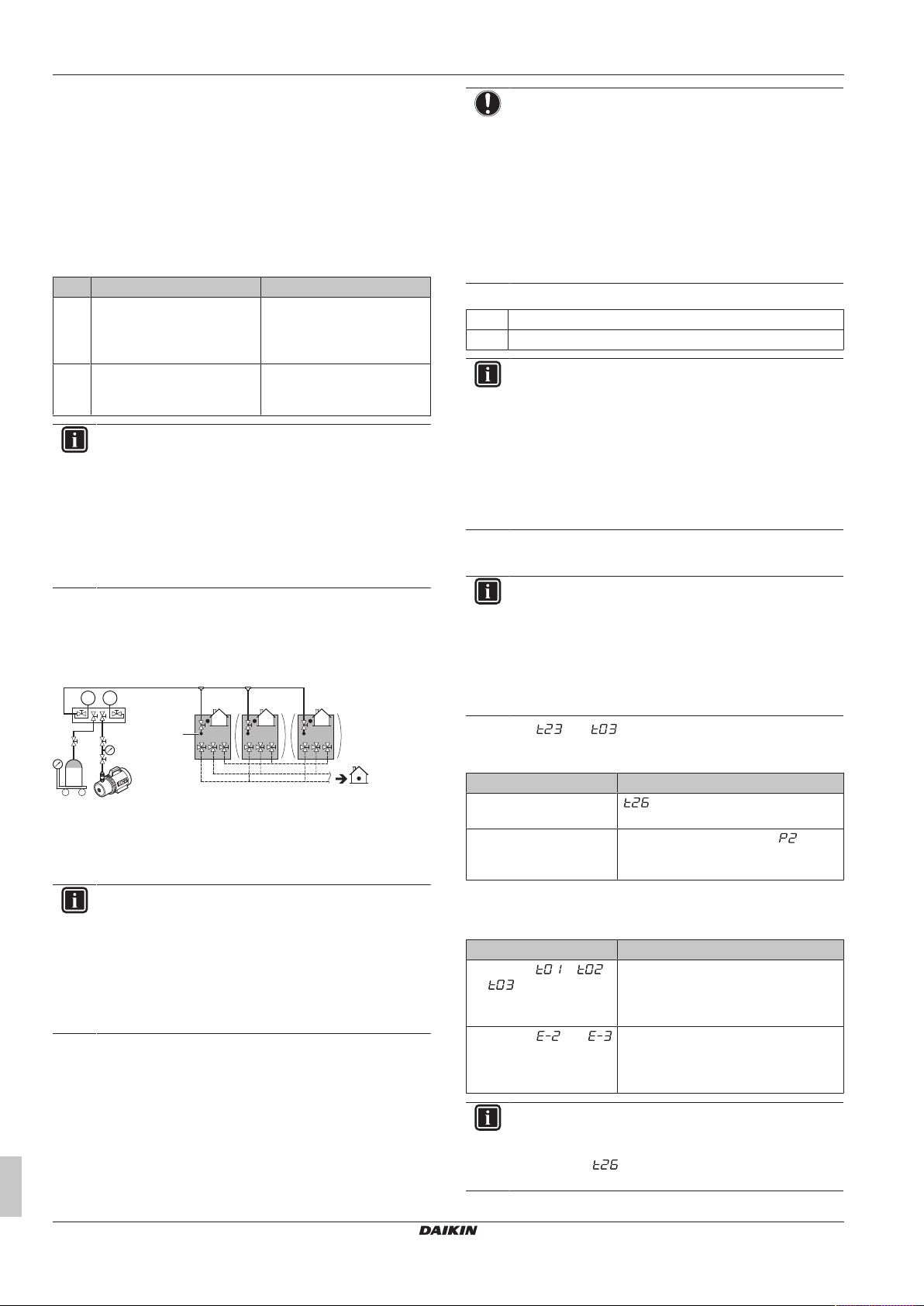

14.4.5 Da bi dolili hladivo........................................................ 29

14.4.6 Korak6a: Da bi samodejno dolili hladivo..................... 30

14.4.7 Korak6b: Da bi ročno dolili hladivo.............................. 31

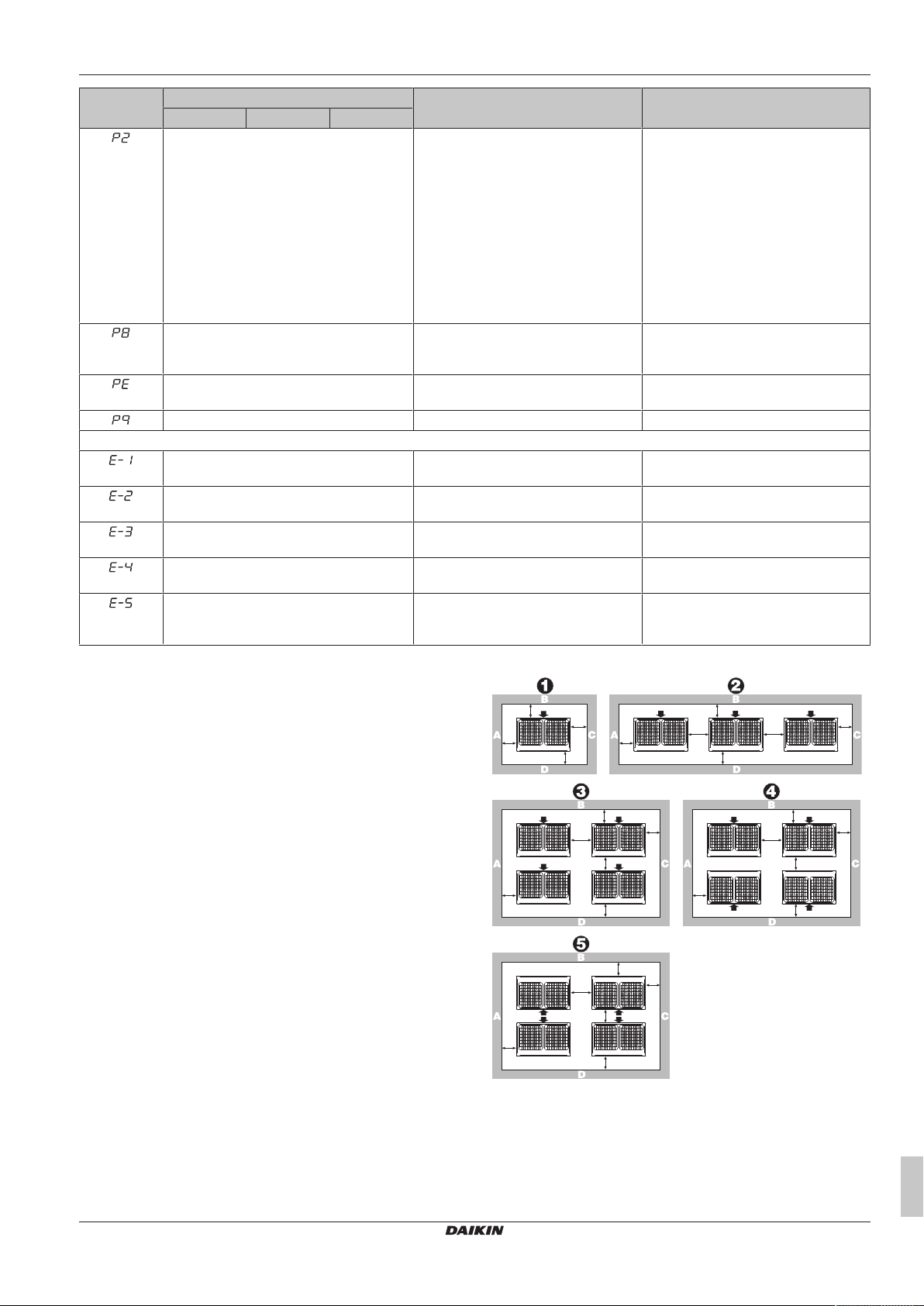

14.4.8 Kode napake pri dolivanju hladiva ............................... 31

14.4.9 Preverjanja po dolivanju hladiva .................................. 31

14.4.10 Pritrjevanje nalepke o fluoriranih toplogrednih plinih ... 31

Priročnik za montažo in uporabo

REYQ8~20+REMQ5U7Y1B

VRVIV + trekuperacija

4P546222-1B – 2020.10

Page 5

1 O dokumentaciji

15 Električna napeljava 31

15.1 O električni skladnosti ............................................................... 32

15.2 Zahteve varnostne naprave....................................................... 32

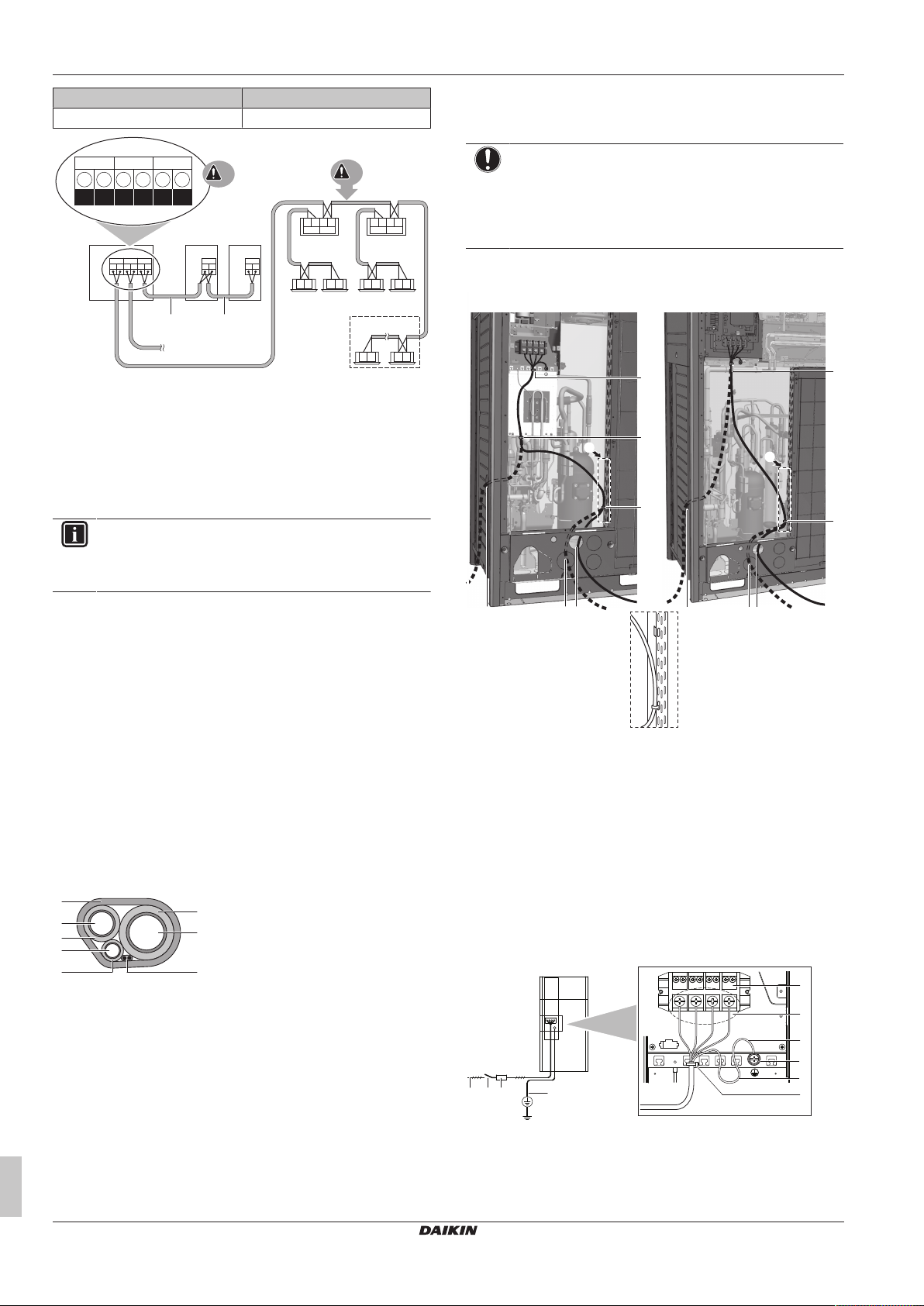

15.3 Zunanje ožičenje: Pregled......................................................... 33

15.4 Da bi usmerili in pritrdili ožičenje prenosa................................. 33

15.5 Da bi povezali ožičenje prenosa................................................ 33

15.6 Da bi končali povezave ožičenja prenosa ................................. 34

15.7 Da bi usmerili in pritrdili napajalni kabel .................................... 34

15.8 Da bi povezali napajalni kabel................................................... 34

15.9 Da bi preverili upornost izolacije kompresorja........................... 35

16 Konfiguracija 35

16.1 Izvedba nastavitev sistema ....................................................... 35

16.1.1 O izvedbi nastavitev sistema ...................................... 35

16.1.2 Sisteavni deli nastavitev sistema ................................ 35

16.1.3 Da bi dostopali do sestavnih delov nastavitev

sistema........................................................................ 36

16.1.4 Da bi dostopali do načina 1 ali 2................................. 36

16.1.5 Da bi uporabili način 1 ................................................ 36

16.1.6 Da bi uporabili način 2 ................................................ 36

16.1.7 Način 1: Nastavitve nadzora....................................... 37

16.1.8 Način 2: Nastavitve sistema........................................ 37

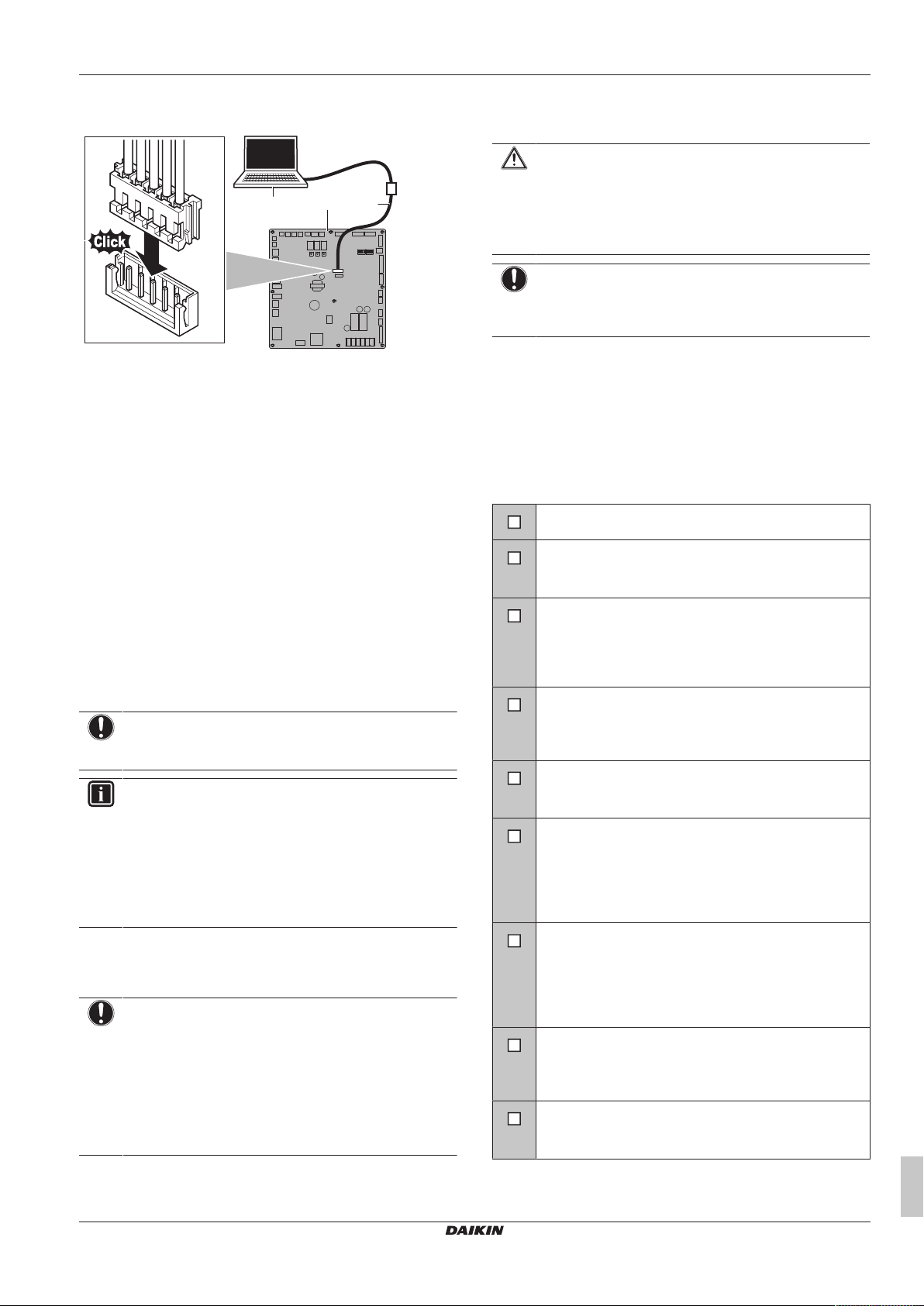

16.1.9 Priključevanje računalniškega konfiguratorja na

zunanjo enoto ............................................................. 39

16.2 Uporaba funkcije zaznavanje puščanja..................................... 39

16.2.1 O samodejnem zaznavanju puščanja......................... 39

17 Začetek uporabe 39

17.1 Varnostni ukrepi pri začetku uporabe........................................ 39

17.2 Seznam preverjanj pred zagonom ............................................ 39

17.3 O preizkusu delovanja............................................................... 40

17.4 Da bi izvedli preizkus delovanja ................................................ 40

17.5 Popravljanje po nenormalnem dokončanju preizkusnega

delovanja ................................................................................... 40

18 Izročitev uporabniku 41 19 Odpravljanje težav 41

19.1 Odpravljanje težav na podlagi kod napake ............................... 41

19.2 Kode napake: Pregled............................................................... 41

20 Tehnični podatki 45

20.1 Prostor za vzdrževanje: Zunanja enota..................................... 45

20.2 Shema napeljave cevi: zunanja enota....................................... 47

20.3 Vezalna shema: zunanja enota................................................. 49

21 Odstranjevanje 51

▪ Zunanja enota - navodila za montažo in uporabo:

▪ Navodila za montažo in uporabo ▪ Format: Papirni izvod (v škatli zunanje enote)

▪ Vodnik za monterja in uporabnika:

▪ Priprava za namestitev, referenčni podatki … ▪ Podrobna navodila po korakih in dopolnilne informacije za

osnovno in napredno uporabo

▪ Format: Digitalne datoteke na naslovu http://

www.daikineurope.com/support-and-manuals/productinformation/

V območnem spletnem mestu Daikin ali pri vašem prodajalcu so morda na voljo najnovejše posodobitve priložene dokumentacije.

Izvorna dokumentacija je pisana v angleščini. Dokumentacija v drugih jezikih je prevod.

Tehnično-inženirski podatki

▪ Povzetek najnovejših tehničnih podatkov je na voljo na regionalni

Daikin spletni strani (javno dostopna).

▪ Popolni tehnični podatki so na voljo na Daikin Business Portal

(zahtevana avtentikacija).

2 Specifična varnostna navodila

za monterja

Vedno upoštevajte naslednje varnostne ukrepe in predpise.

OPOZORILO

Raztrgajte in odvrzite plastične vreče, da se z njimi nihče ne bi mogel igrati, zlasti ne otroci. Možna nevarnost: zadušitev.

POZOR

Naprava ne sme biti splošno dostopna javnosti. Namestite jo na zavarovano mesto, ki omogoča varen dostop.

Ta enota, tako notranja kot zunanja, je primerna za namestitev v poslovnih in manj zahtevnih industrijskih objektih.

POZOR

Prevelika koncentracija hladiva v zaprtem prostoru lahko privede do pomanjkanja kisika.

1 O dokumentaciji

1.1 O tem dokumentu

Ciljni prejemniki

INFORMACIJE

Naprava je izdelana za strokovnjake ali izkušene uporabnike v trgovinah, v lahki industriji in na kmetijah ali za komercialno uporabo za običajne uporabnike.

Komplet dokumentacije

Ta dokument je del kompleta dokumentacije. Celotno dokumentacijo sestavljajo:

▪ Splošni varnostni ukrepi:

▪ Varnostna navodila, ki jih morate prebrati pred montažo ▪ Format: Papirni izvod (v škatli zunanje enote)

REYQ8~20+REMQ5U7Y1B VRVIV + trekuperacija 4P546222-1B – 2020.10

NEVARNOST: SMRTNA NEVARNOST ZARADI ELEKTRIČNEGA UDARA

Enote NE puščajte brez nadzora, če ste z nje odstranili servisni pokrov.

NEVARNOST: TVEGANJE ZA OŽGANINE/OPEKLINE

NEVARNOST: SMRTNA NEVARNOST ZARADI ELEKTRIČNEGA UDARA

OPOZORILO

Poskrbite za ustrezne varnostne ukrepe za primer puščanja hladiva. Če med nameščanjem izteče hladilno sredstvo v plinastem stanju, takoj prezračite prostor. Možna tveganja:

▪ Prevelika koncentracija hladiva v zaprtem prostoru

lahko privede do pomanjkanja kisika.

▪ Če pride plinasto hladivo v stik z ognjem, lahko

nastanejo strupeni plini.

Priročnik za montažo in uporabo

Page 6

3 Varnostna navodila za uporabnika

OPOZORILO

Hladivo VEDNO zberite. NE izpuščajte jih neposredno v okolje. Uporabite vakuumsko črpalko, da boste izpraznili napeljavo.

OPOZORILO

Med testiranjem v izdelku NIKOLI ne smete vzpostaviti tlaka, višjega od maksimalnega dovoljenega tlaka (ki je naveden na nazivni ploščici enote).

POZOR

Plinov ne spuščajte v ozračje.

OPOZORILO

Plin ali olje, ki ostaneta v zapornem ventilu, lahko odneseta zasukane cevi.

Če teh navodil NE upoštevate pravilno, lahko to povzroči poškodbe lastnine ali osebne poškodbe, kar je lahko v nekaterih okoliščinah tudi zelo resno.

OPOZORILO

Zasukane cevi NIKOLI ne odstranjujte z varjenjem. Plin ali olje, ki ostaneta v zapornem ventilu, lahko odneseta

zasukane cevi.

OPOZORILO

▪ Za hladivo uporabljajte SAMO R410A. Druge snovi

lahko povzročijo eksplozije in nesreče.

▪ R410A vsebuje fluorirane toplogredne pline. Njegova

vrednost potenciala globalnega segrevanja (GWP) je 2087,5. Teh plinov NE izpuščajte v ozračje.

▪ Pri točenju hladiva vedno uporabljajte zaščitne rokavice

in zaščitna očala.

POZOR

Odvečne dolžine kabla ne potiskajte oziroma NE postavljajte v enoto.

OPOZORILO

▪ Če N-faza ni priključena ali pa je napačno priključena,

lahko to povzroči okvaro opreme.

▪ Vzpostavite primerno ozemljitev. Enote NE ozemljujte s

pomočjo komunalne cevi, prenapetostnega odvodnika ali telefonskega ozemljitvenega kabla. Nepopolna

ozemljitev lahko povzroči električni udar. ▪ Vgradite zahtevane varovalke ali odklopnike. ▪ Pritrdite električno ožičenje z vezicami za kable, tako

da se kabli NE dotikajo ostrih robov ali cevi, zlasti na

strani visokega tlaka. ▪ NE uporabljajte sestavljenih vodnikov, pletenih žičnih

vodnikov, podaljševalnih kablov ali povezav iz

zvezdišča. To lahko povzroči pregrevanje, električni

udar ali požar. ▪ NE nameščajte kondenzatorja za fazni premik, saj je ta

enota opremljena z inverterjem. Kondenzator za fazni

premik bo zmanjšal zmogljivost in lahko povzroči

nesreče.

OPOZORILO

▪ Ožičenje MORA v celoti opraviti pooblaščen električar,

izvedba pa MORA ustrezati veljavni zakonodaji. ▪ Izdelajte električne priključke na fiksno ožičenje. ▪ Vse komponente, ki se priskrbijo na mestu vgradnje, in

vse električne napeljave MORAJO biti skladne z

veljavno zakonodajo.

OPOZORILO

Za napajalne kable VEDNO uporabite večžilni kabel.

POZOR

▪ Ko priključujete napajanje: najprej povežite ozemljitev,

nato pa izvedite povezave za prenos električnega toka. ▪ Ko izključujete napajanje: najprej odklopite povezave

za prenos električnega toka, nato pa še ozemljitev. ▪ Dolžina vodnikov med oporo napajalnega kabla in

samim prikjučnim blokom mora biti taka, da so

napajalni vodniki napeti pred ozemljitvenim vodnikom,

za primer, da bi se napajalni kabel snel z opore kabla.

POZOR Preizkusnega delovanja ne izvajajte med delom na

notranjih enotah.

Ko izvajate preizkušanje, bodo delovale tudi priključene notranje enote, ne le zunanja enota. Delo na notranji enoti med preizkušanjem je nevarno.

Za uporabnika

3 Varnostna navodila za

uporabnika

Vedno upoštevajte naslednja varnostna navodila in predpise.

Priročnik za montažo in uporabo

POZOR

Ne vtikajte prstov, paličic ali drugih predmetov v vstopno ali izstopno zračno odprtino. NE odstranjujte varovalne rešetke ventilatorja. Ker se ventilator vrti zelo hitro, lahko povzroči poškodbe.

REYQ8~20+REMQ5U7Y1B

VRVIV + trekuperacija

4P546222-1B – 2020.10

Page 7

3 Varnostna navodila za uporabnika

3.1 Splošno

OPOZORILO

Če NISTE prepričani, kako upravljati enoto, se obrnite na svojega monterja.

OPOZORILO

Otroci, stari 8 let in več, ter osebe z zmanjšanimi fizičnimi, senzornimi ali mentalnimi sposobnostmi, ali osebe, ki nimajo izkušenj in znanja, lahko to napravo uporabljajo le pod nadzorom ali po navodilih osebe, odgovorne za njihovo varnost.

Otroci se z napravo NE smejo igrati. Čiščenja in uporabniškega vzdrževanja

naprave ne smejo izvajati otroci brez nadzora.

OPOZORILO

Preprečevanje električnega udara in požara:

▪ NE izpirajte enote. ▪ Z mokrimi rokami NE delajte z enoto. ▪ Na enoto NE postavljajte predmetov

z vodo.

POZOR

▪ Na vrh enote NE postavljajte

predmetov ali opreme.

▪ Baterije so označene z naslednjim simbolom:

To pomeni, da baterij NE smete mešati z nesortiranimi gospodinjskimi odpadki. Če je kemijski simbol natisnjen pod simbolom, tak kemijski simbol pomeni, da baterija vsebuje težko kovino nad določeno koncentracijo.

Možni kemični simboli: Pb: svinec (>0,004%). Odpadne baterije je treba v posebnem obratu za obdelavo

predelati za ponovno uporabo. Z zagotavljanjem pravilnega odstranjevanja odpadnih baterij boste pripomogli k preprečevanju njihovih negativnih posledic na okolje in zdravje ljudi.

3.2 Navodila za varno delovanje

POZOR

▪ NIKOLI se ne dotikajte notranjih

delov krmilnika.

▪ NE odstranjujte čelne plošče. Dotikati

se nekaterih delov v notranjosti je nevarno in lahko privede do težav z napravo. Za preverjanje in prilagajanje notranjih delov stopite v stik s prodajalcem.

POZOR

Sistma ne uporabljajte, ko uporabljate v prostoru insekticid za razkuževanje. V enoti se lahko naberejo kemikalije in ogrozijo zdravje ljudi, ki so preobčutljivi na kemikalije.

POZOR

▪ NE sedite na napravi, ne plezajte

nanjo in ne stojte na njej.

▪ Enote so označene z naslednjim simbolom:

To pomeni, da električnih in elektronskih izdelkov ne smete mešati z nerazvrščenimi gospodinjskimi odpadki. Sistema nikar NE poskušajte razstaviti sami: razstavljanje sistema, delo s hladivom, oljem in drugimi deli mora izvesti pooblaščen monter in v skladu z zadevno zakonodajo.

Enote je treba v posebnem obratu za obdelavo predelati za ponovno uporabo, recikliranje in rekuperacijo. Če zagotovite, da boste napravo pravilno odstranili, boste pripomogli k preprečevanju njenih negativnih posledic na okolje in zdravje človeka. Za več informacij stopite v stik z monterjem ali lokalnimi predstavniki oblasti.

REYQ8~20+REMQ5U7Y1B VRVIV + trekuperacija 4P546222-1B – 2020.10

Dolgotrajna izpostavljenost zračnemu toku je zdravju škodljiva.

POZOR

Da bi preprečili pomanjkanje kisika, prostor v zadostni meri prezračujte, če se poleg opreme uporablja oprema z gorilnikom.

OPOZORILO

Enota vsebuje električne in vroče sestavne dele.

OPOZORILO

Preden začnete upravljati enoto, se prepričajte, da je bila namestitev izvedena korektno in da jo je izvedel monter.

Priročnik za montažo in uporabo

Page 8

3 Varnostna navodila za uporabnika

OPOZORILO

Odprtine za izstop zraka ali vodoravnih platic nihajne lopute se nikoli ne dotikajte med delovanjem naprave. Vanje se lahko ujamejo prsti ali pa se enota pokvari.

POZOR

POZOR: Pazite na ventilator!

Medtem ko ventilator deluje, je pregledovanje enote nevarno.

Prepričajte se, da ste izklopili glavno stikalo, preden začnete izvajati vzdrževalna opravila.

POZOR

Po dolgotrajni uporabi preverite, ali so morebiti na stojalu enote in fitingih nastale poškodbe. Če je poškodovana, lahko pade in koga poškoduje.

OPOZORILO

Ko varovalka pregori, je nikoli ne zamenjajte s tako z drugačno ampersko oznako ali drugimi vodniki. Uporaba vodnika ali bakrenega vodnika lahko povzroči okvaro na napravi ali požar.

OPOZORILO

▪ Enote ne spreminjajte, razstavljajte,

odstranjujte, na novo nameščajte ali popravljajte sami, saj lahko nepravilno razstavljanje ali montaža povzročita električni udar ali požar. Stopite v stik s prodajalcem.

▪ Če pride do puščanja hladiva,

preverite, da ni nikjer v bližini odprt ogenj. Hladivo je samo po sebi popolnoma varno, ni strupeno in ni vnetljivo, vendar bo ustvarilo strupene pline, če slučajno pušča v prostoru, kjer je zrak vnetljiv zaradi ventilatorskih grelcev, plinskih kuhalnikov itd. Strokovno usposobljeno servisno osebje naj vam vedno potrdi, da je bila točka puščanja hladiva popravljena, preden enoto spet zaženete.

OPOZORILO Izključite napravo in prekinite

napajanje, če se zgodi karkoli nenavadnega (vonj po zažganem itd.).

Nadaljnje delovanje enote v takšnih pogojih lahko povzroči poškodbe naprave, električni udar ali požar. Stopite v stik s prodajalcem.

OPOZORILO

Hladivo v sistemu je varno in navadno ne pušča. Če pride do izlitja hladiva v prostoru, se lahko ob njegovem stiku z ognjem ali gorilcem, grelcem ali kuhalnikom, sproščajo škodljivi plini.

Izključite vse vnetljive grelne naprave, prostor prezračite in stopite v stik s prodajalcem, pri katerem ste kupili enoto.

Sistema ne uporabljajte, dokler serviser ne potrdi, da je del, na katerem je hladivo puščalo, popravljen.

POZOR

Majhnih otrok, rastlin in živali NE izpostavljajte neposrednemu zračnemu toku iz enote.

POZOR

Priročnik za montažo in uporabo

NE dotikajte se reber izmenjevalnika toplote. Lopute so ostre in vas lahko porežejo.

REYQ8~20+REMQ5U7Y1B

VRVIV + trekuperacija

4P546222-1B – 2020.10

Page 9

4 O sistemu

Notranjo enoto, ki je del sistema VRV IV s toplotnim izmenjevalnikom, je mogoče uporabljati za ogrevanje/hlajenje. Tip notranje enote, ki ga je mogoče uporabljati, je odvisen od serije zunanje enote.

OPOMBA

Za prihodnje spremembe ali razširitve sistema: Poln pregled dovoljenih kombinacij (za prihodnje razširitve

sistema) je na voljo v tehnično-inženirskih podatkih in ga je treba upoštevati. Stopite v stik z monterjem, da pridobite več informacij in profesionalne nasvete.

4 O sistemu

(a)

Da bi se izognili nastanku kondenzata in kapljanju vode iz enote. Če sta temperatura ali vlažnost zunaj teh pogojev, se lahko vključijo varnostne naprave in klimatska naprava morda ne bo delovala.

Zgornji delovni razpon je veljaven le, če so notranje enote z neposredno ekspanzijo povezane v sistem VRV IV.

Posebni delovni razponi veljajo v primeru uporabe enot Hydrobox ali AHU. Najti jih je mogoče v priročniku za montažo/uporabo teh enot. Najnovejše informacije je mogoče najti v tehnično-inženirskih podatkih.

6.2 Delovanje sistema

4.1 Razpostavitev sistema

Vaša zunanja enota VRV IV iz serije s toplotnim izmenjevalnikom je lahko eden od naslednjih modelov:

Model Opis

REYQ8~20 Model s toplotnim izmenjevalnikom za

enojno ali multi uporabo

REMQ5 Model s toplotnim izmenjevalnikom samo

za multi uporabo

Odvisno od izbrane zunanje enote morda nekatere funkcije niso na voljo. V priročniku za uporabo je sproti navedeno, kdaj imajo določeni modeli določene funkcije in kdaj ne.

Celotni sistem je mogoče razdeliti na več podsistemov. Ti podsistemi so 100% samostojni glede izbire hlajenja ali ogrevanja. Vsak je sestavljen in ene enote BS ali enega razvoda multi enot BS in vseh nizvodno povezanih notranjih enot. Ko uporabljate izbirnik hlajenje/ ogrevanje, tega priključite na enoto BS.

5 Uporabniški vmesnik

POZOR

▪ NIKOLI se ne dotikajte notranjih delov krmilnika. ▪ NE odstranjujte čelne plošče. Dotikati se nekaterih

delov v notranjosti je nevarno in lahko privede do težav z napravo. Za preverjanje in prilagajanje notranjih delov stopite v stik s prodajalcem.

V priročniku za uporabo je neizčrpen pregled glavnih funkcij sistema. Podrobne informacije o zahtevanih dejanjih za doseganje določenih

funkcij je mogoče najti v namenskem priročniku za montažo in delovanje notranje enote.

Glejte priročnih za uporabo nameščenega uporabniškega vmesnika.

6 Upravljanje

6.1 Razpon delovanja

Sistem uporabljajte v naslednjih temperaturnih in vlažnostnih razponih, tako da bo njegovo delovanje varno in učinkovito.

Hlajenje Ogrevanje

Zunanja temperatura –5~43°CDB –20~20°CDB

–20~15,5°C WB

Notranja temperatura 21~32°CDB

14~25°C WB

Vlažnost v prostoru ≤80%

15~27°CDB

(a)

6.2.1 O delovanju sistema

▪ Postopek delovanja se spreminja glede na kombinacijo zunanjih

enot in uporabniškega vmesnika.

▪ Da bi zaščitili enoto, vključite stikalo glavnega napajanja 6 ur pred

delovanjem.

▪ Če je glavno napajanje izključeno med delovanjem, se bo

delovanje samodejno zagnalo, ko se vključi glavno napajanje.

6.2.2 O načinih hlajenje, ogrevanje, samo ventilator in samodejno delovanje

▪ Preklopa ni mogoče izvesti z uporabniškim vmesnikom, katerega

zaslon prikazuje "preklop pod centraliziranim krmiljenjem" (glejte namestitev in priročnik za uporabo uporabniškega vmesnika).

▪ Ko zaslon "preklop pod centraliziranim krmiljenjem" utripa,

glejte "O nastavljanju glavnega uporabniškega vmesnika"[411]. ▪ Ventilator lahko deluje še minuto zatem, ko se ogrevanje zaustavi. ▪ Pretok zraka se lahko samodejno prilagodi glede na temperaturo

prostora, lahko pa se vnetilator nemudoma zaustavi. To ni okvara.

6.2.3 O ogrevanju

Lahko se zgodi, da bo dlje trajalo, da se doseže temperatura za ogrevanje kakor za ohlajanje.

Naslednje operacije se izvedejo, da bi preprečili padec moči pri ogrevanju ali vpihovanje hladnega zraka.

Odmrzovanje

Pri ogrevanju se zaledenitev zračno hlajene tuljave zunanje enote sčasoma poveča, kar omeji prenos energije na tuljavo zunanje enote. Zmogljivost ogrevanja pade in sistem mora preklopiti v način odmrzovanja, da je mogoče odstraniti zmrzal s tuljave zunanje enote. Med odmrzovanjem bo zmogljivost ogrevanja notranje enote začasno padla, dokler ne bo odmrzovanje dokončano. Po odmrzovanju bo enota spet imela polno zmogljivost ogrevanja.

V primeru Potem

REYQ10~54 multi modeli

REYQ8~20 posamezni modeli

Na zaslonu notranje enote bo prikazano odmrzovanje .

Vroči zagon

Da bi preprečili hladnemu zraku, da bi pihal iz notranje enote na začetku gretja, se ventilator samodejno zaustavi. Zaslon

uporabniškega vmesnika prikazuje . Preden se ventilator zažene, lahko preteče nekaj časa. To ni okvara.

Notranja enota bo med odmrzovanjem nadaljevala z ogrevanjem pri zmanjšani moči. Tako bo ohranila zadostno stopnjo udobja v notranjosti.

Notranja enota bo zaustavila delovanje ventilatorja, ciklus hladiva se bo obrnil in energija iz stavbe bo uporabljena za odmrzovanje tuljave zunanje enote.

REYQ8~20+REMQ5U7Y1B VRVIV + trekuperacija 4P546222-1B – 2020.10

Priročnik za montažo in uporabo

Page 10

6 Upravljanje

6.2.4 Da bi krmilili sistem (BREZ stikala za daljinsko preklapljanje med hlajenjem/ ogrevanjem)

1 Večkrat pritisnite gumb za izbiro načina delovanja na

uporabniškem vmesniku in izberite želeni način delovanja.

Hlajenje Ogrevanje Samo ventilator

2 Pritisnite gumb ON/OFF na uporabniškem vmesniku.

Rezultat: Prižge se krmilna lučka za delovanje in sistem začne

delovati.

6.2.5 Da bi krmilili sistem (S stikalom za daljinsko preklapljanje med hlajenjem/ ogrevanjem)

Pregled preklopa z daljinskega preklopnega stikala

a IZBIRNO STIKALO SAMO

VENTILATOR/KLIMATIZACIJA ZRAKA

Nastavite stikalo na za prezračevanje z ventilatorjem ali na

za ogrevanje in hlajenje.

b PREKLOPNO STIKALO HLAJENJE/

OGREVANJE

Nastavite stikalo na za hlajenje ali na za ogrevanje

Opomba: Če je v uporabi stikalo za daljinsko preklapljanje hlajenje/ ogrevanje, mora biti stikalo DIP 1 (DS1-1) na glavnem tiskanem vezju v položaju ON.

Da bi začeli

1 Izberite način delovanja s stikalom za preklapljanje med

hlajenjem in ogrevanjem, kot sledi:

Hlajenje

Ogrevanje

Samo delovanje

ventilatorja

Da bi prilagodili nastavitve

Za programiranje temperature, hitrosti ventilatorja in smer pretoka zaraka, glejte priročnik o delovanju uporabniškega vmesnika.

6.3 Uporaba programa sušenje

6.3.1 O programu sušenje

▪ Ta program je namenjen zmanjševanju vlažnosti v prostoru, ki

povzroči le minimalen padec temperature (minimalno hlajenje prostora).

▪ Mikroračunalnik samodejno določi temperaturo in hitrost

ventilatorja (ni mogoče nastaviti z uporabniškim vmesnikom).

▪ Sistem ne začne delovati, če je v prostoru prehladno (<20°C).

6.3.2 Da bi uporabljali program sušenje (BREZ stikala za daljinsko preklapljanje med hlajenjem/ogrevanjem)

Da bi začeli

1 Nekajkrat pritisnite tipko za izbiro načina delovanja in izberite

(program suho delovanje).

2 Pritisnite gumb ON/OFF na uporabniškem vmesniku.

Rezultat: Prižge se krmilna lučka za delovanje in sistem začne

delovati.

3 Pritisnite tipko za uravnavanje smeri zraka (le za dvojni pretok,

multi pretok, vogalno, stropno in montažo na steno). Glejte

"6.4Prilagajanje smeri pretoka zraka"[411] za podrobnosti.

Da bi delovanje zaustavili

4 Še enkrat pritisnite gumb ON/OFF na uporabniškem vmesniku.

Rezultat: Krmilna lučka ugasne in sistem neha delovati.

OPOMBA

Napajanja ne prekinite takoj, ko se enota zaustavi, ampak počakajte vsaj 5 minut.

6.3.3 Da bi uporabljali program sušenje (S stikalom za daljinsko preklapljanje med hlajenjem/ogrevanjem)

2 Pritisnite gumb ON/OFF na uporabniškem vmesniku.

Rezultat: Prižge se krmilna lučka za delovanje in sistem začne

delovati.

Da bi delovanje zaustavili

3 Še enkrat pritisnite gumb ON/OFF na uporabniškem vmesniku.

Rezultat: Krmilna lučka ugasne in sistem neha delovati.

OPOMBA

Napajanja ne prekinite takoj, ko se enota zaustavi, ampak počakajte vsaj 5 minut.

Priročnik za montažo in uporabo

Da bi začeli

1 Izberite hlajenje s stikalom za daljinsko preklapljanje med

hlajenjem in ogrevanjem.

2 Nekajkrat pritisnite tipko za izbiro načina delovanja in izberite

(program suho delovanje).

3 Pritisnite gumb ON/OFF na uporabniškem vmesniku.

Rezultat: Prižge se krmilna lučka za delovanje in sistem začne

delovati.

4 Pritisnite tipko za uravnavanje smeri zraka (le za dvojni pretok,

multi pretok, vogalno, stropno in montažo na steno). Glejte

"6.4Prilagajanje smeri pretoka zraka"[411] za podrobnosti.

REYQ8~20+REMQ5U7Y1B

VRVIV + trekuperacija

4P546222-1B – 2020.10

Page 11

7 Vzdrževanje in servisiranje

c c c c

e e e e e

Da bi delovanje zaustavili

5 Še enkrat pritisnite gumb ON/OFF na uporabniškem vmesniku.

Rezultat: Krmilna lučka ugasne in sistem neha delovati.

OPOMBA

Napajanja ne prekinite takoj, ko se enota zaustavi, ampak počakajte vsaj 5 minut.

6.4 Prilagajanje smeri pretoka zraka

Poglejte v priročnik za delovanje uporabniškega vmesnika.

6.4.1 O loputi za pretok zraka

Enote z dvojnim in multi pretokom

Vogalne enote

Enote, obešene na strop

Enote, nameščene na steno

Za naslednje pogoje mikroračunalnik nadzoruje smer pretoka zraka, ki je lahko drugačna od tiste, prikazane na zaslonu.

Hlajenje Ogrevanje

▪ Ko je temperatura v prostoru

nižja od nastavljene temperature.

▪ Ko je izbran neprekinjen način delovanja z vodoravnim pretokom

zraka.

▪ Ko se izvaja neprekinjeno delovanje z navzdol usmerjenim

zrakom sočasno z ohlajanjem z enoto, obešeno s stropa ali nameščeno na steno, mikroračunalnik lahko usmerja pretok zraka in se nato spremeni tudi prikaz na uporabniškem vmesniku.

Smer zračnega pretoka je mogoče prilagoditi na enega od naslednjih načinov:

▪ Zračna loputa sama spremeni svoj položaj. ▪ Smer pretoka nastavi uporabnik.

▪ Samodejni in želeni položaj .

OPOZORILO

Odprtine za izstop zraka ali vodoravnih platic nihajne lopute se nikoli ne dotikajte med delovanjem naprave. Vanje se lahko ujamejo prsti ali pa se enota pokvari.

OPOMBA

▪ Omejitev premikanja lopute je mogoče spremeniti. Za

podrobnosti stopite v stik s prodajalcem. (le za dvojni pretok, večkratni pretok, vogalno, stropno in montažo na steno).

▪ Izogibajte se delovanju v vodoravni smeri . To

lahko povzroči pojav rose ali posedanje prahu na stropu ali loputi.

▪ Pri zagonu delovanja. ▪ Ko je temperatura v prostoru

višja od nastavljene temperature.

▪ Med odmrzovanjem.

6.5 Nastavitev glavnega uporabniškega vmesnika

6.5.1 O nastavljanju glavnega uporabniškega vmesnika

a Zunanja enota b Enota BS c VRV DX notranja enota d HT enota Hydrobox e Uporabniški vmesnik

Ko je sistem nameščen, kot je prikazano na zgornji sliki, je treba enega od uporabniških vmesnikov – za vsak podsistem – nameniti za glavni uporabniški vmesnik.

Na zaslonu pomožnih uporabniških vmesnikov je prikazano (preklop pod centraliziranim krmiljenjem) in pomožni uporabniški vmesniki samodejno sledijo načinu delovanja, ki ga narekuje glavni uporabniški vmesnik.

Le glavni uporabniški vmesnik lahko izbere ogrevanje ali hlajenje.

7 Vzdrževanje in servisiranje

OPOMBA

Enote nikoli ne pregledujte ali servisirajte sami. Pokličite strokovnjaka - serviserja, ki naj opravi to delo.

OPOZORILO

Ko varovalka pregori, je nikoli ne zamenjajte s tako z drugačno ampersko oznako ali drugimi vodniki. Uporaba vodnika ali bakrenega vodnika lahko povzroči okvaro na napravi ali požar.

POZOR

Po dolgotrajni uporabi preverite, ali so morebiti na stojalu enote in fitingih nastale poškodbe. Če je poškodovana, lahko pade in koga poškoduje.

OPOMBA

Ne brišite delovne plošče krmilnika z bencinom, razredčilom, s krpicami, prepojenimi s kemičnimi snovmi itd. Krmilna plošča se lahko razbarva ali pa se lahko z nje odlušči zaščitni premaz. Če je krmilna plošča zelo umazana, krpo zmočite v nevtralnem detergentu, razredčenem z vodo, in očistite ploščo. Obrišite jo s suho krpo.

REYQ8~20+REMQ5U7Y1B VRVIV + trekuperacija 4P546222-1B – 2020.10

7.1 O hladivu

Izdelek vsebuje fluorirane toplogredne pline. Plinov NE izpuščajte v ozračje.

Priročnik za montažo in uporabo

Page 12

8 Odpravljanje težav

Tip hladiva: R410A Vrednost potenciala globalnega ogrevanja (GWP): 2087,5

OPOMBA

Zadevna zakonodaja o toplogrednih fluoriranih plinih zahteva, da je polnitev hladiva na enoti označena v teži in enakovredni vrednosti CO2.

Formula za izračun enakovredne vrednosti v tonah CO2: GWP vrednost hladiva × Skupno polnjenje hladiva [v

kg] / 1000 Prosimo, da stopite v stik z monterjem, če želite več

informacij.

OPOZORILO

Hladivo v sistemu je varno in navadno ne pušča. Če pride do izlitja hladiva v prostoru, se lahko ob njegovem stiku z ognjem ali gorilcem, grelcem ali kuhalnikom, sproščajo škodljivi plini.

Izključite vse vnetljive grelne naprave, prostor prezračite in stopite v stik s prodajalcem, pri katerem ste kupili enoto.

Sistema ne uporabljajte, dokler serviser ne potrdi, da je del, na katerem je hladivo puščalo, popravljen.

7.2 Poprodajne storitve in garancija

7.2.1 Garancijsko obdobje

▪ Izdelku je priložena garancijska izjava, ki jo prodajalec izpolni ob

montaži. Celotno izjavo mora stranka pregledati in skrbno shraniti.

▪ Če so popravila klimatske naprave potrebna v garancijskem

obdobju, stopite v stik s prodajalcem in imejte garancijsko izjavo pri roki.

7.2.2 Priporočeno vzdrževanje in pregledovanje

Ker se na enoti nabere prah, ko jo uporabljate več let, se bo njena zmogljivost nekoliko zmanjšala. Ker čiščenje in razstavljanje notranjosti enote zahteva strokovnjaka in da bi zagotovili najboljše vzdrževanje za svoje enote, vam priporočamo, da sklenete pogodbo o vzdrževanju in pregledovanju poleg običajnih vzdrževalnih dejavnosti. Mreža naših prodajalcev ima dostop do stalne rezerve sestavnih delov, tako da lahko vaša enota deluje tako dolgo, kot je mogoče. Za dodatne informacije stopite v stik s prodajalcem.

Ko od prodajalca zahtevate poseg, vedno navedite:

▪ Celotno ime modela enote. ▪ Tovarniško številko (navedeno na identifikacijski ploščici enote). ▪ Datum montaže. ▪ Simptome ali okvaro in podrobnosti o okvari.

8 Odpravljanje težav

Če pride do ene od naslednjih okvar, se obrnite na prodajalca.

OPOZORILO Izključite napravo in prekinite napajanje, če se zgodi

karkoli nenavadnega (vonj po zažganem itd.).

Nadaljnje delovanje enote v takšnih pogojih lahko povzroči poškodbe naprave, električni udar ali požar. Stopite v stik s prodajalcem.

Sistem mora popraviti kvalificiran serviser.

Okvara Poseg

Če se pogosto prožijo varnostne naprave, na primer varovalke, stikala ali stikalo na ozemljitvenem vodniku, ali pa če stikalo ON/OFF ne deluje pravilno.

Če voda pušča iz enote. Zaustavite delovanje. Stikalo za delovanje NE deluje dobro. Izključite (OFF) električno

Če je na zaslonu uporabniškega vmesnika prikazana številka enote, indikator delovanja utripa in pojavi se koda napake.

Če sistem NE deluje pravilno, razen v zgoraj opisanih primerih, in ni videti, da bi bila razlog ena od naštetih okvar, raziščite sistem v skladu z naslednjim postopkom.

Okvara Poseg

Sistem sploh ne deluje.

Če začne sistem delovati v načinu Samo delovanje ventilatorja, a se zaustavi, ko bi moral začeti greti ali hladiti.

▪ Preverite, ali gre za izpad električnega

toka. Počakajte, da bo napajanje spet vzpostavljeno. Če med delovanjem zmanjka električnega toka, se bo sistem samodejno zagnal, takoj ko bo napajanje spet na voljo.

▪ Preverite, da nista pregorela varovalka

ali prekinjalo. Zamenjajte varovalko in ponastavite prekinjalo, če je to potrebno.

▪ Preverite, ali sta vstopna ali izstopna

zračna odprtina zamašeni. Odstranite oviro in prezračite.

▪ Preverite, ali je na zaslonu

uporabniškega vmesnika prikazano (čas, da očistite zračni filter). (Glejte

"7 Vzdrževanje in servisiranje" [4 11] in

"Vzdrževanje" v priročniku za notranjo enoto.)

Izključite glavno stikalo.

omrežje. Obvestite monterja in mu

sporočite kodo napake.

OPOZORILO

▪ Enote ne spreminjajte, razstavljajte, odstranjujte, na

novo nameščajte ali popravljajte sami, saj lahko nepravilno razstavljanje ali montaža povzročita električni udar ali požar. Stopite v stik s prodajalcem.

▪ Če pride do puščanja hladiva, preverite, da ni nikjer v

bližini odprt ogenj. Hladivo je samo po sebi popolnoma varno, ni strupeno in ni vnetljivo, vendar bo ustvarilo strupene pline, če slučajno pušča v prostoru, kjer je zrak vnetljiv zaradi ventilatorskih grelcev, plinskih kuhalnikov itd. Strokovno usposobljeno servisno osebje naj vam vedno potrdi, da je bila točka puščanja hladiva popravljena, preden enoto spet zaženete.

Priročnik za montažo in uporabo

REYQ8~20+REMQ5U7Y1B

VRVIV + trekuperacija

4P546222-1B – 2020.10

Page 13

8 Odpravljanje težav

Okvara Poseg

Sistem deluje, a ne hladi ali ogreva dovolj.

Ko preverite vse zgornje točke in ugotovite, da ne morete sami odpraviti težave, stopite v stik z monterjem in navedite simptome težav, celotno ime modela enote (če je to mogoče, s tovarniško številko vred) in datum montaže (verjetno je naveden na garancijski izjavi).

▪ Preverite, ali sta vstopna ali izstopna

zračna odprtina zamašeni. Odstranite oviro in prezračite.

▪ Preverite, ali se je zamašil zračni filter

(glejte "Vzdrževanje" v priročniku za

notranjo enoto). ▪ Preverite nastavitev temperature. ▪ Na svojem uporabniškem vmesniku

preverite nastavitev hitrosti ventilatorja. ▪ Preverite, ali so odprta okna ali vrata.

Zaprite okna in vrata, da ne bi v prostor

pihal veter. ▪ Preverite, da ni med hlajenjem v prostoru

preveč ljudi. Preverite, ali je vir toplote v

prostoru premočan. ▪ Preverite, ali v prostor sije direktno

sonce. Uporabite zavese ali žaluzije. ▪ Preverite, ali je kot zračnega toka

nastavljen pravilno.

8.1 Kode napak: Pregled

V primeru, da se na zaslonu uporabniškega vmesnika notranje enote pojavi koda napake/okvare, stopite v stik z monterjem in ga obvestite o kodi, tipu enote in serijski številki (vsi ti podatki so na napisni ploščici na enoti).

Za vašo referenco je na voljo tudi seznam kod napak. Odvisno od stopnje kode jo lahko ponastavite z gumbom ON/OFF. Če to ni mogoče, prosite svojega monterja za nasvet.

Glavna

koda

Aktivirala se je zunanja varnostna naprava Odpoved EEPROM (notranja) Napaka pri izpustu iz sistema (notranja) Okvara motorja ventilatorja (notranja) Okvara motorja nihajne lopute (notranja) Okvara ekspanzijske posode (notranja) Okvara izpusta (notranja enota) Okvara filtra protiprašne komore (notranja) Napaka pri nastavitvi zmogljivosti (notranja) Okvara pri prenosu med PCB in pomožno PCB

(notranja) Okvara termistorja izmenjevalnika toplote (notranja;

tekočina) Okvara termistorja izmenjevalnika toplote (notranja;

plin) Okvara termistorja sesalnika zraka (notranja) Okvara termistorja izpusta zraka (notranja) Okvara detektorja gibanja ali talnega temperaturnega

senzorja (notranja) Okvara termistorja uporabniškega vmesnika (notranja) Okvara PCB (zunanja) Aktiviral se je detektor uhajanja toka (zunanja) Aktiviralo se je visokotlačno stikalo

Vsebina

Glavna

koda

Vsebina

Nepravilno delovanje nizkega tlaka (zunanja) Zaznan je bil zaklep kompresorja (zunanja) Okvara motorja ventilatorja (zunanja) Okvara elektronske ekspanzijske posode (zunanja) Nepravilna izpustna temperatura (zunanja) Nenormalna temperatura vsesavanja (zunanja) Zaznana je prenapolnjenost hladiva Okvara visokotlačnega stikala Okvara nizkotlačnega stikala Težave z motorjem ventilatorja (zunanja) Okvara senzorja za okoljsko temperaturo (zunanja) Okvara tlačnega senzorja Okvara senzorja toka Okvara senzorja za izpustno temperaturo (zunanja) Okvara senzorja za temperaturo plina izmenjevalnika

toplote (zunanja) Okvara senzorja za sesalno temperaturo (zunanja) Okvara senzorja za temperaturo odmrzovanja

(zunanja) Okvara senzorja za temperaturo tekočine (po

podhlajanju HE) (zunanja) Okvara senzorja za temperaturo tekočine (tuljava)

(zunanja) Okvara senzorja za temperaturo plina (po podhlajanju

HE) (zunanja) Okvara visokotlačnega senzorja (S1NPH) Okvara nizkotlačnega senzorja (S1NPL) Abnormalno tiskano vezje INV Abnormalna temperatura smernega stabilizatorja Okvarjen inverter PCB Zaznan previsok tok na kompresorju Zaklep kompresorja (pri zagonu) Prenos zunanje enote - inverter: Težave pri prenosu

INV Neuravnotežena napajalna napetost INV Povezano z delovanjem samodejnega polnjenja Nepravilno delovanje termistorja smernega

stabilizatorja Povezano z delovanjem samodejnega polnjenja Povezano z delovanjem samodejnega polnjenja Povezano z delovanjem samodejnega polnjenja Napaka pri nastavitvi zmogljivosti (zunanja) Nenormalen padec tlaka, ekspanzijska posoda v

okvari Okvara napajalne faze povratnega toka Ni napajalne napetosti INV Sistemski preizkus delovanja še ni bil izveden Napačno ožičenje notranja/zunanja Nenormalna komunikacija uporabniški vmesnik -

notranja enota Napačno ožičenje do zunanja/zunanja Nenormalna komunikacija glavni-pomožni uporabniški

vmesnik Sistemsko neujemanje. Uporabljena napačna

kombinacija notranjih enot. Okvara notranje enote.

REYQ8~20+REMQ5U7Y1B VRVIV + trekuperacija 4P546222-1B – 2020.10

Priročnik za montažo in uporabo

Page 14

8 Odpravljanje težav

Glavna

koda

Okvara povezav notranjih enot ali nepravilna kombinacija tipov

Podvajanje centraliziranega naslova Okvara pri komunikaciji centralizirana nadzorna enota

- notranja enota Napaka samodejnega naslavljanja (nekonsistentno) Napaka samodejnega naslavljanja (nekonsistentno)

Vsebina

8.2 Simptomi, ki NISO sistemske napake

Naslednji simptomi NISO sistemske napake:

8.2.1 Simptom: Sistem ne deluje

▪ Klimatska naprava se ne zažene takoj, ko na uporabniškem

vmesniku pritisnite tipko ON/OFF (vklop/izklop). Če je prižgan indikator delovanja, je sistem v običajnem načinu. Da bi se izognili preobremenjevanju motorja kompresorja, se klimatska naprava zažene 5 minut potem, ko je vključena, če je bila izključena tik pred tem. Do enakega zamika zagona pride, zatem ko uporabite tipko za izbiro načina delovanja.

▪ Če je na uporabniškem vmesniku prikazano "Pod centraliziranim

krmiljenjem", pritisk na tipko povzroči utripanje zaslona za nekaj sekund. Utripajoči zaslon pomeni, da uporabniškega vmesnika ni mogoče uporabljati.

▪ Sistem se ne zažene takoj, ko je glavno napajanje vključeno. Eno

minuto počakajte, da se mikroračunalnik pripravi na delovanje.

8.2.2 Simptom: Hlajenja/ogrevanja ni mogoče preklopiti

▪ Ko je na zaslonu prikazano (preklop pod centraliziranim

krmiljenjem), je to znamenje, da je to pomožni uporabniški vmesnik.

▪ Ko je stikalo za daljinsko preklapljanje med hlajenjem in

ogrevanjem nameščeno in je na zaslonu prikazano (preklop pod centraliziranim krmiljenjem, se to zgodi, ker preklapljanje med hlajenjem in ogrevanjem krmili stikalo na daljinskem upravljalniku. Vprašajte prodajalca, kje je nameščeno stikalo daljinskega upravljanja.

8.2.3 Simptom: Delovanje ventilatorja je mogoče, vendar hlajenje in ogrevanje ne delujeta

Takoj zatem, ko vključite napajanje. Mikroračunalnik se pripravlja na delovanje in izvaja preverjanje komunikacij z vsemi notranjimi enotami. Prosimo, da počakate 12 minut (največ), da bo postopek končan.

8.2.4 Simptom: Hitrost ventilatorja ne ustreza nastavitvi

Hitrost ventilatorja se ne spremeni, čeprav pritisnete tipko za nastavljanje hitrosti. Ko med ogrevanjem temperatura prostora doseže nastavljeno temperaturo, se zunanja enota izključi in notranja enota preklopi v delovanje s počasnim ventiliranjem. Tako hladen zrak ne piha naravnost po prisotnih v prostoru. Hitrost ventilatorja se ne bo spremenila, niti ko je druga notranja enota uporabljena za ogrevanje, če pritisnete gumb.

8.2.5 Simptom: Smer ventilatorja ne ustreza nastavitvi

Smer ventilatorja ne ustreza prikazani na uporabniškem vmesniku. Smer ventilatorja se ne spremeni. To se zgodi, ker enoto krmili mikroračunalnik.

8.2.6 Simptom: Iz enote uhaja bela meglica (notranja enota)

▪ Ko je vlaga med hlajenjem previsoka. Če je notranjost notranje

enote zelo zapackana, bo temperatura v prostoru neenakomerna. Treba je očistiti notranjost notranje enote. Podrobnosti o čiščenju enote vam bo povedal prodajalec. Ta postopek mora izvesti kvalificiran serviser.

▪ Takoj po hlajenju se delovanje zaustavi in če sta temperatura in

vlaga v prostoru nizka. To se zgodi, ker ogreto hladivo v plinastem stanju teče nazaj v notranjo enoto in ustvarja paro.

8.2.7 Simptom: Iz enote uhaja bela meglica (notranja enota, zunanja enota)

Ko sistem preklopi iz načina ogrevanje po odmrzovanju. Vlaga, ki nastane pri odmrzovanju, se spremeni v paro in se sprosti skozi odvod.

8.2.8 Simptom: Uporabniški vmesnik prikazuje "U4" ali "U5" in se zaustavi, vendar se spet zažene po nekaj minutah

To se zgodi, ker uporabniški vmesnik sprejema šum z drugih električnih naprav, ne s klimatske naprave. Šum preprečuje komunikacijo med enotami in jih izklaplja. Delovanje se povzame samodejno, ko šum izgine.

8.2.9 Simptom: Hrup klimatskih naprav (Notranja enota)

▪ Takoj ko se vključi napajanje, se zasliši zvok "zin". Elektronska

ekspanzijska posoda v notranji enoti začne delovati in povzroči zvok. Zvok se bo v kakšni minuti stišal.

▪ Neprestan tih zvok "šah" se sliši, ko je sistem v načinu hlajenje ali

ustavljen. Ko deluje črpalka za odtok (dodatna oprema), se sliši ta zvok.

▪ Ko se sistem zaustavi po ogrevanju, se sliši zvok "piši -piši". Ta

zvok povzroča širjenje in krčenje plastičnih delov, ki ga povzroči temperaturna sprememba.

▪ Ko je notranja enota zaustavljena, se slišita tiha zvoka "sah" in

"koro-koro". Ko druga notranja enota deluje, se sliši ta zvok. Da bi preprečili olju in hladivu, da bi ostala v sistemu, se ves čas pretaka majhna količina hladiva.

8.2.10 Simptom: Hrup klimatskih naprav (Notranja enota, zunanja enota)

▪ Stalno tiho "sikanje" se sliši, ko je sistem v načinu hlajenje ali

odmrzovanje. To je zvok hladilnega plina, ki teče skozi zunanjo in notranjo enoto.

▪ Sikanje je slišati na začetku ali takoj zatem, ko se zaustavi

delovanje ali odmrzovanje. To je zvok hladiva, ki ga povzročita zaustavitev ali sprememba pretoka.

8.2.11 Simptom: Hrup klimatskih naprav (Zunanja enota)

Ko se spremeni zvok hrupa med delovanjem. Ta hrup povzroča sprememba frekvence.

Priročnik za montažo in uporabo

REYQ8~20+REMQ5U7Y1B

VRVIV + trekuperacija

4P546222-1B – 2020.10

Page 15

9 Premeščanje

a d

1× 1×

1×

3P328191-1

BE SURE TO FILL OUT THE BLANKS, WHICH ARE NEEDED FOR AFTER-SALE SERVICES.

REQUEST FOR THE INDICATION OF INSTALLATION INFORMATION

1. RECORD OF INDOOR UNIT MODEL AND INSTALLATION SITE

2. RECORD FOR SETTINGS (CONTENTS SEE INSTALLATION MANUAL)

SETTING

2019

3938

1817

3736

1615

3534

23 24

4321

INSTALLATION

MODELNAME

No.

12 13 14

504948474645

6059585756

64636261

2221

333231

44434241

5554535251

SITE

INSTALLATION

MODELNAME

No.

SITE

INSTALLATION

MODELNAME

No.

SITE

INSTALLATION

MODELNAME

No.

SITE

INSTALLATION

MODELNAME

No.

SITE

INSTALLATION

MODELNAME

No.

SITE

INSTALLATION

MODELNAME

No.

SITE

3. RECORD OF INSTALLATION DATE

6. AFTER EQUIPPING, PLEASE PUT IT ON THE BACK SIDE OF THE FRONT PLATE.

DAY MONTH YEAR

4. MODEL NAME 5. MANUFACTURING NUMBER

VALUE

REMARK DATE SETTING VALUE REMARK DATE

3P328192-1

3. FOR DETAILS CONCERNING PIPING SELECTION AND CALCULATION OR HOW TO OPERATE THE LEAK DETECTION FUNCTION, PLEASE REFER TO THE INSTALLATION MANUAL.

2. RECORD OF ADDITIONAL REFRIGERANT CHARGE AMOUNT AND RESULT OF LEAK CHECK OPERATION

REQUEST FOR THE INDICATION OF ADDITIONAL REFRIGERANT CHARGING AND LEAK DETECTION OPERATION RESULT

BE SURE TO FILL OUT THE BLANKS, WHICH ARE NEEDED FOR AFTER-SALE SERVICES.

1. CALCULATION OF ADDITIONAL REFRIGERANT CHARGING AMOUNT

4. AFTER FILLING IN THIS TABLE, PLEASE PUT IT ON THE SWITCH BOX COVER.

(m) x 0.18(m) x 0.37

OUTDOOR UNIT

(m) x 0.26

(m) x 0.12 (m) x 0.059

(m) x 0.022

ADDITIONAL CHARGING AMOUNT

TOTAL LENGTH OF LIQUID PIPE SIZE O22.2 x 0.37

TOTAL LENGTH OF LIQUID PIPE SIZE O19.1 x 0.26

TOTAL LENGTH OF LIQUID PIPE SIZE O15.9 x 0.18

TOTAL LENGTH OF LIQUID PIPE SIZE O12.7 x 0.12

TOTAL LENGTH OF LIQUID PIPE SIZE O9.5 x 0.059

TOTAL LENGTH OF LIQUID PIPE SIZE O6.4 x 0.022

105%< CR < 130%

50%< CR < 105%

50%< CR < 70% 70%< CR < 85% 85%< CR < 105% 105%< CR < 130%

8HP

Total indoor unit capacity connection ratio (CR)

10-12HP

14-16HP

18-20HP

2.0

1.5

1.2

1.5

0.7

1.0

0.5

0.3

0.5

1.0

0.5

Total indoor unit capacity when piping length <30m

Total indoor unit capacity when piping length >30m

1.3

1.1

0.9

RYYQ18-20

RYYQ14-16

RYYQ8~12

ONLY FOR RYYQ8~20 MODELS

DATE

AMOUNT

CALCULATE THE ADDITIONAL REFRIGERANT CHARGING AMOUNT BASED ON THE FORMULA BELOW BEFORE CHARGING.

SHIPMENT (INDICATED ON THE MACHINE NAMEPLATE) AND THE ADDITIONAL AMOUNT SHOWN AS FOLLOWS :

WHEN RE-CHARGING TOTAL AMOUNT OF REFRIGERANT , CHARGE THE TOTAL OF THE AMOUNT CHARGED AT

RESULT LEAK CHECK

DATE

AMOUNT

RESULT LEAK CHECK

DATE

AMOUNT

RESULT LEAK CHECK

DATE

AMOUNT

RESULT LEAK CHECK

1×

f g

1×1×

ID Øa

ID Øb

ID Øa

OD Øb

ID Øb

ID Øa

ID Øb

ID Øa

8.2.12 Simptom: Iz enote se pokadi prah

Ko enoto uporabljate prvič po dolgem času. To se zgodi, ker v enoto zaide prah.

8.2.13 Simptom: Enote lahko oddajajo neprijeten vonj

Enota lahko vpije vonj po prostorih, pohištvu, cigaretnem dimu itd. in ga nato spet oddaja.

8.2.14 Simptom: Ventilator zunanje enote se ne vrti

Med delovanjem. Hitrost ventilatorja je nadzorovana tako, da omogoča optimizirano delovanje.

8.2.15 Simptom: Na zaslonu je prikazano "88"

To se zgodi, takoj ko je vključeno stikalo za glavno napajanje, in pomeni, da uporabniški vmesnik deluje normalno. To se dogaja 1minuto.

8.2.16 Simptom: Kompresor v zunanji enoti se ne zaustavi po kratkem ogrevanju

To se zgodi zato, da ne bi v kompresorju ostalo hladivo. Enota se bo zaustavila po 5-10 minutah.

8.2.17 Simptom: Notranjost zunanje enote je topla, tudi ko je enota že zaustavljena

To je zato, ker okrov motorne gredi segreva kompresor, da se bo lahko nemoteno zagnal.

8.2.18 Simptom: Ko enoto zaustavite, čutite topel zrak, ki teče iz nje

V istem sistemu deluje več različnih notranjih enot. Ko deluje druga enota, bo nekaj hladiva vseeno teklo skozi enoto.

9 Premeščanje

Za odstranjevanje in ponovno montažo celotne enote stopite v stik s prodajalcem. Premikanje enot zahteva tehnično usposobljenost.

10 Odstranjevanje

Ta enota uporablja hidrofluorokarbon. Ko želite enoto zavreči, stopite v stik s prodajalcem.

OPOMBA

Sistema nikar NE poskušajte razstaviti sami: razstavljanje sistema, delo s hladivom, oljem in drugimi deli MORA biti izvedeno v skladu z zadevno zakonodajo. Enote je treba obravnavati v specializiranem obratu za ponovno uporabo in reciklažo.

Za monterja

11 O škatli

11.1 O programu

je del Daikinove predanosti k zmanjšanju okoljskega vpliva. Z

želimo ustvariti krožno ekonomijo za hladiva. Eno od dejanj, s katerimi želimo to doseči, je vnovična uporaba izčrpanega hladiva v enotah VRV, ki se proizvedejo in porabijo v Evropi. Za več informacij o državah, ki so del pobude, obiščite: http://www.daikin.eu/loop-by-

daikin.

11.2 Odstranjevanje opreme iz zunanje

enote

Prepričajte se, da so vsi dodatki na voljo v enoti.

REYQ8~20+REMQ5U7Y1B VRVIV + trekuperacija 4P546222-1B – 2020.10

a Splošni varnostni ukrepi b Priročnik za montažo in uporabo c Oznaka dodatnega polnjenja hladiva d Nalepka z informacijami o montaži

e Nalepka z informacijo o toplogrednih fluoriranih plinih

f Večjezična nalepka z informacijo o toplogrednih fluoriranih

plinih

g Vrečka z dodatki za cevi

11.3 Dodatne cevi: Premeri

Dodatne cevi (mm) HP Øa Øb

Cev za hladivo v plinastem stanju

▪ Sprednji priključek

5 25,4 19,1

8 10 22,2 12 28,6 14

▪ Spodnji priključek

16 18 20

(a)

Cev za hladivo v tekočem stanju

▪ Sprednji priključek

18+20

5 9,5 9,5

8 10

31,8 41,4

12 12,7 14 12,7 16

▪ Spodnji priključek

18 15,9 20

Priročnik za montažo in uporabo

Page 16

12 O enotah in opcijskih dodatkih

ID Øa

ID Øb

ID Øa

OD Øb

(x2)

(×2)

121

(12.3 N·m)

222

e c

Dodatne cevi (mm) HP Øa Øb

Plinska cev za visoki tlak/ nizki tlak

▪ Sprednji priključek

▪ Spodnji priključek

(a) Samo v kombinaciji s kompletom za multi-povezavo

zunanje enote.

5 19,1 15,9

8 10 19,1 12 14 22,2 16 18 20 28,6

11.4 Da bi odstranili transportno oporo (samo za 14+16 HP)

Transportno oporo za zaščito med transportom je treba odstraniti. Nadaljujte, kot je prikazano na sliki in v spodnjem postopku.

OPOMBA

Če enoto zaženete s pritrjeno transportno oporo, lahko proizvede nenormalne vibracije ali hrup.

1 Nekoliko odvijte svornik (a). 2 Odstranite transportno oporo (b), kot je prikazano na spodnji

sliki.

3 Spet zatisnite svornik (a).

12 O enotah in opcijskih

dodatkih

12.1 O zunanji enoti

Priročnik za montažo se nanaša na VRV IV s polnim inverterskim pogonom in toplotnim izmenjevalnikom.

Razpoložljivi modeli:

Model Opis

REYQ8~20 Model s toplotnim izmenjevalnikom za

enojno ali multi uporabo

REMQ5 Model s toplotnim izmenjevalnikom samo

za multi uporabo

11.5 Da bi odstranili transportno oporo (samo za 18+20 HP)

Transportno oporo za zaščito med transportom je treba odstraniti. Nadaljujte, kot je prikazano na sliki in v spodnjem postopku.

OPOMBA

Če enoto zaženete s pritrjeno transportno oporo, lahko proizvede nenormalne vibracije ali hrup.

1 Nekoliko odvijte svornik (a). 2 Odstranite transportno oporo (b), kot je prikazano na spodnji

sliki.

3 Spet zatisnite svornik (a). 4 Nekoliko odvijte svornik (c). 5 Odstranite svornik (d) transportne opore (e).

Priročnik za montažo in uporabo

6 Odstranite transportno oporo (e), kot je prikazano na spodnji

sliki.

7 Spet zatisnite svornik (c).

Odvisno od izbrane zunanje enote morda nekatere funkcije niso na voljo. Na to vas bodo opozarjale navedbe v priročniku za montažo. Nekatere funkcije imajo samo določeni modeli.

Enote so namenjene za zunanjo montažo in za uporabo s toplotno črpalko, vključno z uporabami zrak - zrak in zrak - voda.

Enote imajo (pri posamični rabi) zmogljivost ogrevanja od 25 do 63kW in zmogljivost hlajenja od 22,4 do 56kW. Pri multienotah gre zmogljivost ogrevanja do 168kW in zmogljivost hlajenja do 150kW.

Zunanja enota je načrtovana tako, da deluje za ogrevanje pri okoljski temperaturi od –20°CWB do 15,5°CWB in za hlajenje pri okoljski temperaturi od –5°CDB do 43°CDB.

12.2 Razpostavitev sistema

OPOMBA

Sistema se ne sme montirati pri temperaturi, nižji od – 15°C.

REYQ8~20+REMQ5U7Y1B

VRVIV + trekuperacija

4P546222-1B – 2020.10

Page 17

13 Montaža enote

k l

e e

f h

c c

kkk

(°C WB)

a b

15.5 15

–5

–10

–15

–20

10 15 20 25

(°C DB)

14×14×

5~12 HP 14~20 HP

13.1.2 Dodatne zahteve za namestitveno mesto za zunanjo enoto v hladnih predelih

OPOMBA

Ko enota deluje pri nizkih zunanjih temperaturah in visoki vlagi, poskrbite, da boste s pravo opremo naredili odprtine za odtekanje kondenzata enote prehodne.

Pri ogrevanju:

a Zunanja enota b Cevi za hladivo c Izbirnik razvoda enote (BS*) d Izbirnik multi-razvoda enote (BS*) e VRV DX notranja enota

f Nizka temperatura (LT) enota Hydrobox g Samo hlajenje VRV notranja enota h Visoka temperatura (HT) enota Hydrobox

i EKEXV komplet

j Enota za obdelavo zraka (AHU) k Uporabniški vmesnik

l Brezžični uporabniški vmesnik

13 Montaža enote

13.1 Priprava mesta namestitve

13.1.1 Zahteve za namestitveno mesto za zunanjo enoto

Upoštevajte prostorska navodila. Glejte poglavje "Tehnični podatki".

POZOR

Naprava ne sme biti splošno dostopna javnosti. Namestite jo na zavarovano mesto, ki omogoča varen dostop.

Ta enota, tako notranja kot zunanja, je primerna za namestitev v poslovnih in manj zahtevnih industrijskih objektih.

OPOMBA

To je izdelek A-razreda. V domačem okolju lahko povzroči motnje radijskega signala, pri čemer se od uporabnika lahko zahtevajo ustrezni ukrepi za odpravo motenj.

REYQ8~20+REMQ5U7Y1B VRVIV + trekuperacija 4P546222-1B – 2020.10

a Razpon ogrevanja b Razpon delovanja

TAI Temperatura v prostoru TAO Okoljska (zunanja) temperatura

Če mora enota delati 5 dni na območju z visoko vlažnostjo (>90%), Daikin priporoča, da namestite dodatni komplet grelnega traku (EKBPH012TA ali EKBPH020TA), da bodo izpustne odprtine vedno prehodne.

13.2 Odpiranje enote

13.2.1 Da bi odprli zunanjo enoto

NEVARNOST: SMRTNA NEVARNOST ZARADI ELEKTRIČNEGA UDARA

NEVARNOST: TVEGANJE ZA OŽGANINE/OPEKLINE

Ko so sprednje plošče odprte, je mogoče dostopati do električne omarice s komponentami. Glejte "Da bi odprli omarica z električnimi

komponentami zunanje enote"[418].

Za servis mora biti omogočen dostop do gumbov na glavnem tiskanem vezju. Za dostop do gumbov ni treba odpirati pokrova električne omarice s komponentami. Glejte "Da bi dostopali do

sestavnih delov nastavitev sistema"[436].

Priročnik za montažo in uporabo

Page 18

14 Montaža cevi

5~12 HP

2×

SW8

14~20 HP

6×

SW8

a b

≥100 mm

729

≤613

≥929

≥AB

(mm)

20 mm

13.2.2 Da bi odprli omarica z električnimi komponentami zunanje enote

OPOMBA

NE uporabljajte prevelike sile, ko odpirate pokrov električne omarice s komponentami. Prevelika sila lahko povzroči deformiranje pokrova, zaradi česar lahko v omarico vdre voda in povzroči okvaro opreme.

▪ Višina temelja mora biti vsaj 150mm od tal. Na območjih z veliko

snega mora biti ta višina višja, odvisna od okolja in pogojev namestitve.

▪ Prednost ima možnost namestitve na trdnem podolgovatem

temelju (jeklen nosilec ali beton). Temelj mora biti večji od območja, označenega s sivo barvo.

Minimalni temelji

a Sidrne točke (4×)

HP AA AB

5~12 766 992

14~20 1076 1302

▪ Enoto pritrdite s štirimi temeljnimi vijaki M12. Najbolje je, da

temeljne vijake privijete do višine 20mm nad površino temelja.

OPOMBA

Ko zapirate pokrov električne omarice s komponentami, pazite, da se tesnilo na spodnji zadnji strani pokrova NE preščipne in upogne navznoter (glejte spodnjo sliko).

a Pokrov električne omarice s komponentami b Sprednja stran c Priključni blok za napajanje d Zatesnitveni material e Vstopita lahko vlaga in umazanija

NI dovoljeno Dovoljeno

13.3 Nameščanje zunanje enote

13.3.1 Da bi pripravili strukturo za montažo

Pazite, da je enota nameščena vodoravno na dovolj trdne temelje, da ne bo povzročala vibracij ali hrupa.

OPOMBA

▪ Ko se višina, na kateri mora biti enota nameščena,

poveča, ne uporabljajte stojal, da bi podpirali samo vogale.

▪ Podstavki pod enoto morajo biti široki vsaj 100mm.

NI dovoljeno Dovoljeno (* = prednostna namestitev)

Priročnik za montažo in uporabo

OPOMBA

▪ Okoli temeljev pripravite drenažni kanal v katerem se

bodo zbirale odpadne vode iz okolice enote. Med ogrevanjem in ko je zunanja temperatura pod ničlo, bo iz enote iztekla voda zmrznila. Če za izteklo vodo ne boste poskrbeli, bo lahko na ledu drselo.

▪ Ko montirate enoto v korozivno okolje, uporabite matico

s plastično podložko (a), da bi zatisnjeni del matice zavarovali pred rjo.

14 Montaža cevi

14.1 Priprava cevi za hladivo

14.1.1 Zahteve za cevi za hladivo

OPOMBA

Hladivo R410A zahteva posebno skrb, da ostane sistem čist, suh in zatesnjen. Tujki (vključno z mineralnimi olji ali vlago) ne smejo vstopiti v sistem.

OPOMBA

Cevi in deli pod tlakom morajo ustrezati delovanju s hladivom. Uporaba fosforne kisline deoksidira brezšivni baker za hladivo.

▪ Brezšivni baker deoksidira le z uporabo fosforne kisline. ▪ Tujki v ceveh (vključno z olji za izdelovanje) smejo dosegati

največ ≤30mg/10m.

REYQ8~20+REMQ5U7Y1B

VRVIV + trekuperacija

4P546222-1B – 2020.10

Page 19

14 Montaža cevi

D E

C C

1 2

▪ Stopnja trdote: uporabite cevi s stopnjo trdote v skladu s

premerom cevi, kot je navedeno v spodnji preglednici.

Ø cevi Stopnja trdote cevnega materiala

≤15,9mm O (kaljeno) ≥19,1mm 1/2H (poltrdo)

▪ Vse dolžine cevi in razdalje so bile upoštevane (glejte O dolžini

cevi v Referenčnem priročniku za monterje).

14.1.2 Da bi izbrali pravi premer cevi

Določite pravi premer v skladu z naslednjimi tabelami in referenčnimi vrednostmi (le okvirno).

1,2 VRVDX notranja enota

3 Izbirnik razvoda enote (BS*) 4 Samo hlajenje VRV notranja enota

A~E Cevi

a,b Komplet za notranji razvod x,y Komplet za priključevanje več zunanjih enot

A, B, C: Cevovod med zunanjo enoto in (prvim) kompletom za razvod hladiva

Izberite iz naslednje tabele v skladu s tipom skupne zmogljivosti zunanje enote, priključene za razvodom.

Tip zmogljivosti

zunanje enote (HP)

5~8 9,5 19,1 15,9

10 9,5 22,2 19,1 12 12,7 28,6 19,1

14~16 12,7 28,6 22,2

18 15,9 28,6 22,2

20~22 15,9 28,6 28,6

24 15,9 34,9 28,6

26~34 19,1 34,9 28,6

36 19,1 41,3 28,6

38~54 19,1 41,3 34,9

Zunanji premer cevi (mm)

Cev za

hladivo v

tekočem

stanju

Sesalna cev za hladivo v

plinastem

stanju

Plinska cev

tlak/nizki tlak

D: Cevi med kompleti za razvod hladiva ali komplet za razvod hladiva in enoto BS

Izberite iz naslednje tabele v skladu s tipom skupne zmogljivosti notranje enote, priključene za razvodom. Pazite, da ne bodo priključne cevi večje od cevi za hladivo, izbrane s splošnim sistemom in imenom modela.

REYQ8~20+REMQ5U7Y1B VRVIV + trekuperacija 4P546222-1B – 2020.10

za visoki

Kazalo zmogljivosti

notranje enote

<150 9,5 15,9 12,7 150≤x<200 19,1 15,9 200≤x<290 22,2 19,1 290≤x<420 12,7 28,6 420≤x<640 15,9 28,6 640≤x<920 19,1 34,9

≥920 41,3

Primer:

▪ Zmogljivost v smeri navzdol za E =[kazalo zmogljivosti enote 1] ▪ Zmogljivost v smeri navzdol za D =[kazalo zmogljivosti enote 1] +

[kazalo zmogljivosti enote 2]

Zunanji premer cevi (mm)

Cev za

hladivo v

tekočem

stanju

Sesalna cev za hladivo v

plinastem

stanju

Plinska cev

za visoki

tlak/nizki tlak

E: Cevi med kompletom za razvod hladiva ali enoto BS in notranjo enoto

Premer cevi za neposredno priključevanje na notranjo enoto mora biti enak premeru priključka notranje enote (v primeru notranje enote VRVDX ali omarice Hydrobox).

Kazalo zmogljivosti

notranje enote

15~50 12,7 6,4

63~140 15,9 9,5

200 19,1 250 22,2

▪ Če je treba velikost cevi povečati, upoštevajte spodnjo tabelo.

a Zunanja enota b Glavne cevi (povečanje velikosti) c Prvi komplet za razvod hladiva d Cevi med kompletom za razvod hladiva in notranjo enoto e Notranja enota

HP razred Zunanji premer cevi za tekočine (mm)

5~8 9,5 → 12,7

12+14 12,7 → 15,9

18~22 15,9 → 19,1

26~34 19,1 → 22,2 36~54

▪ Premer cevi za hladivo mora ustrezati veljavni lokalni zakonodaji.

Minimalna debelina cevi za cevovod R410A mora ustrezati navedbam v spodnji preglednici.

Cev Ø (mm) Minimalna debelina t (mm)

6,4/9,5/12,7 0,80

15,9 0,99

19,1/22,2 0,80

28,6 0,99

Zunanji premer cevi (mm)

Plinska cev Tekočinska cev

Velikost navzgor

Priročnik za montažo in uporabo

Page 20

14 Montaža cevi

a b

b b b

≥200 mm

≤2 m

Cev Ø (mm) Minimalna debelina t (mm)

34,9 1,21 41,3 1,43

▪ Če cevi z zahtevanim premerom (v palcih) niso na voljo, smete

uporabiti tudi cevi z drugačnimi premeri (velikosti v mm), pri čemer upoštevajte naslednje:

▪ Izberite cevi, ki so najbliže zahtevani velikosti. ▪ Uporabite primerne prilagojevalnike za prehod s palčnih cevi na

milimetrske (iz lokalne dobave).

▪ Izračun za dodajanje hladiva je treba prilagoditi, kot je

omenjeno v "Določanje dodatne količine hladiva"[425].

14.1.3 Da bi izbrali komplete za razvod hladiva

Razvodni spoji za razpeljavo hladiva

Za zgled cevovoda glejte "Da bi izbrali pravi premer cevi"[419]. ▪ Pri uporabi razvodnih spojev na prvem razvodu, gledano od

zunanje enote, spoje izberite iz naslednje tabele, glede na moč zunanje enote (primer: razvodni spoj a).

Tip zmogljivosti zunanje enote

(HP)

8+10 KHRQ23M29T9 12~22 KHRQ23M64T 24~54 KHRQ23M75T

3 cevi

14.1.4 Več zunanjih enot: Možne postavitve

▪ Cevi za povezavo zunanjih enot morajo biti usmerjene vodoravno

ali nekoliko navzgor, da ne bi v ceveh zastajalo olje.

Vzorec 1

a Do notranje enote b Cevne povezave med zunanjimi enotami

NI dovoljeno (ostanki olja v ceveh) Dovoljeno

▪ Da bi se izognili tveganju po zastajanju olja pri skrajni zunanji

enoti, vedno povežite zaporni ventil in cevi med zunanjimi enotami, kot je prikazano v štirih možnih zgledih na spodnji sliki.

Vzorec 2

▪ Za razvodne spoje naslednjih razvodov (primer: razvodni spoj b),

izberite primeren model kompleta za razvod glede na skupno moč vseh notranjih enot, priključenih za razvodom hladiva.

Kazalo zmogljivosti notranje

3 cevi

enote

<200 KHRQ23M20T

200<x<290 KHRQ23M29T9 290<x<640 KHRQ23M64T

≥640 KHRQ23M75T

▪ Iz naslednje tabele izberite spoj v skladu s skupno zmogljivostjo

vseh notranjih enot, povezanih pod razvodni zbiralnik.

Kazalo zmogljivosti notranje

3 cevi

enote

<200 KHRQ23M29H

200<x<290 290<x<640 KHRQ23M64H

(a)

≥640 KHRQ23M75H

(a) Če je premer cevi nad zbiralno cevjo refnet Ø34,9 ali večji,

se zahteva KHRQ23M75H.

INFORMACIJE

Na zbiralno cev je mogoče priključiti največ 8 razvodov.

▪ Kako izbrati komplet za priključevanje več cevi za zunanjo enoto.

Izberite iz naslednje tabele v skladu s številom zunanjih enot.

Število zunanjih enot Ime kompleta za razvod

2 BHFQ23P907 3 BHFQ23P1357

INFORMACIJE

Reduktorji ali T-spoji so iz lokalne dobave.

a Do notranje enote b Olje se zbere v najbolj zunanji enoti, ko se sistem

zaustavi NI dovoljeno (ostanki olja v ceveh) Dovoljeno

▪ Če dolžina cevi med zunanjimi enotami preseže 2 m, ustvarite

dvig za 200 mm ali več na sesalni cevi za plin in cevi za plin za visoki/nizki tlak, s kosom cevi, dolgim 2 m, ki ga vzamete iz kompleta.

Če Potem

≤2m

OPOMBA

Komplete za razvod hladiva je mogoče uporabljati le z R410A.

Priročnik za montažo in uporabo

REYQ8~20+REMQ5U7Y1B

VRVIV + trekuperacija

4P546222-1B – 2020.10

Page 21

14 Montaža cevi

≤2 m ≤2 m

≥200 mm

>2 m >2 m

A B C

a b c

a b

A B

7.5°

>120 mm

>500 mm

Če Potem

>2m

a Do notranje enote b Cevne povezave med zunanjimi enotami

OPOMBA

Za povezovalne cevi med zunanjimi enotami med montažo v primeru sistema z več zunanjimi enotami obstajajo določene omejitve. Namestite v skladu z naslednjimi omejitvami. Zmogljivosti zunanjih enot A, B in C morajo izpolnjevati naslednje omejitve: A≥B≥C.

a Do notranjih enot b Komplet za priključevanje več cevi za več zunanjih enot

(prvi razvod) c Komplet za priključevanje več cevi za več zunanjih enot

(drugi razvod)

OPOMBA

Varnostni ukrepi pri izbijanju odprtin:

▪ Pazite, da ne bi poškodovali ohišja. ▪ Ko naredite odprtino, vam priporočamo, da robove

pobrusite in jih prebarvate z zaščitno barvo, da ne bi zarjaveli.

▪ Ko električne kable vlečete skozi nastale odprtine, jih

ovijte v zaščitni trak, da jih ne bi poškodovali.

14.2.2 Priključevanje cevi za hladivo na zunanjo enoto

OPOMBA

▪ Pazite, da boste uporabili dobavljene dodatne cevi, ko

boste izvajali nameščanje na mestu montaže.

▪ Pazite, da se ne bodo na mestu montaže položene cevi

dotikale drugih cevi, spodnje plošče ali stranske plošče. Še posebno pri spodnjem in stranskem priključku pazite, da boste cevi zaščitili s primerno izolacijo, da ne bi prišle v stik z ohišjem.

Povežite zaporne ventile na cevovod z dodatnimi cevmi, priloženi enoti.

Povezave do razvodov so odgovornost monterja (cevi na licu mesta).

14.2.3 Povezovanje kompleta cevi za povezavo več enot

14.2 Povezovanje cevi za hladivo

14.2.1 Da bi usmerili cevi za hladivo

Nameščanje cevi za hladivo je mogoče tako, da sta sprednji ali stranski priključek (ko jo povlečete od spodaj) postavljena, kot je prikazano na spodnji sliki.

a Levostranski priključki b Sprednji priključek c Desnostranski priključek

Za stranske priključke je treba odstraniti izbojno odprtino na dnu plošče:

OPOMBA

Nepravilna montaža lahko privede do okvar na zunanji enoti.

▪ Namestite spoje vodoravno tako, da bo nalepka z opozorilom (a),

nalepljena na spoj, na zgornji strani. ▪ Spoja ne nagibajte za več kot 7,5° (glejte pogled A). ▪ Spoja ne nameščajte navpično (glejte pogled B).

a Nalepka z opozorilom

NI dovoljeno Dovoljeno

▪ Pazite, da bo skupna dolžina cevi, priključena na spoj, popolnoma

ravna za več kot 500mm. Le če je priključena ravna cev daljša od 120mm, je mogoče zagotoviti raven odsek, daljši od 500mm.

a Velika izbita odprtina b Sveder c Točke vrtanja

REYQ8~20+REMQ5U7Y1B VRVIV + trekuperacija 4P546222-1B – 2020.10

14.2.4 Za priključitev kompleta za razvod hladiva

Za montažo kompleta za razvod hladiva glejte Priročnik za montažo, priložen kompletu.

▪ Spoj refnet namestite tako, da se razveja vodoravno ali navpično.

Priročnik za montažo in uporabo

Page 22

14 Montaža cevi

▪ Zbiralno cev refnet namestite tako, da se razveja vodoravno.

a Vodoravna površina b Vertikalno nameščen spoj refnet c Horizontalno nameščen spoj refnet

14.2.5 Zaščita pred kontaminacijo

Zatesnite prehodne odprtine za cevi in ožičenje z zatesnitvenim materialom (iz lokalne dobave), sicer se lahko učinkovitost enote zmanjša in v enoto lahko zaidejo manjše živalce.

14.2.6 Uporaba zapornega ventila in servisnega priključka

Ravnanje z zapornim ventilom

Upoštevajte naslednje napotke: ▪ Pazite, da bodo med delovanjem odprti vsi zaporni ventili. ▪ Zaporna ventila za plin in tekočino sta tovarniško zaprta. ▪ Na zaporni ventil ne delujte s preveliko silo. To lahko povzroči

lomljenje ohišja ventila.

OPOMBA

Bodite pozorni na to, da je ta navor primeren samo za odpiranje zaustavitvenih ventilov Ø19,1~Ø25,4mm.

Da bi zaprli zaporni ventil

1 Odstranite pokrov zapornega ventila. 2 Vstavite šestrobi ključ v zaporni ventil in ga zavrtite v smeri

urinega kazalca.

3 Ko zapornega ventila ni več mogoče vrteti, se zaustavite. 4 Namestite pokrov zapornega ventila.

Rezultat: Ventil je zdaj zaprt.

Kako ravnati s pokrovom zapornega ventila

▪ Pokrov zapornega ventila je zapečaten, kjer je označen s puščico.

NE poškodujte ga.

▪ Po delu z zapornim ventilom obvezno trdno privijte pokrov

zapornega ventila, in preverite tesnjenje hladiva. Za navojni moment glejte spodnjo tabelo.

Da bi ga odprli zaporni ventil

1 Odstranite pokrov zapornega ventila. 2 Vstavite šestrobi ključ v zaporni ventil in ga zavrtite v nasprotni

smeri urinega kazalca.

3 Ko zapornega ventila ni več mogoče vrteti, se zaustavite. 4 Namestite pokrov zapornega ventila.

Rezultat: Ventil je zdaj odprt.

Da bi popolnoma odprli zaustavitveni ventil Ø19,1~Ø25,4 mm, obrnite šestkotni ključ, tako da dosežete navor med 27 in 33N•m.

Nepravilen navojni moment lahko povzroči puščanje ali poškodbe pokrova zapornega ventila.

Kako ravnati s servisnim priključkom

▪ Vedno uporabljajte cev za polnjenje, opremljeno z zatičem za

zniževanje tlaka, saj je to servisni priključek za ventil tipa Schrader.

▪ Po ravnanju s servisnim priključkom pazite, da boste varno

zategnili pokrov servisnega priključka. Za navojni moment glejte spodnjo tabelo.

▪ Preverite, da hladivo ne pušča, ko zatisnete pokrovček servisnega

priključka.

Navojni momenti

Velikost

zapornega

ventila (mm)

Ø9,5 5~7 4mm 10,7~14,7 Ø12,7 8~10 Ø15,9 14~16 6mm Ø19,1 19~21 8mm Ø25,4

Navojni moment (N•m) (pri odpiranju ali

zapiranju)

Ohišje ventila Šestkotni ključ Servisni

priključek

Priročnik za montažo in uporabo

REYQ8~20+REMQ5U7Y1B

VRVIV + trekuperacija

4P546222-1B – 2020.10

Page 23

14 Montaža cevi

p<p

R410AN2

b c e

g h

C D

So cevi za hladivo

dokončane?

Notranje in/ali zunanje enote

so bile že vključene?

Uporabite postopek:

"2. metoda: Po vključitvi".

Dokončajte polaganje cevi.

Uporabite postopek:

"1. metoda: Pred vključitvijo (običajna metoda)".

14.2.7 Da bi odstranili zasukane cevi

OPOZORILO

Plin ali olje, ki ostaneta v zapornem ventilu, lahko odneseta zasukane cevi.

Če teh navodil NE upoštevate pravilno, lahko to povzroči poškodbe lastnine ali osebne poškodbe, kar je lahko v nekaterih okoliščinah tudi zelo resno.

Uporabite naslednji postopek, da odstranite zasukane cevi:

1 Pazite, da bodo zaporni ventili popolnoma zaprti.

2 Priključite enoto za vakuum/izčrpavanje prek zbiralnika na

servisni priključek vseh zapornih ventilov.

a Ventil za znižanje tlaka b Dušik c Tehtnica d Rezervoar za hladivo R410A (sifonski sistem) e Vakuumska črpalka

f Zaporni ventil linije za tekočino g Zaporni ventil plinske linije h Zaustavitveni ventil plinske cevi pod visokim tlakom/nizkim

tlakom

A Ventil A B Ventil B C Ventil C D Ventil D

3 Iz zasukane cevi z enoto za izčrpavanje izčrpajte plin in olje.

POZOR

Plinov ne spuščajte v ozračje.

4 Ko iz zasukane cevi izčrpate plin in olje, polnilno cev odklopite

in zaprite servisne priključke.

5 Odrežite spodnji del cevi za tekočino in plin ter visokotlačni in

nizkotlačni zaporni ventil za plin po črni črti. Uporabite ustrezno orodje (npr. rezalnik za cev).

OPOZORILO

Zasukane cevi NIKOLI ne odstranjujte z varjenjem. Plin ali olje, ki ostaneta v zapornem ventilu, lahko odneseta

zasukane cevi.

6 Počakajte, da bo iz cevi odkapljalo vse olje, preden nadaljujete

s povezovanjem cevi na licu mesta, če se izčrpavanje ni do konca izvedlo.

14.3 Preverjanje cevi za hladivo

14.3.1 O preverjanju cevi za hladivo

Pomembno je, da so vsi cevovodi za hladivo izvedeni, preden zaženete (zunanje ali notranje) enote. Ko so enote pognane, se bodo inicializirali ekspanzijski ventili. To pomeni, da se bodo ventili zaprli.

OPOMBA

Preizkus tesnosti in vakuumsko sušenje za lokalne cevi in notranje enote je nemogoč, ko so razširitveni ventili namestitve zaprti.

1. metoda: Pred vklopom napajanja

Če sistem še ni pod napajanjem, ni treba posebej paziti pri izvajanju preizkusa tesnosti in vakuumskega sušenja.

2. metoda: Po vključitvi

Če je bil sistem že vklopljen, aktivirajte nastavitev [2‑21] (glejte "Da

bi dostopali do načina 1 ali 2" [4 36]). Ta nastavitev bo odprla

ventile na licu mesta nameščene ekspanzijske posode, da bo zagotovila pot cevi hladiva in mogoče bo izvesti preizkus tesnosti in vakuumsko sušenje.

REYQ8~20+REMQ5U7Y1B VRVIV + trekuperacija 4P546222-1B – 2020.10

NEVARNOST: SMRTNA NEVARNOST ZARADI ELEKTRIČNEGA UDARA

OPOMBA

Prepričate se, da so vse na zunanjo enoto priključene notranje enote aktivne.

OPOMBA

Počakajte, da nastavite nastavitev [2‑21], dokler zunanja enota ne konča inicializacije.

Preizkus tesnosti in vakuumsko sušenje

Preverjanje cevi za hladivo vključuje:

Priročnik za montažo in uporabo

Page 24

14 Montaža cevi

p<p

R410AN2

C D

b c e

A B

▪ Preverjanje, ali cevi za hladilno sredstvo kje puščajo. ▪ Izvedbo vakuumskega sušenja, da bi odstranili vso vlago, zrak ali

dušik iz cevi za hladivo.

Če je možno, da je vlaga v ceveh za hladivo (na primer če vanje zaide voda), najprej izvedite postopek vakuumskega sušenja, tako da odstranite vso vlago.

Vsi cevovodi v enoti so tovarniško preverjeni, da ne puščajo. Preveriti je treba le nameščene cevi za hladivo, ki so nameščene na

licu mesta. Zato se prepričajte, da so vsi zaporni ventili trdno zaprti, preden izvedete preizkus tesnosti ali vakuumsko sušenje.

OPOMBA

Prepričajte se, da so vsi (na licu mesta nameščeni) ventili ODPRTI (razen zapornih ventilov zunanje enote), preden začnete preizkus tesnosti in vakuumsko sušenje.

Za več informacij o stanju ventilov glejte "Preverjanje cevi za

hladivo: Nastavitve"[424].

14.3.2 Preverjanje cevi za hladivo: Splošni napotki

Priključite vakuumsko črpalko prek zbiralnika na servisni priključek vseh zapornih ventilov, da bi povečali učinkovitost (glejte

"Preverjanje cevi za hladivo: Nastavitve"[424]).

OPOMBA

Uporabite 2-stopenjsko vakuumsko črpalko z nepovratnim ventilom ali elektroventilom, ki lahko sistem izprazni do tlaka na manometru –⁠100,7 kPa (−⁠1,007 bara) (5 Torr absolutno).

OPOMBA

Prepričajte se, da olje ne teče v nasprotno smer v sistemu, ko črpalka ne deluje.

OPOMBA

Ne čistite zraka s hladivi. Uporabite vakuumsko črpalko, da boste izpraznili napeljavo.

Ventil Status ventila

Zaustavitveni ventil plinske cevi pod visokim tlakom/nizkim tlakom

OPOMBA

Tudi za vse priključke na notranje enote in vse notranje enote je treba izvesti preizkus tesnosti in vakuumsko sušenje. Pazite, da bodo tudi vsi morebitni (na licu mesta nameščeni) ventili odprti.

Več podrobnosti je v priročniku za nameščanje notranje enote. Preizkus tesnosti in vakuumsko sušenje je treba izvesti, preden je enota pod napajanjem. Če ne, glejte tudi diagram pretoka, ki je bil opisan prej v tem poglavju (glejte

"O preverjanju cevi za hladivo"[423]).

Zapri

14.3.4 Da bi izvedli preizkus tesnosti

Tesnost mora ustrezati specifikacijam EN378‑2.

Da bi preverili, ali kje pušča: Preizkus puščanja vakuuma

1 Izpraznite sistem tekočin in plina do –⁠100,7kPa (–⁠1,007bara)

(5Torr absolutno) za več kot 2 uri.

2 Ko dosežete to vrednost, izključite vakuumsko črpalko in

preverite, da se tlak vsaj 1 minuto ne dvigne.

3 Če se bo tlak dvignil, se bo v sistemu lahko zadrževala vlaga

(glejte vakuumsko sušenje spodaj) ali bo sistem lahko puščal.

Da bi preverili, ali kje pušča: Preizkus uhajanja tlaka

1 Preizkusite tesnost z nanašanjem raztopine, ki ustvari

mehurčke, na vse povezave cevi.

2 Izpustite ves dušik. 3 Prekinite vakuum tako, da z dušikom tlak nastavite na

minimalen tlak za odčitavanje na merilniku 0,2MPa (2 bara). Tlaka na merilni napravi nikoli ne nastavite na maksimalno delovanje tlaka enote, se pravi na 4,0MPa (40barov).

14.3.3 Preverjanje cevi za hladivo: Nastavitve

Ventil A Odpri Ventil B Odpri Ventil C Odpri Ventil D Odpri Zaporni ventil linije za tekočino Zapri Zaporni ventil plinske linije Zapri

Priročnik za montažo in uporabo

a Ventil za znižanje tlaka

b Dušik

c Tehtnica

d Rezervoar za hladivo R410A (sifonski sistem)

e Vakuumska črpalka

f Zaporni ventil linije za tekočino g Zaporni ventil plinske linije h Zaustavitveni ventil plinske cevi pod visokim tlakom/nizkim

tlakom

A Ventil A B Ventil B C Ventil C D Ventil D

Ventil Status ventila

OPOMBA

VEDNO uporabite priporočeno raztopino za preverjanje puščanja, ki jo dobite pri svojem dobavitelju.

NIKOLI ne uporabljajte milnice:

▪ Milnica lahko povzroči razpoke na komponentah, kot so

holandske matice in pokrovi zapornih ventilov.

▪ Milnica lahko vsebuje sol, ki bo vpila vlago, ki bo

zamrznila, ko se cevi shladijo.

▪ Milnica vsebuje amoniak, ki lahko povzroči korozijo

razširjenih spojev (med medeninasto in bakreno holandsko matico).

14.3.5 Da bi izvedli vakuumsko sušenje

Da bi odstranili vso vlago iz sistema, nadaljujte, kot sledi:

1 Sistem izčrpavajte vsaj 2 uri, da bi dosegli ciljni tlak vakuuma

–⁠100,7kPa (–⁠1,007bara) (5Torr absolutno).

2 Preverite, da se ciljni tlak vakuuma ohrani vsaj 1 uro, ko

vakuumsko črpalko ugasnete.

3 Če v 2 urah ne boste dosegli ciljnega vakuuma ali če ga ne

boste zadržali 1 uro, je morda v sistemu preveč vlage. V tem primeru prekinite vakuum tako, da vpihate dušik do tlaka 0,05MPa (0,5bara) in ponavljajte korake od 1 do 3, dokler v sistemu ni več vlage.

REYQ8~20+REMQ5U7Y1B

VRVIV + trekuperacija

4P546222-1B – 2020.10

Page 25

14 Montaža cevi

4 Odvisno od tega, ali želite takoj napolniti hladivo skozi servisni

priključek za dolivanje hladiva ali najprej prednapolniti del hladiva skozi servisni priključek za dolivanje hladiva v tekočem stanju, ali takoj odprite zaporne ventile na zunanji enoti, ali pa jih pustite zaprte. Glejte "O dolivanju hladiva" [4 25] za več informacij.

14.3.6 Da bi izolirali cevi za hladivo

Po končanem preizkusu tesnjenja in vakuumskem praznjenju je treba izolirati cevi. Upoštevajte naslednje točke:

▪ Pazite, da boste popolnoma izolirali povezavne cevi in komplete

za razvode. ▪ Izolirajte tekočinske in plinske cevi (pri vseh enotah). ▪ Uporabite polietilensko peno, odporno na toploto, ki prenese

temperature do 70°C za cevi za tekočino in polietilensko peno, ki

prenese temperature do 120°C za plinske cevi. ▪ Ojačajte izolacijo cevi za hladivo v skladu z okoljem montaže.

Temperatura okolja Vlažnost Najmanjša debelina

≤30°C 75% do 80% RH 15mm

>30°C ≥80% RH 20mm

▪ Če obstaja možnost, da bi kondenzat z zapornega ventila kapljal v

notranjo enoto skozi reže v izolaciji in cevi, ker je zunanja enota

nameščena na višjem položaju kot notranja enota, morate to

preprečiti tako, da povezave zatesnite. Glejte spodnjo sliko.

OPOMBA

Če je operacija izvedena v 12 minutah, potem ko se zaženeta notranja in zunanja enota, kompresor ne bo začel delovati, preden bo vzpostavljena pravilna komunikacija med zunanjimi in notranjimi enotami.

OPOMBA

Pred začetkom polnjenja preverite, ali je prikaz na 7delnem zaslonu na tiskanem vezju zunanje enote A1P normalen (glejte "Da bi dostopali do načina 1 ali 2"[436]). Če je prikazana koda okvare, glejte "19.1 Odpravljanje

težav na podlagi kod napake"[441].

OPOMBA

Prepričajte se, da so vse povezane notranje enote prepoznane (glejte [1‑10] in [1‑39] v "Način 1: Nastavitve

nadzora"[437]).

OPOMBA

Zaprite čelno ploščo, preden se izvede postopek za polnitev hladiva. Č čelna plošča ni zaprta, enota ne more pravilno oceniti, ali pravilno deluje ali ne.

OPOMBA

V primeru vzdreževanja in če v sistemu (zunanja enota + lokalne cevi + notranje enote) ni več nič hladiva (npr. po izčrpavanju hladiva), je treba enoto napolniti z originalno količino hladiva (glejte napisno ploščico na enoti) s predpolnjenjem, preden sprožite funkcijo samodejnega polnjenja.

a Izolacijski material b Kitanje itd.

14.4 Polnjenje s hladivom

14.4.1 Varnostni ukrepi pri dolivanju hladiva

OPOZORILO

▪ Za hladivo uporabljajte SAMO R410A. Druge snovi

lahko povzročijo eksplozije in nesreče.

▪ R410A vsebuje fluorirane toplogredne pline. Njegova

vrednost potenciala globalnega segrevanja (GWP) je 2087,5. Teh plinov NE izpuščajte v ozračje.

▪ Pri točenju hladiva vedno uporabljajte zaščitne rokavice

in zaščitna očala.

OPOMBA

Če je napajanje nekaterih enot izključeno, polnjenja hladiva ni mogoče pravilno izvesti.

OPOMBA

V primeru sistema z več zunanjimi enotami vključite napajanje na vseh zunanjih enotah.

14.4.2 O dolivanju hladiva

Ko je vakuumsko sušenje končano, lahko začnete dolivati dodatno hladivo.

Obstajata dva načina za dopolnjevanje hladiva.

Način Glejte

Samodejna polnitev "Korak6a: Da bi samodejno dolili

hladivo"[430]

Ročna polnitev "Korak6b: Da bi ročno dolili

hladivo"[431]

INFORMACIJE

Adding refrigerant using the automatic refrigerant charging function is not possible when Hydrobox units are connected to the system.

Da bi pospešili postopek polnjenja, v primeru večjih sistemov priporočamo, da najprej prednapolnite del hladiva skozi cevovod za tekočine, nato pa nadaljujete z dejanskim samodejnim ali ročnim postopkom. Ta korak je vključen v spodnji postopek (glejte "Da bi

dolili hladivo" [4 29]). Ta korak je mogoče preskočiti, vendar bo

trajalo dlje. Na voljo je diagram pretoka, v katerem je pregled možnosti in dejanj,

ki jih je treba izvesti (glejte "Da bi dolili hladivo: Diagram

pretoka"[427]).

14.4.3 Določanje dodatne količine hladiva

INFORMACIJE

Za končno prilagoditev polnitve v testnem laboratoriju prosimo, da se obrnete na svojega lokalnega prodajalca.

OPOMBA

Pazite, da boste napajanje vključili vsaj 6 ur pred zagonom, tako da bo dovolj moči za zagon grelnika okrova motorne gredi in za zaščito kompresorja.

REYQ8~20+REMQ5U7Y1B VRVIV + trekuperacija 4P546222-1B – 2020.10

Priročnik za montažo in uporabo

Page 26

14 Montaža cevi

OPOMBA

Količina za polnitev hladiva sistema mora biti manjša od 100kg. To pomeni, da morate, v primeru, da je izračunana količina za polnitev hladiva enaka ali večja od 95 kg, razdeliti svoj sistem multiplih zunanjih enot na manjše neodvisne sisteme, od katerih vsak vsebuje manj kot 95kg hladiva. Za tovarniško polnjenje glejte identifikacijsko ploščico.

Formula:

R=[(X1×Ø22,2)×0,37+(X2×Ø19,1)×0,26+(X3×Ø15,9)×0,18+ (X4×Ø12,7)×0,12+(X5×Ø9,5)×0,059+(X6×Ø6,4)×0,022]×1,04+(A+B +C)

R Potrebna dodatna polnitev hladiva [v kg in zaokrožena na 1

decimalno mesto]

Skupna dolžina [m] cevovoda za tekočino, premer na Øa

1...6

A~C Parametri A~C

Parameter A. Če je razmerje skupne zmogljivosti notranje enote

( CR)>100%, dolijte še 0,5kg hladiva na vsako zunanjo enoto. Parameter B. V primeru sistema z multi zunanjimi enotami, dodajte

količino polnila, enako vsoti faktorje posamičnih zunanjih enot.

Model B

REMQ5+REYQ8~12 0kg REYQ14 1,3kg REYQ16 1,4kg REYQ18 4,7kg REYQ20 4,8kg

Parameter C. Ko uporabljate več kot eno multienoto BS, dodajte količino polnila, enako vsoti faktorjev posamičnih enot BS.

Model C

BS1Q10 0,05kg BS1Q16 0,1kg BS1Q25 0,2kg BS4Q 0,3kg BS6Q 0,4kg BS8Q 0,5kg BS10Q 0,7kg BS12Q 0,8kg BS16Q 1,1kg

Cevi v metričnih merah. Ko uporabljate cevi v metričnih merah, nadomestite faktorje teže v formuli s faktorji v naslednji tabeli:

Cevi v palcih Cevi v metričnih merah

Cevi Faktor teže Cevi Faktor teže

Ø6,4mm 0,022 Ø6mm 0,018

Ø9,5mm 0,059 Ø10mm 0,065 Ø12,7mm 0,12 Ø12mm 0,097 Ø15,9mm 0,18 Ø15mm 0,16

Ø16mm 0,18 Ø19,1mm 0,26 Ø18mm 0,24 Ø22,2mm 0,37 Ø22mm 0,35

Priročnik za montažo in uporabo

REYQ8~20+REMQ5U7Y1B

VRVIV + trekuperacija

4P546222-1B – 2020.10

Page 27

14.4.4 Da bi dolili hladivo: Diagram pretoka

Korak 1

Izračunajte količino za dodatno polnjenje hladiva: R (kg)

Prišlo je do prevelikega polnjenja hladiva, izpustite del hladiva, da dosežete R=Q

Korak 2+3

• Zaprite ventile C, D in A

• Odprite ventil B na liniji za tekočino

• Izvedite količino predpolnjenja: Q (kg)

• Odklopite zbiralnik z linije za plin in z visokotlačne/nizkotlačne linije za plin

Korak 4a

• Zaprite ventil B

• Polnjenje je končano

• Dolijte zahtevano količino dodatnega hladiva, navedeno na nalepki

• Vnesite količino dodatnega hladiva prek nastavitve [2-14]

• Izvedite preizkus delovanja

Korak 4b

Zaprite ventil B

R=Q R>QR<Q

Nadaljevanje na naslednji strani >>

p

R410AN2

C D

A B

Za več informacij glejte "Da bi dolili hladivo"[429].

Predpolnjenje hladiva

14 Montaža cevi

REYQ8~20+REMQ5U7Y1B VRVIV + trekuperacija 4P546222-1B – 2020.10

Priročnik za montažo in uporabo

Page 28

14 Montaža cevi

Korak 6

Nadaljujte s samodejnim ali ročnim polnjenjem

Korak 6b

Aktivirajte nastavitev sistema [2-20]=1

Enota bo začela postopek ročnega polnjenja hladiva.

Korak 6a

• 1x pritisnite BS2: "888"

• Pritisnite BS2 za več kot 5 sekund "t01" za izravnavo tlaka

• Odprite ventil A

• Dolijte preostalo količino hladiva P (kg)

R=Q+P

Odvisno od okoljskih pogojev se bo enota odločila, da bo izvedla postopek samodejnega polnjenja hladiva v načinu ogrevanje ali hlajenje.

• Zaprite ventil A

• Pritisnite BS3 za zaustavitev ročnega polnjenja

• Polnjenje je končano

• Dolijte zahtevano količino dodatnega hladiva, navedeno na nalepki

• Vnesite količino dodatnega hladiva prek nastavitve [2-14]

• Izvedite preizkus delovanja

Korak 5

• Priključite ventil A na vrata za dolivanje hladiva (d)

• Odprite vse zaporne ventile zunanje enote

R>Q

Samodejno polnjenje

Ročno polnjenje

Nadaljevanje na naslednji strani >>

<< Nadaljevanje s prejšnje strani

p

R410A

Polnjenje s hladivom

Priročnik za montažo in uporabo

REYQ8~20+REMQ5U7Y1B

4P546222-1B – 2020.10

VRVIV + trekuperacija

Page 29

"t23" utripa

• Pritisnite BS2 v roku 5 minut

• Odprite ventil A

("t22" krmiljenje zagona) ("t23" čakanje na zanesljivo ogrevanje)

"t03" utripa

• Pritisnite BS2 v roku 5 minut

• Odprite ventil A

("t02" krmiljenje zagona) ("t03" čakanje na zanesljivo hlajenje)

Zaslon prikazuje "t23" in nizko vrednost tlaka z intervalom 1 sekunde.

• Dolijte dodatno količino hladiva P (kg)

• Zaprite ventil A

• Pritisnite BS3 za prekinitev delovanja

• Pojavila se bo končna koda "t26"

Zaslon prikazuje "t03" in nizko vrednost tlaka z intervalom 1 sekunde. Hladivo se bo samodejno dopolnilo.

"pe" = polnjenje skoraj končano "p9" = polnjenje končano

ALI P (kg) je bil dodan med samodejnim polnjenjem. R=Q+P

• Pritisnite BS2

• Izvedeno bo preverjanje T

• Zaprite ventil A

• Pritisnite BS1, da bi zapustili program

• Polnjenje je končano

• Dolijte zahtevano količino dodatnega hladiva, navedeno na nalepki

• Vnesite količino dodatnega hladiva prek nastavitve [2-14]

• Izvedite preizkus delovanja

Če se pojavijo naslednje kode:

"e-2" (notranja temperatura zunaj dometa) in "e-3" (zunanja temperatura zunaj dometa)

V tem primeru še enkrat izvedite postopek samodejnega polnjenja.

• Pojavil se bo "t0X"

• Pritisnite BS1

• Polnjenje je končano

• Dolijte zahtevano količino dodatnega hladiva, navedeno na nalepki

• Vnesite količino dodatnega hladiva prek nastavitve [2-14]

• Izvedite preizkus delovanja

Pojavijo se naslednje kode: "e-2" (notranja temperatura zunaj

dometa) in "e-3" (zunanja temperatura zunaj

dometa)

• Pritisnite BS1, da bi zapustili program

• Polnjenje je končano

• Dolijte zahtevano količino dodatnega hladiva, navedeno na nalepki

• Vnesite količino dodatnega hladiva prek nastavitve [2-14]

• Izvedite preizkus delovanja

V sivih pogojih

<< Nadaljevanje s prejšnje strani

Polnjenje za ogrevanje Polnjenje za hlajenje

p<p

R410AN2

C D

b c e

A B

14 Montaža cevi

14.4.5 Da bi dolili hladivo

Sledite korakom, ki so opisani spodaj, in upoštevajte, ali želite uporabiti funkcijo za samodejno polnjenje hladiva ali ne.

Predpolnjenje hladiva

1 Izračunajte potrebno dodatno količino za polnjenje s formulo,

navedeno v "Določanje dodatne količine hladiva"[425].

2 Prvih 10 kg dodatnega hladiva je mogoče doliti vnaprej, ne da

bi zunanja enota delovala:

Količina dodatnega hladiva je manjša od 10kg

Količina dodatnega hladiva je večja od 10 kg

REYQ8~20+REMQ5U7Y1B VRVIV + trekuperacija 4P546222-1B – 2020.10

Če Naredite to:

Izvedite koraka 3~4.

Izvedite korake 3~6.

3 Predpolnjenje je mogoče izvesti brez kompresorja s

priključevanjem jeklenke s hladivom na servisni priključek na zapornem ventilu za tekočino (odprite ventil B). Prepričajte se, da so vsi ventili zunanje enote, pa tudi ventili A, C in D zaprti.

OPOMBA

Med predpolnjenjem se hladivo polni samo skozi linijo za tekočino. Zaprite ventile C, D in A in odklopite zbiralnik z linije za plin in z visokotlačne/nizkotlačne linije za plin.

Priročnik za montažo in uporabo

Page 30

14 Montaža cevi

p<p

R410A

a c

a Ventil za znižanje tlaka

b Dušik

c Tehtnica

d Rezervoar za hladivo R410A (sifonski sistem)

e Vakuumska črpalka

f Zaporni ventil linije za tekočino g Zaporni ventil plinske linije h Zaustavitveni ventil plinske cevi pod visokim tlakom/nizkim

tlakom

A Ventil A B Ventil B C Ventil C D Ventil D

4 Naredite nekaj od naslednjega:

Če Potem

4a Izračunana količina

dodatnega hladiva se doseže

Zaprite ventil B in odklopite

zbiralnik z linije za tekočino. z zgoraj opisanim postopkom predpolnjenja

4b Skupne količine hladiva ni

bilo mogoče doliti s predpolnjenjem

Zaprite ventil B, odklopite

zbiralnik z linije za tekočino in

Izvedite koraka 5~6.

INFORMACIJE

Če je bila skupna količina dodatnega hladiva dosežena v koraku 4 (le s predpolnjenjem), zabeležite količino dodanega hladiva na oznako dodatnega polnjenja hladiva, ki je bila dobavljena z enoto in jo pritrdite na zadnjo stran čelne plošče.

Dodatno hladivo dopolnite v sistem prek nastavitve [2-14]. Izvedite preizkusno delovanje, kot je opisano v "17Začetek

uporabe"[439].

Dolivanje hladiva

5 Po predpolnjenju priključite ventil A na priključek za dolivanje

hladiva in skozenj dolijte preostanek dodatnega hladiva. Odprite vse zaporne ventile na zunanji enoti. Na tej točki mora ostati ventil A zaprt!

a Tehtnica

b Rezervoar za hladivo R410A (sifonski sistem)

c Vakuumska črpalka

d Priključek za dolivanje hladiva

A Ventil A

INFORMACIJE

Za sistem z več zunanjimi enotami ni nujno, da priključite vse priključke za polnjenje na rezervoar za hladivo.

Dolitih bo ±22 kg v 1 uri pri zunanji temperaturi 30°CDB ali ±6 kg pri zunanji temperaturi 0°CDB.

Če morate pohiteti pri postavljanju sistema z več zunanjimi enotami, priključite rezervoarje za hladivo na vsako zunanjo enoto.

OPOMBA

▪ Priključek za dolivanje hladiva je priključen na cevi

znotraj enote. Cevi v enoti so tovarniško napolnjene s hladivom, zato bodite pri priključevanju cevi za polnjenje zelo pazljivi.

▪ Ko dodate hladivo, ne pozabite zapreti pokrov

priključka za polnjenje hladiva. Navojni moment za pokrov je od 11,5 do 13,9 N•m.

▪ Da bi zagotovili enakomerno razporejanje hladiva,

lahko kompresor potrebuje ±10 minut, da bi se zagnal, ko se zažene enota. To ni okvara.

6 Nadaljujte z enim od naslednjih korakov:

6a "Korak6a: Da bi samodejno dolili hladivo"[430] 6b "Korak6b: Da bi ročno dolili hladivo"[431]

INFORMACIJE

Po polnjenju hladiva:

▪ Zabeležite količino dodatnega polnjenja hladiva na

nalepko, priloženo enoti, in jo pritrdite na zadnjo stran čelne plošče.

▪ Dodatno hladivo dopolnite v sistem prek nastavitve

[2‑14].

▪ Izvedite preizkusno delovanje, kot je opisano v

"17Začetek uporabe"[439].

14.4.6 Korak6a: Da bi samodejno dolili hladivo

INFORMACIJE

Samodejno polnjenje s hladivom ima omejitve, ki so navedene spodaj. Zunaj teh omejitev za sistem ne more delovati funkcija za samodejno polnjenje:

▪ Zunanja temperatura: 0~43°CDB. ▪ Temperatura v prostoru: 10~32°CDB. ▪ Skupna zmogljivost notranjih enot: ≥80%.

Ko začneta " " ali " " utripati (pripravljen za polnjenje), v roku 5 minut pritisnite BS2. Odprite ventil A. Če ne pritisnete BS2 v roku 5 minut, se bo pojavila koda okvare:

Če Potem

Ogrevanje " " bo utripal. Pritisnite BS2, da se

postopek začne spet od začetka.

Hlajenje Pojavila se bo koda napake " ".

Pritisnite BS1, da bi postopek prekinili, in ga začnite znova.

Preizkus delovanja, vključno s podrobnim pregledom stanja hladiva, je potrebno za uporabo funkcije za zaznavanje puščanja. Za več informacij glejte "17Začetek uporabe"[439].

Če Naredite to:

Pojavijo se " ", " " ali " "

Pojavita se " " ali ""Okoljski pogoji NISO ustrezni za

Pritisnite BS1, da bi dokončali postopek samodejnega polnjenja. Okoljski pogoji so ustrezni za izvedbo preizkusnega delovanja.

izvedbo preizkusnega delovanja. Pritisnite BS1, da bi dokončali postopek samodejnega polnjenja.

Priročnik za montažo in uporabo

INFORMACIJE

Če se je med postopkom samodejnega polnjenja hladiva pojavila napaka, se bo enota zaustavila in na zaslonu bo utripala koda " ". Pritisnite BS2, da se postopek začne spet od začetka.

REYQ8~20+REMQ5U7Y1B

VRVIV + trekuperacija

4P546222-1B – 2020.10

Page 31

15 Električna napeljava

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

GWP: XXX

RXXX

INFORMACIJE

▪ Ko je med postopkom zaznana okvara ali napaka (npr.

v primeru zaprtega zapornega ventila), se pojavi koda okvare. V tem primeru glejte "19.1Reševanje težav na

podlagi kod napak"[4 41] in okvaro odpravite v skladu

z navodili. Ponastavitev okvare lahko izvedete s pritiskom BS1. Postopek je mogoče spet zagnati od

"Korak6a: Da bi samodejno dolili hladivo"[430].

▪ Prekinitev samodejnega polnjenja hladiva je mogoča s

pritiskom BS1. Enota se bo zaustavila in se vrnila v mirovanje.

14.4.7 Korak6b: Da bi ročno dolili hladivo

INFORMACIJE

Ročno polnjenje hladiva se bo samodejno zaustavilo po 30 minutah. Če polnjenje ni dokončano po 30 minutah, izvedite dodatno polnjenje hladiva.

INFORMACIJE

▪ Ko je med postopkom zaznana okvara ali napaka (npr.

v primeru zaprtega zapornega ventila), se pojavi koda okvare. V tem primeru glejte "Kode napake pri

dolivanju hladiva"[4 31] in okvaro odpravite v skladu z

navodili. Ponastavitev okvare lahko izvedete s pritiskom BS3. Postopek je mogoče spet zagnati od koraka "Korak6b: Da bi ročno dolili hladivo"[431].

▪ Prekinitev ročnega polnjenja hladiva je mogoča s

pritiskom BS3. Enota se bo zaustavila in se vrnila v mirovanje.

Koda Vzrok Rešitev

Prikazuje nameščeno notranjo enoto, ki ni združljiva z zaznavanjem

Glejte zahteve, da bo mogoče izvesti postopek

zaznavanja puščanja. puščanja (npr. enote Hydrobox …)

Druga koda

okvare

— Takoj zaprite ventil A.

Potrdite kodo okvare in

izvedite ustrezno dejanje

"19.1Odpravljanje težav

na podlagi kod

napake"[441].

14.4.9 Preverjanja po dolivanju hladiva

▪ So vsi zaporni ventili odprti? ▪ Je dodano hladivo zabeleženo na nalepki za dolivanje hladiva?

OPOMBA

Prepričajte se, da boste po (pred-)polnjenju hladiva odprli vse zaporne ventile.

Delovanje z zaprtimi zapornimi ventili bo poškodovalo kompresor.

14.4.10 Pritrjevanje nalepke o fluoriranih toplogrednih plinih

1 Nalepko izpolnite na naslednji način:

14.4.8 Kode napake pri dolivanju hladiva

Koda Vzrok Rešitev

Nenavadno nizek tlak na sesalni liniji

Preprečevanje zamrzovanja notranje enote

Notranja enota je zunaj temperaturne omejitve za zaznavanje puščanja

Zunanja enota je zunaj temperaturne omejitve za zaznavanje puščanja

REYQ8~20+REMQ5U7Y1B VRVIV + trekuperacija 4P546222-1B – 2020.10

Takoj zaprite ventil A. Pritisnite BS3 za ponastavitev. Preverite naslednje elemente, preden spet poženete postopek samodejnega polnjenja:

▪ Preverite, ali so vsi

zaporni ventili na plinskem delu pravilno odprti.

▪ Preverite, ali je ventil

cilindra za hladivo odprt.

▪ Preverite, da vstopna in

izstopna zračna odprtina na notranji enoti nista zamašeni.

Takoj zaprite ventil A. Pritisnite BS3 za ponastavitev. Ponovite postopek samodejnega polnjenja.

Ponovite, ko so okoljske zahteve izpolnjene.

a Če je z enoto dobavljena večjezična nalepka z

informacijo o toplogrednih fluoriranih plinih, odlepite del nalepke z ustreznim jezikom in ga nalepite na vrh a.

b Tovarniško polnjenje hladiva: glejte identifikacijsko

ploščico enote

c Količina dodatno dolitega hladiva d Skupno polnjenje hladiva e Količina toplogrednih fluoriranih plinov skupnega

polnjenja hladiva, izražena v enakovrednih tonah CO2.

f GWP = potencial globalnega segrevanja

OPOMBA

Zadevna zakonodaja o toplogrednih fluoriranih plinih zahteva, da je polnitev hladiva na enoti označena v teži in enakovredni vrednosti CO2.

Formula za izračun enakovredne vrednosti v tonah CO2: GWP vrednost hladiva × Skupno polnjenje hladiva [v

kg] / 1000 Uporabite omenjeno vrednost GWP na nalepki za dolivanje

hladiva.

2 Nalepko prilepite v notranjščino zunanje enote poleg zapornih

ventilov za plin in tekočino.

15 Električna napeljava

NEVARNOST: SMRTNA NEVARNOST ZARADI ELEKTRIČNEGA UDARA

OPOZORILO

Za napajalne kable VEDNO uporabite večžilni kabel.

Priročnik za montažo in uporabo

Page 32

15 Električna napeljava

15.1 O električni skladnosti

Ta oprema je usklajena z: ▪ EN/IEC 61000‑3‑11, če je impendanca sistema Z

enaka Z

na vmesniški točki med napajanjem uporabnika in

max

javnim sistemom. ▪ EN/IEC 61000‑3‑11 = Evropski/mednarodni tehnični standardi,

ki predpisujejo omejitve za sprememinjanje napetosti, valovanje napestosti in utripanje v javnih nizkonapetostnih omrežjih z nazivnim tokom ≤75A.

▪ Monter ali uporabnik opreme mora zagotoviti, če je to potrebno

s posvetom z operaterjem distribucijskega omrežja, da je oprema priključena na napajanje z impendanco sistema Z večjo ali enako Z

max

▪ EN/IEC 61000‑3‑12 določa, da mora biti kratkostična moč S

enaka ali večja od minimalne vrednosti Ssc na vmesniški točki med napajanjem uporabnika in javnim sistemom.

▪ EN/IEC 61000‑3‑12 = evropski/mednarodni tehnični standard, ki

predpisuje omejitve za harmonične tokove, proizvedene z opremo, povezano v javna nizkonapetostna omrežja z vhodnim tokom >16A in ≤75A na fazo.

▪ Monter ali uporabnik opreme mora zagotoviti, po potrebi s

posvetom z operaterjem distribucijskega omrežja, da je oprema priključena na napajanje s kratkostično močjo Ssc, ki je enaka ali večja od minimalne vrednosti Ssc.

Enojna zunanja enota

Model Z

(Ω) Minimalna

max

REMQ5 — 2893 REYQ8 — 2893 REYQ10 — 3954 REYQ12 — 4313 REYQ14 — 4852 REYQ16 — 5391 REYQ18 — 6289 REYQ20 — 7009

Več zunanjih enot

Model Z

(Ω) Minimalna

max

REYQ10 — 5786 REYQ13 — 5786 REYQ16 — 5786 REYQ18 — 6846 REYQ20 — 7206 REYQ22 — 8266 REYQ24 — 8284 REYQ26 — 9165 REYQ28 — 9704 REYQ30 — 10602 REYQ32 — 10781 REYQ34 — 11680 REYQ36 — 12399 REYQ38 — 13495 REYQ40 — 14556 REYQ42 — 14735 REYQ44 — 15094 REYQ46 — 15634

večja ali

sys

vrednost S

(kVA)

vrednost S

(kVA)

Več zunanjih enot

Model Z

(Ω) Minimalna

max

vrednost S

(kVA)

REYQ48 — 16172 REYQ50 — 17071 REYQ52 — 17969 REYQ54 — 18868

INFORMACIJE

Multienote so standardna kombinacija.

sys

15.2 Zahteve varnostne naprave

Napajanje mora biti zaščiteno z ustreznimi varovalnimi napravami, npr. glavnim stikalom, počasno varovalko na vsaki fazi in odklopnikom za uhajanje ozemljitvenega toka v skladu z veljavno zakonodajo.

Za standardne kombinacije

Izbiranje in preseki ožičenja morajo biti izbrani v skladu z veljavno zakonodajo in na podlagi informacij v spodnji tabeli.

Enojna zunanja enota

Model Minimalna

amperska

zmogljivost

vezja

REMQ5 16,1A 20A REYQ8 16,1A 20A REYQ10 22,0A 25A REYQ12 24,0A 32A REYQ14 27,0A 32A REYQ16 31,0A 40A REYQ18 35,0A 40A REYQ20 39,0A 50A

Za vse modele: ▪ Faza in frekvenca: 3N~50Hz ▪ Napetost: 380~415V ▪ Del linije za prenos: 0,75~1,25 mm2, maksimalna dolžina je

1000m. Če skupna dolžina ožičenja prenosa presega te omejitve, lahko pride do napak pri komunikaciji.

Za nestandardne kombinacije

Izračun priporočene zmogljivosti varovalke.

Formula Izračunajte tako: seštejte minimalne ampere v

tokokrogu za vsako enoto (v skladu z zgornjo tabelo), rezultat pomnožite z 1,1 in izberite naslednjo višjo priporočeno zmogljivost varovalke.

Zgled Kombiniranje REYQ30 z uporabo REYQ8, REYQ10 in

REYQ12. ▪ Minimalna amperska zmogljivost vezja za

REYQ8=16,1A

▪ Minimalna amperska zmogljivost vezja za

REYQ10=22,0A

▪ Minimalna amperska zmogljivost vezja za

REYQ12=24,0A

V skladu s tem je v tokokrogu v REYQ30 amperov najmanj =16,1+22,0+24,0=62,1A

Zgornji rezultat zmnožite z 1,1: (62,1A×1,1)=68,3A, kar pomeni, da je priporočena zmogljivost varovalke

80A.

Priporočene

varovalke

Priročnik za montažo in uporabo

REYQ8~20+REMQ5U7Y1B

VRVIV + trekuperacija

4P546222-1B – 2020.10

Page 33

OPOMBA

b a

5~12 HP 14~20 HP

X1A

c d

a b a b

5~12 HP 14~20 HP

Kadar uporabljate odklopnike na preostali (diferenčni) tok, obvezno uporabite hitre odklopnike z nazivnim preostalim tokom 300mA.

15.3 Zunanje ožičenje: Pregled

Zunanje ožičenje na licu mesta sestoji iz: ▪ napajanje (vključno z ozemljitvijo), ▪ DIII ožičenje prenosa med komunikacijsko omarico in zunanjo

enoto,

▪ RS‑485 ožičenje prenosa med komunikacijsko omarico in

nadzornim sistemom.

Primer:

a Napajanje na mestu montaže (z odklopnikom za uhajanje

ozemljitvenega toka)

b Glavno stikalo c Ozemljitev d Zunanja enota e Notranja enota

f Uporabniški vmesnik g Enota BS h Izbirnik hlajenje/ogrevanje

i Prekinjalo vezja

j Varovalka

Napajalni kabel 3N~50Hz Napajalni kabel 1~50Hz Ozemljitveni vodnik

15 Električna napeljava

a Ožičenje prenosa (možnost 1) b Ožičenje prenosa (možnost 2)

vezicami.

c Kabelska vezica. Pritrdite na tovarniško nameščeno

nizkonapetostno ožičenje.

d Kabelska vezica.

(a) Izbojno odprtino je treba odstraniti. Zaprite luknjo, da ne bi

skoznjo vstopale male živali ali umazanija.

(a)

. Pritrdite cevno izolacijo z

15.4 Da bi usmerili in pritrdili ožičenje prenosa

Ožičenje prenosa je mogoče usmeriti le skozi sprednjo stranico. Pritrdite ga v zgornjo namestitveno odprtino.

REYQ8~20+REMQ5U7Y1B VRVIV + trekuperacija 4P546222-1B – 2020.10

Vodnik pritrdite v označene plastične vezice z veznim materialom iz lokalne dobave.

a Ožičenje med enotami (notranja-zunanja) (F1/F2 levo) b Notranje ožičenje prenosa (Q1/Q2) c Plastični nosilec d Objemke iz lokalne dobave

15.5 Da bi povezali ožičenje prenosa

Ožičenje notranjih enot mora biti priključeno na priključke F1/F2 (InOut) na plošči s tiskanim vezjem na zunanji enoti.

Navojni moment za končne vijake ožičenja prenosa:

Priročnik za montažo in uporabo

Page 34

15 Električna napeljava

F1 F2 F1 F2 Q1 Q2

F1 F1F2 F2 Q1 Q2

TO IN/D UNIT

TO OUT/D UNIT TO MULTI UNIT

A1P

Q1 Q2

A1P

Q1 Q2

A1P

a b c

F1 F2 F1 F2 F1 F2 F1 F2

TO IN/D

UNIT

TO OUT/D

UNIT

TO IN/D

UNIT

TO OUT/D

UNIT

F1 F2 F1 F2 F1 F2 F1 F2

F1 F2 F1 F2

X1M

abac

X1M

5~12 HP 14~20 HP

5~12 HP

bc d

j h

Velikost vijaka Navojni moment (N•m)

M3,5 (A1P) 0,8~0,96

a Enota A (glavna zunanja enota)

b Enota B (pomožna zunanja enota)

c Enota C (pomožna zunanja enota)

d Tiskano vezje zunanje enote (A1P)

e Prenosi glavni/pomožni (Q1/Q2)

f Prenos med zunanjo/notranjo enoto (F1/F2) g Prenos med zunanjo enoto/drugim sistemom (F1/F2) h Enota BS

i Notranja enota j Samo hlajenje VRV z notranjo enoto / samo ogrevanje z

enoto Hydrobox

INFORMACIJE

Enote iz serije U delijo isti tokokrog hladiva z enotami iz serije T. Vendar pa je električno mogoče enote serij U in T povezati prek F1/F2.

▪ Kabli za električno povezavo enot med zunanjimi enotami in istim

cevnim sistemom morajo biti priključeni na priključno sponko Q1/ Q2 (Out Multi). Povezovanje kablov na priključne sponke F1/F2 povzroči okvaro sistema.

▪ Ožičenje za druge sisteme mora biti priključeno na priključne

sponke F1/F2 (Out-Out) na plošči s tiskanim vezjem v zunanji enoti, na katero so priključeni kabli za električno povezavo notranjih enot.

▪ Osnovna enota je zunanja enota, na katero so priključeni kabli za

električno povezavo notranjih enot.

15.6 Da bi končali povezave ožičenja prenosa

Ko namestite kable za električno povezavo enot v enoto, jih ovijte s cevmi za hladivo, nameščenimi na licu mesta, z ovojnim trakom, kot je prikazano na spodnji sliki.

15.7 Da bi usmerili in pritrdili napajalni kabel

OPOMBA

Ko usmerjate ozemljitvene kable, zagotovite odmik za 25mm ali več od prevodnih kablov kompresorja. Če tega navodila ne boste upoštevali, lahko to negativno vpliva na pravilno delovanje drugih enot, ki so priključene na isto ozemljitev.

Napajalne kable je mogoče usmeriti od spredaj ali z leve. Pritrdite ga v spodnjo namestitveno odprtino.

a Električno napajanje (možnost 1) b Električno napajanje (možnost 2) c Električno napajanje (možnost 3)

odprtino.

d Kabelska vezica

(a) Izbojno odprtino je treba odstraniti. Zaprite luknjo, da ne bi

skoznjo vstopale male živali ali umazanija.

(a)

. Uporabite vodilno

15.8 Da bi povezali napajalni kabel

Napajalni kabel MORA biti pripet na plastični nosilec s sponskim materialom iz lokalne dobave, da bi preprečili vpliv zunanje sile na priključno sponko. Zeleno-rumeno črtasto žico uporabljajte IZKLJUČNO za ozemljitev.

Priročnik za montažo in uporabo

a Cev za hladivo v tekočem stanju

b Cev za hladivo v plinastem stanju

c Ovojni trak

d Plinska cev za visoki tlak/nizki tlak

e Ožičenje prenosa (F1/F2)

f Izolator

REYQ8~20+REMQ5U7Y1B

VRVIV + trekuperacija

4P546222-1B – 2020.10

Page 35

14~20 HP

bc d

i j h

a Električno napajanje (380~415 V - 3N~50Hz)

L1 L2 L2 N

a b

BS1 BS2

DS1 DS2

BS3

X27A

b Varovalka c Odklopnik za uhajanje ozemljitvenega toka d Ozemljitveni vodnik e Napajalna priključna sponka

f Povežite vse napajalne kable: RED na L1, WHT na L2,

BLK na L3 in BLU na N

g Ozemljitveni vodnik (GRN/YLW) h Kabelska vezica

i Konkavna podložka j Ko priključujete ozemljitev, vam priporočamo, da naredite

navitje.

Več zunanjih enot

Da bi povezali napajanje za več zunanjih enot, je treba uporabiti kabelski čeveljček z ušescem. Golega kabla ne smete uporabiti.

V tem primeru je treba odstraniti podložko obročka, ki je privzeto nameščena.

Pritrdite oba kabla na priključek napajanja, kot je prikazano spodaj:

15.9 Da bi preverili upornost izolacije kompresorja

OPOMBA

Če se po montaži v kompresorju nabere hladivo, lahko pade izolativna upornost na polih, toda če je najmanj 1MΩ, ne bo prišlo do okvare enote.

▪ Za merjenje izolacije uporabite merilni instrument za

500V.

▪ Tega merilnega instrumenta NE uporabljajte za

nizkonapetostne tokokroge.

1 Izmerite izolacijski upor nad poli.

Če Potem

≥1MΩ Izolacijski upor je v redu. Postopek je

končan.

<1MΩ Izolacijski upor ni v redu. Pojdite na

naslednji korak.

2 Vključite napajanje (ON) in jo pustite vključeno 6ur.

Rezultat: Kompresor se bo segrel in hladivo v kompresorju bo

izhlapelo.

3 Še enkrat izmerite izolacijski upor.

16 Konfiguracija

16.1 Izvedba nastavitev sistema

16.1.1 O izvedbi nastavitev sistema

Da bi nadaljevali konfiguracijo sistema VRV IV s toplotnim izmenjevalnikom, je treba vnesti nekaj nastavitev na krmilni plošči enote. V tem poglavju bomo opisali, kako je mogoč ročni vnos z gumbi na tiskanem vezju, ter kako brati povratne informacije s 7segmentnih zaslonov.

Nastavitve se izvedejo na glavni zunanji enoti. Poleg tega, da je mogoče vnesti nastavitve, je mogoče tudi potrditi

trenutno nastavljene parametre delovanja enote.

Gumbi

Posebna dejanja (samodejna polnitev hladiva, preizkusno delovanje itd.) in nastavitev sistema (delovanje na zahtevo, zmanjšanje hrupa itd.) se izvedejo s pritiskom na gumbe.

Glejte tudi: ▪ "Sisteavni deli nastavitev sistema"[435] ▪ "Da bi dostopali do sestavnih delov nastavitev sistema"[436]

Računalniški konfigurator

Za sistem VRV IV s toplotnim izmenjevalnikom je mogoče več nastavitev izvesti prek računalniškega vmesnika (za to je potreben dodatek EKPCCAB*). Monter lahko konfiguracijo pripravi (vnaprej) računalniško in jo nato prenese v sistem.

Glejte tudi: "Priključevanje računalniškega konfiguratorja na zunanjo

enoto"[439].

Način 1 in 2

Način delovanja Opis

Način 1 (nadzor nastavitev)

Način 2 (nastavitve

sistema)

Glejte tudi: ▪ "Da bi dostopali do načina 1 ali 2"[436] ▪ "Da bi uporabili način 1"[436] ▪ "Da bi uporabili način 2"[436] ▪ "Način 1: Nastavitve nadzora"[437] ▪ "Način 2: Nastavitve sistema"[437]

Način1 je mogoče uporabljati za nadzor trenutnega stanja zunanje enote. Nadzorovati je mogoče tudi nekatere vsebine polj.

Način2 se uporablja za spremembo nastavitve sistema. Mogoče si je ogledati trenutne vrednosti nastavitev sistema in jih spremeniti.

Na splošno se lahko normalno delovanje nadaljuje brez posebnih posegov po spreminjanju nastavitev sistema.

Nekatere nastavitve sistema se uporabljajo za posebno delovanje (npr. 1-kratno delovanje izčrpavanja/vakuumskega izsesavanja, ročno dodajanje hladiva itd.). V takem primeru je treba prekiniti posebno delovanje, preden je mogoče spet zagnati običajno delovanje. To bo navedeno v spodnjih razlagah.

16 Konfiguracija

INFORMACIJE

Pomembno je, da monter prebere vse informacije iz tega poglavja in da sistem nato ustrezno nastavi.

NEVARNOST: SMRTNA NEVARNOST ZARADI ELEKTRIČNEGA UDARA

REYQ8~20+REMQ5U7Y1B VRVIV + trekuperacija 4P546222-1B – 2020.10

16.1.2 Sisteavni deli nastavitev sistema

Mesto 7-delnih zaslonov, gumbov in DIP-stikal:

BS1 NAČIN: Za spreminjanje načina delovanja

Priročnik za montažo in uporabo

Page 36

16 Konfiguracija

2×

BS2 NASTAVI: Za lokalne nastavitve BS3 VRNITEV: Za lokalne nastavitve

DS1, DS2 DIP-stikala

a 7-delni zasloni

b Gumbi

16.1.3 Da bi dostopali do sestavnih delov nastavitev sistema

Ni treba odpreti celotne omarice s komponentami, da bi dostopali do gumbov na tiskanem vezju ali prebrali 7-segmentni zaslon(-e).

Za dostop lahko odstranite inšpekcijski pokrov s čelne plošče (glejte sliko). Zdaj lahko odprete inšpekcijski pokrov čelne plošče električne omarice s komponentami (glejte sliko). Vidite lahko tri gumbe in tri 7segmentne zaslone in stikala DIP.

a Čelna plošča

b Glavno tiskano vezje s 3 7-segmentnimi zasloni in 3 gumbi

c Servisni pokrov električne omarice s komponentami

Stikala premikajte z izolirano paličico (na primer zaprtim kemičnim svinčnikom), da se ne bi dotikali delov pod napetostjo.

Stopnja Zaslon

Ko ni težav: sveti, kot je prikazano (8~10min).

Pripravljen na delovanje: prazen zaslon, kot je prikazano.

Indikacije 7-segmentnega zaslona:

Izključen Utripajoč Sveti

V primeru okvare se na uporabniškem vmesniku notranje enote in na 7-segmentnem zaslonu zunanje enote prikaže koda napake. Kodo okvare razrešite v skladu z navodili. Najprej je treba preveriti komunikacijsko ožičenje.

Dostop

BS1 se uporablja, da bi preklopili med privzeto situacijo, načinom 1 in načinom 2.

Dostop dejanje

Privzeta situacija

Način 1 Enkrat pritisnite BS1.

Prikaz na 7-segmentnem zaslonu se spremeni v:

Še enkrat pritisnite BS1, da se vrnete na privzeto situacijo.

Način 2 Pritisnite BS1 in držite vsaj 5 sekund.

Prikaz na 7-segmentnem zaslonu se spremeni v:

Še enkrat (na kratko) pritisnite BS1, da se vrnete na privzeto situacijo.

Ko delo končate, nikar ne pozabite spet pritrditi inšpekcijskega pokrova omarice z elektronskimi komponentami ter inšpekcijskega pokrova čelne plošče. Med delovanjem enote mora biti čelna plošča enote pritrjena. Nastavitve lahko izvedete skozi odprtino za pregledovanje.

OPOMBA

Prepričajte se, da so vse zunanje plošče, razen servisnega pokrova na električni omarici, med delom zaprte.

Trdno zaprite pokrov komponento z električno omarico, preden vključite napajanje.

16.1.5 Da bi uporabili način 1

Način 1 se uporablja za osnovne nastavitve in za nadzor statusa enote.

16.1.4 Da bi dostopali do načina 1 ali 2

Inicializacija: privzeta situacija

OPOMBA

Pazite, da boste napajanje vključili vsaj 6 ur pred zagonom, tako da bo dovolj moči za zagon grelnika okrova motorne gredi in za zaščito kompresorja.

Vključite napajanje zunanje in notranjih enot. Ko je komunikacija med notranjimi in zunanjimi enotami vzpostavljena in normalno poteka, bo stanje 7-segmentnega zaslona prikazano, kot je videti spodaj (privzete tovarniške nastavitve).

Stopnja Zaslon

Ko vključite napajanje: utripa, kot je prikazano. Najprej preveri, ali je izvedeno napajanje (1~2min).

16.1.6 Da bi uporabili način 2

Glavna enota se uporablja za vnos nastavitev sistema v načinu

Način2 se uporablja za nastavitve zunanje enote in sistema.

INFORMACIJE

Če se sredi postopka zmedete, pritisnite BS1 in vrnili se boste na privzeto situacijo (brez napisov na 7-segmentnem zaslonu: prazen, glejte "Da bi dostopali do načina 1 ali

2"[436].

Kaj Kako

Spreminjanje in dostop do nastavitve v načinu1

Da bi zapustili nastavljanje in se vrnili na začetek

Ko je izbran način1 (enkrat pritisnite BS1), lahko izberete želeno nastavitev. To naredite tako, da pritisnete BS2.

Dostop do izbrane vrednosti nastavitve se izvede z enkratnim pritiskom na BS3.

Pritisnite BS1.

Priročnik za montažo in uporabo

REYQ8~20+REMQ5U7Y1B

VRVIV + trekuperacija

4P546222-1B – 2020.10

Page 37

16 Konfiguracija

Kaj Kako

Spreminjanje in dostop do nastavitve v načinu2

Ko izberete način2 (pritisnite BS1 in držite več kakor 5 sekund), lahko izberete želeno nastavitev. To naredite tako, da pritisnete BS2.

Dostop do izbrane vrednosti nastavitve se izvede z 1-kratnim pritiskom na BS3.

Da bi zapustili nastavljanje

Pritisnite BS1.

in se vrnili na začetek Sprememba vrednosti

izbrane nastavitve v načinu2

▪ Ko izberete način 2 (pritisnite BS1 in

držite več kakor 5 sekund), lahko izberete želeno nastavitev. To naredite tako, da pritisnete BS2.

▪ Dostop do izbrane vrednosti

nastavitve se izvede z 1-kratnim pritiskom na BS3.

▪ Zdaj se BS2 uporablja za izbiro

zahtevane vrednosti izbrane nastavitve.

▪ Ko je izbrana zahtevana vrednost,

lahko spremembo določite s pritiskom BS3 1-krat.

▪ Še enkrat pritisnite BS3, da se

zažene delovanje v skladu z izbrano vrednostjo.

16.1.7 Način 1: Nastavitve nadzora

[1‑0]

Prikaže, ali je enota, ki jo pregledujete, glavna, pomožna 1 ali pomožna 2.

Glavna enota se uporablja za vnos nastavitev sistema v načinu

2. [1‑0] Opis

Ni indikacije Neopredeljena situacija.

0 Zunanja enota je glavna enota. 1 Zunanja enota je pomožna enota 1. 2 Zunanja enota je pomožna enota 2.

[1‑1]

Prikazuje status tihega delovanja.

[1‑1] Opis

0 Enota trenutno ne deluje pod omejitvami tihega

delovanja.

1 Enota trenutno deluje pod omejitvami tihega

delovanja.

[1‑2]

Prikazuje stanje delovanja z omejitvijo porabe elektrike.

[1‑2] Opis

0 Enota trenutno ne deluje z omejitvijo porabe

elektrike.

1 Enota trenutno deluje z omejitvijo porabe

elektrike.

[1‑5] [1‑6]

Prikazuje: ▪ [1‑5]: Trenutni Te ciljni položaj parametra. ▪ [1‑6]: Trenutni Tc ciljni položaj parametra.

[1‑10]

Prikazuje število skupno priključenih notranjih enot VRV in AHU.

[1‑13]

Prikazuje število skupno priključenih zunanjih enot (v primeru zunanjega multisistema).

[1‑17] [1‑18] [1‑19]

Prikazuje: ▪ [1‑17]: Prikazuje najnovejšo kodo okvare. ▪ [1‑18]: Prikazuje predzadnjo kodo okvare. ▪ [1‑19]: Prikazuje predpredzadnjo kodo okvare.

[1‑29] [1‑30] [1‑31]

Prikaži rezultate funkcije za zaznavanje puščanja: ▪ : Ni podatka. ▪ : Puščanje ni bilo zaznano zaradi nenormalnega delovanja. ▪ : Puščanje ni bilo zaznano. ▪ : Zaznano puščanje.

[1‑34]

Prikazuje preostanek dni do naslednjega samodejnega zaznavanja puščanja (če je aktivirana funkcija samodejnega zaznavanja puščanja).

[1‑38] [1‑39]

Prikazuje: ▪ [1‑38]: Prikazuje število notranjih enot RADX, ki so priključene v

sistem.

▪ [1‑39]: Prikazuje število notranjih enot Hydrobox (HXY080/125), ki

so priključene v sistem.

[1‑40] [1‑41]

Prikazuje: ▪ [1‑40]: Trenutno nastavljeno temperaturo hlajenja z udobnim

zračnim pretokom.

▪ [1‑41]: Trenutno nastavljeno temperaturo ogrevanja z udobnim

zračnim pretokom.

16.1.8 Način 2: Nastavitve sistema

[2‑0]

Izbira nastavitve hlajenje/ogrevanje.

[2‑0] Opis

0 (privzeto) Vsaka posamezna zunanja enota lahko izbere

delovanje hlajenje/ogrevanje (z izbirnikom hlajenje/ogrevanje, če je ta nameščen) ali z določitvijo glavnega notranjega uporabniškega vmesnika (glejte nastavitev [2‑83] in priročnik za uporabo).

1 Glavna enota določi delovanje hlajenje/

ogrevanje, ko so zunanje enote priključene v multisistemu

2 Pomožna enota za delovanje hlajenje/

ogrevanje, ko so zunanje enote priključene v multisistemu

(a)

Ni treba uporabiti dodatnega zunanjega prilagojevalnika za krmiljenje zunanje enote (DTA104A61/62). Glejte navodila, priložena prilagojevalniku, za več podrobnosti.

[2‑8]

Te ciljna temperatura med hlajenjem.

[2‑8] Te ciljna (°C)

0 (privzeto) Samodejno

2 6 3 7

(a)

REYQ8~20+REMQ5U7Y1B VRVIV + trekuperacija 4P546222-1B – 2020.10

Priročnik za montažo in uporabo

Page 38

16 Konfiguracija

[2‑8] Te ciljna (°C)

4 8 5 9 6 10 7 11

[2‑9]

Tc ciljna temperatura med ogrevanjem.

[2‑9] Tc ciljna (°C)

0 (privzeto) Samodejno

1 41 2 42 3 43 4 44 5 45 6 46

[2‑14]

Vnesite količino dolitega hladiva. Če želite uporabljati funkcijo samodejnega zaznavanja puščanja, je

treba v sistem vnesti celotno količino hladiva.

[2‑14] Količina dolitega hladiva (kg)

0 (privzeto) Ni vnosa

1 0<x<5 2 5<x<10 3 10<x<15 4 15<x<20 5 20<x<25 6 25<x<30 7 30<x<35 8 35<x<40

9 40<x<45 10 45<x<50 11 50<x<55 12 55<x<60 13 60<x<65 14 65<x<70 15 70<x<75 16 75<x<80 17 80<x<85 18 85<x<90 19 Nastavitev ni mogoče uporabljati. Skupno 20 21

polnjenje hladiva mora biti <100kg.

[2‑20] Opis

1 Aktiviran.

Da bi zaustavili delovanje ročnega dodatnega polnjenja hladiva (ko se doliva dodatno zahtevano hladivo), pritisnite BS3. Če funkcija ni bila preklicana s pritiskom na BS3, se bo enota izklopila po 30 minutah. Če 30 minut ni zadoščalo za dolivanje dodatnega polnjenja hladiva, je funkcijo mogoče spet aktivirati tako, da še enkrat spremenite nastavitev sistema.

[2‑35]

Nastavitev višinske razlike.

[2‑35] Opis

0 Če je zunanja enota nameščena v najnižjem

položaju (notranje enote so nameščene više od zunanjih enot) in je višinska razlika med najvišjo notranjo in zunanjo enoto večja od 40 m, je treba nastavitev [2‑35] nastaviti na 0.

1 (privzeto) —

[2‑45]

Tehnično hlajenje.

[2‑45] Opis

0 (privzeto) Tehnično hlajenje ni na voljo

1 Tehnično hlajenje na voljo

Za več informacij o tej nastavitvi glejte servisni priročnik.

[2‑47]

Te ciljna temperatura med delovanjem za vračanje toplote.

[2‑47] Te ciljna (°C)

0 (privzeto) Samodejno

2 6 3 7 4 8 5 9 6 10 7 11

[2‑49]

Nastavitev višinske razlike.

[2‑49] Opis

0 (privzeto) —

1 Če je zunanja enota nameščena v najvišjem

položaju (notranje enote so nameščene niže od zunanjih enot) in je višinska razlika med najnižjo notranjo in zunanjo enoto večja od 50 m, je treba nastavitev [2‑49] nastaviti na 1.

▪ Podrobnosti o izračunu dodatne količine hladiva za polnitev glejte

v "Določanje dodatne količine hladiva"[425].

▪ Za vodenje glede vnosa dodatnega polnjenja hladiva in funkcijo

zaznavanja puščanja glejte "16.2 Uporaba funkcije zaznavanje

puščanja"[439].

[2‑20]

Ročno dodatno polnjenje hladiva.

[2‑20] Opis

0 (privzeto) Deaktivirano.

Priročnik za montažo in uporabo

REYQ8~20+REMQ5U7Y1B

VRVIV + trekuperacija

4P546222-1B – 2020.10

Page 39

17 Začetek uporabe

X27A

345

H JS T

X27A

A1P

16.1.9 Priključevanje računalniškega konfiguratorja na zunanjo enoto

a PC b Kabel (EKPCCAB*) c Glavno tiskano vezje zunanje enote

16.2 Uporaba funkcije zaznavanje puščanja

16.2.1 O samodejnem zaznavanju puščanja

(Samodejno) zaznavanje puščanja privzeto ni aktivirano in se lahko zažene le, ko bo v sistemsko logiko vnešena količina dodatnega polnjenja hladiva (glejte [2‑14]).

Zaznavanje puščanja je lahko avtomatizirano. S spremembo parametra [2‑85] za izbrano vrednost je mogoče izbrati časovni interval ali čas, ko bo izvedeno naslednje samodejno zaznavanje puščanja. Parameter [2‑86] določa, ali se bo funkcija za zaznavanje puščanja izvedla enkrat (v [2‑85] dneh) ali redno v intervalu [2‑85] dni.

Razpoložljivost funkcije za zaznavanje puščanja zahteva vnos dodatnega polnjenja hladiva takoj po končanem polnjenju. Vnos mora biti izveden pred izvajanjem preizkusnega delovanja.

OPOMBA

Če je vnešena napačna vrednost teže dodatno dolitega hladiva, se bo natančnost zaznavanja puščanja zmanjšala.

INFORMACIJE

▪ Obtežena in že zabeležena količina dodatnega

polnjenja hladiva (ne skupna količina hladiva v sistemu) mora biti vnešena.

▪ Funkcija zaznavanja puščanja ni na voljo, ko so v

sistem priključene enote Hydrobox.

▪ Ko je razlika v višini med notranjimi enotami ≥50/40m,

funkcije za zaznavanje puščanja ni mogoče uporabljati.

17 Začetek uporabe

OPOMBA Splošni kontrolni seznam za zagon. Poleg navodil za

zagon v tem poglavju je v spletišču Daikin Business Portal (potrebna je prijava) na voljo splošni kontrolni seznam za zagon.

Splošni kontrolni seznam za zagon je dopolnilo navodilom v tem poglavju in se lahko uporabi kot smernica ter predloga za poročanje med zagonom in predajo uporabniku.

Po namestitvi in ko so sistemske nastavitve izvedene, je monter obvezan vnesti pravilno delovanje. Zato je TREBA izvesti preizkus v skladu s spodaj opisanim postopkom.

REYQ8~20+REMQ5U7Y1B VRVIV + trekuperacija 4P546222-1B – 2020.10

17.1 Varnostni ukrepi pri začetku uporabe

POZOR Preizkusnega delovanja ne izvajajte med delom na

notranjih enotah.

Ko izvajate preizkušanje, bodo delovale tudi priključene notranje enote, ne le zunanja enota. Delo na notranji enoti med preizkušanjem je nevarno.

OPOMBA

Pazite, da boste napajanje vključili vsaj 6 ur pred zagonom, tako da bo dovolj moči za zagon grelnika okrova motorne gredi in za zaščito kompresorja.

Med testnim delovanjem se bodo zagnale zunanja in notranje enote. Prepričajte se, da je so bile vse priprave notranjih enot dokončane (priključne cevi, električno ožičenje, izpust zraka ...). Glejte priročnik za montažo notranje enote za podrobnosti.

17.2 Seznam preverjanj pred zagonom

Po namestitvi enote najprej preverite elemente s seznama. Ko preverite vse elemente, je treba enoto zapreti. Zaganjanje enote po zaprtju.

Prebrali ste celotna navodila za nameščanje in delovanje, kot je opisano v Vodniku za monterja in uporabnika.

Nameščanje

Preverite, ali je enota pravilno pritrjena, da bi se izognili neobičajnemu hrupu in tresenju enote ob zagonu.

Zunanje ožičenje

Preverite, ali je zunanje ožičenje izvedeno skladno z navodili, opisanimi v poglavju Povezovanje električne napeljave, skladno s shemami povezav ter z veljavno zakonodajo.

Napajalna napetost

Preverite električno napajanje na lokalni napajalni plošči. Napetost MORA ustrezati napetosti, navedeni na napisni ploščici enote.

Ozemljitveni vodnik

Preverite, ali se ozemljitveni vodniki pravilno priključeni in ali so ozemljitvene sponke čvrsto pritrjene.

Izolacijski preizkus glavnega napajalnega omrežja

Uporabite megatester za 500 V in preverite, da je upornost izolacije 2MΩ ali več, ki se doseže z napetostjo 500 V DC med napajalnimi priključnimi sponkami in ozemljitvijo. NIKOLI NE uporabljajte megatesterja za prenosniško napeljavo.

Varovalke, prekinjala vezja ali zaščitne naprave

Preverite, ali varovalke, prekinjala vezja ali lokalno montirane zaščitne naprave ustrezajo glede na velikost in vrsto, kot je določeno v poglavju "15.2Zahteve varnostne

naprave" [4 32]. Preverite, da niti varovalka niti zaščitna

naprava nimata obvodov.

Notranje ožičenje

Vizualno preglejte električno omarico s komponentami in notranjost enote, da nikjer ne visijo priključki ali poškodovani električni sestavni deli.

Premer in izolacija cevi

Pazite, da nameščate cevi prave velikosti in da je izolacija pravilno izvedena.

Priročnik za montažo in uporabo

Page 40

17 Začetek uporabe

Zaporni ventili

Prepričajte se, da so zaporni ventili odprti na nizkotlačnem in na visokotlačnem delu.

Poškodovana oprema

Preverite, ali so komponente v notranjosti enote poškodovane oz. so cevi stisnjene.

Uhajanje hladilnega sredstva

Preverite, ali hladilno sredstvo v notranjosti enote uhaja. Če pušča hladivo, poskusite mesto puščanja popraviti. Če je popravilo ni uspelo, pokličite vašega lokalnega zastopnika. Ne dotikajte se hladiva, ki je izteklo iz povezovalnih cevi za hladivo. To lahko privede do ozeblin.

Uhajanje olja

Preverite uhajanje olja iz kompresorja. Če pušča olje, poskusite mesto puščanja popraviti. Če je popravilo ni uspelo, pokličite vašega lokalnega zastopnika.

Vstopna/izstopna zračna odprtina

Preverite, da vstopna in izstopna zračna odprtina enota nista ovirani s papirjem, kartonom ali drugim materialom.

Dodatno polnjenje hladiva

Količina hladiva, ki jo je treba dodati enoti, naj bo vpisana na priloženo ploščico "Dodano hladivo", ki jo pritrdite na zadnjo stran čelnega pokrova.

Nastavitev datuma in sistema

Pazite, da boste zabeležili datum namestitve na nalepki na zadnji strani zgornje čelne plošče v skladu z EN60335-2-40 in da boste obdržali zapise z vsebino lokalnih nastavitev.

17.3 O preizkusu delovanja

OPOMBA

Obvezno opravite preizkus delovanja po prvi namestitvi. Sicer se bo na uporabniškem vmesniku prikazala koda okvare in običajnega delovanja ali posamičnega preizkusnega delovanja notranje enote ne bo mogoče izvesti.

Postopek v nadaljevanju opisuje preizkusno delovanje popolnega sistema. To delovanje preverja in vrednoti naslednje elemente:

▪ Preverite, ali je ožičenje pravilno (preverjanje komunikacije z

notranjimi enotami). ▪ Preverite odpiranje zapornih ventilov. ▪ Ocenite dolžine cevi. Če so v sistemu prisotne enote Hydrobox, se preverjanje dolžine

cevi in stanja hladiva ne bosta izvedli. ▪ Abnormalnosti na notranjih enotah ni mogoče preveriti na vsaki

posamični enoti. Ko končate preizkusno delovanje, z daljinskim

upravljalnikom preverite vsako notranjo enoto posebej z

uporabniškim vmesnikom. Več podrobnosti o preizkusnem

delovanju posamičnih notranjih enot je v priročniku za nameščanje

notranje enote (npr. za vodno omarico).

INFORMACIJE

▪ Traja lahko do 10 minut, da hladivo doseže enotno

stanje in se lahko zažene kompresor.

▪ Med preizkušanjem je lahko zvok pretakajočega se

hladiva ali magnetni zvok magnetnega ventila zelo glasen in prikaz svetlečih diod se lahko spremeni. To niso okvare.

17.4 Da bi izvedli preizkus delovanja

1 Zaprite vse čelne plošče, da ne bi povzročili napačnih ocen

(razen inšpekcijskega servisnega pokrova omarice z električnimi komponentami).

2 Prepričajte se, da so vse želene nastavitve sistema izvedene;

glejte "16.1Izvedba nastavitev sistema"[435].

3 Vključite napajanje zunanje enote in priključenih notranjih enot.

OPOMBA

Pazite, da boste napajanje vključili vsaj 6 ur pred zagonom, tako da bo dovolj moči za zagon grelnika okrova motorne gredi in za zaščito kompresorja.

4 Prepričajte se, da obstaja privzeta situacija (čakanje); glejte "Da

bi dostopali do načina 1 ali 2" [4 36]. Za 5 sekund ali več

pritisnite BS2. Enota bo začela izvajati preizkus delovanja. Rezultat: Preizkus delovanja se bo samodejno izvedel, na

zaslonu zunanje enote se bo prikazalo " " in na zaslonu uporabniškega vmesnika notranjih enot se bosta pokazala napisa "Preizkus delovanja" in "Pod centraliziranim krmiljenjem".

Koraki med postopkom samodejnega izvajanja preizkusa delovanja.

Korak Opis

Krmiljenje pred zagonom (izravnava tlaka) Krmiljenje hlajenja po zagonu Stanje stabilnega hlajenja Preverjanje komunikacij Preverjanje zapornega ventila Preverjanje dolžine cevi Preverjanje količine hladiva Postopek izčrpavanja Zaustavitev enote

Opomba: Med preizkušanjem ni mogoče zaustaviti delovanja enote z uporabniškega vmesnika. Da bi zaustavili delovanje, pritisnite BS3. Enota se bo zaustavila po ±30 sekundah.

5 Preverite rezultate preizkusnega delovanja na 7-delnem

zaslonu zunanje enote.

Zaključek Opis

Običajno dokončanje

Nenormalno dokončanje

Na 7-delnem zaslonu ni nobene indikacije (čakanje).

Na 7-delnem zaslonu je prikazana koda okvare.

Glejte "17.5Popravljanje po nenormalnem

dokončanju preizkusnega delovanja"[440] za

odpravljanje nenormalnega pojava. Ko je preizkušanje dokončano, bo običajno delovanje možno po 5 minutah.

17.5 Popravljanje po nenormalnem dokončanju preizkusnega delovanja

Preizkušanje se konča le, če se ne prikaže nobena koda okvare na uporabniškem vmesniku ali 7-delnem zaslonu na zunanji enoti. Če je prikazana koda napake, izvedite postopke za popravek, kot je razloženo v preglednici kod napake. Še enkrat izvedite preizkusno delovanje in potrdite, da je bilo nenormalno pravilno popravljeno.

INFORMACIJE

Poglejte v priročnik za montažo notranje enote za podrobne kode napak, ki so povezane z notranjimi enotami.

Priročnik za montažo in uporabo

REYQ8~20+REMQ5U7Y1B

VRVIV + trekuperacija

4P546222-1B – 2020.10

Page 41

18 Izročitev uporabniku

Ko se testni zagon konča in enota pravilno deluje, preverite in potrdite naslednje točke za uporabnika:

▪ Preverite, ali je uporabnik prejel natisnjeno dokumentacijo, in ga

prosite, da jo shrani za uporabo v prihodnje. Uporabnika obvestite, da je celotna dokumentacija na voljo na spletnem naslovu, prej omenjenem v tem priročniku.

▪ Uporabniku pojasnite pravilno uporabo sistema in kaj mora storiti,

če se pojavijo težave.

▪ Pokažite uporabniku, kaj mora narediti za vzdrževanje enote.

19 Odpravljanje težav

Ko popravite abnormalnost, pritisnite BS3, da bi ponastavili kodo napake in spet zagnali delovanje.

Koda napake, ki je prikazana na zunanji enoti, bo pomenila glavno in podkodo napake. Podkoda podaja natančnejšo informacijo o kodi napake. Koda napake bo na zaslonu utripala.

Zgled:

Koda Zgled

Glavna koda

Podkoda

Glavna koda in podkoda se bosta na zaslonu izmenjavali z intervalom 1sekunde.

19.1 Odpravljanje težav na podlagi kod napake

Če je prikazana koda napake, izvedite postopke za popravek, kot je razloženo v preglednici kod napake.

19.2 Kode napake: Pregled

V primeru, da se pojavijo druge kode napake, stopite v stik s prodajalcem.

Glavna koda Podkoda Vzrok Rešitev

Glavna Pomožna 1 Pomožna 2

Aktivirano zaznavanje uhajanja ozemljitvenega toka

Okvara detektorja uhajanja ozemljitvenega toka: odprto vezje - A1P (X101A)

Sprožilo se je visokotlačno stikalo (S1PH, S2PH) – glavno tiskano vezje (X2A, X3A)

▪ Preveč hladilnega sredstva ▪ Zaporni ventil zaprt

Zaporni ventil zaprt (tekočina) Odprite zaporni ventil za tekočino. ▪ Preveč hladilnega sredstva

▪ Zaporni ventil zaprt

Okvara nizkega tlaka: ▪ Zaporni ventil zaprt ▪ Pomanjkanje hladiva ▪ Okvara notranje enote

Enoto vnovič zaženite. Če se napaka ponovi, stopite v stik s prodajalcem.

Preverite priključek na tiskanem vezju ali aktuator.

Preverite zaporni ventil ali abnormalnosti na cevovodu ali zračni pretok prek zračno hlajene tuljave.

▪ Preverite količino hladiva + dolijte

hladivo v enoto.

▪ Odprite zaporne ventile

▪ Preverite količino hladiva + dolijte

hladivo v enoto.

▪ Odprite zaporne ventile. ▪ Odprite zaporne ventile.

▪ Preverite količino hladiva + dolijte

hladivo v enoto.

▪ Preverite zaslon uporabniškega

vmesnika ali ožičenje prenosa med zunanjo enoto in notranjo enoto.

REYQ8~20+REMQ5U7Y1B VRVIV + trekuperacija 4P546222-1B – 2020.10

Priročnik za montažo in uporabo

Page 42

19 Odpravljanje težav

Glavna koda Podkoda Vzrok Rešitev

Glavna Pomožna 1 Pomožna 2

Okvara elektronske ekspanzijske posode (zgornji izmenjevalnik toplote) (Y1E) – glavno tiskano vezje (X21A)

Okvara elektronske ekspanzijske posode (spodnji izmenjevalnik toplote) (Y3E) – glavno tiskano vezje (X23A)

Okvara elektronske ekspanzijske posode (podhlajevalni izmenjevalnik toplote) (Y2E) – glavno tiskano vezje (X22A)

Okvara elektronske ekspanzijske posode (sprejemnik plina) (Y4E) – glavno tiskano vezje (X25A)

Okvara elektronske ekspanzijske posode (inverter za hlajenje) (Y5E) – pomožno tiskano vezje (X8A)

Okvara elektronske ekspanzijske posode (samodejno polnjenje) (Y6E) – pomožno tiskano vezje (X10A)

Previsoka izpustna temperatura (R21T/ R22T): – glavno tiskano vezje (X19A):

▪ Zaporni ventil zaprt ▪ Pomanjkanje hladiva

Previsoka temperatura ohišja kompresorja (R15T) – glavno tiskano vezje (X19A):

▪ Zaporni ventil zaprt ▪ Pomanjkanje hladiva

▪ Preveč hladilnega sredstva ▪ Zaporni ventil zaprt

Okvara senzorja za okoljsko temperaturo (R1T) – glavno tiskano vezje (X18A)

Okvara temperaturnega senzorja izpusta (R21T): odprto vezje – glavno tiskano vezje (X19A)

Okvara temperaturnega senzorja izpusta (R21T): kratki stik - glavno tiskano vezje (X19A)

Okvara temperaturnega senzorja izpusta (R22T): odprto vezje - glavno tiskano vezje (X19A)

Okvara temperaturnega senzorja izpusta (R22T): kratki stik - glavno tiskano vezje (X19A)

Okvara temperaturnega senzorja izpusta (R15T): odprto vezje - glavno tiskano vezje (X19A)

Okvara temperaturnega senzorja izpusta (R15T): kratki stik - glavno tiskano vezje (X19A)

Temperaturni senzor za sesalni kompresor (R12T) – pomožno tiskano vezje (X15A)

Temperaturni senzor vsesavanja (R10T) – glavno tiskano vezje (X29A)

Preverite priključek na tiskanem vezju ali aktuator.

Preverite priključek na tiskanem vezju ali aktuator

Preverite priključek na tiskanem vezju ali aktuator.

▪ Odprite zaporne ventile. ▪ Preverite količino hladiva + dolijte

hladivo v enoto.

▪ Odprite zaporne ventile. ▪ Preverite količino hladiva + dolijte

hladivo v enoto.

▪ Preverite količino hladiva + dolijte

hladivo v enoto.

▪ Odprite zaporne ventile. Preverite priključek na tiskanem vezju ali

aktuator.

Preverite priključek na tiskanem vezju ali aktuator.

Priročnik za montažo in uporabo

REYQ8~20+REMQ5U7Y1B

VRVIV + trekuperacija

4P546222-1B – 2020.10

Page 43

19 Odpravljanje težav

Glavna koda Podkoda Vzrok Rešitev

Glavna Pomožna 1 Pomožna 2

Temperaturni senzor izmenjevalnika toplote (R11T) – pomožno tiskano vezje (X15A)

Zgornji izmenjevalnik toplote – plin temperaturni senzor (R8T) – glavno tiskano vezje (X29A)

Spodnji izmenjevalnik toplote – plin temperaturni senzor (R9T) – glavno tiskano vezje (X29A)

Glavni vod za tekočino - temperaturni senzor (R3T) – glavno tiskano vezje (X30A)

Podhlajevalni izmenjevalnik toplote – tekočina - temperaturni senzor (R7T) – glavno tiskano vezje (X30A)

Zgornji izmenjevalnik toplote – tekočina

- temperaturni senzor (R4T) – glavno tiskano vezje (X30A)

Spodnji izmenjevalnik toplote – tekočina

- temperaturni senzor (R5T) – glavno tiskano vezje (X30A)

Temperaturni senzor samodejne polnitve (R14T) – pomožno tiskano vezje (X15A)

Podhlajevalni izmenjevalnik toplote – plin - temperaturni senzor (R6T) – glavno tiskano vezje (X30A)

Temperaturni senzor sprejemnika za plin (R13T) – pomožno tiskano vezje (X17A)

Okvara temperaturnega senzorja izpusta (S1NPH): odprto vezje - glavno tiskano vezje (X32A)

Okvara temperaturnega senzorja izpusta (S1NPH): kratki stik - glavno tiskano vezje (X32A)

Okvara temperaturnega senzorja izpusta (S1NPL): odprto vezje - glavno tiskano vezje (X31A)

Okvara temperaturnega senzorja izpusta (S1NPL): kratki stik - glavno tiskano vezje (X31A)

Prenos zunanje enote - inverter: INV1 težave s prenosom - glavno tiskano vezje (X20A, X28A, X40A)

Prenos zunanje enote - inverter: FAN1 težave s prenosom - glavno tiskano vezje (X20A, X28A, X40A)

Prenos zunanje enote - inverter: FAN2 težave s prenosom - glavno tiskano vezje (X20A, X28A, X40A)

Prenos zunanje enote - inverter: INV2 težave s prenosom - glavno tiskano vezje (X20A, X28A, X40A)

Prenos glavno tiskano vezje – pomožno tiskano vezje – glavno tiskano vezje (X20A), pomožno tiskano vezje (X2A, X3A)

INV1 neuravnotežena napajalna napetost

INV2 neuravnotežena napajalna napetost

Preverite priključek na tiskanem vezju ali aktuator

Preverite priključek na tiskanem vezju ali aktuator.

Preverite povezavo.

Preverite, ali je napajanje znotraj omejitev.

REYQ8~20+REMQ5U7Y1B VRVIV + trekuperacija 4P546222-1B – 2020.10

Priročnik za montažo in uporabo

Page 44

19 Odpravljanje težav

Glavna koda Podkoda Vzrok Rešitev

Glavna Pomožna 1 Pomožna 2

Okvara napajalne faze povratnega toka Pravilno zaporedje faz. Okvara napajalne faze povratnega toka Pravilno zaporedje faz. INV1 ni napajalne napetosti Preverite, ali je napajanje znotraj

omejitev.

INV1 izguba napajalne faze Preverite, ali je napajanje znotraj

omejitev.

INV2 ni napajalne napetosti Preverite, ali je napajanje znotraj

omejitev

INV2 izguba napajalne faze Preverite, ali je napajanje znotraj

omejitev.

Koda okvare: sistemsko preizkusno delovanje še ni bilo izvedeno (delovanje sistema ni mogoče)

Prišlo je do napake pri preizkusu

delovanja , Preizkus delovanja prekinjen Še enkrat izvedite preizkusno delovanje. , Preizkus delovanja prekinjen zaradi

napake pri komunikaciji

Nepravilno ožičenje Q1/Q2 ali notranja -

zunanja enota

Napaka pri komunikaciji z notranjo enoto Preverite povezavo z uporabniškim

, Koda napake: nepravilno ožičenje do

Q1/Q2

Z linijo F1/F2 je povezanih preveč

notranjih enot

Sistemsko neujemanje. Uporabljena je

napačna kombinacija notranjih enot

(R410A, R407C, Hydrobox itd.)

Okvara notranje enote

Okvara povezav notranjih enot ali

nepravilna kombinacija tipov (R410A,

R407C, Hydrobox itd.)

Okvara povezav notranjih enot ali

nepravilna kombinacija tipov (R410A,

R407C, Hydrobox itd.)

Napačna kombinacija enot (multi-

sistem)

Priključena je napačna zunanja enota Odklopite zunanjo enoto.

Nobena enota BS ni priključena Priklopite enoto BS.

Priključena je stara enota BS Odklopite enoto BS.

Abnormalnost pri DIP-stikalu enote BS Preverite DIP-stikala enote BS.

Napaka samodejnega naslavljanja

(nekonsistentno)

Napaka samodejnega naslavljanja

(nekonsistentno)

Zaporni ventil zaprt ali napačen (med

sistemskim preizkusom delovanja)

Povezano s samodejnim polnjenjem

Izvedite preizkusno delovanje.

Še enkrat izvedite preizkusno delovanje.

Preverite komunikacijsko ožičenje in preizkus izvedite še enkrat.

Preverite (Q1/Q2) kable.

vmesnikom. Preverite Q1/Q2 kable.

Preverite število in skupno zmogljivost priključenih notranjih enot.

Preverite, ali so v okvari tudi druge notranje enote in potrdite, ali je kombinacija notranjih enot dovoljena.

Preverite, ali so tipi enot združljivi.

Preverite, ali količina enot v komunikacijskem ožičenju ustreza količini napajanih enot (v nadzornem načinu) ali počakajte, da se konča inicializacija.

Odprite zaporne ventile.

Priročnik za montažo in uporabo

REYQ8~20+REMQ5U7Y1B

VRVIV + trekuperacija

4P546222-1B – 2020.10

Page 45

20 Tehnični podatki

Glavna koda Podkoda Vzrok Rešitev

Glavna Pomožna 1 Pomožna 2

— Nenavadno nizek tlak na sesalni liniji Takoj zaprite ventil A. Pritisnite BS1 za

ponastavitev. Preverite naslednje elemente, preden spet poženete postopek samodejnega polnjenja:

▪ Preverite, ali je ventil na nizkotlačnem

delu pravilno odprt.

▪ Preverite, ali je ventil cilindra za

hladivo odprt.

▪ Preverite, da vstopna in izstopna

zračna odprtina na notranji enoti nista zamašeni.

— Preprečevanje zamrzovanja notranje

enote

— Samodejno polnjenje skoraj končano Pripravite se na zaustavitev

— Samodejno polnjenje končano Končajte samodejno polnjenje.

Povezana funkcija zaznavanja puščanja soroden

— Enota ni pripravljena na izvajanje

postopka zaznavanja puščanja

— Notranja enota je zunaj temperaturne

omejitve za zaznavanje puščanja

— Zunanja enota je zunaj temperaturne

omejitve za zaznavanje puščanja

— Med zaznavanjem puščanja je bil

zaznan prenizek tlak

— Nameščena je notranja enota, ki ni

združljiva z nameščeno funkcijo zaznavanja puščanja (npr. Hydrobox …)

Takoj zaprite ventil A. Pritisnite BS1 za ponastavitev. Ponovite postopek samodejnega polnjenja.

samodejnega polnjenja.

Glejte zahteve, da bo mogoče izvesti postopek zaznavanja puščanja.

Ponovite, ko so okoljske zahteve izpolnjene.

Še enkrat poženite postopek za zaznavanje puščanja.

Glejte zahteve, da bo mogoče izvesti postopek zaznavanja puščanja.

20 Tehnični podatki

▪ Povzetek najnovejših tehničnih podatkov je na voljo na regionalni

Daikin spletni strani (javno dostopna).

▪ Popolni tehnični podatki so na voljo na Daikin Business Portal

(zahtevana avtentikacija).

20.1 Prostor za vzdrževanje: Zunanja enota

Prepričajte se, da je prostor okoli enote primeren za vzdrževanje in da je na razpolago minimalen prostor za vstop in izstop zraka (glejte spodnjo sliko in izberite eno od možnosti).

REYQ8~20+REMQ5U7Y1B VRVIV + trekuperacija 4P546222-1B – 2020.10

Priročnik za montažo in uporabo

Page 46

20 Tehnični podatki

1500

500

(mm)

d b

Postavitev A+B+C+D A+B

Možnost 1 Možnost 2

1 a≥10mm

b≥300mm c≥10mm d≥500mm

2 a≥10mm

b≥300mm c≥10mm d≥500mm e≥20mm

3 a≥10mm

b≥300mm c≥10mm d≥500mm e≥20mm f≥600 mm

4 a≥10mm

b≥300mm c≥10mm d≥500mm e≥20mm

5 a≥10mm

b≥500mm c≥10mm d≥500mm e≥20mm f≥900mm

a≥50mm b≥100mm c≥50mm d≥500mm

a≥50mm b≥100mm c≥50mm d≥500mm e≥100mm

a≥50mm b≥100mm c≥50mm d≥500mm e≥100mm f≥500mm

a≥50mm b≥100mm c≥50mm d≥500mm e≥100mm

a≥50mm b≥500mm c≥50mm d≥500mm e≥100mm f≥600mm

a≥200mm b≥300mm

e≥400mm —

—

ABCD Stranice ob mestu montaže z ovirami

P Čelna stran

Stran z vsesavanjem

▪ V primeru mesta montaže, kjer so ob straneh A+B+C+D ovire,

nima višina stene ob stranicah A+C nobenega vpliva na velikost servisnega prostora. Glejte sliko zgoraj za vpliv višine sten na stranici B+D za velikost servisnega prostora.

▪ V primeru mesta montaže, kjer bi bili ovirani samo stranici A+B,

nima višina sten nobenega vpliva na navedene mere servisnega prostora.

▪ Prostor za namestitev, zahtevan na risbah, je za polno ogrevanje

brez morebitne akumulacije ledu. Če je mesto namestitve na hladnem območju, morajo biti vse zgornje dimenzije za >500mm, da ne bi prišlo do akumulacije ledu med zunanjimi enotami.

INFORMACIJE

Mere servisnega prostora na zgornji sliki temeljijo na hlajenju pri 35°C okoljske temperature (standardni pogoji).

INFORMACIJE

Dodatne specifikacije je mogoče najti v tehničnoinženirskih podatkih.

Priročnik za montažo in uporabo

REYQ8~20+REMQ5U7Y1B

VRVIV + trekuperacija

4P546222-1B – 2020.10

Page 47

20.2 Shema napeljave cevi: zunanja

enota

Diagram cevovoda: 5~12 HP

20 Tehnični podatki

a Zaporni ventil (tekočina) b Servisni priključek c Zaporni ventil (visokotlačni/nizkotlačni) d Zaporni ventil (plin) e Polnilni priključek

REYQ8~20+REMQ5U7Y1B VRVIV + trekuperacija 4P546222-1B – 2020.10

Priročnik za montažo in uporabo

Page 48

20 Tehnični podatki

Diagram cevovoda: 14~20 HP

a Zaporni ventil (tekočina)

b Servisni priključek

c Zaporni ventil (visokotlačni/nizkotlačni)

d Zaporni ventil (plin)

e Polnilni priključek

Priročnik za montažo in uporabo

REYQ8~20+REMQ5U7Y1B

VRVIV + trekuperacija

4P546222-1B – 2020.10

Page 49

20 Tehnični podatki

Priključek za polnjenje / Servisni priključek Zaporni ventil

Filter

Varnostni ventil

Ventil za sproščanje tlaka

Termistor Elektromagnetni ventil

Odvod za toploto (tiskano vezje)

Kapilarna cev

Ekspanzijski ventil

4-smerni ventil

Ventilator propelerja

Visokotlačno stikalo

Nizkotlačni senzor Visokotlačni senzor Oljni ločevalnik

Akumulator

Izmenjevalnik toplote

Kompresor

Dvojna cev izmenjevalnika toplote

Regulator

Sprejemnik tekočine

20.3 Vezalna shema: zunanja enota

Glejte povezovalno shemo na nalepki na enoti. V nadaljevanju so navedene uporabljene kratice:

INFORMACIJE

Shema povezav na zunanji enoti je namenjena le za zunanjo enoto. Za notranjo enoto ali za dodatne električne sestavne dele glejte shemo povezav notranje enote.

1 Ta shema povezav se nanaša le na zunanjo enoto. 2 Simboli (glejte spodaj). 3 Za povezovalno ožičenje prenosa notranja-zunanja F1-F2,

prenosa zunanja-zunanja F1-F2, prenosa zunanja-multi Q1Q2 glejte priročnik za nameščanje.

4 Za navodila za uporabo stikala BS1~BS3 glejte nalepko

servisirni varnostni ukrepi na pokrovu električne omarice s komponentami.

5 Ko deluje, NE spravljajte zaščitnih naprav v kratek stik

(S1PH, S2PH (samo za 14~20 HP)).

6 Za 5~12 HP: Ko uporabljate dodatno opremo, glejte priročnik

za nameščanje dodatne opreme.

6 Za 14~20 HP: priključek X1A (M2F je rdeč, priključek X2A

(M2F) je bel.

7 Za 5~12 HP: Barve (glejte spodaj).

7 Za 14~20 HP: Ko uporabljate dodatno opremo, glejte

priročnik za nameščanje dodatne opreme.

8 Za 14~20 HP: Barve (glejte spodaj).

Simboli:

Zunanje ožičenje Priključna sponka Priključek Priključna sponka Ozemljitvena zaščita

Brezšumni ozemljitveni vodnik Ozemljitveni vodnik Lokalna dobava Tiskano vezje

Stikalna omarica

Dodatna možnost

Barve:

BLK Črna RED Rdeča BLU Modra WHT Bela GRN Zelena

Legenda za vezalno shemo 5~12 HP:

A1P Tiskano vezje (glavno) A2P Tiskano vezje (filter šuma) A3P Ploščica s tiskanim vezjem (inverter) A4P Tiskano vezje (ventilator) A5P Plošča tiskanega vezja (sub) BS1~BS3 (A1P) Stikalo z gumbom na pritisk (način, nastavitev,

vrnitev) C* (A3P) Kondenzator DS1, DS2

(A1P) E1HC Grelnik okrova motorne gredi E3H Grelnik zbirne posode (dodatek) F1U, F2U (A1P) Varovalka (T 3,15A / 250V) F3U Varovalka na mestu namestitve F101U (A4P) Varovalka F401U, F403U

(A2P) F601U, (A3P) Varovalka HAP (A*P) Pilotska lučka (servisni monitor je zelen) K3R (A1P) Magnetni rele (Y11S) K6R (A1P) Magnetni rele (E3H) K7R (A1P) Magnetni rele (E1HC) K9R (A1P) Magnetni rele (Y3S) K11R (A1P) Magnetni rele (Y2S) K12R (A1P) Magnetni rele (Y4S) K13R (A1P) Magnetni rele (Y5S) L1R Reaktanca M1C Motor (kompresor) M1F Motor (ventilator) PS (A1P, A3P,

A5P) Q1DI Zemljostični odklopnik

DIP-stikalo

Varovalka

Preklopno napajanje

REYQ8~20+REMQ5U7Y1B VRVIV + trekuperacija 4P546222-1B – 2020.10

Priročnik za montažo in uporabo

Page 50

20 Tehnični podatki

Q1LD (A1P) Detektor ozemljitvenega toka Q1RP (A1P) Vezje za zaznavanje povratne faze R24 (A4P) Upor (senzor toka) R300 (A3P) Upor (senzor toka) R1T Termistor (zrak) R3T Termistor (glavni vod za tekočino) R4T Termistor (izmenjevalnik toplote, zgornja cev za

hladivo v tekočem stanju)

R5T Termistor (izmenjevalnik toplote, spodnja cev za

hladivo v tekočem stanju)

R6T Termistor (podhlajevalni plinski izmenjevalnik

toplote)

R7T Termistor izmenjevalnik toplote (podhlajevalni

izmenjevalnik toplote – tekočina)

R8T Termistor (izmenjevalnik toplote, zgornja cev za

hladivo v plinastem stanju)

R9T Termistor (izmenjevalnik toplote, spodnja cev za

hladivo v plinastem stanju) R10T Termistor (vstop) R11T Termistor (izmenjevalnik toplote, odstranjevalnik

ledu) R12T Termistor (kompresor vsesavanja) R13T Termistor (sprejemnik plina) R14T Termistor (samodejna polnitev) R15T Termistor (ohišje kompresorja) R21T Termistor (M1C izpust) S1NPH Tlačno tipalo (visoki tlak) S1NPL Tlačno tipalo (nizki tlak) S1PH Tlačno stikalo (izpust) SEG1~SEG3

(A1P) T1A Senzor toka V1D (A3P) Dioda V1R (A3P, A4P) Napajalni modul X*A Priključek X1M Priključna sponka X1M (A1P) Priključna sponka (krmiljenje) Y1E Elektronska ekspanzijska posoda (zgornji

Y2E Elektronska ekspanzijska posoda (podhlajevalni

Y3E Elektronska ekspanzijska posoda (spodnji

Y4E Elektronska ekspanzijska posoda (sprejemnik

Y5E Elektronska ekspanzijska posoda (invertersko

Y6E Elektronska ekspanzijska posoda (samodejna

Y2S Elektromagnetni ventil (cev za hladivo v tekočem

Y3S Elektromagnetni ventil (plinska cev za visoki tlak/

Y4S Elektromagnetni ventil (spodnji izmenjevalnik

Y5S Elektromagnetni ventil (zgornji izmenjevalnik

Y11S Elektromagnetni ventil (M1C zbiralnik za vračanje

7‑segmentni zaslon

izmenjevalnik toplote)

plina)

hlajenje)

polnitev)

stanju)

nizki tlak)

toplote)

olja)

Z*C Filter šuma (feritno jedro) Z*F (A2P) Protišumni filter (s prenapetostnim odvodnikom)

Priključek za dodatno opremo:

X10A Konektor (grelnik spodnje plošče)

Legenda za vezalno shemo 14~20 HP:

A1P Tiskano vezje (glavno) A2P, A5P Tiskano vezje (filter šuma) A3P, A6P Ploščica s tiskanim vezjem (inverter) A4P, A7P Tiskano vezje (ventilator) A8P Plošča tiskanega vezja (sub) BS1~BS3 (A1P) Stikalo z gumbom na pritisk (način, nastavitev,

vrnitev) C* (A3P) Kondenzator DS1, DS2

(A1P) E1HC Grelnik okrova motorne gredi E3H Grelnik zbirne posode (dodatek) F1U, F2U (A1P) Varovalka (T 3,15A / 250V) F1U (A8P) Varovalka (T 3,15A / 250V) F3U Varovalka na mestu namestitve F101U (A4P,

A7P) F401U, F403U

(A2P, A5P) F601U, (A3P,

A6P) HAP (A*P) Pilotska lučka (servisni monitor je zelen) K3R (A3P, A6P) Magnetni rele K3R (A1P) Magnetni rele (Y12S) K4R (A1P) Magnetni rele (Y11S) K6R (A1P) Magnetni rele (E3H) K7R (A1P) Magnetni rele (E1HC) K8R (A1P) Magnetni rele (E2HC) K9R (A1P) Magnetni rele (Y3S) K11R (A1P) Magnetni rele (Y2S) K12R (A1P) Magnetni rele (Y4S) K13R (A1P) Magnetni rele (Y5S) L1R, L2R Reaktanca M1C, M2C Motor (kompresor) M1F, M2F Motor (ventilator) PS (A1P, A3P,

A6P, A8P) Q1DI Zemljostični odklopnik Q1LD (A1P) Detektor ozemljitvenega toka Q1RP (A1P) Vezje za zaznavanje povratne faze R24 (A4P, A7P) Upor (senzor toka) R300 (A3P,

A6P) R1T Termistor (zrak) R3T Termistor (glavni vod za tekočino) R4T Termistor (izmenjevalnik toplote, zgornja cev za

R5T Termistor (izmenjevalnik toplote, spodnja cev za

DIP-stikalo

Varovalka

Preklopno napajanje

Upor (senzor toka)

hladivo v tekočem stanju)

Priročnik za montažo in uporabo

REYQ8~20+REMQ5U7Y1B

VRVIV + trekuperacija

4P546222-1B – 2020.10

Page 51

21 Odstranjevanje

R6T Termistor (podhlajevalni plinski izmenjevalnik

toplote)

R7T Termistor izmenjevalnik toplote (podhlajevalni

izmenjevalnik toplote – tekočina)

R8T Termistor (izmenjevalnik toplote, zgornja cev za

hladivo v plinastem stanju)

R9T Termistor (izmenjevalnik toplote, spodnja cev za

hladivo v plinastem stanju) R10T Termistor (vstop) R11T Termistor (izmenjevalnik toplote, odstranjevalnik

ledu) R12T Termistor (kompresor vsesavanja) R13T Termistor (sprejemnik plina) R14T Termistor (samodejna polnitev) R15T (samo

18+20 HP) R21T, R22T Termistor (M1C, M2C izpust) S1NPH Tlačno tipalo (visoki tlak) S1NPL Tlačno tipalo (nizki tlak) S1PH, S2PH Tlačno stikalo (izpust) SEG1~SEG3

(A1P) T1A Senzor toka V1D (A3P, A6P) Dioda V1R (A3P, A4P,

A6P, A7P) X*A Priključek X1M Priključna sponka X1M (A1P) Priključna sponka (krmiljenje) Y1E Elektronska ekspanzijska posoda (zgornji

Y2E Elektronska ekspanzijska posoda (podhlajevalni

Y3E Elektronska ekspanzijska posoda (spodnji

Y4E Elektronska ekspanzijska posoda (sprejemnik

Y5E Elektronska ekspanzijska posoda (invertersko

Y6E Elektronska ekspanzijska posoda (samodejna

Y2S Elektromagnetni ventil (cev za hladivo v tekočem

Y3S Elektromagnetni ventil (plinska cev za visoki tlak/

Y4S Elektromagnetni ventil (spodnji izmenjevalnik

Y5S Elektromagnetni ventil (zgornji izmenjevalnik

Y11S Elektromagnetni ventil (M1C zbiralnik za vračanje

Y12S Elektromagnetni ventil (M2C zbiralnik za vračanje

Z*C Filter šuma (feritno jedro) Z*F (A2P, A5P) Protišumni filter (s prenapetostnim odvodnikom)

Priključek za dodatno opremo:

X10A Konektor (grelnik spodnje plošče)

Termistor (ohišje kompresorja)

7‑segmentni zaslon

Napajalni modul

izmenjevalnik toplote)

plina)

hlajenje)

polnitev)

stanju)

nizki tlak)

toplote)

olja)

21 Odstranjevanje

OPOMBA

REYQ8~20+REMQ5U7Y1B VRVIV + trekuperacija 4P546222-1B – 2020.10

Priročnik za montažo in uporabo

Page 52

4P546222-1 B 0000000Z

Verantwortung für Energie und Umwelt

4P546222-1B 2020.10

Daikin REYQ8U7Y1B, REYQ10U7Y1B, REYQ12U7Y1B, REYQ14U7Y1B, REYQ16U7Y1B Operation manuals [sl]

Specifications and Main Features

Frequently Asked Questions

User Manual

2P546224-3A

Vsebina

1 O dokumentaciji

1.1 O tem dokumentu

3 Varnostna navodila za uporabnika

Za uporabnika

3.1 Splošno

3.2 Navodila za varno delovanje

4 O sistemu

6.2 Delovanje sistema

4.1 Razpostavitev sistema

5 Uporabniški vmesnik

6 Upravljanje

6.1 Razpon delovanja

6.2.1 O delovanju sistema

6.2.2 O načinih hlajenje, ogrevanje, samo ventilator in samodejno delovanje

6.2.3 O ogrevanju

6.2.4 Da bi krmilili sistem (BREZ stikala za daljinsko preklapljanje med hlajenjem/ ogrevanjem)

6.2.5 Da bi krmilili sistem (S stikalom za daljinsko preklapljanje med hlajenjem/ ogrevanjem)

6.3 Uporaba programa sušenje

6.3.1 O programu sušenje

6.3.2 Da bi uporabljali program sušenje (BREZ stikala za daljinsko preklapljanje med hlajenjem/ogrevanjem)

6.3.3 Da bi uporabljali program sušenje (S stikalom za daljinsko preklapljanje med hlajenjem/ogrevanjem)
