Daikin FXZQ-A User manual

ИНСТРУКЦИЯ ПО МОНТАЖУ

И ЭКСПЛУАТАЦИИ

Системы кондиционирования типа

FXZQ15A2VEB
FXZQ20A2VEB
FXZQ25A2VEB
FXZQ32A2VEB
FXZQ40A2VEB
FXZQ50A2VEB

53.23.1

0~75

H1



H2

PP

aP

3

4

a

2

3

4

2

1
2

2

3

5

6



575

a

700

700

a

575



8

7

 



3
2
1

4

1

1

23

2

 





122



3

2

4

5

1



5

6



575

a





a

575



a

8



7





3
2
1

4

2

3

4

1

2

1

4

2

1

3

4

5

2

1

5

6

1

H2

1

PP

10

76

8

%<)4&
%<)4%

PP

H2

PP

PP
PP

%<)4&
%<)4%

PP

H1 H2

PP

2

1

5

4



3

2

2

1

8

8

2

47

19

10 5

52

7

4

3

 

L

N

1

2

3.1

6

3.2

4

5

7

8

9

10

11

9

11

CE - DECLARATION-OF-CONFORMITY

<A> DAIKIN.TCF.024E25/02-2013

<B> TUV (NB1856)

<C> 0510260101

CE - KONFORMITÄTSERKLÄRUNG
CE - DECLARATION-DE-CONFORMITE
CE - CONFORMITEITSVERKLARING

CE - DECLARACION-DE-CONFORMIDAD
CE - DICHIARAZIONE-DI-CONFORMITA
CE - ∆HΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ

CE - DECLARAÇÃO-DE-CONFORMIDADE
CE - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ
CE - OVERENSSTEMMELSESERKLÆRING
CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE

Daikin Industries Czech Republic s.r.o.

01 a

declares under its sole responsibility that the air conditioning models to which this declaration relates:

02 d

erklärt auf seine alleinige Verantwortung daß die Modelle der Klimageräte für die diese Erklärung bestimmt ist:

03 f

déclare sous sa seule responsabilité que les appareils d'air conditionné visés par la présente déclaration:

04 l

verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de airconditioning units waarop deze verklaring betrekking heeft:

05 e

declara baja su única responsabilidad que los modelos de aire acondicionado a los cuales hace referencia la declaración:

06 i

dichiara sotto sua responsabilità che i condizionatori modello a cui è riferita questa dichiarazione:

07 g

δηλώνει με αποκλειστική της ευθύνη ότι τα μοντέλα των κλιματιστικών συσκευών στα οποία αναφέρεται η παρούσα δήλωση:

08 p

declara sob sua exclusiva responsabilidade que os modelos de ar condicionado a que esta declaração se refere:

09 u

заявляет, исключительно под свою ответственность, что модели кондиционеров воздуха, к которым относится настоящее заявление:

10 q

erklærer under eneansvar, at klimaanlægmodellerne, som denne deklaration vedrører:

11 s

deklarerar i egenskap av huvudansvarig, att luftkonditioneringsmodellerna som berörs av denna deklaration innebär att:

12 n

erklærer et fullstendig ansvar for at de luftkondisjoneringsmodeller som berøres av denne deklarasjon, innebærer at:

13 j

ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat ilmastointilaitteiden mallit:

14 c

prohlašuje ve své plné odpovědnosti, že modely klimatizace, k nimž se toto prohlášení vztahuje:

15 y

izjavljuje pod isključivo vlastitom odgovornošću da su modeli klima uređaja na koje se ova izjava odnosi:

16 h

teljes felelőssége tudatában kijelenti, hogy a klímaberendezés modellek, melyekre e nyilatkozat vonatkozik:

FXZQ15A2VEB, FXZQ20A2VEB, FXZQ25A2VEB, FXZQ32A2VEB, FXZQ40A2VEB, FXZQ50A2VEB,

01

are in conformity with the following standard(s) or other normative document(s), provided that these are used in accordance with our
instructions:

02

der/den folgenden Norm(en) oder einem anderen Normdokument oder -dokumenten entspricht/entsprechen, unter der Voraussetzung,
daß sie gemäß unseren Anweisungen eingesetzt werden:

03

sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s), pour autant qu'ils soient utilisés conformément à nos instructions:

04

conform de volgende norm(en) of één of meer andere bindende documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig
onze instructies:

05

están en conformidad con la(s) siguiente(s) norma(s) u otro(s) documento(s) normativo(s), siempre que sean utilizados de acuerdo con
nuestras instrucciones:

06

sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a carattere normativo, a patto che vengano usati in conformità alle
nostre istruzioni:

07

είναι σύμφωνα με το(α) ακόλουθο(α) πρότυπο(α) ή άλλο έγγραφο(α) κανονισμών, υπό την προϋπόθεση ότι χρησιμοποιούνται σύμφωνα
με τις οδηγίες μας:

EN60335-2-40,

01

following the provisions of:

02

gemäß den Vorschriften der:

03

conformément aux stipulations des:

04

overeenkomstig de bepalingen van:

05

siguiendo las disposiciones de:

06

secondo le prescrizioni per:

07

με τήρηση των διατάξεων των:

08

de acordo com o previsto em:

09

в соответствии с положениями:

01 Note *

02 Hinweis *

03 Remarque *

04 Bemerk *

05 Nota *

01 **
02 **
03 **
04 **
05 **
06 **

***DICz = Daikin Industries Czech Republic s.r.o.

as set out in
according to the

wie in

<A>

aufgeführt und von

gemäß

Zertifikat <C>

tel que défini dans

<B>

conformément au

zoals vermeld in

<B>

overeenkomstig

como se establece en
positivamente por

Certificado <C>

DICz*** is authorised to compile the Technical Construction File.
DICz*** hat die Berechtigung die Technische Konstruktionsakte zusammenzustellen.
DICz*** est autorisé à compiler le Dossier de Construction Technique.
DICz*** is bevoegd om het Technisch Constructiedossier samen te stellen.
DICz*** está autorizado a compilar el Archivo de Construcción Técnica.
DICz*** è autorizzata a redigere il File Tecnico di Costruzione.

10
11
12
13
14
15
16
17
18

<A>

and judged positively by

Certificate <C>

.

<A>

et évalué positivement par

Certificat <C>

<A>

en positief beoordeeld door

Certificaat <C>

<A>

y es valorado

<B>

de acuerdo con el

.

under iagttagelse af bestemmelserne i:
enligt villkoren i:
gitt i henhold til bestemmelsene i:
noudattaen määräyksiä:
za dodržení ustanovení předpisu:
prema odredbama:
követi a(z):
zgodnie z postanowieniami Dyrektyw:
în urma prevederilor:

<B>

.

<B>

positiv beurteilt

.

.

06 Nota *

07 Σημείωση *

08 Nota *

09 Примечание *

10 Bemærk *

19

ob upoštevanju določb:

20

vastavalt nõuetele:

21

следвайки клаузите на:

22

laikantis nuostatų, pateikiamų:

23

ievērojot prasības, kas noteiktas:

24

održiavajúc ustanovenia:

25

bunun koşullarına uygun olarak:

delineato nel

<A>

e giudicato positivamente

<B>

secondo il

<B>

σύμφωνα με το

Certificato <C>

<A>

Πιστοποιητικό <C>

<A>

<B>

de acordo com o

<A>

и в соответствии

.

<A>

og positivt vurderet af

Certifikat <C>

07 **

Η DICz*** είναι εξουσιοδοτημένη να συντάξει τον Τε χνικ ό φάκελο κατασκευής.

08 **

A DICz*** está autorizada a compilar a documentação técnica de fabrico.

09 **

Компания DICz*** уполномочена составить Комплект технической документации.

10 **

DICz*** er autoriseret til at udarbejde de tekniske konstruktionsdata.

11 * *

DICz*** är bemyndigade att sammanställa den tekniska konstruktionsfilen.

12 **

DICz*** har tillatelse til å kompilere den Tekniske konstruksjonsfilen.

da

όπως καθορίζεται στο
το

tal como estabelecido em
positivo de

как указано в
сположительным решением

Свидетельству <C>

som anført i
i henhold til

.

και κρίνεται θετικά από

e com o parecer

Certificado <C>

<B>

согласно

.

<B>

08

estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s) documento(s) normativo(s), desde que estes sejam utilizados de
acordo com as nossas instruções:

09

соответствуют следующим стандартам или другим нормативным документам, при условии их использования согласно нашим
инструкциям:

10

overholder følgende standard(er) eller andet/andre retningsgivende dokument(er), forudsat at disse anvendes i henhold til vore
instrukser:

11

respektive utrustning är utförd i överensstämmelse med och följer följande standard(er) eller andra normgivande dokument, under
förutsättning att användning sker i överensstämmelse med våra instruktioner:

12

respektive utstyr er i overensstemmelse med følgende standard(er) eller andre normgivende dokument(er), under forutssetning av at
disse brukes i henhold til våre instrukser:

13

vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien vaatimuksia edellyttäen, että niitä käytetään ohjeidemme
mukaisesti:

14

za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají následujícím normám nebo normativním dokumentům:

15

u skladu sa slijedećim standardom(ima) ili drugim normativnim dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama:

Electromagnetic Compatibility 2004/108/EC***

.

11 Information *

12 Merk *

13 Huom *

.

14 Poznámka *

15 Napomena *

enligt

<A>

Certifikatet <C>

som det fremkommer i
bedømmelse av

jotka on esitetty asiakirjassa
hyväksynyt

jak bylo uvedeno v
v souladu s

kako je izloženo u
od strane

3P323721–5C

Takayuki Fujii
Managing Director
1st of March 2013

CE - ERKLÆRING OM-SAMSVAR
CE - ILMOITUS-YHDENMUKAISUUDESTA
CE - PROHLÁŠENÍ-O-SHODĚ

Machinery 2006/42/EC

och godkänts av

<B>

.

<A>

<B>

ifølge

Sertifikaatin <C>

<A>

a pozitivně zjištěno

osvědčením <C>

<A>

i pozitivno ocijenjeno

prema

Certifikatu <C>

<B>

enligt

og gjennom positiv

Sertifikat <C>

.

<A>

ja jotka

<B>

mukaisesti.

.

.

<B>

on

CE - IZJAVA-O-USKLAĐENOSTI
CE - MEGFELELŐSÉGI-NYILATKOZAT
CE - DEKLARACJA-ZGODNOŚCI
CE - DECLARAŢIE-DE-CONFORMITATE

17 m
18 r
19 o
20 x
21 b
22 t
23 v
24 k
25 w

16

megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó dokumentum(ok)nak, ha azokat előírás szerint használják:

17

spełniają wymogi następujących norm i innych dokumentów normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi
instrukcjami:

18

sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e) document(e) normativ(e), cu condiţia ca acestea să fie utilizate în
conformitate cu instrucţiunile noastre:

19

skladni z naslednjimi standardi in drugimi normativi, pod pogojem, da se uporabljajo v skladu z našimi navodili:

20

on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete dokumentidega, kui neid kasutatakse vastavalt meie juhenditele:

21

съответстват на следните стандарти или други нормативни документи, при условие, че се използват съгласно нашите
инструкции:

22

atitinka žemiau nurodytus standartus ir (arba) kitus norminius dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus:

23

tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem standartiem un citiem normatīviem dokumentiem:

24

sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i) normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v súlade
s našim návodom:

25

ürünün, talimatlarımıza göre kullanılması koşuluyla aşağıdaki standartlar ve norm belirten belgelerle uyumludur:

01

Directives, as amended.

02

Direktiven, gemäß Änderung.

03

Directives, telles que modifiées.

04

Richtlijnen, zoals geamendeerd.

05

Directivas, según lo enmendado.

06

Direttive, come da modifica.

07

Οδηγιών, όπως έχουν τροποποιηθεί.

08

Directivas, conforme alteração em.

09

Директив со всеми поправками.

16 Megjegyzés *

17 Uwaga *

18 Notă *

19 Opomba *

20 Märkus *

13 **
14 **
15 **
16 **
17 **
18 **

a(z)

<A>

alapján, a(z)

<B>

szerint.

<A>

.

<A>

<A>

in odobreno s strani

certifikatom <C>

järgi vastavalt

igazolta a megfelelést,

, pozytywną opinią

şi apreciat pozitiv

Certificatul <C>

.

<A>

ja heaks

sertifikaadile <C>

<C> tanúsítvány

a(z)
zgodnie z dokumentacją

<B>

i

Świadectwem <C>

aşa cum este stabilit în
de

<B>

în conformitate cu

kot je določeno v
v skladu s

nagu on näidatud dokumendis
kiidetud

<B>

DICz*** on valtuutettu laatimaan Teknisen asiakirjan.
Společnost DICz*** má oprávnění ke kompilaci souboru technické konstrukce.
DICz*** je ovlašten za izradu Datoteke o tehničkoj konstrukciji.
A DICz*** jogosult a műszaki konstrukciós dokumentáció összeállítására.
DICz*** ma upoważnienie do zbierania i opracowywania dokumentacji konstrukcyjnej.
DICz*** este autorizat să compileze Dosarul tehnic de construcţie.

.

<B>

.

21 Забележка

22 Pastaba *

23 Piezīmes *

24 Poznámka *

25 Not * <A>

CE - IZJAVA O SKLADNOSTI
CE - VASTAVUSDEKLARATSIOON
CE - ДЕКЛАРАЦИЯ-ЗА-ϹЪОТВЕТСТВИЕ

deklaruje na własną i wyłączną odpowiedzialność, że modele klimatyzatorów, których dotyczy niniejsza deklaracja:

declară pe proprie răspundere că aparatele de aer condiţionat la care se referă această declaraţie:

z vso odgovornostjo izjavlja, da so modeli klimatskih naprav, na katere se izjava nanaša:
kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluvad kliimaseadmete mudelid:
декларира на своя отговорност, че моделите климатична инсталация, за които се отнася тази декларация:

visiška savo atsakomybe skelbia, kad oro kondicionavimo prietaisų modeliai, kuriems yra taikoma ši deklaracija:

ar pilnu atbildību apliecina, ka tālāk uzskaitīto modeļu gaisa kondicionētāji, uz kuriem attiecas šī deklarācija:
vyhlasuje na vlastnú zodpovednosť, že tieto klimatizačné modely, na ktoré sa vzťahuje toto vyhlásenie:

tamamen kendi sorumluluǧunda olmak üzere bu bildirinin ilgili olduǧu klima modellerinin aşaǧıdaki gibi olduǧunu beyan eder:

10

Direktiver, med senere ændringer.

11

Direktiv, med företagna ändringar.

12

Direktiver, med foretatte endringer.

13

Direktiivejä, sellaisina kuin ne ovat muutettuina.

14

v platném znění.

15

Smjernice, kako je izmijenjeno.

16

irányelv(ek) és módosításaik rendelkezéseit

17

z późniejszymi poprawkami.

18

Directivelor, cu amendamentele respective.

* както е изложено в

<B>

от
kaip nustatyta

pagal
kā norādīts

vērtējumam saskaņā ar
ako bolo uvedené v

v súlade s

<B>

<A>

съгласно

Sertifikatą <C>

’da belirtildiği gibi ve
tarafından olumlu olarak değerlendirildiği gibi.

и оценено положително

Сертификата <C>

<A>

ir kaip teigiamai nuspręsta

<A>

un atbilstoši

<A>

osvedčením <C>

19 **
20 **
21 **
22 **
23 **
24 **
25 **

.

.

<B>

pozitīvajam

sertifikātu <C>

.

a pozitívne zistené

<C> Sertifikasına

DICz*** je pooblaščen za sestavo datoteke s tehnično mapo.
DICz*** on volitatud koostama tehnilist dokumentatsiooni.
DICz*** е оторизирана да състави Акта за техническа конструкция.
DICz*** yra įgaliota sudaryti šį techninės konstrukcijos failą.
DICz*** ir autorizēts sastādīt tehnisko dokumentāciju.
Spoločnosť DICz*** je oprávnená vytvoriť súbor technickej konštrukcie.
DICz*** Teknik Yapı Dosyasını derlemeye yetkilidir.

<B>

.

göre

<B>

CE - ATITIKTIES-DEKLARACIJA
CE - ATBILSTĪBAS-DEKLARĀCIJA
CE - VYHLÁSENIE-ZHODY
CE - UYGUNLUK-BEYANI

19
20
21
22
23
24

.

25

Direktive z vsemi spremembami.
Direktiivid koos muudatustega.
Директиви, с техните изменения.
Direktyvose su papildymais.
Direktīvās un to papildinājumos.
Smernice, v platnom znení.
Deǧiştirilmiş halleriyle Yönetmelikler.

FXZQ15A2VEB FXZQ32A2VEB
FXZQ20A2VEB FXZQ40A2VEB
FXZQ25A2VEB FXZQ50A2VEB

Системы кондиционирования типа VRV

Инструкция по монтажу и

эксплуатации

Оглавление Страница

Перед установкой ............................................................................ 1

Выбор места установки................................................................... 3

Подготовка к установке ................................................................... 3

Монтаж внутреннего агрегата......................................................... 4

Рекомендации по монтажу труб хладагента ................................. 5

Рекомендации по монтажу дренажного трубопровода ................ 6

Работа с электрической проводкой................................................ 7

Пример проводки и настройки пульта ДУ ...................................... 8

Пример проводки............................................................................. 9

Уст ановка декоративной панели .................................................... 9

Задание параметров на месте эксплуатации................................ 9

Пробный запуск ..............................................................................11

Техн ическ ое обслуживание ...........................................................11

Требования к утилизации отходов ............................................... 12

Электрическая схема

ПЕРЕД МОНТАЖОМ СИСТЕМЫ ВНИМАТЕЛЬНО
ОЗНАКОМЬТЕСЬ С НАСТОЯЩЕЙ ИНСТРУКЦИЕЙ.
ХРАНИТЕ ИНСТРУКЦИЮ В ДОСТУПНОМ МЕСТЕ,
ЧТОБЫ В БУДУЩЕМ ЕЕ МОЖНО БЫЛО ИСПОЛЬЗОВАТЬ
В КАЧЕСТВЕ СПРАВОЧНОГО МАТЕРИАЛА.

НЕВЕРНЫЙ МОНТАЖ СИСТЕМЫ, НЕПРАВИЛЬНОЕ
ПОДКЛЮЧЕНИЕ УСТРОЙСТВ И ОБОРУДОВАНИЯ
МОГУТ ПРИВЕСТИ К ПОРАЖЕНИЮ ЭЛЕКТРИЧЕСКИМ
ТОКОМ, КОРОТКОМУ ЗАМЫКАНИЮ, ПРОТЕЧКАМ,
ПОЖАРУ И ДРУГОМУ УЩЕРБУ. ИСПОЛЬЗУЙТЕ
ТОЛЬКО ТО ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ,
КОТОРОЕ ИЗГОТОВЛЕНО КОМПАНИЕЙ DAIKIN
И ПРЕДНАЗНАЧЕНО ДЛЯ ДАННОЙ СИСТЕМЫ
КОНДИЦИОНИРОВАНИЯ. ДОВЕРЯТЬ МОНТАЖ
ОБОРУДОВАНИЯ СЛЕДУЕТ ТОЛЬКО
КВАЛИФИЦИРОВАННЫМ СПЕЦИАЛИСТАМ.

ЕСЛИ У ВАС ВОЗНИКНУТ СОМНЕНИЯ ПО ПОВОДУ
МОНТАЖА ИЛИ ЭКСПЛУАТАЦИИ СИСТЕМЫ,
ОБРАТИТЕСЬ ЗА СОВЕТОМ И ДОПОЛНИТЕЛЬНОЙ
ИНФОРМАЦИЕЙ К ДИЛЕРУ, ПРЕДСТАВЛЯЮЩЕМУ
КОМПАНИЮ DAIKIN В ВАШЕМ РЕГИОНЕ.

.................................................................... 13

Меры предосторожности

 Данное устройство не предназначено для эксплуатации

лицами (включая детей) с ограниченными физическими,
сенсорными или умственными возможностями, а равно
итеми, у кого нет соответствующего опыта и знаний. Такие
лица допускаются к эксплуатации устройства только под
наблюдением или руководством лица, несущего
ответственность за их безопасность.
За детьми необходим присмотр во избежание игр
с устройством.

 Данное устройство

или обученными пользователями в магазинах, на
предприятиях легкой промышленности, на фермах, либо
неспециалистами для коммерческих нужд.

 Не устанавливайте и не эксплуатируйте блок в помещениях,

указанных ниже.

- В помещениях, содержащих минеральные масла, пары
масел или масляный туман, например в помещениях для
приготовления пищи. (Возможно разрушение
пластмассовых компонентов.)

- В

помещениях с наличием коррозийных газов, например
сернистого газа. (Возможна коррозия медных труб и мест
пайки твердым припоем.)

- В помещениях с использованием летучих
воспламеняющихся газов, например от растворителя
или бензина.

- В помещениях, содержащих машины, генерирующие
электромагнитные поля. (Возможно нарушение работы
систем управления.)

- В местах с повышенным содержанием солей в
атмосфере, например
возможны значительные колебания напряжения в сети
питания (например, вблизи заводов и фабрик). Кроме
того, в автомобилях или на судах.

 При выборе места для установки используйте бумажный

шаблон для установки, входящий в комплект поставки.



Не устанавливайте принадлежности непосредственно на кожух.
Просверленные в кожухе отверстия могут повредить
электрические провода и вызвать возгорание.

 Уровень звукового давления: менее 70 дБ(A).

может использоваться специалистами

на морском берегу, и там, где

Оригиналом руководства является текст на английском языке.
Текст на других языках является переводом с оригинала.

Перед установкой

 Пока агрегат не будет доставлен на место установки, он

должен оставаться в упаковке. Если без распаковки не
обойтись, используйте при подъеме стропы из мягкого
материала или защитные панели вместе с канатом, чтобы
не повредить и не поцарапать агрегат.
При распаковке агрегата и при перемещении его после
распаковки агрегат следует поднимать только за подвесной
кронштейн. Не оказывайте давление на другие части, в
особенности на трубы с хладагентом, дренажный
трубопровод и другие полимерные детали.

 Для решения вопросов, не рассмотренных в данном

руководстве, обратитесь к руководству по монтажу
наружного блока.

 Меры обеспечения безопасности при обращении с

хладагентом R410A:
Подсоединяемые наружные блоки должны быть рассчитаны
на использование исключительно хладагента R410A.

Инструкция по монтажу и эксплуатации

1

Системы кондиционирования типа VRV

FXZQ15~50A2VEB

Принадлежности

1x 1x 8x 4x 1x+1x 7x

1x 1x 1x1x 1x

1x

89 1110 12

13

1x

Убедитесь, что в блок включены следующие принадлежности.

По следующим позициям требуется особое внимание в процессе монтажа и контроль по его окончании

123 546

1 Металлический зажим
2 Сливной шланг
3 Шайба для подвесного кронштейна
4 Винт
5 Инструкция по монтажу и эксплуатации
6 Зажим
7 Изоляция для арматуры для газовой трубы
8 Изоляция для арматуры для жидкостной трубы

9 Большая уплотнительная подушка
10 Уплотн ительная подушка среды 1
11 Уплотнительн ая подушка среды 2
12 Малая уплотнительная подушка
13 Бумажный шаблон для монтажа (вырежьте из верхней части

упаковки)

7

Дополнительные принадлежности

 Предусмотрены пульты дистанционного управления двух

типов: проводные и беспроводные. Выбирайте пульт
дистанционного управления в соответствии с запросами
заказчика и устанавливайте его в надлежащем месте.
Информация о выборе подходящего пульта дистанционного
управления приведена в каталогах и технической
документации.

 Для данного внутреннего агрегата требуется установка

дополнительной декоративной панели.

Проверьте
и отметьте

выполнение 





















Надежно ли закреплен внутренний агрегат?

Агрегат может упасть, он может быть причиной
вибрации или шума.

Завершена ли проверка утечки газа?

Возможно недостаточное охлаждение или нагрев.

Полностью ли изолирован агрегат?

Возможно вытекание водяного конденсата.

Равномерно ли проходит дренажный поток?

Возможно вытекание водяного конденсата.

Напряжение источника питания соответствует
номиналу, указанному на именной бирке?

Может произойти отказ блока либо перегорание
компонентов.

В норме ли электропроводка и система
трубопроводов?

Может произойти отказ блока либо перегорание
компонентов.

Надежно ли заземлен агрегат?

Опасность при утечках тока.

Калибр проводов соответствует спецификациям?

Может произойти отказ блока либо перегорание
компонентов.

Не препятствует ли что-либо свободному прохождению
воздуха через впускное или выпускное отверстие
внутреннего или наружного агрегата?

Возможно недостаточное охлаждение или нагрев.

Записаны ли данные по длине трубопровода
хладагента или загрузке дополнительного хладагента?

Могут возникнуть сложности с загрузкой хладагента
в систему.

Замечания для монтажника

 Для обеспечения правильности монтажа внимательно

изучите данное руководство. Не забудьте
проинструктировать заказчика относительно эксплуатации
системы и ознакомьте его с прилагаемым руководством по
эксплуатации.

 Объясните заказчику, что за система установлена на

объекте. Соблюдайте спецификации по монтажу,
приведенные в главе "Подготовка к работе" руководства по
эксплуатации наружного блока.

FXZQ15~50A2VEB

Системы кондиционирования типа VRV

Инструкция по монтажу и эксплуатации

2

Выбор места установки

PP



PP



PP

(A)

PP

1500 mm

acba

1

(300)

Если температура на потолке превышает 30°C, а относительная
влажность превышает 80%, либо если свежий воздух
засасывается в потолок, необходима дополнительная изоляция
(пенополиэтилен толщиной не менее 10 мм).

Для данного агрегата можно выбрать различные направления
потоков воздуха. Чтобы ограничить нагнетание воздуха 3 или 4
(закрытые углы) направлениями, необходимо приобрести
дополнительный комплект блокирующих подкладок.

Уст ановите агрегат так, чтобы вентиляционные
освещение или машины вблизи агрегата не блокировали потока
воздуха.

отверстия,

3 Направления потоков воздуха

Выберите направления потоков воздуха, наиболее
подходящие для помещения и места установки. Для выпуска
воздуха в 3 направлениях необходимо выполнить настройки
на месте с помощью пульта ДУ и закрыть воздуховыпускные
отверстия. См. руководство по монтажу дополнительного
комплекта блокирующих накладок и "Задание параметров на

месте эксплуатации" на странице 9. (См. рисунок 1) (:

направление потока воздуха)

1 Многопоточное нагнетание воздуха
2 Нагнетание воздуха в 4 направлениях
3 Нагнетание воздуха в 3 направлениях

(B)

a Внутренний агрегат
b Освещение

На рисунке показано потолочное освещение, хотя также
можно использовать утопленные потолочные светильники.

c Вентилятор

Если закрыто воздуховыпускное отверстие, расстояние (А)

A

должно составлять не менее 500 мм. Кроме того, если закрыты
правый и левый углы этого воздуховыпускного отверстия,
расстояние (A) должно составлять не менее 200 мм.

B ≥1500 мм от любого неподвижного объекта

1 Выберите место установки, отвечающее следующим

требованиям и утвержденное заказчиком.

• В местах, где можно обеспечить оптимальное распределение
воздуха.

• С отсутствием препятствий прохождению воздуха.

• В местах, где водный конденсат сливается должным образом.

• В местах, где подвесной потолок установлен без наклона.

• В местах, где достаточно места для проведения
обслуживания.

• В местах, где отсутствует риск утечки воспламеняемого газа.

• Не допускается эксплуатация оборудования во взрывоопасной
среде.

• С возможностью соблюдения допусков на прокладку труб между

внутренним и наружным агрегатами. (См. инструкцию по монтажу
наружного агрегата.)

• Внутренний агрегат, наружный агрегат, соединительная
проводка и пульт дистанционного управления должны
находиться на удалении не менее 1 метра от телевизионной
и радиоаппаратуры. Это позволит избежать искажений
изображений или шумов в данных электрических приборах.
(Даже при удалении на 1метр шум может иметь место
в зависимости от условий возникновения электромагнитных
волн.)

• При установке комплекта для беспроводного пульта ДУ
расстояние между пультом ДУ и внутренним агрегатом
должно быть меньшим, если в помещении используются
флуоресцентные лампы с электрическим пускателем.
Внутренний агрегат необходимо устанавливать как можно
дальше от флуоресцентных ламп.

2 Высота потолка

Данный внутренний агрегат можно устанавливать на потолках
высотой до 3,5 м. При установке на потолках высотой более
2,7 м необходимо выполнить дополнительные настройки
спомощью пульта ДУ.
Чтобы исключить возможность касания агрегата, его
рекомендуется устанавливать на высоте более 2,5 м.
См. "Задание параметров на месте эксплуатации" на

странице 9 и руководство по установке декоративной

панели.

ПРИМЕЧАНИЕ

Показанные в рисунок 1 направления потоков
воздуха являются лишь примерами возможных
направлений потоков воздуха.

4 Для монтажа используйте подвесные болты. Убедитесь, что

потолок достаточно прочный и выдерживает вес
внутреннего агрегата. Если потолок недостаточно прочен,
укрепите его перед монтажом агрегата.

(Шаг установки указан на бумажном шаблоне. По этому
шаблону проверяются места, требующие укрепления.)
Информация о пространстве, необходимом для установки,
приведена на рисунок 2 (: направление потока воздуха)

1 Выпуск воздуха
2 Впуск воздуха

ПРИМЕЧАНИЕ

Оставьте пространство не менее 200 мм там, где
отмечено *, на сторонах, где выпуск воздуха закрыт.

Подготовка к установке

1 Соответствие отверстий в потолке положению агрегата и

подвесных болтов.
В случае декоративной панели

BYFQ60C: см. рисунок 3.1
BYFQ60B: см. рисунок 3.2

1 Размеры декоративных панелей
2 Размеры отверстий в потолке
3 Размеры внутреннего агрегата
4 Расстояния между подвесными болтами
5 Трубопроводы хладагента
6 Подвесной болт (4 шт.)
7 Подвесной потолок
8 Подвесной кронштейн

 Ус тановите агрегат так, чтобы смотровое отверстие

располагалось на стороне блока управления, где будет
просто проводить техническое обслуживание и осмотр
блока управления и дренажного насоса.

1 Смотровое отверстие

450×450

Инструкция по монтажу и эксплуатации

3

Системы кондиционирования типа VRV

FXZQ15~50A2VEB

В случае декоративной панели BYFQ60B

ПРИМЕЧАНИЕ

Установка возможна при размере потолка 660 мм
(отмечено звездочкой *). Однако для получения

размера перекрытия потолочной панели 20 мм
расстояние между потолком и агрегатом должно
составлять не более 45 мм. Если расстояние
между потолком и агрегатом превышает 45 мм,
установите уплотнительный материал или
накладной потолок.

2 Отметьте, где нужно, необходимые для установки отверстия

в потолке. (Для имеющихся потолков.)

- Размеры отверстий в потолке устанавливаются по
бумажному шаблону для установки.

- Проделайте необходимые для установки отверстия
впотолке. Через отверстие на кожухе или через
смотровое отверстие проложите трубопроводы
хладагента, дренажный трубопровод и проводку для
пульта ДУ

(за исключением беспроводного пульта ДУ).

Относится к каждой секции трубопровода или проводки.

- Когда отверстия в потолке будут проделаны, может
потребоваться укрепить балки потолка для поддержания
уровня потолка и предотвращения его вибрации.
Подробности уточните у строителей.

3

Установите подвесные болты. (Используйте болты M8~M10.)
Для укрепления потолков, которые должны выдерживать вес

агрегата, используйте анкеры для имеющихся потолков и
врезные втулки, врезные анкеры или другие приобретаемые
на месте детали для новых потолков. Прежде, чем
продолжать работу, отрегулируйте зазор от потолка.
Пример установки (См. рисунок 4)

1 Потолочная плита
2 Анкер
3 Длинная муфта или винтовая стяжка
4 Подвесной болт
5 Подвесной потолок

ПРИМЕЧАНИЕ

 Все упомянутые выше детали приобретаются

на месте.

 За консультацией по установке, отличающейся

от стандартной, обращайтесь к ближайшему
дилеру.

Монтаж внутреннего агрегата

При установке дополнительных принадлежностей (за
исключением декоративной панели) также используйте
руководство по монтажу дополнительных принадлежностей.
В зависимости от условий на месте может оказаться легче
установить дополнительные принадлежности до монтажа
внутреннего агрегата. Однако на имеющихся потолках комплект
для впуска свежего воздуха всегда устанавливается до монтажа
агрегата.

1 Ус тановите агрегат в отверстия в потолке.

- Прикрепите подвесной кронштейн

Надежно закрепите его с помощью гайки и шайбы
с верхней и нижней сторон подвесного кронштейна.

- Закрепление подвесного кронштейна (См. рисунок 5)

1 Га йк а (приобретается на месте)
2 Шайба (поставляется вместе с агрегатом)
3 Подвесной кронштейн
4 Сдвоенная гайка (приобретается на месте

изатягивается)

2 Закрепите бумажный шаблон для установки. (Толь ко для

новых потолков.)

- Бумажный шаблон для установки совпадает с
измерениями отверстий в потолке. Подробности уточните
у строителей.

- Центр отверстия в

потолке обозначен на бумажном
шаблоне для установки. Центр агрегата обозначен на
корпусе агрегата.

- Отпечатанный шаблон можно поворачивать на 90°,
чтобы указать правильные размеры на всех 4 сторонах.

- После вырезания отпечатанного шаблона для монтажа
из упаковки прикрепите его к блоку входящими
вкомплект поставки винтами, как показано на рисунок 7.

1 Бумажный шаблон для установки
2 Винты (поставляются вместе с агрегатом)
3 Центр отверстия в потолке

к подвесному болту.

FXZQ15~50A2VEB
Системы кондиционирования типа VRV

3

Отрегулируйте агрегат в правильное положение для монтажа.
(См. "Подготовка к установке" на странице 3.)

4 Проверьте выравнивание агрегата по горизонтали.

- Не устанавливайте агрегат в наклонном положении.

Внутренний агрегат оснащен встроенным дренажным
насосом и поплавковым реле уровня. (Если агрегат
накренился против направления потока конденсата
(сторона дренажного трубопровода поднята),
поплавковое реле уровня может не сработать,
из-за чего вода вытечет.)

-

Проверьте выравнивание агрегата по всем четырем
углам с помощью ватерпаса или наполненной водой
виниловой трубки, как показано на рисунок 11 .

1 Уровень воды
2 Виниловая трубка

5 Снимите бумажный шаблон для установки. (Тольк о для

новых потолков.)

Инструкция по монтажу и эксплуатации

4

Рекомендации по монтажу труб

2

3

1 Динамометрический ключ
2 Га ечны й ключ
3 Соединение труб
4 Накидная гайка

R0.4~0.8

45

2

A

1 Жидкостная линия
2 Газовая трубка
3 Изоляция для арматуры

для жидкостной трубы

4 Изоляция для арматуры

для газовой трубы

5 Зажимы

(используйте 2 зажима
для изоляции)

AB

D

C

7

ABC

D7

хладагента

Сведения о прокладке трубопровода хладагента до наружного
агрегата содержатся в руководстве по монтажу, которое входит
в комплект поставки наружного агрегата.

Выполните теплоизоляционные работы в полном объеме с обеих
сторон газового и жидкостного трубопроводов. В противном
случае возможны утечки воды.

Перед монтажом труб проверьте, какой тип хладагента
используется.

Устан овк а должна производиться аттестованными
специалистами. Материалы и порядок монтажа
должны полностью соответствовать существующим
национальным и международным нормам. В Европе
должен использоваться действующий стандарт EN378.



При резке и развальцовке труб следует применять материалы
и инструменты, совместимые с хладагентом R410A.

 Во избежание попадания в трубу пыли, влаги или других

посторонних веществ обжимайте конец трубы либо
обматывайте его лентой.

 Наружный блок загружается хладагентом.



Чтобы предотвратить утечку воды, выполните
теплоизоляционные работы в полном объеме с обеих сторон
газового и жидкостного трубопроводов. При использовании
теплового насоса температура в газопроводе может достигать
120°C, поэтому используйте изоляцию, обладающую
достаточной устойчивостью к такой температуре.

 При подсоединении медных труб к блоку или при их

отсоединении используются одновременно два гаечных
ключа – обычный и динамометрический.

1

4

 Следите за тем, чтобы в контур хладагента не попадали

посторонние среды, например воздух.

 Для фланцевых соединений используйте только закаленные

материалы.

 Размеры накидных гаек и значения моментов затяжки

приведены в Таблица 1. (Если гайки перетянуть
повредить развальцованную часть трубы, что приведет
кутечке хладагента.)

Таблица 1

Размеры

Диаметр

труб

Ø6,4 15~17 Н•м 8,7~9,1

Ø9,5 33~39 Н•м 12,8~13,2

Ø12,7 50~60 Н•м 16,2~16,6

Момент затяжки

развальцованного

торца трубы A (мм)

 На внутреннюю поверхность развальцованной части трубы

нанесите эфирное или полиэфирное масло. Приступая
кзатяжке накидной гайки, наживите ее, сделав 3 - 4 оборота
рукой.

, то можно

Форма

развальцовки

2

90

 Убедитесь в отсутствии утечек хладагента

. Ток сичн ы й газ

может выделяться при утечке хладагента в помещениях и
воздействии на него тепла от обогревателей, кухонных плит
и др.

 В заключение установите изоляцию, как показано на

рисунке ниже (используйте вспомогательные детали,
входящие в комплект поставки)

4 551 2 3

Изоляция труб

Газопровод Трубопровод жидкости

1234566

1 Изолирующий материал для труб (приобретается

по месту установки)

2 Накидная гайка
3 Изоляция для арматуры (поставляется вместе

с агрегатом)

4 Изолирующий материал для труб (основной блок)
5 Основной блок
6 Хомут (приобретается отдельно)
7 Уплотнительная подушка среды 1 для газового

трубопровода (поставляется вместе с агрегатом)
Уплотнитель ная подушка среды 2 для жидкостного
трубопровода (поставляется вместе с агрегатом)

A Поверните швами
B Присоедините к основанию
C Закрепите детали, отличные от изоляционного

материала труб

D Оберните агрегат от основания до верхней

поверхности фланцевой гайки

вверх

1234566

 Убедитесь в надлежащей изоляции всех труб

на всем их протяжении до соединительных
элементов внутри агрегата.
В трубах без изоляции возможно образование
конденсата. Также возможны ожоги при
контакте с такими трубами.

 Убедитесь в отсутствии остатков масла на

пластмассовых деталях декоративной панели
(дополнительное оборудование).
Масло может привести к повреждению
пластмассовых деталей.

 Если во время работы происходит утечка хладагента,

проветрите помещение. При сильном нагреве хладагент
выделят токсичный газ.

Инструкция по монтажу и эксплуатации

5

Системы кондиционирования типа VRV

FXZQ15~50A2VEB

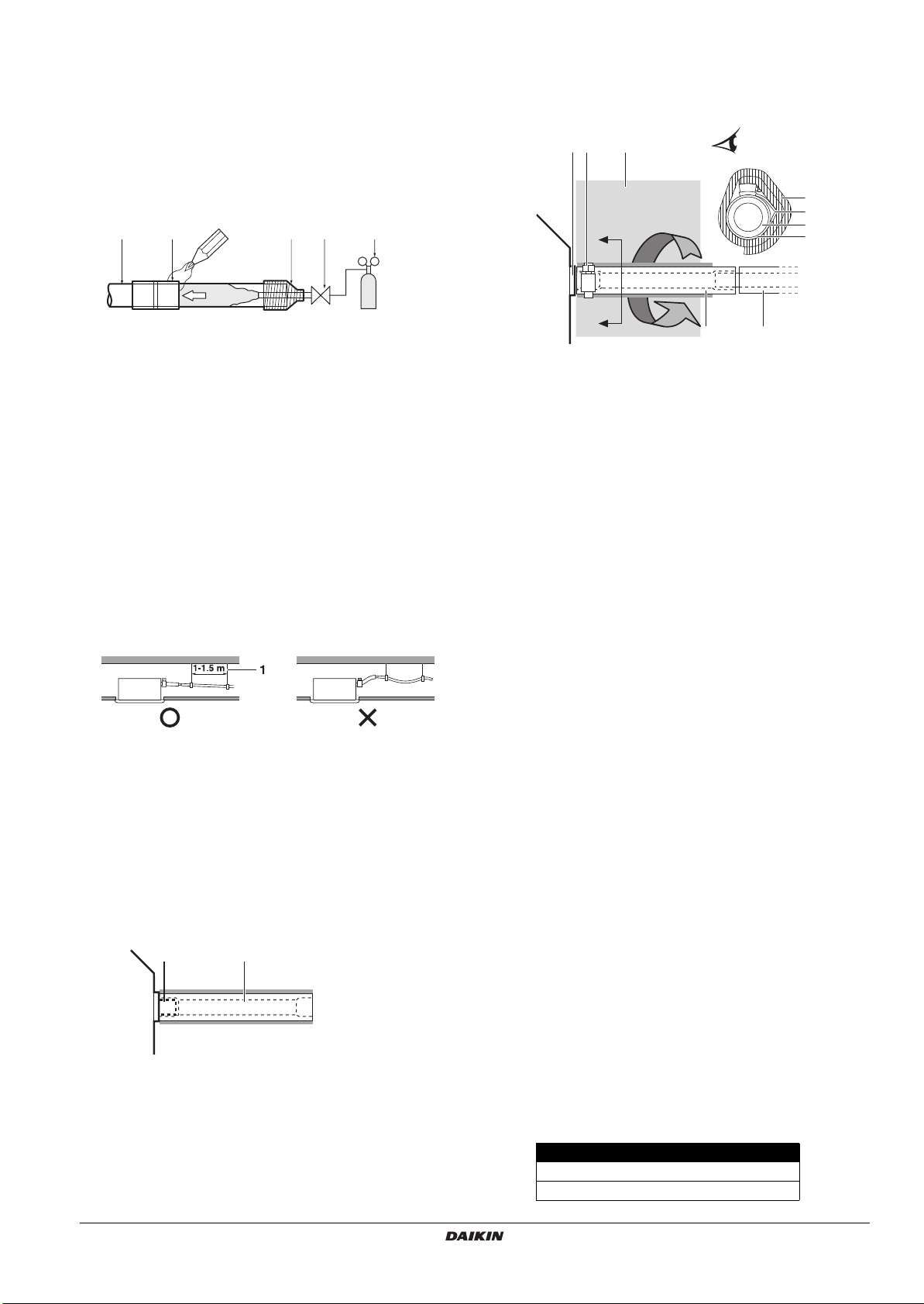

Меры предосторожности при пайке

6

21

15234

3

4

2

A

A'

A-A'

1

 Обязательно выполните продувку азотом при пайке.

Пайка без проведения продувки азотом или подачи азота
втрубопровод приводит к образованию оксидированной
пленки на внутренней поверхности труб, оказывая
негативное воздействие на клапаны и компрессоры всистеме
охлаждения и препятствуя нормальному функционированию.

 С помощью редукционного клапана установите давление

азота в трубопроводе 0,02 МПа (то есть лишь ощутимым,
если направить на кожу).

1 Трубопроводы хладагента
2 Припаиваемая деталь
3 Обмотка лентой
4 Ручной клапан
5 Редукци онный клапан
6 Азот

Рекомендации по монтажу дренажного трубопровода

Установка дренажного трубопровода

Устан овите дренажный трубопровод, как показано на рисунке,
ивыполните все необходимые операции по предотвращению
образования конденсата. Неправильно установленный
трубопровод может стать причиной утечек, что может привести
к намоканию мебели и других предметов.

1 Подвесная планка

 Устано вите дренажные трубы.

- Трубопроводы должны быть как можно короче с уклоном

- Размер труб

- Вставьте прилагаемый сливной шланг как можно глубже

- Затяните металлический зажим, как показано на рисунке.

FXZQ15~50A2VEB
Системы кондиционирования типа VRV

12 345

6

вниз не менее 1/100, чтобы воздух не удерживался
втрубе.

должен быть равным или большим размера
соединительной трубы (виниловая труба с номинальным
диаметром 20 мм и внешним диаметром 26 мм).

в дренажный разъем.

1 Дренажный разъем (закреплен на агрегате)
2 Сливной шланг (поставляется вместе с агрегатом)

- По завершении испытания дренажного трубопровода
закрепите уплотнительную подушку для слива (4)
(поставляется вместе с агрегатом) на незакрытой части
дренажного разъема (между сливным шлангом и корпусом
агрегата).

1 Дренажный разъем (закреплен на агрегате)
2 Сливной шланг (поставляется вместе с агрегатом)
3 Металлический зажим (поставляется вместе

с агрегатом)
ПРИМЕЧАНИЕ: Согните наконечник металлического
зажима. Следите за тем, чтобы не повредить
уплотнение.

4 Большая уплотнительная подушка (поставляется

с агрегатом)

5 Дренажный трубопровод (приобретается на месте)

- Для изоляции оберните большую уплотнительную

подушку (поставляется) вокруг металлического зажима
исливного шланга и закрепите ее с помощью зажимов.

- Весь дренажный трубопровод в здании необходимо
изолировать (на месте).

- При невозможности установить сливной шланг под
достаточным уклоном закрепите его с помощью
дренажного подъемного трубопровода (приобретается
на месте).

 Как работать с трубопроводом (

1 Потолочная плита
2 Подвесной кронштейн
3 Диапазон регулировки
4 Дренажный подъемный трубопровод (номинальный

диаметр виниловой трубы = 25 мм)

5 Сливной шланг (поставляется вместе с агрегатом)
6 Металлический зажим (поставляется вместе с агрегатом)

См. рисунок 6)

- Подсоедините сливной шланг к дренажным подъемным
трубам и заизолируйте шланг с трубами.

- Подсоедините сливной шланг к дренажному отверстию

на внутреннем агрегате и закрепите его с помощью
зажима.

 Меры предосторожности

- Устанавливайте дренажные подъемные трубы на
высоте менее Н2.

- Дренажные подъемные трубы устанавливаются под

прямым углом к внутреннему агрегату на
не более 300 мм от агрегата.

- Чтобы предотвратить появление воздушных пузырей,
установите сливной шланг прямо или немного
приподнятым (≤75 мм).

- В данном агрегате используется высоконапорный
дренажный насос. Особенностью этого насоса является
следующее: чем выше расположен насос, тем тише звук
выпуска воды. Поэтому рекомендуется устанавливать
дренажный насос на высоте 300 мм.

Декоративная панель H2

BYFQ60C 645 мм

BYFQ60B 630 мм

Инструкция по монтажу и эксплуатации

расстоянии

6

ПРИМЕЧАНИЕ

Уклон присоединенного сливного шланга
должен составлять не более 75 мм, чтобы
на дренажный разъем не воздействовало
дополнительное усилие.

Чтобы обеспечить уклон вниз 1:100, через
каждые 1-1,5 м устанавливайте подвесные
планки.

При объединении нескольких дренажных
труб установите трубы, как показано на

рисунок 8. Выберите сходящиеся дренажные

трубы, размер которых подходит рабочей
производительности агрегата.

1 Сходящиеся дренажные трубы

сТ-образным соединением

Испытание дренажного трубопровода

По окончании установки трубопровода проверьте равномерность
слива.

 Постепенно добавьте примерно 1л воды через отверстие

для выпуска воздуха.
Способ добавления воды (См. рисунок 10)

1 Пластмассовая лейка (с носиком длиной около 100 мм)
2 Вспомогательный выпуск слива (с резиновой затычкой)

(выпуск используется для слива воды из дренажного
поддона)

3 Расположение дренажного насоса
4 Дренажная трубка
5 Дренажный разъем (точка обзора потока воды)

 Проверьте поток слива.

 В случае завершения работ с электропроводкой

Проверьте поток слива во время ХОЛОДНОЙ работы;
объяснение приведено в "Пробный запуск" на странице 11.

 Если работы с электропроводкой не завершены

- Снимите крышку распределительной коробки, которая

крепится двумя винтами. Подключите однофазное
электропитание (50 Гц/230 В, 60Гц/220 В) к разъемам
1 и 2 на клеммной колодке проводки между
агрегатами инадежно подсоедините провод
заземления (см. рисунок 9).

- Закройте крышку распределительной коробки
ивключите питание.

- Не дотрагивайтесь до дренажного насоса. Это может
привести к поражению

1 Крышка распределительной коробки
2 Проводка между агрегатами
3 Кабель заземления
4 Клеммная колодка
5 Зажим
6 Проводка управления
7 Клеммная колодка для проводов цепи передачи
8 Отверстие для кабелей
9 Наклейка с электрической схемой

(на задней стороне крышки распределительной
коробки)

10 Проводка пульта ДУ

электрическим током.

электропитания

- Проверив поток слива, выключите питание, снимите
крышку распределительной коробки и снова
отсоедините однофазное электропитание от клеммной
колодки проводки между агрегатами. Установите
крышку распределительной коробки на место.

Работа с электрической проводкой

Общие указания



Монтаж электропроводки и других электрических компонентов
системы должен выполняться только аттестованным
электриком в строгом соответствии с общеевропейскими
инациональными стандартами и правилами.

 Используйте только медные провода.
 Для подключения наружного агрегата, внутренних агрегатов

и пульта ДУ следуйте электрический схеме, закрепленной
на корпусе агрегата. Дополнительные сведения
оразмещении пульта ДУ приведены в руководстве по
установке пульта ДУ.

 Выполнение любых работ по электрическому монтажу

следует доверять только электрику с соответствующим
допуском.

 В стационарную проводку необходимо включить главный

выключатель
полюсам в соответствии с действующими местными
и общегосударственными нормативами.
Обратите внимание, что эта операция приводит
к автоматическому перезапуску при отключении
и повторном включении основного источника питания.

 Сортамент электрических проводов источника питания,

подключаемых к наружному блоку, пропускная способность
прерывателя утечки на землю и предохранителя, а также
инструкции по электрическому монтажу приведены
вруководстве

 Кондиционер необходимо заземлять.
 Не подсоединяйте провод заземления к следующим

компонентам:

- газовые трубы: возможен взрыв или пожар в случае
утечки газа;

- телефонные провода заземления или молниеотводы:

возможно накопление высокого электрического
потенциала к контуре заземления в случае попадания
молнии;

- канализационные трубы: в случае использования
жесткого винила эффект заземления отсутствует.

 Перед вводом проводов в агрегат убедитесь, что форма

кабеля питания и других проводов соответствует показанной
на рисунке.

или другие средства разъединения по всем

по монтажу, прилагаемом к наружному блоку.

труб из

Клеммная колодка электропитания (4)

N

L

- Осмотрев дренажный разъем, убедитесь, что слив
работает.

Инструкция по монтажу и эксплуатации

7

Системы кондиционирования типа VRV

FXZQ15~50A2VEB

Электрические характеристики

1 Круглый отогнутый разъем
2 Установите изоляционную

втулку

3 Проводка

Диапазон

изменения

Модель Гц В

FXZQ15~50 50/60 220-240/220

питание

Модель MCA MFA KW FLA

FXZQ15~25 0,3 16 A 0,043 0,2

FXZQ32 0,4 16 A 0,045 0,3

FXZQ40 0,4 16 A 0,059 0,3

FXZQ50 0,6 16 A 0,092 0,5

MCA: мин. ток цепи (A)
MFA: макс. ток предохранителя (A)
KW: номинальная выходная мощность двигателя вентилятора (кВт)
FLA: ток полной нагрузки (A)

ПРИМЕЧАНИЕ

Дополнительные сведения приведены в разделе

напряжения

мин. 198 – макс. 264/
мин. 198 – макс. 242

Двигатель

вентилятора

"Электрические характеристики".

Технические характеристики предохранителей ипроводов, устанавливаемых по месту эксплуатации

Провод электропитания

Предохраните

ли по месту

Модель

FXZQ15~50 16 A H05VV-U3G

эксплуатации

Диаметр провода

Региональные

нормативы

 После соединения

Уст ановите вокруг кабелей малое уплотнение (поставляется
с агрегатом), чтобы предотвратить попадание воды
в агрегат. При использовании нескольких кабелей разделите
малое уплотнение на необходимое

количество частей и

оберните ими все кабели.

 Устано вите крышку распределительной коробки.

Меры предосторожности

1 При подключении проводов к клеммной колодке источника

питания обращайте внимание на приведенные ниже
замечания.

- Используйте круглый отогнутый разъем для
изоляционной втулки при подключении к клеммной
колодке для проводки агрегата. Если разъемы
недоступны, выполните следующие действия.

12 3

- Не присоединяйте к

одной и той же клемме источника

питания провода, различающиеся по сортаменту. (При
ослаблении соединения может произойти перегрев.)

- Для фиксации проводки используйте зажимы
(поставляются с агрегатом), чтобы предотвратить

попадание наружного воздуха в соединительную коробку.
Плотно затяните. При работе с проводкой убедитесь,
что проводка в порядке и провода не стопорят
распределительную коробку.

Плотно закройте крышку.

- При подключении проводов одинакового сечения
присоединяйте их согласно рисунку.

Проводка управления

Модель Диаметр провода

FXZQ15~50

ПРИМЕЧАНИЕ

Провод в металлической

оплетке (2)

0,75–1,25 мм

 Дополнительные сведения приведены

2

в "Пример проводки" на странице 9.

 Допустимая длина провода передачи данных

между внутренними и наружным агрегатами
имежду внутренним агрегатом и пультом ДУ:

• Наружный агрегат – внутренний агрегат:
макс.1000м

(общая длина проводки: 2000 м)

• Внутренний агрегат – пульт ДУ: макс. 500 м

Пример проводки и настройки пульта ДУ

Способ подсоединения проводки (См. рисунок 9)

 Провод электропитания

Снимите крышку распределительной коробки (1),
подсоедините провода к клеммной колодке питания (L, N)
ипровод заземления к клемме заземления. Пропустите
провода через отверстие в кожухе и скрепите их с другими
проводами с помощью зажима, как показано на рисунке.

 Провод передачи данных агрегата и провод пульта ДУ

Снимите крышку распределительной коробки (1),
пропустите
и подсоедините их к клеммной колодке для проводки
передачи данных агрегата (F1, F2) и проводки пульта ДУ
(P1, P2). Надежно закрепите проводку с помощью зажима,
как показано на рисунке.

провода через отверстие в корпусе

Используйте указанный электрический провод. Прочно
подсоедините провод к клемме. Зафиксируйте провод, не
прилагая чрезмерной силы к клемме. Моменты затяжки
указаны в следующей таблице.

Момент затяжки (Н•м)

Клеммная колодка для передачи данных
агрегата и пульта ДУ

Клеммная колодка электропитания 1,18~1,44

0,79~0,97

- Закрепляя крышку распределительной коробки, следите
за тем, чтобы не зажать провода.

- Выполнив все подсоединения проводки, закройте зазоры

во вводах кабелей в корпусе герметиком или
изоляционным материалом (приобретается на месте)
во избежание проникновения в агрегат мелких животных,
воды и грязи, что может вызвать короткое замыкание
вблоке управления.

2 Полный ток проводки между

должен превышать 12 A. При использовании двух проводов
питания толщиной более 2мм

внутренними агрегатами не

2

(Ø1,6) отведите линию за

пределы клеммной колодки агрегата в соответствии со
стандартами электрооборудования.

Отвод должен быть защищен так, чтобы обеспечить степень
изоляции, равную самой проводке электропитания или
более надежную.

3 Не подключайте провода разного сечения к одному выводу

заземления. При ослаблении соединения может ослабнуть
защита.

4 Проводка пульта ДУ и передачи данных агрегата должна

размещаться на

расстоянии не менее 50 мм от проводки
питания. Невыполнение данного правила чревато
нарушениями работы вследствие электрических шумов.

FXZQ15~50A2VEB

Системы кондиционирования типа VRV

Инструкция по монтажу и эксплуатации

8

5 Описание проводки пульта ДУ приведено в руководстве по

монтажу пульта ДУ, поставляемом вместе с пультом.

ПРИМЕЧАНИЕ

6

Никогда не подсоединяйте проводку питания к клеммной

Заказчик может выбрать термистор пульта ДУ.

колодке передачи данных. Это может привести к повреждению
всей системы.

7 Используйте только указанные провода, плотно закрепляйте

провода в клеммах. При присоединении проводов избегайте
приложения к клеммам внешних усилий. Содержите
проводку в полном порядке и следите за тем, чтобы провода
не создавали помех другому оборудованию, например,
препятствуя закрытию сервисной крышки. Убедитесь, что
крышка закрыта плотно. Неправильное подключение может
привести к перегреву и, в худшем

случае, к поражению

электрическим током или возгоранию.

3. Не присоединяйте заземляющий

провод оборудования

кгазовым трубам, водопроводным трубам, молниеотводам
или проводам телефонного заземления. Неправильное
заземление может привести к поражению электрическим
током.

Установка декоративной панели

См. руководство по установке, поставляемое в комплекте с
декоративной панелью.

После установки декоративной панели убедитесь, что между
корпусом агрегата и декоративной панелью нет зазоров. В
противном случае возможны утечки и образование конденсата.

Задание параметров на месте эксплуатации

Пример проводки

Уст ановите на проводку питания каждого агрегата выключатель
и предохранитель, как показано на рисунок 16.

1 Электропитание
2 Гл авный выключатель
3 Провод электропитания
4 Кабель передачи агрегата
5 Выключатель
6 Предохранитель
7 Блок BS (только REYQ)
8 Внутренний агрегат
9 Пульт дистанционного управления

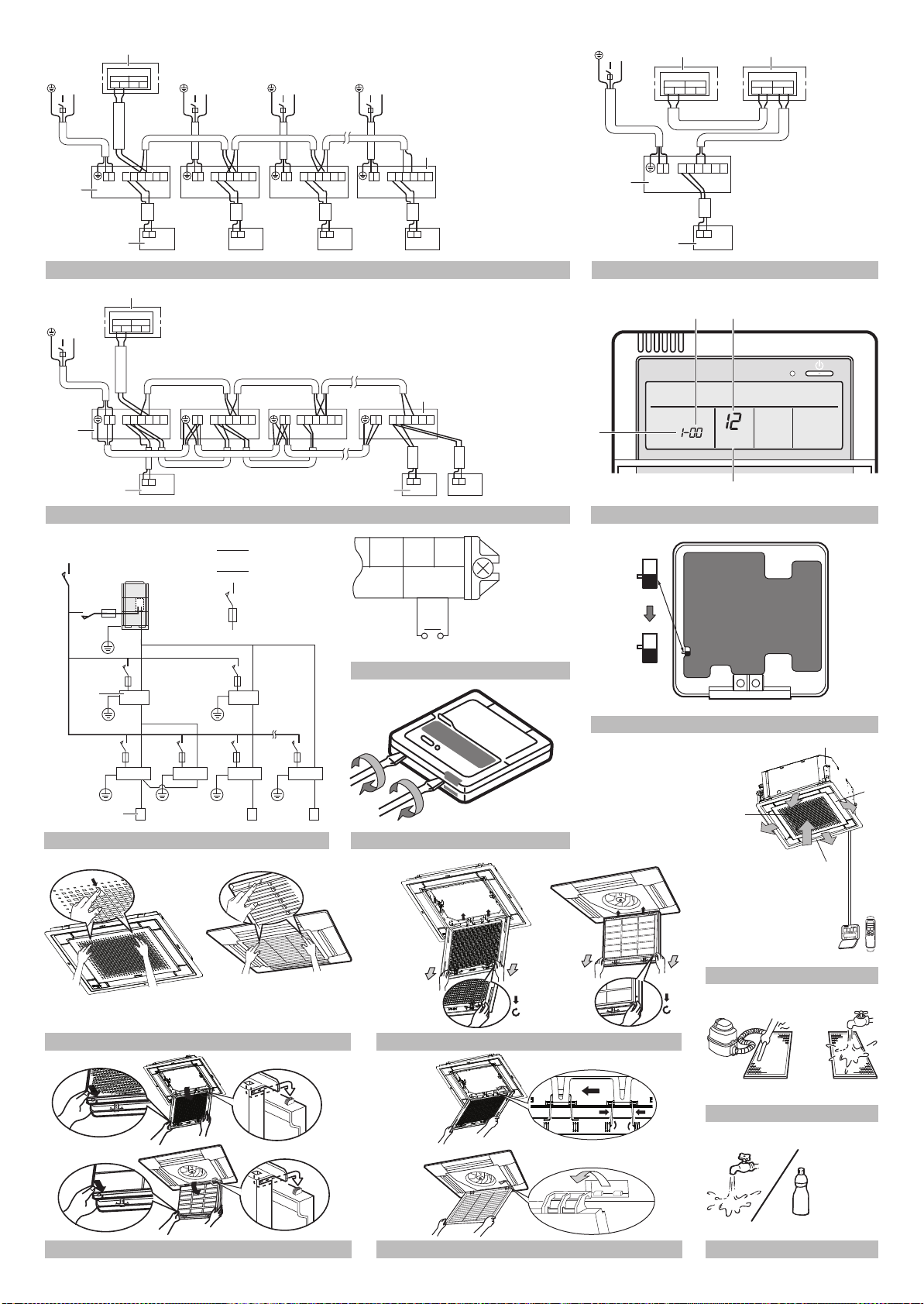

Пример полной системы (3 системы)

См. рисунки 12, 13 и 14.

1 Наружный агрегат
2 Внутренний агрегат
3 Пульт ДУ (дополнительное оборудование)
4 Последний подключенный к потоку внутренний агрегат
5 Для использования с 2 пультами ДУ
6 Блок BS

При использовании 1 пульта ДУ для 1 внутреннего агрегата.
(Нормальная работа) (См. рисунок 12).

Для группового управления или использования с 2 пультами
ДУ

(См. рисунок 13).

При использовании агрегата BS (См. рисунок 14).

ПРИМЕЧАНИЕ

Меры предосторожности

1. Отдельный выключатель можно использовать для подачи

2. В качестве пульта дистанционного управления системы

При использовании группового управления нет
необходимости обозначать адрес внутреннего
агрегата. Адрес автоматически устанавливается
при включении питания.

питания на всю систему. Групповые выключатели
игрупповые цепи при этом необходимо выбирать с особой
тщательностью.

сгрупповым управлением выбирайте пульт дистанционного
управления, соответствующий внутреннему агрегату
снаиболее значимыми функциями.

Задание параметров на месте эксплуатации следует осуществлять
с пульта дистанционного управления и в соответствии с условиями
монтажа.

 Настройки производятся изменением параметров "Mode

No." (№ режима), "First code No." (№ первого кода) и "Second
code No." (№ второго кода).

 При задании параметров и в процессе работы обращайтесь

к разделу "Задание параметров на месте эксплуатации"
вруководстве по установке пульта ДУ.

Краткое описание процесса задания параметров на месте эксплуатации

№
режима
(Приме-

чание 1)

10 (20)

№

первого

кода

Описание установки

Загрязнение
фильтра –
сильное/слабое

для определения

отображения на

дисплее времени

между 2 чистками

0

фильтра. (При

высоком уровне

загрязнения можно

уменьшить время
индикации между

Выбор датчика термостата

2

= Настройка для
определения отображения

3

на дисплее времени между
2 чистками фильтра

Информация для I-manager,

5

контроллера I-touch

Датчик термостата

6

в групповом управлении

= Настройка

наполовину

2 чистками

фильтров.)

Фильтр
сдолгим
сроком
службы

№ второго кода (примечание 2)

01 02 03 04

±2500 ч

Индикатор

Датчик агрегата
(или удале­нный датчик,
если он
установлен) И
датчик
пульта ДУ.
(См. приме­чание 5+6)

Экран

Тольк о
значение
датчика
агрегата (или
удаленного
датчика, если
установлен).

Тольк о датчик
агрегата (или
удаленный
датчик, если
установлен).
(См. приме­чание 6)

±1250 ч

Сильное

Тольк о датчик
агрегата (или
удаленный
датчик, если
установлен).
(См. приме­чание 5+6)

Не
отображать

Значение
датчика
задается как

10-2-0X или
10-6-0X.

Датчик
агрегата
(или удаленны
й датчик, если
он установ­лен) Идатчик
пульта ДУ.
(См. приме­чание 4+5+6)

––

Тол ьк о датчик
пульта ДУ.
(См. приме­чание 5+6)

––

––

––

–

Инструкция по монтажу и эксплуатации

9

Системы кондиционирования типа VRV

FXZQ15~50A2VEB

№
режима
(Приме-

первого

чание 1)

12 (22)

13 (23)

Примечание 1 :

Примечание 2 :
Примечание 3 :

Примечание 4 :

Примечание 5 :

Примечание 6 :

Примечание 7 :

№

кода

Описание установки

Выходной сигнал X1-X2
дополнительного комплекта

0

печатной платы KRP1B

Ввод ВКЛ/ВЫКЛ снаружи

(Вход T1/T2) = настройка для

1

случая внешнего управления
аварийным ВКЛ/ВЫКЛ.

Разностная коммутация
термостата = Установка

2

использования
дистанционного датчика

Настройки вентилятора,
когда термостат ВЫКЛ

3

во время нагрева

Автоматическое

4

переключение при перепаде

Автоматический перезапуск

5

после отключения питания

Настройка скорости
выпуска воздуха

0

Эта настройка зависит
от высоты потолка.

Выбор направления
воздушного потока
Эту настройку необходимо

1

изменить при использовании
дополнительного комплекта
блок иру ющи х накладок.

Установка диапазона
направления воздушного
потока
Эту настройку необходимо

4

изменить, если требуется
изменить диапазон
перемещения качающейся
заслонки.

Настройка выполняется в групповом режиме, однако при выборе номера режима
внутри скобок внутренние агрегаты можно также настраивать отдельно.
Заводские настройки № второго кода отмечены серым фоном.
Используйте только вместе с дополнительным удаленным датчиком или при
использовании настройки 10-2-03.
Если выбрано групповое управление и используется удаленный датчик RemoCon,
выберите настройки 10-6-02 и 10-2-03.
Если одновременно заданы параметры 10-6-02 + 10-2-01 или 10-2-02 или 10-2-03,
приоритет отдается параметру 10-2-01,
10-2-02 или 10-2-03.
Если одновременно заданы параметры 10-6-01 + 10-2-01, или 10-2-02, или 10-2-03
при настройке группового подключения, приоритет отдается параметру 10-6-01. Для
отдельных соединений приоритет отдается параметрам 10-2-01, 10-2-02 или 10-2-03.
Дополнительные настройки для автоматического переключения при перепаде температур:
№ второго кода

05 4°C
06 5°C
07 6°C
08 7°C

№ второго кода (примечание 2)

01 02 03 04

Включение
термостата +
работа
компрессора

Аварийное
ВЫКЛ

1°C 0,5°C – –

LL

0°C 1°C 2°C

Отключено Включено ––

≥2,7 м >2,7 ≥3,0 м >3,0 ≥3,5 м –

4-направле­нный поток

Верхний

– Операция

Операция
ВКЛ/ВЫКЛ

Задание
скорости

3-направле­нный поток

Средний Нижний –

––

ВЫКЛ
(См. приме­чание 3)

2-направле-

нный поток

Неисп­равно­сть

–

3°C
(См.

приме­чание 7)

–

 При использовании беспроводных пультов ДУ необходимо

использовать настройку адреса. За инструкциями по
заданию параметров обратитесь к руководству по монтажу,
прилагаемому к беспроводному пульту дистанционного
управления.

Управление с помощью 2 пультов ДУ (управление 1 внутренним агрегатом с помощью 2 пультов ДУ)

При использовании 2 пультов ДУ следует перевести один из них
в ОСНОВНОЙ режим, а другой в режим СУББЛОК.

переключение основного/вспомогательного пульта

1. Вставьте отвертку с плоским шлицем в полость между

верхней и нижней частями пульта ДУ и, воздействуя с 2
сторон, осторожно снимите верхнюю часть. (См. рисунок 18)
(Печатная плата пульта ДУ присоединяется к верней части
пульта ДУ.)

2. Переведите переключатель смены режима ОСНОВНОЙ/

СУББЛОК на одной из плат PC пульта ДУ в положение S.

(См.

рисунок 19)

(Переключатель другого пульта дистанционного управления
оставьте в положении M.)

1 Печатная плата пульта ДУ
2 Заводская настройка
3 Необходимо изменить настройку только для одного

пульта ДУ

Компьютерное управление (принудительное выключение и операции включения/выключения)

1. Спецификации проводов и указания по электрическому

монтажу.

• Подключите вход с наружной стороны к клеммам Т1 и Т2

клеммной колодки (проводка передачи данных с пульта ДУ).

Спецификация

проводки

Сечение

Длина Макс. 100 м

Внешняя клемма

См. рисунок 17.

1 Вход A

2. Ввод в действие

• В приводимой ниже таблице разъясняются состояния

"принудительного выключения" и "операции включения/
выключения" в ответ на изменения состояния входа A.

Принудительное отключение Операция вкл/выкл

Ввод "вкл" останавливает

операцию

Ввод "выкл" задействует

управление

3. Указания по выбору принудительного выключения

и операции включения/выключения

• Для выбора операции включите питание и пользуйтесь

пультом ДУ.

• Установите пульт ДУ в режим настройки на месте.

Дополнительные сведения см. в главе "Настройка
параметров по месту эксплуатации" в руководстве пульта ДУ.

• В режиме настройки параметров по месту эксплуатации

выберите режим № 12, затем задайте для № первого кода
(переключатель) значение "1". Затем задайте для № второго
кода (положение) значение "01" – принудительное
выключение и "02" – операция включения/выключения.

(Заводская установка – принудительное выключение.)

(См. рисунок 15)

Защищенный виниловый шнур или кабель

(2 провода)

0,75–1,25 мм

2

Контакт, обеспечивающий минимальную

применимую нагрузку 15 В пост. тока, 1 мА

Ввод "выкл"  вкл: включает агрегат

(пультом ДУ не выполняется)

Ввод вкл  выкл: выключает агрегат

(пультом ДУ)

FXZQ15~50A2VEB
Системы кондиционирования типа VRV

1 № второго кода
2 № режима
3 № первого кода
4 Режим настройки на месте эксплуатации

Система централизованного управления

Для централизованного управления необходимо назначить №
группы. Дополнительные сведения см. в руководстве для
каждого дополнительного пульта в режиме централизованного
управления.

Инструкция по монтажу и эксплуатации

10

Пробный запуск

Смотрите инструкцию по монтажу наружного агрегата.

ПРИМЕЧАНИЕ

При настройке по месту эксплуатации или во время
пробного пуска без установленной декоративной
панели не касайтесь дренажного насоса. Это
может привести к поражению электрическим током.

В случае ошибки мигает индикатор работы на пульте ДУ.
Просмотрите код ошибки на ЖК-дисплее и определите
неисправность. См. руководство по монтажу, прилагаемое
кнаружному агрегату, или обратитесь к дилеру. См. рисунок 24.

1 Слив воды с помощью дренажного насоса (встроенный) во

время охлаждения помещения

2 Воздушная заслонка (в воздуховыпускном узле)
3 Выпуск воздуха
4 Пульт дистанционного управления
5 Воздухозаборная решетка
6 Воздушный фильтр (внутри воздухозаборной решетки)

Техническое обслуживание

ОСТОРОЖНО



Техническое обслуживание кондиционера производится только
квалифицированными специалистами сервисной службы.

 Перед тем, как открыть доступ к электрическим контактам,

обесточьте линию.

 Перед чисткой кондиционера обеспечьте прекращение

работы и отключение питания с помощью выключателя.
В противном случае возможны поражение электрическим
током или травма.

 Не мойте кондиционер водой.

Это может привести к поражению электрическим током.

 Будьте осторожны с подмостками.

При проведении высотных работ

следует соблюдать

осторожность.

 После длительной работы блок а необходимо проверить его

положение на крепежной раме, а также крепежные детали
на предмет повреждения. При наличии повреждений блок
может упасть и стать причиной травмы.

 Не прикасайтесь к ребрам теплообменника.

Эти ребра имеют очень острые края, об которые легко
порезаться.



Перед очисткой теплообменника обязательно снимите блок
управления, электродвигателя вентилятора, дренажный
насос и поплавковый выключатель. Вода и моющие средства
могут повредить изоляцию электрических деталей, что может
стать причиной короткого замыкания или возгорания.

Чистка воздушных фильтров

Очищать воздушные фильтры необходимо тогда, когда на
дисплее появится символ "" (ПОРА ЧИСТИТЬ ФИЛЬТР).

Если кондиционер эксплуатируется в местах, где воздух сильно
загрязнен, чистку фильтров необходимо производить чаще.

(Проводите плановую чистку фильтров раз в полгода.)

Если фильтр невозможно очистить от грязи, замените его.
(Сменный фильтр поставляется по отдельному заказу.)

ПРИМЕЧАНИЕ

Инструкция по монтажу и эксплуатации

Не промывайте воздушный фильтр водой,
температура которой превышает 50°C. Это может
привести к обесцвечиванию и/или деформации.

Не подвергайте блок воздействию открытого огня.
Это может привести к ожогам.

11

При использовании декоративной

панели

BYFQ60C см. рисунки, отмеченные символом A
BYFQ60B см. рисунки, отмеченные символом B

1

Откройте воздухозаборную решетку (См. рисунок 20)
(действие 1 на иллюстрации).

Нажмите на оба рычага одновременно в направлении,
указанном стрелкой на иллюстрации, и аккуратно опустите
решетку. (Выполните идентичные действия для закрытия
решетки.)

2

Извлеките воздушный фильтр (действия 2 и 4 на иллюстрации).
Потяните за крепления воздушного фильтра внизу слева
и справа по направлению к себе и отсоедините фильтр.

3 Очистите воздушный фильтр. (См. рисунок 25)

Сделать это можно с помощью пылесоса или обычной воды.
Если фильтр сильно загрязнен, можно использовать мягкую
щетку и нейтральное моющее средство.

4 Аккуратно стряхните воду с фильтра и дайте ему высохнуть

в

месте, защищенном от воздействия прямых солнечных

лучей.

5 Установите воздушный фильтр на место (выполните

показанные на иллюстрации действия со 2 по 4 в обратном
порядке).

Зафиксируйте фильтр двумя руками на внутренней стороне
воздухозаборной решетки.
Прижмите основание фильтра к основанию решетки
защелками так, чтобы фильтр попал на свое место.

6 Закройте воздухозаборную решетку, выполнив в обратном

порядке

действия этапа 1.

7 После включения питания нажмите на кнопку СБРОСА

ИНДИКАЦИИ ЗАГРЯЗНЕНИЯ ФИЛЬТРА.
Символ "ПОРА ЧИСТИТЬ ФИЛЬТР" исчезнет с дисплея.

ПРИМЕЧАНИЕ

Снимать воздушный фильтр допускается только
для его чистки. Иначе можно повредить фильтр.

Чистка воздухозаборной решетки

(См. рисунок 20)

1 Откройте воздухозаборную решетку (действие 1 на

иллюстрации).
См. этап 1 в разделе "Чистка воздушных фильтров" на

странице 11 .

2 Снимите воздухозаборную решетку

A: Откройте воздухозаборную решетку на 90 градусов.

Решетка держится только на петлях.
Сожмите проволочные петли внутрь, как показано на
рисунке рисунок 23A.

B: Откройте воздухозаборную решетку на 45 градусов

иподнимите ее, как показано на

3

Снимите воздушный фильтр (действия 2 и 4 на иллюстрации).
См. этап 2 в "Чистка воздушных фильтров" на странице 11.

4 Чистка воздухозаборной решетки.

Вымойте решетку мягкой щеткой и нейтральным моющим
средством или водой, затем тщательно просушите. См.

рисунок 26.

ПРИМЕЧАНИЕ

При очень сильном загрязнении воспользуйтесь
обычным чистящим средством, оставив в нем
решетку на 10 мин. Затем промойте ее водой.

Не промывайте воздухозаборную решетку водой,
температура которой превышает 50°C. Это может
привести к обесцвечиванию и/или деформации.

5 Установите воздушный фильтр на место (выполните

показанные на иллюстрации действия со 2 по 4 в обратном
порядке).

рисунок 23B

Системы кондиционирования типа VRV

FXZQ15~50A2VEB

6 Ус тановите воздухозаборную решетку на место, выполнив в

обратном порядке действия этапа 2 (выполните в обратном
порядке действия 5 и 6 на иллюстрации).

7 Закройте воздухозаборную решетку, выполнив в обратном

порядке действия этапа 1.

Чистка воздуховыпускного отверстия и наружных панелей

 Чистку следует производить с помощью мягкой ткани.
 Для удаления трудновыводимых пятен используйте воду

или нейтральное моющее средство.

ПРИМЕЧАНИЕ

Не применяйте для чистки бензин, керосин,
растворители, абразивные материалы
иинсектициды. Это может вызвать обесцвечивание
или деформацию корпуса кондиционера.

Не допускайте попадания влаги на корпус
внутреннего блока. Это может привести
к поражению электротоком или возгоранию.

При промывке створки водой не скребите створку
слишком сильно. Это может вызвать отслоение
поверхностного уплотнения.

Для очистки воздушного фильтра и внешних
панелей кондиционера не используйте воздух
иводу теплее 50°C.

Требования к утилизации отходов

Демонтаж агрегата, удаление холодильного агента, масла
идругих частей должны проводиться в соответствии с местным
и общегосударственным законодательством.

FXZQ15~50A2VEB

Системы кондиционирования типа VRV

Инструкция по монтажу и эксплуатации

12

Электрическая схема

Внутренний агрегат

A1P ..................... Печатная плата

C105.................... Конденсатор (M1F)

F1U ..................... Предохранитель (T, 3,15 A, 250 В)

HAP..................... Проблесковая лампа (индикатор диагностики –

зеленый)

M1F ..................... Электродвигатель вентилятора

M1P..................... Двигатель дренажного насоса

M1S~M4S ...........Двигатель качающейся заслонки

R1T ..................... Термистор (воздух)

R2T, R3T ............. Термистор (катушка)

S1L...................... Поплавковое реле уровня

V1R ..................... Диодный мост

X1M..................... Клеммная колодка

X2M..................... Клеммная колодка

Y1E ..................... Электронный терморегулирующий вентиль

Z1F...................... Фильтр подавления шумов

Z1C ..................... Ферритовый сердечник

Z2C ..................... Ферритовый сердечник

Z3C ..................... Ферритовый сердечник

PS ....................... Переключение питания

Беспроводной пульт

ДУ (приемник/дисплей)

A2P...................... Печатная плата

A3P...................... Печатная плата

BS1...................... Нажимная кнопка на печатной плате

H1P .....................Контрольная лампа (включение, красная)

H2P .....................Контрольная лампа (таймер, зеленая)

H3P .....................Контрольная лампа (загрязнение фильтра,

зеленая)

H4P .....................Контрольная лампа (размораживание,

оранжевая)

SS1...................... Селекторный выключатель (главный/доп.)

SS2...................... Селекторный выключатель (задание адреса

беспроводного пульта ДУ)

Комплект датчиков

A4P...................... Печатная плата

A5P...................... Печатная плата

Проводной пульт

ДУ

R4T...................... Термистор (воздух)

Разъем для дополнительных деталей

X24A.................... Разъем (проводка пульта ДУ)

X33A.................... Разъем (адаптер проводки)

X35A.................... Разъем (питание адаптера)

X81A.................... Разъем (набор датчиков)

Разъем для дополнительных деталей

F2U...................... Предохранитель

Q1DI.................... Детектор утечки на землю

Примечания

1 : Клеммная

2 При использовании центрального пульта ДУ подсоедините его в соответствии с инструкциями в прилагаемом руководстве по монтажу.

3 X2A, X8A, X24A, X33A, X35A, X36A и X38A подсоединяются при использовании дополнительных принадлежностей.

При использовании самоочищающейся декоративной панели см. электрическую схему самоочищающейся декоративной панели.

4 В случае переключения основного и вспомогательного пульта ДУ см. руководство по установке

5 Цветовая маркировка

BLK : Черный BLU : Синий ORG : Оранжевый YLW : Желтый

PNK : Розовый RED : Красный WHT : Белый GRN : Зеленый

BRN : Коричневый GRY : Серый

6 Применимо только в случае защищенных труб. При отсутствии защиты используйте H07RN-F.

7 При подсоединении проводов снаружи с помощью пульта ДУ можно выбора работу в режиме ПРИНУДИТЕЛЬНОЕ ВЫКЛЮЧЕНИЕ

или УПРАВЛЕНИЕ ВКЛЮЧЕНИЕМ И ВЫКЛЮЧЕНИЕМ. Дополнительные сведения см. в

Control box : Распределительная коробка

Receiver/display unit : Блок приемника/дисплея

Central remote controller : Центральный пульт дистанционного управления

Wired remote controller : Проводной пульт ДУ

Input from outside : Вход снаружи

Sensor kit : Комплект датчиков

Optional accessory : Дополнительные принадлежности

Indoor unit : Внутренний агрегат

колодка

: Разъем : Электропроводка

, поставляемое с пультом ДУ.

руководстве по монтажу.

Инструкция по монтажу и эксплуатации

13

Системы кондиционирования типа VRV

FXZQ15~50A2VEB

12 14

15

18

17

19

16

13

S

M

S

S

M

2

3

1

SETTING

21

4

3

1

2

3

4

5

6

8

7

9

F2 T1 T2

FORCED
OFF

1

IN/D OUT/D

F

1F2F1F2

Control box

IN/DOUT/D

F

1F2F1F2

Control box

P1P

2

LN

P1P2F1F2T1T

2

1

6

2

3

IN/D OUT/D

F

1F2F1F2

Control box

LN

P1P

2

P1P

2

F1F2T1T

2 LNP1P2F1F2T1T2 LNP1P2F1F2T1T2 LNP1P2F1F2T1T2

P1P

2

P1P

2

1

4

2

35

IN/D OUT/D

F

1F2F1F2

Control box

LN

P1P

2

P1P

2

F1F2T1T

2

P1P

2

P1P

2

F1F2T1T

2LN

P1P

2

P1P

2

F1F2T1T

2LN LNP1P2

P1P

2

F1F2T1T

2

NL

NL

NL NL NL

NL

1

4

2

3

24

2

3

4

5+6

1

26

25

20 21

22 23

A

B

A

B

A

B

A

B

1

4

4

4

4

2
3

2
3

5

5

12

13

16

17

14

15

19

18

20

22

24

21

25

23

26

4P341102-1E 2016.03

Copyright 2013 Daikin
