Daikin FXZA15A2VEB, FXZA20A2VEB, FXZA25A2VEB, FXZA32A2VEB, FXZA40A2VEB Installer reference guide [it]

...

Download

Guida di riferimento per l'installatore e l'utente

Sistema di climatizzazione VRV

FXZA15A2VEB FXZA20A2VEB FXZA25A2VEB FXZA32A2VEB FXZA40A2VEB FXZA50A2VEB

Sommario

1 Note relative alla documentazione 4

1.1 Informazioni su questo documento ............................................................................................................................... 4

2 Precauzioni generali di sicurezza 5

2.1 Note relative alla documentazione ................................................................................................................................ 5

2.1.1 Significato delle avvertenze e dei simboli ...................................................................................................... 5

2.2 Per l'installatore .............................................................................................................................................................. 6

2.2.1 Generale ......................................................................................................................................................... 6

2.2.2 Luogo d'installazione ...................................................................................................................................... 7

2.2.3 Refrigerante - nel caso di R410A o R32.......................................................................................................... 8

2.2.4 Circuiti elettrici ............................................................................................................................................... 10

3 Istruzioni di sicurezza specifiche per gli installatori 12

3.1 Istruzioni per le apparecchiature che utilizzano il refrigerante R32.............................................................................. 14

3.1.1 Requisiti dello spazio di installazione............................................................................................................. 15

Per l'utente 16

4 Istruzioni di sicurezza per l'utente 17

4.1 Generale.......................................................................................................................................................................... 17

4.2 Istruzioni per un utilizzo sicuro....................................................................................................................................... 18

5 Informazioni sul sistema 23

5.1 Layout sistema ................................................................................................................................................................ 23

5.2 Requisiti informativi per i ventilconvettori..................................................................................................................... 24

6 Interfaccia utente 25

7 Prima dell'uso 26

8 Funzionamento 27

8.1 Portata di funzionamento............................................................................................................................................... 27

8.2 Note relative alle modalità di funzionamento ............................................................................................................... 27

8.2.1 Modalità di funzionamento di base ............................................................................................................... 27

8.2.2 Modalità di funzionamento di riscaldamento speciali................................................................................... 28

8.2.3 Regolazione della direzione del flusso dell'aria ............................................................................................. 28

8.3 Per utilizzare il sistema ................................................................................................................................................... 29

9 Risparmio energetico e funzionamento ottimale 30

10 Manutenzione e assistenza 31

10.1 Precauzioni per la manutenzione e l'assistenza............................................................................................................. 31

10.2 Pulizia del filtro dell'aria, della griglia di aspirazione, dell'uscita dell'aria e dei pannelli esterni .................................. 32

10.2.1 Pulizia del filtro dell'aria ................................................................................................................................. 32

10.2.2 Pulizia della griglia di aspirazione ................................................................................................................... 33

10.2.3 Pulizia dell'uscita dell'aria e dei pannelli esterni ........................................................................................... 34

10.3 Manutenzione prima di un lungo periodo di arresto..................................................................................................... 35

10.4 Manutenzione dopo un lungo periodo di arresto.......................................................................................................... 35

10.5 Informazioni sul refrigerante.......................................................................................................................................... 35

10.5.1 Informazioni sul sensore delle perdite di refrigerante .................................................................................. 36

11 Individuazione e risoluzione dei problemi 38

11.1 Sintomi che NON sono indice di problemi di funzionamento del sistema.................................................................... 39

11.1.1 Sintomo: mancato funzionamento del sistema ............................................................................................. 39

11.1.2 Sintomo: la velocità della ventola non corrisponde all'impostazione........................................................... 39

11.1.3 Sintomo: la direzione di ventilazione non corrisponde all'impostazione ..................................................... 40

11.1.4 Sintomo: della nebbia bianca fuoriesce da un'unità (unità interna) ............................................................. 40

11.1.5 Sintomo: della nebbia bianca fuoriesce da un'unità (unità interna, unità esterna) ..................................... 40

11.1.6 Sintomo: L'interfaccia utente indica "U4" o "U5", si arresta e dopo pochi minuti si riavvia ........................ 40

11.1.7 Sintomo: rumore dei climatizzatori (unità interna) ....................................................................................... 40

11.1.8 Sintomo: rumore dei climatizzatori (unità interna, unità esterna) ............................................................... 40

11.1.9 Sintomo: fuoriuscita di polvere dall'unità ...................................................................................................... 41

11.1.10 Sintomo: le unità possono emettere degli odori........................................................................................... 41

Guida di riferimento per l'installatore e l'utente

12 Riposizionamento 42

13 Smaltimento 43

FXZA15~50A2VEB

Sistema di climatizzazione VRV

4P599623-1B – 2020.10

Sommario

Per l'installatore 44

14 Informazioni relative all'involucro 45

14.1 Panoramica: operazioni sulla scatola di consegna......................................................................................................... 45

14.2 Unità interna ................................................................................................................................................................... 45

14.2.1 Disimballaggio e movimentazione dell'unità ................................................................................................. 45

14.2.2 Rimozione degli accessori dall'unità interna.................................................................................................. 46

15 Note sulle unità ed opzioni 47

15.1 Identificazione................................................................................................................................................................. 47

15.1.1 Etichetta di identificazione: Unità interna ..................................................................................................... 47

15.2 Informazioni sull'unità interna........................................................................................................................................ 47

15.3 Layout sistema ................................................................................................................................................................ 47

15.4 Unità combinatrici e opzioni........................................................................................................................................... 48

15.4.1 Possibili opzioni per l'unità interna ................................................................................................................ 48

16 Installazione dell'unità 50

16.1 Preparazione del luogo di installazione.......................................................................................................................... 50

16.1.1 Requisiti del luogo d'installazione per l'unità interna ................................................................................... 50

16.2 Montaggio dell'unità interna .......................................................................................................................................... 52

16.2.1 Linee guida per l'installazione dell'unità interna ........................................................................................... 52

16.2.2 Linee guida per l'installazione delle tubazioni di scolo.................................................................................. 55

17 Installazione delle tubazioni 59

17.1 Preparazione delle tubazioni del refrigerante................................................................................................................ 59

17.1.1 Requisiti delle tubazioni del refrigerante....................................................................................................... 59

17.1.2 Isolante per le tubazioni del refrigerante ...................................................................................................... 60

17.2 Collegamento delle tubazioni del refrigerante .............................................................................................................. 60

17.2.1 Informazioni sul collegamento delle tubazioni del refrigerante ................................................................... 60

17.2.2 Precauzioni per il collegamento delle tubazioni del refrigerante ................................................................. 61

17.2.3 Linea guida per il collegamento delle tubazioni del refrigerante.................................................................. 62

17.2.4 Linee guida per curvare i tubi......................................................................................................................... 62

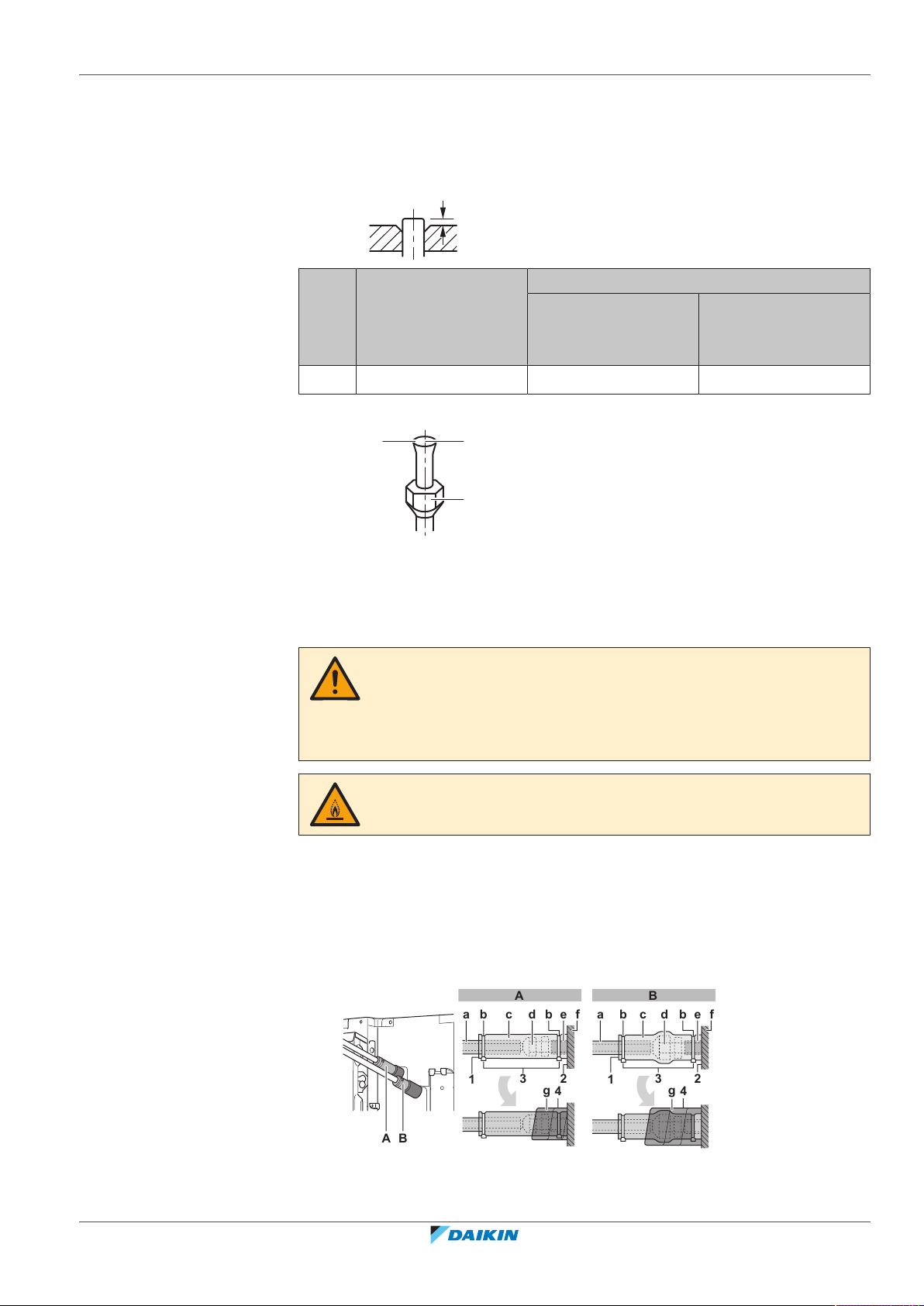

17.2.5 Per svasare l'estremità dei tubi ...................................................................................................................... 62

17.2.6 Collegamento delle tubazioni del refrigerante all'unità interna ................................................................... 63

18 Installazione dei componenti elettrici 65

18.1 Note relative al collegamento del cablaggio elettrico ................................................................................................... 65

18.1.1 Precauzioni durante il collegamento dei fili elettrici ..................................................................................... 65

18.1.2 Linee guida da osservare quando si collega il cablaggio elettrico................................................................. 66

18.1.3 Specifiche dei componenti dei collegamenti standard ................................................................................. 67

18.2 Collegamento del cablaggio elettrico all'unità interna .................................................................................................. 68

19 Messa in funzione 70

19.1 Panoramica: Messa in funzione...................................................................................................................................... 70

19.2 Precauzioni durante la messa in esercizio...................................................................................................................... 70

19.3 Elenco di controllo prima della messa in esercizio ........................................................................................................ 71

19.4 Per eseguire una prova di funzionamento ..................................................................................................................... 71

20 Configurazione 72

20.1 Impostazione in loco....................................................................................................................................................... 72

21 Consegna all'utente 76

22 Individuazione e risoluzione dei problemi 77

22.1 Risoluzione dei problemi in base ai codici di malfunzionamento.................................................................................. 77

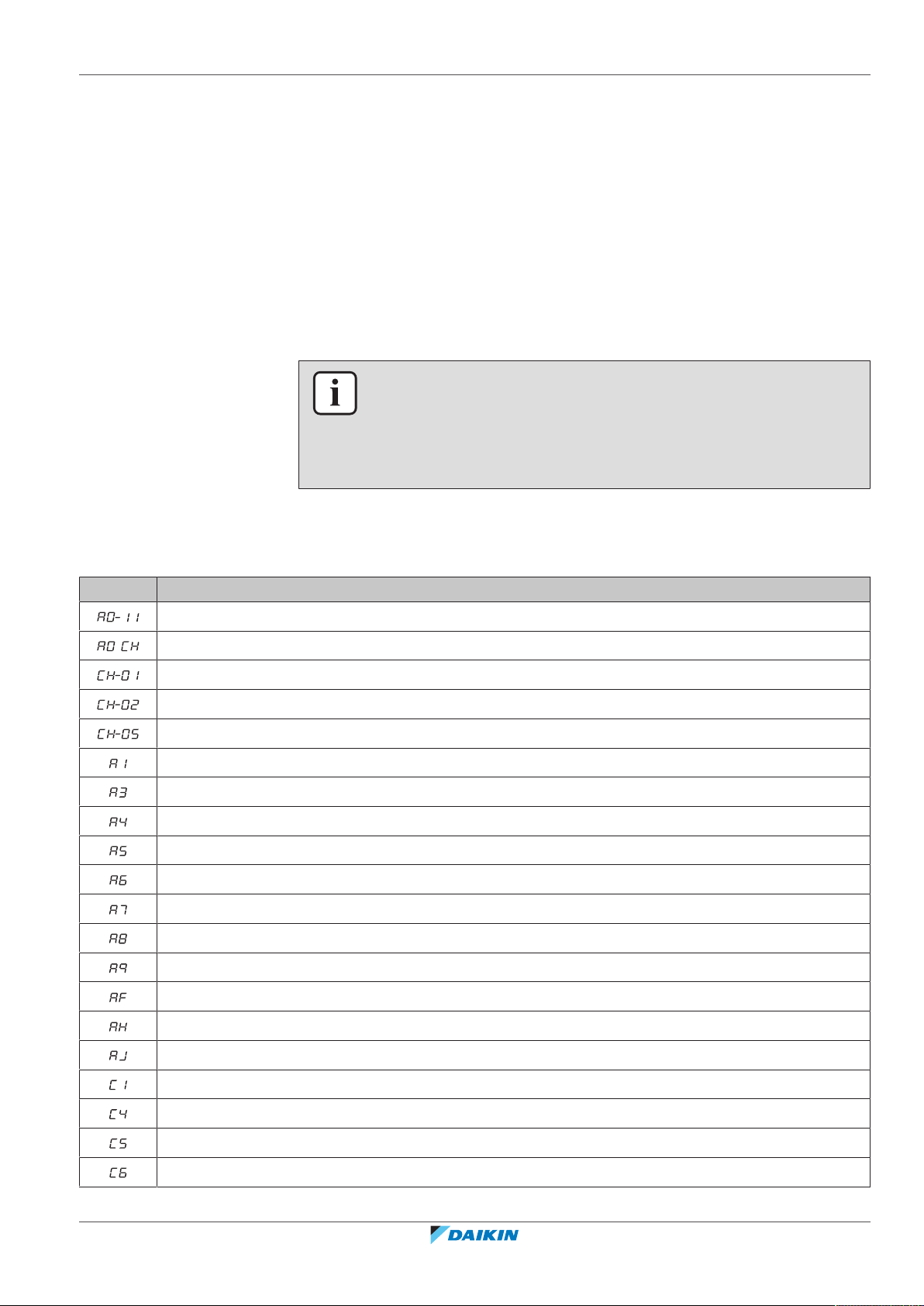

22.1.1 Codici di errore: Panoramica.......................................................................................................................... 77

23 Smaltimento 79

24 Dati tecnici 80

24.1 Schema dell'impianto elettrico....................................................................................................................................... 80

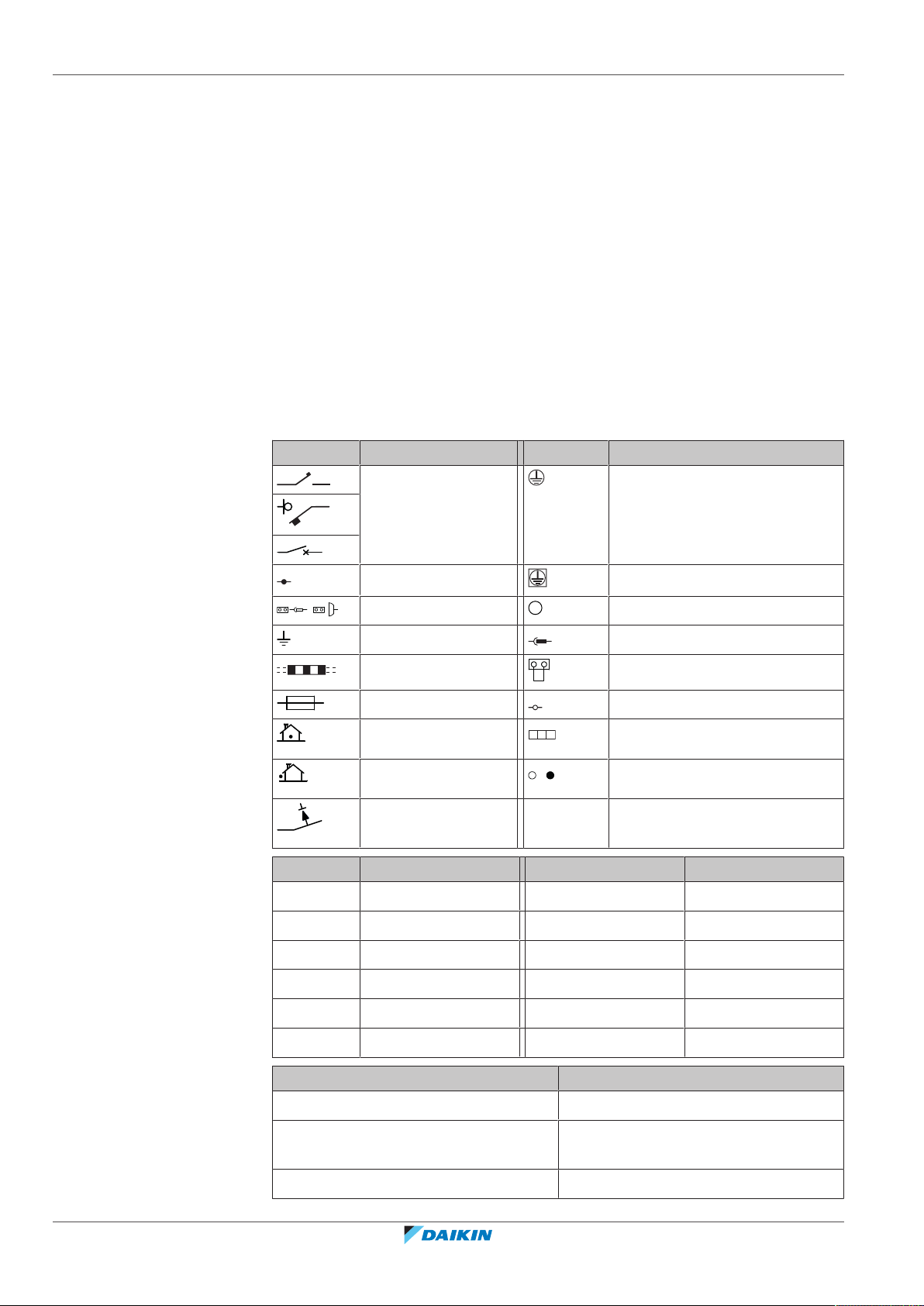

24.1.1 Legenda dello schema elettrico unificato ...................................................................................................... 80

25 Glossario 83

FXZA15~50A2VEB Sistema di climatizzazione VRV 4P599623-1B – 2020.10

Guida di riferimento per l'installatore e l'utente

1 | Note relative alla documentazione

1 Note relative alla documentazione

1.1 Informazioni su questo documento

Pubblico di destinazione

Installatori autorizzati + utenti finali

INFORMAZIONI

Questo apparecchio è destinato ad essere utilizzato da utenti esperti o qualificati nei negozi, nell'industria leggera e nelle fattorie, o per uso commerciale da persone non esperte.

AVVERTENZA

Assicurarsi che l'installazione, la manutenzione, la riparazione e i materiali utilizzati siano conformi alle istruzioni di Daikin e alla legge vigente applicabile e che tali operazioni siano svolte esclusivamente da personale qualificato. In Europa e nelle aree in cui si applica lo standard IEC, lo standard applicabile è EN/IEC 60335-2-40.

Serie di documentazioni

Questo documento fa parte di una serie di documentazioni. La serie completa è composta da:

▪ Precauzioni generali per la sicurezza:

- Istruzioni per la sicurezza da leggere prima dell’installazione

- Formato: cartaceo (nella confezione dell'unità esterna)

▪ Manuale d'installazione e d'uso dell'unità interna:

- Istruzioni per l'installazione e il funzionamento

- Formato: cartaceo (nella confezione dell'unità esterna)

▪ Guida di riferimento per l'installatore e l'utente:

- Preparazione dell’installazione, buone prassi, dati di riferimento…

- Istruzioni dettagliate e informazioni di base per l'utilizzo di base e avanzato

- Formato: File digitali all’indirizzo http://www.daikineurope.com/support-and-

manuals/product-information/

Potrebbe essere disponibile una revisione più recente della documentazione fornita andando sul sito web regionale Daikin oppure chiedendo al proprio rivenditore.

La documentazione originale è scritta in inglese. La documentazione in tutte le altre lingue è stata tradotta.

Guida di riferimento per l'installatore e l'utente

Dati tecnici

▪ Un sottogruppo degli ultimi dati tecnici è disponibile sul sito internet regionale

Daikin (accessibile al pubblico).

▪ L'insieme completo degli ultimi dati tecnici è disponibile sul sito Daikin Business

Portal (è richiesta l'autenticazione).

FXZA15~50A2VEB

Sistema di climatizzazione VRV

4P599623-1B – 2020.10

2 | Precauzioni generali di sicurezza

2 Precauzioni generali di sicurezza

2.1 Note relative alla documentazione

▪ La documentazione originale è scritta in inglese. La documentazione in tutte le

altre lingue è stata tradotta.

▪ Le precauzioni descritte nel presente documento trattano argomenti molto

importanti, si raccomanda di attenervisi scrupolosamente.

▪ L'installazione del sistema e tutte le attività descritte nel manuale d'installazione

e nella guida di riferimento per l'installatore DEVONO essere eseguite da un installatore autorizzato.

2.1.1 Significato delle avvertenze e dei simboli

PERICOLO

Indica una situazione che provoca lesioni gravi o letali.

PERICOLO: RISCHIO DI SCOSSA ELETTRICA

Indica una situaizone che potrebbe provocare la scossa elettrica.

PERICOLO: RISCHIO DI USTIONI/SCOTTATURE

Indica una situazione che potrebbe provocare ustioni/scottature a causa delle temperature estremamente alte o basse.

PERICOLO: RISCHIO DI ESPLOSIONE

Indica una situazione che potrebbe dare luogo ad un'esplosione.

AVVERTENZA

Indica una situazione che potrebbe provocare lesioni gravi o letali.

AVVERTENZA: MATERIALE INFIAMMABILE

ATTENZIONE

Indica una situazione che potrebbe provocare lesioni secondarie o moderate.

FXZA15~50A2VEB Sistema di climatizzazione VRV 4P599623-1B – 2020.10

NOTA

Indica una situazione che potrebbe provocare danni alle apparecchiature o alla proprietà.

INFORMAZIONI

Indica suggerimenti utili o informazioni aggiuntive.

Simboli utilizzati sull'unità:

Guida di riferimento per l'installatore e l'utente

2 | Precauzioni generali di sicurezza

Simbolo Spiegazione

Simboli utilizzati nella documentazione:

Simbolo Spiegazione

Prima dell'installazione, leggere il manuale di installazione e d'uso e il foglio illustrativo del cablaggio.

Prima di eseguire interventi di manutenzione e riparazione, leggere il manuale di manutenzione.

Per ulteriori informazioni, consultare la guida di riferimento per l'installatore e l'utente.

L'unità contiene parti rotanti. Prestare attenzione durante la riparazione o l'ispezione dell'unità.

Indica il titolo di una figura o un riferimento ad essa. Esempio: " 1–3 Titolo figura" significa "Figura 3 nel capitolo

1".

Indica il titolo di una tabella o un riferimento ad essa. Esempio: " 1–3 Titolo tabella" significa "Tabella 3 nel

capitolo 1".

2.2 Per l'installatore

2.2.1 Generale

In caso di dubbi su come installare o usare l'unità, contattare il rivenditore.

PERICOLO: RISCHIO DI USTIONI/SCOTTATURE

▪ NON toccare le tubazioni del refrigerante, le tubazioni idrauliche o i componenti

interni durante e immediatamente dopo il funzionamento. Questi potrebbero essere troppo caldi o troppo freddi. Lasciare loro il tempo di tornare alla normale temperatura. Non toccare questi componenti, indossare i guanti di protezione.

▪ NON toccare direttamente il refrigerante fuoriuscito accidentalmente.

AVVERTENZA

L'installazione o il montaggio impropri dell'apparecchio o dei relativi accessori potrebbero dar luogo a folgorazioni, cortocircuiti, perdite, incendi oppure altri danni all'apparecchio. Utilizzare esclusivamente accessori, apparecchiature opzionali e ricambi approvati da Daikin.

AVVERTENZA

Assicurarsi che l'installazione, il collaudo e i materiali applicati siano conformi alla legislazione applicabile (oltre alle istruzioni descritte nella documentazione Daikin).

Guida di riferimento per l'installatore e l'utente

ATTENZIONE

Indossare un equipaggiamento personale di protezione adeguato (guanti di protezione, occhiali di sicurezza,…) durante i lavori di installazione, manutenzione o riparazione del sistema.

FXZA15~50A2VEB

Sistema di climatizzazione VRV

4P599623-1B – 2020.10

2 | Precauzioni generali di sicurezza

AVVERTENZA

Lacerare e gettare via i sacchetti degli imballaggi di plastica, in modo che nessuno, in particolare i bambini, li possa utilizzare per giocare. Rischio possibile: soffocamento.

AVVERTENZA

Prevedere misure adeguate per impedire che l'unità possa essere usata come riparo da piccoli animali. I piccoli animali che dovessero entrare in contatto con le parti elettriche possono causare malfunzionamenti, fumo o incendi.

ATTENZIONE

NON toccare la presa d'aria o le alette di alluminio dell'unità.

ATTENZIONE

▪ NON posizionare oggetti o apparecchiature sulla parte superiore dell'unità. ▪ NON sedersi, non arrampicarsi né sostare in piedi sopra l'unità.

NOTA

I lavori eseguiti sull'unità esterna risultano migliori in condizioni di tempo asciutto, per evitare infiltrazioni di umidità.

Secondo la legislazione applicabile, potrebbe essere necessario fornire un registro insieme al prodotto, contenente almeno le informazioni sulla manutenzione e sugli interventi di riparazione, i risultati delle prove, i periodi di standby e così via.

Inoltre, DEVONO essere tenute a disposizione, in un luogo accessibile presso il prodotto, le seguenti informazioni:

▪ Istruzioni per l'arresto del sistema in caso di emergenza ▪ Nome e indirizzo della stazione dei Vigili del Fuoco, della Polizia e dell'ospedale ▪ Nome, indirizzo e numeri telefonici diurni e notturni per chiamare l'assistenza

In Europa, la norma EN378 offre le necessarie istruzioni per redigere questo registro.

2.2.2 Luogo d'installazione

▪ Prevedere uno spazio intorno all'unità sufficiente per gli interventi di riparazione

e la circolazione dell'aria.

▪ Assicurarsi che il sito di installazione possa sopportare il peso e le vibrazioni

dell'unità.

▪ Assicurarsi che l'area sia ben ventilata. NON ostruire le aperture di ventilazione. ▪ Assicurarsi che l'unità sia in piano.

NON installare l'unità in luoghi in cui siano presenti le condizioni seguenti:

FXZA15~50A2VEB Sistema di climatizzazione VRV 4P599623-1B – 2020.10

▪ In atmosfere potenzialmente esplosive. ▪ In presenza di macchine che emettono onde elettromagnetiche. Le onde

elettromagnetiche potrebbero disturbare il sistema di controllo e causare un difetto dell'apparecchiatura.

▪ In luoghi in cui esiste il rischio d'incendio dovuto alla perdita di gas infiammabili

(esempio: diluenti o benzina), fibre di carbonio, polvere incendiabile.

Guida di riferimento per l'installatore e l'utente

2 | Precauzioni generali di sicurezza

▪ In luoghi in cui si producono gas corrosivi (esempio: gas di acido solforico). La

corrosione delle tubazioni di rame o delle parti saldate può causare perdite di refrigerante.

2.2.3 Refrigerante - nel caso di R410A o R32

Se applicabile. Per maggiori informazioni, vedere il manuale di installazione o la guida di riferimento dell'installatore relativa alla propria applicazione.

NOTA

Assicurarsi che l'installazione delle tubazioni di refrigerante sia conforme alla legislazione applicabile. In Europa, la normativa applicabile è la EN378.

NOTA

Assicurarsi che le tubazioni e i collegamenti in loco NON siano soggetti a sollecitazioni.

AVVERTENZA

Durante le prove, NON portare MAI il prodotto ad una pressione più alta della pressione massima ammessa (come indicato sulla piastra informativa dell'unità).

AVVERTENZA

Prendere sufficienti precauzioni in caso di perdita di refrigerante. In presenza di perdite di gas refrigerante, ventilare immediatamente l'area. Rischi possibili:

▪ Concentrazioni eccessive di refrigerante in un ambiente chiuso possono causare

la riduzione dell'ossigeno nell'ambiente.

▪ Potrebbe sprigionarsi gas tossico se il refrigerante entra in contatto con fiamme

libere.

PERICOLO: RISCHIO DI ESPLOSIONE

Arresto della pompa – Perdita di refrigerante. Qualora si voglia arrestare la pompa

e vi sia una perdita nel circuito del refrigerante:

▪ NON utilizzare la funzione automatica di evacuazione mediante pompa, con cui è

possibile raccogliere tutto il refrigerante del sistema nell'unità esterna. Conseguenza possibile: Autocombustione ed esplosione del compressore poiché dell'aria è entrata nel compressore in funzione.

▪ Utilizzare un sistema di recupero separato affinché il compressore dell'unità NON

debba essere messo in funzione.

AVVERTENZA

Recuperare SEMPRE il refrigerante. NON disperderlo direttamente nell'ambiente. Utilizzare una pompa a vuoto per svuotare l'impianto.

Guida di riferimento per l'installatore e l'utente

NOTA

Dopo che sono state collegate tutte le tubazioni, assicurarsi che non vi siano perdite di gas. Usare l'azoto per verificare l'eventuale presenza di perdite di gas.

FXZA15~50A2VEB

Sistema di climatizzazione VRV

4P599623-1B – 2020.10

2 | Precauzioni generali di sicurezza

NOTA

▪ Per evitare la rottura del compressore, NON caricare una quantità di refrigerante

superiore a quella specificata.

▪ Se il sistema del refrigerante deve essere aperto, il refrigerante DEVE essere

trattato secondo le normative vigenti.

AVVERTENZA

Accertarsi che non vi sia ossigeno nel sistema. Il refrigerante può essere caricato solo dopo aver effettuato la prova di tenuta e l'essiccazione sotto vuoto.

Conseguenza possibile: autocombustione ed esplosione del compressore provocate dall'aria che entra nel compressore in funzione.

▪ Qualora fosse necessaria la ricarica, consultare la targhetta informativa dell'unità.

Su di essa sono riportati il tipo di refrigerante e la quantità necessaria.

▪ Quest’unità è stata caricata con il refrigerante alla fabbrica e, a seconda delle

dimensioni e delle lunghezze dei tubi, per certi sistemi potrebbe essere necessario caricarne una quantità aggiuntiva.

▪ Utilizzare esclusivamente attrezzi adatti per il tipo di refrigerante utilizzato nel

sistema, per assicurare la necessaria resistenza alla pressione e per impedire l'ingresso di materiali estranei nel sistema.

▪ Caricare il refrigerante liquido nel modo seguente:

Se Allora

È presente un tubo che funge da sifone (vale a dire che la bombola è

Effettuare la carica mantenendo la bombola in posizione eretta.

contrassegnata dalla scritta “Liquid filling siphon attached” (Sifone di riempimento del liquido in dotazione))

NON è presente un tubo che funge da sifone

Effettuare la carica mantenendo la bombola in posizione capovolta.

▪ Aprire le bombole del refrigerante lentamente. ▪ Caricare il refrigerante nello stato liquido. L'aggiunta di refrigerante in forma

gassosa può prevenire il normale funzionamento.

ATTENZIONE

Una volta completata la procedura di rabbocco del refrigerante o durante una pausa, chiudere immediatamente la valvola del serbatoio refrigerante. Se la valvola NON viene chiusa immediatamente, la pressione rimanente potrebbe provocare il caricamento di refrigerante aggiuntivo. Conseguenza possibile: quantità di refrigerante errata.

FXZA15~50A2VEB Sistema di climatizzazione VRV 4P599623-1B – 2020.10

Guida di riferimento per l'installatore e l'utente

2 | Precauzioni generali di sicurezza

2.2.4 Circuiti elettrici

PERICOLO: RISCHIO DI SCOSSA ELETTRICA

AVVERTENZA

Se NON è già stato installato in fabbrica, è NECESSARIO installare nel cablaggio fisso un interruttore generale o altri mezzi per la disconnessione, aventi una separazione dei contatti in tutti i poli che provveda alla completa disconnessione nella condizione di sovratensione di categoriaIII.

▪ DISATTIVARE tutte le sorgenti di alimentazione prima di rimuovere il coperchio

del quadro elettrico, collegare cavi elettrici o toccare qualsiasi componente elettrico.

▪ Scollegare la sorgente di alimentazione per più di 10 minuti e misurare la

tensione ai terminali dei condensatori del circuito principale o dei componenti elettrici prima di intervenire. La tensione DEVE essere minore di 50 V CC prima che sia possibile toccare i componenti elettrici. Per quanto riguarda la posizione dei terminali, consultare lo schema dell'impianto elettrico.

▪ NON toccare i componenti elettrici con le mani bagnate. ▪ NON lasciare l'unità incustodita se è stato rimosso il coperchio di servizio.

AVVERTENZA

▪ Utilizzare SOLO fili di rame. ▪ Assicurarsi i collegamenti da effettuarsi in loco siano conformi alla legislazione

applicabile.

▪ Tutti i collegamenti in loco DEVONO essere eseguiti in conformità allo schema

dell'impianto elettrico fornito con il prodotto.

▪ Non stringere MAI assieme i fasci di cavi e assicurarsi che NON entrino in contatto

con tubazioni e bordi taglienti. Assicurarsi che sui collegamenti dei morsetti non gravi alcuna pressione esterna.

▪ Assicurarsi di installare il cablaggio di terra. NON effettuare la messa a terra

dell'unità tramite tubi accessori, assorbitori di sovratensione o la messa a terra del telefono. Una messa a terra incompleta può provocare scosse elettriche.

▪ Accertarsi che venga usato un circuito di alimentazione dedicato. NON utilizzare

mai una fonte di alimentazione alla quale sono collegate anche altre utenze.

▪ Accertarsi di installare i fusibili o gli interruttori di circuito richiesti. ▪ Non dimenticare di installare un interruttore di dispersione a terra. Il mancato

rispetto di questa precauzione può causare scosse elettriche o incendi.

▪ Durante l'installazione del differenziale di terra, accertarsi che sia compatibile con

l'inverter (resistente ai disturbi elettrici ad alta frequenza) per evitare inutili aperture del differenziale di terra.

ATTENZIONE

▪ Quando si collega il cavo di alimentazione: effettuare il collegamento a terra

prima di stabilire i collegamenti di corrente.

▪ Quando si scollega il cavo di alimentazione: scollegare i collegamenti di corrente

prima di separare il collegamento di messa a terra.

▪ La lunghezza dei conduttori tra la distensione e la morsettiera deve essere tale da

consentire la tesatura dei cavi sotto tensione prima del cavo di messa a terra, nel caso in cui l'alimentazione venga staccata dalla distensione.

Guida di riferimento per l'installatore e l'utente

Sistema di climatizzazione VRV

FXZA15~50A2VEB

4P599623-1B – 2020.10

2 | Precauzioni generali di sicurezza

NOTA

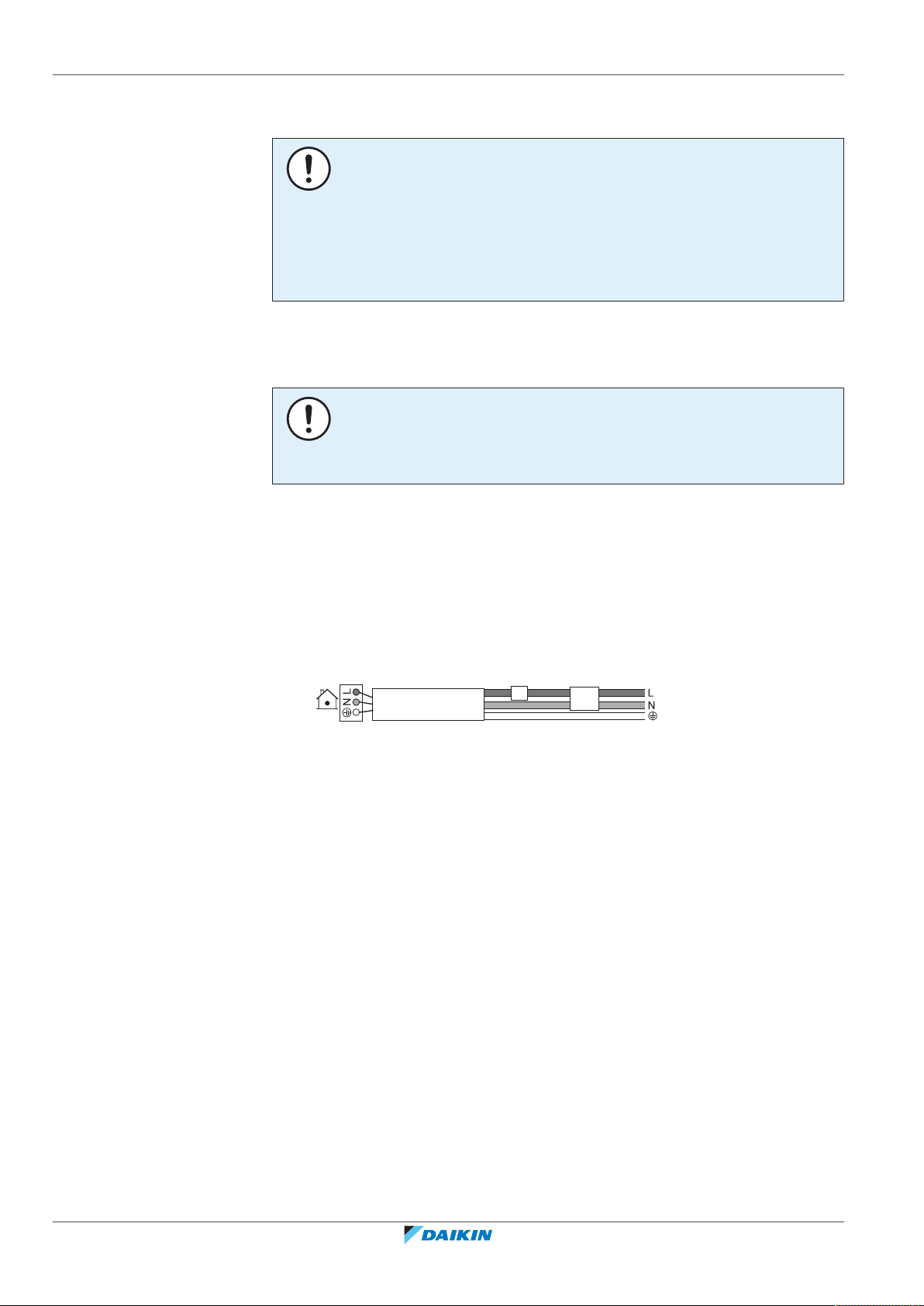

Precauzioni per la posa del cablaggio di alimentazione:

▪ NON collegare cablaggi di spessori differenti alla morsettiera di alimentazione (un

allentamento del cablaggio di alimentazione potrebbe causare un calore anormale).

▪ Se si collegano cablaggi aventi lo stesso spessore, procedere come illustrato nella

figura sopra.

▪ Per il cablaggio, utilizzare il filo di alimentazione designato e collegarlo

saldamente, quindi fissarlo per evitare che sulla morsettiera venga esercitata una pressione esterna.

▪ Utilizzare un cacciavite appropriato per serrare le viti dei terminali. Se la lama del

cacciavite è troppo piccola, si danneggerà la testa delle viti e diventerà impossibile serrarle correttamente.

▪ Serrando eccessivamente le viti, si possono rompere i terminali.

Installare i cavi di alimentazione ad una distanza di almeno 1metro da televisori o radio, per evitare le interferenze. A seconda del tipo di onde radio, la distanza di 1metro potrebbe non essere sufficiente.

AVVERTENZA

▪ Dopo aver completato i collegamenti elettrici, accertarsi che ogni componente

elettrico e terminale all'interno del quadro elettrico siano saldamente connessi.

▪ Assicurarsi che tutti i coperchi siano stati chiusi prima di avviare l'unità.

NOTA

Valido in presenza di alimentazione trifase e di compressore dotato di metodo di avviamento ATTIVATO/DISATTIVATO.

Se esiste la possibilità di fase invertita dopo un black-out momentaneo e l'alimentazione passa da ATTIVATO a DISATTIVATO e viceversa mentre il prodotto è in funzione, attaccare localmente un circuito di protezione da fase invertita. Facendo funzionare il prodotto in fase invertita, il compressore ed altre parti potrebbero danneggiarsi.

FXZA15~50A2VEB Sistema di climatizzazione VRV 4P599623-1B – 2020.10

Guida di riferimento per l'installatore e l'utente

3 | Istruzioni di sicurezza specifiche per gli installatori

3 Istruzioni di sicurezza specifiche per gli

installatori

Rispettare sempre le seguenti istruzioni e normative di sicurezza.

Generale

AVVERTENZA

Sito di installazione (vedere la sezione

installazione"[450]

)

"16.1Preparazione del luogo di

AVVERTENZA

L'apparecchiatura deve essere conservata in una stanza senza fonti di accensione in funzionamento continuo (esempio: fiamme libere, apparecchiature a gas in funzione o riscaldatori elettrici in funzione).

ATTENZIONE

Dispositivi non accessibili a un pubblico generico. L'installazione deve avvenire in un luogo sicuro e protetto contro un accesso troppo semplice.

Sia l'unità interna che quella esterna sono adatte per l'installazione in ambienti commerciali o industriali.

Installazione delle tubazioni del refrigerante (vedere la sezione

delle tubazioni"[459]

)

ATTENZIONE

▪ NON usare olio minerale sulle parti svasate. ▪ NON riutilizzare tubazioni prese da impianti precedenti. ▪ Non installare MAI un essiccatore su questa unità R32 per tutelarne la vita utile. Il

materiale essiccante potrebbe sciogliersi e danneggiare il sistema.

"17Installazione

Guida di riferimento per l'installatore e l'utente

ATTENZIONE

▪ Una svasatura incompleta può causare perdite di gas refrigerante. ▪ NON riutilizzare i tubi con vecchie svasature. Usare delle nuove svasature per

prevenire le perdite di gas refrigerante.

▪ Usare i dadi svasati che sono inclusi nell'unità. L'uso di dadi svasati diversi può

causare la perdita di gas refrigerante.

ATTENZIONE

Installare i componenti o le tubazioni del refrigerante in una posizione che non li esponga a sostanze corrosive, a meno che i componenti siano realizzati con materiali per natura resistenti alla corrosione o siano sufficientemente protetti contro la corrosione stessa.

FXZA15~50A2VEB

Sistema di climatizzazione VRV

4P599623-1B – 2020.10

3 | Istruzioni di sicurezza specifiche per gli installatori

Installazione elettrica (vedere la sezione

elettrici"[465]

)

AVVERTENZA

▪ La fase N dell'alimentazione manca o non è corretta, l'apparecchiatura si

potrebbe guastare.

▪ Determinazione della messa a terra adeguata. NON effettuare la messa a terra

dell'unità tramite tubi accessori, assorbitori di sovratensione o la messa a terra del telefono. Una messa a terra incompleta può provocare scosse elettriche.

▪ Installare i fusibili o gli interruttori di dispersione a terra necessari. ▪ Assicurare il cablaggio elettrico con delle fascette in modo tale che i cavi NON

entrino in contatto con gli spigoli vivi o le tubazioni, in particolare dal lato alta pressione.

▪ NON usare fili nastrati, fili con conduttori a trefolo, cavi di prolunga o connessioni

da un sistema a stella. Essi possono provocare surriscaldamento, scosse elettriche o incendi.

▪ NON installare un condensatore per l'anticipo di fase, poiché questa unità è

dotata di un inverter. Un condensatore per l'anticipo di fase ridurrà le prestazioni e potrebbe provocare incidenti.

AVVERTENZA

▪ Tutti i cablaggi DEVONO essere posati da un elettricista autorizzato e DEVONO

essere conformi con le leggi applicabili.

▪ Eseguire i collegamenti elettrici con il cablaggio fisso. ▪ Tutti i componenti reperiti in loco e tutti gli impianti elettrici DEVONO essere

conformi alle leggi applicabili.

"18Installazione dei componenti

AVVERTENZA

Per i cavi di alimentazione utilizzare SEMPRE cavi del tipo a più trefoli.

AVVERTENZA

Usare un interruttore che scollega tutti i poli con una distanza dei contatti di almeno 3mm che provveda alla completa disconnessione nella condizione di sovratensione di categoriaIII.

AVVERTENZA

Se il cavo di alimentazione è danneggiato, DEVE essere sostituito dal costruttore, dal suo rappresentante o da persone in possesso di una qualifica simile, per evitare ogni rischio.

ATTENZIONE

▪ Ciascuna unità interna deve essere collegata a un'interfaccia utente separata.

Come interfaccia utente, è possibile utilizzare esclusivamente un sistema di sicurezza compatibile con il comando a distanza. Per informazioni sulla compatibilità del comando a distanza, ad esempio BRC1H52/82*, consultare la scheda tecnica.

▪ L'interfaccia utente deve essere sempre collocata nella stessa stanza dell'unità

interna. Per i dettagli, consultare il manuale di installazione e d'uso dell'interfaccia utente.

FXZA15~50A2VEB Sistema di climatizzazione VRV 4P599623-1B – 2020.10

Guida di riferimento per l'installatore e l'utente

3 | Istruzioni di sicurezza specifiche per gli installatori

Messa in funzione (vedere la sezione

"19Messa in funzione"[470]

)

AVVERTENZA

Se i pannelli dell'unità interna non sono ancora stati montati, assicurarsi di spegnere il sistema una volta completata la prova di funzionamento. Spegnere il sistema dall'interfaccia utente. NON arrestare l'unità disattivando gli interruttori di circuito.

3.1 Istruzioni per le apparecchiature che utilizzano il refrigerante R32

ATTENZIONE: MATERIALE LEGGERMENTE INFIAMMABILE

Il refrigerante contenuto nell'unità è leggermente infiammabile.

AVVERTENZA

▪ NON perforare né bruciare. ▪ NON utilizzare mezzi per accelerare il processo di sbrinamento o per pulire

l'apparecchiatura, se non quelli consigliati dal produttore.

▪ Prestare attenzione al fatto che il refrigerante R32 è inodore.

AVVERTENZA

L'apparecchiatura deve essere conservata in maniera tale da evitare danni meccanici e in una stanza ben aerata, senza fonti di accensione in funzionamento continuo (esempio: fiamme libere, apparecchiature a gas in funzione o riscaldatori elettrici in funzione) e delle dimensioni specificate di seguito.

AVVERTENZA

Assicurarsi che l'installazione, la manutenzione e la riparazione siano eseguite in conformità alle istruzioni di Daikin e alle legge vigente (ad esempio la normativa nazionale sul gas) e che siano svolte esclusivamente da personale autorizzato.

AVVERTENZA

Se uno o più ambienti sono collegati all'unità tramite un sistema di condotti, assicurarsi che:

▪ non vi siano fonti di accensione operative (ad esempio fiamme libere,

apparecchiature a gas in funzione o riscaldatori elettrici in funzione) nel caso in cui la superficie del pavimento sia inferiore al valore minimo per il pavimento A (m²);

▪ nei condotti non siano installati dispositivi ausiliari che potrebbero rivelarsi

potenziali fonti di accensione (ad esempio superfici surriscaldate che superano la temperatura di 700°C e dispositivi elettrici di commutazione);

▪ nei condotti siano utilizzati solo dispositivi ausiliari approvati dal costruttore; ▪ l'ingresso E l'uscita dell'aria siano collegati direttamente allo stesso ambiente

tramite condotti. NON utilizzare spazi quali i controsoffitti come condotto per l'ingresso o l'uscita dell'aria.

Guida di riferimento per l'installatore e l'utente

Sistema di climatizzazione VRV

FXZA15~50A2VEB

4P599623-1B – 2020.10

3 | Istruzioni di sicurezza specifiche per gli installatori

NOTA

▪ È necessario adottare delle precauzioni per evitare vibrazioni o impulsi eccessivi

nelle tubature del refrigerante.

▪ Nei limiti del possibile, è necessario difendere i dispositivi di protezione, le

tubature e gli attacchi dagli effetti delle condizioni ambientali avverse.

▪ È necessario prevedere l'espansione e la contrazione delle tubature lunghe. ▪ Le tubature dei sistemi del refrigerate devono essere progettate e installate in

modo da ridurre al minimo eventuali shock idraulici che danneggiano il sistema.

▪ È necessario fissare saldamente le apparecchiature e le tubature interne in modo

tale da evitarne la rottura accidentale in caso di spostamento di mobilio o attività di ristrutturazione.

ATTENZIONE

NON utilizzare potenziali fonti di accensione per la ricerca o il rilevamento di eventuali perdite di refrigerante.

NOTA

▪ NON riutilizzare i giunti e le guarnizioni in rame già usati in precedenza. ▪ I giunti realizzati in fase di installazione tra le parti dell'impianto del refrigerante

devono essere accessibili per la manutenzione.

3.1.1 Requisiti dello spazio di installazione

ATTENZIONE

La carica di refrigerante totale all'interno del sistema non può superare i requisiti relativi alla superficie del pavimento minima della stanza più piccola servita dal sistema. Per i requisiti relativi alla superficie del pavimento minima per le unità interne, consultare il manuale di installazione e d'uso dell'unità esterna.

AVVERTENZA

Questa apparecchiatura contiene refrigerante R32. Per l'area del pavimento minima della stanza in cui l'apparecchiatura è conservata, fare riferimento al manuale d'installazione e d'uso dell'unità esterna.

NOTA

▪ Proteggere le tubazioni dai danni fisici. ▪ Ridurre al minimo le tubazioni.

FXZA15~50A2VEB Sistema di climatizzazione VRV 4P599623-1B – 2020.10

Guida di riferimento per l'installatore e l'utente

Per l'utente

Guida di riferimento per l'installatore e l'utente

Sistema di climatizzazione VRV

FXZA15~50A2VEB

4P599623-1B – 2020.10

4 | Istruzioni di sicurezza per l'utente

4 Istruzioni di sicurezza per l'utente

Osservare sempre le seguenti istruzioni e norme per la sicurezza.

4.1 Generale

AVVERTENZA

In caso di dubbi su come usare l'unità, contattare l'installatore.

AVVERTENZA

L'apparecchiatura può utilizzata bambini di età superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte, ovvero senza la necessaria esperienza e le necessarie conoscenze, purché siano supervisionate o ricevano istruzioni riguardanti l'uso dell'apparecchiatura da una persona responsabile della loro sicurezza.

I bambini NON DEVONO giocare con l'unità. La pulizia e la manutenzione NON DEVONO essere

effettuate da bambini senza supervisione.

AVVERTENZA

Per prevenire il rischio di elettrocuzione o incendi:

▪ NON pulire l'unità con acqua. ▪ NON azionare l'unità con le mani bagnate. ▪ NON posizionare oggetti contenenti acqua sull'unità.

ATTENZIONE

▪ NON posizionare oggetti o apparecchiature sulla parte

superiore dell'unità.

▪ NON sedersi, non arrampicarsi né sostare in piedi sopra

l'unità.

FXZA15~50A2VEB Sistema di climatizzazione VRV 4P599623-1B – 2020.10

Guida di riferimento per l'installatore e l'utente

4 | Istruzioni di sicurezza per l'utente

▪ Le unità sono contrassegnate con il simbolo seguente:

Questo indica che i prodotti elettrici ed elettronici NON possono essere smaltiti insieme ai rifiuti domestici non differenziati. NON cercare di smontare il sistema da soli: lo smontaggio del sistema, nonché il trattamento del refrigerante, dell'olio e di qualsiasi altra parte, devono essere eseguiti da un installatore qualificato in conformità alla legislazione applicabile. Le unità devono essere trattate presso una struttura specializzata nel riutilizzo, riciclaggio e recupero dei materiali. Il corretto smaltimento del prodotto eviterà le possibili conseguenze negative sull'ambiente e sulla salute dell'uomo. Per maggiori informazioni, contattare l'installatore o l'ente locale preposto.

▪ Le batterie sono contrassegnate con il simbolo seguente:

Indica che la batteria NON può essere smaltita insieme ai rifiuti domestici non differenziati. Se sotto a tale simbolo è stampato un simbolo chimico, quest'ultimo indica che la batteria contiene un metallo pesante in una concentrazione superiore a un determinato valore. I simboli chimici possibili sono: Pb: piombo (>0,004%). Le batterie esauste devono essere trattate presso una struttura specializzata per il riutilizzo. Il corretto smaltimento delle batterie da gettare via eviterà le possibili conseguenze negative sull'ambiente e sulla salute dell'uomo.

4.2 Istruzioni per un utilizzo sicuro

AVVERTENZA

▪ NON modificare, smontare, rimuovere, reinstallare o

riparare l'unità da soli. Uno smontaggio o un'installazione errati potrebbero favorire il rischio di folgorazione o incendio. Contattare il rivenditore.

▪ In caso di perdite accidentali di refrigerante, accertarsi

che non ci siano fiamme libere. Il refrigerante è completamente sicuro, non è tossico ed è leggermente infiammabile, ma può generare gas nocivi nel caso di fughe accidentali in un ambiente in cui sono presenti vapori combustibili prodotti, ad esempio, da riscaldatori a ventilatore, fornelli a gas, ecc. Consultare sempre personale qualificato per accertarsi che il punto di perdita venga riparato o comunque corretto prima di mettere di nuovo in funzione l'unità.

Guida di riferimento per l'installatore e l'utente

Sistema di climatizzazione VRV

FXZA15~50A2VEB

4P599623-1B – 2020.10

4 | Istruzioni di sicurezza per l'utente

ATTENZIONE

L'unità è dotata di sistemi di sicurezza ad alimentazione elettrica, ad esempio il rilevatore delle perdite di refrigerante. Perché siano efficaci, l'unità deve essere sempre alimentata dopo l'installazione, tranne che per brevi periodi di manutenzione.

ATTENZIONE

▪ Non toccare MAI le parti interne del controller. ▪ NON rimuovere il panello frontale. Toccare le parti

interne può essere pericoloso e può impedire il corretto funzionamento dell'apparecchio. Per il controllo e la regolazione dei componenti interni, rivolgersi al rivenditore Daikin.

AVVERTENZA

L'unità contiene componenti elettrici e caldi.

AVVERTENZA

Prima di metterla in funzione, assicurarsi che l'installazione sia stata effettuata a regola d'arte da parte di un installatore.

ATTENZIONE

Un'esposizione prolungata al flusso d'aria proveniente dall'apparecchio non è salutare.

ATTENZIONE

Per evitare la carenza di ossigeno, aerare a sufficienza il locale se si utilizzano attrezzature con bruciatori insieme al sistema.

ATTENZIONE

FXZA15~50A2VEB Sistema di climatizzazione VRV 4P599623-1B – 2020.10

NON azionare il sistema se nel locale è stato utilizzato un insetticida a fumigazione. Le sostanze chimiche potrebbero depositarsi nell'unità e mettere in pericolo la salute delle persone particolarmente sensibili alle sostanze chimiche.

ATTENZIONE

Non esporre MAI bambini piccoli, piante o animali direttamente al flusso d'aria.

Guida di riferimento per l'installatore e l'utente

4 | Istruzioni di sicurezza per l'utente

AVVERTENZA

NON mettere oggetti sotto all'unità interna e/o esterna, in quanto potrebbero bagnarsi. In caso contrario, potrebbe verificarsi un gocciolamento dovuto alla condensa nell'unità o nei tubi del refrigerante, oppure all'ostruzione del filtro dell'aria o dello scarico, e gli oggetti in questione potrebbero sporcarsi o essere danneggiati.

AVVERTENZA

NON collocare contenitori di spray infiammabili accanto al climatizzatore; NON utilizzare spray vicino all'unità. Ciò potrebbe causare incendi.

Manutenzione e assistenza (vedere la sezione

assistenza"[431]

)

ATTENZIONE: Prestare attenzione al ventilatore!

È pericoloso ispezionare l’unità mentre il ventilatore è in funzione.

Spegnere l'interruttore principale prima di eseguire qualunque attività di manutenzione.

ATTENZIONE

NON inserire mani, corde o altri oggetti nell'ingresso o nell'uscita dell'aria. La rotazione del ventilatore ad alta velocità può causare lesioni.

AVVERTENZA

Se un fusibile si brucia, NON sostituirlo MAI con fusibili di amperaggio diverso o con altri cavi. La sostituzione di un fusibile con un cavo o un cavo di rame può provocare guasti o incendi.

"10Manutenzione e

Guida di riferimento per l'installatore e l'utente

ATTENZIONE

Dopo un uso prolungato, verificare le condizioni dei raccordi e del supporto dell'unità. Se sono danneggiati, l'unità potrebbe cadere e provocare danni alle persone.

PERICOLO: RISCHIO DI SCOSSA ELETTRICA

Prima di pulire il climatizzatore o il filtro dell'aria, interromperne il funzionamento e spegnere tutte le fonti di alimentazione. In caso contrario, potrebbero verificarsi folgorazioni o lesioni alle persone.

FXZA15~50A2VEB

Sistema di climatizzazione VRV

4P599623-1B – 2020.10

4 | Istruzioni di sicurezza per l'utente

AVVERTENZA

Quando si lavora ad altezze elevate occorre fare molta attenzione con le scale a pioli.

ATTENZIONE

Spegnere l'unità prima di pulire il filtro dell'aria, la griglia di aspirazione, l'uscita dell'aria e i pannelli esterni.

ATTENZIONE

Scollegare completamente l'alimentazione prima di accedere ai dispositivi terminali.

AVVERTENZA NON lasciare che l'unità interna si bagni. Conseguenza

possibile: Folgorazioni o incendi.

Informazioni sul refrigerante (vedere la sezione

refrigerante"[435]

)

ATTENZIONE: MATERIALE LEGGERMENTE INFIAMMABILE

Il refrigerante contenuto nell'unità è leggermente infiammabile.

AVVERTENZA

▪ NON perforare né bruciare i componenti del ciclo del

refrigerante.

▪ NON utilizzare materiali per la pulizia o mezzi per

accelerare il processo di sbrinamento diversi da quelli consigliati dal produttore.

▪ Prestare attenzione al fatto che il refrigerante all'interno

del sistema è inodore.

"10.5Informazioni sul

FXZA15~50A2VEB Sistema di climatizzazione VRV 4P599623-1B – 2020.10

Guida di riferimento per l'installatore e l'utente

4 | Istruzioni di sicurezza per l'utente

AVVERTENZA

Il refrigerante all'interno dell'unità è leggermente infiammabile, ma di norma NON dovrebbe presentare perdite. Se il refrigerante dovesse fuoriuscire nella stanza, entrando in contatto con la fiamma di un bruciatore, un riscaldatore o una cucina a gas, potrebbe causare un incendio o la formazione di gas nocivo.

Spegnere i dispositivi di riscaldamento infiammabili, arieggiare l'ambiente e contattare il rivenditore da cui è stato acquistato l'apparecchio.

NON utilizzare l'unità finché un tecnico qualificato non ha effettuato la riparazione del componente che presenta una perdita di refrigerante.

AVVERTENZA

È necessario sostituire il sensore dopo ogni rilevamento o al termine della vita utile. Il sensore DEVE essere sostituito esclusivamente da personale autorizzato.

AVVERTENZA

Risoluzione dei problemi (vedere la sezione

problemi"[438]

)

AVVERTENZA

Interrompere il funzionamento e disattivare l'alimentazione se si verificano anomalie (puzza di bruciato, ecc.).

Se l'unità continua a funzionare in tali circostanze, possono verificarsi guasti, scosse elettriche o incendi. Rivolgersi al rivenditore.

"11Individuazione e risoluzione dei

Guida di riferimento per l'installatore e l'utente

Sistema di climatizzazione VRV

FXZA15~50A2VEB

4P599623-1B – 2020.10

5 Informazioni sul sistema

AVVERTENZA

▪ NON modificare, smontare, rimuovere, reinstallare o riparare l'unità da soli. Uno

smontaggio o un'installazione errati potrebbero favorire il rischio di folgorazione o incendio. Contattare il rivenditore.

▪ In caso di perdite accidentali di refrigerante, accertarsi che non ci siano fiamme

libere. Il refrigerante è completamente sicuro, non è tossico ed è leggermente infiammabile, ma può generare gas nocivi nel caso di fughe accidentali in un ambiente in cui sono presenti vapori combustibili prodotti, ad esempio, da riscaldatori a ventilatore, fornelli a gas, ecc. Consultare sempre personale qualificato per accertarsi che il punto di perdita venga riparato o comunque corretto prima di mettere di nuovo in funzione l'unità.

NOTA

NON utilizzare il sistema per scopi diversi. NON utilizzare l'unità per raffreddare strumenti di precisione, cibo, piante, animali e opere d'arte. Ne potrebbe conseguire un deterioramento della qualità.

NOTA

Per modifiche o espansioni future del sistema:

Nei dati tecnici è disponibile una panoramica completa delle combinazioni consentite (per le future estensioni del sistema), a cui è opportuno fare riferimento. Rivolgersi all'installatore per ottenere ulteriori informazioni e una consulenza professionale.

5 | Informazioni sul sistema

5.1 Layout sistema

ATTENZIONE

INFORMAZIONI

La figura che segue è un esempio e potrebbe NON corrispondere al layout sistema in questione.

FXZA15~50A2VEB Sistema di climatizzazione VRV 4P599623-1B – 2020.10

Guida di riferimento per l'installatore e l'utente

5 | Informazioni sul sistema

a Unità interna

b Unità esterna

c Interfaccia utente d Aria di aspirazione e Aria di scarico

f Tubazioni del refrigerante + cavo di trasmissione g Tubo di scarico h Griglia di aspirazione e filtro dell'aria

5.2 Requisiti informativi per i ventilconvettori

Elemento Simbolo Valore Unità

Capacità di raffreddamento (sensibile) P Capacità di raffreddamento (latente) P Capacità di riscaldamento P Alimentazione elettrica totale in ingresso P Livello di potenza sonora (per impostazione di

velocità, se applicabile) Contatti:

DAIKIN INDUSTRIES CZECH REPUBLIC s.r.o. U Nové Hospody 1/1155, 301 00 Plzeň Skvrňany, Czech Republic

A B C D E

FXZA15 1,2 0,5 1,9 0,036 49

FXZA20 1,5 0,7 2,5 0,036 49

FXZA25 1,9 0,9 3,2 0,036 50

FXZA32 2,5 1,1 4 0,038 51

FXZA40 3,1 1,4 5 0,053 54

FXZA50 3,8 1,8 6,3 0,086 60

rated,c

rated,h

elec

A kW B kW C kW D kW E dB

Guida di riferimento per l'installatore e l'utente

FXZA15~50A2VEB

Sistema di climatizzazione VRV

4P599623-1B – 2020.10

6 Interfaccia utente

ATTENZIONE

▪ Non toccare MAI le parti interne del controller. ▪ NON rimuovere il panello frontale. Toccare le parti interne può essere pericoloso

e può impedire il corretto funzionamento dell'apparecchio. Per il controllo e la regolazione dei componenti interni, rivolgersi al rivenditore Daikin.

NOTA

NON pulire il pannello del telecomando con benzina, diluente, panno pulente trattato chimicamente, ecc. Il pannello potrebbe sbiadirsi o il rivestimento potrebbe staccarsi. Se il pannello è molto sporco, utilizzare un panno imbevuto di detergente neutro diluito in acqua e strizzato bene. Passare con un panno asciutto.

NOTA

NON premere il tasto dell'interfaccia utente con un oggetto duro e appuntito. L'interfaccia utente potrebbe danneggiarsi.

6 | Interfaccia utente

NOTA

NON tirare né torcere i cavi elettrici dell'interfaccia utente. Si potrebbero verificare problemi di funzionamento dell'unità.

Questo manuale d'uso offre una panoramica non esaustiva sulle funzioni principali del sistema.

Per ulteriori informazioni sull'interfaccia utente, consultare il manuale d'installazione dell'interfaccia utente installata.

FXZA15~50A2VEB Sistema di climatizzazione VRV 4P599623-1B – 2020.10

Guida di riferimento per l'installatore e l'utente

7 | Prima dell'uso

7 Prima dell'uso

AVVERTENZA

L'unità contiene componenti elettrici e caldi.

AVVERTENZA

Prima di metterla in funzione, assicurarsi che l'installazione sia stata effettuata a regola d'arte da parte di un installatore.

ATTENZIONE

Un'esposizione prolungata al flusso d'aria proveniente dall'apparecchio non è salutare.

ATTENZIONE

Per evitare la carenza di ossigeno, aerare a sufficienza il locale se si utilizzano attrezzature con bruciatori insieme al sistema.

ATTENZIONE

NOTA

Assicurarsi di ATTIVARE l'alimentazione 6ore prima della messa in funzione in modo da fornire corrente alla resistenza del carter e da proteggere il compressore.

Questo manuale è riferito agli apparecchi sotto indicati e dotati di sistema di controllo standard. Prima dell'uso, contattare il rivenditore per informazioni sulla modalità di funzionamento corrispondente al tipo e alla versione del sistema. Se il vostro impianto è dotato di un sistema di controllo particolare, l'installatore dovrà fornirvi le relative indicazioni per la gestione dello stesso.

Guida di riferimento per l'installatore e l'utente

Sistema di climatizzazione VRV

FXZA15~50A2VEB

4P599623-1B – 2020.10

8 Funzionamento

8.1 Portata di funzionamento

INFORMAZIONI

Per i limiti di funzionamento, consultare la scheda tecnica dell'unità esterna collegata.

8.2 Note relative alle modalità di funzionamento

INFORMAZIONI

A seconda del sistema installato, alcune modalità di funzionamento non saranno disponibili.

▪ A seconda della temperatura ambiente la portata può essere regolata

automaticamente o il ventilatore può arrestarsi immediatamente. Non è indice di un problema di funzionamento.

8 | Funzionamento

▪ Se l'alimentazione elettrica viene disattivata durante l'uso, il funzionamento

riprenderà automaticamente alla riattivazione dell'alimentazione.

▪ Setpoint. Temperatura target per le modalità di funzionamento Raffreddamento,

Riscaldamento e Auto.

▪ Set-back. Una funzione che mantiene la temperatura ambiente in uno specifico

intervallo quando il sistema viene spento (dall'utente, dalla funzione di programmazione o dal timer di spegnimento).

8.2.1 Modalità di funzionamento di base

L'unità interna può operare con diverse modalità di funzionamento.

Icona Modalità di funzionamento

Raffreddamento. In questa modalità, il raffreddamento viene

attivato secondo quanto richiesto dal setpoint o dal funzionamento di set-back.

Riscaldamento. In questa modalità, il riscaldamento viene attivato secondo quanto richiesto dal setpoint o dal funzionamento di set-back.

Solo ventilazione. In questa modalità, l'aria circola senza riscaldamento né raffreddamento.

FXZA15~50A2VEB Sistema di climatizzazione VRV 4P599623-1B – 2020.10

Deumidificazione. In tale modalità, l'umidità dell'aria viene ridotta con una diminuzione minima della temperatura.

La temperatura e la velocità della ventola vengono controllate automaticamente. Non è possibile utilizzare il comando a distanza per controllare tali impostazioni.

Il funzionamento di deumidificazione non è possibile se la temperatura della stanza è eccessivamente bassa.

Guida di riferimento per l'installatore e l'utente

8 | Funzionamento

8.2.2 Modalità di funzionamento di riscaldamento speciali

Icona Modalità di funzionamento

Automatico. In questa modalità, l'unità interna passa

automaticamente tra le modalità di riscaldamento e raffreddamento come richiesto dal setpoint.

Funzionamento Descrizione

Sbrinamento Per evitare una perdita di capacità di

riscaldamento a causa dell'accumulo di ghiaccio nell'unità esterna, il sistema passa automaticamente al funzionamento in sbrinamento.

Durante il funzionamento in sbrinamento, l'unità interna interrompe il funzionamento della ventola e nella schermata iniziale viene visualizzata la seguente icona:

Avvio a caldo Durante l'avviamento a caldo, l'unità

8.2.3 Regolazione della direzione del flusso dell'aria

È possibile impostare le seguenti direzioni del flusso d'aria:

Direzione Schermo

Posizione fissa. L'unità interna soffia

l'aria in 1 di 4 posizioni fisse.

Oscillazione. L'unità interna alterna tra le 4 posizioni.

Il sistema riprende il funzionamento normale dopo 6 o 8 minuti circa.

interna interrompe il funzionamento della ventola e nella schermata iniziale viene visualizzata la seguente icona:

Guida di riferimento per l'installatore e l'utente

Automatico. L'unità interna regola la direzione del flusso d'aria in base al movimento rilevato con il sensore.

FXZA15~50A2VEB

Sistema di climatizzazione VRV

4P599623-1B – 2020.10

8 | Funzionamento

INFORMAZIONI

A seconda della disposizione od organizzazione del sistema, è possibile che la direzione automatica del flusso d'aria non sia disponibile.

INFORMAZIONI

Per la procedura di impostazione del flusso dell'aria, vedere la guida di riferimento o il manuale relativo all'interfaccia utente utilizzata.

Controllo automatico del flusso d'aria

Nelle seguenti condizioni di funzionamento, la direzione del flusso d'aria delle unità interne è controllata automaticamente:

▪ Quando la temperatura ambiente è superiore al setpoint del sistema di comando

per il funzionamento in riscaldamento (incluso il funzionamento automatico).

▪ Quando le unità interne eseguono la modalità di funzionamento in riscaldamento

e la funzione di sbrinamento è attiva.

▪ Quando le unità interne eseguono il funzionamento continuo e la direzione del

flusso d'aria è orizzontale.

AVVERTENZA

Non toccare l'uscita dell'aria o le pale orizzontali mentre il deflettore oscillante è in funzione. In caso contrario le dita potrebbero rimanervi intrappolate e l'unità potrebbe danneggiarsi.

NOTA

Evitare di azionare l'unità in direzione orizzontale. Si potrebbe favorire il deposito di condensa o polvere sul soffitto o sul deflettore.

8.3 Per utilizzare il sistema

INFORMAZIONI

Per la configurazione della modalità di funzionamento, della direzione del flusso dell'aria o di altre impostazioni, vedere la guida di riferimento o il manuale d'uso dell'interfaccia utente.

FXZA15~50A2VEB Sistema di climatizzazione VRV 4P599623-1B – 2020.10

Guida di riferimento per l'installatore e l'utente

9 | Risparmio energetico e funzionamento ottimale

9 Risparmio energetico e funzionamento

ottimale

ATTENZIONE

Non esporre MAI bambini piccoli, piante o animali direttamente al flusso d'aria.

AVVERTENZA

NON collocare contenitori di spray infiammabili accanto al climatizzatore; NON utilizzare spray vicino all'unità. Ciò potrebbe causare incendi.

Per un corretto funzionamento del sistema, attenersi alle seguenti precauzioni.

▪ Proteggere la stanza dalla luce diretta del sole durante il raffreddamento

mediante tende o dispositivi oscuranti.

▪ Assicurarsi che l'area sia ben ventilata. NON ostruire le aperture di ventilazione. ▪ Aerare spesso. Un utilizzo prolungato implica un'attenzione particolare per

l'aerazione.

▪ Tenere chiuse le porte e le finestre. Se porte e finestre rimangono aperte, l'aria

uscirà dalla stanza riducendo l'effetto di raffreddamento o riscaldamento.

▪ EVITARE un raffreddamento o un riscaldamento eccessivo. Per risparmiare

energia, mantenere l'impostazione della temperatura ad un livello medio.

▪ Non appoggiare MAI oggetti accanto all'ingresso o all'uscita dell'aria dell'unità. in

quanto l'effetto di riscaldamento/raffreddamento potrebbe ridursi oppure l'unità potrebbe arrestarsi.

▪ Se sul display è indicato (Necessario pulire filtro dell'aria), eseguire la pulizia

dei filtri (vedere "10.2.1Pulizia del filtro dell'aria"[432]).

▪ Potrebbe formarsi della condensa se l'umidità supera l'80% o se l'uscita di

drenaggio è ostruita.

▪ Regolare correttamente l'uscita d'aria ed evitare di rivolgere il flusso dell'aria

verso gli occupanti della stanza.

Guida di riferimento per l'installatore e l'utente

Sistema di climatizzazione VRV

FXZA15~50A2VEB

4P599623-1B – 2020.10

10 | Manutenzione e assistenza

10 Manutenzione e assistenza

10.1 Precauzioni per la manutenzione e l'assistenza

NOTA

La manutenzione DEVE essere eseguita da un installatore autorizzato o da un tecnico dell'assistenza.

Si consiglia di eseguire la manutenzione almeno una volta l'anno. Tuttavia, le leggi vigenti potrebbero imporre intervalli di manutenzione più brevi.

ATTENZIONE: Prestare attenzione al ventilatore!

È pericoloso ispezionare l’unità mentre il ventilatore è in funzione.

Spegnere l'interruttore principale prima di eseguire qualunque attività di manutenzione.

ATTENZIONE

NON inserire mani, corde o altri oggetti nell'ingresso o nell'uscita dell'aria. La rotazione del ventilatore ad alta velocità può causare lesioni.

NOTA

MAI ispezionare né effettuare la manutenzione dell'unità da soli. Incaricare un tecnico specializzato dell'esecuzione di questi interventi. L'utente finale può comunque occuparsi della pulizia del filtro dell'aria, della griglia di aspirazione, dell'uscita dell'aria e dei pannelli esterni.

AVVERTENZA

Se un fusibile si brucia, NON sostituirlo MAI con fusibili di amperaggio diverso o con altri cavi. La sostituzione di un fusibile con un cavo o un cavo di rame può provocare guasti o incendi.

ATTENZIONE

Dopo un uso prolungato, verificare le condizioni dei raccordi e del supporto dell'unità. Se sono danneggiati, l'unità potrebbe cadere e provocare danni alle persone.

NOTA

FXZA15~50A2VEB Sistema di climatizzazione VRV 4P599623-1B – 2020.10

ATTENZIONE

Scollegare completamente l'alimentazione prima di accedere ai dispositivi terminali.

PERICOLO: RISCHIO DI SCOSSA ELETTRICA

Guida di riferimento per l'installatore e l'utente

10 | Manutenzione e assistenza

Sull'unità interna possono essere riportati i seguenti simboli:

Simbolo Spiegazione

10.2 Pulizia del filtro dell'aria, della griglia di aspirazione, dell'uscita dell'aria e dei pannelli esterni

AVVERTENZA

Quando si lavora ad altezze elevate occorre fare molta attenzione con le scale a pioli.

Misurare la tensione ai terminali dei condensatori del circuito principale o dei componenti elettrici prima di intervenire.

ATTENZIONE

Spegnere l'unità prima di pulire il filtro dell'aria, la griglia di aspirazione, l'uscita dell'aria e i pannelli esterni.

10.2.1 Pulizia del filtro dell'aria

Durante la pulizia del filtro dell'aria:

▪ Regola generale: Effettuare la pulizia ogni 6 mesi. Se l'aria nell'ambiente è

particolarmente contaminata, aumentare la frequenza della pulizia.

▪ In base alle impostazioni, sull'interfaccia utente potrebbe essere visualizzata la

notifica "Time to clean air filter" (Necessario pulire filtro dell'aria). Pulire il filtro dell'aria quando viene visualizzata la notifica.

▪ Se la sporcizia divenisse tale da rendere impossibile la pulizia, sostituire il filtro

dell'aria (=apparecchiatura opzionale).

Come pulire il filtro dell'aria:

1 Aprire la griglia di aspirazione.

NOTA

NON utilizzare acqua a temperatura superiore a 50°C. Conseguenza possibile: Scolorimento e deformazione.

BYFQ60B BYFQ60C

Guida di riferimento per l'installatore e l'utente

2 Rimuovere il filtro dell'aria.

FXZA15~50A2VEB

Sistema di climatizzazione VRV

4P599623-1B – 2020.10

10 | Manutenzione e assistenza

BYFQ60B BYFQ60C

3 Pulire il filtro dell'aria. Utilizzare un aspirapolvere oppure lavare con acqua. Se

il filtro dell'aria è particolarmente sporco, usare una spazzola morbida e un detergente neutro.

4 Lasciar asciugare il filtro dell'aria all'ombra. 5 Rimontare il filtro dell'aria e chiudere la griglia di aspirazione. 6 Attivare l'alimentazione. 7 Per rimuovere le schermate di avvertenza, vedere la guida di riferimento

dell'interfaccia utente.

10.2.2 Pulizia della griglia di aspirazione

NOTA

NON utilizzare acqua a temperatura superiore a 50°C. Conseguenza possibile: Scolorimento e deformazione.

1 Aprire la griglia di aspirazione.

BYFQ60B BYFQ60C

FXZA15~50A2VEB Sistema di climatizzazione VRV 4P599623-1B – 2020.10

2 Rimuovere la griglia di aspirazione.

Guida di riferimento per l'installatore e l'utente

10 | Manutenzione e assistenza

45°

90°

BYFQ60B

BYFQ60C

3 Rimuovere il filtro dell'aria.

BYFQ60B

BYFQ60C

4 Pulire la griglia di aspirazione. Lavare con una spazzola morbida di setola e

acqua o detergente neutro. Se la griglia di aspirazione è particolarmente sporca, lavarla con detersivo neutro per piatti, lasciandola in ammollo per 10minuti circa, quindi risciacquare con acqua.

5 Riapplicare il filtro dell'aria (punto 3 in ordine inverso). 6 Riapplicare la griglia di aspirazione e chiuderla (punti 2 e 1 in ordine inverso).

10.2.3 Pulizia dell'uscita dell'aria e dei pannelli esterni

Guida di riferimento per l'installatore e l'utente

AVVERTENZA

NON lasciare che l'unità interna si bagni. Conseguenza possibile: Folgorazioni o incendi.

Sistema di climatizzazione VRV

FXZA15~50A2VEB

4P599623-1B – 2020.10

10 | Manutenzione e assistenza

NOTA

▪ NON utilizzare benzina, benzene, solventi, polvere per lucidare o liquidi

insetticidi. Conseguenza possibile: Scolorimento e deformazione.

▪ NON utilizzare acqua o aria a temperatura superiore a 50°C. Conseguenza

possibile: Scolorimento e deformazione.

▪ NON sfregare energicamente durante il lavaggio della pala con acqua.

Conseguenza possibile: Il rivestimento della superficie potrebbe staccarsi.

Pulire con un panno morbido. Se risulta difficile rimuovere le macchie, utilizzare acqua o un detergente neutro.

10.3 Manutenzione prima di un lungo periodo di arresto

Ad esempio alla fine della stagione.

▪ Azionare le unità interne nella modalità di sola ventilazione per circa mezza

giornata in modo da asciugare l'interno delle unità.

▪ Pulire i filtri dell'aria e i telai delle unità interne (vedere "10.2.1Pulizia del filtro

dell'aria"[432] e "10.2.3Pulizia dell'uscita dell'aria e dei pannelli esterni"[434]).

▪ Rimuovere le batterie dall'interfaccia utente (se applicabile).

10.4 Manutenzione dopo un lungo periodo di arresto

Ad esempio all'inizio della stagione.

▪ Controllare e rimuovere tutto quello che potrebbe bloccare le aperture di

ingresso e di uscita delle unità interne ed esterne.

▪ Pulire i filtri dell'aria e i telai delle unità interne (vedere "10.2.1Pulizia del filtro

dell'aria"[432] e "10.2.3Pulizia dell'uscita dell'aria e dei pannelli esterni"[434]).

▪ Inserire le batterie nell'interfaccia utente (se applicabile).

10.5 Informazioni sul refrigerante

Questo prodotto contiene gas a effetto serra fluorurati. NON liberare tali gas nell'atmosfera.

Tipo di refrigerante: R32 Valore potenziale di riscaldamento globale (GWP): 675

FXZA15~50A2VEB Sistema di climatizzazione VRV 4P599623-1B – 2020.10

NOTA

Le normative vigenti sui gas fluorurati a effetto serra richiedono che la carica di refrigerante dell'unità sia indicata sia in peso che in CO2 equivalente.

Formula per calcolare la quantità in tonnellate di CO2 equivalente: valore GWP del refrigerante × carica totale di refrigerante [in kg] / 1000

Per ulteriori informazioni, contattare il proprio installatore.

ATTENZIONE: MATERIALE LEGGERMENTE INFIAMMABILE

Il refrigerante contenuto nell'unità è leggermente infiammabile.

Guida di riferimento per l'installatore e l'utente

10 | Manutenzione e assistenza

AVVERTENZA

▪ NON perforare né bruciare i componenti del ciclo del refrigerante. ▪ NON utilizzare materiali per la pulizia o mezzi per accelerare il processo di

sbrinamento diversi da quelli consigliati dal produttore.

▪ Prestare attenzione al fatto che il refrigerante all'interno del sistema è inodore.

AVVERTENZA

Spegnere i dispositivi di riscaldamento infiammabili, arieggiare l'ambiente e contattare il rivenditore da cui è stato acquistato l'apparecchio.

NON utilizzare l'unità finché un tecnico qualificato non ha effettuato la riparazione del componente che presenta una perdita di refrigerante.

10.5.1 Informazioni sul sensore delle perdite di refrigerante

AVVERTENZA

È necessario sostituire il sensore dopo ogni rilevamento o al termine della vita utile. Il sensore DEVE essere sostituito esclusivamente da personale autorizzato.

NOTA

La funzionalità delle misure di sicurezza è sottoposta a verifica automatica e regolare. In caso di malfunzionamento, sull'interfaccia utente viene visualizzato un codice di errore.

NOTA

Il sensore delle perdite di refrigerante R32 è un rilevatore a semiconduttore che potrebbe erroneamente rilevare sostanze diverse dal refrigerante R32. Evitare di utilizzare sostanze chimiche (ad esempio solventi organici, lacca per capelli o vernici) in concentrazioni elevate nelle immediate vicinanze dell'unità interna, poiché ciò potrebbe causare una rilevazione errata da parte del sensore delle perdite di refrigerante R32.

INFORMAZIONI

La vita utile del sensore è pari a 10 anni. L'interfaccia utente visualizza l'errore "CH-05" 6 mesi prima della scadenza della vita utile del sensore e l'errore "CH-02" dopo la scadenza. Per maggiori informazioni, consultare la guida di riferimento dell'interfaccia utente oppure contattare il rivenditore.

Guida di riferimento per l'installatore e l'utente

In caso di rilevamento quando l'unità è in standby

Se il rilevamento avviene quando l'unità è in standby, verrà eseguita una "verifica del rilevamento errato".

Verifica del rilevamento errato

1 L'unità avvia la ventola con l'impostazione più bassa.

FXZA15~50A2VEB

Sistema di climatizzazione VRV

4P599623-1B – 2020.10

10 | Manutenzione e assistenza

2 L'interfaccia utente visualizza il codice di errore "A0-13" ed emette un allarme

sonoro e l'indicatore di stato lampeggia.

3 Il sensore verifica la presenza di eventuali perdite o rilevamenti errati.

▪ Se NON viene rilevata alcuna perdita di refrigerante, Risultato: il sistema torna al

funzionamento normale dopo circa 2 minuti.

▪ Se viene rilevata una perdita di refrigerante, Risultato:

1 L'interfaccia utente visualizza l'errore "A0-11" ed emette un allarme sonoro e

l'indicatore di stato lampeggia.

2 Contattare immediatamente il rivenditore. Per ulteriori informazioni, vedere il

manuale di installazione dell'unità esterna.

In caso di rilevamento quando l'unità è accesa

1 L'interfaccia utente visualizza l'errore "A0-11" ed emette un allarme sonoro e

l'indicatore di stato lampeggia.

2 Contattare immediatamente il rivenditore. Per ulteriori informazioni, vedere il

manuale di installazione dell'unità esterna.

INFORMAZIONI

Per arrestare l'allarme dell'interfaccia utente, consultare la relativa guida di riferimento.

INFORMAZIONI

Il flusso d'aria minimo durante il funzionamento normale o durante il rilevamento della perdita di refrigerante è sempre >240m3/h.

FXZA15~50A2VEB Sistema di climatizzazione VRV 4P599623-1B – 2020.10

Guida di riferimento per l'installatore e l'utente

11 | Individuazione e risoluzione dei problemi

11 Individuazione e risoluzione dei problemi

Se si verifica uno dei seguenti problemi di funzionamento, adottare le misure specificate di seguito e rivolgersi al rivenditore di zona.

AVVERTENZA

Interrompere il funzionamento e disattivare l'alimentazione se si verificano anomalie (puzza di bruciato, ecc.).

Se l'unità continua a funzionare in tali circostanze, possono verificarsi guasti, scosse elettriche o incendi. Rivolgersi al rivenditore.

Il sistema DEVE essere riparato da un tecnico qualificato.

Problema di funzionamento Misura

Se un dispositivo di sicurezza, quale un fusibile, un interruttore di circuito o un dispositivo a corrente residua, si attiva con frequenza o se

Disattivare tutti gli interruttori di alimentazione elettrica

all'unità. l'interruttore di accensione/spegnimento NON funziona correttamente.

Se l'unità perde acqua. Interrompere il funzionamento.

L'interruttore di accensione/spegnimento NON

Disattivare l'alimentazione. funziona correttamente.

Se l'interfaccia utente visualizza il simbolo . Informare l'installatore

specificando il codice di errore.

Per visualizzare i codici di

errore, consultare la guida di

riferimento dell'interfaccia

utente.

Se il sistema NON funziona correttamente per motivi diversi da quelli sopra indicati e nessuno dei problemi di funzionamento sopra indicati risulta evidente, occorre eseguire degli accertamenti nel sistema seguendo le procedure precisate sotto.

Problema di

Misura

funzionamento

Se il sistema non funziona affatto.

▪ Controllare che non si sia verificata un'interruzione

dell'alimentazione elettrica. In caso di interruzione dell'alimentazione, attendere che venga ripristinata. Se l'interruzione dell'alimentazione si è verificata durante il funzionamento del sistema, il funzionamento stesso riprende automaticamente al ripristino dell'alimentazione.

Guida di riferimento per l'installatore e l'utente

▪ Controllare che non sia intervenuto un fusibile o

un interruttore. Sostituire il fusibile o riarmare l'interruttore a seconda dei casi.

FXZA15~50A2VEB

Sistema di climatizzazione VRV

4P599623-1B – 2020.10

11 | Individuazione e risoluzione dei problemi

Problema di

funzionamento

Il sistema funziona, ma il raffreddamento o il riscaldamento sono insufficienti.

Misura

▪ Controllare che l'ingresso e l'uscita dell'aria

dell'unità interna e dell'unità esterna non siano ostruiti da qualche ostacolo. Rimuovere eventuali ostacoli e ripristinare la normale ventilazione.

▪ Controllare che il filtro dell'aria non sia intasato

(vedere "10.2.1Pulizia del filtro dell'aria"[432]).

▪ Controllare l'impostazione della temperatura. ▪ Controllare l'impostazione della velocità della

ventola sull'interfaccia utente.

▪ Verificare se ci sono porte o finestre aperte.

Chiudere bene porte e finestre per impedire l'entrata d'aria esterna nell'ambiente.

▪ Verificare che nell'ambiente non si trovino troppe

persone mentre l'apparecchio è in funzione nella modalità di raffreddamento. Controllare che gli sviluppi di calore nell'ambiente non siano eccessivi.

▪ Controllare che nell'ambiente non entri la luce

diretta del sole. Fare uso di tende o imposte.

▪ Verificare la correttezza dell'angolo di flusso.

Se, una volta controllati tutti i punti di cui sopra, risulta impossibile risolvere il problema da soli, rivolgersi all'installatore e segnalare i sintomi, il nome completo del modello dell'unità (possibilmente con il numero di produzione) e la data di installazione (indicata sul certificato di garanzia).

11.1 Sintomi che NON sono indice di problemi di funzionamento del sistema

I seguenti sintomi NON sono indice di problemi di funzionamento del sistema:

11.1.1 Sintomo: mancato funzionamento del sistema

▪ Il climatizzatore non viene avviato subito dopo avere premuto il tasto ON/OFF

dell'interfaccia utente. Se la spia di funzionamento si accende, il sistema è in condizioni normali. Infatti, per prevenire sovraccarichi del motore del compressore, l'apparecchio si avvia dopo 5 minuti dalla sua attivazione nel caso in cui sia stato disattivato immediatamente prima. Lo stesso ritardo all'avvio si registra dopo avere utilizzato il tasto di selezione della modalità operativa.

▪ Il sistema non si avvia subito dopo l'attivazione dell'alimentazione. Attendere un

minuto affinché il microcomputer si prepari al funzionamento.

11.1.2 Sintomo: la velocità della ventola non corrisponde all'impostazione

FXZA15~50A2VEB Sistema di climatizzazione VRV 4P599623-1B – 2020.10

La velocità della ventola non cambia nemmeno premendo l'apposito tasto di regolazione. Durante il funzionamento in riscaldamento, quando la temperatura ambiente raggiunge il livello impostato, l'unità esterna si spegne e quella interna passa a una velocità della ventola minima. In questo modo si evita che il flusso

Guida di riferimento per l'installatore e l'utente

11 | Individuazione e risoluzione dei problemi

dell'aria fredda arrivi direttamente alle persone presenti nella stanza. La velocità della ventola non cambia nemmeno premendo l'apposito tasto.

11.1.3 Sintomo: la direzione di ventilazione non corrisponde all'impostazione

La direzione della ventola non corrisponde a quanto riportato sul display dell'interfaccia utente. La direzione della ventola non oscilla. Ciò avviene quando l’unità viene controllata dal microprocessore.

11.1.4 Sintomo: della nebbia bianca fuoriesce da un'unità (unità interna)

▪ Quando l'umidità è troppo alta durante il raffreddamento. Se la parte interna di

un'unità interna è molto contaminata, la distribuzione della temperatura all'interno della stanza non è uniforme. Occorre pulire la parte interna dell'unità interna. Rivolgersi al rivenditore di zona per istruzioni dettagliate sulla pulizia dell'unità. Questa operazione richiede l'intervento di un tecnico qualificato.

▪ Subito dopo l'arresto della modalità di raffreddamento e se la temperatura e

l'umidità sono basse. Ciò accade perché il gas refrigerante caldo rifluisce nell'unità interna generando vapore.

11.1.5 Sintomo: della nebbia bianca fuoriesce da un'unità (unità interna, unità esterna)

Quando avviene la commutazione di funzionamento in riscaldamento implicata dal termine del ciclo di sbrinamento. L’acqua generata dallo sbrinamento diventa vapore e viene scaricata.

11.1.6 Sintomo: L'interfaccia utente indica "U4" o "U5", si arresta e dopo pochi minuti si riavvia

Ciò accade perché l'interfaccia utente intercetta il rumore proveniente da apparecchiature elettriche diverse dal climatizzatore. In questo modo le unità non riescono più a comunicare e si arrestano. Le unità si riavviano automaticamente quando il rumore cessa.

11.1.7 Sintomo: rumore dei climatizzatori (unità interna)

▪ Subito dopo l'accensione si sente una sorta di ronzio. La valvola di espansione

elettronica posta all’interno dell’unità interna si aziona e genera quel rumore. Il volume del rumore si abbasserà dopo circa un minuto.

▪ Quando il sistema sta funzionando in raffreddamento o immediatamente dopo il

suo arresto si avverte un sibilo. È possibile udire questo rumore quando è in funzione la pompa di scarico.

▪ Dopo l’arresto del funzionamento in riscaldamento si avvertono degli scricchiolii.

Anche l'espansione e la contrazione degli elementi in plastica causate dalla variazione di temperatura fanno rumore.

11.1.8 Sintomo: rumore dei climatizzatori (unità interna, unità esterna)

Guida di riferimento per l'installatore e l'utente

▪ Quando il sistema si trova nella modalità di raffreddamento o sbrinamento, si

sente un leggero sibilo ininterrotto. Questo sibilo è provocato dal gas refrigerante che scorre attraverso l’unità interna ed esterna.

▪ Immediatamente dopo l’avvio o l’arresto dello sbrinamento si avverte un sibilo. Il

sibilo è dovuto all’arresto e all’inversione del flusso di refrigerante all’interno del circuito.

FXZA15~50A2VEB

Sistema di climatizzazione VRV

4P599623-1B – 2020.10

11 | Individuazione e risoluzione dei problemi

11.1.9 Sintomo: fuoriuscita di polvere dall'unità

Quando l’unità viene rimessa in funzione dopo un lungo periodo di inattività. Il motivo è dovuto alla polvere penetrata all’interno dell’unità.

11.1.10 Sintomo: le unità possono emettere degli odori

L’apparecchio può assorbire gli odori dell’ambiente, del mobilio, del fumo di sigarette, ecc. per rilasciarli in seguito.

FXZA15~50A2VEB Sistema di climatizzazione VRV 4P599623-1B – 2020.10

Guida di riferimento per l'installatore e l'utente

12 | Riposizionamento

12 Riposizionamento

Rivolgersi al rivenditore Daikin per rimuovere e reinstallare l'intera unità. Per lo spostamento delle unità è necessaria un’alta competenza tecnica.

Guida di riferimento per l'installatore e l'utente

Sistema di climatizzazione VRV

FXZA15~50A2VEB

4P599623-1B – 2020.10

13 Smaltimento

13 | Smaltimento

NOTA

NON cercare di smontare il sistema da soli: lo smontaggio del sistema, nonché il trattamento del refrigerante, dell'olio e di qualsiasi altra parte, DEVONO essere eseguiti in conformità alla legislazione applicabile. Le unità DEVONO essere trattate presso una struttura specializzata per il riutilizzo, il riciclaggio e il recupero dei materiali.

FXZA15~50A2VEB Sistema di climatizzazione VRV 4P599623-1B – 2020.10

Guida di riferimento per l'installatore e l'utente

Per l'installatore

Guida di riferimento per l'installatore e l'utente

Sistema di climatizzazione VRV

FXZA15~50A2VEB

4P599623-1B – 2020.10

14 | Informazioni relative all'involucro

1 2

14 Informazioni relative all'involucro

14.1 Panoramica: operazioni sulla scatola di consegna

Questo capitolo descrive le operazioni da eseguire una volta che la scatola contenente l’unità interna è stata consegnata sul posto.

Le informazioni disponibili riguardano:

▪ Disimballaggio e movimentazione dall'unità ▪ Rimozione degli accessori dall'unità

Tenere presente quanto segue:

▪ Alla consegna, l'unità DEVE essere controllata per verificare l'eventuale presenza

di danni. Eventuali danni DEVONO essere segnalati immediatamente all'agente addetto ai reclami del trasportatore.

▪ Per evitare danni durante il trasporto, portare l'unità ancora imballata il più

vicino possibile al luogo d'installazione definitivo.

▪ Preparare anticipatamente il percorso lungo il quale si intende trasportare

l'unità.

14.2 Unità interna

14.2.1 Disimballaggio e movimentazione dell'unità

Sollevare l'unità utilizzando un'imbracatura di materiale morbido o piastre di protezione insieme a una corda, al fine di evitare danni o graffi all'unità.

1 Sollevare l'unità agganciandola alle apposite staffe, senza esercitare alcuna

pressione su altre parti, in particolare sulle tubazioni del refrigerante, sulla tubazione di scarico e su altre parti in resina.

FXZA15~50A2VEB Sistema di climatizzazione VRV 4P599623-1B – 2020.10

Guida di riferimento per l'installatore e l'utente

14 | Informazioni relative all'involucro

7×

1× 1×

4×

1×

dcb

j k

4×8×

14.2.2 Rimozione degli accessori dall'unità interna

a Modello in carta per l'installazione (parte superiore dell'imballaggio) b Precauzioni generali per la sicurezza

c Manuale d'installazione e d'uso dell'unità interna d Fascette di fissaggio e Tamponi sigillanti: grande (tubo di scarico), medio 1 (tubo del gas), medio 2 (tubo del liquido), piccolo

(cablaggio elettrico)

f Morsetto in metallo g Tubo flessibile di scarico h Rondelle per la staffa di sostegno

i Viti

j Elemento isolante: piccolo (tubo del liquido) k Elemento isolante: grande (tubo del gas)

Guida di riferimento per l'installatore e l'utente

Sistema di climatizzazione VRV

FXZA15~50A2VEB

4P599623-1B – 2020.10

15 Note sulle unità ed opzioni

In questo capitolo

15.1 Identificazione ........................................................................................................................................................................ 47

15.1.1 Etichetta di identificazione: Unità interna ............................................................................................................. 47

15.2 Informazioni sull'unità interna ............................................................................................................................................... 47

15.3 Layout sistema........................................................................................................................................................................ 47

15.4 Unità combinatrici e opzioni .................................................................................................................................................. 48

15.4.1 Possibili opzioni per l'unità interna........................................................................................................................ 48

15.1 Identificazione

NOTA

Se si devono installare o riparare varie unità contemporaneamente, assicurarsi di NON scambiare i coperchi di servizio tra un modello e l'altro.

15.1.1 Etichetta di identificazione: Unità interna

15 | Note sulle unità ed opzioni

Ubicazione

15.2 Informazioni sull'unità interna

INFORMAZIONI

Per i limiti di funzionamento, consultare la scheda tecnica dell'unità esterna collegata.

15.3 Layout sistema

FXZA15~50A2VEB Sistema di climatizzazione VRV 4P599623-1B – 2020.10

INFORMAZIONI

La figura che segue è un esempio e potrebbe NON corrispondere al layout sistema in questione.

Guida di riferimento per l'installatore e l'utente

15 | Note sulle unità ed opzioni

a Unità interna b Unità esterna

c Interfaccia utente d Aria di aspirazione e Aria di scarico

f Tubazioni del refrigerante + cavo di trasmissione g Tubo di scarico h Griglia di aspirazione e filtro dell'aria

15.4 Unità combinatrici e opzioni

INFORMAZIONI

Alcune opzioni potrebbero non essere disponibili nel paese dell'utilizzatore.

15.4.1 Possibili opzioni per l'unità interna

Assicurarsi di disporre dei seguenti optional obbligatori:

▪ Interfaccia utente: È possibile utilizzare esclusivamente un sistema di sicurezza

compatibile con il comando a distanza. Per informazioni sulla compatibilità del comando a distanza, ad esempio BRC1H52/82*, consultare la scheda tecnica

Nota: l'interfaccia utente genera un avviso visivo e sonoro in caso venga rilevata una perdita di refrigerante. Ad esempio, i comandi a distanza BRC1H52* possono generare un allarme di 65 dB (pressione sonora, misurata a 1 m di distanza dall'allarme). I dati sonori sono riportati nella scheda tecnica del comando a distanza. Il volume dell'allarme deve essere di 15dB più elevato rispetto al rumore di sottofondo della stanza. In caso di rumore di sottofondo più forte, si consiglia di utilizzare un allarme esterno (da reperire in loco) e di collegarlo all'uscita PCB opzionale dell'unità interna. Tale allarme, non in dotazione, deve essere montato in ogni stanza in cui è installata un'unità interna.

Guida di riferimento per l'installatore e l'utente

Sistema di climatizzazione VRV

FXZA15~50A2VEB

4P599623-1B – 2020.10

15 | Note sulle unità ed opzioni

ATTENZIONE

▪ Ciascuna unità interna deve essere collegata a un'interfaccia utente separata.

▪ L'interfaccia utente deve essere sempre collocata nella stessa stanza dell'unità

interna. Per i dettagli, consultare il manuale di installazione e d'uso dell'interfaccia utente.

▪ Uscita PCB opzionale (uscita per il dispositivo esterno): l'uscita PCB viene attivata

in caso di rilevamento di una perdita, guasto o scollegamento del sensore. Per individuare il nome esatto del modello, consultare l'elenco delle opzioni dell'unità interna. Per ulteriori informazioni su questa opzione, consultare il manuale di installazione dell'uscita PCB opzionale.

▪ Pannello decorativo: Standard

INFORMAZIONI

Tutte le possibili alternative sono riportate nell'elenco delle opzioni dell'unità interna. Per ulteriori informazioni su un'opzione, consultare il manuale di installazione e d'uso dell'opzione stessa.

FXZA15~50A2VEB Sistema di climatizzazione VRV 4P599623-1B – 2020.10

Guida di riferimento per l'installatore e l'utente

16 | Installazione dell'unità

16 Installazione dell'unità

In questo capitolo

16.1 Preparazione del luogo di installazione ................................................................................................................................. 50

16.2 Montaggio dell'unità interna.................................................................................................................................................. 52

16.1 Preparazione del luogo di installazione

NON installare l'unità in luoghi che vengono utilizzati spesso come luoghi di lavoro. In caso di lavori di costruzione (ad es. molatura) in cui si genera una grande quantità di polvere, l'unità DEVE essere coperta.

Scegliere un luogo d'installazione con spazio a sufficienza per trasportare l'unità dentro e fuori da questo.

Evitare l'installazione in luoghi caratterizzati da elevati livelli di solventi organici, ad esempio inchiostro o silossano.

16.1.1 Requisiti del luogo d'installazione per l'unità interna ........................................................................................... 50

16.2.1 Linee guida per l'installazione dell'unità interna ................................................................................................... 52

16.2.2 Linee guida per l'installazione delle tubazioni di scolo ......................................................................................... 55

AVVERTENZA

16.1.1 Requisiti del luogo d'installazione per l'unità interna

INFORMAZIONI

Leggere inoltre i requisiti generici del luogo di installazione. Consultare il capitolo ""2Precauzioni generali di sicurezza"[45]".

INFORMAZIONI

Il livello di pressione sonora è inferiore a 70dBA.

ATTENZIONE

Dispositivi non accessibili a un pubblico generico. L'installazione deve avvenire in un luogo sicuro e protetto contro un accesso troppo semplice.

Sia l'unità interna che quella esterna sono adatte per l'installazione in ambienti commerciali o industriali.

Guida di riferimento per l'installatore e l'utente

NON installare l'unità in luoghi in cui siano presenti le condizioni seguenti:

▪ In luoghi in cui si può riscontrare la presenza di vapore o nebbia d’olio minerale

nell’atmosfera. Le parti in plastica possono deteriorarsi e cadere o provocare perdite d’acqua.

Si SCONSIGLIA di installare l'unità nei luoghi sotto riportati, poiché la durata di vita dell'unità ne potrebbe risentire:

▪ In luoghi soggetti a forti oscillazioni della tensione ▪ In veicoli o navi ▪ Dove sono presenti vapori acidi o alcalini

FXZA15~50A2VEB

Sistema di climatizzazione VRV

4P599623-1B – 2020.10

16 | Installazione dell'unità

a b c

(mm)

≥1500

≥

2000

≥

4000

≥1500

ba dac

NOTA

L'apparecchiatura descritta nel presente manuale potrebbe causare disturbi elettromagnetici generati dall'energia a radio frequenza. L'apparecchiatura è conforme alle specifiche redatte per offrire una protezione ragionevole contro tali interferenze. Ciononostante, non esistono garanzie che escludano tale interferenza in una particolare installazione.

Si consiglia pertanto di installare l'apparecchiatura e i cavi elettrici assicurando una distanza adeguata dalle apparecchiature stereo, dai personal computer, ecc.

Nei luoghi in cui la ricezione è debole, mantenere una distanza di almeno 3 m per evitare le interferenze elettromagnetiche di altri apparecchi e utilizzare tubi protettivi per le linee di alimentazione e trasmissione.

▪ In caso di perdite di acqua, assicurarsi che l'acqua non possa danneggiare

l'installazione e lo spazio circostante.

▪ Scegliere una posizione dove i rumori di funzionamento e l'aria calda/fredda

scaricata dall'unità non possano creare disturbi alle persone.

▪ Flusso dell'aria. Assicurarsi che il flusso dell'aria non sia ostacolato. ▪ Drenaggio. Assicurarsi che l'acqua della condensa possa essere evacuata

adeguatamente.

▪ Modello in carta per l'installazione (parte superiore dell'imballaggio)

(accessorio). Durante la scelta della posizione di installazione, utilizzare il modello in carta, contenente le dimensioni dell'unità e l'apertura nel soffitto richiesta.

▪ Direzioni del flusso dell'aria. È possibile selezionare diverse direzioni del flusso

dell'aria. Scegliere quella più adatta all'ambiente. Per ulteriori informazioni, vedere il manuale di installazione del kit del tampone di bloccaggio opzionale.

Esempio:

a Flusso dell'aria a 4 direzioni (tutte le uscite dell'aria aperte) b Flusso dell'aria a 3 direzioni (1 uscita dell'aria chiusa) (è richiesto il kit del tampone di bloccaggio opzionale) c Flusso dell'aria a 2 direzioni (2 uscite dell'aria chiusa) (è richiesto il kit del tampone di bloccaggio opzionale)

▪ Isolamento del soffitto. Se le condizioni di temperatura del soffitto superano i

30°C e l'umidità relativa supera l'80%, oppure se nel soffitto arriva aria esterna, è necessario provvedere a un isolamento aggiuntivo (schiuma di polietilene con spessore minimo di 10mm).

▪ Ingombri. Tenere presenti i seguenti requisiti:

FXZA15~50A2VEB Sistema di climatizzazione VRV 4P599623-1B – 2020.10

A Distanza minima dalla parete

≥1500mm: Uscita dell'aria aperta

≥200mm: Uscita dell'aria chiusa B Distanza minima e massima dal pavimento (vedere sotto) C ≥295mm: Per l'installazione con BYFQ60B

≥308mm: Per l'installazione con BYFQ60C

a Unità interna

b Illuminazione (la figura mostra l'illuminazione a soffitto, ma è consentita anche l'illuminazione incassata)

c Ventola dell'aria

d Volume statico (esempio: tabella)

Guida di riferimento per l'installatore e l'utente

16 | Installazione dell'unità

450

(mm)

(300)

▪ B: Distanza minima e massima dal pavimento:

▪ Prevedere aperture d'ispezione sul lato della centralina di comando, per

- Minima: 2,7m per evitare il contatto accidentale.

- Massima: dipende dalla direzione del flusso dell'aria e dalla classe di capacità.

Assicurarsi inoltre che l'impostazione in loco "Ceiling height" (Altezza soffitto) corrisponda alla situazione effettiva. Consultare "20.1 Impostazione in

loco"[472].

agevolare la manutenzione.

a Apertura d'ispezione

INFORMAZIONI

Alcune opzioni potrebbero richiedere uno spazio di servizio addizionale. Consultare il manuale di installazione dell'opzione utilizzata prima dell'installazione.

Requisiti per la superficie minima del pavimento

ATTENZIONE

16.2 Montaggio dell'unità interna

16.2.1 Linee guida per l'installazione dell'unità interna

INFORMAZIONI

Apparecchiature opzionali. Per installare le apparecchiature opzionali, leggere

anche il relativo manuale d'installazione. A seconda delle condizioni riscontrate in loco, potrebbe risultare più agevole installare prima le apparecchiature opzionali.

▪ Pannello decorativo. Installare il pannello decorativo dopo aver installato l'unità.

NOTA

Dopo l'installazione del pannello decorativo:

▪ Accertarsi che non sia rimasto spazio tra il corpo dell'unità e il pannello

decorativo. Conseguenza possibile: L'aria potrebbe fuoriuscire e causare la formazione di rugiada.

▪ Accertarsi che le parti in plastica del pannello decorativo non rimangano sporche

di olio. Conseguenza possibile: Degradazione e danneggiamento delle parti in plastica.

Guida di riferimento per l'installatore e l'utente

Sistema di climatizzazione VRV

FXZA15~50A2VEB

4P599623-1B – 2020.10

16 | Installazione dell'unità

(mm)

a1 b

b a2

4×

533

a cb d

▪ Resistenza del soffitto. Verificare che il soffitto sia sufficientemente robusto per

sopportare il peso dell'unità. In caso di dubbi, il soffitto deve essere debitamente rinforzato prima di installare l'unità.

- Per i soffitti esistenti, ricorrere all'uso di dispositivi di ancoraggio.

- Per i soffitti nuovi, utilizzare tasselli incassati, dispositivi di ancoraggio incassati

o altri componenti reperiti in loco.

A 50~100 mm

a Soletta del soffitto

b Dispositivo di ancoraggio

c Dado lungo o tenditore girevole

d Bullone di sospensione

e Contro soffitto

▪ Bulloni di sospensione. Utilizzare bulloni di sospensione M8~M10 per

l'installazione. Montare la staffa di sostegno sul bullone di sospensione. Fissarla saldamente con un dado e una rondella sia dal lato superiore sia dal lato inferiore della staffa di sostegno.

a1 Dado (da reperire in loco) a2 Dado doppio (da reperire in loco)

b Rondella (accessorio)

c Staffa di sostegno (fissata all'unità)

▪ Modello in carta per l'installazione (parte superiore dell'imballaggio). Utilizzare

il modello in carta per determinare il posizionamento orizzontale corretto. Contiene le dimensioni e i centri necessari. Il modello in carta può essere fissato all'unità.

a Centro dell'unità

b Centro dell'apertura nel soffitto

c Modello in carta per l'installazione (parte superiore dell'imballaggio)

d Viti (accessori)

▪ Apertura nel soffitto e unità:

- Accertarsi che l'apertura nel soffitto rientri nei seguenti limiti:

Minimo: 585mm per l'inserimento dell'unità. Massimo: 660mm per l'installazione con BYFQ60B e 595mm per l'installazione

con BYFQ60C al fine di garantire un'adeguata sovrapposizione tra il pannello decorativo e la controsoffittatura. Se l'apertura nel soffitto presenta dimensioni superiori, aggiungere materiale di tamponamento.

FXZA15~50A2VEB Sistema di climatizzazione VRV 4P599623-1B – 2020.10

- Assicurarsi che l'unità e le relative staffe di sostegno (sospensione) siano

centrate nell'apertura nel soffitto.

Guida di riferimento per l'installatore e l'utente

16 | Installazione dell'unità

(mm)

c d

A B

533

350

575

533

575

bba

A 585~660mm: Per l'installazione con BYFQ60B

585~595mm: Per l'installazione con BYFQ60C

B 700mm: Per l'installazione con BYFQ60B

620mm: Per l'installazione con BYFQ60C a Tubazione di scarico b Tubazioni del refrigerante

c Passo della staffa di sostegno (sospensione)

d Unità

Esempio Se A

(a)

Allora

(a)

BYFQ60B

585mm 5mm 57,5mm

660mm 42,5mm 20mm

BYFQ60C

585mm 5mm 17,5mm

595mm 10mm 12,5mm

(a)

A: Apertura nel soffitto

B: Distanza tra l'unità e l'apertura nel soffitto

C: Sovrapposizione tra il pannello decorativo e la controsoffittatura

▪ Messa in piano. Assicurarsi che l'unità sia in piano a tutti e 4 gli angoli utilizzando

una bolla o un tubo di vinile trasparente pieno d'acqua.

a Bolla b Tubo di vinile

c Livello dell'acqua

NOTA

NON installare l'unità in posizione inclinata. Conseguenza possibile: Se l'unità fosse

Guida di riferimento per l'installatore e l'utente

inclinata in senso contrario rispetto alla direzione del flusso della condensa (con il lato della tubazione di scarico sollevato), l'interruttore a galleggiante potrebbe funzionare male e causare un gocciolamento d'acqua.

FXZA15~50A2VEB

Sistema di climatizzazione VRV

4P599623-1B – 2020.10

16.2.2 Linee guida per l'installazione delle tubazioni di scolo

1~1.5 m

≤675

≤300

0~75

1000~1500

(mm)

b c

Assicurarsi che l'acqua della condensa possa essere evacuata adeguatamente. Operazioni richieste:

▪ Linee guida generali ▪ Collegamento della tubazione di scarico all'unità interna ▪ Verifica dell'assenza di perdite d'acqua

Linee guida generali

▪ Lunghezza del tubo. Mantenere la tubazione di scarico il più corta possibile. ▪ Dimensione del tubo. La dimensione del tubo deve essere uguale o maggiore a

quella del tubo di collegamento (tubo in vinile con diametro nominale di 25mm e diametro esterno di 32mm).

▪ Pendenza. Assicurarsi che la tubazione di scarico sia in discesa (pendenza minima

1/100) per evitare che l'aria resti intrappolata nella tubazione. Utilizzare le barre di sostegno come mostrato.

16 | Installazione dell'unità

a Barra di sostegno O Consentito X Non consentito

▪ Condensa. Adottare misure contro la formazione di condensa. Isolare l'intera

tubazione di scarico nell'edificio.

▪ Tubazione inclinata. Se necessario, per creare la pendenza è possibile installare

una tubazione inclinata.

- Inclinazione del tubo flessibile di scarico: 0~75 mm per evitare sollecitazioni

sulla tubazione e bolle d'aria.

a Morsetto in metallo (accessorio) b Tubo flessibile di scarico (accessorio)

c Tubazione di scarico inclinata (tubo di vinile con diametro nominale 25mm e diametro esterno 32mm) (da

reperire in loco)

d Barre di sospensione (da reperire in loco)

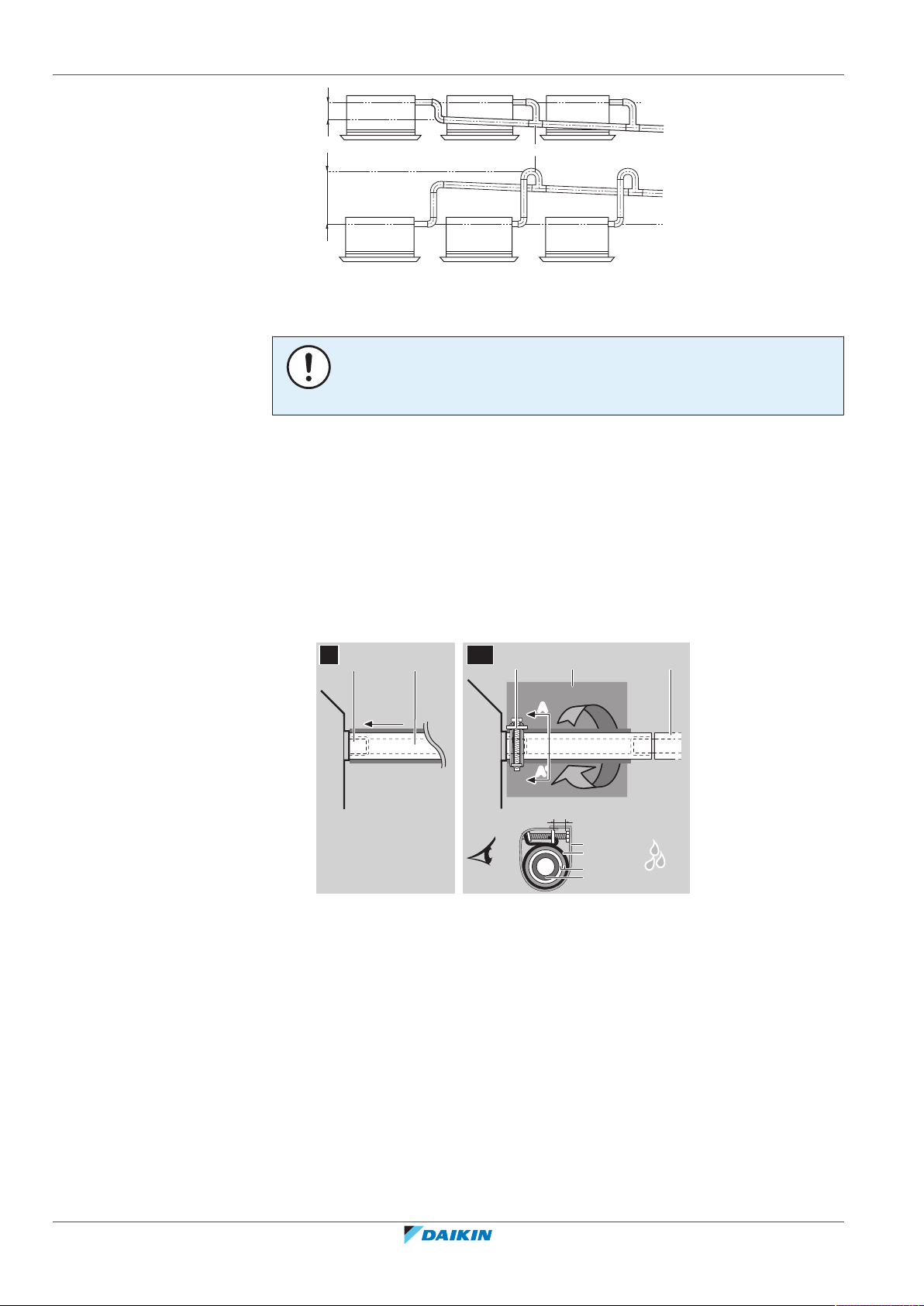

▪ Combinazione dei tubi di scarico. I tubi di scarico possono essere combinati.

Utilizzare tubi di scarico e giunti a T di misura corretta per la capacità operativa delle unità.

FXZA15~50A2VEB Sistema di climatizzazione VRV 4P599623-1B – 2020.10

Guida di riferimento per l'installatore e l'utente

16 | Installazione dell'unità

≥100

≤675

(mm)

≤4 mm

A-A'

542

b a

d c

2~51

Collegamento della tubazione di scarico all'unità interna

a Giunto a T

NOTA

L'errato collegamento del tubo flessibile di scolo può causare perdite e danni allo spazio d'installazione e all'area circostante.

1 Spingere il più possibile il tubo flessibile di scarico sopra il collegamento del

tubo di scarico.

2 Serrare il morsetto in metallo finché la testa della vite non si trova a meno di

4mm dal morsetto in metallo.

3 Controllare che non ci siano perdite d'acqua (vedere "Per controllare che non

vi siano perdite d'acqua"[456]).

4 Avvolgere il tampone sigillante grande (= isolante) attorno al morsetto in

metallo e al tubo flessibile di scarico, quindi fissarlo con le fascette di fissaggio.

5 Collegare la tubazione di scarico al tubo flessibile di scarico.

a Collegamento del tubo di scarico (fissato all'unità) b Tubo flessibile di scarico (accessorio)

c Morsetto in metallo (accessorio) d Tampone sigillante grande (accessorio) e Tubazione di scarico (non in dotazione)

Guida di riferimento per l'installatore e l'utente

Per controllare che non vi siano perdite d'acqua

La procedura differisce in base al completamento o meno dell'installazione del sistema. Quando l'installazione del sistema non è ancora completata, collegare temporaneamente l'interfaccia utente e l'alimentazione all'unità.

Quando l'installazione del sistema non è ancora completata

1 Collegare temporaneamente il cablaggio elettrico.

Sistema di climatizzazione VRV

FXZA15~50A2VEB

4P599623-1B – 2020.10

▪ Rimuovere il coperchio di servizio (a).

1×

c d

1×

P1P2 F1F2 T1 T2

≥100 mm

▪ Collegare l'alimentazione (d). ▪ Collegare l'interfaccia utente (f). ▪ Rimontare il coperchio di servizio (a).

16 | Installazione dell'unità

a Coperchio di servizio con schema elettrico

b Apertura per i cavi

c Morsettiera dell'interfaccia utente

d Morsettiera di alimentazione

2 Attivare l'alimentazione. 3 Avviare in modalità di sola ventilazione (vedere la guida di riferimento o il

manuale di manutenzione dell'interfaccia utente).

4 Versare gradualmente circa 1l d'acqua nell'uscita di scarico dell'aria, quindi

verificare che non vi siano perdite.

a Recipiente per l'inserimento dell'acqua

b Uscita di scarico di servizio (con tappo in gomma). Utilizzare questa uscita per scaricare l'acqua dalla

bacinella di raccolta.

c Posizione della pompa di scarico

d Collegamento del tubo di scarico

e Tubo di scarico

5 Disattivare l'alimentazione. 6 Scollegare il cablaggio elettrico.

FXZA15~50A2VEB Sistema di climatizzazione VRV 4P599623-1B – 2020.10

▪ Rimuovere il coperchio di servizio. ▪ Scollegare l'alimentazione elettrica. ▪ Scollegare l'interfaccia utente. ▪ Rimontare il coperchio di servizio.

Guida di riferimento per l'installatore e l'utente

16 | Installazione dell'unità

Quando l'installazione del sistema è già completata

1 Avviare in modalità di raffreddamento (vedere la guida di riferimento o il

manuale di manutenzione dell'interfaccia utente).

2 Versare gradualmente circa 1 l d'acqua nell'ingresso dell'acqua, quindi

verificare che non vi siano perdite (vedere la sezione "Quando l'installazione

del sistema non è ancora completata"[456]).

Guida di riferimento per l'installatore e l'utente

Sistema di climatizzazione VRV

FXZA15~50A2VEB

4P599623-1B – 2020.10

17 | Installazione delle tubazioni

17 Installazione delle tubazioni

In questo capitolo

17.1 Preparazione delle tubazioni del refrigerante ....................................................................................................................... 59

17.1.1 Requisiti delle tubazioni del refrigerante .............................................................................................................. 59

17.1.2 Isolante per le tubazioni del refrigerante .............................................................................................................. 60

17.2 Collegamento delle tubazioni del refrigerante ...................................................................................................................... 60

17.2.1 Informazioni sul collegamento delle tubazioni del refrigerante ........................................................................... 60

17.2.2 Precauzioni per il collegamento delle tubazioni del refrigerante ......................................................................... 61

17.2.3 Linea guida per il collegamento delle tubazioni del refrigerante ......................................................................... 62

17.2.4 Linee guida per curvare i tubi ................................................................................................................................ 62

17.2.5 Per svasare l'estremità dei tubi.............................................................................................................................. 62

17.2.6 Collegamento delle tubazioni del refrigerante all'unità interna ........................................................................... 63

17.1 Preparazione delle tubazioni del refrigerante

17.1.1 Requisiti delle tubazioni del refrigerante

INFORMAZIONI

Leggere inoltre le precauzioni e i requisiti in "2 Precauzioni generali di

sicurezza"[45].

ATTENZIONE

Le tubazioni DEVONO essere installate secondo le istruzioni riportate nel capitolo

"17 Installazione delle tubazioni" [459]. È possibile utilizzare solo giunti meccanici

(ad esempio collegamenti svasati e brasati) conformi all'ultima versione della norma ISO14903.

NOTA

Le tubazioni e le altre parti soggette a pressione devono essere adatte al contatto con il refrigerante. Utilizzare rame per refrigerazione senza saldatura, disossidato con acido fosforico.

▪ I materiali estranei all'interno dei tubi (compreso l'olio per fabbricazione) devono

essere ≤30mg/10m.

Diametro delle tubazioni del refrigerante

Per i collegamenti delle tubazioni dell'unità interna, utilizzare tubi con il diametro seguente:

Classe Diametro esterno del tubo (mm)

15~32 Ø6,4 Ø9,5

40+50 Ø6,4 Ø12,7

Tubo del liquido Tubo del gas

Materiale delle tubazioni del refrigerante

FXZA15~50A2VEB Sistema di climatizzazione VRV 4P599623-1B – 2020.10

▪ Materiale delle tubazioni: Rame senza saldature disossidato con acido fosforico. ▪ Collegamenti svasati: Utilizzare solo materiale temprato.

▪ Grado di tempra e spessore delle tubazioni:

Guida di riferimento per l'installatore e l'utente

17 | Installazione delle tubazioni

ØiØ

ØpØ

Diametro esterno

Grado di tempra Spessore (t)

(Ø)

6,4mm (1/4") Temprato (O) ≥0,8mm

9,5mm (3/8")

12,7mm (1/2")

(a)

In base alle norme vigenti e alla pressione di esercizio massima dell'unità (vedere "PS High" sulla targhetta dell'unità), potrebbero essere necessarie tubazioni di spessore superiore.

17.1.2 Isolante per le tubazioni del refrigerante

▪ L'utilizzo della schiuma di polietilene come materiale isolante:

- con un rapporto di trasferimento termico compreso tra 0,041 e 0,052W/mK

(0,035e0,045kcal/mh°C)

- con una resistenza al calore di almeno 120°C

▪ Spessore dell'isolante

Diametro esterno del

tubo (Øp)

6,4mm (1/4") 8~10mm ≥10mm

9,5mm (3/8") 12~15mm ≥13mm

Diametro interno

dell'isolante (Øi)

(a)

Spessore dell'isolante (t)

12,7mm (1/2") 14~16mm ≥13mm

Se la temperatura è più alta di 30°C e l'umidità è maggiore dell'80%, allora lo spessore dei materiali isolanti dovrà essere almeno di 20 mm per evitare la formazione di condensa sulla superficie dell'isolante.

17.2 Collegamento delle tubazioni del refrigerante

17.2.1 Informazioni sul collegamento delle tubazioni del refrigerante

Prima di collegare le tubazioni del refrigerante

Assicurarsi che le unità esterna e interna siano montate.

Flusso di lavoro tipico

Il collegamento delle tubazioni del refrigerante richiede di:

▪ Collegamento delle tubazioni del refrigerante all'unità interna ▪ Collegamento delle tubazioni del refrigerante all'unità esterna ▪ Isolamento delle tubazioni del refrigerante ▪ Tenere presenti le linee guida relative a:

- Curvatura dei tubi

- Svasatura delle estremità del tubo

- Uso delle valvole di arresto

Guida di riferimento per l'installatore e l'utente

Sistema di climatizzazione VRV

FXZA15~50A2VEB

4P599623-1B – 2020.10

17 | Installazione delle tubazioni

17.2.2 Precauzioni per il collegamento delle tubazioni del refrigerante

INFORMAZIONI

Leggere inoltre le precauzioni e i requisiti nei seguenti capitoli:

▪ Precauzioni generali per la sicurezza ▪ Preparazione

PERICOLO: RISCHIO DI USTIONI/SCOTTATURE

ATTENZIONE

materiale essiccante potrebbe sciogliersi e danneggiare il sistema.

NOTA

Tenere in considerazione le precauzioni seguenti per quanto riguarda le tubazioni del refrigerante:

▪ Evitare che nel ciclo del refrigerante si possa mescolare qualsiasi altra sostanza

(per esempio aria) oltre al refrigerante designato.

▪ Aggiungere esclusivamente R32 come refrigerante. ▪ Impiegare esclusivamente attrezzi per l'installazione (set di manometri con

collettore, ecc.) adatti agli impianti R32 e quindi atti a sopportare la pressione presente e a prevenire che materiali estranei (per esempio oli minerali e umidità) si mescolino nel sistema.

▪ Montare le tubazioni in modo tale che la svasatura NON sia sottoposta a

sollecitazioni meccaniche.

▪ Proteggere le tubazioni come descritto nella seguente tabella per impedire a

sporcizia, liquidi e polvere di penetrare al loro interno.

▪ Prestare la massima attenzione nel far passare i tubi di rame attraverso le pareti

(vedere la figura seguente).

FXZA15~50A2VEB Sistema di climatizzazione VRV 4P599623-1B – 2020.10

Unità Periodo d'installazione Metodo di protezione

Unità esterna >1mese Pizzicare il tubo

<1mese Pizzicare o nastrare il tubo

Unità interna Indipendentemente dal

periodo

INFORMAZIONI

NON aprire la valvola di arresto del refrigerante prima di aver controllato la tubazione del refrigerante. In caso di necessità di caricare del refrigerante aggiuntivo, si consiglia di aprire la valvola di arresto del refrigerante dopo la carica.

Guida di riferimento per l'installatore e l'utente

17 | Installazione delle tubazioni

0.4~0.8

±2

45°

90°

±2

ØA

a b

17.2.3 Linea guida per il collegamento delle tubazioni del refrigerante

Per collegare i tubi, tenere conto delle linee guida seguenti:

▪ Spalmare la superficie interna della svasatura con olio di etere oppure olio di

estere se si deve collegare un dado svasato. Serrare manualmente per 3 o 4 giri, quindi serrare a fondo.

▪ Utilizzare SEMPRE 2 chiavi contemporaneamente per allentare un dado svasato. ▪ Usare SEMPRE una chiave fissa e una chiave dinamometrica insieme per serrare il

dado svasato durante il collegamento della tubazione. Questo serve ad evitare che il dado si crepi e si formino delle perdite.

a Chiave dinamometrica b Chiave fissa

c Raccordo delle tubazioni d Dado svasato

Dimensioni delle

tubazioni (mm)

Ø6,4 15~17 8,7~9,1

Ø9,5 33~39 12,8~13,2

Ø12,7 50~60 16,2~16,6

17.2.4 Linee guida per curvare i tubi

Per la curvatura, usare una curvatrice per tubi. Tutte le curve dei tubi devono avere un raggio il meno accentuato possibile (il raggio di curvatura deve essere di 30~40mm o maggiore).

17.2.5 Per svasare l'estremità dei tubi

ATTENZIONE

▪ Una svasatura incompleta può causare perdite di gas refrigerante. ▪ NON riutilizzare i tubi con vecchie svasature. Usare delle nuove svasature per

prevenire le perdite di gas refrigerante.

▪ Usare i dadi svasati che sono inclusi nell'unità. L'uso di dadi svasati diversi può

causare la perdita di gas refrigerante.

Coppia di serraggio

(N•m)

Dimensioni della

svasatura (A) (mm)

Sagoma della

svasatura (mm)

Guida di riferimento per l'installatore e l'utente

1 Tagliare l'estremità del tubo con un tagliatubi. 2 Rimuovere la bava con la superficie tagliata rivolta verso il basso, in modo che

i trucioli NON possano entrare nel tubo.

a Tagliare esattamente ad angolo retto.

Sistema di climatizzazione VRV

FXZA15~50A2VEB

4P599623-1B – 2020.10

17 | Installazione delle tubazioni

a b

a dc e fb b

A B

b Rimuovere la bava.

3 Rimuovere il dado svasato dalla valvola di arresto e posizionare il dado svasato

sul tubo.

4 Svasare il tubo. Posizionarlo esattamente nel punto illustrato nella figura

seguente.

Attrezzo di svasatura

per R32 (tipo con

frizione)

Attrezzo di svasatura convenzionale

Tipo con frizione

(tipo Ridgid)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Controllare che la svasatura sia stata eseguita correttamente.

a La superficie interna della svasatura DEVE essere priva di difetti.

b L'estremità del tubo DEVE essere svasata in modo uniforme in un cerchio perfetto.

c Assicurarsi che il dado svasato sia installato.

17.2.6 Collegamento delle tubazioni del refrigerante all'unità interna

ATTENZIONE

Tipo con dado con

alette

(tipo Imperial)

FXZA15~50A2VEB Sistema di climatizzazione VRV 4P599623-1B – 2020.10

ATTENZIONE: MATERIALE LEGGERMENTE INFIAMMABILE

Il refrigerante contenuto nell'unità è leggermente infiammabile.

▪ Lunghezza delle tubazioni. Mantenere le tubazioni del refrigerante il più corte

possibile.

▪ Collegamenti svasati. Collegare le tubazioni del refrigerante all'unità utilizzando

collegamenti svasati.

▪ Isolamento. Isolare le tubazioni del refrigerante sull'unità interna come indicato

di seguito:

A Tubazioni del gas B Tubazioni del liquido

a Materiale di isolamento (non in dotazione)

Guida di riferimento per l'installatore e l'utente

17 | Installazione delle tubazioni

b Fascetta di fissaggio (accessorio)

c Elementi isolanti: grande (tubo del gas), piccolo (tubo del liquido) (accessori) d Dado svasato (fissato all'unità) e Collegamento del tubo del refrigerante (fissato all'unità)

f Unità

g Tamponi sigillanti: medio 1 (tubo del gas), medio 2 (tubo del liquido) (accessori)

1 Ruotare verso l'alto le giunzioni degli elementi isolanti. 2 Fissarli alla base dell'unità. 3 Serrare la fascetta di fissaggio sugli elementi isolanti. 4 Avvolgere il tampone sigillante dalla base dell'unità alla parte superiore del dado svasato.

NOTA

Accertarsi di isolare tutte le tubazioni del refrigerante. Le tubazioni esposte possono causare la formazione di condensa.

Guida di riferimento per l'installatore e l'utente

Sistema di climatizzazione VRV

FXZA15~50A2VEB

4P599623-1B – 2020.10

18 | Installazione dei componenti elettrici

18 Installazione dei componenti elettrici

In questo capitolo

18.1 Note relative al collegamento del cablaggio elettrico........................................................................................................... 65

18.1.1 Precauzioni durante il collegamento dei fili elettrici............................................................................................. 65

18.1.2 Linee guida da osservare quando si collega il cablaggio elettrico ........................................................................ 66

18.1.3 Specifiche dei componenti dei collegamenti standard ......................................................................................... 67

18.2 Collegamento del cablaggio elettrico all'unità interna.......................................................................................................... 68

18.1 Note relative al collegamento del cablaggio elettrico

Flusso di lavoro tipico

Il collegamento dell'impianto elettrico si articola tipicamente nelle fasi seguenti:

1 Verifica della conformità dell'alimentazione alle specifiche elettriche delle

unità.

2 Collegamento dell'impianto elettrico all'unità esterna. 3 Collegamento dell'impianto elettrico all'unità interna. 4 Collegamento dell'alimentazione principale.

18.1.1 Precauzioni durante il collegamento dei fili elettrici

PERICOLO: RISCHIO DI SCOSSA ELETTRICA

AVVERTENZA

Per i cavi di alimentazione utilizzare SEMPRE cavi del tipo a più trefoli.

INFORMAZIONI

Leggere inoltre le precauzioni e i requisiti in "2 Precauzioni generali di

sicurezza"[45].

INFORMAZIONI

Leggere anche "18.1.3Specifiche dei componenti dei collegamenti standard"[467].

AVVERTENZA

▪ Tutti i cablaggi DEVONO essere posati da un elettricista autorizzato e DEVONO

essere conformi con le leggi applicabili.

▪ Eseguire i collegamenti elettrici con il cablaggio fisso. ▪ Tutti i componenti reperiti in loco e tutti gli impianti elettrici DEVONO essere

conformi alle leggi applicabili.

FXZA15~50A2VEB Sistema di climatizzazione VRV 4P599623-1B – 2020.10

Guida di riferimento per l'installatore e l'utente

18 | Installazione dei componenti elettrici

b a

c b

AA´

A´
