Daikin FXSA15A2VEB, FXSA20A2VEB, FXSA25A2VEB, FXSA32A2VEB, FXSA40A2VEB Installer reference guide [sl]

...

Referenčni priročnik za monterja in uporabnika

Klimatska naprava s sistemom VRV

FXSA15A2VEB FXSA20A2VEB FXSA25A2VEB FXSA32A2VEB FXSA40A2VEB FXSA50A2VEB FXSA63A2VEB FXSA80A2VEB FXSA100A2VEB FXSA125A2VEB FXSA140A2VEB

Vsebinsko kazalo

1 O dokumentaciji 4

1.1 O tem dokumentu........................................................................................................................................................... 4

2 Splošni varnostni ukrepi 5

2.1 O dokumentaciji.............................................................................................................................................................. 5

2.1.1 Pomen opozoril in simbolov ........................................................................................................................... 5

2.2 Za monterja..................................................................................................................................................................... 6

2.2.1 Splošno ........................................................................................................................................................... 6

2.2.2 Mesto namestitve........................................................................................................................................... 7

2.2.3 Hladivo — v primeru R410A ali R32 ............................................................................................................... 7

2.2.4 Električna dela ................................................................................................................................................ 9

3 Specifična varnostna navodila za monterja 12

3.1 Navodila za opremo, ki uporablja hladivo R32............................................................................................................... 14

3.1.1 Zahteve namestitve po prostoru.................................................................................................................... 15

Za uporabnika 16

4 Varnostna navodila za uporabnika 17

4.1 Splošno............................................................................................................................................................................ 17

4.2 Navodila za varno delovanje........................................................................................................................................... 18

5 O sistemu 23

5.1 Razpostavitev sistema..................................................................................................................................................... 23

5.2 Informacijske zahteve za ventilatorske konvektorje...................................................................................................... 24

6 Uporabniški vmesnik 26

7 Pred delovanjem 27

8 Upravljanje 28

8.1 Razpon delovanja............................................................................................................................................................ 28

8.2 O načinih delovanja......................................................................................................................................................... 28

8.2.1 Osnovni načini delovanja................................................................................................................................ 28

8.2.2 Posebni načini ogrevanja................................................................................................................................ 29

8.3 Da bi krmilili sistem......................................................................................................................................................... 29

9 Varčevanje z energijo in optimalno delovanje 30

10 Vzdrževanje in servisiranje 31

10.1 Varnostni ukrepi za vzdrževanje in servisiranje ............................................................................................................. 31

10.2 Čiščenje zračnega filtra in izstopne zračne odprtine...................................................................................................... 32

10.2.1 Čiščenje zračnega filtra................................................................................................................................... 32

10.2.2 Da bi očistili izstopno zračno odprtino........................................................................................................... 33

10.3 Vzdrževanje pred dolgotrajnim nedelovanjem.............................................................................................................. 33

10.4 Vzdrževanje po dolgotrajnem nedelovanju ................................................................................................................... 33

10.5 O hladivu ......................................................................................................................................................................... 34

10.5.1 O tipalu za zaznavanje puščanja hladiva ........................................................................................................ 34

11 Odpravljanje težav 36

11.1 Simptomi, ki NISO sistemske napake.............................................................................................................................. 37

11.1.1 Simptom: Sistem ne deluje ............................................................................................................................ 37

11.1.2 Simptom: Iz enote uhaja bela meglica (notranja enota) ............................................................................... 38

11.1.3 Simptom: Iz enote uhaja bela meglica (notranja enota, zunanja enota) ...................................................... 38

11.1.4 Simptom: Uporabniški vmesnik prikazuje "U4" ali "U5" in se zaustavi, vendar se spet zažene po nekaj

minutah........................................................................................................................................................... 38

11.1.5 Simptom: Hrup klimatskih naprav (Notranja enota) ..................................................................................... 38

11.1.6 Simptom: Hrup klimatskih naprav (Notranja enota, zunanja enota) ............................................................ 38

11.1.7 Simptom: Iz enote se pokadi prah ................................................................................................................. 38

11.1.8 Simptom: Enote lahko oddajajo neprijeten vonj ........................................................................................... 38

Referenčni priročnik za monterja in uporabnika

12 Premeščanje 39

13 Odstranjevanje 40

Za monterja 41

FXSA15~140A2VEB

Klimatska naprava s sistemom VRV

4P599622-1A – 2020.10

Vsebinsko kazalo

14 O škatli 42

14.1 Pregled: O škatli .............................................................................................................................................................. 42

14.2 Notranja enota................................................................................................................................................................ 42

14.2.1 Za odpakiranje in rokovanje z enoto.............................................................................................................. 42

14.2.2 Odstranjevanje opreme z notranje enote ..................................................................................................... 43

15 O enotah in opcijskih dodatkih 44

15.1 Oznaka............................................................................................................................................................................. 44

15.1.1 Identifikacijska ploščica: Notranja enota ....................................................................................................... 44

15.2 O notranji enoti............................................................................................................................................................... 44

15.3 Razpostavitev sistema..................................................................................................................................................... 44

15.4 Kombiniranje enot in možnosti ...................................................................................................................................... 45

15.4.1 Možni opcijski dodatki za notranjo enoto...................................................................................................... 45

16 Montaža enote 47

16.1 Priprava mesta namestitve............................................................................................................................................. 47

16.1.1 Zahteve za namestitveno mesto za notranjo enoto...................................................................................... 47

16.2 Nameščanje notranje enote........................................................................................................................................... 50

16.2.1 Navodila pri nameščanju notranje enote....................................................................................................... 50

16.2.2 Navodila za nameščanje cevovodov .............................................................................................................. 52

16.2.3 Navodila za nameščanje cevi za odvajanje kondenzata ................................................................................ 53

17 Montaža cevi 57

17.1 Priprava cevi za hladivo................................................................................................................................................... 57

17.1.1 Zahteve za cevi za hladivo .............................................................................................................................. 57

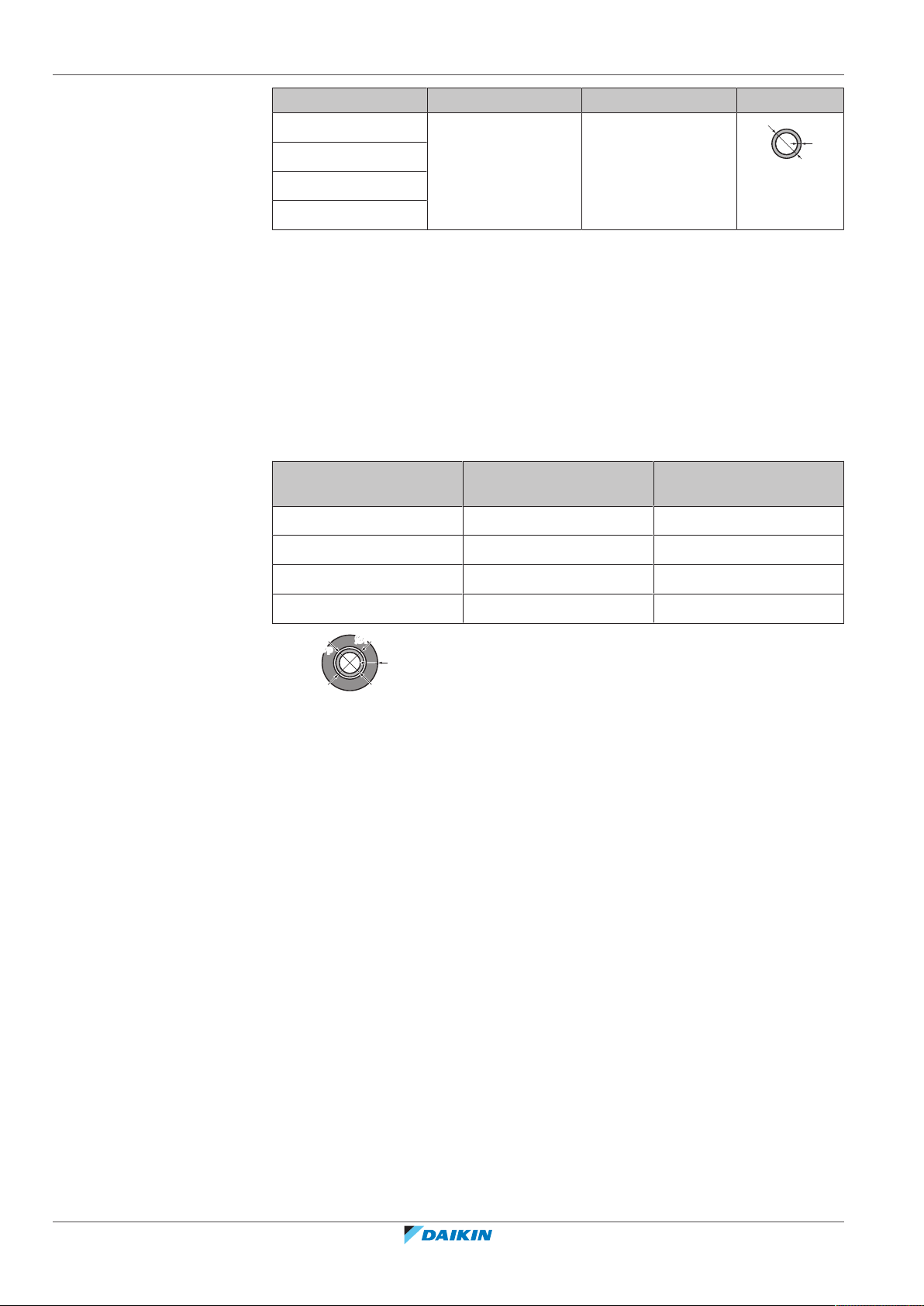

17.1.2 Izolacija cevi za hladivo................................................................................................................................... 58

17.2 Povezovanje cevi za hladivo............................................................................................................................................ 58

17.2.1 O priključevanju cevi za hladivo ..................................................................................................................... 58

17.2.2 Varnostni ukrepi pri priključevanju cevi za hladivo ....................................................................................... 59

17.2.3 Navodila pri priključevanju cevi za hladivo .................................................................................................... 59

17.2.4 Napotki za upogibanje cevi ............................................................................................................................ 60

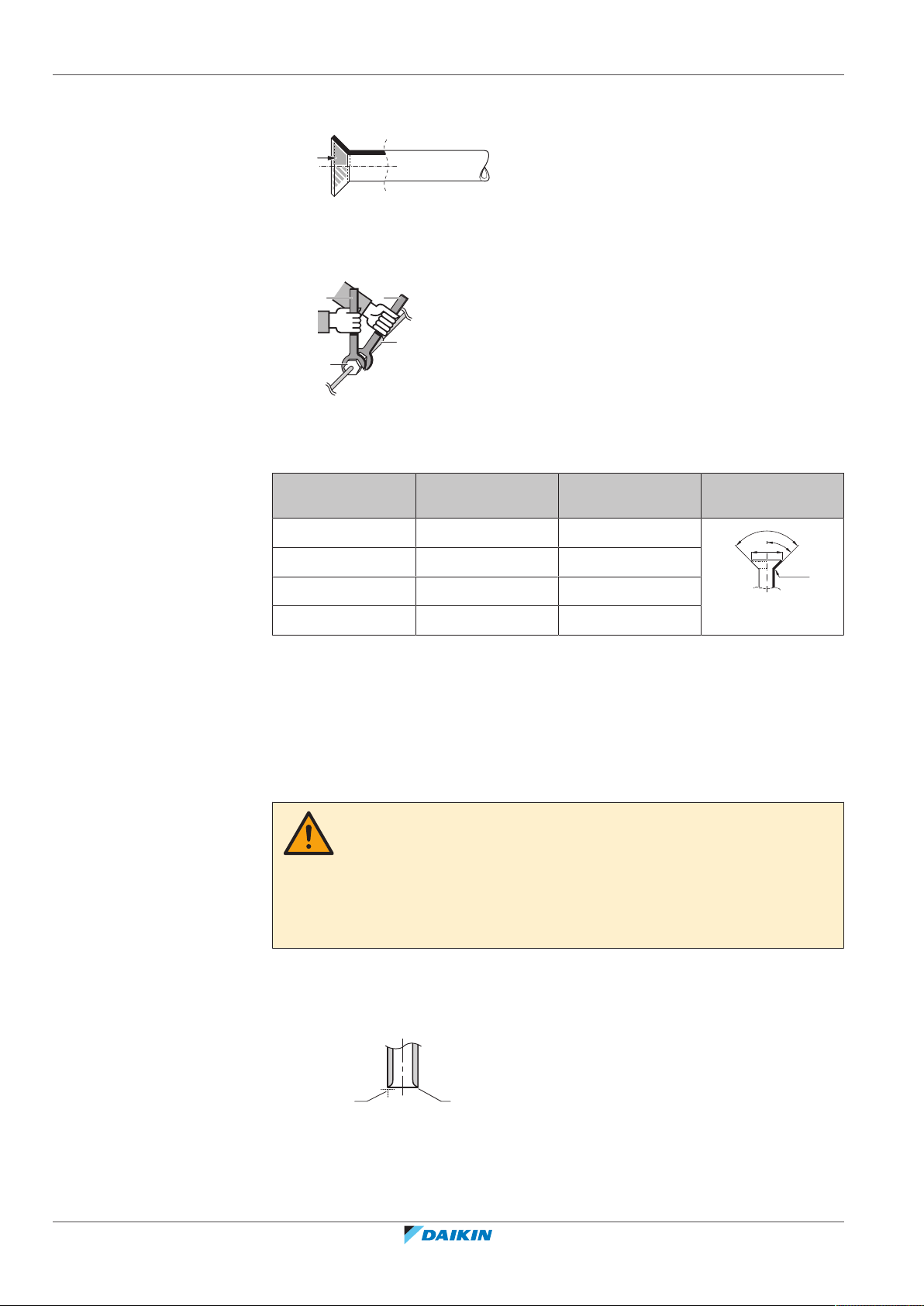

17.2.5 Robljenje konca cevi....................................................................................................................................... 60

17.2.6 Priključevanje cevi za hladivo na notranjo enoto .......................................................................................... 61

18 Električna napeljava 63

18.1 O priključevanju električnega ožičenja........................................................................................................................... 63

18.1.1 Napotki za varnost pri priključevanju električnega ožičenja ......................................................................... 63

18.1.2 Napotki za priključevanje električnega ožičenja ............................................................................................ 64

18.1.3 Specifikacije standardnih komponent ožičenja ............................................................................................. 65

18.2 Da bi povezali električno ožičenje na notranjo enoto.................................................................................................... 66

19 Zagon 68

19.1 Pregled: zagon................................................................................................................................................................. 68

19.2 Napotki za varnost pri zagonu........................................................................................................................................ 68

19.3 Seznam preverjanj pred zagonom.................................................................................................................................. 68

19.4 Izvedite preizkus delovanja............................................................................................................................................. 69

20 Konfiguracija 70

20.1 Nastavitve sistema.......................................................................................................................................................... 70

21 Izročitev uporabniku 76

22 Odpravljanje težav 77

22.1 Odpravljanje težav na podlagi kod napake..................................................................................................................... 77

22.1.1 Kode napake: Pregled..................................................................................................................................... 77

23 Odstranjevanje 79

24 Tehnični podatki 80

24.1 Vezalna shema................................................................................................................................................................ 80

24.1.1 Poenotena legenda za vezalno shemo........................................................................................................... 80

25 Slovar 83

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

Referenčni priročnik za monterja in uporabnika

1 | O dokumentaciji

1 O dokumentaciji

1.1 O tem dokumentu

INFORMACIJE

Prepričajte se, da ima uporabnik natisnjeno dokumentacijo in ga prosite, naj jo shrani.

Ciljni prejemniki

Pooblaščeni monterji + končni uporabniki

INFORMACIJE

Naprava je izdelana za strokovnjake ali izkušene uporabnike v trgovinah, v lahki industriji in na kmetijah ali za komercialno uporabo za običajne uporabnike.

OPOZORILO

Prepričajte se, da so materiali za namestitev, servisiranje, vzdrževanje, popravila in sploh uporabljeni materiali v skladu z navodili iz Daikin ter da se skladajo z ustrezno zakonodajo in da so vsa našteta dejanja izvedle kvalificirane osebe. V Evropi in na območjih, kjer so v uporabi standardi IEC, je ustrezen standard EN/IEC 60335-2-40.

Komplet dokumentacije

Ta dokument je del kompleta dokumentacije. Celotno dokumentacijo sestavljajo:

▪ Splošni varnostni ukrepi:

- Varnostna navodila, ki jih morate prebrati pred montažo

- Format: Papirni izvod (v škatli notranje enote)

▪ Navodila za montažo in uporabo notranje enote:

- Navodila za montažo in uporabo

- Format: Papirni izvod (v škatli notranje enote)

▪ Vodnik za monterja in uporabnika:

- Priprava za montažo, dobre prakse, referenčni podatki…

- Podrobna navodila po korakih in dopolnilne informacije za osnovno in

napredno uporabo

- Format: Digitalne datoteke na naslovu http://www.daikineurope.com/support-

and-manuals/product-information/

V območnem spletnem mestu Daikin ali pri vašem prodajalcu so morda na voljo najnovejše posodobitve priložene dokumentacije.

Izvorna dokumentacija je pisana v angleščini. Dokumentacija v drugih jezikih je prevod.

Referenčni priročnik za monterja in uporabnika

Tehnično-inženirski podatki

▪ Povzetek najnovejših tehničnih podatkov je na voljo na regionalni Daikin spletni

strani (javno dostopna).

▪ Popolni tehnični podatki so na voljo na Daikin Business Portal (zahtevana

avtentikacija).

FXSA15~140A2VEB

Klimatska naprava s sistemom VRV

4P599622-1A – 2020.10

2 Splošni varnostni ukrepi

2.1 O dokumentaciji

▪ Izvorna dokumentacija je pisana v angleščini. Dokumentacija v drugih jezikih je

prevod.

▪ Varnostni ukrepi, opisani v tem dokumentu, obravnavajo zelo pomembne teme;

skrbno se jih držite.

▪ Namestitev sistema in vse dejavnosti, opisane v priročniku za montažo in v vodiču

za inštalaterja, MORA izvesti kvalificiran inštalater.

2.1.1 Pomen opozoril in simbolov

NEVARNOST

Označuje situacijo, ki vodi v smrt in hude telesne poškodbe.

2 | Splošni varnostni ukrepi

NEVARNOST: SMRTNA NEVARNOST ZARADI ELEKTRIČNEGA UDARA

Označuje situacijo, ki lahko povzroči smrt zaradi električnega udara.

NEVARNOST: TVEGANJE ZA OŽGANINE/OPEKLINE

Prikazuje situacijo, ki bi lahko povzročila ožganine/opekline zaradi izjemno visokih ali nizkih temperatur.

NEVARNOST: NEVARNOST EKSPLOZIJE

Označuje situacijo, ki lahko povzroči eksplozijo.

OPOZORILO

Označuje situacijo, ki lahko povzroči smrt in hude telesne poškodbe.

OPOZORILO: VNETLJIV MATERIAL

POZOR

Označuje situacijo, ki lahko povzroči manjše ali srednje nevarne telesne poškodbe.

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

OPOMBA

Označuje situacijo, ki lahko povzroči poškodbe opreme ali lastnine.

INFORMACIJE

Označuje uporabne nasvete ali dodatne informacije.

Simboli, uporabljeni na enoti:

Simbol Razlaga

Pred namestitvijo preberite navodila za montažo in uporabo ter shemo z navodili za ožičenje.

Referenčni priročnik za monterja in uporabnika

2 | Splošni varnostni ukrepi

Simboli, uporabljeni v dokumentaciji:

Simbol Razlaga

Preden začnete izvajati vzdrževalne in servisne postopke preberite priročnik za servisiranje.

Za več informacij glejte vodnik za monterja in uporabnika.

Enota vsebuje vrtljive dele. Pri servisiranju in pregledovanju bodite pazljivi.

Simbol Razlaga

Pomeni naslov slike ali sklic nanjo. Primer: " 1–3 naslov slike" pomeni "3. slika v 1. poglavju".

Pomeni naslov tabele ali sklic nanjo. Primer: " 1–3 naslov tabele" pomeni "3. tabela v 1.

poglavju".

2.2 Za monterja

2.2.1 Splošno

Če NISTE prepričani, kako montirati ali upravljati enoto, se obrnite na svojega prodajalca.

NEVARNOST: TVEGANJE ZA OŽGANINE/OPEKLINE

▪ NE dotikajte se cevi za hladivo, cevi za vodo in notranjih delov med delovanjem ali

neposredno po delovanju. Lahko so prevroči ali premrzli. Počakajte, da se njihova temperatura normalizira. Če se jih morate dotikati, si nadenite zaščitne rokavice.

▪ Z golo kožo se NE dotikajte ponesreči razlitega hladiva.

OPOZORILO

Nestrokovna montaža ali priklop naprave in opreme lahko povzroči električni udar, kratek stik, uhajanje tekočin ali požar ali drugače poškoduje napravo ali opremo. Uporabljajte samo dodatke, opcijsko opremo in nadomestne dele, ki jih izdela ali odobri Daikin.

OPOZORILO

Montaža, preizkus in uporabljeni materiali morajo biti (razen z navodili, opisanimi v dokumentaciji Daikin) skladni tudi z veljavno zakonodajo.

Referenčni priročnik za monterja in uporabnika

POZOR

Pri nameščanju, vzdrževanju ali servisiranju sistema uporabljajte ustrezno osebno zaščitno opremo (zaščitne rokavice, varnostna očala…).

OPOZORILO

Raztrgajte in odvrzite plastične vreče, da se z njimi nihče ne bi mogel igrati, zlasti ne otroci. Možna nevarnost: zadušitev.

FXSA15~140A2VEB

Klimatska naprava s sistemom VRV

4P599622-1A – 2020.10

2 | Splošni varnostni ukrepi

OPOZORILO

Z zagotavljanjem primernih ukrepov preprečite, da bi enota postala zavetišče za majhne živali. Majhne živali, ki se dotaknejo električnih delov, lahko povzročijo okvare, dim ali požar.

POZOR

Ne dotikajte se odprtine za vstop zraka ali aluminijastih platic enote.

POZOR

▪ Na vrh enote NE postavljajte predmetov ali opreme. ▪ NE sedite na napravi, ne plezajte nanjo in ne stojte na njej.

OPOMBA

Dela na zunanji enoti je najbolje opraviti v suhem vremenu, da bi se izognili vdoru vode.

V skladu z zadevno zakonodajo bo treba morda skupaj z izdelkom priskrbeti dnevnik, v katerem se beležijo najmanj: podatki o vzdrževanju, popravila, rezultati testov, obdobja pripravljenosti…

Najmanj naslednje informacije MORAJO biti zagotovljene na dostopnem mestu izdelka:

▪ Navodila za izklop sistema v nujnem primeru ▪ Naziv in naslov gasilske službe, policije in bolnišnice ▪ Ime, naslov ter dnevna in nočna telefonska številka za servis

Potrebne smernice za tak dnevnik za Evropo podaja standard EN378.

2.2.2 Mesto namestitve

▪ Zagotovite dovolj prostora okoli enote za servisiranje in kroženje zraka. ▪ Prepričajte se, da mesto namestitve prenese težo in vibracije enote. ▪ Prepričajte se, da je območje dobro prezračeno. NE blokirajte prezračevalnih

▪ Pazite, da bo enota izravnana.

Enote NE nameščajte na naslednja mesta:

▪ V potencialno eksplozivnem okolju. ▪ Na mestih, kjer so stroji, ki oddajajo elektromagnetne valove. Elektromagnetni

▪ Na mestih, kjer obstaja nevarnost požara zaradi uhajanja vnetljivih plinov

odprtin.

valovi lahko motijo krmilni sistem in lahko povzročijo okvare na opremi.

(primer: razredčilo ali bencin), ogljikovih vlaken ali vnetljivega prahu.

2.2.3 Hladivo — v primeru R410A ali R32

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

▪ Na mestih, kjer nastajajo korozivni plini (primer: kisli žvepleni plin). Zaradi

korozije bakrenih cevi ali zvarov bi lahko začelo puščati hladivo.

Če se uporablja. Za več informacij glejte priročnik za montažo ali referenčni vodnik za monterja za vašo uporabo.

Referenčni priročnik za monterja in uporabnika

2 | Splošni varnostni ukrepi

OPOMBA

Napeljava cevi mora biti skladna z veljavno zakonodajo. Zadevni standard za Evropo je EN378.

OPOMBA

Poskrbite, da zunanje cevi in priključki NE bodo obremenjeni.

OPOZORILO

Med testiranjem v izdelku NIKOLI ne smete vzpostaviti tlaka, višjega od maksimalnega dovoljenega tlaka (ki je naveden na nazivni ploščici enote).

OPOZORILO

Poskrbite za ustrezne varnostne ukrepe za primer puščanja hladiva. Če med nameščanjem izteče hladilno sredstvo v plinastem stanju, takoj prezračite prostor. Možna tveganja:

▪ Prevelika koncentracija hladiva v zaprtem prostoru lahko privede do pomanjkanja

kisika.

▪ Če pride plinasto hladivo v stik z ognjem, lahko nastanejo strupeni plini.

NEVARNOST: NEVARNOST EKSPLOZIJE

Izčrpavanje – Puščanje hladiva. Če želite sistem izčrpati in nekje na tokokrogu

hladilnega sredstva pušča:

▪ NE uporabljajte funkcije za samodejno izčrpavanje na enoti, s katero lahko

zberete vse hladivo iz sistema v zunanji enoti. Možna posledica: Samoizgorevanje in eksplozija kompresorja zaradi zraka, ki pride v delujoč kompresor.

▪ Uporabite ločen sistem za izčrpavanje, tako da kompresorju enote NI treba

delovati.

OPOZORILO

Hladivo VEDNO zberite. NE izpuščajte jih neposredno v okolje. Uporabite vakuumsko črpalko, da boste izpraznili napeljavo.

OPOMBA

Ko so vse cevi priključene, se prepričajte, da plin ne uhaja. S pomočjo dušika preverite, ali plin uhaja.

OPOMBA

▪ Preprečevanje okvare kompresorja, NE dolijte več hladiva, kot je navedeno v

specifikaciji.

▪ Kadar je treba sistem hladiva odpreti, morate s hladivom ravnati v skladu z

zadevno zakonodajo.

Referenčni priročnik za monterja in uporabnika

OPOZORILO

Pazite, da v sistemu ni kisika. Hladivo lahko natočite šele, ko opravite preizkus tesnjenja in vakuumsko praznjenje.

Možna posledica: Samovžig in eksplozija kompresorja zaradi vstopa kisika v delujoči kompresor.

▪ Če je to potrebno, preverite napisno ploščico na enoti. Na njej sta navedena tip

hladiva in potrebna količina.

FXSA15~140A2VEB

Klimatska naprava s sistemom VRV

4P599622-1A – 2020.10

2 | Splošni varnostni ukrepi

▪ Enota je tovarniško napolnjena s hladivom. Odvisno od velikosti in dolžine cevi je

treba v nekaterih sistemih dotočiti hladivo.

▪ Da bi zagotovili upornost tlaka in preprečili vdor drugih snovi v sistem,

uporabljajte samo orodje, zasnovano posebej za vrsto hladiva, uporabljeno v sistemu.

▪ Hladivo točite upoštevaje naslednje:

Če Potem

Je prisotna sifonska cev (tj., na jeklenki je oznaka “Liquid filling

Pri polnjenju mora biti jeklenka postavljena pokonci.

siphon attached” (pritrjena sifonska cev za tekoče hladivo))

Sifonska cev NI prisotna Pri polnjenju mora biti jeklenka

obrnjena na glavo.

▪ Počasi odprite vsebnike hladiva. ▪ Hladivo točite v tekočem stanju. Dodajanje hladiva v plinskem stanju lahko

onemogoči normalno delovanje.

POZOR

Ko je postopek dolivanja hladiva dokončan ali ga prekinete, takoj zaprite ventil rezervoarja za hladivo. Če se ventil NE zapre takoj, lahko preostanek tlaka napolni dodatno hladivo. Možna posledica: Nepravilna količina hladiva.

2.2.4 Električna dela

NEVARNOST: SMRTNA NEVARNOST ZARADI ELEKTRIČNEGA UDARA

▪ Izključite vse napajanje, preden snamete pokrov stikalne omarice, priključujete

električno napeljavo ali se dotikate električnih delov.

▪ Odklopite napajanje za več kot 10 minut ter izmerite napetost na priključnih

sponkah kondenzatorjev glavnega tokokroga ali električnih sestavnih delih, preden začnete servisiranje. Napetost mora biti nižja od 50VDC, preden se lahko dotaknete električnih sestavnih delov. Za mesto priključnih sponk glejte vezalno shemo.

▪ Električnih sestavnih delov se NE dotikajte z mokrimi rokami. ▪ Enote NE puščajte brez nadzora, če ste z nje odstranili servisni pokrov.

OPOZORILO

Če NI nameščeno, JE NUJNO v fiksno ožičenje namestiti glavno stikalo ali druge možnosti odklopa, ki imajo ločen stik na vseh polih in omogočajo popolni odklop v pogojih previsoke napetosti kategorijeIII.

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

Referenčni priročnik za monterja in uporabnika

2 | Splošni varnostni ukrepi

OPOZORILO

▪ Uporabljajte LE bakrene vodnike. ▪ Pazite, da bodo električne napeljave ustrezale veljavni zakonodaji. ▪ Vse lokalno ožičenje mora biti izvedeno skladno z vezalno shemo, priloženo

izdelku.

▪ NIKOLI ne stiskajte šopov kablov in pazite, da NE pridejo v stik s cevmi ali z ostrimi

robovi. Prepričajte se, da na priključne sponke ne pritiska nič z zunanje strani.

▪ Pazite, da boste zagotovo namestili ozemljitveni vodnik. Ne ozemljujte naprave s

pomočjo komunalne cevi, prenapetostnega odvodnika ali ozemljitve telefona. Nepopolna ozemljitev lahko povzroči električni šok.

▪ Zagotovo uporabite ločeno električno vezje. NIKOLI ne delite vira napajanja z

drugo napravo.

▪ Pazite, da boste zagotovo namestili zahtevane varovalke ali prekinjala vezij. ▪ Zagotovo namestite odklopnik z uhajanjem toka. Če tega ne storite, lahko pride

do električnega udara ali požara.

▪ Ko nameščate zemljostično zaščito, pazite, da je združljiva z inverterjem (odporna

na visokofrekvenčne električne šume), da bi se izognili nepotrebnemu odpiranju zaščite.

POZOR

▪ Ko priključujete napajanje: najprej povežite ozemljitev, nato pa izvedite povezave

za prenos električnega toka.

▪ Ko izključujete napajanje: najprej odklopite povezave za prenos električnega toka,

nato pa še ozemljitev.

▪ Dolžina vodnikov med oporo napajalnega kabla in samim prikjučnim blokom mora

biti taka, da so napajalni vodniki napeti pred ozemljitvenim vodnikom, za primer, da bi se napajalni kabel snel z opore kabla.

OPOMBA

Varnostni ukrepi pri napeljavi napajalnih vodnikov:

▪ NE priključujte vodnikov različnih debelin na priključne sponke napajanja

(ohlapnost napajalnih vodnikov lahko povzroči neobičajno segrevanje).

▪ Pri priključevanju vodnikov enake debeline naredite tako, kot je prikazano na sliki

zgoraj.

▪ Za ožičenje uporabite predvideni napajalni vodnik in ga trdno priključite, nato pa

zavarujte, da bi preprečili, da se zunanja sila prenese na priključno ploščo.

▪ Uporabite ustrezen izvijač za privijanje vijakov na priključku. Izvijač z malim

nastavkom lahko poškoduje glavo vijaka in onemogoči ustrezno zategovanje.

▪ S premočnim zategovanjem lahko vijake na priključkih polomite.

Referenčni priročnik za monterja in uporabnika

Električne kable napeljite najmanj 1 m stran od televizije in radia, da bi preprečili motnje. Odvisno od radijskih valov, tudi 1m morda ne bo dovolj.

OPOZORILO

▪ Ko zaključite napeljavo električnih kablov, se prepričajte, da so vsi električni

sestavni deli in vse priključne sponke v omarici z električnimi sestavnimi deli varno pritrjeni.

▪ Obvezno zaprite vse pokrove, preden zaženete enoto.

FXSA15~140A2VEB

Klimatska naprava s sistemom VRV

4P599622-1A – 2020.10

2 | Splošni varnostni ukrepi

OPOMBA

Velja samo, če je napajanje trifazno in je način zagona kompresorja VKLOP/IZKLOP.

Če obstaja možnost, da bi do obrnjene faze prišlo po trenutnem izpadu in se napajanje vklaplja in izklaplja med delovanjem izdelka, priključite vezje za zaščito pred obrnjeno fazo lokalno. Delovanje izdelka z obrnjeno fazo lahko povzroči okvaro kompresorja in drugih delov.

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

Referenčni priročnik za monterja in uporabnika

3 | Specifična varnostna navodila za monterja

3 Specifična varnostna navodila za monterja

Vedno upoštevajte naslednje varnostne ukrepe in predpise.

Splošno

OPOZORILO

Mesto nameščanja (glejte

OPOZORILO

Napravo je treba hraniti v prostoru, v katerem ni neprekinjeno delujočih virov vžiga (kot so odprti plameni, delujoča plinska naprava ali delujoči električni grelnik).

POZOR

Naprava ne sme biti splošno dostopna javnosti. Namestite jo na zavarovano mesto, ki omogoča varen dostop.

Ta enota, tako notranja kot zunanja, je primerna za namestitev v poslovnih in manj zahtevnih industrijskih objektih.

Nameščanje voda (glejte

OPOZORILO

NE nameščajte delujočih virov vžiga (npr.: odprtega plamena, delujoče plinske naprave ali delujočega električnega grelnika) v cevovod.

POZOR

▪ Prepričajte se, da namestitev voda NE presega namestitvenega območja

zunanjega statičnega tlaka za enoto. Glejte tehnično dokumentacijo vašega modela za območje nastavitve.

▪ Zagotovo namestite platnen vod, da se vibracije NE bodo prenašale na vod ali na

strop. Uporabite zvočno-vpojni material (izolacijski material) za oblaganje voda in nanesite izolacijsko gumo proti vibracijam na obesne svornike.

▪ Pri varjenju pazite, da NE boste pršili po zbirni posodi ali zračnem filtru. ▪ Če kovinski vod prehaja skozi kovinske letve, žične mreže ali kovinske plošče

znotraj lesene konstrukcije (npr. slepi stropovi, montažne stene), ločite električno povezavo voda od zidnih napeljav).

▪ Namestite izhodno rešetko na tako mesto, da zračni pretok ne bo v neposrednem

stiku z ljudmi.

▪ NE uporabljajte pospeševalnih ventilatorjev v vodu. Uporabite funkcijo za

samodejno prilagajanje hitrosti ventilatorja (glejte "20.1 Nastavitve

sistema"[470]).

"16.1Priprava mesta namestitve"[447]

)

"16.2.2Navodila za nameščanje cevovodov"[452]

)

Referenčni priročnik za monterja in uporabnika

Klimatska naprava s sistemom VRV

FXSA15~140A2VEB

4P599622-1A – 2020.10

3 | Specifična varnostna navodila za monterja

Nameščanje cevi za hladivo (glejte

POZOR

▪ V delu z razširitvijo NE uporabljajte mineralnih olj. ▪ NE smete uporabiti cevi iz prejšnjih namestitev. ▪ Da bi zagotovili dobo uporabnosti te enote R32, vanjo NIKOLI ne vstavljajte sušila.

Sušilni material se lahko raztopi in poškoduje sistem.

POZOR

▪ Nepopolna razširitev lahko povzroči iztekanje hladiva. ▪ Priviha NE smete ponovno uporabiti. Uporabite nove razširitve, da preprečite

uhajanje plinastega hladiva.

▪ Uporabite holandske matice, ki so priložene enoti. Uporaba drugačnih holandskih

matic lahko povzroči puščanje plinastega hladiva.

POZOR

Namestite cev za hladivo ali komponente v položaj, kjer je malo verjetno, da bodo izpostavljeni snovi, ki bi lahko korodirala komponente, v katerih je hladivo, razen če so te iz materialov, ki so inherentno odporni na korozijo ali so ustrezno zaščiteni pred njo.

"17Montaža cevi"[457]

)

Nameščanje električnih sestavnih delov (glejte

OPOZORILO

▪ Ožičenje MORA v celoti opraviti pooblaščen električar, izvedba pa MORA ustrezati

veljavni zakonodaji.

▪ Izdelajte električne priključke na fiksno ožičenje. ▪ Vse komponente, ki se priskrbijo na mestu vgradnje, in vse električne napeljave

MORAJO biti skladne z veljavno zakonodajo.

OPOZORILO

▪ Če N-faza ni priključena ali pa je napačno priključena, lahko to povzroči okvaro

opreme.

▪ Vzpostavite primerno ozemljitev. Enote NE ozemljujte s pomočjo komunalne cevi,

prenapetostnega odvodnika ali telefonskega ozemljitvenega kabla. Nepopolna ozemljitev lahko povzroči električni udar.

▪ Vgradite zahtevane varovalke ali odklopnike. ▪ Pritrdite električno ožičenje z vezicami za kable, tako da se kabli NE dotikajo ostrih

robov ali cevi, zlasti na strani visokega tlaka.

▪ NE uporabljajte sestavljenih vodnikov, pletenih žičnih vodnikov, podaljševalnih

kablov ali povezav iz zvezdišča. To lahko povzroči pregrevanje, električni udar ali požar.

▪ NE nameščajte kondenzatorja za fazni premik, saj je ta enota opremljena z

inverterjem. Kondenzator za fazni premik bo zmanjšal zmogljivost in lahko povzroči nesreče.

"18Električna napeljava"[463]

)

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

OPOZORILO

Za napajalne kable VEDNO uporabite večžilni kabel.

Referenčni priročnik za monterja in uporabnika

3 | Specifična varnostna navodila za monterja

OPOZORILO

Uporabite prekinjalo za odklop vseh polov z vsaj 3mm med kontaktnimi točkovnimi režami, ki omogočajo popolni odklop v III. kategoriji previsoke napetosti.

OPOZORILO

Če je napajalni kabel poškodovan, ga MORAJO proizvajalec, serviser ali podobno usposobljena oseba zamenjati, da ne bi prišlo do nevarne situacije.

POZOR

▪ Vsaka notranja enota mora biti povezana na svoj uporabniški vmesnik. Kot

uporabniške vmesnike je mogoče uporabljati samo daljinske krmilnike, združljive z varnostnimi sistemi. Glejte tehnične podatke za združljivost daljinskih krmilnikov (npr. BRC1H52/82*).

▪ Uporabniški vmesnik mora biti v istem prostoru kot notranja enota. Za

podrobnosti prosimo, glejte priročnik za nameščanje in uporabo za uporabniški vmesnik.

3.1 Navodila za opremo, ki uporablja hladivo R32

OPOZORILO: BLAGO VNETLJIV MATERIAL

Hladivo v enoti je blago vnetljivo.

OPOZORILO

▪ NE prebadajte in ne zažigajte. ▪ NE uporabite sredstev in načinov za pospeševanje odmrzovanja ali čiščenja

opreme, razen tistih, ki jih priporoča proizvajalec.

▪ Bodite pozorni na to, da je R32 BREZ vonja.

OPOZORILO

Naprava mora biti skladiščena tako, da se prepreči mehanske poškodbe, in v dobro prezračenem prostoru, kjer ni neprestano prisotnih virov vžiga (na primer: odprtega plamena, delujoče naprave na plin ali delujočega električnega grelnika). Poleg tega mora biti prostor v izmeri, navedeni v nadaljevanju.

OPOZORILO

Prepričajte se, da so namestitev, servisiranje, vzdrževanje in popravila izvedeni v skladu z navodili Daikin in v skladu z veljavno zakonodajo (na primer predpisom o plinu) in da jih izvajajo pooblaščene osebe.

Referenčni priročnik za monterja in uporabnika

Klimatska naprava s sistemom VRV

FXSA15~140A2VEB

4P599622-1A – 2020.10

3 | Specifična varnostna navodila za monterja

OPOZORILO

Če je na enoto prek sistema cevovodov povezana ena ali več sob, se prepričajte:

▪ da ni delujočih virov vžiga (npr.: odprtega plamena, delujoče plinske naprave ali

delujočega električnega grelnika), če je površina tal manjša od minimalne kvadrature prostora A (m²);

▪ da na cevovodu ni nameščenih pomožnih naprav, ki bi lahko bile morebitni vir

vžiga (npr.: vroče površine s temperaturo, višjo od 700°C, in električne stikalne naprave);

▪ da so v cevovodu uporabljene le pomožne naprave, ki jih je odobril proizvajalec; ▪ da sta vstopna IN izstopna zračna odprtina neposredno povezani z istim

prostorom s cevmi. NE uporabljajte prostorov, kot so spuščeni strop, za dovodni ali odvodni vod za zrak.

OPOMBA

▪ Uporabite varnostne ukrepe za izogibanje prevelikemu vibriranju ali utripanju cevi

za hladivo.

▪ Zaščitne naprave, cevovodi in spoji morajo biti čim bolj zaščiteni pred neugodnimi

okoljskimi vplivi.

▪ Poskrbite za prostor za raztezanje in krčenje dolgih cevi. ▪ Cevovodi in sistemi za hladivo morajo biti načrtovani in nameščeni tako, da je

verjetnost hidravličnega šoka, ki bi poškodoval sistem, kar se da majhna.

▪ Notranja oprema in cevi morajo biti varno nameščeni in zavarovani tako, da ne

more priti do pokov na opremi ali ceveh zaradi premikanja pohištva ali obnavljanja prostorov.

POZOR

NE uporabite morebitnih virov vžiga pri iskanju ali beleženju puščanja hladiva.

OPOMBA

▪ Spojev in bakrenih tesnil, ki so že bili uporabljeni, NE uporabljajte znova. ▪ Spoji, ki so bili narejeni na inštalaciji med deli hladilnega sistema, morajo biti

dostopni za vzdrževanje.

3.1.1 Zahteve namestitve po prostoru

POZOR

Skupno polnjenje hladiva v sistemu ne sme preseči zahtev za minimalno kvadraturo prostora v najmanjšem prostoru, ki ga oskrbuje. Za najmanjšo potrebno kvadraturo prostora za notranje enote glejte priročnik za nameščanje in uporabo za zunanjo enoto.

OPOZORILO

Ta naprava vsebuje hladivo R32. Za najmanjšo kvadraturo prostora, na katerem se skladišči naprava, glejte priročnik za nameščanje in uporabo za zunanjo enoto.

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

OPOMBA

▪ Cevovod mora biti zaščiten pred fizičnimi poškodbami. ▪ Cevi mora biti najmanj, kar je mogoče.

Referenčni priročnik za monterja in uporabnika

Za uporabnika

Referenčni priročnik za monterja in uporabnika

Klimatska naprava s sistemom VRV

FXSA15~140A2VEB

4P599622-1A – 2020.10

4 | Varnostna navodila za uporabnika

4 Varnostna navodila za uporabnika

Vedno upoštevajte naslednja varnostna navodila in predpise.

4.1 Splošno

OPOZORILO

Če NISTE prepričani, kako upravljati enoto, se obrnite na svojega monterja.

OPOZORILO

Otroci, stari 8 let in več, ter osebe z zmanjšanimi fizičnimi, senzornimi ali mentalnimi sposobnostmi, ali osebe, ki nimajo izkušenj in znanja, lahko to napravo uporabljajo le pod nadzorom ali po navodilih osebe, odgovorne za njihovo varnost.

Otroci se z napravo NE smejo igrati. Čiščenja in uporabniškega vzdrževanja naprave ne smejo

izvajati otroci brez nadzora.

OPOZORILO

Preprečevanje električnega udara in požara:

▪ NE izpirajte enote. ▪ Z mokrimi rokami NE delajte z enoto. ▪ Na enoto NE postavljajte predmetov z vodo.

POZOR

▪ Na vrh enote NE postavljajte predmetov ali opreme. ▪ NE sedite na napravi, ne plezajte nanjo in ne stojte na

njej.

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

Referenčni priročnik za monterja in uporabnika

4 | Varnostna navodila za uporabnika

▪ Enote so označene z naslednjim simbolom:

To pomeni, da električnih in elektronskih izdelkov ne smete mešati z nerazvrščenimi gospodinjskimi odpadki. Sistema nikar NE poskušajte razstaviti sami: razstavljanje sistema, delo s hladivom, oljem in drugimi deli mora izvesti pooblaščen monter in v skladu z zadevno zakonodajo.

Enote je treba v posebnem obratu za obdelavo predelati za ponovno uporabo, recikliranje in rekuperacijo. Če zagotovite, da boste napravo pravilno odstranili, boste pripomogli k preprečevanju njenih negativnih posledic na okolje in zdravje človeka. Za več informacij stopite v stik z monterjem ali lokalnimi predstavniki oblasti.

▪ Baterije so označene z naslednjim simbolom:

To pomeni, da baterij NE smete mešati z nesortiranimi gospodinjskimi odpadki. Če je kemijski simbol natisnjen pod simbolom, tak kemijski simbol pomeni, da baterija vsebuje težko kovino nad določeno koncentracijo.

Možni kemični simboli: Pb: svinec (>0,004%). Odpadne baterije je treba v posebnem obratu za obdelavo predelati za ponovno

uporabo. Z zagotavljanjem pravilnega odstranjevanja odpadnih baterij boste pripomogli k preprečevanju njihovih negativnih posledic na okolje in zdravje ljudi.

4.2 Navodila za varno delovanje

OPOZORILO

▪ Enote ne spreminjajte, razstavljajte, odstranjujte, na

novo nameščajte ali popravljajte sami, saj lahko nepravilno razstavljanje ali montaža povzročita električni udar ali požar. Stopite v stik s prodajalcem.

▪ Če pride do puščanja hladiva, preverite, da ni nikjer v

bližini odprt ogenj. Hladivo je samo po sebi popolnoma varno, ni strupeno in je srednje vnetljivo, vendar bo ustvarilo strupene pline, če slučajno pušča v prostoru, kjer je zrak vnetljiv zaradi ventilatorskih grelcev, plinskih kuhalnikov itd. Strokovno usposobljeno servisno osebje naj vam vedno potrdi, da je bila točka puščanja hladiva popravljena, preden enoto spet zaženete.

Referenčni priročnik za monterja in uporabnika

Klimatska naprava s sistemom VRV

FXSA15~140A2VEB

4P599622-1A – 2020.10

4 | Varnostna navodila za uporabnika

POZOR

Ta enota opremljena z električno napajanimi varnostnimi napravami, na primer z detektorjem za uhajanje hladiva. Da bi bile učinkovite, mora biti enota po namestitvi ves čas pod električnim napajanjem, razen v kratkih časovnih obdobjih servisiranja.

POZOR

▪ NIKOLI se ne dotikajte notranjih delov krmilnika. ▪ NE odstranjujte čelne plošče. Dotikati se nekaterih delov

v notranjosti je nevarno in lahko privede do težav z napravo. Za preverjanje in prilagajanje notranjih delov stopite v stik s prodajalcem.

OPOZORILO

Enota vsebuje električne in vroče sestavne dele.

OPOZORILO

Preden začnete upravljati enoto, se prepričajte, da je bila namestitev izvedena korektno in da jo je izvedel monter.

POZOR

Dolgotrajna izpostavljenost zračnemu toku je zdravju škodljiva.

POZOR

Da bi preprečili pomanjkanje kisika, prostor v zadostni meri prezračujte, če se poleg opreme uporablja oprema z gorilnikom.

POZOR

Sistma ne uporabljajte, ko uporabljate v prostoru insekticid za razkuževanje. V enoti se lahko naberejo kemikalije in ogrozijo zdravje ljudi, ki so preobčutljivi na kemikalije.

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

POZOR

Majhnih otrok, rastlin in živali NE izpostavljajte neposrednemu zračnemu toku iz enote.

Referenčni priročnik za monterja in uporabnika

4 | Varnostna navodila za uporabnika

OPOZORILO

Predmetov, ki se ne smejo zmočiti, NE postavljajte pod notranjo in/ali zunanjo enoto. Sicer lahko kondenziranje na enoti ali na ceveh za hladivo, umazanija v zračnem filtru ali zamašitev odvodnih cevi povzročijo kapljanje in se lahko predmeti pod enoto zamažejo ali poškodujejo.

OPOZORILO

Poleg klimatizacijske naprave NE postavljajte vnetljivih razpršil in NE uporabljajte sprejev v bližini enote. Sicer lahko povzročite požar.

Vzdrževanje in servisiranje (glejte

POZOR: Pazite na ventilator!

Medtem ko ventilator deluje, je pregledovanje enote nevarno.

Prepričajte se, da ste izklopili glavno stikalo, preden začnete izvajati vzdrževalna opravila.

POZOR

Ne vtikajte prstov, paličic ali drugih predmetov v vstopno ali izstopno zračno odprtino. Ker se ventilator vrti zelo hitro, lahko povzroči poškodbe.

OPOZORILO

Ko varovalka pregori, je nikoli ne zamenjajte s tako z drugačno ampersko oznako ali drugimi vodniki. Uporaba vodnika ali bakrenega vodnika lahko povzroči okvaro na napravi ali požar.

"10Vzdrževanje in servisiranje"[431]

)

Referenčni priročnik za monterja in uporabnika

POZOR

Po dolgotrajni uporabi preverite, ali so morebiti na stojalu enote in fitingih nastale poškodbe. Če je poškodovana, lahko pade in koga poškoduje.

POZOR

Preden dostopate do priključkov, zagotovo prekinite vse električno napajanje.

FXSA15~140A2VEB

Klimatska naprava s sistemom VRV

4P599622-1A – 2020.10

4 | Varnostna navodila za uporabnika

NEVARNOST: SMRTNA NEVARNOST ZARADI ELEKTRIČNEGA UDARA

Da bi očistili klimatsko napravo ali zračni filter, pazite, da boste zaustavili napravo in izključili napajanja. Sicer lahko pride do električnega udara in poškodbe.

OPOZORILO

Ko delate na višini, pazite na to, kako uporabljate lestve.

POZOR

Izključite enoto, pred čiščenje zračnega filtra in izstopne zračne odprtine.

OPOZORILO Pazite, da se notranja enota ne bo zmočila. Možna

posledica: Električni udar ali požar.

O hladivu (glejte

OPOZORILO: BLAGO VNETLJIV MATERIAL

Hladivo v enoti je blago vnetljivo.

OPOZORILO

▪ NE luknjajte in ne sežigajte delov hladilnega kroga. ▪ NE uporabljajte čistilnih snovi ali sredstev za

pospeševanje postopka odmrzovanja, razen tistih, ki jih priporoča proizvajalec.

▪ Zavedajte se, da hladivo v sistemu nima nikakršnega

vonja.

OPOZORILO

Hladivo v enoti je blago vnetljivo, vendar navadno NE pušča. Če hladivo uhaja v prostor in pride v stik z ognjem z gorilnika, grelca ali štedilnika, lahko pride do požara ali do nastajanja škodljivega plina.

"10.5O hladivu"[434]

)

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

Izključite vse vnetljive grelne naprave, prostor prezračite in stopite v stik s prodajalcem, pri katerem ste kupili enoto.

Enote ne uporabljajte, dokler serviser ne potrdi, da je bil del, iz katerega je puščalo hladivo, popravljen.

Referenčni priročnik za monterja in uporabnika

4 | Varnostna navodila za uporabnika

OPOZORILO

Napravo je treba hraniti v prostoru, v katerem ni neprekinjeno delujočih virov vžiga (kot so odprti plameni, delujoča plinska naprava ali delujoči električni grelnik).

OPOZORILO

Tipalo je treba zamenjati po vsakem zaznavanju ali ob koncu njegove življenjske dobe. Tipalo sme zamenjati SAMO pooblaščena oseba.

Odpravljanje težav (glejte

OPOZORILO Izključite napravo in prekinite napajanje, če se zgodi

karkoli nenavadnega (vonj po zažganem itd.).

Nadaljnje delovanje enote v takšnih pogojih lahko povzroči poškodbe naprave, električni udar ali požar. Stopite v stik s prodajalcem.

"11Odpravljanje težav"[436]

)

Referenčni priročnik za monterja in uporabnika

Klimatska naprava s sistemom VRV

FXSA15~140A2VEB

4P599622-1A – 2020.10

5 O sistemu

5 | O sistemu

OPOZORILO

▪ Enote ne spreminjajte, razstavljajte, odstranjujte, na novo nameščajte ali

popravljajte sami, saj lahko nepravilno razstavljanje ali montaža povzročita električni udar ali požar. Stopite v stik s prodajalcem.

▪ Če pride do puščanja hladiva, preverite, da ni nikjer v bližini odprt ogenj. Hladivo

je samo po sebi popolnoma varno, ni strupeno in je srednje vnetljivo, vendar bo ustvarilo strupene pline, če slučajno pušča v prostoru, kjer je zrak vnetljiv zaradi ventilatorskih grelcev, plinskih kuhalnikov itd. Strokovno usposobljeno servisno osebje naj vam vedno potrdi, da je bila točka puščanja hladiva popravljena, preden enoto spet zaženete.

OPOMBA

Sistema NE uporabljajte v druge namene. Da ne bi prišlo do propadanja kakovosti, NE uporabljajte enote za ohlajanje natančnih inštrumentov, hrane, rastlin, živali ali umetniških del.

OPOMBA

Za prihodnje spremembe ali razširitve sistema:

Poln pregled dovoljenih kombinacij (za prihodnje razširitve sistema) je na voljo v tehnično-inženirskih podatkih in ga je treba upoštevati. Stopite v stik z monterjem, da pridobite več informacij in profesionalne nasvete.

POZOR

5.1 Razpostavitev sistema

INFORMACIJE

Naslednja risba predstavlja primer in morda NE ustreza vaši postavitvi sistema.

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

Referenčni priročnik za monterja in uporabnika

5 | O sistemu

a Notranja enota b Zunanja enota

c Uporabniški vmesnik d Vsesavanje zraka e Izpust zraka

f Cevi za hladivo + kabel za prenos

g Odvodna cev

5.2 Informacijske zahteve za ventilatorske konvektorje

Predmet Simbol Vrednost Enota

Zmogljivost hlajenja (smotrna) P Zmogljivost hlajenja (latentna) P Zmogljivost ogrevanja P Skupna električna napajalna moč P Nivo glasnosti (glede na hitrost nastavitve, če je

rated,c

rated,h

elec

ta na voljo) Podrobnosti o stiku:

DAIKIN INDUSTRIES CZECH REPUBLIC s.r.o. U Nové Hospody 1/1155, 301 00 Plzeň Skvrňany, Czech Republic

A B C D E

FXSA15 1,2 0,5 1,9 0,086 54

FXSA20 1,6 0,6 2,5 0,086 54

FXSA25 2 0,8 3,2 0,086 54

FXSA32 2,6 1 4 0,092 55

FXSA40 3,3 1,2 5 0,147 60

A kW B kW C kW D kW E dB

Referenčni priročnik za monterja in uporabnika

FXSA50 4 1,6 6,3 0,150 60

FXSA63 5,1 2 8 0,183 59

FXSA80 6,4 2,6 10 0,209 61

FXSA100 8,1 3,1 12,5 0,285 61

Klimatska naprava s sistemom VRV

FXSA15~140A2VEB

4P599622-1A – 2020.10

5 | O sistemu

A B C D E

FXSA125 10,1 3,9 16 0,326 64

FXSA140 11,5 4,5 18 0,382 64

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

Referenčni priročnik za monterja in uporabnika

6 | Uporabniški vmesnik

6 Uporabniški vmesnik

POZOR

▪ NIKOLI se ne dotikajte notranjih delov krmilnika. ▪ NE odstranjujte čelne plošče. Dotikati se nekaterih delov v notranjosti je nevarno

in lahko privede do težav z napravo. Za preverjanje in prilagajanje notranjih delov stopite v stik s prodajalcem.

OPOMBA

Ne brišite delovne plošče krmilnika z bencinom, razredčilom, s krpicami, prepojenimi s kemičnimi snovmi itd. Krmilna plošča se lahko razbarva ali pa se lahko z nje odlušči zaščitni premaz. Če je krmilna plošča zelo umazana, krpo zmočite v nevtralnem detergentu, razredčenem z vodo, in očistite ploščo. Obrišite jo s suho krpo.

OPOMBA

Tipke na uporabniškem vmesniku nikoli ne pritiskajte s trdim in ostrim predmetom. Uporabniški vmesnik se lahko poškoduje.

OPOMBA

Nikoli ne vlecite ali zvijajte električnih vodnikov uporabniškega vmesnika. Tako lahko povzročite okvaro na enoti.

V priročniku za uporabo je neizčrpen pregled glavnih funkcij sistema. Za več informacij o uporabniškem vmesniku glejte priročnik za uporabo

nameščenega uporabniškega vmesnika.

Referenčni priročnik za monterja in uporabnika

Klimatska naprava s sistemom VRV

FXSA15~140A2VEB

4P599622-1A – 2020.10

7 Pred delovanjem

OPOZORILO

Enota vsebuje električne in vroče sestavne dele.

OPOZORILO

Preden začnete upravljati enoto, se prepričajte, da je bila namestitev izvedena korektno in da jo je izvedel monter.

POZOR

Dolgotrajna izpostavljenost zračnemu toku je zdravju škodljiva.

POZOR

Da bi preprečili pomanjkanje kisika, prostor v zadostni meri prezračujte, če se poleg opreme uporablja oprema z gorilnikom.

POZOR

Sistma ne uporabljajte, ko uporabljate v prostoru insekticid za razkuževanje. V enoti se lahko naberejo kemikalije in ogrozijo zdravje ljudi, ki so preobčutljivi na kemikalije.

7 | Pred delovanjem

OPOMBA

Pazite, da boste napajanje vključili vsaj 6 ur pred zagonom, tako da bo dovolj moči za zagon grelnika okrova motorne gredi in za zaščito kompresorja.

Ta uporabniški priročnik je namenjen naslednjim sistemom s standardnim načinom upravljanja. Preden napravo zaženete, stopite v stik s prodajalcem in se pozanimajte o delovanju, ki ustreza tipu in oznaki vašega sistema. Če ima vaša instalacija prilagojen sistem za upravljanje, svojega prodajalca povprašajte, katero delovanje ustreza vašemu sistemu.

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

Referenčni priročnik za monterja in uporabnika

8 | Upravljanje

8 Upravljanje

8.1 Razpon delovanja

8.2 O načinih delovanja

INFORMACIJE

Za omejitve pri delovanju glejte tehnične podatki za povezano zunanjo enoto.

INFORMACIJE

Odvisno od nameščenega sistema morda nekateri načini delovanja ne bodo na voljo.

▪ Pretok zraka se lahko samodejno prilagodi glede na temperaturo prostora, lahko

pa se vnetilator nemudoma zaustavi. To ni okvara.

▪ Če je glavno napajanje izključeno med delovanjem, se bo delovanje samodejno

zagnalo, ko se vključi glavno napajanje.

▪ Nastavitvena točka. Ciljna temperatura za načine hlajenja, ogrevanja in

samodejnega delovanja.

▪ Zapora. Funkcija, s katero ostane temperatura prostora v določenem območju,

ko je sistem izključen (ker so ga izključili uporabnik, funkcija urnika, izklop časovnika).

8.2.1 Osnovni načini delovanja

Notranja enota lahko deluje v različnih načinih delovanja.

Ikona Način delovanja

Hlajenje. V tem načinu delovanja se bo hlajenje aktiviralo, ko to

zahtevata nastavitvena točka ali delovanje z zaporo.

Ogrevanje. V tem načinu delovanja se bo ogrevanje aktiviralo, ko to zahtevata nastavitvena točka ali zapora.

Samo ventilator. V tem načinu zrak samo kroži brez hlajenja ali ogrevanja.

Samodejno. V samodejnem načinu notranja enota samodejno preklaplja med ogrevanjem in hlajenjem, kot to zahteva nastavitvena točka.

Referenčni priročnik za monterja in uporabnika

Klimatska naprava s sistemom VRV

FXSA15~140A2VEB

4P599622-1A – 2020.10

8.2.2 Posebni načini ogrevanja

Odmrzovanje Da bi preprečili izgubo zmogljivosti

Vroči zagon Med vročim zagonom bo ventilator

8 | Upravljanje

Priročnik Opisu

ogrevanja zaradi zmrzali, ki se je nakopičila na zunanji enoti, bo sistem samodejno preklopil v načinu odmrzovanja.

Med odmrzovanjem bo ventilator notranje enote nehal delovati in na domačem zaslonu se bo pojavila naslednja ikona:

Sistem bo obnovil običajno delovanje po približno 6 do 8 minutah.

notranje enote nehal delovati in na domačem zaslonu se bo pojavila naslednja ikona:

8.3 Da bi krmilili sistem

INFORMACIJE

Za nastavitve načina delovanja in druge nastavitve glejte referenčni priročnik ali priročnik za uporabniški vmesnik.

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

Referenčni priročnik za monterja in uporabnika

9 | Varčevanje z energijo in optimalno delovanje

9 Varčevanje z energijo in optimalno delovanje

POZOR

Majhnih otrok, rastlin in živali NE izpostavljajte neposrednemu zračnemu toku iz enote.

OPOZORILO

Poleg klimatizacijske naprave NE postavljajte vnetljivih razpršil in NE uporabljajte sprejev v bližini enote. Sicer lahko povzročite požar.

Upoštevajte naslednje varnostne ukrepe, da bi zagotovili, da sistem pravilno deluje.

▪ Preprečite neposreden vdor sončne svetlobe v prostor med hlajenjem, tako da

uporabljate zavese ali žaluzije.

▪ Prepričajte se, da je območje dobro prezračeno. NE blokirajte prezračevalnih

odprtin.

▪ Redno zračite. Razširjena uporaba zahteva posebej pozorno zračenje. ▪ Vrata in okna naj bodo zaprta. Če ostanejo vrata in okna odprta, bo zrak odtekal

iz prostora ter povzročil zmanjšanje učinka hlajenje ali gretje.

▪ Pazite, da ga ne boste preveč ohladili ali preveč segreli. Da bi varčevali z energijo,

naj bo temperatura nastavljena na srednjo vrednost.

▪ Ob vstopno in izstopno zračno odprtino enote nikoli ne postavljajte predmetov.

To lahko povzroči zmanjšan učinek ogrevanja/hlajenja ali zaustavi delovanje.

▪ Ko se na zaslonu prikaže (čas za čiščenje zračnega filtra), očistite zračne filtre

(glejte "10.2.1Čiščenje zračnega filtra"[432]).

▪ Če vlažnost presega 80% ali če se odtočna odprtina zamaši, lahko nastane

kondenzat.

▪ Pravilno uravnajte izstop zraka in se izogibajte neposrednemu pretoku zraka čez

osebe, ki se zadržujejo v prostoru.

Referenčni priročnik za monterja in uporabnika

Klimatska naprava s sistemom VRV

FXSA15~140A2VEB

4P599622-1A – 2020.10

10 | Vzdrževanje in servisiranje

10 Vzdrževanje in servisiranje

10.1 Varnostni ukrepi za vzdrževanje in servisiranje

OPOMBA

Vzdrževanje MORA opraviti pooblaščen monter ali servisni zastopnik.

Priporočamo, da vzdrževanje izvedete vsaj enkrat letno. Je pa mogoče, da veljavna zakonodaja zahteva krajša vzdrževalna obdobja.

POZOR: Pazite na ventilator!

Medtem ko ventilator deluje, je pregledovanje enote nevarno.

Prepričajte se, da ste izklopili glavno stikalo, preden začnete izvajati vzdrževalna opravila.

POZOR

Ne vtikajte prstov, paličic ali drugih predmetov v vstopno ali izstopno zračno odprtino. Ker se ventilator vrti zelo hitro, lahko povzroči poškodbe.

OPOMBA

Enote nikoli ne pregledujte ali servisirajte sami. Pokličite strokovnjaka - serviserja, ki naj opravi to delo. Vendar lahko kot končni uporabnik očistite zračni filter in izstopno zračno odprtino.

OPOZORILO

Ko varovalka pregori, je nikoli ne zamenjajte s tako z drugačno ampersko oznako ali drugimi vodniki. Uporaba vodnika ali bakrenega vodnika lahko povzroči okvaro na napravi ali požar.

POZOR

Po dolgotrajni uporabi preverite, ali so morebiti na stojalu enote in fitingih nastale poškodbe. Če je poškodovana, lahko pade in koga poškoduje.

OPOMBA

POZOR

Preden dostopate do priključkov, zagotovo prekinite vse električno napajanje.

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

NEVARNOST: SMRTNA NEVARNOST ZARADI ELEKTRIČNEGA UDARA

Da bi očistili klimatsko napravo ali zračni filter, pazite, da boste zaustavili napravo in izključili napajanja. Sicer lahko pride do električnega udara in poškodbe.

OPOZORILO

Ko delate na višini, pazite na to, kako uporabljate lestve.

Referenčni priročnik za monterja in uporabnika

10 | Vzdrževanje in servisiranje

Na notranji enoti se lahko pojavijo naslednji simboli:

Simbol Razlaga

10.2 Čiščenje zračnega filtra in izstopne zračne odprtine

10.2.1 Čiščenje zračnega filtra

Kdaj očistiti zračni filter:

▪ Splošno navodilo: vsakih 6 mesecev. Če je zrak v prostoru močno onesnažen,

zračni filter čistite pogosteje.

Izmerite napetost na priključkih kondenzatorjev glavnega tokokroga ali na električnih sestavnih delih, preden začnete servisiranje.

POZOR

Izključite enoto, pred čiščenje zračnega filtra in izstopne zračne odprtine.

▪ Odvisno od nastavitev je lahko na uporabniškem vmesniku opozorilo "Čas za

čiščenje zračnega filtra". Ko se prikaže opozorilo, očistite zračni filter.

▪ Če je umazanije preveč in je ni mogoče očistiti, zračni filter zamenjajte (=dodatna

oprema).

Kako očistiti zračni filter:

OPOMBA

NE uporabljajte vode s temperaturo 50°C ali toplejše. Možna posledica: Razbarvanje in deformacija.

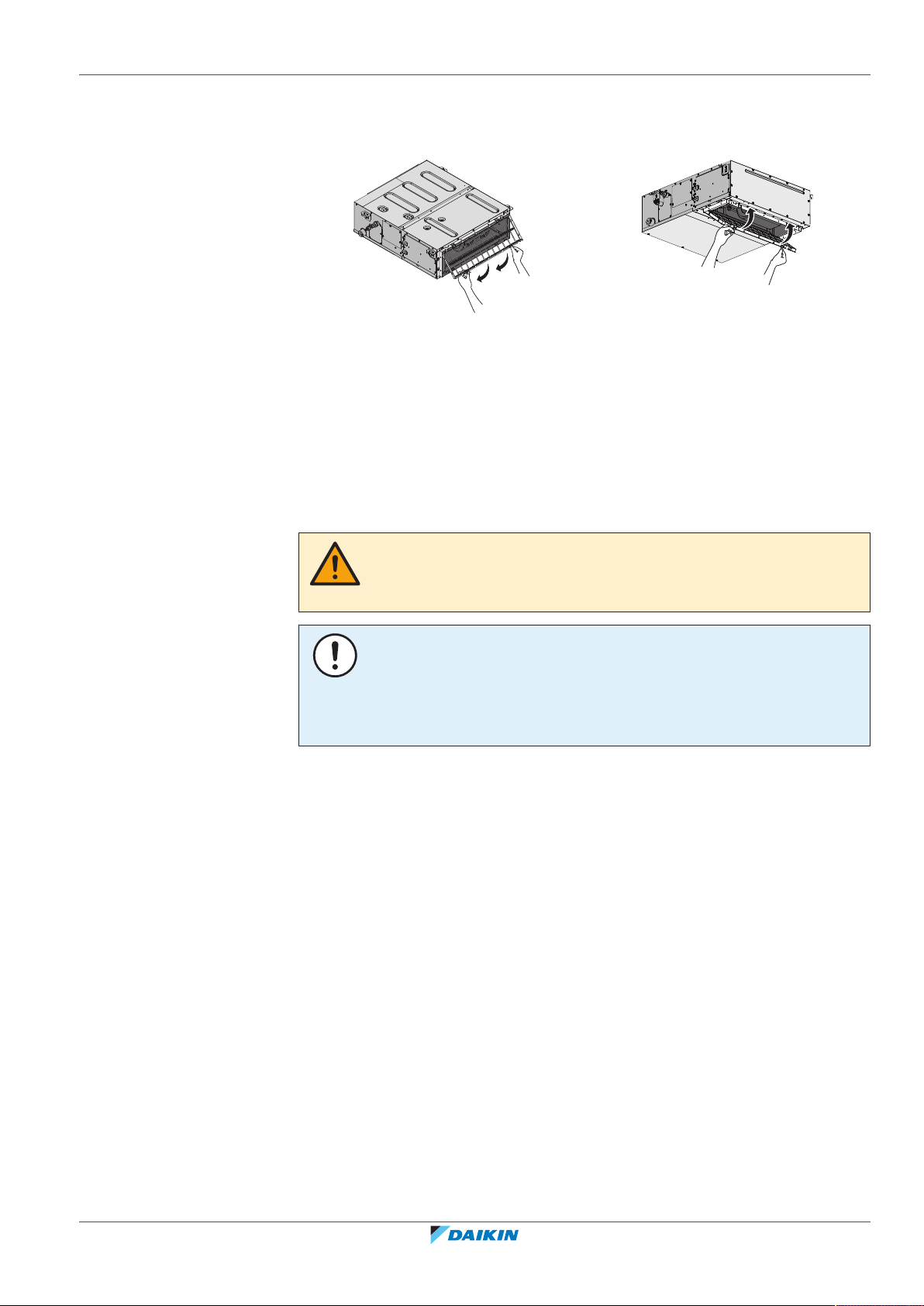

1 Odstranite zračni filter. Povlecite tekstilni del navzgor (v primeru zadnjega

vsesavanja) ali nazaj (v primeru spodnjega vsesavanja).

zadnje vsesavanje spodnje vsesavanje

Referenčni priročnik za monterja in uporabnika

2 Očistite zračni filter. Uporabite sesalec ali ga operite z vodo. Če je zračni filter

zelo umazan, uporabite mehko krtačo in nevtralni detergent.

3 Zračni filter posušite v senci.

FXSA15~140A2VEB

Klimatska naprava s sistemom VRV

4P599622-1A – 2020.10

4 Spet pritrdite zračni filter. Poravnajte konzoli za obešanje in sponki potisnite

na njuno mesto. Če je treba, rahlo nategnite blago.

zadnje vsesavanje spodnje vsesavanje

5 Preglejte, ali so vsa obešala čvrsto pritrjena. 6 Pri spodnjem vsesavanju zaprite rešetko na vstopni zračni odprtini. V primeru

zadnjega vsesavanja zaprite odprtino servisnega voda.

7 Vključite napajanje (ON). 8 Da bi odstranili opozorilne zaslone, glejte referenčni priročnik uporabniškega

vmesnika.

10.2.2 Da bi očistili izstopno zračno odprtino

10 | Vzdrževanje in servisiranje

OPOZORILO

Pazite, da se notranja enota ne bo zmočila. Možna posledica: Električni udar ali požar.

OPOMBA

▪ NE uporabljajte bencina, benzola, razredčila, paste za poliranje ali tekočega

insekticida. Možna posledica: Razbarvanje in deformacija.

▪ NE uporabljajte vode ali zraka s temperaturo 50°C ali toplejše. Možna posledica:

Razbarvanje in deformacija.

Očistite z mehko krpo. Če je madeže težko očistiti, uporabite vodo ali nevtralni detergent.

10.3 Vzdrževanje pred dolgotrajnim nedelovanjem

Npr. na koncu sezone.

▪ Pustite, da notranje enote delujejo v načinu Samo delovanje ventilatorjev

približno pol dneva, tako da se posuši notranjost enot.

▪ Očistite zračne filtre in ohišja notranjih enot (glejte "10.2Čiščenje zračnega filtra

in izstopne zračne odprtine"[432]).

10.4 Vzdrževanje po dolgotrajnem nedelovanju

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

▪ Odstranite baterije iz uporabniškega vmesnika (če je v uporabi).

Npr. na začetku sezone.

▪ Preverite in odstranite vse, kar morda blokira dovod in odvod zraka na notranji in

zunanji enoti.

Referenčni priročnik za monterja in uporabnika

10 | Vzdrževanje in servisiranje

▪ Očistite zračni filter in ohišje notranje enote (glejte "10.2Čiščenje zračnega filtra

in izstopne zračne odprtine"[432]).

▪ Vstavite baterije v uporabniški vmesnik (če je v uporabi).

10.5 O hladivu

Izdelek vsebuje fluorirane toplogredne pline. Plinov NE izpuščajte v ozračje. Tip hladiva: R32 Vrednost potenciala globalnega segrevanja (GWP): 675

OPOMBA

Zadevna zakonodaja o toplogrednih fluoriranih plinih zahteva, da je polnitev hladiva na enoti označena v teži in enakovredni vrednosti CO2.

Formula za izračun enakovredne vrednosti v tonah CO2: GWP vrednost hladiva × Skupno polnjenje hladiva [v kg] / 1000

Prosimo, da stopite v stik z monterjem, če želite več informacij.

OPOZORILO: BLAGO VNETLJIV MATERIAL

Hladivo v enoti je blago vnetljivo.

OPOZORILO

Napravo je treba hraniti v prostoru, v katerem ni neprekinjeno delujočih virov vžiga (kot so odprti plameni, delujoča plinska naprava ali delujoči električni grelnik).

OPOZORILO

▪ NE luknjajte in ne sežigajte delov hladilnega kroga. ▪ NE uporabljajte čistilnih snovi ali sredstev za pospeševanje postopka

odmrzovanja, razen tistih, ki jih priporoča proizvajalec.

▪ Zavedajte se, da hladivo v sistemu nima nikakršnega vonja.

OPOZORILO

Izključite vse vnetljive grelne naprave, prostor prezračite in stopite v stik s prodajalcem, pri katerem ste kupili enoto.

Enote ne uporabljajte, dokler serviser ne potrdi, da je bil del, iz katerega je puščalo hladivo, popravljen.

10.5.1 O tipalu za zaznavanje puščanja hladiva

Referenčni priročnik za monterja in uporabnika

OPOZORILO

Tipalo je treba zamenjati po vsakem zaznavanju ali ob koncu njegove življenjske dobe. Tipalo sme zamenjati SAMO pooblaščena oseba.

OPOMBA

Delovanje varnostnih naprav se samodejno periodično pregledujejo. V primeru okvare bo na uporabniškem vmesniku prikazana koda napake.

FXSA15~140A2VEB

Klimatska naprava s sistemom VRV

4P599622-1A – 2020.10

10 | Vzdrževanje in servisiranje

OPOMBA

Senzor za zaznavanje puščanja hladiva R32 je polprevodniški detektor, ki lahko nepravilno zazna tudi druge snovi, ne le hladivo R32. Izogibajte se uporabi kemičnih preparatov (npr. organskih topil, lakov za lase, barv) v velikih koncentracijah v bližini notranje enote, saj lahko to lahko povzroči napačno zaznavanje senzorja za zaznavanje puščanja hladiva R32.

INFORMACIJE

Življenjska doba tipala je 10 let. Na uporabniškem vmesniku se prikaže napaka "CH-05" 6 mesecev pred iztekom življenjske dobe in napaka "CH-02" po koncu življenjske dobe tipala. Za več informacij glejte referenčni priročnik za uporabniški vmesnik in stopite v stik s prodajalcem.

V primeru zaznavanja puščanja v stanju pripravljenosti

Ko pride do zaznavanja v stanji pripravljenosti, bo prišlo do "preverjanja lažnega zaznavanja".

Preverjanje lažnega zaznavanja

1 Enota začne delovanje v načinu ventilator na najmanjši nastavitvi. 2 Na uporabniškem vmesniku je prikazana koda napake "A0-13", zasliši se alarm

in indikator statusa utripa.

3 Tipalo preveri, ali je prišlo do puščanja hladiva ali lažnega zaznavanja.

▪ Če puščanje hladiva NI zaznano, se sistem Rezultat: vrne v normalno delovanje

po približno 2 minutah.

▪ Če je zaznano puščanje hladiva, Rezultat:

1 Na uporabniškem vmesniku je prikazana napaka "A0-11", zasliši se alarm in

indikator statusa utripa.

2 Takoj stopite v stik s prodajalcem. Za več informacij glejte priročnik za

montažo zunanje enote.

V primeru zaznavanja puščanja, ko je enota vključena

1 Na uporabniškem vmesniku je prikazana napaka "A0-11", zasliši se alarm in

indikator statusa utripa.

2 Takoj stopite v stik s prodajalcem. Za več informacij glejte priročnik za

montažo zunanje enote.

INFORMACIJE

Da bi zaustavili alarm uporabniškega vmesnika, glejte referenčni priročnik za uporabniški vmesnik.

INFORMACIJE

Minimalni zračni pretok med običajnim delovanjem ali med zaznavanjem puščanja hladiva je vedno >240m3/h.

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

Referenčni priročnik za monterja in uporabnika

11 | Odpravljanje težav

11 Odpravljanje težav

Če pride do ene od naslednjih okvar, se obrnite na prodajalca.

OPOZORILO

Izključite napravo in prekinite napajanje, če se zgodi karkoli nenavadnega (vonj po zažganem itd.).

Nadaljnje delovanje enote v takšnih pogojih lahko povzroči poškodbe naprave, električni udar ali požar. Stopite v stik s prodajalcem.

Sistem mora popraviti kvalificiran serviser.

Okvara Izmeriti

Če se pogosto prožijo varnostne naprave, na primer varovalke, prekinjalo vezja ali naprava za

Izključite vsa napajalna stikala

do enote. tokovni ostanek, ali pa če stikalo ON/OFF NE deluje pravilno.

Če voda pušča iz enote. Zaustavitev delovanja.

Stikalo za delovanje NE deluje pravilno. Izključite (OFF) električno

omrežje.

Če uporabniški vmesnik prikazuje . Obvestite monterja in mu

sporočite kodo napake. Da bi

prikazali kodo napake, glejte

referenčni priročnik za

uporabniški vmesnik.

Če sistem NE deluje pravilno, razen v zgoraj opisanih primerih, in ni videti, da bi bila razlog ena od naštetih okvar, raziščite sistem v skladu z naslednjim postopkom.

Okvara Izmeriti

Sistem sploh ne deluje. ▪ Preverite, ali gre za izpad električnega toka.

Počakajte, da bo napajanje spet vzpostavljeno. Če med delovanjem zmanjka električnega toka, se bo sistem samodejno zagnal, takoj ko bo napajanje spet na voljo.

Referenčni priročnik za monterja in uporabnika

Sistem se zaustavi takoj po zagonu delovanja.

▪ Preverite, da se nista sprožila varovalka ali

prekinjalo. Zamenjajte varovalko in ponastavite prekinjalo, če je to potrebno.

▪ Preverite, ali sta vstopna ali izstopna zračna

odprtina zamašeni. Odstranite ovire in se prepričajte, da se zrak lahko pretaka.

▪ Preverite, ali se je zamašil zračni filter (glejte

"10.2.1Čiščenje zračnega filtra"[432]).

FXSA15~140A2VEB

Klimatska naprava s sistemom VRV

4P599622-1A – 2020.10

11 | Odpravljanje težav

Okvara Izmeriti

Sistem deluje, a ne hladi ali ogreva dovolj.

Delovanje se nenadoma prekine. (Lučka delovanja utripa.)

▪ Preverite, ali sta vstopna ali izstopna zračna

odprtina zamašeni. Odstranite ovire in se prepričajte, da se zrak lahko pretaka.

▪ Preverite, ali se je zamašil zračni filter (glejte

"10.2.1Čiščenje zračnega filtra"[432]).

▪ Preverite nastavitev temperature. Glejte priročnik

uporabniškega vmesnika.

▪ Preverite, ali je hitrost ventilatorja nastavljena na

počasi. Glejte priročnik uporabniškega vmesnika.

▪ Preverite, ali so odprta okna ali vrata. Zaprite okna

in vrata, da ne bi v prostor pihal veter.

▪ Preverite, ali v prostor sije direktno sonce.

Uporabite zavese ali žaluzije.

▪ Preverite, da ni med hlajenjem v prostoru preveč

ljudi. Preverite, ali je vir toplote v prostoru premočan.

▪ Če je v prostoru prevroče (pri hlajenju). Če je v

prostoru prevroče, hlajenje ne more biti enako učinkovito.

▪ Preverite, ali se je zamašil zračni filter (glejte

"10.2.1Čiščenje zračnega filtra"[432]).

▪ Preverite, ali sta vstopna ali izstopna zračna

odprtina zamašeni. Odstranite vse ovire, obrnite prekinjalo na OFF in nazaj ON. Če lučka še vedno utripa, stopite v stik s prodajalcem.

Med delovanjem se naprava čudno obnaša.

▪ Klimatska naprava se lahko nenavadno odziva

zaradi strele ali radijskih valov. Obrnite prekinjalo na OFF in nazaj ON.

Ko preverite vse zgornje točke in ugotovite, da ne morete sami odpraviti težave, stopite v stik z monterjem in navedite simptome težav, celotno ime modela enote (če je to mogoče, s tovarniško številko vred) in datum montaže (verjetno je naveden na garancijski izjavi).

11.1 Simptomi, ki NISO sistemske napake

Naslednji simptomi NISO sistemske napake:

11.1.1 Simptom: Sistem ne deluje

▪ Klimatska naprava se ne zažene takoj, ko na uporabniškem vmesniku pritisnite

tipko ON/OFF (vklop/izklop). Če je prižgan indikator delovanja, je sistem v običajnem načinu. Da bi se izognili preobremenjevanju motorja kompresorja, se klimatska naprava zažene 5 minut potem, ko je vključena, če je bila izključena tik pred tem. Do enakega zamika zagona pride, zatem ko uporabite tipko za izbiro načina delovanja.

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

▪ Sistem se ne zažene takoj, ko je glavno napajanje vključeno. Eno minuto

počakajte, da se mikroračunalnik pripravi na delovanje.

Referenčni priročnik za monterja in uporabnika

11 | Odpravljanje težav

11.1.2 Simptom: Iz enote uhaja bela meglica (notranja enota)

11.1.3 Simptom: Iz enote uhaja bela meglica (notranja enota, zunanja enota)

11.1.4 Simptom: Uporabniški vmesnik prikazuje "U4" ali "U5" in se zaustavi, vendar se spet zažene po nekaj minutah

▪ Ko je med hlajenjem zelo visoka vlaga (v zamaščenih in prašnih prostorih). Če je

notranjost notranje enote zelo zapackana, bo temperatura v prostoru neenakomerna. Treba je očistiti notranjost notranje enote. Podrobnosti o čiščenju enote vam bo povedal prodajalec. Ta postopek mora izvesti kvalificiran serviser.

▪ Ko klimatska naprava preklopi iz načina ogrevanje po odmrzovanju. Vlaga, ki jo

ustvari odmrzovanje, se spreminja v paro in uhaja.

Ko sistem preklopi iz načina ogrevanje po odmrzovanju. Vlaga, ki nastane pri odmrzovanju, se spremeni v paro in se sprosti skozi odvod.

To se zgodi, ker uporabniški vmesnik sprejema šum z drugih električnih naprav, ne s klimatske naprave. Šum preprečuje komunikacijo med enotami in jih izklaplja. Delovanje se povzame samodejno, ko šum izgine.

11.1.5 Simptom: Hrup klimatskih naprav (Notranja enota)

▪ Takoj ko se vključi napajanje, se zasliši zvok "zin". Elektronska ekspanzijska

posoda v notranji enoti začne delovati in povzroči zvok. Zvok se bo v kakšni minuti stišal.

▪ Neprestan tih zvok "šah" se sliši, ko je sistem v načinu hlajenje ali ustavljen. Ko

deluje črpalka za odtok, se sliši ta zvok.

▪ Ko se sistem zaustavi po ogrevanju, se sliši zvok "piši -piši". Ta zvok povzroča

širjenje in krčenje plastičnih delov, ki ga povzroči temperaturna sprememba.

11.1.6 Simptom: Hrup klimatskih naprav (Notranja enota, zunanja enota)

▪ Stalno tiho "sikanje" se sliši, ko je sistem v načinu hlajenje ali odmrzovanje. To je

zvok hladilnega plina, ki teče skozi zunanjo in notranjo enoto.

▪ Sikanje je slišati na začetku ali takoj zatem, ko se zaustavi delovanje ali

odmrzovanje. To je zvok hladiva, ki ga povzročita zaustavitev ali sprememba pretoka.

11.1.7 Simptom: Iz enote se pokadi prah

Ko enoto uporabljate prvič po dolgem času. To se zgodi, ker v enoto zaide prah.

11.1.8 Simptom: Enote lahko oddajajo neprijeten vonj

Referenčni priročnik za monterja in uporabnika

Enota lahko vpije vonj po prostorih, pohištvu, cigaretnem dimu itd. in ga nato spet oddaja.

FXSA15~140A2VEB

Klimatska naprava s sistemom VRV

4P599622-1A – 2020.10

12 Premeščanje

Za odstranjevanje in ponovno montažo celotne enote stopite v stik s prodajalcem. Premikanje enot zahteva tehnično usposobljenost.

12 | Premeščanje

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

Referenčni priročnik za monterja in uporabnika

13 | Odstranjevanje

13 Odstranjevanje

OPOMBA

Sistema nikar NE poskušajte razstaviti sami: razstavljanje sistema, delo s hladivom, oljem in drugimi deli MORA biti izvedeno v skladu z zadevno zakonodajo. Enote je treba obravnavati v specializiranem obratu za ponovno uporabo in reciklažo.

Referenčni priročnik za monterja in uporabnika

Klimatska naprava s sistemom VRV

FXSA15~140A2VEB

4P599622-1A – 2020.10

Za monterja

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

Referenčni priročnik za monterja in uporabnika

14 | O škatli

1 2

14 O škatli

14.1 Pregled: O škatli

To poglavje opisuje, kaj morate storiti ob dobavi paketa z notranjo enoto na mesto montaže.

V njem so informacije o:

▪ Kako z enote sneti embalažo in kako ravnati z njo ▪ Kako odstraniti dodatke z enote

Vedno imejte v mislih naslednje:

▪ Ob dobavi je treba enoto NUJNO pregledati glede poškodb. Vsako poškodbo

MORATE takoj sporočiti prevoznikovemu agentu.

▪ Enoto postavite še zapakirano čim bližje mestu montaže, da bi preprečili

morebitne poškodbe med premikanjem.

▪ Vnaprej pripravite pot, po kateri nameravate vnesti enoto v prostor.

14.2 Notranja enota

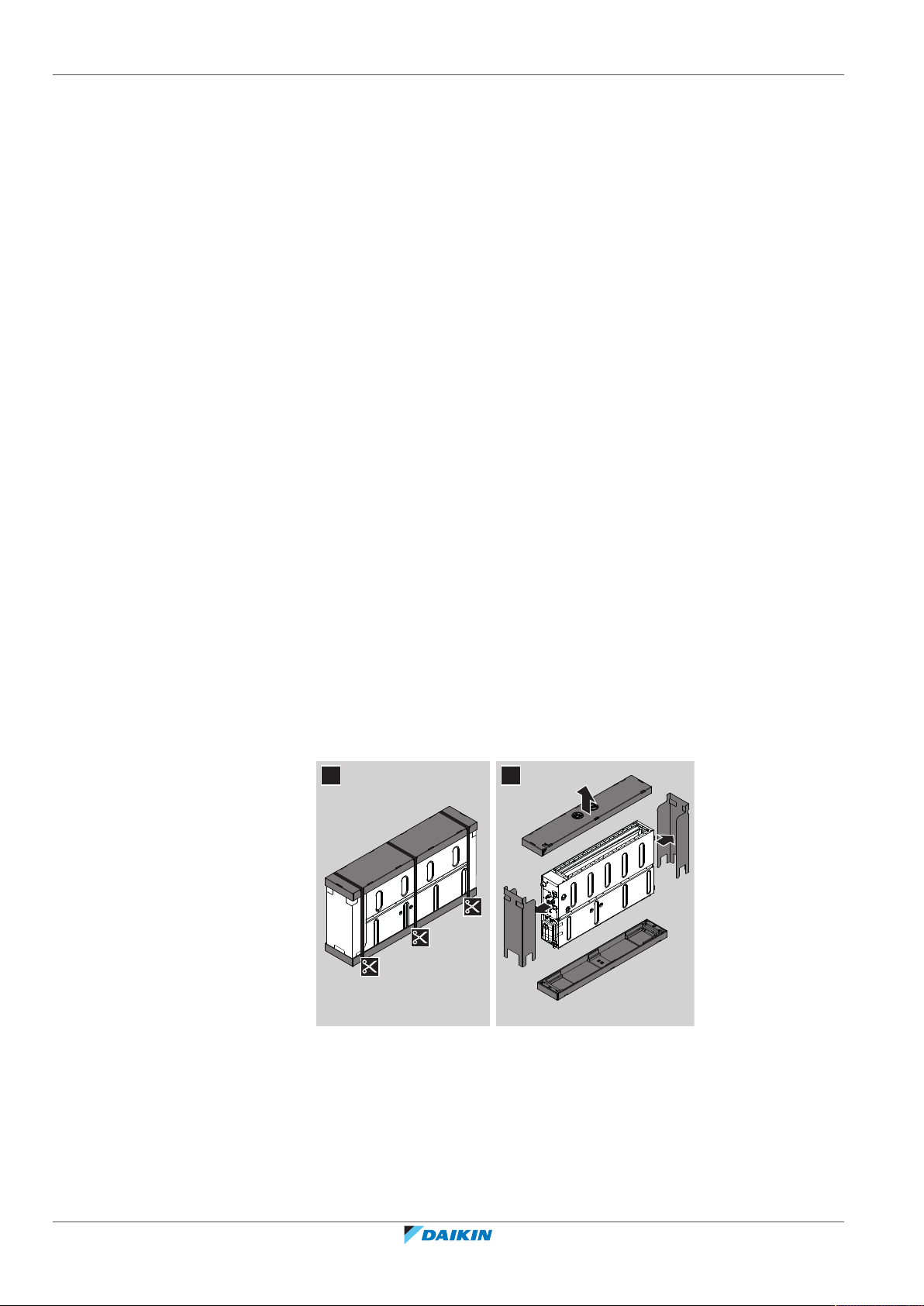

14.2.1 Za odpakiranje in rokovanje z enoto

Za dviganje enote uporabite nosilko iz mehkega materiala ali zaščitnih plošč skupaj z vrvjo. Tako enote ne boste poškodovali ali spraskali.

1 Enoto dvignite tako, da jo držite za obesne nosilce, ne da bi pritiskali na druge

dele, še posebej na cevi za hladivo, odvodne cevi ali druge občutljive plastične dele.

Referenčni priročnik za monterja in uporabnika

Klimatska naprava s sistemom VRV

FXSA15~140A2VEB

4P599622-1A – 2020.10

14.2.2 Odstranjevanje opreme z notranje enote

3×40×8×1× 1× 1×

1×

2×

1×

dcba e f g

h i j k

4×

a Priročnik za montažo in uporabo b Splošni varnostni ukrepi c Podložke za obesni nosilec d Vijaki za prirobnice cevovoda e Kovinska objemka

f Zatesnitvene blazinice: Velika (cev za iztok kondenzata), srednja 1 (plinska cev),

srednja 2 (tekočinska cev)

g Gibljiva odtočna cev h Majhno tesnilo

i Izolacijski kos: Majhen (tekočinska cev) j Izolacijski kos: Velika (plinska cev)

k Kabelske vezice

14 | O škatli

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

Referenčni priročnik za monterja in uporabnika

15 | O enotah in opcijskih dodatkih

15 O enotah in opcijskih dodatkih

V tem poglavju

15.1 Oznaka .................................................................................................................................................................................... 44

15.1.1 Identifikacijska ploščica: Notranja enota............................................................................................................... 44

15.2 O notranji enoti....................................................................................................................................................................... 44

15.3 Razpostavitev sistema ............................................................................................................................................................ 44

15.4 Kombiniranje enot in možnosti .............................................................................................................................................. 45

15.4.1 Možni opcijski dodatki za notranjo enoto ............................................................................................................. 45

15.1 Oznaka

15.1.1 Identifikacijska ploščica: Notranja enota

OPOMBA

Če sočasno nameščate ali servisirate več enot, NE smete zamenjati servisnih plošč med različnimi modeli.

Mesto

15.2 O notranji enoti

INFORMACIJE

Za omejitve pri delovanju glejte tehnične podatki za povezano zunanjo enoto.

15.3 Razpostavitev sistema

INFORMACIJE

Naslednja risba predstavlja primer in morda NE ustreza vaši postavitvi sistema.

Referenčni priročnik za monterja in uporabnika

Klimatska naprava s sistemom VRV

FXSA15~140A2VEB

4P599622-1A – 2020.10

a Notranja enota b Zunanja enota c Uporabniški vmesnik d Vsesavanje zraka e Izpust zraka

f Cevi za hladivo + kabel za prenos

g Odvodna cev

15 | O enotah in opcijskih dodatkih

15.4 Kombiniranje enot in možnosti

INFORMACIJE

Nekatere možnosti morda v vaši državi niso na voljo.

15.4.1 Možni opcijski dodatki za notranjo enoto

Pazite, da imate naslednje obvezne sestavine:

▪ Uporabniški vmesnik: Uporabljati je mogoče samo daljinske krmilnike, združljive z

varnostnimi sistemi. Glejte tehnične podatke za združljivost daljinskih krmilnikov (npr. BRC1H52/82*)

Opomba: Uporabniški vmesnik bo ustvaril vizualno in zvočno opozorilo v primeru, da zazna puščanje hladiva. Npr. daljinski krmilniki BRC1H52* lahko ustvarijo alarm pri 65dB (zvočni tlak, izmerjen na razdalji 1 m od alarma). Zvočni podatki so na voljo v preglednici s tehničnimi podatki daljinskega krmilnika. Alarm mora biti vedno 15dB glasnejši od zvokov v ozadju prostora. Če je v ozadju hrup delovanja glasnejši, priporočamo uporabo zunanjega alarma (iz lokalne dobave), ki se priključi na izhodno tiskano vezje notranje enote. Alarm iz lokalne dobave je mogoče namestiti v vsak prostor, kjer je nameščena notranja enota.

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

Referenčni priročnik za monterja in uporabnika

15 | O enotah in opcijskih dodatkih

▪ Tiskano vezje za dodatni izhod (da doda izhod za zunanjo napravo): Tiskano vezje

se bo sprožilo v primeru zaznanega puščanja, odpovedi tipala ali ko je tipalo odklopljeno. Za natančno ime modela glejte seznam dodatkov za notranjo enoto. Za več informacij o tej možnosti glejte priročnik za nameščanje dodatnega izhodnega tiskanega vezja.

POZOR

▪ Vsaka notranja enota mora biti povezana na svoj uporabniški vmesnik. Kot

uporabniške vmesnike je mogoče uporabljati samo daljinske krmilnike, združljive z varnostnimi sistemi. Glejte tehnične podatke za združljivost daljinskih krmilnikov (npr. BRC1H52/82*).

▪ Uporabniški vmesnik mora biti v istem prostoru kot notranja enota. Za

podrobnosti prosimo, glejte priročnik za nameščanje in uporabo za uporabniški vmesnik.

INFORMACIJE

Vse možnosti so naštete na seznamu možnosti notranje enote. Za več informacij o možnosti glejte priročnik za nameščanje in uporabo dodatne možnosti.

Referenčni priročnik za monterja in uporabnika

Klimatska naprava s sistemom VRV

FXSA15~140A2VEB

4P599622-1A – 2020.10

16 Montaža enote

V tem poglavju

16.1 Priprava mesta namestitve..................................................................................................................................................... 47

16.1.1 Zahteve za namestitveno mesto za notranjo enoto.............................................................................................. 47

16.2 Nameščanje notranje enote ................................................................................................................................................... 50

16.2.1 Navodila pri nameščanju notranje enote .............................................................................................................. 50

16.2.2 Navodila za nameščanje cevovodov ...................................................................................................................... 52

16.2.3 Navodila za nameščanje cevi za odvajanje kondenzata ........................................................................................ 53

16.1 Priprava mesta namestitve

Enote NE nameščajte na mesta, ki so pogosto v uporabi kot delovna mesta. Če morate izvajati tudi gradbene posege (npr. brušenje, razbijanje zidov itd.), pri katerih nastaja veliko prahu, MORATE enoto pokriti.

Izberite namestitveno mesto, ki omogoča dovolj prostora za prenos enote na mesto namestitve in z njega.

Izogibajte se nameščanju v okolju, v katerem je veliko organskih topil, kot sta barva in siloksan.

16 | Montaža enote

OPOZORILO

Napravo je treba hraniti v prostoru, v katerem ni neprekinjeno delujočih virov vžiga (kot so odprti plameni, delujoča plinska naprava ali delujoči električni grelnik).

16.1.1 Zahteve za namestitveno mesto za notranjo enoto

INFORMACIJE

Preberite tudi splošne zahteve za mesto nameščanja. Glejte poglavje ""2 Splošni

varnostni ukrepi"[45]".

INFORMACIJE

Raven zvočnega tlaka je manj kot 70dBA.

POZOR

Naprava ne sme biti splošno dostopna javnosti. Namestite jo na zavarovano mesto, ki omogoča varen dostop.

Ta enota, tako notranja kot zunanja, je primerna za namestitev v poslovnih in manj zahtevnih industrijskih objektih.

Enote NE nameščajte na naslednja mesta:

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

▪ Na mestih, kjer so lahko v atmosferi pare mineralnih olj, razpšeno olje ali oljne

pare. Plastični deli lahko propadejo in odpadejo ter povzročijo puščanje vode.

Enote NI priporočljivo nameščati na naslednjih mestih, saj to lahko skrajša življenjsko dobo enote:

▪ Kjer napetost močno niha ▪ V vozilih ali plovilih ▪ Kjer so prisotne kisle ali alkalne pare

Referenčni priročnik za monterja in uporabnika

16 | Montaža enote

≥500

(mm)

OPOMBA

V priročniku opisana oprema lahko povzroči električni šum, ki ga ustvari energija radijskih frekvenc. Oprema je skladna s specifikacijami, ki so zasnovane tako, da omogočajo zmerno zaščito pred tovrstno interferenco. Vendar ni mogoče zagotoviti, da se takšna interferenca ne bo pojavila v posamezni namestitvi.

Zato je priporočeno, da namestite opremo in električne kable na tak način, da zadržijo pravo razdaljo od stereo opreme, osebnih računalnikov itd.

V prostorih s slabim sprejemom mora ostati razdalja 3 m ali več, da bi se izognili motnjam druge opreme. Uporabite vodilne cevi za napajanje in za ožičenje prenosa.

▪ Poskrbite za to, da v primeru puščanja voda ne bo poškodovala mesta namestitve

in okolice.

▪ Izberite mesto, kjer hrup zaradi delovanja ali izpust vročega/mrzlega zraka iz

enote ne bo nikogar motil.

▪ Zračni pretok. Prepričajte se, da ne bo nič preprečevalo zračnega pretoka. ▪ Kondenzat. Poskrbite za pravilno odvajanje kondenzata. ▪ Izolacija stropa. Ko razmere v stropu presežejo 30°C in relativna vlažnost 80%, ali

ko je v strop dovajan svež zrak, je potrebna dodatna izolacija (najmanj 10 mm debeline, polietilenska pena).

▪ Zaščitna varovala. Pazite, da boste zagotovo namestili varovala (iz lokalne

dobave) na stran za vsesavanje in izpust, da bi preprečili, da bi se kdo dotaknil lopatic ventilatorja ali izmenjevalnika toplote.

▪ Razmiki. Pazite na naslednje zahteve:

A Najmanjša razdalja do tal

2,7m da se ne bi enote po nesreči dotaknili

2,5m, če je ventilator pokrit (npr. z lažnim stropom, rešetko …) a Stropni b Površina tal

c Prostor za vzdrževanje

▪ Izpustna rešetka. Minimalna višina za nameščanje izpustne rešetke je ≥1,8m.

Servisni prostor in velikost odprtine v stropu

Prepričajte se, da je odprtina v stropu dovolj velika, da imate dovolj prostora za vzdrževanje in servisiranje.

Referenčni priročnik za monterja in uporabnika

Klimatska naprava s sistemom VRV

FXSA15~140A2VEB

4P599622-1A – 2020.10

16 | Montaža enote

800

(mm)

≥

500

A B

≥500

≥

300

≥1100

(mm)

125

b ≥800

160

(160~300)

245

h ≥460

A Pogled od strani: cevi za hladivo, cev za odvod kondenzata, krmilna omarica B Pogled od strani: vstop zraka

C Pogled od zgoraj a Odprtina v stropu

Razred 15~32: 550mm Razred 40~50: 700mm Razred 63~80: 1000mm Razred 100~125: 1400mm Razred 140: 1550mm

b Prostor za vzdrževanje

Dodatki pri montaži

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

A Standardno zadnje sesanje B Nameščanje z zadnjim platnenim vodom in odprtino servisnega voda

C Nameščanje s spodnjim platnenim vodom in rešetko za vstop zraka a Površina stropa b Odprtina v stropu c Zračni filter d Vod vstopne zračne odprtine e Odprtina servisnega voda

f Izmenljiva plošča

g Platnena povezava za ploščo vstopne zračne odprtine (iz lokalne dobave)

Referenčni priročnik za monterja in uporabnika

16 | Montaža enote

16.2 Nameščanje notranje enote

16.2.1 Navodila pri nameščanju notranje enote

h Odpirajoča se plošča za dovod zraka (iz lokalne dobave)

INFORMACIJE

Nekatere možnosti bodo morda zahtevale dodaten prostor za vzdrževanje. Glejte priročnik za nameščanje za uporabljeno možnost, preden začnete nameščanje.

Zahtevana najmanjša kvadratura prostora

POZOR

INFORMACIJE

Dodatna oprema. Ko nameščate dodatno opremo, preberite tudi priročnik za

nameščanje dodatne opreme. Odvisno od pogojev na licu mesta bo morda lažje, če boste najprej namestili dodatno opremo.

Dodatki pri montaži

INFORMACIJE

To enoto je mogoče uporabljati s spodnjim sesanjem, tako da zamenjate izmenljivo ploščo s ploščo, na kateri je nameščen zračni filter.

a Plošča z nameščenim zračnim filtrom(filtri) b Izmenljiva plošča

▪ Trdnost stropa. Preverite, ali je strop dovolj močan, da bo prenesel maso enote.

Če obstaja tveganje, strop ojačajte, preden namestite enoto.

Referenčni priročnik za monterja in uporabnika

- Na obstoječih stropih uporabite sidra.

- Na novih stropih uporabite vdelane nosilce, vdelana sidra ali druge pripomočke

iz lokalne prodaje.

FXSA15~140A2VEB

Klimatska naprava s sistemom VRV

4P599622-1A – 2020.10

16 | Montaža enote

b a

e: 630

e: A

(mm)

4×

a b

b d

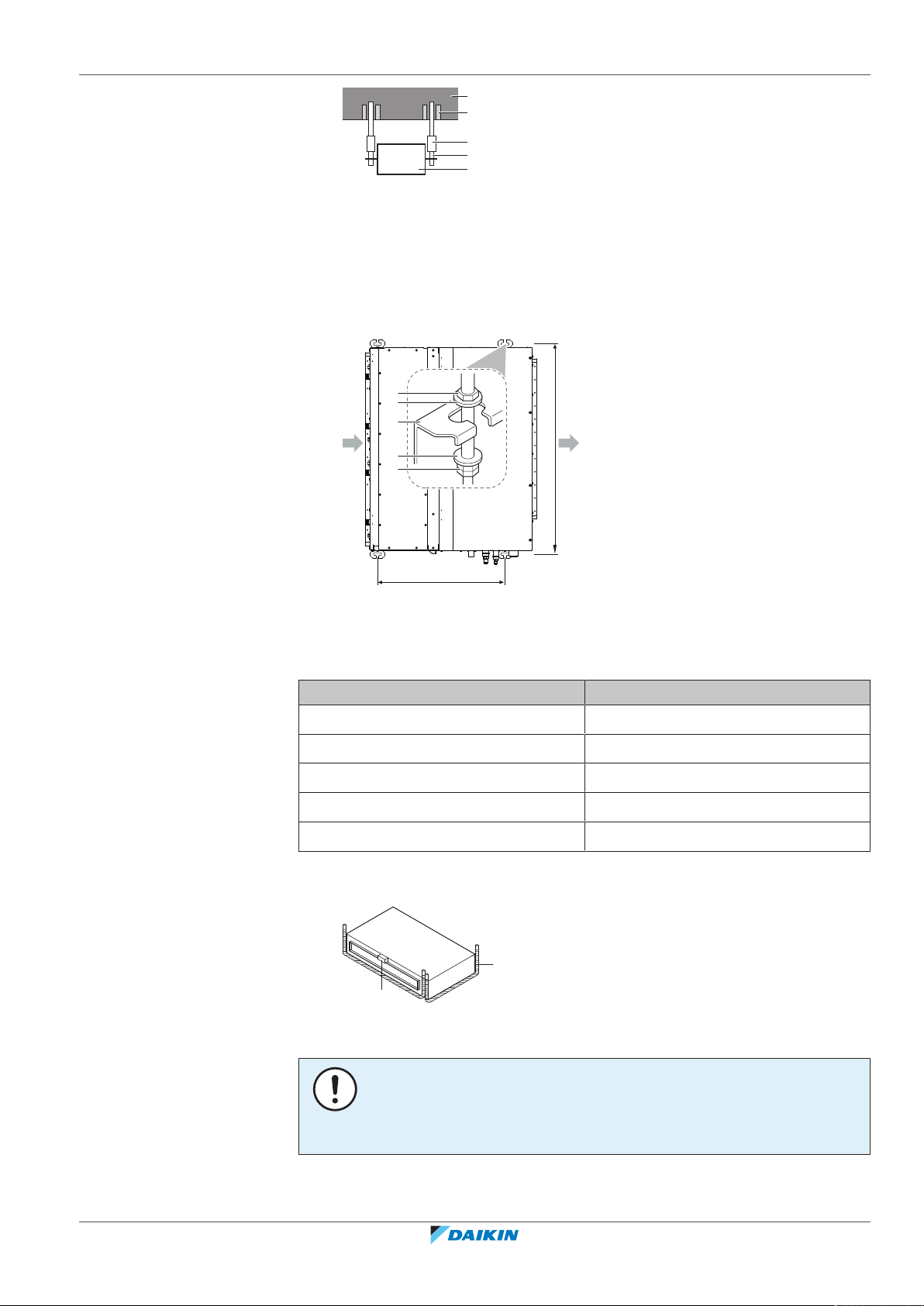

a Sidro b Stropna plošča c Dolga matica ali napenjalka d Svornik za obešanje e Notranja enota

▪ Obesni svorniki. Za nameščanje uporabite svornike M10. Obesni nosilec pritrdite

na obesni svornik. Varno jo pritrdite z matico in podložko s spodnje in zgornje strani obesnega nosilca.

a Matica (iz lokalne dobave) b Podložke (dodatki) c Obesni nosilec d Dvojna matica (iz lokalne dobave) e Razdalja med svorniki za obešanje

Razred A(mm)

15~32 588

40~50 738

63~80 1038

100~125 1438

140 1588

▪ Poravnavanje. Prepričajte se, da je enota nameščena poravnano na vseh štirih

vogalih z vodno tehtnico ali vinilno cevjo, napolnjeno z vodo.

a Vodna tehtnica b Cevna vodna tehtnica

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

OPOMBA

Enote NE smete namestiti postrani. Možna posledica: Če je enota nagnjena v smeri pretoka kondenzata (stran s cevjo za odvod kondenzata je dvignjena), stikalo na plovec ne bo delovalo in bo povzročilo kapljanje vode.

Referenčni priročnik za monterja in uporabnika

16 | Montaža enote

c b a

ffe ed d

5 mm

16.2.2 Navodila za nameščanje cevovodov

OPOZORILO

NE nameščajte delujočih virov vžiga (npr.: odprtega plamena, delujoče plinske naprave ali delujočega električnega grelnika) v cevovod.

POZOR

▪ Prepričajte se, da namestitev voda NE presega namestitvenega območja

zunanjega statičnega tlaka za enoto. Glejte tehnično dokumentacijo vašega modela za območje nastavitve.

▪ Zagotovo namestite platnen vod, da se vibracije NE bodo prenašale na vod ali na

strop. Uporabite zvočno-vpojni material (izolacijski material) za oblaganje voda in nanesite izolacijsko gumo proti vibracijam na obesne svornike.

▪ Pri varjenju pazite, da NE boste pršili po zbirni posodi ali zračnem filtru. ▪ Če kovinski vod prehaja skozi kovinske letve, žične mreže ali kovinske plošče

znotraj lesene konstrukcije (npr. slepi stropovi, montažne stene), ločite električno povezavo voda od zidnih napeljav).

▪ Namestite izhodno rešetko na tako mesto, da zračni pretok ne bo v neposrednem

stiku z ljudmi.

▪ NE uporabljajte pospeševalnih ventilatorjev v vodu. Uporabite funkcijo za

samodejno prilagajanje hitrosti ventilatorja (glejte "20.1 Nastavitve

sistema"[470]).

Cevi so iz lokalne dobave.

1 Povežite platneni vod na notranjost prirobnice na strani dovoda in odvoda. Za

povezovanje platnenega voda uporabite dodatne vijake.

2 Povežite vod na platneni vod.

a Vijaki za prirobnice cevovoda (dodatek) b Prirobnica (nameščena na enoti)

c Notranja enota d Izolacija (iz lokalne dobave) e Platnen vod za pretok zraka (iz lokalne dobave)

f Aluminijasti trak (iz lokalne dobave)

▪ Pritrditveni vijaki. Ko nameščate vod za vstopno zračno odprtino, izberite

pritrditvene vijake, ki bodo za 5mm moleli ven na notranji strani prirobnice, da bi zaščitili zračni filter pred poškodbami med vzdrževanjem filtra.

a Vod vstopne zračne odprtine b Notranjost prirobnice

c Pritrditveni vijak

Referenčni priročnik za monterja in uporabnika

3 Okoli prirobnice in priključka za zrak ovijte aluminijasti trak. Prepričajte se, da

na nobenem spoju ne pušča zrak.

FXSA15~140A2VEB

Klimatska naprava s sistemom VRV

4P599622-1A – 2020.10

4 Izolirajte vod, da bi preprečili nastanek kondenzata. Steklena volna ali

1~1.5 m

≤625

≤300

0~75

1000~1500

(mm)

ba ddc

polietilenska pena, debeline 25mm.

▪ Filter. Pazite, da boste namestili zračni filter v notranjost zračnega prehoda na

strani vstopne odprtine za zrak. Uporabite zračni filter z zmogljivostjo zbiranja prahu ≥50% (gravimetrična metoda).

16.2.3 Navodila za nameščanje cevi za odvajanje kondenzata

Poskrbite za pravilno odvajanje kondenzata. To zajema:

▪ Splošni napotki ▪ Priključevanje cevi za izpust na notranjo enoto ▪ Preverjanje, da nikjer ne pušča voda

Splošni napotki

▪ Dolžina cevi. Cev za odvod kondenzata naj bo karseda kratka. ▪ Premer cevi. Premer cevi mora biti enak ali večji od premera cevi za povezavo

(plastična cev 20mm nazivnega premera in 26mm zunanjega premera).

▪ Nagib. Prepričajte se, da so cevi za odvod kondenzata nagnjene navzdol (za vsaj

1/100), da bi preprečili, da bi se v cevi ujel zrak. Uporabite obesne prečke, kot je prikazano.

16 | Montaža enote

a Obesna prečka O Dovoljeno X Ni dovoljeno

▪ Kondenzacija. Izvedite varnostne ukrepe proti kondenzaciji. Izolirajte vse

izpustne cevi v stavbi.

▪ Dvižne cevi. Če je treba ustvariti pogoje za naklon, lahko namestite dvižne cevi.

- Naklon gibljive odtočne cevi: 0~75 mm, da bi se izognili pritisku na cevi in

zračnim mehurčkom.

a Kovinska objemka (dodatek)

b Cev za odvod kondenzata (dodatek)

c Dviganje cevi za odvod kondenzata (predpisani premer vinilne cevi Ø20mm in

zunanje Ø26mm)

d Obesne prečke (iz lokalne dobave)

▪ Kombiniranje izpustnih cevi. Izpustne cevi lahko kombinirate. Prepričajte se, da

uporabljate izpustne cevi in T-spoje s pravim premerom za delovne zmogljivosti enot.

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

Referenčni priročnik za monterja in uporabnika

16 | Montaža enote

≥100≤625

(mm)

≤4 mm

A-A'

b a

d c

2~61

AA'A

Priključevanje cevi za izpust na notranjo enoto

a T-spoj

OPOMBA

Nepravilno povezovanje izpustne cevi lahko privede do puščanja in do poškodb prostora in okolice namestitve.

a Odtočna odprtina za vzdrževanje b Cevi za hladilno sredstvo

c Povezovanje cevi za iztok kondenzata

1 Potisnite gibljivo odtočno cev tako daleč čez odvodno cev, kot je to mogoče. 2 Zatisnite kovinsko sponko, dokler ni glava vijaka manj od 4 mm od kovinske

sponke.

3 Preverite, da nikjer ne pušča voda (glejte " Preverjanje, da nikjer ne pušča

voda"[455]).

4 Ovijte veliko tesnilno blazinico (= izolacijo) okoli kovinske sponke in cevi za

izpust ter jo pritrdite s kabelskimi vezicami.

5 Povežite cevi za odvod kondenzata z gibljivo odtočno cevjo.

Referenčni priročnik za monterja in uporabnika

a Priključek cevi za iztok kondenzata (povezan z enoto) b Cev za odvod kondenzata (dodatek)

c Kovinska objemka (dodatek) d Velika tesnilna blazinica (dodatek) e Cev za odvod kondenzata (ni priložen enoti)

Klimatska naprava s sistemom VRV

FXSA15~140A2VEB

4P599622-1A – 2020.10

OPOMBA

▪ NE odstranjujte čepa na cevi za iztok kondenzata. Iz nje bi lahko tekla voda. ▪ Uporabite odtočno odprtino le za izpuščanje vode pred vzdrževanjem. ▪ Nežno vstavite in odstranite odvodni čep. Prevelika sila bi lahko poškodovala

odvodno pipo lovilnika.

Izvlecite čep.

▪ Čepa NE premikajte gor in dol.

Čep potisnite na njegovo mesto.

▪ Postavite čep in ga potisnite s križnim izvijačem.

16 | Montaža enote

a Odtočni čep b Križni izvijač

Preverjanje, da nikjer ne pušča voda

Postopki se razlikujejo glede na to, ali je namestitev sistema že končana. Ko namestitev sistema še ni dokončana, začasno priključite uporabniški vmesnik in napajanje na enoto.

Ko namestitev sistema še ni dokončana

1 Začasno priključite električno ožičenje.

▪ Odstranite servisni pokrov (c). ▪ Povežite napajalni kabel (a). ▪ Priključite uporabniški vmesnik (b). ▪ Spet pritrdite servisni pokrov.

a Priključni blok za napajanje b Priključna sponka uporabniškega vmesnika c Servisni pokrov s shemo ožičenja

2 Vklopite napajanje.

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

Referenčni priročnik za monterja in uporabnika

16 | Montaža enote

3 Zaženite delovanje samo ventilator (glejte referenčni priročnik ali servisni

priročnik za uporabniški vmesnik).

4 Odstranite pokrov dovoda vode (1 vijak). 5 Počasi vlijte približno 1 l vode skozi dovod vode in preverite, da nikjer ne

pušča.

a dovod vode b Prenosna črpalka

c Pokrov dovoda vode d Vedro (dodajanje vode skozi dovod vode) e Odtočna odprtina za vzdrževanje

f Cevi za hladivo

6 Izključevanje napajanja. 7 Izključite električno ožičenje.

▪ Odstranite servisni pokrov. ▪ Izklopite napajanje. ▪ Odklopite uporabniški vmesnik. ▪ Spet pritrdite servisni pokrov.

Ko je namestitev sistema dokončana

1 Zaženite delovanje hlajenje (glejte referenčni priročnik ali servisni priročnik za

uporabniški vmesnik).

2 Počasi vlijte približno 1l vode skozi dovod vode in preverite, da nikjer ne pušča

(glejte "Ko namestitev sistema še ni dokončana"[455]).

Referenčni priročnik za monterja in uporabnika

Klimatska naprava s sistemom VRV

FXSA15~140A2VEB

4P599622-1A – 2020.10

17 Montaža cevi

V tem poglavju

17.1 Priprava cevi za hladivo .......................................................................................................................................................... 57

17.1.1 Zahteve za cevi za hladivo...................................................................................................................................... 57

17.1.2 Izolacija cevi za hladivo .......................................................................................................................................... 58

17.2 Povezovanje cevi za hladivo ................................................................................................................................................... 58

17.2.1 O priključevanju cevi za hladivo............................................................................................................................. 58

17.2.2 Varnostni ukrepi pri priključevanju cevi za hladivo ............................................................................................... 59

17.2.3 Navodila pri priključevanju cevi za hladivo............................................................................................................ 59

17.2.4 Napotki za upogibanje cevi .................................................................................................................................... 60

17.2.5 Robljenje konca cevi............................................................................................................................................... 60

17.2.6 Priključevanje cevi za hladivo na notranjo enoto.................................................................................................. 61

17.1 Priprava cevi za hladivo

17.1.1 Zahteve za cevi za hladivo

INFORMACIJE

Preberite tudi varnostne ukrepe in zahteve v "2Splošni varnostni ukrepi"[45].

17 | Montaža cevi

▪ Tujki v ceveh (vključno z olji za izdelovanje) smejo dosegati največ ≤30mg/10m.

Premer cevi za hladivo

Za povezave cevi notranje enote uporabite naslednje premere cevi:

Material cevi za hladivo

POZOR

Cevovodi morajo biti nameščeni v skladu z navodili v poglavju "17 Montaža

cevi" [457]. Dovoljeni so samo mehanski spoji (npr. varjeni + prirobnični spoji), ki

ustrezajo zadnji različici predpisa ISO14903.

OPOMBA

Cevi in deli pod tlakom morajo ustrezati delovanju s hladivom. Uporaba fosforne kisline deoksidira brezšivni baker za hladivo.

Razred Zunanji premer cevi (mm)

Cevi za tekočine Cevi za plin

15~32 Ø6,4mm Ø9,5mm

40~80 Ø6,4mm Ø12,7mm

100~140 Ø9,5mm Ø15,9mm

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

▪ Material za cevi: Fosforna kislina deoksidira brezšivni baker. ▪ Prirobnični spoji: Uporabljajte le kaljen material. ▪ Stopnja trdote materiala za cevi in debelina sten:

Referenčni priročnik za monterja in uporabnika

17 | Montaža cevi

ØiØ

ØpØ

Zunanji premer (Ø) Stopnja trdote Debelina (t)

6,4mm Kaljeno (O) ≥0,8mm

9,5mm

12,7mm

15,9mm

(a)

Odvisno od veljavne zakonodaje in maksimalnega delovnega tlaka enote (glejte "PS High" na identifikacijski ploščici enote) bodo morda potrebne širše cevi.

17.1.2 Izolacija cevi za hladivo

▪ Za izolacijski material uporabite polietilensko peno:

- s toplotno prevodnostjo od 0,041 do 0,052W/mK (od 0,035 do 0,045kcal/mh

°C),

- s toplotno obstojnostjo najmanj 120°C.

▪ Debelina izolacije

Zunanji premer cevi (Øp) Notranji premer izolacije

6,4mm (1/4") 8~10mm ≥10mm

(a)

Debelina izolacije (t)

(Øi)

9,5mm (3/8") 10~14mm ≥13mm

12,7mm (1/2") 14~16mm ≥13mm

15,9mm (5/8") 16~20mm ≥13mm

Če je temperatura višja od 30°C in je vlažnost višja od RH80%, mora biti debelina izolativnega materiala vsaj 20mm, da se prepreči nastajanje kondenzata na površju izolacije.

17.2 Povezovanje cevi za hladivo

17.2.1 O priključevanju cevi za hladivo

Pred priključevanjem cevi za hladivo

Prepričajte se, da sta zunanja in notranja enota nameščeni.

Običajen potek

Priključevanje cevi za hladivo zajema:

▪ Priključevanje cevi za hladivo na notranjo enoto ▪ Priključevanje cevi za hladivo na zunanjo enoto ▪ Izoliranje cevi za hladivo ▪ Upoštevajte navodila za:

- Upogibanje cevi

- Izdelavo razširitev na koncih cevi

- Uporabo zapornih ventilov

Referenčni priročnik za monterja in uporabnika

Klimatska naprava s sistemom VRV

FXSA15~140A2VEB

4P599622-1A – 2020.10

17.2.2 Varnostni ukrepi pri priključevanju cevi za hladivo

INFORMACIJE

Preberite tudi varnostne ukrepe in zahteve v naslednjih poglavjih:

▪ Splošni varnostni ukrepi ▪ Priprava

NEVARNOST: TVEGANJE ZA OŽGANINE/OPEKLINE

POZOR

Sušilni material se lahko raztopi in poškoduje sistem.

OPOMBA

Pri napeljavi cevi za hladivo ravnajte v skladu z naslednjimi varnostnimi ukrepi:

▪ Pazite, da v krog hladiva razen predpisanega hladiva ne vstopijo nobene druge

snovi (npr. zrak).

▪ Pri dodajanju hladiva uporabljajte samo R32. ▪ Uporabljajte samo montažno orodje (npr. komplet z manometrskim priključkom),

ki je zasnovano posebej za napeljavo R32 in je tlačno obstojno, da bi preprečili, da se tuje snovi (npr. mineralno olje in vlaga) primešajo v sistem.

▪ Cevi montirajte tako, da razširitev NE bo izpostavljena mehanski obremenitvi. ▪ Cevi zaščitite, kot je opisano v naslednji tabeli, da bi preprečili vstop umazanije,

tekočine ali prahu v cevi.

▪ Bodite previdni pri napeljavi bakrenih cevi skozi stene (glejte naslednjo sliko).

17 | Montaža cevi

17.2.3 Navodila pri priključevanju cevi za hladivo

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

Enota Namestitveno obdobje Način zaščite

Zunanja enota >1mesec Zatisnite cev

<1mesec Zatisnite ali zalepite cev

Notranja enota Ne glede na obdobje

INFORMACIJE

Zapornega ventila za hladivo NE odpirajte, dokler ne preverite cevi za hladivo. Kadar dodajate hladivo, priporočamo, da po polnjenju odprete zaporni ventil za hladivo.

Pri priključevanju cevi upoštevajte naslednje napotke:

Referenčni priročnik za monterja in uporabnika

17 | Montaža cevi

0.4~0.8

±2

45°

90°

±2

ØA

a b

▪ Ko priključujete holandsko matico, premažite razširitev z notranje strani z etrskim

ali esterskim oljem. Privijte jo ročno za 3 ali 4 obrate, preden jo zategnete.

▪ Ko odvijate holandsko matico, VEDNO uporabljajte dva ključa hkrati. ▪ Ko priključujete cevi, za zategovanje holandske matice vedno uporabite sočasno

viličasti in momentni ključ. S tem boste preprečili pokanje matic in puščanje.

a Momentni ključ b Viličasti ključ

c Cevna spojka d Holandska matica

Premer cevi (mm) Navojni moment

(N•m)

Premer razširitve

(A) (mm)

Oblika razširitve

(mm)

Ø6,4 15~17 8,7~9,1

Ø9,5 33~39 12,8~13,2

Ø12,7 50~60 16,2~16,6

Ø15,9 62~75 19,3~19,7

17.2.4 Napotki za upogibanje cevi

Za krivljenje cevi uporabite orodje za krivljenje cevi. Vse krivine cevi naj bodo kar se da blage (polmer krivine naj bo 30~40mm ali večji).

17.2.5 Robljenje konca cevi

1 Odrežite konec cevi z rezalnikom za cevi.

POZOR

▪ Nepopolna razširitev lahko povzroči iztekanje hladiva. ▪ Priviha NE smete ponovno uporabiti. Uporabite nove razširitve, da preprečite

uhajanje plinastega hladiva.

▪ Uporabite holandske matice, ki so priložene enoti. Uporaba drugačnih holandskih

matic lahko povzroči puščanje plinastega hladiva.

Referenčni priročnik za monterja in uporabnika

2 Odstranite srh z roba cevi in jo pri tem držite obrnjeno navzdol, tako da opilki

NE zaidejo v cev.

a Režite točno pod pravim kotom. b Odstranite srh.

3 Odstranite holandsko matico z zapornega ventila in jo namestite na cev. 4 Zarobite cev. Postavite jo natanko v položaj, prikazan v naslednji sliki.

Klimatska naprava s sistemom VRV

FXSA15~140A2VEB

4P599622-1A – 2020.10

17 | Montaža cevi

a b

a dc e fb b

A B

Orodje za robljenje

cevi za R32 (sklopni tip)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Preverite, ali je razširitev pravilno izvedena.

a Notranja površina razširitve MORA biti brezhibna. b Konec cevi mora biti enakomerno zarobljen v popoln krog. c Prepričajte se, da ste namestili holandsko matico.

17.2.6 Priključevanje cevi za hladivo na notranjo enoto

POZOR

Običajno orodje za razširitev cevi

Sklopni tip

(Tip Ridgid)

Tip s krilno matico

(Tip Imperial)

OPOZORILO: BLAGO VNETLJIV MATERIAL

Hladivo v enoti je blago vnetljivo.

▪ Dolžina cevi. Cev za odvod kondenzata naj bo karseda kratka. ▪ Prirobnični spoji. Priključite cevi za hladivo na enoto s prirobničnimi spoji. ▪ Izolacija. Izolirajte cevi za hladivo na notranji enoti, kot sledi:

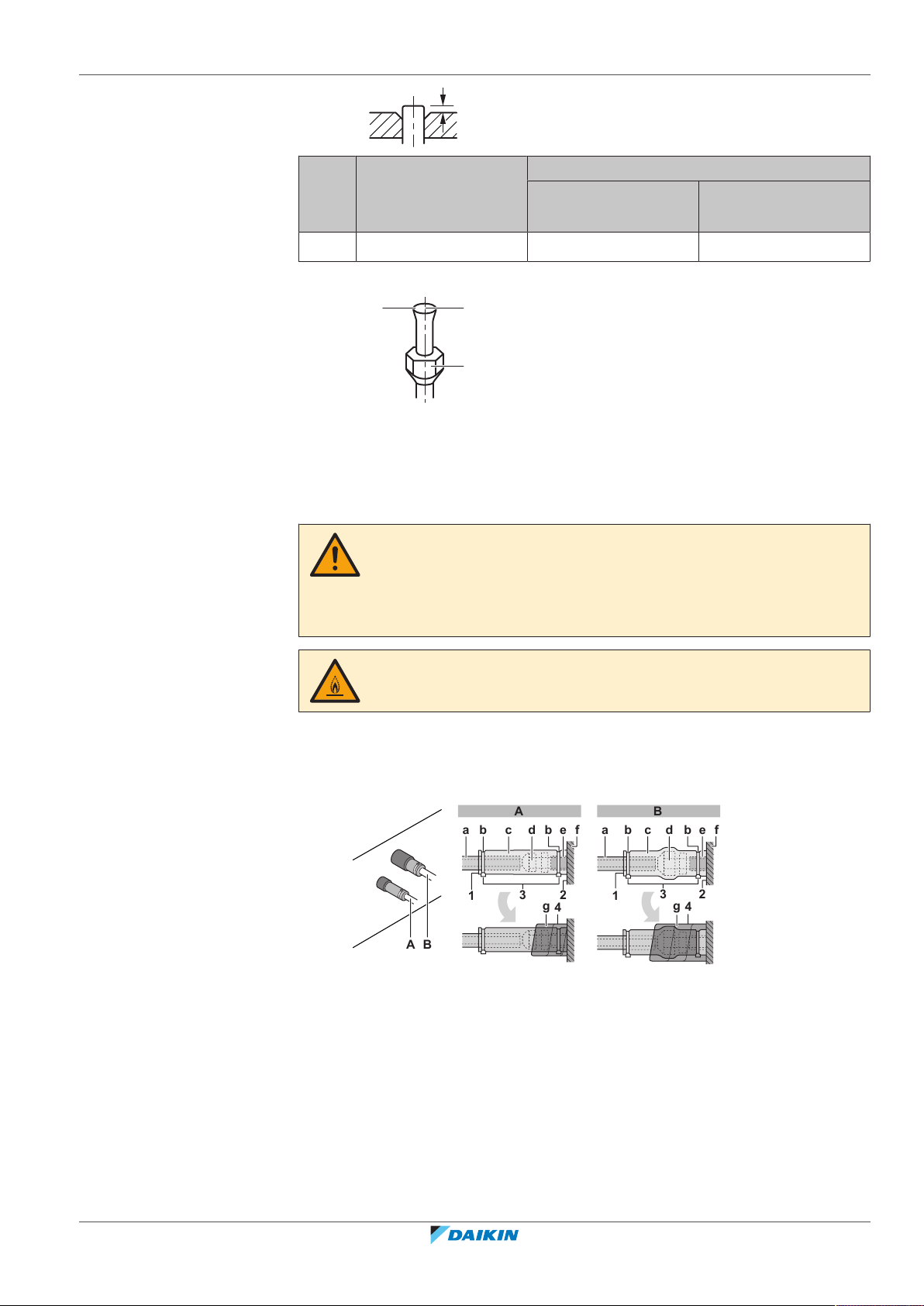

A Cevi za plin B Cevi za tekočine

a Izolacijski material (iz lokalne dobave) b Vezica (dodatek) c Izolacijski kosi: Velik (plinska cev), majhen (tekočinska cev) (dodatki) d Holandska matica (pripeta na enoto) e Priključek cevi za iztok kondenzata (povezan z enoto)

f enota

g Zatesnitvene blazinice: Srednja 1 (plinska cev), srednja 2 (tekočinska cev) (dodatki)

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

1 Šive izolacijskih kosov obrnite navzgor. 2 Pritrdite na osnove enote. 3 Zatisnite vezice na izolacijskih kosih. 4 Tesnilno blazinico ovijte okoli osnove enote do vrha povezave s holandsko matico.

Referenčni priročnik za monterja in uporabnika

17 | Montaža cevi

OPOMBA

Zagotovo izolirajte vse cevi za hladivo. Neizolirane cevi lahko povzročijo tvorjenje kondenzata.

Referenčni priročnik za monterja in uporabnika

Klimatska naprava s sistemom VRV

FXSA15~140A2VEB

4P599622-1A – 2020.10

18 Električna napeljava

V tem poglavju

18.1 O priključevanju električnega ožičenja................................................................................................................................... 63

18.1.1 Napotki za varnost pri priključevanju električnega ožičenja ................................................................................. 63

18.1.2 Napotki za priključevanje električnega ožičenja.................................................................................................... 64

18.1.3 Specifikacije standardnih komponent ožičenja ..................................................................................................... 65

18.2 Da bi povezali električno ožičenje na notranjo enoto ........................................................................................................... 66

18.1 O priključevanju električnega ožičenja

Običajen potek

Priključitev električnega ožičenja navadno sestoji iz naslednjih stopenj:

1 Prepričajte se, da napajalni sistem ustreza električnim specifikacijam enot. 2 Priključevanje električnega ožičenja na zunanjo enoto. 3 Priključevanje električnega ožičenja na notranjo enoto. 4 Priključitev glavnega napajanja.

18 | Električna napeljava

18.1.1 Napotki za varnost pri priključevanju električnega ožičenja

NEVARNOST: SMRTNA NEVARNOST ZARADI ELEKTRIČNEGA UDARA

OPOZORILO

Za napajalne kable VEDNO uporabite večžilni kabel.

INFORMACIJE

Preberite tudi varnostne ukrepe in zahteve v "2Splošni varnostni ukrepi"[45].

INFORMACIJE

Preberite tudi "18.1.3Specifikacije standardnih komponent ožičenja"[465].

OPOZORILO

▪ Ožičenje MORA v celoti opraviti pooblaščen električar, izvedba pa MORA ustrezati

veljavni zakonodaji.

▪ Izdelajte električne priključke na fiksno ožičenje. ▪ Vse komponente, ki se priskrbijo na mestu vgradnje, in vse električne napeljave

MORAJO biti skladne z veljavno zakonodajo.

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

Referenčni priročnik za monterja in uporabnika

18 | Električna napeljava

b a

c b

AA´

A´

OPOZORILO

▪ Če N-faza ni priključena ali pa je napačno priključena, lahko to povzroči okvaro

opreme.

▪ Vzpostavite primerno ozemljitev. Enote NE ozemljujte s pomočjo komunalne cevi,

prenapetostnega odvodnika ali telefonskega ozemljitvenega kabla. Nepopolna ozemljitev lahko povzroči električni udar.

▪ Vgradite zahtevane varovalke ali odklopnike. ▪ Pritrdite električno ožičenje z vezicami za kable, tako da se kabli NE dotikajo ostrih

robov ali cevi, zlasti na strani visokega tlaka.

▪ NE uporabljajte sestavljenih vodnikov, pletenih žičnih vodnikov, podaljševalnih

kablov ali povezav iz zvezdišča. To lahko povzroči pregrevanje, električni udar ali požar.

▪ NE nameščajte kondenzatorja za fazni premik, saj je ta enota opremljena z

inverterjem. Kondenzator za fazni premik bo zmanjšal zmogljivost in lahko povzroči nesreče.

OPOZORILO

Uporabite prekinjalo za odklop vseh polov z vsaj 3mm med kontaktnimi točkovnimi režami, ki omogočajo popolni odklop v III. kategoriji previsoke napetosti.

OPOZORILO

Če je napajalni kabel poškodovan, ga MORAJO proizvajalec, serviser ali podobno usposobljena oseba zamenjati, da ne bi prišlo do nevarne situacije.

18.1.2 Napotki za priključevanje električnega ožičenja

Ves čas upoštevajte naslednje:

▪ Če uporabite večžilni vodnik, namestite cevni kabelski čeveljček z ušesom na

konec vodnika. Okrogle priključke z ušesom postavite na vodnike na pokritih delih in pritrdite priključne sponke z ustreznim orodjem.

a Standardni vodnik b Okrogla obrobljena ferula

▪ Pri nameščanju vodnikov uporabite naslednji postopek:

Tip vodnika Način montaže

Enožilni vodnik

Referenčni priročnik za monterja in uporabnika

a Spiralni enožilni vodnik b Vijak c Ploska podložka

FXSA15~140A2VEB

Klimatska naprava s sistemom VRV

4P599622-1A – 2020.10

18 | Električna napeljava

c b ba c

Tip vodnika Način montaže

Pleteni žični vodnik z okroglim obrobljenim priključkom

a Priključek b Vijak c Ploska podložka

Dovoljeno

NI dovoljeno

Navojni momenti

Ožičenje Velikost vijaka Navojni moment (N•m)

Kabel za električno napajanje M4 1,2~1,4

Prenosni kabel (notranja ↔ zunanja)

Kabel uporabniškega vmesnika

▪ Ozemljitveni vodnik med zadrževalnikom vodnika in priključkom mora biti daljši

od drugih vodnikov.

18.1.3 Specifikacije standardnih komponent ožičenja

Kabel za električno napajanje

Ožičenje prenosa 0,75 do 1,25mm² (2‑žilni vodnik)

(a)

MCA

Napetost 220~240V

Faza 1~

Frekvenca 50~60Hz

Preseki kablov 1,5mm2 (3‑žilni vodnik)

M3,5 0,79~0,97

Komponenta

" 18‒1 Minimalni termični tok

tokokroga"[466]

H07RN-F (60245 IEC 66)

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

Kabel uporabniškega vmesnika

H05RN-F (60245 IEC 57)

Uporabniški vmesnik - največ 500m

Priporočena varovalka na mestu

6A

montaže

Naprava za tokovni ostanek Ustrezati morajo veljavni zakonodaji

(a)

MCA=Minimalni termični tok tokokroga. Navedene vrednosti so maksimalne vrednosti (glejte električne podatke o notranji enoti za natančne vrednosti).

Referenčni priročnik za monterja in uporabnika

18 | Električna napeljava

10~15

70~90

P1P2 F1 F2

L N

10~15

70~90

10~20

a c

18.2 Da bi povezali električno ožičenje na notranjo enoto

18‒1 Minimalni termični tok tokokroga

Razred

15~25 32 40~63 80 100 125 140

0,8A 0,9A 1,4A 1,7A 2A 2,2A 3A

OPOMBA

▪ Sledite vezalni shemi (priloženi enoti, na notranji strani servisnega pokrova). ▪ Za navodila o tem, kako priključiti dodatno opremo, glejte priročnik za

nameščanje, dobavljen z dodatno opremo.

▪ Pazite, da električno ožičenje NE bo oviralo pravilne pritrditve servisnega pokrova.

Pomembno je, da sta napajanje in ožičenje prenosa ločena. Da bi preprečili morebitne električne interference, mora biti razdalja med obema vrstama vodnikov VEDNO najmanj 50mm.

OPOMBA

Pazite, da bosta napajalni vod in vod za prenos podatkov ločena. Ožičenje prenosa in napajanje se lahko križata, vendar ne smeta potekati vzporedno.

1 Odstranite servisni pokrov. 2 Kabel uporabniškega vmesnika: Kabel speljite skozi okvir, povežite ga na

priključno sponko (simbola P1, P2) in ga pritrdite z vezico za kabel.

3 Prenosniški kabel: Kabel speljite skozi okvir, povežite ga na priključno sponko

(prepričajte se, da se simbola F1, F2 ujemata s simboli na zunanji enoti), nato pritrdite kabel z vezico za kable.

4 Kabel za električno napajanje: Kabel speljite skozi okvir in ga priključite na

priključno sponko (L, N, ozemljitev).

a Prekinjalo vezja b Naprava za tokovni ostanek

Referenčni priročnik za monterja in uporabnika

a Povezave napajalnih vodnikov in ozemljitveni vodnik b Servisni pokrov s shemo ožičenja

c Ožičenje prenosa in uporabniškega vmesnika

5 Plastična objemka za kabelsko vezico: Kabelske vezice potegnite skozi

plastične objemke in jih zategnite, da pritrdite kable.

6 Kable ovijte z zatesnitvenim materialom (dodatek), da v enoto ne bi vdrla

voda. Zatesnite vse reže, da bi preprečili vstop v sistem malim živalim.

Klimatska naprava s sistemom VRV

FXSA15~140A2VEB

4P599622-1A – 2020.10

AA'A

A-A'

a bcc

a Majhno tesnilo (dodatek)

LN LN LN

IN/D OUT/D

1 F2 F1 F2

Control box

P1P

F1F2T1T

P1P2F1F2T1T

N L

N L N L N L

b Ožičenje c Plastična objemka za kabelsko vezico

7 Spet pritrdite servisni pokrov.

Zgled celotnega sistema

1 uporabniški vmesnik krmili 1 notranjo enoto.

18 | Električna napeljava

a Zunanja enota b Notranja enota c Uporabniški vmesnik d Večina notranjih enot za daljinskim krmilnikom

OPOMBA

Skupinski nadzor sistema ni dovoljen.

POZOR

▪ Vsaka notranja enota mora biti povezana na svoj uporabniški vmesnik. Kot

uporabniške vmesnike je mogoče uporabljati samo daljinske krmilnike, združljive z varnostnimi sistemi. Glejte tehnične podatke za združljivost daljinskih krmilnikov (npr. BRC1H52/82*).

▪ Uporabniški vmesnik mora biti v istem prostoru kot notranja enota. Za

podrobnosti prosimo, glejte priročnik za nameščanje in uporabo za uporabniški vmesnik.

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

Referenčni priročnik za monterja in uporabnika

19 | Zagon

19 Zagon

19.1 Pregled: zagon

V tem poglavju

19.1 Pregled: zagon ........................................................................................................................................................................ 68

19.2 Napotki za varnost pri zagonu ................................................................................................................................................ 68

19.3 Seznam preverjanj pred zagonom.......................................................................................................................................... 68

19.4 Izvedite preizkus delovanja .................................................................................................................................................... 69

To poglavje opisuje, kaj morate narediti in vedeti, da poženete sistem, potem ko je bil nameščen.

Običajen potek

Zagon običajno obsega naslednje faze:

1 Preverjanje "Seznama preverjanj pred začetkom uporabe". 2 Izvajanje preizkusa delovanja sistema.

19.2 Napotki za varnost pri zagonu

INFORMACIJE

Med prvim zagonom enote bo potrebna moč morda večja od moči, navedene na nazivni ploščici enote. Ta pojav povzroča kompresor, ki potrebuje 50ur delovanja, preden postane delovanje tekoče in se poraba električne energije ustali.

OPOMBA

Preden zaženete delovanje sistema, MORA biti enota pod napajanjem vsaj 6ur, da bi se izognili okvari kompresorja med zagonom.

OPOMBA

Enoto VEDNO poganjajte s termistorji in/ali tlačnimi tipali/stikali. Če tega NE boste naredili, lahko kompresor pregori.

OPOMBA

Način delovanja hlajenje. Izvedite test načina za hlajenje, tako da je mogoče zaznati

zaporne ventile, ki se ne bodo odprli. Celo če je bil uporabniški vmesnik nastavljen na ogrevanje, bo enota delovala v načinu hlajenje 2‑3 minute (čeprav bo uporabniški vmesnik prikazoval ikono za ogrevanje), nato pa bo samodejno preklopila v način ogrevanja.

19.3 Seznam preverjanj pred zagonom

Referenčni priročnik za monterja in uporabnika

Po namestitvi enote najprej preverite elemente s seznama. Ko preverite vse elemente, je treba enoto zapreti. Zaganjanje enote po zaprtju.

Prebrali ste celotna navodila za nameščanje in delovanje, kot je opisano v Vodniku za monterja in uporabnika.

FXSA15~140A2VEB

Klimatska naprava s sistemom VRV

4P599622-1A – 2020.10

19 | Zagon

Notranja enota je pravilno nameščena.

Zunanja enota je pravilno nameščena.

Prepričajte se, da je odtočna cev pravilno nameščena, izolirana in da kondenzat nemoteno izteka. Preverite, da nikjer ne pušča voda.

Možna posledica: Vodni kondenzat bi lahko kapljal.

Cevi so pravilno nameščene in izolirane.

Cevi za hladivo (plin in tekočina) so pravilno nameščene in toplotno izolirane.

Hladivo NE uhaja.

NOBENA faza ni pozabljena in ni zamenjana.

Sistem je pravilno ozemljen in ozemljitvene priključne sponke so čvrsto pritrjene.

Varovalke ali lokalno nameščene zaščitne naprave so nameščene v skladu s tem dokumentom in NISO premoščene.

Napajalna napetost mora ustrezati napetosti, navedeni na identifikacijski nalepki enote.

Spoji v stikalniomarici NISO zrahljani in električni sestavni deli NISO poškodovani.

Sestavni deli v notranji in zunanji enoti NISO poškodovani in cevi NISO stisnjene.

Zaporna ventila na zunanji enoti (za plin in tekočino) sta popolnoma odprta.

19.4 Izvedite preizkus delovanja

INFORMACIJE

▪ Izvedite preizkusno delovanje v skladu z navodili v priročniku za zunanjo enoto. ▪ Preizkusno delovanje se dokonča le, če na uporabniškem vmesniku ali na 7-

segmentem zaslonu zunanje enote ni prikazana nobena koda napake.

▪ Glejte servisni priročnik za popoln seznam kod napak in podrobni vodič za

odpravljanje težav za vsako napako.

OPOMBA

NE prekinjajte preizkusa delovanja.

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

Referenčni priročnik za monterja in uporabnika

20 | Konfiguracija

20 Konfiguracija

20.1 Nastavitve sistema

Izvedite naslednje nastavitve sistema na licu mesta, ki morajo ustrezati dejanski situaciji in potrebam uporabnika:

▪ Višina stropov ▪ Namestitev v spodnjim vsesavanjem ali zadnjim vsesavanjem ▪ Nastavitev zunanjega statičnega tlaka z uporabo:

- Nastavitev samodejnega prilagajanja zračnega pretoka

- Uporabniški vmesnik ▪ Zračni pretok, ko je krmiljenje s termostatom izključeno ▪ Čas za čiščenje zračnega filtra ▪ Izbira senzorja za termostat ▪ Termostat diferencialnega preklopa (če se uporablja daljinski senzor) ▪ Diferencial za samodejni preklop ▪ Samodejni zagon po izpadu električnega toka

Nastavitev: Višina stropov

Ta nastavitev mora ustrezati dejanski razdalji do tal, zmogljivostnemu razredu in smerem zračnega pretoka.

Če je razdalja do tal (m) Potem

(1)

M SW —

≤2,7 13 (23) 0 01

2,7<x≤3,0 02

3,0<x≤3,5 03

Nastavitev: Namestitev v spodnjim vsesavanjem ali zadnjim vsesavanjem

Ta nastavitev mora ustrezati tipu namestitve: zadnje vsesavanje (privzeto) ali spodnje vsesavanje.

Če imate namestitev z … Potem

(1)

M SW —

Zadnje vsesavanje 13(23) 11 01

Spodnje vsesavanje 02

(1)

Nastavitve sistema so opredeljene, kot sledi:

• M: Številka načina – Prva številka: za skupino enot – Številka med oklepaji: za posamične enote

• SW: Nastavitev številka

• —: Številska vrednost

• : Privzeto

Referenčni priročnik za monterja in uporabnika

Klimatska naprava s sistemom VRV

FXSA15~140A2VEB

4P599622-1A – 2020.10

20 | Konfiguracija

Nastavitev: Zunanji statični tlak

INFORMACIJE

▪ Hitrost ventilatorja za notranjo enoto je nastavljena vnaprej, tako da je

zagotovljen standarden zunanji statični tlak.

▪ Da bi nastavili višji ali nižji zunanji statični tlak, ponastavite začetno nastavitev z

uporabniškim vmesnikom.

Nastavitve za zunanji statiÄŤni tlak je mogoÄŤe izvesti na 2 naÄŤina:

▪ Če uporabite funkcijo za samodejno prilagajanje zračnega pretoka ▪ Uporaba uporabniškega vmesnika

Da bi nastavili zunanji statični tlak s funkcijo samodejnega prilagajanja zračnega pretoka

OPOMBA

▪ NE prilagajajte dušilnikov med delovanjem 'samo ventilator', da bi prešli na

samodejno prilagajanje zračnega pretoka.

▪ Pri zunanjem statičnem tlaku, višjem od 100 Pa, NE uporabljajte funkcija za

samodejno prilagajanje zračnega pretoka.

▪ Če so poti zračenja spremenjene, še enkrat izvedite samodejno prilagajanje

zračnega pretoka.

▪ Preizkus delovanja MORA biti izveden s suho tuljavo. Enoto zaženite za 2 uri s

funkcijo samo ventilator, da posušite tuljavo.

▪ Preverite, da so povezave napajalnih vodnikov, vod, zračni filter pravilno pritrjeni.

Če je v enoti nameščen zaporni dušilnik, pazite, da je ta odprt.

▪ Če obstaja več vstopnih in izstopnih zračnih odprtin, prilagodite dušilnike, tako da

je zračni pretok na vsaki vstopni in izstopni zračni odprtini usklajen z načrtovanim zračnim pretokom.

1 Zaženite enoto v načinu samo ventilator pred uporabo funkcije za samodejno

prilagajanje zračnega pretoka.

2 Zaustavite klimatsko enoto. 3 Nastavite vrednost "—" na 03 za M 11(21) in SW 7 in nadaljujte v skladu z

naslednjo tabelo:

Nastavitev vsebine: Potem

(1)

M SW —

Prilagajanje zračnega pretoka je izključeno 11(21) 7 01

Pritisnite ON/OFF, da bi se vrnili v običajno delovanje.

Možna posledica: Indikator delovanja bo zasvetil in klimatska enota bo začela delovanje v načinu ventilator za samodejno prilagajanje zračnega pretoka.

(1)

Nastavitve sistema so opredeljene, kot sledi:

• M: Številka načina – Prva številka: za skupino enot – Številka med oklepaji: za posamične enote

• SW: Nastavitev številka

• —: Številska vrednost

• : Privzeto

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

Delovanje se zaustavi po od 1 do 8 minutah. Možna posledica: Nastavitev je dokončana in indikator

delovanja bo ugasnil.

Referenčni priročnik za monterja in uporabnika

20 | Konfiguracija

4 Ko končate samodejno prilagajanje zračnega pretoka, preverite, ali je številka

vrednosti "—" nastavljena na 02. Če ni spremembe, nastavitev izvedite še enkrat.

Da bi nastavili zunanji statični tlak z uporabniškim vmesnikom

Preverite nastavitev notranje enote: številka vrednosti "—" mora biti nastavljena na 01 za M 11(21) in SW 6.

1 Spremenite številko vrednosti "—" v skladu z zunanjim statičnim tlakom voda,

ki ga je treba priključiti, kot je prikazano v spodnji tabeli.

Zunanji statični tlak (Pa)

(1)

M SW — Razred

15~63 80+100 125+140

13(23) 6 01 30 40 50

02 — — —

03 30 — —

04 40 40 —

05 50 50 50

06 60 60 60

07 70 70 70

08 80 80 80

09 90 90 90

10 100 100 100

11 110 110 110

12 120 120 120

13 130 130 130

14 140 140 140

15 150 150 150

Nastavitev: Zračni pretok, ko je krmiljenje s termostatom izključeno

Ta nastavitev mora ustrezati potrebam uporabnika. Določa hitrost ventilatorja na notranji enoti med delovanjem z izključenim termostatom.

1 Če ste nastavili delovanje ventilatorja, nastavite še njegovo hitrost:

(1)

Nastavitve sistema so opredeljene, kot sledi:

• M: Številka načina – Prva številka: za skupino enot – Številka med oklepaji: za posamične enote

• SW: Nastavitev številka

• —: Številska vrednost

• : Privzeto

Referenčni priročnik za monterja in uporabnika

Klimatska naprava s sistemom VRV

FXSA15~140A2VEB

4P599622-1A – 2020.10

20 | Konfiguracija

Če želite… Potem

(1)

M SW —

Med izklopom termostata pri hlajenju

Med izklopom termostata pri ogrevanju

(a)

Uporabljajte le v kombinaciji z dodatnim daljinskim senzorjem ali pri nastavitvi M 10 (20), SW 2, — 3.

(2)

Nastavitev prostornine

OFF (izklop)

Nadzor 1

Nadzor 2

(2)

(a)

(2)

Nastavitev prostornine

OFF (izklop)

Nadzor 1

Nadzor 2

(a)

(2)

12 (22) 6 01

(2)

12 (22) 3 01

(2)

Nastavitev: Čas za čiščenje zračnega filtra

Ta nastavitev mora ustrezati stopnji onesnaženosti v prostoru. Določa interval, v katerem se bo na uporabniškem vmesniku prikazalo obvestilo "Čas za čiščenje

zračnega filtra".

Če želite nastaviti interval …

(onesnaženje zraka)

Potem

M SW —

(1)

±2500h (majhno) 10 (20) 0 01

±1250h (veliko) 02

Opozorilo vklopljeno 3 01

Opozorilo izklopljeno 02

Nastavitev: Izbira senzorja za termostat

Ta nastavitev mora ustrezati temu, kako/če se uporablja senzor termostata daljinskega krmilnika.

(1)

Nastavitve sistema so opredeljene, kot sledi:

• M: Številka načina – Prva številka: za skupino enot – Številka med oklepaji: za posamične enote

• SW: Nastavitev številka

• —: Številska vrednost

• : Privzeto

(2)

Hitrost ventilatorja:

• LL: Počasno vrtenje ventilatorja (nastavljeno, ko je termostat izklopljen)

• L: Počasno vrtenje ventilatorja (nastavljeno z uporabniškim vmesnikom)

• Nastavitev prostornine: Hitrost ventilatorja ustreza hitrosti, ki jo je nastavil uporabnik (počasi, srednje hitro, hitro), ki je uporabil gumb

za hitrost ventilatorja na uporabniškem vmesniku.

• Nadzor 1, 2: Ventilator je izklopljen, vendar se vsakih 6minut za nekaj časa zažene, da LL (Nadzor 1) ali L (Nadzor 2) odčitata temperaturo.

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

Referenčni priročnik za monterja in uporabnika

20 | Konfiguracija

Ko senzor termostata daljinskega krmilnika … Potem

(1)

M SW —

Uporabljen v kombinaciji z termistorjem notranje

10 (20) 2 01

enote

Ni v uporabi (uporablja se samo termistor notranje

enote)

Uporabljen ekskluzivno 03

Nastavitev: Termostat diferencialnega preklopa (če se uporablja daljinski senzor)

Če je v sistemu daljinski senzor, nastavite korake za povečanje/zmanjšanje.

Če želite spremeniti korake na … Potem

(1)

M SW —

1°C 12 (22) 2 01

0,5°C 02

Nastavitev: Diferencial za samodejni preklop

Nastavitev temperaturne razlike med nastavitveno točko hlajenja in nastavitveno točko ogrevanja v samodejnem načinu (razpoložljivost je odvisna tipa sistema). Diferencial je nastavitvena točka hlajenja minus nastavitvena točka ogrevanja.

Če želite nastaviti … Potem

(1)

Zgled

M SW —

0°C 12 (22) 4 01 hlajenje 24°C/ogrevanje

24°C

1°C 02 hlajenje 24°C/ogrevanje

23°C

2°C 03 hlajenje 24°C/ogrevanje

22°C

3°C 04 hlajenje 24°C/ogrevanje

21°C

4°C 05 hlajenje 24°C/ogrevanje

20°C

5°C 06 hlajenje 24°C/ogrevanje

19°C

6°C 07 hlajenje 24°C/ogrevanje

18°C

7°C 08 hlajenje 24°C/ogrevanje

17°C

Nastavitev: Samodejni zagon po izpadu električnega toka

Odvisno od potreb uporabnika lahko onemogočite/omogočite samodejni vnovični zagon po izpadu električnega toka.

(1)

Nastavitve sistema so opredeljene, kot sledi:

• M: Številka načina – Prva številka: za skupino enot – Številka med oklepaji: za posamične enote

• SW: Nastavitev številka

• —: Številska vrednost

• : Privzeto

Referenčni priročnik za monterja in uporabnika

Klimatska naprava s sistemom VRV

FXSA15~140A2VEB

4P599622-1A – 2020.10

20 | Konfiguracija

Če želite samodejni zagon po izpadu električnega

toka

Potem

M SW —

(1)

Onemogočeno 12 (22) 5 01

Vključeno 02

(1)

Nastavitve sistema so opredeljene, kot sledi:

• M: Številka načina – Prva številka: za skupino enot – Številka med oklepaji: za posamične enote

• SW: Nastavitev številka

• —: Številska vrednost

• : Privzeto

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

Referenčni priročnik za monterja in uporabnika

21 | Izročitev uporabniku

21 Izročitev uporabniku

Ko se testni zagon konča in enota pravilno deluje, preverite in potrdite naslednje točke za uporabnika:

▪ Preverite, ali je uporabnik prejel natisnjeno dokumentacijo, in ga prosite, da jo

shrani za uporabo v prihodnje. Uporabnika obvestite, da je celotna dokumentacija na voljo na spletnem naslovu, prej omenjenem v tem priročniku.

▪ Uporabniku pojasnite pravilno uporabo sistema in kaj mora storiti, če se pojavijo

težave.

▪ Pokažite uporabniku, kaj mora narediti za vzdrževanje enote.

Referenčni priročnik za monterja in uporabnika

Klimatska naprava s sistemom VRV

FXSA15~140A2VEB

4P599622-1A – 2020.10

22 Odpravljanje težav

22.1 Odpravljanje težav na podlagi kod napake

Če enota naleti na težavo, se bo na uporabniškem vmesniku prikazala koda napake. Preden kodo napake ponastavite, morate razumeti vsebino težave in ustrezno ukrepati. To naj naredi pooblaščen monter ali vaš lokalni prodajalec.

To poglavje nudi pregled večine možnih kod napak in njihovih opisov, ki se prikažejo na uporabniškem vmesniku.

INFORMACIJE

Glejte priročnik za servisiranje za:

▪ Seznam vseh kod napak ▪ Podrobnejša navodila za odpravljanje težav pri vsaki posamezni napaki

22.1.1 Kode napake: Pregled

22 | Odpravljanje težav

V primeru, da se pojavijo druge kode napake, stopite v stik s prodajalcem.

Koda Opisu

Senzor R32 je zaznal puščanje hladiva

/ Sistemska varnostna napaka (zaznano puščanje)

Okvara senzorja R32

Konec življenjske dobe senzorja R32

6 mesecev pred koncem življenjske dobe senzorja R32

Tiskano vezje notranje enote v okvari

Nepravilnost na kontrolnem sistemu nivoja izpusta

Okvara zaščite proti zmrzovanju

Zaščita pred previsokim tlakom pri ogrevanju, zaščita pred zmrzovanjem pri hlajenju

Okvara motorja ventilatorja

Okvara motorja nihajne lopute

Okvara električnega napajanja ali previsok tok na vhodu AC

Okvara elektronske ekspanzijske posode

Okvara sistema vlažilnika

Okvara zbiralnika prahu čistilnika zraka

Okvara nastavitve zmogljivosti (tiskano vezje notranje enote)

Odpoved prenosa (tiskanim vezjem med notranje enote in pomožnim tiskanim vezjem)

Okvara termistorja izmenjevalnika toplote na cevi za hladivo v tekočem stanju

Okvara termistorja izmenjevalnika toplote na cevi za hladivo v plinastem stanju

Okvara termistorja za vsesavanje zraka

Okvara termistorja za izpust zraka

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

Referenčni priročnik za monterja in uporabnika

22 | Odpravljanje težav

Koda Opisu

Termistor sobne temperature in nepravilnost na daljinskem krmilniku

Referenčni priročnik za monterja in uporabnika

Klimatska naprava s sistemom VRV

FXSA15~140A2VEB

4P599622-1A – 2020.10

23 Odstranjevanje

OPOMBA

23 | Odstranjevanje

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

Referenčni priročnik za monterja in uporabnika

24 | Tehnični podatki

INDOOR

OUTDOOR

24 Tehnični podatki

24.1 Vezalna shema

24.1.1 Poenotena legenda za vezalno shemo

▪ Povzetek najnovejših tehničnih podatkov je na voljo na regionalni Daikin spletni

strani (javno dostopna).

▪ Popolni tehnični podatki so na voljo na Daikin Business Portal (zahtevana

avtentikacija).

Za uporabljene dele in oštevilčevanje glejte shemo povezav na enoti. Oštevilčevanje delov se izvede z arabskimi številkami naraščajoče za vsak del in je v spodnji preglednici predstavljeno s "*" kodo dela.

Simbol Pomen Simbol Pomen

Prekinjalo vezja Zaščitna ozemljitev

Povezava Ozemljitvena zaščita (vijak)

Konektor

Pretvornik

Ozemljitev Priključek za rele

Zunanje ožičenje Priključek kratkega stika

Varovalka Priključna sponka

Notranja enota Povezavna letvica

Zunanja enota Žična sponka

Naprava za tokovni ostanek

Simbol Barva Simbol Barva

BLK Črna ORG Oranžna

BLU Modra PNK Rožnata

BRN Rjava PRP, PPL Vijolična

GRN Zelena RED Rdeča

GRY Siva WHT Bela

Referenčni priročnik za monterja in uporabnika

YLW Rumena

Simbol Pomen

A*P Ploščica s tiskanim vezjem

BS* Gumb ON/OFF, stikalo za delovanje

BZ, H*O Brenčač

C* Kondenzator

FXSA15~140A2VEB

Klimatska naprava s sistemom VRV

4P599622-1A – 2020.10

Simbol Pomen

24 | Tehnični podatki

AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*,

Povezava, priključek MR*_A, MR*_B, S*, U, V, W, X*A, K*R_*, NE

D*, V*D Dioda

DB* Premostitev diode

DS* DIP-stikalo

E*H Grelnik

FU*, F*U, (za lastnosti glejte tiskano

Varovalka vezje v vaši enoti)

FG* Priključek (ozemljitev okvirja)

H* Varovalni pas

H*P, LED*, V*L Pilotska lučka, svetlobna dioda

HAP Svetlobna dioda (servisni monitor -

zelena)

HIGH VOLTAGE Visoka napetost

IES Tipalo Intelligent-eye

IPM* Inteligentni napajalni modul

K*R, KCR, KFR, KHuR, K*M Magnetni rele

L Napetostni vodnik

L* Tuljava

L*R Reaktanca

M* Koračni motor

M*C Motor kompresorja

M*F Motor ventilatorja

M*P Motor črpalke za odtok

M*S Nihajni motor

MR*, MRCW*, MRM*, MRN* Magnetni rele

N Nevtralna

n=*, N=* Število prehodov skozi feritno jedro

PAM Modulacija amplitude pulziranja

PCB* Ploščica s tiskanim vezjem

PM* Napajalni modul

PS Preklopno napajanje

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

PTC* Termistor PTC

Q* Bipolarni tranzistor izoliranih vrat (IGBT)

Q*C Prekinjalo vezja

Q*DI, KLM Zemljostični odklopnik

Q*L Preobremenitvena zaščita

Referenčni priročnik za monterja in uporabnika

24 | Tehnični podatki

Simbol Pomen

Q*M Termično stikalo

Q*R Naprava za tokovni ostanek

R* Upor

R*T Termistor

RC Sprejemnik

S*C Omejevalno stikalo

S*L Stikalo s plovcem

S*NG Zaznavalo puščanja hladiva

S*NPH Tlačno tipalo (visoki tlak)

S*NPL Tlačno tipalo (nizki tlak)

S*PH, HPS* Tlačno stikalo (visoki tlak)

S*PL Tlačno stikalo (nizki tlak)

S*T Termostat

S*RH Senzor vlažnosti

S*W, SW* Stikalo za delovanje

SA*, F1S Pretokovni zaustavljalnik

SR*, WLU Sprejemnik signala

SS* Izbirno stikalo

SHEET METAL Montažna ploščica povezavne letvice

T*R Transformator

TC, TRC Oddajnik

V*, R*V Varistor

V*R Premostitev diode, Napajalni modul

bipolarnega tranzistorja izoliranih vrat (IGBT)

WRC Brezžični daljinski upravljalnik

X* Priključna sponka

X*M Povezavna letvica (blok)

Y*E Navitje elektronskega ekspanzijskega

ventila

Y*R, Y*S Tuljava obračalnega elektromagnetnega

ventila

Referenčni priročnik za monterja in uporabnika

Z*C Feritno jedro

ZF, Z*F Protišumni filter

FXSA15~140A2VEB

Klimatska naprava s sistemom VRV

4P599622-1A – 2020.10

25 Slovar

25 | Slovar

Prodajalec

Dobavitelj izdelka.

Pooblaščen monter

Tehnično usposobljena oseba, ki je kvalificirana za namestitev izdelka.

Uporabnik

Oseba, ki je lastnik izdelka in/ali izdelek uporablja.

Zadevna zakonodaja

Vse mednarodne, evropske, nacionalne in lokalne direktive, zakoni, predpisi in/ali pravilniki, ki se nanašajo na določen izdelek ali področje.

Servisno podjetje

Kvalificirano podjetje, ki lahko izvaja ali vodi potrebne servisne posege na izdelku.

Priročnik za montažo

Priročnik za namestitev za določen izdelek ali uporabo, ki podaja navodila za namestitev, nastavitev in vzdrževanje.

Priročnik za uporabo

Priročnik za določen izdelek ali uporabo, ki podaja navodila za uporabo.

Navodila za vzdrževanje

Priročnik za določen izdelek ali uporabo, ki podaja navodila za namestitev, nastavitev, uporabo in/ali vzdrževanje (če so upoštevna) za izdelek oziroma uporabo.

Oprema

Nalepke, priročniki, tehnični listi in oprema, priloženi izdelku ob dobavi, ki jih je treba namestiti v skladu z navodili v spremni dokumentaciji.

Opcijska oprema

Oprema, ki jo izdela ali odobri Daikin, in se lahko uporablja s tem izdelkom v skladu z navodili v spremni dokumentaciji.

Lokalna dobava

Oprema, ki je NE izdeluje Daikin in se lahko uporablja s tem izdelkom v skladu z navodili v spremni dokumentaciji.

FXSA15~140A2VEB Klimatska naprava s sistemom VRV 4P599622-1A – 2020.10

Referenčni priročnik za monterja in uporabnika

Verantwortung für Energie und Umwelt

4P599622-1A 2020.10

Daikin FXSA15A2VEB, FXSA20A2VEB, FXSA25A2VEB, FXSA32A2VEB, FXSA40A2VEB Installer reference guide [sl]

Specifications and Main Features

Frequently Asked Questions

User Manual

Vsebinsko kazalo

1 O dokumentaciji

1.1 O tem dokumentu

2 Splošni varnostni ukrepi

2.1 O dokumentaciji

2.1.1 Pomen opozoril in simbolov

2.2 Za monterja

2.2.1 Splošno

2.2.2 Mesto namestitve

2.2.3 Hladivo — v primeru R410A ali R32

2.2.4 Električna dela

3 Specifična varnostna navodila za monterja

3.1 Navodila za opremo, ki uporablja hladivo R32
