Daikin FXSA15A2VEB, FXSA20A2VEB, FXSA25A2VEB, FXSA32A2VEB, FXSA40A2VEB Operation manuals [nl]

...

Montagehandleiding en

gebruiksaanwijzing

VRV-systeemairconditioner

FXSA15A2VEB FXSA20A2VEB FXSA25A2VEB FXSA32A2VEB FXSA40A2VEB FXSA50A2VEB FXSA63A2VEB FXSA80A2VEB FXSA100A2VEB FXSA125A2VEB FXSA140A2VEB

Montagehandleiding en gebruiksaanwijzing

VRV-systeemairconditioner

Nederlands

Directivelor, cu amendamentele respective.

<A>

<C>

TÜV (NB1856)

60127477

DAIKIN.TCF.024-J4/06-2020

Direktive z vsemi spremembami.

Direktiivid koos muudatustega.

Директиви, с техните изменения.

Direktyvose su papildymais.

Direktīvās un to papildinājumos.

Smernice, v platnom znení.

18192021222324

Direktiver, med senere ændringer.

Direktiv, med företagna ändringar.

Direktiver, med foretatte endringer.

10111213141516

deklaruje na własną i wyłączną odpowiedzialność, że modele klimatyzatorów, których dotyczy niniejsza deklaracja:

declară pe proprie răspundere că aparatele de aer condiţionat la care se referă această declaraţie:

z vso odgovornostjo izjavlja, da so modeli klimatskih naprav, na katere se izjava nanaša:

kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluvad kliimaseadmete mudelid:

декларира на своя отговорност, че моделите климатична инсталация, за които се отнася тази декларация:

visiška savo atsakomybe skelbia, kad oro kondicionavimo prietaisų modeliai, kuriems yra taikoma ši deklaracija:

ar pilnu atbildību apliecina, ka tālāk uzskaitīto modeļu gaisa kondicionētāji, uz kuriem attiecas šī deklarācija:

vyhlasuje na vlastnú zodpovednosť, že tieto klimatizačné modely, na ktoré sa vzťahuje toto vyhlásenie:

tamamen kendi sorumluluǧunda olmak üzere bu bildirinin ilgili olduǧu klima modellerinin aşaǧıdaki gibi olduǧunu beyan eder:

17

18

19

20

21

22

23

24

25

megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó dokumentum(ok)nak, ha azokat előírás szerint használják:

spełniają wymogi następujących norm i innych dokumentów normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi instrukcjami:

sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e) document(e) normativ(e), cu condiţia ca acestea să fie utilizate în conformitate cu

instrucţiunile noastre:

skladni z naslednjimi standardi in drugimi normativi, pod pogojem, da se uporabljajo v skladu z našimi navodili:

on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete dokumentidega, kui neid kasutatakse vastavalt meie juhenditele:

съответстват на следните стандарти или други нормативни документи, при условие, че се използват съгласно нашите инструкции:

atitinka žemiau nurodytus standartus ir (arba) kitus norminius dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus:

tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem standartiem un citiem normatīviem dokumentiem:

sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i) normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v súlade snašim

161718192021222324

návodom:

Directives, as amended.

Direktiven, gemäß Änderung.

ürünün, talimatlarımıza göre kullanılması koşuluyla aşağıdaki standartlar ve norm belirten belgelerle uyumludur:

Directives, telles que modifiées.

010203040506070809

Değiştirilmiş halleriyle Yönetmelikler.

Direktiivejä, sellaisina kuin ne ovat muutettuina.

v platném znění.

Smjernice, kako je izmijenjeno.

irányelv(ek) és módosításaik rendelkezéseit.

z późniejszymi poprawkami.

както е изложено в <A> и оценено положително от

съгласно Сертификата<C>.

kaip nustatyta <A> ir kaip teigiamai nuspręsta pagal

Sertifikatą<C>.

kā norādīts <A> un atbilstoši pozitīvajam vērtējumam

saskaņā ar sertifikātu<C>.

Richtlijnen, zoals geamendeerd.

Directivas, según lo enmendado.

Direttive, come da modifica.

Οδηγιών, όπως έχουν τροποποιηθεί.

Directivas, conforme alteração em.

Директив со всеми поправками.

21Забележка*

22Pastaba*

23Piezīmes*

DICz*** je pooblaščen za sestavo datoteke s tehnično mapo.

DICz*** on volitatud koostama tehnilist dokumentatsiooni.

DICz*** е оторизирана да състави Акта за техническа конструкция.

DICz*** yra įgaliota sudaryti šį techninės konstrukcijos failą.

DICz*** ir autorizēts sastādīt tehnisko dokumentāciju.

Spoločnosť DICz*** je oprávnená vytvoriť súbor technickej konštrukcie.

DICz*** Teknik Yapı Dosyasını derlemeye yetkilidir.

19**

20**

21**

22**

23**

24**

25**

ako bolo uvedené v <A> a pozitívne zistené vsúlade

s osvedčením<C>.

<A>’da belirtildiği gibi ve <C>Sertifikasına göre

tarafından olumlu olarak değerlendirildiği gibi.

24Poznámka*

25Not*

a(z) <A> alapján, a(z) igazolta a megfelelést, a(z)

<C>tanúsítvány szerint.

zgodnie z dokumentacją <A>, pozytywną

opinią i Świadectwem<C>.

aşa cum este stabilit în <A> şi apreciat pozitiv de

în conformitate cu Certificatul<C>.

kot je določeno v <A> in odobreno s strani

vskladu scertifikatom<C>.

nagu on näidatud dokumendis <A> ja heaks kiidetud

järgi vastavalt sertifikaadile<C>.

DICz*** on valtuutettu laatimaan Teknisen asiakirjan.

Společnost DICz*** má oprávnění ke kompilaci souboru technické konstrukce.

DICz*** je ovlašten za izradu Datoteke o tehničkoj konstrukciji.

A DICz*** jogosult a műszaki konstrukciós dokumentáció összeállítására.

DICz*** ma upoważnienie do zbierania i opracowywania dokumentacji konstrukcyjnej.

DICz*** este autorizat să compileze Dosarul tehnic de construcţie.

13**

14**

15**

16**

17**

18**

16Megjegyzés*

17Uwaga*

18Notă*

19Opomba*

20Märkus*

Machinery 2006/42/EC

enligt <A> och godkänts av enligt

Certifikatet<C>.

som det fremkommer i <A> og gjennom positiv

bedømmelse av ifølge Sertifikat<C>.

jotka on esitetty asiakirjassa <A> ja jotka

on hyväksynyt Sertifikaatin<C> mukaisesti.

jak bylo uvedeno v <A> a pozitivně zjištěno

vsouladu sosvědčením<C>.

kako je izloženo u <A> i pozitivno ocijenjeno odstrane

Electromagnetic Compatibility 2014/30/EU

заявляет, исключительно под свою ответственность, что модели кондиционеров воздуха, к которым относится настоящее заявление:

erklærer under eneansvar, at klimaanlægmodellerne, som denne deklaration vedrører:

deklarerar i egenskap av huvudansvarig, att luftkonditioneringsmodellerna som berörs av denna deklaration innebär att:

erklærer et fullstendig ansvar for at de luftkondisjoneringsmodeller som berøres av denne deklarasjon, innebærer at:

ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat ilmastointilaitteiden mallit:

prohlašuje ve své plné odpovědnosti, že modely klimatizace, k nimž se toto prohlášení vztahuje:

izjavljuje pod isključivo vlastitom odgovornošću da su modeli klima uređaja na koje se ova izjava odnosi:

teljes felelőssége tudatában kijelenti, hogy a klímaberendezés modellek, melyekre e nyilatkozat vonatkozik:

09

10

11

12

13

14

15

16

estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s) documento(s) normativo(s), desde que estes sejam utilizados de

acordo com as nossas instruções:

соответствуют следующим стандартам или другим нормативным документам, при условии их использования согласно нашим инструкциям:

overholder følgende standard(er) eller andet/andre retningsgivende dokument(er), forudsat at disse anvendes i henhold til vore instrukser:

respektive utrustning är utförd i överensstämmelse med och följer följande standard(er) eller andra normgivande dokument, under förutsättning att

användning sker i överensstämmelse med våra instruktioner:

respektive utstyr er i overensstemmelse med følgende standard(er) eller andre normgivende dokument(er), under forutssetning av at disse brukes i

henhold til våre instrukser:

vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien vaatimuksia edellyttäen, että niitä käytetään ohjeidemme mukaisesti:

za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají následujícím normám nebo normativním dokumentům:

08091011121314

u skladu sa slijedećim standardom(ima) ili drugim normativnim dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama:

ob upoštevanju določb:

vastavalt nõuetele:

следвайки клаузите на:

laikantis nuostatų, pateikiamų:

ievērojot prasības, kas noteiktas:

19202122232425

održiavajúc ustanovenia:

11Information*

12Merk*

13Huom*

bunun koşullarına uygun olarak:

delineato nel <A> e giudicato positivamente da

secondo il Certificato<C>.

όπως καθορίζεται στο <A> και κρίνεται θετικά

από το σύμφωνα με το Πιστοποιητικό<C>.

tal como estabelecido em <A> e com o parecer positivo

prema Certifikatu<C>.

14Poznámka*

15Napomena*

Η DICz*** είναι εξουσιοδοτημένη να συντάξει τον Τεχνικό φάκελο κατασκευής.

A DICz*** está autorizada a compilar a documentação técnica de fabrico.

Компания DICz*** уполномочена составить Комплект технической документации.

DICz*** er autoriseret til at udarbejde de tekniske konstruktionsdata.

DICz*** är bemyndigade att sammanställa den tekniska konstruktionsfilen.

DICz*** har tillatelse til å kompilere den Tekniske konstruksjonsfilen.

07**

08**

09**

10**

11**

12**

de de acordo com o Certificado<C>.

как указано в <A> и в соответствии сположительным

решением согласно Свидетельству<C>.

som anført i <A> og positivt vurderet af ihenhold til

Certifikat<C>.

Yasuto Hiraoka

Managing Director

Pilsen, 1st of July 2020

declares under its sole responsibility that the air conditioning models to which this declaration relates:

erklärt auf seine alleinige Verantwortung daß die Modelle der Klimageräte für die diese Erklärung bestimmt ist:

déclare sous sa seule responsabilité que les appareils d'air conditionné visés par la présente déclaration:

CE - DECLARATION-OF-CONFORMITY CE - DECLARACION-DE-CONFORMIDAD CE - DECLARAÇÃO-DE-CONFORMIDADE CE - ERKLÆRING OM-SAMSVAR CE - IZJAVA-O-USKLAĐENOSTI CE - IZJAVA O SKLADNOSTI CE - ATITIKTIES-DEKLARACIJA

CE - KONFORMITÄTSERKLÄRUNG CE - DICHIARAZIONE-DI-CONFORMITA CE - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ CE - ILMOITUS-YHDENMUKAISUUDESTA CE - MEGFELELŐSÉGI-NYILATKOZAT CE - VASTAVUSDEKLARATSIOON CE - ATBILSTĪBAS-DEKLARĀCIJA

CE - DECLARATION-DE-CONFORMITE CE - ΔHΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ CE - OVERENSSTEMMELSESERKLÆRING CE - PROHLÁŠENÍ-O-SHODĚ CE - DEKLARACJA-ZGODNOŚCI CE - ДЕКЛАРАЦИЯ-ЗА-СЪОТВЕТСТВИЕ CE - VYHLÁSENIE-ZHODY

CE - CONFORMITEITSVERKLARING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARAŢIE-DE-CONFORMITATE CE - UYGUNLUK-BEYANI

verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de airconditioning units waarop deze verklaring betrekking heeft:

Daikin Industries Czech Republic s.r.o.

03

06Nota*

07Σημείωση*

08Nota*

09Примечание*

10Bemærk*

under iagttagelse af bestemmelserne i:

enligt villkoren i:

gitt i henhold til bestemmelsene i:

noudattaen määräyksiä:

za dodržení ustanovení předpisu:

prema odredbama:

követi a(z):

zgodnie z postanowieniami Dyrektyw:

101112131415161718

declara baja su única responsabilidad que los modelos de aire acondicionado a los cuales hace referencia la declaración:

dichiara sotto sua responsabilità che i condizionatori modello a cui è riferita questa dichiarazione:

δηλώνει με αποκλειστική της ευθύνη ότι τα μοντέλα των κλιματιστικών συσκευών στα οποία αναφέρεται η παρούσα δήλωση:

declara sob sua exclusiva responsabilidade que os modelos de ar condicionado a que esta declaração se refere:

06

FXSA15A2VEB, FXSA20A2VEB, FXSA25A2VEB, FXSA32A2VEB, FXSA40A2VEB, FXSA50A2VEB, FXSA63A2VEB, FXSA80A2VEB, FXSA100A2VEB, FXSA125A2VEB, FXSA140A2VEB,

07

are in conformity with the following standard(s) or other normative document(s), provided that these are used in accordance with our instructions:

der/den folgenden Norm(en) oder einem anderen Normdokument oder -dokumenten entspricht/entsprechen, unter der Voraussetzung, daß sie gemäß

unseren Anweisungen eingesetzt werden:

sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s), pour autant qu'ils soient utilisés conformément à nos instructions:

conform de volgende norm(en) of één of meer andere bindende documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig onze

instructies:

están en conformidad con la(s) siguiente(s) norma(s) u otro(s) documento(s) normativo(s), siempre que sean utilizados de acuerdo con nuestras

instrucciones:

sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a carattere normativo, a patto che vengano usati in conformità alle nostre istruzioni:

είναι σύμφωνα με το(α) ακόλουθο(α) πρότυπο(α) ή άλλο έγγραφο(α) κανονισμών, υπό την προϋπόθεση ότι χρησιμοποιούνται

01020304050607

σύμφωνα με τις οδηγίες μας:

following the provisions of:

gemäß den Vorschriften der:

conformément aux stipulations des:

EN60335-2-40,

overeenkomstig de bepalingen van:

010203040506070809

în urma prevederilor:

as set out in <A> and judged positively by

according to the Certificate<C>.

wie in <A> aufgeführt und von positiv

beurteilt gemäß Zertifikat<C>.

tel que défini dans <A> et évalué positivement par

conformément au Certificat<C>.

zoals vermeld in <A> en positief beoordeeld door

siguiendo las disposiciones de:

secondo le prescrizioni per:

με τήρηση των διατάξεων των:

de acordo com o previsto em:

в соответствии с положениями:

01Note*

02Hinweis*

03Remarque*

04Bemerk*

overeenkomstig Certificaat<C>.

como se establece en <A> y es valorado

positivamente por de acuerdo con el

Certificado<C>.

DICz*** is authorised to compile the Technical Construction File.

01**

05Nota*

DICz*** hat die Berechtigung die Technische Konstruktionsakte zusammenzustellen.

DICz*** est autorisé à compiler le Dossier de Construction Technique.

DICz*** is bevoegd om het Technisch Constructiedossier samen te stellen.

DICz*** está autorizado a compilar el Archivo de Construcción Técnica.

DICz*** è autorizzata a redigere il File Tecnico di Costruzione.

02**

03**

04**

05**

06**

***DICz = Daikin Industries Czech Republic s.r.o.

3P480520-18E

Inhoudsopgave

1 Over de documentatie 3

1.1 Over dit document ..................................................................... 3

2 Specifieke veiligheidsinstructies voor de

installateur 4

2.1 Instructies voor apparatuur met R32-koelmiddel....................... 5

2.1.1 Vereisten voor de installatieruimte.............................. 5

Voor de gebruiker 6

3 Veiligheidsinstructies voor de gebruiker 6

3.1 Algemeen .................................................................................. 6

3.2 Instructies voor veilig gebruik .................................................... 6

4 Over het systeem 9

4.1 Systeemlay-out.......................................................................... 9

5 Gebruikersinterface 9 6 Bediening 10

6.1 Werkingsgebied......................................................................... 10

6.2 Over bedrijfsstanden ................................................................. 10

6.2.1 Basis bedrijfsstanden.................................................. 10

6.2.2 Speciale verwarmingsbedrijfsstanden ........................ 10

6.3 Gebruik van het systeem........................................................... 10

7 Onderhoud en service 10

7.1 Voorzorgsmaatregelen voor onderhoud en service .................. 10

7.2 Luchtfilter en luchtuitblaas reinigen ........................................... 11

7.2.1 Luchtfilter reinigen....................................................... 11

7.2.2 Luchtuitblaas reinigen................................................. 11

7.3 Over het koelmiddel .................................................................. 11

7.3.1 Over de koelmiddelleksensor...................................... 12

8 Opsporen en verhelpen van storingen 12 9 Verplaatsen 13 10 Als afval verwijderen 13

Voor de installateur 13

11 Over de doos 13

11.1 Binnenunit ................................................................................. 13

11.1.1 Toebehoren uit de binnenunit verwijderen.................. 13

12 Installatie van de unit 13

12.1 Installatieplaats voorbereiden.................................................... 13

12.1.1 Vereisten inzake de plaats waar de binnenunit

geïnstalleerd wordt...................................................... 13

12.2 De binnenunit monteren ............................................................ 14

12.2.1 Richtlijnen bij de installatie van de binnenunit ............ 14

12.2.2 Richtlijnen bij de installatie van de kanalen ................ 15

12.2.3 Richtlijnen bij de installatie van de afvoerleiding......... 16

13 Installatie van de leidingen 17

13.1 De koelmiddelleidingen voorbereiden ....................................... 17

13.1.1 Vereisten voor de koelmiddelleidingen ....................... 17

13.1.2 De koelleidingen isoleren............................................ 18

13.2 De koelmiddelleiding aansluiten................................................ 18

13.2.1 De koelmiddelleidingen op binnenunit aansluiten....... 18

14 Elektrische installatie 18

14.1 Specificaties van de standaardcomponenten van de

bedrading .................................................................................. 18

14.2 Elektrische bedrading aansluiten op de binnenunit................... 19

15 Inbedrijfstelling 19

15.1 Checklist voor de inbedrijfstelling ............................................... 19

15.2 Proefdraaien............................................................................... 20

16 Configuratie 20

16.1 Lokale instelling.......................................................................... 20

17 Technische gegevens 22

17.1 Bedradingsschema..................................................................... 22

17.1.1 Legende eengemaakt bedradingsschema................... 22

1 Over de documentatie

1.1 Over dit document

INFORMATIE

Controleer of de gebruiker de papieren documentatie heeft en vraag hem/haar deze bij te houden om deze later te kunnen raadplegen.

Bedoeld publiek

Erkende installateurs + eindgebruikers

INFORMATIE

Dit apparaat is bedoeld voor gebruik door expert of opgeleide gebruikers in winkels, lichte industrie en op boerderijen, of voor commercieel gebruik door nietdeskundigen.

WAARSCHUWING

De installatie, service, onderhoud, reparaties en gebruikte materialen moeten overeenstemmen met de instructies van Daikin en daarnaast ook met de geldende wetgeving en mogen alleen door bevoegde personen worden uitgevoerd. In Europa en gebieden waar de IEC-normen gelden, is EN/IEC 60335-2-40 de toepasselijke norm.

Documentatieset

Dit document is een onderdeel van een documentatieset. De volledige set omvat:

▪ Algemene voorzorgsmaatregelen met betrekking tot de

veiligheid:

▪ Veiligheidsinstructies te lezen vóór de installatie

▪ Formaat: Papier (in de doos van de binnenunit)

▪ Montagehandleiding en gebruiksaanwijzing binnenunit:

▪ Instructies voor installatie en gebruik

▪ Formaat: Papier (in de doos van de binnenunit)

▪ Uitgebreide handleiding voor de installateur en de gebruiker:

▪ Voorbereiding van de installatie, goede praktijken,

referentiegegevens,…

▪ Gedetailleerde stap per stap instructies en

achtergrondinformatie voor basis- en gevorderd gebruik

▪ Formaat: Digitale bestanden op http://www.daikineurope.com/

support-and-manuals/product-information/

Laatste herzieningen van de meegeleverde documentatie kunnen op de regionale Daikin-website of via uw dealer beschikbaar zijn.

De documentatie is oorspronkelijk in het Engels geschreven. Alle andere talen zijn vertalingen.

Technische gegevens

▪ Een deel van de recentste technische gegevens is beschikbaar

op de regionale Daikin-website (publiek toegankelijk).

FXSA15~140A2VEB VRV-systeemairconditioner 3P599602-1B – 2020.10

Montagehandleiding en gebruiksaanwijzing

2 Specifieke veiligheidsinstructies voor de installateur

▪ De volledige recentste technische gegevens zijn beschikbaar op

het Daikin Business Portal (authenticatie vereist).

2 Specifieke

veiligheidsinstructies voor de installateur

Leef altijd de volgende veiligheidsinstructies en voorschriften na.

Algemeen

WAARSCHUWING

Installatieplaats (zie "12.1Installatieplaats

voorbereiden"[413])

WAARSCHUWING

Het toestel wordt opgeslagen in een ruimte zonder ontstekingsbronnen die voortdurend branden (bijvoorbeeld: open vuur, een draaiend gastoestel of een draaiende elektrische verwarming).

VOORZICHTIG

Toestel niet toegankelijk voor iedereen; installeer het op een beveiligde plaats die niet voor iedereen toegankelijk is.

Deze units, binnen- en buitenunit, zijn zowel geschikt voor commerciële als kleinindustriële toepassingen.

Installatie van het kanaal (zie "12.2.2Richtlijnen bij de installatie

van de kanalen"[415])

WAARSCHUWING

Installeer GEEN werkende ontstekingsbronnen (bijvoorbeeld open vuur, een werkend gastoestel of een werkende elektrische verwarming) in het leidingwerk.

VOORZICHTIG

▪ De installatie van het kanaal mag het instelbereik van

de externe statische druk voor de unit NIET overschrijden. Zie de technische datasheet van uw model voor het instelbereik.

▪ Installeer het stoffen kanaal zodanig dat er GEEN

trillingen worden overgebracht op het kanaal of het plafond. Breng een geluidsisolerend materiaal (insulatiemateriaal) aan rond de leiding en gebruik isolatierubbers voor de ophangbouten.

▪ Zorg ervoor dat er bij het lassen GEEN spatten

terechtkomen op de afvoerbak of het luchtfilter.

▪ Als het metalen kanaal door een metalen lat,

draadgaas of een metalen plaat van de houten structuur gaat, moeten het kanaal en de muur elektrisch worden geïsoleerd.

▪ Installeer het uitlaatrooster zodanig dat de luchtstroom

NIET rechtstreeks in contact komt met mensen.

▪ Gebruik geen aanjaagventilatoren in het kanaal.

Gebruik de functie om de instelling van de ventilatorsnelheid automatisch te veranderen (zie

"16.1Lokale instelling"[420]).

Installatie van de koelmiddelleidingen (zie "13Installatie van de

leidingen"[417])

VOORZICHTIG

▪ Gebruik GEEN minerale olie op het verbreed uiteinde

van de koelmiddelleiding.

▪ Gebruik NIET opnieuw een leiding afkomstig van vorige

installaties.

▪ Installeer NOOIT een droger op deze R32-unit om zijn

levensduur te kunnen garanderen. Het droogmateriaal kan oplossen en het systeem beschadigen.

VOORZICHTIG

▪ Een onvolledige verbreding kan lekken van koelgas

veroorzaken.

▪ Gebruik getrompte buizen NIET opnieuw. Gebruik

nieuwe getrompte buizen om ervoor te zorgen dat geen koelgas kan lekken.

▪ Gebruik de getrompte moeren die bij de unit werden

meegeleverd. Andere getrompte moeren gebruiken kan koelgaslekken veroorzaken.

VOORZICHTIG

Installeer koelmiddelleidingen of componenten zo dat ze niet worden blootgesteld aan stoffen die componenten met koelmiddel kunnen corroderen, tenzij de componenten gemaakt zijn van een materiaal dat inherent bestand is tegen corrosie of beschermd is tegen corrosie.

Elektrische installatie (zie "14Elektrische installatie"[418])

WAARSCHUWING

▪ Al de bedrading MOET door een erkende elektricien

uitgevoerd worden en MOET voldoen aan de geldende wetgeving.

▪ Maak elektrische verbindingen op de bevestigde

bedrading.

▪ Alle op de site geleverde componenten en alle

elektrische constructies MOETEN voldoen aan de geldende wetgeving.

WAARSCHUWING

▪ Als de voeding een ontbrekende of een verkeerde

nulfase heeft, Kan de apparatuur defect raken.

▪ Sluit correct op de aarde aan. Aard de unit NIET via

een nutsleiding, een piekspanningsbeveiliging of de aarding van de telefoon. Een onvolledige aarding kan elektrische schokken veroorzaken.

▪ Plaats de vereiste zekeringen of stroomonderbrekers.

▪ Bevestig de elektrische bedrading met kabelbinders,

zodat deze NIET in contact kan komen met scherpe randen of buizen, vooral langs de hogedrukzijde.

▪ Gebruik GEEN draden met tape, geen gevlochten

geleiders, geen verlengkabels en geen aansluitingen van een sterinstallatie. Deze kunnen zorgen voor oververhitting of elektrische schokken of brand veroorzaken.

▪ Installeer GEEN fasecompensatiecondensator, omdat

deze unit een inverter bevat. Een fasecompensatiecondensator vermindert de prestaties en kan ongevallen veroorzaken.

WAARSCHUWING

Gebruik ALTIJD een meeraderige kabel als stroomtoevoerkabel.

Montagehandleiding en gebruiksaanwijzing

FXSA15~140A2VEB

VRV-systeemairconditioner

3P599602-1B – 2020.10

2 Specifieke veiligheidsinstructies voor de installateur

WAARSCHUWING

Gebruik een alpolige schakelaar met een contactscheiding van minstens 3mm om het contact volledig te verbreken onder overspanningscategorie III.

WAARSCHUWING

Als het netsnoer beschadigd is, MOET de fabrikant, zijn vertegenwoordiger, zijn servicevertegenwoordiger of gelijkaardige bevoegde personen het snoer vervangen om een gevaarlijke situatie te voorkomen.

VOORZICHTIG

▪ Elke binnenunit moet op een aparte gebruikersinterface

worden aangesloten. Alleen een afstandsbediening die compatibel is met het veiligheidssysteem kan als gebruikersinterface worden gebruikt. Zie de technische data sheet voor de compatibiliteit van de afstandsbediening (bv. BRC1H52/82*).

▪ De gebruikersinterface moet in dezelfde kamer als de

binnenunit worden geplaatst. Zie de montagehandleiding en gebruiksaanwijzing van de gebruikersinterface voor meer informatie.

2.1 Instructies voor apparatuur met R32-koelmiddel

WAARSCHUWING: MATIG ONTVLAMBAAR MATERIAAL

Het koelmiddel in deze unit is weinig ontvlambaar.

WAARSCHUWING

▪ Niet doorboren of verbranden.

▪ Gebruik GEEN andere schoonmaakmiddelen of

manieren om het ontdooien te versnellen dan die aanbevolen door de fabrikant.

▪ Denk eraan dat R32-koelmiddel geurloos is.

WAARSCHUWING

Als één of meerdere ruimten via een kanaalsysteem verbonden zijn met de unit, moet u ervoor zorgen dat:

▪ er geen werkende ontstekingsbronnen zjin

(bijvoorbeeld open vuur, een werkend gastoestel of een werkende elektrische verwarming) als de vloerruimte kleiner is dan de minimum vloeroppervlakte A (m²);

▪ er geen hulptoestellen, die een potentiële

ontstekingsbron kunnen vormen, in het leidingwerk zijn geïnstalleerd (bijvoorbeeld hete oppervlakken met een temperatuur van meer dan 700°C en elektrische schakeltoestellen);

▪ in het leidingwerk uitsluitend door de fabrikant

goedgekeurde hulptoestellen worden gebruikt;

▪ de luchtinlaat EN -uitlaat rechtstreeks op dezelfde

kamer zijn aangesloten door kanaalwerk. Gebruik GEEN ruimten zoals een vals plafond als leiding voor de luchtinlaat of -uitlaat.

OPMERKING

▪ Neem de nodige voorzorgsmaatregelen om overmatig

trillen of pulseren op koelmiddelleidingen te voorkomen.

▪ Beschermende apparatuur, leidingen en fittingen

moeten zo goed mogelijke tegen slechte omgevingseffecten worden beschermd.

▪ Denk eraan dat lange leidingen kunnen uitzetten of

krimpen.

▪ Bij het ontwerp en de installatie van leidingen in

koelsystemen moet de kans op hydraulische schokken zo veel mogelijk te beperken.

▪ Binnentoestellen en leidingen moeten stevig

gemonteerd en bewaakt worden zodat zij niet per ongeluk kunnen breken door meubels die worden verplaatst of door verbouwingen.

WAARSCHUWING

Het toestel moet worden opgeslagen waar het geen mechanische schade kan oplopen in een voldoende geventileerde ruimte zonder ontstekingsbronnen die voortdurend branden (bijvoorbeeld: open vuur, een brandend gastoestel of een werkende elektrische verwarming) met de hieronder beschreven afmetingen.

WAARSCHUWING

De installatie, service, onderhoud en reparaties moeten overeenstemmen met de instructies van Daikin en met de geldende wetgeving (bijvoorbeeld de nationale gasregelgeving) en mogen alleen door bevoegde personen worden uitgevoerd.

VOORZICHTIG

Gebruik GEEN potentiële ontstekingsbronnen bij het zoeken naar of detecteren van koelmiddellekken.

OPMERKING

▪ Gebruik reeds eerder gebruikte verbindingen en

koperen pakkingen NIET opnieuw.

▪ Verbindingen die bij de installatie tussen onderdelen

van het koelmiddelsysteem worden gemaakt moeten toegankelijk zijn voor onderhoudsdoeleinden.

2.1.1 Vereisten voor de installatieruimte

VOORZICHTIG

De totale hoeveelheid koelmiddel in het systeem mag niet groter zijn dan de vereisten voor de minimum vloeroppervlakte van de kleinste kamer van het systeem. Voor de vereisten voor de minimum vloeroppervlakte voor binnenunits, zie de montagehandleiding en gebruiksaanwijzing van de buitenunit.

WAARSCHUWING

Dit toestel bevat R32-koelmiddel. Voor de vereisten voor de minimum vloeroppervlakte van de kamer waarin het toestel wordt opgeslagen, zie de montagehandleiding en gebruiksaanwijzing van de buitenunit.

FXSA15~140A2VEB VRV-systeemairconditioner 3P599602-1B – 2020.10

Montagehandleiding en gebruiksaanwijzing

3 Veiligheidsinstructies voor de gebruiker

OPMERKING

▪ Bescherm leidingen tegen fysieke schade.

▪ Beperk de installatie van de leidingen tot een minimum.

Voor de gebruiker

3 Veiligheidsinstructies voor de

gebruiker

Leef de volgende veiligheidsinstructies en -voorschriften te allen tijde na.

3.1 Algemeen

WAARSCHUWING

Indien u twijfels heeft over de bediening van de unit, neem contact op met uw dealer.

WAARSCHUWING

Kinderen vanaf een leeftijd van 8 jaar en personen met verminderde fysieke, zintuiglijke of mentale mogelijkheden of een gebrek aan ervaring en kennis kunnen dit apparaat alleen gebruiken als het gebruik van het apparaat werd uitgelegd door een persoon die instaat voor hun veiligheid.

Kinderen mogen NIET met het apparaat spelen.

Reiniging en onderhoud door de gebruiker mag NIET worden uitgevoerd door kinderen zonder toezicht.

WAARSCHUWING

Om elektrische schokken of brand te vermijden:

▪ Spoel de unit NIET af. ▪ Bedien de unit NIET met natte

handen.

▪ Plaats GEEN voorwerpen die water

bevatten op de unit.

▪ Units dragen het volgende symbool:

Dit betekent dat u GEEN elektrische en elektronische producten mag mengen met ongesorteerd huishoudelijk afval. Probeer het systeem NIET zelf te ontmantelen: het ontmantelen van het systeem en het behandelen van het koelmiddel, van olie en van andere onderdelen moeten door een erkende installateur conform met de geldende wetgeving uitgevoerd worden. De units moeten voor hergebruik, recyclage en terugwinning bij een gespecialiseerd behandelingsbedrijf worden behandeld. Door ervoor te zorgen dat dit product op de juiste manier wordt weggeworpen, draagt u bij tot het voorkomen van mogelijke negatieve gevolgen voor milieu en menselijke gezondheid. Voor meer informatie, contacteer uw installateur of de plaatselijke overheid.

▪ Batterijen dragen het volgende symbool:

Dit betekent dat de batterijen NIET met ongesorteerd huishoudelijk afval gemengd mogen worden. Indien onder het symbool een scheikundig symbool afgebeeld staat, betekent dit scheikundig symbool dat de batterij een zwaar metaal bevat boven een bepaalde concentratie. Mogelijke chemische symbolen: Pb: lood (>0,004%). Lege batterijen moeten voor hergebruik door een gespecialiseerde installatie worden verwerkt. Door ervoor te zorgen dat wegwerpbatterijen op de juiste manier worden weggeworpen, helpt u mogelijke negatieve gevolgen voor milieu en menselijke gezondheid te voorkomen.

3.2 Instructies voor veilig gebruik

WAARSCHUWING

▪ Wijzig, demonteer, verwijder,

herinstalleer of repareer de unit NIET zelf aangezien een verkeerde demontage of installatie een elektrische schok of brand kan veroorzaken. Neem contact op met uw dealer.

VOORZICHTIG

▪ Plaats GEEN voorwerpen,

apparatuur of uitrustingen bovenop de unit.

▪ Zit, klim of sta NIET op de unit.

Montagehandleiding en gebruiksaanwijzing

FXSA15~140A2VEB

VRV-systeemairconditioner

3P599602-1B – 2020.10

3 Veiligheidsinstructies voor de gebruiker

▪ Zorg dat er geen open vlammen zijn

in het geval van een koelmiddellek. Het koelmiddel zelf is helemaal veilig, niet-giftig en matig ontvlambaar, maar er zal wel een giftig gas vrijkomen wanneer het koelmiddel per ongeluk lekt in een kamer met lucht van een ventilatorkachel, gasfornuis, enz. Laat de reparatie van een lek altijd controleren door erkend servicepersoneel voordat u de unit weer in gebruik neemt.

VOORZICHTIG

Deze unit is uitgerust met elektrische veiligheidsmaatregelen zoals een koelmiddelleksensor. Om efficiënt te zijn, moet de unit na de installatie, op korte onderhoudsperiodes na, altijd van stroom voorzien zijn.

VOORZICHTIG

Zorg voor een goede verluchting van de ruimte als samen met het systeem een apparaat met brander wordt gebruikt; dit om zuurstofgebrek te voorkomen.

VOORZICHTIG

Gebruik het systeem NIET wanneer een rookvormig insecticide in de ruimte wordt verspreid. Anders zouden de chemische stoffen zich in de unit kunnen ophopen, met gevaar voor de gezondheid van mensen die overgevoelig zijn voor chemische stoffen.

VOORZICHTIG

Stel kleine kinderen, planten of dieren NOOIT rechtstreeks bloot aan de luchtstroom.

▪ Raak de interne delen van de

controller NOOIT aan.

▪ Verwijder het voorpaneel NIET.

Sommige onderdelen in het toestel aanraken is gevaarlijk en kan problemen met het toestel veroorzaken. Neem contact op met uw dealer voor controle en afstelling van de interne delen.

WAARSCHUWING

Deze unit bevat elektrische en hete onderdelen.

WAARSCHUWING

Controleer vóór het gebruik van de unit of zij correct werd geïnstalleerd door een installateur.

VOORZICHTIG

Langdurige blootstelling van uw lichaam aan de luchtstroom is ongezond.

WAARSCHUWING

Plaats GEEN voorwerpen die nat kunnen worden onder de binnenunit en/of buitenunit. Anders kunnen condensatie op de unit of de koelmiddelleidingen, vuil op het luchtfilter of een verstopte afvoer druppelend water veroorzaken, waardoor voorwerpen onder de unit kunnen vuil worden of schade oplopen.

WAARSCHUWING

Zet GEEN brandbare sprays bij de airconditioner en gebruik GEEN sprays in de buurt van de unit. Anders kan er brand ontstaan.

Onderhoud en service (zie "7Onderhoud en service"[410])

VOORZICHTIG: Kijk uit voor de ventilator!

De unit inspecteren met een draaiende ventilator is gevaarlijk.

Schakel de hoofdschakelaar altijd uit alvorens onderhoudswerkzaamheden uit te voeren.

FXSA15~140A2VEB VRV-systeemairconditioner 3P599602-1B – 2020.10

Montagehandleiding en gebruiksaanwijzing

3 Veiligheidsinstructies voor de gebruiker

VOORZICHTIG

Steek GEEN vingers, stokken of andere voorwerpen in de luchtinlaat of

-uitlaat. Wanneer de ventilator met hoge snelheid draait, zou dit letsels veroorzaken.

WAARSCHUWING

Vervang NOOIT een zekering door een zekering met een andere waarde of andere draden als een zekering is doorgebrand. Het gebruik van een draad of koperdraad kan een uitval van de unit of brand veroorzaken.

VOORZICHTIG

Controleer na langdurig gebruik of de staander en bevestiging niet beschadigd zijn. Bij beschadiging dreigt de unit te vallen en letsel te veroorzaken.

VOORZICHTIG

Schakel de voeding volledig uit voordat u de klemmen aanraakt.

GEVAAR: GEVAAR VOOR ELEKTROCUTIE

Wanneer u de airconditioner of het luchtfilter wilt schoonmaken, moet u de unit eerst stilleggen en alle voedingen uitschakelen. Anders dreigt u elektrische schokken en letsel op te lopen.

WAARSCHUWING

Ga voorzichtig te werk met ladders wanneer u op een hoogte werkt.

VOORZICHTIG

Schakel de unit uit alvorens het luchtfilter en de luchtuitblaas te reinigen.

WAARSCHUWING

Laat de binnenunit NIET nat worden. Mogelijk gevolg: Elektrische schokken of brand.

Over het koelmiddel (zie "7.3Over het koelmiddel"[411])

WAARSCHUWING: MATIG ONTVLAMBAAR MATERIAAL

Het koelmiddel in deze unit is weinig ontvlambaar.

WAARSCHUWING

▪ Doorboor of verbrand GEEN

onderdelen van de koelmiddelcyclus.

▪ Gebruik GEEN andere

schoonmaakmiddelen of manieren om het ontdooien te versnellen dan die aanbevolen door de fabrikant.

▪ Denk eraan dat het koelmiddel in het

systeem geurloos is.

WAARSCHUWING

Het koelmiddel in de unit is weinig ontvlambaar, maar lekt normaal NIET. Als het koelmiddel in de kamer lekt en in contact komt met vuur van een brander, een verwarming of een fornuis, dan kan er brand ontstaan of kan een schadelijk gas worden gevormd.

Schakel alle verwarmingstoestellen met verbranding uit, verlucht de kamer en neem contact op met de dealer waar u de unit hebt gekocht.

Gebruik de unit NIET totdat iemand van de servicedienst heeft bevestigd dat het deel met het koelmiddellek gerepareerd is.

WAARSCHUWING

Het toestel wordt opgeslagen in een ruimte zonder ontstekingsbronnen die voortdurend branden (bijvoorbeeld: open vuur, een draaiend gastoestel of een draaiende elektrische verwarming).

WAARSCHUWING

Na elke detectie of op het eind van de levensduur moet de sensor worden vervangen. De sensor mag alleen worden vervangen door een erkende persoon.

Montagehandleiding en gebruiksaanwijzing

FXSA15~140A2VEB

VRV-systeemairconditioner

3P599602-1B – 2020.10

Oplossen van problemen (zie "8Opsporen en verhelpen van

storingen"[412])

WAARSCHUWING Stop de werking en schakel de

voeding uit als er zich iets abnormaals voordoet (brandgeur, enz.).

Als u de unit onder dergelijke omstandigheden laat werken, kan dit leiden tot een defect, elektrische schok of brand. Neem contact op met uw dealer.

4 Over het systeem

WAARSCHUWING

▪ Wijzig, demonteer, verwijder, herinstalleer of repareer

de unit NIET zelf aangezien een verkeerde demontage of installatie een elektrische schok of brand kan veroorzaken. Neem contact op met uw dealer.

▪ Zorg dat er geen open vlammen zijn in het geval van

een koelmiddellek. Het koelmiddel zelf is helemaal veilig, niet-giftig en matig ontvlambaar, maar er zal wel een giftig gas vrijkomen wanneer het koelmiddel per ongeluk lekt in een kamer met lucht van een ventilatorkachel, gasfornuis, enz. Laat de reparatie van een lek altijd controleren door erkend servicepersoneel voordat u de unit weer in gebruik neemt.

OPMERKING

Gebruik het systeem NIET voor andere doeleinden. Gebruik de unit NIET voor het koelen van precisieinstrumenten, voedsel, planten, dieren of kunstwerken, om te voorkomen dat de kwaliteit ervan wordt aangetast.

OPMERKING

Voor latere wijzigingen of uitbreidingen van uw systeem:

Een volledig overzicht van toegelaten combinaties (voor latere systeemuitbreiding) vindt u in de technische data en moet worden geraadpleegd. Neem contact op met uw installateur voor meer informatie en professioneel advies.

VOORZICHTIG

4 Over het systeem

a Binnenunit b Buitenunit c Gebruikersinterface d Aangezogen lucht e Uitgeblazen lucht

f Koelmiddelleiding + transmissiekabel

g Afvoerleiding

5 Gebruikersinterface

VOORZICHTIG

▪ Raak de interne delen van de controller NOOIT aan.

▪ Verwijder het voorpaneel NIET. Sommige onderdelen

in het toestel aanraken is gevaarlijk en kan problemen met het toestel veroorzaken. Neem contact op met uw dealer voor controle en afstelling van de interne delen.

OPMERKING

Veeg het bedieningspaneel van de controller NIET af met benzine, thinner, reinigingsdoeken met chemische producten, enz. Het paneel kan verkleuren of de coating kan afschilferen. Dompel bij een sterk vervuild bedieningspaneel een doek in met water verdund neutraal detergent, wring de doek goed uit en veeg er dan het paneel mee schoon. Veeg het daarna af met een andere droge doek.

OPMERKING

Druk NOOIT op de knop van de gebruikersinterface met een hard en puntig voorwerp. De gebruikersinterface kan beschadigd raken.

4.1 Systeemlay-out

INFORMATIE

De volgende afbeelding is een voorbeeld en stemt mogelijk NIET overeen met de lay-out van uw installatie.

FXSA15~140A2VEB VRV-systeemairconditioner 3P599602-1B – 2020.10

OPMERKING

Trek of draai NOOIT aan de elektrische draad van de gebruikersinterface. Dit kan een storing van de unit veroorzaken.

Deze gebruiksaanwijzing geeft een niet-beperkend overzicht van de belangrijkste functies van het systeem.

Voor meer informatie over de gebruikersinterface, zie de gebruiksaanwijzing van de geïnstalleerde gebruikersinterface.

Montagehandleiding en gebruiksaanwijzing

6 Bediening

6.1 Werkingsgebied

INFORMATIE

Voor de bedrijfslimieten, zie de technische gegevens van de aangesloten buitenunit.

6.2 Over bedrijfsstanden

INFORMATIE

Afhankelijk van het geïnstalleerde systeem, zijn sommige bedrijfsstanden niet beschikbaar.

▪ De luchtstroomsnelheid kan zich automatisch aanpassen aan de

kamertemperatuur of de ventilator kan onmiddellijk stoppen. Dit is echter geen storing.

▪ Als de hoofdvoeding tijdens het gebruik wordt uitgeschakeld,

wordt de unit automatisch herstart zodra ze weer wordt ingeschakeld.

▪ Instelpunt. Streeftemperatuur voor koelen, verwarmen en

automatische stand.

▪ Setback. Een functie die de kamertemperatuur binnen een

bepaald bereik houdt wanneer het systeem uitgeschakeld is (door de gebruiker, de programmafunctie of de uitschakeltimer).

6.2.1 Basis bedrijfsstanden

De binnenunit kan in verschillende bedrijfsstanden werken.

Symbool Bedrijfsstand

Koelen. In deze stand wordt koelen geactiveerd

volgens de vereisten van het instelpunt of de setbackwerking.

Verwarmen. In deze stand wordt verwarmen geactiveerd volgens de vereisten van het instelpunt of de setback-werking.

Alleen ventilator. In deze stand wordt er lucht gecirculeerd, zonder verwarmen of koelen.

Auto. In de automatische stand schakelt de binnenunit automatisch tussen verwarmen en koelen, zoals bepaald door het instelpunt.

6.2.2 Speciale verwarmingsbedrijfsstanden

Werking Beschrijving

Ontdooien Om een verlies van het

verwarmingsvermogen door ijsvorming in de buitenunit te voorkomen, schakelt het systeem automatisch over naar de ontdooistand.

In de ontdooistand wordt de ventilator van de binnenunit stilgelegd en verschijnt het volgende symbool op het thuisscherm:

Werking Beschrijving

Warme start Bij warme start wordt de

ventilator van de binnenunit stilgelegd en verschijnt het volgende symbool op het thuisscherm:

6.3 Gebruik van het systeem

INFORMATIE

Om de bedrijfsstand of andere instellingen in te stellen, zie de uitgebreide handleiding of gebruiksdhandleiding van de gebruikersinterface.

7 Onderhoud en service

7.1 Voorzorgsmaatregelen voor onderhoud en service

OPMERKING

Dit onderhoud MOET worden uitgevoerd door een erkend installateur of een servicetechnicus.

Laat het onderhoud minstens één keer per jaar uitvoeren. De geldende wetgeving kan evenwel kortere onderhoudsintervallen vereisen.

VOORZICHTIG

Steek GEEN vingers, stokken of andere voorwerpen in de luchtinlaat of -uitlaat. Wanneer de ventilator met hoge snelheid draait, zou dit letsels veroorzaken.

OPMERKING

Voer NOOIT zelf een inspectie van of servicewerkzaamheden aan de unit uit. Vraag hier een erkend servicetechnicus voor. Als eindgebruiker mag u wel het luchtfilter en de de luchtuitblaas reinigen.

WAARSCHUWING

VOORZICHTIG

Controleer na langdurig gebruik of de staander en bevestiging niet beschadigd zijn. Bij beschadiging dreigt de unit te vallen en letsel te veroorzaken.

OPMERKING

Na ongeveer 6 tot 8 minuten wordt de normale werking hervat.

Montagehandleiding en gebruiksaanwijzing

VOORZICHTIG

Schakel de voeding volledig uit voordat u de klemmen aanraakt.

FXSA15~140A2VEB

VRV-systeemairconditioner

3P599602-1B – 2020.10

7 Onderhoud en service

GEVAAR: GEVAAR VOOR ELEKTROCUTIE

Wanneer u de airconditioner of het luchtfilter wilt schoonmaken, moet u de unit eerst stilleggen en alle voedingen uitschakelen. Anders dreigt u elektrische schokken en letsel op te lopen.

WAARSCHUWING

Ga voorzichtig te werk met ladders wanneer u op een hoogte werkt.

De volgende symbolen kunnen voorkomen op de binnenunit:

Symbool Verklaring

Meet de spanning aan de aansluitklemmen van de condensatoren van de hoofdkring of elektrische onderdelen vooraleer u een onderhoud uitvoert.

7.2 Luchtfilter en luchtuitblaas reinigen

VOORZICHTIG

Schakel de unit uit alvorens het luchtfilter en de luchtuitblaas te reinigen.

7.2.1 Luchtfilter reinigen

Wanneer het luchtfilter reinigen:

▪ Vuistregel: Eens om de 6 maand reinigen. Reinig vaker als de

lucht in de kamer heel sterk vervuild is.

▪ Afhankelijk van de instellingen, kan op de gebruikersinterface de

aanduiding "Time to clean air filter" (tijd om het luchtfilter te reinigen) verschijnen. Reinig het luchtfilter wanneer de aanduiding op het scherm verschijnt.

▪ Als het vuil niet meer verwijderd kan worden, moet u het luchtfilter

vervangen (=optionele uitrusting).

Hoe het luchtfilter reinigen:

OPMERKING Gebruik GEEN water van 50°C of warmer. Mogelijk

gevolg: Verkleuring en vervorming.

1 Verwijder het luchtfilter. Trek de stof omhoog

(achteraanzuiging) of naar achteren (onderaanzuiging).

achteraanzuiging onderaanzuiging

3 Laat het luchtfilter drogen in de schaduw. 4 Breng het luchtfilter opnieuw aan. Breng de 2 hangbeugels

op één lijn en druk de 2 klemmen op hun plaats; trek daarbij, indien nodig, aan de stof.

achteraanzuiging onderaanzuiging

5 Controleer of alle hangers bevestigd zijn. 6 Sluit het luchtinlaatrooster in het geval van onderaanzuiging. In

het geval van aanzuiging van achteren, sluit de servicekanaalopening.

7 Schakel de voeding IN. 8 Om waarschuwingsschermen te verwijderen, zie de uitgebreide

handleiding van de gebruikersinterface.

7.2.2 Luchtuitblaas reinigen

WAARSCHUWING

Laat de binnenunit NIET nat worden. Mogelijk gevolg: Elektrische schokken of brand.

OPMERKING

▪ Gebruik GEEN benzine, benzeen, verdunner,

schuurpoeder of vloeibaar insecticide. Mogelijk gevolg: Verkleuring en vervorming.

▪ Gebruik GEEN water of lucht van 50°C of warmer.

Mogelijk gevolg: Verkleuring en vervorming.

Maak schoon met een zachte doek. Gebruik water of een neutraal schoonmaakmiddel voor moeilijk te verwijderen vlekken.

7.3 Over het koelmiddel

Dit product bevat gefluoreerde broeikasgassen. Laat de gassen NIET vrij in de atmosfeer.

Koelmiddeltype: R32

Waarde globaal opwarmingspotentieel (GWP): 675

2 Reinig het luchtfilter. Gebruik een stofzuiger of was het

luchtfilter met water. Als het filter heel vuil is, gebruik dan een zachte borstel en een mild schoonmaakmiddel.

FXSA15~140A2VEB VRV-systeemairconditioner 3P599602-1B – 2020.10

OPMERKING De geldende wetgeving met betrekking tot gefluoreerde

broeikasgassen vereist dat de koelmiddelvulling van de

unit wordt aangegeven zowel in gewicht als in CO2equivalent.

Formula om de hoeveelheid in CO2-equivalent te berekenen: GWP-waarde koelmiddel × totale

koelmiddelvulling [in kg] / 1000

Neem contact op met uw installateur voor meer informatie.

WAARSCHUWING: MATIG ONTVLAMBAAR MATERIAAL

Het koelmiddel in deze unit is weinig ontvlambaar.

WAARSCHUWING

Het toestel wordt opgeslagen in een ruimte zonder ontstekingsbronnen die voortdurend branden (bijvoorbeeld: open vuur, een draaiend gastoestel of een draaiende elektrische verwarming).

Montagehandleiding en gebruiksaanwijzing

8 Opsporen en verhelpen van storingen

WAARSCHUWING

▪ Doorboor of verbrand GEEN onderdelen van de

koelmiddelcyclus.

▪ Gebruik GEEN andere schoonmaakmiddelen of

manieren om het ontdooien te versnellen dan die aanbevolen door de fabrikant.

▪ Denk eraan dat het koelmiddel in het systeem geurloos

is.

WAARSCHUWING

Schakel alle verwarmingstoestellen met verbranding uit, verlucht de kamer en neem contact op met de dealer waar u de unit hebt gekocht.

Gebruik de unit NIET totdat iemand van de servicedienst heeft bevestigd dat het deel met het koelmiddellek gerepareerd is.

7.3.1 Over de koelmiddelleksensor

WAARSCHUWING

Na elke detectie of op het eind van de levensduur moet de sensor worden vervangen. De sensor mag alleen worden vervangen door een erkende persoon.

OPMERKING

De werking van de veiligheidsmaatregelen wordt regelmatig automatisch gecontroleerd. In geval van een storing verschijnt een foutcode op de gebruikersinterface.

OPMERKING

De R32-koelmiddelleksensor is een halfgeleiderdetector die onterecht andere stoffen dan R32-koelmiddel kan detecteren. Vermijd het gebruik van chemische producten (bv. organische oplosmiddelen, haarlak, verf) in hoge concentraties in de onmiddellijke nabijheid van de binnenunit omdat dit de R32-koelmiddelleksensor onterecht een lek kan laten detecteren.

INFORMATIE

De sensor heeft een levensduur van 10 jaar. Op de gebruikersinterface verschijnt 6 maanden voor de levensduur van de sensor afloopt de fout "CH-05" en na het einde van de levensduur van de sensor "CH-02". Voor meer informatie, zie de uitgebreide handleiding van de gebruikersinterface en neem contact op met uw dealer.

Detectie wanneer de unit in stand-by staat

Wanneer een lek wordt gedetecteerd wanneer de unit in stand-by staat, wordt een "controle valse detectie" uitgevoerd.

Controle valse detectie

1 De unit begint te draaien in de ventilatorstand op de laagste

stand.

2 Op de gebruikersinterface verschijnt de foutcode "A0-13", er

wordt een alarmtoon geproduceerd en de statusindicator knippert.

3 De sensor controleert op een koelmiddellek of een valse

detectie.

▪ Als er GEEN koelmiddellek wordt gedetecteerd, Resultaat: : na

ongeveer 2 minuten hervat het systeem de normale werking.

▪ Als er een koelmiddellek wordt gedetecteerd, Resultaat:

1 Op de gebruikersinterface verschijnt de foutcode "A0-11", er

wordt een alarmtoon geproduceerd en de statusindicator knippert.

2 Neem onmiddellijk contact op met uw dealer. Voor meer

informatie, zie de montagehandleiding van de buitenunit.

Detectie wanneer de unit ingeschakeld is

1 Op de gebruikersinterface verschijnt de foutcode "A0-11", er

wordt een alarmtoon geproduceerd en de statusindicator knippert.

2 Neem onmiddellijk contact op met uw dealer. Voor meer

informatie, zie de montagehandleiding van de buitenunit.

INFORMATIE

Om het alarm van de gebruikersinterface te stoppen, zie de uitgebreide handleiding van de gebruikersinterface.

INFORMATIE

De minimale luchtstroom bij normale werking of bij de koelmiddellekdetectie is altijd >240m3/u.

8 Opsporen en verhelpen van

storingen

Als zich één van de volgende problemen voordoet, neem dan onderstaande maatregelen en neem contact op met uw dealer.

WAARSCHUWING Stop de werking en schakel de voeding uit als er zich

iets abnormaals voordoet (brandgeur, enz.).

Als u de unit onder dergelijke omstandigheden laat werken, kan dit leiden tot een defect, elektrische schok of brand. Neem contact op met uw dealer.

ALLEEN een erkend servicetechnicus mag het systeem repareren.

Storing Maatregel

Als een beveiliging, zoals bijvoorbeeld een zekering, een stroomonderbreker of een reststroomapparaat, vaak worden geactiveerd, of als de AAN/UITschakelaar NIET goed werkt.

Als water uit de unit lekt. Stop de werking. De bedrijfsschakelaar werkt NIET naar

behoren.

Als op de gebruikersinterface staat.

Als het systeem NIET goed werkt, behalve voor de hiervoor vermelde gevallen, en geen van de vermelde storingen van toepassing is, volg dan de volgende procedures om na te gaan wat er misloopt.

INFORMATIE

Zie de uitgebreide handleiding op http://

www.daikineurope.com/support-and-manuals/productinformation/ voor meer tips voor het oplossen van

problemen.

Schakel alle hoofdstroomschakelaars van de unit uit.

Schakel de voeding UIT.

Verwittig uw installateur en geef hem de foutcode door. Om een foutcode weer te geven, zie de uitgebreide handleiding van de gebruikersinterface.

Montagehandleiding en gebruiksaanwijzing

FXSA15~140A2VEB

VRV-systeemairconditioner

3P599602-1B – 2020.10

9 Verplaatsen

3×40×8×1× 1× 1×

1×

2×

1×

dcba e f g

h i j k

4×

≥500

(mm)

Neem contact op met uw installateur als u na controle van alle bovenstaande punten het probleem niet zelf kunt oplossen. Geef hem de symptomen door, de volledige modelnaam van de unit (met indien mogelijk ook het fabricagenummer) en de installatiedatum (mogelijk vermeld op de garantiekaart).

9 Verplaatsen

Neem contact op met uw dealer om de volledige unit te verwijderen en opnieuw te installeren. Het verplaatsen van units vereist een zekere technische kennis.

Voor de installateur

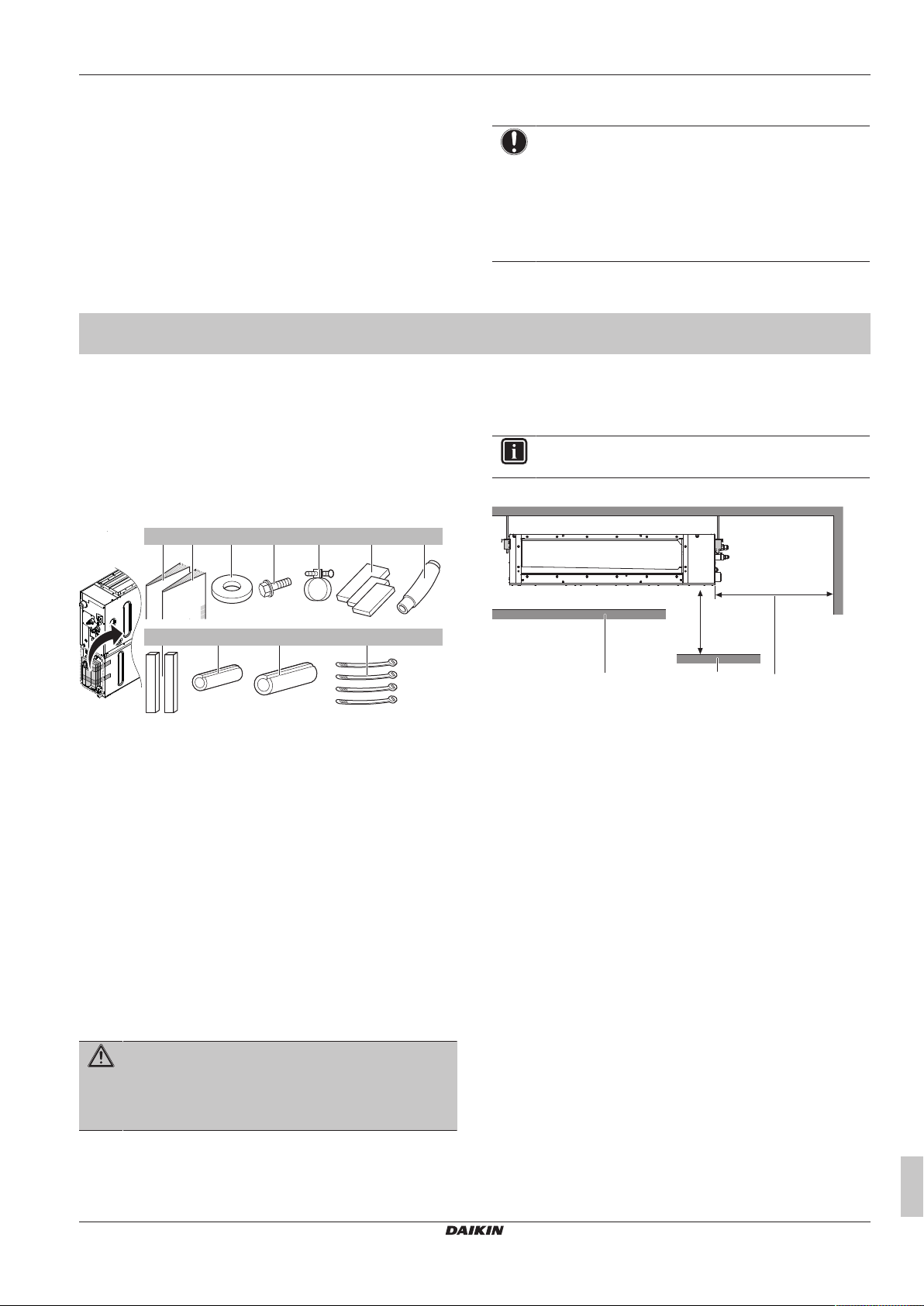

11 Over de doos

11.1 Binnenunit

11.1.1 Toebehoren uit de binnenunit verwijderen

10 Als afval verwijderen

OPMERKING

Probeer het systeem NIET zelf te ontmantelen: het ontmantelen van het systeem en het behandelen van het koelmiddel, van olie en van andere onderdelen MOETEN conform met de geldende wetgeving uitgevoerd worden. De units MOETEN voor hergebruik, recyclage en terugwinning bij een gespecialiseerd behandelingsbedrijf worden behandeld.

12.1.1 Vereisten inzake de plaats waar de binnenunit geïnstalleerd wordt

INFORMATIE

Het geluidsdrukniveau is lager dan 70dBA.

▪ Afstand. Let op de volgende vereisten:

a Montagehandleiding en gebruiksaanwijzing b Algemene voorzorgsmaatregelen met betrekking tot de

veiligheid

c Pakkingringen voor ophangbeugel d Schroeven voor kanaalflenzen e Metalen klem

f Afdichtingskussens: Groot (afvoerleiding), middelgroot 1

(gasleiding), middelgroot 2 (vloeistofleiding)

g Afvoerslang h Kleine afdichting

i Isolatiedeel: Klein (vloeistofleiding) j Isolatiedeel: Groot (gasleiding)

k Kabelbinders

12 Installatie van de unit

12.1 Installatieplaats voorbereiden

Vermijd installatie in een omgeving met veel organische oplosmidddelen zoals inkt en siloxaan.

WAARSCHUWING

Het toestel wordt opgeslagen in een ruimte zonder ontstekingsbronnen die voortdurend branden (bijvoorbeeld: open vuur, een draaiend gastoestel of een draaiende elektrische verwarming).

A Minimumafstand tot de vloer

2,7m om onopzettelijk aanraken te voorkomen 2,5m als de ventilator afgedekt is (bijv. vals plafond,

rooster, …)

a Plafond b Vloeroppervlak c Ruimte voor onderhoud

▪ Uitblaasrooster. Minimum vereiste installatiehoogte van

uitblaasrooster ≥1,8m.

Serviceruimte en afmeting plafondopening

De plafondopening moet groot genoeg zodat er voldoende ruimte is voor onderhoud en service.

FXSA15~140A2VEB VRV-systeemairconditioner 3P599602-1B – 2020.10

Montagehandleiding en gebruiksaanwijzing

12 Installatie van de unit

800

(mm)

≥

500

A B

≥500

≥

300

≥1100

(mm)

125

b ≥800

160

(160~300)

245

h ≥460

b a

A Zij-aanzicht: koelmiddelleiding, afvoerleiding,

besturingskast

B Zij-aanzicht: luchtinlaat C Bovenaanzicht

a Plafondopening

Klasse 15~32: 550mm Klasse 40~50: 700mm Klasse 63~80: 1000mm Klasse 100~125: 1400mm Klasse 140: 1550mm

b Serviceruimte

Installatie-opties

INFORMATIE

Voor sommige opties kan extra serviceruimte vereist zijn. Raadpleeg de montagehandleiding van de gebruikte optie vóór de installatie.

Vereisten minimum vloeroppervlakte

VOORZICHTIG

12.2 De binnenunit monteren

12.2.1 Richtlijnen bij de installatie van de binnenunit

INFORMATIE Optionele apparatuur. Lees ook de installatiehandleiding

van de optionele apparatuur bij de installatie hiervan. Afhankelijk van de omstandigheden ter plaatse, kan het gemakkelijker zijn om eerst de optionele apparatuur te installeren.

Installatie-opties

INFORMATIE

De unit kan worden gebruikt met onderaanzuiging door de verwisselbare plaat te vervangen door de steunplaat van het luchtfilter.

a Steunplaat van luchtfilter met luchtfilter(s)

b Verwisselbare plaat

▪ Sterkte van het plafond. Controleer of het plafond sterk genoeg

Montagehandleiding en gebruiksaanwijzing

A Standaard achteraanzuiging B Installatie met stoffen kanaal achteraan en

serviceopening kanaal

C Installatie met stoffen kanaal onderaan en

luchtinlaatrooster

a Plafondoppervlak

b Plafondopening

c Luchtfilter

d Luchtinlaatkanaal

e Serviceopening kanaal

f Verwisselbare plaat

g Canvasaansluiting voor luchtinlaatpaneel (lokaal te

voorzien)

h Opening luchtinlaatpaneel (lokaal te voorzien)

is om het gewicht van de unit te kunnen dragen. Als er enig risico bestaat, versterk dan eerst het plafond en installeer dan pas de unit.

▪ Gebruik bij een bestaand plafond ankers.

▪ Gebruik bij een nieuw plafond verzonken inzetstukken,

verzonken ankers of andere lokaal voorziene onderdelen.

FXSA15~140A2VEB

VRV-systeemairconditioner

3P599602-1B – 2020.10

12 Installatie van de unit

e: 630

e: A

(mm)

4×

a b

b d

c b a

ffe ed d

5 mm

a Anker b Plafondtegel c Lange moer of koppelingsschroef d Ophangbout e Binnenunit

▪ Ophangbouten. Gebruik M10-ophangbouten voor de montage.

Bevestig de ophangbeugel aan de ophangbout. Bevestig de bout goed met een moer en vulring aan de boven- en onderzijde van de ophangbeugel.

a Moer (lokaal te voorzien) b Pakkingring (accessoires) c Ophangbeugel d Dubbele moer (niet meegeleverd) e Afstand tussen hangbouten

Klasse A(mm)

15~32 588 40~50 738 63~80 1038 100~125 1438 140 1588

VOORZICHTIG

▪ De installatie van het kanaal mag het instelbereik van

de externe statische druk voor de unit NIET overschrijden. Zie de technische datasheet van uw model voor het instelbereik.

▪ Installeer het stoffen kanaal zodanig dat er GEEN

trillingen worden overgebracht op het kanaal of het plafond. Breng een geluidsisolerend materiaal (insulatiemateriaal) aan rond de leiding en gebruik isolatierubbers voor de ophangbouten.

▪ Zorg ervoor dat er bij het lassen GEEN spatten

terechtkomen op de afvoerbak of het luchtfilter.

▪ Als het metalen kanaal door een metalen lat,

draadgaas of een metalen plaat van de houten structuur gaat, moeten het kanaal en de muur elektrisch worden geïsoleerd.

▪ Installeer het uitlaatrooster zodanig dat de luchtstroom

NIET rechtstreeks in contact komt met mensen.

▪ Gebruik geen aanjaagventilatoren in het kanaal.

Gebruik de functie om de instelling van de ventilatorsnelheid automatisch te veranderen (zie

"16.1Lokale instelling"[420]).

De kanalen moeten lokaal worden voorzien.

1 Sluit het stoffen kanaal aan op de binnenkant van de flens aan

zowel de inlaat- als de uitlaatkant. Sluit het stoffen kanaal aan met bijgeleverde schroeven.

2 Sluit het kanaal aan op het stoffen kanaal.

▪ Waterpas. Controleer met behulp van een waterpas of een plastic

buis met water of de unit op alle vier hoeken waterpas staat.

a Schroeven voor kanaalflenzen (accessoire) b Flens (op de unit) c Binnenunit d Isolatie (lokaal te voorzien) e Stoffen kanaal (lokaal te voorzien)

f Aluminiumtape (lokaal te voorzien)

▪ Bevestigingsschroeven. Selecteer voor de installatie van een

a Waterniveau b Plastic buis

OPMERKING

luchtinlaatkanaal bevestigingsschroeven die 5 mm uitsteken aan de binnenkant van de flens om het luchtfilter te beschermen tegen schade bij het onderhoud van het filter.

Installeer de unit NIET scheef. Mogelijk gevolg: Als de unit tegen de richting van de condenswaterstroom in scheef hangt (de kant van de afvoerleidingen hangt hoger), kan de werking van de vlotterschakelaar verstoord raken en kan er water gaan lekken.

12.2.2 Richtlijnen bij de installatie van de kanalen

a Luchtinlaatkanaal b Binnenkant van de flens c Bevestigingsschroef

3 Draai aluminiumtape rond de aansluiting van de flens met het

WAARSCHUWING

Installeer GEEN werkende ontstekingsbronnen (bijvoorbeeld open vuur, een werkend gastoestel of een werkende elektrische verwarming) in het leidingwerk.

kanaal. Controleer of er geen lucht ontsnapt aan de andere aansluitingen.

4 Isoleer het kanaal om condensatie te voorkomen. Gebruik

glaswol of polyethyleen schuim met een dikte van 25mm.

▪ Filter. Monteer een luchtfilter in het luchtkanaal aan de

aanzuigzijde. Gebruik een luchtfilter met een afscheidingsgraad van ≥50% (gravimetrische methode).

FXSA15~140A2VEB VRV-systeemairconditioner 3P599602-1B – 2020.10

Montagehandleiding en gebruiksaanwijzing

12 Installatie van de unit

1~1.5 m

≤625

≤300

0~75

1000~1500

(mm)

ba ddc

≥100≤625

(mm)

≤4 mm

A-A'

b a

d c

2~61

AA'A

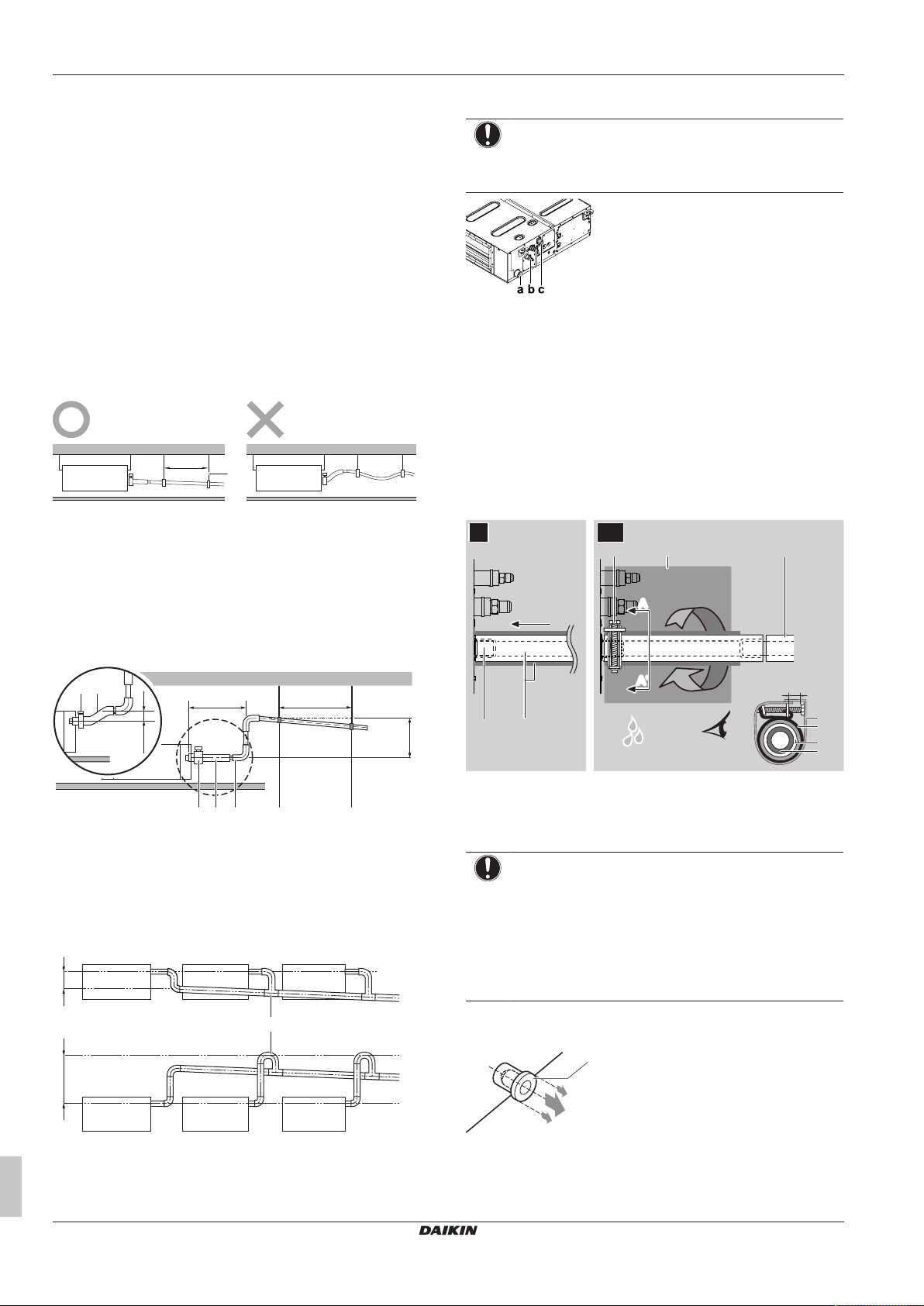

12.2.3 Richtlijnen bij de installatie van de afvoerleiding

Zorg ervoor dat het condenswater goed kan worden afgevoerd. Dit omvat:

▪ Algemene richtlijnen

▪ Koelmiddelleiding aansluiten op de binnenunit

▪ Controleren op waterlekken

Algemene richtlijnen

▪ Leidinglengte. Houd de afvoerleiding zo kort mogelijk. ▪ Leidingmaat. De leidingmaat moet gelijk aan of groter dan de

verbindingsleiding zijn (plastic buis met een nominale diameter van 20mm en buitendiameter van 26mm).

▪ Helling. De afvoerleiding moet afhellen (minstens 1/100) om te

voorkomen dat er lucht in de leiding blijft zitten. Gebruik hangstaven zoals afgebeeld.

a Ophangstaaf

O Toegelaten

X Niet toegelaten

▪ Condensatie. Neem maatregelen tegen condensatie. Isoleer de

volledige afvoerleiding in het gebouw.

▪ Stijgleiding. Indien nodig kunt u een stijgleiding installeren om in

een helling te voorzien.

▪ Helling afvoerslang: 0~75 mm om belasting op de leiding en

luchtbellen te voorkomen.

Afvoerleiding aansluiten op de binnenunit

OPMERKING

Een slechte aansluiting van de afvoerslang kan lekken veroorzaken en schade berokkenen aan de installatieruimte en de omgeving.

a Afvoeruitlaat voor onderhoud

b Koelmiddelleidingen

c Aansluiting afvoerleiding

1 Duw de afvoerslang zo ver mogelijk over de aansluiting van de

afvoerleiding.

2 Draai de metalen klem vast tot er minder dan 4mm tussen de

schroefkop en het metalen klemdeel zit.

3 Controleer op waterlekken (zie "Controle op

waterlekken"[417]).

4 Draai het grote afdichtingskussen (= isolatie) rond de metalen

klem en de afvoerslang, en bevestig het met kabelbinders.

5 Sluit de afvoerleiding aan op de afvoerslang.

a Metalen klem (accessoire)

b Afvoerslang (accessoire)

c Stijgende afvoerleiding (plastic buis met een nominale

diameter van 20mm en een buitendiameter van 26mm)

d Ophangstaven (lokaal te voorzien)

▪ Afvoerleidingen combineren. Afvoerleidingen kunnen worden

gecombineerd. Gebruik afvoerleidingen en T-stukken met de juiste diameter voor de werkingscapaciteit van de units.

a T-stuk

Montagehandleiding en gebruiksaanwijzing

a Aansluiting afvoerleiding (bevestigd aan de unit)

b Afvoerslang (accessoire)

c Metalen klem (accessoire)

d Groot afdichtingskussen (accessoire)

e Afvoerleiding (lokaal te voorzien)

OPMERKING

▪ Verwijder de afvoerblindprop NIET. Anders kan er

water uit lekken.

▪ Gebruik de afvoeruitlaat alleen voor het afvoeren van

water voor het onderhoud.

▪ Wees voorzichtig bij het aanbrengen en verwijderen

van de blindprop. Het overmatig uitoefenen van druk kan de afvoeraansluiting vervormen van de lekbak.

Verwijder de blindprop.

▪ Beweeg de blindprop niet op en neer.

Duw de blindprop in.

▪ Breng de blindprop aan en duw ze omlaag met een

kruiskopschroevendraaier.

FXSA15~140A2VEB

VRV-systeemairconditioner

3P599602-1B – 2020.10

a Afvoerplug

b Kruiskopschroevendraaier

Controle op waterlekken

De procedure verschilt afhankelijk van of de installatie van het systeem al voltooid is of niet. Wanneer de installatie van het systeem nog niet voltooid is, sluit u de gebruikersinterface en de voeding tijdelijk aan op de unit.

Wanneer de installatie van het systeem nog niet voltooid is

1 Sluit de elektrische bedrading tijdelijk aan.

▪ Verwijder het servicedeksel (c). ▪ Sluit de elektrische voeding aan (a). ▪ Sluit de gebruikersinterface aan (b). ▪ Breng het servicedeksel weer aan.

13 Installatie van de leidingen

6 Schakel de voeding UIT. 7 Koppel de elektrische bedrading los.

▪ Verwijder het servicedeksel. ▪ Maak de elektrische voeding los. ▪ Koppel de gebruikersinterface los. ▪ Breng het servicedeksel weer aan.

Wanneer de installatie van het systeem al voltooid is

1 Begin de koelwerking (zie de uitgebreide handleiding of de

servicehandleiding van de gebruikersinterface).

2 Giet ongeveer 1 l water langzaam in de waterinlaat en

controleer op lekken (zie "Wanneer de installatie van het

systeem nog niet voltooid is"[417]).

13 Installatie van de leidingen

13.1 De koelmiddelleidingen voorbereiden

13.1.1 Vereisten voor de koelmiddelleidingen

VOORZICHTIG

De leidingen MOETEN worden geïnstalleerd zoals beschreven in "13 Installatie van de leidingen" [4 17]. Alleen mechanische verbindingen (bv. braseren +flareverbindingen) die conform de nieuwste versie van ISO14903 zijn, kunnen worden gebruikt.

OPMERKING

De leidingen en andere drukvoerende delen moeten geschikt zijn voor koelmiddel. Gebruik met fosforzuur gedeoxideerde, naadloze koperen leidingen voor koelmiddel.

▪ Vreemde stoffen in de leidingen, waaronder oliën die tijdens de

a Voedingsklemmenstrook b Klemmenstrook gebruikersinterface c Servicedeksel met bedradingsschema

2 Schakel de voeding IN. 3 Begin de werking met alleen ventileren (zie de uitgebreide

handleiding of de servicehandleiding van de gebruikersinterface).

4 Verwijder het deksel van de waterinlaat (1 schroef). 5 Giet ongeveer 1 l water langzaam in de waterinlaat en

controleer op lekken.

fabricage worden gebruikt, mogen niet meer dan 30 mg/10 m bedragen.

Diameter koelmiddelleidingen

Diameters voor leidingaansluitingen van de binnenunit:

Klasse Buitendiameter leiding (mm)

Vloeistofleiding Gasleiding

15~32 Ø6,4mm Ø9,5mm 40~80 Ø6,4mm Ø12,7mm

100~140 Ø9,5mm Ø15,9mm

Materiaal koelmiddelleidingen

▪ Materiaal leidingen: Met fosforzuur gedeoxideerd naadloos

koper.

▪ Flareverbindingen: Gebruik alleen gegloeide leidingen. ▪ Hardingsgraad en dikte leidingen:

Buitendiameter

(Ø)

6,4mm (1/4") Gegloeid (O) ≥0,8mm 9,5mm (3/8")

FXSA15~140A2VEB VRV-systeemairconditioner 3P599602-1B – 2020.10

a Waterinlaat b Draagbare pomp c Deksel waterinlaat d Emmer (water bijvullen via waterinlaat) e Afvoeruitlaat voor onderhoud

f Koelmiddelleidingen

12,7mm (1/2") 15,9mm (5/8")

(a)

Afhankelijk van de toepasselijke wetgeving en de maximale bedrijfsdruk van de unit (zie "PS High" op het naamplaatje van de unit), zijn mogelijk dikkere leidingen vereist.

Hardingsgraad Dikte (t)

Montagehandleiding en gebruiksaanwijzing

(a)

14 Elektrische installatie

ØiØ

ØpØ

a dc e fb b

A B

13.1.2 De koelleidingen isoleren

▪ Neem polyethyleenschuim als isolatiemateriaal:

▪ met een warmteoverdrachtsfactor begrepen tussen 0,041 en

0,052W/mK (0,035 en 0,045kcal/mh°C)

▪ bestand tegen minstens 120°C

▪ Isolatiedikte

Buitendiameter

leiding (Øp)

6,4mm (1/4") 8~10mm ≥10mm 9,5mm (3/8") 10~14mm ≥13mm 12,7mm (1/2") 14~16mm ≥13mm 15,9mm (5/8") 16~20mm ≥13mm

Als de temperatuur hoger is dan 30°C en de vochtigheid meer dan80% bedraagt, moet het isolatiemateriaal minstens 20mm dik zijn om condensatie aan de oppervlakte van de isolatie te voorkomen.

Binnendiameter

isolatie (Øi)

Isolatiedikte (t)

13.2 De koelmiddelleiding aansluiten

GEVAAR: RISICO OP BRANDWONDEN

13.2.1 De koelmiddelleidingen op binnenunit aansluiten

VOORZICHTIG

WAARSCHUWING: MATIG ONTVLAMBAAR MATERIAAL

Het koelmiddel in deze unit is weinig ontvlambaar.

▪ Leidinglengte. Houd de koelmiddelleiding zo kort mogelijk. ▪ Flareverbindingen. Sluit de koelmiddelleiding met

flareverbindingen aan op de unit.

▪ Isolatie. Isoleer de koelmiddelleiding op de binnenunit als volgt:

1 Draai de naden van de isolatiedelen naar boven. 2 Bevestig ze aan de basis van de unit. 3 Maak de kabelbinder vast rond de isolatiedelen. 4 Draai het afdichtingskussen van de basis van de unit tot

de bovenkant van de flaremoer rond de koelmiddelleiding.

OPMERKING

Zorg ervoor dat de hele koelmiddelleiding is geïsoleerd. Blote leidingen kunnen condensatie veroorzaken.

14 Elektrische installatie

GEVAAR: GEVAAR VOOR ELEKTROCUTIE

WAARSCHUWING

Gebruik ALTIJD een meeraderige kabel als stroomtoevoerkabel.

WAARSCHUWING

Gebruik een alpolige schakelaar met een contactscheiding van minstens 3mm om het contact volledig te verbreken onder overspanningscategorie III.

WAARSCHUWING

14.1 Specificaties van de standaardcomponenten van de bedrading

Voedingska bel

Transmissiebedrading 0,75 tot 1,25mm² (2-aderige kabel) Kabel gebruikersinterface

Aanbevolen lokale zekering

Reststroomapparaat Moeten voldoen aan de toepasselijke

(a)

MCA=Minimum circuitampère. De opgegeven waarden zijn maximumwaarden (zie elektrische data van binnenunit voor precieze waarden).

(a)

MCA

Spanning 220~240V Fase 1~ Frequentie 50/60Hz Draaddikten 1,5mm2 (3-aderige kabel)

Onderdeel

"  14‒1 Minimum

circuitampère"[418]

H07RN-F (60245 IEC 66)

H05RN-F (60245 IEC 57)

Gebruikersinterface - maximum 500m

6A

wetgeving

A Gasleiding B Vloeistofleiding

a Isolatiemateriaal (lokaal te voorzien)

b Kabelbinder (accessoire)

c Isolatiedelen: Groot (gasleiding), klein (vloeistofleiding)

(accessoires)

d Flaremoer (bevestigd op de unit)

e Aansluiting koelmiddelleiding (bevestigd op de unit)

f Unit

g Afdichtingskussens: Middelgroot 1 (gasleiding),

middelgroot 2 (vloeistofleiding) (accessoires)

Montagehandleiding en gebruiksaanwijzing

 14‒1 Minimum circuitampère

Klasse

15~25 32 40~63 80 100 125 140

0,8A 0,9A 1,4A 1,7A 2A 2,2A 3A

FXSA15~140A2VEB

VRV-systeemairconditioner

3P599602-1B – 2020.10

15 Inbedrijfstelling

10~15

70~90

P1P2 F1 F2

L N

10~15

70~90

10~20

a c

AA'A

A-A'

a bcc

LN LN LN

IN/D OUT/D

1 F2 F1 F2

Control box

P1P

F1F2T1T

P1P2F1F2T1T

N L

N L N L N L

14.2 Elektrische bedrading aansluiten op de binnenunit

OPMERKING

▪ Volg het bedradingsschema (bij de unit geleverd, op de

binnenkant van het servicedeksel).

▪ Voor instructies over de aansluiting van de optionele

apparatuur, zie de bij optionele apparatuur geleverde montagehandleiding.

▪ Zorg ervoor dat de elektrische bedrading goed zit zodat

het servicedeksel nadien weer goed kan worden aangebracht.

De bedrading van de voeding en van de transmissie moeten afzonderlijk worden gehouden. Beide bedradingen moeten ALTIJD op minstens 50 mm van elkaar worden gehouden om eventuele elektrische storingen te voorkomen.

OPMERKING

Zorg ervoor dat de voedingskabel en de transmissiekabel van elkaar gescheiden blijven. De transmissiebedrading en de voedingsbedrading mogen kruisen, maar ze mogen NIET parallel lopen.

1 Verwijder het servicedeksel. 2 Kabel gebruikersinterface: Geleid de kabel door het frame,

sluit hem aan op het klemmenblok (P1, P2) en maak hem vast met een kabelbinder.

3 Transmissiekabel: Geleid de kabel door het frame, sluit hem

aan op het klemmenblok (controleer of de symbolen F1, F2 overeenstemmen met die op de buitenunit) en maak hem vast met een kabelbinder.

4 Voedingskabel: Geleid de kabel door het frame en sluit hem

aan op het klemmenblok (L, N, aarding).

a Onderbreker b Reststroomapparaat

a Kleine afdichting (accessoire) b Bedrading c Plastic klem voor kabelbinder

7 Breng het servicedeksel weer aan.

Voorbeeld van een compleet systeem

1 gebruikersinterface bestuurt 1 binnenunit.

a Buitenunit b Binnenunit c Gebruikersinterface d Meest stroomafwaarts gelegen binnenunit

OPMERKING

Aansluiting van groepsbesturing is NIET toegelaten.

VOORZICHTIG

▪ Elke binnenunit moet op een aparte gebruikersinterface

▪ De gebruikersinterface moet in dezelfde kamer als de

binnenunit worden geplaatst. Zie de montagehandleiding en gebruiksaanwijzing van de gebruikersinterface voor meer informatie.

a Voedings- en aardingsbedrading b Servicedeksel met bedradingsschema c Bedrading transmissie en gebruikersinterface

5 Plastic klem voor kabelbinder: Steek de kabelbinders door de

plastic klemmen en maak ze vast om de kabels vast te leggen.

6 Draai het afdichtingsmateriaal (accessoire) rond de kabels om

te voorkomen dat er water in de unit kan. Dicht alle openingen af om te voorkomen dat kleine dieren in het systeem terechtkomen.

FXSA15~140A2VEB VRV-systeemairconditioner 3P599602-1B – 2020.10

15 Inbedrijfstelling

OPMERKING

Laat de unit ALTIJD draaien met thermistoren en/of druksensoren/-schakelaars. Anders kan er brand in de compressor ontstaan.

15.1 Checklist voor de inbedrijfstelling

Controleer na de installatie van de unit eerst de hierna vermelde punten. Sluit de unit nadat alle controles zijn uitgevoerd. Start de unit nadat u ze gesloten hebt.

Lees de volledige instructies voor installatie en gebruik, zoals beschreven in de uitgebreide handleiding voor de installateur en de gebruiker.

De binnenunit moet juist gemonteerd zijn.

De buitenunit moet juist gemonteerd zijn.

Controleer of de afvoerleiding goed is geïnstalleerd, geïsoleerd en het afvoerwater goed kan wegstromen. Controleer op waterlekken.

Mogelijk gevolg: Er kan condenswater naar beneden druppelen.

Het kanaal is goed geïnstalleerd en geïsoleerd.

Montagehandleiding en gebruiksaanwijzing

16 Configuratie

De koelmiddelleidingen (gas en vloeistof) zijn goed geïnstalleerd en thermisch geïsoleerd.

Er zijn GEEN koelmiddellekkages.

Er zijn GEEN ontbrekende fasen of omgekeerde fasen.

Het systeem is goed en op de juiste manier geaard en de aardingsklemmen zijn goed aangehaald.

De zekeringen of lokaal geïnstalleerde beveiligingen zijn overeenkomstig dit document geïnstalleerd en zijn NIET overbrugd.

De voedingsspanning komt overeen met de spanning op het identificatieplaatje van de unit.

Er zijn GEEN losse aansluitingen of verbindingen of beschadigde elektrische onderdelen in de schakelkast.

Er zijn GEEN beschadigde onderdelen of buizen die tegen de binnenkant van de binnen- of buitenunit gedrukt worden.

De afsluiters (gas en vloeistof) op de buitenunit staan volledig open.

15.2 Proefdraaien

INFORMATIE

▪ Voer het proefdraaien uit zoals beschreven in de

handleiding van de buitenunit.

▪ Het proefdraaien is alleen voltooid als er geen

storingscode op de gebruikersinterface of het 7segmentendisplay van de buitenunit staat.

▪ Zie de servicehandleiding voor de volledige lijst met

foutcodes en een gedetailleerde uitleg voor het opsporen en oplossen van elke fout.

OPMERKING

Onderbreek het proefdraaien NIET.

16 Configuratie

16.1 Lokale instelling

Voer de volgende lokale instellingen uit zodat ze overeenstemmen met de echte installatie en met de behoeften van de gebruiker:

▪ Plafondhoogte

▪ Installatie met onderaanzuiging of achteraanzuiging

▪ Instelling van externe statische druk met behulp van:

▪ Instelling van de automatische regeling van de luchtstroom

▪ Gebruikersinterface

▪ Luchtvolume bij uitgeschakelde thermostaatregeling

▪ Tijd om filter te reinigen

▪ Selectie thermostaatsensor

▪ Omschakeling thermostaatdifferentieel (als remote sensor wordt

gebruikt)

▪ Differentieel voor automatische omschakeling

▪ Automatisch herstarten na stroomonderbreking

Instelling: Plafondhoogte

Deze instelling moet overeenstemmen met de echte afstand tot de vloer, capaciteitsklasse en luchtuitblaasrichtingen.

Bij een afstand tot de vloer van (m) Dan

M SW —

≤2,7 13 (23) 0 01 2,7<x≤3,0 02 3,0<x≤3,5 03

Instelling: Installatie met onderaanzuiging of achteraanzuiging

Deze instelling moet overeenstemmen met het type van de installatie: achteraanzuiging (standaard) of onderaanzuiging.

Voor een installatie met… Dan

M SW —

Achteraanzuiging 13(23) 11 01 Onderaanzuiging 02

Instelling: Externe statische druk

INFORMATIE

▪ De ventilatorsnelheid van de binnenunit is vooraf

ingesteld om de standaard uitwendige statische druk te verzekeren.

▪ Om een hogere of lagere uitwendige statische druk in

te stellen, stelt u de initiële instelling terug met de gebruikersinterface.

De instellingen voor de externe statische druk kunnen op 2 manieren worden uitgevoerd:

▪ Met behulp van de automatische regelfunctie van de luchtstroom

▪ Gebruik van de gebruikersinterface

Externe statische druk instellen met de functie automatische regeling luchtstroom

OPMERKING

▪ Verander de instelling van de dempers NIET in de

stand alleen ventilator voor de automatische regeling van de luchtstroom.

▪ Gebruik de functie automatische regeling luchtstroom

NIET als de externe statische druk hoger is dan 100Pa.

▪ Als de ventilatieroutes zijn veranderd, voert u de

automatische regeling luchtstroom opnieuw uit.

▪ Proefdraaien moet gebeuren met een droge spiraal; laat de unit 2

uur draaien met alleen de ventilator om de spiraal te drogen.

▪ Controleer of de voedingsbedrading, het kanaal en het luchtfilter

goed zijn aangesloten. Als in de unit een sluitdemper is geïnstalleerd, moet u controleren of hij open is.

▪ Als er meer dan één luchtinlaat en -uitlaat is, moet u de dempers

regelen zodat het luchtstroomdebiet van elke luchtinlaat en -uitlaat conform is met het ontworpen luchtstroomdebiet.

1 Gebruik de unit in de stand alleen ventilator voordat u de functie

automatische regeling luchtstroom gebruikt.

2 Leg de airconditioner stil. 3 Stel het waardenummer "—" in op 03 voor M 11(21) en SW 7

en ga verder zoals aangegeven in de volgende tabel:

(1)

Lokale instellingen worden als volgt gedefinieerd:

• M: Standnummer – Eerste cijfer: voor groep units – Cijfer tussen haakjes: voor afzonderlijke unit

• SW: Nummer instelling

• —: Waardenummer

• : Standaard

Montagehandleiding en gebruiksaanwijzing

FXSA15~140A2VEB

VRV-systeemairconditioner

3P599602-1B – 2020.10

16 Configuratie

Inhoud instelling: Dan

(1)

M SW —

Luchtstroomregeling is UIT 11(21) 7 01 Druk op ON/OFF om naar de normale

bedrijfsstand terug te keren. Mogelijk gevolg: Het bedrijfslampje brandt en

de unit begint te draaien in de ventilatorstand voor de automatische regeling van de luchtstroom.

De unit stopt na 1 tot 8 minuten.

Mogelijk gevolg: De instelling is voltooid en het bedrijfslampje brandt niet meer.

4 Controleer na de automatische regeling van de luchtstroom of

het waardenummer "—" op 02 is ingesteld. Als er geen verandering, voert u de instelling opnieuw uit.

Externe statische druk instellen met de gebruikersinterface

Controleer de instelling van de binnenunit: het waardenummer "—" moet op 01 staan voor M 11(21) en SW 6.

1 Verander het waardenummer "—" volgens de externe statische

druk van het aan te sluiten kanaal zoals aangegeven in de tabel hierna.

Externe statische druk (Pa)

(1)

M SW — Klasse

15~63 80+100 125+140

13(23) 6 01 30 40 50

02 — — — 03 30 — — 04 40 40 — 05 50 50 50 06 60 60 60 07 70 70 70 08 80 80 80 09 90 90 90 10 100 100 100 11 110 110 110 12 120 120 120 13 130 130 130 14 140 140 140 15 150 150 150

Instelling: Luchtvolume bij uitgeschakelde thermostaatregeling

Deze instelling moet overeenstemmen met de behoeften van de gebruiker. Zij bepaalt de ventilatorsnelheid van de binnenunit bij thermostaat UIT.

1 Als u de ventilatoren op werking hebt ingesteld, stel dan ook de

luchtvolumesnelheid in:

Als u wilt… Dan

(1)

M SW —

Thermostaat UIT tijdens koelen

Thermostaat UIT tijdens verwarmen

(a)

Gebruik alleen in combinatie met de optionele remote sensor of wanneer de instelling M 10 (20), SW 2, — 3 wordt gebruikt.

(2)

L Instelvolume

(a)

UIT Monitoring 1 Monitoring 2

(2)

L Instelvolume

(a)

UIT Monitoring 1 Monitoring 2

(2)

02 03

12 (22) 6 01

(2)

04 05

12 (22) 3 01

(2)

02 03

(2)

04 05

Instelling: Tijd om filter te reinigen

Deze instelling moet overeenstemmen met de luchtvervuiling in de kamer. Zij bepaalt het interval waarop de melding "Time to clean air filter" (tijd om het luchtfilter te reinigen) op de gebruikersinterface verschijnt.

Voor een interval van…

(luchtvervuiling)

M SW —

Dan

(1)

±2500u (licht) 10 (20) 0 01 ±1250u (zwaar) 02 Melding AAN 3 01 Melding UIT 02

Instelling: Selectie thermostaatsensor

Deze instelling moet overeenstemmen met hoe/of de thermostaatsensor van de afstandsbediening wordt gebruikt.

Wanneer de thermostaatsensor van de

afstandsbediening…

Wordt gebruikt in combinatie met de

M SW —

10 (20) 2 01

Dan

(1)

thermistor van de binnenunit Niet wordt gebruikt (alleen thermistor

binnenunit) Exclusief wordt gebruikt 03

Instelling: Omschakeling thermostaatdifferentieel (als remote sensor wordt gebruikt)

Als het systeem over een remote sensor beschikt, de stappen voor verhogen/verlagen instellen.

Als u de stappen wil veranderen in… Dan

(1)

M SW —

1°C 12 (22) 2 01 0,5°C 02

(1)

Lokale instellingen worden als volgt gedefinieerd:

• M: Standnummer – Eerste cijfer: voor groep units – Cijfer tussen haakjes: voor afzonderlijke unit

• SW: Nummer instelling

• —: Waardenummer

• : Standaard

(2)

Ventilatorsnelheid:

• LL: Lage ventilatorsnelheid (ingesteld bij thermostaat UIT)

• L: Lage ventilatorsnelheid (ingesteld door gebruikersinterface)

• Instelvolume: De ventilatorsnelheid komt overeen met de door de gebruiker met de ventilatorsnelheidsknop op de gebruikersinterface

ingestelde snelheid (laag, middelmatig, hoog).

• Monitoring 1, 2: De ventilator staat UIT, maar draait om de 6minuten even met LL (Monitoring 1) of L (Monitoring 2) om de

kamertemperatuur te detecteren.

FXSA15~140A2VEB VRV-systeemairconditioner 3P599602-1B – 2020.10

Montagehandleiding en gebruiksaanwijzing

17 Technische gegevens

INDOOR

OUTDOOR

Instelling: Differentieel voor automatische omschakeling

Stel het temperatuurverschil tussen het instelpunt koelen en het instelpunt verwarmen in de automatische stand in (beschikbaarheid afhankelijk van het systeemtype). Het differentieel is het instelpunt koelen min het instelpunt verwarmen.

Als u wil …

instellen

M SW —

Dan

(1)

Voorbeeld

0°C 12 (22) 4 01 koelen 24°C/

verwarmen 24°C

1°C 02 koelen 24°C/

verwarmen 23°C

2°C 03 koelen 24°C/

verwarmen 22°C

3°C 04 koelen 24°C/

verwarmen 21°C

4°C 05 koelen 24°C/

verwarmen 20°C

5°C 06 koelen 24°C/

verwarmen 19°C

6°C 07 koelen 24°C/

verwarmen 18°C

7°C 08 koelen 24°C/

verwarmen 17°C

Instelling: Automatisch herstarten na stroomonderbreking

Afhankelijk van de behoeften van de gebruiker, kan u automatisch herstarten na een stroompanne activeren/deactiveren.

Als u automatisch herstarten na

stroomonderbreking wil…

M SW —

Dan

(1)

Gedeactiveerd 12 (22) 5 01 Geactiveerd 02

17 Technische gegevens

▪ Een deel van de recentste technische gegevens is beschikbaar

op de regionale Daikin-website (publiek toegankelijk).

▪ De volledige recentste technische gegevens zijn beschikbaar op

het Daikin Business Portal (authenticatie vereist).

17.1 Bedradingsschema

17.1.1 Legende eengemaakt bedradingsschema

Voor gebruikte onderdelen en nummering, zie het bedradingsschema op de unit. De onderdelen zijn genummerd met Arabische cijfers in oplopende volgorde en wordt in het overzicht hieronder aangegeven door "*" in de onderdeelcode.

Symbool Betekenis SymboolBetekenis

Onderbreker Veiligheidsaarding

Aansluiting Beschermende aarding

(schroef)

Connector

Gelijkrichter

Symbool Betekenis SymboolBetekenis

Aarding Relaisconnector

Lokale bedrading Kortsluitconnector

Zekering Aansluitklem

Binnenunit Klemmenstrook

Buitenunit Kabelklem

Reststroomappar aat

Symbool Kleur Symbool Kleur

BLK Zwart ORG Oranje BLU Blauw PNK Roze BRN Bruin PRP, PPL Paars GRN Groen RED Rood GRY Grijs WHT Wit

YLW Geel

Symbool Betekenis

A*P Printplaat BS* Drukknop aan/uit,

bedrijfsschakelaar BZ, H*O Zoemer C* Condensator AC*, CN*, E*, HA*, HE*, HL*,

Aansluiting, connector HN*, HR*, MR*_A, MR*_B, S*, U, V, W, X*A, K*R_*, NE

D*, V*D Diode DB* Diodebrug DS* DIP-schakelaar E*H Verwarming FU*, F*U, (voor kenmerken, zie

Zekering printplaat in uw unit)

FG* Connector (randaarding) H* Kabelboom H*P, LED*, V*L Controlelamp, led HAP Led (servicemonitor groen) HIGH VOLTAGE Hoogspanning IES Intelligent eye sensor IPM* Intelligente voedingsmodule K*R, KCR, KFR, KHuR, K*M Magneetrelais L Stroomvoerend L* Spoel L*R Reactievat M* Stappenmotor M*C Compressormotor M*F Ventilatormotor M*P Afvoerpompmotor M*S Draaimotor MR*, MRCW*, MRM*, MRN* Magneetrelais N Neutraal

(1)

Lokale instellingen worden als volgt gedefinieerd:

• M: Standnummer – Eerste cijfer: voor groep units – Cijfer tussen haakjes: voor afzonderlijke unit

• SW: Nummer instelling

• —: Waardenummer

• : Standaard

Montagehandleiding en gebruiksaanwijzing

FXSA15~140A2VEB

VRV-systeemairconditioner

3P599602-1B – 2020.10

Symbool Betekenis

n=*, N=* Aantal doorgangen door

ferrietkern PAM Pulsamplitudemodulatie PCB* Printplaat PM* Voedingsmodule PS Schakelvoeding PTC* PTC-thermistor Q* Bipolaire transistor met

geïsoleerde poort (IGBT) Q*C Onderbreker Q*DI, KLM Aardlekschakelaar Q*L Overbelastingsbeveiliging Q*M Thermische schakelaar Q*R Reststroomapparaat R* Weerstand R*T Thermistor RC Ontvanger S*C Limietschakelaar S*L Vlotterschakelaar S*NG Koelmiddellekdetector S*NPH Druksensor (hoog) S*NPL Druksensor (laag) S*PH, HPS* Drukschakelaar (hoog) S*PL Drukschakelaar (laag) S*T Thermostaat S*RH Vochtigheidssensor S*W, SW* Bedrijfsschakelaar SA*, F1S Spanningsbeveiliging SR*, WLU Signaalontvanger SS* Keuzeschakelaar SHEET METAL Klemmenstrook vaste plaat T*R Transformator TC, TRC Zender V*, R*V Varistor V*R Diodebrug, bipolaire transistor

met geïsoleerde poort (IGBT)

voedingsmodule WRC Draadloze afstandsbediening X* Aansluitklem X*M Klemmenstrook (blok) Y*E Spoel elektronische expansieklep Y*R, Y*S Spoel elektromagnetische

omkeerklep Z*C Ferrietkern ZF, Z*F Ruisfilter

17 Technische gegevens

FXSA15~140A2VEB VRV-systeemairconditioner 3P599602-1B – 2020.10

Montagehandleiding en gebruiksaanwijzing

Verantwortung für Energie und Umwelt

3P599602-1B 2020.10
