Daikin FXSA15A2VEB, FXSA20A2VEB, FXSA25A2VEB, FXSA32A2VEB, FXSA40A2VEB Installer reference guide [cs]

...

Instalační a uživatelská příručka

Klimatizační systém VRV

FXSA15A2VEB FXSA20A2VEB FXSA25A2VEB FXSA32A2VEB FXSA40A2VEB FXSA50A2VEB FXSA63A2VEB FXSA80A2VEB FXSA100A2VEB FXSA125A2VEB FXSA140A2VEB

Obsah

1 O této dokumentaci 4

1.1 O tomto dokumentu ....................................................................................................................................................... 4

2 Všeobecná bezpečnostní opatření 5

2.1 O této dokumentaci........................................................................................................................................................ 5

2.1.1 Význam varování a symbolů........................................................................................................................... 5

2.2 Pro instalačního technika................................................................................................................................................ 6

2.2.1 Obecně............................................................................................................................................................ 6

2.2.2 Místo instalace................................................................................................................................................ 7

2.2.3 Chladivo – v případě chladiva R410A nebo R32 ............................................................................................ 7

2.2.4 Elektrická instalace ......................................................................................................................................... 9

3 Specifické bezpečnostní pokyny pro instalačního technika 12

3.1 Pokyny pro zařízení používající chladivo R32 ................................................................................................................. 14

3.1.1 Prostorové požadavky pro instalaci ............................................................................................................... 15

Pro uživatele 17

4 Bezpečnostní pokyny pro uživatele 18

4.1 Obecné ............................................................................................................................................................................ 18

4.2 Pokyny pro bezpečný provoz.......................................................................................................................................... 19

5 O systému 24

5.1 Uspořádání systému ....................................................................................................................................................... 24

5.2 Informační požadavky pro ventilátorové jednotky ........................................................................................................ 25

6 Uživatelské rozhraní 27

7 Před uvedením do provozu 28

8 Provoz 29

8.1 Provozní rozsah............................................................................................................................................................... 29

8.2 O provozních režimech ................................................................................................................................................... 29

8.2.1 Základní provozní režimy................................................................................................................................ 29

8.2.2 Speciální provozní režimy topení ................................................................................................................... 30

8.3 Ovládání systému............................................................................................................................................................ 30

9 Úsporný režim a optimální režim provozu 31

10 Údržba a servis 32

10.1 Bezpečnostní upozornění k údržbě a servisu ................................................................................................................. 32

10.2 Čištění vzduchového filtru a výstupu vzduchu ............................................................................................................... 33

10.2.1 Čištění vzduchového filtru.............................................................................................................................. 33

10.2.2 Čištění vzduchového výstupu......................................................................................................................... 34

10.3 Údržba před delším vypnutím ........................................................................................................................................ 34

10.4 Údržba po delším vypnutí ............................................................................................................................................... 35

10.5 O plnění chladiva............................................................................................................................................................. 35

10.5.1 Snímač úniku chladiva .................................................................................................................................... 36

11 Odstraňování problémů 38

11.1 Příznaky, které NEJSOU známkou poruchy systému ...................................................................................................... 39

11.1.1 Příznak: Systém nepracuje ............................................................................................................................. 40

11.1.2 Příznak: Z jednotky vychází bílá mlha (vnitřní jednotka) ............................................................................... 40

11.1.3 Příznak: Z jednotky vychází bílá mlha (vnitřní jednotka, venkovní jednotka) ............................................... 40

11.1.4 Příznak: Na displeji uživatelského rozhraní je zobrazeno "U4" nebo "U5" a jednotka se zastaví, ale po

několika minutách se restartuje..................................................................................................................... 40

11.1.5 Příznak: Hluk klimatizačních jednotek (vnitřní jednotka) .............................................................................. 40

11.1.6 Příznak: Hluk klimatizačních jednotek (vnitřní jednotka, venkovní jednotka) .............................................. 40

11.1.7 Příznak: Z jednotky vystupuje prach .............................................................................................................. 41

11.1.8 Příznak: Jednotka může vydávat pachy.......................................................................................................... 41

Instalační a uživatelská příručka

12 Přemístění 42

13 Likvidace 43

Pro instalačního technika 44

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

Obsah

14 Informace o krabici 45

14.1 Přehled: Informace o krabici........................................................................................................................................... 45

14.2 Vnitřní jednotka .............................................................................................................................................................. 45

14.2.1 Rozbalení a manipulace s jednotkou ............................................................................................................. 45

14.2.2 Sejmutí příslušenství z vnitřní jednotky ......................................................................................................... 46

15 Informace o jednotkách a volitelném příslušenství 47

15.1 Označení.......................................................................................................................................................................... 47

15.1.1 Identifikační štítek: Vnitřní jednotka.............................................................................................................. 47

15.2 Informace o vnitřní jednotce .......................................................................................................................................... 47

15.3 Uspořádání systému ....................................................................................................................................................... 47

15.4 Kombinace jednotek a volitelných možností.................................................................................................................. 48

15.4.1 Možné volitelné možnosti pro vnitřní jednotku ............................................................................................ 48

16 Instalace jednotky 50

16.1 Příprava místa instalace .................................................................................................................................................. 50

16.1.1 Požadavky na místo instalace pro vnitřní jednotku ....................................................................................... 50

16.2 Montáž vnitřní jednotky ................................................................................................................................................. 53

16.2.1 Pokyny k montáži vnitřní jednotky................................................................................................................. 53

16.2.2 Pokyny k instalaci kanálů................................................................................................................................ 55

16.2.3 Pokyny pro instalaci vypouštěcího potrubí.................................................................................................... 56

17 Instalace potrubí 60

17.1 Příprava chladivového potrubí ....................................................................................................................................... 60

17.1.1 Požadavek na chladicího potrubí ................................................................................................................... 60

17.1.2 Izolace chladivového potrubí ......................................................................................................................... 61

17.2 Připojení potrubí chladiva............................................................................................................................................... 61

17.2.1 O připojení potrubí chladiva........................................................................................................................... 61

17.2.2 Bezpečnostní upozornění pro připojování potrubí chladiva ......................................................................... 62

17.2.3 Pokyny pro připojování potrubí chladiva ....................................................................................................... 63

17.2.4 Pokyny pro ohýbání potrubí........................................................................................................................... 63

17.2.5 Rozšiřování konců trubek ............................................................................................................................... 63

17.2.6 Připojení potrubí chladiva k vnitřní jednotce................................................................................................. 64

18 Elektrická instalace 66

18.1 Informace o připojování elektrického vedení ................................................................................................................ 66

18.1.1 Bezpečnostní opatření při zapojování elektrického vedení........................................................................... 66

18.1.2 Pokyny k zapojování elektrického vedení ...................................................................................................... 67

18.1.3 Specifikace standardních součástí zapojení................................................................................................... 68

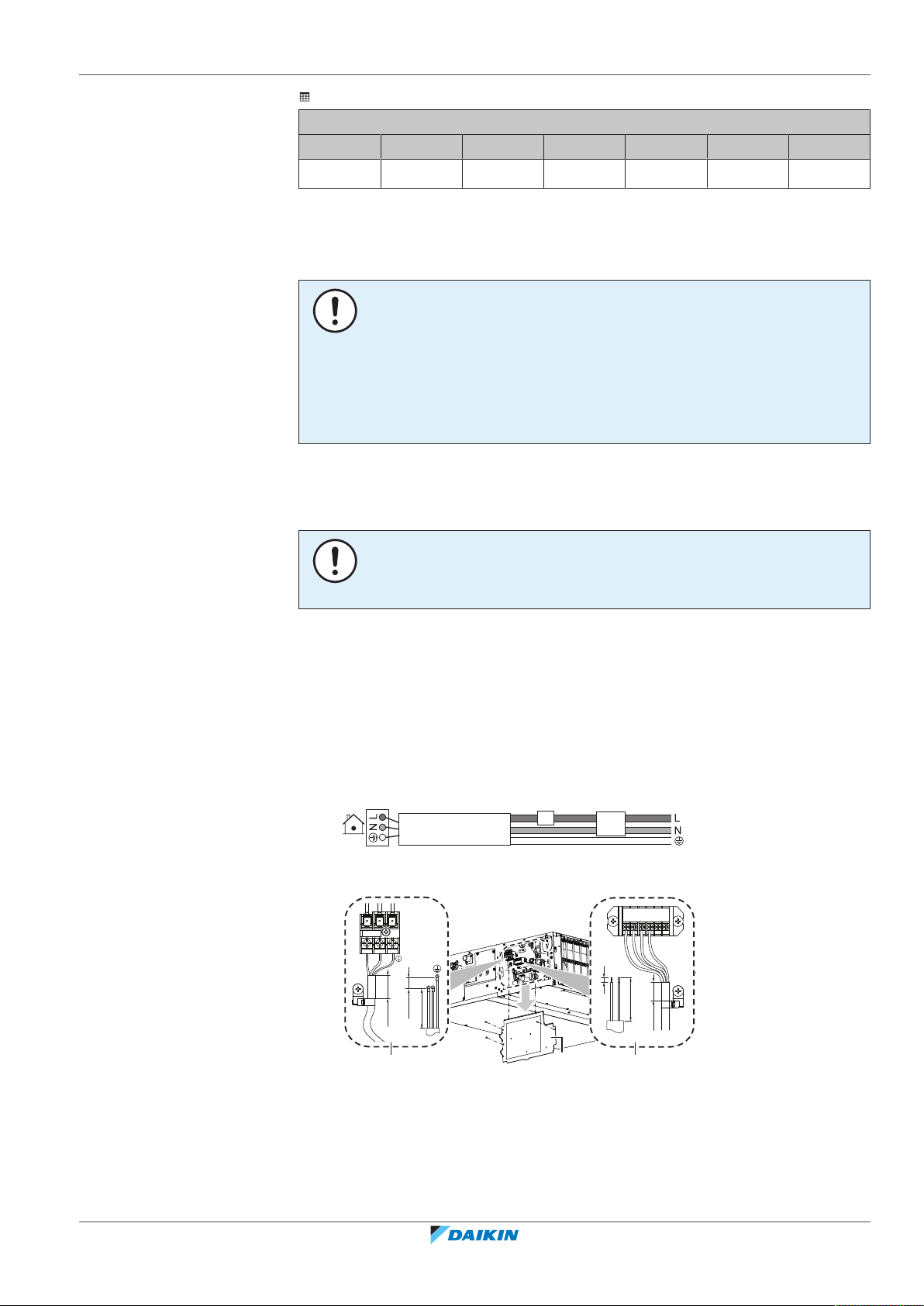

18.2 Připojení elektrické kabeláže k vnitřní jednotce ............................................................................................................ 69

19 Uvedení do provozu 71

19.1 Přehled: Uvedení do provozu ......................................................................................................................................... 71

19.2 Bezpečnostní upozornění při uvádění do provozu......................................................................................................... 71

19.3 Kontrolní seznam před uvedením do provozu ............................................................................................................... 71

19.4 Provedení zkušebního provozu ...................................................................................................................................... 72

20 Konfigurace 73

20.1 Místní nastavení .............................................................................................................................................................. 73

21 Předání uživateli 79

22 Odstraňování problémů 80

22.1 Řešení problémů na základě chybových kódů ............................................................................................................... 80

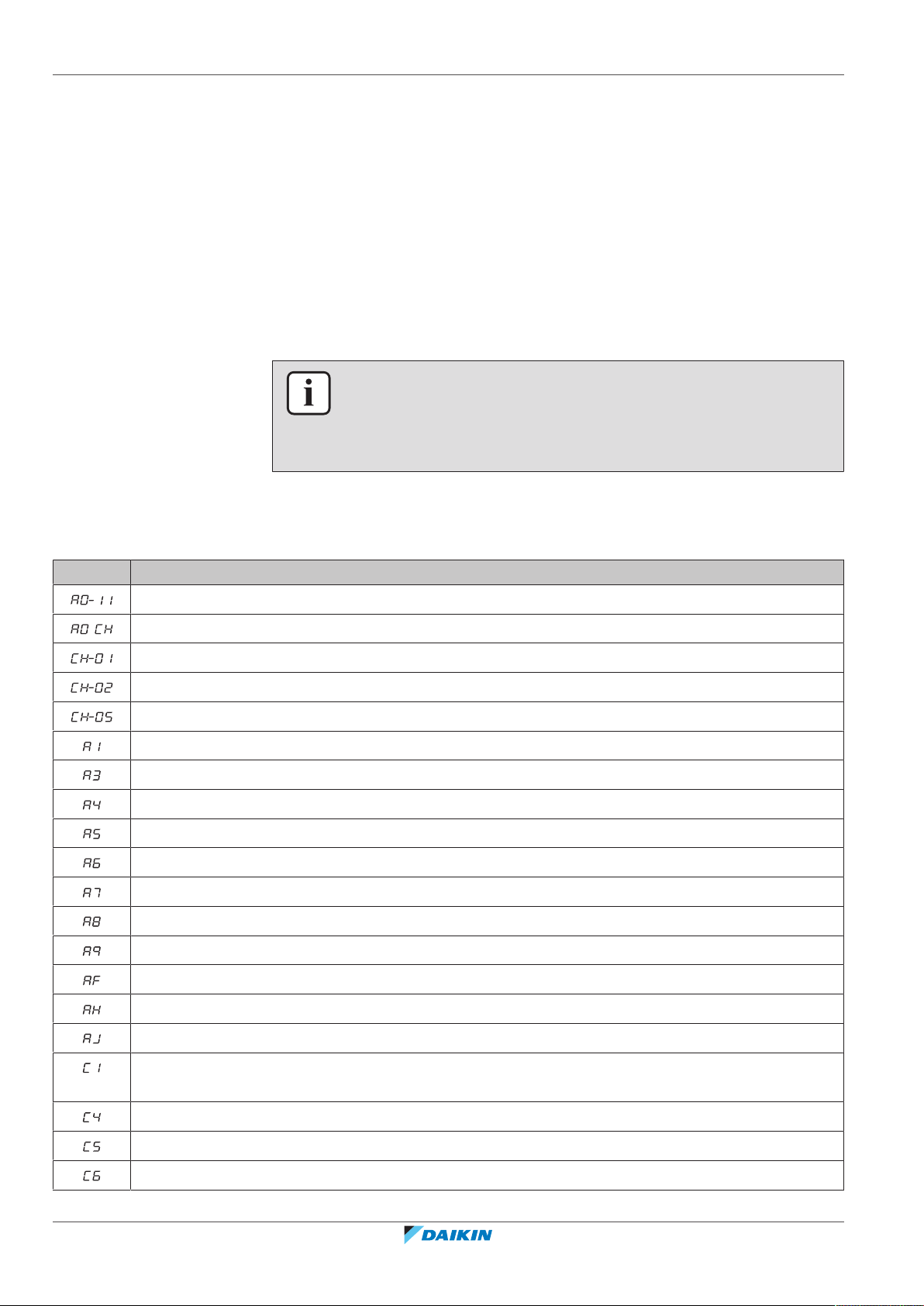

22.1.1 Chybové kódy: Přehled................................................................................................................................... 80

23 Likvidace 82

24 Technické údaje 83

24.1 Schéma zapojení ............................................................................................................................................................. 83

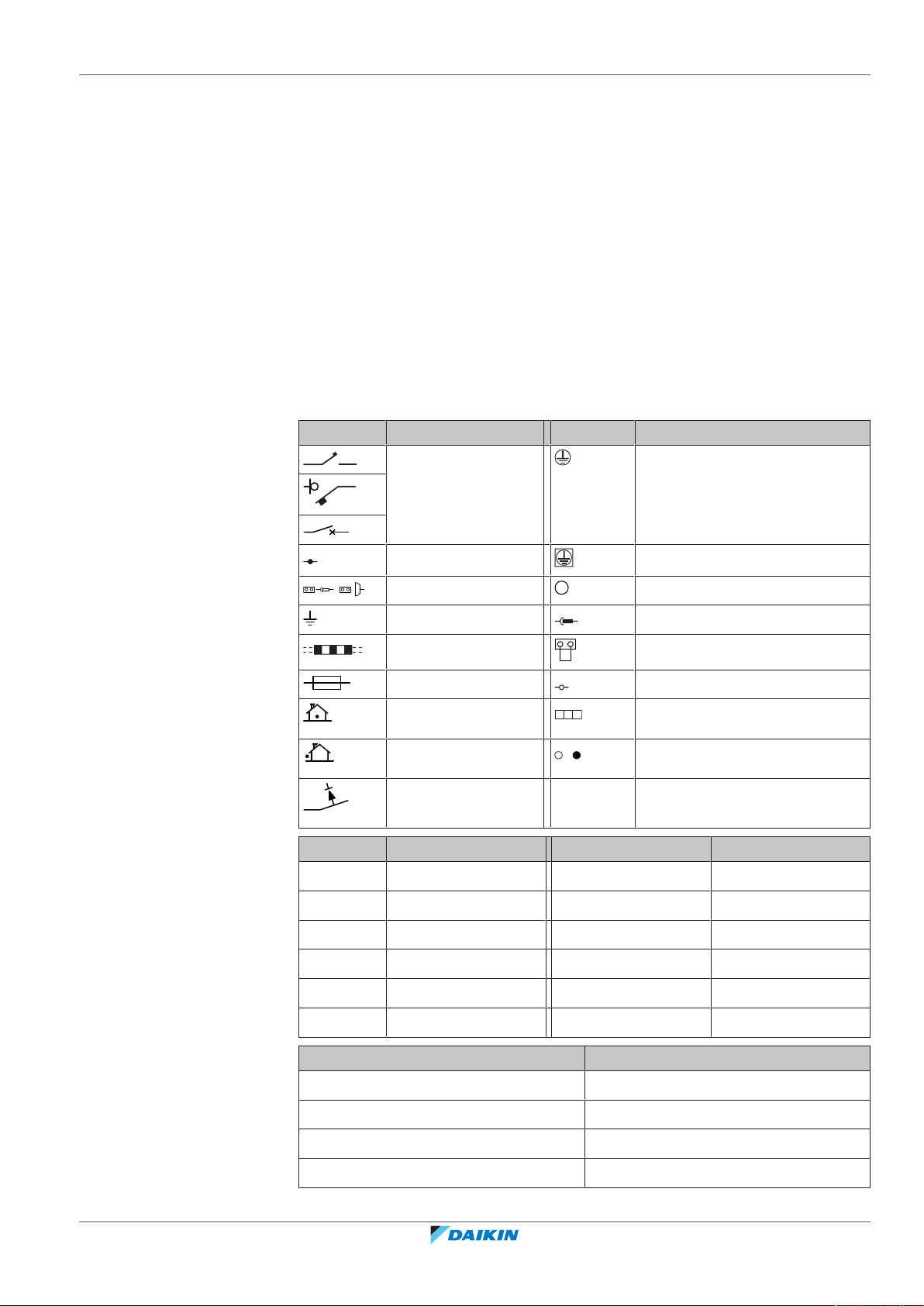

24.1.1 Legenda – sjednocené schéma zapojení........................................................................................................ 83

25 Slovník pojmů 86

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

Instalační a uživatelská příručka

1 | O této dokumentaci

1 O této dokumentaci

1.1 O tomto dokumentu

INFORMACE

Zkontrolujte, zda má uživatel tištěnou dokumentaci a požádejte jej, aby si ji ponechal pro budoucí potřebu.

Určeno pro:

Autorizovaní instalační technici a koncoví uživatelé

INFORMACE

Tento spotřebič je určen k použití odborníky nebo školenými uživateli v obchodech, v lehkém průmyslu a na farmách, nebo pro komerční použití určenými osobami.

VÝSTRAHA

Zajistěte, aby instalace, testování a použité materiálů splňovaly příslušné pokyny Daikin a kromě toho aby splňovala požadavky platné legislativy a byla provedena pouze kvalifikovaným personálem. V Evropě a oblastech, kde platí normy IEC, je platnou normou EN/IEC 60335-2-40.

Soubor dokumentace

Tento dokument je součástí souboru dokumentace. Kompletní soubor se skládá z následujících částí:

▪ Všeobecná bezpečnostní upozornění:

- Bezpečnostní pokyny, které si musíte prostudovat před instalací

- Formát: Papír (v krabici vnitřní jednotky)

▪ Návod k instalaci / návod k obsluze vnitřní jednotky:

- Příručka pro instalaci a provoz

- Formát: Papír (v krabici vnitřní jednotky)

▪ Instalační a uživatelská referenční příručka:

- Příprava instalace, správné postupy, referenční data …

- Podrobné pokyny a referenční informace pro základní i rozšířené použití

- Formát: Digitální soubory na webu http://www.daikineurope.com/support-

and-manuals/product-information/

Nejnovější revize dodané dokumentace mohou být k dispozici na místních internetových stránkách Daikin nebo u vašeho prodejce.

Původní dokumentace je napsána vangličtině. Ostatní jazyky jsou překlady.

Technické údaje

Instalační a uživatelská příručka

▪ Podsoubor nejnovějších technických údajů je dostupný na regionálním webu

Daikin (přístupný veřejně).

▪ Úplný soubor nejnovějších technických údajů je dostupný na webu Daikin

Business Portal (vyžaduje se ověření).

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

2 | Všeobecná bezpečnostní opatření

2 Všeobecná bezpečnostní opatření

2.1 O této dokumentaci

▪ Původní dokumentace je napsána vangličtině. Ostatní jazyky jsou překlady. ▪ Bezpečnostní opatření popsaná v tomto dokumentu zahrnují velmi důležitá

témata. Pečlivě je dodržujte.

▪ Instalace systému a všechny činnosti popsané v instalační příručce a instalační

referenční příručce MUSÍ být provedeny autorizovaným instalačním technikem.

2.1.1 Význam varování a symbolů

NEBEZPEČÍ

Označuje situaci, která bude mít za následek smrt nebo vážné zranění.

NEBEZPEČÍ: RIZIKO ZABITÍ ELEKTRICKÝM PROUDEM

Označuje situaci, která může mít za následek usmrcení elektrickým proudem.

NEBEZPEČÍ: RIZIKO POPÁLENÍ / OPAŘENÍ

Označuje situaci, která by mohla mít za následek spálení / opaření v důsledku extrémních vysokých nebo nízkých teplot.

NEBEZPEČÍ: RIZIKO VÝBUCHU

Tento symbol označuje situaci, která může mít za následek výbuch.

VÝSTRAHA

Označuje situaci, která může mít za následek smrt nebo vážné zranění.

VÝSTRAHA: HOŘLAVÝ MATERIÁL

UPOZORNĚNÍ

Označuje situaci, která může mít za následek lehčí nebo střední zranění.

POZNÁMKA

Označuje situaci, která může mít za následek poškození zařízení nebo majetku.

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

INFORMACE

Označuje užitečné tipy nebo doplňující informace.

Symboly použité na jednotce:

Symbol Vysvětlení

Před instalaci si prostudujte návod instalaci a návod k obsluze a schémat zapojení elektrické kabeláže.

Instalační a uživatelská příručka

2 | Všeobecná bezpečnostní opatření

Symbol Vysvětlení

Symboly použité v dokumentaci:

Symbol Vysvětlení

Před prováděním údržby nebo servisu si prostudujte servisní příručku.

Další informace naleznete v návodu k instalaci a uživatelské příručce.

Jednotka obsahuje otáčející se součásti. Při údržbě nebo kontrole jednotky buďte opatrní.

Označuje název obrázku nebo odkaz na něj. Příklad: " 1–3 Název obrázku" znamená "Obrázek 3 v

kapitole 1".

Označuje název tabulky nebo odkaz na ni. Příklad: " 1–3 Název tabulky" znamená "Tabulka 3 v

kapitole 1".

2.2 Pro instalačního technika

2.2.1 Obecně

Pokud si NEJSTE jisti způsoby instalace nebo obsluhy jednotky, kontaktujte svého dodavatele.

NEBEZPEČÍ: RIZIKO POPÁLENÍ / OPAŘENÍ

▪ NEDOTÝKEJTE se rozvodů chladiva, vody ani vnitřních součástí během a

bezprostředně po ukončení provozu. Mohou být příliš horké nebo studené. Poskytněte dostatek času, aby se u nich vyrovnala normální teplota. Pokud se jich musíte dotknout, používejte ochranné rukavice.

▪ NEDOTÝKEJTE se náhodně uniklého chladiva přímo.

VÝSTRAHA

Nesprávná instalace nebo připojení zařízení či příslušenství mohou způsobit úraz elektrickým proudem, zkrat, netěsnosti, požár nebo jiné poškození zařízení. Používejte pouze příslušenství, volitelné vybavení a náhradní díly vyrobené nebo schválené společností Daikin.

VÝSTRAHA

Ujistěte se, že instalace, zkoušení a použité materiály odpovídají platným předpisům (nad pokyny popsanými v dokumentaci Daikin).

Instalační a uživatelská příručka

UPOZORNĚNÍ

Používejte adekvátní osobní ochranné pomůcky (ochranné rukavice, bezpečnostní brýle,…) při instalaci, údržbě nebo provádění servisu systému.

VÝSTRAHA

Roztrhněte a vyhoďte plastové obaly, aby si snimi nikdo, zvláště děti, nehrál. Možné riziko: udušení.

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

2 | Všeobecná bezpečnostní opatření

VÝSTRAHA

Proveďte přiměřená opatření, aby malá zvířata nemohla jednotku použít jako svůj úkryt. Malá zvířata mohou svým dotykem selektrickými částmi způsobit poruchu, kouř nebo požár.

UPOZORNĚNÍ

NEDOTÝKEJTE se vstupu vzduchu ani hliníkových žaluzií jednotky.

UPOZORNĚNÍ

▪ Na horní stranu (horní desku) jednotky NEPOKLÁDEJTE žádné předměty ani

přístroje.

▪ Na horní stranu jednotky NESEDEJTE, NEVYLÉZEJTE, ani NESTOUPEJTE.

POZNÁMKA

Práce na venkovní jednotce je nejlépe provádět v suchém počasí, aby se zabránilo vniknutí vody.

V souladu s platnou legislativou může být nutné s produktem poskytnout záznamovou knihu obsahující minimálně následující údaje: informace o údržbě, opravách, výsledcích testů, intervalech pohotovostního režimu atd.

2.2.2 Místo instalace

V přístupné části produktu MUSÍ být k dispozici minimálně následující informace:

▪ Pokyny pro vypnutí systému v případě nouze. ▪ Název a adresa hasičského sboru, policie a lékařské záchranné služby. ▪ Název, adresa a denní a noční telefonní čísla pro zajištění služby.

V Evropě obsahuje směrnice k vedení tohoto deníku zařízení norma EN378.

▪ Kolem jednotky ponechte dostatečný prostor pro účely servisu a zajištění

potřebného oběhu vzduchu.

▪ Ujistěte se, že místo instalace je schopno nést hmotnost a vibrace jednotky. ▪ Zajistěte, aby prostor byl dobře odvětrán. NEBLOKUJTE otvory pro vstup a výstup

vzduchu.

▪ Jednotka musí být vodorovná.

Jednotku NEINSTALUJTE na místa s následujícími vlastnostmi:

▪ Potenciálně výbušné ovzduší. ▪ V místech, kde je instalováno vybavení, jež vydává elektromagnetické vlnění.

Elektromagnetické vlny by mohly rušit řídicí systém a způsobit poruchu funkce zařízení.

2.2.3 Chladivo – v případě chladiva R410A nebo R32

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

▪ V místech, kde hrozí nebezpečí požáru v důsledku úniku hořlavých plynů (příklad:

ředidlo nebo benzín), kde se nachází uhlíková vlákna, hořlavý prach.

▪ V místech, kde vznikají korozívní plyny (například oxid siřičitý nebo sírový). Koroze

měděného potrubí nebo spájených dílů by mohla způsobit únik chladiva.

Je-li použito. Další informace naleznete v instalační příručce nebo referenční příručce instalací pro vaši aplikaci.

Instalační a uživatelská příručka

2 | Všeobecná bezpečnostní opatření

POZNÁMKA

Ujistěte se, že potrubí rozvodu chladiva splňuje veškeré platné předpisy. V Evropě se toto řídí normou EN378.

POZNÁMKA

Ujistěte se, že potrubí na místě instalace a přípojky NEJSOU vystaveny namáhání.

VÝSTRAHA

Během zkoušek NIKDY netlakujte zařízení pomocí vyššího tlaku než je maximální přípustný tlak (viz typový štítek na jednotce).

VÝSTRAHA

V případě úniku chladiva zabraňte kontaktu plynů sotevřeným ohněm. Pokud plynné chladivo během instalace uniká, prostory ihned vyvětrejte. Možná rizika:

▪ Nadměrné koncentrace chladiva v uzavřeném prostoru mohou způsobit

▪ Dostane-li se plyn chladiva do styku s ohněm, mohou vznikat jedovaté plyny.

nedostatek kyslíku.

NEBEZPEČÍ: RIZIKO VÝBUCHU

Režim odčerpávání – únik chladiva. Chcete-li odčerpat systém a došlo k úniku v

chladicím okruhu:

▪ NEPOUŽÍVEJTE funkci automatického odčerpávání, díky které můžete shromáždit

veškeré chladivo ze systému ve venkovní jednotce. Možný dopad: Samozápal a výbuch kompresoru v důsledku pronikání vzduchu do pracujícího kompresoru.

▪ Použijte samostatný odsávání, aby NEMUSEL pracovat kompresor jednotky.

VÝSTRAHA

VŽDY chladivo zachyťte. NEVYPOUŠTĚJTE je přímo do prostředí. Použijte podtlakové čerpadlo pro odsátí instalace.

POZNÁMKA

Po připojení veškerého potrubí se ujistěte, že nedochází k žádnému úniku plynu. Použijte dusík pro detekci úniku plynu.

POZNÁMKA

▪ Chcete-li se vyhnout poškození kompresoru, NEDOPLŇUJTE do systému více

chladiva, než je specifikované množství.

▪ Když chcete otevřít systém chladiva, MUSÍ být s chladivem manipulováno podle

platné legislativy.

Instalační a uživatelská příručka

VÝSTRAHA

Ujistěte se, že v systému není žádný kyslík. Chladivo může být plněno pouze po provedení zkoušky těsnosti a podtlakového sušení.

Možný dopad: Samovznícení a výbuch kompresoru v důsledku vniknutí kyslíku do spuštěného kompresoru.

▪ Je-li třeba náplň doplnit, viz výrobní štítek jednotky. Uvádí chladivo a jeho

potřebné množství.

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

2 | Všeobecná bezpečnostní opatření

▪ Jednotka je z výroby naplněna chladivem a v závislosti na rozměru a délce potrubí

mohou některé systémy vyžadovat dodatečnou náplň chladiva.

▪ Používejte výhradně nástroje pro typ chladiva použitý v tomto systému, aby se

zajistila odolnost vůči tlaku a zabránilo se vniknutí cizích látek do systému.

▪ Naplňte kapalné chladivo následujícím způsobem:

Jestliže… Pak…

Je přítomna přečerpávací (sifonová) hadice

Plnění provádějte s lahví ve svislé poloze.

(tj. láhev musí být označena “hadice pro plnění kapaliny připojena” nebo podobným textem).

NENÍ přítomna přečerpávací (sifonová) hadice

Plnění provádějte s lahví v obrácené poloze.

▪ Tlakové láhve s chladivem otevírejte pomalu. ▪ Chladivo doplňujte v kapalné formě. Jeho přidání v plynném stavu může zabránit

normálnímu provozu.

UPOZORNĚNÍ

Po skončeném doplnění chladiva nebo během přestávek ihned uzavřete ventil nádrže s chladivem. Pokud ventil NENÍ uzavřen ihned, zbývající tlak může naplnit další chladivo. Možný dopad: Nesprávné množství chladiva.

2.2.4 Elektrická instalace

NEBEZPEČÍ: RIZIKO ZABITÍ ELEKTRICKÝM PROUDEM

▪ Před sejmutím kryti skříně spínače, připojením elektrické kabeláže nebo

kontaktem s elektrickými součástmi VYPNĚTE napájení.

▪ Před údržbou odpojte elektrické napájení na více než 10minut a změřte napětí na

svorkách kondenzátorů hlavního obvodu nebo elektrických součástí. Než se budete moci dotknout elektrických součástí, MUSÍ napětí klesnout níže než 50VDC. Umístění svorek je popsán ve schématu elektrického zapojení.

▪ NEDOTÝKEJTE se elektrických součástí mokrýma rukama. ▪ NIKDY NENECHÁVEJTE během instalace nebo údržby jednotku bez dozoru, je-li

servisní kryt demontovaný.

VÝSTRAHA

Pokud není instalace provedena z výrobního závodu, na pevném kabelovém vedení MUSÍ být nainstalován hlavní spínač nebo jiné prostředky pro odpojení, mající oddělené kontakty na všech pólech tak, aby to zajišťovalo odpojení při přepětí za stavu kategorieIII.

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

Instalační a uživatelská příručka

2 | Všeobecná bezpečnostní opatření

VÝSTRAHA

▪ Používejte POUZE měděné vodiče. ▪ Zajistěte, aby všechny velikosti vodičů byly v souladu s platnou legislativou. ▪ Veškerá elektrická instalace MUSÍ být provedena v souladu se schématem

▪ Dbejte na to, aby NEDOŠLO k sevření svázaných kabelů a zajistěte, aby tyto kabely

▪ Zajistěte instalaci zemnicího vodiče. Jednotku NEUZEMŇUJTE k potrubí,

▪ Použijte samostatný elektrický obvod. NIKDY nepoužívejte elektrický obvod

▪ Zajistěte instalaci všech požadovaných pojistek a jističů. ▪ Zajistěte instalaci jističe svodového zemnícího proudu. Zanedbání této zásady

▪ Při instalaci ochrany proti zemnímu spojení dbejte na to, aby tato ochrana byla

zapojení dodávaným s produktem.

NEPŘICHÁZELY do styku s potrubím a s ostrými okraji. Zajistěte, aby na svorkovnici nepůsobily žádné vnější síly.

bleskosvodu ani uzemnění telefonního vedení. Nedokonalé uzemnění může způsobit úraz elektrickým proudem.

společný sjiným zařízením.

může způsobit úraz elektrickým proudem nebo požár.

kompatibilní s invertorem (odolnému proti vysokofrekvenčnímu elektrickému šumu), aby nedocházelo ke zbytečnému rozpojování této ochrany.

UPOZORNĚNÍ

▪ Při zapojování napájecího zdroje: připojte nejprve zemnicí kabel a poté připojte

kabely přenášející proud.

▪ Při odpojování napájecího zdroje: odpojte nejprve kabely přenášející proud a poté

odpojte zemnicí kabel.

▪ Délka vodičů mezi ukotvením napájecího kabelu a samotnými svorkovnicemi musí

být taková, aby se vodiče proudového okruhu napnuly dříve, než se napne zemnicí vodič. To je bezpečnostní opatření pro případ, že by se napájecí kabel uvolnil zukotvení kabelu.

POZNÁMKA

Bezpečnostní opatření při pokládce elektrického zapojení:

▪ NEPŘIPOJUJTE vodiče o různé tloušťce ke svorkovnici napájení (průvěs vodičů

napájení může způsobit abnormální zahřívání).

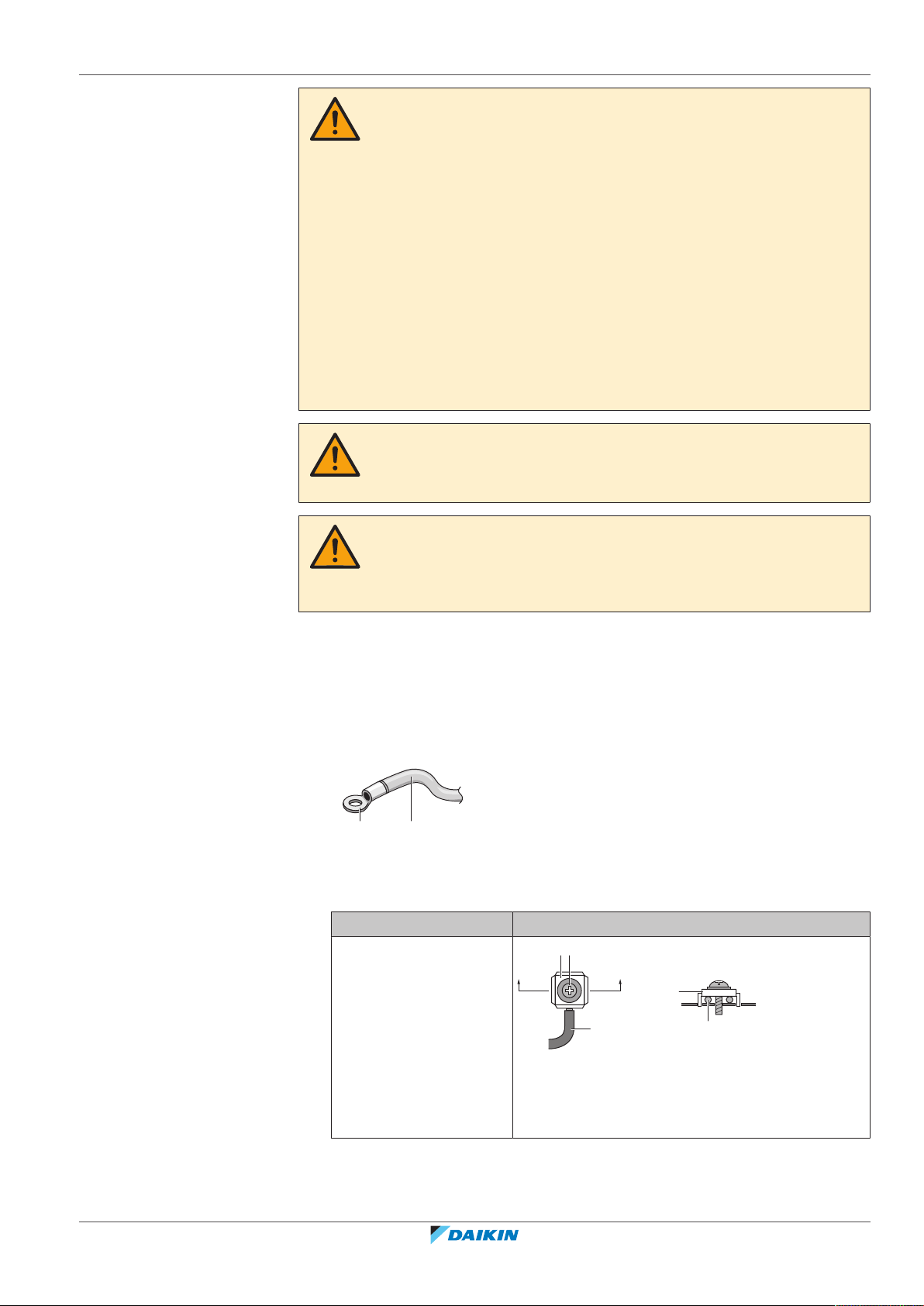

▪ Při zapojování vodičů o stejné tloušťce se řiďte obrázkem nahoře. ▪ Pro zapojení použijte stanovený napájecí vodič a pevně jej připojte, poté zajistěte,

aby se zabránilo možnosti vlivu vnější síly na desku svorkovnice.

▪ Pro utažení šroubů svorkovnice použijte vhodný šroubovák. Příliš malý šroubovák

může poškodit hlavu šroubu a nebude možné jeho dostatečné utažení.

▪ Přetažení šroubů svorkovnice je může poškodit.

Instalační a uživatelská příručka

Z důvodů zamezení rušení obrazu nebo vzniku šumu dbejte na to, aby byly napájecí kabely veden ve vzdálenosti nejméně 1mr od televizních a rozhlasových přijímačů. V závislosti na délce radiových vln může být vzdálenost 1metru nedostatečná.

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

2 | Všeobecná bezpečnostní opatření

VÝSTRAHA

▪ Po dokončení elektrického zapojení se ujistěte, zda jsou všechny elektrické

součásti a svorky uvnitř elektrické rozvodné skříňky bezpečně zapojeny.

▪ Před spuštěním jednotky se ujistěte, že jsou uzavřeny všechny kryty.

POZNÁMKA

Platí pouze v případě třífázového zdroje napájení a kompresor se spouští metodou ZAPNUTÍ/VYPNUTÍ.

Pokud existuje možnost záměny fází po krátkodobém výpadku proudu a napájení je vypnuto a opět zapnuto během provozu zařízení, připojte místní ochranný okruh proti záměně fází. Spuštění výrobku se zaměněnými fázemi může poškodit kompresor a další součásti.

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

Instalační a uživatelská příručka

3 | Specifické bezpečnostní pokyny pro instalačního technika

3 Specifické bezpečnostní pokyny pro

instalačního technika

Vždy dodržujte následující bezpečnostní pokyny a předpisy.

Obecné

VÝSTRAHA

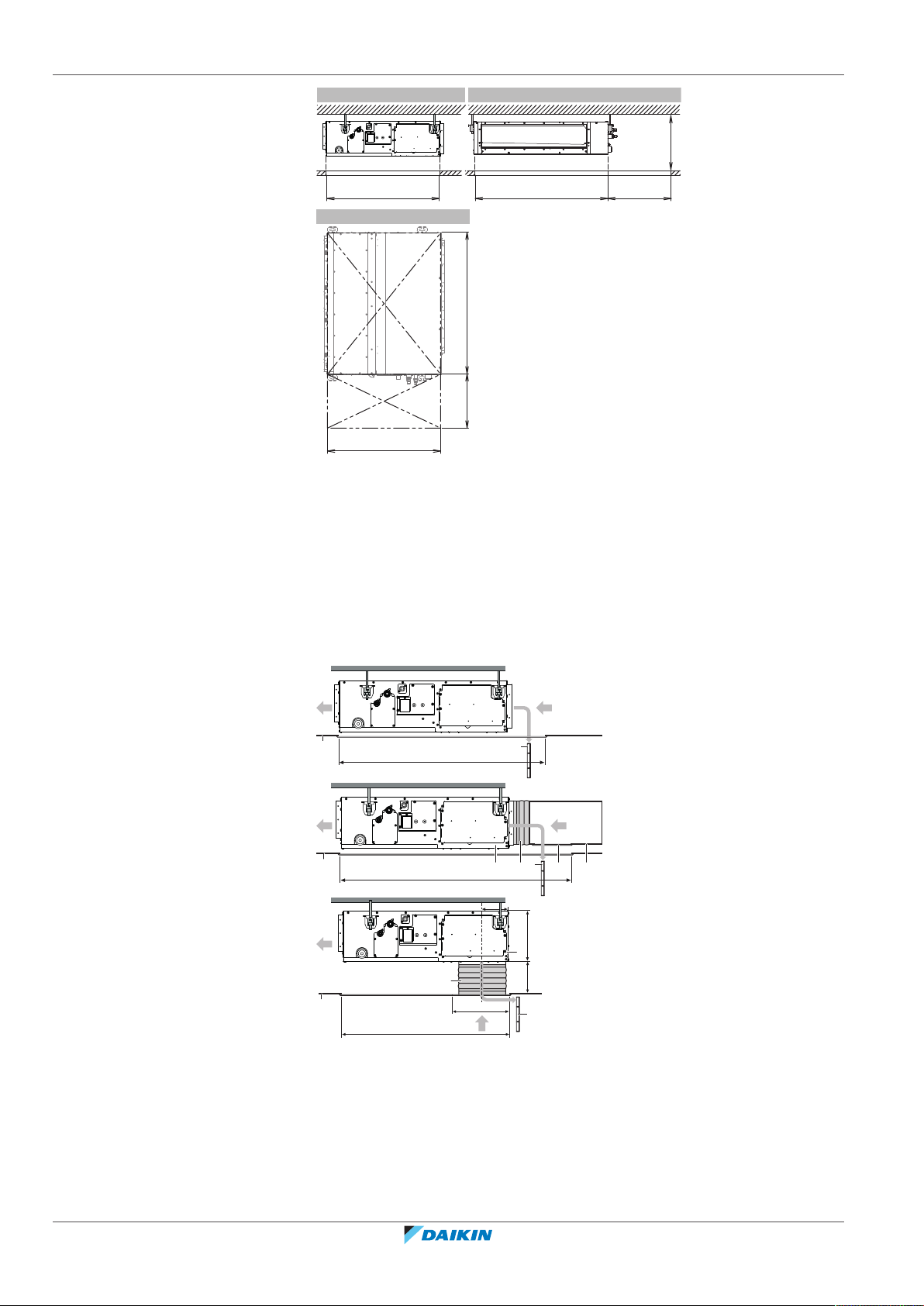

Příklad instalace (viz také

"16.1Příprava místa instalace"[450]

VÝSTRAHA

Zařízení musí být uloženo v místnosti bez nepřetržitě pracujících zdrojů zažehnuté (například otevřený plamen, pracující plynové zařízení nebo elektrické topidlo).

UPOZORNĚNÍ

Zařízení nepřístupné veřejnosti instalujte v zabezpečeném prostoru, chráněném před snadným přístupem.

Tato jednotka (vnitřní i venkovní) je vhodná k instalaci v komerčním prostředí a prostředí lehkého průmyslu.

Instalace potrubního kanálu (viz také

VÝSTRAHA

Neinstalujte funkční zdroje zapálení (příklad: otevřený oheň, funkční plynové zařízení nebo funkční elektrické topení) v systému kanálů.

UPOZORNĚNÍ

▪ Zkontrolujte, zda instalace kanálu NEBUDE překračovat rozsah nastavení

externího statického tlaku pro jednotku. Rozsah nastavení vašeho modelu viz list technických parametrů.

▪ Nezapomeňte instalovat látkové potrubí, aby se vibrace NEPŘENÁŠELY na kanál

nebo strop. Vnitřní stěnu kanálu obložte akustickým izolačním materiálem a na závěsné svorníky použijte pryž tlumící vibrace.

▪ Při svařování zajistěte, aby NEDOCHÁZELO k rozstřiku na odkapovou vadu nebo

vzduchový filtr.

▪ Jestliže kovové kanály procházejí kovovými latěmi, drátovými strukturami nebo

kovovou deskou v dřevěné stěně, použijte mezi kanálem a stěnou elektrickou izolaci.

▪ Namontujte výstupní mřížku do místa, kde se proud vzduchu nedostane do

přímého kontaktu s lidmi.

▪ Proto NEPOUŽÍVEJTE uvnitř kanálu doplňkové ventilátory. Funkci použijte pro

automatické nastavení otáček ventilátoru (viz "20.1Místní nastavení"[473]).

)

"16.2.2Pokyny k instalaci kanálů"[455]

)

Instalační a uživatelská příručka

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

3 | Specifické bezpečnostní pokyny pro instalačního technika

Instalace potrubí chladiva (viz také

UPOZORNĚNÍ

▪ Na součásti s převlečným rozšířením NEPOUŽÍVEJTE minerální olej. ▪ NEPOUŽÍVEJTE potrubí z předchozích instalací. ▪ Aby mohla být zaručena předpokládaná životnost, NIKDY do této jednotky

používající chladivo R32 neinstalujte sušičku. Vysoušecí materiál by se mohl rozpouštět a zničit systém.

UPOZORNĚNÍ

▪ Nedokonalé propojení převlečnými spoji může způsobit únik plynného chladiva. ▪ NEPOUŽÍVEJTE převlečné spoje opakovaně. Používejte nové převlečné spoje,

zabráníte tak úniku plynného chladiva.

▪ Používejte převlečné matice dodané s jednotkou. Použití jiných převlečných matic

může způsobit únik chladicího plynu.

UPOZORNĚNÍ

Namontujte trubku chlazení nebo součásti do polohy, ve které nemohou být vystaveny látkám způsobujícím korozi součástí obsahujících chladivo, pokud tyto součásti nejsou zhotoveny z materiálů, které jsou odolné vůči korozi nebo jsou vůči takové korozi vhodně chráněny.

"17Instalace potrubí"[460]

)

Elektrická instalace (viz také

VÝSTRAHA

▪ Veškeré elektrické přípojky MUSÍ zajistit autorizovaný elektrikář a MUSÍ být

vsouladu splatnou legislativou.

▪ Elektrické přípojky připojte napevno. ▪ Všechny součásti použité při instalaci a veškeré elektrické instalace MUSÍ splňovat

platné předpisy.

VÝSTRAHA

▪ Pokud v napájení chybí nebo je špatně zapojená nulová fáze, může dojít k

poškození zařízení.

▪ Zajistěte náležité uzemnění. NEUZEMŇUJTE jednotku k potrubí užitkové vody,

pohlcovači vlnových rázů ani k uzemnění telefonní linky. Nedokonalé uzemnění může způsobit úraz elektrickým proudem.

▪ Nainstalujte požadované pojistky nebo samočinné jističe. ▪ Zajistěte elektrické rozvody kabelovými páskami tak, aby se NEDOTÝKALY ostrých

hran nebo potrubí, zvláště na vysokotlaké straně.

▪ NEPOUŽÍVEJTE zapáskované vodiče, lankové vodiče, prodlužovací šňůry ani

přípojky z hvězdicového systému. Mohou způsobit přehřívání a úraz elektrickým proudem nebo požár.

▪ NEINSTALUJTE kompenzační kondenzátor, který způsobuje posun fáze, protože

tato jednotka je vybavena měničem. Kondenzátor, který způsobuje posun fáze. Sníží výkon a může způsobit nehody.

"18Elektrická instalace"[466]

)

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

VÝSTRAHA

Pro přívod napájení VŽDY používejte kabely s více jádry.

Instalační a uživatelská příručka

3 | Specifické bezpečnostní pokyny pro instalačního technika

VÝSTRAHA

Použijte odpojovací jistič se všemi póly s odstupem kontaktů alespoň 3 mm, který zajišťuje úplné odpojení při přepětí v kategorii III.

VÝSTRAHA

Je-li napájecí kabel poškozen, je NUTNÉ provést jeho výměnu výrobcem, jeho zástupcem nebo jinou oprávněnou osobou, aby bylo vyloučeno riziko úrazu elektrickým proudem nebo jiného nebezpečí.

UPOZORNĚNÍ

▪ Každá vnitřní jednotka musí být připojena k samostatnému uživatelskému

ovladači. Jako uživatelský ovladač lze použít pouze dálkový ovladač kompatibilní s bezpečnostním systémem. Informace o kompatibilitě dálkového ovladače naleznete v technickém listu (například BRC1H52/82*).

▪ Uživatelský ovladač by měl být vždy ve stejné místnosti jako vnitřní jednotka.

Podrobnosti naleznete v příručce pro instalaci a provoz uživatelského ovladače.

3.1 Pokyny pro zařízení používající chladivo R32

VÝSTRAHA: MÍRNĚ HOŘLAVÝ MATERIÁL

Chladivo uvnitř této jednotky je mírně hořlavé.

VÝSTRAHA

▪ Nepropichujte ani nespalujte. ▪ Nepoužívejte žádné prostředky pro odmrazování nebo čištění zařízení, kromě

těch, jež jsou doporučeny výrobcem.

▪ Mějte se na pozoru před chladivem R32, které nemají žádný zápach.

VÝSTRAHA

Zařízení musí být uloženo v dobře větrané místnosti se správnými rozměry bez nepřetržitě pracujících zdrojů zažehnutí (například otevřený plamen, pracující plynové zařízení nebo elektrické topidlo), aby se zabránilo mechanickému poškození.

VÝSTRAHA

Zajistěte, aby instalace, testování a použité materiálů splňovaly příslušné pokyny Daikin a legislativu, například národní předpisy pro plynové instalace a byly provedeny pouze autorizovanými osobami.

Instalační a uživatelská příručka

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

3 | Specifické bezpečnostní pokyny pro instalačního technika

VÝSTRAHA

Pokud je jedna nebo více místností spojena s jednotkou systémem kanálů, zkontrolujte následující:

▪ nejsou zde žádné funkční zdroje zapálení (příklad: otevřený oheň, funkční plynové

zařízení nebo funkční elektrické topení) v případě, že podlahová plocha je menší než minimální podlahová plocha A (m²);

▪ žádné pomocné zařízení, které by mohlo být potenciálním zdrojem zapálení, které

je nainstalováno v systému kanálů (příklad: horké povrchy s teplotou překračující 700°C a elektrické spínací zařízení);

▪ v systému kanálů jsou použita pouze pomocná zařízení schválená výrobcem; ▪ vstup A výstup vzduchu jsou spojeny přímo se stejnou místností spojovacím

kanálem. NEPOUŽÍVEJTE jako vzduchový kanál pro vstup nebo výstup vzduchu prostory, jako jsou například stropní podhledy.

POZNÁMKA

▪ Je nutné postupovat velmi opatrně, abyste se vyhnuli vibracím nebo pulzacím

potrubí chladiva.

▪ Ochranná zařízení, potrubí a šroubení musí být chráněna proti nepříznivým

vlivům okolního prostředí v maximálním možném rozsahu.

▪ Je nutné provést opatření pro roztahování a smršťování na dlouhých úsecích

potrubí.

▪ Potrubí chladicích systémů musí být navrženo a instalováno tak, aby se

minimalizovala pravděpodobnost poškození systému hydraulickým rázem.

▪ Vnitřní zařízení a potrubí by mělo být pečlivě upevněno a chráněno tak, aby

náhodné prasknutí zařízení nebo trubek nemohlo vzniknout v například důsledku pohybu nábytku nebo přestaveb.

UPOZORNĚNÍ

NIKDY nepoužívejte potenciální zdroje zapálení při hledání nebo detekování úniků chladiva.

POZNÁMKA

▪ Nepoužívejte opakovaně spoje a měděná těsnění, které jste již jednou použili. ▪ Spoje zhotovené při instalaci mezi součástmi systému chladiva musí být přístupné

pro účely údržby.

3.1.1 Prostorové požadavky pro instalaci

UPOZORNĚNÍ

Celková náplň chladiva v systémů nesmí překročit požadavky na minimální podlahovou plochu nejmenší obsluhované místnosti. Požadavky na minimální podlahovou plochu pro vnitřní jednotky naleznete v instalační příručce dodané s venkovní jednotkou.

VÝSTRAHA

Tento spotřebič obsahuje chladivo R32. Další informace o minimální podlahové ploše místnosti, ve které je spotřebič uložen, naleznete v instalační a uživatelské příručce venkovní jednotky.

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

Instalační a uživatelská příručka

3 | Specifické bezpečnostní pokyny pro instalačního technika

POZNÁMKA

▪ Potrubí musí být chráněno před fyzickým poškozením. ▪ Instalace potrubí musí být minimalizována.

Instalační a uživatelská příručka

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

Pro uživatele

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

Pro uživatele

Instalační a uživatelská příručka

4 | Bezpečnostní pokyny pro uživatele

4 Bezpečnostní pokyny pro uživatele

Vždy dodržujte následující bezpečnostní pokyny a předpisy.

4.1 Obecné

VÝSTRAHA

Pokud si NEJSTE jisti způsoby obsluhy jednotky, kontaktujte svého instalačního technika.

VÝSTRAHA

Tento spotřebič může být používán dětmi staršími 8 let a osobami se sníženými fyzickými, smyslovými či mentálními schopnostmi, nedostatkem zkušeností a znalostí, pokud je nad nimi zajištěn dohled nebo jim byly předány pokyny týkající se obsluhy tohoto spotřebiče bezpečným způsobem a to odpovědnou osobou.

Děti si NESMÍ se zařízením hrát. Čištění a údržba prováděná uživatelem NESMÍ BÝT

prováděna dětmi bez dozoru.

VÝSTRAHA

Pro zabránění úrazu elektrickým proudem nebo požáru:

▪ Jednotku NEOPLACHUJTE. ▪ NEOVLÁDEJTE jednotku mokrýma rukama. ▪ Na jednotku NEPOKLÁDEJTE žádné předměty obsahující

vodu.

UPOZORNĚNÍ

▪ Na horní stranu (horní desku) jednotky NEPOKLÁDEJTE

žádné předměty ani přístroje.

▪ Na horní stranu jednotky NESEDEJTE, NEVYLÉZEJTE, ani

NESTOUPEJTE.

Instalační a uživatelská příručka

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

4 | Bezpečnostní pokyny pro uživatele

▪ Jednotky jsou označeny následujícími symboly:

To znamená, že elektrické a elektronické produkty se NESMÍ přidávat do netříděného domovního odpadu. NEPROVÁDĚJTE demontáž systému sami: demontáž systému, likvidace chladiva, oleje a ostatních částí zařízení musí být provedena vsouladu spříslušnými místními a národními předpisy.

Jednotka musí být likvidována ve specializovaném závodě, aby její části mohly být opakovaně použity, recyklovány nebo regenerovány. Zajistíte-li správnou likvidaci výrobku, pomůžete ochraně před případnými negativními důsledky pro životní prostředí a dopady na lidské zdraví. Další informace vám poskytne instalační technik nebo místní prodejce.

▪ Baterie jsou označeny následujícími symboly:

To znamená, že baterie se NESMÍ přidávat do netříděného domovního odpadu. Je-li vedle symbolu vytištěna chemická značka, daná chemická značka znamená, že baterie obsahuje těžký kov ve vyšší než určité koncentraci.

Možné chemické značky jsou: Pb: olovo (>0,004%). Odpadní baterie musí být zlikvidovány ve specializovaném recyklačním zařízení.

Zajistíte-li správnou likvidaci baterií, pomůžete ochraně před případnými negativními důsledky pro životní prostředí a dopady na lidské zdraví.

4.2 Pokyny pro bezpečný provoz

VÝSTRAHA

▪ Jednotku NEUPRAVUJTE, NEDEMONTUJTE,

NEROZEBÍREJTE, NEINSTALUJTE znovu ani NEOPRAVUJTE vlastními silami, protože nesprávná demontáž nebo instalace mohou způsobit úraz elektrickým proudem nebo požár. Kontaktujte svého dodavatele.

▪ V případě náhodného úniku chladiva zajistěte, aby se

v blízkosti nevyskytoval otevřený oheň. Chladivo samotné je bezpečné, nejedovaté a mírně hořlavé, ale pokud se při náhodném úniku do místnosti dostane do blízkosti hořlavých plynů z tepelných ventilátorů, plynových vařičů atd., může dojít ke vzniku jedovatých plynů. Před obnovením provozu si u kvalifikovaného servisního personálu vždy nejdříve ověřte, zda byla netěsnost opravena nebo odstraněna.

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

Instalační a uživatelská příručka

4 | Bezpečnostní pokyny pro uživatele

UPOZORNĚNÍ

Tato jednotka je vybavena elektricky ovládanými bezpečnostními opatřeními, například detektorem úniku chladiva. Pro zajištění účinnosti musí být jednotka po instalaci elektricky napájena, kromě krátkých období údržby.

UPOZORNĚNÍ

▪ NIKDY se nedotýkejte vnitřních částí řídicí jednotky. ▪ NEDEMONTUJTE čelní panel. Některé části uvnitř řídicí

jednotky mohou být při dotyku nebezpečné a mohlo by dojít k poruše zařízení. O kontrolu a nastavení vnitřních částí požádejte svého prodejce.

VÝSTRAHA

Tato jednotka obsahuje elektrické součásti a horké povrchy.

VÝSTRAHA

Před spuštěním jednotky zkontrolujte, zda byla instalace provedena správně instalačním technikem.

UPOZORNĚNÍ

Je nezdravé vystavovat svůj organismus přímému proudění vzduchu po delší dobu.

UPOZORNĚNÍ

Pokud se systémem používáte hořák, dostatečně místnost větrejte, zabráníte tím nedostatku kyslíku.

UPOZORNĚNÍ

Systém NEPOUŽÍVEJTE v době, kdy v místnosti používáte insekticid určený k vykuřování. Chemikálie by se mohly usadit v jednotce, což by ohrozilo zdraví osob přecitlivělých na tyto chemikálie.

Instalační a uživatelská příručka

UPOZORNĚNÍ

NIKDY nevystavujte malé děti, rostliny ani zvířata přímému proudění vzduchu.

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

4 | Bezpečnostní pokyny pro uživatele

VÝSTRAHA

NEUMÍSŤUJTE předměty pod vnitřní nebo vnější jednotku, pokud by mohly zvlhnout. Jinak mohou kondenzace na jednotce či na potrubí chladiva, znečištění vzduchového filtru nebo zanesení odpadu způsobit odkapávání, které může znečistit nebo poškodit předmět pod jednotkou.

VÝSTRAHA

Poblíž klimatizační jednotky nikdy NEUMISŤUJTE spreje s hořlavým obsahem do blízkosti jednotky. V opačném případě může dojít k požáru.

Údržba a servis (viz také

UPOZORNĚNÍ: Dávejte pozor na ventilátor!

Je nebezpečné kontrolovat jednotku s běžícím ventilátorem.

Před jakoukoliv údržbou nezapomeňte vypnout hlavní spínač.

UPOZORNĚNÍ

Do nasávání a výstupu vzduchu nikdy NESTRKEJTE prsty, tyčky ani jiné předměty. Ventilátor otáčející se vysokou rychlostí může způsobit úraz.

VÝSTRAHA

Vyhořelou pojistku VŽDY nahrazujte pojistkou stejného typu a se stejným jmenovitým proudem. Místo pojistky nikdy nepoužívejte vodič. Použití drátu nebo měděného drátu namísto pojistky může způsobit selhání jednotky nebo požár.

"10Údržba a servis"[432]

)

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

UPOZORNĚNÍ

Po delším používání zkontrolujte podložku jednotky a její instalace, zda nejsou poškozeny. V případě poškození by mohla jednotka spadnout a způsobit úraz.

UPOZORNĚNÍ

Před přístupem k terminálovým zařízením se ujistěte, že je vypnuto veškeré napájení.

Instalační a uživatelská příručka

4 | Bezpečnostní pokyny pro uživatele

NEBEZPEČÍ: RIZIKO ZABITÍ ELEKTRICKÝM PROUDEM

Při čištění klimatizačního zařízení nebo vzduchového filtru zastavte provoz a vypněte všechna napájení. Jinak by mohlo dojít k úrazu elektrickým proudem.

VÝSTRAHA

Při práci na vyvýšených místech ze žebříku je třeba postupovat opatrně.

UPOZORNĚNÍ

Vypněte jednotku před započetím čištění vzduchového filtru a výstupu vzduchu.

VÝSTRAHA

Vnitřní jednotku CHRAŇTE před vlhkostí. Možný dopad: Úraz elektrickým proudem nebo požár.

O chladivu (viz také

VÝSTRAHA: MÍRNĚ HOŘLAVÝ MATERIÁL

Chladivo uvnitř této jednotky je mírně hořlavé.

VÝSTRAHA

▪ NEPROPICHUJTE ani nespalujte součásti pracující s

chladivem.

▪ NEPOUŽÍVEJTE žádné čisticí prostředky nebo prostředky

pro urychlení procesu odmrazování kromě těch, jež jsou doporučeny výrobcem.

▪ Uvědomte si, že chladivo v systému je bez zápachu.

VÝSTRAHA

Chladivo uvnitř této jednotky je mírně hořlavé, ale za normálních okolností NEUNIKÁ. Jestliže chladivo unikne do místnosti a dostane se do kontaktu s otevřeným plamenem hořáku, topením nebo vařičem, může to způsobit vznik požáru nebo nebezpečných plynů.

"10.5O plnění chladiva"[435]

)

Instalační a uživatelská příručka

Vypněte všechna spalovací topidla, místnost vyvětrejte a obraťte se na prodejce, od kterého jste si koupili danou jednotku.

Jednotku NEPOUŽÍVEJTE, dokud servisní technik nepotvrdí, že byla dokončena oprava místa, kde došlo k úniku chladiva.

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

4 | Bezpečnostní pokyny pro uživatele

VÝSTRAHA

Zařízení musí být uloženo v místnosti bez nepřetržitě pracujících zdrojů zažehnuté (například otevřený plamen, pracující plynové zařízení nebo elektrické topidlo).

VÝSTRAHA

Je nutné vyměnit snímač po každé detekci nebo na konci životnosti. Snímač MUSÍ měnit pouze oprávněné osoby.

Odstraňování poruch (viz

VÝSTRAHA Objeví-li se jakkoliv neobvyklý jev (například zápach po

spálenině apod.), jednotku zastavte a vypněte napájení.

Další provoz zařízení za takových okolností může způsobit poruchu, úraz elektrickým proudem nebo požár. Kontaktujte svého dodavatele.

"11Odstraňování problémů"[438]

)

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

Instalační a uživatelská příručka

5 | O systému

5 O systému

VÝSTRAHA

▪ Jednotku NEUPRAVUJTE, NEDEMONTUJTE, NEROZEBÍREJTE, NEINSTALUJTE znovu

ani NEOPRAVUJTE vlastními silami, protože nesprávná demontáž nebo instalace mohou způsobit úraz elektrickým proudem nebo požár. Kontaktujte svého dodavatele.

▪ V případě náhodného úniku chladiva zajistěte, aby se v blízkosti nevyskytoval

otevřený oheň. Chladivo samotné je bezpečné, nejedovaté a mírně hořlavé, ale pokud se při náhodném úniku do místnosti dostane do blízkosti hořlavých plynů z tepelných ventilátorů, plynových vařičů atd., může dojít ke vzniku jedovatých plynů. Před obnovením provozu si u kvalifikovaného servisního personálu vždy nejdříve ověřte, zda byla netěsnost opravena nebo odstraněna.

POZNÁMKA

Systém NEPOUŽÍVEJTE k jiným než stanoveným účelům. Aby nedocházelo ke zhoršení kvality daných předmětů, NEPOUŽÍVEJTE jednotku ke chlazení přesných nástrojů, potravin, rostlin, zvířat ani uměleckých děl.

POZNÁMKA

V případě budoucích modifikací nebo rozšiřování vašeho systému:

V technických datech je k dispozici kompletní přehled přípustných kombinací (pro budoucí rozšíření systému) a měli byste si jej prostudovat. Další informace a profesionální rady vám poskytne instalační technik.

UPOZORNĚNÍ

5.1 Uspořádání systému

INFORMACE

Následující obrázek je uveden jako příklad a NEMUSÍ odpovídat rozvržení vašeho systému.

Instalační a uživatelská příručka

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

a Vnitřní jednotka b Venkovní jednotka c Uživatelský ovladač d Nasávaný vzduch e Výstupní vzduch

f Potrubí chladiva + přenosový kabel

g Odpadní potrubí

5 | O systému

5.2 Informační požadavky pro ventilátorové jednotky

Položka Symbol Hodnota Jednotk

Kapacita chlazení (citlivost) P Kapacita chlazení (latentní) P Topný výkon P Celkový příkon elektrické energie P Hladina akustického výkonu (podle nastavení

rated,c

rated,h

elec

otáček, je-li to vhodné) Kontaktní údaje:

DAIKIN INDUSTRIES CZECH REPUBLIC s.r.o. U Nové Hospody 1/1155, 301 00 Plzeň Skvrňany, Czech Republic

A B C D E

FXSA15 1,2 0,5 1,9 0,086 54

FXSA20 1,6 0,6 2,5 0,086 54

FXSA25 2 0,8 3,2 0,086 54

FXSA32 2,6 1 4 0,092 55

A kW B kW C kW D kW E dB

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

FXSA40 3,3 1,2 5 0,147 60

FXSA50 4 1,6 6,3 0,150 60

FXSA63 5,1 2 8 0,183 59

FXSA80 6,4 2,6 10 0,209 61

Instalační a uživatelská příručka

5 | O systému

A B C D E

FXSA100 8,1 3,1 12,5 0,285 61

FXSA125 10,1 3,9 16 0,326 64

FXSA140 11,5 4,5 18 0,382 64

Instalační a uživatelská příručka

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

6 Uživatelské rozhraní

UPOZORNĚNÍ

▪ NIKDY se nedotýkejte vnitřních částí řídicí jednotky. ▪ NEDEMONTUJTE čelní panel. Některé části uvnitř řídicí jednotky mohou být při

dotyku nebezpečné a mohlo by dojít k poruše zařízení. O kontrolu a nastavení vnitřních částí požádejte svého prodejce.

POZNÁMKA

Ovládací panel řídicí jednotky NEČISTĚTE pomocí benzínu, rozpouštědel ani chemickou prachovkou atd. Panel by se mohl zbarvit, nebo by se mohl začít odlupovat jeho lak. Je-li silně znečištěn, navlhčete hadřík neutrálním čistícím prostředkem rozpuštěným ve vodě, dobře ho vyždímejte a panel jím vyčistěte. Panel vytřete dosucha suchým hadrem.

POZNÁMKA

Ke stisknutí tlačítka na uživatelském rozhraní NIKDY nepoužívejte tvrdé a špičaté předměty. Mohli byste poškodit uživatelské rozhraní.

6 | Uživatelské rozhraní

POZNÁMKA

Za elektrické vedení uživatelského rozhraní NIKDY netahejte, ani ho nezaplétejte. Výsledkem by mohla být chybná funkce jednotky.

Tato uživatelská příručka vám poskytne přehled hlavních funkcí systému. Další informace o uživatelského rozhraní viz uživatelská příručka použitého

uživatelského rozhraní.

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

Instalační a uživatelská příručka

7 | Před uvedením do provozu

7 Před uvedením do provozu

VÝSTRAHA

Tato jednotka obsahuje elektrické součásti a horké povrchy.

VÝSTRAHA

Před spuštěním jednotky zkontrolujte, zda byla instalace provedena správně instalačním technikem.

UPOZORNĚNÍ

Je nezdravé vystavovat svůj organismus přímému proudění vzduchu po delší dobu.

UPOZORNĚNÍ

Pokud se systémem používáte hořák, dostatečně místnost větrejte, zabráníte tím nedostatku kyslíku.

UPOZORNĚNÍ

POZNÁMKA

Napájení ZAPNĚTE nejméně 6 hodin před zahájením provozu, aby bylo napájení přivedeno kohřevu klikové skříně, chráníte tím také kompresor.

Tento návod k obsluze je určen pro následující systémy se standardním řízením. Před zahájením provozu si od svého prodejce zařízení vyžádejte návod k obsluze odpovídající typu a značce vašeho systému. Je-li instalace vybavena přizpůsobeným řídicím systémem, vyžádejte si od prodejce provoz odpovídající vašemu systému.

Instalační a uživatelská příručka

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

8 Provoz

8.1 Provozní rozsah

INFORMACE

Provozní limity viz také technické údaje připojené venkovní jednotky.

8.2 O provozních režimech

INFORMACE

V závislosti na nainstalovaném systému nebudou některé provozní režimy k dispozici.

▪ Proud vzduchu se může upravit sám podle teploty místnosti, nebo se může

ventilátor zastavit ihned. Nejedná se o poruchu.

8 | Provoz

▪ Pokud za provozu jednotky dojde k výpadku napájení, po opětovném zapnutí

napájení se činnost jednotky obnoví automaticky.

▪ Nastavená hodnota. Nastavená hodnota je cílová teplota pro chlazení, topení a

automatický provozní režim.

▪ Pokles. Pokles je funkce, která udržuje pokojovou teplotu ve specifickém

rozsahu, když je systém vypnutý (uživatelem, funkce plánování nebo časovač vypnutí).

8.2.1 Základní provozní režimy

Vnitřní jednotku lze spustit v různých provozních režimech.

Ikona Provozní režim

Chlazení. V tomto režimu se chlazení spouští automaticky podle

nastavených bodů nebo provozního režimu poklesu.

Topení. V tomto režimu se topení spouští automaticky podle nastavených bodů nebo provozního režimu poklesu.

Pouze ventilátor. V tomto režimu vzduch jen cirkuluje místností, aniž by se hřál nebo chladil.

Automatika. V automatickém režimu vnitřní jednotka automaticky přepne mezi topením a chlazením, podle nastavené hodnoty.

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

Instalační a uživatelská příručka

8 | Provoz

8.2.2 Speciální provozní režimy topení

Provoz Popis

Odmrazování Aby nedocházelo ke ztrátě topné

kapacity systému v důsledku námrazy na venkovní jednotce, systém automaticky přepne na odmrazování.

Během odmrazování se ventilátor vnitřní jednotky zastaví a na úvodní obrazovce se zobrazí následující ikona:

Systém obnoví normální provozní režim přibližně po 6 až 8 minutách.

Teplý start Během horkého startu se ventilátor

vnitřní jednotky zastaví a na úvodní obrazovce se zobrazí následující ikona:

8.3 Ovládání systému

INFORMACE

Informace o nastavení provozního režimu nebo jiných nastavení naleznete v referenční příručce nebo v uživatelské příručce uživatelského ovladače.

Instalační a uživatelská příručka

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

9 | Úsporný režim a optimální režim provozu

9 Úsporný režim a optimální režim provozu

UPOZORNĚNÍ

NIKDY nevystavujte malé děti, rostliny ani zvířata přímému proudění vzduchu.

VÝSTRAHA

Poblíž klimatizační jednotky nikdy NEUMISŤUJTE spreje s hořlavým obsahem do blízkosti jednotky. V opačném případě může dojít k požáru.

Pro řádnou funkci systému dodržujte následující pravidla.

▪ Během chlazení místnosti zamezte přímému slunečnímu svitu do místnosti

vhodnými záclonami nebo žaluziemi.

▪ Zajistěte, aby prostor byl dobře odvětrán. NEBLOKUJTE otvory pro vstup a výstup

vzduchu.

▪ Často větrejte. Časté používání vyžaduje, aby uživatelé věnovali zvláštní

pozornost větrání.

▪ Dveře a okna nechávejte zavřené. Zůstanou-li dveře nebo okna otevřená, vzduch

bude proudit z místnosti a účinnost chlazení a topení bude klesat.

▪ Místnost NECHLAĎTE ani NEVYHŘÍVEJTE příliš. Udržování teploty na přiměřené

úrovni pomáhá šetřit energii.

▪ Poblíž vstupu nebo výstupu vzduchu z jednotky NIKDY neumisťujte žádné

předměty. Mohlo by to způsobit snížený účinek topení/chlazení nebo zastavení provozu.

▪ Zobrazí-li se na displeji (je čas vyčistit vzduchový filtr), vyčistěte filtry (viz

"10.2.1Čištění vzduchového filtru"[433]).

▪ Při vlhkosti vyšší než 80% nebo v případě ucpaného odtoku se jednotka může

orosit.

▪ Řádně nastavte výstup vzduchu z jednotky a zabraňte přímému proudění

vzduchu na osoby v místnosti.

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

Instalační a uživatelská příručka

10 | Údržba a servis

10 Údržba a servis

10.1 Bezpečnostní upozornění k údržbě a servisu

POZNÁMKA

Údržba MUSÍ být prováděna autorizovaným instalačním technikem nebo servisním zástupcem.

Doporučujeme provádět údržbu alespoň jednou ročně. Platná legislativa však může vyžadovat kratší intervaly údržby.

UPOZORNĚNÍ: Dávejte pozor na ventilátor!

Je nebezpečné kontrolovat jednotku s běžícím ventilátorem.

Před jakoukoliv údržbou nezapomeňte vypnout hlavní spínač.

UPOZORNĚNÍ

Do nasávání a výstupu vzduchu nikdy NESTRKEJTE prsty, tyčky ani jiné předměty. Ventilátor otáčející se vysokou rychlostí může způsobit úraz.

POZNÁMKA

NIKDY jednotku nekontrolujte ani neopravujte sami. O provedení těchto prací požádejte kvalifikovaného servisního technika. Jako koncový uživatel můžete provádět čištění vzduchového filtru a výstupu vzduchu.

VÝSTRAHA

UPOZORNĚNÍ

Po delším používání zkontrolujte podložku jednotky a její instalace, zda nejsou poškozeny. V případě poškození by mohla jednotka spadnout a způsobit úraz.

POZNÁMKA

Instalační a uživatelská příručka

UPOZORNĚNÍ

Před přístupem k terminálovým zařízením se ujistěte, že je vypnuto veškeré napájení.

NEBEZPEČÍ: RIZIKO ZABITÍ ELEKTRICKÝM PROUDEM

Při čištění klimatizačního zařízení nebo vzduchového filtru zastavte provoz a vypněte všechna napájení. Jinak by mohlo dojít k úrazu elektrickým proudem.

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

VÝSTRAHA

Při práci na vyvýšených místech ze žebříku je třeba postupovat opatrně.

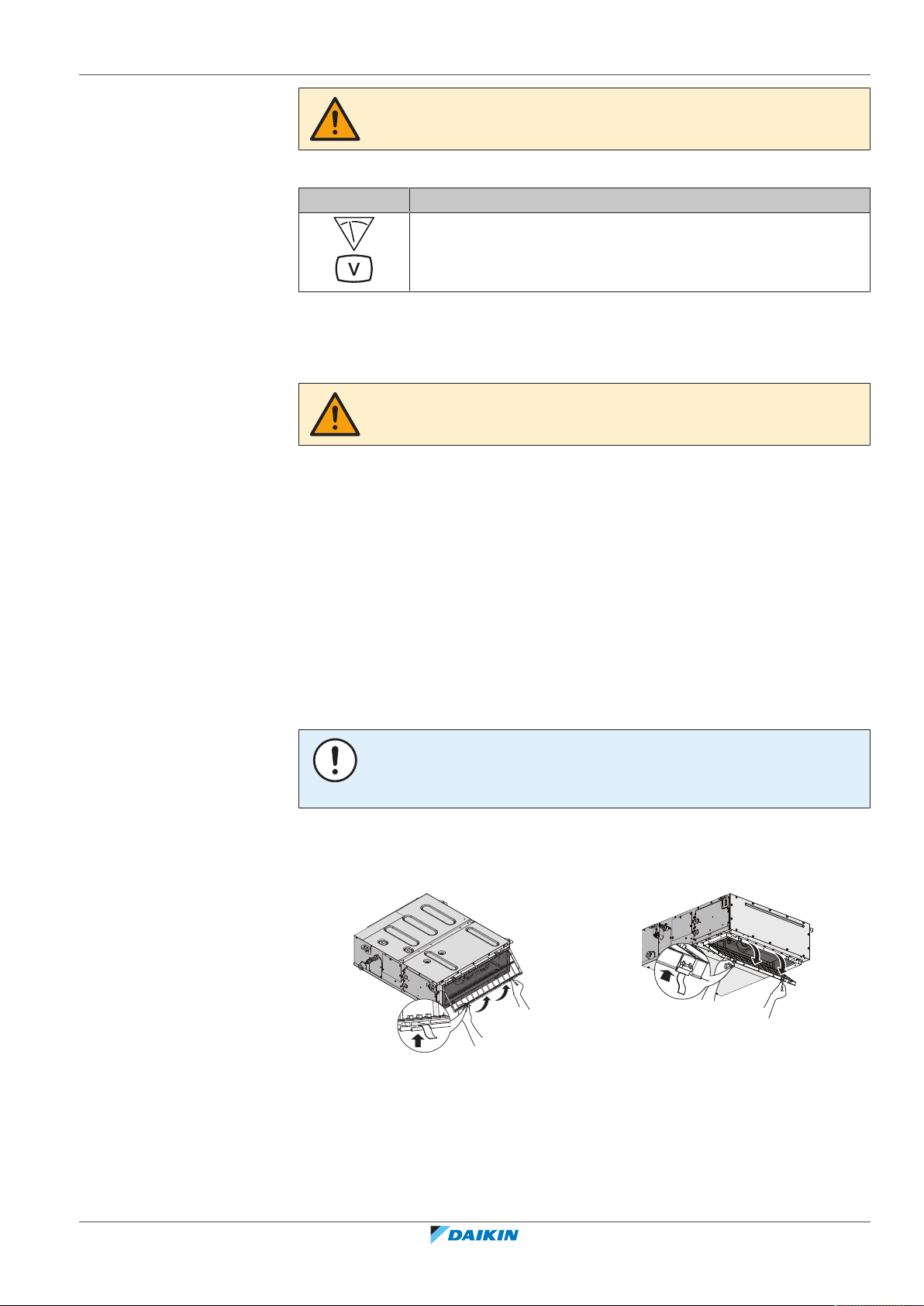

Následující symboly se mohou objevit na vnitřní jednotce.

Symbol Vysvětlení

Změřte napětí na svorkách kondenzátorů hlavního obvodu nebo elektrických součástí.

10.2 Čištění vzduchového filtru a výstupu vzduchu

UPOZORNĚNÍ

Vypněte jednotku před započetím čištění vzduchového filtru a výstupu vzduchu.

10.2.1 Čištění vzduchového filtru

10 | Údržba a servis

Interval čištění vzduchového filtru:

▪ Pravidlo: Čištění každých 6měsíců. V případě velmi vysokého znečištění vzduchu

v místnosti zvyšte četnost čištění.

▪ V závislosti na nastavení může uživatelský ovladač zobrazovat oznámení "Čas

vyčistit vzduchový filtr". Vyčistěte vzduchový filtr, jakmile se takové hlášení

zobrazuje.

▪ Jestliže již nelze filtr dokonale vyčistit od nečistot, vyměňte jej (= volitelná

možnost).

Čištění vzduchového filtru:

POZNÁMKA

NEPOUŽÍVEJTE vodu o teplotě vyšší než 50°C. Možný dopad: Ztráta barvy nebo deformace.

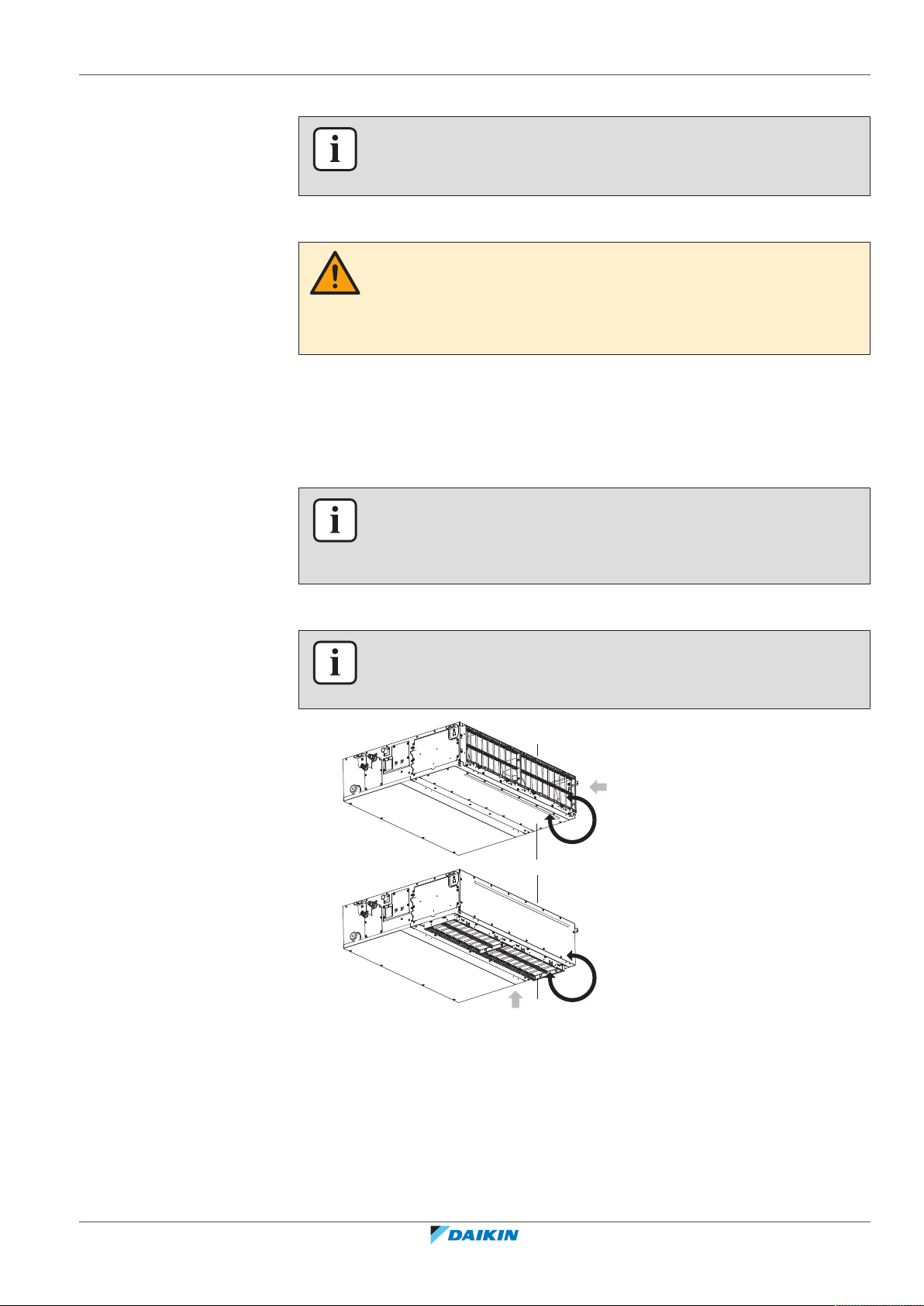

1 Vyjměte vzduchový filtr. Stáhněte látku směrem nahoru (sání vzadu) nebo

dozadu (sání dnem).

nasávání zadem nasávání zdola

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

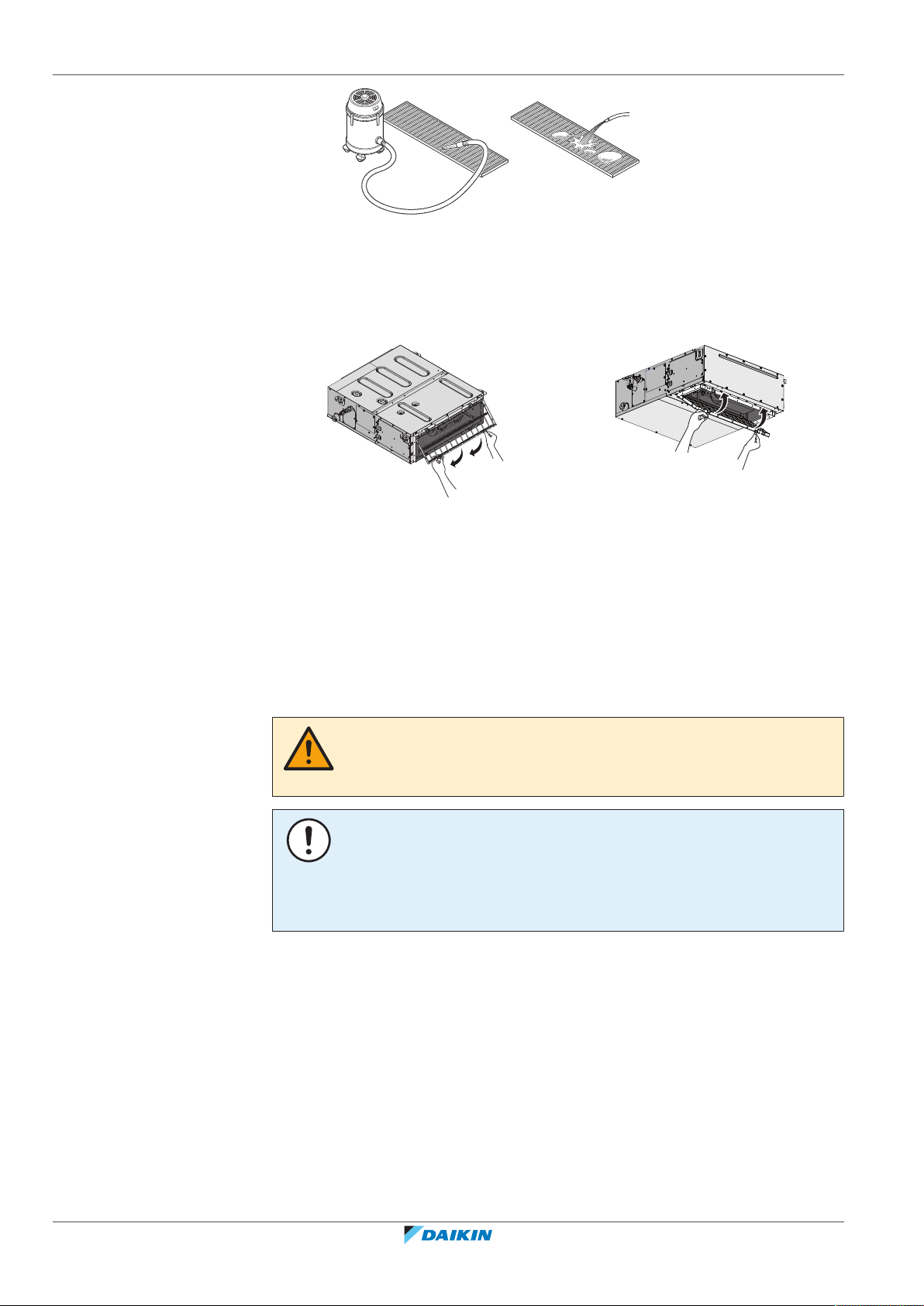

2 Vyčistěte vzduchový filtr. Použijte vysavač nebo omyjte vodou. Je-li

vzduchový filtr velmi znečištěný, použijte jemný kartáč a neutrální čistící prostředek.

Instalační a uživatelská příručka

10 | Údržba a servis

3 Vysušte vzduchový filtr ve stínu. 4 Vzduchový filtr znovu upevněte. 2 závěsná ramena srovnejte do správné

polohy a 2 západky zatlačte na jejich místo (v případě potřeby potáhněte látku filtru).

nasávání zadem nasávání zdola

5 Zkontrolujte upevnění všech závěsů. 6 V případě sání spodní stranou uzavřete mřížku sání vzduchu. V případě sání

zezadu uzavřete otvor servisního potrubního kanálu.

7 Zapněte napájení. 8 Chcete-li odstranit obrazovky s výstrahou, postupujte podle referenční

příručky uživatelského ovladače.

10.2.2 Čištění vzduchového výstupu

VÝSTRAHA

Vnitřní jednotku CHRAŇTE před vlhkostí. Možný dopad: Úraz elektrickým proudem nebo požár.

POZNÁMKA

▪ NEPOUŽÍVEJTE benzín, benzen, ředidla, leštící prášky ani kapalné insekticidy.

▪ NEPOUŽÍVEJTE vodu nebo vzduch o teplotě vyšší než 50°C. Možný dopad: Ztráta

Vyčistěte měkkou látkou. Pokud skvrny nelze snadno odstranit, použijte vodu nebo neutrální čistící prostředek.

Možný dopad: Ztráta barvy nebo deformace.

barvy nebo deformace.

10.3 Údržba před delším vypnutím

Instalační a uživatelská příručka

Například na konci sezóny.

▪ Nechte vnitřní jednotky pracovat zhruba půl dne pouze vrežimu ventilátoru, aby

se vysušil vnitřek jednotek.

▪ Vyčistěte vzduchové filtry vnitřních jednotek (viz "10.2Čištění vzduchového filtru

a výstupu vzduchu"[433]).

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

▪ Vyjměte baterie z uživatelského rozhraní (je-li to vhodné).

10.4 Údržba po delším vypnutí

Například na začátku sezóny.

▪ Zkontrolujte a odstraňte všechno, co by mohlo zakrýt nasávání a vyfukování

vzduchu vnitřních a venkovních jednotek.

▪ Vyčistěte vzduchový filtr a pouzdro vnitřní jednotky (viz "10.2 Čištění

vzduchového filtru a výstupu vzduchu"[433]).

▪ Vyjměte baterie z uživatelského ovladače (je-li to vhodné).

10.5 O plnění chladiva

Tento výrobek obsahuje fluorované skleníkové plyny. Tyto plyny NEVYPOUŠTĚJTE do ovzduší.

Typ chladiva: R32

10 | Údržba a servis

Hodnota potenciálu globálního oteplování (GWP): 675

POZNÁMKA

Příslušná legislativa týkající se fluorovaných skleníkových plynů vyžaduje, aby náplň chladiva v jednotce byla uvedena formou hmotnosti i jako ekvivalent CO2.

Vzorec pro výpočet množství CO2 v ekvivalentních tunách: Hodnota GWP chladiva × celkový objem chladiva [kg] / 1000

Podrobnější informace si vyžádejte od podniku provádějícího instalaci.

VÝSTRAHA: MÍRNĚ HOŘLAVÝ MATERIÁL

Chladivo uvnitř této jednotky je mírně hořlavé.

VÝSTRAHA

Zařízení musí být uloženo v místnosti bez nepřetržitě pracujících zdrojů zažehnuté (například otevřený plamen, pracující plynové zařízení nebo elektrické topidlo).

VÝSTRAHA

▪ NEPROPICHUJTE ani nespalujte součásti pracující s chladivem. ▪ NEPOUŽÍVEJTE žádné čisticí prostředky nebo prostředky pro urychlení procesu

odmrazování kromě těch, jež jsou doporučeny výrobcem.

▪ Uvědomte si, že chladivo v systému je bez zápachu.

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

VÝSTRAHA

Vypněte všechna spalovací topidla, místnost vyvětrejte a obraťte se na prodejce, od kterého jste si koupili danou jednotku.

Jednotku NEPOUŽÍVEJTE, dokud servisní technik nepotvrdí, že byla dokončena oprava místa, kde došlo kúniku chladiva.

Instalační a uživatelská příručka

10 | Údržba a servis

10.5.1 Snímač úniku chladiva

VÝSTRAHA

Je nutné vyměnit snímač po každé detekci nebo na konci životnosti. Snímač MUSÍ měnit pouze oprávněné osoby.

POZNÁMKA

Funkce bezpečnostních opatření jsou kontrolovány pravidelně a automaticky. Při poruše se v uživatelském ovladači zobrazí chybový kód.

POZNÁMKA

Snímač úniku chladiva R32 je polovodičový detektor, který může chybně detekovat i jiné látky než chladivo R32. Nepoužívejte chemické látky (například organická rozpouštědla, sprej na vlasy, barvy) ve vysokých koncentracích v těsné blízkosti vnitřní jednotky, protože by to mohlo způsobit chybnou detekci snímačem úniku chladiva R32.

INFORMACE

Životnost snímače je přibližně 10let. Uživatelský ovladač zobrazuje chybu "CH-05" 6 měsíců před koncem životnosti snímače a chybu "CH-02" po konci životnosti snímače. Další informace naleznete v referenční příručce uživatelského ovladače, nebo můžete kontaktovat svého prodejce.

V případě detekce, když je jednotka v pohotovostním režimu

Dojde-li k detekci, když je jednotka v pohotovostním režimu, nastává "kontrola chybné detekce".

Kontrola chybné detekce

1 Jednotka spustí chod ventilátoru na nejnižší nastavení. 2 Uživatelský ovladač zobrazí chybový kód "A0-13", vydá zvukový alarm a

rozbliká se stavová kontrolka.

3 Snímač zkontroluje, zda došlo k úniku chladiva nebo chybné detekci.

▪ Pokud únik chladiva NENÍ detekován, Výsledek: systém se vrátí do normálního

provozu asi po 2 minutách.

▪ Pokud je detekován únik chladiva, Výsledek:

1 Uživatelský ovladač zobrazí chybový kód "A0-11", vydá zvukový alarm a

rozbliká se stavová kontrolka.

2 Kontaktujte ihned svého dodavatele. Další informace naleznete v instalační

příručce venkovní jednotky.

V případě detekce, když je jednotka zapnuta

1 Uživatelský ovladač zobrazí chybový kód "A0-11", vydá zvukový alarm a

rozbliká se stavová kontrolka.

Instalační a uživatelská příručka

2 Kontaktujte ihned svého dodavatele. Další informace naleznete v instalační

příručce venkovní jednotky.

INFORMACE

Chcete-li zastavit alarm uživatelského ovladače, postupujte podle referenční příručky uživatelského ovladače.

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

10 | Údržba a servis

INFORMACE

Minimální průtok vzduchu během normálního provozního režimu nebo během detekce úniku chladiva je vždy >240m3/h.

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

Instalační a uživatelská příručka

11 | Odstraňování problémů

11 Odstraňování problémů

Jestliže se vyskytne jedna z následujících poruch, učiňte níže uvedená opatření a kontaktujte vašeho prodejce.

Systém MUSÍ opravit kvalifikovaný servisní technik.

VÝSTRAHA

Objeví-li se jakkoliv neobvyklý jev (například zápach po spálenině apod.), jednotku zastavte a vypněte napájení.

Další provoz zařízení za takových okolností může způsobit poruchu, úraz elektrickým proudem nebo požár. Kontaktujte svého dodavatele.

Porucha Opatření

Bezpečnostní zařízení, například pojistka, jistič, proudový chránič (RCD) apod., často reagují nebo vypínač ON/OFF (ZAP/VYP) NEPRACUJE

Vypněte všechny spínače hlavního síťového napájení jednotky.

správně.

Z jednotky prosakuje voda. Zastavte provoz.

Spínač provozu NEPRACUJE správně. Vypněte napájecí zdroj.

Pokud se zobrazí uživatelský ovladač . Informujte instalačního

technika a oznamte mu kód chyby. Chcete-li zobrazit chybový kód, postupujte podle referenční příručky uživatelského ovladače.

Jestliže systém NEPRACUJE správně v jiných než uvedených případech a není zřejmá žádná z výše popsaných poruch, zkontrolujte systém takto:

Porucha Opatření

Systém vůbec nepracuje. ▪ Zkontrolujte, zda se nevyskytuje porucha napájení.

Počkejte, až se obnoví napájení. Jestliže za provozu dojde k přerušení dodávky energie, systém se po obnově napájení znovu spustí automaticky.

▪ Zkontrolujte, zda nevyhořela pojistka, nebo zda

obvod nerozpojil jistič. Pokud ano, vyměňte pojistku nebo zapněte jistič.

Instalační a uživatelská příručka

Systém se zastaví brzy po zahájení provozu.

▪ Zkontrolujte, zda vstup nebo výstup vzduchu

venkovní nebo vnitřní jednotky není zablokován překážkami. Odstraňte překážky a zajistěte volný průtok vzduchu.

▪ Zkontrolujte, zda není ucpaný vzduchový filtr (viz

"10.2.1Čištění vzduchového filtru"[433]).

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

11 | Odstraňování problémů

Porucha Opatření

Systém pracuje, ale chlazení nebo ohřev jsou nedostatečné.

▪ Zkontrolujte, zda vstup nebo výstup vzduchu

venkovní nebo vnitřní jednotky není zablokován překážkami. Odstraňte překážky a zajistěte volný průtok vzduchu.

▪ Zkontrolujte, zda není ucpaný vzduchový filtr (viz

"10.2.1Čištění vzduchového filtru"[433]).

▪ Zkontrolujte nastavení teploty. Viz uživatelská

příručka použitého uživatelského ovladače.

▪ Zkontrolujte, zda je nastavení otáček ventilátoru v

poloze nízkých otáček. Viz uživatelská příručka použitého uživatelského ovladače.

▪ Zkontrolujte, zda nejsou otevřené dveře nebo

okna. Zavřete dveře nebo okna, zabraňte výměně vzduchu v místnosti s okolím.

▪ Zkontrolujte, zda není místnost vystavena

přímému slunečnímu světlu. Použijte závěsy nebo žaluzie.

▪ Zkontrolujte, zda v místnosti není během operace

chlazení příliš velký počet osob. Zkontrolujte, zda není v místnosti nadměrný zdroj tepla.

▪ Tepelný zdroj v místnosti je příliš silný (během

chlazení). Výkon chlazení klesá, je-li tepelný zisk místnosti příliš velký.

Provoz jednotky se náhle přeruší. (Provozní kontrolka bliká).

▪ Zkontrolujte, zda není ucpaný vzduchový filtr (viz

"10.2.1Čištění vzduchového filtru"[433]).

▪ Zkontrolujte, zda vstup nebo výstup vzduchu

venkovní nebo vnitřní jednotky není zablokován překážkami. Odstraňte překážky a přepněte jistič mezi stavy OFF a ON. Jestliže kontrolka bliká, obraťte se na svého prodejce.

Během provozu pracuje zařízení nesprávně.

▪ Následkem působení blesku nebo rádiových vln

může dojít k poruše funkce klimatizačního zařízení. Přepněte jistič mezi stavy OFF a ON.

Jestliže ani po kontrole všech výše uvedených bodů nelze odstranit problém vlastními silami, obraťte se na instalačního technika a popište mu příznaky, uveďte název modelu jednotky (pokud možno s výrobním číslem) a datum instalace (pravděpodobně uvedeno na záručním listu).

11.1 Příznaky, které NEJSOU známkou poruchy systému

Následující příznaky NEJSOU poruchami systému:

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

Instalační a uživatelská příručka

11 | Odstraňování problémů

11.1.1 Příznak: Systém nepracuje

▪ Systém se nespustí samočinně ihned po stisknutí tlačítka ON/OFF (ZAP/VYP)

uživatelského ovladače. Svítí-li kontrolka provozu, systém pracuje správně. Aby nedošlo kpřetížení motoru kompresoru, pokud byla klimatizační jednotka právě vypnuta, spustí se až 5 minut po opakovaném zapnutí. Ke stejné prodlevě dochází po použití voliče provozního režimu.

▪ Systém se nespustí samočinně ihned po zapnutí napájení. Počkejte minutu,

dokud se mikropočítač nepřipraví na provoz.

11.1.2 Příznak: Z jednotky vychází bílá mlha (vnitřní jednotka)

▪ Během chlazení je vysoká vlhkost vzduchu (na prašných místech nebo místech s

obsahem oleje). V případě vysokého znečištění vnitřku vnitřní jednotky je rozložení teploty v místnosti nerovnoměrné. Vnitřek vnitřní jednotky je třeba vyčistit. Informace o čištění jednotky si vyžádejte od svého prodejce. Tuto činnost smí provádět výhradně kvalifikovaný servisní technik.

▪ Klimatizační jednotka se přepnula do režimu topení po operaci odmrazování.

Vlhkost vzniklá odmrazováním jednotky se odpařuje a uniká.

11.1.3 Příznak: Z jednotky vychází bílá mlha (vnitřní jednotka, venkovní jednotka)

Systém se přepnul do režimu topení po operaci odmrazování. Vlhkost vzniklá odmrazováním jednotky se odpařuje a uniká.

11.1.4 Příznak: Na displeji uživatelského rozhraní je zobrazeno "U4" nebo "U5" a jednotka se zastaví, ale po několika minutách se restartuje

Důvodem je, že uživatelské rozhraní zachycuje šum jiných elektrických zařízení než klimatizační jednotka. Šum brání komunikaci mezi jednotkami a jednotky se zastaví. Provoz se automaticky obnoví, jakmile šum odezní.

11.1.5 Příznak: Hluk klimatizačních jednotek (vnitřní jednotka)

▪ Bezprostředně po spuštění systému se ozve zadrnčení. Elektronický expanzní

ventil uvnitř vnitřní jednotky začíná pracovat a způsobuje tento zvuk. Zvuk zanikne zhruba během minuty.

▪ Pracuje-li systém v režimu chlazení nebo při zastavení je slyšet neustále hluboký

syčivý zvuk. Tento zvuk je slyšet za provozu vypouštěcího čerpadla.

▪ Je-li systém v provozu nebo po operaci ohřevu je slyšet pištivý zvuk. Tento zvuk

vydávají plastové díly jednotky, jež se roztahují nebo smršťují teplem.

11.1.6 Příznak: Hluk klimatizačních jednotek (vnitřní jednotka, venkovní jednotka)

Instalační a uživatelská příručka

▪ Pracuje-li systém v režimu chlazení nebo při operaci rozmrazování, je slyšet

neustále hluboký syčivý zvuk. Jde o zvuk chladiva, které proudí v klimatizačním zařízení vnitřní i venkovní jednotkou.

▪ Při startu nebo bezprostředně po zastavení činnosti nebo rozmrazování se ozývá

syčivý zvuk. Jde o zvuk chladiva způsobený zastavením nebo změnou jeho proudění.

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

11.1.7 Příznak: Z jednotky vystupuje prach

Jednotka se používá poprvé po dlouhé době. Do jednotky se během nečinnosti dostal prach.

11.1.8 Příznak: Jednotka může vydávat pachy

Jednotka může pohlcovat pachy z místnosti, nábytku, cigaret atd. a poté je opět vydávat.

11 | Odstraňování problémů

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

Instalační a uživatelská příručka

12 | Přemístění

12 Přemístění

Chcete-li demontovat a znovu instalovat celou jednotku, obraťte se na svého prodejce. Přemisťování jednotek vyžaduje technickou kvalifikaci.

Instalační a uživatelská příručka

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

13 Likvidace

13 | Likvidace

POZNÁMKA

Systém se nikdy NEPOKOUŠEJTE demontovat sami: demontáž systému, likvidace chladiva, oleje a ostatních částí zařízení MUSÍ být provedena v souladu s příslušnými předpisy. Jednotky MUSÍ být likvidovány ve specializovaném zařízení, aby jejich součásti mohly být opakovaně použity, recyklovány nebo regenerovány.

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

Instalační a uživatelská příručka

Pro instalačního technika

Instalační a uživatelská příručka

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

14 Informace o krabici

1 2

14.1 Přehled: Informace o krabici

Tato kapitola popisuje, co musíte dělat po dodání krabice s vnitřní jednotkou na místo instalace.

Obsahuje následující informace:

▪ Rozbalení a manipulace s jednotkou ▪ Odstranění příslušenství z jednotky

Mějte na paměti následující:

▪ Při dodání MUSÍ být jednotka zkontrolována, zda není poškozena. Jakékoliv

poškození MUSÍ být ihned nahlášeno zástupci dopravce odpovědnému za reklamace.

▪ Zabalenou jednotku dopravte co nejblíže ke konečnému místu instalace, aby

nedošlo k jejímu poškození během dopravy.

14 | Informace o krabici

▪ Předem si připravte trasu, po které chcete jednotku dopravit dovnitř.

14.2 Vnitřní jednotka

14.2.1 Rozbalení a manipulace s jednotkou

Ke zvedání jednotky použijte lano z měkkého materiálu nebo ochranné desky slanem. Předejdete tak poškození nebo poškrábání jednotky.

1 Zvedněte jednotku tak, že ji upevníte za závěsné držáky, aniž byste působili

tlakem na ostatní součásti. To platí zvláště pro potrubí chladiva, vypouštěcí potrubí a dalších součástech vyrobených zplastu.

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

Instalační a uživatelská příručka

14 | Informace o krabici

3×40×8×1× 1× 1×

1×

2×

1×

dcba e f g

h i j k

4×

14.2.2 Sejmutí příslušenství z vnitřní jednotky

a Příručka k instalaci a návod k obsluze

b Všeobecná bezpečnostní upozornění

c Podložka pro závěsný držák d Šrouby pro příruby kanálů e Kovová svorka

f Těsnicí podložky: Velká (vypouštěcí potrubí), střední 1 (potrubí plynu), střední 2

(potrubí kapaliny)

g Vypouštěcí hadice h Malé těsnění

i Izolační součást: Malá (potrubí kapaliny) j Izolační součást: Velká (potrubí plynu)

k Spony

Instalační a uživatelská příručka

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

15 | Informace o jednotkách a volitelném příslušenství

15 Informace o jednotkách a volitelném

příslušenství

V této kapitole

15.1 Označení ................................................................................................................................................................................. 47

15.1.1 Identifikační štítek: Vnitřní jednotka...................................................................................................................... 47

15.2 Informace o vnitřní jednotce .................................................................................................................................................. 47

15.3 Uspořádání systému ............................................................................................................................................................... 47

15.4 Kombinace jednotek a volitelných možností ......................................................................................................................... 48

15.4.1 Možné volitelné možnosti pro vnitřní jednotku .................................................................................................... 48

15.1 Označení

POZNÁMKA

Při instalaci nebo servisu několika jednotek najednou zajistěte, aby NEDOŠLO k přehození servisních panelů mezi různými modely.

15.1.1 Identifikační štítek: Vnitřní jednotka

Umístění

15.2 Informace o vnitřní jednotce

INFORMACE

Provozní limity viz také technické údaje připojené venkovní jednotky.

15.3 Uspořádání systému

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

INFORMACE

Následující obrázek je uveden jako příklad a NEMUSÍ odpovídat rozvržení vašeho systému.

Instalační a uživatelská příručka

15 | Informace o jednotkách a volitelném příslušenství

a Vnitřní jednotka b Venkovní jednotka

c Uživatelský ovladač d Nasávaný vzduch e Výstupní vzduch

f Potrubí chladiva + přenosový kabel

g Odpadní potrubí

15.4 Kombinace jednotek a volitelných možností

INFORMACE

Některé volitelné možnosti nemusí být ve vaší zemi dostupné.

15.4.1 Možné volitelné možnosti pro vnitřní jednotku

Zkontrolujte, zda máte k dispozici následující povinné součásti:

▪ Uživatelský ovladač: Lze použít pouze dálkový ovladač kompatibilní s

bezpečnostním systémem. Informace o kompatibilitě dálkového ovladače naleznete v technickém listu (například BRC1H52/82*).

Poznámka: Uživatelský ovladač vygeneruje obrazové a zvukové výstrahy v případě detekce úniku chladiva. Například dálkové ovladače BRC1H52* mohou generovat alarm o zvukové intenzitě 65 dB (akustický tlak měřený ve vzdálenosti 1 m od alarmu). Data o hlučnosti jsou k dispozici v technickém listu dálkového ovladače. Alarm by měl být vždy o 15 dB hlasitější než hluk na pozadí místnosti. V případě vyššího šumu na pozadí doporučujeme v použít externí alarm (místní dodávka) a připojit volitelnou desku tištěných spojů výstupu vnitřní jednotky. Dodaný alarm musí být namontován do každé místnosti, kde je nainstalována vnitřní jednotka.

UPOZORNĚNÍ

▪ Každá vnitřní jednotka musí být připojena k samostatnému uživatelskému

▪ Uživatelský ovladač by měl být vždy ve stejné místnosti jako vnitřní jednotka.

Podrobnosti naleznete v příručce pro instalaci a provoz uživatelského ovladače.

Instalační a uživatelská příručka

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

15 | Informace o jednotkách a volitelném příslušenství

▪ Volitelná deska tištěných spojů výstupu (zajištění výstupu pro externí zařízení):

Deska tištěných spojů se aktivuje v případě zjištění netěsnosti, selhání snímače nebo odpojení snímače. Přesný název modelu naleznete v seznamu volitelných doplňků vnitřní jednotky. Další informace o této možnosti naleznete v instalační příručce k volitelné výstupní desce tištěných spojů.

INFORMACE

Všechny možné varianty jsou uvedeny v seznam volitelných možností vnitřní jednotky. Další informace o této možnosti naleznete v příručka pro instalaci a provoz varianty.

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

Instalační a uživatelská příručka

16 | Instalace jednotky

16 Instalace jednotky

V této kapitole

16.1 Příprava místa instalace

16.1 Příprava místa instalace.......................................................................................................................................................... 50

16.1.1 Požadavky na místo instalace pro vnitřní jednotku............................................................................................... 50

16.2 Montáž vnitřní jednotky ......................................................................................................................................................... 53

16.2.1 Pokyny k montáži vnitřní jednotky......................................................................................................................... 53

16.2.2 Pokyny k instalaci kanálů........................................................................................................................................ 55

16.2.3 Pokyny pro instalaci vypouštěcího potrubí............................................................................................................ 56

Jednotku NEINSTALUJTE na místa, která jsou často využívána jako pracoviště. Při provádění stavebních prací (například broušení, vrtání), u kterých se vytváří velké množství prachu, je NUTNÉ jednotku zakrýt.

Vyberte místo instalace s dostatečným prostorem pro manipulaci s jednotkou jak na místo, tak z místa její instalace.

Zabraňte instalaci v prostředí s nadměrným množstvím organických rozpouštědel, například inkoustů a siloxanu.

VÝSTRAHA

Zařízení musí být uloženo v místnosti bez nepřetržitě pracujících zdrojů zažehnuté (například otevřený plamen, pracující plynové zařízení nebo elektrické topidlo).

16.1.1 Požadavky na místo instalace pro vnitřní jednotku

INFORMACE

Prostudujte si také obecné požadavky kladené na místo instalace. Postupujte podle pokynů v části ""2Všeobecná bezpečnostní opatření"[45]".

INFORMACE

Hladina akustického tlaku je nižší než 70dB(A).

UPOZORNĚNÍ

Zařízení nepřístupné veřejnosti instalujte v zabezpečeném prostoru, chráněném před snadným přístupem.

Tato jednotka (vnitřní i venkovní) je vhodná k instalaci v komerčním prostředí a prostředí lehkého průmyslu.

Jednotku NEINSTALUJTE na místa s následujícími vlastnostmi:

Instalační a uživatelská příručka

▪ Místa s možným výskytem mlhy, sprejů nebo par minerálních olejů v atmosféře.

Plastové díly by se mohly poškodit a vypadnout nebo způsobit únik vody.

NEDOPORUČUJE SE instalovat jednotku do následujících míst, protože to může zkrátit její životnost:

▪ V místech se značně kolísajícím napájením ▪ Ve vozidlech nebo na lodích ▪ Vmístech svýskytem kyselých nebo zásaditých par

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

16 | Instalace jednotky

≥500

(mm)

POZNÁMKA

Zařízení popsané vtéto příručce může způsobit elektronický šum generovaný energií srádiovými frekvencemi. Zařízení odpovídá specifikacím, jež jsou navrženy tak, aby poskytovaly přiměřenou ochranu proti takovému rušení. Přesto neexistuje záruka, že se u určité instalace nevyskytne rušení.

Proto se doporučuje instalovat toto zařízení a elektrická vedení takovým způsobem, aby byly zachovány dostatečné vzdálenosti od stereofonních zařízení, osobních počítačů atd.

V místech se slabým příjmem je třeba zachovat vzdálenost 3 m a více, aby nedocházelo k elektromagnetickému rušení jiných zařízení a k vedení napájení a přenosových linek je třeba použít instalační potrubí.

▪ Dávejte pozor, aby v případě úniku nemohla voda způsobit žádné škody vmístě

instalace a okolí.

▪ Vyberte místo, u něhož nebude provozní hluk nebo horký vzduch vycházející z

jednotky obtěžovat ani působit problémy.

▪ Průtok vzduchu. Zajistěte, aby nic neblokovalo průtok vzduchu. ▪ Drenáž. Ujistěte se, že kondenzovanou vodu lze správně odvádět. ▪ Izolace stropu. Jestliže teplota stropu přesahuje 30°C a relativní vlhkost vzduchu

80%, nebo pokud se do stropu přivádí čerstvý vzduch, je třeba použít další izolaci (polyetylenovou pěnu o tloušťce nejméně 10mm).

▪ Ochranné kryty. Nainstalujte ochranné kryty (místní dodávka) na sací a výstupní

stranu, abyste zabránili kontaktu osob s lopatkami ventilátoru nebo výměníkem tepla.

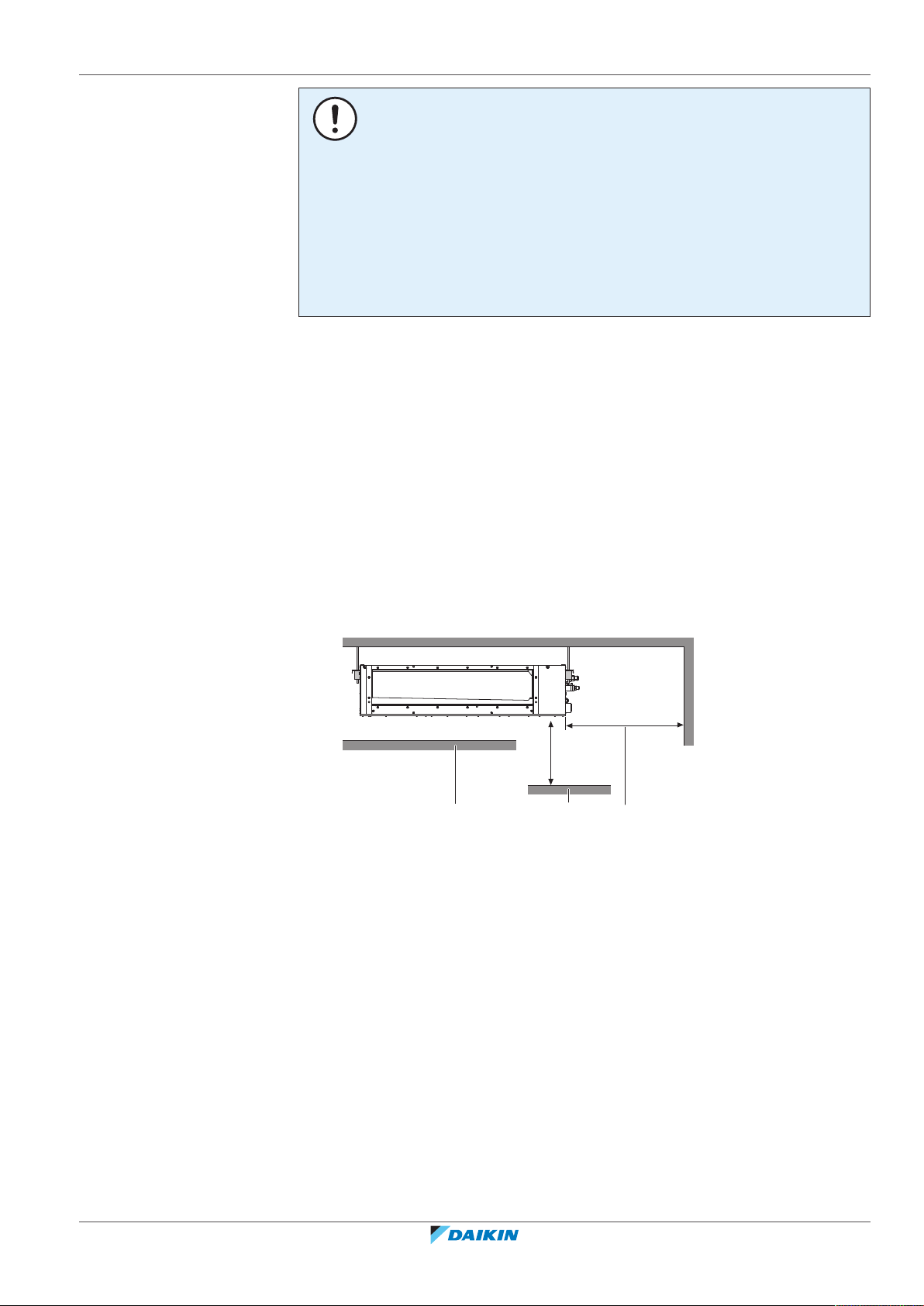

▪ Umístění. Mějte na paměti následující:

A Minimální vzdálenost k podlaze

2,7m, aby nedocházelo k náhodnému kontaktu

2,5m v případě zakrytí ventilátoru (například snížený podhled, mřížka atd…) a Strop b Povrch podlahy c Prostor pro údržbu

▪ Mřížka výstupu vzduchu. Minimální požadavek na výšku instalace mřížky výstupu

vzduchu ≥1,8m.

Servisní prostor a velikost otvoru ve stropu

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

Zkontrolujte, zda je stropní otvor dostatečně velký, aby byl zajištěn dostatečný prostor pro údržbu a servis.

Instalační a uživatelská příručka

16 | Instalace jednotky

800

(mm)

≥

500

A B

≥500

≥

300

≥1100

(mm)

125

b ≥800

160

(160~300)

245

h ≥460

A Boční pohled: Potrubí chladiva, vypouštěcí potrubí, řídicí skříňka B Boční pohled: přívod vzduchu C Pohled shora a Stropní otvor

Třída 15~32: 550mm Třída 40~50: 700mm Třída 63~80: 1000mm Třída 100~125: 1400mm Třída 140: 1550mm

b Prostor pro servis

Možnosti instalace

Instalační a uživatelská příručka

A Standardní nasávání zadem B Instalace se zadním látkovým kanálem a servisním otvorem kanálu C Instalace s dolním látkovým kanálem a mřížkou vstupu vzduchu a Povrch stropu b Stropní otvor

c Vzduchový filtr d Kanál vstupního vzduchu e Servisní otvor kanálu

f Výměnná deska

g Textilní spoj panelu vstupu vzduchu (místní dodávka)

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

h Otevření panelu vstupu vzduchu (místní dodávka)

INFORMACE

Některé varianty mohou vyžadovat dodatečný servisní prostor. Před instalací si prostudujte instalační příručku použité varianty.

Požadavky na minimální podlahovou plochu

UPOZORNĚNÍ

16.2 Montáž vnitřní jednotky

16.2.1 Pokyny k montáži vnitřní jednotky

INFORMACE

Volitelné zařízení. Při instalaci volitelného zařízení si prostudujte také instalační

příručku k danému příslušenství. Podle podmínek v místě instalace může být snazší instalovat volitelné zařízení jako první.

16 | Instalace jednotky

Možnosti instalace

INFORMACE

Jednotku lze používat s nasáváním zdola. Výměnnou desku nahraďte deskou nesoucí vzduchový filtr.

a Deska se vzduchovým filtrem (s filtry) b Výměnná deska

▪ Pevnost stropu. Zkontrolujte, zda je strop dostatečně silný, aby mohl nést

hmotnost jednotky. Hrozí-li nebezpečí, před instalací jednotky vyztužte strop.

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

- Pro stávající stropní konstrukce použijte kotvy.

- Pro nové stropy použijte zapuštěné vložky, zapuštěné kotvy nebo další běžně

dostupné součásti.

Instalační a uživatelská příručka

16 | Instalace jednotky

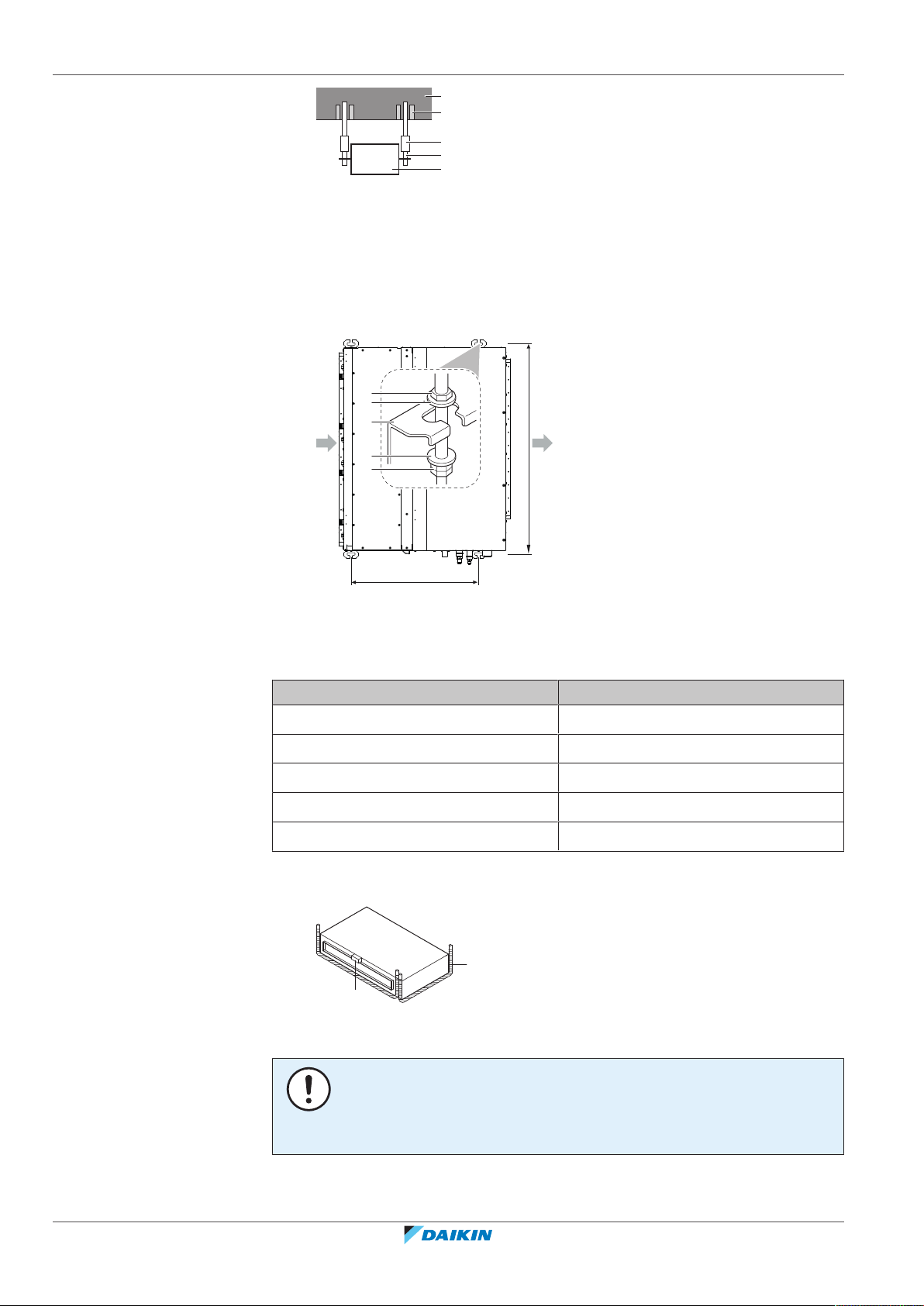

b a

e: 630

e: A

(mm)

4×

a b

b d

a Kotva b Stropní deska

c Dlouhá matice nebo napínák d Závěsný šroub e Vnitřní jednotka

▪ Závěsné šrouby. K instalaci použijte závěsné šrouby M10. Na závěsný svorník

nasaďte závěsné rameno. Upevněte je na horní a dolní část závěsného držáku bezpečně pomocí matice a podložky shora i zdola.

a Matka (místní dodávka) b Podložka (příslušenství)

c Závěsný nosník d Dvojitá matka (místní dodávka) e Poloha závěsného šroubu

Třída A(mm)

15~32 588

40~50 738

63~80 1038

100~125 1438

140 1588

▪ Vyrovnání. Pomocí vodováhy nebo vinylové hadice naplněné vodou zkontrolujte

ve všech čtyřech rozích, zda je jednotka vodorovně.

a Hladina vody b Vinylová trubice

Instalační a uživatelská příručka

POZNÁMKA

NEINSTALUJTE jednotku naklopenou. Možný dopad: Pokud by byla jednotka nakloněna šikmo proti proudu kondenzátu (strana odtokového potrubí je vyvýšena), plovákový vypínač by mohl selhat a voda by mohla odkapávat.

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

16.2.2 Pokyny k instalaci kanálů

c b a

ffe ed d

5 mm

16 | Instalace jednotky

VÝSTRAHA

Neinstalujte funkční zdroje zapálení (příklad: otevřený oheň, funkční plynové zařízení nebo funkční elektrické topení) v systému kanálů.

UPOZORNĚNÍ

▪ Zkontrolujte, zda instalace kanálu NEBUDE překračovat rozsah nastavení

externího statického tlaku pro jednotku. Rozsah nastavení vašeho modelu viz list technických parametrů.

▪ Nezapomeňte instalovat látkové potrubí, aby se vibrace NEPŘENÁŠELY na kanál

nebo strop. Vnitřní stěnu kanálu obložte akustickým izolačním materiálem a na závěsné svorníky použijte pryž tlumící vibrace.

▪ Při svařování zajistěte, aby NEDOCHÁZELO k rozstřiku na odkapovou vadu nebo

vzduchový filtr.

▪ Jestliže kovové kanály procházejí kovovými latěmi, drátovými strukturami nebo

kovovou deskou v dřevěné stěně, použijte mezi kanálem a stěnou elektrickou izolaci.

▪ Namontujte výstupní mřížku do místa, kde se proud vzduchu nedostane do

přímého kontaktu s lidmi.

▪ Proto NEPOUŽÍVEJTE uvnitř kanálu doplňkové ventilátory. Funkci použijte pro

automatické nastavení otáček ventilátoru (viz "20.1Místní nastavení"[473]).

Kanály zajistěte z běžné lokální dodávky.

1 Připojte látkový kanál k vnitřní straně příruby na vstupní a výstupní stranu.

Připojte látkový kanál pomocí šroubů dodaných v příslušenství.

2 Připojte kanál k látkovému kanálu.

a Šrouby pro příruby kanálů (příslušenství) b Příruba (umístěna na jednotce) c Vnitřní jednotka d Izolace (místní dodávka) e Látkové potrubí (místní dodávka)

f Hliníková páska (místní dodávka)

▪ Upevňovací šrouby. Při instalaci kanálu pro vstup vzduchu vyberte upevňovací

šrouby vyčnívající na vnitřní straně příruby nejvýše 5 mm, účelem je ochrana vzduchového filtru před poškozením při údržbě filtru.

a Kanál vstupního vzduchu b Vnitřní strana příruby c Upevňovací šroub

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

3 Obtočte hliníkovou pásku okolo příruby a prachového připojení. Zkontrolujte,

zda chladivo neuniká v žádném jiném místě.

Instalační a uživatelská příručka

16 | Instalace jednotky

1~1.5 m

≤625

≤300

0~75

1000~1500

(mm)

ba ddc

16.2.3 Pokyny pro instalaci vypouštěcího potrubí

Obecné pokyny

4 Izolujte kanál tak, aby nedocházelo ke kondenzaci par. Použijte skelnou vatu

nebo polyetylénovou pěnu o tloušťce 25mm.

▪ Filtr. Dbejte, abyste do průchodu vzduchu instalovali uvnitř vzduchový filtr.

Použijte vzduchový filtr s protiprachovou účinností nejméně 50%, měřeno gravimetricky.

Ujistěte se, že kondenzovanou vodu lze správně odvádět. Patří sem:

▪ Obecné pokyny ▪ Připojení vypouštěcího potrubí chladiva k vnitřní jednotce ▪ Kontrola úniků vody

▪ Délka potrubí. Udržujte vypouštěcí potrubí co nejkratší. ▪ Velikost potrubí. Rozměr potrubí musí být stejný nebo větší než rozměr

spojovacího potrubí (vinylová trubice o jmenovitém průměru 20 mm a o venkovním průměru 26mm).

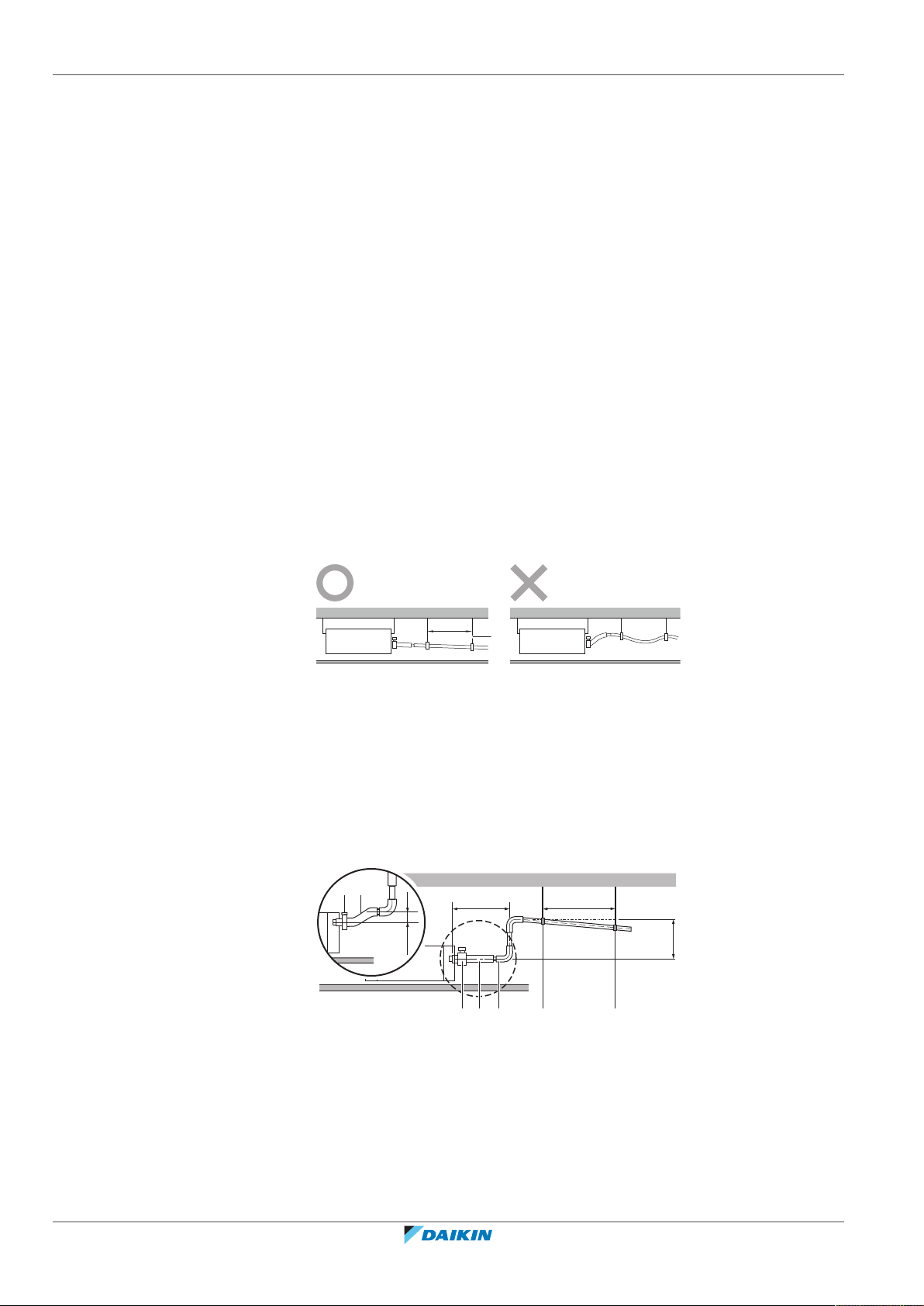

▪ Sklon. U vypouštěcího potrubí zajistěte spád minimálně 1/100, aby se

nevytvářely vzduchové kapsy. Použijte závěsné tyče, jak je znázorněno na obrázku.

a Závěsná tyč

O Povoleno

X Není povoleno

▪ Kondenzace. Podnikněte opatření proti kondenzaci. Vypouštěcí potrubí uvnitř

budovy úplně izolujte.

▪ Stoupací potrubí. Potřebujete-li dosáhnout sklonu, můžete nainstalovat stoupací

potrubí.

- Sklon vypouštěcí hadice: 0~75 mm, aby nedocházelo k zatížení potrubí a

vytváření vzduchových bublin.

a Kovová svorka (příslušenství) b Odtoková hadice (příslušenství)

c Stoupací vypouštěcí potrubí (vinylová trubka jmenovitého průměru Ø20mm a

vnějšího průměru Ø26mm)

d Závěsné tyče (místní dodávka)

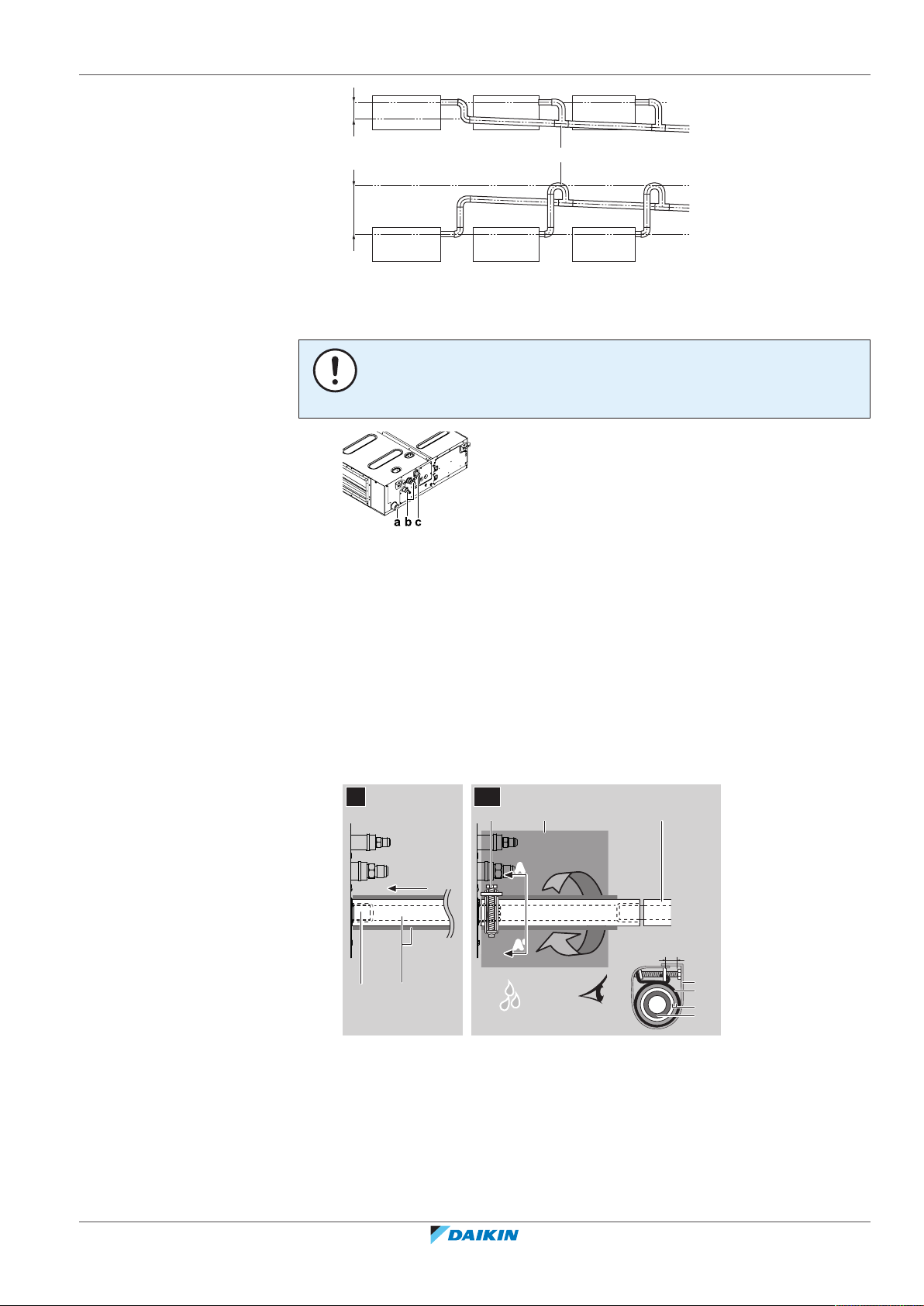

▪ Kombinace vypouštěcího potrubí. Můžete zkombinovat vypouštěcí potrubí.

Zajistěte, aby bylo použito vypouštěcí potrubí a rozdvojky s dostatečným průřezem s ohledem na provozní výkon jednotek.

Instalační a uživatelská příručka

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

≥100≤625

(mm)

a Rozdvojka (spojka T)

≤4 mm

A-A'

b a

d c

2~61

AA'A

Připojení vypouštěcího potrubí chladiva k vnitřní jednotce

POZNÁMKA

nesprávné připojení vypouštěcí hadice může způsobit netěsnost a poškození vmístě instalace a okolí.

16 | Instalace jednotky

a Vypouštěcí výstup pro údržbu b Chladicí potrubí c Koncovka odtokové trubky

1 Zatlačte vypouštěcí hadici co nejdále na vypouštěcí trubku. 2 Dotáhněte kovovou svorku, aby vzdálenost hlavy šroubu od svorky

nepřesahovala 4mm.

3 Zkontrolujte, zda nedochází k únikům chladiva (viz " Kontrola úniků

vody"[458]).

4 Naviňte velkou těsnicí podložku (=izolaci) okolo kovové svorky a vypouštěcí

hadice a upevněte ji pomocí kabelových spon.

5 Vypouštěcí potrubí připojte k vypouštěcí hadici.

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

a Připojení vypouštěcí trubky (upevněné k jednotce) b Odtoková hadice (příslušenství) c Kovová svorka (příslušenství) d Velké těsnění (příslušenství) e Vypouštěcí potrubí (místní dodávka)

Instalační a uživatelská příručka

16 | Instalace jednotky

POZNÁMKA

▪ NEODSTRAŇUJTE zátku odtokového potrubí. Voda by mohla unikat. ▪ Výpusť vody se používá jen pro vypuštění vody před údržbou. ▪ Vkládejte a vytahujte zátku opatrně. Neúměrná síla by mohla vést k deformaci

vany na odpadní vodu.

Vytažení zátky.

▪ Zátkou NEKÝVEJTE nahoru a dolů.

Zasunutí zátky.

▪ Zátku umístěte a zasuňte pomocí šroubováku s křížovou hlavou.

a Vypouštěcí zátka b Elektrický šroubovák Philips

Kontrola úniků vody

Postup se liší v závislosti na tom, zda je instalace systému již dokončena. Když instalace systému ještě dokončena není, musíte dočasně k jednotce připojit uživatelský ovladač a napájení.

Když není instalace systému ještě dokončena

1 Dočasně připojte elektrickou kabeláž.

▪ Sejměte servisní kryt (c). ▪ Připojte napájení (a). ▪ Připojte uživatelský ovladač (b). ▪ Připojte servisní kryt.

a Svorkovnice napájení b Svorkovnice uživatelského ovladače

c Kryt pro údržbu a schéma zapojení

2 Zapněte napájecí zdroj.

Instalační a uživatelská příručka

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

16 | Instalace jednotky

3 Spusťte provoz v režimu pouze ventilátoru (naleznete v referenční příručce

nebo v servisní příručce použitého uživatelského ovladače).

4 Demontujte kryt hrdla vody (1 šroub). 5 Do hrdla vody nalijte pozvolna přibližně 1litr vody a zkontrolujte případnou

netěsnost.

a Přívod vody b Přenosné čerpadlo c Kryt vstupu vody d Nádoba (při nalévání vody skrze přívod) e Vypouštěcí výstup pro údržbu

f Chladicí potrubí

6 Vypněte napájení. 7 Odpojte elektrickou kabeláž.

▪ Sejměte servisní kryt. ▪ Odpojte napájení. ▪ Odpojte uživatelský ovladač. ▪ Připojte servisní kryt.

Když je instalace systému již dokončena

1 Spusťte provoz v režimu chlazení (naleznete v referenční příručce nebo v

servisní příručce použitého uživatelského ovladače).

2 Do hrdla vody nalijte pozvolna přibližně 1litr vody a zkontrolujte případnou

netěsnost (viz také "Když není instalace systému ještě dokončena"[458]).

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

Instalační a uživatelská příručka

17 | Instalace potrubí

17 Instalace potrubí

V této kapitole

17.1 Příprava chladivového potrubí

17.1.1 Požadavek na chladicího potrubí

17.1 Příprava chladivového potrubí ............................................................................................................................................... 60

17.1.1 Požadavek na chladicího potrubí ........................................................................................................................... 60

17.1.2 Izolace chladivového potrubí ................................................................................................................................. 61

17.2 Připojení potrubí chladiva ...................................................................................................................................................... 61

17.2.1 O připojení potrubí chladiva .................................................................................................................................. 61

17.2.2 Bezpečnostní upozornění pro připojování potrubí chladiva ................................................................................. 62

17.2.3 Pokyny pro připojování potrubí chladiva............................................................................................................... 63

17.2.4 Pokyny pro ohýbání potrubí................................................................................................................................... 63

17.2.5 Rozšiřování konců trubek....................................................................................................................................... 63

17.2.6 Připojení potrubí chladiva k vnitřní jednotce ........................................................................................................ 64

INFORMACE

Prostudujte si rovněž bezpečnostní upozornění a požadavky uvedené v kapitole

"2Všeobecná bezpečnostní opatření"[45].

▪ Množství cizích materiálů uvnitř potrubí – včetně olejů používaných při výrobě –

musí být ≤30mg/10m.

Průměr potrubí chladiva

Pro připojení potrubí vnitřní jednotky použijte následující průměry potrubí:

UPOZORNĚNÍ

Potrubí MUSÍ být nainstalováno podle pokynů uvedených v části "17 Instalace

potrubí" [4 60]. Lze použít pouze mechanické spoje (například převlečné spoje

pájené natvrdo), které vyhovují nejnovější verzi normy ISO14903.

POZNÁMKA

Potrubí a další součásti pod tlakem musejí být vhodné pro používané chladivo. Na chladivo používejte bezešvé měděné potrubí odkysličené kyselinou fosforečnou.

Třída Vnější průměr potrubí (mm)

Potrubí kapaliny Potrubí plynu

15~32 Ø6,4mm Ø9,5mm

40~80 Ø6,4mm Ø12,7mm

100~140 Ø9,5mm Ø15.9mm

Materiál potrubí chladiva

Instalační a uživatelská příručka

▪ Materiál potrubí: Bezešvé měděné potrubí odkysličené kyselinou fosforečnou. ▪ Spojení s převlečnou maticí: Používejte pouze žíhaný materiál. ▪ Stupeň pnutí a tloušťka stěny potrubí:

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

17 | Instalace potrubí

ØiØ

ØpØ

Vnější průměr (Ø) Stupeň pnutí Tloušťka (t)

6,4mm (1/4") Žíhaný (O) ≥ 0,8mm

9,5mm (3/8")

12,7mm (1/2")

15,9mm (5/8")

(a)

V závislosti na příslušné legislativě a maximálním pracovním tlaku jednotky (viz "PS High" na typovém štítku jednotky) se může vyžadovat větší tloušťka stěny potrubí.

17.1.2 Izolace chladivového potrubí

▪ Jako izolační materiál použijte polyetylénovou pěnu:

- s intenzitou přestupu tepla 0,041 až 0,052W/mK (0,035 až 0,045kcal/mh°C)

- s tepelným odporem minimálně 120°C

▪ Tloušťka izolace

Vnější průměr potrubí

(Øp)

6,4mm (1/4") 8~10mm ≥10mm

9,5mm (3/8") 10~14mm ≥13mm

Vnitřní průměr potrubí

(Øi)

(a)

Tloušťka izolace (t)

12,7mm (1/2") 14~16mm ≥13mm

15,9mm (5/8") 16~20mm ≥13mm

Přesahuje-li teplota 30°C a relativní vlhkost je vyšší než 80%, tloušťka izolačního materiálu by měla být nejméně 20mm, aby se předešlo možnosti kondenzace par na povrchu izolace.

17.2 Připojení potrubí chladiva

17.2.1 O připojení potrubí chladiva

Před připojením potrubí chladiva

Zkontrolujte, zda je namontovaná venkovní a vnitřní jednotka.

Typický průběh prací

Připojení potrubí chladiva zahrnuje:

▪ Připojení potrubí chladiva k vnitřní jednotce ▪ Připojení potrubí chladiva k venkovní jednotce ▪ Izolování potrubí chladiva ▪ Mějte na paměti následující pokyny:

- Ohýbání potrubí

- Převlečné rozšíření konce potrubí

- Použití uzavíracích ventilů

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

Instalační a uživatelská příručka

17 | Instalace potrubí

17.2.2 Bezpečnostní upozornění pro připojování potrubí chladiva

INFORMACE

Prostudujte si rovněž bezpečnostní upozornění a požadavky uvedené v kapitole:

▪ Všeobecná bezpečnostní upozornění ▪ Příprava

NEBEZPEČÍ: RIZIKO POPÁLENÍ / OPAŘENÍ

UPOZORNĚNÍ

používající chladivo R32 neinstalujte sušičku. Vysoušecí materiál by se mohl rozpouštět a zničit systém.

POZNÁMKA

Vezměte v úvahu následující bezpečnostní upozornění pro potrubí chladiva:

▪ Zabraňte, aby se do chladicího cyklu nepřimíchal jiný materiál než určené chladivo

(například vzduch).

▪ K doplnění chladiva používejte výhradně typ R32. ▪ Při instalaci používejte výhradně nástroje (například sada pro připojení tlakoměru

atd.) používané pro instalace R32, jež jsou schopny odolávat potřebnému tlaku, a zamezte cizím materiálům (například minerálním olejům a vlhkosti) v pronikání do systému.

▪ Potrubí namontujte tak, aby na rozšíření NEPŮSOBILY mechanické síly. ▪ Popisu v následující tabulce zajistěte ochranu potrubí podle proti vniknutí

vlhkosti, nečistoty, prachu apod.

▪ Při protahování měděných trubek skrze stěny (viz obrázek níže) pracujte opatrně.

Instalační a uživatelská příručka

Jednotka Instalační období Způsob ochrany

Venkovní jednotka > 1měsíc Zaškrcení trubky

< 1měsíc Zaškrcení nebo

Vnitřní jednotka Bez ohledu na období

zapáskování trubky

INFORMACE

NEOTEVÍREJTE uzavírací ventil chladiva, dokud není zkontrolováno potrubí chladiva. Pokud potřebujete doplnit chladivo, doporučuje se otevřít uzavírací ventil chladiva po doplnění.

Klimatizační systém VRV 4P599622-1A – 2020.10

FXSA15~140A2VEB

17.2.3 Pokyny pro připojování potrubí chladiva

0.4~0.8

±2

45°

90°

±2

ØA

Pro připojování trubek vezměte v úvahu následující pokyny:

▪ Během připojování převlečné matice naneste na vnitřní povrch rozválcovaného

konce olej nebo esterový olej. Před závěrečným dotažením na těsno dotáhněte 3 nebo 4 otáčky rukou.

▪ Pro povolování převlečné matice používejte VŽDY dva klíče společně. ▪ Používejte k dotažení převlečné matice VŽDY společně klíč na matice a

momentový klíč. Zabráníte tím popraskání matice a netěsnostem.

a Momentový klíč b Klíč c Spojení potrubí d Převlečná matice

Rozměr potrubí

(mm)

Dotahovací

moment (N•m)

17 | Instalace potrubí

Rozměry

rozválcovaného

hrdla (A) (mm)

Tvar

rozválcovaného

hrdla (mm)

Ø6,4 15~17 8,7~9,1

Ø9,5 33~39 12,8~13,2

Ø12,7 50~60 16,2~16,6

Ø15,9 62~75 19,3~19,7

17.2.4 Pokyny pro ohýbání potrubí

K ohýbání potrubí používejte odpovídající nástroje. Všechny ohyby trubek by měly být co nejmenší (poloměr ohybu by měl být 30~40 mm nebo větší).

17.2.5 Rozšiřování konců trubek

UPOZORNĚNÍ

1 Konec trubice odřízněte.

▪ Nedokonalé propojení převlečnými spoji může způsobit únik plynného chladiva. ▪ NEPOUŽÍVEJTE převlečné spoje opakovaně. Používejte nové převlečné spoje,

zabráníte tak úniku plynného chladiva.

▪ Používejte převlečné matice dodané s jednotkou. Použití jiných převlečných matic

může způsobit únik chladicího plynu.

2 Otřepy z řezné plochy odstraňte směrem dolů tak, aby se odštěpky

NEDOSTALY do hadice.

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

Instalační a uživatelská příručka

17 | Instalace potrubí

a b

a dc e fb b

A B

a Řez proveďte přesně v pravém úhlu. b Odstraňte otřepy.

3 Vyšroubujte převlečnou matici z uzavíracího ventilu a převlečnou matici

upevněte na potrubí.

4 Vytvořte převlečný spoj. Nasaďte přesně do polohy znázorněné na obrázku.

Nástroj určený pro typ

R32 (typ spojky)

A 0 – 0,5mm 1,0~1,5mm 1,5~2,0mm

5 Zkontrolujte správné provedení převlečného spoje.

a Vnitřní povrch převlečného spoje NESMÍ obsahovat trhliny. b Konec potrubí MUSÍ být rovnoměrně rozšířený do kalíšku a dokonale kruhového

tvaru.

c Zkontrolujte zvednutí převlečné matice.

17.2.6 Připojení potrubí chladiva k vnitřní jednotce

UPOZORNĚNÍ

Běžný nástroj pro převlečný spoj

Typ spojky

(Typ Ridgid)

Typ s křídlovou maticí

(Palcový typ)

Instalační a uživatelská příručka

VÝSTRAHA: MÍRNĚ HOŘLAVÝ MATERIÁL

Chladivo uvnitř této jednotky je mírně hořlavé.

▪ Délka potrubí. Udržujte potrubí chladiva co nejkratší. ▪ Spojení s převlečnou maticí. Připojte potrubí chladiva k venkovní jednotce

pomocí připojení s převlečnou maticí.

▪ Izolace. Izolujte potrubí chladiva na vnitřní jednotce následujícím způsobem:

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

17 | Instalace potrubí

A Potrubí plynu B Potrubí kapaliny

a Izolační materiál (místní dodávka) b Stahovací páska (příslušenství) c Izolační součásti: Velká (potrubí plynu), malá (potrubí kapaliny) (příslušenství) d Převlečná matice (upevněna k jednotce) e Připojení potrubí chladiva (upevněné k jednotce)

f Jednotka

g Těsnicí podložky: Střední 1 (potrubí plynu), střední 2 (potrubí kapaliny)

(příslušenství)

1 Otočte švy na izolačních součástech směrem nahoru. 2 Upevněte k základně jednotky. 3 Dotáhněte stahovací pásky na izolačních součástech. 4 Obalte těsnicí podložku od základny jednotky směrem khorní části spojení s

převlečnou maticí.

POZNÁMKA

Zkontrolujte, zda je izolované celé potrubí chladiva. Jakékoliv volně obnažené potrubí může způsobovat kondenzaci.

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

Instalační a uživatelská příručka

18 | Elektrická instalace

18 Elektrická instalace

V této kapitole

18.1 Informace o připojování elektrického vedení

18.1 Informace o připojování elektrického vedení ........................................................................................................................ 66

18.1.1 Bezpečnostní opatření při zapojování elektrického vedení .................................................................................. 66

18.1.2 Pokyny k zapojování elektrického vedení .............................................................................................................. 67

18.1.3 Specifikace standardních součástí zapojení........................................................................................................... 68

18.2 Připojení elektrické kabeláže k vnitřní jednotce .................................................................................................................... 69

Typický průběh prací

Připojení elektrické kabeláže je typicky tvořeno následujícími fázemi:

1 Zkontrolujte, zda systém napájení splňuje elektrické specifikace jednotek. 2 Připojení elektrické kabeláže k venkovní jednotce. 3 Připojení elektrické kabeláže k vnitřní jednotce. 4 Připojení hlavního síťového napájení.

18.1.1 Bezpečnostní opatření při zapojování elektrického vedení

NEBEZPEČÍ: RIZIKO ZABITÍ ELEKTRICKÝM PROUDEM

VÝSTRAHA

Pro přívod napájení VŽDY používejte kabely s více jádry.

INFORMACE

Prostudujte si rovněž bezpečnostní upozornění a požadavky uvedené v kapitole

"2Všeobecná bezpečnostní opatření"[45].

INFORMACE

Přečtěte si také "18.1.3Specifikace standardních součástí zapojení"[468].

VÝSTRAHA

▪ Veškeré elektrické přípojky MUSÍ zajistit autorizovaný elektrikář a MUSÍ být

vsouladu splatnou legislativou.

▪ Elektrické přípojky připojte napevno. ▪ Všechny součásti použité při instalaci a veškeré elektrické instalace MUSÍ splňovat

platné předpisy.

Instalační a uživatelská příručka

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

18 | Elektrická instalace

b a

c b

AA´

A´

VÝSTRAHA

▪ Pokud v napájení chybí nebo je špatně zapojená nulová fáze, může dojít k

poškození zařízení.

▪ Zajistěte náležité uzemnění. NEUZEMŇUJTE jednotku k potrubí užitkové vody,

pohlcovači vlnových rázů ani k uzemnění telefonní linky. Nedokonalé uzemnění může způsobit úraz elektrickým proudem.

▪ Nainstalujte požadované pojistky nebo samočinné jističe. ▪ Zajistěte elektrické rozvody kabelovými páskami tak, aby se NEDOTÝKALY ostrých

hran nebo potrubí, zvláště na vysokotlaké straně.

▪ NEPOUŽÍVEJTE zapáskované vodiče, lankové vodiče, prodlužovací šňůry ani

přípojky z hvězdicového systému. Mohou způsobit přehřívání a úraz elektrickým proudem nebo požár.

▪ NEINSTALUJTE kompenzační kondenzátor, který způsobuje posun fáze, protože

tato jednotka je vybavena měničem. Kondenzátor, který způsobuje posun fáze. Sníží výkon a může způsobit nehody.

VÝSTRAHA

Použijte odpojovací jistič se všemi póly s odstupem kontaktů alespoň 3 mm, který zajišťuje úplné odpojení při přepětí v kategorii III.

VÝSTRAHA

18.1.2 Pokyny k zapojování elektrického vedení

Mějte na paměti následující:

▪ Pokud používáte kabely se splétanými vodiči, nainstalujte na konec zamačkávací

očko svorky. Umístěte zamačkávací očko svorky na vodič až po zaizolovanou část a upevněte svorku pomocí vhodného nástroje.

a Kabel skroucenými vodiči b Kulatá zamačkávací svorka

▪ Pro instalaci vodičů použijte následující metody:

Typ vodiče Způsob instalace

Jednožilový vodič

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

a Kroucený vodič s jednou žilou b Šroub c Plochá podložka

Instalační a uživatelská příručka

18 | Elektrická instalace

c b ba c

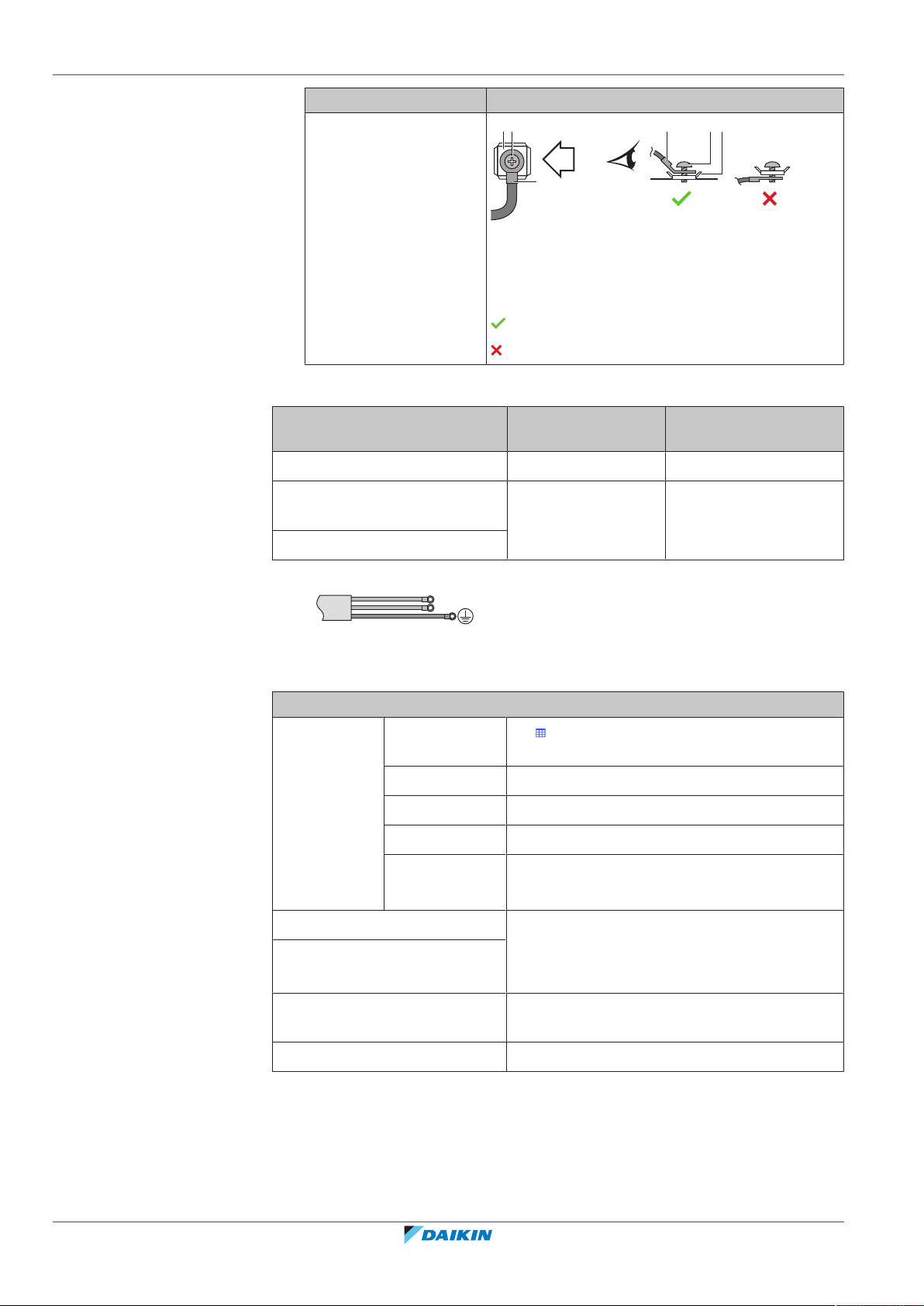

Typ vodiče Způsob instalace

Splétaný vodič se zamačkávacím očkem svorky

a Svorka b Šroub c Plochá podložka

Povoleno

NEPOVOLENO

Dotahovací momenty

Kabeláž Velikost šroubu Dotahovací moment

(N•m)

Napájecí kabel M4 1,2~1,4

Přenosový kabel (vnitřní ↔ venkovní)

Kabel uživatelského ovladače

▪ Zemnicí vodič mezi pojistkou vodiče a svorkou nesmí být delší než ostatní vodiče.

18.1.3 Specifikace standardních součástí zapojení

Napájecí kabel MCA

Přenosová kabeláž 0,75 až 1,25mm² (dvoužilový vodič)

(a)

Napětí 220~240V

Fáze 1~

Kmitočet 50/60Hz

Rozměry vodiče 1,5mm2 (třížilový vodič)

M3,5 0,79~0,97

Součást

" 18‒1 Minimální proudová zatížitelnost

obvodu"[469]

H07RN-F (60245 IEC 66)

Instalační a uživatelská příručka

Kabel uživatelského ovladače

H05RN-F (60245 IEC 57)

Uživatelský ovladač, maximálně 500m

Doporučená pojistka v

6A

přívodech

Proudový chránič (RCD) Velikost musí odpovídat platným předpisům

(a)

MCA=Minimální proudová zatížitelnost obvodu. Uvedené hodnoty jsou maximální (přesné hodnoty viz elektrické parametry vnitřní jednotky).

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

18‒1 Minimální proudová zatížitelnost obvodu

10~15

70~90

P1P2 F1 F2

L N

10~15

70~90

10~20

a c

Třída

15~25 32 40~63 80 100 125 140

0,8A 0,9A 1,4A 1,7A 2A 2,2A 3A

18.2 Připojení elektrické kabeláže k vnitřní jednotce

POZNÁMKA

▪ Viz schéma elektrického zapojení jednotky (dodávané s jednotkou, umístěné na

vnitřní straně servisního krytu).

▪ Pokyny pro připojení volitelné zařízení naleznete v instalační příručce dodané s

volitelným zařízením.

▪ Zkontrolujte, zda vodiče elektrického zapojení nikde neblokují správné upevnění

servisního krytu.

Je důležité vést napájecí a přenosové vedení samostatně. Aby nedocházelo k elektrickému rušení, musí být vzdálenost mezi oběma typy kabeláže VŽDY minimálně 50mm.

18 | Elektrická instalace

POZNÁMKA

Napájecí kabelová přípojka a přenosové vedení musí být uloženy odděleně. Přenosová kabeláž a napájecí kabeláž se mohou křížit, ale NESMÍ vést rovnoběžně.

1 Sejměte servisní kryt. 2 Kabel uživatelského ovladače: Veďte kabel skrze rám a připojte kabel ke

svorkovnici (symboly P1, P2) a upevněte kabel pomocí kabelové spony.

3 Přenosový kabel: Veďte kabel skrze rám a připojte kabel ke svorkovnici

(zkontrolujte, zda symboly F1, F2 odpovídají symbolům na venkovní jednotce) a upevněte pomocí kabelové spony.

4 Napájecí kabel: Veďte kabel skrze rám a připojte jej ke svorkovnici (symboly L,

N, uzemnění).

a Jistič b Proudový chránič (RCD)

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

a Zapojení napájení a uzemnění b Kryt pro údržbu a schéma zapojení c Přenosová kabeláž a kabeláž uživatelského ovladače

5 Plastová svorka pro stahovací pásky: Protáhněte stahovací pásky plastovými

svorkami a upevněte je, abyste zajistili kabely.

Instalační a uživatelská příručka

18 | Elektrická instalace

AA'A

A-A'

a bcc

LN LN LN

IN/D OUT/D

1 F2 F1 F2

Control box

P1P

F1F2T1T

P1P2F1F2T1T

N L

N L N L N L

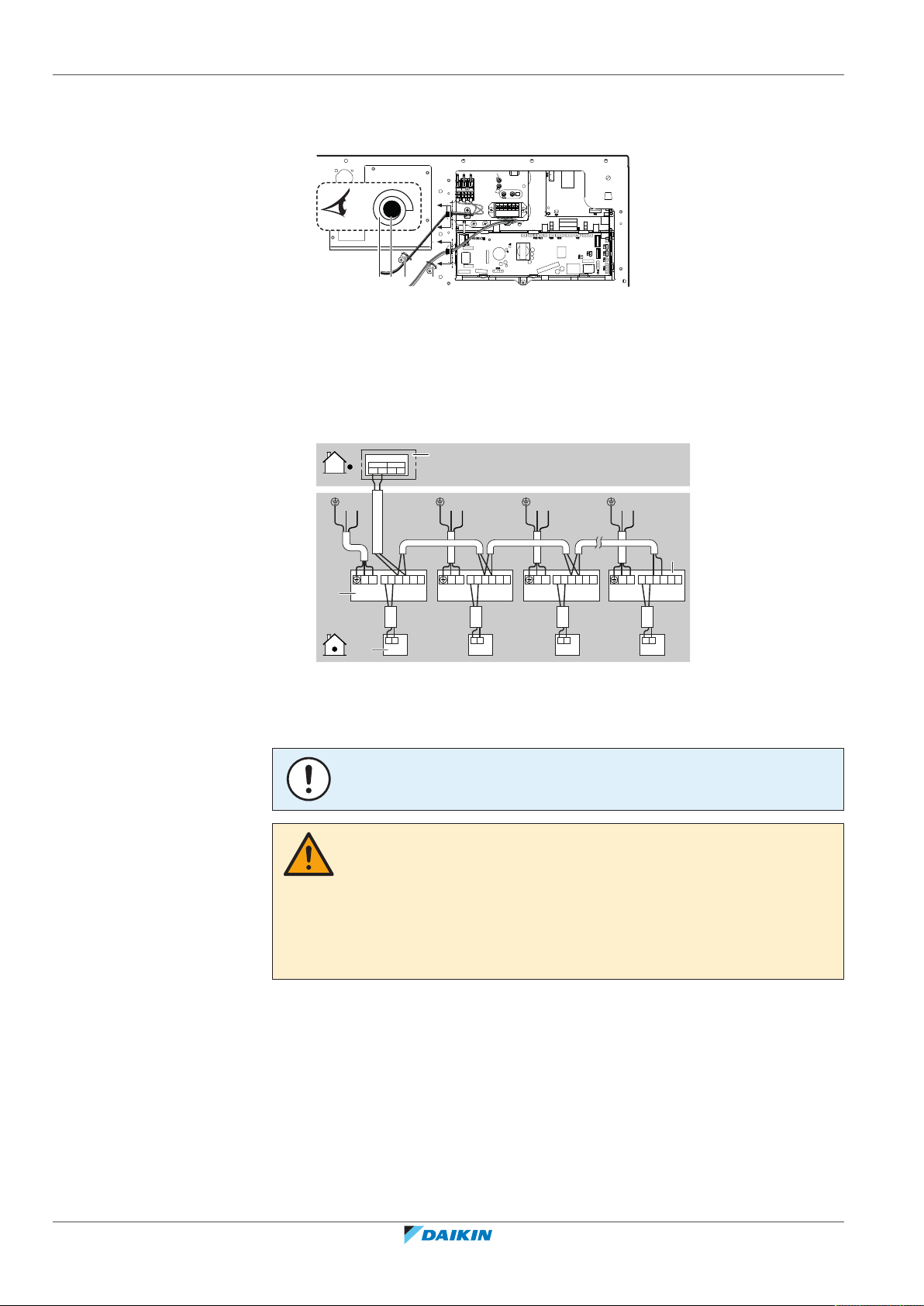

6 Obtočte kabely těsnicím materiálem (příslušenství), aby do jednotky nemohla

vnikat dešťová voda. Utěsněte malé mezery, abyste zabránili malým zvířatům vproniknutí do jednotky.

a Malé těsnění (příslušenství) b Kabeláž

c Plastová svorka na stahovací pásku

7 Připojte servisní kryt.

Příklad celého systému

1 uživatelský ovladač řídí 1 vnitřní jednotka.

a Venkovní jednotka b Vnitřní jednotka

c Uživatelský ovladač

d Nejvzdálenější vnitřní jednotka

POZNÁMKA

Připojení skupinového ovládání NENÍ povoleno.

UPOZORNĚNÍ

▪ Každá vnitřní jednotka musí být připojena k samostatnému uživatelskému

▪ Uživatelský ovladač by měl být vždy ve stejné místnosti jako vnitřní jednotka.

Podrobnosti naleznete v příručce pro instalaci a provoz uživatelského ovladače.

Instalační a uživatelská příručka

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

19 Uvedení do provozu

V této kapitole

19.1 Přehled: Uvedení do provozu ................................................................................................................................................. 71

19.2 Bezpečnostní upozornění při uvádění do provozu ................................................................................................................ 71

19.3 Kontrolní seznam před uvedením do provozu....................................................................................................................... 71

19.4 Provedení zkušebního provozu .............................................................................................................................................. 72

19.1 Přehled: Uvedení do provozu

Tato kapitola popisuje, co musíte udělat a znát pro uvedení systému do provozu po jeho nainstalování.

Typický průběh prací

Uvedení do provozu se typicky skládá z následujících kroků:

1 Prověření dle "Kontrolního seznamu před uvedením do provozu". 2 Provedení testovacího provozu systému.

19 | Uvedení do provozu

19.2 Bezpečnostní upozornění při uvádění do provozu

INFORMACE

Během období prvního spuštění jednotky může být vyžadovaný vyšší příkon, než jaký je uvedený na typovém štítku jednotky. Tento jev je způsoben kompresorem, který vyžaduje nepřetržitou dobu provozu 50 hodin, než dosáhne plynulého provozu a stabilní spotřeby energie.

POZNÁMKA

Před spuštěním systému MUSÍ být jednotka připojena k napájení minimálně 6hodin, aby nedošlo k poškození kompresoru během spouštění.

POZNÁMKA

VŽDY používejte jednotku s termistory a/nebo snímači/spínači tlaku. Pokud tomu tak NEBUDE, může dojít ke spálení kompresoru.

POZNÁMKA

Provozní režim chlazení. Proveďte testovací provoz v režimu chlazení tak, aby bylo

možné detekovat uzavírací ventily, které se neotevírají. I když bylo uživatelské rozhraní nastaveno do režimu topení, jednotka bude pracovat v režimu chlazení během 2‑3 minut (i když uživatelské rozhraní bude zobrazovat ikonu topení) a pak se automaticky přepne do režimu topení.

19.3 Kontrolní seznam před uvedením do provozu

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

Po dokončení instalace jednotky je nutné nejprve zkontrolovat následující položky. Po provedení všech testů je nutné jednotku uzavřít. Po uzavření jednotky ji připojte k napájení.

Instalační a uživatelská příručka

19 | Uvedení do provozu

Prostudujte si všechny pokyny k instalaci a provozu, které jsou popsané v referenční

příručce pro instalace a v uživatelské referenční příručce.

Vnitřní jednotka je správně namontována.

Venkovní jednotka je správně namontována.

Zkontrolujte, zda je vypouštěcí potrubí řádně nainstalováno, izolování a odtok vypouštění je bezproblémový. Zkontrolujte úniky chladiva.

Možný dopad: Mohla by odkapávat kondenzovaná voda.

Kanál je řádně nainstalován a izolován.

Chladicí potrubí (plyn a kapalina) jsou nainstalovány správně a tepelně izolované.

NEDOCHÁZÍ k žádným únikům chladiva.

Neexistují ŽÁDNÉ chybějící fáze nebo přepojené fáze.

Systém je správně uzemněn a svorky uzemnění jsou utaženy.

Pojistky nebo lokálně nainstalovaná ochranní zařízení jsou nainstalována podle tohoto dokumentu a NEJSOU vyřazena.

Napájecí napětí musí odpovídat napětí na identifikačním štítku jednotky.

V rozváděcí skříňce NEJSOU žádné uvolněné přípojky nebo poškozené elektrické součásti.

Uvnitř vnitřních ani venkovních jednotek NEJSOU žádné poškozené součásti nebo

zmáčknuté potrubí.

Uzavírací ventily (plynové a kapalinové) na venkovní jednotce jsou plně otevřeny.

19.4 Provedení zkušebního provozu

INFORMACE

▪ Spusťte zkušební provoz podle popisu vpříručce venkovní jednotky. ▪ Zkušební provoz skončil úspěšně jen v případě, že na 7segmentovém displeji

uživatelského ovladače není zobrazen žádný kód poruchy.

▪ V servisní příručce naleznete podrobný seznam chybových kódů a popis

odstraňování poruch pro každou chybu.

POZNÁMKA

NEPŘERUŠUJTE zkušební provoz.

Instalační a uživatelská příručka

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

20 Konfigurace

20.1 Místní nastavení

Proveďte následující provozní nastaveny, aby odpovídala aktuálnímu způsobu instalace a potřebám uživatele:

▪ Výška stropu ▪ Instalace – dolní sání nebo zadní sání ▪ Nastavení externího statického tlaku pomocí:

- Automatického nastavení proudění vzduchu

- Uživatelský ovladač ▪ Objem vzduchu, když je řízení termostatem VYPNUTO ▪ Čas vyčistit vzduchový filtr ▪ Volba snímače termostatu ▪ Diferenciální přechod termostatu (při použití vzdáleného snímače)

20 | Konfigurace

▪ Diferenciál pro automatické přepnutí ▪ Automatický restart po výpadku napájení

Nastavení: Výška stropu

Toto nastavení musí odpovídat skutečné vzdálenosti k podlaze, kapacitní třídě a směrům proudění vzduchu.

Je-li maximální vzdálenost k podlaze (m) Pak

(1)

M SW –

≤2,7 13 (23) 0 01

2,7<x≤3,0 02

3,0<x≤3,5 03

Nastavení: Instalace – dolní sání nebo zadní sání

Toto nastavení musí odpovídat typu instalace: sání zezadu (výchozí) nebo sání zezdola.

Máte-li instalaci s… Pak

(1)

M SW –

Nasávání zezadu 13(23) 11 01

Nasávání zdola 02

(1)

Provozní nastavení jsou následující:

• M: Číslo režimu – První číslo: pro skupinu jednotek – Číslo v závorkách: pro jednotlivou jednotku

• SW: Číslo nastavení

• —: Číslo hodnoty

• : Výchozí hodnota

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

Instalační a uživatelská příručka

20 | Konfigurace

Nastavení: Externí statický tlak

INFORMACE

▪ Rychlost ventilátoru této vnitřní jednotky je nastavena tak, aby vznikal standardní

externí statický tlak.

▪ Chcete-li nastavit vyšší nebo nižší externí statický tlak, resetujte počáteční

nastavení pomocí uživatelského rozhraní.

Nastavení externího statického tlaku lze provést 2 různými způsoby:

▪ Pomocí funkce automatických úprav průtoku vzduchu ▪ Použití uživatelského ovladače

Nastavení externího statického tlaku pomocí funkce automatického seřízení průtoku

POZNÁMKA

▪ Během režimu provozu pouze s ventilátorem NENASTAVUJTE škrticí ventily, aby

mohlo proběhnout automatické nastavení průtoku vzduchu.

▪ Je-li externí statický tlak vyšší než 100 Pa, NEPOUŽÍVEJTE funkci automatického

nastavení průtoku.

▪ Při změně ventilačních cest proveďte znovu nastavení automatické nastavení

průtoku vzduchu.

▪ Testovací provoz MUSÍ být proveden se suchým svazkem; nechte jednotku

pracovat 2 hodiny v režimu pouze ventilátoru a svazek tak vysušte.

▪ Zkontrolujte, zda jsou napájecí kabeláž, potrubní kanál a vzduchový filtr řádně

připojeny. Je-li v klimatizačním systému instalováno uzavírací klapka, zkontrolujte, zda je otevřená.

▪ Jestliže zařízení je vybaveno více než jedném místem sání a výstupu vzduchu,

nastavte škrticí ventily tak, aby průtok vzduchu jednotlivých výstupů a sání odpovídal předpokládanému průtoku vzduchu.

1 Jednotku uveďte do provozu v režimu pouze ventilátoru pomocí funkce

automatického seřízení průtoku vzduchu.

2 Zastavte klimatizační jednotku. 3 Nastavte číselnou hodnotu "—" na 03 pro M 11(21) a SW 7 a pokračujte podle

následující tabulky:

Instalační a uživatelská příručka

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

20 | Konfigurace

Nastavení obsahu: Pak

(1)

M SW –

Nastavení průtoku vzduchu je VYP (OFF) 11(21) 7 01

Stiskněte tlačítko ON/OFF a vraťte se do normálního

provozního režimu. Možný dopad: Poté se rozsvítí kontrolka provozu a

jednotka přejde do režimu ventilace k automatickému nastavení průtoku vzduchu.

Provoz se zastaví po 1 až 8 minutách.

Možný dopad: Nastavení je dokončeno a provozní kontrolka zhasne.

4 Po dokončení automatického seřízení průtoku vzduchu zkontrolujte, zda je

číselná hodnota "—" nastavena na 02. Pokud nedojde k žádné změně, proveďte nastavení znovu.

Nastavení externího statického tlaku pomocí uživatelského ovladače

Zkontrolujte nastavení vnitřní jednotky: číselná hodnota "—" musí být nastavena na 01 pro M 11(21) a SW 6.

1 Změna číselné hodnoty "—" v souladu s externím statickým tlakem v

připojovaném kanálu podle tabulky níže.

Externí statický tlak (Pa)

(1)

M SW – Třída

15~63 80+100 125+140

13(23) 6 01 30 40 50

02 – – –

03 30 – –

04 40 40 –

05 50 50 50

06 60 60 60

07 70 70 70

08 80 80 80

09 90 90 90

10 100 100 100

11 110 110 110

12 120 120 120

13 130 130 130

14 140 140 140

15 150 150 150

(1)

Provozní nastavení jsou následující:

• M: Číslo režimu – První číslo: pro skupinu jednotek – Číslo v závorkách: pro jednotlivou jednotku

• SW: Číslo nastavení

• —: Číslo hodnoty

• : Výchozí hodnota

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

Instalační a uživatelská příručka

20 | Konfigurace

Nastavení: Objem vzduchu, když je řízení termostatem VYPNUTO

Toto nastavení musí odpovídat skutečným potřebám uživatele. Stanovuje otáčky ventilátoru vnitřní jednotky během vypnutí termostatu.

1 Pokud nastavíte ventilátor na normální provoz, rovněž nastavte objemovou

rychlost proudění vzduchu:

Chcete-li… Pak

(1)

M SW –

V době VYPNUTÍ termostatu během chlazení

Vdobě, kdy termostat je VYP během topení

(a)

Používejte jen vkombinaci svolitelným dálkovým snímačem nebo při použití nastaveníM 10 (20), SW 2, — 3.

(2)

Nastavený objem

VYPNUTO

Monitorování 1

Monitorování 2

(2)

(a)

(2)

Nastavený objem

VYPNUTO

Monitorování 1

Monitorování 2

(a)

(2)

12 (22) 6 01

(2)

12 (22) 3 01

(2)

Nastavení: Čas vyčistit vzduchový filtr

Toto nastavení musí odpovídat znečištění vzduchu v místnosti. Stanovuje interval, ve kterém je na uživatelském ovladači zobrazeno oznámení Čas vyčistit vzduchový

filtr.

Chcete-li interval…

(znečištění vzduchu)

M SW –

Pak

(1)

±2500h (lehké) 10 (20) 0 01

±1250h (silné) 02

Oznámení ZAPNUTO 3 01

Oznámení VYPNUTO 02

Nastavení: Volba snímače termostatu

Toto nastavení musí odpovídat, jak/zda-li je snímač termostatu dálkového ovladače používán.

(1)

Provozní nastavení jsou následující:

• M: Číslo režimu – První číslo: pro skupinu jednotek – Číslo v závorkách: pro jednotlivou jednotku

• SW: Číslo nastavení

• —: Číslo hodnoty

• : Výchozí hodnota

(2)

Otáčky ventilátoru:

• LL: Nízké otáčky ventilátoru (nastavení při VYPNUTÉM termostatu)

• L: Nízké otáčky ventilátoru (nastavené prostřednictvím uživatelského ovladače)

• Nastavený objem: Otáčky ventilátoru odpovídající otáčkám, které nastavil uživatel (nízké, střední, vysoké) pomocí tlačítka otáček

ventilátoru na uživatelském ovladači.

• Monitorování 1, 2: Ventilátor je VYPNUTÝ, ale pracuje krátkou dobu každých 6minut, aby detekoval pokojovou teplotu podle LL (monitorování 1) nebo L (monitorování 2).

Instalační a uživatelská příručka

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

20 | Konfigurace

Když je snímač termostatu dálkového ovladače… Pak

(1)

M SW –

Používá se v kombinaci s termistorem vnitřní

10 (20) 2 01

jednotky

Nepoužito (pouze termistor vnitřní jednotky) 02

Použito výhradně 03

Nastavení: Diferenciální přechod termostatu (při použití vzdáleného snímače)

Pokud systém obsahuje vzdálený snímač, nastavte přírůstky zvýšení/snížení.

Chcete-li změnit přírůstky na… Pak

(1)

M SW –

1°C 12 (22) 2 01

0,5°C 02

Nastavení: Diferenciál pro automatické přepnutí

Nastavte teplotní rozdíl mezi nastavenou hodnotou chlazení a nastavenou hodnotou topení v automatickém režimu (dostupnost se liší podle typu systému). Rozdíl je nastavená hodnota chlazení mínus nastavená hodnota topení.

Pokud chcete

nastavit…

M SW –

Pak

(1)

Příklad

≤0°C 12 (22) 4 01 Chlazení 24°C / Topení

24°C

1°C 02 Chlazení 24°C / Topení

23°C

2°C 03 Chlazení 24°C / Topení

22°C

3°C 04 Chlazení 24°C / Topení

21°C

4°C 05 Chlazení 24°C / Topení

20°C

5°C 06 Chlazení 24°C / Topení

19°C

6°C 07 Chlazení 24°C / Topení

18°C

7°C 08 Chlazení 24°C / Topení

17°C

Nastavení: Automatický restart po výpadku napájení

V závislosti na potřebách uživatele můžete zakázat/povolit automatický restart po výpadku napájení.

(1)

Provozní nastavení jsou následující:

• M: Číslo režimu – První číslo: pro skupinu jednotek – Číslo v závorkách: pro jednotlivou jednotku

• SW: Číslo nastavení

• —: Číslo hodnoty

• : Výchozí hodnota

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

Instalační a uživatelská příručka

20 | Konfigurace

Pokud chcete automaticky restartovat po

výpadku napájení…

M SW –

Pak

(1)

Vypnuto 12 (22) 5 01

Zapnuto 02

(1)

Provozní nastavení jsou následující:

• M: Číslo režimu – První číslo: pro skupinu jednotek – Číslo v závorkách: pro jednotlivou jednotku

• SW: Číslo nastavení

• —: Číslo hodnoty

• : Výchozí hodnota

Instalační a uživatelská příručka

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

21 Předání uživateli

Jakmile je dokončen zkušební provoz a jednotka pracuje správně, ujistěte se prosím, že jsou uživateli jasné následující položky:

▪ Ujistěte se, že uživatel má tištěnou verzi dokumentace a požádejte jej, aby si ji

uschoval pro pozdější použití. Informujte uživatele, že kompletní dokumentaci může najít na adrese URL uvedené dříve v této příručce.

▪ Vysvětlete uživateli, jak správně ovládat systém a co dělat v případě problémů. ▪ Ukažte uživateli, jakou údržbu musí na jednotce provádět.

21 | Předání uživateli

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

Instalační a uživatelská příručka

22 | Odstraňování problémů

22 Odstraňování problémů

22.1 Řešení problémů na základě chybových kódů

Pokud se jednotka dostane do problému, na uživatelském rozhraní se zobrazí chybový kód. Je důležité pochopit daný problém a před vymazáním chybového kódu provést příslušná opatření. To může provést autorizovaný technik nebo váš místní prodejce.

Tato kapitola vám poskytne přehled nejpravděpodobnějších chybových kódů a jejich popis, jak je zobrazen v uživatelském rozhraní.

INFORMACE

Do servisního návodu se podívejte na:

▪ Celý seznam chybových kódů ▪ Podrobnějšího průvodce řešením každé chyby

22.1.1 Chybové kódy: Přehled

V případě zobrazení jiných chybových kódů kontaktujte svého dodavatele.

Kód Popis

Snímač R32 detekoval únik chladiva.

/ Chyba bezpečnostního systému (detekce netěsností)

Porucha snímače R32

Konec životnosti snímače R32

6 měsíců před koncem životnosti snímače

Porucha desky tištěných spojů vnitřní jednotky

Neobvyklý stav systému regulace hladiny vody

Porucha ochrany před zamrznutím

Vysokotlaké řízení při topení, řízení ochrany proti zamrznutí při chlazení

Porucha motoru ventilátoru

Porucha motoru výkyvné žaluzie

Porucha napájecího zdroje nebo nadproudu vstupu AC

Závada elektronického expanzního ventilu

Porucha zvlhčovacího systému

Porucha lapače prachu vzduchového filtru

Porucha nastavení kapacity (deska tištěných spojů vnitřní jednotky)

Porucha přenosu (mezi vnitřní a deskou tištěných spojů vnitřní jednotky a pomocnou deskou tištěných spojů)

Porucha termistoru potrubí kapaliny pro výměník tepla

Porucha termistoru potrubí plynu pro výměník tepla

Instalační a uživatelská příručka

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

Kód Popis

Porucha termistoru vstupu vzduchu

Porucha termistoru výstupu vzduchu

Neobvyklý stav termistoru teploty v místnosti v dálkovém ovladači

22 | Odstraňování problémů

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

Instalační a uživatelská příručka

23 | Likvidace

23 Likvidace

POZNÁMKA

Instalační a uživatelská příručka

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

24 Technické údaje

INDOOR

OUTDOOR

▪ Podsoubor nejnovějších technických údajů je dostupný na regionálním webu

Daikin (přístupný veřejně).

▪ Úplný soubor nejnovějších technických údajů je dostupný na webu Daikin

Business Portal (vyžaduje se ověření).

24.1 Schéma zapojení

24.1.1 Legenda – sjednocené schéma zapojení

Použité součástí a číslování viz schéma zapojení jednotky. Číslování součástí je arabskými číslicemi ve vzestupném pořadí pro každou součást a je vyjádřeno v přehledu níže symbolem "*" v kódu součásti.

Symbol Význam Symbol Význam

Jistič Ochranná zem

24 | Technické údaje

Připojení Ochranné uzemnění (šroub)

Konektor

Usměrňovač

Uzemnění Konektor relé

Místní kabeláž Zkratovací konektor

Pojistka Svorka

Vnitřní jednotka Svorkovnice

Venkovní jednotka Kabelová příchytka

Proudový chránič (RCD)

Symbol Barva Symbol Barva

BLK Černá ORG Oranžová

BLU Modrá PNK Růžová

BRN Hnědá PRP, PPL Červená

GRN Zelená RED Červená

GRY Šedá WHT Bílá

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

YLW Žlutá

Symbol Význam

A*P Deska tištěného spoje

BS* Tlačítko ZAP/VYP, ovládací spínač

BZ, H*O Bzučák

C* Kondenzátor

Instalační a uživatelská příručka

24 | Technické údaje

Symbol Význam

AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*,

Spojení, konektor MR*_A, MR*_B, S*, U, V, W, X*A, K*R_*, NE

D*, V*D Dioda

DB* Diodový můstek

DS* Přepínač DIP

E*H Ohřívač

FU*, F*U, (charakteristiky viz také deska

Pojistka tištěných spojů uvnitř jednotky)

FG* Konektor (uzemnění rámu)

H* Kabelový svazek

H*P, LED*, V*L Kontrolka, svítící dioda

HAP Světelná dioda (servisní monitor -

zelená)

HIGH VOLTAGE Vysoké napětí

IES Snímač Intelligent Eye

IPM* Inteligentní výkonový modul

K*R, KCR, KFR, KHuR, K*M Magnetické relé

L Fáze

L* Cívka

L*R Tlumivka

M* Krokový elektromotor

M*C Motor kompresoru

M*F Motor ventilátoru

M*P Motor vypouštěcího čerpadla

M*S Motor žaluzie

MR*, MRCW*, MRM*, MRN* Magnetické relé

N Nulový vodič

n=*, N=* Počet průchodů feritovým jádrem

PAM Pulsně amplitudová modulace

PCB* Deska tištěného spoje

PM* Výkonový modul

PS Spínaný napájecí zdroj

Instalační a uživatelská příručka

PTC* Termistor PTC

Q* Bipolární tranzistor s izolovaným

hradlem (IGBT)

Q*C Jistič

Q*DI, KLM Jistič proti zemnímu spojení

Q*L Ochrana před přetížením

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

24 | Technické údaje

Symbol Význam

Q*M Tepelný spínač

Q*R Proudový chránič (RCD)

R* Rezistor

R*T Termistor

RC Přijímač

S*C Koncový spínač

S*L Plovákový spínač

S*NG Detektor úniku chladiva

S*NPH Snímač tlaku (vysokotlaký)

S*NPL Snímač tlaku (nízkotlaký)

S*PH, HPS* Tlakový spínač (vysokotlaký)

S*PL Tlakový snímač (nízkotlaký)

S*T Termostat

S*RH Snímač vlhkosti

S*W, SW* Ovládací spínač

SA*, F1S Svodič přepětí

SR*, WLU Přijímač signálu

SS* Volicí spínač

SHEET METAL Pevná deska svorkovnice

T*R Transformátor

TC, TRC Vysílač

V*, R*V Varistor

V*R Napájecí modul – diodový můstek,

bipolární tranzistor s izolovaným hradlem (IGBT)

WRC Bezdrátový dálkový ovladač

X* Svorka

X*M Svorkovnice (blok)

Y*E Cívka elektronického expanzního ventilu

Y*R, Y*S Cívka zpětného elektromagnetického

ventilu

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

Z*C Feritové jádro

ZF, Z*F Šumový filtr

Instalační a uživatelská příručka

25 | Slovník pojmů

25 Slovník pojmů

Prodejce

Obchodní distributor výrobku.

Autorizovaný instalační technik

Odborně způsobilá osoba, která je kvalifikovaná k instalaci výrobku.

Uživatel

Osoba, která vlastní výrobek, nebo jej používá.

Platná legislativa

Veškeré mezinárodní, evropské, státní a místní nařízení, zákony, vyhlášky nebo předpisy, které jsou relevantní a platné pro určitý výrobek nebo oblast.

Servisní firma

Kvalifikovaná firma, která může provádět nebo koordinovat požadovaný servis jednotky.

Instalační návod

Návod pro určitý výrobek nebo aplikaci vysvětlující, jak jej instalovat, konfigurovat a udržovat v dobrém stavu.

Návod k obsluze

Návod pro určitý výrobek nebo aplikaci vysvětlující, jak jej používat.

Pokyny pro údržbu

Návod pro určitý výrobek nebo aplikaci vysvětlující (pokud je to relevantní), jak instalovat, konfigurovat, ovládat a/nebo udržovat výrobek nebo aplikaci.

Příslušenství

Štítky, návody, informační listy a vybavení, které je dodáváno s výrobkem a které musí být instalováno dle pokynů v doprovodné dokumentaci.

Volitelné vybavení

Vybavení vyrobené nebo schválené společností Daikin, které je možné kombinovat s výrobkem dle pokynů v doprovodné dokumentaci.

Místní dodávka

Vybavení, které NENÍ vyrobené společností Daikin, které je možné kombinovat s výrobkem dle pokynů v doprovodné dokumentaci.

Instalační a uživatelská příručka

FXSA15~140A2VEB Klimatizační systém VRV 4P599622-1A – 2020.10

Verantwortung für Energie und Umwelt

4P599622-1A 2020.10

Daikin FXSA15A2VEB, FXSA20A2VEB, FXSA25A2VEB, FXSA32A2VEB, FXSA40A2VEB Installer reference guide [cs]

Specifications and Main Features

Frequently Asked Questions

User Manual

Obsah

1 O této dokumentaci

1.1 O tomto dokumentu

2 Všeobecná bezpečnostní opatření

2.1 O této dokumentaci

2.1.1 Význam varování a symbolů

2.2 Pro instalačního technika

2.2.1 Obecně

2.2.2 Místo instalace

2.2.3 Chladivo – v případě chladiva R410A nebo R32

2.2.4 Elektrická instalace

3 | Specifické bezpečnostní pokyny pro instalačního technika

3.1 Pokyny pro zařízení používající chladivo R32

3.1.1 Prostorové požadavky pro instalaci

Pro uživatele

4 Bezpečnostní pokyny pro uživatele

4.1 Obecné

4.2 Pokyny pro bezpečný provoz

5 O systému

5.1 Uspořádání systému

5.2 Informační požadavky pro ventilátorové jednotky

6 Uživatelské rozhraní

7 Před uvedením do provozu

8 Provoz

8.1 Provozní rozsah

8.2 O provozních režimech

8.2.1 Základní provozní režimy

8.2.2 Speciální provozní režimy topení

8.3 Ovládání systému

9 Úsporný režim a optimální režim provozu

10 Údržba a servis

10.1 Bezpečnostní upozornění k údržbě a servisu

10.2 Čištění vzduchového filtru a výstupu vzduchu

10.2.1 Čištění vzduchového filtru

10.2.2 Čištění vzduchového výstupu

10.3 Údržba před delším vypnutím

10.4 Údržba po delším vypnutí

10.5 O plnění chladiva

10.5.1 Snímač úniku chladiva

11 Odstraňování problémů

11.1 Příznaky, které NEJSOU známkou poruchy systému

11.1.1 Příznak: Systém nepracuje

11.1.2 Příznak: Z jednotky vychází bílá mlha (vnitřní jednotka)

11.1.3 Příznak: Z jednotky vychází bílá mlha (vnitřní jednotka, venkovní jednotka)

11.1.4 Příznak: Na displeji uživatelského rozhraní je zobrazeno "U4" nebo "U5" a jednotka se zastaví, ale po několika minutách se restartuje

11.1.5 Příznak: Hluk klimatizačních jednotek (vnitřní jednotka)

11.1.6 Příznak: Hluk klimatizačních jednotek (vnitřní jednotka, venkovní jednotka)

11.1.7 Příznak: Z jednotky vystupuje prach

11.1.8 Příznak: Jednotka může vydávat pachy

12 Přemístění

13 Likvidace

Pro instalačního technika

14 Informace o krabici

14.1 Přehled: Informace o krabici

14.2 Vnitřní jednotka

14.2.1 Rozbalení a manipulace s jednotkou

14.2.2 Sejmutí příslušenství z vnitřní jednotky

15 | Informace o jednotkách a volitelném příslušenství

V této kapitole

15.1 Označení

15.1.1 Identifikační štítek: Vnitřní jednotka

15.2 Informace o vnitřní jednotce

15.3 Uspořádání systému

15.4 Kombinace jednotek a volitelných možností

15.4.1 Možné volitelné možnosti pro vnitřní jednotku

16 Instalace jednotky

V této kapitole

16.1 Příprava místa instalace

16.1.1 Požadavky na místo instalace pro vnitřní jednotku

16.2 Montáž vnitřní jednotky

16.2.1 Pokyny k montáži vnitřní jednotky

16.2.2 Pokyny k instalaci kanálů

16.2.3 Pokyny pro instalaci vypouštěcího potrubí

Obecné pokyny

Připojení vypouštěcího potrubí chladiva k vnitřní jednotce

Kontrola úniků vody
