Daikin FXSA15A2VEB, FXSA20A2VEB, FXSA25A2VEB, FXSA32A2VEB, FXSA40A2VEB Installer reference guide [sr]

...
Priručnik za instalaciju i vodič za korisnike
Klima uređaj sa VRV sistemom
FXSA15A2VEB FXSA20A2VEB FXSA25A2VEB FXSA32A2VEB FXSA40A2VEB FXSA50A2VEB FXSA63A2VEB FXSA80A2VEB FXSA100A2VEB FXSA125A2VEB FXSA140A2VEB

Sadržaj

Sadržaj
1 O dokumentaciji 4
1.1 O ovom dokumentu........................................................................................................................................................ 4
2 Opšte bezbednosne mere predostrožnosti 5
2.1 O dokumentaciji.............................................................................................................................................................. 5
2.1.1 Značenje upozorenja i simbola....................................................................................................................... 5
2.2 Za instalatera................................................................................................................................................................... 6
2.2.1 Opšte............................................................................................................................................................... 6
2.2.2 Mesto ugradnje .............................................................................................................................................. 7
2.2.3 Rashladno sredstvo — u slučaju fluida R410A ili R32 .................................................................................... 7
2.2.4 Električna struja .............................................................................................................................................. 9
3 Posebno bezbednosno uputstvo za instalatera 12
3.1 Uputstva za opremu kod koje se koristi rashladno sredstvo R32.................................................................................. 14
3.1.1 Zahtevi u pogledu prostora pri instalaciji....................................................................................................... 15
Za korisnika 16
4 Bezbednosno uputstvo za korisnika 17
4.1 Opšte ............................................................................................................................................................................... 17
4.2 Uputstvo za bezbedan rad.............................................................................................................................................. 18
5 O sistemu 23
5.1 Izgled sistema.................................................................................................................................................................. 23
5.2 Potrebne informacije za ventilatorske konvektore........................................................................................................ 24
6 Korisnički interfejs 26
7 Pre početka rukovanja 27
8 Operacije 28
8.1 Radni opseg..................................................................................................................................................................... 28
8.2 O režimima rada.............................................................................................................................................................. 28
8.2.1 Osnovni režimi rada........................................................................................................................................ 28
8.2.2 Specijalni režimi rada za grejanje ................................................................................................................... 29
8.3 Da biste raukovali sistemom........................................................................................................................................... 29
9 Ušteda energije i optimalan rad 30
10 Održavanje i servis 31
10.1 Mere predostrožnosti za održavanje i servis.................................................................................................................. 31
10.2 Čišćenje filtera za vazduh i izlaza vazduha ..................................................................................................................... 32
10.2.1 Da biste očistili filter za vazduh ...................................................................................................................... 32
10.2.2 Da biste očistili izlaz vazduha ......................................................................................................................... 33
10.3 Održavanje pre dugačkog perioda mirovanja ................................................................................................................ 33
10.4 Održavanje nakon dugačkog perioda mirovanja............................................................................................................ 34
10.5 O rashladnom sredstvu................................................................................................................................................... 34
10.5.1 O senzoru za curenje rashladnog sredstva .................................................................................................... 35
11 Rešavanje problema 37
11.1 Simptomi koji NE predstavljaju kvar sistema ................................................................................................................. 38
11.1.1 Simptom: Sistem ne radi ................................................................................................................................ 38
11.1.2 Simptom: Bela izmaglica izlazi iz jedinice (unutrašnja jedinica) .................................................................... 39
11.1.3 Simptom: Iz jedinice (spoljašnje jedinice, unutrašnje jedinice) izlazi bela magla ......................................... 39
11.1.4 Simptom: Na korisničkom interfejsu se očitava "U4" ili "U5" i zaustavlja se, ali ponovo počinje da radi
nakon nekoliko minuta................................................................................................................................... 39
11.1.5 Simptom: Buka klima uređaja (unutrašnja jedinica)...................................................................................... 39
11.1.6 Simptom: Buka klima uređaja (unutrašnja jedinica, spoljašnja jedinica) ...................................................... 39
11.1.7 Simptom: Prašina izlazi iz jedinice.................................................................................................................. 39
11.1.8 Simptom: Osećaju se mirisi iz jedinice ........................................................................................................... 40
Priručnik za instalaciju i vodič za korisnike
2
12 Premeštanje 41
13 Odlaganje 42
Za instalatera 43
FXSA15~140A2VEB
4P599622-1A – 2020.10
Sadržaj
14 O pakovanju 44
14.1 Pregled: O kutiji............................................................................................................................................................... 44
14.2 Unutrašnja jedinica ......................................................................................................................................................... 44

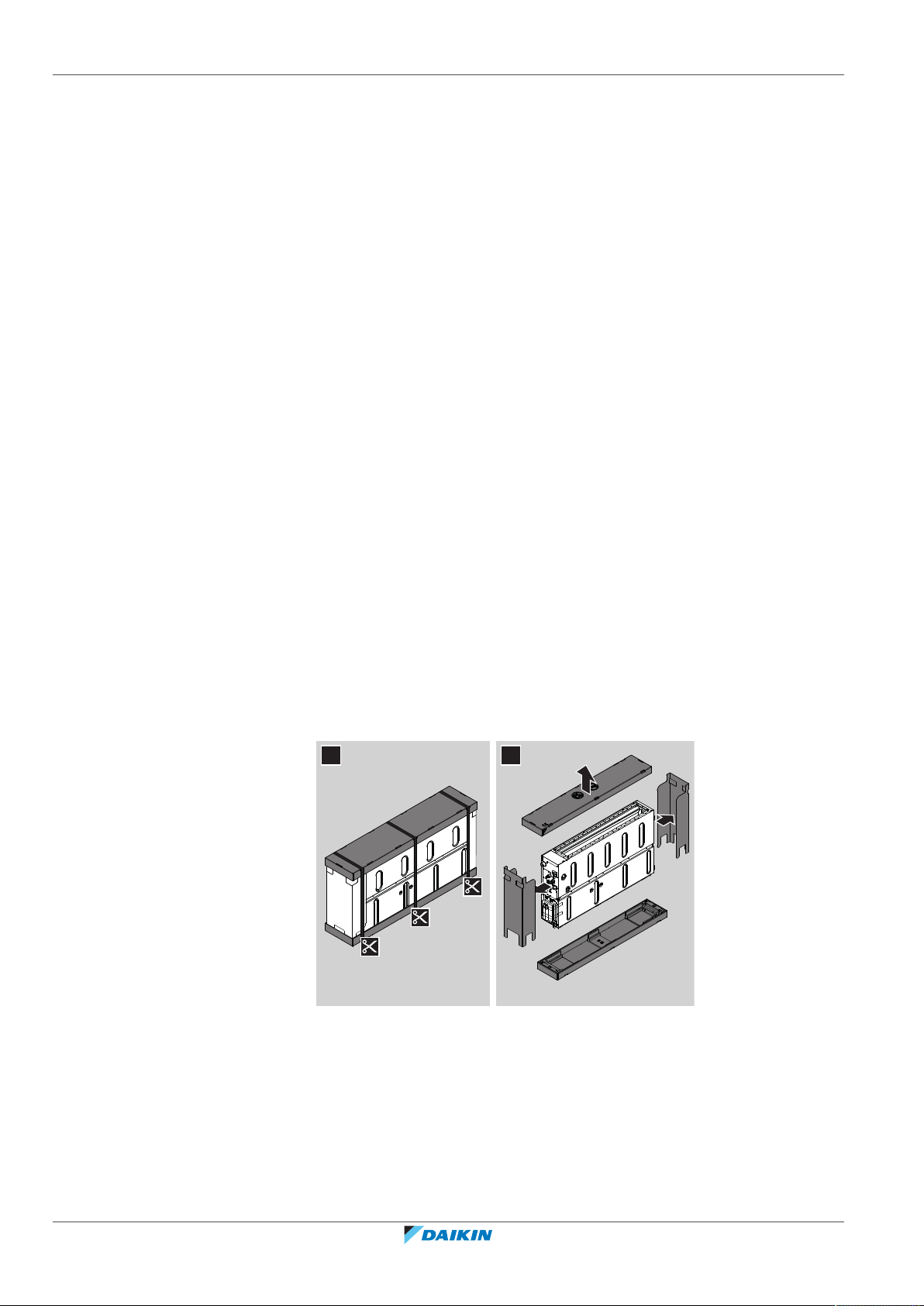

14.2.1 Da biste raspakovali jedinicu i postupali sa njom .......................................................................................... 44
14.2.2 Da biste uklonili pribor sa unutrašnje jedinice............................................................................................... 45
15 O ovim jedinicama i opcijama 46
15.1 Identifikacija.................................................................................................................................................................... 46
15.1.1 Identifikaciona etiketa: Unutrašnja jedinica .................................................................................................. 46
15.2 O unutrašnjoj jedinici...................................................................................................................................................... 46
15.3 Izgled sistema.................................................................................................................................................................. 46
15.4 Kombinovanje jedinica i opcije....................................................................................................................................... 47
15.4.1 Moguće opcije za unutrašnju jedinicu ........................................................................................................... 47
16 Instalacija jedinice 49
16.1 Priprema mesta za instalaciju......................................................................................................................................... 49
16.1.1 Zahtevi koje mora da zadovolji lokacija unutrašnje jedinice ......................................................................... 49
16.2 Montiranje unutrašnje jedinice...................................................................................................................................... 52
16.2.1 Smernice za instaliranje unutrašnje jedinice ................................................................................................. 52
16.2.2 Smernice za instaliranje cevovoda ................................................................................................................. 54
16.2.3 Smernice za instaliranje odvodnih cevi.......................................................................................................... 55
17 Instalacija cevovoda 59
17.1 Priprema cevovoda za rashladno sredstvo..................................................................................................................... 59
17.1.1 Zahtevi koje treba da ispuni cevovod za rashladno sredstvo ........................................................................ 59
17.1.2 Izolacija cevi za rashladno sredstvo ............................................................................................................... 60
17.2 Povezivanje cevovoda za rashladno sredstvo ................................................................................................................ 60
17.2.1 O povezivanju cevi za rashladno sredstvo ..................................................................................................... 60
17.2.2 Mere predostrožnosti prilikom povezivanja cevi za rashladno sredstvo ...................................................... 61
17.2.3 Smernice za povezivanje cevi za rashladno sredstvo .................................................................................... 62
17.2.4 Smernice za savijanje cevi .............................................................................................................................. 62

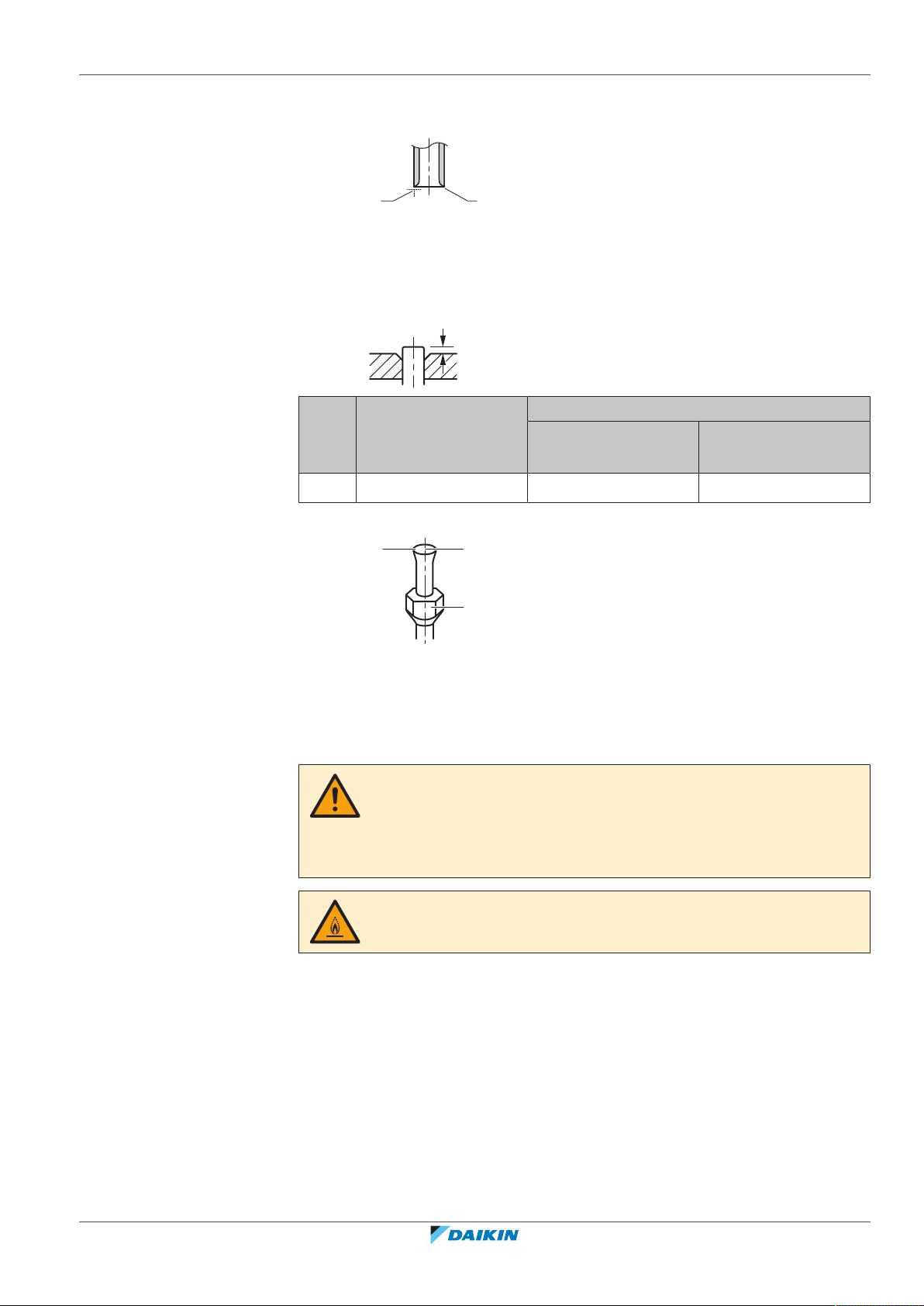

17.2.5 Da biste napravili konus na kraju cevi ............................................................................................................ 62
17.2.6 Da biste povezali cevovod za rashladno sredstvo sa unutrašnjom jedinicom .............................................. 63
18 Električna instalacija 65
18.1 O povezivanju električnog ožičenja ................................................................................................................................ 65
18.1.1 Mere predostrožnosti prilikom povezivanja električnog ožičenja ................................................................ 65
18.1.2 Smernice za povezivanje električne instalacije.............................................................................................. 66
18.1.3 Specifikacije standardnih komponenti ožičenja ............................................................................................ 67
18.2 Povezivanje električnog ožičenja sa unutrašnjom jedinicom ........................................................................................ 68
19 Puštanje u rad 70
19.1 Pregled: Puštanje u rad................................................................................................................................................... 70
19.2 Mere predostrožnosti prilikom puštanja u rad .............................................................................................................. 70
19.3 Spisak za proveru pre puštanja u rad ............................................................................................................................. 70
19.4 Da biste pustili uređaj u probni rad................................................................................................................................ 71
20 Konfiguracija 72
20.1 Podešavanje polja ........................................................................................................................................................... 72
21 Predavanje korisniku 78
22 Otkrivanje kvarova 79
22.1 Rešavanje problema na osnovu kodova greške ............................................................................................................. 79

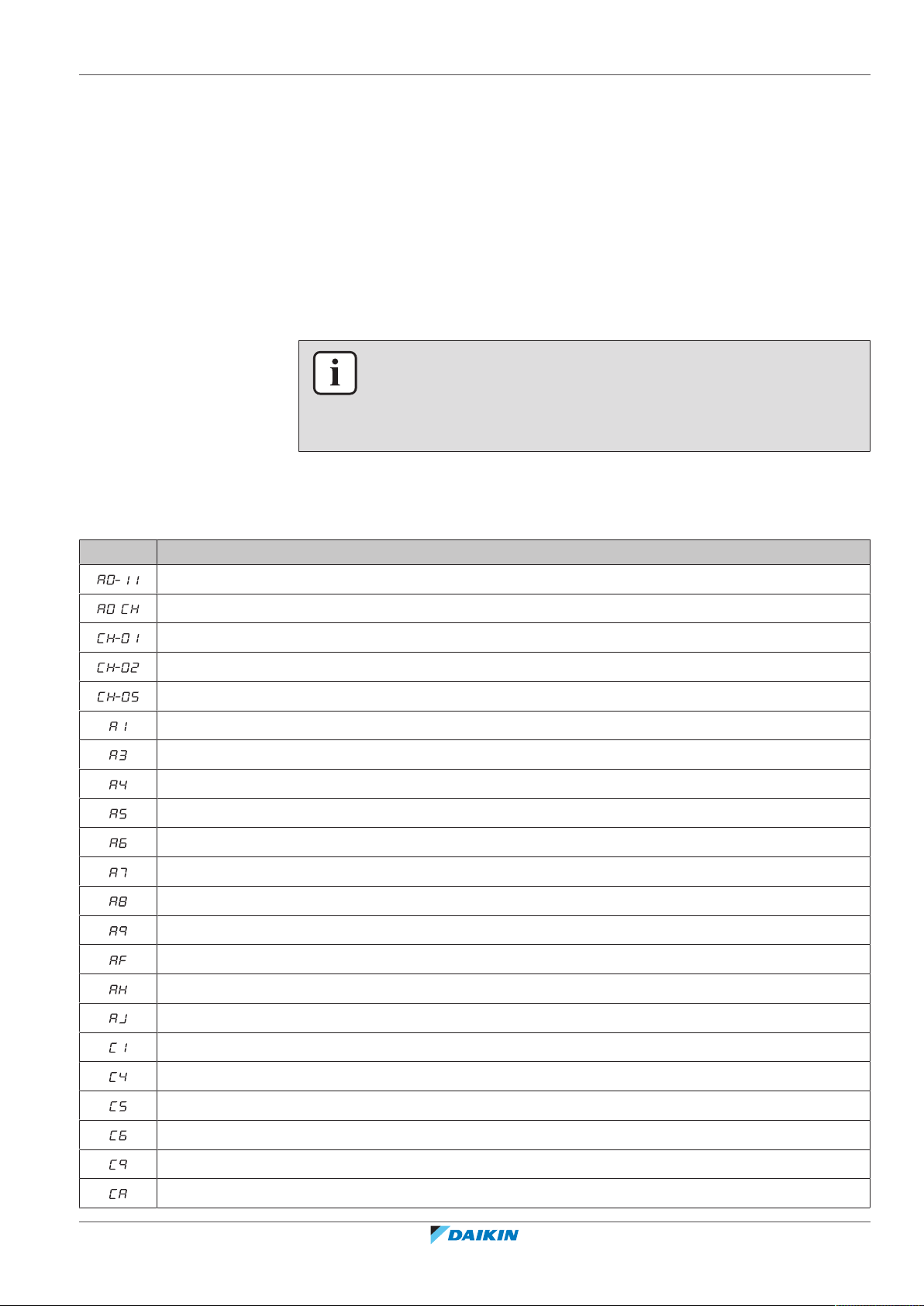

22.1.1 Šifre greške: Pregled....................................................................................................................................... 79
23 Odlaganje 81
24 Tehnički podaci 82
24.1 Dijagram ožičenja............................................................................................................................................................ 82
24.1.1 Legenda za objedinjeni dijagram ožičenja ..................................................................................................... 82
25 Rečnik pojmova 85
FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
Priručnik za instalaciju i vodič za korisnike
3
1 | O dokumentaciji

1 O dokumentaciji

1.1 O ovom dokumentu

INFORMACIJA
Proverite da li korisnik ima štampanu dokumentaciju, i kažite da je zadrži za buduće potrebe.
Kome je namenjen
Ovlašćeni instalateri i krajnji korisnici
INFORMACIJA
Ovaj uređaj je namenjen da ga koriste stručnjaci ili obučeni korisnici u prodavnicama, lakoj industriji i na farmama, ili laici za komercijalnu upotrebu.
UPOZORENJE
Uverite se da su instalacija, servisiranje, održavanje, popravka i primenjeni materijali usklađeni sa uputstvima iz Daikin, i da pored toga odgovaraju važećim zakonskim propisima, i izvode ih samo osobe koje su za to ovlašćene. U Evropi i područjima gde se primenjuju IEC standardi, EN/IEC 60335-2-40 je važeći standard.
Dokumentacija
Ovaj dokument je deo dokumentacije. Kompletna dokumentacija sadrži:
Opšte bezbednosne mere:
- Bezbednosna uputstva koja morate da pročitate pre instalacije
- Format: Papir (u kutiji unutrašnje jedinice)
Priručnik za instalaciju i rad unutrašnje jedinice:
- Uputstvo za instalaciju i rad
- Format: Papir (u kutiji unutrašnje jedinice)
Referentni vodič za instalatera i korisnika:
- Priprema instalacije, dobra praksa, referentni podaci,…
- Detaljno postepeno uputstvo i osnovne informacije za osnovnu i naprednu
upotrebu
- Format: Digitalne datoteke se nalaze na http://www.daikineurope.com/
support-and-manuals/product-information/
Najnovija verzija dokumentacije može biti dostupna na regionalnom Daikin veb­sajtu ili kod Vašeg dilera.
Originalna dokumentacija je na engleskom jeziku. Na svim drugim jezicima su prevodi.
Priručnik za instalaciju i vodič za korisnike
4
Tehnički podaci
Deo najnovijih tehničkih podataka možete naći na regionalnoj veb strani Daikin
(dostupna za javnost).
Kompletne najnovije tehničke podatke možete naći na ekstranetu Daikin
Business Portal (potrebna je provera identiteta).
FXSA15~140A2VEB
4P599622-1A – 2020.10
2 | Opšte bezbednosne mere predostrožnosti

2 Opšte bezbednosne mere predostrožnosti

2.1 O dokumentaciji

Originalna dokumentacija je napisana na engleskom jeziku. Svi drugi jezici su
prevodi.
Mere predostrožnosti koje su opisane u ovom dokumentu obuhvataju vrlo važne
teme. Pažljivo ih se pridržavajte.
Instalaciju sistema i sve aktivnosti opisane u priručniku za instalaciju i
referentnom vodiču za instalatera MORA da obavi ovlašćeni instalater.

2.1.1 Značenje upozorenja i simbola

OPASNOST
Ukazuje na situaciju koja dovodi do smrti ili teške povrede.
OPASNOST: RIZIK OD ELEKTROKUCIJE
Ukazuje na situaciju koja može da dovede do smrtonosnog strujnog udara.
OPASNOST: RIZIK OD OPEKOTINA/ŠURENJA
Ukazuje na situaciju koja može dovesti do opekotina/šurenja usled izuzetno visokih ili niskih temperatura.
OPASNOST: RIZIK OD EKSPLOZIJE
Ukazuje na situaciju koja može da dovede do eksplozije.
UPOZORENJE
Ukazuje na situaciju koja može da dovede do smrti ili teške povrede.
UPOZORENJE: ZAPALJIVI MATERIJAL
OPREZ
Ukazuje na situaciju koja može da dovede do manje ili umerene povrede.
FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
OBAVEŠTENJE
Ukazuje na situaciju koja može da dovede do oštećenja opreme ili imovine.
INFORMACIJA
Ukazuje na korisne savete ili dodatne informacije.
Simboli koji se koriste na uređaju:
Simbol Objašnjenje
Pre instalacije, pročitajte priručnik za instalaciju i rad, i uputstvo za ožičenje.
Priručnik za instalaciju i vodič za korisnike
5
2 | Opšte bezbednosne mere predostrožnosti
Simbol Objašnjenje
Pre obavljanja zadataka na održavanju i servisu, pročitajte servisni priručnik.
Više informacija potražite u priručniku za instalatera i korisnika.
Ovaj uređaj sadrži rotirajuće delove. Vodite računa kada servisirate ili pregledate uređaj.
Simboli koji se koriste u dokumentaciji:
Simbol Objašnjenje
Pokazuje naziv slike ili se poziva na nju. Primer: " 1–3 naziv slike" znači "Slika 3 u poglavlju 1".
Pokazuje naziv tabele ili se poziva na nju. Primer: " 1–3 naziv tabele" znači "Tabela 3 u poglavlju 1".

2.2 Za instalatera

2.2.1 Opšte

Ako NISTE sigurni kako da instalirate uređaj ili njime upravljate, obratite se svom dobavljaču.
OPASNOST: RIZIK OD OPEKOTINA/ŠURENJA
NE dodirujte cevi za rashladno sredstvo, cevi za vodu ili unutrašnje delove tokom i
neposredno posle rada. Mogu da budu previše vruće ili previše hladne. Sačekajte da se ohlade ne normalnu temperaturu. Ako morate da ih dodirnete, nosite zaštitne rukavice.
NE dodirujte rashladno sredstvo koje slučajno iscuri.
UPOZORENJE
Neispravna montaža ili priključivanje opreme ili pribora može dovesti do strujnog udara, kratkog spoja, curenja, požara ili nekog drugog oštećenja opreme. Koristite samo pribor, opcionu opremu i rezervne delove proizvedene ili odobrene od strane Daikin.
UPOZORENJE
Vodite računa da ugradnja, testiranje i materijali koje koristite budu usaglašeni sa važećim propisima (kao i sa uputstvima datim u dokumentaciji proizvođača Daikin).
Priručnik za instalaciju i vodič za korisnike
6
OPREZ
Prilikom ugradnje, održavanja ili servisiranja sistema, nosite odgovarajuću opremu za ličnu zaštitu (zaštitne rukavice, zaštitne naočare...).
UPOZORENJE
Pocepajte i bacite plastične kese u koje je uređaj zapakovan kako niko, a pogotovo deca, ne bi mogao da se igra njima. Mogući rizik: gušenje.
FXSA15~140A2VEB
4P599622-1A – 2020.10
2 | Opšte bezbednosne mere predostrožnosti
UPOZORENJE
Obezbedite odgovarajuće mere da sprečite da male životinje koriste uređaj kao sklonište. Male životinje koje dođu u kontakt sa električnim delovima mogu da izazovu kvarove, dim ili požar.
OPREZ
NE dodirivati ulazni otvor za vazduh ili aluminijumska krilca na uređaju.
OPREZ
NEMOJTE postavljati predmete ili opremu na uređaj.NEMOJTE sedeti, penjati se, niti stajati na na uređaju.
OBAVEŠTENJE
Radove na spoljnom uređaju je najbolje obaviti u uslovima suvog vremena kako bi se izbegao prodor vode.
U skladu sa važećim zakonom, može biti potrebno da obezbedite dnevnik rada, koji sadrži barem informacije o održavanju, popravkama, rezultatima testiranja, periodima mirovanja,…

2.2.2 Mesto ugradnje

Takođe, najmanje sledeće informacije MORAJU biti date na dostupnom mestu na proizvodu:
Uputstvo za isključivanje sistema u hitnom slučajuNaziv i adresa vatrogasnog odeljenja, policije i bolniceNaziv, adresa, i dnevni i noćni telefoni servisa
U Evropi, EN378 daje potrebne smernice za ovaj dnevnik.
Obezbedite dovoljno prostora oko uređaja za servisiranje i cirkulaciju vazduha.Proverite da li mesto za instalaciju može da izdrži težinu i vibracije uređaja.Vodite računa da područje ima dobru ventilaciju. NEMOJTE blokirati ventilacione
otvore.
Vodite računa da uređaj bude nivelisan.
NEMOJTE ugrađivati uređaj na sledećim mestima:
U potencijalno eksplozivnom okruženju.Na mestima gde su prisutne mašine koje emituju elektromagnetne talase.
Elektromagnetni talasi mogu da poremete sistem za kontrolu i dovedu do kvara opreme.

2.2.3 Rashladno sredstvo — u slučaju fluida R410A ili R32

FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
Na mestima gde postoji rizik od požara usled curenja zapaljivih gasova (primer:
razređivač ili benzin), ugljeničnih vlakana, zapaljive prašine.
Na mestima gde se stvara korozivni gas (primer: kiseli sumporni gas). Korodiranje
bakarnih cevi ili zalemljenih delova može da dovede do curenja rashladne tečnosti.
Ako je primenljivo. Više informacija potražite u uputstvu za instaliranje ili referentnom vodiču za vašu aplikaciju.
Priručnik za instalaciju i vodič za korisnike
7
2 | Opšte bezbednosne mere predostrožnosti
OBAVEŠTENJE
Vodite računa da ugradnja cevi za rashladno sredstvo bude usaglašena sa važećim propisima. U Evropi je važeći standard EN378.
OBAVEŠTENJE
Obezbedite da cevovod na terenu i veze NE budu izloženi mehaničkom naprezanju.
UPOZORENJE
Prilikom testiranje, NIKADA u proizvod nemojte dovoditi pritisak veći od maksimalnog dozvoljenog pritiska (koji je naznačen na natpisnoj pločici uređaja).
UPOZORENJE
Preduzmite dovoljne mere predostrožnosti za slučaj curenja rashladnog sredstva. Ako rashladno sredstvo iscuri, odmah provetrite prostor. Moguće opasnosti:
Prekomerna koncentracija rashladnog fluida u zatvorenoj prostoriji može da
dovede do nedostatka kiseonika.
Može se proizvesti toksični gas ako rashladni fluid dođe u kontakt sa vatrom.
OPASNOST: RIZIK OD EKSPLOZIJE
Ispumpavanje – Curenje rashladnog sredstva. Ako želite da ispumpate rashladno
sredstvo iz sistema a prisutno je curenje u liniji za rashladno sredstvo:
NEMOJTE koristiti funkciju automatskog ispumpavanja iz uređaja pomoću koje
možete da sakupite sve rashladno sredstvo iz sistema u spoljnom uređaju. Moguće posledice: Samopaljenje i eksplozija kompresora zbog ulaska vazduha u kompresor koji radi.
Koristite zasebni sistem za rekuperaciju tako da kompresor uređaja NE mora da
radi.
UPOZORENJE
UVEK regenerišite rashladno sredstvo. NE ispuštajte ga direktno u okolinu. Koristite vakuum pumpu za pražnjenje instalacije.
OBAVEŠTENJE
Kada sve cevi budu povezane, proverite da nema propuštanja gasa. Za otkrivanje mesta na kojima dolazi do propuštanja gasa, koristite azot.
OBAVEŠTENJE
Da biste izbegli kvar kompresora, NEMOJTE puniti veću količinu rashladnog
sredstva nego što je predviđeno specifikacijom.
Kada treba otvoriti sistem za hlađenje, rashladno sredstvo MORA se tretirati
prema primenljivom zakonu.
Priručnik za instalaciju i vodič za korisnike
8
UPOZORENJE
Uverite se da nema kiseonika u sistemu. Sredstvo za hlađenje se može puniti samo nakon obavljenog testa curenja i sušenja pod vakuumom.
Moguće posledice: Samopaljenje i eksplozija kompresora, jer kiseonik ulazi u kompresor koji radi.
U slučaju da je potrebno ponovno punjenje, pogledajte nazivnu pločicu jedinice.
Navodi vrstu rashladnog sredstva i potrebnu količinu.
FXSA15~140A2VEB
4P599622-1A – 2020.10
2 | Opšte bezbednosne mere predostrožnosti
Uređaj je u fabrici napunjen rashladnim sredstvom i, u zavisnosti od veličine i
dužine cevi, može da bude potrebna dopuna nekih sistema rashladnim sredstvom.
Koristite alate koji su predviđeni isključivo za tip rashladnog sredstva koje se
koristi u sistemu kako biste obezbedili otpornost na pritisak i sprečili ulazak stranih materija u sistem.
Punjenje tečnim rashladnim sredstvom obavite na sledeći način:
Ako Onda
Prisutna je sifonska cev (tj. na cilindru se nalazi oznaka "Priložen
Punjenje obavite sa cilindrom u uspravnom položaju.
je sifon za punjenje tečnošću")
Sifonska cev NIJE prisutna Obavite punjenje sa cilindrom
okrenutim naopako.
Polako otvarajte cilindre sa rashladnimsredstvom.Dolijte rashladno sredstvo u tečnom obliku. Njegovo dodavanje u gasovitom
obliku može da spreči uobičajen rad.
OPREZ
Kada je urađen postupak punjenja rashladnog sredstva ili u periodu pauze, odmah zatvorite ventil rezervoara za rashladno sredstvo. Ako se ventil NE zatvori odmah, usled zaostalog pritiska može biti napunjena dodatna količina rashladnog sredstva. Moguće posledice: Neispravna količina rashladnog sredstva.

2.2.4 Električna struja

OPASNOST: RIZIK OD ELEKTROKUCIJE
ISKLJUČITE sva napajanja strujom pre uklanjanja poklopca kutije sa prekidačima,
povezivanja električnog ožičenja ili dodirivanja električnih delova.
Isključite električno napajanje na više od 10minuta, i izmerite napon na krajevima
kondenzatora glavnog kola ili električnih komponenata pre servisiranja. Napon MORA biti manji od 50VDC da biste mogli da dodirnete električne komponente. Mesta gde se nalaze krajevi potražite na dijagramu ožičenja.
NE dodirujte električne komponente vlažnim rukama.NEMOJTE ostavljati jedinicu bez nadzora kada je uklonjen servisni poklopac.
UPOZORENJE
Ako NIJE fabrički instaliran, glavni prekidač ili neko drugo sredstvo za isključivanje, koje ima mogućnost kontaktnog isključivanja na svim polovima, obezbeđujući tako potpuno razdvavanje u uslovima prenaponakategorije III, MORA da bude instaliran u fiksnom ožičenju.
FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
Priručnik za instalaciju i vodič za korisnike
9
2 | Opšte bezbednosne mere predostrožnosti
UPOZORENJE
Koristite ISKLJUČIVO bakarne žice.Vodite računa da ožičenje na terenu bude usklađeno sa važećim zakonom.Svo ožičenje na terenu se MORA obaviti u skladu sa šemom ožičenja priloženom
uz proizvod.
NIKADA nemojte na silu gurati svežnjeve kablova, i proverite da NE dođu u
kontakt sa cevovodom i oštrim ivicama. Proverite da spoljašnji pritisak nije primenjen na terminalne spojeve.
Proverite da li ste instalirali uzemljenje. NEMOJTE uzemljiti jedinicu za cev
komunalnih instalacija, apsorber prenapona ili telefonsko uzemljenje. Nepravilno uzemljenje može dovesti do strujnog udara.
Proverite da li koristite namensko strujno kolo. NIKADA ne delite izvor napajanja
sa još nekim uređajem.
Proverite da li ste instalirali potrebne osigurače ili prekidače.Proverite da li ste instalirali zaštitu za uzemljenje. Ako to ne uradite, može doći do
strujnog udara ili požara.
Kada instalirate zaštitu za uzemljenje, proverite da li je kompatibilna sa
inverterom (otporan na električnu buku visoke frekvencije), da biste izbegli nepotrebno otvaranje zaštite za uzemljenje.
OPREZ
Prilikom povezivanja električnog napajanja: povežite prvo kabl uzemljenja, pre
nego što napravite veze za prenos struje.
Prilikom prekidanja električnog napajanja: prvo isključite veze za prenos struje,
pre nego što odvojite kabl uzemljenja.
Dužina provodnika između oduška napona napajanja strujom i samog
terminalnog bloka mora biti takva da žice koje prenose struju budu zategnute pre žice za uzemljenje, u slučaju da se napajanje izvuče iz oduška napona.
OBAVEŠTENJE
Mere predostrožnosti kada se postavlja energetsko ožičenje:
NEMOJTE povezivati ožičenja različite debljine na energetski terminalni blok
(labavost strujnih žica može da izazove nenormalno pregrevanje).
Kada povezujete žice iste debljine, postupite kao što je prikazano na slici gore.Za ožičenje koristite naznačenu električnu žicu i čvrsto povežite, a zatim
obezbedite, da biste sprečili vršenje spoljašnjeg pritiska na terminalnu tablu.
Koristite odgovarajući odvrtač za zatezanje terminalnih zavrtnjeva. Odvrtač sa
malom glavom će oštetiti glavu zavrtnja i onemogućiti pravilno pritezanje.
Prejako pritezanje može da izazove lom terminalnih zavrtnjeva.
Priručnik za instalaciju i vodič za korisnike
10
Instalirajte kablove za napajanje najmanje 1metar od televizora ili radio uređaja, da biste sprečili interferenciju. U zavisnosti od radio talasa, rastojanje od 1metra možda neće biti dovoljno.
FXSA15~140A2VEB
4P599622-1A – 2020.10
2 | Opšte bezbednosne mere predostrožnosti
UPOZORENJE
Kada završite rad na elektro instalacijama, uverite se da su svaka električna
komponenta i terminal u kutiji sa električnim komponentama sigurno povezani.
Pre nego što pokrenete, uređaj, proverite da li su svi poklopci zatvoreni.
OBAVEŠTENJE
Ovo važi samo ako je napajanje strujom trofazno a kompresor ima način pokretanja UKLJUČIVANJE/ISKLJUČIVANJEM.
Ako postoji mogućnost obrnute faze posle trenutnog nestanka struje i struja nestaje i vraća se dok uređaj radi, postavite lokalno kolo za zaštitu od obrnute faze. Rad proizvoda sa obrnutom fazom može da dovede do kvara kompresora i drugih delova.
FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
Priručnik za instalaciju i vodič za korisnike
11

3 | Posebno bezbednosno uputstvo za instalatera

3 Posebno bezbednosno uputstvo za
instalatera
Uvek se pridržavajte sledećeg bezbednosnog uputstva i propisa.
Opšte
UPOZORENJE
Uverite se da su instalacija, servisiranje, održavanje, popravka i primenjeni materijali usklađeni sa uputstvima iz Daikin, i da pored toga odgovaraju važećim zakonskim propisima, i izvode ih samo osobe koje su za to ovlašćene. U Evropi i područjima gde se primenjuju IEC standardi, EN/IEC 60335-2-40 je važeći standard.
Mesto za instalaciju (vidite
UPOZORENJE
Aparat mora da se skladišti u prostoriji bez izvora paljenja koji konstantno rade (primer: otvoreni plamen, aparat na gas koji radi ili električni grejač koji radi).
OPREZ
Uređaj nije svima dostupan, instalirajte ga na bezbednom mestu, koje nije lako dostupno.
Ova jedinica, i unutrašnja i spoljašnja, pogodna je za instalaciju u komercijalnom okruženju i u lakoj industriji.
Instalacija creva (vidite
"16.2.2Smernice za instaliranje cevovoda"[454]
UPOZORENJE
U cevovod NEMOJTE instalirati uključene izvore paljenja (primer: otvoreni plamen, uključeni aparat na gas ili uključeni električni grejač).
OPREZ
Potvrdite da instalacija cevnog voda NE premašuje obim podešavanja spoljašnjeg
statičkog pritiska za jedinicu. Obim podešavanja potražite u tehničkom listu za vaš model.
Obavezno instalirajte platneni vod, tako da se vibracije NE prenose na cevni vod ili
plafon. Koristite materijal koji apsorbuje zvuk (izolacioni materijal) za oblaganje cevnog voda, i stavite gumu za izolovanje vibracija na vijke za vešanje.
Prilikom zavarivanja, pazite da se NE prska kadica za odvod ili filter za vazduh.Ako metalni cevni vod prolazi kroz metalnu letvu, žičanu letvu ili metalnu ploču
drvene strukture, električno razdvojite cev od zida.
Instalirajte izlaznu rešetku u poziciju gde vazdušni tok neće dolaziti u direktan
kontakt sa ljudima.
NEMOJTE koristiti pojačane ventilatore u cevnim vodovima. Koristite funkciju za
automatsko podešavanje brzine ventilatora (vidite "20.1 Podešavanje
polja"[472]).
"16.1Priprema mesta za instalaciju"[449]
)
)
Priručnik za instalaciju i vodič za korisnike
12
FXSA15~140A2VEB
4P599622-1A – 2020.10
3 | Posebno bezbednosno uputstvo za instalatera
Instaliranje cevi za rashladno sredstvo (vidite
OPREZ
NEMOJTE koristiti mineralno ulje na konusnim delovima.NEMOJTE ponovo koristiti cevi sa prethodnih instalacija.NIKADA nemojte da instalirate sušač na ovu jedinicu sa rashladnim sredstvom
R32, kako bi njen rok trajanja bio zagarantovan. Materijal koji se suši može da se rastvori i da ošteti sistem.
OPREZ
Nepotpuno urađen konus može da izazove curenje rashladnog gasa.NEMOJTE ponovo koristiti upotrebljene konuse. Koristite nove konuse da biste
sprečili curenje rashladnog gasa.
Koristite konusne navrtke koje su uključene uz jedinicu. Korišćenje različitih
konusnih navrtki može da izazove curenje rashladnog gasa.
OPREZ
Instalirajte cev za rashladno sredstvo ili komponente na mesto gde neće biti izložene nijednoj supstanci koja će izazvati koroziju komponenata sa rashladnim sredstvom, osim ako su komponente napravljene od materijala koji su suštinski otporni na koroziju, ili su prikladno zaštićeni od takve korozije.
"17Instalacija cevovoda"[459]
)
Električna instalacija (vidite
UPOZORENJE
Sva ožičenja MORA da izvede ovlašćeni električar, i ona MORAJU biti u skladu sa
primenljivim zakonima.
Napravite električne veze sa fiksnim ožičenjem.Sve komponente nabavljene na terenu i sve električne konstrukcije MORAJU biti u
skladu sa primenljivim zakonima.
UPOZORENJE
Ako kod električnog napajanja nedostaje ili je pogrešna N faza, oprema može da
se pokvari.
Pravilno uradite uzemljenje. NEMOJTE uzemljiti jedinicu za cev instalacije,
apsorber prenapona ili telefonsko uzemljenje. Nepotpuno uzemljenje može dovesti do strujnog udara.
Instalirajte potrebne osigurače ili automatske prekidače kola.Učvrstite električno ožičenje pomoću vezica za kablove, tako da kablovi NE dođu
u kontakt sa oštrim ivicama ili cevovodom, naročito na strani sa visokim pritiskom.
NEMOJTE koristiti žice oblepljen trakom, žice sa upredenim provodnikom,
produžne kablove ili veze sa zvezdastog sistema. One mogu da izazovu pregrevanje, strujni udar ili požar.
NEMOJTE instalirati kondenzator sa fazom pomerenom unapred, jer je ova
jedinica opremljena inverterom. Kondenzator sa fazom pomerenom unapred će smanjiti učinak i može da izazove nezgode.
"18Električna instalacija"[465]
)
FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
UPOZORENJE
UVEK koristite višežilni kabl za napajanje.
Priručnik za instalaciju i vodič za korisnike
13
3 | Posebno bezbednosno uputstvo za instalatera
UPOZORENJE
Koristite svepolni automatski prekidač sa najmanje 3 mm zazora između kontaktnih tačaka, što obezbeđuje potpuno isključivanje pod prenaponom kategorije III.
UPOZORENJE
Ako je napojni kabl oštećen, on MORA da bude zamenjen od strane proizvođača, njegovog zastupnika ili slično kvalifikovane osobe, da bi se izbegla opasnost.
OPREZ
Svaka unutrašnja jedinica treba da se poveže sa posebnim korisničkim
interfejsom. Kao korisnički interfejs se može koristiti samo daljinski upravljač kompatibilan sa bezbednosnim sistemom. Kompatibilnost daljinskog upravljača vidite u tehničkom listu (npr. BRC1H52/82*).
Korisnički interfejs treba uvek da se stavi u istu sobu u kojoj je unutrašnja jedinica.
Za detalje, pogledajte priručnik za instalaciju i rad korisničkog interfejsa.

3.1 Uputstva za opremu kod koje se koristi rashladno sredstvo R32

UPOZORENJE: SLABO ZAPALJIV MATERIJAL
Rashladno sredstvo koje se nalazi u ovoj jedinici je slabo zapaljivo.
UPOZORENJE
NE bušiti niti paliti.NE koristiti sredstva za ubrzavanje procesa odmrzavanja ili za čišćenje opreme,
osim onih koje je preporučio proizvođač.
Imajte u vidu da rashladno sredstvo R32 NEMA miris.
UPOZORENJE
Aparat mora da se skladišti tako da se spreči mehaničko oštećenje i u dobro provetrenoj prostoriji bez izvora paljenja koji konstantno rade (primer: otvoreni plamen, aparat na gas koji radi ili električni grejač koji radi) i njegove gabaritne dimenzije moraju biti kao što je navedeno u nastavku.
UPOZORENJE
Uverite se da se instalacija, servisiranje, održavanje i popravka izvode u skladu sa uputstvima iz Daikin i odgovarajućim zakonskim propisima (na primer nacionalni propisi u vezi sa upotrebom gasa) i da ih izvode samo za to ovlašćene osobe.
Priručnik za instalaciju i vodič za korisnike
14
FXSA15~140A2VEB
4P599622-1A – 2020.10
3 | Posebno bezbednosno uputstvo za instalatera
UPOZORENJE
Ako je jedna ili više prostorija povezana sa uređajem preko sistema cevovoda, obezbedite sledeće:
Nema uključenih izvora paljenja (na primer: otvoreni plamen, uključeni uređaj na
gas ili uključena električna grejalica) ako je površina poda manja od minimalne površine poda A (m²).
Pomoćni uređaji, koji su mogući izvor paljenja, nisu instalirani u cevovodu (na
primer: vrele površine čija temperatura je viša od 700°C i električni komutatori);
U cevovodu su upotrebljeni samo pomoćni uređaji koje je odobrio proizvođač;Dovod I odvod vazduha su direktno povezani sa istom prostorijom pomoću
cevovoda. NE koristite prostore kao što je spušteni plafon kao vodove za ulaz ili izlaz vazduha.
OBAVEŠTENJE
Treba preduzeti mere predostrožnosti da se izbegnu prekomerne vibracije ili
pulsiranje rashladnih cevi.
Zaštitni uređaji, cevi i spojnice treba da budu zaštićeni što je više moguće od
nepoželjnih efekata okoline.
Biće predviđeni uslovi za širenje i skupljanje dugačkih cevovoda.Cevi u rashladnim sistemima treba da budu konstruisane i instalirane tako da
smanje verovatnoću hidrauličnog šoka koji bi oštetio sistem.
Unutrašnja oprema i cevi treba da budu bezbedno montirane i čuvane tako da
slučajna oštećenja opreme ili cevi ne mogu da nastupe usled događaja kao što je pomeranje nameštaja ili aktivnosti na rekonstrukciji.
OPREZ
NIEMOJTE da koristite potencijalne izvore paljenja kada tražite ili detektujete curenje rashladnog sredstva.
OBAVEŠTENJE
NEMOJTE ponovo koristiti spojeve i bakarne zaptivke koji su već ranije korišćeni.Spojevi između delova rashladnog sistema, napravljeni za vreme instalacije,
moraju da budu pristupačni zbog održavanja.

3.1.1 Zahtevi u pogledu prostora pri instalaciji

OPREZ
Ukupno punjenje rashladnog sredstva u sistemu ne može da prekorači zahteve za minimalnu površinu poda najmanje sobe koja se opslužuje. Zahteve za minimalnu površinu poda za unutrašnje jedinice pogledajte u priručniku za instalaciju i rad isporučenom sa spoljašnjom jedinicom.
UPOZORENJE
Ovaj uređaj sadrži rashladno sredstvo R32. For the minimum floor area of the room in which the appliance is stored, refer to installation and operation manual of the outdoor unit.
FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
OBAVEŠTENJE
Cevi moraju biti zaštićene od fizičkih oštećenja.Instalacija cevi mora da se svede na minimum.
Priručnik za instalaciju i vodič za korisnike
15

Za korisnika

Za korisnika
Priručnik za instalaciju i vodič za korisnike
16
FXSA15~140A2VEB
4P599622-1A – 2020.10
4 | Bezbednosno uputstvo za korisnika

4 Bezbednosno uputstvo za korisnika

Uvek se pridržavajte sledećeg bezbednosnog uputstva i propisa.

4.1 Opšte

UPOZORENJE
Ako NISTE sigurni kako da rukujete uređajem, obratite se instalateru.
UPOZORENJE
Deca starosti 8 godina i više, i osobe sa smanjenim fizičkim, čulnim ili mentalnim sposobnostima, ili sa nedostatkom iskustva i znanja, mogu koristiti ovaj uređaj samo ako su pod nadzorom ili su dobili uputstva za upotrebu uređaja od osobe odgovorne za njihovu bezednost.
Deca NE SMEJU da se igraju uređajem. Čišćenje i korisničko održavanje NE SMEJU da sprovode
deca bez nadzora.
UPOZORENJE
Da biste sprečili strujne udare ili požar:
NEMOJTE ispirati uređaj.NEMOJTE rukovati uređajem mokrim rukama.NEMOJTE stavljati predmete koji sadrže vodu na uređaj.
OPREZ
NEMOJTE postavljati predmete ili opremu na uređaj.NEMOJTE sedeti, penjati se, niti stajati na na uređaju.
Jedinice su označene sledećim simbolom:
FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
To znači da se električni i elektronski proizvodi NE smeju mešati sa nesortiranim otpadom iz domaćinstva. NE pokušavajte sami da demontirate sistem: demontažu sistema, tretman rashladnog sredstva, ulja i drugih delova mora da sprovede kvalifikovani instalater, i moraju biti u skladu sa primenljivim zakonom.
Jedinice moraju da budu tretirane u specijalizovanom postrojenju za obradu, radi ponovne upotrebe, reciklaže i obnavljanja. Pravilnim odlaganjem ovog proizvoda pomažete u sprečavanju potencijalno negativnih posledica po životnu sredinu i ljudsko zdravlje. Za više informacija, obratite se instalateru ili lokalnim vlastima.
Priručnik za instalaciju i vodič za korisnike
17
4 | Bezbednosno uputstvo za korisnika
Baterije su označene sledećim simbolom:
To znači da baterije NE smeju da se mešaju sa nesortiranim otpadom iz domaćinstva. Ako je hemijski simbol štampan ispod simbola, ovaj hemijski simbol znači da baterija sadrži teške metale iznad određene koncentracije.
Mogući hemijski simboli su: Pb: olovo (>0,004%). Otpadne baterije moraju da budu tretirane u specijalizovanom postrojenju za
obradu radi ponovne upotrebe. Pravilnim odlaganjem otpadnih baterija pomažete u sprečavanju potencijalno negativnih posledica po životnu sredinu i ljudsko zdravlje.

4.2 Uputstvo za bezbedan rad

UPOZORENJE
NEMOJTE menjati, rasklapati, uklanjati, ponovo
instalirati ili popravljati jedinicu sami, jer neispravno rasklapanje ili instaliranje može da izazove strujni udar ili požar. Obratite se svom dobavljaču.
Kod slučajnog curenja rashladnog sredstva, proverite da
u blizini nema otvorenog plamena. Rashladno sredstvo je samo po sebi potpuno bezbedno, neotrovno i slabo zapaljivo, ali će se stvoriti otrovni gasovi ako ono slučajno iscuri u prostoriju gde je prisutan zapaljiv vazduh iz grejalica, šporeta na gas, itd. Uvek neka kvalifikovani serviser potvrdi da je mesto curenja popravljeno pre nastavka rada.
OPREZ
Ova jedinica je opremljena bezbednosnim merama sa električnim napajanjem, kao što je detektor za curenje rashladnog sredstva. Da bi bila efikasna, jedinica mora u svakom trenutku nakon instalacije da ima električno napajanje, osim u kratkim periodima servisiranja.
OPREZ
NIKADA ne dodirujte unutrašnje delove daljinskog
upravljača.
Priručnik za instalaciju i vodič za korisnike
18
NEMOJTE uklanjati prednju ploču. Neki unutrašnji delovi
su opasni ako se dodirnu, i mogu se desiti problemi sa uređajem. Za proveru i podešavanje unutrašnjih delova se obratite dobavljaču.
FXSA15~140A2VEB
4P599622-1A – 2020.10
4 | Bezbednosno uputstvo za korisnika
UPOZORENJE
Ova jedinica sadrži električne i vrele delove.
UPOZORENJE
Pre pokretanja jedinice, uverite se da je instalater pravilno instalirao uređaj.
OPREZ
Nije zdravo da izlažete telo protoku vazduha u dužem periodu.
OPREZ
Da biste izbegli nedostatak kiseonika, provetrite dovoljno prostoriju ako se sa sistemom koristi oprema sa plamenikom.
OPREZ
NE puštajte sistem u rad kada koristite sobni insekticid za zamagljivanje. Hemikalije mogu da se nakupe u jedinici, i da ugroze zdravlje ljudi preosetljivih na hemikalije.
OPREZ
NIKADA nemojte izlagati decu, biljke ili životinje direktnom toku vazduha.
UPOZORENJE
NEMOJTE postavljati predmete ispod unutrašnje i/ili spoljašnje jedinice gde mogu da se pokvase. U suprotnom, kondenzacija na jedinici ili cevima za rashladno sredstvo, prljavština na filteru za vazduh ili blokiran odvod mogu da izazovu curenje, pa predmeti koji se nalaze ispod jedinice mogu da se zaprljaju ili oštete.
UPOZORENJE
FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
NEMOJTE stavljati bocu sa zapaljivim sprejem pored klima uređaja i NEMOJTE koristiti sprejeve u blizini uređaja. Na taj način može doći do požara.
Priručnik za instalaciju i vodič za korisnike
19
4 | Bezbednosno uputstvo za korisnika
Održavanje i servis (vidite
OPREZ: Obratite pažnju na ventilator!
Opasno je pregledati jedinicu dok ventilator radi. Obavezno isključite glavni prekidač pre obavljanja bilo
kakvih postupaka održavanja.
OPREZ
NE ubacujte prste, štapove niti druge predmete u ulaz ili izlaz vazduha. Kada se ventilator okreće velikom brzinom, izazvaće povrede.
UPOZORENJE
NIKADA nemojte zamenjivati osigurač osiguračem pogrešne amperaže, ili drugim žicama kada osigurač pregori. Korišćenje žice ili bakarne žice može da izazove kvar jedinice ili požar.
"10Održavanje i servis"[431]
)
OPREZ
Posle duge upotrebe, proverite postolje i priključke uređaja zbog mogućih oštećenja. Ako su oštećeni, uređaj može da padne i izazove povredu.
OPREZ
Pre pristupa terminalnim uređajima, obavezno prekinite svako napajanje električnom energijom.
OPASNOST: RIZIK OD ELEKTROKUCIJE
Da biste očistili klima uređaj ili filter za vazduh, obavezno prekinite rad i isključite svako napajanje električnom energijom. Inače može doći do povrede i strujnog udara.
UPOZORENJE
Budite oprezni kada radite na merdevinama na visini.
Priručnik za instalaciju i vodič za korisnike
20
OPREZ
Isključite uređaj pre čišćenja vazdušnog filtera i izlaza vazduha.
UPOZORENJE
NEMOJTE dozvoliti da se spoljašnja jedinica pokvasi. Moguće posledice: Strujni udar ili požar.
FXSA15~140A2VEB
4P599622-1A – 2020.10
4 | Bezbednosno uputstvo za korisnika
O rashladnom sredstvu (vidite
UPOZORENJE: SLABO ZAPALJIV MATERIJAL
Rashladno sredstvo koje se nalazi u ovoj jedinici je slabo zapaljivo.
UPOZORENJE
NEMOJTE bušiti niti spaljivati delove kroz koje protiče
rashladno sredstvo.
NEMOJTE koristiti materije za čišćenje ili sredstva za
ubrzavanje postupka odmrzavanja, osim onih koja je preporučio proizvođač.
Imajte u vidu da je rashladno sredstvo u sistemu bez
mirisa.
UPOZORENJE
Rashladno sredstvo koje se nalazi u ovoj jedinici je slabo zapaljivo, ali pod normalnim uslovima NE curi. Ako rashladno sredstvo iscuri u prostoriju i dođe u kontakt sa plamenom iz plamenika, grejalice ili šporeta, to može dovesti do požara ili stvaranja štetnog gasa.
"10.5O rashladnom sredstvu"[434]
)
Isključite sve zapaljive uređaje za grejanje, provetrite sobu, i obratite se dobavljaču od koga ste nabavili jedinicu.
NEMOJTE koristiti jedinicu dok serviser ne potvrdi da je popravljen deo iz koga je rashladno sredstvo curelo.
UPOZORENJE
Aparat mora da se skladišti u prostoriji bez izvora paljenja koji konstantno rade (primer: otvoreni plamen, aparat na gas koji radi ili električni grejač koji radi).
UPOZORENJE
Neophodno je zameniti senzor nakon svake detekcije, ili na kraju roka trajanja. Senzor MORA da zameni isključivo ovlašćena osoba.
FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
Priručnik za instalaciju i vodič za korisnike
21
4 | Bezbednosno uputstvo za korisnika
Otklanjanje problema (vidite
UPOZORENJE Prekinite rad i dovod struje ako se desi nešto
neuobičajeno (miris nagorelog, itd.).
Ako ostavite uređaj da radi pod tim uslovima, to može da dovede do kvara, strujnog udara ili požara. Obratite se dobavljaču.
"11Rešavanje problema"[437]
)
Priručnik za instalaciju i vodič za korisnike
22
FXSA15~140A2VEB
4P599622-1A – 2020.10

5 O sistemu

5 | O sistemu
UPOZORENJE
NEMOJTE menjati, rasklapati, uklanjati, ponovo instalirati ili popravljati jedinicu
sami, jer neispravno rasklapanje ili instaliranje može da izazove strujni udar ili požar. Obratite se svom dobavljaču.
Kod slučajnog curenja rashladnog sredstva, proverite da u blizini nema otvorenog
plamena. Rashladno sredstvo je samo po sebi potpuno bezbedno, neotrovno i slabo zapaljivo, ali će se stvoriti otrovni gasovi ako ono slučajno iscuri u prostoriju gde je prisutan zapaljiv vazduh iz grejalica, šporeta na gas, itd. Uvek neka kvalifikovani serviser potvrdi da je mesto curenja popravljeno pre nastavka rada.
OBAVEŠTENJE
NEMOJTE koristiti sistem u druge svrhe. Da bi se izbeglo pogoršanje kvaliteta, NE koristite jedinicu za hlađenje preciznih instrumenata, hrane, biljaka, životinja ili umetničkih predmeta.
OBAVEŠTENJE
Za buduće izmene ili proširenje vašeg sistema:
Kompletan pregled dozvoljenih kombinacija (za buduća proširenja sistema) dostupan je u tehničkim podacima, i treba ga razmotriti. Obratite se svom instalateru da biste dobili više informacija i stručni savet.

5.1 Izgled sistema

OPREZ
Ova jedinica je opremljena bezbednosnim merama sa električnim napajanjem, kao što je detektor za curenje rashladnog sredstva. Da bi bila efikasna, jedinica mora u svakom trenutku nakon instalacije da ima električno napajanje, osim u kratkim periodima servisiranja.
INFORMACIJA
Sledeća ilustracija je samo primer, i možda NE odgovara izgledu vašeg sistema.
FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
Priručnik za instalaciju i vodič za korisnike
23
5 | O sistemu
b
c
a
e
d
f
g
a Unutrašnja jedinica b Spoljašnja jedinica
c Korisnički interfejs d Usisavanje vazduha e Izbacivanje vazduha
f Cevi za rashladno sredstvo i transmisioni kabl
g Odvodna cev

5.2 Potrebne informacije za ventilatorske konvektore

Stavka Simbol Vrednost Jedinica
Kapacitet hlađenja (senzibilni) P Kapacitet hlađenja (latentni) P Kapacitet grejanja P Ukupni dovod električne energije P Nivo zvučne snage (po zadatoj brzini, ako je
L
WA
rated,c
rated,c
rated,h
elec
primenljivo) Kontakt podaci:
DAIKIN INDUSTRIES CZECH REPUBLIC s.r.o. U Nové Hospody 1/1155, 301 00 Plzeň Skvrňany, Czech Republic
A B C D E
FXSA15 1,2 0,5 1,9 0,086 54
FXSA20 1,6 0,6 2,5 0,086 54
FXSA25 2 0,8 3,2 0,086 54
FXSA32 2,6 1 4 0,092 55
FXSA40 3,3 1,2 5 0,147 60
A kW B kW C kW D kW E dB
Priručnik za instalaciju i vodič za korisnike
24
FXSA50 4 1,6 6,3 0,150 60
FXSA63 5,1 2 8 0,183 59
FXSA80 6,4 2,6 10 0,209 61
FXSA100 8,1 3,1 12,5 0,285 61
FXSA15~140A2VEB
4P599622-1A – 2020.10
5 | O sistemu
A B C D E
FXSA125 10,1 3,9 16 0,326 64
FXSA140 11,5 4,5 18 0,382 64
FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
Priručnik za instalaciju i vodič za korisnike
25
6 | Korisnički interfejs

6 Korisnički interfejs

OPREZ
NIKADA ne dodirujte unutrašnje delove daljinskog upravljača.NEMOJTE uklanjati prednju ploču. Neki unutrašnji delovi su opasni ako se
dodirnu, i mogu se desiti problemi sa uređajem. Za proveru i podešavanje unutrašnjih delova se obratite dobavljaču.
OBAVEŠTENJE
NE brišite radnu ploču upravljača benzinom, razređivačem, krpom za prašinu koja sadrži hemikalije, itd. Ploča može da se obezboji, ili da se premaz oljušti. Ako je površina veoma zaprljana, nakvasite krpu neutralnim deterdžentom razblaženim vodom, dobro je iscedite i prebrišite ploču. Obrišite drugom suvom krpom.
OBAVEŠTENJE
NIKADA ne pritiskajte dugme korisničkog interfejsa tvrdim, šiljatim predmetom. Korisnički interfejs može da se ošteti.
OBAVEŠTENJE
NIKADA ne vucite i ne uvrćite električno ožičenje korisničkog interfejsa. To može da izazove kvar jedinice.
Ovaj priručnik za rad daje nepotpuni pregled glavnih funkcija sistema. Više informacija o korisničkom interfejsu potražite u radnom priručniku za
instalirani korisnički interfejs.
Priručnik za instalaciju i vodič za korisnike
26
FXSA15~140A2VEB
4P599622-1A – 2020.10

7 Pre početka rukovanja

UPOZORENJE
Ova jedinica sadrži električne i vrele delove.
UPOZORENJE
Pre pokretanja jedinice, uverite se da je instalater pravilno instalirao uređaj.
OPREZ
Nije zdravo da izlažete telo protoku vazduha u dužem periodu.
OPREZ
Da biste izbegli nedostatak kiseonika, provetrite dovoljno prostoriju ako se sa sistemom koristi oprema sa plamenikom.
OPREZ
NE puštajte sistem u rad kada koristite sobni insekticid za zamagljivanje. Hemikalije mogu da se nakupe u jedinici, i da ugroze zdravlje ljudi preosetljivih na hemikalije.
7 | Pre početka rukovanja
OBAVEŠTENJE
Obavezno UKLJUČITE napajanje 6 sati pre početka rada, kako biste imali energiju u grejaču kućišta radilice i za zaštitu kompresora.
Ovaj priručnik za rad je za sledeće sisteme sa standardnom kontrolom. Pre početka rada, obratite se dobavljaču u vezi sa rukovanjem koje odgovara vrsti i marki vašeg sistema. Ako vaš uređaj ima prilagođen kontrolni sistem, pitajte dobavljača koje operacije odgovaraju vašem sistemu.
FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
Priručnik za instalaciju i vodič za korisnike
27
8 | Operacije

8 Operacije

8.1 Radni opseg

8.2 O režimima rada

INFORMACIJA
Radne granice pogledajte u tehničkim podacima povezane spoljašnje jedinice.
INFORMACIJA
U zavisnosti od instaliranog sistema, neki režimi rada možda neće biti dostupni.
Protok vazduha može sam da se podesi u zavisnosti od sobne temperature, ili
ventilator može odmah da se zaustavi. To nije kvar.
Ako je glavno napajanje isključeno tokom rada, rad će automatski ponovo početi
nakon što sto se napajanje ponovo uključi.
Zadata vrednost. Ciljna temperatura za režime rada Hlađenje, Grejanje i Auto.Prilagođavanje temperature. Funkcija koja održava sobnu temperaturu u
specifičnom opsegu kada je sistem isključen (od strane korisnika, funkcije raspoređivanja, ili funkcije tajmer ISKLJUČEN).

8.2.1 Osnovni režimi rada

Unutrašnja jedinica može da radi u različitim režimima rada.
Ikonica Režim rada
Hlađenje. U ovom režimu rada, hlađenje će se aktivirati prema
zahtevima zadate temperature ili operacije prilagođavanja temperature.
Grejanje. U ovom režimu rada, grejanje će se aktivirati prema zahtevima zadate temperature ili operacije prilagođavanja temperature.
Samo ventilator. U ovom režimu rada, vazduh kruži bez grejanja ili hlađenja.
Auto. U auto režimu, unutrašnja jedinica se automatski prebacuje između grejanja i hlađenja, kako to zahteva zadata vrednost.
Priručnik za instalaciju i vodič za korisnike
28
FXSA15~140A2VEB
4P599622-1A – 2020.10

8.2.2 Specijalni režimi rada za grejanje

Operacija Opis
Odmrzavanje Da bi se sprečio gubitak kapaciteta
Vrući start Tokom vrućeg starta, ventilator
8 | Operacije
grejanja usled nakupljanja leda u spoljašnjoj jedinici, sistem će se automatski prebaciti na operaciju odmrzavanja.
Tokom operacije odmrzavanja, ventilator unutrašnje jedinice će se zaustaviti, i sledeća ikonica će se pojaviti na početnom ekranu:
Sistem će nastaviti sa normalnim radom nakon oko 6 do 8 minuta.
unutrašnje jedinice će se zaustaviti, i sledeća ikonica će se pojaviti na početnom ekranu:

8.3 Da biste raukovali sistemom

INFORMACIJA
Za podešavanje režima rada ili dugih podešavanja, pogledajte referentni vodič ili radni priručnik za korisnički interfejs.
FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
Priručnik za instalaciju i vodič za korisnike
29
9 | Ušteda energije i optimalan rad

9 Ušteda energije i optimalan rad

Pridržavajte se sledećih mera predostrožnosti da biste obezbedili pravilan rad sistema.
Sprečite da u sobu ulazi direktna sunčeva svetlost tokom operacije hlađenja,
koristeći zavese ili roletne.
OPREZ
NIKADA nemojte izlagati decu, biljke ili životinje direktnom toku vazduha.
UPOZORENJE
NEMOJTE postavljati predmete ispod unutrašnje i/ili spoljašnje jedinice gde mogu da se pokvase. U suprotnom, kondenzacija na jedinici ili cevima za rashladno sredstvo, prljavština na filteru za vazduh ili blokiran odvod mogu da izazovu curenje, pa predmeti koji se nalaze ispod jedinice mogu da se zaprljaju ili oštete.
UPOZORENJE
NEMOJTE stavljati bocu sa zapaljivim sprejem pored klima uređaja i NEMOJTE koristiti sprejeve u blizini uređaja. Na taj način može doći do požara.
Vodite računa da područje ima dobru ventilaciju. NEMOJTE blokirati ventilacione
otvore.
Često provetravajte. Dugotrajna primena zahteva da obratite posebnu pažnju na
provetravanje.
Držite zatvorena vrata i prozore. Ako vrata i prozori ostanu otvoreni, vazduh će
izlaziti iz sobe, i izazvati opadanje efekta hlađenja ili grejanja.
Pazite da NE hladite i ne grejete previše. Da biste uštedeli energiju, držite zadatu
temperaturu na umerenu vrednosti.
NIKADA ne stavljajte predmete pored ulaznog ili izlaznog otvora za vazduh
jedinice. To može izazvati efekat smanjenog grejanja/hlađenja ili prekida rada.
Kada se na ekranu prikaže (vreme za čišćenje vazdušnog filtera), očistite
filtere (vidite "10.2.1Da biste očistili filter za vazduh"[432]).
Moguća je pojava kondenzacije ako je vlažnost vazduha iznad 80%, ili ako je izlaz
za pražnjenje blokiran.
Pravilno podesite izlaz vazduha i izbegavajte direktan protok vazduha ka osobama
u prostoriji.
Priručnik za instalaciju i vodič za korisnike
30
FXSA15~140A2VEB
4P599622-1A – 2020.10

10 Održavanje i servis

10.1 Mere predostrožnosti za održavanje i servis

OBAVEŠTENJE
Održavanje MORA da obavlja ovlašćeni instalater ili zastupnik servisa.
Preporučujemo da obavite održavanje najmanje jednom godišnje. Međutim, prema važećim zakonima može se zahtevati kraći interval održavanja.
OPREZ: Obratite pažnju na ventilator!
Opasno je pregledati jedinicu dok ventilator radi.
Obavezno isključite glavni prekidač pre obavljanja bilo kakvih postupaka održavanja.
OPREZ
NE ubacujte prste, štapove niti druge predmete u ulaz ili izlaz vazduha. Kada se ventilator okreće velikom brzinom, izazvaće povrede.
10 | Održavanje i servis
OBAVEŠTENJE
NIKAD nemojte sami pregledati niti popravljati uređaj. Pozovite obučeno lice iz servisa da to uradi. Međutim, kao krajnji korisnik, možete da čistite vazdušni filter i izlaz vazduha.
UPOZORENJE
NIKADA nemojte zamenjivati osigurač osiguračem pogrešne amperaže, ili drugim žicama kada osigurač pregori. Korišćenje žice ili bakarne žice može da izazove kvar jedinice ili požar.
OPREZ
Posle duge upotrebe, proverite postolje i priključke uređaja zbog mogućih oštećenja. Ako su oštećeni, uređaj može da padne i izazove povredu.
OBAVEŠTENJE
NE brišite radnu ploču upravljača benzinom, razređivačem, krpom za prašinu koja sadrži hemikalije, itd. Ploča može da se obezboji, ili da se premaz oljušti. Ako je površina veoma zaprljana, nakvasite krpu neutralnim deterdžentom razblaženim vodom, dobro je iscedite i prebrišite ploču. Obrišite drugom suvom krpom.
OPREZ
Pre pristupa terminalnim uređajima, obavezno prekinite svako napajanje električnom energijom.
FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
OPASNOST: RIZIK OD ELEKTROKUCIJE
Da biste očistili klima uređaj ili filter za vazduh, obavezno prekinite rad i isključite svako napajanje električnom energijom. Inače može doći do povrede i strujnog udara.
Priručnik za instalaciju i vodič za korisnike
31
10 | Održavanje i servis

10.2 Čišćenje filtera za vazduh i izlaza vazduha

10.2.1 Da biste očistili filter za vazduh

UPOZORENJE
Budite oprezni kada radite na merdevinama na visini.
Sledeći simboli mogu da se jave na unutrašnjoj jedinici:
Simbol Objašnjenje
Izmerite napon na krajevima kondenzatora glavnog kola ili električnih komponenata pre servisiranja.
OPREZ
Isključite uređaj pre čišćenja vazdušnog filtera i izlaza vazduha.
Kada čistiti filter za vazduh:
Okvirno pravilo: Čistite svakih 6meseci. Ako je vazduh u sobi izuzetno zagađen,
povećajte učestalost čišćenja.
U zavisnosti od postavki, korisnički interfejs može da izbaci poruku "Vreme za
čišćenje filtera". Očistite filter za vazduh kada se poruka pojavi.
Ako je nemoguće očistiti prljavštinu, zamenite filter za vazduh (= opciona
oprema).
Kako se čisti filter za vazduh:
OBAVEŠTENJE
NE KORISTITE vodu temperature 50°C ili više. Moguće posledice: Obezbojenje i deformacija.
1 Uklonite filter za vazduh. Povucite platno filtera naviše (u slučaju usisavanja
sa zadnje strane) ili unazad (u slučaju usisavanja sa donje strane).
usisavanje sa zadnje strane usisavanje sa donje strane
Priručnik za instalaciju i vodič za korisnike
32
2 Očistite filter za vazduh. Koristite usisivač ili operite vodom. Ako je filter za
vazduh veoma prljav, koristite meku četku i neutralni deterdžent.
FXSA15~140A2VEB
4P599622-1A – 2020.10
10 | Održavanje i servis
3 Osušite filter za vazduh u senci. 4 Ponovo namestite filter za vazduh. Poravnajte 2 držača za kačenje i gurnite 2
spojnice na njihovo mesto, i po potrebi povucite platno.
usisavanje sa zadnje strane usisavanje sa donje strane
5 Potvrdite da su svi držači učvršćeni. 6 U slučaju usisavanja sa donje strane, zatvorite rešetku za ulaz vazduha. U
slučaju usisavanja sa zadnje strane, zatvorite servisni otvor za crevo.
7 UKLJUČITE električno napajanje. 8 Da biste uklonili ekrane upozorenja, vidite referentni vodič za korisnički
interfejs.

10.2.2 Da biste očistili izlaz vazduha

UPOZORENJE
NEMOJTE dozvoliti da se spoljašnja jedinica pokvasi. Moguće posledice: Strujni udar ili požar.
OBAVEŠTENJE
NEMOJTE koristiti benzin, benzen, razređivač, prah za poliranje niti tečni
NE koristite vodu niti vazduh temperature 50°C ili više. Moguće posledice:
Obrišite mekom krpom. Ako ima mrlja koje se teško uklanjaju, koristite vodu ili neutralni deterdžent.
insekticid. Moguće posledice: Obezbojenje i deformacija.
Obezbojenje i deformacija.

10.3 Održavanje pre dugačkog perioda mirovanja

FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
Npr. na kraju sezone.
Neka unutrašnje jedinice rade u operaciji samo sa ventilatorom oko pola dana, da
bi se osušila unutrašnjost jedinica.
Očistite vazdušne filtere i kućišta unutrašnjih jedinica (pogledajte "10.2Čišćenje
filtera za vazduh i izlaza vazduha"[432]).
Uklonite baterije iz korisničkog interfejsa (ako je primenljivo).
Priručnik za instalaciju i vodič za korisnike
33
10 | Održavanje i servis

10.4 Održavanje nakon dugačkog perioda mirovanja

10.5 O rashladnom sredstvu

Npr. na početku sezone.
Proverite i uklonite sve što može da blokira izlazne i ulazne ventile unutrašnjih i
spoljašnjih jedinica.
Očistite filtere za vazduh i kućište unutrašnje jedinice (vidite "10.2Čišćenje filtera
za vazduh i izlaza vazduha"[432]).
Ubacite baterije u korisnički interfejs (ako je primenljivo).
Ovaj proizvod sadrži fluorisane gasove staklene bašte. NE ISPUŠTAJTE gasove u atmosferu.
Vrsta rashladnog sredstva: R32 Vrednost globalnog potencijala zagrevanja (GWP): 675
OBAVEŠTENJE
Važeći zakoni o fluorisanim gasovima sa efektom staklene bašte zahtevaju da se punjenje rashladnog sredstva u jedinici označi kako u težini tako i u ekvivalentu CO2.
Formula za izračunavanje količine ekvivalenta CO2 u tonama: GWP vrednost rashladnog sredstva x ukupno punjenje rashladnog sredstva [u kg] / 1000
Za više informacija se obratite svom dobavljaču.
UPOZORENJE: SLABO ZAPALJIV MATERIJAL
Rashladno sredstvo koje se nalazi u ovoj jedinici je slabo zapaljivo.
UPOZORENJE
Aparat mora da se skladišti u prostoriji bez izvora paljenja koji konstantno rade (primer: otvoreni plamen, aparat na gas koji radi ili električni grejač koji radi).
UPOZORENJE
NEMOJTE bušiti niti spaljivati delove kroz koje protiče rashladno sredstvo.NEMOJTE koristiti materije za čišćenje ili sredstva za ubrzavanje postupka
odmrzavanja, osim onih koja je preporučio proizvođač.
Imajte u vidu da je rashladno sredstvo u sistemu bez mirisa.
UPOZORENJE
Rashladno sredstvo koje se nalazi u ovoj jedinici je slabo zapaljivo, ali pod normalnim uslovima NE curi. Ako rashladno sredstvo iscuri u prostoriju i dođe u kontakt sa plamenom iz plamenika, grejalice ili šporeta, to može dovesti do požara ili stvaranja štetnog gasa.
Isključite sve zapaljive uređaje za grejanje, provetrite sobu, i obratite se dobavljaču od koga ste nabavili jedinicu.
NEMOJTE koristiti jedinicu dok serviser ne potvrdi da je popravljen deo iz koga je rashladno sredstvo curelo.
Priručnik za instalaciju i vodič za korisnike
34
FXSA15~140A2VEB
4P599622-1A – 2020.10

10.5.1 O senzoru za curenje rashladnog sredstva

UPOZORENJE
Neophodno je zameniti senzor nakon svake detekcije, ili na kraju roka trajanja. Senzor MORA da zameni isključivo ovlašćena osoba.
OBAVEŠTENJE
Funkcionisanje bezbednosnih mera se periodično automatski proverava. U slučaju kvara, šifra greške se prikazuje na korisničkom interfejsu.
OBAVEŠTENJE
Senzor curenja rashladnog sredstva R32 je poluprovodnički detektor koji može neispravno da detektuje supstance koje nisu rashladno sredstvo R32. Izbegavajte upotrebu hemijskih supstanci (npr. organskih rastvarača, laka za kosu, boje) u visokim koncentracijama, u blizini unutrašnje jedinice, jer to može da izazove pogrešnu detekciju senzora curenja rashladnog sredstva R32.
INFORMACIJA
Rok trajanja senzora je 10 godina. Korisnički interfejs prikazuje grešku "CH-05" 6 meseci pre kraja roka trajanja senzora, i grešku "CH-02" po isteku roka trajanja senzora. Za više informacija, vidite referentni vodič za korisnički interfejs i obratite se dobavljaču.
10 | Održavanje i servis
U slučaju detekcije dok je jedinica u stanju pripravnosti
Kada se detekcija dešava dok je jedinica u stanju pripravnosti, desiće se "lažna provera detekcije".
Lažna provera detekcije
1 Jedinica započinje rad ventilatora na najnižoj postavci. 2 Korisnički interfejs prikazuje šifru greške "A0-13", emituje zvuk alarma i
indikator statusa trepće.
3 Senzor proverava da li se desilo curenje rashladnog sredstva ili pogrešna
detekcija.
Ako curenje rashladnog sredstva NIJE detektovano, Rezultat: sistem se vraća na
normalan rad nakon oko 2 minuta.
Ako je detektovano curenje rashladnog sredstva, Rezultat:
1 Korisnički interfejs prikazuje grešku "A0-11", emituje zvuk alarma i indikator
statusa trepće.
2 Obratite se odmah svom dobavljaču. Više informacija pogledajte u Priručniku
za instalaciju spoljašnje jedinice.
U slučaju detekcije dok je jedinica uključena
1 Korisnički interfejs prikazuje grešku "A0-11", emituje zvuk alarma i indikator
statusa trepće.
FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
2 Obratite se odmah svom dobavljaču. Više informacija pogledajte u Priručniku
za instalaciju spoljašnje jedinice.
INFORMACIJA
Da biste prekinuli alarm korisničkog interfejsa, vidite referentni vodič za korisnički interfejs.
Priručnik za instalaciju i vodič za korisnike
35
10 | Održavanje i servis
INFORMACIJA
Minimalni protok vazduha tokom normalnog rada ili tokom detektovanja curenja rashladnog sredstva je uvek >240m3/h.
Priručnik za instalaciju i vodič za korisnike
36
FXSA15~140A2VEB
4P599622-1A – 2020.10

11 Rešavanje problema

Ako se desi jedan od sledećih kvarova, preduzmite dole navedene mere i obratite se svom dobavljaču.
UPOZORENJE
Prekinite rad i dovod struje ako se desi nešto neuobičajeno (miris nagorelog, itd.).
Ako ostavite uređaj da radi pod tim uslovima, to može da dovede do kvara, strujnog udara ili požara. Obratite se dobavljaču.
Sistem MORA da popravi kvalifikovani serviser.
Kvar Mera
11 | Rešavanje problema
Ako se bezbednosni uređaj, kao što je osigurač, prekidač ili uređaj diferencijalne struje, često aktivira, ili prekidač UKLJUČENO/ISKLJUČENO NE
ISKLJUČITE sve glavne prekidače za električno napajanje do jedinice.
funkcioniše pravilno.
Ako voda curi iz jedinice. Prekinite rad.
Radni prekidač NE funkcioniše pravilno. ISKLJUČITE električno
napajanje.
Ako ekran korisničkog interfejsa prikazuje . Obavestite instalatera i prijavite
šifru greške. Da biste prikazali šifru greške, vidite referentni vodič za korisnički interfejs.
Ako sistem NE radi pravilno, osim gore pomenutih slučajeva, i nijedan od gornjih kvarova nije vidljiv, ispitajte sistem prema sledećim postupcima.
Kvar Mera
Ako sistem uopšte ne radi. Proverite da li je u pitanju prekid električnog
napajanja. Sačekajte da se napajanje ponovo uspostavi. Ako se tokom rada desi nestanak struje, sistem se automatski restartuje odmah nakon što se napajanje ponovo uspostavi.
Proverite da li je pregoreo osigurač ili se aktivirao
automatski prekidač. Po potrebi zamenite osigurač ili resetujte automatski prekidač.
FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
Sistem se zaustavlja odmah nakon uključivanja.
Proverite da li je ulaz ili izlaz vazduha spoljašnje ili
unutrašnje jedinice blokiran nekom preprekom. Uklonite sve prepreke, i proverite da li vazduh može slobodno da protiče.
Proverite da li je zapušen filter za vazduh (vidite
"10.2.1Da biste očistili filter za vazduh"[432]).
Priručnik za instalaciju i vodič za korisnike
37
11 | Rešavanje problema
Kvar Mera
Sistem radi, ali je hlađenje ili grejanje nedovoljno.
Proverite da li je ulaz ili izlaz vazduha spoljašnje ili
unutrašnje jedinice blokiran nekom preprekom. Uklonite sve prepreke, i proverite da li vazduh može slobodno da protiče.
Proverite da li je zapušen filter za vazduh (vidite
"10.2.1Da biste očistili filter za vazduh"[432]).
Proverite podešenu temperaturu. Pogledajte
priručnik za korisnički interfejs.
Proverite da li je brzina ventilatora postavljena na
malu brzinu. Pogledajte priručnik za korisnički interfejs.
Proverite da li su otvorena vrata ili prozori.
Zatvorite vrata i prozore da biste sprečili ulazak vazduha.
Proverite da li direktna sunčeva svetlost ulazi u
prostoriju. Koristite zavese ili roletne.
Proverite da li ima previše osoba u prostoriji
tokom operacije hlađenja. Proverite da li je izvor toplote u prostoriji prejak.
Ako je izvor toplote u prostoriji prejak (kod
hlađenja). Efekat hlađenja se smanjuje ako je dovod toplote u sobu preveliki.
Rad se iznenada zaustavlja. (radna lampica trepće.)
Proverite da li je zapušen filter za vazduh (vidite
"10.2.1Da biste očistili filter za vazduh"[432]).
Proverite da li je ulaz ili izlaz vazduha spoljašnje ili
unutrašnje jedinice blokiran nekom preprekom. Uklonite prepreke, isključite automatski prekidač OFF i ponovo ga uključite ON. Ako lampica i dalje trepće, obratite se svom dobavljaču.
Tokom rada se javlja nenormalno funkcionisanje.
Klima uređaj može loše da radi zbog groma ili radio
talasa. Isključite automatski prekidač OFF i ponovo ga uključite ON.
Ako posle provere svih gornjih stavki ne možete sami da rešite problem, obratite se instalateru i navedite simptome, kompletan naziv modela jedinice (po mogućnosti, sa proizvođačkim brojem) i datum instaliranja (verovatno naveden na garantnom listu).

11.1 Simptomi koji NE predstavljaju kvar sistema

Sledeći simptomi NE predstavljaju kvar sistema:

11.1.1 Simptom: Sistem ne radi

Priručnik za instalaciju i vodič za korisnike
38
Klima uređaj ne počinje da radi odmah nakon pritiska na dugme UKLJUČENO/
ISKLJUČENO na korisničkom interfejsu. Ako svetli radna lampica, sistem je u normalnom stanju. Da bi se sprečilo preopterećenje motora kompresora, klima
FXSA15~140A2VEB
4P599622-1A – 2020.10
11 | Rešavanje problema
uređaj počinje da radi 5 minuta nakon što se ponovo UKLJUČI, u slučaju da je pre toga ISKLJUČEN. Isto kašnjenje na startu se dešava kada se koristi dugme za izbor režima rada.
Sistem ne počinje odmah kada se uključi električno napajanje. Sačekajte jedan
minut dok se mikro kompjuter ne spremi za rad.

11.1.2 Simptom: Bela izmaglica izlazi iz jedinice (unutrašnja jedinica)

Kada je tokom operacije hlađenja velika vlažnost vazduha (na mestima gde ima
masnoće i prašine). Ako je unutrašnjost unutrašnje jedinice veoma zagađena, temperaturna raspodela u prostoriji postaje neravnomerna. Neophodno je očistiti unutrašnjost unutrašnje jedinice. Pitajte dobavljača za podatke o čišćenju jedinice. Za tu operaciju neophodan je obučeni serviser.
Kada se klima uređaj prebaci na operaciju grejanja nakon operacije odmrzavanja.
Vlaga nastala otapanjem prelazi u paru, i izlazi.

11.1.3 Simptom: Iz jedinice (spoljašnje jedinice, unutrašnje jedinice) izlazi bela magla

Kada je sistem prebačen na operaciju grejanja nakon operacije odmrzavanja. Vlaga nastala odmrzavanjem prelazi u paru i izbacuje se.

11.1.4 Simptom: Na korisničkom interfejsu se očitava "U4" ili "U5" i zaustavlja se, ali ponovo počinje da radi nakon nekoliko minuta

To je zato što korisnički interfejs prima buku sa električnih aparata koji nisu klima uređaj. Buka sprečava komunikaciju između jedinica, i izaziva njihovo zaustavljanje. Rad se automatski ponovo pokreće kada buka prestane.

11.1.5 Simptom: Buka klima uređaja (unutrašnja jedinica)

Čuje se zujanje čim se uključi električno napajanje. Ventil za elektronsku
ekspanziju u unutrašnjoj jedinici počinje da radi, i proizvodi buku. Nivo buke će se smanjiti za oko minut.
Neprekidno tiho lupanje se čuje kada sistem obavlja operaciju hlađenja ili se
zaustavlja. Zvuk se čuje kada odvodna pumpa radi.
Škripa se čuje kada se sistem zaustavlja nakon operacije zagrevanja. Širenje i
skupljanje plastičnih delova usled promene temperature proizvodi ovu buku.

11.1.6 Simptom: Buka klima uređaja (unutrašnja jedinica, spoljašnja jedinica)

Čuje se neprekidno tiho šištanje kada sistem obavlja operaciju hlađenja ili
odmrzavanja. To je zvuk rashladnog gasa koji protiče kroz unutrašnju i spoljašnju jedinicu.

11.1.7 Simptom: Prašina izlazi iz jedinice

FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
Šištanje koje se čuje na početku, ili odmah po prekidu rada, ili operacije
odmrzavanja. To je buka koju proizvodi rashladno sredstvo, izazvana prekidom protoka ili promenom protoka.
Kada se jedinica koristi prvi put nakon dužeg vremena. To je stoga što je prašina dospela u jedinicu.
Priručnik za instalaciju i vodič za korisnike
39
11 | Rešavanje problema

11.1.8 Simptom: Osećaju se mirisi iz jedinice

Jedinica može da apsorbuje miris prostorije, nameštaja, cigareta, itd. a zatim ih ponovo ispušta.
Priručnik za instalaciju i vodič za korisnike
40
FXSA15~140A2VEB
4P599622-1A – 2020.10

12 Premeštanje

Obratite se dobavljaču radi uklanjanja i ponovne instalacije cele jedinice. Pomeranje jedinice zahteva tehničku stručnost.
12 | Premeštanje
FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
Priručnik za instalaciju i vodič za korisnike
41
13 | Odlaganje

13 Odlaganje

OBAVEŠTENJE
NE pokušavajte sami da demontirate sistem: demontaža sistema, tretman rashladnog sredstva, ulja i drugih delova MORA da bude izvedena u skladu sa primenljivim zakonom. Jedinice MORAJU da budu tretirane u specijalizovanom postrojenju za obradu radi ponovne upotrebe, reciklaže i obnavljanja.
Priručnik za instalaciju i vodič za korisnike
42
FXSA15~140A2VEB
4P599622-1A – 2020.10

Za instalatera

FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
Za instalatera
Priručnik za instalaciju i vodič za korisnike
43
14 | O pakovanju
1 2

14 O pakovanju

14.1 Pregled: O kutiji

Ovo poglavlje opisuje šta treba da uradite kada se kutija sa unutrašnjom jedinicom isporuči na lokaciju.
Ono sadrži informacije o sledećem:
Raspakivanje jedinice i rukovanje njomUklanjanje pribora sa jedinice
Imajte u vidu sledeće:
Prilikom isporuke, MORA se proveriti da li je uređaj oštećen. Sva oštećenja se
MORAJU prijaviti odmah agentu za reklamacije isporučioca.
Postavite zapakovanu jedinicu što bliže krajnjem mestu instalacije da biste
sprečili oštećenje tokom transporta.
Unapred pripremite put kojim ćete uneti jedinicu unutra.

14.2 Unutrašnja jedinica

14.2.1 Da biste raspakovali jedinicu i postupali sa njom

Koristite obujmice od mekanog materijala ili zaštitne ploče zajedno sa konopcem kada podižete jedinicu. Tako će se izbeći oštećenja ili ogrebotine na jedinici.
1 Podignite jedinicu držeći držače konzole bez vršenja pritiska na ostale delove,
naročito na cevi za hlađenje, odvodne cevi i druge polimerne delove.
Priručnik za instalaciju i vodič za korisnike
44
FXSA15~140A2VEB
4P599622-1A – 2020.10

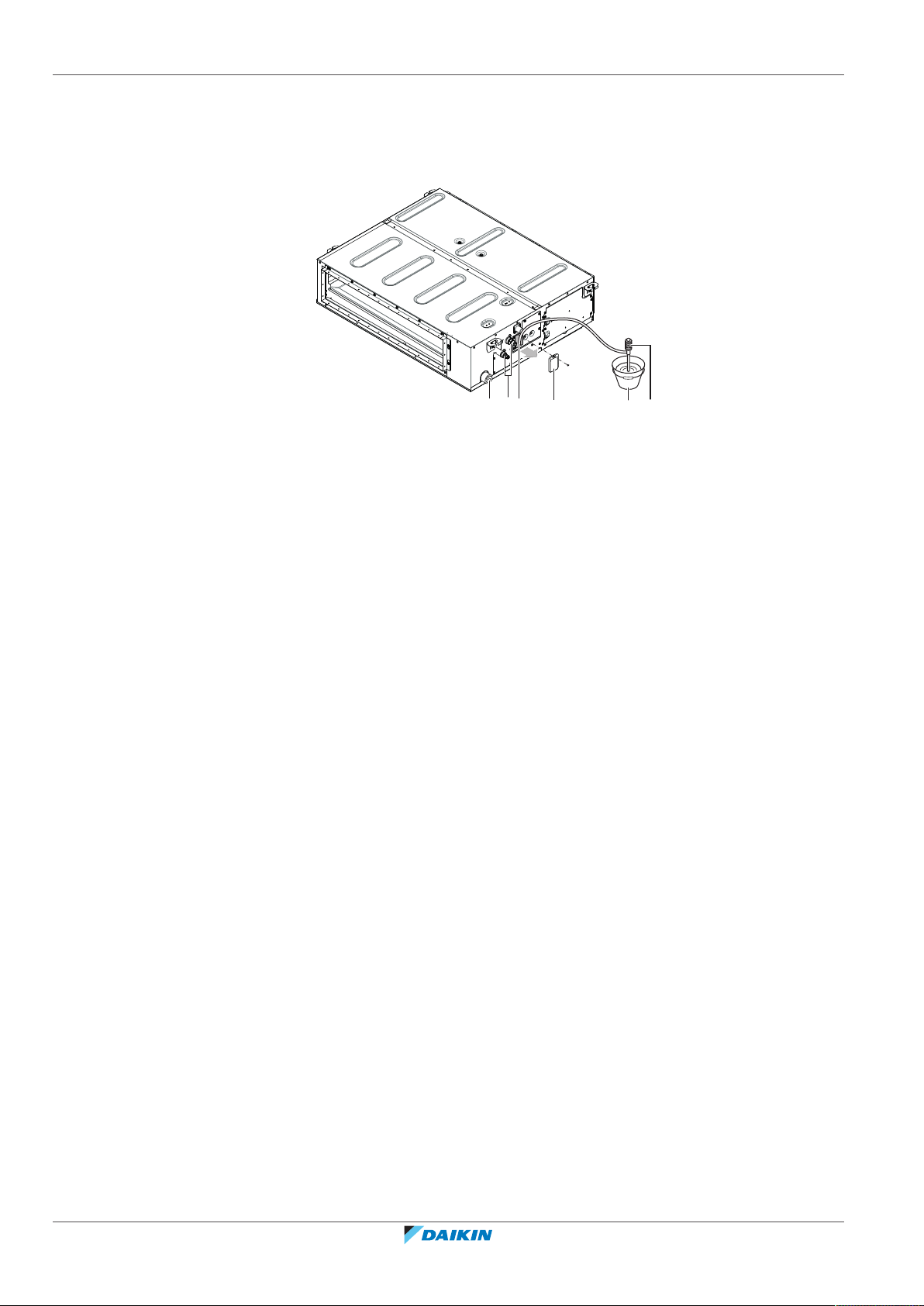

14.2.2 Da biste uklonili pribor sa unutrašnje jedinice

40×
dcba e f g
h i j k
a Priručnik za instalaciju i rad b Opšte bezbednosne mere c Podloške za držač konzole d Zavrtnji za prirubnice creva e Metalna klema
f Podmetači za zaptivanje: Veliki (odvodna cev), srednji 1 (cev za gas), srednji 2 (cev
za tečnost)
g Odvodno crevo h Mala zaptivka
i Izolator: Mali (cev za tečnost) j Izolator: Veliki (cev za gas)
k Vezice
14 | O pakovanju
FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
Priručnik za instalaciju i vodič za korisnike
45
15 | O ovim jedinicama i opcijama

15 O ovim jedinicama i opcijama

U ovom poglavlju

15.1 Identifikacija............................................................................................................................................................................ 46
15.1.1 Identifikaciona etiketa: Unutrašnja jedinica .......................................................................................................... 46
15.2 O unutrašnjoj jedinici.............................................................................................................................................................. 46
15.3 Izgled sistema ......................................................................................................................................................................... 46
15.4 Kombinovanje jedinica i opcije............................................................................................................................................... 47
15.4.1 Moguće opcije za unutrašnju jedinicu ................................................................................................................... 47

15.1 Identifikacija

15.1.1 Identifikaciona etiketa: Unutrašnja jedinica

OBAVEŠTENJE
Kada instalirate ili servisirate više jedinica u isto vreme, osigurajte da NE zamenite servisne ploče između različitih modela.
Lokacija

15.2 O unutrašnjoj jedinici

INFORMACIJA
Radne granice pogledajte u tehničkim podacima povezane spoljašnje jedinice.

15.3 Izgled sistema

INFORMACIJA
Sledeća ilustracija je samo primer, i možda NE odgovara izgledu vašeg sistema.
Priručnik za instalaciju i vodič za korisnike
46
FXSA15~140A2VEB
4P599622-1A – 2020.10
15 | O ovim jedinicama i opcijama
b
c
a
e
d
f
g
a Unutrašnja jedinica b Spoljašnja jedinica c Korisnički interfejs d Usisavanje vazduha e Izbacivanje vazduha
f Cevi za rashladno sredstvo i transmisioni kabl
g Odvodna cev

15.4 Kombinovanje jedinica i opcije

INFORMACIJA
Neke opcije možda nisu dostupne u vašoj zemlji.

15.4.1 Moguće opcije za unutrašnju jedinicu

Proverite da li imate sledeće obavezne opcije:
Korisnički interfejs: Može se koristiti samo daljinski upravljač kompatibilan sa
bezbednosnim sistemom. Kompatibilnost daljinskog upravljača vidite u tehničkom listu ( BRC1H52/82*)
Napomena: Korisnički interfejs će dati vidljivo i čujno upozorenje u slučaju da se detektuje curenje rashladnog sredstva. Npr. daljinski upravljači BRC1H52* mogu da daju alarm od 65 dB (zvučni pritisak, meren na rastojanju od 1 m od alarma). Podaci o zvuku su dostupni u tehničkom listu daljinskog upravljača. Alarm uvek treba da bude 15dB glasniji od pozadinske buke u sobi. U slučaju veće pozadinske buke, preporučujemo da se koristi eksterni alarm (snabdevanje na terenu) za povezivanje sa opcionim izlazom štampane ploče unutrašnje jedinice. Ovaj alarm iz snabdevanja na terenu treba da se montira u svakoj sobi gde je instalirana unutrašnja jedinica.
FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
Priručnik za instalaciju i vodič za korisnike
47
15 | O ovim jedinicama i opcijama
Opcioni izlaz štampane ploče (da se obezbedi izlaz za eksterni uređaj): Štampana
ploča će se aktivirati kada se detektuje curenje, kada senzor zakaže ili kada je senzor iskopčan. Tačan naziv modela vidite u spisku opcija za unutrašnju jedinicu. Više informacija o ovoj opciji pogledajte u priručniku za instalaciju opcionog izlaza štampane ploče.
OPREZ
Svaka unutrašnja jedinica treba da se poveže sa posebnim korisničkim
interfejsom. Kao korisnički interfejs se može koristiti samo daljinski upravljač kompatibilan sa bezbednosnim sistemom. Kompatibilnost daljinskog upravljača vidite u tehničkom listu (npr. BRC1H52/82*).
Korisnički interfejs treba uvek da se stavi u istu sobu u kojoj je unutrašnja jedinica.
Za detalje, pogledajte priručnik za instalaciju i rad korisničkog interfejsa.
INFORMACIJA
Sve moguće opcije su pomenute u spisku opcija za unutrašnju jedinicu. Više informacija o opciji pogledajte u priručniku za instalaciju i rad opcije.
Priručnik za instalaciju i vodič za korisnike
48
FXSA15~140A2VEB
4P599622-1A – 2020.10

16 Instalacija jedinice

U ovom poglavlju

16.1 Priprema mesta za instalaciju................................................................................................................................................. 49
16.1.1 Zahtevi koje mora da zadovolji lokacija unutrašnje jedinice................................................................................. 49
16.2 Montiranje unutrašnje jedinice.............................................................................................................................................. 52
16.2.1 Smernice za instaliranje unutrašnje jedinice ......................................................................................................... 52
16.2.2 Smernice za instaliranje cevovoda......................................................................................................................... 54
16.2.3 Smernice za instaliranje odvodnih cevi.................................................................................................................. 55

16.1 Priprema mesta za instalaciju

NE postavljajte uređaj na mesta koja se često koriste kao radno mesto. U slučaju građevinskih radova (npr.mlevenja) gde nastaje velika količina prašine, uređaj MORA biti pokriven.
Izaberite mesto za instalaciju gde ima dovoljno prostora za unošenje i iznošenje uređaja.
Izbegavajte instalaciju u okolini sa mnogo organskih rastvarača, kao što je mastilo i siloksan.
16 | Instalacija jedinice
UPOZORENJE
Aparat mora da se skladišti u prostoriji bez izvora paljenja koji konstantno rade (primer: otvoreni plamen, aparat na gas koji radi ili električni grejač koji radi).

16.1.1 Zahtevi koje mora da zadovolji lokacija unutrašnje jedinice

INFORMACIJA
Takođe, pročitajte opšte zahteve za mesto instalacije. Pogledajte poglavlje ""2Opšte
bezbednosne mere predostrožnosti"[45]".
INFORMACIJA
Nivo zvučnog pritiska je manji od 70dBA.
OPREZ
Uređaj nije svima dostupan, instalirajte ga na bezbednom mestu, koje nije lako dostupno.
Ova jedinica, i unutrašnja i spoljašnja, pogodna je za instalaciju u komercijalnom okruženju i u lakoj industriji.
NEMOJTE ugrađivati uređaj na sledećim mestima:
FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
Na mestima gde izmaglica, sprej ili para mineralnog ulja mogu biti prisutni u
atmosferi. Plastični delovi mogu da propadnu i da otpadnu ili da izazovu curenje vode.
NE preporučuje se instaliranje jedinice na sledećim mestima, jer to može da skrati radni vek jedinice:
Tamo gde su velike fluktuacije naponaNa vozilima ili plovilimaTamo gde su prisutne kisele ili alkalne pare
Priručnik za instalaciju i vodič za korisnike
49
16 | Instalacija jedinice
500
c
A
(mm)
b
a
OBAVEŠTENJE
Oprema opisana u ovom priručniku može da izazove električnu buku nastalu usled energije radio frekvencije. Oprema odgovara specifikacijama kreiranim da obezbede razumnu zaštitu protiv takvog ometanja. Međutim, nema garancije da se ometanje neće desiti na konkretnom uređaju.
Stoga se preporučuje da se oprema i električno ožičenje instalira na takav način da održavaju pogodno rastojanje od stereo opreme, kompjutera, itd.
Na mestima sa slabim prijemom, držite rastojanje od 3m ili veće, da biste izbegli elektromagnetne smetnje od strane druge opreme, i koristite uvodne cevi za strujne i prenosne vodove.
Obezbedite da, u slučaju curenja vode, voda ne može da ošteti prostor i okolinu
uređaja.
Izaberite lokaciju gde radna buka ili vruć/hladan vazduh izbačen iz jedinice neće
nikome smetati.
Protok vazduha. Proverite da ništa ne blokira protok vazduha.Odvod. Proverite da li kondenzovana voda može da se odvede na prigodan način.Izolacija plafona. Kada uslovi na plafonu prekorače temperaturu od 30°C i
relativnu vlagu od 80%, ili kada se svež vazduh dovodi na plafon, onda je potrebna dodatna izolacija (minimalne debljine 10mm, polietilenska pena).
Zaštitni poklopci. Obavezno instalirajte zaštitne poklopce (snabdevanje na
terenu) na usisnoj i izlaznoj strani, kako bi se sprečilo da neka osoba dodirne lopatice ventilatora ili izmenjivač toplote.
Razmak. Obratite pažnju na sledeće zahteve:
A Minimalno rastojanje od poda
2,7m da bi se izbegao slučajan kontakt
2,5m u slučaju da je ventilator pokriven (npr. spušteni plafon, rešetka, …) a Plafon b Površina poda
c Prostor za održavanje
Rešetka za pražnjenje. Minimalna potrebna visina za instalaciju rešetke za
pražnjenje ≥1,8m.
Servisni prostor i veličina otvora na plafonu
Priručnik za instalaciju i vodič za korisnike
50
Proverite da li je otvor na plafonu dovoljno veliki da obezbedi dovoljno rastojanje za održavanje i servis.
FXSA15~140A2VEB
4P599622-1A – 2020.10
16 | Instalacija jedinice
800
800
(mm)
a
b:
500
a
A B
C
500
300
c
a
b
≥1100
b
≥1100
A
B
c
c
d
e
f
(mm)
g
125
b ≥800
160
(160~300)
245
h ≥460
C
f
g
a
a
A Pogled sa strane: cev za rashladno sredstvo, odvodna cev, kontrolna kutija B Pogled sa strane: dovod vazduha
C Pogled odozgo a Otvor plafona
Klasa 15~32: 550mm Klasa 40~50: 700mm Klasa 63~80: 1000mm Klasa 100~125: 1400mm Klasa 140: 1550mm
b Radni prostor
Opcije za instaliranje
FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
A Standardno usisavanje sa zadnje strane B Instalacija sa zadnjom platnenom cevi i servisnim otvorom voda
C Instalacija sa donjim platnenim crevom i rešetkom za ulaz vazduha a Površina plafona b Otvor plafona c Filter za vazduh d Vod za dovod vazduha e Servisni otvor cevnog voda
f Zamenljiva ploča
g Platneni priključak ploče za dovod vazduha (snabdevanje na terenu)
Priručnik za instalaciju i vodič za korisnike
51
16 | Instalacija jedinice
a
a
b

16.2 Montiranje unutrašnje jedinice

16.2.1 Smernice za instaliranje unutrašnje jedinice

h Otvor ploče za dovod vazduha (snabdevanje na terenu)
INFORMACIJA
Za neke opcije može biti potreban dodatni servisni prostor. Pogledajte u uputstvu za instaliranje upotrebljenu opciju pre instaliranja.
Zahtevi vezani za minimalnu površinu poda
OPREZ
Ukupno punjenje rashladnog sredstva u sistemu ne može da prekorači zahteve za minimalnu površinu poda najmanje sobe koja se opslužuje. Zahteve za minimalnu površinu poda za unutrašnje jedinice pogledajte u priručniku za instalaciju i rad isporučenom sa spoljašnjom jedinicom.
INFORMACIJA
Opciona oprema. Kada instalirate opcionu opremu, takođe pročitajte priručnik za
instalaciju opcione opreme. U zavisnosti od uslova na terenu, može biti lakše da prvo instalirate opcionu opremu.
Opcije za instaliranje
INFORMACIJA
Jedinica se može koristiti sa usisavanjem sa donje strane, kada se zamenljiva ploča zameni pločom nosačem filtera za vazduh.
a Ploča nosač filtera za vazduh sa filterom/filterima za vazduh b Zamenljiva ploča
Čvrstoća plafona. Proverite da li je plafon dovoljno čvrst da izdrži težinu jedinice.
Ako postoji rizik, ojačajte plafon pre instaliranja jedinice.
Priručnik za instalaciju i vodič za korisnike
52
- Za postojeće plafone koristite kotve.
- Za nove plafone koristite utisnute umetke, utisnute kotve ili druge delove
dostupne na terenu.
FXSA15~140A2VEB
4P599622-1A – 2020.10
16 | Instalacija jedinice
b a
c
e
d
e: 630
e: A
(mm)
a b
b d
c
b
a
a Kotva b Ploča plafona c Duga navrtka ili zatezni vijak d Vijak za vešanje e Unutrašnja jedinica
Vijci za vešanje. Za instalaciju koristite vijke za vešanje M10. Namestite držač
konzole na vijak za vešanje. Bezbedno ga učvrstite pomoću navrtke i podloške sa gornje i donje strane držača konzole.
a Navrtka (snabdevanje na terenu) b Podloška (pribor) c Držač konzole d Dvostruka navrtka (snabdevanje na terenu) e Korak vijka za vešanje
Klasa A(mm)
15~32 588
40~50 738
63~80 1038
100~125 1438
140 1588
Nivo. Pomoću libele ili plastične cevi napunjene vodom, proverite da li je jedinica
ravno postavljena na sva četiri ugla.
a Nivo vode b Plastična cev
FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
OBAVEŠTENJE
NEMOJTE instalirati jedinicu pod nagibom. Moguće posledice: Ako je jedinica nagnuta u smeru suprotnom od toka kondenzata (odvodna cev je podignuta), plivajući prekidač će možda loše raditi i izazvaće kapanje vode.
Priručnik za instalaciju i vodič za korisnike
53
16 | Instalacija jedinice
a
b
c b a
ffe ed d
a
b
c
5 mm

16.2.2 Smernice za instaliranje cevovoda

UPOZORENJE
U cevovod NEMOJTE instalirati uključene izvore paljenja (primer: otvoreni plamen, uključeni aparat na gas ili uključeni električni grejač).
OPREZ
Potvrdite da instalacija cevnog voda NE premašuje obim podešavanja spoljašnjeg
statičkog pritiska za jedinicu. Obim podešavanja potražite u tehničkom listu za vaš model.
Obavezno instalirajte platneni vod, tako da se vibracije NE prenose na cevni vod ili
plafon. Koristite materijal koji apsorbuje zvuk (izolacioni materijal) za oblaganje cevnog voda, i stavite gumu za izolovanje vibracija na vijke za vešanje.
Prilikom zavarivanja, pazite da se NE prska kadica za odvod ili filter za vazduh.Ako metalni cevni vod prolazi kroz metalnu letvu, žičanu letvu ili metalnu ploču
drvene strukture, električno razdvojite cev od zida.
Instalirajte izlaznu rešetku u poziciju gde vazdušni tok neće dolaziti u direktan
kontakt sa ljudima.
NEMOJTE koristiti pojačane ventilatore u cevnim vodovima. Koristite funkciju za
automatsko podešavanje brzine ventilatora (vidite "20.1 Podešavanje
polja"[472]).
Cevi se obezbeđuju na terenu.

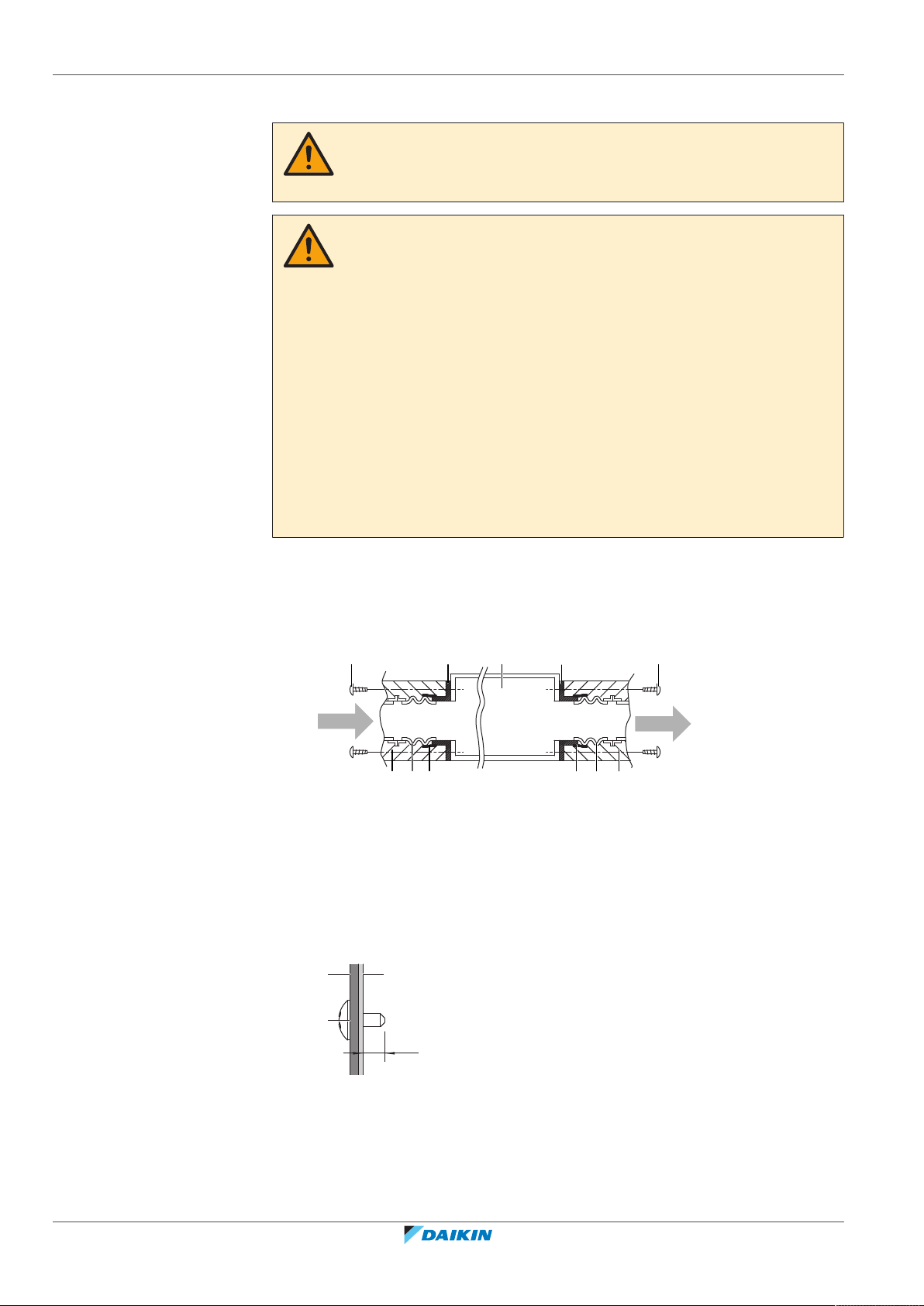

1 Povežite platneno crevo za unutrašnjost prirubnice na ulaznoj i na izlaznoj
strani. Povežite platneno crevo koristeći zavrtnje iz pribora.
2 Povežite crevo sa platnenim crevom.
a Zavrtnji za prirubnice cevi (pribor) b Prirubnica (nalazi se na uređaju)
c Unutrašnja jedinica d Izolacija (snabdevanje na terenu) e Platneno crevo (snabdevanje na terenu)
f Aluminijumska traka (snabdevanje na terenu)
Zavrtnji za fiksiranje. Kada instalirate vod za dovod vazduha, izaberite za
fiksiranje zavrtnje koji štrče 5 mm sa unutrašnje strane prirubnice, da biste zaštitili filter za vazduh od oštećenja tokom održavanja filtera.
a Vod za dovod vazduha b Unutrašnjost prirubnice
c Zavrtanj za fiksiranje
3 Obmotajte aluminijumsku traku oko prirubnice i veze sa cevovodom. Proverite
Priručnik za instalaciju i vodič za korisnike
54
da li ima curenja vazduha na drugim spojevima.
FXSA15~140A2VEB
4P599622-1A – 2020.10
4 Izolujte crevo da biste sprečili nastajanje kondenzata. Koristite staklenu vunu
1~1.5 m
a
≤625
≤300
0~75
1000~1500
(mm)
ba
ba ddc
ili polietilensku penu debljine 25mm.
Filter. Obavezno postavite filter za vazduh unutar prolaza za vazduh na ulaznoj
strani. Koristite filter za vazduh sa efikasnošću sakupljanja prašine ≥50% (gravimetrijska metoda).

16.2.3 Smernice za instaliranje odvodnih cevi

Uverite se da kondenzovana voda može pravilno da se odvodi. To uključuje:
Opšte smernicePovezivanje odvodnih cevi na unutrašnju jedinicuProveru da li voda negde curi
Opšte smernice
Dužina cevi. Neka odvodna cev bude što je moguće kraća.Veličina cevi. Neka veličina cevi bude jednaka veličini vezujuće cevi, ili veća od
nje (vinilna cev nominalnog prečnika 20mm i spoljašnjeg prečnika 26mm).
Nagib. Obezbedite da nagib odvodnih cevi bude prema dole (najmanje 1/100),
kako bi se sprečilo da vazduh bude zarobljen u cevima. Koristite rešetke za kačenje, kako je prikazano.
16 | Instalacija jedinice
a Rešetka za kačenje O Dozvoljeno X Nije dozvoljeno
Kondenzacija. Preduzmite mere za sprečavanje kondenzacije. Izolujte kompletan
odvodni cevovod u zgradi.
Podizač cevi. Ako je potrebno da bi se postigao nagib, možete da instalirate
podizač cevi.
- Nagib odvodnog creva: 0~75mm da bi se izbegao napon u cevima i nastanak
vazdušnih mehurova.
a Metalna klema (pribor)
b Odvodno crevo (pribor)
c Podizač odvodnog creva (plastična cev nominalnog prečnika Ø20mm i spoljašnjeg
prečnika Ø26mm)
d Šipke za kačenje (snabdevanje na terenu)
Kombinovanje odvodnih cevi. Možete da kombinujete odvodne cevi. Obavezno
koristite odvodne cevi i T-spojeve sa odgovarajućim meračem za radni kapacitet jedinica.
FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
Priručnik za instalaciju i vodič za korisnike
55
16 | Instalacija jedinice
≥100≤625
(mm)
a
≤4 mm
A-A'
b a
d c
3
1
2~61
4
d
AA'A
A'
e
5
2
c
ba
Da biste povezali odvodne cevi sa unutrašnjom jedinicom
a T-spoj
OBAVEŠTENJE
Nepravilno priključivanje odvodnog creva može da izazove curenje, i da ošteti prostor oko uređaja i okolinu.
a Izlaz odvoda za održavanje b Cevi za rashladno sredstvo
c Priključak odvodne pumpe
1 Gurnite odvodno crevo što je moguće dalje iznad priključka na odvodnu cev. 2 Pritegnite metalnu klemu tako da glava zavrtnja bude manje od 4 mm
udaljena od metalnog dela kleme.
3 Proverite da li curi voda (pogledajte " Da biste proverili da li voda
curi"[457]).
4 Obavijte veliki podmetač za zaptivanje (=izolacija) oko metalne kleme i
odvodnog creva, i pričvrstite ga vezicama.
5 Povežite odvodnu cev sa odvodnim crevom.
Priručnik za instalaciju i vodič za korisnike
56
a Priključak odvodne cevi (povezan za jedinicu) b Odvodno crevo (pribor)
c Metalna klema (pribor) d Veliki podmetač za zaptivanje (pribor) e Odvodno crevo (snabdevanje na terenu)
FXSA15~140A2VEB
4P599622-1A – 2020.10
16 | Instalacija jedinice
a
a
b
L
N
c
a
b
OBAVEŠTENJE
NEMOJTE uklanjati priključak za odvodnu cev. Može da poteče voda.Koristite odvod za pražnjenje da biste uklonili vodu pre održavanja.Pažljivo ubacujte i uklanjajte priključak za odvodnu cev. Primenom veće snage
može da se deformiše cevni naglavak kadice za kondenzat.
Izvucite priključak.
NEMOJTE pomerati priključak gore-dole.
Uvucite priključak.
Namestite priključak, i gurnite ga unutra pomoću odvrtača za krstaste zavrtnje.
a Odvodni priključak b Odvrtač za krstaste zavrtnje
Da biste proverili da li voda curi
Postupak se razlikuje u zavisnosti od toga da li je instalacija sistema već dovršena. Ako instalacija sistema još nije dovršena, privremeno povežite korisnički interfejs i električno napajanje sa jedinicom.
Kada instalacija sistema još nije dovršena
1 Privremeno povežite električno ožičenje.
Uklonite servisni poklopac (c).Povežite električno napajanje (a).Povežite korisnički interfejs (b).Vratite servisni poklopac na mesto.
a Napojni kabl terminalni blok b Terminalni blok korisničkog interfejsa c Servisni poklopac sa dijagramom ožičenja
2 UKLJUČITE električno napajanje.
FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
Priručnik za instalaciju i vodič za korisnike
57
16 | Instalacija jedinice
f
b
e
d
c
a
3 Pokrenite režim samo ventilator (vidite referentni vodič ili servisni priručnik
korisničkog interfejsa).
4 Uklonite poklopac dovoda vode (1 zavrtanj). 5 Postepeno sipajte oko 1l vode kroz dovod vode, i proverite da li negde curi.
a Dovod vode b Prenosiva pumpa
c Poklopac dovoda vode d Kofa (dodavanje vode kroz dovod vode) e Izlaz odvoda za održavanje
f Cevi za rashladno sredstvo
6 ISKLJUČITE električno napajanje. 7 Isključite električnu instalaciju.
Uklonite servisni poklopac.Iskopčajte električno napajanje.Isključite korisnički interfejs.Vratite servisni poklopac na mesto.
Kada je instalacija sistema već dovršena
1 Pokrenite režim hlađenja (vidite referentni vodič ili servisni priručnik
korisničkog interfejsa).
2 Postepeno sipajte oko 1l vode kroz dovod vode, i proverite da li negde curi
(vidite "Kada instalacija sistema još nije dovršena"[457]).
Priručnik za instalaciju i vodič za korisnike
58
FXSA15~140A2VEB
4P599622-1A – 2020.10

17 Instalacija cevovoda

U ovom poglavlju

17.1 Priprema cevovoda za rashladno sredstvo ............................................................................................................................ 59
17.1.1 Zahtevi koje treba da ispuni cevovod za rashladno sredstvo................................................................................ 59
17.1.2 Izolacija cevi za rashladno sredstvo ....................................................................................................................... 60
17.2 Povezivanje cevovoda za rashladno sredstvo........................................................................................................................ 60
17.2.1 O povezivanju cevi za rashladno sredstvo ............................................................................................................. 60
17.2.2 Mere predostrožnosti prilikom povezivanja cevi za rashladno sredstvo.............................................................. 61
17.2.3 Smernice za povezivanje cevi za rashladno sredstvo ............................................................................................ 62
17.2.4 Smernice za savijanje cevi...................................................................................................................................... 62
17.2.5 Da biste napravili konus na kraju cevi.................................................................................................................... 62
17.2.6 Da biste povezali cevovod za rashladno sredstvo sa unutrašnjom jedinicom...................................................... 63

17.1 Priprema cevovoda za rashladno sredstvo

17.1.1 Zahtevi koje treba da ispuni cevovod za rashladno sredstvo

INFORMACIJA
Takođe, pročitajte mere predostrožnosti i zahteve u poglavlju "2Opšte bezbednosne
mere predostrožnosti"[45].
17 | Instalacija cevovoda
OPREZ
Cevi se MORAJU instalirati prema uputstvu datom u odeljku "17 Instalacija
cevovoda"[459]. Mogu se koristiti samo mehaničke veze (npr. zalemljene i konusne
veze) koje su usklađene sa najnovijom verzijom standarda ISO14903.
OBAVEŠTENJE
Cevovod i drugi delovi pod pritiskom treba da budu pogodni za rashladno sredstvo. Za rashladni fluid koristite bešavni bakar deoksidisan fosfornom kiselinom .
Strane materije u cevima (uključujući ulja za proizvodnju) moraju biti
≤30mg/10m.
Prečnik cevovoda za rashladno sredstvo
Za povezivanje cevi unutrašnje jedinice koristite sledeće prečnike cevi:
Klasa Spoljašnji prečnik cevi (mm)
15~32 Ø6,4mm Ø9,5mm
40~80 Ø6,4mm Ø12,7mm
100~140 Ø9,5mm Ø15,9mm
Cev za tečnost Cev za gas
Materijal za cevovod za rashladno sredstvo
FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
Materijal za cevovod: Bešavni bakar deoksidisan fosfornom kiselinom.Konusne veze: Koristite samo kaljeni materijal.Stepen temperovanja i debljina cevi:
Priručnik za instalaciju i vodič za korisnike
59
17 | Instalacija cevovoda
t
Ø
ØiØ
i
t
ØpØ
p
Spoljašnji prečnik
(Ø)
6,4mm (1/4") Žarena (O) ≥0.8mm
9,5mm (3/8")
12,7mm (1/2")
15,9mm (5/8")
(a)
U zavisnosti od važećeg zakona i maksimalnog radnog pritiska jedinice (vidite "PS High" na nazivnoj ploči jedinice), može biti potrebna veća debljina cevi.

17.1.2 Izolacija cevi za rashladno sredstvo

Koristite polietilensku penu kao izolacioni materijal:
- sa brzinom prenosa toplote između 0,041 i 0,052W/mK (0,035 i 0,045kcal/mh
°C)
- sa otpornošću na toplotu od najmanje 120°C
Debljina izolacije
Spoljašnji prečnik cevi
(Øp)
6,4mm (1/4") 8~10mm ≥10mm
Stepen
temperovanja
Unutrašnji prečnik
izolacije (Øi)
Debljina (t)
Debljina izolacije (t)
(a)
9,5mm (3/8") 10~14mm ≥13mm
12,7mm (1/2") 14~16mm ≥13mm
15,9mm (5/8") 16~20mm ≥13mm
Ako je temperatura viša od 30°C a vlažnost veća od RV80%, debljina izolacionog materijala treba da bude najmanje 20 mm da bi se sprečila kondenzacija na površini izolacije.

17.2 Povezivanje cevovoda za rashladno sredstvo

17.2.1 O povezivanju cevi za rashladno sredstvo

Pre povezivanja cevi za rashladno sredstvo
Proverite da li je montirana spoljašnja i unutrašnja jedinica.
Tipičan tok rada
Povezivanje cevi za rashladno sredstvo uključuje:
Povezivanje cevi za rashladno sredstvo sa unutrašnjom jedinicomPovezivanje cevi za rashladno sredstvo sa spoljašnjom jedinicomIzolovanje cevi za rashladno sredstvo
Priručnik za instalaciju i vodič za korisnike
60
FXSA15~140A2VEB
4P599622-1A – 2020.10
17 | Instalacija cevovoda
Imajte u vidu smernice za sledeće:
- Savijanje cevi
- Konusno proširivanje krajeva cevi
- Korišćenje zaustavnih ventila

17.2.2 Mere predostrožnosti prilikom povezivanja cevi za rashladno sredstvo

INFORMACIJA
Takođe, pročitajte mere predostrožnosti i zahteve u sledećim poglavljima:
Opšte bezbednosne merePriprema
OPASNOST: RIZIK OD OPEKOTINA/ŠURENJA
OPREZ
NEMOJTE koristiti mineralno ulje na konusnim delovima.NEMOJTE ponovo koristiti cevi sa prethodnih instalacija.NIKADA nemojte da instalirate sušač na ovu jedinicu sa rashladnim sredstvom
R32, kako bi njen rok trajanja bio zagarantovan. Materijal koji se suši može da se rastvori i da ošteti sistem.
OBAVEŠTENJE
Uzmite u obzir sledeće mere opreza vezane za cevi za rashladno sredstvo:
Izbegavajte da se bilo koje sredstvo osim naznačenog rashladnog sredstva meša u
rashladnom ciklusu (npr. vazduh).
Koristite samo R32 kada dodajete rashladno sredstvo.Koristite samo alate za instalaciju (npr. komplet različitih manometara) koji se
isključivo koriste za R32 instalacije, kako bi izdržali pritisak i sprečili strane materije (npr. mineralna ulja i vlagu) da dospeju u sistem.
Instalirajte cevovod tako da konus NE bude izložen mehaničkom naprezanju.Zaštitite cevovod kao što je opisano u sledećoj tabeli, kako biste sprečili da
prljavština, tečnost ili prašina uđu u cevi.
Pažljivo provlačite bakarne cevi kroz zidove (vidite sliku dole).
Jedinica Period instalacije Način zaštite
Spoljašnja jedinica >1mesec Pričvrstite cev
FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
<1mesec Pričvrstite cev ili je
Unutrašnja jedinica Nezavisno od perioda
učvrstite trakom
Priručnik za instalaciju i vodič za korisnike
61
17 | Instalacija cevovoda
a
b
c
d
R=
0.4~0.8
±2
45°
90°
±2
ØA

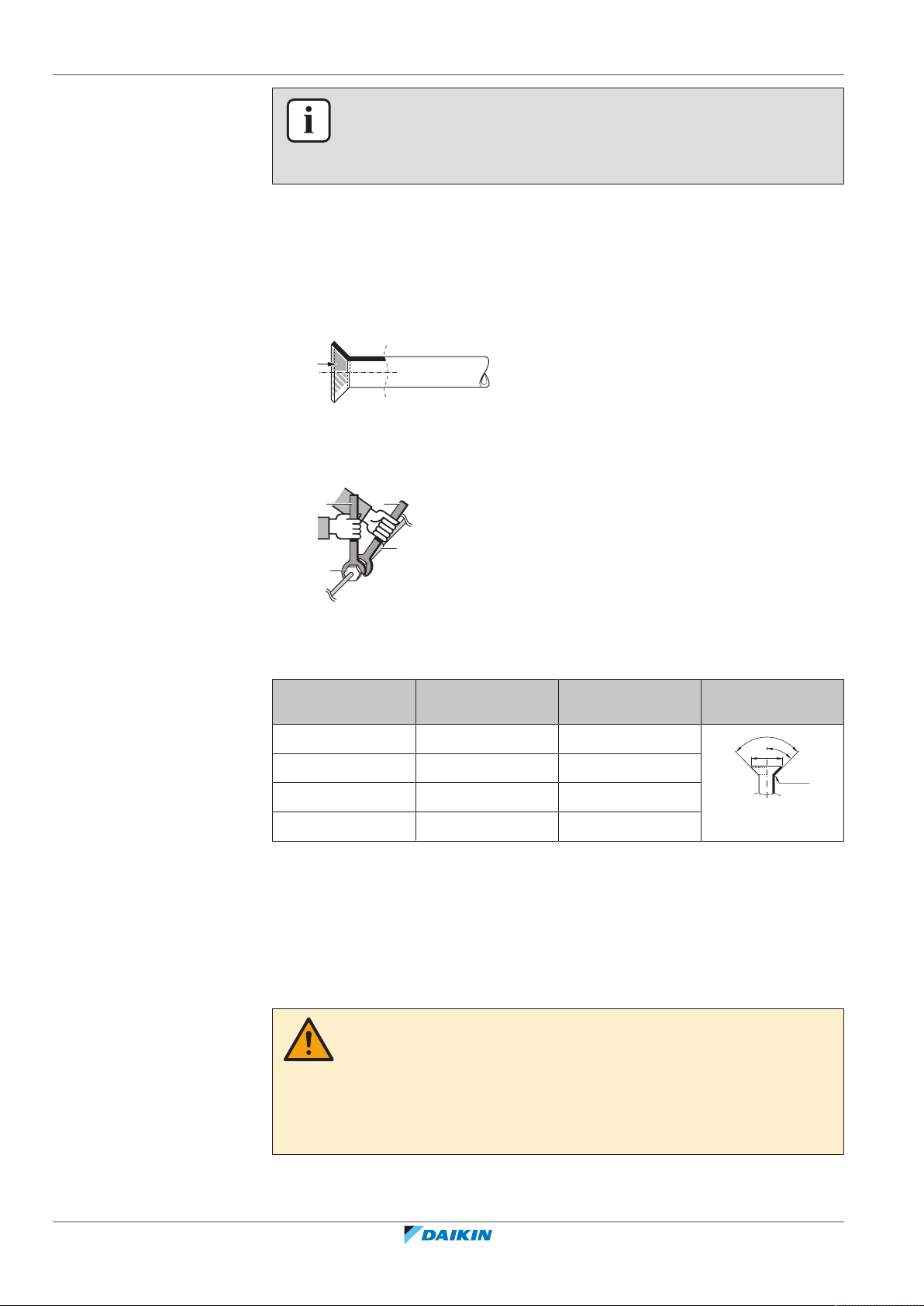

17.2.3 Smernice za povezivanje cevi za rashladno sredstvo

INFORMACIJA
NEMOJTE otvarati zaustavni ventil za rashladno sredstvo pre provere cevi za rashladno sredstvo. Kada treba da dopunite rashladno sredstvo, preporučuje se da otvorite zaustavni ventil za rashladno sredstvo nakon punjenja.
Uzmite u obzir sledeće smernice kada povezujete cevi:
Premažite unutrašnju površinu konusa etarskim uljem ili estarskim uljem kada
povezujete konusnu navrtku. Zategnite 3 ili 4 kruga ručno, a zatim čvrsto pritegnite.
UVEK koristite 2 ključa zajedno kada odvrćete konusnu navrtku.UVEK koristite zajedno ključ za navrtke i momentni ključ za pritezanje konusne
navrtke kada povezujete cevi. Tako se sprečava lom navrtke i curenje.
a Momentni ključ b Ključ za navrtke
c Cevni spoj d Konusna navrtka
Veličina cevi (mm) Obrtni moment
Ø6,4 15~17 8,7~9,1
Ø9,5 33~39 12,8~13,2
Ø12,7 50~60 16,2~16,6
Ø15,9 62~75 19,3~19,7

17.2.4 Smernice za savijanje cevi

Koristite savijač za cevi. Sva savijanja cevi treba da budu što pažljivija (poluprečnik savijanja treba da bude 30~40 mm ili veći).

17.2.5 Da biste napravili konus na kraju cevi

OPREZ
Nepotpuno urađen konus može da izazove curenje rashladnog gasa.NEMOJTE ponovo koristiti upotrebljene konuse. Koristite nove konuse da biste
sprečili curenje rashladnog gasa.
Koristite konusne navrtke koje su uključene uz jedinicu. Korišćenje različitih
konusnih navrtki može da izazove curenje rashladnog gasa.
zatezanja (N•m)
Dimenzije konusa
(A) (mm)
Oblik konusa (mm)
1 Odsecite kraj cevi pomoću sekača cevi.
Priručnik za instalaciju i vodič za korisnike
62
FXSA15~140A2VEB
4P599622-1A – 2020.10
17 | Instalacija cevovoda
a b
A
a b
c
2 Uklonite neravnine dok je isečena površina okrenuta nadole, tako da opiljci NE
uđu u cev.
a Secite tačno pod pravim uglom. b Uklonite neravnine.
3 Uklonite konusnu navrtku sa zaustavnog ventila, i stavite konusnu navrtku na
cev.
4 Konusno proširite cev. Postavite tačno u položaj prikazan na sledećoj slici.
Alat za pravljenje
konusa za R32 (tipa
spojnice)
Klasičan alat za pravljenje konusa
Tip spojnice
Tip krilne navrtke
(tip Ridgid)
A 0~0,5mm 1,0~1,5mm 1,5~2,0mm
5 Proverite da li je konus dobro napravljen.
a Unutrašnja površina konusa MORA biti besprekorna. b Kraj cevi MORA da ima ravnomerni konus u savršenom krugu. c Proverite da li je konusna navrtka podešena.

17.2.6 Da biste povezali cevovod za rashladno sredstvo sa unutrašnjom jedinicom

OPREZ
Instalirajte cev za rashladno sredstvo ili komponente na mesto gde neće biti izložene nijednoj supstanci koja će izazvati koroziju komponenata sa rashladnim sredstvom, osim ako su komponente napravljene od materijala koji su suštinski otporni na koroziju, ili su prikladno zaštićeni od takve korozije.
(Tip Imperial)
FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
UPOZORENJE: SLABO ZAPALJIV MATERIJAL
Rashladno sredstvo koje se nalazi u ovoj jedinici je slabo zapaljivo.
Dužina cevi. Neka cev za rashladno sredstvo bude što je moguće kraća.Konusne veze. Povežite cev za rashladno sredstvo sa jedinicom pomoću
konusnih veza.
Izolacija. Izolujte cev za rashladno sredstvo na unutrašnjoj jedinici na sledeći
način:
Priručnik za instalaciju i vodič za korisnike
63
17 | Instalacija cevovoda
BA
a dc e fb b
a dc e fb b
2
4
3
g
1
23
4
g
1
A B
A Cev za gas B Cev za tečnost
a Izolacioni materijal (snabdevanje na terenu) b Vezica (pribor)
c Delovi za izolaciju: Veliki (cev za gas), mali (cev za tečnost) (pribor) d Konusna navrtka (učvršćena za jedinicu) e Priključak cevi za rashladno sredstvo (učvršćen za jedinicu)
f Jedinica
g Podmetači za zaptivanje: Srednji 1 (cev za gas), srednji 2 (cev za tečnost) (pribor)
1 Izvrnite šavove delova za izolaciju. 2 Povežite sa osnovom jedinice. 3 Zategnite vezice na delovima za izolaciju. 4 Obmotajte podmetač za zaptivanje sa osnove jedinice do vrha konusne navrtke.
OBAVEŠTENJE
Proverite da li je ceo cevovod za rashladno sredstvo izolovana. Neizolovani deo cevi može da dovede do kondenzacije.
Priručnik za instalaciju i vodič za korisnike
64
FXSA15~140A2VEB
4P599622-1A – 2020.10

18 Električna instalacija

U ovom poglavlju

18.1 O povezivanju električnog ožičenja........................................................................................................................................ 65
18.1.1 Mere predostrožnosti prilikom povezivanja električnog ožičenja ........................................................................ 65
18.1.2 Smernice za povezivanje električne instalacije...................................................................................................... 66
18.1.3 Specifikacije standardnih komponenti ožičenja .................................................................................................... 67
18.2 Povezivanje električnog ožičenja sa unutrašnjom jedinicom ................................................................................................ 68

18.1 O povezivanju električnog ožičenja

Tipičan tok rada
Povezivanje električnog ožičenja se tipično sastoji od sledećih faza:
1 Proverite da li je sistem za električno napajanje usklađen sa električnim
specifikacijama jedinica.
2 Povezivanje električnog ožičenja sa spoljašnjom jedinicom. 3 Povezivanje električnog ožičenja sa unutrašnjom jedinicom. 4 Povezivanje mrežnog električnog napajanja.
18 | Električna instalacija

18.1.1 Mere predostrožnosti prilikom povezivanja električnog ožičenja

OPASNOST: RIZIK OD ELEKTROKUCIJE
UPOZORENJE
UVEK koristite višežilni kabl za napajanje.
INFORMACIJA
Takođe, pročitajte mere predostrožnosti i zahteve u poglavlju "2Opšte bezbednosne
mere predostrožnosti"[45].
INFORMACIJA
Takođe pročitajte "18.1.3Specifikacije standardnih komponenti ožičenja"[467].
UPOZORENJE
Sva ožičenja MORA da izvede ovlašćeni električar, i ona MORAJU biti u skladu sa
primenljivim zakonima.
Napravite električne veze sa fiksnim ožičenjem.Sve komponente nabavljene na terenu i sve električne konstrukcije MORAJU biti u
skladu sa primenljivim zakonima.
FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
Priručnik za instalaciju i vodič za korisnike
65
18 | Električna instalacija
b a
c b
c
aa
A
AA´
UPOZORENJE
Ako kod električnog napajanja nedostaje ili je pogrešna N faza, oprema može da
se pokvari.
Pravilno uradite uzemljenje. NEMOJTE uzemljiti jedinicu za cev instalacije,
apsorber prenapona ili telefonsko uzemljenje. Nepotpuno uzemljenje može dovesti do strujnog udara.
Instalirajte potrebne osigurače ili automatske prekidače kola.Učvrstite električno ožičenje pomoću vezica za kablove, tako da kablovi NE dođu
u kontakt sa oštrim ivicama ili cevovodom, naročito na strani sa visokim pritiskom.
NEMOJTE koristiti žice oblepljen trakom, žice sa upredenim provodnikom,
produžne kablove ili veze sa zvezdastog sistema. One mogu da izazovu pregrevanje, strujni udar ili požar.
NEMOJTE instalirati kondenzator sa fazom pomerenom unapred, jer je ova
jedinica opremljena inverterom. Kondenzator sa fazom pomerenom unapred će smanjiti učinak i može da izazove nezgode.
UPOZORENJE
Koristite svepolni automatski prekidač sa najmanje 3 mm zazora između kontaktnih tačaka, što obezbeđuje potpuno isključivanje pod prenaponom kategorije III.
UPOZORENJE
Ako je napojni kabl oštećen, on MORA da bude zamenjen od strane proizvođača, njegovog zastupnika ili slično kvalifikovane osobe, da bi se izbegla opasnost.

18.1.2 Smernice za povezivanje električne instalacije

Imajte u vidu sledeće:
Ako se koriste upredene provodničke žice, postavite porubljeni terminal na kraj
žice. Postavite porubljeni terminal na žicu do pokrivenog dela, i pričvrstite terminal pomoću odgovarajućeg alata.
a Upredena provodnička žica b Porubljeni terminal
Koristite sledeće metode za instaliranje žica:
Tip žice Metoda za instaliranje
Jednožilna žica
Priručnik za instalaciju i vodič za korisnike
66
a Savijena jednožilna žica b Zavrtanj c Ravna podloška
FXSA15~140A2VEB
4P599622-1A – 2020.10
18 | Električna instalacija
c b ba c
a
B
B
Tip žice Metoda za instaliranje
Upredena provodnička žica sa kružnim porubljenim terminalom
a Terminal b Zavrtanj c Ravna podloška
Dozvoljeno
NIJE dozvoljeno
Obrtni momenti zatezanja
Ožičenje Veličina zavrtnja Obrtni moment
zatezanja (N•m)
Napojni kabl M4 1,2~1,4
Transmisioni kabl (unutra↔spolja)
Kabl za korisnički interfejs
Žica uzemljenja između držača žice i terminala mora biti duža od ostalih žica.

18.1.3 Specifikacije standardnih komponenti ožičenja

Napojni kabl MCA
Transmisiono ožičenje 0,75 do 1,25mm² (2-žilni kabl)
(a)
Napon 220~240V
Faza 1~
Frekvencija 50/60Hz
Veličine žice 1,5mm2 (3-žilna žica)
M3,5 0,79~0,97
Komponenta
" 18‒1 Minimalna nominalna jačina
struje"[467]
H07RN-F (60245 IEC 66)
FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
Kabl za korisnički interfejs
H05RN-F (60245 IEC 57)
Korisnički interfejs - maksimalno 500m
Preporučeni osigurač na terenu 6A
Uređaj diferencijalne struje Mora da odgovara važećim zakonima
(a)
MCA=Minimalna nominalna jačina struje. Navedene vrednosti su maksimalne vrednosti (tačne vrednosti potražite u električnim podacima unutrašnje jedinice).
18‒1 Minimalna nominalna jačina struje
Klasa
15~25 32 40~63 80 100 125 140
0,8A 0,9A 1,4A 1,7A 2A 2,2A 3A
Priručnik za instalaciju i vodič za korisnike
67
18 | Električna instalacija
a
b
10~15
70~90
7
P1P2 F1 F2
b
L N
10~15
70~90
10~20
a c

18.2 Povezivanje električnog ožičenja sa unutrašnjom jedinicom

OBAVEŠTENJE
Pratite dijagram ožičenja (isporučen sa jedinicom, nalazi se u unutrašnjosti
servisnog poklopca).
Uputstvo za povezivanje opcione opreme pogledajte u priručniku za instalaciju
isporučenom sa opcionom opremom.
Proverite da električna instalacija NE ometa pravilno postavljanje servisnog
poklopca.
Važno je da električno napajanje i prenosne žice budu razdvojeni jedni od drugih. Da bi se izbegle električne smetnje, rastojanje između oba ožičenja treba UVEK da bude najmanje 50mm.
OBAVEŠTENJE
Osigurajte da električni vod i prenosne žice budu razdvojeni jedni od drugih. Prenosno ožičenje i ožičenje napajanja mogu da se ukrste, ali NE mogu da idu paralelno.
1 Uklonite servisni poklopac. 2 Kabl korisničkog interfejsa: Provucite kabl kroz ram, povežite kabl za
terminalni blok (simboli P1, P2) i učvrstite kabl pomoću vezice za kabl.
3 Transmisioni kabl: Provucite kabl kroz ram, povežite kabl za terminalni blok
(proverite da li simboli F1, F2 odgovaraju simbolima na spoljašnjoj jedinici) i učvrstite kabl pomoću vezice za kabl.
4 Napojni kabl: Provucite kabl kroz ram i povežite kabl za terminalni blok (L, N,
uzemljenje).
a Automatski prekidač b Uređaj diferencijalne struje
a Izvor napajanja i ožičenje uzemljenja b Servisni poklopac sa dijagramom ožičenja
c Ožičenje za transmisiju i korisnički interfejs
5 Plastična klema za vezicu za kabl: Provucite vezice za kabl kroz plastične
kleme i pričvrstite da se učvrste kablovi.
Priručnik za instalaciju i vodič za korisnike
68
6 Obmotajte kablove materijalom za zaptivanje (pribor) da bi se sprečilo da voda
prodre u jedinicu. Zatvorite sve pukotine, kako male životinje ne bi mogle da ulaze u sistem.
FXSA15~140A2VEB
4P599622-1A – 2020.10
AA'A
A'
AA'A
A'
A-A'
a bcc
a Mala zaptivka (pribor)
LN LN LN
IN/D OUT/D
F
1 F2 F1 F2
Control box
P1P
2
P1P
2
P1P
2
P1P
2
P1P
2
F1F2T1T
2
P1P2F1F2T1T
2
P1P2F1F2T1T
2
P1P2F1F2T1T
2
N L
a
d
c
b
LN
N L N L N L
b Ožičenje c Plastična klema za vezicu za kabl
7 Vratite servisni poklopac na mesto.
Primer kompletnog sistema
1 korisnički interfejs kontroliše 1 unutrašnju jedinicu.
18 | Električna instalacija
a Spoljašnja jedinica b Unutrašnja jedinica c Korisnički interfejs d Većina nishodnih unutrašnjih jedinica
OBAVEŠTENJE
Veza za grupno upravljanje NIJE dozvoljena.
OPREZ
Svaka unutrašnja jedinica treba da se poveže sa posebnim korisničkim
interfejsom. Kao korisnički interfejs se može koristiti samo daljinski upravljač kompatibilan sa bezbednosnim sistemom. Kompatibilnost daljinskog upravljača vidite u tehničkom listu (npr. BRC1H52/82*).
Korisnički interfejs treba uvek da se stavi u istu sobu u kojoj je unutrašnja jedinica.
Za detalje, pogledajte priručnik za instalaciju i rad korisničkog interfejsa.
FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
Priručnik za instalaciju i vodič za korisnike
69
19 | Puštanje u rad

19 Puštanje u rad

U ovom poglavlju

19.1 Pregled: Puštanje u rad

19.1 Pregled: Puštanje u rad .......................................................................................................................................................... 70
19.2 Mere predostrožnosti prilikom puštanja u rad...................................................................................................................... 70
19.3 Spisak za proveru pre puštanja u rad..................................................................................................................................... 70
19.4 Da biste pustili uređaj u probni rad........................................................................................................................................ 71
Ovo poglavlje opisuje šta treba da uradite i da znate da biste pustili u rad sistem nakon instaliranja.
Tipičan tok rada
Puštanje u rad se tipično sastoji od sledećih faza:
1 Provera "Spiska za proveru pre puštanja u rad". 2 Puštanje probnog rada sistema.

19.2 Mere predostrožnosti prilikom puštanja u rad

INFORMACIJA
Tokom prvog radnog perioda jedinice, potrebna energija može biti veća nego što je naznačeno na nominalnoj ploči jedinice. Taj fenomen izaziva kompresor, koji traži kontinualni rad od 50 sati pre nego što postigne nesmetan rad i stabilnu potrošnju energije.
OBAVEŠTENJE
Pre pokretanja sistema, jedinica MORA biti pod naponom najmanje 6sati kako bi se izbeglo otkazivanje kompresora tokom pokretanja.
OBAVEŠTENJE
NIKAD ne puštajte da jedinica radi bez termistora i/ili senzora/prekidača za pritisak. BEZ TOGA, može da dođe do pregorevanja kompresora.
OBAVEŠTENJE
Režim hlađenja. Izvedite probni rad u režimu hlađenja, da bi moglo da se uoči ako se
zaustavni ventili ne otvaraju. Čak i ako je korisnički interfejs postavljen na režim grejanja, jedinica će raditi u režimu hlađenja 2‑3 minuta (mada će korisnički interfejs pokazivati ikonicu za grejanje), a zatim će se automatski prebaciti na režim grejanja.

19.3 Spisak za proveru pre puštanja u rad

Priručnik za instalaciju i vodič za korisnike
70
Nakon instalacije uređaja, prvo proverite stavke navedene u nastavku. Kada se obave sve dole navedene provere, jedinica mora da se zatvori. Pokrenite jedinicu posle zatvaranja.
Pročitali ste kompletno uputstvo za instalaciju i rad, kao što je opisano u referentnom vodiču za instalatera i korisnika.
FXSA15~140A2VEB
4P599622-1A – 2020.10
19 | Puštanje u rad
Unutrašnja jedinica je pravilno montirana.
Spoljašnja jedinica je pravilno montirana.
Proverite da li je odvodna cev pravilno instalirana, izolovana, i da li se pražnjenje odvija glatko. Proverite da li negde curi voda.
Moguće posledice: Kondenzovana voda može da kaplje.
Cevi su pravilno instalirane i izolovane.
Cevi za rashladno sredstvo (gas i tečnost) su pravilno instalirane i toplotno izolovane.
NEMA curenja rashladnog sredstva.
NEMA faza koje nedostaju ni reversnih faza.
Sistem je pravilno uzemljen i priključci za uzemljenje su pritegnuti.
Osigurači ili drugi lokalni zaštitni uređaji su instalirani prema ovom dokumentu, i NISU premošćeni.
Napon električnog napajanja odgovara naponu na identifikacionoj etiketi ove jedinice.
NEMA labavih veza ili oštećenih električnih komponenata u kutiji za prekidače.
NEMA oštećenih komponenata ili pritisnutih cevi u unutrašnjosti unutrašnje i spoljašnje jedinice.
Zaustavni ventili (za gas i tečnost) na spoljašnjoj jedinici potpuno su otvoreni.

19.4 Da biste pustili uređaj u probni rad

INFORMACIJA
Izvedite probni ciklus prema uputstvu u priručniku spoljašnje jedinice.Probni ciklus je završen samo ako se ne prikazuje šifra kvara na korisničkom
interfejsu ili na 7-segmentnom displeju spoljašnje jedinice.
Za svaku grešku vidite kompletan spisak šifara greške i detaljni vodič za rešavanje
problema u servisnom priručniku.
OBAVEŠTENJE
NE prekidajte probni rad.
FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
Priručnik za instalaciju i vodič za korisnike
71
20 | Konfiguracija

20 Konfiguracija

20.1 Podešavanje polja

Napravite sledeća podešavanja polja, tako da odgovaraju stvarnom podešavanju uređaja i potrebama korisnika:
Visina plafonaInstalacija sa usisavanjem sa donje ili zadnje stranePodešavanje spoljašnjeg statičkog pritiska koristeći:
- Postavka automatskog podešavanja protoka vazduha
- Korisnički interfejsZapremina vazduha kada je kontrola termostata ISKLJUČENAVreme za čišćenje vazdušnog filteraIzbor senzora termostataPromena diferencijala termostata (ako se koristi daljinski senzor)Razlika za automatsku promenuAutomatsko restartovanje nakon nestanka struje
Postavka: Visina plafona
Ovaj parametar mora da odgovara stvarnom rastojanju do poda, klasi kapaciteta i smerovima protoka vazduha.
Ako je rastojanje do poda (m) Onda
(1)
M SW
≤2,7 13 (23) 0 01
2,7<x≤3,0 02
3,0<x≤3,5 03
Postavka: Instalacija sa usisavanjem sa donje ili zadnje strane
Ovaj parametar mora da odgovara tipu instalacije: usisavanje sa zadnje strane (podrazumevano) ili sa donje strane.
Ako imate instalaciju sa… Onda
(1)
M SW
Usisavanje sa zadnje strane 13(23) 11 01
Usisavanje sa donje strane 02
(1)
Terenska podešavanja su definisana kako sledi:
M: Broj režima – Prvi broj: za grupu jedinica – Broj u zagradi: za pojedinačnu jedinicu
SW: Broj podešavanja
—: Broj vrednosti
: Podrazumevano
Priručnik za instalaciju i vodič za korisnike
72
FXSA15~140A2VEB
4P599622-1A – 2020.10
20 | Konfiguracija
Postavka: Spoljašnji statički pritisak
INFORMACIJA
Brzina ventilatora unutrašnje jedinice je prethodno podešena da obezbedi
standardni spoljašnji statički pritisak.
Da biste podesili viši ili niži spoljašnji statički pritisak, resetujte početno
podešavanje pomoću korisničkog interfejsa.
Postavke za spoljašnji statički pritisak se mogu dobiti na 2 načina:
Korišćenjem funkcije automatskog podešavanja protoka vazduhaKorišćenjem korisničkog interfejsa
Da biste zadali spoljašnji statički pritisak preko funkcije automatskog podešavanja protoka vazduha
OBAVEŠTENJE
NEMOJTE podešavati prigušivače tokom operacije "samo ventilator" za
automatsko podešavanje protoka vazduha.
Kod spoljašnjeg statičkog pritiska višeg od 100 Pa, NEMOJTE koristiti funkciju
automatskog podešavanja protoka vazduha.
Ako se promene ventilacioni putevi, ponovo primenite automatsko podešavanje
protoka vazduha.
Probni ciklus MORA da se izvede sa suvim namotajem, pustite jedinicu da radi 2
sata u režimu "samo ventilator" da biste osušili namotaj.
Proverite da li su ožičenje napajanja, crevo, filter za vazduh pravilno povezani.
Ako je prigušivač za zatvaranje instaliran u jedinici, obavezno treba da bude otvoren.
Ako postoji više od jednog ulaza i izlaza vazduha, podesite prigušivače tako da
brzina protoka vazduha svakog ulaza i izlaza vazduha odgovara projektovanoj brzini protoka vazduha.
1 Pustite da jedinica radi u režimu "samo ventilator" pre upotrebe funkcije
automatskog podešavanja protoka vazduha.
2 Zaustavite klima uređaj. 3 Podesite brojnu vrednost "—" na 03 za M 11(21) i SW 7 i nastavite prema
sledećoj tabeli:
FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
Priručnik za instalaciju i vodič za korisnike
73
20 | Konfiguracija
Sadržaj podešavanja: Onda
(1)
M SW
Podešavanje protoka vazduha je isključeno 11(21) 7 01
Pritisnite ON/OFF da biste se vratili na normalni režim
03
rada. Moguće posledice: Radna lampica će se upaliti, i
jedinica će pokrenuti rad ventilatora radi automatskog podešavanja protoka vazduha.
Operacija se zaustavlja nakon 1 do 8 minuta.
02
Moguće posledice: Podešavanje je završeno, i radna lampica će se ugasiti.
4 Pošto je automatsko podešavanje protoka vazduha završeno, proverite da li je
brojna vrednost "—" podešena na 02. Ako nema promene, ponovite podešavanje.
Da biste zadali spoljašnji statički pritisak preko korisničkog interfejsa
Proverite podešavanje unutrašnje jedinice: brojna vrednost "—" mora biti podešena na 01 za M 11(21) i SW 6.
1 Promenite brojnu vrednost "—" prema spoljašnjem statičkom pritisku voda
koji treba povezati, kao u donjoj tabeli.
Spoljašnji statički pritisak (Pa)
(1)
M SW Klasa
15~63 80+100 125+140
13(23) 6 01 30 40 50
02
03 30
04 40 40
05 50 50 50
06 60 60 60
07 70 70 70
08 80 80 80
09 90 90 90
10 100 100 100
11 110 110 110
12 120 120 120
13 130 130 130
14 140 140 140
15 150 150 150
(1)
Terenska podešavanja su definisana kako sledi:
M: Broj režima – Prvi broj: za grupu jedinica – Broj u zagradi: za pojedinačnu jedinicu
SW: Broj podešavanja
—: Broj vrednosti
: Podrazumevano
Priručnik za instalaciju i vodič za korisnike
74
FXSA15~140A2VEB
4P599622-1A – 2020.10
20 | Konfiguracija
Postavka: Zapremina vazduha kada je kontrola termostata ISKLJUČENA
Ovaj parametar mora da odgovara potrebama korisnika. On određuje brzinu ventilatora unutrašnje jedinice kada je termostat u stanju ISKLJUČENO.
1 Ako ste uključili ventilator da radi, podesite brzinu zapremine vazduha:
Ako želite… Onda
M SW
Tokom ISKLJUČENOG termostata kod operacije hlađenja
Tokom ISKLJUČENOG termostata kod operacije grejanja
(a)
Koristite samo u kombinaciji sa opcionim daljinskim senzorom, ili kada se koristi podešavanje M 10 (20), SW 2, — 3.
(2)
L
Podešena zapremina
ISKLJUČENO
Kontrola 1
Kontrola 2
(2)
L
(a)
(2)
(2)
Podešena zapremina
ISKLJUČENO
Kontrola 1
Kontrola 2
(a)
(2)
(2)
12 (22) 6 01
(2)
12 (22) 3 01
(2)
(1)
02
03
04
05
02
03
04
05
Postavka: Vreme za čišćenje vazdušnog filtera
Ovaj parametar mora da odgovara zagađenosti vazduha u prostoriji. On određuje interval u kome se prikazuje obaveštenje "Vreme za čišćenje filtera" na korisničkom interfejsu.
Ako želite da interval bude…
(zagađenje vazduha)
M SW
Onda
(1)
±2500h (malo) 10 (20) 0 01
±1250h (veliko) 02
Napomena UKLJUČENA 3 01
Napomena ISKLJUČENA 02
Postavka: Izbor senzora termostata
Ovo podešavanje mora da odgovara tome kako/ako se koristi senzor termostata daljinskog upravljača.
(1)
Terenska podešavanja su definisana kako sledi:
M: Broj režima – Prvi broj: za grupu jedinica – Broj u zagradi: za pojedinačnu jedinicu
SW: Broj podešavanja
—: Broj vrednosti
: Podrazumevano
(2)
Brzina ventilatora:
LL: Mala brzina ventilatora (podešena kada je termostat ISKLJUČEN)
L: Mala brzina ventilatora (podešena na korisničkom interfejsu)
Podešena zapremina: Brzina ventilatora odgovara brzini koju je postavio korisnik (mala, srednja, velika) pomoću dugmeta za brzinu
ventilatora na korisničkom interfejsu.
Kontrola 1, 2: Ventilator je ISKLJUČEN, ali radi na kratko svakih 6minuta radi detektovanja sobne temperature pomoću LL (kontrola 1) ili L (kontrola 2).
FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
Priručnik za instalaciju i vodič za korisnike
75
20 | Konfiguracija
Kada je senzor termostata daljinskog upravljača… Onda
(1)
M SW
Koristi se u kombinaciji sa termistorom unutrašnje
10 (20) 2 01
jedinice
Ne koristi se (samo termistor unutrašnje jedinice) 02
Isključivo se koristi 03
Postavka: Promena diferencijala termostata (ako se koristi daljinski senzor)
Ako sistem sadrži daljinski senzor, podesite korak za porast/opadanje.
Ako želite da izmenite korake na… Onda
(1)
M SW
1°C 12 (22) 2 01
0,5°C 02
Postavka: Razlika za automatsku promenu
Podesite razliku temperature između zadate vrednosti hlađenja i zadate vrednosti grejanja u automatskom režimu (dostupnost zavisi od vrste sistema). Razlika je zadata temperatura grejanja manje zadata temperatura hlađenja.
Ako želite da
podesite…
M SW
Onda
(1)
Primer
0°C 12 (22) 4 01 hlađenje 24°C/grejanje
24°C
1°C 02 hlađenje 24°C/grejanje
23°C
2°C 03 hlađenje 24°C/grejanje
22°C
3°C 04 hlađenje 24°C/grejanje
21°C
4°C 05 hlađenje 24°C/grejanje
20°C
5°C 06 hlađenje 24°C/grejanje
19°C
6°C 07 hlađenje 24°C/grejanje
18°C
7°C 08 hlađenje 24°C/grejanje
17°C
Postavka: Automatsko restartovanje nakon nestanka struje
U zavisnosti od potreba korisnika, možete da onemogućite/omogućite automatsko restartovanje nakon nestanka struje.
(1)
Terenska podešavanja su definisana kako sledi:
M: Broj režima – Prvi broj: za grupu jedinica – Broj u zagradi: za pojedinačnu jedinicu
SW: Broj podešavanja
—: Broj vrednosti
: Podrazumevano
Priručnik za instalaciju i vodič za korisnike
76
FXSA15~140A2VEB
4P599622-1A – 2020.10
20 | Konfiguracija
Ako želite automatsko restartovanje nakon
nestanka struje…
M SW
Onda
(1)
Onemogućeno 12 (22) 5 01
Omogućeno 02
(1)
Terenska podešavanja su definisana kako sledi:
M: Broj režima – Prvi broj: za grupu jedinica – Broj u zagradi: za pojedinačnu jedinicu
SW: Broj podešavanja
—: Broj vrednosti
: Podrazumevano
FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
Priručnik za instalaciju i vodič za korisnike
77
21 | Predavanje korisniku

21 Predavanje korisniku

Kada je probni rad završen i jedinica pravilno radi, obavezno proverite da li korisnik razume sledeće:
Proverite da li korisnik ima štampanu dokumentaciju, i kažite da je zadrži za
buduće potrebe. Obavestite korisnika da može naći kompletnu dokumentaciju na URL adresi, prethodno pomenutoj u ovom priručniku.
Objasnite korisniku kako pravilno da rukuje sistemom, i šta da radi u slučaju da se
pojavi problem.
Pokažite korisniku šta treba da radi u vezi sa održavanjem jedinice.
Priručnik za instalaciju i vodič za korisnike
78
FXSA15~140A2VEB
4P599622-1A – 2020.10

22 Otkrivanje kvarova

22.1 Rešavanje problema na osnovu kodova greške

Ako jedinica ima neki problem, korisnički interfejs prikazuje šifru greške. Važno je razumeti problem i preduzeti mere pre resetovanja šifre greške. To treba da uradi ovlašćeni instalater ili lokalni dobavljač.
Ovo poglavlje daje pregled najčešćih šifara greške i njihovog opisa, kako se prikazuje na korisničkom interfejsu.
INFORMACIJA
Vidite servisni priručnik za:
Detaljan spisak šifara greškeDetaljniji vodič za otklanjanje problema za svaku grešku

22.1.1 Šifre greške: Pregled

22 | Otkrivanje kvarova
U slučaju da se pojave druge šifre greške, obratite se svom dobavljaču.
Šifra Opis
Senzor R32 je detektovao curenje rashladnog sredstva
/ Greška bezbednosnog sistema (detektovanje curenja)
Kvar senzora R32
Kraj roka trajanja senzora R32
6 meseci do isteka roka trajanja senzora R32
Kvar štampane ploče unutrašnje jedinice
Abnormalnost kontrolnog sistema za nivo u odvodu
Kvar zaštite od zamrzavanja
Kontrola visokog pritiska kod grejanja, kontrola zaštite od zamrzavanja kod hlađenja
Kvar motora ventilatora
Kvar motora pokretnog poklopca
Kvar električnog napajanja ili prevelika jačina ulazne naizmenične struje
Kvar elektronskog ekspanzionog ventila
Kvar sistema ovlaživača
Kvar kolektora za prašinu prečistača vazduha
Kvar podešavanja kapaciteta (štampana ploča unutrašnje jedinice)
Kvar transmisije (između štampane ploče unutrašnje jedinice i sporedne štampane ploče)
Kvar termistora izmenjivača toplote cevi za tečnost
Kvar termistora izmenjivača toplote cevi za gas
Kvar termistora izmenjivača toplote cevi za gas
Kvar termistora za usisavanje vazduha
Kvar termistora za izbacivanje vazduha
FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
Priručnik za instalaciju i vodič za korisnike
79
22 | Otkrivanje kvarova
Šifra Opis
Abnormalnost daljinskog upravljača termistora za sobnu temperaturu
Priručnik za instalaciju i vodič za korisnike
80
FXSA15~140A2VEB
4P599622-1A – 2020.10

23 Odlaganje

23 | Odlaganje
OBAVEŠTENJE
NE pokušavajte sami da demontirate sistem: demontaža sistema, tretman rashladnog sredstva, ulja i drugih delova MORA da bude izvedena u skladu sa primenljivim zakonom. Jedinice MORAJU da budu tretirane u specijalizovanom postrojenju za obradu radi ponovne upotrebe, reciklaže i obnavljanja.
FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
Priručnik za instalaciju i vodič za korisnike
81
24 | Tehnički podaci
,
A
INDOOR
OUTDOOR

24 Tehnički podaci

24.1 Dijagram ožičenja

24.1.1 Legenda za objedinjeni dijagram ožičenja

Deo najnovijih tehničkih podataka možete naći na regionalnoj veb strani Daikin
(dostupna za javnost).
Kompletne najnovije tehničke podatke možete naći na ekstranetu Daikin
Business Portal (potrebna je provera identiteta).
Primenjene delove i brojeve potražite na šemi ožičenja na jedinici. Delovi se obeležavaju arapskim brojevima po rastućem redosledu za svaki deo, i predstavljeni su u donjem pregledu simbolom "*" u šifri dela.
Simbol Značenje Simbol Značenje
Automatski prekidač Zaštita uzemljenja
Veza Zaštita uzemljenja (zavrtanj)
Konektor
Ispravljač
Uzemljenje Konektor releja
Ožičenje na terenu Konektor kratkog spoja
Osigurač Terminal
Unutrašnja jedinica Terminalna traka
Spoljašnja jedinica Klema za žice
Uređaj diferencijalne struje
Simbol Boja Simbol Boja
BLK Crna ORG Narandžasta
BLU Plava PNK Ružičasta
BRN Braon PRP, PPL Ljubičasta
GRN Zelena RED Crvena
GRY Siva WHT Bela
Priručnik za instalaciju i vodič za korisnike
82
YLW Žuta
Simbol Značenje
A*P Štampana ploča
BS* Dugme uključi/isključi (ON/OFF), radni
prekidač
BZ, H*O Zujalica
C* Kondenzator
FXSA15~140A2VEB
4P599622-1A – 2020.10
Simbol Značenje
24 | Tehnički podaci
AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*,
Veza, konektor MR*_A, MR*_B, S*, U, V, W, X*A, K*R_*, NE
D*, V*D Dioda
DB* Diodni most
DS* DIP prekidač
E*H Grejač
FU*, F*U, (karakteristike pogledajte na
Osigurač štampanoj ploči u vašoj jedinici)
FG* Konektor (uzemljenje rama)
H* Am
H*P, LED*, V*L Indikatorska lampica, svetleća dioda
HAP Svetleća dioda (servisni monitor zelen)
HIGH VOLTAGE Visoki napon
IES Senzor Inteligentno oko
IPM* Inteligentni energetski modul
K*R, KCR, KFR, KHuR, K*M Magnetni relej
L Uživo
L* Kalem
L*R Reaktor
M* Koračni motor
M*C Kompresorski motor
M*F Motor ventilatora
M*P Motor odvodne pumpe
M*S Motor za njihanje
MR*, MRCW*, MRM*, MRN* Magnetni relej
N Neutralno
n=*, N=* Broj prolaza kroz feritno jezgro
PAM Impulsna amplitudna modulacija
PCB* Štampana ploča
PM* Energetski modul
PS Prekidački izvor napajanja
PTC* PTC termistor
FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
Q* Bipolarni tranzistor sa izolovanim
gejtom (IGBT)
Q*C Automatski prekidač
Q*DI, KLM Automatski prekidač za uzemljenje
Q*L Zaštita od preopterećenja
Priručnik za instalaciju i vodič za korisnike
83
24 | Tehnički podaci
Simbol Značenje
Q*M Termo prekidač
Q*R Uređaj diferencijalne struje
R* Otpornik
R*T Termistor
RC Prijemnik
S*C Granični prekidač
S*L Plivajući prekidač
S*NG Detektor curenja rashladnog sredstva
S*NPH Senzor pritiska (visokog)
S*NPL Senzor pritiska (niskog)
S*PH, HPS* Prekidač pritiska (visokog)
S*PL Prekidač pritiska (niskog)
S*T Termostat
S*RH Senzor vlažnosti
S*W, SW* Radni prekidač
SA*, F1S Odvodnik prenapona
SR*, WLU Prijemnik signala
SS* Selektorski prekidač
SHEET METAL Pločica za fiksiranje terminalne trake
T*R Transformator
TC, TRC Predajnik
V*, R*V Varistor
V*R Diodni most, bipolarni tranzistor sa
izolovanim gejtom (IGBT) strujni modul
WRC Bežični daljinski upravljač
X* Terminal
X*M Terminalna traka (terminalni blok)
Y*E Kalem elektronskog ekspanzionog
ventila
Y*R, Y*S Kalem reversnog solenoidnog ventila
Priručnik za instalaciju i vodič za korisnike
84
Z*C Feritno jezgro
ZF, Z*F Filter za buku
FXSA15~140A2VEB
4P599622-1A – 2020.10

25 Rečnik pojmova

Prodavac
Distributer proizvoda u prodaji.
Ovlašćeni instalater
Tehnički obučena osoba koja je kvalifikovana za ugradnju proizvoda.
Korisnik
Osoba koja je vlasnik proizvoda i/ili rukuje proizvodom.
Važeći propisi
Sve međunarodne, evropske, nacionalne i lokalne direktive, zakoni, propisi i/ ili kodovi koji su relevantni i primenjivi za određeni proizvod ili domen.
Servisna kompanija
Kvalifikovana kompanija koja može da obavlja ili koordinira potrebno servisiranje proizvoda.
Uputstvo za ugradnju
Uputstvo namenjeno za određeni proizvod ili primenu u kojem je objašnjeno kako se on ugrađuje, konfiguriše i održava.
Uputstvo za rukovanje
Uputstvo namenjeno za određeni proizvod ili primenu u kojem je objašnjeno kako se njime rukuje.
25 | Rečnik pojmova
Uputstva za održavanje
Priručnik sa uputstvima za određen proizvod ili aplikaciju, u kojem je objašnjeno (ako je to relevantno) kako se instalira, konfiguriše, upravlja i/ili održava proizvod ili aplikacija.
Pribor
Nalepnice, uputstva, informativni listovi i oprema se isporučuju uz proizvod i treba ih postaviti u skladu sa uputstvima u pratećoj dokumentaciji.
Opciona oprema
Oprema koju proizvodi i odobrava Daikin koja može da se kombinuje sa proizvodom u skladu sa uputstvima u pratećoj dokumentaciji.
Snabdevanje na terenu
Oprema koju NIJE proizveo Daikin koja se može kombinovati sa proizvodom prema uputstvu u pratećoj dokumentaciji.
FXSA15~140A2VEB Klima uređaj sa VRV sistemom 4P599622-1A – 2020.10
Priručnik za instalaciju i vodič za korisnike
85
