Daikin FXSA15A2VEB, FXSA20A2VEB, FXSA25A2VEB, FXSA32A2VEB, FXSA40A2VEB Installer reference guide [no]

...
Referanseguide for montører og brukere
Luftkondisjoneringsanlegg i VRV-system
FXSA15A2VEB FXSA20A2VEB FXSA25A2VEB FXSA32A2VEB FXSA40A2VEB FXSA50A2VEB FXSA63A2VEB FXSA80A2VEB FXSA100A2VEB FXSA125A2VEB FXSA140A2VEB

Innholdsfortegnelse

Innholdsfortegnelse
1 Om dokumentasjonen 4
1.1 Om dette dokumentet.................................................................................................................................................... 4
2 Generelle sikkerhetshensyn 5
2.1 Om dokumentasjonen .................................................................................................................................................... 5
2.1.1 Betydning av advarsler og symboler .............................................................................................................. 5
2.2 For montøren.................................................................................................................................................................. 6
2.2.1 Generelt .......................................................................................................................................................... 6
2.2.2 Installasjonssted ............................................................................................................................................. 7
2.2.3 Kjølemedium – for R410A eller R32 ............................................................................................................... 7
2.2.4 Elektrisk........................................................................................................................................................... 9
3 Spesifikke sikkerhetsinstruksjoner for montører 12
3.1 Instruksjoner for utstyr som bruker kjølemedium R32.................................................................................................. 14
3.1.1 Krav til installeringsområdet .......................................................................................................................... 15
For brukeren 16
4 Sikkerhetsinstruksjoner for bruker 17
4.1 Generelt .......................................................................................................................................................................... 17
4.2 Instruksjoner for sikker drift ........................................................................................................................................... 18
5 Om systemet 23
5.1 Systemoppsett ................................................................................................................................................................ 23
5.2 Informasjonskrav for viftekonvektorene........................................................................................................................ 24
6 Brukergrensesnitt 26
7 Før drift 27
8 Drift 28
8.1 Driftsområde................................................................................................................................................................... 28
8.2 Om driftsmodi................................................................................................................................................................. 28
8.2.1 Grunnleggende driftsmodi ............................................................................................................................. 28
8.2.2 Spesielle driftsmodi for oppvarming .............................................................................................................. 29
8.3 Betjene systemet ............................................................................................................................................................ 29
9 Energisparing og optimal drift 30
10 Vedlikehold og service 31
10.1 Forholdsregler om vedlikehold og service ..................................................................................................................... 31
10.2 Rengjøre luftfilteret og luftutløpet................................................................................................................................. 32
10.2.1 Rengjøre luftfilteret ........................................................................................................................................ 32
10.2.2 Rengjøre luftfilteret ........................................................................................................................................ 33
10.3 Vedlikehold før lengre tids stans .................................................................................................................................... 33
10.4 Vedlikehold etter lengre tids stans................................................................................................................................. 33
10.5 Om kjølemediet............................................................................................................................................................... 34
10.5.1 Om lekkasjesensoren for kjølemedium ......................................................................................................... 34
11 Feilsøking 36
11.1 Symptomer som IKKE er funksjonsfeil på systemet....................................................................................................... 37
11.1.1 Symptom: Systemet kjører ikke ..................................................................................................................... 37
11.1.2 Symptom: Det kommer hvit tåke ut av et anlegg (innendørsanlegg) ........................................................... 38
11.1.3 Symptom: Det kommer hvit tåke ut av et anlegg (innendørsanlegg, utendørsanlegg)................................ 38
11.1.4 Symptom: Brukergrensesnittet viser "U4" eller "U5" og stanser, men starter igjen etter noen få
minutter.......................................................................................................................................................... 38
11.1.5 Symptom: Støy fra luftkondisjoneringsanlegg (innendørsanlegg) ................................................................ 38
11.1.6 Symptom: Støy fra luftkondisjoneringsanlegg (innendørsanlegg, utendørsanlegg)..................................... 38
11.1.7 Symptom: Det kommer ut støv fra anlegget ................................................................................................. 38
11.1.8 Symptom: Anleggene kan avgi lukt ................................................................................................................ 38
Referanseguide for montører og brukere
2
12 Ny plassering 39
13 Kassering 40
For montøren 41
FXSA15~140A2VEB
4P599622-1A – 2020.10
Innholdsfortegnelse
14 Om esken 42
14.1 Oversikt: om boksen ....................................................................................................................................................... 42
14.2 Innendørsenhet............................................................................................................................................................... 42
14.2.1 Pakke ut og håndtere anlegget ...................................................................................................................... 42
14.2.2 Fjerne tilbehør fra innendørsanlegget ........................................................................................................... 43
15 Om enhetene og tilleggsutstyret 44
15.1 Identifikasjon................................................................................................................................................................... 44
15.1.1 Identifikasjonsmerke: Innendørsenhet.......................................................................................................... 44
15.2 Om innendørsanlegget ................................................................................................................................................... 44
15.3 Systemoppsett ................................................................................................................................................................ 44
15.4 Kombinere anlegg og tilleggsutstyr................................................................................................................................ 45
15.4.1 Mulig tilleggsutstyr for innendørsenhet ........................................................................................................ 45
16 Installasjon av enheten 47
16.1 Klargjøre installeringsstedet........................................................................................................................................... 47
16.1.1 Krav til installeringssted for innendørsanlegget ............................................................................................ 47
16.2 Montere innendørsenheten........................................................................................................................................... 50
16.2.1 Retningslinjer ved installering av innendørsanlegget.................................................................................... 50
16.2.2 Retningslinjer ved installering av kanalen...................................................................................................... 52
16.2.3 Retningslinjer ved installering av dreneringsrørene...................................................................................... 53
17 Montering av rør 57
17.1 Klargjøre røropplegg for kjølemiddel ............................................................................................................................. 57
17.1.1 Krav til kjølemedierør ..................................................................................................................................... 57
17.1.2 Isolasjon av kjølemiddelrør ............................................................................................................................ 58
17.2 Koble til kjølerøropplegget ............................................................................................................................................. 58
17.2.1 Om tilkobling av kjølemedierørene................................................................................................................ 58
17.2.2 Forholdsregler ved tilkobling av kjølemedierør ............................................................................................. 59
17.2.3 Retningslinjer ved tilkobling av kjølemedierør .............................................................................................. 59
17.2.4 Retningslinjer for rørbøying ........................................................................................................................... 60
17.2.5 Slik lager du bul på rørenden ......................................................................................................................... 60
17.2.6 Slik kobler du røropplegget for kjølemiddel til innendørsenheten ............................................................... 61
18 Elektrisk installasjon 63
18.1 Om tilkobling av det elektriske ledningsopplegget........................................................................................................ 63
18.1.1 Forholdsregler ved tilkobling av det elektriske ledningsopplegget............................................................... 63
18.1.2 Retningslinjer ved tilkobling av det elektriske ledningsopplegget ................................................................ 64
18.1.3 Spesifikasjoner for standard ledningsoppleggkomponenter ........................................................................ 65
18.2 Koble de elektriske ledningene til innendørsanlegget................................................................................................... 66
19 Igangsetting 68
19.1 Oversikt: igangsetting ..................................................................................................................................................... 68
19.2 Forholdsregler ved ferdigstilling..................................................................................................................................... 68
19.3 Sjekkliste før idriftsetting................................................................................................................................................ 68
19.4 Slik utfører du prøvekjøringen........................................................................................................................................ 69
20 Konfigurasjon 70
20.1 Innstillinger på installasjonsstedet ................................................................................................................................. 70
21 Overlevering til brukeren 75
22 Feilsøking 76
22.1 Løse problemer basert på feilkoder ............................................................................................................................... 76
22.1.1 Feilkoder: Oversikt.......................................................................................................................................... 76
23 Kassering 78
24 Tekniske data 79
24.1 Koblingsskjema................................................................................................................................................................ 79
24.1.1 Felles tegnforklaring for koblingsskjema ....................................................................................................... 79
25 Ordliste 82
FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
Referanseguide for montører og brukere
3
1 | Om dokumentasjonen

1 Om dokumentasjonen

1.1 Om dette dokumentet

INFORMASJON
Sørg for at brukeren har den trykte dokumentasjonen, og be ham/henne om å oppbevare den for fremtidige referanseformål.
Målpublikum
Autoriserte montører + sluttbrukere
INFORMASJON
Dette anlegget er beregnet for bruk av fagfolk eller opplærte brukere i butikker, i lettindustrien og på bondegårder, eller til kommersiell bruk av ikke-fagpersoner.
ADVARSEL
Pass på at installasjon, service, vedlikehold, reparasjon og anvendte materialer samsvarer med instruksjonene fra Daikin og også overholder gjeldende lovgivning, og at dette kun utføres av fagfolk. I Europa og områder der IEC-standarder gjelder, er EN/IEC 60335-2-40 gjeldende standard.
Dokumentasjonssett
Dette dokumentet er en del av et dokumentasjonssett. Hele settet består av:
Generelle sikkerhetshensyn:
- Sikkerhetsinstruksjoner du må lese før installering
- Format: Papir (i esken til innendørsanlegget)
Installerings- og driftshåndbok for innendørsanlegg:
- Installerings- og driftsinstruksjoner
- Format: Papir (i esken til innendørsanlegget)
Referanseguide for montører og brukere:
- Forberedelser før installering, gode rutiner, referansedata osv.
- Detaljerte og trinnvise instruksjoner og bakgrunnsinformasjon for
grunnleggende og avansert bruk
- Format: Digitale filer på http://www.daikineurope.com/support-and-manuals/
product-information/
Oppdateringer av brukerdokumentasjonen kan være tilgjengelig på det regionale Daikin-webområdet eller via forhandleren.
Originaldokumentasjonen er skrevet på engelsk. Alle andre språk er oversettelser.
Tekniske data
Referanseguide for montører og brukere
4
Et delsett med de nyeste tekniske dataene er tilgjengelig på det lokale nettstedet
til Daikin (tilgjengelig for alle).
Det komplette settet med de nyeste tekniske dataene er tilgjengelig på Daikin
Business Portal (kreves godkjenning).
FXSA15~140A2VEB
4P599622-1A – 2020.10

2 Generelle sikkerhetshensyn

2.1 Om dokumentasjonen

Originaldokumentasjonen er skrevet på engelsk. Alle andre språk er
oversettelser.
I dette dokumentet er det beskrevet forholdsregler som tar for seg veldig viktig
emner. Følg dem nøye.
Installeringen av systemet og samtlige aktiviteter som er beskrevet i
installeringshåndboken og i referanseguiden for montører, MÅ utføres av autorisert installatør.

2.1.1 Betydning av advarsler og symboler

FARE
Angir en situasjon som fører til død eller alvorlig personskade.
2 | Generelle sikkerhetshensyn
FARE: ELEKTRISK STØT
Angir en situasjon som kan føre til elektrisk støt.
FARE: FARE FOR FORBRENNING/SKÅLDING
Angir en situasjon som kan føre til forbrenning/skålding på grunn av ekstremt varme eller kalde temperaturer.
FARE: FARE FOR EKSPLOSJON
Angir en situasjon som kan føre til eksplosjon.
ADVARSEL
Angir en situasjon som kan føre til død eller alvorlig personskade.
ADVARSEL: ANTENNELIG MATERIALE
LIVSFARE
Angir en situasjon som kan føre til mindre eller moderat personskade.
FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
MERKNAD
Angir en situasjon som kan føre til materiell skade.
INFORMASJON
Angir nyttige tips eller tilleggsinformasjon.
Symboler brukt på anlegget:
Referanseguide for montører og brukere
5
2 | Generelle sikkerhetshensyn
Symboler brukt i dokumentasjonen:
Symbol Forklaring
Les i installerings- og driftshåndboken samt anvisningsarket for kabling før du installerer.
Les i servicehåndboken før du utfører vedlikeholds- og serviceoppgaver.
Du finner mer informasjon i referanseguiden for montører og brukere.
Anlegget inneholder roterende deler. Vær forsiktig når du utfører service på eller inspiserer anlegget.
Symbol Forklaring
Angir en figurtittel eller en referanse til den. Eksempel: " 1–3 Figurtittel" betyr "Figur 3 i kapittel 1".
Angir en tabelltittel eller en referanse til den. Eksempel: " 1–3 Tabelltittel" betyr "Tabell 3 i kapittel 1".

2.2 For montøren

2.2.1 Generelt

Kontakt forhandleren hvis du er USIKKER på hvordan du monterer eller betjener enheten.
FARE: FARE FOR FORBRENNING/SKÅLDING
IKKE ta på kjølerørene, vannrørene eller innvendige deler under og rett etter
bruk. De kan være for varme eller for kalde. Gi dem tid til å få tilbake normal temperatur. Bruk vernehansker hvis du må berøre dem.
IKKE berør kjølemiddel som har lekket ut ved et uhell.
ADVARSEL
Hvis det gjøres feil ved montering eller tilkobling av utstyr eller tilbehør, kan det føre til elektrisk støt, kortslutning, lekkasje, brann eller annen skade på utstyret. Bruk bare tilbehør, tilleggsutstyr og reservedeler som er laget og godkjent av Daikin.
ADVARSEL
Sørg for at montering, testing og anvendte materialer overholder gjeldende lovgivning (i tillegg til instruksjonene som er beskrevet i dokumentasjonen fra Daikin).
Referanseguide for montører og brukere
6
LIVSFARE
Bruk hensiktsmessig personlig verneutstyr (vernehansker, vernebriller,…) når du monterer, vedlikeholder eller utfører service på systemet.
ADVARSEL
Riv i stykker og kast emballasjens plastposer slik at barn ikke kan leke med dem. Mulig risiko: kvelning.
FXSA15~140A2VEB
4P599622-1A – 2020.10
2 | Generelle sikkerhetshensyn
ADVARSEL
Ta nødvendige forholdsregler for å forhindre at enheten kan brukes som tilfluktssted for små dyr. Små dyr som kommer i kontakt med elektriske deler, kan forårsake feilfunksjon, røyk eller brann.
LIVSFARE
Du må IKKE berøre anleggets luftinntak eller aluminiumsribber.
LIVSFARE
IKKE plasser gjenstander eller utstyr oppå enheten.Du må IKKE sitte, klatre eller stå på enheten.
MERKNAD
Arbeid på utendørsenheten bør utføres i tørre værforhold for å unngå vanninntrengning.
Ifølge gjeldende lovgivning kan det være nødvendig å føre en loggbok for utstyret med informasjon om vedlikehold, reparasjoner, testresultater, standbyperioder…
I tillegg SKAL som et minimum følgende informasjon oppgis på et tilgjengelig sted på produktet:
Instruksjoner for avstenging av systemet i et nødstilfelleNavn og adresse/telefonnummer til brannvesen, politi og sykehusNavn, adresse og dag- og kveldstelefonnummer for kontakt med brukerstøtte
I Europa gir EN378 den nødvendige veiledningen for denne loggboken.

2.2.2 Installasjonssted

Sørg for nok plass rundt enheten til service/vedlikehold og luftsirkulasjon.Sørg for at installeringsstedet er solid nok til å bære vekten av og vibrasjoner fra
Kontroller at området er godt ventilert. Ventilasjonslukene må IKKE blokkeres.Sørg for at enheten står plant.
IKKE installer enheten på følgende steder:
I potensielt eksplosive omgivelser.På steder der det finnes maskiner som avgir elektromagnetiske bølger.
anlegget.
Elektromagnetiske bølger kan forstyrre styresystemet og forårsake funksjonsfeil i utstyret.

2.2.3 Kjølemedium – for R410A eller R32

FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
På steder der det er fare for brann på grunn av utslipp av brennbare gasser (for
eksempel tynner- eller bensindamp), karbonfiber, antennelig støv.
På steder der det produseres etsende gass (for eksempel svovelsyregass).
Korrosjon i kobberrør eller loddede deler kan forårsake lekkasje av kjølemiddel.
Hvis det er aktuelt. Du finner mer informasjon om ditt bruksområde i installeringshåndboken eller installatørens referanseguide.
Referanseguide for montører og brukere
7
2 | Generelle sikkerhetshensyn
MERKNAD
Sørg for at installasjonen av kjølemiddelrør overholder gjeldende lovgivning. I Europa er EN378 den aktuelle standarden.
MERKNAD
Sørg for at lokalt røropplegg og tilkoblinger IKKE utsettes for belastninger.
ADVARSEL
Under testing må du ALDRI trykksette produktet utover maksimalt tillatt trykk (som angitt på enhetens merkeplate).
ADVARSEL
Ta tilstrekkelige forholdsregler ved kjølemedielekkasje. Hvis det lekker ut kjølemediegass, må området straks ventileres. Mulige risikoer:
Overdreven konsentrasjon av kjølemedium i lukkede rom kan føre til
oksygenmangel.
Det kan dannes giftig gass dersom kjølemediegass kommer i kontakt med ild.
FARE: FARE FOR EKSPLOSJON
Utpumping – kjølemedielekkasje. Hvis du vil utføre utpumping på systemet og det
er lekkasje i kjølemediekretsen:
Du må IKKE bruke anleggets funksjon for automatisk utpumping, som samler opp
alt kjølemediet fra systemet i utendørsanlegget. Mulige konsekvens: Kompressoren kan selvantenne og eksplodere fordi det kommer inn luft mens kompressoren kjører.
Bruk et separat gjenvinningssystem slik at anleggets kompressor IKKE må kjøre.
ADVARSEL
Kjølemedium skal ALLTID gjenvinnes. IKKE slipp dem ut direkte i miljøet. Bruk en vakuumpumpe til å tømme installasjonen.
MERKNAD
Etter at alle rørene er blitt koblet til, må du kontrollere at det ikke er noen gasslekkasjer. Bruk nitrogen til å utføre en gasslekkasjeregistrering.
MERKNAD
Du må IKKE fylle på mer kjølemedium enn angitt mengde, for ellers kan
kompressoren bli ødelagt.
Når kjølemediesystemet skal åpnes, MÅ kjølemediet håndteres i henhold til
gjeldende lovgivning.
Referanseguide for montører og brukere
8
ADVARSEL
Sørg for at det ikke finnes oksygen i systemet. Det kan kun fylles kjølemedium etter at det er blitt utført en lekkasjetest og vakuumtørking.
Mulige konsekvens: Selvantennelse og eksplosjon av kompressoren på grunn av oksygen som går inn i kompressoren i drift.
Ved behov for ekstra påfylling, se anleggets merkeplate. Den angir typen
kjølemedium og nødvendig mengde.
FXSA15~140A2VEB
4P599622-1A – 2020.10
2 | Generelle sikkerhetshensyn
Enheten er fylt med kjølemedium fra fabrikken og enkelte systemer krever
kanskje ekstra påfylling av kjølemedium avhengig av rørstørrelser og -lengder.
Bruk kun verktøy som er beregnet for den typen kjølemedium som brukes i
systemet, for å sikre riktig trykkmotstand samt hindre at det kommer inn fremmedelementer i systemet.
Slik fyller du på flytende kjølemedium:
Hvis
Det finnes et hevertrør (dvs. sylinderen er merket med
Fyll på sylinderen mens den er i stående posisjon.
"Væskepåfyllingshevert tilkoblet")
Det finnes IKKE et hevertrør Fyll på sylinderen mens den står opp
ned.
Åpne kjølemediesylindere sakte.Fyll på kjølemedium i væskeform. Hvis det fylles på som gass, kan dette forhindre
normal drift.
LIVSFARE
Steng ventilen til kjølemedietanken omgående når påfyllingen av kjølemedium er fullført eller hvis det tas en midlertidige pause. Hvis ventilen IKKE stenges omgående, kan gjenværende trykk medføre at det fylles på ytterligere kjølemedium. Mulige konsekvens: Feil kjølemediummengde.

2.2.4 Elektrisk

FARE: ELEKTRISK STØT
Slå AV all strømtilførsel før du tar av dekselet på bryterboksen, tilkobler elektriske
ledninger eller berører elektriske deler.
Koble fra strømtilførselen i minst 10minutter og mål spenningen ved kontaktene
til hovedkretsen for kondensatorer eller elektriske komponenter før du utfører service. Spenningen MÅ være lavere enn 50 VDC før du kan berøre elektriske komponenter. Du ser hvor kontaktene er plassert på koblingsskjemaet.
Du må IKKE berøre elektriske komponenter med våte hender.Du må IKKE forlate anlegget uten tilsyn når servicedekselet er fjernet.
ADVARSEL
Hvis det IKKE ble installert på fabrikken, MÅ det installeres en hovedbryter eller annen frakoblingsanordning i det faste ledningsopplegget med en berøringsavstand på alle poler som gir full frakobling ved overspenning kategoriIII.
FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
Referanseguide for montører og brukere
9
2 | Generelle sikkerhetshensyn
ADVARSEL
Bruk KUN kobberledninger.Pass på at det lokale ledningsopplegget samsvarer med gjeldende lovgivning.Alle lokale ledningsopplegg MÅ utføres i samsvar med koblingsskjemaet som
følger produktet.
Klem ALDRI sammen buntede kabler, og sørg for at de IKKE kommer i kontakt
med røropplegget og skarpe kanter. Kontroller at kontakttilkoblingene ikke utsettes for eksternt press.
Sørg for å installere jordingsledninger. Anlegget må IKKE jordes til vannrør,
innkoblingsdemper eller telefonjording. Ufullstendig jording kan medføre elektrisk støt.
Forsikre deg om at anlegget kobles til en egen strømkrets. Bruk ALDRI en
strømtilførsel som deles med annet utstyr.
Sørg for å montere nødvendige sikringer eller kretsbrytere.Sørg for å installere en jordfeilbryter. Hvis du ikke gjør det, kan det føre til
elektrisk støt eller brann.
Ved installering av jordfeilbryteren må det kontrolleres at den er kompatibel med
vekselretteren (som må tåle høyfrekvent elektrisk støy) for å unngå at jordfeilbryteren slår ut i utide.
LIVSFARE
Når du kobler til strømtilførselen: tilkoble jordkabelen først, før du oppretter
strømførende tilkoblinger.
Når du kobler fra strømtilførselen: frakoble strømførende tilkoblinger først, før du
kobler fra jordingen.
Lengden på lederne mellom festepunktet for strømledningen og selve
rekkeklemmen må være slik at de strømførende lederne strammes før jordlederen i tilfelle strømledningen trekkes ut av ledningsfestet.
MERKNAD
Forholdsregler ved legging av strømledninger:
IKKE koble ledninger av ulik tykkelse til rekkeklemmen for strømtilførsel (slakk i
strømledningen kan føre til unormal oppvarming).
Følg figuren over når du tilkobler ledninger av samme tykkelse.Bruk angitt strømledning til ledningsopplegget, og tilkoble skikkelig. Deretter
fester du ledningen for å hindre at rekkeklemmen utsettes for eksternt press.
Bruk riktig skrutrekker til å stramme kontaktskruene. En skrutrekker med for lite
hode vil skade hodet, og gjøre det umulig å stramme skruene skikkelig.
Overstramming av kontaktskruene kan ødelegge dem.
Referanseguide for montører og brukere
10
Monter strømkabler minst 1 m unna TV- eller radioapparater for å unngå interferens. Det kan hende at 1m ikke er tilstrekkelig, avhengig av radiobølgene.
ADVARSEL
Når det elektriske arbeidet er utført, kontrollerer du at hver enkelt elektrisk del
og kontakt inne i boksen med elektriske deler er godt tilkoblet.
Kontroller at alle deksler og lokk er lukket før du starter opp enheten.
FXSA15~140A2VEB
4P599622-1A – 2020.10
2 | Generelle sikkerhetshensyn
MERKNAD
Bare aktuelt hvis strømforsyningen er trefaset, og kompressoren har en PÅ/AV­startmetode.
Dersom det finnes en mulighet for reversert fase etter et midlertidig strømbrudd og strømmen går av og på mens produktet er i drift, kan du sette på en reversert fasevernkrets lokalt. Dersom produktet kjøres med reversert fase, kan det ødelegge kompressoren og andre deler.
FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
Referanseguide for montører og brukere
11

3 | Spesifikke sikkerhetsinstruksjoner for montører

3 Spesifikke sikkerhetsinstruksjoner for
montører
Følg alltid sikkerhetsinstruksjonene og forskriftene nedenfor.
Generelt
ADVARSEL
Pass på at installasjon, service, vedlikehold, reparasjon og anvendte materialer samsvarer med instruksjonene fra Daikin og også overholder gjeldende lovgivning, og at dette kun utføres av fagfolk. I Europa og områder der IEC-standarder gjelder, er EN/IEC 60335-2-40 gjeldende standard.
Installeringssted (se
ADVARSEL
Anlegget skal plasseres i et rom uten fungerende antenningskilder (for eksempel åpen flamme eller gassapparat eller elektrisk varmeapparat i drift).
LIVSFARE
Utstyr ikke allment tilgjengelig: må installeres på et trygt sted uten fri tilgang.
Både innendørs- og utendørsanlegget egner seg for installering i forretnings- og kontorlokaler, samt i lokaler for lettere industri.
Kanalinstallering (se
ADVARSEL
Det skal IKKE installeres fungerende antenningskilder (som åpen flamme, gassapparat eller elektrisk varmeapparat) i kanalsystemet.
LIVSFARE
Kontroller at installeringen av kanalen IKKE overskrider innstillingsområdet for
eksternt statisk trykk for anlegget. Se på arket med tekniske data for modellen angående innstillingsområdet.
Sørg for å montere seildukskanalen slik at vibrasjonene IKKE overføres til kanalen
eller taket. Bruk et lyddempende materiale (isolasjonsmateriale) til innsiden av kanalen, og bruk vibrasjonsisolerende gummi på opphengsboltene.
Ved sveising er det viktig at sveisesprut IKKE treffer dreneringssumpen eller
luftfilteret.
Hvis metallkanalen går gjennom en metall-lekt, ledningslekt eller metallplate med
trestruktur, må kanalen og veggen jordes separat.
Installer utløpsristen i en posisjon der luftstrømmen ikke kommer i direkte
kontakt med mennesker.
Du må IKKE bruke tilleggsvifter i kanalen. Bruk funksjonen for å justere
innstillingen for viftehastighet automatisk (se "20.1 Innstillinger på
installasjonsstedet"[470]).
"16.1Klargjøre installeringsstedet"[447]
)
"16.2.2Retningslinjer ved installering av kanalen"[452]
)
Referanseguide for montører og brukere
12
FXSA15~140A2VEB
4P599622-1A – 2020.10
3 | Spesifikke sikkerhetsinstruksjoner for montører
Installering av kjølemedierør (se
LIVSFARE
IKKE bruk mineralolje på den konede delen.Du må IKKE bruke gamle rør tidligere installasjoner.For å garantere dette R32-anleggets levetid må det aldri installeres en tørker.
Tørkematerialet kan løse seg opp og skade systemet.
LIVSFARE
Ufullstendig konus kan forårsake lekkasje av kjølemediegass.Du må IKKE bruke koner på nytt. Bruk nye koner for å unngå lekkasje av
kjølemediegass.
Bruk koniske muttere som følger med anlegget. Bruk av andre koniske muttere
kan forårsake lekkasje av kjølemediegass.
LIVSFARE
Installer kjølemedierørene eller komponentene slik at de ikke utsettes for stoffer som kan få komponenter med kjølemedium til å korrodere, med mindre komponentene er laget av ikke-korroderende materialer eller de er tilstrekkelig beskyttet mot korrosjon.
"17Montering av rør"[457]
)
Elektrisk installering (se
ADVARSEL
Alt ledningsopplegg MÅ installeres av en autorisert elektriker og overholde
gjeldende lovgivning.
Foreta elektriske tilkoblinger til det faste ledningsopplegget.Alle komponenter kjøpt på stedet og all elektrisk konstruksjon MÅ overholde
gjeldende lovgivning.
ADVARSEL
Hvis strømforsyningen mangler eller har feil N-fase, kan utstyret gå i stykker.Etabler riktig jording. Enheten må IKKE jordes til vannrør, innkoblingsdemper eller
telefonjording. Ufullstendig jording kan medføre elektrisk støt.
Installer nødvendige sikringer eller skillebrytere.Fest det elektriske ledningsopplegget med kabelfester slik at de IKKE kommer i
kontakt med skarpe kanter eller røropplegget, spesielt på høyttrykkssiden.
IKKE bruk sammenteipede ledninger, ledninger med flertrådet leder,
skjøteledninger eller tilkoblinger fra et stjernesystem. De kan føre til overoppheting, elektrisk støt eller brann.
IKKE installer en fasekondensator, fordi denne enheten er utstyrt med
vekselretter. En fasekondensator vil redusere ytelsen og kan føre til ulykker.
"18Elektrisk installasjon"[463]
)
FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
ADVARSEL
Bruk ALLTID multikjernekabler til strømforsyning.
ADVARSEL
Bruk en felles frakoblingsbryter med minst 3mm mellom alle kontaktpunkter som gir full frakobling ved overspenning kategori III.
Referanseguide for montører og brukere
13
3 | Spesifikke sikkerhetsinstruksjoner for montører
ADVARSEL
Hvis strømledningen blir skadet, SKAL den byttes av produsenten, serviceagenten eller personer med tilsvarende kvalifikasjoner for å unngå farlige situasjoner.
LIVSFARE
Hvert innendørsanlegg må kobles til et separat brukergrensesnitt. Kun en
fjernkontroll som er kompatibel med sikkerhetssystemet, kan brukes som brukergrensesnitt. Se på arket med tekniske data for å se om fjernkontrollen er kompatibel (f.eks. BRC1H52/82*).
Brukergrensesnittet skal alltid plasseres på samme rom som innendørsanlegget.
Du finner mer informasjon i installerings- og driftshåndboken for brukergrensesnittet.

3.1 Instruksjoner for utstyr som bruker kjølemedium R32

ADVARSEL: SVAKT ANTENNELIG MATERIALE
Kjølemediet i dette anlegget er svakt antennelig.
ADVARSEL
Må IKKE perforeres eller brennes.Bruk IKKE andre midler enn de som anbefales av produsenten når du vil
fremskynde avisingen eller rengjøre utstyret.
Husk at kjølemedium R32 IKKE avgir lukt.
ADVARSEL
Anlegget skal plasseres slik at det forhindrer mekanisk skade og i et godt ventilert rom uten fungerende antenningskilder (for eksempel åpen flamme eller gassapparat eller elektrisk varmeapparat i drift), og størrelsen på rommet skal være som angitt nedenfor.
ADVARSEL
Pass på at installasjon, service, vedlikehold og reparasjon er i samsvar med instruksjonene fra Daikin og gjeldende lovgivning (for eksempel nasjonale gassforskrifter), og at de utføres av godkjent personell.
ADVARSEL
Hvis ett eller flere rom er tilkoblet anlegget via et kanalsystem, må det sikres at:
det er ingen fungerende antenningskilder (som åpen flamme, gassapparat eller
elektrisk varmeapparat) hvis gulvarealet er mindre enn minimum gulvareal A (m²);
det ikke er installert andre apparater, som kan være potensielle antenningskilder,
i kanalsystemet (som varme overflater med temperaturer over 700°C og utstyr med elektriske brytere);
det kun brukes produsentgodkjente apparater i kanalsystemet;luftinntak OG luftutløp er tilkoblet direkte til samme rom via kanalen. IKKE bruk
tomrom som himling som kanal for luftinntaket eller luftutløpet.
Referanseguide for montører og brukere
14
FXSA15~140A2VEB
4P599622-1A – 2020.10
3 | Spesifikke sikkerhetsinstruksjoner for montører
MERKNAD
Det skal tas forholdsregler for å unngå overdreven vibrering eller pulsering mot
kjølemedierørene.
Verneanordninger, rør og rørdeler skal beskyttes i den grad det er mulig mot
miljøskader.
Det skal iverksettes tiltak for utvidelse og sammentrekning av lange strekninger
med rør.
Rør i kjølemediesystemer skal konstrueres og installeres slik at de minimerer
sannsynligheten for at hydrauliske støt skader systemet.
Det innvendige utstyret og røropplegget skal monteres sikkert og beskyttes slik at
det ikke kan oppstå utilsiktede brister på utstyr eller rør som skyldes hendelser som flytting av møbler eller oppussing.
LIVSFARE
Bruk IKKE potensielle antenningskilder til å lete etter eller påvise kjølemedielekkasjer.
MERKNAD
Du må IKKE benytte brukte skjøteelementer og kobberpakninger.Skjøteelementer mellom deler i kjølemediesystemet i en installasjon skal være
tilgjengelige for vedlikehold.

3.1.1 Krav til installeringsområdet

LIVSFARE
Den totale mengden kjølemedium som er påfylt i systemet, kan ikke overstige kravene for minimum gulvareal til det minste rommet som dekkes. Se i installerings­og driftshåndboken til utendørsanlegget når det gjelder krav til minimum gulvareal for innendørsanlegg.
ADVARSEL
Dette utstyret inneholder kjølemediet R32. Se i installerings- og driftshåndbok for utendørsanlegget for å se minimum gulvareal på rommet der utstyret skal stå.
MERKNAD
Rørsystemet skal beskyttes mot fysiske skader.Installasjon av rørsystem skal holdes til et minimum.
FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
Referanseguide for montører og brukere
15

For brukeren

For brukeren
Referanseguide for montører og brukere
16
FXSA15~140A2VEB
4P599622-1A – 2020.10
4 | Sikkerhetsinstruksjoner for bruker

4 Sikkerhetsinstruksjoner for bruker

Følg alltid sikkerhetsinstruksjonene og forskriftene nedenfor.

4.1 Generelt

ADVARSEL
Kontakt montøren hvis du er USIKKER på hvordan du betjener enheten.
ADVARSEL
Barn som er 8 år og eldre samt personer med svekkede fysiske, sensoriske eller mentale evner, eller med manglende erfaring og kunnskap, kan bare betjene anlegget dersom de er under tilsyn eller har fått opplæring i bruk av anlegget fra en person som er ansvarlig for deres sikkerhet.
Barn MÅ IKKE leke med anlegget. Rengjøring og vedlikehold utført av bruker MÅ IKKE gjøres
av barn uten tilsyn.
ADVARSEL
For å hindre elektrisk støt eller brann:
Enheten må IKKE spyles.IKKE bruk enheten med våte hender.IKKE plasser gjenstander med vann enheten.
LIVSFARE
IKKE plasser gjenstander eller utstyr oppå enheten.Du må IKKE sitte, klatre eller stå på enheten.
FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
Referanseguide for montører og brukere
17
4 | Sikkerhetsinstruksjoner for bruker
Enheter er merket med følgende symbol:
Det betyr at elektriske og elektroniske produkter IKKE skal blandes med usortert husholdningsavfall. IKKE forsøk å demontere systemet på egen hånd. Demontering av systemet, behandling av kjølemiddelet, av oljen og eventuelle andre deler må tas hånd om av en autorisert montør i samsvar med gjeldende lovgivning.
Enhetene må håndteres ved et spesialanlegg for gjenbruk, resirkulering og gjenvinning. Når du sørger for at dette produktet avfallsbehandles på riktig måte, bidrar du til å avverge potensielle negative konsekvenser for miljø og menneskelig helse. Kontakt montøren eller lokale myndigheter hvis du vil ha mer informasjon.
Batterier er merket med følgende symbol:
Det betyr at batteriene IKKE skal blandes med usortert husholdningsavfall. Hvis et kjemikaliesymbol er oppført under symbolet, betyr det at batteriet inneholder et tungmetall over en viss konsentrasjon.
Mulige kjemiske symboler er følgende: Pb: bly (>0,004%). Avfallsbatterier må behandles ved et spesialanlegg for gjenbruk. Når du sørger
for at avfallsbatterier blir behandlet på riktig måte, bidrar du til å avverge potensielle negative konsekvenser for miljø og menneskelig helse.

4.2 Instruksjoner for sikker drift

ADVARSEL
Du må IKKE selv endre, demontere, fjerne, installere på
nytt eller reparere anlegget ettersom feilaktig demontering eller installering kan medføre elektrisk støt eller brann. Kontakt forhandleren.
Påse at det ikke finnes åpen ild dersom kjølemediet
skulle lekke ved et uhell. Selve kjølemediet er helt trygt, det er ikke giftig og det er kun svakt antennelig, men det danner giftig gass når det ved et uhell lekker ut i et rom der det finnes brennbar luft fra vifteovner, gasskomfyrer osv. Kvalifisert servicepersonell skal alltid bekrefte at delen der lekkasjen oppstod, er reparert eller rettet på før driften gjenopptas.
Referanseguide for montører og brukere
18
FXSA15~140A2VEB
4P599622-1A – 2020.10
4 | Sikkerhetsinstruksjoner for bruker
LIVSFARE
Dette anlegget er utstyrt med elektrisk styrte sikkerhetsanordninger, som lekkasjevarsler for kjølemedium. For at disse skal fungere ordentlig må anlegget være strømsatt til enhver tid etter installering, med unntak av i korte serviceperioder.
LIVSFARE
Berør ALDRI de innvendige komponentene i kontrollen.Ta IKKE av frontpanelet. Det er farlig å berøre noen av
de innvendige komponentene, og det kan oppstå problemer med anlegget. Kontakt forhandleren hvis du vil kontrollere og justere de innvendige komponentene.
ADVARSEL
Dette anlegget inneholder elektriske og varme komponenter.
ADVARSEL
Kontroller at installeringen er blitt riktig utført av en montør før du betjener anlegget.
LIVSFARE
Det er ikke sunt å utsette kroppen for luftstrømmen over tid.
LIVSFARE
Rommet må luftes grundig dersom det brukes utstyr med brenner sammen med systemet for å unngå oksygenmangel.
LIVSFARE
IKKE la anlegget være i gang hvis du bruker insektmiddel av forstøvingstype i rommet. Kjemikalier kan samles i anlegget og medføre helsefare for personer med kjemikalieallergi.
FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
LIVSFARE
Utsett ALDRI små barn, planter eller dyr direkte for luftstrømmen.
Referanseguide for montører og brukere
19
4 | Sikkerhetsinstruksjoner for bruker
ADVARSEL
IKKE plasser noe under innendørs- eller utendørsenheten som ikke må utsettes for fuktighet. Ellers kan kondens fra anlegget eller kjølemedierørene, smuss fra luftfilteret eller tett drenering føre til at det drypper og skade eller skitne til det som måtte befinne seg under anlegget.
ADVARSEL
IKKE plasser brennbare sprayflasker nær luftkondisjoneringsanlegget, og IKKE bruk spray nær anlegget. Ellers kan det føre til brann.
Vedlikehold og service (se
LIVSFARE: Vær forsiktig med viften!
Det er farlig å inspisere anlegget når viften går. Sørg for å slå av hovedbryteren før du utfører
vedlikeholdsoppgaver.
LIVSFARE
IKKE stikk fingre, pinner eller andre gjenstander inn i luftinntaket eller -utløpet. Når viften roterer ved høy hastighet, vil den forårsake skade.
ADVARSEL
Du må ALDRI bytte en gått sikring med en ny sikring med feil amperestyrke, eller med metalltråder. Bruk av metalltråd eller kobbertråd kan føre til at hele anlegget bryter sammen, eller at det oppstår brann.
"10Vedlikehold og service"[431]
)
Referanseguide for montører og brukere
20
LIVSFARE
Kontroller at anleggets stativ og koblinger ikke er skadet etter lengre tids bruk. Hvis disse er skadet, kan anlegget velte og forårsake personskade.
LIVSFARE
Sørg for å bryte all strømtilførsel før du skaffer deg adgang til koblingspunkter.
FARE: ELEKTRISK STØT
Sørg for å stanse all drift og strømtilførsel når du skal rengjøre luftkondisjoneringsanlegget eller luftfilteret. Ellers kan det forårsake elektrisk støt eller personskade.
FXSA15~140A2VEB
4P599622-1A – 2020.10
4 | Sikkerhetsinstruksjoner for bruker
ADVARSEL
Det må vises forsiktighet med stiger ved arbeid i høyden.
LIVSFARE
Slå av anlegget før du rengjør luftfilteret og luftutløpet.
ADVARSEL
Innendørsanlegget må IKKE bli vått. Mulige konsekvens: Elektrisk støt eller brann.
Om kjølemediet (se
ADVARSEL: SVAKT ANTENNELIG MATERIALE
Kjølemediet i dette anlegget er svakt antennelig.
ADVARSEL
Deler fra kjølemediesyklusen må IKKE perforeres eller
brennes.
Bruk IKKE andre vaskemidler eller midler som
fremskynder avisingen enn dem som anbefales av produsenten.
Vær oppmerksom på at kjølemediet i systemet er uten
lukt.
ADVARSEL
Kjølemediet i enheten er svakt antennelig, men det lekker normalt IKKE. Hvis det lekker kjølemedium ut i rommet som kommer i kontakt med flammen fra en brenner, et varmeapparat eller en gasskomfyr, kan det føre til at det dannes skadelig gass.
"10.5Om kjølemediet"[434]
)
FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
Slå av alle lettantennelige varmeapparater, luft ut rommet, og ta kontakt med forhandleren der du kjøpte enheten.
Enheten må IKKE brukes før servicepersonell kan bekrefte at delen der kjølemedielekkasjen oppstod, er reparert.
ADVARSEL
Anlegget skal plasseres i et rom uten fungerende antenningskilder (for eksempel åpen flamme eller gassapparat eller elektrisk varmeapparat i drift).
Referanseguide for montører og brukere
21
4 | Sikkerhetsinstruksjoner for bruker
ADVARSEL
Sensoren må byttes etter hver påvisning eller mot slutten av levetiden. Kun godkjent personell MÅ bytte sensoren.
Feilsøking (se
ADVARSEL Stans all drift og slå av strømmen hvis det skjer noe
uvanlig (brent lukt, osv.).
Hvis anlegget fortsetter å kjøre under slike forhold, kan dette føre til at anlegget ødelegges, eller at det oppstår elektrisk støt eller brann. Kontakt forhandleren.
"11Feilsøking"[436]
)
Referanseguide for montører og brukere
22
FXSA15~140A2VEB
4P599622-1A – 2020.10

5 Om systemet

5 | Om systemet
ADVARSEL
Du må IKKE selv endre, demontere, fjerne, installere på nytt eller reparere
anlegget ettersom feilaktig demontering eller installering kan medføre elektrisk støt eller brann. Kontakt forhandleren.
Påse at det ikke finnes åpen ild dersom kjølemediet skulle lekke ved et uhell.
Selve kjølemediet er helt trygt, det er ikke giftig og det er kun svakt antennelig, men det danner giftig gass når det ved et uhell lekker ut i et rom der det finnes brennbar luft fra vifteovner, gasskomfyrer osv. Kvalifisert servicepersonell skal alltid bekrefte at delen der lekkasjen oppstod, er reparert eller rettet på før driften gjenopptas.
MERKNAD
Bruk IKKE systemet til andre formål. Enheten må IKKE brukes til kjøling av presisjonsinstrumenter, matvarer, planter, dyr eller kunstverk for å unngå at kvaliteten svekkes.
MERKNAD
For fremtidige endringer eller utvidelser av systemet:
Det finnes en fullstendig oversikt over tillatte kombinasjoner (for fremtidige systemutvidelser) i de tekniske dataene som bør leses. Kontakt montøren for å få mer informasjon og profesjonelle råd.

5.1 Systemoppsett

LIVSFARE
Dette anlegget er utstyrt med elektrisk styrte sikkerhetsanordninger, som lekkasjevarsler for kjølemedium. For at disse skal fungere ordentlig må anlegget være strømsatt til enhver tid etter installering, med unntak av i korte serviceperioder.
INFORMASJON
Følgende illustrasjon er et eksempel og stemmer kanskje IKKE med systemoppsettet ditt.
FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
Referanseguide for montører og brukere
23
5 | Om systemet
b
c
a
e
d
f
g
a Innendørsanlegg b Utendørsanlegg
c Brukergrensesnitt d Innsugningsluft e Utløpsluft
f Kjølemedierør + overføringskabel
g Dreneringsrør

5.2 Informasjonskrav for viftekonvektorene

Element Symbol Verdi Anlegg
Kjølekapasitet (følsom) P Kjølekapasitet (latent) P Oppvarmingskapasitet P Total inngangseffekt for strøm P Lydeffektnivå (per hastighetsinnstilling, hvis
L
WA
rated,c
rated,c
rated,h
elec
mulig) Kontaktopplysninger:
DAIKIN INDUSTRIES CZECH REPUBLIC s.r.o. U Nové Hospody 1/1155, 301 00 Plzeň Skvrňany, Czech Republic
A B C D E
FXSA15 1,2 0,5 1,9 0,086 54
FXSA20 1,6 0,6 2,5 0,086 54
FXSA25 2 0,8 3,2 0,086 54
FXSA32 2,6 1 4 0,092 55
FXSA40 3,3 1,2 5 0,147 60
A kW B kW C kW D kW E dB
Referanseguide for montører og brukere
24
FXSA50 4 1,6 6,3 0,150 60
FXSA63 5,1 2 8 0,183 59
FXSA80 6,4 2,6 10 0,209 61
FXSA100 8,1 3,1 12,5 0,285 61
FXSA15~140A2VEB
4P599622-1A – 2020.10
5 | Om systemet
A B C D E
FXSA125 10,1 3,9 16 0,326 64
FXSA140 11,5 4,5 18 0,382 64
FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
Referanseguide for montører og brukere
25
6 | Brukergrensesnitt

6 Brukergrensesnitt

LIVSFARE
Berør ALDRI de innvendige komponentene i kontrollen.Ta IKKE av frontpanelet. Det er farlig å berøre noen av de innvendige
komponentene, og det kan oppstå problemer med anlegget. Kontakt forhandleren hvis du vil kontrollere og justere de innvendige komponentene.
MERKNAD
Tørk IKKE av driftspanelet til kontrollen med rensebensin, tynner, kjemisk støvklut o.l. Panelet kan bli misfarget eller avskallet. Hvis det er svært skittent, tørker du panelet med en klut som er fuktet med utvannet, nøytralt vaskemiddel. Tørk det deretter med en annen tørr klut.
MERKNAD
Trykk ALDRI på knappen på brukergrensesnittet med en hard, spiss gjenstand. Brukergrensesnittet kan bli skadet.
MERKNAD
Du må ALDRI strekke eller vri den elektriske ledningen til brukergrensesnittet. Dette kan føre til at det oppstår feil i anlegget.
Denne driftshåndboken gir en enkel oversikt over hovedfunksjonene til systemet. Se i driftshåndboken for det installerte brukergrensesnittet hvis du vil ha mer
informasjon.
Referanseguide for montører og brukere
26
FXSA15~140A2VEB
4P599622-1A – 2020.10

7 Før drift

7 | Før drift
ADVARSEL
Dette anlegget inneholder elektriske og varme komponenter.
ADVARSEL
Kontroller at installeringen er blitt riktig utført av en montør før du betjener anlegget.
LIVSFARE
Det er ikke sunt å utsette kroppen for luftstrømmen over tid.
LIVSFARE
Rommet må luftes grundig dersom det brukes utstyr med brenner sammen med systemet for å unngå oksygenmangel.
LIVSFARE
IKKE la anlegget være i gang hvis du bruker insektmiddel av forstøvingstype i rommet. Kjemikalier kan samles i anlegget og medføre helsefare for personer med kjemikalieallergi.
MERKNAD
Sørg for å slå PÅ strømmen 6 timer før anlegget startes for å sikre strøm til veivhusvarmeren samt beskytte kompressoren.
Denne driftshåndboken er beregnet for følgende systemer med standard styring. Kontakt forhandleren før driftsstart om hvilken drift som gjelder for den systemtypen og modellen du har. Dersom anlegget har individuelt tilpasset styringssystem, må du be forhandleren om driftsopplysningene som samsvarer med anlegget.
FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
Referanseguide for montører og brukere
27
8 | Drift

8 Drift

8.1 Driftsområde

INFORMASJON
Du finner grenseverdiene for drift i de tekniske dataene for det tilkoblede utendørsanlegget.

8.2 Om driftsmodi

INFORMASJON
Enkelte driftsmodi vil ikke være tilgjengelig, avhengig av systemet som er installert.
Luftgjennomstrømningen kan justere seg selv avhengig av romtemperaturen,
eller viften kan stanse umiddelbart. Dette er ikke en funksjonsfeil.
Hvis hovedstrømtilførselen blir slått av mens anlegget går, vil anlegget starte
automatisk når strømmen slås på igjen.
Innstillingsverdi. Måltemperatur for kjøling, oppvarming og automatisk modus.Tilbakestilling. En funksjon som holder romtemperaturen innenfor et bestemt
område når systemet er slått av (av brukeren, tidsplanfunksjonen eller tidsbryter AV).

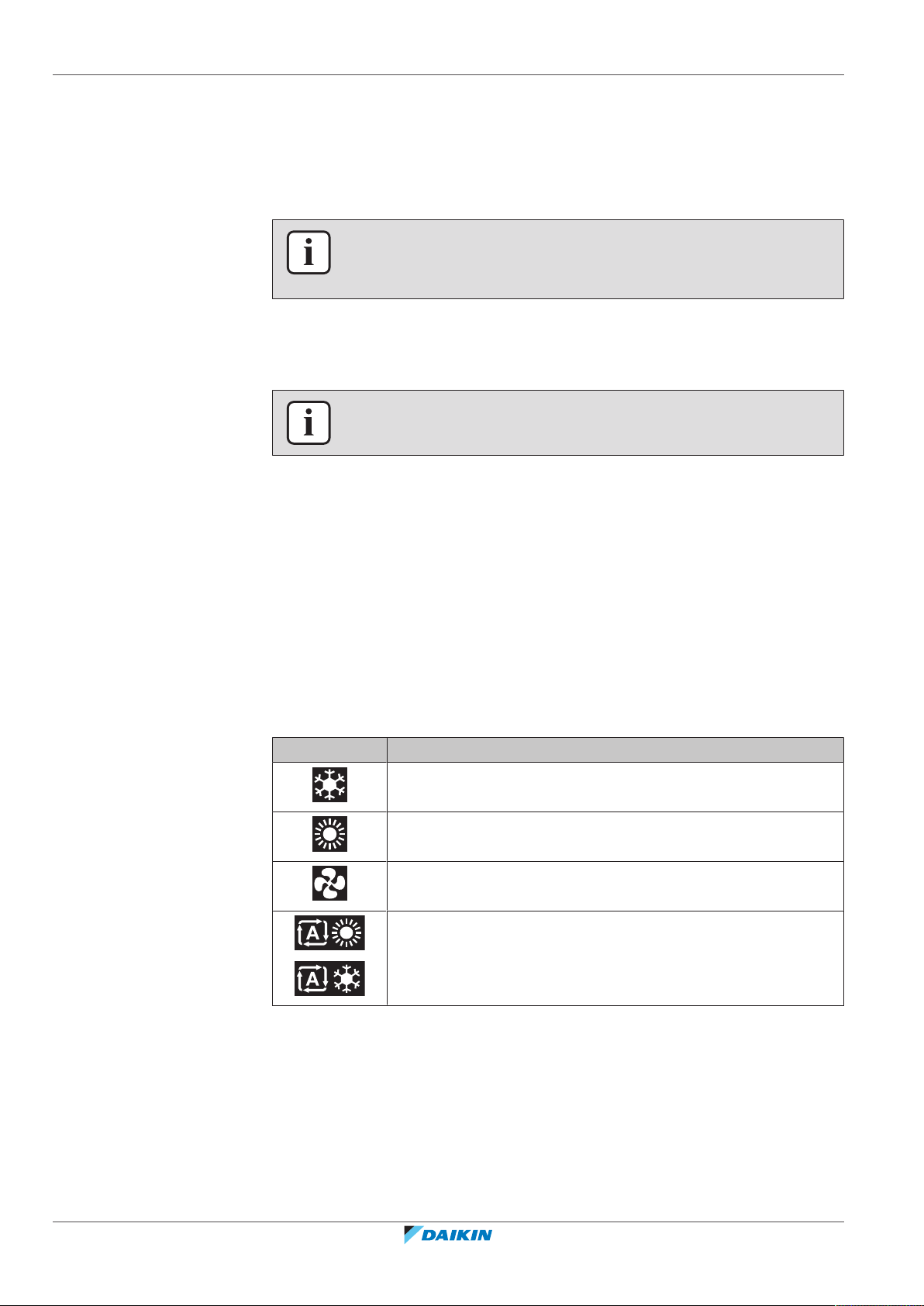

8.2.1 Grunnleggende driftsmodi

Innendørsanlegget kan kjøre i ulike driftsmodi.
Ikon Driftsmodus
Kjøling. I denne modusen aktiveres kjøling henhold til
innstillingsverdien eller drift med tilbakestilling.
Oppvarming. I denne modusen aktiveres oppvarming i henhold til innstillingsverdien eller drift med tilbakestilling.
Kun vifte. I denne modusen sirkulerer luft uten oppvarming eller kjøling.
Auto. I Automatisk modus veksler innendørsanlegget automatisk mellom varme- og kjølemodus, avhengig av hva som er innstilt.
Referanseguide for montører og brukere
28
FXSA15~140A2VEB
4P599622-1A – 2020.10

8.2.2 Spesielle driftsmodi for oppvarming

Bruk Beskrivelse
Avising Systemet går automatisk over til avising
Varmstart Under varmstart stanses
8 | Drift
for å forhindre tap av oppvarmingskapasitet pga. rim i utendørsanlegget.
Under avisingsdrift stanses innendørsanleggets vifte, og ikonet nedenfor vises på startskjermbildet:
Systemet vil gjenoppta normal drift etter ca. 6 til 8 minutter.
innendørsanleggets vifte, og ikonet nedenfor vises på startskjermbildet:

8.3 Betjene systemet

INFORMASJON
Du kan lese om innstilling av driftsmodusen eller andre innstillinger i referanseguiden eller driftshåndboken til brukergrensesnittet.
FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
Referanseguide for montører og brukere
29
9 | Energisparing og optimal drift

9 Energisparing og optimal drift

Vær oppmerksom på følgende forholdsregler for å sikre at systemet fungerer som det skal.
Unngå at det kommer direkte sollys inn i rommet når anlegget går i kjølemodus
ved å benytte gardiner eller persienner.
LIVSFARE
Utsett ALDRI små barn, planter eller dyr direkte for luftstrømmen.
ADVARSEL
IKKE plasser noe under innendørs- eller utendørsenheten som ikke må utsettes for fuktighet. Ellers kan kondens fra anlegget eller kjølemedierørene, smuss fra luftfilteret eller tett drenering føre til at det drypper og skade eller skitne til det som måtte befinne seg under anlegget.
ADVARSEL
IKKE plasser brennbare sprayflasker nær luftkondisjoneringsanlegget, og IKKE bruk spray nær anlegget. Ellers kan det føre til brann.
Kontroller at området er godt ventilert. Ventilasjonslukene må IKKE blokkeres.Luft godt ut ofte. Omfattende bruk krever ekstra god ventilering.Hold dører og vinduer lukket. Dersom dører og vinduer blir stående åpne, vil
luften strømme ut av rommet og resultere i en redusert kjølings- eller oppvarmingseffekt.
Vær forsiktig så du IKKE kjøler eller varmer opp for mye. Du sparer energi ved å
holde temperaturinnstillingen på et moderat nivå.
Plasser ALDRI gjenstander i nærheten av enhetens luftinntak eller luftutløp. Dette
kan føre til redusert kjøle/varmeeffekt eller at hele driften stanses.
Når skjermen viser (luftfilter må rengjøres), må luftfiltrene rengjøres (se
"10.2.1Rengjøre luftfilteret"[432]).
Det kan dannes kondens hvis luftfuktigheten overstiger 80%, eller hvis
dreneringsutløpet blokkeres.
Juster luftutløpet skikkelig og unngå at luftstrømmen rettes direkte mot dem som
befinner seg i rommet.
Referanseguide for montører og brukere
30
FXSA15~140A2VEB
4P599622-1A – 2020.10

10 Vedlikehold og service

10.1 Forholdsregler om vedlikehold og service

MERKNAD
Vedlikeholdet MÅ utføres av autorisert montør eller servicerepresentant.
Vi anbefaler at vedlikehold utføres minst én gang i året. Gjeldende forskrifter kan imidlertid kreve kortere vedlikeholdsintervall.
LIVSFARE: Vær forsiktig med viften!
Det er farlig å inspisere anlegget når viften går.
Sørg for å slå av hovedbryteren før du utfører vedlikeholdsoppgaver.
LIVSFARE
IKKE stikk fingre, pinner eller andre gjenstander inn i luftinntaket eller -utløpet. Når viften roterer ved høy hastighet, vil den forårsake skade.
10 | Vedlikehold og service
MERKNAD
Du må ALDRI foreta inspeksjon eller service på anlegget selv. Be kvalifisert servicepersonell om å utføre dette arbeidet. Som sluttbruker kan du imidlertid rengjøre luftfilteret og luftutløpet.
ADVARSEL
Du må ALDRI bytte en gått sikring med en ny sikring med feil amperestyrke, eller med metalltråder. Bruk av metalltråd eller kobbertråd kan føre til at hele anlegget bryter sammen, eller at det oppstår brann.
LIVSFARE
Kontroller at anleggets stativ og koblinger ikke er skadet etter lengre tids bruk. Hvis disse er skadet, kan anlegget velte og forårsake personskade.
MERKNAD
Tørk IKKE av driftspanelet til kontrollen med rensebensin, tynner, kjemisk støvklut o.l. Panelet kan bli misfarget eller avskallet. Hvis det er svært skittent, tørker du panelet med en klut som er fuktet med utvannet, nøytralt vaskemiddel. Tørk det deretter med en annen tørr klut.
LIVSFARE
Sørg for å bryte all strømtilførsel før du skaffer deg adgang til koblingspunkter.
FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
FARE: ELEKTRISK STØT
Sørg for å stanse all drift og strømtilførsel når du skal rengjøre luftkondisjoneringsanlegget eller luftfilteret. Ellers kan det forårsake elektrisk støt eller personskade.
ADVARSEL
Det må vises forsiktighet med stiger ved arbeid i høyden.
Referanseguide for montører og brukere
31
10 | Vedlikehold og service
Symbolene nedenfor kan finnes på innendørsanlegget:
Symbol Forklaring

10.2 Rengjøre luftfilteret og luftutløpet

10.2.1 Rengjøre luftfilteret

Når luftfilteret bør rengjøres:
Generell regel: Rengjør filteret hver 6. måned. Hvis luften i rommet er svært
Mål spenningen ved kontaktene til hovedkretsen for kondensatorer eller elektriske komponenter før du utfører service.
LIVSFARE
Slå av anlegget før du rengjør luftfilteret og luftutløpet.
forurenset, må du rengjøre oftere.
Avhengig av innstillingene kan brukergrensesnittet vise "Time to clean
filter" (luftfilter må rengjøres). Rengjør luftfilteret når varselet vises på skjermen.
Hvis luftfilteret er så skittent at det er umulig å rengjøre det, må det skiftes
(=tilleggsutstyr).
Slik rengjør du luftfilteret:
MERKNAD
IKKE bruk vann som er varmere enn 50°C. Mulige konsekvens: Misfarging og deformasjon.
1 Ta ut luftfilteret. Trekk filterduken oppover (ved innsugning fra baksiden) eller
bakover (ved innsugning fra bunnen).
Innsugning fra baksiden innsugning fra bunnen
Referanseguide for montører og brukere
32
2 Rengjør luftfilteret. Bruk støvsuger eller vask med vann. Hvis luftfilteret er
svært skittent, bruker du en myk børste og et nøytralt vaskemiddel.
3 Tørk luftfilteret i skyggen.
FXSA15~140A2VEB
4P599622-1A – 2020.10
4 Sett på plass luftfilteret. Juster de 2 opphengsbrakettene, og skyv de 2
5 Kontroller at alle opphengene er festet. 6 Ved innsugning fra bunnen må du lukke luftinntaksristen. Ved innsugning fra
7 Slå PÅ strømmen. 8 Se i referanseguiden til brukergrensesnittet om hvordan du fjerner

10.2.2 Rengjøre luftfilteret

10 | Vedlikehold og service
klemmene på plass, og trekk om nødvendig i filterduken.
Innsugning fra baksiden innsugning fra bunnen
baksiden må du lukke serviceåpning i kanal.
skjermbilder med advarsler.
ADVARSEL
Innendørsanlegget må IKKE bli vått. Mulige konsekvens: Elektrisk støt eller brann.
MERKNAD
Bruk IKKE bensin, benzen, tynner, poleringspulver eller flytende insektmiddel.
Mulige konsekvens: Misfarging og deformasjon.
Bruk IKKE vann som er varmere enn 50°C. Mulige konsekvens: Misfarging og
deformasjon.
Rengjør over med en myk klut. Hvis det er vanskelig å fjerne flekker, kan du bruke vann eller nøytralt vaskemiddel.

10.3 Vedlikehold før lengre tids stans

For eksempel på slutten av sesongen.
La innendørsanleggene kjøre med kun viftedrift i omtrent en halv dag for å tørke
innsiden av anleggene.
Rengjør luftfiltre og kledninger på innendørsanlegg (se "10.2Rengjøre luftfilteret
og luftutløpet"[432]).

10.4 Vedlikehold etter lengre tids stans

FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
Ta ut batteriene fra brukergrensesnittet (hvis det er aktuelt).
For eksempel i starten av sesongen.
Kontroller og fjern alt som kan blokkere for inntaks- og utløpsventilene på
innendørsanlegg og utendørsanlegg.
Referanseguide for montører og brukere
33
10 | Vedlikehold og service
Rengjør luftfilteret og kledningen til innendørsanlegget (se "10.2 Rengjøre
Sett inn batterier i brukergrensesnittet (hvis det er aktuelt).

10.5 Om kjølemediet

Dette produktet inneholder fluoriserte drivhusgasser. Gassene må IKKE luftes ut i atmosfæren.
Type kjølemedium: R32 Verdien for global oppvarmingsevne (GWP): 675
luftfilteret og luftutløpet"[432]).
MERKNAD
Gjeldende lovgivning om fluoriserte drivhusgasser krever at mengden påfylt kjølemedium i anlegget angis i både vekt og CO2-ekvivalenter.
Formel for å beregne mengden i tonn CO2-ekvivalenter: GWP-verdien av kjølemediet × total mengde påfylt kjølemedium [i kg] / 1000
Ta kontakt med montøren hvis du vil ha mer informasjon.
ADVARSEL: SVAKT ANTENNELIG MATERIALE
Kjølemediet i dette anlegget er svakt antennelig.
ADVARSEL
Anlegget skal plasseres i et rom uten fungerende antenningskilder (for eksempel åpen flamme eller gassapparat eller elektrisk varmeapparat i drift).
ADVARSEL
Deler fra kjølemediesyklusen må IKKE perforeres eller brennes.Bruk IKKE andre vaskemidler eller midler som fremskynder avisingen enn dem
som anbefales av produsenten.
Vær oppmerksom på at kjølemediet i systemet er uten lukt.
ADVARSEL
Kjølemediet i enheten er svakt antennelig, men det lekker normalt IKKE. Hvis det lekker kjølemedium ut i rommet som kommer i kontakt med flammen fra en brenner, et varmeapparat eller en gasskomfyr, kan det føre til at det dannes skadelig gass.
Slå av alle lettantennelige varmeapparater, luft ut rommet, og ta kontakt med forhandleren der du kjøpte enheten.
Enheten må IKKE brukes før servicepersonell kan bekrefte at delen der kjølemedielekkasjen oppstod, er reparert.

10.5.1 Om lekkasjesensoren for kjølemedium

Referanseguide for montører og brukere
34
ADVARSEL
Sensoren må byttes etter hver påvisning eller mot slutten av levetiden. Kun godkjent personell MÅ bytte sensoren.
FXSA15~140A2VEB
4P599622-1A – 2020.10
10 | Vedlikehold og service
MERKNAD
Funksjonaliteten til sikkerhetsanordningene kontrolleres automatisk regelmessig. Ved funksjonsfeil vises det en feilkode i brukergrensesnittet.
MERKNAD
R32-føleren for kjølemedielekkasje er en halvlederdetektor som feilaktig kan påvise andre stoffer enn R32-kjølemediet. Unngå bruk av kjemiske stoffer (f.eks. organiske løsemidler, hårspray, maling) i høye konsentrasjoner i nærheten av innendørsanlegget, fordi dette kan føre til at R32-føleren for kjølemedielekkasje utløses feilaktig.
INFORMASJON
Sensorens levetid er 10år. Brukergrensesnittet viser feilen "CH-05" 6 måneder før slutten av sensorens levetid, og feilen "CH-02" etter slutten av sensorens levetid. Du finner mer informasjon i referanseguiden til brukergrensesnittet eller du kan kontakte forhandleren.
Ved påvisning når anlegget er i standby
Hvis påvisningen skjer når anlegget er i standby, gjennomføres "Kontroll av feilaktig påvisning".
Kontroll av feilaktig påvisning
1 Anlegget starter viftedrift på laveste innstilling. 2 Brukergrensesnittet viser feilkoden "A0-13", avgir alarmsignalet og
statusindikatoren blinker.
3 Sensoren sjekker om det er oppstått kjølemedielekkasje eller en feilaktig
påvisning.
Hvis kjølemedielekkasje IKKE påvises, Resultat: , gjenopptar systemet normal
drift etter ca. 2 minutter.
Hvis kjølemedielekkasje påvises, Resultat:
1 Brukergrensesnittet viser feilkoden "A0-11", avgir alarmsignalet og
statusindikatoren blinker.
2 Kontakt forhandleren øyeblikkelig. Du finner mer informasjon i
installeringshåndboken for utendørsanlegget.
Ved påvisning når anlegget er slått på
1 Brukergrensesnittet viser feilkoden "A0-11", avgir alarmsignalet og
statusindikatoren blinker.
2 Kontakt forhandleren øyeblikkelig. Du finner mer informasjon i
installeringshåndboken for utendørsanlegget.
FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
INFORMASJON
Se i referanseguiden til brukergrensesnittet om hvordan du stanser alarmen til brukergrensesnittet.
INFORMASJON
Minimum luftstrøm ved normal drift eller ved påvisning av kjølemedielekkasje er alltid >240m3/t.
Referanseguide for montører og brukere
35
11 | Feilsøking

11 Feilsøking

Hvis noen av følgende funksjonsfeil skulle oppstå, følger du tiltakene som beskrevet nedenfor og kontakter forhandleren.
ADVARSEL
Stans all drift og slå av strømmen hvis det skjer noe uvanlig (brent lukt, osv.).
Hvis anlegget fortsetter å kjøre under slike forhold, kan dette føre til at anlegget ødelegges, eller at det oppstår elektrisk støt eller brann. Kontakt forhandleren.
Systemet MÅ repareres av kvalifisert servicepersonell.
Funksjonsfeil Tiltak
Hvis en sikkerhetsanordning, f.eks. en sikring, strømbryter eller reststrømenhet, slår ut ofte
Slå AV alle hovedbrytere for
strømtilførselen til anlegget. eller hvis PÅ/AV-bryteren IKKE fungerer som den skal.
Hvis det lekker vann fra anlegget. Slå av anlegget.
Driftsbryteren fungerer IKKE som den skal. Slå AV strømmen.
Hvis brukergrensesnittet viser . Gi beskjed til montøren om
feilkoden. Se i referanseguiden
til brukergrensesnittet om
hvordan du viser feilkoder.
Hvis systemet IKKE fungerer som det skal, med unntak av de tilfellene som er nevnt ovenfor, og ingen av de ovennevnte funksjonsfeilene ser ut til å være til stede, skal systemet undersøkes etter følgende prosedyrer.
Funksjonsfeil Tiltak
Hvis systemet ikke fungerer i det hele tatt.
Kontroller at det ikke er svikt i strømtilførselen.
Vent til det er strøm i anlegget. Hvis det forekommer strømbrudd under drift, vil systemet automatisk starte opp igjen straks strømmen kommer tilbake.
Undersøk om en sikring har gått eller en bryter er
utløst. Skift sikringen eller tilbakestill bryteren dersom det er nødvendig.
Referanseguide for montører og brukere
36
Systemet stanser rett etter at det har startet.
Kontroller at luftinntak og luftutløp ikke er
blokkert både innendørs- og utendørsanleggene. Fjern eventuelle hindringer, og kontroller at luften kan strømme fritt.
Kontroller om luftfilteret er tett (se
"10.2.1Rengjøre luftfilteret"[432]).
FXSA15~140A2VEB
4P599622-1A – 2020.10
Funksjonsfeil Tiltak
11 | Feilsøking
Systemet fungerer, men gir utilstrekkelig kjøling eller oppvarming.
Kontroller at luftinntak og luftutløp ikke er
blokkert både innendørs- og utendørsanleggene. Fjern eventuelle hindringer, og kontroller at luften kan strømme fritt.
Kontroller om luftfilteret er tett (se
"10.2.1Rengjøre luftfilteret"[432]).
Kontroller temperaturinnstillingen. Se i håndboken
for brukergrensesnittet.
Kontroller om innstillingen for viftehastighet er
stilt på lav hastighet. Se i håndboken for brukergrensesnittet.
Kontroller at vinduer og dører ikke er åpne. Lukk
dører og vinduer for å forhindre at vind blåser inn.
Kontroller om det kommer direkte sollys inn i
rommet. Bruk gardiner eller persienner.
Kontroller om det er for mange personer til stede i
rommet under kjøling. Kontroller om varmekilden i rommet er for stor.
Hvis rommets egen varmekilde er for kraftig
(under kjøling). Kjølingseffekten blir redusert hvis varmeutviklingen i rommet er for høy.
Anlegget stanser plutselig. (Driftslampen blinker.)
Kontroller om luftfilteret er tett (se
"10.2.1Rengjøre luftfilteret"[432]).
Kontroller at luftinntak og luftutløp ikke er
blokkert både innendørs- og utendørsanleggene. Fjern eventuelle hindringer, og slå bryteren OFF og deretter ON igjen. Kontakt forhandleren hvis lampen fortsatt blinker.
Det skjer noe unormalt under drift.
Lyn eller radiobølger kan forstyrre
luftkondisjoneringsanlegget. Slå bryteren OFF og deretter ON igjen.
Hvis det ikke er mulig å løse problemet selv etter at du har kontrollert alle punktene ovenfor, kontakter du montøren og oppgir symptomer, fullstendig modellnavn på anlegget (med produksjonsnummeret, hvis mulig), og installeringsdatoen (står muligens oppført på garantikortet).

11.1 Symptomer som IKKE er funksjonsfeil på systemet

Følgende symptomer er IKKE funksjonsfeil på systemet:

11.1.1 Symptom: Systemet kjører ikke

FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
Luftkondisjoneringsanlegget starter ikke umiddelbart etter at du har trykket på
PÅ/AV-knappen på brukergrensesnittet. Dersom driftslampen lyser, er systemet i normal driftstilstand. For å hindre overbelastning på kompressormotoren vil luftkondisjoneringsanlegget først starte 5 minutter etter at det er slått PÅ igjen dersom det ble slått AV like før. Den samme tidsforsinkelsen ved start vil forekomme når driftsmodusvelgeren ble brukt.
Referanseguide for montører og brukere
37
11 | Feilsøking

11.1.2 Symptom: Det kommer hvit tåke ut av et anlegg (innendørsanlegg)

11.1.3 Symptom: Det kommer hvit tåke ut av et anlegg (innendørsanlegg, utendørsanlegg)

11.1.4 Symptom: Brukergrensesnittet viser "U4" eller "U5" og stanser, men starter igjen etter noen få minutter

Systemet starter ikke umiddelbart etter at strømtilførselen er slått på. Vent i ett
minutt til mikroprosessoren er driftsklar.
Når luftfuktigheten er høy under kjøledrift (på steder med mye olje og støv).
Dersom innsiden av et innendørsanlegg er ekstremt forurenset, vil temperaturfordelingen inne i rommet bli ujevn. Det er nødvendig å rengjøre innsiden av innendørsanlegget. Spør forhandleren om ytterligere detaljer om rengjøring av anlegget. Slik rengjøring skal foretas av kvalifisert servicepersonell.
Når luftkondisjoneringsanlegget kobles om til oppvarming etter avising. Fuktighet
som er dannet under avising, går over til damp og presses ut.
Når systemet kobles om til oppvarming etter avising. Fuktighet som er dannet under avising, går over til damp og strømmer ut.
Dette skyldes at brukergrensesnittet fanger opp støy fra andre elektriske apparater enn luftkondisjoneringsanlegget. Støyen hindrer kommunikasjon mellom anleggene slik at de stanser. Driften startes igjen automatisk når støyen opphører.

11.1.5 Symptom: Støy fra luftkondisjoneringsanlegg (innendørsanlegg)

Det høres en "ziin"-lyd umiddelbart etter at strømtilførselen er slått på. Den
elektroniske ekspansjonsventilen inne i et innendørsanlegg begynner å fungere og avgir denne lyden. Lydstyrken vil avta etter ca. ett minutt.
En kontinuerlig, lav "sja"-lyd høres når systemet er i kjølemodus eller når det
stanser. Denne lyden høres når dreneringspumpen går.
Det høres en skrikende "pisji-pisji"-lyd når systemet stanser etter oppvarming.
Ekspansjon og sammentrekning av plastdeler forårsaket av temperaturendring forårsaker denne lyden.

11.1.6 Symptom: Støy fra luftkondisjoneringsanlegg (innendørsanlegg, utendørsanlegg)

Det høres en kontinuerlig, lavt hvesende lyd når systemet er i kjøling eller avising.
Denne lyden skyldes gass fra kjølemediet som strømmer gjennom både innendørs- og utendørsanleggene.
Det høres en hvesende lyd ved start eller umiddelbart etter stans eller avising.
Denne lyden skyldes at strømmen med kjølemedium stanser eller endres.

11.1.7 Symptom: Det kommer ut støv fra anlegget

11.1.8 Symptom: Anleggene kan avgi lukt

Referanseguide for montører og brukere
38
Når anlegget brukes for første gang på en lang stund. Dette skyldes at det er kommet støv inn i anlegget.
Anlegget kan absorbere lukt fra rom, møbler, sigaretter osv., og avgi denne lukten senere.
FXSA15~140A2VEB
4P599622-1A – 2020.10

12 Ny plassering

Kontakt forhandleren når du skal fjerne og installere hele anlegget på nytt. Flytting av anlegg krever teknisk ekspertise.
12 | Ny plassering
FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
Referanseguide for montører og brukere
39
13 | Kassering

13 Kassering

MERKNAD
Systemet må IKKE demonteres på egen hånd. Systemet må demonteres og kjølemiddelet, oljen og eventuelle andre deler MÅ tas hånd om i overensstemmelse med aktuell lovgivning. Anleggene MÅ håndteres ved et spesialanlegg for gjenbruk, resirkulering og gjenvinning.
Referanseguide for montører og brukere
40
FXSA15~140A2VEB
4P599622-1A – 2020.10

For montøren

For montøren
FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
Referanseguide for montører og brukere
41
14 | Om esken
1 2

14 Om esken

14.1 Oversikt: om boksen

Dette kapittelet beskriver hva du må gjøre etter at boksen med innendørsenheten leveres på stedet.
Den inneholder informasjon om følgende:
Pakke ut og håndtere anleggetFjerne tilbehør fra anlegget
Ta hensyn til følgende:
Ved levering MÅ det undersøkes om anlegget er skadet. Eventuelle skader MÅ
rapporteres umiddelbart til transportørens klagebehandler.
Bring den innpakkede enheten så nær installeringsstedet som mulig for å unngå
at det oppstår skader under transport.
Klargjør på forhånd den veien du vil anlegget skal føres inn.

14.2 Innendørsenhet

14.2.1 Pakke ut og håndtere anlegget

Bruk en stropp av mykt materiale eller beskyttelsesplater sammen med et tau når anlegget løftes. Det er for å unngå skade eller riper på anlegget.
1 Løft anlegget etter opphengsbrakettene uten at det legges trykk på andre
deler, og spesielt ikke på kjølemedierør, dreneringsrør og andre plastdeler.
Referanseguide for montører og brukere
42
FXSA15~140A2VEB
4P599622-1A – 2020.10

14.2.2 Fjerne tilbehør fra innendørsanlegget

40×
dcba e f g
h i j k
a Installerings- og driftshåndbok b Generelle sikkerhetshensyn c Skiver for opphengsbrakett d Skruer for kanalflenser e Metallklemme
f Tetningsputer: Stor (dreneringsrør), middels 1 (gassrør), middels 2 (væskerør) g Dreneringsslange h Lite tetningsmateriale
i Isolasjonsdel: Liten (væskerør)
j Isolasjonsdel: Stor (gassrør) k Buntebånd
14 | Om esken
FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
Referanseguide for montører og brukere
43
15 | Om enhetene og tilleggsutstyret

15 Om enhetene og tilleggsutstyret

I dette kapitlet

15.1 Identifikasjon .......................................................................................................................................................................... 44
15.1.1 Identifikasjonsmerke: Innendørsenhet.................................................................................................................. 44
15.2 Om innendørsanlegget........................................................................................................................................................... 44
15.3 Systemoppsett........................................................................................................................................................................ 44
15.4 Kombinere anlegg og tilleggsutstyr........................................................................................................................................ 45
15.4.1 Mulig tilleggsutstyr for innendørsenhet ................................................................................................................ 45

15.1 Identifikasjon

MERKNAD
Ved installering eller vedlikehold av flere enheter samtidig må du passe på at du IKKE forveksler servicepaneler for forskjellige modeller.

15.1.1 Identifikasjonsmerke: Innendørsenhet

Plassering

15.2 Om innendørsanlegget

INFORMASJON
Du finner grenseverdiene for drift i de tekniske dataene for det tilkoblede utendørsanlegget.

15.3 Systemoppsett

INFORMASJON
Følgende illustrasjon er et eksempel og stemmer kanskje IKKE med systemoppsettet ditt.
Referanseguide for montører og brukere
44
FXSA15~140A2VEB
4P599622-1A – 2020.10
15 | Om enhetene og tilleggsutstyret
b
c
a
e
d
f
g
a Innendørsanlegg b Utendørsanlegg c Brukergrensesnitt d Innsugningsluft e Utløpsluft
f Kjølemedierør + overføringskabel g Dreneringsrør

15.4 Kombinere anlegg og tilleggsutstyr

INFORMASJON
Enkelte alternativer er kanskje ikke tilgjengelige i landet ditt.

15.4.1 Mulig tilleggsutstyr for innendørsenhet

Kontroller at du har følgende obligatoriske tilleggsutstyr:
Brukergrensesnitt: Det kan kun brukes en fjernkontroll som er kompatibel med
sikkerhetssystemet. Se på arket med tekniske data for å se om fjernkontrollen er kompatibel (f.eks. BRC1H52/82*)
Merknad: Brukergrensesnittet varsler både synlig og med lydsignal ved påvisning av kjølemedielekkasje. BRC1H52*-fjernkontrollene kan for eksempel avgi en alarm på 65 dB (lydtrykk, målt på 1meters avstand fra alarmen). Det finnes lyddata på arket med tekniske data for fjernkontrollen. Alarmen skal alltid være 15dB høyere enn bakgrunnsstøyen i rommet. Ved høyere bakgrunnsstøy anbefaler vi å bruke en ekstern alarm (kjøpes lokalt) som kobles til kretskortet for ekstra utgang for innendørsanlegget. Den lokalt kjøpte alarmen må monteres i alle rom der det er installert et innendørsanlegg.
FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
Referanseguide for montører og brukere
45
15 | Om enhetene og tilleggsutstyret
LIVSFARE
Hvert innendørsanlegg må kobles til et separat brukergrensesnitt. Kun en
Brukergrensesnittet skal alltid plasseres på samme rom som innendørsanlegget.
Kretskort for ekstra utgang (gir utgang for eksternt utstyr): Kretskortet vil bli
utløst ved påvist lekkasje, følerfeil eller når føleren frakobles. Du finner nøyaktig modellnavn på listen over tilleggsutstyr for innendørsanlegget. Du finner mer informasjon i veiledningen til kretskortet for ekstra utgang.
INFORMASJON
Mulig tilleggsutstyr står oppført på listen over tilleggsutstyr for innendørsanlegget. Du finner mer informasjon om et tilleggsutstyr i installerings- og driftshåndboken for tilleggsutstyret.
fjernkontroll som er kompatibel med sikkerhetssystemet, kan brukes som brukergrensesnitt. Se på arket med tekniske data for å se om fjernkontrollen er kompatibel (f.eks. BRC1H52/82*).
Du finner mer informasjon i installerings- og driftshåndboken for brukergrensesnittet.
Referanseguide for montører og brukere
46
FXSA15~140A2VEB
4P599622-1A – 2020.10

16 Installasjon av enheten

I dette kapitlet

16.1 Klargjøre installeringsstedet................................................................................................................................................... 47
16.1.1 Krav til installeringssted for innendørsanlegget.................................................................................................... 47
16.2 Montere innendørsenheten................................................................................................................................................... 50
16.2.1 Retningslinjer ved installering av innendørsanlegget ........................................................................................... 50
16.2.2 Retningslinjer ved installering av kanalen ............................................................................................................. 52
16.2.3 Retningslinjer ved installering av dreneringsrørene ............................................................................................. 53

16.1 Klargjøre installeringsstedet

IKKE installer enheten på steder som ofte brukes som arbeidsplass. I tilfelle bygningsarbeid (f.eks. slipearbeid) der det dannes mye støv, MÅ enheten dekkes til.
Velg et installeringssted med tilstrekkelig plass til å transportere enheten inn og ut. Unngå installering i miljøer med store mengder organiske løsemidler, som blekk og
siloksan.
16 | Installasjon av enheten
ADVARSEL
Anlegget skal plasseres i et rom uten fungerende antenningskilder (for eksempel åpen flamme eller gassapparat eller elektrisk varmeapparat i drift).

16.1.1 Krav til installeringssted for innendørsanlegget

INFORMASJON
Les også kapittel om generelle krav til installeringssted. Se kapitlet ""2 Generelle
sikkerhetshensyn"[45]".
INFORMASJON
Nivået på lydtrykk er lavere enn 70dBA.
LIVSFARE
Utstyr ikke allment tilgjengelig: må installeres på et trygt sted uten fri tilgang.
Både innendørs- og utendørsanlegget egner seg for installering i forretnings- og kontorlokaler, samt i lokaler for lettere industri.
IKKE installer enheten på følgende steder:
Steder der det kan finnes mineraloljetåke, sprut eller damp i luften. Plastdeler
kan brytes ned og falle ut eller føre til vannlekkasje.
FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
Det anbefales IKKE å installere anlegget på følgende steder fordi det kan redusere anleggets levetid:
Der spenningen varierer kraftigI kjøretøyer eller skipDer det forekommer syreholdig eller basisk damp
Referanseguide for montører og brukere
47
16 | Installasjon av enheten
500
c
A
(mm)
b
a
I tilfelle vannlekkasje må du sørge for at vann ikke kan forårsake skader på
Velg et sted der driftsstøyen eller varm/kald luft fra anlegget ikke vil være til
Luftstrøm. Pass på at luftstrømmen ikke blokkeres.Drenering. Sørg for at kondensvann kan tømmes på forsvarlig måte.Takisolasjon. Når temperaturen oppunder taket overstiger 30°C og den relative
MERKNAD
Utstyret som beskrives i denne håndboken, kan forårsake elektronisk støy som følge av radiofrekvent energi. Utstyret er i samsvar med spesifikasjoner som skal gi tilfredsstillende beskyttelse mot slike forstyrrelser. Dette gir imidlertid ingen garanti for at det ikke kan oppstå forstyrrelser i enkelte installasjoner.
Det anbefales derfor å installere utstyret og elektriske ledninger slik at det er god avstand fra stereoutstyr, datamaskiner o.l.
På steder med dårlig mottak må det være en avstand på 3m eller mer for å unngå elektromagnetisk interferens fra annet utstyr, og det må brukes ledningsrør til strøm­og overføringsledninger.
installeringsområdet og omgivelsene rundt.
sjenanse.
fuktigheten 80%, eller når friskluft kommer inn ved taket, er det nødvendig med tilleggsisolasjon (minimum 10mm tykt lag av polyetylenskum).
Deksler. Sørg for at det installeres deksler (kjøpes lokalt) på innsugnings- og
utløpssiden slik at ingen kan berøre viftebladene eller varmeveksleren.
Avstand. Ta hensyn til følgende krav:
A Minimum avstand til gulvet
2,7m for å unngå at man ved et uhell kommer borti anlegget 2,5m hvis viften er tildekket (f.eks. himling, rist osv.)
a Innvendig tak
b Gulvflate
c Vedlikeholdsområde
Utløpsrist. Minimumskrav til installeringshøyde for utløpsrist ≥1,8m.
Serviceplass og størrelse på takåpning
Kontroller at takåpningen er stor nok til å sikre tilstrekkelig klaring for vedlikehold og service.
Referanseguide for montører og brukere
48
FXSA15~140A2VEB
4P599622-1A – 2020.10
16 | Installasjon av enheten
800
800
(mm)
a
b:
500
a
A B
C
500
300
c
a
b
≥1100
b
≥1100
A
B
c
c
d
e
f
(mm)
g
125
b ≥800
160
(160~300)
245
h ≥460
C
f
g
a
a
A Sett fra siden: kjølemedierør, dreneringsrør, kontrollboks B Sett fra siden: luftinntak
C Sett ovenfra a Takåpning
Klasse 15~32: 550mm Klasse 40~50: 700mm Klasse 63~80: 1000mm Klasse 100~125: 1400mm Klasse 140: 1550mm
b Rom for vedlikehold
Installeringsalternativer
FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
A Standard innsugning fra baksiden B Installasjon med seildukskanal bak og serviceåpning i kanalen
C Installering med seildukskanal i bunnen og luftinntaksrist a Takflate b Takåpning c Luftfilter d Luftinntakskanal e Serviceåpning i kanal
f Utskiftbar plate g Seilduksforbindelse for luftinntakspanel (kjøpes lokalt)
Referanseguide for montører og brukere
49
16 | Installasjon av enheten
a
a
b
Krav til minimum gulvareal

16.2 Montere innendørsenheten

16.2.1 Retningslinjer ved installering av innendørsanlegget

h Åpning for luftinntakspanel (kjøpes lokalt)
INFORMASJON
Noen typer tilleggsutstyr kan kreve ekstra serviceplass. Se i installeringshåndboken for det aktuelle tilleggsutstyret før installering.
LIVSFARE
Den totale mengden kjølemedium som er påfylt i systemet, kan ikke overstige kravene for minimum gulvareal til det minste rommet som dekkes. Se i installerings­og driftshåndboken til utendørsanlegget når det gjelder krav til minimum gulvareal for innendørsanlegg.
INFORMASJON
Tilleggsutstyr. Når du installerer tilleggsutstyr, du også lese
installeringshåndboken for dette utstyret. Avhengig av forholdene på stedet kan det være lettere å montere tilleggsutstyret først.
Installeringsalternativer
INFORMASJON
Anlegget kan installeres med innsugning fra bunnen ved å erstatte den utskiftbare platen med festeplaten for luftfiltrene.
a Festeplate for luftfilter med luftfiltre
b Utskiftbar plate
Tak. Kontroller at taket er sterkt nok til å bære vekten av anlegget. Forsterk om
nødvendig taket før du installerer anlegget.
Referanseguide for montører og brukere
50
- Bruk forankringsbolter i eksisterende tak.
- Til nye tak kan du bruke forsenkede innsatser, forsenkede forankringsbolter
eller annet som kan kjøpes lokalt.
FXSA15~140A2VEB
4P599622-1A – 2020.10
16 | Installasjon av enheten
b a
c
e
d
e: 630
e: A
(mm)
a b
b d
c
b
a
a Forankring b Takplate c Lang mutter eller strekkfisk d Opphengsbolt e Innendørsanlegg
Opphengsbolter. Bruk M10 opphengsbolter ved installeringen. Fest
opphengsbraketten til opphengsbolten. Fest den skikkelig med mutter og skive fra både øvre og nedre sider på opphengsbraketten.
a Mutter (kjøpes lokalt) b Skive (tilleggsutstyr) c Opphengsbrakett d Dobbelmutter (kjøpes lokalt) e Avstand mellom opphengsbolter
Klasse A(mm)
15~32 588
40~50 738
63~80 1038
100~125 1438
140 1588
Vater. Kontroller at anlegget er i vater i alle fire hjørnene med et vaterpass eller
vannfylt vinylrør.
a Vaterpass b Vinylrør
FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
MERKNAD
Anlegget må IKKE monteres på skrå. Mulige konsekvens: Hvis anlegget heller på skrå mot retningen på kondensstrømmen (dreneringsrørsiden er hevet), kan det hende at flottørbryteren ikke fungerer og at det dermed drypper vann fra anlegget.
Referanseguide for montører og brukere
51
16 | Installasjon av enheten
a
b
c b a
ffe ed d
a
b
c
5 mm

16.2.2 Retningslinjer ved installering av kanalen

ADVARSEL
Det skal IKKE installeres fungerende antenningskilder (som åpen flamme, gassapparat eller elektrisk varmeapparat) i kanalsystemet.
LIVSFARE
Kontroller at installeringen av kanalen IKKE overskrider innstillingsområdet for
eksternt statisk trykk for anlegget. Se på arket med tekniske data for modellen angående innstillingsområdet.
Sørg for å montere seildukskanalen slik at vibrasjonene IKKE overføres til kanalen
eller taket. Bruk et lyddempende materiale (isolasjonsmateriale) til innsiden av kanalen, og bruk vibrasjonsisolerende gummi på opphengsboltene.
Ved sveising er det viktig at sveisesprut IKKE treffer dreneringssumpen eller
luftfilteret.
Hvis metallkanalen går gjennom en metall-lekt, ledningslekt eller metallplate med
trestruktur, må kanalen og veggen jordes separat.
Installer utløpsristen i en posisjon der luftstrømmen ikke kommer i direkte
kontakt med mennesker.
Du må IKKE bruke tilleggsvifter i kanalen. Bruk funksjonen for å justere
innstillingen for viftehastighet automatisk (se "20.1 Innstillinger på
installasjonsstedet"[470]).
Kanalen må kjøpes lokalt.
1 Koble seildukskanalen til innsiden av flensen på både inntaks- og utløpssiden.
Bruk tilbehørsskruene når du skal tilkoble seildukskanalen.
2 Koble kanalen til seildukskanalen.
a Skruer til kanalflenser (tilleggsutstyr)
b Flens (plassert på anlegget)
c Innendørsanlegg
d Isolasjon (kjøpes lokalt)
e Seildukskanal (kjøpes lokalt)
f Aluminiumstape (kjøpes lokalt)
Festeskruer. Ved installering av luftinntakskanalen skal du velge festeskruer som
stikker ut 5mm på innsiden av flensen, for å beskytte luftfilteret mot skader når filteret vedlikeholdes.
a Luftinntakskanal
b Innsiden av flensen
c Festeskrue
Referanseguide for montører og brukere
52
3 Surr aluminiumstape rundt flensen og kanaltilkoblingen. Kontroller at det ikke
lekker luft ved andre tilkoblinger.
FXSA15~140A2VEB
4P599622-1A – 2020.10
4 Isoler kanalen for å hindre kondensdannelse. Bruk glassvatt eller
1~1.5 m
a
≤625
≤300
0~75
1000~1500
(mm)
ba
ba ddc
polyetylenskum som er 25mm tykt.
Filter. Sørg for å feste et luftfilter inne i luftpassasjen på inntakssiden. Bruk et
luftfilter med en støvoppsamlingskapasitet på ≥50% (tyngdemåling).

16.2.3 Retningslinjer ved installering av dreneringsrørene

Sørg for at kondensvann kan tømmes på forsvarlig måte. Det betyr:
Generelle retningslinjerKoble dreneringsrøret til innendørsanleggetSe etter vannlekkasjer
Generelle retningslinjer
Rørlengde. La dreneringsrørene være kortest mulig.Rørdimensjon. La rørdimensjonen være lik eller større enn tilkoblingsrøret
(vinylrør med nominell diameter på 20mm og ytre diameter på 26mm).
Fall. Pass på at dreneringsrørene har et nedadgående fall (minst 1/100) for å
hindre at det dannes luftlommer i røret. Bruk opphengsskinner som vist.
16 | Installasjon av enheten
a Hengestang
O Tillatt X Ikke tillatt
Kondens. Iverksett tiltak mot kondens. Isoler alle dreneringsrør i i bygningen.Stigerør. Du kan installere stigerør for å sikre et fall.
- Fall i dreneringsslange: 0~75 mm for å unngå belastning på røret og unngå
luftbobler.
a Metallklemme (tilleggsutstyr) b Dreneringsslange (tilleggsutstyr) c Stigerør til drenering (vinylrør nominell Ø20mm og ytre Ø26mm) d Opphengsskinner (kjøpes lokalt)
Kombinere dreneringsrørene. Du kan kombinere dreneringsrørene. Pass på at
du bruker dreneringsrør og T-ledd med en dimensjon som er tilpasset anleggenes driftskapasitet.
FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
Referanseguide for montører og brukere
53

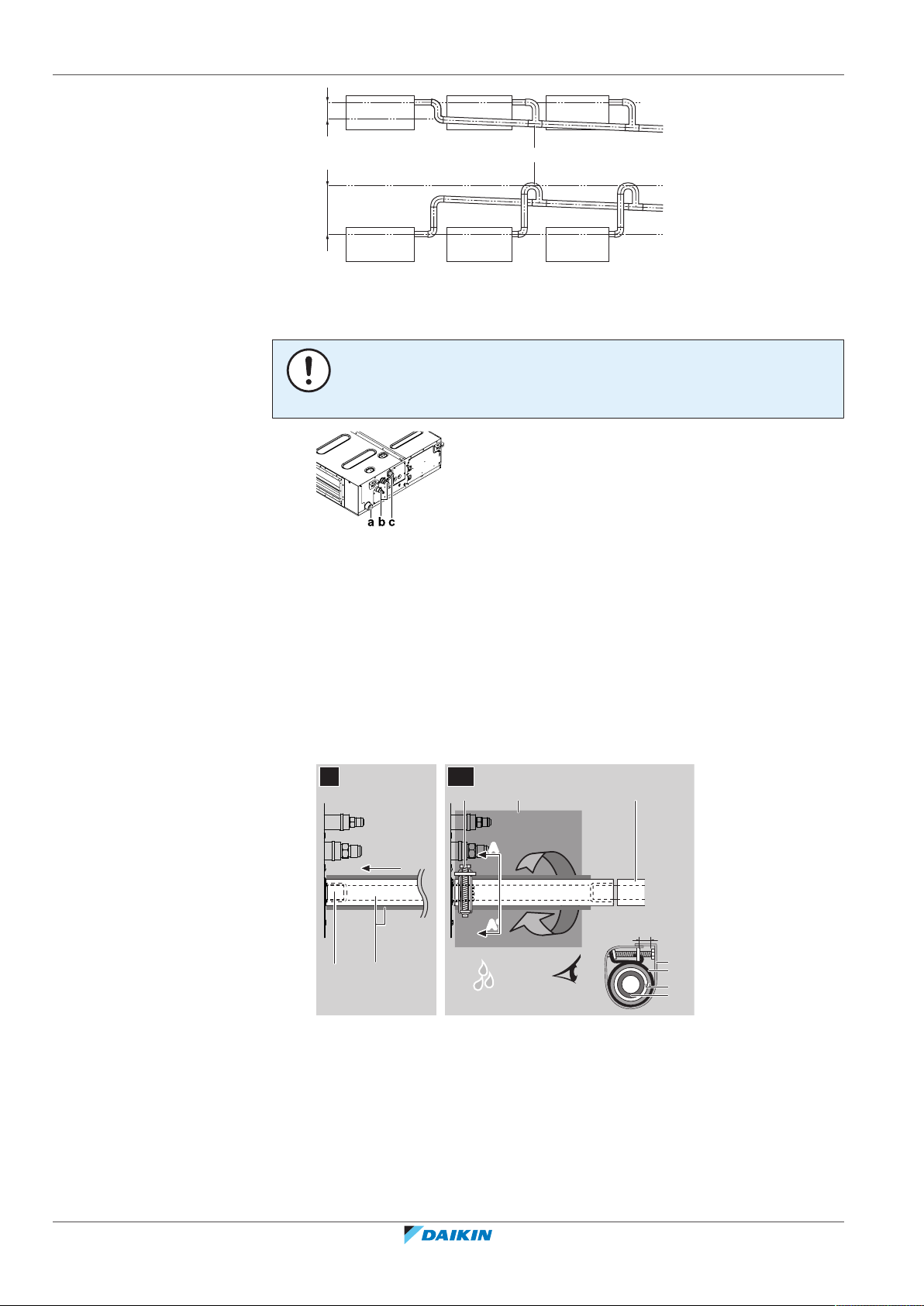

16 | Installasjon av enheten
≥100≤625
(mm)
a
≤4 mm
A-A'
b a
d c
3
1
2~61
4
d
AA'A
A'
e
5
2
c
ba
Koble dreneringsrøret til innendørsanlegget
a T-ledd
MERKNAD
Feil tilkobling av dreneringsslangen kan forårsake lekkasje og dermed skader på installeringsområdet og omgivelsene rundt.
a Dreneringsutløp ved vedlikehold
b Kjølemedierør
c Tilkobling av dreneringsrør
1 Skyv dreneringsslangen så langt som mulig over tilkoblingen for dreneringsrør. 2 Stram metallklemmen inntil skruehodet er mindre enn 4 mm fra
metallklemmen.
3 Se etter vannlekkasje (se "Se etter vannlekkasjer"[455]). 4 Surr den store tetningsputen (= isolering) rundt metallklemmen og
dreneringsslangen, og fest den med buntebånd.
5 Koble dreneringsrøret til dreneringsslangen.
Referanseguide for montører og brukere
54
a Tilkobling for dreneringsrør (festet til anlegget)
b Dreneringsslange (tilleggsutstyr)
c Metallklemme (tilleggsutstyr)
d Stor tetningspute (tilleggsutstyr)
e Dreneringsrør (kjøpes lokalt)
FXSA15~140A2VEB
4P599622-1A – 2020.10
16 | Installasjon av enheten
a
a
b
L
N
c
a
b
MERKNAD
Fjern IKKE dreneringsrørpluggen. Det kan renne ut dreneringsvann.Bruk kun dreneringsutløpet til å drenere bort vann før vedlikehold.Vær forsiktig når du fester og tar av dreneringsrørpluggen. Unødig trykk kan
deformere dreneringsmuffen i dreneringssumpen.
Trekk ut pluggen.
Du må IKKE bøye pluggen opp og ned.
Skyv inn pluggen.
Sett i pluggen, og skyv den på plass med en Phillips skrutrekker.
a Dreneringsplugg b Philips skrutrekker
Se etter vannlekkasjer
Fremgangsmåten varierer avhengig av om installeringen av systemet allerede er fullført. Når installeringen av systemet ennå ikke er fullført, må du koble brukergrensesnittet og strømtilførselen midlertidig til anlegget.
Når installering av systemet ennå ikke er fullført
1 Tilkoble de elektriske ledningene midlertidig.
Fjern servicedekselet (c).Tilkoble strømtilførselen (a).Tilkoble brukergrensesnittet (b).Sett på plass servicedekselet.
a Rekkeklemme for strømtilførsel b Rekkeklemme for brukergrensesnitt c Servicedeksel med koblingsskjema
2 Slå PÅ strømmen.
FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
Referanseguide for montører og brukere
55
16 | Installasjon av enheten
f
b
e
d
c
a
3 Start drift med kun vifte (se i referanseguiden eller servicehåndboken for
4 Fjern dekselet for vanninntaket (1 skrue). 5 Hell på ca. 1 liter vann gradvis gjennom vanninntaket, og se etter
6 Slå AV strømmen.
brukergrensesnittet).
vannlekkasjer.
a Vanninntak
b Bærbar pumpe
c Deksel for vanninntak
d Bøtte (tilføre vann via vanninntaket)
e Dreneringsutløp ved vedlikehold
f Kjølemedierør
7 Frakoble de elektriske ledningene.
Fjern servicedekselet.Frakoble strømtilførselen.Frakoble brukergrensesnittet.Sett på plass servicedekselet.
Når installering av systemet allerede er fullført
1 Start drift med kjøling (se i referanseguiden eller servicehåndboken for
brukergrensesnittet).
2 Hell på ca. 1 liter vann gradvis gjennom vanninntaket, og se etter
vannlekkasjer (se "Når installering av systemet ennå ikke er fullført"[455]).
Referanseguide for montører og brukere
56
FXSA15~140A2VEB
4P599622-1A – 2020.10

17 Montering av rør

I dette kapitlet

17.1 Klargjøre røropplegg for kjølemiddel..................................................................................................................................... 57
17.1.1 Krav til kjølemedierør............................................................................................................................................. 57
17.1.2 Isolasjon av kjølemiddelrør .................................................................................................................................... 58
17.2 Koble til kjølerøropplegget..................................................................................................................................................... 58
17.2.1 Om tilkobling av kjølemedierørene ....................................................................................................................... 58
17.2.2 Forholdsregler ved tilkobling av kjølemedierør..................................................................................................... 59
17.2.3 Retningslinjer ved tilkobling av kjølemedierør ...................................................................................................... 59
17.2.4 Retningslinjer for rørbøying ................................................................................................................................... 60
17.2.5 Slik lager du bul på rørenden ................................................................................................................................. 60
17.2.6 Slik kobler du røropplegget for kjølemiddel til innendørsenheten....................................................................... 61

17.1 Klargjøre røropplegg for kjølemiddel

17.1.1 Krav til kjølemedierør

INFORMASJON
Les også om forholdsregler og krav under "2Generelle sikkerhetshensyn"[45].
17 | Montering av rør
Fremmedlegemer inne i rør (inkludert oljer for fabrikasjon) må være ≤30 mg /
10m.
Diameter på kjølemedierør
Bruk følgende rørdiametere på rørtilkoblinger til innendørsanlegget:
100~140 Ø9,5mm Ø15,9mm
LIVSFARE
Røropplegg MÅ installeres i henhold til anvisningene i "17Montering av rør" [4 57]. Det kan bare brukes mekaniske skjøter (f.eks. slagloddede + koniske tilkoblinger) som er kompatible med den nyeste versjonen av ISO14903.
MERKNAD
Røropplegget og andre trykksatte deler skal være egnet for kjølemedium. Bruk sømløst kobberrør, deoksidert med fosforsyre, for kjølemedium.
Klasse Utvendig rørdiameter (mm)
Væskerør Gassrør
15~32 Ø6,4mm Ø9,5mm
40~80 Ø6,4mm Ø12,7mm
Materiale på kjølemedierør
FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
Rørmateriale: Sømløst kobberrør som er deoksidert med fosforsyre.Koniske tilkoblinger: Bruk kun herdet materiale.Rørenes herdingsgrad og tykkelse:
Referanseguide for montører og brukere
57
17 | Montering av rør
t
Ø
ØiØ
i
t
ØpØ
p
Ytre diameter (Ø) Herdingsgrad Tykkelse (t)
6,4mm (1/4") Herdet (O) ≥0,8mm
9,5mm (3/8")
12,7mm (1/2")
15,9mm (5/8")
(a)
Det kan være behov for en større rørtykkelse avhengig av gjeldende lovgivning og det maksimale arbeidstrykket (se "PS High" på anleggets merkeplate).

17.1.2 Isolasjon av kjølemiddelrør

Bruk polyetylenskum som isolasjonsmateriale:
- med en varmeoverføringsgrad mellom 0,041 og 0,052 W/mK (0,035 og
0,045kcal/mh°C)
- med en varmemotstand på minst 120°C
Isolasjonstykkelse
Utvendig rørdiameter
6,4mm (1/4") 8~10mm ≥10mm
(Øp)
Isolasjonens innvendige
diameter (Øi)
(a)
Isolasjonstykkelse (t)
9,5mm (3/8") 10~14mm ≥13mm
12,7mm (1/2") 14~16mm ≥13mm
15,9mm (5/8") 16~20mm ≥13mm
Hvis temperaturen er høyere enn 30°C og luftfuktigheten er høyere enn RH 80%, må tykkelsen på isolasjonsmaterialet være minst 20mm for å unngå kondensering på isolasjonens overflate.

17.2 Koble til kjølerøropplegget

17.2.1 Om tilkobling av kjølemedierørene

Før tilkobling av kjølemedierørene
Kontroller at utendørsanlegget og innendørsanlegget er montert.
Typisk arbeidsflyt
Tilkobling av kjølemedierørene omfatter følgende:
Koble kjølemedierøret til innendørsanleggetKoble kjølemedierøret til utendørsanleggetIsolere kjølemedierøreneHusk på retningslinjene for følgende:
- Rørbøying
- Koning av rørender
- Bruk av avstengingsventilene
Referanseguide for montører og brukere
58
FXSA15~140A2VEB
4P599622-1A – 2020.10

17.2.2 Forholdsregler ved tilkobling av kjølemedierør

INFORMASJON
Les også om forholdsregler og krav i kapitlene nedenfor:
Generelle sikkerhetshensynForberedelse
FARE: FARE FOR FORBRENNING/SKÅLDING
LIVSFARE
IKKE bruk mineralolje på den konede delen.Du må IKKE bruke gamle rør tidligere installasjoner.For å garantere dette R32-anleggets levetid må det aldri installeres en tørker.
Tørkematerialet kan løse seg opp og skade systemet.
MERKNAD
Ta følgende forholdsregler for kjølemedierør:
Unngå at noe annet enn det spesifiserte kjølemediet blir blandet inn i
kjølemediesyklusen (f.eks. luft).
Bruk bare R32 når du tilfører kjølemedium.Bruk bare installasjonsverktøy (for eksempel manifoldmålersett) som bare brukes
på R32-installasjoner for å stå imot trykket og forhindre at det kommer fremmedlegemer (for eksempel mineraloljer og fukt) inn i systemet.
Installer røropplegget slik at koningen IKKE utsettes for mekanisk belastning.Beskytt rørene som beskrevet i tabellen nedenfor for å forhindre at det kommer
inn smuss, fuktighet eller støv i rørene.
Vær forsiktig når du fører kobberrør gjennom veggene (se figuren nedenfor).
17 | Montering av rør

17.2.3 Retningslinjer ved tilkobling av kjølemedierør

FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
Enhet Monteringsperiode Beskyttelsesmetode
Utendørsenhet >1måned Klem røret
<1måned Klem eller bruk tape på
Innendørsenhet Uavhengig av periode
røret
INFORMASJON
IKKE åpne kjølemiddelets avstengningsventil før du kontrollerer kjølemiddelets røropplegg. Når du må etterfylle kjølemiddel, anbefales det å åpne kjølemiddelets avstengningsventil etter påfylling.
Ta følgende forholdsregler når du kobler til rør:
Referanseguide for montører og brukere
59
17 | Montering av rør
a
b
c
d
R=
0.4~0.8
±2
45°
90°
±2
ØA
a b
Bestryk innsiden av koningen med eterolje eller esterolje når du setter på en
konisk mutter. Trekk til 3 eller 4 omdreininger for hånd før du strammer til endelig.
Bruk ALLTID 2 nøkler sammen når du skal løsne en konisk mutter.Bruk ALLTID en fastnøkkel og momentnøkkel sammen for å stramme til den
koniske mutteren når du kobler til rør. Dette gjør du for å forhindre sprekker og lekkasjer i mutteren.
a Momentnøkkel
b Fastnøkkel
c Rørkobling
d Konisk mutter
Rørdimensjon
(mm)
Tiltrekkingsmomen
t (N•m)
Konedimensjoner
(A) (mm)
Form på konen
(mm)
Ø6,4 15~17 8,7~9,1
Ø9,5 33~39 12,8~13,2
Ø12,7 50~60 16,2~16,6
Ø15,9 62~75 19,3~19,7

17.2.4 Retningslinjer for rørbøying

Bruk en rørbøyer til å bøye. Alle rørbøyer skal være så jevne som mulig (bøyeradius bør være 30~40 mm eller større).

17.2.5 Slik lager du bul på rørenden

LIVSFARE
Ufullstendig konus kan forårsake lekkasje av kjølemediegass.Du må IKKE bruke koner på nytt. Bruk nye koner for å unngå lekkasje av
Bruk koniske muttere som følger med anlegget. Bruk av andre koniske muttere
1 Kutt rørenden med rørkutter.
kjølemediegass.
kan forårsake lekkasje av kjølemediegass.
Referanseguide for montører og brukere
60
2 Fjern skarpe kanter med kutteflaten vendt nedover slik at det IKKE kommer
spon inn i røret.
a Kutt nøyaktig i rett vinkel.
b Fjern skarpe kanter.
FXSA15~140A2VEB
4P599622-1A – 2020.10
17 | Montering av rør
A
a b
c
BA
a dc e fb b
a dc e fb b
2
4
3
g
1
23
4
g
1
A B
3 Fjern den koniske mutteren fra avstengingsventilen og sett den koniske
mutteren på røret.
4 Kon røret. Plasser i nøyaktig den posisjonen som vises på følgende figur.
Koneverktøy for R32
(gripetype)
Gripetype
Vanlig koneverktøy
(Ridgid-type)
A 0~0,5mm 1,0~1,5mm 1,5~2,0mm
5 Kontroller at konen er ordentlig utført.
a Koningens innvendige overflate MÅ være helt glatt. b Rørenden MÅ være jevnt konet i en perfekt sirkel. c Sørg for at den koniske mutteren er montert.

17.2.6 Slik kobler du røropplegget for kjølemiddel til innendørsenheten

LIVSFARE
Installer kjølemedierørene eller komponentene slik at de ikke utsettes for stoffer som kan få komponenter med kjølemedium til å korrodere, med mindre komponentene er laget av ikke-korroderende materialer eller de er tilstrekkelig beskyttet mot korrosjon.
Vingemuttertype
(Imperial-type)
FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
ADVARSEL: SVAKT ANTENNELIG MATERIALE
Kjølemediet i dette anlegget er svakt antennelig.
Rørlengde. La kjølemedierørene være kortest mulig.Koniske tilkoblinger. Koble kjølemedierør til anlegget med koniske tilkoblinger.Isolasjon. Slik isolerer du kjølemedierøret på innendørsanlegget:
A Gassrør B Væskerør
a Isolasjonsmateriale (kjøpes lokalt) b Buntebånd (tilleggsutstyr) c Isolasjonsdeler: Stor (gassrør), liten (væskerør) (tilleggsutstyr) d Konisk mutter (festet på anlegget) e Tilkobling for kjølemedierør (festet på anlegget)
f Anlegg g Tetningsputer: Middels 1 (gassrør), middels 2 (væskerør) (tilleggsutstyr)
Referanseguide for montører og brukere
61
17 | Montering av rør
1 La sømmene på isolasjonsdelene vende opp. 2 Festes nederst på anlegget. 3 Stram buntebåndet på isolasjonsdelene. 4 Surr tetningsputen fra nederst på anlegget til øverst på den koniske mutteren.
MERKNAD
Sørg for å isolere alle kjølemedierør. Eventuelle blottlagte rør kan forårsake kondens.
Referanseguide for montører og brukere
62
FXSA15~140A2VEB
4P599622-1A – 2020.10
18 | Elektrisk installasjon

18 Elektrisk installasjon

I dette kapitlet

18.1 Om tilkobling av det elektriske ledningsopplegget................................................................................................................ 63
18.1.1 Forholdsregler ved tilkobling av det elektriske ledningsopplegget ...................................................................... 63
18.1.2 Retningslinjer ved tilkobling av det elektriske ledningsopplegget........................................................................ 64
18.1.3 Spesifikasjoner for standard ledningsoppleggkomponenter ................................................................................ 65
18.2 Koble de elektriske ledningene til innendørsanlegget........................................................................................................... 66

18.1 Om tilkobling av det elektriske ledningsopplegget

Typisk arbeidsflyt
Tilkobling av de elektriske ledningene består vanligvis av følgende trinn:
1 Kontroller at systemets strømtilførsel samsvarer med de elektriske
spesifikasjonene for anleggene.
2 Koble de elektriske ledningene til utendørsanlegget. 3 Koble de elektriske ledningene til innendørsanlegget. 4 Koble til hovedstrømforsyningen.

18.1.1 Forholdsregler ved tilkobling av det elektriske ledningsopplegget

FARE: ELEKTRISK STØT
ADVARSEL
Bruk ALLTID multikjernekabler til strømforsyning.
INFORMASJON
Les også om forholdsregler og krav under "2Generelle sikkerhetshensyn"[45].
INFORMASJON
Les også "18.1.3Spesifikasjoner for standard ledningsoppleggkomponenter"[465].
ADVARSEL
Alt ledningsopplegg MÅ installeres av en autorisert elektriker og overholde
gjeldende lovgivning.
Foreta elektriske tilkoblinger til det faste ledningsopplegget.Alle komponenter kjøpt på stedet og all elektrisk konstruksjon MÅ overholde
gjeldende lovgivning.
FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
Referanseguide for montører og brukere
63
18 | Elektrisk installasjon
b a
c b
c
aa
A
AA´
ADVARSEL
Hvis strømforsyningen mangler eller har feil N-fase, kan utstyret gå i stykker.Etabler riktig jording. Enheten må IKKE jordes til vannrør, innkoblingsdemper eller
telefonjording. Ufullstendig jording kan medføre elektrisk støt.
Installer nødvendige sikringer eller skillebrytere.Fest det elektriske ledningsopplegget med kabelfester slik at de IKKE kommer i
kontakt med skarpe kanter eller røropplegget, spesielt på høyttrykkssiden.
IKKE bruk sammenteipede ledninger, ledninger med flertrådet leder,
skjøteledninger eller tilkoblinger fra et stjernesystem. De kan føre til overoppheting, elektrisk støt eller brann.
IKKE installer en fasekondensator, fordi denne enheten er utstyrt med
vekselretter. En fasekondensator vil redusere ytelsen og kan føre til ulykker.
ADVARSEL
Bruk en felles frakoblingsbryter med minst 3mm mellom alle kontaktpunkter som gir full frakobling ved overspenning kategori III.
ADVARSEL
Hvis strømledningen blir skadet, SKAL den byttes av produsenten, serviceagenten eller personer med tilsvarende kvalifikasjoner for å unngå farlige situasjoner.

18.1.2 Retningslinjer ved tilkobling av det elektriske ledningsopplegget

Ta hensyn til følgende:
Hvis ledninger med flertrådet leder brukes, monterer du en rund terminal av
krimpetypen på enden av ledningen. Passer den runde terminalen av krimpetype på ledningen opp til den tildekkede delen, og fest terminalen med et passende verktøy.
a Flertrådet leder
b Rund kabelsko
Bruk følgende metoder til å montere ledninger:
Ledningstype Fremgangsmåte for å installere
Énlederledning
a Buktet énlederledning
Referanseguide for montører og brukere
64
b Skrue c Flat skive
FXSA15~140A2VEB
4P599622-1A – 2020.10
18 | Elektrisk installasjon
c b ba c
a
B
B
Ledningstype Fremgangsmåte for å installere
Ledning med flertrådet leder og rund terminal av krimpetype
a Kontakt b Skrue c Flat skive
Tillatt
IKKE tillatt
Tiltrekkingsmomenter
Ledningsopplegg Dimensjon på skrue Tiltrekkingsmoment
(N•m)
Strømforsyningskabel M4 1,2~1,4
Overføringskabel
M3.5 0,79~0,97
(innendørs↔utendørs)
Brukergrensesnittkabel
Jordledningen mellom ledningsklemmen og kontakten må være lenger enn de
andre ledningene.

18.1.3 Spesifikasjoner for standard ledningsoppleggkomponenter

Komponent
Strømforsynin gskabel
Overføringsledning 0,75 til 1,25mm² (2‑kjernet ledning)
(a)
MCA
" 18‒1 Minimum tillatt strømstyrke i
Spenning 220~240V
Fase 1~
Frekvens 50/60Hz
Ledningsdimens
1,5mm2 (3‑kjernet ledning)
joner
ampere"[466]
H07RN-F (60245 IEC 66)
FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
Brukergrensesnittkabel
H05RN-F (60245 IEC 57)
Brukergrensesnitt – maksimum 500m
Anbefalt feltsikring 6A
Reststrømenhet Må samsvare med gjeldende lovgivning
(a)
MCA=Minimum tillatt strømstyrke i ampere. Angitte verdier er maksimumsverdier (se elektriske data for innendørsanlegg for nøyaktige verdier).
Referanseguide for montører og brukere
65
18 | Elektrisk installasjon
a
b
10~15
70~90
7
P1P2 F1 F2
b
L N
10~15
70~90
10~20
a c

18.2 Koble de elektriske ledningene til innendørsanlegget

18‒1 Minimum tillatt strømstyrke i ampere
Klasse
15~25 32 40~63 80 100 125 140
0,8A 0,9A 1,4A 1,7A 2A 2,2A 3A
MERKNAD
Følg koblingsskjemaet (leveres med anlegget, plassert på innsiden av
servicedekselet).
Du finner instruksjoner som viser hvordan du tilkobler ekstrautstyret, i
installeringshåndboken som følger med ekstrautstyret.
Pass på at de elektriske ledningene IKKE forhindrer at servicedekselet kan festes
skikkelig.
Det er viktig å holde strømtilførselen og overføringsledningene atskilt. Avstanden mellom hver av ledningene skal ALLTID være minst 50 mm for å unngå elektrisk støy.
MERKNAD
Pass på å holde strømledningen og overføringsledningen fra hverandre. Overføringsledninger og strømtilførselsledninger kan krysse hverandre, men de skal IKKE gå parallelt.
1 Fjern servicedekselet. 2 Brukergrensesnittkabel: Før kabelen gjennom rammen, koble kabelen til
rekkeklemmen (symboler P1, P2), og fest kabelen med buntebånd.
3 Overføringskabel: Før kabelen gjennom rammen, koble kabelen til
rekkeklemmen (kontroller at symbolene F1, F2 samsvarer med symbolene på utendørsanlegget), og fest kabelen med buntebånd.
4 Strømforsyningskabel: Før kabelen gjennom rammen, og fest kabelen til
rekkeklemmen (L, N, jord).
a Strømbryter
b Reststrømenhet
Referanseguide for montører og brukere
66
a Strømtilførselsledning og jordledning
b Servicedeksel med koblingsskjema
c Overføringsledning og brukergrensesnittkabel
5 Plastklemme til buntebånd: Før buntebåndene gjennom plastklemmene, og
stram til for å feste kablene.
FXSA15~140A2VEB
4P599622-1A – 2020.10
18 | Elektrisk installasjon
AA'A
A'
AA'A
A'
A-A'
a bcc
LN LN LN
IN/D OUT/D
F
1 F2 F1 F2
Control box
P1P
2
P1P
2
P1P
2
P1P
2
P1P
2
F1F2T1T
2
P1P2F1F2T1T
2
P1P2F1F2T1T
2
P1P2F1F2T1T
2
N L
a
d
c
b
LN
N L N L N L
6 Surr tetningsmateriale rundt kablene (tilleggsutstyr) slik at det ikke kommer
inn vann i anlegget. Forsegle alle åpninger slik at små dyr ikke kan komme inn i systemet.
a Liten tetning (tilleggsutstyr) b Ledningsopplegg c Plastklemme til buntebånd
7 Sett på plass servicedekselet.
Eksempel på komplett system
1 brukergrensesnitt styrer 1 innendørsanlegg.
a Utendørsanlegg b Innendørsanlegg c Brukergrensesnitt d Mest nedstrøms innendørsanlegg
MERKNAD
Tilkobling av gruppestyring er IKKE tillatt.
LIVSFARE
Hvert innendørsanlegg må kobles til et separat brukergrensesnitt. Kun en
fjernkontroll som er kompatibel med sikkerhetssystemet, kan brukes som brukergrensesnitt. Se på arket med tekniske data for å se om fjernkontrollen er kompatibel (f.eks. BRC1H52/82*).
Brukergrensesnittet skal alltid plasseres på samme rom som innendørsanlegget.
Du finner mer informasjon i installerings- og driftshåndboken for brukergrensesnittet.
FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
Referanseguide for montører og brukere
67
19 | Igangsetting

19 Igangsetting

I dette kapitlet

19.1 Oversikt: igangsetting

19.1 Oversikt: igangsetting............................................................................................................................................................. 68
19.2 Forholdsregler ved ferdigstilling............................................................................................................................................. 68
19.3 Sjekkliste før idriftsetting........................................................................................................................................................ 68
19.4 Slik utfører du prøvekjøringen................................................................................................................................................ 69
Dette kapitlet beskriver hva du må gjøre og vite for å ferdigstille systemet etter at det er installert.
Typisk arbeidsflyt
Igangsetting består vanligvis av følgende trinn:
1 Gå gjennom "sjekkliste før ferdigstilling". 2 Utføre en testkjøring av systemet.

19.2 Forholdsregler ved ferdigstilling

INFORMASJON
Under første driftsperiode kan nødvendig effekt være høyere enn angitt på enhetens navneplate. Dette fenomenet skyldes at kompressoren trenger 50 timers innkjøring før driften blir jevn og strømforbruket stabiliserer seg.
MERKNAD
Før oppstart av systemet MÅ anlegget være innkoblet i minst 6timer for å unngå at kompressoren overbelastes under oppstart.
MERKNAD
Anlegget skal ALLTID betjenes med termistorer og/eller trykkfølere/-brytere. Hvis IKKE kan kompressoren bli utbrent.
MERKNAD
Modus for kjøledrift. Utfør prøvekjøringen i kjølemodus slik at det er mulig å
oppdage avstengingsventiler som ikke åpnes. Selv om brukergrensesnittet ble innstilt med drift med oppvarming, vil anlegget kjøre i kjølemodus i 2–3 minutter (selv om brukergrensesnittet viser varmesymbolet), og deretter går det automatisk over til drift med oppvarming.

19.3 Sjekkliste før idriftsetting

Referanseguide for montører og brukere
68
Etter installering må punktene nedenfor kontrolleres før anlegget tas i bruk. Når alle kontrollene er utført, skal anlegget lukkes. Slå på anlegget etter at det er blitt lukket.
Du har lest samtlige installerings- og driftsinstruksjoner, som er beskrevet i Referanseguide for montører og brukere.
FXSA15~140A2VEB
4P599622-1A – 2020.10
19 | Igangsetting
Innendørsenheten er riktig montert.
Utendørsenheten er riktig montert.
Kontroller at dreneringsrørene er riktig installert og isolert, og at dreneringsvannet flyter jevnt. Se etter vannlekkasje.
Mulige konsekvens: Det kan dryppe kondensvann.
Kanalen er riktig installert og isolert.
Kjølemedierørene (gass og væske) er riktig installert og varmeisolert.
Det finnes INGEN kjølemiddellekkasjer.
Det er INGEN manglende faser eller motfaser.
Systemet er riktig jordet, og jordingsklemmene er tilstrammet.
Sikringer eller lokalt installerte beskyttelsesenheter er i samsvar med dette dokumentet, og er IKKE forsøkt omgått.
Strømforsyningsspenningen stemmer overens med spenningen på enhetens identifikasjonsmerke.
Det finnes INGEN løse forbindelser eller defekte elektriske komponenter i bryterboksen.
Det finnes INGEN defekte komponenter eller sammenklemte rør inne i innendørs- og utendørsenheten.
Stoppventilene på utendørsenheten (gass og væske) er helt åpne.

19.4 Slik utfører du prøvekjøringen

INFORMASJON
Foreta prøvekjøringen i henhold til instruksjonene i håndboken for
utendørsanlegget.
Prøvekjøringen er bare fullført hvis det ikke vises noen funksjonsfeilkoder i
brukergrensesnittet eller på 7-segmentdisplayet til utendørsanlegget.
Du finner en komplett oversikt over feilkoder og detaljerte feilsøkingsbeskrivelser
for hver feil i servicehåndboken.
MERKNAD
Prøvekjøringen må IKKE avbrytes.
FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
Referanseguide for montører og brukere
69
20 | Konfigurasjon

20 Konfigurasjon

20.1 Innstillinger på installasjonsstedet

Foreta følgende feltinnstillinger slik at de samsvarer med det faktiske installasjonsoppsettet og i henhold til brukerens behov:
TakhøydeInstallering med innsugning fra bunnen eller innsugning fra baksidenInnstilling av det eksterne statiske trykket ved hjelp av:
- Innstilling for automatisk justering av luftstrøm
- BrukergrensesnittLuftmengde når termostatstyring er AVLuftfilter må rengjøresValg av termostatfølerDifferensialomkobling for termostat (hvis ekstern sensor brukes)Differensial for automatisk omkoblingAutomatisk omstart etter strømbrudd
Innstilling: Takhøyde
Denne innstillingen må samsvare med den faktiske avstanden til gulvet, kapasitetsklassen og retningene til luftstrømmen.
Hvis avstanden til gulvet er (m)
(1)
M SW
≤2,7 13 (23) 0 01
2,7<x≤3,0 02
3,0<x≤3,5 03
Innstilling: Installering med innsugning fra bunnen eller innsugning fra baksiden
Denne innstillingen må samsvare med installeringstypen: innsugning fra baksiden (standard) eller innsugning fra bunnen.
Hvis du har en installering med …
(1)
M SW
Innsuging bak 13(23) 11 01
Innsugning fra bunnen 02
(1)
Feltinnstillinger er angitt slik:
M: Modusnummer – Første nummer: for gruppen med anlegg – Tall i parentes: for enkeltanlegg
SW: Innstillingsnummer
—: Verditall
: Standard
Referanseguide for montører og brukere
70
FXSA15~140A2VEB
4P599622-1A – 2020.10
20 | Konfigurasjon
Innstilling: Eksternt statisk trykk
INFORMASJON
Viftehastigheten for innendørsanlegget er forhåndsinnstilt til å sikre standard
eksternt statisk trykk.
Vil du stille inn et høyere eller lavere eksternt statisk trykk, tilbakestiller du
opprinnelig innstilling via brukergrensesnittet.
Innstillinger av det eksterne statiske trykket kan gjøres på 2 måter:
Med funksjonen for automatisk justering av luftstrømMed brukergrensesnittet
Stille inn eksternt statisk trykk med funksjonen for automatisk justering av luftstrøm
MERKNAD
Spjeldene må IKKE justeres under drift med kun vifte for automatisk justering av
luftstrøm.
For eksternt statisk trykk over 100Pa skal funksjonen for automatisk justering av
luftstrøm IKKE brukes.
Hvis ventilasjonsbanene er blitt endret, utfører du automatisk justering av
luftstrøm på nytt.
Prøvekjøringen MÅ utføres med tørr konvektor, så kjør anlegget i 2 timer med
kun vifte for å tørke konvektoren.
Kontroller at strømtilførselsledningen, kanalen og luftfilteret er skikkelig festet.
Hvis det er installert et spjeld i anlegget, kontrollerer du at det er åpent.
Hvis det finnes flere luftinntak og luftutløp, justerer du spjeldene slik at
luftstrømhastigheten til hvert luftinntak og -utløp samsvarer med angitt luftstrømhastighet.
1 Kjør anlegget i drift med kun vifte før du bruker funksjonen for automatisk
justering av luftstrøm.
2 Stans luftkondisjoneringsanlegget. 3 Still verditallet "—" til 03 for M 11(21) og SW 7, og fortsett i henhold til
tabellen nedenfor:
Innstilling av innhold:
(1)
M SW
Justering av luftstrøm er AV 11(21) 7 01
Trykk på ON/OFF for å gå tilbake til normal driftsmodus.
03
Mulige konsekvens: Driftslampen tennes, og anlegget starter viftedrift for automatisk justering av luftstrøm.
Driften stanser etter 1 til 8 minutter.
02
(1)
Feltinnstillinger er angitt slik:
M: Modusnummer – Første nummer: for gruppen med anlegg – Tall i parentes: for enkeltanlegg
SW: Innstillingsnummer
—: Verditall
: Standard
FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
Mulige konsekvens: Innstillingen er fullført, og driftslampen slukkes.
Referanseguide for montører og brukere
71
20 | Konfigurasjon
4 Når automatisk justering av luftstrøm er fullført, kontrollerer du at verditallet
"—" er stilt til 02. Hvis det ikke er noen endringer, utfører du innstillingen på nytt.
Angi eksternt statisk trykk via brukergrensesnittet
Kontroller innstillingen for innendørsanlegg: verditallet "—" må være stilt til 01 for
M 11(21) og SW 6.
1 Endre verditallet "—" i henhold til det eksterne statiske trykket for kanalen
som skal tilkobles, som vist på tabellen nedenfor.
Eksternt statisk trykk (Pa)
(1)
M SW Klasse
15~63 80+100 125+140
13(23) 6 01 30 40 50
02
03 30
04 40 40
05 50 50 50
06 60 60 60
07 70 70 70
08 80 80 80
09 90 90 90
10 100 100 100
11 110 110 110
12 120 120 120
13 130 130 130
14 140 140 140
15 150 150 150
Innstilling: Luftmengde når termostatstyring er AV
Denne innstillingen må samsvare med brukerens behov. Den bestemmer viftehastigheten til innendørsanlegget ved termostat AV.
1 Hvis du har angitt at viften skal gå, må du angi hastigheten på luftmengden:
(1)
Feltinnstillinger er angitt slik:
M: Modusnummer – Første nummer: for gruppen med anlegg – Tall i parentes: for enkeltanlegg
SW: Innstillingsnummer
—: Verditall
: Standard
Referanseguide for montører og brukere
72
FXSA15~140A2VEB
4P599622-1A – 2020.10
20 | Konfigurasjon
Hvis du vil ha …
(1)
M SW
Mens termostaten er AV ved kjøling
Mens termostaten er AV ved oppvarming
(a)
Må kun brukes i kombinasjon med valgfri ekstern sensor eller når innstillingen M 10 (20), SW 2, — 3 brukes.
(2)
L
Angi mengde
(a)
AV
Overvåking 1
Overvåking 2
(2)
L
Angi mengde
(a)
AV
Overvåking 1
Overvåking 2
12 (22) 6 01
(2)
02
03
(2)
(2)
04
05
12 (22) 3 01
(2)
02
03
(2)
(2)
04
05
Innstilling: Luftfilter må rengjøres
Denne innstillingen må samsvare med rommets luftforurensning. Den fastsetter intervallet for når varselet "Time to clean filter" (luftfilter må rengjøres) skal vises i brukergrensesnittet.
Hvis du vil ha et intervall på …
(luftforurensning)
M SW
(1)
±2500h (lett) 10 (20) 0 01
±1250h (kraftig) 02
Varsling PÅ 3 01
Varsling AV 02
Innstilling: Valg av termostatføler
Denne innstillingen må samsvare med hvordan/om fjernkontrollens termostatføler brukes.
Når fjernkontrollens termostatføler …
(1)
M SW
Brukes sammen med termistor for
10 (20) 2 01
innendørsanlegg
Ikke brukes (kun innendørsanleggets termistor) 02
Brukes utelukkende 03
(1)
Feltinnstillinger er angitt slik:
M: Modusnummer – Første nummer: for gruppen med anlegg – Tall i parentes: for enkeltanlegg
SW: Innstillingsnummer
—: Verditall
: Standard
(2)
Viftehastighet:
LL: Lav viftehastighet (innstilt når termostaten er AV)
L: Lav viftehastighet (innstilt via brukergrensesnittet)
Angi mengde: Viftehastigheten samsvarer med hastigheten brukeren har angitt (lav, middels, høy) ved hjelp av viftehastighetsknappen
på brukergrensesnittet.
Overvåking 1, 2: Viften er slått AV, men den kjører en kort stund hvert 6.minutt for å registrere romtemperaturen ved LL (Overvåking
1) eller ved L (Overvåking 2).
FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
Referanseguide for montører og brukere
73
20 | Konfigurasjon
Innstilling: Differensialomkobling for termostat (hvis ekstern sensor brukes)
Hvis systemet har en ekstern sensor, angir du økning/reduksjon av steg.
Hvis du vil endre steg til …
(1)
M SW
1 12 (22) 2 01
0,5 02
Innstilling: Differensial for automatisk omkobling
Angi temperaturdifferansen mellom innstillingsverdi for kjøling og innstillingsverdi for oppvarming i automatisk modus (tilgjengelighet avhenger av systemtypen). Differensial er innstillingsverdi for kjøling minus innstillingsverdi for oppvarming.
Hvis du vil angi …
(1)
Eksempel
M SW
0 12 (22) 4 01 kjøling 24°C / oppvarming
24°C
1 02 kjøling 24°C / oppvarming
23°C
2 03 kjøling 24°C / oppvarming
22°C
3 04 kjøling 24°C / oppvarming
21°C
4 05 kjøling 24°C / oppvarming
20°C
5 06 kjøling 24°C / oppvarming
19°C
6 07 kjøling 24°C / oppvarming
18°C
7 08 kjøling 24°C / oppvarming
17°C
Innstilling: Automatisk omstart etter strømbrudd
Avhengig av brukerens behov kan du deaktivere/aktivere automatisk omstart etter strømbrudd.
Hvis du vil ha automatisk omstart etter
strømbrudd …
M SW
(1)
Deaktivert 12 (22) 5 01
(1)
Feltinnstillinger er angitt slik:
M: Modusnummer – Første nummer: for gruppen med anlegg – Tall i parentes: for enkeltanlegg
SW: Innstillingsnummer
—: Verditall
: Standard
Referanseguide for montører og brukere
74
Aktivert 02
FXSA15~140A2VEB
4P599622-1A – 2020.10

21 Overlevering til brukeren

Så snart testkjøringen er ferdig og enheten fungerer som den skal, må du sørge for at brukeren har følgende klart for seg:
Sørg for at brukeren har den trykte dokumentasjonen, og be ham/henne om å
oppbevare den for fremtidige referanseformål. Informer brukeren om at den fullstendige dokumentasjonen er tilgjengelig på URL-adressen nevnt tidligere i denne håndboken.
Forklar brukeren hvordan systemet betjenes og hva som må gjøres hvis det
oppstår problemer.
Forklar brukeren hva som må utføres i forbindelse med vedlikehold av anlegget.
21 | Overlevering til brukeren
FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
Referanseguide for montører og brukere
75
22 | Feilsøking

22 Feilsøking

22.1 Løse problemer basert på feilkoder

22.1.1 Feilkoder: Oversikt

Hvis enheten får problemer, viser brukergrensesnittet en feilkode. Det er viktig å forstå problemet og iverksette tiltak før du tilbakestiller feilkoden. Dette bør gjøres av en kvalifisert installatør eller av din lokale forhandler.
Dette kapittelet gir en oversikt over de fleste mulige feilkoder og beskrivelsene slik de vises i brukergrensesnittet.
INFORMASJON
Se i servicehåndboken for:
Full feilkodelisteMer detaljerte retningslinjer for feilsøking av hver feil
Kontakt forhandleren hvis det vises andre feilkoder.
Kode Beskrivelse
R32-føleren har påvist kjølemedielekkasje
/ Feil på sikkerhetssystem (lekkasjepåvisning)
Funksjonsfeil på R32-føler
Utløpt levetid for R32-føler
6 måneder før utløpt levetid for R32-føler
Funksjonsfeil på innendørsanleggets kretskort
Feil på styringssystemets dreneringsnivå
Funksjonsfeil på frysevern
Høytrykkskontroll i oppvarming, frysevernskontroll i kjøling
Funksjonsfeil på viftemotor
Funksjonsfeil på svingeklaffmotor
Funksjonsfeil på strømtilførsel eller AC inngangsoverstrøm
Funksjonsfeil ved elektronisk ekspansjonsventil
Funksjonsfeil på luftfuktersystem
Funksjonsfeil på støvoppsamler for luftrenser
Funksjonsfeil på kapasitetsinnstilling (innendørsanleggets kretskort)
Feil på overføring (mellom innendørsanleggets kretskort og underkretskort)
Funksjonsfeil på termistor for væskerør til varmeveksler
Funksjonsfeil på termistor for gassrør til varmeveksler
Funksjonsfeil på termistor for gassrør til varmeveksler
Funksjonsfeil på termistor for innsugningsluft
Funksjonsfeil på termistor for utløpsluft
Referanseguide for montører og brukere
76
FXSA15~140A2VEB
4P599622-1A – 2020.10
Kode Beskrivelse
Feil på termistor for romtemperatur i fjernkontroll
22 | Feilsøking
FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
Referanseguide for montører og brukere
77
23 | Kassering

23 Kassering

MERKNAD
Systemet må IKKE demonteres på egen hånd. Systemet må demonteres og kjølemiddelet, oljen og eventuelle andre deler MÅ tas hånd om i overensstemmelse med aktuell lovgivning. Anleggene MÅ håndteres ved et spesialanlegg for gjenbruk, resirkulering og gjenvinning.
Referanseguide for montører og brukere
78
FXSA15~140A2VEB
4P599622-1A – 2020.10

24 Tekniske data

,
A
INDOOR
OUTDOOR
Et delsett med de nyeste tekniske dataene er tilgjengelig på det lokale nettstedet
til Daikin (tilgjengelig for alle).
Det komplette settet med de nyeste tekniske dataene er tilgjengelig på Daikin
Business Portal (kreves godkjenning).

24.1 Koblingsskjema

24.1.1 Felles tegnforklaring for koblingsskjema

Du finner benyttede deler og deres nummer på koblingsskjemaet til anlegget. Delene er nummerert i stigende rekkefølge for hver del, angitt med "*" i delangivelsen under.
Symbol Betydning Symbol Betydning
Strømbryter Jordingsbeskyttelse
24 | Tekniske data
Tilkobling Jordingsbeskyttelse (skrue)
Koblingsstykke
Likeretter
Jord Relékoblingsstykke
Lokalt
Kortsluttet kontakt
ledningsopplegg
Sikring Kontakt
Innendørsanlegg Rekkeklemme
Utendørsanlegg Ledningsklemme
Reststrømenhet
Symbol Farge Symbol Farge
BLK Svart ORG Oransje
BLU Blå PNK Rosa
BRN Brun PRP, PPL Mørklilla
GRN Grønn RED Rød
GRY Grå WHT Hvit
FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
YLW Gul
Symbol Betydning
A*P Kretskort
BS* Trykknapp PÅ/AV, driftsbryter
BZ, H*O Alarmsignal
C* Kondensator
Referanseguide for montører og brukere
79
24 | Tekniske data
Symbol Betydning
AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*,
Tilkobling, koblingsstykke MR*_A, MR*_B, S*, U, V, W, X*A, K*R_*, NE
D*, V*D Diode
DB* Diodebro
DS* DIP-bryter
E*H Varmeapparat
FU*, F*U (for karakteristika, se
Sikring kretskortet inne i anlegget)
FG* Koblingsstykke (masseforbindelse)
H* Kabelskjerming
H*P, LED*, V*L Kontrollampe, lysdiode
HAP Lysdiode (servicemonitor grønn)
HIGH VOLTAGE Høyspenning
IES Intelligent øye-føler
IPM* Intelligent strømmodul
K*R, KCR, KFR, KHuR, K*M Magnetisk relé
L Strømførende
L* Spole
L*R Reaktor
M* Trinnmotor
M*C Kompressormotor
M*F Viftemotor
M*P Dreneringspumpemotor
M*S Svingemotor
MR*, MRCW*, MRM*, MRN* Magnetisk relé
N Nulleder
n=*, N=* Antall gjennomganger i ferrittkjerne
PAM Pulsamplitudemodulasjon
PCB* Kretskort
PM* Strømmodul
PS Svitsjet strømtilførsel
PTC* PTC-termistor
Referanseguide for montører og brukere
80
Q* Isolert port bipolar transistor (IGBT)
Q*C Strømbryter
Q*DI, KLM Jordfeilbryter
Q*L Overlastvern
Q*M Termobryter
FXSA15~140A2VEB
4P599622-1A – 2020.10
24 | Tekniske data
Symbol Betydning
Q*R Reststrømenhet
R* Motstand
R*T Termistor
RC Mottaker
S*C Endebryter
S*L Flottørbryter
S*NG Lekkasjevarsler for kjølemedium
S*NPH Trykkføler (høy)
S*NPL Trykkføler (lav)
S*PH, HPS* Trykkbryter (høy)
S*PL Trykkbryter (lavt)
S*T Termostat
S*RH Luftfuktighetsføler
S*W, SW* Driftsbryter
SA*, F1S Innkoblingsdemper
SR*, WLU Signalmottaker
SS* Velgebryter
SHEET METAL Rekkeklemmens festeplate
T*R Transformator
TC, TRC Sender
V*, R*V Varistor
V*R Diodebro, isolert port bipolar transistor
(IGBT) strømmodul
WRC Trådløs fjernkontroll
X* Kontakt
X*M Rekkeklemme (blokk)
Y*E Elektronisk ekspansjonsventilsløyfe
Y*R, Y*S Reverserende magnetventilsløyfe
Z*C Ferrittkjerne
ZF, Z*F Støyfilter
FXSA15~140A2VEB Luftkondisjoneringsanlegg i VRV-system 4P599622-1A – 2020.10
Referanseguide for montører og brukere
81
25 | Ordliste

25 Ordliste

Forhandler
Salgsdistributør for produktet.
Autorisert montør
Teknisk kyndig person som er kvalifisert til å montere produktet.
Bruker
Person som eier produktet og/eller bruker det.
Gjeldende forskrifter
Alle internasjonale, europeiske, nasjonale og lokale direktiver, lover, forskrifter og/eller koder som er relevante og gjeldende for et bestemt produkt eller domene.
Servicefirma
Kvalifisert firma som kan utføre eller koordinere nødvendig service på enheten.
Installeringshåndbok
Instruksjonshåndbok for et bestemt produkt eller bruksområde. Forklarer hvordan du installerer, konfigurerer og vedlikeholder det.
Driftshåndbok
Instruksjonshåndbok beregnet på et bestemt produkt eller bruksområde. Forklarer bruken.
Vedlikeholdsanvisninger
Instruksjonshåndbok beregnet på et bestemt produkt eller bruksområde. Forklarer (hvis aktuelt) hvordan en installerer, konfigurerer, bruker og/eller vedlikeholder det.
Tilbehør
Etiketter, håndbøker, informasjonsark og utstyr som følger med produktet og som må installeres i henhold til instruksjonene i den medfølgende dokumentasjonen.
Tilleggsutstyr
Utstyr laget og godkjent av Daikin og som kan kombineres med produktet i samsvar med instruksjonene i den medfølgende dokumentasjonen.
Kjøpes lokalt
Utstyr som IKKE er laget og godkjent av Daikin, og som kan kombineres med produktet i samsvar med instruksjonene i den medfølgende dokumentasjonen.
Referanseguide for montører og brukere
82
FXSA15~140A2VEB
4P599622-1A – 2020.10
Verantwortung für Energie und Umwelt
Copyright 2020 Daikin
4P599622-1A 2020.10
Loading...
