Page 1

Referenz für Installateure und Benutzer

VRV System Klimaanlage

FXFA20A2VEB FXFA25A2VEB FXFA32A2VEB FXFA40A2VEB FXFA50A2VEB FXFA63A2VEB FXFA80A2VEB FXFA100A2VEB FXFA125A2VEB

Page 2

Inhaltsverzeichnis

1 Über die Dokumentation 4

1.1 Informationen zu diesem Dokument ............................................................................................................................. 4

2 Allgemeine Sicherheitsvorkehrungen 5

2.1 Über die Dokumentation ................................................................................................................................................ 5

2.1.1 Bedeutung der Warnhinweise und Symbole ................................................................................................. 5

2.2 Für den Monteur............................................................................................................................................................. 6

2.2.1 Allgemeines .................................................................................................................................................... 6

2.2.2 Installationsort................................................................................................................................................ 7

2.2.3 Kältemittel — bei R410A oder R32 ................................................................................................................ 8

2.2.4 Elektrik ............................................................................................................................................................ 10

3 Besondere Sicherheitshinweise für Installateure 12

3.1 Instruktionen für Anlagen, die mit Kältemittel R32 arbeiten......................................................................................... 14

3.1.1 Platzbedarf für Installation ............................................................................................................................. 15

Für den Benutzer 16

4 Sicherheitshinweise für Benutzer 17

4.1 Allgemein ........................................................................................................................................................................ 17

4.2 Instruktionen für sicheren Betrieb ................................................................................................................................. 18

5 Über das System 23

5.1 Systemanordnung........................................................................................................................................................... 23

5.2 Erforderliche Informationen für Ventilator-Konvektoren.............................................................................................. 24

6 Benutzerschnittstelle 25

7 Vor der Inbetriebnahme 26

8 Betrieb 27

8.1 Betriebsbereich............................................................................................................................................................... 27

8.2 Informationen zu Betriebsmodi...................................................................................................................................... 27

8.2.1 Grundlegende Betriebsmodi .......................................................................................................................... 27

8.2.2 Spezielle Betriebsmodi bei Heizen ................................................................................................................. 28

8.2.3 Luftstromrichtung anpassen .......................................................................................................................... 28

8.2.4 Aktiver Zirkulationsluftstrom.......................................................................................................................... 29

8.3 System betreiben............................................................................................................................................................ 29

9 Energie sparen und optimaler Betrieb 30

10 Instandhaltung und Wartung 31

10.1 Sicherheitsvorkehrungen bei Wartung und Service ...................................................................................................... 31

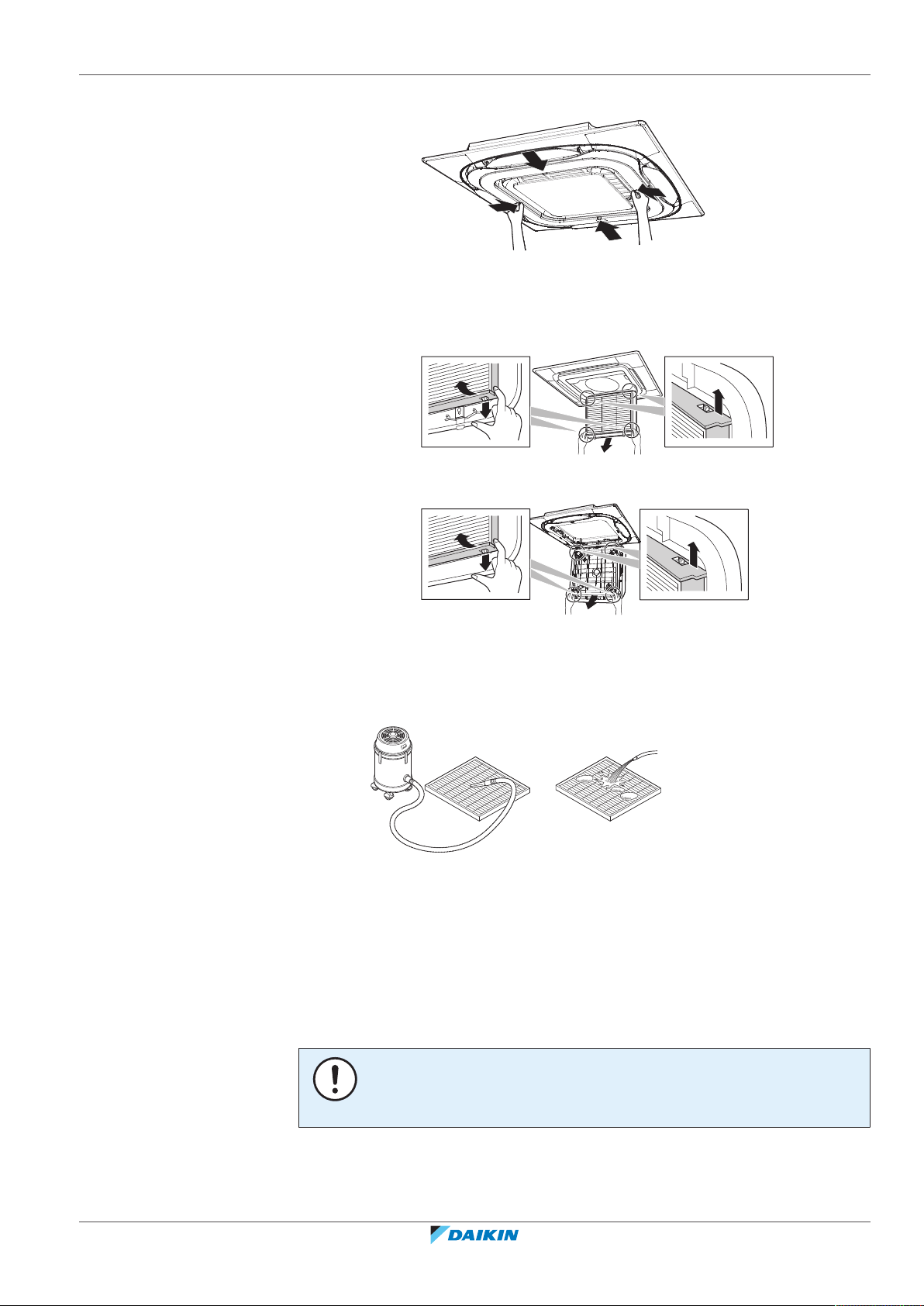

10.2 Luftfilter, Ansauggitter, Luftauslass und Außenblenden reinigen ................................................................................. 32

10.2.1 Luftfilter reinigen............................................................................................................................................ 32

10.2.2 Ansauggitter reinigen ..................................................................................................................................... 33

10.2.3 Luftauslass und Außenblenden reinigen........................................................................................................ 35

10.3 Wartung vor langer Betriebspause................................................................................................................................. 35

10.4 Wartung nach einer langen Ausschaltzeit ...................................................................................................................... 35

10.5 Über das Kältemittel ....................................................................................................................................................... 35

10.5.1 Infos zum Kältemittel-Leckagen-Sensor......................................................................................................... 36

Referenz für Installateure und Benutzer

11 Fehlerdiagnose und -beseitigung 38

11.1 Bei den folgenden Symptomen handelt es sich NICHT um Störungen des Systems .................................................... 39

11.1.1 Symptom: Das System arbeitet nicht............................................................................................................. 39

11.1.2 Symptom: Der Ventilator-Geschwindigkeit entspricht nicht der Einstellung ............................................... 39

11.1.3 Symptom: Der Ventilator-Luftstrom geht nicht in die eigestellte Richtung ................................................. 40

11.1.4 Symptom: Aus einer Einheit tritt weißer Nebel aus (Inneneinheit) .............................................................. 40

11.1.5 Symptom: Aus einer Einheit tritt weißer Nebel aus (Inneneinheit, Außeneinheit) ...................................... 40

11.1.6 Symptom: Die Benutzerschnittstelle zeigt "U4" oder "U5" und das System stellt den Betrieb ein, startet

jedoch nach ein paar Minuten erneut ........................................................................................................... 40

11.1.7 Symptom: Geräusche des Klimageräts (Inneneinheit) .................................................................................. 40

11.1.8 Symptom: Geräusche des Klimageräts (Inneneinheit, Außeneinheit) .......................................................... 41

11.1.9 Symptom: Aus der Einheit tritt Staub aus...................................................................................................... 41

11.1.10 Symptom: Das Gerät setzt Gerüche frei ........................................................................................................ 41

12 Veränderung des Installationsortes 42

FXFA20~125A2VEB

VRV System Klimaanlage

4P599624-1C – 2020.12

Page 3

Inhaltsverzeichnis

13 Entsorgung 43

Für den Installateur 44

14 Über die Verpackung 45

14.1 Übersicht: Über die Verpackung .................................................................................................................................... 45

14.2 Innengerät ....................................................................................................................................................................... 45

14.2.1 Einheit auspacken und handhaben................................................................................................................ 45

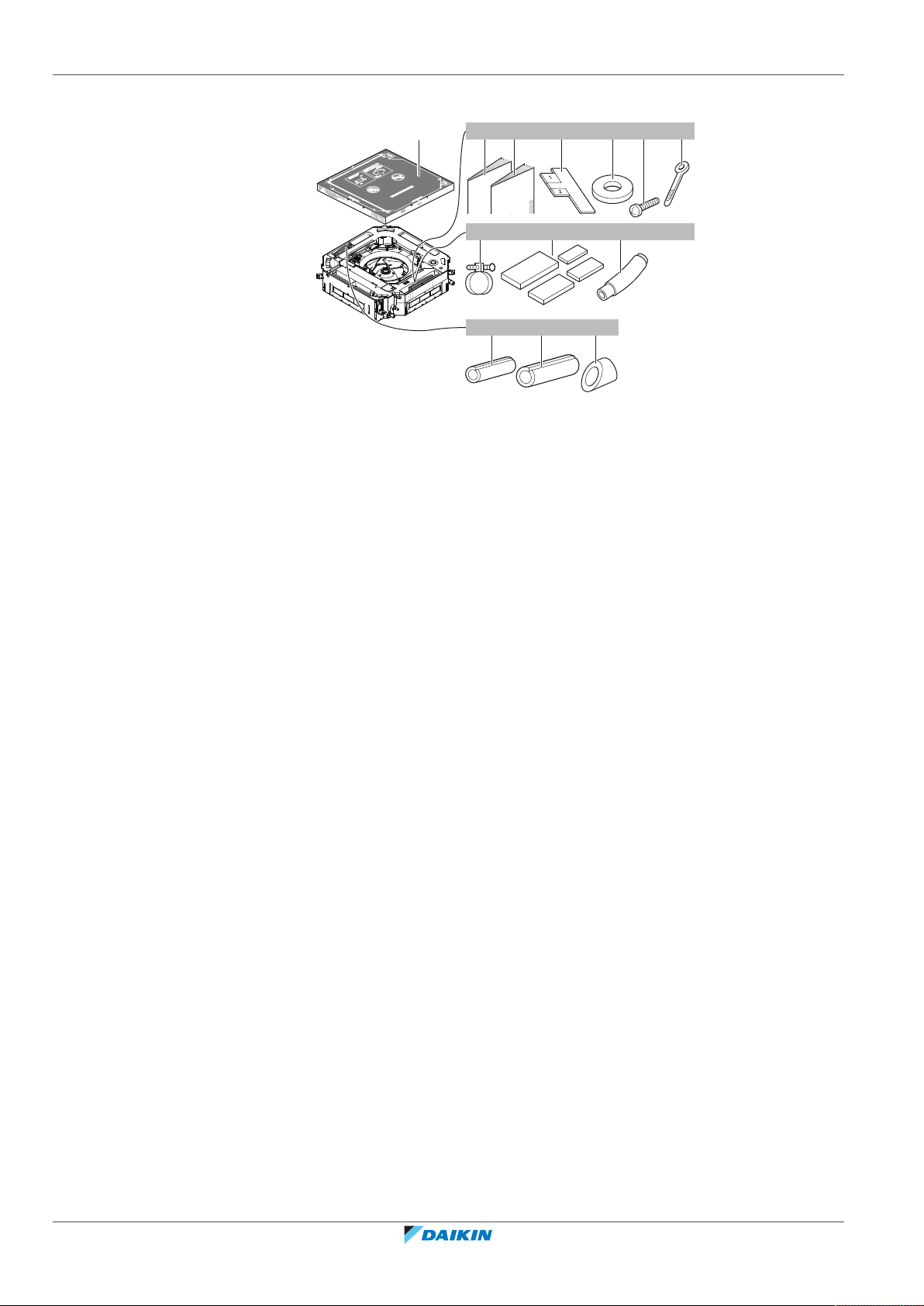

14.2.2 So entfernen Sie das Zubehör vom Innengerät ............................................................................................. 46

15 Über die Geräte und Optionen 47

15.1 Identifikation ................................................................................................................................................................... 47

15.1.1 Typenschild: Inneneinheit .............................................................................................................................. 47

15.2 Über die Inneneinheit ..................................................................................................................................................... 47

15.3 Systemanordnung ........................................................................................................................................................... 47

15.4 Kombinieren von Geräten und Optionen ....................................................................................................................... 48

15.4.1 Mögliche Optionen für das Innengerät.......................................................................................................... 48

16 Installation des Geräts 50

16.1 Den Ort der Installation vorbereiten .............................................................................................................................. 50

16.1.1 Anforderungen an den Installationsort des Innengeräts .............................................................................. 50

16.2 Montieren des Innengeräts ............................................................................................................................................ 53

16.2.1 Richtlinien zur Installation der Inneneinheit.................................................................................................. 53

16.2.2 Leitlinien zur zur Installation des Abflussrohrs .............................................................................................. 55

17 Installation der Leitungen 59

17.1 Vorbereiten der Kältemittelleitungen ............................................................................................................................ 59

17.1.1 Anforderungen an Kältemittel-Rohrleitungen............................................................................................... 59

17.1.2 Isolieren der Kältemittelleitungen ................................................................................................................. 60

17.2 Anschließen der Kältemittelleitung ................................................................................................................................ 60

17.2.1 Kältemitteilleitungen anschließen ................................................................................................................. 60

17.2.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen............................................................ 61

17.2.3 Richtlinien zum Anschließen von Kältemittelleitungen ................................................................................. 62

17.2.4 Hinweise zum Biegen der Rohre .................................................................................................................... 62

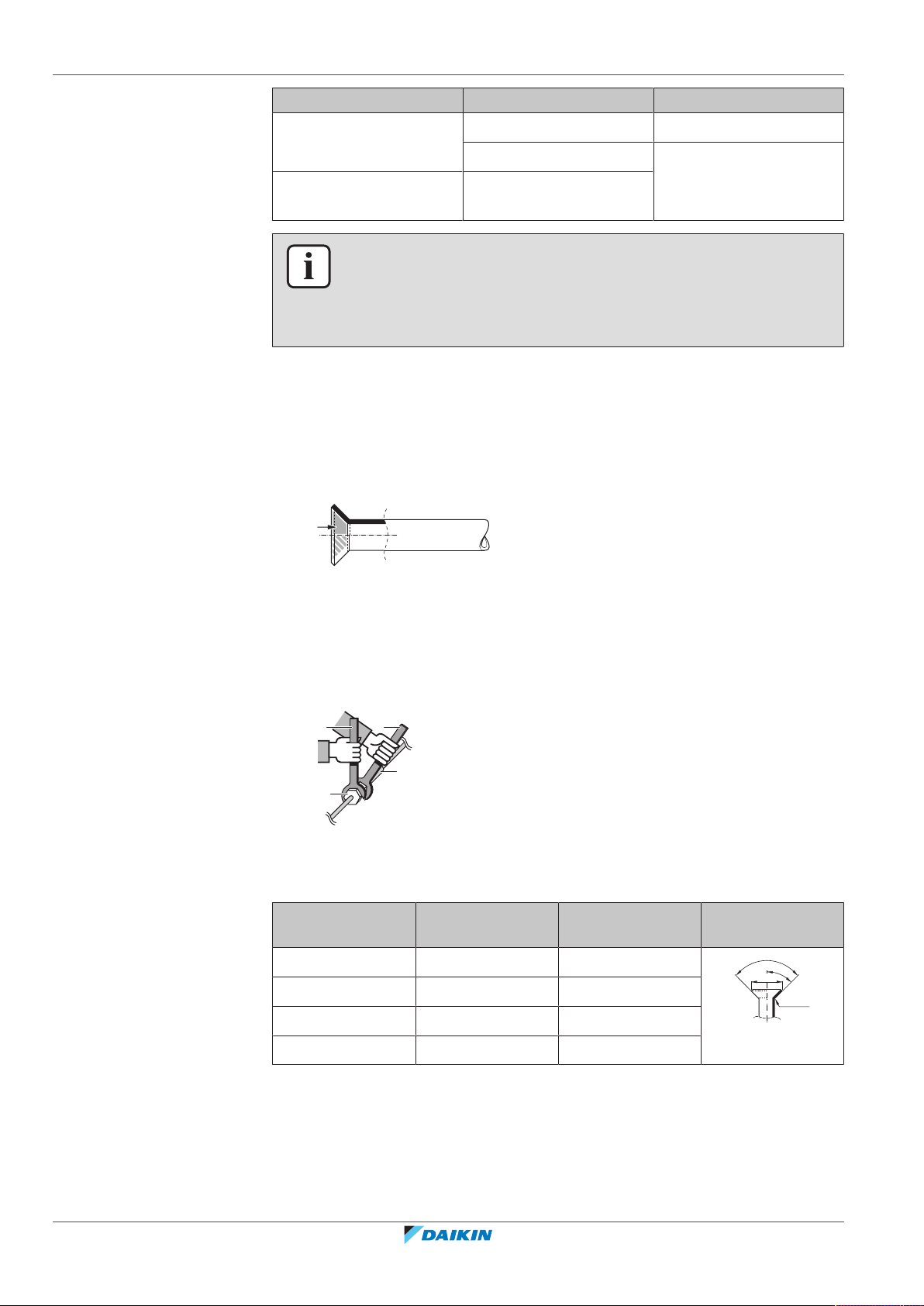

17.2.5 So dornen Sie Rohrenden auf ........................................................................................................................ 63

17.2.6 So schließen Sie die Kältemittelleitung an das Innengerät an....................................................................... 63

18 Elektroinstallation 65

18.1 Über das Anschließen der elektrischen Leitungen......................................................................................................... 65

18.1.1 Sicherheitsvorkehrungen beim Anschließen von Elektrokabeln................................................................... 65

18.1.2 Richtlinien zum Anschließen der elektrischen Leitungen.............................................................................. 66

18.1.3 Spezifikationen der Standardelektroteile ...................................................................................................... 67

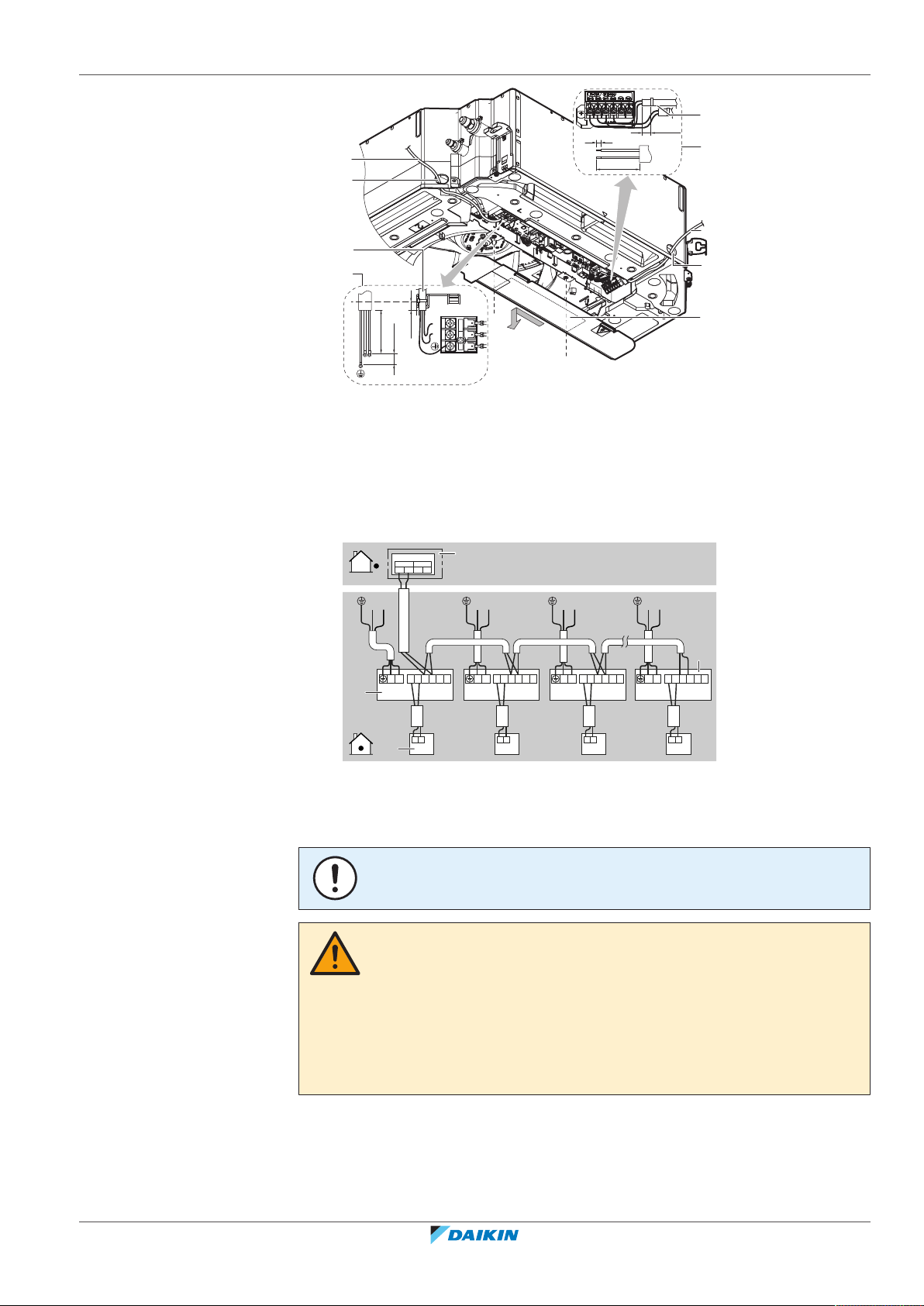

18.2 Die elektrischen Leitungen an die Inneneinheiten anschließen .................................................................................... 68

19 Inbetriebnahme 70

19.1 Übersicht: Inbetriebnahme ............................................................................................................................................ 70

19.2 Sicherheitsvorkehrungen bei Inbetriebnahme .............................................................................................................. 70

19.3 Checkliste vor Inbetriebnahme ...................................................................................................................................... 71

19.4 Probelauf durchführen ................................................................................................................................................... 71

20 Erweiterte-Funktion 73

20.1 Bauseitige Einstellung ..................................................................................................................................................... 73

21 Übergabe an den Benutzer 77

22 Fehlerdiagnose und -beseitigung 78

22.1 Fehler beseitigen auf Grundlage von Fehlercodes ........................................................................................................ 78

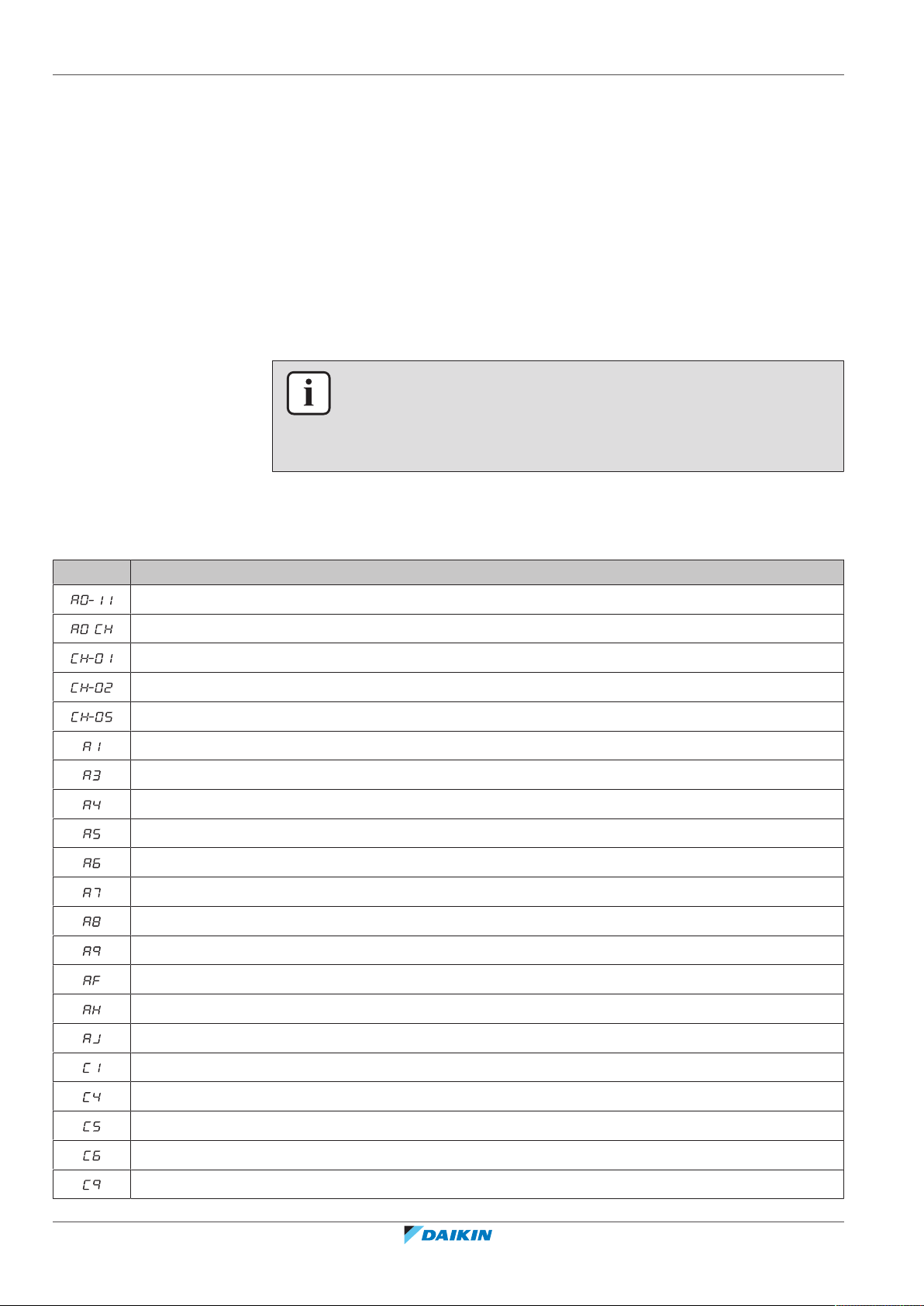

22.1.1 Fehlercodes: Überblick................................................................................................................................... 78

23 Entsorgung 80

24 Technische Daten 81

24.1 Schaltplan ........................................................................................................................................................................ 81

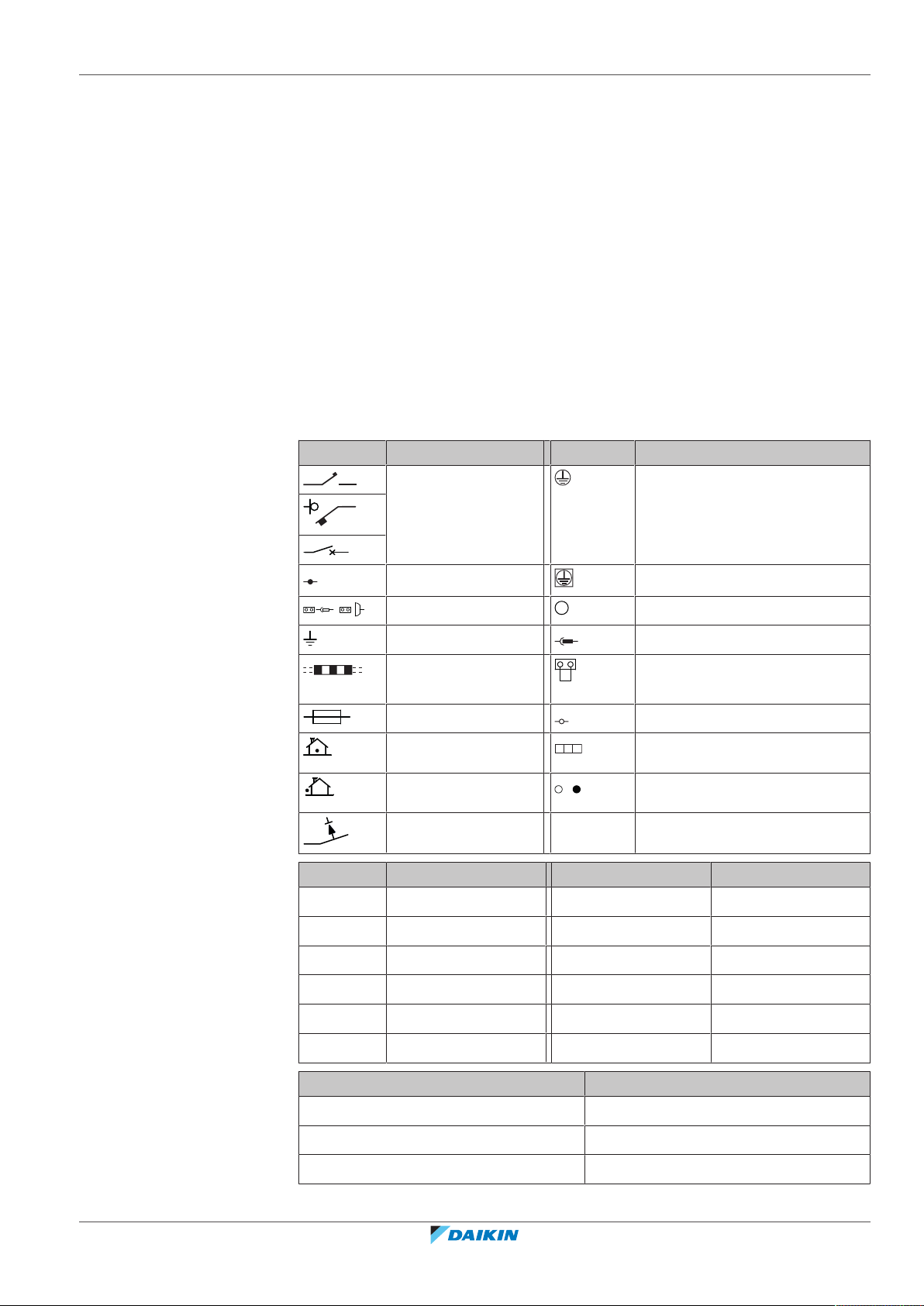

24.1.1 Vereinheitlichte Schaltplan-Legende ............................................................................................................. 81

25 Glossar 84

FXFA20~125A2VEB VRV System Klimaanlage 4P599624-1C – 2020.12

Referenz für Installateure und Benutzer

Page 4

1 | Über die Dokumentation

1 Über die Dokumentation

1.1 Informationen zu diesem Dokument

Zielgruppe

Autorisierte Installateure + Endbenutzer

INFORMATION

Diese Anlage ist konzipiert für die Benutzung durch Experten oder geschulte Benutzer in Geschäftsstellen, in der Leichtindustrie und in landwirtschaftlichen Betrieben sowie zur kommerziellen Verwendung durch Laien.

WARNUNG

Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten, Reparaturen und die dafür verwendeten Materialien den Instruktionen von Daikin entsprechen und gemäß den vor Ort geltenden gesetzlichen Vorschriften nur von entsprechend qualifizierten Fachkräften ausgeführt werden. In Europa und in Gebieten, wo die IEC Standards gelten, ist EN/IEC 60335-2-40 der anzuwendende Standard.

Dokumentationssatz

Dieses Dokument ist Teil eines Dokumentationssatzes. Der vollständige Satz besteht aus:

▪ Allgemeine Sicherheitshinweise:

- Vor der Installation zu lesende Sicherheitshinweise

- Format: Papier (in der Box der Inneneinheit)

▪ Inneneinheit-Installation und Betriebsanleitung:

- Installations- und Betriebsanleitung

- Format: Papier (in der Box der Inneneinheit)

▪ Referenz für Installateure und Benutzer:

- Installationsvorbereitung, bewährte Verfahrensweisen, Referenzdaten etc.

- Detaillierte Schritt-für-Schritt-Anleitung und Hintergrundinformationen für

grundlegende und erweiterte Nutzung der Anlage

- Format: Digital gespeicherte Dateien auf http://www.daikineurope.com/

support-and-manuals/product-information/

Neueste Ausgaben der mitgelieferten Dokumentation können auf der regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler verfügbar sein.

Die Original-Dokumentation ist auf Englisch verfasst. Bei der Dokumentation in anderen Sprachen handelt es sich um Übersetzungen des Originals.

Referenz für Installateure und Benutzer

Technische Konstruktionsdaten

▪ Ein Teil der jüngsten technischen Daten ist verfügbar auf der regionalen Website

Daikin (öffentlich zugänglich).

▪ Der vollständige Satz der jüngsten technischen Daten ist verfügbar auf dem

Daikin Business Portal (Authentifizierung erforderlich).

FXFA20~125A2VEB

VRV System Klimaanlage

4P599624-1C – 2020.12

Page 5

2 | Allgemeine Sicherheitsvorkehrungen

2 Allgemeine Sicherheitsvorkehrungen

2.1 Über die Dokumentation

▪ Die Original-Dokumentation ist auf Englisch verfasst. Bei der Dokumentation in

anderen Sprachen handelt es sich um Übersetzungen des Originals.

▪ Die in diesem Dokument aufgeführten Sicherheitshinweise decken sehr wichtige

Themen ab. Lesen Sie sie daher sorgfältig und aufmerksam durch.

▪ Alle Systeminstallationen und alle Arbeiten, die in der Installationsanleitung und

in der Referenz für Installateure beschrieben sind, MÜSSEN durch einen autorisierten Installateur durchgeführt werden.

2.1.1 Bedeutung der Warnhinweise und Symbole

GEFAHR

Weist auf eine Situation hin, die zum Tod oder schweren Verletzungen führt.

GEFAHR: STROMSCHLAGGEFAHR

Weist auf eine Situation hin, die zu einem Stromschlag führen kann.

GEFAHR: GEFAHR DURCH VERBRENNEN ODER VERBRÜHEN

Weist auf eine Situation hin, die aufgrund extremer Hitze oder Kälte zu Verbrennungen / Verbrühungen führen kann.

GEFAHR: EXPLOSIONSGEFAHR

Weist auf eine Situation hin, die zu einer Explosion führen kann.

WARNUNG

Weist auf eine Situation hin, die zum Tod oder schweren Verletzungen führen kann.

WARNUNG: ENTFLAMMBARES MATERIAL

ACHTUNG

Weist auf eine Situation hin, die zu leichten oder mittelschweren Körperverletzungen führen kann.

FXFA20~125A2VEB VRV System Klimaanlage 4P599624-1C – 2020.12

HINWEIS

Weist auf eine Situation hin, die zu Sachschäden führen kann.

INFORMATION

Weist auf nützliche Tipps oder zusätzliche Informationen hin.

Symbole auf der Einheit:

Referenz für Installateure und Benutzer

Page 6

2 | Allgemeine Sicherheitsvorkehrungen

Symbol Erklärung

In der Dokumentation benutzte Symbole:

Symbol Erklärung

Lesen Sie vor der Installation erst die Installations- und Betriebsanleitung sowie die Verkabelungsinstruktionen.

Lesen Sie vor der Durchführung von Wartungs- und Servicearbeiten erst das Wartungshandbuch.

Weitere Informationen finden Sie in der Referenz für Installateure und Benutzer.

In der Einheit gibt es sich drehende Teile. Vorsicht bei Wartung und Prüfung der Einheit.

Angabe einer Bildüberschrift oder einer Referenz darauf. Beispiel: " 1–3 Bildüberschrift" bedeutet "Abbildung 3 in

Kapitel 1".

Angabe einer Tabellenüberschrift oder einer Referenz darauf.

Beispiel: " 1–3 Tabellenüberschrift" bedeutet "Tabelle 3 in Kapitel 1".

2.2 Für den Monteur

2.2.1 Allgemeines

Wenn Sie NICHT sicher sind, wie die Einheit zu installieren und zu betreiben ist, wenden Sie sich an Ihren Händler.

GEFAHR: GEFAHR DURCH VERBRENNEN ODER VERBRÜHEN

▪ Berühren Sie während und unmittelbar nach dem Betrieb WEDER die

Kältemittelleitungen, NOCH die Wasserrohre oder interne Bauteile. Diese könnten zu heiß oder zu kalt sein. Warten Sie, bis diese wieder die normale Temperatur erreicht haben. Falls eine Berührung unumgänglich ist, achten Sie darauf, Schutzhandschuhe zu tragen.

▪ VERMEIDEN Sie unbeabsichtigten direkten Kontakt mit auslaufendem Kältemittel.

WARNUNG

Unsachgemäßes Installieren oder Anbringen des Gerätes oder von Zubehörteilen kann zu Stromschlag, Kurzschluss, Leckagen, Brand und weiteren Schäden führen. Verwenden Sie nur von Daikin hergestellte oder zugelassene Zubehörteile, optionale Ausrüstungen und Ersatzteile.

WARNUNG

Stellen Sie sicher, dass die Installation, die Tests und die verwendeten Materialien der gültigen Gesetzgebung entsprechen (zusätzlich zu den in der Daikin Dokumentation aufgeführten Anweisungen).

Referenz für Installateure und Benutzer

FXFA20~125A2VEB

VRV System Klimaanlage

4P599624-1C – 2020.12

Page 7

2 | Allgemeine Sicherheitsvorkehrungen

ACHTUNG

Tragen Sie während der Installation und Wartung des Systems angemessene persönliche Schutzausrüstungen (Schutzhandschuhe, Sicherheitsbrille etc.).

WARNUNG

Entfernen und entsorgen Sie Kunststoffverpackungen unzugänglich für andere Personen und insbesondere Kinder. Andernfalls besteht Erstickungsgefahr.

WARNUNG

Treffen Sie geeignete Maßnahmen, um zu verhindern, dass das Gerät von Kleinlebewesen als Unterschlupf verwendet wird. Kleinlebewesen, die in Kontakt mit elektrischen Teilen kommen, können Funktionsstörungen, Rauch oder Feuer verursachen.

ACHTUNG

Berühren Sie NIEMALS den Lufteintritt oder die Aluminiumlamellen des Geräts.

ACHTUNG

▪ Oben auf dem Gerät KEINE Utensilien oder Gegenstände ablegen. ▪ NICHT auf das Gerät steigen oder auf ihm sitzen oder stehen.

2.2.2 Installationsort

HINWEIS

Arbeiten am Außengerät sollten bei trockener Witterung durchgeführt werden, um zu verhindern, dass Wasser eindringt.

Je nach geltenden Gesetzen muss gegebenenfalls beim Gerät ein Logbuch geführt werden, in dem zumindest die folgenden Informationen festgehalten werden: Daten zur Wartung, Reparaturen, Testergebnisse, Stand-by-Perioden, …

Und an einem zugänglichen Platz beim System MUSS ein Schild oder eine Tafel zumindest über folgende Punkte informieren:

▪ Wie das System im Notfall heruntergefahren wird ▪ Name bzw. Adresse von Feuerwahr, Polizei und Hospital ▪ Namen und Adressen von Service-Personal mit Telefonnummern für Tag und

Nacht

Die Kriterien, die solch ein Logbuch erfüllen muss, werden in Europa durch die Norm EN378 vorgegeben.

▪ Planen Sie für Wartungszwecke und eine ausreichende Luftzirkulation

ausreichend Platz um das Gerät ein.

▪ Überzeugen Sie sich, dass der Platz der Installation dem Gewicht und den

Vibrationen der Einheit standhalten kann.

FXFA20~125A2VEB VRV System Klimaanlage 4P599624-1C – 2020.12

▪ Stellen Sie sicher, dass der Installationsort gut belüftet ist. Ventilationsöffnungen

dürfen NICHT blockiert sein.

▪ Achten Sie darauf, dass das Gerät eben aufgestellt ist.

Installieren Sie das Gerät NICHT an den folgenden Plätzen bzw. Orten:

▪ In einer potenziell explosiven Atmosphäre.

Referenz für Installateure und Benutzer

Page 8

2 | Allgemeine Sicherheitsvorkehrungen

▪ An Orten mit Geräten oder Maschinen, die elektromagnetische Wellen

abstrahlen. Elektromagnetische Wellen können das Steuerungssystem stören, was Funktionsstörungen der Anlage zur Folge haben kann.

▪ An Orten, an denen aufgrund ausströmender brennbarer Gase (Beispiel:

Verdünner oder Benzin) oder in der Luft befindlicher Kohlenstofffasern oder entzündlicher Staubpartikel Brandgefahr besteht.

▪ An Orten, an denen korrosive Gase (Beispiel: Schwefelsäuregas) erzeugt wird.

Das Korrodieren von Kupferleitungen und Lötstellen kann zu Leckagen im Kältemittelkreislauf führen.

2.2.3 Kältemittel — bei R410A oder R32

Falls zutreffend. Weitere Informationen finden Sie in der Installationsanleitung oder in der Referenz für Installateure für die betreffende Anwendung.

HINWEIS

Stellen Sie sicher, dass die Installation der Kältemittelleitungen der gültigen Gesetzgebung entspricht. In Europa muss die Norm EN 378 eingehalten werden.

HINWEIS

Darauf achten, dass die bauseitigen Leitungen und Anschlüsse KEINEN mechanischen Belastungen ausgesetzt sind.

WARNUNG

Setzen Sie das Produkt bei Tests KEINEM Druck aus, der höher als der maximal zulässige Druck ist (auf dem Typenschild des Geräts angegeben).

WARNUNG

Treffen Sie hinreichend Sicherheitsvorkehrungen gegen Kältemittelleckagen. Sollte Kältemittelgas austreten, muss der Raum sofort gelüftet werden. Mögliche Gefahren:

▪ Übermäßige Kältemittelkonzentrationen in geschlossenen Räumen können zu

Sauerstoffmangel führen.

▪ Wenn Kältemittelgas in Kontakt mit Feuer kommt, können giftige Gase entstehen.

GEFAHR: EXPLOSIONSGEFAHR

Auspumpen – Kältemittelaustritt. Falls es eine Leckage im Kältemittelkreislauf gibt

und Sie das System auspumpen wollen:

▪ NICHT die Funktion zum automatischen Auspumpen benutzen, mit der das

gesamte Kältemittel aus dem System in der Außeneinheit gesammelt werden kann. Mögliche Folge: Selbstentzündung und Explosion des Verdichters, weil Luft in den arbeitenden Verdichter gelangt.

▪ Benutzen Sie ein separates Rückgewinnungssystem, sodass der Verdichter der

Einheit NICHT in Betrieb sein muss.

Referenz für Installateure und Benutzer

WARNUNG

Führen Sie IMMER eine Rückgewinnung des Kältemittels durch. Lassen Sie es NIEMALS direkt in die Umwelt ab. Verwenden Sie stattdessen eine Unterdruckpumpe.

FXFA20~125A2VEB

VRV System Klimaanlage

4P599624-1C – 2020.12

Page 9

2 | Allgemeine Sicherheitsvorkehrungen

HINWEIS

Stellen Sie nach dem Anschließen aller Rohrleitungen sicher, dass kein Gas austritt. Überprüfen Sie die Leitungen mit Stickstoff auf Gaslecks.

HINWEIS

▪ Um einen Ausfall des Verdichters zu vermeiden, NICHT mehr Kältemittel einfüllen

als spezifiziert.

▪ Wird das Kältemittelsystem geöffnet, MÜSSEN beim Umgang mit Kältemittel die

gesetzlichen Vorschriften eingehalten werden.

WARNUNG

Stellen Sie sicher, dass kein Sauerstoff im System vorhanden ist. Das Kältemittel kann erst nach der Dichtheitsprüfung und Vakuumtrocknung eingefüllt werden.

Mögliche Folge: Selbstentzündung und Explosion des Verdichters, weil Sauerstoff in den laufenden Verdichter gelangt.

▪ Wenn das Kältemittel aufgefüllt werden muss, beachten Sie das Typenschild des

Geräts. Art und notwendige Menge des Kältemittels dem Typenschild des Geräts.

▪ Das Gerät wurde werkseitig mit Kältemittel gefüllt. Je nach den

Leitungsdurchmessern und Leitungslängen muss bei manchen Systemen Kältemittel nachgefüllt werden.

▪ Verwenden Sie nur Werkzeuge, die ausschließlich für das im System verwendete

Kältemittel vorgesehen sind, um den Druckwiderstand zu gewährleisten und zu verhindern, dass Fremdstoffe in das System eindringen.

▪ Füllen Sie das flüssige Kältemittel wie folgt ein:

Wenn Gehen Sie dann

Ein Siphonrohr vorhanden ist (d. h. der Zylinder ist mit “Siphon zum

Füllen Sie den Zylinder in aufrechter Position.

Einfüllen von Flüssigkeiten vorhanden”)

KEIN Siphonrohr vorhanden ist Füllen Sie den Zylinder verkehrt herum.

▪ Kältemittelzylinder müssen langsam geöffnet werden. ▪ Füllen Sie das Kältemittel in flüssiger Form ein. Bei Hinzufügen in Gasform kann

ein normaler Betrieb verhindert werden.

FXFA20~125A2VEB VRV System Klimaanlage 4P599624-1C – 2020.12

ACHTUNG

Schließen Sie sofort das Ventil des Kältemittelbehälters, wenn die KältemittelBefüllung durchgeführt wurde oder wenn Sie den Vorgang unterbrechen. Wird das Ventil NICHT sofort geschlossen, kann der verbleibende Druck zusätzliches Kältemittel laden. Mögliche Folge: Falsche Kältemittelmenge.

Referenz für Installateure und Benutzer

Page 10

2 | Allgemeine Sicherheitsvorkehrungen

2.2.4 Elektrik

GEFAHR: STROMSCHLAGGEFAHR

▪ Schalten Sie unbedingt erst die gesamte Stromversorgung AUS, bevor Sie die

Schaltkasten-Abdeckung entfernen, Anschlüsse herstellen oder stromführende Teile berühren.

▪ Unterbrechen Sie die Stromversorgung für mindestens 10Minuten und messen

Sie die Spannung an den Klemmen der Kondensatoren des Hauptstromkreises oder an elektrischen Bauteilen, bevor Sie Wartungsarbeiten durchführen. Die Spannung MUSS unter 50 VDC liegen, bevor Sie elektrische Bauteile berühren können. Die Lage der Klemmen entnehmen Sie dem Schaltplan.

▪ Berühren Sie elektrische Bauteile NICHT mit feuchten oder nassen Händen. ▪ Lassen Sie das Gerät NIEMALS unbeaufsichtigt, wenn die Wartungsabdeckung

entfernt ist.

WARNUNG

Sofern NICHT werkseitig installiert, MUSS bei der festen Verkabelung ein Hauptschalter oder ein entsprechender Schaltmechanismus installiert sein, durch den beim Ausschalten alle Pole getrennt werden und durch den bei einer Überspannungssituation der KategorieIII die komplette Trennung gewährleistet ist.

WARNUNG

▪ Verwenden Sie AUSSCHLIESSLICH Kabel mit Kupferadern. ▪ Es ist darauf zu achten, dass die bauseitige Verkabelung den dafür gültigen

Gesetzen und Vorschriften entspricht.

▪ Die gesamte bauseitige Verkabelung MUSS gemäß dem Elektroschaltplan

durchgeführt werden, der mit dem Produkt mitgelieferten wurde.

▪ Kabel und Kabelbündel NIEMALS quetschen. Darauf achten, dass Kabel NIEMALS

mit Rohren oder scharfen Kanten in Berührung kommen. Darauf achten, dass auf die Kabelanschlüsse kein zusätzlicher Druck von außen ausgeübt wird.

▪ Unbedingt auf eine korrekte Erdung achten. Erden Sie das Gerät NICHT über ein

Versorgungsrohr, einen Überspannungsableiter oder einen Telefon-Erdleiter. Bei unzureichender Erdung besteht Stromschlaggefahr.

▪ Achten Sie darauf, dass das System für die Stromversorgung einen eigenen

Stromkreis verwendet. Schließen Sie AUF KEINEN FALL andere Geräte an diesen Stromkreis an.

▪ Achten Sie darauf, dass alle erforderlichen Sicherungen und Schutzschalter

installiert sind.

▪ Installieren Sie immer einen Fehlerstrom-Schutzschalter. Bei Missachtung dieser

Regeln besteht Stromschlag- oder Brandgefahr.

▪ Achten Sie bei der Installation des Fehlerstrom-Schutzschalters darauf, dass er

kompatibel ist mit dem Inverter (resistent gegenüber hochfrequente störende Interferenzen), um unnötiges Auslösen des Fehlerstrom-Schutzschalters zu vermeiden.

Referenz für Installateure und Benutzer

ACHTUNG

▪ Bei Anschluss an die Stromversorgung: Erst den Erdanschluss herstellen, danach

die stromführenden Verbindungen installieren.

▪ Und umgekehrt: Der Erdanschluss darf erst dann getrennt werden, nachdem die

stromführenden Leitungsverbindungen getrennt worden sind.

▪ Die Länge der stromführenden Leiter zwischen der Stromversorgungskabel-

Zugentlastung und der Klemmleiste selber muss so sein, dass sie gestrafft werden, bevor die Straffung der Erdungsader eintritt - für den Fall, dass sich das Stromversorgungskabel durch die Zugentlastung lockert.

FXFA20~125A2VEB

VRV System Klimaanlage

4P599624-1C – 2020.12

Page 11

2 | Allgemeine Sicherheitsvorkehrungen

HINWEIS

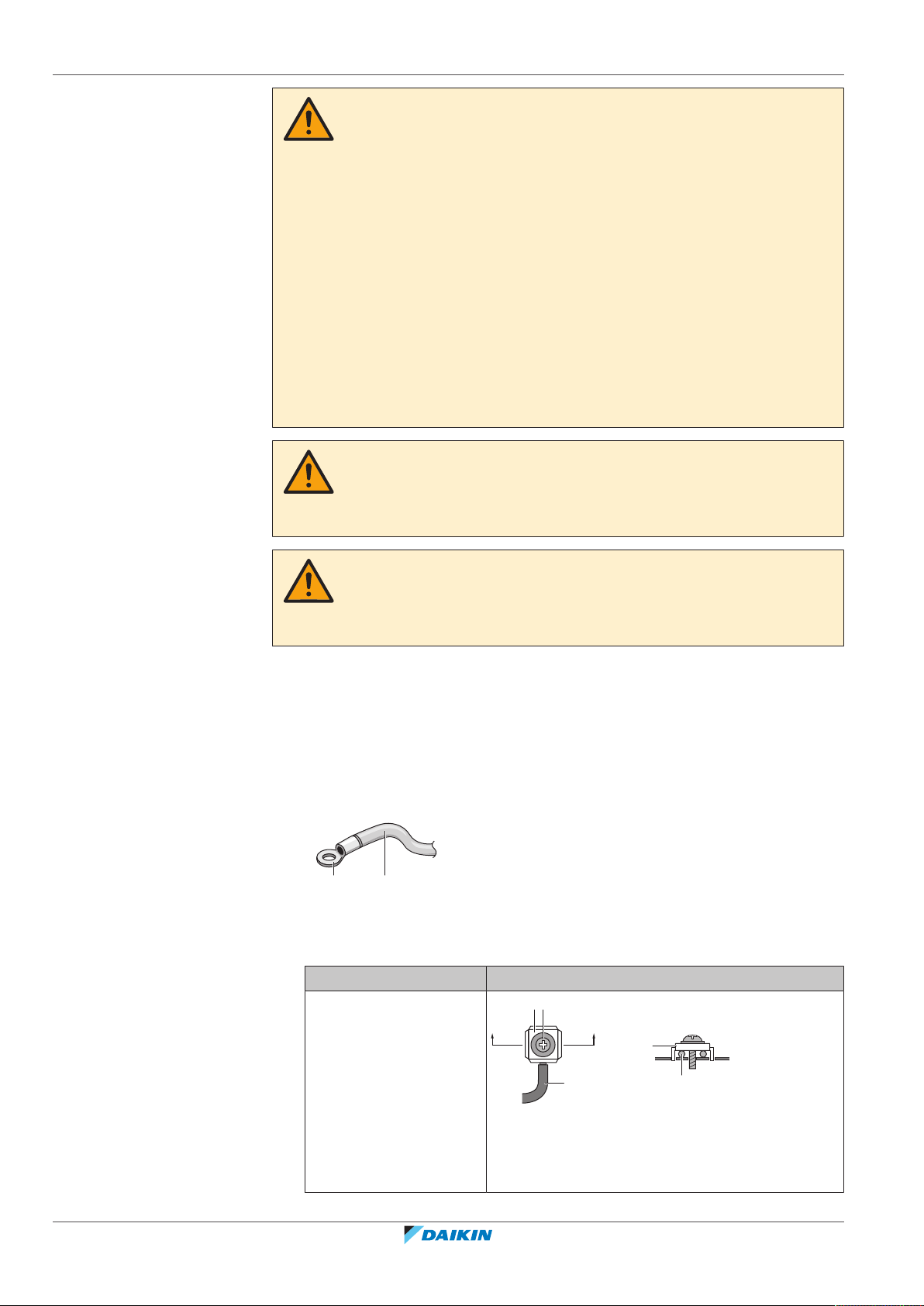

Vorsichtsmaßnahmen beim Verlegen der Stromversorgungsleitung:

▪ Schließen Sie KEINE Kabel verschiedener Stärken an die

Stromversorgungsklemmenleiste an. (Ein Kabelzuschlag in der Stromversorgungsleitung kann zu abnormaler Wärmeentwicklung führen.)

▪ Wenn Sie Kabel mit der gleichen Stärke anschließen, gehen Sie dabei wie in der

Abbildung oben dargestellt vor.

▪ Verwenden Sie das dafür vorgesehene Stromkabel und schließen Sie es

ordnungsgemäß an, sichern Sie es, um zu verhindern, dass Druck von außen auf die Klemmleiste ausgeübt wird.

▪ Verwenden Sie einen geeigneten Schraubenzieher zum Festdrehen der

Klemmenschrauben. Mit einem zu kleinen Schraubenzieher wird der Schraubenkopf beschädigt und die Schraube kann nicht ordnungsgemäß festgedreht werden.

▪ Wenn die Klemmenschrauben zu stark festgedreht werden, können sie

zerbrechen.

Verlegen Sie Stromversorgungskabel in einem Abstand von mindestens 1 m zu Fernseh- oder Radiogeräten, damit der Empfang dieser Geräte nicht gestört werden kann. Abhängig von den jeweiligen Radiowellen ist ein Abstand von 1 m möglicherweise nicht ausreichend.

WARNUNG

▪ Nach Durchführung aller Elektroinstallationsarbeiten überzeugen Sie sich davon,

dass die Anschlüsse aller elektrischen Komponenten und jeder Anschluss innerhalb des Elektrokastens ordnungsgemäß und sicher hergestellt sind.

▪ Stellen Sie vor dem ersten Einschalten des Geräts sicher, dass alle Abdeckungen

geschlossen sind.

HINWEIS

Nur gültig, wenn die Stromversorgung dreiphasig ist und der Verdichter über ein EIN/ AUS-Startverfahren verfügt.

Wenn die Möglichkeit einer Phasenumkehr nach einem momentanen Stromausfall besteht und der Strom ein- und ausschaltet, während das Produkt in Betrieb ist, bringen Sie einen Phasenumkehrschutzkreis lokal an. Wenn das Produkt bei umgekehrter Phase betrieben wird, können der Verdichter und andere Teile beschädigt werden.

FXFA20~125A2VEB VRV System Klimaanlage 4P599624-1C – 2020.12

Referenz für Installateure und Benutzer

Page 12

3 | Besondere Sicherheitshinweise für Installateure

3 Besondere Sicherheitshinweise für

Installateure

Beachten Sie stets die folgenden Sicherheitshinweise und Vorschriften.

Allgemein

WARNUNG

Installationsort (siehe

"16.1Den Ort der Installation vorbereiten"[450]

WARNUNG

Das Gerät muss in einem Raum gelagert werden, in dem es keine kontinuierlich vorhandene Entzündungsquelle gibt (Beispiel: offene Flammen, ein mit Gas betriebenes Haushaltsgerät oder ein mit elektrisches Heizgerät).

ACHTUNG

Dieses Gerät sollte nicht für die Allgemeinheit zugänglich sein; installieren Sie es in einem gesicherten Bereich, wo nicht leicht darauf zugegriffen werden kann.

Diese Anlage, sowohl die Innen- als auch die Außeneinheit, eignet sich für die Installation in geschäftlichen und gewerblichen Umgebungen.

Installation von Kältemittel-Rohrleitungen (siehe

Leitungen"[459]

)

ACHTUNG

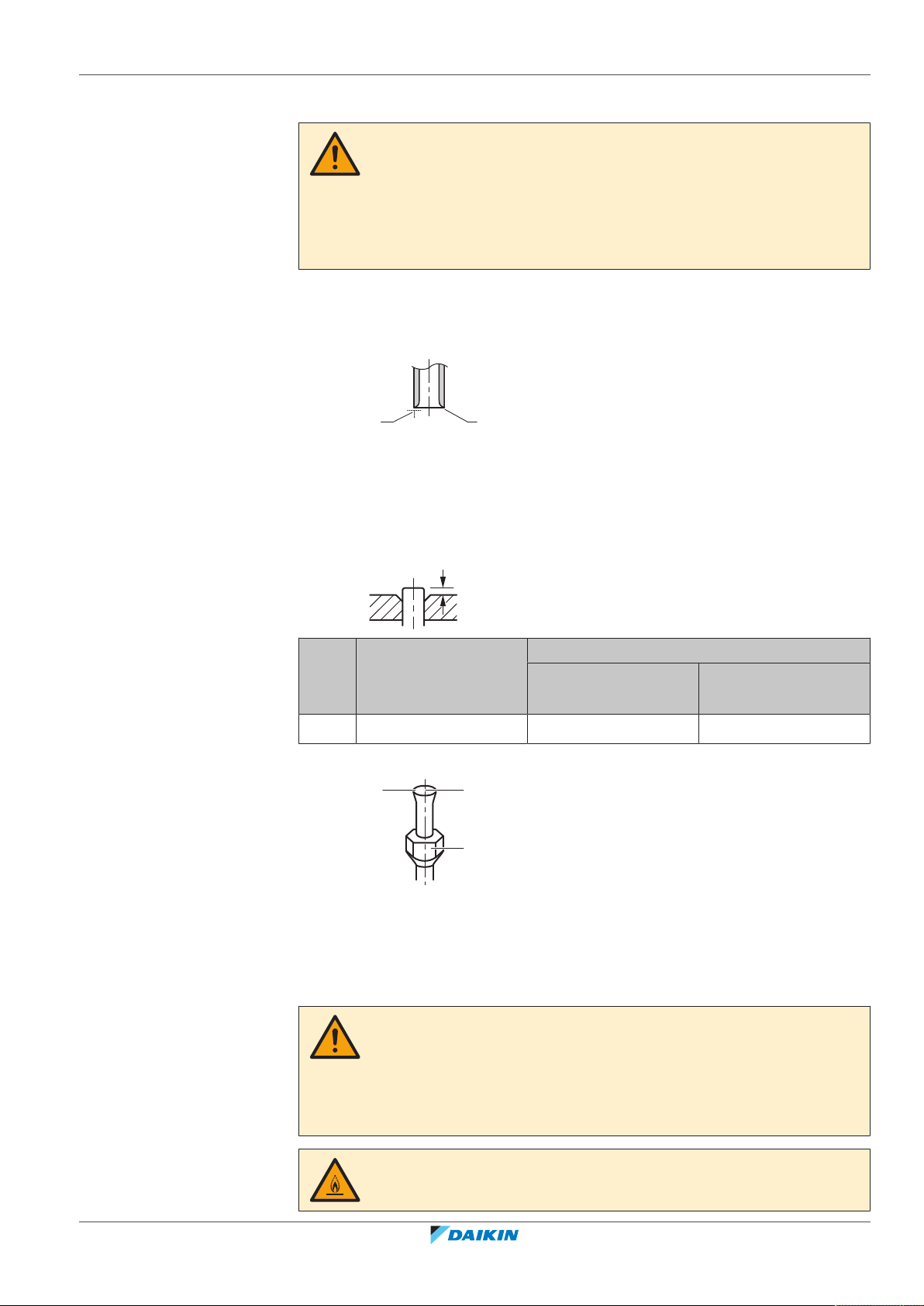

▪ Verwenden Sie KEIN Mineralöl am aufgedornten Teil. ▪ Verwenden Sie KEINE Rohrleitungen von vorigen Installationen. ▪ NIEMALS einen Trockner bei dieser R32-Einheit installieren, sonst kann sich deren

Lebensdauer verkürzen. Das trocknende Material kann sich ablösen und das System beschädigen.

)

"17Installation der

Referenz für Installateure und Benutzer

ACHTUNG

▪ Bei unzureichendem Aufdornen kann Kältemittelgas austreten. ▪ Bördelanschlüsse nicht wiederverwenden. Verwenden Sie neue

Bördelanschlüsse, um Kältemittelgaslecks zu verhindern.

▪ Verwenden Sie nur die Überwurfmuttern, die dem Gerät beiliegen. Bei

Verwendung anderer Überwurfmuttern könnte Kältemittel entweichen.

ACHTUNG

Installieren Sie Kältemittelrohre oder Komponenten an einer Position, wo es unwahrscheinlich ist, dass sie Substanzen ausgesetzt sind, die bei solchen Komponenten, die Kältemittel enthalten, zu Korrosion führen könnten. Es sei denn, diese Komponenten bestehen aus Materialien, die von sich aus resistent sind gegen Korrosion oder die auf geeignete Weise gegen Korrosion geschützt sind.

FXFA20~125A2VEB

VRV System Klimaanlage

4P599624-1C – 2020.12

Page 13

3 | Besondere Sicherheitshinweise für Installateure

Elektroinstallation (siehe

WARNUNG

▪ Eine fehlende oder falsche N-Phase in der Stromversorgung kann eine

Beschädigung der Installation zur Folge haben.

▪ Herstellen der Erdung. Erden Sie das Gerät NICHT über ein Versorgungsrohr,

einen Überspannungsableiter oder ein Telefon. Bei unzureichender Erdung besteht Stromschlaggefahr.

▪ Installieren Sie alle erforderlichen Sicherungen und Schutzschalter. ▪ Sichern Sie die elektrischen Leitungen mit Kabelbindern, so dass sie NICHT in

Kontakt mit scharfen Kanten oder Rohrleitungen (dies gilt insbesondere für die Hochdruckseite) geraten.

▪ Verwenden Sie KEINE Drähte mit Verzweigungen, Litzendrähte,

Verlängerungskabel oder Verbindungen einer Sternanordnung. Sie können zu Überhitzung, Stromschlag oder Bränden führen.

▪ Installieren Sie Keinen Phasenschieber-Kondensators, da dieses Gerät mit einem

Inverter ausgestattet ist. Ein Phasenschieber-Kondensator verringert die Leistung und kann zu Unfällen führen.

WARNUNG

▪ Alle Verkabelungen MÜSSEN von einem qualifizierten Elektriker durchgeführt

werden und der gültigen Gesetzgebung entsprechen.

▪ Nehmen Sie die Elektroanschlüsse an festen Kabelleitungen vor. ▪ Alle bauseitig zu liefernden Komponenten und alle elektrischen Installationen

MÜSSEN der gültigen Gesetzgebung entsprechen.

"18Elektroinstallation"[465]

)

WARNUNG

Verwenden Sie für die Stromversorgungskabel IMMER ein mehradriges Kabel.

WARNUNG

Verwenden Sie einen allpoligen Abschalter mit einer Kontakttrennung von mindestens 3 mm der bei einer Überspannungssituation der Kategorie III die komplette Trennung gewährleistet.

WARNUNG

Bei Beschädigungen des Stromversorgungskabels MUSS dieses vom Hersteller, dessen Vertreter oder einer entsprechend qualifizierten Fachkraft ausgewechselt werden, um Gefährdungsrisiken auszuschließen.

ACHTUNG

▪ Jede Inneneinheit muss mit einer separaten Benutzerschnittstelle verbunden

werden. Als Benutzerschnittstelle kann nur ein mit dem Sicherheitssystem kompatibler Fernregler benutzt werden. Im technischen Datenblatt zum Fernregler finden Sie Informationen zur Kompatibilität (z.B. BRC1H52/82*).

▪ Die Benutzerschnittstelle muss immer im selben Raum sein wie die Inneneinheit.

Weitere Informationen finden Sie in der Installations- und Betriebsanleitung der Benutzerschnittstelle.

FXFA20~125A2VEB VRV System Klimaanlage 4P599624-1C – 2020.12

Referenz für Installateure und Benutzer

Page 14

3 | Besondere Sicherheitshinweise für Installateure

Inbetriebnahme (siehe

"19Inbetriebnahme"[470]

)

WARNUNG

Wenn die Blenden der Inneneinheiten noch nicht befestigt sind, achten Sie darauf, nach Abschluss des Probelaufs das System auf AUS zu schalten. Zum Ausschalten die Benutzerschnittstelle verwenden. Den Betrieb nicht dadurch beenden, indem Sie Hauptschalter auf AUS schalten!

3.1 Instruktionen für Anlagen, die mit Kältemittel R32 arbeiten

WARNUNG: WENIGER BRENNBARES MATERIAL

Das Kältemittel in diesem Gerät ist schwer entflammbar.

WARNUNG

▪ NICHT durchbohren oder verbrennen. ▪ NUR Mittel zu Beschleunigung des Enteisungsvorgangs oder zur Reinigung der

Anlage benutzen, die vom Hersteller empfohlen werden.

▪ Beachten Sie, dass das R32 Kältemittel KEINEN Geruch hat.

WARNUNG

Das Gerät muss in einem Raum der unten angegebenen Größe so gelagert werden, dass es nicht mechanisch beschädigt werden kann. Der Raum muss gut belüftet sein und es darf keine kontinuierlich vorhandene Entzündungsquellen geben (Beispiel: offene Flammen, ein mit Gas betriebenes Haushaltsgerät oder ein mit elektrisches Heizgerät).

WARNUNG

Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten und Reparaturen nur von entsprechend autorisierten Fachleuten gemäß den Instruktionen in Daikin und gemäß den vor Ort geltenden gesetzlichen Vorschriften (z.B. den landesweit geltenden Gas-Vorschriften) ausgeführt werden.

WARNUNG

Falls ein Raum oder mehrere Räume mit der Einheit über ein Kanalsystem verbunden sind, dann achten Sie darauf, das folgende Bedingungen erfüllt werden:

▪ Ist die Fußbodenfläche kleiner ist als die in den allgemeinen Sicherheitshinweisen

spezifizierte Mindest-Fußbodenfläche A (m²), darf keine in Betrieb befindlichen Entzündungsquelle (z.B. offene Flamme, ein mit Gas betriebenes Haushaltsgerät oder ein in Betrieb befindliches elektrisches Heizgerät) vorhanden sein.

▪ Im Kanalsystem dürfen keine Zusatzgeräte installiert sein, die eine mögliche

Entzündungsquelle sein könnten (Beispiel: heiße Oberflächen mit Temperaturen über 700°C und elektrische Schaltgeräte).

▪ Im Kanalsystem werden nur Zusatzgeräte benutzt, die vom Hersteller zugelassen

sind.

▪ Lufteinlass UND Luftauslass sind direkt durch ein Kanalsystem mit dem Raum

verbunden. Zwischenräume wie zum Beispiel abgehängte Decken oder Zwischendecken DÜRFEN NICHT als Kanal für Lufteinlass oder Luftauslass benutzt werden.

Referenz für Installateure und Benutzer

FXFA20~125A2VEB

VRV System Klimaanlage

4P599624-1C – 2020.12

Page 15

3 | Besondere Sicherheitshinweise für Installateure

HINWEIS

▪ Es müssen Vorkehrungen getroffen werden, damit Kältemittel-Rohrleitungen

keinen starken Vibrationen oder Pulsationen ausgesetzt werden.

▪ Schutzeinrichtungen, Rohre und Armaturen sollten so weit wie möglich geschützt

werden gegen schädliche Einwirkungen von außen.

▪ Bei langen Rohrleitungen ist zu beachten, dass sie sich ausdehnen und sich

kontrahieren, sodass entsprechende Vorkehrungen zu treffen sind.

▪ Die Planung und Installation von Rohleitungen in Kühlanlagen und Kühlsystemen

muss so erfolgen, dass die Wahrscheinlichkeit von Stößen, die das System beschädigen könnten, minimiert ist.

▪ Die Innengeräte und Rohre müssen sicher und geschützt montiert werden, damit

Geräte oder Rohre nicht durch zufälliges Reißen beschädigt werden können, wenn Möbel verrückt werden oder Renovierungsarbeiten stattfinden.

ACHTUNG

Auf KEINEN FALL eine mögliche Entzündungsquelle benutzen, wen Sie nach einer Kältemittel-Leckage suchen!

HINWEIS

▪ Verbindungs- oder Anschlussstücke und Kupferdichtungen, die bereits gebraucht

worden sind, NICHT benutzen.

▪ Bei der Installation verwendete Verbindungs- oder Anschlussstücke zwischen

Teilen des Kältemittelsystems müssen für Wartungszecke frei zugänglich sein.

3.1.1 Platzbedarf für Installation

ACHTUNG

Die gesamte Kältemittelfüllung im System KANN NICHT unter dem Wert liegen für die Mindest-Fußbodenfläche des kleinsten Raums, der versorgt wird. Informationen zu Anforderungen der Mindest-Fußbodenfläche bei Inneneinheiten finden Sie in der Installations- und Betriebsanleitung der Außeneinheit.

WARNUNG

Das Gerät enthält das Kältemittel R32. Der Mindest-Raumbedarf für die Lagerung des Geräts ist in der Installations- und Betriebsanleitung der Außeneinheit angegeben.

HINWEIS

▪ Rohre sind gegen physikalische Beschädigung zu schützen. ▪ Rohrleitungen sollten so wenig wie möglich verlegt werden.

FXFA20~125A2VEB VRV System Klimaanlage 4P599624-1C – 2020.12

Referenz für Installateure und Benutzer

Page 16

Für den Benutzer

Referenz für Installateure und Benutzer

FXFA20~125A2VEB

VRV System Klimaanlage

4P599624-1C – 2020.12

Page 17

4 | Sicherheitshinweise für Benutzer

4 Sicherheitshinweise für Benutzer

Befolgen Sie immer die folgenden Sicherheitshinweise und Vorschriften.

4.1 Allgemein

WARNUNG

Wenn Sie NICHT sicher sind, wie die Einheit zu betreiben ist, wenden Sie sich an Ihren Installateur.

WARNUNG

Kinder ab dem Alter von 8 Jahren, Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Personen mit mangelhafter Erfahrung oder Wissen dürfen dieses Gerät nur benutzen, wenn sie von einer Person, die für ihre Sicherheit verantwortlich ist, darin unterwiesen worden sind, wie das Gerät ordnungsgemäß zu verwenden und zu bedienen ist.

Kinder dürfen das Gerät NICHT als Spielzeug benutzen. Kinder dürfen NUR unter Aufsicht Reinigungs- oder

Pflegearbeiten durchführen.

WARNUNG

So vermeiden Sie Stromschlag oder Feuer:

▪ Das Gerät NICHT abspülen. ▪ Das Gerät NICHT mit feuchten oder nassen Händen

bedienen.

▪ Oben auf dem Gerät KEINE Gegenstände, die

Flüssigkeiten enthalten, ablegen.

ACHTUNG

▪ Oben auf dem Gerät KEINE Utensilien oder Gegenstände

ablegen.

▪ NICHT auf das Gerät steigen oder auf ihm sitzen oder

stehen.

FXFA20~125A2VEB VRV System Klimaanlage 4P599624-1C – 2020.12

▪ Einheiten sind mit folgendem Symbol gekennzeichnet:

Das bedeutet, dass elektrische und elektronische Produkte NICHT zusammen mit unsortiertem Hausmüll entsorgt werden dürfen. Versuchen Sie auf KEINEN Fall, das System selber auseinander zu nehmen. Die Demontage des Systems sowie

Referenz für Installateure und Benutzer

Page 18

4 | Sicherheitshinweise für Benutzer

die Handhabung von Kältemittel, Öl und weiteren Teilen muss von einem autorisierten Monteur in Übereinstimmung mit den entsprechenden Vorschriften erfolgen.

Die Einheiten müssen bei einer Einrichtung aufbereitet werden, die auf Wiederverwendung, Recycling und Wiederverwertung spezialisiert ist. Indem Sie dieses Produkt einer korrekten Entsorgung zuführen, tragen Sie dazu bei, dass für die Umwelt und für die Gesundheit von Menschen keine negativen Auswirkungen entstehen. Für weitere Informationen wenden Sie sich bitte an Ihren Installateur oder an die zuständige Behörde vor Ort.

▪ Batterien sind mit folgendem Symbol gekennzeichnet:

Das bedeutet, dass Batterien NICHT mit unsortiertem Hausmüll entsorgt werden darf. Wenn unter dem Symbol ein chemisches Symbol abgedruckt ist, weist dieses darauf hin, dass die Batterie ein Schwermetall enthält, dessen Konzentration einen bestimmten Wert übersteigt.

Mögliche Symbole für Chemikalien: Pb: Blei (>0,004%).

Verbrauchte Batterien müssen bei einer Einrichtung entsorgt werden, die auf Wiederverwendung, Recycling und Wiederverwertung spezialisiert ist. Indem Sie verbrauchte Batterien einer korrekten Entsorgung zuführen, tragen Sie dazu bei, dass für die Umwelt und für die Gesundheit von Menschen keine negativen Auswirkungen entstehen.

4.2 Instruktionen für sicheren Betrieb

WARNUNG

▪ AUF KEINEN FALL die Einheit selber ändern, zerlegen,

entfernen, neu installieren oder reparieren, da bei falscher Demontage oder Installation Stromschlag- und Brandgefahr bestehen. Wenden Sie sich an Ihren Händler.

▪ Achten Sie bei unfallbedingtem Auslaufen von

Kältemittel darauf, dass es in der Nähe keine offenen Flammen gibt. Das Kältemittel selber ist völlig sicher, nicht toxisch und schwer entflammbar. Aber es wird toxisches Gas erzeugt, wenn es in einem Raum ausläuft, in dem sich die mit Verbrennungsrückständen durchsetzte Abluft von Heizlüftern, Gaskochern usw. befindet. Lassen Sie sich immer von qualifiziertem Kundendienstpersonal bestätigen, dass die undichte Stelle mit Erfolg repariert worden ist, bevor Sie die Einheit wieder in Betrieb nehmen.

Referenz für Installateure und Benutzer

FXFA20~125A2VEB

VRV System Klimaanlage

4P599624-1C – 2020.12

Page 19

4 | Sicherheitshinweise für Benutzer

ACHTUNG

Die Einheit ist mit elektrisch betriebenen Sicherheitseinrichtungen ausgestattet, z. B. mit einem Kältemittel-Leckagedetektor. Damit diese Sicherheitseinrichtungen immer funktionieren, muss die Einheit nach ihrer Installation immer mit Strom versorgt werden, mit Ausnahme kleiner Unterbrechungen für die Durchführung von Wartungsarbeiten.

ACHTUNG

▪ NIEMALS die Teile im Inneren des Reglers berühren. ▪ NICHT die Frontblende abnehmen. Das Berühren einiger

Teile innen ist gefährlich, und es könnten Betriebsstörungen bewirkt werden. Zur Überprüfung und Einstellung interner Teile wenden Sie sich an Ihren Händler.

WARNUNG

In diesem Gerät sind Teile, die unter Strom stehen oder die heiß sein können.

WARNUNG

Bevor Sie die Einheit in Betrieb nehmen, muss sichergestellt sein, dass die Installation ordnungsgemäß von einem Fachinstallateur durchgeführt worden ist.

ACHTUNG

Es ist gesundheitsschädlich, sich über längere Zeit dem Luftstrom auszusetzen.

ACHTUNG

Um Sauerstoffmangel zu vermeiden, muss der Raum ausreichend gelüftet werden, falls zusammen mit dem System ein Gerät mit Brenner verwendet wird.

FXFA20~125A2VEB VRV System Klimaanlage 4P599624-1C – 2020.12

ACHTUNG

NICHT das System betreiben, wenn gerade ein Mittel zur Raumdesinfizierung gegen Insekten benutzt wird. Sonst könnten sich die Chemikalien in der Einheit sammeln. Das kann die Gesundheit von Menschen gefährden, die überempfindlich auf Chemikalien reagieren.

Referenz für Installateure und Benutzer

Page 20

4 | Sicherheitshinweise für Benutzer

ACHTUNG

Setzen Sie NIEMALS Kinder, Pflanzen oder Tiere direkt dem Luftstrom aus.

WARNUNG

Legen Sie KEINE Gegenstände unter die Inneneinheit und/ oder Außeneinheit, da sie dort durch herabtropfendes Wasser beschädigt werden könnten. Denn an der Einheit oder an Kältemittelrohren und am Luftfilter kann Feuchtigkeit kondensieren und abtropfen, oder eine Abflussverstopfung kann zur Bildung von Tropfen führen, die dann herabfallen. Das kann bei Gegenständen, auf die die Tropfen fallen, dazu führen, dass sie schmutzig oder beschädigt werden.

WARNUNG

Stellen Sie KEINE brennbaren Sprayflaschen neben das Klimagerät. Verwenden Sie KEINE Sprays in der Nähe der Einheit. Es besteht sonst Brandgefahr.

Wartung und Service (siehe

ACHTUNG: Achten Sie besonders auf den Ventilator!

Es ist gefährlich, die Einheit zu überprüfen, während der Ventilator in Betrieb ist.

Vor Durchführung von Wartungsarbeiten unbedingt den Hauptschalter ausschalten.

ACHTUNG

Halten Sie Finger, Stäbe und andere Gegenstände fern vom Lufteinlass und -auslass. Sonst könnten Verletzungen verursacht werden, da sich der Ventilator mit hoher Geschwindigkeit dreht.

WARNUNG

"10Instandhaltung und Wartung"[431]

)

Referenz für Installateure und Benutzer

Ersetzen Sie eine durchgebrannte Sicherung NIEMALS durch eine Sicherung mit anderer Amperezahl oder durch ein Überbrückungskabel. Der Einsatz von Kabeln oder Kupferdrähten kann zu einem Ausfall der Einheit oder zu einem Brand führen.

FXFA20~125A2VEB

VRV System Klimaanlage

4P599624-1C – 2020.12

Page 21

4 | Sicherheitshinweise für Benutzer

ACHTUNG

Nach längerem Gebrauch muss der Standplatz und die Befestigung der Einheit auf Beschädigung überprüft werden. Bei Beschädigung kann die Einheit umfallen und Verletzungen verursachen.

GEFAHR: STROMSCHLAGGEFAHR

Um das Klimagerät oder den Luftfilter zu reinigen, muss erst der Betrieb der Anlage beendet werden und die Stromversorgung muss ausgeschaltet sein. Sonst besteht Stromschlag- und Verletzungsgefahr.

WARNUNG

Seien Sie vorsichtig, wenn Sie für Arbeiten an hoch gelegenen Stellen eine Leiter benutzen.

ACHTUNG

Die Einheit ausschalten, wenn Sie Luftfilter, Ansauggitter, Luftauslass und Außenblenden reinigen wollen.

ACHTUNG

Bevor Sie sich an elektrische Anschlüsse machen, unbedingt die gesamte Stromversorgung ausschalten.

WARNUNG Die Inneneinheit NICHT nass werden lassen. Mögliche

Folge: Stromschlag- und Brandgefahr.

Infos zum Kältemittel (siehe

WARNUNG: WENIGER BRENNBARES MATERIAL

Das Kältemittel in diesem Gerät ist schwer entflammbar.

WARNUNG

"10.5Über das Kältemittel"[435]

)

FXFA20~125A2VEB VRV System Klimaanlage 4P599624-1C – 2020.12

▪ Teile des Kältemittelkreislaufs NICHT durchbohren oder

verbrennen.

▪ NUR solche Reinigungsmaterialien oder Hilfsmittel zur

Beschleunigung des Enteisungsvorgangs benutzen, die vom Hersteller empfohlen werden.

▪ Beachten Sie, dass das Kältemittel innerhalb des

Systems keinen Geruch hat.

Referenz für Installateure und Benutzer

Page 22

4 | Sicherheitshinweise für Benutzer

WARNUNG

Das Kältemittel innerhalb der Einheit ist verhalten entflammbar, doch tritt es normalerweise NICHT aus. Falls es eine Kältemittel-Leckage gibt und das austretende Kältemittel in Kontakt kommt mit Feuer eines Brenners, Heizgeräts oder Kochers, kann das zu einem Brand führen oder zur Bildung eines schädlichen Gases.

Schalten Sie alle brennbaren Heizgeräte aus, lüften Sie den Raum und nehmen Sie Kontakt mit dem Händler auf, bei dem Sie das Gerät erworben haben.

Die Einheit ERST DANN wieder benutzen, nachdem ein Servicetechniker bestätigt hat, dass das Teil, aus dem das Kältemittel ausgetreten ist, repariert ist.

WARNUNG

Nach jeder Leckagen-Erkennung oder am Ender der Lebensdauer des Sensors muss dieser ausgetauscht werden. NUR eine befugte Person DARF den Sensor austauschen.

WARNUNG

Fehlerdiagnose und -beseitigung (siehe

beseitigung"[438]

)

WARNUNG Beenden Sie den Betrieb und schalten Sie den Strom ab,

wenn etwas Ungewöhnliches auftritt (Brandgeruch usw.).

Wird unter solchen Bedingungen der Betrieb fortgesetzt, kann es zu starken Beschädigungen kommen und es besteht Stromschlag und Brandgefahr. Wenden Sie sich an Ihren Händler.

"11Fehlerdiagnose und -

Referenz für Installateure und Benutzer

FXFA20~125A2VEB

VRV System Klimaanlage

4P599624-1C – 2020.12

Page 23

5 Über das System

WARNUNG

▪ AUF KEINEN FALL die Einheit selber ändern, zerlegen, entfernen, neu installieren

oder reparieren, da bei falscher Demontage oder Installation Stromschlag- und Brandgefahr bestehen. Wenden Sie sich an Ihren Händler.

▪ Achten Sie bei unfallbedingtem Auslaufen von Kältemittel darauf, dass es in der

Nähe keine offenen Flammen gibt. Das Kältemittel selber ist völlig sicher, nicht toxisch und schwer entflammbar. Aber es wird toxisches Gas erzeugt, wenn es in einem Raum ausläuft, in dem sich die mit Verbrennungsrückständen durchsetzte Abluft von Heizlüftern, Gaskochern usw. befindet. Lassen Sie sich immer von qualifiziertem Kundendienstpersonal bestätigen, dass die undichte Stelle mit Erfolg repariert worden ist, bevor Sie die Einheit wieder in Betrieb nehmen.

HINWEIS

Verwenden Sie das System NICHT für andere Zwecke. Um eine Verschlechterung der Qualität zu vermeiden, verwenden Sie die Einheit NICHT für das Kühlen von Präzisionsinstrumenten, Nahrung, Pflanzen, Tieren oder Kunstarbeiten.

HINWEIS

Für zukünftige Modifikationen oder Erweiterungen Ihres Systems:

Eine vollständige Übersicht über zulässige Kombinationen (bei zukünftigen Systemerweiterungen) finden Sie im technischen Datenbuch. Diese Übersicht sollte dann herangezogen werden. Weitere Informationen und professionelle Beratung erhalten Sie von Ihrem Installateur.

5 | Über das System

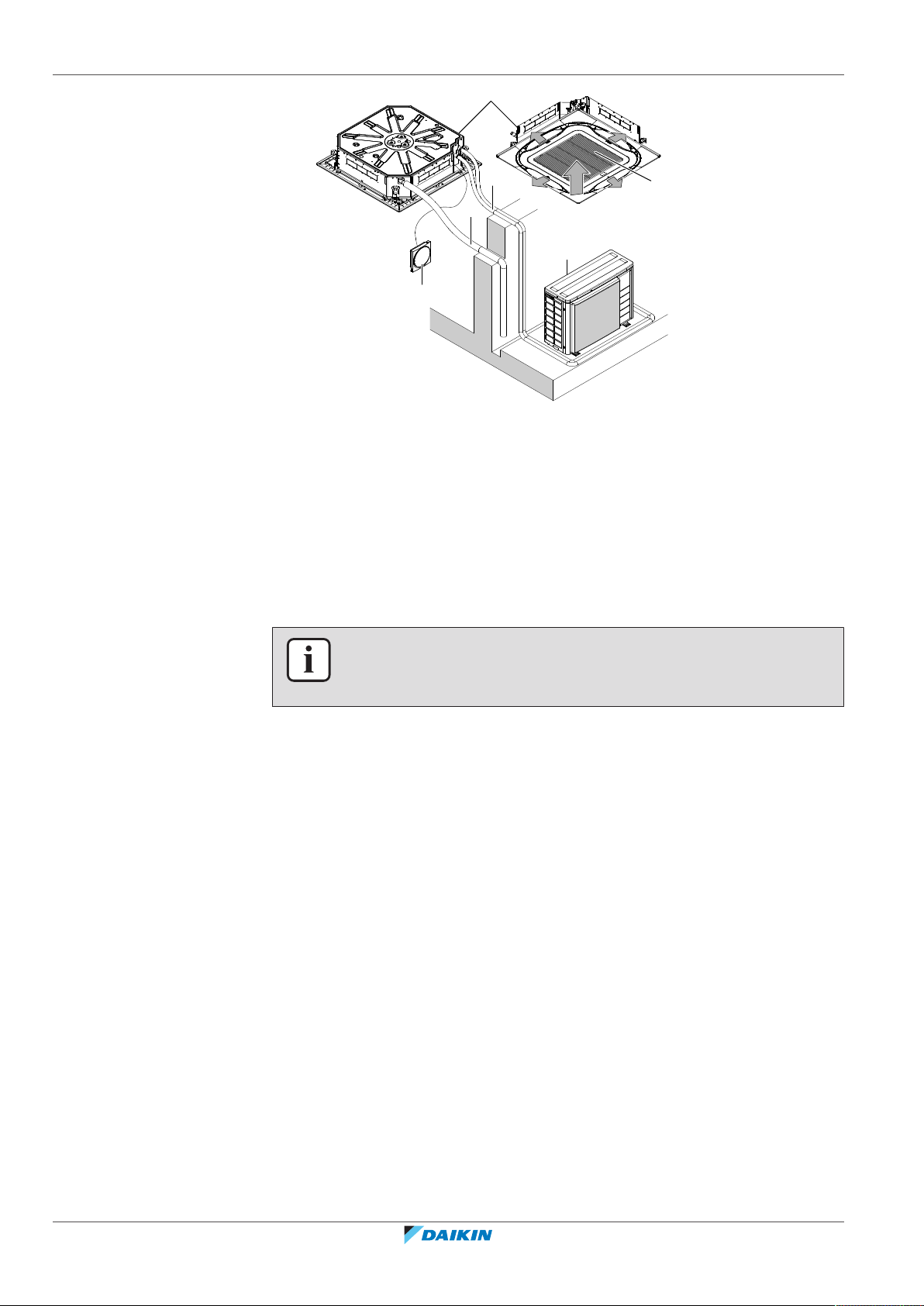

5.1 Systemanordnung

ACHTUNG

Die Einheit ist mit elektrisch betriebenen Sicherheitseinrichtungen ausgestattet, z.B. mit einem Kältemittel-Leckagedetektor. Damit diese Sicherheitseinrichtungen immer funktionieren, muss die Einheit nach ihrer Installation immer mit Strom versorgt werden, mit Ausnahme kleiner Unterbrechungen für die Durchführung von Wartungsarbeiten.

INFORMATION

Die folgende Abbildung ist ein Beispiel und entspricht möglicherweise NICHT Ihrem Systemlayout.

FXFA20~125A2VEB VRV System Klimaanlage 4P599624-1C – 2020.12

Referenz für Installateure und Benutzer

Page 24

5 | Über das System

a Inneneinheit b Außeneinheit

c Benutzerschnittstelle d Ansaugluft e Austretende Luft

f Kältemittelrohrleitungen + Übertragungskabel g Abflussrohr h Ansauggitter und Luftfilter

5.2 Erforderliche Informationen für Ventilator-Konvektoren

Gegenstand Symbol Wert Einheit

Kühlleistung (empfindlich) P Kühlleistung (latent) P Heizleistung P Eingang Strom insgesamt P Schallleistungspegel (nach

Geschwindigkeitseinstelllung, sofern verfügbar) Kontaktinformationen:

DAIKIN INDUSTRIES CZECH REPUBLIC s.r.o. U Nové Hospody 1/1155, 301 00 Plzeň Skvrňany, Czech Republic

A B C D E

FXFA20 1,5 0,7 2,5 0,038 49

FXFA25 2 0,8 3,2 0,038 49

FXFA32 2,5 1,1 4 0,038 49

FXFA40 3,1 1,4 5 0,038 51

FXFA50 3,8 1,8 6,3 0,053 51

rated,c

rated,h

elec

A kW B kW C kW D kW E dB

Referenz für Installateure und Benutzer

FXFA63 4,8 2,3 8 0,061 53

FXFA80 6,1 2,9 10 0,092 55

FXFA100 7,7 3,5 12,5 0,115 60

FXFA125 9,7 4,3 16 0,186 61

FXFA20~125A2VEB

VRV System Klimaanlage

4P599624-1C – 2020.12

Page 25

6 Benutzerschnittstelle

ACHTUNG

▪ NIEMALS die Teile im Inneren des Reglers berühren. ▪ NICHT die Frontblende abnehmen. Das Berühren einiger Teile innen ist gefährlich,

und es könnten Betriebsstörungen bewirkt werden. Zur Überprüfung und Einstellung interner Teile wenden Sie sich an Ihren Händler.

HINWEIS

Die Bedientafel des Reglers NICHT mit Benzin, Verdünner, chemischen Staubtüchern usw. reinigen. Die Bedientafel könnte sich verfärben oder die Beschichtung könnte sich ablösen. Bei starker Verschmutzung tränken Sie ein Tuch mit wasserverdünntem neutralem Reinigungsmittel, wringen es gut aus und wischen die Bedientafel sauber ab. Wischen Sie mit einem anderen trockenen Tuch nach.

HINWEIS

NIEMALS mit einem harten, spitzen Gegenstand auf die Tasten der Benutzerschnittstelle drücken. Die Benutzerschnittstelle kann dadurch beschädigt werden.

6 | Benutzerschnittstelle

HINWEIS

Ziehen Sie NIE am Kabel der Benutzerschnittstelle, und verdrehen Sie es nicht. Das kann zu Funktionsstörungen der Einheit führen.

Diese Betriebsanleitung gibt einen Überblick über die Hauptfunktionen des Systems, ohne alle Funktionen abzudecken.

Weite Informationen über die Benutzerschnittstelle finden Sie in der Betriebsanleitung der benutzen Benutzerschnittstelle.

FXFA20~125A2VEB VRV System Klimaanlage 4P599624-1C – 2020.12

Referenz für Installateure und Benutzer

Page 26

7 | Vor der Inbetriebnahme

7 Vor der Inbetriebnahme

WARNUNG

In diesem Gerät sind Teile, die unter Strom stehen oder die heiß sein können.

WARNUNG

Bevor Sie die Einheit in Betrieb nehmen, muss sichergestellt sein, dass die Installation ordnungsgemäß von einem Fachinstallateur durchgeführt worden ist.

ACHTUNG

Es ist gesundheitsschädlich, sich über längere Zeit dem Luftstrom auszusetzen.

ACHTUNG

Um Sauerstoffmangel zu vermeiden, muss der Raum ausreichend gelüftet werden, falls zusammen mit dem System ein Gerät mit Brenner verwendet wird.

ACHTUNG

HINWEIS

Mindestens 6 Stunden vor Aufnahme des Betriebs den Strom auf EIN schalten, damit die Kurbelgehäuseheizung aktiv wird und den Verdichter schützt.

Diese Betriebsanleitung ist für die folgenden Systeme mit Standardregelung. Wenden Sie sich an Ihren Händler, bevor Sie die Anlage in Betrieb nehmen. Hier erfahren Sie Näheres zum Betrieb Ihres Systemtyps und der Kennzeichnung. Wenn es sich bei Ihrem System um ein System mit zugeschnittener Regelung handelt, wenden Sie sich für den korrekten Betrieb bitte an Ihren Händler.

Referenz für Installateure und Benutzer

FXFA20~125A2VEB

VRV System Klimaanlage

4P599624-1C – 2020.12

Page 27

8 Betrieb

8.1 Betriebsbereich

INFORMATION

Informationen zu Betriebsgrenzen finden Sie bei den technischen Daten zur angeschlossenen Außeneinheit.

8.2 Informationen zu Betriebsmodi

INFORMATION

Abhängig vom installierten System stehen einige Betriebsmodi nicht zur Verfügung.

▪ Je nach Raumtemperatur wird die Luftströmungsgeschwindigkeit automatisch

angepasst, oder der Ventilator wird sofort ausgeschaltet. Es liegt dann kein Fehler vor.

8 | Betrieb

▪ Wird die Hauptstromversorgung während des Betriebs abgeschaltet, nimmt die

Einheit den Betrieb automatisch wieder auf, sobald der Strom wieder eingeschaltet wird.

▪ Sollwert. Der Sollwert ist die Zieltemperatur bei den Betriebsmodi Kühlen,

Heizen und Automatisch.

▪ Rückstufung. Eine Funktion, die dafür sorgt, dass die Raumtemperatur in einem

bestimmten Bereich bleibt, wenn das System ausgeschaltet wurde (durch den Benutzer, die Zeitplan-Funktion oder den AUS-Timer).

8.2.1 Grundlegende Betriebsmodi

Die Inneneinheit kann in verschiedenen Betriebsmodi arbeiten.

Symbol Betriebsmodus

Kühlen. In diesem Modus wird Kühlen je nach Bedarf aktiviert.

Der Bedarf wird auf Grundlage des jeweiligen TemperaturSollwerts oder durch die Rückstufungsfunktion ermittelt.

Heizen. In diesem Modus wird je nach Bedarf Heizen aktiviert, der Bedarf wird ermittelt je nach Temperatur-Sollwert oder durch die Rückstufungsfunktion.

Nur Ventilator. In diesem Modus zirkuliert die Luft, ohne dass geheizt oder gekühlt wird.

FXFA20~125A2VEB VRV System Klimaanlage 4P599624-1C – 2020.12

Entfeuchten. In diesem Modus wird die Luftfeuchtigkeit bei minimaler Temperaturabnahme gesenkt.

Temperatur und Ventilatordrehzahl werden automatisch geregelt, eine Regelung mittels Regler ist nicht möglich.

Die Luftentfeuchtung ist nicht möglich, wenn die Raumtemperatur zu niedrig ist.

Referenz für Installateure und Benutzer

Page 28

8 | Betrieb

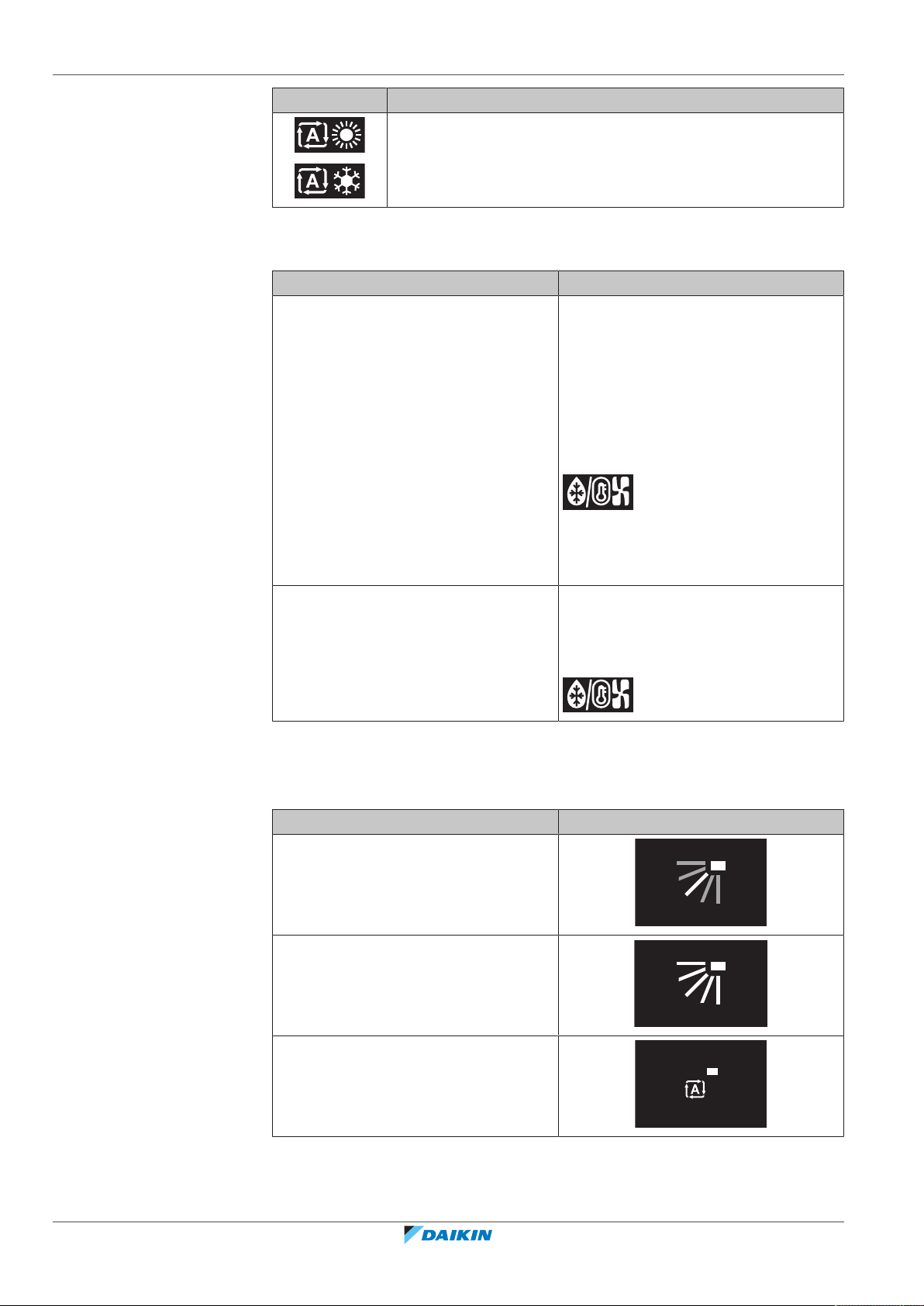

8.2.2 Spezielle Betriebsmodi bei Heizen

Symbol Betriebsmodus

Auto. In Auto-Modus schaltet die Inneneinheit automatisch um

zwischen Heizen und Kühlen, je nach dem, was zum Erreichen des Sollwerts erforderlich ist.

Betrieb Beschreibung

Enteisung Um zu verhindern, dass aufgrund von

Eisbildung an der Außeneinheit die Heizleistung sinkt, schaltet das System automatisch auf Enteisungsbetrieb.

Während des Enteisungsbetriebs stellt der Ventilator der Inneneinheit den Betrieb ein und auf dem Startbildschirm wird folgendes Symbol angezeigt:

Warmstart Während des Warmstarts stellt der

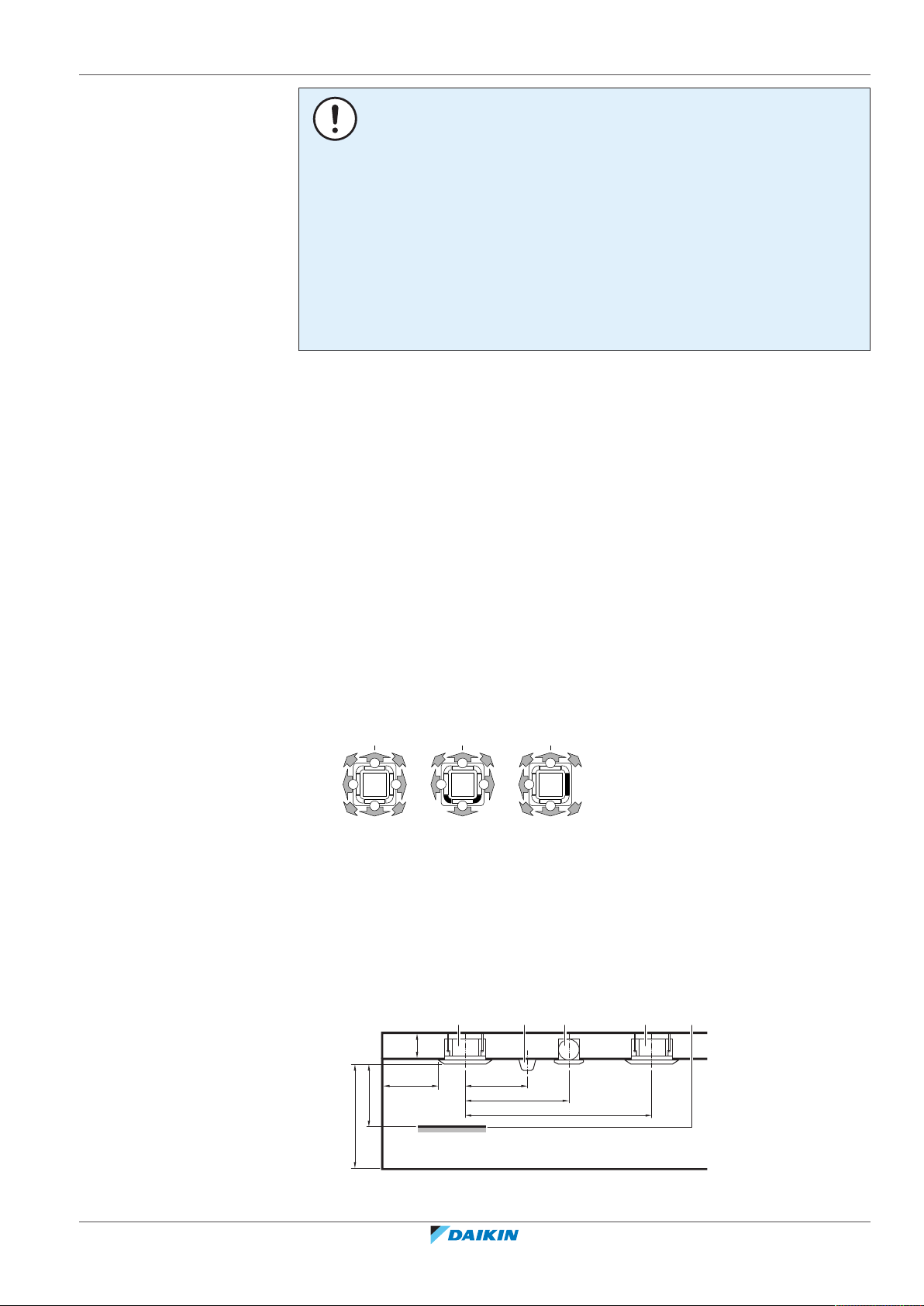

8.2.3 Luftstromrichtung anpassen

Die folgenden Luftstromrichtungen können eingestellt werden:

Feste Position. Die Inneneinheit bläst die Luft aus und ist dabei in 1 von 5 festen Positionen.

Schwenken. Die Inneneinheit bläst die Luft aus und wechselt dabei zwischen 5 Positionen.

Nach ungefähr 6 bis 8 Minuten nimmt das System wieder den normalen Betrieb auf.

Ventilator der Inneneinheit den Betrieb ein, und auf dem Startbildschirm wird folgendes Symbol angezeigt:

Richtung Bildschirm

Referenz für Installateure und Benutzer

Auto. Die Inneneinheit wechselt die Luftstromrichtung je nach Bewegungen, die vom Bewegungssensor erspürt wird.

FXFA20~125A2VEB

VRV System Klimaanlage

4P599624-1C – 2020.12

Page 29

8 | Betrieb

INFORMATION

Abhängig von der Systemanordnung und der Einrichtung steht die automatisch aktivierte Luftstromrichtung "Auto" möglicherweise nicht zur Verfügung.

INFORMATION

Wie Sie die Luftstromrichtung einstellen können, wird in der Referenz oder im Handbuch der benutzten Benutzerschnittstelle beschrieben.

Automatische Luftstromsteuerung

Unter folgenden Betriebsbedingungen wird die Luftstromrichtung der Inneneinheiten automatisch gesteuert:

▪ Wenn die Raumtemperatur höher ist als der eingestellte Regler-Sollwert für

Heizbetrieb (einschließlich Automatischem Betrieb).

▪ Wenn die Inneneinheiten im Heizbetriebsmodus laufen und die

Enteisungsfunktion aktiv ist.

▪ Wenn die Inneneinheiten im Dauerbetrieb sind und die Luftstromrichtung auf

Horizontal gestellt ist.

WARNUNG

Berühren Sie nie den Luftauslass oder die horizontalen Lamellen, wenn die Schwenkklappe in Betrieb ist. Sie können sich die Finger einklemmen, oder das Gerät kann beschädigt werden.

HINWEIS

Vermeiden Sie Betrieb in horizontaler Richtung. Dadurch kann sich an der Decke oder an der Klappe Tau oder Staub absetzen.

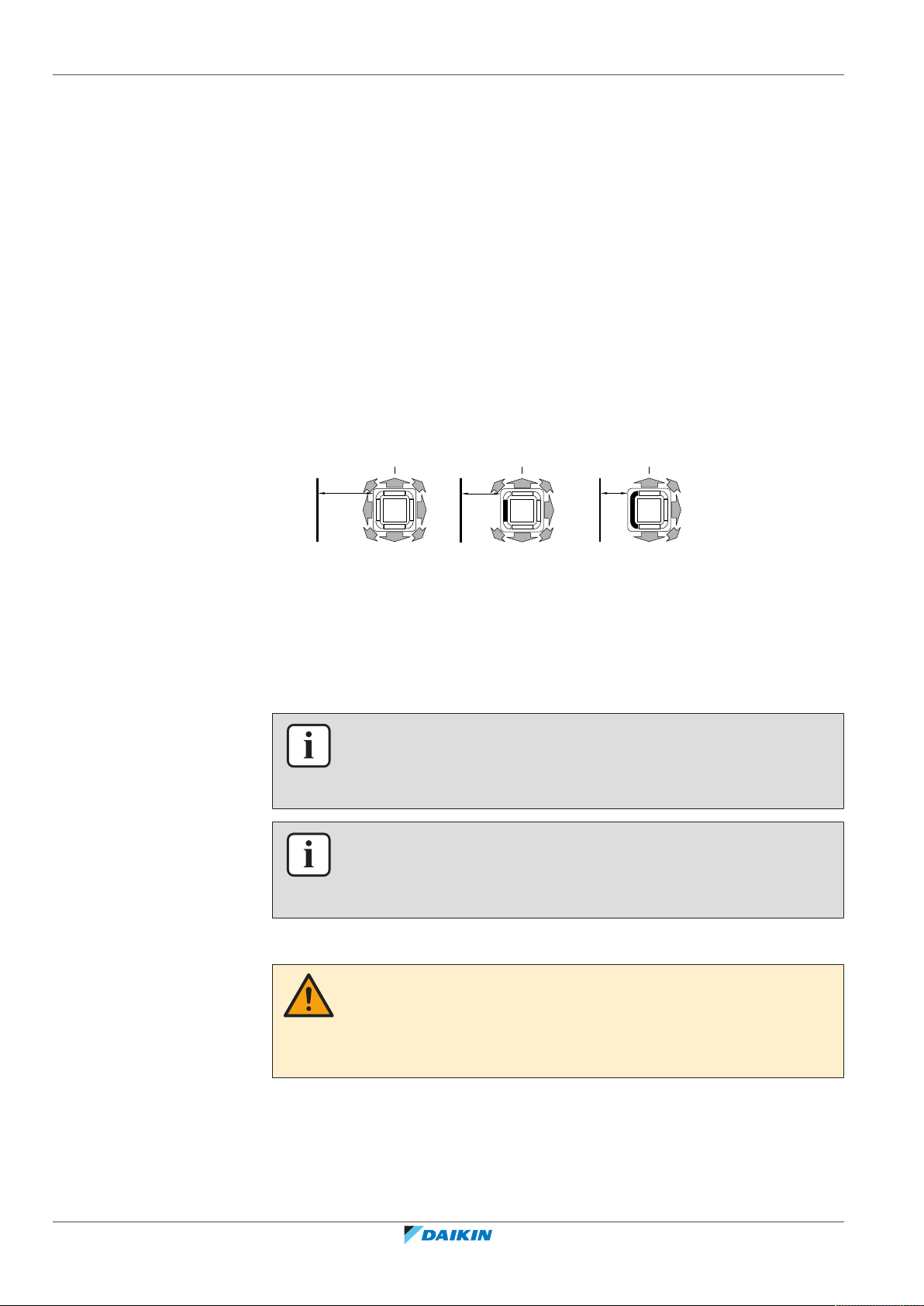

8.2.4 Aktiver Zirkulationsluftstrom

Benutzen Sie aktiven Zirkulationsluftstrom, wenn Sie den Raum schneller heizen oder kühlen wollen.

INFORMATION

Das Verfahren zur Einstellung der aktiven Luftzirkulation wird in der Referenz oder im Handbuch der benutzten Benutzerschnittstelle beschrieben.

8.3 System betreiben

FXFA20~125A2VEB VRV System Klimaanlage 4P599624-1C – 2020.12

INFORMATION

Wie Sie den Betriebsmodus, die Luftstromrichtung, die aktive Luftzirkulation und weitere Einstellungen festlegen können, wird in der Referenz oder in der Betriebsanleitung der benutzten Benutzerschnittstelle beschrieben.

Referenz für Installateure und Benutzer

Page 30

9 | Energie sparen und optimaler Betrieb

9 Energie sparen und optimaler Betrieb

ACHTUNG

Setzen Sie NIEMALS Kinder, Pflanzen oder Tiere direkt dem Luftstrom aus.

WARNUNG

Legen Sie KEINE Gegenstände unter die Inneneinheit und/oder Außeneinheit, da sie dort durch herabtropfendes Wasser beschädigt werden könnten. Denn an der Einheit oder an Kältemittelrohren und am Luftfilter kann Feuchtigkeit kondensieren und abtropfen, oder eine Abflussverstopfung kann zur Bildung von Tropfen führen, die dann herabfallen. Das kann bei Gegenständen, auf die die Tropfen fallen, dazu führen, dass sie schmutzig oder beschädigt werden.

WARNUNG

Stellen Sie KEINE brennbaren Sprayflaschen neben das Klimagerät. Verwenden Sie KEINE Sprays in der Nähe der Einheit. Es besteht sonst Brandgefahr.

Treffen Sie für den ordnungsgemäßen Betrieb der Einheit die folgenden Sicherheitsvorkehrungen.

▪ Sorgen Sie dafür, dass während des Kühlbetriebs kein direktes Sonnenlicht in den

Raum dringt, indem Sie Vorhänge oder Rouleaus dazu benutzen.

▪ Stellen Sie sicher, dass der Installationsort gut belüftet ist. Ventilationsöffnungen

dürfen NICHT blockiert sein.

▪ Lüften Sie oft. Bei ausgiebigem Gebrauch ist die Belüftung umso wichtiger. ▪ Halten Sie Türen und Fenster geschlossen. Sind Türen und Fenster geöffnet,

strömt Luft aus dem Raum, was die Kühl- oder Heizwirkung verringert.

▪ Achten Sie darauf, NICHT zu viel zu kühlen oder zu heizen. Um Energie zu sparen,

halten Sie die Temperatureinstellung auf einer moderaten Höhe.

▪ Am Lufteinlass oder Luftauslass der Einheit KEINE Gegenstände abstellen. Dies

kann zur Verringerung der Wirkung beim Heizen/Kühlen führen oder sogar den Betrieb beenden.

▪ Erscheint auf dem Display (Zeit den Filter zu reinigen), reinigen Sie den Filter

(siehe "Luftfilter reinigen"[432]).

▪ Wenn die Luftfeuchtigkeit über 80% beträgt, kann sich Kondenswasser bilden,

das herabtropft, wenn der Kondensatauslass blockiert ist.

▪ Stellen Sie den Luftauslass korrekt ein, und vermeiden Sie, dass der Luftstrom die

im Raum befindlichen Personen direkt trifft.

Referenz für Installateure und Benutzer

FXFA20~125A2VEB

VRV System Klimaanlage

4P599624-1C – 2020.12

Page 31

10 | Instandhaltung und Wartung

10 Instandhaltung und Wartung

10.1 Sicherheitsvorkehrungen bei Wartung und Service

HINWEIS

Wartungsarbeiten DÜRFEN NUR von einem autorisierten Installateur oder ServiceMitarbeiter durchgeführt werden.

Wir empfehlen, mindestens einmal pro Jahr die Einheit zu warten. Gesetzliche Vorschriften können aber kürzere Wartungsintervalle fordern.

ACHTUNG: Achten Sie besonders auf den Ventilator!

Es ist gefährlich, die Einheit zu überprüfen, während der Ventilator in Betrieb ist.

Vor Durchführung von Wartungsarbeiten unbedingt den Hauptschalter ausschalten.

ACHTUNG

Halten Sie Finger, Stäbe und andere Gegenstände fern vom Lufteinlass und -auslass. Sonst könnten Verletzungen verursacht werden, da sich der Ventilator mit hoher Geschwindigkeit dreht.

HINWEIS

Führen Sie NIEMALS selber Inspektionen oder Wartungsarbeiten an der Einheit durch. Beauftragen Sie einen qualifizierten Kundendiensttechniker mit diesen Arbeiten. Als Endbenutzer können Sie jedoch den Luftfilter, das Ansauggitter, den Luftauslass und äußere Blenden reinigen.

WARNUNG

ACHTUNG

Nach längerem Gebrauch muss der Standplatz und die Befestigung der Einheit auf Beschädigung überprüft werden. Bei Beschädigung kann die Einheit umfallen und Verletzungen verursachen.

HINWEIS

FXFA20~125A2VEB VRV System Klimaanlage 4P599624-1C – 2020.12

ACHTUNG

Bevor Sie sich an elektrische Anschlüsse machen, unbedingt die gesamte Stromversorgung ausschalten.

Referenz für Installateure und Benutzer

Page 32

10 | Instandhaltung und Wartung

Auf der Inneneinheit können folgende Symbole erscheinen:

Symbol Erklärung

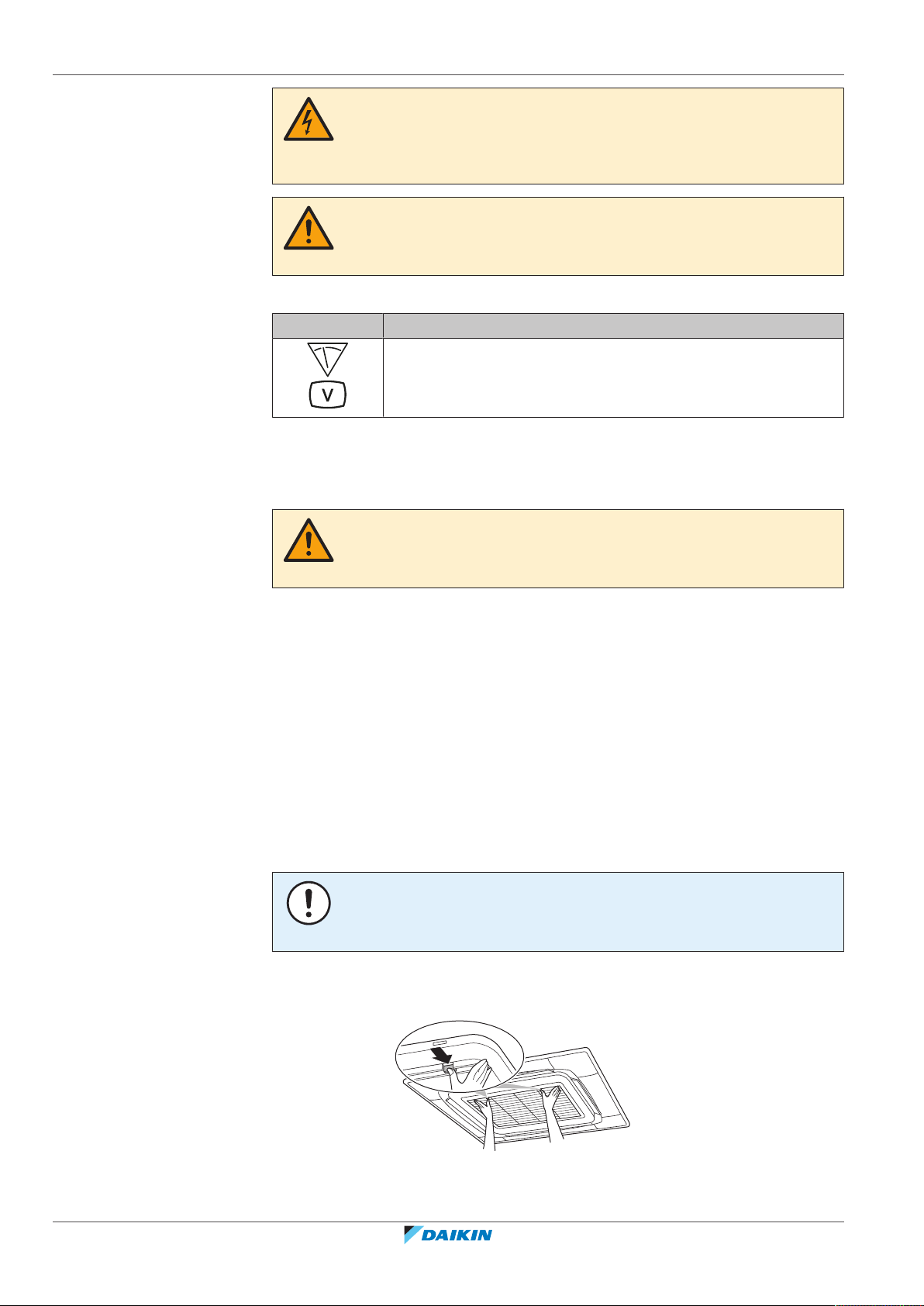

10.2 Luftfilter, Ansauggitter, Luftauslass und Außenblenden reinigen

GEFAHR: STROMSCHLAGGEFAHR

Um das Klimagerät oder den Luftfilter zu reinigen, muss erst der Betrieb der Anlage beendet werden und die Stromversorgung muss ausgeschaltet sein. Sonst besteht Stromschlag- und Verletzungsgefahr.

WARNUNG

Seien Sie vorsichtig, wenn Sie für Arbeiten an hoch gelegenen Stellen eine Leiter benutzen.

Bevor Sie Wartungsarbeiten durchführen, sollten Sie die Spannung an den Anschlüssen der Kondensatoren des Hauptstromkreises oder an elektrischen Bauteilen messen.

10.2.1 Luftfilter reinigen

Zeitpunkt für Reinigung des Luftfilters:

▪ Faustregel: Alle 6 Monate reinigen. Ist die Luft im Raum extrem belastet, sollte

▪ Je nach Einstellungen kann die Benutzerschnittstelle die Meldung "Time To Clean

▪ Wenn der angesammelte Schmutz nicht mehr restlos entfernt werden kann,

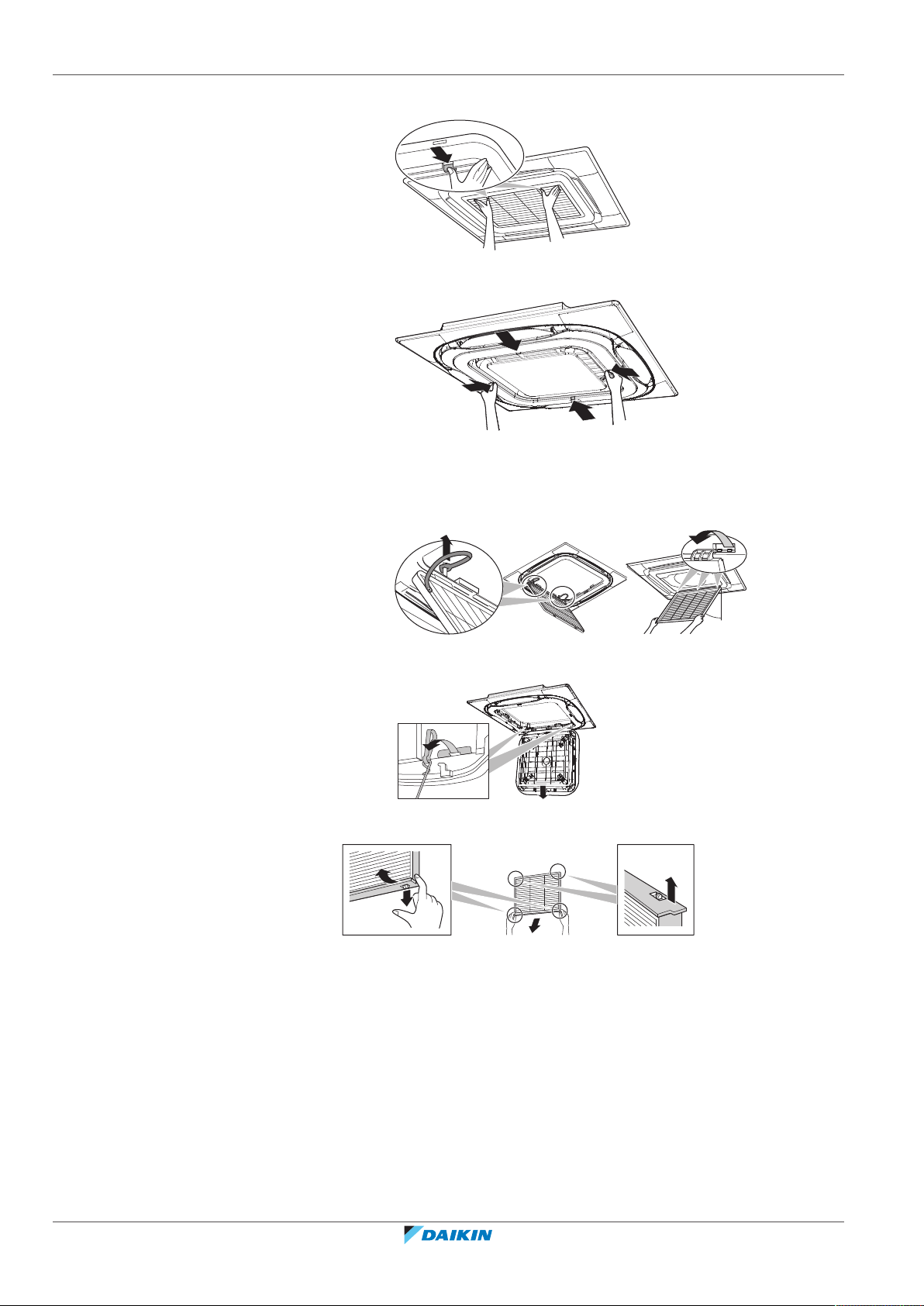

So wird der Luftfilter gereinigt:

1 Das Ansauggitter öffnen.

ACHTUNG

Die Einheit ausschalten, wenn Sie Luftfilter, Ansauggitter, Luftauslass und Außenblenden reinigen wollen.

häufiger gereinigt werden.

Air Filter" (Zeit zur Filterreinigung) anzeigen. Reinigen Sie den Luftfilter, wenn diese Meldung angezeigt wird.

muss der Luftfilter ersetzt werden (=optionale Ausstattung).

HINWEIS

Nur Wasser UNTER 50°C verwenden. Mögliche Folge: Verfärbungen und Verformungen.

Referenz für Installateure und Benutzer

Standardblende:

FXFA20~125A2VEB

VRV System Klimaanlage

4P599624-1C – 2020.12

Page 33

2 Den Luftfilter entfernen.

10 | Instandhaltung und Wartung

Zierblende:

Standardblende:

Zierblende:

3 Luftfilter reinigen. Einen Staubsauger verwenden oder mit Wasser abwaschen.

Wenn der Luftfilter stark verschmutzt ist, eine weiche Bürste und ein neutrales Reinigungsmittel verwenden.

4 Den Luftfilter im Schatten trocknen lassen. 5 Den Luftfilter wieder anbringen und das Ansauggitter schließen. 6 Den Strom einschalten. 7 Instruktionen zum Entfernen von Warnhinweisen finden Sie in der Referenz

zur Benutzerschnittstelle.

10.2.2 Ansauggitter reinigen

HINWEIS

Nur Wasser UNTER 50°C verwenden. Mögliche Folge: Verfärbungen und Verformungen.

FXFA20~125A2VEB VRV System Klimaanlage 4P599624-1C – 2020.12

1 Das Ansauggitter öffnen.

Referenz für Installateure und Benutzer

Page 34

10 | Instandhaltung und Wartung

45°

2 Das Ansauggitter entfernen.

Standardblende:

Zierblende:

Standardblende:

Zierblende:

3 Den Luftfilter entfernen.

4 Das Ansauggitter reinigen. Zum Reinigen eine weiche Borstenbürste und ein

neutrales Reinigungsmittel verwenden. Ist das Ansauggitter stark verschmutzt, ca. 10 Minuten lang mit einem herkömmlichen Küchenreiniger einweichen und dann mit Wasser abwaschen.

Referenz für Installateure und Benutzer

5 Den Luftfilter wieder anbringen (Schritt 3 in umgekehrter Reihenfolge). 6 Das Ansauggitter wieder anbringen und schließen (Schritte 2 und 1 in

umgekehrter Reihenfolge).

FXFA20~125A2VEB

VRV System Klimaanlage

4P599624-1C – 2020.12

Page 35

10.2.3 Luftauslass und Außenblenden reinigen

WARNUNG

Die Inneneinheit NICHT nass werden lassen. Mögliche Folge: Stromschlag- und Brandgefahr.

HINWEIS

▪ NICHT Benzin, Benzol, Terpentin, Scheuerpulver, flüssige Insektizide benutzen.

Mögliche Folge: Verfärbungen und Verformungen.

▪ Nur Wasser oder Luft UNTER 50°C verwenden. Mögliche Folge: Verfärbungen

und Verformungen.

▪ NICHT zu fest reiben, wenn Sie die Lamelle mit Wasser abwaschen. Mögliche

Folge: Die Oberflächenversiegelung kann sich ablösen.

Mit einem weichen Tuch reinigen. Bei schwer entfernbaren Verschmutzungen Wasser oder ein neutrales Reinigungsmittel verwenden.

10.3 Wartung vor langer Betriebspause

10 | Instandhaltung und Wartung

Z.B. am Ende der Saison.

▪ Um die Inneneinheiten innen zu trocknen, lassen Sie sie ungefähr einen halben

Tag lang ausschließlich im Ventilatorbetrieb laufen.

▪ Reinigen Sie die Luftfilter und das Gehäuse der Inneneinheiten (siehe "Luftfilter

reinigen"[432] and "Luftauslass und Außenblenden reinigen"[435]).

▪ Aus der Benutzerschnittstelle die Batterien entfernen (falls vorhanden).

10.4 Wartung nach einer langen Ausschaltzeit

Z.B. zu Beginn der Saison.

▪ Prüfen Sie die Einlass- und Auslassöffnungen zur Belüftung der Innen- und

Außeneinheiten und entfernen Sie alles, was sie blockieren könnte.

▪ Reinigen Sie die Luftfilter und das Gehäuse der Inneneinheiten (siehe "Luftfilter

reinigen"[432] and "Luftauslass und Außenblenden reinigen"[435]).

▪ Batterien in die Benutzerschnittstelle einlegen (falls zutreffend).

10.5 Über das Kältemittel

FXFA20~125A2VEB VRV System Klimaanlage 4P599624-1C – 2020.12

Dieses Produkt enthält fluorierte Treibhausgase. Setzen Sie Gase NICHT in die Atmosphäre frei.

Kältemitteltyp: R32 Erderwärmungspotenzial (GWP = global warming potential): 675

Referenz für Installateure und Benutzer

Page 36

10 | Instandhaltung und Wartung

HINWEIS

Die Gesetze zu Treibhausgasen erfordern, dass die Kältemittel-Füllmenge der Einheit sowohl in Gewicht als auch in CO2-Äquivalent angegeben wird.

Formel zur Berechnung der Menge des CO2-Äquivalents in Tonnen: GWP-Wert des

Kältemittels × Gesamtkältemittelfüllung [in kg] / 1000

Weitere Informationen erhalten Sie bei Ihrem Installateur.

WARNUNG: WENIGER BRENNBARES MATERIAL

Das Kältemittel in diesem Gerät ist schwer entflammbar.

WARNUNG

▪ Teile des Kältemittelkreislaufs NICHT durchbohren oder verbrennen. ▪ NUR solche Reinigungsmaterialien oder Hilfsmittel zur Beschleunigung des

Enteisungsvorgangs benutzen, die vom Hersteller empfohlen werden.

▪ Beachten Sie, dass das Kältemittel innerhalb des Systems keinen Geruch hat.

WARNUNG

Schalten Sie alle brennbaren Heizgeräte aus, lüften Sie den Raum und nehmen Sie Kontakt mit dem Händler auf, bei dem Sie das Gerät erworben haben.

Die Einheit ERST DANN wieder benutzen, nachdem ein Servicetechniker bestätigt hat, dass das Teil, aus dem das Kältemittel ausgetreten ist, repariert ist.

10.5.1 Infos zum Kältemittel-Leckagen-Sensor

WARNUNG

Nach jeder Leckagen-Erkennung oder am Ender der Lebensdauer des Sensors muss dieser ausgetauscht werden. NUR eine befugte Person DARF den Sensor austauschen.

HINWEIS

Die Funktionalität der Sicherheitseinrichtungen wird regelmäßig automatisch überprüft. Bei Fehlern oder Störungen zeigt das Display der Benutzerschnittstelle einen entsprechenden Fehlercode.

Referenz für Installateure und Benutzer

HINWEIS

Der R32-Kältemittel-Leckagen-Sensor ist ein Halbleiterdetektor, der andere Substanzen als Kältemittel R32 auch fälschlicherweise erkennen könnte. Vermeiden Sie es, in der unmittelbaren Nähe der Inneneinheit chemische Substanzen in hoher Konzentration zu verwenden (z.B. organische Lösungsmittel, Haarspray, Farbe), weil das Fehl-Erkennungen des R32-Kältemittel-Leckagen-Sensors bewirken könnte.

FXFA20~125A2VEB

VRV System Klimaanlage

4P599624-1C – 2020.12

Page 37

10 | Instandhaltung und Wartung

INFORMATION

Die Lebensdauer des Sensors beträgt 10 Jahre. 6 Monate vor dem Ende der Lebensdauer des Sensors zeigt die Benutzerschnittstelle den Fehlercode "CH-05" an, und nach Überschreiten der Lebensdauer wird "CH-02" angezeigt. Weitere Informationen zur Anzeige von Fehlercodes erhalten Sie in der Referenz zur Benutzerschnittstelle oder bei Ihrem Händler.

Wenn eine Leckage erkannt wird während die Einheit im Status Bereitschaft ist

Wenn eine Leckage im Betriebsstatus Bereitschaft erkannt wird, wird "false detection check" (Fehlererkennungsprüfung) angezeigt.

False detection check (Fehlererkennungsprüfung)

1 Die Einheit startet den Ventilatorbetrieb mit der niedrigsten Einstellung. 2 Die Benutzerschnittstelle zeigt den Fehlercode "A0-13", gibt ein akustisches

Alarmsignal aus und die Statusanzeige blinkt.

3 Der Sensor prüft, ob eine Kältemittel-Leckage vorliegt oder eine fehlerhafte

Erkennung.

▪ Wird KEINE Leckage erkannt, Ergebnis: System kehrt nach ungefähr 2 Minuten

zum normalen Betrieb zurück.

▪ Wird eine Kältemittel-Leckage erkannt, Ergebnis:

1 Die Benutzerschnittstelle zeigt den Fehlercode "A0-11", gibt ein akustisches

Alarmsignal aus und die Statusanzeige blinkt.

2 Kontaktieren Sie sofort Ihren Händler. Weitere Informationen dazu finden Sie

in der Installationsanleitung der Außeneinheit.

Falls eine Leckage erkannt wird, wenn die Einheit eingeschaltet ist

1 Die Benutzerschnittstelle zeigt den Fehlercode "A0-11", gibt ein akustisches

Alarmsignal aus und die Statusanzeige blinkt.

2 Kontaktieren Sie sofort Ihren Händler. Weitere Informationen dazu finden Sie

in der Installationsanleitung der Außeneinheit.

INFORMATION

Wie Sie vorgehen, um den Alarm der Benutzerschnittstelle aufzuheben, wird in der Referenz zur Benutzerschnittstelle beschrieben.

INFORMATION

Der Mindest-Luftstrom bei Normalbetrieb oder während eine Kältemittel-Leckage erkannt wird ist immer >240m3/h.

FXFA20~125A2VEB VRV System Klimaanlage 4P599624-1C – 2020.12

Referenz für Installateure und Benutzer

Page 38

11 | Fehlerdiagnose und -beseitigung

11 Fehlerdiagnose und -beseitigung

Wenn eine der folgenden Betriebsstörungen auftritt, treffen Sie die Maßnahmen, die nachfolgend beschrieben sind, und wenden Sie sich gegebenenfalls an Ihren Händler.

WARNUNG

Beenden Sie den Betrieb und schalten Sie den Strom ab, wenn etwas Ungewöhnliches auftritt (Brandgeruch usw.).

Wird unter solchen Bedingungen der Betrieb fortgesetzt, kann es zu starken Beschädigungen kommen und es besteht Stromschlag und Brandgefahr. Wenden Sie sich an Ihren Händler.

Das System darf NUR von einem qualifizierten Kundendiensttechniker repariert werden.

Fehler Maßnahme

Wenn eine Sicherheitseinrichtung, z.B. eine Sicherung, ein Schutzschalter oder eine Fehlerstrom-Schutzeinrichtung, häufig ausgelöst

Alle Hauptschalter für die Stromversorgung der Einheit

auf AUS schalten. wird, oder wenn der EIN/AUS-Schalter NICHT richtig funktioniert.

Falls Wasser aus der Einheit austritt. Stoppen Sie den Betrieb.

Der Betriebsschalter funktioniert NICHT richtig. Die Stromversorgung auf AUS

schalten.

Das Display der Benutzerschnittstelle zeigt . Wenden Sie sich an Ihren

Installateur und teilen Sie ihm

den Fehlercode mit. Wie Sie

vorgehen, um einen Fehlercode

anzuzeigen, wird in der

Referenz zur

Benutzerschnittstelle

beschrieben.

Wenn abgesehen von den oben erwähnten Fällen das System NICHT korrekt arbeitet und keine der oben genannten Fehler vorliegt, untersuchen Sie das System durch folgende Verfahren.

Störung Maßnahme

Referenz für Installateure und Benutzer

Wenn das System überhaupt nicht funktioniert.

▪ Überprüfen Sie, ob ein Stromausfall vorliegt.

Warten Sie, bis die Stromversorgung wieder funktioniert. Tritt ein Stromausfall während des Betriebs auf, nimmt das System seinen Betrieb automatisch wieder auf, wenn der Strom wieder vorhanden ist.

▪ Überprüfen Sie, ob eine Sicherung durchgebrannt

ist oder ein Schutzschalter aktiviert wurde. Wechseln Sie die Sicherung, oder stellen Sie den Schutzschalter wieder zurück.

FXFA20~125A2VEB

VRV System Klimaanlage

4P599624-1C – 2020.12

Page 39

11 | Fehlerdiagnose und -beseitigung

Störung Maßnahme

Das System funktioniert zwar, Kühl- oder Heizbetrieb arbeiten jedoch nicht ausreichend.

▪ Überprüfen Sie, ob Lufteinlass oder Luftauslass

von Außen- oder Inneneinheit durch Objekte blockiert sind. Entfernen Sie gegebenenfalls alle Objekte, und achten Sie darauf, dass eine gute Luftzirkulation gewährleistet ist.

▪ Vergewissern Sie sich, dass der Luftfilter nicht

verstopft ist (siehe "Luftfilter reinigen"[432]).

▪ Überprüfen Sie die Temperatureinstellung. ▪ Überprüfen Sie auf Ihrer Benutzerschnittstelle die

Einstellung der Ventilatordrehzahl.

▪ Prüfen Sie, ob Türen oder Fenster geöffnet sind.

Schließen Sie Türen und Fenster, sodass kein Wind hereinkommt.

▪ Achten Sie darauf, dass sich während des

Kühlbetriebs nicht zu viele Personen im Raum befinden. Prüfen Sie, ob der Raum zu stark aufgeheizt wird.

▪ Prüfen Sie, ob direktes Sonnenlicht in den Raum

gelangt. Bringen Sie Vorhänge oder Jalousien an.

▪ Überprüfen Sie, ob der Luftflusswinkel korrekt ist.

Wenn es nach der Überprüfung aller oben genannten Punkte unmöglich ist, das Problem in Eigenregie zu lösen, wenden Sie sich an Ihren Installateur und schildern Sie ihm die Symptome. Nennen Sie den vollständigen Namen des Modells (nach Möglichkeit mit Herstellungsnummer) und das Datum der Installation (ist möglicherweise auf der Garantiekarte aufgeführt).

11.1 Bei den folgenden Symptomen handelt es sich NICHT um Störungen des Systems

Wenn die folgenden Symptome auftreten, sind das KEINE System-Fehler:

11.1.1 Symptom: Das System arbeitet nicht

▪ Nach Drücken der EIN/AUS-Taste auf der Benutzerschnittstelle nimmt das Gerät

nicht sofort den Betrieb auf. Leuchtet die Betriebsleuchte, befindet sich das System im Normalzustand. Um eine Überlastung des Verdichtermotors zu verhindern, nimmt das Klimagerät, wenn es kurz vorher auf AUS geschaltet wurde, seinen Betrieb erst 5 Minuten nach Einschalten wieder auf. Der Anlauf wird ebenfalls verzögert, wenn die Taste zur Auswahl der Betriebsart verwendet wurde.

11.1.2 Symptom: Der Ventilator-Geschwindigkeit entspricht nicht der Einstellung

FXFA20~125A2VEB VRV System Klimaanlage 4P599624-1C – 2020.12

▪ Nach Einschalten geht das System nicht sofort in Betrieb. Warten Sie eine

Minute, bis der Mikrocomputer betriebsbereit ist.

Die Ventilatordrehzahl verändert sich nicht, selbst wenn die Taste zum Einstellen der Ventilatordrehzahl gedrückt wird. Wenn bei Heizbetrieb die Raumtemperatur die eingestellte Ziel-Temperatur erreicht hat, schaltet sich die Außeneinheit aus

Referenz für Installateure und Benutzer

Page 40

11 | Fehlerdiagnose und -beseitigung

und die Inneneinheit wechselt auf flüsterleisen Betrieb mit entsprechender Ventilatordrehzahl. Dadurch wird verhindert, dass Kaltluft direkt auf die Personen im Raum geblasen wird. Die Ventilatordrehzahl verändert sich nicht, wenn die Taste zum Einstellen der Ventilatordrehzahl gedrückt wird.

11.1.3 Symptom: Der Ventilator-Luftstrom geht nicht in die eigestellte Richtung

Die Richtung des Ventilator-Luftstroms entspricht nicht der Anzeige auf der Benutzerschnittstelle. Der Luftstromrichtung des Ventilators wird nicht hin- und hergeschwenkt. Ursache: Die Einheit wird durch den Mikrocomputer gesteuert.

11.1.4 Symptom: Aus einer Einheit tritt weißer Nebel aus (Inneneinheit)

▪ Wenn bei Kühlbetrieb die Feuchtigkeit hoch ist. Wenn eine Inneneinheit innen

stark verschmutzt ist, kommt es zu einer ungleichmäßigen Temperaturverteilung im Raum. Das Innere der Inneneinheit muss gereinigt werden. Fragen Sie Ihren Händler, wie die Einheit zu reinigen ist. Die Reinigung muss von einer qualifizierten Fachkraft durchgeführt werden.

▪ Direkt nach Beenden des Kühlbetriebs ist die Raumtemperatur tief und die

Luftfeuchtigkeit gering. Ursache: Erwärmtes Kältemittelgas fließt zurück in die Inneneinheit und erzeugt Dampf.

11.1.5 Symptom: Aus einer Einheit tritt weißer Nebel aus (Inneneinheit, Außeneinheit)

Wenn nach Enteisungsbetrieb das System auf Heizbetrieb umgeschaltet wird. Die durch den Enteisungsbetrieb erzeugte Feuchtigkeit wird zu Dampf und dieser wird abgegeben.

11.1.6 Symptom: Die Benutzerschnittstelle zeigt "U4" oder "U5" und das System stellt den Betrieb ein, startet jedoch nach ein paar Minuten erneut

Ursache: Die Benutzerschnittstelle empfängt Störsignale von anderen elektrischen Geräten als dem Klimagerät. Dadurch wird die Kommunikation zwischen den Einheiten verhindert, so dass der Betrieb eingestellt wird. Der Betrieb wird automatisch wieder aufgenommen, sobald die Störsignale verschwinden.

11.1.7 Symptom: Geräusche des Klimageräts (Inneneinheit)

▪ Direkt nach Einschalten ertönt ein "Ziiiin". Das elektronische Expansionsventil im

Inneren einer Inneneinheit nimmt seinen Betrieb auf und erzeugt das Geräusch. Nach ca. einer Minute wird dieses Geräusch leiser.

▪ Ein kontinuierliches leises "Schaaa" ertönt, wenn sich das System im Kühlbetrieb

befindet oder pausiert. Dieses Geräusch ertönt, wenn die KondensatabflussPumpe in Betrieb ist.

Referenz für Installateure und Benutzer

▪ Ein quietschendes "Pischi-Pischi" ertönt, wenn sich das System nach dem

Heizbetrieb abschaltet. Dieses Geräusch wird durch Ausdehnen und Zusammenziehen der Kunststoffteile aufgrund der Temperaturveränderungen erzeugt.

FXFA20~125A2VEB

VRV System Klimaanlage

4P599624-1C – 2020.12

Page 41

11 | Fehlerdiagnose und -beseitigung

11.1.8 Symptom: Geräusche des Klimageräts (Inneneinheit, Außeneinheit)

▪ Es ertönt ein kontinuierliches leises Zischen, wenn sich das System im Kühl- oder

Enteisungsbetrieb befindet. Hierbei handelt es sich um das Geräusch des Kältemittelgases, das durch Innen- und Außeneinheiten strömt.

▪ Beim Anlaufen oder direkt nach Beenden des Betriebs oder des

Enteisungsbetriebs ist ein Zischen zu hören. Dieses Geräusch entsteht, wenn der Kältemittelfluss gestoppt oder verändert wird.

11.1.9 Symptom: Aus der Einheit tritt Staub aus

Wenn die Einheit nach längere Auszeit erstmals wieder benutzt wird. Ursache: Staub ist in die Einheit eingedrungen.

11.1.10 Symptom: Das Gerät setzt Gerüche frei

Das Gerät kann die Gerüche von Räumen, Möbeln, Zigaretten usw. absorbieren und sie wieder abgeben.

FXFA20~125A2VEB VRV System Klimaanlage 4P599624-1C – 2020.12

Referenz für Installateure und Benutzer

Page 42

12 | Veränderung des Installationsortes

12 Veränderung des Installationsortes

Wenn Sie die gesamte Anlage entfernen und neu installieren wollen, wenden Sie sich an Ihren Händler. Das Umsetzen von Einheiten erfordert technische Expertise.

Referenz für Installateure und Benutzer

FXFA20~125A2VEB

VRV System Klimaanlage

4P599624-1C – 2020.12

Page 43

13 Entsorgung

13 | Entsorgung

HINWEIS

Versuchen Sie auf KEINEN Fall, das System selber auseinander zu nehmen. Die Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren Teilen MUSS in Übereinstimmung mit den entsprechenden Vorschriften erfolgen. Die Einheiten MÜSSEN bei einer Einrichtung aufbereitet werden, die auf Wiederverwendung, Recycling und Wiederverwertung spezialisiert ist.

FXFA20~125A2VEB VRV System Klimaanlage 4P599624-1C – 2020.12

Referenz für Installateure und Benutzer

Page 44

Für den Installateur

Referenz für Installateure und Benutzer

FXFA20~125A2VEB

VRV System Klimaanlage

4P599624-1C – 2020.12

Page 45

14 Über die Verpackung

1 2

14.1 Übersicht: Über die Verpackung

Dieses Kapitel beschreibt, wie vorzugehen ist, nachdem die Verpackung mit dem Innengerät vor Ort geliefert wurde.

Es enthält Informationen zu folgenden Punkten:

▪ Einheit auspacken und handhaben ▪ Zubehörteile von der Einheit abnehmen

Bitte auf Folgendes achten:

▪ Das Gerät MUSS bei Anlieferung auf Beschädigungen überprüft werden. Jegliche

Beschädigungen MÜSSEN unverzüglich dem Schadensbearbeiter der Spedition mitgeteilt werden.

▪ Bringen Sie das verpackte Gerät so nahe wie möglich an den endgültigen

Aufstellungsort, um eine Beschädigung während des Transports zu vermeiden.

▪ Überlegen Sie sich im Voraus, auf welchem Wege die Einheit am besten zum

Installationsort gebracht werden kann.

14 | Über die Verpackung

14.2 Innengerät

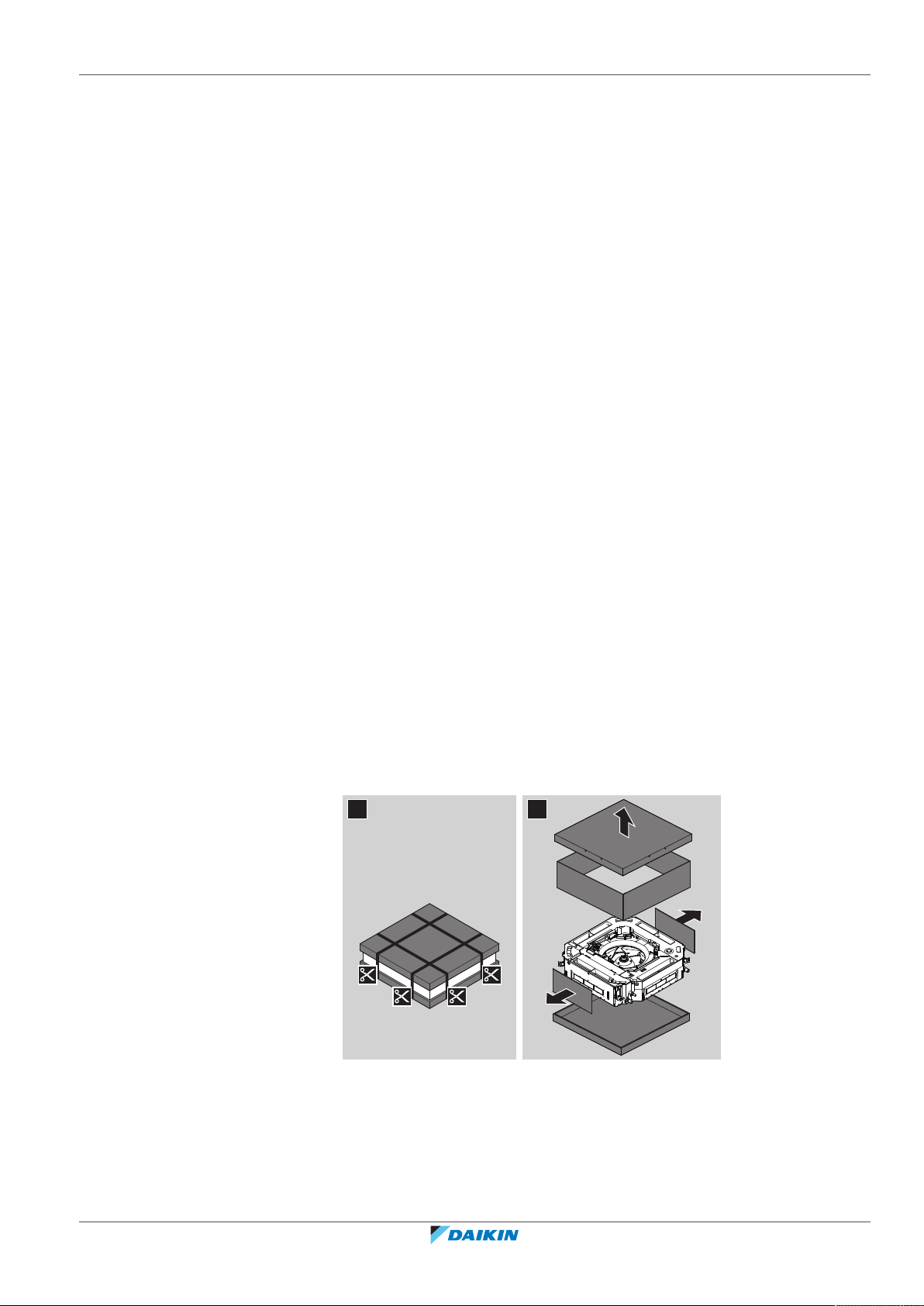

14.2.1 Einheit auspacken und handhaben

Verwenden Sie zum Anheben der Einheit eine Schlinge aus weichem Material oder Schutzplatten zusammen mit einem Seil. So verhindern Sie, dass die Einheit beschädigt oder außen zerkratzt wird.

1 Zum Anheben der Einheit diese an der Aufhängung halten, ohne Druck auf

andere Teile auszuüben. Dies gilt besonders für die Kältemittelrohre, die Abflussrohre und andere Kunstharzteile.

FXFA20~125A2VEB VRV System Klimaanlage 4P599624-1C – 2020.12

Referenz für Installateure und Benutzer

Page 46

14 | Über die Verpackung

1×

1× 1×

8× 4×1×1× 1×

4×

1×

7×

e fdcb

h i

k l

14.2.2 So entfernen Sie das Zubehör vom Innengerät

a Papierschablone für Installation (oberer Teil der Verpackung) b Allgemeine Sicherheitshinweise

c Installations- und Betriebsanleitung für Inneneinheit d Installationsanleitung e Unterlegscheiben für Aufhängebügel

f Schrauben (zur vorübergehenden Befestigung der Installations-Pappschablone an

der Inneneinheit)

g Kabelbinder h Metallschelle

i Dichtungspads: Groß (Ablaufrohr), mittel 1 (Gasrohr), mittel 2 (Flüssigkeitsleitung),

klein (elektrische Verkabelung)

j Ablaufschlauch

k Isolierstück: Klein (Flüssigkeitsleitung)

l Isolierstück: Groß (Gasleitung)

m Isolierstück (Ablaufrohr)

Referenz für Installateure und Benutzer

FXFA20~125A2VEB

VRV System Klimaanlage

4P599624-1C – 2020.12

Page 47

15 | Über die Geräte und Optionen

15 Über die Geräte und Optionen

In diesem Kapitel

15.1 Identifikation........................................................................................................................................................................... 47

15.1.1 Typenschild: Inneneinheit...................................................................................................................................... 47

15.2 Über die Inneneinheit............................................................................................................................................................. 47

15.3 Systemanordnung................................................................................................................................................................... 47

15.4 Kombinieren von Geräten und Optionen .............................................................................................................................. 48

15.4.1 Mögliche Optionen für das Innengerät ................................................................................................................. 48

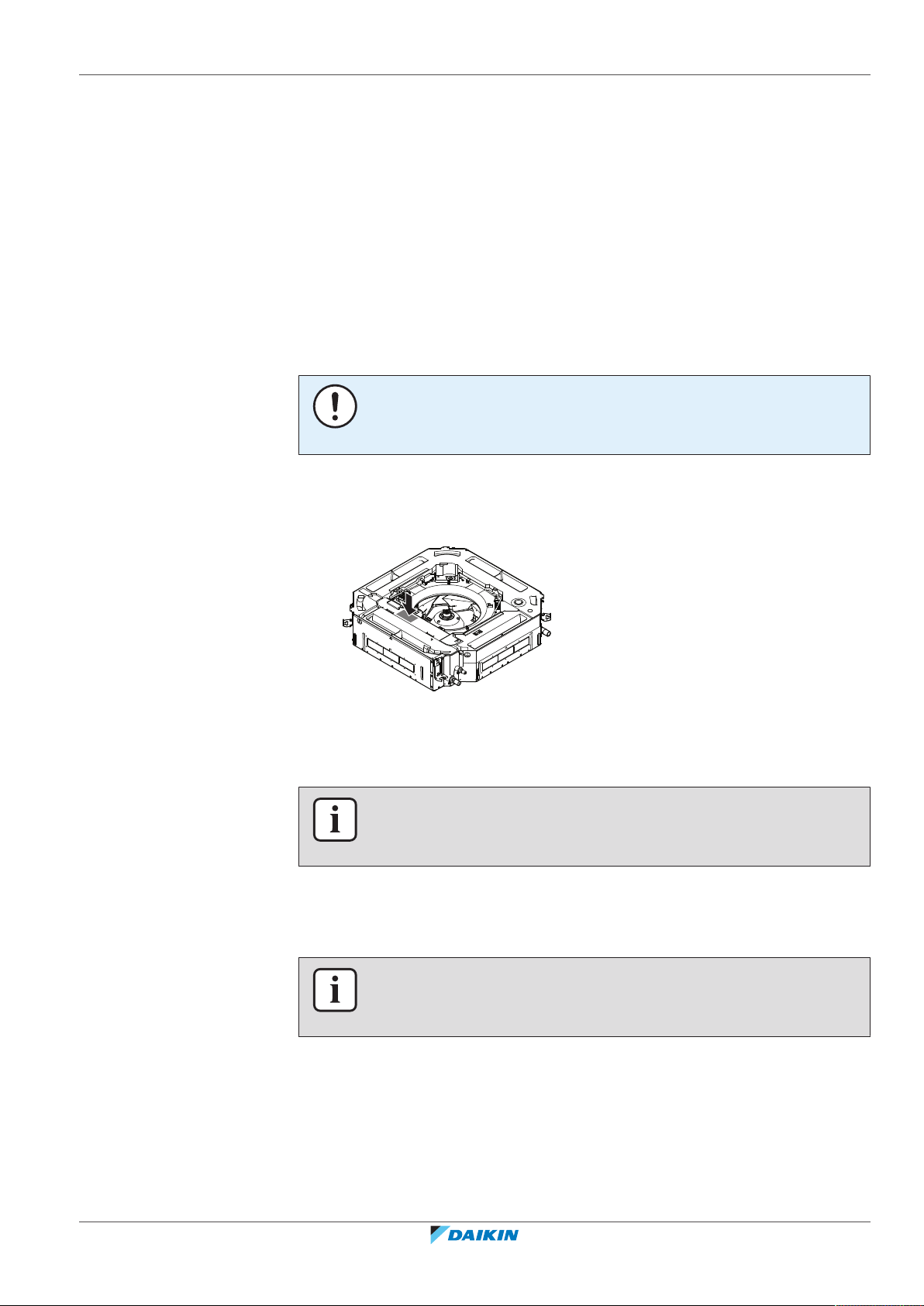

15.1 Identifikation

HINWEIS

Achten Sie bei der gleichzeitigen Installation oder Wartung von mehreren Geräten darauf, die Wartungsblenden der verschiedenen Modelle NICHT zu vertauschen.

15.1.1 Typenschild: Inneneinheit

Wo?

15.2 Über die Inneneinheit

INFORMATION

Informationen zu Betriebsgrenzen finden Sie bei den technischen Daten zur angeschlossenen Außeneinheit.

15.3 Systemanordnung

INFORMATION

Die folgende Abbildung ist ein Beispiel und entspricht möglicherweise NICHT Ihrem Systemlayout.

FXFA20~125A2VEB VRV System Klimaanlage 4P599624-1C – 2020.12

Referenz für Installateure und Benutzer

Page 48

15 | Über die Geräte und Optionen

a Inneneinheit b Außeneinheit

d Ansaugluft e Austretende Luft

g Abflussrohr h Ansauggitter und Luftfilter

c Benutzerschnittstelle

f Kältemittelrohrleitungen + Übertragungskabel

15.4 Kombinieren von Geräten und Optionen

INFORMATION

In Ihrem Land sind bestimmte Funktionen oder Optionen möglicherweise NICHT verfügbar.

15.4.1 Mögliche Optionen für das Innengerät

Sorgen Sie dafür, dass Ihnen folgende obligatorische Möglichkeiten zur Verfügung stehen:

▪ Benutzerschnittstelle: Es darf nur ein Sicherheitssystem benutzt werden, das mit

dem Fernregler kompatibel ist. Im technischen Datenblatt zum Fernregler finden Sie Informationen zur Kompatibilität (z.B. BRC1H52/82*)

Hinweis: Die Benutzerschnittstelle erzeugt bei Erkennung einer KältemittelLeckage ein optisches und akustisches Warnsignal. Z. B. kann ein BRC1H52*Fernregler einen akustischen Alarm erzeugen mit einer Lautstärke von 65 dB (Schalldruckpegel, gemessen in 1 Meter Abstand von der Alarmquelle). Informationen zum Ton finden Sie im technischen Datenblatt zum Fernregler. Der Alarm muss um mindestens 15 dB lauter sein als das im Raum herrschende Hintergrundgeräusch. Falls das Hintergrundgeräusch lauter ist, empfehlen wir, eine externe Alarmanlage zu benutzen (bauseitig zu liefern) und diese an die optionalen Ausgabe-Platine der Inneneinheit anzuschließen. Diese bauseitige Alarmanlage muss in jedem Raum eingerichtet werden, in dem eine Inneneinheit installiert ist.

Referenz für Installateure und Benutzer

FXFA20~125A2VEB

VRV System Klimaanlage

4P599624-1C – 2020.12

Page 49

15 | Über die Geräte und Optionen

ACHTUNG

▪ Jede Inneneinheit muss mit einer separaten Benutzerschnittstelle verbunden

▪ Die Benutzerschnittstelle muss immer im selben Raum sein wie die Inneneinheit.

Weitere Informationen finden Sie in der Installations- und Betriebsanleitung der Benutzerschnittstelle.

▪ Optionale Ausgabe-Platine (um für ein externes Gerät Signale auszugeben):

Wenn eine Leckage erkannt wird, ein Sensor-Fehler vorliegt oder die Verbindung zum Sensor unterbrochen wird, wird die Ausgabe-Platine ausgelöst. Die genaue Modellbezeichnung finden Sie in der Liste der Optionen für die Inneneinheit. Weitere Informationen zu dieser Option finden Sie in der Installationsanleitung zur optionalen Ausgabe-Platine.

▪ Zierblende: Standard, sich selbst reinigend oder Design

INFORMATION

In der Liste der Optionen für die Inneneinheit sind alle möglichen Optionen angegeben. Weitere Informationen zu einer Option finden Sie in der Installationsund Betriebsanleitung der entsprechenden Option.

FXFA20~125A2VEB VRV System Klimaanlage 4P599624-1C – 2020.12

Referenz für Installateure und Benutzer

Page 50

16 | Installation des Geräts

16 Installation des Geräts

In diesem Kapitel

16.1 Den Ort der Installation vorbereiten...................................................................................................................................... 50

16.2 Montieren des Innengeräts .................................................................................................................................................... 53

16.1 Den Ort der Installation vorbereiten

Das Gerät NICHT in einem Raum installieren, der auch als Arbeitsplatz oder Werkstatt benutzt wird. Finden in der Nähe des Geräts Bauarbeiten statt (z. B. Schleifarbeiten), bei denen viel Staub entsteht, MUSS das Gerät abgedeckt werden.

Wählen Sie einen Installationsort mit ausreichendem Platz zum An- und Abtransport des Geräts an den Standort bzw. vom Standort.

Vermeiden Sie die Installation in einer Umgebung, in der viele organischen Lösungsmittel wie Druckfarbe und Siloxan eingesetzt werden.

16.1.1 Anforderungen an den Installationsort des Innengeräts ...................................................................................... 50

16.2.1 Richtlinien zur Installation der Inneneinheit ......................................................................................................... 53

16.2.2 Leitlinien zur zur Installation des Abflussrohrs...................................................................................................... 55

WARNUNG

16.1.1 Anforderungen an den Installationsort des Innengeräts

INFORMATION

Lesen Sie auch die allgemeinen Voraussetzungen für den Installationsort. Siehe Kapitel ""2Allgemeine Sicherheitsvorkehrungen"[45]".

INFORMATION

Der Schalldruckpegel liegt unter 70dBA.

ACHTUNG

Dieses Gerät sollte nicht für die Allgemeinheit zugänglich sein; installieren Sie es in einem gesicherten Bereich, wo nicht leicht darauf zugegriffen werden kann.

Diese Anlage, sowohl die Innen- als auch die Außeneinheit, eignet sich für die Installation in geschäftlichen und gewerblichen Umgebungen.

Referenz für Installateure und Benutzer

Installieren Sie das Gerät NICHT an den folgenden Plätzen bzw. Orten:

▪ An Orten, an denen Dünste, Spray oder Dämpfe von Mineralöl in der Luft sein

können. Kunststoffteile könnten beschädigt und unbrauchbar werden und zu Wasserleckagen führen.

Es wird davon abgeraten, das Gerät an den folgenden Orten zu installieren, da dies zu einer Beeinträchtigung der Gesamtnutzungsdauer des Geräts führen kann:

▪ Umgebungen mit starken Spannungsschwankungen ▪ In Fahrzeugen oder auf Schiffen ▪ In Räumen, wo Säure- oder Ammoniakdämpfe vorhanden sind

FXFA20~125A2VEB

VRV System Klimaanlage

4P599624-1C – 2020.12

Page 51

16 | Installation des Geräts

a b c

(mm)

≥1500

≥

2000

≥

4000

≥1500

ba dac

HINWEIS

Das in diesem Handbuch beschriebene Gerät kann durch die Aussendung von Funkwellen elektronische Störungen verursachen. Das Gerät entspricht Spezifikationen, die für den Schutz gegen solche Art von Interferenzen für angemessen gelten. Es gibt jedoch keine Garantie, dass bei besonderen Installationsszenarien keinerlei Störung auftreten kann.

Darum wird empfohlen, bei der Installation des Gerätes und der Verlegung von Kabeln darauf zu achten, dass zu Stereoanlagen, PCs usw. ein hinreichender Abstand besteht.

An Orten mit schwachem Empfang sollte ein Abstand von mindestens 3 m eingehalten werden, um elektromagnetische Störungen bei anderen Geräten zu vermeiden. Zum Verlegen von Strom- und Übertragungsleitungen verwenden Sie am besten Kabelkanäle.

▪ Treffen Sie Vorkehrungen, damit bei einer Leckage am Installationsort und der

Umgebung keine Schäden durch das Wasser entstehen können.

▪ Wählen Sie einen Platz aus, wo die Betriebsgeräusche oder die heiße / kalte Luft,

die von der Einheit abgegeben werden, nicht stören.

▪ Luftstrom. Stellen Sie sicher, dass der Luftstrom nicht behindert oder blockiert

wird.

▪ Abfluss. Stellen Sie sicher, dass das Kondenswasser ordnungsgemäß ablaufen

kann.

▪ Pappschablone für die Installation (oberer Teil der Verpackung) (Zubehör). Beim

Auswählen des Installationsortes die mitgelieferte Pappschablone verwenden. Sie zeigt die Abmessungen der Einheit und die erforderliche Deckenöffnung.

▪ Luftstromrichtungen. Sie können verschiedene Richtungen für den Luftstrom

auswählen. Wählen Sie die, welche für den Raum am besten geeignet ist. Weitere Informationen dazu finden Sie in der Installationsanleitung des optionale Sperrpolster-Kit.

Beispiel:

a Rundum-Luftstrom b 4-Wege-Luftstrom (mit geschlossenen Ecken) (optionales Sperrpolster-Kit

erforderlich)

c 3-Wege-Luftstrom (optionales Sperrpolster-Kit erforderlich)

▪ Deckenisolierung. Wenn die Bedingungen in der Decke 30°C und eine relative

Luftfeuchtigkeit von 80% überschreiten oder wenn Frischluft in die Decke eingeleitet wird, ist eine zusätzliche Isolierung erforderlich (Polyethylenschaum mit einer Stärke von mindestens 10mm).

FXFA20~125A2VEB VRV System Klimaanlage 4P599624-1C – 2020.12

▪ Abstände. Achten Sie auf Folgendes:

A Mindestabstand zur Wand (siehe unten) B Mindest- und Maximalabstand zum Boden (siehe unten)

Referenz für Installateure und Benutzer

Page 52

16 | Installation des Geräts

≥1500 ≥500 ≥200

A A A

b c

▪ A: Mindestabstand zur Wand. Ist abhängig von der Luftstromrichtung in

C Klasse 20~63:

≥224mm: Bei Installation mit Standard-Zierblende ≥266mm: Bei Installation mit Design-Zierblende ≥304mm: Bei Installation mit sich selbst reinigender Zierblende ≥274mm: Bei Installation mit Frischlufteinlass-Kit

Klasse 80~100:

≥266mm: Bei Installation mit Standard-Zierblende ≥308mm: Bei Installation mit Design-Zierblende ≥346mm: Bei Installation mit sich selbst reinigender Zierblende ≥316mm: Bei Installation mit Frischlufteinlass-Kit

Klasse 125:

≥308mm: Bei Installation mit Standard-Zierblende ≥350mm: Bei Installation mit Design-Zierblende ≥388mm: Bei Installation mit sich selbst reinigender Zierblende ≥358mm: Bei Installation mit Frischlufteinlass-Kit

a Inneneinheit b Beleuchtung (die Abbildung zeigt eine an der Decke montierte Beleuchtung, aber

eine eingelassene Deckenbeleuchtung ist auch erlaubt)

c Ventilator d Statisches Volumen (Beispiel: Tabelle)

Richtung Wand.

a Luftauslass und Ecken offen b Luftauslass geschlossen, Ecken offen (optionales Sperrpolster-Kit erforderlich)

c Luftauslass und Ecken geschlossen (optionales Sperrpolster-Kit erforderlich)

▪ B: Mindest- und Maximalabstand zum Boden:

- Minimum: 2,7m, um versehentliches Berühren zu vermeiden.

- Maximum: Ist abhängig von der Luftstromrichtung und der Leistungsklasse.

Siehe "20.1Bauseitige Einstellung"[473].

INFORMATION

Maximaler Abstand zum Fußboden beim 3-Wege- und 4-Wege-Lufstrom (was ein optionales Sperrpolster-Kit erfordert) kann unterschiedlich sein. Siehe dazu die Installationsanleitung des optionale Sperrpolster-Kit.

INFORMATION

Einige Optionen erfordern möglicherweise zusätzlichen Raum für Servicearbeiten. Beachten Sie die Informationen in der Installationsanleitung für die benutzte Option, bevor Sie die Installation durchführen.

Anforderungen der Mindest-Fußbodenfläche

ACHTUNG

Referenz für Installateure und Benutzer

FXFA20~125A2VEB

VRV System Klimaanlage

4P599624-1C – 2020.12

Page 53

16.2 Montieren des Innengeräts

(mm)

780

710

a1 b

b a2

4×

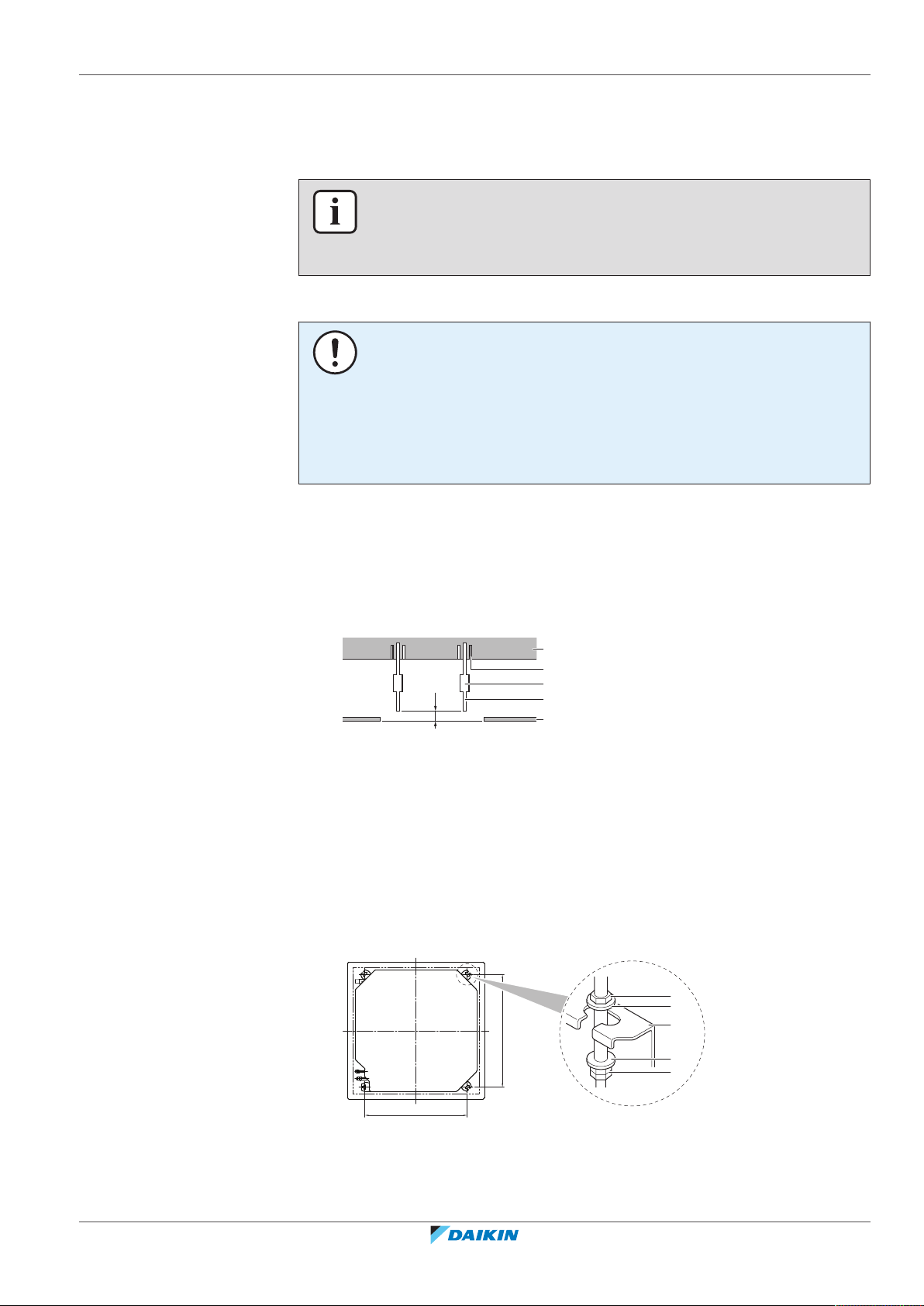

16.2.1 Richtlinien zur Installation der Inneneinheit

INFORMATION

Optionale Einrichtungen. Lesen Sie vor der Installation einer optionalen Einrichtung

die zugehörige Installationsanleitung. Abhängig von den Bedingungen vor Ort ist es möglicherweise einfacher, erst die optionale Einrichtung zu installieren.

▪ Zierblende. Immer erst die Einheit installieren und dann die Zierblende.

HINWEIS

Nach Installieren der Zierblende:

▪ Sicherstellen, dass die Zierblende lückenlos am Gerätegehäuse anliegt. Mögliche

Folge: Sonst kann Luft durch die Lücke eindringen und dazu führen, dass

Feuchtigkeit kondensiert und Tropfen bildet.

▪ Stellen Sie sicher, dass die Kunststoffteile der Zierblende frei von Öl sind.

Mögliche Folge: Öl kann Kunststoffteile beschädigen und zersetzen.

▪ Deckenstärke. Prüfen Sie, ob die Decke tragfähig genug ist, um das Gewischt der

Einheit zu halten. Falls keine ausreichende Tragfähigkeit besteht, verstärken Sie die Decke, bevor Sie die Einheit installieren.

16 | Installation des Geräts

- Bei bestehenden Decken sind Dübel zu verwenden.

- Bei neuen Decken sind eingelassene Gewindeeinsatzbuchsen, eingelassene

Dübel oder andere bauseitig zu liefernde Teile zu benutzen.

A 50~100mm: Bei Installation mit Standardblende

100~150mm: Bei Installation mit Frischlufteinlass-Kit oder Zierblende

130~180mm: Bei Installation mit sich selbst reinigender Zierblende a Deckenscheibe b Anker c Ausgleichsmutter oder Spannschraube d Tragbolzen e Abgehängte Decke

▪ Tragbolzen. Verwenden Sie M8~M10 Tragbolzen für die Installation. Befestigen

Sie den Aufhängebügel am Tragbolzen. Befestigen Sie ihn sicher mit Hilfe einer Mutter und einer Unterlegscheibe an der oberen und unteren Seite des Aufhängebügels.

FXFA20~125A2VEB VRV System Klimaanlage 4P599624-1C – 2020.12

a1 Mutter (bauseitig zu liefern) a2 Doppelmutter (bauseitig zu liefern)

b Unterlegscheibe (Zubehör) c Aufhängebügel (an der Einheit angebracht)

Referenz für Installateure und Benutzer

Page 54

16 | Installation des Geräts

a cb d

(mm)

710

840

860~910

950

c d

780

840

860~910

950

cde

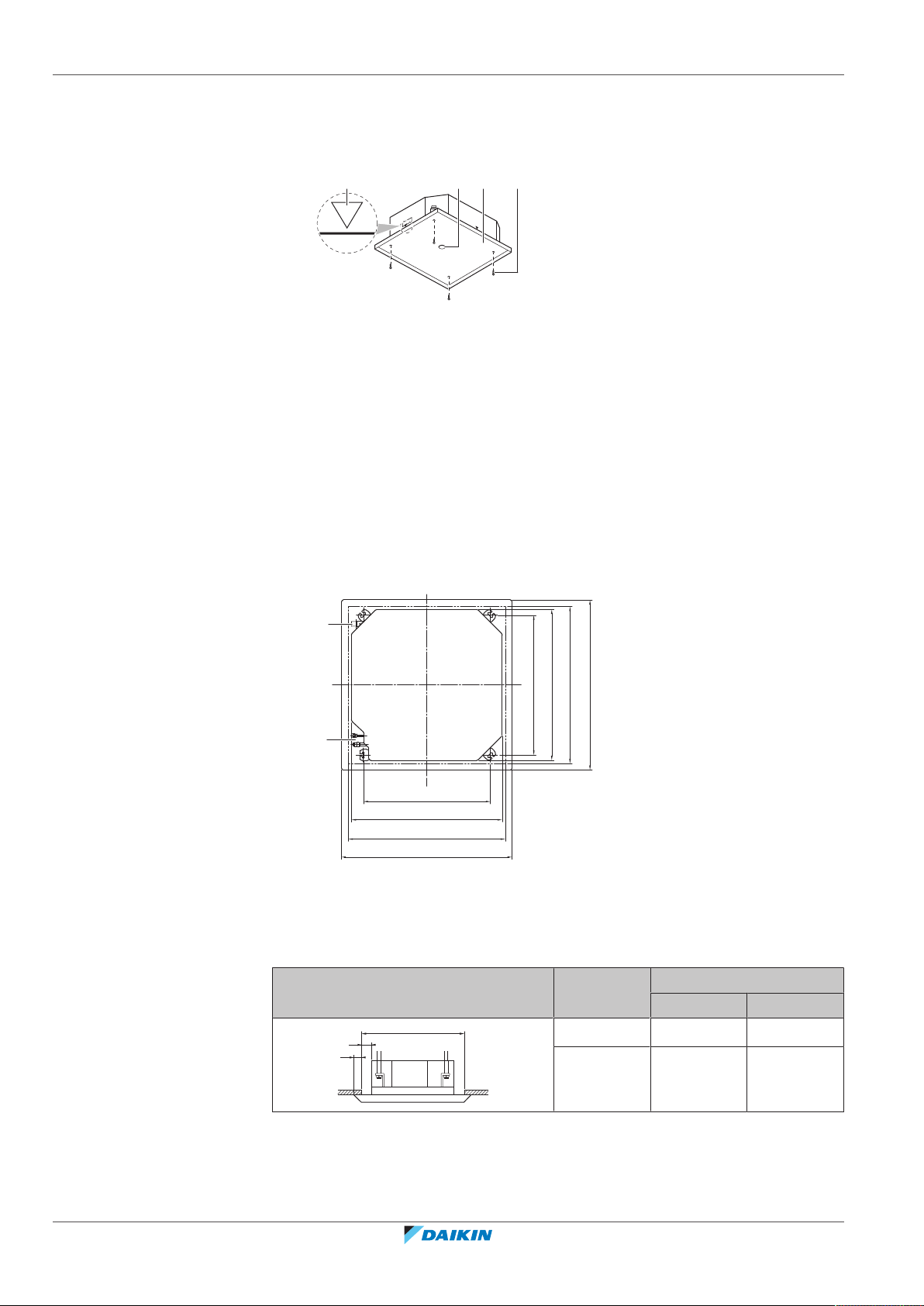

▪ Pappschablone für die Installation (oberer Teil der Verpackung). Verwenden Sie

▪ Deckenöffnung und Einheit:

die Pappschablone, um die korrekte horizontale Position zu bestimmen. Sie zeigt die erforderlichen Abmessungen und die Mittelpunkte. Sie können die Pappschablone an der Einheit befestigen.

a Mittelpunkt der Einheit b Mittelpunkt der Deckenöffnung

c Pappschablone für die Installation (oberer Teil der Verpackung)

d Schrauben (Zubehör)

- Achten Sie darauf, dass die Größe der Deckenöffnung im Rahmen der

folgenden Grenzen liegt:

Minimum: 860mm damit es für die Einheit passt. Maximum: 910mm, damit sich Zierblende und abgehängte Decke hinreichend

überlappen. Falls die Deckenöffnung größer ist, geben Sie extra Deckenmaterial hinzu.

- Achten Sie darauf, dass die Einheit und die Aufhängebügel (Aufhängung) in der

Deckenöffnung zentriert sind.

a Abflussrohr b Kältemittelrohre

c Aufhängebügel-Abstand (Aufhängung) d Einheit e Deckenöffnung

f Zierblende

Beispiel Wenn A

(a)

Dann

(a)

Referenz für Installateure und Benutzer

860mm 10mm 45mm

910mm 35mm 20mm

(a)

A: Deckenöffnung

B: Abstand zwischen der Einheit und der Deckenöffnung

C: Überlappung von Zierblende und abgehängter Decke

FXFA20~125A2VEB

VRV System Klimaanlage

4P599624-1C – 2020.12

Page 55

16 | Installation des Geräts

A B

b c

bba

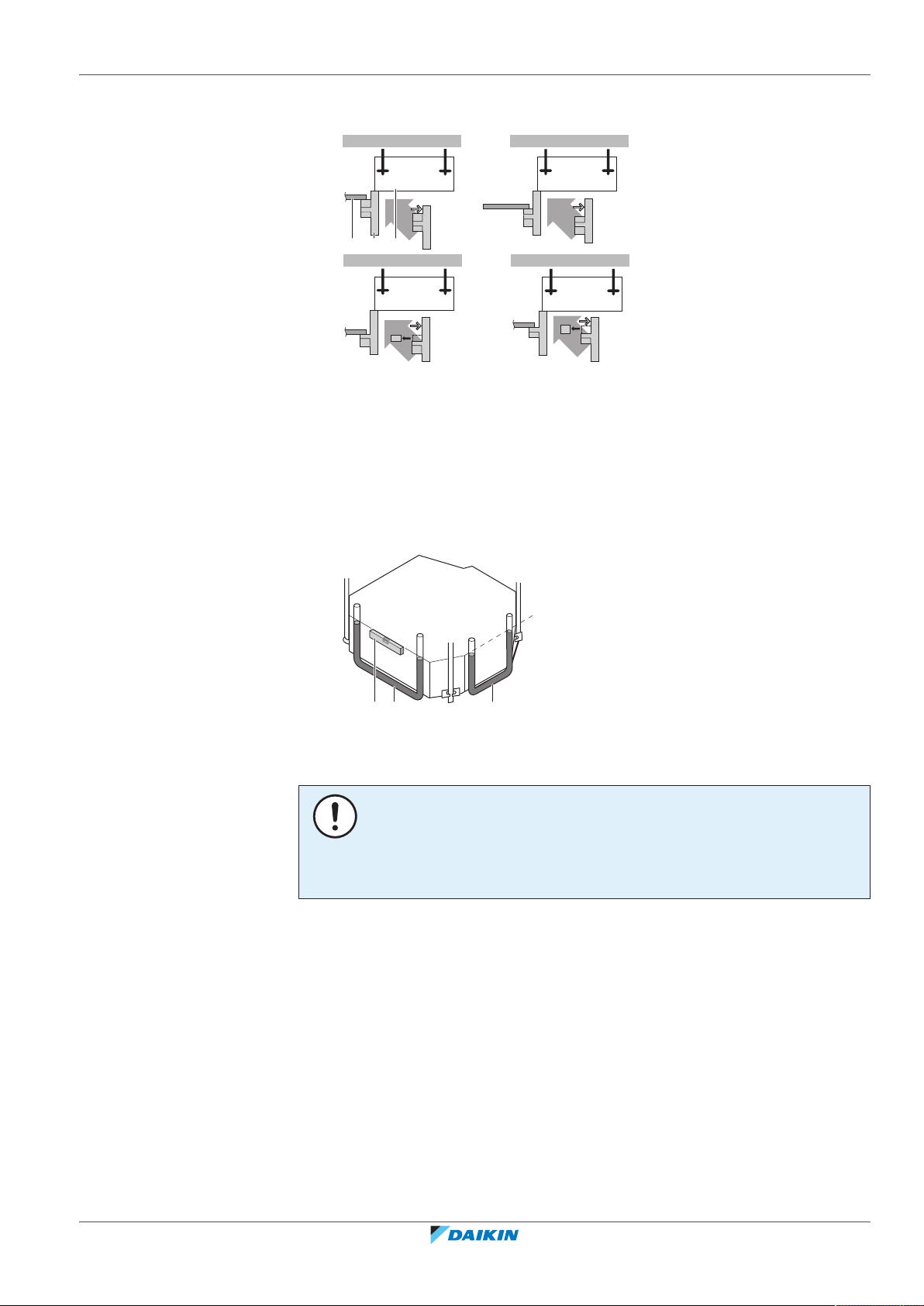

▪ Installationsanleitung. Verwenden Sie die Installationsanleitung, um die korrekte

vertikale Position zu bestimmen.

A Bei Installation mit Standard-Zierblende B Bei Installation mit Frischlufteinlass-Kit

C Bei Installation mit sich selbst reinigender Zierblende

D Bei Installation mit Design-Zierblende

a Abgehängte Decke b Installationsanleitung (Zubehör) c Einheit

▪ Waagerecht. Stellen Sie mit Hilfe einer Wasserwaage oder mit einem mit Wasser

befüllten Vinylschlauch sicher, dass alle 4 Ecken der Einheit auf einer Ebene liegen.

a Wasserwaage b Vinylschlauch c Wasserstand

HINWEIS

Die Einheit NICHT geneigt installieren. Mögliche Folge: Wenn die Einheit gegen die Fließrichtung des Kondenswassers geneigt ist (falls die Abflussrohrseite höher ist), kann es zu Funktionsstörungen des Schwimmerschalters und zu einem Wasseraustritt kommen.

16.2.2 Leitlinien zur zur Installation des Abflussrohrs

Stellen Sie sicher, dass das Kondenswasser ordnungsgemäß ablaufen kann. Das bedeutet:

▪ Allgemeine Richtlinien

Allgemeine Leitlinien

▪ Abflussrohr an der Inneneinheit anschließen ▪ Auf Wasserleckagen prüfen

▪ Rohrleitungslänge. Abflussrohrleitung so kurz wie möglich halten.

FXFA20~125A2VEB VRV System Klimaanlage 4P599624-1C – 2020.12

Referenz für Installateure und Benutzer

Page 56

16 | Installation des Geräts

1~1.5 m

≤675

≤300

0~75

1000~1500

(mm)

b c

≥100

≤675

(mm)

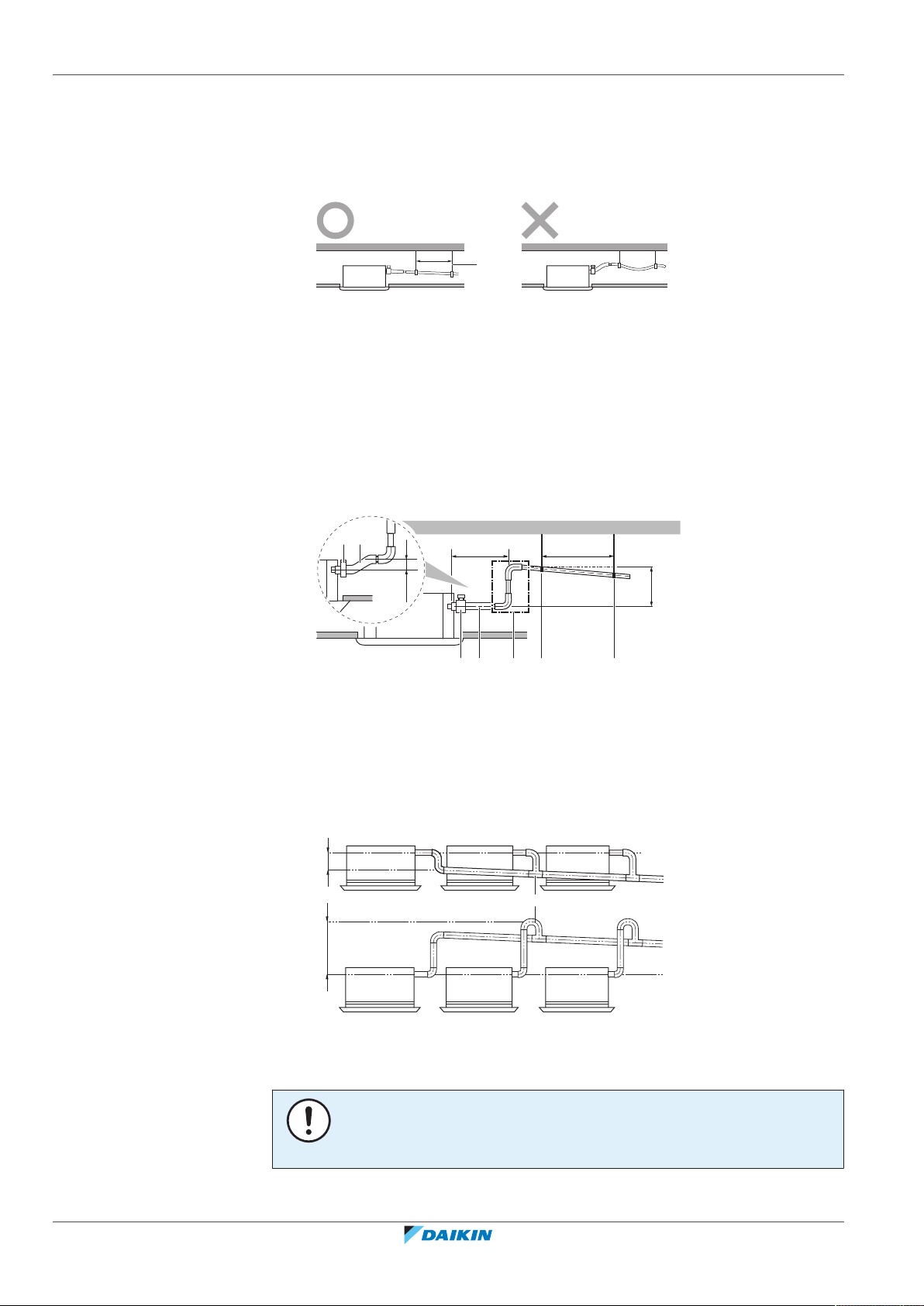

▪ Rohrstärke. Die Rohrstärke muss im Vergleich mit der Stärke des

▪ Gefälle. Das Abflussrohr muss ein Gefälle haben (mindestens 1/100), damit sich

▪ Kondenswasserbildung. Ergreifen Sie geeignete Maßnahmen, damit sich kein

▪ Steigleitung. Falls notwendig, können Sie eine Steigleitung installieren, damit ein

Verbindungsrohres gleich oder größer sein (Vinylrohr mit 25 mm Nenndurchmesser und 32mm Außendurchmesser).

im Rohr keine Luftblasen bilden können. Haltestangen so verwenden wie gezeigt.

a Haltestange

O Zulässig

X Nicht zulässig

Kondenswasser bilden kann. Isolieren Sie die komplette Abflussleitung im Gebäude.

Gefälle erzielt werden kann.

- Neigung des Ablaufschlauchs: 0~75 mm, damit das Rohr nicht belastet wird

und keine Luftblasen entstehen.

a Metallschelle (Zubehör) b Ablaufschlauch (Zubehör)

c Abflussrohr ansteigend (Vinylrohr mit 25mm Nenndurchmesser und 32mm

Außendurchmesser) (bauseitig zu liefern)

d Aufhängungen (bauseitig zu liefern)

▪ Abflussrohre zusammenführen. Sie können Abflussrohre zusammenführen.

Darauf achten, dass die Rohre und T-Verbindungen das richtige Maß haben. Es muss der Betriebskapazität der Einheiten entsprechen.

a T-Verbindung

Abflussrohr an der Inneneinheit anschließen

HINWEIS

Bei falschem Anschließen des Abflussschlauches kann es zu Leckagen kommen, so dass der Bereich der Installation und die Umgebung beschädigt werden können.

Referenz für Installateure und Benutzer

FXFA20~125A2VEB

VRV System Klimaanlage

4P599624-1C – 2020.12

Page 57

16 | Installation des Geräts

≤4 mm

A-A'

652

b a

d c

2~61

1 Den Abflussschlauch so weit wie möglich auf den Abflussrohr-Anschluss

schieben.

2 Die Metallschelle befestigen und festziehen, bis der Schraubenkopf weniger

als 4mm Abstand von der Metallschelle hat.

3 Auf Wasserleckagen prüfen (siehe "So prüfen Sie auf

Wasserleckagen"[457]).

4 Isolierung (Abflussrohr) installieren. 5 Das große Dämmungskissen (= Isolation) um die Metallschelle und den

Abflussschlauch wickeln und mit Kabelbinder befestigen.

6 Abflussrohr am Abflussschlauch anschließen.

a Abflussrohr-Anschluss (am Gerät angebracht) b Ablaufschlauch (Zubehör) c Metallschelle (Zubehör) d Großes Dichtungspad (Zubehör) e Isolierung (Abflussrohr) (Zubehör)

f Abflussleitung (bauseitig zu liefern)

So prüfen Sie auf Wasserleckagen

Das Verfahren ist davon abhängig, ob die Installation des Systems bereits vollzogen ist. Ist das System noch nicht fertig installiert, schließen Sie vorübergehend die Benutzerschnittstelle an und stellen die Stromversorgung der Einheit her.

Wenn die Installation des Systems noch nicht abgeschlossen ist

1 Die elektrischen Leitungen vorübergehend anschließen.

▪ Die Wartungsblende abnehmen (a). ▪ Die Benutzerschnittstelle anschließen (b). ▪ Stromversorgung anschließen (c). ▪ Die Wartungsblende wieder anbringen (a).

FXFA20~125A2VEB VRV System Klimaanlage 4P599624-1C – 2020.12

Referenz für Installateure und Benutzer

Page 58

16 | Installation des Geräts

N L

≥100 mm

e d

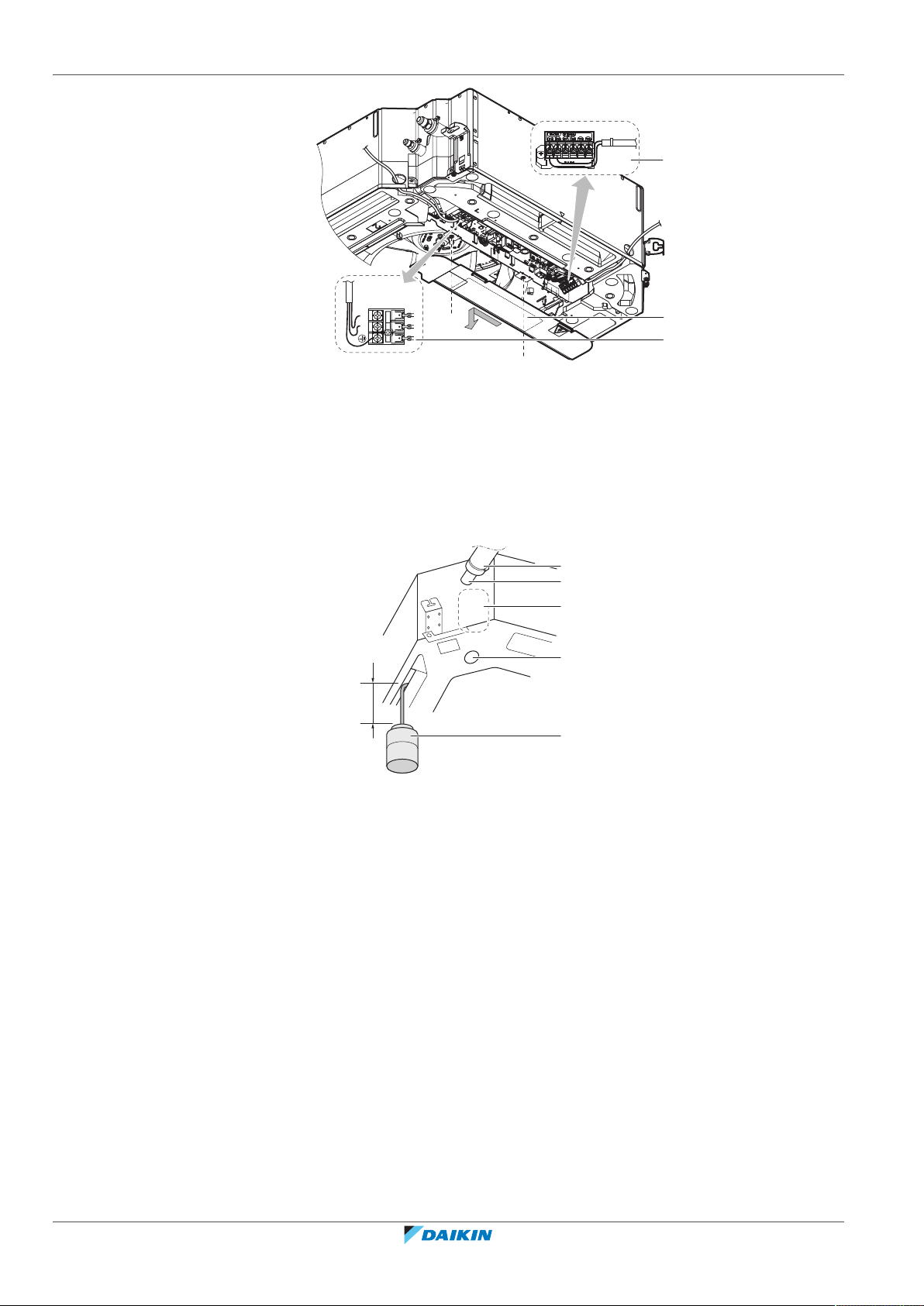

a Wartungsblende mit Schaltplan b Klemmleiste für Benutzerschnittstelle

c Klemmleiste für Stromversorgung

2 Den Strom einschalten. 3 Nur den Ventilatorbetrieb starten (siehe Referenzhandbuch oder

Wartungshandbuch der Benutzerschnittstelle).

4 Etwa 1 l Wasser langsam durch die Luftauslassöffnung einfüllen und auf

Leckagen prüfen.

Wenn die Installation des Systems bereits abgeschlossen ist

Referenz für Installateure und Benutzer

a Kunststoff-Gießkanne b Auslass für Kondenswasser für Servicezwecke (mit Gummistopfen). Verwenden Sie

diesen Auslass, um Wasser aus der Ablaufwanne abzulassen

c Position der Kondensatabfluss-Pumpe d Abflussrohr-Anschluss e Abflussrohr

5 Den Strom ausschalten. 6 Elektrische Verkabelung trennen.

▪ Die Wartungsblende abnehmen. ▪ Stromversorgung trennen. ▪ Die Benutzerschnittstelle trennen. ▪ Die Wartungsblende wieder anbringen.

1 Kühlbetrieb starten (siehe Referenzhandbuch oder Wartungshandbuch der

Benutzerschnittstelle).

2 Etwa 1 l Wasser langsam durch den Wassereinlass einfüllen, auf Leckagen

prüfen (siehe "Wenn die Installation des Systems noch nicht abgeschlossen

ist"[457]).

FXFA20~125A2VEB

VRV System Klimaanlage

4P599624-1C – 2020.12

Page 59

17 Installation der Leitungen

In diesem Kapitel

17.1 Vorbereiten der Kältemittelleitungen .................................................................................................................................... 59

17.1.1 Anforderungen an Kältemittel-Rohrleitungen....................................................................................................... 59

17.1.2 Isolieren der Kältemittelleitungen ......................................................................................................................... 60

17.2 Anschließen der Kältemittelleitung ........................................................................................................................................ 60

17.2.1 Kältemitteilleitungen anschließen ......................................................................................................................... 60

17.2.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen ................................................................... 61

17.2.3 Richtlinien zum Anschließen von Kältemittelleitungen......................................................................................... 62

17.2.4 Hinweise zum Biegen der Rohre............................................................................................................................ 62

17.2.5 So dornen Sie Rohrenden auf ................................................................................................................................ 63

17.2.6 So schließen Sie die Kältemittelleitung an das Innengerät an .............................................................................. 63

17.1 Vorbereiten der Kältemittelleitungen

17.1.1 Anforderungen an Kältemittel-Rohrleitungen

INFORMATION

Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in

"2Allgemeine Sicherheitsvorkehrungen"[45].

17 | Installation der Leitungen

ACHTUNG

Rohrleitungen MÜSSEN gemäß den Instruktionen in "17 Installation der

Leitungen"[4 59] installiert werden. Es dürfen nur mechanische Verbindungsstücke

(z.B. Löt+Bördel-Verbindungsstücke) benutzt werden, die der jüngsten Version von ISO14903 entsprechen.

HINWEIS

Die Rohre und andere unter Druck stehende Teile müssen für Kältemittel geeignet sein. Für das Kältemittel sind mit Phosphorsäure deoxidierte, übergangslos verbundene Kupferrohre zu verwenden.

▪ Fremdmaterialien innerhalb von Rohrleitungen (einschließlich Öle aus der

Herstellung) müssen ≤30mg/10m sein.

Durchmesser von Kältemittel-Rohrleitungen

Bei Rohrleitungsverbindungen der Inneneinheit ist auf die Einhaltung folgender Rohrdurchmesser zu achten:

Klasse Rohr-Außendurchmesser (mm)

20~32 Ø6,4 Ø9,5

40~80 Ø6,4 Ø12,7

Flüssigkeitsleitung Gasrohr

FXFA20~125A2VEB VRV System Klimaanlage 4P599624-1C – 2020.12

100~125 Ø9,5 Ø15,9

Anforderungen an das Material von Kältemittel-Rohrleitungen

▪ Rohrmaterial: Mit Phosphorsäure deoxidierte, übergangslos verbundene

Kupferrohre.

▪ Bördelanschlüsse: Verwenden Sie ausschließlich weichgeglühtes Material.

Referenz für Installateure und Benutzer

Page 60

17 | Installation der Leitungen

ØiØ

ØpØ

▪ Rohrleitungs-Härtegrad und -stärke:

Außendurchmesser

6,4mm (1/4") Weichgeglüht (O) ≥0,8mm

9,5mm (3/8")

12,7mm (1/2")

15,9mm (5/8")

17.1.2 Isolieren der Kältemittelleitungen

▪ Verwenden Sie als Isoliermaterial Polyethylenschaum:

- Wärmeübertragungsrate zwischen 0,041 und 0,052 W/mK (0,035 und

0,045kcal/mh°C)

- mit einer Hitzebeständigkeit von mindestens 120°C

▪ Isolationsdicke

Härtegrad Stärke (t)

(a)

(Ø)

(a)

Je nach den geltenden gesetzlichen Vorschriften und dem maximalen Betriebsdruck der Einheit (siehe "PS High" auf dem Typenschild der Einheit) ist möglicherweise eine größere Rohrstärke erforderlich.

Rohr-Außendurchmesser

Innendurchmesser der

(Øp)

6,4mm (1/4") 8~10mm ≥10mm

9,5mm (3/8") 12~15mm ≥13mm

12,7mm (1/2") 14~16mm ≥13mm

15,9mm (5/8") 17~20mm ≥13mm

Liegen die Temperaturen überwiegend über 30°C und hat die Luft eine relative Luftfeuchtigkeit über 80%, muss das Isoliermaterial mindestens 20 mm dick sein, damit sich auf der Oberfläche des Isoliermaterials kein Kondensat bildet.

17.2 Anschließen der Kältemittelleitung

17.2.1 Kältemitteilleitungen anschließen

Vor Anschließen der Kältemitteilleitungen

Isolationsdicke (t)

Isolation (Øi)

Außen- und Inneneinheit müssen montiert sein.

Typischer Ablauf

Anschließen der Kältemittelleitungen beinhaltet:

▪ Kältemittelleitung an die Inneneinheit anschließen ▪ Kältemittelleitung an die Außeneinheit anschließen ▪ Kältemittelleitungen isolieren

Referenz für Installateure und Benutzer

FXFA20~125A2VEB

VRV System Klimaanlage

4P599624-1C – 2020.12

Page 61

17 | Installation der Leitungen

▪ Befolgen Sie die Richtlinien für:

- Biegen von Rohren

- Aufdornen des Rohrendes

- Verwendung der Absperrventile

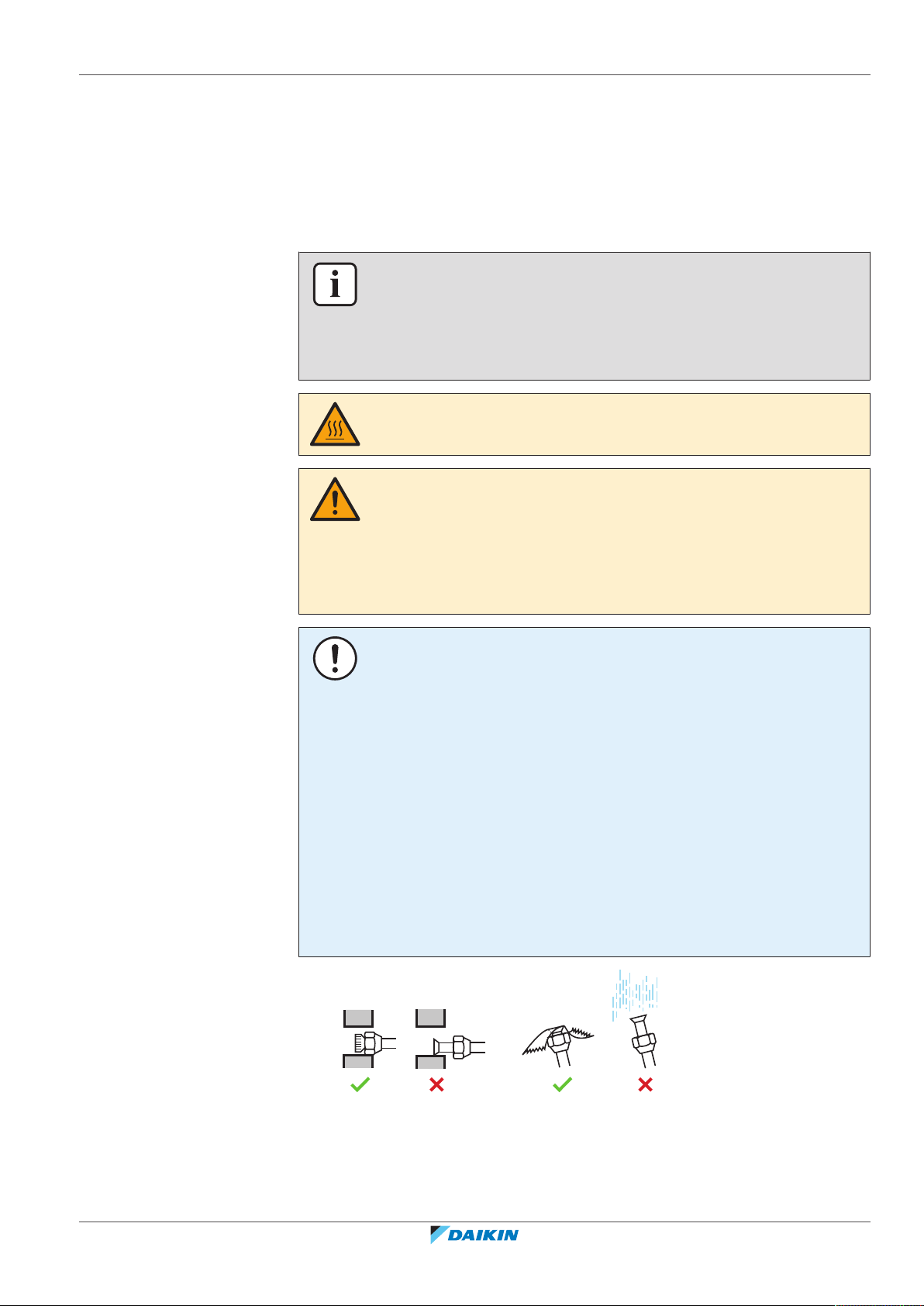

17.2.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen

INFORMATION

Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in den folgenden Kapiteln:

▪ Allgemeine Sicherheitshinweise ▪ Vorbereitung

GEFAHR: GEFAHR DURCH VERBRENNEN ODER VERBRÜHEN

ACHTUNG

Lebensdauer verkürzen. Das trocknende Material kann sich ablösen und das System beschädigen.

HINWEIS

Beachten Sie die folgenden Warnhinweise bezüglich der Kältemittel-Rohrleitungen:

▪ Darauf achten, dass in den Kältemittelkreislauf nur das vorgesehene Kältemittel

gelangt, keine anderen Stoffe (z. B. Luft).

▪ Nur R32 verwenden, wenn Kältemittel hinzuzufügen ist. ▪ Verwenden Sie ausschließlich Installationswerkzeuge (z.B. Manometer-Set), die

speziell für R32 ausgelegt sind und dem Druck standhalten. Achten Sie darauf, dass keine fremden Substanzen (einschließlich Mineralöle oder Feuchtigkeit) in das System gelangen.

▪ Bringen Sie die Rohrleitung so an, dass die Rohrenden KEINER mechanischen

Beanspruchung ausgesetzt sind.

▪ Damit Schmutz, Flüssigkeiten oder Staub nicht in die Rohre dringen können,

schützen Sie die Rohre so, wie es in der folgenden Tabelle beschrieben wird.

▪ Beim Durchführen von Kupferrohren durch Wände muss mit besonderer Vorsicht

vorgegangen werden (siehe Abbildung unten).

FXFA20~125A2VEB VRV System Klimaanlage 4P599624-1C – 2020.12

Referenz für Installateure und Benutzer

Page 62

17 | Installation der Leitungen

0.4~0.8

±2

45°

90°

±2

ØA

Außengerät >1Monat Rohr quetschen

Innengerät Unabhängig vom

17.2.3 Richtlinien zum Anschließen von Kältemittelleitungen

Beachten Sie die folgenden Richtlinien, wenn Sie Rohrleitungen anschließen:

▪ Tragen Sie vor dem Aufsetzen einer Überwurfmutter auf die Oberfläche innen

Etheröl oder Esteröl auf. Schrauben Sie die Mutter erst mit der Hand um 3 oder 4 Umdrehungen auf das Gewinde und ziehen Sie sie danach fest.

Gerät Installationszeitraum Schutzmethode

<1Monat Rohr quetschen oder mit

Klebeband abdichten

Zeitraum

INFORMATION

Öffnen Sie das Absperrventil des Kältemittels erst, nachdem Sie die Kältemittelleitungen überprüft haben. Wenn Sie zusätzliches Kältemittel auffüllen müssen, wird empfohlen, das Kältemittel-Absperrventil nach dem Auffüllen zu öffnen.

▪ Wenn Sie eine Überwurfmutter lösen, verwenden Sie IMMER 2 Schlüssel in

Kombination.

▪ Verwenden Sie beim Anschließen eines Rohres zum Festziehen der

Überwurfmutter IMMER einen Schraubenschlüssel und einen Drehmomentschlüssel zusammen. Sonst besteht die Gefahr, dass die Mutter bricht oder dass eine Leckage entsteht.

a Drehmomentschlüssel b Schraubenschlüssel

c Rohrverbindungsstück d Bördelmutter

Rohrstärke (mm) Anzugsdrehmomen

t (N•m)

Aufweitungsmaße

(A) (mm)

Form der

Aufweitung (mm)

Ø6,4 15~17 8,7~9,1

Ø9,5 33~39 12,8~13,2

Ø12,7 50~60 16,2~16,6

Ø15,9 62~75 19,3~19,7

17.2.4 Hinweise zum Biegen der Rohre

Verwenden Sie einen Rohrbieger zum Biegen. Alle Rohrbögen sollten so wenig wie möglich gekrümmt sein (Biegeradius 30~40 mm oder größer).

Referenz für Installateure und Benutzer

FXFA20~125A2VEB

VRV System Klimaanlage

4P599624-1C – 2020.12

Page 63

17.2.5 So dornen Sie Rohrenden auf

a b

ACHTUNG

▪ Bei unzureichendem Aufdornen kann Kältemittelgas austreten. ▪ Bördelanschlüsse nicht wiederverwenden. Verwenden Sie neue

▪ Verwenden Sie nur die Überwurfmuttern, die dem Gerät beiliegen. Bei

1 Schneiden Sie das Rohrende mit einem Rohrschneider ab. 2 Entgraten Sie das Rohrende, halten Sie dabei die Schnittfläche nach unten,

damit die Späne NICHT in das Rohr fallen.

a Genau im rechten Winkel schneiden. b Entgraten.

3 Entfernen Sie die Überwurfmutter vom Absperrventil und setzen Sie sie auf

das Rohr.

17 | Installation der Leitungen

Bördelanschlüsse, um Kältemittelgaslecks zu verhindern.

Verwendung anderer Überwurfmuttern könnte Kältemittel entweichen.

4 Dornen Sie das Rohr auf. Genau an die gezeigte Position setzen - siehe

nachfolgende Abbildung.

Bördelwerkzeug für R32 (Kupplungstyp)

Herkömmliches Bördelwerkzeug

Kupplungstyp

(Typ Ridgid)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Überprüfen Sie, dass die Bördelverbindung korrekt ausgeführt worden ist.

a Die innere Oberfläche der Bördelung MUSS makellos sein. b Das Rohrende MUSS in einem perfekten Kreis aufgedornt sein. c Stellen Sie sicher, dass die Überwurfmutter angepasst ist.

17.2.6 So schließen Sie die Kältemittelleitung an das Innengerät an

Flügelmuttertyp

(Typ Imperial)

FXFA20~125A2VEB VRV System Klimaanlage 4P599624-1C – 2020.12

ACHTUNG

WARNUNG: WENIGER BRENNBARES MATERIAL

Das Kältemittel in diesem Gerät ist schwer entflammbar.

Referenz für Installateure und Benutzer

Page 64

17 | Installation der Leitungen

A B

a dc e fb b

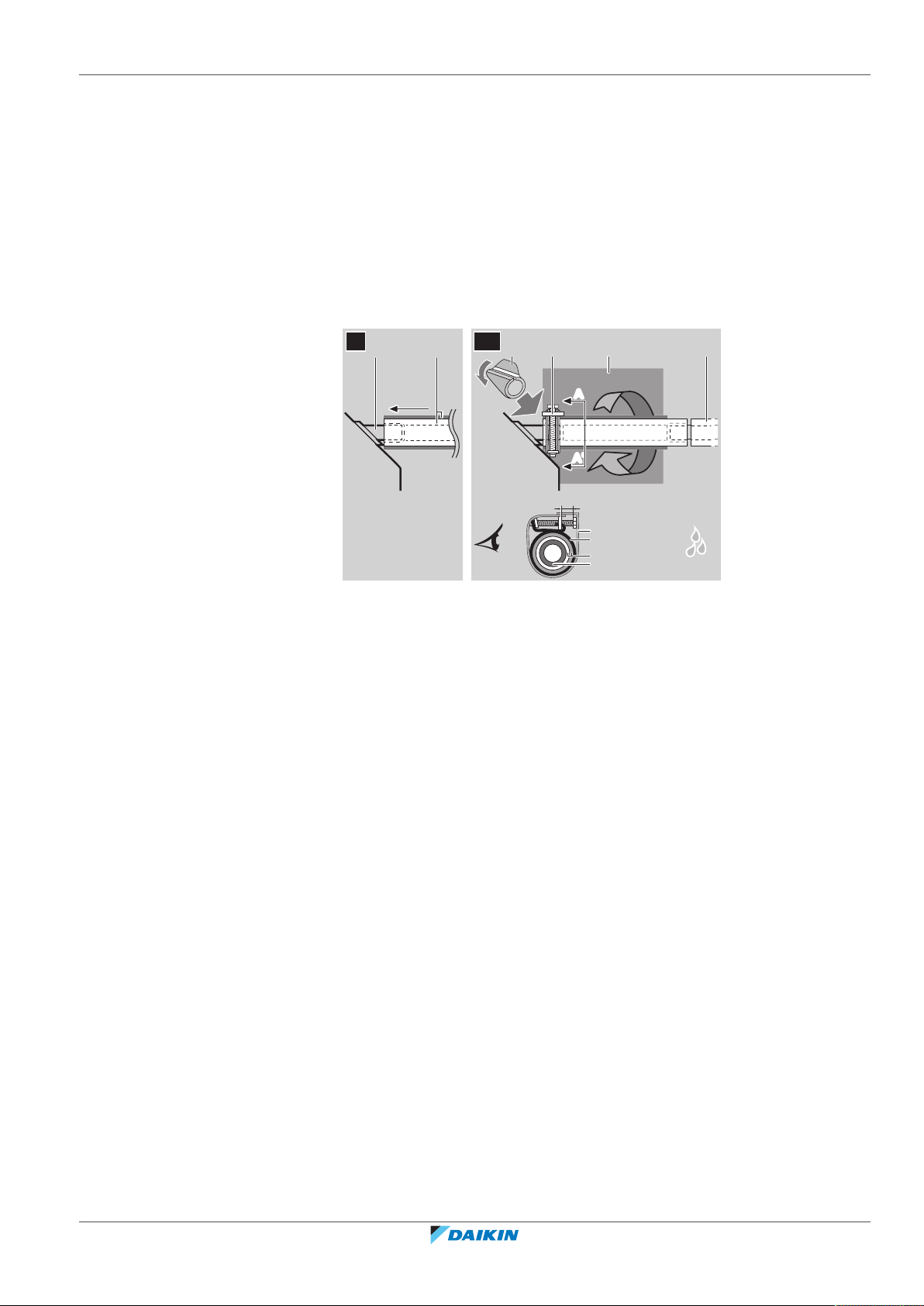

▪ Rohrlänge. Kältemittelrohre so kurz wie möglich halten. ▪ Bördelanschlüsse. Kältemittelrohrleitung mit Bördelanschlüssen an die Einheit

anschließen.

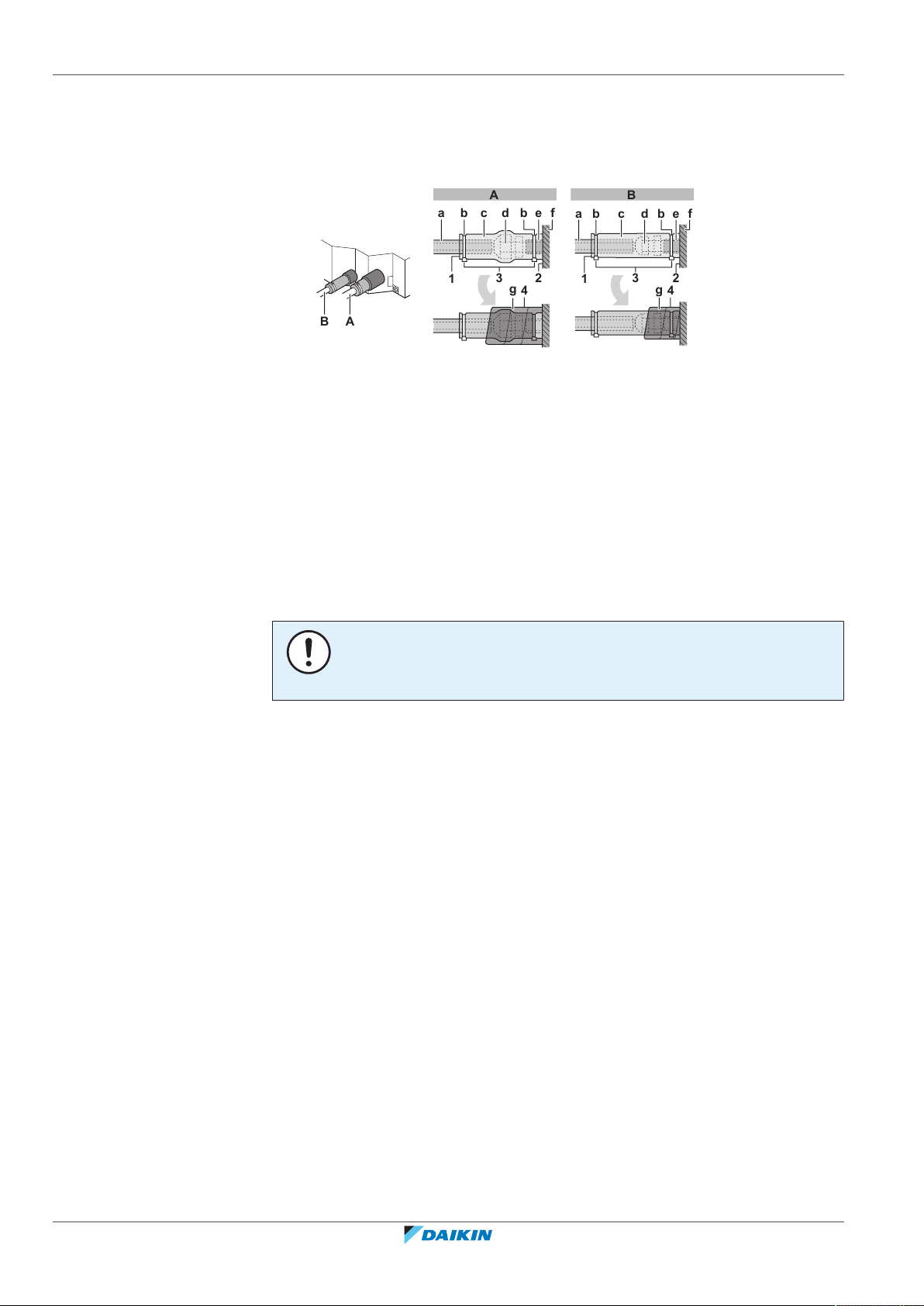

▪ Isolierung. Kältemittelrohrleitung an der Inneneinheit wie folgt isolieren:

A Gasleitung

B Flüssigkeitsleitung

a Isoliermaterial (bauseitig zu liefern) b Kabelbinder (Zubehör)

c Isolierstücke: Groß (Gasrohr), klein (Flüssigkeitsleitung) (Zubehör) d Überwurfmutter (an der Einheit angebracht) e Kältemittelleitungsrohr-Anschluss (am Gerät angebracht)

f Einheit

g Dichtungspads: Mittel 1 (Gasrohr), mittel 2 (Flüssigkeitsleitung) (Zubehör)

1 Die Falze der Isolierstücke nach oben drehen. 2 Am Sockel der Einheit befestigen. 3 Die Kabelbinder auf den Isolierstücken festziehen. 4 Den Bereich vom Sockel des Geräts bis zur Spitze der Überwurfmutter mit dem

Dämmungskissen umwickeln.

HINWEIS

Darauf achten, dass alle Kältemittelleitungen isoliert werden. An jeder frei liegenden Rohrleitung könnte Feuchtigkeit kondensieren.

Referenz für Installateure und Benutzer

FXFA20~125A2VEB

VRV System Klimaanlage

4P599624-1C – 2020.12

Page 65

18 Elektroinstallation

In diesem Kapitel

18.1 Über das Anschließen der elektrischen Leitungen ................................................................................................................ 65

18.1.1 Sicherheitsvorkehrungen beim Anschließen von Elektrokabeln........................................................................... 65

18.1.2 Richtlinien zum Anschließen der elektrischen Leitungen ..................................................................................... 66

18.1.3 Spezifikationen der Standardelektroteile .............................................................................................................. 67

18.2 Die elektrischen Leitungen an die Inneneinheiten anschließen............................................................................................ 68

18.1 Über das Anschließen der elektrischen Leitungen

Typischer Ablauf

Der Anschluss der elektrischen Leitungen erfolgt in der Regel in diesen Phasen:

1 Überzeugen Sie sich, dass der Netzanschluss (Stromversorgungssystem) den

elektrischen Spezifikationen der Einheiten entspricht.

2 Die elektrischen Leitungen an die Außeneinheit anschließen. 3 Die elektrischen Leitungen an die Inneneinheiten anschließen. 4 Die Hauptstromversorgung anschließen.

18 | Elektroinstallation

18.1.1 Sicherheitsvorkehrungen beim Anschließen von Elektrokabeln

GEFAHR: STROMSCHLAGGEFAHR

WARNUNG

Verwenden Sie für die Stromversorgungskabel IMMER ein mehradriges Kabel.

INFORMATION

Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in

"2Allgemeine Sicherheitsvorkehrungen"[45].

INFORMATION

Siehe auch "Spezifikationen der Standardelektroteile"[467].

WARNUNG

▪ Alle Verkabelungen MÜSSEN von einem qualifizierten Elektriker durchgeführt

werden und der gültigen Gesetzgebung entsprechen.

▪ Nehmen Sie die Elektroanschlüsse an festen Kabelleitungen vor. ▪ Alle bauseitig zu liefernden Komponenten und alle elektrischen Installationen

MÜSSEN der gültigen Gesetzgebung entsprechen.

FXFA20~125A2VEB VRV System Klimaanlage 4P599624-1C – 2020.12

Referenz für Installateure und Benutzer

Page 66

18 | Elektroinstallation

b a

c b

AA´

A´
