Daikin FW02, FW04, FW05, FW07, FW08 User guide [en, ru, de, it, es +5]

...

Download

Page 1

INSTALLATION AND OPERATION MANUAL

Ducted fan coil units

Installation and operation manual

Ducted fan coil units

Installations- und Bedienungsanleitung

Kanal-Ventilator-Konvektoren

Manuel d’installation et d’utilisation

Ventilo-convecteurs canalisés

Montagehandleiding en gebruiksaanwijzing

Ventilator-convectoren met kanaalaansluiting

Manual de instalación y operación

Fan coils entubados

Manuale d’installazione e d’uso

Unità fan coil canalizzata





Manual de instalação e de funcionamento

Unidade de tratamento de ar

English

Deutsch

Français

Nederlands

Español

Italiano

Ελληνικά

Portugues

FWB - FWP







Klimakonwektor kanalizowany





русский

Polskiego

Türkçe

Page 2

CE - ATITIKTIES-DEKLARACIJA

CE - ATBILSTĪBAS-DEKLARĀCIJA

CE - VYHLÁSENIE-ZHODY

CE - UYUMLULUK-BİLDİRİSİ

CE - IZJAVA O SKLADNOSTI

CE - VASTAVUSDEKLARATSIOON

CE - ДЕКЛАРАЦИЯ-ЗА-СЪОТВЕТСТВИЕ

deklaruje na własną i wyłączną odpowiedzialność, że klimatyzatory, których dotyczy niniejsza deklaracja:

z vso odgovornostjo izjavlja, da je oprema klimatskih naprav, na katero se izjava nanaša:

kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluv kliimaseadmete varustus:

declară pe proprie răspundere că echipamentele de aer condiţionat la care se referă această declaraţie:

CE - IZJAVA-O-USKLAĐENOSTI

CE - MEGFELELŐSÉGI-NYILATKOZAT

CE - DEKLARACJA-ZGODNOŚCI

CE - DECLARAŢIE-DE-CONFORMITATE

19 Direktive z vsemi spremembami.

20 Direktiivid koos muudatustega.

10 Direktiver, med senere ændringer.

11 Direktiv, med företagna ändringar.

visiška savo atsakomybe skelbia, kad oro kondicionavimo įranga, kuriai taikoma ši deklaracija:

ar pilnu atbildību apliecina, ka tālāk uzskaitītās gaisa kondicionēšanas iekārtas, uz kuriem attiecas šī deklarācija:

vyhlasuje na vlastnú zodpovednosť, že klimatizačné zariadenie, na ktoré sa vzťahuje toto vyhlásenie:

tamamen kendi sorumluluğunda olmak üzere bu bildirinin ilgili olduğu klima donanımının aşağıdaki gibi olduğunu beyan eder:

декларира на своя отговорност, че оборудването за климатична инсталация, за което се отнася тази декларация:

instrukcjami:

conformitate cu instrucţiunile noastre

инструкции:

16 megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó dokumentum(ok)nak, ha azokat előírás szerint használják:

17 spełniają wymogi następujących norm i innych dokumentów normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi

18 sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e) document(e) normativ(e), cu condiţia ca acestea să fie utilizate în

19 skladni z naslednjimi standardi in drugimi normativi, pod pogojem, da se uporabljajo v skladu z našimi navodili:

20 on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete dokumentidega, kui neid kasutatakse vastavalt meie juhenditele:

21 съответстват на следните стандарти или други нормативни документи, при условие, че се използват съгласно нашите

s našim návodom:

22 atitinka žemiau nurodytus standartus ir (arba) kitus norminius dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus:

23 tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem standartiem un citiem normatīviem dokumentiem:

24 sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i) normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v súlade

25 ürünün, talimatlarımıza göre kullanılması koşuluyla aşağıdaki standartlar ve norm belirten belgelerle uyumludur:

01 Directives, as amended.

02 Direktiven, gemäß Änderung.

21 Директиви, с техните изменения.

22 Direktyvose su papildymais.

23 Direktīvās un to papildinājumos.

24 Smernice, v platnom znení.

25 Değiştirilmiş halleriyle Yönetmelikler.

Direktiver, med foretatte endringer.

Direktiivejä, sellaisina kuin ne ovat muutettuina.

irányelv(ek) és módosításaik rendelkezéseit.

14 v platném znění.

15 Smjernice, kako je izmijenjeno.

17 z późniejszymi poprawkami.

03 Directives, telles que modiﬁées.

04 Richtlijnen, zoals geamendeerd.

18 Directivelor, cu amendamentele respective.

Daikin Europe N.V. je pooblaščen za sestavo datoteke s tehnično mapo.

Daikin Europe N.V. on volitatud koostama tehnilist dokumentatsiooni.

***

05 Directivas, según lo enmendado.

06 Direttive, come da modiﬁca.

07 √‰ËÁÈÒv, ﬁˆ˜ ¤¯Ô˘Ó ÙÚÔÔÔÈËıÂ›.

08 Directivas, conforme alteração em.

09 Директив со всеми поправками.

***

Machinery 2006/42/EC

Low Voltage 2006/95/EC

Daikin Europe N.V. on valtuutettu laatimaan Teknisen asiakirjan.

Společnost Daikin Europe N.V. má oprávnění ke kompilaci souboru technické konstrukce.

***

Daikin Europe N.V. е оторизирана да състави Акта за техническа конструкция.

Daikin Europe N.V. yra įgaliota sudaryti šį techninės konstrukcijos failą.

Daikin Europe N.V. ir autorizēts sastādīt tehnisko dokumentāciju.

Spoločnosť Daikin Europe N.V. je oprávnená vytvoriť súbor technickej konštrukcie.

Daikin Europe N.V. Teknik Yapı Dosyasını derlemeye yetkilidir.

***

Daikin Europe N.V. je ovlašten za izradu Datoteke o tehničkoj konstrukciji.

A Daikin Europe N.V. jogosult a műszaki konstrukciós dokumentáció összeállítására.

Daikin Europe N.V. ma upoważnienie do zbierania i opracowywania dokumentacji konstrukcyjnej.

Daikin Europe N.V. este autorizat să compileze Dosarul tehnic de construcţie.

***

CE - ERKLÆRING OM-SAMSVAR

CE - ILMOITUS-YHDENMUKAISUUDESTA

CE - PROHLÁŠENÍ-O-SHODĚ

заявляет, исключительно под свою ответственность, что оборудование для кондиционирования воздуха, к которому относится настоящее заявление:

erklærer under eneansvar, at udstyret til klimaregulering, som denne deklaration vedrører:

deklarerer i egenskap av huvudansvarig, att luftkonditioneringsutrustningen som berörs av denna deklaration innebär att:

erklærer et fullstendig ansvar for at det luftkondisjoneringsutstyr som berøres av denne deklarasjon, innebærer at:

ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat ilmastointilaitteet:

prohlašuje ve své plné odpovědnosti, že klimatizační zařízení, k nimž se toto prohlášení vztahuje:

izjavljuje pod isključivo vlastitom odgovornošću da oprema za klimatizaciju na koju se ova izjava odnosi:

CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE

CE - DECLARAÇÃO-DE-CONFORMIDADE

СЕ - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ

CE - OPFYLDELSESERKLÆRING

CE - DECLARACION-DE-CONFORMIDAD

CE - DICHIARAZIONE-DI-CONFORMITA

CE - ¢H§ø™H ™YMMOPºø™H™

teljes felelőssége tudatában kijelenti, hogy a klímaberendezések, melyekre e nyilatkozat vonatkozik:

08 estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s) documento(s) normativo(s), desde que estes sejam utilizados de

acordo com as nossas instruções:

09 соответствуют следующим стандартам или другим нормативным документам, при условии их использования согласно нашим

инструкциям:

10 overholder følgende standard(er) eller andet/andre retningsgivende dokument(er), forudsat at disse anvendes i henhold til vore

Electromagnetic Compatibility 2004/108/EC

instrukser:

förutsättning att användning sker i överensstämmelse med våra instruktioner:

disse brukes i henhold til våre instrukser:

11 respektive utrustning är utförd i överensstämmelse med och följer följande standard(er) eller andra normgivande dokument, under

mukaisesti:

12 respektive utstyr er i overensstemmelse med følgende standard(er) eller andre nor mgivende dokument(er), under forutssetning av at

13 vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien vaatimuksia edellyttäen, että niitä käytetään ohjeidemme

14 za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají následujícím normám nebo normativním dokumentům:

15 u skladu sa slijedećim standardom(ima) ili drugim normativnim dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama:

19 ob upoštevanju določb:

20 vastavalt nõuetele:

21 следвайки клаузите на:

22 laikantis nuostatų, pateikiamų:

23 ievērojot prasības, kas noteiktas:

24 održiavajúc ustanovenia:

25 bunun koşullarına uygun olarak:

10 under iagttagelse af bestemmelserne i:

11 enligt villkoren i:

12 gitt i henhold til bestemmelsene i:

13 noudattaen määräyksiä:

14 za dodržení ustanovení předpisu:

15 prema odredbama:

16 követi a(z):

17 zgodnie z postanowieniami Dyrektyw:

18 în urma prevederilor:

Jean-Pierre Beuselinck

General Manager

Ostend, 22nd of July 2010

∏ Daikin Europe N.V. Â›Ó·È ÂÍÔ˘ÛÈÔ‰ÔÙËÌ¤ÓË Ó· Û˘ÓÙ¿ÍÂÈ ÙÔÓ ΔÂ¯ÓÈÎﬁ Ê¿ÎÂÏÔ Î·Ù·ÛÎÂ˘‹˜.

A Daikin Europe N.V. está autor izada a compilar a documentação técnica de fabrico.

Компания Daikin Europe N.V. уполномочена составить Комплект технической документации.

Daikin Europe N.V. er autoriseret til at udarbejde de tekniske konstruktionsdata.

Daikin Europe N.V. är bemyndigade att sammanställa den tekniska k onstruktionsﬁlen.

***

Daikin Europe N.V. har tillatelse til å kompilere den Tekniske konstruksjonsﬁlen.

***

declares under its sole responsibility that the air conditioning equipment to which this declaration relates:

erklärt auf seine alleinige Verantwortung dass die Ausrüstung der Klimageräte für die diese Erklärung bestimmt ist:

déclare sous sa seule responsabilité que l'équipement d'air conditionné visés par la présente déclaration:

verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de airconditioningapparatuur waarop deze verklaring betrekking heeft:

declara bajo su única responsabilidad que el equipo de aire acondicionado al que hace referencia la declaración:

dichiara sotto la propria responsabilità che gli apparecchi di condizionamento a cui è riferita questa dichiarazione:

CE - DECLARATION-OF-CONFORMITY

CE - KONFORMITÄTSERKLÄRUNG

CE - DECLARATION-DE-CONFORMITE

CE - CONFORMITEITSVERKLARING

Daikin Europe N.V.

declara sob sua exclusiva responsabilidade que os equipamentos de ar condicionado a que esta declaração se refere:

‰ЛПТУВИ МВ ·ФОПВИЫЩИО‹ ЩЛ˜ В˘ı‡УЛ ﬁЩИ Ф ВНФПИЫМﬁ˜ ЩˆУ ОПИМ·ЩИЫЩИОТУ Ы˘ЫОВ˘ТУ ЫЩ· ФФ›· ·У·К¤ЪВЩ·И Л ·ЪФ‡Ы· ‰‹ПˆЫЛ:

FWB02BATN6V3, FWB03BATN6V3, FWB04BATN6V3, FWB05BATN6V3,

instructions:

daß sie gemäß unseren Anweisungen eingesetzt werden:

onze instructies:

nuestras instrucciones:

nostre istruzioni:

01 are in conformity with the following standard(s) or other nor mative document(s), provided that these are used in accordance with our

02 der/den folgenden Norm(en) oder einem anderen Normdokument oder -dokumenten entspricht/entsprechen, unter der Voraussetzung,

03 sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s), pour autant qu'ils soient utilisés conformément à nos instructions:

04 conform de volgende norm(en) of één of meer andere bindende documenten zijn, op v oorwaarde dat ze worden gebruikt overeenkomstig

FWB06BATN6V3, FWB07BATN6V3, FWB08BATN6V3, FWB09BATN6V3, FWB10BATN6V3,

05 están en conformidad con la(s) siguiente(s) nor ma(s) u otro(s) documento(s) normativo(s), siempre que sean utilizados de acuerdo con

Û‡ÌÊˆÓ· ÌÂ ÙÈ˜ Ô‰ËÁ›Â˜ Ì·˜:

06 sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a carattere normativo, a patto che vengano usati in conformità alle

07 В›У·И Ы‡МКˆУ· МВ ЩФ(·) ·ОﬁПФ˘ıФ(·) ЪﬁЩ˘Ф(·) ‹ ¿ППФ ¤ББЪ·КФ(·) О·УФУИЫМТУ, ˘ﬁ ЩЛУ ЪФ¸ﬁıВЫЛ ﬁЩИ ¯ЪЛЫИМФФИФ‡УЩ·И

EN60335-2-30:2003 +A1:2004 +A2:2007,

EN60335-1:2002 +A1:2004 +A11:2004 +A12:2006 +A2:2006,

EN50366:2003 +A1:2006,

EN55014-1:2006,

EN55014-2:1997 +A1:2001,

EN61000-3-2:2006,

EN61000-3-3:1995 +A1:2001 +A2:2005,

EN61000-4-2:1995 +A1:1998 +A2:2001,

EN61000-4-4:2004,

01 following the provisions of:

02 gemäß den Vorschriften der:

EN61000-4-5:2006,

EN61000-4-6:2007,

03 conformément aux stipulations des:

EN61000-4-11:2004

04 overeenkomstig de bepalingen van:

05 siguiendo las disposiciones de:

06 secondo le prescrizioni per:

Daikin Europe N.V. is authorised to compile the Technical Construction File.

Daikin Europe N.V. hat die Berechtigung die Technische Konstruktionsakte zusammenzustellen.

***

08 de acordo com o previsto em:

09 в соответствии с положениями:

***

07 ÌÂ Ù‹ÚËÛË Ùˆv ‰È·Ù¿ÍÂˆv Ùˆv:

Daikin Europe N.V. est autorisé à compiler le Dossier de Construction Technique.

Daikin Europe N.V. is bevoegd om het Technisch Constructiedossier samen te stellen.

Daikin Europe N.V. está autorizado a compilar el Archivo de Construcción Técnica.

Daikin Europe N.V. è autorizzata a redigere il File Tecnico di Costruzione.

***

2PW59562-4A

Page 3

CE - ATITIKTIES-DEKLARACIJA

CE - ATBILSTĪBAS-DEKLARĀCIJA

CE - VYHLÁSENIE-ZHODY

CE - UYGUNLUK-BEYANI

CE - IZJAVA O SKLADNOSTI

CE - VASTAVUSDEKLARATSIOON

CE - ДЕКЛАРАЦИЯ-ЗА-ϹЪОТВЕТСТВИЕ

CE - IZJAVA-O-USKLAĐENOSTI

CE - MEGFELELŐSÉGI-NYILATKOZAT

CE - DEKLARACJA-ZGODNOŚCI

CE - DECLARAŢIE-DE-CONFORMITATE

deklaruje na własną i wyłączną odpowiedzialność, że modele klimatyzatorów, których dotyczy niniejsza deklaracja:

declară pe proprie răspundere că aparatele de aer condiţionat la care se referă această declaraţie:

z vso odgovornostjo izjavlja, da so modeli klimatskih naprav, na katere se izjava nanaša:

kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluvad kliimaseadmete mudelid:

декларира на своя отговорност, че модели те климатична инсталация, за които се отнася тази декларация:

visiška savo atsakomybe skelbia, kad oro kondicionavimo prietaisų modeliai, kuriems yra taikoma ši deklaracija:

ar pilnu atbildību apliecina, ka tālāk uzskaitīto modeļu gaisa kondicionētāji, uz kuriem attiecas šī deklarācija:

tamamen kendi sorumluluǧunda olmak üzere bu bildirinin ilgili olduǧu klima modellerinin aşaǧdaki gibi olduǧunu beyan eder:

vyhlasuje na vlastnú zodpovednosť, že tieto klimatizačné modely, na ktoré sa vzťahuje toto vyhlásenie:

Direktive z vsemi spremembami.20Direktiivid koos muudatustega.21Директиви, с техните изменения.22Direktyvose su papildymais.23Direktīvās un to papildinājumos.24Smernice, v platnom znení.25Deǧiştirilmiş halleriyle Yönetmelikler.

Daikin Europe N.V. je pooblaščen za sestavo datoteke s tehnično mapo.

Daikin Europe N.V. on volitatud koostama tehnilist dokumentatsiooni.

Daikin Europe N.V. е отори зирана да състави Акта за техниче ска конструкция.

Daikin Europe N.V. yra įgaliota sudaryti šį techninės konstrukcijos failą.

Daikin Europe N.V. ir autorizēts sastādīt tehnisko dokumentāciju.

Spoločnosť Daikin Europe N.V. je oprávnená vytvoriť súbor technickej konštrukcie.

Direktiver, med senere ændringer.11Direktiv, med företagna ändringar.12Direktiver, med foretatte endringer.13Direktiivejä, sellaisina kuin ne ovat muutettuina.14v platném znění.15Smjernice, kako je izmijenjeno.16irányelv(ek) és módosításaik rendelkezéseit

conformitate cu instrucţiunile noastre:19skladni z naslednjimi standardi in drugimi normativi, pod pogojem, da se uporabljajo v skladu z našimi navodili:20on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete dokumentidega, kui neid kasutatakse vastavalt meie juhenditele:21съответстват на следните стандарти или други нормативни документи, при условие, че се използват съгласно нашите

инструкции:

atitinka žemiau nurodytus standartus ir (arba) kitus norminius dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus:23tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem standartiem un citiem normatīviem dokumentiem:24sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i) normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v súlade

s našim návodom:25ürünün, talimatlarmza göre kullanlmas koşuluyla aşağdaki standartlar ve norm belirten belgelerle uyumludur:

Directives, as amended.02Direktiven, gemäß Änderung.03Directives, telles que modifiées.04Richtlijnen, zoals geamendeerd.05Directivas, según lo enmendado.06Direttive, come da modifica.07Οδηγιών, όπως έχουν τροποποιηθεί.08Directivas, conforme alteração em.09Директив со всеми поправками.

megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó dokumentum(ok)nak, ha azokat előírás szerint használják:17spełniają wymogi następujących norm i innych dokumentów normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi

sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e) document(e) normativ(e), cu condiţia ca acestea să fie utilizate în

instrukcjami:

z późniejszymi poprawkami.18Directivelor, cu amendamentele respective.

19 ***

20 ***

Daikin Europe N.V. Teknik Yap Dosyasn derlemeye yetkilidir.

21 ***

22 ***

23 ***

24 ***

25 ***

***

Daikin Europe N.V. on valtuutettu laatimaan Teknisen asiakirjan.

Společnost Daikin Europe N.V. má oprávnění ke kompilaci souboru technické konstrukce.

Daikin Europe N.V. je ovlašten za izradu Datoteke o tehničkoj konstrukciji.

A Daikin Europe N.V. jogosult a műszaki konstrukciós dokumentáció összeállítására.

Daikin Europe N.V. ma upoważnienie do zbierania i opracowywania dokumentacji konstrukcyjnej.

Daikin Europe N.V. este autorizat să compileze Dosarul tehnic de construcţie.

13 ***

14 ***

15 ***

16 ***

17 ***

18 ***

CE - ERKLÆRING OM-SAMSVAR

CE - ILMOITUS-YHDENMUKAISUUDESTA

CE - PROHLÁŠENÍ-O-SHODĚ

заявляет, исключительно под свою ответственность, что модели кондиционеров воздуха, к которым относится настоящее заявление:

erklærer under eneansvar, at klimaanlægmodellerne, som denne deklaration vedrører:

erklærer et fullstendig ansvar for at de luftkondisjoneringsmodeller som berøres av denne deklarasjon, innebærer at:

ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat ilmastointilaitteiden mallit:

prohlašuje ve své plné odpovědnosti, že modely klimatizace, k nimž se toto prohlášení vztahuje:

izjavljuje pod isključivo vlastitom odgovornošću da su modeli klima uređaja na koje se ova izjava odnosi:

teljes felelőssége tudatában kijelenti, hogy a klímaberendezés modellek, melyekre e nyilatkozat vonatkozik:

deklarerar i egenskap av huvudansvarig, att luftkonditioneringsmodellerna som berörs av denna deklaration innebär att:

CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE

CE - DECLARAÇÃO-DE-CONFORMIDADE

CE - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ

CE - OVERENSSTEMMELSESERKLÆRING

CE - DECLARACION-DE-CONFORMIDAD

CE - DICHIARAZIONE-DI-CONFORMITA

CE - ∆HΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ

Machinery 2006/42/EC

Low voltage 2006/95/EC

Electromagnetic Compatibility 2004/108/EC

инструкциям:

estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s) documento(s) normativo(s), desde que estes sejam utilizados de

acordo com as nossas instruções:09соответствуют следующим стандартам или другим нормативным документа м, при условии их использования согласно нашим

overholder følgende standard(er) eller andet/andre retningsgivende dokument(er), forudsat at disse anvendes i henhold til vore

instrukser:11respektive utrustning är utförd i överensstämmelse med och följer följande standard(er) eller andra normgivande dokument, under

förutsättning att användning sker i överensstämmelse med våra instruktioner:12respektive utstyr er i overensstemmelse med følgende standard(er) eller andre normgivende dokument(er), under forutssetning av at

disse brukes i henhold til våre instrukser:13vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien vaatimuksia edellyttäen, että niitä käytetään ohjeidemme

mukaisesti:14za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají následujícím normám nebo normativním dokumentům:15u skladu sa slijedećim standardom(ima) ili drugim normativnim dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama:

ob upoštevanju določb:20vastavalt nõuetele:21следвайки клаузите на:22laikantis nuostatų, pateikiamų:23ievērojot prasības, kas noteiktas:24održiavajúc ustanovenia:25bunun koşullarna uygun olarak:

under iagttagelse af bestemmelserne i:11enligt villkoren i:12gitt i henhold til bestemmelsene i:13noudattaen määräyksiä:14za dodržení ustanovení předpisu:15prema odredbama:16követi a(z):17zgodnie z postanowieniami Dyrektyw:18în urma prevederilor:

Shigeki Morita

Director

Ostend, 3rd of June 2013

Η Daikin Europe N.V. είναι εξουσιοδοτημένη να συντάξει τον Τε χ νι κ ό φάκελο κατασκευής.

A Daikin Europe N.V. está autorizada a compilar a documentação técnica de fabrico.

Компания Daikin Europe N.V. уполно мочена составить Комплект технической документации.

Daikin Europe N.V. er autoriseret til at udarbejde de tekniske konstruktionsdata.

Daikin Europe N.V. är bemyndigade att sammanställa den tekniska konstruktionsfilen.

Daikin Europe N.V. har tillatelse til å kompilere den Tekniske konstruksjonsfilen.

07 ***

08 ***

09 ***

10 ***

11 ***

12 ***

CE - DECLARATION-OF-CONFORMITY

CE - KONFORMITÄTSERKLÄRUNG

CE - DECLARATION-DE-CONFORMITE

CE - CONFORMITEITSVERKLARING

declares under its sole responsibility that the air conditioning models to which this declaration relates:

erklärt auf seine alleinige Verantwortung daß die Modelle der Klimageräte für die diese Erklärung bestimmt ist:

déclare sous sa seule responsabilité que les appareils d'air conditionné visés par la présente déclaration:

verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de airconditioning units waarop deze verklaring betrekking heeft:

declara baja su única responsabilidad que los modelos de aire acondicionado a los cuales hace referencia la declaración:

dichiara sotto sua responsabilità che i condizionatori modello a cui è riferita questa dichiarazione:

δηλώνει με αποκλειστική της ευθύνη ότ ι τα μοντέλα των κλιμ ατιστικών συσκευών στα οποία αναφέρεται η παρούσα δήλωση:

declara sob sua exclusiva responsabilidade que os modelos de ar condicionado a que esta declaração se refere:

FWP02AATN6V3***, FWP03AATN6V3***, FWP04AATN6V3***, FWP05AATN6V3***, FWP06AATN6V3***, FWP07AATN6V3***,

FWP02AATV6V3***, FWP03AATV6V3***, FWP04AATV6V3***, FWP05AATV6V3***, FWP06AATV6V3***, FWP07AATV6V3***,

FWP02AATN6V3E**, FWP03AATN6V3E**, FWP04AATN6V3E**, FWP05AATN6V3E**, FWP06AATN6V3E**, FWP07AATN6V3E**,

are in conformity with the following standard(s) or other normative document(s), provided that these are used in accordance with our

FWP02AATV6V3E**, FWP03AATV6V3E**, FWP04AATV6V3E**, FWP05AATV6V3E**, FWP06AATV6V3E**, FWP07AATV6V3E**,

* = 0, 1, 2, ..., 9, A, B, ..., Z

instructions:02der/den folgenden Norm(en) oder einem anderen Normdokument oder -dokumenten entspricht/entsprechen, unter der Voraussetzung,

daß sie gemäß unseren Anweisungen eingesetzt werden:03sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s), pour autant qu'ils soient utilisés conformément à nos instructions:04conform de volgende norm(en) of één of meer andere bindende documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig

onze instructies:05están en conformidad con la(s) siguiente(s) norma(s) u otro(s) documento(s) normativo(s), siempre que sean utilizados de acuerdo con

nuestras instrucciones:

nostre istruzioni:

sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a carattere normativo, a patto che vengano usati in conformità alle

είναι σύμφωνα με το(α) ακόλουθο(α) πρότυ πο(α) ή άλλο έγγραφο(α) κανονισμών, υπό την προϋπόθεση ότι χρησιμοποιούνται σύμφωνα

EN60335-2-40:2003 + A11:2004 + A12:2005 + A1:2006 + A2:2009

EN60335-1:2012

EN50366:2003 + A1:2006

EN55014-1:2006 + A1:2009 + A2:2011

EN55014-2:1997 + A1:2001 + A2:2008

EN61000-3-2:2006 + A1:2009 + A2:2009

EN61000-3-3:2008

following the provisions of:02gemäß den Vorschriften der:03conformément aux stipulations des:04overeenkomstig de bepalingen van:05siguiendo las disposiciones de:06secondo le prescrizioni per:07με τήρηση των διατάξεων των:08de acordo com o previsto em:09в соответствии с положениями:

με τις οδηγίες μας:

Daikin Europe N.V.

Daikin Europe N.V. is authorised to compile the Technical Construction File.

Daikin Europe N.V. hat die Berechtigung die Technische Konstruktionsakte zusammenzustellen.

Daikin Europe N.V. est autorisé à compiler le Dossier de Construction Technique.

Daikin Europe N.V. is bevoegd om het Technisch Constructiedossier samen te stellen.

Daikin Europe N.V. está autorizado a compilar el Archivo de Construcción Técnica.

Daikin Europe N.V. è autorizzata a redigere il File Tecnico di Costruzione.

05 ***

06 ***

2PW59562-8C

01 ***

02 ***

03 ***

04 ***

Page 4

FW02~04 FW05~07 FW08~10

1039

1389

1739

814

1164

1514

709

1059

1409

16.516.5

85155269.5

236

66.5

23.5

OUT

608.5

10.5

96.5

147.5

93.5

158.5

239

189

FW02~04 FW05~07 FW08~10

709

814

1039

6 78

3+4

1 8

3 5

2+5

Page 5

FWB FWP

Ducted fan coil units

Installation and

operation manual

Read this manual attentively before starting up the unit. Do

not throw it away. Keep it in your les for future reference.

Improper installation or attachment of equipment or accessories could result in electric chock, short-circuit,

leaks, re or other damage to the equipment. Be sure only to use accessories made by Daikin which are specically

designed for the use with the equipment and have them installed by a professional.

If unsure of installation procedures or use, always contact your Daikin dealer for advice and information.

Before installation

Installation and maintenance should be carried out by technical personnel qualied for this type of machine, in compliance with current

safety regulations.

When receiving the unit please check its state, verifying if any damage occurred during transport.

Refer to the relevant technical sheets for installation and use of possible accessories.

Identify model and version of the unit from the indications stated on the carton package.

Use and operating limits

Daikin shall not be held liable

- if the unit has been installed by non-qualied personnel,

- if the unit has been used improperly,

- if the unit has been used under conditions that are not permitted,

- if maintenance operations specied in this manual have not been carried out,

- if non original spare parts have been used.

Keep the unit in its packaging until it is ready to be installed, to prevent dust getting inside.

Air sucked by the unit must always be ltered. Always use the supplied air lter.

If the unit is not used during winter, drain the water from the system to prevent damage caused by the formation of ice. If antifreeze solutions are used, check the freezing point.

Do not change the internal wiring or other parts of the unit.

Operating limits are shown here below; all other uses are considered improper:

n thermal carrier: water/glycol n water temperature: 5°C~95°C n maximum operating pressure: 10 bar n air temperature: –20°C~40°C n voltage tolerance: ±10%

Selection of location:

n do not install the unit in rooms where inammable gases are

present

n do not let water spray directly on the unit; n install the unit on ceilings that bear its weight. Leave enough

space all around for proper operation and maintenance of the unit, taking into account all installed optional accessories.

n never place the heating unit immediately under an electric plug-

socket.

description of the eqUipment

The FWB-FWP range of air conditioning and hot-air heating units has been implemented for conditioning rooms that require the installation

of ducted units.

Main components

n Load bearing structure made of galvanized steel sheet of suitable

thickness, duly insulated with noise-proof/anti-condensing material, self-extinguishing in class 1. The unit is equipped with 4 anti-vibration isolators.

n Fan unit with single, dual or triple fan wheel, dual intake centrifugal

type, with statically and dynamically balanced impellers, coupled

directly, equipped with permanently t condenser and thermal

safety device

n Switch box located at the side of the hydraulic connections in

order to reduce the service space. Electric connection by means of screw terminal strip.

n High efciency 3, 4 or 6 row heat exchanger, made of copper tube

and aluminium ns secured to the tubes by mechanical expansion. They are t with brass manifolds and contain air

valves. The heat exchanger, normally supplied with left-hand attachments, may be turned 180°.

n System for collecting and discharging condensate, extending

beyond the hydraulic connections, enabling collection of condensate from regulating valves eventually. The off-centre position considerably reduces the required installation space.

n Air lter made of acrylic material, self-extinguishing in class 1,

with ltering class EU 2. The removable cassette-type lter is

positioned on the air suction inlet and can be pulled out from below like a drawer.

n Straight duct connectors on both the air intake and air outlet.

dimensions

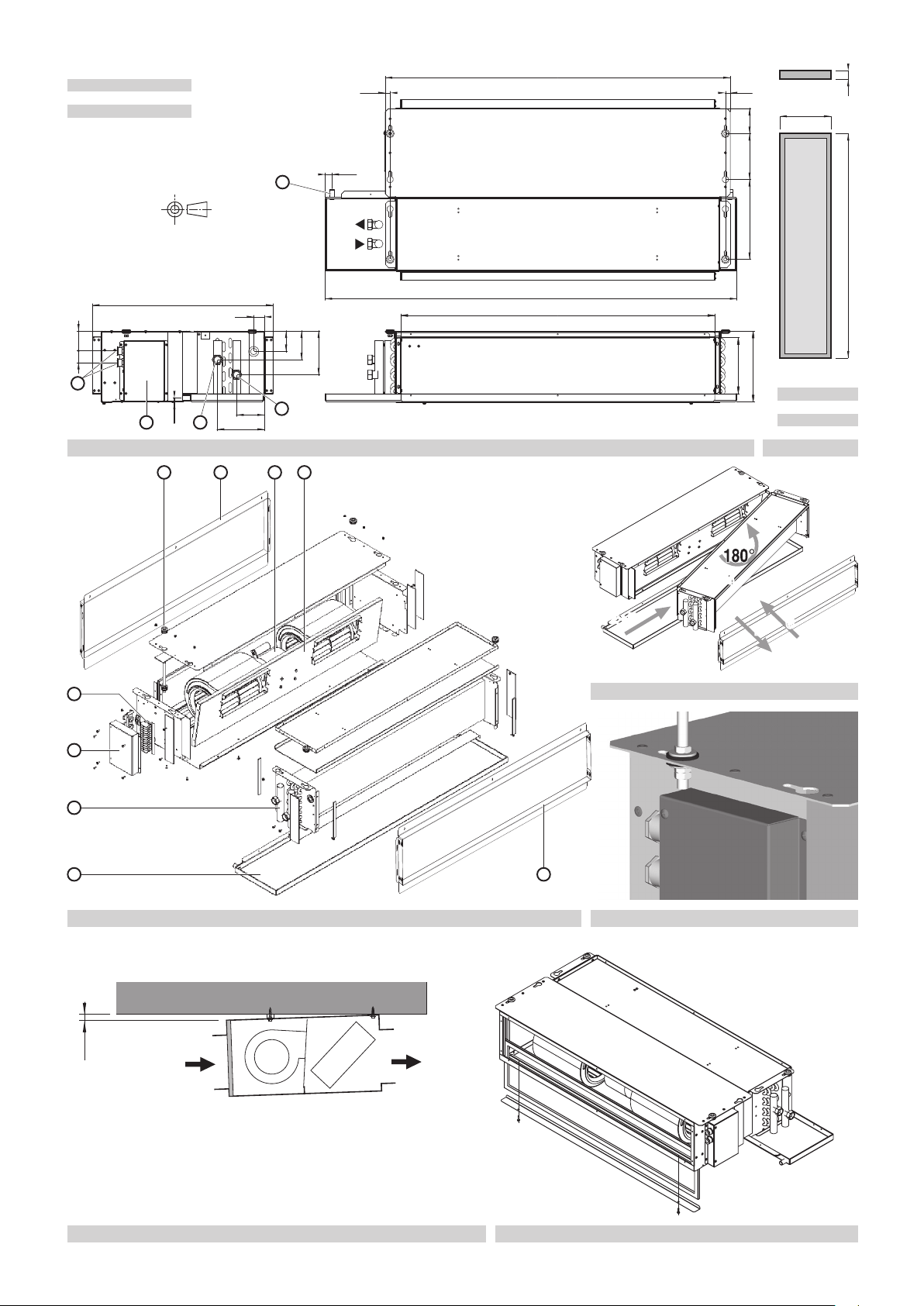

n Standard unit (See gure 1)

1 Water outlet, 3/4” female gas 2

Water inlet, 3/4” female gas

Switch box

Power supply cable intake holders

Condensate drain connection Ø17 mm

n Air lter (See gure 2)

FWB - FWP Ducted fan coil units 4PW24344-1C

Installation and operation manual

Page 6

installation

The FWB-FWP air conditioning and hot-air heating units, the circuit breaker (IL) and/or the remote control must be installed out of reach of persons who may be taking a bath or shower.

Exploded view of the unit (See gure 3)

1 Water drip tray 2

Heat exchanger module

Switch box

Terminal strip

Anti-vibration isolator

7-speed electric motor

Fan drive assembly

Straight duct connector

Conguration of the unit

The heat exchanger connections can be switched over to the opposite

side by carrying out the following procedure. (See gure 4)

1 Remove the straight duct connector. 2

Remove the drip tray.

Remove the heat exchanger module by unscrewing the holding screws (2 on each side + 3 on the upper side and 2 on the lower

part).

Turn the heat exchanger module over 180° (vertical axis) and screw

the module back onto the fan module.

Adjust the position of the drip tray so that the sticking-out part

extends below the hydraulic connections and x it in place again.

Screw the straight duct connector back to the heat exchanger module.

n Provide an inspection panel adjacent to the equipment for the

maintenance and cleaning operations.

n Install the control panel on the wall. Choose a position that is

easy to access for the setting of the functions and for detecting of the temperature. Try to avoid positions that are directly exposed to sun rays, or positions subject to direct hot or cold air currents. Do not place obstacles in the way that would prevent the correct reading of the temperature.

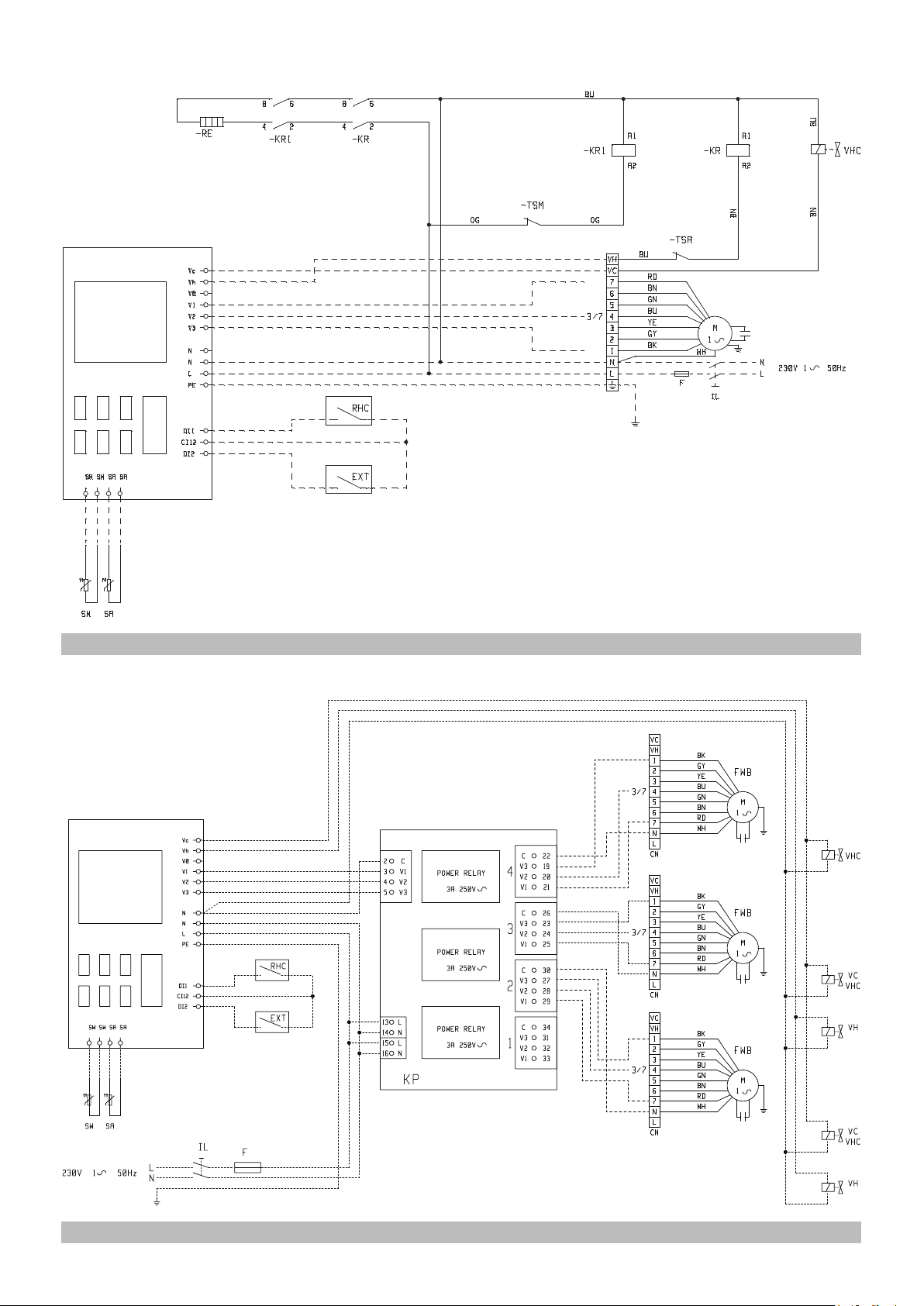

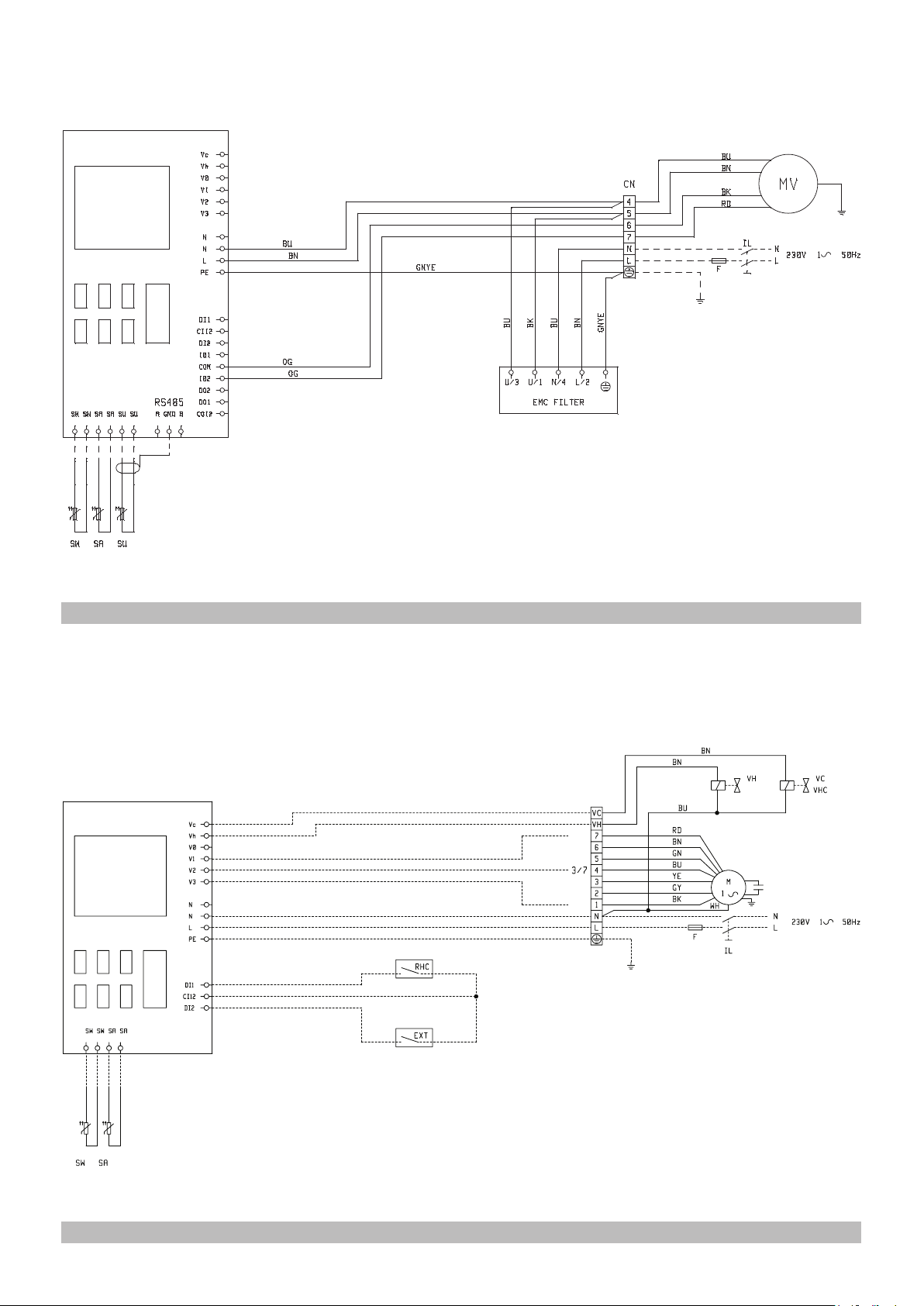

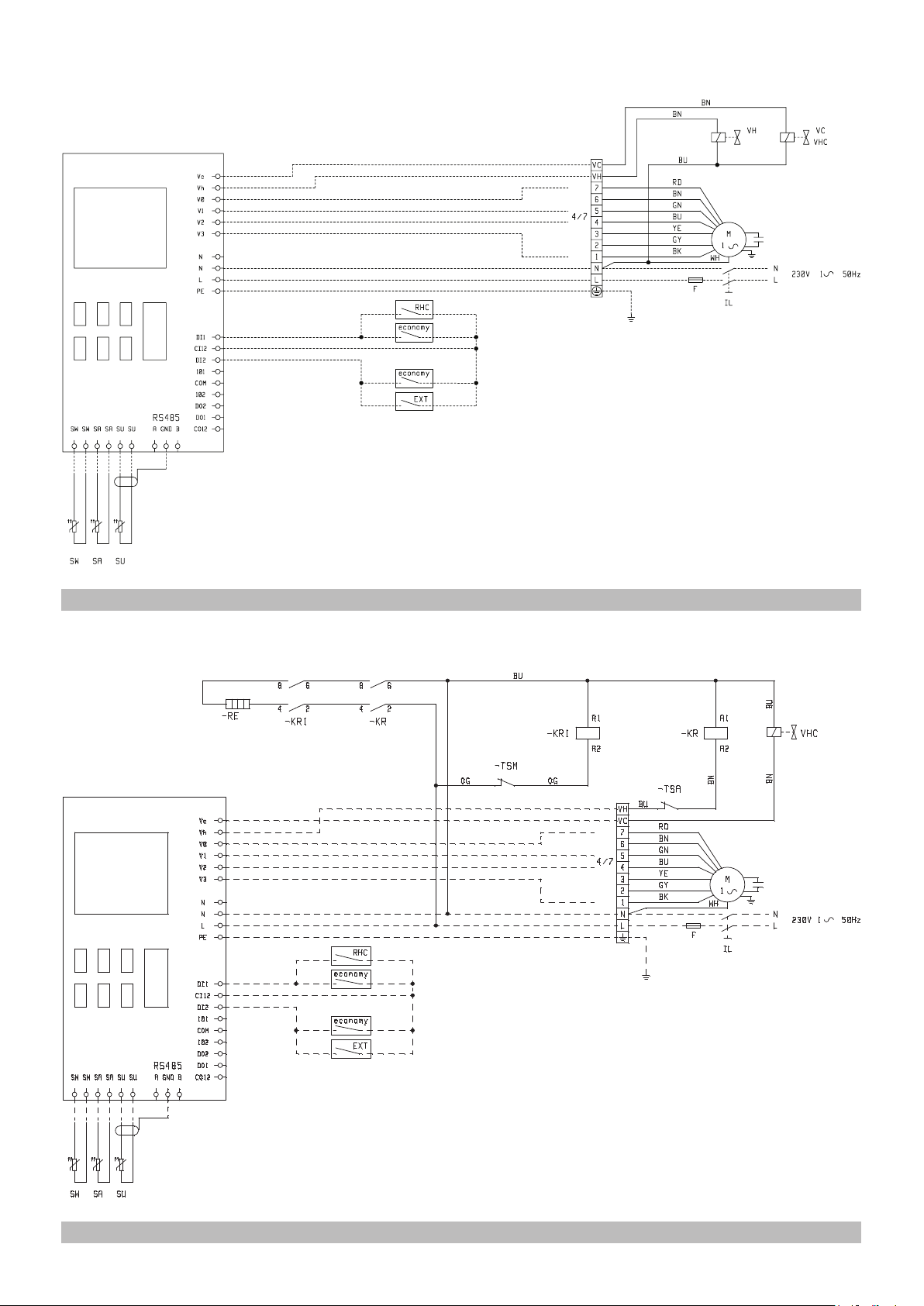

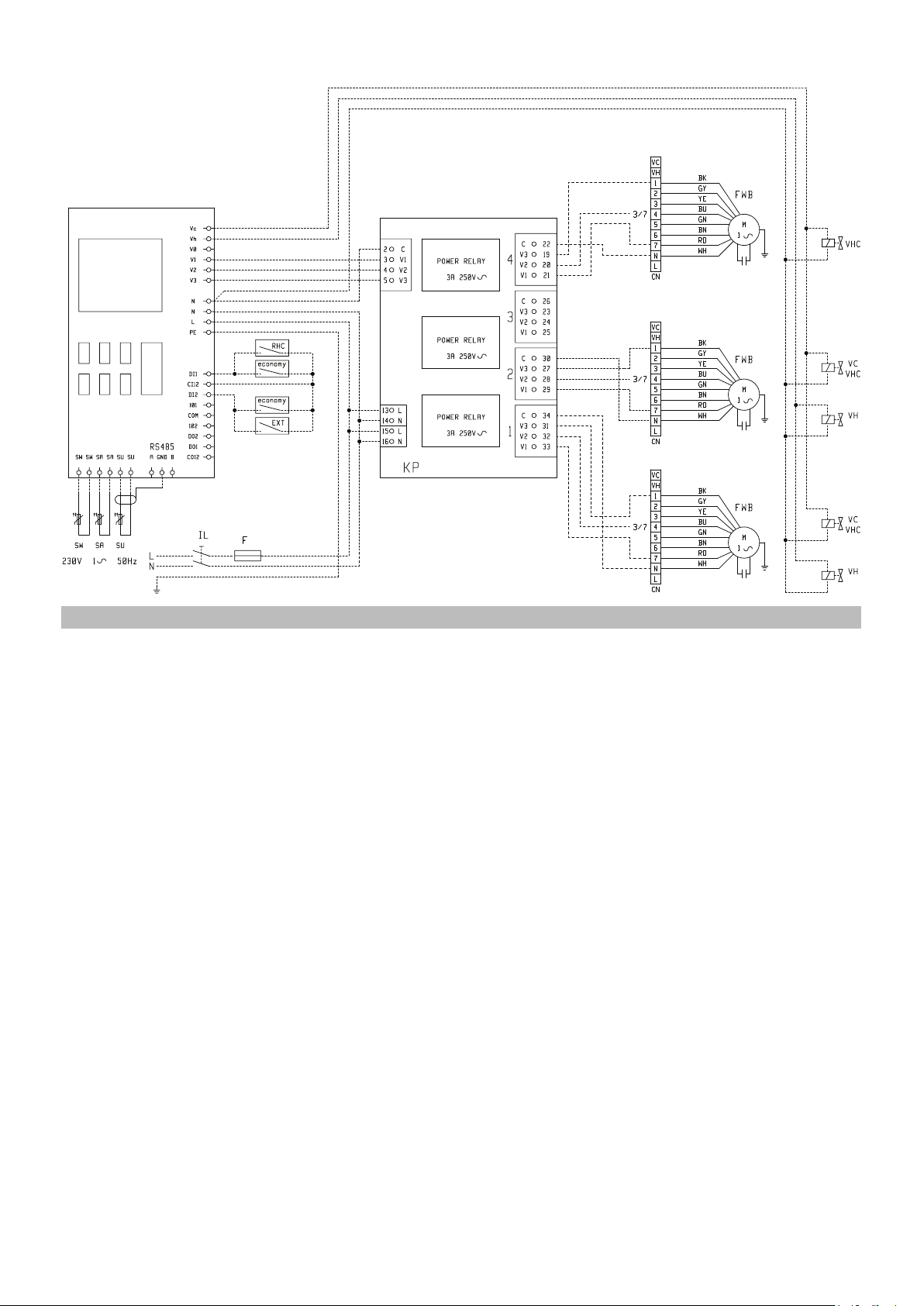

field wiring

All eld wiring and components must be installed by a

licensed electrician and must comply with relevant local and national regulations.

Carry out the electrical wiring after having turned the power off. For options, refer to the appropriate manual.

Check that the power supply corresponds to the nominal power supply stated on the unit nameplate.

Each unit requires a switch (IL) on the power supply with a distance of

at least 3 mm between the opening contacts and a suitable safety fuse

(F).

Power consumption is shown on the data plate xed to the unit.

Make sure to carefully execute the wiring in function of the combination unit/controller and this according to the correct wiring diagram delivered with every accessory.

In order to make the electrical connections you must remove the panel

covering the switch box (see gure 3) to access the terminal strip.

The power cables (power supply and control) must be routed to the

terminal strip through the pwer supply cable intake holders on the side of the switch box.

Installing the unit

Insert the supplied anti-vibration isolators in the 4 slots indicated for ceiling installation. Fix the standard unit to the ceiling or wall using at least 4 of the 8 slots;

n For installation it is advised to use M8 threaded bars, screw

anchors suitable for the unit’s weight and to arrange for the positioning of the unit using 3 M8 bolts (2 in the lower part, and 1

in the upper part as shown in gure 5) and 2 washers the diameter of which is suitable for inserting the slot and for then xing the

unit. Before tightening the lock nut, adjust the closing of the main nut so that the unit will slant correctly, i.e. for facilitating the

discharging of the condensate (see gure 6).

The correct slant is achieved by tilting the inlet downwards as compared to the outlet until a difference in level of about 10 mm is obtained from one end to the other. Make the hydraulic connections with the heat exchanger and, for cooling operations,

with the condensate discharge. Use one of the 2 drains of the drip

tray, visible on the outside of the unit’s side panels.

n To connect the unit to the condensate discharge line,

use a exible

rubber tube and x it to the chosen discharge tube (Ø3/8”) by means

of a metal clamp (use the discharge that is located on the hydraulic

attachments side).

To assist the draining of the condensate, slant the discharge tube downwards by at least 30 mm/m making sure that its entire route is clear and free from bendsor blockages.

A few rules to follow

n Purge the air from the heat exchanger, with pumps stopped,

by means of the air valves located adjacent to the attachments of the heat exchanger itself.

n The ducting, especially the outlet duct, must be insulated with

anti-condensation material.

Wiring diagrams

1figure 8

2figure 9

3figure 10

The motors of the units run at 7 speeds.

FWP + controller FWEC3A

FWB + controller FWEC*A + power interface EPIA6 (FWB08~10)

FWB + controller FWEC*A + master/slave interface EPIMSA6

The common wire of the motor is the white one (WH).

If the common wire is not connected correctly, the motor would be damaged irreparably.

Wiring parts table (See gure 8, 9, 10)

BK .................... Black = maximum speed

BU....................Blue

BN....................Brown

GY ...................Grey

GN ................... Green

YE .................... Yellow

RD ...................Red = minimum speed

WH ...................White = common wire

- - - - .................Field wiring

F ......................Fuse (eld supply)

IL......................Line switch (eld supply)

M ......................Motor

3/7....................3 out of 7 speeds

EPIMSA6 ......... Master/Slave interface for control of up to 4 FWB and

FWP units in parallel

EPIA6 .............. Power interface

EXT..................External auxiliary contact

RHC ................. Remote cooling/heating selector switch (centralised)

VC....................Cold water valve (230 V ON-OFF)

VH....................Hot water valve (230 V ON-OFF)

Installation and operation manual

FWB - FWP

Ducted fan coil units

4PW24344-1C

Page 7

test rUn

Check that the equipment has been installed so that it guarantees the required slant.

Check that the condensate discharge is not clogged (by rubble

deposits, etc.).

Check the seal of the hydraulic connections.

Check that the electrical wiring is perfectly tight (perform this check

with voltage OFF).

Be sure that the air purge of the heat exchanger has been carried out correctly.

Turn on the power supply and check the unit running.

Use

To use the unit, refer to the instructions in the installation and operation manual of the controller. Dedicated controllers are available as accessory.

maintenance and cleaning

disposal reqUirements

NOTE

Dismantling of the unit should be done in accordance with the relevant local and national legislation.

Adequate and regular maintenance and cleaning means energy conservation and cost saving.

troUBleshooting

If the unit does not work properly rst check the points reported in the

table below before requesting service.

If the problem cannot be solved contact your dealer or service centre.

Symptom 1: The unit does not run at all

Possible causes corrective action

Power failure Restore power The automatic circuit breaker tripped Contact service centre The switch is on STOP (“O”) position Turn ON the unit, select “I”

For safety reasons before carrying out any maintenance or cleaning operation, turn off the unit and cut the voltage by turning the line switch to OFF.

Maintenance

The maintenance operations for the FWB-FWP air conditioner and hot-air heating units are limited to the periodic cleaning of the air lter

and the heat exchanger, and the checking of the working efciency of

the condensate discharge.

Only skilled personnel may perform the maintenance.

Pay utmost attention during the maintenance operations: accidentally coming into contact with some of the metallic parts might cause injuries, therefore use safety work gloves.

Every time the units are started after a long idle period, make sure that air is NOT present in the heat exchanger.

The motor is maintenance-free since it is equipped with self-lubricating bearings.

Cleaning the air lter

Cut voltage to the unit by turning the line switch to OFF.

For cleaning the air lter proceed as follows:

n Access the equipment through the inspection panel and remove

the air lter as shown in gure 7 by unscrewing the xing knobs.

n Wash the lter with lukewarm water or, for dry powders, with

compressed air.

n Reassemble the lter after having it dried up.

Symptom 2: Poor cooling or heating performance

Possible causes corrective action

Dirty or clogged air lter Clean the air lter

Obstacle near the air inlet or outlet Remove the obstacle Air inside the heat exchanger Contact the installer Doors and windows are open Close doors and windows The unit is running at low speed Select medium or high fan speed

Symptom 3: The unit leaks

Possible causes corrective action

The unit is not installed with the correct inclination

The condensate discharge is clogged Contact the installer

Contact the installer

Cleaning the heat exchanger

It is advisable to check the condition of the heat exchanger before the

start of the summer season. Also check if the ns are not clogged by

impurities.

To access the heat exchanger, remove the delivery panel and the

condensate tank. Upon having accessed the heat exchanger, clean with compressed air or low pressure steam, without damaging the ns

of the heat exchanger.

Before operating it in the summer, check the condensate discharges regularly.

FWB - FWP Ducted fan coil units 4PW24344-1C

Installation and operation manual

Page 8

FWB FWP

Kanal-Ventilator-Konvektoren

Installations-und

Bedienungsanleitung

Lesen Sie diese Anleitung aufmerksam durch, bevor Sie die Einheit in Betrieb nehmen. Werfen Sie sie nicht weg. Bewahren Sie sie so auf, so dass sie auch später noch darin nachschlagen können.

Unsachgemäße Installation oder Sicherung der Einheit

oder der Zubehörteile kann zu elektrischem Schlag, Kurz schluss, Auslaufen von Flüssigkeit, Brand oder anderen Schäden führen. Achten Sie darauf, nur von Daikin herge-

stellte Zubehörteile zu verwenden, die spezisch für den

Gebrauch mit der Ausrüstung konstruiert wurden und lassen sie diese nur von einem Fachmann installieren.

Sollten Fragen zum Installationsverfahren oder zur Inbetriebnahme auftreten, wenden Sie sich bitte an Ihren DaikinHändler. Von ihm erhalten Sie die notwendigen Ratschläge und Informationen.

Vor der installation

Die Installation und Wartung sollte von technischem Personal durchgeführt werden, das für diese Art der Maschine qualiziert ist, in

Übereinstimmung mit den aktuellen Sicherheitsbestimmungen.

Prüfen Sie den Zustand der Einheit bei Erhalt, stellen Sie fest, ob irgendwelche Beschädigungen während des Transports aufgetreten sind.

Siehe die entsprechenden technischen Datenblätter hinsichtlich Installation und der Verwendung möglicher Zubehörteile.

Vergleichen Sie die Angaben auf der Verpackungseinheit mit dem Modell und der Version der Einheit.

VerwendUngs- Und fUnktionseinschränkUngen

Daikin kann nicht haftpichtig gemacht werden,

- wenn die Einheit von unqualiziertem Personal installiert wurde,

- wenn die Einheit unsachgemäß verwendet wurde,

- wenn die Einheit unter Bedingungen verwendet wurde, die nicht gestattet sind,

- wenn die Wartungsanweisungen, die in dieser Anleitung

speziziert werden, nicht durchgeführt wurden,

- wenn keine Original Ersatzteile verwendet wurden.

Lassen Sie die Einheit in ihrer Verpackung, bis sie installiert werden kann, um zu verhindern, dass Staub eindringen kann.

Luft, die von der Einheit angesaugt wird, muss immer geltert werden. Verwenden Sie immer den mitgelieferten Luftlter.

Wenn die Einheit während des Winters nicht genutzt wird, entwässern Sie das System, um Schäden zu vermeiden, die durch die Bildung von Eis verursacht werden. Wenn Frostschutzlösungen verwendet werden, prüfen Sie bitte den Gefrierpunkt.

Verändern Sie nicht die Innenverdrahtung oder andere Teile der Einheit.

Betriebseinschränkungen werden nachfolgend angezeigt, weitere

Verwendungen gelten als unsachgemäß.

n Wärmebehälter: Wasser/Glykol n Wassertemperatur: 5°C~95°C n Maximaler Betriebsdruck 10 bar n Lufttemperatur: –20°C~40°C n Spannungstoleranz: ±10%

Auswahl des Installationsortes: n Installieren Sie die Einheit nicht in Räumen, in denen entzündliche

Gase vorherrschen.

n Spritzen Sie kein Wasser direkt auf die Einheit, n installieren Sie die Einheit an Decken, die das Gewicht der Ein -

heit tragen können. Lassen Sie für die Bedienung und Wartung ausreichend Platz um die Einheit herum, berücksichtigen Sie sämtliche installierten Sonderzubehöre.

n Stellen Sie das Heizgerät niemals direkt unter einer elektrischen

Steckfassung auf.

BeschreiBUng der aUsrüstUng

Die Klimatisierungs- und Heißluft-Heizgeräte der FWB-FWP Baureihe

wurden eingebaut für Klimaräume, welche die Installation von Einheiten mit Kanal erfordern.

Hauptkomponenten

n Traggestell hergestellt aus galvanisiertem Stahlblech passen der

Stärke, ordnungsgemäß mit geräuscharmem Schwitz wasser-

isolierungsmaterial isoliert, selbstlöschend der Klasse 1. Die Einheit ist mit 4 erschütterungsfreien Trennschaltern ausgerüstet.

n Ventilatoreinheit

Ventilator rad, dualem Zentrifugaleinlass, mit statisch und dyna misch ausgeglichenen Flügelrädern.

n Schaltkasten der sich seitlich der Hydraulikanschlüsse ben det,

um den Wartungsfreiraum einzuschränken. Elektrischer Anschluss mittels Klemmleiste.

n 3-, 4- oder 6-reihiger Hochleistungswärmetauscher, hergestellt

aus Kupferrohr und Aluminiumrippen, die an den Rohren durch mechanische Ausdehnung geschützt sind. Sie sind mit Messingsammelrohren befestigt und enthalten Luft ventile. Der Wärmetauscher, der üblicherweise mit Zubehör teilen für die linke Seite geliefert wird, kann um 180° gedreht werden.

n System zum Auffangen und Ableiten von Kondensat, über die

hydraulischen Anschlüsse hinausragend, um so das Auf fangen von Kondensat von den Regelventilen zu ermöglichen. Die

außermittige Position schränkt den erforderlichen

Installationsplatz beträchtlich ein.

n Luftlter hergestellt aus Acryl, selbstlöschend der Klasse 1, mit

Filterklasse EU 2. Der herausnehmbare Kassettenlter bendet

sich am Luftansaugeinlass und kann von dort wie eine Schub lade herausgezogen werden.

n Gerade Kanalanschlüsse am Lufteinlass sowie am Luftauslass.

mit einzelnem, dualem oder dreifachem

aBmessUngen

n Standardeinheit (Siehe Abbildung 1)

1 Wasserauslass, 3/4” Gas Innengewinde 2

Wassereinlass, 3/4” Gas Innengewinde

Schaltkasten

Stromzufuhrkabel - Einlasshalterungen

Anschluss für Kondensatablauf Ø17 mm

n Luftlter (Siehe Abbildung 2)

Installations-und Bedienungsanleitung

Kanal-Ventilator-Konvektoren

FWB - FWP

4PW24344-1C

Page 9

installation

Die FWB-FWP Klimatisierungs- und Heißluft-Heizgeräte, der Leistungsschalter (IL) und/oder die Fernbedienung müssen außerhalb der Reichweite von Personen installiert

werden, die ein Bad oder eine Dusche nehmen.

Explosionszeichnung der Einheit (Siehe Abbildung 3)

1 Wasser-Tropfwanne 2

Wärmetauschermodul

Schaltkasten

Klemmenleiste

Erschütterungsfreier Trennschalter

7-Stufenmotor

Ventilatorantriebsvorrichtung

Gerader Kanalanschluss

Konguration der Einheit

Die Wärmetauscheranschlüsse können auf die gegenüberliegende Seite mittels folgendem Verfahren gewechselt werden: (Siehe

Abbildung 4)

1 Entfernen Sie den geraden Kanalanschluss. 2

Entfernen Sie die Tropfwanne.

Entfernen Sie das Wärmetauschermodul, indem Sie die beiden Halteschrauben abschrauben (2 auf jeder Seite und 3 an der

Oberseite und 2 an der Unterseite).

Drehen Sie das Wärmetauschermodul um 180° (vertikale Achse)

und schrauben Sie das Modul wieder auf das Ventilatormodul.

Stellen Sie die Position der Tropfwanne ein, so dass der herausragende Teil sich unter den hydraulischen Anschlüssen erstreckt. Befestigen Sie sie wieder.

Schrauben Sie den geraden Kanalanschluss wieder an das Wärmetauschermodul an.

Installieren der Einheit

Führen Sie die enthaltenen erschütterungsfreien Trennschalter in die 4 Schlitze für die Deckeninstallation ein. Befestigen Sie die Standard einheit an der Decke oder Wand mithilfe von mindestens 4 der 8 Einbauschlitze,

n Für die Installation ist es ratsam, M8 Gewindestäbe sowie

Ankerschrauben zu verwenden, die für das Gewicht der Einheit geeignet sind und dafür zu sorgen, dass die Einheit mithilfe von

3 M8 Schrauben (2 am Unterteil und 1 am Oberteil wie dar gestellt in Abbildung 5) und 2 Unterlegscheiben positioniert wird, deren

Durchmesser für das Einführen des Einbauschlitzes geeignet ist. Befestigen Sie dann die Einheit. Bevor Sie die Kontermutter anziehen, stellen Sie den Verschluss der Hauptmutter ein, so dass die Einheit sich korrekt neigt, d.h.

um den Ablauf des Kondensats zu erleichtern (siehe Abbildung 6).

Die korrekte Neigung wird erzielt, indem der Einlass nach unten geneigt wird im Vergleich zum Auslass, bis ein Höhen unterschied von über 10 mm von einem Ende zum anderen erzielt wird. Stellen Sie die Hydraulikanschlüsse mit dem Wärmetauscher und für Kühlbetrieb mit dem Kondensatauslauf her. Verwenden

Sie eine der 2 Abüsse der Tropfwanne, welche an der Außenseite der Seitenblenden der Einheit zu sehen sind.

n Um die Einheit an der Kondensatauslaueitung anzu schließen,

verwenden Sie ein exibles Gummirohr und befesti gen sie es an dem gewählten Auslaufrohr (Ø3/8”) mittels einer Metallklemme

(verwenden Sie den Auslauf, der sich an der Seite der

Hydraulikzubehörteile bendet). Um das Entleeren des Kondensat zu unterstützen, neigen Sie

das Auslaufrohr um mindestens 30 mm/m nach unten, achten Sie darauf, dass die gesamte Strecke leer und frei von Krümmungen oder Verstopfungen ist.

Ein paar Regeln, die befolgt werden müssen

n Entlüften Sie den Wärmetauscher mit gestoppten Pumpen,

mittels der Luftventile, die direkt neben den Anbauteilen des Wärmetauschers positioniert sind.

n Die Kanäle, insbesondere der Auslasskanal, sollte mit Schwitz -

wassermaterial isoliert werden.

n Sehen Sie eine Inspektionsblende direkt neben der Aus rüstung

für Wartungs- und Reinigungsvorgänge vor.

n Montieren Sie die Fernbedienung an der Wand. Wählen Sie eine

Position, die leicht zugänglich ist für die Einstellung der Funktionen und zur Erkennung der Temperaturen. Vermeiden Sie möglichst Positionen, die direkter Sonnenbestrahlung oder

direkten kalten oder heißen Luftströmungen ausgesetzt sind.

Legen Sie keine Hindernisse in den Weg, welche die korrekte Ablesung der Temperatur verhindern.

BaUseitige VerdrahtUng

Sämtliche bauseitigen Verdrahtungen und Bauteile müssen von einem zugelassenen Elektriker installiert werden und den entsprechenden örtlichen und staatlichen Vorschriften entsprechen.

Führen Sie die elektrische Verkabelung durch, nachdem Sie den Strom abgeschaltet haben. Ausführliche Informationen bezüglich der

Zubehörteile, nden Sie im entsprechenden Handbuch.

Überprüfen Sie, ob die Stromzufuhr der Nennstromzufuhr entspricht, die auf dem Typenschild der Einheit angegeben ist.

Jede Einheit benötigt einen Schalter (IL) an der Stromversorgung mit

einem Abstand von mindestens 3 mm zwischen den Öffnungs -

kontakten und einer geeigneten Sicherung (F).

Der Stromverbrauch ist auf dem Typenschild abgebildet, das an der Einheit befestigt ist.

Achten Sie darauf, dass Sie die Verkabelung in Bezug auf die Kombi -

nation Einheit/Regler sorgfältig ausführen und gemäß den korrekten

Verdrahtungsplänen, die mit jedem Zubehör geliefert werden.

Um die elektrischen Anschlüsse vorzunehmen, müssen Sie die Abdeck blende des Schaltkastens entfernen (siehe Abbildung 3), um

Zugang zu haben zur Klemmleiste.

Die Netzkabel (Stromversorgung und Zufuhr) müssen zur Klemm -

leiste verlegt werden durch die Einlasshalterungen des Strom versorgungs kabels an der Seite des Schaltkastens.

Verdrahtungspläne

1Abbildung 8

2Abbildung 9

3Abbildung 10

Die Motoren der Einheiten laufen mit 7 Geschwindigkeiten.

Verkabelung - Teileübersicht (siehe Abbildung 8, 9, 10)

BK .................... Schwarz = maximale Drehzahl

BU....................Blau

BN....................Braun

GY ...................Grau

GN ................... Grün

YE .................... Gelb

RD ...................Rot = Mindestdrehzahl

WH ...................Weiß = gemeinsames Kabel

- - - - .................Bauseitige Verkabelung

F ......................Sicherung (bauseitig)

FWP + Regler FWEC3A

FWB + FWEC*A Regler + EPIA6 Stromschnittstelle (FWB08~10)

FWB + FWEC*A Regler + EPIMSA6 Master/Slave

Schnittstelle

Das gemeinsame Stromkabel ist das weiße (WH).

Wenn das gemeinsame Kabel nicht korrekt angeschlossen ist, würde der Motor irreparabel beschädigt werden.

FWB - FWP Kanal-Ventilator-Konvektoren 4PW24344-1C

Installations-und Bedienungsanleitung

Page 10

IL......................Netzschalter (bauseitig)

M ......................Motor

3/7....................3 von 7 Stufen

EPIMSA6 ......... Master/Slave Schnittstelle zur Regelung von bis zu

4 FWB Einheiten parallel

EPIA6 .............. Stromschnittstelle

EXT..................Externer Hilfskontakt

RHC ................. Zentraler Wahlschalter Fern-Kühlen/Heizen

VC....................Kaltwasserventil (230 V EIN-AUS)

VH....................Heißwasserventil (230 V EIN-AUS)

Reinigung des Wärmetauschers

Es ist ratsam, den Zustand des Wärmetauschers vor Beginn der Sommerperiode zu überprüfen. Prüfen Sie ebenfalls, ob die Rippen nicht durch Verschmutzungen verstopft sind.

Für den Zugang zum Wärmetauscher, müssen die Zufuhrblende und der Kondensattank entfernt werden. Sobald der Wärmetauscher zugänglich ist, reinigen Sie mit Druckluft oder Niederdruckdampf, ohne die Rippen des Wärmetauschers zu beschädigen.

Bevor Sie diesen ihm Sommer betreiben, prüfen Sie die Kondensat -

ausläufe regelmäßig.

proBelaUf

Prüfen Sie, ob das Gerät installiert wurde, so dass es die erforder liche Neigung sicherstellt.

Prüfen Sie, ob der Kondensatablauf nicht verstopft ist (durch Gummi -

ablagerungen, etc.)

Prüfen Sie die Dichtung der Hydraulikanschlüsse.

Prüfen Sie, ob die elektrische Verkabelung fehlerfrei dicht schließend ist (prüfen Sie dies wenn die Spannung AUS ist).

Achten Sie darauf, dass die Entlüftung des Wärmetauschers korrekt ausgeführt wurde.

Schalten Sie die Stromversorgung an und prüfen Sie, ob die Einheit läuft.

geBraUch

Beziehen Sie sich bezüglich der Verwendung der Einheit auf die Anweisungen in der Installations- und Betriebsanleitung des Reglers.

Bestimmte Regler sind als Zubehör erhältlich.

wartUng Und reinigUng

Bevor Sie irgendwelche Wartungs- und Reinigungsarbeiten durch führen, schalten Sie die Einheit aus Sicherheitsgründen aus und

trennen Sie die Spannung, indem Sie den Netzschalter auf AUS

stellen.

Wartung

Die Wartungsarbeiten für die FWB-FWP Klimatisierungs- und HeißluftHeizgeräte sind begrenzt auf die periodische Reinigung der Luftlter

und des Wärmetauschers und auf die Überprüfung der Arbeits leistung des Kondensatauslasses.

Die Wartung darf nur von Fachpersonal durchgeführt werden. Wartungsarbeiten erfordern besondere Beachtung: das versehent -

liche in Kontakt kommen mit den Metallteilen kann zu Verletzungen führen, tragen Sie deshalb Sicherheitshandschuhe.

Jedes Mal wenn die Einheiten nach einer langen Leerlaufzeit gestartet werden, achten Sie darauf, dass sich KEINE Luft im Wärmetauscher

bendet.

Der Motor ist wartungsfrei, da er mit selbstschmierenden Lagern ausgerüstet ist.

Reinigen des Luftlters

Vorschriften zUr entsorgUng

NOTE

Die Demontage der Einheit muss gemäß den jeweiligen örtlichen und

staatlichen Vorschriften erfolgen.

Angemessene und regelmäßige Wartung sowie Reini -

gung bedeutet Energieerhaltung und Kostenersparnis.

fehlerBeseitigUng

Wenn die Einheit nicht ordnungsgemäß funktioniert, überprüfen Sie

zunächst die Punkte, die in nachfolgender Tabelle aufgeführt sind, bevor Sie den Wartungsdienst anfordern.

Wenn das Problem nicht gelöst werden kann, nehmen Sie Kontakt auf zu Ihrem Händler oder der Servicezentrale.

Symptom 1: Die Einheit läuft überhaupt nicht

Mögliche ursachen abhilfe

Stromausfall Stellen Sie die Stromzufuhr wieder

Der automatische Stromabschalter hat ausgelöst

Der Schalter ist in der STOP (“O”)

Stellung

Symptom 2: Geringe Kühl- oder Heizleistung

Mögliche ursachen abhilfe

Verschmutzte oder verstopfte

Luftlter

Hindernis nahe dem Lufteinlass oder

-auslass Luft innerhalb des Wärmetauschers Nehmen Sie Kontakt auf mit dem

Türen und Fenster sind geöffnet Schließen Sie Türen und Fenster Die Einheit läuft mit niedriger

Drehzahl

Symptom 3: Die Einheit ist nicht dicht

Mögliche ursachen abhilfe

Die Einheit ist nicht mit der korrekten Neigung installiert

Der Kondensatauslauf ist verstopft Nehmen Sie Kontakt auf mit dem

her Nehmen Sie Kontakt auf mit der

Servicezentrale Schalten Sie die Einheit EIN, wählen

Sie “I”

Reinigen Sie den Luftlter

Beseitigen Sie das Hindernis

Installateur

Wählen Sie mittlere oder hohe Ventilatordrehzahl

Nehmen Sie Kontakt auf mit dem Installateur

Installateur

Schalten Sie die Spannung an der Einheit ab, indem Sie den Netz -

schalter auf AUS stellen.

Gehen Sie wie folgt vor bei der Reinigung der Luftlter:

n Das Gerät ist zugänglich durch die Inspektionsblende zur

Entfernung des Luftlters, wie abgebildet in Abbildung 7 indem

die Befestigungsköpfe losgeschraubt werden.

n Waschen Sie den Filter mit handwarmem Wasser, oder bei

trockenem Pulver, mit Druckluft.

n Montieren Sie den Filter wieder, nachdem Sie ihn abgetrocknet

haben.

Installations-und Bedienungsanleitung

Kanal-Ventilator-Konvektoren

FWB - FWP

4PW24344-1C

Page 11

FWB FWP

Ventilo-convecteurs canalisés

Manuel d’installation et

d’utilisation

Lire attentivement ce manuel avant de faire démarrer l’unité. Ne pas le jeter. Le conserver dans vos dossiers pour une utilisation ultérieure.

Une installation ou une xation incorrecte de l’équipement

ou des accessoires peut provoquer une électrocution, un court-circuit, des fuites, un incendie ou endommager l’équipement. Veiller à utiliser uniquement des accessoires

fabriqués par Daikin spéciquement conçus en vue d’une

utilisation avec l’équipement et à les faire installer par un professionnel.

En cas de doute quant aux procédures d’installation ou d’utilisation, prendre toujours contact avec votre concession naire Daikin pour tout conseil et information.

aVant l’installation

L’installation et la maintenance devront être conées à un personnel technique qualié pour ce type de machine conformément aux

réglementations actuelles en matière de sécurité.

Lorsque vous recevez l’unité, veuillez en contrôler l’état, vériez si elle

n’a pas été endommagée pendant le transport.

Reportez-vous aux ches techniques appropriées pour l’installation et

l’utilisation des éventuels accessoires.

Identiez le modèle et la version de l’unité sur la base des indications gurant sur l’emballage de carton.

limites d’Utilisation et de fonctionnement

Daikin ne pourra être tenu responsable

- si l’unité a été installée par un personnel non-qualié;

- si l’unité n’a pas été utilisée correctement;

- si l’unité a été utilisée dans des conditions non-autorisées;

- si les opérations de maintenance spéciées dans le présent manuel n’ont pas été réalisées;

- si des pièces de rechange qui ne sont pas d’origine ont été utilisées.

Conservez l’unité dans son emballage jusqu’à ce qu’elle soit prête à

être installée an d’éviter que des poussières ne pénètrent à l’intérieur.

L’air aspiré par l’unité doit toujours être ltré. Toujours utiliser le ltre à

air fourni.

Si l’unité n’est pas utilisée pendant l’hiver, évacuez l’eau du système

an d’éviter tout dommage provoqué par la formation de glace. Si des

substances antigel sont utilisées, contrôlez-en le point de congélation.

Ne modiez pas le câblage interne ou d’autres pièces de l’unité.

Les limites de fonctionnement sont présentées ci-dessous; toutes les autres utilisations sont considérées comme impropres:

n support thermique: eau/glycol n température de l’eau: 5°C~95°C n pression de service maximum: 10 bar n température de l’air: –20°C~40°C n tolérance de tension: ±10%

Sélection d’un emplacement:

n ne pas installer l’unité dans des locaux où des gaz inammables

sont présents

n ne pas pulvériser de l’eau directement sur l’unité; n installer l’unité sur des plafonds qui supportent son poids. Laisser

autour de l’unité sufsamment d’espace pour permettre un

fonctionnement et un entretien corrects en tenant compte de tous les accessoires en option installés.

n ne jamais placer l’unité chauffante directement sous une prise de

courant.

description de l’éqUipement

La gamme d’unités de conditionnement d’air et de chauffage à air chaud FWB-FWP a été implémentée pour le conditionnement de locaux nécessitant l’installation d’unités canalisées.

Principaux composants

n Structure de support de charge fabriqué en tôle d’acier galvanisé

d’épaisseur appropriée, dûment isolé avec un matériel insonorisé/ anti-condensation, auto-extincteur de classe 1. L’unité est équipée d’isolants antivibrations.

n Ventilateur avec simple, double ou triple tourniquet de ventila -

teur, type centrifuge à double entrée, avec hélices équilibrées statiquement et dynamiquement, couplées directement au moteur électrique.

n Coffret électrique situé sur le côté des connexions hydrauli ques

an de réduire l’espace de service. Raccordement électri que au

moyen d’une barrette de raccordement à vis.

n Echangeur de chaleur de grande efcacité à 3, 4 ou 6 rangées,

composé d’un tube de cuivre et d’ailettes d’aluminium xés aux

tubes par expansion mécanique. Ils sont pourvus de collecteurs de laiton et contiennent les soupapes d’air. L’échangeur

thermique, normalement fourni avec des xations à gauche, peut

pivoter sur 180°.

n Système permettant de récupérer et d’évacuer l’eau de

condensation, étendu au-delà des connexions hydrauliques, permettant la récupération de l’eau de condensation des vannes de régulation éventuellement. La position décentrée réduit considérablement l’espace d’installation requis.

n Filtre à air constitué d’un matériau acrylique, auto-extinguible de

classe 1, avec ltrage de classe EU 2. Le ltre de type cassette

amovible est positionné sur l’entrée d’aspiration d’air et peut être extrait par en dessous comme un tiroir.

n Raccords de gaine droite aux entrée et sortie d’air.

dimensions

n Unité standard (Voir gure 1)

1 Sortie d’eau, 3/4” femelle gaz 2

Entrée d’eau, 3/4” femelle gaz

Coffret électrique

Supports de prise de câble d’alimentation

Raccord de purge d’eau de condensation Ø17 mm

n Filtre à air (Voir gure 2)

FWB - FWP Ventilo-convecteurs canalisés 4PW24344-1C

Manuel d’installation et d’utilisation

Page 12

installation

Les unités de conditionnement d’air et de chauffage à air

chaud FWB-FWP, le coupe-circuit (IL) et/ou le dispositif de

régulation à distance doivent être installés hors de portée des personnes qui prennent un bain ou une douche.

Vue explosée de l’unité (Voir gure 3)

1 Récipient d’égouttement 2

Module échangeur thermique

Coffret électrique

Barrette de raccordement

Isolant anti-vibrations

Moteur électrique à 7 vitesses

Ensemble de moteur de ventilateur

Raccord de gaine droite

Quelques règles à suivre

n Purgez l’air de l’échangeur thermique, avec les pompes à l’arrêt,

à l’aide des vannes d’air situées à coté des xations de

l’échangeur thermique lui-même.

n La canalisation, spécialement celle de sortie, doit être isolée avec

un matériau anti-condensation.

n Prévoyez un panneau d’inspection à côté de l’équipement pour

les opérations de maintenance et de nettoyage.

n Installez le tableau de commande sur le mur. Choisissez une

position facile d’accès pour le réglage des fonctions et la détection de la température. Essayez d’éviter les positions exposées directement aux rayons du soleil ou des positions soumises à des courants d’air chaud ou froid directs. Ne placez pas d’obstacles sur le chemin qui vous empêcheraient de lire correctement la température.

câBlage local

Conguration de l’unité

Les raccords de l’échangeur de chaleur peuvent être permutés de

l’autre côté en effectuant la procédure suivante. (Voir gure 4)

1 Déposer le raccord de gaine droite 2

Enlever le récipient d’égouttement.

Déposer le module échangeur thermique en dévissant les vis de

retenue (2 de chaque côté + 3 côté supérieur et 2 côté inférieur).

Mettre le module échangeur thermique sur 180° (axe vertical) et

revisser le module sur le module de ventilateur.

Ajuster la position du récipient d’égouttement de sorte que la partie

ressorttant dépasse sous les raccords hydrauliques et le rexer en

place.

Revisser le raccord de gaine droite sur le module échangeur de chaleur.

Installation de l’unité

Insérer les isolants anti-vibrations fournis dans les 4 fentes indiquées pour la pose au plafond. Fixer l’unité standard au plafond ou au mur à l’aide au moins de 4 des 8 fentes;

n Pour l’installation, nous recommandons d’utiliser des tiges

letées M8, des ancrages à vis adaptés au poids de l’unité et

d’aménager le positionnement de l’unité à l’aide de 3 boulons M8

(2 au bas et 1 en haut comme le montre la gure 5) ainsi que 2

rondelles dont le diamètre est adapté pour l’insertion dans la

fente et pour ensuite xer l’unité.

Avant de serrer le contre-écrou, ajustez la fermeture de l’écrou

principal de façon à ce que l’unité soit correctement inclinée, à

savoir pour faciliter l’évacuation de l’eau de condensation

(reportez-vous à la gure 6).

On réalise l’inclinaison correcte en basculant l’entrée vers le bas par rapport à la sortie jusqu’à obtenir une différence de niveau d’environ 10 mm d’un bout à l’autre. Réalisez les connexions hydrauliques avec l’échangeur thermique et, pour les opérations de refroidissement, avec l’évacuation de l’eau de condensation.

Utilisez l’une des 2 conduites d’évacuation du récipient

d’égouttement, visible sur l’extérieur des panneaux latéraux de l’unité.

n Pour connecter l’unité à la canalisation d’évacuation d’eau de

condensation, utilisez un tuyau de caoutchouc exible et xez-le à la conduite d’évacuation choisie (Ø3/8”) à l’aide d’une pince

métallique (utilisez l’évacuation qui se trouve sur le côté des

xations hydrauliques).

Pour aider l’évacuation de l’eau de condensation, inclinez le tuyau d’évacuation vers le bas d’au moins 30 mm/m en vous assurant que tout le chemin suivi est libre et ne présente ni courbes ni blocages.

Tous les câbles et éléments à prévoir sur place doivent être

installés par un électricien agréé et doivent être conformes aux réglementations locales et nationales en vigueur.

Procéder au câblage électrique après avoir coupé l’alimentation. Pour

les détails, référez-vous au manuel d’entretien.

Assurez-vous que l’alimentation électrique corresponde à l’alimenta -

tion nominale gurant sur la plaque d’identication de l’unité.

Chaque unité requiert un commutateur (IL) sur l’alimentation avec une

distance d’au moins 3 mm entre les contacts d’ouverture et un fusible

de sécurité adéquat (F).

La consommation d’énergie est mentionnée sur la plaque de données

xée sur l’unité.

Veillez à réaliser le câblage avec précaution en fonction de la

combinaison unité/contrôleur et ceci, conformément au diagramme de

câblage correct fourni avec chaque accessoire.

Pour établir les connexions électriques, vous devez retirer le panneau

recouvrant le coffret électrique (reportez-vous à la gure 3) pour avoir

accès à la barrette de raccordement.

Les câbles d’alimentation (alimentation et commande) doivent être

acheminés vers la barre de raccordement par les supports de prise du

câble d’alimentation sur le côté du coffret électrique.

Schémas de câblage

1figure 8

2figure 9

3figure 10

Les moteurs des unités fonctionnent à 7 vitesses.

FWP + contrôleur FWEC3A

FWB + contrôleur FWEC*A + interface d’alimentation EPIA6 (FWB08~10)

FWB + contrôleur FWEC*A + interface maître/esclave EPIMSA6

Le l de masse du moteur est le l blanc (WH). Si le l de masse n’est pas connecté correctement, cela

pourrait endommager le moteur de manière irréparable.

Câblage - liste des pièces (Voir gure 8, 9, 10)

BK .................... Noir = vitesse maximum

BU....................Bleu

BN....................Brun

GY ...................Gris

GN ................... Vert

YE .................... Jaune

RD ...................Rouge = vitesse minimum

WH ...................Blanc = l de masse

Manuel d’installation et d’utilisation

Ventilo-convecteurs canalisés

FWB - FWP

4PW24344-1C

Page 13

- - - - .................Câblage local

F ......................Fusible (non fourni)

IL......................Sectionneur principal (non fourni)

M ......................Moteur

3/7....................3 vitesses sur 7

EPIMSA6 ......... Interface maître/esclave pour le contrôle d’un

maximum de 4 unités en parallèle

EPIA6 .............. Interface d’alimentation

EXT..................Contact auxiliaire externe

RHC ................. Sélecteur refroidissement/chauffage à distance

(centralisé)

VC....................Vanne d’eau froide (230 V ON-OFF)

VH....................Vanne d’eau chaude (230 V ON-OFF)

test de fonctionnement

Assurez-vous que l’équipement a été installé de façon à garantir

l’inclinaison requise. Assurez-vous que l’évacuation d’eau de condensation n’est pas

bouchée (par des décombres, dépôts, etc.). Vériez l’étanchéité des connexions hydrauliques. Assurez-vous que le câblage électrique est parfaitement étanche

(réaliser ce contrôle HORS tension).

Assurez-vous que l’air de l’échangeur de chaleur a été purgé correctement.

Branchez l’alimentation et vériez le fonctionnement de l’unité.

n Lavez le ltre avec de l’eau tiède ou, en cas de poussières

sèches, nettoyez le ltre à l’air comprimé.

n Remontez le ltre après l’avoir essuyé.

Nettoyage de l’échangeur thermique

Nous vous conseillons de contrôler l’état de l’échangeur thermique

avant le début de l’été. Vériez également si les ailettes ne sont pas

encrassées par des impuretés.

Pour accéder à l’échangeur thermique, retirez le panneau de sortie et le réservoir d’eau de condensation. Lorsque vous avez accès à l’échangeur thermique, nettoyez à l’air comprimé ou à la vapeur à basse pression, sans endommager les ailettes de l’échangeur thermique.

Avant de le faire fonctionner en été, vériez régulièrement l’évacuation

de l’eau de condensation.

instrUctions d’élimination

NOTE

Le démontage de l’unité doit être effectué conformément aux réglementations locales et nationales.

Une maintenance et un nettoyage adéquats et réguliers

représentent une économie d’énergie et une réduction des coûts.

Utilisation

Pour utiliser l’unité, reportez-vous aux instructions du manuel d’installation et de fonctionnement du contrôleur. Des contrôleurs

dédiés sont disponibles comme accessoires.

maintenance et nettoyage

Pour des raisons de sécurité, avant d’effectuer des opérations de maintenance ou de nettoyage, débranchez l’unité et coupez la tension en mettant le sectionneur principal sur OFF.

Maintenance

Les opérations de maintenance pour les unités de conditionnement d’air et de chauffage à air chaud FWB-FWP se limitent au nettoyage

périodique du ltre à air et de l’échangeur thermique ainsi qu’au contrôle de l’efcacité de fonctionnement de l’évacuation de l’eau de

condensation.

Seul un personnel qualié est autorisé à effectuer la maintenance.

Au cours des opérations de maintenance, accordez plus d’attention aux points suivants: le contact accidentel avec certaines pièces métalliques peut causer des blessures, pour cette raison, portez des gants de protection.

Chaque fois que les unités sont remises en service après une période prolongée d’inutilisation, assurez-vous qu’il n’y a PAS d’air dans l’échangeur thermique.

Le moteur ne nécessite aucune maintenance puisqu’il est équipé de coussinets à graissage automatique.

Nettoyage du ltre à air

Coupez la tension vers l’unité en mettant le sectionneur principal sur OFF.

Pour nettoyer le ltre à air, procédez comme suit:

n Accédez à l’équipement au travers du panneau d’inspection et

retirez le ltre à air en dévissant les boutons de xation comme illustré à la gure 7.

dépannage

Si l’unité ne fonctionne pas correctement, contrôlez d’abord les points

gurant dans le tableau ci-dessous avant de demander un entretien.

Si le problème ne peut être résolu, prenez contact avec votre concession naire ou centre d’entretien.

Symptom 1: L’unité ne marche pas du tout

causes Possibles Mesure corrective

Panne d’électricité Rétablir le courant Le disjoncteur automatique s’est

déclenché Le commutateur est en position

STOP (“O”)

Symptom 2: Performance de refroidissement ou de chauffage médiocre

causes Possibles Mesure corrective

Filtre à air sale ou bouché Nettoyez le ltre à air Obstacle à proximité de l’arrivée ou

de la sortie d’air Air à l’intérieur de l’échangeur

thermique Les portes et fenêtres sont ouvertes Fermez portes et fenêtres L’unité fonctionne à faible vitesse Sélectionnez la vitesse de ventilateur

Symptom 3: L’unité présente une fuite

causes Possibles Mesure corrective

L’inclinaison de l’unité n’est pas correcte

L’évacuation d’eau de condensation est bouchée

Prenez contact avec le centre d’entretien

Mettez l’unité sous tension, sélectionnez “I”

Retirez l’obstacle

Prenez contact avec l’installateur

moyenne ou élevée

Prenez contact avec l’installateur

FWB - FWP Ventilo-convecteurs canalisés 4PW24344-1C

Manuel d’installation et d’utilisation

Page 14

FWB FWP

Ventilator-convectoren met kanaalaansluiting

Montagehandleiding en

gebruiksaanwijzing

Lees deze handleiding aandachtig vooraleer de unit op te starten. Gooi ze niet weg, maar bewaar ze voor latere naslag.

Een verkeerde installatie of bevestiging van apparatuur of toebehoren kan een elektrische schok, kortsluiting, lekken, brand of andere schade aan de apparatuur veroorzaken.

Gebruik alleen accessoires van Daikin die speciek voor dit

toestel zijn ontworpen en laat ze installeren door een professionele installateur.

Raadpleeg bij twijfel over de installatieprocedures of het gebruik altijd uw Daikin-verdeler voor advies en informatie.

Voorafgaand aan de installatie

De installatie en het onderhoud moeten worden uitgevoerd door technisch personeel dat bevoegd is voor dit type van toestel, en in overeenstemming met de geldende veiligheidsvoorschriften.

Controleer de staat van het toestel bij ontvangst, en kijk na of het tijdens het transport geen schade heeft opgelopen.

Zie de overeenkomstige technische ches voor de montage en het

gebruik van eventuele accessoires.

Identiceer het model en de versie van het toestel aan de hand van de

informatie op het karton.

geBrUik en BedrijfsBeperkingen

Daikin is niet aansprakelijk

- als het toestel werd geïnstalleerd door onbevoegd personeel,

- als het toestel verkeerd werd gebruikt,

- als het toestel onder omstandigheden is gebruikt die niet zijn toegelaten,

- als de in deze handleiding beschreven onderhoudswerkzaamheden niet zijn uitgevoerd,

- als niet-originele reserveonderdelen zijn gebruikt.

Laat het toestel in de verpakking tot alles klaar is voor de installatie (dit

voorkomt dat stof binnenin het toestel terechtkomt). De door de unit aangezogen lucht moet altijd gelterd zijn. Gebruik

altijd het bijgeleverde luchtlter.

Als de unit in de winter niet wordt gebruikt, moet u het water uit het

systeem aaten om schade door opvriezing te voorkomen. Controleer

het vriespunt als u antivriesoplossingen gebruikt. Verander de interne bedrading of andere onderdelen van de unit niet. Hieronder vindt u de bedrijfsbeperkingen; alles wat hierbuiten valt, valt

onder verkeerd gebruik:

n thermische geleider: water/glycol n watertemperatuur: 5°C~95°C n maximale bedrijfsdruk: 10 bar n luchttemperatuur: –20°C~40°C n spanningsafwijking: ±10%

Keuze van de montageplaats:

n installeer het toestel niet in een ruimte met ontvlambare gassen n zorg ervoor dat er geen water rechtstreeks op het toestel spat; n monteer het toestel alleen aan plafonds die het gewicht kunnen

dragen. Voorzie voldoende ruimte rondom het toestel voor een juist gebruik en onderhoud van het toestel, en houd hierbij rekening met alle geïnstalleerde accessoires in optie.

n zet het verwarmingstoestel nooit recht onder een stopcontact.

BeschrijVing Van de UitrUsting

De airconditioning- en warmeluchtverwarmingsunits van de FWBFWP reeks zijn ontworpen voor ruimtes waarin moet worden gewerkt

met units met kanaalaansluitingen.

Hoofdonderdelen

n Dragende structuur uit verzinkte staalplaat met een bepaalde

dikte, geïsoleerd met geluiddempend/anticondenserend mate riaal, zelfdovend klasse 1. De unit is uitgerust met 4 trillings dempende isolatoren.

n Ventilatorunit met enkelvoudig, dubbel of driedubbel ventilator -

wiel, centrifugaal type met dubbele aanzuigopening, met statisch en dynamisch gebalanceerde waaiers, rechtstreeks gekoppeld aan de elektrische motor.

n Schakelkast aan de kant van de hydraulische aansluitingen om

de serviceruimte te beperken. Elektrische aansluiting door middel van een schroefklemmenstrook.

n Warmtewisselaar met 3, 4 of 6 rijen met hoge efciëntie, uit

koperen buis en aluminium lamellen door mechanische expan sie bevestigd op de buizen. Voorzien van messing verdeel stukken en met luchtkleppen. De warmtewisselaar wordt normaal geleverd met aansluitingen aan de linkerkant, maar kan 180° worden gedraaid.

n Systeem voor het opvangen en afvoeren van condensaat, tot na

de hydraulische aansluitingen, waardoor eventueel condensaat van de regelkleppen kan worden opgevangen. Door de excentrische positie is aanzienlijk minder installatieruimte vereist.

n Luchtlter van acrylmateriaal, zelfdovend klasse 1, lterklasse

EUR 2. Het verwijderbare lter van het cassettetype is gemon -

teerd op luchtaanzuiginlaat en kan onderaan worden uitgetrokken zoals een lade.

n Rechte luchtkanaalaansluitingen aan de luchtinlaat en -uitlaat.

afmetingen

n Standaardunit (Zie afbeelding 1)

1 Wateruitlaat, 3/4” binnendraad gas 2

Waterinlaat, 3/4” binnendraad gas

Schakelkast

Houders voedingskabelinvoer

Condensaatafvoeraansluiting Ø17 mm

n Luchtlter (Zie afbeelding 2)

Montagehandleiding en gebruiksaanwijzing

Ventilator-convectoren met kanaalaansluiting

FWB - FWP

4PW24344-1C

Page 15

montage

De FWB-FWP airconditioning- en warmeluchtverwarmingsunits, de hoofdschakelaar (IL) en/of de afstandsbediening moeten buiten het bereik van mensen die een bad of een douche nemen worden geïnstalleerd.

Explosietekening van de unit (Zie afbeelding 3)

Waterlekbak Warmtewisselaarmodule Schakelkast Klemmenstrook Trillingsdempende isolator Elektrische motor met 7 snelheden Ventilatoraandrijving Rechte luchtkanaalaansluiting

Conguratie van de unit

Met de volgende procedure kunt u de aansluitingen van de warmte -

wisselaar van kant veranderen. (Zie afbeelding 4)

Verwijder de rechte luchtkanaalaansluiting. Verwijder de lekbak. Draai de vastzetschroeven (2 aan elke kant + 3 aan de bovenkant en

2 aan het onderste deel) los en verwijder de

warmtewisselaarmodule.

Draai de warmtewisselaarmodule 180° (verticaal) en schroef de

module weer vast op de ventilatormodule. Verander de positie van de lekbak zodat het uitstekende deel verder

dan de hydraulische aansluitingen uitsteekt en bevestig de lekbak weer.

Schroef de rechte luchtkanaalaansluiting weer vast op de warmtewisselaarmodule.

Montage van de unit

Steek de bijgeleverde trillingsdempende isolatoren in de 4 gleuven voor plafondmontage. Bevestig de standaardunit tegen het plafond of de muur met minstens 4 van de 8 gleuven;

n Voor installatie gebruikt u best M8-schroefstangen, schroef -

ankers die het gewicht van de unit kunnen dragen; voorzie in de positionering van de unit met 3 M8-bouten (2 in het onderste deel

en 1 in het bovenste deel zoals afgebeeld in afbeelding 5) en 2

ringen met een diameter die past voor de gleuf en dan voor het bevestigen van de unit.

Voor u de borgmoer vastdraait, moet u de hoofdmoer zodanig vastdraaien dat de unit goed hangt, d.w.z. zodanig dat het

condensaat goed kan worden afgevoerd (zie afbeelding 6).

De juiste helling wordt bereikt door de inlaat naar beneden te

laten aopen t.o.v. de uitlaat tot een hoogteverschil van ongeveer

10 mm tussen de twee uiteinden. Voer de hydrauli sche aansluitingen met de warmtewisselaar uit en, voor koel toepassingen, met de condensaatafvoer. Gebruik één van de 2 afvoeren van de lekbak die zichtbaar zijn aan de buitenkant van de zijpanelen van de unit.

n Om de unit aan te sluiten op de condensaatafvoerleiding, gebruikt

u een rubberslang die u met een metalen klem op de

geselecteerde afvoerpijp (Ø3/8”) bevestigt (gebruik de afvoer aan de kant van de hydraulische aansluitingen).

Om het condensaat beter af te voeren, laat u de afvoerpijp

minstens 30 mm/m aopen en zorgt u ervoor dat ze over de

volledige lengte vrij is van bochten of verstoppingen.

FWB - FWP Ventilator-convectoren met kanaalaansluiting 4PW24344-1C

Enkele voorschriften

n Ontlucht de warmtewisselaar, met de pompen stilgelegd, via de

luchtkleppen naast de aansluitingen van de warmte wisselaar.

n De kanalen, en vooral het uitlaatkanaal, moeten met anti -

condenserend materiaal geïsoleerd zijn.

n Voorzie een inspectiepaneel naast de apparatuur voor

onderhouds- en reinigingswerkzaamheden.

n Monteer het bedieningspaneel op de muur. Kies een positie die

goed toegankelijk is voor het instellen van de functies en voor het

aezen van de temperatuur. Vermijd zo goed moge lijk plaatsen

die rechtstreeks aan de zon of rechtstreekse koude of warme luchtstromingen zijn blootgesteld. Zet geen voorwerpen in de weg waardoor de temperatuur niet goed kan worden afgelezen.

lokale Bedrading

Een erkend elektricien moet instaan voor het uitvoeren van de lokale bedrading en monteren van de onderdelen. Dit moet overeenkomstig de lokale en nationale voorschriften gebeuren.

Schakel het toestel uit voordat u de elektrische bedrading uitvoert. Raadpleeg de overeenkomstige handleiding voor opties.

Controleer of de voeding overeenstemt met de nominale voeding aangegeven op het typeplaatje van de unit.

Voor elke unit moet een schakelaar (IL) voorzien zijn op de voeding

met een afstand van minstens 3 mm tusen de opencontacten en een

geschikte zekering (F).

Het stroomverbruik is aangegeven op het gegevensplaatje op de unit. Voer de bedrading zorgvuldig uit afhankelijk van de combinatie unit/

controller in overeenstemming met het juiste bedradingsschema dat bij elk accessoire wordt meegeleverd.

Om de elektrische aansluitingen tot stand te brengen moet u het

paneel van de schakelkast verwijderen (zie afbeelding 3) voor toegang

tot de klemmenstrook.

De voedingskabels (voeding en besturing) moeten door de

voedingskabelinlaathouders aan de kant van de schakelkast naar de klemmenstrook worden geleid.

Bedradingsschema’s

1afbeelding 8 2afbeelding 9

3afbeelding 10

De motoren van de units draaien met 7 snelheden.

FWP + controller FWEC3A

FWB + controller FWEC*A + voedingsinterface EPIA6 (FWB08~10)

FWB + controller FWEC*A + master/slave-interface

EPIMSA6

De witte draad (WH) is de gemeenschappelijke draad van

de motor. Als de gemeenschappelijke draad niet juist is aangesloten, zal de motor onherroepelijke schade oplopen.

Bedrading - onderdelentabel

(Zie afbeelding 8, 9, 10)

BK .................... Zwart = maximale snelheid

BU....................Blauw

BN....................Bruin

GY ...................Grijs

GN ................... Groen

YE .................... Geel

RD ...................Rood = minimale snelheid

WH ...................Wit = gemeenschappelijke draad

- - - - .................Bedrading ter plaatse

F ......................Zekering (lokaal aan te kopen)

Montagehandleiding en gebruiksaanwijzing

Page 16

IL......................Lijnschakelaar (lokaal aan te kopen)

M ......................Motor

3/7....................3 van 7 snelheden

EPIMSA6 ......... Master/Slave-interface voor besturing van maximaal

4 FWB-units in parallel

EPIA6 .............. Voedingsinterface

EXT..................Extern hulpcontact

RHC ................. Koel/verwarmingskeuzeschakelaar op afstand

(gecentraliseerd)

VC....................Koudwaterklep (230 V AAN-UIT)

VH....................Warmwaterklep (230 V AAN-UIT)

UitVoeren Van een test

Controleer of het toestel met de vereiste aoop is geïnstalleerd.

Controleer of de condensaatafvoer niet verstopt is (stukken steen,

e.d.).

Controleer de dichtheid van de hydraulische aansluitingen. Controleer of de elektrische bedrading stevig is aangesloten (voer

deze controle uit met de stroom UIT).

Zorg ervoor dat de warmtewisselaar goed ontlucht is. Schakel de stroom in en controleer of het toestel werkt.

Controleer de warmtewisselaar voor het begin van het zomerseizoen. Controleer tevens of de lamellen niet verstopt zijn.

Verwijder het afvoerpaneel en de condensaattank zodat u aan de warmtewisselaar kunt. Maak de warmtewisselaar schoon met pers lucht of stoom onder lage druk zonder de lamellen van de warmtewisselaar te beschadigen.

Controleer de condensaatafvoer regelmatig voordat u de unit in de zomer gebruikt.

Vereisten Voor het oprUimen

NOTE

Het ontmantelen van de unit moet gebeuren in overeenstemming met de relevante lokale en nationale wetgeving.

Correct en regelmatig onderhoud en reinigen werkt energiebesparend en voorkomt dure reparaties.

storingsopsporing

Als de unit niet goed werkt, controleer dan eerst de punten in de tabel hierna voordat u service vraagt.

Neem contact op met uw dealer of servicecentrum als het probleem niet kan worden opgelost.

in geBrUik

Zie de instructies in de montage- en gebruiksaanwijzing van de controller voor het gebruik van de unit. Specieke controllers zijn

verkrijgbaar als accessoire.

onderhoUd en reiniging

Om veiligheidsredenen moet u vóór onderhouds- of reinigings werkzaamheden de unit uitschakelen en de stroom onderbreken door de lijnschakelaar op OFF te zetten.

Onderhoud

Het onderhoud van de FWB-FWP airconditioner en warmelucht verwarmings units is beperkt tot het periodiek schoonmaken van het

luchtlter en de warmtewisselaar en een controle van de werking van

de condensaatafvoer. Het onderhoud mag alleen worden uitgevoerd door bevoegd

personeel. Wees heel voorzichtig bij de onderhoudswerkzaamheden: draag

veiligheidshandschoenen omdat u zich zou kunnen verwonden aan sommige metalen onderdelen.

Telkens de units na een lange periode van stilstand worden opge start, moet u controleren dat er GEEN lucht in de warmtewisselaar zit.

De motor is onderhoudsvrij aangezien hij uitgerust is met zelf smerende lagers.

Symptom 1: De unit doet het helemaal niet

Mogelijke oorzaken Wat te doen

Stroompanne Repareer de stroompanne Automatische onderbreker

geactiveerd De schakelaar staat op STOP (“O”) Schakel de unit IN, zet de schakelaar

Neem contact op met het servicecentrum

op “I”

Symptom 2: Slechte koel- of verwarmingsprestaties

Mogelijke oorzaken Wat te doen

Vuil of verstopt luchtlter Maak het luchtlter schoon

Obstakel bij de luchtinlaat of -uitlaat Verwijder het obstakel Lucht in de warmtewisselaar Neem contact op met de installateur Deuren en vensters staan open Sluit de deuren en vensters De unit draait op lage snelheid Selecteer middelmatige of hoge

ventilatorsnelheid

Symptom 3: De unit lekt

Mogelijke oorzaken Wat te doen

De unit is niet met de juiste helling geïnstalleerd

De condensaatafvoer is verstopt Neem contact op met de installateur

Neem contact op met de installateur

Reinigen van het luchtlter

Onderbreek de stroom naar de unit door de lijnschakelaar op OFF te zetten.

Ga als volgt te werk om het luchtlter schoon te maken:

n Via het inspectiepaneel kunt u aan de apparatuur; verwijder het

luchtlter zoals afgebeeld op afbeelding 7 door de bevestigings -

knoppen los te draaien.

n Was het lter met lauw water of, in het geval van droog poeder,

met perslucht.

n Laat het lter drogen en monteer het opnieuw.

Reinigen van de warmtewisselaar

Montagehandleiding en gebruiksaanwijzing

Ventilator-convectoren met kanaalaansluiting

FWB - FWP

4PW24344-1C

Page 17

FWB FWP

Fan coils de conductos

Manual de instalación

y operación

Lea detenidamente este manual antes de arrancar la unidad. No lo tire. Manténgalo en sus archivos para futuras consultas.

La instalación o colocación inadecuada del equipo o accesorios podría causar electrocución, cortocircuito, fugas, incendio u otros daños al equipo. Asegúrese de utilizar únicamente accesorios fabricados por Daikin, que

están diseñados especícamente para su uso con el equipo

y haga que los monte un instalador profesional. En caso de duda sobre los procedimientos de instalación o

uso del equipo solicite siempre consejo e información de su distribuidor Daikin.

antes de la instalación

La instalación y el mantenimiento deberían ser realizados por personal

técnico cualicado para este tipo de máquinas, conforme a la

normativa de seguridad actual.

Al recibir la unidad compruebe su estado y verique cualquier posible

daño ocurrido durante el transporte. Consulte las hojas técnicas relevantes para la instalación y el uso de

posibles accesorios.

Identique el modelo y la versión de la unidad a partir de las

indicaciones que aparecen en el embalaje.

Uso y límites operatiVos

Daikin no se hace responsable

- si la unidad ha sido instalada por personal no cualicado,

- si la unidad ha sido utilizada indebidamente,

- si la unidad ha sido utilizada bajo condiciones no permitidas,

- si no se han realizado las operaciones de mantenimiento

especicadas en este manual,

- si no se han utilizado piezas de recambio originales. Mantenga la unidad dentro de su embalaje hasta el momento de la

instalación, para evitar que se introduzca polvo en su interior.

El aire aspirado por la unidad debe ltrarse siempre. Utilice siempre el ltro de aire suministrado.

Si la unidad no se utiliza durante el invierno, vacíe el agua del sistema para prevenir daños ocasionados por la formación de escarcha. Si utiliza anticongelante, compruebe el punto de congelación.

No modique el cableado interno ni otras partes de la unidad.

A continuación aparecen los límites operativos; cualquier otro uso se considera indebido:

n uido térmico: mezcla agua/glicol n temperatura del agua: 5°C~95°C n máxima presión operativa: 10 bar n temperatura del aire: –20°C~40°C n tolerancia del voltaje: ±10%

Selección del emplazamiento:

n no instale la unidad en salas con presencia de gases inamables n impida las salpicaduras directas de agua en la unidad; n instale la unidad en techos que soporten su peso. Deje suciente

espacio alrededor de la unidad para permitir una adecuada operación y mantenimiento de la misma, teniendo en cuenta todos los accesorios opcionales instalados.

n nunca coloque la unidad calefactora directamente debajo de un

enchufe eléctrico.

descripción del eqUipo

La gama FWB-FWP de unidades de aire acondicionado y de calefacción por aire caliente ha sido diseñada para acondicionar las

salas que requieren instalación de unidades con conductos.

Componentes principales

n Estructura portante de chapa de acero galvanizada, de espesor y

aislamiento adecuados, con aislamiento acústico y anticondensante, de autoextinción de clase 1. La unidad está equipada con 4 aisladores de la vibración.

n Unidad de ventilador con rotor simple, doble o triple, de tipo

centrífugo y doble admisión, con rodetes equilibrados estática y dinámicamente, acoplados directamente al motor eléctrico.

n Caja de conexiones situada al lado de las conexiones hidráuli cas

para reducir el espacio necesario para el mantenimiento. Conexiones eléctricas mediante regleta de terminales atornillados.

n Intercambiador de calor de 3, 4 ó 6 pasos y alto rendimiento,

hecho con tubo de cobre y aletas de aluminio jadas a los tubos

por expansión mecánica. Están equipadas con colectores de latón y contienen válvulas de aireación. El intercambiador de calor, equipado normalmente con conexiones en su lado izquierdo, puede girarse 180°.

n Sistema de recogida y descarga de condensado, que se extiende

más allá de las conexiones hidráulicas y permite la recogida eventual de la condensación en las válvulas de regulación. La

posición descentrada reduce signicativamente el espacio

necesario para la instalación.

n Filtro de aire hecho de material acrílico, autoextinguible según

clase 1, de ltrado clase EU 2. El ltro extraíble tipo casete está

posicionado en la entrada de aire y puede sacarse tirando de él desde abajo, como un cajón.

n Conectores de conductos rectos tanto en la entrada como en la

salida de aire.

dimensiones

n Unidad estándar (Consulte gura 1)

1 Salida de agua, 3/4” hembra, rosca gas 2

Entrada de agua, 3/4” hembra, rosca gas

Caja de conexiones

Portacables de entrada del cable de alimentación

Conexión de drenaje del condensado, Ø17 mm

n Filtro de aire (Consulte gura 2)

FWB - FWP Fan coils de conductos 4PW24344-1C

Manual de instalación y operación

Page 18

instalación

Las unidades FWB-FWP de aire acondicionado y calefacción de aire caliente, el interruptor automático (IL) y/o el control remoto deben instalarse fuera del alcance de personas que puedan estar tomando un baño o ducha.

Vista de despiece de la unidad (Consulte gura 3)

1 Bandeja de goteo de agua 2

Módulo intercambiador de calor

Caja de conexiones

Regleta de conexiones

Aislador de la vibración

Motor eléctrico de 7 velocidades

Conjunto de accionamiento del ventilador

Conector de conducto recto

Algunas normas a seguir

n Purgue el aire del intercambiador de calor, con las bombas

detenidas, a través de las válvulas de aireación ubicadas junto a las conexiones del propio intercambiador de calor.

n Los conductos, especialmente el de salida, deberán estar

aislados con material anticondensación.

n Instale un panel de inspección adyacente al equipo para las

operaciones de mantenimiento y limpieza.

n Instale el panel de control en la pared. Escoja una posición de

fácil acceso para realizar el ajuste de las funciones y para detectar la temperatura. Procure evitar posiciones en las que el equipo esté expuesto a los rayos directos del sol o posiciones en las que el equipo esté sometido a corrientes de aire caliente o frío. No coloque obstáculos que impidan una adecuada lectura de la temperatura.

caBleado de oBra

Conguración de la unidad

Las conexiones del intercambiador de calor pueden cambiarse al lado

opuesto mediante el procedimiento siguiente. (Consulte gura 4)

1 Retire el conector de conducto recto. 2

Retire la bandeja de goteo.

Retire el módulo intercambiador de calor sacando los tornillos que lo

sujetan (2 a cada lado, 3 en la parte superior y 2 en la inferior).

Gire el intercambiador de calor 180° (sobre el eje vertical) y atornille

de nuevo el módulo sobre el módulo del ventilador.

Ajuste la posición de la bandeja de goteo de forma que la parte que sobresale se extienda bajo las conexiones hidráulicas y fíjela de nuevo en posición.

Atornille de nuevo el conector de conducto recto al módulo intercambiador de calor.

Instalación de la unidad

Introduzca los aisladores de vibración provistos en las 4 ranuras que se indican para la instalación en techo. Fije la unidad estándar al techo o a la pared usando al menos 4 de las 8 ranuras;

n Para la instalación se recomienda utilizar varilla roscada M8,

pernos de anclaje adecuados al peso de la unidad y realizar el posicionamiento de la unidad usando 3 pernos M8 (2 en la parte

inferior y 1 en la superior como muestra la gura 5) así como

2 arandelas del diámetro adecuado a la ranura y adecuadas para

jar posteriormente la unidad.

Antes de apretar la contratuerca, ajuste el cierre de la tuerca principal de forma que la unidad quede con la inclinación adecuada, por ejemplo, para facilitar la descarga del agua de

condensación (consulte gura 6).

La inclinación adecuada se consigue inclinando la entrada hacia una posición situada más abajo que la salida, hasta alcanzar una diferencia de nivel de aprox. 10 mm entre ambos extremos. Realice las conexiones hidráulicas con el intercambiador de calor y, para operaciones de refrigeración, con la descarga de agua de

condensación. Utilice uno de los 2 drenajes de la bandeja de

goteo, visibles en el exterior de los paneles laterales de la unidad.

n Para conectar la unidad a la tubería de descarga del agua de

condensación, utilice un tubo exible de goma y fíjelo a la tubería de descarga elegida (de Ø3/8”) a través de una abrazadera

metálica (utilice la tubería de descarga que está ubicada en el

lado de las conexiones hidráulicas).

Para ayudar al drenaje del agua de condensación, incline la tubería de descarga hacia abajo al menos 30 mm/m asegurán dose de que todo el recorrido está despejado y libre de ángulos u obstáculos.

Todo el cableado en obra y los componentes deben ser instalados por un electricista autorizado y deben cumplir con las regulaciones locales y nacionales pertinentes.

Desconecte la alimentación eléctrica antes de instalar el cableado eléctrico. Para los detalles, consulte el manual adecuado al respecto.

Compruebe que el suministro eléctrico se corresponde con las características de suministro eléctrico nominal que aparecen en la

placa de especicaciones de la unidad.

Cada unidad debe poseer un interruptor (IL) de suministro eléctrico

instalado a una distancia de 3 mm como mínimo entre los contactos

de apertura y un fusible de seguridad (F) adecuado.

El consumo eléctrico se muestra en la placa de especicaciones de la unidad, jada a la misma.

Asegúrese de realizar la instalación del cableado con precaución, en función de la combinación unidad/ controlador y ello conforme al diagrama de cableado correcto suministrado con cada accesorio.

Para realizar las conexiones eléctricas debe retirar el panel que cubre

la caja de conexiones (véase gura 3) para acceder a la regleta de

conexiones.

Los cables de alimentación (de fuerza y de mando) deben llevarse a la

regleta de conexiones a través de los portacables de entrada del cable de alimentación situados al lado de la caja de conexiones.

Diagramas de cableado

1figura 8

2figura 9

3figura 10

Los motores de las unidades trabajan a 7 velocidades.

FWP + controlador FWEC3A

FWB + controlador FWEC*A + interfaz de alimentación EPIA6 (FWB08~10)

FWB + controlador esclavo

FWEC*A

+ interfaz EPIMSA6 principal/

El cable común del motor es el blanco (WH).

Si el cable común no está conectado correctamente, el motor se dañará sin remedio.

Manual de instalación y operación

FWB - FWP

Fan coils de conductos

4PW24344-1C

Page 19

Tabla de partes del cableado

(Consulte la gura 8, 9, 10)

BK .................... Negro = velocidad máxima

BU....................Azul

BN....................Marrón

GY ...................Gris

GN ................... Verde

YE .................... Amarillo

RD ...................Rojo = velocidad mínima

WH ...................Blanco = cable común

- - - - .................Cableado de obra

F ......................Fusible (suministro independiente)

IL......................Interruptor principal (suministro independiente)

M ......................Motor

3/7....................3 de 7 velocidades

EPIMSA6 ......... Interfaz Unidad principal/Unidad esclava que permite

controlar hasta 4 unidades FWB en paralelo

EPIA6 .............. Interfaz de alimentación

EXT..................Contacto auxiliar externo

RHC ................. Selector remoto refrigeración/calefacción

(centralizado)

VC....................Válvula de agua fría (230 V ON-OFF)

VH....................Válvula de agua caliente (230 V ON-OFF)

prUeBa de fUncionamiento

Limpieza del ltro del aire

Desconecte la tensión de la unidad ajustando el interruptor principal en OFF.

Para limpiar el ltro de aire siga los siguientes pasos:

n Acceda al equipo a través del panel de inspección y extraiga el

ltro de aire como se muestra en la gura 7 desatornillando los pomos de jación.

n Lave el ltro con agua tibia o, si se trata de polvo seco, con aire

comprimido.

n Vuelva a montar el ltro después de haberlo secado.

Limpieza del intercambiador de calor

Se recomienda comprobar el estado del intercambiador de calor antes del comienzo de la estación de verano. Asimismo, compruebe si las aletas no están atascadas con residuos.

Para acceder al intercambiador de calor, retire el panel de suministro y el tanque de agua de condensación. Después de acceder al intercambiador de calor, límpielo con aire comprimido o vapor a baja presión, evitando dañar las aletas del intercambiador de calor.

Antes de operar la unidad en verano, compruebe periódicamente las descargas de agua de condensación.

Compruebe que el equipo haya sido instalado de forma que se garantice la inclinación requerida.

Compruebe que la tubería de descarga de agua de condensación no

esté atascada (por depósitos de residuos, etc.).

Compruebe que las conexiones hidráulicas estén selladas. Compruebe la total estanqueidad del cableado (realice esta

comprobación con el suministro eléctrico apagado en OFF).

Asegúrese de que la purga de aire del intercambiador de calor se ha realizado correctamente.

Encienda el suministro eléctrico y compruebe el funcionamiento de la unidad.

Utilizado

Para operar la unidad, consulte las instrucciones en el manual de instalación y operación del controlador. Hay controladores indepen -

dientes disponibles como accesorio.

mantenimiento y limpieza

Por razones de seguridad, antes de realizar cualquier operación de mantenimiento o limpieza, apague la unidad y desconecte la tensión ajustando el interruptor principal en OFF.

Mantenimiento

Las operaciones de mantenimiento de las unidades de aire acondi cionado FWB-FWP de calefacción por aire caliente están limitadas a

una limpieza periódica del ltro de aire y del inter cambiador de calor, y a la comprobación de la eciencia de funcionamiento de la tubería de

descarga de agua de condensación.

Sólo personal técnico cualicado puede realizar los trabajos de

mantenimiento. Es de vital importancia prestar atención al realizar las operaciones de

mantenimiento: pueden producirse lesiones al entrar en contacto con algunas de las piezas metálicas, por lo tanto, utilice guantes protectores de trabajo.

Cada vez que se arrancan las unidades después de un periodo largo de inactividad, asegúrese de que el intercambiador de calor NO tiene aire en su interior.

El motor no necesita mantenimiento, ya que está equipado con cojinetes autolubricantes.

reqUisitos para la eliminación

NOTE

El desmontaje de la unidad debe realizarse de acuerdo con la normativa relevante local y nacional.

El mantenimiento y limpieza adecuada y periódica mente equivale a la conservación de la energía y el ahorro de costes.

solUción de proBlemas

Si la unidad no funciona correctamente compruebe primero los puntos que aparecen en la siguiente tabla, antes de solicitar asistencia técnica.

Si no puede solucionar el problema póngase en contacto con su distribuidor o centro de asistencia técnica.

Symptom 1: La unidad no funciona

causas Posibles acción correctora

Fallo del suministro eléctrico Encienda el suministro eléctrico Se ha fundido el interruptor

automático El interruptor está en posición de

STOP (“O”)

Symptom 2: No refrigera o calienta como debiera

causas Posibles acción correctora

El ltro de aire está sucio o atascado Limpie el ltro del aire

Obstáculo centra de la entrada o salida de aire

Hay aire dentro del intercambiador de calor

Puertas y ventanas están abiertas Cierre puertas y ventanas La unidad funciona a velocidad baja Seleccione velocidad del ventilador

Symptom 3: La unidad gotea

causas Posibles acción correctora

La unidad no está instalada con la inclinación correcta

La tubería de descarga del agua de condensación está atascada

Póngase en contacto con el centro de asistencia técnica

Ajuste el interruptor en posición “I” de encendido

Retire el obstáculo

Póngase en contacto con el instalador

intermedia o alta

Póngase en contacto con el instalador

FWB - FWP Fan coils de conductos 4PW24344-1C

Manual de instalación y operación

Page 20

FWB FWP

Unità fan coil canalizzata

Manuale d’installazione

e d’uso

Prima di mettere in funzione l’unità leggere attentamente questo manuale. Non gettarlo via e riporlo in un luogo sicuro in modo che sia disponibile per qualsiasi necessità futura.

L’installazione o il montaggio impropri dell’unità o degli accessori potrebbero dar luogo a folgorazioni, cortocircuiti, perdite oppure danni ad altre parti dell’unità. Accertarsi di utilizzare solo accessori prodotti da Daikin, che sono

progettati specicamente per essere utilizzati con l’unità e

devono essere installati da professionisti. Contattare l’installatore Daikin per avere consigli e informa-

zioni in caso di dubbi sulle procedure di montaggio o d’uso.

prima dell’installazione

L’installazione e la manutenzione dovranno essere effettuate da tecnici professionisti specializzati, in rispetto alle attuali normative

sulla sicurezza.

Al momento del ricevimento dell’unità controllarne lo stato, accertarsi

che non si sia vericato alcun danno durante il trasporto.

Consultare le relative schede tecniche in caso di installazione o utilizzo di accessori.

Identicare il modello e la versione dell’unità dalle indicazioni riportate

sul cartone dell’imballaggio.

limiti per l’Utilizzo e il fUnzionamento

Daikin non potrà essere ritenuta responsabile se

- l’unità è stata installata da personale non qualicato;

- l’unità è stata utilizzata in modo improprio;

- l’unità è stata utilizzata in condizioni non consentite;

- non sono stati eseguiti gli interventi di manutenzione specicati nel presente manuale;

- non sono stati utilizzati ricambi originali.

Per evitare depositi di polvere al suo interno, lasciare l’unità nel proprio

imballaggio no al momento dell’effettiva installazione.

L’aria aspirata dall’unità deve sempre essere ltrata. Utilizzare sempre il ltro dell’aria in dotazione.

Se l’unità non viene utilizzata durante l’inverno, eliminare l’acqua presente nel sistema per evitare danni causati dalla formazione del ghiaccio. Se si utilizzano soluzioni antigelo, controllare il punto di congelamento.

Non apportare modiche a collegamenti elettrici interni o ad altri

componenti dell’unità.

Qui di seguito sono riportati i limiti operativi dell’unità, mentre tutti gli altri usi sono considerati impropri:

n termovettore: acqua/glicole n temperatura dell’acqua: 5°C~95°C n pressione operativa massima: 10 bar n temperatura dell’aria: –20°C~40°C n tolleranza della tensione: ±10%

Scelta della posizione d’installazione: n non installare l’unità in ambienti in cui sono presenti gas

inammabili;

n non indirizzare il getto dell’acqua direttamente sull’unità; n installare l’unità su softti in grado di sostenerne il peso; nell’aria

circostante all’unità, lasciare uno spazio sufciente per operare

l’unità e svolgere i necessari interventi di manutenzione, con siderando tutti gli accessori opzionali installati;

n non posizionare l’unità di riscaldamento direttamente sotto una

spina/presa elettrica.

descrizione dell’Unità

La serie FWB-FWP di apparecchiature per il condizionamento e il riscalda mento dell’aria è stata ampliata per gli ambienti da

condizionare che richiedono l’installazione di unità canalizzate.

Componenti principali

n Struttura portante realizzata in lamiera d’acciaio zincato di

adeguato spessore, debitamente isolata con materiale acustica mente isolante/anticondensa, autoestinguente di classe 1. Completa di pannelli d’ispezione.

n Ventilatore con ruota della ventola singola, doppia o tripla,

ingresso doppio tipo centrifugo, con giranti bilanciati statica mente e dinamicamente, collegato direttamente al motore elettrico.

n Quadro elettrico posizionato a lato dei collegamenti idraulici per

ridurre lo spazio per assistenza. Collegamento elettrico con morsettiera a vite.

n Scambiatore di calore a 3, 4 o 6 le ad alto rendimento, realizzato

in tubolare di rame con alette in alluminio ssate ai tubi tramite

espansione meccanica. Dotato di collettori in rame e valvole d’aria. Lo scambiatore di calore viene solitamente fornito con gli attacchi a sinistra, ma è possibile ruotarlo di 180°.

n Sistema per la raccolta e lo scarico della condensa, che si

protende oltre i collegamenti idraulici e consente la raccolta della condensa prodotta dalle valvole di regolazione. La posi zione decentrata riduce considerevolmente lo spazio di installa zione necessario.

n Filtro dell’aria realizzato in materiale acrilico, autoestinguente di

classe 1 con classe ltrante EU 2. Il ltro rimovibile tipo cassetta è

posizionato sulla griglia di aspirazione dell’aria e può essere estratto dal di sotto come un cassetto.

n Raccordi a tubo diritti sia nell’ingresso che nell’uscita dell’aria.

dimensioni

n Unità standard (Vedere gura 1)

1 Uscita acqua, 3/4” gas femmina 2 Ingresso acqua, 3/4” gas femmina 3 Quadro elettrico 4 Supporti per ingresso cavo di alimentazione 5 Raccordo di scarico condensa Ø17 mm

n Filtro dell’aria (Vedere gura 2)

Manuale d’installazione e d’uso

Unità fan coil canalizzata

FWB - FWP

4PW24344-1C

Page 21

installazione

Regole da osservare

Gli apparecchi di condizionamento e riscaldamento dell’aria

FWB-FWP, l’interruttore di protezione (IL) e/o il tele -

comando devono essere posizionati lontano dalla portata delle persone che devono fare il bagno o la doccia.

Vista esplosa dell’unità (Vedere gura 3)

1 Gocciolatoio dell’acqua 2

Modulo scambiatore di calore

Quadro elettrico

Morsettiera

Isolatore antivibrazioni

Motore elettrico a 7 velocità

Gruppo comando ventola

Raccordo a tubo dritto

Congurazione dell’unità

Mediante la seguente procedura è possibile commutare dal lato opposto i collegamenti dello scambiatore di calore. (Vedere gura 4)

1 Rimuovere il raccordo a tubo dritto. 2

Rimuovere il gocciolatoio.

Rimuovere il modulo dello scambiatore di calore svitando le viti

di ssaggio (2 su ogni lato + 3 sul lato superiore e 2 nella parte inferiore).

Ruotare il modulo dello scambiatore di calore di 180° (asse verticale)

e riavvitare il modulo sul modulo della ventola.

Regolare la posizione del gocciolatoio in modo che la parte

sporgente si protenda al di sotto dei collegamenti idraulici e ssarlo

nuovamente in posizione.

Riavvitare il raccordo a tubo dritto sul modulo dello scambiatore di calore.

Installazione dell’apparecchio

Inserire gli isolatori antivibrazione di fornitura nelle 4 fessure pre -

disposte per l’installazione a softto. Fissare l’unità standard al softto

o alla parete utilizzando almeno 4 delle 8 fessure;

n Per l’installazione si consiglia di utilizzare le barre lettate M8, le

viti di ancoraggio adatte al peso dell’unità e di provvedere al posizionamento dell’unità utilizzando 3 bulloni M8 (2 nella parte

inferiore e 1 nella parte superiore come mostrato in gura 5) e 2 rosette il cui diametro sia adatto alla fessura per il ssaggio

dell’unità. Prima di serrare il controdado, regolare la chiusura del dado principale in modo che l’unità sia inclinata correttamente, ad esempio per facilitare lo scarico della condensa (consultare

gura 6).

L’inclinazione corretta si ottiene inclinando l’ingresso verso il

basso rispetto all’uscita, no ad ottenere una differenza di livello

di circa 10 mm tra un’estremità e l’altra. Eseguire i collegamenti idraulici con lo scambiatore di calore e per i funzionamenti di

raffreddamento con lo scarico della condensa. Usare uno dei

2 scarichi del gocciolatoio, posti nella parte esterna dei pannelli laterali dell’unità.

n Per collegare l’unità alla linea di scarico della condensa, utilizzare

un tubo essibile di gomma e ssarlo al tubo di scarico prescelto (Ø3/8”) tramite una fascetta metallica (usare lo scarico posto sul lato degli attacchi idraulici).

Per facilitare il drenaggio della condensa, inclinare il tubo di scarico verso il basso di almeno 30 mm/m facendo attenzione che per tutto il percorso non sia piegato o ostruito da qualcosa.

n A pompe disattivate, spurgare l’aria proveniente dallo scam -

biatore di calore mediante le valvole d’aria posizionate vicino agli attacchi dello scambiatore di calore stesso.

n I canali, in particolare quello in uscita, devono essere isolati con

materiale anticondensa.

n Sistemare un pannello d’ispezione vicino all’apparecchio per le

operazioni di manutenzione e di pulizia.

n Installare il pannello di controllo alla parete. Scegliere una

posizione di facile acceso per poter eseguire le impostazioni delle funzioni e per il rilevamento della temperatura. Se possibile, evitare posizioni che siano direttamente esposte ai raggi del sole o posizioni soggette a correnti di caria calda o fredda diretta. Non mettere alcun tipo di oggetto che ostacoli la corretta lettura della temperatura.

collegamenti elettrici esegUiti sUl posto

Tutti i collegamenti elettrici e i componenti non di fornitura devono essere eseguiti esclusivamente da un elettricista

qualicato ed in conformità alle speciche della normativa

nazionale e locale vigente in materia.

Eseguire i collegamenti elettrici dopo aver scollegato l’alimentazione. Per le varie opzioni, consultare il relativo manuale.

Vericare che l’alimentazione corrisponda all’alimentazione nominale

riportata sulla targhetta informativa dell’apparecchio.

Ogni apparecchio necessita di un interruttore (IL) sull’alimentazione

con una distanza di almeno 3 mm tra i contatti di apertura e di un

fusibile di sicurezza adatto (F).

Il consumo di corrente è indicato sui dati riportati nella traghetta posta sull’apparecchio.

Accertarsi di eseguire i collegamenti elettrici in funzione della combi nazione unità/controller e in conformità allo schema elettrico in dota zione con ogni accessorio.

Per eseguire i collegamenti elettrici è necessario rimuovere il pannello

che copre il quadro elettrico (vedere gura 3) e accedere quindi alla

morsettiera.

I cavi di alimentazione (alimentazione e controllo) devono essere

diramati alla morsettiera attraverso i supporti di ingresso del cavo di alimentazione posti a lato del quadro elettrico.

Schemi elettrici

1figura 8

2figura 9

3figura 10

I motori delle unità funzionano a 7 velocità.

Tabella componenti elettrici (Vedere gura 8, 9, 10)

BK .................... Nero = velocità massima

BU....................Blu

BN....................Marrone

GY ...................Grigio

GN ................... Verde

YE .................... Giallo

RD ...................Rosso = velocità minima

WH ...................Bianco = lo comune

- - - - .................Collegamenti da effettuarsi in loco

FWP + controller FWEC3A FWB + controller FWEC*A +

interfaccia di alimentazione EPIA6 (FWB08~10)

FWB + controller FWEC*A +

interfaccia “master/slave” EPIMSA6

Il lo comune del motore è quello bianco (WH). Se il lo comune non è collegato correttamente, il motore

può essere danneggiato in modo irreparabile.

FWB - FWP

Unità fan coil canalizzata

4PW24344-1C

Manuale d’installazione e d’uso

Page 22

F ......................Fusibile (non di fornitura)

IL......................Interruttore di linea (non di fornitura)

M ......................Motore

3/7....................3 delle 7 velocità

EPIMSA6 ......... Interfaccia “master/slave” per il controllo no a 4 unità

FWB in parallelo

EPIA6 .............. Interfaccia di alimentazione

EXT..................Contatto ausiliario esterno

RHC .................

Selettore di raffreddamento/riscaldamento a distanza

centralizzato

VC....................Valvola dell’acqua fredda (230 V ON-OFF)

VH....................Valvola dell’acqua calda (230 V ON-OFF)

proVa di fUnzionamento

Vericare che l’apparecchio sia stato installato in modo da assicurare

l’inclinazione necessaria. Controllare che lo scarico della condensa non sia ostruito (da depositi

di piccoli detriti, ecc.)

Controllare la tenuta dei collegamenti idraulici.

Vericare che i collegamenti elettrici siano ben saldi (eseguire tale controllo con la tensione su OFF).

Accertarsi che lo spurgo dello scambiatore di calore sia stato eseguito correttamente.

Accendere l’interruttore principale e vericare il funzionamento

dell’apparecchio.

Uso

Per informazioni sull’uso dell’apparecchio, consultare le istruzioni riportate nel manuale d’installazione e di funzionamento dell’unità di

comando. Le unità di comando dedicate sono disponibili come accessori.

manUtenzione e pUlizia

Per motivi di sicurezza, prima di eseguire qualsiasi intervento di manutenzione o di pulizia, spegnere l’unità e togliere la tensione,

portando l’interruttore di linea su OFF.

Manutenzione

Le operazioni di manutenzione delle apparecchiature per il condizio namento e il riscaldamento dell’aria di FWB-FWP sono limitate alla

pulizia periodica del ltro dell’aria e dello scambiatore di calore,

nonché al controllo del corretto funzionamento dello scarico della condensa.

Solo il personale specializzato può eseguire i lavori di manutenzione. Durante tutti gli interventi di manutenzione, prestare la massima

attenzione: il contatto accidentale con uno dei componenti metallici può provocare lesioni, quindi si consiglia di indossare un paio di guanti da lavoro.

Ogni volta che si rimettono in funzione unità che sono state ferme per

un lungo periodo, vericare che NON vi sia aria nello scambiatore di

calore. Il motore non necessita di manutenzione perché è dotato di cuscinetti

autolubricanti.

n Riassemblare il ltro dopo averlo asciugato bene.

Pulizia dello scambiatore di calore

Si consiglia di controllare lo stato dello scambiatore di calore prima che inizi la stagione estiva. Controllare anche che le alette non siano intasate dalle impurità.

Per accedere allo scambiatore di calore, rimuovere il pannello di uscita e il serbatoio della condensa. Dopo aver raggiunto lo scam bia tore di calore, pulire con aria compressa o con vapore a bassa pressione senza danneggiare le alette.

Prima di accenderlo d’estate, controllare che la condensa sia regolarmente scaricata.

specifiche di smaltimento

NOTE

Lo smaltimento dell’apparecchio deve essere eseguito in conformità alle normative locali e nazionali vigenti in materia.

Una manutenzione e una pulizia adeguata e regolare

consentono un maggior risparmio energetico e economico.

diagnosi delle anomalie

Se l’apparecchio non funziona correttamente, controllare innanzitutto i punti riportati nella seguente tabella prima di richieste l’assistenza.

Se il problema persiste, contattare il rivenditore di ducia o il centro

assistenza.

Symptom 1: L’apparecchio non funziona per nulla

PrObabilE causa aziONE cOrrETTiva

Interruzione dell’alimentazione Ripristinare l’alimentazione È scattato il magnetotermico

automatico L’interruttore è in posizione STOP

(“O”)

Symptom 2: Raffreddamento o riscaldamento scarso

PrObabilE causa aziONE cOrrETTiva

Filtro dell’aria sporco o intasato Pulire il ltro dell’aria Ostacolo vicino all’ingresso o

all’uscita dell’aria Aria presente nello scambiatore di

calore

Sono aperte porte o nestre Chiudere porte e nestre

L’apparecchio funziona a bassa velocità

Symptom 3: L’apparecchio perde

PrObabilE causa aziONE cOrrETTiva

L’unità non è installata con la corretta inclinazione

Lo scarico della condensa è intasato Contattare l’installatore

Contattare il centro assistenza

Portare l’unità su ON, selezionare “I”

Rimuovere l’ostacolo

Contattare l’installatore

Selezionare la velocità del ventola media o alta

Contattare l’installatore

Pulizia del ltro dell’aria

Togliere la tensione dall’unità portando l’interruttore di linea su OFF.

Per la pulizia del ltro dell’aria, procedere nel seguente modo:

n Accedere all’apparecchiatura tramite il pannello d’ispezione e

rimuovere il ltro dell’aria come mostrato nella gura 7, svitando le manopole di ssaggio.

n Lavare il ltro con dell’acqua tiepida o in caso di polveri secche

con aria compressa.

Manuale d’installazione e d’uso

Unità fan coil canalizzata

FWB - FWP

4PW24344-1C

Page 23

FWB FWP

Μονάδα τερματικού εγκαταστάσεων θέρμανσης και

ψύξης με σύστημα σωληνώσεων

Εγχειρίδιο εγκατάστασης

και χρήσης

Πριν θέσετε σε λειτουργία τη μονάδα διαβάστε προσεκτικά το εγχειρίδιο αυτό. Μην το πετάξετε και φυλάξτε το σε ασφαλές μέρος έτσι ώστε να είναι διαθέσιμο για οποιαδήποτε μελλοντική αναφορά.

Η ακατάλληλη εγκατάσταση ή το μοντάρισμα της μονάδας ή των εξαρτημάτων μπορεί να προκαλέσει ηλεκτροπληξία, βραχυκύκλωμα, απώλειες ή ζημιές σε άλλα μέρη της μονάδας Βεβαιωθείτε ότι χρησιμοποιείτε μόνο εξαρτήματα Daikin, τα οποία έχουν σχεδιαστεί ειδικά για να χρησιμοποιηθούν με τη μονάδα και τα οποία θα πρέπει να εγκαθίστανται από επαγγελματίες.

Επικοινωνήστε με τον εγκαταστάτη Daikin για συμβουλές και πληροφορίες σε περίπτωση αμφιβολιών σχετικά με τις διαδικασίες μονταρίσματος ή χρήσης.

Πριν αΠό την εγκατασταση

Η εγκατάσταση και η συντήρηση θα πρέπει να γίνεται από καταρτισμένους επαγγελματίες τεχνικούς, σε συμμόρφωση με τους

ισχύοντες κανονισμούς ασφαλείας.

Κατά την παραλαβή ελέγξτε την κατάσταση της μονάδας προκειμένου να βεβαιωθείτε ότι δεν έχει υποστεί καμιά ζημιά κατά την μεταφορά.

Ανατρέξτε στις σχετικές τεχνικές κάρτες σε περίπτωση εγκατάστασης ή χρήσης των εξαρτημάτων.

Προσδιορίστε το μοντέλο και την έκδοση της μονάδας από τις οδηγίες που αναφέρονται στη χάρτινη συσκευασία.

Περιόρισμόι όσόν αφόρα τη χρηση και τη λειτόυργια

Η Daikin δεν θεωρείται υπεύθυνη αν

- η μονάδα έχει εγκατασταθεί από μη καταρτισμένο προσωπικό,

- η μονάδα έχει χρησιμοποιηθεί εσφαλμένα,

- η μονάδα έχει χρησιμοποιηθεί υπό συνθήκες που δεν

επιτρέπονται,

- δεν έχουν εκτελεστεί οι εργασίες συντήρησης που προσδιορίζονται στο παρόν εγχειρίδιο,

- δεν έχουν χρησιμοποιηθεί τα γνήσια ανταλλακτικά.

Αφήστε τη μονάδα μέσα στη συσκευασία της μέχρι την τελική εγκατάσταση προκειμένου να αποφευχθεί η απόθεση σκόνης στο εσωτερικό της.

Ο αέρας αναρρόφησης από τη μονάδα θα πρέπει να είναι πάντα φιλτραρισμένος. Χρησιμοποιείτε πάντα το φίλτρο αέρα που παρέχεται.

Αν δεν χρησιμοποιείται η μονάδα κατά τη διάρκεια της χειμερινής περιόδου, αφαιρέστε το νερό που υπάρχει στο σύστημα ούτως ώστε να αποφευχθούν ζημιές λόγω του σχηματισμού πάγου. Αν γίνεται χρήση αντιψυκτικών διαλυμάτων ελέγχετε το σημείο της ψύξης.

Μην επιφέρετε αλλαγές στις εσωτερικές ηλεκτρικές συνδέσεις ή στα άλλα εξαρτήματα της μονάδας.

Στη συνέχεια αναφέρονται τα όρια λειτουργίας της μονάδας καθώς και όλες οι άλλες χρήσεις που θεωρούνται ακατάλληλες:

n τερματικό εγκαταστάσεων θέρμανσης και ψύξης: νερό/γλυκόλη

n θερμοκρασία του νερού: 5°C~95°C

n μέγιστη πίεση λειτουργίας: 10 bar

n θερμοκρασία του αέρα: –20°C~40°C

n ανοχή τάσης: ±10%

Επιλογή της θέσης εγκατάστασης:

n μην τοποθετείτε τη μονάδα σε χώρους όπου υπάρχουν

εύφλεκτα αέρια,

n μην κατευθύνετε τη ρίψη του νερού απευθείας στη μονάδα,

n τοποθετήστε τη μονάδα σε οροφές που μπορούν να

υποβαστάξουν το βάρος. Στην περιοχή γύρω από τη μονάδα αφήστε αρκετό χώρο για τις εργασίες επί της μονάδας και την εκτέλεση των αναγκαίων επεμβάσεων συντήρησης λαμβάνοντας υπόψη όλα τα προαιρετικά εξαρτήματα που είναι εγκατεστημένα,

n μην τοποθετείτε τη μονάδα θέρμανσης απευθείας κάτω από

βύσμα/ηλεκτρική πρίζα.

Περιγραφη τησ μόναδασ

Η σειρά FWB-FWP των εξοπλισμών κλιματισμού και θέρμανσης έχει επεκταθεί στους χώρους που πρόκειται να κλιματιστούν και που απαιτούν την εγκατάσταση μονάδων με συστήματα σωληνώσεων.

Βασικά συστατικά μέρη

n Φέρον πλαίσιο που έχει κατασκευαστεί από λαμαρίνα

κασσιτερωμένου χάλυβα κατάλληλου πάχους, δεόντως μονωμένη με αντισυμπυκνωτικό/ηχητικής μόνωσης υλικό, αυτοπυρόσβεσης κατηγορίας 1. Εξοπλισμένη με πίνακες επιθεώρησης.

n Ανεμιστήρας μονού, διπλού ή τριπλού τροχού φυσητήρα, διπλής

εισόδου φυγοκεντρικού τύπου, με στροφεία στατικής και δυναμικής ισορρόπησης που συνδέεται απευθείας με τον ηλεκτρικό κινητήρα.

n Ηλεκτρικός πίνακας τοποθετημένος στο πλάι των υδραυλικών

συνδέσεων για τη μείωση του χώρου του σέρβις. Ηλεκτρική σύνδεση με βιδωτή πλακέτα ακροδεκτών.

n Εναλλάκτης θερμότητας σε 3, 4 ή 6 σειρές υψηλής απόδοσης,

σωληνοειδούς χαλκού με πτερύγια αλουμινίου στερεωμένα στους σωλήνες μέσω μηχανικής εκτόνωσης . Εξοπλισμένος με συλλέκτες χαλκού και βαλβίδες αέρα. Ο εναλλάκτης θερμότητας παρέχεται συνήθως με τις συνδέσεις στα αριστερά, αλλά μπορεί να περιστραφεί κατά 180°.

n Σύστημα για τη συλλογή και την εκκένωση της συμπύκνωσης,

το οποίο εκτείνεται πέρα από τις υδραυλικές συνδέσεις και επιτρέπει τη συλλογή της συμπύκνωσης που παράγεται από τις βαλβίδες ρύθμισης. Η αποκεντρωμένη θέση μειώνει αισθητά τον απαιτούμενο χώρο της εγκατάστασης.

n Φίλτρο αέρα κατασκευασμένο από ακρυλικό υλικό, αυτο-

πυρόσβεσης κατηγορίας 1 με κατηγορία φίλτρου EU 2. Το αφαιρούμενο φίλτρο τύπου κασέτα τοποθετείται στο πλέγμα αναρρόφησης του αέρα και μπορεί να αφαιρεθεί από κάτω σαν συρτάρι.

n Κάθετα ρακόρ σωλήνα τόσο στην είσοδο όσο και στην έξοδο του

αέρα.

διαστασεισ

n Στάνταρντ μονάδα (Δείτε εικόνα 1)

1 Έξοδος αέρα, 3/4” αερίου θηλυκό

2 Είσοδος αέρα, 3/4” αερίου θηλυκό

3 Ηλεκτρικός πίνακας

4 Υποστηρίγματα για την είσοδο του τροφοδοτικού καλωδίου

5 Ρακόρ εκκένωσης συμπύκνωσης Ø17 mm

n Φίλτρο αέρα (Δείτε εικόνα 2)

FWB - FWP

Μονάδα τερματικού εγκαταστάσεων θέρμανσης και ψύξης με σύστημα σωληνώσεων

4PW24344-1C

Εγχειρίδιο εγκατάστασης και χρήσης

Page 24

εγκατασταση

Κανόνες που θα πρέπει να τηρούνται

Οι συσκευές κλιματισμού και θέρμανσηςFWB-FWP, ο διακόπτης προστασίας (IL) ή/και το τηλεχειριστήριο πρέπει να τοποθετούνται μακριά από τους ανθρώπους πρέπει να κάνουν μπάνιο ή ντους.

Σχέδιο συνόλου της μονάδας (Δείτε εικόνα 3)

1 Σταλαγμός του νερού

Μονάδα εναλλάκτη θερμότητας

Ηλεκτρικός πίνακας

Πλακέτα ακροδεκτών

Μονωτήρας προστασίας από κραδασμούς

Ηλεκτρικός κινητήρας 7 ταχυτήτων

Σύστημα ελέγχου φυσητήρα

Ρακόρ κάθετου σωλήνα

Διαμόρφωση της μονάδας

Μέσω της ακόλουθης διαδικασίας μπορείτε να αναστρέψετε από την αντίθετη πλευρά τις συνδέσεις του εναλλάκτη θερμότητας. (Δείτε εικόνα 4)

1 Αφαιρέστε το ρακόρ κάθετου σωλήνα.

Αφαιρέστε το σταλαγμό.

Αφαιρέστε τη μονάδα του εναλλάκτη θερμότητας ξεβιδώνοντας τις βίδες στερέωσης (2 σε κάθε πλευρά + 3 στην επάνω πλευρά και 2 στο κάτω μέρος).

Περιστρέψτε τη μονάδα του εναλλάκτη θερμότητας κατά 180° (κάθετος άξονας) και ξαναβιδώστε τη μονάδα στη μονάδα του φυσητήρα.

Ρυθμίστε τη θέση του σταλαγμού έτσι ώστε το προεξέχον μέρος να εκτείνεται κάτω από τις υδραυλικές συνδέσεις και στερεώστε το ξανά στη θέση του.

Βιδώστε ξανά το ρακόρ του κάθετου σωλήνα στη μονάδα του εναλλάκτη θερμότητας.

Εγκατάσταση της συσκευής

Τοποθετήστε τους μονωτήρες προστασίας από κραδασμούς στις 4 σχισμές που προορίζονται για την εγκατάσταση στην οροφή. Στερεώστε τη στάνταρντ μονάδα στην οροφή ή στον τοίχο χρησιμοποιώντας τουλάχιστον 4 από τις 8 σχισμές,

n Για την εγκατάσταση σας συνιστούμε να χρησιμοποιήσετε τις

σπειροειδείς ράβδους M8, τις βίδες αγκίστρωσης κατάλληλες για το βάρος της μονάδας και να φροντίσετε για την εγκατάσταση της μονάδας χρησιμοποιώντας 3 κοχλίες M8 (2 στο κάτω μέρος και 1 στο επάνω μέρος όπως φαίνεται στην εικόνα 5) και 2 ροζέτες διαμέτρου ανάλογης των σχισμών για τη στερέωση της μονάδας. Πριν σφίξετε το κόντρα παξιμάδι, ρυθμίστε το κλείσιμο του κύριου παξιμαδιού έτσι ώστε η μονάδα να είναι κεκλιμένη σωστά για να διευκολύνεται, για παράδειγμα, η εκκένωση της συμπύκνωσης (ανατρέξτε στην εικόνα 6). Η σωστή κλίση επιτυγχάνεται γέρνοντας την είσοδο προς τα κάτω σε σχέση με την έξοδο έως ότου υπάρξει μια διαφορά επιπέδου 10 mm περίπου μεταξύ του ενός άκρου και του άλλου. Εκτελέστε τις υδραυλικές συνδέσεις με τον εναλλάκτη θερμότητας και τις λειτουργίες της ψύξης με την εκκένωση της συμπύκνωσης. Χρησιμοποιείστε μία από τις 2 εκκενώσεις σταλαγμού που βρίσκονται στο εξωτερικό μέρος των πλάγιων τοιχωμάτων της μονάδας.

n Για τη σύνδεση της μονάδας στη γραμμή εκκένωσης της

συμπύκνωσης, χρησιμοποιήστε έναν ελαστικό εύκαμπτο σωλήνα εκκένωσης και στερεώστε τον στον προεπιλεγμένο σωλήνα εκκένωσης (Ø3/8”) μέσω ενός μεταλλικού κολλάρου (χρησιμοποιείστε την εκκένωση που βρίσκεται στην πλευρά των υδραυλικών συνδέσεων). Για να διευκολύνετε την αποστράγγιση της συμπύκνωσης, στρέψτε το σωλήνα της εκκένωσης προς τα κάτω για τουλάχιστον 30 mm/m προσέχοντας ούτως ώστε σε όλη τη διαδρομή να μην έχει διπλωθεί ή αποκλειστεί από κάτι.

n Με απενεργοποιημένες αντλίες, καθαρίστε τον αέρα που

προέρχεται από τον εναλλάκτη θερμότητας μέσω των βαλβίδων αέρα που βρίσκονται κοντά στις συνδέσεις του ίδιου του εναλλάκτη θερμότητας.

n Τα κανάλια, συγκεκριμένα αυτό της εξόδου, πρέπει να είναι

μονωμένα με αντισυμπυκνωτικό υλικό.

n Τοποθετήστε έναν πίνακα επιθεώρησης κοντά στη συσκευή για

τις εργασίες συντήρησης και καθαρισμού.

n Εγκαταστήστε τον πίνακα ελέγχου στα τοιχώματα. Επιλέξτε μια

θέση εύκολης πρόσβασης για να μπορείτε να εκτελέσετε τις ρυθμίσεις των λειτουργιών και να ανιχνεύσετε τη θερμοκρασία. Αν μπορείτε αποφύγετε θέσεις που εκτίθενται άμεσα στις ηλιακές ακτίνες ή θέσεις που υπόκεινται άμεσα σε ρεύματα ζεστού ή κρύου αέρα. Μην τοποθετείτε κανένα είδος αντικειμένου που εμποδίζει τη σωστή ανάγνωση της θερμοκρασίας.

ηλεκτρικεσ συνδεσεισ Πόυ εκτελόυνται εΠι τόΠόυ

Όλες οι ηλεκτρικές συνδέσεις και τα συστατικά μέρη που δεν παρέχονται πρέπει να εκτελούνται αποκλειστικά από έναν εξειδικευμένο ηλεκτρολόγο και σύμφωνα με τις προδιαγραφές του εθνικού και τοπικού ισχύοντος κανονισμού.

Εκτελέστε τις ηλεκτρικές συνδέσεις αφού έχετε αποσυνδέσει το ρεύμα. Για τις διάφορες επιλογές ανατρέξτε στο σχετικό εγχειρίδιο.

Βεβαιωθείτε ότι η τροφοδοσία ανταποκρίνεται στην ονομαστική τροφοδοσία που αναφέρεται στον πίνακα πληροφοριών της συσκευής.

Κάθε συσκευή απαιτεί ένα διακόπτη (IL) επί της τροφοδοσίας με απόσταση τουλάχιστον 3 mm μεταξύ των επαφών ανοίγματος και ένα κατάλληλο εύτηκτο πώμα προστασίας υπερθέρμανσης (F).

Η κατανάλωση ρεύματος υποδεικνύεται στα δεδομένα που υπάρχουν στον πίνακα που βρίσκεται στη συσκευή.

Βεβαιωθείτε ότι εκτελείτε τις ηλεκτρικές συνδέσεις με βάση το συνδυασμό μονάδα/συσκευή ελέγχου και σύμφωνα με το ηλεκτρικό σχήμα που παρέχεται με κάθε εξάρτημα.

Για να εκτελέσετε τις ηλεκτρικές συνδέσεις θα πρέπει να αφαιρέσετε το φύλλο που καλύπτει τον ηλεκτρικό πίνακα (δείτε εικόνα 3) και να εισέλθετε επομένως στην πλακέτα ακροδεκτών.

Τα καλώδια ρεύματος (τροφοδοσίας και ελέγχου) πρέπει να είναι διακλαδισμένα στην πλακέτα ακροδεκτών μέσω των υποστηριγμάτων εισόδου του τροφοδοτικού καλωδίου που βρίσκονται στην πλευρά του ηλεκτρικού πίνακα.

Ηλεκτρικά σχήματα

1εικόνα8 FWP + συσκευή ελέγχου FWEC3A

2εικόνα9 FWB + συσκευή ελέγχου FWEC*A +

διεπαφή τροφοδοσίας EPIA6 (FWB08~10)

3εικόνα10 FWB + συσκευή ελέγχου FWEC*A +

διεπαφή “master/slave” EPIMSA6

Οι κινητήρες των μονάδων λειτουργούν με 7 ταχύτητες.

Το κοινό καλώδιο του κινητήρα είναι το λευκό (WH). Αν το κοινό καλώδιο δεν έχει συνδεθεί σωστά, ο κινητήρας μπορεί να καταστραφεί ανεπανόρθωτα.

Πίνακας των ηλεκτρικών συστατικών μερών (Δείτε εικόνα 8, 9,

10)

BK .................... Μαύρο = μέγιστη ταχύτητα

BU .................... Μπλε

BN ................... Καφέ

GY .................... Γκρ ι

GN ...................Πράσινο

Εγχειρίδιο εγκατάστασης και χρήσης

Μονάδα τερματικού εγκαταστάσεων θέρμανσης και ψύξης με σύστημα σωληνώσεων

FWB - FWP

4PW24344-1C

Page 25

YE .................... Κίτρινο

RD ................... Κόκκινο = ελάχιστη ταχύτητα

WH .................. Λευκό = κοινός αγωγός

- - - - .................. Συνδέσεις που θα πρέπει να πραγματοποιηθούν

τοπικά

F ...................... Ασφάλεια (δεν παρέχεται)

IL ...................... Διακόπτης της γραμμής (δεν παρέχεται)

M ..................... Κινητήρας

3/7.................... 3 από τις 7 ταχύτητες

EPIMSA6 ......... Διεπαφή “master/slave” για τον έλεγχο μέχρι και

4 μονάδων FWB παράλληλα

EPIA6 ............... Διεπαφή ρεύματος

EXT .................. Εξωτερική βοηθητική επαφή

RHC .................

Κεντρικός επιλογέας ψύξης/θέρμανσης εξ αποστάσεως

VC .................... Βαλβίδα του κρύου νερού (230 V ON-OFF)

VH .................... Βαλβίδα του ζεστού νερού (230 V ON-OFF)

δόκιμη λειτόυργιασ

Βεβαιωθείτε ότι η συσκευή έχει εγκατασταθεί έτσι ώστε να εξασφαλίζεται η αναγκαία κλίση.

Βεβαιωθείτε ότι η εκκένωση της συμπύκνωσης δεν έχει φράξει (από εναποθέσεις σκουπιδιών, κλπ.)

Ελέγξτε τη στεγανότητα των υδραυλικών συνδέσεων.

Βεβαιωθείτε ότι οι ηλεκτρικές συνδέσεις έχουν σφίξει καλά (εκτελέστε τον έλεγχο αυτόν με την τάση σε OFF).

Βεβαιωθείτε ότι η φάση καθαρισμού του εναλλάκτη θερμότητας έχει εκτελεστεί σωστά.

Ενεργοποιήστε τον κύριο διακόπτη και ελέγξτε τη λειτουργία της συσκευής.

Αφαιρέστε την τάση από τη μονάδα μεταφέροντας το διακόπτη της γραμμής σε OFF.

Για τον καθαρισμό του φίλτρου αέρα, προχωρήστε ως εξής:

n Εισέλθετε στον εξοπλισμό μέσω του πίνακα επιθεώρησης και

αφαιρέστε το φίλτρο αέρα όπως φαίνεται στηνεικόνα 7, ξεβιδώνοντας τις λαβές στερέωσης.

n Πλύνετε το φίλτρο με χλιαρό νερό ή σε περίπτωση ξηρής σκόνης

με πεπιεσμένο αέρα.

n Τοποθετήστε και πάλι το φίλτρο αφού το στεγνώσετε καλά.

Πλύσιμο του εναλλάκτη θερμότητας

Σας συνιστούμε να ελέγξετε την κατάσταση του εναλλάκτη θερμότητας πριν αρχίσει η θερινή περίοδος. Επίσης βεβαιωθείτε ότι τα πτερύγια δεν έχουν φράξει από τις προσμείξεις.

Για να εισέλθετε στον εναλλάκτη θερμότητας, αφαιρέστε το φύλλο εξόδου και τη δεξαμενή της συμπύκνωσης. Αφού προσεγγίσετε τον εναλλάκτη θερμότητας, καθαρίστε με πεπιεσμένο αέρα ή με ατμό σε χαμηλή πίεση χωρίς να καταστρέψετε τα πτερύγια.

Πριν τον ανάψετε το καλοκαίρι, βεβαιωθείτε ότι η συμπύκνωση εκκενώνεται τακτικά.

καθόρισμόσ αΠαιτησεων διαθεσησ

NOTE

Η διάθεση της συσκευής θα πρέπει να εκτελείται σύμφωνα με τους τοπικούς και εθνικούς ισχύοντες κανονισμούς.

Η κατάλληλη και τακτική συντήρηση και καθαρισμός επιτρέπουν μεγαλύτερη εξοικονόμηση ενέργειας και οικονομία.

χρηση

Για πληροφορίες σχετικά με τη χρήση της συσκευής, ανατρέξτε στις οδηγίες πουυπάρχουν στο εγχειρίδιο εγκατάστασης και λειτουργίας

της μονάδας ελέγχου. Οι σταθερές μονάδες ελέγχου είναι διαθέσιμες ως εξαρτήματα.

συντηρηση και καθαρισμόσ

Για λόγους ασφαλείας, πριν από την εκτέλεση οποιασδήποτε εργασίας συντήρησης ή καθαρισμού, απενεργοποιήστε τη μονάδα

και αφαιρέστε την τάση μεταφέροντας το διακόπτη της γραμμής στο OFF.

Συντήρηση

Οι εργασίες συντήρησης των εξοπλισμών κλιματισμού και θέρμανσης του FWB-FWP περιορίζονται στον περιοδικό καθαρισμό του φίλτρου αέρα και του εναλλάκτη θερμότητας, καθώς και στον έλεγχο της σωστής λειτουργίας της εκκένωσης της συμπύκνωσης.

Μόνο το εξειδικευμένο προσωπικό μπορεί να εκτελέσει τις εργασίες συντήρησης.

Κατά τη διάρκεια όλων των επεμβάσεων συντήρησης προσέξτε ιδιαίτερα: η συμπτωματική επαφή με ένα από τα μεταλλικά συστατικά μέρη μπορεί να προκαλέσει τραυματισμό, επομένως σας συνιστούμε να φοράτε ένα ζευγάρι γάντια εργασίας.

Κάθε φορά που θέτονται ξανά σε λειτουργία οι μονάδες που έμειναν σταματημένες για μεγάλη χρονική περίοδο, βεβαιωθείτε ότι ΔΕΝ υπάρχει αέρας στον εναλλάκτη θερμότητας

Ο κινητήρας δεν χρειάζεται συντήρηση γιατί είναι εξοπλισμένος με κουζινέτα αυτολίπανσης.

Καθαρισμός του φίλτρου αέρα

διαγνωση των ανωμαλιων

Αν η συσκευή δεν λειτουργεί σωστά, ελέγξτε πριν απ' όλα τα σημεία που υπάρχουν στον παρακάτω πίνακα πριν να ζητήσετε τεχνική υποστήριξη.

Αν το πρόβλημα παραμένει επικοινωνήστε με τον αντιπρόσωποι εμπιστοσύνης ή το κέντρο τεχνικής υποστήριξης.

Symptom1:Ησυσκευήδενλειτουργείκαθόλου

Πιθανή αιτια Διορθωτική ενεργεια

Διακοπή της τροφοδοσίας Αποκαταστήστε την τροφοδοσία

Χτύπησε ο αυτόματος μαγνητοθερμικός διακόπτης

Ο διακόπτης είναι στη θέση STOP (“O”)

Symptom2:ΜειωμένηΨύξηήθέρμανση

Πιθανή αιτια Διορθωτική ενεργεια

Βρώμικο ή φραγμένο φίλτρο αέρα Καθαρίστε το φίλτρο του αέρα

Εμπόδιο κοντά στην είσοδο ή στην έξοδο του αέρα

Υπάρχει αέρας στον εναλλάκτη θερμότητας

Υπάρχουν ανοιχτές πόρτες ή παράθυρα

Η συσκευή λειτουργεί σε χαμηλή ταχύτητα

Symptom3:Ησυσκευήχάνει

Πιθανή αιτια Διορθωτική ενεργεια

Η μονάδα δεν έχει εγκατασταθεί με τη σωστή κλίση

Έχει φράξει η εκκένωση της συμπύκνωσης

Επικοινωνήστε με το κέντρο τεχνικής υποστήριξης

Μεταφέρετε τη μονάδα σε ON, επιλέξτε “I”

Αφαιρέστε το εμπόδιο

Επικοινωνήστε με τον εγκαταστάτη

Κλείστε πόρτες και παράθυρα

Επιλέξτε την μεσαία ή υψηλή ταχύτητα του φυσητήρα

Επικοινωνήστε με τον εγκαταστάτη

FWB - FWP

Μονάδα τερματικού εγκαταστάσεων θέρμανσης και ψύξης με σύστημα σωληνώσεων

4PW24344-1C

Εγχειρίδιο εγκατάστασης και χρήσης

Page 26

FWB FWP

Ventilo-convectores de conduta

Manual de instalação e de

funcionamento

Leia este manual atentamente antes de ligar a unidade.

Não o deite fora. Arquive-o, para o poder consultar

posteriormente.

A instalação ou xação inadequadas do equipamento ou

dos acessórios pode provocar choques eléctricos, curtocircuitos, fugas, incêndio ou outros danos no equipamento. Assegure-se de que utiliza apenas acessórios fabricados

pela Daikin, especicamente concebidos para serem utilizados com o equipamento e assegure-se de que são instalados por um prossional.

Se tiver dúvidas sobre os procedimentos de instalação ou utilização, contacte sempre o seu revendedor Daikin para obter esclarecimentos e informações.

antes de instalar

A instalação e a manutenção devem ser efectuadas por pessoal técnico qualicado para este tipo de equipamentos, segundo as normas de segurança em vigor.

Quando receber a unidade, verique o estado em que esta se encontra, pois pode ter-se danicado durante o transporte.

Para instalar e utilizar algum acessório, consulte a cha técnica

respectiva.

Obtenha o modelo e a versão da unidade, através das indicações constantes da embalagem em cartão.

Utilização e limites de fUncionamento

A Daikin não se responsabiliza:

- se a unidade for instalada por pessoal não-qualicado;

- se a unidade for utilizada de forma incorrecta;

- se a unidade tiver sido utilizada em condições não permitidas;

- se as operações de manutenção, especicadas neste manual, não tiverem sido efectuadas;

- se a substituição de peças não utilizar peças sobressalentes originais.

Mantenha a unidade embalada até ao momento de instalação, para evitar a acumulação de pó no interior.

O ar aspirado pela unidade deve ser sempre ltrado. Utilize sempre o ltro de ar que é fornecido com a unidade.

Se a unidade não for utilizada durante o Inverno, drene a água do sistema, para evitar danos provocados pela formação de gelo. Se utilizar anti-congelante, verique qual é a temperatura de congelação.

Não altere as ligações eléctricas internas, nem outras partes da

unidade.

Apresentam-se de seguida os limites de funcionamento. A utilização

fora destas gamas é inadequada.

n uido térmico: água/glicol n temperatura da água: 5°C~95°C n pressão máxima de funcionamento: 10 bar n temperatura do ar: –20°C~40°C n tolerância de tensão: ±10%

Selecção do local: n não instale a unidade em salas que contenham gases

inamáveis;

n não permita que a unidade receba salpicos; n instale a unidade em tectos que lhe suportem o peso; deixe

espaço livre suciente em redor da unidade, para permitir funcionamento e manutenção adequados (tenha em conta todos os acessórios opcionais que instalou);

n nunca coloque a unidade de aquecimento junto de tomadas

eléctricas.

descrição do eqUipamento

A gama FWB-FWP de unidades de ar condicionado e de termo-

ventilação foi concebida para divisões onde é necessária a instalação

de unidades com conduta.

Componentes principais

n Estrutura de suporte de carga feita em folha de aço galva nizado,

da espessura adequada, com os devidos isola mento sonoro,

material anti-condensação e auto-extinguível na classe 1. A

unidade vem equipada com 4 elementos anti vibratórios.

n Unidade ventilo-convectora com ventoinha simples, dupla ou

tripla e entrada dupla do tipo centrífugo; possui impulsores com

equilíbrio estático ou dinâmico, emparelhados directamente com

o motor eléctrico.

n Caixa de distribuição colocada ao lado das ligações hidráulicas,

para diminuir o espaço sob manutenção. Ligações eléctricas

através de uma placa de bornes.

n Permutador de calor de alta eciência, de 3, 4 ou 6 leiras, em

tubo de cobre e aletas de alumínio, presas aos tubos por

expansão mecânica. Estão equipados com colectores de latão e

contêm válvulas de ar. O permutador de calor, que normalmente é fornecido com extras para esquerdinos, pode ser rodado 180°.

n Sistema para colecta e descarga de condensado, que se estende

para além das ligações hidráulicas, possibilitando a colecta de condensado das válvulas reguladoras. A posição excêntrica permite reduzir consideravelmente o espaço necessário para a instalação.

n Filtro de ar feito de material acrílico, auto-extinguível na classe 1,

com ltração de classe EU 2. O ltro é uma cassete amovível que se encontra na entrada de admissão de ar, podendo ser puxado

por baixo, como uma gaveta.

n Conectores rectos de conduta tanto na admissão como na saída

de ar.

dimensões

n Unidade padrão (Consulte a gura 1)

1 Saída de água, conector fêmea de 3/4” 2 Entrada de água, conector fêmea de 3/4” 3 Caixa de distribuição 4 Fixadores de entrada do cabo de alimentação 5 Conexão do dreno de condensado, Ø17 mm

n Filtro de ar (Consulte a gura 2)

Manual de instalação e de funcionamento

Ventilo-convectores de conduta

FWB - FWP

4PW24344-1C

Page 27

instalação

As unidades de ar condicionado e termo-ventilação FWBFWP, o interruptor geral (IL) e/ou o controlo remoto têm de

ser instalados fora do alcance de pessoas que estejam a tomar banho ou um duche.

Dissecação da unidade (Consulte a gura 3)

1 Tabuleiro de colecta de água 2 Módulo permutador de calor 3 Caixa de distribuição 4 Placa de bornes 5 Elemento antivibratório 6 Motor eléctrico de 7 velocidades 7 Módulo motriz da ventoinha 8 Conector recto de conduta

Algumas regras a seguir

n Purgue o ar do permutador de calor, com as bombas paradas,

utilizando as válvulas de ar que se encontram ao lado das

ligações do próprio permutador.

n As condutas devem ser isoladas (especialmente a de saída),

com material anti-condensação.

n Instale um painel de acesso, junto ao equipamento, para as

operações de limpeza e manutenção.

n Instale o painel de controlo na parede. Escolha uma posição de

fácil acesso, para regulação do funcionamento e detecção da temperatura. Procure evitar posições com exposição directa aos raios solares, bem como posições sujeitas a correntes de ar quente ou frio. Não coloque obstáculos em redor do painel, para que a medição da temperatura seja a correcta.

ligações eléctricas locais

Conguração da unidade

As ligações do permutador de calor podem ser mudadas para o lado oposto, através do seguinte procedimento. (Consulte a gura 4)

1 Retire o conector recto de conduta. 2 Retire o tabuleiro de colecta. 3 Retire o módulo permutador de calor, desaparafusando os

parafusos de suporte (2 de cada lado + 3 em cima e 2 em baixo).

4 Rode o módulo permutador de calor 180° (eixo vertical) e volte a

aparafusá-lo ao módulo da ventoinha.

5 Ajuste a posição do tabuleiro de colecta, para que a parte

protuberante se estenda sob as ligações hidráulicas. Depois, volte a xá-lo.

6 Volte a aparafusar o conector recto de conduta ao módulo

permutador de calor.

Instalação da unidade

Introduza os elementos antivibratórios que foram fornecidos, nas 4 ranhuras indicadas para efeitos de montagem no tecto. Fixe a

unidade-padrão ao tecto ou à parede, utilizado pelo menos 4 das

8 ranhuras disponíveis.

n Para efeitos de instalação, aconselha-se a utilização de varões

roscados M8, parafusos helicoidais (adequados ao peso da

unidade e para preparação do posicionamento da unidade,

utilizando 3 parafusos M8 – 2 por baixo e 1 por cima, como se

indica na gura 5) e 2 anilhas com diâmetro adequado à introdução na ranhura e xação da unidade.

Antes de apertar a porca de travamento, ajuste o aperto da porca principal, para que a unidade se incline correctamente, ou seja,

para facilitar a descarga de condensado (consulte a gura 6). A inclinação correcta é alcançada virando a entrada para baixo,

relativamente à saída, até que se obtenha uma diferença de nível de cerca de 10 mm, entre ambas as pontas. Efectue as ligações hidráulicas ao permutador de calor (e, para refrigera ção, à descarga de condensado). Utilize um dos 2 drenos do tabuleiro

de colecta, visíveis no exterior dos painéis laterais da unidade.

n Para ligar a unidade à linha de descarga de condensado, utilize

um tubo de borracha exível e xe-o ao tubo de descarga escolhido (Ø3/8”) através de um grampo metálico (utilize a descarga que se encontra do lado das ligações hidráulicas).

Para apoiar a drenagem do condensado, incline o tubo de des -

carga para baixo, pelo menos 30 mm/m, certicando-se de que

todo o percurso deste se encontra desobstruído, sem curvas nem bloqueios.

Toda a cablagem e componentes locais devem ser instala -

dos por um electricista qualicado, devendo satisfazer os

regulamentos locais e nacionais pertinentes.

Efectue as ligações eléctricas depois de desligar a alimentação. Para ver as opções, consulte o manual adequado.

Verique se a fonte de alimentação corresponde à potência nominal referida na placa de especicações da unidade.

Cada unidade tem de ter um interruptor (IL) na fonte de alimentação, com uma distância de pelo menos 3 mm entre os contactos abertos, além de um fusível de segurança adequado (F).

O consumo energético consta da placa de especicações, que está xada na unidade.

Certique-se de que as ligações eléctricas são executadas cuidado samente, com base na combinação unidade/controlador, seguindo os

esquemas eléctricos correctos, que acompanham os acessórios.

Para efectuar as ligações eléctricas, é necessário retirar o painel que protege a caixa de distribuição (consulte a gura 3) para aceder à

placa de bornes.

Os cabos de alimentação (fonte de alimentação e controlo) devem ser encaminhados até à placa de bornes através dos xadores da entrada de cabos de alimentação, ao lado da caixa de distribuição.

Esquemas eléctricos

1figura 8

2figura 9

3figura 10

Os motores das unidades têm 7 velocidades de funcionamento.

FWP + controlador FWEC3A

FWB + controlador FWEC*A + interface de potência EPIA6 (FWB08~10)

FWB + controlador FWEC*A + interface principal/secundária

EPIMSA6

O o comum do motor é o branco (WH). Se o o comum não for correctamente ligado, o motor cará

irremediavelmente danicado.

Tabela de componentes electrónicos

(Consulte a gura 8, 9, 10)

BK .................... Preto = velocidade máxima

BU....................Azul

BN....................Castanho

GY ...................Cinzento

GN ................... Verde

YE .................... Amarelo

RD ...................Encarnado = velocidade mínima

WH ...................Branco = o comum

- - - - .................Ligações eléctricas locais

F ......................Fusível (fornecimento local)

IL......................Interruptor geral (fornecimento local)

FWB - FWP Ventilo-convectores de conduta 4PW24344-1C

Manual de instalação e de funcionamento

Page 28

M ......................Motor

3/7....................3 de 7 velocidades

EPIMSA6 ......... Interface principal/secundária, para controlo de até

4 unidades FWB em paralelo

EPIA6 .............. Interface de alimentação

EXT..................Contacto externo auxiliar

RHC ................. Comutador remoto centralizado entre refrigeração e

aquecimento

VC....................Válvula de água fria (230 V, de abrir e fechar)

VH....................Válvula de água quente (230 V, de abrir e fechar)

teste de fUncionamento

Limpeza do permutador de calor

É aconselhável vericar o estado do permutador de calor, antes do início do Verão. Verique também se as aletas não estão cheias de

impurezas. Para aceder ao permutador de calor, retire o painel de saída e o

tanque de condensado. Depois de aceder ao permutador de calor,

limpe-o com ar comprimido ou vapor a baixa pressão, sem danicar

as aletas.

Antes de o utilizar no Verão, verique regularmente as descargas de

condensado.

Verique se o equipamento instalado apresenta a inclinação

necessária.

Verique se a descarga de condensado está obstruída (por depósitos de lixo, etc.).

Verique o estado do vedante, nas conexões hidráulicas. Verique se a cablagem eléctrica está perfeitamente estanque (esta

vericação deve ser efectuada com a corrente desligada). Certique-se de que a purga de ar do permutador de calor foi

efectuada de forma correcta.

Ligue a fonte de alimentação e verique a unidade em funciona mento.

Utilização

Para utilizar a unidade, consulte as instruções no manual de instala ção e funcionamento do controlador. Estão disponíveis controladores

dedicados, como acessórios.

manUtenção e limpeza

Por questões de segurança, deve desligar a unidade antes de efectuar operações de manutenção ou de limpeza. Para tal, coloque o interruptor geral na posição “0” (desligado).

Manutenção

As operações de manutenção às unidades de ar condicionado e termo-ventilação FWB-FWP limitam-se à limpeza periódica dos ltros de ar e do permutador de calor, e à vericação do correcto funciona -

mento da descarga de condensado.

A manutenção só pode ser efectuada por pessoal qualicado. Dê a máxima atenção às operações de manutenção: o contacto

acidental com algumas peças metálicas pode causar ferimentos, pelo

que devem ser utilizadas luvas de trabalho, como medida de

segurança.

Sempre que se ligarem as unidades, após um longo período de

inactividade, certique-se de que NÃO entrou ar para o permutador de

calor.

O motor não necessita de manutenção, pois está equipado com rolamentos auto-lubricantes.

Limpeza do ltro do ar

Corte a alimentação de corrente à unidade, desligando o interruptor

geral.

Para limpar o ltro de ar, proceda da seguinte forma:

n Aceda ao equipamento através do painel de acesso e retire o

ltro, como se mostra na gura 7, desaparafusando os maní pulos de xação.

n Lave o ltro com água morna; ou, caso haja pó seco, com ar

comprimido.

n Volte a montar o ltro, depois deste secar.

reqUisitos para a eliminação

NOTE

A desmontagem da unidade deve ser efectuada segundo os

regulamentos locais e legislação nacional aplicáveis.

A manutenção e limpeza adequadas, regulares, resultam em poupança de energia e custos menores.

detecção de proBlemas

Se a unidade não funcionar correctamente, comece por vericar os

pontos constantes da tabela que se segue, antes de contactar a assistência técnica.

Se não conseguir resolver o problema, contacte o seu representante

ou centro de assistência técnica.

Symptom 1: A unidade está completamente inoperacional

causas Possíveis acções correctivas

Falha na alimentação eléctrica Forneça energia eléctrica à unidade

O disjuntor automático disparou Contacte o centro de assistência

O interruptor está na posição “O” (desligado)

Symptom 2: Fraco desempenho de aquecimento ou de refrigeração

causas Possíveis acções correctivas

Filtro de ar sujo ou entupido Limpe o ltro de ar Está um obstáculo junto à entrada ou

à saída do ar Há ar dentro do permutador de calor Contacte o instalador Há portas ou janelas abertas Mantenha as portas e as janelas

A unidade está a trabalhar a velocidade reduzida

Symptom 3: A unidade tem fugas

causas Possíveis acções correctivas

A unidade não está instalada com a inclinação correcta

A descarga de condensado está obstruída

técnica

Ligue a unidade, na posição “I”

Retire o obstáculo

fechadas Seleccione a velocidade média ou

elevada para a ventoinha

Contacte o instalador

Manual de instalação e de funcionamento

Ventilo-convectores de conduta

FWB - FWP

4PW24344-1C

Page 29

FWB FWP

Вентиляторный доводчик канального типа

Руководство по установке

и эксплуатации

Перед началом работы c оборудованием внимательно прочтите данное руководство. Не выбрасывайте руководство, а храните его в надежном месте, чтобы оно было всегда доступно при необходимости обратиться к нему в будущем.

Неправильная установка или монтаж доводчика, а также дополнительного оборудования к нему может вызвать электрические удары, короткие замыкания, течи или повредить другие детали доводчика. Убедитесь, что используемое дополнительное оборудование произведено компанией "Daikin", так как оно спроектировано специально для использования с вентиляторным доводчиком; дополнительное оборудование должно быть установлено специально подготовленным персоналом.

Свяжитесь со специалистом по монтажу компании "Daikin" для получения консультации и дополнительной информации, если у вас появились сомнения в ходе монтажа или эксплуатации.

Перед началом установки

Установка и техническое обслуживание должны проводиться специально подготовленными техническими специалистами с соблюдением

действующих норм по технике безопасности.

В момент получения оборудования проверьте его состояние, убедившись в отсутствии каких-либо повреждений, появившихся в ходе транспортировки.

Ознакомьтесь с соответствующими техническими картами в случае установки или использования дополнительного оборудования.

Определите модель и версию вентиляторного доводчика по информации, нанесенной на картонную упаковку.

ограничения По исПользованию и функционированию

Компания Daikin не несет ответственности в случае, если:

- оборудование было установлено неквалифицированным персоналом;

- оборудование использовалось не по назначению;

- оборудование использовалось в неразрешенных условиях

эксплуатации;

- не проводились мероприятия по техническому обслуживанию, указанные в данном руководстве;

- не использовались оригинальные запасные части.

Чтобы не допустить скопления пыли внутри вентиляторного доводчика, храните оборудование в его упаковке вплоть до момента непосредственной установки.

Воздух, который втягивается вентиляторным доводчиком, всегда должен проходить фильтрацию. Всегда используйте воздушный фильтр, который идет в комплекте.

Если вентиляторный доводчик не используется в зимнее время, удалите оставшуюся в системе воду во избежание повреждений, которые могут быть вызваны образованием льда. При использовании антифризов проверяйте точку замерзания.

Не изменяйте внутренние электрические соединения и другие элементы вентиляторного доводчика.

Далее приводятся эксплуатационные пределы оборудования; любое другое использование считается использованием не по назначению:

n рабочая жидкость: вода/гликоль

n температура воды: 5°C~95°C

n максимальное рабочее давление: 10 бbar

n температура воздуха: –20°C~40°C

n допустимое отклонение напряжения: ±10%

Выбор места установки:

n не устанавливайте вентиляторный доводчик в помещениях, где

присутствуют воспламеняющиеся газы;

n не направляйте струю воды непосредственно на вентиляторный

доводчик;

n устанавливайте вентиляторный доводчик на потолке, который в

состоянии выдержать его вес; оставьте вокруг вентиляторного доводчика свободное пространство, достаточное для проведения необходимых мероприятий по техническому обслуживанию, принимая во внимание размещение всего дополнительного оборудования;

n не размещайте нагревательный блок непосредственно под

электрическими разъемами/розетками.

оПисание оборудования:

К серии FWB-FWP, в которой представлено оборудование для кондиционирования и нагрева воздуха, была добавлена система

кондиционирования для помещений, где требуется установка оборудования канального типа.

Основные компоненты:

n Несущая конструкция выполнена из листовой оцинкованной стали

соответствующей толщины и должным образом изолирована при помощи звукоизоляционного и не пропускающих конденсат материала, самогасящегося по классу 1. Оснащена панелями с инспекционными отверстиями.

n Вентилятор с одинарным, двойным или тройным лопастным

колесом, с двойным входным каналом типа "центрифуга", со статически или динамически сбалансированными импеллерами, непосредственно подсоединенный к электрическому двигателю.

n Электрический щит, размещенный со стороны гидравлических

соединений для уменьшения пространства, необходимого для техобслуживания. Электрическое соединение через клеммную коробку с винтовыми зажимами.

n 3, 4 или 6-рядный высокопроизводительный теплообменник,

изготовленный из медных трубок с алюминиевыми ребрами, закрепленных на трубках путем механического расширения. Оснащен медными коллекторами и воздушными клапанами. Обычно теплообменник поставляется с левым креплением, однако существует возможность его поворота на 180°.

n Система сбора и вывода конденсата, действие которой

распространяется за пределы гидравлических соединений и которая позволяет собирать конденсат, вырабатываемый регулировочными клапанами. Децентрализованное размещение заметно сокращает пространство, необходимое для установки.

n Воздушный фильтр, выполненный из акрилового материала,

самогасящийся по классу 1, класс фильтрации EU 2. Съемный кассетный фильтр размещен на воздухозаборной решетке, из-под которой можно извлечь кассету.

n Прямые трубные соединения как на входе, так и на выходе воздуха.

размеры

n Стандартный вентиляторный доводчик (См. рисунок 1)

1 Выход воды, газовое соединение 3/4” тип "мама"

2 Вход воды, газовое соединение 3/4” тип "мама"

3 Электрический щит

4 Держатели для ввода токоподводящего кабеля

5 Соединение для вывода конденсата Ø17 мм

n Воздушный фильтр (См. рисунок 2)

FWB - FWP

Вентиляторный доводчик канального типа

4PW24344-1C

Руководство по установке и эксплуатации

Page 30

установка

Необходимо соблюдать следующие правила

Оборудование для кондиционирования и нагрева воздуха FWB-FWP, защитный выключатель (IL) и/или пульт дистанционного управления должны располагаться на достаточном расстоянии от санузлов и душевых комнат.

Взрывной чертеж вентиляторного доводчика (См. рисунок 3)

1 Сточный желобок для отвода воды

Теплообменный модуль

Электрический щит

Клеммная коробка

Гаситель вибрации

7-скоростной электрический двигатель

Блок управления вентилятором

Прямое трубное соединение

Конфигурация вентиляторного доводчика

Посредством описанных ниже действий можно перенести соединения теплообменника на противоположную сторону. (См. рисунок 4)

1 Отсоедините прямое трубное соединение.

Снимите сточный желобок.

Извлеките теплообменный модуль, открутив крепежные винты (по 2 на каждой стороне + 3 на верхней стороне и 2 на нижней стороне).

Поверните теплообменный модуль на 180° (по вертикальной оси) и вновь закрепите его на вентиляторном блоке.

Отрегулируйте положение сточного желобка таким образом, чтобы его выступающая часть располагалась под гидравлическими соединениями, и закрепите его в данном положении.

Вновь подсоедините прямые трубные соединения к теплообменному модулю.

Установка оборудования

Поместите входящие в поставку гасители вибрации в 4 прорези, предназначенные для потолочной установки. Закрепите стандартную модель вентиляторного доводчика на потолке или на стене, используя по крайней мере 4 из 8 прорезей;

n Для установки рекомендуется использовать стержни с

резьбой M8, анкерные болты, соответствующие весу вентиляторного доводчика, а также при позиционировании оборудования следует использовать 3 болта M8 (2 в нижней части и 1 в верхней части, как показано на рисунке 5) и 2 шайбы, диаметр которых соответствует размеру прорезей, служащих для крепления вентиляторного доводчика. Перед тем, как затянуть контргайку, отрегулируйте положение основной гайки таким образом, чтобы вентиляторный доводчик располагался под правильным углом, например, для облегчения вывода конденсата (см. рисунок 6). Правильный угол достигается путем опускания входа по отношению к выходу, чтобы разница уровня между двумя крайними точками составляла около 10 мм. Выполните гидравлические подсоединения к теплообменнику и, для работы в режиме охлаждения, к выводу конденсата. Используйте один из 2 выводов к сточному желобку, расположенных на внешней стороне боковых панелей вентиляторного доводчика.

n Для подсоединения вентиляторного доводчика к линии отвода

конденсата используйте гибкий резиновый шланг; подсоедините его к заранее выбранной сливной трубе (Ø3/8”) при помощи металлического хомута (используйте слив, расположенный на стороне с гидравлическими соединениями). Чтобы облегчить отвод конденсата, наклоните сливной шланг по крайней мере на 30 мм/м, проверив, что на всем пути следования конденсата отсутствуют перегибы шланга или какие-либо препятствия.

n При выключенных насосах выпустите воздух из

теплообменника, используя воздушные клапаны, которые размещены вблизи места подсоединения самого теплообменника.

n Каналы, особенно выходной канал, должны иметь изоляцию

из материала, препятствующего образованию конденсата.

n Установите панель с инспекционным отверстием вблизи

вентиляторного доводчика для его чистки и технического обслуживания.

n Установите на стене панель управления. Выберите

легкодоступное место, чтобы иметь возможность изменять установленные значения и считывать показания температуры. По возможности старайтесь не размещать оборудование под воздействием прямых солнечных лучей или в местах прохождения прямых потоков теплого или холодного воздуха. Не размещайте никаких предметов, которые могут препятствовать правильному считыванию температуры.

Электрические соединения, выПолняемые на месте установки

Все электрические соединения, а также подключение компонентов, не входящих в поставку, должны выполняться исключительно квалифицированными электриками в соответствии с действующими национальными и региональными нормативами.

Выполняйте электрические соединения после отключения питания. Для подключения дополнительного оборудования обращайтесь к соответствующему руководству.

Убедитесь, что питание соответствует номинальному питанию, значение которого указано на табличке с паспортными данными оборудования.

На питание каждого вентиляторного доводчика необходимо установить прерыватель (IL) с расстоянием по крайней мере 3 мм между размыкающими контактами, а также подходящий предохранитель (F).

Потребление тока указано на табличке с паспортными данными, закрепленной на оборудовании.

Убедитесь, что электрические соединения выполнены согласно комбинации вентиляторный доводчик/контроллер и в соответствии с электрической схемой, которая поставляется с каждым элементом дополнительного оборудования.

Чтобы выполнить электрические соединения необходимо снять панель, которая закрывает электрический щит (см. рисунок 3), и, таким образом, получить доступ к клеммной коробке.

Токоподводящие провода (питание и управление) должны быть распределены по клеммной коробке, используя держатели проводов, расположенные на входе со стороны электрического щита.

Электрические схемы

1рисунок8 FWP + контроллер FWEC3A

2рисунок9 FWB + контроллер FWEC*A +

силовой интерфейс EPIA6 (FWB08~10)

3рисунок10 FWB + контроллер FWEC*A +

интерфейс “главный/подчиненный” EPIMSA6

Двигатели вентиляторного доводчика имеют 7 скоростей.

Белый провод (WH) является общим у данного двигателя. При неправильном подключении общего провода двигатель может быть непоправимо поврежден.

Таблица электрических компонентов (См. рисунок 8, 9, 10)

BK ......................Черный = максимальная скорость

BU ......................Синий

Руководство по установке и эксплуатации

Вентиляторный доводчик канального типа

FWB - FWP

4PW24344-1C

Page 31

BN .....................Коричневый

GY ......................Серый

GN .....................Зеленый

YE ......................Желтый

RD .....................Красный = минимальная скорость

WH ....................Белый = общий провод

- - - - ....................Соединения, которые выполняются на месте

установки

F ........................Предохранитель (не входит в поставку)

IL ........................Линейный выключатель (не входит в поставку)

M .......................Двигатель

3/7......................3 из 7 скоростей

EPIMSA6 ........... Интерфейс “главный/подчиненный” для управления

максимум 4-мя параллельно подключенными модулями FWB

EPIA6 .................Силовой интерфейс

EXT ....................Дополнительный внешний контакт

RHC ...................Централизованный дистанционный переключатель

режимов охлаждения/обогрева

VC ......................Клапан для холодной воды (230 В ВКЛ-ВЫКЛ)

VH ......................Клапан для горячей воды (230 В ВКЛ-ВЫКЛ)

Чистка воздушного фильтра

Отключите напряжение от вентиляторного доводчика, переведя линейный выключатель в положение OFF (ВЫКЛ).

Для очистки воздушного фильтра действуйте следующим образом:

n Извлеките воздушный фильтр через инспекционное отверстие,

как показано на рисунке 7, открутив крепежные рукоятки.

n Промойте фильтр теплой водой или (при наличии сухого мусора)

продуйте его сжатым воздухом.

n После того, как фильтр будет высушен, установите его на место.

Чистка теплообменника

Рекомендуется проверить состояние теплообменника перед началом летнего сезона. Проверьте также, что ребра теплообменника не закупорены.

Для доступа к внутренней части теплообменника снимите выходную панель и конденсатный бак. Открыв доступ к внутренней части теплообменника, очистите его при помощи сжатого воздуха или паром низкого давления, не повреждая ребер.

Перед включением теплообменника в летнее время проверьте, что конденсат должным образом отведен.

ЭксПлуатационные исПытания

Убедитесь, что оборудование установлено таким образом, что обеспечивается необходимый угол наклона.

Проверьте, что ничего не препятствует отводу конденсата (остатки мелкого мусора и т.д.).

Проверьте, хорошо ли затянуты гидравлические соединения.

Убедитесь в прочности электрических соединений (выполняйте данную проверку при отключенном напряжении).

Удостоверьтесь, что удаление воздуха из теплообменника было выполнено должным образом.

Включите основной выключатель и проверьте функционирование оборудования.

исПользование

Для получения информации по использованию оборудования обратитесь к инструкциям, которые изложена в руководстве по

установке и функционированию блока управления. Соответствующие блоки управления поставляются как дополнительное оборудование.

техническое обслуживание и чистка

В целях обеспечения безопасности перед выполнением любой операции по техническому обслуживанию или чистке оборудования

выключите вентиляторный доводчик, переведя линейный выключатель в положение OFF (ВЫКЛ).

требования к Переработке

NOTE

Переработка данного оборудования должна выполняться в соответствии с действующими национальными и региональными нормативами, применимыми к данному случаю.

Правильное и регулярное проведение чистки и технического обслуживания позволяют в бòльшей мере снизить энерго- и экономические затраты.

диагностика неисПравностей

Если оборудование не функционирует должным образом, перед обращением за технической поддержкой выполните по пунктам

проверку в соответствии с таблицей ниже.

Если проблема не устраняется, свяжитесь с продавцом оборудования или с центром технической поддержки.

Symptom1:Оборудованиенефункционирует

Возможная причина меры по устранению неиспраВности

Прекращение подачи питания Возобновите подачу питания

Сработал автоматический магнитотермический расцепитель

Выключатель находится в положении СТОП (“O”)

Свяжитесь с центром технической поддержки

Переведите оборудование в положение ВКЛ, выберите "I"

Техническое обслуживание

Техническое обслуживание оборудования FWB-FWP для кондиционирования и нагрева воздуха ограничивается периодической чисткой воздушного фильтра и теплообменника, а также контролем за правильным отводом конденсата.

Техническое обслуживание должно проводиться только специально подготовленным персоналом.

Будьте предельно внимательны при проведении любых операций по техническому обслуживанию: случайное соприкосновение с одним из металлических компонентов может вызвать повреждения, поэтому рекомендуется проводить работы в защитных перчатках.

Всякий раз, когда вентиляторный доводчик запускается после длительного периода бездействия, необходимо убедиться в ОТСУТСТВИИ воздуха в теплообменнике.

Проводить техническое обслуживание двигателя не требуется, так как он оснащен самосмазывающимися подшипниками.

FWB - FWP

Вентиляторный доводчик канального типа

4PW24344-1C

Symptom2:Недостаточноеохлаждениеилинагрев

Возможная причина меры по устранению неиспраВности

Воздушный фильтр загрязнен или закупорен

Препятствие на входе или на выходе воздуха

В теплообменнике присутствует воздух

Открыты двери и окна Закройте двери и окна

Оборудование функционирует на низкой скорости

Symptom3:Оборудованиедаеттечи

Возможная причина меры по устранению неиспраВности

Вентиляторный доводчик не установлен по нужным углом

Отвод конденсата закупорен Свяжитесь с установщиком

Очистите воздушный фильтр

Устраните препятствие

Свяжитесь с установщиком оборудования

Выберите среднюю или высокую скорость вращения вентилятора

Свяжитесь с установщиком оборудования

Руководство по установке и эксплуатации

Page 32

FWB FWP

Kanallı tip fan coil ünitesi

Kurulum ve kullanım

kılavuzu

Cihazı çalıştırmadan önce kılavuzu dikkatle okuyunuz. Herhangi bir durumda gerekli olduğunda hazırda bulundurup güvenli bir yerde saklayınız ve atmayınız.

Cihazın veya aksesuarların yanlış kurulum ve montajı elektrik çarpmasına, kısa devreye, su sızıntısına ya da cihazın diğer parçalarına zarar verebilir. Özellikle cihazla birlikte kullanılması için sadece Daikin tarafından üretilen aksesuarları kullandığınızdan ve kurulumun profesyoneller tarafından yapıldığından emin olun.

Montaj ve kullanım işlemlerinde merak edilen konular üzerine öneri ve bilgi almak için Daikin teknisyenleri ile irtibata geçin.

Kurulumdan önce

Kurulum ve bakım sadece profesyonel yetkili servis elemanları tarafından güvenlik kurallarına uyularak gerçekleştirilmelidir.

Kit elinize ulaştığında, kiti kontrol edip ulaşım esnasında herhangi bir hasar görüp görmediğini kontrol ediniz.

Aksesuar kurulum ya da kullanımı için ilgili teknik dökümanlara başvurunuz.

Ambalaj kutusu üzerinde belirtilen işaretlerden yararlanarak ünite

versiyonunu ve modelini tespit ediniz.

Kullanım ve ışleyış haKKında Kısıtlamalar

Şu durumlardan Daikin sorumlu değildir:

- ünitenin yetkin olmayan bir eleman tarafından kurulması durumunda,

- ünitenin hatalı kullanımı durumunda;

- ünitenin uygun olmayan şartlar altında kullanılması durumunda;

- kılavuzda yer alan gerekli bakım işlemleri yapılmadığı durumlarda;

- orijinal yedek parçaların kullanılmadığı durumlarda.

İçinde oluşabilecek toz birikintilerini önlemek için, kurulumun yapılacağı ana kadar üniteyi kendi ambalajının içinde muhafaza

ediniz.

Üniteye alınan hava her zaman ltreden geçmelidir. Verilen hava ltresini her zaman kullanınız.

Eğer ünite kışın kullanılmazsa, buzlanmadan oluşan hasarları önlemek için sistemdeki suyu çıkarınız. Eğer buzlanmayı önleyici çözümler kullanılırsa, buzlanma noktasını kontrol ediniz.

İç elektrik bağlantılarında ya da ünitenin diğer parçaları üzerinde değişiklikler yapmayınız.

Aşağıda ünitenin işleyişine dair kısıtlamalar sıralanmıştır, diğer tüm kullanım biçimleri ise uygunsuz olarak kabul edilir:

n ısı transfer akışkanı: su/glikol n Su sıcaklığı: 5°C~95°C n Maksimum çalışma basıncı: 10 bar n Hava sıcaklığı: –20°C~40°C n gerilim toleransı: ±10%

Kurulum pozisyonu seçimi:

n yanıcı gazların olduğu bölgelerde ünite kurulumunu yapmayınız. n Ünite üzerine direk olarak su gelmesine izin vermeyiniz. n ünitenin ağırlığını taşıyabilecek tavan ve duvar üzerine üniteyi

kurunuz. Ünite çevresinde ünitenin çalışması ve gerekli bakım işlemlerinin yapılması için kurulumu yapılan tüm aksesuarları da göz önünde bulundurarak yeterli bir alan bırakınız.

n sıcaklık ünitesini direk olarak elektik prizinin/şinin altına

yerleştirmeyiniz.

Ünıte tanımı

FWD-FWP serisi klima ve hava ısıtma cihazları; kanallı tip ünite kurulumu gerektiren havalandırılmanın yapılacağı odalar için geliştirildi.

Temel parçalar

n 1.sınıf oto-söndürme sistemli, akustik yalıtkan/anti- yoğuşmalı

materyalle uygun bir şekilde izole edilen, uygun kalınlıkta galvanize demir sac ile oluşturulan taşıyıcı sistem. Kontrol panelleri ile donanımlı

n Statik ve dinamik olarak dengeli çarkları olan çift giriş merkezkaç

tipi tek, çift veya 3 dişli havalandırma fanı, direk olarak elektrik motoruna bağlıdır.

n Teknik destek durumunda alanı daraltmak için hidrolik

bağlantıların olduğu tarafta konumlanan elektrik panosu. Vidalı terminal bloklu elektrik bağlantısı.

n Yüksek verimlilikte 3,4 ya da 6 ipli ısı dönüştürücüsü; mekanik

genleşme aracılığıyla borulara sabitlenen alüminyum kanatlı, bakırdan yapılı silindir gövdeden gerçekleştirilmiştir. Hava valfı ve bakır kolektör donanımlı Isı dönüştürücüsü genellikle sol taraftaki bağlantılarla sağlanmıştır fakat dönüştürücü'yü 180° döndürmek

mümkündür.

n Ayar vaları dolayısıyla oluşan yoğuşma suyunun toplanmasına

olanak veren ve hidrolik bağlantıların ötesine uzanan yoğuşma suyu tahliyesi ve toplama sistemleri Merkez dışı pozisyon; gerekli kurulum alanını önemli ölçüde küçültür.

n Akrilik malzemeden yapılmış, EU 2. süzgeçleme sınıf, 1. sınıf oto-

söndürme sistemli hava ltresi. Kaset tipi çıkarılabilir ltre hava emiş ızgarası üzerine konulmuştur ve çekmece gibi aşağıdan çekilebilir.

n Hem hava girişinde hem hava çıkışında düz boru bağlantıları.

Boyutlar

n Standart ünite (bakınız şekil 1)

1 Su çıkışı, 3/4” dişi gaz bağlantısı 2 Su girişi, 3/4” dişi gaz bağlantısı 3 Elektrik panosu 4 Enerji besleme kablo girişi desteği 5 Ø17 mm yoğuşma suyu tahliye bağlantısı

n Hava ltresi (Bakınız şekil 2)

Kurulum ve kullanım kılavuzu

Kanallı tip fan coil ünitesi

FWB - FWP

4PW24344-1C

Page 33

Kurulum

Uygulanacak kurallar

Klima ve hava ısıtma cihazları FWB-FWP, koruma şalteri(IL) ve/veya uzaktan kumanda; duş alması gereken ya da lavaboyu kullanacak kişilerden uzak bir yerde konumlandırılmalıdır.

Ünite parça şeması (bakınız şekil 3)

1 Damlalık 2

Isı dönüştürücü modülü

Elektrik panosu

Klips bloğu

Anti-vibrasyon izolatör

7 hızlı elektrik motoru

Fan kumanda sistemi

Düz boru bağlantısı

Ünite kongürasyonu

Aşağıdaki işlem sayesinde ısı dönüştürücünün bağlantılarını karşı tarafına koyarak değiştirmek mümkündür. (Bakınız şekil 4)

1 Düz boru bağlantısını kaldırınız. 2

Damlalığı kaldırınız.

Isı dönüştürücü modülünü sabitleme vidalarını sökerek(her iki tarafından 2 + üst tarafından 3 ve 2 tane ise alt kısmından) kaldırınız.

Isı dönüştürücü modülünü 180° döndürün (dikey eksen) ve fan modülünün üzerindeki modülü yeniden vidalayınız.

Damlalığın pozisyonunu çıkıntılı kısmın hidrolik bağlantılarının altına gelecek şekilde ayarlayınız ve tekrar pozisyonunu sabitleyiniz.

Isı dönüştürücü modülünün üzerine tekrar düz boru bağlantılarını vidalayınız.

Cihaz kurulumu

Tedarik edilen antivibrasyon izolatörleri, tavana kurulum için önceden hazırlanan 4 yuvanın içine yerleştiriniz. Standart üniteyi, 8 yuvanın en az 4'ünü kullanarak tavana ya da duvara sabitleyiniz;

n Kurulum için M8 dişli çubuklar, ünitenin ağırlığına uygun ankraj

vidaları ve 3 adet M8 civata (şekil'te gösterildiği gibi 2 adet alt kısmında ve 1 adet üst kısımda) kullanarak ünitenin pozisyonunu ayarlamak ve ünitenin sabitlenmesi için, çapı yuvaya uygun olabilecek 2 adet pul civata kullanımı önerilir. Kilit somununu sıkmadan önce, ünitenin eğiminin doğru bir şekilde sağlaması için, örneğin yoğuşma suyu tahliyesinin kolaylaştırılması için ana somunun kapanma ayarını yapınız (şekil 6'ya bakınız). Doğru bir eğim, çıkışa nazaran; girişin aşağıya doğru eğiminin bir ucuyla diğer ucu arasında yaklaşık 10 mm'lik bir seviye farkı elde edene kadar yapılmasıyla elde edilir. Hidrolik bağlantıları ısı dönüştürücü ile, soğutma işlemini de yoğuşma suyu tahliyesi ile yapınız. Ünitenin yan panellerinin dış kısmına konulan damlalık tahliyelerinin 2'sinden birini kullanınız.

n Üniteyi yoğuşma suyu tahliye hattına bağlamak için, esnek bir

kauçuk boru kullanınız ve bu kauçuk boruyu metal hortum kelepçesi aracılığıyla (hidrolik bağlantılarının olduğu tarafa konulan tahliyeyi kullanın) seçili tahliye borusuna (Ø3/8”)

sabitleyiniz.

Yoğuşma suyu drenajını kolaylaştırmak için, tahliye borusunun, tüm bu gidişat süresince herhangi bir şey tarafından tıkanmadığına ya da bükülmediğine dikkat ederek, boruyu 30 mm aşağıya doğru eğiniz.

n Pompa kapalıyken, ısı dönüştürücü bağlantılarına yakın

konumlandırılmış hava vaları aracılığıyla ısı dönüştürücüden gelen havayı temizleyiniz.

n Özellikle çıkış kanalları, bir anti-yoğuşma malzemesi ile izole

edilmelidir.

n Bakım ve temizlik işlemleri için cihaza yakın kontrol paneli

ayarlayınız.

n Kontrol panelini duvara monte ediniz. Sıcaklık ölçümü ve işletim

ayarlarını yapabilmek için kolay ulaşılabilir bir konum seçiniz. Direk olarak güneş ışınlarına ya da sıcak ve soğuk hava dalgalarına maruz kalınacak konumlardan mümkünse sakınınız. Sıcaklığın doğru bir şekilde okunmasını engelleyen herhangi bir obje koymayınız.

yerınde yapılan eleKtrıK Bağlantıları

Tüm elektrik bağlantıları ve kitte olmayan parçalar yalnızca yetkili bir elektrikçi tarafından ve yürürlükte olan ulusal ve yerel kanunlara uygun olarak yapılmalıdır.

Güç kaynağı akımını kestikten sonra elektrik bağlantılarını yapınız. Farklı seçenekler için, ilgili kılavuza başvurunuz.

Güç kaynağının cihazın bilgi levhasında gösterilen nominal akıma denk geldiğini kontrol ediniz.

Her ünitenin besleme hattında; uygun bir emniyet sigortası ile açma kontakları arasında en az 3 mm'lik mesafeden oluşan bir elektrik düğmesi(IL) olması gerekir.

Elektrik tüketimi cihaz üzerindeki bilgi levhasında gösterilen verilerle belirtilmiştir.

Elektrik bağlantılarını ünite/kontrolör kombinasyonunu baz alarak yaptığınızdan ve her aksesuarla birlikte temin edilen elektrik şemasına uyarak yaptığınızdan emin olunuz.

Elektrik bağlantılarını yapmak için elektrik panosunu (bakınız şekil 5) kapatan paneli kaldırmanız ve böylece klips bloğuna ulaşmanız

gerekir.

Güç kaynağı kabloları (enerji beslemesi ve kontrol); elektrik panosu tarafına konulan besleme kablosu girişinin desteği ile klips bloğu üzerinde kollara ayırılmalıdırlar.

Elektrik şemaları

1Şekil8

2şekil9

3şekil10

Ünite motorları 7 hızla çalışır.

Elektrik bileşenleri tablosu (bakınız şekil 8, 9, 10)

BK .................... Siyah(maksimum hız)

BU=Mavi

BN....................Kahverengi

GY ...................Gri

GN ................... Yeşil

YE .................... Sarı

RD ...................Kırmızı (minimum hız)

WH ...................Beyaz = ortak tel

- - - - .................Asıl yerinde yapılacak bağlantılar

F ......................Sigorta (kit'e dahil olmayan)

IL......................Şebeke düğmesi (kit'e dahil olmayan)

FWP + kontrolör FWEC3A FWB + controller FWEC*A +

EPIA6 (FWB08~10)

FWB + kontrolör FWEC*A +

“master/slave” arayüzü EPIMSA6

Ortak motor teli beyaz olandır(WH). Eğer ortak tel doğru bir şekilde bağlanmazsa, motor onarı-

lamayacak seviyede zarar görebilir.

FWB - FWP

Kanallı tip fan coil ünitesi

4PW24344-1C

Kurulum ve kullanım kılavuzu

Page 34

M ......................Motor

3/7....................7 hızda 3

Parelel 4 FWB üniteye kadar uzanan kontrol için EPIMSA6 “master/

slave” arayüzü

EPIA6 .............. Enerji besleme arayüzü

EXT..................Dış yardımcı kontak

RHC .................

Uzaktan merkezi soğutma/ısıtma anahtarı

VC....................Soğuk su valfı (230 V ON-OFF)

VH....................Sıcak su valfı (230 V ON-OFF)

İşleyış denemesı

Cihazın gereken eğimi ile kesin olarak kurulduğundan emin olup

kontrol ediniz.

Yoğuşma suyu tahliyesinin (küçük artık tortuları, birikintisi vs. yüzünden) tıkanıp tıkanmadığını kontrol ediniz.

Hidrolik bağlantılarda sızma olup olmadığını kontrol ediniz. Elektrik bağlantılarının iyi bir şekilde sabitlendiğini kontrol edin (bu

kontrol işlemini voltaj OFF durumundayken yapınız). Isı dönüştürücüsünün temizliğinin doğru bir şekilde yapıldığından

emin olunuz.

Ana düğmeyi açınız ve cihazın çalışır olduğunu kontrol ediniz.

Kullanım

Cihazın kullanımı üzerine bilgi almak için, kurulum kılavuzuna ve kumanda ünitesinin işleyiş talimatlarına bakınız. Özel kumanda

üniteleri aksesuar olarak bulunur.

BaKım ve temızlıK

Güvenliğin sağlanması sebebiyle, herhangi bir bakım veya temizlik işlemini yapmadan önce şebeke düğmesini OFF'a getirerek üniteyi kapatınız ve gücü kesiniz.

Bakım

FWB-FWP Hava ısıtma ve klima cihazlarının bakım işlemleri, hava ltresi ve ısı dönüştürücünün periyodik temizliği ve ayrıca yoğuşma suyu tahliyesinin doğru işleyiş kontrolü ile sınırlıdır.

Yalnızca yetkili personel bakım işlemlerini yapabilir. Bakım işlemleri esnasında özenle dikkat ediniz: Metal parçalarından

herhangi biri ile kazara temas, lezyonlara yol açabilir. Bu nedenle, bir çift iş eldiveni kullanılması önerilir.

Uzun bir süre kapalı kaldıktan sonra tekrar çalıştırılan ünitelerin ısı dönüştürücüsünde havanın olmadığını kontrolden geçirin.

Motor, otomatik yağlayıcılar ile donatıldığı için bakım gerektirmez.

Isı dönüştürücüye ulaşmak için, çıkış panelini ve yoğuşma haznesini çıkarınız. Isı dönüştürücüsüne ulaştıktan sonra, düşük basınçta basınçlı hava ya da buhar ile kanatlara zarar vermeden temizliğini yapınız.

Yaz aylarında açmadan önce, yoğuşmanın düzenli olarak boşaltıldığını kontrol edin.

atma ışlemı şartları

NOTE

Cihaz atma işlemi bu alandaki yerel ve ulusal düzenlemelere uygun olarak yapılmalıdır.

Yeterli ve düzenli olan temizlik ve bakım işlemleri ekonomik açıdan katkı ve önemli ölçüde enerji tasarrufu sağlar.

arıza teşhısı

Eğer cihaz doğru bir şekilde çalışmıyor ise; teknik desteğe başvurmadan önce, aşağıdaki tabloda verilen maddeleri kontrol

ediniz.

Eğer problem devam ederse, bayinize ya da yetkili servis merkezine ulaşınız.

Symptom 1: Cihazhiçbirşekildeçalışmıyor.

MuhTEMEl sEbEP DüzElTici öNlEM

Güç Kesintisi Gücü yeniden çalıştırma Otomatik manyeto-termik attı. Yetkili servis merkezine başvurunuz.

Elektrik düğmesi STOP (“O”)

pozisyonunda.

Symptom 2: Yetersizısıtmavesoğutma

MuhTEMEl sEbEP DüzElTici öNlEM

Hava ltresi kirli ya da tıkalı Hava ltresini temizleyiniz.

Girişe ya da hava çıkışına yakın engel Engeli kaldırınız.

Isı dönüştürücüsünde bulunan hava Yetkili teknisyene başvurunuz.

Kapı veya pencereler açık Kapı ve pencereleri kapatınız.

Cihaz düşük hızda çalışır Orta ya da yüksek fan hızını seçiniz

Symptom 3: Cihazsuakıtıyor

MuhTEMEl sEbEP DüzElTici öNlEM

Ünitenin kurulumu doğru bir eğimde yapılmadı

Yoğuşma suyu tahliyesi tıkalı Yetkili teknisyene başvurunuz.

Üniteyi ON konumuna getiriniz, “I”

seçiniz.

Yetkili teknisyene başvurunuz.

Hava ltresi temizliği

Şebeke düğmesini OFF durumuna getirerek ünitedeki gerilimi kesiniz.

Hava ltresinin temizliği için aşağıda belirtilen şekilde ilerleyiniz: n Kontrol paneli aracılığı ile cihaza giriş yapınız ve sabitleme

kollarını sökerek şekil 7'de gösterildiği gibi hava ltresini kaldırınız.

n Filtreyi ılık suyla ve kuru tozlanma oluşması durumunda basınçlı

hava ile yıkayınız.

n Filtreyi iyice kuruttuktan sonra parçalarını yeniden birleştirip

takınız.

Isı dönüştürücü temizliği

Yaz mevsimine girmeden önce ısı dönüştürücü durumunu kontrol etmeniz önerilir. Ayrıca, kanatların kirlilik dolayısıyla tıkalı olup olmadığını kontrol ediniz.

Kurulum ve kullanım kılavuzu

Kanallı tip fan coil ünitesi

FWB - FWP

4PW24344-1C

Page 35
