Page 1

DAIKIN ROMLUFTKONDISJONERINGSANLEGG

Brukerveiledning

FTXR28EV1B

FTXR42EV1B

FTXR50EV1B

Page 2

INNHOLD

LES DETTE FØR BRUK

Sikkerhetstiltak........................................................................2

Navn på deler..........................................................................3

Forberedelser før bruk ............................................................6

DRIFT

KJØLING · "SARARA" TØRKING ...........................................8

OPPVARMING · "URURU" LUFTFUKTING ...........................9

Drift med AUTO.....................................................................10

Drift med FUKTING...............................................................10

JUSTERE LUFTSTRØMRETNING · KOMFORTABEL LUFTSTRØM-MODUS · AVKJØLENDE LUFTING ·

LUFTSTRØMHASTIGHET....................................................11

Drift med LUFTRENSNING MED HURTIGAVLØPSKANAL ·

VENTILASJON MED TILFØRSEL AV FRISK LUFT.............13

BORTEVENTILASJON .........................................................14

Drift med TIDSBRYTER........................................................15

Drift med KOMFORTABEL SØVN ........................................16

KRAFTIG drift........................................................................17

INNSTILLING........................................................................17

Drift med MUGGSIKRING.....................................................18

Drift med ANTI-MUGG ..........................................................19

SKJERMBILDE FOR INFORMASJON .................................20

VEDLIKEHOLD

Vedlikehold og rengjøring .....................................................21

FEILSØKING

Feilsøking..............................................................................28

Page 3

LES DETTE FØR BRUK

Sikkerhetstiltak

Oppbevar denne håndboken slik at den er lett tilgjengelig for brukeren.

•

Les denne håndboken nøye før anlegget startes opp.

•

Av sikkerhetsgrunner må brukeren lese følgende advarsler grundig. Denne håndboken klassiﬁserer forholdsregler som ADVARSEL og FARE. Sørg for å følge alle forholdsreglene nedenfor: de er viktige for å trygge

•

sikkerheten.

ADVARSEL

FARE

Gjør aldri dette.

La aldri luftkondisjoneringsanlegget (inklusive fjernkontrollen) bli vått.

Hvis du ikke følger disse anvisningene nøye, kan anlegget forårsake skade på eiendom, personskade eller tap av menneskeliv.

Hvis du ikke følger disse anvisningene nøye, kan anlegget forårsake mindre eller moderat skade på eiendom eller personskade.

Sørg for å følge anvisningene.

• For å unngå brann, eksplosjon eller personskade må ikke

anlegget brukes når det oppdages skadelige, brennbare eller etsende gasser i nærheten av anlegget.

• Det er ikke bra for helsen å utsette kroppen for luftstrømmen over

tid.

• Ikke stikk ﬁngrer, stenger eller andre gjenstander inn i luftutløpet

eller -inntaket. Ettersom viften roterer ved høy hastighet, vil den forårsake skade.

• Ikke forsøk selv å reparere, ﬂytte, endre eller installere

luftkondisjoneringsanlegget på nytt. Feilaktig arbeid vil forårsake elektrisk støt, brann osv. Kontakt nærmeste Daikin-forhandler for å få råd og informasjon om reparasjon og ny installering.

• Ikke stikk ﬁngrer, stenger eller andre gjenstander inn i de

bevegelige delene i frontpanelet eller panelet på utløpskanalen.

• Luftkondisjoneringsanlegget må jordes. Feilaktig jording kan

medføre elektrisk støt. Ikke koble jordledningen til gassrør, vannrør, lynavleder eller telefonjordledning.

• For å unngå at kvaliteten svekkes må ikke anlegget brukes til

kjøling av presisjonsinstrumenter, mat, planter, dyr eller kunstverk.

• Utsett aldri små barn, planter eller dyr direkte for luftstrømmen.

• Plasser ikke utstyr som lager åpen ild, på steder som er eksponert

for luftstrømmen fra anlegget eller under innendørsanlegget. Det kan forårsake ufullstendig forbrenning eller deformering av anlegget på grunn av varmen.

• Ikke blokker luftinntak eller -utløp. Svekket luftstrøm kan medføre

utilstrekkelig yteevne eller problemer.

• Ikke stå eller sitt på utendørsanlegget. For å unngå skade må det

ikke plasseres noe på anlegget, og vernegitteret må ikke fjernes.

• Ikke plasser noe under innendørs- eller utendørsanlegget som ikke

må utsettes for fuktighet. Under visse forhold kan fuktigheten i luften kondensere og dryppe.

• Kontroller anleggets stativ og koblinger med henblikk på skade etter

lengre tids bruk.

• Ikke berør utendørsanleggets luftinntak og aluminiumsribber. Det

kan forårsake skade.

• Utstyret er ikke ment brukt av barn eller ustabile personer uten

tilsyn.

Sørg for å jorde luftkondisjoneringsanlegget.

Ta aldri på luftkondisjoneringsanlegget (inklusive fjernkontrollen) med våte hender.

ADVARSEL

• Kjølemediet som brukes i luftkondisjoneringsanlegget er

trygt. Selv om det ikke skal forekomme lekkasje, så må ikke kjølemediet komme i kontakt med ﬂammer fra gassovn, paraﬁnovn eller gasskomfyr ved en eventuell lekkasje.

• Hvis luftkondisjoneringsanlegget ikke avkjøler (oppvarmer) som det

skal, kan det være oppstått kjølemedielekkasje, så kontakt derfor forhandleren. Når det utføres reparasjon samtidig som kjølemedium tilsettes, må omfanget av reparasjonen kontrolleres med våre serviceansatte.

• Ikke forsøk å installere luftkondisjoneringsanlegget selv. Feilaktig

arbeid vil medføre vannlekkasje, elektrisk støt eller brann. Kontakt forhandleren eller en kvaliﬁsert tekniker for installering.

• For å unngå elektrisk støt, brann eller personskade må du stanse

anlegget og slå av bryteren hvis du oppdager noe unormalt, f.eks. brannlukt. Kontakt dessuten forhandleren for å få anvisninger.

• Avhengig av omgivelsene må det installeres en jordfeilbryter.

Manglende jordfeilbryter kan medføre elektrisk støt eller brann.

FARE

• Små barn må ikke få leke med anlegget.

• Rommet må luftes grundig dersom det brukes utstyr med

brenner sammen med luftkondisjoneringsanlegget for å unngå oksygenmangel.

• Før rengjøring må anlegget stanses, slå av bryteren eller trekk ut

strømledningen.

• Luftkondisjoneringsanlegget må ikke kobles til annen strømtilførsel

enn den som er angitt. Det kan medføre problemer eller brann.

• Plasser dreneringsslangen slik at du får jevn drenering. Ufullstendig

drenering kan medføre at bygning, møbler osv. blir vått.

• Plasser ikke gjenstander rett i nærheten av utendørsanlegget, og

unngå at løvverk og småstein samler seg rundt anlegget. Løvverk er et arnested for smådyr, som kan komme inn i anlegget. Når slike dyr kommer inn i anlegget, kan de forårsake funksjonsfeil, røyk eller brann når de kommer i kontakt med elektriske deler.

• Betjen ikke luftkondisjoneringsanlegget med våte hender.

• Ikke vask innendørsanlegget med store mengder vann, men

bruk bare en fuktig klut.

• Ikke plasser gjenstander som vannbeholdere eller annet

oppå anlegget. Vann kan trenge inn i anlegget og svekke den elektriske isoleringen og dermed forårsake elektrisk støt.

Installeringssted

■ Kontakt forhandleren for å installere luftkondisjoneringsanlegget i følgende typer omgivelser:

• Steder med olje i atmosfæren eller der det forekommer damp

eller sot.

• Saltholdige omgivelser som kystområder.

• Steder der det forekommer sulﬁdgass, som varme kilder.

• Steder der snø kan tette igjen utendørsanlegget.

Avløpsvannet fra utendørsanlegget må ledes til et sted med god drenering.

Vær oppmerksom på eventuelle støyplager for naboene

■ Velg et sted som beskrevet under for installering:

• Et sted som er solid nok til å bære anleggets vekt uten at

driftsstøy eller vibrasjoner forsterkes.

• Et sted der luften fra utendørsanlegget eller driftsstøyen ikke vil

forstyrre naboene.

Elektrisk arbeid

• Bruk en egen strømkrets for strømtilførsel til

luftkondisjoneringsanlegget.

Omplassering av systemet

• Det kreves spesialkunnskap og -ferdigheter for å omplassere

luftkondisjoneringsanlegget. Vennligst kontakt forhandleren hvis det er nødvendig å ﬂytte eller bygge om anlegget.

Page 4

Navn på deler

Innendørsanlegg

■

15 16

17 18

Utendørsanlegg

25 26

Page 5

Innendørsanlegg

. Avløpskanal: (side 24~26)

2. Luktfjerningsﬁlter for avløpskanal (svart)

3. Luftinntak

4. Frontpanel

5. Øvre panel

6. Luftﬁlter (lys blå): (side 23)

Fotokatalytisk luftrenseﬁlter av titanapatitt

(side 24~26)

8. Lufttilførselsﬁlter (gult): (side 27)

9. Horisontal lamell: (side 11)

10. Vertikal lamell:

• I luftutløpet. (side 11)

11. Luftutløp

12. Føler for luftfuktig i rom:

• Registrerer luftfuktigheten rundt innendørsanlegget.

13. Romtemperaturføler:

• Registrerer lufttemperaturen rundt innendørsanlegget.

14. Skjerm

15. PÅ/AV-bryter for innendørsanlegg:

• Tr ykk én gang på denne bryteren for å starte anlegget.

Tr ykk én gang til for å stanse det.

(svart):

■

. Flerfarget indikatorlampe:

• Lampefargen endres i henhold til driften.

• OPPVARMING .............................................................Rød

• "URURU" LUFTFUKTING /

FUKTIG OPPVARMING......................................... Oransje

• KJØLING .................................................................. Grønn

• "SARARA" TØRKING/TØRKEKJØLING .......................Gul

• Lampefargen endres også i henhold til valgt funksjon.

•

LUFTRENSNING MED HURTIGAVLØPSKANAL / VENTILASJON MED TILFØRSEL AV FRISK LUFT

(Gjelder bare de 2 første sekundene når luftkondisjoneringsanlegget brukes.)

17. TIDSBRYTER-lampe (oransje): (side 15)

18. FUKTING-lampe (grønn): (side 10)

19. Signalmottaker:

• Mottar/sender signaler fra/til fjernkontrollen.

• Den ﬂerfargede indikatorlampen blinker med en pipelyd for å

angi signalmottak.

• Driftsstart ...............................to pip

• Innstillinger endret ..................ett pip

• Driftsstans...............................langt pip

.............. Hvit

Utendørsanlegg

. Luftutløp på luftfukter: (forside)

21. Luftinntak: (bakside og venstre side)

22. Luftutløp

23. Luftinntak på luftfukter: (forside og bakside)

24. Føler for utetemperatur:

• Registrerer lufttemperaturen rundt utendørsanlegget

(bakside)

5. Kjølemedierør, luftfukterslange og kabel mellom anlegg

26. Dreneringsslange:

• Dreneringsvann fra innendørsanlegget.

27. Jordkontakt:

• Er plassert innenfor dette dekselet.

28. Luftfukter

Page 6

■ Fjernkontroll

3 4

7 8

. Sender/mottaker

2. Skjerm:

• Viser gjeldende innstillinger.

(I denne illustrasjonen vises hver del med alle skjermbilder PÅ

for forklaringens skyld.) * Beskyttelsesarket på skjermen skal beskytte den mot riper. Fjern det før bruk.

3. INFORMASJON-knapp:

• Viser temperatur og luftfuktighet innendørs samt

utetemperaturen. (side 20)

4. Knapp for NEDTELLING FOR TIDSBRYTER AV:

• Angir tidspunkt for stans. (side 15)

5. PÅ/AV-knapp:

• Stanser driften som er valgt med knappen for direkte drift.

Tr ykker du igjen, startes samme operasjon på nytt.

6. Knapp for direkte drift:

• AUTO-knapp (side 10)

• "URURU" LUFTFUKTING-knapp (side 9)

• OPPVARMING-knapp (side 9)

• "SARARA" TØRKING-knapp (side 8)

• KJØLING-knapp (side 8)

7. KRAFTIG-knapp:

• Effektiviserer kjøling eller oppvarming. (Avbrutt i 20 minutter.)

(side 17)

8. TEMPERATUR-justeringsknapper:

• Endrer temperaturinnstillingen.

9. LUFTFUKTIGHET-knapper:

• Endrer innstillingen for luftfuktighet.

10. Knapp for LUFTRENSNING MED

HURTIGAVLØPSKANAL/VENTILASJON MED TILFØRSEL AV FRISK LUFT:

• Renser luften i rommet. (side 13)

ARC447A1

12 13

14 15

20 21

. Knapp for LUFTSTR

LUFTSTRØMHASTIGHET / KOMFORTABEL LUFTSTRØM/AVKJØLENDE LUFTING:

• Justerer luftstrømmens retning og mengde. (side 11)

12. FUKTING-knapp:

• Holder luftfuktigheten oppe for å tilføre huden fuktighet.

(side 10)

13. BORTEVENTILASJON-knapp:

• Ventilerer rommet når brukeren er borte.

14. INNSTILLING-knapp:

• Stiller inn anleggets drift og fjernkontrollskjermen slik du vil ha

det. (side 17)

15. VELG TIDSBRYTER-knapp

16. Innstillingsknapp for TIDSBRYTER:

• Stiller inn tidspunktet for når tidsbryteren skal slås på eller av.

(side 15)

17. KLOKKE-knapp:

• Stiller inn gjeldende tid. (side 7)

18. ANTI-MUGG-knapp:

• Kjører kontinuerlig med avfuktingsdrift for å opprettholde tørr

og ren luft i rommet. (side 19)

19. MUGGSIKRING-knapp:

• Tørker opp anlegget innvendig for å hindre dannelse av mugg

og skjemmende lukt. (side 18)

20. KOMFORTABEL SØVN-knapp:

• Regulerer romtemperaturen for å bidra til komfortabel søvn

og behagelig oppvåkning. (side 16)

21. TILBAKESTILL-knapp:

• Tilbakestiller rengjøringsindikatoren. (side 21)

22. AVBRYT-knapp

23. Åpne dekselet

MRETNING/

Page 7

Forberedelser før bruk

■ Sette i batteriene

1. Trykk på med ﬁngeren, og skyv dekselet slik at det kan tas av.

2. Sett i to batterier (AAA).

3. Sett på plass dekselet.

• Tegnene på skjermen vil blinke. Still inn gjeldende tid. (side 7)

■ Slik brukes den

• Når du skal bruke fjernkontrollen, må du rette senderen mot innendørsanlegget. Hvis noe

sperrer signalene mellom anlegget og fjernkontrollen, f.eks. en gardin, vil ikke anlegget kunne betjenes.

• Maksimal kommunikasjonsavstand er omtrent 7 m.

• Ikke mist fjernkontrollen i gulvet. Ikke la den bli våt.

(Det kan forårsake skade på skjermen.)

■ Feste fjernkontrollholderen på veggen

1. Velg et sted der signalene kan nå anlegget.

2. Fest fjernkontrollholderen på en vegg eller stolpe med

medfølgende skruer.

3. Hekt hullene på baksiden av fjernkontrollen fast på de utstikkende knastene på fjernkontrollholderen.

Plasser + og – riktig vei!

1 Mottaker 2 Fjernkontrollholder

■ Montere det fotokatalytiske luftrenseﬁlteret av titanapatitt, luktfjerningsﬁlteret for avløpskanal og lufttilførselsﬁlteret

(side 24~26)

■ Slå på strømbryteren

• Når du slår på strømbryteren, åpnes frontpanelet og den horisontale lamellen én gang,

deretter lukkes de igjen. (Dette er helt normalt.)

FARE

• Under drift (dvs. når panelet er åpent eller åpnes eller lukkes) må du ikke berøre panelet med

hendene.

OBS!

• Dekk til polene med tape for å isolere dem før du kaster batterier. Kontakt med andre metaller eller batterier kan forårsake varmedannelse,

eksplosjon eller brann.

FORHOLDSREGLER

■ Batterier

• De medfølgende batteriene skal brukes først. Avhengig av når luftkondisjoneringsanlegget ble produsert, kan det hende at disse batteriene

utløper innen ett år.

• Vi anbefaler at du skifter batterier årlig, men hvis fjernkontrollskjermen blir uklart eller mottaket svekkes, må du sette i nye alkaliske batterier.

• Når du skifter batterier, må du bruke batterier av samme type, og du må skifte de to gamle batteriene samtidig.

• Batterier som nærmer seg utløpsdatoen, må skiftes raskere.

• Ta ut batteriene hvis anlegget ikke skal brukes over lengre tid, for å hindre sprekker eller personskade som følge av lekkasje eller eksplosjon.

■ Fjernkontrollen

• Signalkommunikasjonen kan bli forstyrret hvis det er en lysstoffrørlampe med elektronisk tenner i rommet (for eksempel en lampe med

vekselretter). Kontakt i så fall forhandleren.

• Hvis fjernkontrollsignalene påvirker annet utstyr, må du ﬂytte utstyret til et annet sted eller kontakte forhandleren.

• Direkte sollys på senderen/mottakeren kan medføre at anlegget må jobbe mer.

Page 8

■ Stille klokken

1, 3

Anbefalt temperaturinnstilling

For kjøling: 26°C – 28°C

For oppvarming: 20°C – 22°C

A Utendørstemperatur (°C) B Luftfuktighet utendørs (%)

* Tiden kan ikke stilles mens anlegget er i drift.

1. Trykk på " ".

Hold ikke knappen inne.

vises

blinker

2. Trykk på " " for å stille klokken til gjeldende tid.

Tiden endres raskere når du holder inne knappen.

3. Trykk på " ".

blinker

vises

• Innstillingen er fullført.

OBS!

Hvis det vises meldinger om annet enn tiden på skjermen med trinn 1, må du ikke betjene knappen før det er gått omtrent 60 sekunder. Skjermbildet vil gå tilbake til normalvisning.

■ Tips for energisparing

• Pass på at du ikke avkjøler (varmer opp) rommet for mye.

Ved å holde temperaturinnstillingen på et moderat nivå, bidrar du til å spare energi.

• Dekk til vinduene med persienner eller gardiner.

Kjøle-/oppvarmingseffekten økes hvis du stenger ute sollys og luft utenfra.

• Tette luftﬁltre forårsaker ineffektiv drift og sløsing med energi. Rengjør ﬁlteret regelmessig.

■ Merknad

• Luftkondisjoneringsanlegget forbruker strøm selv når det ikke er i drift.

• Hvis du ikke skal bruke anlegget over lengre tid, for eksempel på vår eller høst, bør du slå AV bryteren.

• Når utetemperaturen er under -15°C, må du slå på bryteren minst 1 time før driftsstart.

(Dette gjøres for å varme opp kompressoren.)

■ Driftsforhold

• Hvis anlegget kjøres under forhold som ikke står oppført nedenfor, kan dette føre til at sikkerhetsanordningen utløses og at anlegget stanses.

Det kan dessuten dannes kondens på innendørsanlegget som kan dryppe. (Drift med TØRKING/KJØLING)

Utendørstemperatur

KJØLING

TØRKING

■ Oppnåelig luftfuktighet

Innendørstemperatur: 18 til 32°C Luftfuktighet innendørs: maks. 80%

Utendørstemperatur

Innendørstemperatur: 18 til 30°C Luftfuktighet innendørs: maks. 80%

• Luftfuktingsevnen synker ved lav utendørstemperatur og luftfuktighet.

(Se tegningen til høyre.) Betingelser: Modell: FTXR50EV1B Innstilling av innendørstemperatur: 20°C Luftgjennomstrømning: Maks. Romstørrelse: 120 m Luftbyttehastighet: 0,5/time Lengde på luftfukterslange: 7,5 m

: –10 til 43°C

: 10 til 42°C

OPPVARMING

LUFTFUKTING

Utendørstemperatur

Innendørstemperatur: 10 til 30°C Luftfuktighet innendørs: maks. 70%

Utendørstemperatur

Innendørstemperatur: 12 til 30°C Luftfuktighet innendørs: maks. 70%

100

–10

: –20 til 24°C

: –10 til 24°C

60%

40%

20%

01020

Page 9

DRIFT

3 2

KJØLING · "SARARA" TØRKING

■ Drift med KJØLING

• Senke temperaturen

1. Trykk på " ".

Grønn

• Senke temperaturen og luftfuktigheten

2. Trykk på " ".

* Det anbefales å bytte til drift med KJØLING hvis du først og fremst vil senke temperaturen under drift med TØRKEKJØLING.

Gul

■ Drift med "SARARA" TØRKING

• Senke luftfuktigheten

3. Trykk på " ".

Gul

■ Endre luftstrømretningen og luftstrømhastigheten

(side 11)

•

Luftstrømhastigheten er innstilt på "AUTO" under drift med TØRKEKJØLING eller "SARARA" TØRKING. Luftstrømhastigheten kan ikke endres.

■ Stanse driften

4. Trykk på " ".

Den ﬂerfargede indikatorlampen på anlegget vil slukkes.

■ Endre innstillingen for temperatur eller luftfuktighet

KJØLING TØRKEKJØLING TØRKING

18°C~32°C

Grønn Gul

Merknad

■ Merknad om PÅ/AV-knapp

• Når du trykker på " ", startes samme drift som forrige gang.

■ Merknad om drift med KJØLING

• Dette luftkondisjoneringsanlegget nedkjøler rommet ved å blåse ut varmluften i området utenfor. Hvis utetemperaturen er høy, synker derfor

ytelsen.

■ Merknad om TØRKEKJØLING

• Når du trykker ned luftfuktighetsknappen i KJØLING, innstilles anlegget til TØRKEKJØLING.

• Reduserer luftfuktigheten i større grad enn ved drift med vanlig KJØLING. Det anbefales imidlertid å stille inn temperaturen på litt lavere enn

romtemperaturen for å redusere luftfuktigheten, siden denne driftsmodusen ikke varmer opp luften i tillegg.

■ Merknad om drift med "SARARA" TØRKING

• Reduserer luftfuktigheten uten å senke romtemperaturen så mye ved å varme opp luften i tillegg.

• Når driftsmodusen endres fra KJØLING til "SARARA" TØRKING, kan dette medføre midlertidig økt luftfuktighet.

–3°C~

STD

Page 10

OPPVARMING · "URURU" LUFTFUKTING

■ Drift med OPPVARMING

• Øke temperaturen

1. Trykk på " ".

• Øke temperaturen og luftfuktigheten

2. Trykk på " ".

■ Drift med "URURU" LUFTFUKTING

• Øke luftfuktigheten

3. Trykk på " ".

Oransje

■ Endre luftstrømretningen og luftstrømhastigheten

(side 11)

■ Stanse driften

4. Trykk på " ".

Den ﬂerfargede indikatorlampen på anlegget vil slukkes.

Rød

Oransje

■ Endre innstillingen for temperatur eller luftfuktighet

FUKTIG

OPPVARMING

Rød Oransje

Merknad

■ Merknad om drift med OPPVARMING

• Ettersom dette luftkondisjoneringsanlegget varmer opp rommet ved å føre varme fra uteluften inn, blir oppvarmingskapasiteten redusert ved

lavere utetemperatur. Hvis oppvarmingseffekten er utilstrekkelig, anbefaler vi at du bruker en annen varmeovn i kombinasjon med luftkondisjoneringsanlegget.

• Var mepumpesystemet varmer opp rommet ved å sirkulere varmluft rundt i alle deler av rommet. Når drift med OPPVARMING er startet, tar

det litt tid før rommet blir varmere.

• Ved drift med OPPVARMING kan det forekomme rim på utendørsanlegget slik at kapasiteten for OPPVARMING reduseres. I så fall går

systemet over til drift med avising for å fjerne rimet.

• Under drift med avising kommer det ikke varmluft fra innendørsanlegget.

■ Merknad om drift med FUKTIG OPPVARMING og "URURU" LUFTFUKTING

• Anleggets evne til luftfukting reduseres ved lav utetemperatur og liten luftfuktighet, eller ved lav viftestyrke.

• Driftsstøyen er høyere enn ved vanlig OPPVARMING.

• Støyen eller lukten kan komme utenfra fordi uteluften varmes opp med varmeapparatet og derav følgende fuktighet føres inn i rommet for

luftfukting.

• Toppen av utendørsanlegget kan bli varmt under drift, men dette er ingen funksjonsfeil.

• Driftsstøyen kan endres, avhengig av temperaturen og luftfuktigheten utendørs. (Det er ikke nødvendig å tilføre vann siden fuktigheten fra

uteluften føres inn i rommet.)

■ Merknad om drift med "URURU" LUFTFUKTING

• Kan kun regulere ønsket luftfuktighet i rommet.

• Når romtemperaturen blir lav, kan det være behov for noe oppvarming for å opprettholde luftfuktingen.

OPPVARMING LUFTFUKTING

10°C~30°C —

Page 11

Drift med AUTO

1, 2

<AUTO>

Når du trykker på AUTO-knappen, kjører luftkondisjoneringsanlegget i henhold til romforholdene i automatisk modus.

1. Trykk på " ".

OPPVARMING: rød KJØLING: grønn

• Fargen på den ﬂerfargede indikatorlampen endres etter hvilken drift som utføres.

• Når du trykker på AUTO-knappen, tennes lampefargen for den driften som er valgt av

luftkondisjoneringsanlegget.

■ Endre luftstrømretningen og luftstrømhastigheten

■ Stanse driften

(side 11)

2. Trykk på " ".

Den ﬂerfargede indikatorlampen på anlegget vil slukkes.

■ Endre temperaturinnstillingen

18°C~30°C

Merknad

■ Merknad om drift med AUTO

• Ved AUTO-drift velger systemet egnet driftsmodus (KJØLING eller OPPVARMING)

på bakgrunn av romtemperaturen ved driftsstart.

• Systemet velger automatisk ny innstilling med jevne mellomrom for å bringe

romtemperaturen opp til brukerinnstilt nivå.

• Hvis du ikke vil ha AUTO-drift, kan du velge driftsmodus og ønsket innstilling

manuelt.

Drift med FUKTING

I denne modusen tilføres huden fuktighet.

1. Trykk på " " under drift.

Gul

Grønn

Oransje

• Innstillingene for luftstrømhastighet og luftstrømretning endres til henholdsvis AUTO og

KOMFORTABEL LUFTSTRØM-MODUS.

• Modusen for AVKJØLENDE LUFTING kan ikke velges ved drift med FUKTING.

Grønn

■ Endre temperaturinnstillingen

• De samme endringene som ved KJØLING og OPPVARMING er mulige. (side 8 og side 9)

• Luftfuktigheten og luftstrømhastigheten kan ikke endres.

■ Endre luftstrømretningen (side 11)

•

Anbefalt luftstrømretning er KOMFORTABEL LUFTSTRØM-MODUS, men den kan endres.

Page 12

■ Annullere drift med FUKTING

6 5

1, 2 3, 4

: Drift med KOMFORTABEL LUFTSTRØM-MODUS er mulig.

: Drift med AVKJØLENDE LUFTING er mulig.

Fem nivåer for innstilling av luftstrømhastighet er tilgjengelige fra " " til "" pluss " " og " ".

Driftsmodus

Innstilling for

luftstrømretning

"SARARA" TØRKING

●●

TØRKEKJØLING

●●

FUKTING

●

AUTO/KJØLING

●

OPPVARMING

●

FUKTIG OPPVARMING

●

"URURU" LUFTFUKTING

LUFTRENSNING MED

HURTIGAVLØPSKANAL /

VENTILASJON MED

TILFØRSEL AV FRISK

LUFT

●

2. Trykk på " " igjen.

• Driftsmodusen går tilbake til forrige modus. Den ﬂerfargede indikatorlampen på anlegget går også tilbake til forrige farge.

• FUKTING-lampen på anlegget vil slukkes.

Merknad

■ Merknad om drift med FUKTING

• Den relative luftfuktigheten er høyere enn ved normal drift.

• Kan brukes med KJØLING, TØRKEKJØLING, OPPVARMING og FUKTIG OPPVARMING.

• Driftsstøyen er noe høyere.

JUSTERE LUFTSTRØMRETNING · KOMFORTABEL LUFTSTRØM-MODUS · AVKJØLENDE LUFTING · LUFTSTRØMHASTIGHET

Du oppnår en enda mer komfortabel luftstrøm ved å justere luftstrømretningen og luftstrømhastigheten.

■ Endre vertikale og horisontale luftstrømretninger

1. Trykk på " " eller " " under drift.

(Ved vertikal retning.) Symbolet for luftstrømretning vises.

De horisontale og vertikale lamellene beveges henholdsvis vertikalt og horisontalt automatisk.

■ Hvis du vil stabilisere luftstrømretningen

2. Trykk på " " eller " " igjen.

■ Bruke 3-D-LUFTSTRØM

3. Trykk på " " og deretter " " under drift.

Symbolene for vertikal og horisontal luftstrømretning vises.

De horisontale og vertikale lamellene beveges skiftevis.

■ Annullere 3-D-LUFTSTRØM

4. Trykk på " " eller " " igjen.

■ Drift med KOMFORTABEL LUFTSTRØMMODUS og AVKJØLENDE LUFTING

5. Symbolet endres hver gang du trykker på " ".

Viser drift med

KOMFORTABEL LUFTSTRØM

■ Drift med KOMFORTABEL LUFTSTRØM-MODUS

• Luftstrømretningen og luftstrømhastigheten justeres slik at luften fra anlegget ikke

blåses direkte på personene i rommet.

• < KJØLING/TØRKING> Klaffen går opp.

• <OPPVARMING/LUFTFUKTING> Klaffen går ned.

• Luftstrømretningen er innstilt på "AUTO".

■ Drift med AVKJØLENDE LUFTING

• Drift med AVKJØLENDE LUFTING kan brukes ved drift med KJØLING,

"SARARA" TØRKING og LUFTRENSNING MED HURTIGAVLØPSKANAL.

AVKJØLENDE LUFTING

Viser drift med

Symbolet forsvinner

Page 13

■ Endre luftstrømhastigheten

6. Trykk på " " under drift. (Se tabellen til høyre.)

•

KJØLING eller OPPVARMING med " " eller en annen lav luftstrømhastighet vil ikke kunne kjøle ned eller varme opp rommet tilstrekkelig.

• Lyddempet drift av innendørsanlegg

Når luftstrømmen er innstilt på " ", reduseres støyen fra innendørsanlegget.

Merknad

• Hvis anlegget kjøres med de horisontale lamellene pekende nedover og det stanses i drift med KJØLING, "SARARA" TØRKING eller

TØRKEKJØLING, beveges lamellene automatisk etter omtrent én time. (Dette skal forhindre at det dannes kondens på dem.)

■ OBS!

• Sørg for å bruke fjernkontrollen til å justere luftstrømretningen. Hvis lamellene beveges manuelt, kan dette medføre at de ikke fungerer som de

skal.

■ Merknad om drift med KOMFORTABEL LUFTSTRØM-MODUS

• Luftstrømretningen er som vist på tegningen i denne merknaden.

■ Merknad om drift med AVKJØLENDE LUFTING

• Ver tikal bevegelse av de horisontale lamellene med hastigheten "1/ f breeze" (bris) gir en komfortabel luftstrøm som tilsvarer bris.

Romtemperaturen kjennes kjøligere ut med avkjølende lufting.

■ Merknad om justering av vertikal luftstrømretning

• Det bevegelige området for de horisontale lamellene varierer avhengig av driftsmodusen.

■ Merknad om 3-D-LUFTSTRØM

• Med 3-D-LUFTSTRØM sirkulerer den kalde luften (som gjerne samles langs gulvet) og den varme luften (som gjerne samles oppunder

taket) i rommet, slik at det ikke oppstår kalde og varme områder.

1 Kjøling med komfortabel luftstrøm

15°

75°

15°

65°

A 15°~70° B 20°~60° C 30°~70°

A 15°~55°

STOP

C 25°~55°

B 45°~55°

2 Oppvarming med komfortabel luftstrøm A Luftrensning med hurtigavløpskanal –

Ventilasjon med tilførsel av frisk luft – Individuell drift

B "Sarara" tørking – kjøling C Oppvarming – "Ururu" luftfukting

Page 14

Drift med LUFTRENSNING

<LUFTRENSNING MED HURTIGAVLØPSKANAL /

VENTILASJON MED TILFØRSEL AV FRISK LUFT>

MED HURTIGAVLØPSKANAL · VENTILASJON MED TILFØRSEL AV FRISK LUFT

Absorberingsevnen til det fotokatalytiske luftrenseﬁlteret av titanapatitt og lufttilførselsﬁlteret samt nedbrytningsevnen til avløpskanalen reduserer skjemmende lukt og virus slik at luften i rommet renses.

1. Trykk på " ".

(Kan brukes alene eller sammen med oppvarming eller kjøling.)

• Endres hver gang du trykker på knappen. (Brukes i stedet for VIFTE-drift.)

Luftrensning med hurtigavløpskanal

ventilasjon med tilførsel av frisk luft

Luftrensning med hurtigavløpskanal

ventilasjon med ekstra tilførsel av frisk luft

OFF

Hvit (lyser hvitt de 2 første sekundene når luftkondisjoneringsanlegget brukes)

Luftrensning med hurtigavløpskanal

■ Endre luftstrømretningen og luftstrømhastigheten

OBS!

• Temperaturen og luftfuktigheten kan ikke endres under drift med kun

LUFTRENSNING MED HURTIGAVLØPSKANAL eller VENTILASJON MED TILFØRSEL AV FRISK LUFT.

Merknad

■ Merknad om drift med LUFTRENSNING MED HURTIGAVLØPSKANAL

• Energien i avløpskanalen og det fotokatalytiske luftrenseﬁlteret av titanapatitt renser

luften i rommet.

■ Merknad om drift med VENTILASJON MED TILFØRSEL AV FRISK LUFT

• Frisk luft hentes utenfra via utendørsanlegget.

• Støyen og lukten kan komme utenfra siden uteluften hentes inn i rommet.

Driftsstøyen er noe høyere.

• Driftsstøyen kan endres, avhengig av temperaturen og luftfuktigheten utendørs.

■ Hva er en avløpskanal?

• Den produserer elektroner i høy hastighet med sterk oksiderende effekt i anlegget

for å bryte ned lukt og skadelige gasser. (Dette er trygt fordi elektronene i høy hastighet produseres og forsvinner inne i anlegget.)

*Avløpskanalen spruter, med dette er ikke en funksjonsfeil.

(side 11)

Page 15

BORTEVENTILASJON

Ventilerer rommet når du er borte for å opprettholde et komfortabelt klima.

1. Trykk på " ".

• Stanser automatisk etter 4 timer.

• Standardinnstillingen er 4 timer.

■ Endre tidspunktet for stans

2. Trykk på " ".

• Anlegget kan stilles inn på mellom 1 og 9 timer og med 1-times intervaller.

• Hvis du vil bruke både BORTEVENTILASJON og TIDSBRYTER PÅ, stiller du inn

TIDSBRYTER PÅ først. (side 15)

■ Endre luftstrømretningen (side 11)

•

Temperaturen, luftfuktigheten og luftstrømhastigheten kan ikke endres.

■ Annullere BORTEVENTILASJON

3. Trykk på " ".

Merknad

■ Merknad om BORTEVENTILASJON

• Drift med VENTILASJON MED TILFØRSEL AV FRISK LUFT og NEDTELLING

FOR TIDSBRYTER AV kan stilles inn med samme knapp samtidig.

Page 16

Drift med TIDSBRYTER

Tidsbryterfunksjoner er praktiske for å slå anlegget av eller på automatisk om kvelden eller om morgenen. Tidsbryteren har bare ett bruksområde om gangen. Still inn tidsbryteren for hvert bruksområde.

■ Drift med NEDTELLING FOR TIDSBRYTER AV

Still inn tidspunktet for stans.

1. Trykk på " ".

• Vist tid, som endres med 0,5-times intervall hver gang du trykker på knappen, er innstilt.

Tiden fra 0,5 til 9,5 time kan stilles inn.

Oransje

■ Drift med TIDSBRYTER PÅ/AV

Still inn tidspunktet for TIDSBRYTER PÅ eller TIDSBRYTER AV.

• Kontroller at klokken går riktig. Hvis ikke, må du stille klokken. (side 7)

• Visningen av gjeldende tid forsvinner den tiden TIDSBRYTER PÅ/AV er opptatt.

2. Trykk på " " for TIDSBRYTER AV, og trykk på " "

for TIDSBRYTER PÅ.

vises.

* TIDSBRYTER AV

blinker.

3. Trykk på " " for å angi tiden som skal reserveres.

• Tiden endres med 10 minutter når du trykker på knappen. Tiden endres raskere når du

holder inne knappen.

4. Trykk på " " for TIDSBRYTER AV, og trykk på " "

for TIDSBRYTER PÅ.

Vist tid er innstilt.

Oransje

* TIDSBRYTER AV

■ Annullere drift med TIDSBRYTER

5. Trykk på " ".

• TIDSBRYTER-lampen slokkes, og driften med TIDSBRYTER annulleres.

Merknad

■ I følgende tilfeller må du stille inn tidsbryteren på nytt.

• Etter at en bryter er slått AV.

• Etter et strømbrudd.

• Etter å ha skiftet batterier i fjernkontrollen.

■ Merknad om drift med TIDSBRYTER

• Når du starter NEDTELLING FOR TIDSBRYTER AV og TIDSBRYTER AV, endrer

anlegget automatisk innstilt temperatur 1 time senere for å hindre at rommet blir for varmt eller for kaldt. (Øker med 0,5°C ved KJØLING eller TØRKEKJØLING, og reduserer med 2°C ved OPPVARMING eller FUKTIG OPPVARMING.)

• Når du reserverer TIDSBRYTER PÅ, starter anlegget opp 1 time før for å sikre at angitt

temperatur på fjernkontrollen oppnås innen innstilt tid.

• Når du bruker anlegget med NEDTELLING FOR TIDSBRYTER AV eller TIDSBRYTER

AV, kan den faktiske driftstiden avvike fra den tiden brukeren har angitt.

• Når du har stilt inn TIDSBRYTER PÅ/AV, lagres tidsinnstillingen i minnet.

NEDTELLING FOR TIDSBRYTER AV har imidlertid ikke denne minnefunksjonen. (Minnet slettes når fjernkontrollens batterier skiftes.)

• Kan ikke brukes ved drift med KOMFORTABEL SØVN.

■ Kombinere TIDSBRYTER PÅ og TIDSBRYTER AV

• Se eksemplet til høyre om reservering i kombinasjon med NEDTELLING FOR TIDSBRYTER AV og TIDSBRYTER PÅ, samt om

TIDSBRYTER AV og TIDSBRYTER PÅ.

■ Annullere kombinert reservering

• Tr ykk på " " og deretter " " for å annullere bare TIDSBRYTER PÅ.

• Tr ykk på " " og deretter " " for å annullere bare TIDSBRYTER AV.

•

Tr ykk på " " ﬂere ganger for å oppnå 9,5 time, og trykk på den deretter én gang til for å annullere bare NEDTELLING FOR TIDSBRYTER AV.

Eksempel: Klokken er: 23:00 (luftkondisjoneringsanlegget går). Du vil at anlegget skal kjøre i 1 time til, og deretter at det skal slås på igjen kl. 7:00.

Still inn NEDTELLING FOR TIDSBRYTER AV til

1 time senere.

Still inn TIDSBRYTER PÅ til kl. 7:00.

Still inn TIDSBRYTER AV til kl. 0:00. Still inn TIDSBRYTER PÅ til kl. 7:00.

Page 17

Drift med KOMFORTABEL

1, 3

035

SØVN

Regulerer romtemperaturen for å bidra til komfortabel søvn og behagelig oppvåkning.

• Kontroller at klokken går riktig. Hvis ikke, må du stille klokken. (side 7)

• Visningen av gjeldende tid forsvinner den tiden KOMFORTABEL SØVN er angitt.

1. Trykk på " " under drift.

blinker. vises.

2. Trykk på " " for å angi tiden for oppvåkning.

• Tiden endres med 10 minutter når du trykker på knappen. Tiden endres raskere når du

holder inne knappen.

3. Trykk på "".

• Når du foretar innstillinger mens anlegget ikke kjører, trykker du på " " for å

starte driften.

vises. vises.

■ Annullere drift med komfortabel søvn

4. Trykk på " ".

OBS!

• Gjør romtemperaturen komfortabel i god tid før du skal sove.

<Anbefalt innstilt temperatur> KJØLING: 26°C – 29°C OPPVARMING: 20°C – 25°C * For lavt innstilt temperatur kan føre til at du fryser når du sover.

Merknad

■ Merknad om drift med KOMFORTABEL SØVN

• Kan brukes med KJØLING, TØRKEKJØLING,

FUKTENDE KJØLING, OPPVARMING, FUKTIG OPPVARMING og FUKTENDE OPPVARMING.

• Kan ikke brukes ved drift med TIDSBRYTER.

■ Slik bruker du drift med KOMFORTABEL SØVN effektivt

• Når du starter drift med KOMFORTABEL

SØVN, synker innstilt temperatur med 2°C på 3 timer, og begynner deretter å stige med 1°C 1 time før innstilt tid, slik at du får en V-kurvet temperaturregulering. (Se tegningen til høyre.)

• Still inn luftstrømretningen slik at luften fra

anlegget ikke blåses direkte på personene i rommet.

Innstilt temperatur

Sovetid

Oppvåkning

Innstilt tid for oppvåkning

Page 18

KRAFTIG drift

1, 2

KRAFTIG drift maksimerer avkjølings-/oppvarmingseffekten raskt i alle driftsmodi.

1. Trykk på " " under drift.

• KRAFTIG drift stanser etter 20 minutter.

Grønn

■ Endre luftstrømretningen (side 11)

Temperaturen, luftfuktigheten og luftstrømhastigheten kan ikke endres.

•

■ Annullere KRAFTIG drift

2. Trykk på " " igjen.

• Driftsmodusen går tilbake til forrige modus. Den ﬂerfargede indikatorlampen på

anlegget går også tilbake til forrige farge.

Merknad

■ Merknad om KRAFTIG drift

• Kan brukes med KJØLING, TØRKEKJØLING, OPPVARMING, FUKTIG

OPPVARMING og FUKTENDE OPPVARMING. (Kan ikke brukes når anlegget ikke kjører.) Når du trykker på " " under KJØLING, TØRKEKJØLING eller FUKTENDE KJØLING, endres driftsmodusen til KRAFTIG KJØLING. Når du trykker på " " under OPPVARMING, FUKTIG OPPVARMING eller FUKTENDE OPPVARMING, endres driftsmodusen til KRAFTIG OPPVARMING.

• Driftsstøyen er noe høyere ved KRAFTIG drift.

INNSTILLING

Stiller inn anleggets drift og fjernkontrollskjermen slik du vil ha det.

Rød

1. Hold inne " " i omtrent 2 sekunder.

• Innstillingsmodusen aktiveres.

2. Funksjonen endres hver gang du trykker på " ".

3. Innstillingene endres hver gang du trykker på " " for

hvert element.

• Rett fjernkontrollen mot hovedanlegget for å foreta innstillingene.

Funksjon Innstilling Beskrivelse

BARNESIKRING PÅ/AV

▼

MUGGSIKRING PÅ/AV

▼

LYSSTYRKE FOR

SKJERM

▼

PIP-volum Angir volumet på mottakertonen.

▼

KONTRAST-innstilling

▼

Innstilling fullført:

er standard.

OFF ON

HIGH

LOW OFF

LOW

HIGH

1616

Skjermen til fjernkontrollen går tilbake til normalvisning hvis det ikke er foretatt noen innstilling innen 10 sekunder.

Begrenset bruk av fjernkontrollen for å hindre at barn misbruker den. (Se merknad.)

Hvis anlegget er innstilt med "MUGGSIKRING PÅ", kan det automatisk gå over til drift med MUGGSIKRING etter drift med TØRKING, TØRKEKJØLING eller KJØLING, avhengig av hvor lenge det har kjørt. Dette skjer for å tørke opp luftkondisjoneringsanlegget innvendig. (side 18).

Endrer lysstyrken på skjermen til innendørsanlegget.

OFF

Stiller inn gråtonen for skjermen til fjernkontrollen. Kontrast 1 til 16 kan velges.

Page 19

Merknad

1, 2

Ved manuell drift

■ Merknad om BARNESIKRING

• Når du velger "PÅ" under innstillingen BARNESIKRING og deretter trykker på " ", eller hvis du ikke foretar noen innstilling innen

10 sekunder, aktiveres BARNESIKRING og " " vises på skjermen.

• Alle andre knappefunksjoner enn " " deaktiveres i modusen med BARNESIKRING.

• Hvis du vil annullere BARNESIKRING, stiller du den inn på "AV" ved å følge trinnene ovenfor fra 1 til 3.

Drift med MUGGSIKRING

Tørker opp anlegget innvendig for å hindre mugg og skjemmende lukt.

■ Fremdrift under drift med MUGGSIKRING

Stans av drift med KJØLING, TØRKEKJØLING og "SARARA" TØRKING

Farge på ﬂerfarget indikatorlampe

Blålilla Blinker skiftevis

Blå Lys blå Blinker skiftevis

FORHÅNDS-

TØRKING

(VIFTE)

Lys blå Hvit Blinker skiftevis

OPPVARMING

med innvendig

vifte avslått

Hvit

■ Automatisk drift

(omtrent én gang hver 2. uke) Hvis anlegget er innstilt på "MUGGSIKRING PÅ", starter driften med MUGGSIKRING automatisk etter at anlegget har kjørt i modusen "SARARA" TØRKING eller KJØLING, avhengig av hvor lenge anlegget har kjørt (omtrent én gang hver 2. uke). (side 17) Standardinnstillingen er "MUGGSIKRING AV".

■ Manuell drift

1. Hold inne " " i omtrent 2 sekunder når anlegget ikke kjører.

Driften med MUGGSIKRING starter. Skjermbildet vil gå tilbake til normalvisning.

VIFTE OPPVARMING

Drift fullført

• Frontpanelet og den horisontale lamellen åpnes.

• Driften med MUGGSIKRING kjører i omtrent 3 timer, og den ﬂerfargede

indikatorlampen på anlegget endrer farge.

Farge på ﬂerfarget indikatorlampe

Blinker skiftevis

Mørklilla Blå

Blinker skiftevis Blinker skiftevis

Drift fullført

Blå Lys blå

Lys blå Hvit

Hvit

■ Hvis du vil stanse MUGGSIKRING under drift

2. Hold inne " " (igjen) i omtrent 2 sekunder.

• Frontpanelet og den horisontale lamellen lukkes.

• Den ﬂerfargede indikatorlampen på anlegget slukkes.

Page 20

Merknad

■ Merknad om drift med MUGGSIKRING

• Tørker opp luftkondisjoneringsanlegget innvendig ved hjelp av driftsmodusen VIFTE eller OPPVARMING for å suge ut luftfuktigheten og lede

den utendørs. Dette hindrer dannelse av mugg og skjemmende lukt. Denne funksjonen er ikke utviklet for å fjerne eksisterende støv eller mugg.

• Ved drift med MUGGSIKRING kan det hende at romtemperaturen stiger og at luftfuktighet fra maskinen føres ut i rommet. Det kan dessuten

forekomme noe lukt.

• Modusen kan ikke brukes hvis den utvendige temperaturen eller luftfuktigheten er svært høy.

• Det kan hende at utsugingen ikke kan kjøres, avhengig av temperaturen utendørs.

• Driftsmodusen MUGGSIKRING er ikke tilgjengelig hvis anlegget er slått av med NEDTELLING FOR TIDSBRYTER AV. Driftsmodusen

MUGGSIKRING slås bare på automatisk hvis anlegget er blitt stanset ved hjelp av bryteren for drift/stans på fjernkontrollen eller hovedanlegget.

• Hvis drift med MUGGSIKRING stanses i AUTO-modus, startes driften automatisk neste gang, avhengig av hvor lenge anlegget var i gang.

Still inn på "MUGGSIKRING AV" for å annullere AUTO-modus. (side 17)

Drift med ANTI-MUGG

Denne modusen avfukter luften i rommet og hindrer muggvekst. Kontinuerlig tørkedrift reduserer raskt luftfuktigheten i rommet.

Hold inne " " i omtrent 2 sekunder når anlegget ikke kjører.

Driften med ANTI-MUGG starter. Skjermbildet vil gå tilbake til normalvisning.

• Frontpanelet og den horisontale lamellen åpnes.

• Driften med ANTI-MUGG kjører i omtrent 3 timer, og den ﬂerfargede indikatorlampen

på anlegget endrer farge.

Farge på ﬂerfarget indikatorlampe

Blå Lys blå

• Blinker i rekkefølge under driften med ANTI-MUGG.

■ Hvis du vil stanse ANTI-MUGG under drift

2. Hold inne " " (igjen) i omtrent 2 sekunder.

• Frontpanelet og den horisontale lamellen lukkes.

• Den ﬂerfargede indikatorlampen på anlegget slukkes.

Merknad

■ Merknad om drift med ANTI-MUGG

• Det kan hende at modusen ikke kan brukes, avhengig av temperaturen utendørs.

<Driftsområde> Utendørstemperatur fra 12 til 40°C

• Det kan hende at temperaturen og luftfuktigheten ikke er tilfredsstillende under drift

med ANTI-MUGG. Kjør denne driftsmodusen når ingen oppholder seg i rommet.

Generelt sies det at muggvekst kan reduseres når luftfuktigheten er lavere enn 60%.

Hvit

<ANTI-MUGG>

1, 2

Page 21

SKJERMBILDE FOR

INFORMASJON

Viser temperaturen og luftfuktigheten i rommet samt utetemperaturen.

1. Trykk på " ".

• Når du har trykket på " ", retter du fjernkontrollen mot luftkondisjoneringsanlegget i

2 sekunder.

Går tilbake til normalvisning

Innstilt temperatur

■

Skjermbildet endres hver gang du trykker på " ".

Innetemperatur

Luftfuktighet inne

Utetemperatur

Page 22

Merknad

■ Merknad om SKJERMBILDE FOR INFORMASJON

• Signalet fra luftkondisjoneringsanlegget mottas ikke skikkelig hvis "Reception Failed" (Mottak mislyktes) vises når du trykker på " ".

Gjenta mens du retter fjernkontrollen mot luftkondisjoneringsanlegget.

• Under drift med KJØLING eller "SARARA" TØRKING hender det at vist utetemperatur er høyere enn den faktisk er, eller at den angis som

lavere i modusen OPPVARMING (spesielt hvis det har samlet seg rim på utendørsanlegget). Dette skyldes påvirkning fra luften som blåses ut av utendørsanlegget, eller temperaturen til varmeveksleren.

• Den laveste innendørs- og utendørstemperaturen som kan vises, er –9°C. Denne verdien vises selv om den faktiske temperaturen er lavere.

Den høyeste temperaturen er 39°C. Denne verdien vises selv om den faktiske temperaturen er høyere.

• Temperaturene innendørs og utendørs samt luftfuktigheten som vises, tilsvarer verdiene nær følerne som er festet på hovedanlegget.

• Vist temperatur og luftfuktighet bør forstås som anslag, ettersom de kan påvirkes dersom det er gjenstander nær følerne eller som følge av

direkte sollys, avhengig av hvor luftkondisjoneringsanlegget er installert.

VEDLIKEHOLD

Vedlikehold og rengjøring

Oppslagsoversikt for rengjøring

FARE

1. Frontpanel

Tørkes av hvis det blir skittent. (Rengjøring: side 23)

2. Luftﬁlter

Støvsuges/skylles hvis "RENGJØR FILTER" vises. (Rengjøring: side 23.)

3. Lufttilførselsﬁlter (gult)

Kan ikke vaskes med vann.

Støvsuges hver 3. måned.

• Skiftes etter 1 år.

(Rengjøring: side 27.)

4. Fotokatalytisk luftrenseﬁlter av titanapatitt

(svart)

Bløtlegges hvis "RENGJØR AVLØPSKANAL"

vises.

• Skiftes hvert 3. år.

(Rengjøring: side 25.)

5. Luktfjerningsﬁlter for avløpskanal (svart)

Bløtlegges hvis "RENGJØR FILTER" vises.

• Skiftes hvert 3. år.

(Rengjøring: side 25.)

6. Øvre panel

Tørkes av hvis det blir skittent. (Rengjøring: side 23.)

7. Avløpskanal

Bløtlegges hvis "RENGJØR AVLØPSKANAL" vises.

• Skiftes hvert 3. år.

(Rengjøring: side 25.)

• Før rengjøring må du sørge for å stanse anlegget og slå bryteren AV.

• Ikke berør metalldelene i innendørsanlegget. Dette kan medføre personskade.

Tilbakestille indikatorlampen for ﬁlterrengjøring

Når anlegget ikke brukes, kan det hende at indikatorlampen for ﬁlterrengjøring vises på fjernkontrollen, avhengig av hvor lenge anlegget har vært i drift. Dette symbolet angir tidspunktet for rengjøring av luftﬁlteret, det fotokatalytiske luftrenseﬁlteret av titanapatitt, luktfjerningsﬁlteret for avløpskanal eller avløpskanalen.

1. Etter rengjøring trykker du på " " i omtrent 2 sekunder mens du retter fjernkontrollen mot hovedanlegget som er slått på.

• Symbolet forsvinner.

Merknad

• Symbolet "RENGJØR FILTER" vises etter omtrent 340 timers drift.

• Symbolet "RENGJØR AVLØPSKANAL" vises etter omtrent 1 800 timers drift.

• Hvis du fortsetter å bruke anlegget uten å rengjøre det når symbolet "RENGJØR AVLØPSKANAL" vises, reduseres luktfjerningsevnen.

• Regelmessig rengjøring gir energisparing.

Page 23

Installere og ta av frontpanelet

FARE

• Du må bare åpne frontpanelet etter at anlegget er slått av.

Hvis panelet åpnes under drift, kan panelet falle av.

1. Åpne frontpanelet.

• Plasser én ﬁnger på panelknasten på hver side av frontpanelet.

2. Ta av frontpanelet.

• Strekk ut akselhullet, og fjern

rotasjonsakselen. (Både på venstre og høyre side.)

1 Rotasjonsaksel 2 Akselhull

3. Sett på frontpanelet.

• Plasser de roterende akslene på hver side av frontpanelet i

hullene, og lukk det langsomt. (Trykk på hver side av frontpanelet.)

1 Frontpanel

Installere og ta av det øvre panelet

1. Ta av frontpanelet, og trekk ut luftﬁlteret.

2. Ta av det øvre panelet.

1) Hold fast i de 2 knastene på hver side av det øvre panelet, og trekk det fremover for å løsne det.

2) Løsne knasten i midten, og løft.

3. Sett på det øvre panelet.

• Sett fast de 3 knastene på baksiden av det

øvre panelet, og skyv det deretter nedover.

• Skyv det øvre panelet nedover til det klikker

på plass.

(side 23)

1 Knast (i midten) 2 Knaster (1 på hver side)

1 Akselhull 2 Rotasjonsaksel

1 Knaster (3 steder)

Page 24

Rengjøring av de ulike komponentene

1 Støtteplate

1 Luftﬁlter

1 Knaster

• Tørk det med en myk klut fuktet med vann. (Du må bare bruke et nøytralt vaskemiddel.)

• Hvis du vasker frontpanelet med vann, må du tørke av det med en klut, og la det tørke i skyggen etter vask.

FARE

• Når du tar av eller setter på frontpanelet, må du bruke en solid og stabil krakk og se hvor du går.

• Når du tar av eller setter på frontpanelet, må du støtte det ordentlig med hånden så det ikke faller ned.

• Til rengjøring må du ikke bruke varmt vann over 40°C, rensebensin, bensin, tynner eller andre ﬂyktige oljer, poleringsmiddel, skurebørste

eller skuremidler.

• Etter rengjøring må du påse at frontpanelet sitter ordentlig fast.

• Tørk frontpanelet med en myk klut. Hvis du bruker en stiv ﬁlle, kan det oppstå riper.

Rengjøre luftﬁlteret

(Hvis " " vises på fjernkontrollen)

1. Åpne frontpanelet.

• Åpne frontpanelet ved å plassere én ﬁnger på panelknasten på hver

side av frontpanelet, og hold det oppe med støtteplaten til høyre.

2. Trekk ut luftﬁltrene.

• Skyv luftﬁlteret litt opp.

• Trekk luftﬁlteret ned.

3. Rengjør luftﬁlteret.

• Rengjør luftﬁltrene med vann eller støvsuger.

• Hvis støvet ikke lar seg lett fjerne, kan de vaskes med nøytralt

vaskemiddel utspedd i lunkent vann og tørke dem i skyggen.

4. Sett på plass luftﬁlteret, og lukk frontpanelet.

• Sett inn luftﬁlteret med merket "FRONT" foran.

• Pass på å sette i de to knastene under.

• Sett støtteplaten tilbake slik den var plassert.

• Tr ykk på hver side av frontpanelet.

5. Tilbakestill indikatorlampen for ﬁlterrengjøring.

(side 21)

OBS!

• Brukes anlegget uten rengjøring, reduseres evnen til KJØLING eller OPPVARMING, og det er sløsing med strøm.

Page 25

Sette på og ta av luktfjerningsﬁlteret for avløpskanal, det

Sette på

fotokatalytiske luftrenseﬁlteret av titanapatitt samt avløpskanalen

1. Åpne frontpanelet, og trekk ut luftﬁlteret. (side 23)

1 2

1 Fotokatalytisk luftrenseﬁlter av titanapatitt 2 Avløpskanal 3 Luktfjerningsﬁlter for avløpskanal

Ta av

2. Ta av luktfjerningsﬁlteret for avløpskanal.

• Løsne knasten, og trekk knotten nedover.

1 Knott 2 Knast 3 Luktfjerningsﬁlter for avløpskanal

3. Trekk ut avløpskanalen.

• Hold fast i midten av håndtaket, og trekk nedover.

1 Avløpskanal

4. Ta av det fotokatalytiske luftrenseﬁlteret av titanapatitt.

• Trekk opp ﬁlterrammen, løsne knastene på hver side av

det fotokatalytiske luftrenseﬁlteret av titanapatitt fra krokene, og trekk ﬁlteret nedover.

5. Sett avløpskanalen tilbake slik den var plassert.

• Sett på avløpskanalen i motsatt rekkefølge som du tok den

av (se punkt 3).

6. Sett på luktfjerningsﬁlteret for avløpskanal.

• Skyv inn luktfjerningsﬁlteret for avløpskanal til det klikker

på plass.

7. Sett på det fotokatalytiske luftrenseﬁlteret av titanapatitt.

• Sett de 2 øvre knastene på det fotokatalytiske

luftrenseﬁlteret av titanapatitt inn i skinnene på hovedanlegget, og fest deretter de 2 nedre knastene.

1 Skinne 2 Øvre knaster (2 steder) 3 Nedre knaster (2 steder)

1 Fotokatalytisk luftrenseﬁlter av titanapatitt 2 Krok 3 Knast

8. Sett på plass luftﬁlteret, og lukk frontpanelet.

Page 26

Rengjøre luktfjerningsﬁlteret for avløpskanal, det fotokatalytiske

1 Utløpsplate 2 Plastdeksel

1 Ikke berør stiften på utløpsplaten.

luftrenseﬁlteret av titanapatitt samt avløpskanalen

(Hvis " " vises på fjernkontrollen)

■ Sette på og ta av hver enkelt del (side 24)

Luktfjerningsﬁlter for avløpskanal/fotokatalytisk luftrenseﬁlter av titanapatitt

•

Bruk ikke vaskemiddel. Dette kan redusere

Støvsuges rent for støv, og bløtlegges deretter i varmt eller lunkent vann i 10 til 15 minutter hvis det er svært skittent.

Avløpskanal

1) Bløtlegges i varmt vann tilsatt et mildt vaskemiddel i omtrent 1 time.

2) Skylles under rennende vann, og bløtlegges i varmt eller lunkent vann igjen.

luktfjerningsevnen.

• Filteret må ikke skrubbes.

• Ta ikke ut ﬁlteret av rammen når det bløtlegges.

• Etter bløtlegging lar du vannet renne av, og deretter

tørkes ﬁlteret godt i skyggen.

• Klem ikke ut vannet av ﬁlteret.

•

Du må følge anvisningene om mengden vaskemiddel som kan tilsettes.

• Bruk ikke vaskepulver eller alkalisk vaskemiddel.

• Hvis avløpskanalen er svært skitten, kan den

demonteres og rengjøres med bomullspinner e.l. (Instruksjoner for demontering: side 26.)

Demontert

3) Skylles under rennende vann.

4) La vannet renne av, og la den tørke på et skyggefullt og luftig sted i omtrent 1 dag.

■ Tilbakestille indikatorlampen for ﬁlterrengjøring (side 21)

OBS!

• Luktfjerningsevnen reduseres hvis anlegget brukes uten rengjøring.

Utløpsplate

Ikke berør stiften på utløpsplaten (2 steder). Hvis stiften bøyes, påvirkes anleggets evne til å fjerne lukt.

Page 27

Slik setter du på

■ Luktfjerningsﬁlter for avløpskanal ■ Fotokatalytisk luftrenseﬁlter av titanapatitt

(Hvert 3. år)

• Løsne ﬁlteret fra ﬁlterrammen, og erstatt det med et nytt ﬁlter.

(Hvert 3. år)

• Løsne de 4 knastene fra ﬁlterrammen, og erstatt ﬁlteret med et

nytt.

1 Filterramme

• Luktfjerningsﬁlteret for avløpskanal og det fotokatalytiske

luftrenseﬁlteret av titanapatitt er like på begge sider.

• Brukte luftﬁltre håndteres som brennbart avfall

(materiale: papir).

1 Hull (4 steder) 2 Filterramme 3 Fotokatalytisk luftrenseﬁlter av titanapatitt 4 Knaster (4 steder)

Slik demonterer og monterer du avløpskanalen

■ Avløpskanalen skal demonteres før den kastes.

Slik demonteres den

• Bruk vernehansker.

• Plasser den ene hånden på delen merket med , og skyv på plastdelen med den andre hånden.

• Demonter avløpskanalen ved å løsne plastdekselet og utløpsplaten.

• Sett sammen de ulike låsemekanismene på avløpskanalen, og monter den slik den var.

P E N

1 Avløpskanal 2 Plasser en ﬁnger på delen merket med . 3 Skyv på plastdelen. 4 Demontert 5 Utløpsplate 6 Låsemekanisme 7 Plastdeksel

FARE

• Vær forsiktig så du ikke kutter deg under demontering og montering av avløpskanalen.

Page 28

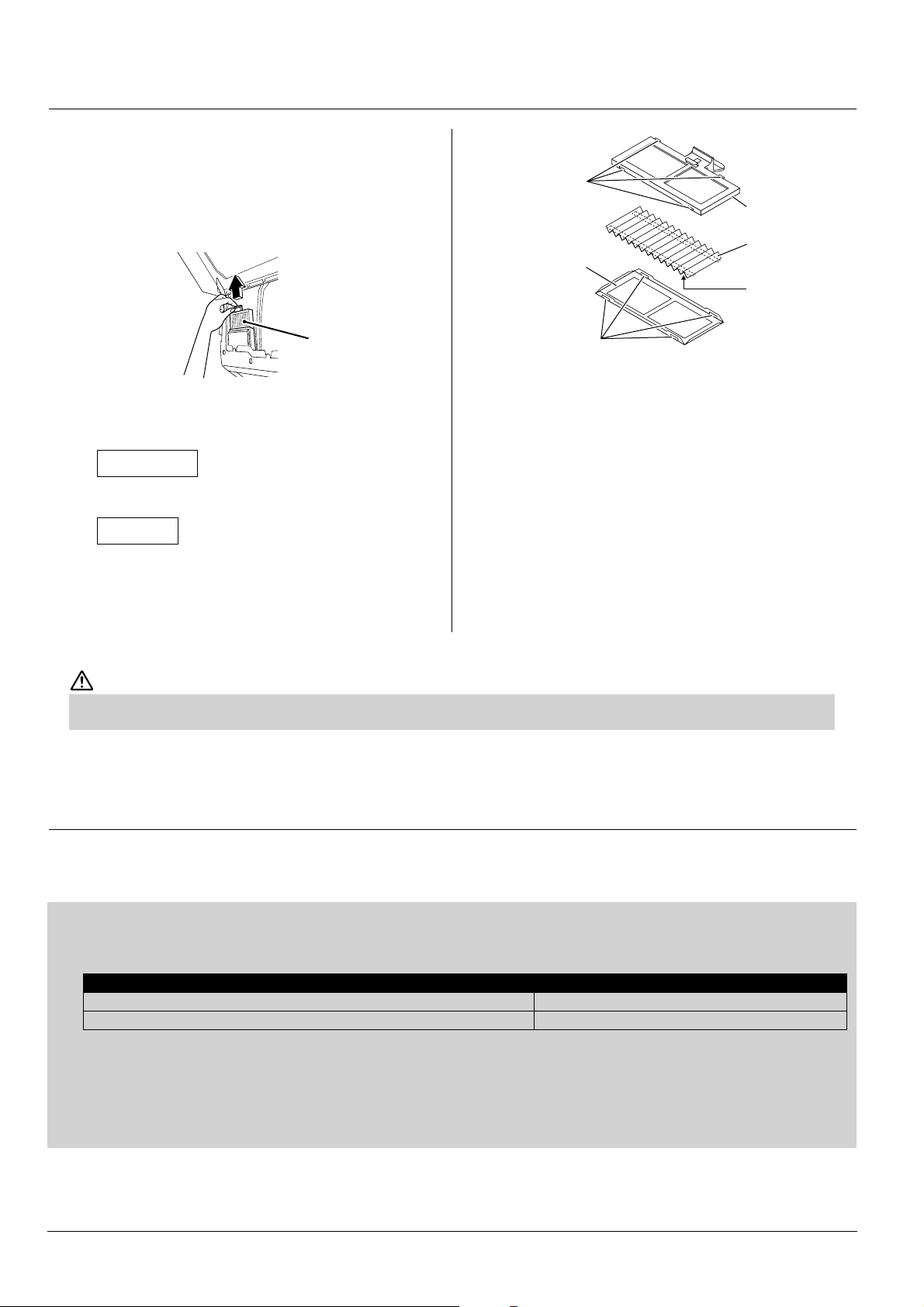

Sette på, rengjøre og skifte lufttilførselsﬁlteret

(Rengjøres hver 3. måned, og skiftes etter 1 år.)

Kan ikke vaskes med vann.

1. Åpne frontpanelet for å skyve ut luftﬁlteret og det fotokatalytiske luftrenseﬁlteret av titanapatitt.

og 24)

(side 23

2. Skyv lufttilførselsﬁlteret oppover.

1 Oppover 2 Lufttilførsel

Rengjøre

• Fjern støvet med støvsuger.

• Filteret er svært skjørt i vann. Skyll ikke ﬁlteret.

1 Knaster (4 steder) 2 Filterramme 3 Lufttilførselsﬁlter 4 Plasser ﬁlteret med tapesiden vendt ned. 5 Filterramme 6 Hull (4 steder)

4. Sett lufttilførselsﬁlteret tilbake slik det

Skifte

Løsne de 4 knastene fra ﬁlterrammen, og erstatt ﬁlteret med et nytt.

• Brukte ﬁltre håndteres som ikke-brennbart avfall

(materiale: polyester).

var plassert.

5. Sett tilbake det fotokatalytiske luftrenseﬁlteret av titanapatitt og luftﬁlteret slik de stod, og lukk frontpanelet.

(side 23 og 24)

FARE

• Husk å sette på plass ﬁlteret etter rengjøring slik det stod. Hvis anlegget brukes i modusen LUFTFUKTING uten at ﬁlteret er på plass,

kan dette føre til at det dannes kondens på innsiden av panelet eller andre steder, som igjen vil føre til at det lekker vann.

Rengjøre innendørsanlegget og fjernkontrollen

• Tørkes med en myk, tørr klut.

Til rengjøring må du ikke bruke varmt vann over 40°C, rensebensin, bensin, tynner eller andre ﬂyktige oljer, poleringsmiddel, skurebørste eller skuremidler.

Merknad

■ Luktfjerningsﬁlteret for avløpskanal og det fotokatalytiske luftrenseﬁlteret av titanapatitt bør rengjøres jevnlig. Vi anbefaler at ﬁlteret skiftes i følgende situasjoner.

• Hvis det skades under rengjøring ettersom det er lagd av papir.

• Hvis det er svært skittent etter lang tids bruk.

Artikkel Delnr.

Sett med luftrenseﬁlter KAF974B42S Lufttilførselsﬁlter (med ramme) KAF963A43

■ Kontakt butikken der du kjøpte luftkondisjoneringsanlegget for å bestille det fotokatalytiske luftrenseﬁlteret av titanapatitt, luktfjerningsﬁlteret for avløpskanal, lufttilførselsﬁlteret samt avløpskanalen.

■ Bruk av de skitne delene vil føre til følgende:

• Hindre skikkelig luftrensing.

• Hindre skikkelig luktfjerning.

• Redusere kapasiteten for KJØLING og OPPVARMING.

• Forårsake at anlegget produserer skjemmende lukt.

Page 29

Kontroller følgende

■ Kontroller at utendørsanleggets sokkel, stativ og andre koblinger ikke er nedbrutt eller korrodert.

■ Kontroller at ikke noe blokkerer luftinntakene og -utløpene på innendørs- og utendørsanlegget.

■ Kontroller at dreneringsvannet renner fritt ut av dreneringsslangen under drift med KJØLING eller TØRKING.

• Ser du ikke noe vann, kan det hende at det lekker vann fra innendørsanlegget.

Stans i så fall anlegget, og kontakt butikken.

■ Er jordledningen frakoblet eller brutt på midten?

• En mangelfull jordledning kan medføre elektrisk støt. Kontakt butikken.

Før langvarig driftsstans

1. Bruk "MUGGSIKRING" i ﬂere timer på en dag med oppholdsvær for å tørke opp anlegget innvendig.

Drift med MUGGSIKRING

Hold inne " " i omtrent 2 sekunder når anlegget ikke kjører.

2. Etter driftsstans slås bryteren for luftkondisjoneringsanlegget av.

3. Rengjør luftﬁltrene, og sett dem på igjen.

4. Ta ut batteriene av fjernkontrollen.

FEILSØKING

Feilsøking

■ Dette er ikke feil.

Følgende tilfeller er ikke feil ved luftkondisjoneringsanlegget, men de skyldes ulike årsaker. Du kan bare fortsette å bruke anlegget.

Problem Forklaring

Anlegget starter ikke med én gang.

• Hvis det ble trykket på PÅ/AV-knappen kort

tid etter at anlegget ble stanset.

• Når modus ble valgt på nytt.

Det kommer ikke varmluft kort tid etter at oppvarming er startet.

Lager lyd.

Spruter ved drift med LUFTFUKTING eller VENTILASJON.

Lager lyd ved drift med LUFTFUKTING.

Innendørsanlegget lager lyd selv etter at drift med LUFTFUKTING er stanset.

Anlegget stanser under OPPVARMING, og lyden av rennende vann kan høres.

• Dette er for å beskytte luftkondisjoneringsanlegget.

Du bør vente omtrent 3 minutter.

• Luftkondisjoneringsanlegget varmes opp.

Du bør vente 1 til 4 minutter.

■ Klikkelyder kan høres når anlegget enten kjører eller stanses

• Dette er enten lyden av ventilene som regulerer kjølemediet, eller de elektriske delene som

arbeider.

■ Lyden av rennende vann

• Kjølemediet strømmer gjennom luftkondisjoneringsanlegget.

■ Prustelyd

• Kjølemediestrømmen gjennom luftkondisjoneringsanlegget skifter.

■ Knakelyd

• Selve luftkondisjoneringsanlegget utvider seg eller trekker seg sammen som følge av

svingninger ved luftfuktigheten.

■ Klaprelyd

• Kan høres at det kommer fra innsiden av luftkondisjoneringsanlegget når ventilatoren er på og

rommet er lukket. Åpne et vindu eller slå av ventilatoren.

■ Klikkelyder kan høres når anlegget enten kjører eller stanses

• Dette er lyden av de elektriske delene som arbeider når frontpanelet åpnes eller lukkes.

■ Prustelyd, knakelyd eller lyden av brann

• Dette er lyden av utslipp fra avløpskanalen.

• Dette er lyden av fuktet eller ventilert luft som slippes ut.

• Driftsstøyen kan endres, avhengig av temperaturen og luftfuktigheten utendørs.

■ Driftsstøyen endres

• Dette skyldes at viften for luftfukting beveger seg eller stanser.

• Viften for luftfukting roterer i omtrent 3 minutter etter driftsstans for å beskytte produktet.

• Rimet på utendørsanlegget fjernes. Du bør vente omtrent 3 til 10 minutter.

Page 30

Problem Forklaring

Utendørsanlegget avgir vann eller damp.

Det kommer tåke fra innendørsanlegget.

Det kommer lukt fra innendørsanlegget.

Det blåser kaldluft i begynnelsen av drift med "SARARA" TØRKING.

Utendørsviften går når luftkondisjoneringsanlegget ikke er i drift.

Driften stanset brått. (Flerfarget indikatorlampe lyser.)

Anlegget stanser brått (i modusen TIDSBRYTER PÅ).

Anlegget er i gang selv om den ﬂerfargede indikatorlampen er slukket.

Anlegget fortsetter å kjøre selv etter at drift med "SARARA" TØRKING, TØRKEKJØLING eller KJØLING er stanset.

■ I drift med OPPVARMING

• Rimet på utendørsanlegget tiner til vann eller damp når luftkondisjoneringsanlegget er

i avisingsdrift.

■ I drift med KJØLING

• Fuktighet i luften kondenserer til vann på den kjølige overﬂaten til utendørsanleggets rør,

og drypper ned.

• Dette skjer når luften i rommet avkjøles til tåke av kaldluften som strømmer gjennom rommet

under drift med KJØLING.

• Dette skyldes at fuktighet på varmeveksleren fordamper når drift med "SARARA" TØRKING

kjøres etter drift med KJØLING eller TØRKEKJØLING.

• Dette skjer når lukt fra rommet, møbler eller sigaretter absorberes i anlegget og slippes ut

sammen med luftstrømmen. (Hvis dette skjer, anbefaler vi at du at du får innendørsanlegget rengjort av en tekniker. Kontakt butikken der du kjøpte luftkondisjoneringsanlegget.)

• Lukten kan komme utenfra. Stans driften med "URURU" LUFTFUKTING for å fjerne årsaken til

lukten.

• Dette skyldes at luftkondisjoneringsanlegget ikke er varmet opp.

■ Etter at anlegget er stanset:

• Utendørsviften fortsetter å gå i 60 sekunder for å beskytte anlegget.

■ Når luftkondisjoneringsanlegget ikke er i gang:

• Hvis utetemperaturen er svært høy, begynner utendørsviften å gå for å beskytte anlegget.

• Luftkondisjoneringsanlegget kan stanse hvis det plutselig oppstår en stor spenningssvingning.

Dette skjer for å beskytte anlegget. Anlegget begynner å gå igjen automatisk etter omtrent 3 minutter.

• Når du reserverer TIDSBRYTER PÅ, starter anlegget opp 1 time før for å sikre at angitt

temperatur på fjernkontrollen oppnås innen innstilt tid. Hvis du bruker fjernkontrollen i løpet av denne tiden (bortsett fra drifts-/stoppknappen), stanser anlegget. Start anlegget på nytt med fjernkontrollen.

• Den ﬂerfargede indikatorlampen slukkes hvis "Monitor AV" stilles inn ved hjelp av fjernkontrollen.

• Driften med MUGGSIKRING starter. (Hvis du ikke vil bruke den, stiller du inn på

"MUGGSIKRING AV" ved hjelp av fjernkontrollen (side 18)

■ Kontroller på nytt.

Kontroller på nytt før du kontakter en reparatør

Problem Kontroller følgende

• Er en bryter blitt slått AV, eller er det gått en sikring?

Luftkondisjoneringsanlegget går ikke. (Flerfarget indikatorlampe er slukket.)

Luftkondisjoneringsanlegget går ikke. (Flerfarget indikatorlampe blinker.)

Anlegget stanser plutselig. (Flerfarget indikatorlampe blinker.)

Dårlig avkjølings-/oppvarmingseffekt.

Det skjer noe unormalt under drift.

Frontpanelet åpnes ikke. (Flerfarget indikatorlampe blinker.)

• Er det strømbrudd?

• Er det batterier i fjernkontrollen?

• Er tidsbryteren riktig innstilt?

• Slå av bryteren, og start deretter anlegget med fjernkontrollen.

• Hvis indikatorlampen fortsatt blinker, må du kontakte butikken der du kjøpte

• Er luftﬁltrene rene?

• Er det noe som blokkerer luftinntaket eller -utløpet på innendørs- og utendørsanlegget?

• Er luftﬁltrene rene?

• Er det noe som blokkerer luftinntaket eller -utløpet på innendørs- og utendørsanlegget?

• Er temperaturen riktig innstilt?

• Er vinduer og dører lukket?

• Er luftstrømhastigheten og luftstrømretningen riktig innstilt?

• Roterer ventilatorviften?

• Plasserer du hånden inne i hovedanlegget mens det kjører? (Berører du anlegget innvendig?)

• Hvis du plasserer hånden (eller berører noe) inne i anlegget, kan dette føre til funksjonsfeil som

• Lyn eller radiobølger kan forstyrre anlegget. Slå bryteren AV, slå den PÅ igjen, og prøv å betjene

• Sitter det noe fast i frontpanelet?

luftkondisjoneringsanlegget. Slå av bryteren.

Rengjør luftﬁltrene eller fjern alle hindringer, og slå bryteren AV. Slå den deretter PÅ igjen, og prøv å betjene anlegget med fjernkontrollen. Hvis indikatorlampen fortsatt blinker, må du

kontakte butikken der du kjøpte luftkondisjoneringsanlegget. Slå av bryteren.

følge av statisk utladning. Du må ikke plassere hånden inn i hovedanlegget.

anlegget med fjernkontrollen.

Fjern gjenstanden, og forsøk å betjene det igjen med fjernkontrollen. Hvis panelet fortsatt ikke åpnes, kontakter du forhandleren dersom driftslampen fortsatt blinker.

Page 31

Problem Kontroller følgende

Den ﬂerfargede indikatorlampen blinker en viss tid (omtrent 2 minutter) ved begynnelsen av eller under drift med LUFTRENSNING MED HURTIGAVLØPSKANAL.

• Er avløpskanalen skikkelig installert?

• Slå av bryteren, kontroller at avløpskanalen er skikkelig installert, slå på strømmen, og betjen

deretter anlegget igjen med fjernkontrollen.

• Hvis indikatorlampen fortsatt blinker, må du kontakte butikken der du kjøpte

luftkondisjoneringsanlegget.

■ Kontakt butikken omgående.

ADVARSEL

■ Hvis det skjer noe unormalt (for eksempel brent lukt), må du stanse anlegget og slå bryteren AV. Fortsatt drift i en unormal tilstand kan medføre feil, elektrisk støt eller brann. Kontakt butikken der du kjøpte luftkondisjoneringsanlegget.

■ Ikke forsøk å reparere eller endre noe på luftkondisjoneringsanlegget selv. Feilaktig arbeid kan medføre elektrisk støt eller brann. Kontakt butikken der du kjøpte luftkondisjoneringsanlegget.

■ Hvis luftkondisjoneringsanlegget ikke kjøler (eller varmer), kan kjølemedielekkasje være en mulig årsak, så kontakt derfor forhandleren. Rådfør deg med en reparatør om eventuelle reparasjoner når du fyller på kjølemedium. Kjølemediet som brukes i luftkondisjoneringsanlegget er trygt. Kjølemediet lekker vanligvis ikke, men hvis det skulle lekke ut i rommet og komme i kontakt med ﬂammer, blant annet ﬂammer fra vifteovner, gasskomfyrer, gasskaminer e.l., kan det dannes giftig gass.

Kontakt butikken omgående hvis ett av følgende symptomer inntreffer.

■ Strømledningen er unormalt varm eller skadd.

■ Det høres en unormal lyd under drift.

■ Det er kommet en gjenstand eller vann inn i anlegget.

■ Et vern, en sikring eller jordfeilbryteren slår av anlegget ofte.

■ En bryter eller knapp virker ofte ikke som den skal.

■ Det lukter brent.

■ Det lekker vann fra innendørsanlegget.

Slå bryteren AV, og kontakt butikken.

■ Det kommer kald eller varm luft fra anlegget, men den ﬂerfargede indikatorlampen blinker en viss tid (omtrent 2 minutter) på begynnelsen av eller under drift.

■ Etter et strømbrudd

Luftkondisjoneringsanlegget begynner å gå igjen automatisk etter ca. 3 minutter. Det er bare å vente en liten stund.

Dette indikerer funksjonsfeil eller begynnende svikt ved luftfukteren eller noen av følerne. Anlegget kjører midlertidig i modusen KJØLING/OPPVARMING. Kontakt forhandleren.

• Modusen ANTI-MUGG, MUGGSIKRING og KOMFORTABEL SØVN annulleres. Still inn modusen på nytt.

■ Lyn

Hvis lynet kan slå ned i nabolaget, må du stanse anlegget og slå bryteren AV for å beskytte anlegget.

Krav til kassering

Luftkondisjoneringsproduktet er merket med dette symbolet. Det betyr at elektriske og elektroniske produkter ikke skal blandes med usortert husholdningsavfall. Systemet må ikke demonteres på egen hånd. Luftkondisjoneringsanlegget må demonteres og kjølemediet, oljen og eventuelle andre deler tas hånd om av kvaliﬁsert montør i overensstemmelse med gjeldende lokale og nasjonale forskrifter. Luftkondisjoneringsanlegg må håndteres ved et spesialanlegg for gjenbruk, resirkulering og gjenvinning. Ved å sikre at dette

produktet avhendes på riktig måte, bidrar du til å avverge potensielle negative konsekvenser for miljø og human helsetilstand. Kontakt montøren eller lokale myndigheter for mer informasjon. Batterier må fjernes fra fjernkontrollen og kastes i henhold til gjeldende lokale og nasjonale forskrifter.

Vi anbefaler jevnlig vedlikehold.

Under visse forhold kan innsiden av anlegget bli skittent etter ﬂere sesongers bruk, slik at effekten blir dårlig. Vi anbefaler at du får en spesialist til å utføre periodisk vedlikehold, i tillegg til den vanlige rengjøringen som utføres av brukeren. Når det gjelder spesialistvedlikehold, bør du kontakte butikken der du kjøpte luftkondisjoneringsanlegget. Vedlikeholdskostnadene må dekkes av brukeren.

Page 32

■ FEILDIAGNOSTISERING VIA FJERNKONTROLLEN

I serie ARC447A1 indikerer temperaturvisningene på hovedanlegget tilsvarende koder.

1. Hold knappen for tidsinnstillingsannullering inne i 5 sekunder mens fjernkontrollen peker mot innendørsanlegget.

AVBRYT-knapp Den annullerer innstillingen for tidsbryteren.

2. Temperaturskjermbildet på fjernkontrollen endres til feilkodeskjermbildet, og en lang pipetone varsler denne indikasjonsendringen.

• Kodeindikasjonen endres som gjengitt under og varsler med en lang pipetone.

KODE BETYDNING

00 NORMAL

UA FEIL VED KOMBINERT INNENDØRS-/UTENDØRSANLEGG

SYSTEM

INNENDØRSANLEGG

UTENDØRSANLEGG

LUFTFUKTER

Merknad

1) En kort pipetone og to etterfølgende pipetoner indikerer koder som ikke samsvarer.

2) Hvis du vil annullere kodevisningen, holder du inne AVBRYT-knappen i 5 sekunder. Kodedisplayet annulleres også automatisk hvis du ikke trykker på knappen innen 1 minutt.

U0 LITE KJØLEMEDIUM U2 SPENNINGSFALL ELLER OVERSPENNING PÅ HOVEDKRETSEN U4 OVERFØRINGSFEIL (MELLOM INNENDØRSANLEGG OG UTENDØRSANLEGG) U7 OVERFØRINGSFEIL VED KRETSKORT AH FEIL VED AVLØPSKANAL A1 INNENDØRS KRETSKORT DEFEKT A5 HØYTRYKKSKONTROLL ELLER FRYSEVERN A6 VIFTEMOTORFEIL CC FEIL VED LUFTFUKTIGHETSFØLER C4 DEFEKT TEMPERATURFØLER I VARMEVEKSLER C7 FEIL VED ÅPNING/LUKKING AV FRONTPANEL C9 DEFEKT TEMPERATURFØLER FOR INNSUGINGSLUFT UA SLANGELENGDE IKKE ANGITT EA VEKSLINGSFEIL VED KJØLING/OPPVARMING E1 KRETSKORTFEIL E5 OVERBELASTNING STARTET E6 DEFEKT KOMPRESSORSTART E7 DC VIFTEMOTORFEIL E8 INNGANGSOVERSTRØM FA DEFEKT EJEKSJONSTRYKK

F3 UTLØPSRØRKONTROLL HØY TEMPERATUR

F6 HØYTRYKKSKONTROLL (I KJØLING) H0 FØLERFEIL H1 FUKTERFEIL H6 DRIFTSSTANS PGA. DEFEKT POSISJONSDETEKTERINGSFØLER H8 UNORMAL STRØMTRANSFORMATOR H9 DEFEKT TEMPERATURFØLER FOR INNSUGINGSLUFT

J3 DEFEKT TEMPERATURFØLER PÅ UTLØPSRØR

J6 DEFEKT TEMPERATURFØLER I VARMEVEKSLER

L3 VARMEFEIL ELEKTRISKE DELER

L4 HØY TEMPERATUR I VEKSELRETTERKRETSENS KJØLELEGEME

L5 OVERSTRØM UT P4 DEFEKT TEMPERATURFØLER I VEKSELRETTERKRETSENS KJØLELEGEME PA DEFEKT BRUTT LEDNING VARMEAPPARAT

PH P9 LÅS FOR LUFTFUKTERVIFTE

DEFEKT TERMISTOR PÅ UTLØP TIL LUFTFUKTERVIFTE, FEIL VED TEMPERATUR PÅ

VARMEAPPARAT

Page 33

NOTES NOTES

Page 34

Head ofﬁce: Umeda Center Bldg., 2-4-12, Nakazaki-Nishi, Kita-ku, Osaka, 530-8323 Japan

Tokyo ofﬁce: JR Shinagawa East Bldg., 2-18-1, Konan, Minato-ku, Tokyo, 108-0075 Japan

http://www.daikin.com/global

Zandvoordestraat 300, B-8400 Oostende, Belgium

4PW32460-3A

Daikin FTXR28EV1B, FTXR42EV1B, FTXR50EV1B Operation manuals [no]

Specifications and Main Features

Frequently Asked Questions

User Manual

LES DETTE FØR BRUK

Sikkerhetstiltak

Navn på deler

Forberedelser før bruk

DRIFT

KJØLING · "SARARA" TØRKING

OPPVARMING · "URURU" LUFTFUKTING

Drift med AUTO

Drift med FUKTING

JUSTERE LUFTSTRØMRETNING · KOMFORTABEL LUFTSTRØM-MODUS · AVKJØLENDE LUFTING · LUFTSTRØMHASTIGHET

BORTEVENTILASJON

Drift med TIDSBRYTER

KRAFTIG drift

INNSTILLING

Drift med MUGGSIKRING

Drift med ANTI-MUGG

VEDLIKEHOLD

Vedlikehold og rengjøring

FEILSØKING

Feilsøking
