ASENNUSOPAS
R410A Split -sarja
FTXR28EV1B FTXR42EV1B FTXR50EV1B
Page 2
FTXR28EV1B FTXR42EV1B FTXR50EV1B
R410A Split -sarja
Asennusopas
ISÄLTÖ
S
Tu rvaohjeet........................................................................................ 1
Var usteet........................................................................................... 2
Asennuspaikan valinta ......................................................................2
Sisäyksikön asennuspiirustukset ...................................................... 2
Asennusvihjeitä ................................................................................. 3
Sisäyksikön asennus......................................................................... 5
Kostutusletkun pituuden asettaminen .............................................10
Kylmäaineputkiston asennus........................................................... 10
Koekäyttö ja testaus........................................................................ 11
URVAOHJEET
T
Lue nämä TURVAOHJEET huolellisesti, jotta asennus tapahtuu oikein.
Tässä oppaassa varotoimenpiteet on luokiteltu VAROITUKSIKSI ja HUOMAUTUKSIKSI. Varmista, että noudatat alla mainittuja varotoimenpiteitä: ne kaikki ovat tärkeitä turvallisuuden takaamiseksi.
VAR OITUSTEN noudattamatta jättämisestä saattaa koitua vakavia seurauksia kuten kuolema tai vaikea vamma.
HUOMAUTUSTEN noudattamatta jättämisestä saattaa koitua vakavia seurauksia.
Tässä oppaassa käytetään seuraavia turvallisuussymboleita.
Muista noudattaa tätä ohjetta.
Muista tehdä maadoitus.
Älä koskaan tee näin.
Kun asennus on suoritettu, testaa yksikkö asennusvirheiden varalta. Anna käyttäjälle riittävät ohjeet yksikön käytöstä ja puhdistuksesta käyttöohjeiden mukaisesti.
Sivu
Varoitus
Asennus tulee antaa jälleenmyyjän tai muun ammattilaisen tehtäväksi.
Väärin suoritettu asennus voi aiheuttaa vesivuotoja, sähköiskuja tai tulipalon.
Asenna ilmastointilaite tämän oppaan ohjeiden mukaisesti. Epätäydellinen asennus voi aiheuttaa vesivuotoja, sähköiskuja
tai tulipalon. Käytä vain toimitettuja tai ilmoitettuja asennusosia.
Muiden osien käyttäminen saattaa aiheuttaa yksikön irtoamisen, vesivuotoja, sähköiskuja tai tulipalon.
Asenna ilmastointilaite tukevalle alustalle, joka kestää yksikön painon.
Liian heikko alusta tai epätäydellinen asennus voi aiheuttaa vammoja, jos yksikkö putoaa alustalta.
Sähkötyöt on suoritettava asennusoppaan ja kansallisten määräysten mukaisesti.
Riittämätön kapasiteetti tai epätäydelliset sähkötyöt voivat aiheuttaa sähköiskuja tai tulipalon.
Yksikön käyttö edellyttää erillistä, sille varattua virtalähdettä. Missään tapauksessa ei saa käyttää jonkin toisen laitteen kanssa yhteistä virtalähdettä.
Käytä kaapelointiin tarpeeksi pitkää kaapelia, jossa ei ole liitoksia. Älä käytä jatkojohtoa. Älä kuormita virtalähdettä muulla tavalla, käytä erillistä virtapiiriä.
Muussa tapauksessa seurauksena voi olla epätavallista kuumenemista, sähköiskuja tai tulipalo.
Käytä vain ilmoitetun tyyppisiä johtimia sisä- ja ulkoyksikön välisiin sähkökytkentöihin.
Kiinnitä yksiköiden väliset johtimet niin, että niiden liittimiin ei kohdistu ulkoista rasitusta. Epätäydelliset kytkennät tai kiinnitykset voivat aiheuttaa liittimien ylikuumenemisen tai tulopalon.
Kun yksiköiden väliset johtimet ja syöttöjohtimet on kytketty, aseta kaapelit niin, että ne eivät rasita tarpeettomasti sähkökansia tai -paneeleita.
Asenna suojukset johtimien päälle. Epätäydellinen suojusten asennus voi aiheuttaa ylikuumenemista, sähköiskuja tai tulipalon.
Jos kylmäainetta on päässyt vuotamaan asennuksen aikana, tuuleta huone.
Kylmäaine tuottaa myrkyllistä kaasua, jos se joutuu tekemisiin avotulen kanssa.
Kun kaikki asennustyöt on tehty, tarkasta ettei kylmäainetta vuoda.
Kylmäaine tuottaa myrkyllistä kaasua, jos se joutuu tekemisiin avotulen kanssa.
Kun järjestelmää asennetaan tai siirretään, jäähdytyspiiriin ei saa päästä muita aineita (esim. ilmaa) kuin ilmoitettua kylmäainetta (R410A).
Jos jäähdytyspiiriin pääsee ilmaa tai muita vieraita aineita, seurauksena on epänormaali paineenlisäys tai murtuma, joka voi aiheuttaa vammoja.
Pysäytä pumppauksen alasajon aikana kompressori ennen kylmäaineputkiston irrotusta.
Jos kompressori on vielä käynnissä ja sulkuventtiili auki pumpun alasajon aikana, ilmaa imetään sisään, kun kylmäaineputkisto irrotetaan. Seurauksena on epänormaali paine jäähdytys­piirissä, mikä voi aiheuttaa särkymisen ja jopa vammoja.
Kiinnitä asennuksen aikana kylmäaineputkisto tiukasti ennen kompressorin käynnistystä.
Jos kompressoria ei ole kiinnitetty ja sulkuventtiili on auki pumpun alasajon aikana, ilmaa imetään sisään, kun kompressori on käynnissä. Seurauksena on epänormaali paine jäähdytyspiirissä, mikä voi aiheuttaa särkymisen ja jopa vammoja.
Muista tehdä maadoitus. Älä maadoita yksikköä vesijohtoon, ukkosenjohdattimeen tai puhelimen maahan.
Epätäydellinen maadoitus voi aiheuttaa sähköiskun tai tulipalon. Salaman tai muun lähteen aiheuttama korkea syöksyvirta voi vaurioittaa ilmastointilaitetta.
Muista asentaa maavuotokatkaisin. Jos näin ei tehdä, seurauksena voi olla sähköisku tai tulipalo.
Asennusopas
1
FTXR28~50EV1B
R410A Split -sarja
4PW32459-4
Page 3
1.
2.
1
2
3
4
5
1
2
Huomautus
Älä asenna ilmastointilaitetta paikkaan, jossa se saattaa joutua alttiiksi vuotavalle, syttyvälle kaasulle.
Jos kaasua vuotaa ja sitä kerääntyy yksikön ympärille, yksikkö saattaa syttyä tuleen.
Asenna poistoputket tämän oppaan ohjeiden mukaan. Riittämätön putkitus voi aiheuttaa tulvimista.
Huomautus ulkoyksikön asentamisesta. (Vain lämpöpumppu­malli.)
Kylmillä alueilla, joissa ulkolämpötila pysyy nollan tienoilla tai sen alapuolella muutaman päivän ajan, ulkoyksikön tyhjennys­putki saattaa jäätyä. Tällaisissa tapauksissa on suositeltavaa asentaa sähkölämmitin estämään tyhjennysputken jäätyminen.
Kiristä laippamutteri oikeaan tiukkuuteen esimerkiksi momenttiavaimella.
Jos laippamutteria kiristetään liikaa, se saattaa ajan mittaan murtua ja aiheuttaa kylmäainevuodon.
ARUSTEET
V
A Asennuslevy 1 B Virtausyksikön hajunpoistosuodatin 1 CFotokatalyyttinen titaaniapatiitti-ilmanpuhdistussuodatin 1 D Ilmansyöttösuodatin 1 E Ilmansyöttösuodattimen kehys 1
F Sisäyksikön kiinnitysruuvit (M4x12L) 3 G Langaton kaukosäädin 1 H Kaukosäätimen teline 1
J AAA-paristot 2 K Käyttöopas 1
L Asennusopas 1
S
ISÄYKSIKÖN
ASENNUSPIIRUSTUKSET

Kostutusletkun asennusta koskevia varoituksia

Kun kostutusletku upotetaan: Ei voi asentaa olemassa oleviin upotettuihin putkiin. Upotustyö
on tehtävä erikseen. Kostutusletkun pituus on merkitty sen pakkausmateriaaliin.
Käytä jatkoletkua (myydään erikseen), kun jatkat kostutusletkua.
Kostutusletkun pituus on asetettava kostutuskapasiteetin varmistamiseksi. Leikkaa liika letku pois. Aseta letkun pituus kaukosäätimellä. (Katso "Kostutusletkun
pituuden asettaminen" sivulla 10.)
Jos kostutusletku täytyy katkaista asennusta varten, katkaise se, asenna se ja liitä se ulkoyksikön mukana toimitetulla liitoskappaleella tai kulmalla. Kiinnitä se sitten ulkoyksikön mukana toimitetulla vanteella ilmavuotojen estämiseksi. (Katso
"Katkaistujen kostutusletkujen liittäminen" sivulla 8.)
Jos letku asennetaan seinän sisään, sulje kostutusletkun päät teipillä tai vastaavalla, jottei vettä tai mitään muutakaan pääse letkun sisälle, ennen kuin se on liitetty sisä- ja ulkoyksikön kanaviin.
Älä taivuta kostutusletkua yli 90°.

Sisäyksikön irrotus ja asennus

Asennustapa
Kiinnitä asennuslevyn koukut sisäyksikköön yksikön yläosassa olevien -merkkien (3 kohtaa) avulla.
Kiinnitä alarungon kielekkeet asennuslevyyn. Jos kielekkeet eivät kiinnity levyyn, irrota etusäleikkö niiden kiinnittämistä varten. (Tarkista, että kielekkeet ovat kunnolla kiinni.)
SENNUSPAIKAN
A
Pyydä käyttäjää hyväksymään asennuspaikka ennen asennusta.
VALINTA

Sisäyksikkö

Sisäyksikkö on sijoitettava paikkaan, jossa:
sisäyksikön asennuspiirustuksissa ilmoitetut asennusehdot täyttyvät,
sekä ilmanotolla että -poistolla on selkeät reitit, yksikkö ei ole suorassa auringonvalossa, yksikkö ei ole lämmön- tai höyrynlähteiden lähellä, ei ole koneöljyhöyryjen lähdettä (se voi lyhentää sisäyksikön
käyttöikää), kylmää (lämmintä) ilmaa kiertää koko huoneessa, yksikkö ei ole lähellä sähkösytytystyyppisiä loistelamppuja
(vaihtosuuntain- tai pikakäynnistystyyppi), sillä ne voivat pienentää kaukosäätimen toiminta-aluetta,
yksikkö on vähintään 1 metrin päässä televisio- tai radio­vastaanottimista (yksikkö voi aiheuttaa häiriöitä kuvaan tai ääneen).
Asenna suositeltuun korkeuteen (1,8 m)

Langaton kaukosäädin

1
1 4
3 2
Asennuslevy Alarunko Kieleke Merkki (takana) Säleikkö
Jos haluat irrottaa yksikön, vapauta kielekkeet painamalla alarungon pohjaa ylös sormin. (Merkitse osat (2 kohtaa) etusäleikön alaosassa.)
Asennuslevy on kiinnitettävä seinään, joka kantaa sisäyksikön painon.
1
1
5
Kytke kaikki huoneen loistelamput (jos sellaisia on) päälle, ja etsi paikka, josta sisäyksikkö vastaanottaa kaukosäätimen signaalit oikein (korkeintaan 7 metrin etäisyydellä).
FTXR28~50EV1B
R410A Split -sarja
4PW32459-4
2
Asennuslevy Ruuvit (hankittava erikseen: M4x25L)
Asennusopas
2
Page 4
5
3
1.
2.
1
2
3
4
5
6
7
1
2
3
4
5
1
1.
2.
8
9
10
11
2
12
Irrotustapa
Paina etusäleikön alaosan merkittyä osaa ylös, irrota kielekkeet, nosta yksikköä ylös ja irrota se.
4
1
2
50 mm
3
Etupaneeli Ilmansyöttösuodatin Ilmansuodatin Fotokatalyyttinen titaaniapatiitti-ilmanpuhdistussuodatin Kiinnitysteippi Virtausyksikön hajunpoistosuodatin Kostutusletku
Jos kostutusletku on vaikea asentaa, katkaise ja asenna se sekä liitä se käyttäen ulkoyksikön mukana toimitettua liitoskappaletta tai kulmaa. Älä asenna kulmaa kostutusletkuun, ellei se ole täysin välttämätöntä.
Asenna letku niin, että se viettää alaspäin Katkaise lämpöeristysputki Kiedo eristysputken ympärille eristysnauhaa alhaalta ylös asti Tukilevy
Käytetään etupaneelia avattaessa ja kiinnitettäessä Huoltoluukku
Miten huoltoluukku avataan? Huoltoluukku voidaan irrottaa.
5 6
30 mm
12
11
7
8
9
10
Var mista ennen kaukosäätimen telineen ruuvaamista seinään, että sisäyksikkö vastaanottaa ohjaussignaalit kunnolla.
Langaton kaukosäädin Kaukosäätimen teline Ruuvit (hankittava erikseen: M3x20L) Laita paristot paikoilleen Ripusta kaukosäädin pitimeensä
A
SENNUSVIHJEITÄ

Etupaneelin irrotus ja asennus

Irrotustapa Avaa etupaneeli. Levitä akselin reikää vasemmalla puolella ja irrota pyörivä
akseli. Levitä akselin reikää myös oikealla puolella ja irrota pyörivä akseli.
1
2
Pyörivä akseli Akselin reikä
Asennustapa Aseta etupaneelin vasen ja oikea pyörivä akseli akselin reikiin
yksi kerrallaan ja sulje paneeli hitaasti. (Paina paneelia molemmilta reunoilta.)
1
2
1
1 Pyörivä akseli 2 Akselin reikä
2
Luukun avaaminen:
Irrota huoltoluukun ruuvit. Ta r tu huoltoluukun nuppeihin ja vedä eteenpäin.
Asennusopas
3
FTXR28~50EV1B
R410A Split -sarja
4PW32459-4
Page 5
3
1.
2.
1.
2.
3.
1.
2.
3.
4.
5.
1.
2.
3.

Yläpaneelin irrotus ja asennus

Irrotustapa Irrota etupaneeli ja ilmansuodatin. Irrota 2 kielekettä kummallakin puolella vetämällä niitä eteen-
päin, irrota keskikieleke ja nosta sitten yläpaneeli ylös.
112
1 Kielekkeet (2 kummallakin puolella) 2 Kieleke (keskellä)
Asennustapa Paina yläpaneeli etusäleikön yläosassa olevaan ohjaimeen ja
pane 3 kielekettä etusäleikön aukkoihin. Paina yläpaneelia alaspäin, kunnes se napsahtaa. Kiinnitä ilmansuodatin ja etupaneeli.
1 Kielekkeet (3 paikkaa)
1
Asennustapa Avaa yläsäle kokonaan ja sulje alasäle kokonaan. Säilytä hammaspyöräkotelon vartta etusäleikössä.
1
1 Hammaspyöräkotelon
varsi
Kiinnitä etusäleikkö yksikön alaosaan. (Huolehdi siitä, ettei vaakasäle jää puristuksiin.)
4. Muista kiinnittää yläkoukut tukevasti (3 kohtaa).
5. Kiristä etusäleikön 3 ruuvia.
6. Kiinnitä yläpaneeli, ilmansuodatin ja etupaneeli.

Ilmansyöttösuodattimen asennus

1. Avaa etupaneeli ja irrota vasen ilmansuodatin.
2. Aseta ilmansyöttösuodatin kehykseensä.
3. Kiinnitä ilmansyöttösuodattimen kehys.
4. Asenna vasen ilmansuodatin takaisin paikalleen ja sulje
etupaneeli.

Etusäleikön irrotus ja asennus

Irrotustapa Irrota etupaneeli, ilmansuodatin ja yläpaneeli. Avaa ylä- ja alavaakasäleet täysin.
1 Ylävaakasäle 2 Alavaakasäle
1 2
Kun irrotat tai kiinnität etusäleikköä, muista avata tai sulkea kumpikin vaakasäle.
Irrota etusäleikön 3 ruuvia. Irrota kieleke nostamalla etusäleikön koukkuja (3 kohtaa)
urakantaruuviavaimella. (Etsi merkkiä  .)
1 Yläpaneeli 2 Merkitty alue (3 kohtaa) 3 Huomautus
Ole varovainen, jotta etusäleikkö ei mene rikki
AB
2
1
4 3
5 2
4
A Ilmansyöttösuodattimen asennus B Suodattimen asentaminen 1 Ta r tu nuppiin asennusta varten (alaspäin) 2 Ilmansyöttösuodattimen kehys 3 Ilmansyöttösuodatin 4 Kielekkeet (4 paikkaa) 5 Asenna suodatin teippipuoli alaspäin
2
1
Irrota vetämällä etusäleikköä eteenpäin.
FTXR28~50EV1B
R410A Split -sarja
4PW32459-4
Asennusopas
4
Page 6
Fotokatalyyttisen titaaniapatiitti­ilmanpuhdistussuodattimen ja virtausyksikön hajunpoistosuodattimen asennus
1. Avaa etupaneeli ja vedä ilmansuodatin pois.
2. Kiinnitä fotokatalyyttinen titaaniapatiitti-ilmanpuhdistussuodatin.
3. Kiinnitä virtausyksikön hajunpoistosuodatin.
4. Asenna ilmansuodatin takaisin paikalleen ja sulje etupaneeli.
AB
1 2
A Vasen puoli B Oikea puoli
1 Fotokatalyyttinen titaaniapatiitti-ilmanpuhdistussuodatin 2 Virtausyksikön hajunpoistosuodatin

Eri osoitteiden asettaminen

Kun yhteen huoneeseen asennetaan 2 sisäyksikköä, 2 kauko­säädintä voidaan asettaa eri osoitteisiin.
1. Irrota etusäleikkö. (3 ruuvia)
2. Katkaise osoitteen hyppyjohdin JA.
1
2
1 Sähköosarasian kansi 2 Katkaise JA
3. Irrota kaukosäätimen kansi ja katkaise osoitteen hyppyjohdin J4.
Tyhjennystulpan ja -letkun vaihtaminen
Vaihtaminen vasemmalle puolelle
1. Irrota eristeen kiinnitysruuvit oikealta puolelta tyhjennysletkun irrottamista varten.
2. Kiinnitä eristeen kiinnitysruuvi takaisin oikealle puolelle. *(Jos ruuvia ei kiinnitetä, seurauksena voi olla vesivuotoja.)
3. Irrota tyhjennystulppa vasemmalta puolelta ja kiinnitä se oikealle puolelle.
4. Asenna tyhjennysletku ja kiinnitä se toimitukseen kuuluvalla sisäyksikön kiinnitysruuvilla.
Tyhjennysletkun kiinnityspaikka
Tyhjennysletku on yksikön takasivulla.
A
B C
1123
BC
1 Katkaistu osa
1

SISÄYKSIKÖN ASENNUS

Asennuslevyn asennus

Asennuslevy on kiinnitettävä seinään, joka kantaa sisäyksikön painon.
1 Kiinnitä asennuslevy tilapäisesti seinään, varmista, että levy on
täysin vaakasuorassa, ja merkitse porauskohdat seinään.
2 Kiinnitä asennuslevy seinään ruuveilla.
A Yksikön etupuoli B Kiinnitys vasemmalle puolelle C Kiinnitys oikealle puolelle (tehdasasennus)
1 Tyhjennysletku 2 Sisäyksikön kiinnitysruuvi 3 Eristeen kiinnitysruuvi
Tyhjennystulpan asettaminen
1 Ei rakoa 2 Aseta kuusioavain (4 mm) 3 Älä käytä asennuksessa voiteluöljyä
3
Asennusopas
(kylmäaineöljyä), sillä sen käytön seurauksena on tulpan vaurioituminen ja vuotoja
5
FTXR28~50EV1B
R410A Split -sarja
4PW32459-4
Page 7
Suositeltavat asennuslevyn kiinnityskohdat ja mitat (mittayksikkö: mm)
65285
5
343.5
5
120
9
139
2
37
260.544.5
4
100
Ø70 Ø70
1
393.5
343.5
343.5
1
14
120
120
14.5
45
305
150
12
302.5
385
385
890
56 5678
1 Asennuslevyn tasku 5 Tyhjennysletkun paikka 2 Asennuslevyn suositeltava kiinnityskohta (merkki 3 Laita vesivaaka kohollaan olevan kielekkeen päälle 7 Nesteputken pää 4 Käytä mittanauhaa kuvan mukaisesti. Aseta mittanauhan pää
merkin kohdalle.
Irrotettua putkiaukon suojusta voidaan säilyttää asennuslevyn
) 6 Seinän reiän läpi
8 Kaasuputken pää 9 Pulttikoko: M10

Yksiköiden välisten johtojen asennus

taskussa.
1. Avaa etupaneeli ja irrota huoltoluukku.
1 2
3
2. Vedä yksiköiden välinen johdotus sisäyksikön takaosasta eteen.
Vetäminen on helpompaa, jos taitat johtimen pään ylös etukäteen.
3. Jos yksiköiden väliset johdot liitetään sen jälkeen, kun yksikkö on kiinnitetty asennuslevyyn, liitä johdot oikealla olevan kuvan mukaisesti.
1 Asennuslevy 2 Irrotettu putkiaukon suojus 3 Asennuslevyn tasku
D

Reiän poraaminen seinään ja seinään upotetun putken asennus

Jos seinässä on metallirunko tai -levy, on käytettävä seinään upotettua putkea ja suojusta läpivientireiässä kuumenemisen, sähköiskun tai tulipalon ehkäisemiseksi.
Putkien ympärillä olevat raot on tiivistettävä vesivuotojen ehkäisemiseksi.
1 Poraa seinään 70 mm:n läpivientireikä niin, että se viettää alas
ulospäin.
2 Laita seinäputki reikään.
A Ripusta sisäyksikön koukku tähän B Nosta sisäyksikköä hieman asettamalla se pakkaus- tms.
materiaalin päälle
C Vedä varovasti alas, jotta yksiköiden väliset johdot eivät tartu
kiinni
D Kun kuorit yksiköiden välisten johtojen päät etukäteen, kiedo
päiden ympärille eristysnauhaa
1 Yksiköiden väliset johdot
44.5
170
A
B 1
C
3 Laita läpivientireiän suojus seinäputkeen.
4 Kun jäähdytysputket, johdot ja poistoputki on asennettu, tiivistä
putken reikä tiivistemassalla.
1 32
2
1
FTXR28~50EV1B
R410A Split -sarja
4PW32459-4
1 Seinään upotettu putki
(hankittava erikseen)
2 Läpivientireiän suojus
Ø70
(hankittava erikseen)
3 Tiivistys
Asennusopas
6
Page 8

Putkien, letkujen ja johtojen vetäminen

Liitä kostutusletku sisäyksikön kanavaan. Lisätietoja on kohdassa "Kostutusletkun asennus" sivulla 8.
Vedä putket, tyhjennysletku ja kostutusletku yksiköstä tulevan putkiston suunnan mukaisesti kuten alla näytetään.
Varmista, että tyhjennysletku viettää alaspäin.
Kiedo putket, tyhjennysletku ja kostutusletku yhteen
eristysnauhalla.
1. Vaihda tyhjennystulppa ja -letku. Katso "Tyhjennystulpan ja
-letkun vaihtaminen" sivulla 5.
2. Vedä kylmäaineputkisto sisään ja asenna se niin, että se vastaa asennuslevyyn merkittyjä neste- ja kaasuputkia.
3. Ripusta sisäyksikkö asennuslevyyn.
4. Liitä putket. Jos se on vaikeaa, irrota etupaneeli ensin.
5. Kiedo putkiston eristyksen ympärille eristysnauhaa. Jos et
vaihda tyhjennysletkua, säilytä sitä alla näytetyssä paikassa.
Kiinnitettäessä sisäyksikköä ruuveilla
2
4
1
3
6
1 Eristysnauha 2 Kaasuputki 3 Yksiköiden väliset johdot 4 Tyhjennysletku 5 Kostutusletku 6 Nesteputki
5
Putket oikealla puolella, oikealla puolella takana tai oikealla puolella alhaalla
AB C
3
1
1
2
4
A Putkisto oikealla puolella B Putkisto oikealla takana C Putkisto oikealla alhaalla
1 Leikkaa putkiston läpivientireikä auki 2 Asenna alaspäin kallistettuna 3 Kulman muotoisen putken käyttöä suositellaan 4 Kostutusletku
1. Kiedo putkiston, letkun ja yksiköiden välisten johtojen ympärille
eristysnauhaa, kuten putkinippukaavio näyttää.
2. Vie kaikki putket seinässä olevan läpivientireiän läpi ja ripusta sisäyksikkö asennuslevyyn.
3. Liitä putket.
Putket vasemmalla puolella, vasemmalla puolella takana tai vasemmalla puolella alhaalla
1 Kiinnitysruuvi
1
M4x12L
1. Irrota etusäleikkö.
2. Sisäyksikön kiinnittäminen sen kiinnitysruuveilla
3. Etusäleikön kiinnitys
Putkisto vasemmalla takana
23 4B 5
1 A
A Tiivistä tämä reikä tiivistemassalla tai tiivistysaineella B Kiedo jäähdytysputken taivutetun osan ympärille eristysnauhaa.
Aseta vähintään puolet nauhan leveydestä limittäin jokaisella kierroksella.
1 Tyhjennysletku 2 Kostutusletku 3 Yksiköiden väliset johdot 4 Muoviteippi 5 Asennuslevy
Seinään upotettu putkisto
Noudata kohdassa "Putket vasemmalla puolella, vasemmalla
puolella takana tai vasemmalla puolella alhaalla" sivulla 7 annettuja
ohjeita.
1. Asenna tyhjennysletku tähän syvyyteen, jotta se pysyy tyhjennysputken sisällä.
12
50 mm
1 Ulkoseinä 2 Sisäseinä
3
3 Tyhjennysletku 4 Vinyylikloridityhjennysputki (VP-30)
4
A
A Putkisto vasemmalla puolella B Putkisto vasemmalla takana C Putkisto vasemmalla alhaalla
1 Kostutusletku 2 Tyhjennysletku 3 Kylmäaineputkisto 4 Leikkaa putkiston läpivientireikä auki
Asennusopas
1
2
4
3 3 3
7
BC
4
1
VAR OITUS
Älä sido virtajohtoa vanteella, nippusiteellä tai muulla tavalla.
Se voi aiheuttaa kuumenemista, sähköiskun tai tulipalon.
FTXR28~50EV1B
R410A Split -sarja
4PW32459-4
Page 9

Kostutusletkun asennus

Liittäminen sisäyksikköön
5 Liitoskappale 6 Kulma
Liitä kostutusletkun mansettipuoli sisäyksikön kanavaan.
12
A
CDC
1
AA
D
A Letkun liittäminen on
helpompaa, jos etusäleikkö irrotetaan
1 Mansetti 2 Kostutusletku
1 Kostutusletkun
mansettipuoli
B
A. Liitä kostutusletkun mansettipuoli sisäyksikön kanavaan. B. Työnnä mahdollisimman pitkälle, jotta rakoja ei jää. C. Kostutusletkun vetäminen ulos sivusuuntaan. D. Kostutusletkun vetäminen ulos alaspäin.
Putkisto vasemmalla takana
1 Katkaise mansetti tästä kohdasta.
(Jos se on liian pitkä, katkaise kostutusletku ja säädä pituutta kiinnittämällä erikseen myytävä
1
mansetti vinyyliliimalla.)
HUOMAA
Käytä korkeintaan 2:ta kulmaa kostutustehon takaamiseksi.

Johdotus

1. Kuori johtimien päät (15 mm).
2. Sovita johtimien värit yhteen sisä- ja ulkoyksiköiden riviliittimien
numeroiden kanssa ja ruuvaa johtimet tiukasti kiinni vastaaviin liittimiin.
3. Liitä maajohtimet vastaaviin liittimiin.
4. Varmista vetämällä, että johtimet ovat kunnolla kiinni, ja kiinnitä
ne sitten johtopitimellä.
5. Kytkettäessä sovitinjärjestelmään. Vedä kaukosäätökaapeli ja
kiinnitä liitin S21. (Katso "Liittäminen HA-järjestelmään"
sivulla 9.)
6. Aseta johtimet niin, että huoltoluukku sopii kunnolla paikalleen,
ja sulje sitten luukku.
1 2
3 4
56
1 Sähkökomponenttirasia 2 Riviliitin 3 Aseta johtimet niin, että huoltoluukku sopii kunnolla paikoilleen 4 Kiinnitä johdinpidin tiukasti niin, että johtimiin ei kohdistu ulkoista
rasitusta
5 Johdinpidin 6 Käytä ohjeiden mukaista sähköjohtoa
±100 mm
Kostutusletku ulkonee seinän reiästä noin 100 mm.
HUOMAUTUS
Huolehdi kostutusletkua asentaessasi siitä, että mansetti ei muuta muotoaan.
Katkaistujen kostutusletkujen liittäminen
Kun asennat katkaistuja kostutusletkuja, noudata alla olevia ohjeita.
3
6
1
5
1 Työnnä kumpikin kostutusletku liitoskappaleen reunaan niin, ettei
rakoja jää.
2 Kiinnitä vanne 10 mm:n päähän liitoskappaleen reunasta, jotta
kostutusletku ei pääse irtoamaan.
3 Työnnä kumpikin kostutusletku kulman reunaan niin, ettei rakoja
jää.
4 Kiinnitä vanne 10 mm:n päähän kulman reunasta, jotta
kostutusletku ei pääse irtoamaan.
2
4
3
123LN
1 2
H05VV
1 2 3
1
1 Kiinnitä johtimet tiukasti liittimien ruuveilla 2 Jos johtimen pituus ylittää 10 m, käytä Ø2,0 mm:n johtimia
Älä käytä kierteitettyjä johtoja, jatkojohtoja tai tähtikytkentöjä tms., sillä ne voivat aiheuttaa ylikuumenemista, sähköiskun tai tulopalon.
Älä käytä paikallisesti ostettuja sähköosia tuotteen sisällä. (Älä haaroita tyhjennyspumpun yms. virtaa riviliittimestä.) Jos näin tehdään, seurauksena voi olla sähköisku tai tulipalo.
FTXR28~50EV1B
R410A Split -sarja
4PW32459-4
Asennusopas
8
Page 10

Liittäminen HA-järjestelmään

1. Irrota etusäleikkö. (3 ruuvia)
2. Irrota hidastinkokoonpanon osat. (1 ruuvi)
Irrota hidastinkokoonpanon osan ruuvit.
6. Vedä liitäntäjohdin alla olevan kuvan mukaisesti.
12
A
A
1
2
3
4
B
8
A Kielekkeiden sijainti sähköosarasiassa B Hidastinkokoonpanon osan liittimen kielekkeiden sijainti
1 Putoamaton kiinnitysruuvi 2 Putoamaton kansi 3 Hidastinkokoonpanon osan kiinnitysruuvi 4 Sähköosarasian kiinnitysruuvi 5 Kieleke 2 6 Kieleke 1 7 Summeri
Irrota hidastinkokoonpanon osan liitin. Irrota painamalla liittimen pohjassa olevia kielekkeitä. (Katso kielekkeen asento)
3. Irrota sähköosarasia. (1 ruuvi, 2 kielekettä)
Irrota sähköosarasian kiinnitysruuvi.
Vedä sähköosarasiaa itseäsi kohti ja vapauta kieleke 2.
4. Irrota sähköosarasian kansi. (3 kielekettä)
5
6
7
A Sähköosarasian sisällä
1 Sähköosarasian kansi 2 HA-liitin (S21) 3 Liitäntäjohtimeen
3
7. Asenna sähköosarasian kansi ja sähköosarasia takaisin
paikoilleen.
8. Kiinnitä hidastinkokoonpanon osa ohjauskiskon mukaan. (Katso kuvaa kohdassa "Irrota sähköosarasian kansi. (3 kielekettä)"
sivulla 9.)
9. Asenna etusäleikkö.

Tyhjennysputkisto

1. Liitä tyhjennysletku alla olevien ohjeiden mukaisesti.
1 Tyhjennysletkun täytyy viettää alaspäin
Siinä ei saa olla mutkia
2 Älä laita letkun päätä veteen
2. Irrota ilmansuodattimet ja kaada hieman vettä valutusastiaan
tarkistaaksesi, että vesi virtaa ongelmitta.
1
1 4
3
2
1 Sähköosarasian kansi 2 Ohjauskisko 3 Kieleke 3 4 Kieleke 4 5 Kieleke 5
5
Vapauta kieleke 3.
Vedä sähköosarasian kansi hitaasti ylös, vapauta kieleke 4,
liu'uta ylös ja vapauta kieleke 5.
5. Liitä liitäntäjohdin HA-liittimeen S21.
Asennusopas
9
3. Jos tyhjennysletkua täytyy jatkaa, hanki kaupallisesti saatavana oleva jatkoletku.
Jatkoletkun sisätiloissa oleva osa täytyy lämpöeristää.
Ø18
2
3
1 Sisäyksikön tyhjennysletku 2 Lämpöeristeputki (hankittava
erikseen)
3 Jatkotyhjennysletku
FTXR28~50EV1B
R410A Split -sarja
4PW32459-4
1

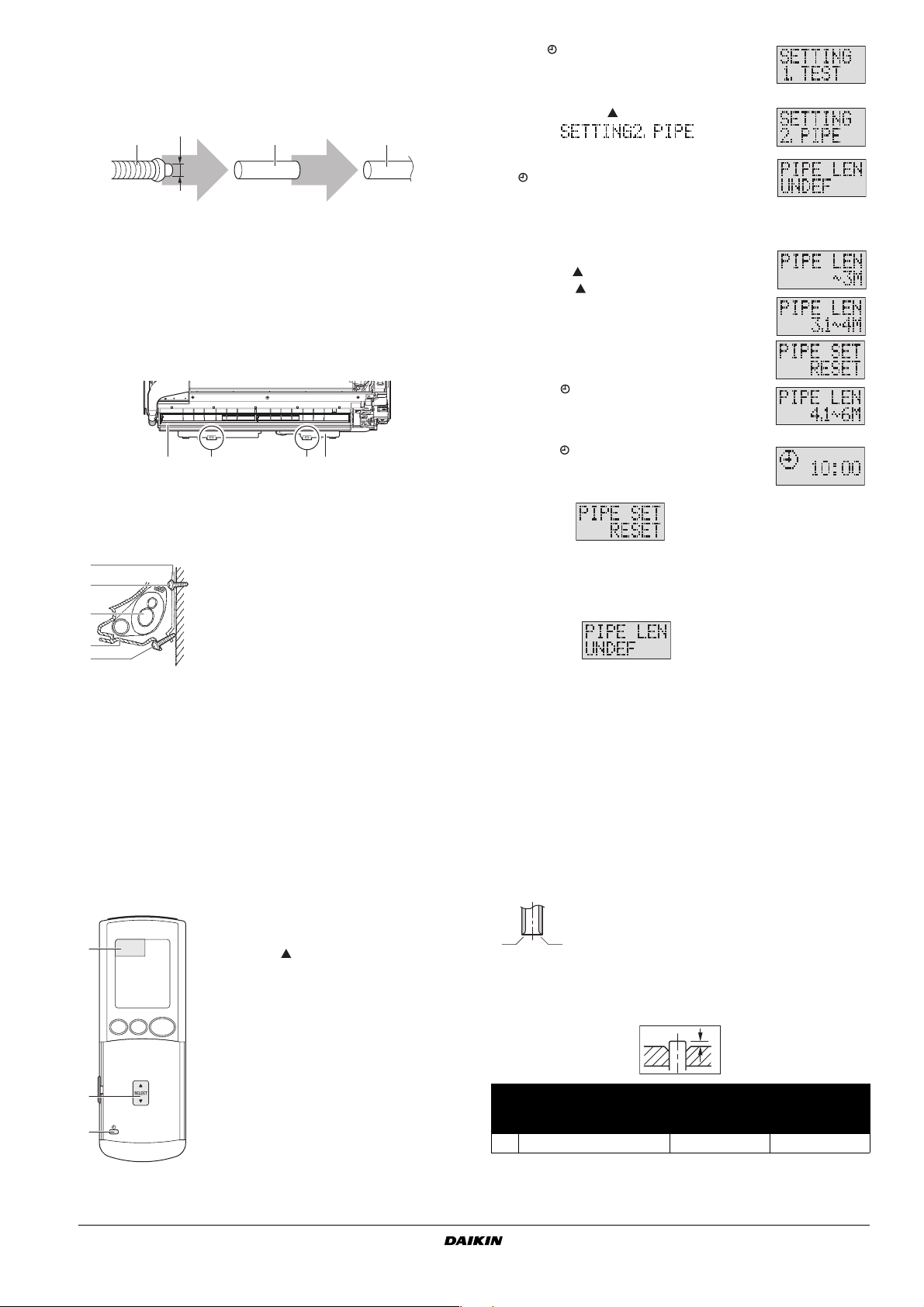

Page 11
4. Kun sisäyksikköön kiinnitettyyn tyhjennysletkuun liitetään
suoraan jäykkä PVC-putki (nimellisläpimitta 13 mm) sekä upotettujen putkistojen kanssa, käytä liitokseen mitä tahansa kaupallisesti saatavana olevaa tyhjennysmuhvia (nimellisläpimitta 13 mm).
1
Ø18
1 Sisäyksikön mukana toimitettu tyhjennysletku 2 Kaupallisesti saatavana oleva tyhjennysmuhvi
(nimellisläpimitta 13 mm)
3 Kaupallisesti saatavana oleva jäykkä PVC-putki
(nimellisläpimitta 13 mm)
2
3

Asennuslujuuden parantaminen

Sisäyksikkö kannattaa ruuvata kiinni asennuslevyyn asennus­lujuuden parantamiseksi.
12 23
1 Sisäyksikkö 2 Ruuvin asento 3 Asennuslevy
1 Pidä painettuna yli 5 sekuntia. (Jos haluat
peruuttaa toiminnon, älä käytä painiketta 10 sekuntiin. Näyttö palaa normaaliksi.)
2 Paina SELECT -painiketta.
Valitse .
3 Aktivoi letkun pituuden asetustila painamalla
. (Muista suunnata kaukosäädin pääyksikköä kohti, kun käytät sitä.) Näytössä näkyy valittu letkun pituus. (Oletusarvo on ei asetusta.)
4 Aseta kostutusletkun pituus painamalla
SELECT -painiketta. SELECT -painikkeen painallus muuttaa letkun pituutta. Voit valita letkun pituudeksi 5 eri tasoa, ~3M, 3,1~4M, 4;1~6M, 6,1~8M, 8,1~10M.
5 Paina , kun letkun pituus on valittu.
(Suuntaa kaukosäädin pääyksikköä kohti, kun käytät sitä.)
6 Pidä painettuna yli 5 sekuntia.
Kostutusletkun pituusasetus on tehty.
Jos valitset väärän kostutusletkun pituuden,
peruuta näyttö vaiheen 4 mukaisesti ja nollaa se.
1 4
3
1 Asennuslevy 2 Sisäyksikön takapuoli 3 Putket 4 Kiinnitä kiinnitysruuvi (M4x12L)
2 4
1. Irrota etusäleikkö.
2. Kiinnitä sisäyksikkö kiinnitysruuveilla.
3. Kiinnitä etusäleikkö.

KOSTUTUSLETKUN PITUUDEN ASETTAMINEN

Kostutusletkun pituuden asettaminen

Aseta kostutusletkun pituus kostutuskapasiteetin varmistamiseksi. Aseta kostutusletkun pituus kaukosäätimellä. Kytke tätä tarkoitusta varten yksikköön virta, jotta tiedonsiirto yksikön ja kaukosäätimen välillä toimii. (Kostutusletkun pituus sisältää sisäyksikön takaosan.)
1 Matriisinäyttö
1
2
Valitse -painike
3 Kellopainike

Jos yksikköön ei voi kytkeä virtaa

Jos asetat kostutusletkun pituutta kytkemättä yksikköön virtaa,
näytössä näkyy yllä olevan vaiheen 5 aikana, mutta
kaukosäädin muistaa asetetun letkun pituuden. (Kun asiakas käyttää yksikköä, kostutusletkun pituustieto lähetetään asetettavaan sisäyksikköön.)

KYLMÄAINEPUTKISTON ASENNUS

Putken pään laipoitus

1 Leikkaa putken pää putkenkatkaisimella.
2 Poista purseet niin, että leikattu pinta on alaspäin, jotta palat
eivät pääse putkeen.
1 Katkaise tarkasti suorassa kulmassa
12
3 Laita laippamutteri putkelle.
4 Laipoita putki.
2 Poista purseet
2
3
FTXR28~50EV1B
R410A Split -sarja
4PW32459-4
A
R410A:n levitystyökalu
Kytkintyyppi
A 0~0,5 mm 1,0~1,5 mm 1,5~2,0 mm
Tav allinen levitystyökalu
Kytkintyyppi
(Ridgid-tyyppi)
Siipimutterityyppi
(Imperial-tyyppi)
Aseta tarkasti yllä näytettyyn asentoon.
Asennusopas
10
Page 12
5 Ta r kasta, että laipoitus on tehty oikein.
1
2
1 Laipan sisäpinnan tulee olla virheetön 2 Putken pään täytyy olla tasaisesti laipoitettu ja
3
täysin pyöreä
3 Var mista, että laippamutteri on asennettu
VAR OITUS
Älä laita mineraaliöljyä laipoitettuun osaan.
Estä mineraaliöljyn pääsy järjestelmään, sillä se
lyhentää yksiköiden käyttöikää.
Älä koskaan käytä aikaisemmin asennettuja putkia. Käytä vain yksikön mukana toimitettuja osia.
Älä koskaan asenna kuivainta tähän R410A­yksikköön sen käyttöiän takaamiseksi.
Kuivausaine saattaa liuottaa ja vaurioittaa järjestelmää.
Puutteellisesti tehty laipoitus saattaa aiheuttaa kylmäainekaasun vuotoja.

Kylmäaineputkisto

1 Kohdista molempien laipoitusten keskipisteet ja kiristä laippa-
muttereita käsin 3–4 kierrosta. Kiristä ne sitten kunnolla momenttiavaimella.
Käytä laippamuttereiden kiristykseen momenttiavainta niiden vaurioitumisen ja kaasuvuotojen ehkäisemiseksi.
42
3
1 Putkiliitos 2 Mutteriavain
1
3 Laippamutteri 4 Momenttiavain
Kupari- ja lämpöeristysmateriaalien valinta
Kaupallisia kupariputkia ja -varusteita käytettäessä on huomioitava seuraavat asiat:
Eristysmateriaali: polyeteenivaahto Lämmönsiirtonopeus: 0,041–0,052 W/mK (0,035–0,045 kcal/
mh°C) Kylmäainekaasuputken pintalämpötila voi olla jopa 110°C. Valitse sellaiset lämpöeristysmateriaalit, jotka kestävät tämän
lämpötilan.
Muista eristää sekä kaasu- että nesteputkistot ja noudattaa alla olevia eristysmittoja.
Kaasupuoli Nesteputki
Ulkoläpimitta 9,5 mm Ulkoläpimitta 6,4 mm
Paksuus 0,8 mm
Kaasuputken lämpöeristys Nesteputken lämpöeristys
Sisäläpimitta 12–15 mm Sisäläpimitta 8–10 mm
Paksuus väh. 10 mm
2 1
8 7
3
1 Kaasuputki
4
2 Kaasuputken eriste
5
3 Yksiköiden väliset johdot 4 Tyhjennysletku
6
5 Eristysnauha 6 Kostutusletku 7 Nesteputki 8 Nesteputken eriste
Käytä erillisiä lämpöeristysputkia kaasu- ja kylmäaine­nesteputkille.

KOEKÄYTTÖ JA TESTAUS

2 Levitä kaasuvuodon estämiseksi jäähdytyskoneöljyä laipoi-
tuksen sisä- ja ulkopinnoille. (Käytä R410A:lle tarkoitettu jäähdytysöljyä.)
Sivele tähän jäähdytyskoneöljyä
Laippamutterin kiristysmomentti
Kaasupuoli Nestepuoli
3/8" 1/4"
32,7~39,9 N•m
(333~407 kgf•cm)
14,2~17,2 N•m
(144~175 kgf•cm)
Huomautuksia putkien käsittelystä
Suojaa putken avoin pää pölyltä ja kosteudelta.
Kaikkien putken mutkien on oltava mahdollisimman loivia. Käytä
putkentaivutinta taivutukseen. Taivutussäteen on oltava 30–40 mm tai suurempi.

Koekäyttö ja testaus

1 Mittaa syöttöjännite ja varmista, että se on ilmoitetulla alueella.
2 Koekäyttö on suoritettava joko jäähdytys- tai lämmitystilassa.
Valitse alin ohjelmoitava lämpötila jäähdytystilassa tai korkein ohjelmoitava lämpötila lämmitystilassa.
Koekäyttöä ei välttämättä voi suorittaa jommassakummassa tilassa huoneen lämpötilasta riippuen. Käytä kaukosäädintä koekäyttöön alla olevien ohjeiden mukaisesti.
Kun koekäyttö on suoritettu, säädä lämpötila normaalille tasolle (26°C–28°C jäähdytystilassa, 20°C–24°C lämmitystilassa).
Turvallisuuden vuoksi järjestelmä estää toiminnan käynnistä­misen uudelleen 3 minuutin ajan sammutuksen jälkeen.
3 Jos haluat suorittaa kostutuksen koekäytön, aktivoi koekäyttötila
kaukosäätimellä alla olevien ohjeiden mukaisesti ja paina KOSTUTUS-painiketta.
4 Käytä yksikköä käyttöoppaan mukaisesti ja tarkista, että se
toimii normaalisti.
Ilmastointilaite vaatii hieman virtaa valmiustilassa. Jos
järjestelmää ei tulla käyttämään heti asennuksen jälkeen, sulje katkaisin tarpeettoman virrankulutuksen estämiseksi.
Asennusopas
11
FTXR28~50EV1B
R410A Split -sarja
4PW32459-4
Page 13

Koekäyttö kaukosäätimellä

1. Pidä KELLO-painiketta painettuna 5 sekuntia.
2. Kaukosäätimen matriisinäyttöön ilmestyy .
Paina KELLO-painiketta.
3. "Näkyviin tulee , ja yksikkö siirtyy koekäyttötilaan.
4. Siirry koekäyttötilaan painamalla painiketta.
Koekäyttötila päättyy automaattisesti noin 30 minuutin kuluttua. Paina ON/OFF-painiketta, kun haluat keskeyttää testaustilan.

Testauskohteet

Testauskohteet Oire
Sisä- ja ulkoyksiköt on asennettu
oikein tukeville alustoille. Asennettiinko
ilmansyöttösuodatin? Asennettiinko virtausyksikön
hajunpoistosuodatin ja fotokatalyyttinen titaaniapatiitti­ilmanpuhdistussuodatin?
Onko kaasuvuototesti suoritettu? Riittämätön jäähdytys/
Ei kylmäainekaasuvuotoja. Riittämätön jäähdytys/
Kylmäainekaasu- ja nesteputki
sekä sisätyhjennysletkun jatke on lämpöeristetty.
Poistoletku on asennettu oikein. Vesivuoto
Kuuluuko tyhjennysletkusta
epänormaalia melua (valumisääniä) käytettäessä tuuletuspuhallinta tms.?
Järjestelmä on maadoitettu
oikein. Yksiköiden välisiin
johdinliitäntöihin on käytetty asianmukaisia johtimia.
Sisä- tai ulkoyksikön ilmanotolla
tai -poistolla on selvä reitti. Sulkuventtiilit ovat auki.
Sisäyksikkö vastaanottaa
kaukosäätimen komennot. Ta r kastettiinko osoiteasetus? Ei toiminnassa
Asetettiinko kostutusletkun
pituus?
Putoaminen, värinä, melu
Melu, vesivuoto
Melu, vesivuoto
lämmitystoiminto
lämmitystoiminto Vesivuoto
Erikseen myytävän tyhjennystulpan käyttö.
Sähkövuoto
Ei toimi tai palovaurio
Riittämätön jäähdytys/ lämmitystoiminto
Ei toiminnassa
Merkkivalo vilkkuu, kun virta kytketään. Summeri soi koekäytön aikana. Heikko teho ja melua.
MUISTIINPANOJA
FTXR28~50EV1B
R410A Split -sarja
4PW32459-4
Asennusopas
12
Page 14
Head office: Umeda Center Bldg., 2-4-12, Nakazaki-Nishi, Kita-ku, Osaka, 530-8323 Japan
Tokyo office: JR Shinagawa East Bldg., 2-18-1, Konan, Minato-ku, Tokyo, 108-0075 Japan
http://www.daikin.com/global
Zandvoordestraat 300, B-8400 Oostende, Belgium
4PW32459-4
Loading...
