Daikin FTXP50M2V1B, FTXP60M2V1B, FTXP71M2V1B, FTXF20A2V1B, FTXF25A2V1B Installer reference guide [tr]

Montör başvuru kılavuzu

Daikin oda kliması

FTXP50M2V1B
FTXP60M2V1B
FTXP71M2V1B

FTXF20A2V1B
FTXF25A2V1B
FTXF35A2V1B
FTXF50A2V1B
FTXF60A2V1B
FTXF71A2V1B

Montör başvuru kılavuzu

Daikin oda kliması

Türkçe

İçindekiler

İçindekiler

1 Genel güvenlik önlemleri 2

1.1 Dokümanlar hakkında ............................................................... 2

1.1.1 Uyarı ve simgelerin anlamları ..................................... 2

1.2 Montör için................................................................................. 3

1.2.1 Genel .......................................................................... 3

1.2.2 Montaj sahası.............................................................. 3

1.2.3 Soğutucu akışkan ....................................................... 5

1.2.4 Tuzlu Su...................................................................... 5

1.2.5 Su................................................................................ 5

1.2.6 Elektrik ........................................................................ 6

2 Dokümanlar hakkında 6

2.1 Bu doküman hakkında............................................................... 6

2.2 Bir bakışta montör başvuru kılavuzu ......................................... 7

3 Kutu hakkında 7

3.1 Genel bilgi: Kutu hakkında ........................................................ 7

3.2 İç ünite....................................................................................... 7

3.2.1 İç üniteyi ambalajından çıkarmak için ......................... 7

3.2.2 İç üniteden aksesuarları çıkarmak için........................ 7

4 Ünite hakkında 8

4.1 Sistem montaj planı................................................................... 8

4.2 Çalışma sahası.......................................................................... 8

6.5.6 Opsiyonel aksesuarları (kablolu kullanıcı arabirimi,
merkezi kullanıcı arabirimi, kablosuz adaptör, vb.)

bağlamak için ............................................................... 16

6.6 İç ünite montajının tamamlanması ............................................. 17

6.6.1 Drenaj boruları, soğutucu boruları ve ara bağlantı

kablosunu yalıtmak için................................................ 17

6.6.2 Boruları duvar deliğinden geçirmek için....................... 17

6.6.3 Üniteyi montaj plakasına sabitlemek için ..................... 17

7 Yapılandırma 17

7.1 Farklı bir adres ayarlamak için ................................................... 17

8 Devreye Alma 18

8.1 Genel bakış: Devreye alma ........................................................ 18

8.2 İşletmeye alma öncesi kontrol listesi .......................................... 18

8.3 Bir test çalıştırması gerçekleştirmek için .................................... 18

8.3.1 Kış sezonunda test çalıştırması yapmak için............... 18

9 Kullanıcıya teslim 19
10 Bertaraf 19
11 Teknik veriler 20

11.1 Kablo şeması.............................................................................. 20

12 Sözlük 21

1 Genel güvenlik önlemleri

5 Hazırlık 8

5.1 Genel bilgi: Hazırlık ................................................................... 8

5.2 Montaj sahasının hazırlanması ................................................. 8

5.2.1 İç ünite montaj sahası gereksinimleri.......................... 8

5.3 Soğutucu akışkan borularının hazırlanması .............................. 9

5.3.1 Soğutucu boru gereksinimleri ..................................... 9

5.3.2 Soğutucu akışkan borularının yalıtımı......................... 9

5.4 Elektrik kablolarının hazırlanması ............................................. 9

5.4.1 Elektrik kablolarının hazırlanması hakkında ............... 9

6 Montaj 9

6.1 Genel bilgi: Montaj..................................................................... 9

6.2 İç ünitenin açılması.................................................................... 10

6.2.1 Ön paneli çıkarmak için............................................... 10

6.2.2 Ön paneli geri takmak için........................................... 10

6.2.3 Ön ızgarayı çıkarmak için ........................................... 10

6.2.4 Ön ızgarayı geri takmak için ....................................... 10

6.2.5 Elektrik kabloları kutusu kapağını çıkarmak için ......... 10

6.2.6 Servis kapağını açmak için ......................................... 11

6.3 İç ünite montajı .......................................................................... 11

6.3.1 İç ünitenin montajı sırasında alınacak önlemler.......... 11

6.3.2 Montaj plakasını takmak için....................................... 11

6.3.3 Bir duvar deliği delmek için ......................................... 12

6.3.4 Boru bağlantı noktası kapağını çıkarmak için ............. 12

6.3.5 Drenajı sağlamak için.................................................. 12

6.4 Soğutucu akışkan borularının bağlanması ................................ 13

6.4.1 Soğutucu borularının bağlanması hakkında ............... 13

6.4.2 Soğutucu borularının bağlantısı yapılırken dikkat

edilecekler................................................................... 14

6.4.3 Soğutucu borularının bağlantısı yapılırken dikkat

edilecekler................................................................... 14

6.4.4 Boru dirsek talimatları ................................................. 14

6.4.5 Boru ucunun konik kesilmesi için................................ 14

6.4.6 Soğutucu akışkan borularını iç üniteye bağlamak için 15

6.5 Elektrik kablolarının bağlanması ............................................... 15

6.5.1 Elektrik kablolarının bağlanması hakkında ................. 15

6.5.2 Elektrik kablo bağlantıları yapılırken dikkat

edilecekler................................................................... 15

6.5.3 Elektrik kabloları bağlanırken dikkat edilmesi

gerekenler ................................................................... 15

6.5.4 Standart kablo bileşenlerinin özellikleri....................... 16

6.5.5 İç ünite üzerine elektrik kablolarını bağlamak için....... 16

1.1 Dokümanlar hakkında

▪ Orijinal doküman İngilizce dilinde yazılmıştır. Diğer dillere orijinal

dilinden çevrilmiştir.

▪ Bu dokümanda açıklanan önlemler, çok önemli hususları

kapsamaktadır, bu nedenle dikkatli şekilde uygulanmalıdır.

▪ Montaj kılavuzu ile montajcı referans kılavuzunda açıklanan

sistem montajı ve tüm faaliyetler yetkili bir montajcı tarafından
yerine GETİRİLMELİDİR.

1.1.1 Uyarı ve simgelerin anlamları

TEHLİKE

Ölüm veya ciddi yaralanmalarla sonuçlanacak durumları
gösterir.

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

Elektrik çarpmasına yol açabilecek durumları gösterir.

TEHLİKE: YANMA RİSKİ

Aşırı yüksek veya aşırı düşük sıcaklıklar nedeniyle
yanıklara neden olabilecek durumları gösterir.

TEHLİKE: PATLAMA RİSKİ

Patlamaya yol açabilecek durumları gösterir.

UYARI

Ölüm veya ciddi yaralanmalarla sonuçlanabilecek
durumları gösterir.

UYARI: YANICI MADDE

DİKKAT

Küçük veya orta ciddiyette yaralanmalarla
sonuçlanabilecek durumları gösterir.

Montör başvuru kılavuzu

2

FTXP50~71M2V1B + FTXF20~71A2V1B

Daikin oda kliması

4P513661-8C – 2018.09

1 Genel güvenlik önlemleri

BİLDİRİM

Cihaz hasarları veya maddi hasarla sonuçlanabilecek
durumları gösterir.

BİLGİ

Yararlı ipuçlarını veya ilave bilgileri gösterir.

Sembol Açıklama

Montajdan önce, montaj ve kullanım kılavuzu ile
kablo bağlantısı talimat yaprağını okuyun.

Bakım ve servis görevlerini yerine getirmeden
önce, servis kılavuzunu okuyun.

Daha fazla bilgi için montajcı ve kullanıcı referans
kılavuzuna bakın.

1.2 Montör için

1.2.1 Genel

Ünitenin nasıl monte edilmesi ve çalıştırılması gerektiği konusunda
emin DEĞİLSENİZ, satıcınıza danışın.

BİLDİRİM

Cihazların veya aksesuarların hatalı montajı veya
bağlanması elektrik çarpmasına, kısa devreye, sızıntılara,
yangına veya diğer cihaz hasarlarına neden olabilir.
Yalnızca Daikin tarafından üretilen veya onaylanan
aksesuarları, opsiyonel cihazları ve yedek parçaları
kullanın.

UYARI

Montaj, test ve uygulama malzemelerinin (Daikin
kılavuzlarında açıklanan talimatlardan öncelikli olarak) ilgili
mevzuata uygun olduğundan emin olun.

DİKKAT

Sistemle ilgili montaj, bakım veya servis çalışmaları
gerçekleştirirken uygun kişisel koruyucu malzeme ve
ekipmanları (koruyucu eldivenler, koruyucu gözlükler,…)
kullanın.

UYARI

Özellikle çocukların oynamasını engellemek için,
ambalajdan çıkan naylon torbaları parçalayarak çöpe atın.
Olası risk: boğulma.

TEHLİKE: YANMA RİSKİ

▪ Çalışma sırasında veya çalışmadan hemen sonra

soğutucu akışkan borularına, su borularına ve dahili
parçalara KESİNLİKLE dokunmayın. Bu parçalar çok
sıcak veya çok soğuk olabilir. Normal oda sıcaklığına
dönmesi için bekleyin. Mutlaka dokunmanız
gerekiyorsa, koruyucu eldiven takın.

▪ Sızan soğutucu akışkana KESİNLİKLE dokunmayın.

UYARI

Ünitenin küçük hayvanlar tarafından bir sığınak olarak
kullanılmasını önlemek için gerekli önlemleri alın. Küçük
hayvanların elektrikli parçalara temas etmesi arızalara,
dumana veya yangına yol açabilir.

DİKKAT

Ünitenin hava girişine veya alüminyum kanatlarına
KESİNLİKLE dokunmayın.

BİLDİRİM

▪ Ünitenin üzerine KESİNLİKLE herhangi bir cisim veya

cihaz koymayın.

▪ Ünitenin üzerine KESİNLİKLE çıkmayın, oturmayın ve

basmayın.

BİLDİRİM

Su girişinin önlenmesi için, dış ünitedeki çalışmaların kuru
hava koşullarında gerçekleştirilmesi daha uygundur.

İlgili mevzuat uyarınca en azından bakım, onarım çalışmaları, test
sonuçları, bekleme süreleri, … hakkında bilgiler içeren bir kayıt
defterinin ürünle birlikte tutulması gerekli olabilir.

Ayrıca, en azından aşağıda sıralanan bilgiler mutlaka ürünün
kolayca erişilebilen bir yerinde TUTULMALIDIR:

▪ Acil bir durumda sistemin kapatılması için gerekli talimatlar

▪ En yakın itfaiyenin, polisin ve hastanenin isim ve adresleri

▪ İlgili servisin adı, adresi ve gündüz ve gece ulaşılabilecek telefon

numaraları

Avrupa için, bu kayıt defteriyle ilgili hususlar EN378 standardında
belirtilmiştir.

1.2.2 Montaj sahası

▪ Ünite etrafında servis ve hava sirkülasyonu için yeterli boşluk

bırakın.

▪ Montaj sahasının ünitenin ağırlığına ve titreşimlerine

dayanabileceğinden emin olun.

▪ Alanın iyi havalandırıldığından emin olun. Havalandırma deliklerini

engellemeyin.

▪ Ünitenin düz durduğundan emin olun.

Üniteyi KESİNLİKLE aşağıda belirtilen yerlere monte etmeyin:

▪ Potansiyel olarak patlayıcı ortamlar.

▪ Elektromanyetik dalgalar yayan makinelerin bulunduğu ortamlar.

Elektromanyetik dalgalar, kontrol sistemine zarar verebilir ve
cihazın arızalanmasına yol açabilir.

▪ Tutuşabilir gaz (örneğin; tiner veya gazolin) kaçakları, karbon

fiberi, tutuşabilir tozlar nedeniyle yangın riski bulunan ortamlar.

▪ Korozif gazların (örnek: sülfürik asit gazı) bulunduğu ortamlar.

Bakır boruların veya lehimlenmiş parçaların korozyonu soğutucu
akışkan kaçaklarına neden olabilir.

▪ Banyolarda.

R32 soğutucu kullanan ekipmanlar için talimatlar

Uygunsa.

UYARI

▪ DELMEYİN veya YAKMAYIN.

▪ Buz çözme işlemini hızlandırmak veya ekipmanı

temizlemek için üretici tarafından önerilenler dışında
yöntemler KULLANMAYIN.

▪ R32 soğutucunun KOKUSUZ olduğuna dikkat edin.

UYARI

Cihaz mekanik hasarlara maruz kalmayacak şekilde ve
sürekli çalışan ateşleme kaynaklarının (örnek: açık alevler,
çalışan bir gazlı gereç veya çalışan bir elektrikli ısıtıcı)
bulunmadığı iyi havalandırılan bir odada saklanmalı ve oda
büyüklüğü aşağıda belirtildiği gibi olmalıdır.

FTXP50~71M2V1B + FTXF20~71A2V1B
Daikin oda kliması
4P513661-8C – 2018.09

Montör başvuru kılavuzu

3

1 Genel güvenlik önlemleri

Contains fluorinated greenhouse gases

2

1

1

1

2

2

kg

tCO2eq

1000

GWP × kg

=

=

+

kg

=

kg

=

GWP: xxx

R32

0

10

20

30

40

50

60

70

80

90

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

1.822.2

2.4

2.6

2.833.2

3.4

3.6

3.844.2

4.4

4.6

4.855.2

5.4

5.6

5.866.2

6.4

6.6

6.877.2

7.4

7.6

7.8

1.843 7.956

8.0

A

min

(m2)

Floor-standing unit

(c)

Wall-mounted unit

(b)

Ceiling-mounted unit

(a)

m (kg)

Ceiling-mounted

unit

(a)

4.6 13.4

4.6 180

4.8 14.6

4.8 196

5.0 15.8

5.0 213

≤1.842 —

5.2 17.1

≤1.842 —

5.2 230

1.843 3.64

5.4 18.5

1.843 28.9

5.4 248

2.0 3.95

5.6 19.9

2.0 34.0

5.6 267

2.2 4.34

5.8 21.3

2.2 41.2

5.8 286

2.4 4.74

6.0 22.8

2.4 49.0

6.0 306

2.6 5.13

6.2 24.3

2.6 57.5

6.2 327

2.8 5.53

6.4 25.9

2.8 66.7

6.4 349

3.0 5.92

6.6 27.6

3.0 76.6

6.6 371

3.2 6.48

6.8 29.3

3.2 87.2

6.8 394

3.4 7.32

7.0 31.0

3.4 98.4

7.0 417

3.6 8.20

7.2 32.8

3.6 110

7.2 441

3.8 9.14

7.4 34.7

3.8 123

7.4 466

4.0 10.1

7.6 36.6

4.0 136

7.6 492

4.2 11.2

7.8 38.5

4.2 150

7.8 518

4.4 12.3

7.956 40.1

4.4 165

7.956 539

m (kg)

A

min

(m2)

4.6 20.0

4.8 21.8

5.0 23.6

≤1.842 —

5.2 25.6

1.843 4.45

5.4 27.6

2.0 4.83

5.6 29.7

2.2 5.31

5.8 31.8

2.4 5.79

6.0 34.0

2.6 6.39

6.2 36.4

2.8 7.41

6.4 38.7

3.0 8.51

6.6 41.2

3.2 9.68

6.8 43.7

3.4 10.9

7.0 46.3

3.6 12.3

7.2 49.0

3.8 13.7

7.4 51.8

4.0 15.1

7.6 54.6

4.2 16.7

7.8 57.5

4.4 18.3

7.956 59.9

Wall-mounted

unit

(b)

m (kg)

A

min

(m2)

Floor-standing

unit

(c)

m (kg)

A

min

(m2)

BİLDİRİM

▪ Daha önce kullanılmış olan bağlantıları tekrar

KULLANMAYIN.

▪ Montajda soğutucu sisteminin kısımları arasında

yapılan bağlantılar bakım amacıyla erişilebilir olmalıdır.

UYARI

Montaj, servis, bakım ve onarım işlemlerinin Daikin
talimatlarına ve ilgili mevzuata (örneğin ulusal gaz
yönetmeliği) uyduğundan ve sadece yetkili kıişiler
tarafından yapıldığından emin olun.

Montaj alanı gereksinimleri

BİLDİRİM

▪ Boru tesisatı fiziksel hasarlardan korunacaktır.

▪ Boru tesisatı asgari düzeyde tutulacaktır.

UYARI

Cihazlar R32 soğutucu içeriyorsa, cihazların içinde monte
edildiği, çalıştırıldığı ve depolandığı odanın zemin alanı
aşağıdaki tabloda tanımlanan minimum zemin alanı A'dan
(m2) büyük OLMALIDIR. Bu durum şunlara uygulanır:

▪ Soğutucu kaçak sensörü olmayan iç üniteler; soğutucu

kaçak sensörü bulunan iç üniteler için montaj
kılavuzuna başvurun

▪ Kapalı mekana monte edilen dış üniteler (örn. kış

bahçesi, garaj, makine odası)

▪ Havalandırılmayan hacimlerde bulunan boru tesisatı

Minimum zemin alanını belirlemek için

1 Sistemdeki toplam soğutucu şarjını belirleyin (= fabrikadaki

soğutucu şarjı + şarj edilen ilave soğutucu miktarı).

2 Hangi grafik veya tablonun kullanılacağını belirleyin.

▪ İç üniteler için: Ünite tavana monteli, duvara monteli yoksa

döşeme tipi mi?

▪ İç mekanda kurulan veya depolanan dış üniteler ve

havalandırılmayan hacimlerde bulunan saha boruları için bu
durum montaj yüksekliğine bağlıdır:

Eğer montaj yüksekliği … ise Bu durumda … için olan grafik

<1,8m Döşeme tipi üniteler
1,8≤x<2,2m Duvara monteli üniteler
≥2,2m Tavana monteli üniteler

3 Minimum zemin alanını belirlemek için grafik veya tabloyu

kullanın.

Montör başvuru kılavuzu

4

veya tablo kullanılır

m Sistemdeki toplam soğutucu şarjı

A

Minimum zemin alanı

min

(a) Ceiling-mounted unit (=Tavana monteli ünite)
(b) Wall-mounted unit (=Duvara monteli ünite)

FTXP50~71M2V1B + FTXF20~71A2V1B

4P513661-8C – 2018.09

Daikin oda kliması

1 Genel güvenlik önlemleri

(c) Floor-standing unit (=Döşeme tipi ünite)

1.2.3 Soğutucu akışkan

Mevcutsa. Daha fazla bilgi için, uygulamanızın montaj kılavuzuna
veya montör başvuru kılavuzuna bakın.

BİLDİRİM

Soğutucu akışkan boru montajının ilgili mevzuata uygun
olduğundan emin olun. Avrupa'daki ilgili standart EN378
sayılı standarttır.

BİLDİRİM

Saha borularının ve bağlantılarının gerilime maruz
KALMADIĞINDAN emin olun.

UYARI

Testler sırasında ürünü KESİNLİKLE (ünitelerin
etiketlerinde belirtilen) izin verilen maksimum basıncın
üzerinde bir değerde basınçlandırmayın.

UYARI

Soğutucu akışkan kaçaklarına karşı gerekli önlemleri alın.
Soğutucu gaz kaçağı meydana gelirse, ortamı iyice
havalandırın. Olası riskler:

▪ Kapalı bir odada soğutucu akışkan

konsantrasyonlarının aşırı yüksek olması, oksijen
yetersizliğine neden olabilir.

▪ Soğutucu gazın ateşle temas etmesi halinde zehirli bir

gaz açığa çıkabilir.

▪ Yalnızca sistemde kullanılan soğutucu akışkan tipine özel aletler

kullanın; böylece basınç direncini sağlar ve sisteme yabancı
madde girişini önlersiniz.

▪ Sıvı soğutucu akışkanı şu şekilde şarj edin:

Eğer Ardından,

Bir sifon tüpü mevcuttur

(örn., “Sıvı doldurma sifonu takılı”
işareti taşıyan tüp)

Bir sifon tüpü mevcut DEĞİLDİR Tüp baş aşağı konumdayken şarj

▪ Soğutucu akışkan tüplerini yavaşça açın.

▪ Soğutucu akışkanı sıvı fazda doldurun. Gaz fazda doldurulması,

normal çalışmayı engelleyebilir.

DİKKAT

Soğutucu yükleme prosedürü yerine getirildiğinde veya ara
verildiğinde, soğutucu tüpünün vanasını hemen kapatın.
Vana derhal KAPATILMAZSA, kalan basınç ilave soğutucu
şarj edebilir. Olası sonuç: Yanlış soğutucu miktarı.

Tüp baş yukarı konumdayken
şarj edin.

edin.

TEHLİKE: PATLAMA RİSKİ

Gaz toplama – Soğutucu kaçağı. Sistemin gazını

toplamak istiyorsanız ve soğutucu devresinde kaçak varsa:

▪ Sistemdeki tüm soğutucuyu dış ünitede toplayabilen

ünitenin otomatik gaz toplama fonksiyonunu
KULLANMAYIN. Olası sonuç: Çalışan kompresörün
içine giden hava yüzünden kendiliğinden yanma ve
kompresörün patlaması.

▪ Ünitenin kompresörünün çalışmak zorunda

KALMAYACAĞI ayrı bir geri kazanma sistemi kullanın.

UYARI

Soğutucu akışkanı DAİMA geri kazanın. KESİNLİKLE
doğrudan atmosfere salınmasına izin vermeyin. Kurulumu
boşaltmak için bir vakum pompası kullanın.

BİLDİRİM

Tüm borular bağlandıktan sonra, gaz kaçağı olmadığından
emin olun. Gaz kaçağı kontrolü için nitrojen kullanın.

BİLDİRİM

▪ Kompresörün bozulmasını önlemek için, belirlenmiş

miktardan fazla soğutucu şarj ETMEYİN.

▪ Soğutucu sisteminin açılması gerektiğinde, soğutucu

ilgili mevzuata göre işlem GÖRMELİDİR.

UYARI

Sistemde oksijen bulunmadığından emin olun. Soğutucu
ancak kaçak testi ve vakumlu kurutma işlemi
gerçekleştirildikten sonra yüklenebilir.

▪ Yeniden şarj edilmesi gerekiyorsa, ünite üzerindeki etikete bakın.

Etikette soğutucu akışkan tipi ve gerekli miktarı yazılıdır.

▪ Ünite, fabrikada soğutucu akışkanla doldurulur, ancak boru

çaplarına ve uzunluklarına bağlı olarak bazı ünitelere ilave
soğutucu akışkan doldurulması gerekebilir.

1.2.4 Tuzlu Su

Mevcutsa. Daha fazla bilgi için, uygulamanızın montaj kılavuzuna
veya montör başvuru kılavuzuna bakın.

UYARI

Tuzlu su seçimi MUTLAKA ilgili mevzuata uygun olarak
yapılmalıdır.

UYARI

Tuzlu su kaçaklarına karşı gerekli önlemleri alın. Tuzlu su
kaçağı durumunda alanı derhal havalandırın ve satıcınıza
danışın.

UYARI

Ünite içerisindeki ortam sıcaklığı, örn. 70°C gibi oda
içerisindeki sıcaklıktan çok daha yüksek olabilir. Tuzlu su
kaçağı olması durumunda, ünite içerisindeki sıcak parçalar
tehlikeli durumlar ortaya çıkartabilir.

UYARI

Uygulamanın kullanımı ve montaj MUTLAKA ilgili
mevzuatta güvenlik ve çevre ile ilgili olarak belirtilen
önlemler dikkate alınarak gerçekleştirilmelidir.

1.2.5 Su

Mevcutsa. Daha fazla bilgi için, uygulamanızın montaj kılavuzuna
veya montör başvuru kılavuzuna bakın.

BİLDİRİM

Su kalitesinin 98/83 EC sayılı AB direktifine uygun
olduğundan emin olun.

FTXP50~71M2V1B + FTXF20~71A2V1B
Daikin oda kliması
4P513661-8C – 2018.09

Montör başvuru kılavuzu

5

2 Dokümanlar hakkında

1.2.6 Elektrik

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

▪ Anahtar kutusu kapağını çıkartmadan, herhangi bir

elektrik kablosunu bağlamadan veya elektrikli parçalara
temas etmeden önce tüm güç beslemelerini KAPALI
konuma getirin.

▪ Servis işlemine başlamadan önce, güç beslemesini

1 dakikadan daha uzun bir süre kesin ve ana devre
kapasitörlerinin veya elektrikli bileşenlerin terminalleri
arasındaki gerilimi ölçün. Elektrikli bileşenlere
dokunulabilmesi için, gerilimin MUTLAKA 50 V DC
değerinin altında olması gerekir. Terminallerin
konumları için, kablo şemasına bakın.

▪ Elleriniz ıslakken, KESİNLİKLE elektrikli bileşenlere

dokunmayın.

▪ Servis kapağı açık konumdayken, KESİNLİKLE

ünitenin başından ayrılmayın.

UYARI

Fabrikada monte EDİLMEMİŞ ise, aşırı gerilim kategori III
koşulunda bağlantıyı tam kesen tüm kutuplarda kontak
ayırma özelliğine sahip bir ana anahtar veya başka bir
bağlantı kesme vasıtası sabit kablo tesisatına monte
EDİLMELİDİR.

UYARI

▪ YALNIZCA bakır teller kullanın.

▪ Saha kablo tesisatının ilgili mevzuata uygun

olduğundan emin olun.

▪ Tüm saha kabloları MUTLAKA ürünle verilen kablo

şemalarına uygun olarak bağlanmalıdır.

▪ Kablo demetlerini KESİNLİKLE sıkmayın ve kabloların,

borulara ve keskin kenarlara temas ETMEDİĞİNDEN
emin olun. Terminal bağlantılarına dışarıdan baskı
uygulanmadığından emin olun.

▪ Topraklama kablosunun takıldığından emin olun.

Üniteyi KESİNLİKLE bir şebeke borusuna, darbe
emicisine veya telefon topraklamasına topraklamayın.
Topraklamanın yetersiz yapılması elektrik çarpmasına
yol açabilir.

▪ Özel olarak ayrılmış bir güç devresinin kullanıldığından

emin olun. Başka bir cihazla paylaşılan bir güç
beslemesini KESİNLİKLE kullanmayın.

▪ Gerekli sigortaların ve devre kesicilerin takıldığından

emin olun.

▪ Bir toprak kaçağı kesicisinin takıldığından emin olun.

Aksi takdirde, elektrik çarpmasına veya yangına neden
olabilir.

▪ Topraklama kaçağı koruyucu monte edilecekse,

topraklama kaçağı koruyucusunun gereksiz yere
açılmasını önlemek için bu koruyucunun inverter ile
uyumlu (yüksek frekanslı elektrik karışımına dayanıklı)
olduğundan emin olun.

DİKKAT

Güç beslemesini bağlarken akım taşıyan bağlantılar
yapılmadan önce toprak bağlantısı yapılmalıdır. Güç
beslemesini ayırırken akım taşıyan bağlantılar toprak
bağlantısından önce ayrılmalıdır. Güç beslemesi gerilim
giderme yeri ile terminal bloğunun kendisi arasındaki
iletkenlerin uzunluğu, güç beslemesi çekilerek tespit
yerinden kurtulması durumunda akım taşıyan kablolar
toprak kablosundan önce gergiye gelecek şekilde
ayarlanmalıdır.

BİLDİRİM

Güç kabloları döşenirken alınması gereken önlemler:

▪ Güç terminal bloğuna farklı kalınlıktaki kablolar

BAĞLAMAYIN (güç kablolarındaki gevşeklikler anormal
ısınmaya neden olabilir).

▪ Aynı kalınlıktaki kabloları bağlarken, yukarıdaki şekilde

gösterildiği gibi yapın.

▪ Kablolama için, belirtilen güç kablolarını kullanın ve bu

kabloları sağlam şekilde bağlayın ve ardından terminal
kartına harici basınç uygulanmasını önlemek için
sabitleyin.

▪ Terminal vidalarını sıkmak için uygun bir tornavida

kullanın. Küçük başlı bir tornavida, vida başına zarar
verebilir ve vidanın doğru şekilde sıkılmasını
engelleyebilir.

▪ Terminal vidaları aşırı sıkılırsa kırılabilir.

UYARI

▪ Elektrik işleri tamamlandıktan sonra, her bir elektrikli

bileşenin ve elektrikli bileşen kutusu içindeki terminalin
sağlam şekilde bağlandığını onaylayın.

▪ Üniteyi çalıştırmadan önce tüm kapakların

kapatıldığından emin olun.

BİLDİRİM

Yalnızca güç kaynağının trifaze olması ve kompresörde bir
AÇIK/KAPALI başlangıç yönteminin bulunması durumunda
geçerlidir.

Ürün çalışırken anlık bir kesintinin veya gücün gidip
gelmesinin ardından ters fazın devreye girmesi ihtimali
varsa, ters faz koruma devresini lokal olarak monte edin.
Ürünün ters fazda çalıştırılması, kompresöre ve diğer
parçalara zarar verebilir.

2 Dokümanlar hakkında

2.1 Bu doküman hakkında

BİLGİ

Kullanıcının ilgili dokümanların çıktısını aldığından emin
olun ve kullanıcıdan bu dokümanları daha sonra
başvurmak üzere saklamasını isteyin.

Hedef okuyucu

Yetkili montörler

BİLGİ

Bu cihaz mağazalarda, hafif endüstriyel tesislerde ve
çiftliklerde uzmanlar veya eğitimli kullanıcılar tarafından
veya ticari alanlarda ve konutlarda normal kullanıcılar
tarafından kullanılmak üzere tasarlanmıştır.

Doküman seti

Bu doküman bir doküman setinin bir parçasıdır. Tam set şu
dokümanları içerir:

▪ Genel güvenlik önlemleri:

▪ Montajdan önce okumanız GEREKEN güvenlik talimatları

▪ Format: Basılı (iç ünite kutusundan çıkar)

Montör başvuru kılavuzu

6

FTXP50~71M2V1B + FTXF20~71A2V1B

Daikin oda kliması

4P513661-8C – 2018.09

3 Kutu hakkında

1

3

2

2

2× 2× 2×1× 1× 1×1×

1× 1×

edba c f g

h i

▪ İç ünite montaj kılavuzu:

▪ Montaj talimatları

▪ Format: Basılı (iç ünite kutusundan çıkar)

▪ Montör başvuru kılavuzu:

▪ Montaj hazırlığı, iyi uygulamalar, referans verileri,…

▪ Format: Dijital dosyaların bulunduğu adres http://

www.daikineurope.com/support-and-manuals/product­information/

Ürünle verilen dokümanların güncel sürümlerine bölgesel Daikin web
sitesinden veya satıcınızdan ulaşabilirsiniz.

Orijinal doküman İngilizce dilinde yazılmıştır. Diğer dillere orijinal
dilinden çevrilmiştir.

Teknik mühendislik verileri

▪ En son teknik verilerin bir alt kümesine bölgesel Daikin web

sitesinden (genel erişime açık) ulaşılabilir.

▪ En son teknik verilerin tam kümesine Daikin dış ağından (kimlik

denetimi gerekir) ulaşılabilir.

2.2 Bir bakışta montör başvuru kılavuzu

Bölüm Açıklama

Genel güvenlik önlemleri Montajdan önce okumanız GEREKEN

güvenlik talimatları
Dokümanlar hakkında Montör için hangi dokümanlar mevcut
Kutu hakkında Ünitelerin ambalajı nasıl açılır ve

aksesuarları nasıl çıkarılır
Ünite hakkında ▪ Sistem montaj planı

▪ Çalışma sahası
Hazırlık Montaj yerine gitmeden önce yapılması

ve bilinmesi gerekenler
Montaj Sistemin montajı için yapılması ve

bilinmesi gerekenler
Yapılandırma Montajından sonra sistemi

yapılandırmak için yapılması ve

bilinmesi gerekenler
Devreye alma Yapılandırıldıktan sonra sistemi

işletmeye almak için yapılması ve

bilinmesi gerekenler
Kullanıcıya teslim Kullanıcıya verilmesi ve açıklanması

gerekenler
Bertaraf Sistem nasıl bertaraf edilir
Teknik veriler Sistemin belirtimleri
Sözlük Terimlerin tanımı

▪ Taşıma sırasındaki hasara mani olmak için üniteyi mümkün

olduğunca nihai montaj konumuna getirene kadar ambalajından
çıkarmayın.

▪ Üniteyi taşırken aşağıdakileri dikkate alın:

Kolay kırılır, üniteyi dikkatli taşıyın.

Hasara meydan vermemek için üniteyi dik tutun.

▪ Üniteyi içeriye getirirken izlemek istediğiniz yolu önceden

hazırlayın.

3.2 İç ünite

BİLGİ

Aşağıdaki şekiller sadece örnektir ve sistem yerleşiminize
tam olarak UYMAYABİLİR.

3.2.1 İç üniteyi ambalajından çıkarmak için

3.2.2 İç üniteden aksesuarları çıkarmak için

3 Kutu hakkında

3.1 Genel bilgi: Kutu hakkında

Bu bölümde iç ünitenin içerisinde bulunduğu kutunun sahada teslim
edilmesinden sonra yapılması gerekenler açıklanmıştır.

Şunlar hakkında bilgi içerir:

▪ Ünitenin ambalajının açılması ve taşınması

▪ Üniteden aksesuarların çıkarılması

Şu hususları dikkate alın:

▪ Teslim alındığında ünitede hasar olup olmadığı KONTROL

EDİLMELİDİR. Tespit edilen hasarlar derhal nakliye şirketi
yetkilisine RAPOR EDİLMELİDİR.

FTXP50~71M2V1B + FTXF20~71A2V1B
Daikin oda kliması
4P513661-8C – 2018.09

1 Aksesuarları ambalajın altından çıkartın.

a Montaj kılavuzu
b Kullanım kılavuzu

Montör başvuru kılavuzu

7

4 Ünite hakkında

a

f

c

e

d

b

c Genel güvenlik önlemleri

d Titanyum apatit koku giderici filtre ve gümüş partikül filtresi

(yalnız FTXP için)

e İç ünite tespit vidası (M4×12L). Bkz. "6.6.3Üniteyi montaj

plakasına sabitlemek için"sayfa17.

f Kullanıcı arabirimi için kuru pil AAA.LR03 (alkalin)
g Kullanıcı arabirimi tutucu
h Kullanıcı arabirimi

i Montaj levhası

4 Ünite hakkında

UYARI: YANICI MADDE

Bu ünitenin içindeki soğutucu orta derecede tutuşkandır.

4.1 Sistem montaj planı

BİLDİRİM

Sistemin tasarımı –15°C altındaki sıcaklıklarda
yapılmamalıdır.

5 Hazırlık

5.1 Genel bilgi: Hazırlık

Bu bölümde montaj yerine gitmeden önce yapmanız ve bilmeniz
gerekenler açıklanmıştır.

Şunlar hakkında bilgi içerir:

▪ Montaj sahasının hazırlanması

▪ Soğutucu borularının hazırlanması

▪ Elektrik tesisatının hazırlanması

5.2 Montaj sahasının hazırlanması

Üniteyi sıklıkla çalışma alanı olarak kullanılan yerlere monte
ETMEYİN. Çok toz çıkaran inşaat işleri (örn. taşlama işleri)
yapılması halinde ünitenin üzeri ÖRTÜLMELİDİR.

Ünitenin rahatça içeri ve dışarı taşınmasına izin verecek boşlukta bir
montaj konumu seçin.

UYARI

Cihaz sürekli ateşleme kaynaklarının (örnek: açık alevler,
çalışan bir gazlı gereç veya çalışan bir elektrikli ısıtıcı)
bulunmadığı bir odada saklanacaktır.

5.2.1 İç ünite montaj sahası gereksinimleri

a İç ünite
b Servis kapağı
c Hava filtresi
d Titanyum apatit koku giderici filtre ve gümüş partikül filtresi

(yalnız FTXP için)

e Soğutucu boruları, drenaj hortumu ve ara bağlantı kablosu

f Yalıtım bandı

4.2 Çalışma sahası

Emniyetli ve etkin çalışması için üniteyi aşağıdaki sıcaklık ve nem
sınırlarında kullanın.

İşletim modu Çalışma sahası

Soğutma

Isıtma

Kurutma

(a)(b)

(a)

(a)

(a) Bir emniyet cihazı sisteminin çalışmasını durdurabilir.
(b) İç ünitede yoğuşma oluşabilir ve damlama yapabilir.

▪ Dış sıcaklık: –10~46°C

▪ İç sıcaklık: 18~32°C

▪ İç nem: ≤%80
▪ Dış sıcaklık: –15~24°C

▪ İç sıcaklık: 10~30°C
▪ Dış sıcaklık: –10~46°C

▪ İç sıcaklık: 18~32°C

▪ İç nem: ≤%80

Çalışma sahası dışında çalıştırılırsa:

BİLGİ

Ayrıca, “Genel güvenlik önlemleri” bölümünde açıklanan
önlemleri ve gereksinimleri okuyun.

BİLGİ

Ses basıncı seviyesi 70dBA değerinden azdır.

▪ Hava akışı. Hava akışını hiç bir şeyin engellemediğinden emin

olun.

▪ Drenaj. Yoğuşma suyunun doğru şekilde boşaltılabildiğinden emin

olun.

▪ Duvar yalıtımı. Duvardaki koşullar 30°C ve %80 bağıl nemi

aştığında veya duvara taze hava girdiğinde, ek yalıtım gereklidir
(minimum 10mm kalınlık, polietilen köpük).

▪ Duvar mukavemeti. Duvar veya zeminin ünite ağırlığını

destekleyecek kadar güçlü olup olmadığını kontrol edin. Herhangi
bir risk varsa, üniteyi monte etmeden önce duvar veya zemini
güçlendirin.

Olası karışmaları önlemek için, güç kablolarını televizyon ve
radyolara en az 1 metre uzaktan geçirin. Radyo dalgalarına bağlı
olarak, 3metre mesafe yeterli OLMAYABİLİR.

▪ Üniteden deşarj edilecek sıcak/soğuk havanın veya çalışma

sesinin başkalarını rahatsız etmeyeceği bir konum seçin.

▪ Flüoresan lambalar. Flüoresan lambalar bulunan bir odaya

kablosuz kullanıcı arabirimi takılırken, girişimi önlemek için
aşağıdakilere dikkat edin:

▪ Kablosuz kullanıcı arabirimini iç üniteye olabildiğince yakın

kurun.

▪ İç üniteyi flüoresan lambalardan mümkün olduğunca uzağa

kurun.

Ünitenin kullanım ömrünü kısaltacağından, ünitenin şu alanlara
monte edilmesi ÖNERİLMEZ:

▪ Gerilim dalgalanmalarının yüksek olduğu yerler

▪ Araçlarda veya gemilerde

▪ Asitli veya alkalik buhar bulunan yerler

Montör başvuru kılavuzu

8

FTXP50~71M2V1B + FTXF20~71A2V1B

Daikin oda kliması

4P513661-8C – 2018.09

6 Montaj

≥50 ≥50

≥30

(mm)

t

Ø

ØiØ

i

t

ØpØ

p

▪ Atmosferde mineral yağ buğusu, spreyi veya buharının

bulunabileceği yerler. Plastik parçalar bozulabilir ve düşebilir veya
su sızıntısına neden olabilir.

▪ Ünitenin doğrudan güneş ışığının yolunda olacağı yerler.

▪ Banyolarda.

▪ Sese duyarlı alanlar (ör. yatak odası yakını), böylece çalışma sesi

rahatsızlık yaratmayacaktır.

UYARI

İç ünitenin ve/veya dış ünitenin altına ıslanabilecek

nesneler YERLEŞTİRMEYİN. Aksi taktirde, ünitede veya

soğutucu borularında yoğuşma, hava filtresindeki pislik

veya drenaj tıkanması damlamaya neden olarak ünitenin

altındaki nesnelerin kirlenmesine veya hasar görmesine yol

açabilir.

▪ Aralık bırakma. Üniteyi zeminden en az 1,8 m mesafede

yerleştirin, duvarlar ve tavandan olan mesafeler için aşağıdaki
gereksinimleri göz önünde bulundurun:

5.3 Soğutucu akışkan borularının hazırlanması

5.3.1 Soğutucu boru gereksinimleri

BİLGİ

Ayrıca, “Genel güvenlik önlemleri” bölümünde açıklanan
önlemleri ve gereksinimleri okuyun.

Soğutucu borularının çapı

Dış ünite üzerindeki bağlantılarda olan çapların aynısını kullanın:

Sınıf L1 sıvı boruları L1 gaz boruları

20~35 Ø6,4 Ø9,5
50~71 Ø6,4 Ø12,7

Soğutucu borularının malzemesi

▪ Boru malzemesi: Fosforik asitle oksijeni giderilmiş dikişsiz bakır.

▪ Havşalı bağlantılar: Yalnız tavlanmış malzeme kullanın.

▪ Boru sertlik derecesi ve et kalınlığı:

Dış çap (Ø) Sertlik derecesi Kalınlık (t)

6.4mm (1/4") Tavlanmış (O) ≥0,8mm

9.5mm (3/8")

12.7mm (1/2")

(a) İlgili mevzuata ve ünitenin maksimum çalışma basıncına

(bkz. ünitenin isim plakası üzerindeki "PS High") bağlı
olarak daha büyük boru kalınlığı gerekebilir.

(a)

▪ Yalıtım kalınlığı

Boru dış çapı (Øp) Yalıtım iç çapı (Øi) Yalıtım kalınlığı (t)

6.4mm (1/4") 8~10mm ≥10mm

9.5mm (3/8") 12~15mm

12.7mm (1/2") 14~16mm

Sıcaklık 30°C'den ve bağıl nem %80'den yüksekse, yalıtım yüzeyi
üzerindeki yoğuşmanın önüne geçilmesi için yalıtım malzemesinin
kalınlığı en az 20mm olmalıdır.

5.4 Elektrik kablolarının hazırlanması

5.4.1 Elektrik kablolarının hazırlanması hakkında

BİLGİ

Ayrıca, “Genel güvenlik önlemleri” bölümünde açıklanan
önlemleri ve gereksinimleri okuyun.

UYARI

▪ Güç beslemede eksik veya yanlış bir N fazı mevcutsa,

cihaz arızalanabilir.

▪ Uygun topraklama oluşturun. Üniteyi KESİNLİKLE bir

şebeke borusuna, darbe emicisine veya telefon
topraklamasına topraklamayın. Kusurlu topraklama,
elektrik çarpmasına neden olabilir.

▪ Gerekli sigortaları veya devre kesicileri takın.

▪ Elektrik kablolarını kablo kelepçeleri kullanarak

sabitleyin ve kabloların keskin kenarlar ve özellikle de
yüksek basınç tarafındaki borularla temas etmemesine
dikkat edin.

▪ Hasar görmüş kabloları, soyulmuş iletken kablolarını,

uzatma kabloları veya yıldız sistemi bağlantılarını
kullanmayın. Aksi takdirde, aşırı ısınma, elektrik
çarpması veya yangın meydana gelebilir.

▪ Bu ünitede bir inverter bulunduğundan KESİNLİKLE faz

ilerletme kapasitörü kullanmayın. Faz ilerletme
kapasitörü performansı düşürür ve kazalara yol açabilir.

UYARI

▪ Tüm kablolar mutlaka yetkili bir elektrik teknisyeni

tarafından BAĞLANMALI ve ilgili mevzuata UYGUN
OLMALIDIR.

▪ Elektrik bağlantılarını sabit kablolara yapın.

▪ Sahada temin edilen tüm bileşenler ve tüm elektrik

yapıları mutlaka ilgili mevzuata UYGUN OLMALIDIR.

UYARI

Güç besleme kabloları için DAİMA çok çekirdekli kablo
tercih edin.

5.3.2 Soğutucu akışkan borularının yalıtımı

▪ Yalıtım malzemesi olarak aşağıdaki değerlere sahip polietilen

köpük kullanın:

▪ ısı aktarma oranı 0,041 ila 0,052W/mK (0,035 ila 0,045kcal/mh

°C)

▪ ısı direnci en az 120°C

FTXP50~71M2V1B + FTXF20~71A2V1B
Daikin oda kliması
4P513661-8C – 2018.09

6 Montaj

6.1 Genel bilgi: Montaj

Bu bölümde montaj yerinde sistemi monte etmek için yapmanız ve
bilmeniz gerekenler açıklanmıştır.

Montör başvuru kılavuzu

9

6 Montaj

a

a

a

b

a

1

2

a

a

c

b

a

1

3

2

Tipik iş akışı

Montaj çalışması tipik olarak şu aşamalardan meydana gelir:
1 Dış ünitenin montajı.
2 İç ünitenin montajı.
3 Soğutucu borularının bağlanması.
4 Soğutucu borularının kontrolü.
5 Soğutucu şarjı.
6 Elektrik kablolarının bağlanması.
7 Dış montajın tamamlanması.
8 İç montajın tamamlanması.

BİLGİ

Dış ünitenin montajı için (dış ünite montajı, soğutucu
borularının dış üniteye bağlanması, soğutucu şarjı, elektrik
kablolarının dış üniteye bağlanması …), dış ünitenin
montaj kılavuzuna bakın.

6.2 İç ünitenin açılması

6.2.1 Ön paneli çıkarmak için

1 Ön paneli her iki taraftaki panel tırnaklarından tutun ve açın.

3 3 daireli bir sembolle işaretlenmiş 3 adet üst kancayı aşağı

doğru itin.

a Üst kanca
b 3 daireli sembol

4 Ön ızgarayı çıkarmadan önce kanadı açmanızı öneririz.

5 Her iki elinizi ön ızgaranın ortasına getirin, yukarı doğru bastırıp

kendinize doğru itin.

6.2.4 Ön ızgarayı geri takmak için

a Panel tırnakları

2 Ön paneli sola veya sağa kaydırıp kendinize doğru çekerek

çıkarın.

Sonuç: 1 taraftaki ön panel mili ayrılır.

3 Diğer taraftaki ön panel milini de aynı şekilde ayırın.

1 Ön ızgarayı takın ve 3 adet üst kancayı sağlam şekilde

yerlerine oturtun.

2 2 vidayı (sınıf 20~35) veya 3 vidayı (sınıf 50~71) ön ızgaraya

geri takın.

3 Hava filtresini ve ardından ön paneli takın.

6.2.5 Elektrik kabloları kutusu kapağını çıkarmak için

1 Ön ızgarayı çıkartın.

2 Elektrik kabloları kutusundan 1 vidayı sökün.

3 Kapağın üst kısmındaki çıkıntılı kısmı çekerek elektrik kabloları

kutusu kapağını açın.

4 Alttaki tırnağı çözün ve elektrik kabloları kutusu kapağını

çıkarın.

a Ön panel mili

6.2.2 Ön paneli geri takmak için

1 Ön paneli tutturun. Milleri yuvalarla hizalayın ve içeri sonuna

kadar itin.

2 Ön paneli yavaşça kapatın; her iki taraftan ve ortasından

bastırın.

6.2.3 Ön ızgarayı çıkarmak için

DİKKAT

Sistemle ilgili montaj, bakım veya servis çalışmaları
gerçekleştirirken uygun kişisel koruyucu malzeme ve
ekipmanları (koruyucu eldivenler, koruyucu gözlükler,…)
kullanın.

1 Hava filtresini sökmek için ön paneli çıkartın.

sökün.

2 Ön ızgaradan 2 vidayı (sınıf 20~35) veya 3 vidayı (sınıf 50~71)

Montör başvuru kılavuzu

10

a Tırnak
b Kapağın üst kısmındaki çıkıntılı kısım
c Vida

FTXP50~71M2V1B + FTXF20~71A2V1B

Daikin oda kliması

4P513661-8C – 2018.09

6 Montaj

a b

337

770

A

285

44.5

170

48

48

44.5

116.5

117

337

50

213

237

170

A

d

e

(mm)

a

a

f

h g

a

a

bac

a

c

a

d

e

A

990

295

170

60

170

44.5

44.5

122

121.5

56.5

56.5

404

475

PIPING HOLE
CENTER:170mm
TO THE LEFT

PIPING HOLE
CENTER:170mm
TO THE LEFT

(mm)

A

PIPING HOLE
CENTER:170mm
TO THE LEFT

PIPING HOLE
CENTER:170mm
TO THE LEFT

e

d

e

d

b

a

c

a

c

a

a

gh

f

a

5 Kapağı geri takmak için, önce alttaki tırnağı elektrik kabloları

kutusunun üzerine oturtun ve kapağı üstteki 2 tırnağın içine
kaydırın.

6.2.6 Servis kapağını açmak için

1 Servis kapağından 1 vidayı sökün.

2 Servis kapağını üniteden yatay olarak çekip çıkarın.

a Servis kapağı vidası
b Servis kapağı

Sınıf 20~35:

6.3 İç ünite montajı

6.3.1 İç ünitenin montajı sırasında alınacak önlemler

BİLGİ

Aynı zamanda aşağıdaki bölümlerde bulunan önlem ve
gereksinimleri de okuyun:

▪ Genel güvenlik önlemleri

▪ Hazırlık

6.3.2 Montaj plakasını takmak için

1 Montaj plakasını geçici olarak takın.

2 Montaj plakasını tesviye edin.

3 Delme noktalarının merkezlerini bir şerit metre kullanarak

duvara işaretleyin. Şerit metrenin ucunu " " sembolüne
yerleştirin.

4 M4×25L vidalarla (sahada tedarik edilir) montaj plakasını

duvara sabitleyerek kurulumu bitirin.

BİLGİ

Çıkarılan boru bağlantı noktası kapağı montaj plakası
cebinde tutulabilir.

Sınıf 50~71:

FTXP50~71M2V1B + FTXF20~71A2V1B
Daikin oda kliması
4P513661-8C – 2018.09

a Önerilen montaj plakası tespit noktaları
b Boru bağlantı noktası kapağı için cep
c Su terazisi yerleştirme tırnakları
d Duvardan geçen delik Ø65mm
e Drenaj hortumu konumu

f Şerit metre için " " sembolündeki konum

Montör başvuru kılavuzu

11

6 Montaj

Ø65

a

b

c

Ø16

Ø18

a

a

b c

Ø16

Ø16

a b c

Ø18

g Gaz borusu ucu
h Sıvı borusu ucu

6.3.3 Bir duvar deliği delmek için

DİKKAT

Metal donatılar veya metal levhalar içeren duvarlar için
olası ısınma, elektrik çarpması veya yangın sorunlarını
ortadan kaldırmak için duvara gömülü boru ve duvardan
geçen delikler için duvar kapağı kullanın.

BİLDİRİM

Su sızıntısını önlemek için boruların etrafındaki boşlukları
sızdırmazlık malzemesi (sahadan temin edilir) ile
tıkadığınızdan emin olun.

1 Duvarda dışarı doğru eğimli 65mm'lik bir geçiş deliği açın.

2 Deliğe gömülü bir duvar borusu yerleştirin.

3 Duvar borusuna bir duvar kapağı takın.

a Gömülü duvar borusu
b Macun
c Duvar deliği kapağı

4 Kablo bağlantıları, soğutucu boruları ve drenaj borularını

tamamladıktan sonra, boşluğu macunla doldurmayı
UNUTMAYIN.

6.3.5 Drenajı sağlamak için

Yoğuşma suyunun doğru şekilde boşaltılabildiğinden emin olun. Bu
şunları kapsar:

▪ Genel esaslar

▪ Drenaj borularının iç üniteye bağlanması

▪ Su kaçaklarını kontrol edilmesi

Genel esaslar

▪ Boru uzunluğu. Drenaj borusunu mümkün olduğunca kısa tutun.

▪ Boru ebadı. Tahliye hortumu uzatması veya gömülü tahliye

borusu gerekiyorsa, hortumun ön ucuna uygun parçalar kullanın.

BİLDİRİM

▪ Drenaj hortumunu aşağı doğru eğimle takın.

▪ Tutuculara izin VERİLMEZ.

▪ Hortumun ucunu suya BATIRMAYIN.

6.3.4 Boru bağlantı noktası kapağını çıkarmak için

Boruları sağa, sağ alta, sola veya sol alta bağlamak için boru
bağlantı noktası kapağı ÇIKARILMALIDIR.

1 Boru portu kapağını bir kıl testere kullanarak ön ızgara içinden

kesin.

2 Bir yarım dairesel çubuk eğe kullanarak kesim çizgisi boyunca

çapakları temizleyin.

▪ Drenaj hortumu uzatması. Drenaj hortumunu uzatmak için,

sahadan temin edilen Ø16 mm hortum kullanın. Uzatma
hortumunun iç mekan kısmında ısı yalıtım tüpü kullanmayı
UNUTMAYIN.

a İç ünite ile birlikte verilen drenaj hortumu
b Isı yalıtım tüpü (sahadan temin edilir)
c Uzatma drenaj hortumu

▪ Sert polivinil klorür boru. Gömülü boru hattı çalışmasında

olduğu gibi drenaj hortumuna doğrudan sert polivinil klorür boru
(nominal Ø13 mm) bağlarken, sahadan temin edilen bir drenaj
soketi (nominal Ø13mm) kullanın.

a İç ünite ile birlikte verilen drenaj hortumu
b Nominal Ø13mm drenaj soketi (sahadan temin edilir)
c Sert polivinil klorür boru (sahadan temin edilir)

▪ Yoğuşma. Yoğuşmaya karşı önlemleri alın. Bina içindeki tüm

drenaj borularını yalıtın.

1 Drenaj hortumunu drenaj borusundan çıkmayacak şekilde

aşağıdaki resimde gösterildiği gibi drenaj borusuna takın.

BİLDİRİM

Ön ızgaraya zarar vereceğinden boru portu kapağını
çıkarmak için yan keski KULLANMAYIN.

Montör başvuru kılavuzu

12

FTXP50~71M2V1B + FTXF20~71A2V1B

Daikin oda kliması

4P513661-8C – 2018.09

≥50

mm

Boruları sağ yana, sağ arkaya veya sağ alta

A

B

C

a

b

a

a

b

a

b

A

B

C

b

a

bağlamak için

BİLGİ

Fabrika varsayılanı sağ yandan boru bağlantısıdır. Sol
yandan boru bağlantısı için boruları sağdan çıkarın ve sol
tarafa takın.

1 Drenaj hortumunu yapışkan vinil bant ile soğutucu akışkan

borularının altına tutturun.

2 Drenaj hortumu ve soğutucu akışkan borularını yalıtım bandı ile

birlikte sarın.

A Sağ yandan boru bağlantısı
B Sağ alttan boru bağlantısı
C Sağ arkadan boru bağlantısı

a Sağ yandan boru bağlantısı için boru portu kapağını

buradan çıkarın.

b Sağ alttan boru bağlantısı için boru portu kapağını buradan

çıkarın.

Boruları sol yana, sol arkaya veya sol alta bağlamak için

6 Montaj

a Yalıtım tespit vidası
b Drenaj hortumu

4 Drenaj hortumunu yapışkan vinil bant kullanarak soğutucu

akışkan borularının alt tarafına tutturun.

A Sol yandan boru bağlantısı
B Sol arkadan boru bağlantısı
C Sol alttan boru bağlantısı

a Sol yandan boru bağlantısı için boru portu kapağını

buradan çıkarın.

b Sol alttan boru bağlantısı için boru portu kapağını buradan

çıkarın.

Su kaçaklarını kontrol etmek için

1 Hava filtrelerini çıkarın.

2 Drenaj tavasına yavaş yavaş yaklaşık 1 l su dökün ve su

kaçaklarını kontrol edin.

BİLGİ

Fabrika varsayılanı sağ yandan boru bağlantısıdır. Sol
yandan boru bağlantısı için boruları sağdan çıkarın ve sol
tarafa takın.

1 Sağ taraftaki yalıtım tespit vidasını sökün ve drenaj hortumunu

çıkartın.

2 Sol taraftaki drenaj tapasını çıkartın ve bunu sağ tarafa takın.

BİLDİRİM

Yerleştirirken drenaj tapasına yağlama yağı (soğutucu
akışkan yağı) UYGULAMAYIN. Drenaj tapası bozulabilir ve
tapadan drenaj kaçağına neden olabilir.

a 4mm altıgen anahtar

3 Drenaj hortumunu sol tarafa takın ve tespit vidasıyla sıkmayı

unutmayın; aksi takdirde su sızıntısı meydana gelebilir.

6.4 Soğutucu akışkan borularının bağlanması

6.4.1 Soğutucu borularının bağlanması hakkında

Soğutucu borularının bağlantısı yapılmadan önce

Dış ve iç ünitenin monte edildiğinden emin olun.

Tipik iş akışı

Soğutucu borularının bağlanması şunları kapsar:

▪ Soğutucu borularının iç üniteye bağlanması

▪ Soğutucu borularının dış üniteye bağlanması

▪ Soğutucu borularının yalıtımı

▪ Şu konulardaki ilkeleri unutmamak gerekir:

▪ Boru kıvrımları

▪ Boru uçlarına havşa açılması

▪ Stop vanalarının kullanımı

FTXP50~71M2V1B + FTXF20~71A2V1B
Daikin oda kliması
4P513661-8C – 2018.09

Montör başvuru kılavuzu

13

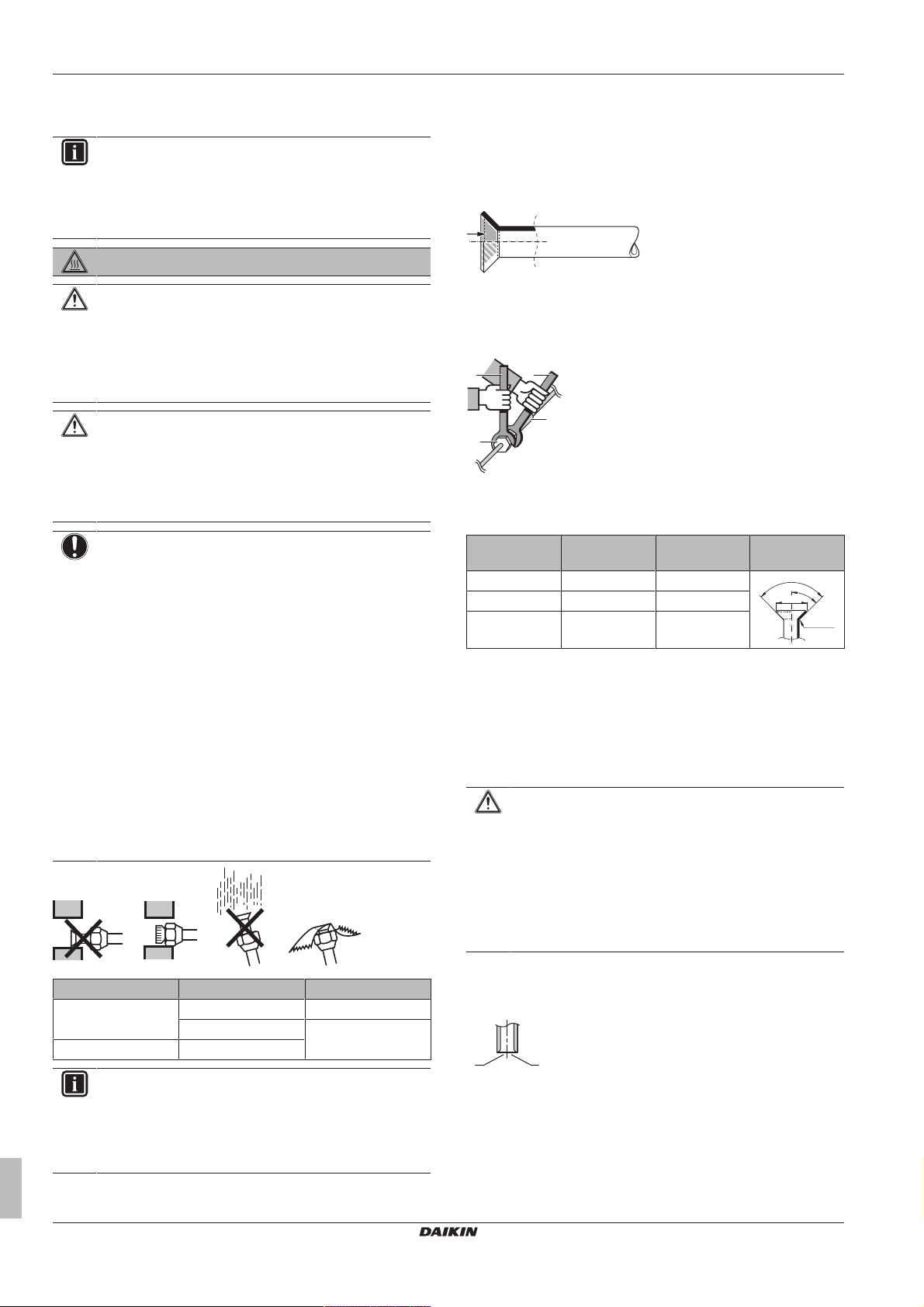

6 Montaj

a

b

c

d

R=0.4~0.8

45°

±2

90°

±2

A

a b

6.4.2 Soğutucu borularının bağlantısı yapılırken dikkat edilecekler

BİLGİ

Aynı zamanda aşağıdaki bölümlerde bulunan önlem ve
gereksinimleri de okuyun:

▪ Genel güvenlik önlemleri

▪ Hazırlık

TEHLİKE: YANMA RİSKİ

DİKKAT

▪ Üniteye sabitlenen havşa somununu kullanın.

▪ Gaz kaçağını önlemek için, yalnızca havşanın iç

yüzeyine soğutucu yağı uygulayın. R32 için soğutucu
yağı kullanın.

▪ Bağlantıları tekrar KULLANMAYIN.

DİKKAT

▪ Konik parça üzerinde KESİNLİKLE madeni yağ

kullanmayın.

▪ Kullanım ömrünün garanti edilmesi bakımından bu R32

ünitesine KESİNLİKLE kurutucu takmayın. Kurutucu
maddeler çözünerek sisteme zarar verebilir.

BİLDİRİM

Soğutucu akışkan borularıyla ilgili olarak şu hususları
dikkate alın:

▪ Soğutucu döngüsüne belirtilen soğutucu akışkan

dışında başka hiçbir şeyin (örn. hava) karışmamasını
sağlayın.

▪ Soğutucu ilave ederken, yalnız R32 kullanın.

▪ Basınca dayanıklı olması ve yabancı maddelerin (örn.

mineral yağlar ve nem) sisteme karışmasının
önlenmesi için yalnızca R32 kurulumları için özel olarak
tasarlanmış montaj aletleri (örn. manifold gösterge seti)
kullanın.

▪ Boruları, konik parçaları KESİNLİKLE mekanik gerilime

maruz kalmayacak şekilde monte edin.

▪ Boru tesisatını pislik, sıvı veya toz girişi önlenecek

şekilde aşağıdaki tabloda açıklandığı gibi koruyun.

▪ Bakır boruları duvarlardan geçirirken dikkatli olun

(aşağıdaki şekle bakın).

Ünite Montaj süresi Koruma yöntemi

Dış ünite >1ay Boruyu sıkıştırın

<1ay Boruyu sıkıştırın veya

İç ünite Süreden bağımsız

bantlayın

6.4.3 Soğutucu borularının bağlantısı yapılırken dikkat edilecekler

Boruları bağlarken şu hususları dikkate alın:

▪ Havşa somunu takarken, havşanın iç yüzeyini eter veya ester

yağıyla kaplayın. Sağlam şekilde sıkmadan önce, elinizle 3 veya 4
tam tur sıkın.

▪ Havşa somununu gevşetirken DAİMA 2 anahtarı birlikte kullanın.

▪ Boru bağlantılarını yaparken havşa somununu sıkmak için DAİMA

somun anahtarı ile tork anahtarını birlikte kullanın. Böylece,
somunun çatlaması ve kaçaklar önlenmiş olur.

a Tork anahtarı
b Somun anahtarı
c Boru birleşimi
d Havşa somunu

Boru ebadı

(mm)

Sıkma torku

(N•m)

Havşa ölçüleri

(A) (mm)

Havşa biçimi

(mm)

Ø6,4 15~17 8,7~9,1
Ø9,5 33~39 12,8~13,2

Ø12,7 50~60 16,2~16,6

6.4.4 Boru dirsek talimatları

Bükme için bir boru bükme aleti kullanın. Tüm boru dirsekleri
mümkün olduğunca yumuşak geçişli olmalıdır (dirsek yarıçapı
30~40mm veya daha yüksek olmalıdır).

6.4.5 Boru ucunun konik kesilmesi için

DİKKAT

▪ Konik kesimin doğru yapılamaması soğutucu gazı

kaçağına neden olabilir.

▪ Konik boruları KESİNLİKLE tekrar kullanmayın.

Soğutucu gaz kaçaklarını önlemek için yeni havşalar
kullanın.

▪ Üniteyle birlikte verilen havşa başlı somunları kullanın.

Farklı havşa somunlarının kullanılması, soğutucu gaz
kaçaklarına neden olabilir.

1 Boru ucunu bir boru kesiciyle kesin.

2 Çapakların boruya GİRMEMESİ için, kesilen yüzey aşağı

bakarken çapaklarını temizleyin.

Montör başvuru kılavuzu

14

BİLGİ

Soğutucu akışkan borularını kontrol etmeden KESİNLİKLE
soğutucu akışkan kesme vanasını açmayın. İlave soğutucu
akışkan doldurmanız gerekiyorsa, soğutucu akışkan
kesme vanasını doldurma işleminden sonra açmanız
önerilir.

a Tam dik açıda kesin.
b Çapakları temizleyin.

3 Stop vanasından havşa somununu sökün ve boru üzerine

yerleştirin.

4 Boruyu konik kesin. Tam olarak aşağıdaki şekilde gösterildiği

konuma ayarlayın.

FTXP50~71M2V1B + FTXF20~71A2V1B

Daikin oda kliması

4P513661-8C – 2018.09

6 Montaj

A

a b

c

c

a

b

f

d

g

e

b a

c b

c

aa

A

AA´

A´

6.5.2 Elektrik kablo bağlantıları yapılırken dikkat edilecekler

R32 için havşa

takımı (kavramalı

tip)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Havşanın doğru şekilde açıldığını kontrol edin.

a Havşanın iç yüzeyi pürüzsüz OLMALIDIR.
b Boru ucuna eşit olarak tam daire şeklinde havşa

AÇILMALIDIR.

c Havşa somununun takıldığından emin olun.

Geleneksel havşa takımı

Kavrama tipi

(Ridgid tipi)

Kelebek somun

tipi

(İngiliz tipi)

6.4.6 Soğutucu akışkan borularını iç üniteye bağlamak için

▪ Boru uzunluğu. Soğutucu borularını mümkün olduğunca kısa

tutun.

▪ Havşalı bağlantılar. Soğutucu borularının üniteye bağlantısını

havşalı bağlantılar kullanarak yapın.

▪ Yalıtım. İç ünitedeki soğutucu borularını, ara bağlantı kablosunu

ve drenaj hortumunu aşağıdaki gibi yalıtın:

BİLGİ

Aynı zamanda aşağıdaki bölümlerde bulunan önlem ve
gereksinimleri de okuyun:

▪ Genel güvenlik önlemleri

▪ Hazırlık

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

UYARI

Güç besleme kabloları için DAİMA çok çekirdekli kablo
tercih edin.

UYARI

Besleme kablosu zarar görürse tehlikeye meydan
vermemek için imalatçı, onun servis temsilcisi veya benzer
kalifiye bir personel tarafından DEĞİŞTİRİLMELİDİR.

UYARI

Güç beslemesini iç üniteye BAĞLAMAYIN. Aksi takdirde,
elektrik çarpabilir veya yangın çıkabilir.

UYARI

▪ Yerel olarak satın alınan elektrik parçalarını ürünün

içerisinde KULLANMAYIN.

▪ Drenaj pompası vb. için güç beslemesini terminal

bloğundan dallanma YAPMAYIN. Aksi takdirde, elektrik
çarpabilir veya yangın çıkabilir.

a Gaz borusu
b Gaz borusu yalıtımı
c Ara bağlantı kablosu
d Sıvı borusu
e Sıvı borusu yalıtımı

f Son işlem bandı

g Drenaj hortumu

BİLDİRİM

Tüm soğutucu borularını yalıtmayı ihmal etmeyin. Açıkta
kalan borular yoğuşmaya neden olabilir.

6.5 Elektrik kablolarının bağlanması

6.5.1 Elektrik kablolarının bağlanması hakkında

Tipik iş akışı

Elektrik kablolarının bağlanması tipik olarak aşağıdaki aşamalardan
oluşur:

1 Güç besleme sisteminin ünitenin elektrik özelliklerine uygun

olduğundan emin olunması.
2 Elektrik kablolarının dış üniteye bağlanması.
3 Elektrik kablolarının iç üniteye bağlanması.
4 Ana güç beslemesinin bağlanması.

UYARI

Bu borular çok sıcak olacağından ara bağlantı kablolarını
ısı yalıtımsız bakır borulardan uzak tutun.

6.5.3 Elektrik kabloları bağlanırken dikkat edilmesi gerekenler

Aşağıdakileri akılda tutun:

▪ Örgülü iletken kablolar kullanılırsa, kablonun ucuna yuvarlak

sıkıştırma stilindeki terminal takın. Yuvarlak kablo pabucunu
kabloya sıyrılan alanı kapatacak şekilde takın ve terminali uygun
bir aletle sıkın.

a Örgülü iletkenli kablo
b Yuvarlak sıkıştırma stilindeki terminal

▪ Kabloları döşerken şu yöntemleri kullanın:

Kablo tipi Montaj yöntemi

Tek damarlı tel

FTXP50~71M2V1B + FTXF20~71A2V1B
Daikin oda kliması
4P513661-8C – 2018.09

a Kıvrımlı tek damarlı tel

b Vida

c Düz pul

Montör başvuru kılavuzu

15

6 Montaj

c b ba c

a

B

B

1-3

b

a

c

a
b

c

a

b

c

Kablo tipi Montaj yöntemi

Yuvarlak kablo
pabuçlu örgülü
iletken kablo

a Terminal

b Vida

c Düz pul

O İzin verilir

X İzin VERİLMEZ

Sıkma torkları

Öğe Sıkma torku (N•m)

M4 (X1M) 1,2~1,5
M4 (toprak)

▪ Tek damarlı teller kullanılıyorsa, kablo ucunu kıvırdığınızdan emin

olun. Yanlış iş, ısıya veya yangına neden olabilir.

▪ Kablo tutucu ve terminal arasındaki topraklama kablosu diğer

kablolardan daha uzun olmalıdır.

6.5.4 Standart kablo bileşenlerinin özellikleri

Eleman

Ara bağlantı kablosu (iç↔dış) 4 damarlı kablo ≥1,5mm²

ve220~240V için uygun

H05RN-F (60245 IEC 57)

BİLDİRİM

▪ Güç hattı ve iletim hattını mutlaka birbirlerinden ayrı

tutun. İletim kabloları ve güç besleme kabloları
kesişebilir, ancak paralel GİDEMEZ.

▪ Olabilecek elektrik girişimlerini önlemek için her iki

kablolama arasındaki mesafenin DAİMA en az 50 mm
olması gerekir.

UYARI

Ünitenin küçük hayvanlar tarafından bir sığınak olarak
kullanılmasını önlemek için gerekli önlemleri alın. Küçük
hayvanların elektrikli parçalara temas etmesi arızalara,
dumana veya yangına yol açabilir.

a Terminal bloğu
b Elektrik bileşen bloğu
c Kablo tutucu

5 Kablo uçlarını yaklaşık 15mm soyun.

6 Kablo renklerinin iç ünite terminal blokları üzerindeki terminal

rakamlarına karşılık gelmesini sağlayın ve vidaları ilgili
terminallere sağlam şekilde vidalayın.

7 Topraklama kablosunu ilgili terminale bağlayın.

8 Telleri terminal vidaları ile sıkıca sabitleyin.

9 Sağlam şekilde bağlandığından emin olmak için kabloları çekin

ve ardından kabloları kablo tutucuyla sabitleyin.

10 Kabloları, servis kapağı sağlam şekilde oturacak biçimde

yerleştirin ve ardından servis kapağını kapatın.

6.5.5 İç ünite üzerine elektrik kablolarını bağlamak için

Elektrik bağlantıları, montaj kılavuzu ile ulusal elektrik kablo
bağlantısı düzenlemeleri ya da uygulama esaslarına göre yerine
getirilmelidir.

1 İç üniteyi montaj plakası kancalarına yerleştirin. " " işaretlerini

kılavuz olarak kullanın.

a Montaj plakası (aksesuar)
b Ara bağlantı kablosu
c Kablo kılavuzu

2 Ön paneli ve ardından servis kapağını açın. Bkz. "6.2 İç

ünitenin açılması"sayfa10.

3 Dış üniteden gelen ara bağlantı kablosunu duvardaki delikten,

iç ünitenin arkasından ve ön taraftan geçirin.

Not: Ara bağlantı kablosunun önceden soyulmuş olması
durumunda uçları yalıtım bandıyla kapatın.

4 Kablonun ucunu bükün.

6.5.6 Opsiyonel aksesuarları (kablolu kullanıcı arabirimi, merkezi kullanıcı arabirimi, kablosuz adaptör, vb.) bağlamak için

1 Elektrik kabloları kutusu kapağını çıkarın (bkz. "6.2.5 Elektrik

kabloları kutusu kapağını çıkarmak için"sayfa10).

2 Bağlantı kablosunu S21 konektörüne takın ve kablo demetini

aşağıdaki şekilde gösterildiği gibi çekin.

Montör başvuru kılavuzu

16

a Kablosuz adaptör için S21 kablo demeti yönlendirmesi
b Diğer uygulamalar için S21 kablo demeti yönlendirmesi

FTXP50~71M2V1B + FTXF20~71A2V1B

Daikin oda kliması

4P513661-8C – 2018.09

7 Yapılandırma

d

e

c

bfa

2×

a

b

c c d e

a a

c S21 konektörü

3 Elektrik kablosu kutusu kapağını geri yerleştirin ve kablo

demetini yukarıdaki şekilde gösterildiği gibi etrafından çekin.

6.6 İç ünite montajının tamamlanması

6.6.1 Drenaj boruları, soğutucu boruları ve ara bağlantı kablosunu yalıtmak için

1 Drenaj boruları, soğutucu boruları ve elektrik kablo bağlantıları

bitirildikten sonra. Soğutucu akışkan boruları, ara bağlantı
kablosu ve drenaj hortumunu yalıtım bandıyla birlikte sarın. Her
turda bandın genişliğinin en az yarısı kadar bindirme yapın.

a Drenaj hortumu
b Ara bağlantı kablosu
c Montaj plakası (aksesuar)
d Soğutucu boruları
e İç ünite tespit vidası M4×12L (aksesuar)

f Alt gövde

6.6.2 Boruları duvar deliğinden geçirmek için

1 Soğutucu akışkan borularını montaj levhası üzerindeki boru

doğrultusu boyunca düzeltin.

6.6.3 Üniteyi montaj plakasına sabitlemek için

1 İç üniteyi montaj plakası kancalarına yerleştirin. " " işaretlerini

kılavuz olarak kullanın.

2 Ünitenin alt gövdesini her iki elinizle montaj plakası alt kancaları

üzerine oturacak şekilde bastırın. Kabloların hiçbir yerde
EZİLMEDİĞİNDEN emin olun.

Not: Ara bağlantı kablosunun iç üniteye sıkışmadığına dikkat edin.

3 İç ünitenin alt kenarına, montaj plakası kancalarını sıkıca

kavrayana kadar iki elinizle bastırın.

4 2 adet iç ünite tespit vidası M4×12L (aksesuar) kullanarak iç

üniteyi montaj plakasına sabitleyin.

7 Yapılandırma

7.1 Farklı bir adres ayarlamak için

1 odaya 2 iç ünite monte edildiğinde, 2 kullanıcı arabirimi için farklı
adresler ayarlanabilir.

1 Kullanıcı arabirimindeki pilleri çıkarın.

2 Adres atlatma telini kesin.

a Drenaj hortumu
b Bu deliği macun veya tamir harcı ile doldurun.
c Yapışkan vinil bant
d Yalıtım bandı
e Montaj plakası (aksesuar)

BİLDİRİM

▪ Soğutucu borularını BÜKMEYİN.

▪ Soğutucu akışkan borularını alt gövdeye veya ön

ızgaraya BASTIRMAYIN.

2 Drenaj hortumunu ve soğutucu akışkan borularını duvar

deliğinden geçirin.

a Adres atlatma teli

BİLDİRİM

Adres atlatma telini keserken çevreleyen parçalara zarar
VERMEMEYE dikkat edin.

3 Güç beslemesini açın.

Sonuç: Referans konumunu ayarlamak için iç ünitenin kanadı açılır

ve kapanır.

BİLGİ

▪ FTXF üniteler için aşağıdaki ayar, güç beslemesi

açıldıktan sonra 5dakika içinde TAMAMLANMALIDIR.

▪ Ayarı zamanında BİTİREMEDİYSENİZ, güç

beslemesini kapatın ve geri açmadan önce en az
1dakika bekleyin.

4 Aynı anda basın:

Model Düğmeler

FTXP

FTXF

5 Basın:

Model Düğme

FTXP

FTXF

, ve

, ve

FTXP50~71M2V1B + FTXF20~71A2V1B
Daikin oda kliması
4P513661-8C – 2018.09

6 Seçin:

Montör başvuru kılavuzu

17

8 Devreye Alma

ON/OFF

a

b

Model Sembol

FTXP
FTXF

7 Basın:

Model Düğme

FTXP

FTXF

a Çalışma lambası
b İç ünite ON/OFF anahtarı

8 Çalışma lambası yanıp sönerken ON/OFF anahtarına basın.

Atlatma kablosu Adres

Fabrika ayarı 1
Yan keski ile kestikten

sonra

BİLGİ

Çalışma lambası yanıp sönerken ayar TAMAMLANAMADI
ise, ayar işlemini en baştan tekrarlayın.

9 Ayar tamamlandığı zaman şuna basın:

Model Düğme

FTXP

FTXF

Sonuç: Kullanıcı arabirimi önceki ekrana geri dönecektir.

2

düğmesini yaklaşık 5saniye

basılı tutun.

8 Devreye Alma

8.1 Genel bakış: Devreye alma

Bu bölümde, montajı yapıldıktan sonra sistemi işletmeye almak için
yapmanız ve bilmeniz gerekenler açıklanmıştır.

Tipik iş akışı

Devreye alma çalışması tipik olarak şu aşamalardan meydana gelir:
1 "İşletmeye alma öncesi kontrol listesi" kontrolü.
2 Sistem için bir test çalıştırması gerçekleştirilmesi.

8.2 İşletmeye alma öncesi kontrol listesi

Aşağıdaki kontroller TAMAMLANMADAN sistemi ÇALIŞTIRMAYIN:

Montör başvuru kılavuzunda açıklandığı şekilde, tüm
montaj talimatlarını okuyun.

İç üniteler doğru şekilde monte edilmelidir.

Montör başvuru kılavuzu

18

Dış ünite doğru şekilde monte edilmelidir.

Hava girişi/çıkışı

Ünitenin hava giriş ve çıkışının kağıt, mukavva veya
başka bir madde ile engellenmediğini kontrol edin.

EKSİK faz veya ters faz olmamalıdır.

Soğutucu akışkan boruları (gaz ve sıvı) termal olarak

yalıtılmalıdır.

Drenaj

Drenaj akışının rahat olduğundan emin olun.

Olası sonuç: Yoğuşma suyu damlayabilir.
Sistem doğru şekilde topraklanmalı ve topraklama

terminalleri sıkılmalıdır.
Sigortalar veya yerel olarak takılan koruma cihazları bu

kılavuza uygun olmalıdır ve baypas EDİLMEMELİDİR.
Güç besleme gerilimi ünitenin bilgi etiketinde yazılı

gerilime uygun olmalıdır.
Belirtilen kablolar ara bağlantı kablosu olarak kullanılır.

İç ünite kullanıcı arabiriminin sinyallerini alır.

Anahtar kutusunda KESİNLİKLE gevşek bağlantı veya
hasarlı elektrik bileşeni bulunmamalıdır.

Kompresörün izolasyon direnci NORMAL olmalıdır.

İç ve dış ünitelerin içerisinde KESİNLİKLE hasarlı bileşen
veya sıkışmış borular bulunmamalıdır.

KESİNLİKLE soğutucu akışkan kaçağı bulunmamalıdır.

Doğru boyutta borular döşenmeli ve borular doğru şekilde
yalıtılmalıdır.

Dış ünitedeki durdurma vanaları (gaz ve sıvı) tamamen
açık olmalıdır.

8.3 Bir test çalıştırması gerçekleştirmek için

Ön şart: Güç beslemesi belirtilen aralıkta OLMALIDIR.
Ön şart: Test çalıştırması soğutma veya ısıtma modunda

gerçekleştirilebilir.
Ön şart: Test çalıştırması, tüm fonksiyonların ve parçaların düzgün

çalıştığından emin olmak için iç ünitenin kullanım kılavuzuna uygun
olarak gerçekleştirilmelidir.

1 Soğutma modunda, programlanabilir en düşük sıcaklığı seçin.

Isıtma modunda, programlanabilir en yüksek sıcaklığı seçin.
Gerekirse test çalışması devre dışı bırakılabilir.

2 Deneme çalıştırması tamamlandığında, sıcaklığı normal bir

seviyeye ayarlayın. Soğutma modunda: 26~28°C, ısıtma
modunda: 20~24°C.

3 Ünite KAPALI konuma getirildikten 3 dakika sonra sistem

çalışmayı durdurur.

8.3.1 Kış sezonunda test çalıştırması yapmak için

Kışın klimayı Soğutma modunda çalıştırırken, aşağıdaki yöntemi
kullanarak test çalıştırması işletimine ayarlayın.

FTXP üniteler için

1 , ve üzerine aynı anda basın.

2 düğmesine basın.

FTXP50~71M2V1B + FTXF20~71A2V1B

Daikin oda kliması

4P513661-8C – 2018.09

3 seçimini yapın.

4 düğmesine basın.

5 Sistemi açmak için üzerine basın.

Sonuç: Test çalıştırması işletimi yaklaşık 30 dakika sonra

otomatik olarak durur.

6 İşletimi durdurmak için üzerine basın.

FTXF üniteler için

7 Sistemi açmak için üzerine basın.

8 , ve ortasına aynı anda basın.

9 üzerine iki kez basın.

Sonuç: Ekranda belirir. Test çalıştırma işletimi seçilir. Test

çalıştırması işletimi yaklaşık 30 dakika sonra otomatik olarak
durur.

10 İşletimi durdurmak için üzerine basın.

BİLGİ

Bazı fonksiyonlar test çalıştırması işletim modunda
KULLANILAMAZ.

İşletim sırasında elektrik kesilmesi olursa, elektrik geri gelir gelmez
sistem otomatik olarak yeniden çalışır.

9 Kullanıcıya teslim

9 Kullanıcıya teslim

Test işletmesi tamamlandığında ve ünite doğru şekilde çalışmaya
başladığında, lütfen aşağıdaki hususların kullanıcı tarafından
anlaşıldığından emin olun:

▪ Kullanıcının ilgili dokümanların çıktısını aldığından emin olun ve

kullanıcıdan bu dokümanları daha sonra başvurmak üzere
saklamasını isteyin. Kullanıcıyı tüm belgeleri bu kılavuzda daha
önce belirtilen URL'de bulabileceği konusunda bilgilendirin.

▪ Kullanıcıya sistemin nasıl doğru şekilde çalıştırılacağını ve

herhangi bir sorunla karşılaşması halinde ne yapacağını açıklayın.

▪ Kullanıcıya ünitenin bakımıyla ilgili olarak yapması gerekenleri

açıklayın.

10 Bertaraf

BİLDİRİM

Sistemi kendi kendinize demonte etmeye ÇALIŞMAYIN:
sistemin demonte edilmesi ve soğutucu, yağ ve diğer
parçalarla ilgili işlemler ilgili mevzuata uygun olarak
GERÇEKLEŞTİRİLMELİDİR. Üniteler yeniden kullanım,
geri dönüştürme ve kazanım için özel bir işleme tesisinde
İŞLENMELİDİR.

FTXP50~71M2V1B + FTXF20~71A2V1B
Daikin oda kliması
4P513661-8C – 2018.09

Montör başvuru kılavuzu

19

11 Teknik veriler

,

A

INDOOR

OUTDOOR

Uygulanan parçalar ve numaralandırma için ünitenin üzerindeki kablo bağlantı şemasına bakın. Parça numaralandırma, her bir parça için artan

düzende Arap rakamları ile ve aşağıdaki genellemede parça kodunda “*” sembolüyle temsil edilir.

Birleşik Kablo Şeması Açıklayıcı Bilgiler

: DEVRE KESİCİ

: BAĞLANTI

: KONEKTÖR

: TOPRAK

: SAHA KABLOSU

: SİGORTA

: İÇ ÜNİTE

: DIŞ ÜNİTE

: KORUYUCU TOPRAKLAMA

: KORUYUCU TOPRAKLAMA (VİDASI)

: DOĞRULTUCU

: RÖLE KONEKTÖRÜ

: KISA DEVRE KONEKTÖRÜ

: TERMİNAL

: İRTİBAT BLOĞU

: KABLO KELEPÇESİ

WHT : BEYAZ

YLW : SARI

PNK : PEMBE

PRP, PPL : MOR

RED : KIRMIZI

GRN : YEŞİL

GRY : GRİ

ORG : TURUNCU

BLK : SİYAH

BLU : MAVİ

BRN : KAHVERENGİ

A*P : BASKI DEVRE KARTI
BS* : BASMA BUTON AÇMA/KAPAMA, ÇALIŞTIRMA ANAHTARI
BZ, H*O : SESLİ İKAZ
C* : KAPASİTÖR
AC*, CN*, E*, HA*, HE*, HL*, HN*, : BAĞLANTI, KONEKTÖR
HR*, MR*_A, MR*_B, S*, U, V,
W, X*A, K*R_*
D*, V*D : DİYOT
DB* : DİYOT KÖPRÜSÜ
DS* : DIP ANAHTARI
E*H : ISITICI
F*U, FU* (ÖZELLİKLER İÇİN, : SİGORTA
ÜNİTENİZİN İÇİNDEKİ
PCB'YE BAKIN)
FG* : KONEKTÖR (GÖVDE TOPRAKLAMASI)
H* : KABLO DEMETİ
H*P, LED*, V*L : PİLOT LAMBA, IŞIK YAYAN DİYOT
HAP : IŞIK YAYAN DİYOT (SERVİS MONİTÖRÜ YEŞİL)
HIGH VOLTAGE : YÜKSEK GERİLİM
IES : AKILLI GÖZ SENSÖRÜ
IPM* : AKILLI GÜÇ MODÜLÜ
K*R, KCR, KFR, KHuR, K*M : MANYETİK RÖLE
L : CANLI
L* : BOBİN
L*R : REAKTÖR
M* : KADEME MOTORU
M*C : KOMPRESÖR MOTORU
M*F : FAN MOTORU
M*P : DRENAJ POMPASI MOTORU
M*S : YÖN DEĞİŞTİRME MOTORU
MR*, MRCW*, MRM*, MRN* : MANYETİK RÖLE
N : NÖTR
n=*, N=* : FERRİT ÇEKİRDEKTEN GEÇİŞ SAYISI
PAM : DARBE GENLİK MODÜLASYONU
PCB* : BASKI DEVRE KARTI
PM* : GÜÇ MODÜLÜ

PS : ANAHTARLAMALI GÜÇ BESLEME
PTC* : TERMİSTÖR PTC
Q* : GEÇİT KAPISI İZOLE EDİLMİŞ ÇİFT KUTUPLU
TRANSİSTOR (IGBT)
Q*DI : TOPRAK KAÇAĞI DEVRE KESİCİSİ
Q*L : AŞIRI YÜK KORUYUCU
Q*M : TERMİK ANAHTAR
R* : DİRENÇ
R*T : TERMİSTÖR
RC : ALICI
S*C : SINIR ANAHTARI
S*L : ŞAMANDIRALI ANAHTAR
S*NPH : BASINÇ SENSÖRÜ (YÜKSEK)
S*NPL : BASINÇ SENSÖRÜ (ALÇAK)
S*PH, HPS* : BASINÇ ANAHTARI (YÜKSEK)
S*PL : BASINÇ ANAHTARI (ALÇAK)
S*T : TERMOSTAT
S*RH : NEM SENSÖRÜ
S*W, SW* : İŞLETİM ANAHTARI
SA*, F1S : DARBE KORUYUCU
SR*, WLU : SİNYAL ALICI
SS* : SEÇİCİ ANAHTAR
SHEET METAL : TERMİNAL ŞERİDİ SABİT PLAKA
T*R : TRAFO
TC, TRC : VERİCİ
V*, R*V : VARİSTÖR
V*R : DİYOT KÖPRÜSÜ
WRC : KABLOSUZ UZAKTAN KUMANDA
X* : TERMİNAL
X*M : İRTİBAT BLOĞU (BLOK)
Y*E : ELEKTRONİK GENLEŞME VANASI SERPANTİNİ
Y*R, Y*S : TERSLEYİCİ SOLENOİD VANA SERPANTİNİ
Z*C : FERRİT ÇEKİRDEK
ZF, Z*F : GÜRÜLTÜ FİLTRESİ

11 Teknik veriler

En son teknik verilerin bir alt kümesine bölgesel Daikin web sitesinden (genel erişime açık) ulaşılabilir. En son teknik verilerin tam kümesine
Daikin dış ağından (kimlik denetimi gerekir) ulaşılabilir.

11.1 Kablo şeması

Montör başvuru kılavuzu

20

FTXP50~71M2V1B + FTXF20~71A2V1B

Daikin oda kliması

4P513661-8C – 2018.09

12 Sözlük

Satıcı

Ürünün satış dağıtıcısıdır.

Yetkili montör

Ürünü monte etmeye yetkili teknik kişilerdir.

Kullanıcı

Ürünün sahibi ve/veya ürünü kullanan kişidir.

İlgili mevzuat

Belirli bir ürün veya ürünün kullanıldığı ülke için geçerli ve
yürürlükte olan tüm uluslararası, Avrupa, ulusal ve bölgesel
direktifler, kanunlar, yönetmelikler ve/veya yasalardır.

Servis şirketi

Ürün için gerekli servisin gerçekleştirilmesini veya koordine
edilmesini sağlayan uzman şirkettir.

Montaj kılavuzu

Belirli bir ürün veya uygulama için hazırlanan ve montaj,
yapılandırma ve bakım çalışmalarını açıklayan kılavuzdur.

Kullanım kılavuzu

Belirli bir ürün veya uygulama için hazırlanan ve ilgili ürünün
nasıl kullanılacağını açıklayan kılavuzdur.

Bakım talimatları:

Belirli bir ürün veya uygulama için hazırlanan ve ilgili ürünün
veya uygulamanın montajı, yapılandırılması, kullanımı ve/
veya bakımı ile ilgili açıklamaları içeren kılavuzdur.

Aksesuarlar

Ürünle birlikte verilen ve ilgili kılavuzlarda açıklandığı
şekilde yerleştirilmesi/monte edilmesi gereken etiketler,
kılavuzlar, bilgi formları ve cihazlardır.

Opsiyonel cihazlar

İlgili kılavuzlarda açıklanan talimatlara uygun olarak ürünle
birlikte kullanılabilecek, Daikin tarafından üretilen veya
onaylanan cihazlardır.

Sahada temin edilir

İlgili kılavuzlarda açıklanan talimatlara uygun olarak ürünle
birlikte kullanılabilecek, ancak Daikin tarafından
ÜRETİLMEYEN cihazlardır.

12 Sözlük

FTXP50~71M2V1B + FTXF20~71A2V1B
Daikin oda kliması
4P513661-8C – 2018.09

Montör başvuru kılavuzu

21

4P513661-8C 2018.09

Copyright 2018 Daikin
