Daikin FTXP50M2V1B, FTXP60M2V1B, FTXP71M2V1B, FTXF20A2V1B, FTXF25A2V1B Installer reference guide [sk]

Referenčná príručka inštalatéra

Klimatizácia miestností Daikin

FTXP50M2V1B
FTXP60M2V1B
FTXP71M2V1B

FTXF20A2V1B
FTXF25A2V1B
FTXF35A2V1B
FTXF50A2V1B
FTXF60A2V1B
FTXF71A2V1B

ATXF50A2V1B
ATXF60A2V1B
ATXF71A2V1B

Obsah

Obsah

1 Všeobecné bezpečnostné opatrenia 4

1.1 O dokumentácii............................................................................................................................................................... 4

1.1.1 Význam varovaní a symbolov ......................................................................................................................... 4

1.2 Pre inštalatéra................................................................................................................................................................. 5

1.2.1 Všeobecné ...................................................................................................................................................... 5

1.2.2 Miesto inštalácie............................................................................................................................................. 6

1.2.3 Chladiaca zmes ............................................................................................................................................... 9

1.2.4 Soľný roztok .................................................................................................................................................... 11

1.2.5 Voda ................................................................................................................................................................ 11

1.2.6 Elektrické ........................................................................................................................................................ 12

2 O dokumentácii 14

2.1 Informácie o tomto dokumente ..................................................................................................................................... 14

2.2 Rýchly prehľad referenčnej príručky pre inštalátora ..................................................................................................... 14

3 Informácie o balení 16

3.1 Prehľad: informácie obalení........................................................................................................................................... 16

3.2 Vnútorná jednotka.......................................................................................................................................................... 16

3.2.1 Odbalenie vnútornej jednotky ....................................................................................................................... 16

3.2.2 Vybratie príslušenstva zvnútornej jednotky.................................................................................................. 17

4 O jednotke 18

4.1 Zloženie systému............................................................................................................................................................. 18

4.2 Rozsah prevádzky............................................................................................................................................................ 18

5 Príprava 19

5.1 Prehľad: príprava............................................................................................................................................................. 19

5.2 Príprava miesta inštalácie............................................................................................................................................... 19

5.2.1 Požiadavky vnútornej jednotky na miesto inštalácie..................................................................................... 19

5.3 Príprava potrubia chladiva.............................................................................................................................................. 20

5.3.1 Požiadavky na potrubie chladiva.................................................................................................................... 20

5.3.2 Izolácia potrubia chladiva ............................................................................................................................... 21

5.4 Príprava elektrickej inštalácie ......................................................................................................................................... 21

5.4.1 Informácie opríprave elektrickej inštalácie ................................................................................................... 21

6 Inštalácia 23

6.1 Prehľad: inštalácia........................................................................................................................................................... 23

6.2 Otvorenie vnútornej jednotky ........................................................................................................................................ 23

6.2.1 Odobratie čelného panelu.............................................................................................................................. 23

6.2.2 Opätovná inštalácia čelného panelu .............................................................................................................. 24

6.2.3 Odobratie čelnej mriežky ............................................................................................................................... 24

6.2.4 Opätovná inštalácia čelnej mriežky................................................................................................................ 24

6.2.5 Demontáž krytu skrine elektrického zapojenia.............................................................................................. 24

6.2.6 Otvorenie servisného krytu ............................................................................................................................ 25

6.3 Inštalácia vnútornej jednotky ......................................................................................................................................... 25

6.3.1 Predbežné opatrenia pri inštalácii vnútornej jednotky ................................................................................. 25

6.3.2 Inštalácia montážnej dosky ............................................................................................................................ 25

6.3.3 Vŕtanie otvoru do steny.................................................................................................................................. 26

6.3.4 Demontáž krytu prípojky potrubia ................................................................................................................. 27

6.3.5 Pre umožnenie vypúšťania ............................................................................................................................. 27

6.4 Pripojenie potrubia chladiva........................................................................................................................................... 30

6.4.1 O pripojení potrubia s chladivom................................................................................................................... 30

6.4.2 Predbežné opatrenia pri pripojovaní potrubia s chladivom .......................................................................... 31

6.4.3 Pokyny pre pripojovanie potrubia s chladivom ............................................................................................. 32

6.4.4 Pokyny na ohýbanie potrubia......................................................................................................................... 32

6.4.5 Ohranenie konca potrubia ............................................................................................................................. 33

6.4.6 Pripojenie potrubia chladiva kvnútornej jednotke ....................................................................................... 33

6.5 Zapojenie elektroinštalácie............................................................................................................................................. 34

6.5.1 Zapojenie elektroinštalácie ............................................................................................................................ 34

6.5.2 Bezpečnostné opatrenia pri zapájaní elektroinštalácie................................................................................. 34

6.5.3 Pokyny pri zapájaní elektroinštalácie ............................................................................................................. 35

6.5.4 Špecifikácie štandardných komponentov zapojenia ..................................................................................... 36

6.5.5 Pripojenie elektrického vedenia kvnútornej jednotke.................................................................................. 36

6.5.6 Pripojenie nadštandardného príslušenstva (drôtové používateľské rozhranie, centrálne používateľské

rozhranie, bezdrôtový adaptér atď.).............................................................................................................. 37

6.6 Dokončenie inštalácie vnútornej jednotky..................................................................................................................... 38

Referenčná príručka inštalatéra

2

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Klimatizácia miestností Daikin

4P513661-8H – 2019.12

Obsah

6.6.1 Izolácia vypúšťacieho potrubia, potrubia chladiva aprepojovacieho kábla ................................................. 38

6.6.2 Prevlečenie potrubí cez otvor v stene ........................................................................................................... 38

6.6.3 Upevnenie jednotky na montážnu dosku ...................................................................................................... 39

7 Konfigurácia 40

7.1 Nastavenie inej adresy.................................................................................................................................................... 40

8 Uvedenie do prevádzky 42

8.1 Prehľad: uvedenie do prevádzky .................................................................................................................................... 42

8.2 Kontrolný zoznam pred uvedením do prevádzky........................................................................................................... 42

8.3 Skúšobná prevádzka ....................................................................................................................................................... 43

8.3.1 Uskutočnenie skúšobnej prevádzky v zimnom období.................................................................................. 43

9 Odovzdanie používateľovi 44

10 Likvidácia 45

11 Technické údaje 46

11.1 Schéma elektrického zapojenia ...................................................................................................................................... 46

11.1.1 Zjednotená legenda schémy zapojenia.......................................................................................................... 46

12 Slovník 49

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513661-8H – 2019.12

Referenčná príručka inštalatéra

3

1 | Všeobecné bezpečnostné opatrenia

1 Všeobecné bezpečnostné opatrenia

1.1 O dokumentácii

▪ Jazykom pôvodnej dokumentácie je angličtina. Všetky ostatné jazyky sú preklady.
▪ Opatrenia opísané v tomto dokumente sa týkajúc veľmi dôležitých tém. Dôsledne

ich dodržiavajte.

▪ Inštaláciu systému a všetky činnosti popísané v návode na inštaláciu a v

referenčnej príručke inštalatéra MUSÍ vykonať autorizovaný inštalatér.

1.1.1 Význam varovaní a symbolov

NEBEZPEČENSTVO

Označuje situáciu, ktorá môže viesť k úmrtiu alebo vážnemu zraneniu.

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

Označuje situáciu, ktorá môže viesť k usmrteniu elektrickým prúdom.

NEBEZPEČENSTVO: RIZIKO POPÁLENIA

Označuje situáciu, ktorá by mohla viesť k vzniku popálenín v dôsledku extrémne
vysokej alebo nízkej teploty.

NEBEZPEČENSTVO: RIZIKO VÝBUCHU

Označuje situáciu, ktorá by mohla viesť k výbuchu.

VAROVANIE

Označuje situáciu, ktorá by mohla viesť k úmrtiu alebo vážnemu zraneniu.

VAROVANIE: HORĽAVÝ MATERIÁL

UPOZORNENIE

Označuje situáciu, ktorá by mohla viesť k menšiemu alebo menej vážnemu zraneniu.

VÝSTRAHA

Označuje situáciu, ktorá by mohla viesť k poškodeniu vybavenia alebo majetku.

Referenčná príručka inštalatéra

4

INFORMÁCIE

Označuje užitočné tipy alebo doplňujúce informácie.

Symboly použité v jednotke:

Symbol Vysvetlenie

Pred inštaláciou si prečítajte návod na inštaláciu a prevádzku
a kartu s pokynmi k zapojeniu.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Klimatizácia miestností Daikin

4P513661-8H – 2019.12

Symboly použité v dokumentácii:

1.2 Pre inštalatéra

1 | Všeobecné bezpečnostné opatrenia

Symbol Vysvetlenie

Pred vykonaním údržby a servisných úloh si prečítajte návod
na údržbu.

Viac informácií získate u inštalatéra a vpoužívateľskej
referenčnej príručke.

Symbol Vysvetlenie

Zobrazuje názov obrázku alebo odkaz naň.
Príklad: " 1–3 Názov obrázku" znamená "Obrázok 3 v

kapitole 1".

Zobrazuje názov tabuľky alebo odkaz na ňu.
Príklad: " 1–3 Názov tabuľky" znamená "Tabuľka 3 v

kapitole 1".

1.2.1 Všeobecné

Ak si NIE ste istí, ako jednotku nainštalovať alebo používať, obráťte sa na svojho
predajcu.

NEBEZPEČENSTVO: RIZIKO POPÁLENIA

▪ Počas prevádzky a krátko po jej skončení sa NEDOTÝKAJTE potrubia na chladiacu

zmes, vodovodného potrubia ani vnútorných častí. Potrubie by mohlo byť príliš
horúce alebo studené. Počkajte, kým nevychladne na bežnú teplotu. Ak sa ho
musíte dotknúť, noste ochranné rukavice.

▪ NEDOTÝKAJTE sa žiadnej náhodne uniknutej chladiacej zmesi.

VAROVANIE

Nesprávna inštalácia alebo zapojenie zariadenia, príp. príslušenstva môže mať za
následok zásah elektrickým prúdom, skrat, úniky, požiar alebo iné škody na zariadení.
Používajte len príslušenstvo, voliteľné príslušenstvo a náhradné diely vyrobené alebo
schválené spoločnosťou Daikin.

VAROVANIE

Zabezpečte, aby inštalácia, testovanie a použité materiály spĺňali platné právne
predpisy (navyše k pokynom opísaným v dokumentácii spoločnosti Daikin).

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513661-8H – 2019.12

UPOZORNENIE

Pri inštalácii a vykonávaní údržby alebo servisu systému noste primerané ochranné
pomôcky (ochranné rukavice, bezpečnostné okuliare atď.).

VAROVANIE

Roztrhajte a vyhoďte plastové obalové vrecia, aby sa s nimi nikto nemohol hrať, zvlášť
deti. Možné riziko: udusenie.

Referenčná príručka inštalatéra

5

1 | Všeobecné bezpečnostné opatrenia

VAROVANIE

Prijmite primerané opatrenia, aby jednotka nemohla slúžiť ako úkryt pre malé
živočíchy. Kontakt malých živočíchov s elektrickými časťami môže spôsobiť poruchu,
dymenie alebo požiar.

UPOZORNENIE

NEDOTÝKAJTE sa prívodu vzduchu ani hliníkových rebier jednotky.

UPOZORNENIE

▪ Na hornú časť jednotky NEKLAĎTE žiadne predmety ani zariadenia.
▪ NEVYLIEZAJTE, NESADAJTE a ani NESTÚPAJTE na jednotku.

VÝSTRAHA

Práce na vonkajšej jednotke sa najlepšie vykonávajú v suchých poveternostných
podmienkach, aby sa predišlo prieniku vody.

V súlade s príslušnými právnymi predpismi bude možno potrebné zaviesť denník
pre daný produkt. Denník bude obsahovať minimálne informácie o údržbe,
opravách, výsledkoch testov, pohotovostných obdobiach atď.

V blízkosti produktu tiež bude POTREBNÉ mať k dispozícii prinajmenšom tieto
informácie:

▪ pokyny na zastavenie systému v prípade núdze,
▪ názov a adresa požiarnej jednotky, policajného útvaru a zdravotnej služby,
▪ názov, adresa a denné a nočné telefónne čísla servisných oddelení.

V Európe pokyny na vedenie denníka určuje norma EN378.

1.2.2 Miesto inštalácie

▪ Okolo jednotky vytvorte dostatočný priestor na vykonávanie servisu a na

▪ Skontrolujte, či miesto inštalácie odolá hmotnosti a vibráciám jednotky.
▪ Zabezpečte, aby bol priestor dostatočne vetraný. NEUPCHÁVAJTE žiadne vetracie

▪ Zabezpečte, aby bola jednotka vo vodorovnej polohe.

Jednotku NEINŠTALUJTE na nasledujúce miesta:

▪ V potenciálne výbušnom prostredí.
▪ Na miestach, na ktorých sa nachádzajú zariadenia vyžarujúce elektromagnetické

zabezpečenie obehu vzduchu.

otvory.

vlny. Elektromagnetické vlny by mohli rušiť riadiaci systém a spôsobiť poruchu
funkcie zariadenia.

Referenčná príručka inštalatéra

6

▪ Na miestach, na ktorých hrozí riziko požiaru z dôvodu úniku horľavých plynov

(napríklad riedidla alebo benzínu), na miestach s uhlíkovými vláknami alebo
horľavým prachom.

▪ Na miestach, kde vzniká korozívny plyn (napríklad plyn kyseliny sírovej). Korózia

medených potrubí alebo spájkovaných dielov môže spôsobiť únik chladiacej
zmesi.

▪ V kúpeľniach.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Klimatizácia miestností Daikin

4P513661-8H – 2019.12

Návod k zariadeniu s použitím chladiva R32

Ak sa používa.

VAROVANIE

▪ NEPREPICHUJTE ani nespaľujte.
▪ NEPOUŽÍVAJTE iné prostriedky na zrýchlenie procesu odmrazovania alebo na

čistenie zariadenia než tie, ktoré odporúča výrobca.

▪ Uvedomte si, že chladivo R32 NEMUSÍ zapáchať.

VAROVANIE

Spotrebič musí byť skladovaný tak, aby sa zabránilo mechanickému poškodeniu a v
dobre vetranej miestnosti bez neustále pracujúcich zdrojov zapálenia (napríklad:
otvorený plameň, fungujúci plynový spotrebič alebo elektrický ohrievač) a miestnosť
musí mať veľkosť, aká je špecifikovaná nižšie.

VÝSTRAHA

▪ NEPOUŽÍVAJTE znova spoje, ktoré už boli použité predtým.
▪ Spoje vytvorené pri inštalácii medzi dielmi systému chladiva majú byť k dispozícii

na účely údržby.

1 | Všeobecné bezpečnostné opatrenia

VAROVANIE

Uistite sa, že sú inštalácia, servis, údržba a opravy v súlade s návodom z Daikin a so
zákonmi o spotrebičoch (napríklad národné plynárenské predpisy) a že ich
vykonávajú len oprávnené osoby.

Požiadavky na priestor pre inštaláciu

VÝSTRAHA

▪ Potrubie musí byť chránené pred fyzickým poškodením.
▪ Potrubie musí byť udržané na minime.

VAROVANIE

Ak spotrebiče obsahujú chladivo R32, potom plocha podlahy miestnosti, v ktorej sú
spotrebiče nainštalované, prevádzkované a uskladnené, MUSÍ byť väčšia ako
minimálna plocha podlahy definovaná v tabuľke pod A (m2). To sa týka:

▪ Vnútorné jednotky bez snímača úniku chladiva; v prípade vnútorných jednotiek so

snímačom úniku chladiva použite návod na inštaláciu

▪ Vonkajšie jednotky nainštalované alebo uskladnené vo vnútri (napr.: zimná

záhrada, garáž, dielňa)

▪ Potrubia v nevetraných priestoroch

Určenie minimálnej plochy podlahy

1 Určite celkovú náplň chladiva v systéme (= náplň chladiva z výroby +

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513661-8H – 2019.12

prídavné naplnené množstvo chladiva).

Referenčná príručka inštalatéra

7

1 | Všeobecné bezpečnostné opatrenia

Contains fluorinated greenhouse gases

2

1

1

1

2

2

kg

tCO2eq

1000

GWP × kg

=

=

+

kg

=

kg

=

GWP: xxx

R32

0

10

20

30

40

50

60

70

80

90

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

1.822.2

2.4

2.6

2.833.2

3.4

3.6

3.844.2

4.4

4.6

4.855.2

5.4

5.6

5.866.2

6.4

6.6

6.877.2

7.4

7.6

7.8

1.843 7.956

8.0

A

min

(m2)

Floor-standing unit

(c)

Wall-mounted unit

(b)

Ceiling-mounted unit

(a)

m (kg)

2 Určite, ktorý graf alebo tabuľka sa majú použiť.

▪ Pre vnútorné jednotky: Je jednotka namontovaná na strope, na stene alebo

podlahe?

▪ Pre vonkajšie jednotky nainštalované alebo uskladnené vo vnútri a potrubie

na mieste inštalácie v nevetraných priestoroch to závisí od výšky inštalácie:

Ak je výška inštalácie… Potom použite graf alebo tabuľku pre…

<1,8m Jednotky stojace na podlahe

1,8≤x<2,2m Jednotky s montážou na stenu

≥2,2m Jednotky namontované na strope

3 Pre určenie minimálnej plochy podlahy použite graf alebo tabuľku.

Referenčná príručka inštalatéra

8

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Klimatizácia miestností Daikin

4P513661-8H – 2019.12

1 | Všeobecné bezpečnostné opatrenia

Ceiling-mounted

unit

(a)

4.6 13.4

4.6 180

4.8 14.6

4.8 196

5.0 15.8

5.0 213

≤1.842 —

5.2 17.1

≤1.842 —

5.2 230

1.843 3.64

5.4 18.5

1.843 28.9

5.4 248

2.0 3.95

5.6 19.9

2.0 34.0

5.6 267

2.2 4.34

5.8 21.3

2.2 41.2

5.8 286

2.4 4.74

6.0 22.8

2.4 49.0

6.0 306

2.6 5.13

6.2 24.3

2.6 57.5

6.2 327

2.8 5.53

6.4 25.9

2.8 66.7

6.4 349

3.0 5.92

6.6 27.6

3.0 76.6

6.6 371

3.2 6.48

6.8 29.3

3.2 87.2

6.8 394

3.4 7.32

7.0 31.0

3.4 98.4

7.0 417

3.6 8.20

7.2 32.8

3.6 110

7.2 441

3.8 9.14

7.4 34.7

3.8 123

7.4 466

4.0 10.1

7.6 36.6

4.0 136

7.6 492

4.2 11.2

7.8 38.5

4.2 150

7.8 518

4.4 12.3

7.956 40.1

4.4 165

7.956 539

m (kg)

A

min

(m2)

4.6 20.0

4.8 21.8

5.0 23.6

≤1.842 —

5.2 25.6

1.843 4.45

5.4 27.6

2.0 4.83

5.6 29.7

2.2 5.31

5.8 31.8

2.4 5.79

6.0 34.0

2.6 6.39

6.2 36.4

2.8 7.41

6.4 38.7

3.0 8.51

6.6 41.2

3.2 9.68

6.8 43.7

3.4 10.9

7.0 46.3

3.6 12.3

7.2 49.0

3.8 13.7

7.4 51.8

4.0 15.1

7.6 54.6

4.2 16.7

7.8 57.5

4.4 18.3

7.956 59.9

Wall-mounted

unit

(b)

m (kg)

A

min

(m2)

Floor-standing

unit

(c)

m (kg)

A

min

(m2)

1.2.3 Chladiaca zmes

Ak sa používa. Ďalšie informácie nájdete v návode na inštaláciu alebo referenčnej
príručke ku konkrétnej aplikácii pre inštalatéra.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513661-8H – 2019.12

m Celkové množstvo chladiva v systéme

A

Minimálna plocha podlahy

min

(a) Ceiling-mounted unit (= Jednotka namontovaná na strope)
(b) Wall-mounted unit (= Jednotka namontovaná na stene)

(c) Floor-standing unit (= Jednotka stojaca na podlahe)

VÝSTRAHA

Zabezpečte, aby inštalácia potrubia na chladiacu zmes spĺňala platné právne
predpisy. V Európe platí norma EN378.

VÝSTRAHA

Zabezpečte, aby potrubie a pripojenia na miestne inštalácie NEBOLI vystavené
napätiu.

VAROVANIE

Počas testov NIKDY nenatlakujte zariadenie tlakom vyšším, ako je maximálny
povolený tlak (tak, ako je uvedené na výrobnom štítku na jednotke).

Referenčná príručka inštalatéra

9

1 | Všeobecné bezpečnostné opatrenia

VAROVANIE

V prípade úniku chladiacej zmesi prijmite dostatočné opatrenia. Ak chladiaci plyn
uniká, okamžite miestnosť vyvetrajte. Možné riziká:

▪ Zvýšená koncentrácia chladiacej zmesi môže v malej miestnosti znížiť hladinu

kyslíka.

▪ Ak sa chladiaci plyn dostane do kontaktu s ohňom, môžu vzniknúť toxické plyny.

NEBEZPEČENSTVO: RIZIKO VÝBUCHU

Odčerpanie – únik chladiacej zmesi. Ak chcete odčerpať systém, a je netesnosť v

okruhu chladiacej zmesi:

▪ NEPOUŹÍVAJTE funkciu automatického odčerpania jednotky, pri ktorej sa vo

vonkajšej jednotke zhromaždí všetka chladiaca zmes zo systému. Možný
výsledok: Samospaľovanie a výbuch kompresora z dôvodu vzduchu vnikajúceho

do kompresora, ktorý je v činnosti.

▪ Použite samostatný systém obnovy tak, že kompresor jednotky nemusí byť v

činnosti.

VAROVANIE

VŽDY zachyťte chladivo. NEVYPÚŠŤAJTE ich priamo do okolitého prostredia. Použite
vákuové čerpadlo na vyprázdnenie inštalácie.

VÝSTRAHA

Po zapojení celého potrubia skontrolujte, či nikde neuniká plyn. Na kontrolu úniku
plynu použite dusík.

VÝSTRAHA

▪ Aby nedošlo k poruche kompresora, do systému NEDOPLŇUJTE viac chladiva, ako

je určené množstvo.

▪ Ak sa vyžaduje otvorenie systému chladiva, je NUTNÉ s chladivom manipulovať

vsúlade splatnými predpismi.

VAROVANIE

Uistite sa, či nie je v systéme kyslík. Chladiaca zmes sa môže doplniť len po vykonaní
testu únikov a po sušení vo vákuu.

Možný výsledok: Samovznietenie a výbuch kompresora pre kyslík vháňaný do
kompresora v prevádzke.

▪ V prípade, že je potrebné úplné doplnenie, pozrite si výrobný štítok na jednotke.

Na výrobnom štítku je uvedený typ chladiva ajeho požadované množstvo.

▪ Jednotka je vo výrobe naplnená chladivom a v závislosti od veľkosti a dĺžky rúr

môžu niektoré systémy vyžadovať doplnenie ďalšieho chladiva.

▪ Používajte nástroje výlučne určené pre typ chladiva v systéme, aby sa zabezpečil

požadovaný tlakový odpor azabránilo sa vniknutiu cudzích látok do systému.

Referenčná príručka inštalatéra

10

▪ Chladivo dopĺňajte nasledujúcim spôsobom:

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Klimatizácia miestností Daikin

4P513661-8H – 2019.12

1 | Všeobecné bezpečnostné opatrenia

Ak Potom

Je namontovaná sifónová trubica
(t. j. valec je označený nápisom v znení

Pri dopĺňaní chladiva by mal byť valec
vo zvislej polohe.

“pripojený kvapalinový plniaci sifón”)

Sifónová trubica NIE JE namontovaná Pri dopĺňaní chladiva valec otočte hore

dnom.

▪ Pomaly otvorte valec schladivom.
▪ Chladivo plňte v kvapalnej forme. Pridávanie v plynnej forme môže brániť

normálnej prevádzke.

UPOZORNENIE

Po ukončení doplňovania chladiva alebo počas jeho prerušenia okamžite uzavrite
ventil nádrže chladiva. Ak ventil NIE je okamžite uzavretý, zvyšný tlak môže priviesť
prídavné chladivo. Možný výsledok: Nesprávne množstvo chladiva.

1.2.4 Soľný roztok

Ak sa používa. Ďalšie informácie nájdete v návode na inštaláciu alebo referenčnej
príručke ku konkrétnej aplikácii pre inštalatéra.

VAROVANIE

Výber soľného roztoku MUSÍ byť v súlade s platnými právnymi predpismi.

VAROVANIE

V prípade úniku soľného roztoku prijmite dostatočné opatrenia. V prípade úniku
soľného roztoku ihneď vyvetrajte oblasť a obráťte sa na miestneho predajcu.

VAROVANIE

Okolitá teplota vnútri jednotky môže byť oveľa vyššia ako izbová teplota, napr. 70°C.
V prípade úniku soľného roztoku môžu horúce súčasti v jednotke spôsobiť vznik
nebezpečnej situácie.

VAROVANIE

Používanie a inštalácia zariadenia MUSIA spĺňať bezpečnostné a environmentálne
opatrenia špecifikované v platných právnych predpisoch.

1.2.5 Voda

Ak sa používa. Ďalšie informácie nájdete v návode na inštaláciu alebo referenčnej
príručke ku konkrétnej aplikácii pre inštalatéra.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513661-8H – 2019.12

VÝSTRAHA

Zabezpečte, aby kvalita vody spĺňala smernicu EÚ 98/83ES.

Referenčná príručka inštalatéra

11

1 | Všeobecné bezpečnostné opatrenia

1.2.6 Elektrické

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

▪ Pred zložením krytu rozvodnej skrine, pripojením elektrického vedenia alebo

dotykom elektrických častí VYPNITE všetky zdroje napájania.

▪ Pred vykonávaním servisu odpojte zdroj napájania minimálne na 1 minútu a

zmerajte napätie na koncovkách kondenzátorov hlavného obvodu alebo v
elektrických súčiastkach. Skôr ako sa budete môcť dotknúť elektrických súčastí,
napätie NESMIE presahovať 50 V jednosmerného prúdu. Poloha koncoviek je
zobrazená na schéme zapojenia.

▪ Elektrických súčastí sa NEDOTÝKAJTE mokrými rukami.
▪ Po zložení servisného krytu NENECHÁVAJTE jednotku bez dozoru.

VAROVANIE

Ak NIE SÚ hlavný vypínač alebo iné prostriedky na odpojenie, ktoré majú oddelené
kontakty na všetkých póloch a zaisťujú úplné odpojenie v prípade prepätia
kategórieIII, nainštalované vo výrobe, MUSIA sa nainštalovať do pevného zapojenia.

VAROVANIE

▪ Používajte LEN medené vodiče.
▪ Zabezpečte, aby zapojenie na mieste inštalácie spĺňalo platné právne predpisy.
▪ Celá elektrická inštalácia na mieste sa MUSÍ inštalovať v súlade so schémou

zapojenia dodanou s produktom.

▪ NIKDY nestláčajte zväzky káblov a zabráňte kontaktu káblov s potrubím a ostrými

hranami. Zabezpečte, aby na prípojky svorkovnice nepôsobil žiadny vonkajší tlak.

▪ Nezabudnite nainštalovať uzemňovacie vodiče. NEUZEMŇUJTE jednotku

k verejnému potrubiu, prepäťovej poistke ani uzemneniu telefónnej linky.
Nedokonalé uzemnenie môže spôsobiť zásah elektrickým prúdom.

▪ Zabezpečte použitie samostatného elektrického obvodu. NIKDY nepoužívajte

zdroj napájania spoločný s iným zariadením.

▪ Zabezpečte inštaláciu potrebných poistiek alebo ističov.
▪ Ubezpečte sa, že ste nainštalovali prúdový chránič. V opačnom prípade hrozí

riziko zásahu elektrickým prúdom alebo požiaru.

▪ Pri inštalácii skontrolujte, či je prúdový chránič kompatibilný s invertorom (odolný

proti vysokofrekvenčnému elektrickému šumu), aby nedochádzalo k
nepotrebnému otváraniu prúdového chrániča.

Referenčná príručka inštalatéra

12

UPOZORNENIE

Pri pripájaní vedenia elektrického napájania musí byť uzemnenie prevedené pred
pripojením prípojok, ktoré vedú elektrický prúd. Pri odpojení vedenia elektrického
napájania musia byť prípojky, ktoré vedú elektrický prúd, oddelené pred pripojením
uzemnenia. Dĺžka vodičov medzi ukotvením vedenia elektrického napájania
asamotnou svorkovnicou musí byť taká, aby boli vodiče vedenia elektrického prúdu
upnuté pred vodičom uzemnenia, ktorý je vprípade vedenia elektrického napájania
voľne vytiahnutý zukotvenia vedenia.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Klimatizácia miestností Daikin

4P513661-8H – 2019.12

1 | Všeobecné bezpečnostné opatrenia

VÝSTRAHA

Opatrenia týkajúce sa kladenia elektrických káblov:

▪ NEPRIPÁJAJTE k svorkovnici káble rôznej hrúbky (pokles v kábli elektrického

napájania môže spôsobiť nadmernú teplotu).

▪ Pri pripájaní káblov rovnakej hrúbky postupujte podľa obrázka vyššie.
▪ Pri zapájaní káblov použite na to určený elektrický kábel a pevne ho pripojte,

potom zabezpečte, aby vonkajší tlak pôsobil na dosku svorkovnice.

▪ Použite vhodný skrutkovač na utiahnutie svorkových skrutiek. Skrutkovač s malou

hlavicou poškodí hlavicu a znemožní správne utiahnutie.

▪ Príliš silné uťahovanie môže poškodiť svorkové skrutky.

VAROVANIE

▪ Po ukončení elektrickej inštalácie sa uistite, či je každá elektrická časť a koncovka

vo vnútri elektrickej skrine správne pripojená.

▪ Pred spustením jednotky skontrolujte, či sú všetky kryty zatvorené.

VÝSTRAHA

Platí len v prípade trojfázového napájania, a ak sa kompresor spúšťa metódou
ZAPNUTIE/VYPNUTIE.

Ak existuje možnosť výskytu reverznej fázy po krátkodobom výpadku prúdu a
napájanie sa zapne a vypne, keď je produkt v prevádzke, pripojte lokálne okruh
ochrany reverznej fázy. Chod produktu v reverznej fáze môže poškodiť kompresor a
iné súčiastky.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513661-8H – 2019.12

Referenčná príručka inštalatéra

13

2 | O dokumentácii

2 O dokumentácii

2.1 Informácie o tomto dokumente

INFORMÁCIE

Skontrolovať, či má používateľ vytlačenú dokumentáciu a požiadať ho, aby si ich
odložil pre budúcu referenciu.

Cieľoví používatelia

Oprávnení inštalátori

INFORMÁCIE

Toto zariadenie je určené pre odborníkov alebo vyškolených používateľov v
obchodoch, v odvetví svietidiel a na farmách, prípadne pre začiatočníkov na
komerčné a domáce používanie.

Dokumentácia

Tento dokument je súčasťou dokumentácie. Celá dokumentácia zahŕňa tieto
dokumenty:

▪ Všeobecné bezpečnostné opatrenia:

- Bezpečnostné pokyny, ktoré MUSÍTE prečítať pred inštaláciou

- Formát: Papier (v balení vnútornej jednotky)

▪ Návod na inštaláciu vnútornej jednotky:

- Pokyny na inštaláciu

- Formát: Papier (v balení vnútornej jednotky)

▪ Referenčná príručka inštalatéra:

- Príprava inštalácie, správne postupy, referenčné údaje,…

- Formát: Číslicové súbory na http://www.daikineurope.com/support-and-

manuals/product-information/

Najnovšie zmeny dodanej dokumentácie môžu byť k dispozícii na regionálnej
webovej lokalite spoločnosti Daikin alebo u predajcu.

Jazykom pôvodnej dokumentácie je angličtina. Všetky ostatné jazyky sú preklady.

Technické údaje
▪ Podmnožina najnovších technických údajov je k dispozícii na regionálnej webovej

stránke Daikin (verejne prístupnej).

2.2 Rýchly prehľad referenčnej príručky pre inštalátora

Referenčná príručka inštalatéra

14

▪ Úplná sada najnovších technických údajov je k dispozícii na Daikin Business Portal

(požaduje sa prihlásenie).

Kapitola Popis

Všeobecné bezpečnostné
opatrenia

O dokumentácii Aká dokumentácia existuje pre inštalatéra

Bezpečnostné pokyny, ktoré MUSÍTE prečítať
pred inštaláciou

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Klimatizácia miestností Daikin

4P513661-8H – 2019.12

2 | O dokumentácii

Kapitola Popis

Informácie obalení Ako vybaliť jednotky a odstrániť ich

príslušenstvo

O jednotke ▪ Zloženie systému

▪ Rozsah prevádzky

Príprava Čo robiť a vedieť pred príchodom na miesto

inštalácie

Inštalácia Čo robiť a vedieť o inštalácii systému

Konfigurácia Čo robiť a vedieť o konfigurácii systému po jeho

nainštalovaní

Uvedenie do prevádzky Čo robiť a vedieť o uvedení systému do

prevádzky po jeho konfigurácii

Odovzdanie používateľovi Čo dať a vysvetliť používateľovi

Likvidácia Ako systém zlikvidovať

Technické údaje Špecifikácie systému

Slovník Definícia termínov

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513661-8H – 2019.12

Referenčná príručka inštalatéra

15

3 | Informácie o balení

3 Informácie o balení

3.1 Prehľad: informácie obalení

Táto kapitola opisuje, čo musíte urobiť po doručení balenia s vnútornou jednotkou
na miesto inštalácie.

Obsahuje informácie o:

▪ Vybalenie a manipulácia s jednotkou
▪ Demontáž príslušenstva z jednotky

Uvedomte si, že:

▪ Pri dodaní sa jednotka MUSÍ skontrolovať, či nie je poškodená. Každé poškodenie

sa MUSÍ ihneď ohlásiť zástupcovi dopravcu pre reklamácie.

▪ Zabalenú jednotku dopravte čo najbližšie ku konečnému miestu montáže, aby

nedošlo kpoškodeniu počas prepravy.

▪ Pri manipulácii sjednotkou je nutné dodržiavať nasledovné zásady:

Krehký tovar. Sjednotkou manipulujte opatrne.

Jednotku neprevracajte, aby nedošlo kpoškodeniu.

▪ Pripravte cestu, po ktorej chcete preniesť jednotku dovnútra smerom dopredu.

3.2 Vnútorná jednotka

INFORMÁCIE

Na nasledujúcich obrázkoch je len príklad, ktorý NEMUSÍ zodpovedať rozloženiu
vášho systému.

3.2.1 Odbalenie vnútornej jednotky

Referenčná príručka inštalatéra

16

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Klimatizácia miestností Daikin

4P513661-8H – 2019.12

3.2.2 Vybratie príslušenstva zvnútornej jednotky

1

3

2

2

2× 2× 2×1× 1× 1×1×

1× 1×

edba c f g

h i

1 Vyberte príslušenstvo umiestnené na spodku balenia.

3 | Informácie o balení

a Návod na inštaláciu
b Návod na obsluhu

c Všeobecné bezpečnostné opatrenia
d Titániovo apatitový deodorizačný filter a filter strieborných častíc (len pre FTXP)
e Upevňovacia skrutka vnútornej jednotky (M4 × 12L). Pozri "6.6.3Upevnenie jednotky na montážnu

dosku"[439].

f Suchá batéria AAA.LR03 (alkalická) pre používateľské rozhranie
g Držiak používateľského rozhrania
h Používateľské rozhranie

i Montážna doska

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513661-8H – 2019.12

Referenčná príručka inštalatéra

17

4 | O jednotke

a

f

c

e

d

b

4 O jednotke

4.1 Zloženie systému

VAROVANIE: HORĽAVÝ MATERIÁL

Chladivo vo vnútri tejto jednotky je stredne horľavé.

VÝSTRAHA

Systém neinštalujte pri teplotách pod –15°C.

4.2 Rozsah prevádzky

Systém používajte vnasledovných rozsahoch teploty alebo vlhkosti pre bezpečnú
aúčinnú prevádzku.

Klimatizácia

Vykurovanie

Sušenie

a Vnútorná jednotka
b Servisný kryt

c Vzduchový filter
d Titániovo apatitový deodorizačný filter a filter strieborných častíc (len pre FTXP)
e Potrubie schladivom, vypúšťacia hadica akábel prepojenia medzi jednotkami

f Izolačná páska

Režim prevádzky Rozsah prevádzky

(a)(b)

▪ Vonkajšia teplota: –10~46°C DB
▪ Vnútorná teplota: 18~32°C DB
▪ Vnútorná vlhkosť: ≤80%

(a)

▪ Vonkajšia teplota: –15~24°C DB
▪ Vnútorná teplota: 10~30°C DB

(a)

▪ Vonkajšia teplota: –10~46°C DB
▪ Vnútorná teplota: 18~32°C DB
▪ Vnútorná vlhkosť: ≤80%

(a)

Ak jednotka beží mimo prevádzkového rozsahu, bezpečnostné zariadenie môže
zastaviť prevádzku systému.

(b)

Ak jednotka beží mimo prevádzkového rozsahu, môže dôjsť ku kondenzácii a
kvapkaniu vody.

Referenčná príručka inštalatéra

18

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Klimatizácia miestností Daikin

4P513661-8H – 2019.12

5 Príprava

5.1 Prehľad: príprava

Táto kapitola popisuje čo máte robiť a vedieť pred príchodom na miesto inštalácie.
Obsahuje informácie o:

▪ Príprava miesta inštalácie
▪ Príprava potrubia chladiva
▪ Príprava elektrického napájania

5.2 Príprava miesta inštalácie

Jednotku NEINŠTALUJTE na miesta, ktoré sa často používajú ako pracovisko.
V prípade vykonávania stavebných prác (napr. brúsenie), pri ktorých sa vytvára
veľké množstvo prachu, MUSÍ byť jednotka zakrytá.

Na inštaláciu vyberte miesto s dostatkom priestoru na prinesenie a odnesenie
jednotky.

5 | Príprava

VAROVANIE

Spotrebič musí byť skladovaný v miestnosti bez neustále pracujúcich zdrojov
zapálenia (napr.: otvorený plameň, fungujúci plynový spotrebič alebo elektrický
ohrievač).

5.2.1 Požiadavky vnútornej jednotky na miesto inštalácie

INFORMÁCIE

Prečítajte si tiež bezpečnostné opatrenia a požiadavky v kapitole Všeobecné
bezpečnostné opatrenia.

INFORMÁCIE

Hladina tlaku zvuku je menšia ako 70dBA.

▪ Prúd vzduchu. Zaistite, aby nič nebránilo prúdeniu vzduchu.
▪ Vypúšťanie. Zabezpečte, aby mohla kondenzovaná voda vhodným spôsobom

odtekať.

▪ Izolácie steny. Ak sa pri strope prekračuje teplota 30°C a relatívna vlhkosť 80%

alebo ak sa do stropu privádza čerstvý vzduch, vyžaduje sa dodatočná izolácia
(minimálna hrúbka 10mm, polyetylénová pena).

▪ Pevnosť steny. Skontrolujte, či je alebo nie je stena alebo podlaha dostatočne

pevná pre unesenie hmotnosti jednotky. Ak existuje riziko, pred inštaláciou
jednotky zosilnite stenu alebo podlahu.

Elektrické káble inštalujte minimálne 1 meter od televízorov alebo rádií, aby ste
predišli rušeniu. V závislosti od dĺžky rozhlasových vĺn môže byť vzdialenosť 3metre
NEDOSTATOČNÁ.

▪ Vyberte miesto, kde horúci alebo studený vzduch vypúšťaný z jednotky alebo

hlučnosť prevádzky NEBUDE nikoho obťažovať.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513661-8H – 2019.12

Referenčná príručka inštalatéra

19

5 | Príprava

≥50 ≥50

≥30

(mm)

▪ Elektrické žiarivky. Aby sa zabránilo rušeniu, pri inštalácii bezdrôtového

ovládacieho panelu v miestnosti s elektrickými žiarivkami zoberte do úvahy
nasledovné:

- Bezdrôtový ovládací panel nainštalujte čo možno najbližšie k vnútornej

jednotke.

- Vnútornú jednotku nainštalujte čo možno najďalej od elektrických žiariviek.

NEODPORÚČA sa inštalovať jednotku na nasledujúcich miestach, pretože by sa
mohla skrátiť jej životnosť:

▪ Na miestach svýznamným kolísaním napätia
▪ Vo vozidlách alebo na lodiach
▪ Na miestach skyslými alebo zásaditými parami
▪ Miesta, kde môžu byť vatmosfére prítomné hmla alebo pary minerálneho oleja.

Plastické diely sa môžu poškodiť, vypadnúť alebo spôsobiť únik vody.

▪ Na miestach, kde by bola jednotka vystavená priamemu slnečnému žiareniu.
▪ V kúpeľniach.
▪ Vyhýbajte sa citlivým miestam, kde hlučnosť prevádzky môže spôsobovať

problémy (napríklad v blízkosti spálne).

VAROVANIE

Pod vonkajšiu ani vnútornú jednotku NEUMIESTŇUJTE žiadne predmety, ktorým
škodí vlhkosť. Za určitých podmienok môže kondenzácia na jednotke alebo
chladiacich potrubiach, znečistený vzduchový filter alebo upchatie vypúšťania
spôsobiť kvapkanie, čo má za následok zničenie alebo poruchu príslušného
predmetu.

▪ Priestor. Nainštalujte jednotku najmenej 1,8m od podlahy a dodržte nasledovné

požiadavky týkajúce vzdialeností od stien a stropu:

5.3 Príprava potrubia chladiva

5.3.1 Požiadavky na potrubie chladiva

INFORMÁCIE

Prečítajte si tiež bezpečnostné opatrenia a požiadavky v kapitole Všeobecné
bezpečnostné opatrenia.

Referenčná príručka inštalatéra

20

VÝSTRAHA

Potrubie a iné diely pod tlakom majú byť vhodné pre chladivo. Použite bezšvové
medené chladiace potrubie odkysličené kyselinou fosforečnou.

▪ Cudzie materiály vo vnútri potrubí (vrátane olejov pre mazanie) musia byť

≤30mg/10m.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Klimatizácia miestností Daikin

4P513661-8H – 2019.12

Priemer potrubia s chladivom

t

Ø

ØiØ

i

t

ØpØ

p

Použite tie isté priemery ako u prípojok k vonkajším jednotkám:

Trieda L1 kvapalinové potrubie L1 plynové potrubie

20~35 Ø6,4 Ø9,5

50~71 Ø6,4 Ø12,7

Materiál potrubia s chladivom

▪ Materiál potrubia: Bezšvové medené potrubie odkysličené kyselinou

fosforečnou.

▪ Nástrčné spoje: Používajte len žíhaný materiál.
▪ Stupeň pnutia potrubia ahrúbka steny:

Vonkajší priemer (Ø) Stupeň pnutia Hrúbka (t)

6,4mm (1/4palca) Žíhaný (O) ≥0,8mm

9,5mm (3/8palca)

12,7mm (1/2palca)

(a)

5 | Príprava

(a)

V závislosti od platnej legislatívy a maximálneho pracovného tlaku jednotky (viď "PS
High" na výrobnom štítku jednotky) môže byť potrebné potrubie s väčšou hrúbkou.

5.3.2 Izolácia potrubia chladiva

▪ Ako izolačný materiál používajte polyetylénovú penu:

- s intenzitou prestupu tepla medzi 0,041 a0,052W/mK (0,035 až 0,045kcal/mh

°C)

- s ohňovzdornosťou najmenej 120°C

▪ Hrúbka izolácie

Vonkajší priemer

potrubia (Øp)

6,4mm (1/4palca) 8~10mm ≥10mm

9,5mm (3/8palca) 12~15mm ≥13mm

12,7mm (1/2palca) 14~16mm ≥13mm

Keď je teplota vyššia ako 30°C a relatívna vlhkosť je vyššia ako 80%, hrúbka
izolačného materiálu má byť najmenej 20 mm, aby sa predišlo kondenzácii na
povrchu izolácie.

Vnútorný priemer izolácie

(Øi)

Hrúbka izolácie (t)

5.4 Príprava elektrickej inštalácie

5.4.1 Informácie opríprave elektrickej inštalácie

INFORMÁCIE

Prečítajte si tiež bezpečnostné opatrenia a požiadavky v kapitole Všeobecné
bezpečnostné opatrenia.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513661-8H – 2019.12

Referenčná príručka inštalatéra

21

5 | Príprava

VAROVANIE

▪ Ak má elektrické napájanie chýbajúcu alebo chybnú nulovú fázu, zariadenie sa

môže poškodiť.

▪ Určenie vhodného uzemnenia. NEUZEMŇUJTE jednotku k verejnému potrubiu,

prepäťovej poistke ani uzemneniu telefónnej linky. Nedokonalé uzemnenie môže
spôsobiť zásah elektrickým prúdom.

▪ Inštalujte požadované poistky alebo prúdové ističe.
▪ Elektrické káble zabezpečte pomocou káblových spojok, aby sa NEDOSTALI do

kontaktu sostrými hranami ani potrubím, a to najmä na vysokotlakovej strane.

▪ NEPOUŽÍVAJTE páskové vodiče, lankové splietané vodiče, predlžovacie káble ani

prepojenia z hviezdicovej sústavy. Mohlo by to spôsobiť prehrievanie, úraz
elektrickým prúdom alebo požiar.

▪ NEINŠTALUJTE kondenzátor s fázový predstihom, pretože táto jednotka je

vybavená invertorom. Kondenzátor sfázovým posunom znižuje výkonnosť amôže
spôsobiť nehody.

VAROVANIE

▪ Celú elektrickú inštaláciu MUSÍ inštalovať autorizovaný elektrotechnik aMUSÍ byť

vsúlade splatnými predpismi.

▪ Všetky elektrické spojenia sa musia inštalovať ako pevné prepojenie.
▪ Všetky súčasti obstarané na mieste inštalácie acelá elektroinštalačná konštrukcia

MUSIA byť vsúlade splatnými predpismi.

VAROVANIE

VŽDY používajte viacžilové elektrické napájacie káble.

Referenčná príručka inštalatéra

22

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Klimatizácia miestností Daikin

4P513661-8H – 2019.12

6 Inštalácia

a

a

6.1 Prehľad: inštalácia

Táto kapitola popisuje čo máte robiť a vedieť pri inštalácii systému na mieste
inštalácie.

Bežný pracovný postup

Uvedenie do prevádzky sa obyčajne skladá znasledujúcich krokov:

1 Montáž vonkajšej jednotky.
2 Inštalácia vnútornej jednotky.
3 Pripojenie potrubia chladiva.
4 Kontrola potrubia chladiva.
5 Plnenie chladivom.
6 Zapojenie elektroinštalácie.
7 Dokončenie inštalácie vonkajšej jednotky.
8 Dokončenie inštalácie vnútorných jednotiek.

6 | Inštalácia

INFORMÁCIE

Viac o inštalácii vnútornej jednotky (montáž vnútornej jednotky, pripojenie potrubia
chladiva k vonkajšej jednotke, naplnenie chladivom, pripojenie elektrického vedenia k
vonkajšej jednotke …) nájdete v návode na inštaláciu vonkajšej jednotky.

6.2 Otvorenie vnútornej jednotky

6.2.1 Odobratie čelného panelu

1 Držte čelný panel za úchytky na dvoch stranách aotvorte ho.

a Úchytkypanelu

2 Čelný panel odoberte tak, že ho posúvate buď doľava alebo doprava aťaháte

ho smerom ksebe.

Výsledok: Hriadeľ čelného panelu na 1 strane sa odpojí.

3 Tým istým spôsobom odpojte hriadeľ čelného panelu na druhej strane.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513661-8H – 2019.12

a Hriadeľ čelného panelu

Referenčná príručka inštalatéra

23

6 | Inštalácia

a

b

a

1

2

6.2.2 Opätovná inštalácia čelného panelu

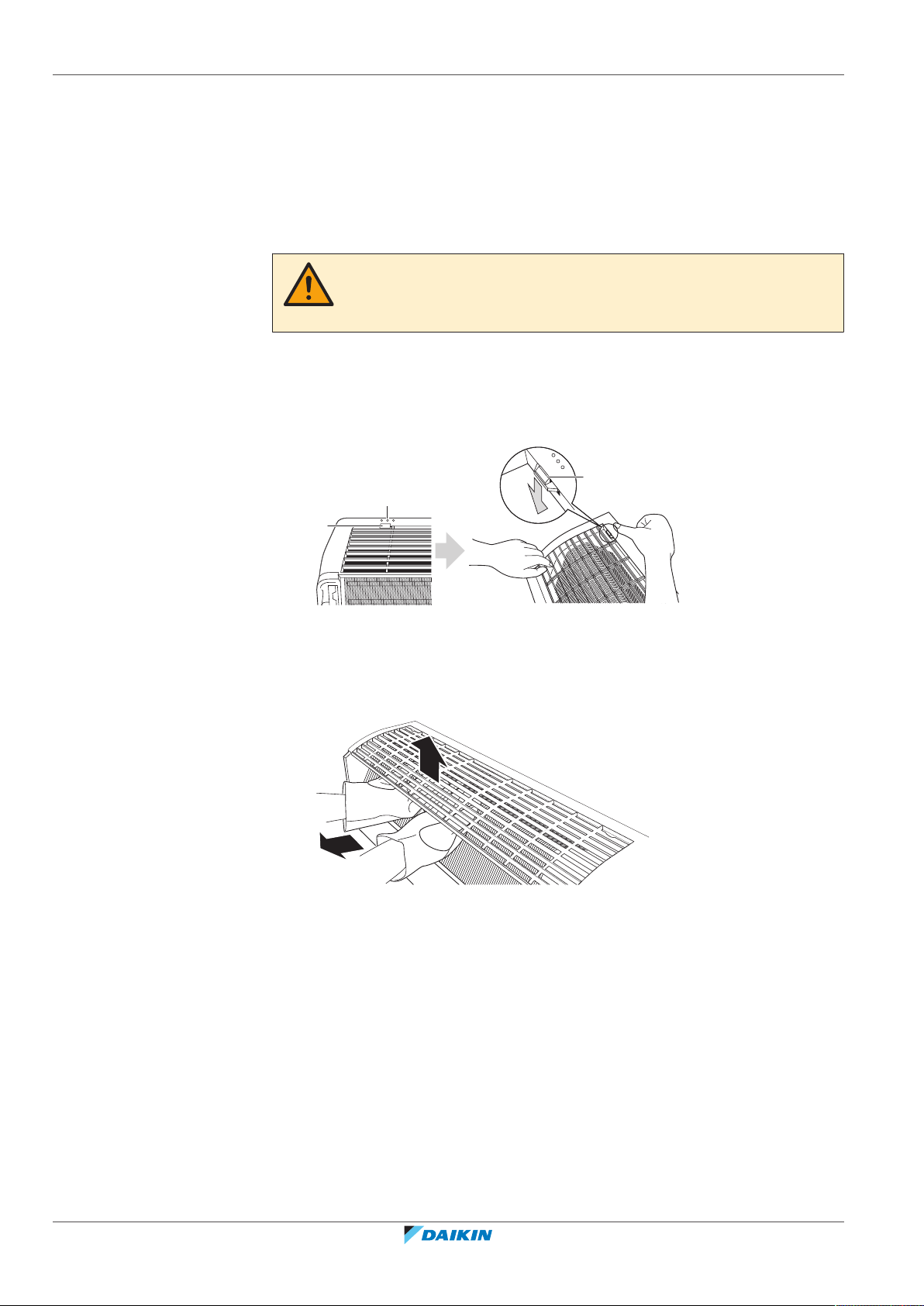

6.2.3 Odobratie čelnej mriežky

1 Nasaďte čelný panel. Nastavte hriadele do jednej roviny s drážkami a potom

ich úplne zatlačte dovnútra.

2 Čelný panel pomaly uzavrite; na oboch stranách a v strede zatlačte.

UPOZORNENIE

Pri inštalácii a vykonávaní údržby alebo servisu systému noste primerané ochranné
pomôcky (ochranné rukavice, bezpečnostné okuliare atď.).

1 Čelný panel odoberte, aby ste mohli demontovať vzduchový filter.
2 Vyskrutkujte 2 skrutky (trieda 20~35) alebo 3 skrutky (trieda 50~71) z čelnej

mriežky.

3 Stlačte 3 horné háky označené symbolom s 3 kruhmi.

a Horný hák
b Symbol s 3 kruhmi

4 Pred odobratím čelnej mriežky odporúčame otvoriť klapku.
5 Obidve ruky umiestnite pod stred čelnej mriežky apri jej vytlačení smerom

hore ju ťahajte smerom kvám.

6.2.4 Opätovná inštalácia čelnej mriežky

1 Nainštalujte čelnú mriežku apevne zaveste na 3 horné háky.
2 Naskrutkujte 2 skrutky (trieda 20~35) alebo 3 skrutky (trieda 50~71) späť do

čelnej mriežky.

3 Nainštalujte vzduchový filter apotom namontujte čelný panel.

6.2.5 Demontáž krytu skrine elektrického zapojenia

1 Odoberte čelnú mriežku.
2 Odskrutkujte 1 skrutku zkrytu hornej elektrickej skrine.

Referenčná príručka inštalatéra

24

3 Otvorte kryt elektrickej skrine vytiahnutím vyčnievajúcej časti na vrchu krytu.
4 Zveste úchytku na spodku a demontujte kryt elektrickej skrine.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Klimatizácia miestností Daikin

4P513661-8H – 2019.12

6 | Inštalácia

a

a

c

b

a

1

3

2

a b

a Úchytka
b Vyčnievajúca časť na vrchu krytu

c Skrutka

5 Ak chcete kryt opäť nainštalovať, najprv zaveste spodnú úchytku na skriňu

elektrickej skrine a kryt zasuňte do 2 horných úchytiek.

6.2.6 Otvorenie servisného krytu

1 Odskrutkujte 1skrutku zo servisného krytu.
2 Servisný kryt vytiahnite vodorovne preč z jednotky.

a Skrutka servisného krytu
b Servisný kryt

6.3 Inštalácia vnútornej jednotky

6.3.1 Predbežné opatrenia pri inštalácii vnútornej jednotky

INFORMÁCIE

Tiež si prečítajte predbežné opatrenia a požiadavky v nasledovných kapitolách:

▪ Všeobecné bezpečnostné opatrenia
▪ Príprava

6.3.2 Inštalácia montážnej dosky

1 Dočasne nainštalujte montážnu dosku.
2 Vyrovnajte ju do vodováhy.
3 Použitím meracieho pásma označte na stene stredy bodov vŕtania. Umiestnite

koniec meracieho pásma na značku " ".

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513661-8H – 2019.12

4 Inštaláciu ukončite zaistením montážnej dosky na stene použitím skrutiek

M4×25L (dodáva zákazník).

Referenčná príručka inštalatéra

25

6 | Inštalácia

337

770

A

285

44.5

170

48

48

44.5

116.5

117

337

50

213

237

170

A

d

e

(mm)

a

a

f

h g

a

a

bac

a

c

a

d

e

A

B

A

990

295

170

60

170

44.5

44.5

122

121.5

56.5

56.5

404

475

PIPING HOLE
CENTER:170mm
TO THE LEFT

PIPING HOLE
CENTER:170mm
TO THE LEFT

(mm)

A

PIPING HOLE
CENTER:170mm
TO THE LEFT

PIPING HOLE
CENTER:170mm
TO THE LEFT

e

d

e

d

b

a

c

a

c

a

a

gh

f

a

INFORMÁCIE

Odobratý kryt vstupu potrubia je možné uložiť do vrecka montážnej dosky.

Referenčná príručka inštalatéra

26

A Montážna doska pre triedu 20~35
B Montážna doska pre triedu 50~71

a Odporúčané miesta na upevnenie montážnej dosky

b Vrecko pre kryt prípojky potrubia

c Úchytky pre umiestnenie vodováhy

d Otvor prechádzajúci stenou Ø65 mm

e Poloha vypúšťacej hadice

f Poloha pre meracie pásmo na značke " "

g Koniec plynového potrubia

h Koniec kvapalinového potrubia

6.3.3 Vŕtanie otvoru do steny

1 V stene vyvŕtajte priechodzí otvor s priemerom 65mm tak, aby mal otvor

šikmý sklon smerom ku vonkajšej strane steny.

UPOZORNENIE

Vprípade stien, ktoré obsahujú kovové rámy alebo dosky zaistite použitie potrubia
uloženého do steny aupriechodných otvorov zodpovedajúcich krytov, aby nedošlo
kmožnému ohriatiu, úrazu elektrickým prúdom alebo požiaru.

VÝSTRAHA

Skontrolujte, či sú medzery okolo potrubia dobre utesnené vhodným tesniacim
materiálom (dodáva zákazník), aby nedochádzalo kpresakovaniu vody.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Klimatizácia miestností Daikin

4P513661-8H – 2019.12

2 Do otvoru zasuňte potrubie umiestnené v stene.

Ø65

a

b

c

3 Do potrubia vstene vložte kryt.

a Potrubie zabudované vstene
b Tmel

c Kryt otvoru v stene

4 Po skončení zapojenia, inštalácie potrubia s chladivom a vypúšťacieho

potrubia, NEZABUDNITE utesniť medzery tmelom.

6.3.4 Demontáž krytu prípojky potrubia

Ak chcete pripojiť potrubie na pravú stranu, vpravo dole. ľavú stranu alebo vľavo
dole, je potrebné demontovať kryt prípojky potrubia.

1 Použitím pílky odrežte kryt prípojky potrubia z vnútra čelnej mriežky.

6 | Inštalácia

2 Pozdĺž rezu odstráňte piliny použitím polkruhového ihlového pilníka.

6.3.5 Pre umožnenie vypúšťania

Zabezpečte, aby mohla kondenzovaná voda vhodným spôsobom odtekať. To
zahŕňa:

▪ Všeobecné pokyny
▪ Pripojenie odtokového potrubia k vnútornej jednotke

VÝSTRAHA

Na odstraňovanie krytu prípojky potrubia NEPOUŽÍVAJTE štipacie kliešte, lebo by sa
poškodila čelná mriežka.

▪ Kontrola úniku vody

Všeobecné pokyny

▪ Dĺžka potrubia. Vypúšťacie by malo byť čo najkratšie.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513661-8H – 2019.12

Referenčná príručka inštalatéra

27

6 | Inštalácia

Ø16

Ø18

a

a

b c

Ø16

Ø16

a b c

Ø18

≥50

mm

▪ Priemer potrubia. Ak je potrebné predĺženie vypúšťacej hadice alebo vstavané

vypúšťacie potrubie, použite vhodné diely, ktoré sa hodia na predný koniec
hadice.

VÝSTRAHA

▪ Vypúšťaciu hadicu nainštalujte smerom dole.
▪ Zachytávače oleja NIE sú povolené.
▪ Koniec hadice NEDÁVAJTE do vody.

▪ Predĺženie vypúšťacej hadice. Na predĺženie vypúšťacej hadice použite hadicu

dodanú zákazníkom s vnútorným priemerom Ø16 mm. NEZABUDNITE na
vnútornú časť predlžovacej hadice použiť rúrku tepelnej izolácie.

a Vypúšťacia hadica dodávaná svnútornou jednotkou
b Rúrka tepelnej izolácie (dodáva zákazník)

c Predlžovacia vypúšťacia hadica

▪ Tuhé polyvinylchloridové potrubie. Pri pripájaní tuhého polyvinylchloridového

potrubia (menovitý priemer Ø13 mm) priamo k vypúšťacej hadici použite
vypúšťaciu prípojku dodanú zákazníkom (menovitý priemer Ø13mm).

a Vypúšťacia hadica dodávaná svnútornou jednotkou
b Vypúšťacia prípojka s menovitým priemerom Ø13mm (dodávka zákazníka)

c Tuhé polyvinylchloridové potrubie (dodáva zákazník)

▪ Kondenzácia. Vykonajte opatrenia voči kondenzácii. Zaizolujte celé vypúšťacie

potrubie v budove.

1 Vypúšťaciu hadicu zasuňte do vypúšťacieho potrubia, ako je zobrazené na

nasledovnom obrázku, aby sa NEDALA vytiahnuť zvypúšťacieho potrubia.

Referenčná príručka inštalatéra

28

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Klimatizácia miestností Daikin

4P513661-8H – 2019.12

Pripojenie potrubia na pravej strane, vpravo vzadu alebo vpravo na spodku

A

B

C

a

b

a

INFORMÁCIE

Štandardne je z výrobného závodu pripojené potrubie na pravej strane. V prípade
potrubia na ľavej strane demontujte potrubie z pravej strany a nasaďte na ľavej
strane.

1 Pomocou vinylovej lepiacej pásky nasaďte vypúšťaciu hadicu k spodnej časti

potrubí s chladivom.

2 Vypúšťaciu hadicu a potrubia s chladivom spolu obaľte použitím izolačnej

pásky.

A Potrubie z pravej strany

B Potrubie zpravej strany dole
C Potrubie zpravej strany zozadu
a Tu odoberte kryt prípojky potrubia pre potrubie zpravej strany
b Tu odoberte kryt prípojky potrubia pre potrubie zpravej spodnej strany

6 | Inštalácia

Pripojenie potrubia na ľavej strane, vľavo vzadu alebo vľavo na spodku

INFORMÁCIE

Štandardne je z výrobného závodu pripojené potrubie na pravej strane. V prípade
potrubia na ľavej strane demontujte potrubie z pravej strany a nasaďte na ľavej
strane.

1 Odskrutkujte skrutku upevnenia izolácie na pravej strane atým demontujete

vypúšťaciu hadicu.

2 Demontujte vypúšťaciu zátku na ľavej strane anasaďte na pravej strane.

VÝSTRAHA

Pri nasadzovaí vypúšťacej zátky NENANÁŠAJTE mazací olej (chladiaci olej) na
vypúšťaciu zátku. Vypúšťacia zátka sa môže poškodiť a spôsobiť unikanie odpadovej
vody zátkou.

a 4mm šesťhranný kľúč

3 Zasuňte vypúšťaciu hadicu na ľavej strane a nezabudnite ju dotiahnuť

pomocou upevňovacej skrutky, inak môže dôjsť k úniku vody.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513661-8H – 2019.12

Referenčná príručka inštalatéra

29

6 | Inštalácia

a

b

a

b

A

B

C

b

a

a Skrutka na upevnenie izolácie
b Vypúšťacia hadica

4 Vypúšťaciu hadicu pripojte k spodnej strane potrubia schladivom pomocou

vinylovej lepiacej pásky.

A Potrubie z ľavej strany
B Potrubie zľava zozadu
C Potrubie vľavo dole
a Tu odoberte kryt prípojky potrubia pre potrubie zľavej strany
b Tu odoberte kryt prípojky potrubia pre potrubie zľavej spodnej strany

Kontrola únikov vody

1 Demontujte vzduchové filtre.
2 Za účelom kontroly únikov vody postupne naplňte približne 1 l vody do

vypúšťacej nádoby.

6.4 Pripojenie potrubia chladiva

6.4.1 O pripojení potrubia s chladivom

Pred pripojením potrubia s chladivom

Uistite sa, že sú vonkajšia avnútorná jednotka namontované.

Bežný pracovný postup

Pripojenie potrubia s chladivom zahŕňa:

▪ Pripojenie potrubia s chladivom k vnútornej jednotke
▪ Pripojenie potrubia s chladivom k vonkajšej jednotke
▪ Izolácia potrubia s chladivom

Referenčná príručka inštalatéra

30

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Klimatizácia miestností Daikin

4P513661-8H – 2019.12

▪ Nezabudnite na pokyny pre:

- Ohýbanie potrubia

- Rozšírenie koncov potrubia

- Použitie uzatváracích ventilov

6.4.2 Predbežné opatrenia pri pripojovaní potrubia s chladivom

INFORMÁCIE

Tiež si prečítajte predbežné opatrenia a požiadavky v nasledovných kapitolách:

▪ Všeobecné bezpečnostné opatrenia
▪ Príprava

NEBEZPEČENSTVO: RIZIKO POPÁLENIA

UPOZORNENIE

▪ Používajte nástrčnú maticu uloženú v jednotke.
▪ Aby nedošlo k úniku plynov, použite chladiaci olej len na vnútorný povrch

rozšírenia. Pre R32 použite chladiaci olej.

▪ Spoje opätovne NEPOUŹÍVAJTE.

6 | Inštalácia

UPOZORNENIE

▪ Na časti slievikovým rozšírením NEPOUŽÍVAJTE minerálny olej.
▪ Do tejto jednotky R32 NIKDY neinštalujte sušič, aby sa zachovala jej životnosť.

Vysúšaný materiál sa môže rozpustiť apoškodiť systém.

VÝSTRAHA

Dodržiavajte nasledujúce opatrenia týkajúce sa potrubia s chladivom:

▪ Zabráňte, aby do obehu chladiva prenikli iné látky okrem určeného chladiva

(napr. vzduch).

▪ Pri doplňovaní chladiva používajte len R32.
▪ Na inštaláciu R32 použite len nástroje (napr. súpravu kalibrovanej armatúry)

výhradne určené na používanie pri inštalácii jednotky R32, ktoré znesú tlak
azabránia preniknutiu cudzích látok (napr. minerálnych olejov alebo vlhkosti) do
systému.

▪ Potrubie sa musí inštalovať tak, aby lievikové rozšírenie NEBOLO vystavené

mechanickému namáhaniu.

▪ Chráňte potrubie tak, ako je popísané v nasledovnej tabuľke, aby sa zabránilo

vniknutiu nečistôt, kvapaliny alebo prachu do potrubia.

▪ Pri vedení medených rúrok cez steny postupujte opatrne (viď obrázok nižšie).

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513661-8H – 2019.12

Referenčná príručka inštalatéra

31

6 | Inštalácia

a

b

c

d

R=

0.4~0.8

±2

45°

90°

±2

ØA

6.4.3 Pokyny pre pripojovanie potrubia s chladivom

Jednotka Doba inštalácie Spôsob ochrany

Vonkajšia jednotka > 1mesiac Priškrťte potrubie

< 1mesiac Priškrťte potrubie alebo

Vnútorná jednotka Bez ohľadu na dobu

ho uzatvorte pomocou
pásky

INFORMÁCIE

NEOTVÁRAJTE uzatvárací ventil chladiva pred kontrolou potrubia chladiva. Ak
potrebujete doplniť chladivo, odporúča sa po doplnení otvoriť uzatvárací ventil
chladiva.

Pri spájaní potrubí nezabudnite na nasledujúce opatrenia:

▪ Pri pripájaní matice slievikovým rozšírením naneste na vnútorný povrch éterový

alebo esterový olej. Pred pevným utiahnutím maticu utiahnite 3 alebo 4 otáčkami
rukou.

▪ Pri uvoľňovaní matice slievikovým rozšírením VŽDY používajte 2 kľúče.
▪ Pri pripojovaní potrubia maticu slievikovým rozšírením VŽDY uťahujte pomocou

kľúča amomentového kľúča. Zabráni sa prasknutiu matice aunikaniu.

a Momentový kľúč
b Kľúč na matice

c Spojenie potrubí
d Matica slievikovým rozšírením

Priemer potrubia

(mm)

Ø6,4 15~17 8,7~9,1

Ø9,5 33~39 12,8~13,2

Ø12,7 50~60 16,2~16,6

6.4.4 Pokyny na ohýbanie potrubia

Krútiaci moment

uťahovania (N•m)

Rozmery

ohranenia (A)

(mm)

Tvar lievikového

rozšírenia (mm)

Na ohýbanie použite ohýbač potrubia. Všetky ohyby potrubia majú byť čo
najmiernejšie (polomer ohnutia 30 až 40mm alebo väčší).

Referenčná príručka inštalatéra

32

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Klimatizácia miestností Daikin

4P513661-8H – 2019.12

6.4.5 Ohranenie konca potrubia

a b

A

a b

c

1 Pomocou rezača potrubia odrežte koniec potrubia.
2 Odstráňte piliny, pričom odrezaný povrch bude otočený smerom nadol, aby

úlomky NEVNIKLI do potrubia.

a Presne odrežte vpravom uhle.
b Odstráňte nečistoty.

3 Vyberte trubicovú maticu zuzatváracieho ventilu aumiestnite ju na potrubie.
4 Ohraňte potrubie. Umiestnite presne do polohy znázornenej na nasledujúcom

obrázku.

6 | Inštalácia

UPOZORNENIE

▪ Nedokonalé spojenie môže zapríčiniť únik plynného chladiva.
▪ Ohranenie NEPOUŽÍVAJTE opakovane. Použite nové ohranenia, aby sa predišlo

úniku chladiaceho plynu.

▪ Používajte trubicové matice dodané spolu sjednotkou. Použitie iných nástrčných

matíc môže spôsobiť únik chladiaceho plynu.

Ohraňovačka pre R32

(typ spojky)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Skontrolujte, či je ohranenie vykonané správne.

a Vnútorný povrch ohranenia NESMIE obsahovať trhliny.
b Koniec potrubia MUSÍ byť rovnomerne rozšírený adokonale kruhového tvaru.

c Skontrolujte správne uloženie matice.

6.4.6 Pripojenie potrubia chladiva kvnútornej jednotke

▪ Dĺžka potrubia. Potrubie s chladivom by malo byť čo najkratšie.
▪ Nástrčné spoje s ohranením. Použitím nástrčných spojov s ohranením pripojte k

jednotke potrubie s chladivom.

Zvierací typ

(ryhovací typ)

Bežný nástroj

Typ skrídlovou

maticou

(britský typ)

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513661-8H – 2019.12

▪ Izolácia. Potrubie s chladivom, prepojovací kábel a vypúšťaciu hadicu na

vnútornej jednotke zaizolujte nasledovne:

Referenčná príručka inštalatéra

33

6 | Inštalácia

c

a

b

f

d

g

e

6.5 Zapojenie elektroinštalácie

6.5.1 Zapojenie elektroinštalácie

a Plynové potrubie
b Izolácia plynového potrubia

c Prepojovací kábel
d Kvapalinové potrubie
e Izolácia potrubia s kvapalinou

f Dokončovacia páska

g Vypúšťacia hadica

VÝSTRAHA

Nezabudnite izolovať všetky potrubia s chladivom. Akékoľvek nechránené potrubie
môže spôsobovať kondenzáciu.

Bežný pracovný postup

Pripojenie elektrickej inštalácie obvykle pozostáva z nasledovných krokov:

1 Zabezpečte, aby systém elektrického napájania spĺňal elektrické špecifikácie

jednotiek.

2 Pripojenie elektrickej inštalácie k vonkajšej jednotke.
3 Pripojenie elektrickej inštalácie k vnútornej jednotke.
4 Pripojenie hlavného elektrického napájania.

6.5.2 Bezpečnostné opatrenia pri zapájaní elektroinštalácie

INFORMÁCIE

Tiež si prečítajte predbežné opatrenia a požiadavky v nasledovných kapitolách:

▪ Všeobecné bezpečnostné opatrenia
▪ Príprava

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

VAROVANIE

VŽDY používajte viacžilové elektrické napájacie káble.

VAROVANIE

Použite vypínač pre odpojenie všetkých pólov s najmenej 3 mm medzerami medzi
kontaktmi, aby došlo k úplnému odpojeniu v kategórii prepätia III.

VAROVANIE

Ak je poškodený napájací kábel, výrobca, jeho servisný pracovník alebo podobné
kvalifikované osoby ho MUSIA vymeniť, aby sa zabránilo vzniku nebezpečných

Referenčná príručka inštalatéra

34

situácií.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Klimatizácia miestností Daikin

4P513661-8H – 2019.12

VAROVANIE

b a

c b

c

aa

A

AA´

A´

c b ba c

a

B

B

Elektrické napájanie NEPRIPÁJAJTE kvnútornej jednotke. Toto môže mať za následok
zasiahnutie elektrickým prúdom alebo požiar.

VAROVANIE

▪ Vo vnútri výrobku NEPOUŹÍVAJTE elektrické súčiastky zakúpené v bežných

obchodoch.

▪ Napájanie pre vypúšťacie čerpadlo atď. NEVYVÁDZAJTE zo svorkovnice. Toto

môže mať za následok zasiahnutie elektrickým prúdom alebo požiar.

VAROVANIE

Prepojovacie vedenie umiestnite mimo medených potrubí bez tepelnej izolácie,
keďže takéto potrubia sú veľmi horúce.

6.5.3 Pokyny pri zapájaní elektroinštalácie

Majte na pamäti nasledujúce skutočnosti:

▪ Ak sú použité spletané vodiče, na koniec kábla nainštalujte okrúhlu svorku

s lemom. Okrúhlu svorku s lemom nasaďte na káble až po izolovanú časť
apripevnite pomocou vhodného nástroja.

6 | Inštalácia

a Spletaný vodič
b Okrúhla svorka s lemovaním

▪ Pri inštalácii káblov použite nasledujúce postupy:

Typ kábla Metóda inštalácie

Jednožilový kábel

a Stočený jednožilový kábel
b Skrutka
c Plochá podložka

Spletaný vodič
skruhovou svorkou so
lemom

a Svorka
b Skrutka

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513661-8H – 2019.12

c Plochá podložka
O Povolené
X NIE je povolené

Referenčná príručka inštalatéra

35

6 | Inštalácia

1-3

b

a

c

6.5.4 Špecifikácie štandardných komponentov zapojenia

Krútiace momenty doťahovania

Položka Krútiaci moment uťahovania (N•m)

M4 (X1M) 1,2
M4 (uzemnenie)

▪ Uzemňovací vodič medzi upevnením vodiča a svorkou musí byť dlhší ako ostatné

vodiče.

Komponent

Prepojovací kábel (vnútorná↔vonkajšia) 4-Vodičový kábel

1,5mm²~2,5mm² apre

220~240V

H05RN-F (60245 IEC 57)

6.5.5 Pripojenie elektrického vedenia kvnútornej jednotke

Elektrická inštalácia sa musí uskutočniť podľa návodu na inštaláciu, národných
predpisov anoriem platných pre elektrické zapojenie.

1 Vnútornú jednotku nasaďte na háky montážnej dosky. Ako navádzanie použite

značky " ".

a Montážna doska (príslušenstvo)
b Prepojovací kábel

c Vodiaci prvok vedenia

2 Otvorte čelný panel a potom servisný kryt. Pozri "6.2 Otvorenie vnútornej

jednotky"[423].

3 Prepojovací kábel preveďte zvonkajšej jednotky cez prechodový otvor vstene,

potom cez zadnú stranu vnútornej jednotky a cez čelnú stenu.

Poznámka: Po vopred vykonanom odstránení izolácie z koncov kábla prepojenia
medzi jednotkami obaľte príslušné konce vedení izolačnou páskou.

Referenčná príručka inštalatéra

36

4 Koniec kábla ohnite smerom hore.

VÝSTRAHA

▪ Napájacia káblová prípojka a prenosové vedenie musia byť uložené oddelene.

Prenosové vedenie a vedenie elektrického napájania sa môžu križovať, ale
NESMÚ byť uložené rovnobežne.

▪ Aby nedošlo k elektrickému rušeniu, musí byť vzdialenosť medzi oboma

vedeniami STÁLE najmenej 50mm.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Klimatizácia miestností Daikin

4P513661-8H – 2019.12

6 | Inštalácia

a

b

c

a

b

c

VAROVANIE

Prijmite primerané opatrenia, aby jednotka nemohla slúžiť ako úkryt pre malé
živočíchy. Kontakt malých živočíchov s elektrickými časťami môže spôsobiť poruchu,
dymenie alebo požiar.

a Svorkovnica
b Blok elektrických komponentov

c Spona na káble

5 Odstráňte izoláciu na koncoch vedenia 15mm.
6 Farby drôtov porovnajte s číslami svoriek na svorkovniciach vnútornej

jednotky avedenia pevne priskrutkujte kpríslušným svorkám.

7 Vodič uzemnenia pripojte kpríslušnej svorke.
8 Vodiče pevne upevnite pomocou skrutiek na svorkovnici.
9 Vodiče potiahnite a skontrolujte, či sú bezpečne uchytené. Vodiče potom

upevnite príslušnými úchytkami.

10 Vodiče umiestnite tak, aby bolo možné bezpečne nasadiť servisný kryt

apotom tento kryt uzavrieť.

6.5.6 Pripojenie nadštandardného príslušenstva (drôtové používateľské rozhranie, centrálne používateľské rozhranie, bezdrôtový adaptér atď.)

1 Demontujte kryt skrine elektrického zapojenia (pozri "6.2.5 Demontáž krytu

skrine elektrického zapojenia"[424]).

2 Pripojte spojovací kábel na konektor S21 a vytiahnite prípojku vodiča podľa

nasledovného obrázku.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513661-8H – 2019.12

a Prípojka vodiča vedenia bezdrôtového adaptéra S21
b Prípojka vodiča vedenia pre iné použitia S21

c Konektor S21

Referenčná príručka inštalatéra

37

6 | Inštalácia

d

e

c

bfa

2×

a

b

c c d e

6.6 Dokončenie inštalácie vnútornej jednotky

6.6.1 Izolácia vypúšťacieho potrubia, potrubia chladiva aprepojovacieho kábla

3 Nasaďte kryt skrine elektrického vedenia späť a prípojku vodiča potiahnite

okolo neho podľa predchádzajúceho obrázku.

1 Po ukončení pripojenia vypúšťacieho potrubia, potrubia chladiva a

elektrického vedenia. Potrubia chladiva, prepojovací kábel a vypúšťaciu hadicu
obaľte spolu použitím izolačnej pásky. Pri každej otáčke prekryte polovicu šírky
pásky.

a Vypúšťacia hadica
b Prepojovací kábel

c Montážna doska (príslušenstvo)
d Potrubie s chladivom
e Upevňovacia skrutka vnútornej jednotky M4 × 12L (príslušenstvo)

f Spodný rám

6.6.2 Prevlečenie potrubí cez otvor v stene

1 Potrubie chladiva veďte podľa značiek vedenia potrubia na montážnej doske.

a Vypúšťacia hadica
b Utesnite tento otvor tmelom alebo iným tesniacim materiálom

c Vinylová lepiaca páska
d Izolačná páska
e Montážna doska (príslušenstvo)

VÝSTRAHA

▪ NEOHÝBAJTE potrubia s chladivom.
▪ Potrubia s chladivom NESTLÁČAJTE silno k spodnému rámu alebo čelnej mriežke.

Referenčná príručka inštalatéra

38

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Klimatizácia miestností Daikin

4P513661-8H – 2019.12

2 Vypúšťaciu hadicu apotrubia chladiva preveďte cez otvor v stene.

6.6.3 Upevnenie jednotky na montážnu dosku

1 Vnútornú jednotku nasaďte na háky montážnej dosky. Ako navádzanie použite

značky " ".

2 Stlačte spodný rám jednotky oboma rukami, aby ste ho mohli zavesiť na háky

na spodku montážnej dosky. Presvedčte sa, či NIE sú vodiče niekde stlačené.

Poznámka: Dávajte pozor, aby sa prepojovací kábel NEZACHYTIL o vnútornú
jednotku.

3 Stlačte spodný okraj vnútornej jednotky oboma rukami tak, aby ste ho mohli

pevne zavesiť na háky montážnej dosky.

4 Vnútornú jednotku zaistite k montážnej doske použitím 2 upevňovacích

skrutiek vnútornej jednotky M4×12L (príslušenstvo).

6 | Inštalácia

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513661-8H – 2019.12

Referenčná príručka inštalatéra

39

7 | Konfigurácia

a a

7 Konfigurácia

7.1 Nastavenie inej adresy

Keď sú v 1 miestnosti nainštalované 2 vnútorné jednotky, dajú sa pre 2
používateľské rozhrania nastaviť rôzne adresy.

1 Batérie vyberte zdiaľkového ovládača.
2 Odrežte mostík adries.

a Mostík adries

VÝSTRAHA

Dávajte pozor, aby ste pri rezaní mostíka adries NEPOŠKODILI okolité súčiastky.

3 Zapnite elektrické napájanie.

Výsledok: Za účelom nastavenia referenčnej polohy sa otvorí a uzavrie klapka

vnútornej jednotky.

INFORMÁCIE

▪ Pre jednotky FTXF a ATXF sa MUSÍ vykonať nasledovné nastavenie do 5minút po

zapnutí elektrického napájania.

▪ V prípade, že NEUKONČÍTE nastavenie včas, vypnite elektrické napájanie a

počkajte najmenej 1minútu pred opätovným zapnutím elektrického napájania.

4 Súčasne stlačte:

Model Tlačidlá

FTXP

FTXF

, a

, a

5 Stlačte:

Model Tlačidlo

FTXP

FTXF

Referenčná príručka inštalatéra

40

6 Vyberte:

Model Symbol

FTXP

FTXF

7 Stlačte:

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Klimatizácia miestností Daikin

4P513661-8H – 2019.12

7 | Konfigurácia

ON/OFF

a

b

Model Tlačidlo

FTXP

FTXF

a kontrolka prevádzky
b Vypínač vnútornej jednotky ON/OFF

8 Ak bliká kontrolka prevádzky, stlačte vypínač vnútornej jednotky ON/OFF.

Mostík Adresa

Výrobné nastavenie 1

Po odrezaní kliešťami 2

INFORMÁCIE

Ak NEMÔŽETE ukončiť nastavenie, keď bliká kontrolka prevádzky, znova uskutočnite
postup nastavovania od začiatku.

9 Ak je nastavenie kompletné, stlačte:

Model Tlačidlo

FTXP

Držte stlačené tlačidlo asi 5sekúnd.

FTXF

Výsledok: Používateľské rozhranie sa vráti na predchádzajúcu obrazovku.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513661-8H – 2019.12

Referenčná príručka inštalatéra

41

8 | Uvedenie do prevádzky

8 Uvedenie do prevádzky

8.1 Prehľad: uvedenie do prevádzky

Táto kapitola popisuje čo máte robiť a vedieť o uvedení systému do prevádzky po
jeho konfigurácii.

Bežný pracovný postup

Uvedenie do prevádzky sa obyčajne skladá znasledujúcich krokov:

1 Kontrola "Kontrolný zoznam pred uvedením do prevádzky".
2 Vykonanie skúšobnej prevádzky systému.

8.2 Kontrolný zoznam pred uvedením do prevádzky

Po nainštalovaní jednotky najprv skontrolujte nižšie uvedené body. Po vykonaní
všetkých kontrol, jednotka sa musí uzavrieť. Po jej uzavretí jednotku zapnite.

Prečítali ste si všetky pokyny na inštaláciu podľa popisu v referenčnej príručke inštalátora.

Vnútorné jednotky sú správne namontované.

Vonkajšia jednotka je správne namontovaná.

Vstup/výstup vzduchu

Skontrolujte, či vstup a výstup vzduchu jednotky NIE je zablokovaný listami papiera,
lepenkou alebo iným materiálom.

Fázy nechýbajú a ani nie sú otočené.

Potrubia chladiva (plynného alebo kvapalného) sú tepelne izolované.

Vypúšťanie

Uistite sa, že je vypúšťanie plynulé.
Možný výsledok: Kondenzovaná voda môže kvapkať.

Systém je správne uzemnený auzemňovacie svorky sú utiahnuté.

Poistky alebo ochranné zariadenia inštalované na mieste sú vsúlade stýmto dokumentom
aNEBOLI premostené.

Napájacie napätie má zodpovedať napätiu uvedenému na výrobnom štítku jednotky.

Na pripojenie prepájacieho kábla sa používajú špecifikované káble.

Vnútorná jednotka prijíma signál z používateľského rozhrania.

Referenčná príručka inštalatéra

42

V rozvodnej skrini NIE SÚ uvoľnené pripojenia ani poškodené elektrické súčasti.

Izolačný odpor kompresora je v poriadku.

Vo vnútri vnútornej avonkajšej jednotky sa nenachádzajú poškodené súčasti ani stlačené
potrubia.

NEDOCHÁDZA kúniku chladiva.

Inštalované potrubie má správnu veľkosť apotrubia sú správne izolované.

Uzatváracie ventily (plynu alebo kvapaliny) na vonkajšej jednotke sú úplne otvorené.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Klimatizácia miestností Daikin

4P513661-8H – 2019.12

8.3 Skúšobná prevádzka

Predpoklad: Elektrické napájanie MUSÍ byť v stanovenom rozsahu.
Predpoklad: Skúšobná prevádzka sa môže vykonať v režime prevádzky Klimatizácia

alebo Vykurovanie.
Predpoklad: Vykonajte skúšobnú prevádzku v súlade s návodom na obsluhu

vnútornej jednotky, aby ste zabezpečili správne fungovanie všetkých funkcií a častí.

1 V režime prevádzky Klimatizácia zvoľte najnižšiu programovateľnú teplotu. V

režime prevádzky Vykurovanie zvoľte najvyššiu programovateľnú teplotu. V
prípade potreby je možné skúšobnú prevádzku zablokovať.

2 Po skončení skúšobnej prevádzky nastavte teplotu na normálnu hodnotu.

V režime prevádzky Klimatizácia: 26~28°C, v režime prevádzky Vykurovanie:
20~24°C.

3 Systém zastaví činnosť 3minúty po vypnutí jednotky.

8.3.1 Uskutočnenie skúšobnej prevádzky v zimnom období

Pri prevádzke klimatizácie v režime prevádzky Klimatizácia v zime, nastavte ju na
skúšobnú prevádzku použitím nasledovnej metódy.

8 | Uvedenie do prevádzky

Pre jednotky FTXP

1 Súčasne stlačte , a .

2 Stlačte .
3 Zvoľte .

4 Stlačte .
5 Stlačením zapnete systém.

Výsledok: Skúšobná prevádzka sa automaticky zastaví po asi 30minútach.

6 Ak chcete zastaviť prevádzku, stlačte .

Pre jednotky FTXF a ATXF

1 Stlačením zapnete systém.

2 Súčasne stlačte stred , a .

3 Stlačte dvakrát.

Výsledok: sa zobrazí na displeji. Je zvolená skúšobná prevádzka. Skúšobná

prevádzka sa automaticky zastaví po asi 30minútach.

4 Ak chcete zastaviť prevádzku, stlačte .

Ak počas prevádzky dôjde k poruche elektrického napájania, systém sa po
obnovení elektrického napájania okamžite automaticky opätovne spustí.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513661-8H – 2019.12

INFORMÁCIE

Niektoré z funkcií sa NEDAJÚ použiť v režime skúšobnej prevádzky.

Referenčná príručka inštalatéra

43

9 | Odovzdanie používateľovi

9 Odovzdanie používateľovi

Ak po dokončení skúšobnej prevádzky jednotka pracuje správne, musíte:

▪ skontrolovať, či má používateľ vytlačenú dokumentáciu apožiadať ho, aby si ich

odložil pre budúcu referenciu, informovať používateľa o tom, že kompletnú
dokumentáciu nájde na adrese URL uvedenej v tejto príručke,

▪ vysvetliť používateľovi, ako sa systém správne obsluhuje ačo má robiť vprípade

problémov,

▪ ukázať používateľovi, ktoré práce sa vykonávajú vsúvislosti súdržbou jednotky.

Referenčná príručka inštalatéra

44

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Klimatizácia miestností Daikin

4P513661-8H – 2019.12

10 Likvidácia

10 | Likvidácia

VÝSTRAHA

Systém sa NEPOKÚŠAJTE demontovať sami. Demontáž systému, likvidáciu chladiacej
zmesi, oleja a ostatných častí zariadenia MUSÍ prebiehať v súlade s platnými
právnymi predpismi. Jednotky je NUTNÉ likvidovať v špeciálnych zariadeniach na
spracovanie odpadu, čím je možné dosiahnuť jeho opätovné využitie, recykláciu a
obnovu.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513661-8H – 2019.12

Referenčná príručka inštalatéra

45

11 | Technické údaje

,

A

INDOOR

OUTDOOR

11 Technické údaje

11.1 Schéma elektrického zapojenia

11.1.1 Zjednotená legenda schémy zapojenia

▪ Podmnožina najnovších technických údajov je k dispozícii na regionálnej webovej

stránke Daikin (verejne prístupnej).

▪ Úplná sada najnovších technických údajov je k dispozícii na Daikin Business Portal

(požaduje sa prihlásenie).

Schéma elektrického zapojenia je dodaná spolu s jednotkou a nachádza sa vo
vnútri vonkajšej jednotky (spodná strana hornej dosky).

Použité diely a číslovanie nájdete vschéme zapojenia jednotky. Číslovanie dielov je
arabskými číslicami vo vzostupnom poradí pre každý diel a je predstavený v nižšie
uvedenom prehľade symbolom "*" v kóde dielu.

Symbol Význam Symbol Význam

Obvodový istič Ochrana uzemnením

Spojenie Ochranné uzemnenie

(skrutka)

Konektor

Usmerňovač

Uzemnenie Relé konektor

Zapojenie na mieste

Skratovací konektor

inštalácie

Poistka Svorka

Vnútorná jednotka Svorkovnica

Vonkajšia jednotka Káblová svorka

Symbol Farba Symbol Farba

BLK Čierna ORG Oranžová

BLU Modrá PNK Ružová

BRN Hnedá PRP, PPL Purpurová

GRN Zelená RED Červená

GRY Sivá WHT Biela

Referenčná príručka inštalatéra

46

YLW Žltá

Symbol Význam

A*P Karta spotlačenými obvodmi

BS* Tlačidlo ON/OFF, vypínač prevádzky

BZ, H*O Bzučiak

C* Kondenzátor

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Klimatizácia miestností Daikin

4P513661-8H – 2019.12

Symbol Význam

11 | Technické údaje

AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*,

Spojenie, konektor
MR*_A, MR*_B, S*, U, V, W, X*A,
K*R_*

D*, V*D Dióda

DB* Diódový mostík

DS* Prepínač DIP

E*H Ohrievač

FU*, F*U, (charakteristiky pozri kartu

Poistka
PCB vo vnútri vašej jednotky)

FG* Konektor (uzemnenie rámu)

H* Upevnenie

H*P, LED*, V*L Kontrolka, svetelná dióda LED

HAP Svetelná dióda (servisný monitor

zelená)

HIGH VOLTAGE Vysoké napätie

IES Snímač Intelligent Eye (inteligentné oko)

IPM* Inteligentný napájací modul

K*R, KCR, KFR, KHuR, K*M Magnetické relé

L Fáza

L* Výmenník tepla

L*R Tlmivka

M* Krokovací motor

M*C Motor kompresora

M*F Motor ventilátora

M*P Motor vypúšťacieho čerpadla

M*S Motor otáčania

MR*, MRCW*, MRM*, MRN* Magnetické relé

N Neutrálny vodič

n=*, N=* Počet prechodov cez feritové jadro

PAM Impulzno-amplitúdová modulácia

PCB* Karta spotlačenými obvodmi

PM* Napájací modul

PS Spínacie elektrické napájanie

PTC* Termistor PTC

Q* Izolovaný hradlový bipolárny tranzistor

Q*DI Ochranný uzemňovací istič

Q*L Ochrana proti preťaženiu

Q*M Tepelný spínač

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513661-8H – 2019.12

(IGBT)

Referenčná príručka inštalatéra

47

11 | Technické údaje

Symbol Význam

R* Odpor

R*T Termistor

RC Prijímač

S*C Koncový spínač

S*L Plavákový spínač

S*NPH Snímač tlaku (vysoký)

S*NPL Snímač tlaku (nízky)

S*PH, HPS* Tlakový spínač (vysoký)

S*PL Tlakový spínač (nízky)

S*T Termostat

S*RH Snímač vlhkosti

S*W, SW* Prepínač režimu prevádzky

SA*, F1S Poistka proti prepätiu

SR*, WLU Prijímač signálu

SS* Voliaci prepínač

SHEET METAL Pevná doska svorkového pása

T*R Transformátor

TC, TRC Vysielač

V*, R*V Varistor

V*R Diódový mostík

WRC Bezdrôtový diaľkový ovládač

X* Svorka

X*M Svorkovnica (blok)

Y*E Elektronická cievka expanzného ventilu

Y*R, Y*S Cievka reverzného elektromagnetického

ventilu

Z*C Feritové jadro

ZF, Z*F Protihlukový filter

Referenčná príručka inštalatéra

48

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Klimatizácia miestností Daikin

4P513661-8H – 2019.12

12 Slovník

12 | Slovník

Predajca

Obchodný distribútor produktu.

Autorizovaný inštalátor

Technický pracovník kvalifikovaný na inštaláciu produktu.

Používateľ

Osoba, ktorá vlastní alebo obsluhuje produkt.

Platné právne predpisy

Všetky medzinárodné, európske, národné a miestne smernice, zákony,
nariadenia alebo zákonníky vzťahujúce sa a uplatniteľné na určitý produkt
alebo oblasť.

Servisná spoločnosť

Spoločnosť kvalifikovaná vykonávať alebo koordinovať požadované opravy
produktu.

Návod na inštaláciu

Návod na obsluhu určitého produktu alebo aplikácie, ktorý objasňuje, ako
postupovať pri inštalácii, konfigurácii a údržbe.

Návod na obsluhu

Návod na obsluhu určitého produktu alebo aplikácie, ktorý objasňuje, ako
postupovať pri obsluhe a prevádzke.

Pokyny na údržbu

Návod s pokynmi pre určitý produkt alebo aplikáciu, ktorý objasňuje (podľa
relevantnosti), ako postupovať pri inštalácii, konfigurácii, obsluhe,
prevádzke a/alebo údržbe produktu alebo aplikácii.

Príslušenstvo

Štítky, návody, informačné karty a vybavenie, ktoré sa dodáva s produktom
a musí sa nainštalovať podľa pokynov v príslušnej dokumentácii.

Doplnkové príslušenstvo

Príslušenstvo vyrobené alebo schválené spoločnosťou Daikin, ktoré možno
podľa pokynov v príslušnej dokumentácii kombinovať s produktom.

Zabezpečí sa na mieste

Príslušenstvo NEVYROBENÉ spoločnosťou Daikin, ktoré možno podľa
pokynov v príslušnej dokumentácii kombinovať s produktom.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513661-8H – 2019.12

Referenčná príručka inštalatéra

49

Verantwortung für Energie und Umwelt

Copyright 2018 Daikin

4P513661-8H 2019.12
