Uputstvo za rad
Sobni klima uređaj Daikin
FTXP50M2V1B |
Uputstvo za rad |
|
|
||
FTXP60M2V1B |
srpski |
|
FTXP71M2V1B |
Sobni klima uređaj Daikin |
|
Sadržaj
1 |
O dokumentaciji |
2 |
||
|
1.1 |
O ovom dokumentu ................................................................... |
2 |
|
2 |
O sistemu |
|
2 |
|
|
2.1 |
Unutrašnja jedinica.................................................................... |
2 |
|
|
|
2.1.1 |
Displej unutrašnje jedinice .......................................... |
3 |
|
2.2 |
O korisničkom interfejsu ............................................................ |
3 |
|
|
|
2.2.1 |
Komponente: Korisnički interfejs................................. |
3 |
3 |
Pre početka rada |
3 |
||
|
3.1 |
Da biste ubacili baterije ............................................................. |
3 |
|
|
3.2 |
Da biste pričvrstili korisnički interfejs na zid .............................. |
4 |
|
|
3.3 |
Da biste uključili električno napajanje........................................ |
4 |
▪ Čuvajte dokumentaciju radi kasnijeg poređenja.
Kome je namenjen
Krajnji korisnici
INFORMACIJA
Ovaj uređaj je namenjen da ga koriste stručnjaci ili obučeni korisnici u prodavnicama, lakoj industriji i na farmama, ili laici za komercijalnu i kućnu upotrebu.
Dokumentacija
Ovaj dokument je deo dokumentacije. Kompletna dokumentacija sadrži:
▪Opšte mere sigurnosti:
▪Sigurnosna uputstva koja morate pročitati pre rada sa Vašim sistemom.
▪Format: Papir (u kutiji unutrašnje jedinice)
4 Rad |
|
|
4 |
4.1 |
Radni opseg .............................................................................. |
4 |
|
4.2 |
Režim rada i zadata temperatura .............................................. |
4 |
|
|
4.2.1 |
Da biste počeli/zaustavili rad i zadali temperaturu...... |
4 |
4.3 |
Protok vazduha ......................................................................... |
5 |
|
|
4.3.1 |
Da biste podesili protok vazduha ................................ |
5 |
4.4 |
Smer protoka vazduha .............................................................. |
5 |
|
|
4.4.1 |
Da biste podesili vertikalni smer protoka vazduha...... |
5 |
4.4.2Da biste podesili horizontalni smer protoka vazduha.. 5
|
4.4.3 |
Da biste koristili 3-D smer protoka vazduha ............... |
5 |
4.5 |
Operacija komfornog protoka vazduha ..................................... |
5 |
4.5.1Da biste počeli/prekinuli operaciju komfornog
|
|
protoka vazduha ......................................................... |
5 |

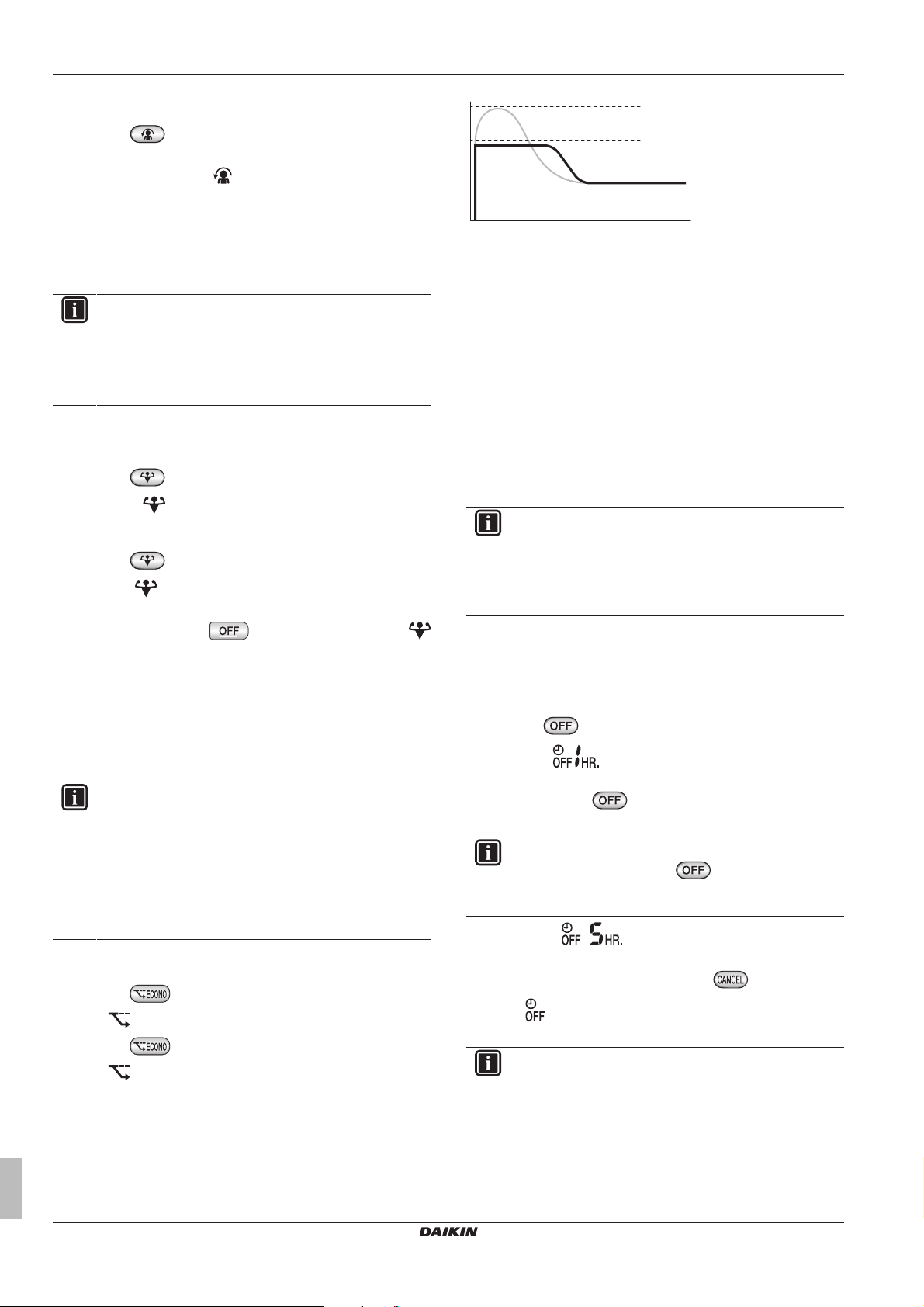

4.6 |
Operacija pojačanog rada ......................................................... |
6 |
|
|
4.6.1 |
Da biste počeli/prekinuli operaciju pojačanog rada..... |
6 |
4.7 |
Ekonomičan rad ........................................................................ |
6 |
|
|
4.7.1 |
Da biste počeli/prekinuli ekonomični rad..................... |
6 |
4.8 |
Operacija isključivanje/uključivanje tajmera (OFF/ON) ............. |
6 |
4.8.1Da biste počeli/prekinuli operaciju isključivanja
tajmera (OFF) ............................................................. |
6 |
4.8.2Da biste počeli/prekinuli operaciju uključivanja
tajmera (ON) ............................................................... |
7 |
4.8.3Da bi se kombinovalo isključivanje i uključivanje
tajmera ........................................................................ |
7 |
▪Uputstvo za upotrebu:
▪Kratko uputstvo za osnovno korišćenje
▪Format: Papir (u kutiji unutrašnje jedinice)
▪Uputstvo za korisnika:
▪Detaljno korak-po-korak uputstvo i informacije za osnovno i napredno korišćenje.
▪Format: Podaci u digitalnoj formi na http:// www.daikineurope.com/support-and-manuals/product- information/
Poslednje izmene dostavljene dokumentacije možete naći na regionalnoj veb strani Daikin ili preko vašeg instalatera.
Originalna dokumentacija je na engleskom jeziku. Na svim drugim jezicima su prevodi.
UPOZORENJE: ZAPALJIVI MATERIJAL
Rashladno sredstvo koje se nalazi u ovoj jedinici je slabo zapaljivo.
5 |
Ušteda energije i optimalan rad |
7 |
2.1 |
Unutrašnja jedinica |
6 |
Održavanje i servis |
7 |
6.1 |
Pregled: Održavanje i servis ..................................................... |
7 |
6.2 |
Da biste očistili unutrašnju jedinicu i korisnički interfejs ............ |
8 |
6.3 |
Da biste očistili prednju ploču.................................................... |
8 |
6.4 |
O filterima za vazduh................................................................. |
8 |
6.5 |
Da biste otvorili prednju ploču ................................................... |
8 |
6.6 |
Da biste očistili filtere za vazduh ............................................... |
9 |
6.7Da biste očistili titanijum apatitski filter za uklanjanje mirisa i
filter sa česticama srebra (Ag-jonski filter) ................................ |
9 |
6.8Da biste zamenili titanijum apatitski filter za uklanjanje mirisa i
|
|
filter sa česticama srebra (Ag-jonski filter) ................................ |
9 |
|
6.9 |
Da biste zatvorili prednju ploču ................................................. |
9 |
|
6.10 |
Da biste uzeli u obzir sledeće stavke pre dugog perioda |
|
|
|
mirovanja................................................................................... |
10 |
7 |
Rešavanje problema |
10 |
|
8 |
Odlaganje |
10 |
OPREZ
NE ubacujte prste, štapove niti druge predmete u ulaz ili izlaz vazduha. Kada se ventilator okreće velikom brzinom, izazvaće povrede.
INFORMACIJA
Nivo zvučnog pritiska je manji od 70 dBA.
UPOZORENJE
▪Nemojte menjati, rasklapati, uklanjati, ponovo instalirati ili popravljati jedinicu sami, jer neispravno rasklapanje ili instaliranje može da izazove strujni udar ili požar. Obratite se vašem dobavljaču.
▪Kod slučajnog curenja rashladnog sredstva, proverite da u blizini nema otvorenog plamena. Rashladno sredstvo je samo po sebi potpuno bezbedno, neotrovno i slabo zapaljivo, ali će se stvoriti otrovni gasovi ako ono slučajno iscuri u prostoriju gde je prisutan zapaljiv vazduh iz grejalica, šporeta na gas, itd. Uvek neka kvalifikovani serviser potvrdi da je mesto curenja popravljeno pre nastavka rada.
Hvala Vam što ste nabavili ovaj uređaj. Molimo Vas:
Uputstvo za rad |
FTXP50~71M2V1B |
2 |
Sobni klima uređaj Daikin |
3P511999-4E – 2018.09 |
a
b c
ON/OFF d
aPrijemnik signala
bRadna lampica
cLampa tajmera
dDugme ON/OFF
Dugme za uključivanje/isključivanje (ON/OFF)
Ukoliko nema korisničkog interfejsa, možete koristiti dugme ON/OFF na unutrašnjoj jedinici da biste počeli/prekinuli rad. Kada se počne rad pomoću ovog dugmeta, koriste se sledeće postavke:
▪Režim rada = Automatski
▪Zadata temperatura = 25°C
▪Protok vazduha = Automatski
▪Direktna sunčeva svetlost. NE izlažite korisnički interfejs direktno suncu.
▪Prašina. Prašina na predajniku ili prijemniku signala smanjiće osetljivost. Obrišite prašinu mekom krpom.
▪Fluorescentno svetlo. Signalna komunikacija može biti onemogućena ako su u prostoriji fluorescentne lampe. U tom slučaju, obratite se instalateru.
▪Ostali uređaji. Ako signali korisničkog interfejsa aktiviraju druge uređaje, premestite druge uređaje ili se obratite instalateru.
▪Zavese. Proverite da signal između jedinice i korisničkog interfejsa NIJE blokiran zavesama ili drugim predmetima.
OBAVEŠTENJE
▪NEMOJTE da ispustite korisnički interfejs.
▪NE dopustite da se korisnički interfejs pokvasi.
a
l
k b j
i
c d
h |
e |
|
g |
||
|
||
|
f |
aPrijemnik signala
bDugme za isključivanje (OFF)
cDugme za podešavanje ventilatora
dDugme "ekonomičan rad"
eDugmad za njihanje
fDugmad za podešavanje tajmera (ON, OFF, cancel)
gDugme "pojačan rad"
hDugme "komforan rad"
iDugme za podešavanje temperature
jDugmad za režim rada
kDugme za automatski režim rada
lLCD ekran
3 Pre početka rada
Baterije će trajati oko 1 godine.
1Uklonite zadnji poklopac.
2Ubacite obe baterije odjednom.
3Vratite poklopac na mesto.
1 |
3 |
|
2 |
AAA.LR03
|
|
|
|
|
|
|
|
FTXP50~71M2V1B |
Uputstvo za rad |
|
|
Sobni klima uređaj Daikin |
3 |
|
|
3P511999-4E – 2018.09 |
|
4 Rad
|
|
2× |
a |
b |
c |
aKorisnički interfejs
bZavrtnji (dostupni na terenu)
cDržač korisničkog interfejsa
1Izaberite mesto gde signali dopiru do jedinice.
2Pričvrstite držač zavrtnjima na zid ili slično mesto.
3Okačite korisnički interfejs na držač korisničkog interfejsa.
1 Uključite automatski prekidač.
Podešavanje |
Opis |
Sistem hladi ili zagreva prostoriju do
Automatski
zadate temperature. On se po potrebi automatski prebacuje sa hlađenja na grejanje, i obrnuto.
Sušenje |
Sistem snižava vlažnost vazduha u |
|
prostoriji bez promene temperature. |
||
|
Sistem zagreva prostoriju do zadate
Grejanje
temperature.
Sistem hladi prostoriju do zadate
Hlađenje
temperature.
Sistem kontroliše samo protok vazduha
Ventilator
(brzinu i smer protoka vazduha).
Sistem NE kontroliše temperaturu.
Dodatne informacije:
▪Spoljašnja temperatura. Efekat hlađenja i grejanja sistema smanjuje se kada je spoljašnja temperatura suviše visoka ili suviše niska.
▪Operacija odmrzavanja. Tokom operacije grejanja, moguća je pojava zamrzavanja na spoljašnjoj jedinici i smanjenje kapaciteta grejanja. U tom slučaju, sistem se automatski prebacuje na operaciju odmrzavanja da bi se led uklonio. Tokom operacije odmrzavanja, vruć vazduh NE duva iz unutrašnje jedinice.
4.2.1Da biste počeli/zaustavili rad i zadali
Rezultat: Pokretni poklopac unutrašnje jedinice će se otvoriti i |
temperaturu |
zatvoriti da bi se zadao referentni položaj. |
|
4 Rad
: Režim rada = Automatski
: Režim rada = Sušenje
: Režim rada = Grejanje
: Režim rada = Hlađenje
Koristite sistem u sledećim opsezima temperature i vlažnosti
vazduha, radi bezbednog i efikasnog rada. |
: Režim rada = Samo ventilator |
|
Režim rada |
|
Radni opseg |
|
Hlađenje(a)(b) |
|
▪ |
Spoljašnja temperatura: –10~46°C |
|
|
▪ |
Unutrašnja temperatura: 18~32°C |
|
|
▪ Unutrašnja vlažnost vazduha: ≤80% |
|
|
|
|
|
Grejanje(a) |
|
▪ |
Spoljašnja temperatura: –15~24°C |
|
|
▪ |
Unutrašnja temperatura: 10~30°C |
Sušenje(a) |
|
▪ |
Spoljašnja temperatura: –10~46°C |
|
|
▪ |
Unutrašnja temperatura: 18~32°C |
|
|
▪ Unutrašnja vlažnost vazduha: ≤80% |
|
|
Ako se radi van preporučenog radnog opsega uređaja: |
(a)Bezbednosni uređaj može zaustaviti rad sistema.
(b)Može se pojaviti kondenzacija na unutrašnjoj jedinici i kapanje.
Kada. Podesite radni režim sistema i zadajte temperaturu kada želite da:
▪Zagrejete ili ohladite prostoriju
▪Vazduh duva u prostoriju bez grejanja ili hlađenja
▪Smanjite vlažnost vazduha u prostoriji
Šta. Sistem radi na različite načine, u zavisnosti od korisnikovog
izbora.
: Pokazuje zadatu temperaturu.
1 Započnite rad pritiskom na jedno od sledećih dugmadi.
Režim |
Pritisnite |
Rezultat |
Automatski rad |
|
|
Operacija hlađenja |
|
|
Operacija sušenja |
|
|
Operacija grejanja |
|
Radna lampica se |
Samo rad |
|
uključuje. |
|
|
|
ventilatora |
|
|
2Pritisnite ili na dugmetu jednom ili više puta da biste zadali temperaturu. NE MOŽETE podesiti temperaturu kod režima rada sušenje ili samo rad ventilatora.
Operacija |
Operacija |
Automatski |
Operacija |
hlađenja |
grejanja |
rad |
sušenja ili |
|
|
|
samo rad |
|
|
|
ventilatora |
18~32°C |
10~30°C |
18~30°C |
— |
|
|
|
|
3Pritisnite da biste prekinuli rad.
Rezultat: Radna lampica se isključuje.
|
|
|
|
|
|
|
|
|
|
Uputstvo za rad |
FTXP50~71M2V1B |
4 |
Sobni klima uređaj Daikin |
||
3P511999-4E – 2018.09 |
