Angir en situasjon som kan føre til mindre eller moderat
personskade.
MERKNAD
Angir en situasjon som kan føre til materiell skade.
INFORMASJON
Angir nyttige tips eller tilleggsinformasjon.
SymbolForklaring
Les i installerings- og driftshåndboken samt
anvisningsarket for kabling før du installerer.
Les i servicehåndboken før du utfører
vedlikeholds- og serviceoppgaver.
Du finner mer informasjon i referanseguiden for
montører og brukere.
FTXP50~71M2V1B
Daikin romluftkondisjoneringsenhet
4P513685-5B – 2018.09
2 Om dokumentasjonen
1.2For brukeren
▪ Kontakt montøren hvis du er USIKKER på hvordan du betjener
enheten.
▪ Anlegget kan betjenes av barn fra de er 8 år, og av personer med
svekkede fysiske, sensoriske eller mentale evner, eller med
manglende erfaring og kunnskap, dersom de er under tilsyn eller
har fått opplæring i hvordan anlegget brukes på en trygg måte og
de forstår hvilke farer dette medfører. Barn må IKKE leke med
anlegget. Rengjøring og vedlikehold utført av bruker skal IKKE
gjøres av barn uten tilsyn.
ADVARSEL
For å hindre elektrisk støt eller brann:
▪ Enheten må IKKE spyles.
▪ IKKE bruk enheten med våte hender.
▪ IKKE plasser gjenstander med vann enheten.
MERKNAD
▪ IKKE plasser gjenstander eller utstyr oppå enheten.
▪ Du må IKKE sitte, klatre eller stå på enheten.
▪ Enheter er merket med følgende symbol:
Det betyr at elektriske og elektroniske produkter IKKE skal
blandes med usortert husholdningsavfall. IKKE forsøk å
demontere systemet på egen hånd. Demontering av systemet,
behandling av kjølemiddelet, av oljen og eventuelle andre deler
må tas hånd om av en autorisert montør i samsvar med gjeldende
lovgivning.
Enhetene må håndteres ved et spesialanlegg for gjenbruk,
resirkulering og gjenvinning. Når du sørger for at dette produktet
avfallsbehandles på riktig måte, bidrar du til å avverge potensielle
negative konsekvenser for miljø og menneskelig helse. Kontakt
montøren eller lokale myndigheter hvis du vil ha mer informasjon.
▪ Batterier er merket med følgende symbol:
Det betyr at batteriene IKKE skal blandes med usortert
husholdningsavfall. Hvis et kjemikaliesymbol er oppført under
symbolet, betyr det at batteriet inneholder et tungmetall over en
viss konsentrasjon.
Mulige kjemiske symboler er følgende: Pb: bly (>0,004%).
Avfallsbatterier må behandles ved et spesialanlegg for gjenbruk.
Når du sørger for at avfallsbatterier blir behandlet på riktig måte,
bidrar du til å avverge potensielle negative konsekvenser for miljø
og menneskelig helse.
INFORMASJON
Dette apparatet er ment brukt av en ekspert eller
kvalifiserte brukere i butikker, i lettindustri og på gårder,
eller for kommersielle formål og husholdningsbruk av ikkeprofesjonelle.
Dokumentasjonssett
Dette dokumentet er en del av et dokumentasjonssett. Hele settet
består av:
▪ Generelle sikkerhetshensyn:
▪ Sikkerhetsinstruksjoner du må lese før du opererer systemet
▪ Format: Papir (i boksen til innendørsenheten)
▪ Driftshåndbok:
▪ Hurtigguide for grunnleggende drift
▪ Format: Papir (i boksen til innendørsenheten)
▪ Referanseguide for bruker:
▪ Detaljerte trinnvise instruksjoner og bakgrunnsinformasjon om
grunnleggende og avansert bruk
▪ Format: Digitale filer på http://www.daikineurope.com/support-
and-manuals/product-information/.
De nyeste versjonene av medfølgende dokumentasjon kan fås på
det lokale nettstedet for Daikin eller hos montøren.
Originaldokumentasjonen er skrevet på engelsk. Alle andre språk er
oversettelser.
2.2Brukerhåndbok i kortform
KapittelBeskrivelse
Generelle sikkerhetshensyn Sikkerhetsinstruksjoner du MÅ lese
før bruk
Om dokumentasjonenHva slags dokumentasjon finnes det
for brukeren
Om systemet▪ Bruksområde
▪ Beskrivelse av innendørsenhet og
brukergrensesnitt
Før brukHva som skal gjøres før start
BrukHvordan og når man skal bruke visse
funksjoner
Energisparing og optimal
bruk
Vedlikehold og serviceSlik vedlikeholder og utfører du
FeilsøkingHva du må gjøre hvis det oppstår
KasseringSlik kasserer du systemet
OrdlisteDefinisjon av termer
Spare energi
service på enheten
problemer
2Om dokumentasjonen
2.1Om dette dokumentet
Takk for at du kjøpte dette produktet. Vennligst:
▪ Oppbevar dokumentasjonen for fremtidige referanseformål.
IKKE stikk fingre, pinner eller andre gjenstander inn i
luftinntaket eller -utløpet. Når viften roterer ved høy
hastighet, vil den forårsake skade.
Brukerhåndbok
3
3 Om systemet
a
e
fg
b
c
d
ON/OFF
a
b
c
d
b
l
k
c
d
e
f
j
i
h
g
a
INFORMASJON
Nivået på lydtrykk er lavere enn 70dBA.
ADVARSEL
▪ Du må ikke selv endre, demontere, fjerne, installere på
nytt eller reparere anlegget ettersom feilaktig
demontering eller installering kan medføre elektrisk støt
eller brann. Kontakt forhandleren.
▪ Påse at det ikke finnes åpen ild dersom kjølemediet
skulle lekke ved et uhell. Selve kjølemediet er helt trygt,
det er ikke giftig og det er kun svakt antennelig, men
det danner giftig gass når det ved et uhell lekker ut i et
rom der det finnes brennbar luft fra vifteovner,
gasskomfyrer osv. Kvalifisert servicepersonell skal alltid
bekrefte at lekkasjeområdet er reparert eller rettet på
før driften gjenopptas.
3.2Om brukergrensesnittet
▪ Direkte sollys. Brukergrensesnittet må IKKE utsettes for direkte
sollys.
▪ Støv. Støv på signalsenderen eller -mottakeren vil redusere
følsomheten. Tørk av støv med en myk klut.
▪ Lysstoffrør. Signalkommunikasjonen kan bli forstyrret hvis det er
en lysstoffrørlamper i rommet. Kontakt i så fall installatøren.
▪ Annet utstyr. Hvis brukerkontrollsignalene påvirker annet utstyr,
må du flytte utstyret til et annet sted eller kontakte installatøren.
▪ Gardiner.Påse at signalbanen mellom enheten og
brukergrensesnittet IKKE er sperret av gardiner eller annet.
MERKNAD
▪ IKKE slipp brukergrensesnittet i gulvet.
▪ IKKE la brukergrensesnittet bli fuktig.
3.2.1Komponenter: Brukerkontroll
a Luftinntak
b Luftutløp
c Frontpanel
d Skjerm til innendørsanlegg
e Luftfilter
f Luktfjerningsfilter
g Sølvpartikkelfilter
3.1.1Skjerm til innendørsanlegg
a Signalmottaker
b Driftslampe
PÅ/AV-knapp
Hvis brukergrensesnitt mangler, kan du bruke PÅ/AV-knappen på
innendørsanlegget til å starte/stanse bruken. Følgende innstillinger
c Tidsbryterlampe
d ON/OFF-knapp
3.2.2Status: Brukergrensesnittets LCD
a Signalmottaker
b AV-knapp
c Vifteinnstilling-knapp
d Knapp for økonomi drift
e Sving-knapper
f Knapper for innstilling av tidsbryter (PÅ, AV, avbryt)
g Knapp for kraftig drift
h Knapp for komfortabel drift
i Temperaturjusteringsknapp
j Knapper for driftsmodus
k Knapp for automatisk driftsmodus
l LCD-skjerm
brukes dersom anlegget startes med denne knappen:
▪ Driftsmodus = Automatisk
▪ Temperaturinnstilling = 25°C
▪ Luftstrømhastighet = Automatisk
Brukerhåndbok
4
Daikin romluftkondisjoneringsenhet
FTXP50~71M2V1B
4P513685-5B – 2018.09
4 Før bruk
a
2
3
1
AAA.LR03
c
ba
2×
IkonBeskrivelse
Driftsmodus = Automatisk
Driftsmodus = Tørking
Driftsmodus = Oppvarming
Driftsmodus = Kjøling
Driftsmodus = Kun vifte
Kraftig drift er aktiv
Økonomi-drift er aktiv
Innendørsenheten mottar et signal fra
brukergrensesnittet
Gjeldende temperaturinnstilling
Luftstrømhastighet = Automatisk
Luftstrømhastighet = Lyddempet drift av
innendørsenhet
Luftstrømhastighet = Høy
Luftstrømhastighet = Middels høy
Luftstrømhastighet = Middels
Luftstrømhastighet = Middels lav
Luftstrømhastighet = Lav
4Før bruk
4.1Oversikt: Før bruk
Dette kapitlet beskriver hva du må gjøre før du tar i bruk anlegget.
Typisk arbeidsflyt
Prosedyren før bruk består vanligvis av følgende trinn:
▪ Sett batterier i brukergrensesnittet.
▪ Brukergrensesnittet festes til veggen.
▪ Slå på strømmen.
4.2Sette i batteriene
Batteriene varer i ca. 1 år.
1 Ta av dekselet på baksiden.
2 Sett i begge batteriene.
3 Sett på plass dekselet.
4.3Feste brukergrensesnittet til
veggen
Komfortdrift er aktiv
Automatisk vertikal dreining er aktivert
Automatisk horisontal dreining er aktivert
Tidsbryter PÅ er aktivert
Tidsbryter AV er aktivert
3.2.3Bruke brukergrensesnittet
a Signalmottaker
1 Rett signalsenderen mot signalmottakeren på
innendørsanlegget (maksimal kommunikasjonsavstand er 7m).
Resultat: Når innendørsanlegget mottar et signal fra
brukergrensesnittet, hører du en lyd:
LydBeskrivelse
Pip-pipDriften starter.
PipInnstilling endres.
Lang pipelydDriften stanser.
a Brukergrensesnitt
b Skruer (kjøpes lokalt)
c Holder til brukergrensesnitt
1 Velg et sted der signalene kan nå enheten.
2 Fest holderen til veggen eller tilsvarende med skruer.
3 Heng brukergrensesnittet på holderen.
4.4Slå på strømmen
1 Slå på bryteren.
Resultat: Klaffen på innendørsenheten åpnes og lukkes til innstilt
referansestilling.
5Bruk
5.1Driftsområde
Bruk systemet innenfor følgende temperatur- og fuktighetsområder
for å få en sikker og effektiv drift av anlegget.
Du kan bruke følgende tabell for å fastslå hvilke funksjoner du skal
bruke:
FunksjonOppgaver
Basisfunksjoner
Driftsmodi og -
temperatur
+
Luftstrømretning
Luftstrømhastighet
Avanserte funksjoner
Økonomi
Komfort
Kraftig
Tidsbryter PÅ +
Tidsbryter AV
Starte systemet og stille temperaturen:
▪ Varme opp eller kjøle ned rommet.
▪ Blåse luft i et rom uten oppvarming
eller kjøling.
▪ Redusere luftfuktigheten i rommet.
▪ I Automatisk modus velges passende
temperatur og driftsmodus
automatisk.
Til justering av luftstrømretningen
(dreining eller fast stilling).
Justerer luftmengden som blåses inn i
rommet.
For å gå mer stille.
Når du bruker systemet samtidig med at
du bruker annet strømkrevende utstyr.
Spare energi.
For å gi en behagelig luftstrøm som
IKKE kommer i direkte kontakt med
mennesker.
For å kjøle ned eller varme opp rommet
raskt.
For å slå systemet PÅ eller AV
automatisk.
5.3Driftsmodus og
temperatursettpunkt
Når. Juster systemets driftsmodus og still temperaturen når du skal:
▪ Varme opp eller kjøle ned rommet
▪ Blåse luft i rommet uten oppvarming eller kjøling
▪ Redusere luftfuktigheten i rommet
Hva. Systemet fungerer forskjellig, avhengig av brukerens valg.
InnstillingBeskrivelse
Automatisk
Systemet kjøler ned eller varmer opp
rommet til innstilt temperatur. Det
veksler automatisk mellom kjøling og
oppvarming ved behov.
InnstillingBeskrivelse
Tørking
Oppvarming
Kjøling
Vifte
Ytterligere informasjon:
▪ Utendørstemperatur. Systemets kjøle- eller oppvarmingseffekt
reduseres når utendørstemperaturen er for høy eller for lav.
▪ Avisingsdrift. Ved oppvarming kan det forekomme rim på
utendørsanlegget slik at varmekapasiteten reduseres. I så fall går
systemet over til drift med avising for å fjerne rimet. Under drift
med avising kommer det IKKE varmluft fra innendørsanlegget.
Systemet reduserer luftfuktigheten i
rommet uten å endre temperaturen.
Systemet varmer opp rommet til innstilt
temperatur.
Systemet kjøler rommet til innstilt
temperatur.
Systemet styrer bare luftstrømmen
(lufthastighet og -retning).
Systemet regulerer IKKE temperaturen.
5.3.1Starte/stans systemet og stille
temperaturen
: Driftsmodus = Automatisk
: Driftsmodus = Tørking
: Driftsmodus = Oppvarming
: Driftsmodus = Kjøling
: Driftsmodus = Kun vifte
: Viser innstilt temperatur.
1 Start anlegget ved å trykke på én av knappene nedenfor.
ModusTrykk påResultat
Automatisk drift
Drift med kjøling
Tørking
Drift med
oppvarming
Kun viftedrift
2 Trykk én eller flere ganger på eller på -knappen for å
stille temperaturen. Du kan IKKE justere temperaturen i
driftsmodiene tørking eller kun vifte.
Drift med
kjøling
18~32°C10~30°C18~30°C—
3 Trykk på for å stanse driften.
Resultat: Driftslampen slukkes.
Drift med
oppvarming
Driftslampen tennes.
Automatisk
drift
Drift med
tørking eller
kun vifte
5.4Luftstrømhastighet
1 Trykk på for å velge:
5 nivåer for luftstrømhastighet, fra " " til " "
Automatisk drift
Brukerhåndbok
6
Daikin romluftkondisjoneringsenhet
FTXP50~71M2V1B
4P513685-5B – 2018.09
5 Bruk
a
b
c
Lyddempet drift av innendørsanlegg. Når
luftstrømmen er innstilt på "", reduseres støyen fra
anlegget.
INFORMASJON
▪ Hvis anlegget når innstillingsverdien for temperatur i
modus for kjøling, oppvarming eller automatisk modus.
Viften slutter å gå.
▪ Du kan IKKE justere luftstrømhastigheten hvis du
bruker driftsmodusen Tørking.
5.4.1Justere luftstrømhastigheten
1 Trykk på for å endre luftstrøminnstillingen i følgende
rekkefølge:
5.5Luftstrømretning
Når. Justerer luftstrømretningen etter ønske.
Hva. Systemet retter inn luftstrømmen forskjellig, avhengig av
brukerens valg (bevegelig eller fast stilling). Det skjer ved at de
horisontale bladene (klaffene) eller vertikale bladene (lamellene)
flyttes.
InnstillingLuftstrømretning
Automatisk vertikal
bevegelse
Automatisk
horisontal bevegelse
+ 3-D-
luftstrømretning
[—]Blir stående fast.
LIVSFARE
▪ Bruk ALLTID et brukergrensesnitt til å justere
posisjonen til klaffene og lamellene. Hvis klaffene og
lamellene beveger seg og du flytter dem for hånd med
makt, vil mekanismen gå i stykker.
Det bevegelige området for klaffen varierer i henhold til
driftsmodusen. Klaffen stanser i øvre stilling når luftstrømhastigheten
reduseres når anlegget er stilt til å svinge opp og ned.
Beveger seg opp og ned.
Beveger seg fra side til side.
Beveger seg opp og ned og fra side til
side samtidig
2 Trykk på når klaffene står i ønsket posisjon for å bruke
fast stilling.
Resultat: forsvinner fra skjermen. Klaffene slutter å bevege
seg.
5.5.2Justere den horisontale
luftstrømretningen
1 Trykk på .
Resultat: Displayet viser . Lamellene (vertikale blader)
begynner å svinge.
2 Trykk på når lamellene står i ønsket posisjon for å bruke
fast stilling.
Resultat: forsvinner fra skjermen. Lamellene slutter å
bevege seg.
INFORMASJON
Når enheten er installert i hjørnet av et rom, bør retningen
på lamellene vende bort fra veggen. Effekten synker
dersom en vegg stenger for luften.
5.5.3Bruke 3-D-luftstrømretning
1 Trykk på og .
Resultat: Displayet viser og . Klaffene (horisontale
blader) og lamellene (vertikale blader) begynner å svinge.
2 Trykk på og når klaffene og lamellene står i
ønsket posisjon for å bruke fast stilling.
Resultat: og forsvinner fra skjermen. Klaffene og
lamellene slutter å bevege seg.
5.6Drift med komfortabel luftstrøm
Denne funksjonen kan brukes i driftsmodus med oppvarming eller
kjøling. Det gir en behagelig luftstrøm som IKKE kommer i direkte
kontakt med mennesker. Systemet stiller automatisk den faste
luftstrømretning oppover i kjølemodus og nedover i
oppvarmingsmodus.
Driftsmodus med kjølingDriftsmodus med oppvarming
INFORMASJON
Kraftig drift og drift med komfortabel luftstrøm kan ikke
brukes samtidig. Sist valgte funksjon har prioritet. Hvis
automatisk vertikal bevegelse er valgt, vil drift med
komfortabel luftstrøm annulleres.
5.6.1Starte/stanse drift med Komfortabel
a Klaffområde under kjøling eller tørking
b Klaffområde under oppvarming
c Klaffområde under kun viftedrift
1 Trykk på for å starte.
5.5.1Justere den vertikale luftstrømretningen
1 Trykk på .
Resultat: Displayet viser . Klaffene (horisontale blader)
Resultat: Klaffstillingen endres, vises på skjermen og
luftstrømhastigheten stilles på automatisk.
Brukerhåndbok
7
5 Bruk
a
A
b
c
d
Merknad: Komfort-drift er IKKE tilgjengelig i Kun vifte-modus.
2 Trykk på for å stanse.
Resultat: Klaffen går tilbake til stillingen fra før valg av Komfortabel
luftstrøm; forsvinner fra skjermen.
5.7Kraftig drift
Denne innstillingen maksimerer avkjølings-/oppvarmingseffekten
raskt i alle driftsmodi. Du kan oppnå maksimal kapasitet.
INFORMASJON
Kraftig drift KAN IKKE brukes samtidig med Økonomisk
drift eller drift med Komfortabel luftstrøm. Sist valgte
funksjon har prioritet.
Kraftig drift øker IKKE kapasiteten til enheten hvis den
allerede kjører med maksimal kapasitet.
5.7.1Starte/stanse Kraftig drift
1 Trykk på for å starte.
Resultat: vises på skjermen. Kraftig drift går i 20minutter;
deretter går driften tilbake til tidligere innstilt modus.
ModusLuftstrømhastighet
Kjøling/Oppvarming/Automatisk▪ Du kan oppnå maksimal effekt
av kjøling/oppvarming ved at
utendørsanleggets kapasitet
økes.
▪ Luftstrømhastigheten står fast
på maksimum.
▪ Temperatur- og
luftstrømhastighetsinnstillingen
e KAN IKKE endres.
Tørking▪ Temperaturinnstillingen
senkes med 2,5°C.
▪ Luftstrømhastigheten øker litt.
Kun vifteLuftstrømhastigheten står fast på
maksimum.
Resultat: vises på skjermen.
2 Trykk på for å stanse.
Resultat: forsvinner fra skjermen.
A Merkestrøm og strømforbruk
B Tid
a Maksimalt ved normal drift
b Maksimalt ved Økonomisk drift
c Normal drift
d Økonomisk drift
▪ Dette diagrammet er kun ment som illustrasjon.
▪ Luftkondisjoneringens maksimale driftsstrøm og strømforbruk i
Økonomisk drift varierer med tilkoblet utendørsenhet.
5.9Drift med tidsbryter AV/PÅ
Tidsbryterfunksjoner er praktiske for å slå enheten av/på automatisk
om kvelden eller om morgenen. Du kan også bruke tidsbryter AV og
tidsbryter PÅ i kombinasjon.
INFORMASJON
Programmer tidsbryteren på nytt hvis:
▪ En bryter har slått av enheten.
▪ Strømbrudd.
▪ Etter å ha skiftet batterier i brukergrensesnittet.
5.9.1Starte/stanse drift med tidsbryter AV
Bruk denne funksjonen hvis anlegget er i gang og du vil stanse
driften etter en bestemt tid.
1 Trykk på .
2 Trykk på for å stanse.
Resultat: forsvinner fra skjermen.
Merknad: Kraftig drift kan bare stilles når anlegget kjører. Driften
avbrytes hvis du trykker på , og forsvinner fra skjermen.
5.8Økonomisk drift
Dette er en funksjon som sørger for effektiv drift ved å begrense
verdien for maksimalt strømforbruk. Denne funksjonen er nyttig i
tilfeller der du må passe på at en strømbryter ikke utløses når
produktet kjøres ved siden av annet utstyr.
INFORMASJON
▪ Kraftig drift og Økonomisk drift KAN IKKE brukes
samtidig. Sist valgte funksjon har prioritet.
▪ Økonomisk drift reduserer utendørsenhetens
strømforbruk ved å begrense kompressorens
rotasjonshastighet. Hvis strømforbruket allerede er lavt,
vil IKKE Økonomisk drift redusere strømforbruket
ytterligere.
5.8.1Starte/stanse Økonomisk drift
1 Trykk på for å starte.
Brukerhåndbok
8
Resultat: Vises på skjermen, og tidsbryterlampen
lyser.
2 Trykk på én gang til hvis du vil endre tidsinnstillingen.
INFORMASJON
Hver gang man trykker på , går tiden fram med 1
time. Tiden kan stilles til mellom 1 og 12 timer.
Eksempel: Hvis stilles når anlegget er i gang, vil driften
stanse etter 5timer.
3 Trykk på for å annullere innstillingen.
Resultat: og tidsinnstillingen forsvinner fra skjermen, og
tidsbryterlampen slukkes.
INFORMASJON
Nattstillingsmodus
Når TIDSBRYTER AV er stilt, justerer
luftkondisjoneringsanlegget automatisk
temperaturinnstillingen (0,5°C opp ved kjøling og 2,0°C
ned ved oppvarming) for å forhindre overdreven kjøling/
oppvarming og sikre komfortabel søvntemperatur.
FTXP50~71M2V1B
Daikin romluftkondisjoneringsenhet
4P513685-5B – 2018.09
6 Energisparing og optimal drift

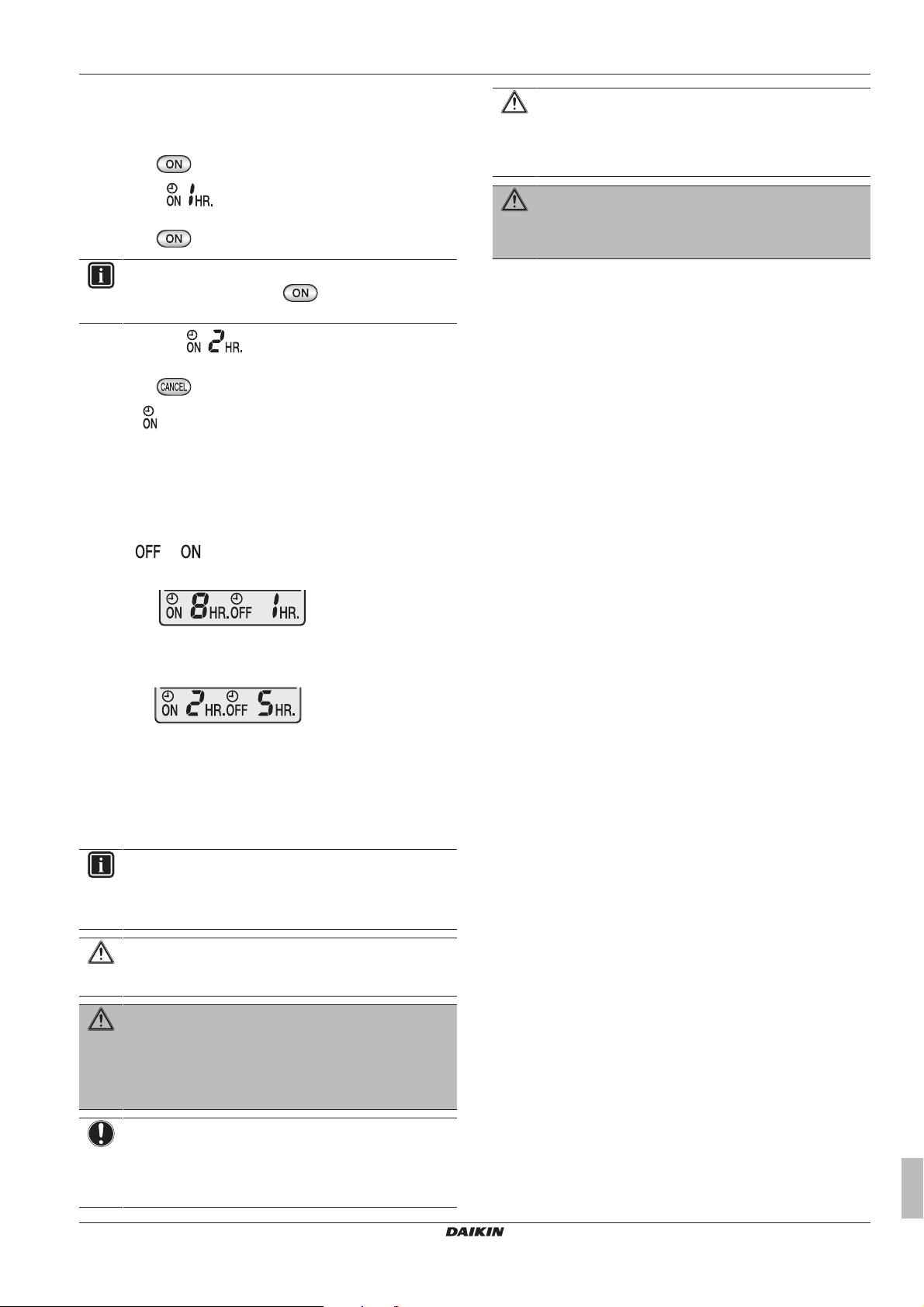

5.9.2Starte/stanse drift med tidsbryter PÅ
Bruk denne funksjonen hvis anlegget IKKE kjører og du vil starte det
etter en bestemt tid.
1 Trykk på .
Resultat: Vises på skjermen, og tidsbryterlampen
lyser.
2 Trykk på én gang til hvis du vil endre tidsinnstillingen.
INFORMASJON
Hver gang man trykker på , går tiden fram med 1
time. Tiden kan stilles til mellom 1 og 12 timer.
Eksempel: Hvis stilles når anlegget IKKE kjører, vil
driften starte etter 2timer.
3 Trykk på for å annullere innstillingen.
Resultat: og tidsinnstillingen forsvinner fra skjermen, og
tidsbryterlampen slukkes.
5.9.3Kombinere tidsbryter AV og tidsbryter PÅ
1 Se "5.9.1 Starte/stanse drift med tidsbryter AV"på side8 and
"5.9.2 Starte/stanse drift med tidsbryter PÅ" på side 9 for å
stille tidsbryterne.
Resultat: og vises på skjermen.
Eksempel:
2 Dersom stilles når enheten er i
gang.
Resultat: Driften stanser om 1 time og starter deretter 7 timer
senere.
3 Dersom stilles når enheten IKKE er
i gang.
Resultat: Driften starter om 2 timer og stanser deretter 3 timer
senere.
6Energisparing og optimal drift
INFORMASJON
▪ Enheten bruker strøm, selv om bryteren slås AV.
▪ Når strømmen slås på igjen etter et strømbrudd,
gjenopptas tidligere valgte modus.
LIVSFARE
IKKE la anlegget være i gang hvis du bruker insektmiddel
av forstøvingstype i rommet. Kjemikalier kan samles i
anlegget og medføre helsefare for personer med
kjemikalieallergi.
ADVARSEL
IKKE plasser brennbare sprayflasker nær
luftkondisjoneringsenheten, og bruk IKKE spray. Ellers kan
det føre til brann.
Vær oppmerksom på følgende forholdsregler for å sikre at systemet
fungerer som det skal.
▪ Unngå at det kommer direkte sollys inn i rommet når anlegget går
i kjølemodus ved å benytte gardiner eller persienner.
▪ Luft godt ut ofte. Omfattende bruk krever ekstra god ventilering.
▪ Hold dører og vinduer lukket. Dersom dører og vinduer blir
stående åpne, vil luften strømme ut av rommet og resultere i en
redusert kjølings- eller oppvarmingseffekt.
▪ Vær forsiktig så du IKKE kjøler eller varmer opp for mye. Du
sparer energi ved å holde temperaturinnstillingen på et moderat
nivå.
▪ Plasser ALDRI gjenstander i nærheten av enhetens luftinntak eller
luftutløp. Dette kan føre til redusert kjøle/varmeeffekt eller at hele
driften stanses.
▪ Slå av bryteren når anlegget IKKE skal brukes over lengre tid.
Anlegget bruker strøm hvis bryteren står på. Før anlegget startes
igjen, skal bryteren slås på 6 timer før drift for å sikre at alt
fungerer.
▪ Det kan dannes kondens hvis luftfuktigheten overstiger 80%, eller
hvis dreneringsutløpet blokkeres.
▪ Juster romtemperaturen riktig slik at det blir et komfortabelt
inneklima. Unngå overdreven oppvarming og kjøling. Vær
oppmerksom på at det kan ta tid før romtemperaturen oppnår
innstilt temperatur. Bruk eventuelt alternativene for innstillingen for
tidsbryteren.
▪ Juster luftstrømretningen for å unngå at kald luft samles langs
gulvet eller at varm luft stiger opp mot taket. (Opp mot taket ved
drift med kjøling eller tørking, og nedover ved drift med
oppvarming.)
▪ Unngå at luftstrømmen rettes direkte mot dem som befinner seg i
rommet.
▪ Bruk enheten innenfor anbefalt temperaturområde (26~28°C til
kjøling og 20~24°C til oppvarming) for å spare strøm.
7Vedlikehold og service
LIVSFARE
Utsett ALDRI små barn, planter eller dyr direkte for
luftstrømmen.
ADVARSEL
IKKE plasser noe under innendørs- eller utendørsenheten
som ikke må utsettes for fuktighet. Ellers kan kondens fra
anlegget eller kjølemedierørene, smuss fra luftfilteret eller
tett drenering føre til at det drypper og skade eller skitne til
det som måtte befinne seg under anlegget.
MERKNAD
Bruk IKKE systemet til andre formål. Enheten må IKKE
brukes til kjøling av presisjonsinstrumenter, matvarer,
planter, dyr eller kunstverk for å unngå at kvaliteten
svekkes.
Dette produktet inneholder fluoriserte drivhusgasser. Gassene må
IKKE luftes ut i atmosfæren.
Type kjølemedium: R32
Verdien for global oppvarmingsevne (GWP): 675
Brukerhåndbok
9
7 Vedlikehold og service
MERKNAD
I Europa brukes utslipp av klimagasser av den totale
mengden kjølemedium som er påfylt i systemet (uttrykt
som tonn CO2-ekvivalenter), til å fastsette
vedlikeholdsintervallene. Følg gjeldende lovgivning.
Formel til å beregne utslippene av klimagasser: GWPverdien av kjølemediet × total mengde påfylt kjølemedium
[i kg] / 1000
Ta kontakt med montøren hvis du vil ha mer informasjon.
ADVARSEL
Kjølemediet i enheten er svakt antennelig, men det lekker
normalt IKKE. Hvis det lekker kjølemedium ut i rommet
som kommer i kontakt med flammen fra en brenner, et
varmeapparat eller en gasskomfyr, kan det føre til at det
dannes skadelig gass.
Slå av alle lettantennelige varmeapparater, luft ut rommet,
og ta kontakt med forhandleren der du kjøpte enheten.
Enheten må IKKE brukes før servicepersonell kan bekrefte
at delen der kjølemedielekkasjen oppstod, er reparert.
ADVARSEL
▪ Deler fra kjølemediesyklusen må IKKE perforeres eller
brennes.
▪ Bruk IKKE andre vaskemidler eller midler som
fremskynder avisingen enn dem som anbefales av
produsenten.
▪ Vær oppmerksom på at kjølemediet i systemet er uten
lukt.
7.2Rengjøre innendørsenhet og
brukergrensesnitt
MERKNAD
▪ Bruk IKKE bensin, benzen, tynner, poleringspulver eller
flytende insektmiddel. Mulige konsekvens: Misfarging
og deformasjon.
▪ Bruk IKKE vann som er varmere enn 40°C. Mulige
konsekvens: Misfarging og deformasjon.
▪ IKKE bruk poleringsmidler.
▪ IKKE bruk skurebørste. Mulige konsekvens:
Overflatebehandlingen vil flasse av.
FARE: ELEKTRISK STØT
Før rengjøring må anlegget stanses, slå av bryteren eller
trekk ut strømledningen. Ellers kan det forårsake elektrisk
støt eller personskade.
1 Vask over med en myk klut. Hvis det er vanskelig å fjerne
flekker, kan du bruke vann eller nøytralt vaskemiddel.
7.3Rengjøre frontpanelet
ADVARSEL
Anlegget skal plasseres i et rom uten fungerende
antenningskilder (for eksempel åpen flamme eller
gassapparat eller elektrisk varmeapparat i drift).
MERKNAD
Vedlikeholdet MÅ utføres av autorisert montør eller
servicerepresentant.
Vi anbefaler at vedlikehold utføres minst én gang i året.
Gjeldende forskrifter kan imidlertid kreve kortere
vedlikeholdsintervall.
FARE: ELEKTRISK STØT
Sørg for å stanse all drift og strømtilførsel når du skal
rengjøre luftkondisjoneringsanlegget eller luftfilteret. Ellers
kan det forårsake elektrisk støt eller personskade.
ADVARSEL
For å hindre elektrisk støt eller brann:
▪ Enheten må IKKE spyles.
▪ IKKE bruk enheten med våte hender.
▪ IKKE plasser gjenstander med vann enheten.
LIVSFARE
Kontroller at anleggets stativ og koblinger ikke er skadet
etter lengre tids bruk. Hvis disse er skadet, kan anlegget
velte og forårsake personskade.
1 Rengjør frontpanelet med en myk klut. Hvis det er vanskelig å
fjerne flekker, kan du bruke vann eller nøytralt vaskemiddel.
7.4Om luftfiltrene
Hvis enheten brukes med skitne filtre, innebærer det at filteret:
▪ IKKE kan filtrere bort vond lukt,
▪ IKKE kan rense luften,
▪ gir dårlig oppvarming/kjøling,
▪ forårsaker lukt.
7.5Åpne frontpanelet
1 Hold frontpanelet i panelknastene på hver side, og åpne det.
7.6Rengjøre luftfiltrene
1 Trykk på knasten på midten av hvert luftfilter og trekk det ned.
2 Trekk ut luftfiltrene.
LIVSFARE
Berør IKKE varmevekslerens ribber. Disse ribbene er
skarpe og kan medføre kuttskader.
ADVARSEL
Det må vises forsiktighet med stiger ved arbeid i høyden.
Brukerhåndbok
10
Daikin romluftkondisjoneringsenhet
FTXP50~71M2V1B
4P513685-5B – 2018.09
1
2
3 Ta luktfjerningsfilteret og sølvpartikkelfilteret ut av knastene.
a Knast
4 Rengjør luftfiltrene med vann eller støvsuger.
7 Vedlikehold og service
a Klaffer
2 Fjern støvet fra filteret med støvsuger.
3 Bløtlegg filteret i varmt vann i 10 til 15minutter. Du må IKKE ta
filteret ut av rammen.
4 Etter vask rister du av overskytende vann og lar filteret tørke i
skyggen. Du må IKKE vri opp filteret for å få ut vannet.
5 Bløtlegg dem i lunkent vann i ca. 10 til 15minutter.
INFORMASJON
▪ Hvis støvet IKKE er lett å fjerne, vaskes luftfiltrene med
nøytralt vaskemiddel utspedd i lunkent vann. Tørk
luftfiltrene i skyggen.
▪ Husk å fjerne luktfjerningsfilteret og sølvpartikkelfilteret.
▪ Det anbefales at luftfiltrene rengjøres hver 2. uke.
7.8Skifte luktfjerningsfilter og
sølvpartikkelfilter (Ag-ion-filter)
INFORMASJON
Skift filter hvert 3. år.
1 Fjern knastene på filterrammen og skift ut filteret med det nye.
INFORMASJON
▪ IKKE kast filterrammen, men bruk den om igjen.
▪ Kast det gamle filteret som ikke-brennbart avfall.
7.9Lukke frontpanelet
1 Sett på plass alle filtrene.
2 Trykk forsiktig på frontpanelet på hver side og på midten til du
hører et klikk.
7.7Rengjøre luktfjerningsfilter og
sølvpartikkelfilter (Ag-ion-filter)
INFORMASJON
Rengjør filteret med vann hver 6. måned.
1 Ta luktfjerningsfilteret og sølvpartikkelfilteret ut av knastene.
7.10Ta hensyn til følgende før
langvarig stillstand
1 Still modus på kun vifte-modus ved å trykke på -
knappen for å tørke innsiden av enheten.
Brukerhåndbok
11
8 Feilsøking
2 Slå av bryteren når driften stanser.
3 Rengjør luftfiltrene og sett dem tilbake i opprinnelig stilling.
4 Ta ut batteriene fra brukergrensesnittet.
INFORMASJON
Det anbefales å få utført periodisk vedlikehold av en
spesialist. Kontakt forhandleren for vedlikehold utført av
spesialist. Vedlikeholdskostnadene må dekkes av kunden.
Under visse driftsforhold kan innsiden av enheten bli
skitten etter flere sesongers bruk. Dette gir dårlig effekt.
8Feilsøking
Dersom noen av følgende funksjonsfeil skulle oppstå, følg tiltakene
som beskrevet nedenfor, og kontakt forhandleren.
ADVARSEL
Stans all drift og slå av strømmen hvis det skjer noe
uvanlig (brent lukt, osv.).
Hvis anlegget fortsetter å kjøre under slike forhold, kan
dette føre til at anlegget ødelegges, eller at det oppstår
elektrisk støt eller brann. Kontakt forhandleren.
Systemet MÅ repareres av kvalifisert servicepersonell.
FunksjonsfeilTiltak
Hvis en sikkerhetsanordning, f.eks. en
sikring, en bryter eller en jordfeilbryter,
slår ut, eller hvis PÅ/AV-bryteren IKKE
fungerer skikkelig.
Hvis det lekker vann fra anlegget.Stans all drift.
Operasjonsbryteren fungerer IKKE bra. Slå AV strømmen.
Hvis symbolet på brukergrensesnittet
viser anleggsnummeret, driftslampen
blinker og funksjonsfeilkoden vises.
Dersom systemet IKKE fungerer som det skal, med unntak av de
feilene som er nevnt ovenfor, og heller ikke noen av disse feilene er
åpenbare, skal systemet undersøkes ved hjelp av følgende
prosedyrer.
FunksjonsfeilTiltak
Hvis systemet IKKE
fungerer i det hele tatt.
Systemet slutter
plutselig å virke.
▪ Kontroller at det ikke er svikt i
strømtilførselen. Vent til det er strøm i
anlegget. Hvis det forekommer
strømbrudd under drift, vil systemet
automatisk starte opp igjen straks
strømmen kommer tilbake.
▪ Undersøk om en sikring har gått eller en
bryter er utløst. Skift sikringen eller
tilbakestill bryteren dersom det er
nødvendig.
▪ Kontroller batteriene i
brukergrensesnittet.
▪ Kontroller om luftinntaket eller -utløpet på
utendørs- eller innendørsanlegget er
blokkert av fremmedlegemer. Fjern
eventuelle hindringer, og kontroller at
luften kan strømme fritt.
▪ Luftkondisjoneringsanlegget kan slutte å
virke etter plutselige store
spenningsvariasjoner for å beskytte
systemet. Den starter igjen automatisk
etter ca. 3minutter.
Slå AV
hovedstrømtilførselen.
Gi beskjed til montøren
om funksjonsfeilkoden.
FunksjonsfeilTiltak
Systemet fungerer,
men gir utilstrekkelig
kjøling eller
oppvarming.
Systemet fungerer,
men gir utilstrekkelig
kjøling eller
oppvarming (det blåser
IKKE luft ut av
anlegget).
Systemet fungerer,
men gir utilstrekkelig
kjøling eller
oppvarming (det blåser
luft ut av anlegget).
Det skjer noe unormalt
under drift.
Innendørsanlegget
mottar IKKE signaler
fra brukergrensesnittet.
Displayet på
brukergrensesnittet er
tomt.
Det vises en feilkode
på brukergrensesnittet.
Annet elektrisk utstyr
startes.
Hvis det ikke er mulig å løse problemet selv etter at du har kontrollert
alle punktene ovenfor, kontakter du montøren og oppgir symptomer,
fullstendig modellnavn på anlegget (med produksjonsnummeret, hvis
mulig), og installeringsdatoen (står muligens oppført på
garantikortet).
▪ Kontroller innstillingen for
luftstrømhastighet. Se
"5.4Luftstrømhastighet"på side6.
▪ Kontroller temperaturinnstillingen. Se
"5.3.1 Starte/stans systemet og stille
temperaturen"på side6.
▪ Kontroller om luftstrømretningen er riktig.
Se "5.5Luftstrømretning"på side7.
▪ Kontroller om luftinntaket eller -utløpet på
utendørs- eller innendørsanlegget er
blokkert av fremmedlegemer. Fjern
eventuelle hindringer, og kontroller at
luften kan strømme fritt.
▪ Luftkondisjoneringsanlegget varmes
eventuelt opp til varmedrift. Vent i 1 til 4
minutter.
▪ Anlegget kjører eventuelt i avrimingsdrift.
▪ Kontroller om luftfiltrene er tette. Rengjør
luftfiltrene. Se "7 Vedlikehold og
service"på side9.
▪ Kontroller at vinduer og dører ikke er
åpne. Lukk dører og vinduer for å
forhindre at vind blåser inn.
▪ Kontroller om anlegget er stilt på
Økonomisk drift. Se "5.8 Økonomisk
drift"på side8.
▪ Se etter om det står møbler rett under
eller ved siden av innendørsanlegget.
Flytt møbelet/møblene.
Lyn eller radiobølger kan forstyrre
luftkondisjoneringsanlegget. Slå bryteren
OFF og deretter ON igjen.
▪ Kontroller batteriene i
brukergrensesnittet.
▪ Kontroller at senderen IKKE utsettes for
direkte sollys.
▪ Kontroller om det er lysstoffrørlamper
med elektronisk tenner i rommet. Kontakt
forhandleren.
Skift batteriene i brukergrensesnittet.
Kontakt nærmeste forhandler. Se "8.2Løse
problemer basert på feilkoder"på side13
for en detaljert oversikt over feilkoder.
Hvis signalene fra brukergrensesnittet
påvirker annet utstyr, må du flytte utstyret til
et annet sted og kontakte forhandleren.
8.1Symptomer som IKKE er
funksjonsfeil på systemet
Følgende symptomer er IKKE funksjonsfeil på systemet:
Brukerhåndbok
12
Daikin romluftkondisjoneringsenhet
FTXP50~71M2V1B
4P513685-5B – 2018.09
8 Feilsøking
8.1.1Symptom: Lyden av rennende vann
▪ Denne lyden forårsakes av at kjølemediet strømmer gjennom
anlegget.
▪ Dette lyden kan oppstå når vann renner bort fra anlegget ved
kjøling eller tørking.
8.1.2Symptom: Det høres en blåselyd
Denne lyden genereres når kjølemedieretningen endres (f.eks. ved
bytte fra kjøling til oppvarming).
8.1.3Symptom: Det høres en tikkelyd
Denne lyden dannes når enheten utvider seg eller trekker seg
sammen ved temperaturendringer.
8.1.4Symptom: Det høres en plystrelyd
Denne lyden dannes når kjølemediestrømningen under avriming.
8.1.5Symptom: Klikkelyd som høres under
drift eller ved stillstand
Denne lyden dannes når reguleringsventilene for kjølemedium eller
elektriske deler er i gang.
8.1.6Symptom: Det høres en klaprelyd
Denne lyden høres når en ekstern enhet suger luft ut av rommet
(f.eks. avtrekksvifte) mens dører og vinduer i rommet er stengt. Åpne
dører eller vinduer, eller slå av viften.
8.1.7Symptom: Det kommer hvit tåke ut av et
anlegg (innendørsanlegg)
▪ Når luftfuktigheten er høy under kjøledrift (på steder med mye olje
og støv). Dersom innsiden av et innendørsanlegg er ekstremt
forurenset, vil temperaturfordelingen inne i rommet bli ujevn. Det
er nødvendig å rengjøre innsiden av innendørsanlegget. Spør
forhandleren om ytterligere detaljer om rengjøring av anlegget.
Slik rengjøring skal foretas av kvalifisert servicepersonell.
▪ Når luftkondisjoneringsanlegget kobles om til oppvarming etter
avising. Fuktighet som er dannet under avising, går over til damp
og presses ut.
8.1.8Symptom: Anleggene kan avgi lukt
Anlegget kan absorbere lukt fra rom, møbler, sigaretter osv., og avgi
denne lukten senere.
8.1.9Symptom: Utendørsviften går når
luftkondisjoneringsenheten ikke er i drift
▪ Etter at enheten er stanset. Utendørsviften fortsetter å gå i 30
sekunder for å beskytte enheten.
▪ Når luftkondisjoneringsenheten ikke er i drift. Hvis
utendørstemperaturen er svært høy, begynner utendørsviften å gå
for å beskytte enheten.
8.2Løse problemer basert på feilkoder
Når det oppstår et problem, vises en feilkode i brukergrensesnittet.
Det er viktig å forstå problemet og treffe mottiltak før du tilbakestiller
feilkoden. Dette bør gjøres av en kvalifisert installatør eller av din
lokale forhandler.
Dette kapittelet gir en oversikt over alle feilkoder og innholdet av
feilkoden slik den vises på brukergrensesnittet.
Hvis du vil ha mer detaljerte retningslinjer for feilsøking av hver feil,
se servicehåndboken.
Feildiagnostisering via brukergrensesnittet
Brukergrensesnittet kan motta en feilkode fra innendørsenheten som
henviser til feilen. Det er viktig å forstå problemet og treffe mottiltak
før du tilbakestiller feilkoden. Dette bør gjøres av en kvalifisert
installatør eller din lokale forhandler.
For å se feilkoden på brukergrensesnittet:
1 Hold inne i omtrent 5sekunder.
Resultat: Blinker i temperaturdisplayet.
2 Trykk gjentatte ganger på til du hører en vedvarende
pipetone.
Resultat: Nå vises koden i displayet.
INFORMASJON
▪ En kort pipetone og 2 etterfølgende pipetoner indikerer
koder som ikke samsvarer.
▪ Vil du annullere kodevisningen, holder du inne -
annulleringsknappen i 5 sekunder. Koden forsvinner
også fra displayet hvis man IKKE trykker på knappen
innenfor 1minutt.
System
FeilkodeBeskrivelse
Normal
Lite kjølemedium
Overspenningsdetektering
Signaloverføringsfeil (mellom innendørs- og
utendørsanlegget)
Feil ved kombinert innendørs-/utendørsanlegg
Innendørsanlegg
FeilkodeBeskrivelse
Kretskortfeil for innendørsanlegg
Frysevern eller høytrykkskontroll
Viftemotorfeil (DC-motor)
Termistorfeil på innendørs varmeveksler
Termistorfeil for romtemperatur
Utendørsanlegg
FeilkodeBeskrivelse
Feil på 4-veisventil
Kretskortfeil for utendørsanlegg
Overbelastning aktivert (kompressor overbelastet)
Kompressorlås
Likestrømviftelås
Overstrøm på inngangseffekt
Temperaturregulering for utløpsrør
Høytrykkskontroll (i kjølemodus)
Avvik i kompressorsystemsensor
Avvik posisjonssensor
Følerfeil for likestrømspenning/strømsensor
Termistorfeil for utendørsanlegg
Termistorfeil for utløpsrør
Termistorfeil på utendørs varmeveksler
Varmefeil elektriske deler
Temperaturstigning i varmestrålingsribbe
Øyeblikkelig overstrøm inverter (DC)
Termistorfeil på varmestrålingsribbe
Intern temperaturfeil i kompressor
Systemet må IKKE demonteres på egen hånd. Systemet
må demonteres og kjølemiddelet, oljen og eventuelle
andre deler MÅ tas hånd om i overensstemmelse med
aktuell lovgivning. Anleggene MÅ håndteres ved et
spesialanlegg for gjenbruk, resirkulering og gjenvinning.
10Ordliste
VVHB = Husholdningsvarmtvann
Varmtvann beregnet på bruk i husholdninger, uansett
bygningstype.
LWT = Utslippsvanntemperatur
Vanntemperaturen ved varmepumpens vannutslipp.
Forhandler
Salgsdistributør for produktet.
Autorisert montør
Teknisk kyndig person som er kvalifisert til å montere
produktet.
Bruker
Person som eier produktet og/eller bruker det.
Gjeldende forskrifter
Alle internasjonale, europeiske, nasjonale og lokale
direktiver, lover, forskrifter og/eller koder som er relevante
og gjeldende for et bestemt produkt eller domene.
Servicefirma
Kvalifisert firma som kan utføre eller koordinere nødvendig
service på enheten.
Installeringshåndbok
Instruksjonshåndbok for et bestemt produkt eller
bruksområde. Forklarer hvordan du installerer, konfigurerer
og vedlikeholder det.
Driftshåndbok
Instruksjonshåndbok beregnet på et bestemt produkt eller
bruksområde. Forklarer bruken.
Tilbehør
Etiketter, håndbøker, informasjonsark og utstyr som følger
med produktet og som må installeres i henhold til
instruksjonene i den medfølgende dokumentasjonen.
Tilleggsutstyr
Utstyr laget og godkjent av Daikin og som kan kombineres
med produktet i samsvar med instruksjonene i den
medfølgende dokumentasjonen.
Kjøpes lokalt
Utstyr som IKKE er laget og godkjent av Daikin, og som kan
kombineres med produktet i samsvar med instruksjonene i
den medfølgende dokumentasjonen.
Brukerhåndbok
14
Daikin romluftkondisjoneringsenhet
FTXP50~71M2V1B
4P513685-5B – 2018.09
4P513685-5B 2018.09
Copyright 2018 Daikin
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
