Daikin FTXP50M2V1B, FTXP60M2V1B, FTXP71M2V1B User reference guide [pl]

Przewodnik odniesienia

dla użytkownika

Klimatyzator pokojowy Daikin

FTXP50M2V1B
FTXP60M2V1B
FTXP71M2V1B

Przewodnik odniesienia dla użytkownika

Klimatyzator pokojowy Daikin

polski

Spis treści

Spis treści

1 Ogólne środki ostrożności 2

1.1 Informacje o dokumentacji ........................................................ 2

1.1.1 Znaczenie ostrzeżeń i symboli.................................... 2

1.2 Dla użytkownika ........................................................................ 3

2 Informacje o dokumentacji 3

2.1 Informacje na temat tego dokumentu........................................ 3

2.2 Przewodnik odniesienia dla użytkownika w skrócie .................. 4

3 Informacje dotyczące systemu 4

3.1 Urządzenie wewnętrzne ............................................................ 4

3.1.1 Wyświetlacz urządzenia wewnętrznego ..................... 4

3.2 Informacje na temat interfejsu do komunikacji z

użytkownikiem ........................................................................... 4

3.2.1 Podzespoły: Interfejs do komunikacji z

użytkownikiem............................................................. 5

3.2.2 Status : Monitor LCD interfejsu do komunikacji z

użytkownikiem............................................................. 5

3.2.3 Obsługa interfejsu do komunikacji z użytkownikiem... 5

4 Przed przystąpieniem do eksploatacji 6

4.1 Opis: Przed przystąpieniem do eksploatacji.............................. 6

4.2 Wkładanie baterii....................................................................... 6

4.3 Mocowanie interfejsu do komunikacji z użytkownikiem do

ściany ........................................................................................ 6

4.4 Włączenie zasilania................................................................... 6

7.8 Wymiana tytanowo-apatytowego filtra odwaniającego oraz

filtra cząstek stałych z jonami srebra.......................................... 13

7.9 Zamykanie przedniego panelu ................................................... 13

7.10 Przed dłuższą przerwą w eksploatacji należy wykonać

następujące czynności ............................................................... 13

8 Rozwiązywanie problemów 13

8.1 Objawy, które NIE świadczą o niesprawności systemu ............. 14

8.1.1 Objaw: Słychać szmer przypominający przepływ

wody............................................................................. 14

8.1.2 Objaw: Słychać odgłos podmuchu wiatru .................... 14

8.1.3 Objaw: Słychać odgłos tykania .................................... 14

8.1.4 Objaw: Słychać dźwięk gwizdania ............................... 14

8.1.5 Objaw: Słychać odgłosy klikania podczas pracy lub

w czasie bezczynności urządzenia .............................. 14

8.1.6 Objaw: Słychać dźwięk terkotania ............................... 14

8.1.7 Objaw: Z urządzenia wydobywa się biała para

(urządzenie wewnętrzne)............................................. 14

8.1.8 Objaw: Z urządzeń mogą wydobywać się

nieprzyjemne zapachy ................................................. 15

8.1.9 Objaw: Zewnętrzny wentylator obraca się, mimo że

klimatyzator nie pracuje ............................................... 15

8.2 Rozwiązywanie problemów w oparciu o kody błędów................ 15

9 Utylizacja 15
10 Słownik 15

1 Ogólne środki ostrożności

5 Obsługa 6

5.1 Zakres pracy.............................................................................. 6

5.2 Kiedy używać poszczególnych funkcji....................................... 6

5.3 Tryb pracy i nastawa temperatury ............................................. 7

5.3.1 Włączanie/wyłączanie i ustawianie temperatury......... 7

5.4 Natężenie przepływu ................................................................. 7

5.4.1 Aby wyregulować natężenie przepływu powietrza...... 7

5.5 Kierunek przepływu powietrza................................................... 7

5.5.1 Aby wyregulować kierunek nawiewu powietrza w

pionie .......................................................................... 8

5.5.2 Aby wyregulować kierunek nawiewu powietrza w

poziomie...................................................................... 8

5.5.3 Aby zastosować nawiew w trzech wymiarach ............ 8

5.6 Przepływ powietrza w trybie Comfort ........................................ 8

5.6.1 Włączanie/wyłączanie przepływu powietrza w trybie

Comfort ....................................................................... 8

5.7 Praca w trybie Powerful............................................................. 8

5.7.1 Włączanie/wyłączanie trybu Powerful......................... 8

5.8 Praca w trybie Econo ................................................................ 9

5.8.1 Włączanie/wyłączanie trybu Econo............................. 9

5.9 Włączanie/wyłączanie wyłącznika czasowego (ON/OFF

TIMER) ...................................................................................... 9

5.9.1 Włączanie/wyłączanie wyłącznika czasowego (OFF

TIMER)........................................................................ 9

5.9.2 Włączanie/wyłączanie wyłącznika czasowego (ON

TIMER)........................................................................ 9

5.9.3 Jednoczesne użycie włącznika/wyłącznika

czasowego (ON/OFF TIMER)..................................... 10

6 Praca w trybie energooszczędnym 10
7 Czynności konserwacyjne i serwisowe 11

7.1 Omówienie: Czynności konserwacyjne i serwisowe ................. 11

7.2 Czyszczenie urządzenia wewnętrznego i interfejsu do

komunikacji z użytkownikiem .................................................... 11

7.3 Czyszczenie przedniego panelu................................................ 12

7.4 Informacje na temat filtrów powietrza........................................ 12

7.5 Otwieranie przedniego panelu................................................... 12

7.6 Czyszczenie filtrów powietrza ................................................... 12

7.7 Czyszczenie tytanowo-apatytowego filtra odwaniającego oraz

filtra cząstek stałych z jonami srebra......................................... 12

1.1 Informacje o dokumentacji

▪ Oryginalna dokumentacja została napisana w języku angielskim.

Dokumentacja we wszystkich pozostałych językach jest
tłumaczeniem.

▪ Środki ostrożności opisane w niniejszym dokumencie dotyczą

bardzo ważnych zagadnień, konieczne jest więc dokładne
stosowanie się do nich.

▪ Instalację systemu oraz wszystkie działania opisane w instrukcji

instalacji oraz w podręczniku referencyjnym dla instalatora
MUSZĄ być przeprowadzone przez instalatora dysponującego
odpowiednimi uprawnieniami.

1.1.1 Znaczenie ostrzeżeń i symboli

NIEBEZPIECZEŃSTWO

Wskazuje na sytuację, która powoduje zgon lub poważne
obrażenia ciała.

NIEBEZPIECZEŃSTWO: RYZYKO PORAŻENIA
PRĄDEM ELEKTRYCZNYM

Wskazuje na sytuację, która może doprowadzić do
porażenia prądem elektrycznym.

NIEBEZPIECZEŃSTWO: RYZYKO POPARZENIA

Wskazuje na sytuację, która może doprowadzić do
poparzeń w wyniku działania bardzo wysokich lub niskich
temperatur.

NIEBEZPIECZEŃSTWO: NIEBEZPIECZEŃSTWO
WYBUCHU

Wskazuje sytuację, która może doprowadzić do wybuchu.

OSTRZEŻENIE

Wskazuje na sytuację, która może doprowadzić do zgonu
lub poważnych obrażeń ciała.

OSTRZEŻENIE: MATERIAŁ ŁATWOPALNY

Przewodnik odniesienia dla użytkownika

2

Klimatyzator pokojowy Daikin

FTXP50~71M2V1B

4P513685-5B – 2018.09

2 Informacje o dokumentacji

OSTROŻNIE

Wskazuje na sytuację, która może doprowadzić do
niewielkich lub umiarkowanych obrażeń ciała.

UWAGA

Wskazuje na sytuację, która może doprowadzić do
uszkodzenia sprzętu lub innego mienia.

INFORMACJE

Wskazuje na przydatne wskazówki lub informacje
dodatkowe.

Symbol Wyjaśnienie

Przed przystąpieniem do montażu należy
zapoznać się z instrukcją montażu i obsługi oraz z
arkuszem instrukcji okablowania elektrycznego.

Przed przystąpieniem do czynności
konserwacyjnych i serwisowych należy zapoznać
się z instrukcją serwisową.

Więcej informacji zawiera podręcznik instalatora i
podręcznik referencyjny użytkownika.

1.2 Dla użytkownika

▪ W przypadku braku pewności co do sposobu obsługi urządzenia

należy skontaktować się z instalatorem.

▪ To urządzenie może być obsługiwane przez dzieci w wieku lat 8 i

więcej oraz osoby o obniżonej sprawności fizycznej, sensorycznej
lub umysłowej, a także przez osoby bez specjalnej wiedzy i
doświadczenia, pod warunkiem, że nad ich bezpieczeństwem
będzie czuwała osoba za nie odpowiedzialna lub zostaną one
poinstruowane w zakresie bezpiecznego korzystania z urządzenia
i powiadomione o związanych z tym zagrożeniach. Należy
dopilnować, aby dzieci NIE bawiły się urządzeniem. Dzieci bez
nadzoru NIE powinny czyścić urządzenia ani wykonywać przy nim
czynności konserwacyjnych.

OSTRZEŻENIE

Aby uniknąć porażenia prądem elektrycznym lub pożaru:

▪ Jednostki NIE WOLNO zwilżać.
▪ NIE WOLNO obsługiwać jednostki mokrymi rękami.
▪ Na jednostce NIE WOLNO umieszczać żadnych

przedmiotów czy innego sprzętu.

UWAGA

▪ Na urządzeniu NIE WOLNO umieszczać żadnych

przedmiotów czy innego sprzętu.

▪ NIE WOLNO siadać, wspinać się ani stawać na

urządzeniu.

▪ Jednostki zostały oznaczone następującym symbolem:

Oznacza to, że urządzenia elektryczne i elektroniczne należy
usuwać osobno, NIE zaś z niesegregowanymi odpadami z
gospodarstw domowych. NIE NALEŻY podejmować prób
samodzielnego demontażu układu: demontaż układu, utylizacja
czynnika chłodniczego, oleju oraz wszelkich innych elementów
muszą przebiegać zgodnie z właściwymi przepisami i muszą być
przeprowadzone przez autoryzowanego instalatora.
Urządzenia muszą być poddane obróbce przez wyspecjalizowaną
stację w celu ponownego wykorzystania, recyklingu i odzysku.
Zapewnienie prawidłowej utylizacji produktu pozwala zapobiec

ewentualnym ujemnym dla środowiska i zdrowia ludzi skutkom.
Aby uzyskać więcej informacji należy skontaktować się z
instalatorem lub lokalnym urzędem.

▪ Baterie zostały oznaczone następującym symbolem:

Oznacza to, że baterie muszą być usuwane osobno, NIE zaś z
niesegregowanymi odpadami z gospodarstw domowych. Jeśli
poniżej tego symbolu umieszczony jest symbol pierwiastka
chemicznego, oznacza to, że bateria zawiera metale ciężkie w
stężeniu przekraczającym pewien próg.
Możliwe symbole substancji chemicznych to: Pb: ołów (>0,004%).
Zużyte baterie muszą być przetwarzane w wyspecjalizowanych
placówkach w celu ich ponownego wykorzystania. Zapewnienie
prawidłowej utylizacji odpadów bateryjnych pozwala zapobiec
ewentualnym negatywnym dla środowiska i zdrowia ludzi
skutkom.

2 Informacje o dokumentacji

2.1 Informacje na temat tego dokumentu

Dziękujemy, że zdecydowali się Państwo na zakup tego produktu.
Proszę:

▪ Dokumentację należy zachować na przyszłość.

Czytelnik docelowy

Użytkownikkońcowy

INFORMACJE

Niniejsze urządzenie przeznaczone jest do użytku przez
ekspertów lub przeszkolonych użytkowników w
warsztatach, placówkach przemysłu lekkiego lub na
farmach, bądź do użytku komercyjnego i w
gospodarstwach domowych przez osoby
niewykwalifikowane.

Zestaw dokumentacji

Niniejszy dokument jest częścią zestawu dokumentacji. Pełen
zestaw składa się z następujących elementów:

▪ Ogólne środki ostrożności:

▪ Instrukcje dotyczące bezpieczeństwa, które należy przeczytać

przed rozpoczęciem obsługi systemu

▪ Format: Papierowa (w opakowaniu jednostki wewnętrznej)

▪ Instrukcja obsługi:

▪ Szybki przewodnik podstawowej obsługi
▪ Format: Papierowa (w opakowaniu jednostki wewnętrznej)

▪ Przewodnik odniesienia dla użytkownika:

▪ Szczegółowe instrukcje krok po kroku oraz informacje

dotyczące podstawowej i zaawansowanej obsługi

▪ Format: Pliki w formacie cyfrowym dostępne pod adresem

http://www.daikineurope.com/support-and-manuals/product­information/

Najnowsze wersje dostarczonej dokumentacji mogą być dostępne
na regionalnej stronie internetowej firmy Daikin lub u instalatora.

Oryginalna dokumentacja została napisana w języku angielskim.
Dokumentacja we wszystkich pozostałych językach jest
tłumaczeniem.

FTXP50~71M2V1B
Klimatyzator pokojowy Daikin
4P513685-5B – 2018.09

Przewodnik odniesienia dla użytkownika

3

3 Informacje dotyczące systemu

a

e

f
g

b

c

d

ON/OFF

a

b
c

d

2.2 Przewodnik odniesienia dla użytkownika w skrócie

Rozdział Opis

Ogólne środki ostrożności Instrukcja bezpieczeństwa, którą

NALEŻY przeczytać przed
rozpoczęciem eksploatacji

Informacje o dokumentacji Istniejąca dokumentacja dla

użytkownika

Informacje dotyczące
systemu

Przed przystąpieniem do
eksploatacji

Obsługa Jak i kiedy używać określonych funkcji
Praca w trybie

energooszczędnym
Czynności konserwacyjne i

serwisowe
Rozwiązywanie problemów Co robić w przypadku problemów
Utylizacja Utylizacja systemu
Słownik Definicje terminów

▪ Zakres pracy
▪ Opis urządzenia wewnętrznego i

interfejsu do komunikacji z
użytkownikiem

Co zrobić przed rozpoczęciem
eksploatacji

Sposób oszczędzania energii

Sposób konserwacji i serwisowania
urządzenia

a Wlot powietrza
b Wylot powietrza
c Panel przedni
d Model jednostki wewnętrznej
e Filtr powietrza

f Tytanowo-apatytowy filtr odwaniający

g Filtr cząstek stałych z jonami srebra

3.1.1 Wyświetlacz urządzenia wewnętrznego

3 Informacje dotyczące

systemu

OSTRZEŻENIE: MATERIAŁ ŁATWOPALNY

Czynnik chłodniczy używany w urządzeniu jest
umiarkowanie palny.

3.1 Urządzenie wewnętrzne

OSTROŻNIE

NIE wolno wkładać palców, prętów ani innych przedmiotów
do wlotu lub wylotu powietrza. Może to spowodować
obrażenia ciała, gdyż wentylator obraca się z dużą
szybkością.

INFORMACJE

Poziom ciśnienia akustycznego jest niższy niż 70dBA.

OSTRZEŻENIE

▪ Nie należy samodzielnie przerabiać, rozmontowywać,

demontować, ponownie montować ani naprawiać
urządzenia, ponieważ nieprawidłowo przeprowadzony
demontaż i montaż może być przyczyną porażenia
prądem elektrycznym lub pożaru. Należy skontaktować
się z dealerem.

▪ Jeśli dojdzie do wycieku czynnika chłodniczego nie

należy dopuścić do kontaktu czynnika z otwartym
płomieniem. Sam czynnik chłodniczy jest całkowicie
bezpieczny, nietoksyczny i umiarkowanie palny, jednak
jeśli przedostanie się do pomieszczenia, w którym
występuje otwarty płomień (grzejnika, kuchenki itp.),
dojdzie do wydzielania toksycznych gazów. Przed
ponownym uruchomieniem urządzenia należy zawsze
zlecić specjaliście naprawę nieszczelności i
przeprowadzenie kontroli.

a Odbiornik sygnału
b Lampka pracy
c Lampka wyłącznika czasowego
d Przycisk ON/OFF

Przycisk WŁĄCZANIA/WYŁĄCZANIA

Jeśli interfejs do komunikacji z użytkownikiem nie jest dostępny,
urządzenie można uruchamiać/zatrzymywać za pomocą przycisku
WŁĄCZANIA/WYŁĄCZANIA urządzenia wewnętrznego. W
przypadku włączenia urządzenia za pomocą tego przycisku
stosowane są następujące ustawienia:

▪ Tryb pracy = automatyczny
▪ Nastawa temperatury = 25°C
▪ Natężenie przepływu = automatyczne

3.2 Informacje na temat interfejsu do komunikacji z użytkownikiem

▪ Bezpośrednie oddziaływanie promieni słonecznych. NIE

wystawiać interfejsu do komunikacji z użytkownikiem na
bezpośrednie działanie promieni słonecznych.

▪ Kurz. Kurz na nadajniku lub odbiorniku sygnału spowoduje

zmniejszenie czułości. Należy wytrzeć kurz miękką ściereczką.

▪ Oświetlenie fluorescencyjne. Oświetlenie fluorescencyjne w

pomieszczeniu może utrudniać komunikację. W takim przypadku
należy skontaktować się z monterem.

▪ Inne urządzenia. Jeśli sygnały interfejsu do komunikacji z

użytkownikiem sterują innymi urządzeniami, należy przenieść te
urządzenia lub skontaktować się z monterem.

Przewodnik odniesienia dla użytkownika

4

Klimatyzator pokojowy Daikin

FTXP50~71M2V1B

4P513685-5B – 2018.09

3 Informacje dotyczące systemu

b

l

k

c

d

e

f

j

i

h

g

a

a

▪ Zasłony. Należy sprawdzić, czy sygnał pomiędzy urządzeniem i

interfejsem do komunikacji z użytkownikiem NIE jest blokowany
przez zasłony lub inne obiekty.

UWAGA

▪ NIE należy upuszczać interfejsu do komunikacji z

użytkownikiem.

▪ NIE dopuszczać do zamoczenia interfejsu do

komunikacji z użytkownikiem.

3.2.1 Podzespoły: Interfejs do komunikacji z użytkownikiem

Ikona Opis

Tryb pracy = chłodzenie

Tryb pracy = tylko nawiew

Praca w trybie Powerful jest aktywna

Praca w trybie Econo jest aktywna

Urządzenie wewnętrzne odbiera sygnał z interfejsu do
komunikacji z użytkownikiem

Bieżące ustawienie temperatury

Natężenie przepływu = automatyczne

Natężenie przepływu = ciche urządzenie wewnętrzne

Natężenie przepływu = wysokie

Natężenie przepływu = średnie/wysokie

Natężenie przepływu = średnie

Natężenie przepływu = średnie/niskie

Natężenie przepływu = niskie

Praca w trybie Comfort jest aktywna

Praca w trybie Swing jest aktywna (automatyczny
ruch w pionie)

Praca w trybie Swing jest aktywna (automatyczny
ruch w poziomie)

Funkcja włączenia wyłącznika czasowego jest
aktywna

a Odbiornik sygnału
b Przycisk OFF
c Przycisk nastawy wentylatora
d Przycisk pracy w trybie Econo
e Przyciski ruchu kierownicy powietrza

f Przyciski ustawiania wyłącznika czasowego (włączenie,

wyłączenie, anulowanie)

g Przycisk pracy w trybie Powerful
h Przycisk pracy w trybie Comfort

i Przycisk do regulacji temperatury
j Przyciski trybu pracy

k Przycisk pracy w trybie automatycznym

l Wyświetlacz LCD

3.2.3 Obsługa interfejsu do komunikacji z

Funkcja wyłączenia wyłącznika czasowego jest
aktywna

użytkownikiem

3.2.2 Status : Monitor LCD interfejsu do komunikacji z użytkownikiem

a Odbiornik sygnału

Ikona Opis

Tryb pracy = automatyczny

Tryb pracy = osuszanie

Tryb pracy = ogrzewanie

1 Nadajnik sygnału powinien być skierowany w stronę odbiornika

sygnału w urządzeniu wewnętrznym (maksymalna odległość
zapewniająca komunikację wynosi 7m).

Wynik: Kiedy urządzenie wewnętrzne odbiera sygnał z interfejsu do
komunikacji z użytkownikiem, generowany jest sygnał dźwiękowy:

Sygnał dźwiękowy Opis

Dwa sygnały dźwiękowe Urządzenie zacznie działać.
Jeden sygnał dźwiękowy Następuje zmiana ustawień.
Długi sygnał dźwiękowy Urządzenie zostanie zatrzymane.

FTXP50~71M2V1B
Klimatyzator pokojowy Daikin
4P513685-5B – 2018.09

Przewodnik odniesienia dla użytkownika

5

4 Przed przystąpieniem do eksploatacji

2

3

1

AAA.LR03

c

ba

2×

4 Przed przystąpieniem do

eksploatacji

4.1 Opis: Przed przystąpieniem do eksploatacji

W tym rozdziale opisano, jakie czynności należy wykonać przed
rozpoczęciem eksploatacji urządzenia.

Typowy przepływ prac

Przed rozpoczęciem eksploatacji zwykle wykonywane są
następujące działania:

▪ Wkładanie baterii do interfejsu do komunikacji z użytkownikiem.
▪ Mocowanie interfejsu do komunikacji z użytkownikiem do ściany.
▪ Włączanie zasilania.

4.2 Wkładanie baterii

Baterie działają przez około 1 rok.

1 Zdejmij tylną pokrywę.
2 Włóż obie baterie.
3 Załóż pokrywę z powrotem.

5 Obsługa

5.1 Zakres pracy

Aby zagwarantować bezpieczną i efektywną eksploatację, należy
używać systemu w podanych niżej przedziałach temperatury i
wilgotności.

Tryb pracy Zakres pracy

Chłodzenie

Ogrzewanie

Osuszanie

5.2 Kiedy używać poszczególnych

Do ustalenia, którą funkcję ustawić, można użyć następującej tabeli:

(a)(b)

(a)

(a)

(a) Urządzenie zabezpieczające może zatrzymać pracę

(b) Na urządzeniu wewnętrznym może skroplić się para

▪ Temperatura zewnętrzna: –10~46°C
▪ Temperatura w pomieszczeniu: 18~32°C
▪ Wilgotność w pomieszczeniu: ≤80%

▪ Temperatura zewnętrzna: –15~24°C
▪ Temperatura w pomieszczeniu: 10~30°C

▪ Temperatura zewnętrzna: –10~46°C
▪ Temperatura w pomieszczeniu: 18~32°C
▪ Wilgotność w pomieszczeniu: ≤80%

Jeśli praca wykonywana jest poza zakresem:

urządzenia.

wodna; krople mogą ściekać.

funkcji

4.3 Mocowanie interfejsu do komunikacji z użytkownikiem do ściany

a Interfejs do komunikacji z użytkownikiem
b Wkręty (nie należą do wyposażenia)
c Uchwyt interfejsu do komunikacji z użytkownikiem

1 Wybierz miejsce, z którego sygnał może dotrzeć do urządzenia.
2 Za pomocą śrub przymocuj uchwyt do ściany lub w podobnym

miejscu.

3 Zawieś interfejs do komunikacji z użytkownikiem w uchwycie.

4.4 Włączenie zasilania

1 Włącz zasilanie za pomocą wyłącznika.

Wynik: Klapa urządzenia wewnętrznego otworzy się i zamknie, aby

ustawić pozycję referencyjną.

Funkcja Zadania

Funkcje podstawowe

Tryby pracy i

temperatura

+ Kierunek

przepływu powietrza

Natężenie przepływu

Funkcje zaawansowane

Econo

Comfort

Powerful

Włączanie/wyłączanie systemu i
ustawianie temperatury:

▪ Ogrzewanie lub chłodzenie

pomieszczenia.

▪ Nadmuch powietrza do

pomieszczenia bez ogrzewania lub
chłodzenia.

▪ Zmniejszenie wilgotności w

pomieszczeniu.

▪ W trybie automatycznym następuje

automatyczne ustawienie
odpowiedniej temperatury i trybu
pracy.

Ustawienie kierunku przepływu
powietrza (ruch wahadłowy lub pozycja
stała).

Ustawienie ilości powietrza
nadmuchiwanego do pomieszczenia.

Cichsza praca.

Użycie systemu przy jednoczesnym
użyciu innych urządzeń zużywających
energię.

Sposób oszczędzania energii.
Zapewnienie komfortowego przepływu

powietrza, który NIE powoduje
bezpośredniego kontaktu z
przebywającymi w pobliżu osobami.

Szybkie schładzanie lub ogrzewanie
pomieszczenia.

Przewodnik odniesienia dla użytkownika

6

Klimatyzator pokojowy Daikin

FTXP50~71M2V1B

4P513685-5B – 2018.09

5 Obsługa

Funkcja Zadania

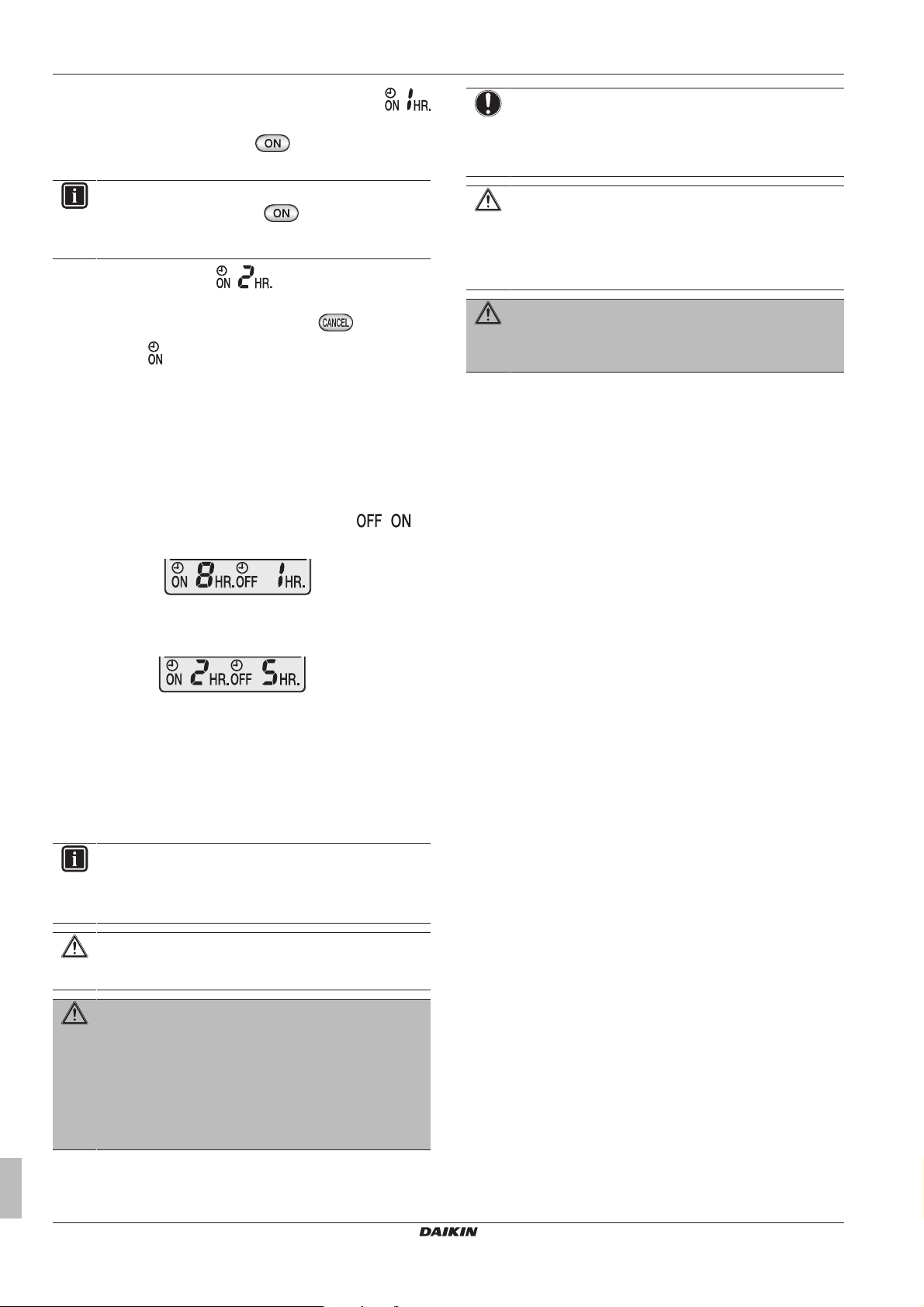

Włączenie wyłącznika

czasowego (ON TIMER) +

Wyłączenie
wyłącznika czasowego
(OFF TIMER)

Automatyczne włączenie lub wyłączenie
systemu.

5.3 Tryb pracy i nastawa temperatury

Kiedy. Tryb pracy systemu należy skorygować i ustawić

temperaturę, aby:
▪ Ogrzać lub schłodzić pomieszczenie
▪ Włączyć nadmuch powietrza do pomieszczenia bez ogrzewania

lub chłodzenia

▪ Zmniejszyć wilgotność w pomieszczeniu
Co. System działa w różny sposób, w zależności od opcji wybranych

przez użytkownika.

Ustawienie Opis

Praca automatyczna

Osuszanie

Ogrzewanie

Chłodzenie

Wentylator

Dodatkowe informacje:

▪ Temperatura zewnętrzna. Jeśli temperatura zewnętrza jest zbyt

wysoka lub zbyt niska, system wzmaga efekt chłodzenia lub
ogrzewania.

▪ Tryb odszraniania. Podczas ogrzewania na urządzeniu

zewnętrznym może pojawić się szron, który obniża wydajność
ogrzewania. W takim wypadku system automatycznie przełączy
się w tryb odszraniania, aby usunąć szron. Podczas odszraniania
gorące powietrze NIE jest wydmuchiwane z urządzenia
wewnętrznego.

System schładza lub ogrzewa
pomieszczenie do ustawionej
temperatury. W razie konieczności
przełączanie między chłodzeniem i
ogrzewaniem odbywa się
automatycznie.

System zmniejsza wilgotność w
pomieszczeniu, bez zmiany
temperatury.

System ogrzewa pomieszczenie do
ustawionej temperatury.

System chłodzi pomieszczenie do
ustawionej temperatury.

System steruje tylko przepływem
powietrza (natężenie przepływu i
kierunek przepływu powietrza).

System NIE steruje temperaturą.

Tryb Naciśnij Wynik

Praca
automatyczna

Chłodzenie

Osuszanie

Ogrzewanie

Tylko nawiew

2 Naciśnij symbol lub na przycisku raz lub kilka razy,

aby ustawić temperaturę. NIE MOŻNA regulować temperatury
w trybie osuszania lub samego nawiewu.

Chłodzenie Ogrzewanie Praca

18~32°C 10~30°C 18~30°C —

3 Naciśnij przycisk , aby zatrzymać pracę.

Wynik: Lampka sygnalizacyjna pracy zgaśnie.

Zapali się lampka
sygnalizacyjna pracy
urządzenia.

automatyczna

Osuszanie lub
tylko nawiew

5.4 Natężenie przepływu

1 Naciśnij przycisk , aby wybrać następujące ustawienia:

5 poziomów natężenia przepływu powietrza, od " "

do " "
Praca automatyczna

Cicha praca urządzenia wewnętrznego. Po ustawieniu
nawiewu na wartość " " urządzenie będzie działać

ciszej.

INFORMACJE

▪ Jeśli urządzenie osiągnie temperaturę nastawy w trybie

chłodzenia, ogrzewania lub automatycznym.
Wentylator wyłączy się.

▪ W trybie osuszania NIE MOŻNA ustawić natężenia

nawiewu.

5.4.1 Aby wyregulować natężenie przepływu powietrza

1 Naciśnij przycisk , aby zmienić ustawienie nawiewu

powietrza w następującej kolejności:

5.3.1 Włączanie/wyłączanie i ustawianie temperatury

: Tryb pracy = automatyczny

: Tryb pracy = osuszanie

: Tryb pracy = ogrzewanie

: Tryb pracy = chłodzenie

: Tryb pracy = tylko nawiew

: Wyświetla ustawioną temperaturę.

1 Rozpocznij pracę, naciskając jeden z następujących

przycisków.

FTXP50~71M2V1B
Klimatyzator pokojowy Daikin
4P513685-5B – 2018.09

5.5 Kierunek przepływu powietrza

Kiedy. Kierunek nadmuchu powietrza należy ustawić odpowiednio

do potrzeb.
Co. System kieruje przepływem powietrza w różny sposób, w

zależności od wyboru dokonanego przez użytkownika (ruch
wahadłowy lub pozycja stała). Poruszanie łopatkami poziomymi
(kierownicami) lub pionowymi (żaluzjami) powoduje odpowiedni ruch
powietrza.

Ustawienie Kierunek nawiewu

Automatyczny ruch w

pionie

Automatyczny ruch

w poziomie

Ruch w górę i w dół.

Ruch z boku na bok.

Przewodnik odniesienia dla użytkownika

7

5 Obsługa

a

b

c

Ustawienie Kierunek nawiewu

+ Nawiew

powietrza w trzech

wymiarach

[—] Pozycja stała.

OSTROŻNIE

▪ Do ustawiania kąta żaluzji i kierownic należy ZAWSZE

używać interfejsu użytkownika. Jeśli klapy i/lub żaluzje
poruszają się i zostaną przestawione ręcznie, na siłę,
ich mechanizm ulegnie uszkodzeniu.

Zakres ruchu klapy zmienia się w zależności od trybu pracy. Klapa
zatrzyma się w górnej pozycji, kiedy natężenie przepływu powietrza
zmieni się na niskie przy ustawieniu ruchu wahadłowego w górę i w
dół.

a Zakres ruchu klapy w trybie chłodzenia i osuszania

b Zakres ruchu klapy w trybie ogrzewania

c Zakres ruchu klapy w trybie tylko nawiewu

Ruch jednocześnie z boku na bok oraz
w górę i w dół

5.5.1 Aby wyregulować kierunek nawiewu powietrza w pionie

1 Naciśnij przyciski .

Wynik: Na wyświetlaczu LCD pojawi się symbol .

Kierownice poziome zaczną poruszać się ruchem wahadłowym.

2 Aby ustawić stałe położenie, naciśnij przyciski , kiedy

klapa znajdzie się w wymaganym położeniu.

Wynik: Symbol zniknie z wyświetlacza LCD. Kierownice
przestaną się poruszać.

5.5.2 Aby wyregulować kierunek nawiewu powietrza w poziomie

1 Naciśnij przyciski .

Wynik: Na wyświetlaczu LCD pojawi się symbol . Żaluzje

(klapy pionowe) zaczną poruszać się ruchem wahadłowym.

2 Aby ustawić stałe położenie, naciśnij przyciski , kiedy

żaluzje znajdą się w wymaganym położeniu.

Wynik: Symbol zniknie z wyświetlacza LCD. Żaluzje
przestaną się poruszać.

INFORMACJE

Jeśli urządzenie zainstalowano w narożniku
pomieszczenia, żaluzje powinny być skierowane w stronę
przeciwną do ściany. Skuteczność obniży się, jeśli ściana
będzie blokować przepływ powietrza.

5.5.3 Aby zastosować nawiew w trzech wymiarach

1 Naciśnij przyciski i .

Wynik: Na wyświetlaczu LCD pojawią się symbole i .

Kierownice (klapy poziome) oraz żaluzje (klapy pionowe)
zaczną poruszać się ruchem wahadłowym.

2 Aby ustawić stałe położenie, naciśnij przyciski i ,

kiedy kierownice i żaluzje znajdą się w wymaganym położeniu.

Wynik: Symbole oraz znikną z wyświetlacza.
Kierownice i żaluzje przestaną się poruszać.

5.6 Przepływ powietrza w trybie Comfort

Taka praca jest możliwa w trybie ogrzewania lub chłodzenia.
Zapewnia ona komfortowy ruch powietrza, który NIE powoduje
bezpośredniego kontaktu z przebywającymi w pobliżu osobami.
System automatycznie wybiera stały kierunek nawiewu do góry w
trybie chłodzenia i w dół w trybie ogrzewania.

Tryb chłodzenia Tryb ogrzewania

INFORMACJE

NIE ma możliwości jednoczesnego włączenia trybu
Powerful i Comfort. Priorytet ma funkcja wybrana jako
ostatnia. Jeśli wybrany zostanie automatyczny nawiew w
pionie, przepływ powietrza w trybie Comfort zostanie
anulowany.

5.6.1 Włączanie/wyłączanie przepływu powietrza w trybie Comfort

1 Naciśnij przycisk , aby włączyć funkcję.

Wynik: Pozycja klapy zmieni się, na wyświetlaczu zostanie

wyświetlony symbol , a natężenie przepływu będzie
ustawione na automatyczne.

Tryb Położenie klapy…

Chłodzenie/osuszanie W górę
Ogrzewanie W dół

Uwaga: Praca nawiewu powietrza w trybie Comfort jest
NIEDOSTĘPNA po włączeniu trybu "tylko nawiew".

2 Naciśnij przycisk , aby wyłączyć funkcję.

Wynik: Klapa wróci do pozycji, w jakiej była ustawiona przed

wybraniem trybu Comfort; symbol znika z wyświetlacza LCD.

5.7 Praca w trybie Powerful

Ta funkcja szybko maksymalizuje efekt chłodzenia/ogrzewania w
dowolnym trybie. Możliwe jest uzyskanie maksymalnej wydajności.

INFORMACJE

Trybu Powerful NIE można używać razem z trybem Econo
i Comfort. Priorytet ma funkcja wybrana jako ostatnia.

Praca w trybie Powerful NIE powoduje zwiększenia
wydajności urządzenia, jeśli już działa ono z maksymalną
wydajnością.

5.7.1 Włączanie/wyłączanie trybu Powerful

1 Naciśnij przycisk , aby włączyć funkcję.

Przewodnik odniesienia dla użytkownika

8

Klimatyzator pokojowy Daikin

FTXP50~71M2V1B

4P513685-5B – 2018.09

5 Obsługa

a

A

b

c

d

Wynik: Na wyświetlaczu LCD pojawia się . Praca w trybie
Powerful trwa 20 minut; po tym czasie przywracany jest
wcześniej wybrany tryb.

Tryb Natężenie przepływu

Chłodzenie/ogrzewanie/praca
automatyczna

Osuszanie ▪ Nastawa temperatury jest

Tylko nawiew Natężenie nawiewu jest ustalone

2 Naciśnij przycisk , aby wyłączyć funkcję.

Wynik: Symbol zniknie z wyświetlacza LCD.

Uwaga: Tryb Powerful można ustawić wyłącznie podczas pracy

urządzenia. Naciśniecie spowoduje anulowanie działania;

zniknie z wyświetlacza LCD.

▪ W celu maksymalizacji efektu

chłodzenia/ogrzewania
następuje zwiększenie
wydajności urządzenia
zewnętrznego.

▪ Natężenie nawiewu jest

ustalone na poziomie
maksymalnym.

▪ NIE można zmienić ustawienia

temperatury i przepływu
powietrza.

obniżona o 2,5°C.

▪ Natężenie przepływu nieco się

zwiększa.

na poziomie maksymalnym.

5.8 Praca w trybie Econo

Ta funkcja umożliwia efektywną pracę, ograniczając maksymalny
pobór mocy przez urządzenie. Ta funkcja jest użyteczna, gdy
wymagane jest zachowanie ostrożności, aby nie zostało włączone
zasilanie, gdy produkt działa w sąsiedztwie innych urządzeń.

INFORMACJE

▪ NIE jest możliwa jednoczesna praca w trybach

Powerful i Econo. Priorytet ma funkcja wybrana jako
ostatnia.

▪ Praca w trybie Econo zmniejsza zużycie energii przez

urządzenie zewnętrzne, przez ograniczenie prędkości
obrotowej sprężarki. Jeśli zużycie energii jest już niskie,
uruchomienie trybu Econo NIE spowoduje dalszego
obniżenia zużycia energii.

5.8.1 Włączanie/wyłączanie trybu Econo

1 Naciśnij przycisk , aby włączyć funkcję.

Wynik: Na wyświetlaczu LCD pojawi się .

2 Naciśnij przycisk , aby wyłączyć funkcję.

Wynik: Symbol zniknie z wyświetlacza LCD.

c Normalna praca
d Praca w trybie Econo

▪ Schemat służy tylko do celów informacyjnych.
▪ Maksymalny prąd pracy i pobór mocy klimatyzatora w trybie

Econo może różnić się w zależności od podłączenia urządzenia
zewnętrznego.

5.9 Włączanie/wyłączanie wyłącznika czasowego (ON/OFF TIMER)

Wyłącznik czasowy służy do automatycznego włączania lub
wyłączania klimatyzatora w nocy lub rano. Można także
jednocześnie uaktywnić funkcję automatycznego włączania (ON
TIMER) i wyłączania (OFF TIMER) urządzenia.

INFORMACJE

Wyłącznik czasowy należy ponownie zaprogramować,
jeśli:

▪ Urządzenie zostało wyłączone za pomocą wyłącznika

głównego.
▪ Doszło do awarii zasilania.
▪ Baterie w interfejsie do komunikacji z użytkownikiem

zostały zmienione.

5.9.1 Włączanie/wyłączanie wyłącznika czasowego (OFF TIMER)

Ta funkcja służy do programowania automatycznego wyłączenia
działającego urządzenia po upływie zadanego czasu.

1 Naciśnij przycisk .

Wynik: Na wyświetlaczu LCD wyświetlany jest symbol

i włącza się lampka wyłącznika czasowego.

2 Naciśnij ponownie , aby zmienić nastawę zegara.

INFORMACJE

Każde naciśnięcie przycisku powoduje wydłużenie
czasu o 1 godzinę. Wyłącznik czasowy można ustawić w
przedziale od 1 do 12 godzin.

Przykład: W przypadku ustawienia podczas pracy
urządzenia zostanie ono zatrzymane po upływie 5godzin.

3 Aby anulować nastawę, naciśnij przycisk .

Wynik: i nastawa zegara znikną z wyświetlacza, a lampka

wyłącznika czasowego zgaśnie.

INFORMACJE
Tryb nocny

Gdy zaprogramowany jest WYŁĄCZNIK czasowy,
klimatyzator automatycznie modyfikuje nastawę
temperatury (o 0,5°C w górę przy chłodzeniu, o 2,0°C w
dół przy ogrzewaniu), aby zapobiec nadmiernemu
wychłodzeniu/nagrzaniu pokoju w nocy i zapewnić
optymalną temperaturę do spania.

5.9.2 Włączanie/wyłączanie wyłącznika czasowego (ON TIMER)

Tej funkcji należy użyć, jeśli urządzenie NIE pracuje i chcesz, by po
określonym czasie włączyło się.

FTXP50~71M2V1B
Klimatyzator pokojowy Daikin
4P513685-5B – 2018.09

A Prąd pracy i pobór mocy
B Czas

a Maksimum w czasie normalnej pracy
b Maksimum w trybie Econo

1 Naciśnij przycisk .

Przewodnik odniesienia dla użytkownika

9

6 Praca w trybie energooszczędnym

Wynik: Na wyświetlaczu LCD wyświetlany jest symbol

i włącza się lampka wyłącznika czasowego.

2 Ponownie naciśnij przycisk , jeśli chcesz zmienić

ustawienie czasu.

INFORMACJE

Każde naciśnięcie przycisku powoduje wydłużenie
czasu o 1 godzinę. Wyłącznik czasowy można ustawić w
przedziale od 1 do 12 godzin.

Przykład: Jeśli funkcja zostanie ustawiona, gdy
urządzenie NIE pracuje, urządzenie włączy się po 2godzinach.

3 Aby anulować ustawienie, naciśnij przycisk .

Wynik: Symbol i ustawienie czasu zniknie z wyświetlacza, a

lampka wyłącznika czasowego zgaśnie.

5.9.3 Jednoczesne użycie włącznika/wyłącznika czasowego (ON/OFF TIMER)

1 Sposób ustawiania wyłączników czasowych został opisany w

rozdziale "5.9.1 Włączanie/wyłączanie wyłącznika czasowego

(OFF TIMER)" na stronie 9 i "5.9.2 Włączanie/wyłączanie
wyłącznika czasowego (ON TIMER)"na stronie9.

Wynik: Na wyświetlaczu LCD wyświetlane są symbole i .
Przykład:

2 Jeśli wartość zostanie ustawiona

podczas pracy urządzenia.
Wynik: Praca zostanie zatrzymana po upływie 1 godziny, a

następnie rozpocznie się 7 godzin później.

3 Jeśli wartość jest ustawiona, kiedy

urządzenie NIE działa.
Wynik: Praca rozpocznie się po upływie 2 godzin, a następnie

zostanie zatrzymana 3 godziny później.

6 Praca w trybie

energooszczędnym

INFORMACJE

▪ Nawet jeśli urządzenie jest wyłączone, zużywa energię.
▪ Po ponownym włączeniu zasilania wznawiany jest

poprzednio wybrany tryb.

OSTROŻNIE

NIGDY nie należy narażać małych dzieci, roślin lub
zwierząt na bezpośrednie działanie strumienia powietrza.

OSTRZEŻENIE

NIE umieszczaj pod urządzeniem wewnętrznym i/lub
zewnętrznym żadnych przedmiotów, które nie powinny być
narażane na działanie wilgoci. W przeciwnym wypadku
skraplanie się wilgoci na urządzeniu lub przewodach
czynnika chłodniczego, zanieczyszczenie filtra powietrza
albo zablokowanie odpływu skroplin może spowodować
kapanie wody, powodując zanieczyszczenie lub
uszkodzenie tych przedmiotów.

UWAGA

Systemu NIE należy używać do celów niezgodnych z
przeznaczeniem. NIE należy używać urządzenia do
chłodzenia aparatury precyzyjnej, żywności, roślin,
zwierząt ani dzieł sztuki – może to być dla nich szkodliwe.

OSTROŻNIE

Systemu NIE należy uruchamiać, jeśli w pomieszczeniu
używany jest środek przeciw owadom unoszący się w
powietrzu. Nagromadzenie się środków chemicznych w
urządzeniu może spowodować zagrożenie dla zdrowia
osób nadwrażliwych na chemikalia.

OSTRZEŻENIE

NIE umieszczać łatwopalnych substancji w aerozolu w
pobliżu klimatyzatora; NIE używać rozpylaczy.
Postępowanie takie może spowodować pożar.

Aby zapewnić prawidłowe działanie systemu, należy przestrzegać
poniższych zaleceń.

▪ Podczas chłodzenia należy zapobiegać przedostawaniu się do

pomieszczenia promieni słonecznych, stosując żaluzje lub
zasłony.

▪ Należy często przeprowadzać wentylację. Intensywna

eksploatacja wymaga zwrócenia szczególnej uwagi na wentylację.

▪ Drzwi i okna powinny być zamknięte. Przy otwartych drzwiach i

oknach powietrze z pomieszczenia będzie wypływało na
zewnątrz, a w rezultacie pogorszy się skuteczność chłodzenia i
ogrzewania.

▪ Należy uważać, by zanadto nie wychłodzić ani nie nagrzać

pomieszczenia. Utrzymywanie temperatury na umiarkowanym
poziomie pomaga zaoszczędzić energię.

▪ NIE NALEŻY umieszczać żadnych przedmiotów w pobliżu wlotu i

wylotu powietrza. W przeciwnym razie może dojść do pogorszenia
efektu chłodzenia/ogrzewania lub do zatrzymania pracy.

▪ Jeśli urządzenie NIE będzie używane przez dłuższy czas, należy

wyłączyć zasilanie głównym wyłącznikiem. Gdy wyłącznik główny
jest włączony, urządzenie zużywa energię elektryczną. Aby
zapewnić sprawne działanie urządzenia, na 6 godzin przed jego
uruchomieniem należy włączyć zasilanie.

▪ W przypadku przekroczenia wilgotności 80% lub zatkania wylotu,

skropliny mogą zacząć wyciekać z urządzenia wewnętrznego.

▪ Temperaturę w pomieszczeniu należy odpowiednio wyregulować,

aby uzyskać komfortowe warunki. Unikać nadmiernego
nagrzewania lub schładzania. Należy pamiętać, że osiągnięcie w
pomieszczeniu ustawionej temperatury może potrwać. Należy
rozważyć stosowanie opcji ustawień timera.

▪ Wylot powietrza należy ustawić tak, aby uniknąć gromadzenia się

zimnego powietrza przy podłodze lub gorącego pod sufitem. (W
górę do stropu na czas pracy w trybie chłodzenia lub osuszania
oraz w dół na czas pracy w trybie ogrzewania).

▪ Unikać bezpośredniego kierowania strumienia powietrza na osoby

przebywające w pomieszczeniu.

▪ Aby zaoszczędzić energię, system powinien działać w zalecanym

zakresie temperatur (26~28°C w trybie chłodzenia i 20~24°C w
trybie ogrzewania).

Przewodnik odniesienia dla użytkownika

10

Klimatyzator pokojowy Daikin

FTXP50~71M2V1B

4P513685-5B – 2018.09

7 Czynności konserwacyjne i serwisowe

7 Czynności konserwacyjne i

serwisowe

7.1 Omówienie: Czynności konserwacyjne i serwisowe

Monter musi dokonywać corocznych czynności konserwacyjnych.

Informacje dotyczące czynnika chłodniczego

Niniejszy produkt zawiera fluorowane gazy cieplarniane. Gazów tych
NIE WOLNO uwalniać do atmosfery.

Rodzaj czynnika chłodniczego: R32
Wartość wskaźnika odzwierciedlającego potencjał tworzenia efektu

cieplarnianego (GWP): 675

UWAGA

W Europie emisja gazów cieplarnianych w odniesieniu
do łącznego napełnienia układu czynnikiem chłodniczym
(wyrażona jako równoważnik ton CO2) służy do określania
częstotliwości przeprowadzania konserwacji. Należy
postępować zgodnie ze stosownymi przepisami prawa.

Wzór na obliczenie wartości emisji gazów
cieplarnianych: Wartość GWP czynnika chłodniczego ×

łączne napełnienie czynnikiem [w kg] / 1000
Więcej informacji można uzyskać od montera.

OSTRZEŻENIE

Czynnik chłodniczy używany w układzie jest umiarkowanie
palny, ale w normalnych warunkach nie wydostaje się z
układu. W przypadku wycieku czynnika chłodniczego do
pomieszczenia jego kontakt z ogniem, palnikiem,
grzejnikiem lub kuchenką może spowodować powstanie
szkodliwego gazu.

Wyłączyć wszystkie urządzenia grzewcze działające na
zasadzie spalania, przewietrzyć pomieszczenie i
skontaktować się z dealerem, u którego dokonano zakupu.

Do momentu potwierdzenia zakończenia napraw
elementów, z których nastąpił wyciek, nie należy korzystać
z urządzenia.

OSTRZEŻENIE

▪ NIE wolno dziurawić ani podpalać elementów obwodu

czynnika chłodniczego.

▪ NIE wolno przyspieszać procesu odszraniania ani

czyścić urządzenia w sposób inny niż przewidziany
przez jego producenta.

▪ Czynnik chłodniczy wewnątrz układu jest bezwonny.

OSTRZEŻENIE

Urządzenie wymaga przechowywania w pomieszczeniu
wolnym od źródeł zapłonu w urządzeniach pracujących w
trybie ciągłym (np. otwartych płomieni, kuchenek
gazowych czy elektrycznych grzejników).

UWAGA

Konserwacja MUSI być przeprowadzana przez
uprawnionego montera lub przedstawiciela serwisu.

Zalecamy przeprowadzanie konserwacji przynajmniej raz
do roku. Obowiązujące prawo może jednak wymuszać
częstszą konserwację.

NIEBEZPIECZEŃSTWO: RYZYKO PORAŻENIA
PRĄDEM ELEKTRYCZNYM

Aby wyczyścić klimatyzator lub filtr powietrza, należy
zatrzymać pracę i wyłączyć wszystkie źródła zasilania. W
przeciwnym razie może to skutkować porażeniem prądem
elektrycznym i obrażeniami.

OSTRZEŻENIE

Aby uniknąć porażenia prądem elektrycznym lub pożaru:

▪ Jednostki NIE WOLNO zwilżać.
▪ NIE WOLNO obsługiwać jednostki mokrymi rękami.
▪ Na jednostce NIE WOLNO umieszczać żadnych

przedmiotów czy innego sprzętu.

OSTROŻNIE

Po dłuższej eksploatacji należy sprawdzić, czy podstawa i
mocowanie urządzenia nie uległy uszkodzeniu. W
przypadku uszkodzenia może nastąpić upadek urządzenia,
co może spowodować obrażenia.

OSTROŻNIE

Nie należy dotykać ożebrowania wymiennika ciepła. Żebra
mogą mieć ostre krawędzie i spowodować przecięcie.

OSTRZEŻENIE

W przypadku prac na wysokościach i z wykorzystaniem
drabin należy postępować szczególnie ostrożnie.

7.2 Czyszczenie urządzenia wewnętrznego i interfejsu do komunikacji z użytkownikiem

UWAGA

▪ NIE należy używać benzyny, benzenu, rozcieńczalnika,

proszków ściernych, ani płynnych środków
owadobójczych. Możliwe konsekwencje: Odbarwienie
i odkształcenie.

▪ NIE należy używać wody o temperaturze sięgającej

40°C lub wyższej. Możliwe konsekwencje:
Odbarwienie i odkształcenie.

▪ NIE używać środków do polerowania.
▪ NIE używać szczotki do szorowania. Możliwe

konsekwencje: Wykończenie powierzchni może się
ścierać.

NIEBEZPIECZEŃSTWO: RYZYKO PORAŻENIA
PRĄDEM ELEKTRYCZNYM

Przed przystąpieniem do czyszczenia należy koniecznie
wyłączyć urządzenie za pomocą pilota i wyłącznikiem
głównym albo wyciągnąć wtyczkę z gniazdka sieciowego.
W przeciwnym razie może to skutkować porażeniem
prądem elektrycznym i obrażeniami.

1 Do czyszczenia należy używać miękkiej ściereczki. W

przypadku trudności z usunięciem plam należy użyć wody lub
obojętnego detergentu.

FTXP50~71M2V1B
Klimatyzator pokojowy Daikin
4P513685-5B – 2018.09

Przewodnik odniesienia dla użytkownika

11

7 Czynności konserwacyjne i serwisowe

1

2

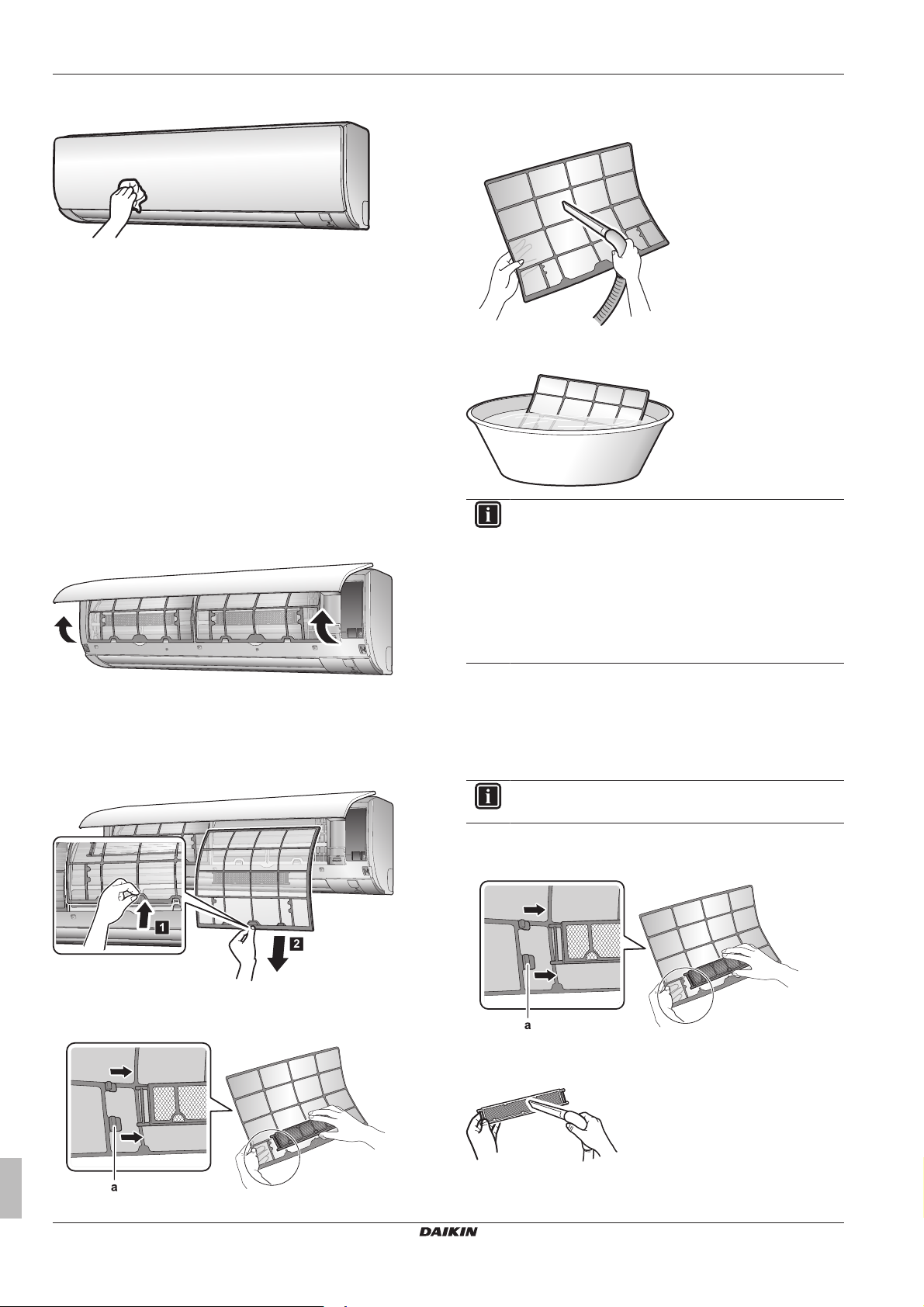

7.3 Czyszczenie przedniego panelu

1 Należy wyczyścić panel przedni z kurzu miękką ściereczką. W

przypadku trudności z usunięciem plam należy użyć wody lub
obojętnego detergentu.

7.4 Informacje na temat filtrów powietrza

Praca urządzenia z zabrudzonymi filtrami powoduje, że filtry:
▪ NIE usuwają przykrych zapachów z powietrza,
▪ NIE oczyszczają powietrza,
▪ powodują pogorszenie wydajności ogrzewania/chłodzenia,
▪ powodują wydzielanie nieprzyjemnych zapachów.

7.5 Otwieranie przedniego panelu

1 Przytrzymaj panel przedni za występy po obu stronach, aby go

otworzyć.

a Zaczep

4 Umyj filtry powietrza wodą albo wyczyść je odkurzaczem.

5 Mocz je w ciepłej wodzie przez około 10–15 minut.

INFORMACJE

▪ Jeśli kurzu NIE można usunąć w prosty sposób,

opłukaj filtry powietrza neutralnym detergentem
rozcieńczonym w letniej wodzie. Pozostaw filtry
powietrza do wyschnięcia w zacienionym miejscu.

▪ Koniecznie wyjmij tytanowo-apatytowy filtr odwaniający

i filtr cząstek stałych z jonami srebra.

▪ Zaleca się czyszczenie filtrów powietrza raz na 2

tygodnie.

7.6 Czyszczenie filtrów powietrza

1 Naciśnij wycięcie pośrodku każdego z filtrów, a następnie

pociągnij w dół.

2 Wyciągnij filtry powietrza.

3 Wyjmij tytanowo-apatytowy filtr odwaniający oraz filtr cząstek

stałych z jonami srebra z zaczepów.

7.7 Czyszczenie tytanowo­apatytowego filtra odwaniającego
oraz filtra cząstek stałych z jonami
srebra

INFORMACJE

Filtr należy czyścić wodą raz na 6 miesięcy.

1 Wyjmij tytanowo-apatytowy filtr odwaniający oraz filtr cząstek

stałych z jonami srebra z zaczepów.

a Zaczepy

2 Usuń kurz z filtra odkurzaczem.

Przewodnik odniesienia dla użytkownika

12

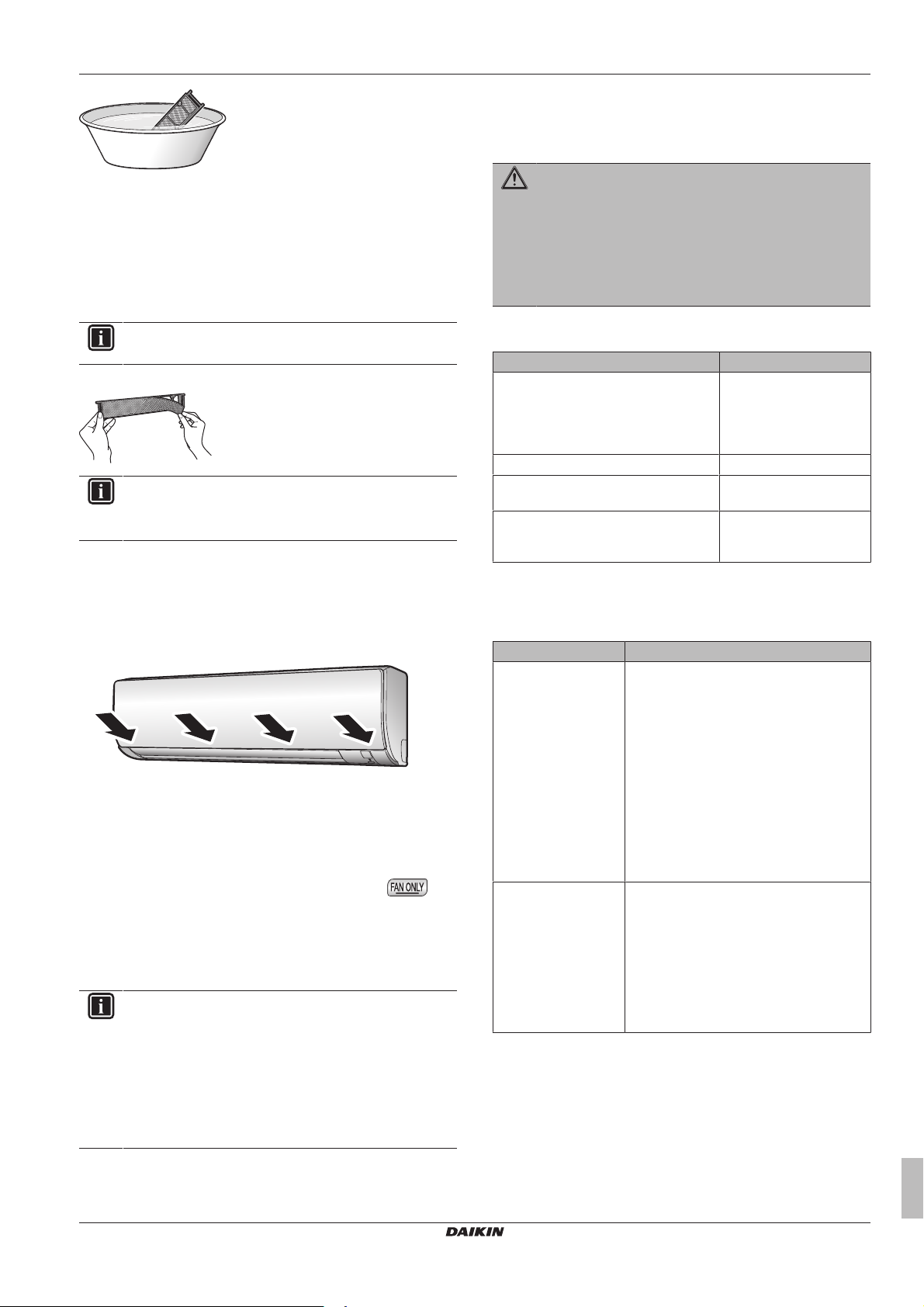

3 Zwilż filtr na 10 do 15 minut ciepłą wodą. NIE wyjmuj filtra z

ramy.

Klimatyzator pokojowy Daikin

FTXP50~71M2V1B

4P513685-5B – 2018.09

8 Rozwiązywanie problemów

8 Rozwiązywanie problemów

Jeśli wystąpi jedna z poniższych usterek, należy podjąć środki
zaradcze opisane poniżej i skontaktować się z dealerem.

4 Po wymyciu strząśnij pozostałości wody i wysusz filtr w

zacienionym miejscu. NIE wykręcać filtra podczas usuwania
wody.

7.8 Wymiana tytanowo-apatytowego filtra odwaniającego oraz filtra cząstek stałych z jonami srebra

INFORMACJE

Filtr należy wymieniać raz na 3 lata.

1 Odłącz zaczepy na ramie filtra i wymień filtr na nowy.

INFORMACJE

▪ NIE wyrzucaj ramy filtra; wykorzystaj ją ponownie.
▪ Stary filtr należy poddać utylizacji jako odpad niepalny.

7.9 Zamykanie przedniego panelu

1 Zamontuj filtry z powrotem w pierwotnych położeniach.
2 Delikatnie naciśnij panel przedni po obu stronach i pośrodku, aż

do kliknięcia.

7.10 Przed dłuższą przerwą w eksploatacji należy wykonać następujące czynności

1 Ustaw tryb "tylko nawiew", naciskając przycisk , aby

osuszyć wnętrze urządzenia.

2 Po zatrzymaniu pracy wyłącz zasilanie wyłącznikiem głównym.
3 Wyczyść filtry powietrza i zamontuj je w pierwotnym położeniu.
4 Wyjmij baterie z interfejsu do komunikacji z użytkownikiem.

INFORMACJE

Zaleca się, aby konserwację okresową przeprowadzał
specjalista. Więcej informacji na temat konserwacji
wykonywanej przez specjalistę można uzyskać,
kontaktując się z dealerem. Koszty konserwacji ponosi
użytkownik.

W pewnych warunkach eksploatacyjnych, po kilku
sezonach użytkowania, wnętrze urządzenia może ulec
zanieczyszczeniu. Powoduje to pogorszenie wydajności.

OSTRZEŻENIE
W razie wystąpienia nietypowych zjawisk (zapach

spalenizny itp.) konieczne jest zatrzymanie urządzenia
i odłączenie zasilania.

Pozostawienie urządzenia pracującego w takich
warunkach może prowadzić do jego uszkodzenia,
porażenia prądem elektrycznym lub pożaru. Należy
skontaktować się z dealerem.

System MUSI zostać naprawiony przez wykwalifikowanego technika
serwisu.

Usterka Środek zaradczy

Jeśli często uaktywnia się urządzenie
zabezpieczające, takie jak bezpiecznik,
wyłącznik awaryjny lub detektor prądu
upływowego albo wyłącznik NIE działa
prawidłowo.

Jeśli z urządzenia cieknie woda. Wyłącz urządzenie.
Włącznik urządzenia NIE działa

prawidłowo.
Jeśli na wyświetlaczu pojawia się numer

urządzenia, lampka wskaźnika pracy
pulsuje i wyświetlany jest kod usterki.

Jeśli system NIE działa prawidłowo (poza przypadkami opisanymi
powyżej) i nie można jednoznacznie stwierdzić żadnej z
wymienionych wyżej usterek, należy skontrolować system,
postępując według poniższych procedur.

Usterka Środek zaradczy

Jeśli system w ogóle
NIE działa.

System nagle
przestaje działać.

▪ Sprawdź, czy nie wystąpiła przerwa w

zasilaniu. Poczekaj do ponownego
włączenia zasilania. Jeśli podczas pracy
wystąpi awaria zasilania, system
automatycznie uruchomi się ponownie
natychmiast po przywróceniu zasilania.

▪ Należy sprawdzić, czy nie przepalił się

bezpiecznik albo czy nie zadziałał
wyłącznik awaryjny. W razie potrzeby
należy wymienić bezpiecznik albo
ustawić wyłącznik awaryjny.

▪ Sprawdź baterie interfejsu do

komunikacji z użytkownikiem.

▪ Sprawdź, czy nic nie blokuje wlotów lub

wylotów powietrza urządzenia
zewnętrznego lub wewnętrznego. Usuń
wszelkie przeszkody i zapewnij
prawidłowy przepływ powietrza.

▪ Klimatyzator może przestać działać po

nagłym, dużym skoku napięcia, aby
chronić system. Po około 3 minutach
urządzenie zacznie ponownie działać.

Wyłącz zasilanie
wyłącznikiem głównym.

Wyłącz zasilanie.

Powiadom instalatora,
podając mu kod usterki.

FTXP50~71M2V1B
Klimatyzator pokojowy Daikin
4P513685-5B – 2018.09

Przewodnik odniesienia dla użytkownika

13

8 Rozwiązywanie problemów

Usterka Środek zaradczy

System działa, ale
wydajność chłodzenia
lub ogrzewania nie jest
wystarczająca.

System działa, ale
wydajność chłodzenia
lub ogrzewania nie jest
wystarczająca
(powietrze NIE jest
wydmuchiwane z
urządzenia).

System działa, ale
wydajność chłodzenia
lub ogrzewania nie jest
wystarczająca
(powietrze jest
wydmuchiwane z
urządzenia).

Nieprawidłowe
zachowanie
urządzenia podczas
pracy.

Urządzenie NIE
odbiera sygnałów z
interfejsu do
komunikacji z
użytkownikiem.

Wyświetlacz interfejsu
do komunikacji z
użytkownikiem jest
pusty.

Na wyświetlaczu
interfejsu do
komunikacji z
użytkownikiem
wyświetlany jest kod
błędu.

▪ Sprawdź ustawienie natężenia przepływu

powietrza. Patrz "5.4 Natężenie

przepływu"na stronie7.

▪ Sprawdź ustawienie temperatury. Patrz

"5.3.1Włączanie/wyłączanie i ustawianie
temperatury"na stronie7.

▪ Sprawdź, czy ustawienie kierunku

nawiewu jest właściwe. Patrz

"5.5 Kierunek przepływu powietrza" na
stronie7.

▪ Sprawdź, czy nic nie blokuje wlotów lub

wylotów powietrza urządzenia
zewnętrznego lub wewnętrznego. Usuń
wszelkie przeszkody i zapewnij
prawidłowy przepływ powietrza.

▪ Klimatyzator może rozgrzewać się przed

rozpoczęciem ogrzewania. Należy
odczekać od 1 do 4 minut.

▪ Urządzenie może działać w trybie

odmrażania.

▪ Sprawdź, czy filtry powietrza nie są

zatkane. Wyczyść filtry powietrza. Patrz

"7 Czynności konserwacyjne i
serwisowe"na stronie11.

▪ Sprawdź, czy nie są otwarte drzwi lub

okna. Zamknij drzwi i okna, aby zapobiec
przedostawaniu się podmuchów wiatru
do pomieszczenia.

▪ Sprawdź, czy urządzenie działa w trybie

Econo. Patrz "5.8 Praca w trybie

Econo"na stronie9.

▪ Sprawdź, czy bezpośrednio pod

urządzeniem wewnętrznym lub obok
niego znajdują się jakieś meble. Przesuń
meble.

Klimatyzator może działać nieprawidłowo z
powodu wyładowań atmosferycznych lub
interferencji radiowych. Ustaw wyłącznik
główny w położeniu OFF i z powrotem w
położeniu ON.

▪ Sprawdź baterie interfejsu do

komunikacji z użytkownikiem.

▪ Upewnij się, że nadajnik NIE jest

narażony na bezpośrednie oddziaływanie
promieni słonecznych.

▪ Sprawdź, czy w pomieszczeniu znajdują

się jakiekolwiek lampy fluorescencyjne
ze starterem elektronicznym. Należy
skontaktować się z dealerem.

Wymień baterie interfejsu do komunikacji z
użytkownikiem.

Należy skontaktować się z lokalnym
dealerem. Szczegółową listę kodów błędów
zawiera sekcja "8.2Rozwiązywanie

problemów w oparciu o kody błędów"na
stronie15.

Usterka Środek zaradczy

Uruchamiane są inne
urządzenia
elektryczne.

Jeśli po wykonaniu wszystkich powyższych czynności
sprawdzających nie będzie możliwe samodzielne wyeliminowanie
problemu, należy skontaktować się z instalatorem, opisać objawy,
podać pełną nazwę modelu urządzenia (jeśli to możliwe wraz z
numerem fabrycznym) oraz datę montażu (może być podana na
karcie gwarancyjnej).

Jeśli sygnały interfejsu do komunikacji z
użytkownikiem sterują innymi urządzeniami
elektrycznymi, należy przenieść te
urządzenia w inne miejsce i skontaktować
się z monterem.

8.1 Objawy, które NIE świadczą o niesprawności systemu

Poniżej wymieniono objawy, które NIE są objawami niesprawności:

8.1.1 Objaw: Słychać szmer przypominający przepływ wody

▪ Jest to dźwięk czynnika chłodniczego przepływającego przez

urządzenie.

▪ Taki dźwięk może być generowany, kiedy woda wypływa z

urządzenia podczas chłodzenia lub osuszania.

8.1.2 Objaw: Słychać odgłos podmuchu wiatru

Taki dźwięk jest generowany, kiedy zmienia się kierunek przepływu
czynnika chłodniczego (np. podczas przełączania z trybu chłodzenia
na ogrzewanie).

8.1.3 Objaw: Słychać odgłos tykania

Ten dźwięk jest generowany, jeśli wymiary urządzenia nieco
zwiększają się lub zmniejszają pod wpływem oddziaływania
temperatury.

8.1.4 Objaw: Słychać dźwięk gwizdania

Ten dźwięk jest generowany przez czynnik chłodniczy przepływający
w trybie odszraniania.

8.1.5 Objaw: Słychać odgłosy klikania podczas pracy lub w czasie bezczynności urządzenia

Ten dźwięk jest generowany przez działające zawory sterujące
czynnika chłodniczego lub podzespoły elektryczne.

8.1.6 Objaw: Słychać dźwięk terkotania

Ten dźwięk jest generowany, kiedy urządzenie zewnętrzne odsysa
powietrze z pomieszczenia (np. wentylator wyciągowy, okap), kiedy
drzwi i okna w pomieszczeniu są zamknięte. Otwórz drzwi lub okna
lub wyłącz urządzenie.

8.1.7 Objaw: Z urządzenia wydobywa się biała para (urządzenie wewnętrzne)

▪ Gdy podczas chłodzenia występuje duża wilgotność (w miejscach

zatłuszczonych i zapylonych). Jeśli wnętrze urządzenia
wewnętrznego jest silnie zanieczyszczone, rozkład temperatury
wewnątrz pomieszczenia staje się nierównomierny. Należy
wyczyścić wnętrze urządzenia wewnętrznego. Szczegółowe
informacje na temat czyszczenia urządzenia można uzyskać od
dealera. Operację tę powinien wykonywać wykwalifikowany
technik serwisu.

Przewodnik odniesienia dla użytkownika

14

Klimatyzator pokojowy Daikin

FTXP50~71M2V1B

4P513685-5B – 2018.09

9 Utylizacja

▪ Po przełączeniu w tryb ogrzewania po zakończeniu operacji

odszraniania. Wilgoć powstała w wyniku odszraniania zamienia
się w parę i ulatnia się.

8.1.8 Objaw: Z urządzeń mogą wydobywać się nieprzyjemne zapachy

Urządzenie może absorbować zapachy pochodzące z pomieszczeń,
mebli, papierosów itp., a następnie je wydzielać.

8.1.9 Objaw: Zewnętrzny wentylator obraca się, mimo że klimatyzator nie pracuje

▪ Po wyłączeniu klimatyzatora. Wentylator zewnętrzny działa

jeszcze przez 30 sekund w celu zabezpieczenia systemu.

▪ Gdy klimatyzator nie pracuje. Przy bardzo wysokiej

temperaturze zewnętrznej wentylator zewnętrzny jest włączany w
celu zabezpieczenia systemu.

8.2 Rozwiązywanie problemów w oparciu o kody błędów

Gdy wystąpi problem, na kontrolerze zdalnym zostanie wyświetlony
kod błędu. Ważne jest, aby zrozumieć problem i podjąć środki
zaradcze przed zresetowaniem kodu błędu. Powinien to wykonać
licencjonowany instalator lub lokalny przedstawiciel handlowy.

Niniejszy rozdział zawiera omówienie wszystkich kodów błędów oraz
zawartości kodów błędów wyświetlanej na kontrolerze zdalnym.

Aby uzyskać szczegółowe wskazówki dotyczące rozwiązywania
problemów dla każdego błędu, patrz instrukcja serwisowa.

Diagnostyka usterek za pomocą interfejsu do komunikacji z
użytkownikiem

Interfejs do komunikacji z użytkownikiem może otrzymać kod błędu z
urządzenia wewnętrznego, który dotyczy usterki. Ważne jest, aby
zrozumieć problem i podjąć środki zaradcze przed zresetowaniem
kodu błędu. Powinien to wykonać licencjonowany instalator lub
lokalny dealer.

Aby wyświetlić kod błędu w interfejsie do komunikacji z
użytkownikiem:

Urządzenie wewnętrzne

Kod błędu Opis

Uszkodzona płytka drukowana urządzenia
wewnętrznego

Zabezpieczenie przed zamarzaniem lub kontrola
wartości szczytowej

Usterka silnika wentylatora (silnik prądu stałego)
Usterka termistora wewnętrznego wymiennika ciepła
Usterka termistora temperatury w pomieszczeniu

Urządzenie zewnętrzne

Kod błędu Opis

Usterka zaworu 4-drogowego
Uszkodzona płytka drukowana urządzenia

zewnętrznego
Aktywacja zabezpieczenia przed przeciążeniem

(przeciążenie sprężarki)
Blokada sprężarki
Blokada wentylatora prądu stałego
Zbyt duży prąd na wejściu
Sterowanie temperaturą w przewodzie tłocznym
Sterowanie wysokim ciśnieniem (w trybie chłodzenia)
Anomalia czujnika systemu sprężarki
Anomalia czujnika położenia
Usterka czujnika napięcia/natężenia prądu stałego
Usterka termistora temperatury zewnętrznej
Usterka termistora przewodu tłocznego
Usterka termistora zewnętrznego wymiennika ciepła
Błąd przegrzania elementów elektrycznych
Wzrost temperatury żeber wymiennika
Chwilowy prąd nadmiarowy inwertera (prąd stały)
Usterka termistora żeber wymiennika
Błąd temperatury wewnętrznej sprężarki

1 Naciśnij przycisk i przytrzymaj przez około 5sekund.

Wynik: Symbol miga w sekcji wyświetlania temperatury.

2 Naciskaj przycisk , dopóki nie zostanie wygenerowany

ciągły sygnał dźwiękowy.

Wynik: Na wyświetlaczu zostaje wyświetlony kod.

INFORMACJE

▪ Krótki sygnał dźwiękowy i 2 kolejne sygnały dźwiękowe

oznaczają niezgodne kody.

▪ Aby anulować wyświetlanie kodu, naciśnij przycisk

anulowania i przytrzymaj przez około 5sekund.
Kod zniknie z wyświetlacza również wtedy, gdy
przycisk NIE zostanie naciśnięty w ciągu 1minuty.

System

Kod błędu Opis

Normalna praca
Zbyt mała ilość czynnika chłodniczego
Zbyt wysokie napięcie
Błąd transmisji sygnału (pomiędzy urządzeniem

wewnętrznym i zewnętrznym)
Nieprawidłowo kombinacja urządzenia wewnętrznego

z zewnętrznym

9 Utylizacja

UWAGA

NIE należy podejmować prób samodzielnego demontażu
układu: demontaż układu, utylizacja czynnika
chłodniczego, oleju oraz wszelkich innych elementów
MUSZĄ przebiegać zgodnie z właściwymi przepisami.
Jednostki MUSZĄ być poddane obróbce przez
wyspecjalizowaną stację w celu ponownego
wykorzystania, recyklingu i odzysku.

10 Słownik

CWU = ciepła woda użytkowa

Ciepła woda używana w dowolnym typie budynku dla celów
gospodarstwa domowego.

T zasil = Temperatura zasilania

Temperatura wody na wylocie wody pompyciepła.

Przedstawiciel

Dystrybutor (sprzedawca) produktu.

Autoryzowany instalator

Osoba dysponująca odpowiednimi kwalifikacjami
technicznymi, uprawniona do montażu produktu.

FTXP50~71M2V1B
Klimatyzator pokojowy Daikin
4P513685-5B – 2018.09

Przewodnik odniesienia dla użytkownika

15

10 Słownik

Użytkownik

Osoba będąca właścicielem produktu i/lub użytkująca
produkt.

Przepisy mające zastosowanie

Wszelkie dyrektywy europejskie, krajowe i lokalne,
przepisy, uregulowania i/lub kodeksy obowiązujące dla
danego produktu lub branży.

Firma serwisująca

Firma dysponująca odpowiednimi kwalifikacjami,
uprawniona do prowadzenia lub koordynacji niezbędnego
serwisu produktu.

Instrukcja montażu

Instrukcja montażu przeznaczona specjalnie dla
określonego produktu lub zastosowania, wyjaśniająca
procedurę jego montażu, konfiguracji i konserwacji.

Instrukcja obsługi

Instrukcja obsługi przeznaczona specjalnie dla określonego
produktu lub zastosowania, wyjaśniająca sposób jego
obsługi.

Akcesoria

Etykiety, instrukcje, arkusze informacyjne oraz sprzęt, które
zostały dostarczone z produktem i które muszą być
zamontowane zgodnie z instrukcjami przedstawionymi w
dołączonej dokumentacji.

Sprzęt opcjonalny

Wyposażenie wyprodukowane lub zatwierdzone przez
Daikin, które może być łączone z produktem zgodnie z
instrukcjami przedstawionymi w dołączonej dokumentacji.

Nie należy do wyposażenia

Elementy, które NIE zostały wyprodukowane przez Daikin,
które mogą być łączone z produktem zgodnie z instrukcjami
przedstawionymi w dołączonej dokumentacji.

Przewodnik odniesienia dla użytkownika

16

Klimatyzator pokojowy Daikin

FTXP50~71M2V1B

4P513685-5B – 2018.09

4P513685-5B 2018.09

Copyright 2018 Daikin
