Daikin FTXP50M2V1B, FTXP60M2V1B, FTXP71M2V1B, FTXF20A2V1B, FTXF25A2V1B Installer reference guide [hu]

Szerelői referencia-

útmutató

Daikin szobai klímaberendezés

FTXP50M2V1B
FTXP60M2V1B
FTXP71M2V1B

FTXF20A2V1B
FTXF25A2V1B
FTXF35A2V1B
FTXF50A2V1B
FTXF60A2V1B
FTXF71A2V1B

Szerelői referencia-útmutató

Daikin szobai klímaberendezés

Magyar

Tartalomjegyzék

Tartalomjegyzék

1 Általános biztonsági óvintézkedések 2

1.1 A dokumentum bemutatása ...................................................... 2

1.1.1 A figyelmeztetések és szimbólumok jelentése............ 2

1.2 A szerelőnek.............................................................................. 3

1.2.1 Általános ..................................................................... 3

1.2.2 Felszerelés helye........................................................ 3

1.2.3 Hűtőközeg................................................................... 5

1.2.4 Sós víz ........................................................................ 5

1.2.5 Víz............................................................................... 6

1.2.6 Elektromos.................................................................. 6

2 A dokumentum bemutatása 6

2.1 A dokumentum bemutatása ...................................................... 6

2.2 A szerelői referencia-útmutató áttekintése ................................ 7

3 A doboz bemutatása 7

3.1 Áttekintés: A doboz bemutatása................................................ 7

3.2 Beltéri egység............................................................................ 7

3.2.1 A beltéri egység kicsomagolása ................................. 7

3.2.2 Tartozékok eltávolítása a beltéri egységből................ 8

4 Az egység bemutatása 8

4.1 A rendszer elrendezése ............................................................ 8

4.2 Működési tartomány .................................................................. 8

6.5.4 A szabványos huzalozási összetevők műszaki

jellemzői ....................................................................... 17

6.5.5 Az elektromos huzalozás csatlakoztatása a beltéri

egységen ..................................................................... 17

6.5.6 Külön megvásárolható tartozékok csatlakoztatása
(vezetékes távirányító, központi kezelőfelület,

vezeték nélküli adapter, stb.) ....................................... 17

6.6 A beltéri egység felszerelésének befejezése ............................. 17

6.6.1 Kondenzvízcsövek, hűtőközegcsövek és

összekötőkábel szigetelése ......................................... 17

6.6.2 Csövek átbújtatása a falba fúrt lyukon......................... 18

6.6.3 Egység rögzítése a rögzítőlapon ................................. 18

7 Konfiguráció 18

7.1 Eltérő címek beállítása ............................................................... 18

8 Beüzemelés 19

8.1 Áttekintés: Beüzemelés.............................................................. 19

8.2 Ellenőrzőlista beüzemelés előtt.................................................. 19

8.3 Próbaüzem végrehajtása ........................................................... 19

8.3.1 Próbaüzem elvégzése a téli szezonban ...................... 19

9 Átadás a felhasználónak 20
10 Hulladékkezelés 20
11 Műszaki adatok 21

11.1 Huzalozási rajz ........................................................................... 21

12 Szószedet 22

5 Előkészületek 8

5.1 Áttekintés: Előkészületek .......................................................... 8

5.2 A berendezés helyének előkészítése........................................ 8

5.2.1 A beltéri egység felszerelési helyére vonatkozó

követelmények ............................................................ 9

5.3 A hűtőközegcsövek előkészítése .............................................. 9

5.3.1 Hűtőközegcsövekre vonatkozó előírások ................... 9

5.3.2 A hűtőközegcsövek szigetelése.................................. 9

5.4 Az elektromos huzalozás előkészítése ..................................... 10

5.4.1 Információk az elektromos huzalozás előkészítéséről 10

6 Felszerelés 10

6.1 Áttekintés: Felszerelés .............................................................. 10

6.2 A beltéri egység felnyitása ........................................................ 10

6.2.1 Az elülső panel eltávolítása ........................................ 10

6.2.2 Az elülső panel visszahelyezése ................................ 10

6.2.3 Az elülső rács eltávolítása .......................................... 10

6.2.4 Az elülső rács visszahelyezése .................................. 11

6.2.5 Az elektromos doboz fedelének eltávolítása............... 11

6.2.6 A szervizfedél felnyitása ............................................. 11

6.3 A beltéri egység felszerelése .................................................... 11

6.3.1 Óvintézkedések a beltéri egység felszereléséhez...... 11

6.3.2 A rögzítőlap felszerelése............................................. 11

6.3.3 Lyuk fúrása a falba...................................................... 12

6.3.4 A csőcsatlakozó fedelének eltávolítása ...................... 12

6.3.5 A kondenzvíz-elvezetés biztosításához...................... 13

6.4 A hűtőközegcsövek csatlakoztatása ......................................... 14

6.4.1 A hűtőközegcsövek csatlakoztatása........................... 14

6.4.2 A hűtőközegcsövek összekötésével kapcsolatos

biztonsági előírások .................................................... 14

6.4.3 Útmutató a hűtőközegcsövek összekötéséhez........... 15

6.4.4 Csőhajlítási útmutató .................................................. 15

6.4.5 A csővég tokozása...................................................... 15

6.4.6 A hűtőközegcsövek csatlakoztatása a beltéri

egységhez................................................................... 15

6.5 Az elektromos huzalozás csatlakoztatása................................. 16

6.5.1 Az elektromos huzalozás csatlakoztatásának

bemutatása ................................................................. 16

6.5.2 Óvintézkedések az elektromos huzalozás

csatlakoztatásakor ...................................................... 16

6.5.3 Irányelvek az elektromos huzalozás

csatlakoztatásához ..................................................... 16

1 Általános biztonsági

óvintézkedések

1.1 A dokumentum bemutatása

▪ Az eredeti dokumentum angol nyelven íródott. A más nyelvű

kiadások ennek fordításai.

▪ A dokumentumban leírt óvintézkedések mindegyike nagyon fontos

témákat fed le, ezért pontosan kövesse azokat.

▪ A rendszer üzembe helyezését és a szerelési kézikönyvben,

valamint a beszereléshez adott referencia útmutatóban leírt
összes tevékenységet CSAK az erre jogosult szakember
végezheti el.

1.1.1 A figyelmeztetések és szimbólumok jelentése

VESZÉLY

Súlyos vagy halálos sérülést okozó helyzet.

VESZÉLY: ÁRAMÜTÉS VESZÉLYE

Áramütés veszélye.

VESZÉLY: ÉGÉSI SÉRÜLÉS VESZÉLYE

Szélsőségesen magas vagy alacsony hőmérséklet, fennáll
az égési sérülés veszélye.

VESZÉLY: ROBBANÁS VESZÉLYE

Robbanás veszélye.

FIGYELEM

Súlyos vagy halálos sérülés veszélye.

FIGYELMEZTETÉS: TŰZVESZÉLYES ANYAG

Szerelői referencia-útmutató

2

FTXP50~71M2V1B + FTXF20~71A2V1B

Daikin szobai klímaberendezés

4P513661-8C – 2018.09

1 Általános biztonsági óvintézkedések

VIGYÁZAT

Enyhe vagy közepesen súlyos sérülés veszélye.

TÁJÉKOZTATÁS

Berendezések vagy vagyontárgyak sérülésének veszélye.

INFORMÁCIÓ

Hasznos tipp vagy további információ.

Jelölés Magyarázat

Beszerelés előtt olvassa el a szerelési és
üzemeltetési kézikönyvet, illetve tekintse meg a
huzalozási útmutató ábrát.

Karbantartás elvégzése és szervizelés előtt
olvassa el a szerelési kézikönyvet.

További információkat az "Referencia útmutató a
beszereléshez és a használathoz" kiadványban
talál.

1.2 A szerelőnek

1.2.1 Általános

Ha NEM biztos abban, miként szerelje fel vagy működtesse az
egységet, lépjen kapcsolatba forgalmazójával.

TÁJÉKOZTATÁS

A helytelen üzembe helyezés, illetve a berendezés vagy
kiegészítők helytelen csatlakoztatása áramütést,
rövidzárlatot, szivárgást, tüzet vagy a berendezés egyéb
károsodását okozhatja. Kizárólag a Daikin által gyártott
vagy jóváhagyott tartozékokat, opcionális berendezéseket
és pótalkatrészeket használjon.

FIGYELEM

Győződjön meg róla, hogy a szerelés, a tesztelés és a
felhasznált alapanyagok kiválasztása a vonatkozó törvényi
előírások szerint történik (a Daikin dokumentációban leírt
útmutatások betartása mellett).

VIGYÁZAT

A rendszer szerelése, karbantartása és szervizelése során
viseljen megfelelő védőfelszerelést (védőkesztyűt és ­szemüveget stb.).

FIGYELEM

A műanyag csomagoló tasakokat kidobás előtt szét kell
tépni, hogy a gyermekek véletlenül se játszhassanak
velük. Lehetséges kockázat: fulladás.

VESZÉLY: ÉGÉSI SÉRÜLÉS VESZÉLYE

▪ Működés közben vagy közvetlenül utána NE érintse

meg a hűtő- és vízcsöveket vagy a belső alkatrészeket.
Azok hőmérséklete túlságosan magas vagy alacsony
lehet. Várjon, amíg az alkatrészek ismét megfelelő
hőmérsékletűek lesznek. Ha mindenképpen meg kell
érintenie azokat, viseljen védőkesztyűt.

▪ NE érintse meg az esetleg kiszivárgó hűtőfolyadékot.

FIGYELEM

Akadályozza meg, hogy az egységbe kisebb termetű
állatok fészkeljék be magukat. Az elektromos alkatrészekre
mászó kis élőlények működészavarokat, füstölést vagy
tüzet is okozhatnak.

VIGYÁZAT

NE érjen a levegő bemeneti nyílásához és a készülék
alumínium ventilátorszárnyaihoz.

TÁJÉKOZTATÁS

▪ NE tegyen semmilyen tárgyat vagy készüléket a

berendezés tetejére.

▪ NEM szabad a berendezésre felmászni, felülni vagy

felállni.

TÁJÉKOZTATÁS

A kültéri egységen végzett munkákat ajánlott száraz
időjárási körülmények között végezni, hogy ne jusson víz
az egységbe.

A vonatkozó jogszabályoknak megfelelően szükséges lehet
jegyzőkönyvet biztosítani a termékhez, amely legalább a következő
információkat tartalmazza: karbantartási információ, javítási munkák,
tesztek eredményei, készenléti időszakok stb.

Emellett legalább a következő információt is biztosítani KELL a
termék egy hozzáférhető részén:

▪ Útmutatás a rendszer kikapcsolásához vészhelyzet esetén
▪ A tűzoltóság, rendőrség és kórház neve és címe
▪ A szerviz neve, címe, valamint éjjeli és nappali telefonszáma
Európában az EN378 tartalmazza a jegyzőkönyvre vonatkozó

útmutatásokat.

1.2.2 Felszerelés helye

▪ Az egység körül legyen elegendő tér a szereléshez és

szellőzéshez.

▪ Bizonyosodjon meg róla, hogy a felszerelés helye elbírja az

egység súlyát és rezgését.

▪ Válasszon megfelelően szellőző területet. NE fedje le a

szellőzőnyílásokat.

▪ Győződjön meg róla, hogy az egység vízszintesen áll.

NEM szabad az egységet az alábbi helyeken felszerelni:
▪ Robbanásveszélyes környezetben.
▪ Elektromágneses hullámokat kibocsátó gépek közelében. Az

elektromágneses hullámok megzavarhatják a vezérlőrendszert, a
berendezés hibáját okozva.

▪ Tűzveszélyes környezetben, ahol fennáll a gyúlékony anyagok

(például hígító vagy üzemanyag) szivárgásának veszélye, illetve
ahol szénszálak vagy gyúlékony por található.

▪ Olyan térbe, ahol korrozív gázok (például kénsavas gáz)

termelődik. A rézcsövek és a forrasztások korróziója a hűtőközeg
szivárgását okozhatja.

▪ Fürdőszobákban.

Útmutatások R32 hűtőközeget használó berendezéshez

Ha alkalmazható.

FIGYELEM

▪ TILOS átlyukasztani vagy égésnek kitenni.
▪ A jégmentesítő folyamat felgyorsításához vagy a

berendezés tisztításhoz KIZÁRÓLAG a gyártó által
javasolt eszközöket használja.

▪ Az R32 hűtőközeg nem tartalmaz szaganyagokat.

FTXP50~71M2V1B + FTXF20~71A2V1B
Daikin szobai klímaberendezés
4P513661-8C – 2018.09

Szerelői referencia-útmutató

3

1 Általános biztonsági óvintézkedések

Contains fluorinated greenhouse gases

2

1

1

1

2

2

kg

tCO2eq

1000

GWP × kg

=

=

+

kg

=

kg

=

GWP: xxx

R32

0

10

20

30

40

50

60

70

80

90

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

1.822.2

2.4

2.6

2.833.2

3.4

3.6

3.844.2

4.4

4.6

4.855.2

5.4

5.6

5.866.2

6.4

6.6

6.877.2

7.4

7.6

7.8

1.843 7.956

8.0

A

min

(m2)

Floor-standing unit

(c)

Wall-mounted unit

(b)

Ceiling-mounted unit

(a)

m (kg)

Ceiling-mounted

unit

(a)

4.6 13.4

4.6 180

4.8 14.6

4.8 196

5.0 15.8

5.0 213

≤1.842 —

5.2 17.1

≤1.842 —

5.2 230

1.843 3.64

5.4 18.5

1.843 28.9

5.4 248

2.0 3.95

5.6 19.9

2.0 34.0

5.6 267

2.2 4.34

5.8 21.3

2.2 41.2

5.8 286

2.4 4.74

6.0 22.8

2.4 49.0

6.0 306

2.6 5.13

6.2 24.3

2.6 57.5

6.2 327

2.8 5.53

6.4 25.9

2.8 66.7

6.4 349

3.0 5.92

6.6 27.6

3.0 76.6

6.6 371

3.2 6.48

6.8 29.3

3.2 87.2

6.8 394

3.4 7.32

7.0 31.0

3.4 98.4

7.0 417

3.6 8.20

7.2 32.8

3.6 110

7.2 441

3.8 9.14

7.4 34.7

3.8 123

7.4 466

4.0 10.1

7.6 36.6

4.0 136

7.6 492

4.2 11.2

7.8 38.5

4.2 150

7.8 518

4.4 12.3

7.956 40.1

4.4 165

7.956 539

m (kg)

A

min

(m2)

4.6 20.0

4.8 21.8

5.0 23.6

≤1.842 —

5.2 25.6

1.843 4.45

5.4 27.6

2.0 4.83

5.6 29.7

2.2 5.31

5.8 31.8

2.4 5.79

6.0 34.0

2.6 6.39

6.2 36.4

2.8 7.41

6.4 38.7

3.0 8.51

6.6 41.2

3.2 9.68

6.8 43.7

3.4 10.9

7.0 46.3

3.6 12.3

7.2 49.0

3.8 13.7

7.4 51.8

4.0 15.1

7.6 54.6

4.2 16.7

7.8 57.5

4.4 18.3

7.956 59.9

Wall-mounted

unit

(b)

m (kg)

A

min

(m2)

Floor-standing

unit

(c)

m (kg)

A

min

(m2)

FIGYELEM

A mechanikai sérülések elkerülése érdekében a
berendezést olyan helyiségben kell tárolni, ahol nem
működik állandó gyújtóforrás (például: nyílt láng, működő
gázkészülék vagy elektromos fűtőberendezés).

TÁJÉKOZTATÁS

▪ NE használja újra a már használt idomokat.
▪ A hűtőközeg-rendszer elemeinek csatlakoztatására

használt idomokat úgy kell felszerelni, hogy
karbantartáshoz hozzáférhetők legyenek.

FIGYELEM

Ügyeljen rá, hogy a beszerelés, a szervizelés, a
karbantartás és a javítás a Daikin utasításai szerint legyen
elvégezve és megfeleljen a jogszbályi előírásoknak (pl. a
gázkészülékek használatára vonatkozó országos
előírásoknak), illetve arra, hogy a munkát erre jogosul
személy végezze el.

Beszerelési tér előírásai

TÁJÉKOZTATÁS

▪ A csővezetékeket védeni kell a mechanikai

károsodástól.

▪ A lehető legkevesebb csővezetéket használja.

FIGYELEM

Ha az alkalmazás során R32 hűtőközeget használnak,
akkor annak a helyiségnek az alapterülete, ahová a
készülékeket beszerelik, üzemeltetik és tárolják,
MINDENKÉPP nagyobb legyen, mint az alábbi táblázatban
meghatározott minimális alapterület A (m2). Ez vonatkozik
a következőkre:

▪ Olyan beltéri egységek, melyekben nincs hűtőközeg-

szivárgást észlelő szenzor, olyan beltéri egységek
esetében, melyekben van hűtőközeg-szivárgást észlelő
szenzor, olvassa el a szerelési útmutatót

▪ Beltérben felszerelt vagy tárolt kültéri egységek (pl.:

télikert, garázs, gépterem)

A minimális alapterület meghatározása

Ha a beszerelési
magasság…

<1,8m Padlóra állított egységek
1,8≤x<2,2m Falra szerelt egységek
≥2,2m Mennyezetre erősített egységek

Szerelői referencia-útmutató

4

▪ Csövezetékek nem szellőző helyeken

Akkor a következő ábrát vagy
táblázatot használja…

1 Határozza meg a rendszerbe töltött összes hűtőközeg

mennyiségét (= gyári hűtőközeg-mennyiség + utántöltött
hűtőközeg mennyisége).

2 Válassza ki, melyik ábrát vagy táblázatot kívánja használni.

▪ Beltéri egységekhez: Az egység mennyezetre erősített, falra

szerelt vagy padlóra állított készülék?

▪ Beltérbe szerelt vagy tárolt kültéri egységek, valamint nem

szellőző helyekre szerelt csővezetékek esetében ez a
beszerelési magasságtól függ:

3 Az ábra vagy a táblázat segítségével határozza meg a

minimális alapterületet.

m A rendszerbe töltött hűtőközeg teljes mennyisége

FTXP50~71M2V1B + FTXF20~71A2V1B

Daikin szobai klímaberendezés

4P513661-8C – 2018.09

A

A minimális alapterület

min

(a) Ceiling-mounted unit (= Mennyezetre erősített egység)
(b) Wall-mounted unit (= Falra szerelt egység)
(c) Floor-standing unit (= Padlóra állított egység)

1.2.3 Hűtőközeg

Ha alkalmazható. További információkért tekintse meg alkalmazása
szerelési kézikönyvét vagy szerelői referencia-útmutatóját.

TÁJÉKOZTATÁS

Győződjön meg róla, hogy a hűtőközeget szállító csövek
felszerelése a törvényi előírásoknak megfelelően történt-e.
Európában az EN378 szabvány van érvényben.

TÁJÉKOZTATÁS

Győződjön meg róla, hogy a helyszíni csövek és a
csatlakozások NINCSENEK nyomásnak kitéve.

FIGYELEM

A tesztelés során SOHA ne helyezze a terméket a
maximális engedélyezett nyomásnál (amely az egység
adattábláján látható) nagyobb nyomás alá.

FIGYELEM

A hűtőfolyadék szivárgása esetén tegye meg a megfelelő
óvintézkedéseket. Ha hűtőközeggáz-szivárgást észlel,
azonnal szellőztesse ki a területet. Lehetséges
kockázatok:

▪ A túl magas hűtőközeg-koncentráció zárt térben

oxigénhiányt okozhat.

▪ Ha a hűtőközeggáz tűzzel érintkezik, mérgező gáz

termelődhet.

VESZÉLY: ROBBANÁS VESZÉLYE
Leszivattyúzás – Hűtőközeg szivárgása. Ha szeretné

leszivattyúzni a rendszert, és a hűtőközeg szivárog a
hűtőkörből:

▪ NE használja az egység automatikus leszivattyúzás

funkcióját, amellyel rendszerből minden hűtőközeget a
kültéri egységbe juttathat. Lehetséges következmény:
A működő kompresszorba bejutó levegő öngyulladást
és robbanásr okoz.

▪ Használjon külön begyűjtő rendszert, így az egység

kompresszorának NEM kell üzemelni.

FIGYELEM

A hűtőfolyadékot MINDIG gyűjtse össze. NE engedje, hogy
az a környezetbe jusson. Vákuumszivattyúval szivattyúzza
ki a felszerelést.

TÁJÉKOZTATÁS

Miután minden csövet csatlakoztatott, ellenőrizze, hogy
nincs-e gázszivárgás. Nitrogénnel hajtson végre
gázszivárgás-ellenőrzést.

TÁJÉKOZTATÁS

▪ A kompresszor meghibásodásának elkerülése

érdekében NE töltsön be több hűtőközeget megadott
mennyiségnél.

▪ Ha a hűtőközegrendszert meg kell bontani, a

hűtőközeg kezelését a vonatkozó előírásoknak
megfelelően KELL végezni.

FIGYELEM

Ellenőrizze, hogy nincs-e oxigén a rendszerben. A
hűtőközeg feltöltése csak a szivárgásteszt és a
vákuumszivattyús szárítás végrehajtása után végezhető el.

1 Általános biztonsági óvintézkedések

▪ Ha újratöltésre van szükség, az egység adattábláján talál további

információt. Ezen látható a hűtőközeg típusa és a szükséges
mennyiség.

▪ Az egység gyárilag fel van töltve hűtőközeggel. A csőméretektől

és -hosszaktól függően egyes rendszerek további hűtőközeg­feltöltést igényelhetnek.

▪ Csak a kifejezetten a rendszerben használatos hűtőközeghez

megfelelő eszközök használatával biztosítsa a nyomásellenállást,
és akadályozza meg az idegen anyagok bejutását a rendszerbe.

▪ A hűtőközeg-folyadék feltöltése:

Ha Ezután

Egy szifoncső van jelen
(például: a hengeren a “folyadék

feltöltéséhez szükséges szifonnal
ellátva” felirat olvasható)

Egy szifoncső NINCS jelen Töltéskor fordítsa lefelé a

▪ Lassan nyissa ki a hűtőközeghengereket.
▪ A hűtőközeget folyadék állapotban töltse fel. Ha gáz állapotban

adja hozzá, az megakadályozhatja a megfelelő működést.

VIGYÁZAT

Ha a hűtőközeg-feltöltési eljárással készen van, vagy azt
megszakítja, akkor azonnal el kell zárni a hűtőközegtartály
szelepét. Ha a szelep NEM zár azonnal, a megmaradó
nyomás további hűtőközeg-utántöltést eredményezhet.

Lehetséges következmény: Hibás hűtőközeg-mennyiség.

1.2.4 Sós víz

Ha alkalmazható. További információkért tekintse meg alkalmazása
szerelési kézikönyvét vagy szerelői referencia-útmutatóját.

FIGYELEM

A sós víz kiválasztásának összhangban KELL lennie a
vonatkozó jogszabályokkal.

FIGYELEM

A sós víz szivárgása esetén tegye meg a megfelelő
óvintézkedéseket. Ha sósvízszivárgást észlel, azonnal
szellőztesse ki a területet, és értesítse a helyi
márkaképviseletet.

FIGYELEM

A környezeti hőmérséklet az egység belsejében sokkal
magasabb lehet, mint a szoba hőmérséklete (például
70°C). Sós víz szivárgása esetén az egység belsejében
található forró alkatrészek veszélyes helyzetet idézhetnek
elő.

FIGYELEM

Az egység telepítésének és használatának meg KELL
felelnie a vonatkozó jogszabályokban foglalt biztonsági és
környezetvédelmi előírásoknak.

Töltéskor fordítsa felfelé a
hengert.

hengert.

FTXP50~71M2V1B + FTXF20~71A2V1B
Daikin szobai klímaberendezés
4P513661-8C – 2018.09

Szerelői referencia-útmutató

5

2 A dokumentum bemutatása

1.2.5 Víz

Ha alkalmazható. További információkért tekintse meg alkalmazása
szerelési kézikönyvét vagy szerelői referencia-útmutatóját.

TÁJÉKOZTATÁS

Kizárólag a 98/83EK EU-irányelvnek megfelelő minőségű
vizet használjon.

1.2.6 Elektromos

VESZÉLY: ÁRAMÜTÉS VESZÉLYE

▪ Kapcsoljon KI minden áramforrást, mielőtt eltávolítaná

a kapcsolódoboz fedelét, elektromos kábeleket
csatlakoztatna, vagy megérintené az elektromos
alkatrészeket.

▪ Szüntesse meg a tápellátást, várjon legalább 1 percet,

majd a szervizelés megkezdése előtt mérje meg a
feszültséget a főáramkör kondenzátorainak és
elektromos alkatrészeinek kivezetésein. CSAK akkor
érintse meg az elektromos alkatrészeket, ha a
feszültség kisebb, mint 50 V (egyenáram). A
kivezetések pontos helyét a huzalozási rajz
segítségével határozhatja meg.

▪ Vizes kézzel NE érintse meg az elektromos

alkatrészeket.

▪ A szervizfedél eltávolítása után NE hagyja felügyelet

nélkül az egységet.

FIGYELEM

Ha a termék gyárilag NEM tartalmazza, a rögzített
vezetékekbe be KELL építeni egy főkapcsolót, vagy más
olyan megszakítót, amellyel minden pólus csatlakozása
bontható, amennyiben III-as kategóriájú túlfeszültség lépne
fel.

FIGYELEM

▪ CSAK réz vezetékeket használjon.
▪ Győződjön meg róla, hogy a helyszíni vezetékek

bekötése a törvényi előírásoknak megfelelően történt-e.

▪ A helyszíni huzalozási munkálatokat a termékhez

mellékelt huzalozási rajz szerint KELL végrehajtani.

▪ NE gyömöszöljön összetekert kábeleket az egységbe,

és ügyeljen arra, hogy a kábelek NE érjenek a
csövekhez vagy az éles szélekhez. Ellenőrizze, hogy a
csatlakozásokra nem hat-e külső nyomás.

▪ Gondoskodjon megfelelő földelésről. NE földelje az

egységet gázcsövekhez, vízcsövekhez, túlfeszültség­levezetőhöz, és ne kösse telefonföldelésre. A helytelen
földelés áramütést eredményezhet.

▪ Csak külön áramkört szabad használni. TILOS egy

másik készülékkel közös áramellátásról üzemeltetni.

▪ Gondoskodjon róla, hogy be legyenek építve a

szükséges biztosítékok és megszakítók.

▪ Mindenképpen szereljen fel földzárlat-megszakítót.

Ennek elmulasztása áramütéshez vagy tűzhöz
vezethet.

▪ A földzárlat-megszakító beszerelésekor ellenőrizze,

hogy kompatibilis-e az inverterrel (vagyis ellenáll-e a
nagyfrekvenciás elektromos zajnak). Ha nem
kompatibilis, a földzárlat-megszakító feleslegesen
kioldhat.

VIGYÁZAT

A tápkábel csatlakoztatásakor ügyeljen arra, hogy először
a földelővezetéket kösse be, és csak azután a
tápvezetékeket. A tápvezetékek rövidebbek legyenek, mint
a földelővezeték, hogy véletlen széthúzódáskor a
tápvezetékek összeköttetése szakadjon meg előbb. A
tápkábel feszültségmentesítője és maga a csatlakozóblokk
közötti tápvezetékek hosszát úgy kell beállítani, hogy
véletlen széthúzódáskor a tápvezetékek összeköttetése
szakadjon meg előbb, és ne a földelővezetéké.

TÁJÉKOZTATÁS

Óvintézkedések a tápkábelek fektetéséhez:

▪ NE csatlakoztasson különböző vastagságú vezetékeket

a tápfeszültség csatlakozóblokkjára (a tápkábel
lazasága abnormális hőmérsékletet eredményezhet).

▪ Az azonos vastagságú vezetékeket a fenti ábrán

látható módon csatlakoztassa.

▪ A huzalozáshoz használja a kijelölt tápkábelt, és

biztonságosan csatlakoztassa, majd rögzítse, hogy ne
érhesse külső nyomás a csatlakozótáblát.

▪ A csatlakozócsavarok meghúzásához használjon

megfelelő csavarhúzót. A kis fejű csavarhúzók kárt
tehetnek a fejben, és lehetetlenné tehetik a megfelelő
meghúzást.

▪ A csatlakozócsavarok túl szoros meghúzása eltörheti

őket.

FIGYELEM

▪ Az elektromos szerelési munka végén ellenőrizze, hogy

az elektromos dobozban minden elektromos alkatrész
és csatlakozó jól csatlakozik-e.

▪ Az egység elindítása előtt ellenőrizze, hogy alaposan

lezárta-e a fedeleket.

TÁJÉKOZTATÁS

Csak abban az esetben érvényes, ha a tápellátás
háromfázisú, és a kompresszor BE/KI kapcsolóval
indítható.

Ha fennáll az ellenfázis lehetősége egy pillanatnyi
áramszünet után, és a termék működése közben
megszűnik, majd helyreáll a tápellátás, csatlakoztasson
helyben egy ellenfázisvédő áramkört. A termék
ellenfázisban való működtetése a kompresszor és más
alkatrészek meghibásodásához vezethet.

2 A dokumentum bemutatása

2.1 A dokumentum bemutatása

INFORMÁCIÓ

Győződjön meg róla, hogy a felhasználó rendelkezik a
nyomtatott dokumentációval, és kérje meg, hogy őrizze
meg azokat a későbbi használathoz.

Célközönség

Képesített szerelők

Szerelői referencia-útmutató

6

FTXP50~71M2V1B + FTXF20~71A2V1B

Daikin szobai klímaberendezés

4P513661-8C – 2018.09

3 A doboz bemutatása

INFORMÁCIÓ

A készülék tapasztalt vagy képzett felhasználók általi
áruházi, könnyűipari vagy mezőgazdasági, illetve nem
szakemberek általi kereskedelmi és háztartási használatra
lett tervezve.

Dokumentációkészlet

Ez a dokumentum egy dokumentációkészlet része. A teljes
dokumentációkészlet a következőkből áll:

▪ Általános biztonsági előírások:

▪ Biztonsági utasítások, melyeket üzembe helyezés előtt el KELL

olvasni

▪ Formátum: Papír (a beltéri egység dobozában)

▪ Beltéri egység szerelési kézikönyve:

▪ Szerelési utasítások
▪ Formátum: Papír (a beltéri egység dobozában)

▪ Szerelői referencia-útmutató:

▪ Üzembe helyezés előkészületei, bevált gyakorlatok,

referenciaadatok…

▪ Formátum: Digitális formában is elérhető: http://

www.daikineurope.com/support-and-manuals/product­information/

A mellékelt dokumentáció legújabb verzióját a regionális Daikin
webhelyen vagy forgalmazójától szerezheti be.

Az eredeti dokumentum angol nyelven íródott. A más nyelvű
kiadások ennek fordításai.

Műszaki technikai adatok

▪ A műszaki adatok legújabb verziójának kiegészítését a regionális

Daikin webhelyen (nyilvánosan hozzáférhető) szerezheti be.

▪ A műszaki adatok legújabb verziójának teljes dokumentációját

az Daikin extraneten (jelszó szükséges) szerezheti be.

3 A doboz bemutatása

3.1 Áttekintés: A doboz bemutatása

Ez a fejezet leírja, hogy mit kell tennie a beltéri egységet tartalmazó
doboz helyszínre szállítását követően.

Az alábbi teendőkről kap tájékoztatást:
▪ Az egység kicsomagolása és kezelése
▪ Tartozékok leszerelése az egységről
Tartsa szem előtt a következőket:
▪ Átvételkor a készüléket KÖTELEZŐ ellenőrizni, hogy nem sérült-

e. Bármilyen sérülést KÖTELEZŐ azonnal jelezni a
szállítmányozó reklamációs ügyintézőjének.

▪ A becsomagolt egységet vigye minél közelebb a végleges

üzembe helyezési helyhez, hogy megelőzze a szállítás során
okozott sérüléseket.

▪ A berendezés kezelésekor figyeljen az alábbiakra:

Törékeny, az egységet óvatosan kell kezelni.

Az egység maradjon álló helyzetben, hogy ne sérüljön
meg.

▪ Tervezze meg előre, hogy milyen útvonalon kerül az egység a

felszerelési helyére.

3.2 Beltéri egység

INFORMÁCIÓ

A következő ábra egy példa, amely lehet, hogy NEM
egyezik teljesen rendszerének elrendezésével.

3.2.1 A beltéri egység kicsomagolása

2.2 A szerelői referencia-útmutató áttekintése

Fejezet Leírás

Általános biztonsági
előírások

A dokumentum
bemutatása

A doboz bemutatása Az egység kicsomagolása és a

Az egység bemutatása ▪ A rendszer elrendezése

Előkészületek Milyen teendőket kell elvégezni, illetve

Felszerelés Milyen teendőket kell elvégezni, illetve

Konfigurálás Milyen teendőket kell elvégezni, illetve

Beüzemelés Milyen teendőket kell elvégezni, illetve

Átadás a felhasználónak Mit kell átadni és elmagyarázni a

Hulladékba helyezés A rendszer kiselejtezése
Műszaki adatok A rendszer műszaki adatai
Szószedet A használt kifejezések meghatározása

Biztonsági utasítások, melyeket üzembe
helyezés előtt el KELL olvasni

Milyen dokumentáció áll rendelkezésre
a beszereléshez

tartozékok eltávolítása

▪ Működési tartomány

mit kell tudni a helyszínre érkezés előtt

mit kell tudni a rendszer beszerelése
előtt

mit kell tudni az egység konfigurálásáról
a beszerelést követően

mit kell tudni a rendszer próbaüzeméről
a konfigurálást követően

felhasználónak

FTXP50~71M2V1B + FTXF20~71A2V1B
Daikin szobai klímaberendezés
4P513661-8C – 2018.09

Szerelői referencia-útmutató

7

4 Az egység bemutatása

1

3

2

2

2× 2× 2×1× 1× 1×1×

1× 1×

edba c f g

h i

a

f

c

e

d

b

3.2.2 Tartozékok eltávolítása a beltéri egységből

a Beltéri egység
b Szervizfedél
c Levegőszűrő
d Titán-apatit szagtalanító szűrő és ezüst részecskeszűrő

(csak FTXP)

e Hűtőközegcsövek, kondenzvíztömlő és összekötő kábel

f Szigetelő szalag

4.2 Működési tartomány

A rendszert az alábbi hőmérséklet- és páratartalom-tartományban
kell üzemeltetni a biztonságos és hatékony működés érdekében.

1 Távolítsa el a tartozékokat a csomag aljáról.

a Szerelési kézikönyv
b Üzemeltetési kézikönyv
c Általános biztonsági előírások
d Titán-apatit szagtalanító szűrő és ezüst részecskeszűrő

(csak FTXP)

e Beltéri egységet rögzítő csavar (M4×12L). Lásd 18. oldal

"6.6.3Egység rögzítése a rögzítőlapon".

f Vegye ki az AAA.LR03 (alkáli) szárazelemeket a

kezelőfelületből

g Kezelőfelület tartója
h Kezelőfelület

i Rögzítőlap

4 Az egység bemutatása

FIGYELMEZTETÉS: TŰZVESZÉLYES ANYAG

Az egység belejében keringő hűtőközeg kis mértékben
tűzveszélyes.

4.1 A rendszer elrendezése

TÁJÉKOZTATÁS

A rendszer összeállítását –15°C alatti hőmérsékleten tilos
elvégezni.

Üzemmód Működési tartomány

(a)(b)

Hűtés

(a)

Fűtés

Szárítás

(a)

(a) Egy biztonsági eszköz leállíthatja a rendszer működését.
(b) Páralecsapódás és csepegés léphet fel a beltéri

▪ Kültéri hőmérséklet: –10~46°C
▪ Beltéri hőmérséklet: 18~32°C
▪ Beltéri páratartalom: ≤80%

▪ Kültéri hőmérséklet: –15~24°C
▪ Beltéri hőmérséklet: 10~30°C

▪ Kültéri hőmérséklet: –10~46°C
▪ Beltéri hőmérséklet: 18~32°C
▪ Beltéri páratartalom: ≤80%

Ha a működési tartományon kívül üzemel:

egységnél.

5 Előkészületek

5.1 Áttekintés: Előkészületek

Ez a fejezet ismerteti, hogy milyen teendőket kell elvégezni, illetve
mit kell tudni a helyszínre érkezés előtt.

Az alábbi teendőkről kap tájékoztatást:
▪ A berendezés helyének előkészítése
▪ A hűtőközegcsövek előkészítése
▪ A villamos vezetékek előkészítése

5.2 A berendezés helyének előkészítése

NEM szabad az egységet gyakran használt helyen, például
munkakörnyezetben elhelyezni. Olyan üzemekben (például
őrlőmalmokban), ahol nagy mennyiségben keletkezik por, a
berendezést KÖTELEZŐ lefedni.

Olyan szerelési helyet válasszon, ahol elegendő hely áll
rendelkezésre az egység mozgatásához.

Szerelői referencia-útmutató

8

FTXP50~71M2V1B + FTXF20~71A2V1B

Daikin szobai klímaberendezés

4P513661-8C – 2018.09

5 Előkészületek

≥50 ≥50

≥30

(mm)

t

Ø

ØiØ

i

t

ØpØ

p

FIGYELEM

A berendezést olyan helyiségben kell tárolni, ahol nem
működik állandó gyújtóforrás (például: nyílt láng, működő
gázkészülék vagy elektromos fűtőberendezés).

5.2.1 A beltéri egység felszerelési helyére vonatkozó követelmények

INFORMÁCIÓ

Olvassa el az “Általános biztonsági óvintézkedések” című
fejezetben található biztonsági előírásokat és
követelményeket is.

INFORMÁCIÓ

A hangnyomásszint 70dBA alatti.

▪ Légáramlás. Ügyeljen rá, hogy a levegőráamlás útját semmi ne

zárja el.

▪ Vízelvezetés. Győződjön meg róla, hogy a kondenzvizet

megfelelően el lehet vezetni.

▪ Falszigetelés. Amennyiben a falnál túllépik a 30°C hőmérsékletet

és a 80% relatív páratartalmat, vagy ha friss levegő kerül a falba,
a készülék további szigetelésére van szükség (minimum 10mm
vastag polietilén hab).

▪ Falszilárdság. Ellenőrizze, hogy a fal vagy a padló elég erős-e

ahhoz, hogy elbírja az egység súlyát. Amennyiben kockázatosnak
találja, az egység felhelyezése előtt erősítse meg a falat vagy a
padlót.

Az interferencia elkerülése érdekében a tápkábelek legyenek
legalább 1méter távolságra a televízió- vagy rádiókészülékektől. A
rádiójel hullámhosszától függően elképzelhető, hogy 3 méter
távolság SEM elégséges.

▪ Úgy helyezze el az egységet, hogy a kiáramló meleg/hideg levegő

vagy a működés zaja senkit NE zavarjon.

▪ Fénycsövek. Ha vezeték nélküli kezelőfelületet szerel be

fénycsövekkel megvilágított helyiségbe, a zavarás elkerülése
érdekében tartsa szem előtt az alábbiakat:

▪ A vezeték nélküli kezelőfelületet a lehető legközelebb helyezze

el a beltéri egységhez.

▪ Szerelje a beltéri egységet a fénycsövektől a lehető

legtávolabb.

NEM ajánlott az egységet az alábbi helyeken felszerelni, mert az az
egység élettartamának csökkenéséhez vezethet:

▪ Ahol a feszültség sokszor ingadozik
▪ Gépjárművekre vagy hajókra
▪ Ahol savas vagy lúgos gőz van
▪ Ahol ásványolajpára, olajos permet vagy gőz lehet a levegőben. A

műanyag alkatrészek károsodhatnak és leeshetnek, vagy víz
szivároghat.

▪ Olyan helyen, ahol az egység nincs kitéve közvetlen

napsugárzásnak.
▪ Fürdőszobákban.
▪ Zavaró lehet a működés hangja (például hálószoba közelében).

FIGYELEM

NE helyezzen tárgyakat beltéri és/vagy a kültéri egység
alá, mert a tárgyak elázhatnak. Az egységen vagy a
berendezés hűtőközegcsövein lecsapódott kondenzvíz, a
levegőszűrő vagy a kondenzvíz-elvezetés eltömődése
miatt víz csöpöghet a berendezésből, ami kárt tehet az alá
tett tárgyban vagy beszennyezheti azokat.

▪ Térköz. Az egységet legalább 1,8 méterre szerelje a padlószint

fölé, és tartsa szem előtt a falak és a mennyezet előírt távolságára
vonatkozó alábbi előírásokat:

5.3 A hűtőközegcsövek előkészítése

5.3.1 Hűtőközegcsövekre vonatkozó előírások

INFORMÁCIÓ

Olvassa el az “Általános biztonsági óvintézkedések” című
fejezetben található biztonsági előírásokat és
követelményeket is.

Hűtőközegcsövek átmérője

Ugyanazt az átmérőt használja, mint a kültéri egységek
csatlakozásaihoz:

Osztály L1 folyadékcső L1 gázcső

20~35 Ø6,4 Ø9,5
50~71 Ø6,4 Ø12,7

Hűtőközegcsövek anyaga

▪ Csőszerelési anyag: Foszforsavval dezoxidált varratmentes

rézcső.

▪ Hollandianyás kötések: Kizárólag lágyított anyagot használjon.
▪ A cső keménységi foka és falvastagsága:

Külső átmérő

(Ø)

6,4mm (1/4") Lágy (O) ≥0,8mm
9,5mm (3/8")
12,7mm (1/2")

5.3.2 A hűtőközegcsövek szigetelése

▪ Szigetelőanyagként polietilén habot használjon:

▪ amelynek a hővezetési tényezője 0,041 és 0,052W/mK (0,035

és 0,045kcal/mh°C) között van

▪ amelynek hőállósága legalább 120°C

▪ Szigetelés vastagsága

Cső külső átmérője

(Øp)

6,4mm (1/4") 8~10mm ≥10mm
9,5mm (3/8") 12~15mm
12,7mm (1/2") 14~16mm

Keménységi fok Falvastagság (t)

(a) A vonatkozó jogszabályoktól és az egység maximális

üzemi nyomásától függően (lásd "PS High" az egység
adattábláján) nagyobb falvastagságra lehet szükség.

Szigetelés belső

átmérője (Øi)

(a)

Szigetelési

vastagság (t)

FTXP50~71M2V1B + FTXF20~71A2V1B
Daikin szobai klímaberendezés
4P513661-8C – 2018.09

Szerelői referencia-útmutató

9

6 Felszerelés

a

a

Ha a hőmérséklet magasabb mint 30°C, és a relatív páratartalom
meghaladja a80%-ot, akkor a szigetelőanyagoknak legalább 20mm
vastagnak kell lenniük, hogy ne alakulhasson ki kondenzáció a
szigetelés felületén.

5.4 Az elektromos huzalozás előkészítése

5.4.1 Információk az elektromos huzalozás előkészítéséről

INFORMÁCIÓ

Olvassa el az “Általános biztonsági óvintézkedések” című
fejezetben található biztonsági előírásokat és
követelményeket is.

FIGYELEM

▪ Ha a tápellátásban hiányzó vagy rossz N-fázis van,

akkor elképzelhető, hogy a berendezés nem fog
működni.

▪ Alakítson ki megfelelő földelést. NE földelje az

egységet gázcsövekhez, vízcsövekhez, túlfeszültség­levezetőhöz, és ne kösse telefonföldelésre. A rossz
földelés áramütést eredményezhet.

▪ Szerelje be a szükséges biztosítékokat és

megszakítókat.

▪ Rögzítse az elektromos huzalozást kábelrögzítőkkel

úgy, hogy a kábel NE érintkezzen éles felületekkel
vagy a csövekkel, különösen a magas nyomású
oldalon.

▪ NE használjon műanyag ragasztószalaggal burkolt

vezetékeket, sodort vezetékeket, hosszabbítókábelt
vagy csillag rendszerből származó csatlakozásokat.
Ezek túlmelegedést, áramütést vagy tüzet okozhatnak.

▪ NE szereljen be fázissiettető kondenzátort, mivel az

egységben inverter található. A fázissiettető
kondenzátor csökkenti a teljesítményt és balesetet
okozhat.

Jellemző munkafolyamat

A beszerelés jellemzően a következő lépésekből áll:
1 A kültéri egység felszerelése.
2 A beltéri egység felszerelése.
3 A hűtőközegcsövek csatlakoztatása.
4 A hűtőközegcsövek ellenőrzése.
5 Hűtőközeg feltöltése.
6 Az elektromos huzalozás csatlakoztatása.
7 A kültéri egység felszerelésének befejezése.
8 A beltéri egység felszerelésének befejezése.

INFORMÁCIÓ

A kültéri egység beszereléséhez (a kültéri egység
felszerelése, hűtőközegcső csatlakoztatása a kültéri
egységhez, hűtőközeg feltöltése, elektromos hozalozás
bekötése a kültéri egységre…) lásd a kültéri egység
szerelési útmutatóját.

6.2 A beltéri egység felnyitása

6.2.1 Az elülső panel eltávolítása

1 Az elülső panelt fogja meg a mindkét oldalon található füleknél,

és nyissa fel.

a Panel fülek

2 Távolítsa el az elülső panelt jobbra vagy balra csúsztatva, és

közben húzza maga felé.

Eredmény: Az 1. oldalon az elülső panel forgócsapja kiold.

3 Akassza ki ugyanígy a másik oldalon is az elülső panel

forgócsapját.

FIGYELEM

▪ Az összes huzalozást képesített szakembernek KELL

végeznie, és meg KELL felelnie a vonatkozó
jogszabályoknak.

▪ Hozzon létre elektromos csatlakozókat a rögzített

huzalozáshoz.

▪ A helyszínen beszerzett összes összetevőnek és

összes elektromos szerkezetnek meg KELL felelnie a
vonatkozó jogszabályoknak.

FIGYELEM

MINDIG több eres kábelt használjon a tápellátás
kábeleihez.

6 Felszerelés

6.1 Áttekintés: Felszerelés

Ez a fejezet ismerteti, hogy milyen teendőket kell elvégezni, illetve
mit kell tudni az egység helyszíni beüzemelésekor.

Szerelői referencia-útmutató

10

a Elülső panel forgócsap

6.2.2 Az elülső panel visszahelyezése

1 Tegye fel az elülső panelt. A hornyok mentén illessze be az

elülső panel csapjait, és tolja be őket a helyükre.

2 Az elülső panelt mindkét szélén és a közepén lenyomva, lassan

zárja le.

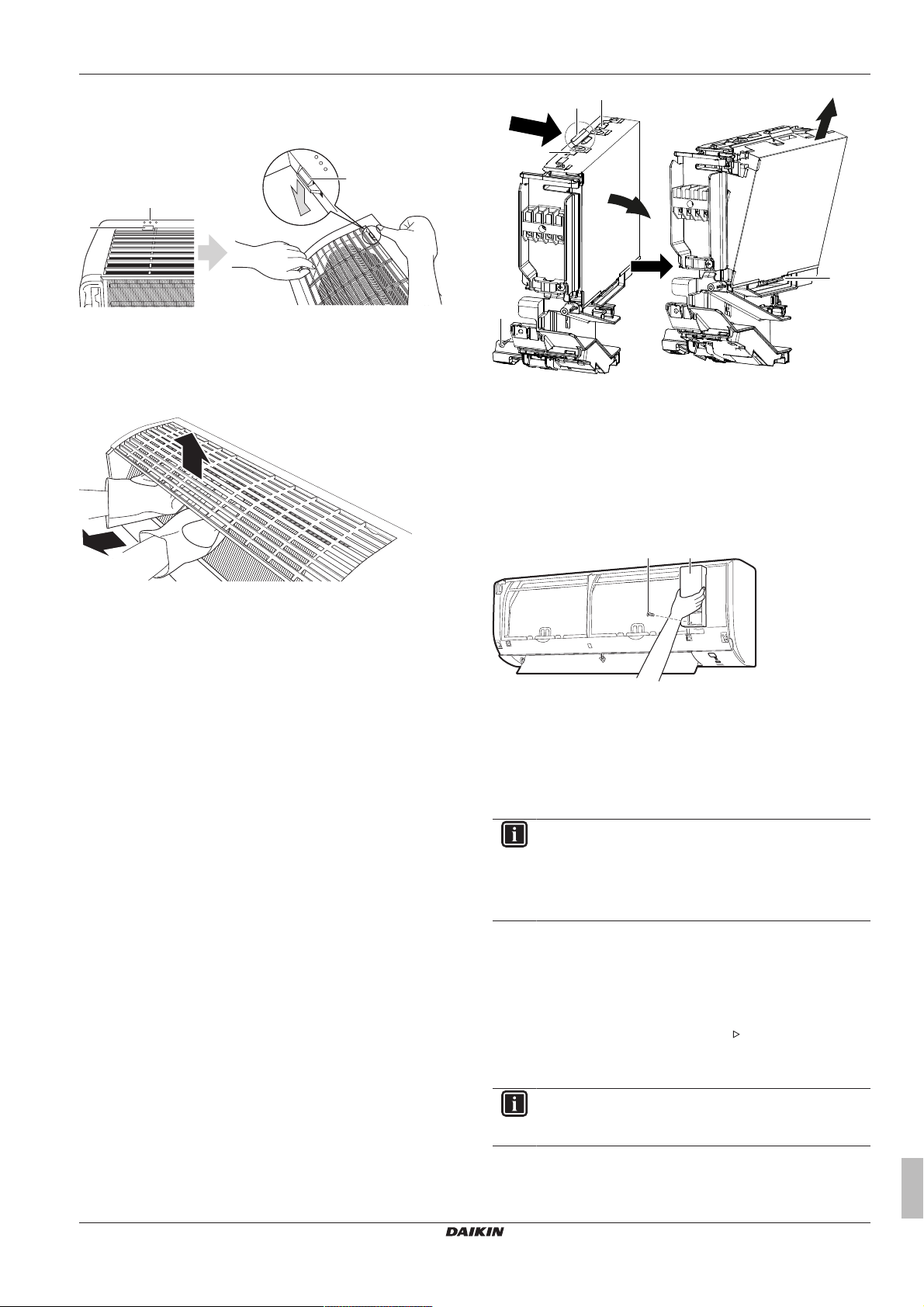

6.2.3 Az elülső rács eltávolítása

VIGYÁZAT

A rendszer szerelése, karbantartása és szervizelése során
viseljen megfelelő védőfelszerelést (védőkesztyűt és ­szemüveget stb.).

1 Vegye le az elülső panelt a levegőszűrő eltávolításához.

FTXP50~71M2V1B + FTXF20~71A2V1B

Daikin szobai klímaberendezés

4P513661-8C – 2018.09

2 Távolítsa el a 2 csavart (20~35 osztály) vagy a 3 csavart

a

b

a

1

2

a

a

c

b

a

1

3

2

a b

(50~71) az elülső rácsról.

3 Nyomja le 3 körrel jelölt 3 felső horgot.

a Felső horog
b 3 kör szimbólum

4 Javasoljuk, hogy az elülső rács eltávolítása előtt nyissa fel a

szárnyat.

5 Helyezze mindkét kezét az elülső rács közepére, nyomja

felfelé, majd maga felé.

6 Felszerelés

a Fül
b Kiemelkedő rész a fedél felső részén
c Csavar

5 A fedél visszahelyezéséhez először akassza be az alsó fület az

elektromos dobozra, majd csúsztassa a fedelet a 2 felső fülre.

6.2.6 A szervizfedél felnyitása

1 Távolítson el 1 csavart a szervizfedélről.
2 Húzza ki a szervizfedelet vízszintesen az egységből.

6.2.4 Az elülső rács visszahelyezése

1 Helyezze be az elülső rácsot, és rögzítse stabilan a 3 felső

horoggal.

2 Helyette vissza a 2 csavart (20~35 osztály) vagy a 3 csavart

(50~71) az elülső rácsra.

3 Helyezze be a levegőszűrőt és rögzítse a burkolatot.

6.2.5 Az elektromos doboz fedelének eltávolítása

1 Vegye le az elülső rácsot.
2 Távolítson el 1 csavart az elektromos doboz fedeléről.
3 Nyissa ki az elektromos doboz fedelét a fedél felső részén

található kiemelkedő részt meghúzva.

4 Akassza ki az alsó fület és vegye le az elektromos doboz

fedelét.

a Szervizfedél csavar
b Szervizfedél

6.3 A beltéri egység felszerelése

6.3.1 Óvintézkedések a beltéri egység felszereléséhez

INFORMÁCIÓ

Olvassa el az előírásokat és a követelményeket az alábbi
fejezeteben is:

▪ Általános biztonsági előírások
▪ Előkészítés

6.3.2 A rögzítőlap felszerelése

1 Ideiglenesen szerelje fel a rögzítőlapot.
2 Állítsa vízszintbe a rögzítőlapot.
3 Mérőszalag segítségével jelölje meg a furatok középpontját a

falon. A mérőszalag végét helyezze a " " jelzésre.

4 A beszerelés utolsó lépéseként erősítse a rögzítőlapot a falra

M4×25L csavarokkal (nem tartozék).

INFORMÁCIÓ

Az eltávolított csőcsatlakozás-fedelet bele lehet tenni a
rögzítőlapon kiképzett zsebbe.

FTXP50~71M2V1B + FTXF20~71A2V1B
Daikin szobai klímaberendezés
4P513661-8C – 2018.09

Szerelői referencia-útmutató

11

6 Felszerelés

337

770

A

285

44.5

170

48

48

44.5

116.5

117

337

50

213

237

170

A

d

e

(mm)

a

a

f

h g

a

a

bac

a

c

a

d

e

A

990

295

170

60

170

44.5

44.5

122

121.5

56.5

56.5

404

475

PIPING HOLE
CENTER:170mm
TO THE LEFT

PIPING HOLE
CENTER:170mm
TO THE LEFT

(mm)

A

PIPING HOLE
CENTER:170mm
TO THE LEFT

PIPING HOLE
CENTER:170mm
TO THE LEFT

e

d

e

d

b

a

c

a

c

a

a

gh

f

a

Ø65

a

b

c

20~35 osztály:

50~71 osztály:

a Rögzítőlap javasolt rögzítési pontjai
b A csőcsatlakozó fedelének kialakított fészek
c Vízszintmérő elhelyezésére kialakított fülek
d Falon átmenő lyuk Ø65mm
e Kondenzvíztömlő helye

f A mérőszalag helyét mutató " " jelzés
g Gázcső vége
h Folyadékcső vége

6.3.3 Lyuk fúrása a falba

VIGYÁZAT

A fém keretet vagy lemezt tartalmazó falak esetében a
csövet úgy vezesse át a falon, és a lyuktakarót úgy tegye
fel, hogy az ne okozzon melegedést, áramütést vagy tüzet.

TÁJÉKOZTATÁS

Ne feledje el a csövek környékét tömítéssel (nem tartozék)
szigetelni, hogy megelőzze a vízszivárgást.

1 Fúrjon egy 65mm-es lyukat a falba úgy, hogy a külső oldal felé

lejtsen.

2 Helyezze be a falon átmenő csövet a lyukba.
3 Helyezzen egy lyuktakarót a fali csőre.

Szerelői referencia-útmutató

12

4 Ha a hűtőközeg- és kondenzvízcsövek szerelésével, illetve a

6.3.4 A csőcsatlakozó fedelének eltávolítása

A csövek jobb oldalon, jobbra-alul, bal oldalon vagy balra alul
végzett bekötéséhez a csőcsatlakozó fedelét el KELL távolítani.

1 Dekopír fűrésszel vágja ki belülről az elülső rács csőfedelét.

a Falon átmenő csövek
b Kitt
c Fali nyílás fedele

huzalozással végzett, a rést zárja le kittel.

Daikin szobai klímaberendezés

FTXP50~71M2V1B + FTXF20~71A2V1B

4P513661-8C – 2018.09

2 Félkör keresztmetszetű tűreszelővel távolítson el minden sorját

Ø16

Ø18

a

a

b c

Ø16

Ø16

a b c

Ø18

≥50

mm

A

B

C

a

b

a vágás széléről.

TÁJÉKOZTATÁS

NE használjon csípőfogót a hűtőközegcsövek fedelének

eltávolításához, mivel ez roncsolhatja az elülső rácsot.

6 Felszerelés

a A beltéri egységhez mellékelt kondenzvíztömlő
b Hőszigetelő tok (nem tartozék)
c Kondenzvíztömlő-hosszabbítás

▪ Merev PVC cső. Ha egy merev PVC csövet csatlakoztat (13mm

névleges átmérő) közvetlenül a kondenzvíztömlőre a beépített
csövekkel, használjon külön megvásárolható kondenzvízgyűjtőt
(13mm névleges átmérő).

a A beltéri egységhez mellékelt kondenzvíztömlő
b Kondenzvízgyűjtő 13mm névleges átmérővel (külön

megvásárolható)

c Merev PVC cső (nem tartozék)

▪ Páralecsapódás. Tegyen óvintézkedéseket a páralecsapódás

megelőzése érdekében. A teljes elvezető csövet szigetelje az
épületben.

1 Helyezze be a kondenzvíztömlőt az alábbi ábrán látható

módon, hogy ne jöhessen ki a kondenzvízcsőből.

6.3.5 A kondenzvíz-elvezetés biztosításához

Győződjön meg róla, hogy a kondenzvizet megfelelően el lehet
vezetni. Ebbe beletartozik:

▪ Általános irányelvek
▪ A kondenzvízcsövek csatlakoztatása a beltéri egységhez
▪ Vízszivárgás ellenőrzése

Általános irányelvek

▪ Csőhossz. A kondenzvízcsövek hosszát a lehető legrövidebbre

tervezze.

▪ Csőméret. Ha a kondenzvíztömlő hosszabbítására vagy rejtett

kondenzvízcsövekre van szükség, akkor a tömlő végéhez
megfelelően illeszkedő alkatrészeket kell használni.

TÁJÉKOZTATÁS

▪ A kondenzvíztömlőnek lejtenie kell.
▪ Olajcsapda használata NEM engedélyezett.
▪ NE tegye a kondenzvíztömlő végét víz alá.

A csövek bekötése jobb oldalon, jobbra-hátul vagy jobbra-alul

INFORMÁCIÓ

Gyári állapotban a cső a jobb oldalon van bekötve. Bal
oldali csőbekötéshez szerelje le a csövet a jobb oldalról, és
szerelje át a bal oldalra.

1 Rögzítse a kondenzvíztömlőt vinil ragasztószalaggal a

hűtőközegcsövek aljához.

2 Tekerje be a hűtőközegcsöveket és a kondenzvíztömlőt együtt

szigetelő szalaggal.

A Jobb oldali csőcsatlakozás
B Jobb-alsó csőcsatlakozás
C Jobb-hátsó csőcsatlakozás
a Távolítsa el a csőfedelet itt a jobb oldali

csőcsatlakozáshoz.

b Távolítsa el a csőfedelet itt a jobb-alsó csőcsatlakozáshoz.

▪ Kondenzvíztömlő hosszabbítása. A kondenzvíztömlő

meghosszabbítását külön megvásárolható Ø16 mm-es tömlővel
végezze el. NE felejtse el, hogy a kondenzvíztömlő beltéri részén
hőszigetelt tömlőt kell használni.

FTXP50~71M2V1B + FTXF20~71A2V1B
Daikin szobai klímaberendezés
4P513661-8C – 2018.09

A csövek bekötése bal oldalon, balra-hátul vagy balra-alul

INFORMÁCIÓ

Gyári állapotban a cső a jobb oldalon van bekötve. Bal
oldali csőbekötéshez szerelje le a csövet a jobb oldalról, és
szerelje át a bal oldalra.

1 Távolítsa el a szigetelést rögzítő csavart a jobb oldalon, és

távolítsa el a kondenzvíztömlőt.

Szerelői referencia-útmutató

13

6 Felszerelés

a

a

b

a

b

A

B

C

b

a

2 Vegye le a kondenzvízlefolyót a bal oldalról, és tegye át jobb

oldalra.

TÁJÉKOZTATÁS

NE használjon síkosító olajat (hűtőgépolajat) a
lefolyószelepen annak behelyezésekor. A lefolyószelep
megsérülhet, ami szivárgást okoz.

a 4mm-es imbuszkulcs

3 Helyezze be a kondenzvíztömlőt a bal oldalon, és ne felejtse el

meghúzni a rögzítő csavart, mert ellenkező esetben
vízszivárgás következhet be.

a A szigetelés rögzítőcsavarja
b Leeresztőtömlő

4 Rögzítse a kondenzvíztömlőt a hűtőközegcsövek aljához vinil

ragasztószalaggal.

6.4 A hűtőközegcsövek csatlakoztatása

6.4.1 A hűtőközegcsövek csatlakoztatása

A hűtőközegcsövek csatlakoztatása előtt

Ellenőrizze, hogy a kültéri és a beltéri egység fel van szerelve.

Jellemző munkafolyamat

A hűtőközegcsövek csatlakoztatása az alábbiakat tartalmazza:
▪ A hűtőközegcsövek csatlakoztatása a beltéri egységhez
▪ A hűtőközegcsövek csatlakoztatása a kültéri egységhez
▪ Hűtőközegcsövek szigetelése
▪ Ne feledje az alábbiakhot adott útmutatókat:

▪ Csőhajlítás
▪ Csővégek peremezése
▪ Elzárószelepek használata

6.4.2 A hűtőközegcsövek összekötésével kapcsolatos biztonsági előírások

INFORMÁCIÓ

Olvassa el az előírásokat és a követelményeket az alábbi
fejezeteben is:

▪ Általános biztonsági előírások
▪ Előkészítés

VESZÉLY: ÉGÉSI SÉRÜLÉS VESZÉLYE

VIGYÁZAT

▪ Használja az egységhez rögzített hollandi anyát.
▪ A gázszivárgás elkerülése érdekében csak a perem

belsejére vigyen fel hűtőközeg-olajat. Használjon R32­höz való hűtőgépolajat.

▪ NE használja újra az idomokat.

A Bal oldali csőcsatlakozás
B Bal-hátsó csőcsatlakozás
C Bal-alsó csőcsatlakozás

a Távolítsa el a csőfedelet itt a bal oldali csőcsatlakozáshoz.
b Távolítsa el a csőfedelet itt a bal-alsó csőcsatlakozáshoz.

A vízszivárgás ellenőrzése

1 Távolítsa el a levegőszűrőket.
2 Fokozatosan öntsön kb. 1l vizet a csepptálcába, és ellenőrizze

a vízszivárgást.

VIGYÁZAT

▪ NE használjon ásványi olajat a peremezett részen.
▪ Az élettartam biztosítása érdekében SOHA ne

szereljen fel szárítót az R32 egységhez. A
szárítóanyag elbomláskor a rendszert károsítaná.

Szerelői referencia-útmutató

14

FTXP50~71M2V1B + FTXF20~71A2V1B

Daikin szobai klímaberendezés

4P513661-8C – 2018.09

6 Felszerelés

a

b

c

d

R=0.4~0.8

45°

±2

90°

±2

A

a b

A

a b

c

TÁJÉKOZTATÁS

Vegye figyelembe a hűtőközegcsövekkel kapcsolatos
következő korlátozásokat:

▪ Kerülje el a kijelölt hűtőközegtől eltérő anyagok

(például levegő) keveredését a hűtőközegkörbe.

▪ Csak az R32 anyagot használja a hűtőközeg

hozzáadásakor.

▪ Csak olyan üzembe helyezési eszközöket használjon

(például osztott töltőtömlő), amelyek kifejezetten az
R32 üzembe helyezése során használatosak, hogy
kibírják a nyomást, és megelőzze, hogy idegen
anyagok (például ásványi olajak és nedvesség)
kerüljenek a rendszerbe.

▪ A csövet úgy kell felszerelni, hogy a peremet NE érje

mechanikai igénybevétel.

▪ A csöveket védeni kell az alábbi táblázatban ismertetett

módon, hogy ne kerülhessen beléjük szennyeződés,
nedvesség vagy por.

▪ Legyen nagyon óvatos, amikor rézcsöveket vezet át a

falakon (lásd az alábbi ábrát).

Egység Felszerelés

Védelmi módszer

időtartama

Kültéri egység >1 hónap Szorítsa el a csövet

<1 hónap Szorítsa el vagy

Beltéri egység Az időtartamtól

ragassza le a csövet

függetlenül

INFORMÁCIÓ

NE nyissa ki a hűtőközeg elzárószelepét a hűtőközeg
csöveinek ellenőrzése előtt. Ha további hűtőközeget kell
töltenie, a hűtőközeg feltöltése után ajánlott kinyitni a
hűtőközeg-elzáró szelepeket.

6.4.3 Útmutató a hűtőközegcsövek összekötéséhez

Vegye figyelembe a következő irányelveket a csövek
csatlakoztatásakor:

▪ Hollandi anya csatlakoztatásakor kenje be a perem belső felületét

éter- vagy észterolajjal. Kézzel húzza meg 3–4 fordulatot, mielőtt
szorosan meghúzná.

a Nyomatékkulcs
b Villáskulcs
c Csőcsatlakozó
d Hollandi anya

Csőméret

(mm)

Meghúzónyom

aték (Nm)

Peremátmérők

(A) (mm)

Perem rajza

(mm)

Ø6,4 15~17 8,7~9,1
Ø9,5 33~39 12,8~13,2

Ø12,7 50~60 16,2~16,6

6.4.4 Csőhajlítási útmutató

Használjon csőhajlítót a hajlításhoz. A csövekben lévő hajlításoknak
a lehető legfinomabban íveltnek kell lenniük (a hajlítási sugárnak
30~40mm-nek vagy nagyobbnak kell lennie).

6.4.5 A csővég tokozása

VIGYÁZAT

▪ A nem tökéletes peremezés hűtőközeg-szivárgást

okozhat.

▪ NE használja újra a csőtokokat. A hűtőközeggáz

szivárgásának megelőzése érdekében használjon új
csőtokokat.

▪ Csak az egységhez mellékelt hollandi anyákat

használja. Más hollandi anyák használata a
hűtőközeggáz szivárgásához vezethet.

1 Vágja le a csővéget csővágóval.
2 Sorjázza le a véget a csövet lefelé tartva, hogy a forgácsok ne

hulljanak a cső belsejébe.

a Figyeljen a helyes szögre a vágáskor.
b Távolítsa el a sorját.

3 Vegye le a hollandi anyát az elzárószelepről, és tegye a

hollandi anyát a csőre.

4 Peremezze meg a csövet. Pontosan a következő ábrán látható

módon helyezze el.

Peremező

szerszám R32

hűtőközeg esetén

(befogós típus)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

Hagyományos peremező szerszám

Befogós típus

(Ridgid típus)

Szárnyas anyás

típus

(Imperial típus)

▪ A hollandi anyákat MINDIG egyszerre 2 kulcsot használva kell

meglazítani.

▪ A csövek csatlakoztatásakor a hollandi anyák meghúzásához

MINDIG használjon egyszerre nyomatékkulcsot és villáskulcsot is.
Ez a peremsérülés és a szivárgás megelőzése miatt fontos.

FTXP50~71M2V1B + FTXF20~71A2V1B
Daikin szobai klímaberendezés
4P513661-8C – 2018.09

5 Ellenőrizze, hogy a peremezés jól sikerült-e.

a A tok belső felületén NEM LEHETNEK repedések.
b A csővég kihajlásának egyenletesnek, tökéletesen kör

alakúnak KELL lennie.

c Ellenőrizze, hogy a hollandi anya rögzítve van-e.

6.4.6 A hűtőközegcsövek csatlakoztatása a beltéri egységhez

▪ Csőhossz. A hűtőközegcsövek hosszát a lehető legrövidebbre

tervezze.

Szerelői referencia-útmutató

15

6 Felszerelés

c

a

b

f

d

g

e

b a

c b

c

aa

A

AA´

A´

c b ba c

a

B

B

1-3

▪ Hollandianyás kötések. Csatlakoztassa a hűtőközegcsöveket az

egységhez hollandianyákkal.

▪ Szigetelés. Szigetelje a hűtőközegcsöveket, az összekötőkábelt

és a kondenzvíztömlőt a beltéri egységen az alábbiak szerint:

a Gázcső
b Gázcső szigetelés
c Összekötőkábel
d Folyadékcső
e Folyadékcső szigetelés

f Fedőszalag

g Leeresztőtömlő

TÁJÉKOZTATÁS

Győződjön meg róla, hogy teljesen szigetelte az összes
hűtőközegcsövet. A szabadon hagyott csöveken pára
csapódhat le.

6.5 Az elektromos huzalozás csatlakoztatása

6.5.1 Az elektromos huzalozás csatlakoztatásának bemutatása

Jellemző munkafolyamat

Az elektromos huzalok bekötése jellemzően a következő
szakaszokból áll:

1 Annak ellenőrzése, hogy a hálózati feszültség megfelel az

egység villamos előírásainak.
2 Elektromos huzalok csatlakoztatása a kültéri egységhez.
3 Elektromos huzalok csatlakoztatása a beltéri egységhez.
4 Tápellátás csatlakoztatása.

6.5.2 Óvintézkedések az elektromos huzalozás

csatlakoztatásakor

INFORMÁCIÓ

Olvassa el az előírásokat és a követelményeket az alábbi
fejezeteben is:

▪ Általános biztonsági előírások
▪ Előkészítés

VESZÉLY: ÁRAMÜTÉS VESZÉLYE

FIGYELEM

MINDIG több eres kábelt használjon a tápellátás
kábeleihez.

FIGYELEM

Ha a tápkábel sérült, a balesetek elkerülése érdekében a
gyártóra, a márkaszervizre vagy egy hasonlóan képzett
szakemberre KELL bízni a cseréjét.

FIGYELEM

NE csatlakoztassa a tápvezetéket a beltéri egységhez. Ez
áramütést vagy tüzet okozhat.

FIGYELEM

▪ NE használjon helyben vásárolt elektromos

alkatrészeket a terméken belül.

▪ NE válassza le az elvezetőszivattyú stb. tápellátását a

csatlakozóblokkról. Ez áramütést vagy tüzet okozhat.

FIGYELEM

Az összekötőkábelt tartsa távol a szigeteletlen
rézcsövektől, mivel az ilyen csövek nagyon
felforrósodhatnak.

6.5.3 Irányelvek az elektromos huzalozás csatlakoztatásához

Tartsa szem előtt az alábbiakat:
▪ Ha sodort vezetéket használ, szereljen fel egy kerek

csatlakozósarut a vezeték végére. Helyezze fel a kerek
csatlakozósarukat a vezeték fedett részére, és erősítse fel a
csatlakozót a megfelelő eszközzel.

a Sodrott vezeték
b Karika alakú csatlakozó

▪ A vezetékek felszereléséhez használja a következő módszereket:

Vezeték típusa A felszerelés módja

Egyeres vezeték

a Egyeres hullámos vezeték
b Csavar
c Lapos alátét

Sodort vezeték kerek
csatlakozósaruval

a Kivezetés
b Csavar
c Lapos alátét
O Helyes
X NEM helyes

Meghúzónyomatékok

Elem Meghúzónyomaték (Nm)

M4 (X1M) 1,2~1,5
M4 (földelés)

▪ Egyeres vezeték használata esetén hajlítsa vissza a vezeték

végét. A nem megfelelő szerelés áramütést vagy tüzet okozhat.

▪ A feszülségcsökkentő és a csatlakozó között a földelővezetéknek

hosszabbnak kell lenni a többi vezetéknél.

Szerelői referencia-útmutató

16

FTXP50~71M2V1B + FTXF20~71A2V1B

Daikin szobai klímaberendezés

4P513661-8C – 2018.09

6 Felszerelés

b

a

c

a
b

c

a

b

c

d

e

c

bfa

2×

6.5.4 A szabványos huzalozási összetevők műszaki jellemzői

Alkatrész

Összekötőkábel (beltéri↔kültéri) 4-eres kábel ≥1,5mm²,

220~240V feszültséghez
H05RN-F (60245 IEC 57)

6.5.5 Az elektromos huzalozás csatlakoztatása a beltéri egységen

Az elektromos munkálatok végrehajtása során figyelembe kell venni
a szerelési kézikönyv előírásait, valamint az adott ország elektromos
huzalozásra vonatkozó szabályait és gyakorlati kódexét.

1 Akassza fel a beltéri egységet a rögzítőlapon található

kampókra. A " " jelölést használja az igazításhoz.

a Rögzítőlap (tartozék)
b Összekötőkábel
c Kábelvezető

2 Nyissa fel az elülső panelt, majd a szervizfedelet. Lásd 10. oldal

"6.2A beltéri egység felnyitása".

3 Vezesse át az összekötőkábelt a kültéri egységtől a falon

átmenő lyukon át, a beltéri egység hátoldalán és az elülső
oldalon keresztül.

Megjegyzés: Ha az összekötőkábel szigetelése már le van hántva,
akkor szigetelőszalaggal össze kell fogni a végeket.

4 Hajlítsa fel a kábel végét.

8 A csatlakozók csavarjaival biztonságosan rögzítse a

vezetékeket.

9 Húzással ellenőrizze, hogy a vezetékek jól vannak-e rögzítve,

majd rögzítse a vezetékeket bilinccsel is.

10 Igazítsa úgy a vezetékeket, hogy a szervizfedél biztonságosan

a helyére kerülhessen, majd zárja le a szervizfedelet.

6.5.6 Külön megvásárolható tartozékok csatlakoztatása (vezetékes távirányító, központi kezelőfelület, vezeték nélküli adapter, stb.)

1 Távolítsa el az elektromos doboz fedelét (lásd 11. oldal

"6.2.5Az elektromos doboz fedelének eltávolítása").

2 Rögzítse a csatlakozókábelt az S21 csatlakozóhoz, és húzza

be a vezetékköteget az alábbi ábrán látható módon.

TÁJÉKOZTATÁS

▪ A tápvezetéket és a jelátviteli vezetéket egymástól

távol kell tartani. A jelátviteli és a tápvezetékek
keresztezhetik egymást, de NEM futhatnak egymással
párhuzamosan.

▪ Az elektromos interferencia elkerülése érdekében a

kábelek között MINDIG legalább 50mm távolságot kell
tartani.

FIGYELEM

Akadályozza meg, hogy az egységbe kisebb termetű
állatok fészkeljék be magukat. Az elektromos alkatrészekre
mászó kis élőlények működészavarokat, füstölést vagy
tüzet is okozhatnak.

5 Csupaszítsa le a vezetékek végeit kb 15mm-ig.
6 Egyeztesse a vezetékek színét a beltéri egység

7 A földelővezetéket csatlakoztassa a megfelelő csatlakozóhoz.

FTXP50~71M2V1B + FTXF20~71A2V1B
Daikin szobai klímaberendezés
4P513661-8C – 2018.09

a Csatlakozóblokk
b Elektromos alkatrészdoboz
c Vezetékbilincs

csatlakozóblokkjában a csatlakozók sorszámával, és jól
rögzítse a csavarral a vezetékeket a megfelelő csatlakozóba.

3 Helyezze vissza az elektromos doboz fedelét, és húzza be a

6.6 A beltéri egység felszerelésének

6.6.1 Kondenzvízcsövek, hűtőközegcsövek és

1 A kondenzvízcsövek, hűtőközegcsövek és elektromos kábelek

a S21 vezetékköteg elvezetése vezeték nélküli adapterhez
b S21 vezetékköteg elvezetése egyéb alkalmazásokhoz
c S21 csatlakozó

vezetékköteget az alábbi ábrán látható módon.

befejezése

összekötőkábel szigetelése

beszerelése után. Tekerje be a hűtőközegcsöveket, az
összekötőkábelt és a kondenzvíztömlőt együtt szigetelő
szalaggal. A szalagot legalább fél szélességnyi átfedéssel kell
tekerni.

a Leeresztőtömlő
b Összekötőkábel

Szerelői referencia-útmutató

17

7 Konfiguráció

a

b

c c d e

a a

c Rögzítőlap (tartozék)
d Hűtőközeg csővezetékei
e Beltéri egységet rögzítő M4×12L csavar (tartozék)

f Alsó keret

6.6.2 Csövek átbújtatása a falba fúrt lyukon

1 Igazítsa el a hűtőközegcsöveket a rögzítőlapon látható

jelöléshez.

a Leeresztőtömlő
b Szigetelje a lyukat kittel vagy tömítőanyaggal.
c Vinil ragasztószalag
d Szigetelő szalag
e Rögzítőlap (tartozék)

TÁJÉKOZTATÁS

▪ NE hajlítsa meg a hűtőközegcsöveket.
▪ NE nyomja a hűtőközegcsöveket az alsó kerethez vagy

az elülső rácshoz.

7 Konfiguráció

7.1 Eltérő címek beállítása

Ha 2 beltéri egység van 1 helyiségben, a 2 felhasználói
kezelőfelületet eltérő címre lehet állítani.

1 Vegye ki az elemeket a kezelőfelületből.
2 Kapcsolja le a cím jumpert.

a Cím jumper

TÁJÉKOZTATÁS

Ügyeljen rá, hogy NE okozzon kárt a szomszédos
alkatrészekben a cím jumper lekapcsolása közben.

3 Kapcsolja be a tápellátást.

Eredmény: A beltéri egység terelőlapjai egyszer felnyílnak és

lecsukódnak a referenciahely beállításához.

INFORMÁCIÓ

▪ FTXF egységek esetében a tápfeszültség

bekapcsolása után 5 peren belül el KELL végezni az
alábbi beállításokat.

▪ Amennyiben NEM tudja elvégezni a beállításokat a

megadott időn belül, kapcsolja ki az áramellátást
legalább 1 percre, mielőtt visszakapcsolná az
áramellátást.

4 Nyomja meg a egyszerre gombot:

2 Vezesse át a kondenzvíztömlőt és a hűtőközegcsöveket a falon

fúrt lyukon.

6.6.3 Egység rögzítése a rögzítőlapon

1 Akassza fel a beltéri egységet a rögzítőlapon található

kampókra. A " " jelölést használja az igazításhoz.

2 Két kézzel nyomja meg az egység alsó peremét, így állítsa be a

rögzítőlap alsó horgain. Győződjön meg arról, hogy a vezeték
sehol NINCS összenyomva.

Megjegyzés: Ügyeljen rá, hogy az összekötőkábelt NE csípje be a
beltéri egység.

3 Két kézzel nyomja meg a beltéri egység alsó peremét, amíg

stabilan nem rögzül a rögzítőlap horgain.

4 Rögzítse a beltéri egységet a tartólemezhez a beltéri egységet

rögzítő 2 db M4×12L csavarral (tartozék).

Modell Gombok

FTXP

FTXF

5 Nyomja meg:

Modell Gomb

FTXP

FTXF

6 Válassza ki:

Modell Jelölés

FTXP
FTXF

7 Nyomja meg:

Modell Gomb

FTXP

FTXF

, és

, és

Szerelői referencia-útmutató

18

FTXP50~71M2V1B + FTXF20~71A2V1B

Daikin szobai klímaberendezés

4P513661-8C – 2018.09

ON/OFF

a

b

a Működésjelző lámpa
b Beltéri egység ON/OFF kapcsoló

8 Nyomja meg a beltéri egység ON/OFF kapcsolót, amíg a

működésjelző lámpa villog.

Jumper Cím

Gyári beállítás 1
Miután csípőfogóval

levágta

INFORMÁCIÓ

Ha NEM tudja elvégezni, miközben a működésjelző lámpa
villog, ismételje meg az eljárást az első lépéstől.

9 A telepítés befejezését követően nyomja meg:

Modell Gomb

FTXP

FTXF

Eredmény: A kezelőfelület visszavált az előző képernyőre.

2

Tartsa lenyomva a gombot
körülbelül 5másodpercig.

8 Beüzemelés

8.1 Áttekintés: Beüzemelés

Ez a fejezet ismerteti, hogy milyen teendőket kell elvégezni, illetve
mit kell tudni az egység próbaüzeméről a beszerelést követően.

Jellemző munkafolyamat

A beüzemelés jellemzően a következő lépésekből áll:
1 A "Beüzemelés előtti ellenőrzőlista" ellenőrzése.
2 A rendszer próbaüzemének végrehajtása.

8.2 Ellenőrzőlista beüzemelés előtt

NE üzemelje be a rendszert, mielőtt a következőket ellenőrizné:

Elolvasta a szerelői referencia-útmutatóban ismertetett
teljes szerelési útmutatást.

A beltéri egységek megfelelően fel van szerelve.

A kültéri egység megfelelően fel van szerelve.

Levegőbemenet/-kimenet

Ellenőrizze, hogy az egység levegőbemenetét vagy ­kimenetét NEM torlaszolják-e el papírok, csomagolóanyag
vagy bármi más.

NINCS hiányzó fázis vagy fordított fázis.

A hűtőközegcsövek (gáz és folyadék) hőszigetelve
vannak.

FTXP50~71M2V1B + FTXF20~71A2V1B
Daikin szobai klímaberendezés
4P513661-8C – 2018.09

8 Beüzemelés

Vízelvezetés

Ügyeljen rá, hogy akadálytalan legyen a kondenzvíz
elfolyása.

Lehetséges következmény: A kondenzvíz csöpöghet.
A rendszer megfelelően földelt, és a földelési kivezetések

rögzítve vannak.
A biztosítékok vagy helyileg beszerelt biztonsági

készülékek a jelen dokumentumnak megfelelően lettek
beszerelve, és NINCSENEK kiiktatva.

A tápellátás feszültsége az egység azonosítási címkéjén
található feszültségnek megfelelő.

Az egységek közötti huzalozáshoz összekötőkábelt
használt.

A beltéri egység jelet kap a felhasználói
kezelőfelületről.

NINCSENEK laza csatlakozások vagy sérült elektromos
alkatrészek a kapcsolódobozban.

A kompresszor szigetelési ellenállása rendben.

NINCSENEK sérült alkatrészek vagy deformált csövek
a kültéri és beltéri egységben.

NINCS hűtőközeg-szivárgás.

A megfelelő csőméret lett beszerelve, és a csövek
megfelelően szigetelve vannak.

Az elzárószelepek (gáz és folyadék) a kültéri egységen
teljesen nyitva vannak.

8.3 Próbaüzem végrehajtása

Előfeltétel: A tápellátásnak a megadott tartományba KELL esni.
Előfeltétel: A próbaüzem elvégezhető hűtés vagy fűtés

üzemmódban.
Előfeltétel: A próbaüzemet a beltéri egység szerelési

kézikönyvének megfelelően végezze el annak biztosításához, hogy
az összes funkció és rész megfelelően működjön.

1 Hűtés üzemmódban válassza ki a legalacsonyabb

programozható hőmérsékletet. Fűtés üzemmódban válassza ki
a legmagasabb programozható hőmérsékletet. Szükség esetén
a próbaüzem kikapcsolható.

2 A próbaüzem befejezése után állítsa a hőmérsékletet normál

szintre. Hűtés módban: 26~28°C, fűtés módban: 20~24°C.

3 Az egység KIKAPCSOLÁSA után a rendszer működése 3perc

múlva leáll.

8.3.1 Próbaüzem elvégzése a téli szezonban

Ha télen Hűtés üzemmódban működteti a klímaberendezést, mindig
kövesse az alábbiakban leírt útmutatásokat.

FTXP egységek esetében

1 Nyomja meg egyszerre a , és gombokat.

2 Nyomja meg a gombot.
3 Válassza ki a lehetőséget.

4 Nyomja meg a gombot.

5 Nyomja meg a gombot a rendszer bekapcsolásához.

Eredmény: A próbaüzem körülbelül 30 perc múlva

automatikusan leáll.

6 Egy üzemmód leállításához nyomja meg a gombot.

Szerelői referencia-útmutató

19

9 Átadás a felhasználónak

FTXF egységek esetében

7 Nyomja meg a gombot a rendszer bekapcsolásához.

8 Nyomja meg egyszerre a , és gomb közepét.

9 Nyomja meg kétszer a gombot.

Eredmény: jelenik meg a kijelzőn. A próbaüzem

kiválasztása megtörtént. A próbaüzem körülbelül 30perc múlva
automatikusan leáll.

10 Egy üzemmód leállításához nyomja meg a gombot.

INFORMÁCIÓ

Egyes funkciók NEM HASZNÁLHATÓK a próbaüzem
működésekor.

Ha működés közben lép fel áramszünet, akkor a rendszer az
áramellátás helyreállása után automatikusan újraindul.

9 Átadás a felhasználónak

A próbaüzem után és az egység megfelelő működése esetén
győződjön meg arról, hogy a felhasználó megértette a következőket:

▪ Győződjön meg róla, hogy a felhasználó rendelkezik a nyomtatott

dokumentációval, és kérje meg, hogy őrizze meg azokat a
későbbi használathoz. Értesítse a felhasználót, hogy a teljes
dokumentáció megtalálható az ebben a kézikönyvben már
korábban említett URL-címen.

▪ Magyarázza el a felhasználónak, hogyan lehet megfelelően

üzemeltetni a rendszert, és mit kell tenni, ha probléma merül fel.

▪ Mutassa meg a felhasználónak, mit kell elvégezni az egység

karbantartásával kapcsolatban.

10 Hulladékkezelés

TÁJÉKOZTATÁS

NE próbálja saját kezűleg szétszedni a rendszert: a
készülék szétszerelését, a hűtőközeg, az olaj és egyéb
alkatrészek kezelését a vonatkozó jogszabályoknak
megfelelően KELL végeznie. A berendezések alkatrészeit
és anyagait KIZÁRÓLAG speciális berendezésekkel és
üzemekben lehet szétszerelni és újrahasznosításra
alkalmassá tenni.

Szerelői referencia-útmutató

20

FTXP50~71M2V1B + FTXF20~71A2V1B

Daikin szobai klímaberendezés

4P513661-8C – 2018.09

11 Műszaki adatok

,

A

INDOOR

OUTDOOR

A felhasznált alkatrészeket és a számozást az egység huzalozási rajzán találja. Az alkatrészek számozása arab számokkal történik,

minden alkatrészhez emelkedő sorrendben, és az alábbi felsorolásban "*" szimbólum jelzi az alkatrészkódban.

Egyesített huzalozási rajz jelmagyarázata

: ÁRAMKÖRI MEGSZAKÍTÓ

: CSATLAKOZÁS

: CSATLAKOZÓ

: FÖLDELÉS

: HELYSZÍNI HUZALOZÁS

: BIZTOSÍTÉK

: BELTÉRI EGYSÉG

: KÜLTÉRI EGYSÉG

: VÉDŐFÖLDELÉS

: VÉDŐFÖLDELÉS (CSAVAR)

: EGYENIRÁNYÍTÓ

: RELÉ CSATLAKOZÓ

: RÖVIDZÁRÓ CSATLAKOZÓ

: KIVEZETÉS

: KAPOCSLÉC

: VEZETÉKFOGÓ

WHT : FEHÉR

YLW : SÁRGA

PNK : RÓZSASZÍN

PRP, PPL : LILA

RED : PIROS

GRN : ZÖLD

GRY : SZÜRKE

ORG : NARANCSSÁRGA

BLK : FEKETE

BLU : KÉK

BRN : BARNA

A*P : NYOMTATOTT ÁRAMKÖRI KÁRTYA
BS* : BE/KI NYOMÓGOMB, ÜZEMMÓD KAPCSOLÓ
BZ, H*O : KÜRT
C* : KONDENZÁTOR
AC*, CN*, E*, HA*, HE*, HL*, HN*, : CSATLAKOZÁS, CSATLAKOZÓ
HR*, MR*_A, MR*_B, S*, U, V,
W, X*A, K*R_*
D*, V*D : DIÓDA
DB* : DIÓDAHÍD
DS* : DIP KAPCSOLÓ
E*H : FŰTŐELEM
F*U, FU* (JELLEMZŐLHÖZ, : BIZTOSÍTÉK

LÁSD AZ EGYSÉGEN

TALÁLHATÓ PCB-T)
FG* : CSATLAKOZÓ (KERET FÖLDELÉS)
H* : VEZETÉKKÖTEG
H*P, LED*, V*L : ELLENŐRZŐLÁMPA, VILÁGÍTÓ DIÓDA
HAP : VILÁGÍTÓ DIÓDA (SZERVIZKIJELZŐ ZÖLD)

HIGH VOLTAGE : MAGAS FESZÜLTSÉG

IES : FIGYELŐ SZEM SZENZOR
IPM* : INTELLIGENS ÁRAMMODUL
K*R, KCR, KFR, KHuR, K*M : ELEKTROMÁGNESES RELÉ
L : ÉLŐ
L* : HŐCSERÉLŐ
L*R : FOJTÓTEKERCS
M* : LÉPTETŐMOTOR
M*C : KOMPRESSZOR MOTOR
M*F : VENTILÁTOR MOTOR
M*P : ELVEZETŐSZIVATTYÚ MOTOR
M*S : LEGYEZŐMOTOR
MR*, MRCW*, MRM*, MRN* : ELEKTROMÁGNESES RELÉ

N : NULLA

n=*, N=* : ÁTVEZETÉSEK SZÁMA A FERRITMAGON
PAM : IMPULZUSAMPLITÚDÓ-MODULÁCIÓ
PCB* : NYOMTATOTT ÁRAMKÖRI KÁRTYA
PM* : TÁPFESZÜLTSÉG MODUL

PS : KAPCSOLÓÜZEMŰ TÁPELLÁTÁS
PTC* : TERMISZTOR PTC
Q* : SZIGETELT BIPOLÁRIS
KAPUTRANZISZTOR (IGBT)
Q*DI : FÖLDZÁRLAT-MEGSZAKÍTÓ
Q*L : TÚLTERHELÉSVÉDŐ
Q*M : HŐKAPCSOLÓ
R* : ELLENÁLLÁS
R*T : TERMISZTOR
RC : VEVŐEGYSÉG
S*C : VÉGÁLLÁSKAPCSOLÓ
S*L : ÚSZÓKAPCSOLÓ
S*NPH : NYOMÁSÉRZÉKELŐ (MAGAS)
S*NPL : NYOMÁSÉRZÉKELŐ (ALACSONY)
S*PH, HPS* : NYOMÁSKAPCSOLÓ (MAGAS)
S*PL : NYOMÁSKAPCSOLÓ (ALACSONY)
S*T : TERMOSZTÁT
S*RH : PÁRATARTALOM-ÉRZÉKELŐ
S*W, SW* : ÜZEMKAPCSOLÓ
SA*, F1S : TÚLFESZÜLTSÉGVÉDŐ
SR*, WLU : JELVEVŐ
SS* : VÁLASZTÓKAPCSOLÓ

SHEET METAL : KAPOCSLÉC RÖGZÍTETT LEMEZ

T*R : TRANSZFORMÁTOR
TC, TRC : JELADÓ
V*, R*V : VARISZTOR
V*R : DIÓDAHÍD

WRC : VEZETÉK NÉLKÜLI TÁVIRÁNYÍTÓ

X* : KIVEZETÉS
X*M : KAPOCSLÉC (BLOKK)
Y*E : ELEKTRONIKUS

SZABÁLYOZÓSZELEP

Y*R, Y*S : HŐCSERÉLŐ IRÁNYVÁLTÓ

SZOLENOID SZELEPE

Z*C : FERRITMAG
ZF, Z*F : ZAJSZŰRŐ

11 Műszaki adatok

A műszaki adatok legújabb verziójának kiegészítését a regionális Daikin webhelyen (nyilvánosan hozzáférhető) szerezheti be. A műszaki
adatok legújabb verziójának teljes dokumentációját az Daikin extraneten (jelszó szükséges) szerezheti be.

11.1 Huzalozási rajz

FTXP50~71M2V1B + FTXF20~71A2V1B
Daikin szobai klímaberendezés
4P513661-8C – 2018.09

Szerelői referencia-útmutató

21

12 Szószedet

12 Szószedet

Kereskedő

A termék forgalmazója.

Képesített szerelő

A termék felszereléséhez szükséges képzettséggel
igazoltan rendelkező műszaki szakember.

Felhasználó

A termék tulajdonosa és/vagy a terméket üzemeltető
személy.

Vonatkozó jogszabályok

Minden, egy adott termékre vagy tárgykörre vonatkozó
nemzetközi, európai, országos és helyi irányelv, törvény,
szabályozás és/vagy szabályzat.

Szervizvállalat

Szakképzett vállalat, amely el tudja végezni vagy meg tudja
szervezni a termék szükséges szervizelését.

Szerelési kézikönyv

Üzembe helyezési kézikönyv egy bizonyos termékhez vagy
készülékhez, amely leírja a felszerelés, a beállítás és a
karbantartás módját.

Üzemeltetési kézikönyv

Üzembe helyezési kézikönyv egy bizonyos termékhez vagy
készülékhez, amely leírja az üzemeltetés módját.

Karbantartási utasítások

Üzembe helyezési kézikönyv egy bizonyos termékhez vagy
készülékhez, amely leírja a termék vagy készülék
felszerelésének, beállításának, üzemeltetésének és/vagy
karbantartásának módját.

Tartozékok

A termékhez mellékelt címkék, kézikönyvek, tájékoztató
lapok és berendezések, amelyeket a szintén mellékelt
dokumentáció útmutatásai szerint kell elhelyezni.

Opcionális berendezések

A Daikin által gyártott vagy jóváhagyott berendezések,
amelyek a mellékelt dokumentációban leírt módon
működtethetők együtt a termékkel.

Nem tartozék

NEM a Daikin által gyártott berendezések, amelyek a
mellékelt dokumentációban leírt módon működtethetők
együtt a termékkel.

Szerelői referencia-útmutató

22

FTXP50~71M2V1B + FTXF20~71A2V1B

Daikin szobai klímaberendezés

4P513661-8C – 2018.09

4P513661-8C 2018.09

Copyright 2018 Daikin
